Désoxydation de la carte mère sur iPhone 4S

Temps estimé : 1 heure
Difficulté : 3/5
iPhone 4S | Temps estimé : 1 heure | Difficulté : 3/5

Ce guide photos vous explique comment désoxyder la carte mère de votre iPhone 4S s'il est tombé dans l'eau ou a pris l'humidité. Grâce à nos kits de désoxydation rien n'est perdu, la plupart des téléphones oxydés peuvent être réparés. Suivez nos conseils dès que le téléphone a pris l'eau : - Eteignez votre iPhone, si il est éteint, ne le rallumez pas - Essayez de le sécher le plus rapidement possible au sèche-cheveux - Si vous disposez des outils pour l'ouvrir ouvrez-le pour le sécher - Si votre iPhone est tombé dans l'eau de mer, rincez-le abondamment à l'eau douce (téléphone éteint) et séchez-le.

Diagnostic

›  Votre iPhone 4S est tombé dans l'eau
›  Votre Phone 4S a pris l'humidité ou des éclaboussures

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Kit de désoxydation pour iPhone 4S
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Brosse type brosse à dents anti-statique
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4S
4,90 €
Ajouter au panier

Etape 1a : Retirer la vitre arrière

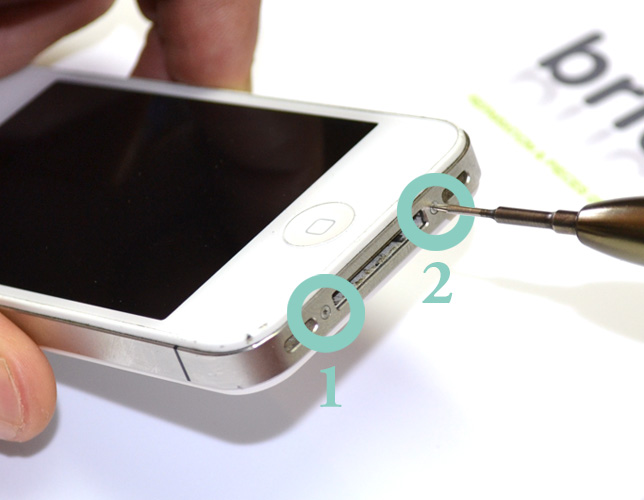

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).
Etape 1b : Retirer la vitre arrière

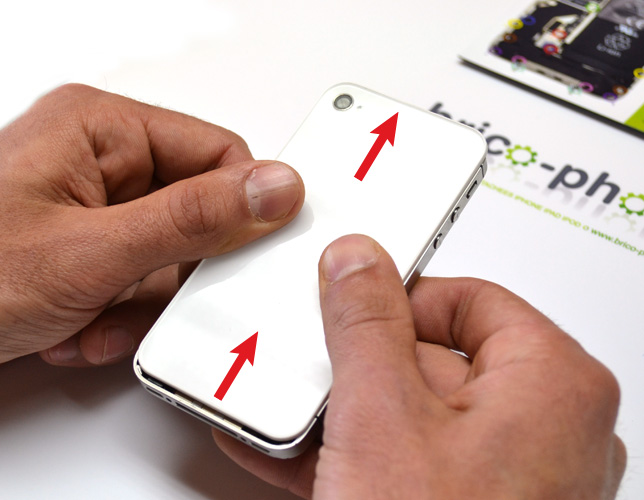

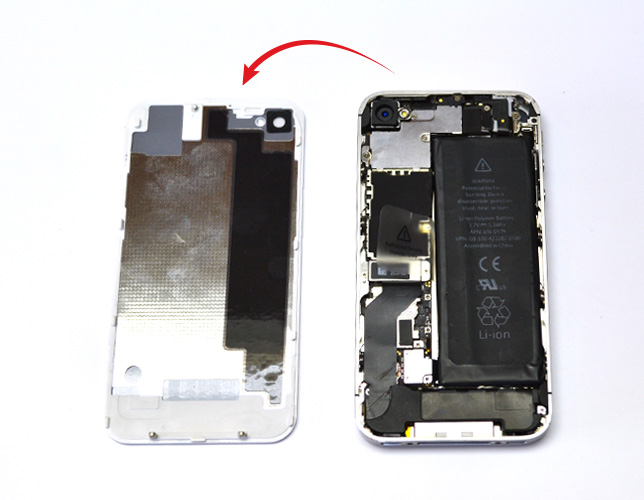

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Etape 1c : Retirer la vitre arrière
Etape 2a : Retirer la batterie

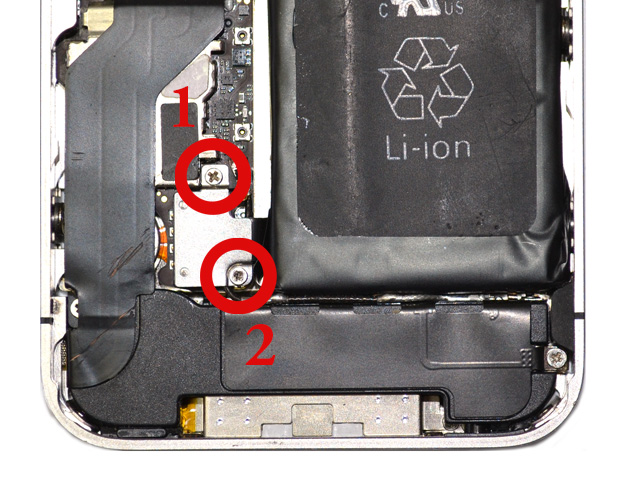

A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).

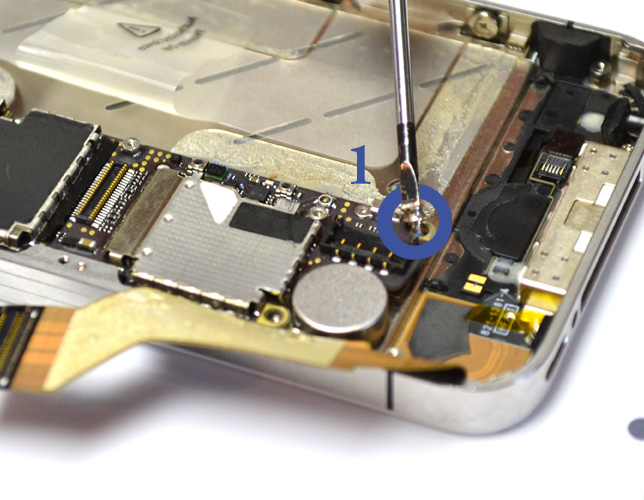

Etape 2b : Retirer la batterie

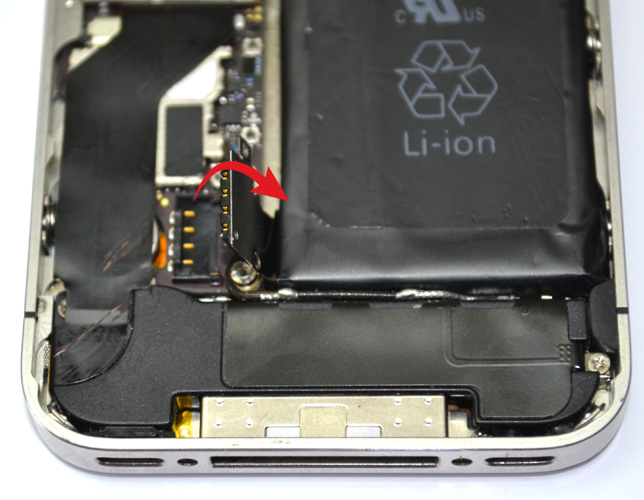

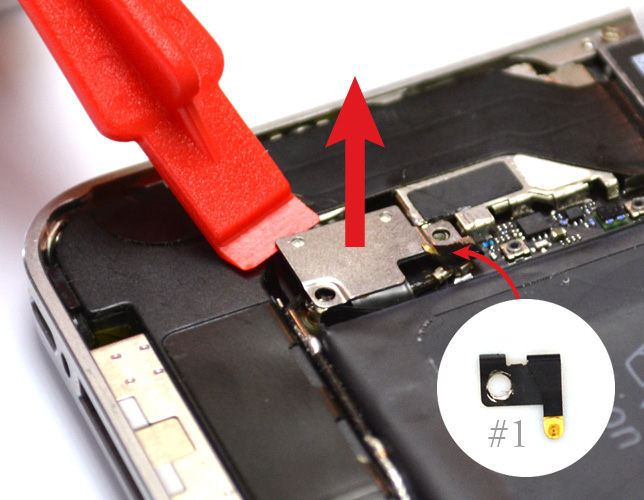

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1
Etape 2c : Retirer la batterie
Etape 2d : Retirer la batterie

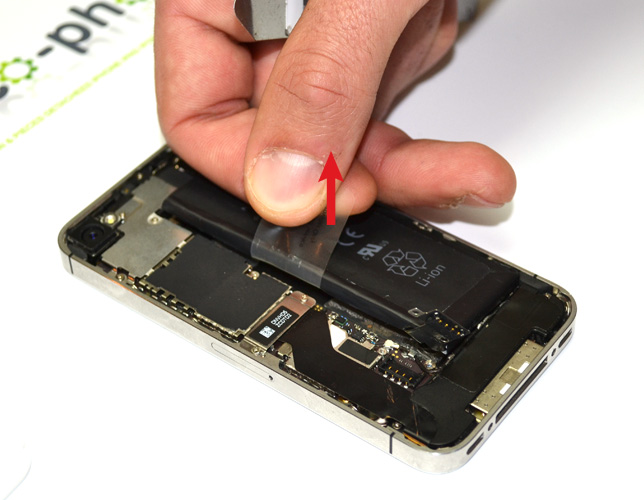

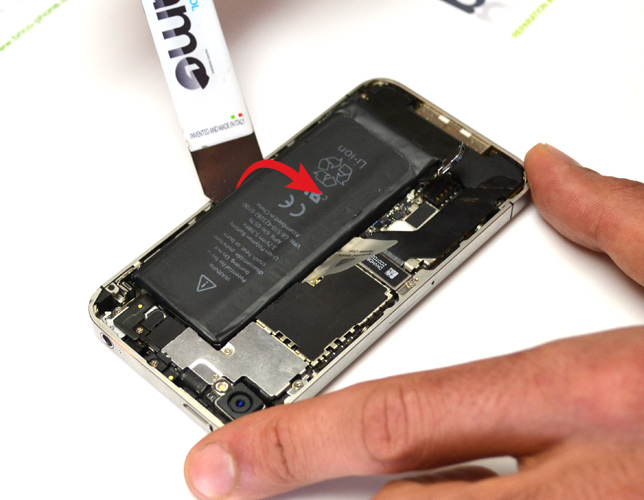

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 2e : Retirer la batterie
Etape 3a : Déconnecter les nappes USB et GSM

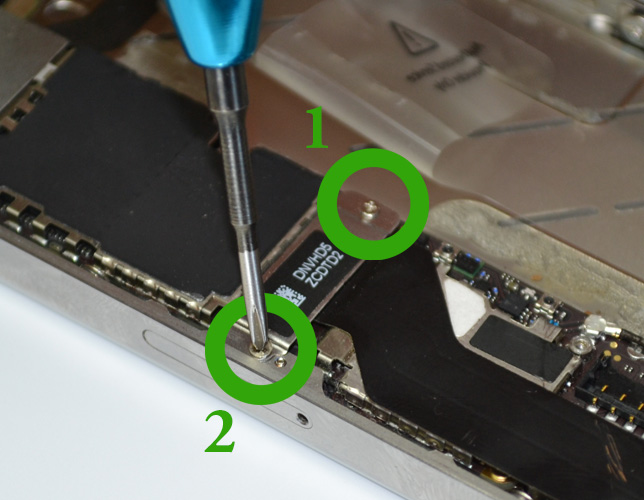

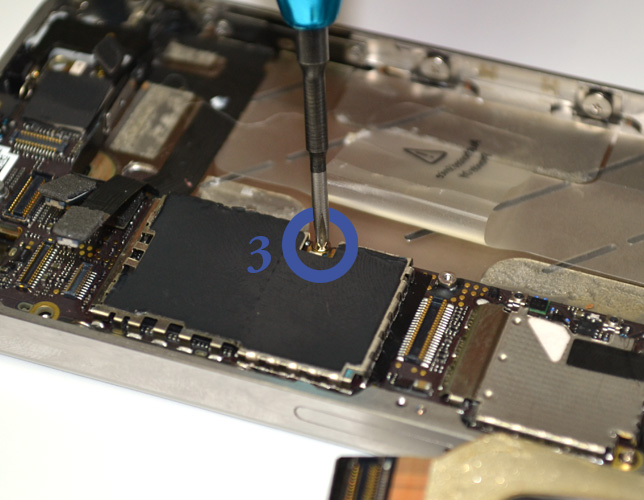

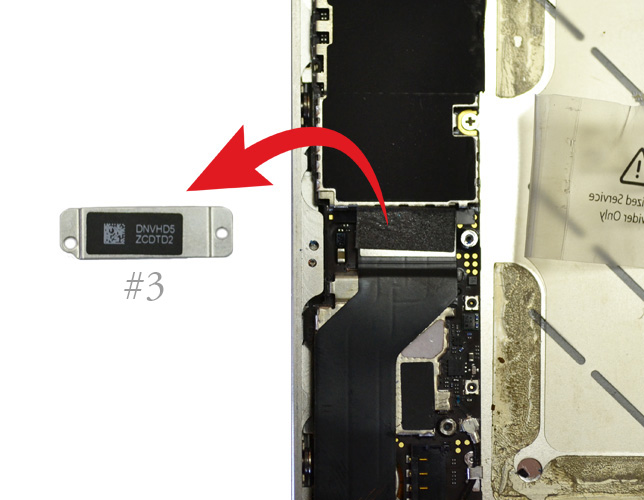

Retirez la plaquette métallique (notée #3) protégeant la nappe Dock USB en enlevant les vis C1 et C2.
Etape 3b : Déconnecter les nappes USB et GSM
Etape 3c : Déconnecter les nappes USB et GSM

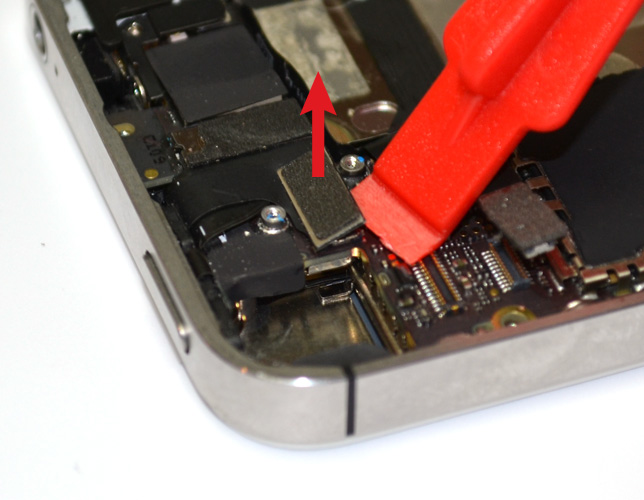

Déconnecter la nappe en tirant vers le haut avec le levier plastique.
Etape 3d : Déconnecter les nappes USB et GSM
Vous pouvez à présent décoller la nappe délicatement en la tirant vers le haut et l'arrière.
Etape 3e : Déconnecter les nappes USB et GSM
Utiliser le levier plastique pour déconnecter le câble coaxial GSM.
Etape 3f : Déconnecter les nappes USB et GSM
Dégager maintenant ce câble coaxial du petit crochet métallique qui le retient au dessus de la carte mère.
Etape 4a : Retirer la plaquette métallique du haut

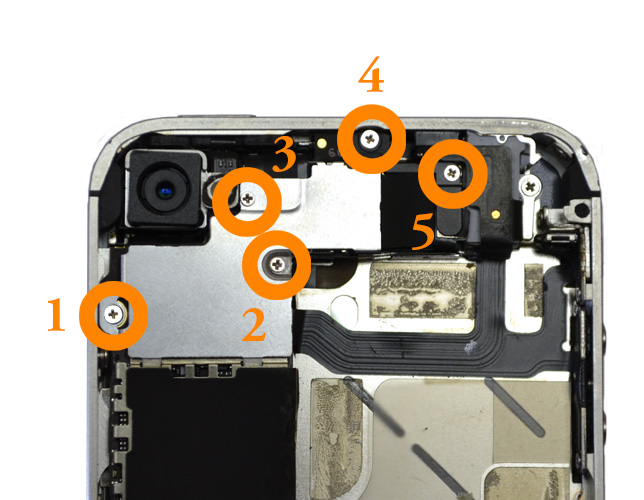

Retirer les vis D1 à D5 avec le tournevis cruciforme.
Etape 4b : Retirer la plaquette métallique du haut

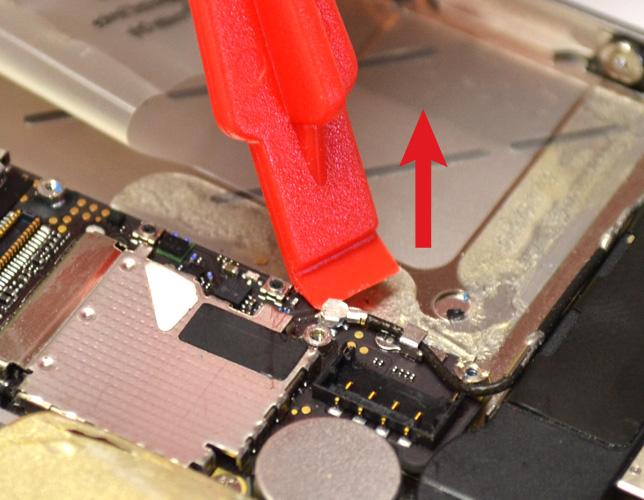

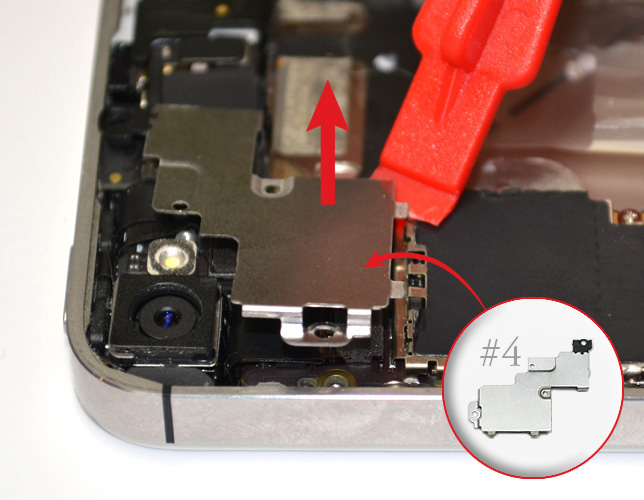

Soulever à présent la plaquette métallique avec le levier plastique.

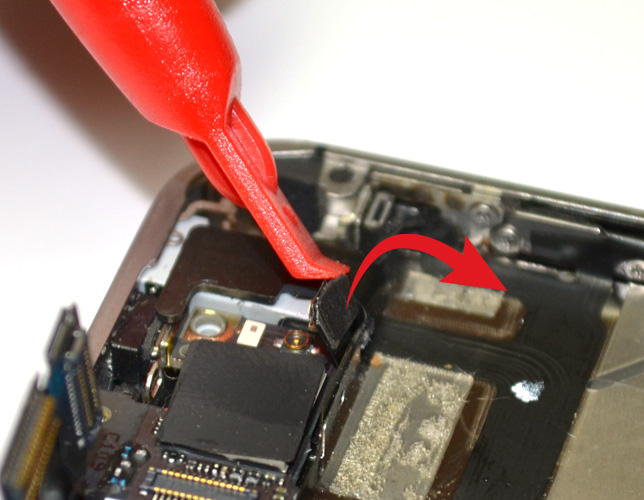

Etape 5 : Retirer la caméra arrière

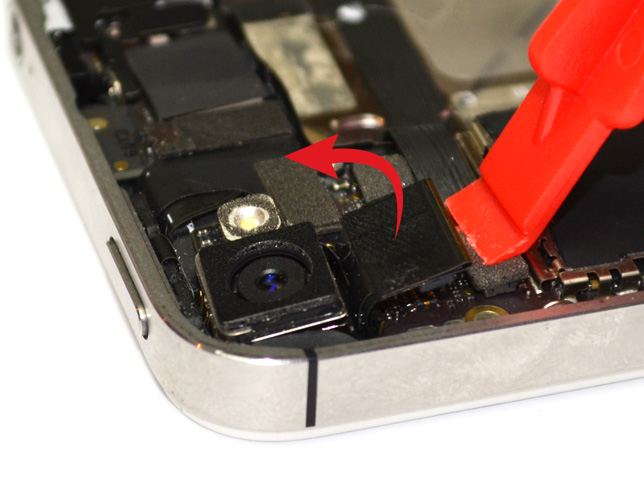

Utiliser le levier plastique pour déclipser le connecteur de la caméra arrière puis retirez la.
Etape 6a : Déconnecter les nappes LCD, tactiles, Jack et Power

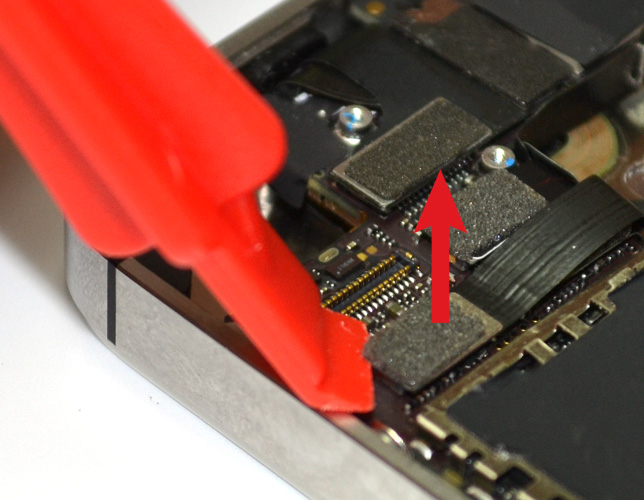

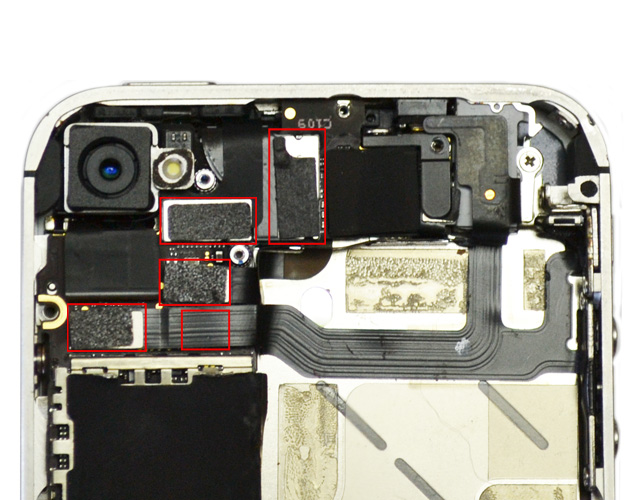

Déconnecter les nappes du LCD, du tactile, de la nappe Jack et de la nappe Power avec le levier plastique.
Etape 6b : Déconnecter les nappes LCD, tactiles, Jack et Power
Vous pourrez constater que la nappe Power est quant à elle située en dessous de la nappe Jack.
Etape 6c : Déconnecter les nappes LCD, tactiles, Jack et Power
Etape 7a : Déconnecter le câble WIFI

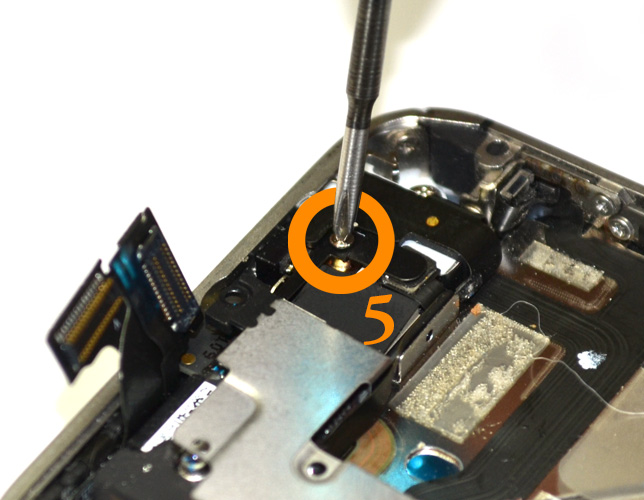

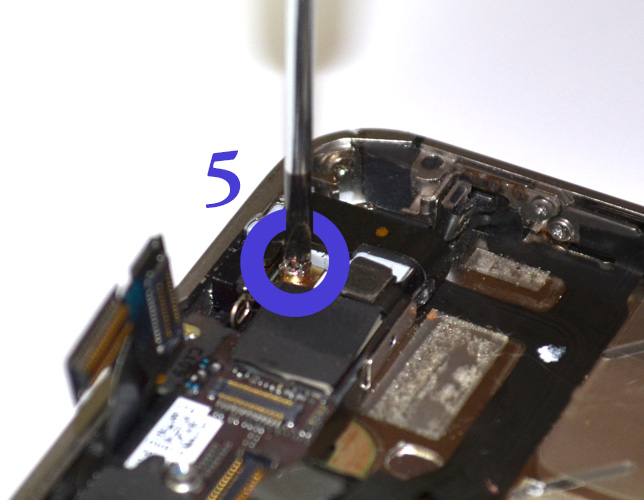

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Etape 7b : Déconnecter le câble WIFI

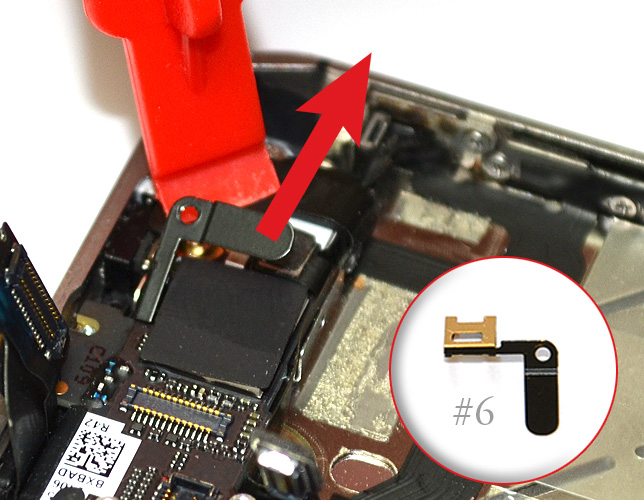

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Etape 7c : Déconnecter le câble WIFI

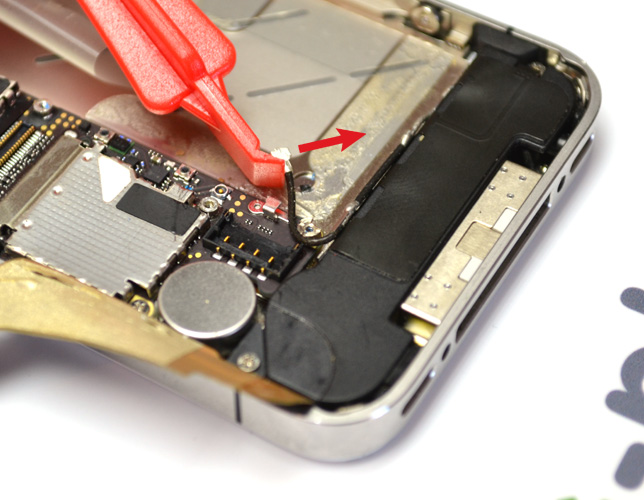

Déconnecter enfin ce connecteur avec le levier plastique.
Etape 8a : Retirer le bloc haut-parleur

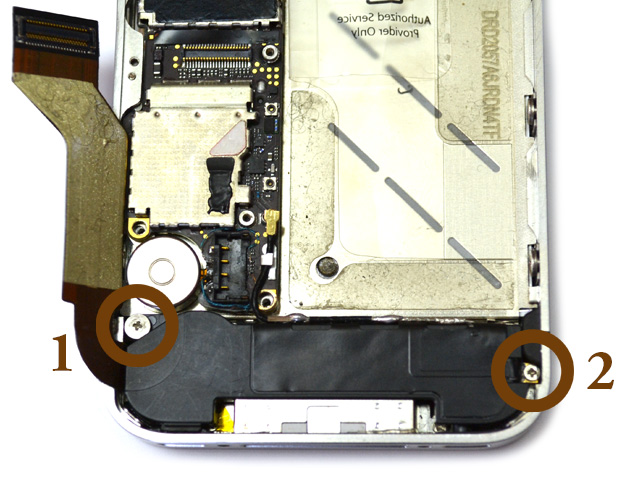

Retirer la vis E1 et E2 avec le tournevis cruciforme.
Etape 8b : Retirer le bloc haut-parleur
Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.
Etape 8c : Retirer le bloc haut-parleur

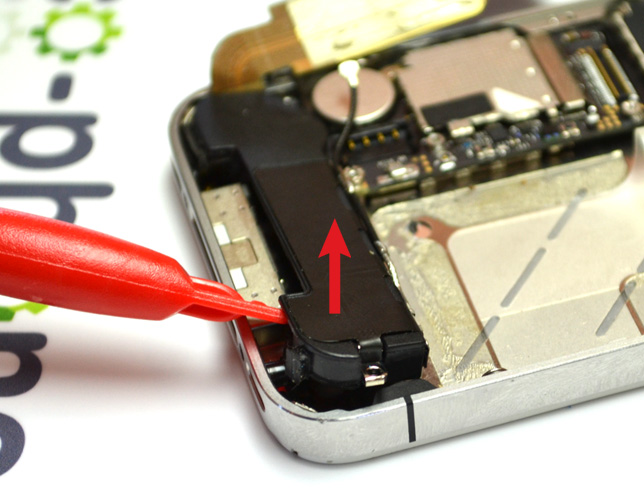

Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.
Etape 9a : Retirer la carte mère

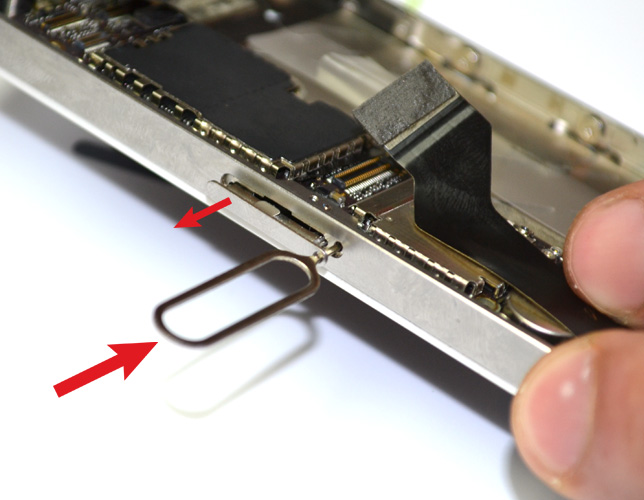

Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.
Etape 9b : Retirer la carte mère

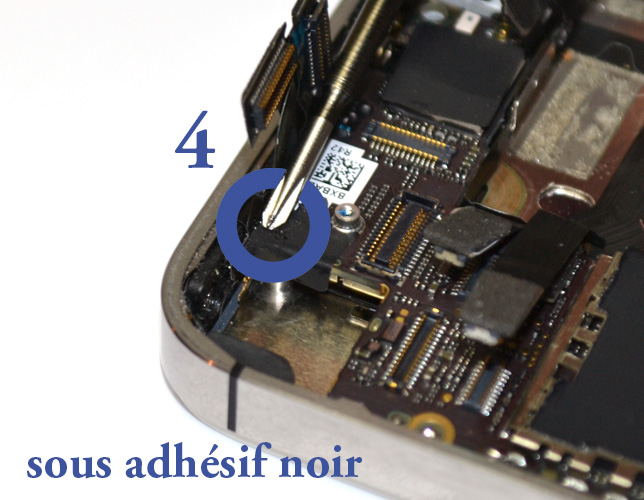

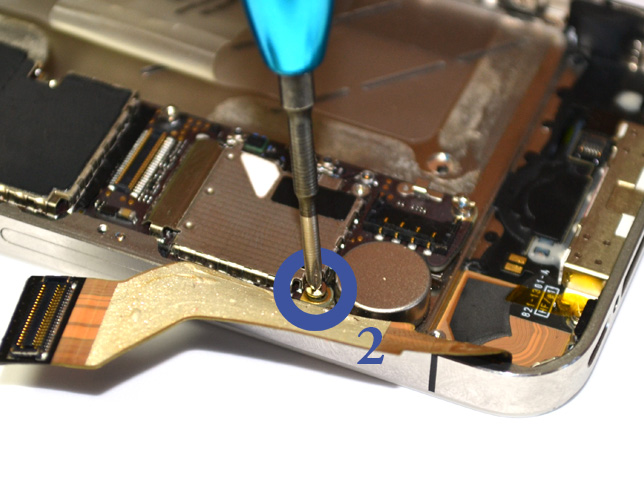

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.
Etape 9c : Retirer la carte mère
Etape 9d : Retirer la carte mère
Etape 9e : Retirer la carte mère
Etape 9f : Retirer la carte mère
Etape 9g : Retirer la carte mère

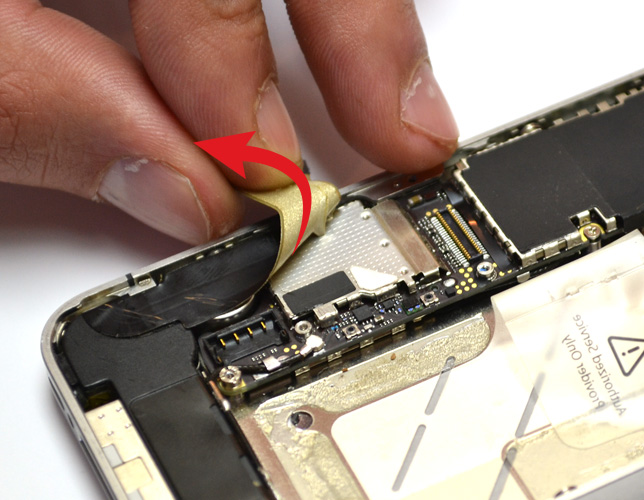

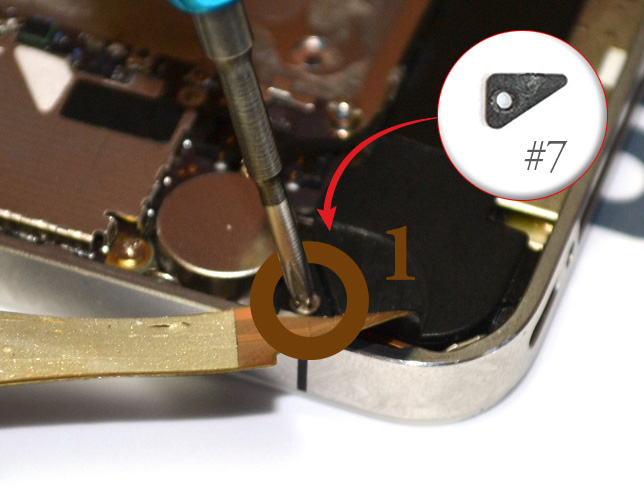

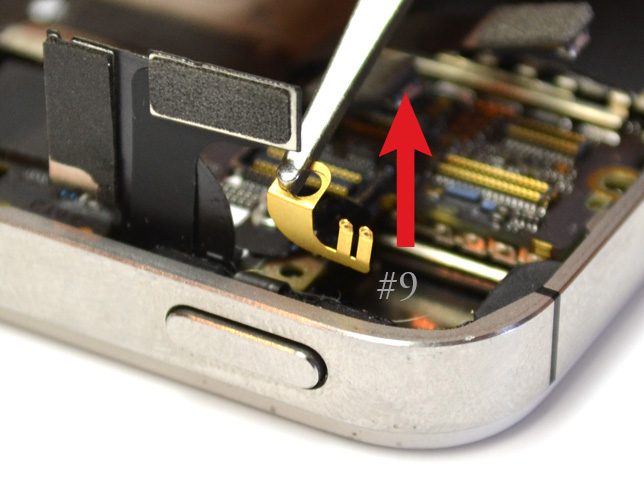

Retirer la patte dorée de fixation de la caméra arrière (notée #9).
Etape 9h : Retirer la carte mère

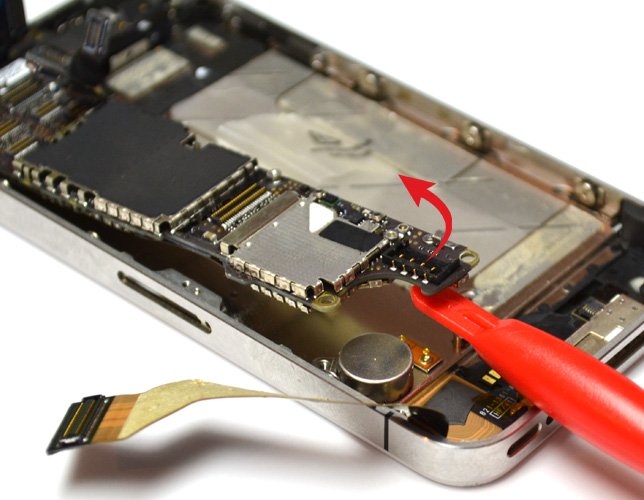

Vous pouvez désormais retirer la carte mère à l'aide d'un levier.
Etape 10a : Utiliser un bac pour bains à ultrasons

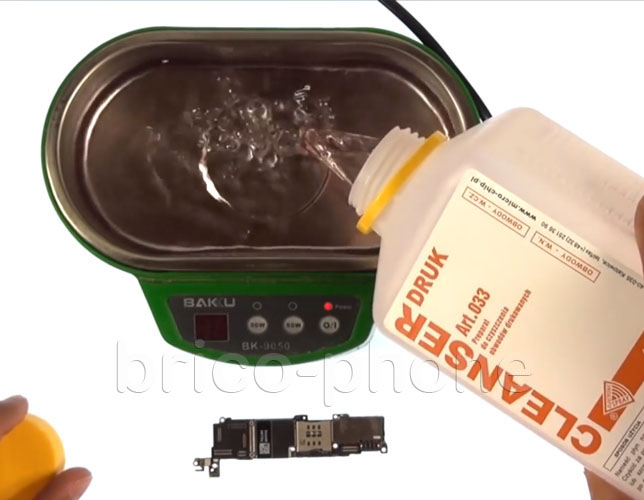

Verser du liquide isopropanol dans le bac à ultrasons jusqu'à environ la moitié.
Etape 10b : Utiliser un bac pour bains à ultrasons

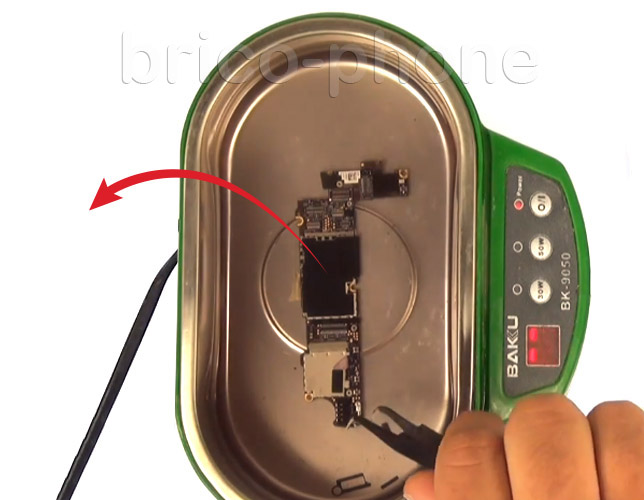

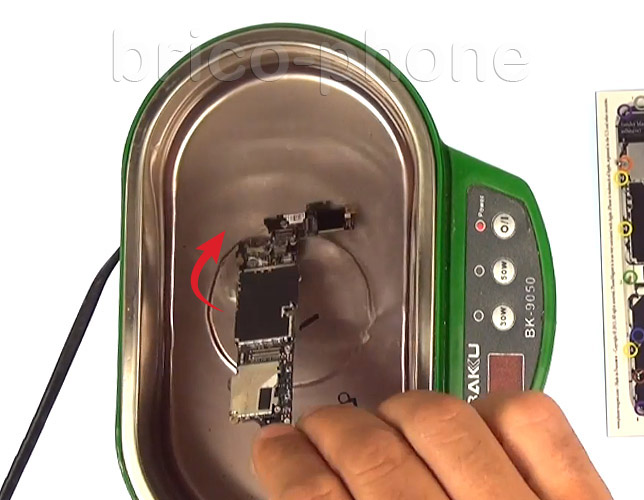

Plonger à présent votre carte mère dans le bac.
Etape 10c : Utiliser un bac pour bains à ultrasons

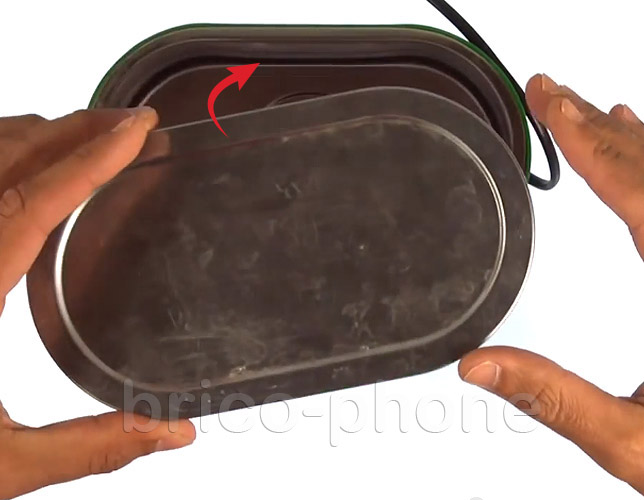

Refermer le bac en plaçant correctement le couvercle.
Etape 10d : Utiliser un bac pour bains à ultrasons

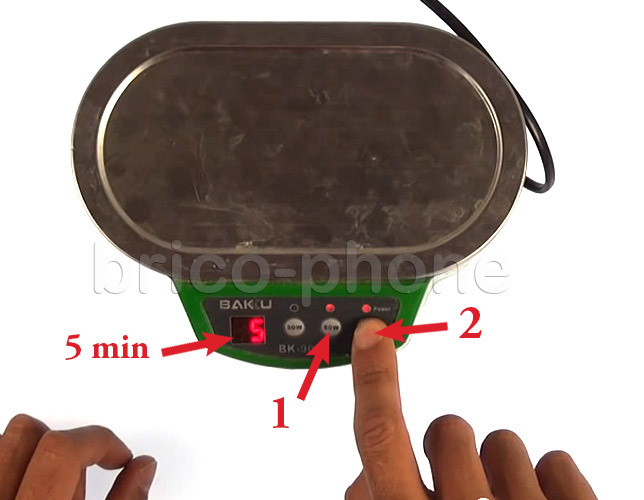

Appuyer sur le bouton d'allumage pour mettre en route l'appareil (bouton 2). Appuyer ensuite sur le bouton 1 pour selectionner la durée (compter entre 3 et 7 minutes). Enfin rappuyer sur le bouton Power pour lancer le processus.
Etape 10e : Utiliser un bac pour bains à ultrasons
Retirer la carte mère du bac. Laisser sécher votre carte mère à l'air libre quelques minutes. Sachez que cette procédure ne garantie pas à 100% le futur bon fonctionnement de votre iPhone.
Etape 11a : Nettoyer les connecteurs des nappes

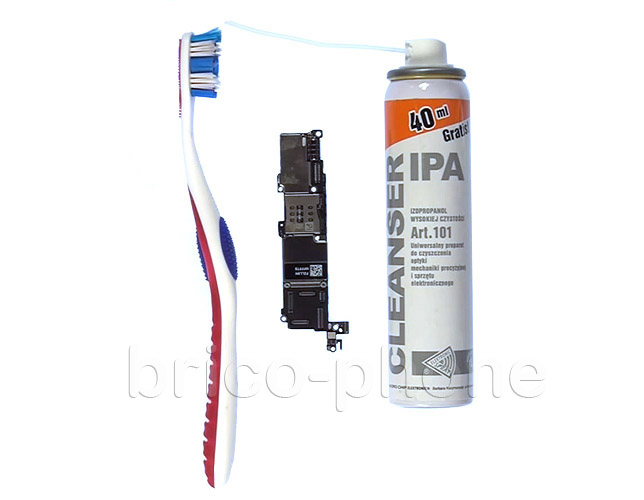

Munissez vous du liquide isopropanol et d'une brosse à dent.
Etape 11b : Nettoyer les connecteurs des nappes

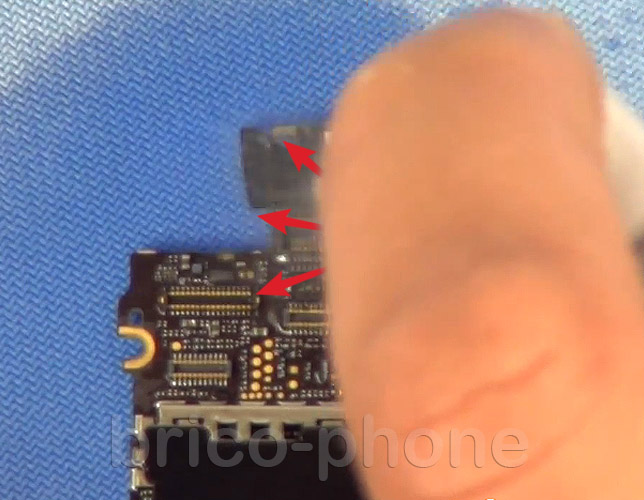

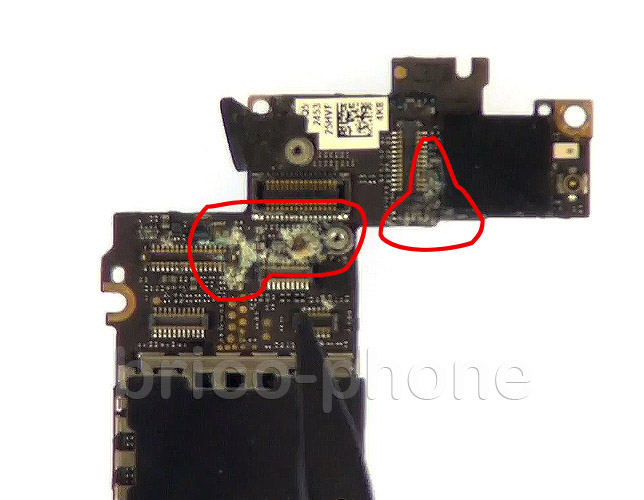

Vous pouvez observer les traces d'oxydation sur la carte mère.
Etape 11c : Nettoyer les connecteurs des nappes

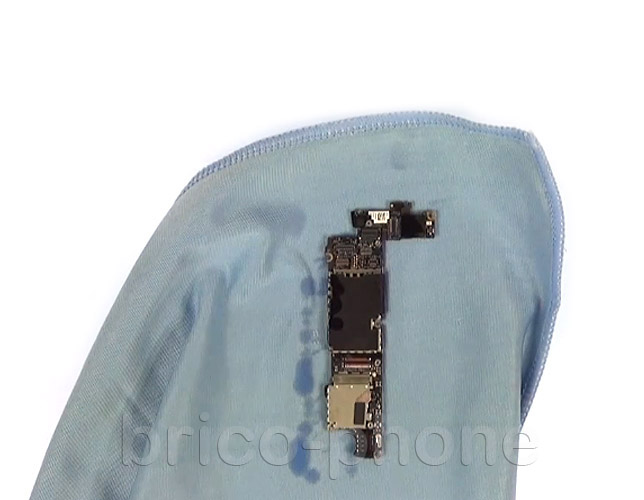

Déposer la carte mère sur un chiffon.
Etape 11d : Nettoyer les connecteurs des nappes

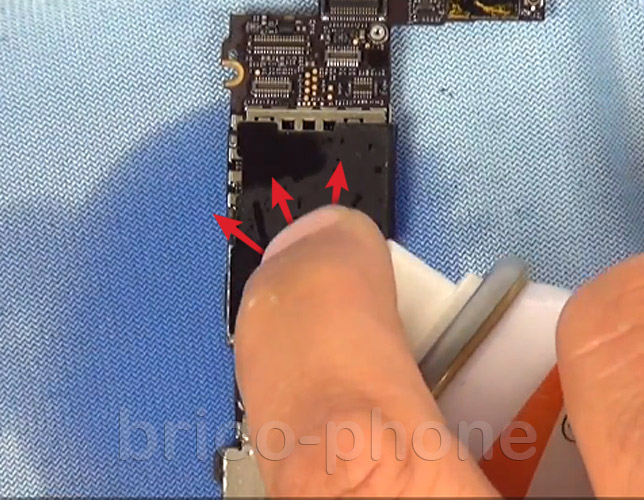

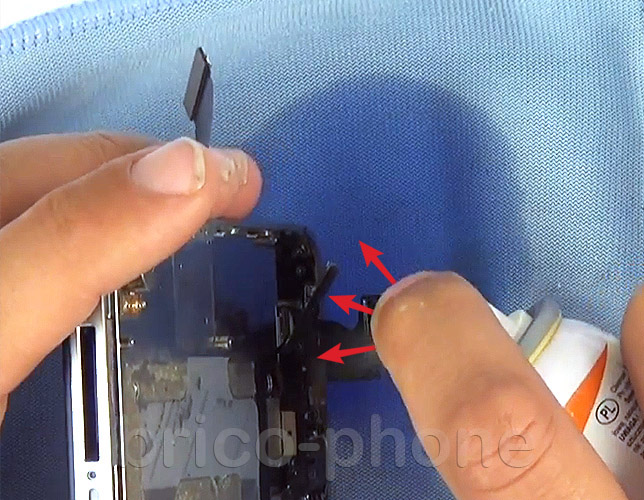

Vaporiser les connecteurs avec la bombe d'isopropanol.
Etape 11e : Nettoyer les connecteurs des nappes
Etape 11f : Nettoyer les connecteurs des nappes
Etape 11g : Nettoyer les connecteurs des nappes

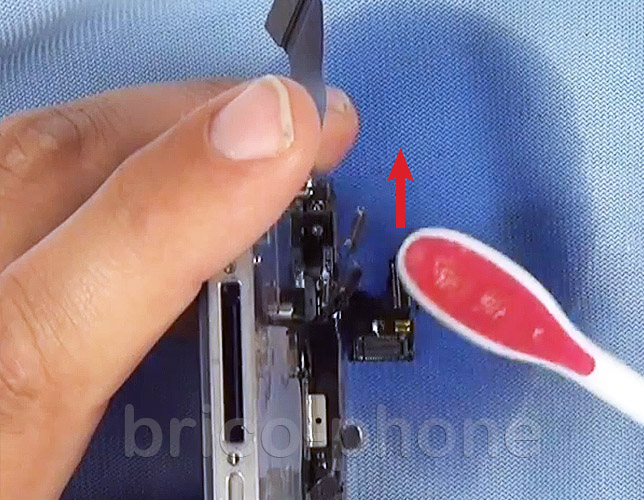

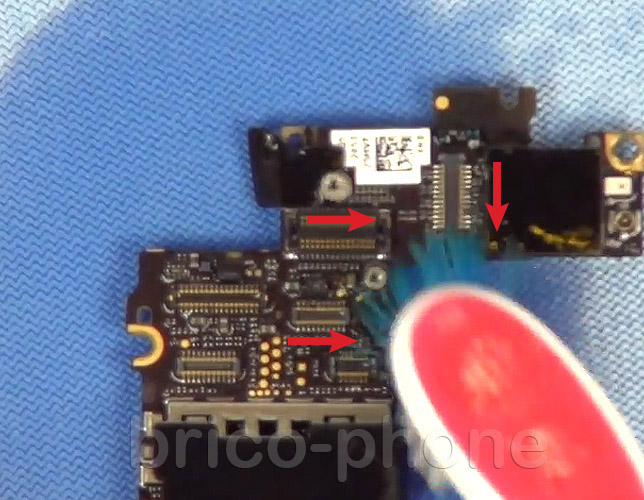

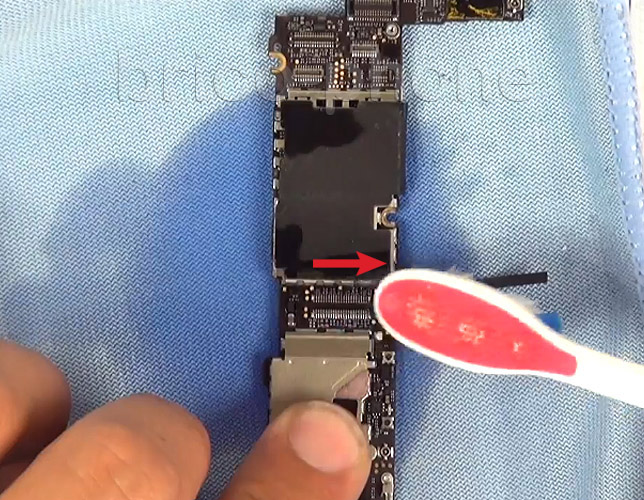

Frotter ensuite sur ces connecteurs avec la brosse à dent. Effectuer la même opération sur les connecteurs suivants.
Etape 11h : Nettoyer les connecteurs des nappes
Etape 11i : Nettoyer les connecteurs des nappes
