Changement du haut-parleur interne sur iPhone 5

Temps estimé : 30 min
Difficulté : 2/5
iPhone 5 | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le haut-parleur du haut, le haut-parleur Buzzer ou interne. Le haut-parleur interne ou écouteur d'oreille gère le son en mode communication.

Diagnostic

› Vous entendez mal ou plus du tout votre interlocuteur sur votre iPhone 5

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecouteur interne pour iPhone 5
5,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

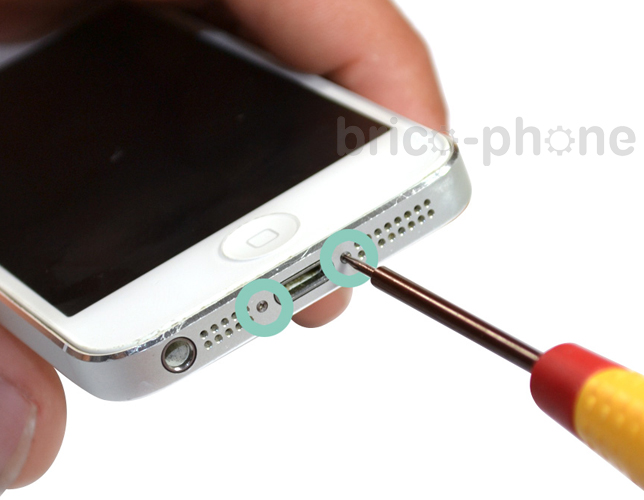

Etape 1 : Retirer les 2 vis du bas du téléphone
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1 : Retirer les 2 vis du bas du téléphone

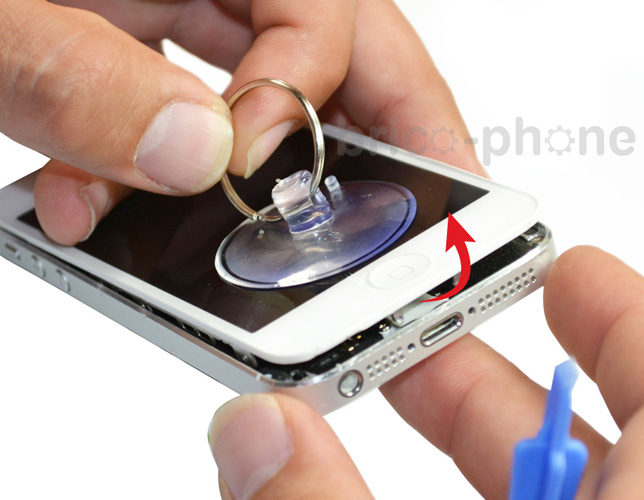

Etape 2a : Retirer la vitre
A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2a : Retirer la vitre

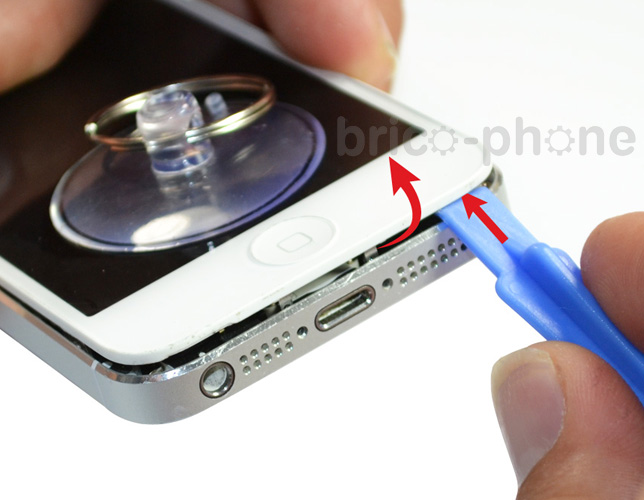

Etape 2b : Retirer la vitre
A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2b : Retirer la vitre

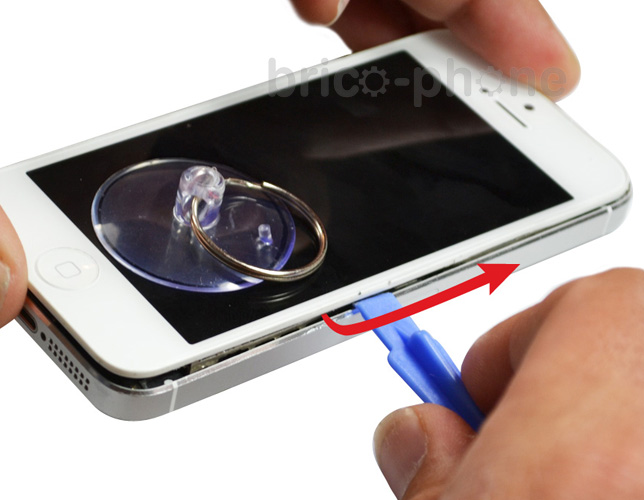

Etape 2c : Retirer la vitre
Etape 2c : Retirer la vitre

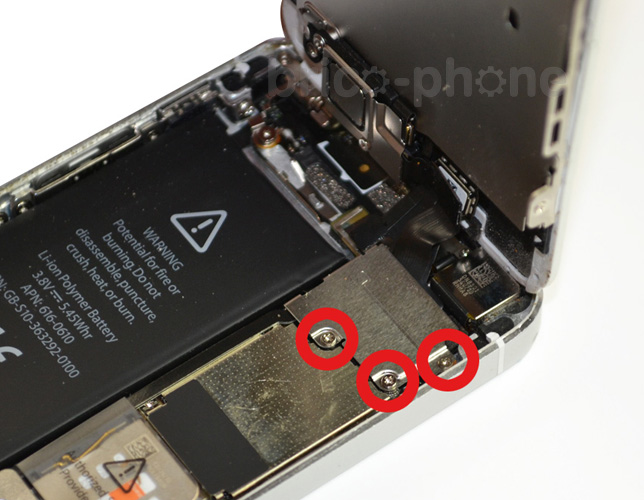

Etape 3a : Déconnecter les nappes de l'écran
Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3a : Déconnecter les nappes de l'écran

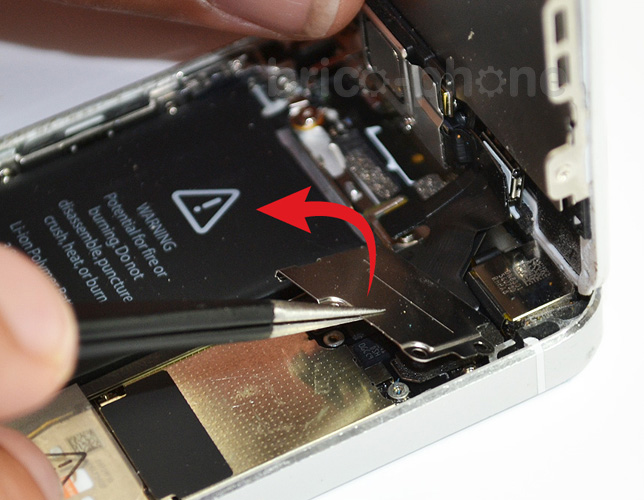

Etape 3b : Déconnecter les nappes de l'écran
Retirer la plaquette métallique de protection.
Etape 3b : Déconnecter les nappes de l'écran

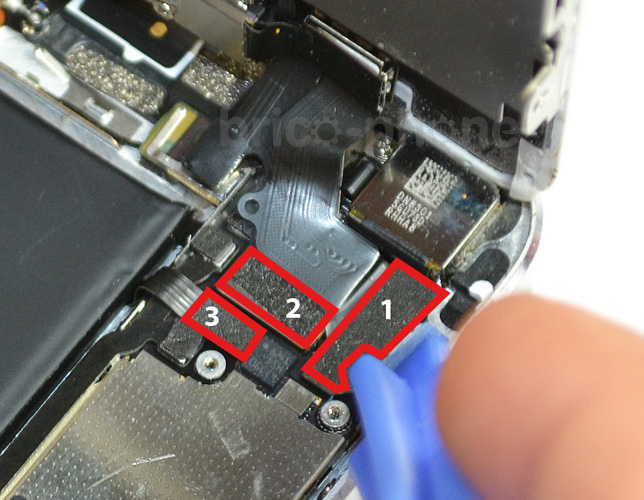

Etape 3c : Déconnecter les nappes de l'écran
Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3c : Déconnecter les nappes de l'écran

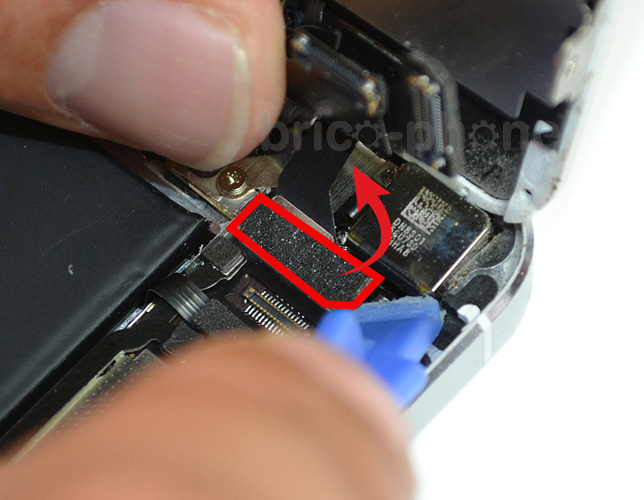

Etape 3d : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran

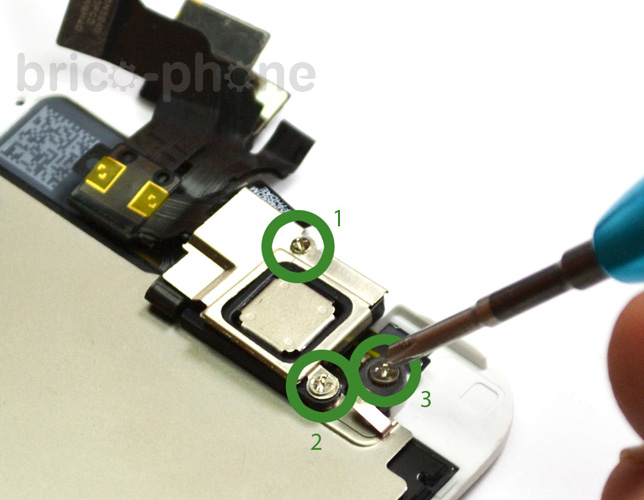

Etape 4a : Retirer l'écouteur interne
Retirer les vis C1 et C2 pour pouvoir enlever la plaquette métallique.
Etape 4a : Retirer l'écouteur interne

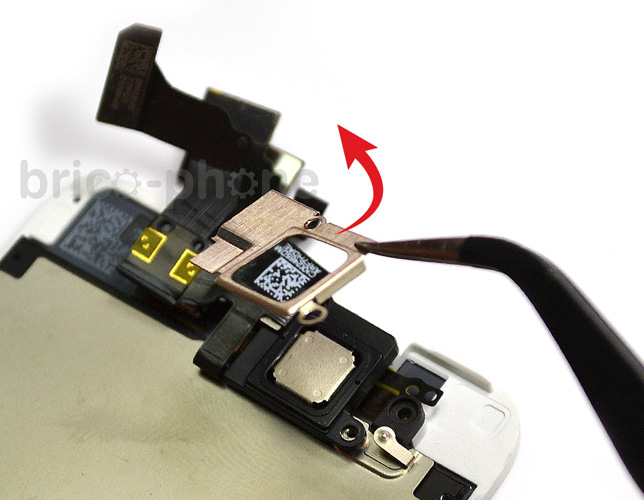

Etape 4b : Retirer l'écouteur interne
Récupérer le petit morceau métallique de l'écouteur interne avec une pince.
Etape 4b : Retirer l'écouteur interne

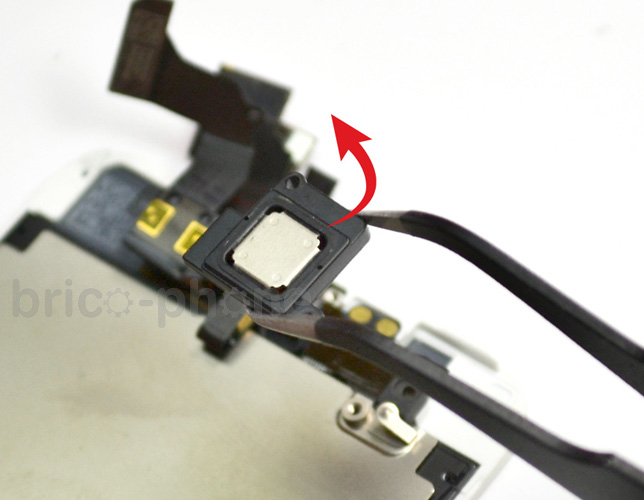

Etape 4c : Retirer l'écouteur interne
Retirer l'écouteur interne.
Etape 4c : Retirer l'écouteur interne
