Changement de coque arrière sur iPhone 5

Temps estimé : 45 min
Difficulté : 3/5
iPhone 5 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous expliqe comment remplacer la coque arrière sur votre iPhone 5.

Diagnostic

› La coque arrière de votre iPhone 5 est cassée
› Vous souhaitez changer la couleur de votre coque arrière

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Coque arrière Noire pour iPhone 5 complète
39,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone
A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1 : Retirer les 2 vis du bas du téléphone

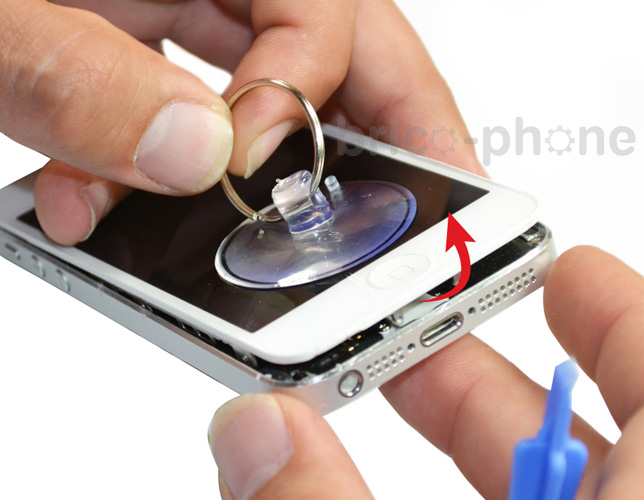

Etape 2a : Retirer la vitre
A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2a : Retirer la vitre
Etape 2b : Retirer la vitre

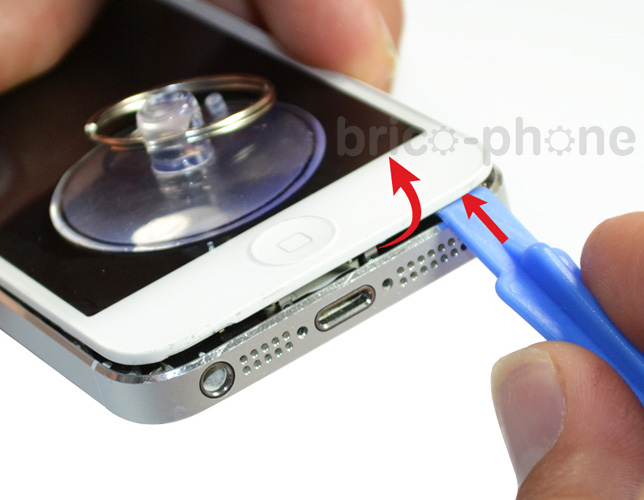

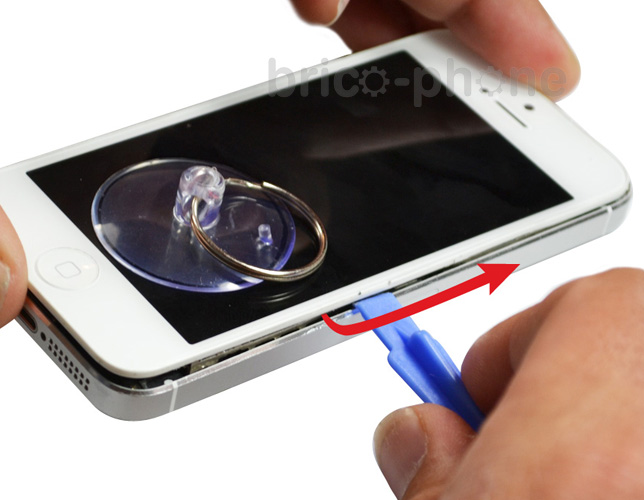

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2b : Retirer la vitre
Etape 2c : Retirer la vitre
Etape 2c : Retirer la vitre
Etape 3a : Déconnecter les nappes de l'écran

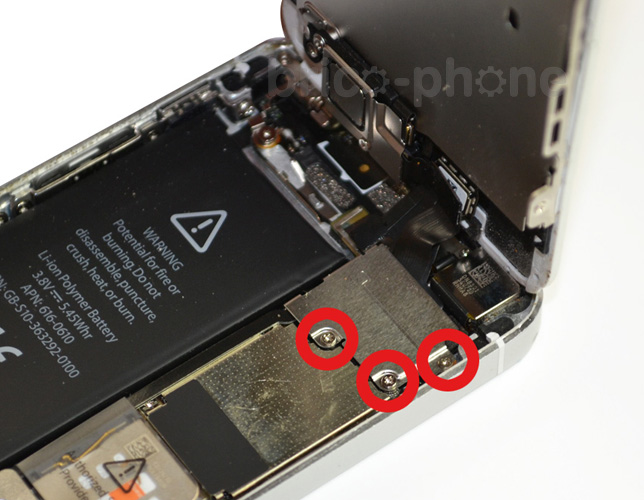

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3a : Déconnecter les nappes de l'écran
Etape 3b : Déconnecter les nappes de l'écran

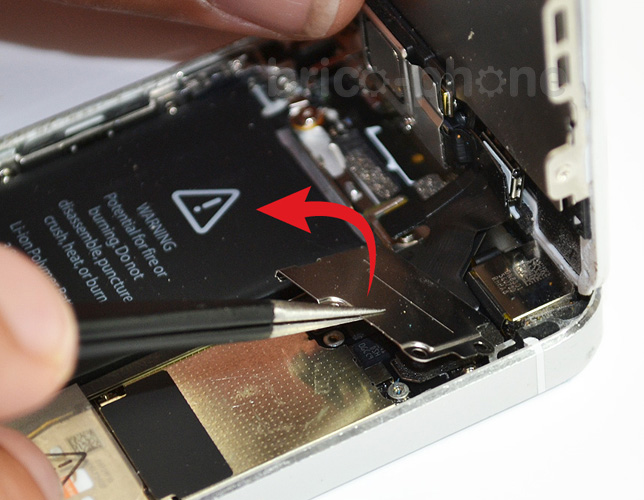

Retirer la plaquette métallique de protection.
Etape 3b : Déconnecter les nappes de l'écran

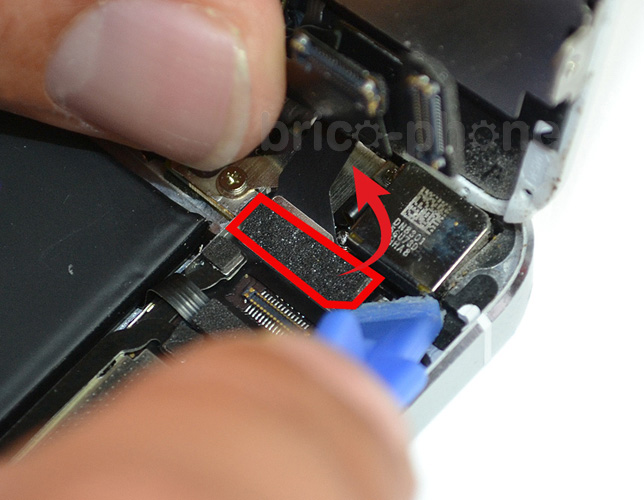

Etape 3c : Déconnecter les nappes de l'écran

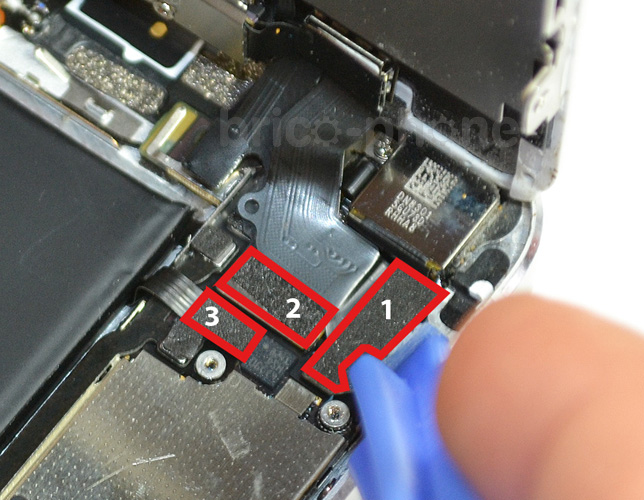

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3c : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la batterie

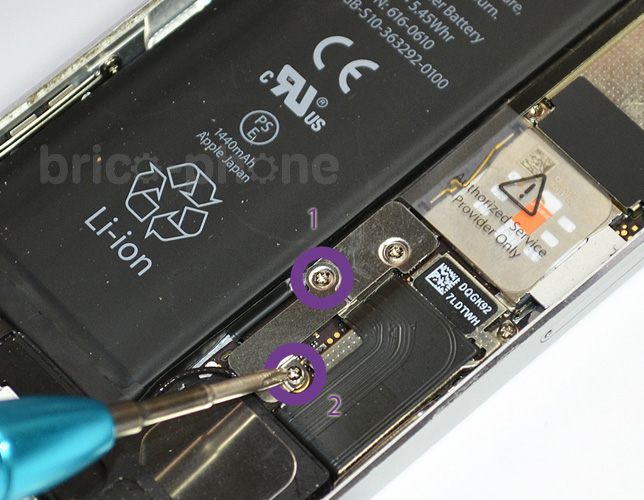

Retirer les vis F1 et F2 pour pouvoir enlever la plaquette métallique.
Etape 4a : Retirer la batterie

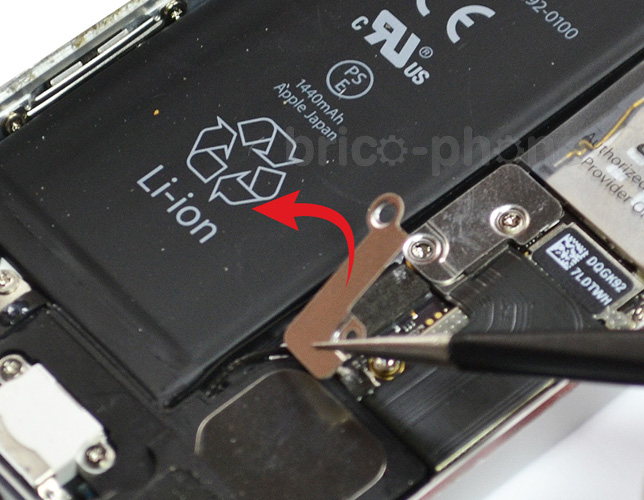

Etape 4b : Retirer la batterie
https://www.brico-phone.com/media/newtutos/iphone5/09.jpg
Etape 4b : Retirer la batterie
Etape 4c : Retirer la batterie

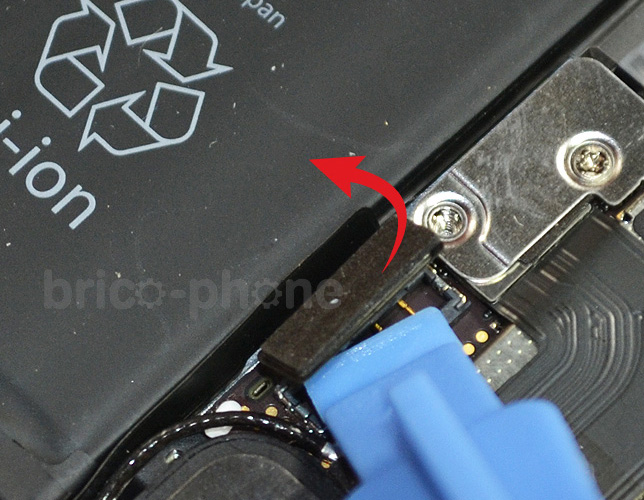

Soulever le connecteur de la batterie de la carte mère.
Etape 4c : Retirer la batterie
Etape 4d : Retirer la batterie

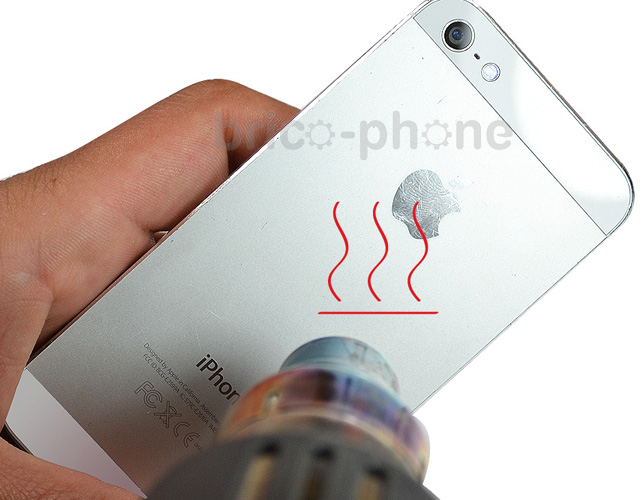

Chauffer légèrement le dos de votre iPhone au niveau de la batterie afin de la décoller plus facilement.
Etape 4d : Retirer la batterie
Etape 4e : Retirer la batterie

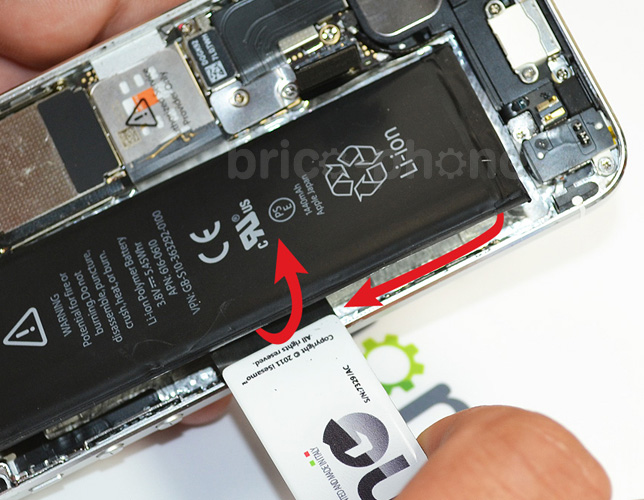

A l'aide d'un iSesamo ou d'une spatule, soulever la batterie en décollant progressivement de bas en haut. Attention : ne pas forcer au risque d'endommager la batterie. Ne pas tordre. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 4e : Retirer la batterie
Etape 5a : Retirer la carte mère
Retirer les 3 connecteurs de la carte mère : les deux câbles interconnexion supérieur et inférieur ainsi que le câble du power.
Etape 5a : Retirer la carte mère
Etape 5b : Retirer la carte mère

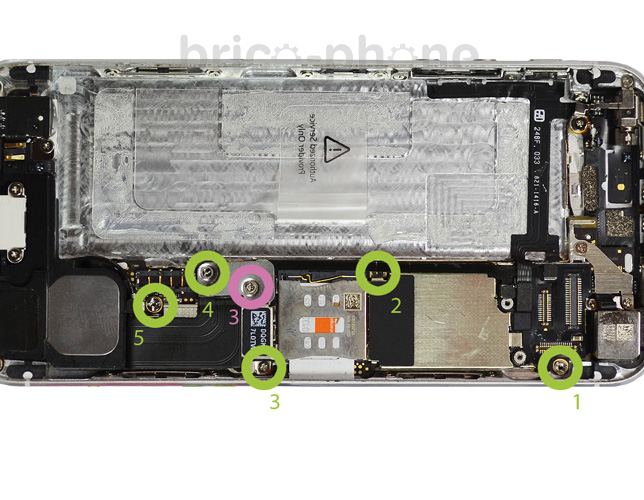

Retirer les 5 vis entourées en vert I1 à I5. Ainsi que la vis H3 en rose.
Etape 5b : Retirer la carte mère
Etape 5c : Retirer la carte mère

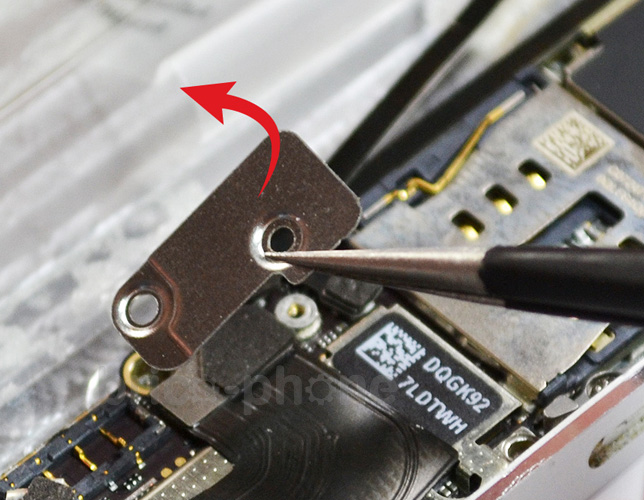

A l'aide d'une pince, retirer la plaquette métallique.
Etape 5c : Retirer la carte mère
Etape 5d : Retirer la carte mère
Attention la vis I2 est partiellement masquée par des câbles.
Etape 5d : Retirer la carte mère

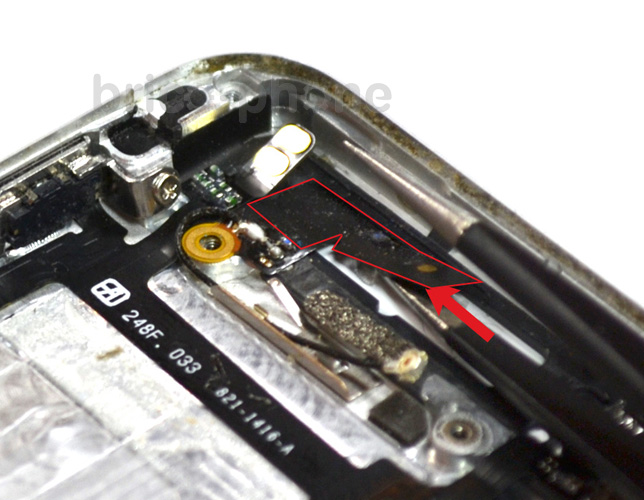

Etape 5e : Retirer la carte mère

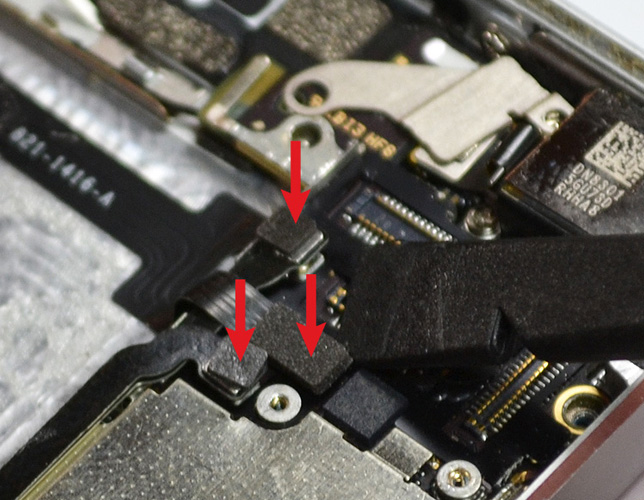

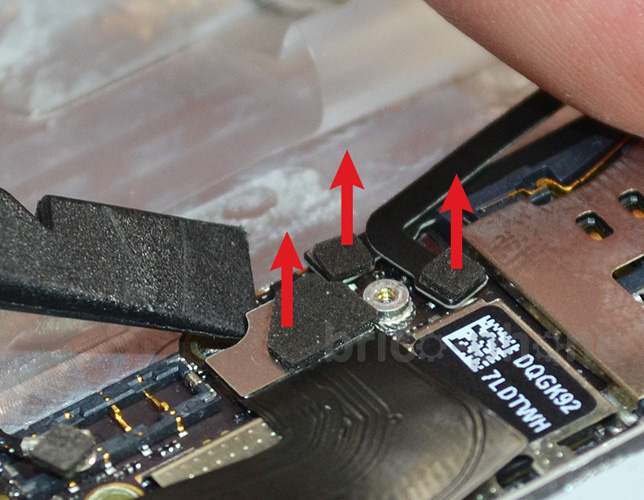

Soulever 3 autres connecteurs dont le plus gros, celui du connecteur dock.
Etape 5e : Retirer la carte mère
Etape 5f : Retirer la carte mère

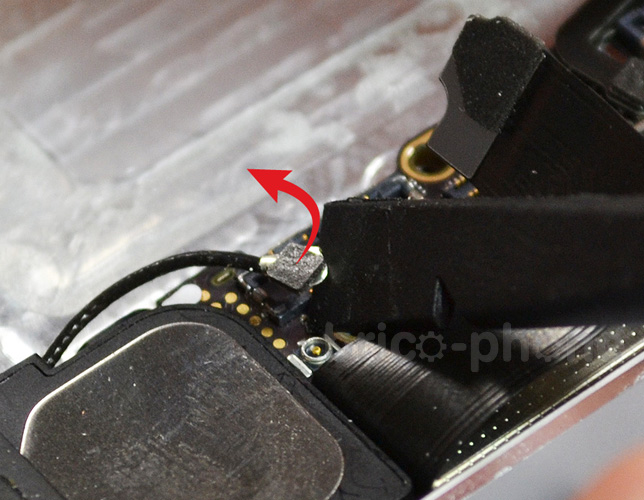

Déconnecter le câble coaxial de l'antenne GSM.
Etape 5f : Retirer la carte mère

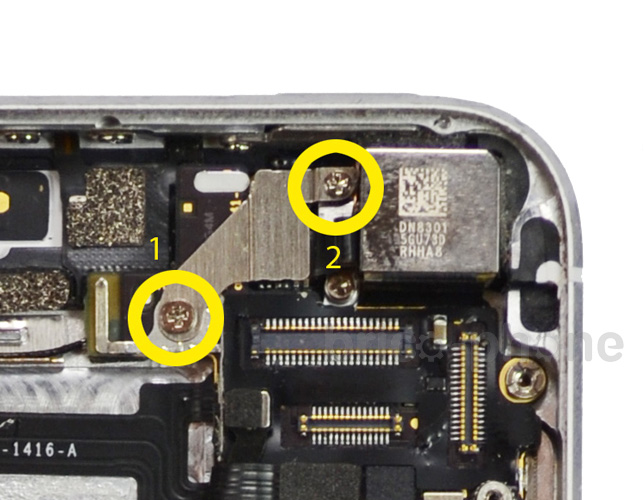

Etape 5g : Retirer la carte mère

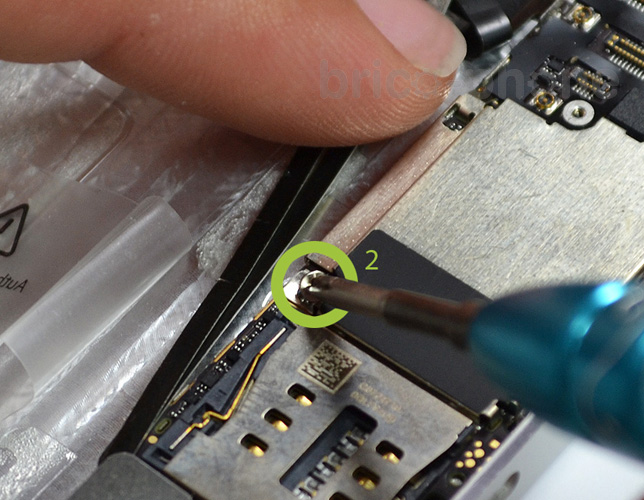

Retirer les deux vis entourées en jaune G1 et G2.
Etape 5g : Retirer la carte mère
Etape 5h : Retirer la carte mère

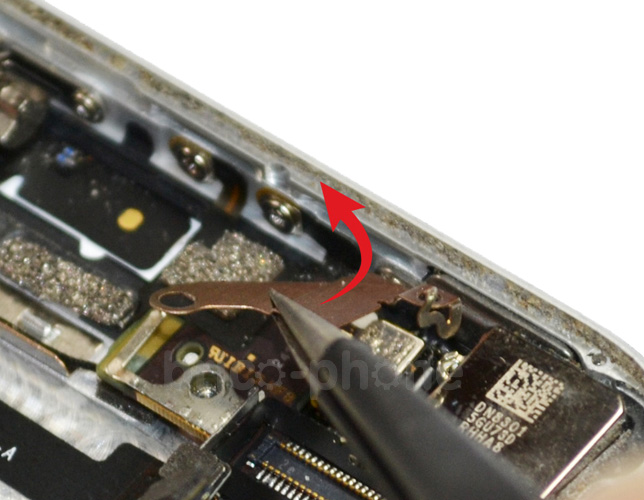

A l'aide d'une pince, dégager la plaquette métallique.
Etape 5h : Retirer la carte mère
Etape 5i : Retirer la carte mère

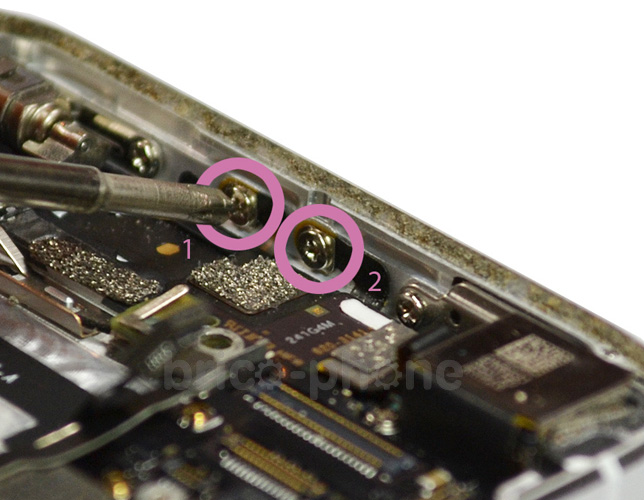

Retirer les deux vis entourées en rose H1 et H2 qui maintiennent la nappe power sur le châssis.
Etape 5i : Retirer la carte mère
Etape 5j : Retirer la carte mère

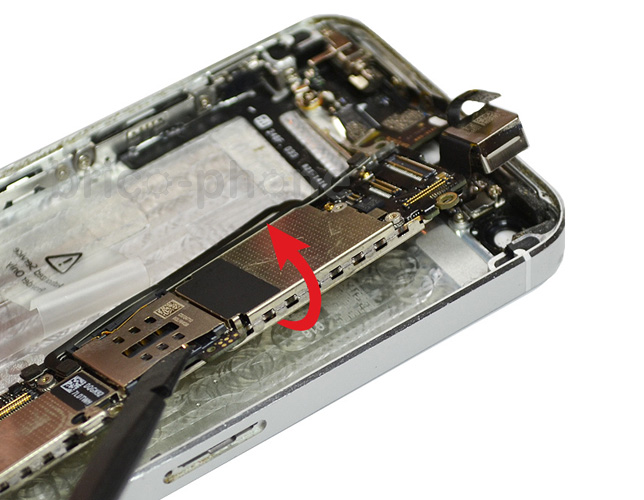

Soulever délicatement la carte mère depuis la droite.
Etape 5j : Retirer la carte mère
Etape 5k : Retirer la carte mère

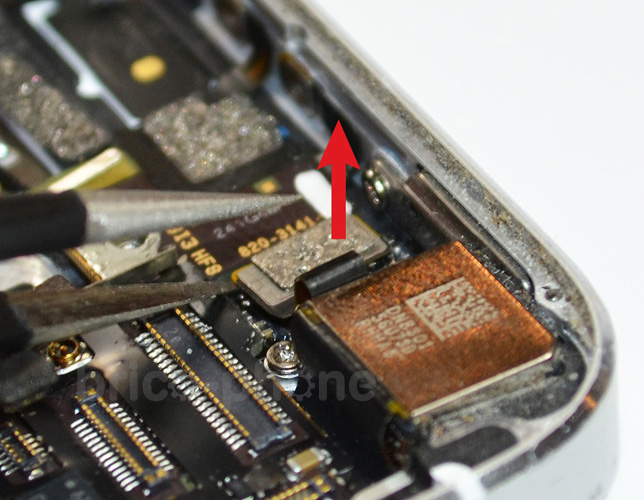

Attention à ne pas tirer sur la carte mère. Il reste un câble coaxial fixé en dessous. A l'aide d'une spatule, retirer le connecteur. La carte mère peut maintenant être complètement dégagée.
Etape 5k : Retirer la carte mère

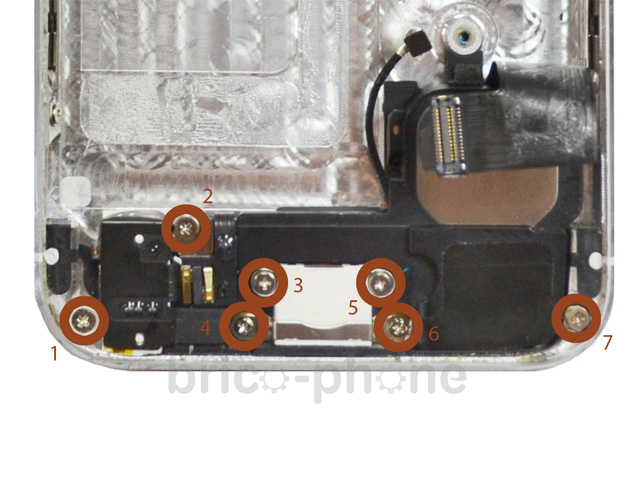

Etape 6a : Retirer le connecteur Dock et le haut-parleur externe
Retirer les vis K1 à K7 qui maintiennent le connecteur dock et le haut parleur externe fixés ensemble.
Etape 6a : Retirer le connecteur Dock et le haut-parleur externe

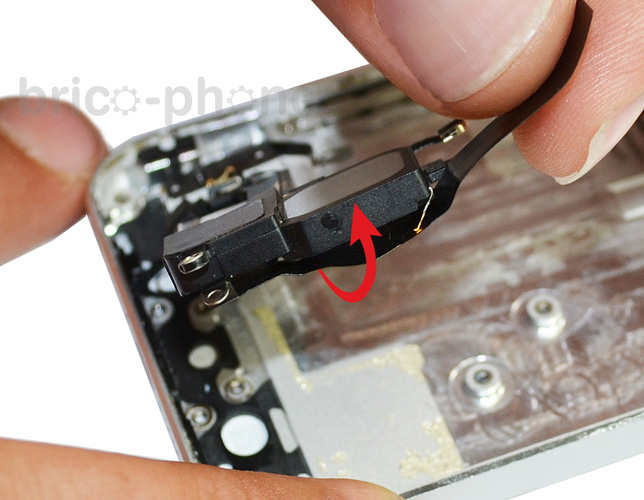

Etape 6b : Retirer le connecteur Dock et le haut-parleur externe

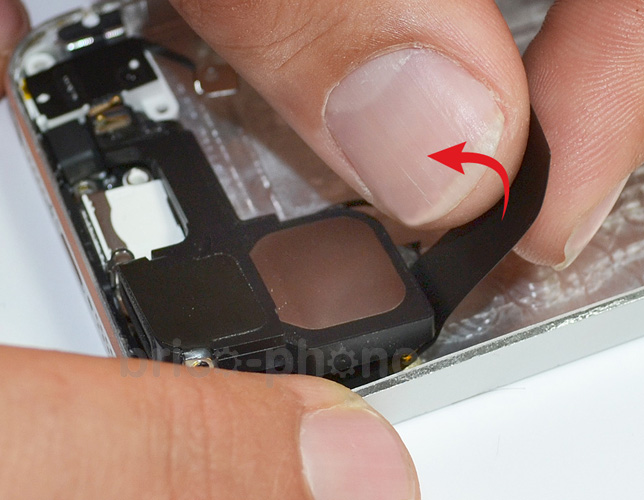

Décoller délicatement la pièce détachée en tirant doucement à partir du haut.
Etape 6b : Retirer le connecteur Dock et le haut-parleur externe
Etape 6c : Retirer le connecteur Dock et le haut-parleur externe
Etape 6c : Retirer le connecteur Dock et le haut-parleur externe
Etape 6d : Retirer le connecteur Dock et le haut-parleur externe

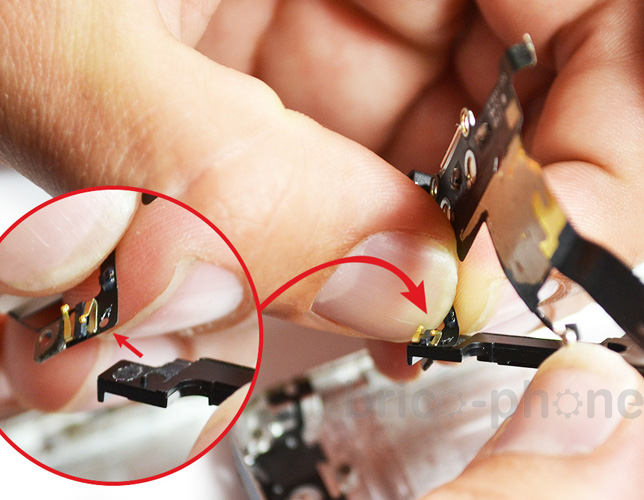

Le haut parleur externe est "collé" au connecteur dock sur une petite surface. Tirer simplement sur la nappe du connecteur dock afin de les séparer. Vous n'avez plus qu'à recoller le haut parleur externe sur le nouveau connecteur dock.
Etape 6d : Retirer le connecteur Dock et le haut-parleur externe
Etape 7a : Retirer le vibreur

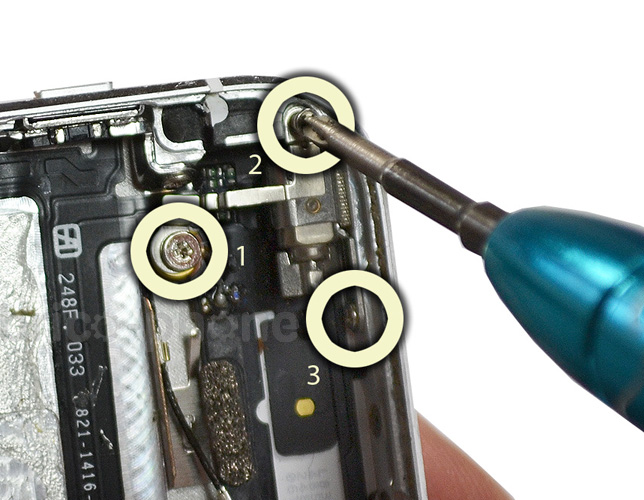

Retirer les vis J1 à J3 qui maintiennent le vibreur.
Etape 7a : Retirer le vibreur
Etape 7b : Retirer le vibreur

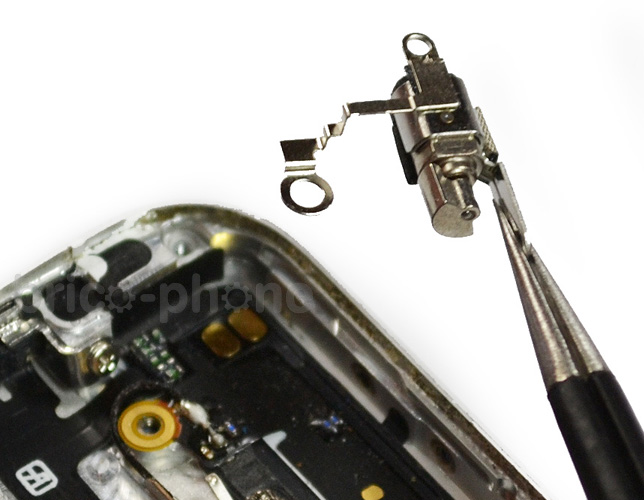

A l'aide d'une pince, retirer le vibreur.
Etape 7b : Retirer le vibreur
Etape 7c : Retirer le vibreur
Retirer la partie noire adhésive.
Etape 7c : Retirer le vibreur
Etape 8 : Retirer le flash

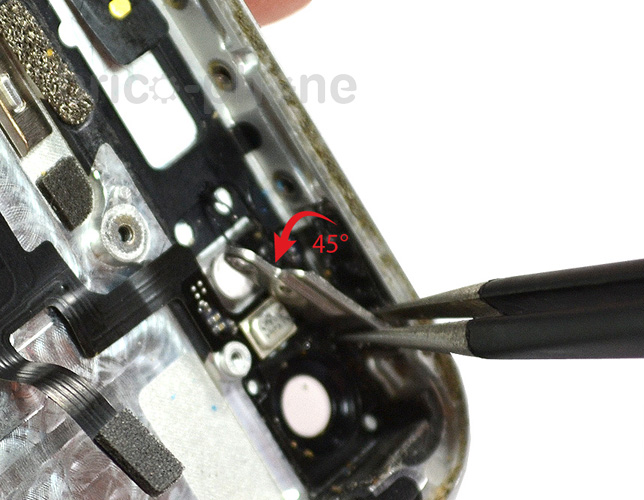

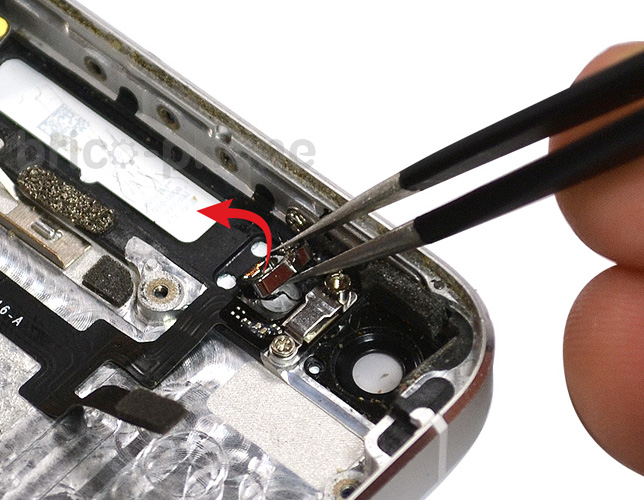

A l'aide d'une pince, retirer le flash. Le mettre de côté en attendant de le replacer.
Etape 8 : Retirer le flash
Etape 9a : Retirer les vis qui maintiennent les boutons
Attention : Ne pas mettre le bouton mute en position vibreur. Le trait rouge ne doit pas être visible. Avant de repositionner la nouvelle nappe, veillez à ce que le petit loquet noir soit en haut. Retirer les vis L1 à L3 qui maintiennent les boutons volume.
Etape 9a : Retirer les vis qui maintiennent les boutons
Etape 9b : Retirer les vis qui maintiennent les boutons

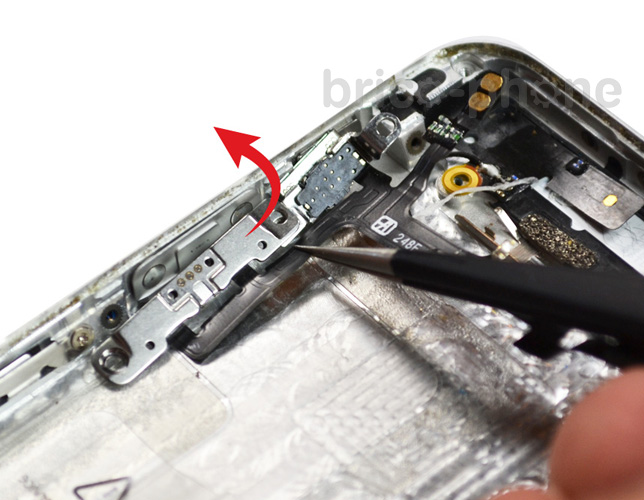

A l'aide d'une pince, retirer la plaquette métallique et replacer la sur la nouvelle nappe.
Etape 9b : Retirer les vis qui maintiennent les boutons

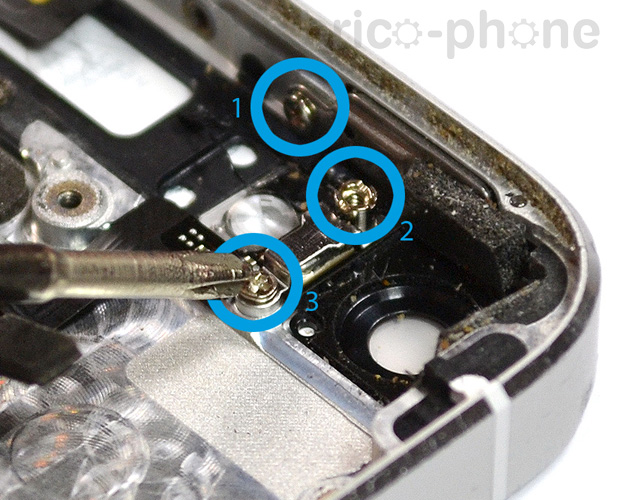

Etape 9c : Retirer les vis qui maintiennent les boutons

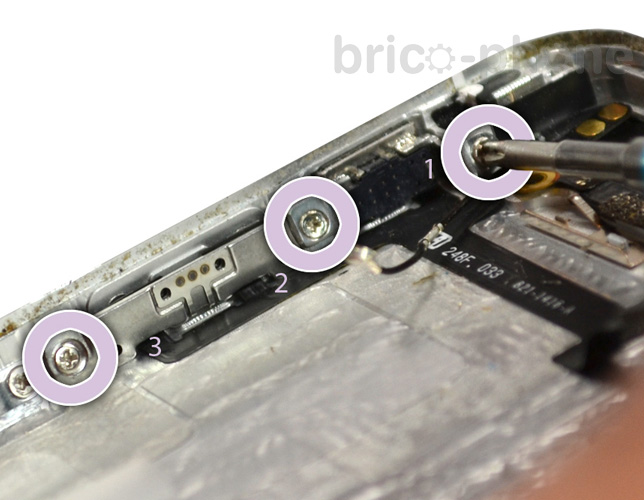

Oter les 3 vis entourées en bleu M1 à M3. Mettre de côté la petite pièce métallique maintenue par les vis 2 et 3. La nappe peut maintenant être complètement décollée.
Etape 9c : Retirer les vis qui maintiennent les boutons
Etape 9d : Retirer les vis qui maintiennent les boutons

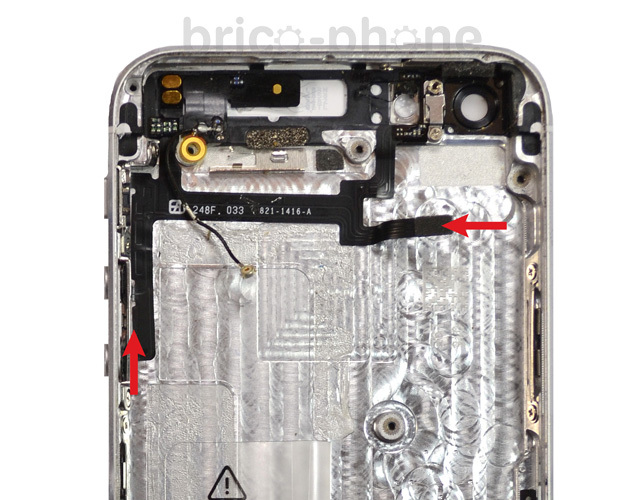

La nappe peut maintenant être retirée en tirant sur les deux extrémités indiquées ci-contre.
Etape 9d : Retirer les vis qui maintiennent les boutons
Etape 9e : Retirer les vis qui maintiennent les boutons
Ne pas enlever complètement le levier qui maintient le bouton Power pour faciliter le remontage. Si le levier est sorti de son emplacement, replacer le avant de mettre la nouvelle nappe. En cas de changement du bouton Power ou bien s'il est sorti de son emplacement lors du démontage, placer l'anneau métallique du bouton vers le haut.
Etape 9e : Retirer les vis qui maintiennent les boutons
Etape 9f : Retirer les vis qui maintiennent les boutons

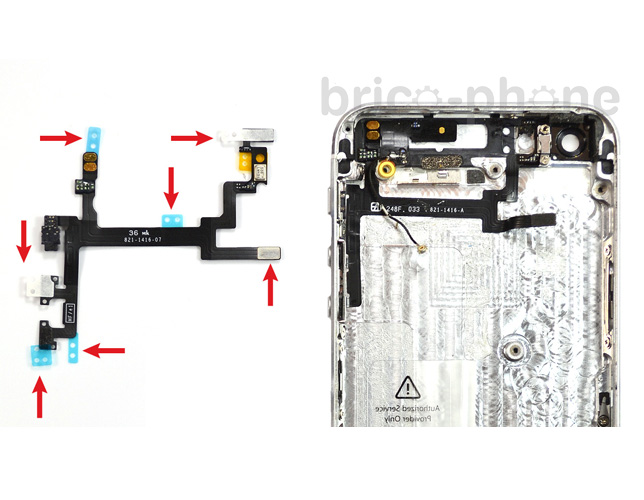

Avant de replacer la nouvelle nappe, retirer les adhésifs de maintien bleus et blancs.
Etape 9f : Retirer les vis qui maintiennent les boutons
