Changement de nappe bouton Power sur iPhone 5

Temps estimé : 1 heure
Difficulté : 3/5
iPhone 5 | Temps estimé : 1 heure Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du bouton Power sur votre iPhone 5. Cette nappe prend en charge le bouton Power, les boutons du volume et celui du vibreur.

Diagnostic

› Le bouton Power réagit mal ou plus du tout
› Les boutons volume + et - ne réagissent plus, ne font plus pression
› Le bouton mute ne s'enclenche plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe complète power-vibreur-volume pour iPhone 5
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone

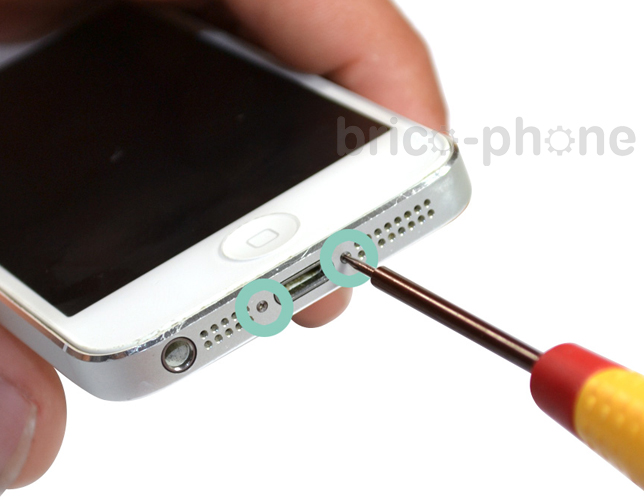

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 1 : Retirer les 2 vis du bas du téléphone
Etape 2a : Retirer la vitre

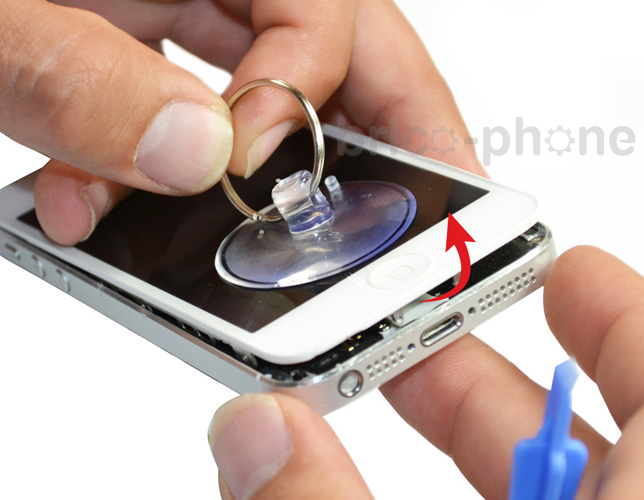

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2a : Retirer la vitre
Etape 2b : Retirer la vitre

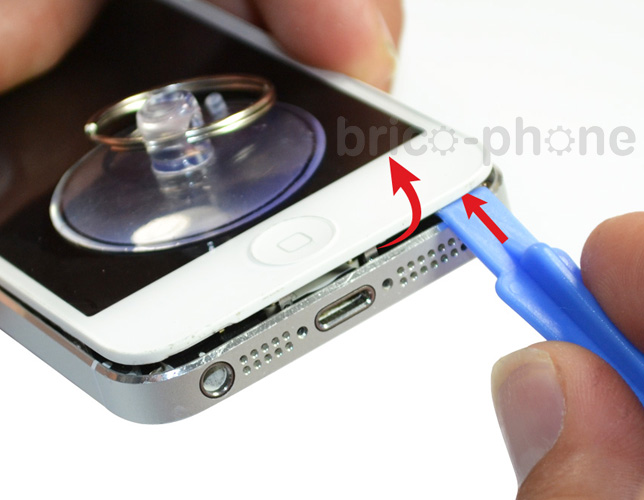

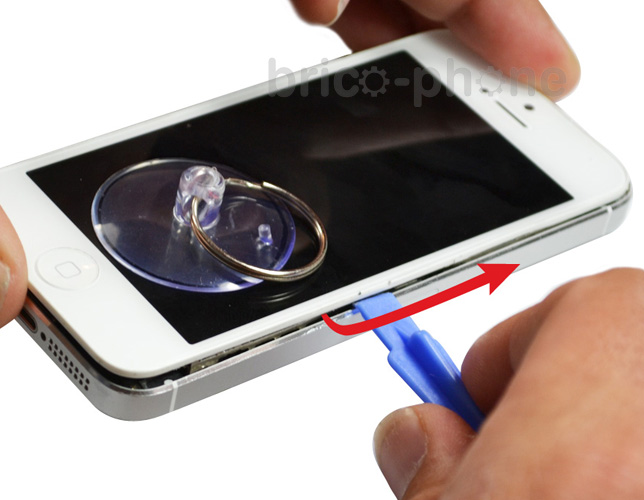

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2b : Retirer la vitre
Etape 2c : Retirer la vitre
Etape 2c : Retirer la vitre
Etape 3a : Déconnecter les nappes de l'écran

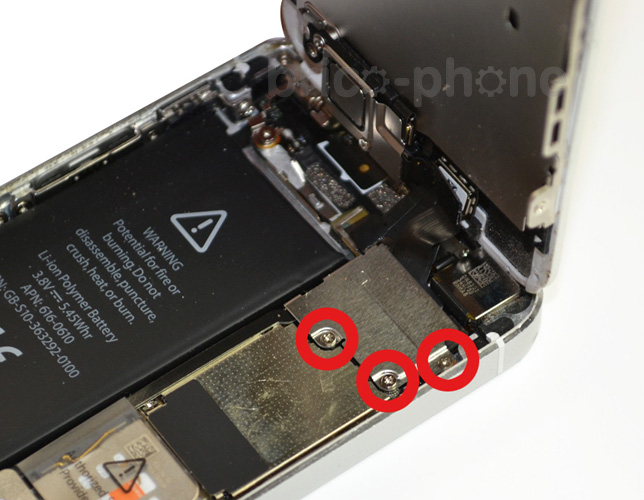

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3a : Déconnecter les nappes de l'écran
Etape 3b : Déconnecter les nappes de l'écran
Retirer la plaquette métallique de protection.
Etape 3b : Déconnecter les nappes de l'écran
Etape 3c : Déconnecter les nappes de l'écran

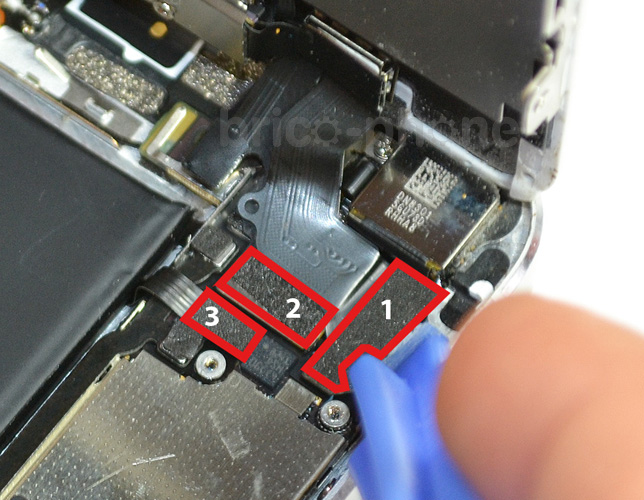

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3c : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la batterie

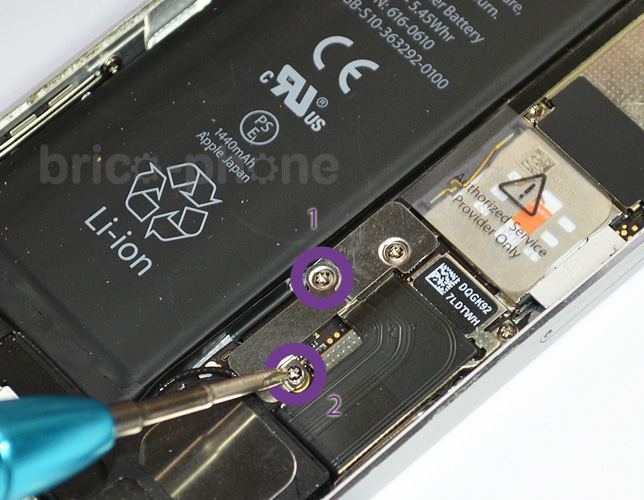

Retirer les vis F1 et F2 pour pouvoir enlever la plaquette métallique.
Etape 4a : Retirer la batterie
Etape 4b : Retirer la batterie

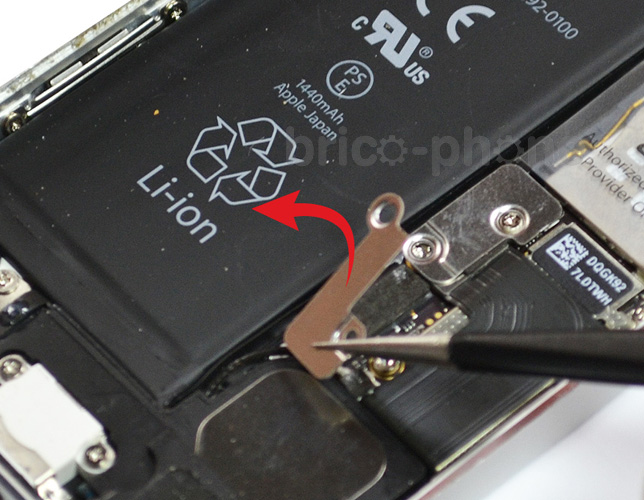

Retirer la plaquette métallique.
Etape 4b : Retirer la batterie
Etape 4c : Retirer la batterie

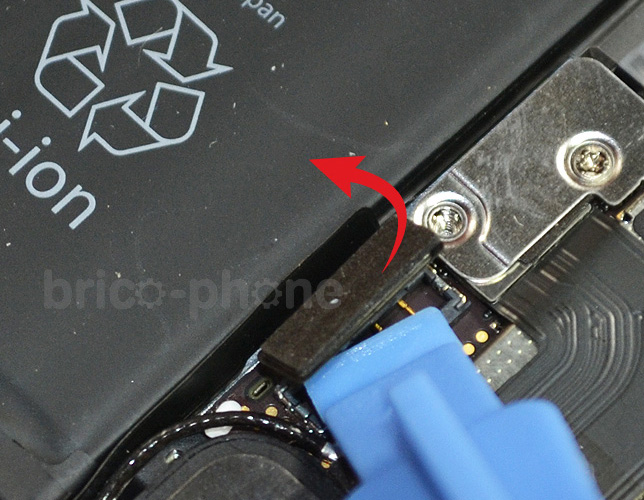

Soulever le connecteur de la batterie de la carte mère.
Etape 4c : Retirer la batterie
Etape 4d : Retirer la batterie

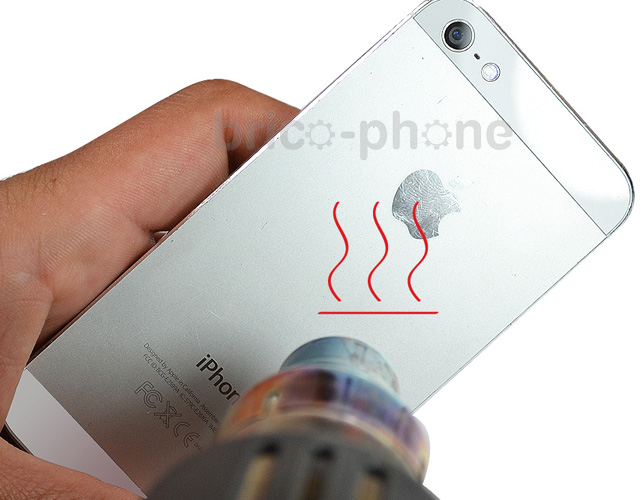

Chauffer légèrement le dos de votre iPhone au niveau de la batterie afin de la décoller plus facilement.
Etape 4d : Retirer la batterie
Etape 4e : Retirer la batterie

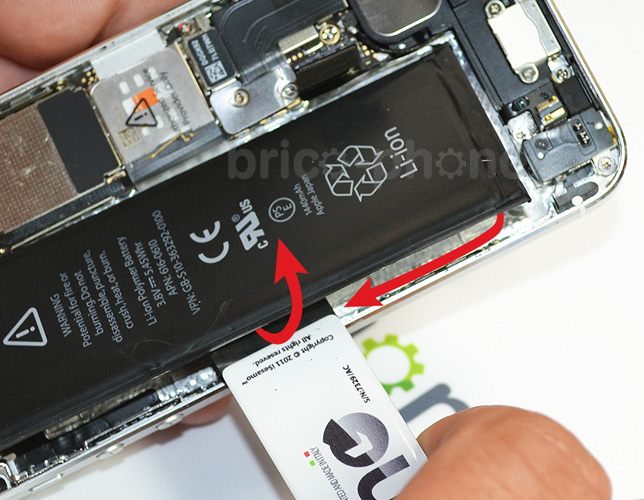

A l'aide d'un iSesamo ou d'une spatule, soulever la batterie en décollant progressivement de bas en haut. Attention : ne pas forcer au risque d'endommager la batterie. Ne pas tordre. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 4e : Retirer la batterie
Etape 5a : Retirer la carte mère

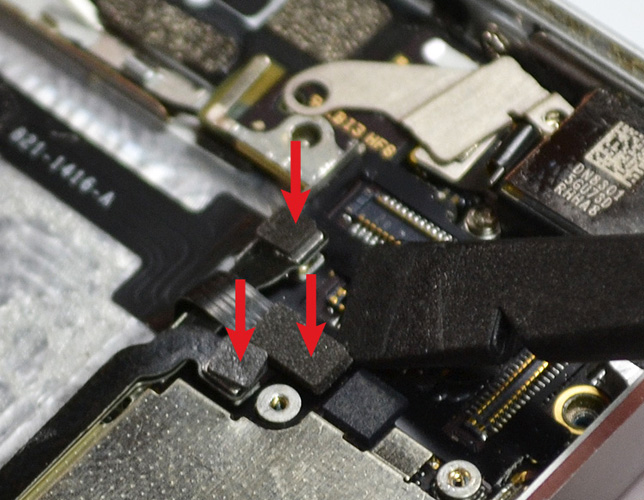

Retirer les 3 connecteurs de la carte mère : les deux câbles interconnexion supérieur et inférieur ainsi que le câble du power.
Etape 5a : Retirer la carte mère
Etape 5b : Retirer la carte mère

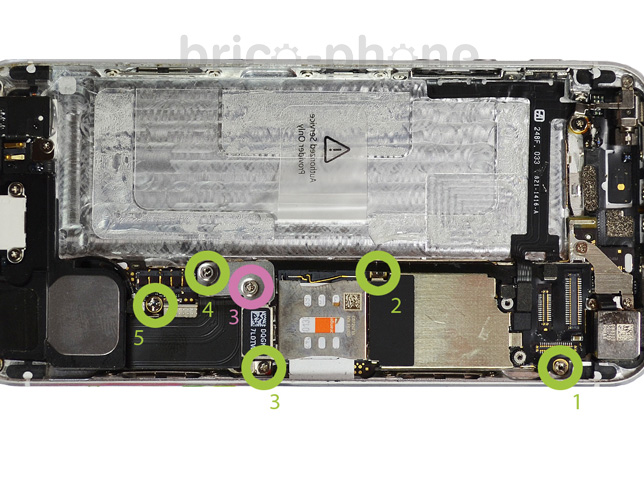

Retirer les 5 vis entourées en vert I1 à I5. Ainsi que la vis H3 en rose.
Etape 5b : Retirer la carte mère
Etape 5c : Retirer la carte mère

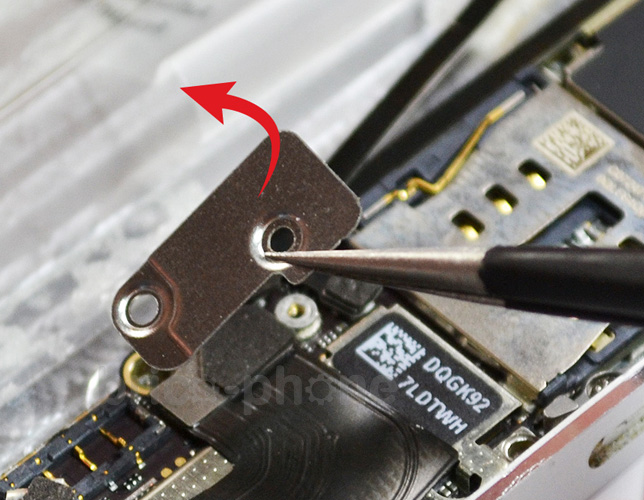

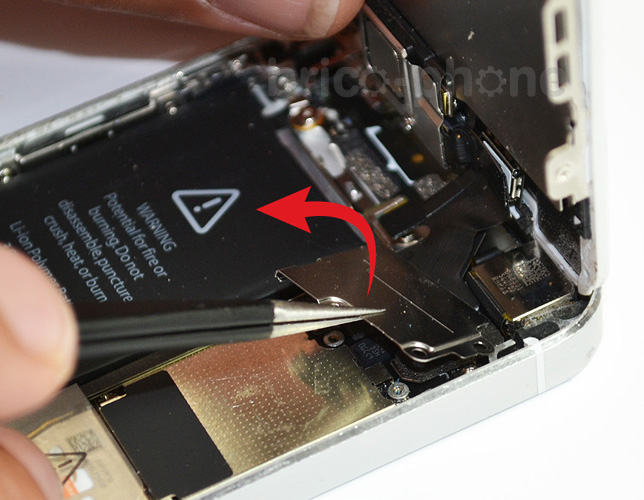

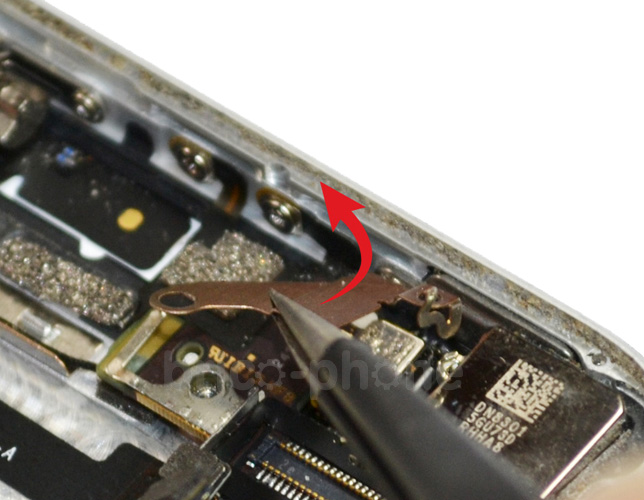

A l'aide d'une pince, retirer la plaquette métallique.
Etape 5c : Retirer la carte mère
Etape 5d : Retirer la carte mère

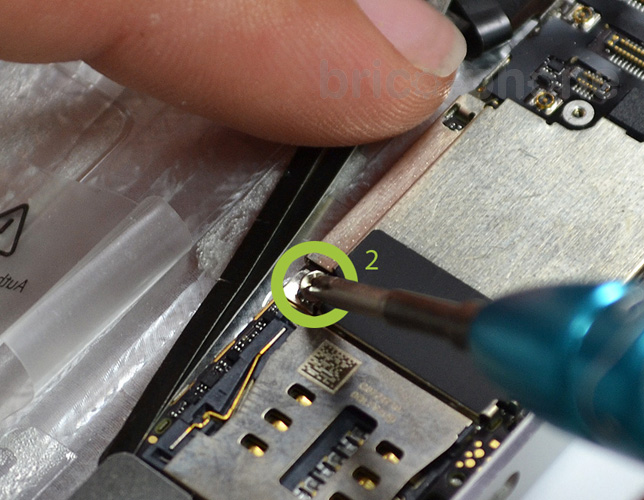

Attention la vis I2 est partiellement masquée par des câbles.
Etape 5d : Retirer la carte mère
Etape 5e : Retirer la carte mère

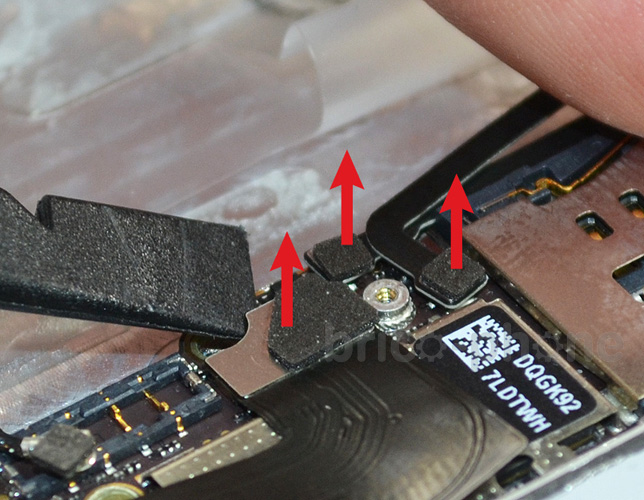

Soulever 3 autres connecteurs dont le plus gros, celui du connecteur dock.
Etape 5e : Retirer la carte mère
Etape 5f : Retirer la carte mère

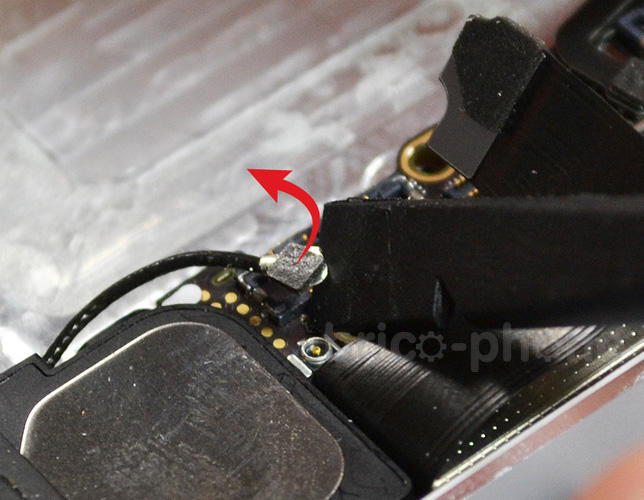

Déconnecter le câble coaxial de l'antenne GSM.
Etape 5f : Retirer la carte mère
Etape 5g : Retirer la carte mère

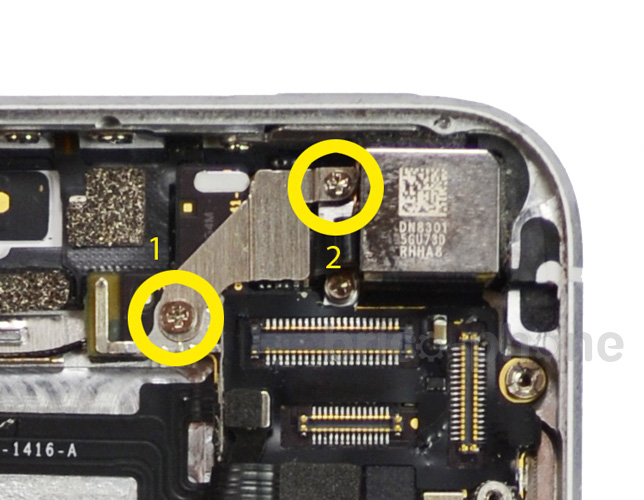

Retirer les deux vis entourées en jaune G1 et G2.
Etape 5g : Retirer la carte mère
Etape 5h : Retirer la carte mère
A l'aide d'une pince, dégager la plaquette métallique.
Etape 5h : Retirer la carte mère
Etape 5i : Retirer la carte mère

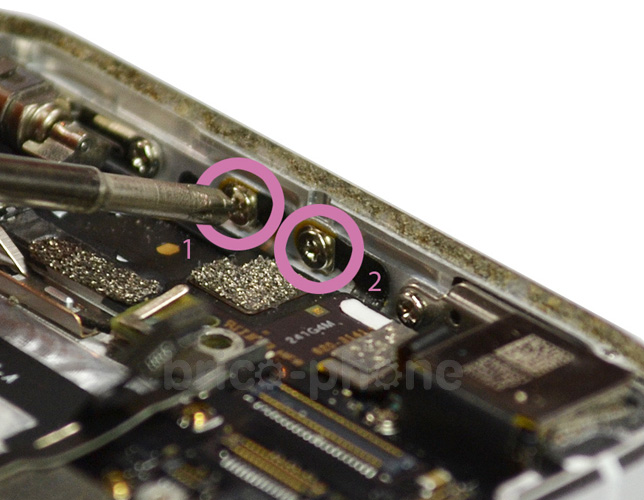

Retirer les deux vis entourées en rose H1 et H2 qui maintiennent la nappe power sur le châssis.
Etape 5i : Retirer la carte mère
Etape 5j : Retirer la carte mère

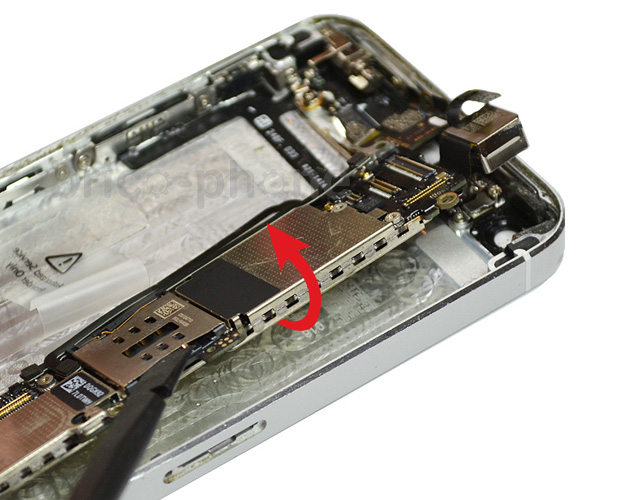

Soulever délicatement la carte mère depuis la droite.
Etape 5j : Retirer la carte mère
Etape 5k : Retirer la carte mère

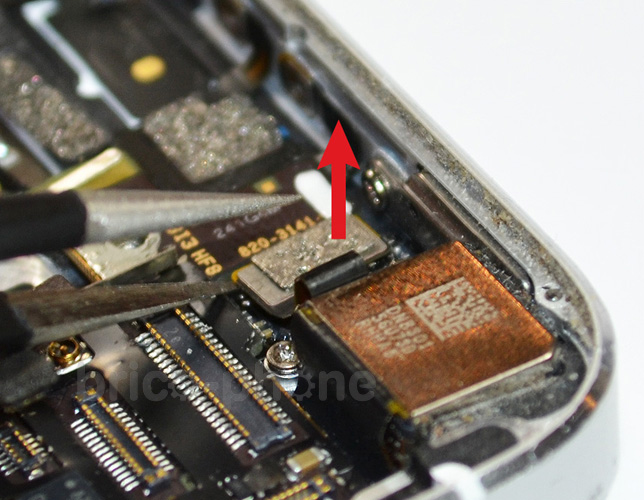

Attention à ne pas tirer sur la carte mère. Il reste un câble coaxial fixé en dessous. A l'aide d'une spatule, retirer le connecteur. La carte mère peut maintenant être complètement dégagée.
Etape 5k : Retirer la carte mère
Etape 6a : Retirer le vibreur
Etape 6 : Retirer le vibreur.
Etape 6a : Retirer le vibreur
Etape 6b : Retirer le vibreur

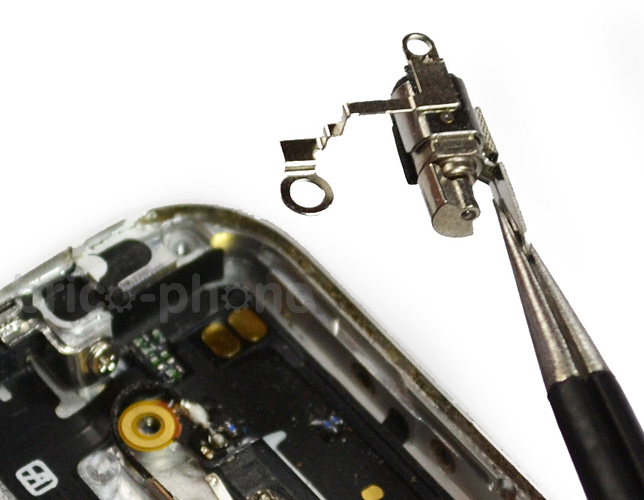

A l'aide d'une pince, retirer le vibreur.
Etape 6b : Retirer le vibreur
Etape 6c : Retirer le vibreur

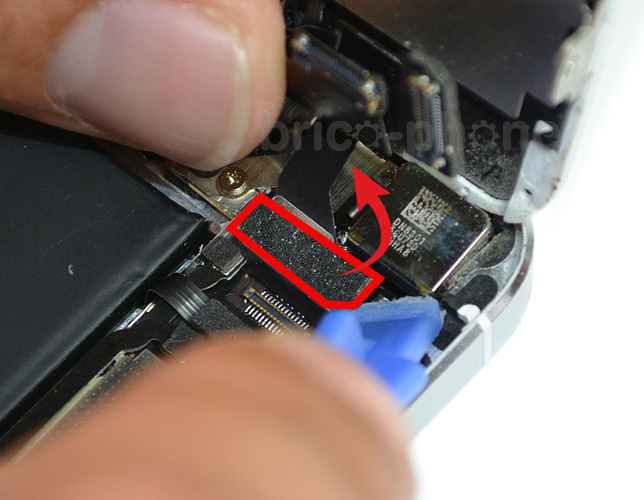

Retirer la partie noire adhésive.
Etape 6c : Retirer le vibreur
Etape 7 : Retirer le flash

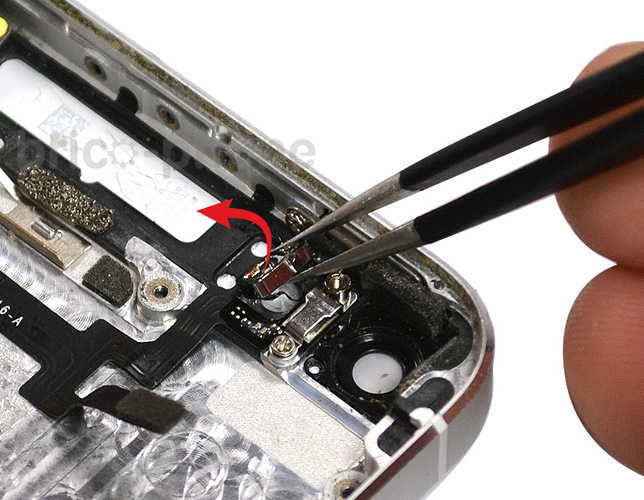

A l'aide d'une pince, retirer le flash. Le mettre de côté en attendant de le replacer.
Etape 7 : Retirer le flash
Etape 8a : Retirer les vis qui maintiennent la nappe Power

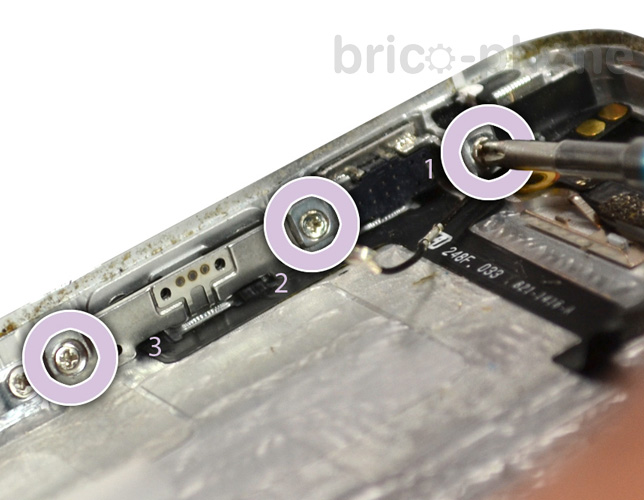

Attention : Ne pas mettre le bouton mute en position vibreur. Le trait rouge ne doit pas être visible. Avant de repositionner la nouvelle nappe, veillez à ce que le petit loquet noir soit en haut. Retirer les vis L1 à L3 qui maintiennent les boutons volume.
Etape 8a : Retirer les vis qui maintiennent la nappe Power
Etape 8b : Retirer les vis qui maintiennent la nappe Power

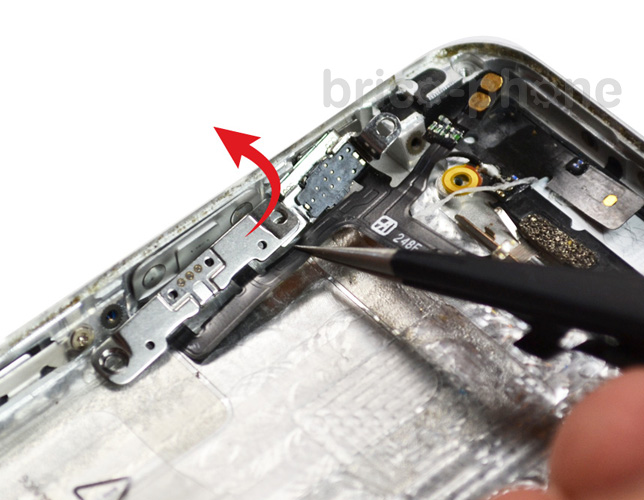

A l'aide d'une pince, retirer la plaquette métallique et replacer la sur la nouvelle nappe.
Etape 8b : Retirer les vis qui maintiennent la nappe Power
Etape 8c : Retirer les vis qui maintiennent la nappe Power

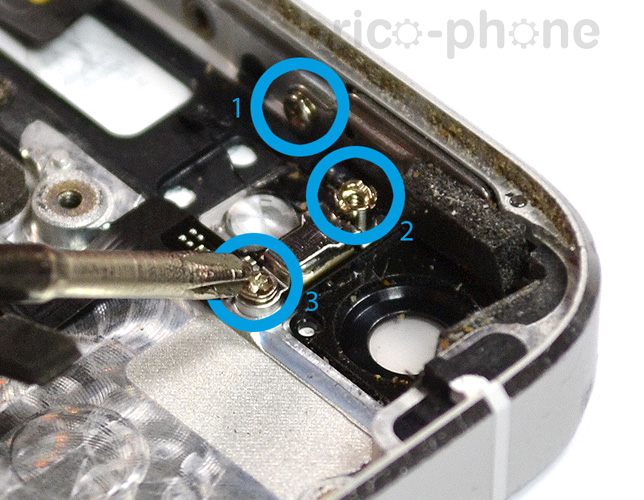

Oter les 3 vis entourées en bleu M1 à M3. Mettre de côté la petite pièce métallique maintenue par les vis 2 et 3. La nappe peut maintenant être complètement décollée.
Etape 8c : Retirer les vis qui maintiennent la nappe Power
Etape 8d : Retirer les vis qui maintiennent la nappe Power

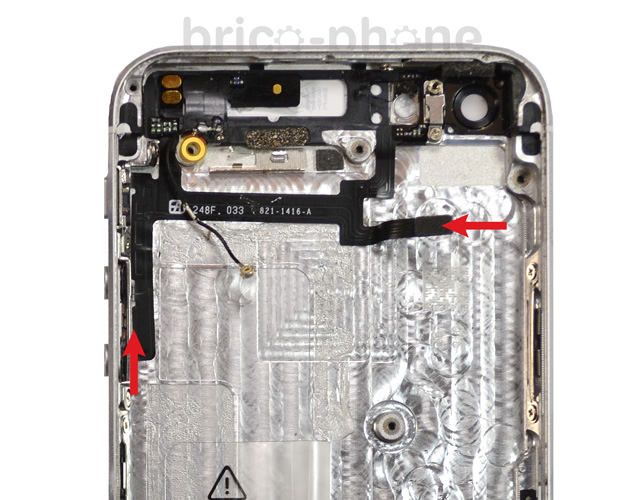

La nappe peut maintenant être retirée en tirant sur les deux extrémités indiquées ci-contre.
Etape 8d : Retirer les vis qui maintiennent la nappe Power
Etape 8e : Retirer les vis qui maintiennent la nappe Power

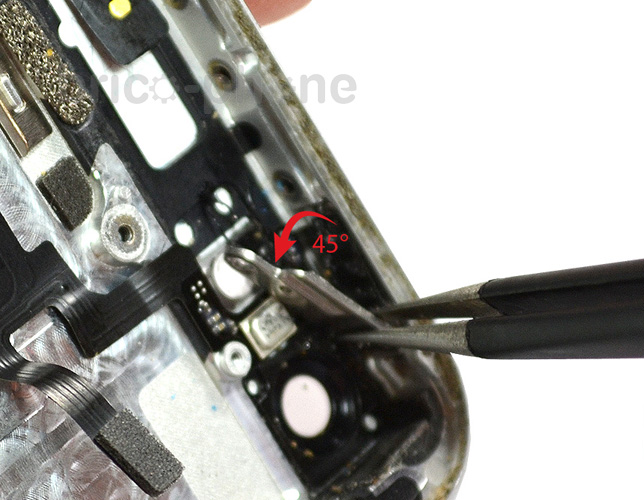

Ne pas enlever complètement le levier qui maintient le bouton Power pour faciliter le remontage. Si le levier est sorti de son emplacement, replacer le avant de mettre la nouvelle nappe. En cas de changement du bouton Power ou bien s'il est sorti de son emplacement lors du démontage, placer l'anneau métallique du bouton vers le haut.
Etape 8e : Retirer les vis qui maintiennent la nappe Power
Etape 8f : Retirer les vis qui maintiennent la nappe Power

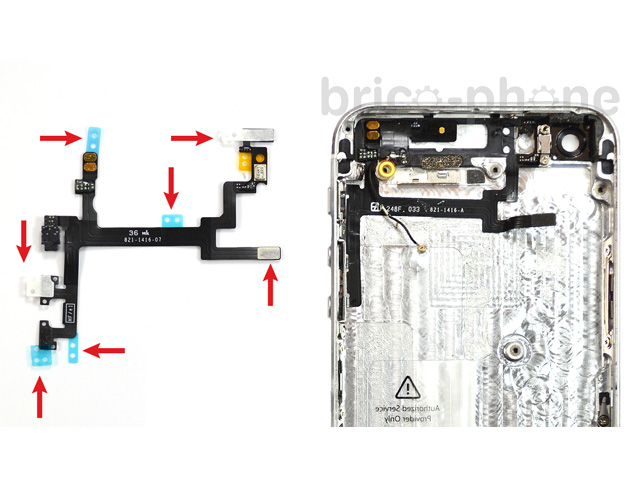

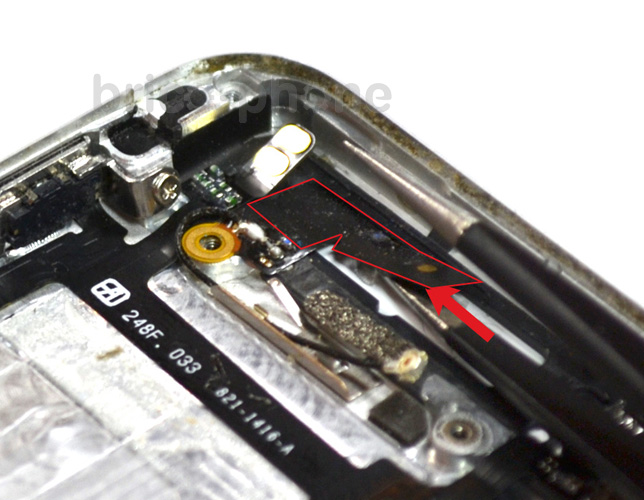

Avant de replacer la nouvelle nappe, retirer les adhésifs de maintien bleus et blancs.
Etape 8f : Retirer les vis qui maintiennent la nappe Power
