Changement de nappe bouton Home sur iPhone 5

Temps estimé : 30 min
Difficulté : 2/5
iPhone 5 | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la nappe du bouton Home de votre iPhone 5.

Diagnostic

› Votre bouton central (Home) ne réponds plus ou de façon aléatoire, il n'y as plus de "clic"

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe Bouton Home pour iPhone 5
5,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier

Etape 1 : Retirer les 2 vis du bas du téléphone

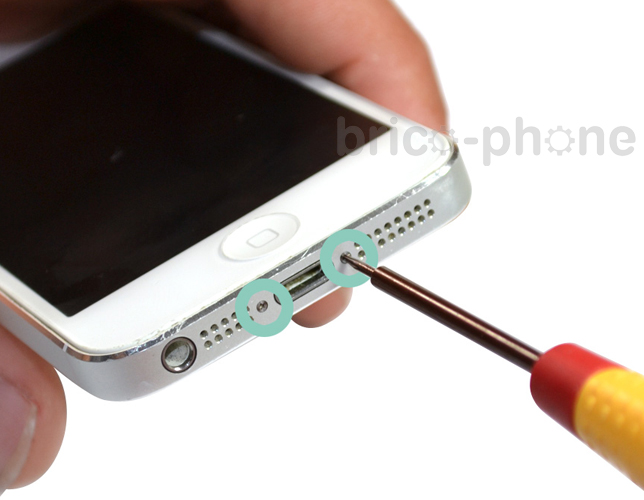

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a : Retirer la vitre

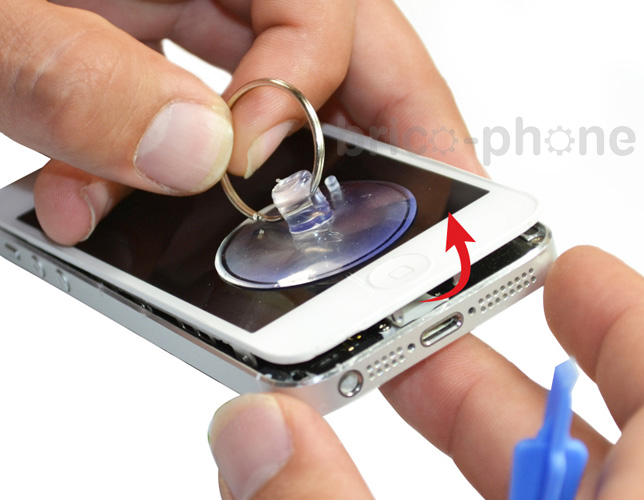

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2b : Retirer la vitre

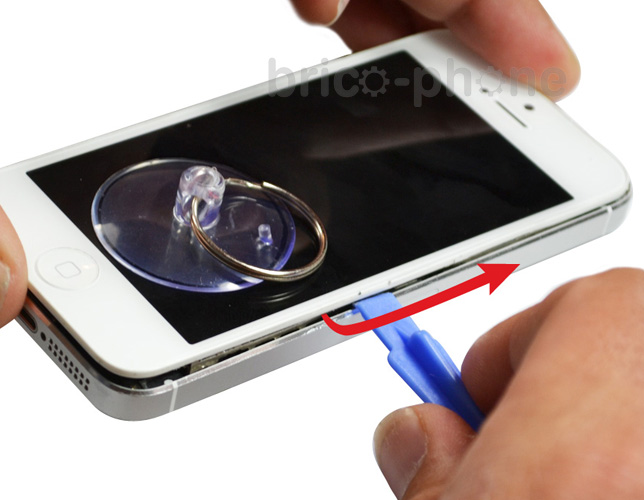

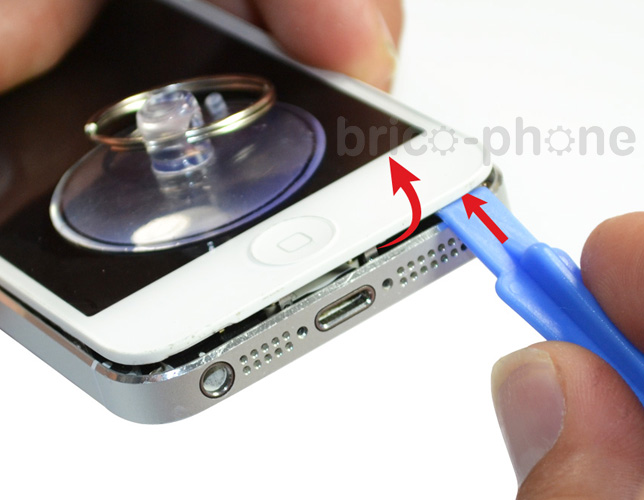

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2c : Retirer la vitre
Etape 3a : Déconnecter les nappes de l'écran

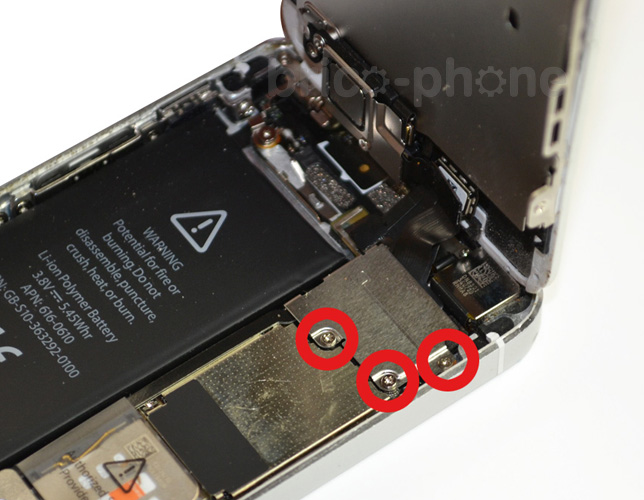

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3b : Déconnecter les nappes de l'écran

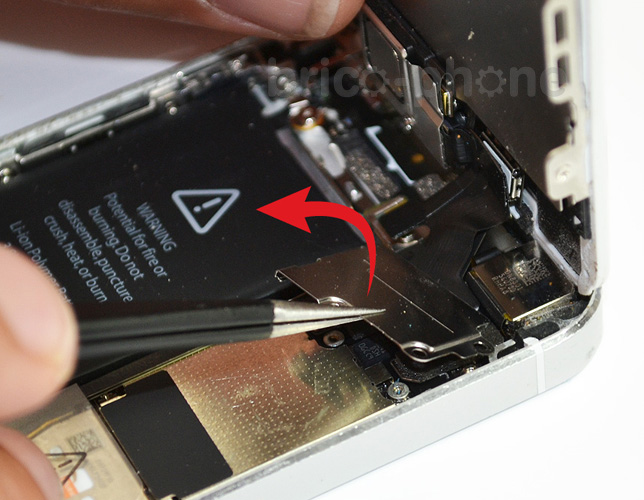

Retirer la plaquette métallique de protection.
Etape 3c : Déconnecter les nappes de l'écran

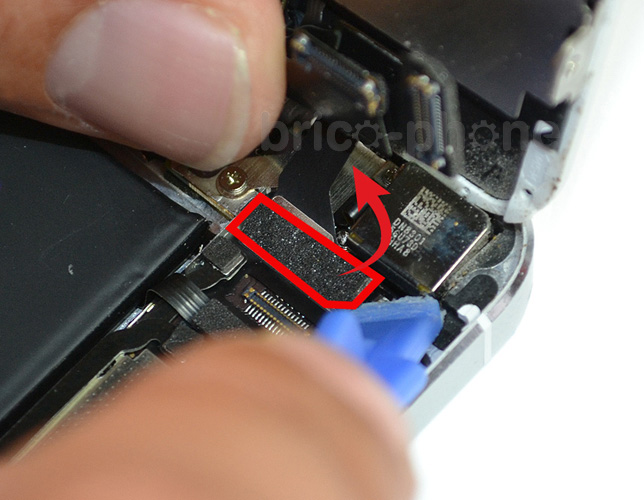

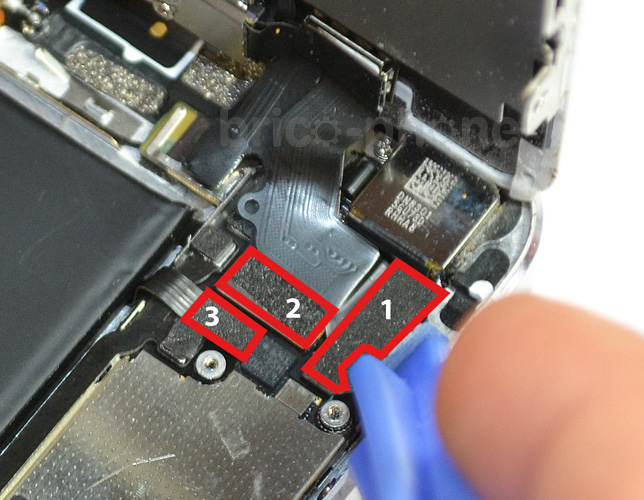

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la nappe du bouton Home

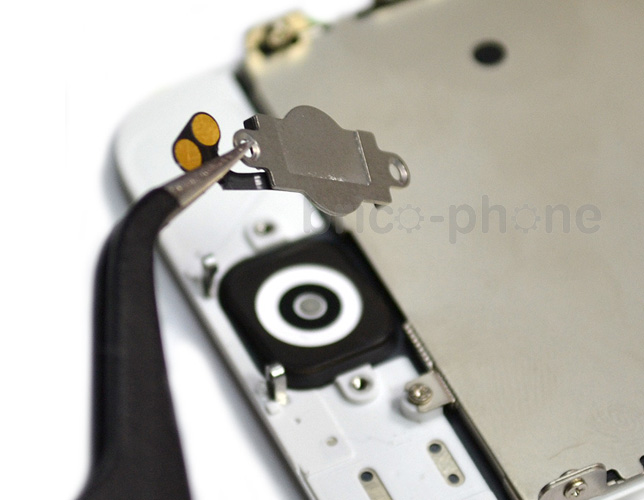

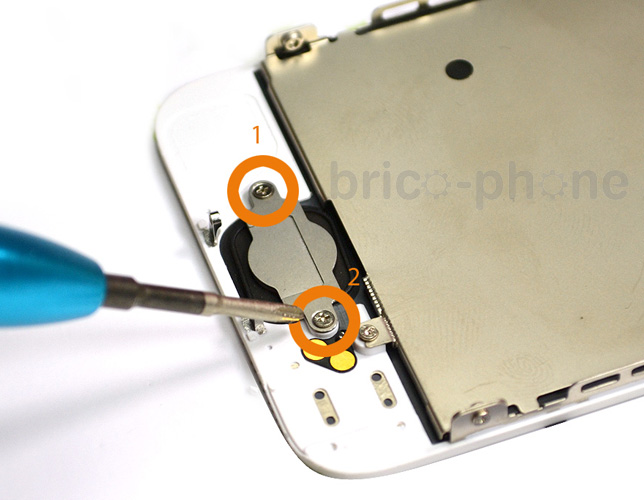

Retirer les vis D1 et D2 afin de lever la plaquette métallique et ensuite tirer doucement vers vous pour déconnecter la nappe.
Etape 4b : Retirer la nappe du bouton Home

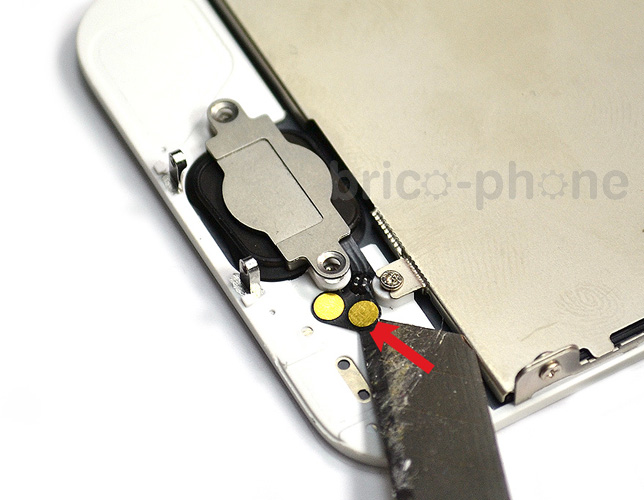

Retirer la nappe Home à l'aide d'un levier plastique ou d'un cutter. Celle-ci est collée sur le châssis, faites attention à ne pas la déchirer.
Etape 4c : Retirer la nappe du bouton Home
Etape 4d : Retirer la nappe du bouton Home

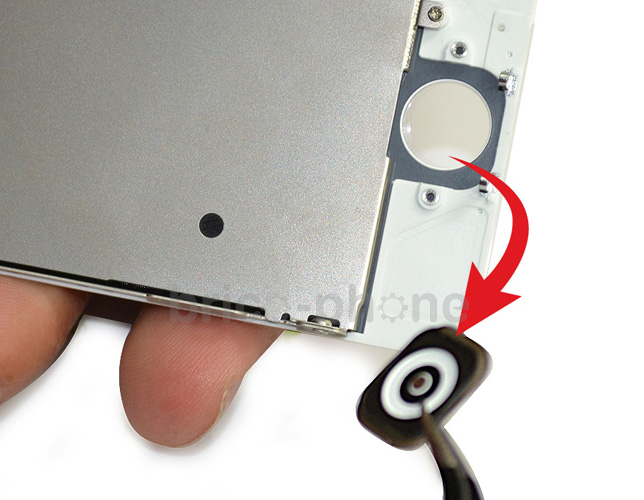

Décoller le caoutchouc du bouton Home avec une pincette.

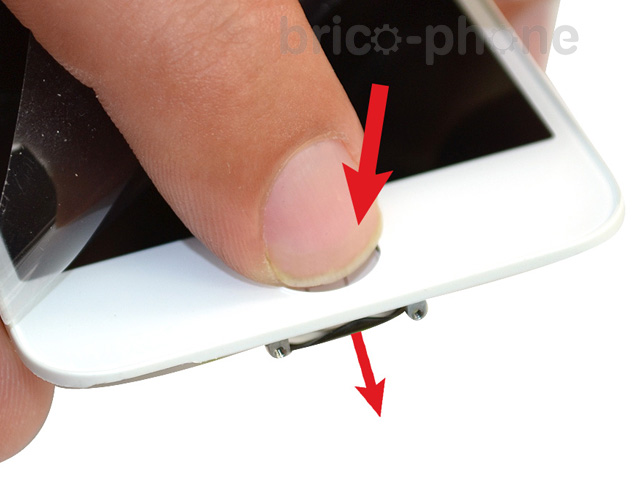

Etape 4e : Retirer la nappe du bouton Home
Etape 5 : Précautions lors du remontage

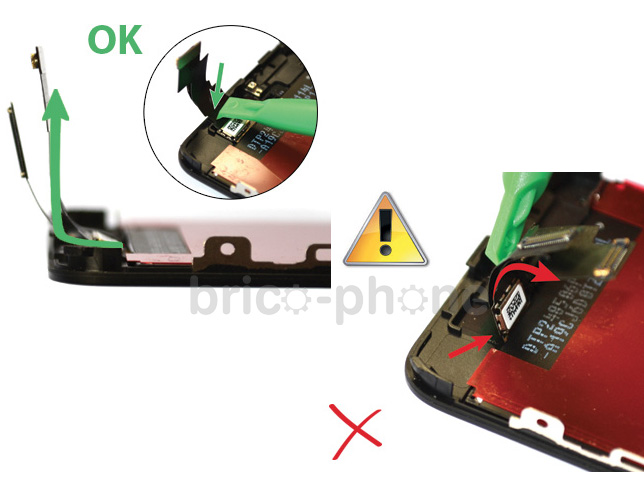

Lors du remontage de votre écran, les nappes doivent être pliées délicatement au niveau du haut du châssis. Afin de plier les nappes au bon endroit, nous vous conseillons d'utiliser une spatule en plastique. Attention à ne pas plier les nappes de l'écran (tactile et/ou LCD) au niveau du LCD : fort risque d'endommagement ou de coupure.
