Changement du connecteur de charge Lightning Dock

IPhone 5
Temps estimé : 30 min Difficulté : 3/5
IPhone 5 | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge USB Dock. Cette comprend également la prise audio Jack, le micro du bas ainsi que l'antenne GSM.

Diagnostic

Diagnostic :
➤La prise de charge ne répond plus lorsque vous brancher votre câble lightning.
➤La prise jack ne fonctionne plus.
➤Problème de réseaux GSM non résolu avec iTunes.
➤Le micro ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour iPhone 5 Noir
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1 : Retirer les 2 vis du bas du téléphone

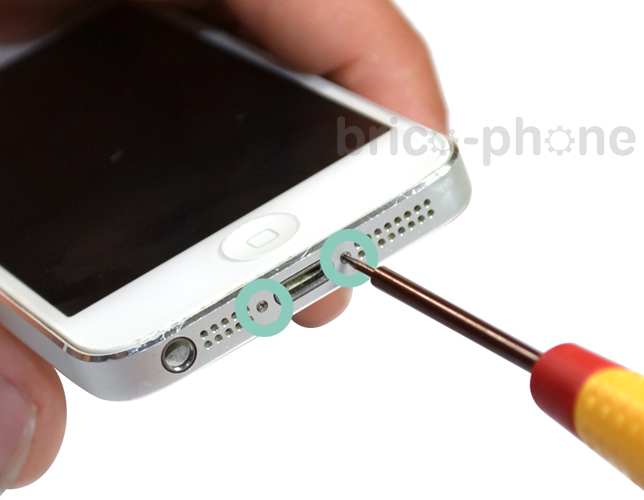

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées à côté du connecteur de charge (vis A1 et A2).
Etape 2a : Retirer la vitre

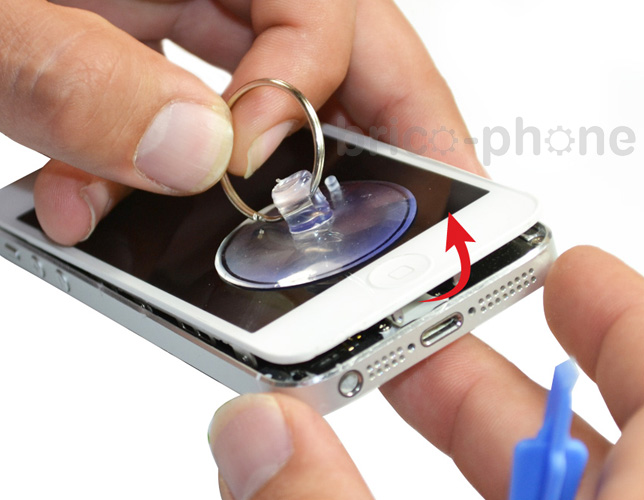

A l'aide d'une ventouse placée près du bouton Home, tirer jusqu'à qu'apparaisse un petit jour entre le châssis et la vitre.
Etape 2b : Retirer la vitre

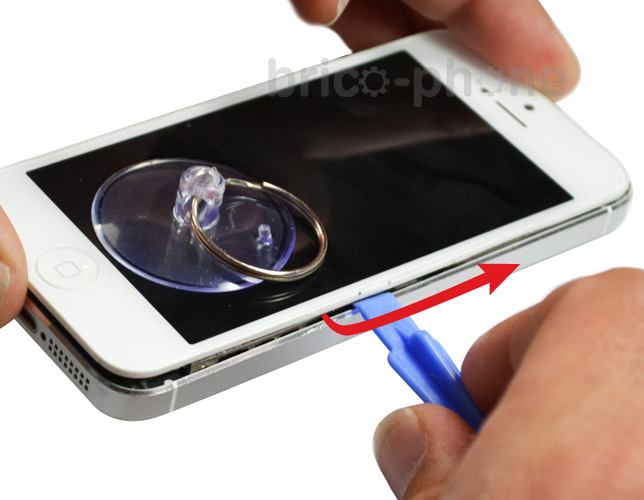

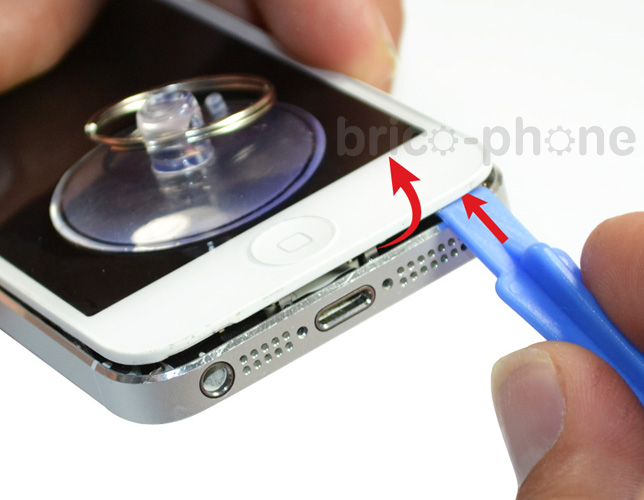

A présent, insérer le levier plastique et faites levier sur l'ensemble des contours de la vitre puis vous pourrez la lever délicatement.
Etape 2c : Retirer la vitre
Etape 3a : Déconnecter les nappes de l'écran

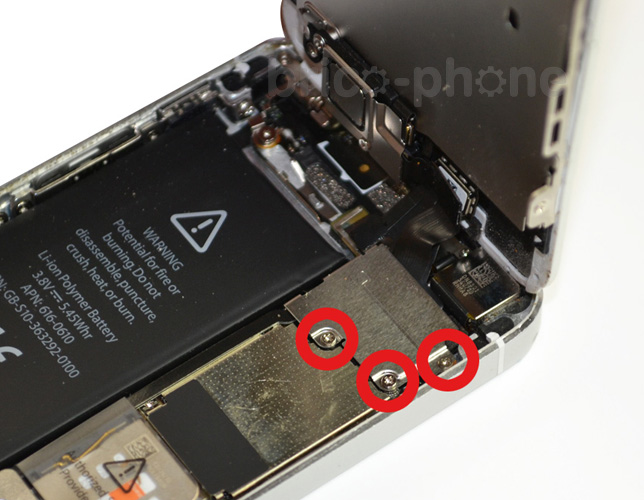

Les nappes de l'écran sont situées derrière une plaquette métallique qu'il vous faut dévisser. Il s'agit des 3 vis B1, B2 et B3.
Etape 3b : Déconnecter les nappes de l'écran
Retirer la plaquette métallique de protection.
Etape 3c : Déconnecter les nappes de l'écran

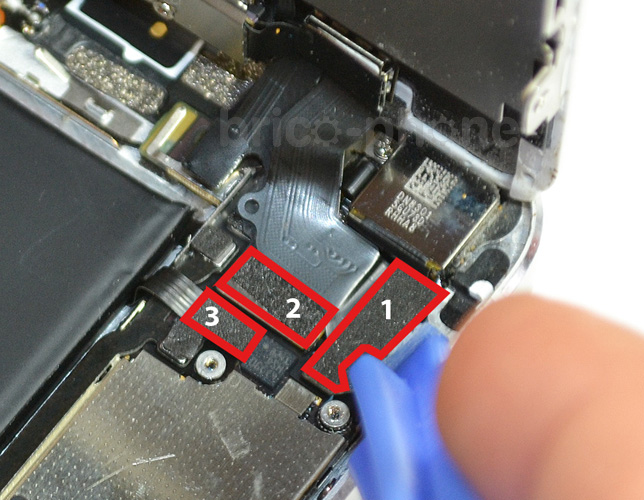

Déconnecter les nappes de l'écran à l'aide d'un levier plastique en commençant par celle de droite (nappes LCD, tactile, puis de la caméra avant).
Etape 3d : Déconnecter les nappes de l'écran
Etape 4a : Retirer la batterie

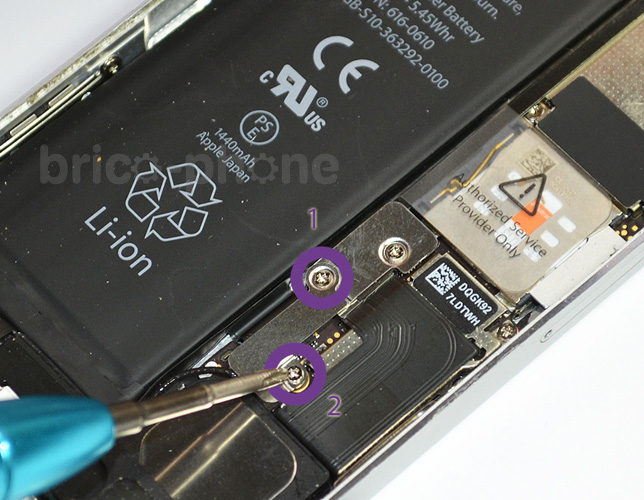

Retirer les vis F1 et F2 pour pouvoir enlever la plaquette métallique.
Etape 4b : Retirer la batterie

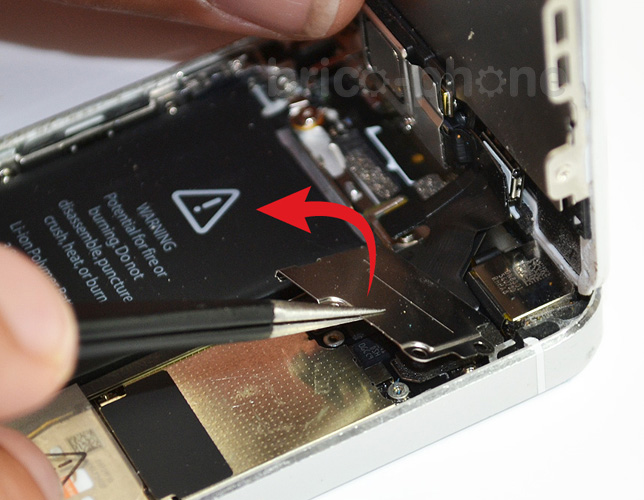

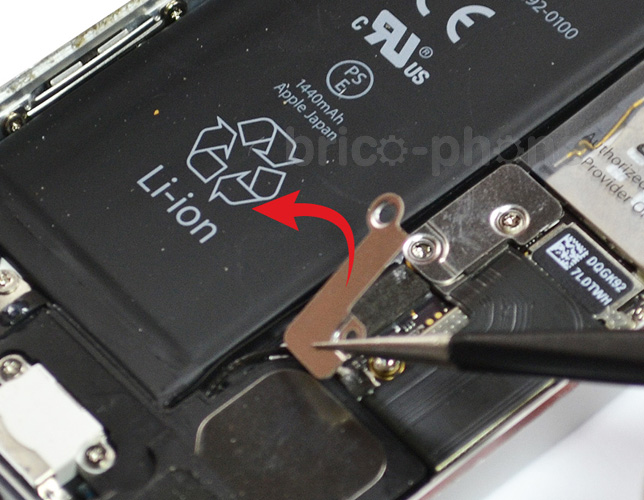

Retirer la plaquette métallique.
Etape 4c : Retirer la batterie

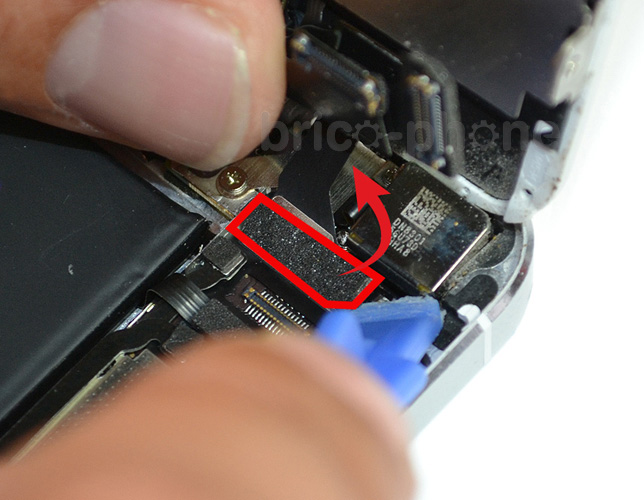

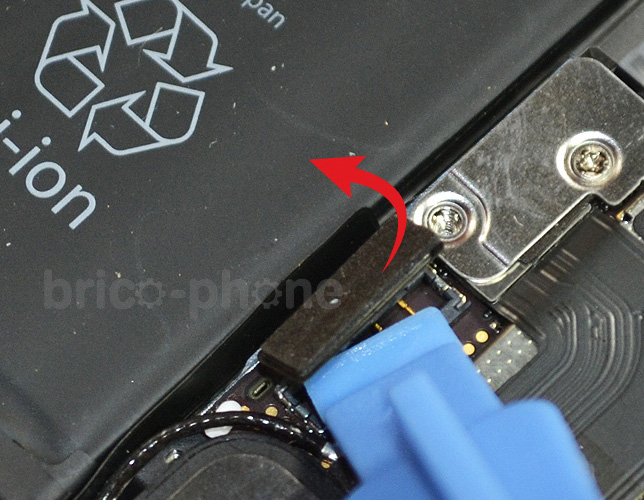

Soulever le connecteur de la batterie de la carte mère.
Etape 4d : Retirer la batterie

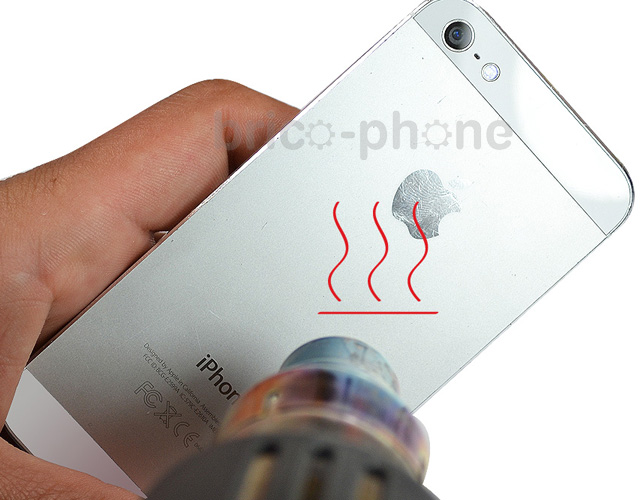

Chauffer légèrement le dos de votre iPhone au niveau de la batterie afin de la décoller plus facilement.
Etape 4e : Retirer la batterie

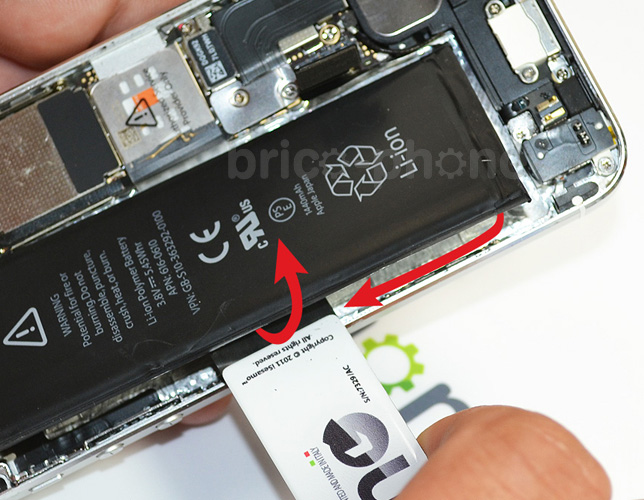

A l'aide d'un iSesamo ou d'une spatule, soulever la batterie en décollant progressivement de bas en haut. Attention : ne pas forcer au risque d'endommager la batterie. Ne pas tordre. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.
Etape 5a : Retirer la carte mère
Retirer les 3 connecteurs de la carte mère : les deux câbles interconnexion supérieur et inférieur ainsi que le câble du power.
Etape 5b : Retirer la carte mère

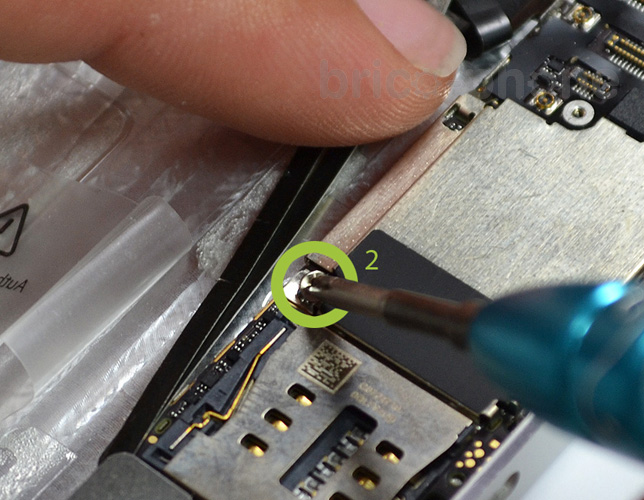

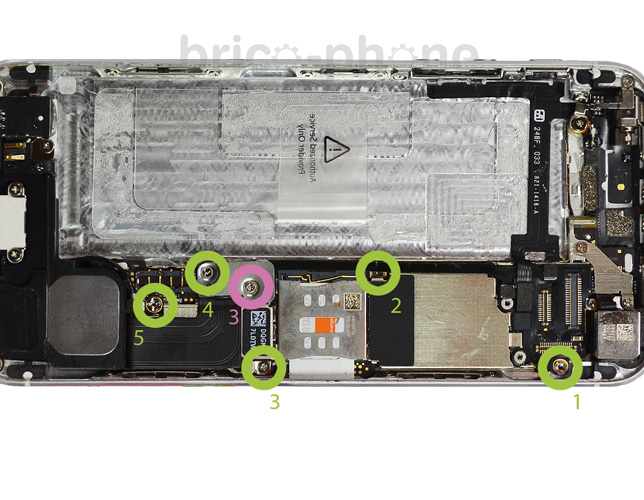

Retirer les 5 vis entourées en vert I1 à I5. Ainsi que la vis H3 en rose.
Etape 5c : Retirer la carte mère
A l'aide d'une pince, retirer la plaquette métallique.
Etape 5d : Retirer la carte mère
Attention la vis I2 est partiellement masquée par des câbles.
Etape 5e : Retirer la carte mère

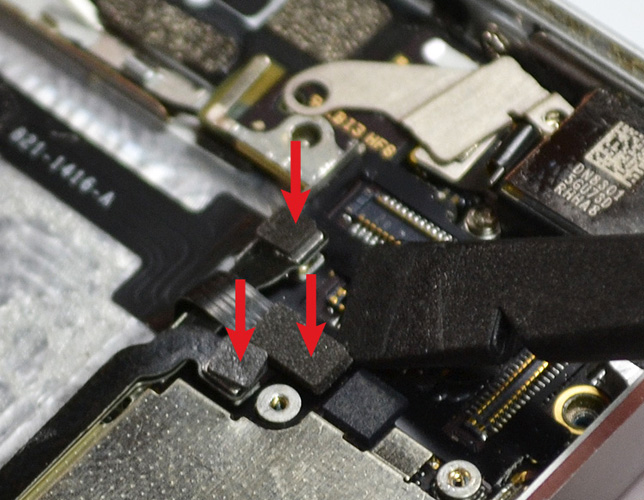

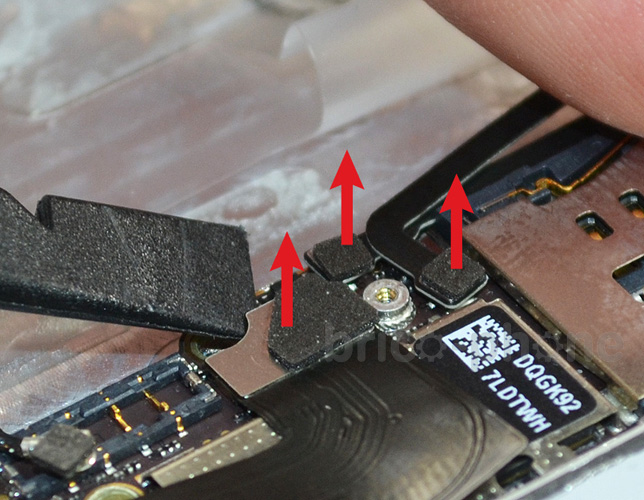

Soulever 3 autres connecteurs dont le plus gros, celui du connecteur dock.
Etape 5f : Retirer la carte mère

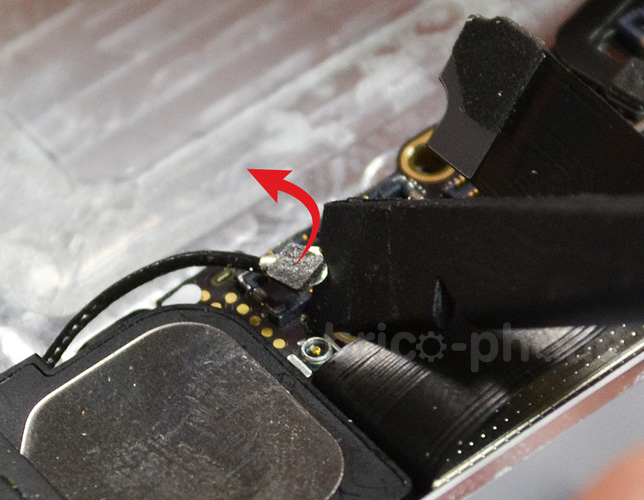

Déconnecter le câble coaxial de l'antenne GSM.
Etape 5g : Retirer la carte mère

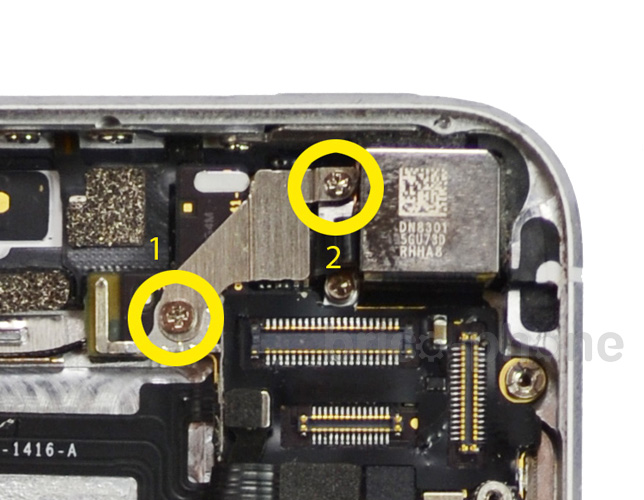

Retirer les deux vis entourées en jaune G1 et G2.
Etape 5h : Retirer la carte mère

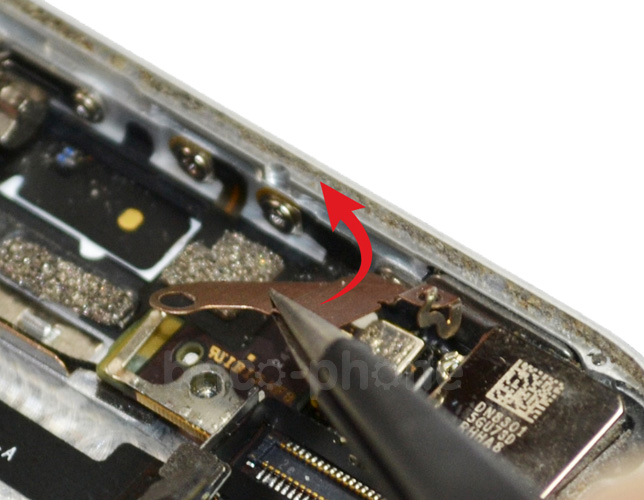

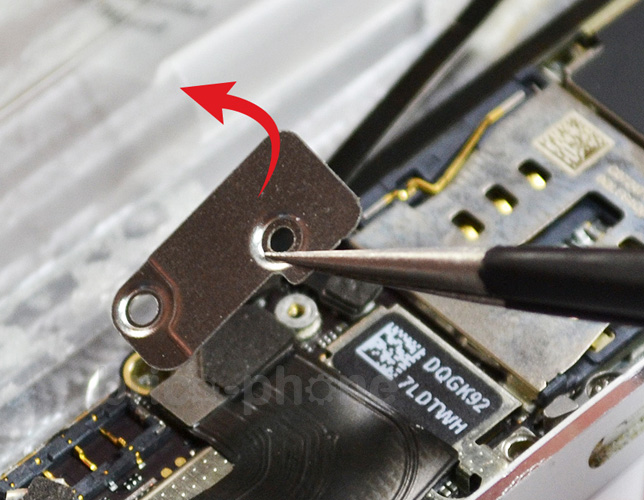

A l'aide d'une pince, dégager la plaquette métallique.
Etape 5i : Retirer la carte mère

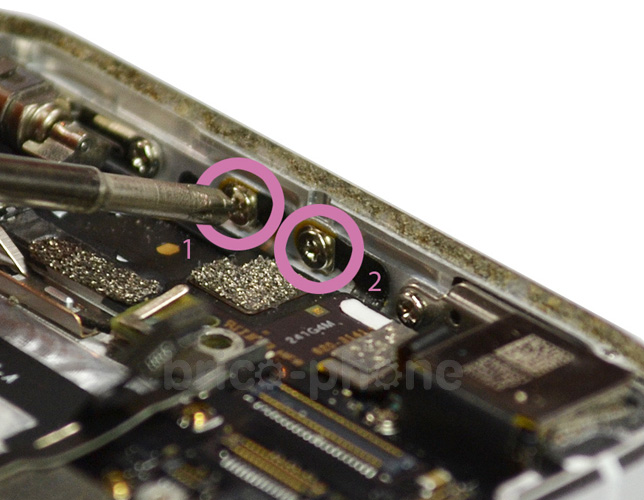

Retirer les deux vis entourées en rose H1 et H2 qui maintiennent la nappe power sur le châssis.
Etape 5j : Retirer la carte mère

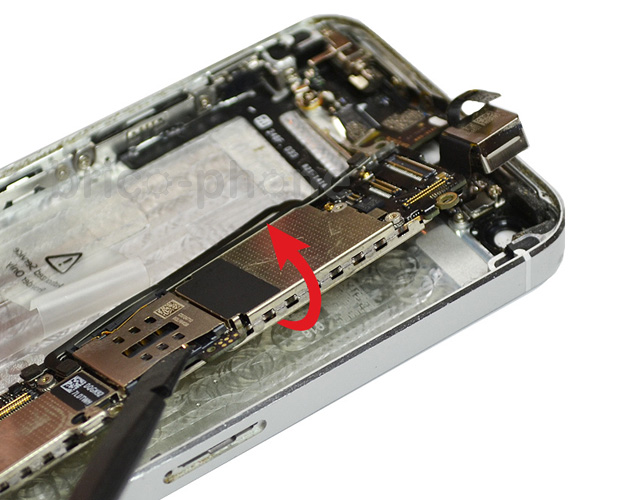

Soulever délicatement la carte mère depuis la droite.
Etape 5k : Retirer la carte mère

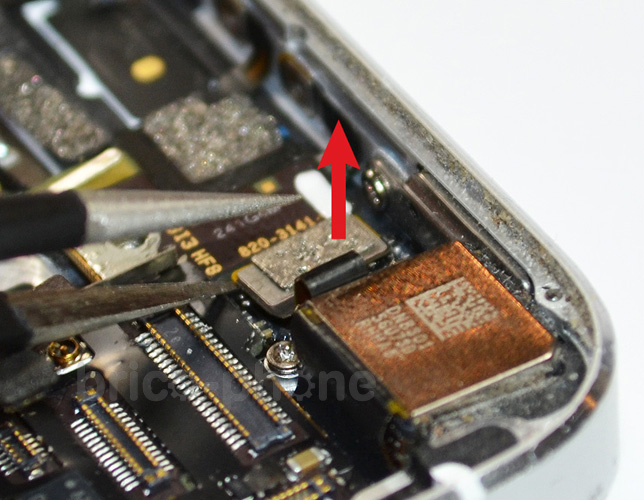

Attention à ne pas tirer sur la carte mère. Il reste un câble coaxial fixé en dessous. A l'aide d'une spatule, retirer le connecteur. La carte mère peut maintenant être complètement dégagée.
Etape 6a : Retirer le connecteur Dock et le haut-parleur externe

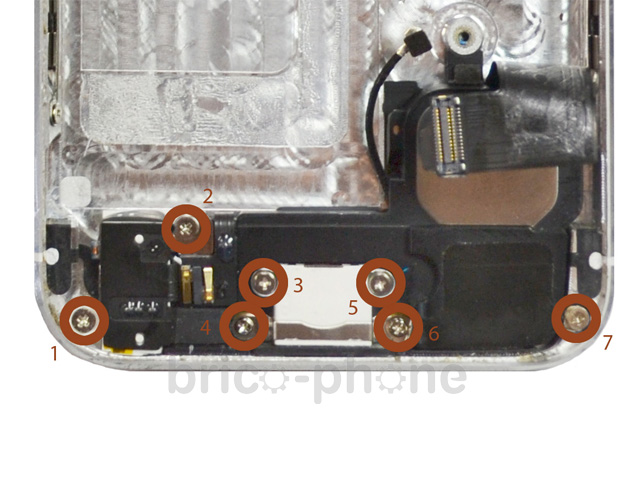

Retirer les vis K1 à K7 qui maintiennent le connecteur dock et le haut parleur externe fixés ensemble.
Etape 6b : Retirer le connecteur Dock et le haut-parleur externe

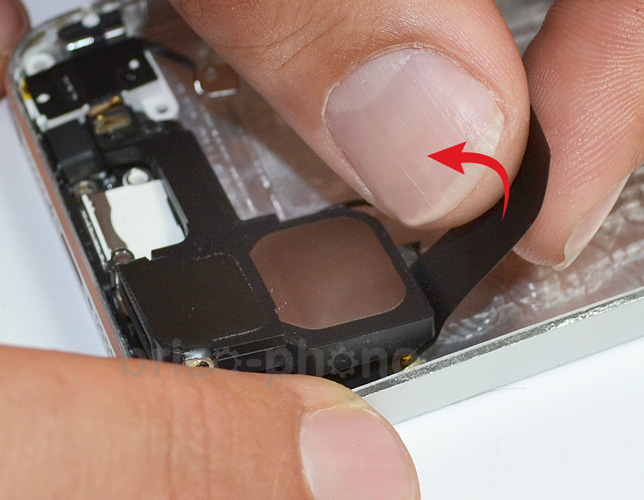

Décoller délicatement la pièce détachée en tirant doucement à partir du haut.
Etape 6c : Retirer le connecteur Dock et le haut-parleur externe
Etape 6d : Retirer le connecteur Dock et le haut-parleur externe

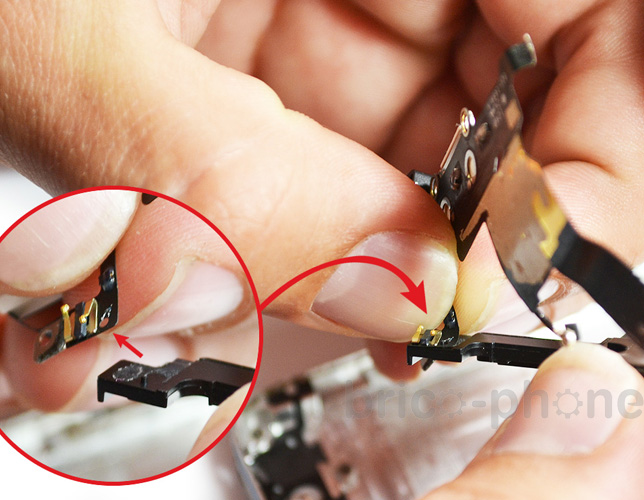

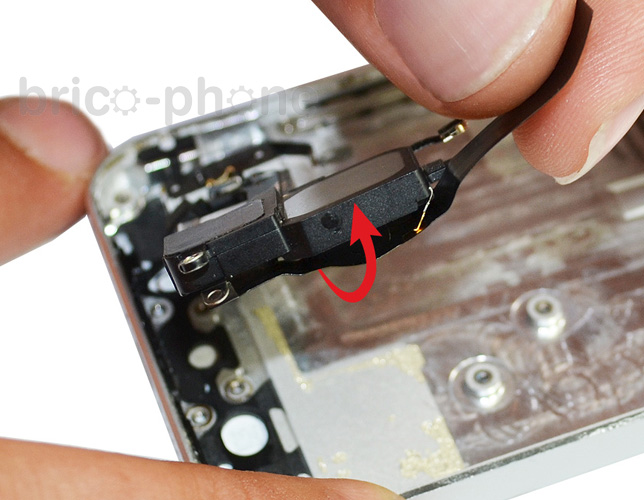

Le haut parleur externe est "collé" au connecteur dock sur une petite surface. Tirer simplement sur la nappe du connecteur dock afin de les séparer. Vous n'avez plus qu'à recoller le haut parleur externe sur le nouveau connecteur dock.
Conseil pour le remontage

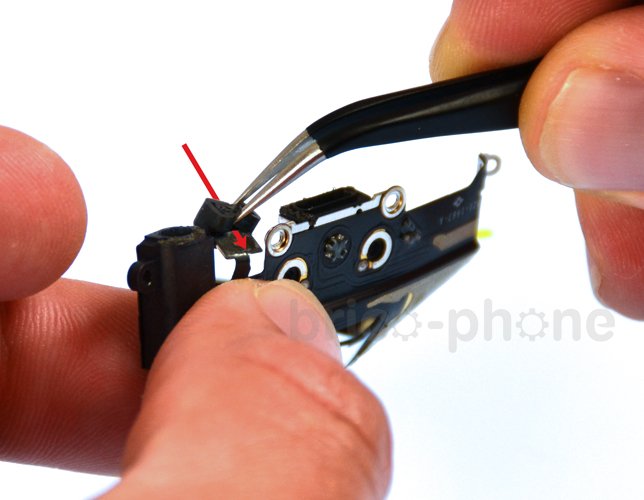

Récupérer avec la pincette le petit capuchon en plastique qui se situe au dessus du micro puis replacer le sur votre nouvelle nappe.
