Démontage complet sur Redmi Note 10

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 10 | Temps estimé : 45 min | Difficulté : 3/5

Votre smartphone ne fonctionne plus ? Vos photos sont floues ? Vos interlocuteurs ne vous entendent plus ? Remplacez la pièce défaillante en suivant notre guide de démontage étape par étape.

En fonction de la réparation, sélectionnez les étapes correspondantes au changement du composant.

Diagnostic

Avant de commencer
Avant de débuter la réparation, nous vous conseillons de vérifier que le numéro de modèle de votre smartphone correspond à celui des pièces commandées.

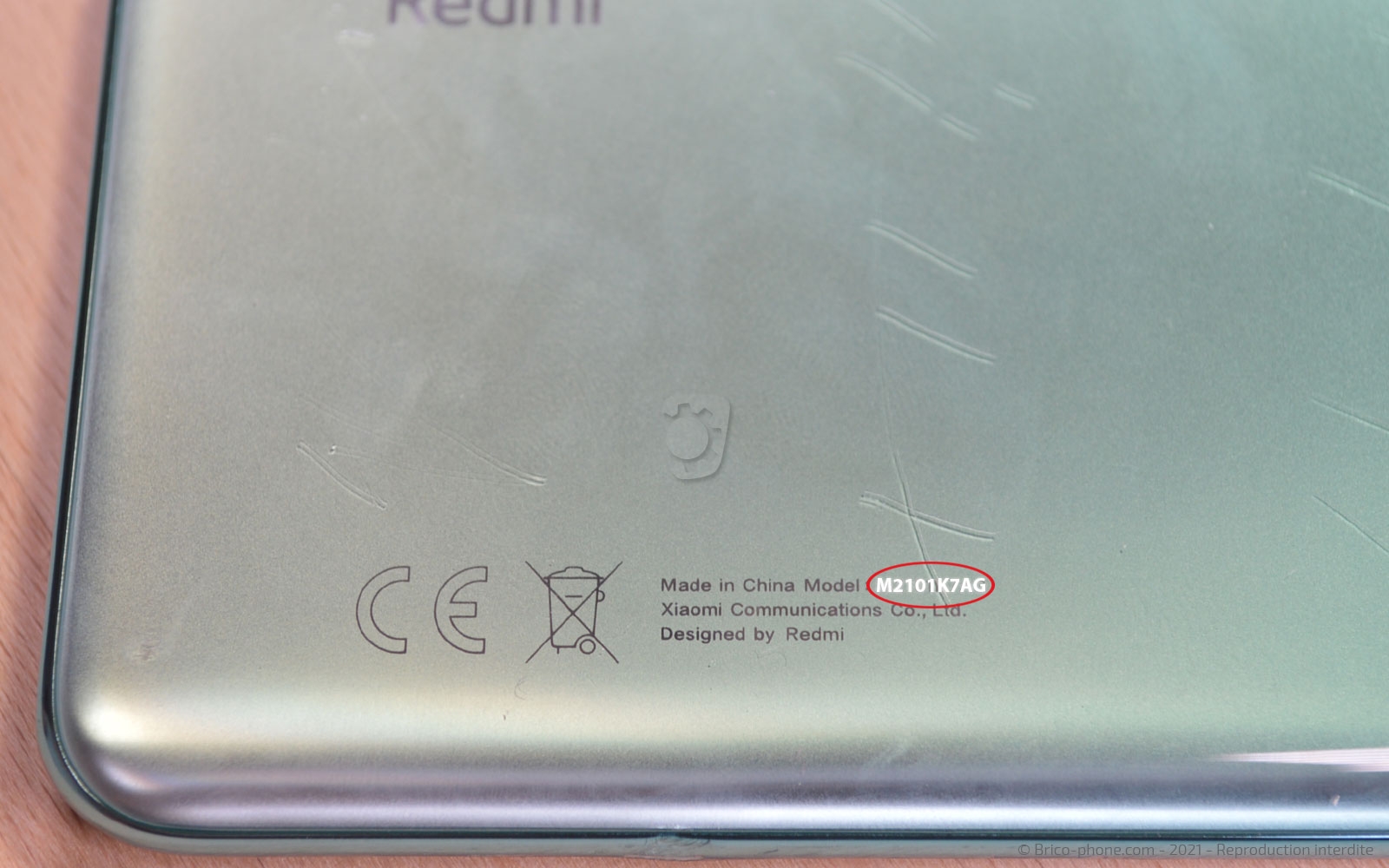

Pour cela, deux options s'offrent à vous. La première étant de regarder la référence inscrite au dos du téléphone, ici il s'agit de M2101K7AG.

La seconde possibilité est de composer le *#06# depuis le clavier du téléphone afin d'obtenir un numéro IMEI . Recopiez ce numéro sur notre page d'accueil et notre site internet se charge de vous donner le modèle de votre téléphone et l'ensemble des pièces correspondantes à ce dernier.

Vous avez enfin reçu votre commande ? Préparez-vous un espace de travail propre et dégagé avec les outils, le tutoriel et les pièces à disposition.
Commenez donc par étéeindre votre appareil en pressant le bouton Power.

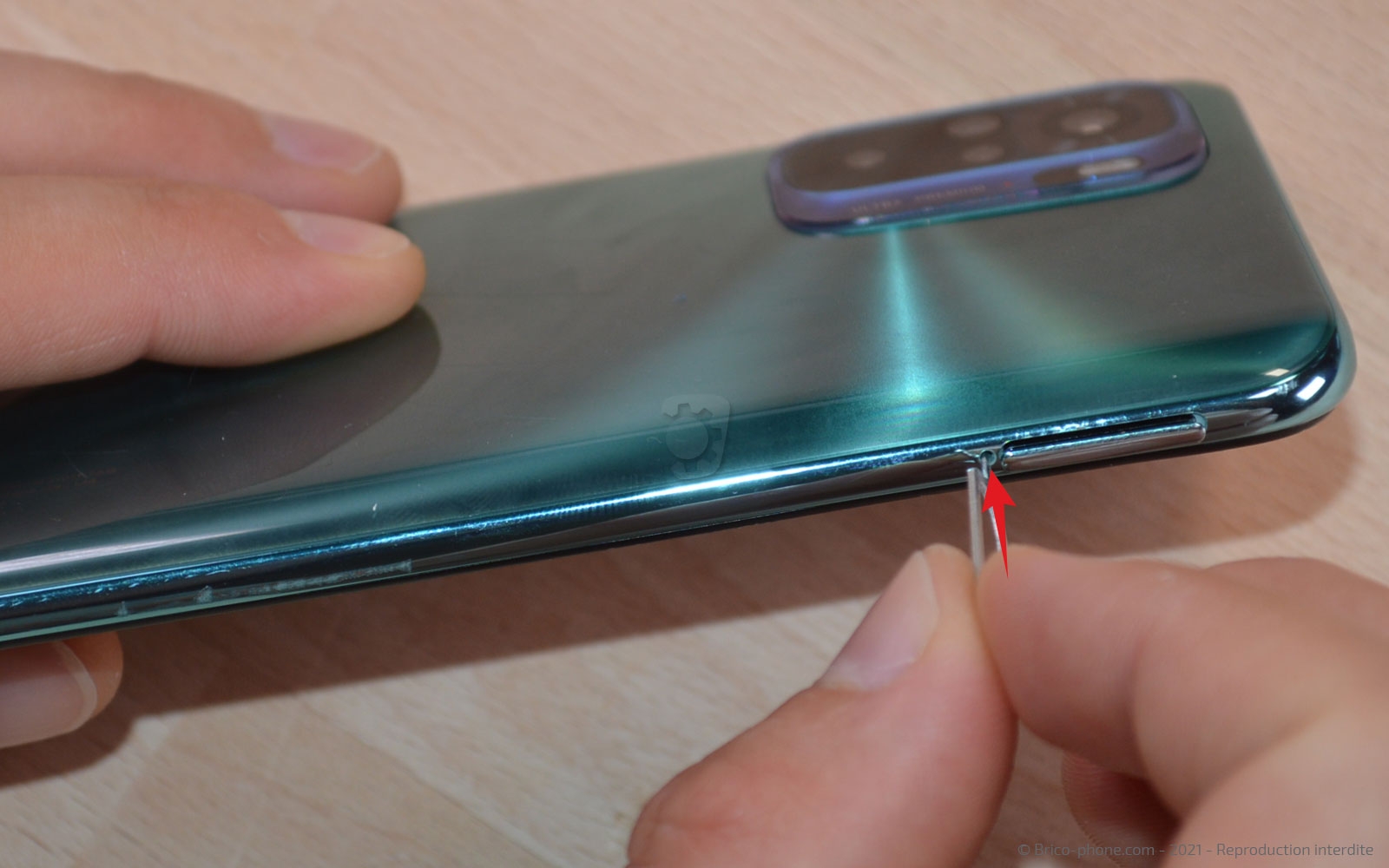

Etape 1: Retirer le tiroir de la carte Sim
Saisissez l'outil Sim pour sortir le tiroir des cartes Sim et SD.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack double SIM pour Xiaomi Redmi Note 10 Vert
8,90 €
Etape 2 : Chauffer la vitre arrière
Pour ouvrir le téléphone, nous devons dans un premier temps chauffer la vitre arrière du téléphone pour la décoller.

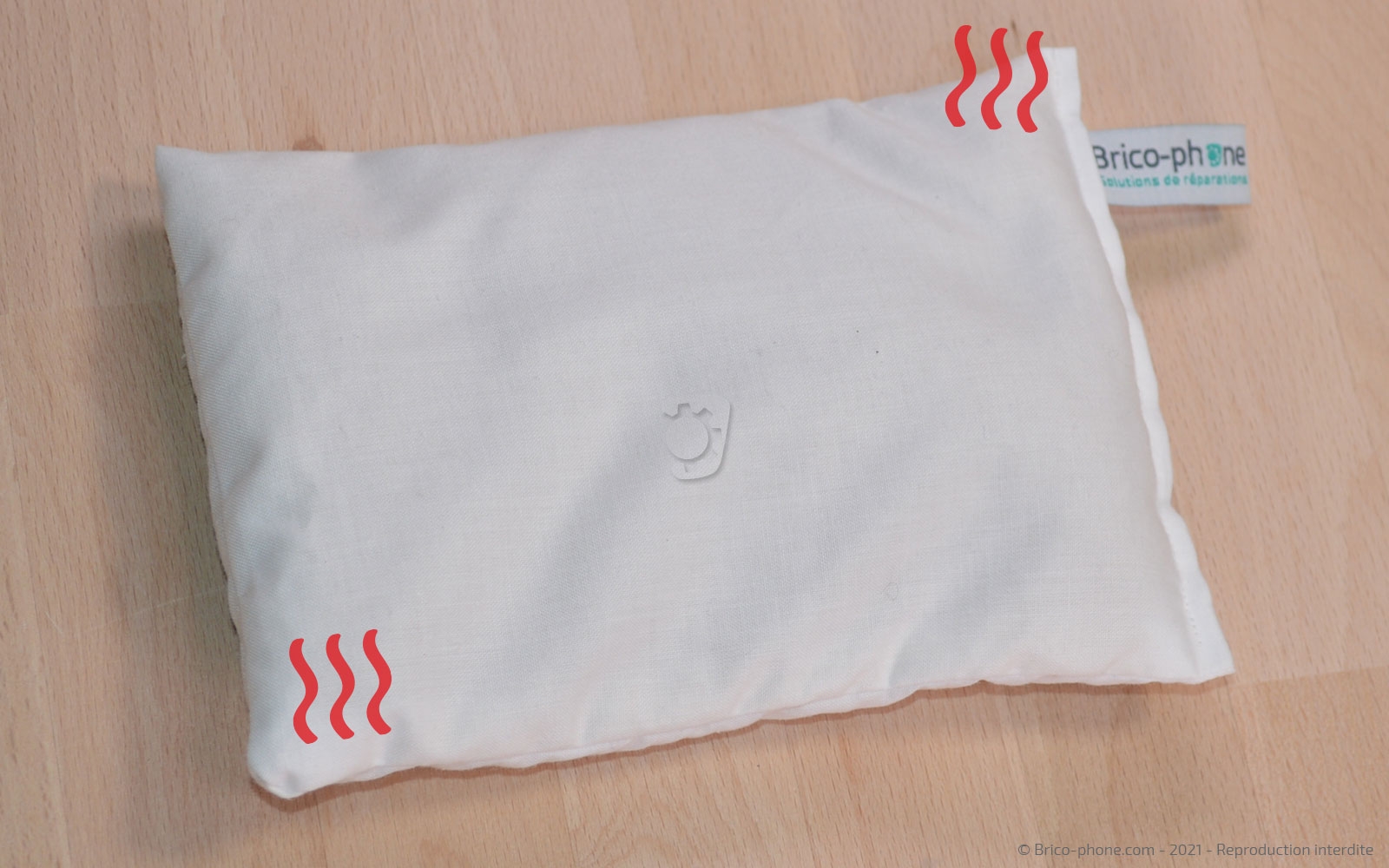

Pour cela, disposez le coussin chauffant sur le dos du téléphone environ 30 secondes après l'avoir passé 2 minutes au micro-ondes.

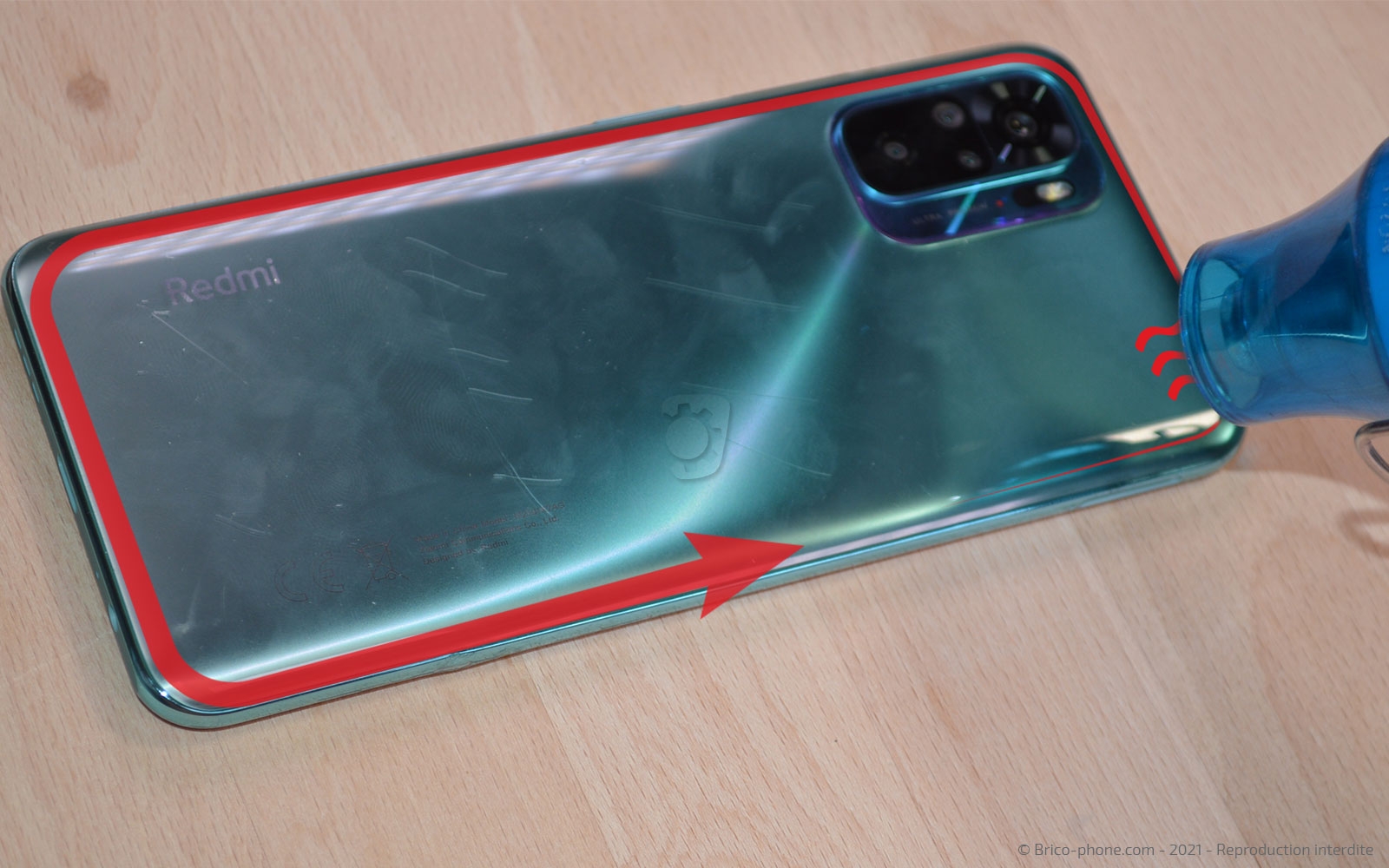

Autrement, vous pouvez également utiliser un décapeur thermique ou votre propre sèche-cheveux pour chauffer le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

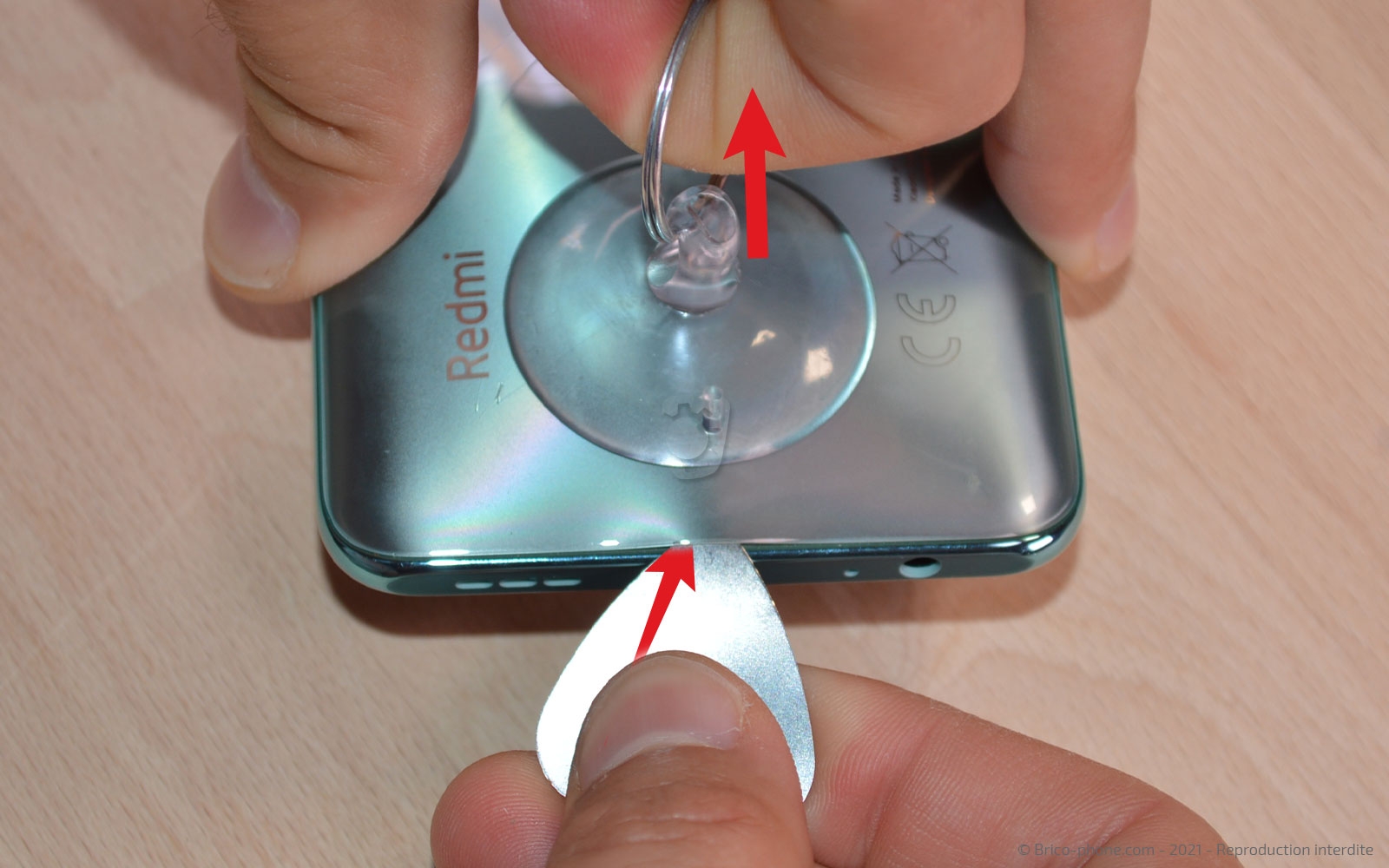

Etape 3 : Oter la vitre arrière
Collez la ventouse sur le bas de la vitre arrière puis tirez son anneau afin de pouvoir insérer sous le composant le médiator en métal troué.

Décollez légèrement la coque puis remplacez le médiator métallique par ses homologues en plastique.

Glissez les outils sur toute la longueur de la vitre arrière afin de terminer le décollage de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Récupérez le bloc des lentilles de protection

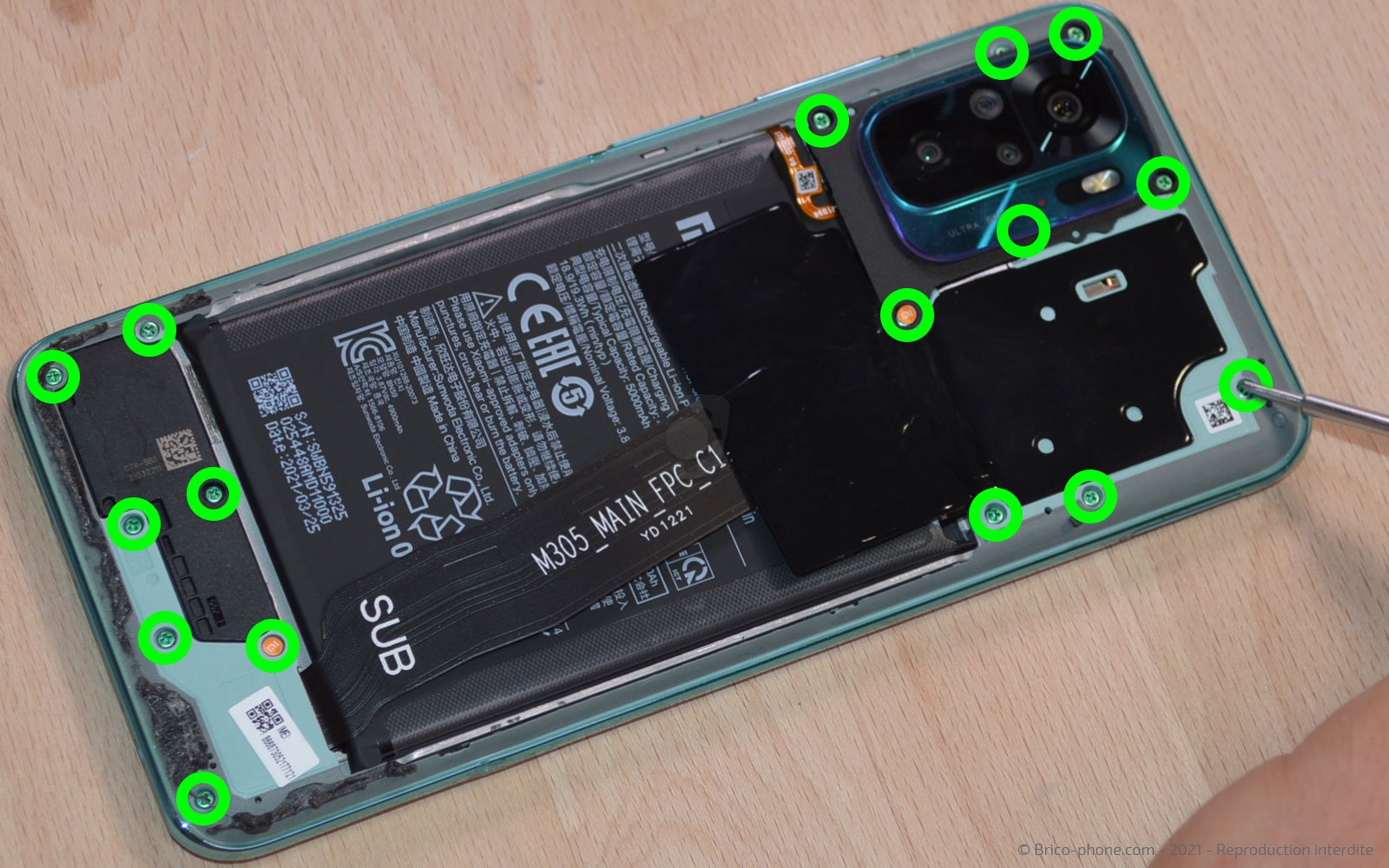

A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.

Attention, deux vis sont bloquées par le bloc de protection des lentilles c'est pourquoi il vous faut le sortir au préalable.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels

Etape 5 : Sortir le châssis intermédiaire
Débranchez la nappe des boutons Volume / Power.

Insérez le levier entre le châssis intermédiaire et le bloc pour le déclipser. Ensuite, faites la même chose de l'autre coté du châssis pour le détacher totalement du reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

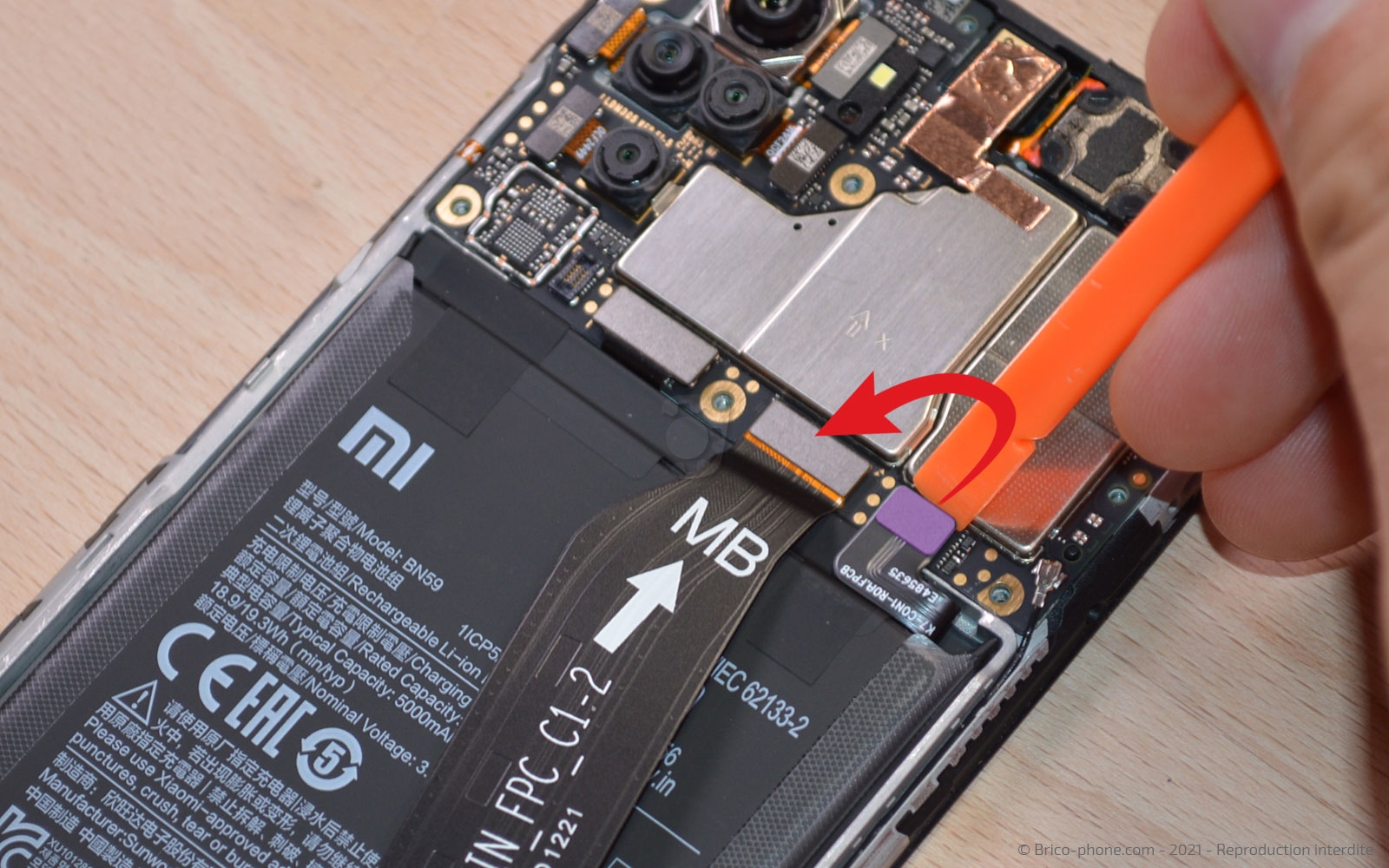

Etape 6 : Déconnecter la batterie
Déconnectez la batterie à l'aide du levier puis les nappes de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Décoller la batterie
La batterie est maintenue à l'aide de deux stickers.

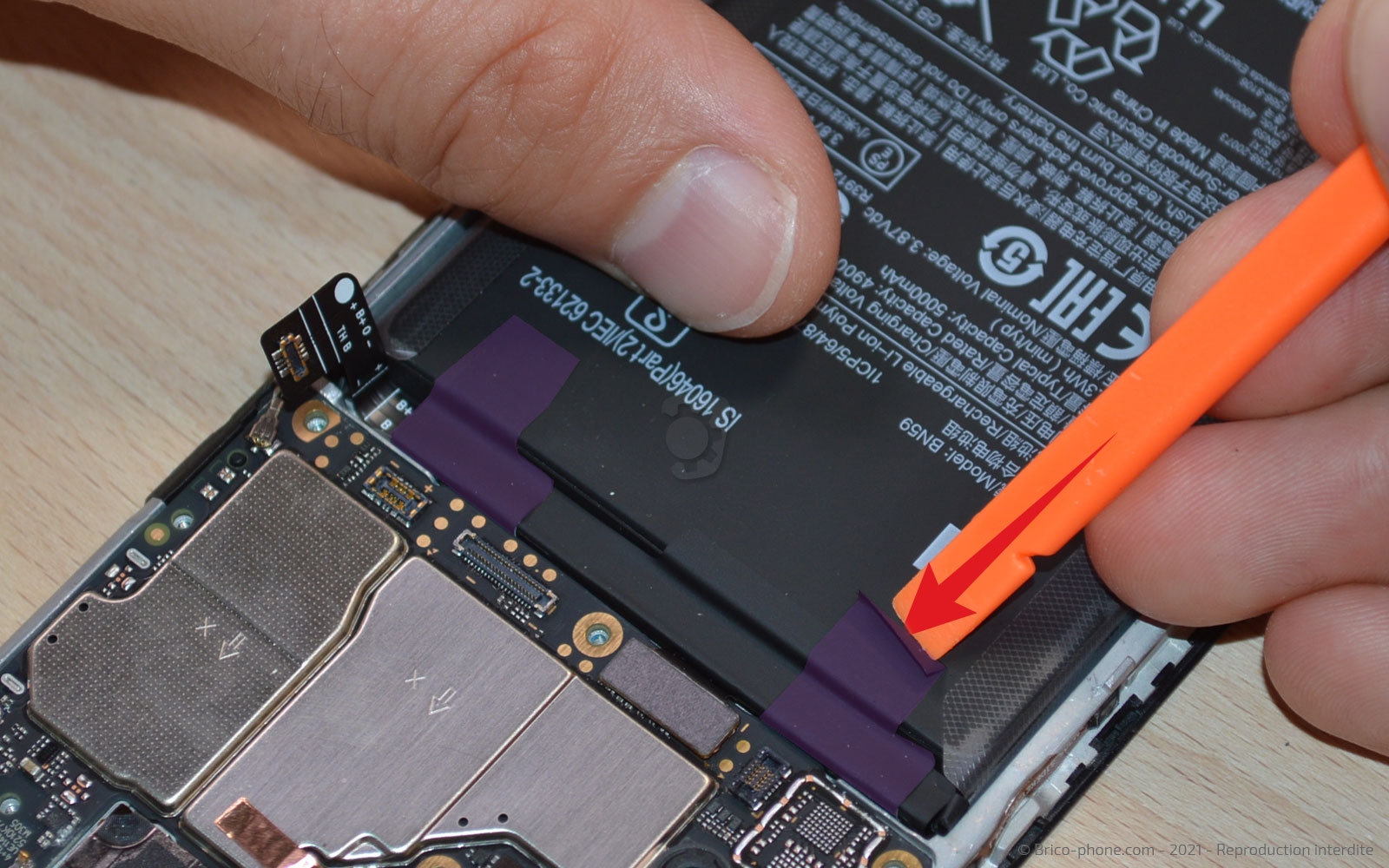

Décollez les languettes situées sur la partie supérieure de la batterie puis saisissez-en une avec la pincette afin de pouvoir la tirer et l'enrouler autour de l'outil.

Réitérez l'opération pour la seconde languette. Il ne vous reste plus qu'à insérer le spudger sous la batterie pour la faire basculer hors de votre Xiaomi Redmi Note 10.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Enlever le haut-parleur externe

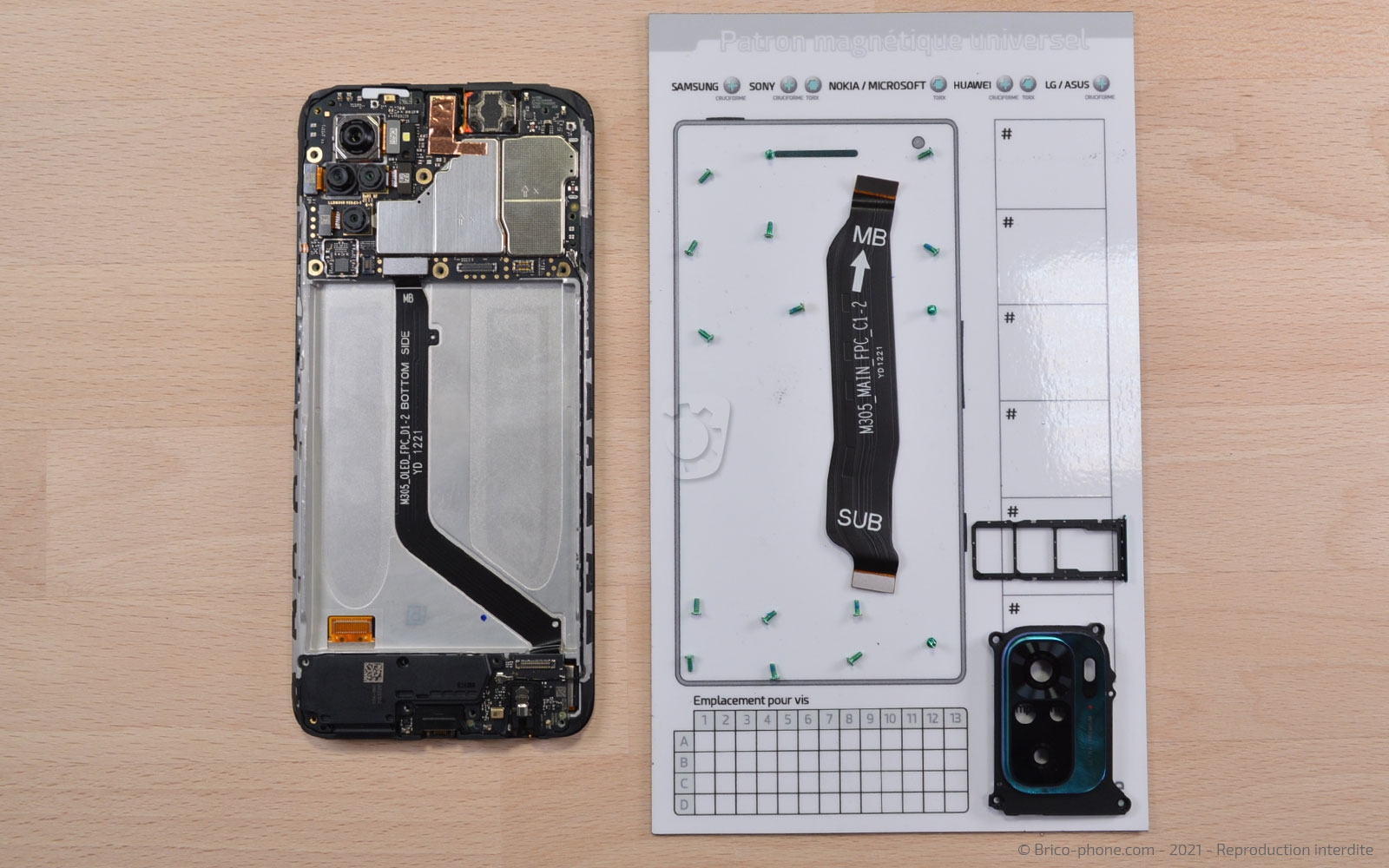

Pour vous aider durant toute la réparation, nous vous conseillons de disposer vis et composants sur le patron d'aide au montage fourni avec votre commande.

Attrapez le haut-parleur externe pour libérer le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer le connecteur de charge

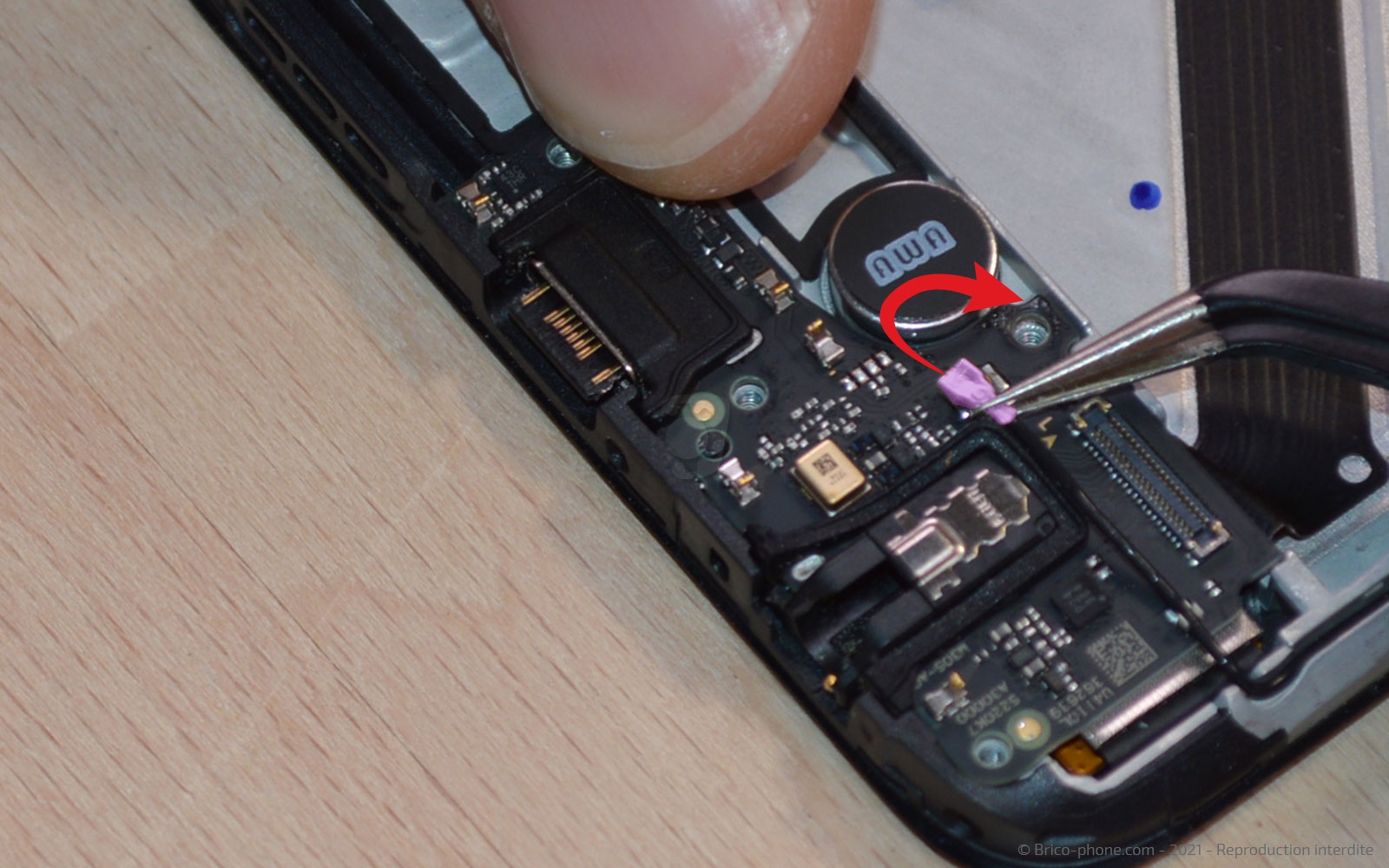

En vous aidant de la pincette métallique, détachez le câble coaxial.

Ensuite, faite basculer le connecteur de charge hors du bloc.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C à souder pour Xiaomi Redmi Note 10
17,90 €

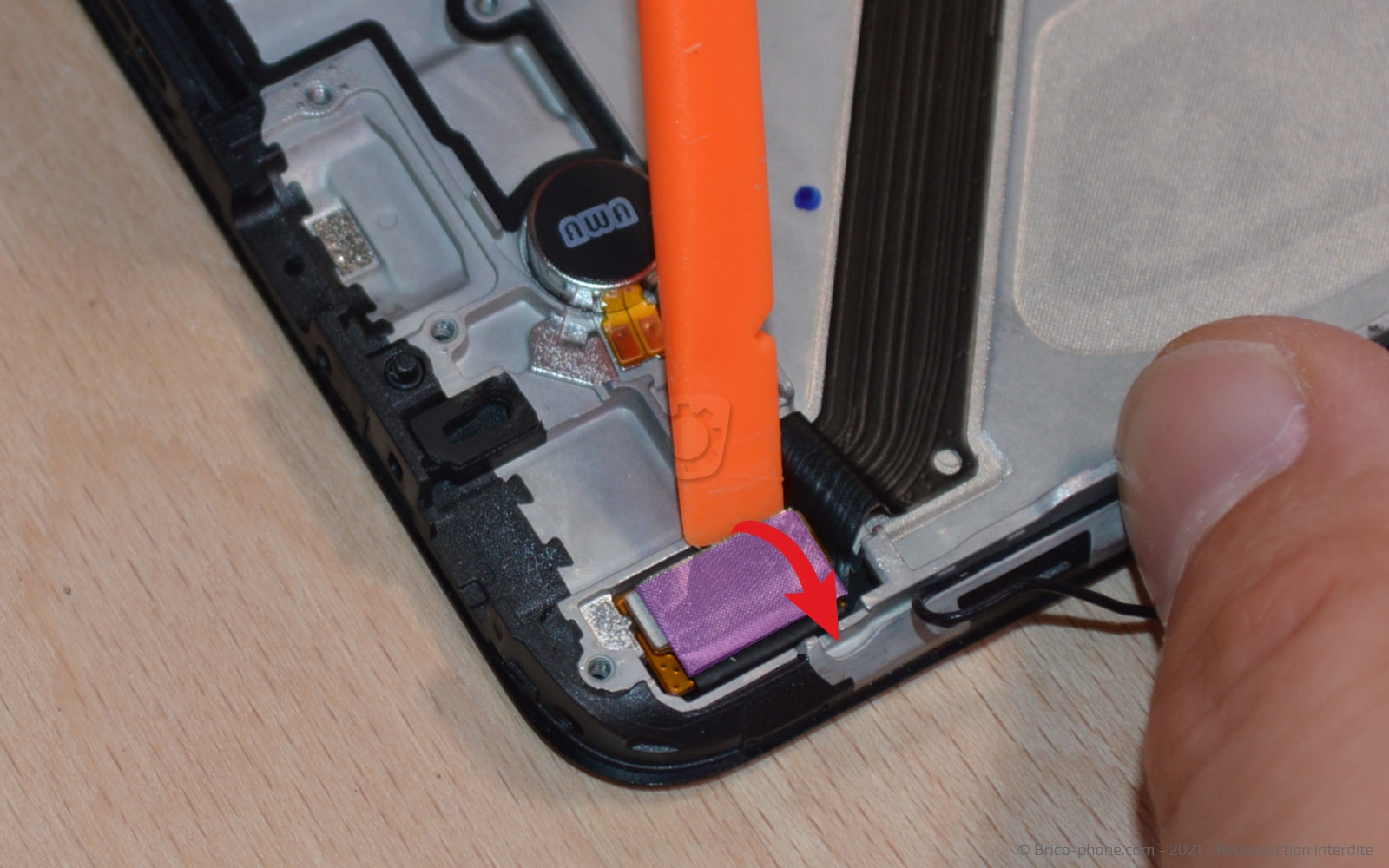

Etape 10 : Récupérer le vibreur

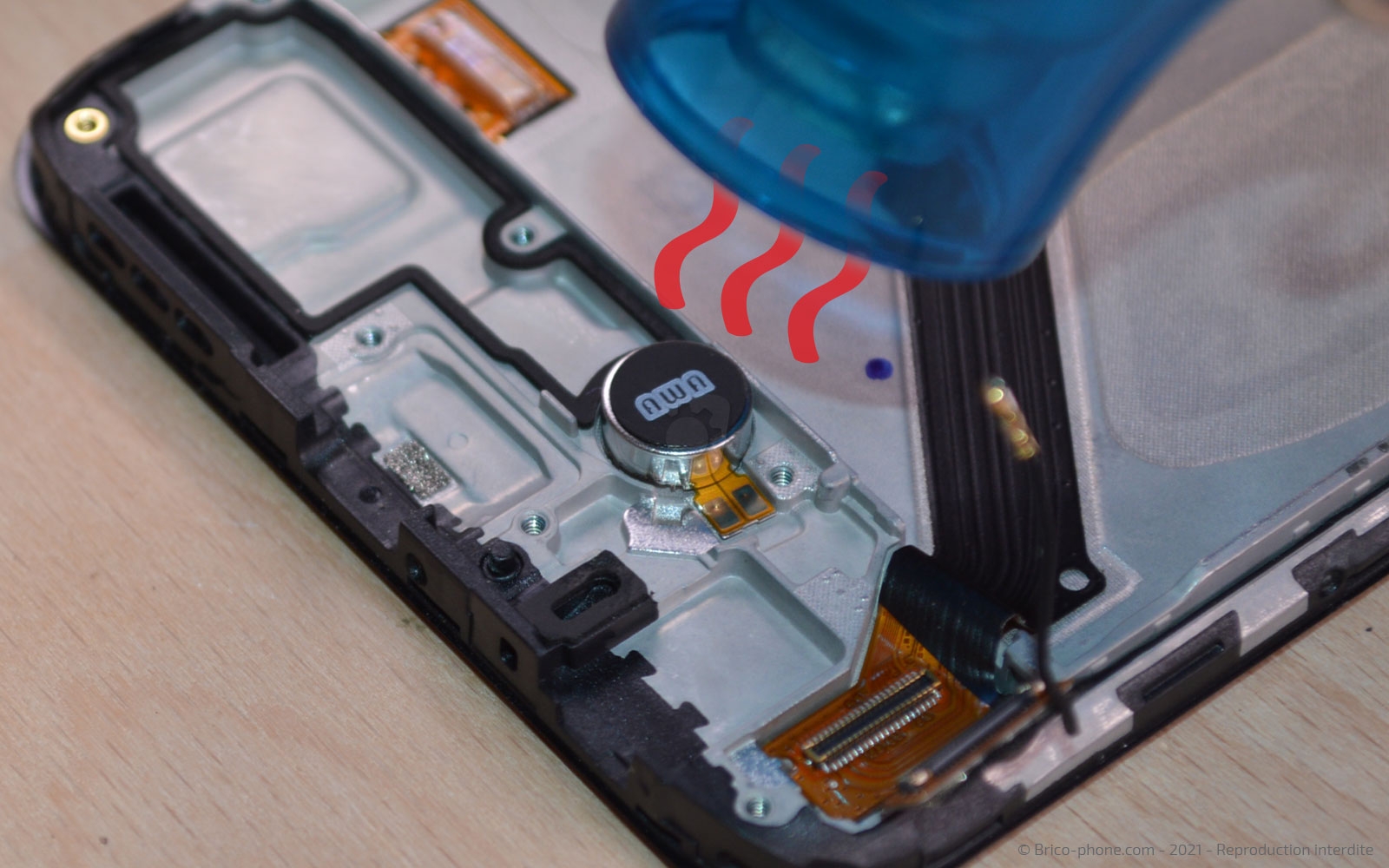

Déconnectez la nappe de l'écran puis munissez-vous du décapeur thermique ou d'un autre outil pour chauffer légèrement le vibreur.

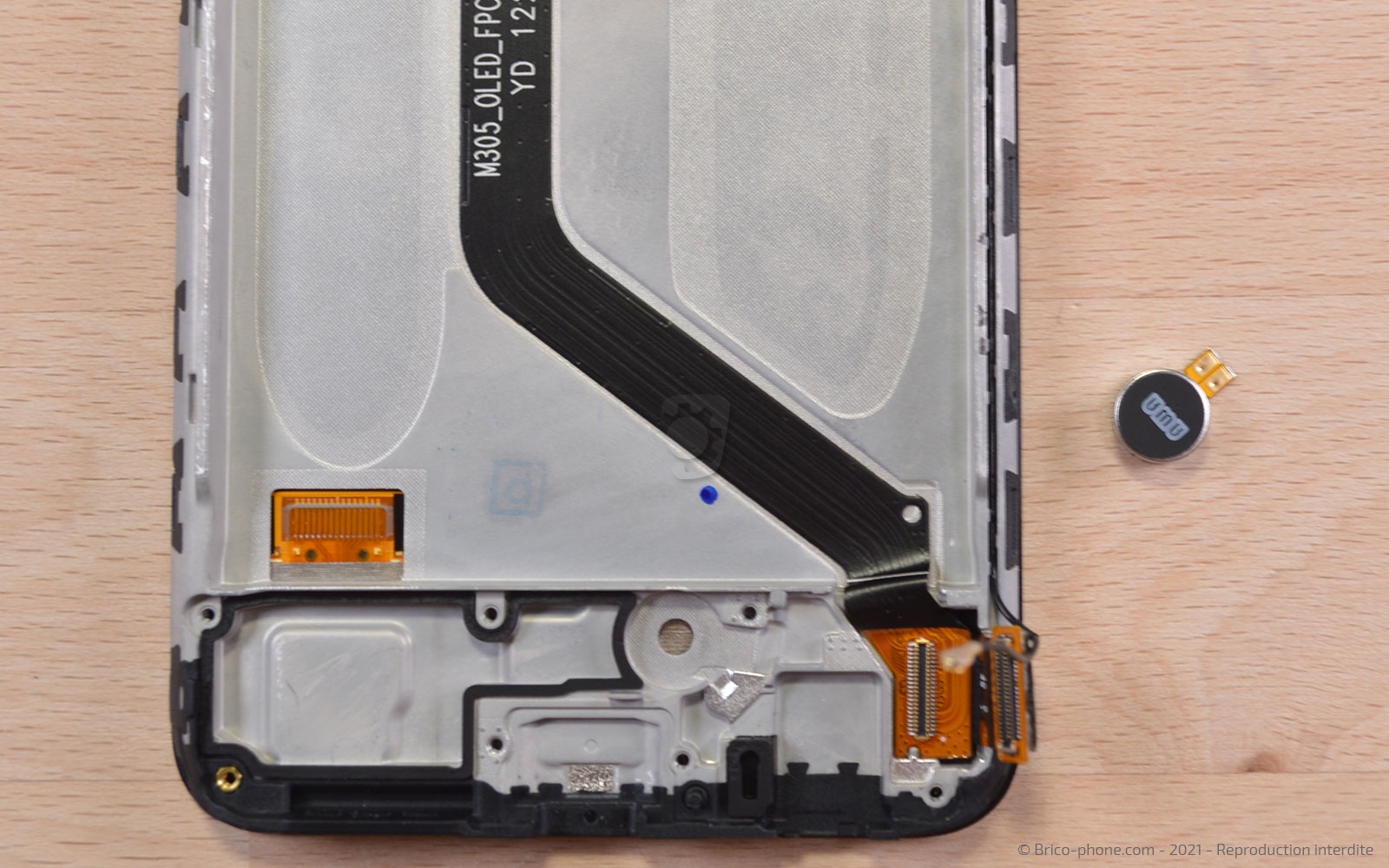

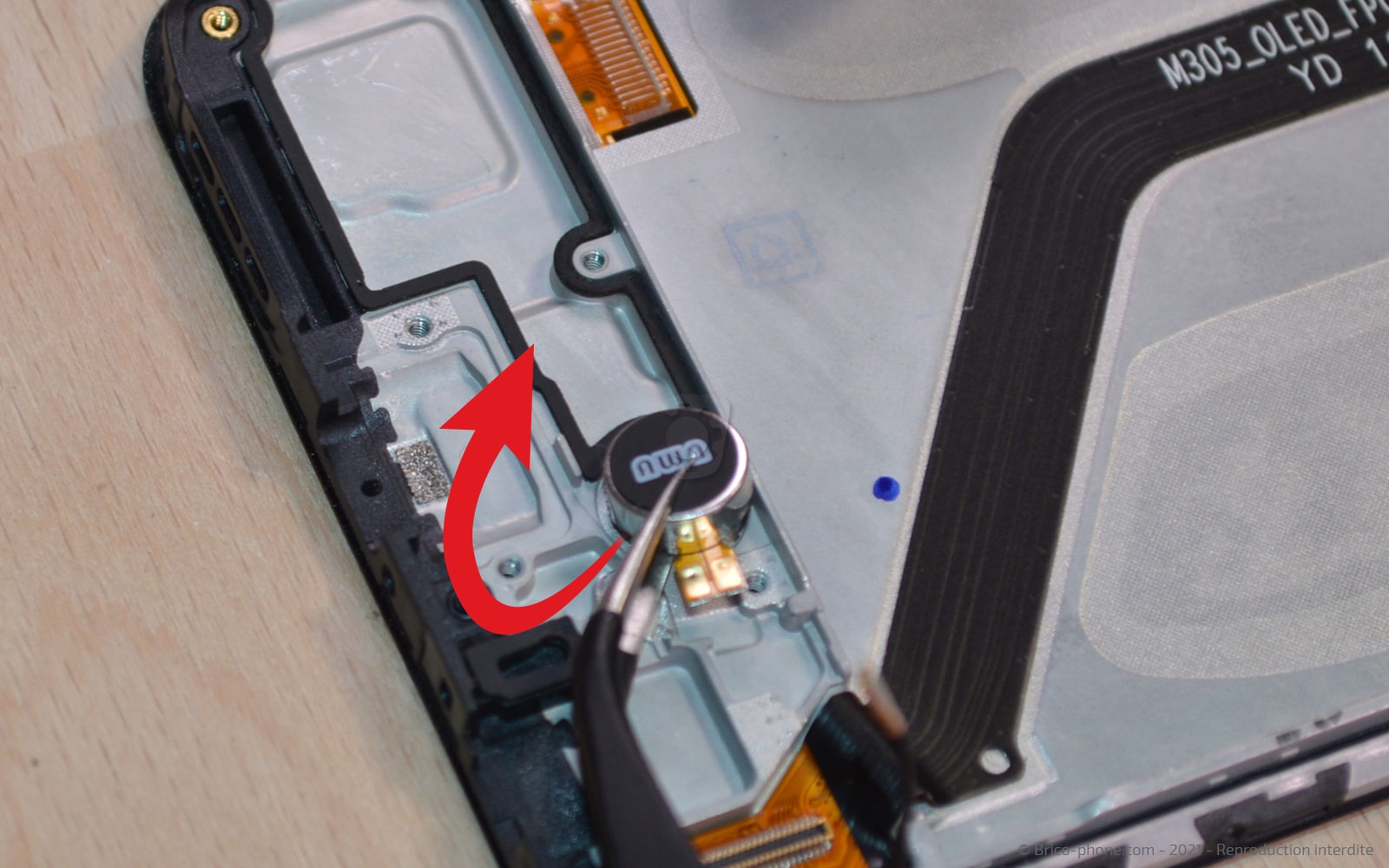

Glissez la pincette sous le composant pour le détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 11 : Libérer le câble coaxial

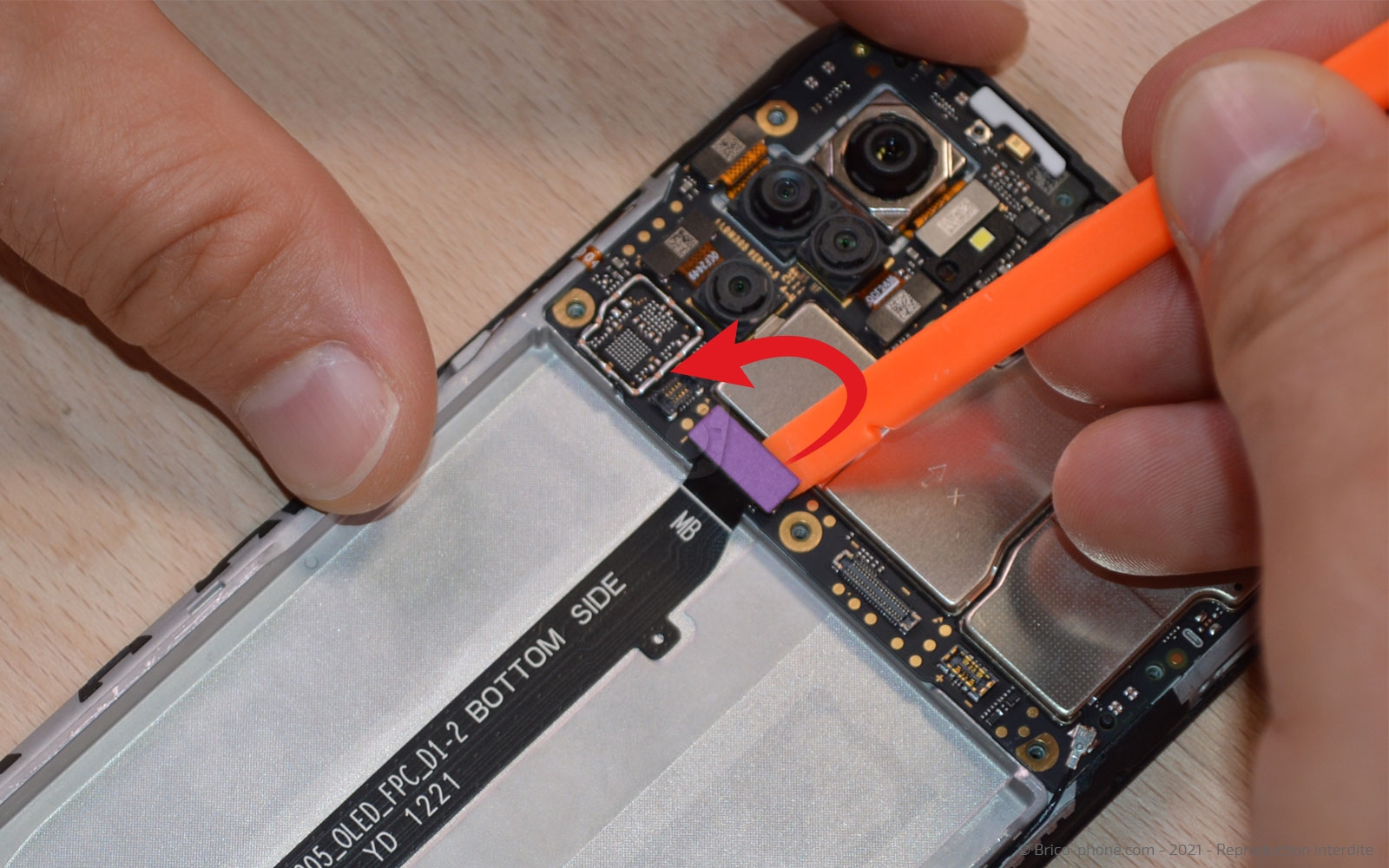

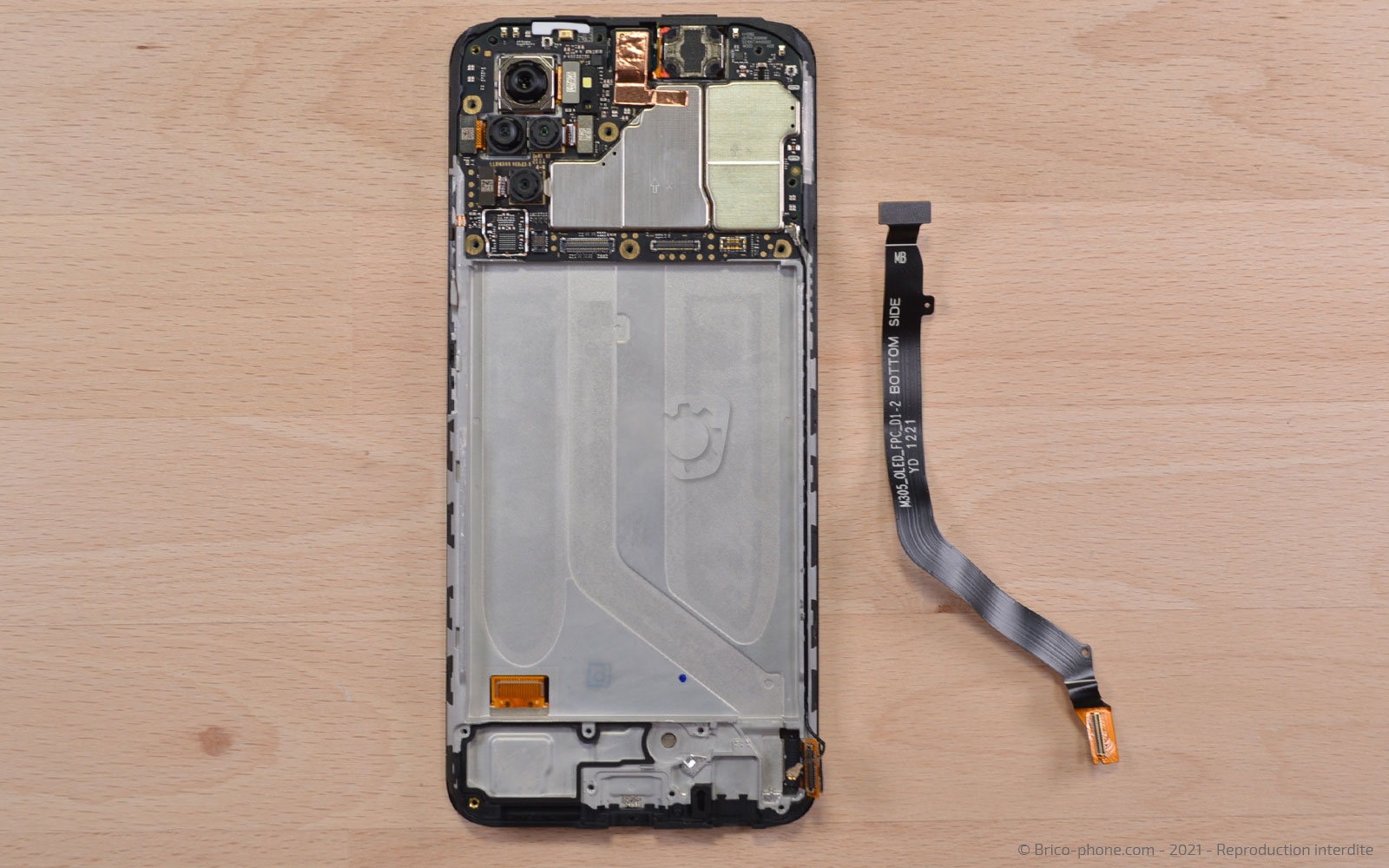

Déconnectez l'autre extrémité de la rallonge de l'écran afin de pouvoir la décoller du châssis.

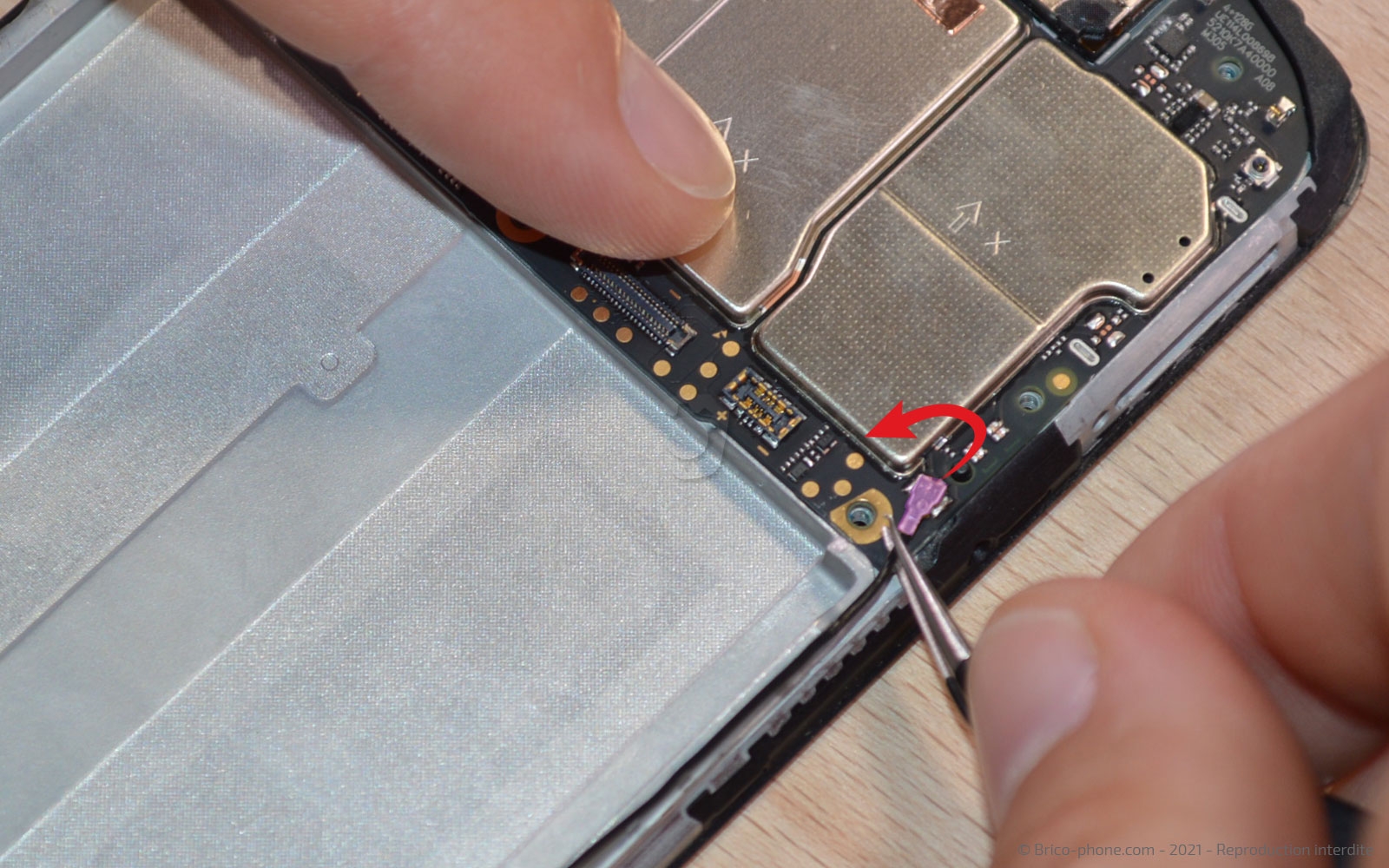

Saisissez la pincette pour décrocher le câble coaxial de la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Sortir la carte mère
En vous aidant du levier en nylon, débranchez la nappe du capteur principal ainsi que celle de la caméra ultra grand-angle.

Insérez par la suite l'outil sous l'angle droit de la carte mère pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

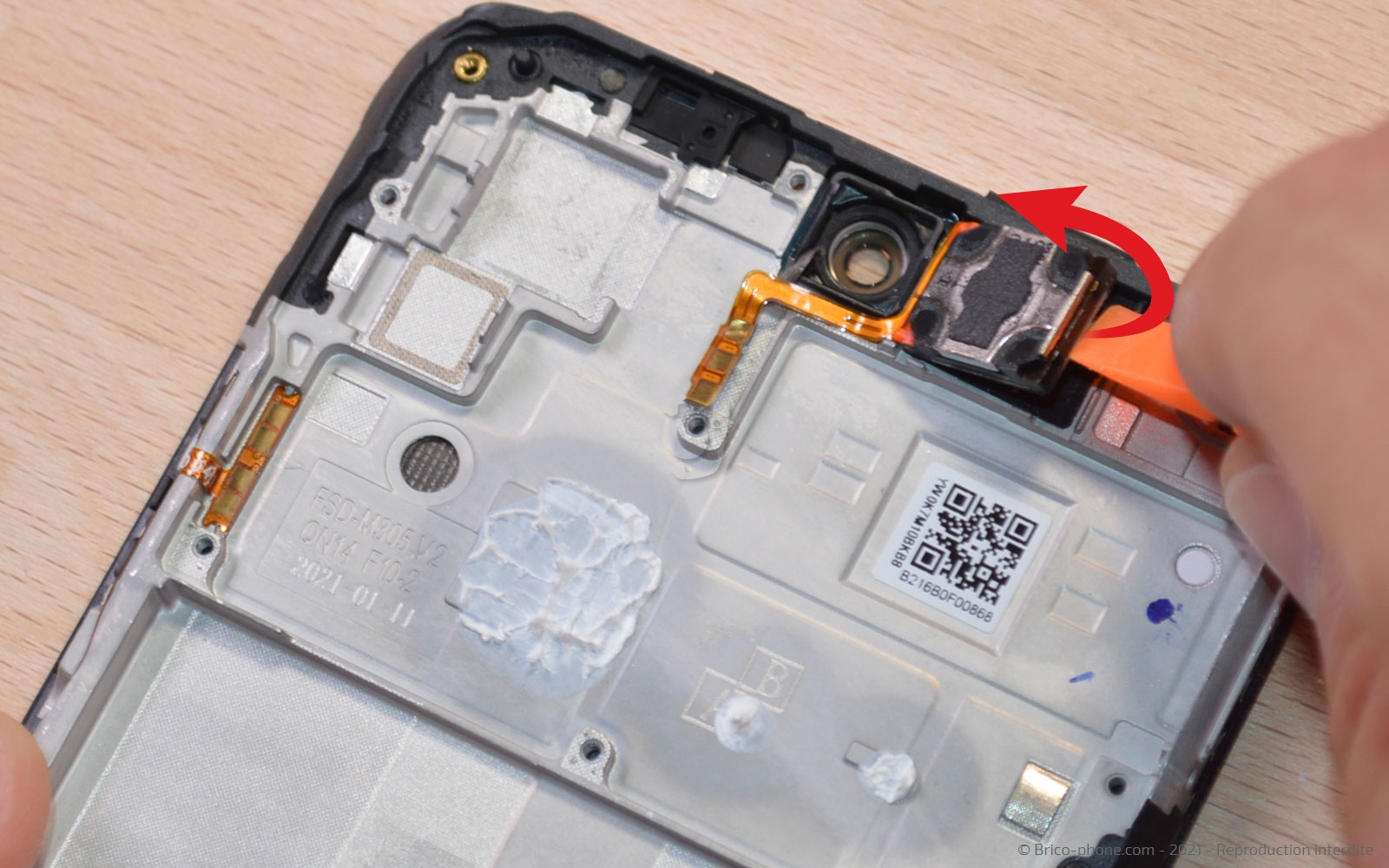

Etape 13 : Oter les derniers éléments du bloc écran

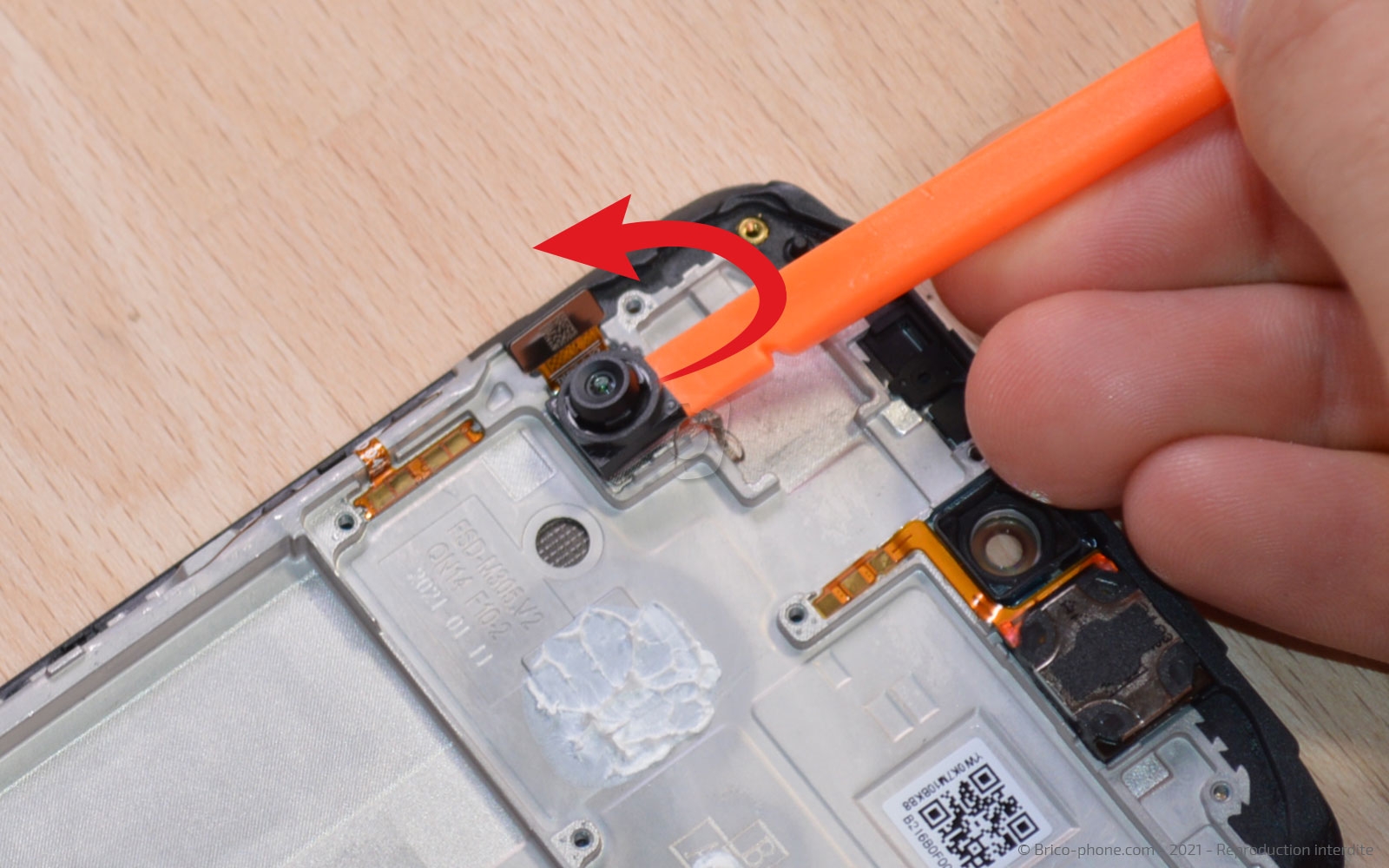

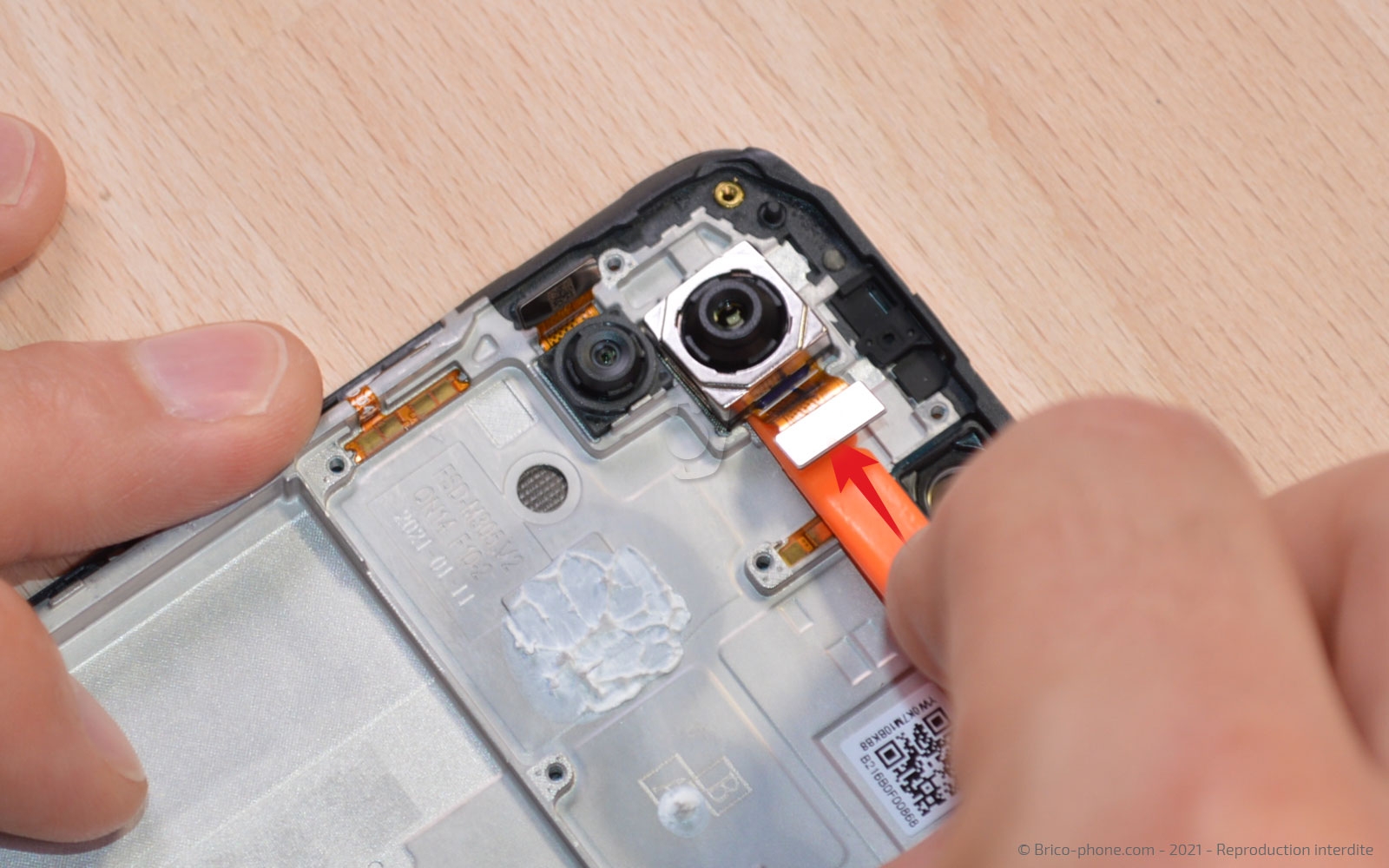

Gardez l'ustensile pour déloger les deux capteurs restés sur le châssis.

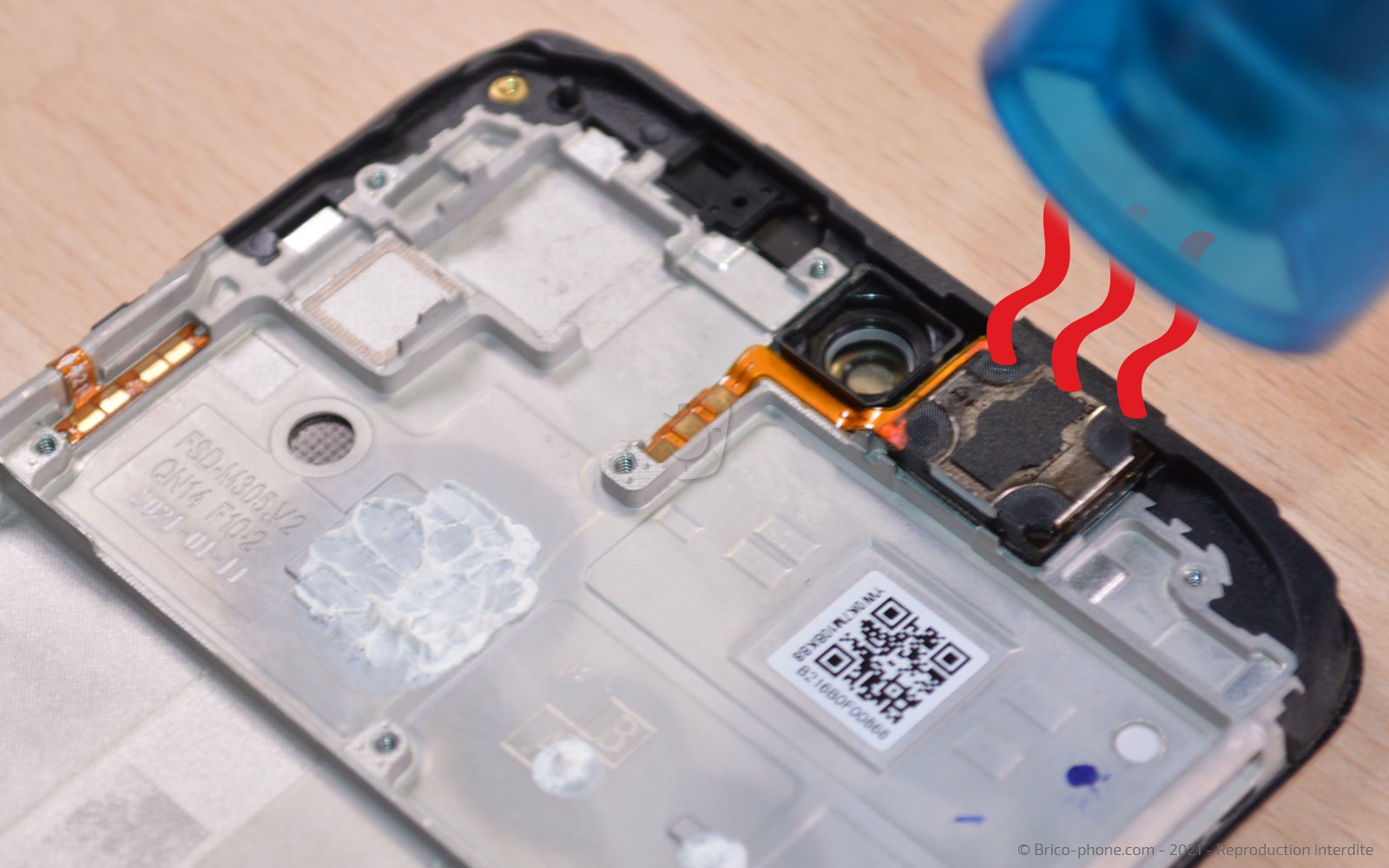

Ensuite, chauffez le haut-parleur interne avant de le décoller en glissant la spatule sous le composant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 14 : Enlever les caméras de la carte mère

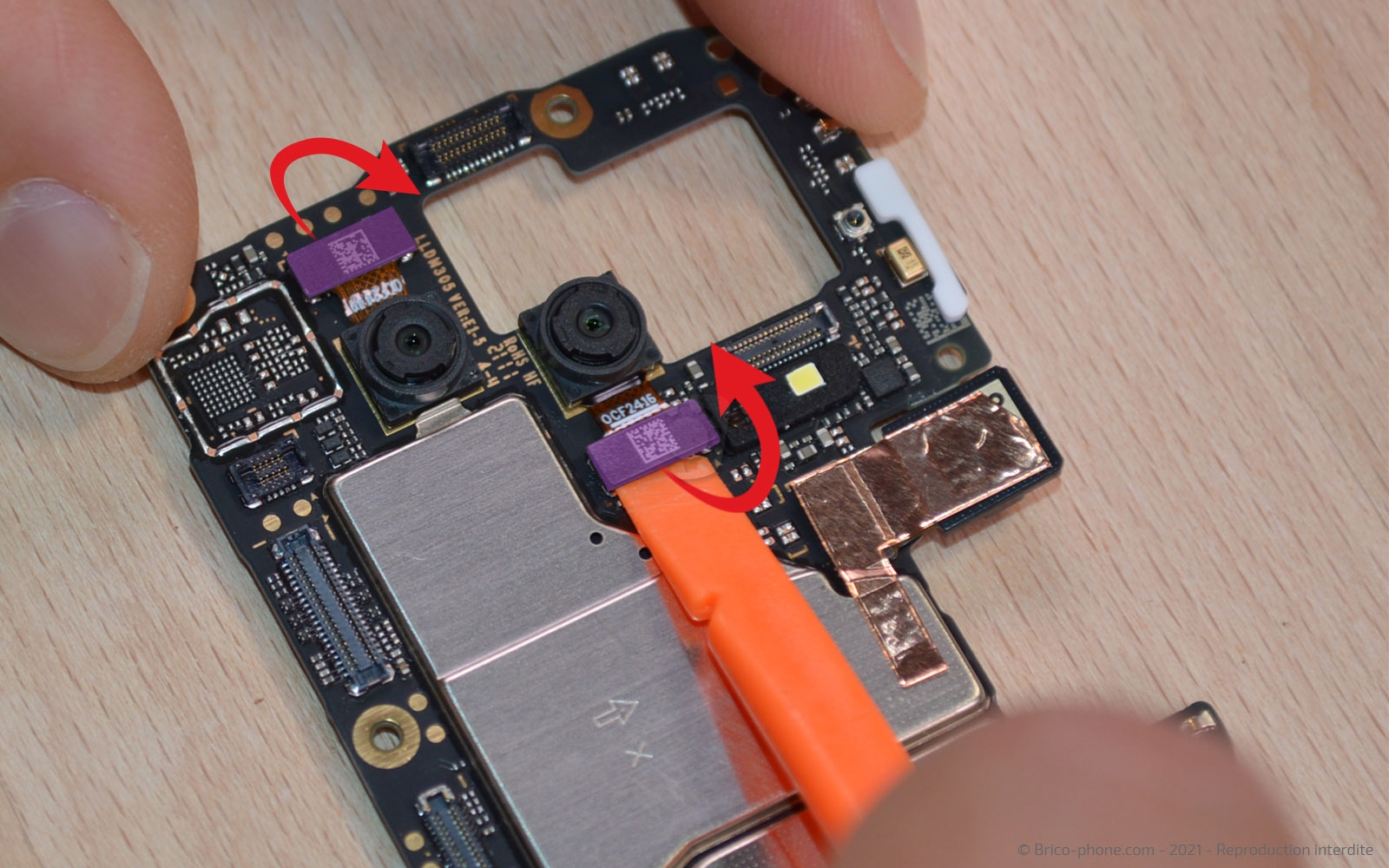

Toujours à l'aide du spudger, déconnectez les deux dernières caméras arrière ainsi que la nappe de l'objectif avant.

Outils du kit utilisés
Outils du kit utilisés

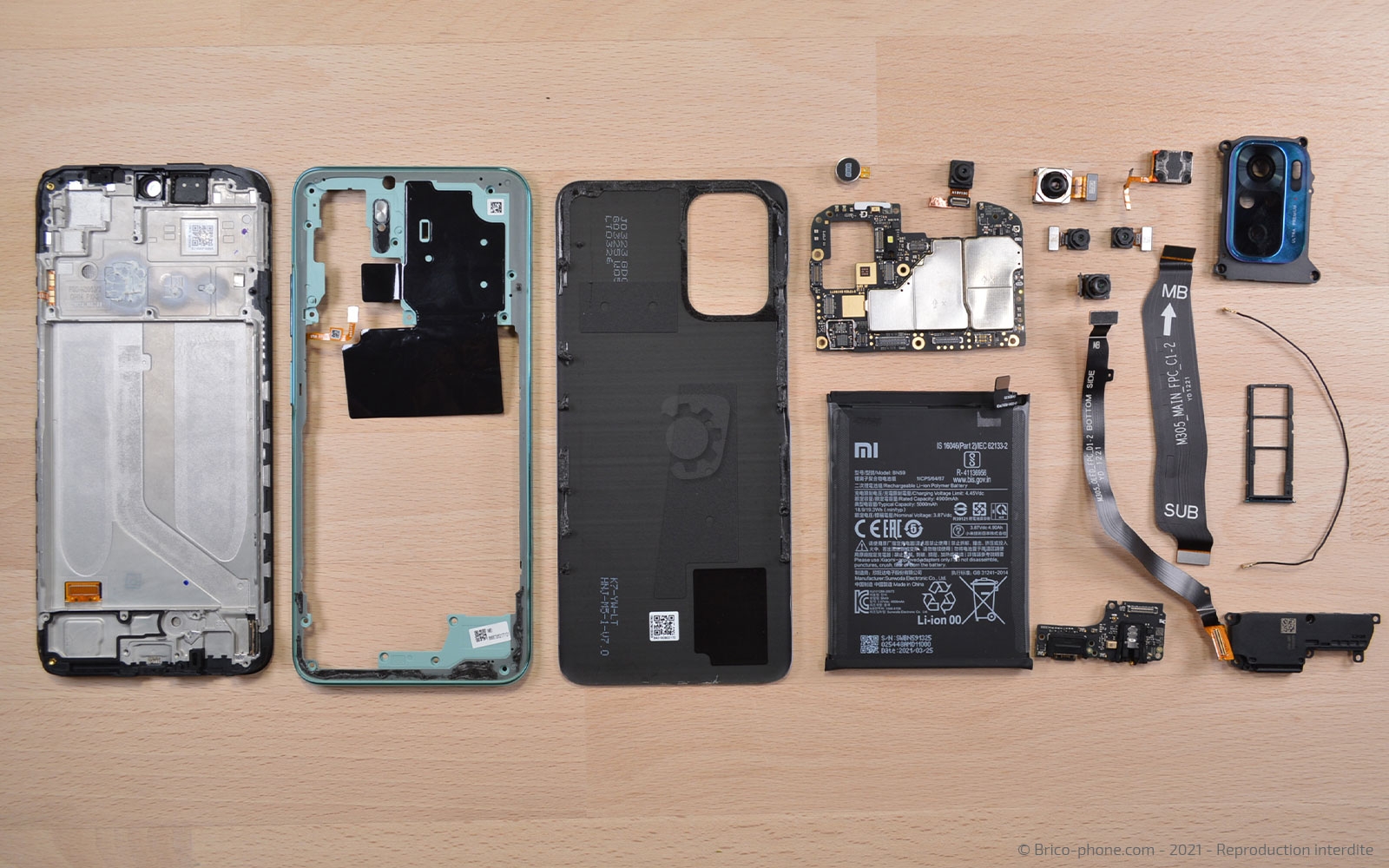

Vue éclatée
Cette photo reprend toutes les pièces qui composent votre Xiaomi Redmi Note 10.

Si vous avez effectuer une réparation, il vous suffit de reprendre le tutoriel en sens inverse pour refermer votre téléphone avec le nouveau composant à l'intérieur.
