Démontage complet sur New 2DS XL

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 12/20
New 2DS XL | Temps estimé : 90 min | Difficulté : 4/5

Votre personnage se déplace tout seul ? Votre vibreur ne fonctionne plus ? L'afficheur LCD présente des traits, tâches ? Ce tutoriel reprend toutes les réparations possibles sur votre Nintendo New 2DS XL.

Si vous rencontrez des difficultés ou si vous avez des questions, notre assistance technique reste à votre disposition par mail, chat et téléphone pour répondre à toutes vos interrogations.

Bonne réparation !

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Etape 1 : Préparer la console
Commencez la réparation par éteindre votre console et retirer tous les éléments tels que le stylet, la cartouche de jeux et la carte mémoire.
Etape 2 : Dévisser la coque arrière

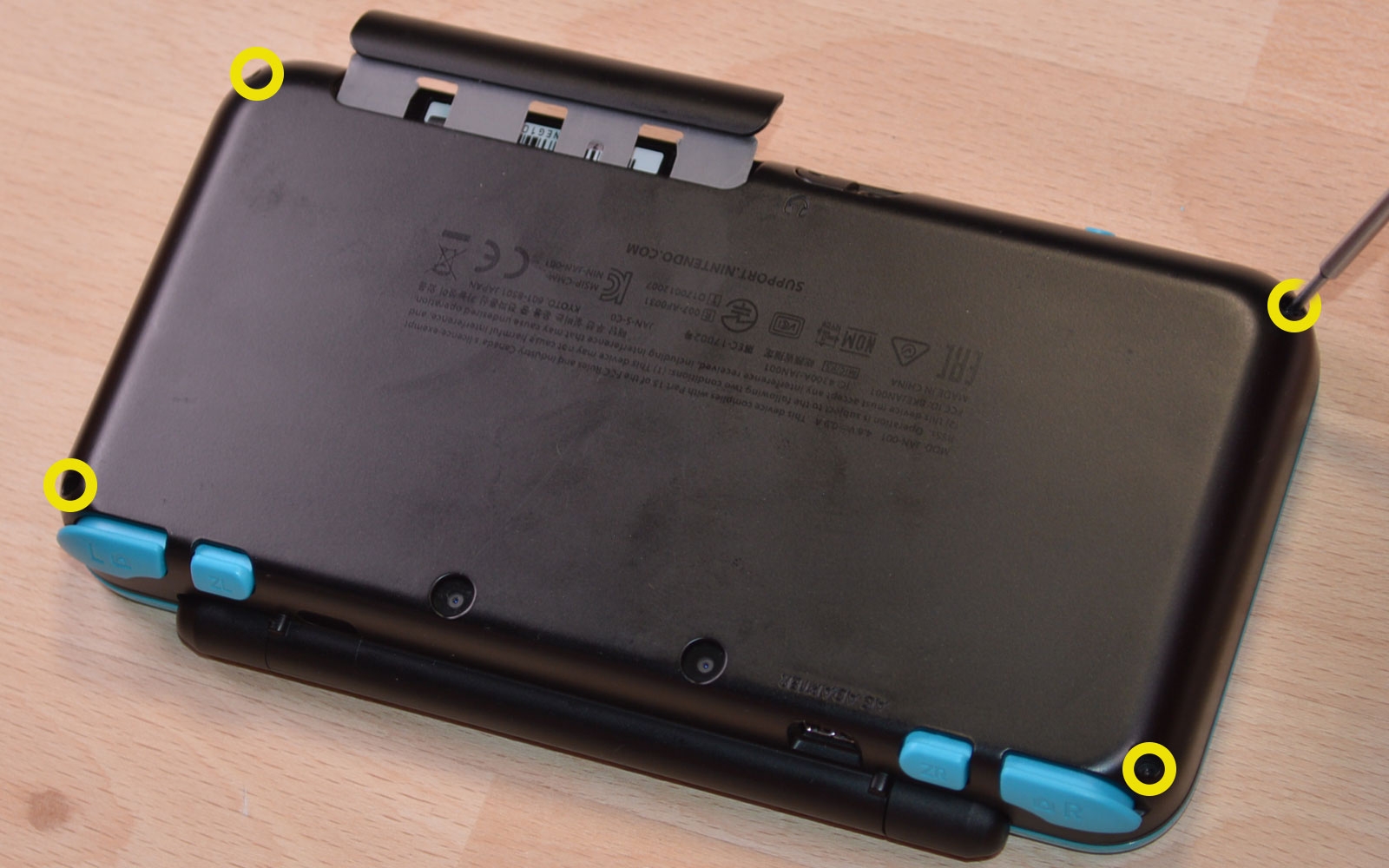

Ôtez les 4 vis à l'aide du tournevis cruciforme afin de pouvoir déclipser l'intégralité de la coque en insérant le levier en nylon entre les deux châssis.

Faites attention lors de l'ouverture car la coque est maintenue par plusieurs connectiques.

A l'aide de la pincette, débranchez le premier haut-parleur en tirant délicatement la nappe.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Libérer la coque arrière

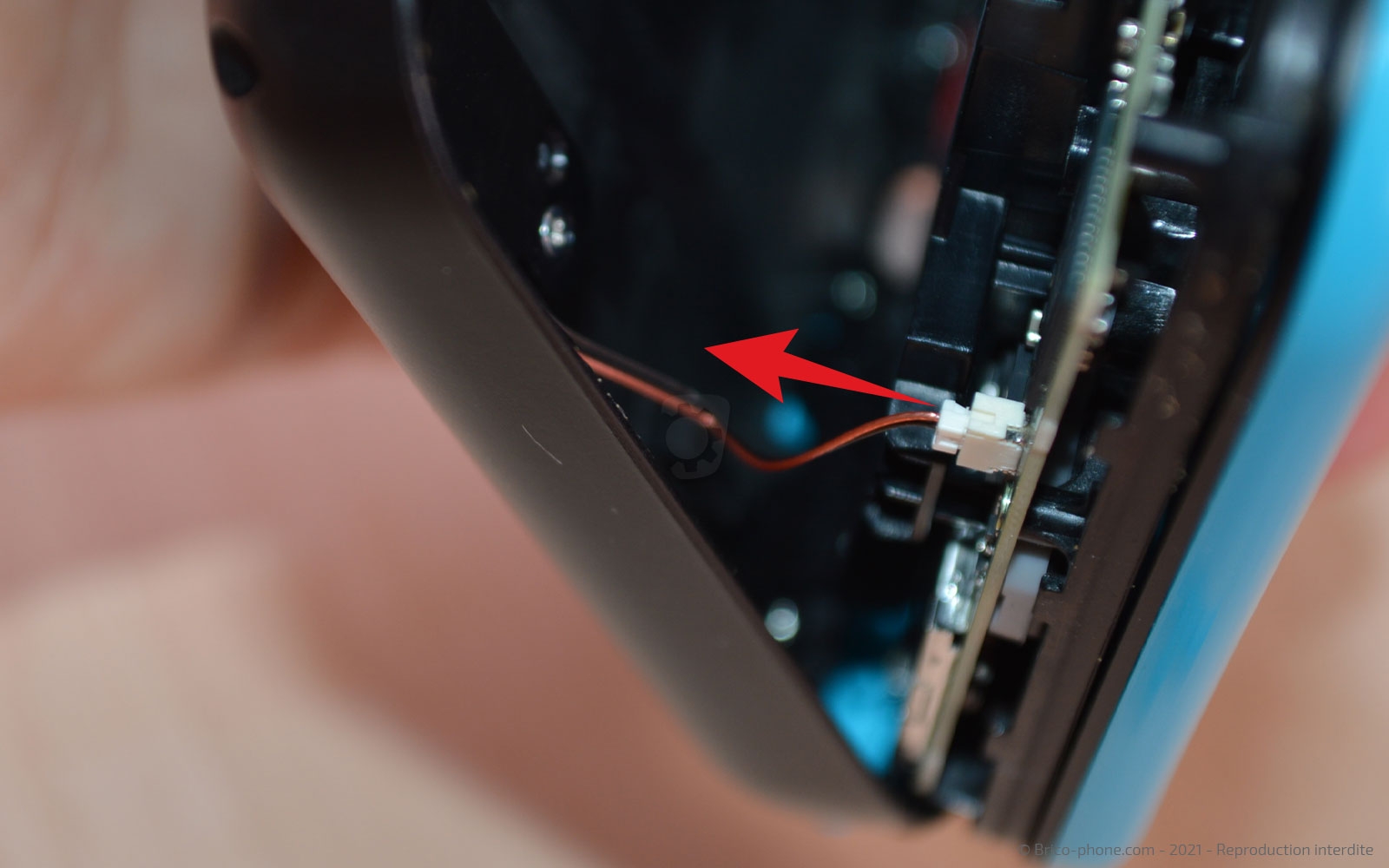

Réitérez la même manipulation pour le second haut-parleur.

Ensuite, déconnectez la nappe du module des caméras arrière en levant le clapet avec le spudger et en tirant la nappe vers l'extérieur avec la pincette.

Vous pouvez enfin séparer la coque arrière du reste de la console.
Outils du kit utilisés
Outils du kit utilisés

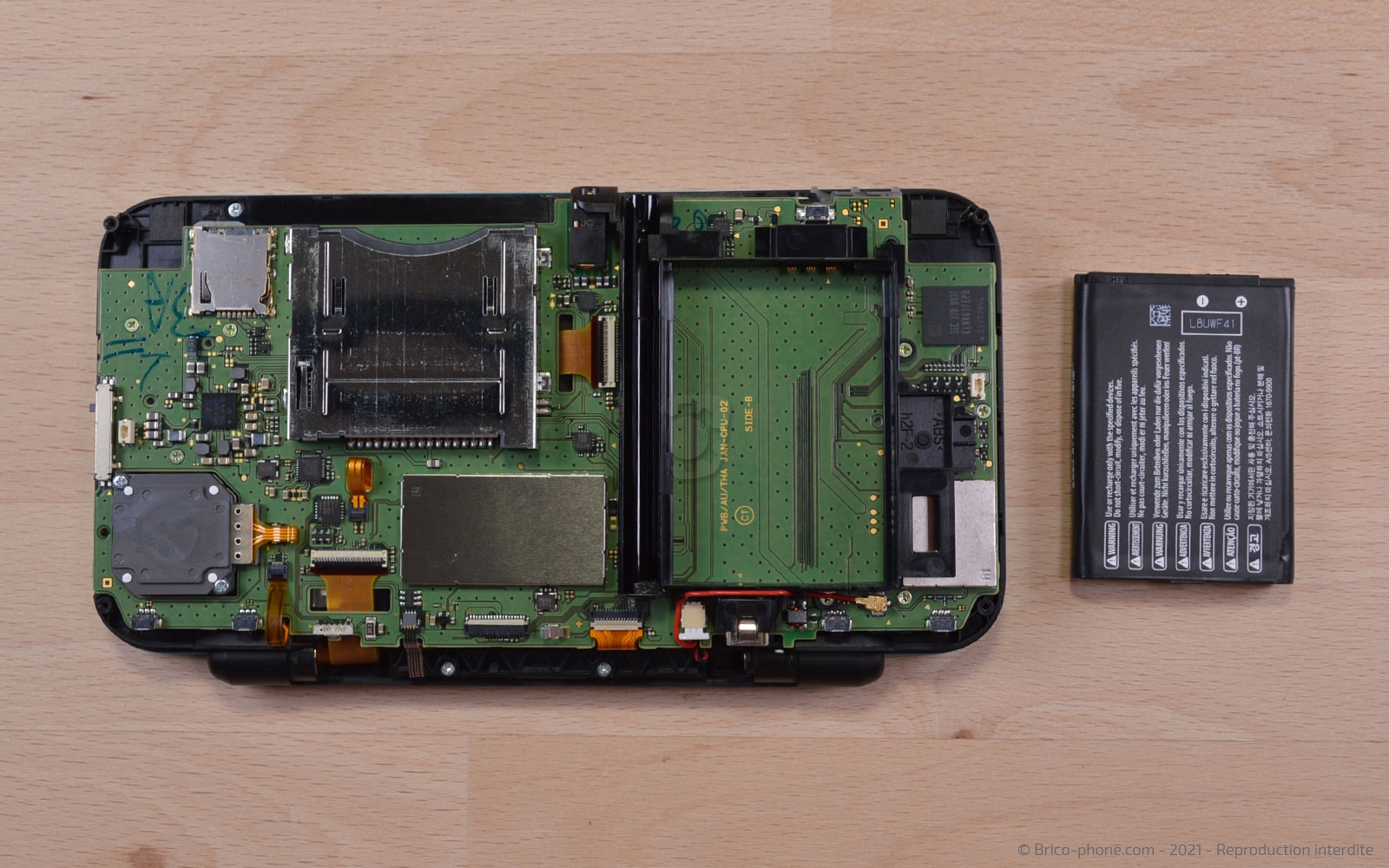

Etape 4 : Déconnecter la batterie

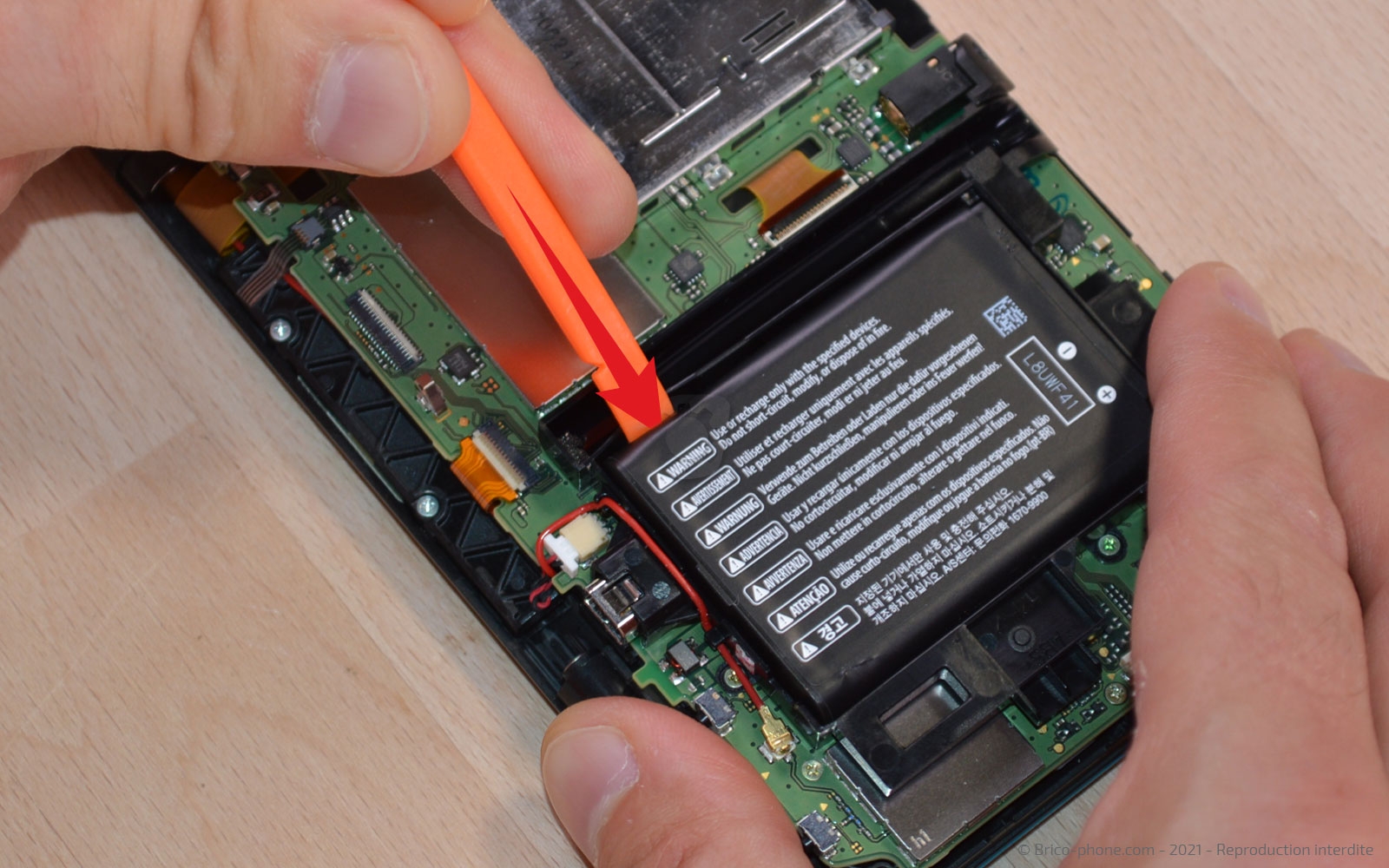

Pour travailler en toute sécurité, il est nécéssaire de déconnecter la batterie.

Pour cela, glissez le levier sous le composant pour la détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés

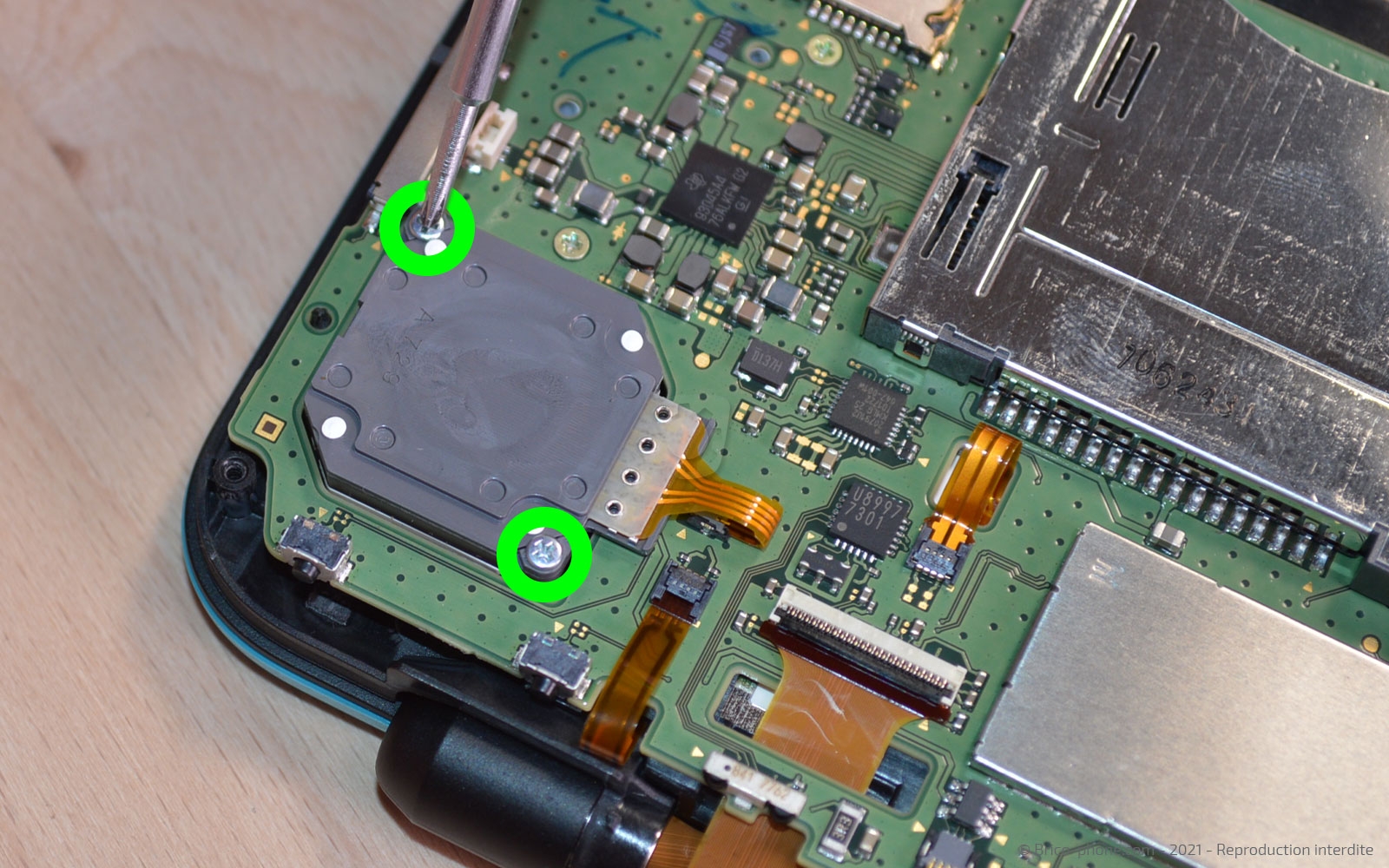

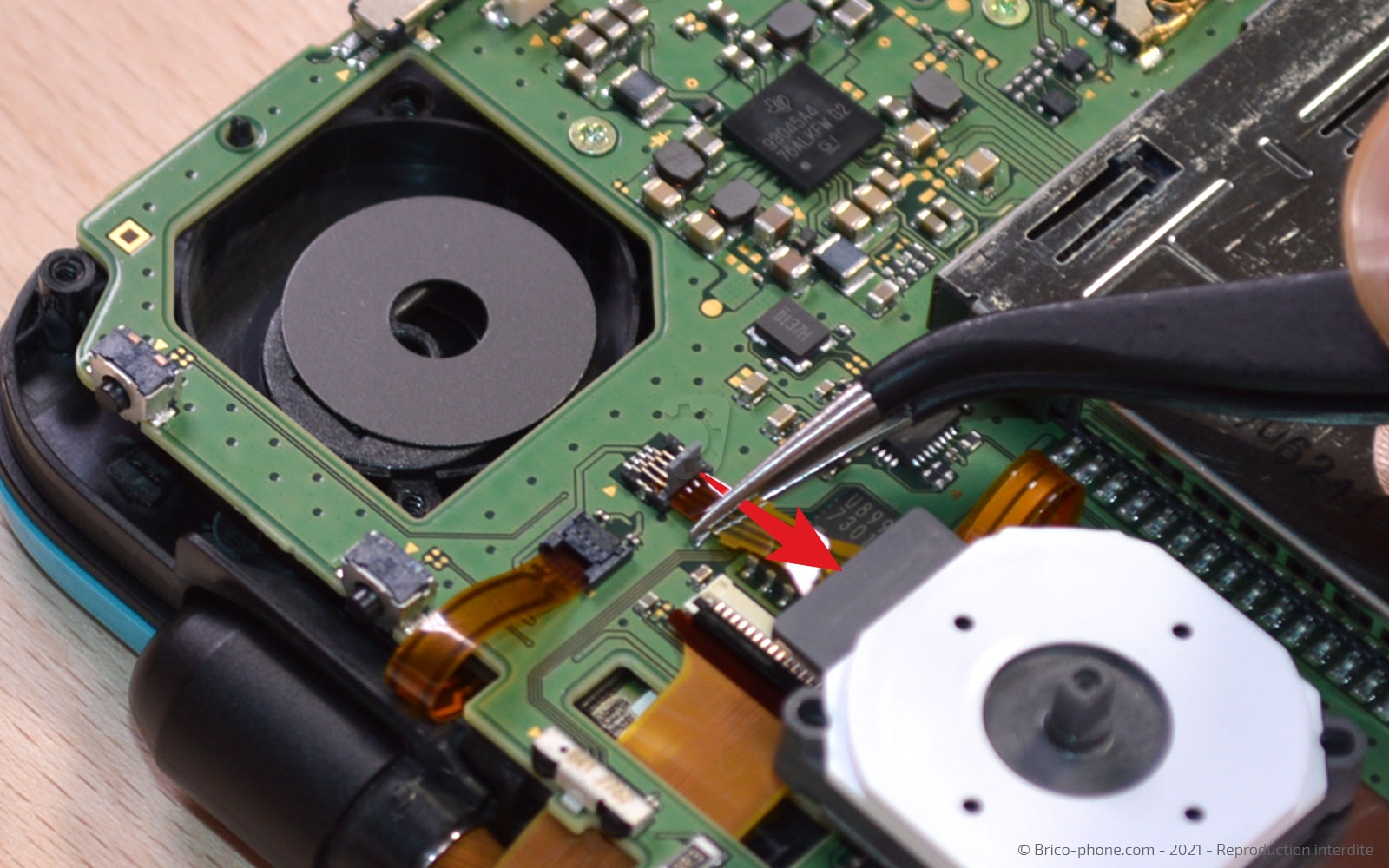

Etape 5 : Récupérer la joystick principal
A l'aide du tournevis cruciforme, dévissez les deux vis bloquant le composant.

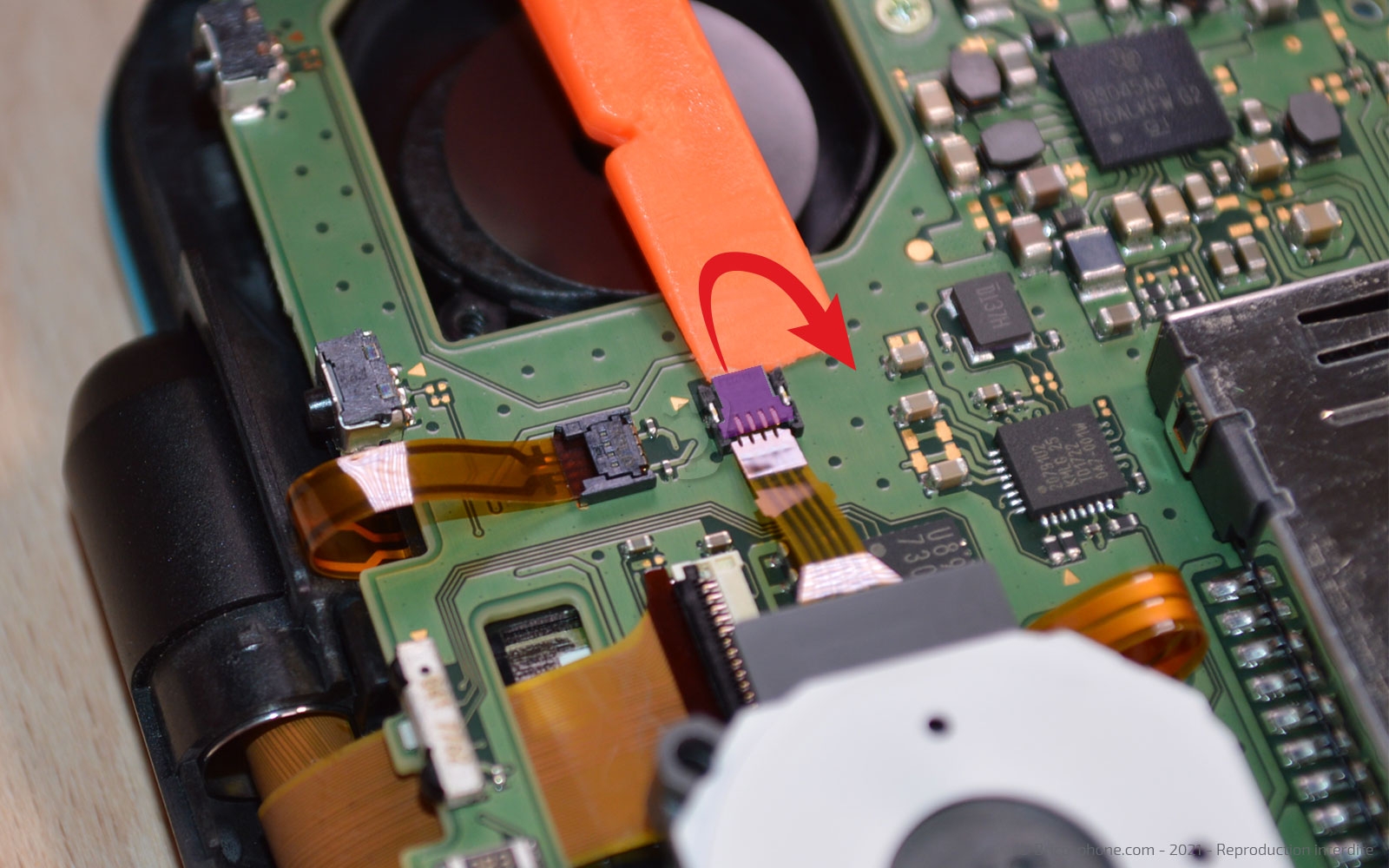

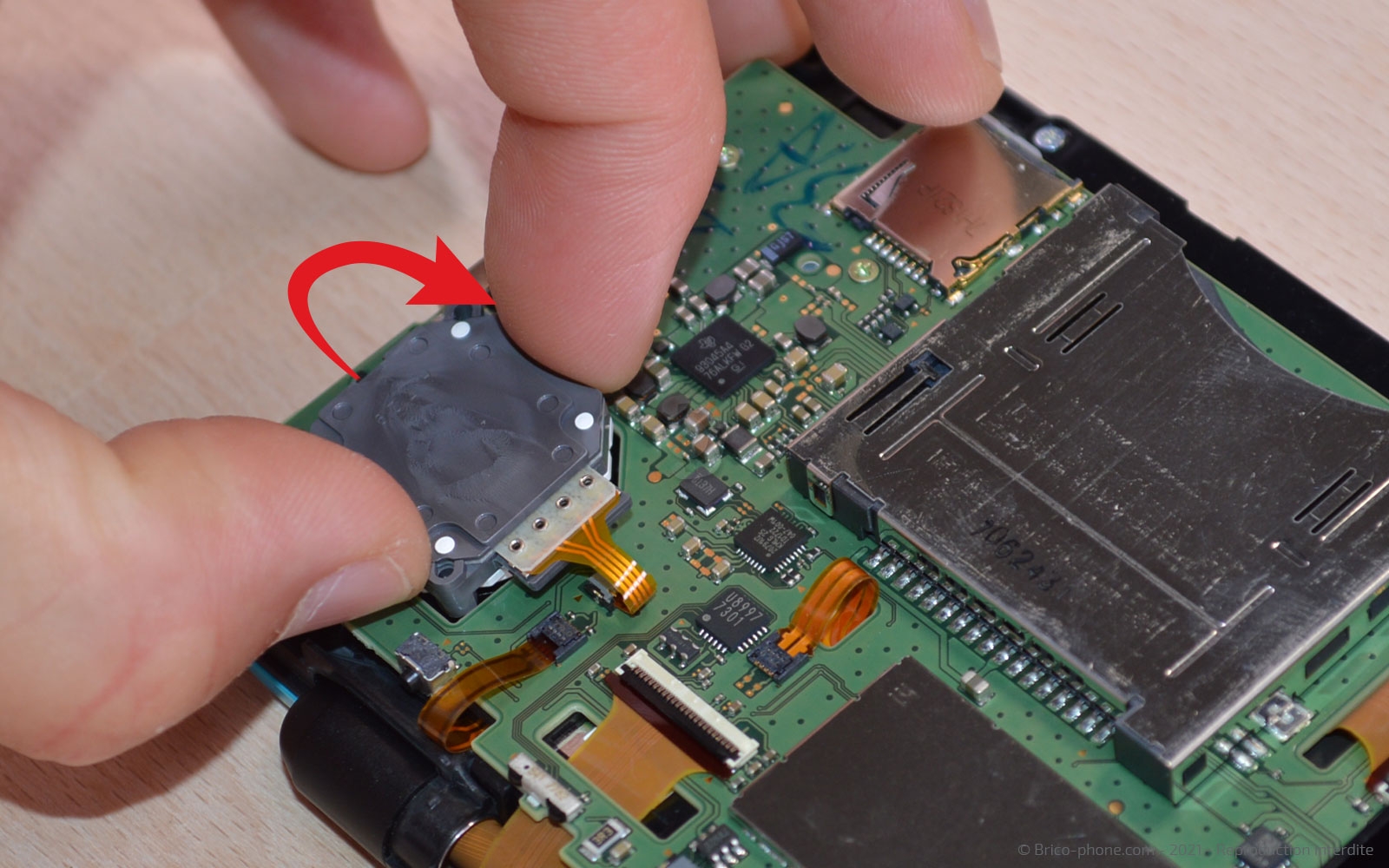

Faites basculer le joystick vers la droite afin de pouvoir débrancher la connectique de ce dernier.

Soulevez le clapet et sortez la nappe.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Joystick pour Nintendo New 3DS XL et New 2DS XL
14,90 €

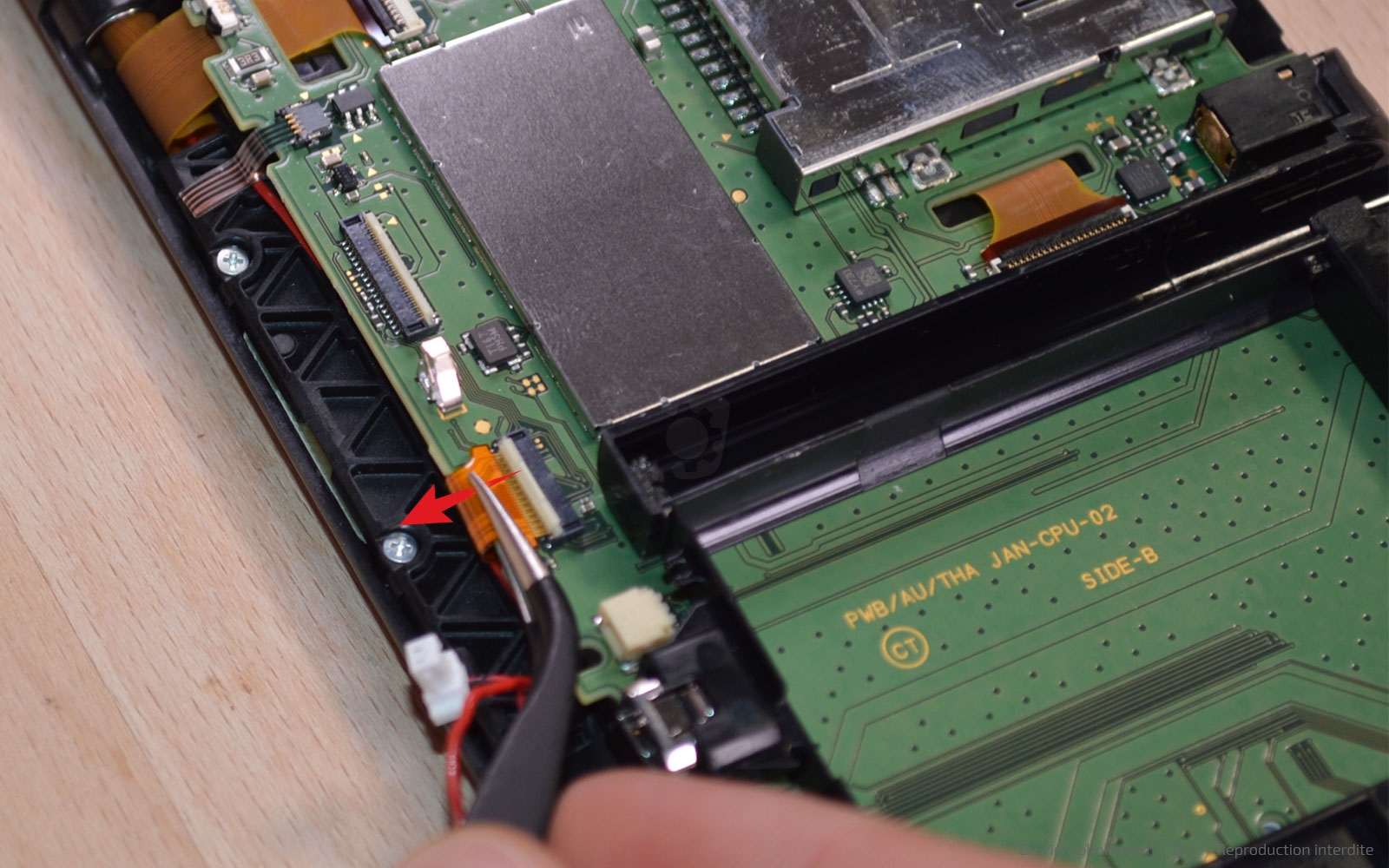

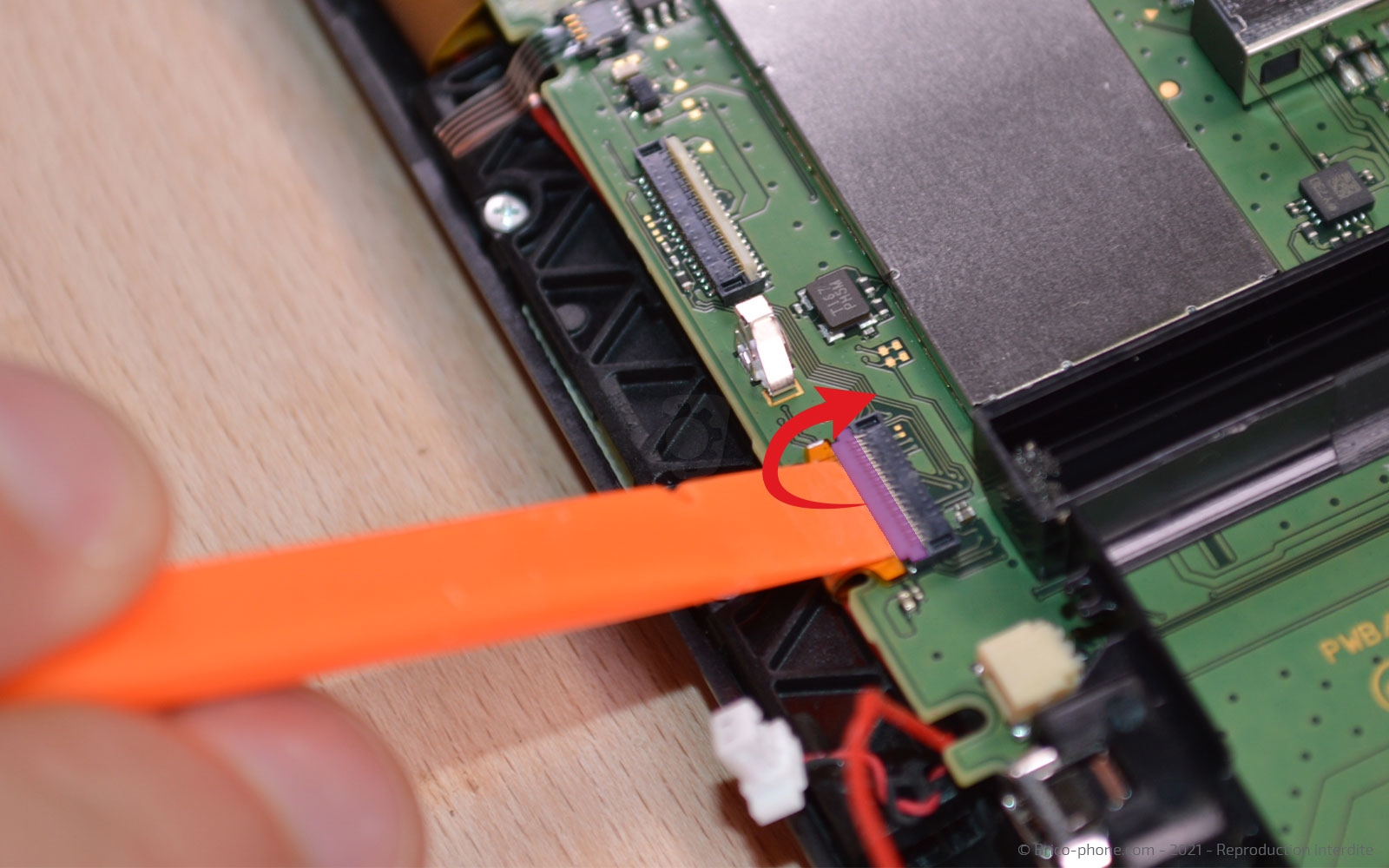

Etape 6 : Déclipser le câble coaxial

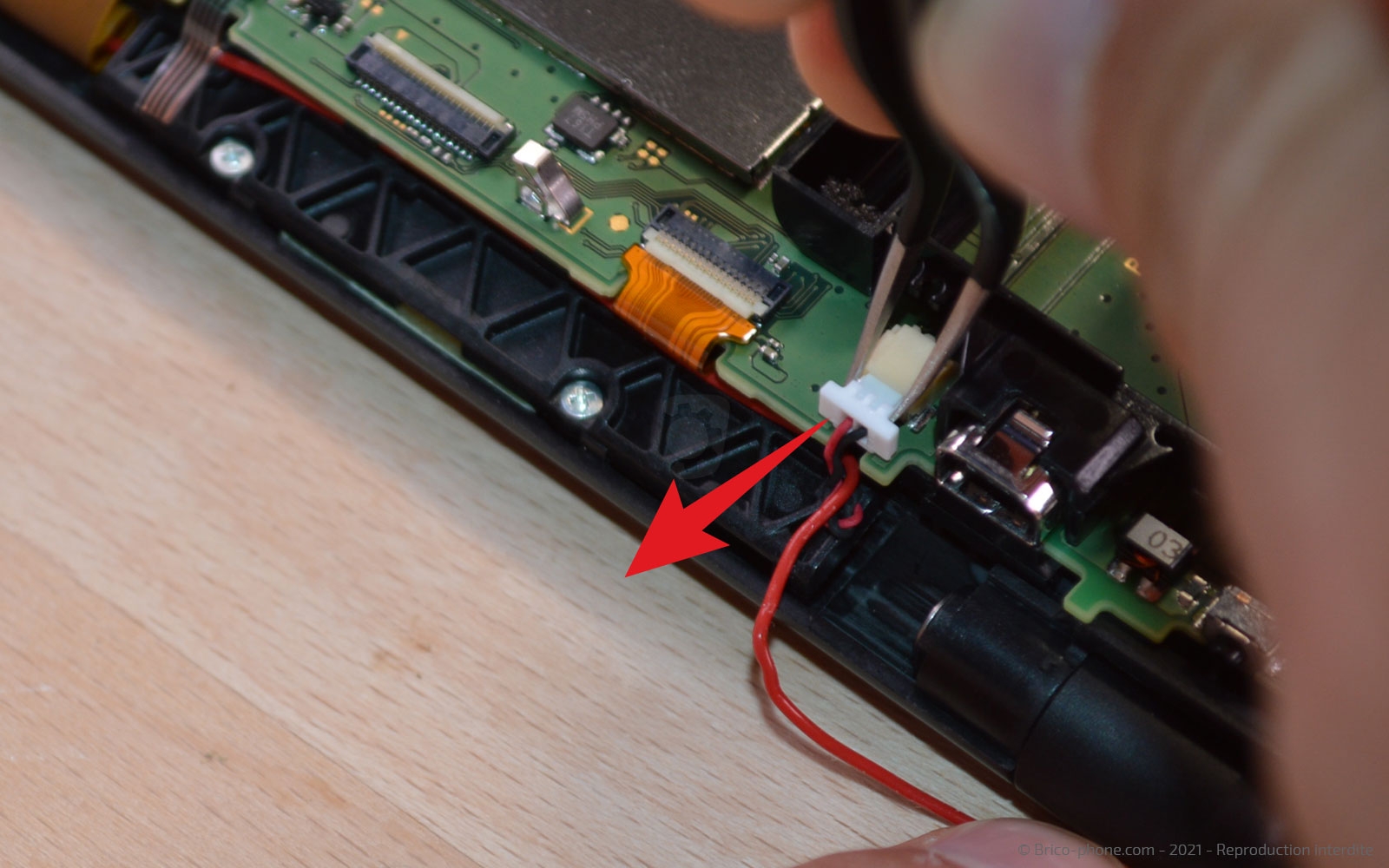

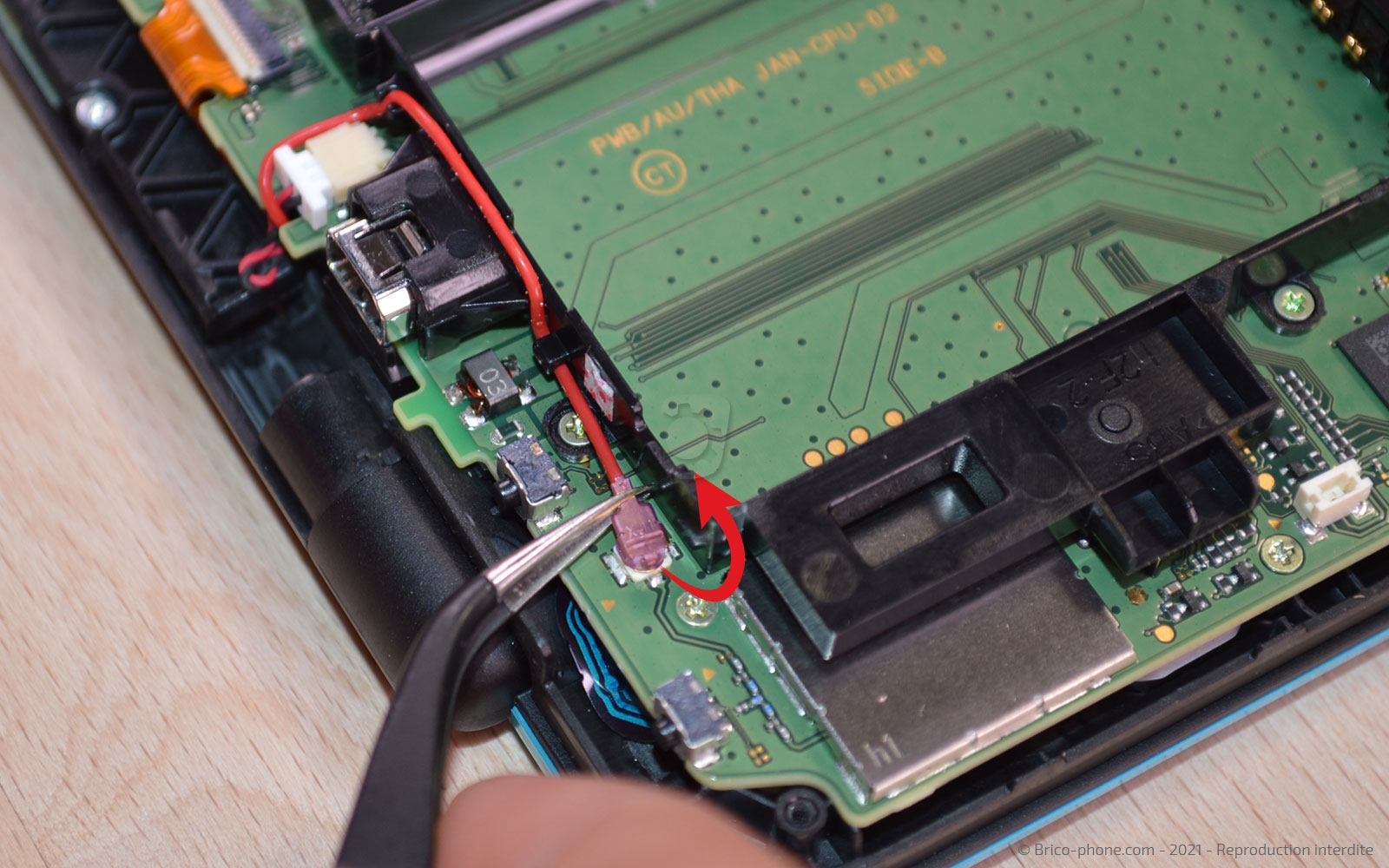

En vous aidant de la pincette, détachez l'extrémité du câble coaxial puis la connectique du vibreur.

Ensuite, levez le clapet de la connectique de la caméra centrale afin de pouvoir la déconnecter en sortant la nappe.


Etape 7 : Débrancher les nappes du LCD et de la nappe NFC

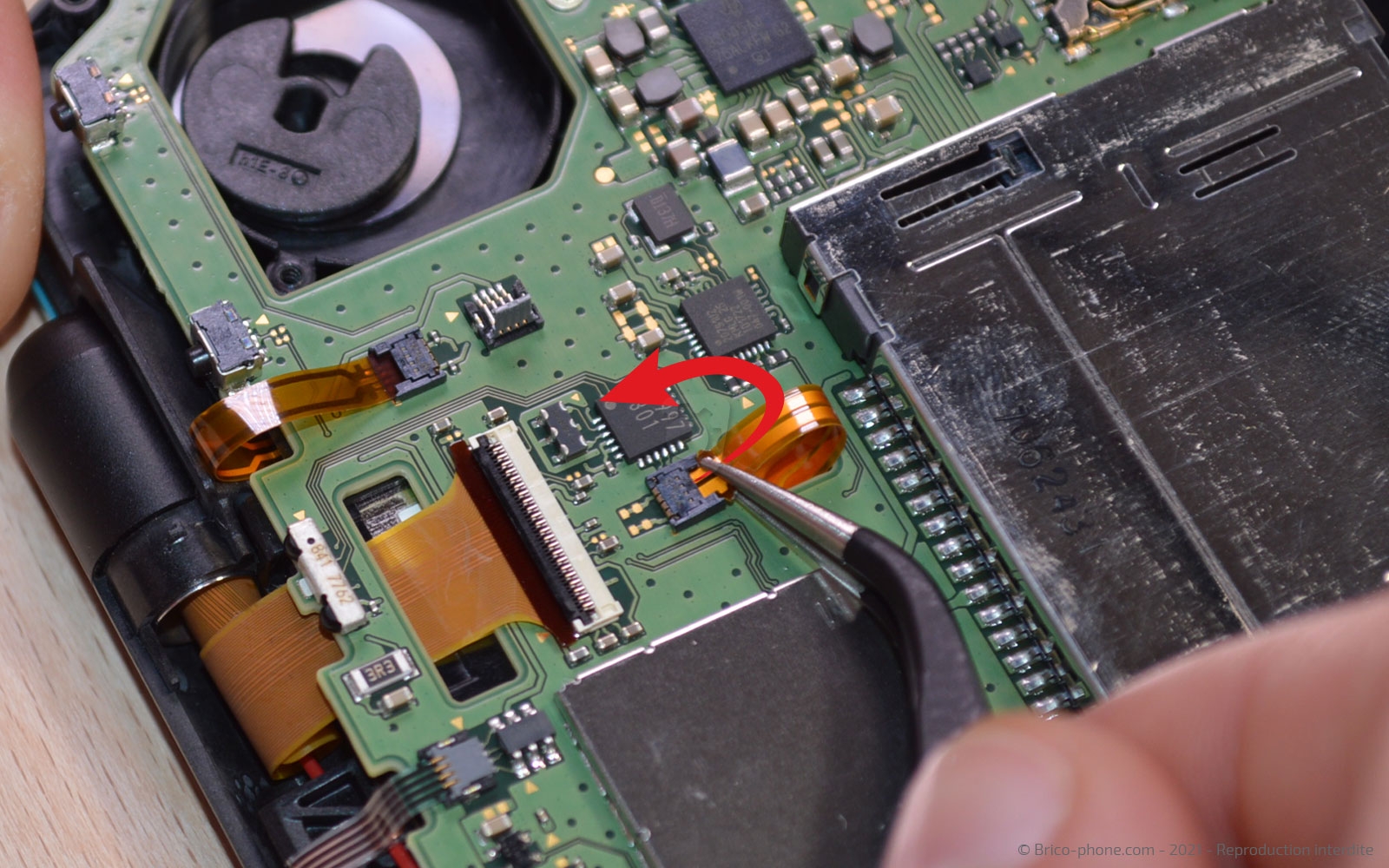

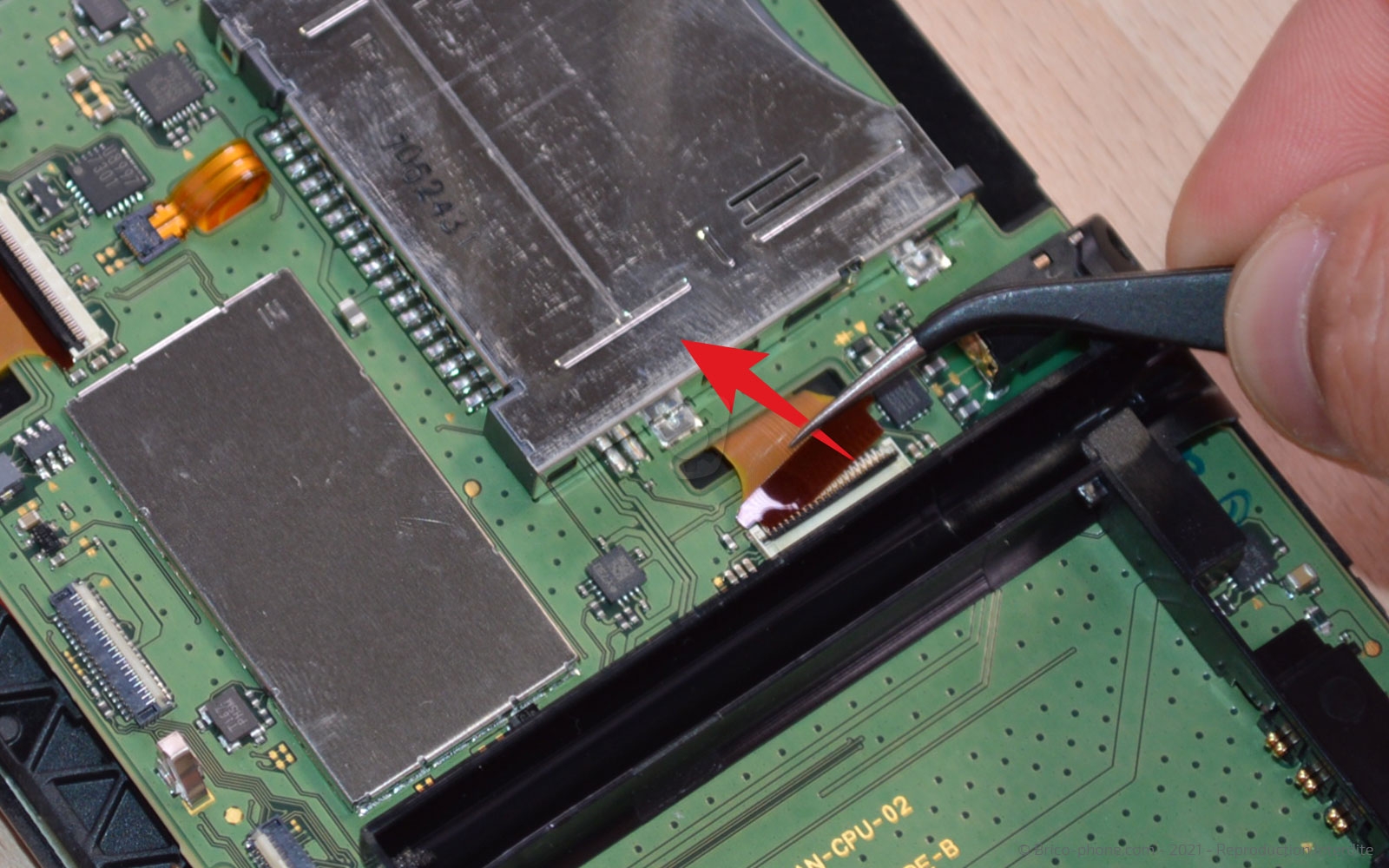

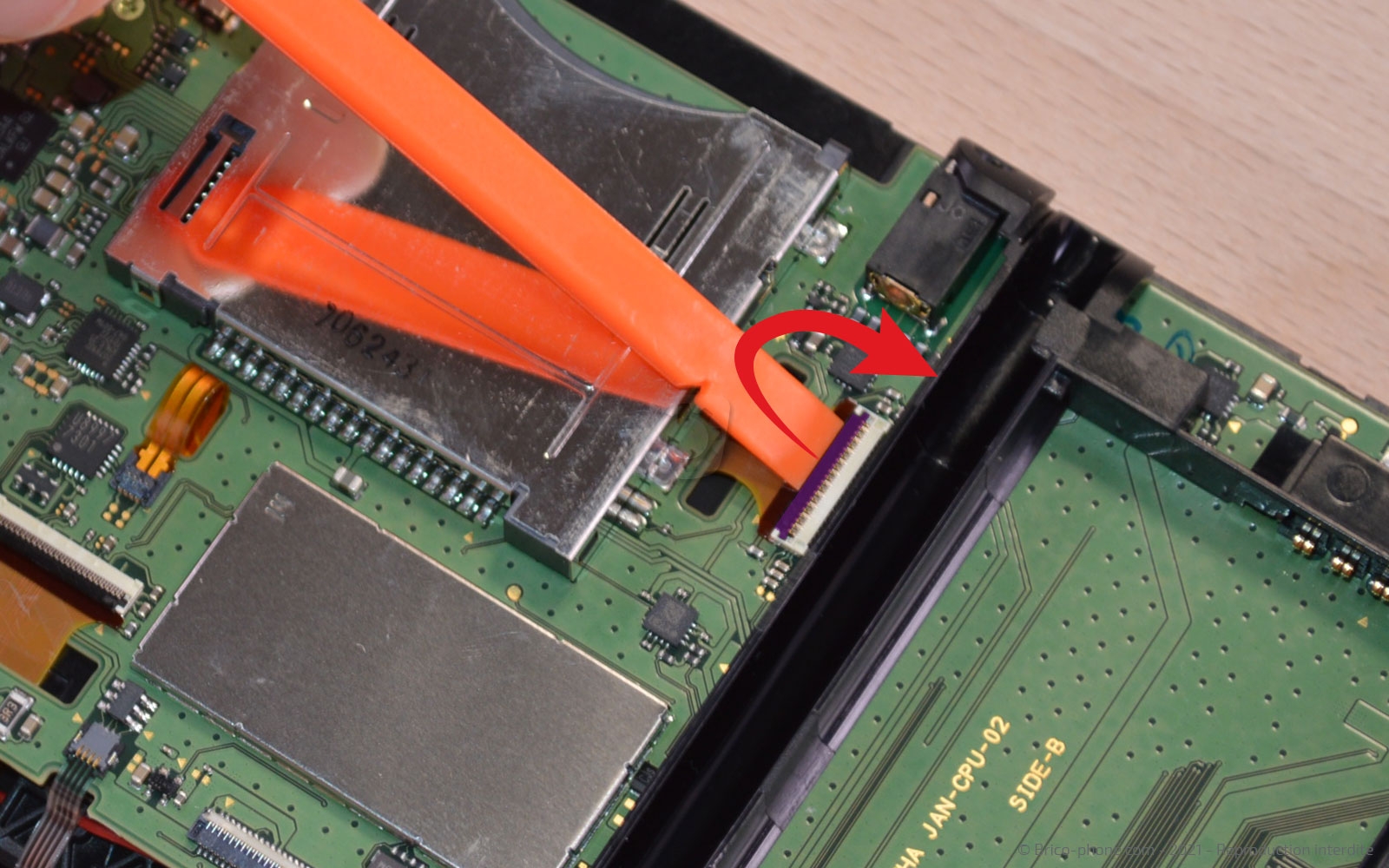

Continuons à libérer la carte mère en déconnectant la nappe de l'afficheur LCD et celle de la plaquette NFC.
Outils du kit utilisés
Outils du kit utilisés

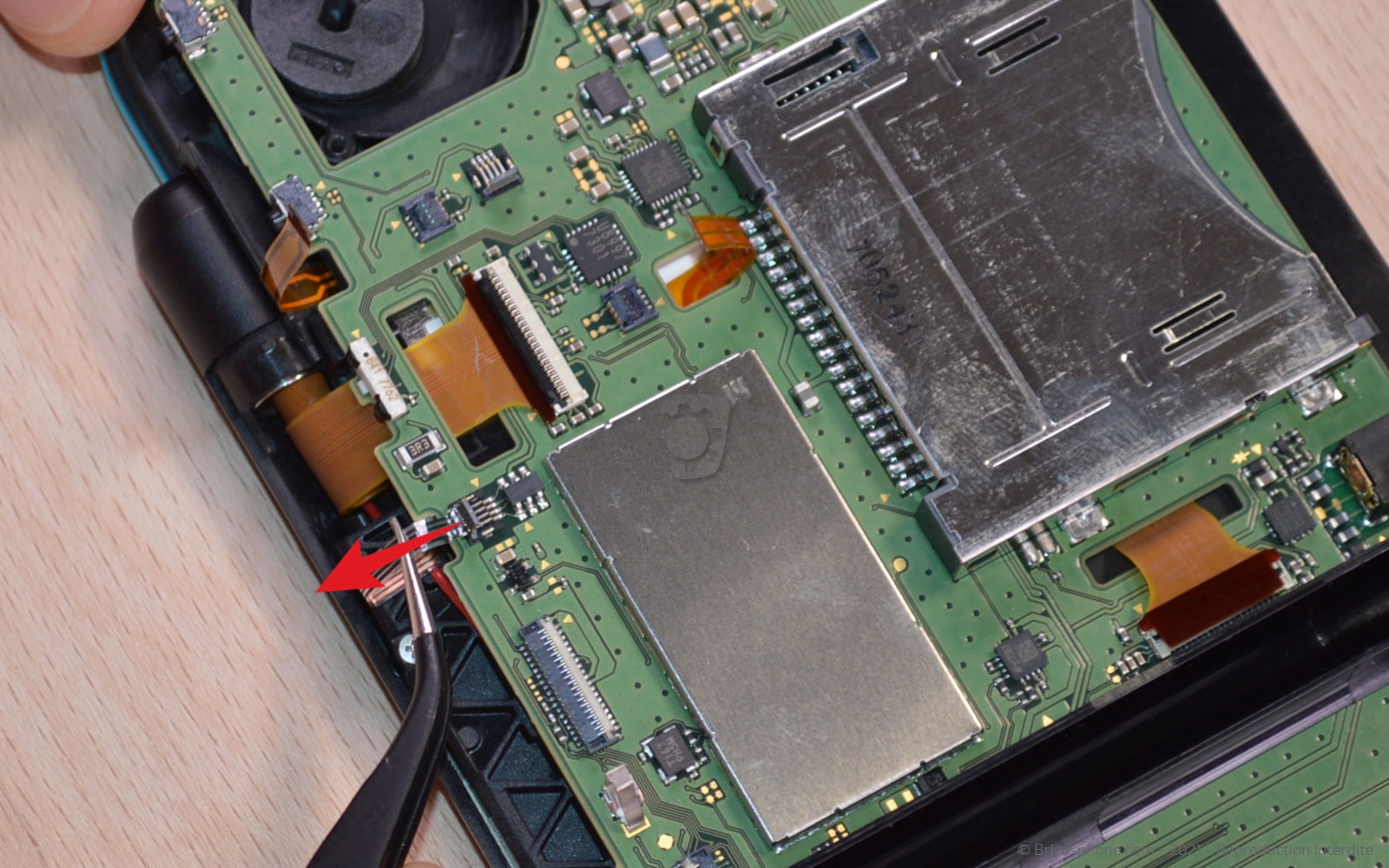

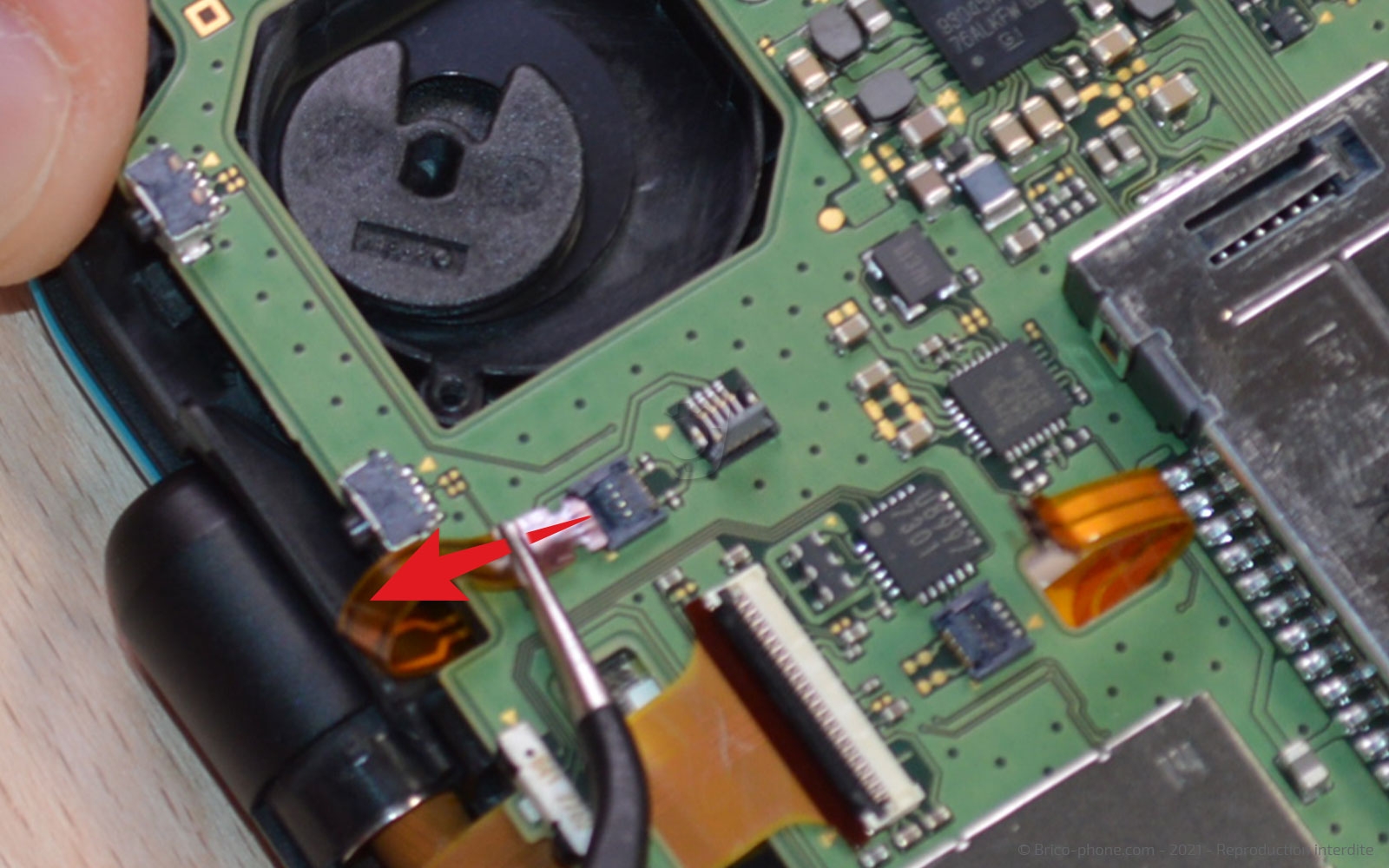

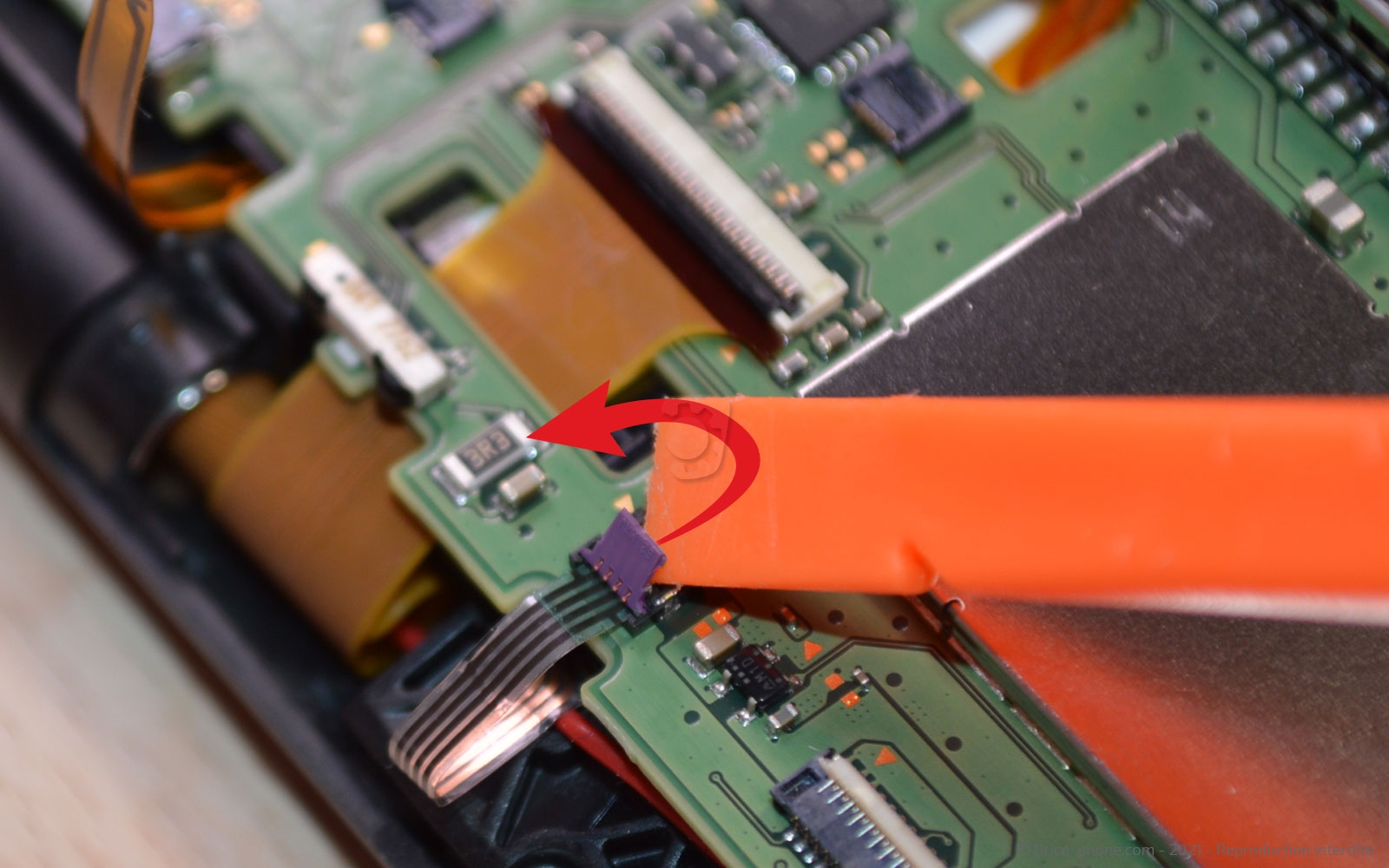

Etape 8 : Libérer la carte mère
Il reste encore quelques nappes à débrancher avant de pouvoir sortir la carte mère.

De ce fait, tirez la seconde nappe de l'afficheur LCD et soulevez le clapet bloquant celle de la vitre tactile.
Ensuite, sortez la connectique de la vitre avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Oter la carte mère

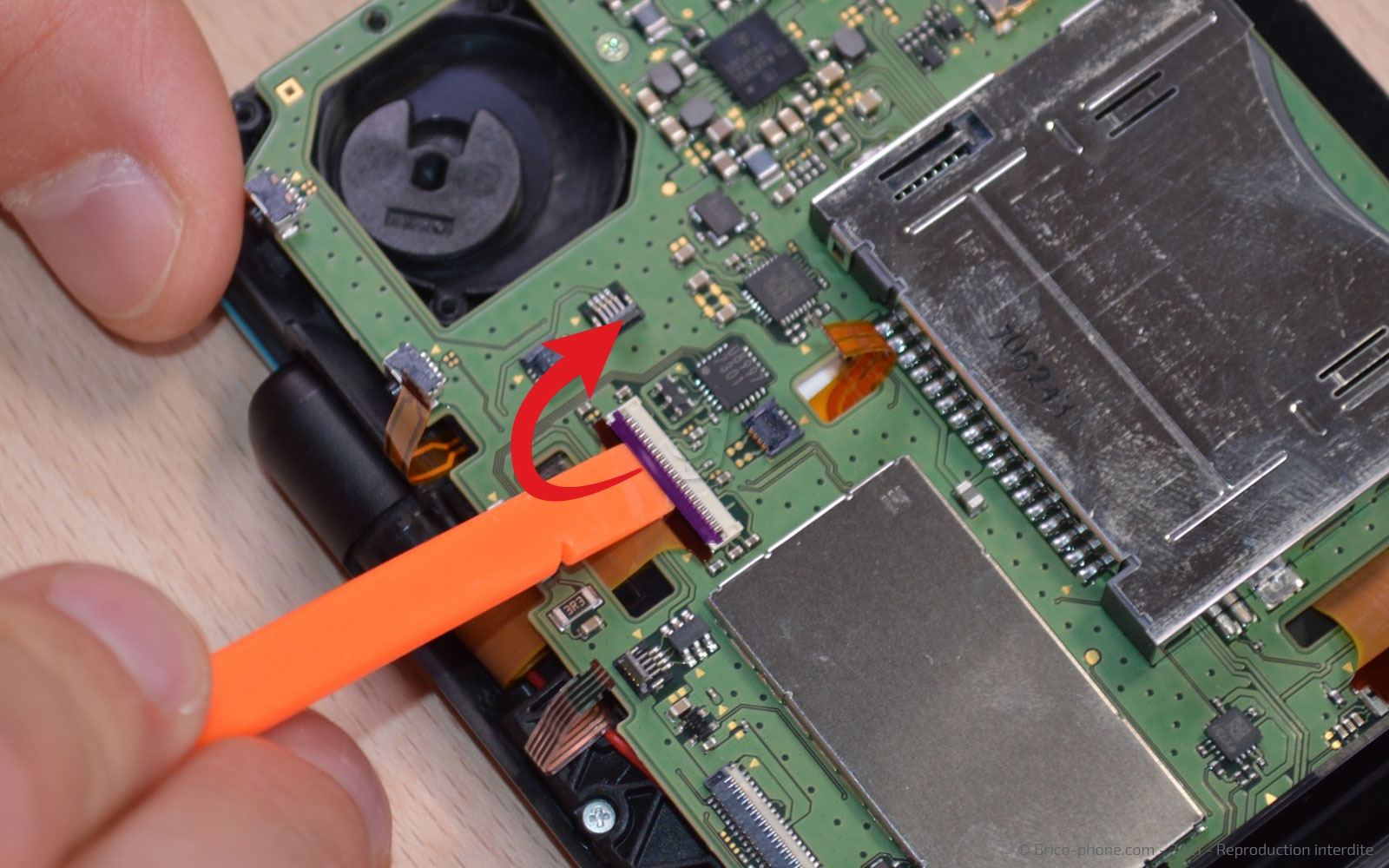

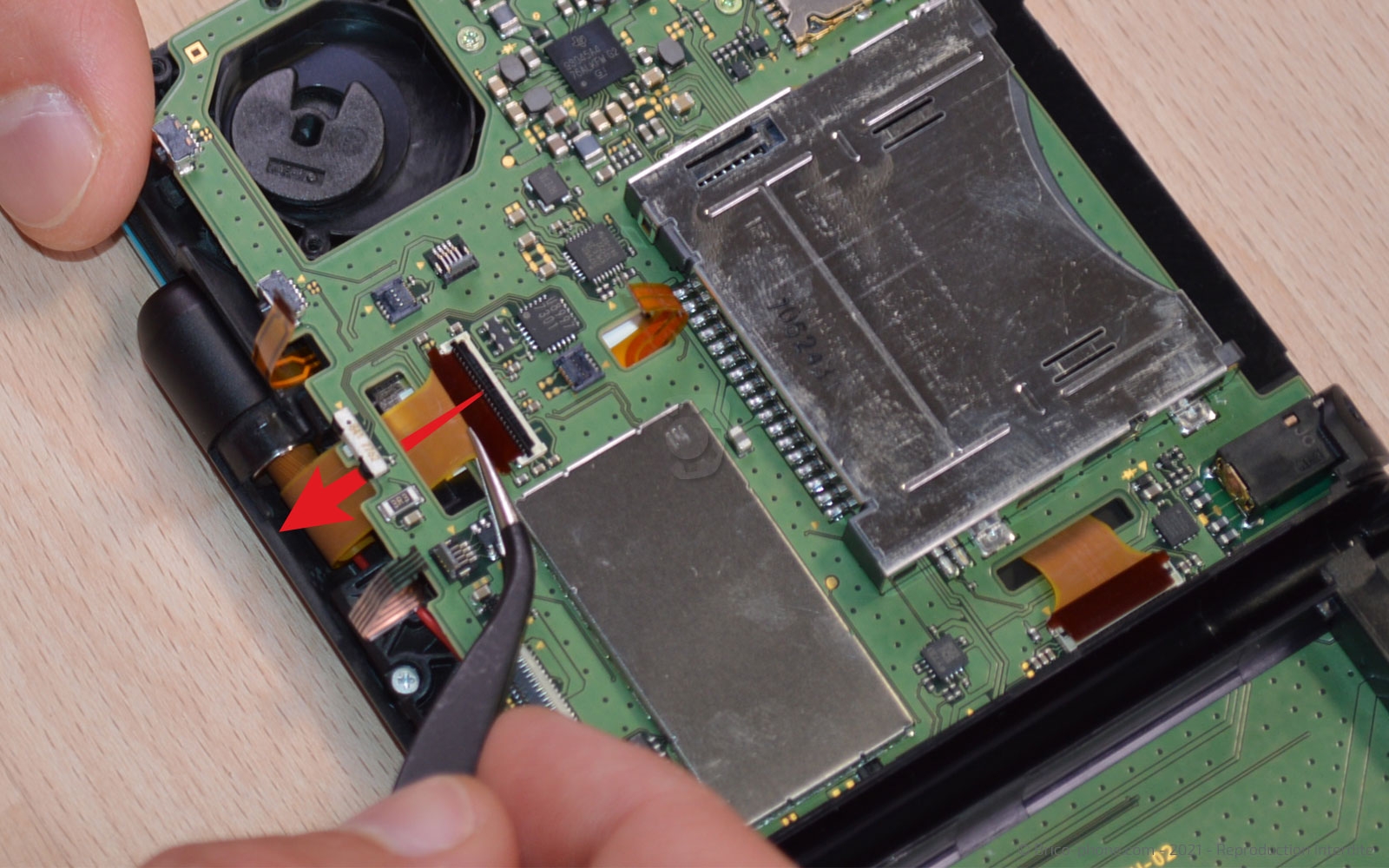

Toujours avec le spudger, débranchez la nappe de l'écran LCD de la partie supérieure de votre console.

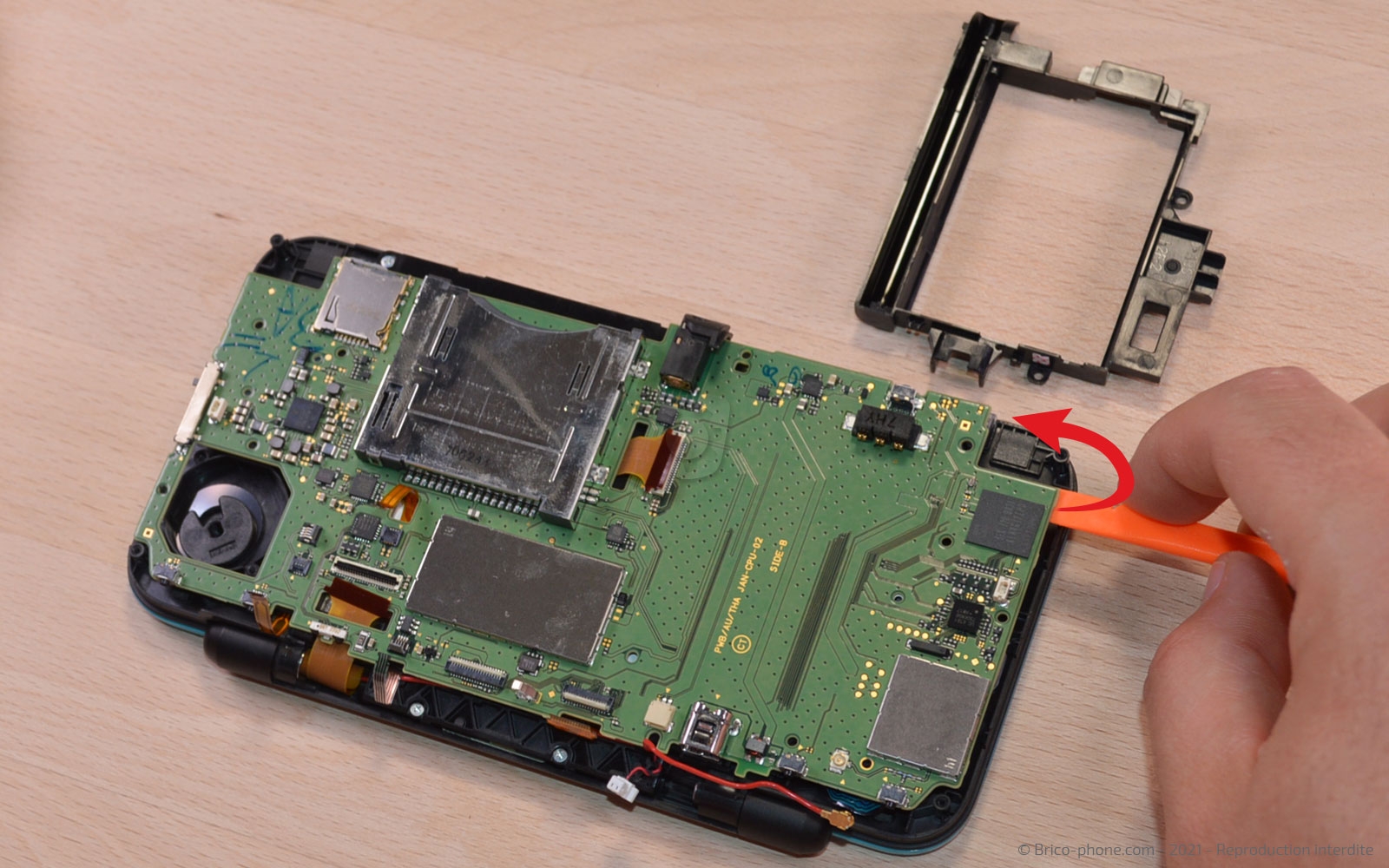

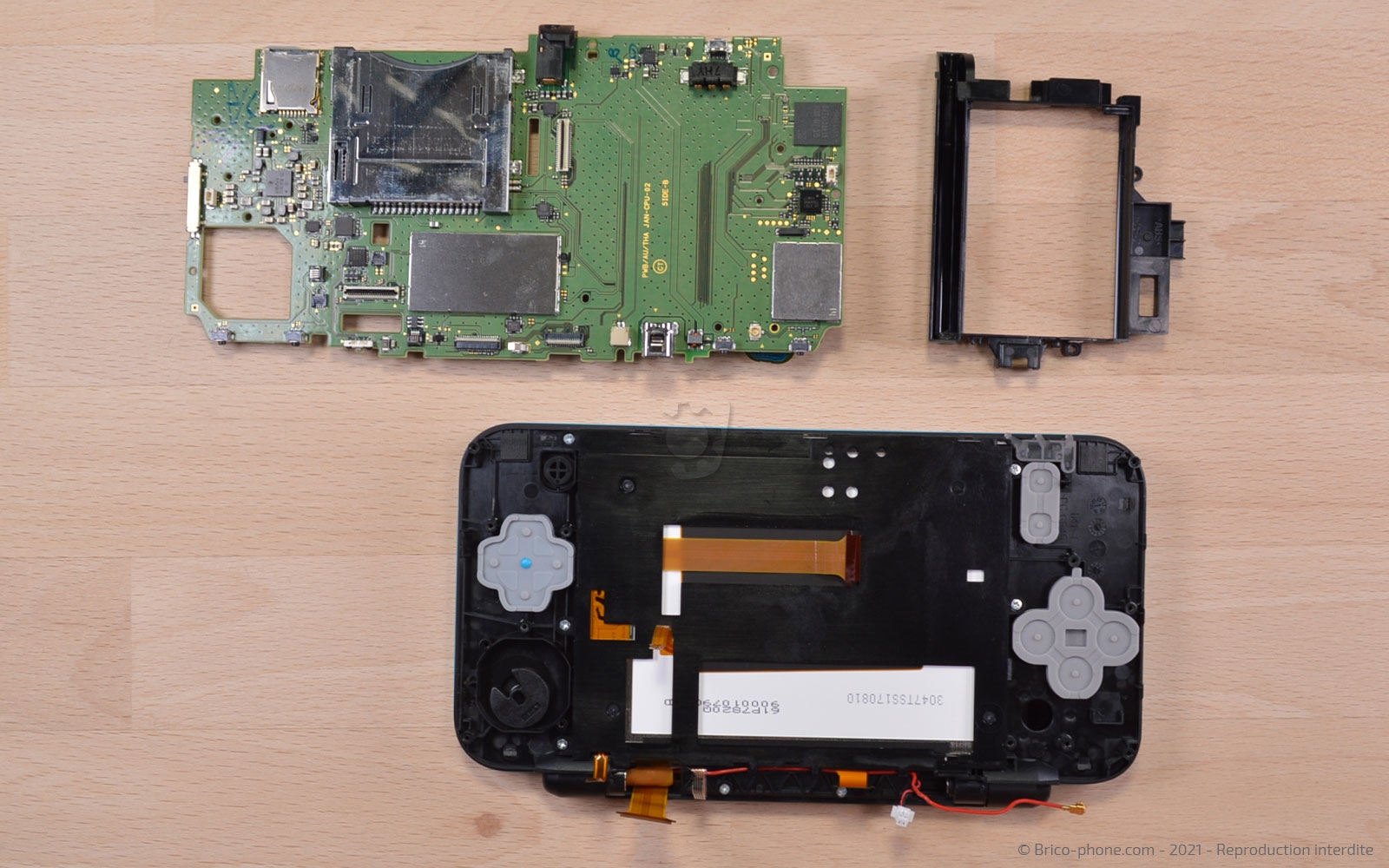

Enfin, soulevez la carte mère et le support de la batterie.
Outils du kit utilisés
Outils du kit utilisés

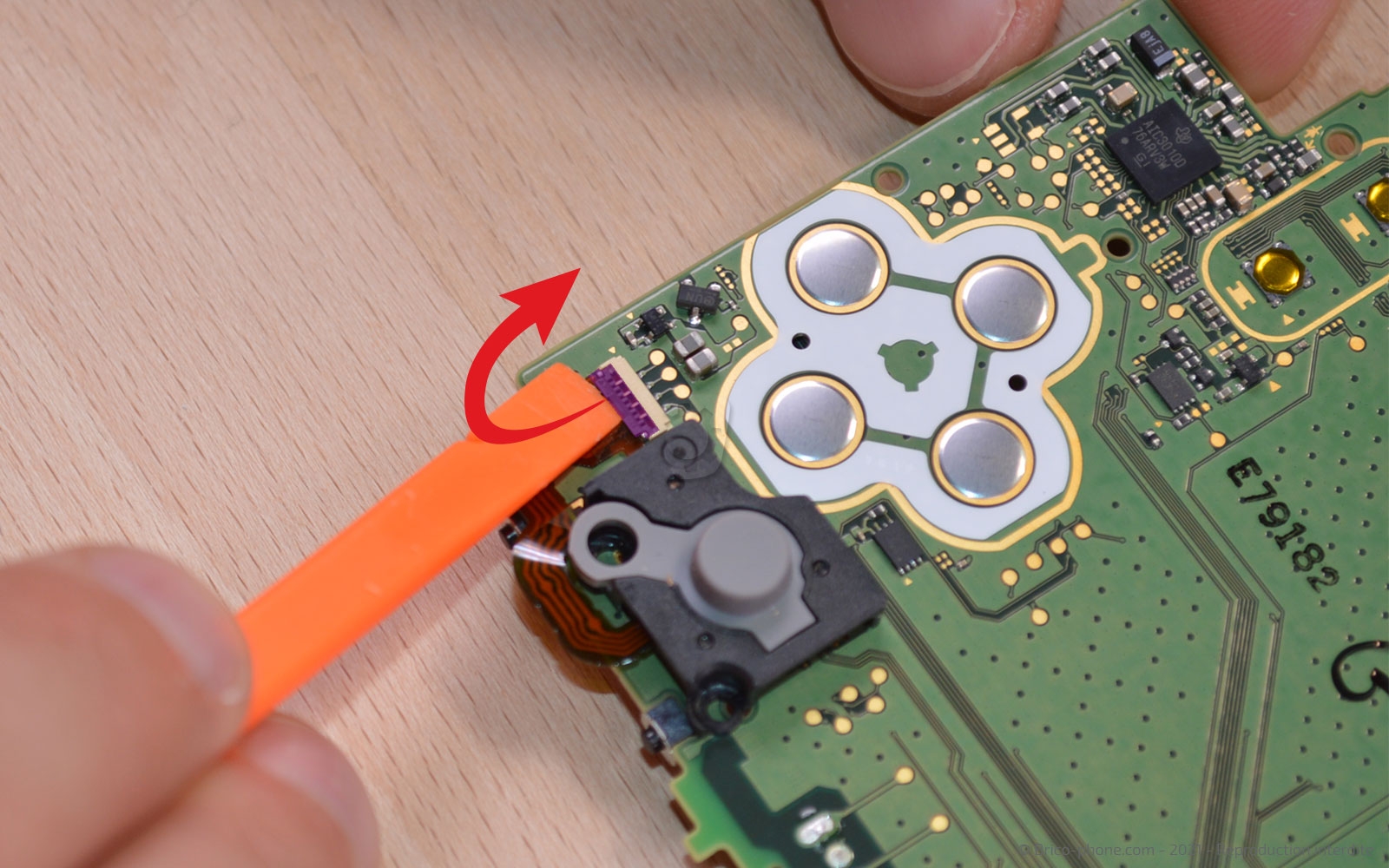

Etape 10 : Retirer le petit joystick

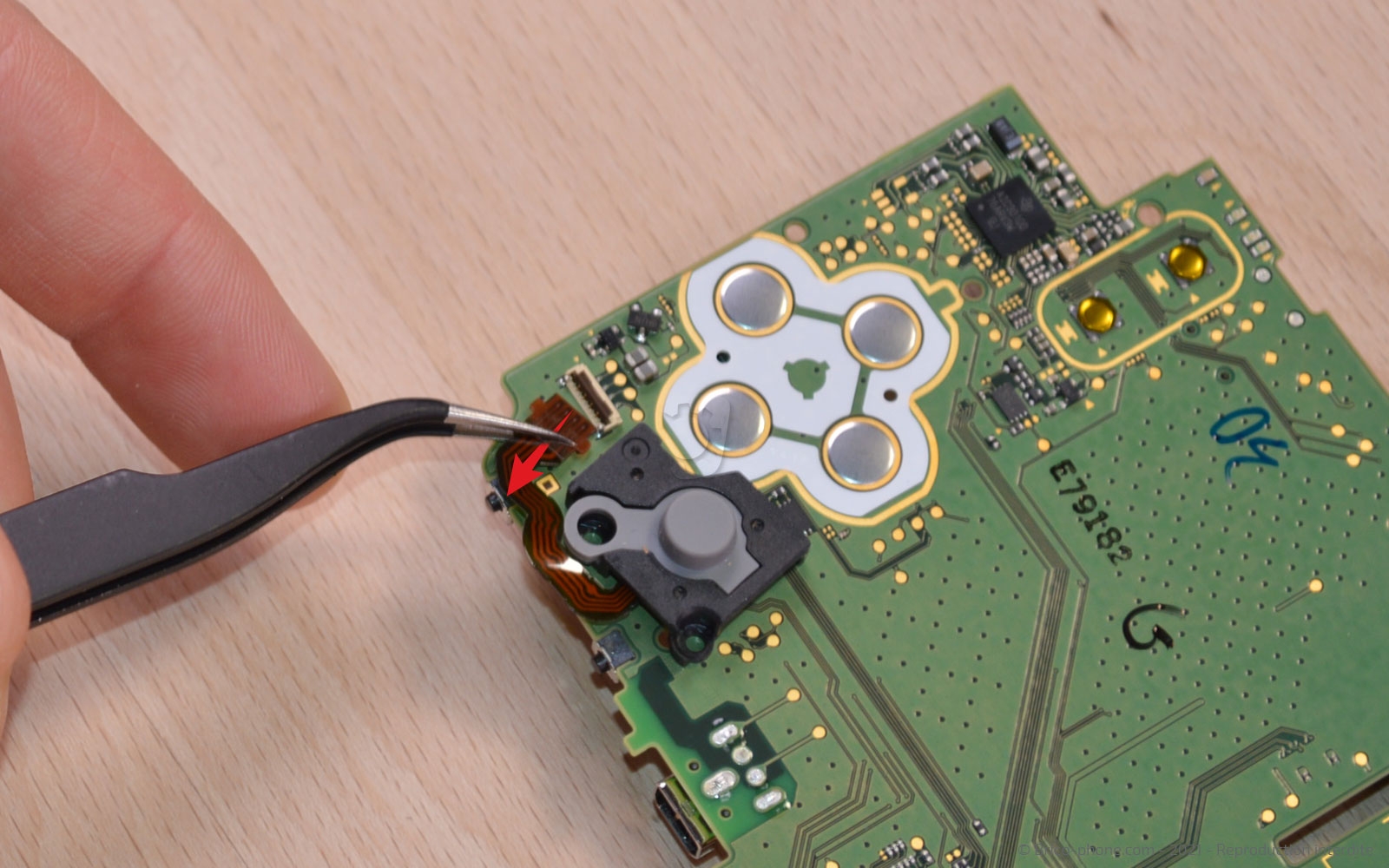

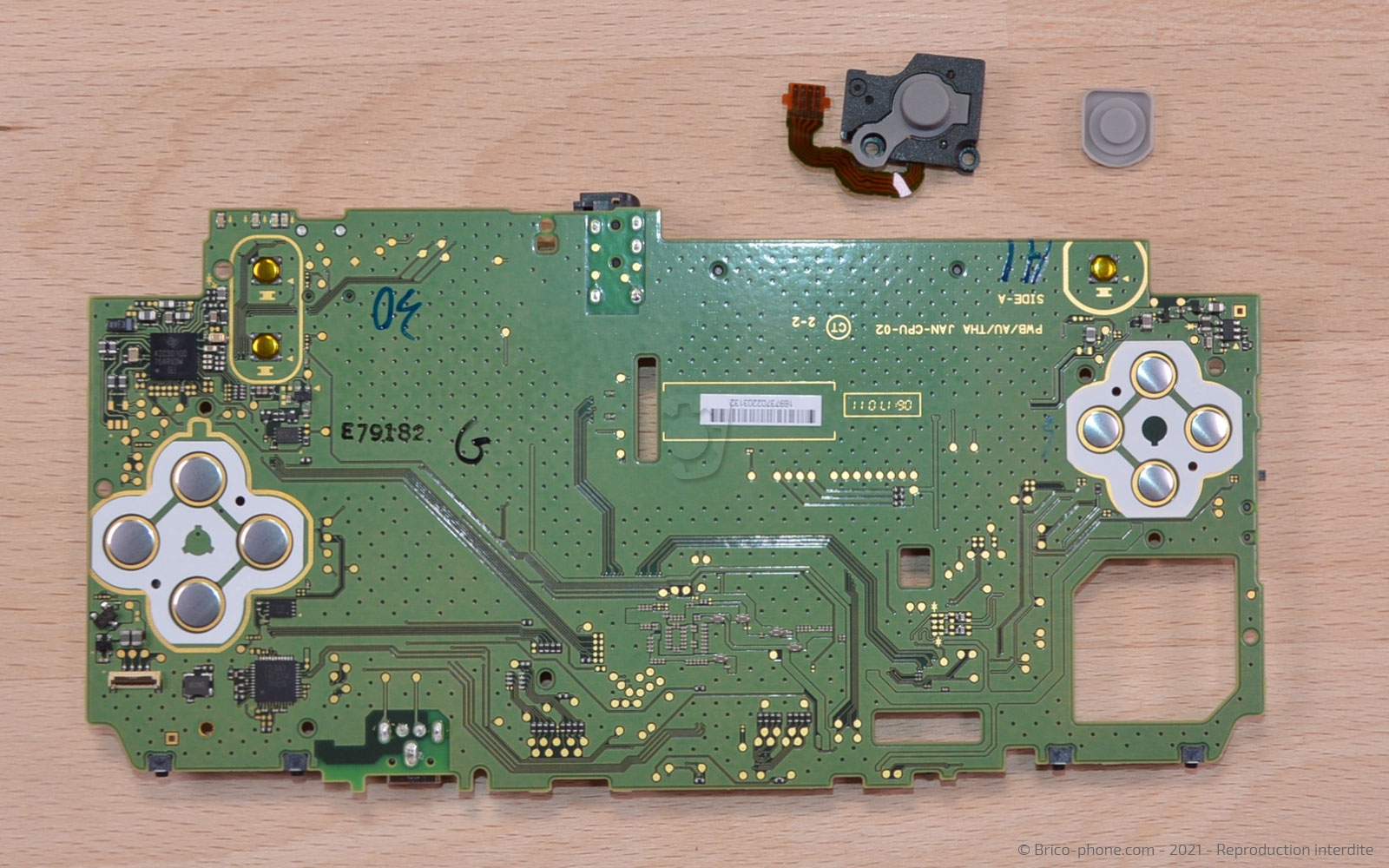

Retournez la carte mère pour récupérer le petit joystick de votre console.

Pour cela, levez le clapet et tirez la nappe à l'aide de la pince brucelles.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Récupérer les boutons
A l'aide de la pince métallique, retirez tous les supports ainsi que les boutons.
Outils du kit utilisés
Outils du kit utilisés

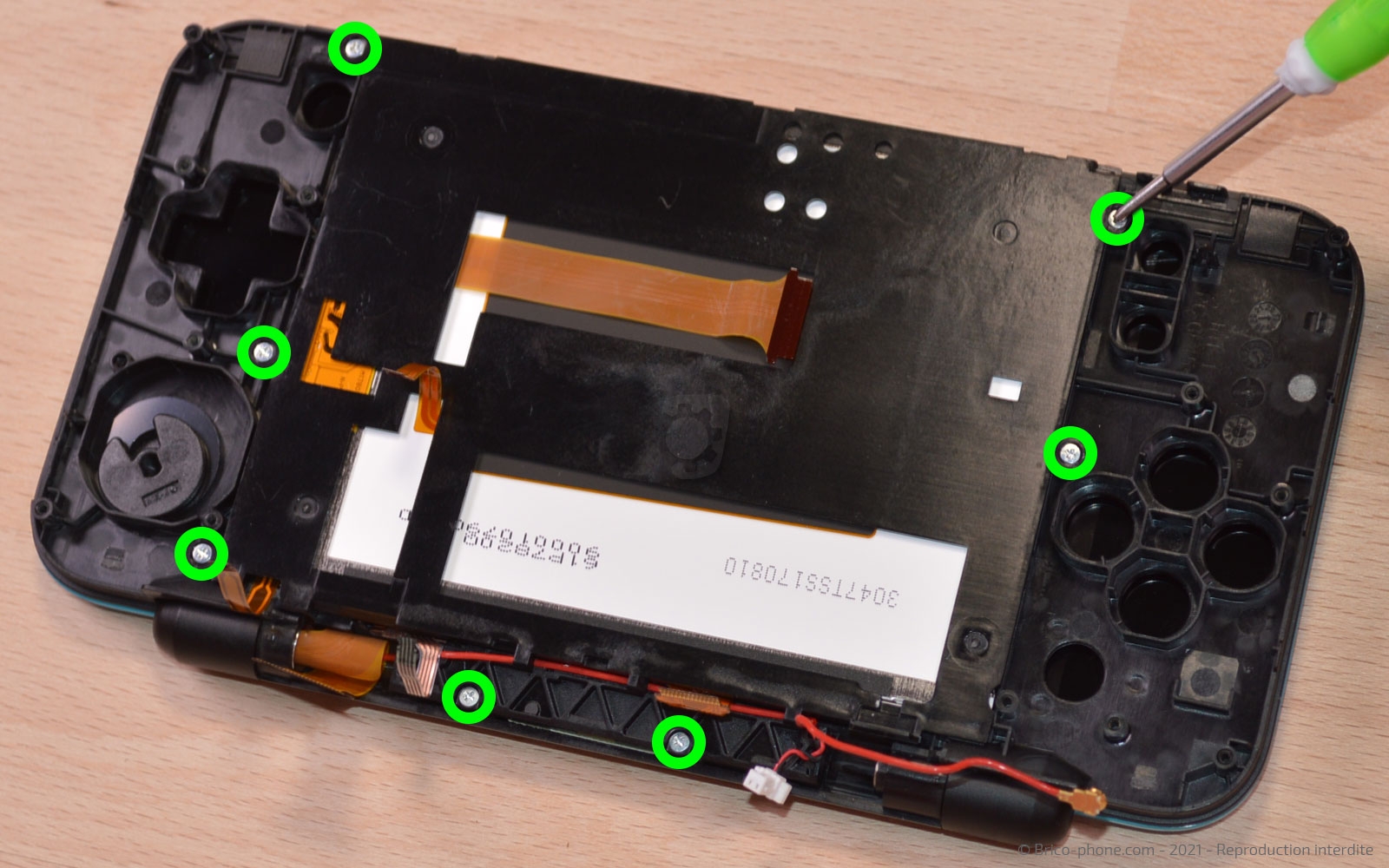

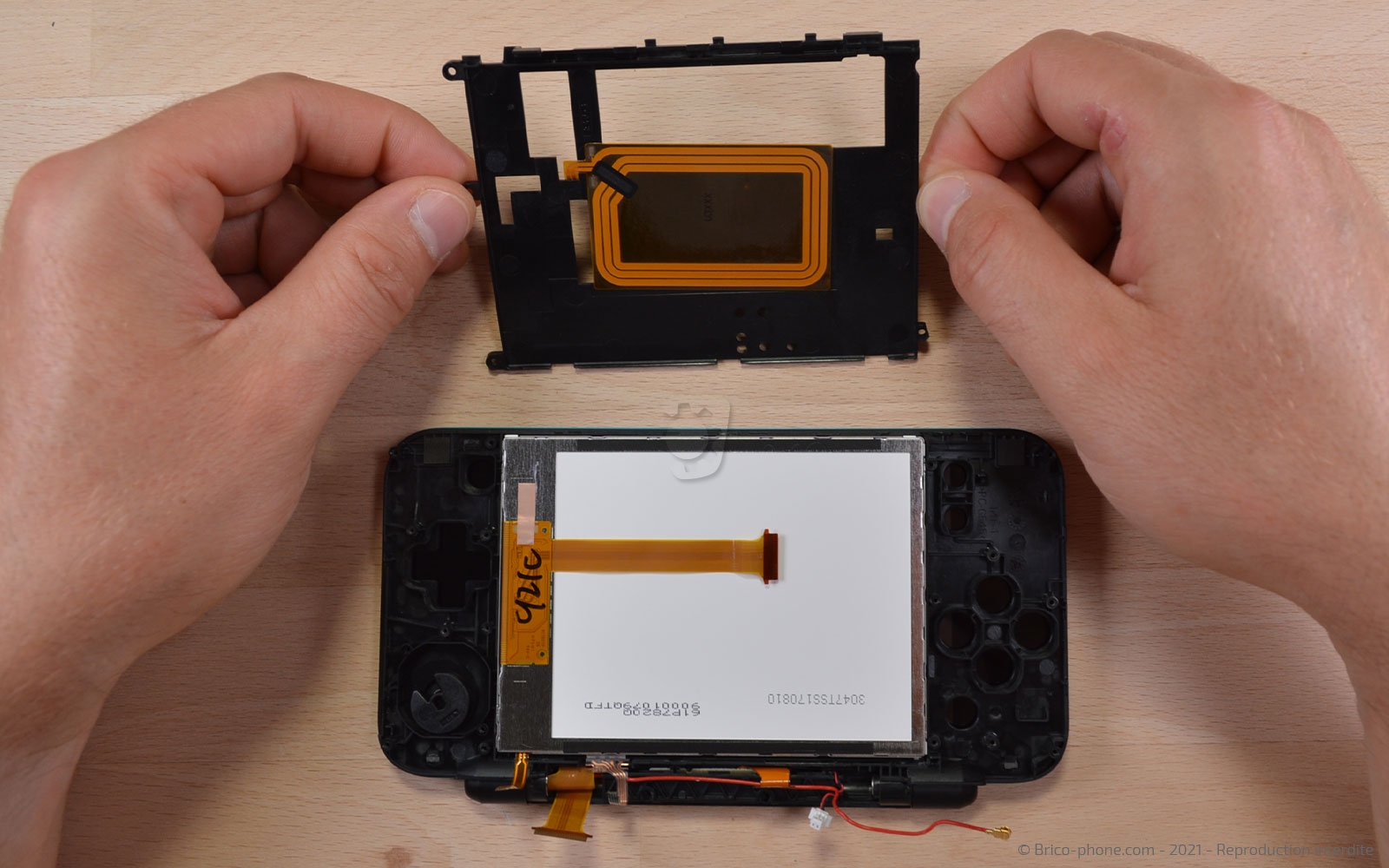

Etape 12 : Enlever la plaquette NFC

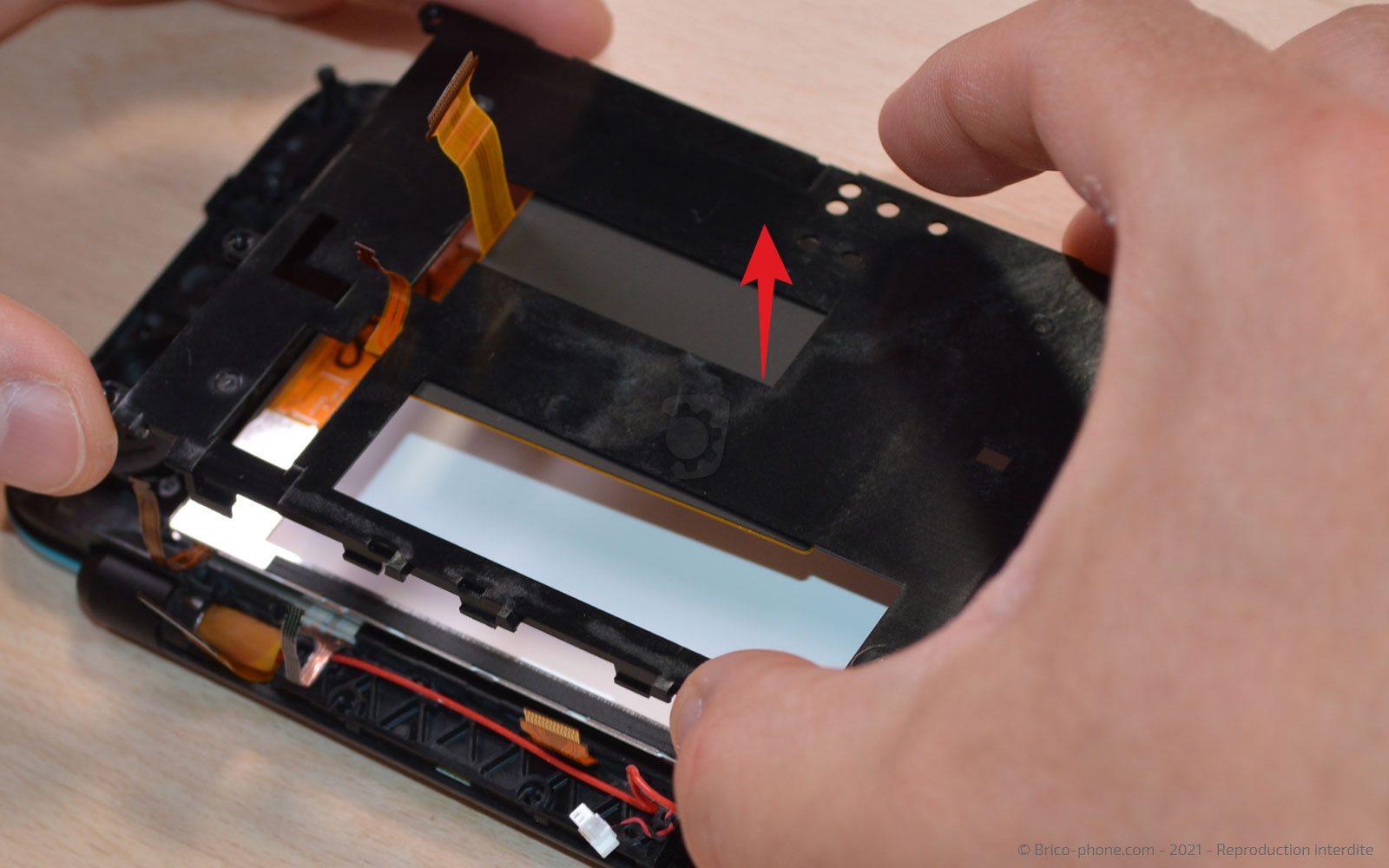

Attrapez le tournevis cruciforme afin d'extraire les 7 vis pour retirer par la suite la plaquette NFC.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Décoller le LCD
Chauffez l'afficheur LCD à l'aide du décapeur thermique puis décollez-le avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Dalle LCD écran inférieur pour Nintendo New 2DS XL
25,90 €
Etape 14 : Sortir la vitre tactile

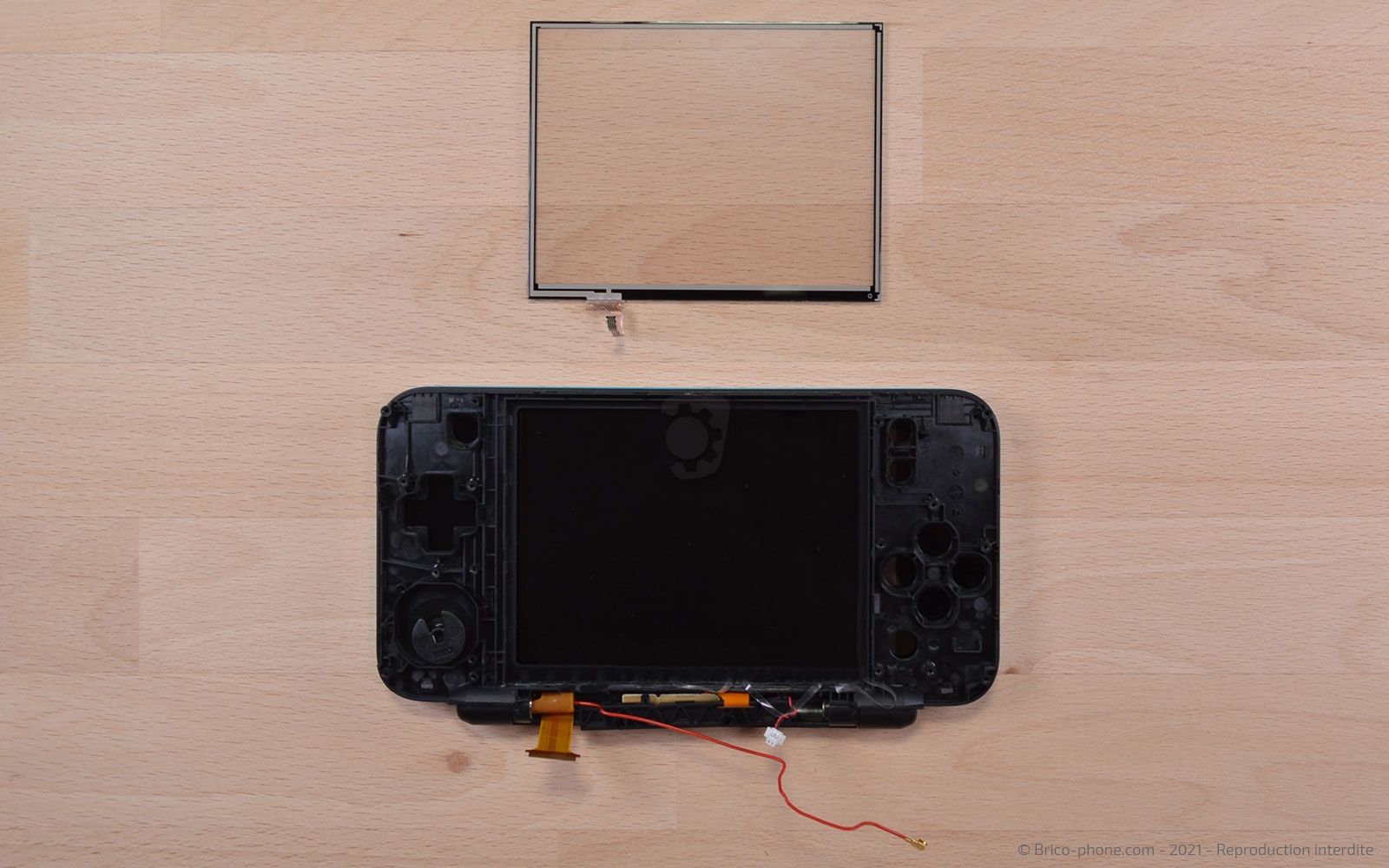

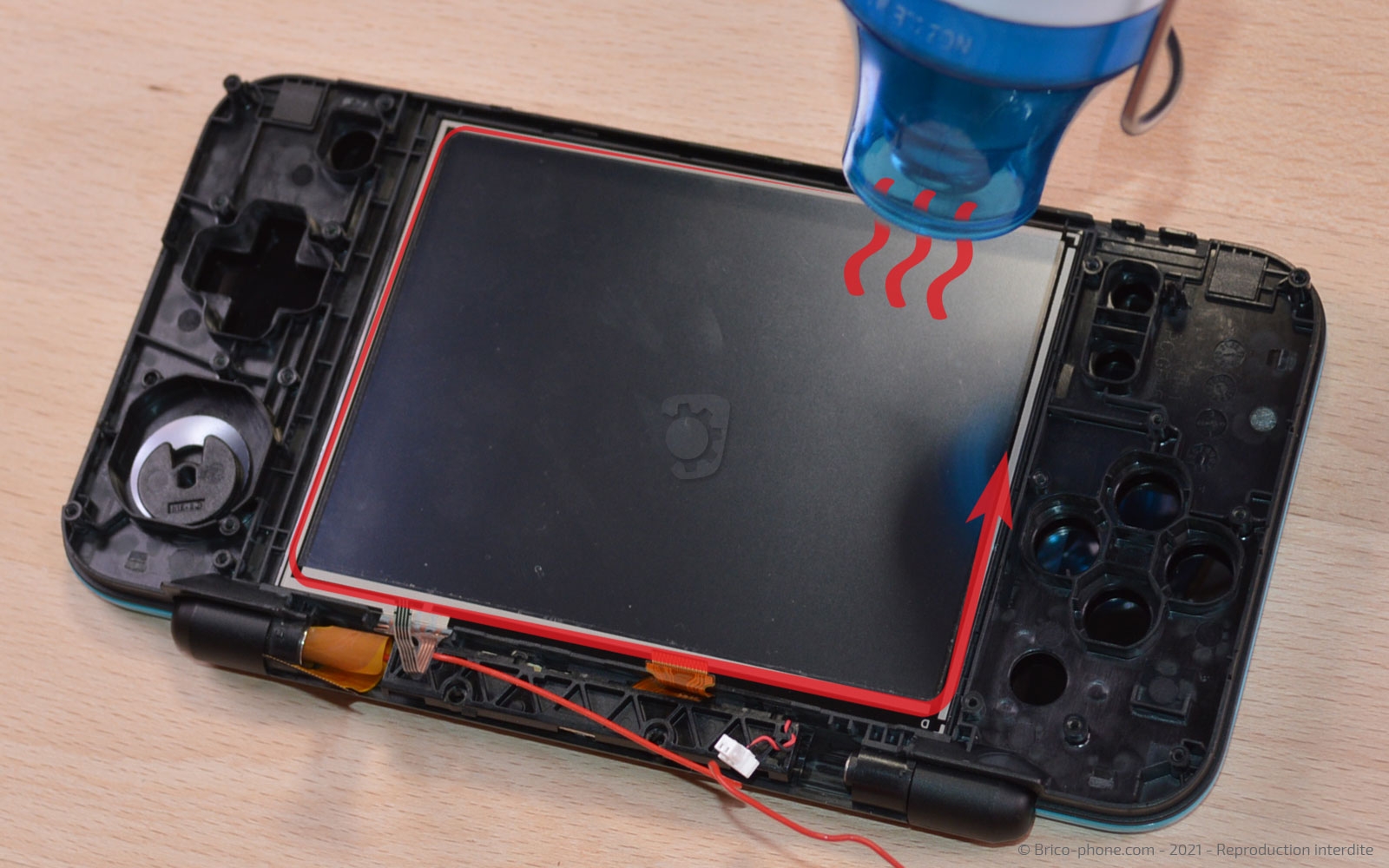

Reprenez le décapeur thermique pour chauffer légèrement la vitre tactile.

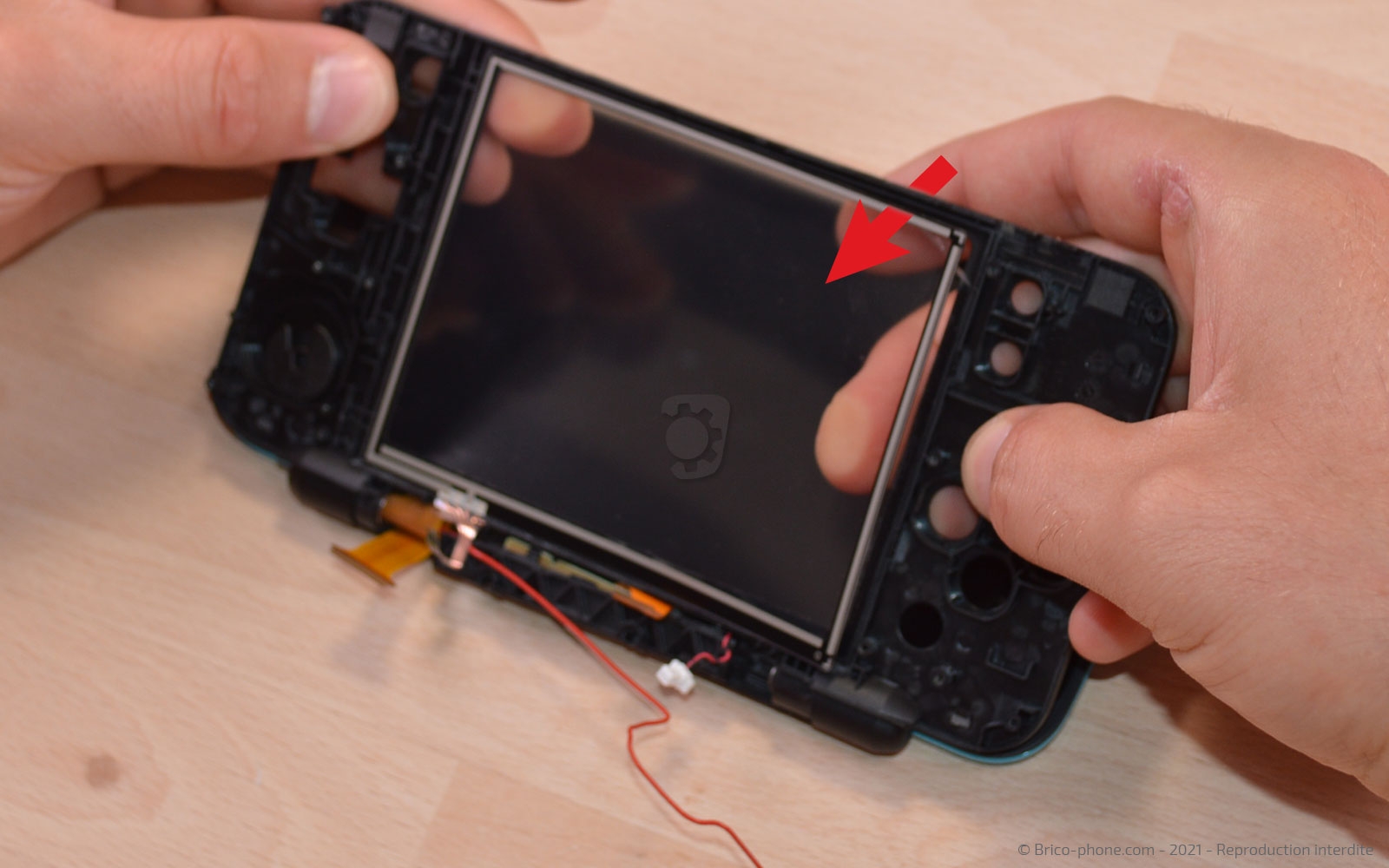

Ensuite, poussez le composant à l'extérieur du châssis.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Vitre tactile pour écran inférieur de Nintendo New 2DS XL
14,90 €

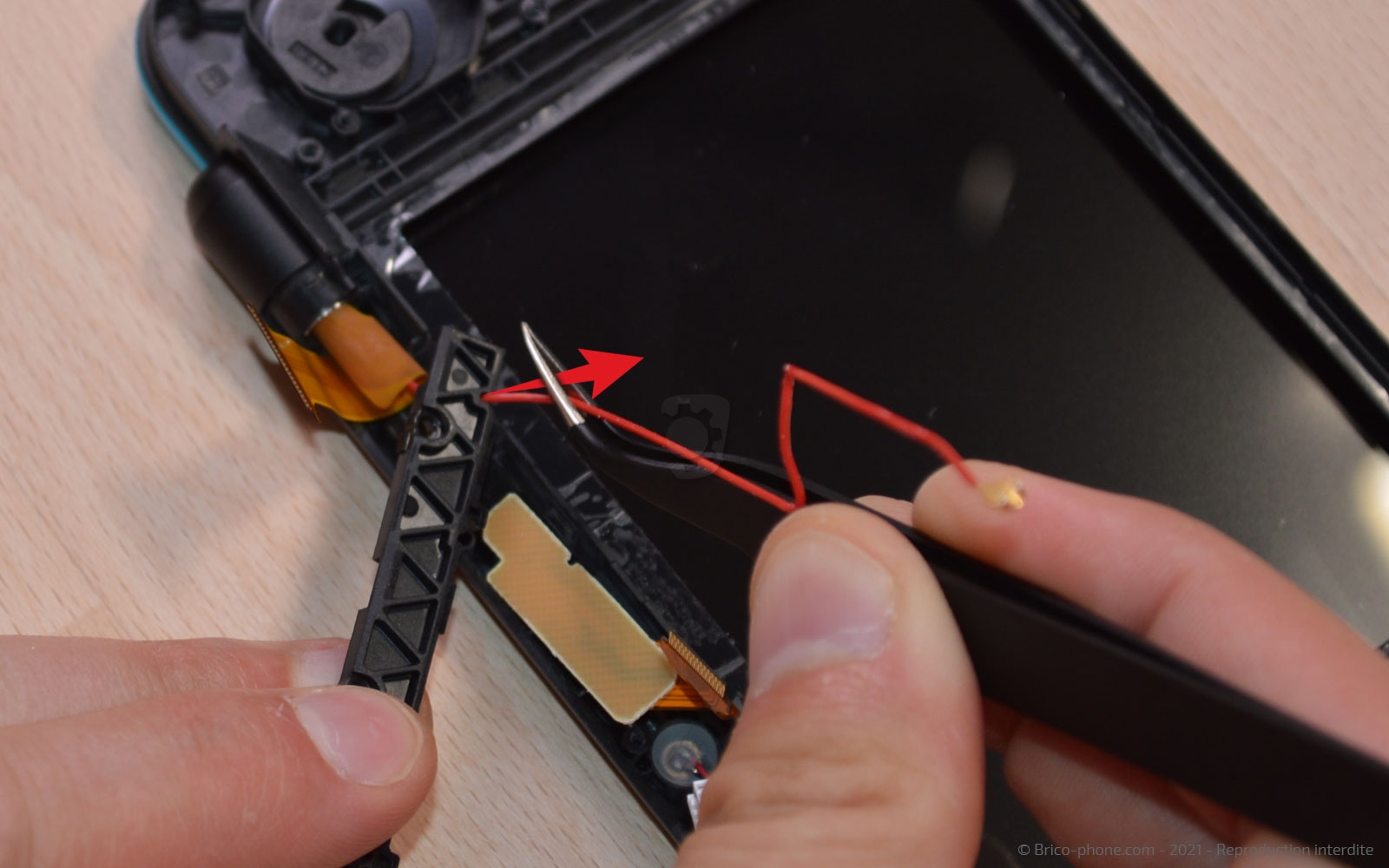

Etape 15 : Oter la caméra

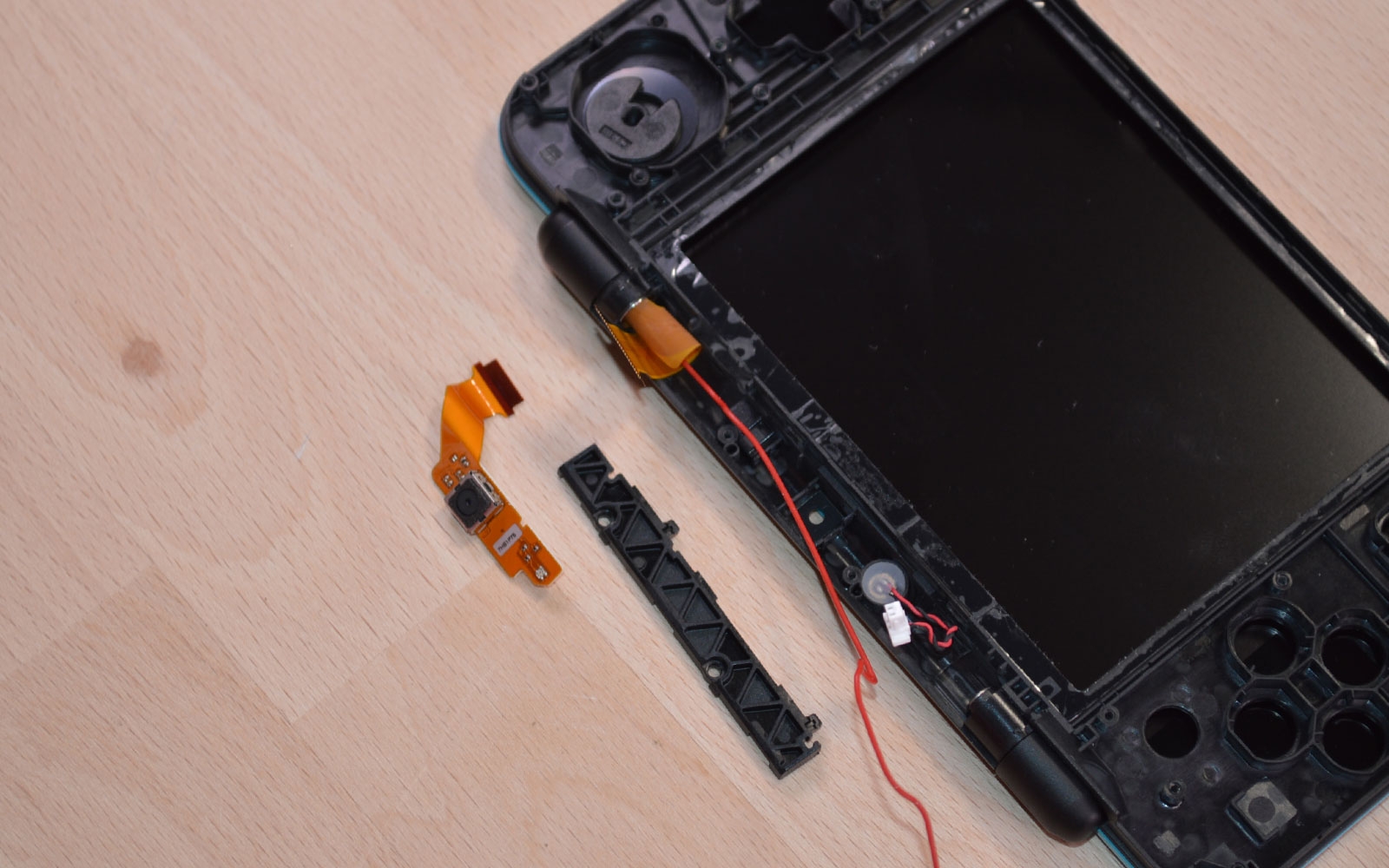

Détachez le câble coaxial du support en plastique noir.

Puis récupérez la caméra centrale.
Outils du kit utilisés
Outils du kit utilisés

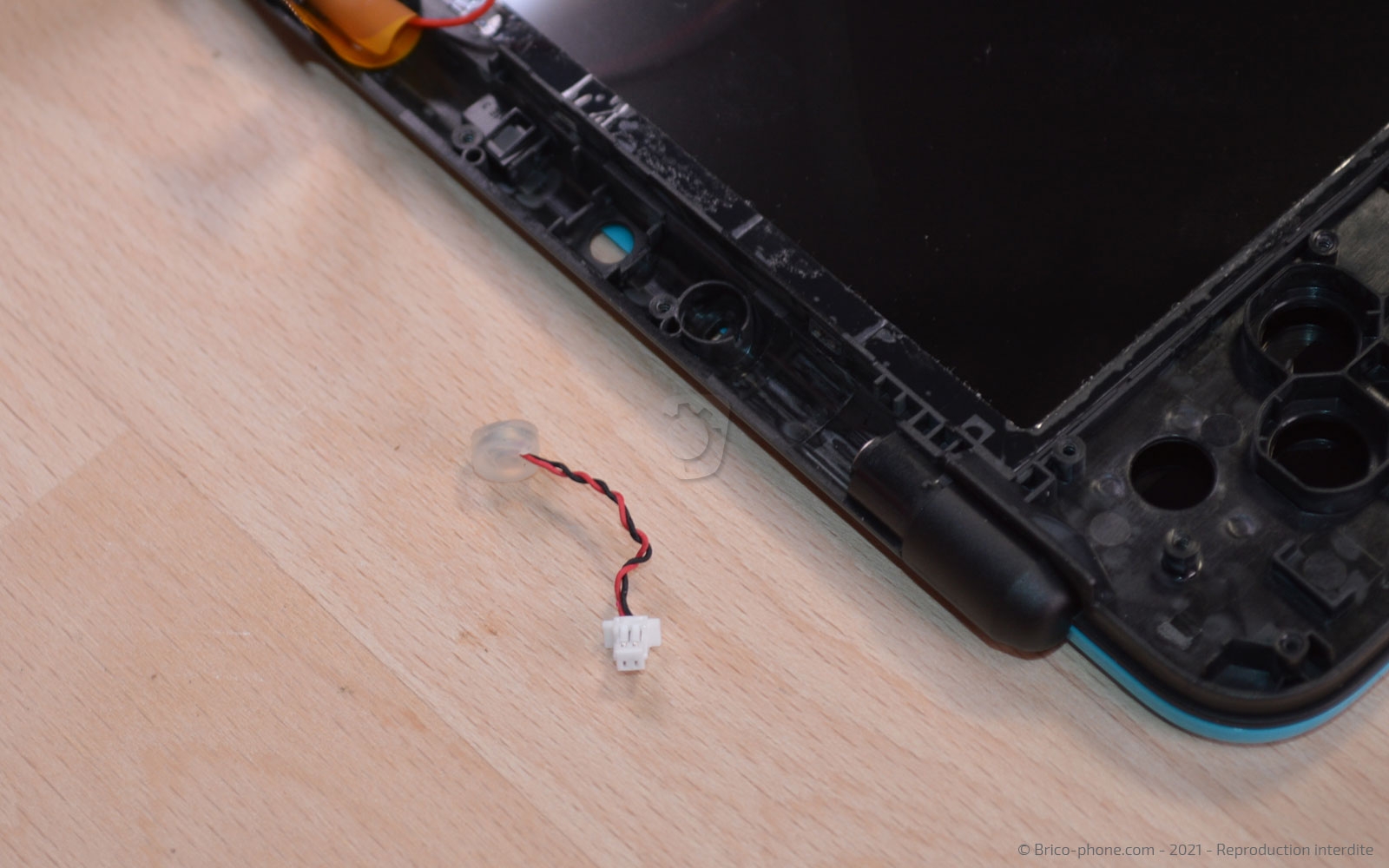

Etape 16 : Récupérer tous les petits éléments

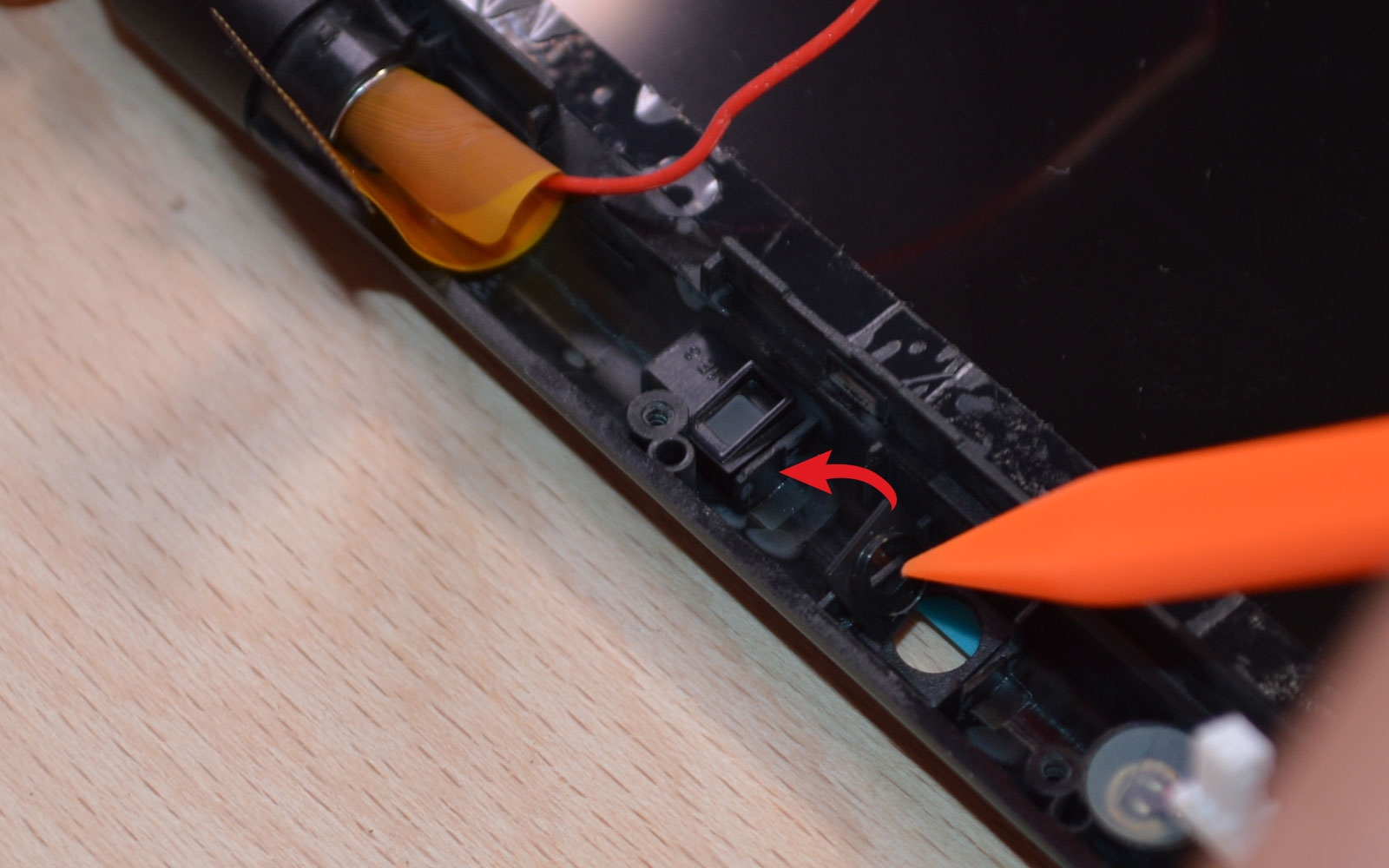

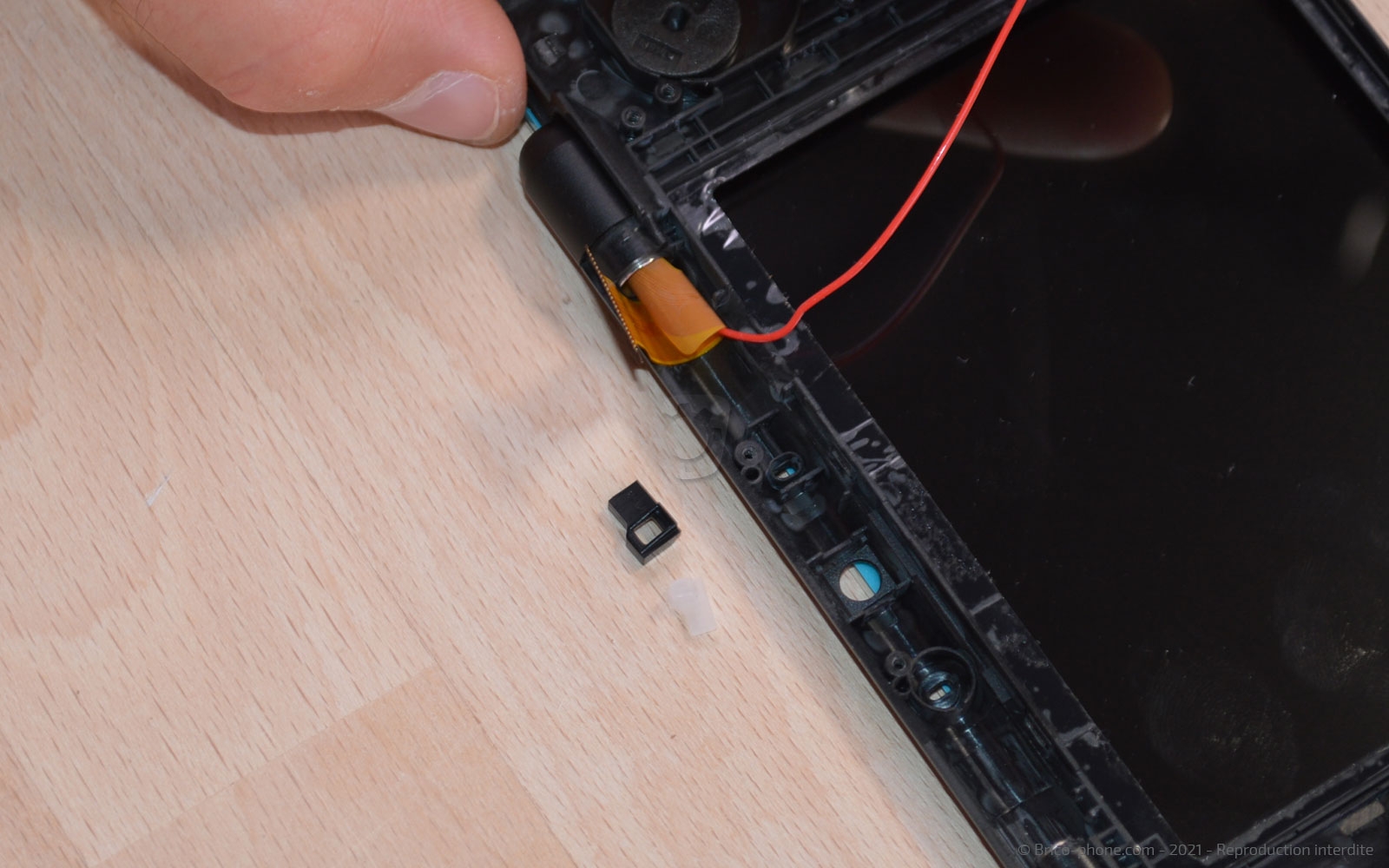

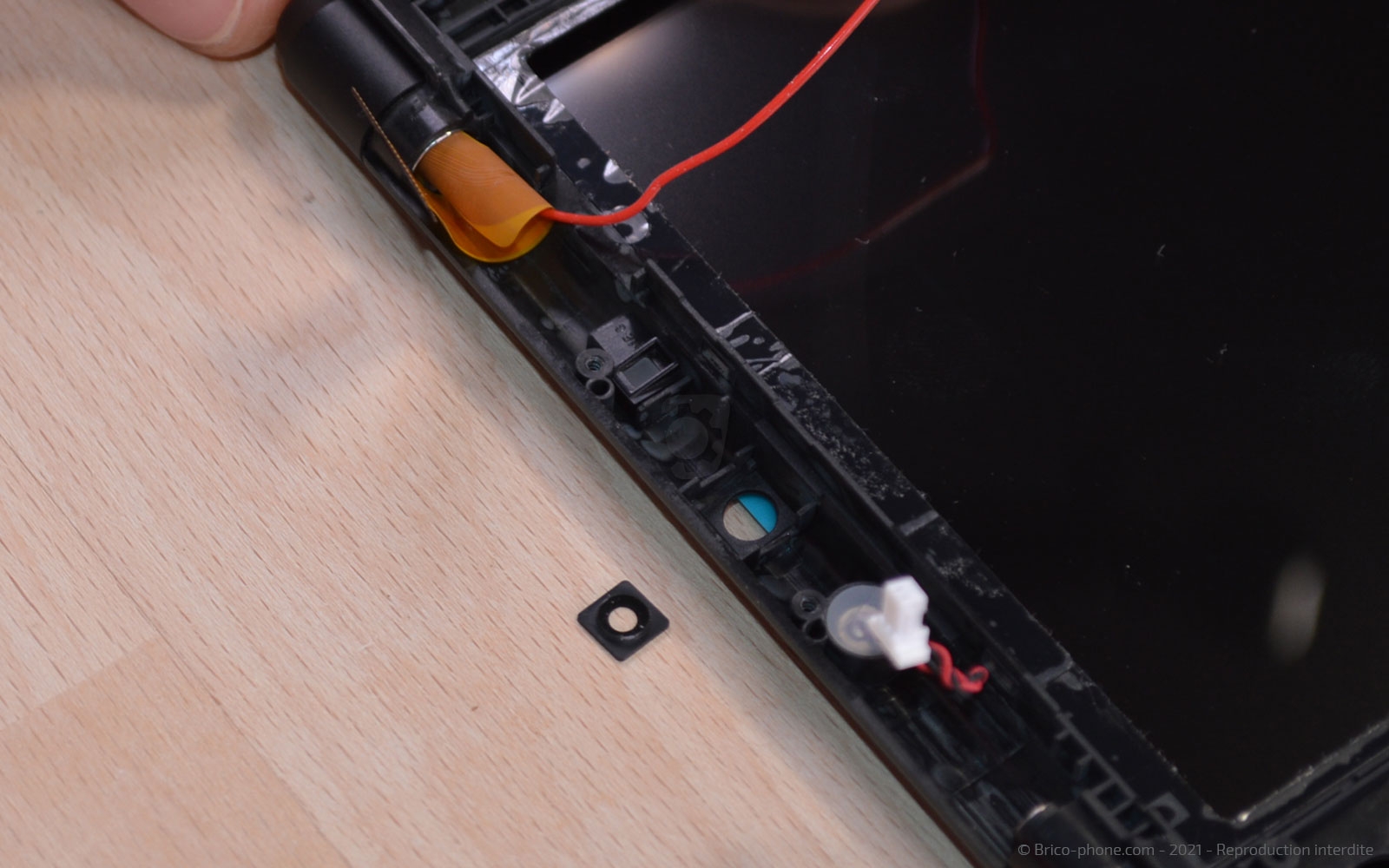

A l'aide du spudger ou simplement en retournant votre console, récupérez les petits éléments : les supports de la caméra et le vibreur.
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Décoller la protection plastique

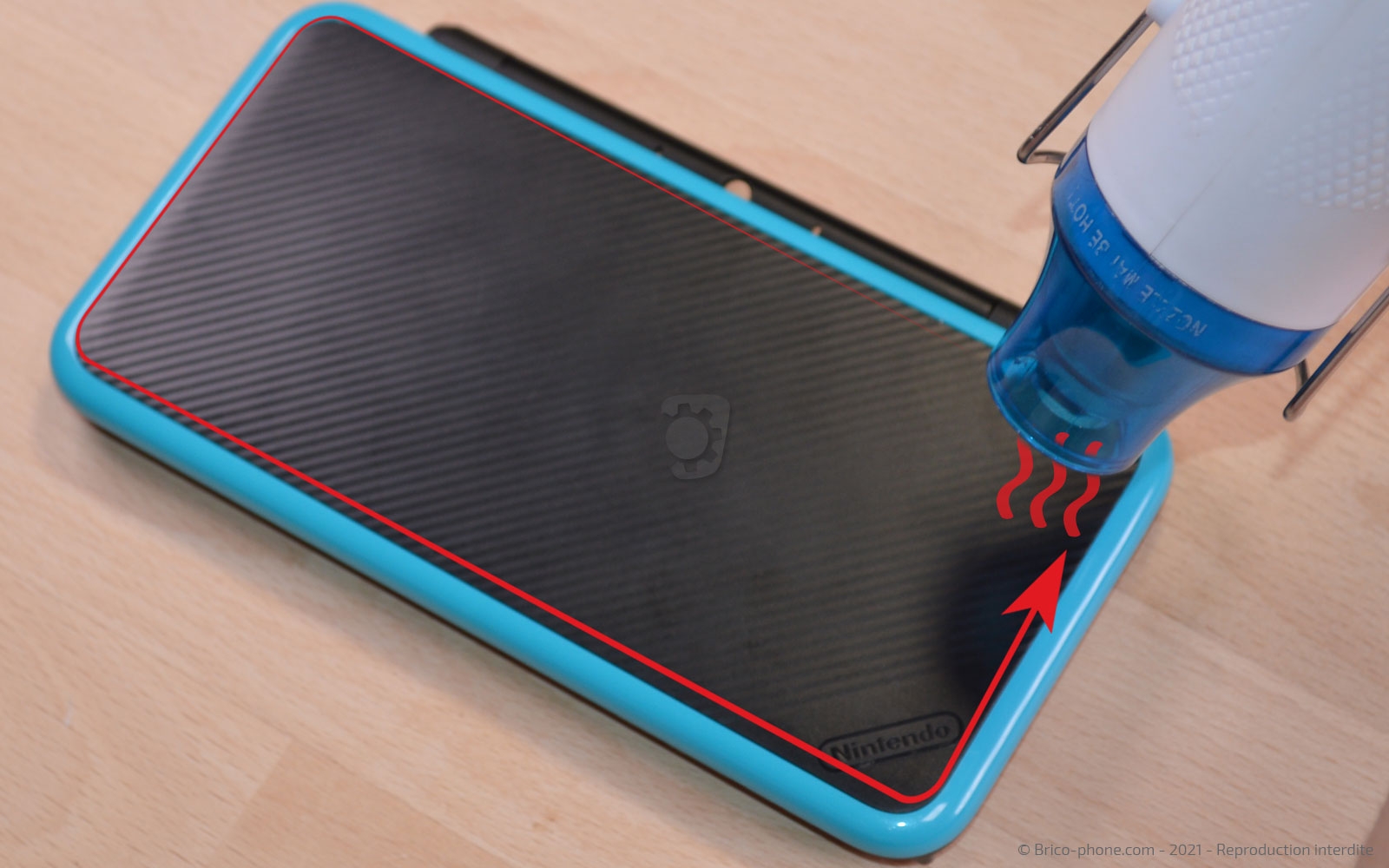

Sur la partie supérieure, chauffez le cache.

Ensuite, insérez le médiator fin entre la coque et la protection. Puis, remplacez la version métal par ses homologues en plastique.

Attention le cache noir est maintenu par un énorme sticker.
Si vous rencontrez de la résistance avec les médiators n'hésitez pas à les remplacer par la carte en PVC fourni avec le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

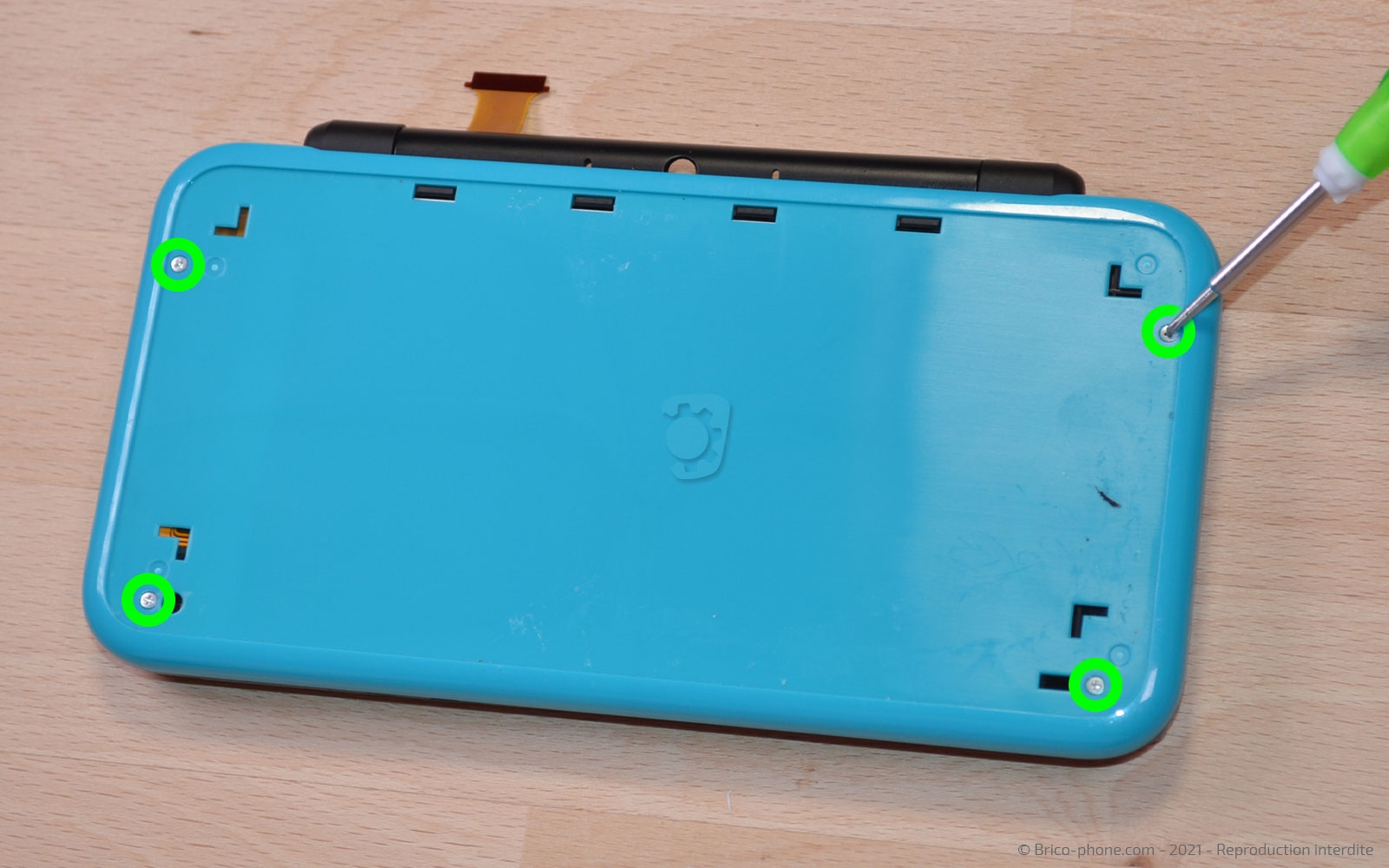

Etape 18 : Ouvrir la partie supérieure
Dévissez les 4 vis avec le tournevis cruciforme. Puis insérez le médiator en métal entre le châssis et la coque.

Une fois la coque légèrement déclipsée, continuez avec le levier en nylon.

Séparez ensuite, la coque arrière du châssis.

Outils du kit utilisés
Outils du kit utilisés

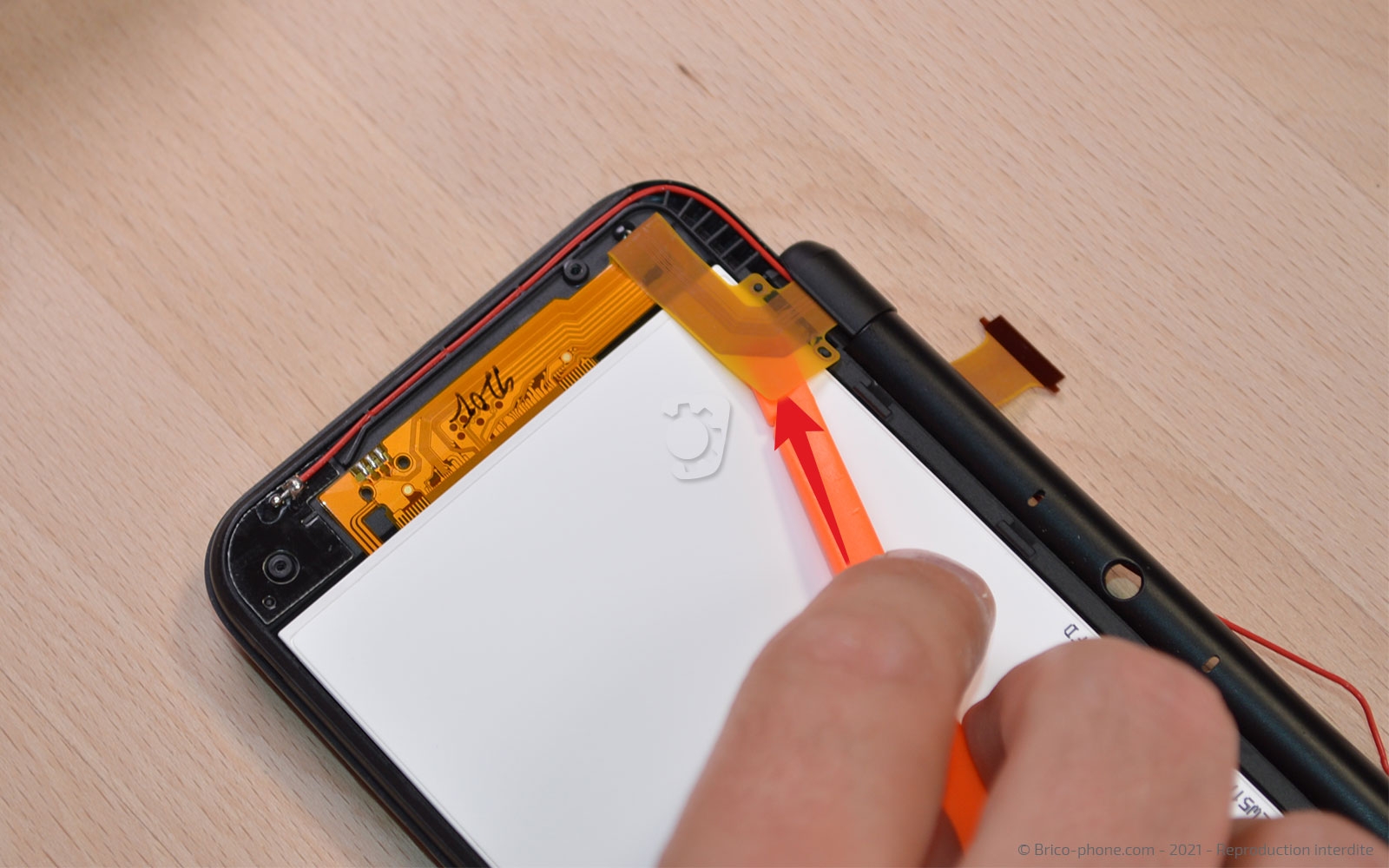

Etape 19 : Retire l'écran LCD

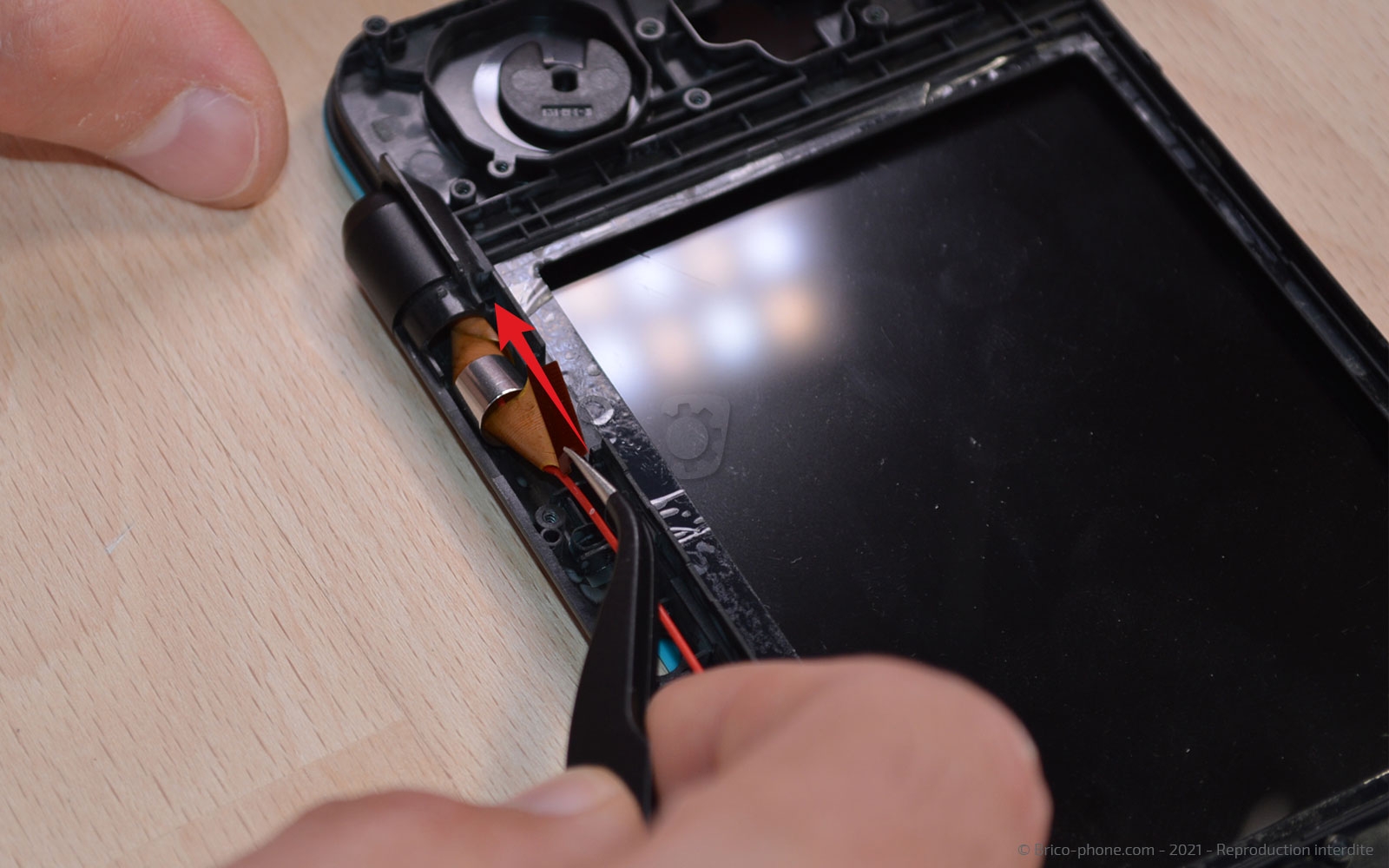

Passez la nappe du LCD et le câble coaxial dans la bague en métal puis dans la charnière (Photo1).

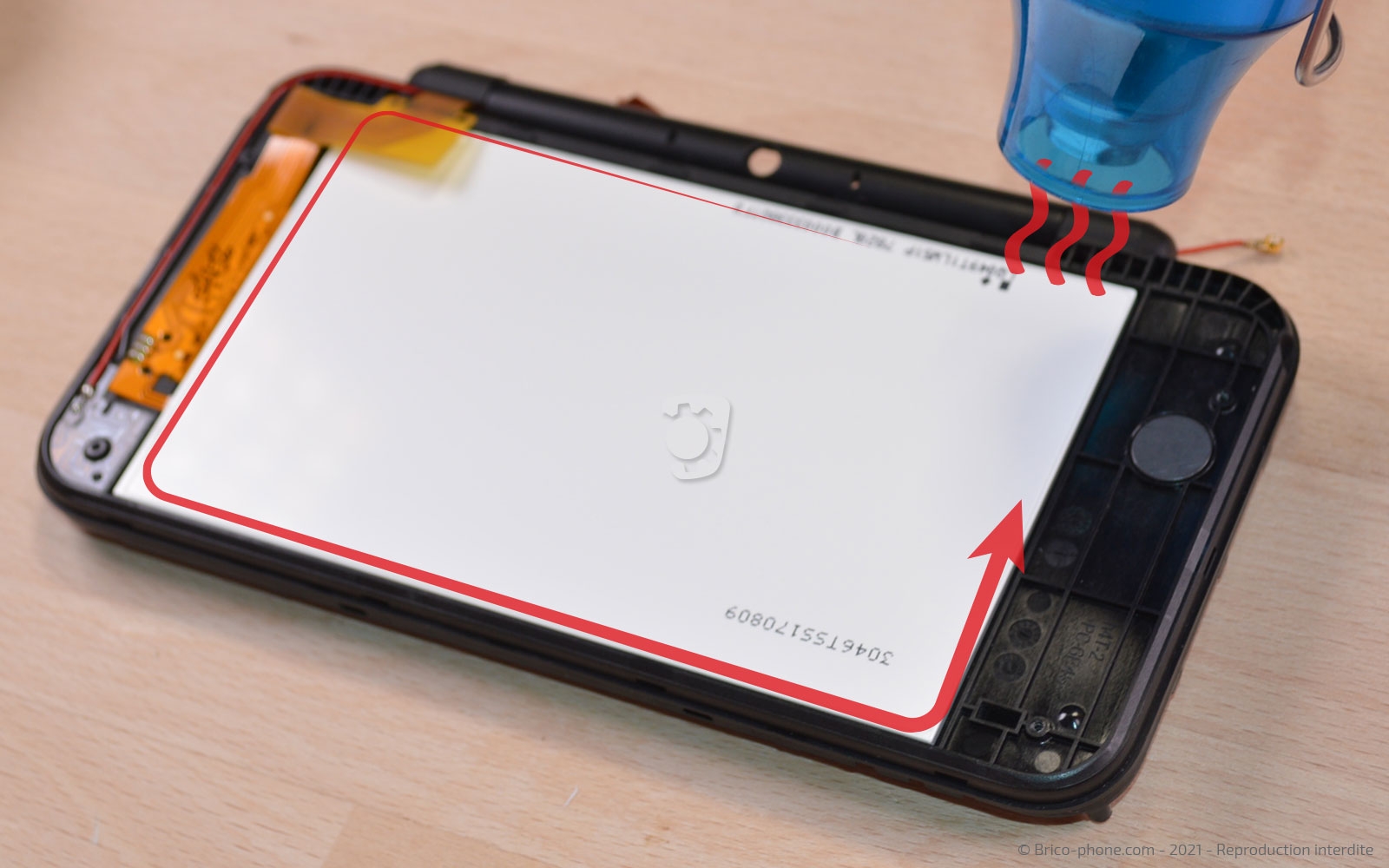

Après, décollez la nappe de l'afficheur LCD avant de le chauffer légèrement.

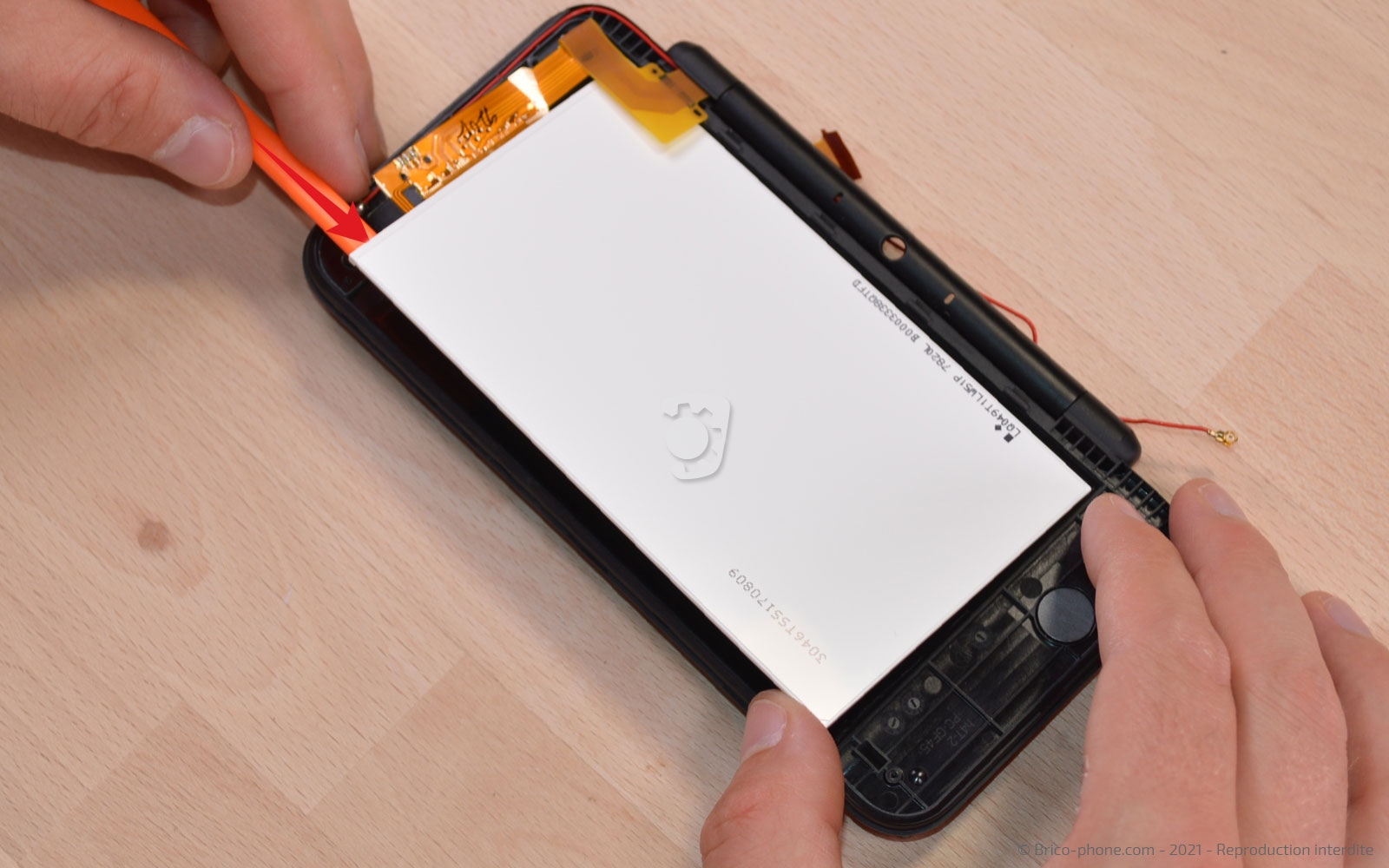

Enfin, glissez le levier sous le composant pour le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 20 : Chauffer la vitre plastique

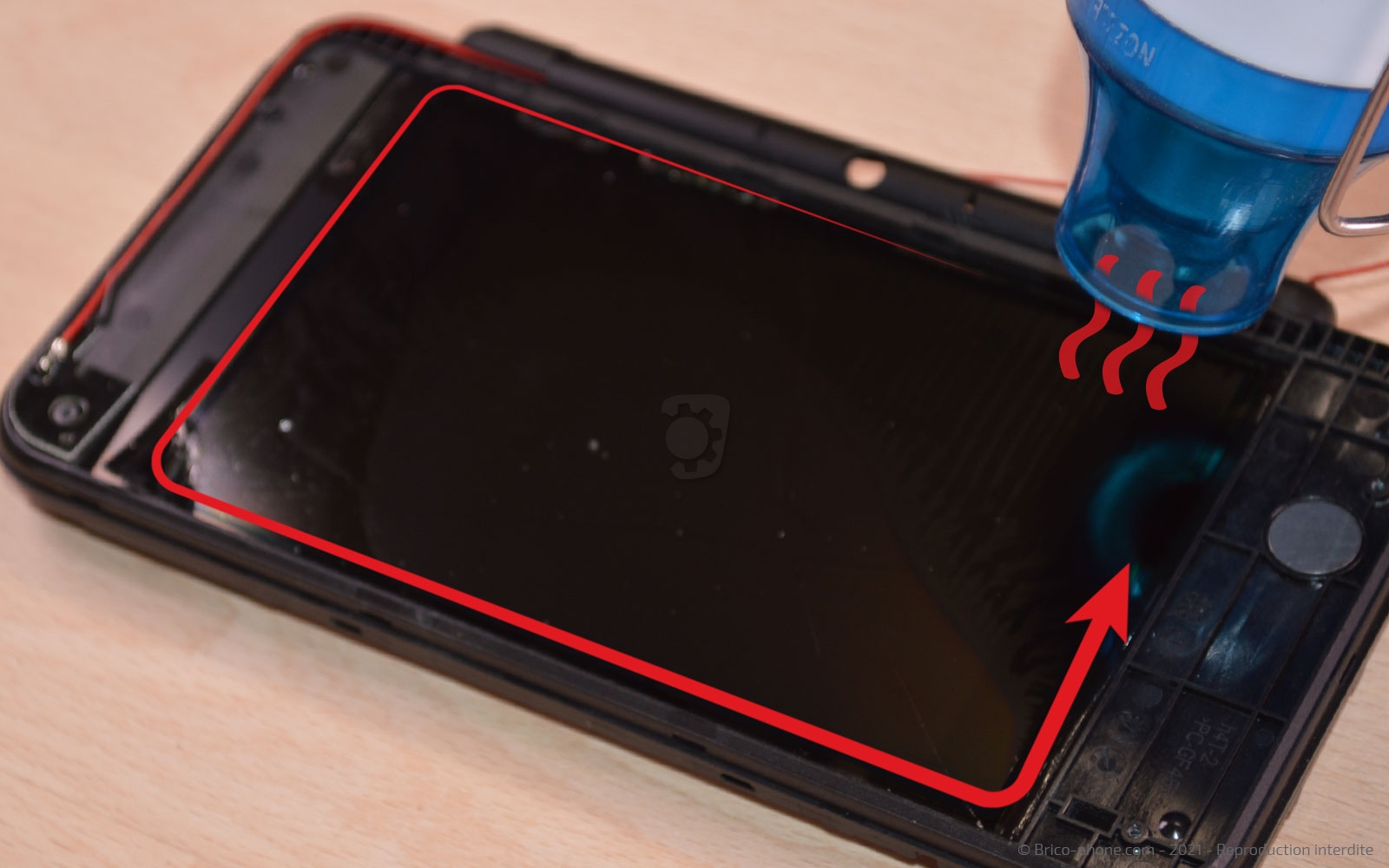

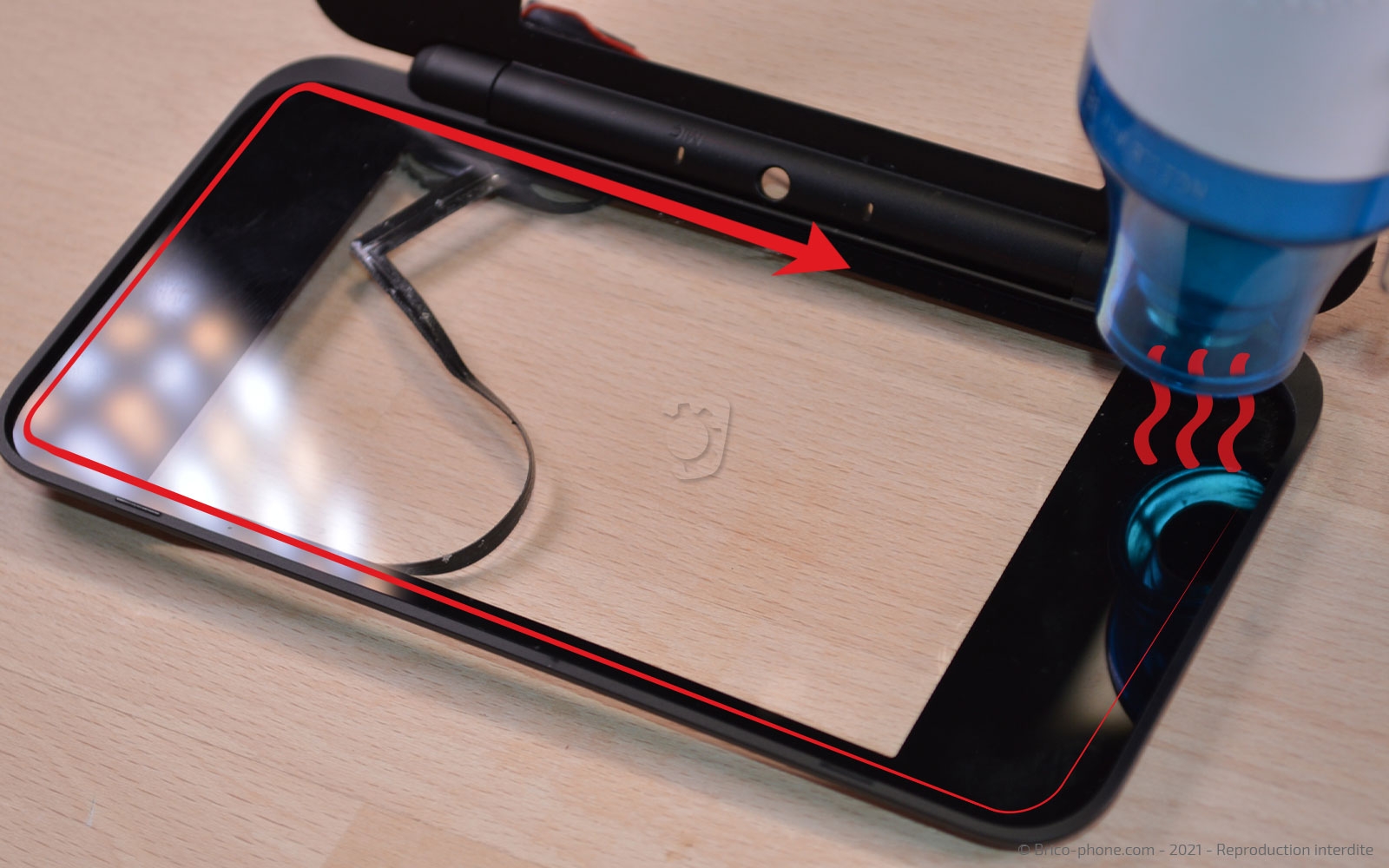

Toujours avec le décapeur thermique, chauffez le sticker resté sur la vitre. Retirez-le puis chauffez la vitre plastique.

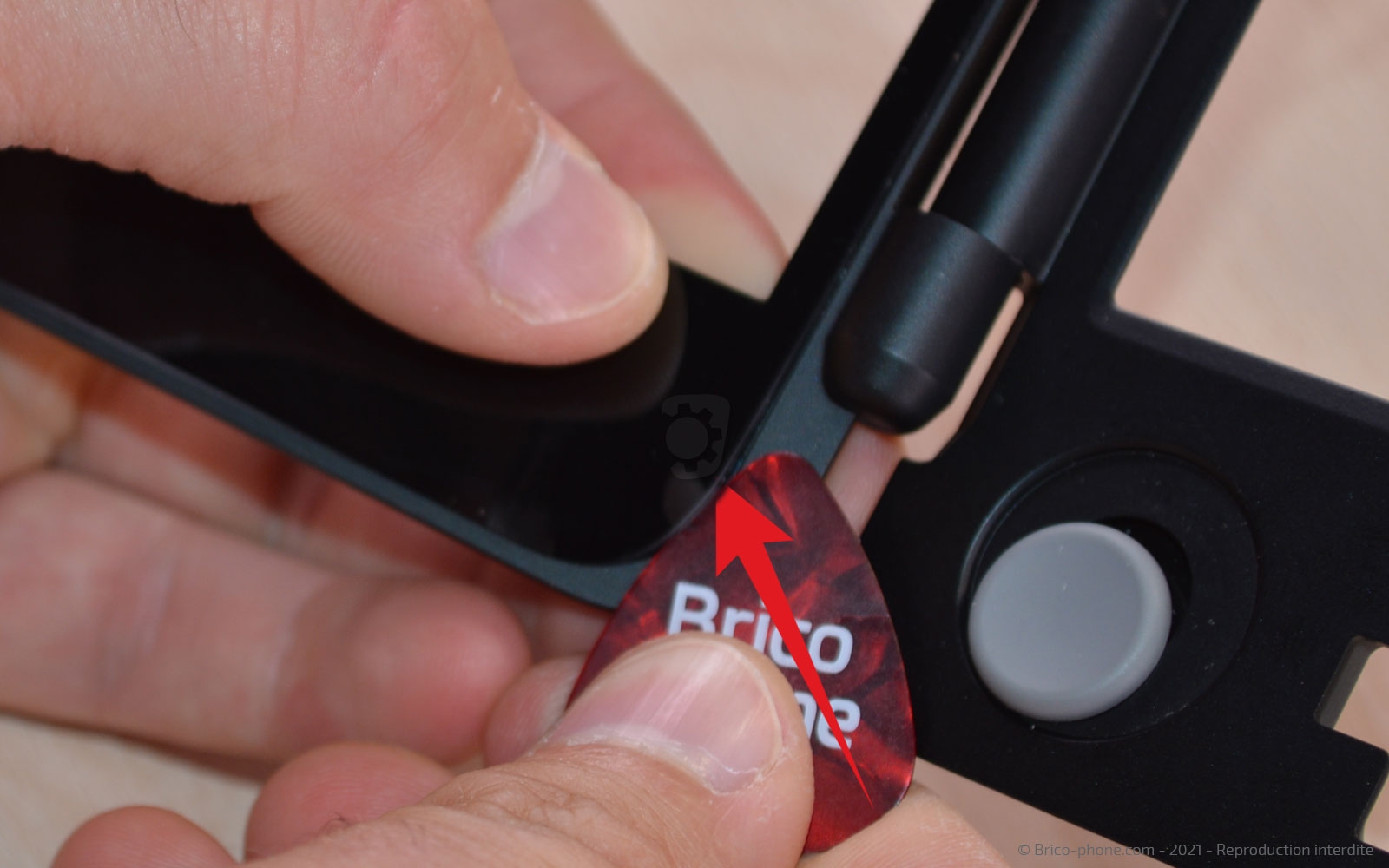

Insérez le médiator en plastique sous la vitre pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

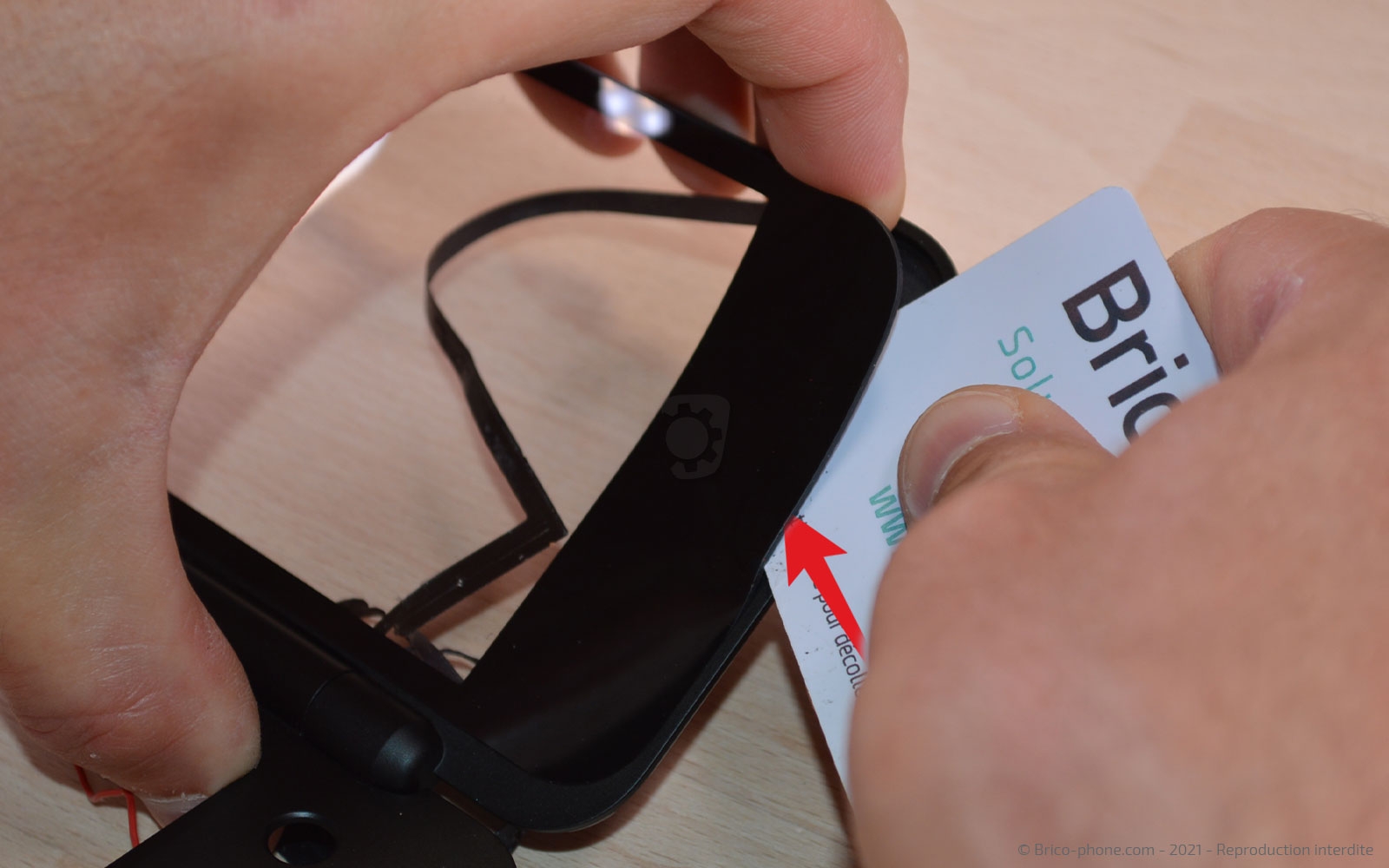

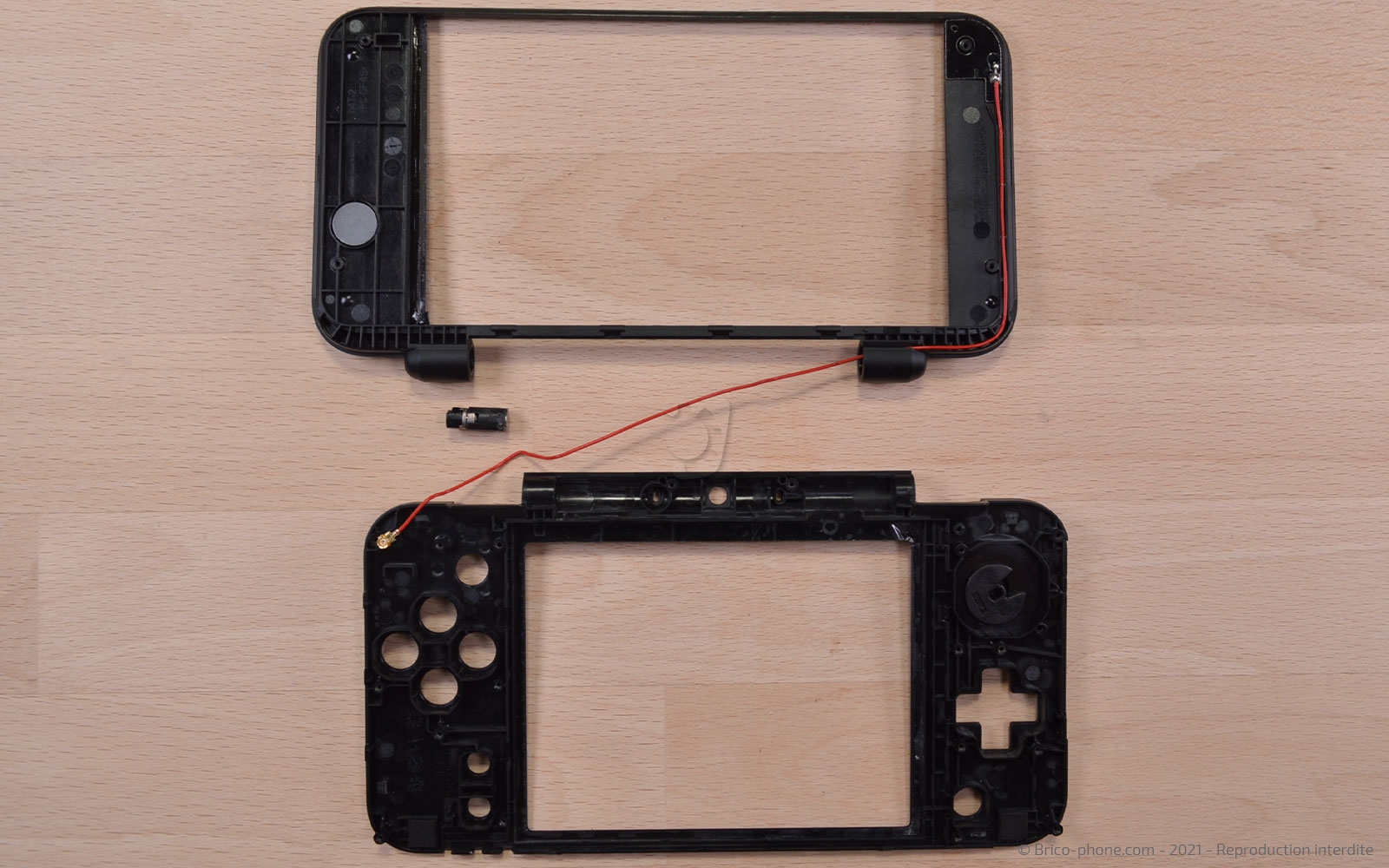

Etape 21 : Enlever la vitre et séparer les deux parties
Continuez le décollage à l'aide de la carte en PVC.

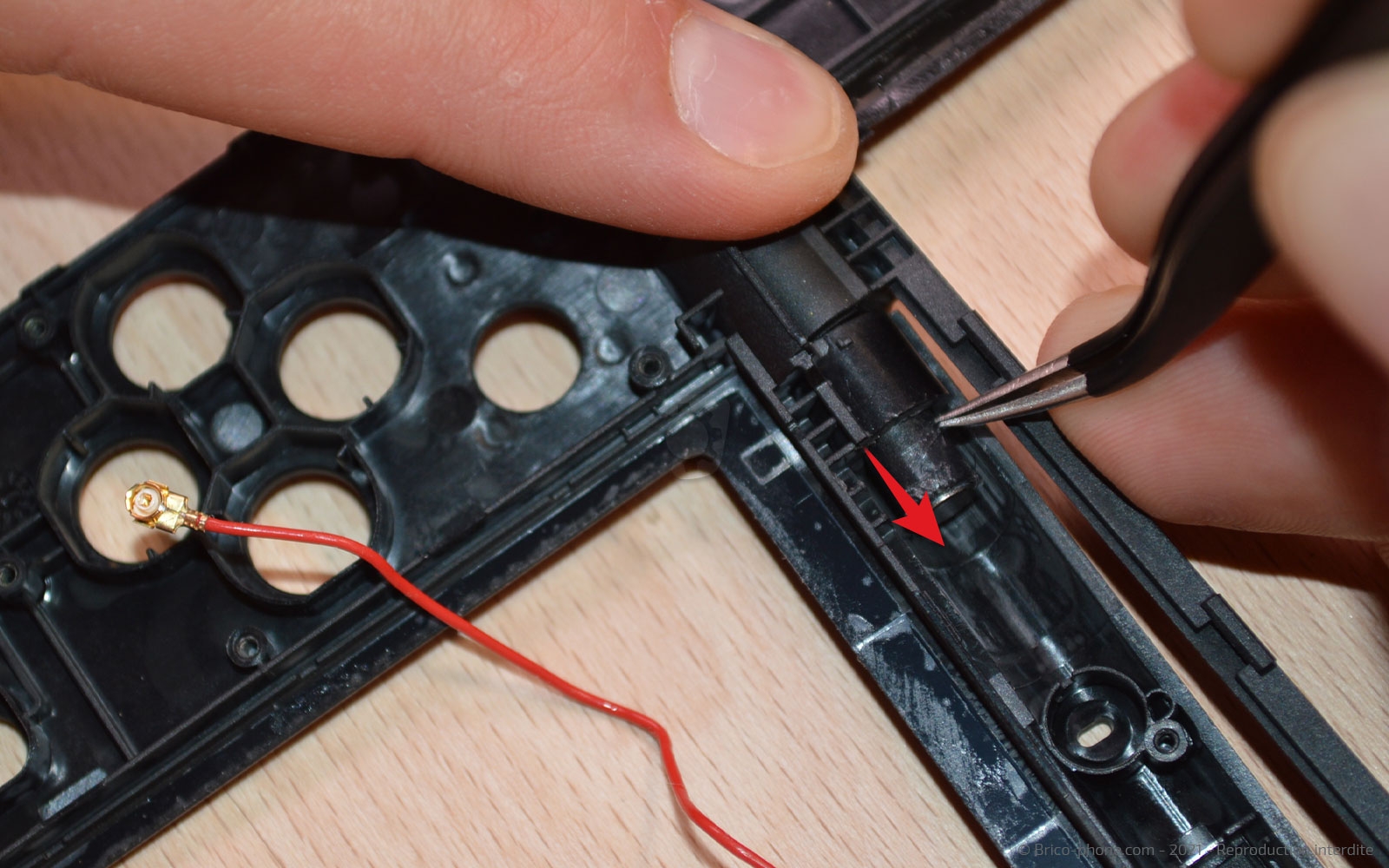

Enfin, retirez la charnière en vous aidant de la pincette en métal (cette manipulation peut demander de la force et de la patience).
Outils du kit utilisés
Outils du kit utilisés


Etape 22 : Récupérer les caméras arrière

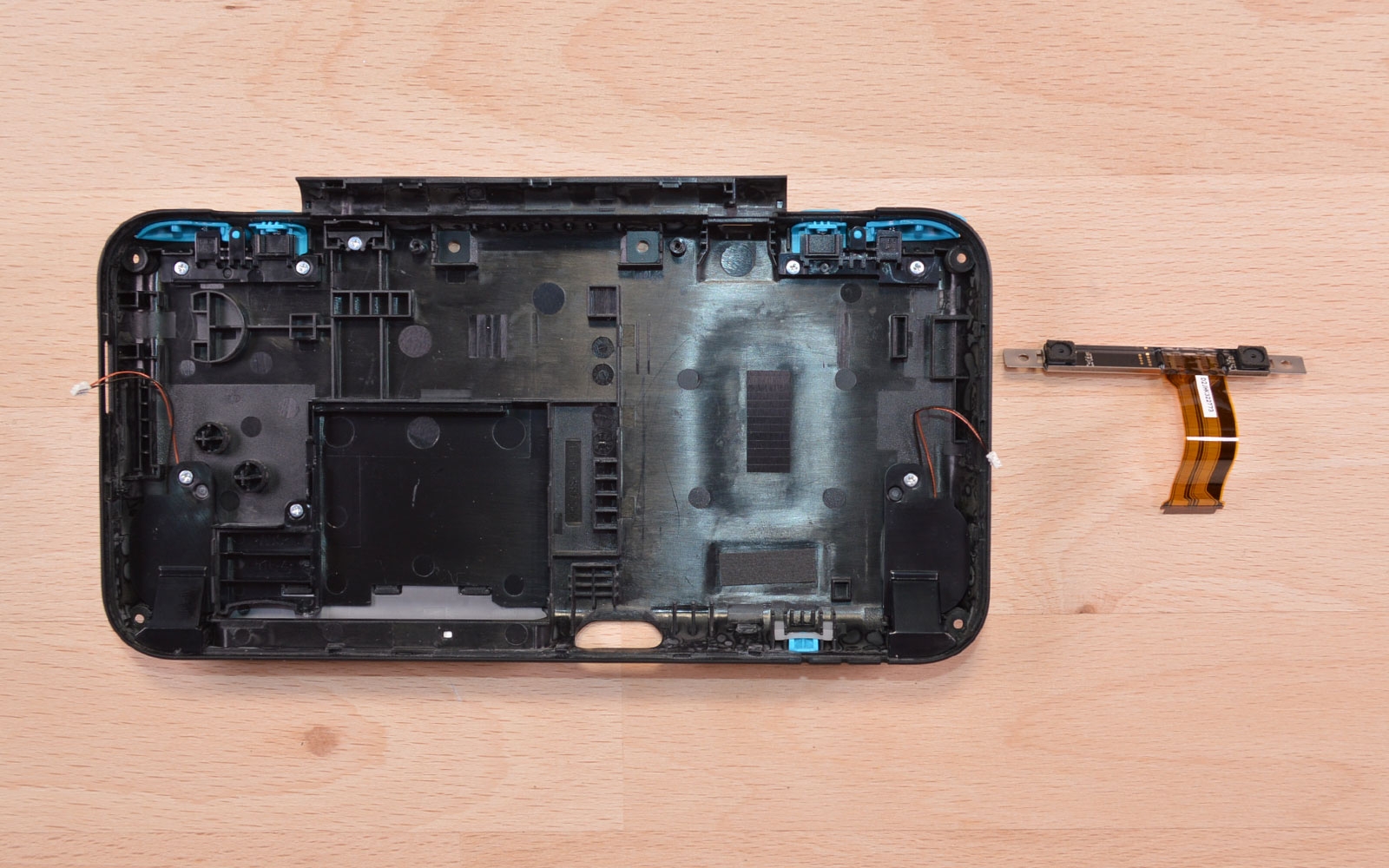

Sur la coque arrière, ôtez les deux vis cruciforme afin de pouvoir sortir les caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

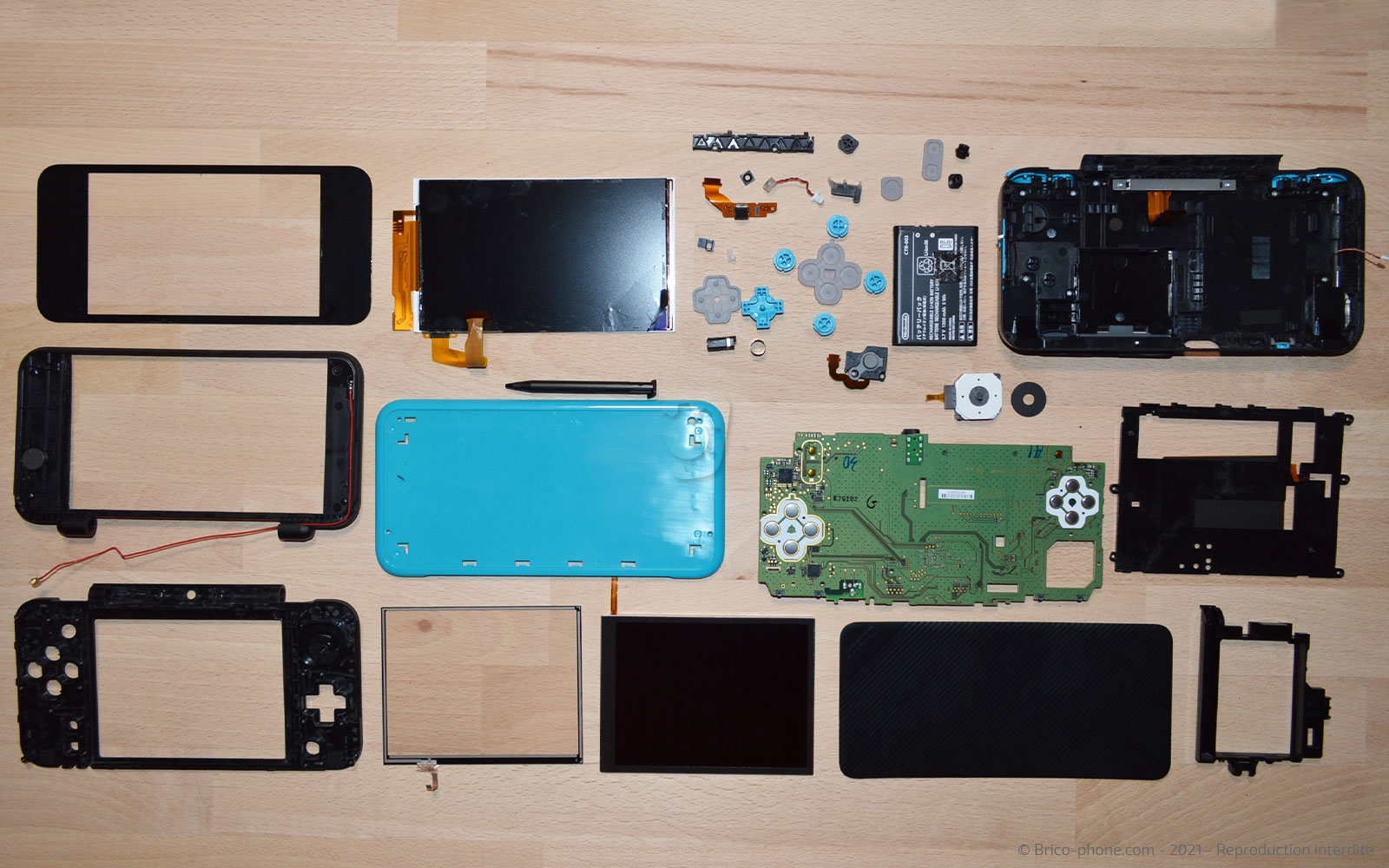

Vue éclatée
Voici tous les éléments qui composent votre Nintendo New 2DS XL.
