Changement de la coque arrière complète sur iPhone X

Temps estimé : 45 min
Difficulté : 3/5
iPhone X | Temps estimé : 45 min | Difficulté : 3/5

Votre iPhone X est malencontreusement tombé et l'arrière est cassé ? Vous vous êtes également aperçu qu'un micro et le vibreur ne fonctionnaient plus ?

Pour remédier à ce problème, Brico-phone vous propose ce tutoriel complet détaillé étape par étape pour vous permettre de changer haut la même tous les éléments endommagés de votre appareil.

Diagnostic

›  La coque arrière est déformée, cassée...
›  Le téléphone ne prend plus la charge, ne vibre plus...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Châssis complet pré-monté pour iPhone X Gris sidéral
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

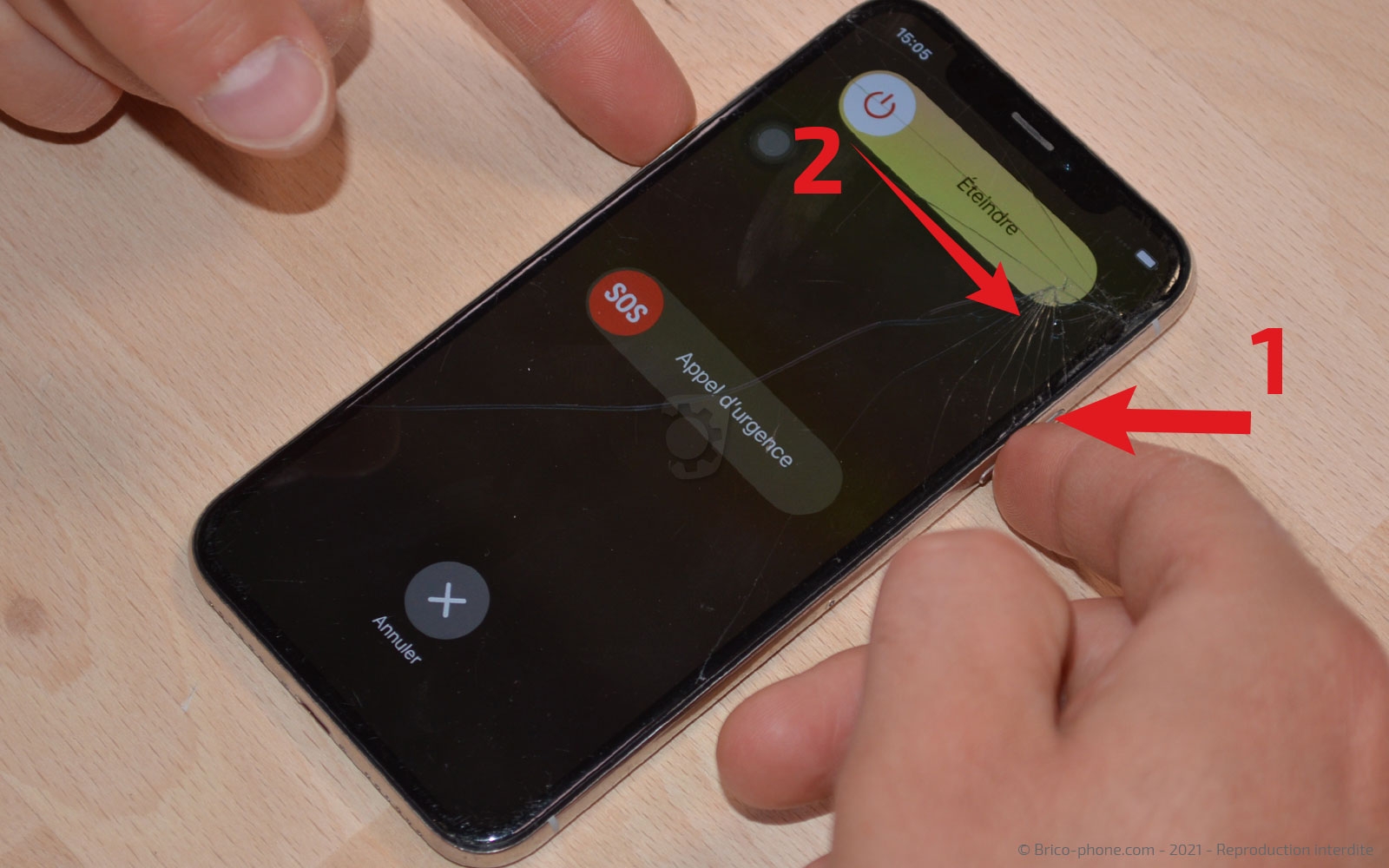

Etape 1 : Eteindre le téléphone

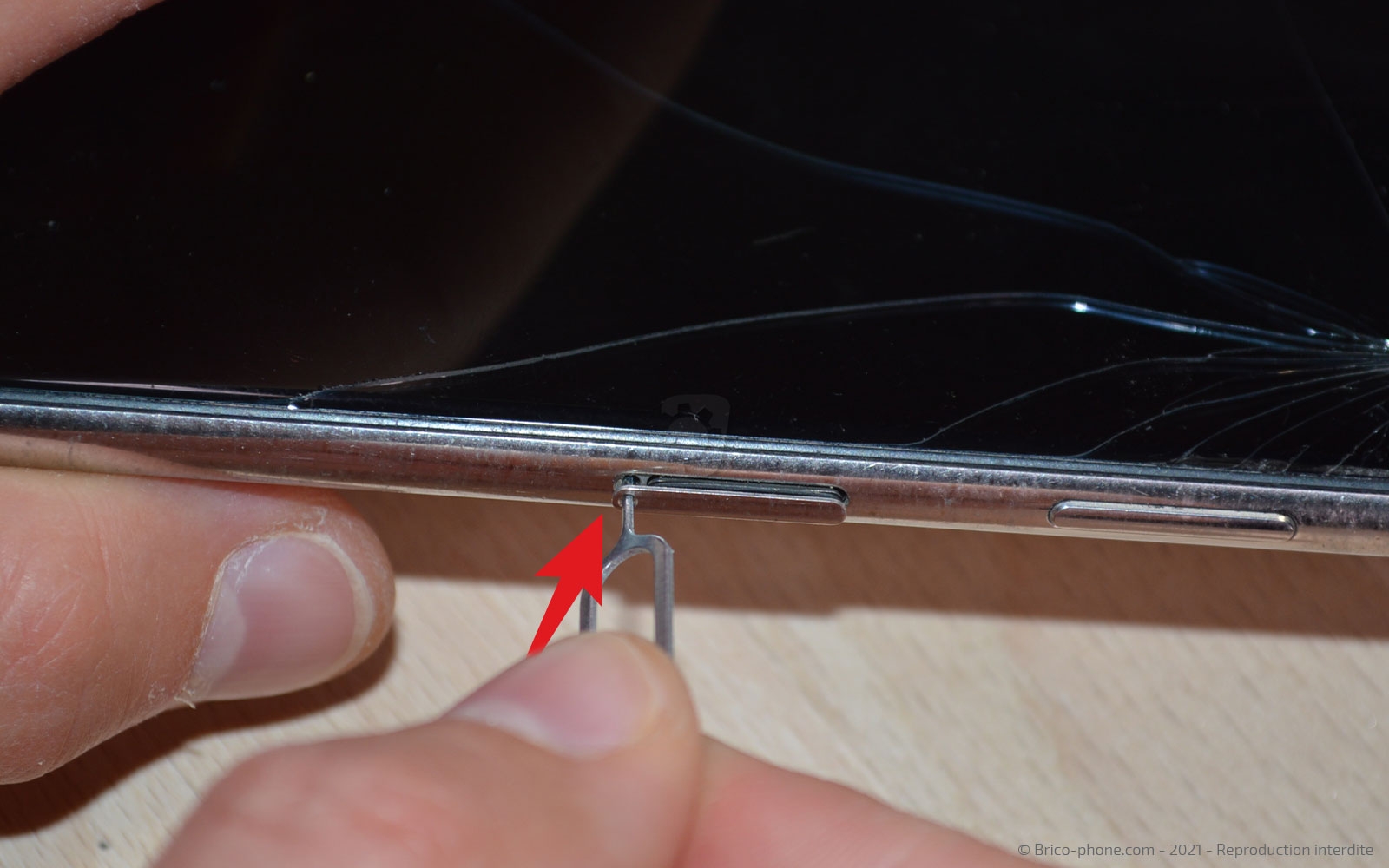

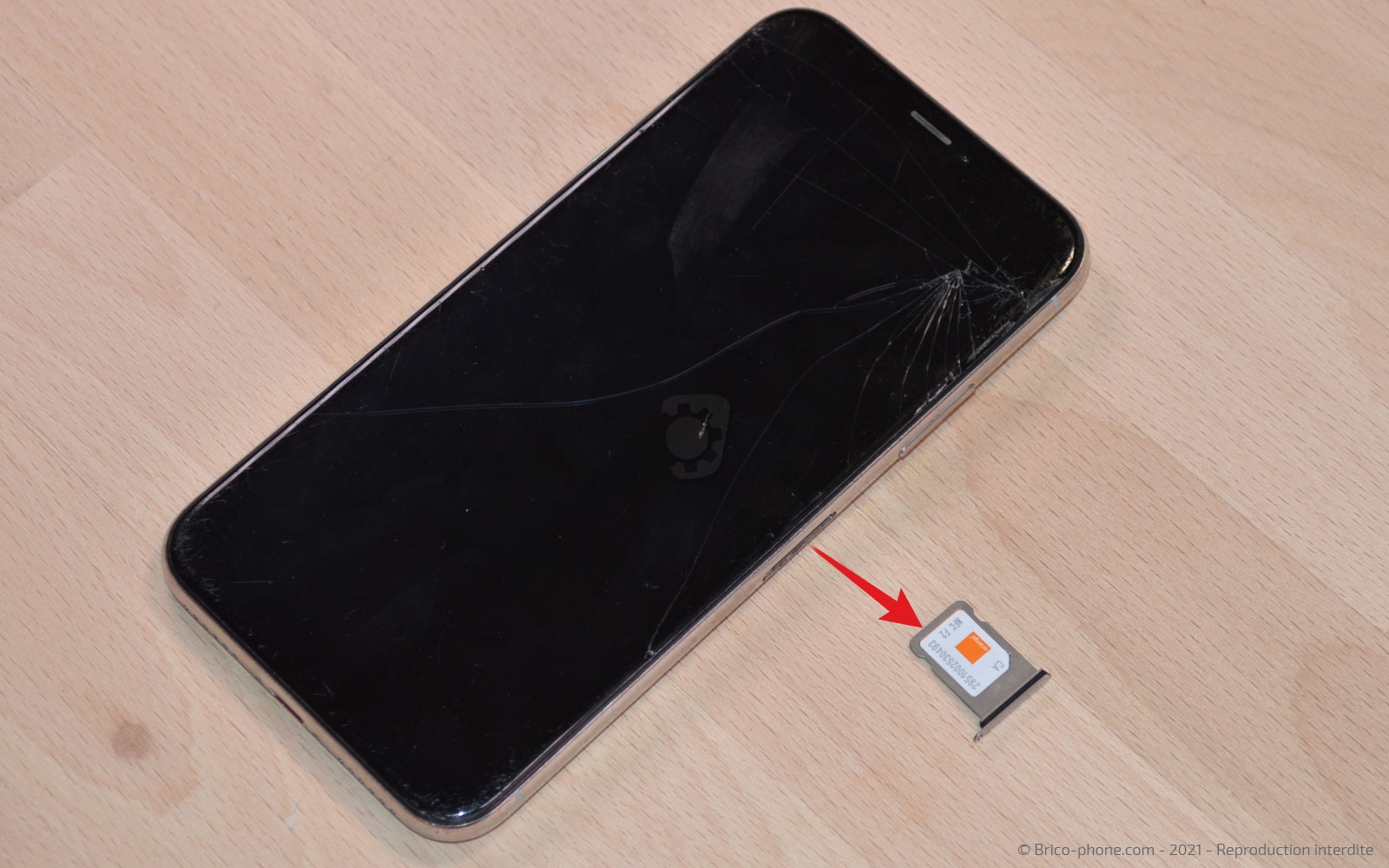

Pour commencer la réparation, il est primordial d'éteindre le téléphone et de retirer le tiroir de la carte Sim avec l'outil fourni avec le kit d'outils.

N'oubliez pas de vous préparer un espace de travail propre et dégagé avec les outils et les pièces nécessaires à disposition.
Outils du kit utilisés
Outils du kit utilisés

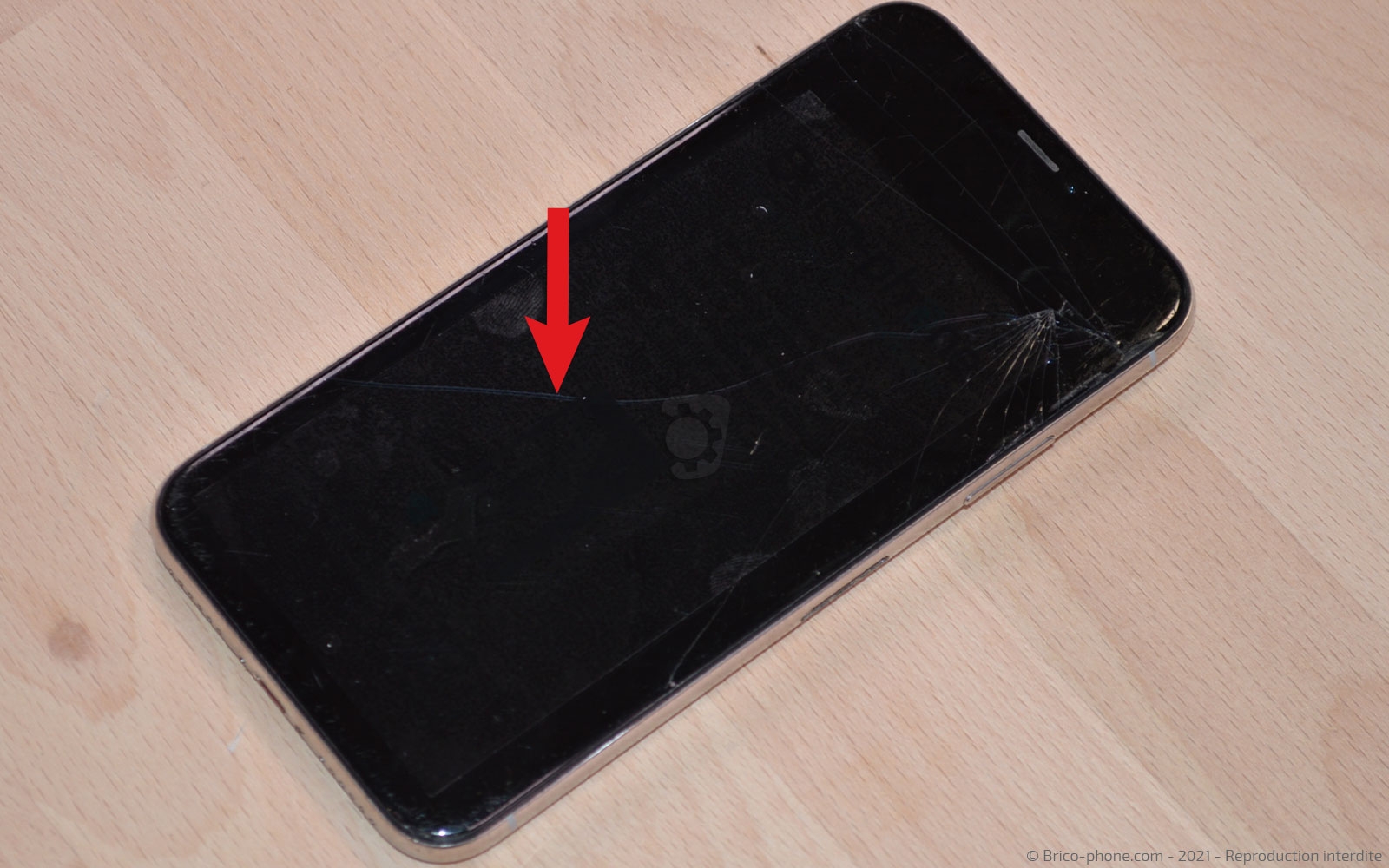

Etape 2 : Chauffer l'écran

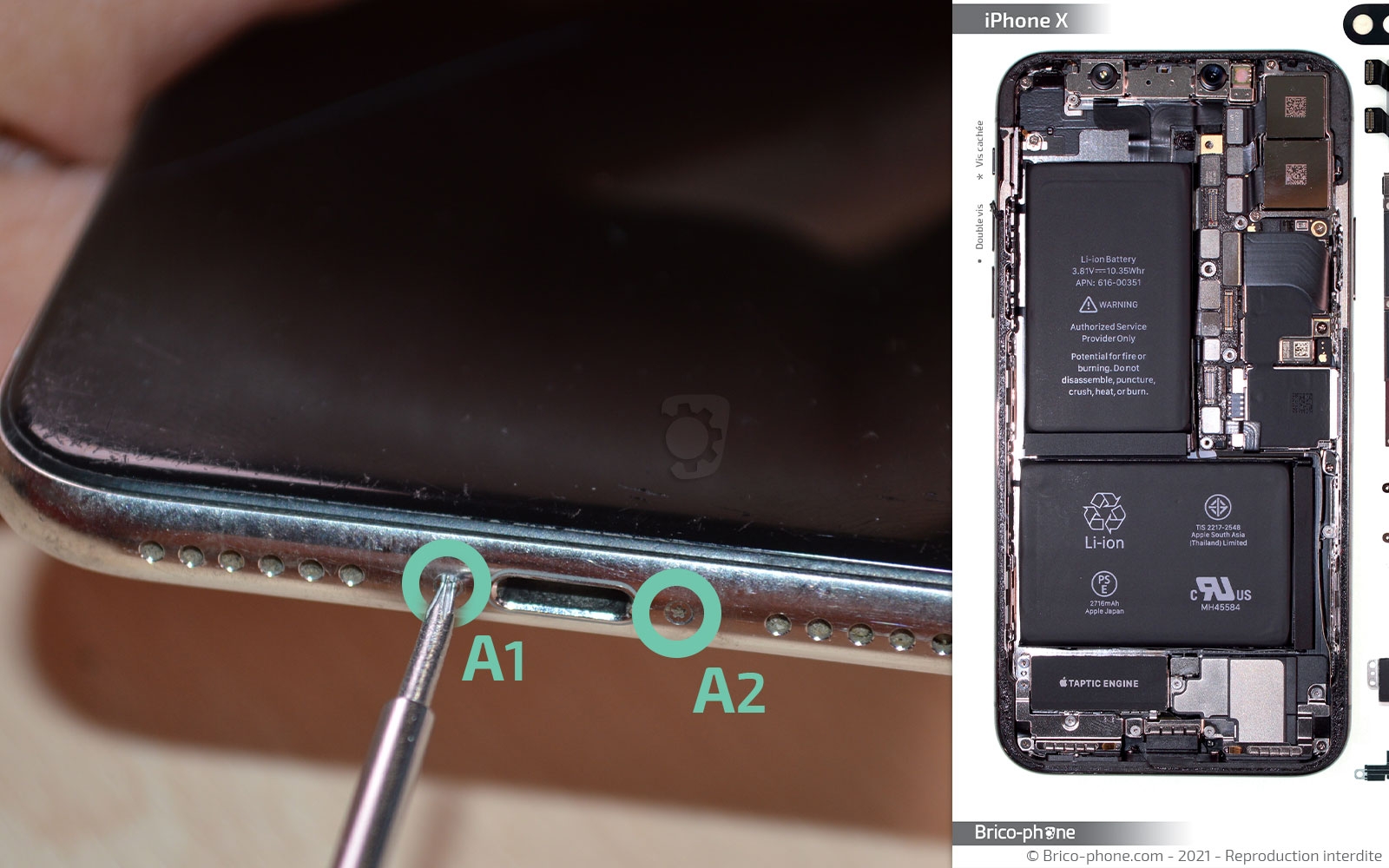

Ôtez les deux vis A situées de part et d'autres du connecteur de charge, avec le tournevis pentalobe.

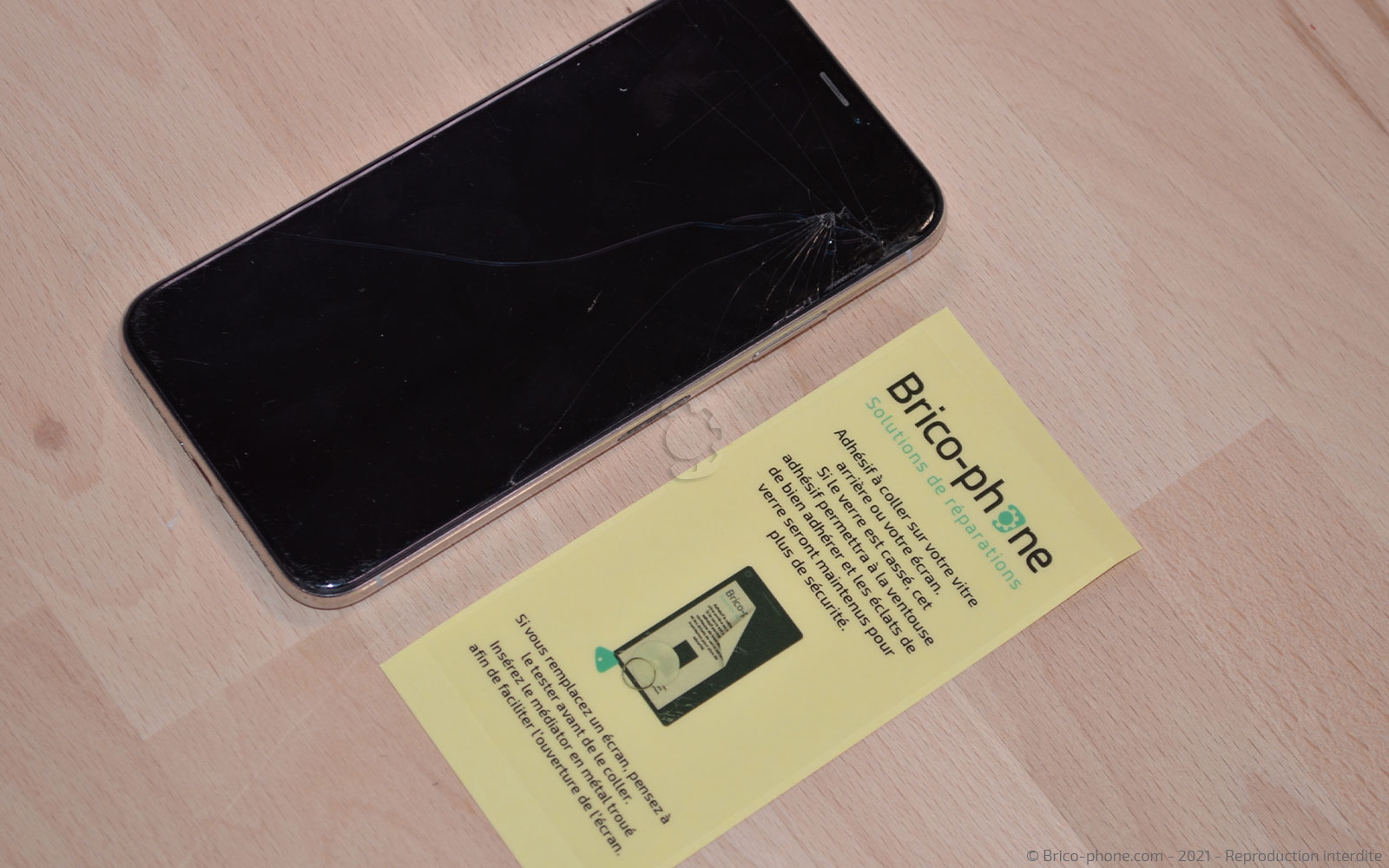

Si votre écran est cassé, nous vous conseillons d'utiliser un adhésif pour éviter de recevoir des morceaux de verre lors du décollage de l'écran.

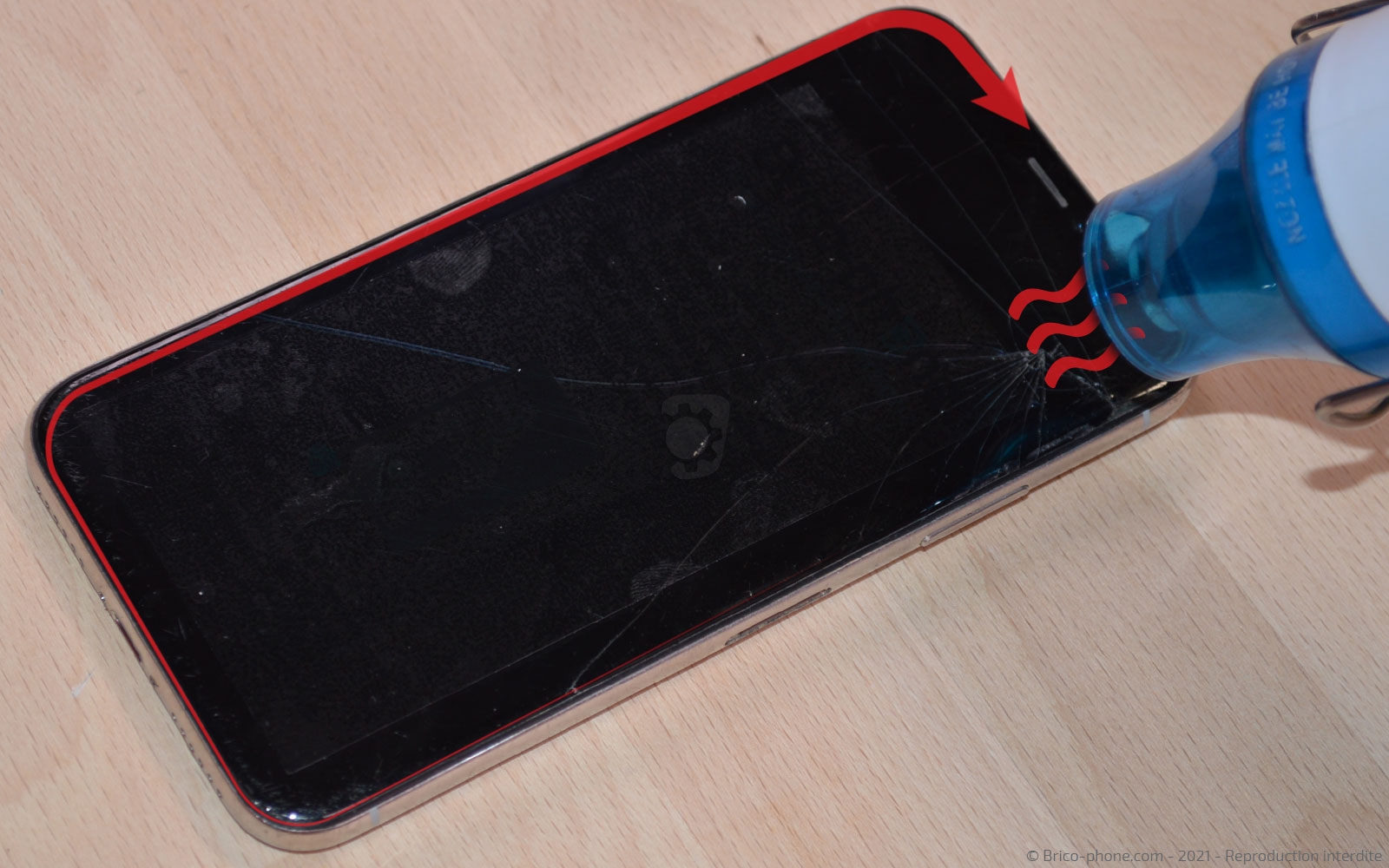

Chauffez à l'aide d'un décapeur thermique, sèche-cheveux ou coussin chauffant les rebords de la vitre avant pour ramollir le sticker.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 3 : Ouvrir le smartphone

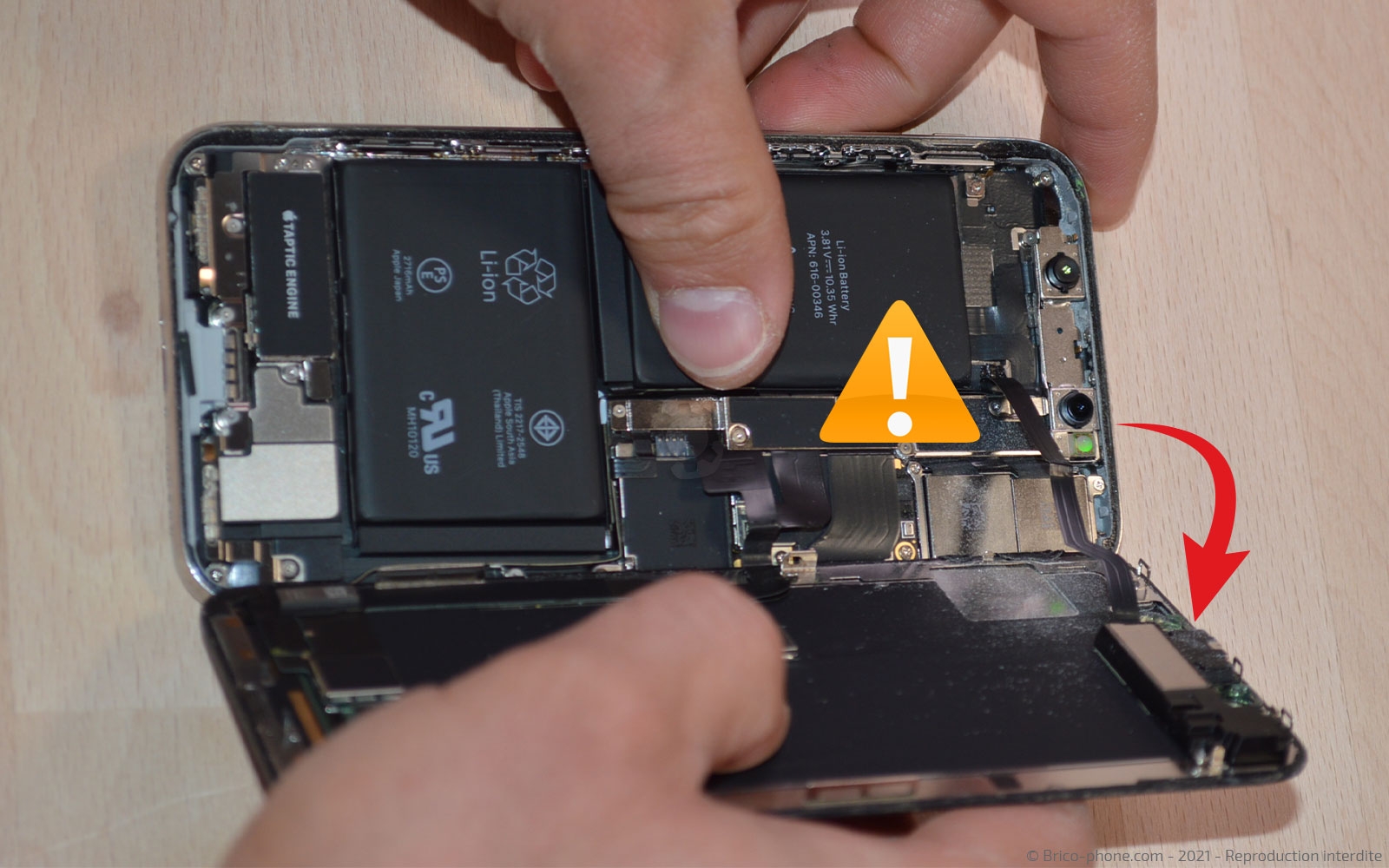

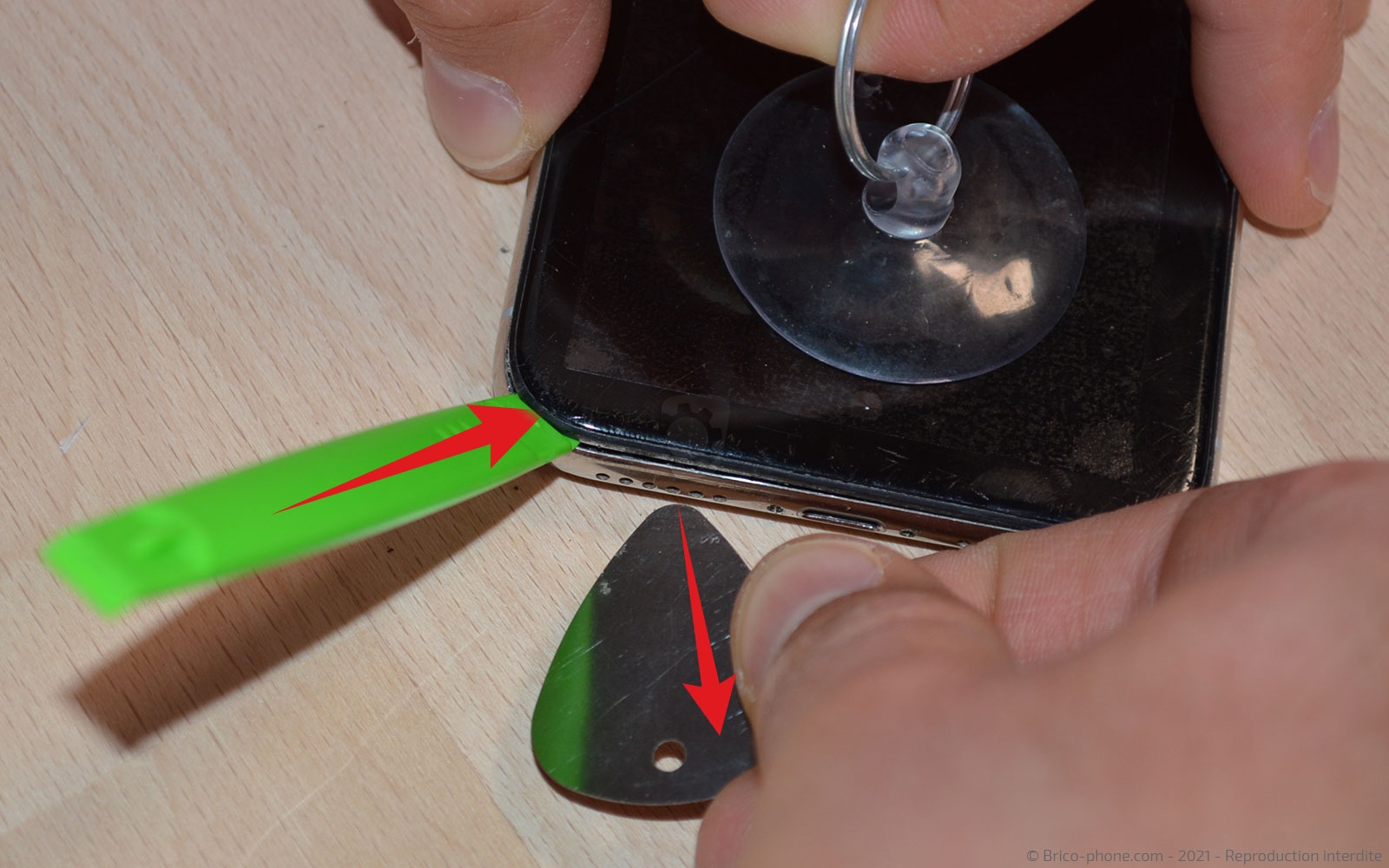

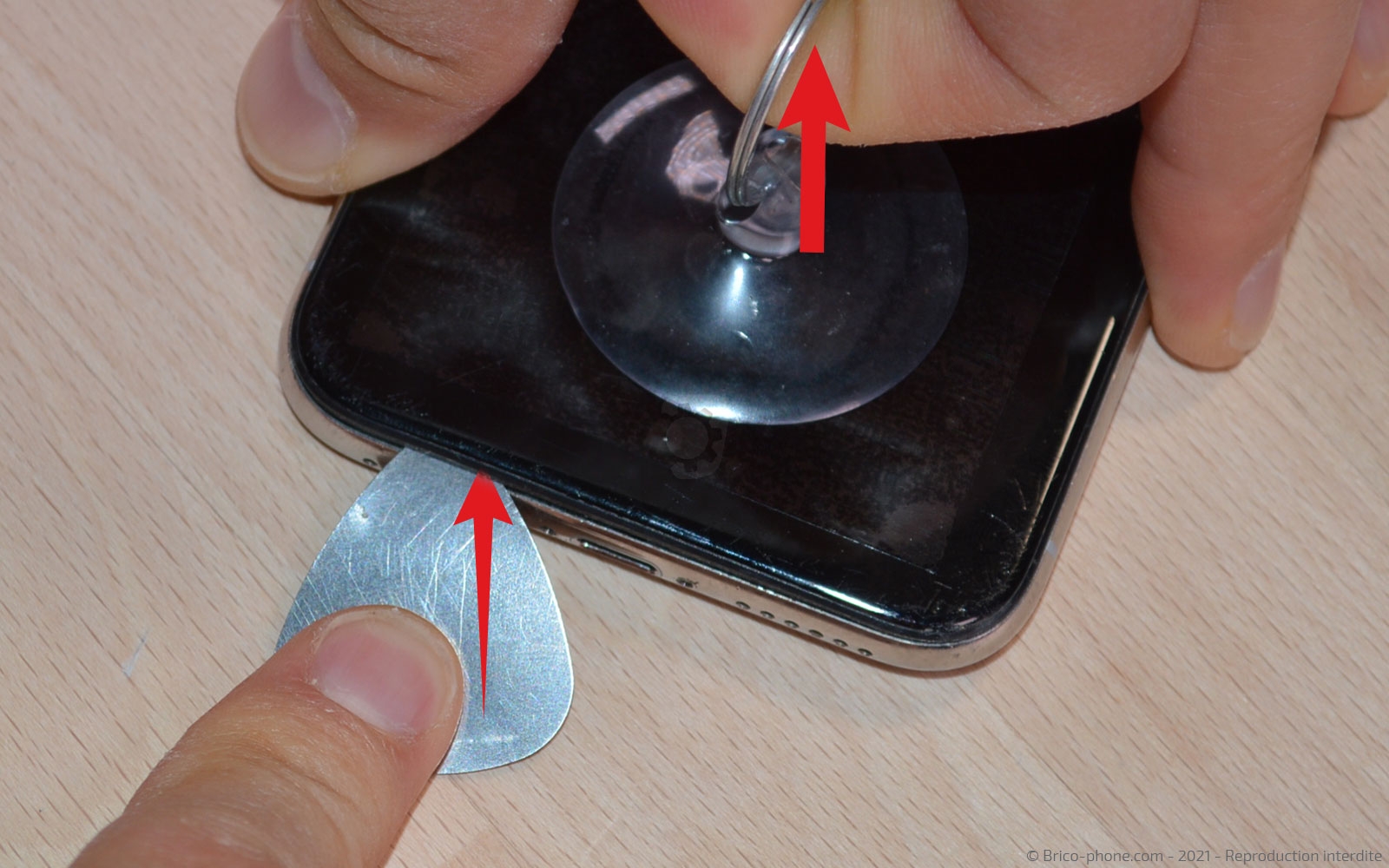

Disposez la ventouse sur le bas de l'écran afin de pouvoir, tout en tirant l'outil, insérer le médiator en métal entre ce dernier et le châssis.

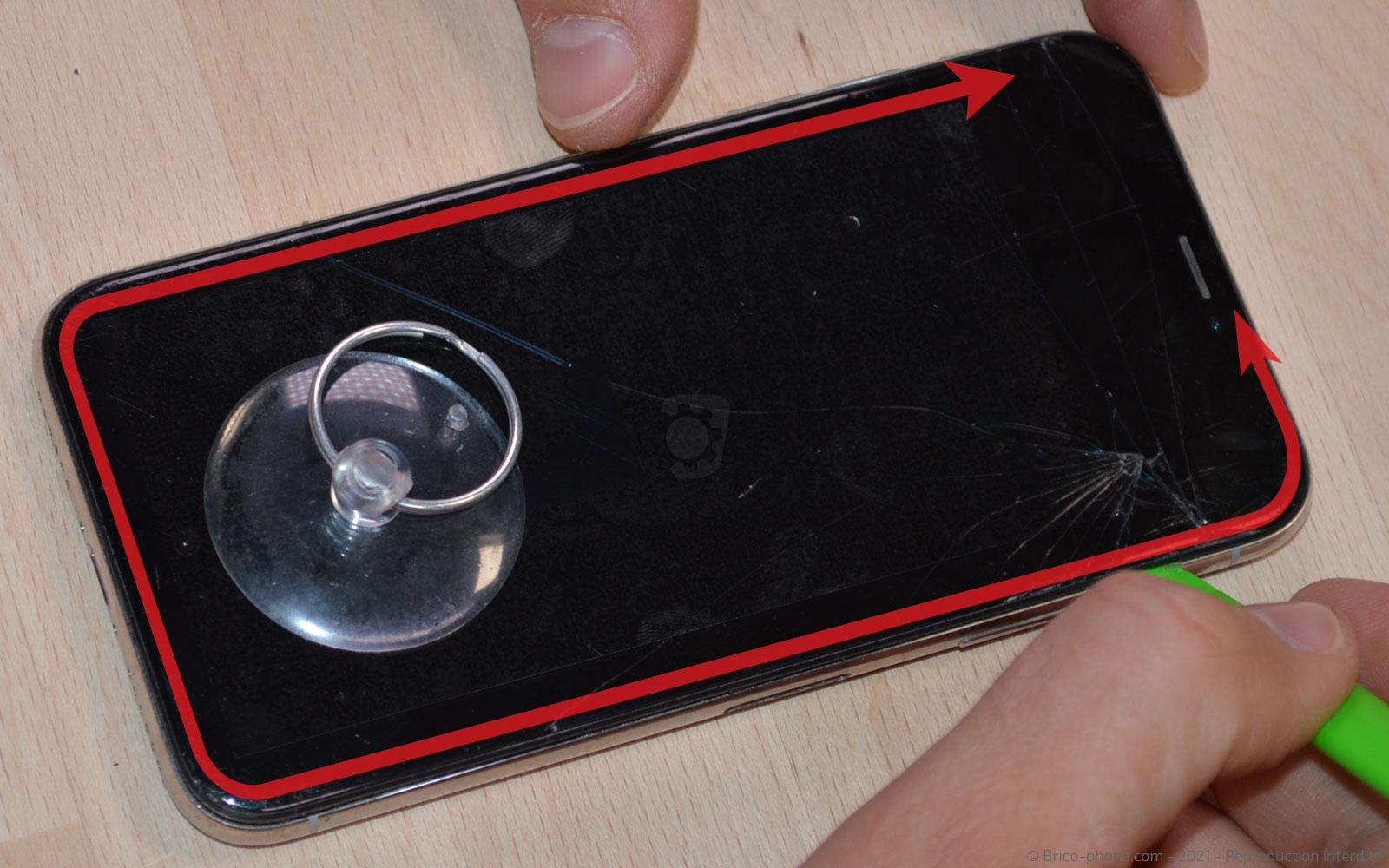

Remplacez le méditaor par la spatule verte. Faites la glisser sur toute la longueur du composant afin de déclipser l'écran.

Attention, lors de l'ouverture aux différentes nappes se trouvant sur la partie droite du téléphone.
Outils du kit utilisés
Outils du kit utilisés

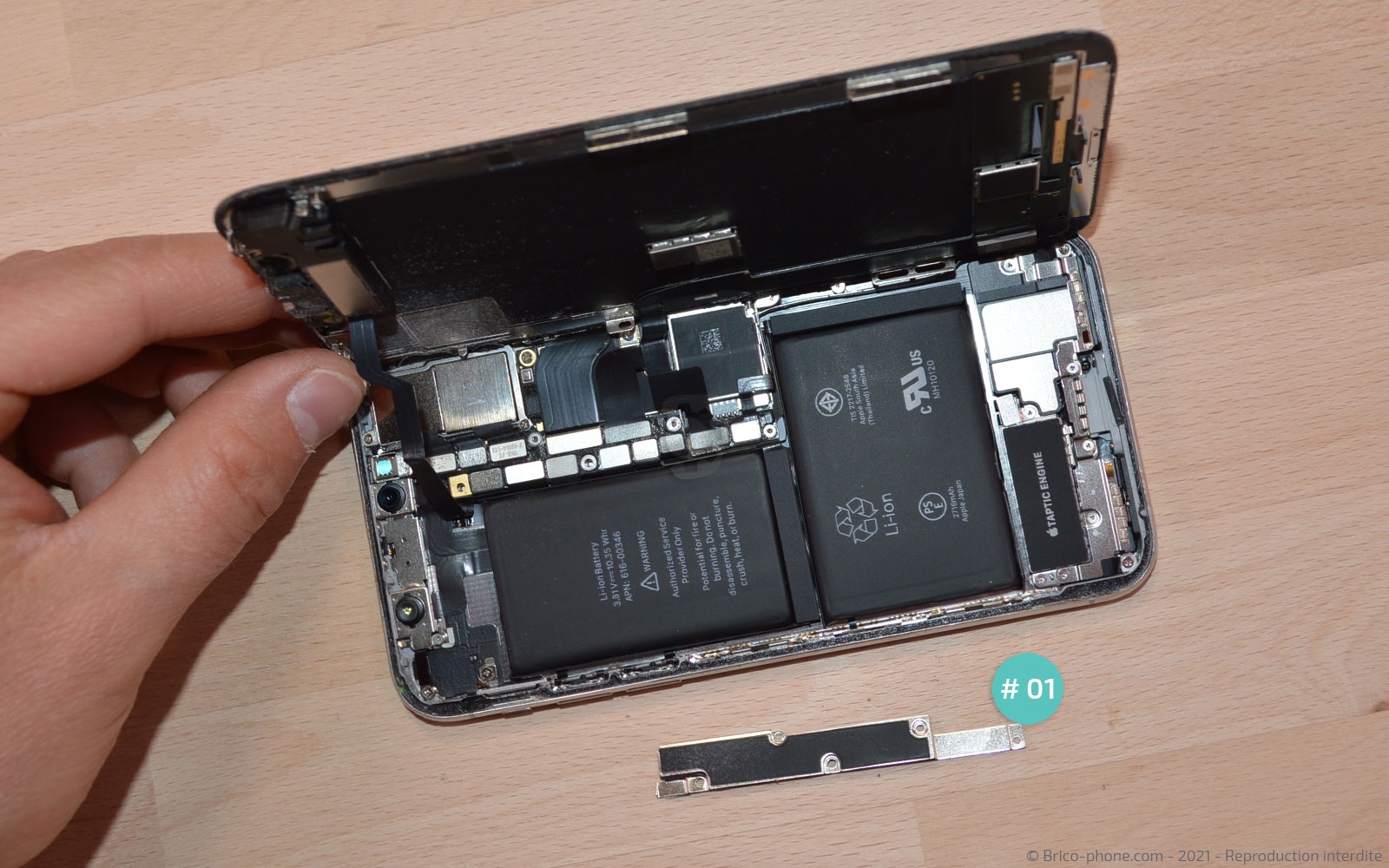

Etape 4 : Libérer les nappes de l'écran

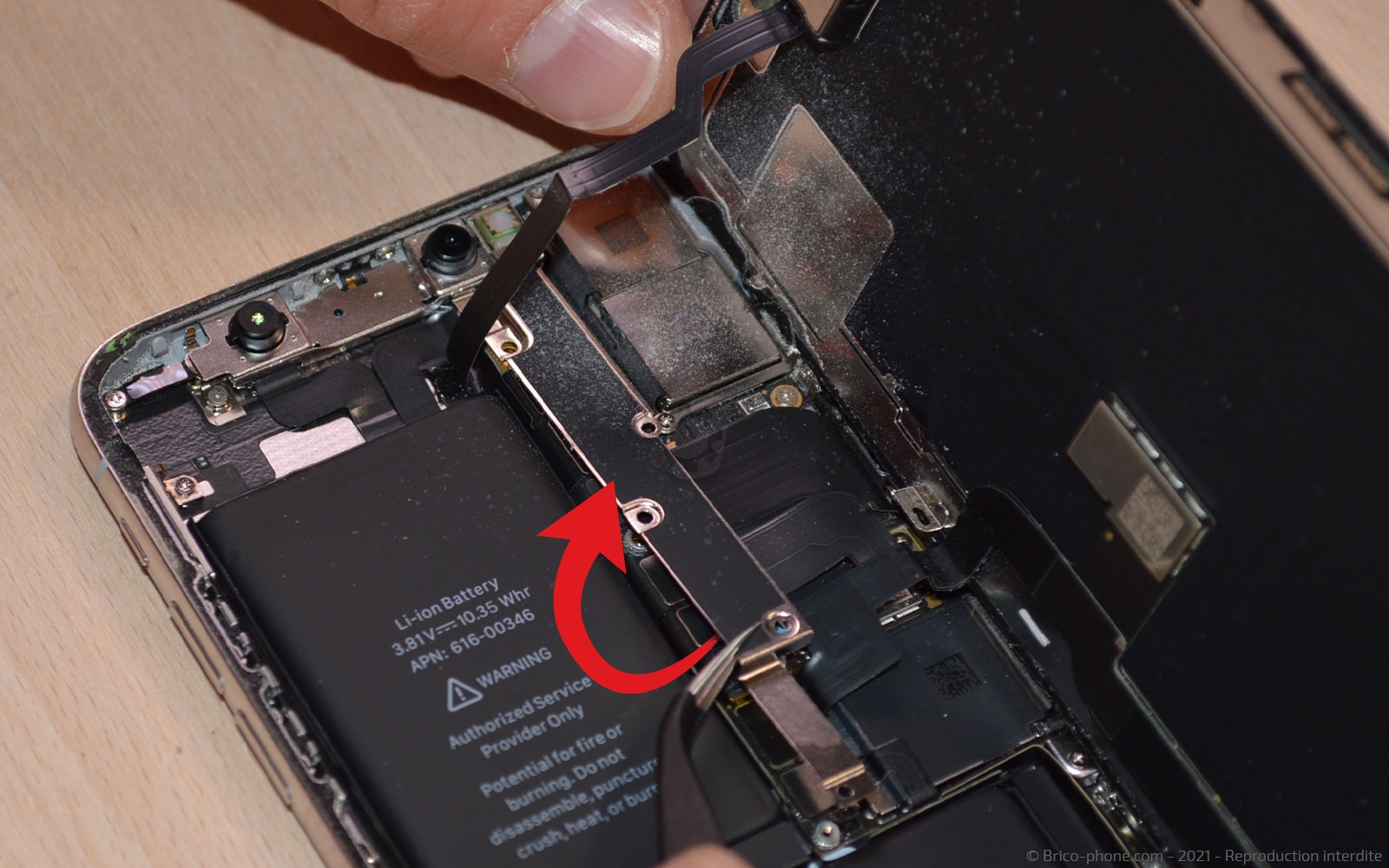

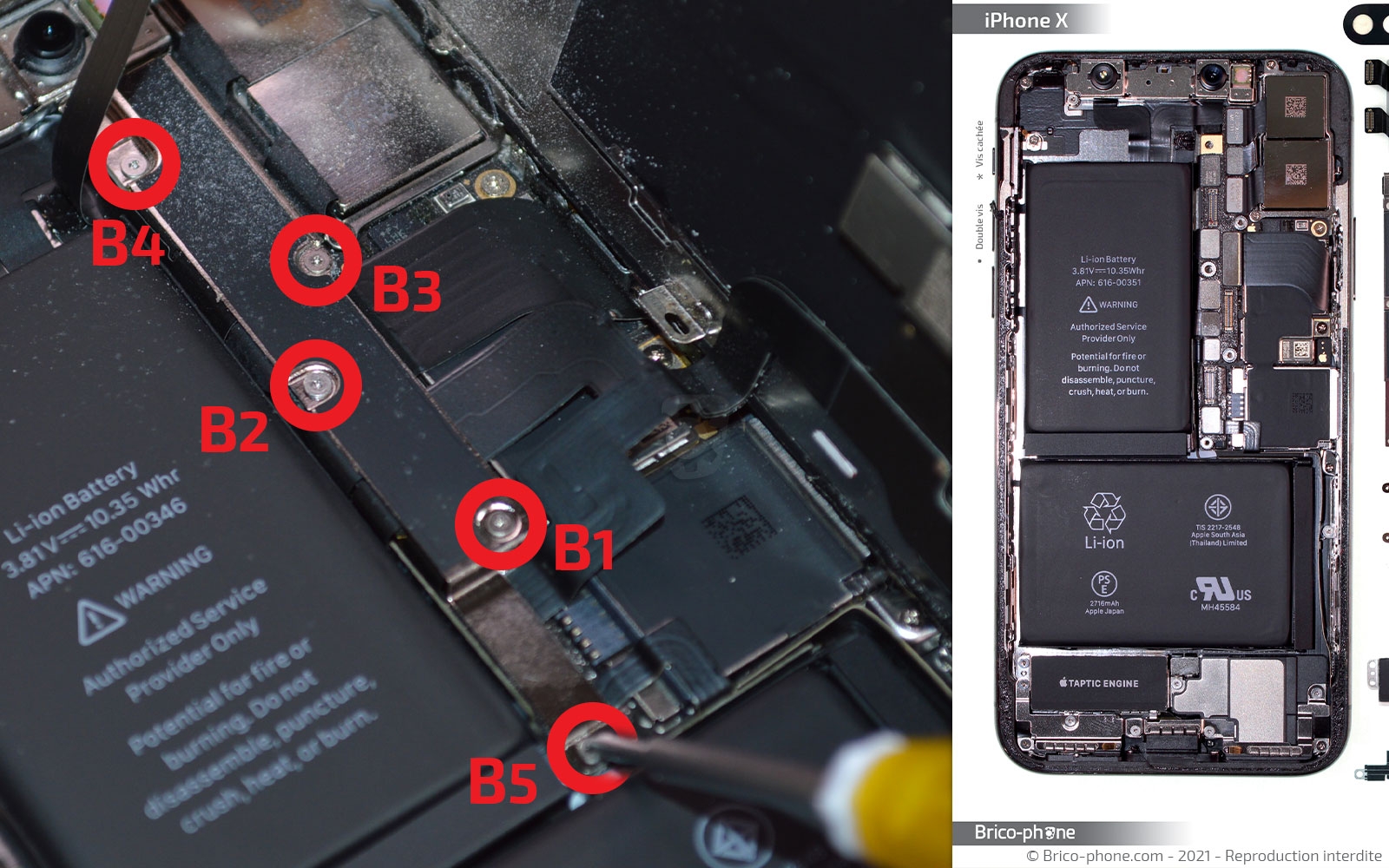

En vous aidant du tournevis triwing, retirez les 5 vis de la plaquette métallique #01.

Placez ces dernières sur le patron d'aide au montage fourni avec votre commande pour éviter d'égarer une des vis.

Saisissez la plaquette avec la pincette pour la mettre de coté.

Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la batterie

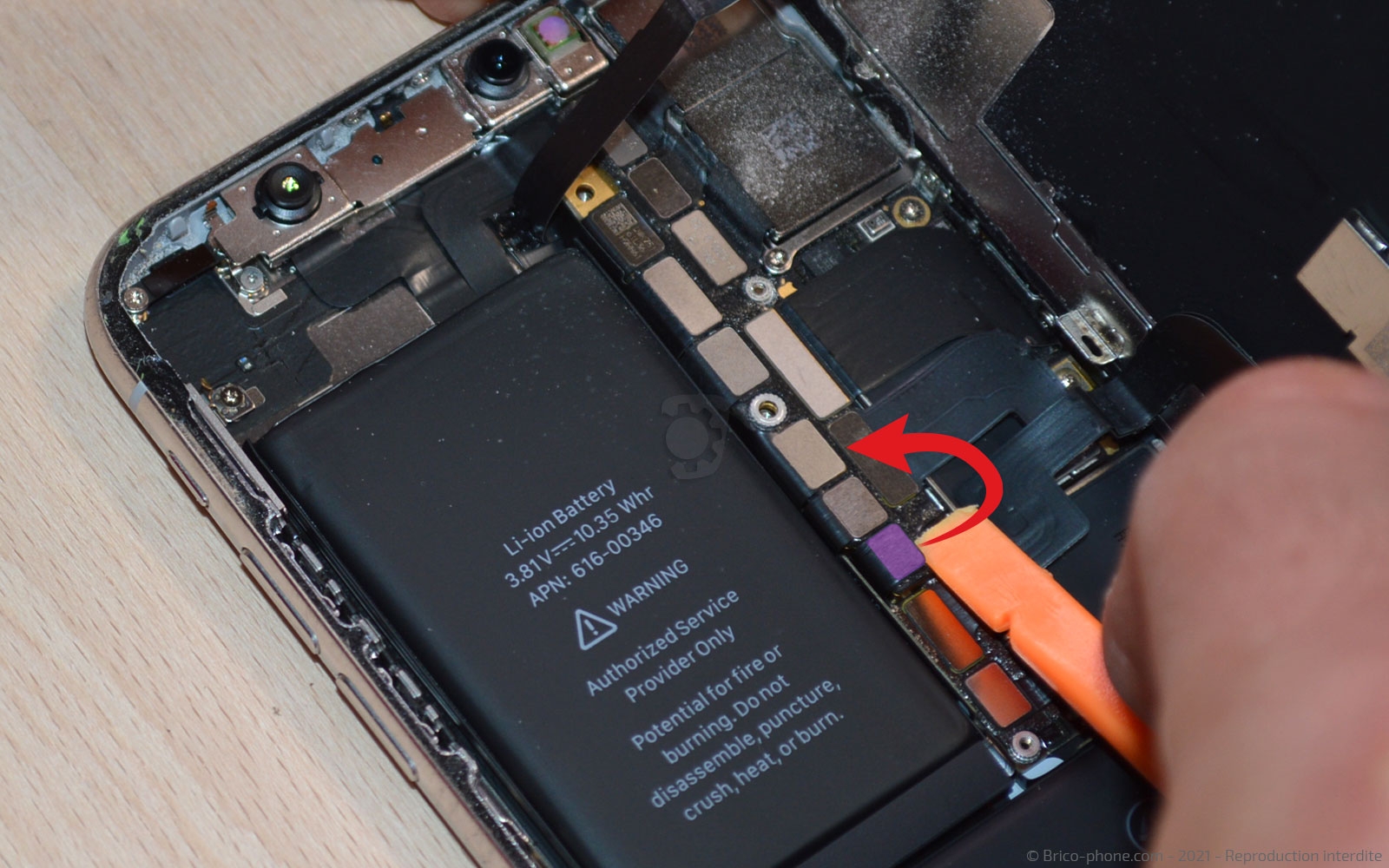

A l'aide du levier en nylon, débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher les nappes de l'écran

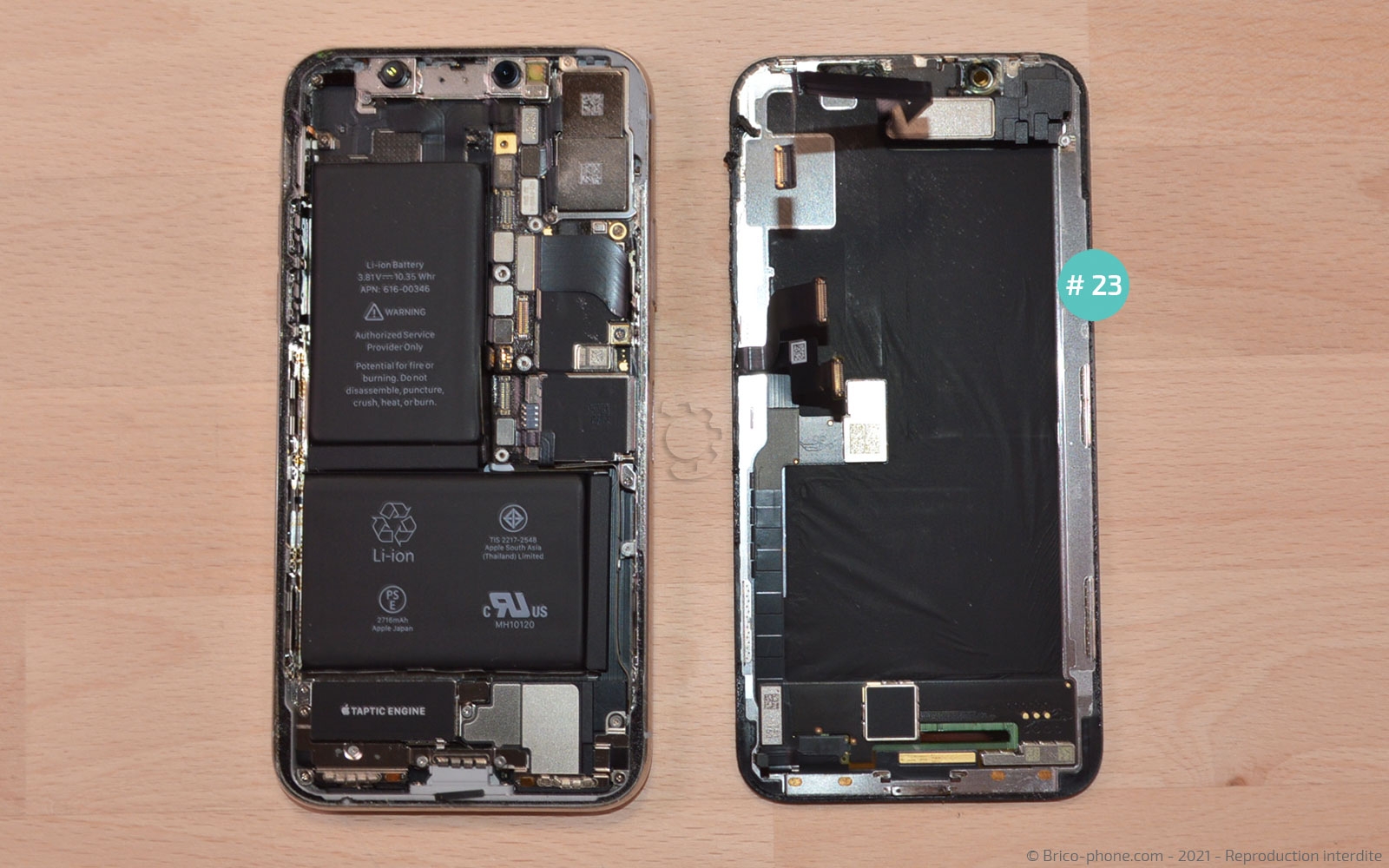

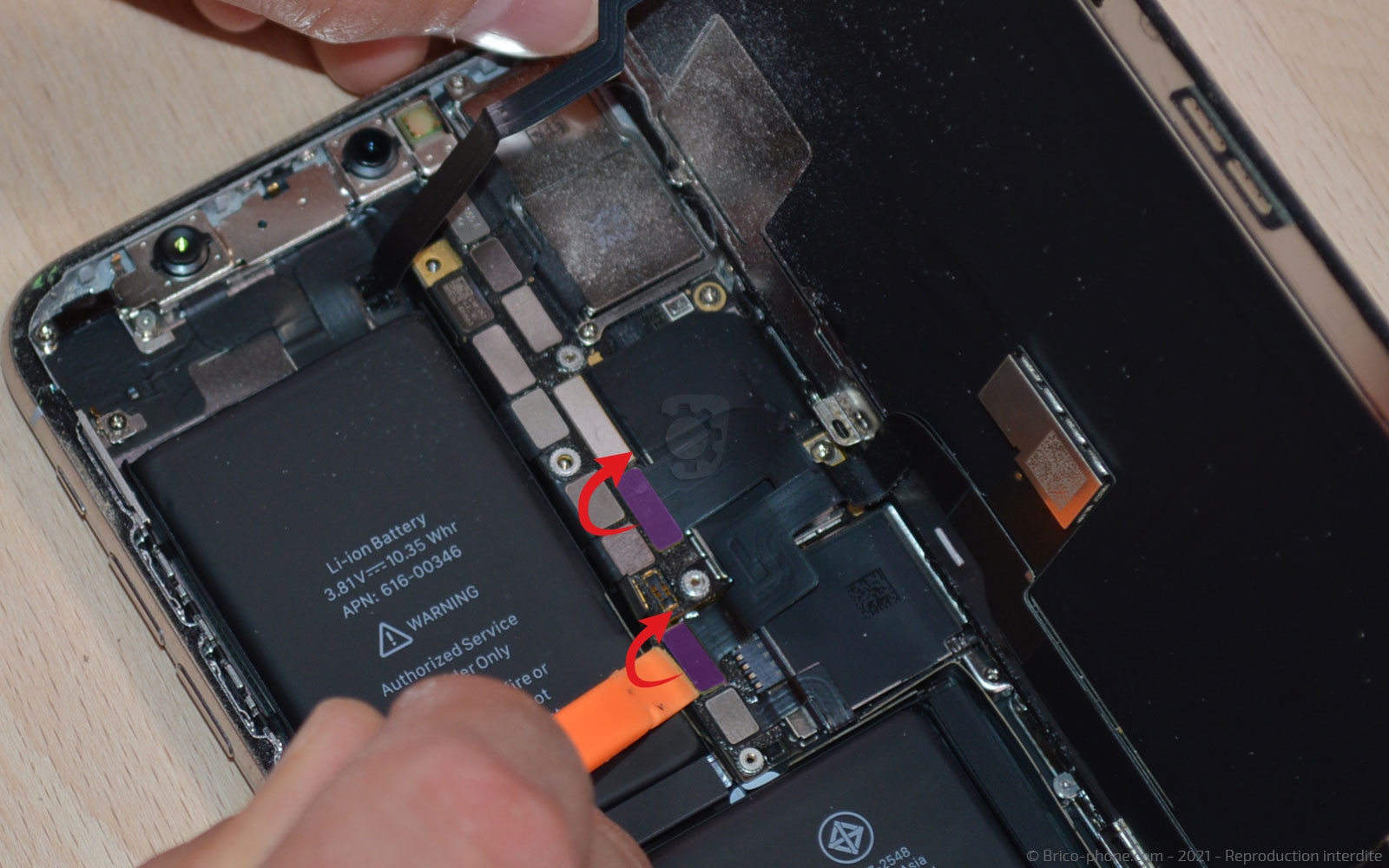

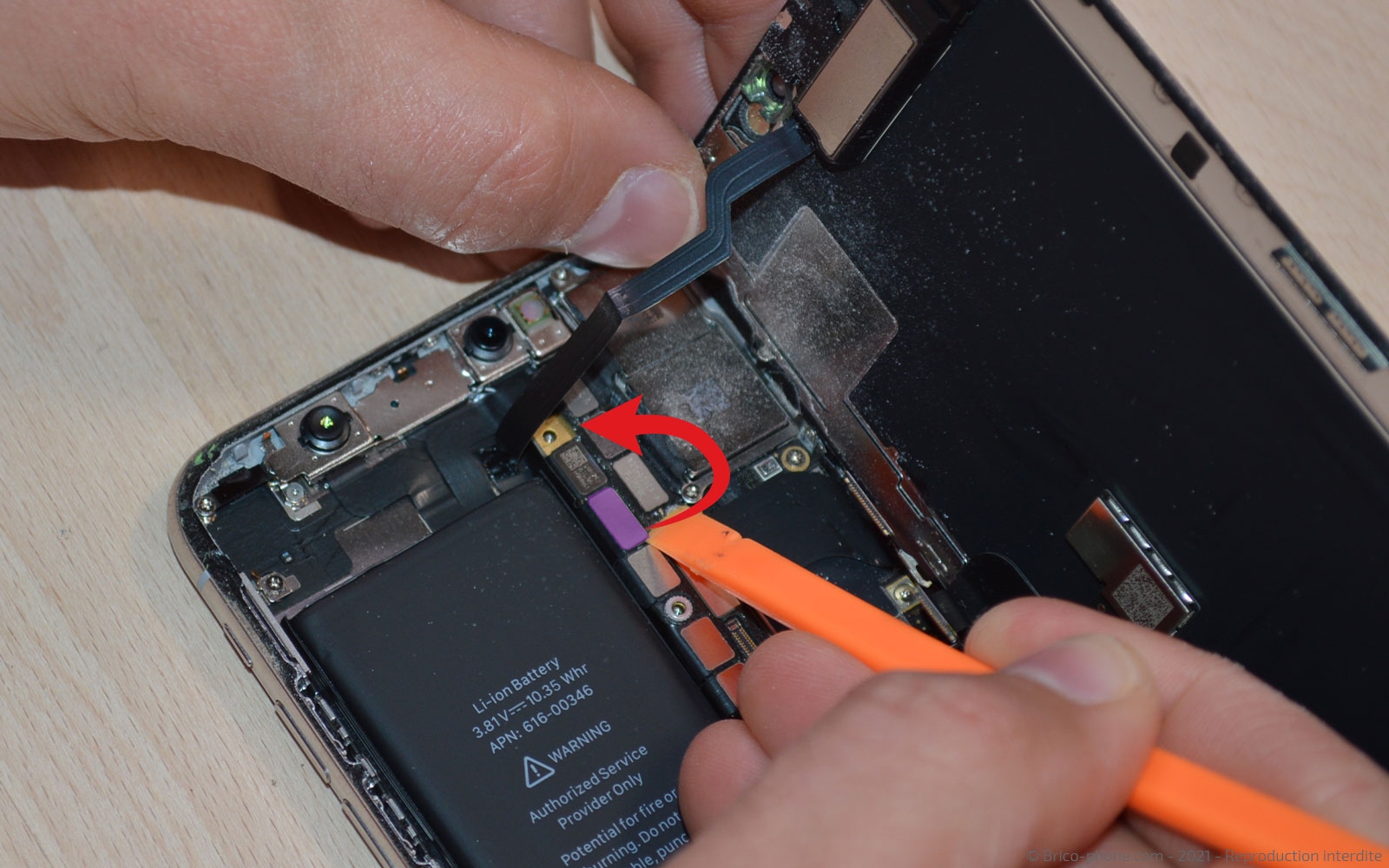

Gardez le même ustensile pour déconnecter les trois nappes reliant l'écran au reste du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir la batterie

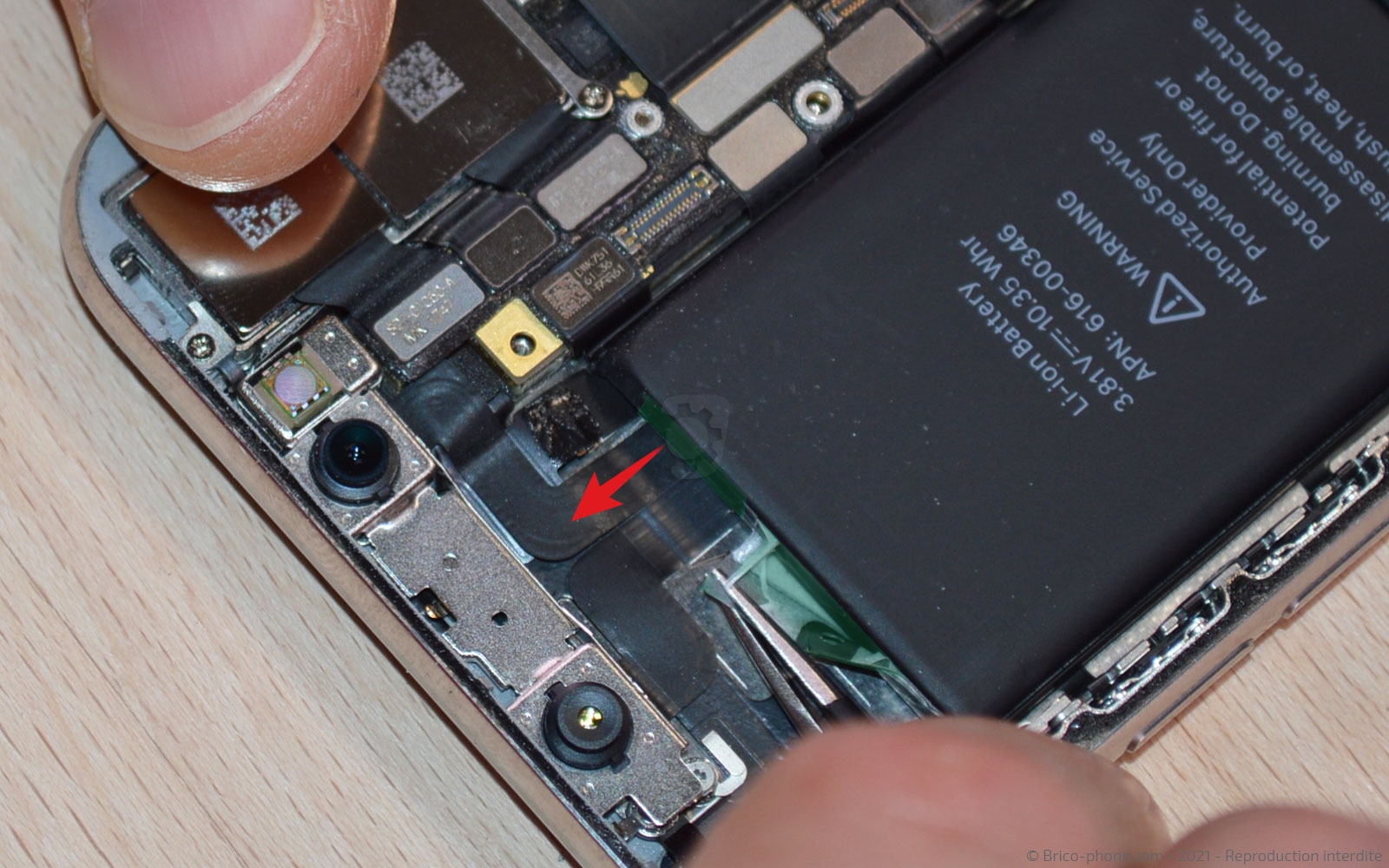

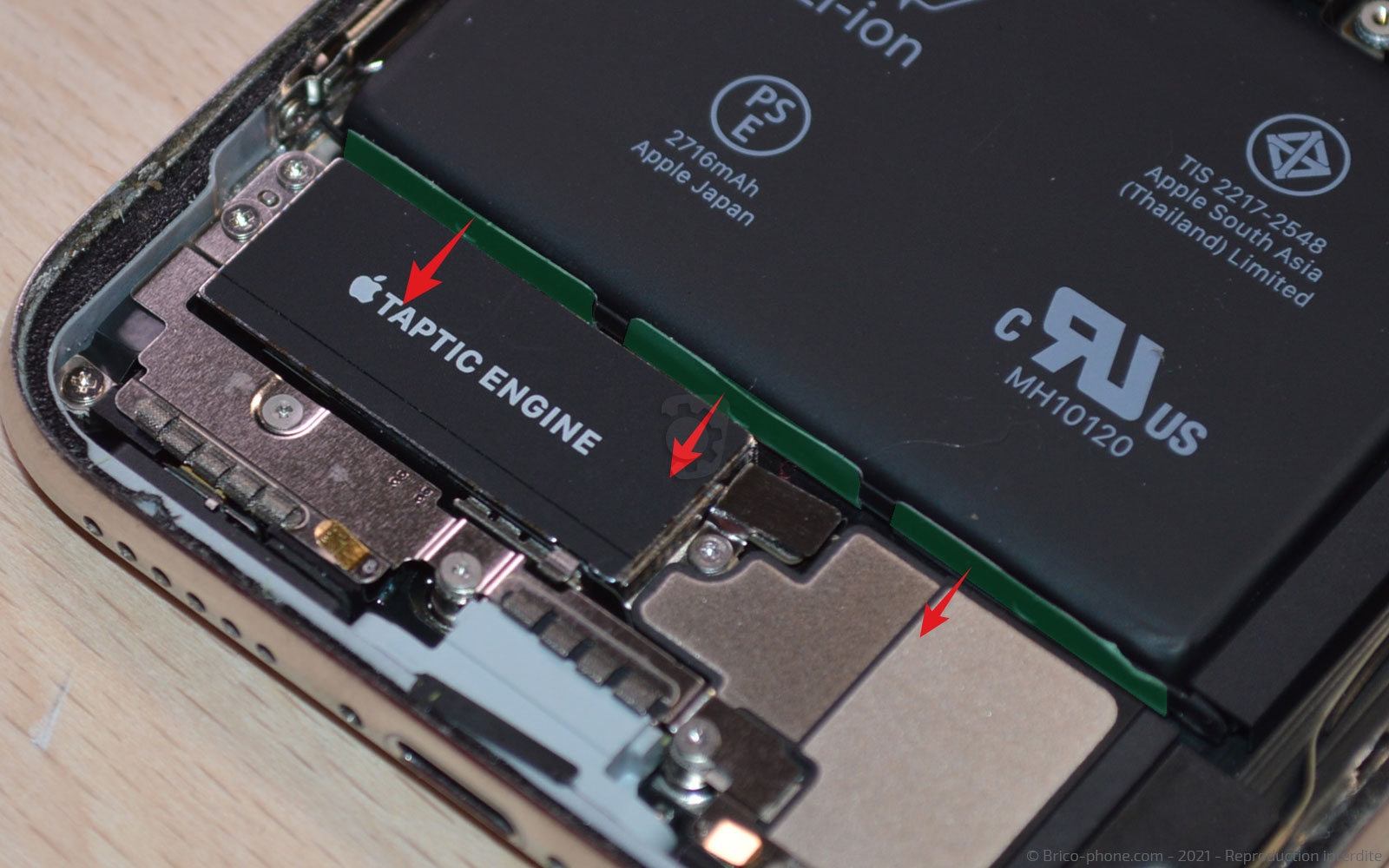

Voici l'étape la plus délicate de cette réparation car vous allez devoir décoller la batterie de votre iPhone.

En haut et en bas de la batterie, vous trouverez des adhésifs noirs. Décollez-les à l'aide de la pincette en faisant attention à ne pas percer le composant.

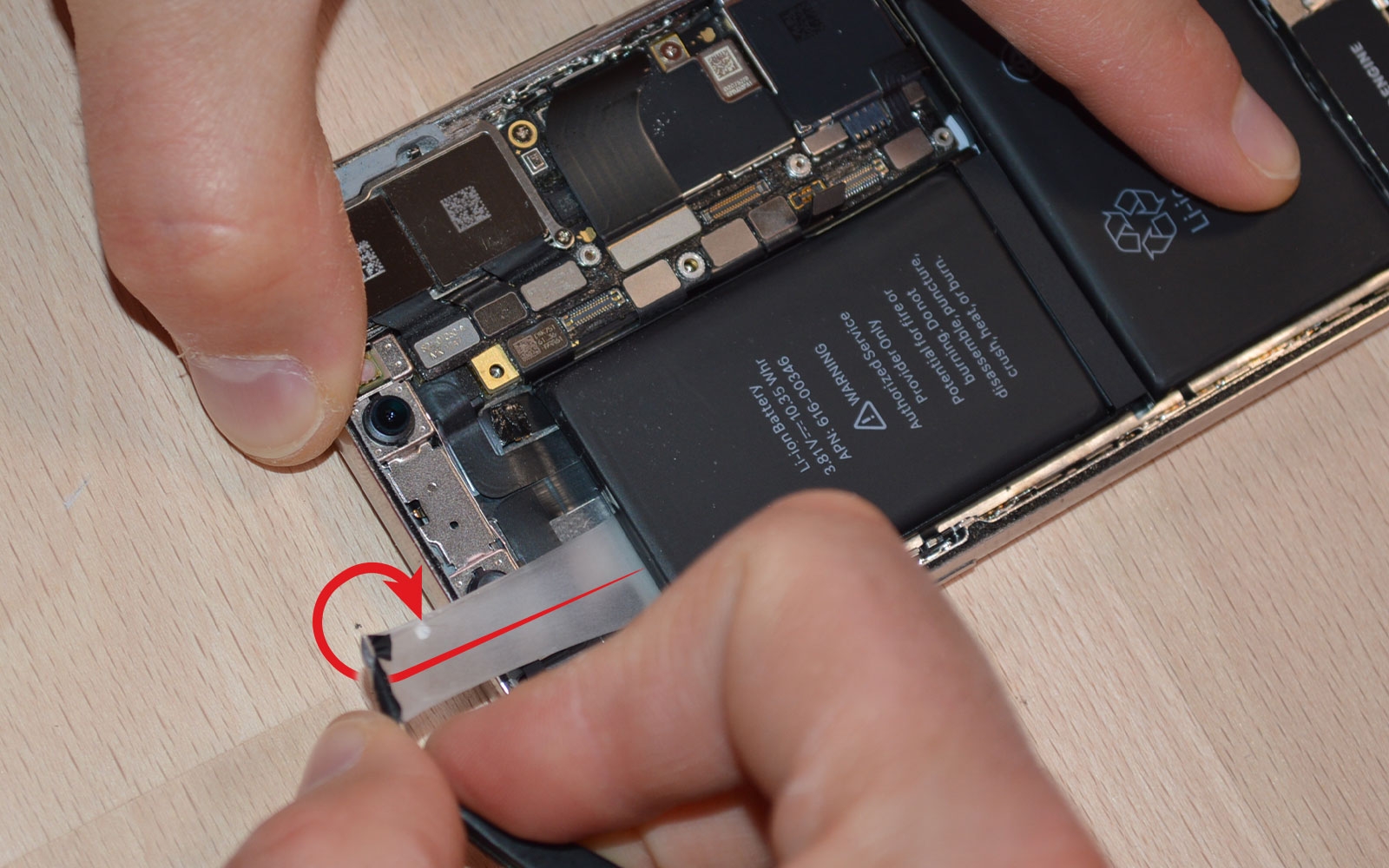

Saisissez la languette et tirez la délicatement afin de pouvoir petit à petit l'enrouler autour de la pincette. Réitérez la manipulation pour les 4 autres adhésifs.

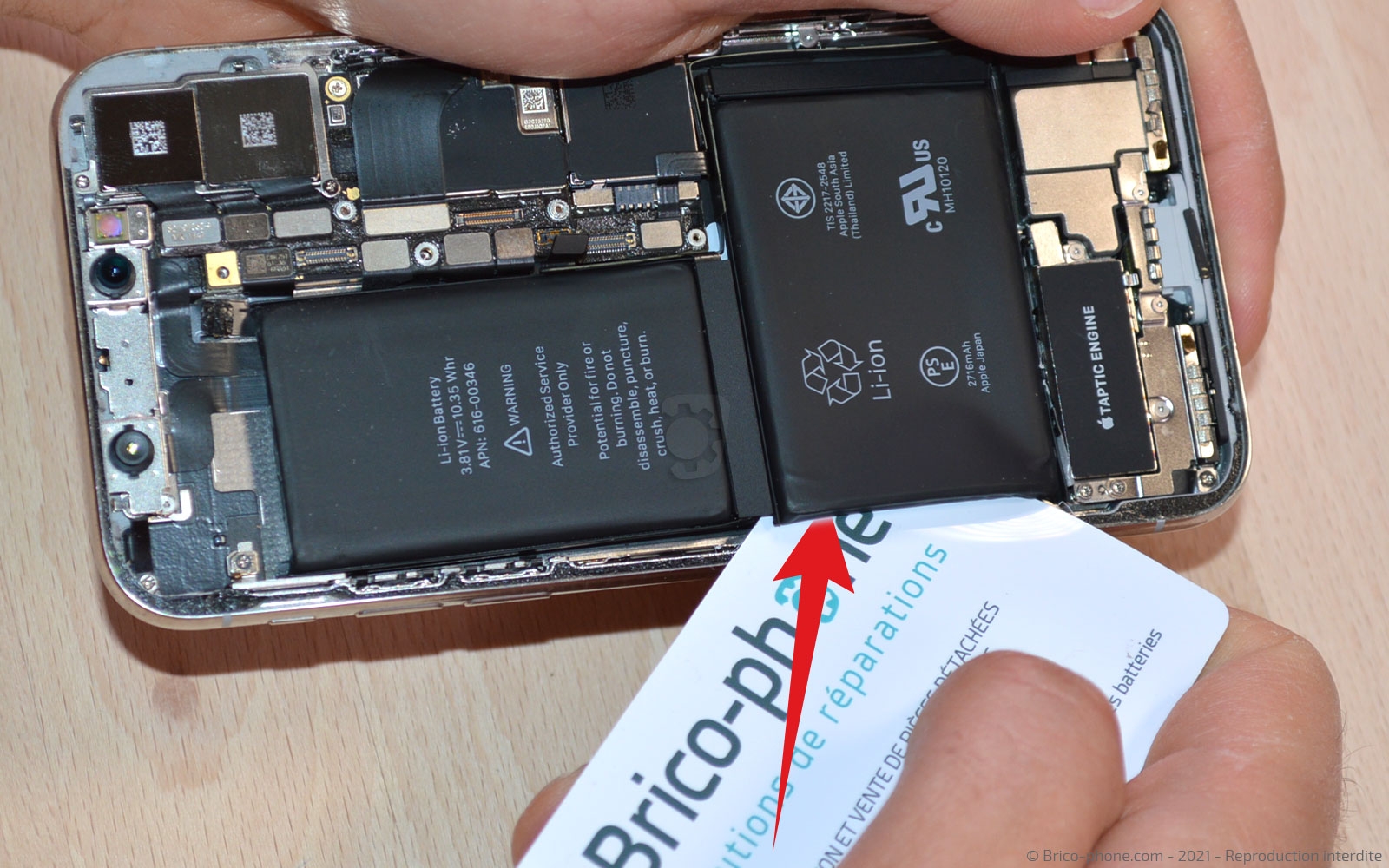

Si des stickers ne sont pas totalement enlevés, insérez la carte en PVC sous la batterie pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Récupérer le support métallique

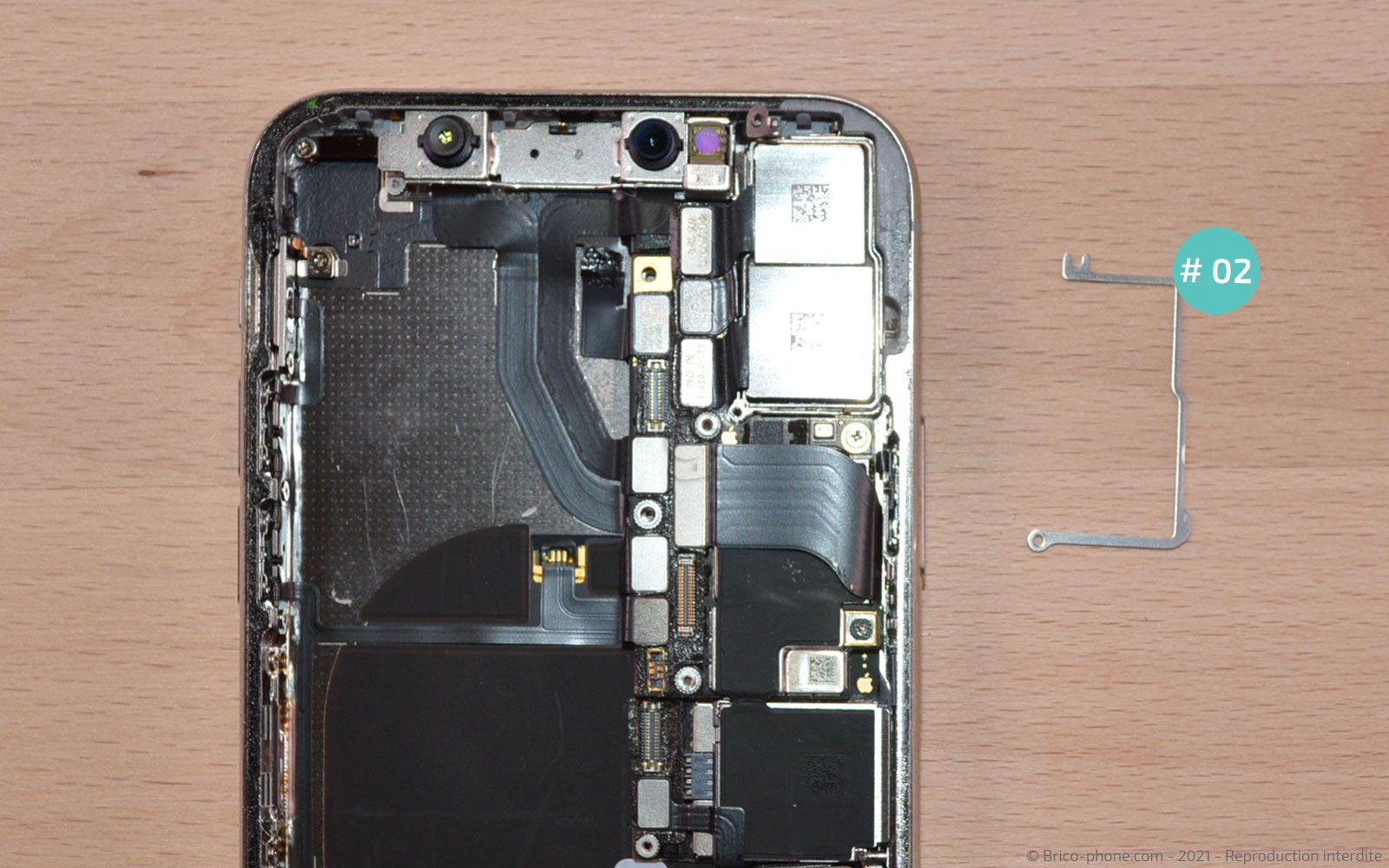

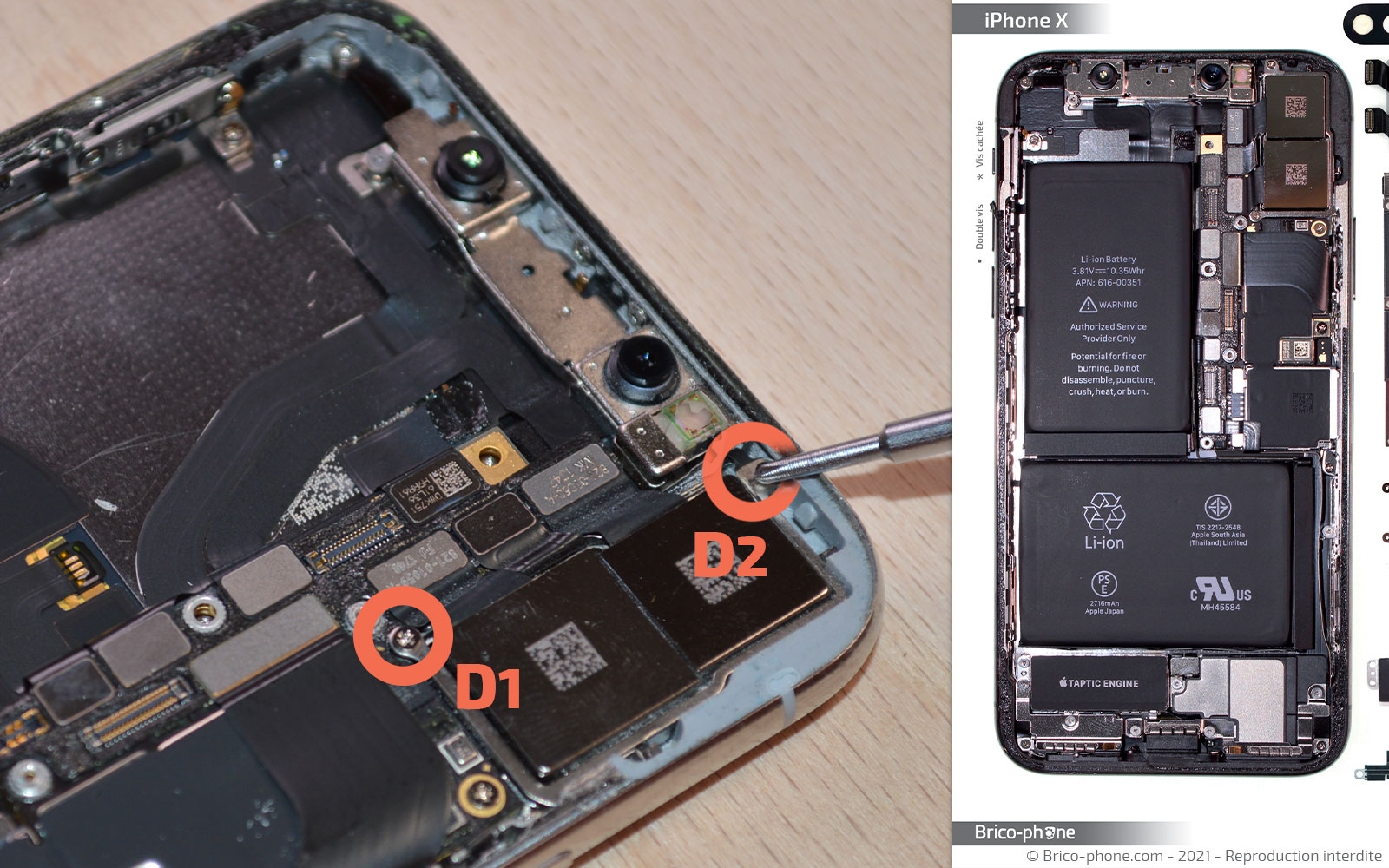

Dévissez les vis D1 et D2 avec le tournevis cruciforme.

Récupérez ensuite la plaquette #02.
Outils du kit utilisés
Outils du kit utilisés

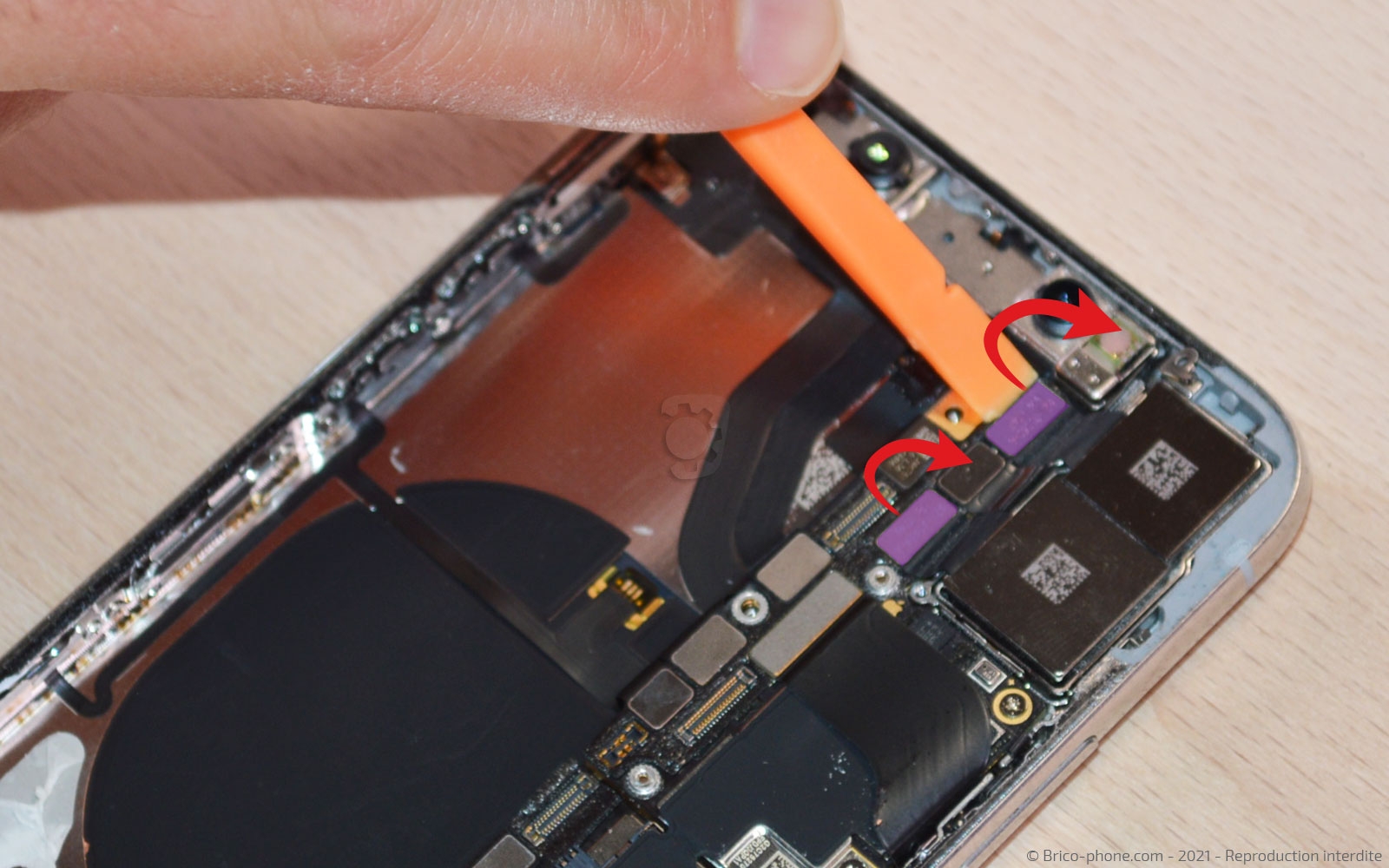

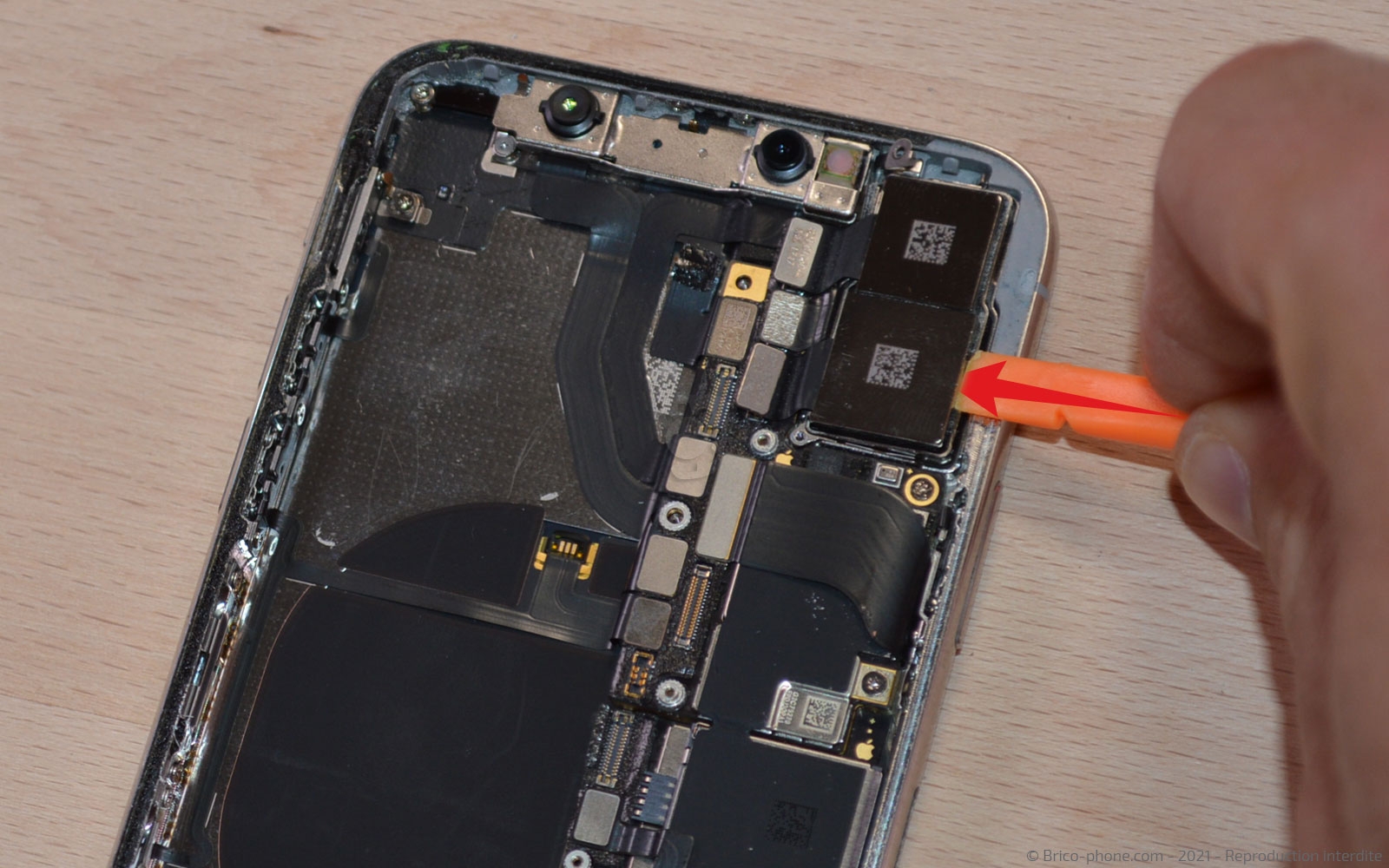

Etape 9 : Retirer le module caméra

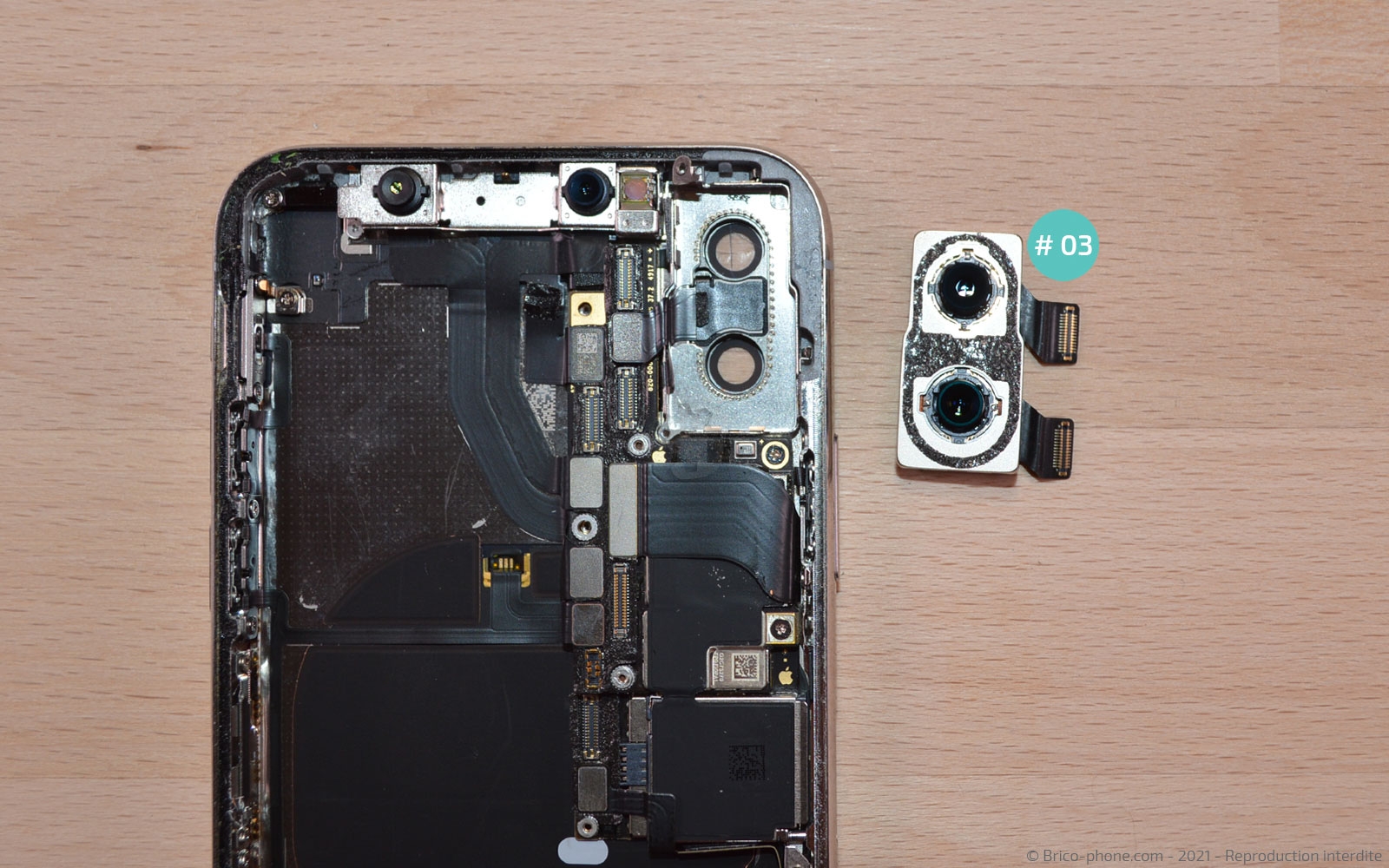

Reprenons le spudger pour déconnecter les nappes du module appareil photo.

Enfin, glissez l'outil entre le châssis et le bloc caméra pour le sortir de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

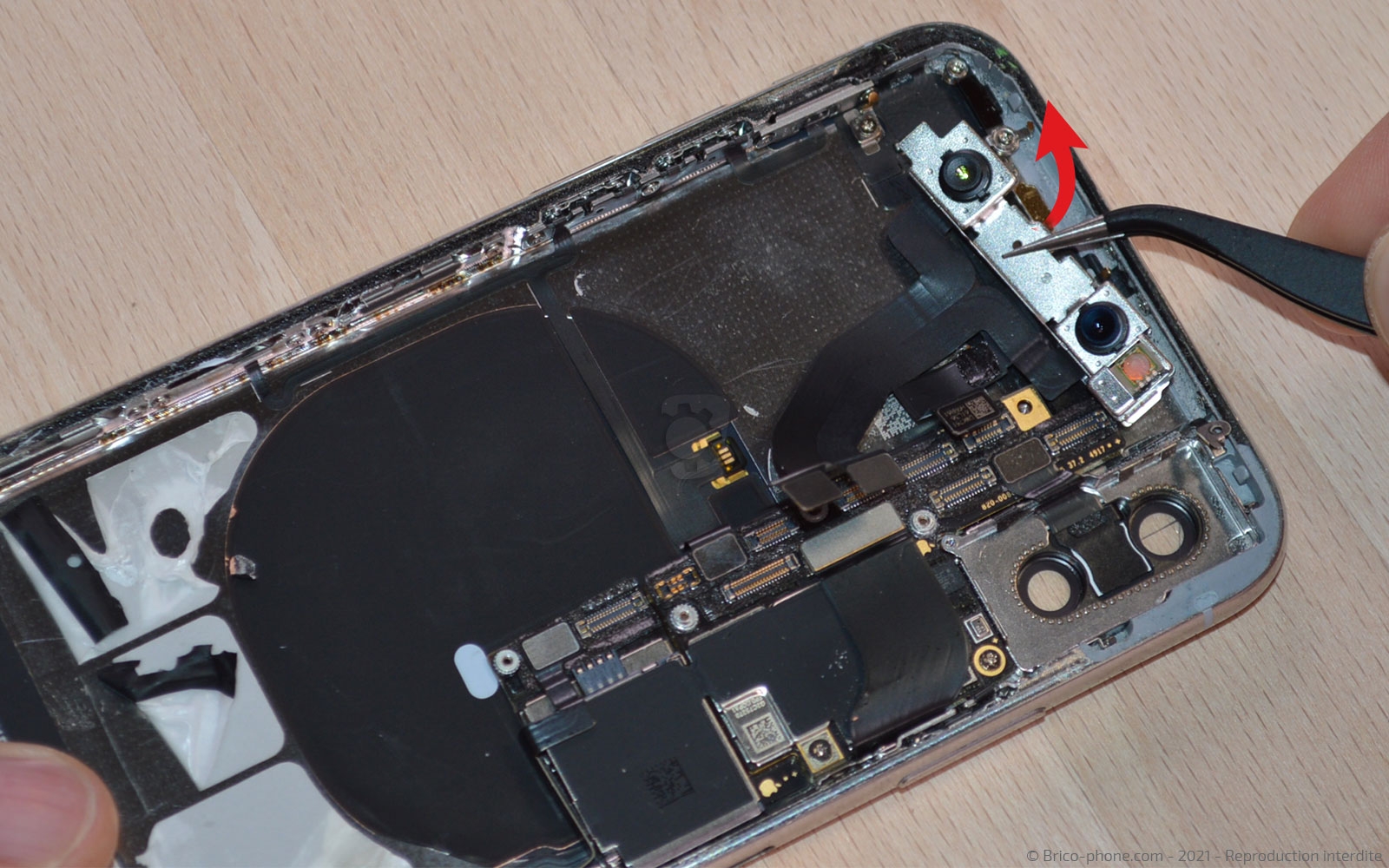

Etape 10 : Oter la caméra avant

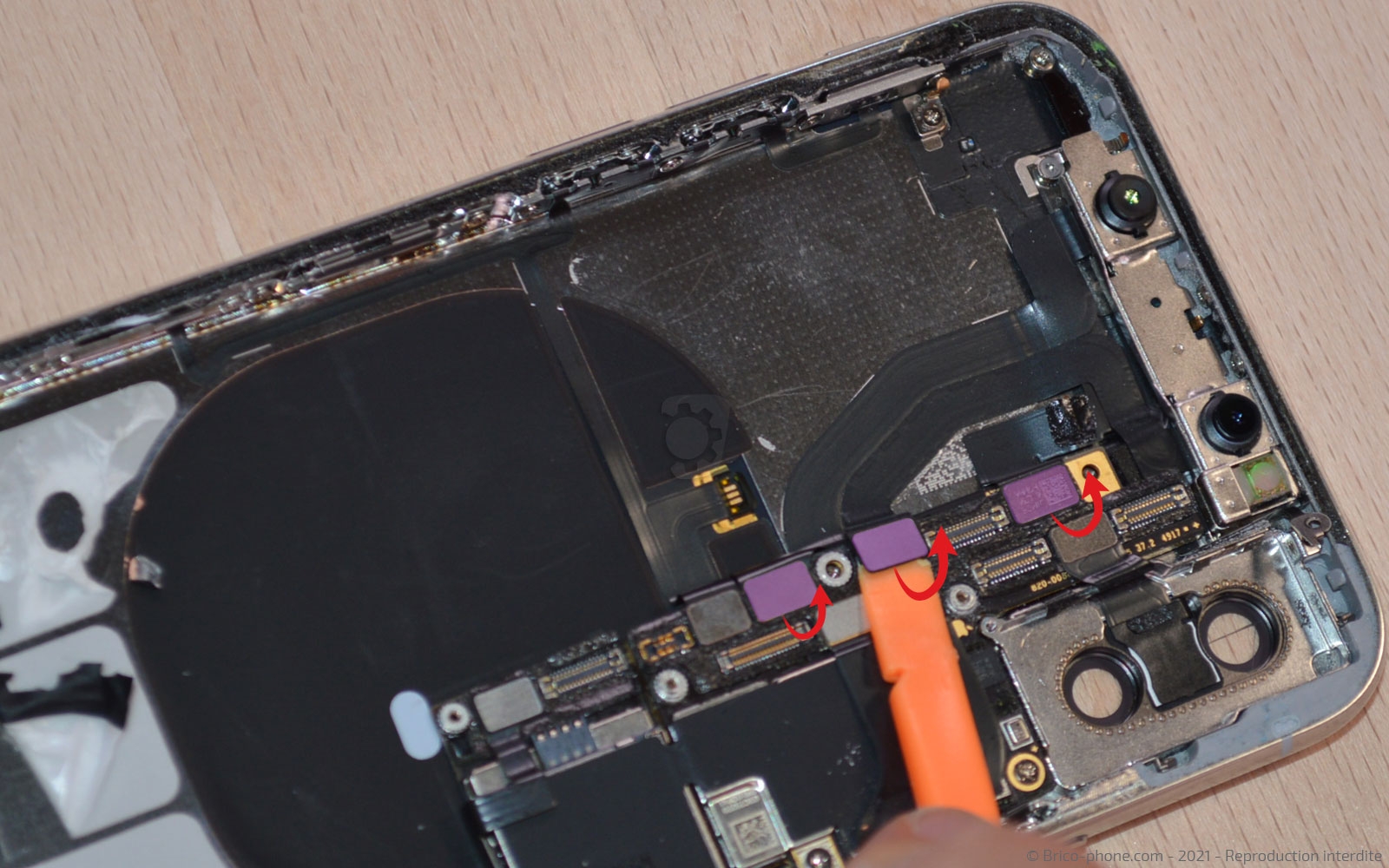

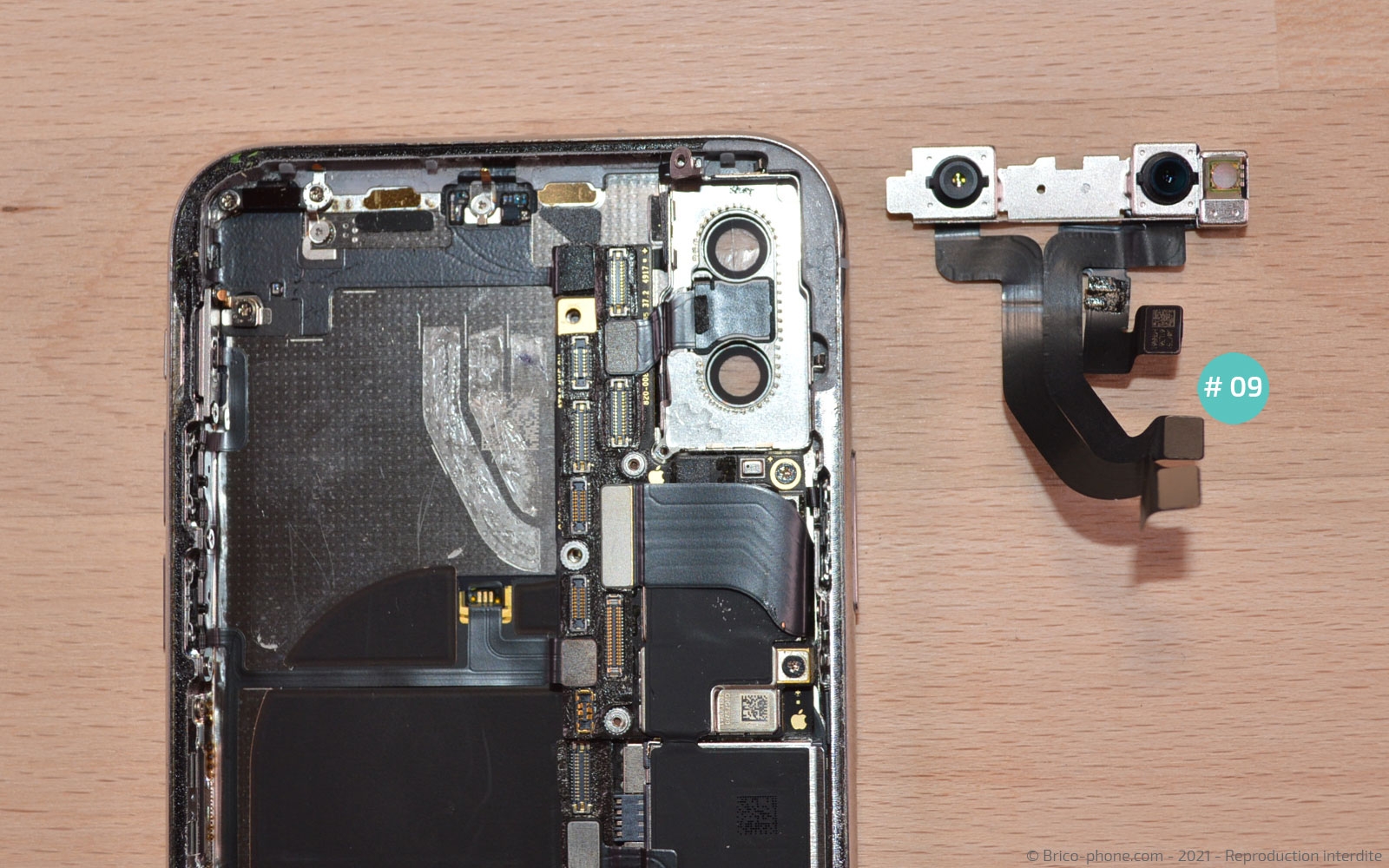

Continuons en débranchant les différentes nappes de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Enlever la carte mère

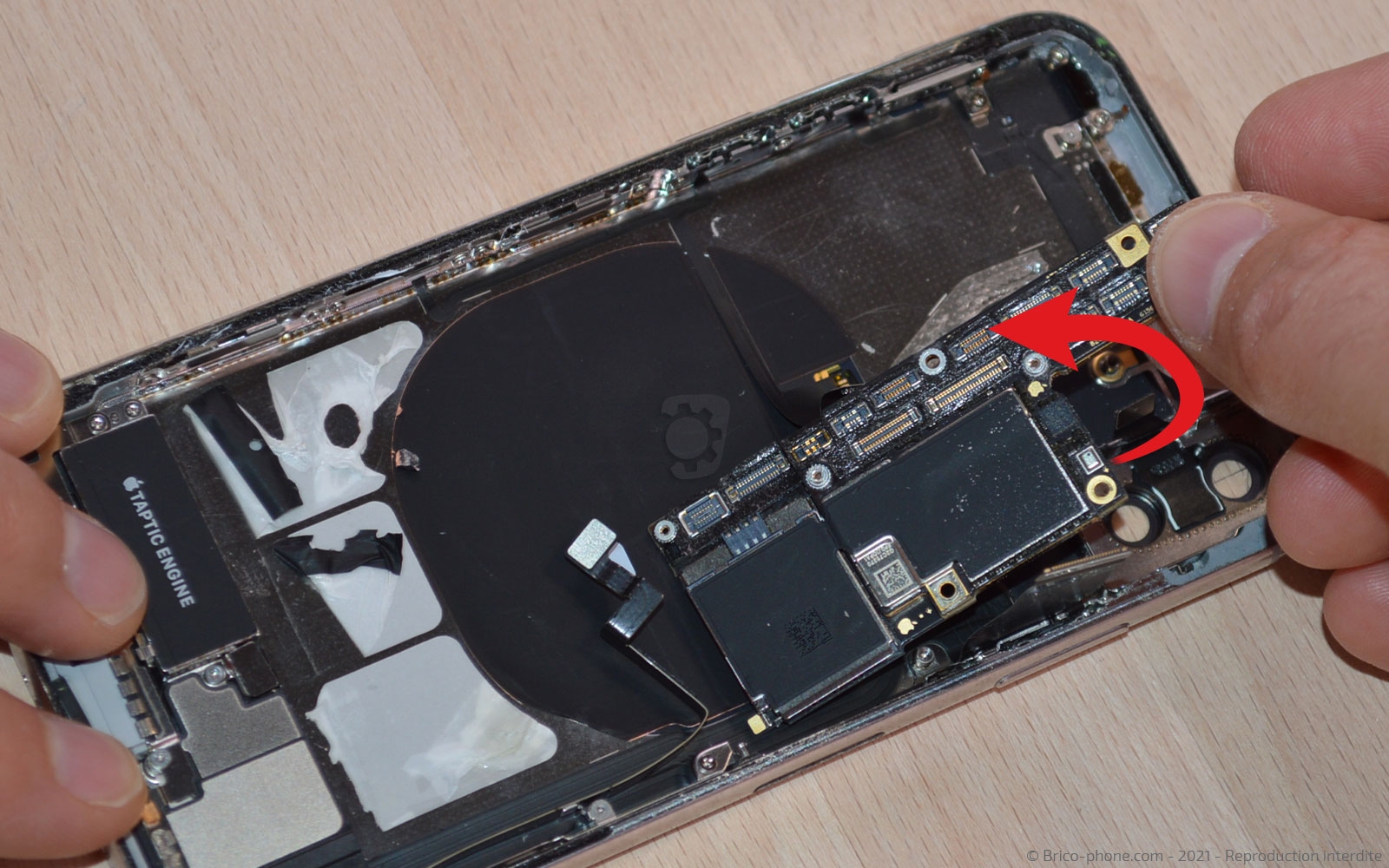

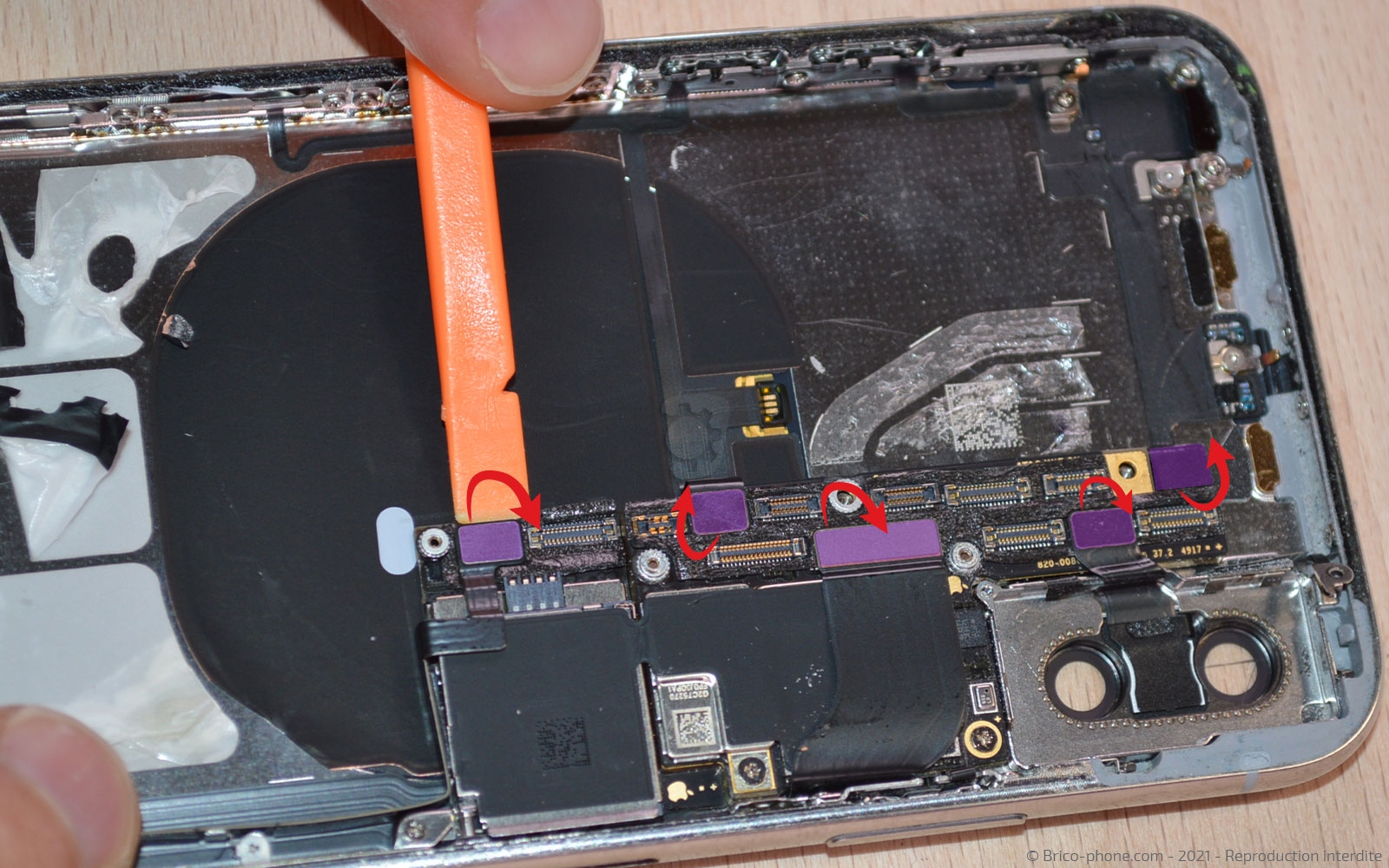

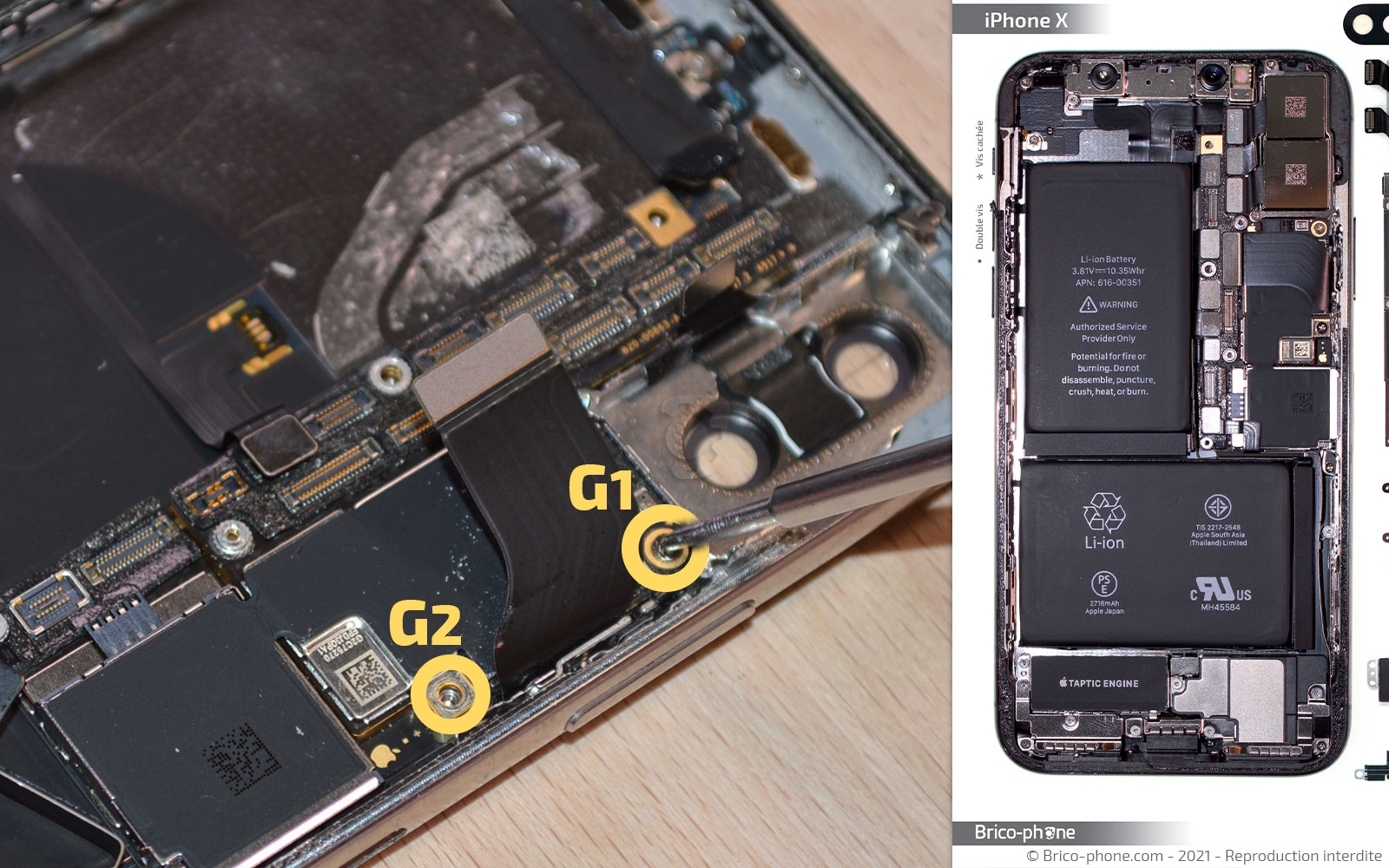

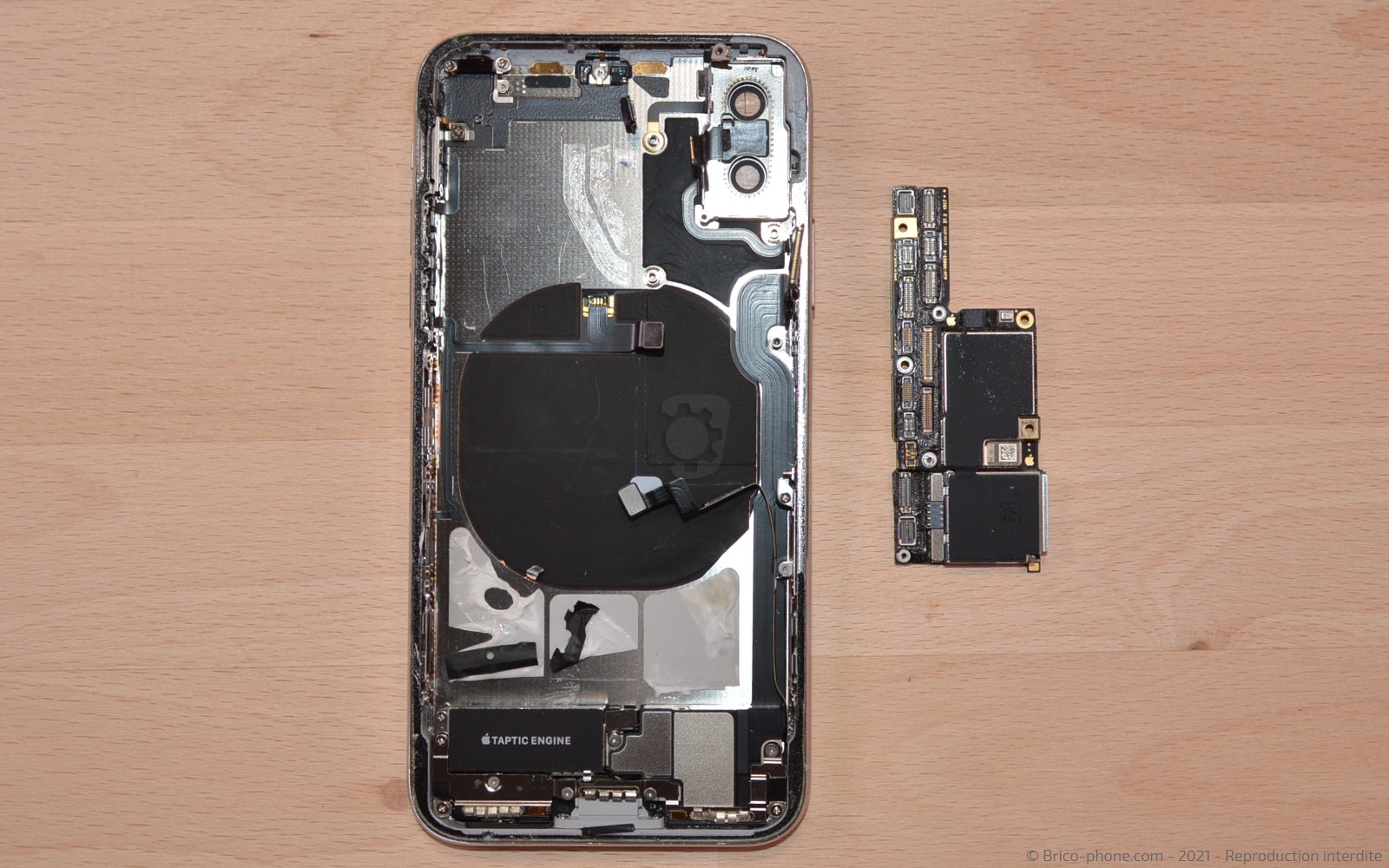

Débranchez les dernières nappes connectées puis retirez les vis G1 et G2 avec le tournevis cruciforme.

Récupérez ensuite la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Installer les éléments
Saisissez le nouveau châssis et installez tous les composants telles que la carte mère et les caméras, avant de placer la batterie.
Suivez toutes les étapes une par une afin d'être certain de replacer tous les éléments correctement.

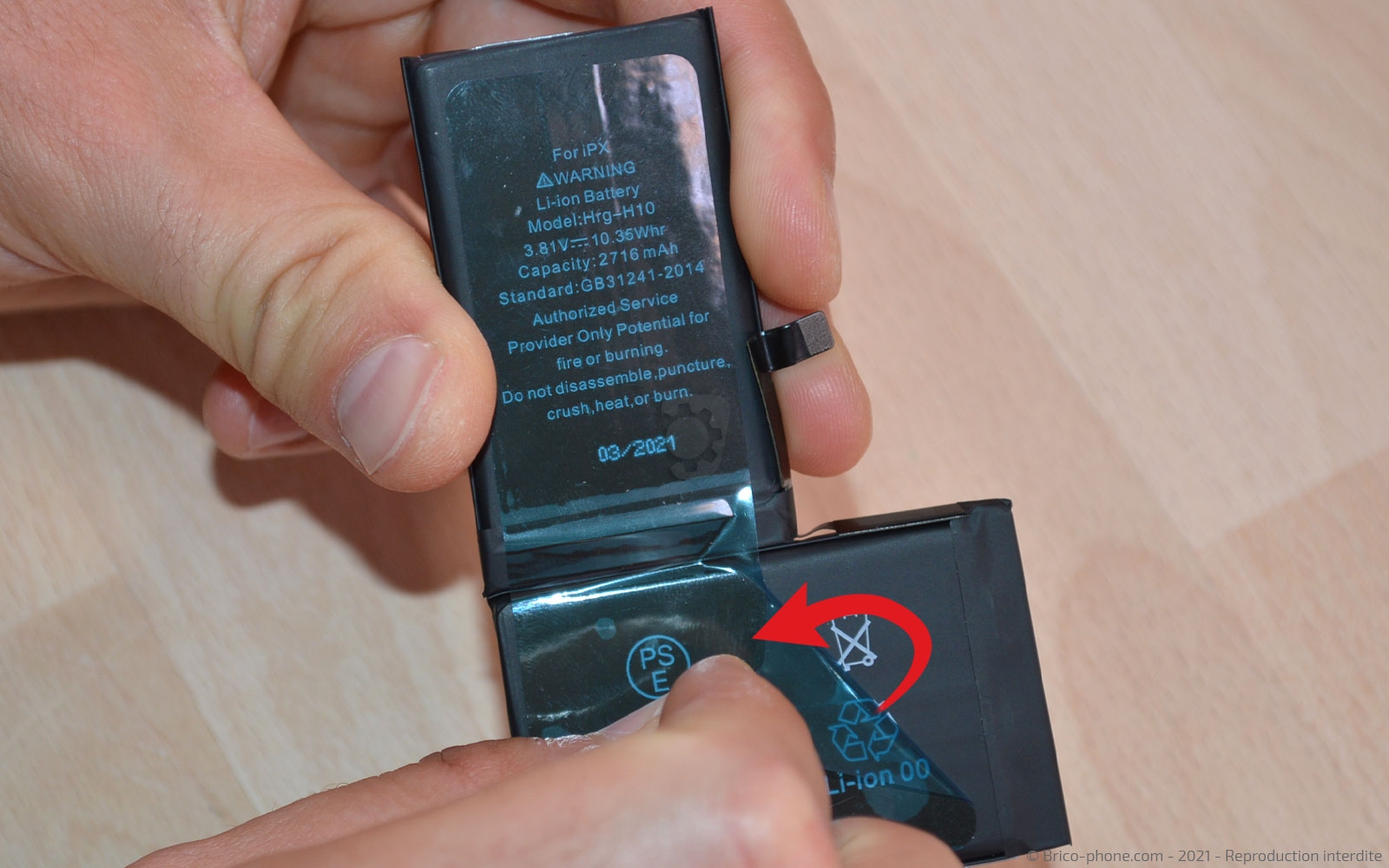

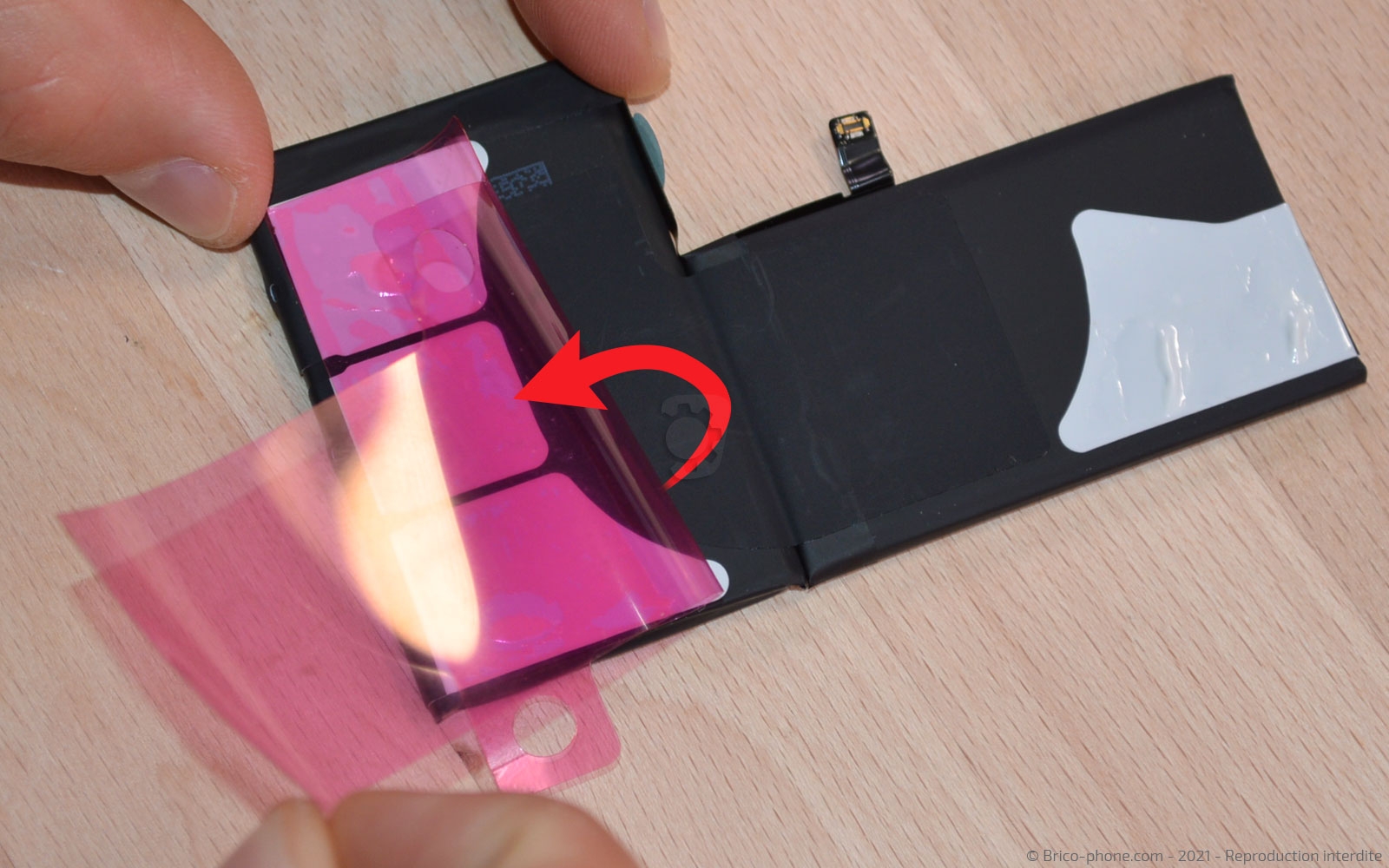

Attrapez les stickers de batteries et enlevez les protections bleues. Déposez la batterie sur les adhésifs de manière à faire dépasser les parties noires.
Repliez les languettes sur la batterie puis ôtez les dernières protections afin de l'installer au centre du châssis.

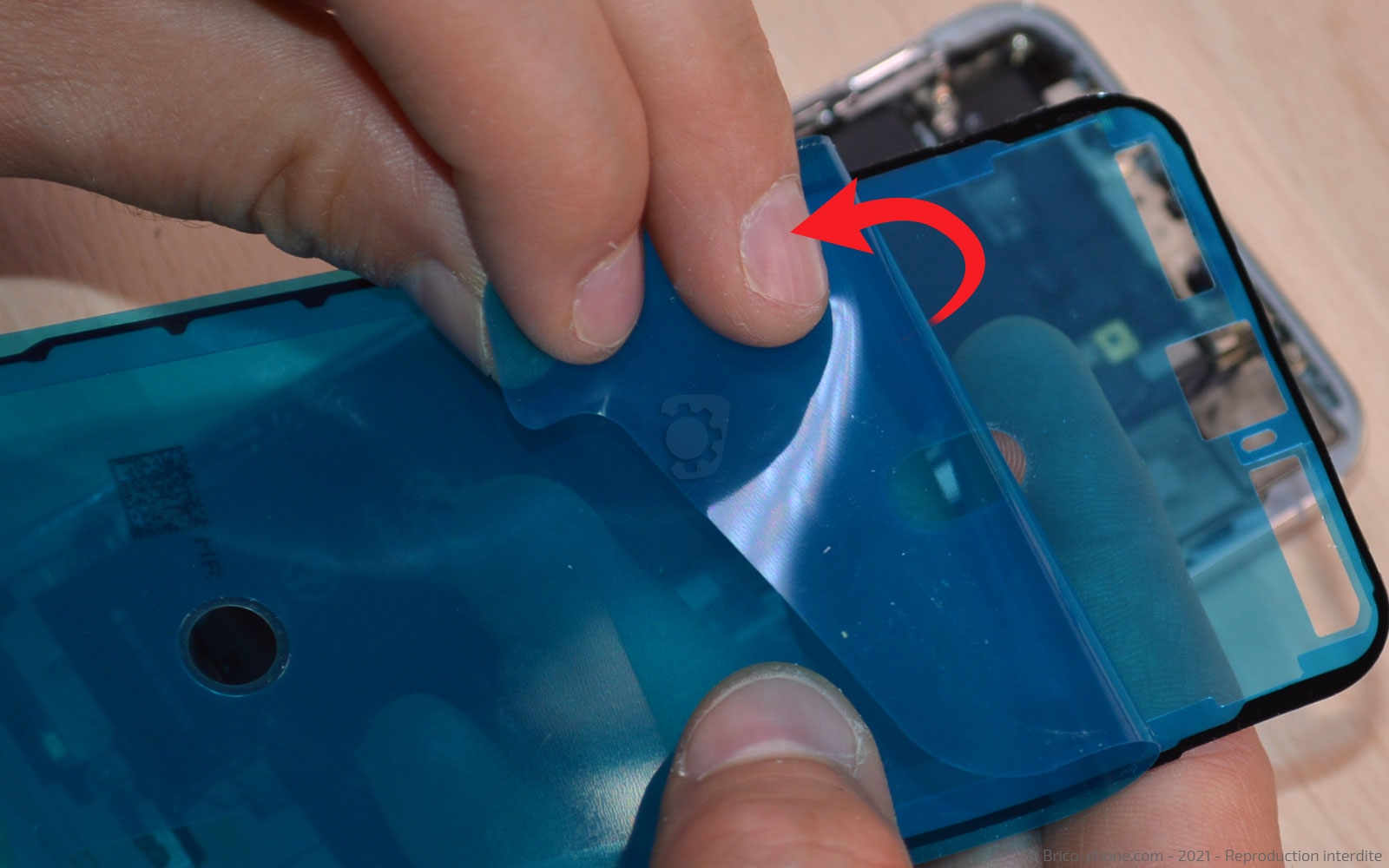

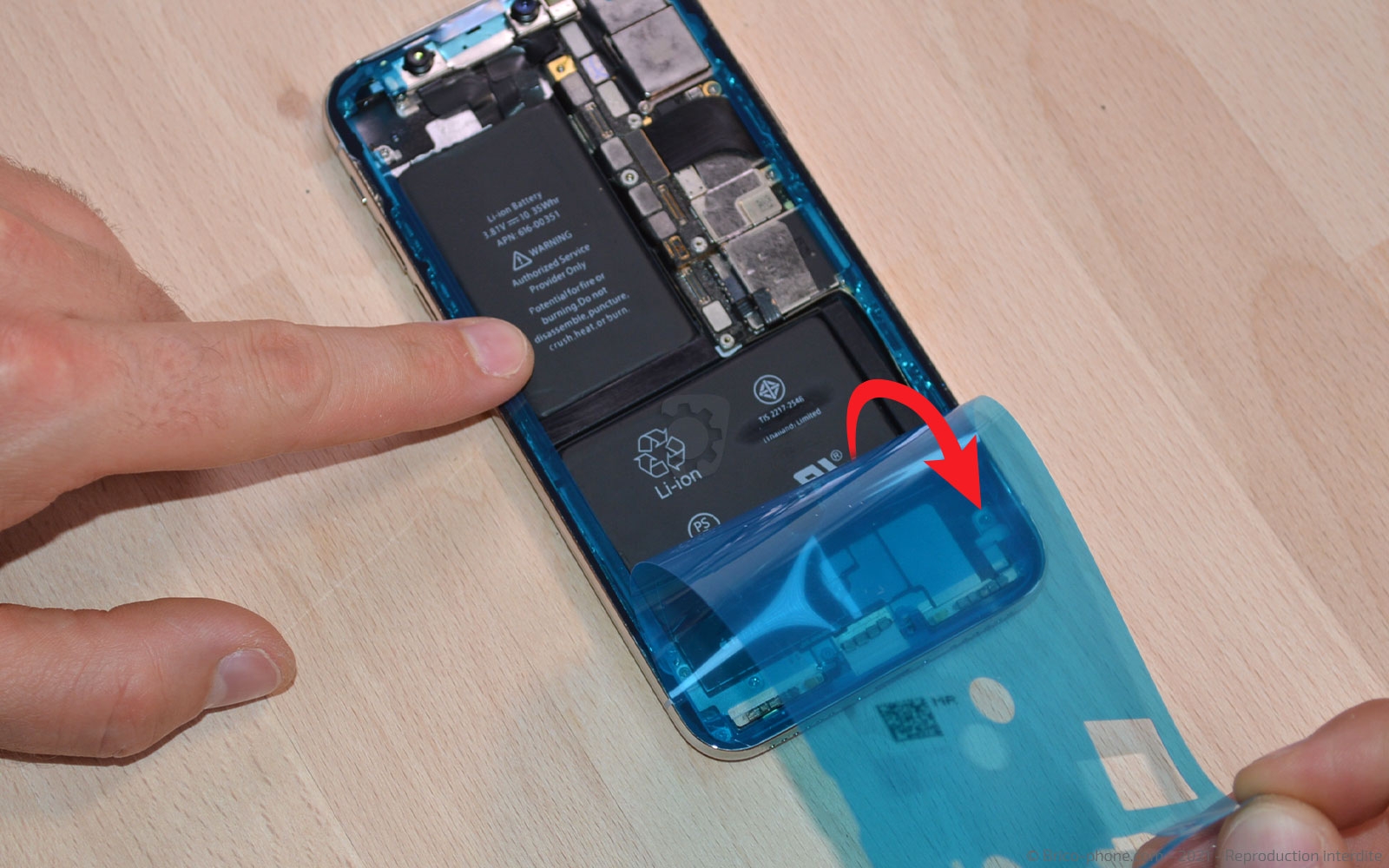

Etape 13 : Poser le joint d'étanchéité

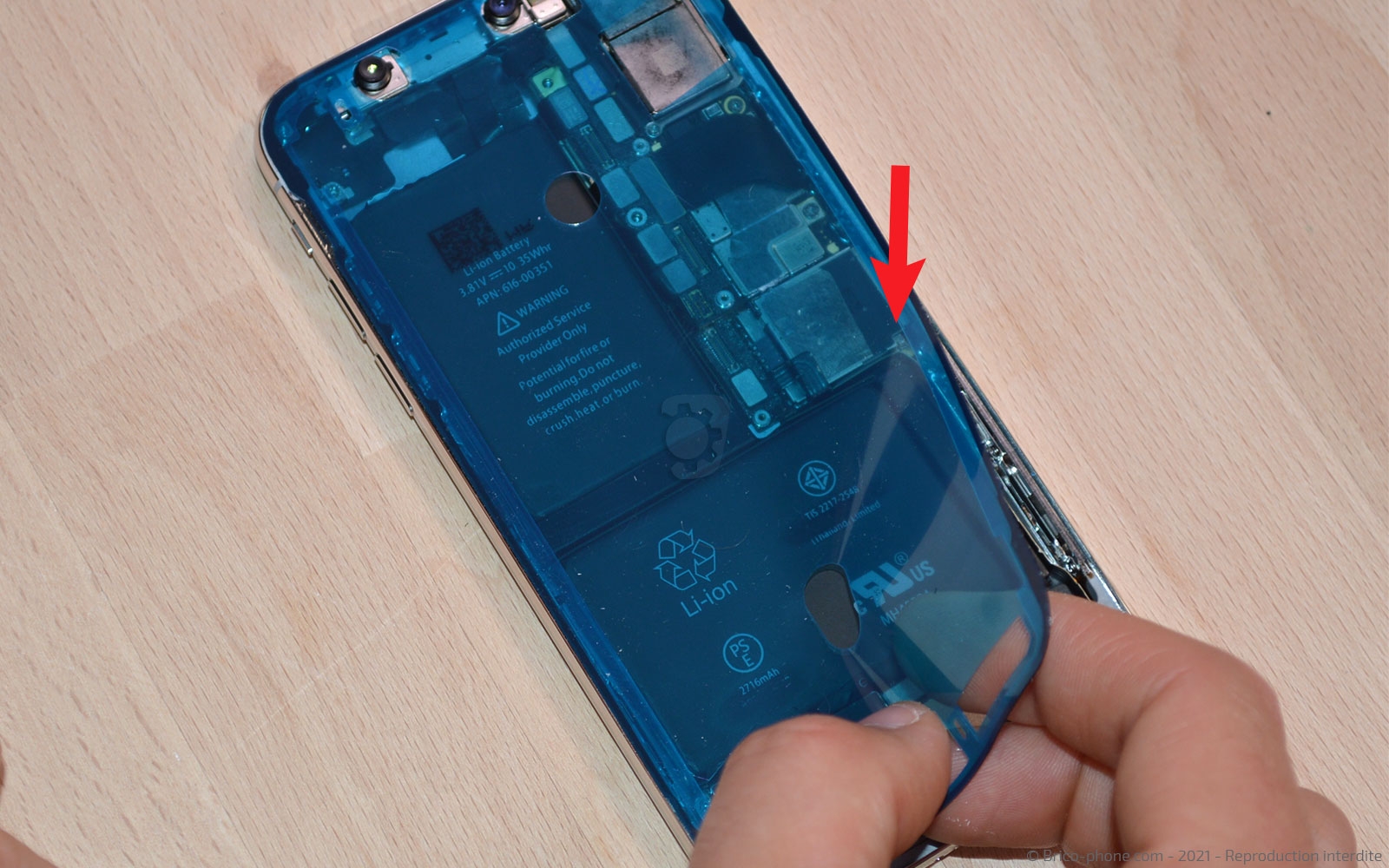

Une fois tous les éléments replacés et avant la fermeture du téléphone, nous vous conseillons de disposer un joint d'étanchéité.

Pour ce faire, retirez la première protection bleue et placez le joint au sein de l'appareil. Le carré doit se situé en haut à gauche, il correspond au dos des caméras arrière.

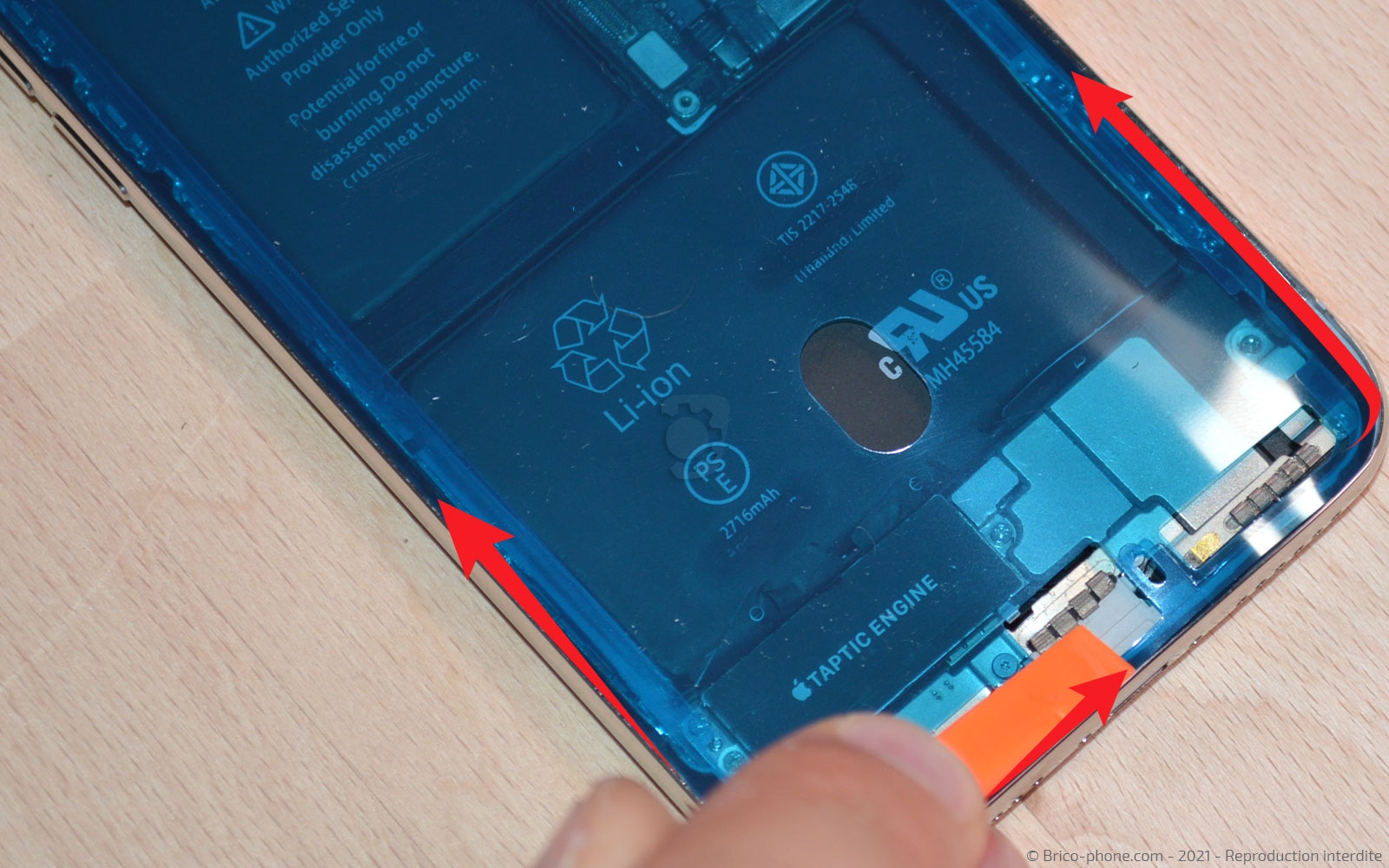

Appuyez sur le contour (partie noire) du joint à l'aide du levier pour qu'il adhère au rebord du châssis. Puis, ôtez la seconde protection bleue.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

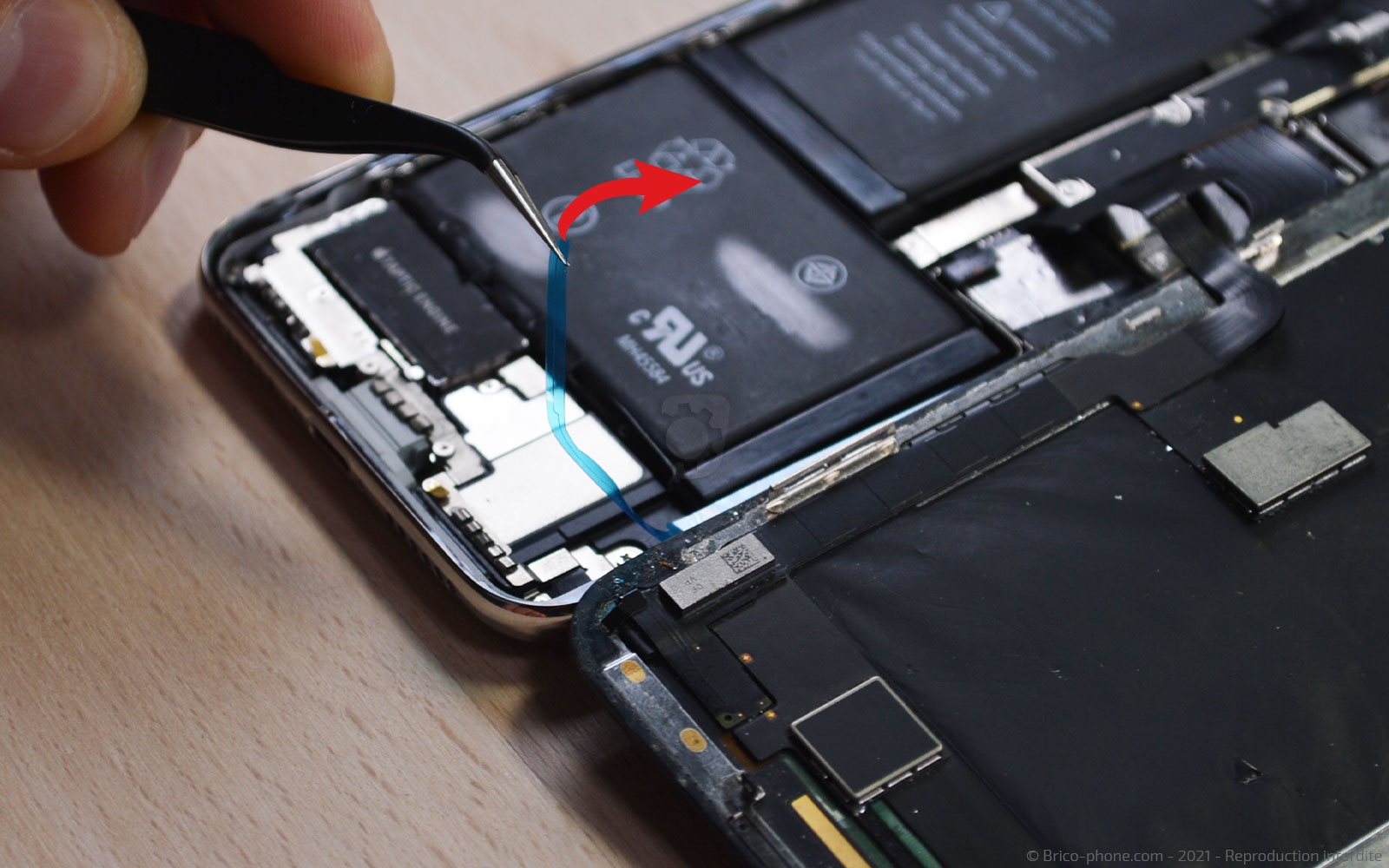

Reconnectez les nappes de l'écran puis celle de la batterie. Revissez la plaquette de protection métallique.

Effectuez un test d'écran en rallumant le téléphone. Si tout est ok, procédez à l'extinction puis ôtez la dernière protection bleue.

Refermez votre iPhone X sans oublier de mettre les vis A1 et A2.

Félicitations votre smartphone est comme neuf !
Outils du kit utilisés
Outils du kit utilisés
