Changement de la coque arrière sur iPhone 11 Pro

Temps estimé : 45 min
Difficulté : 3/5
iPhone 11 Pro | Temps estimé : 45 min | Difficulté : 3/5

La coque arrière, le connecteur de charge, le vibreur ou encore les boutons de votre iPhone 11 Pro sont endommagés ?
Suivez ce tutoriel détaillé en image set en vidéo pour vous aider à les remplacer sans l'aide d'une personne tierce et avec seulement un produit.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Châssis complet pour iPhone 11 Pro Vert Nuit
259,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant de débuter une réparation, il est important de connaître le numéro de modèle de son smartphone afin d'être certain de commander les bonnes pièces.

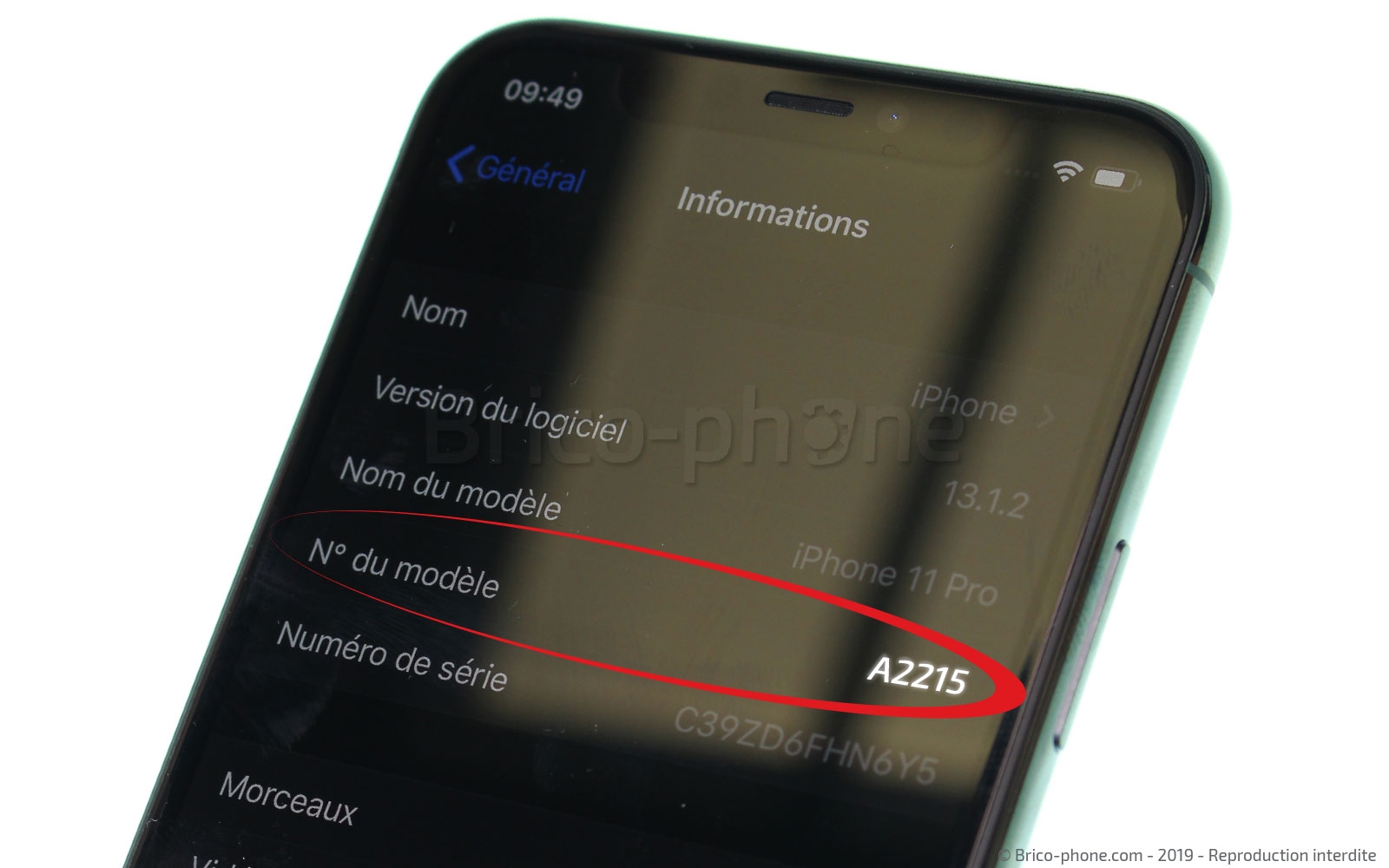

Pour cela, il vous suffit de vous rendre dans la rubrique Réglages > Général > Informations et de vérifier que le numéro soit bien A2215 si vous possédez un iPhone 11 Pro.

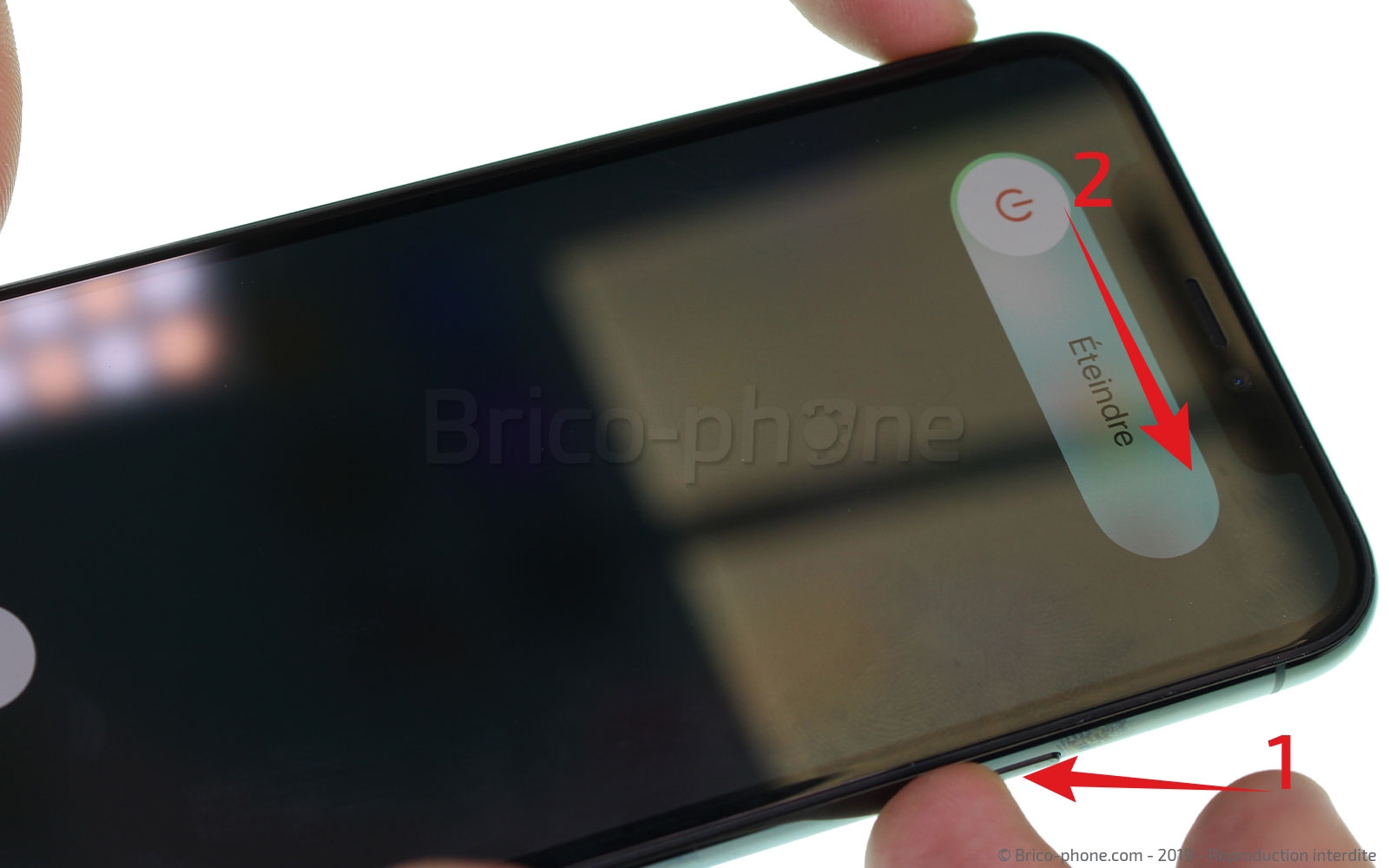

Une fois cela établie, préparez un espace propre et dégagé afin de commencer votre réparation et éteignez votre smartphone.

Si votre téléphone ne s'allume pas, référez-vous à l'étape 1.

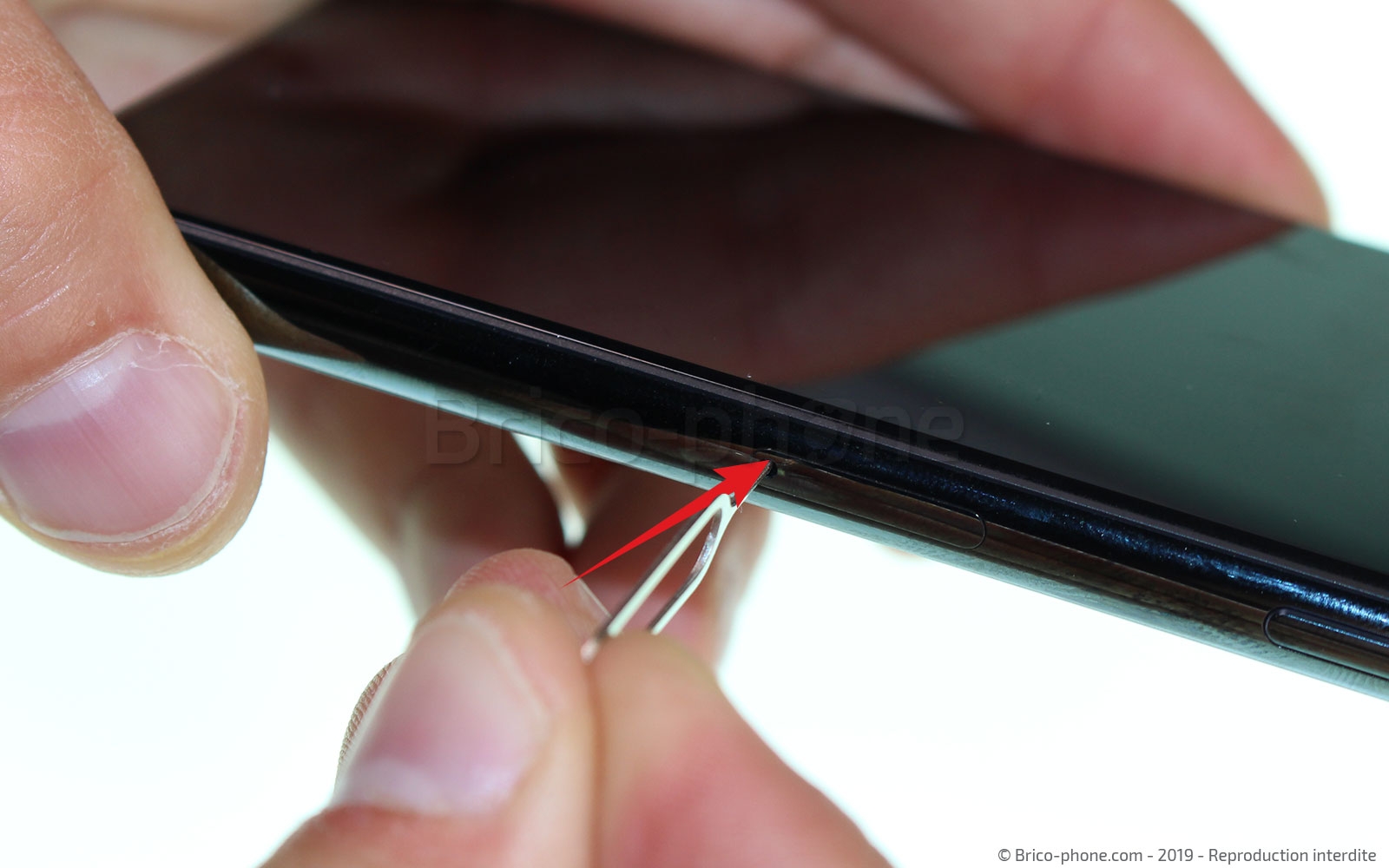

Etape 1: Retirer le rack SIM

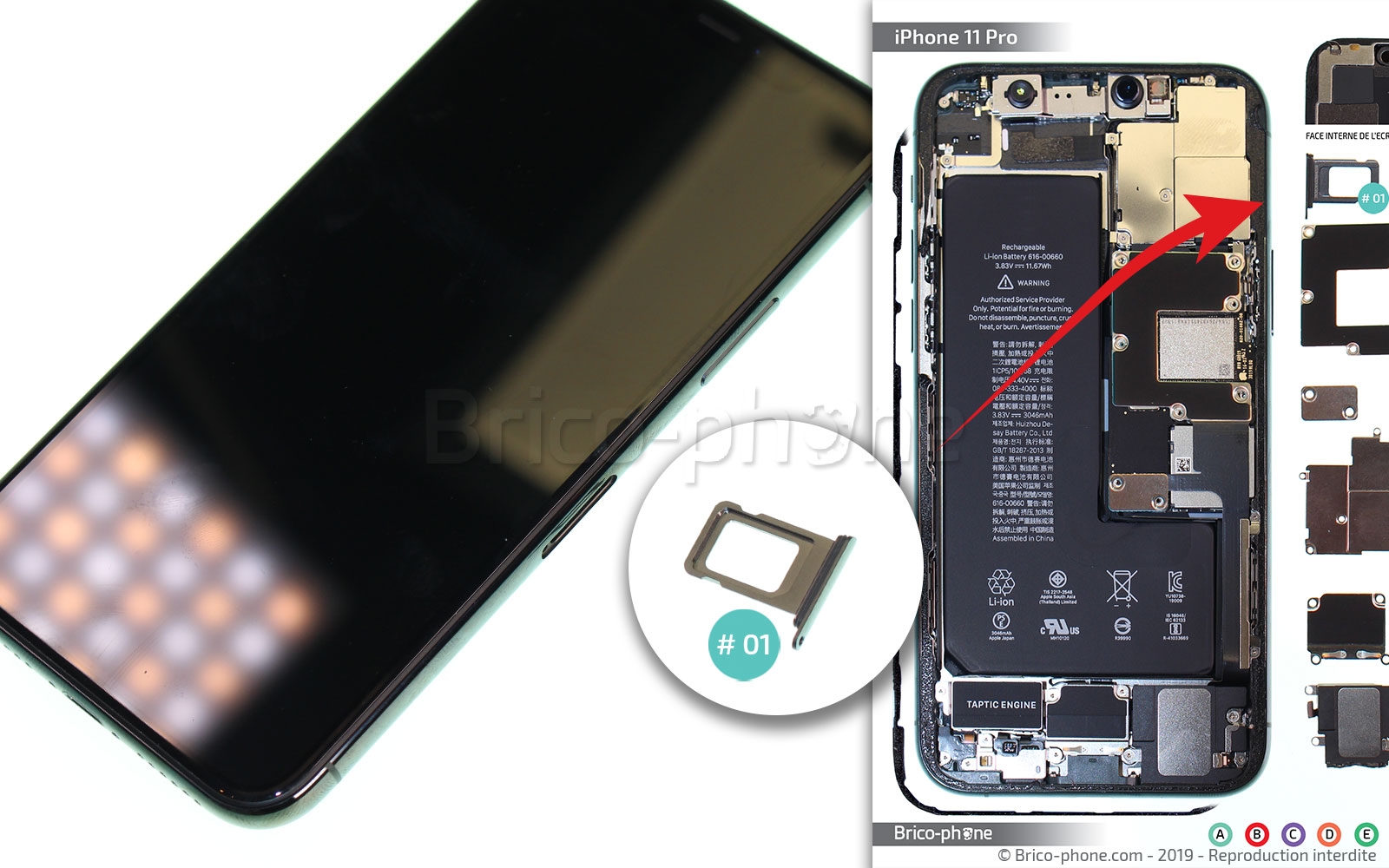

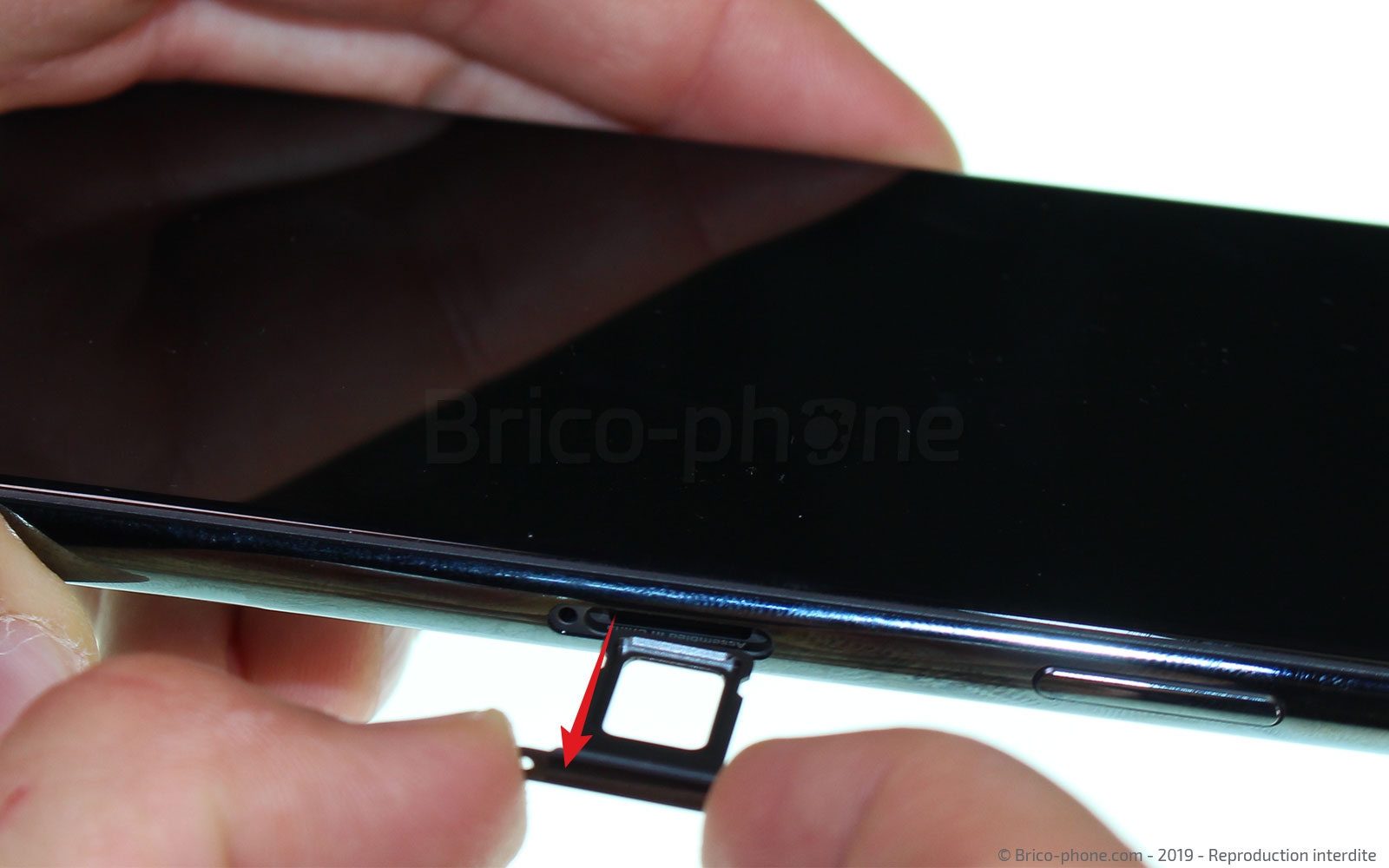

En vous aidant de l'outil d'ouverture, sortez le tiroir SIM de son emplacement.

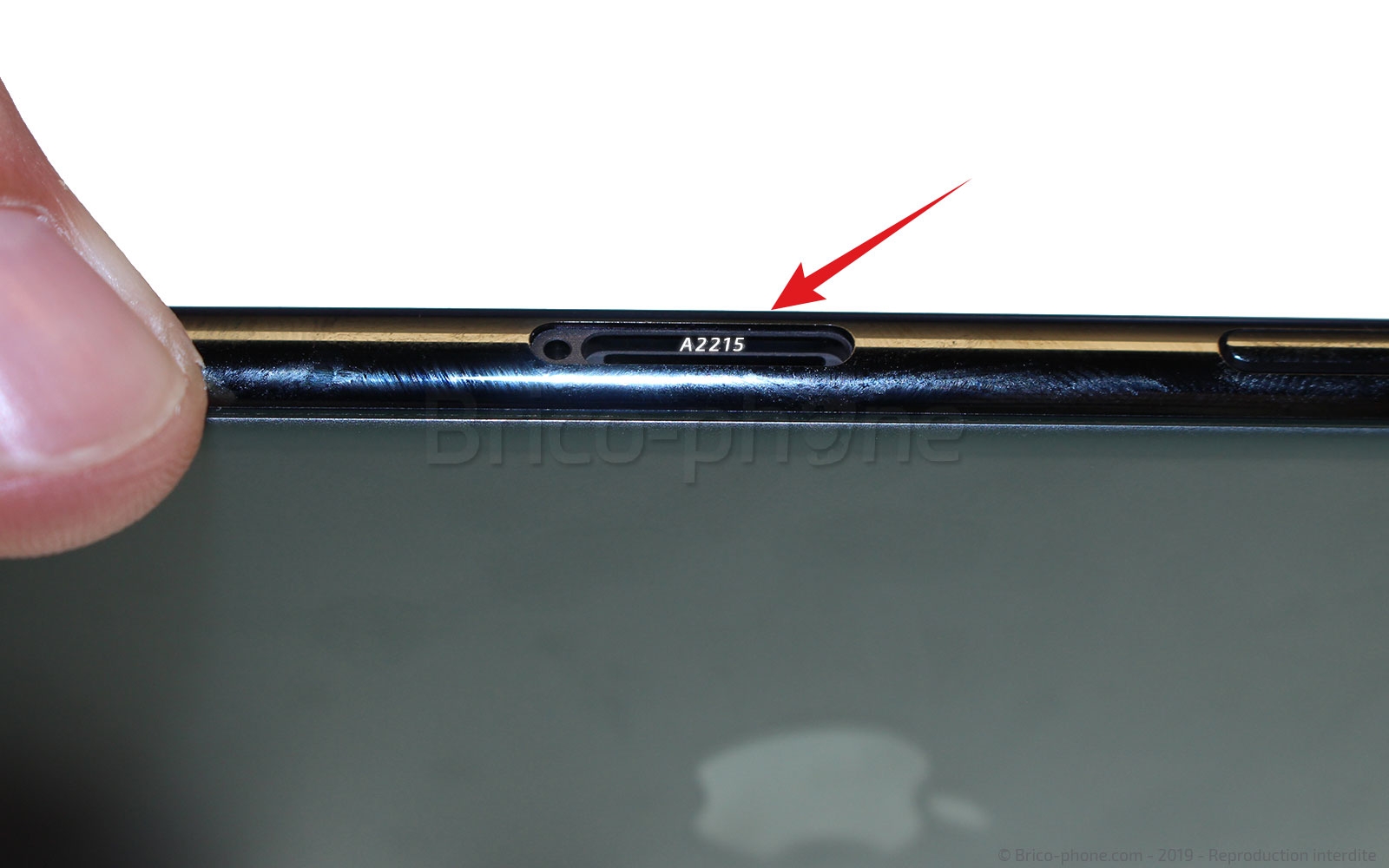

En regardant à l'intérieur vous pourrez y voir la référence du modèle gravée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour iPhone 11 Pro Gris Sidéral
6,90 €

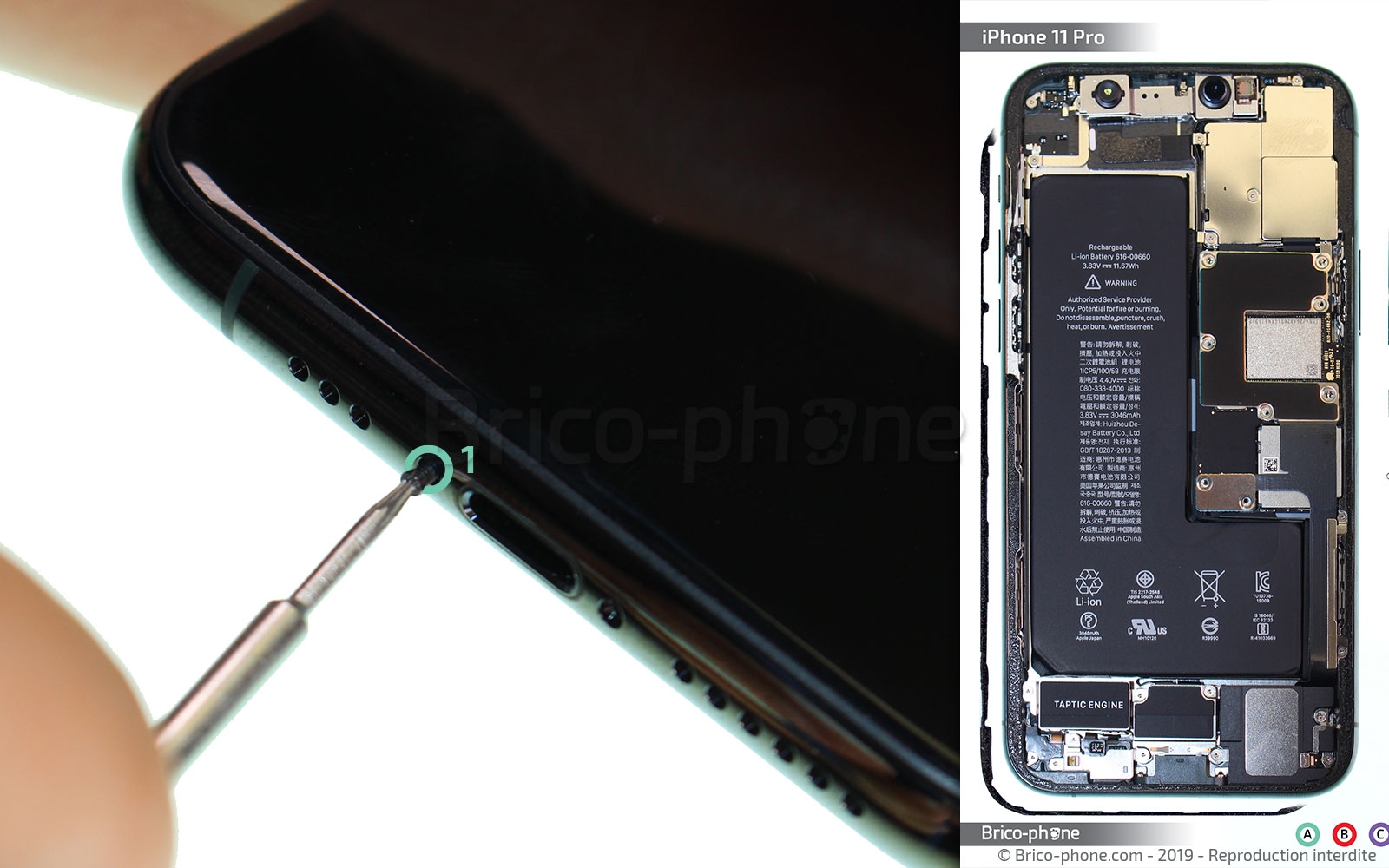

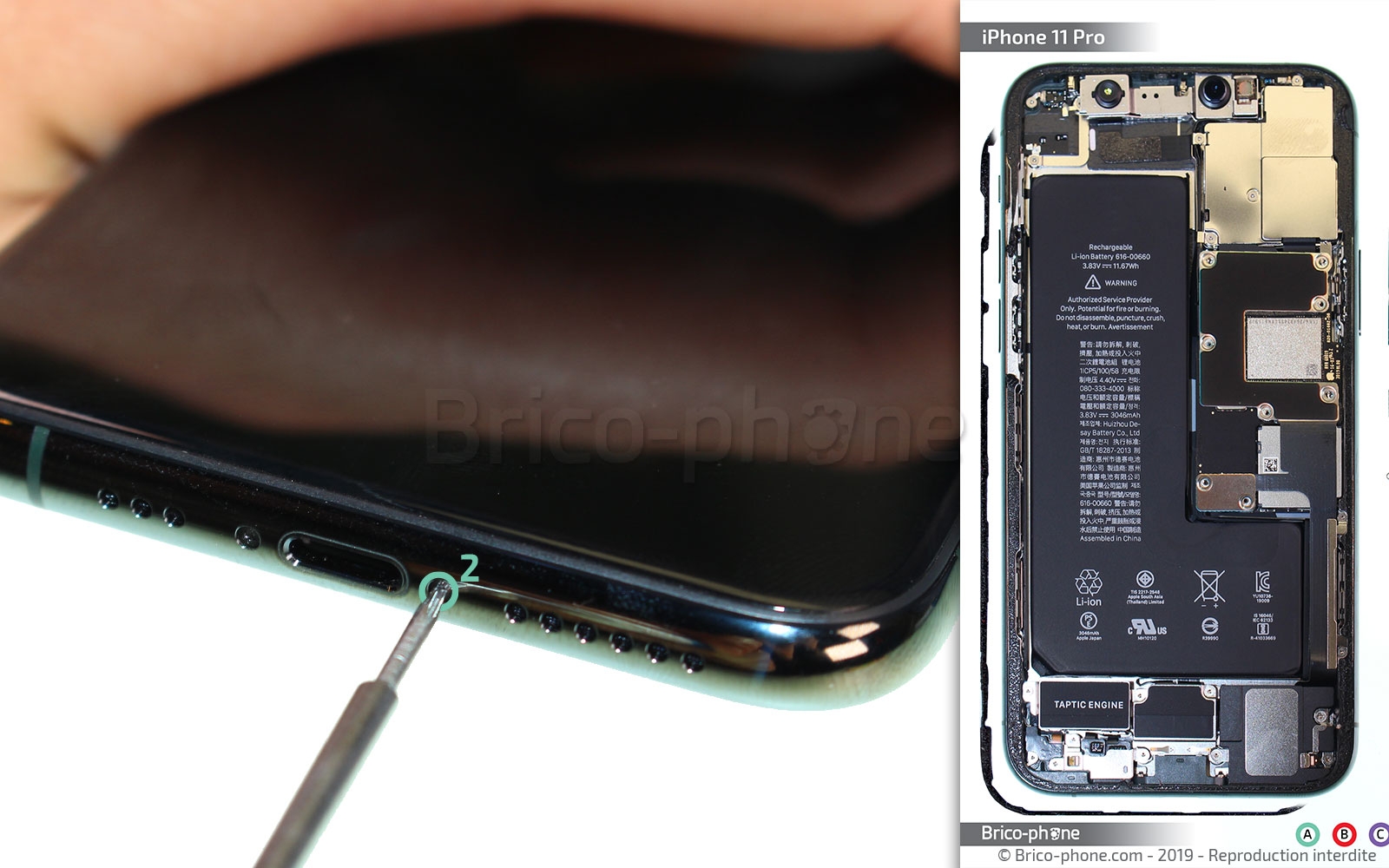

Etape 2 : Sortir les vis pentalobes
De chaque coté de la prise lightning de votre iPhone 11 Pro se trouve deux vis pentalobes que vous allez devoir retirer afin de pouvoir ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

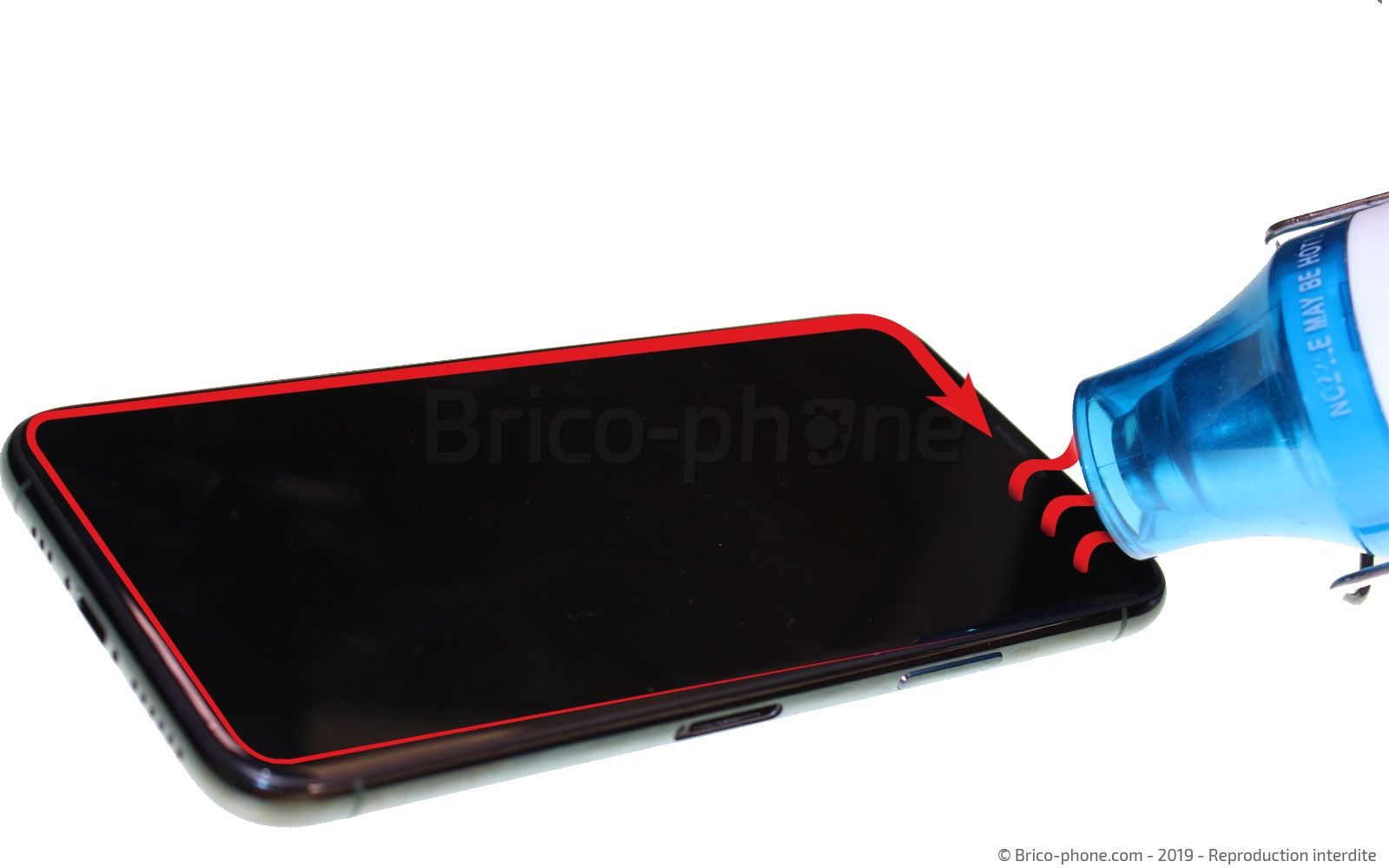

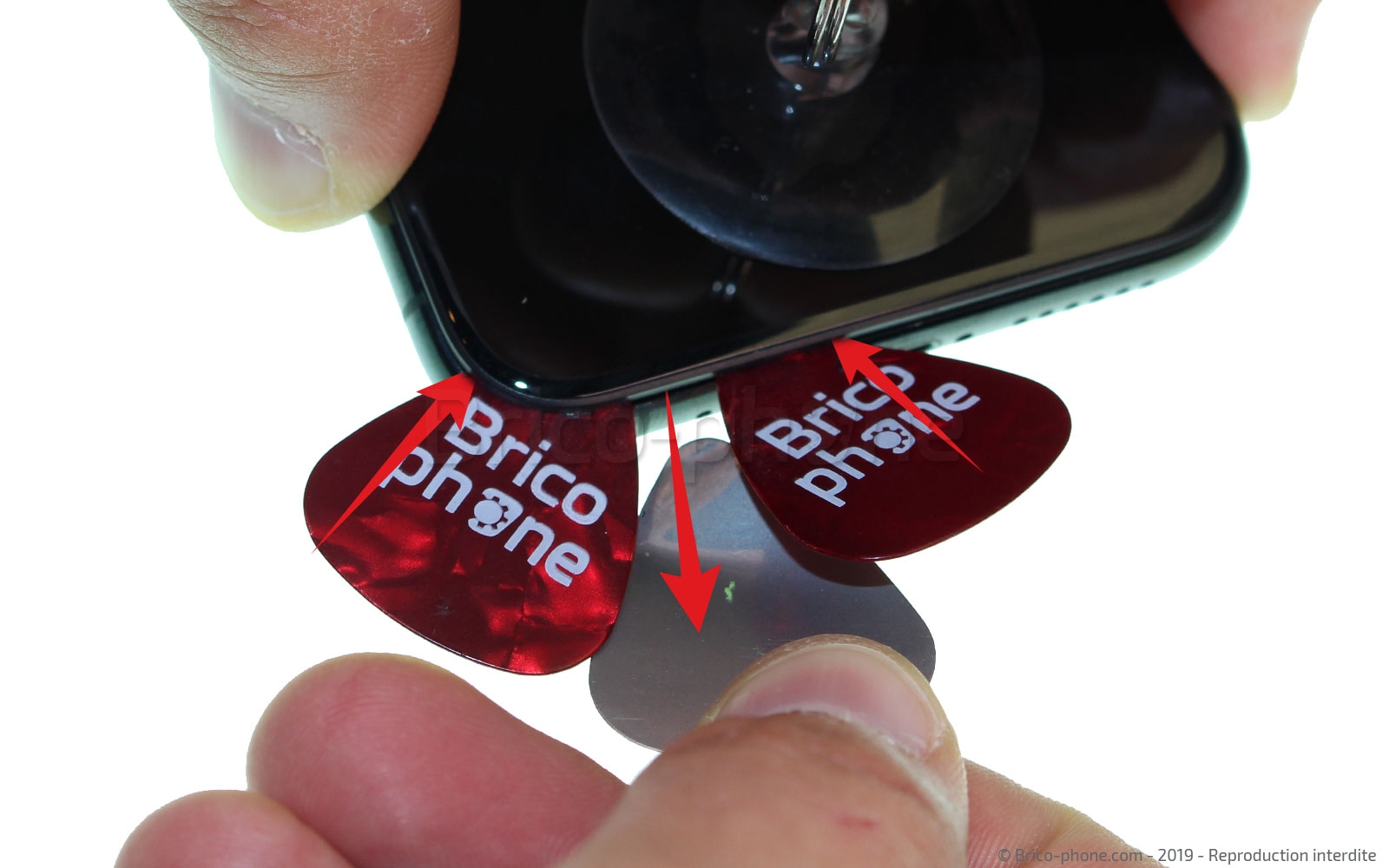

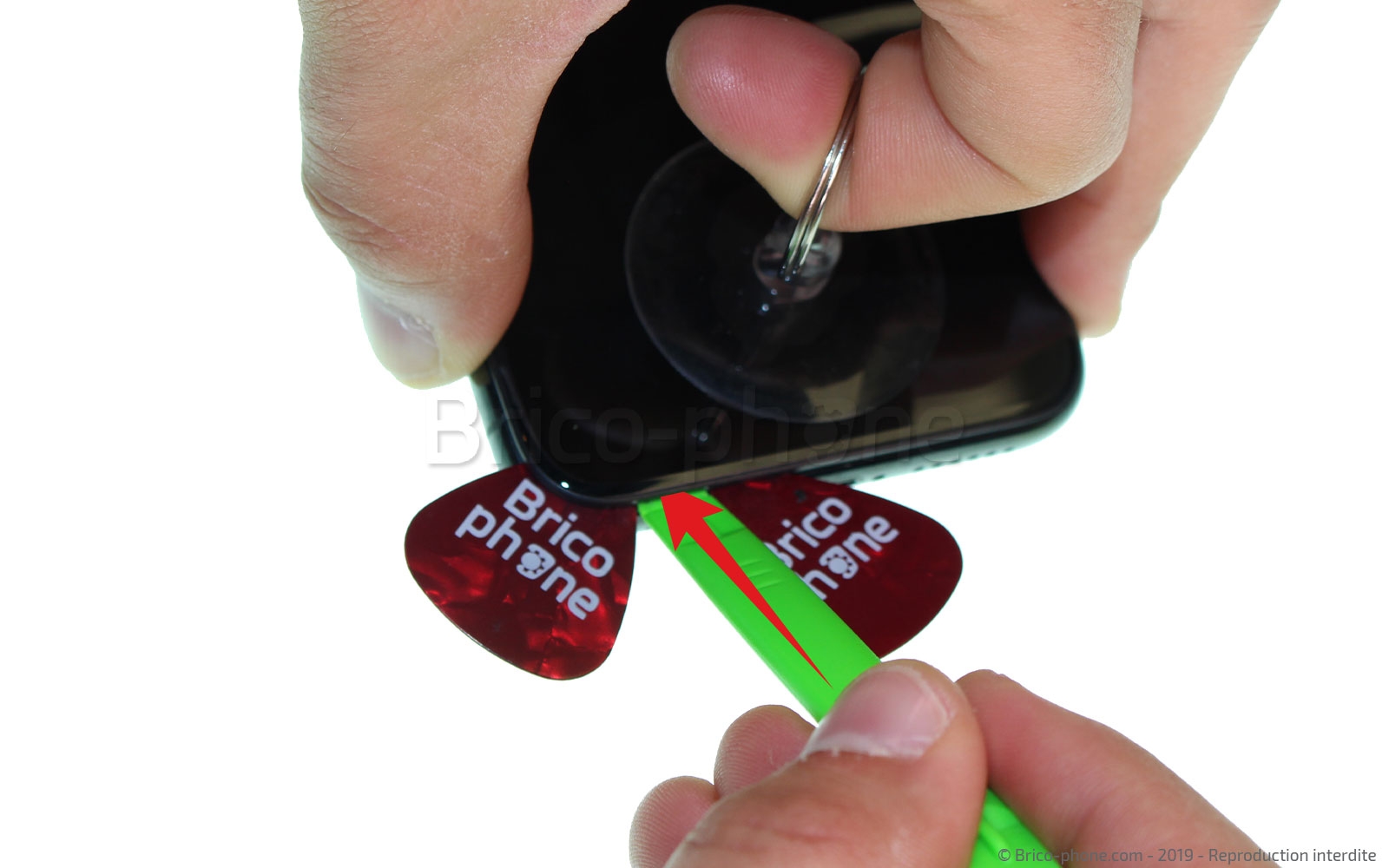

Etape 3 : Chauffer l'écran et créer un espace

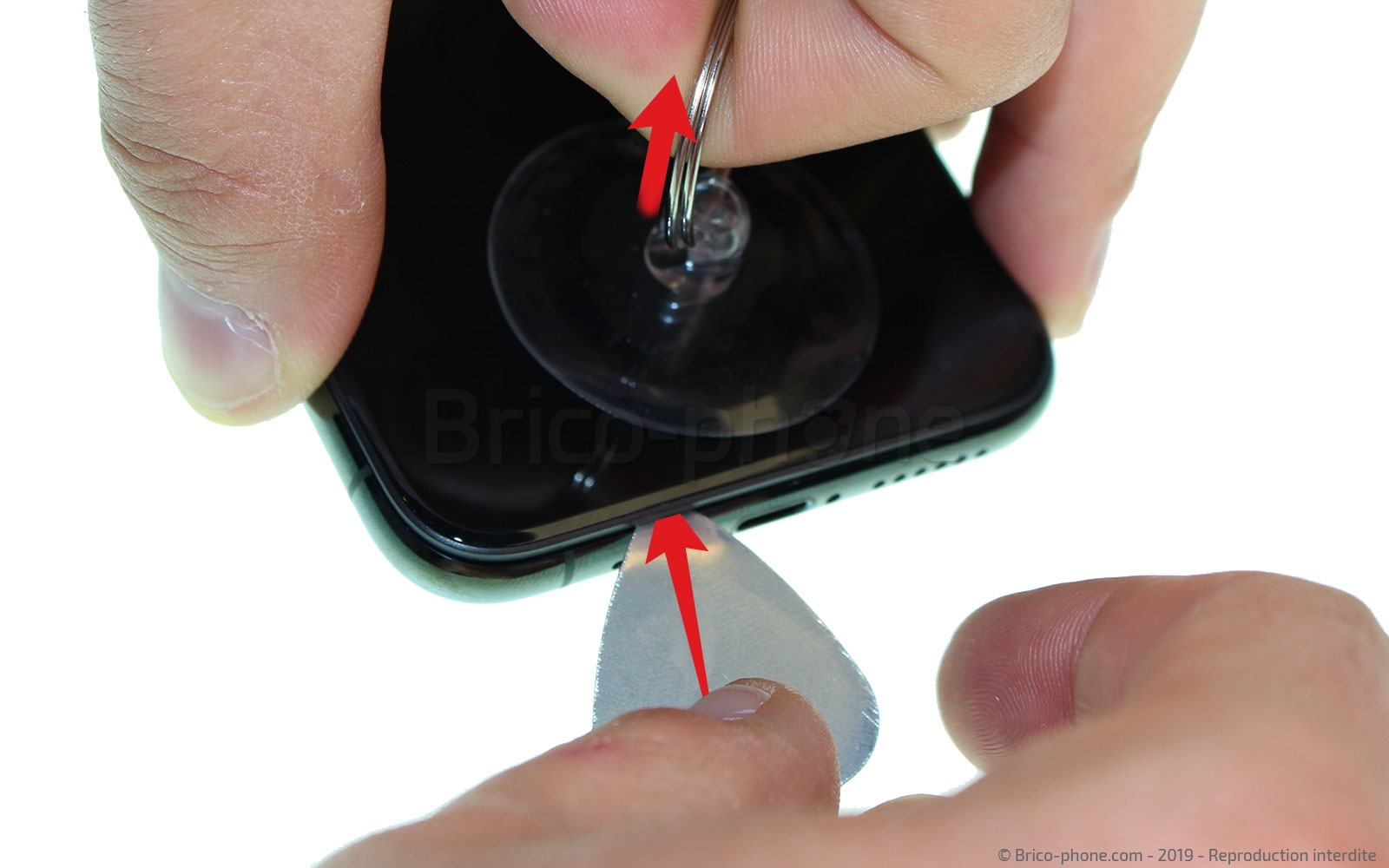

Dans un premier temps, il vous faut chauffer l'écran à l'aide d'un décapeur thermique ou sèche-cheveux afin de ramollir le joint.
Ensuite, placez la ventouse de votre kit d'outils au bas de l'écran et en tirant sur son anneau vous devriez réussir à soulever légèrement la vitre et apercevoir un espace entre cette dernière et le châssis.
Insérez dans l'interstice le médiator métallique pour agrandir la fente et pouvoir glisser les deux médiators en plastique à la place de la version en métal.
Déplacez les deux ustensiles pour décoller un peu plus l'écran et positionnez la spatule verte.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Pince double ventouse iSclack
24,90 €

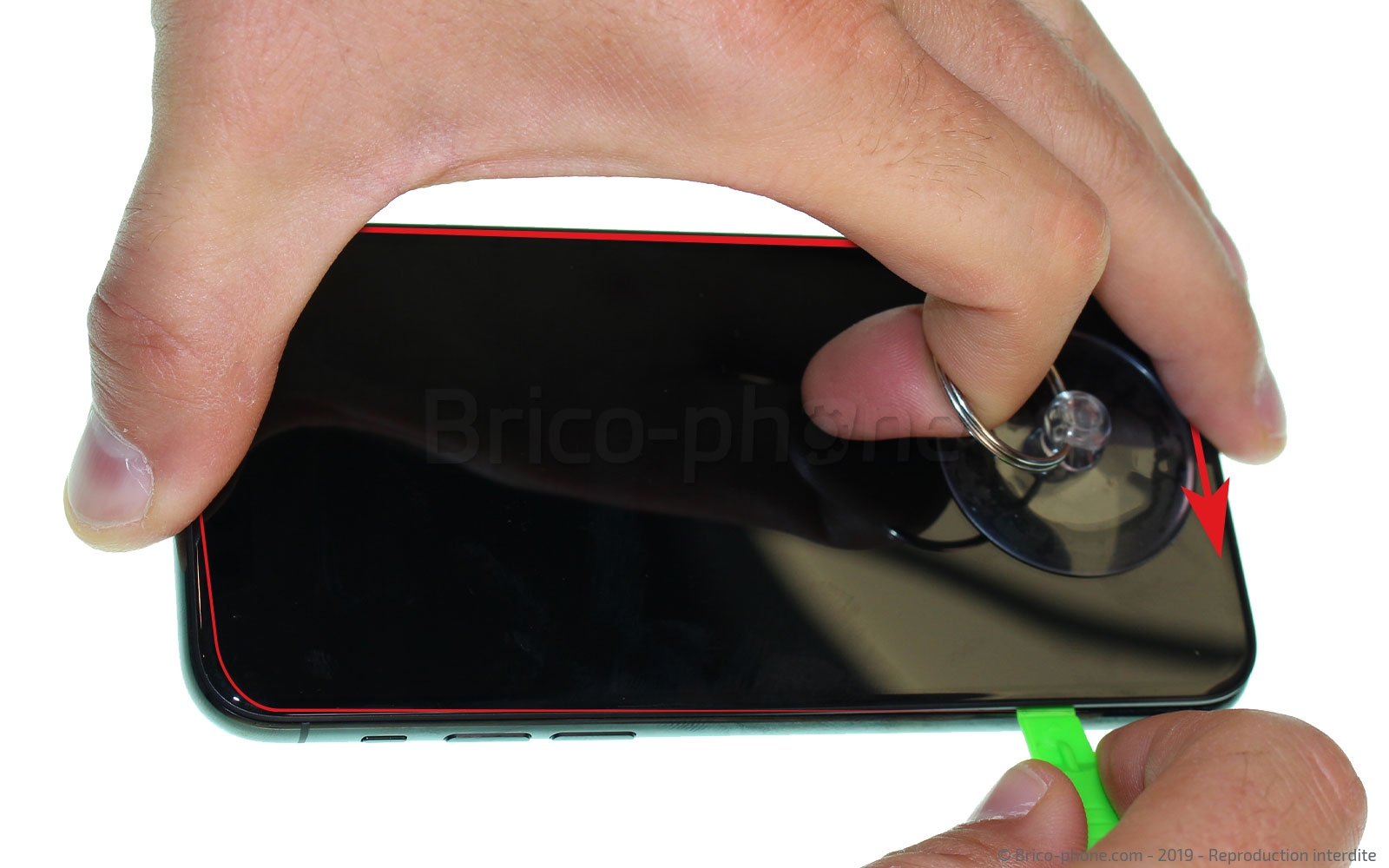

Etape 4 : Ouvrir le smartphone
Avec votre levier vert, faites le tour du smartphone pour décoller le joint et pouvoir accéder à l'intérieur de l'appareil.
Une fois décollé, ouvrez le téléphone par la droite car les nappes de l'écran se trouvent de ce coté la du smartphone et elles sont assez courtes.
Outils du kit utilisés
Outils du kit utilisés

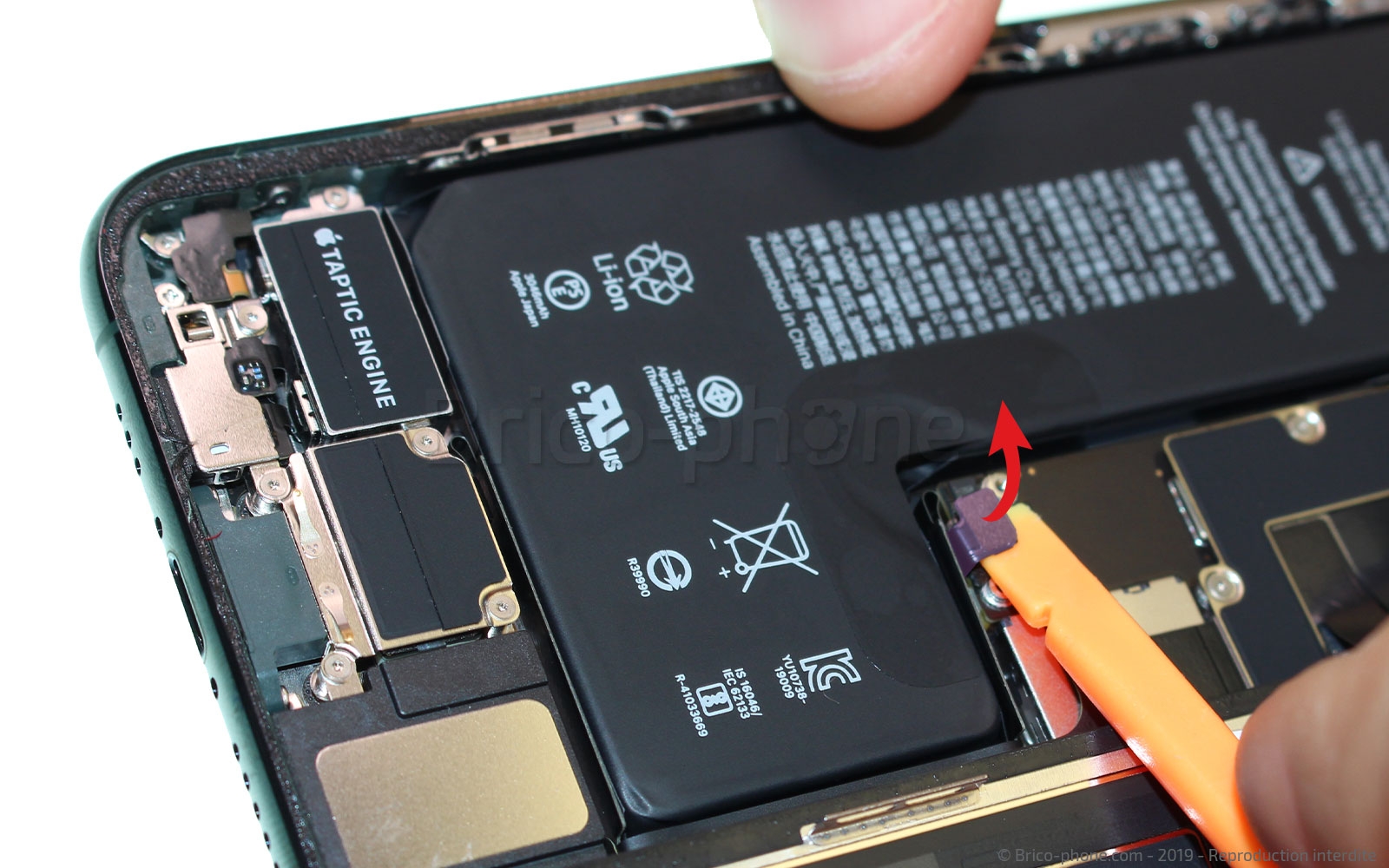

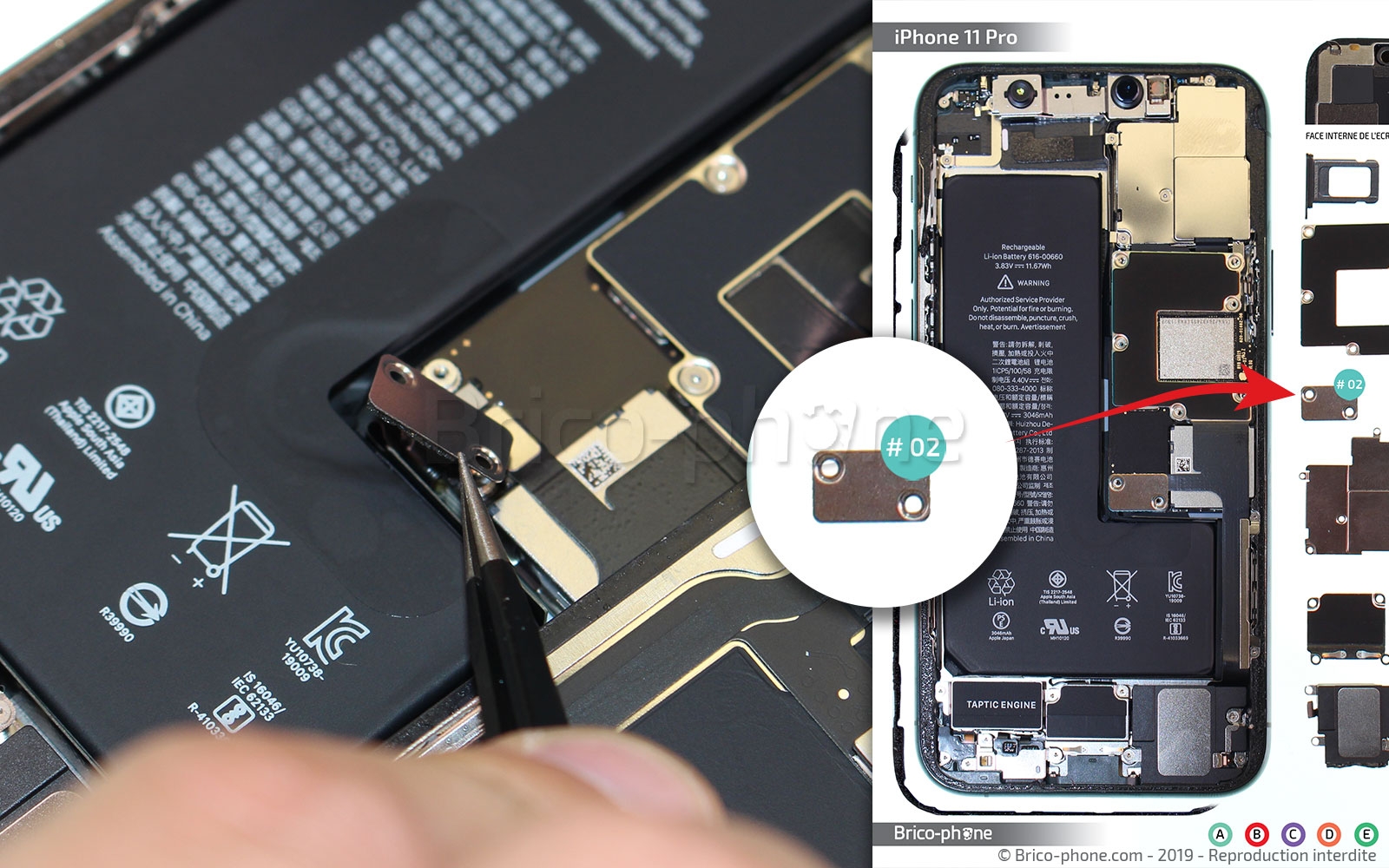

Etape 5 : Déconnecter la première nappe de la batterie

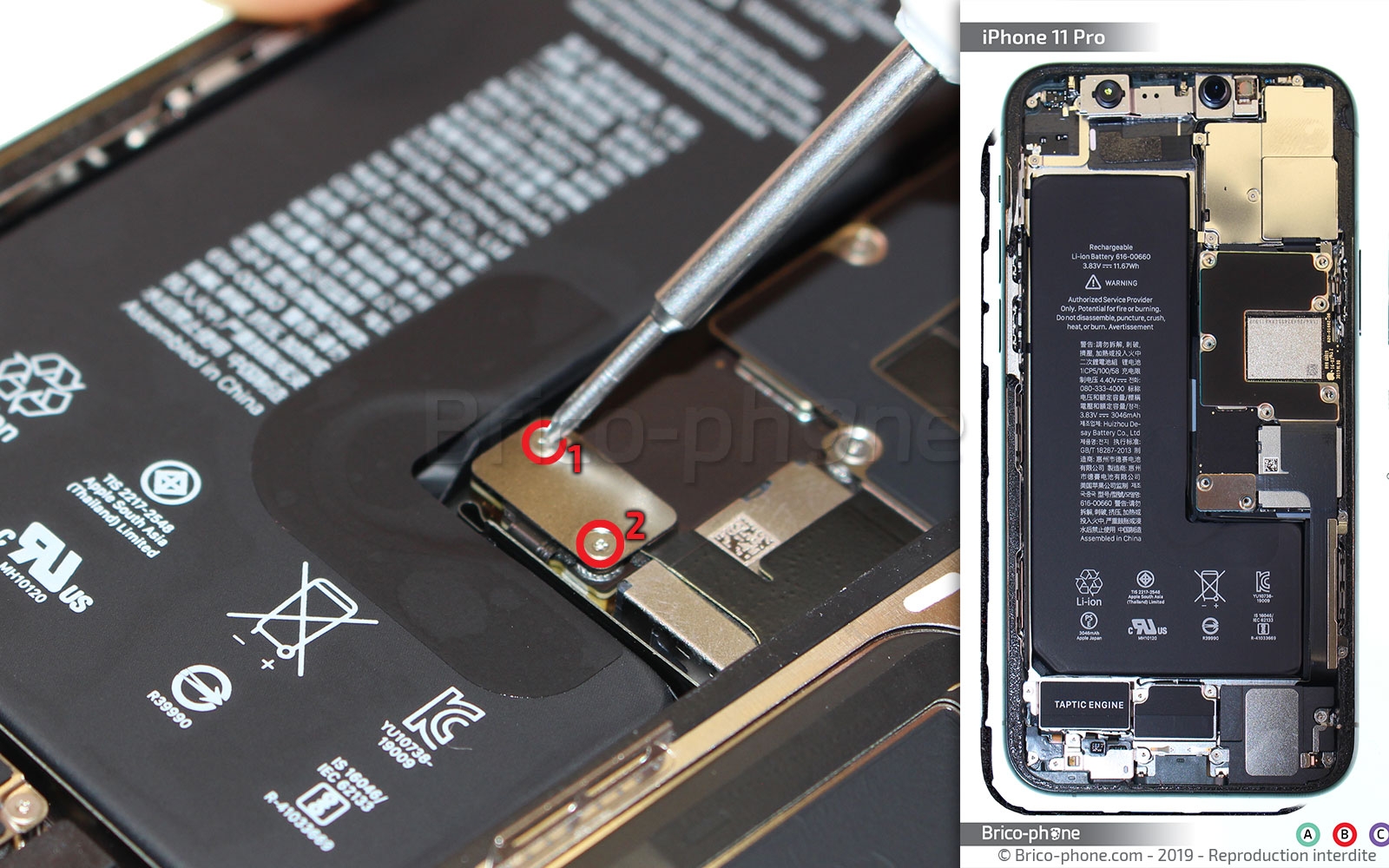

A l'aide de votre tournevis triwing, dévissez les deux vis B1 et B2 retenant la plaquette de protection de la nappe.
Ensuite, il vous suffit de déconnecter la nappe supérieure de la batterie.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

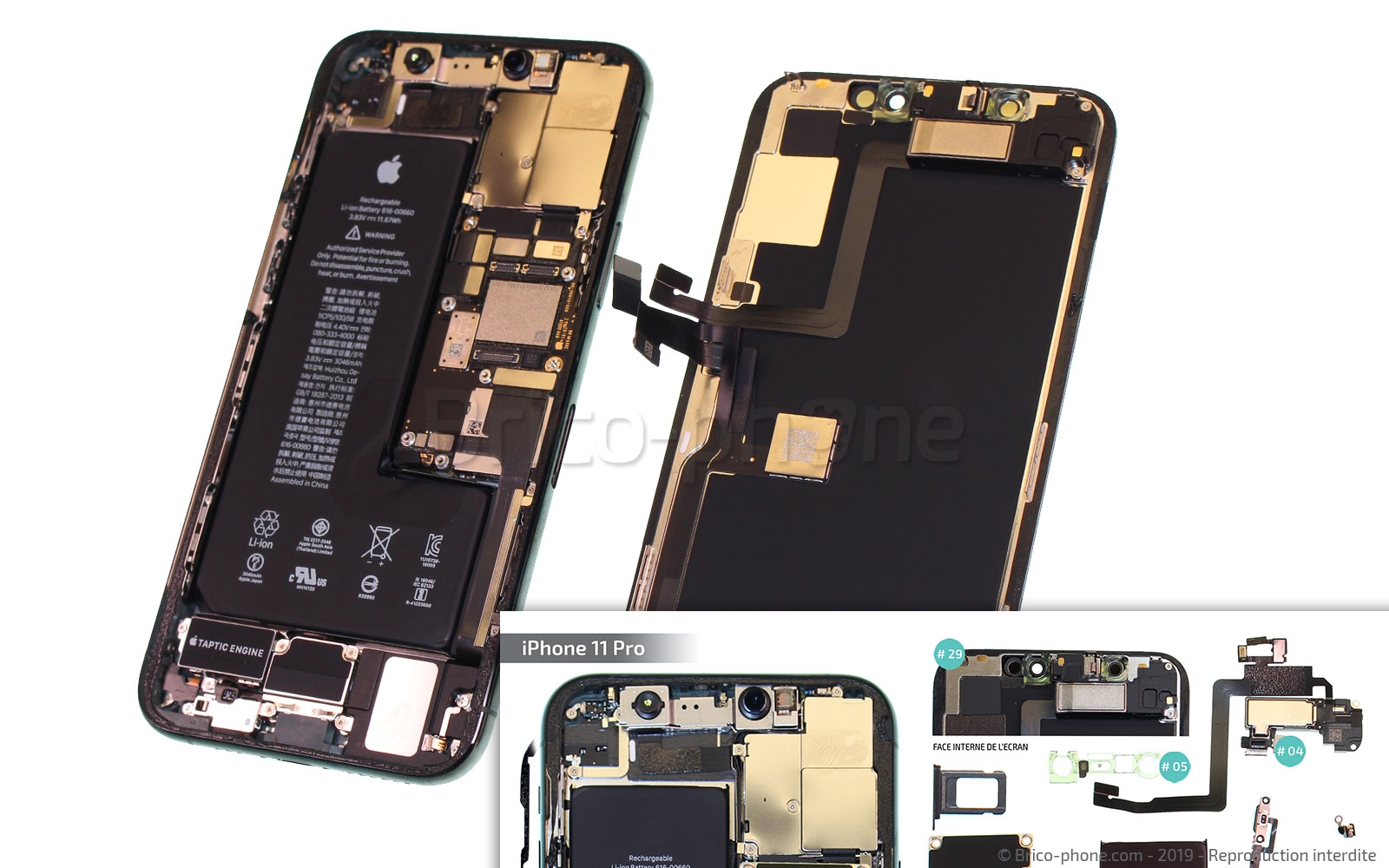

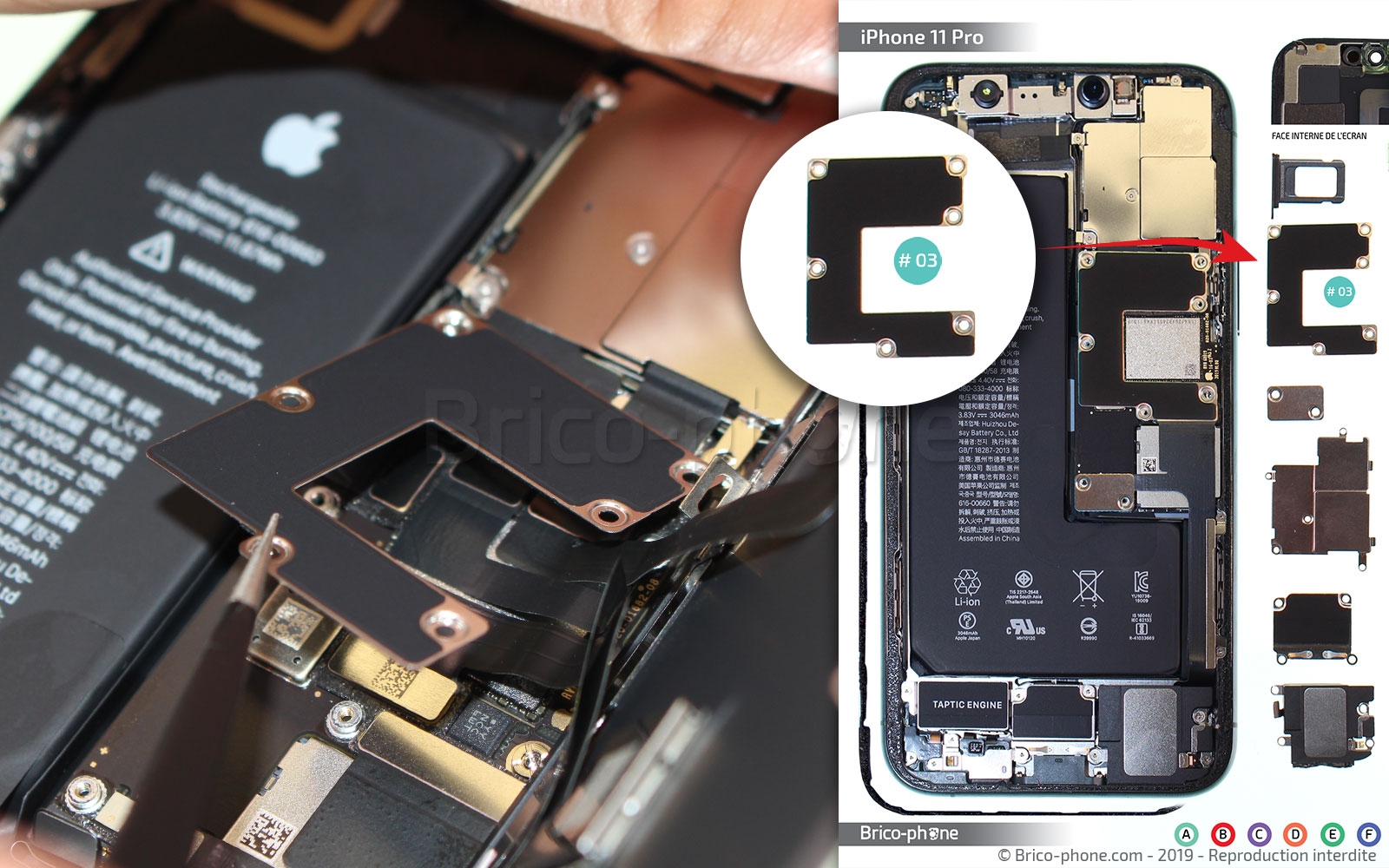

Etape 6 : Libérer l'écran

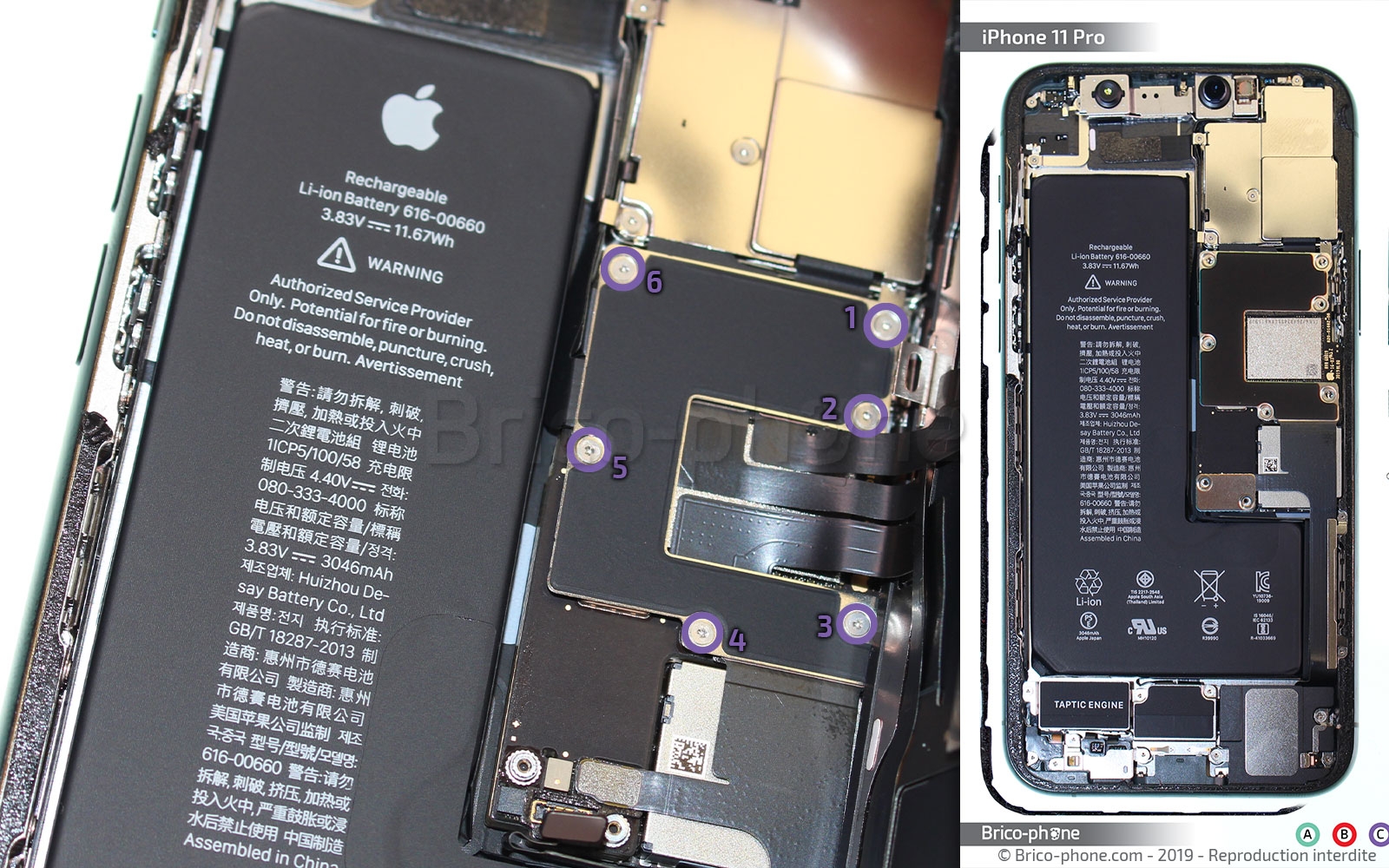

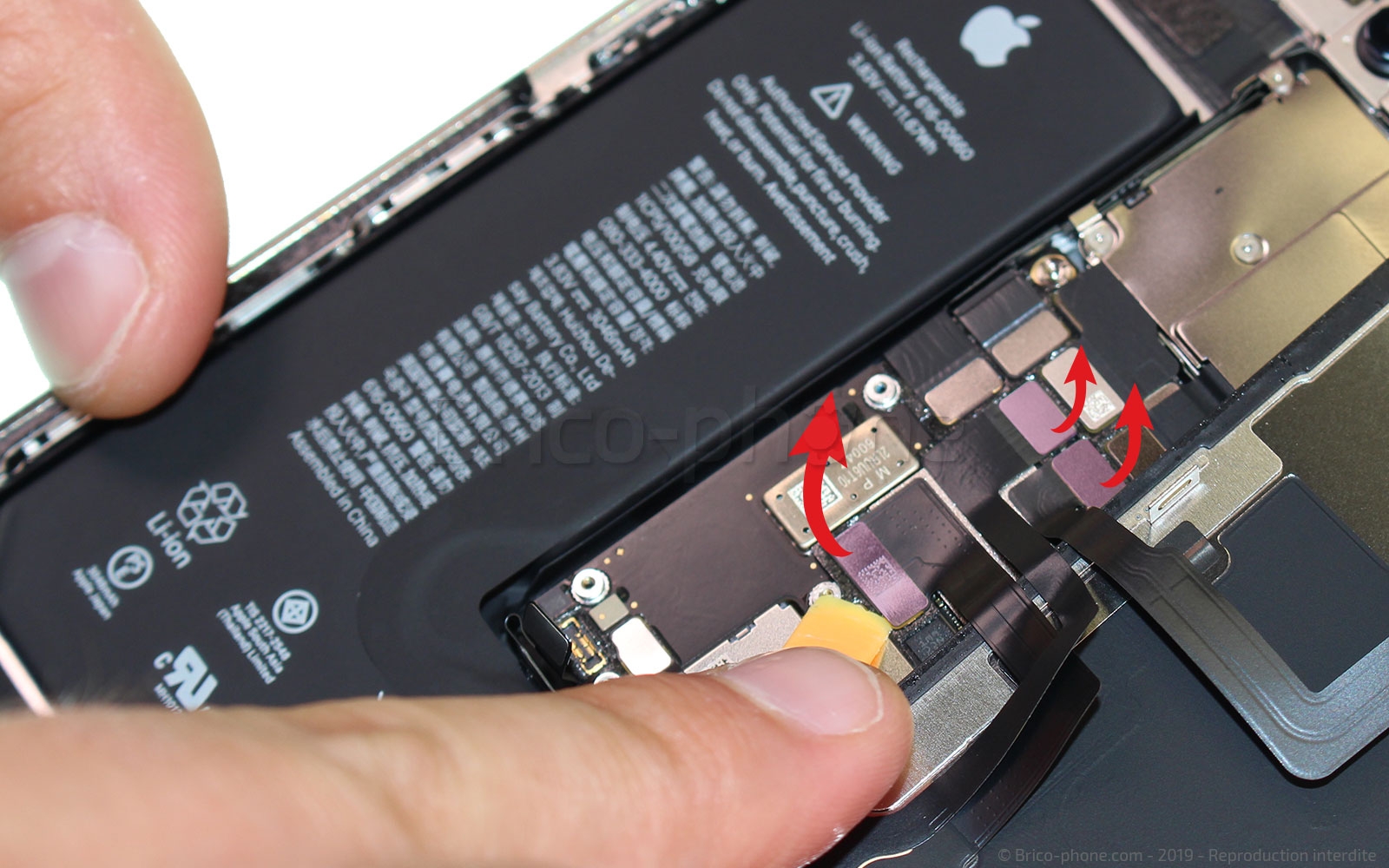

Toujours avec le même tournevis, dévissez les 6 vis de la plaquette de protection des nappes de l'écran.
Ensuite, déconnectez les trois nappes du châssis.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

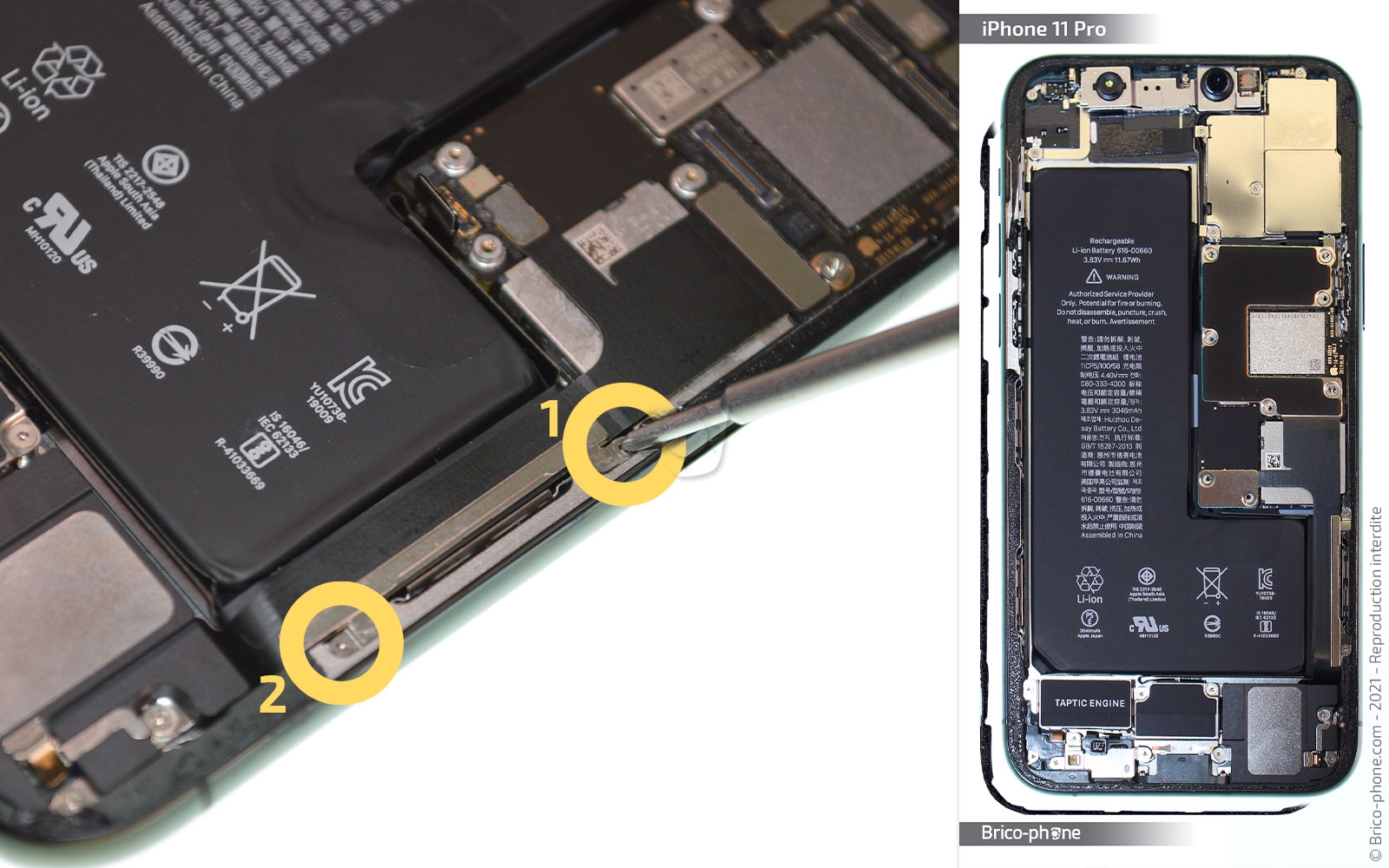

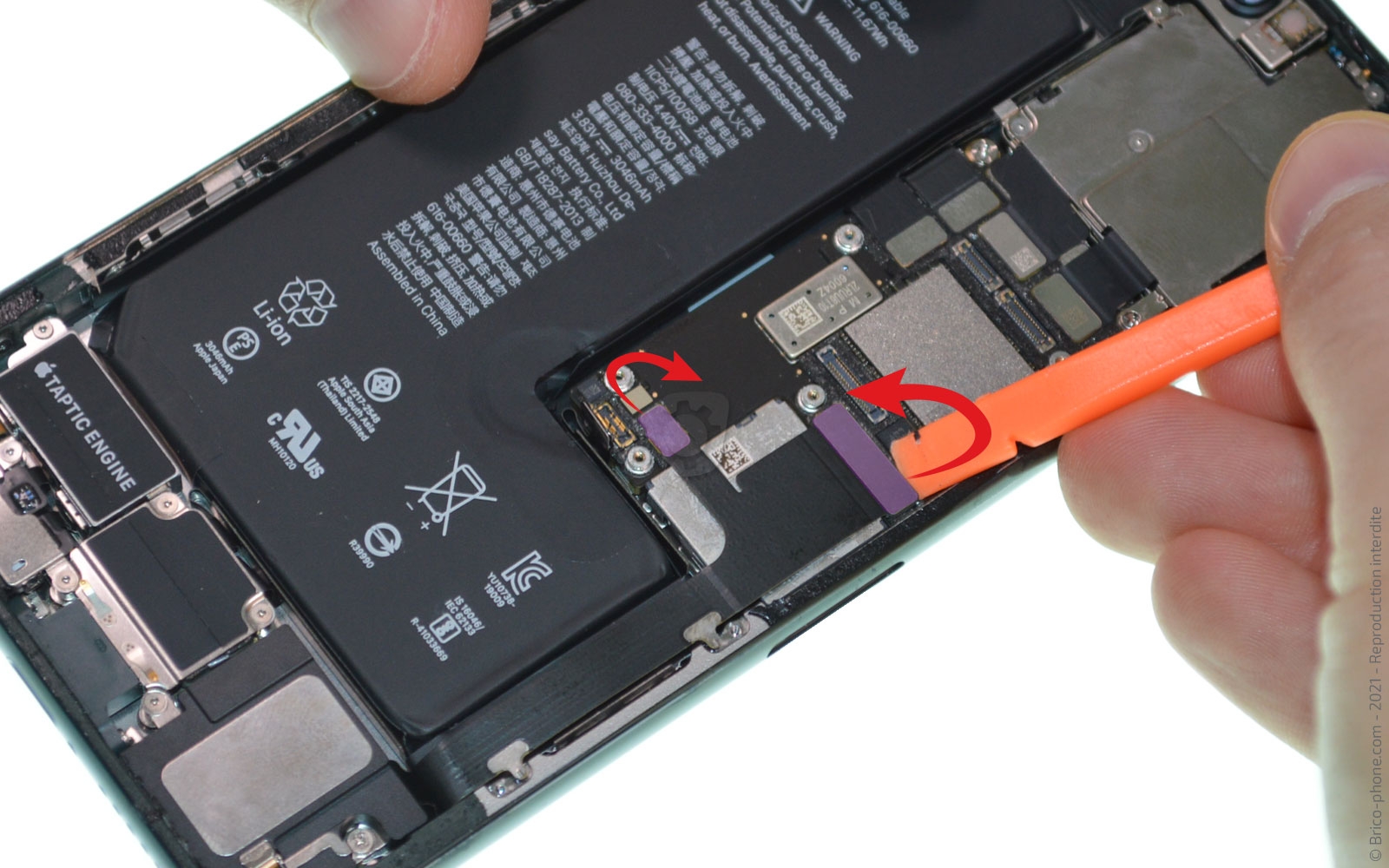

Etape 7 : Déconnecter le connecteur de charge
Retirez les vis G avec le tournevis triwing et placez-les sur votre patron d'aide au montage.

Attrapez la fine plaquette de protection métallique avec la pincette.

Déconnectez les deux nappes du connecteur de charge avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

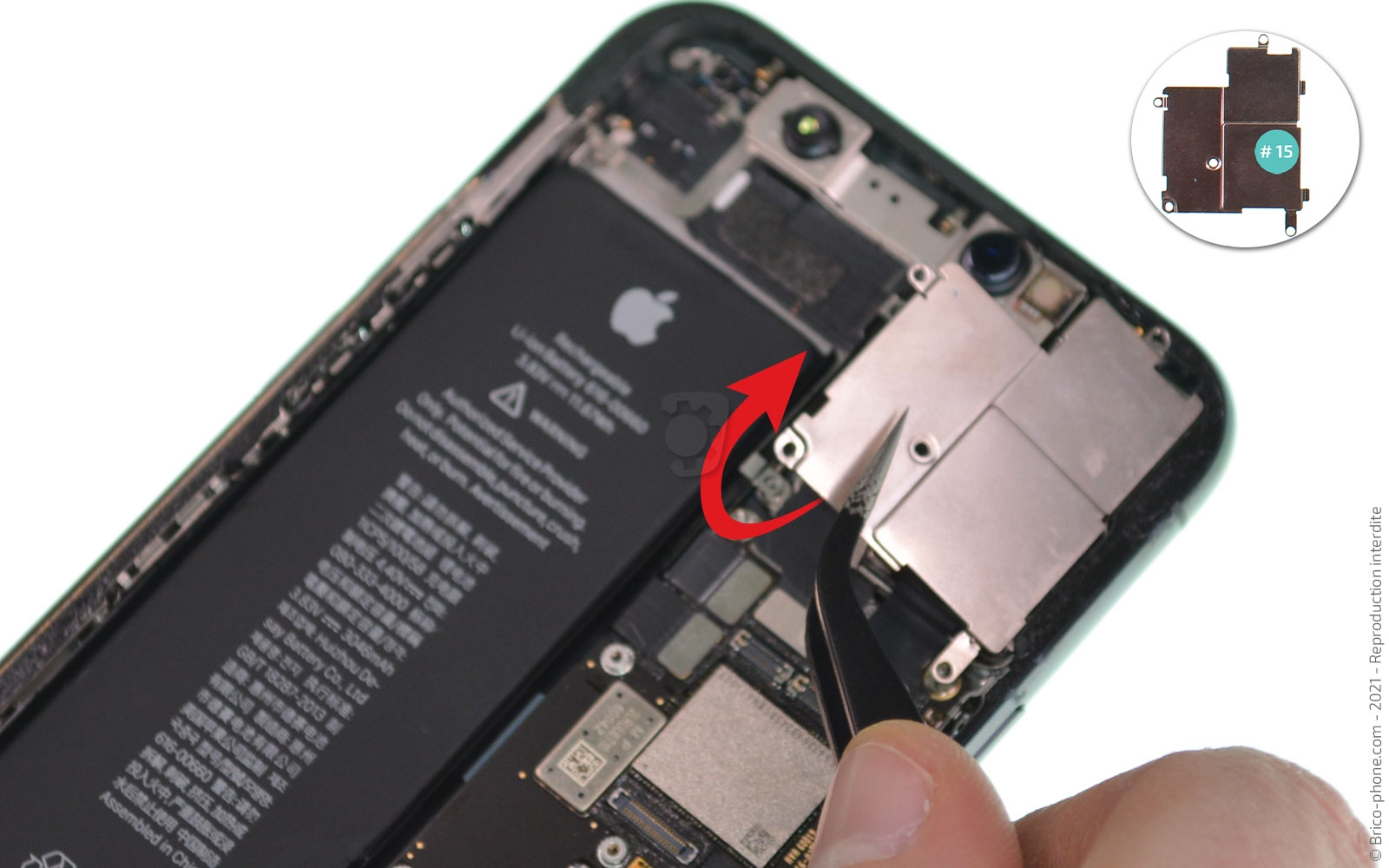

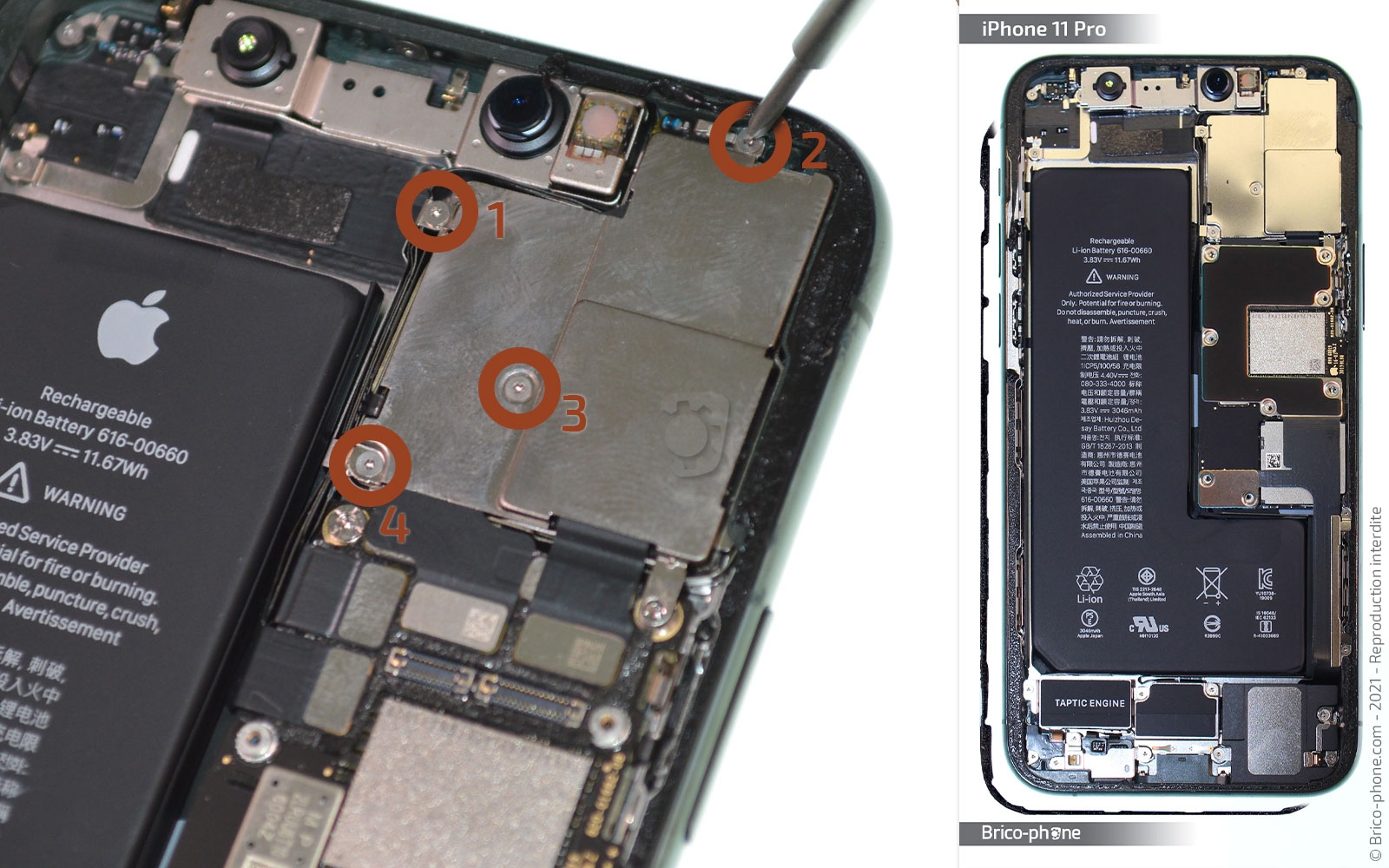

Etape 8 : Récupérer la plaquette de protection des triples caméras arrière
Ôtez les 4 vis avec le même tournevis que pour l'étape précédente et saisissez la plaquette à l'aide de la pince brucelles.
Outils du kit utilisés
Outils du kit utilisés

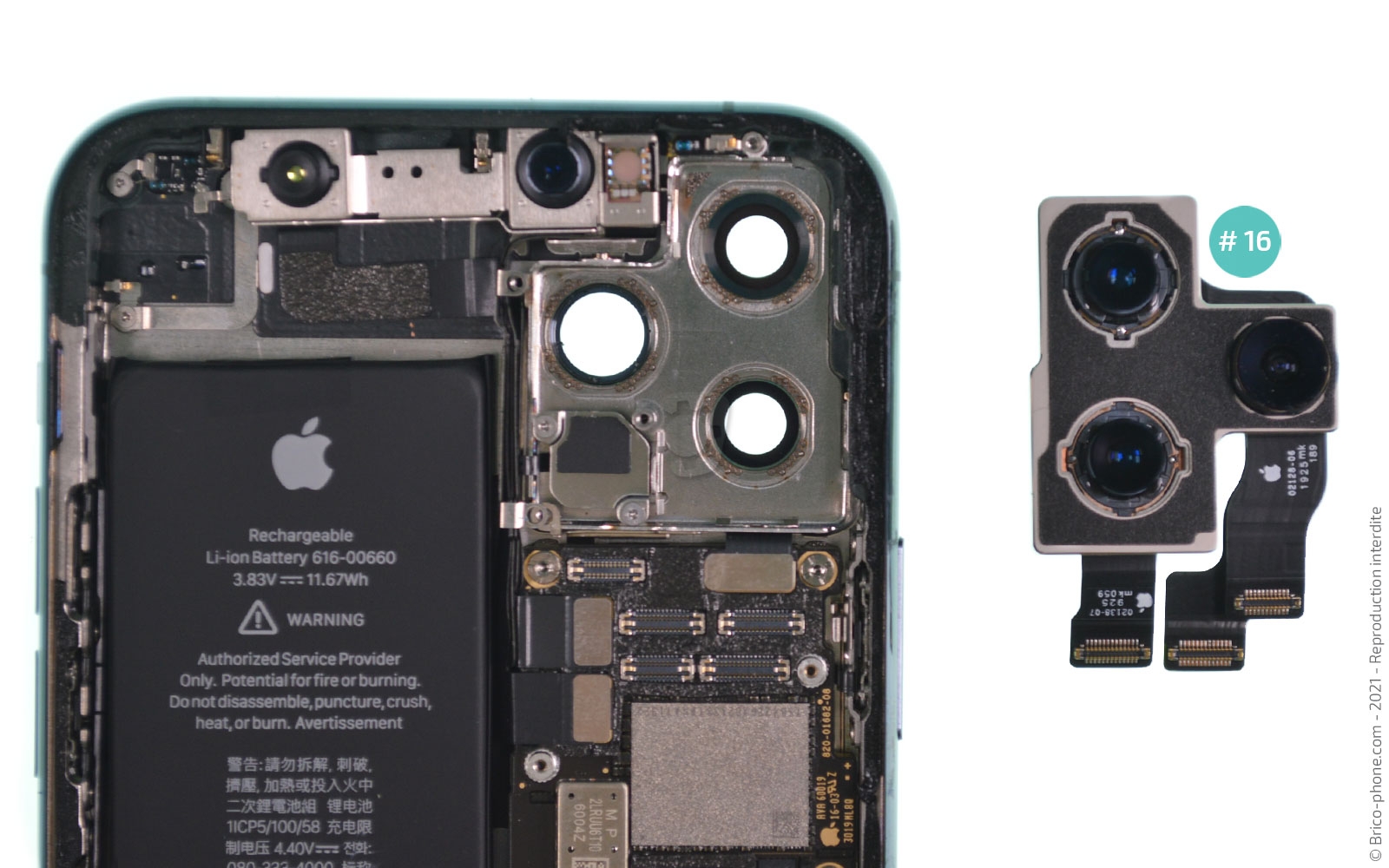

Etape 9 : Sortir le bloc caméra arrière

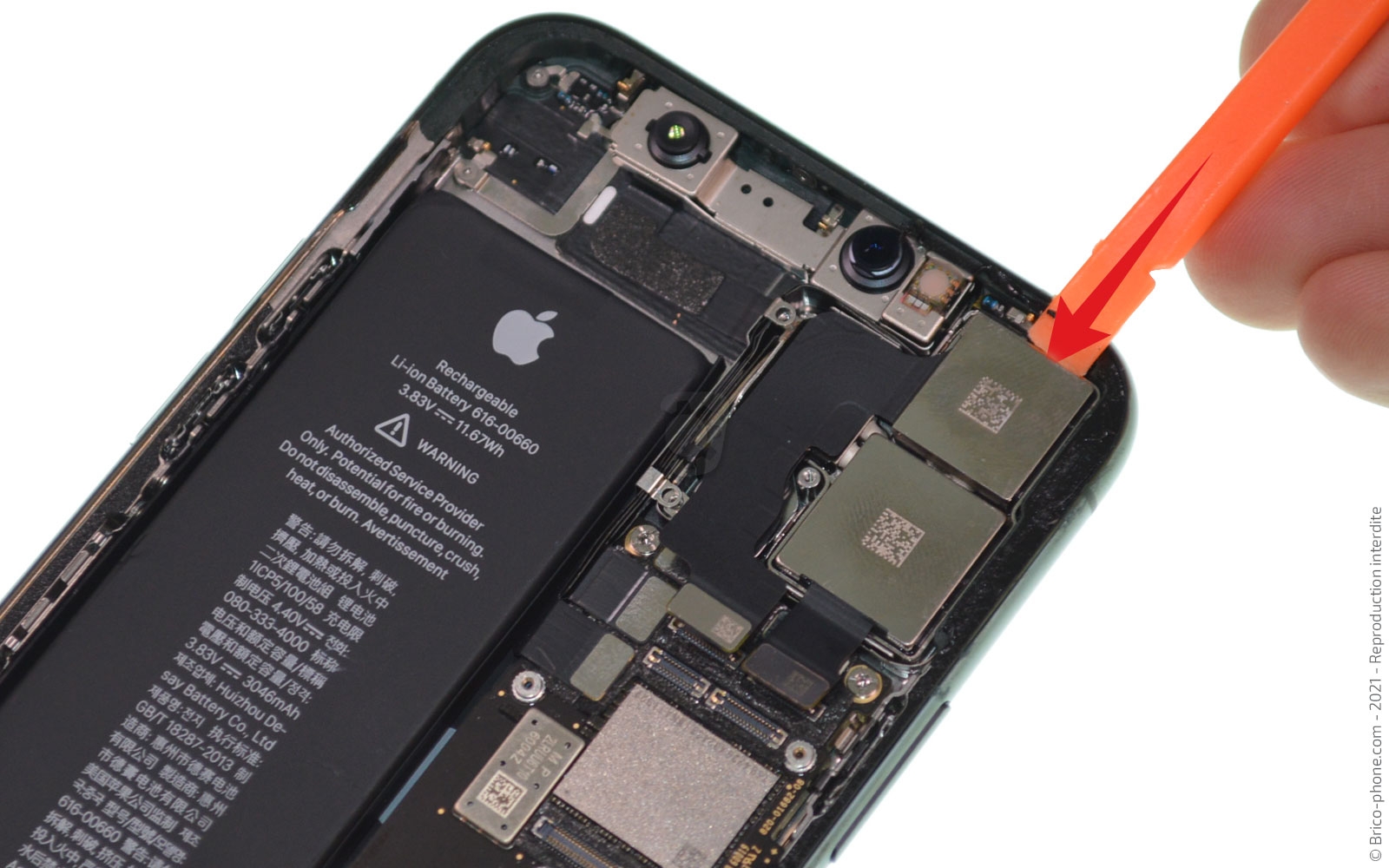

A l'aide du levier , déconnectez les trois nappes des caméras arrière.

Ensuite, glissez le sur le dessus du module pour faire levier et pouvoir attraper le bloc.
Outils du kit utilisés
Outils du kit utilisés

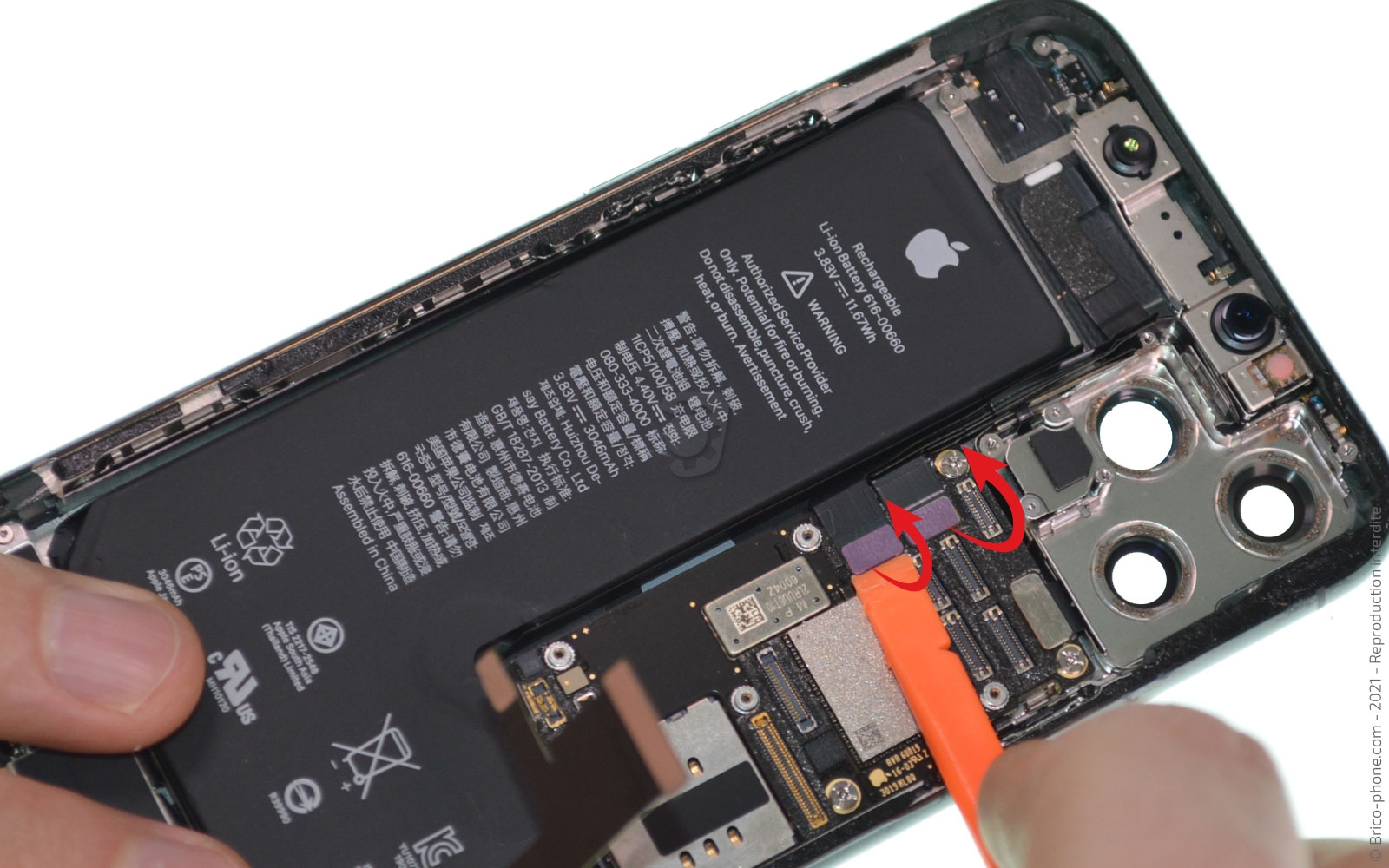

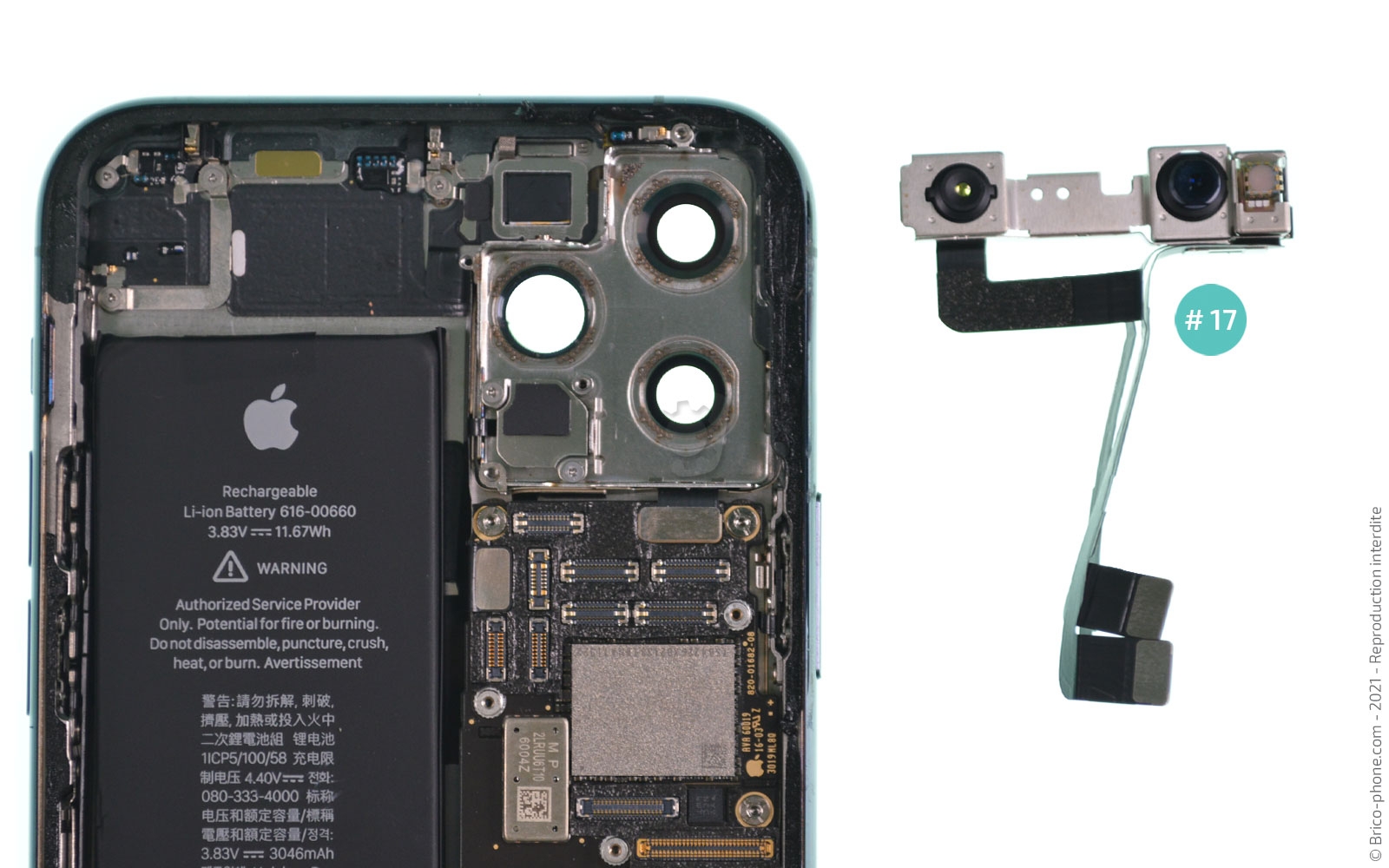

Etape 10 : Enlever la nappe Facetime

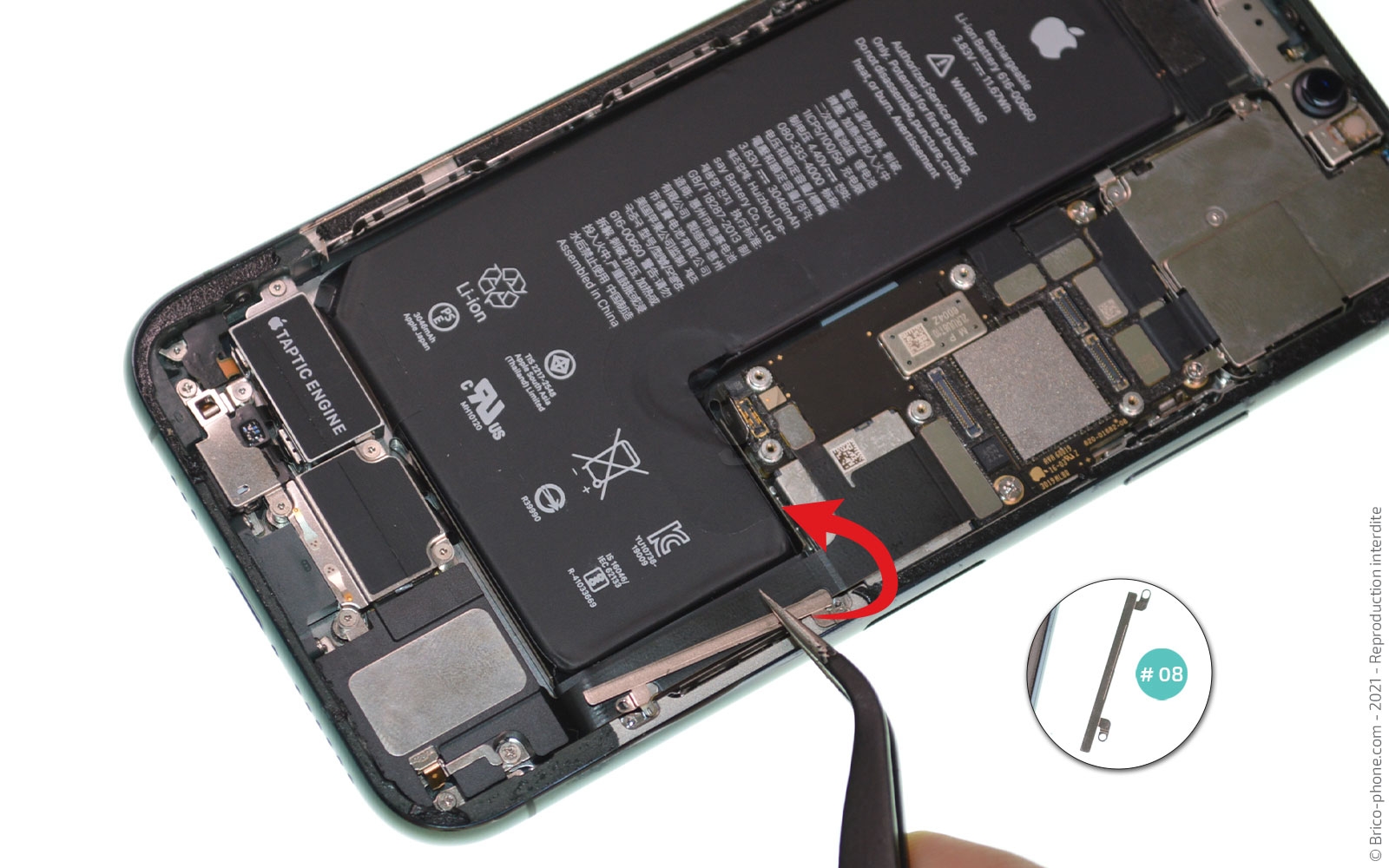

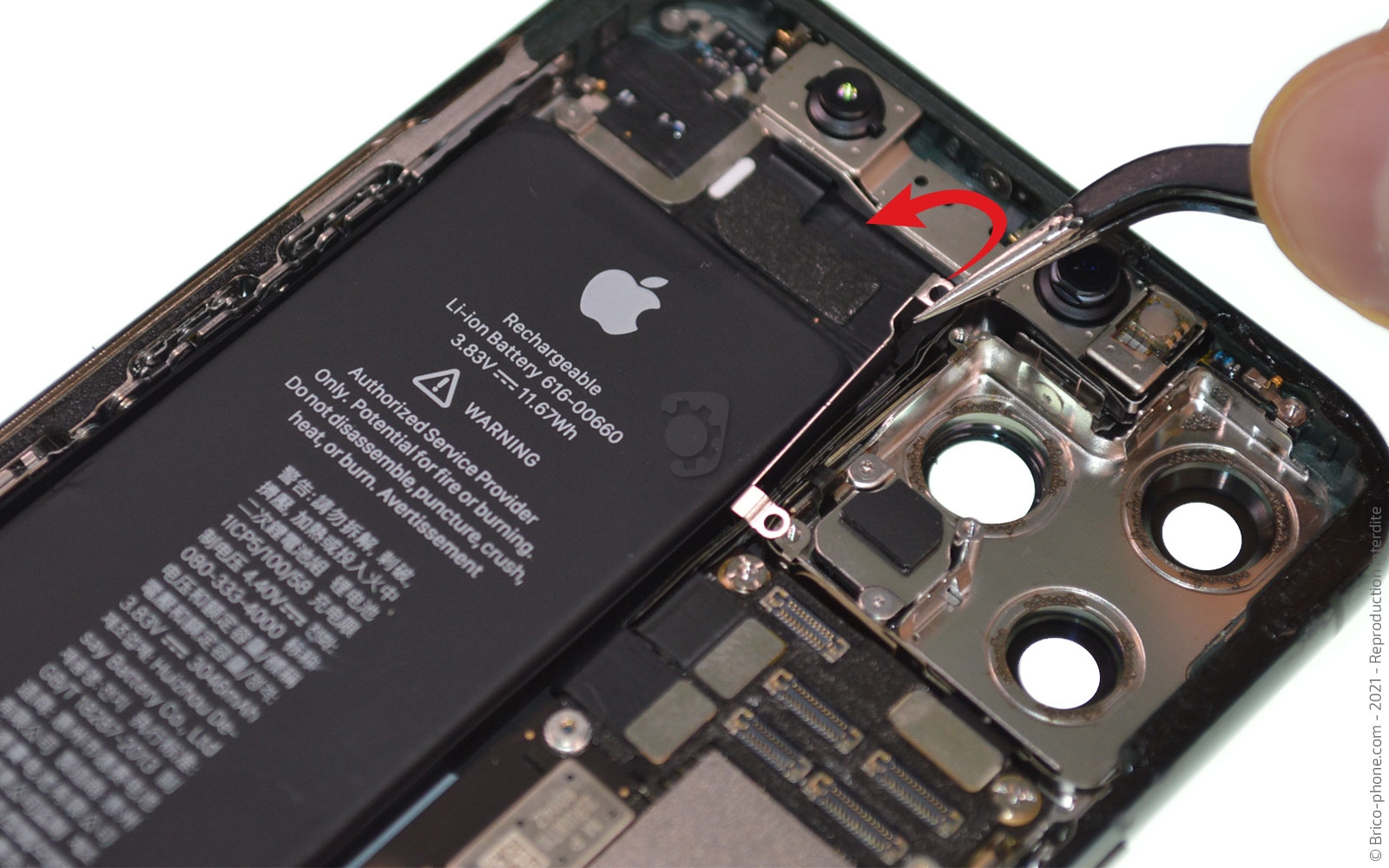

Sortez la petite plaquette #08 située à gauche de l'emplacement des caméras.

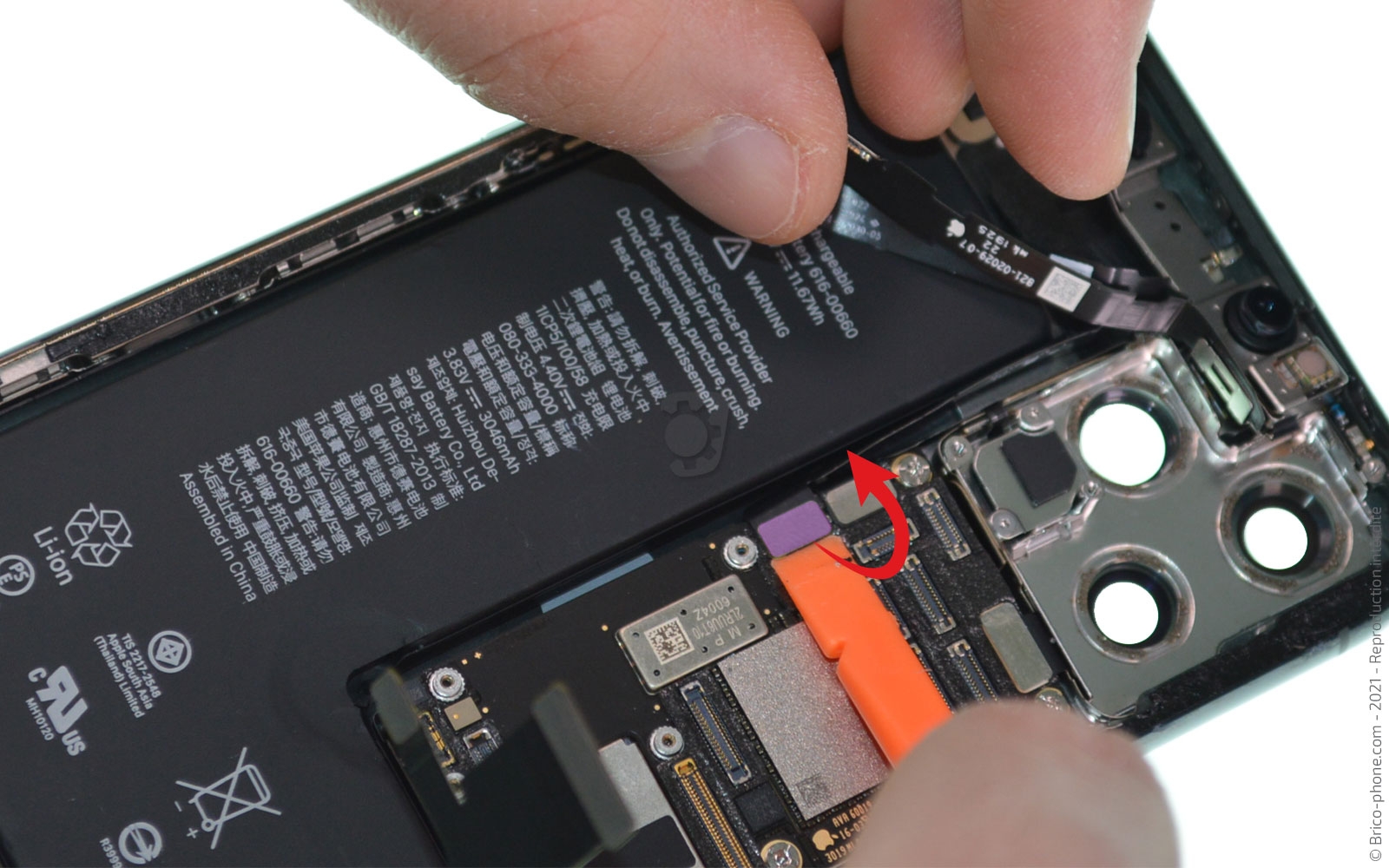

Dans un second temps, débranchez les nappes de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

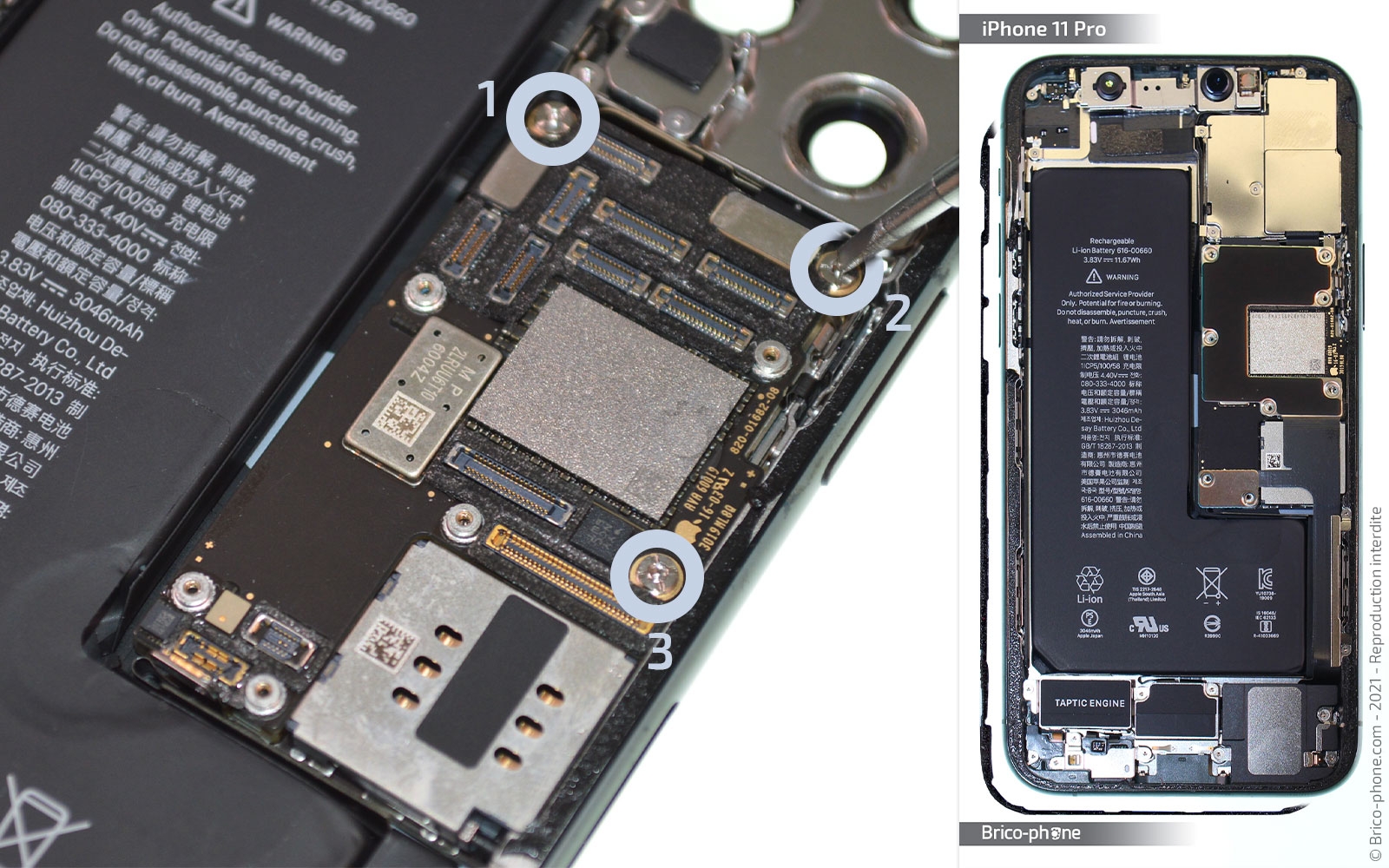

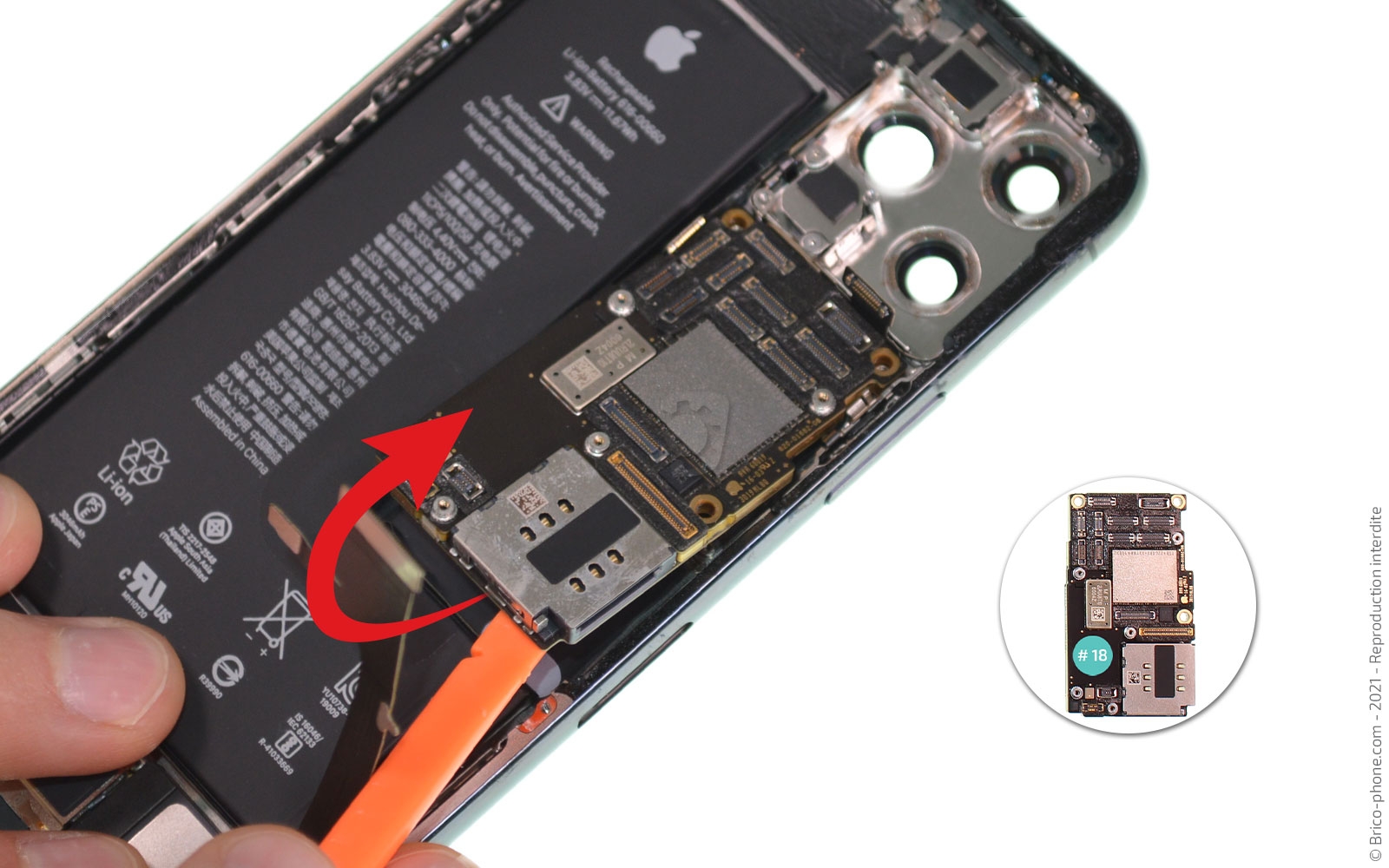

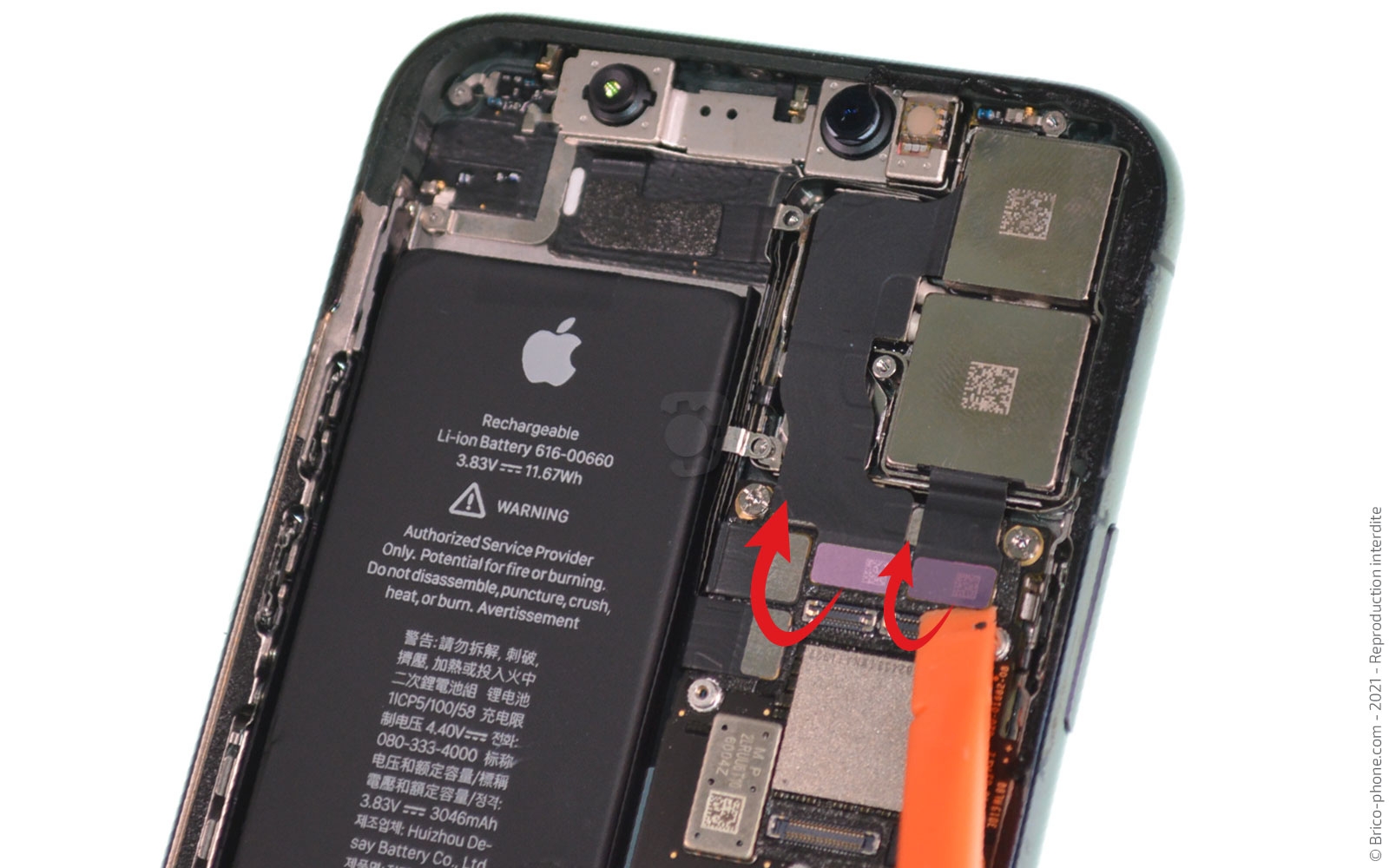

Etape 11 : Retirer la carte mère

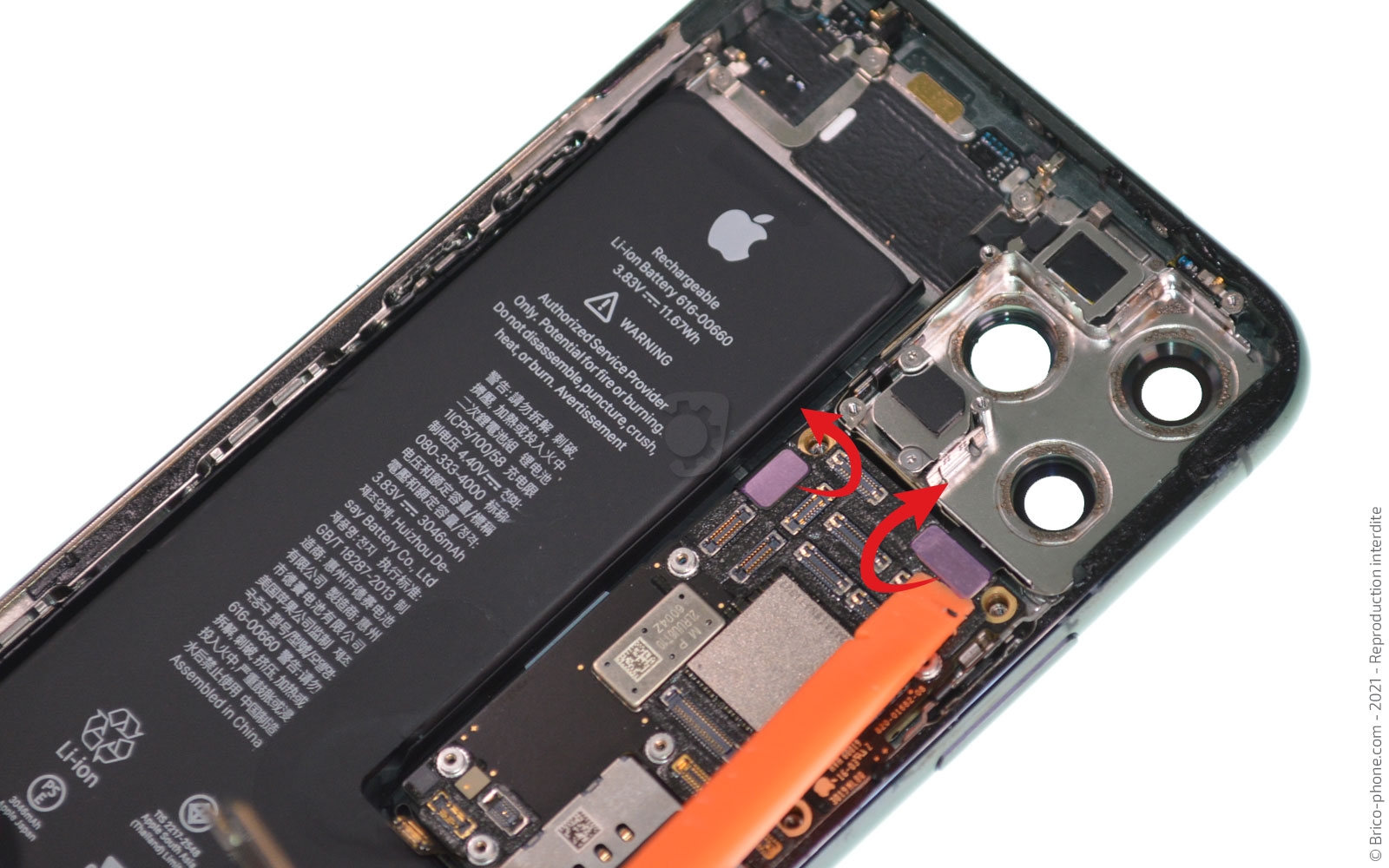

Récupérez les 3 vis à l'aide du tournevis plat puis déconnectez les deux dernières nappes de la carte mère.

Insérez le spudger sous la carte mère pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

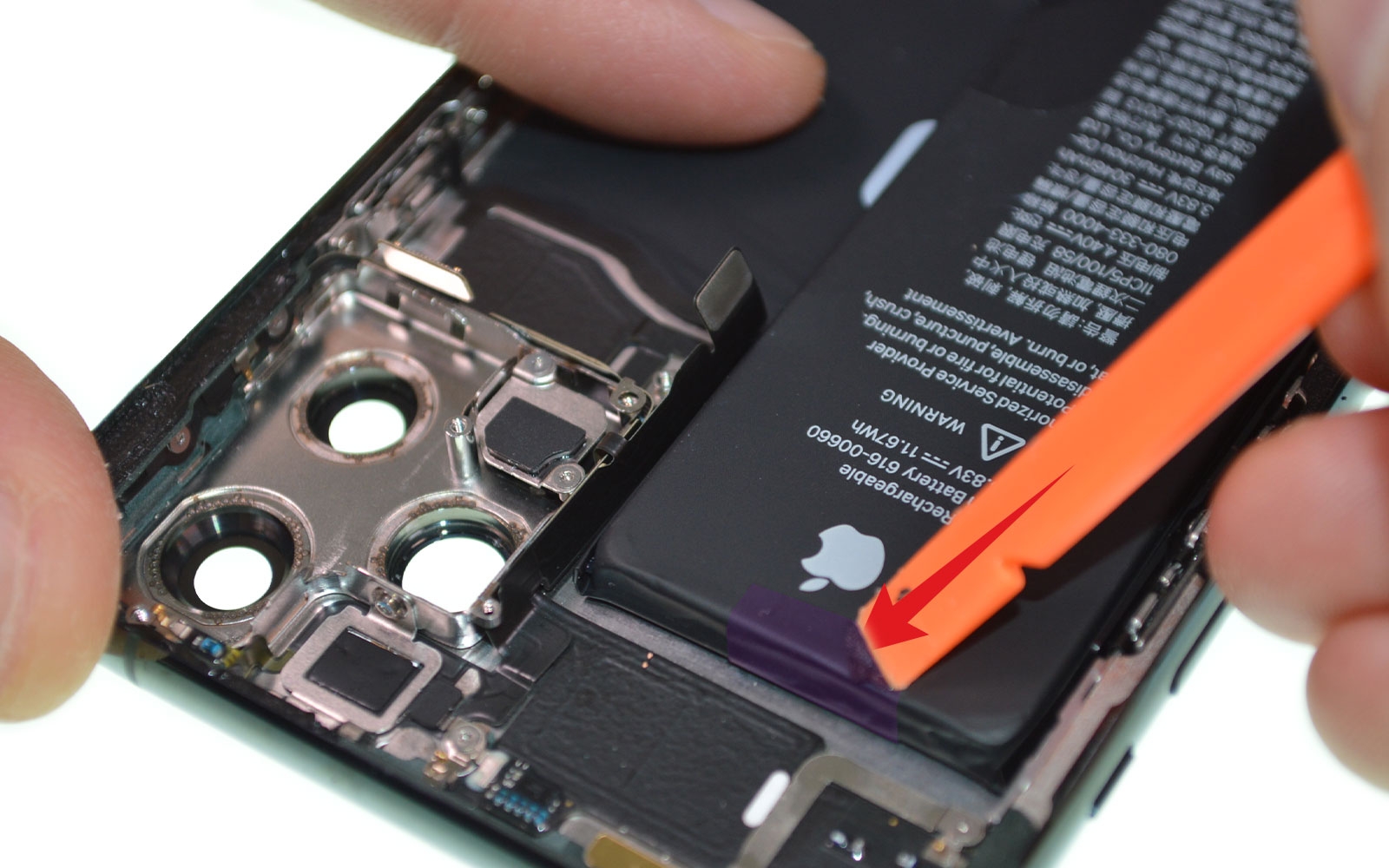

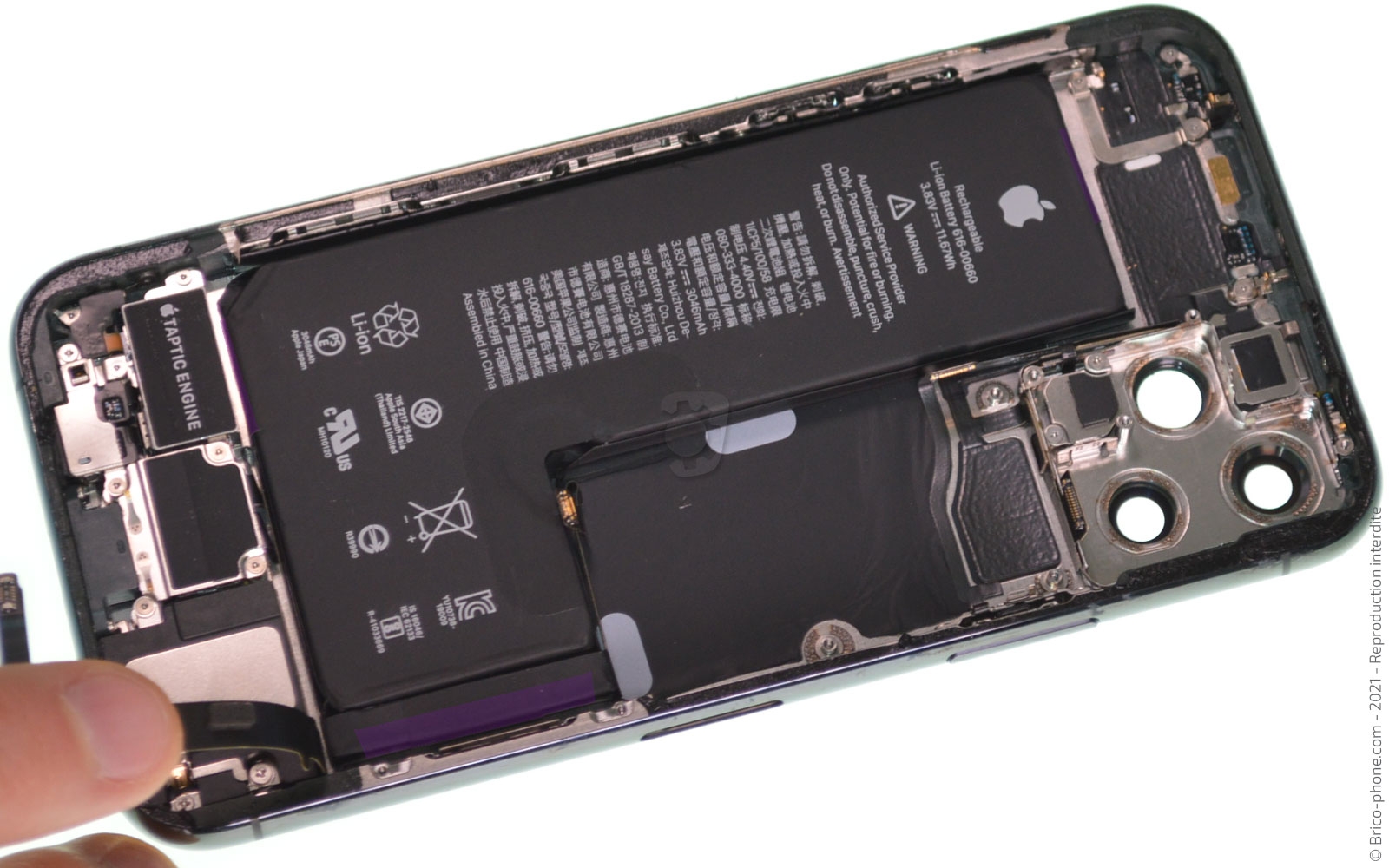

Etape 12 : Décoller les batterie

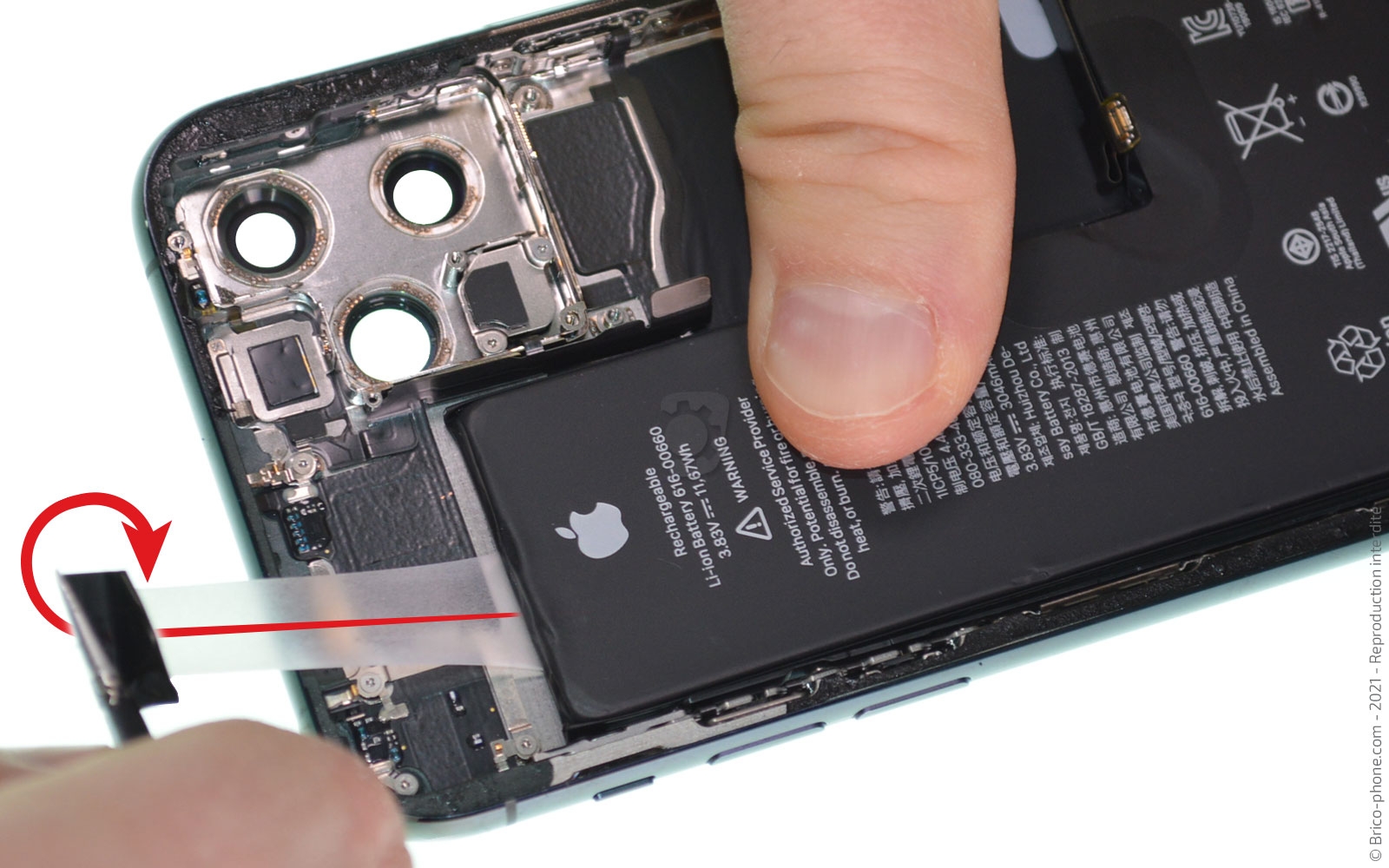

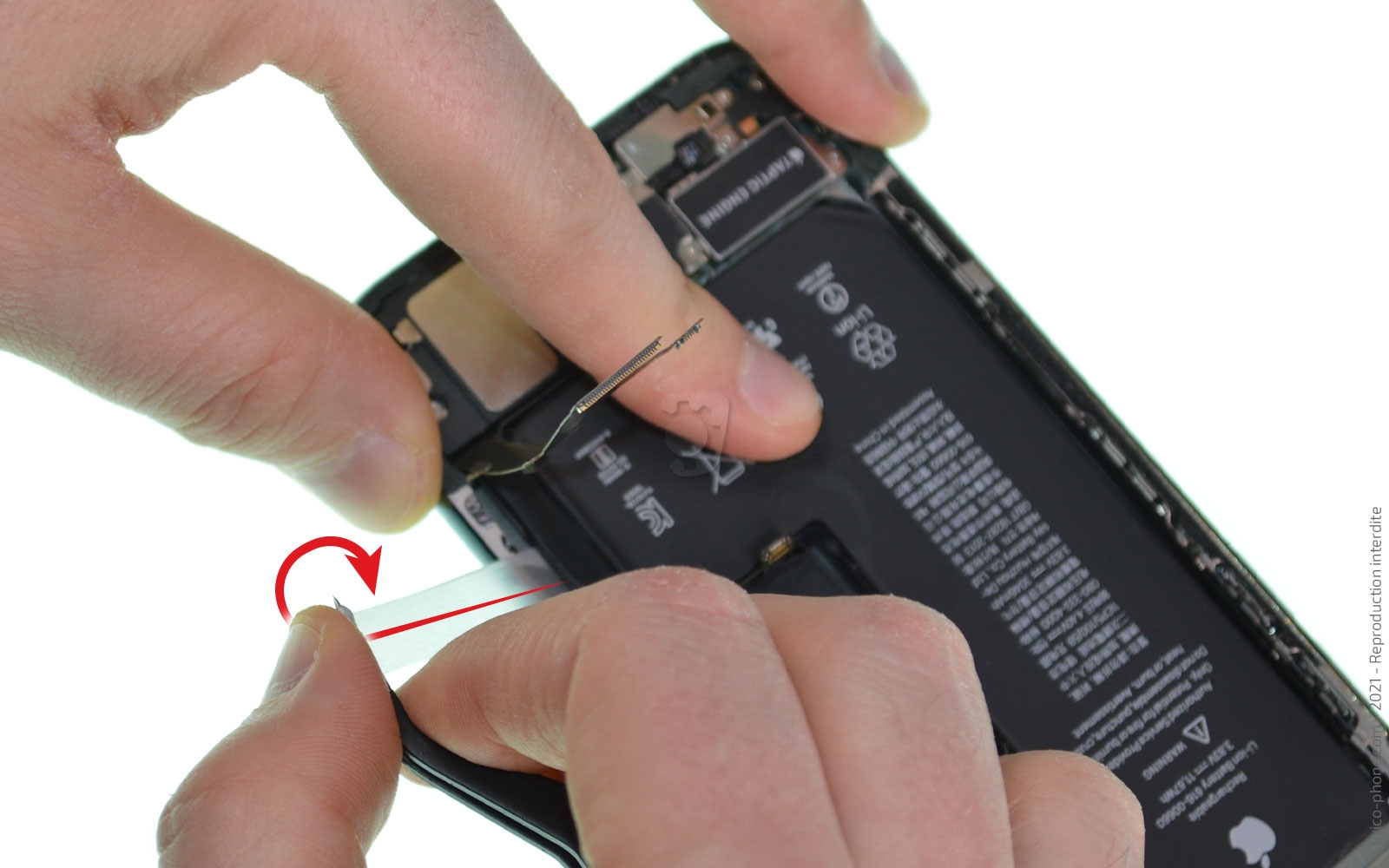

Décollez les languettes noires à l'aide du levier en nylon puis saisissez l'une d'entre elles avec la pincette.

Ensuite tirez cette dernière et entourez-la au fur et à mesure autour de l'outil jusqu'à la fin du stickers.

Réitérez l'opération pour les deux autres languettes.
Outils du kit utilisés
Outils du kit utilisés

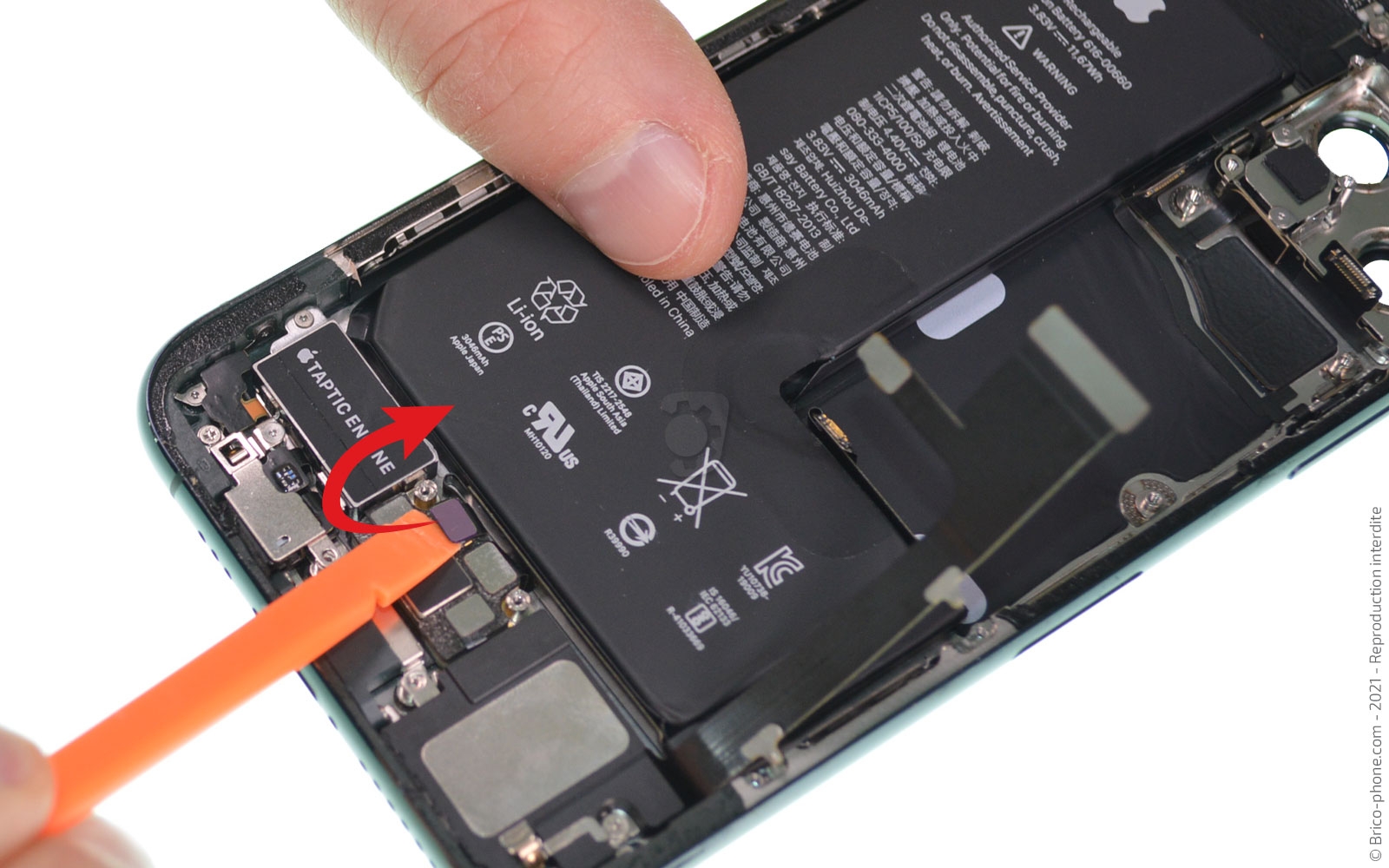

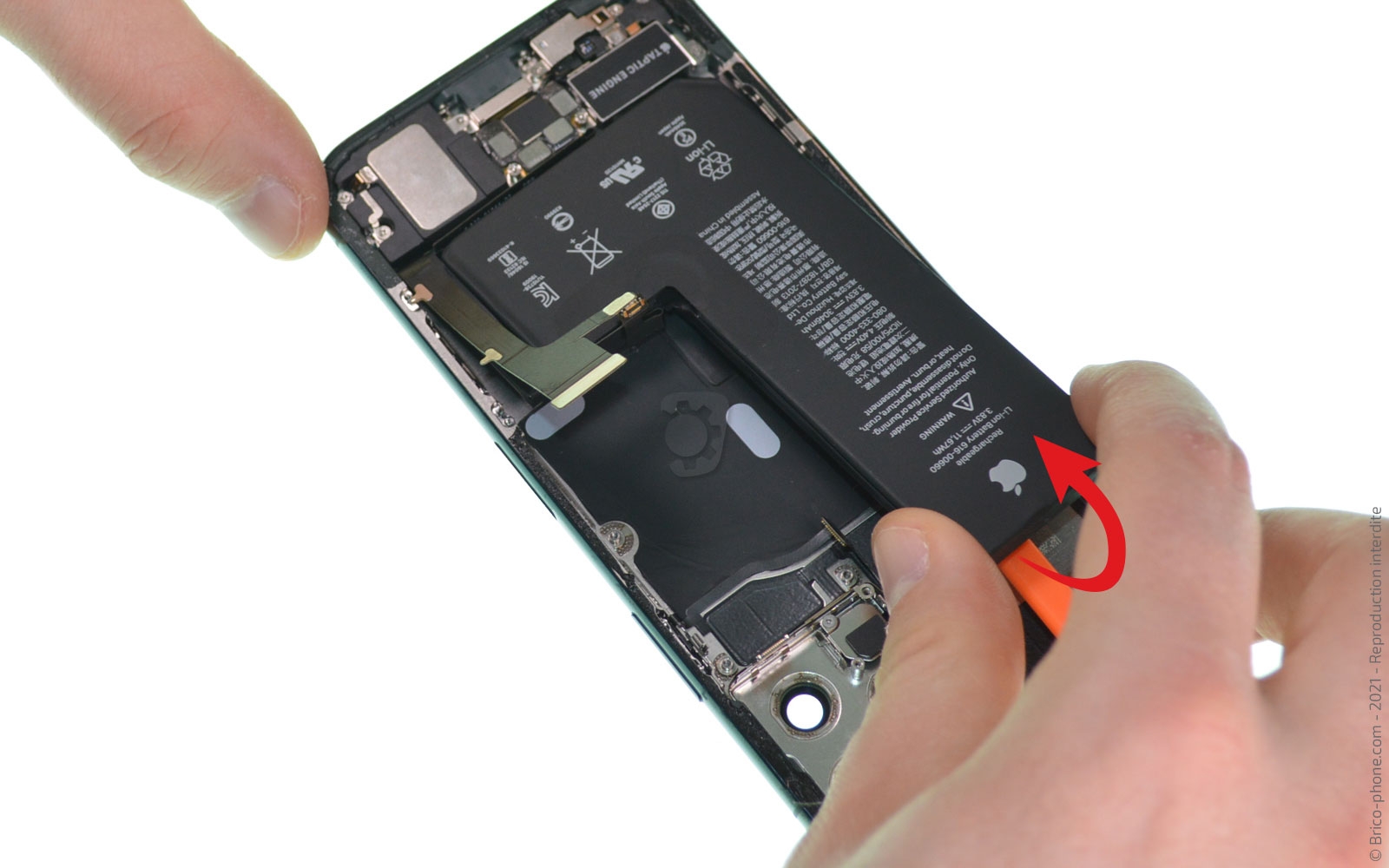

Etape 13 : Extraire la batterie

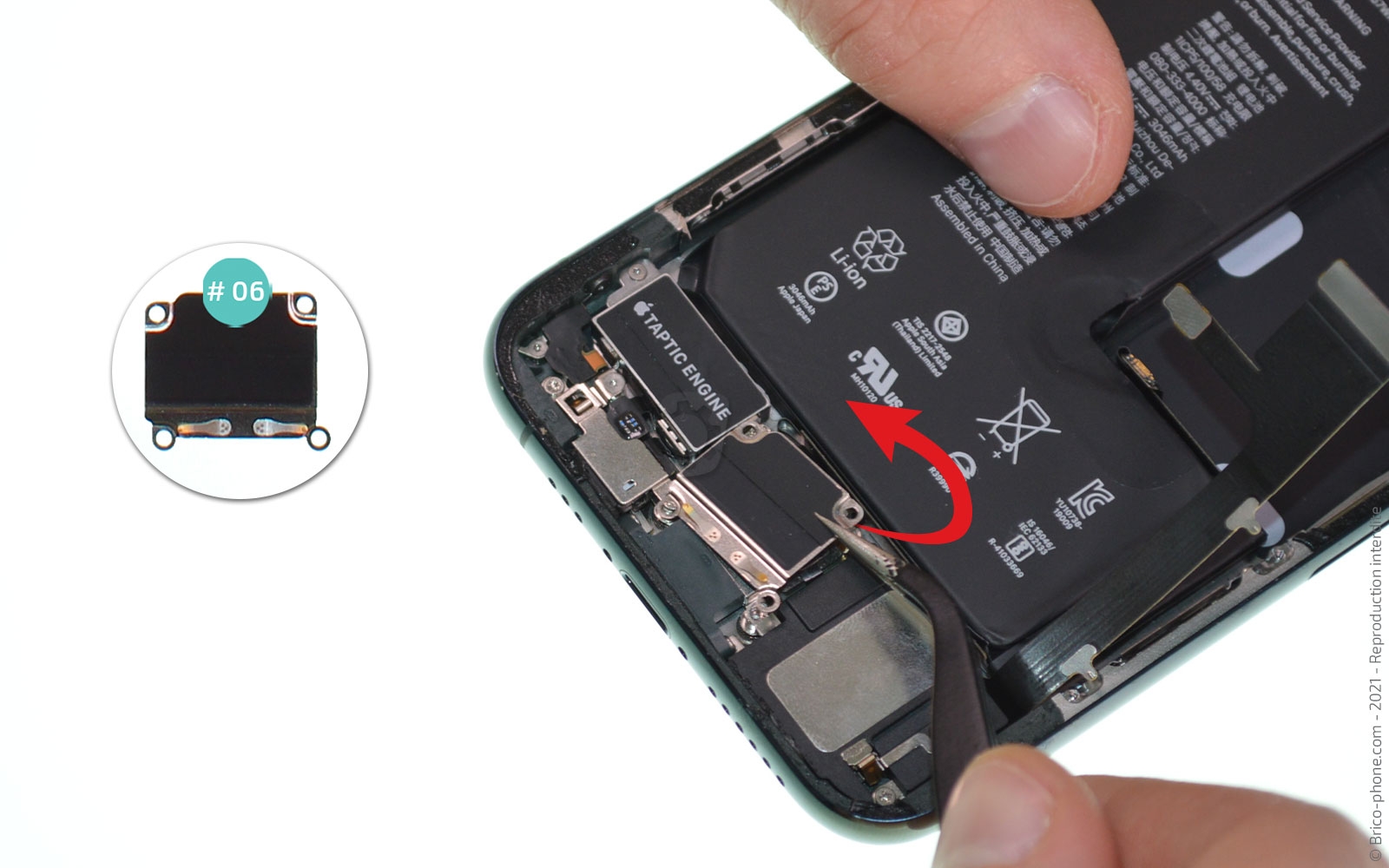

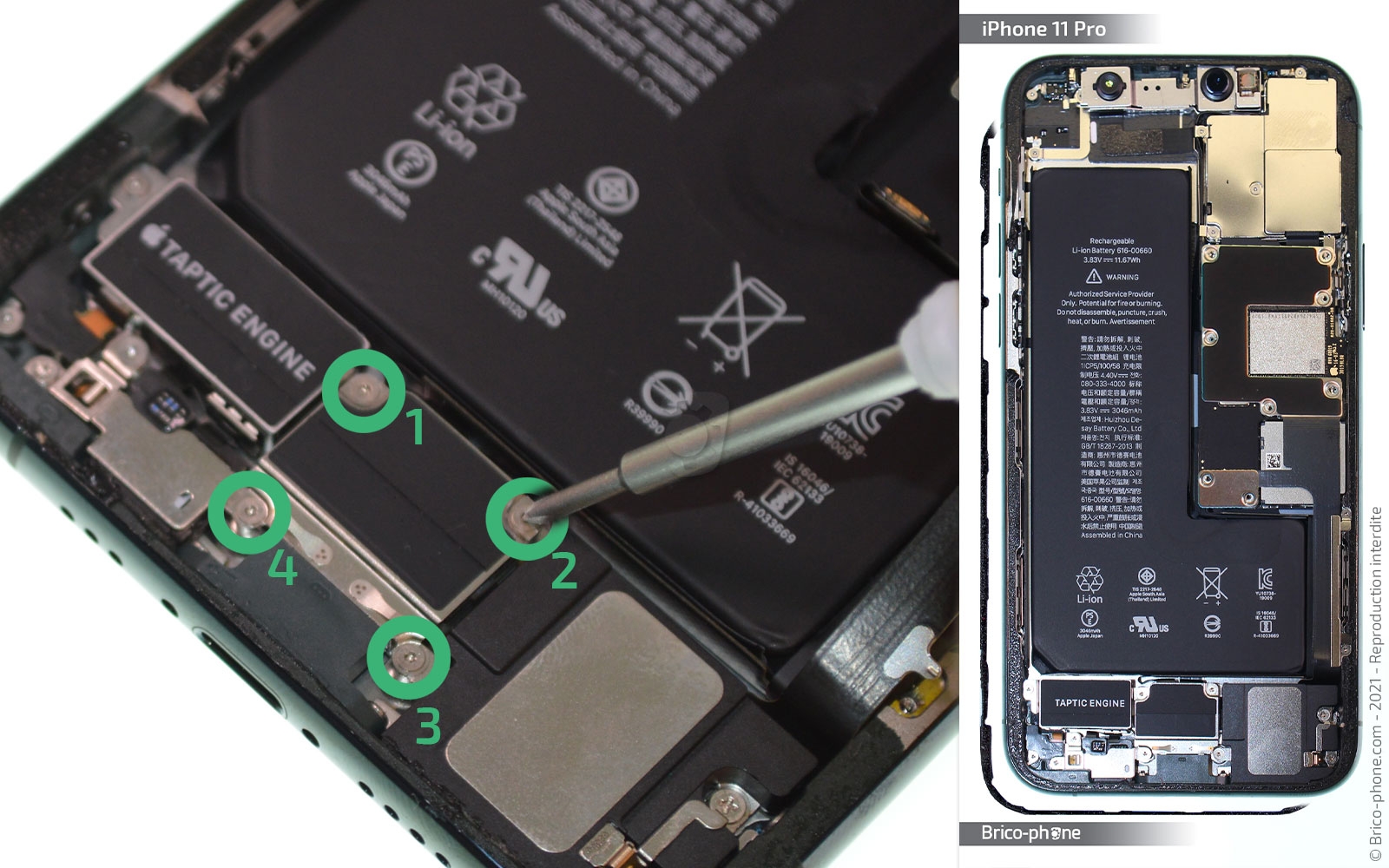

Retirez les 4 vis triwing de la plaquette métallique #06 afin de pouvoir la sortir du téléphone.

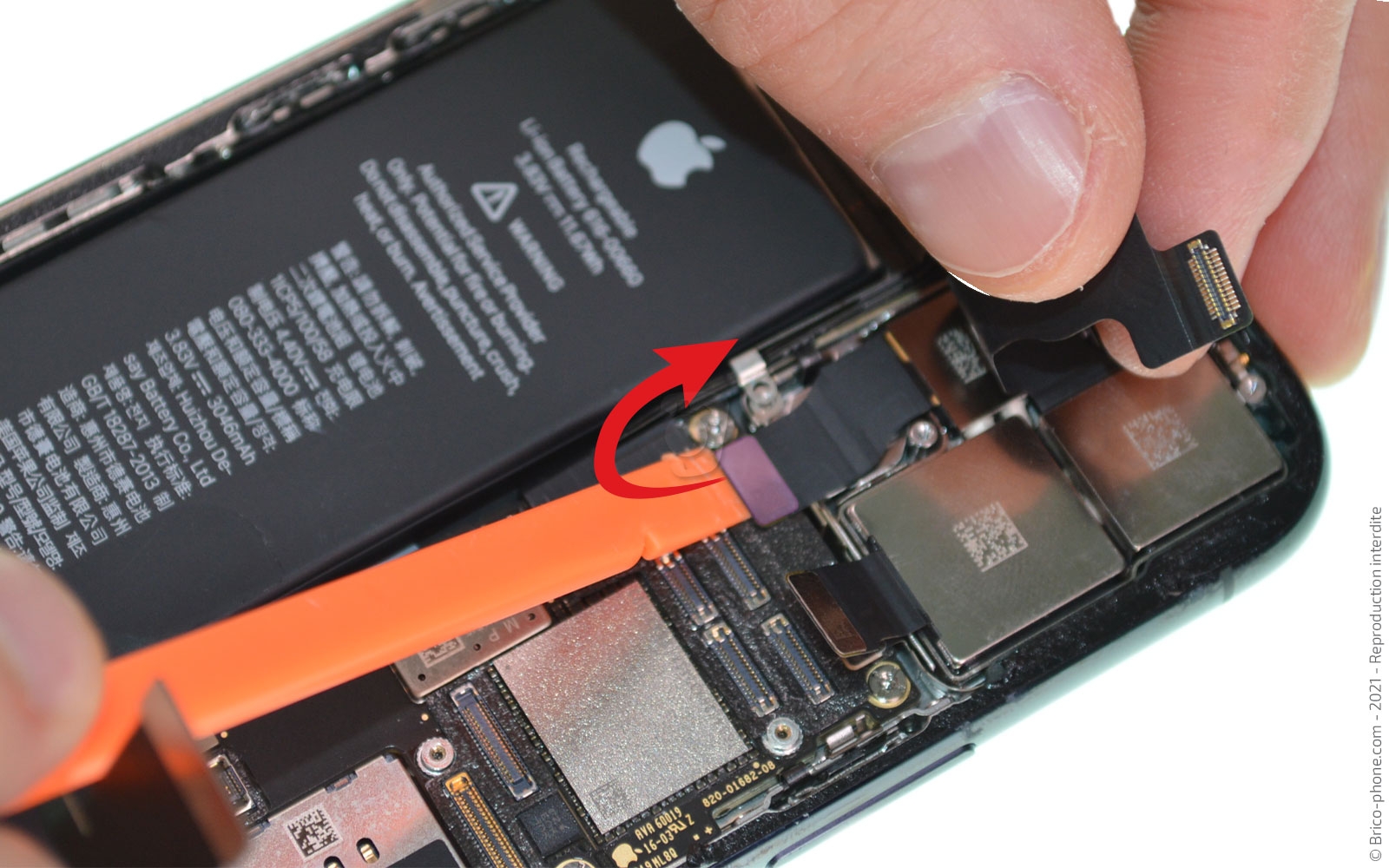

Ensuite, déconnectez la seconde nappe de la batterie. Il ne reste plus qu'à glisser le spudger sous le composant pur mettre de coté la batterie.
Outils du kit utilisés
Outils du kit utilisés

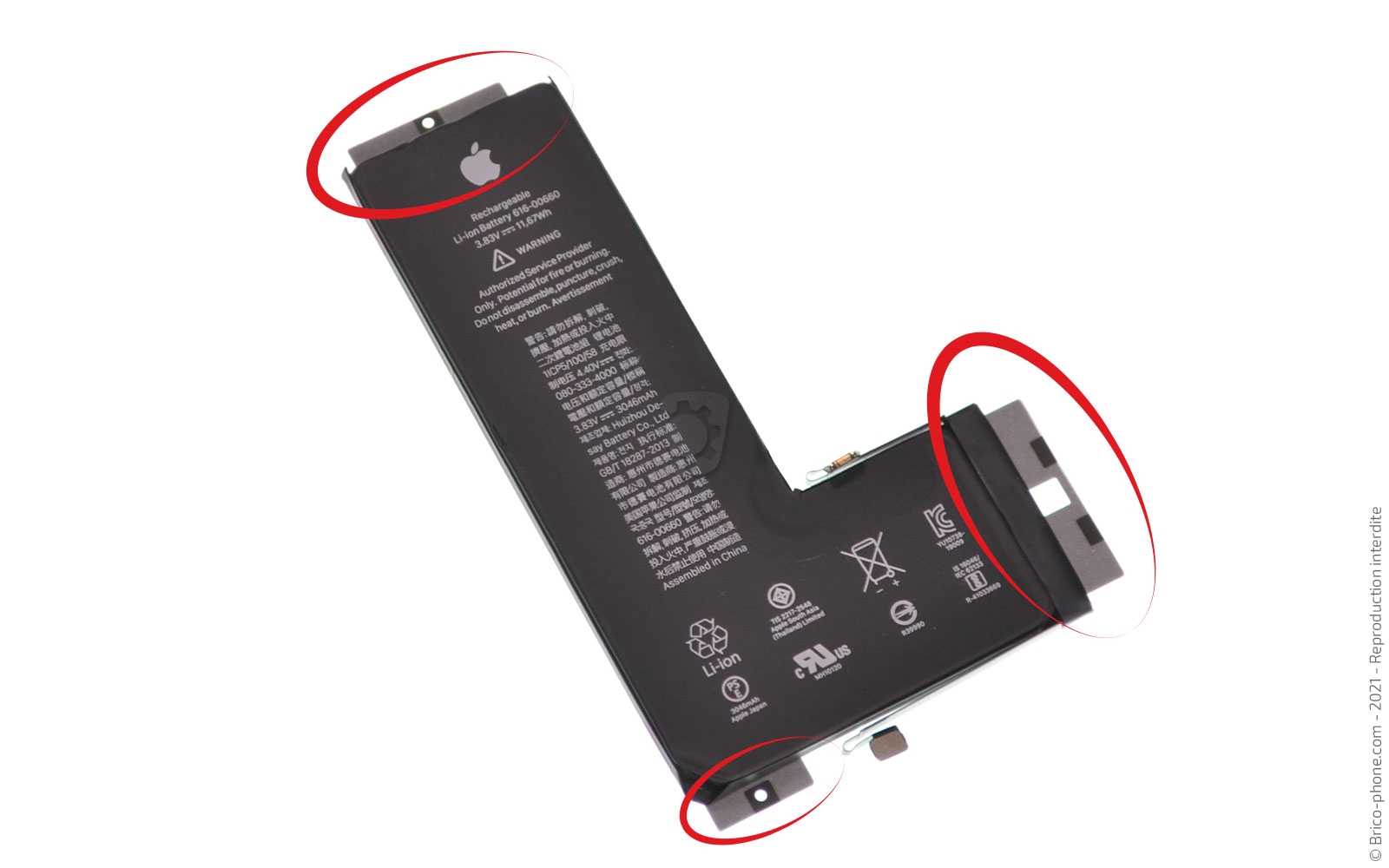

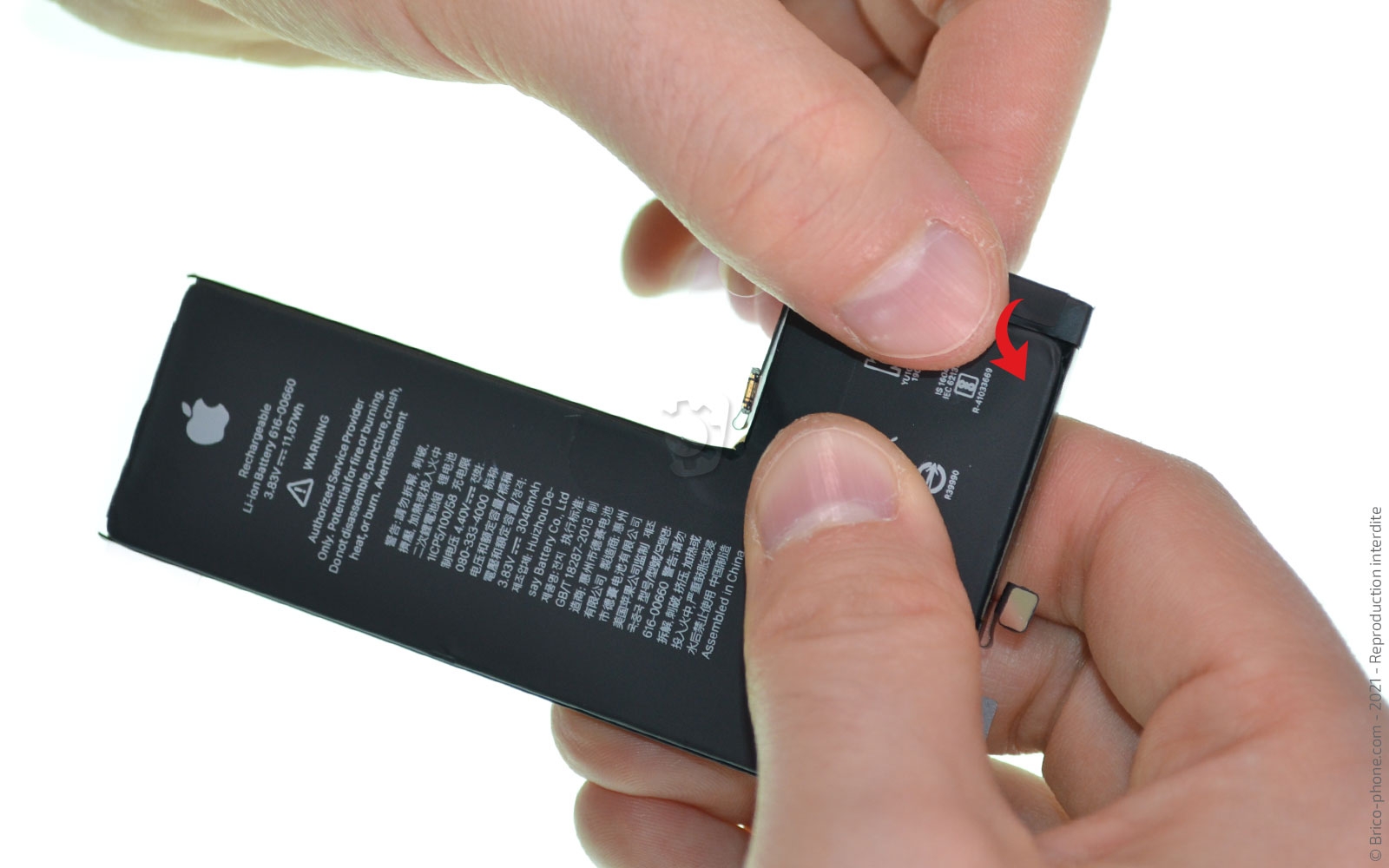

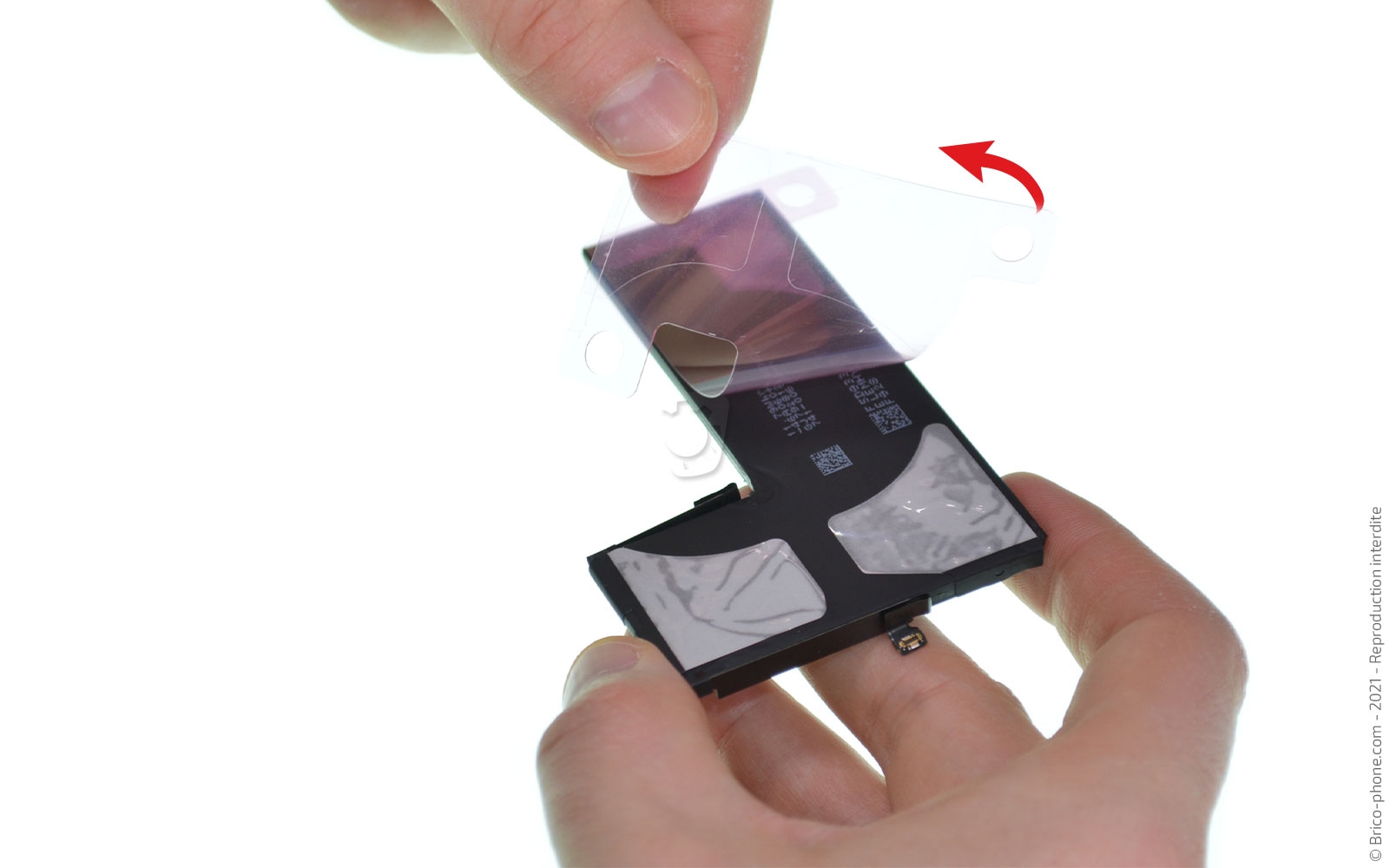

Etape 14 : Préparez la batterie

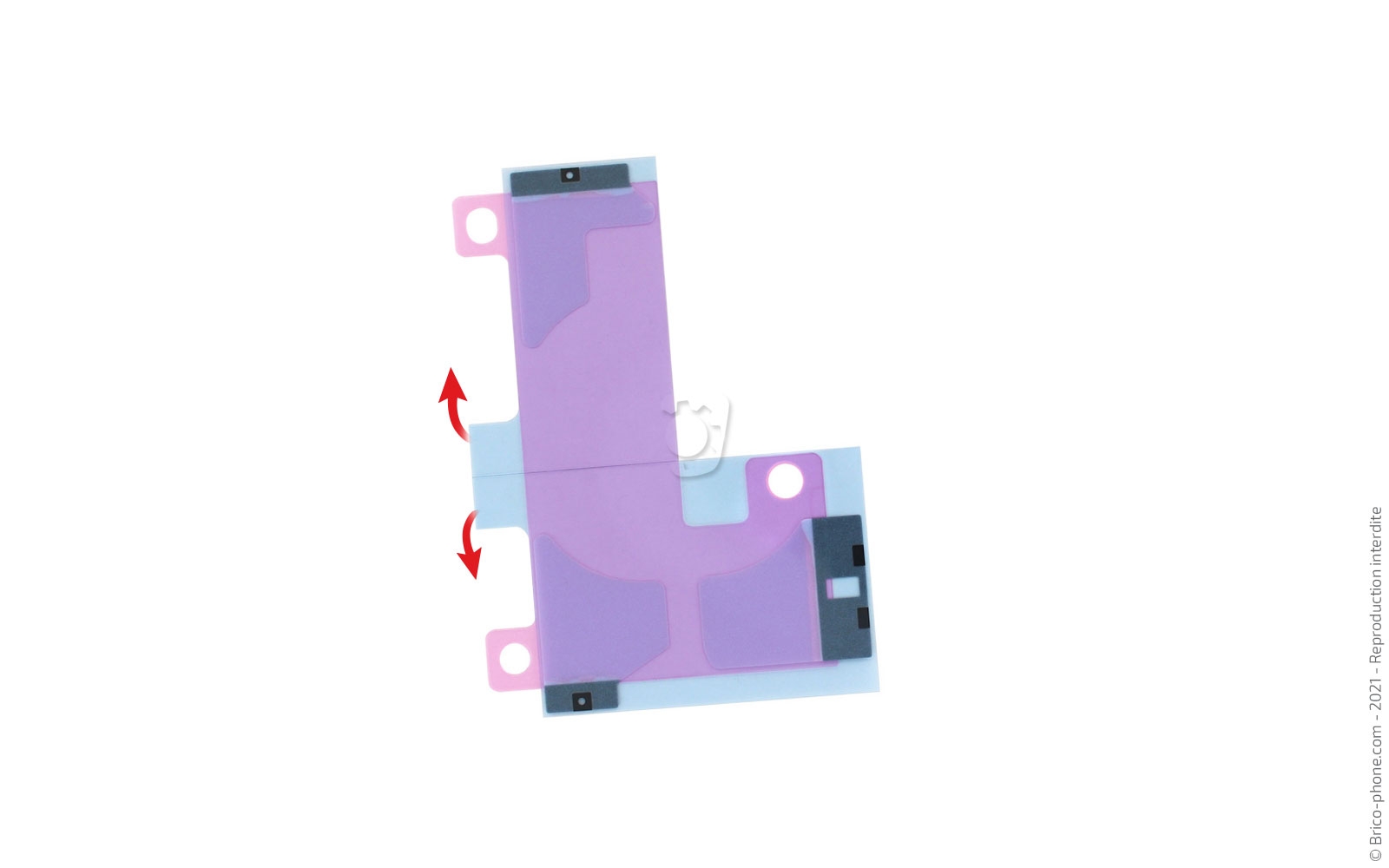

Otez les protections bleues des stickers de batterie avant de venir déposer la batterie dessus. Laissez bien dépasser les languettes noires.

Repliez ces dernières sur le composants puis enlevez le dernier sticker de protection.
Conseils pour le remontage
Vous pouvez dès à présent remonter votre iPhone 11 Pro dans son nouveau châssis en suivant les étapes précédentes dans l'ordre décroissant.
Pour plus de faciliter, terminez par la batterie.

Nous vous conseillons de repositionner un joint d'étanchéité avant la fermeture de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

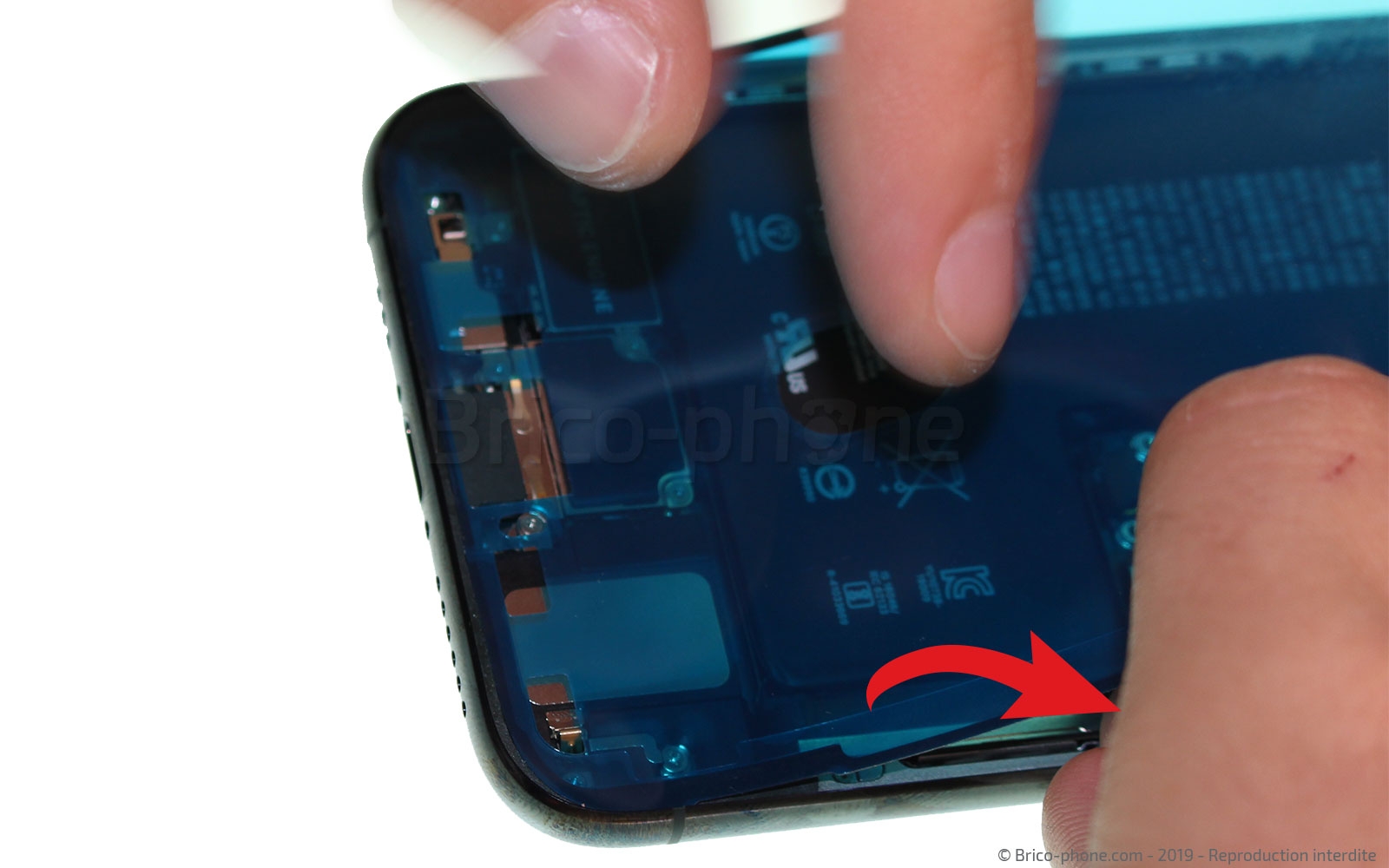

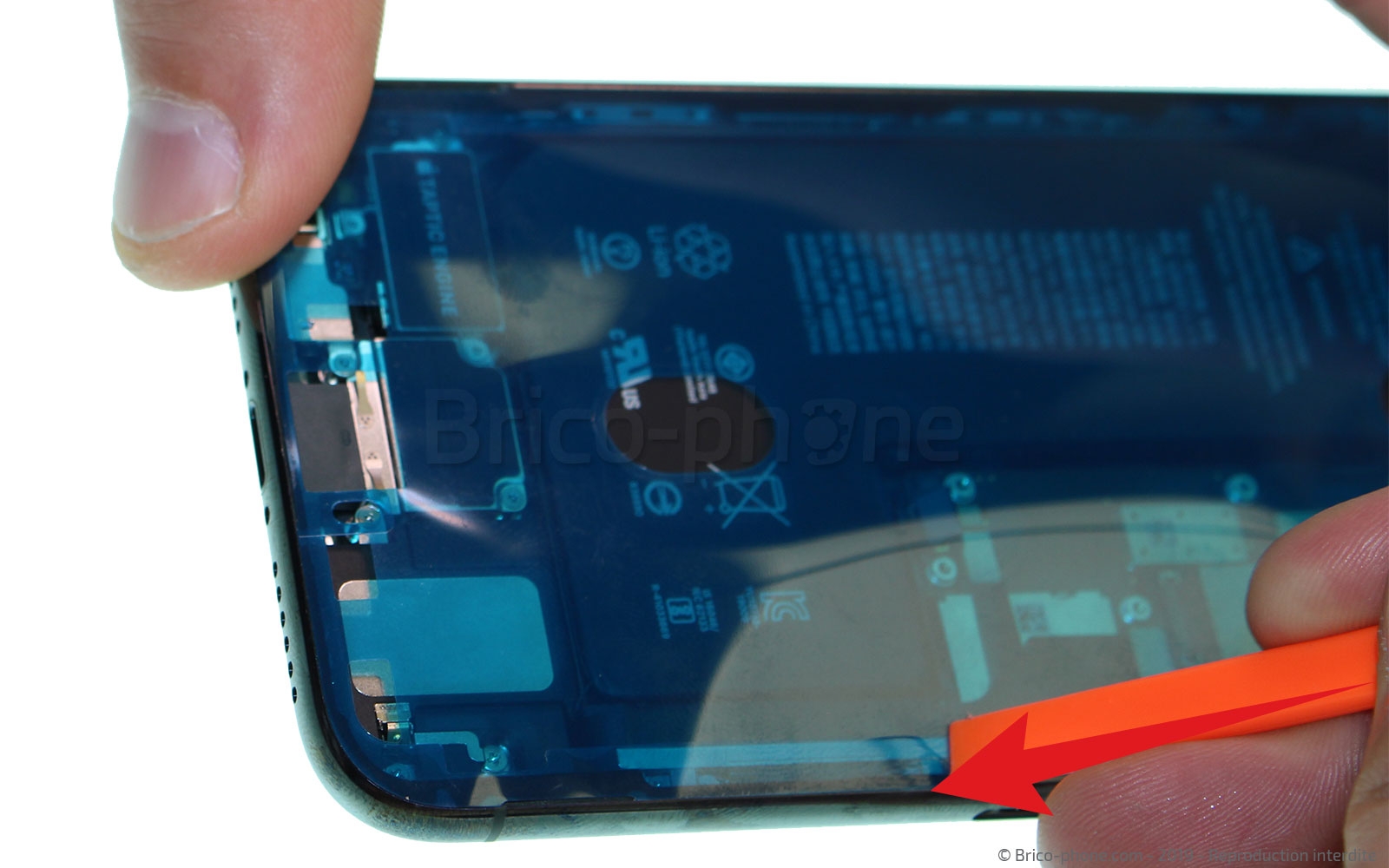

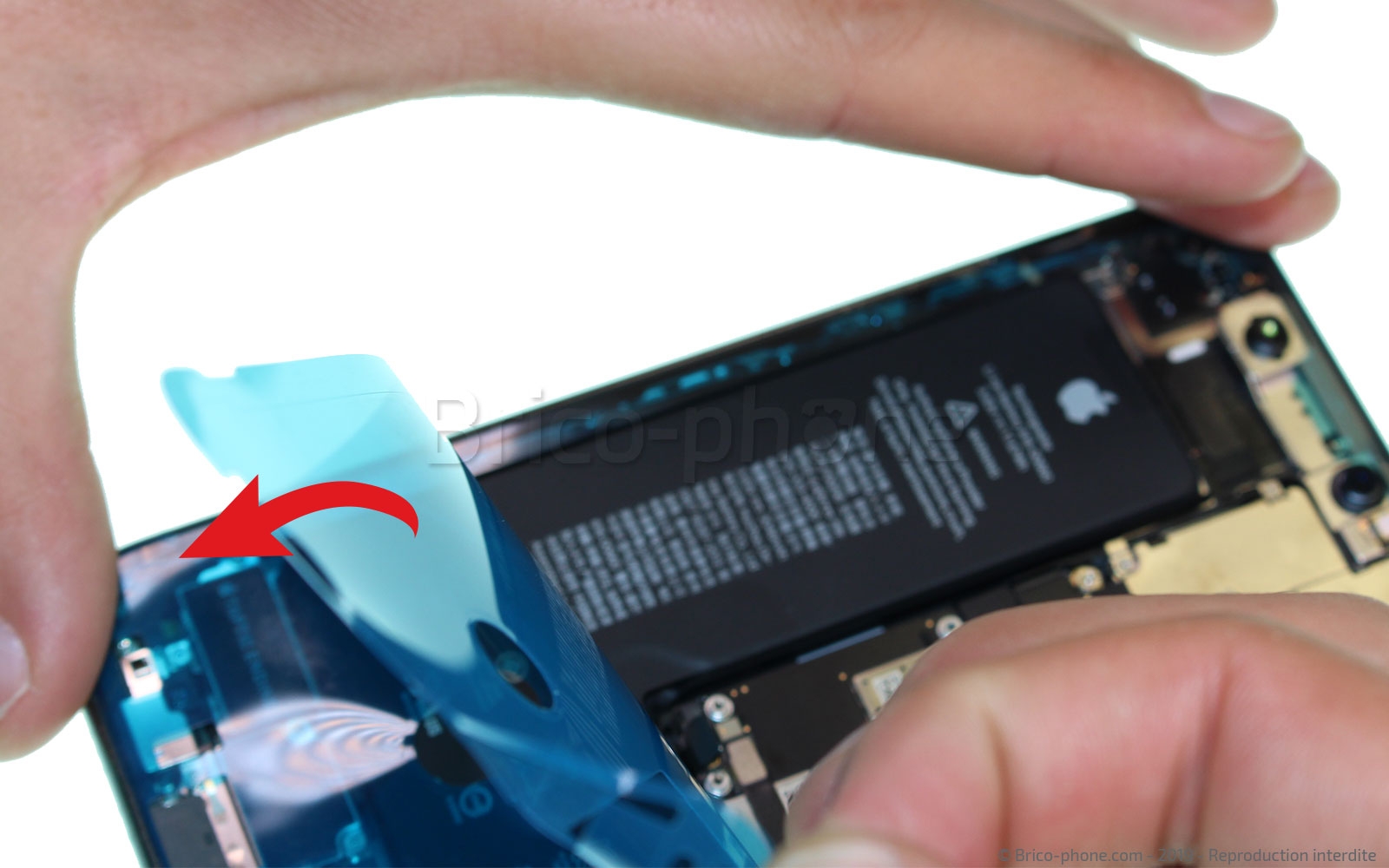

Poser un joint d'étanchéité

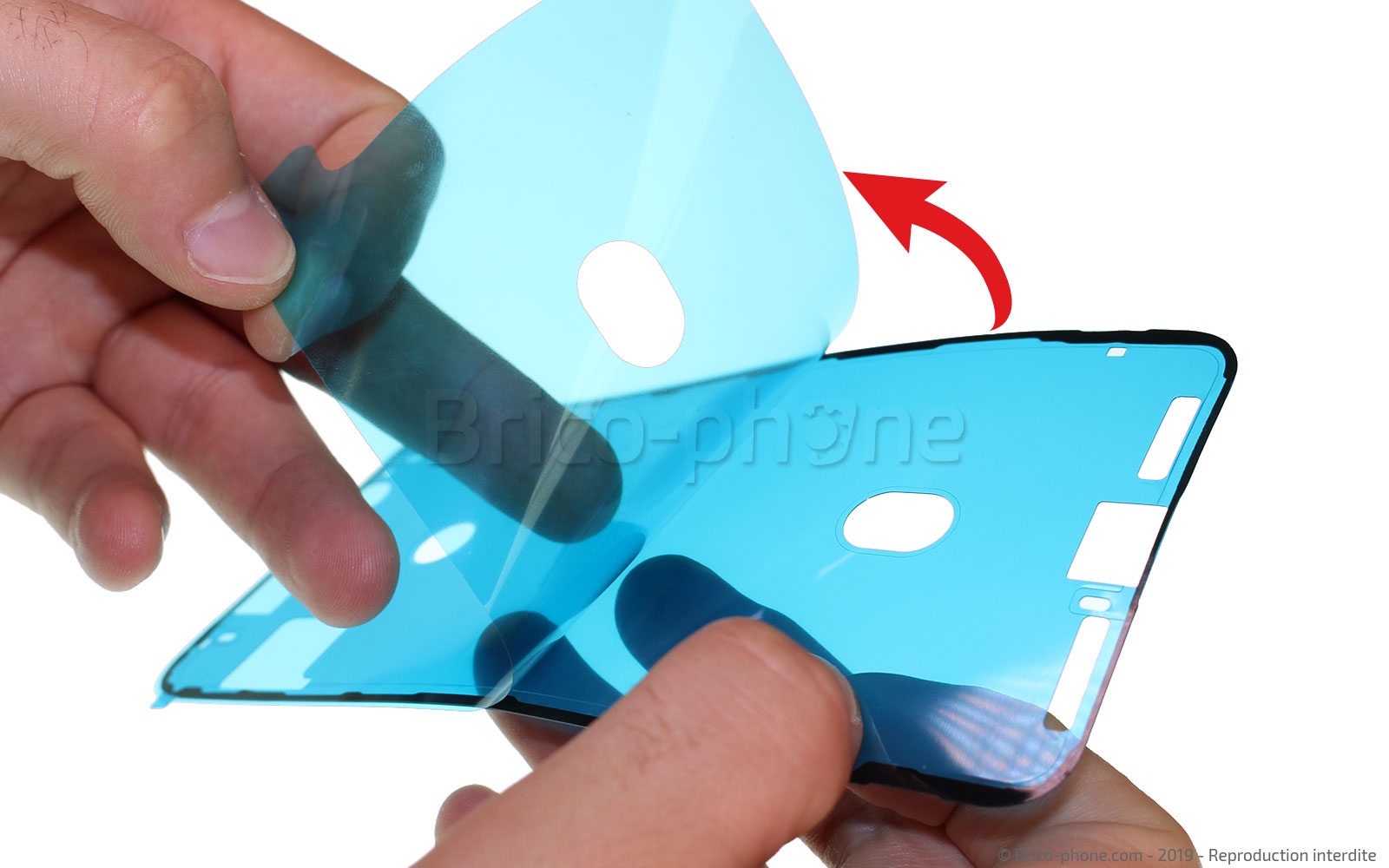

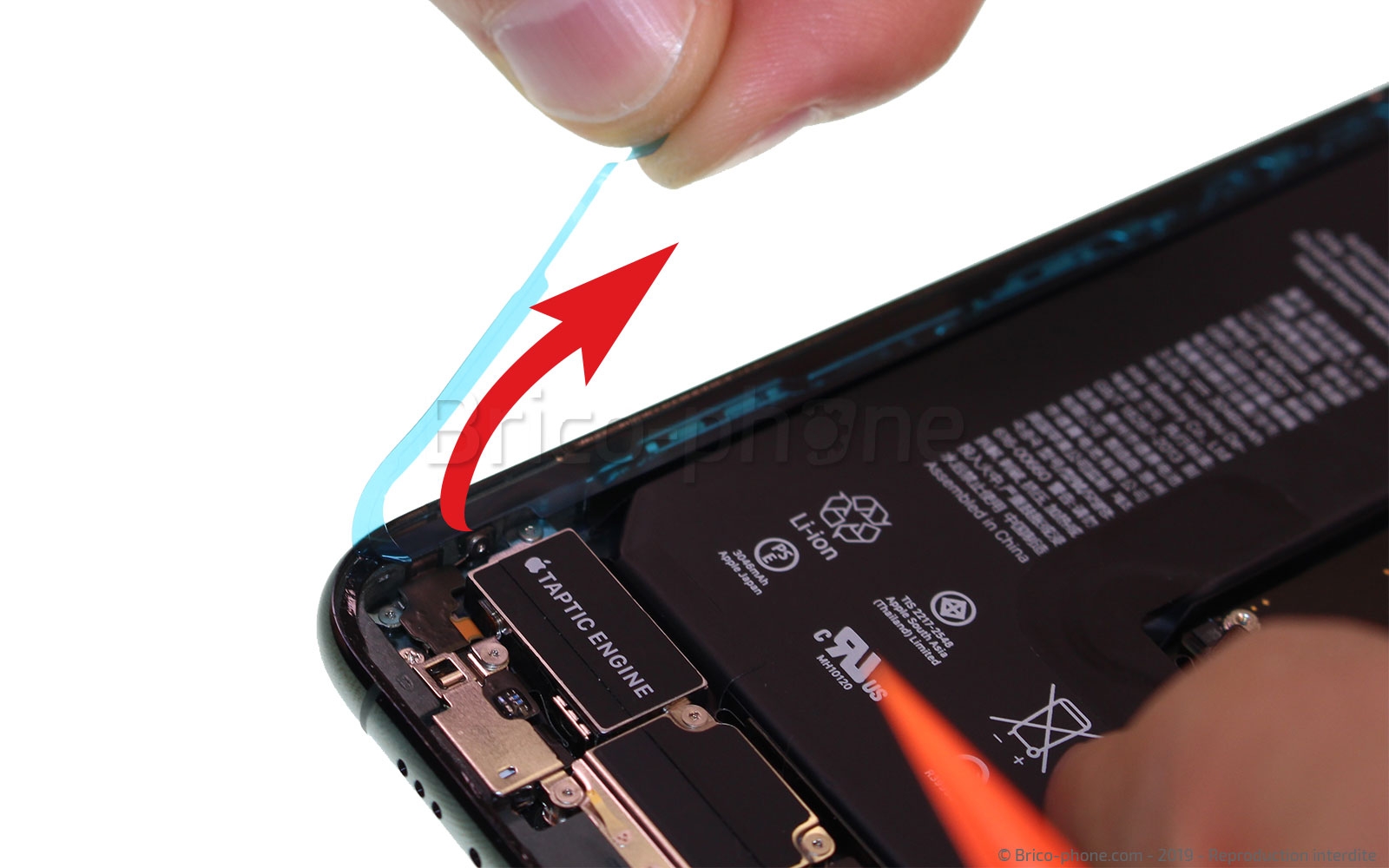

Pour poser le nouveau joint d'étanchéité, retirez dans un premier temps le premier grand film bleu et positionnez le reste sur le châssis de votre iPhone 11 Pro.
Le deuxième grand film bleu vous sert de repère pour placer correctement le joint.

Un fois en place, appuyez sur le joint à l'aide du levier en nylon pour qu'il adhère au châssis.
Ensuite, il ne vous reste plus qu'à retirer les protections adhésives bleues.
Outils du kit utilisés
Outils du kit utilisés
