Démontage complet sur OnePlus Nord

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, vous avez deux possibilités soit en composant le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI à recopier sur notre page d'accueil, soit en regardant la référence inscrite au dos du téléphone, ici il s'agit de AC2003.

Une fois votre commande reçue, préparez-vous un espace de travail propre et dégagé avec les outils à proximité et le tuto à disposition.
Eteignez votre smartphone en pressant le bouton Power

A l'aide de l'outil d'ouverture, retirez le rack de la carte Sim.

En vous aidant du coussin chauffant ou du décapeur thermique, ramollissez le sticker de la vitre arrière.

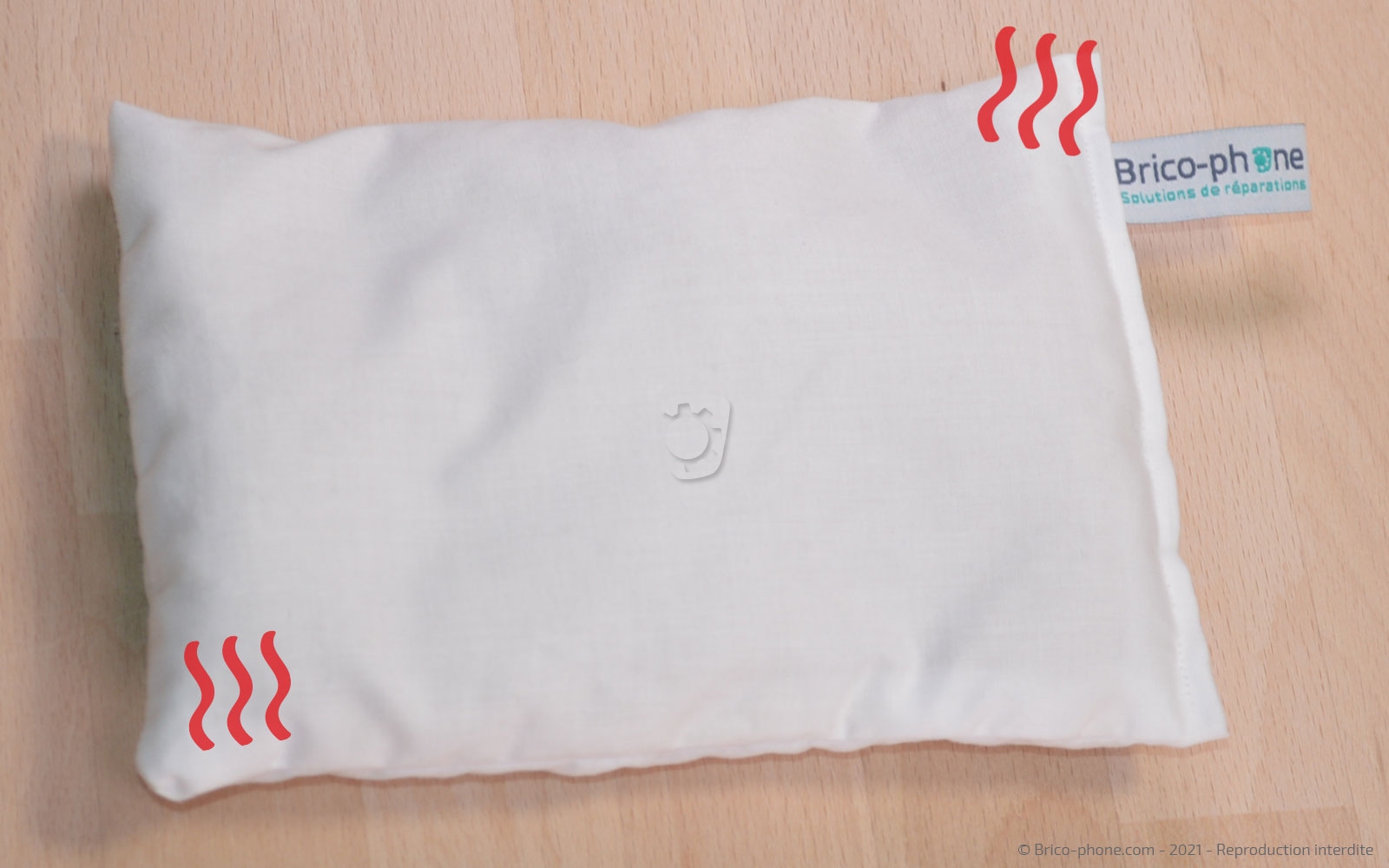

Si vous avez opté pour le coussin, passez-le au micro-ondes 1 à 2 minutes avant de le déposer sur le dos du téléphone environ 30 secondes.

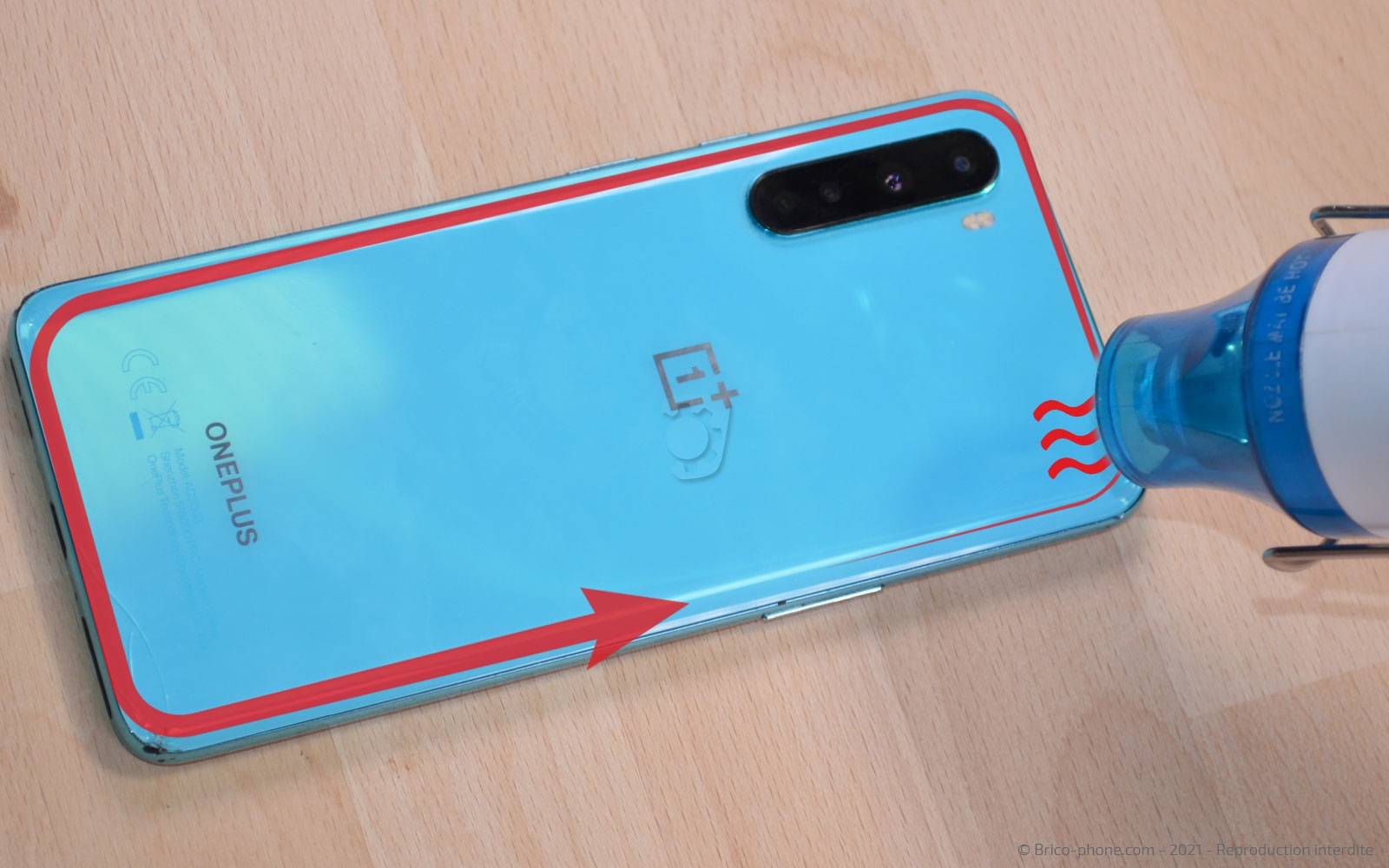

Autrement avec le décapeur ou votre propre sèche-cheveux, chauffez le rebord de la vitre arrière quelques secondes.

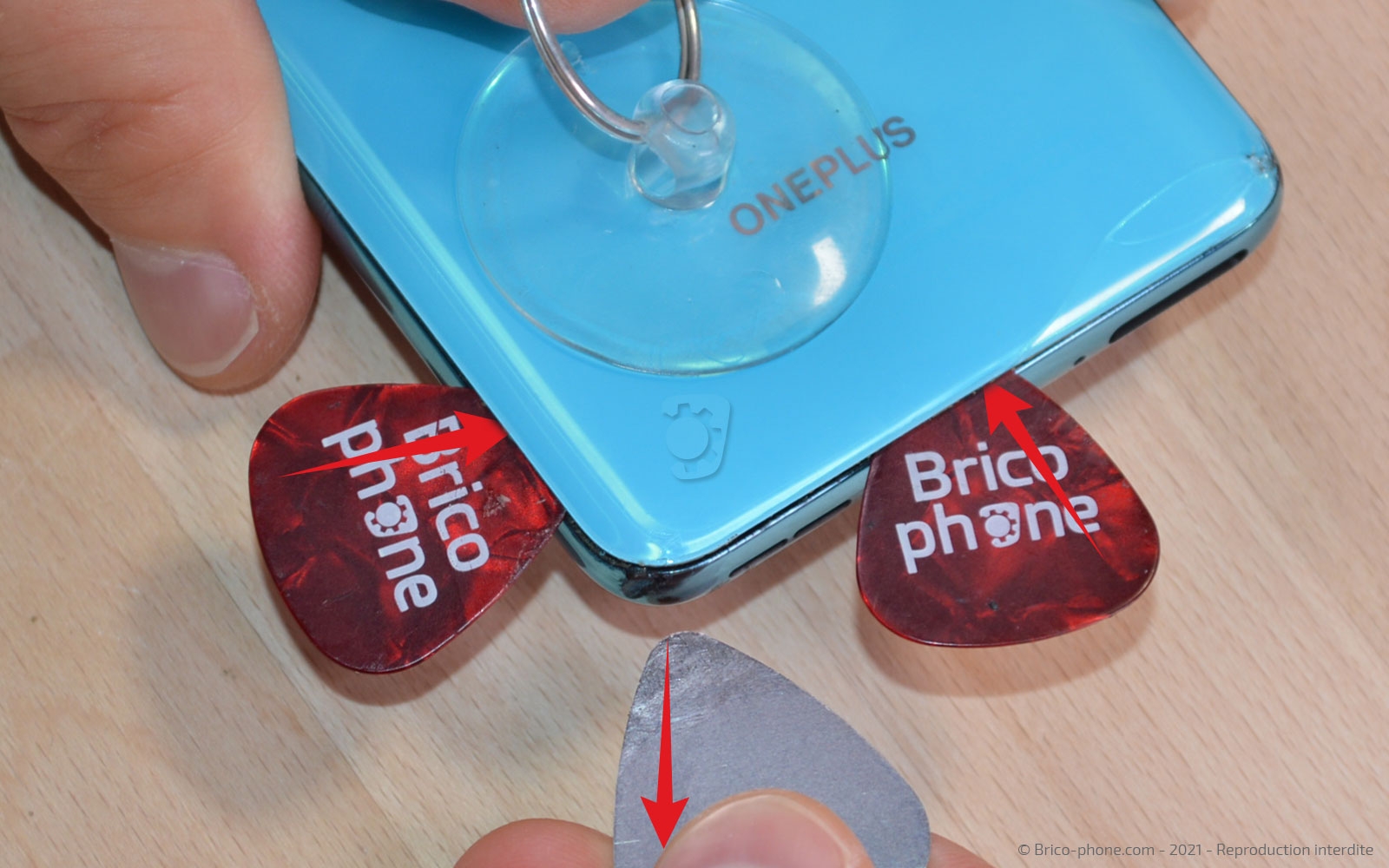

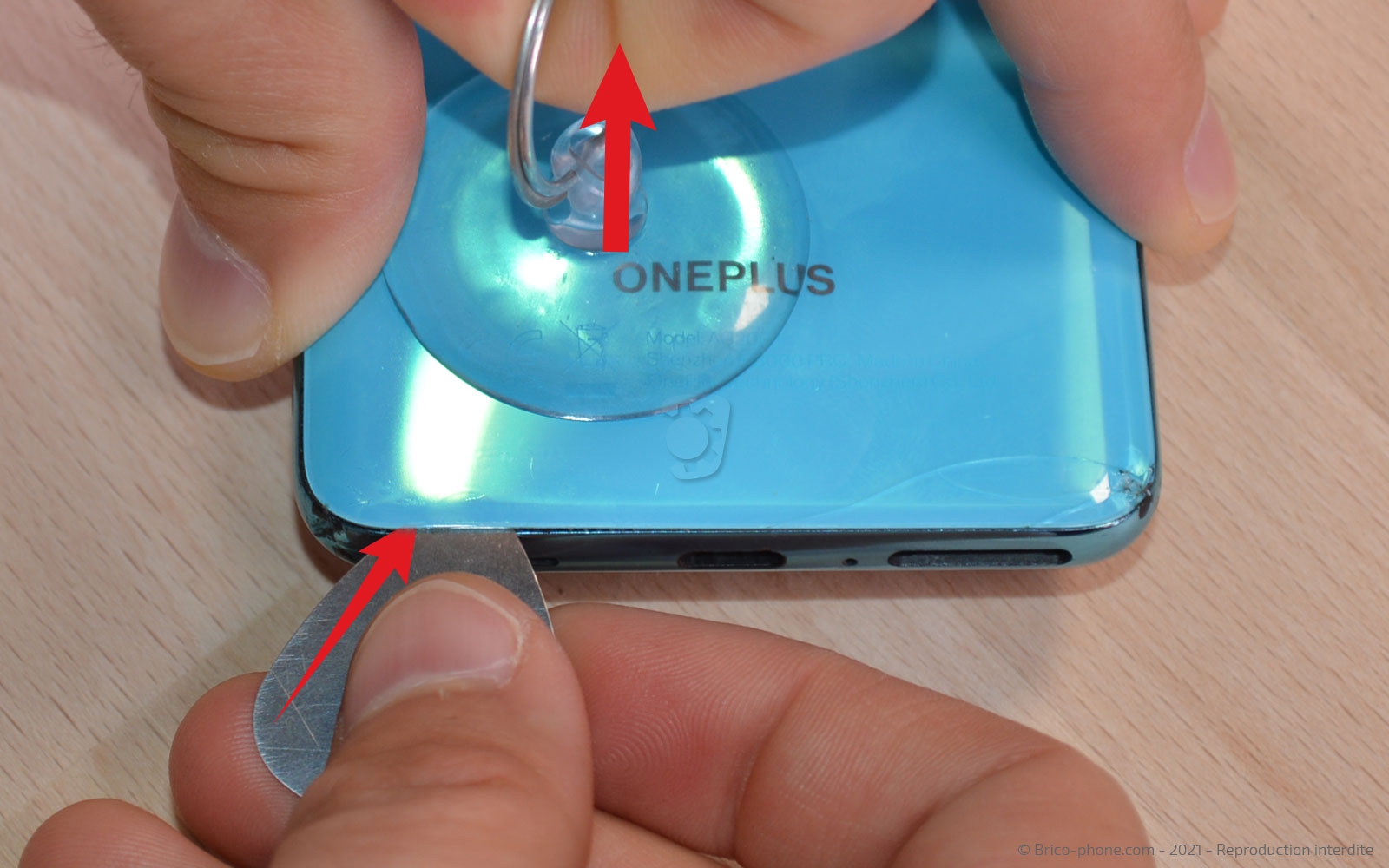

Dans un second temps, disposez la ventouse sur le bas du téléphone afin de pouvoir soulever la vitre arrière et glisser le médiator fin en métal entre le châssis et cette dernière.

Insérez les médiators en plastique afin de pouvoir par la suite extraire le médiator en métal.

Faites glissez les outils sur toute la longueur de la vitre arrière afin de pouvoir la détacher du châssis.
Vous pouvez également vous aider de la carte en PVC pour terminer le décollage.

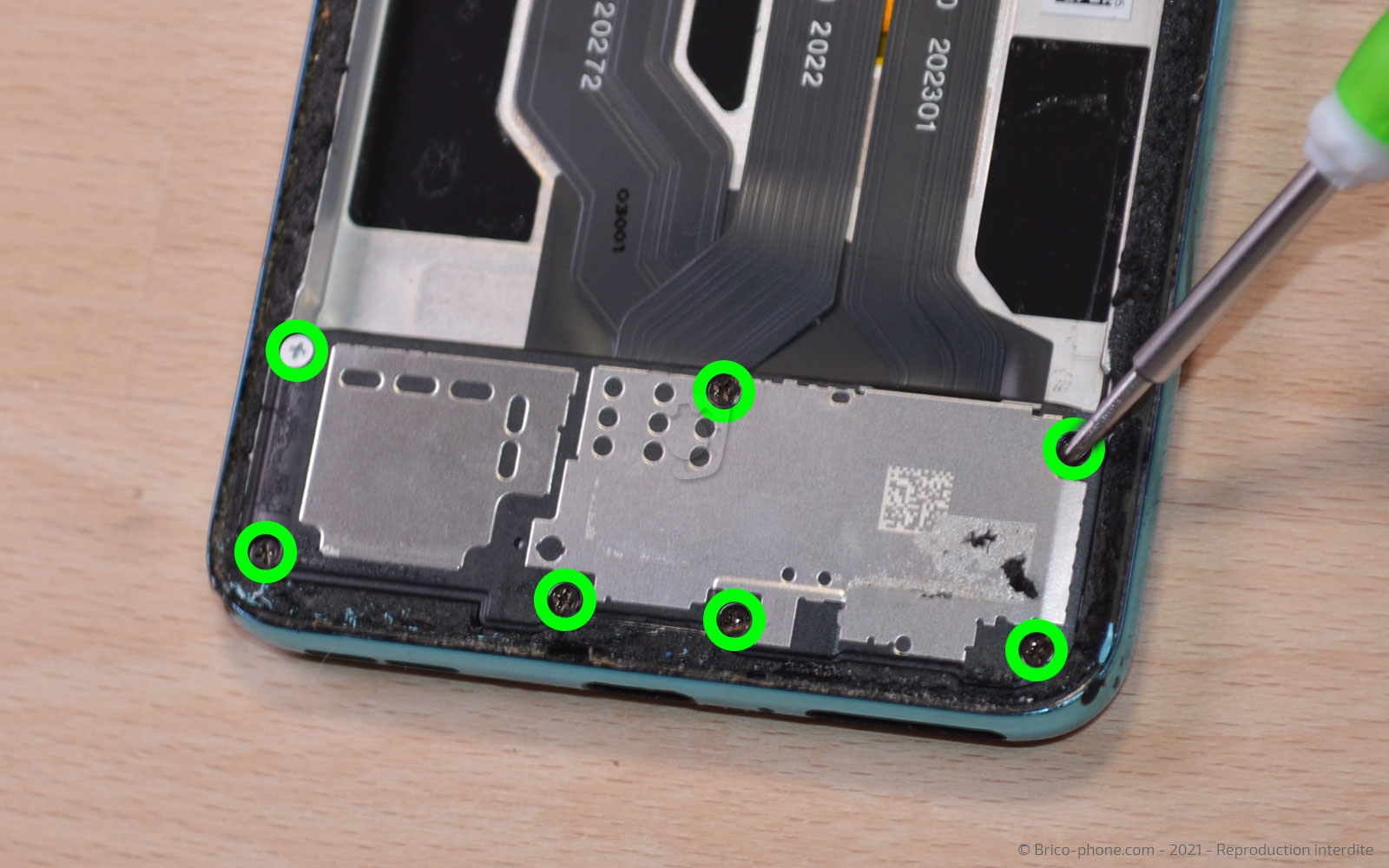

Munissez-vous du tournevis cruciforme pour retirer les 11 vis de la plaquette intermédiaire.

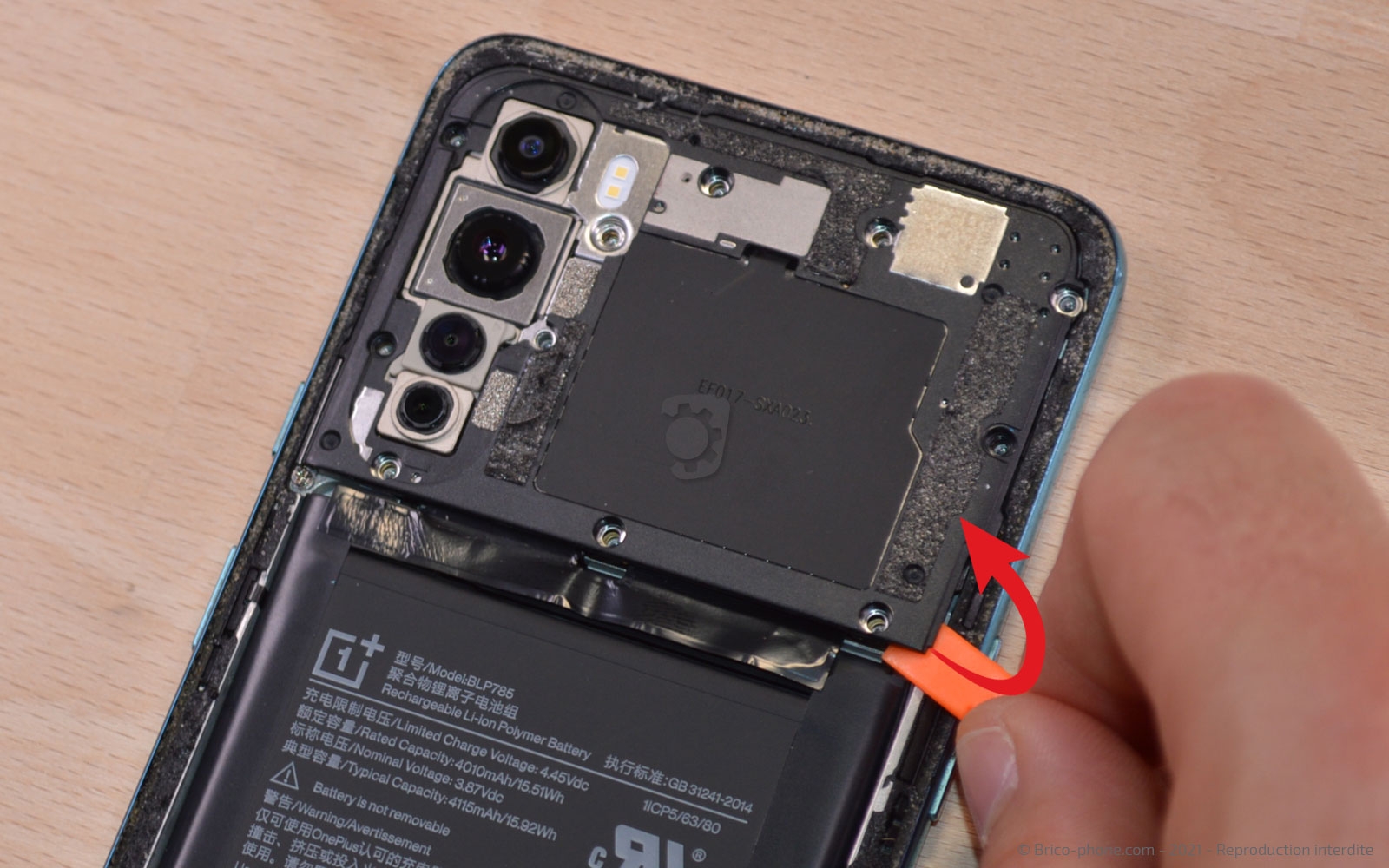

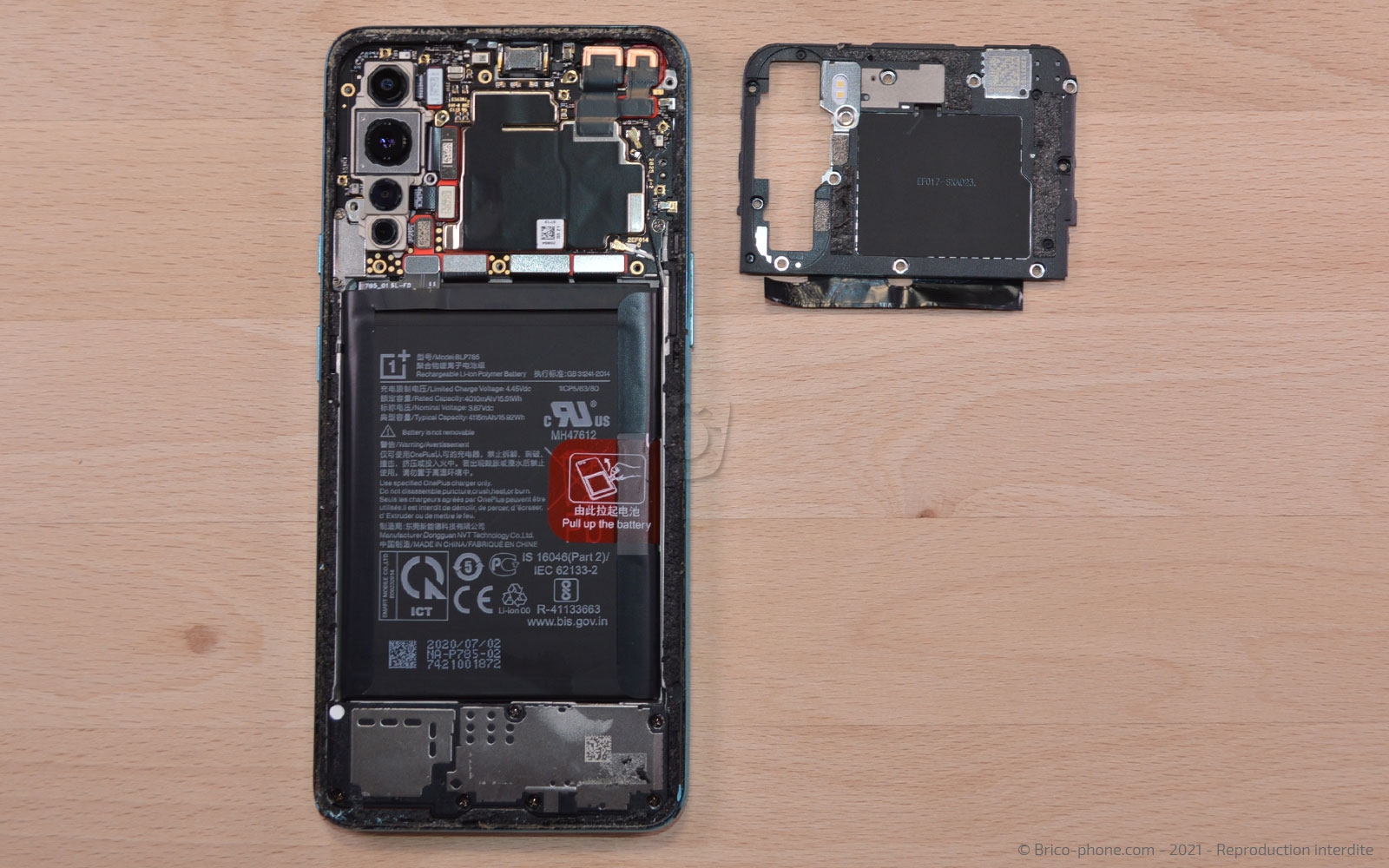

Faites levier avec le spudger pour déclipser le cache et accéder aux composants situés dessous.

A l'aide du levier en nylon, débranchez la nappe de la batterie.

Toujours avec le spudger, décollez les deux adhésifs noirs situées de part et d'autre de la batterie.

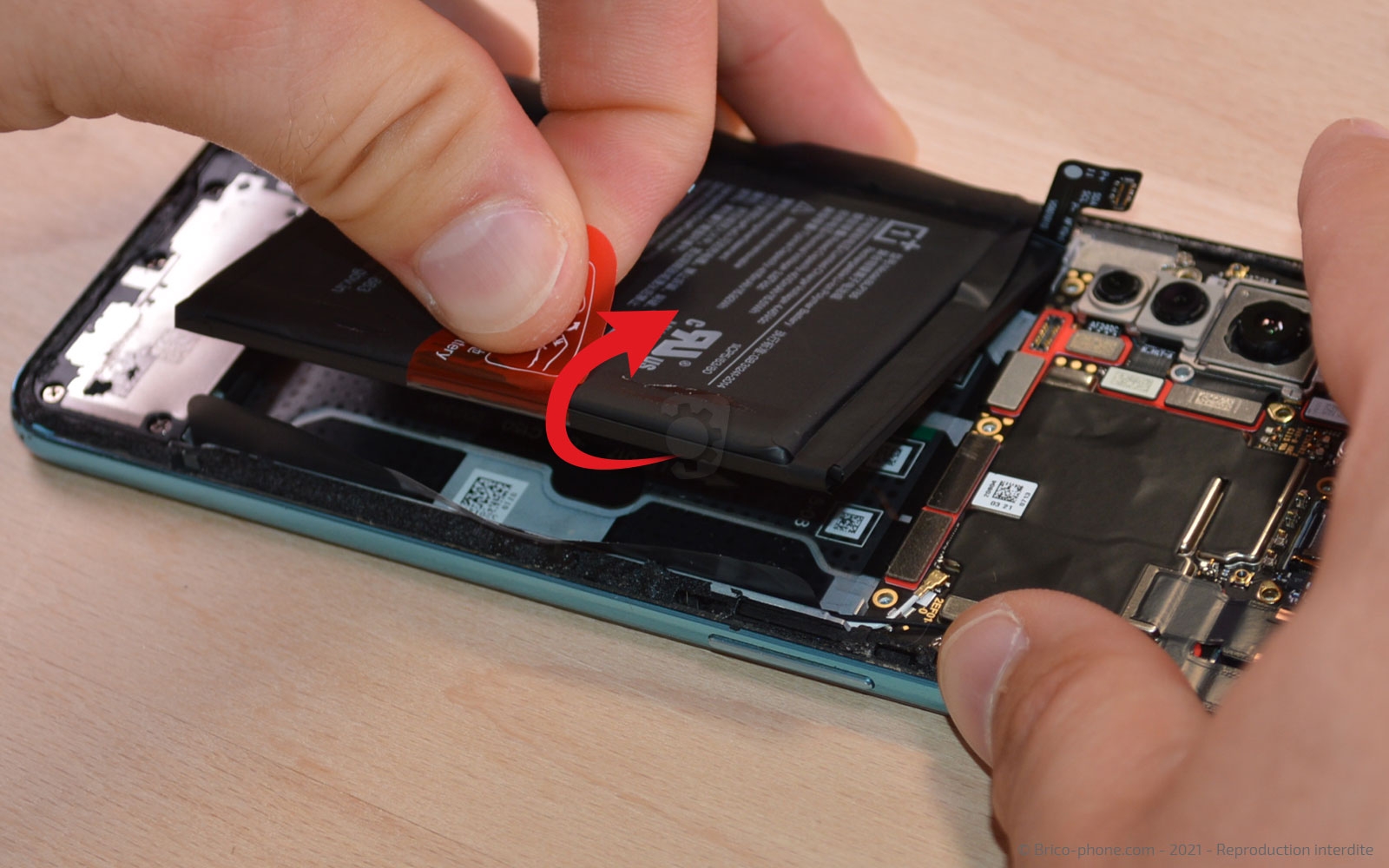

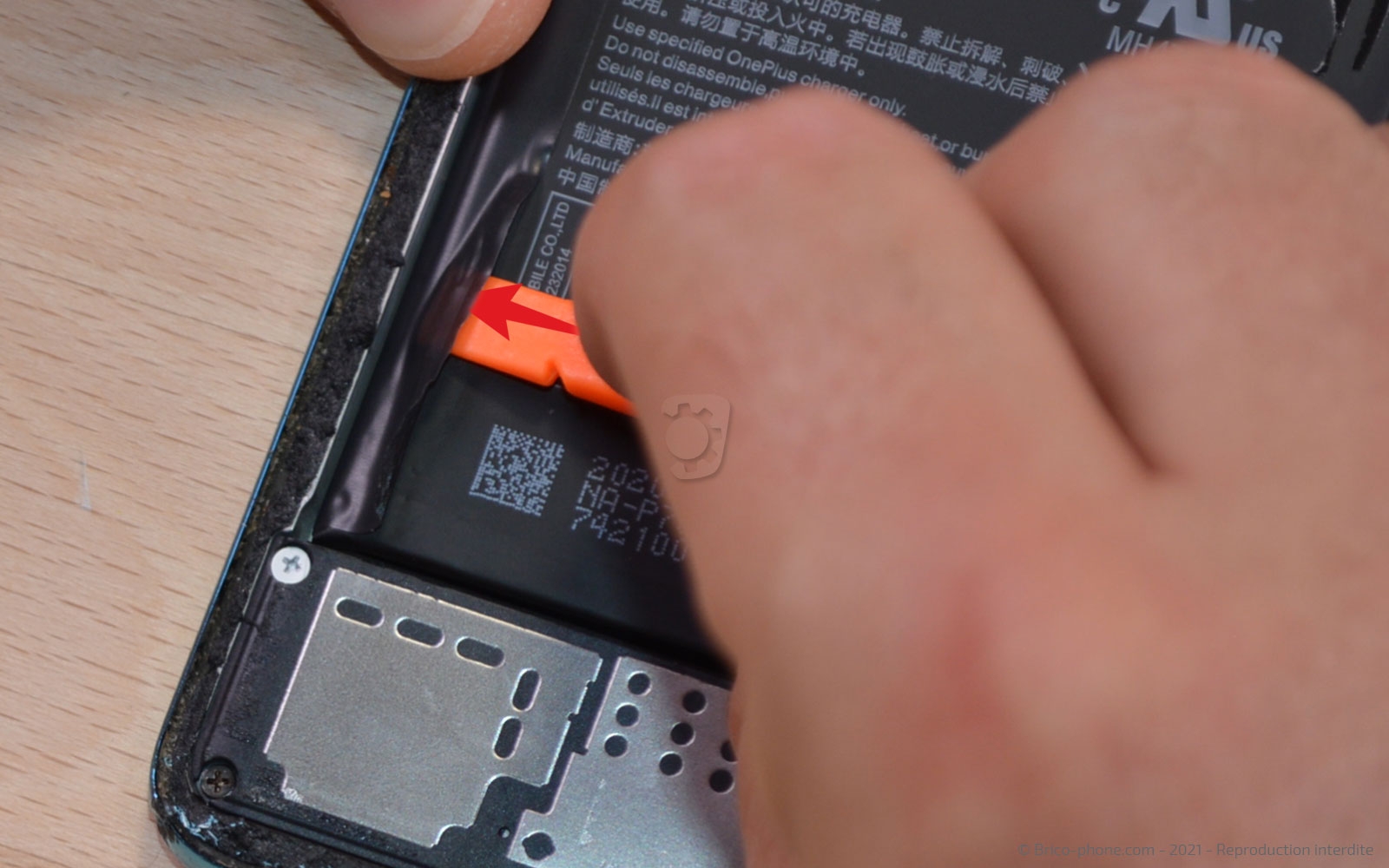

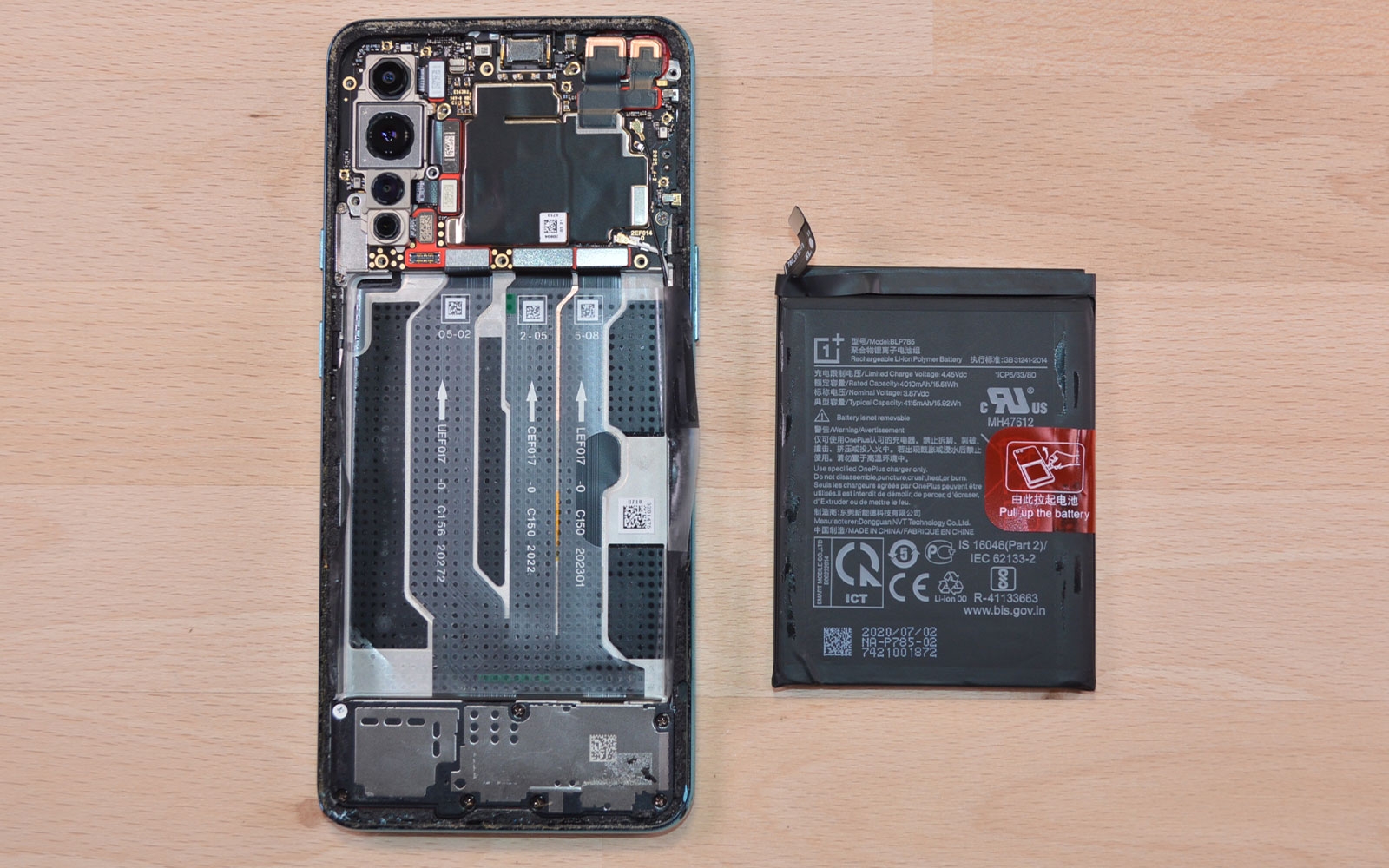

Ensuite, il ne vous reste plus qu'à tirer la languette rouge pour sortir le composant de l'appareil.

Utilisez le tournevis adéquat pour sortir les vis cruciforme.

Ensuite, glissez le levier sous le composant pour le déclipser et l'extraire du châssis.

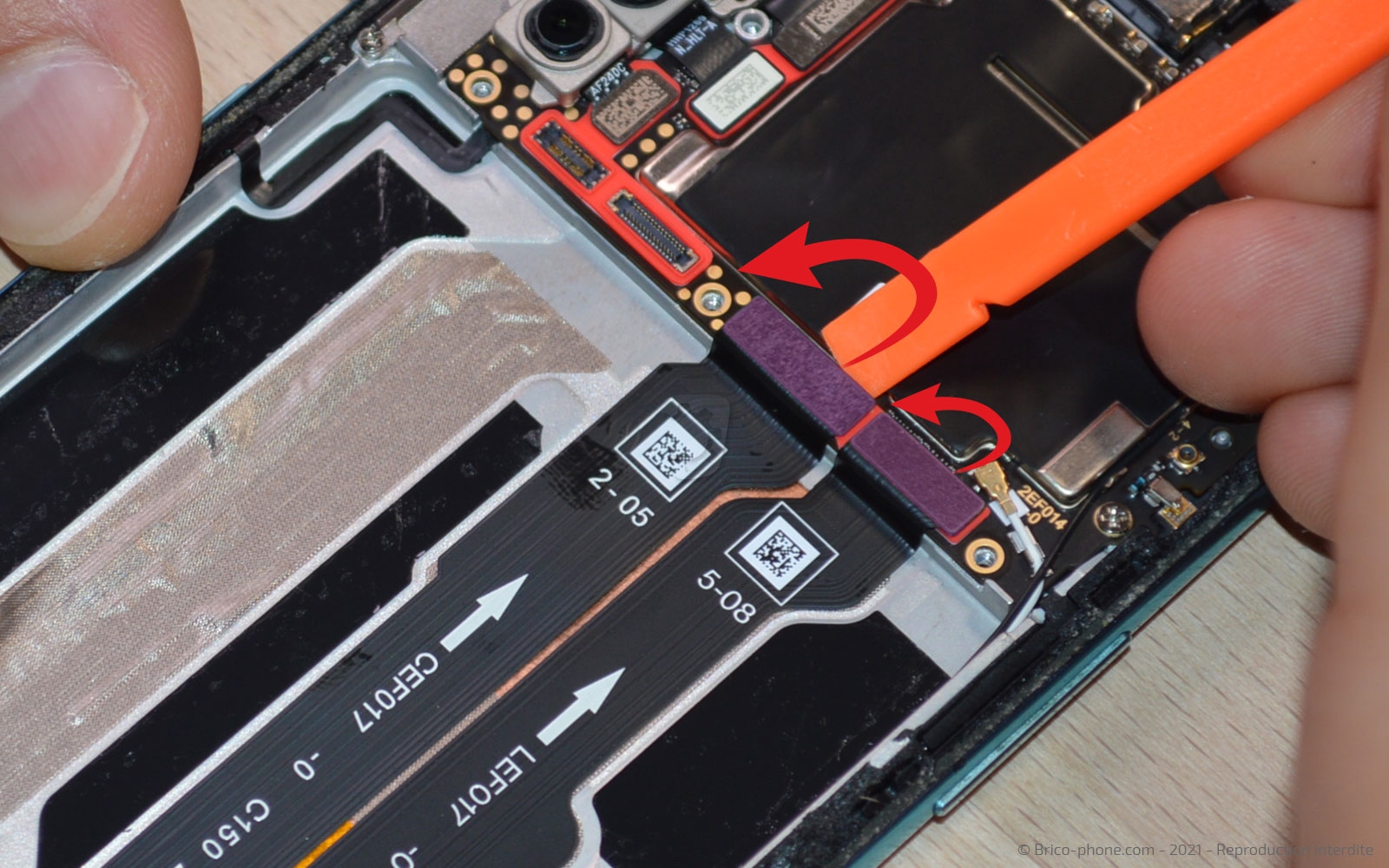

Déconnectez les nappes des rallonges d'interconnexion ainsi que celle de l'écran et du vibreur.

A l'aide de la pincette, déclipsez le câble coax blanc.

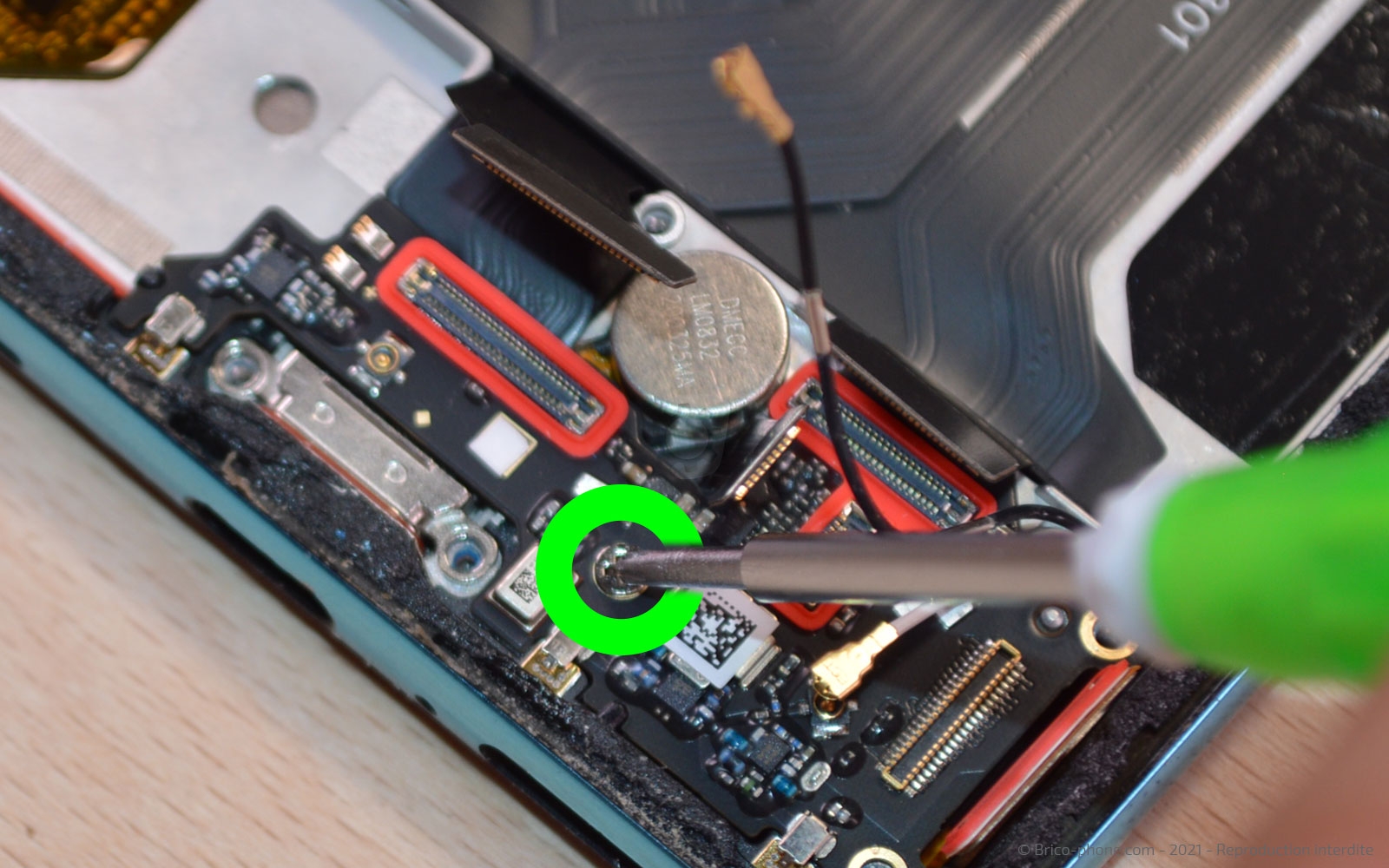

Continuez en détachant le câble noir puis en retirant la vis cruciforme.

Attrapez la carte fille comprenant le lecteur de carte Sim avec la pince pour la
mettre de coté.

Sur le bas et à droite de l'emplacement où se trouvait la batterie, il vous faut retirer les deux adhésifs noirs.

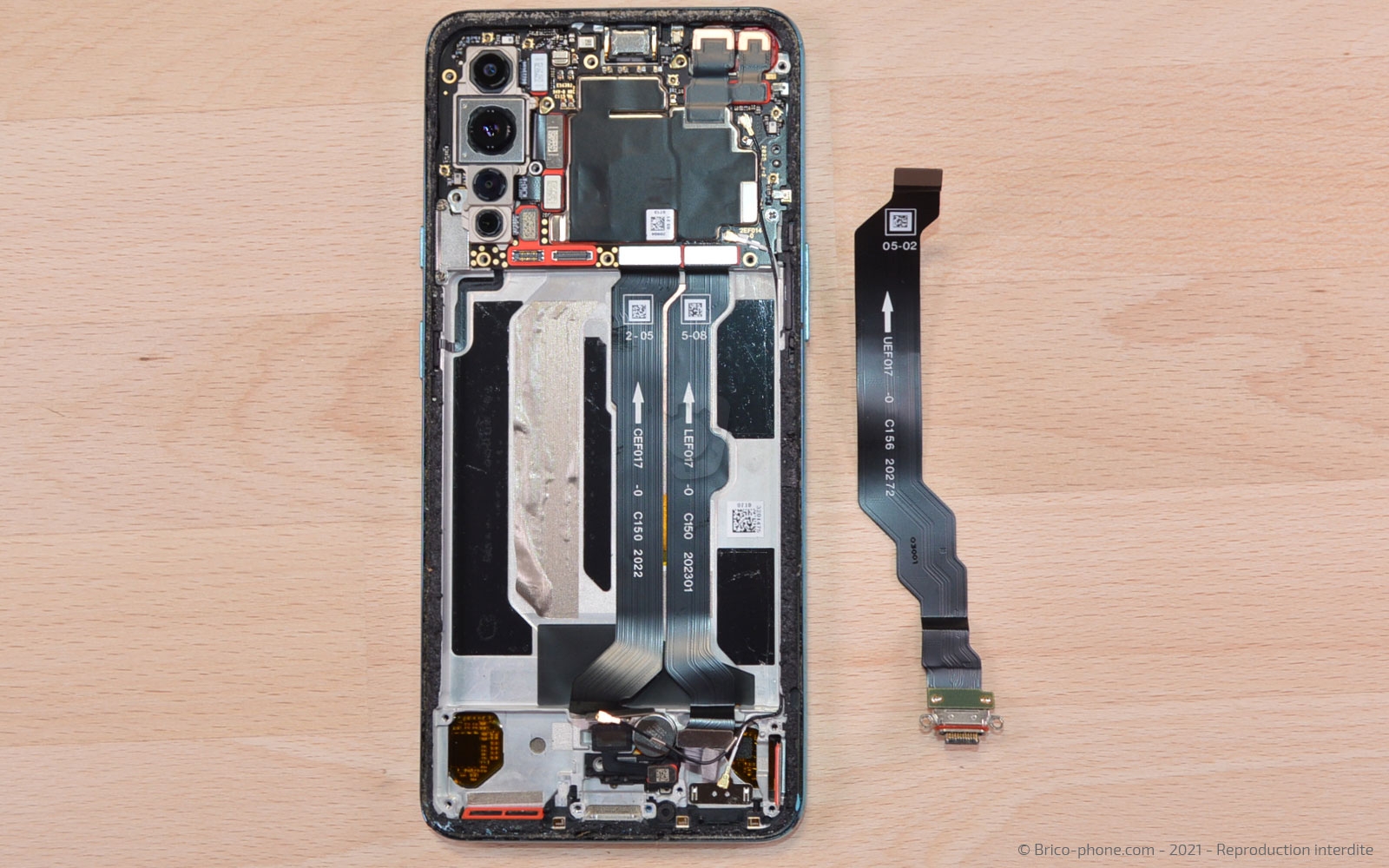

Avec le levier, déconnectez la nappe du connecteur de charge puis décollez-le pour le sortir du téléphone.

Débranchez la nappe du lecteur d'empreintes avant de chauffer les composants.

Sortez le capteur à l'aide de la pince brucelles.

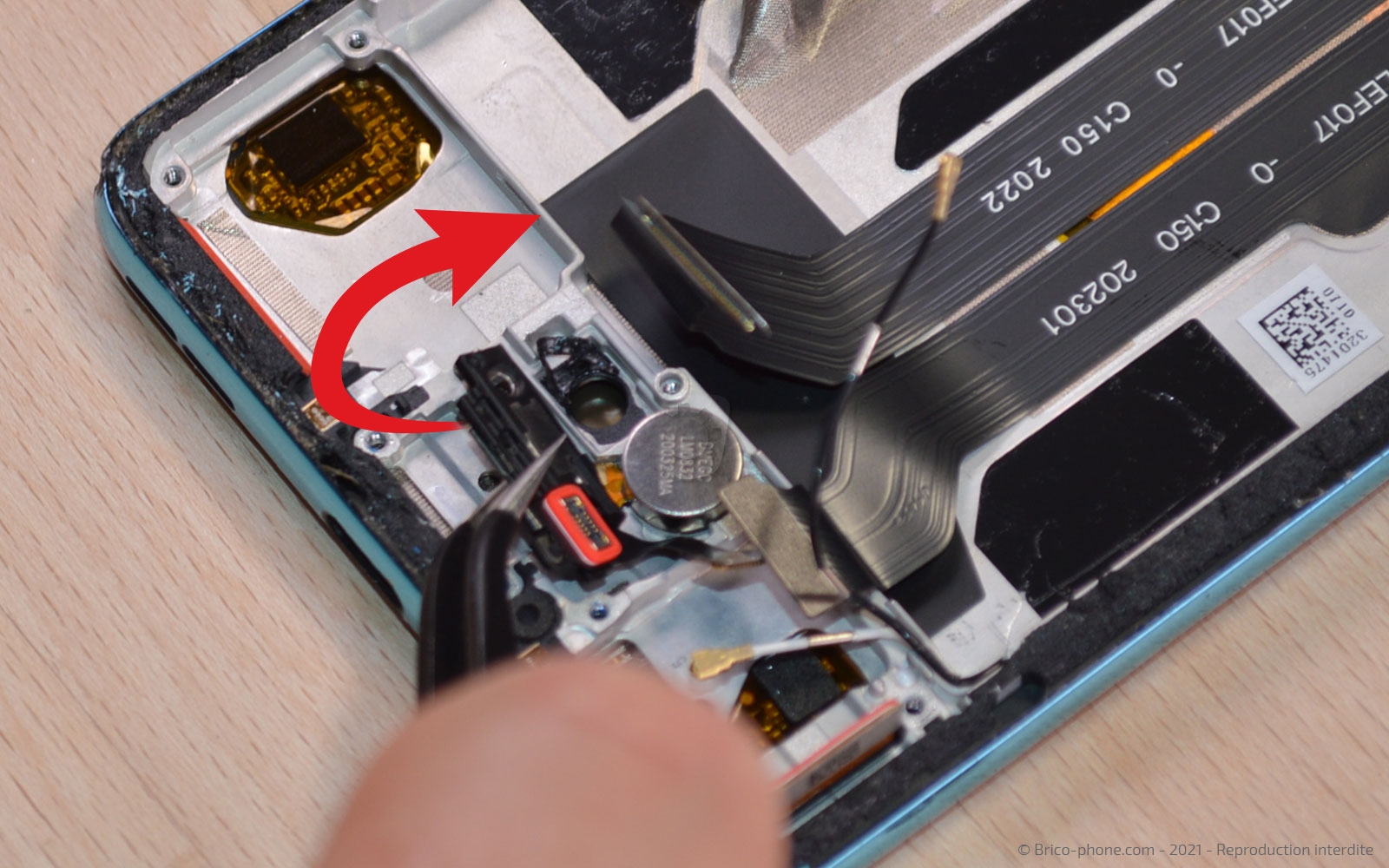

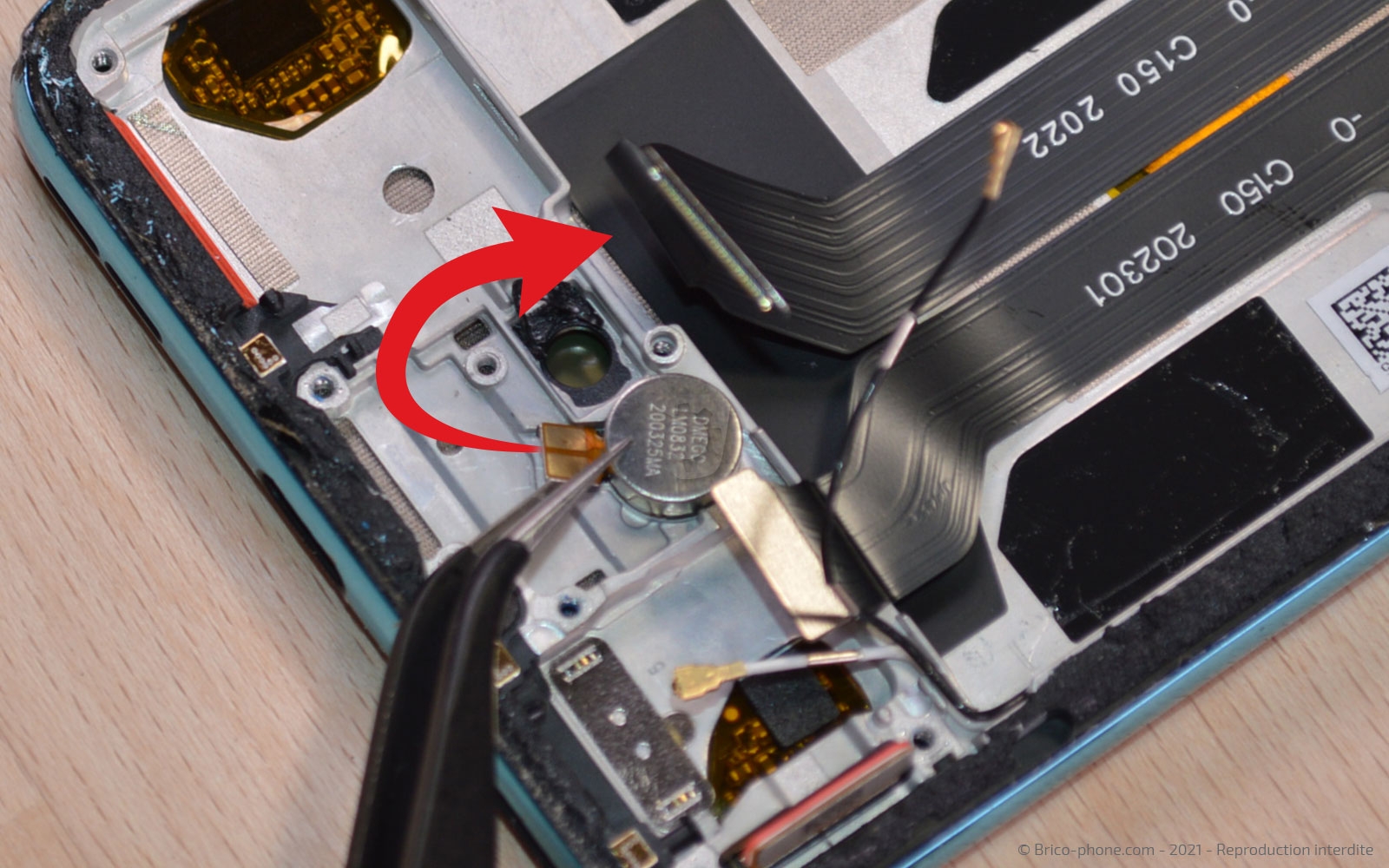

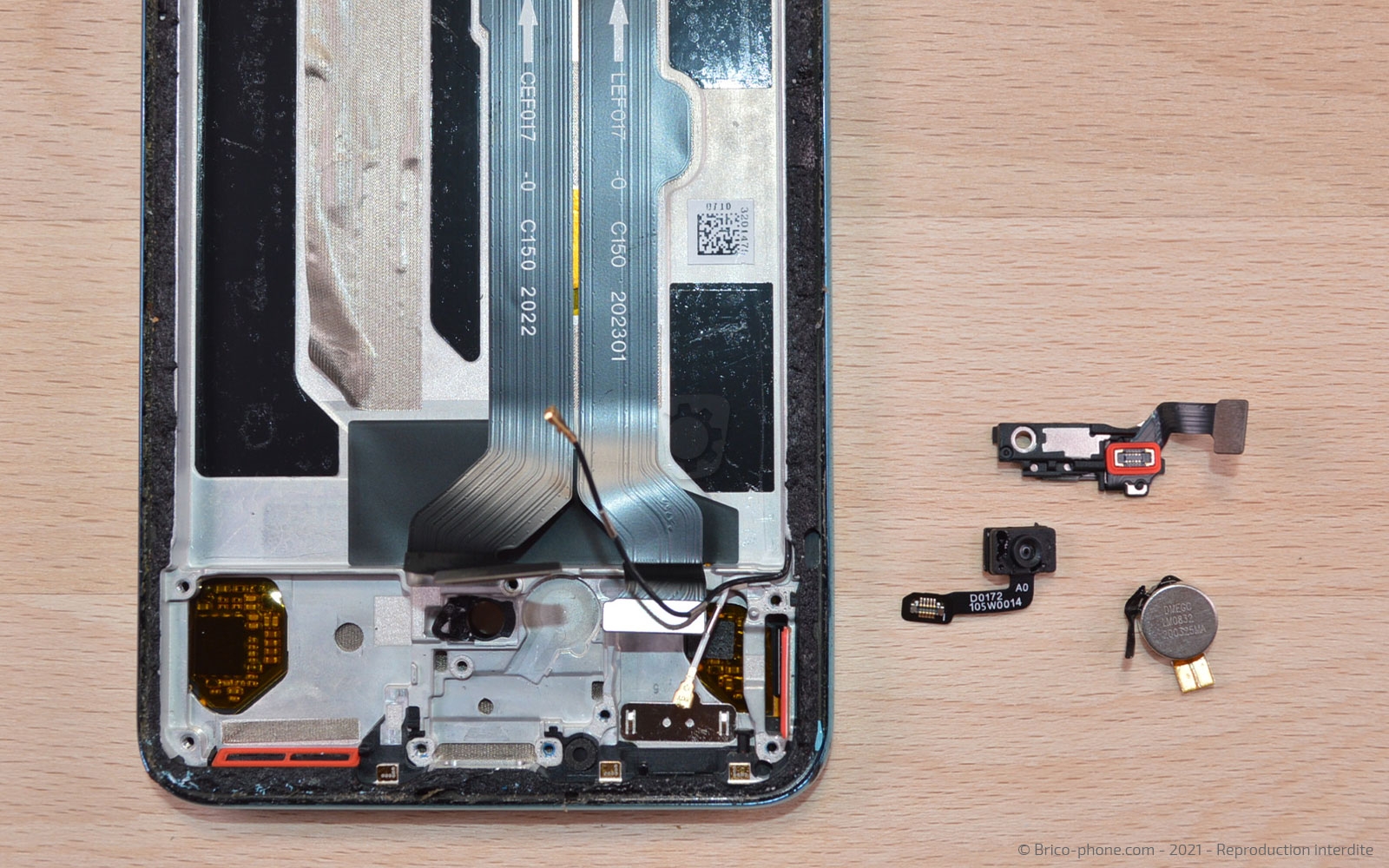

En vous aidant de la pincette, sortez les éléments un par un : le module de liaison du capteur d'empreintes et le vibreur.

Déconnectez les autres extrémités des rallonges d'interconnexion et des câbles coaxiaux afin de pourvoir le mettre de coté.

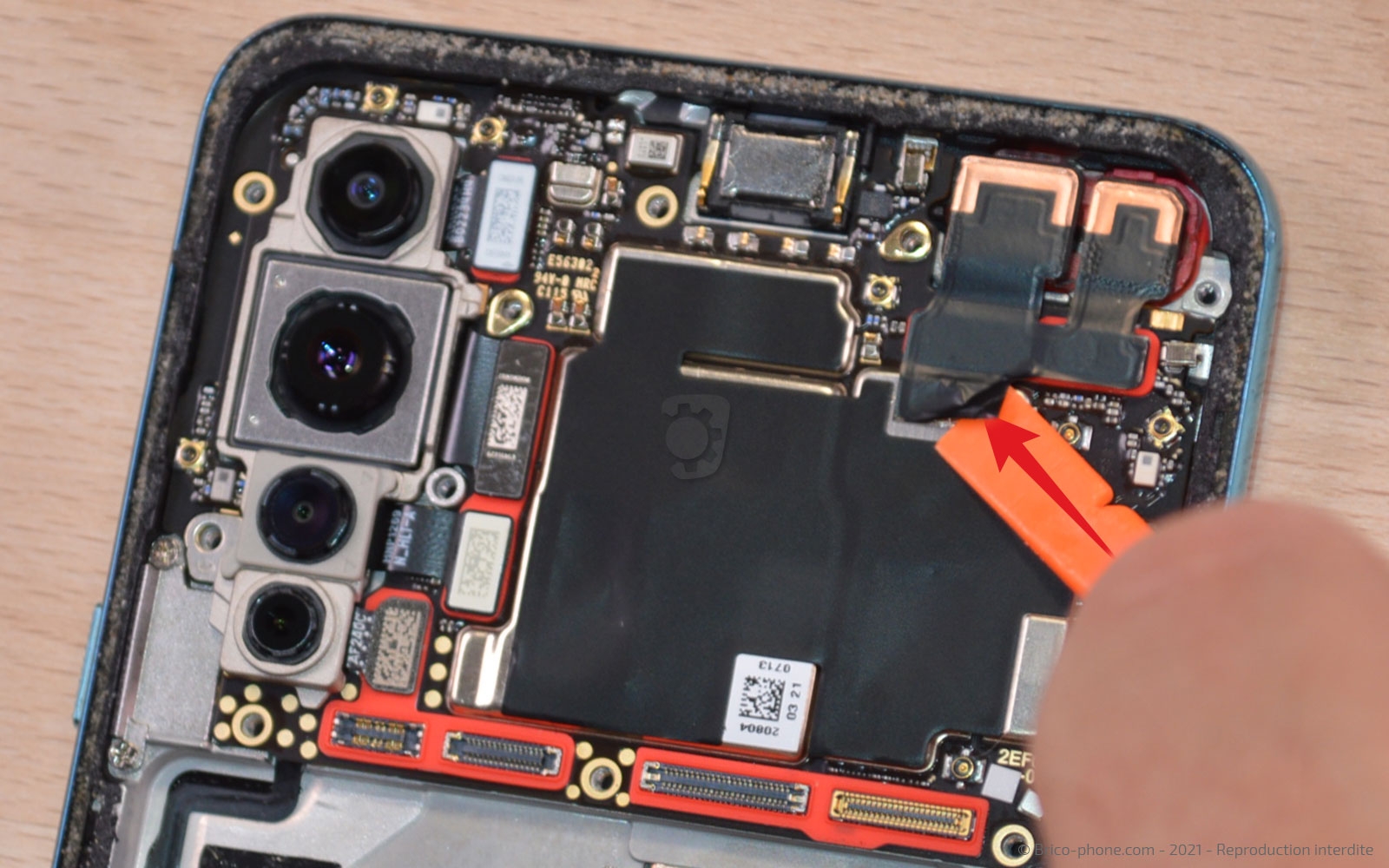

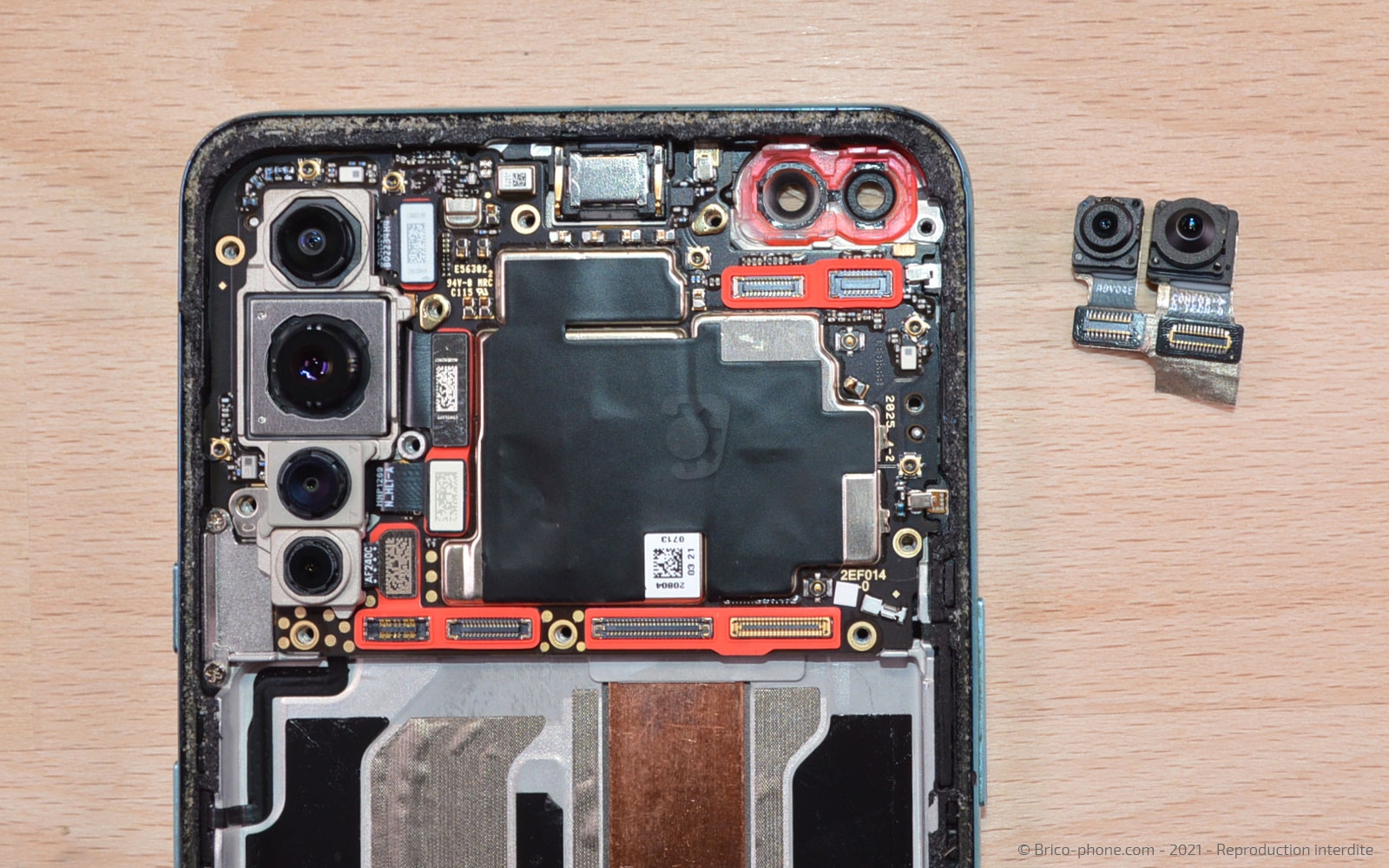

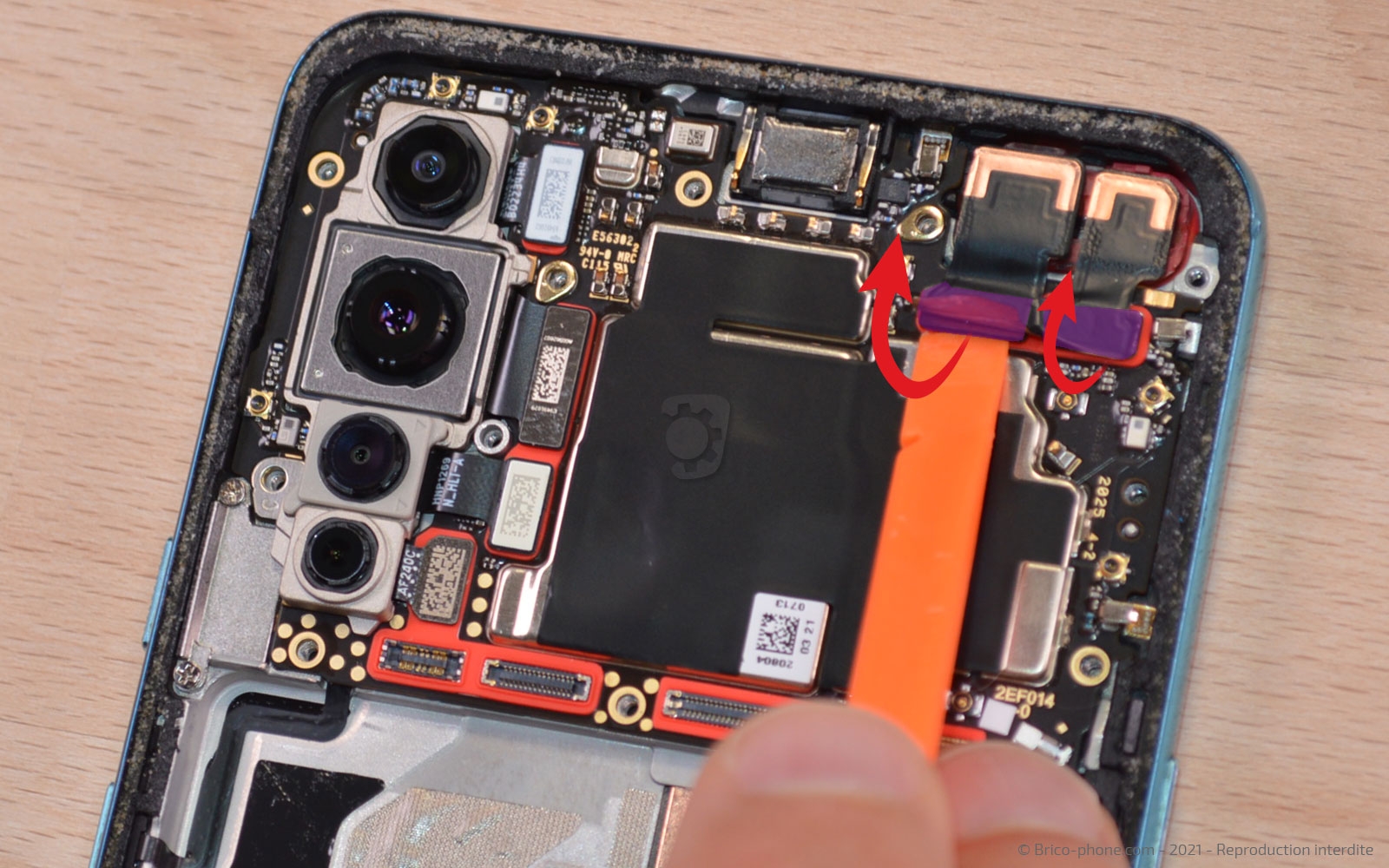

Décollez la protection adhésive noire afin de pouvoir déconnecter et sortir les deux capteurs avant.

Toujours avec le même ustensile, débranchez toutes les nappes du module des caméras arrière.

Glissez le spudger sous le bloc pour l'extraire du châssis de votre OnePlus Nord.

Otez les deux vis cruciforme restantes afin de pouvoir faire basculer la carte mère hors du téléphone.

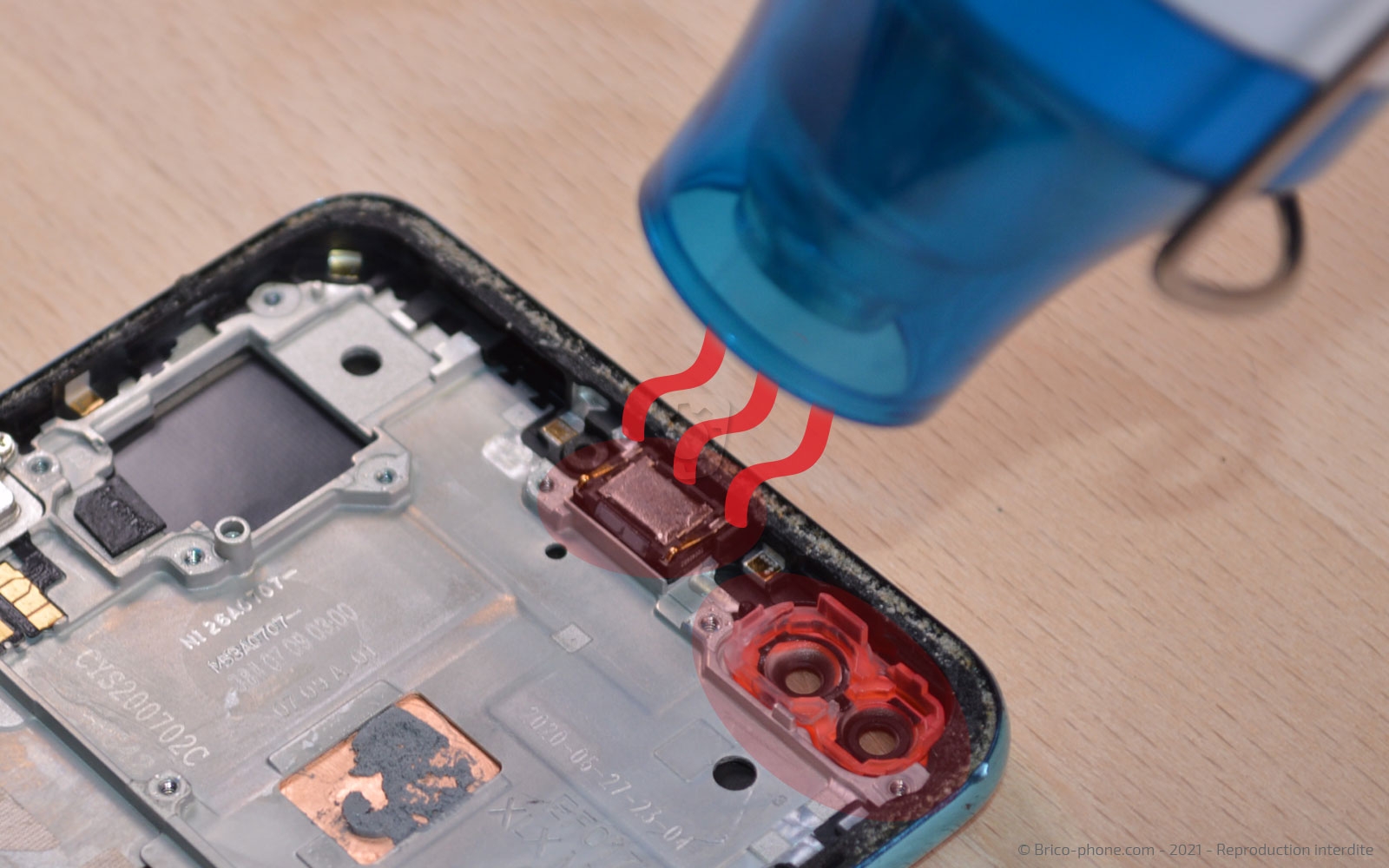

Chauffez le haut-parleur interne ainsi que le support des caméras avant.

Glissez la pincette sous les composants pour les décoller du châssis.

Cette photo reprend tous les éléments de votre OnePlus Nord.

Si vous souhiatez le remonter, suivez les étapes précédentes dans le sens inverse.
