Remise à neuf sur iPhone SE 2020

Temps estimé : 50 min
Difficulté : 3/5
iPhone SE 2020 | Temps estimé : 50 min | Difficulté : 3/5

Votre iPhone SE 2020 commence à être fatigué ? Sa batterie a perdu en autonomie ? La coque arrière et l'écran sont endommagés ?

N'attendez plus, changez l'ensemble des composants de votre smartphone tout en gardant vos données en suivant ce guide de remise à neuf expliqué étape par étape.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 8 et SE 2020
5,90 €
Ajouter au panier

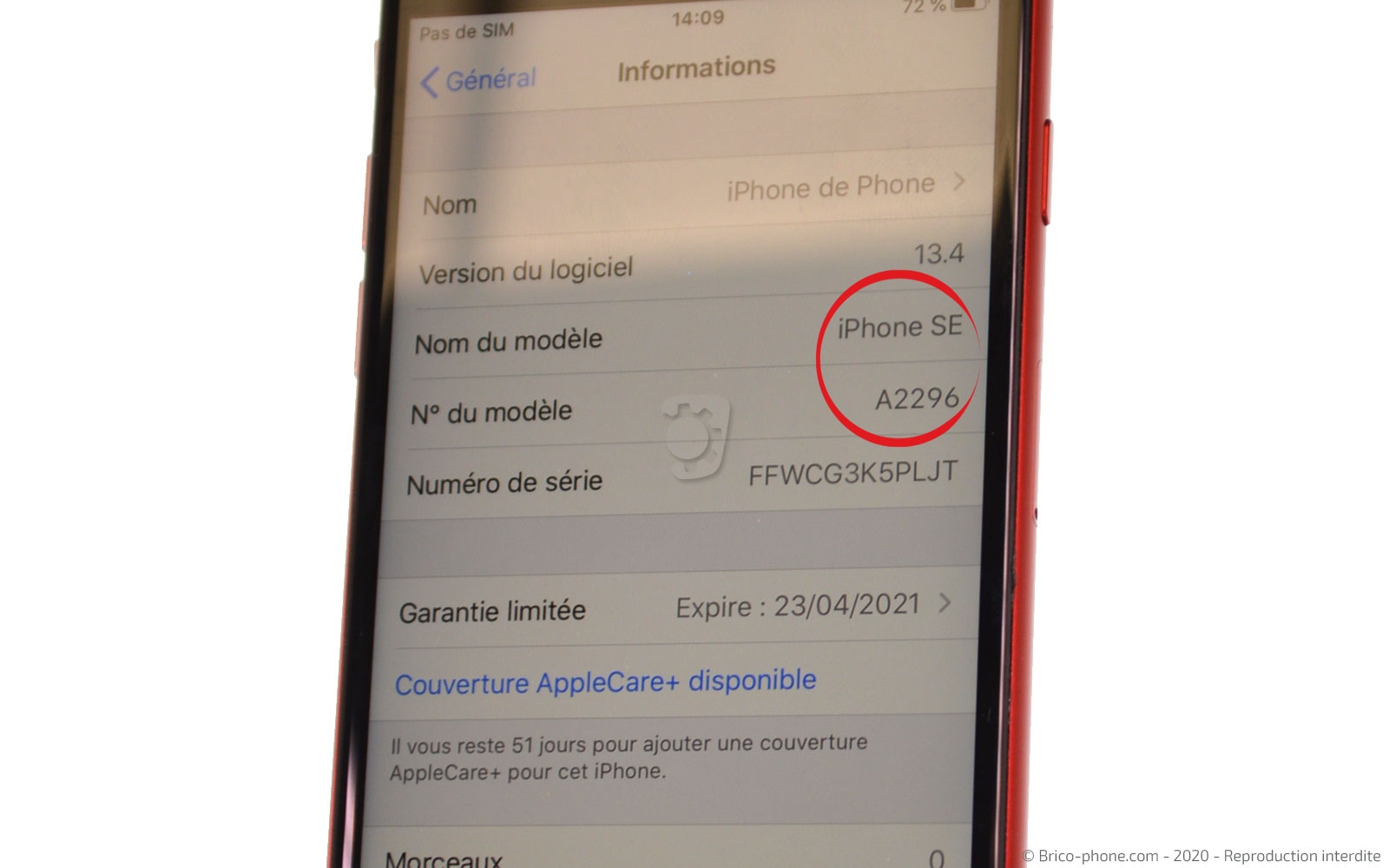

Avant de commencer
Avant toute chose, nous vous conseillons de vérifier le modèle qui se trouve entre vos mains afin de commander les bonnes pièces détachées.

En effet, si vous possédez un iPhone SE 2020, la référence A2296 doit être mentionnée dans les informations générales de votre téléphone.

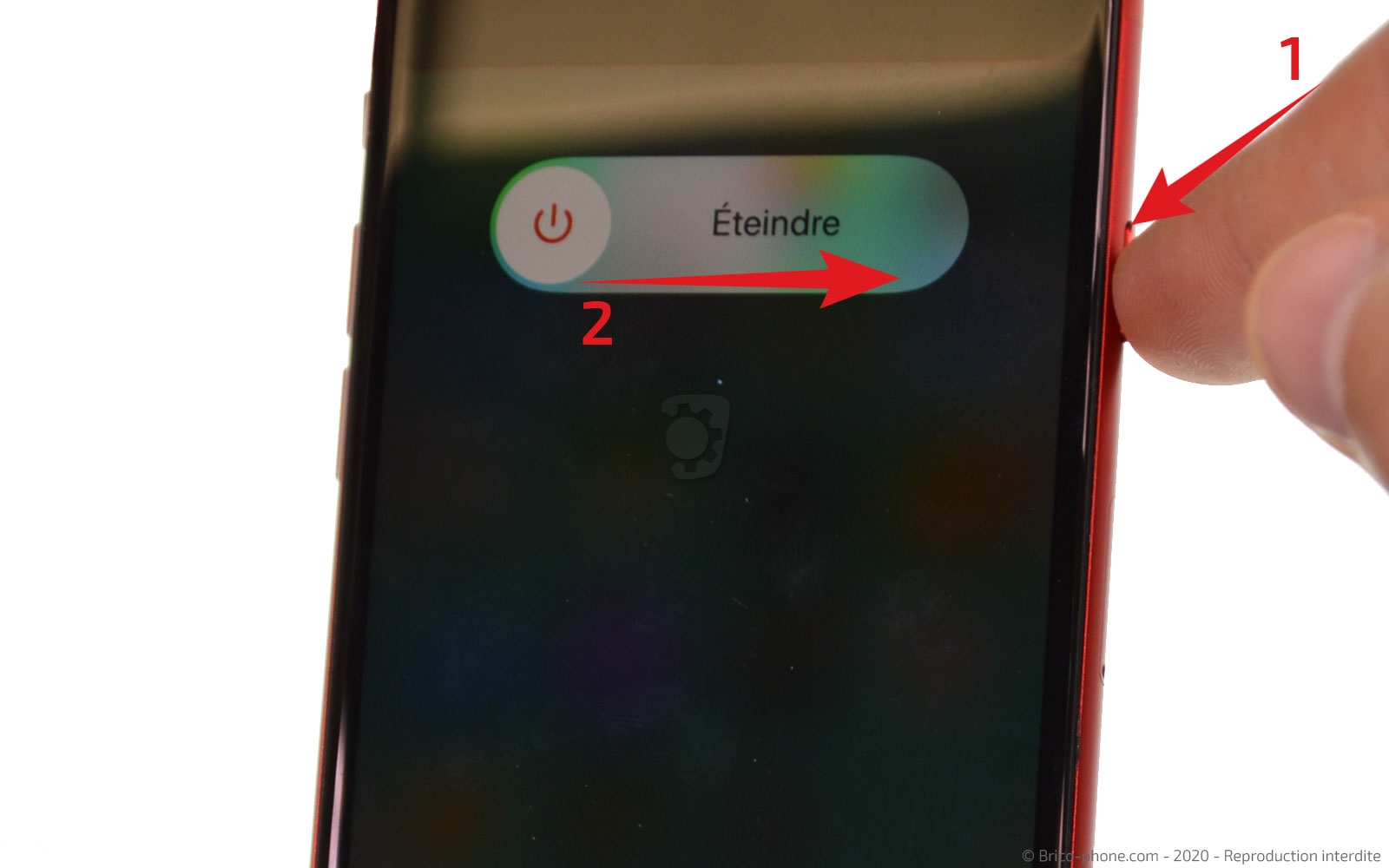

Il est temps de commencer la réparation en procédant à l'extinction de votre iPhone.

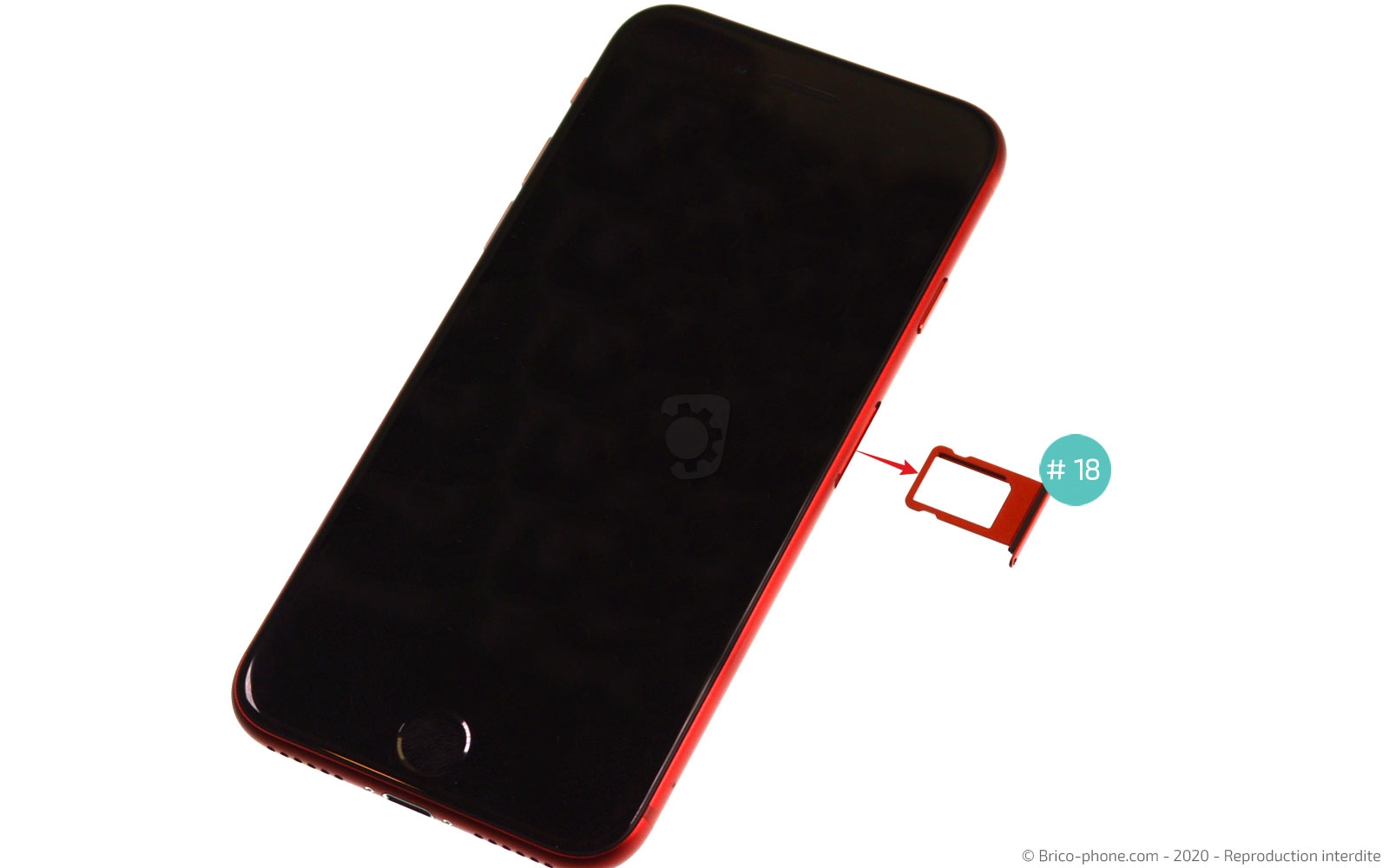

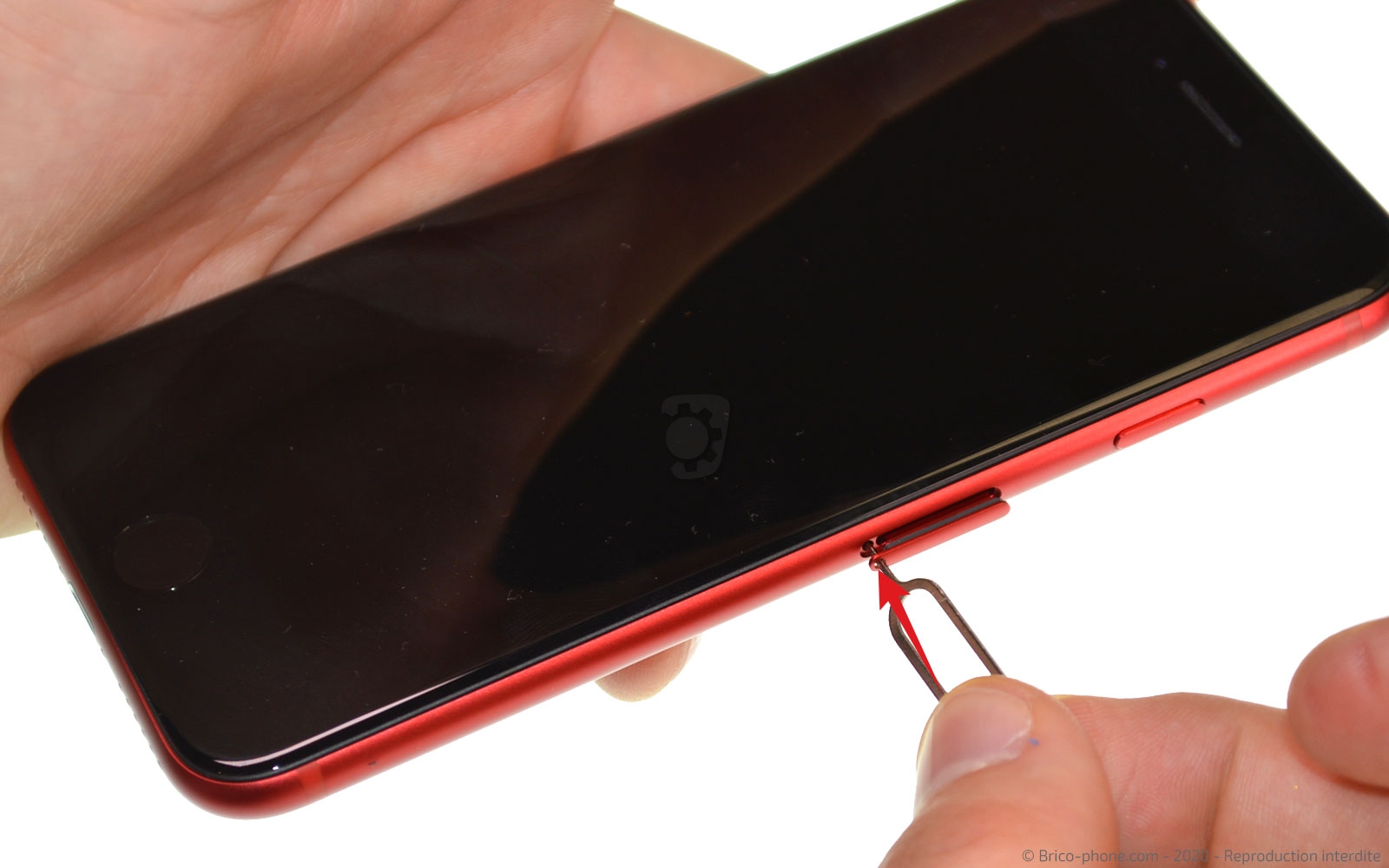

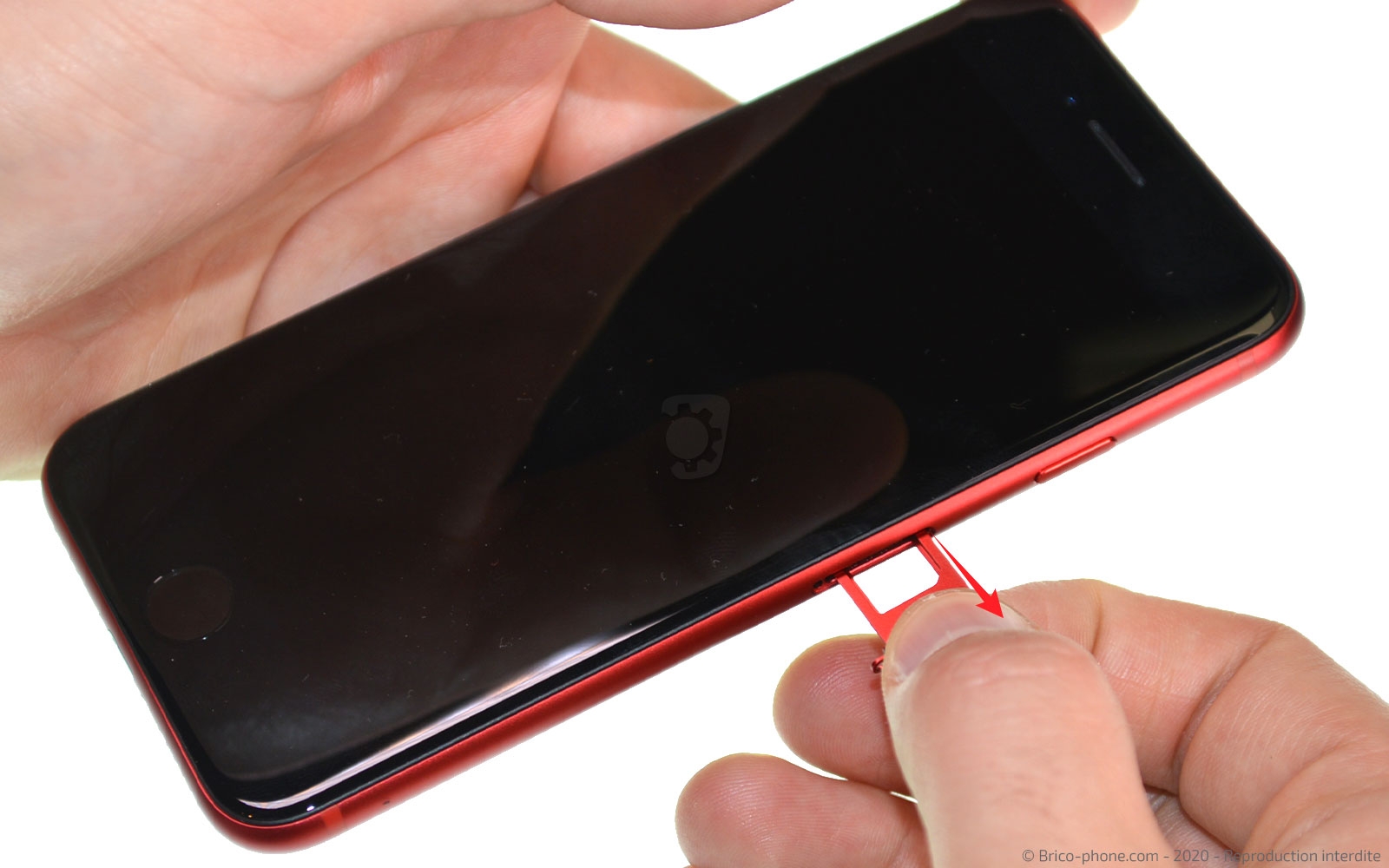

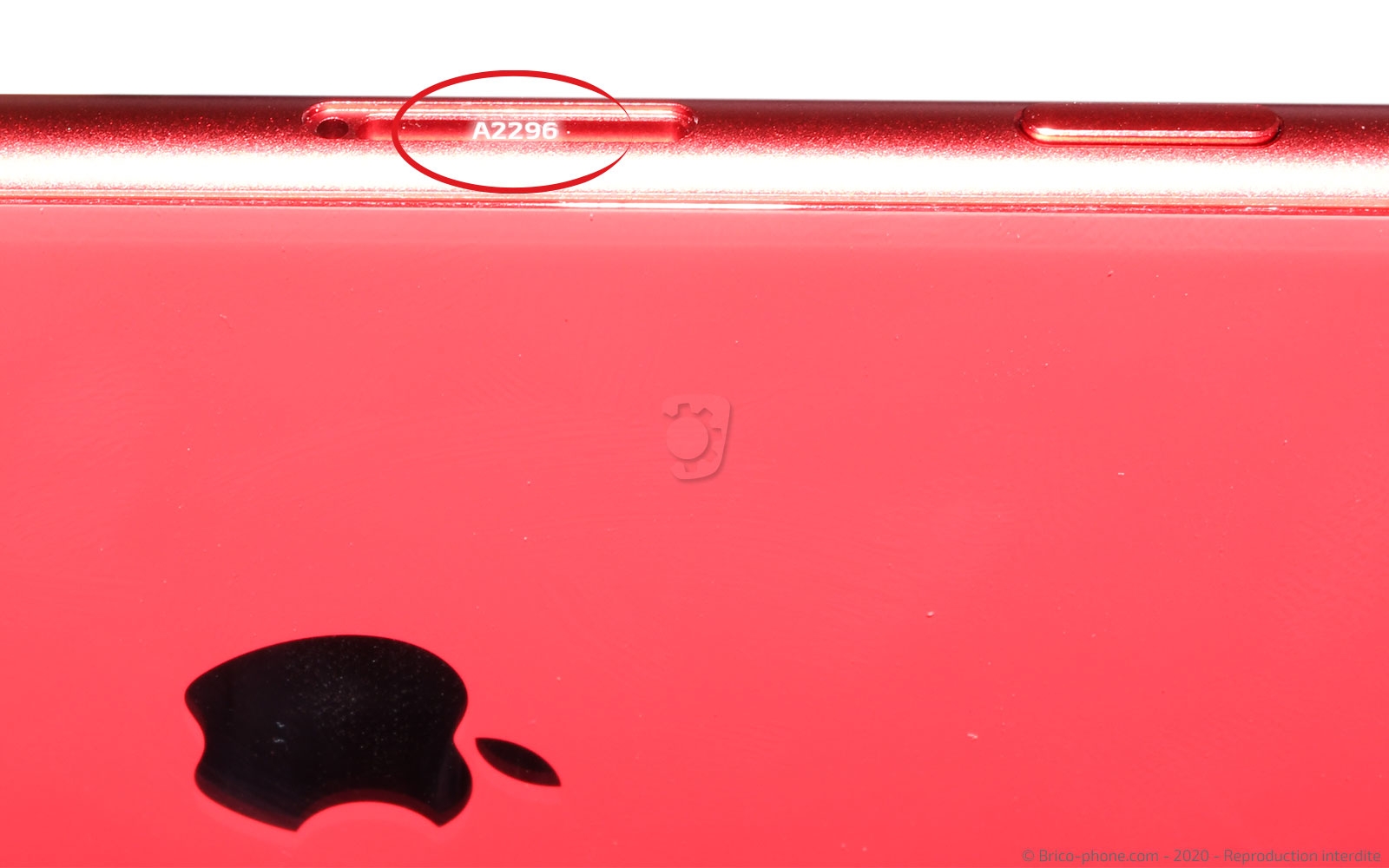

Etape 1 : Retirer le rack Sim
Retirez la carte Sim ainsi que son tiroir de votre iPhone.

En jetant un coup d'oeil à l'intérieur de l'emplacement vous devriez apercevoir le numéro de modèle de votre smartphone gravé.
Outils du kit utilisés
Outils du kit utilisés

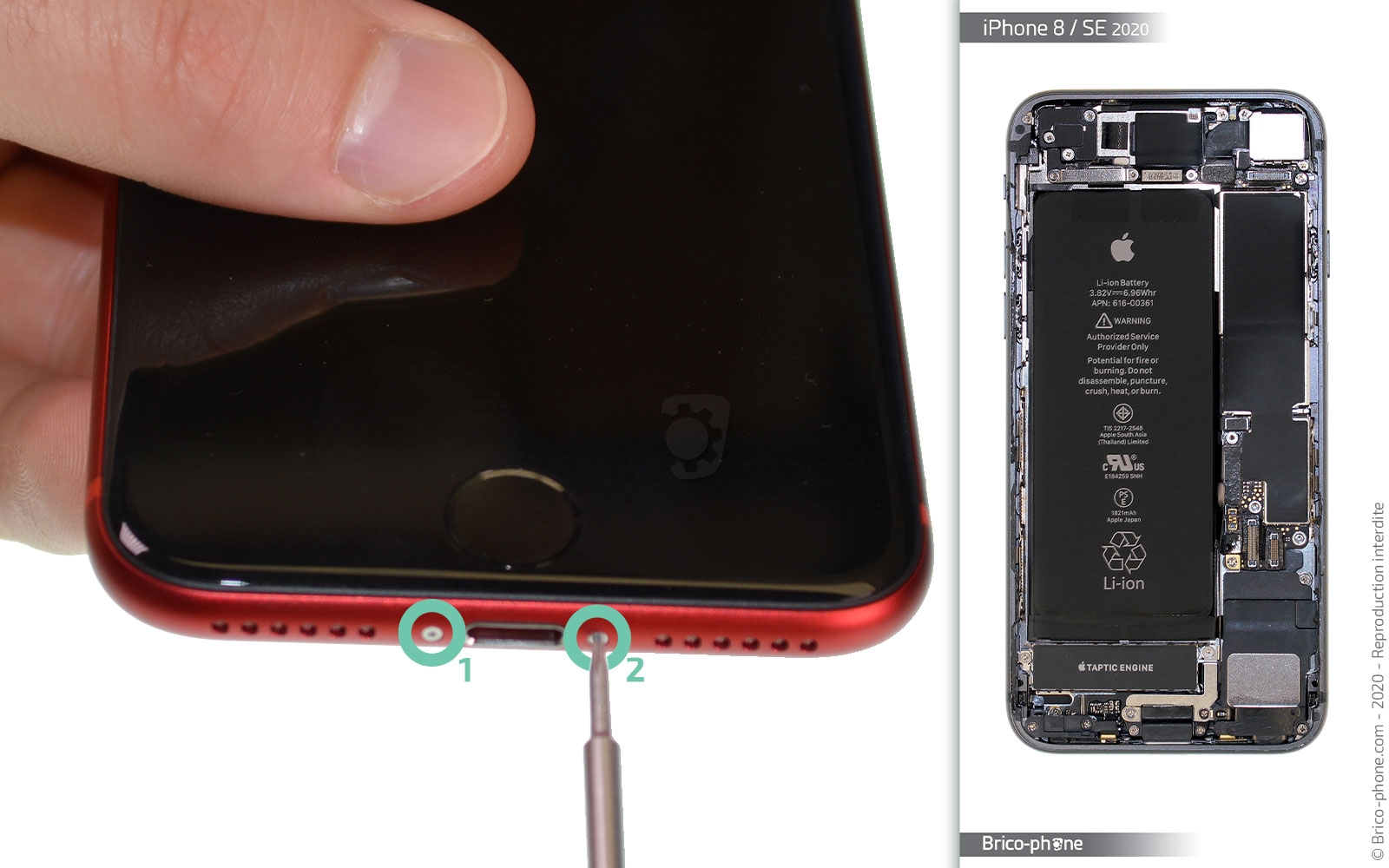

Etape 2 : Ôter les vis pentalobes
A l'aide du tournevis adéquat, retirez les deux vis pentalobe présentent de part et d'autre de la prise de charge de votre appareil.

Outils du kit utilisés
Outils du kit utilisés

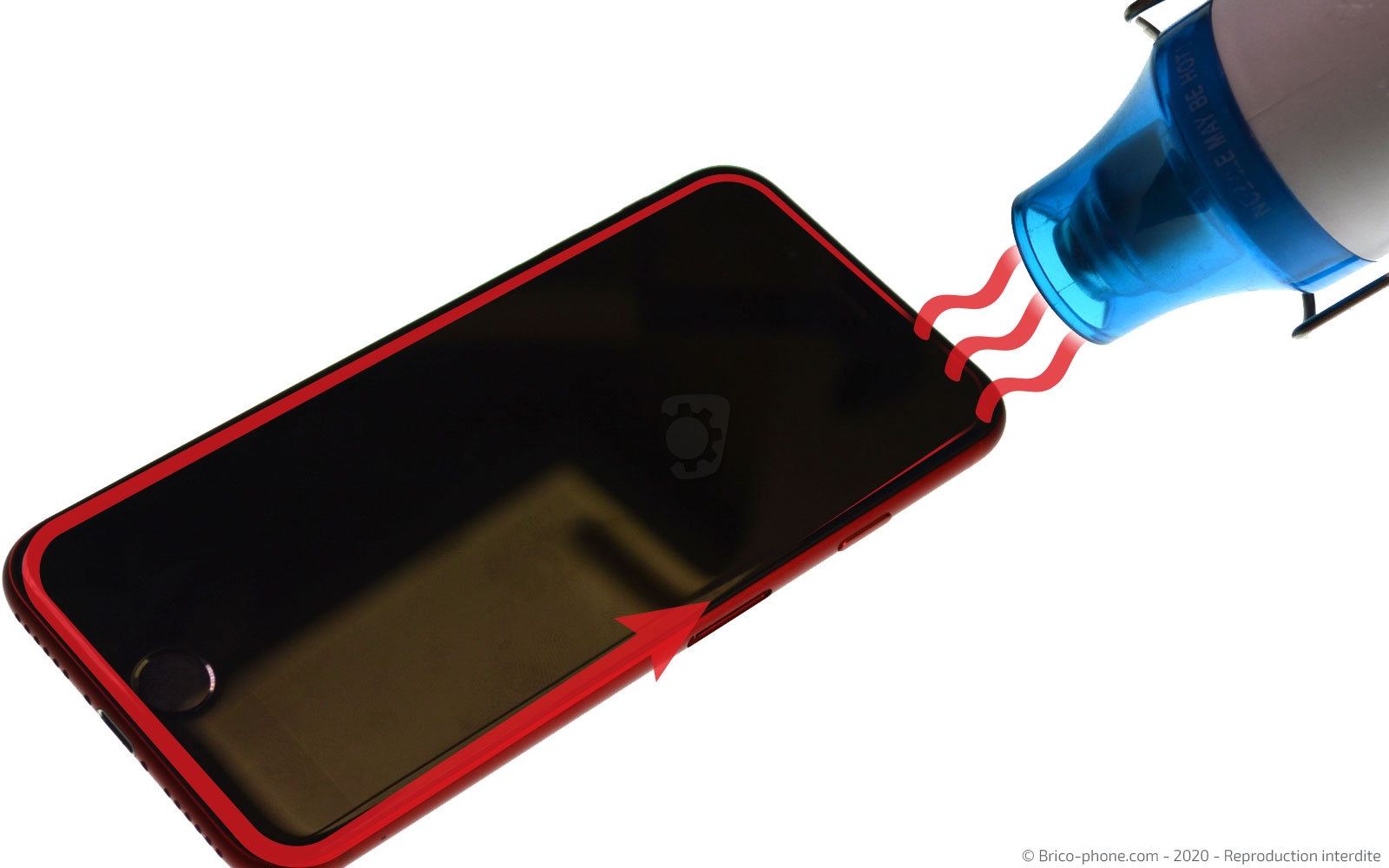

Etape 3 : Chauffer l'écran
Pour cette étape vous aurez besoin de chauffer le contour de l'écran pour ramollir le sticker et favoriser l'ouverture de votre iPhone.

Nous utilisons un décapeur thermique mais vous pouvez très bien utiliser notre coussin chauffant qu'il vous faudra au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur la face avant du téléphone une trentaine de secondes.

Si vous ne disposez d'aucun de ces outils, votre sèche-cheveux peut faire l'affaire.

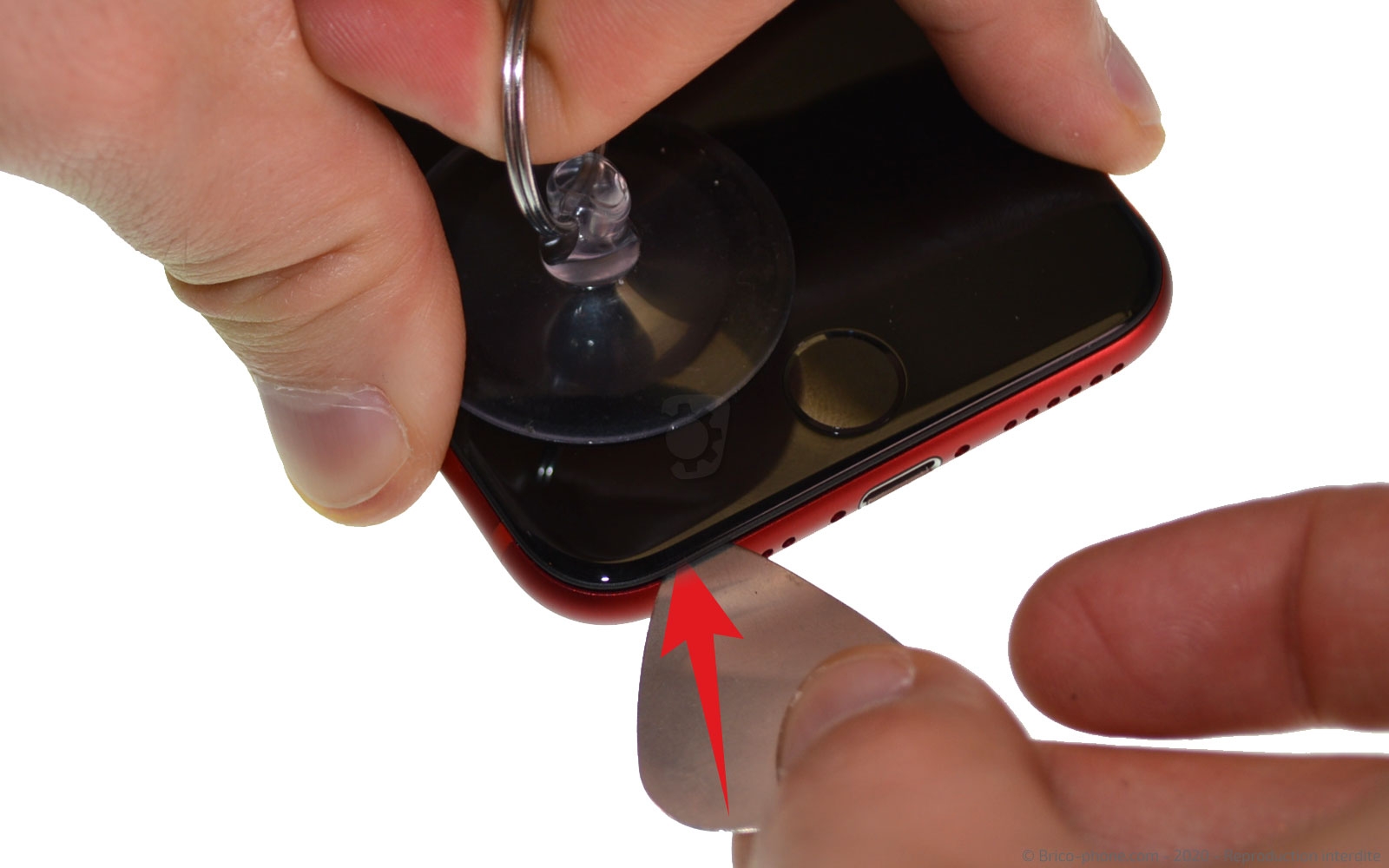

Ensuite, collez la ventouse sur le bas de l'écran afin de pouvoir le soulever et insérer le médiator en métal toué.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

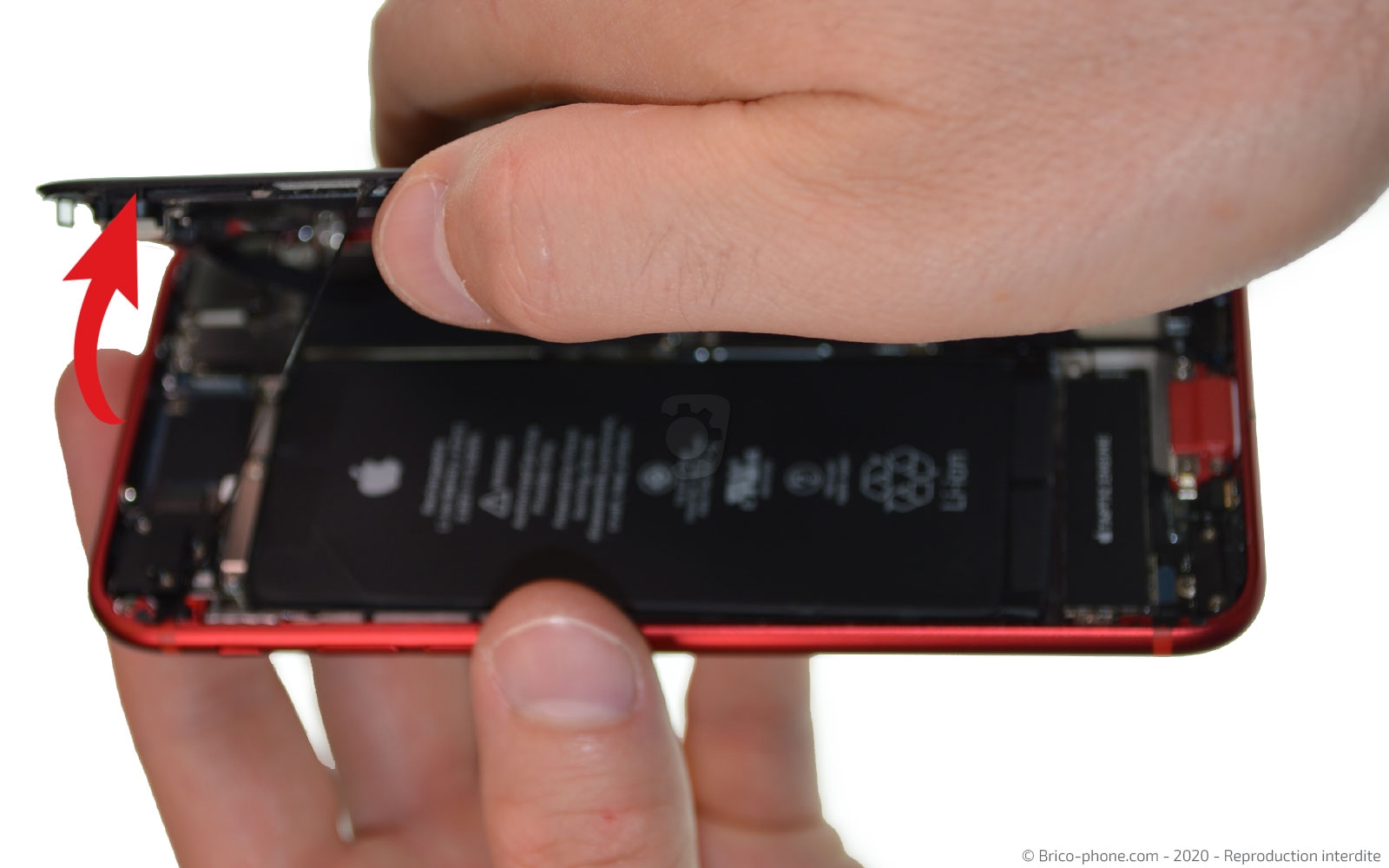

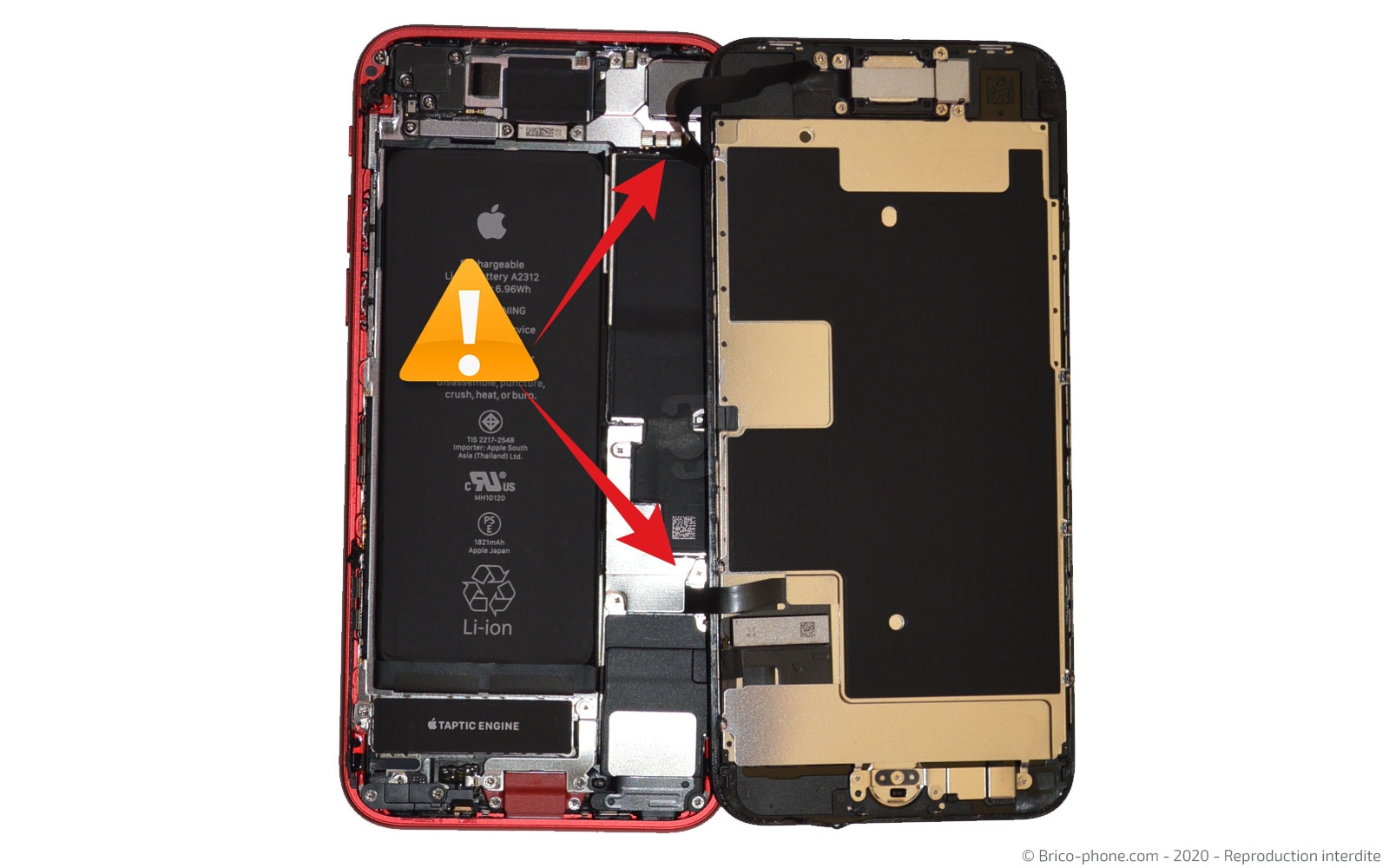

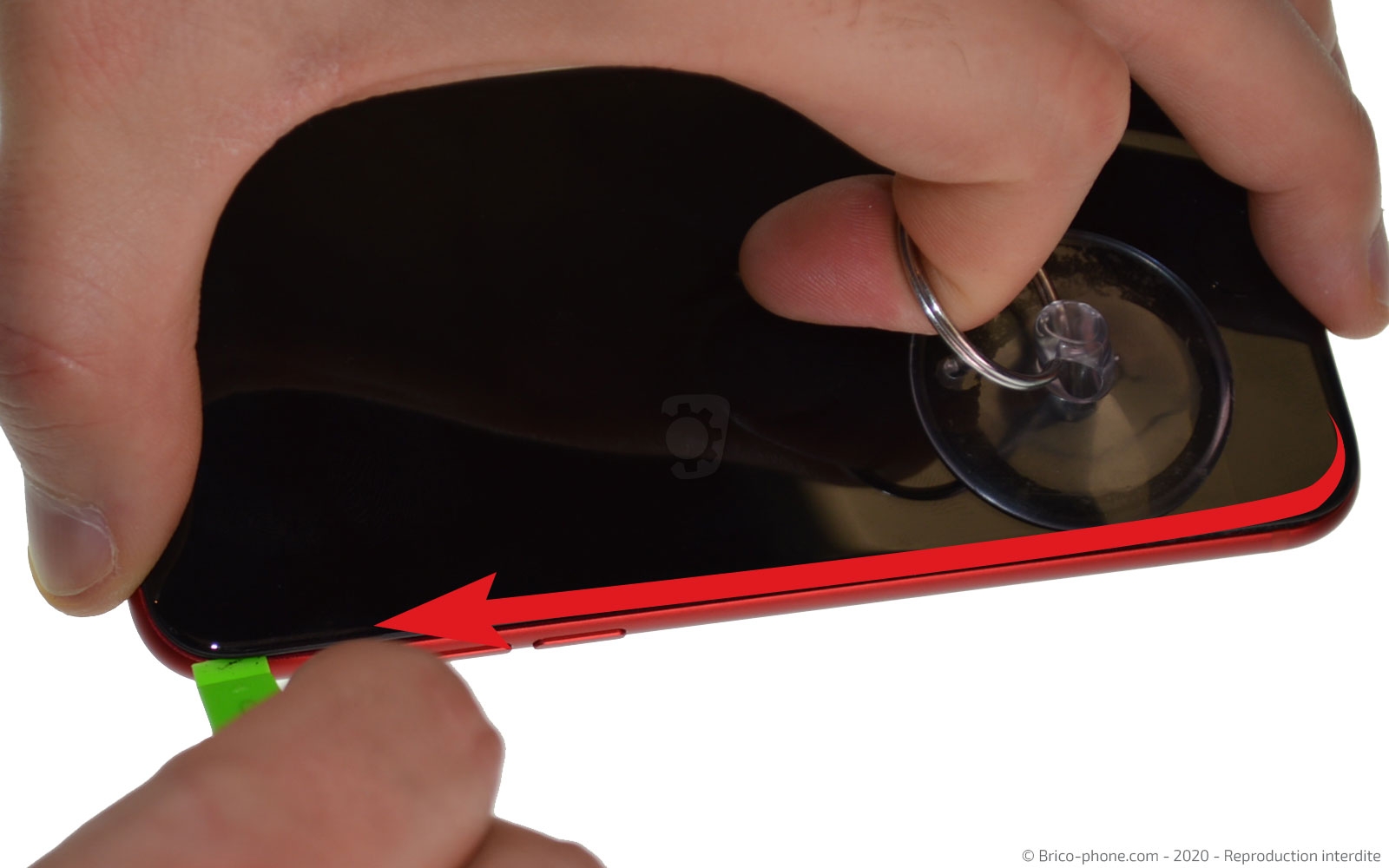

Etape 4: Ouvrir le téléphone

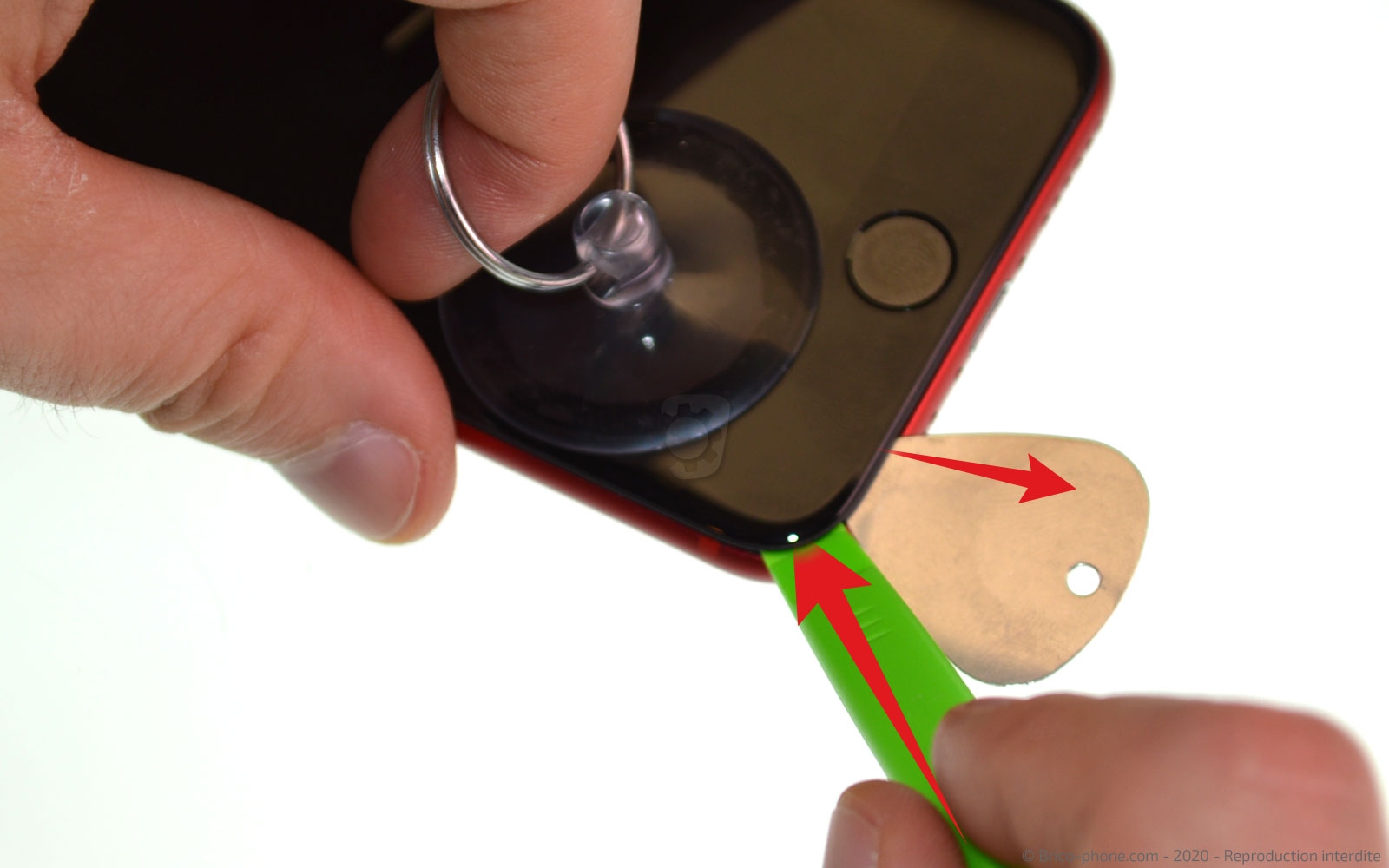

Remplacez le médiator par la spatule verte afin de ne pas endommager les composants du smartphone.

Faites glisser l'outil sur toute la longueur de l'écran en faisant attention aux nappes de ce dernier se trouvant sur la droite du téléphone.
Outils du kit utilisés
Outils du kit utilisés

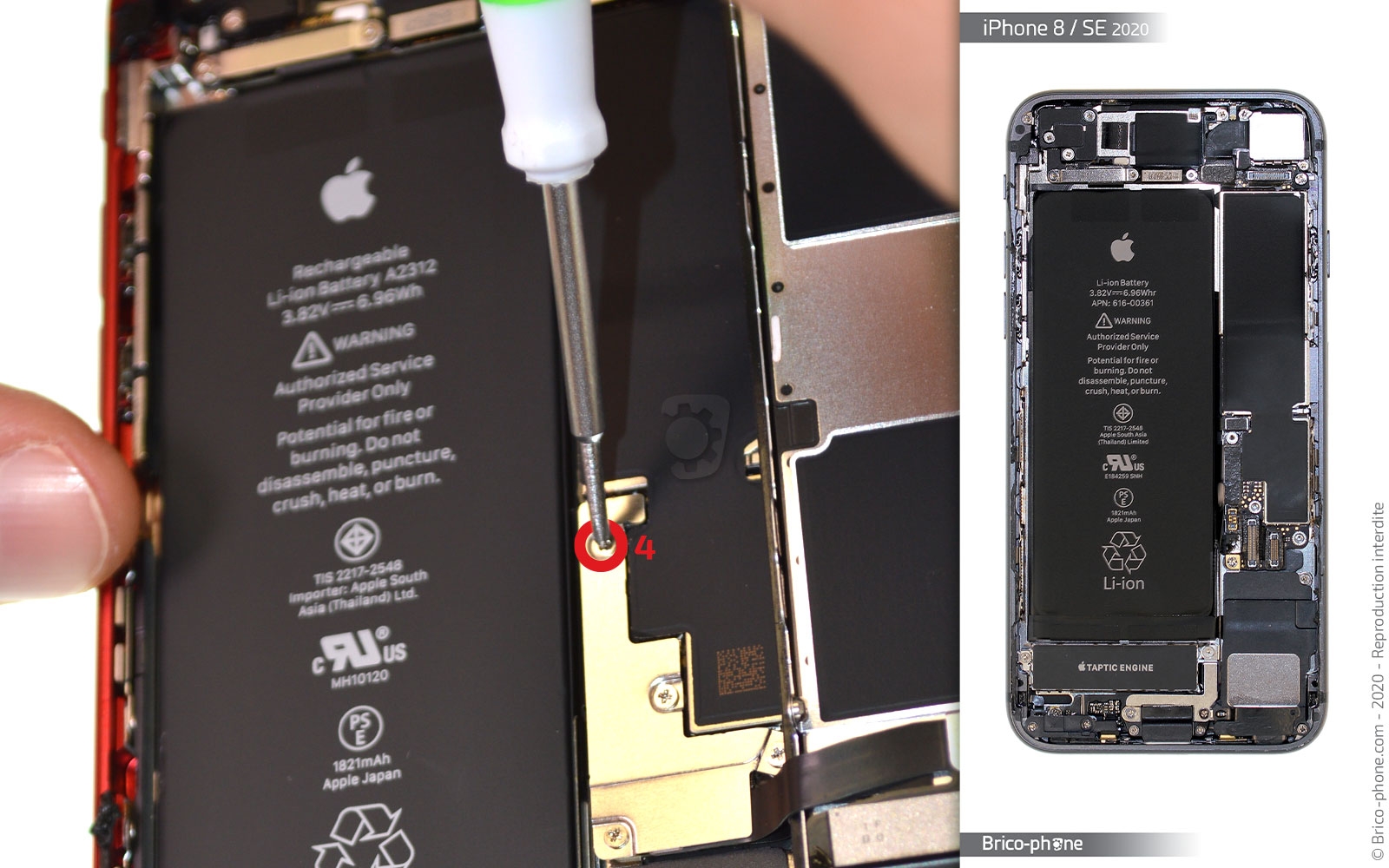

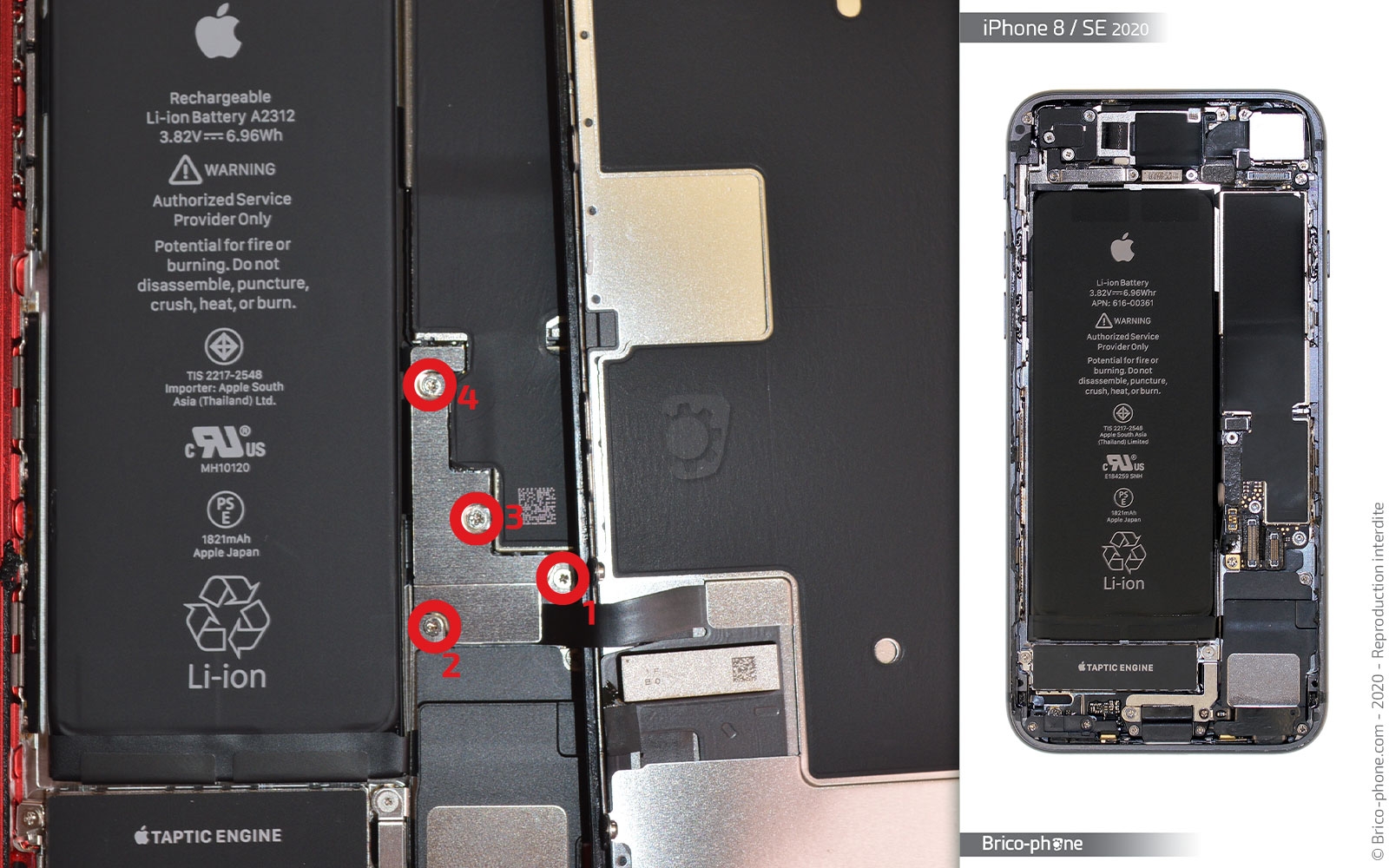

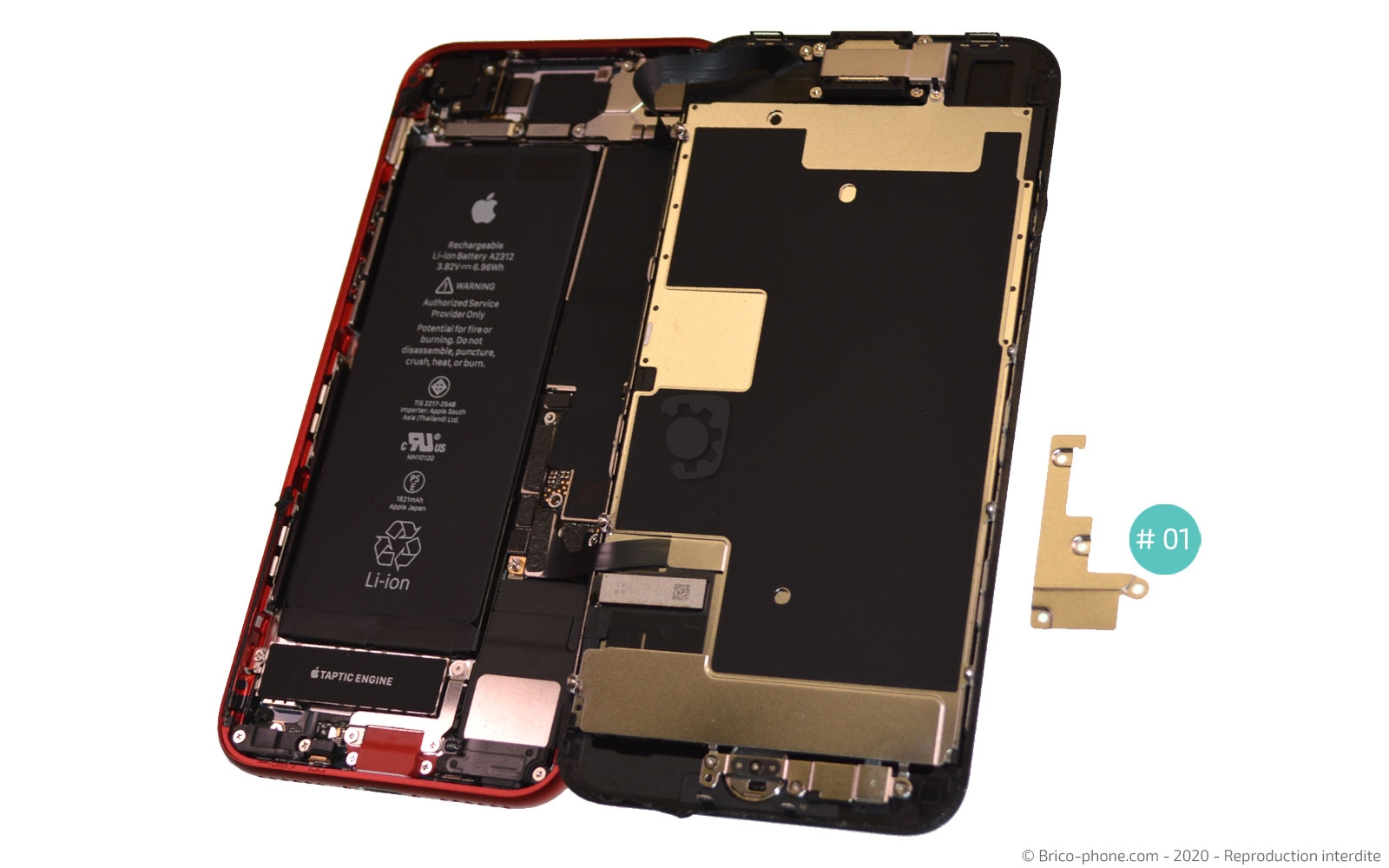

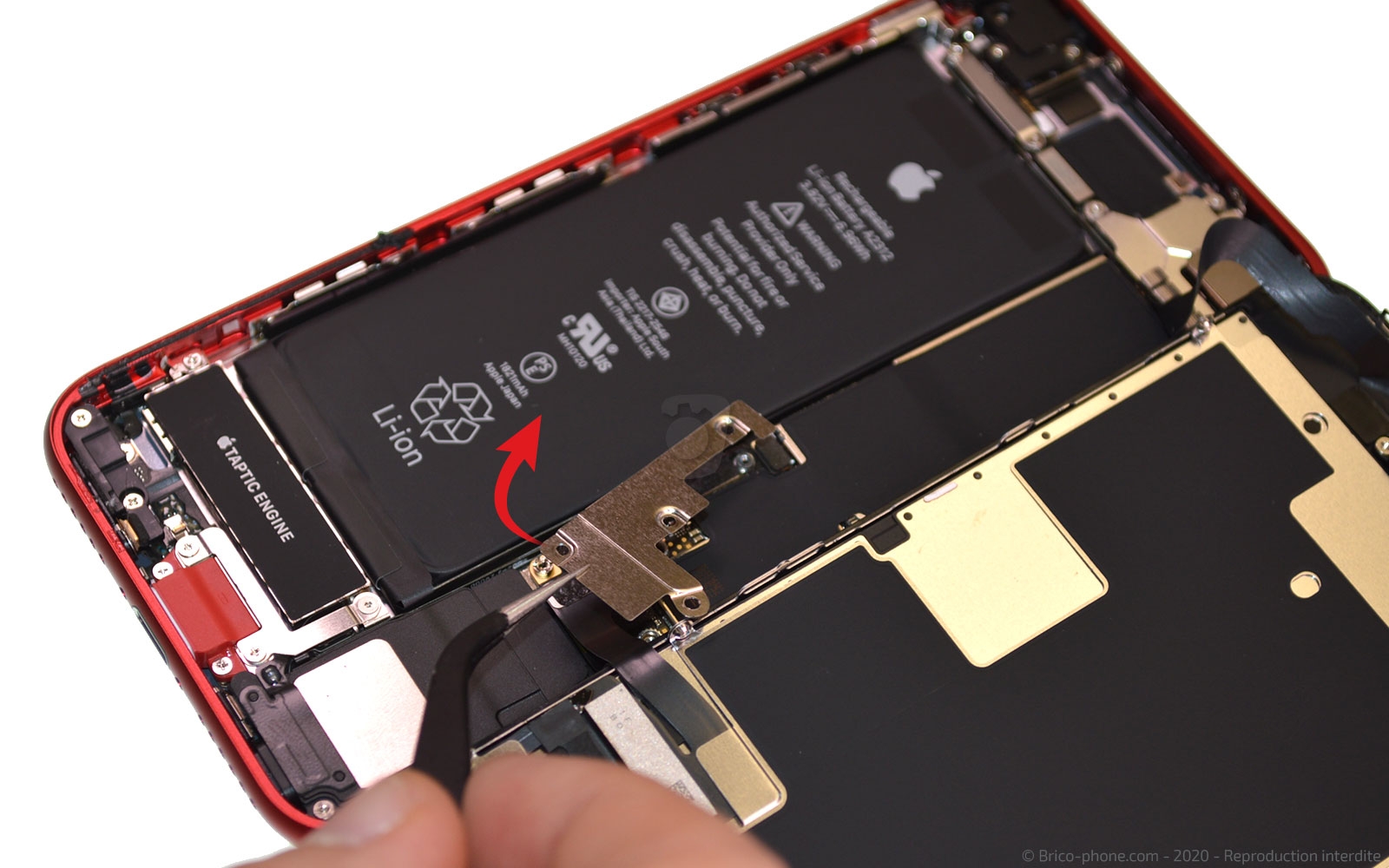

Etape 5 : Enlever la plaquette 01
Munissez-vous du tournevis cruciforme pour sortir les 4 vis B retenant la plaquette de protection #01.

Ensuite, enlevez le composant à l'aide de la pincette en métal.

Placez le cache sur votre patron d'aide au montage afin de ne perdre aucune vis et aucun composant.
Outils du kit utilisés
Outils du kit utilisés

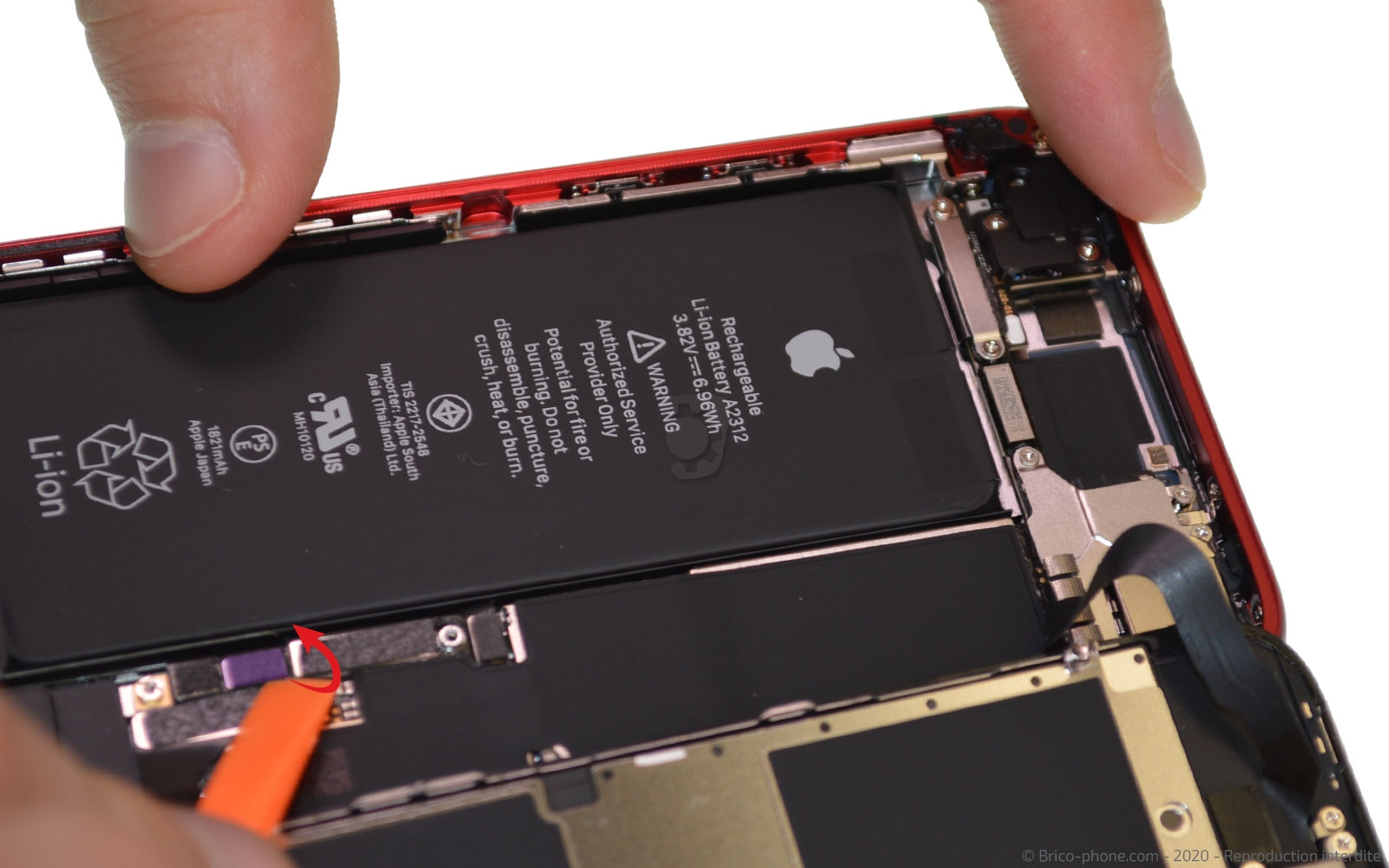

Etape 6 : Déconnecter les nappes de l'écran

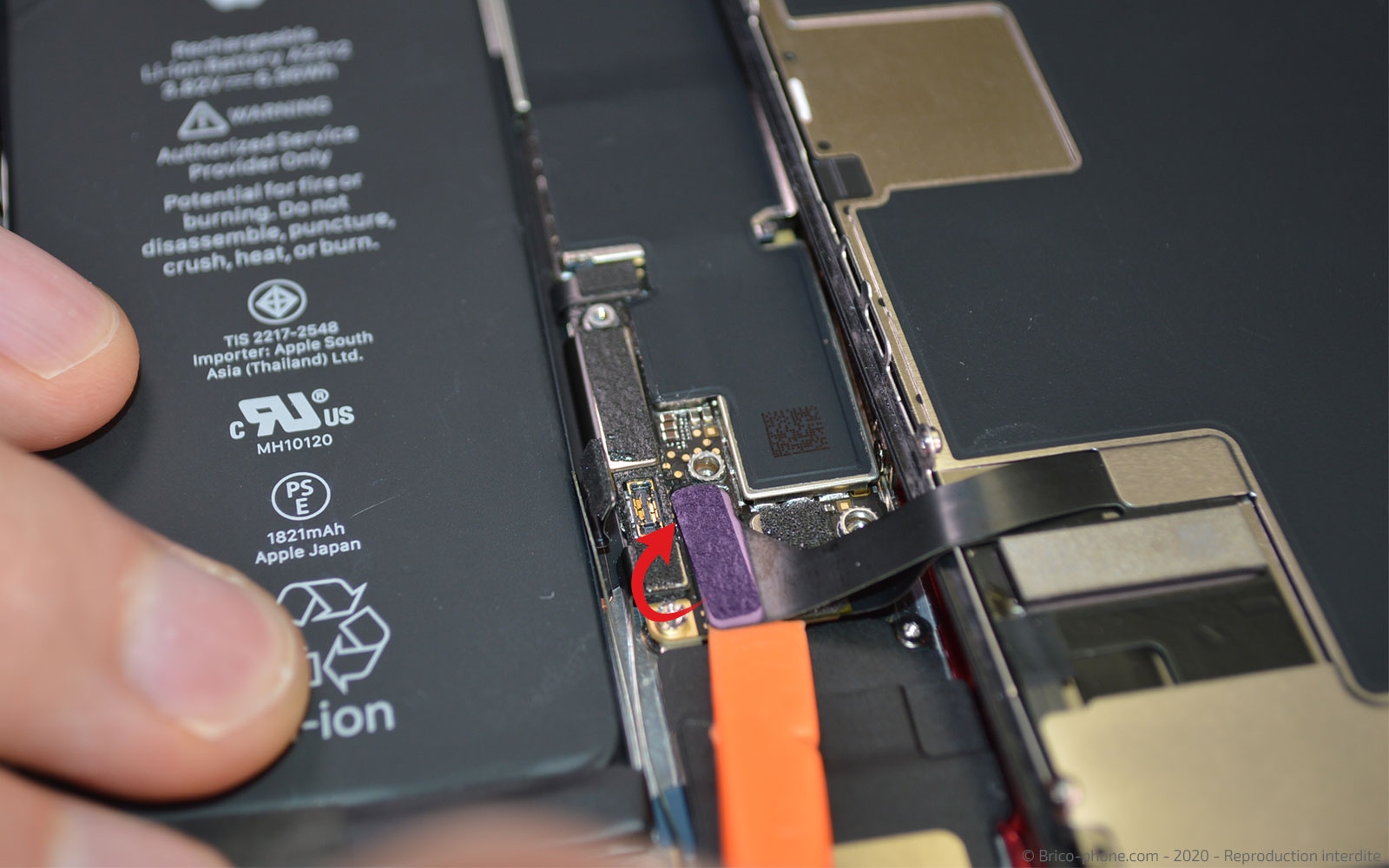

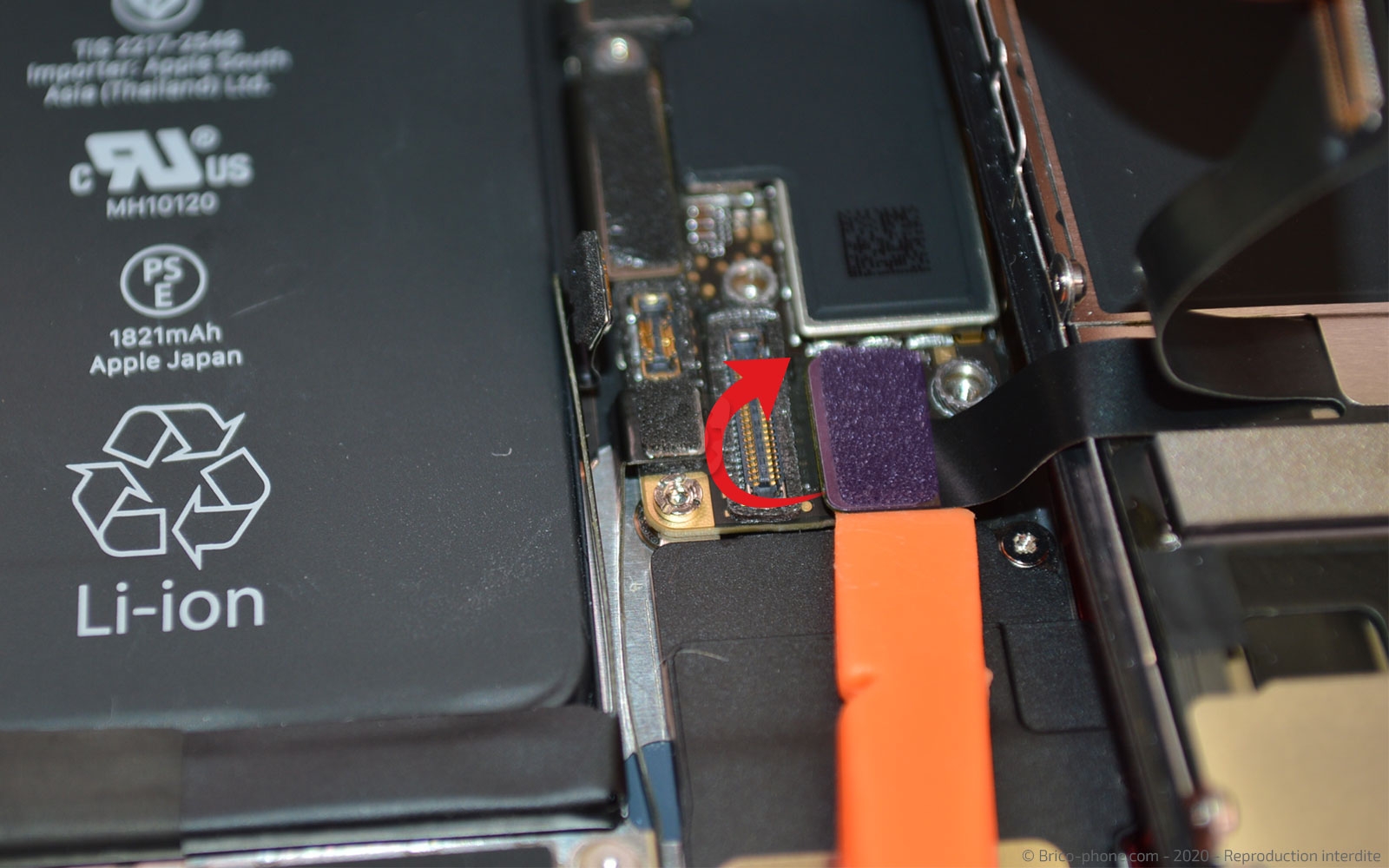

Saisissez le levier en nylon pour déconnecter la nappe de la batterie puis celles de l'écran et du tactile.
Outils du kit utilisés
Outils du kit utilisés

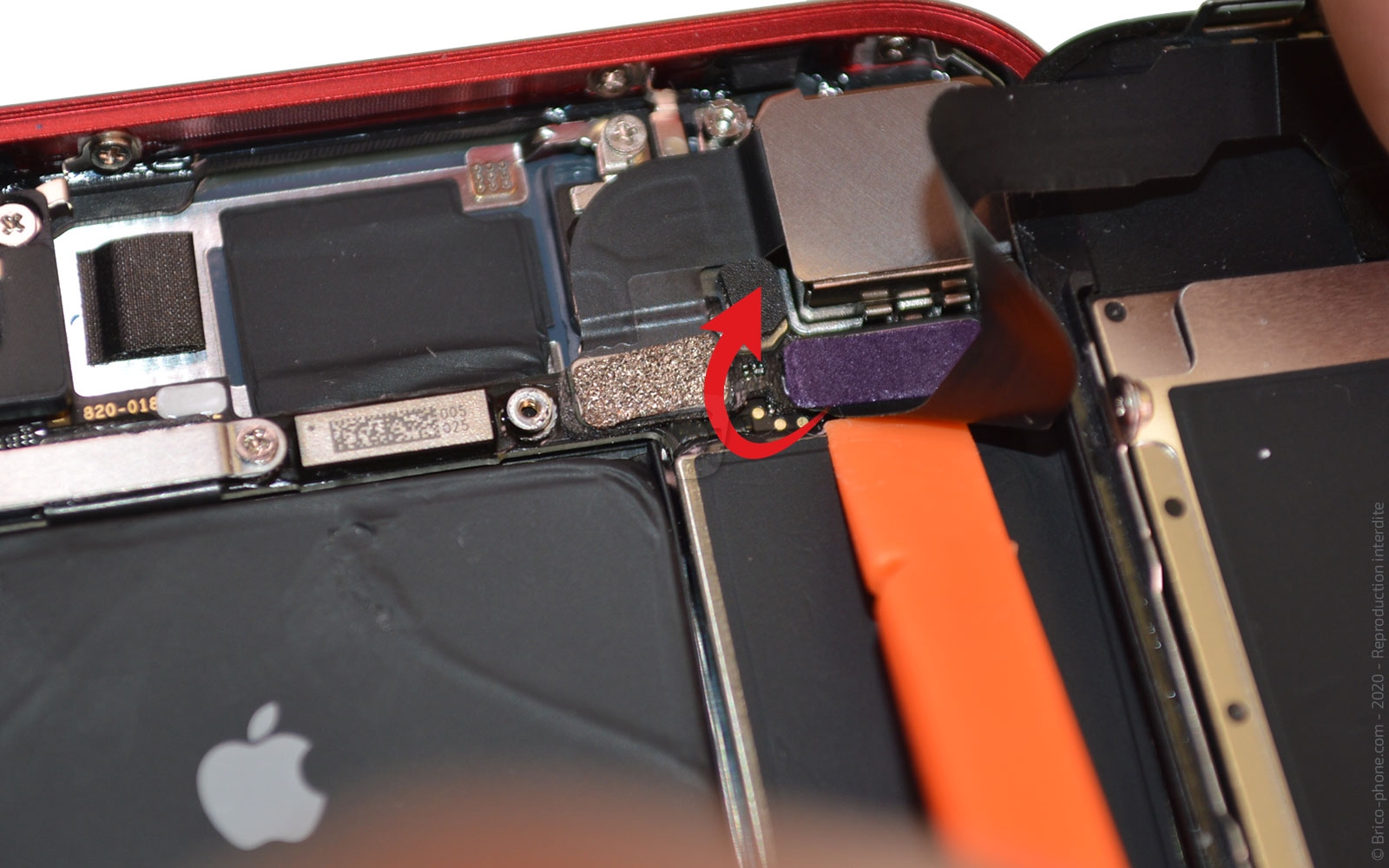

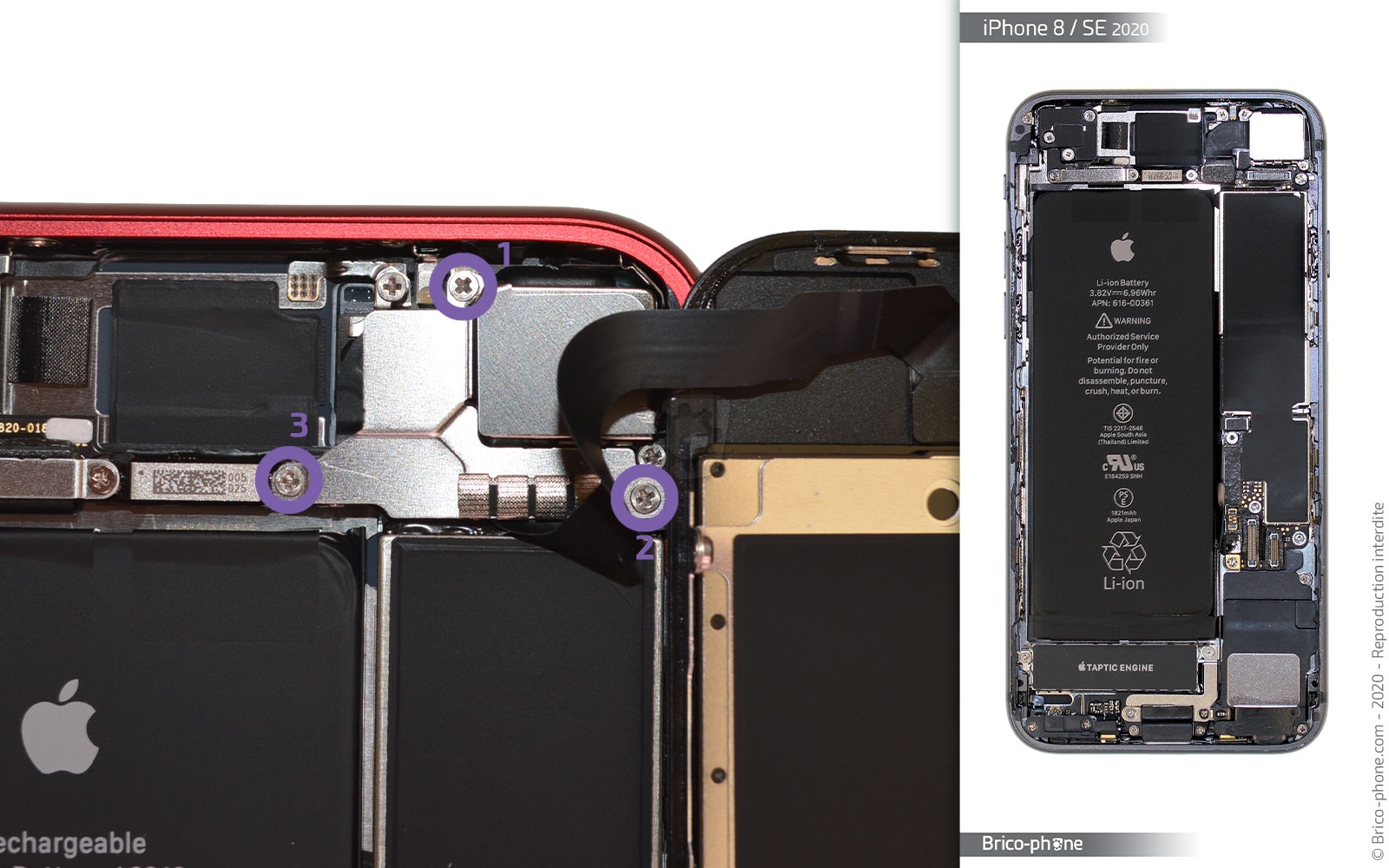

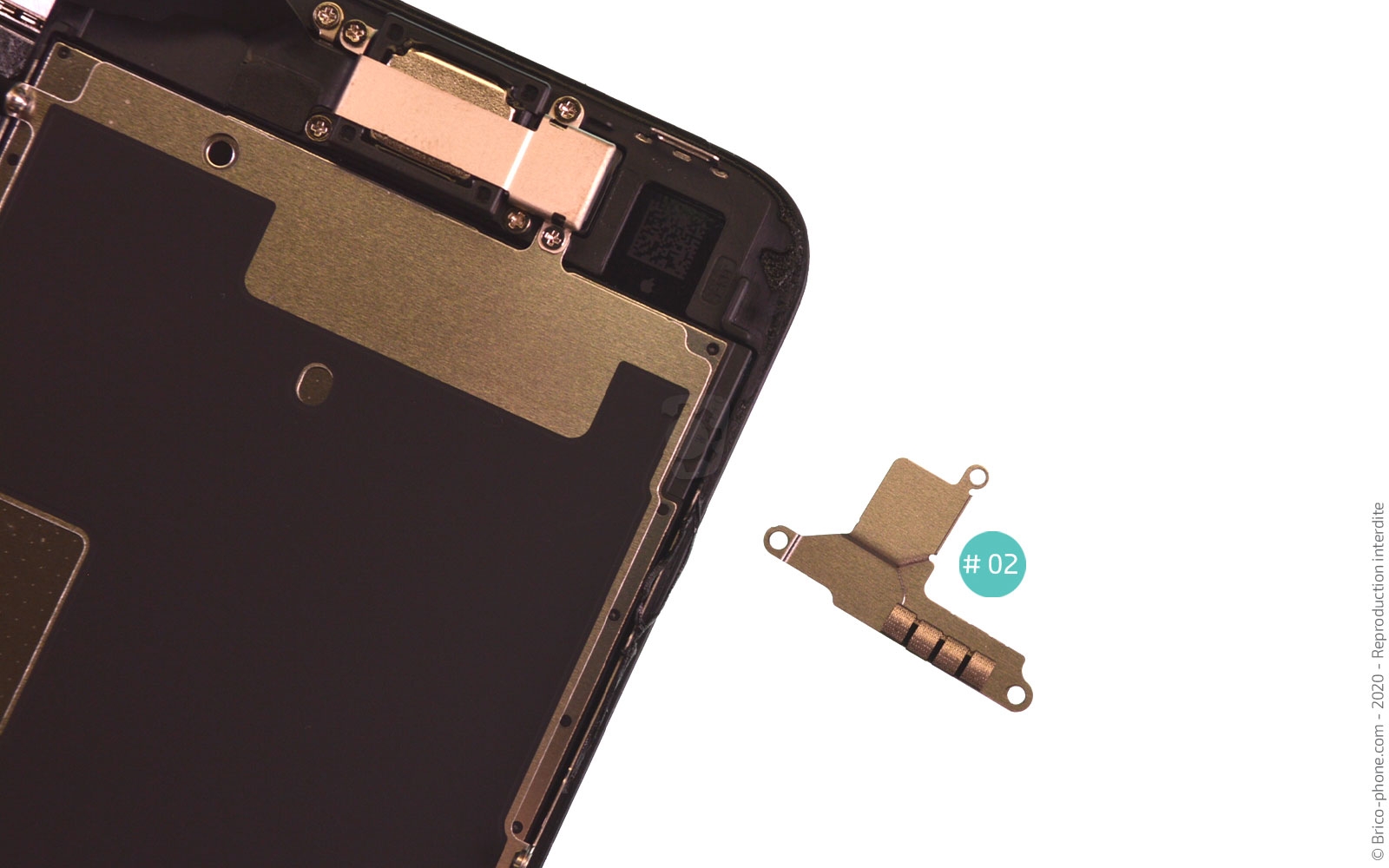

Etape 7 : Débrancher la nappe Facetime
Dans l'angle supérieur droit, une nappe de l'écran est encore connectée.

Afin de mettre l'écran de coté, vous devez dévisser les 3 vis cruciformes puis retirer la plaquette de protection #02.

Pour terminer, débranchez la nappe FaceTime avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

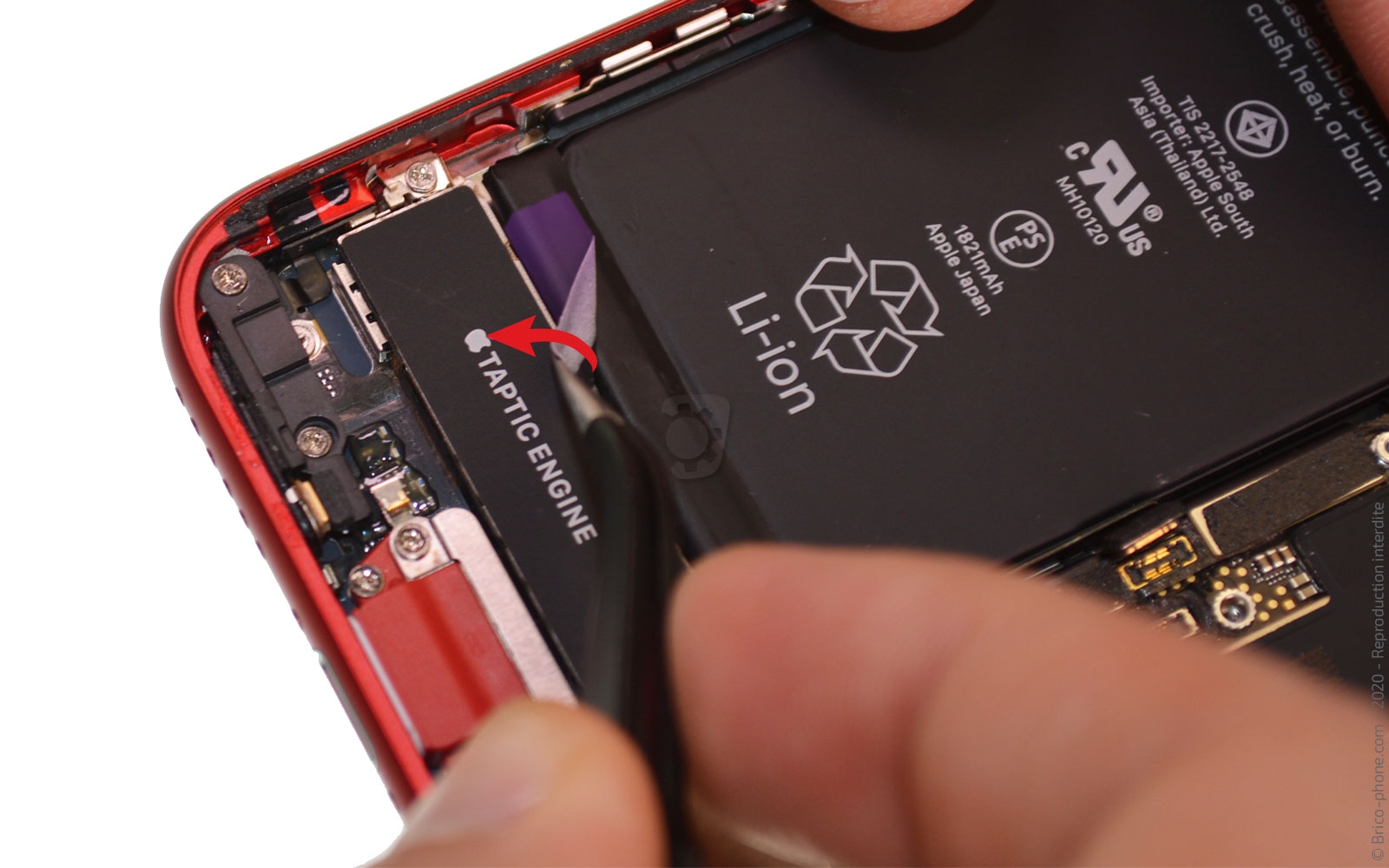

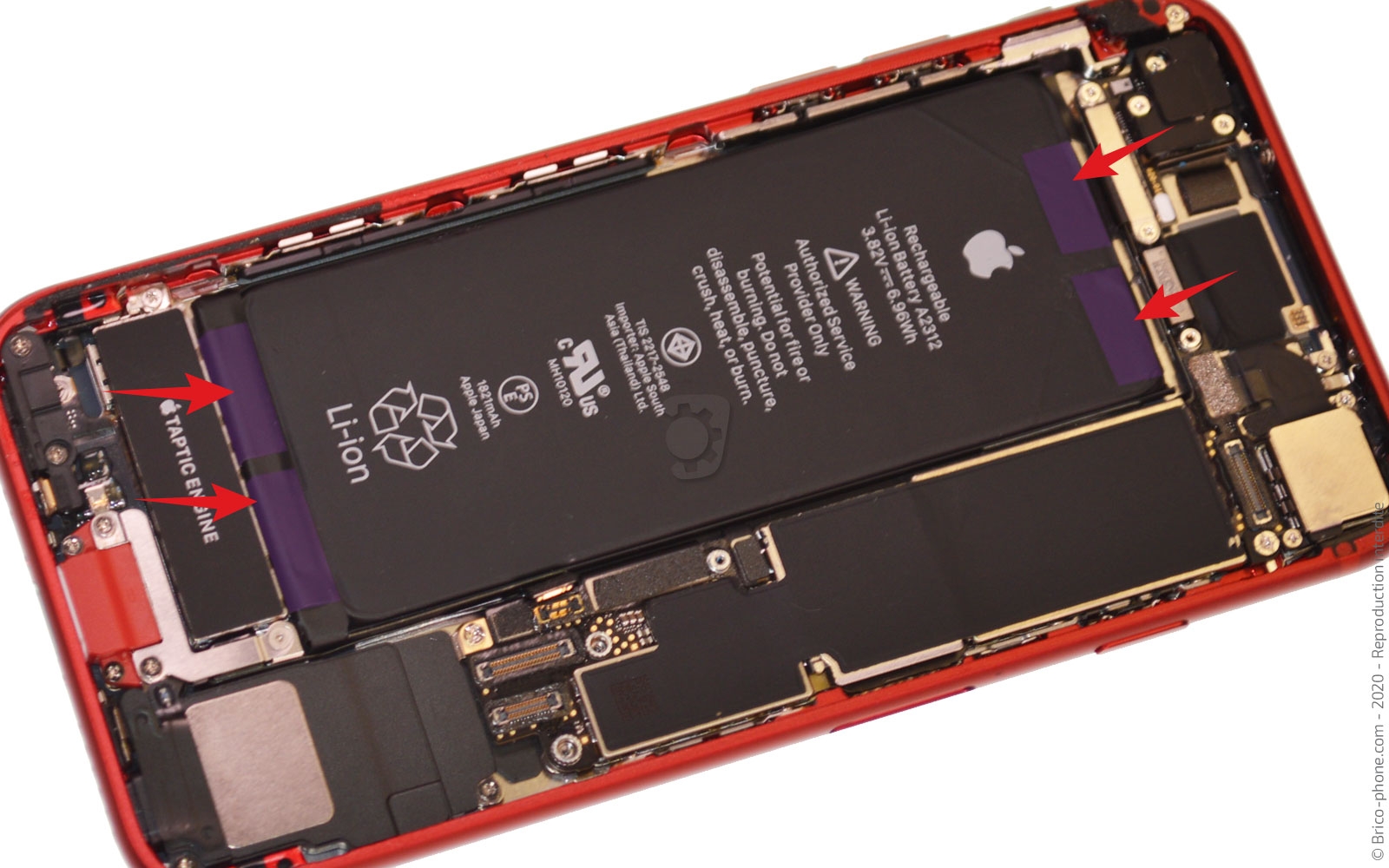

Etape 8 : Ôter la batterie

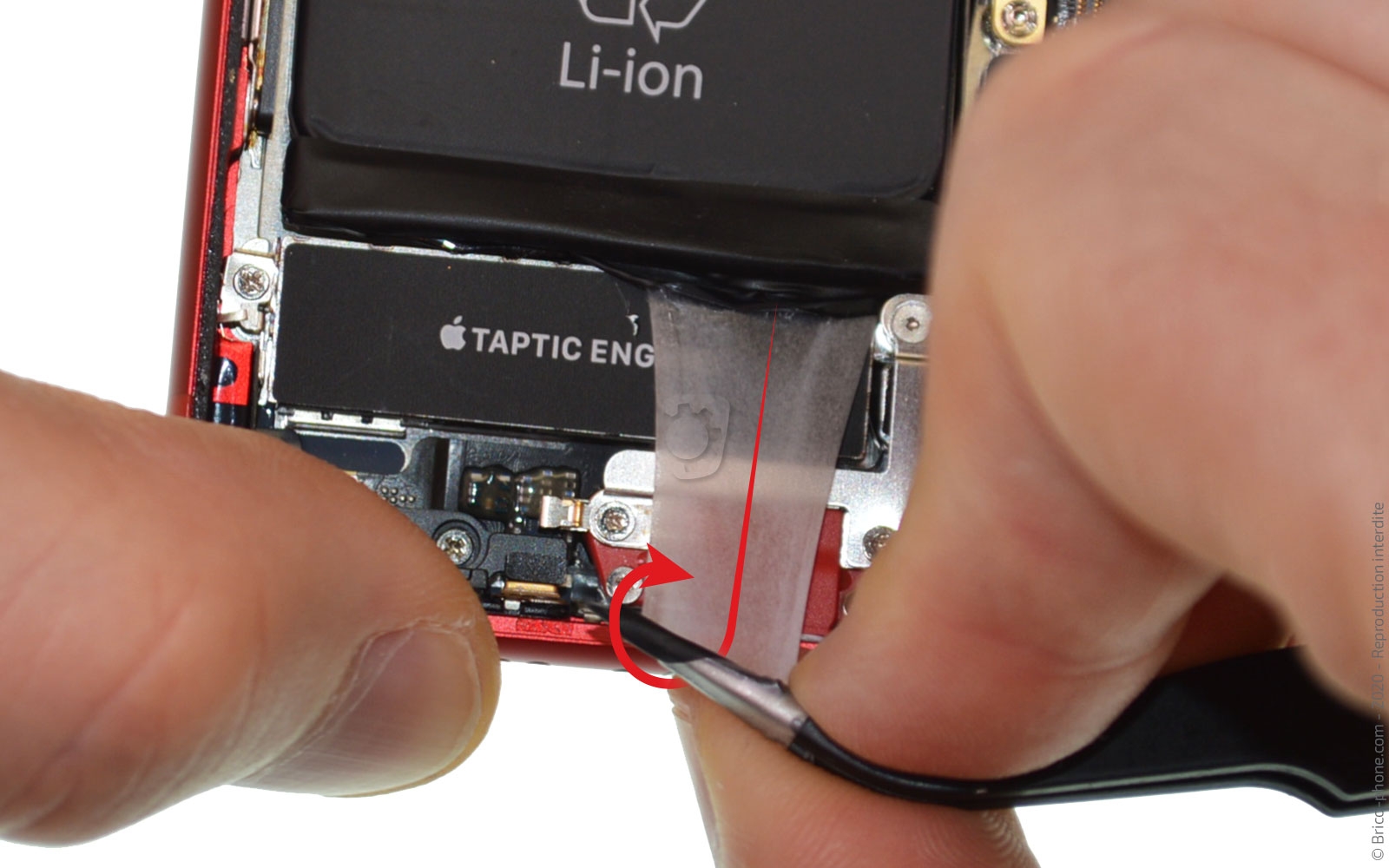

Pour réussir à extraire la batterie de la coque arrière, il vous faut décoller les languettes noires afin de pouvoir les attraper avec la brucelles.

Une fois saisie, entourez les stickers autour de cette dernière tout en tirant délicatement. Il est possible que les adhésifs cassent en cours de route.

Réitérez cette manipulation pour les 4 stickers.

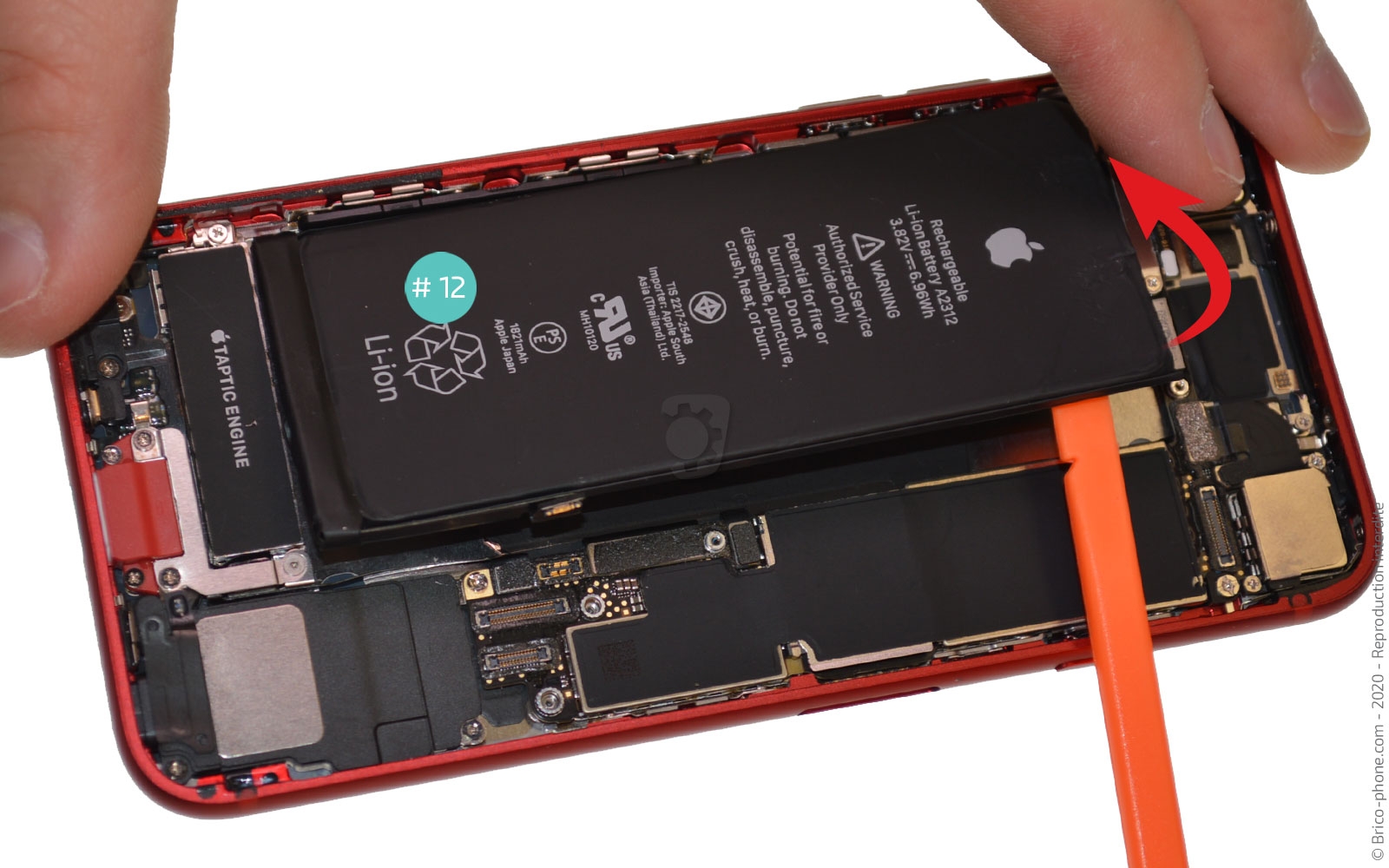

Ensuite, glissez le levier en nylon sous la batterie pour la récupérer. Si des restes d'adhésif se trouvent sous le composant, n'hésitez pas à les retirer.
Outils du kit utilisés
Outils du kit utilisés

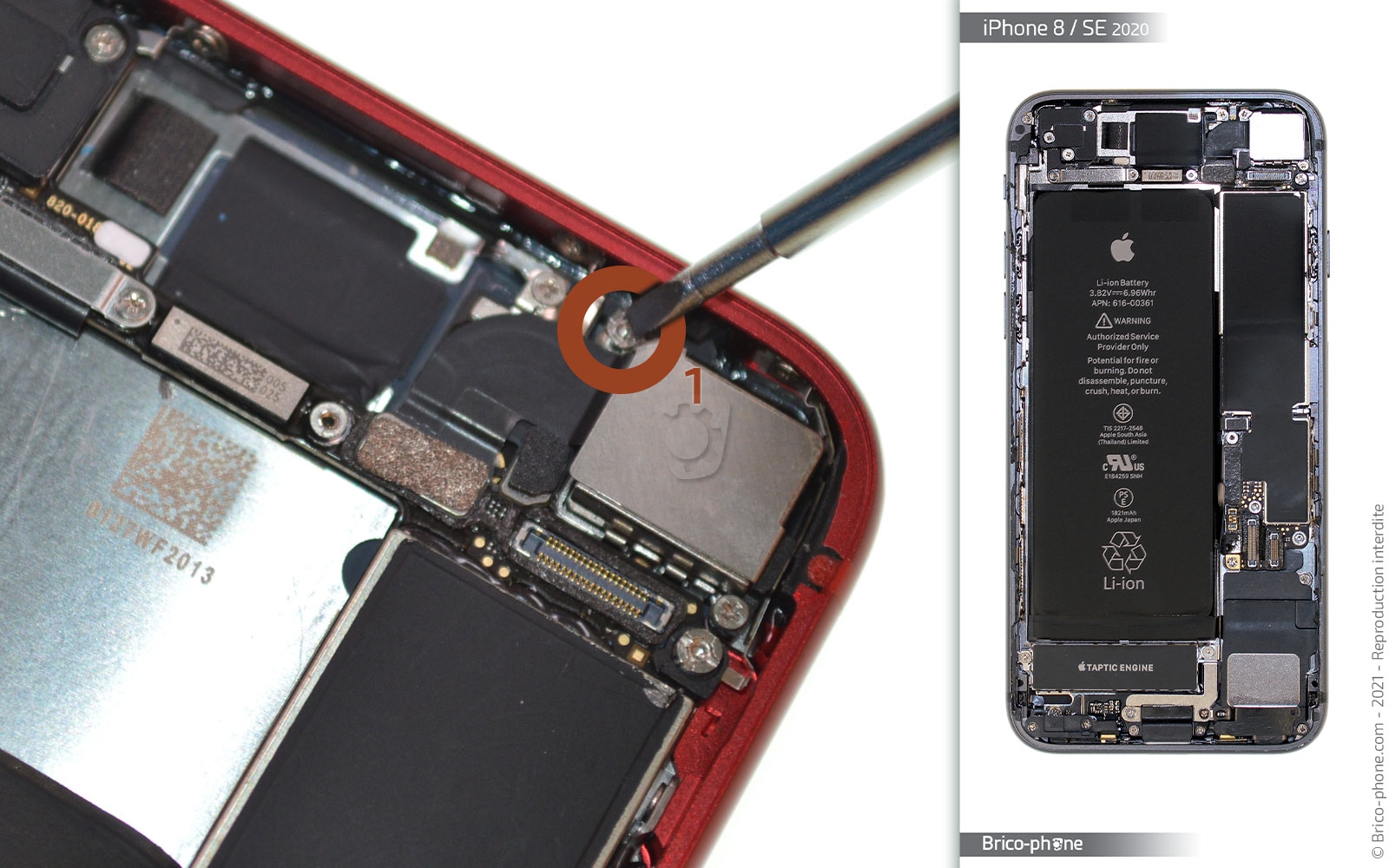

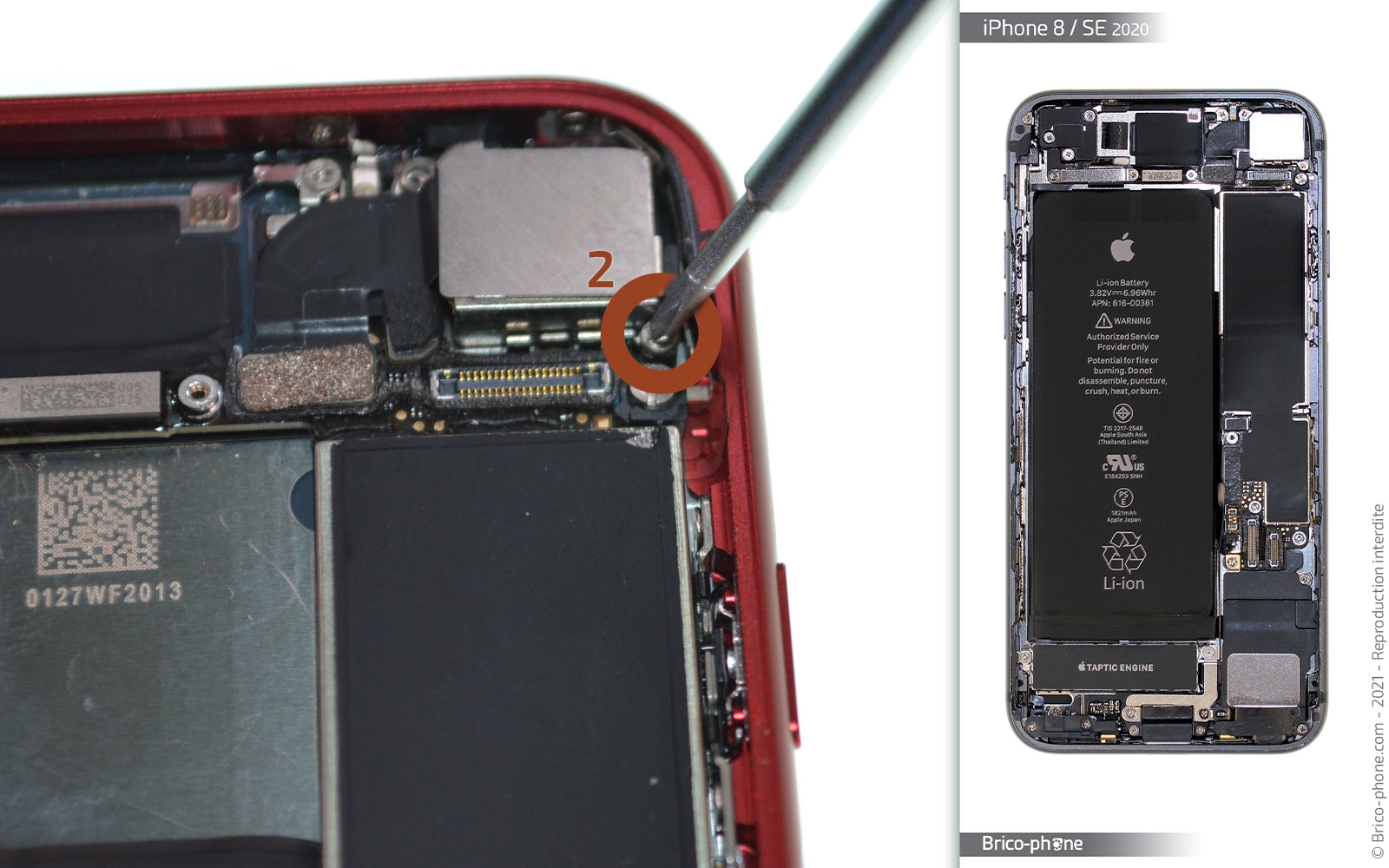

Etape 9 : Retirer la plaquette de la caméra arrière

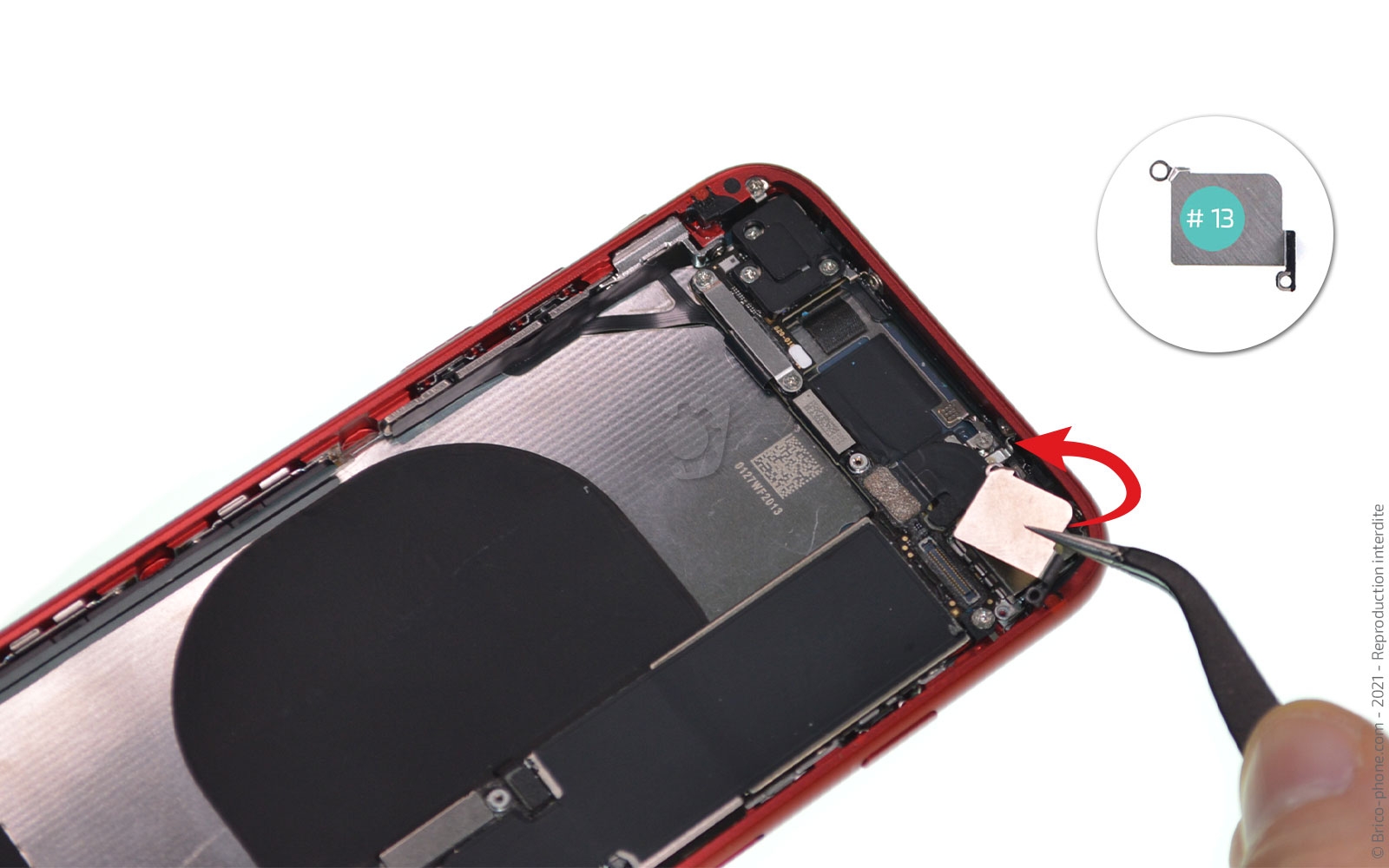

Dévissez la vis K1 avec le tournevis plat puis la vis K2 avec le cruciforme.

Ensuite, saisissez la plaquette de protection avec la pincette pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés



Etape 10 : Récupérer la caméra arrière

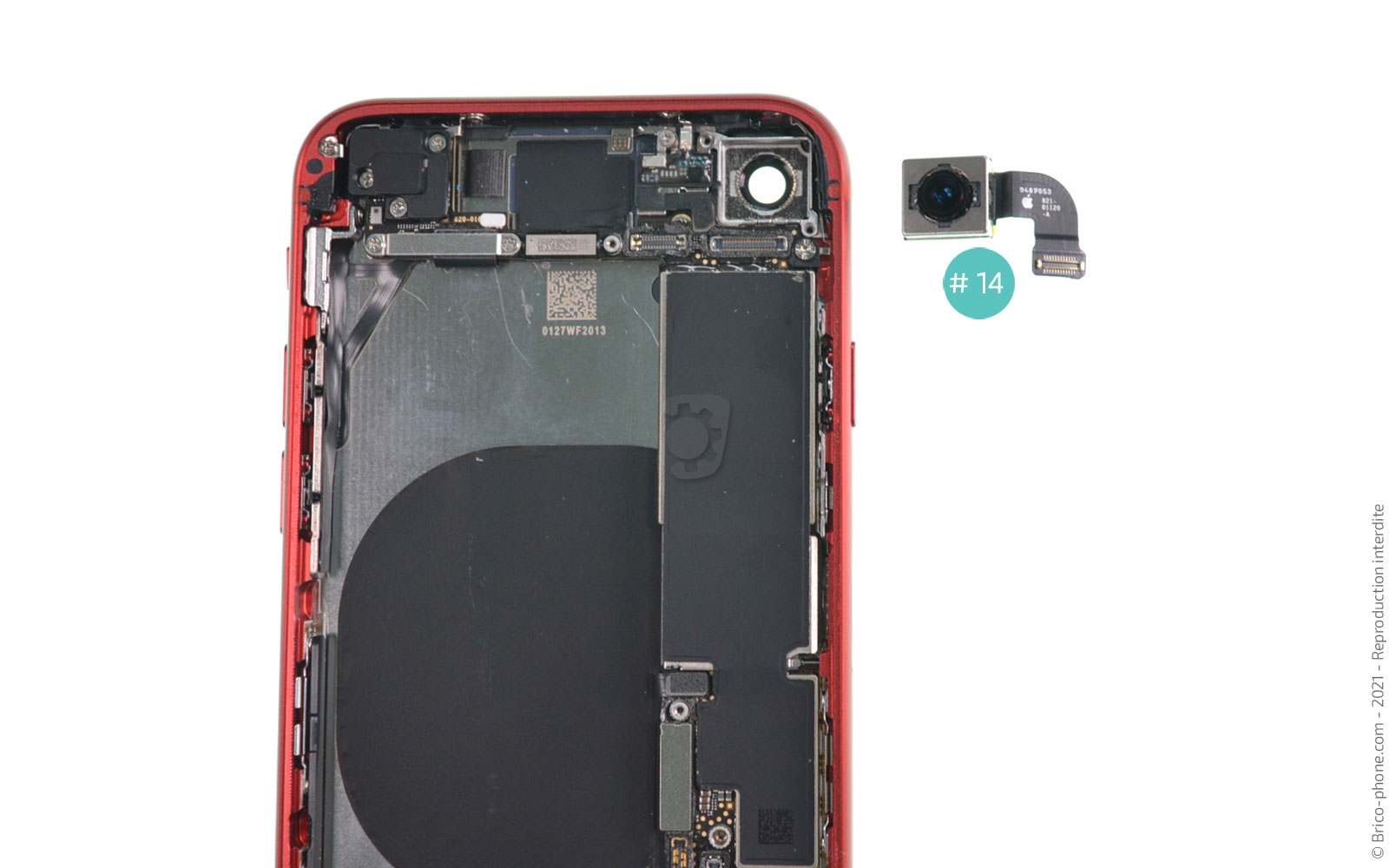

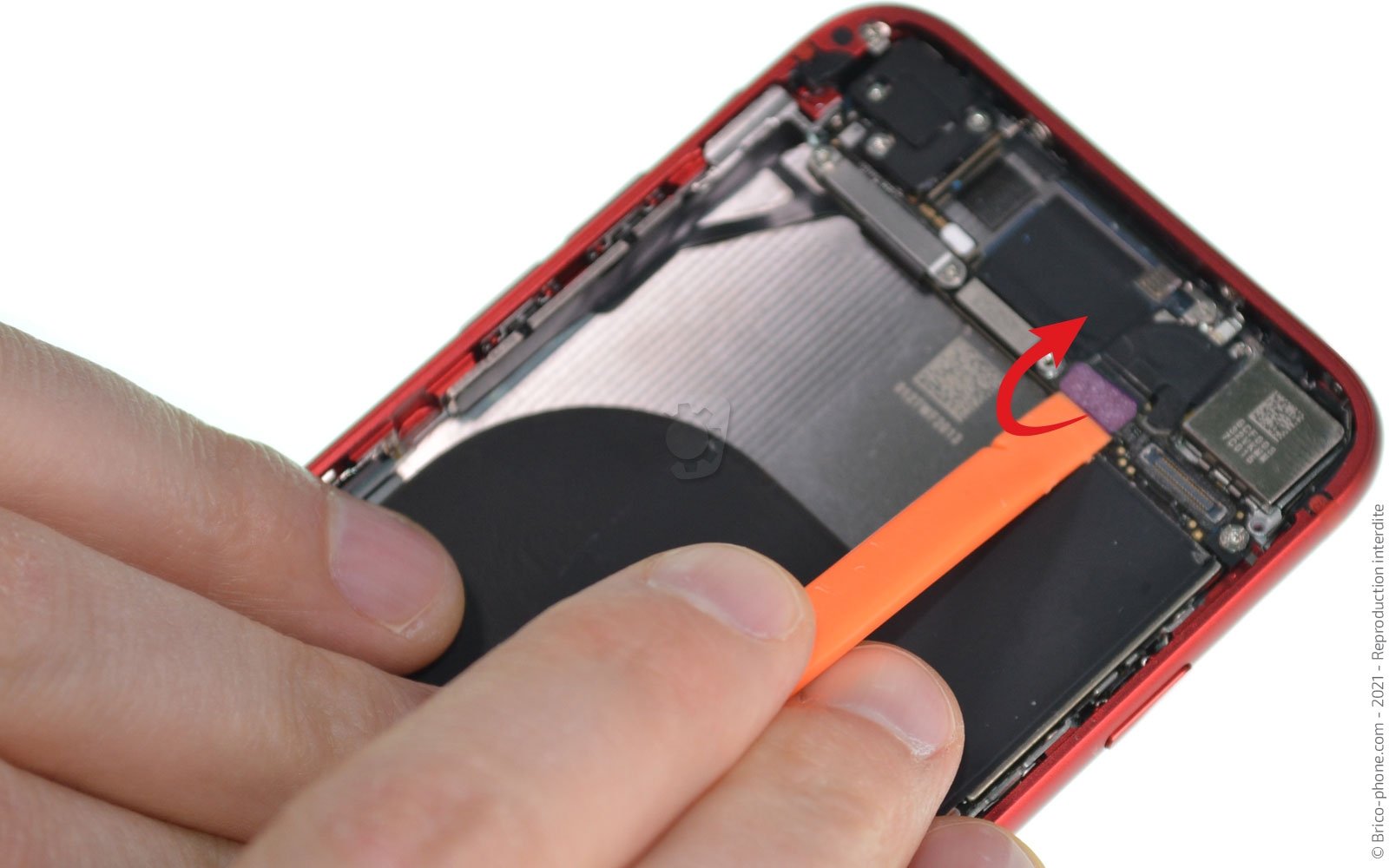

Déconnectez la nappe de la caméra afin de pouvoir la récupérer.
Outils du kit utilisés
Outils du kit utilisés

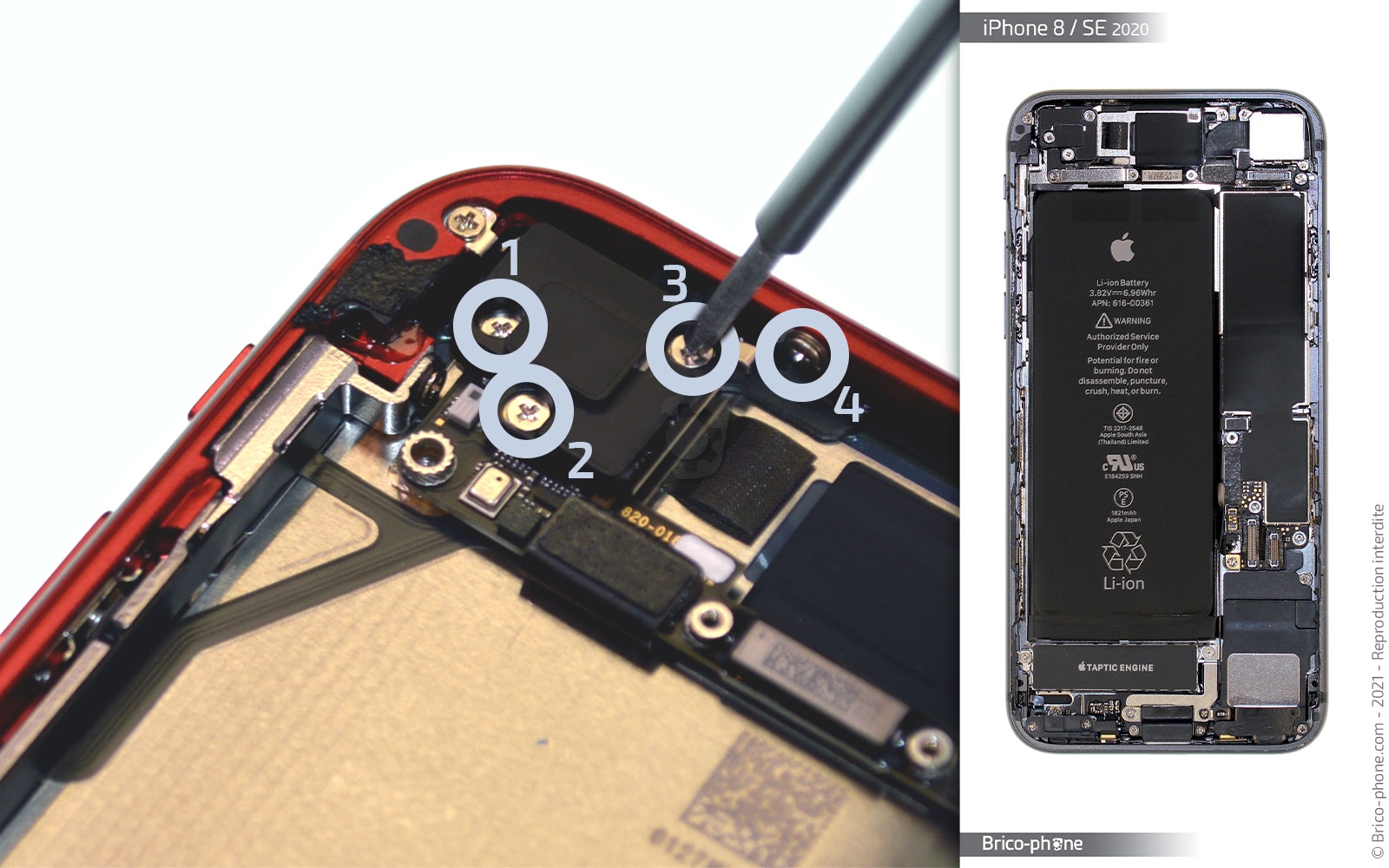

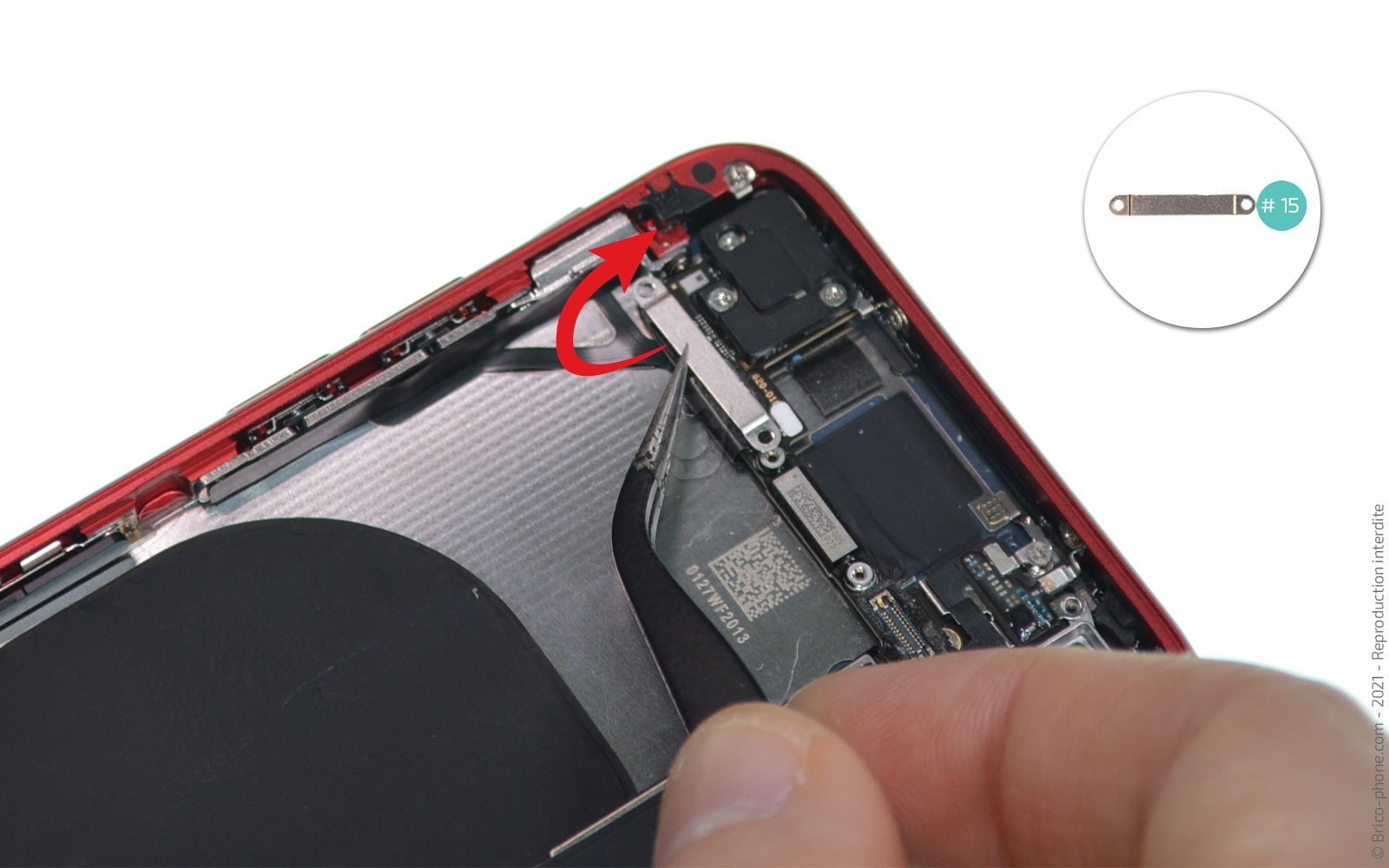

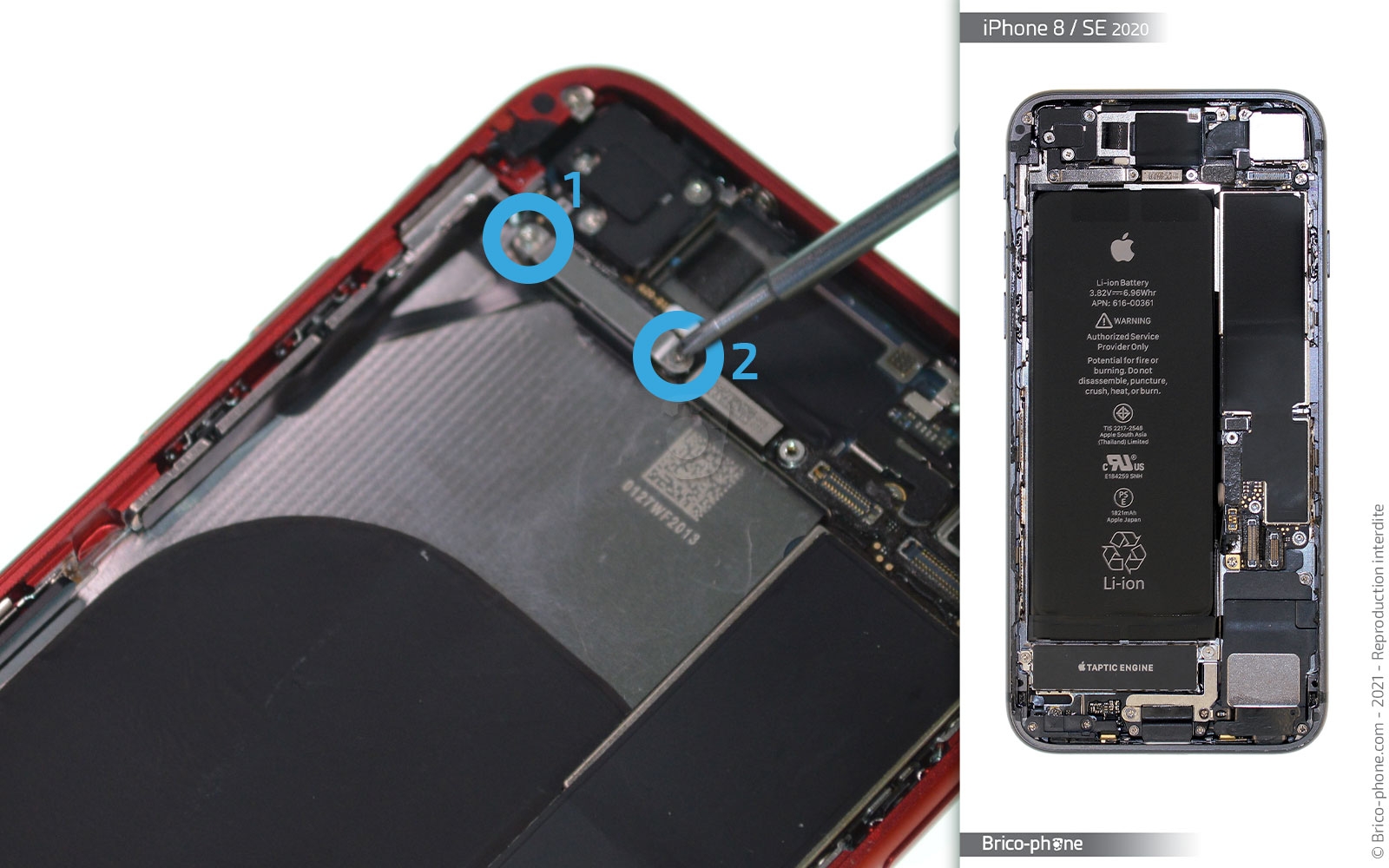

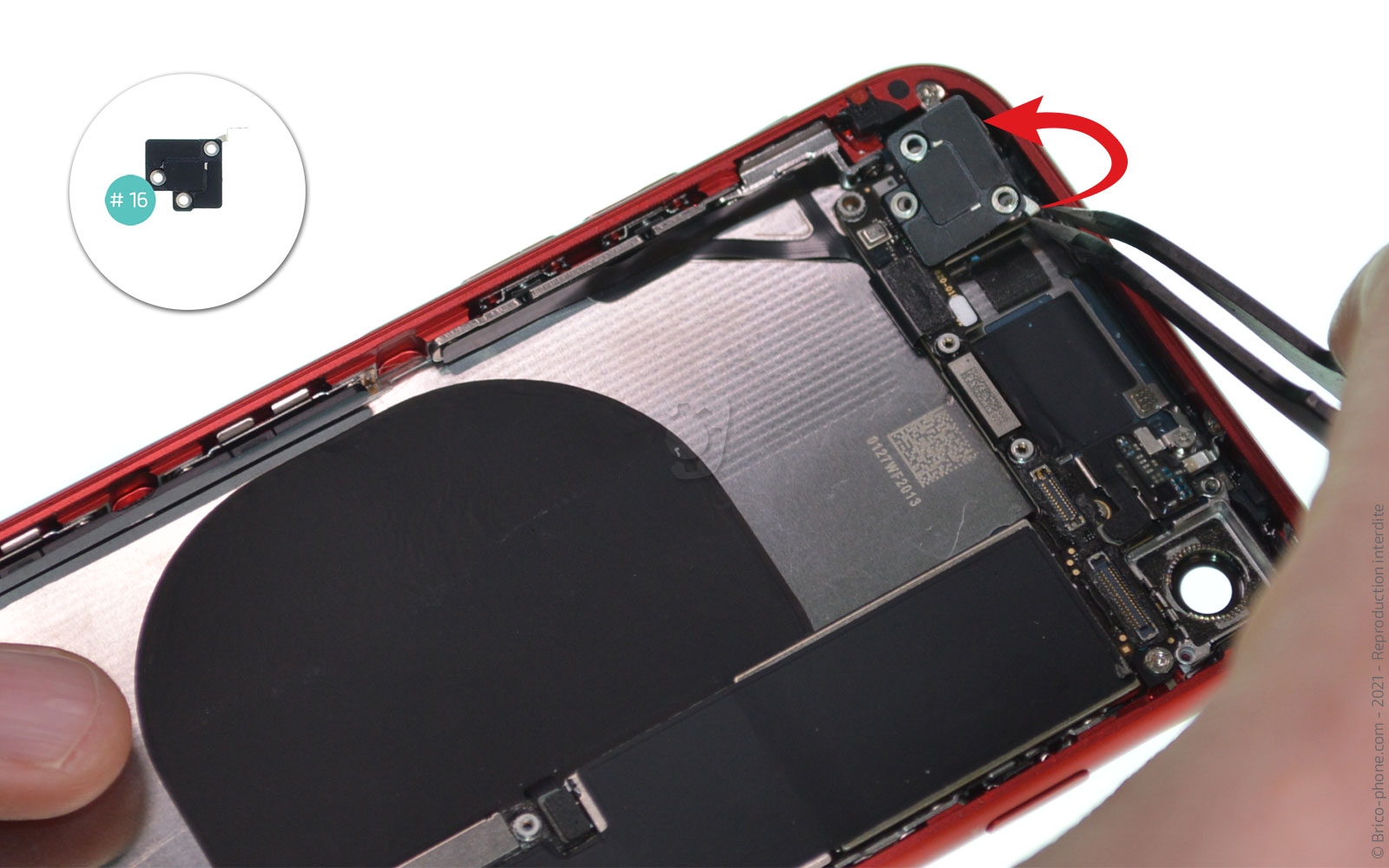

Etape 11 : Enlever quelques éléments
Reprenez le tournevis cruciforme pour sortir les deux vis J1 et J2 de la plaquette #15.

Ensuite, attaquez vous aux quatre vis du cache de protection #16.

Sortez les éléments à l'aide de la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

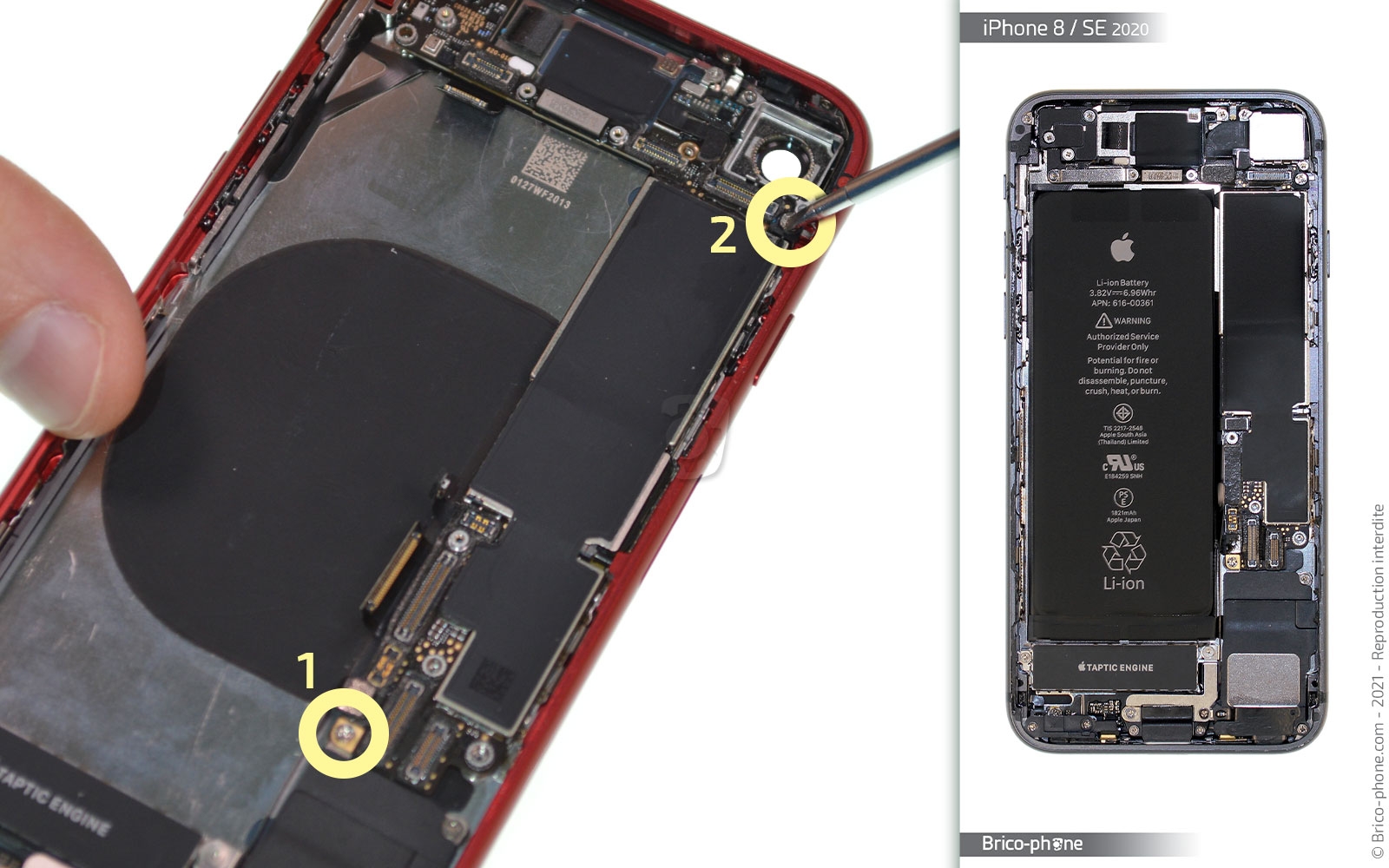

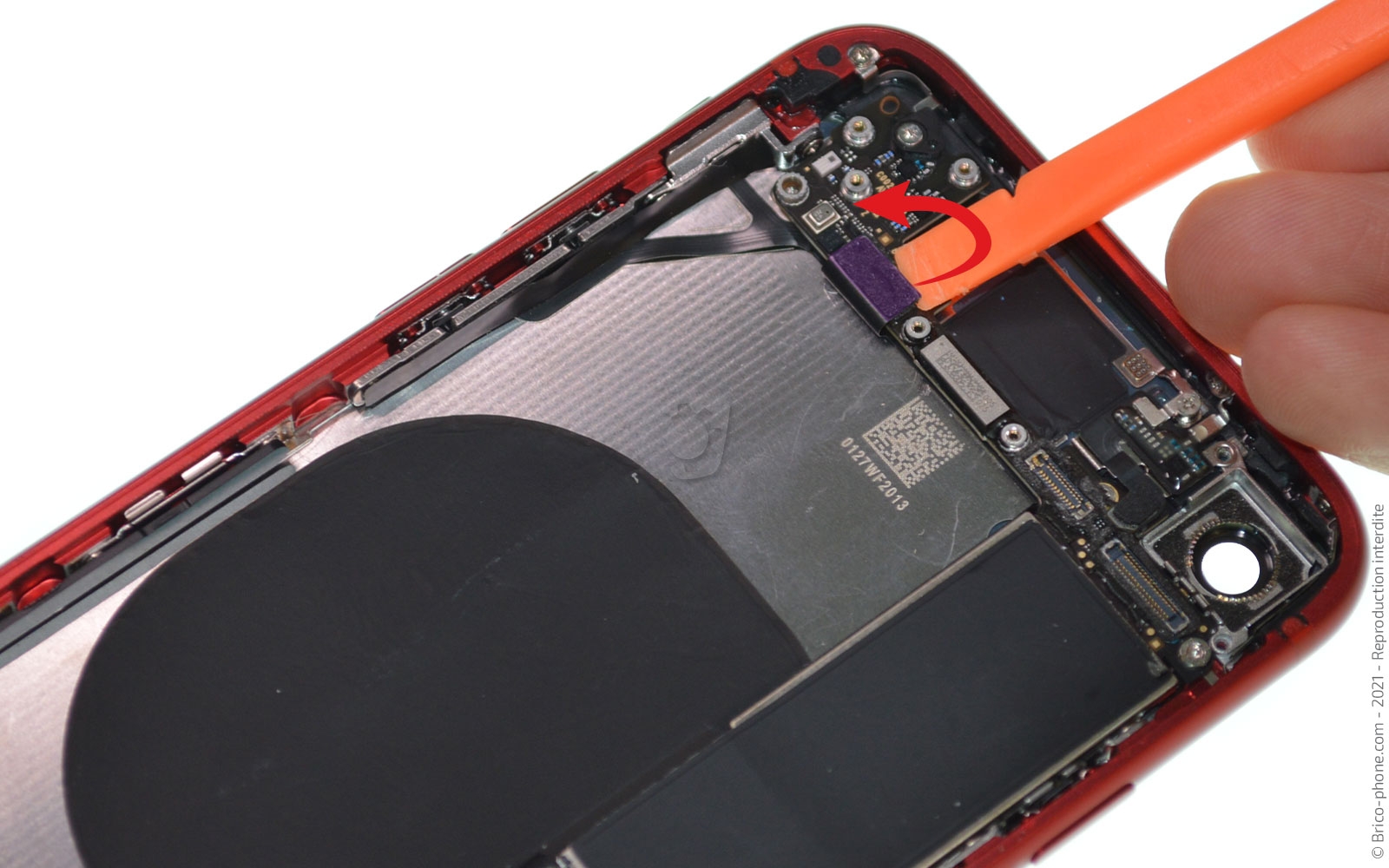

Etape 12 : Libérer la carte mère

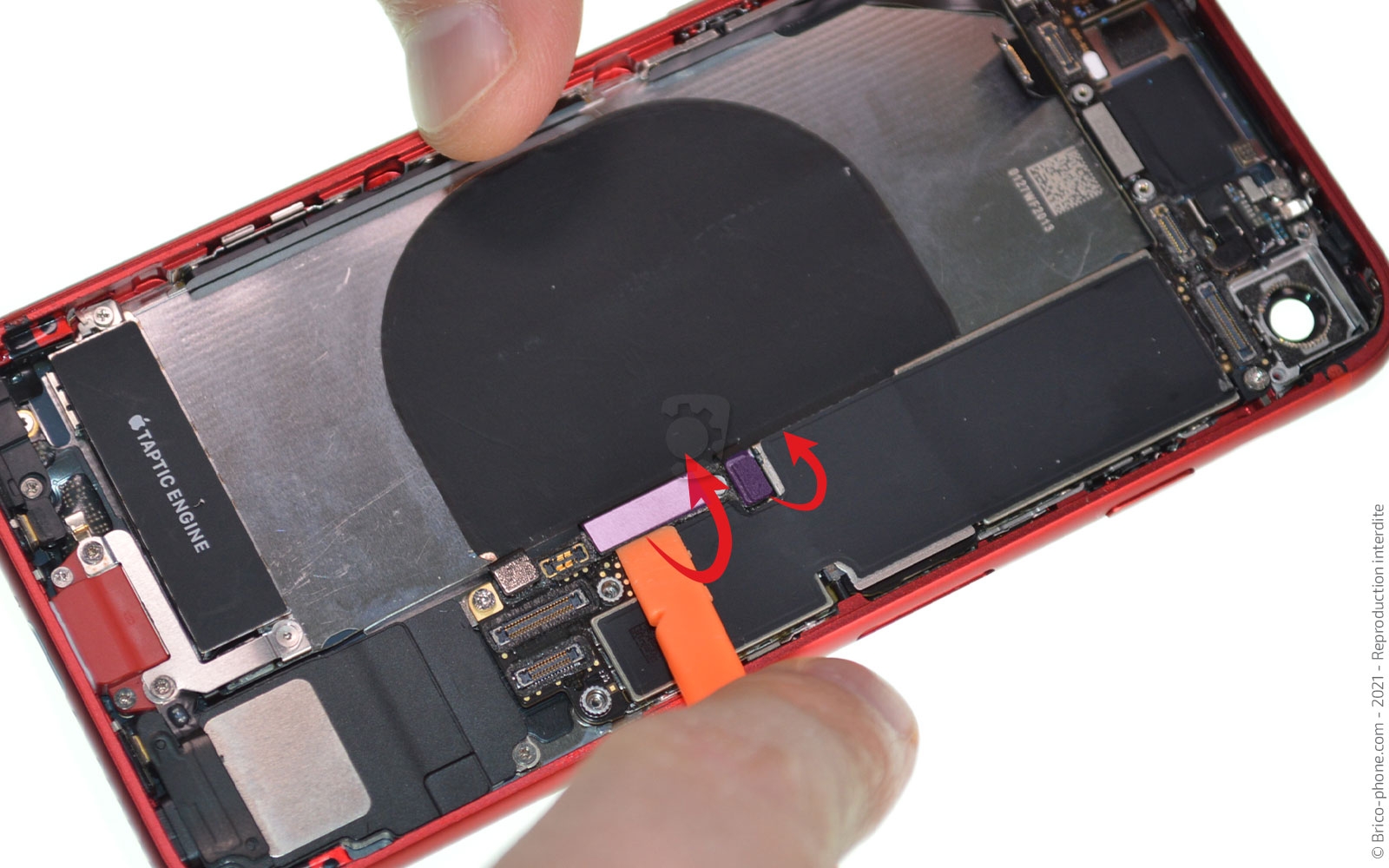

En vous aidant de la spatule orange, il vous faut débrancher les différentes nappes encore connectées sur la carte mère.

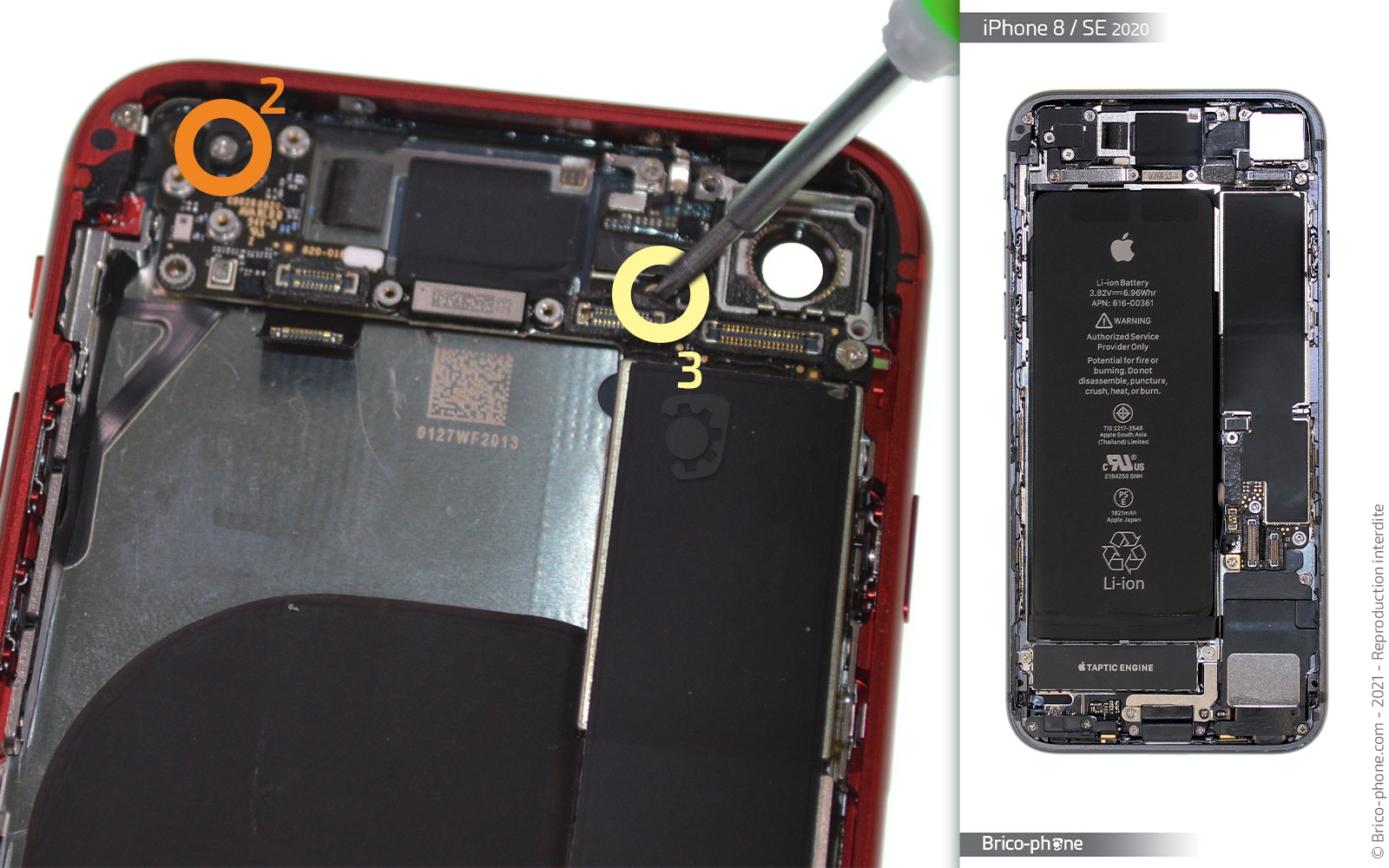

Retirez les vis N3 et M2 avec le tournevis cruciforme avant de vous attaquer aux deux vis N1 et N2 avec le plat.
Outils du kit utilisés
Outils du kit utilisés

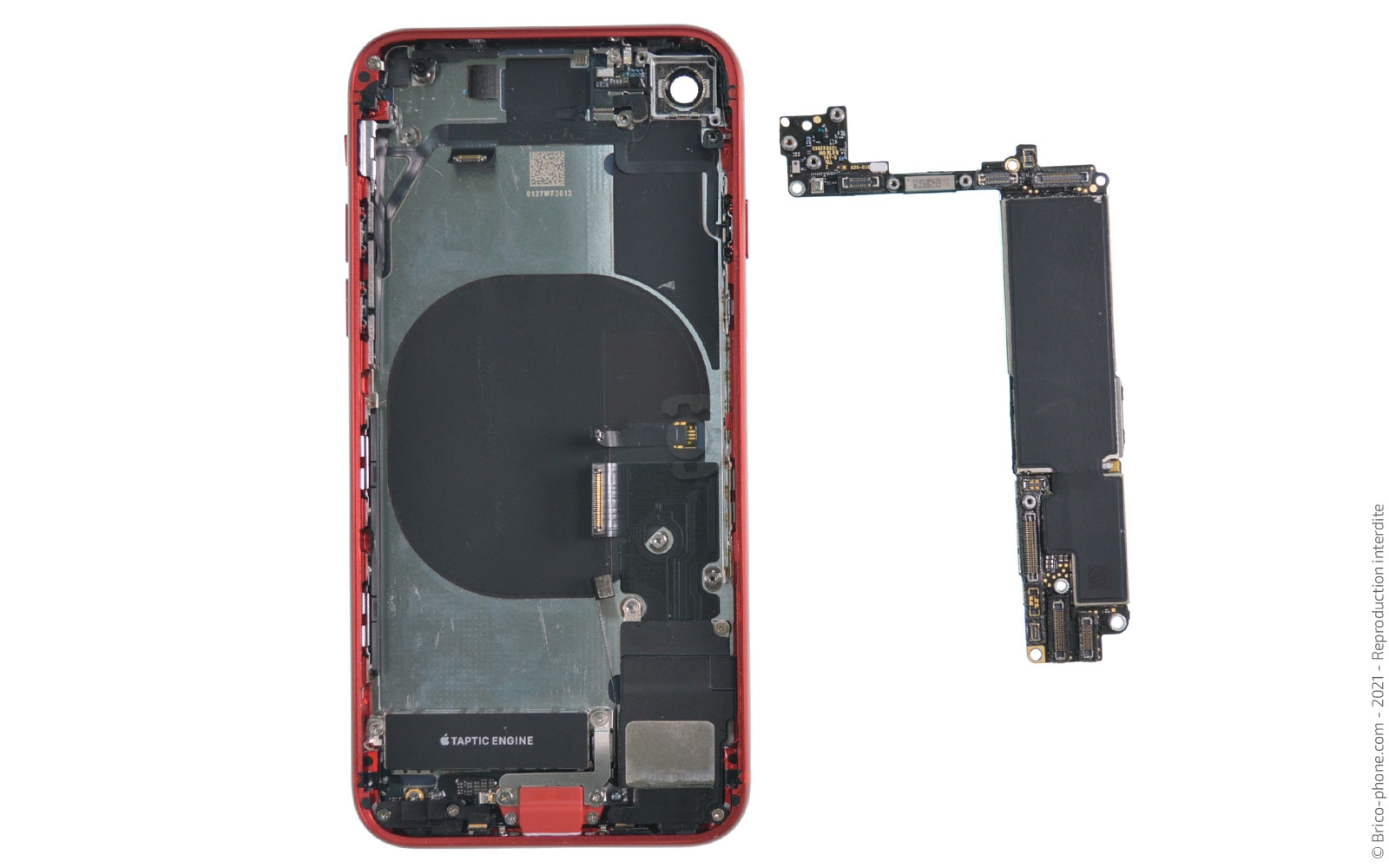

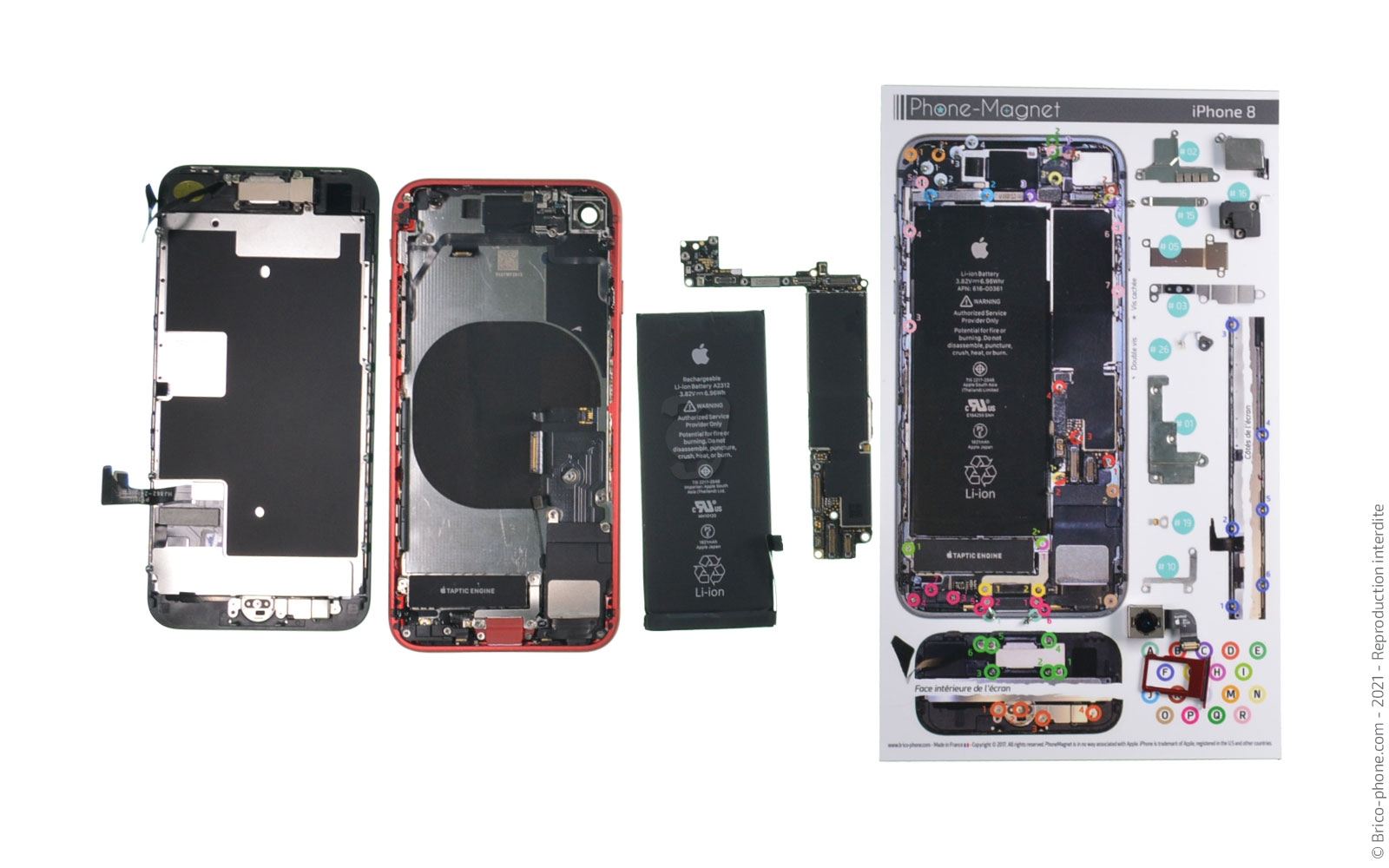

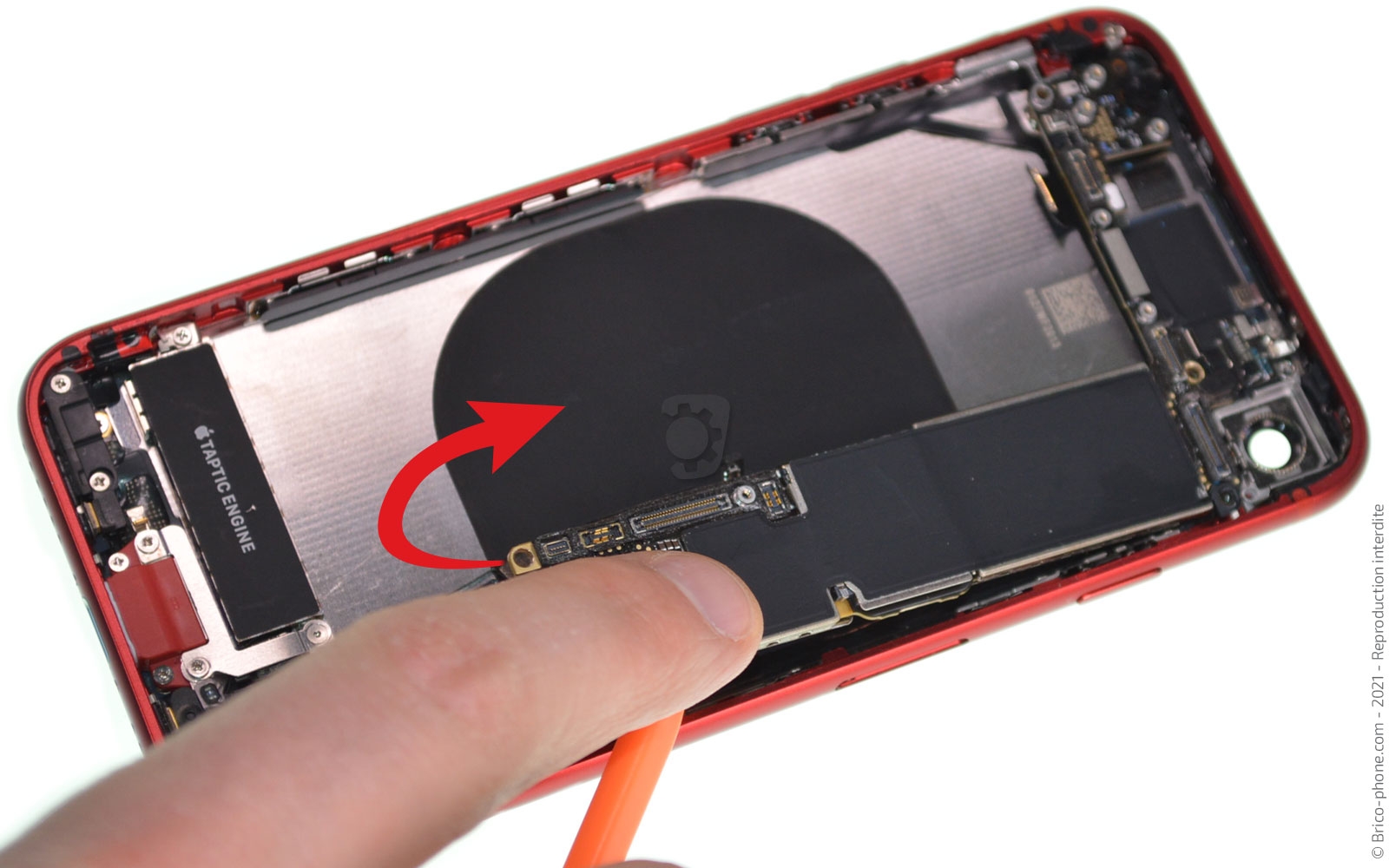

Etape 13 : Sortir la carte mère
Glissez le spudger sous la carte mère pour pouvoir la basculer à l'extérieur de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

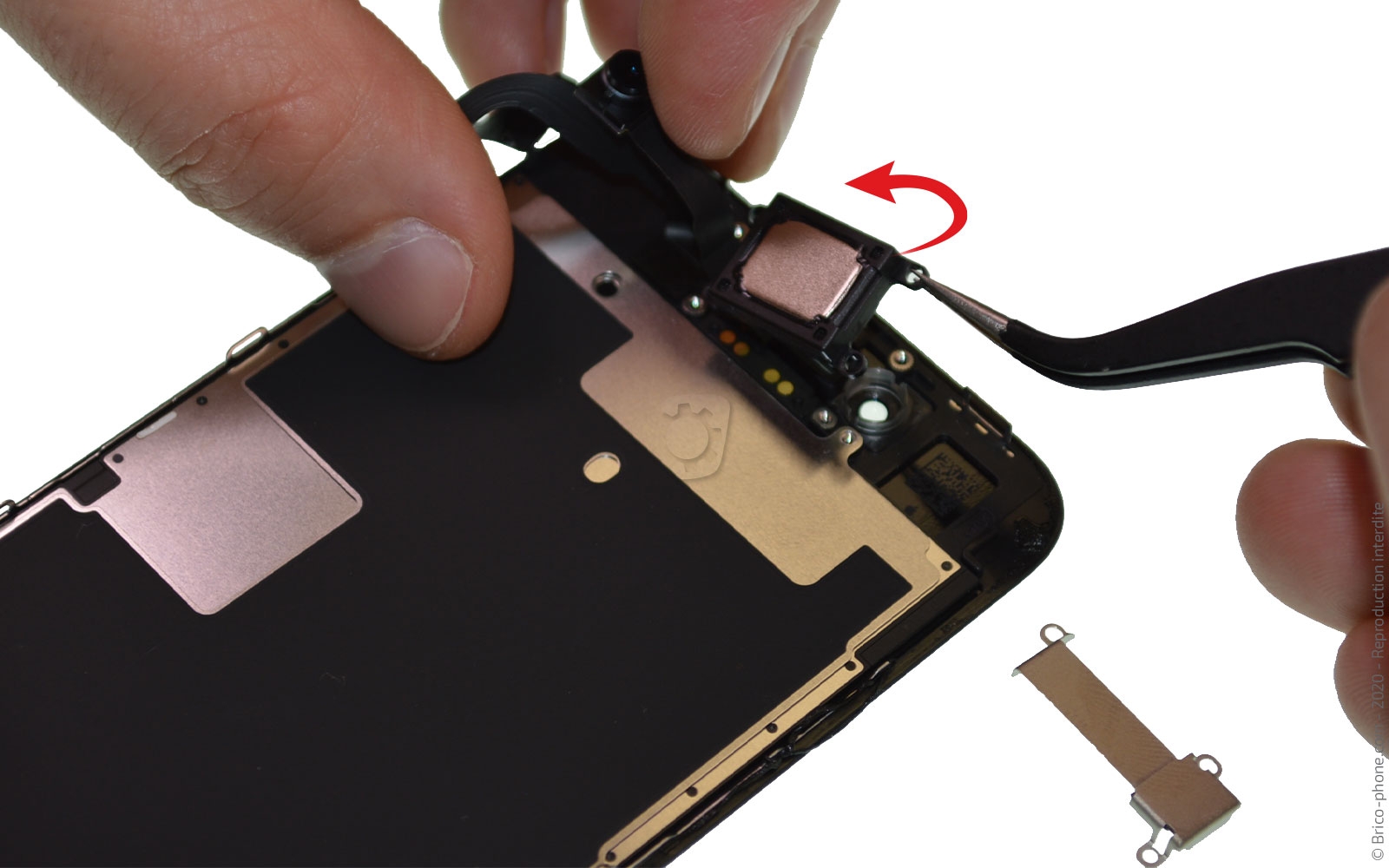

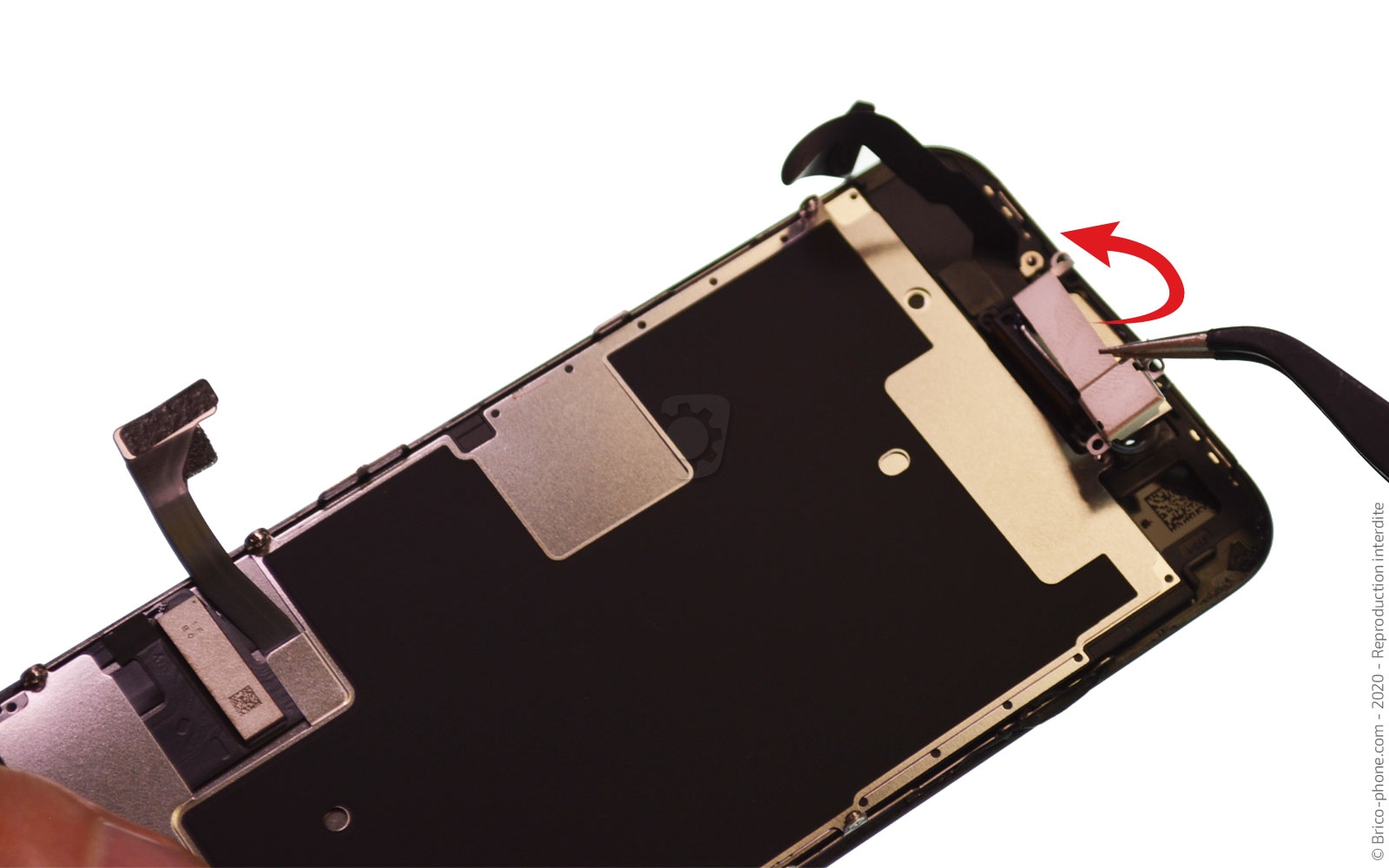

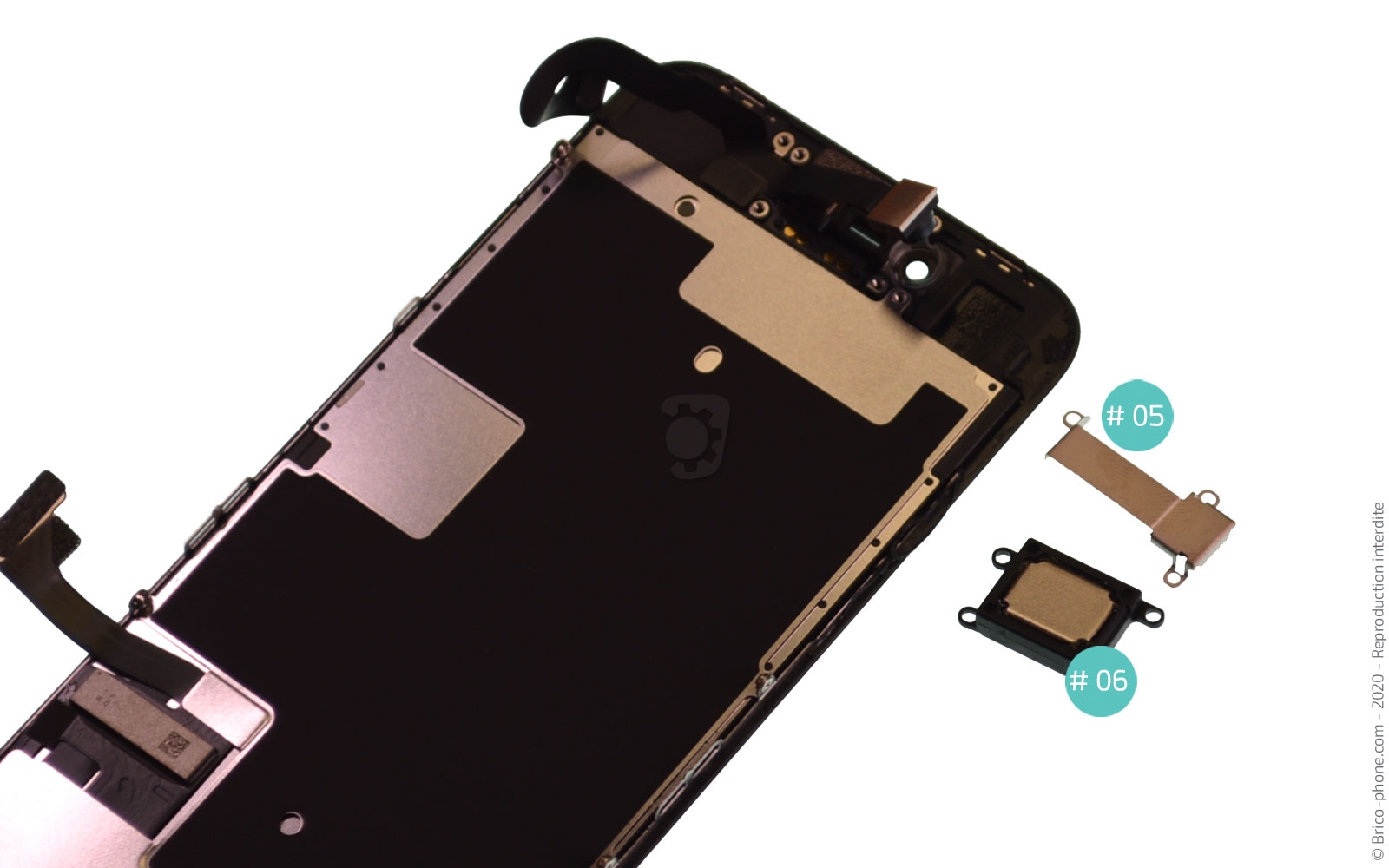

Etape 14 : Retirer l'écouteur interne
Pour changer votre écran endommagé, vous devez récupérer l'intégralité des éléments se trouvant au dos de ce dernier.

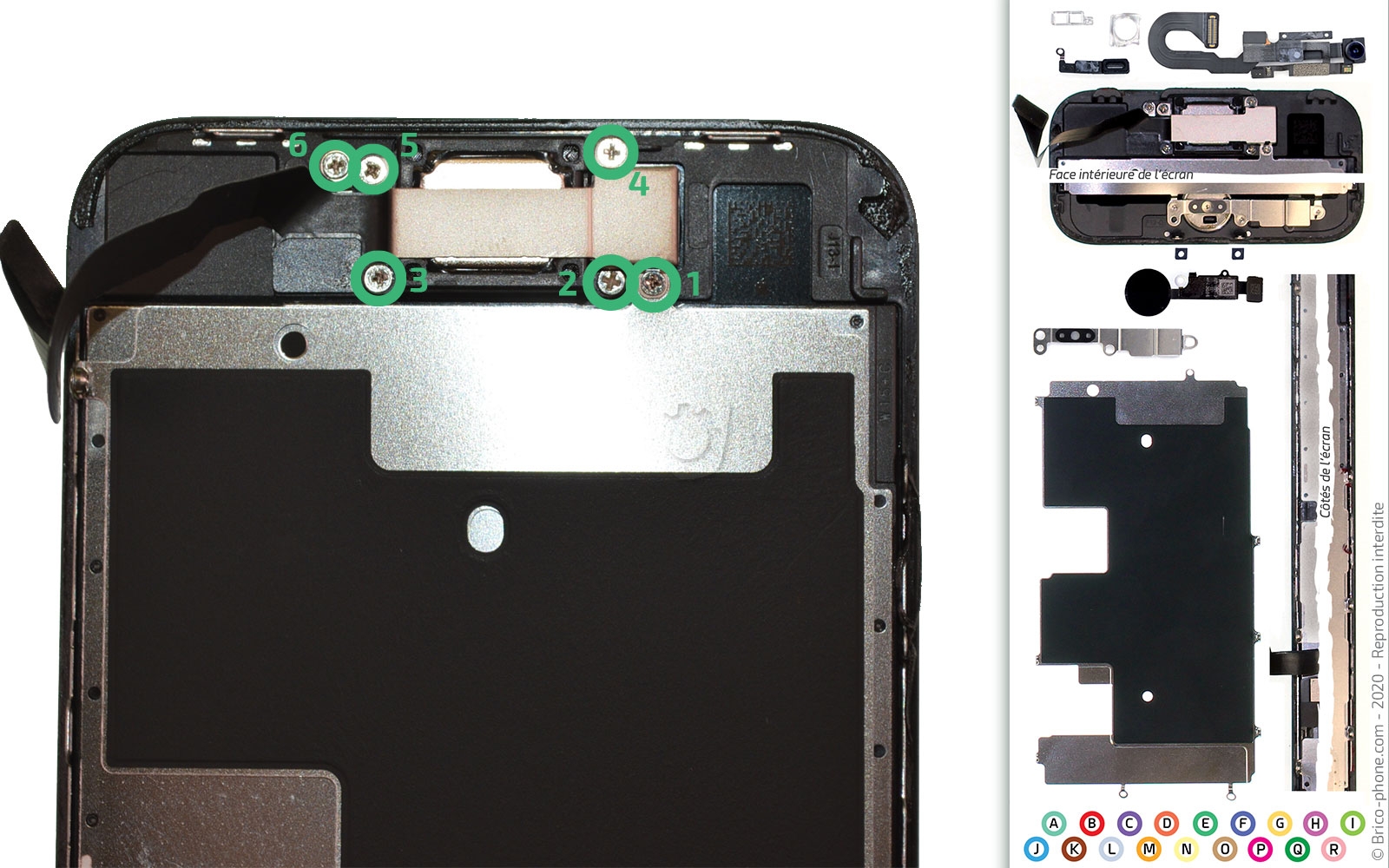

De ce fait, vous devez retirer les 6 vis cruciformes retenant la plaquette de protection #05. Ensuite, il ne vous reste plus qu'à mettre l'écouteur de l'oreille de coté avec la pincette métallique.

Pour vous faciliter la réparation, vous pouvez déposer les pièces retirées sur votre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

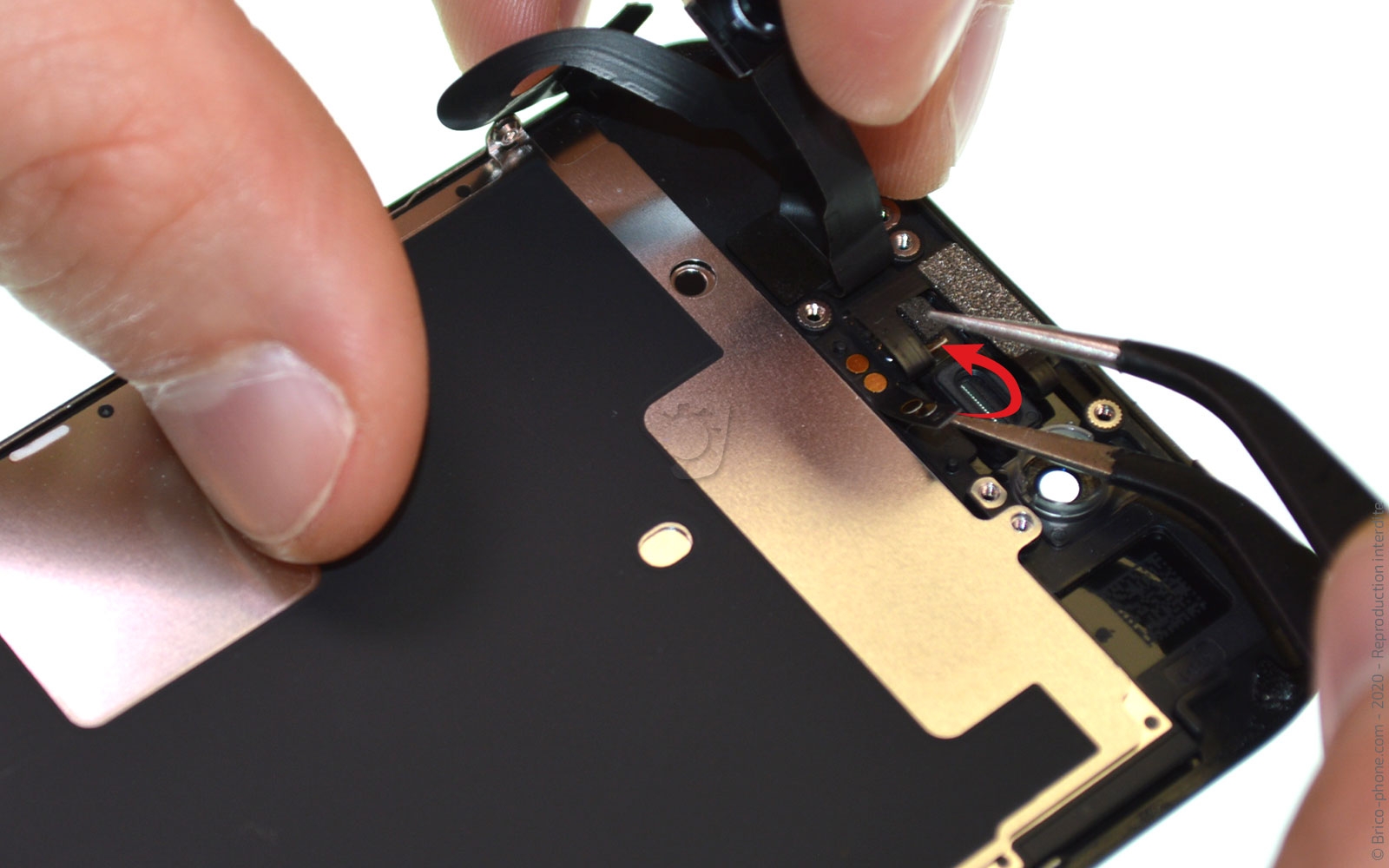

Etape 15 : Décoller la nappe de la caméra avant

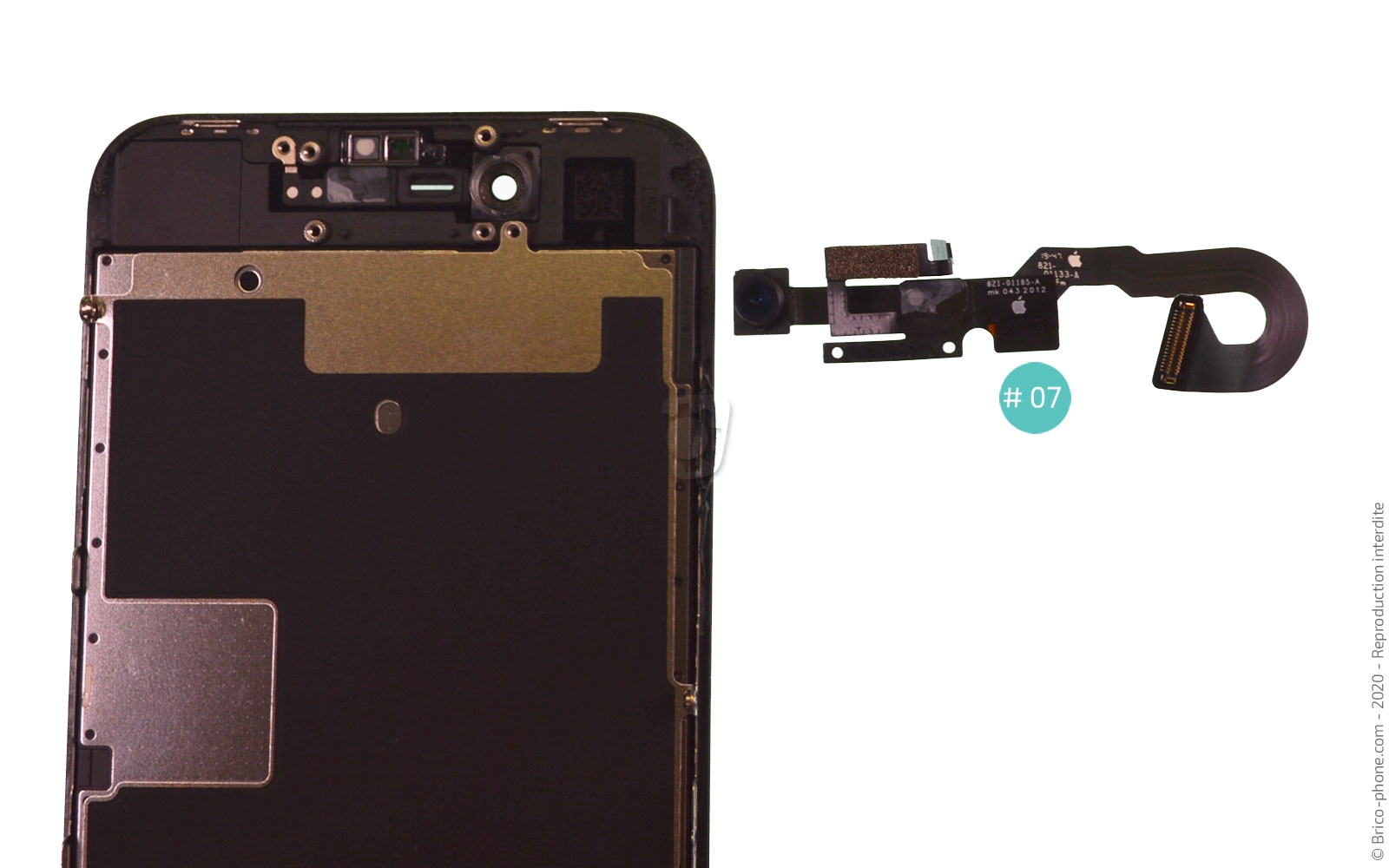

Toujours avec le même ustensile, décollez la nappe Facetime délicatement de l'écran.
Outils du kit utilisés
Outils du kit utilisés

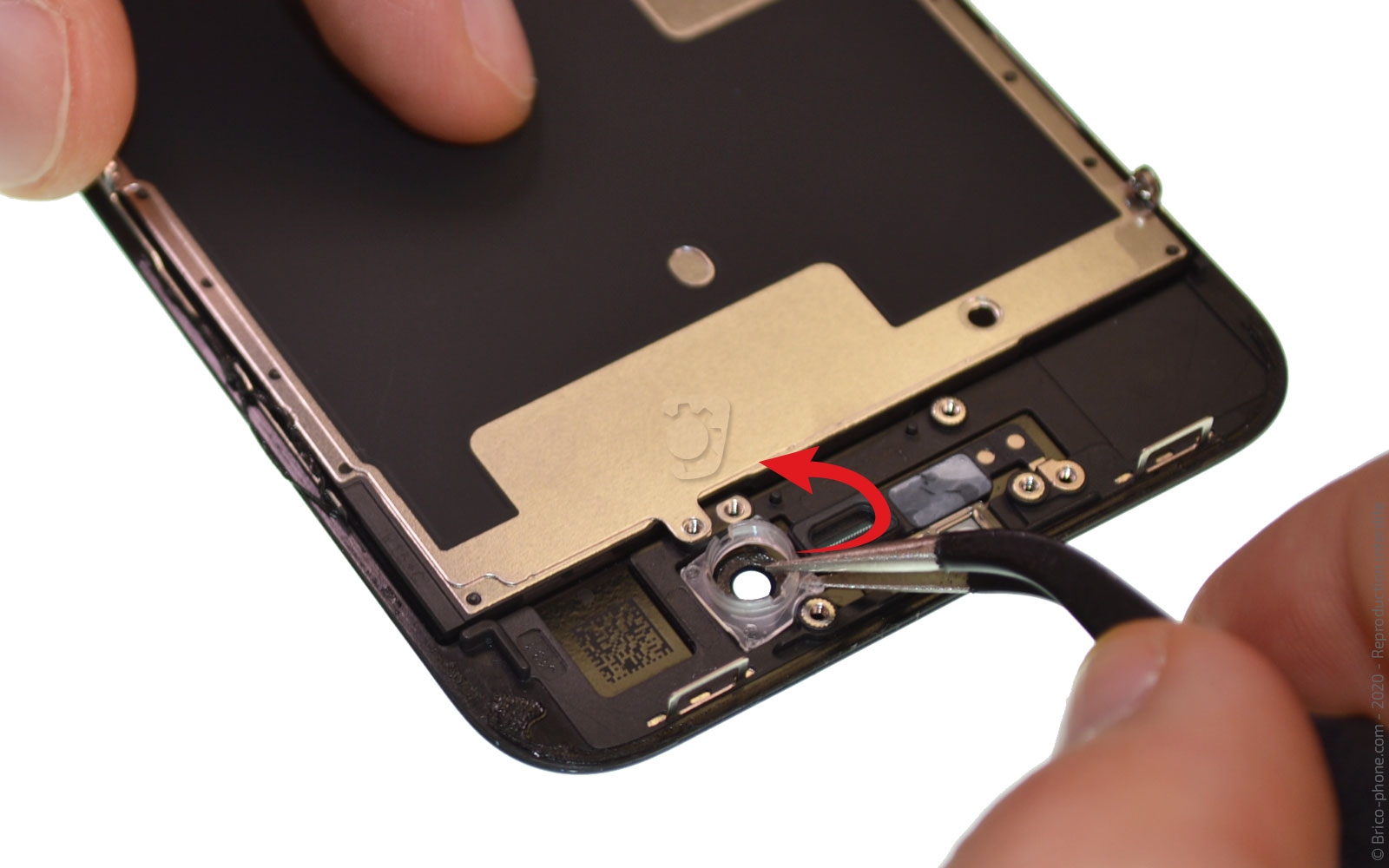

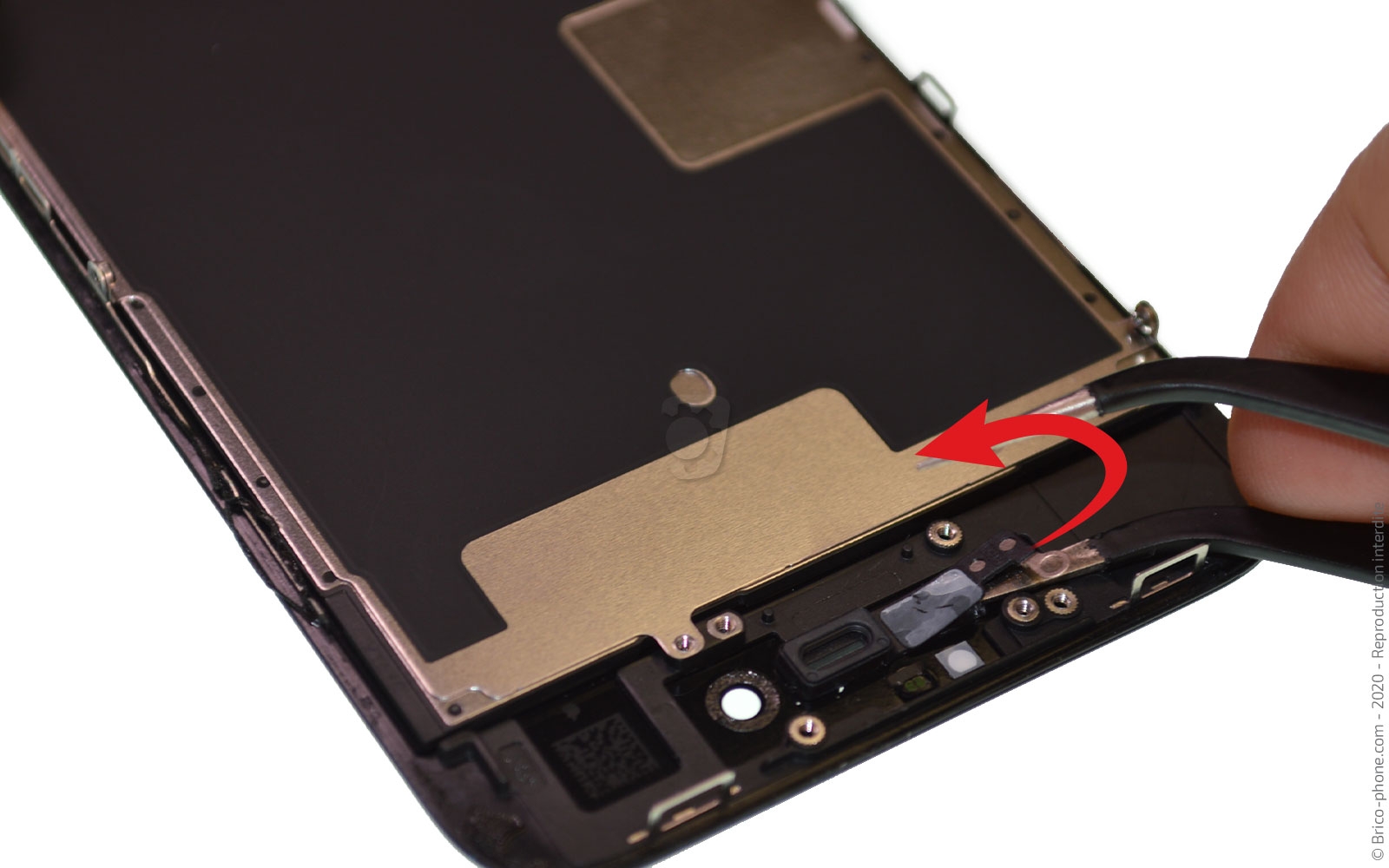

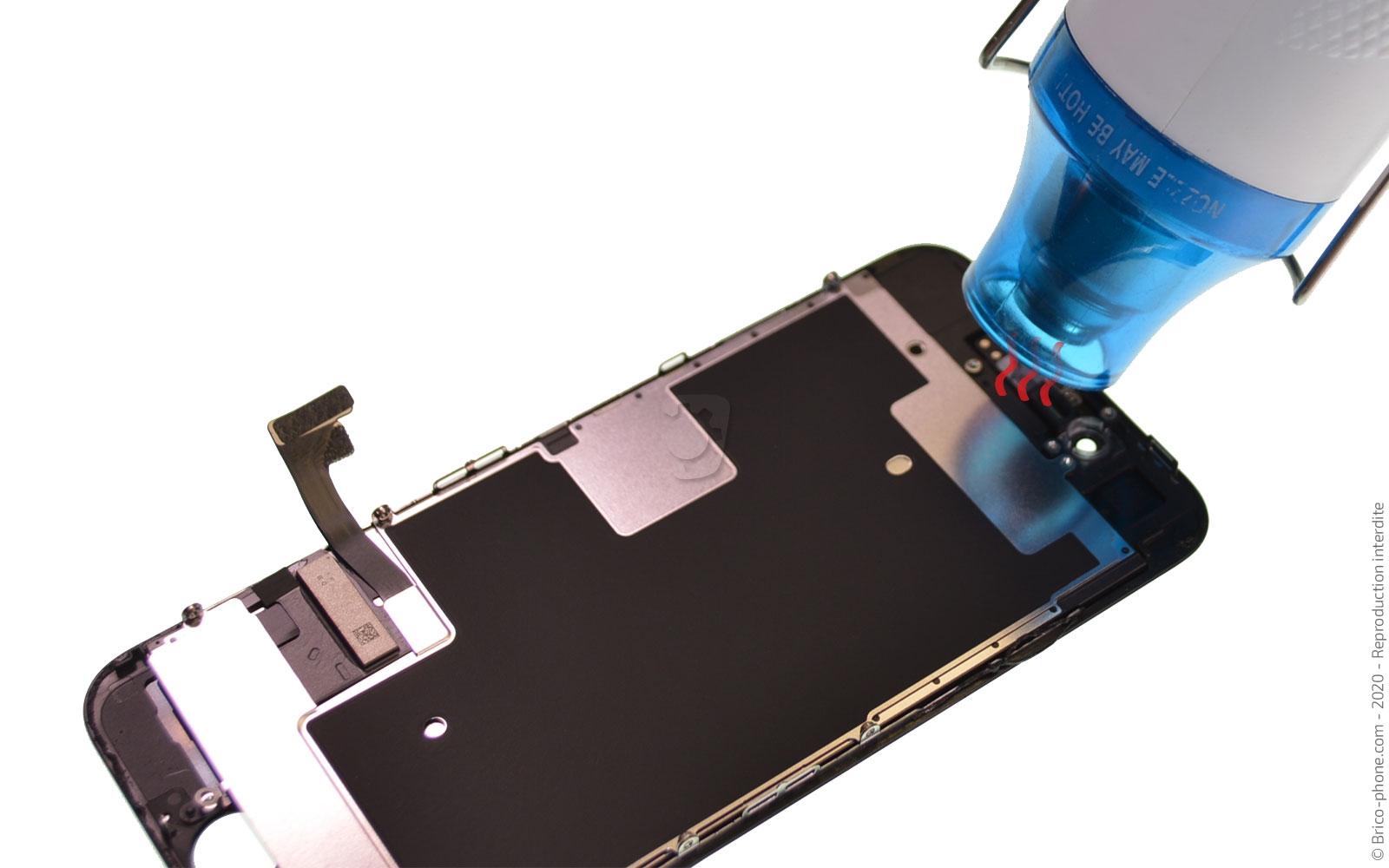

Etape 16 : Récupérer les petits éléments

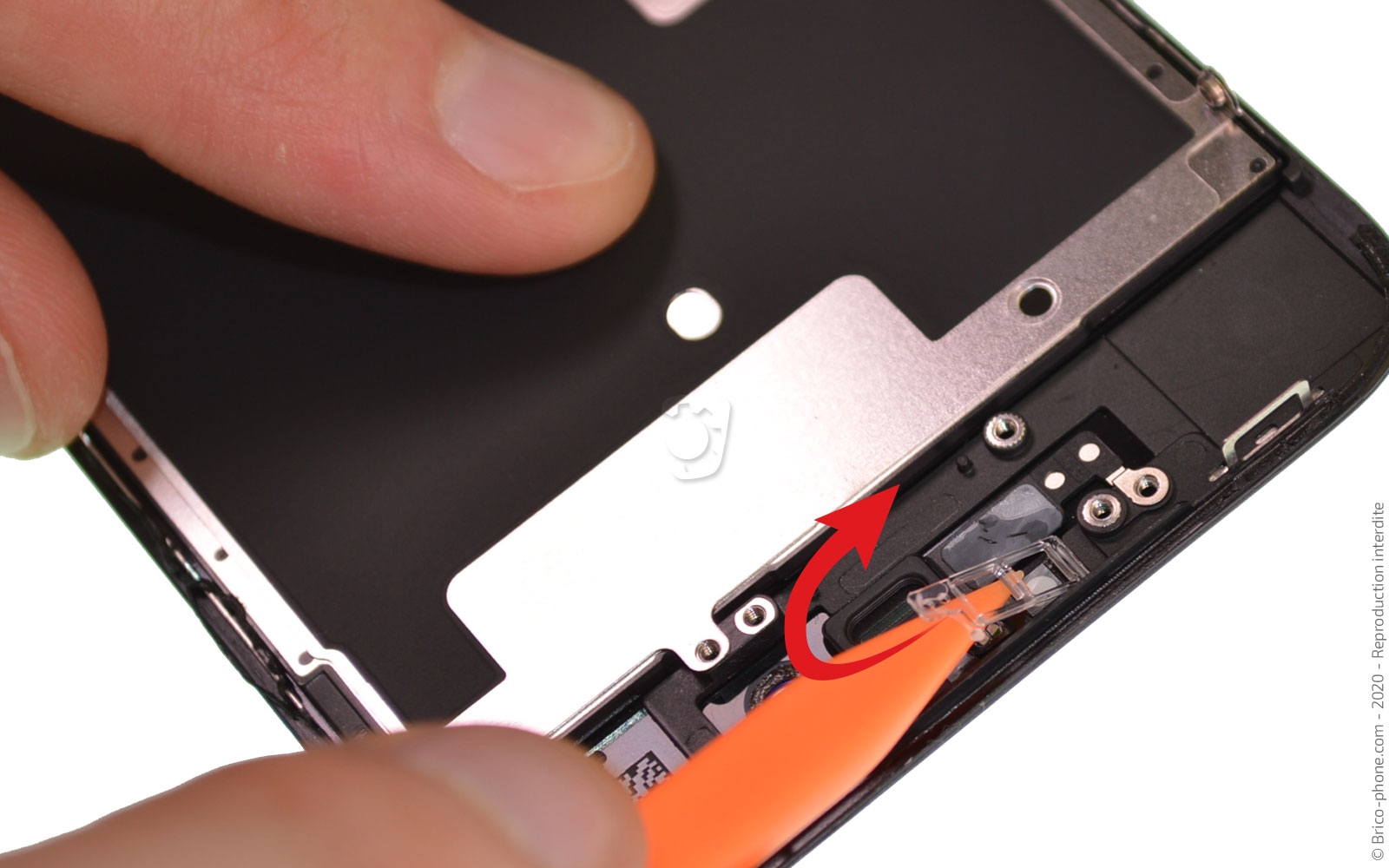

Chauffez la partie sur laquelle nous sommes en train de travailler afin de récupérer les derniers petits éléments tels que le support caméra ou encore celui du haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

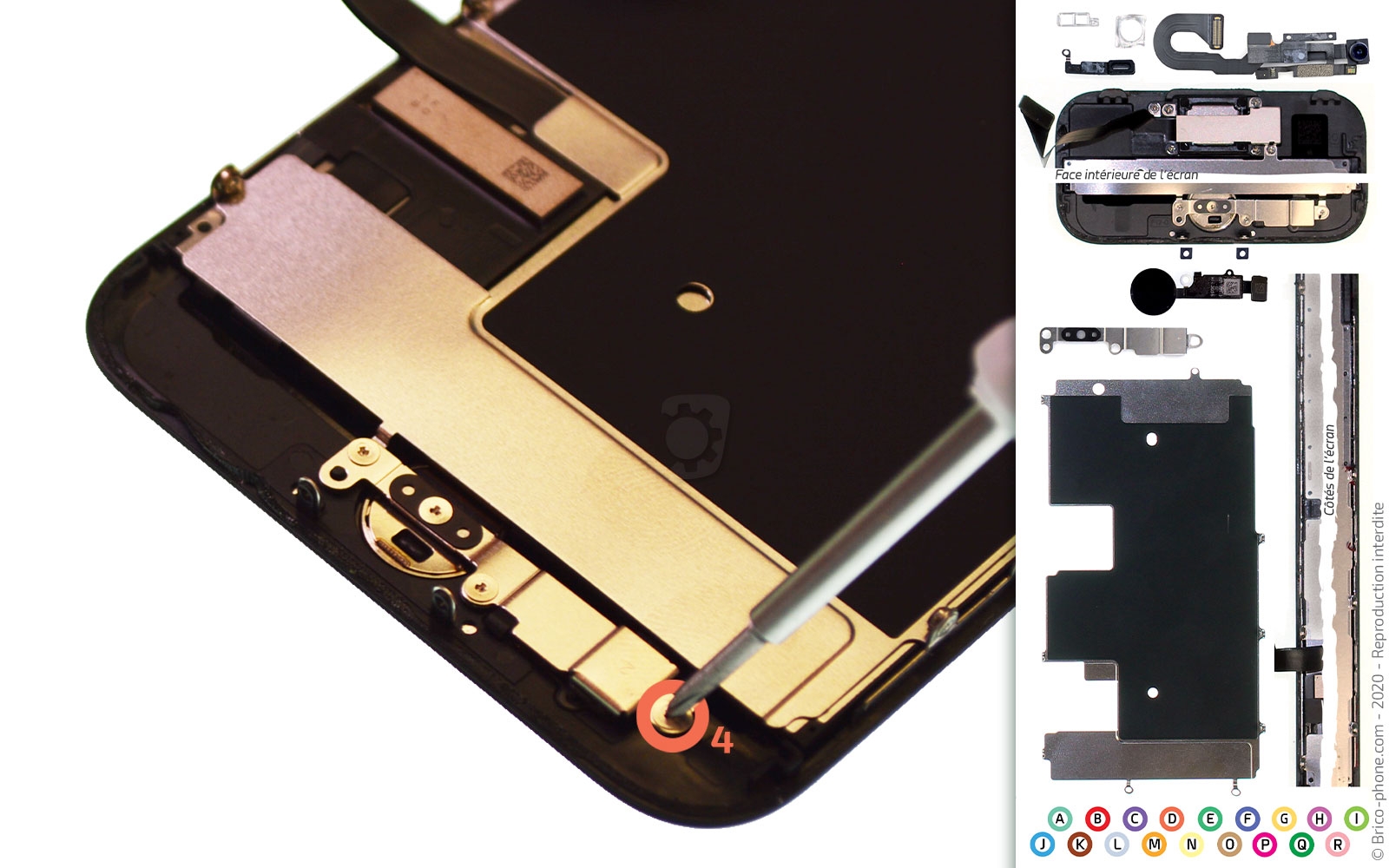

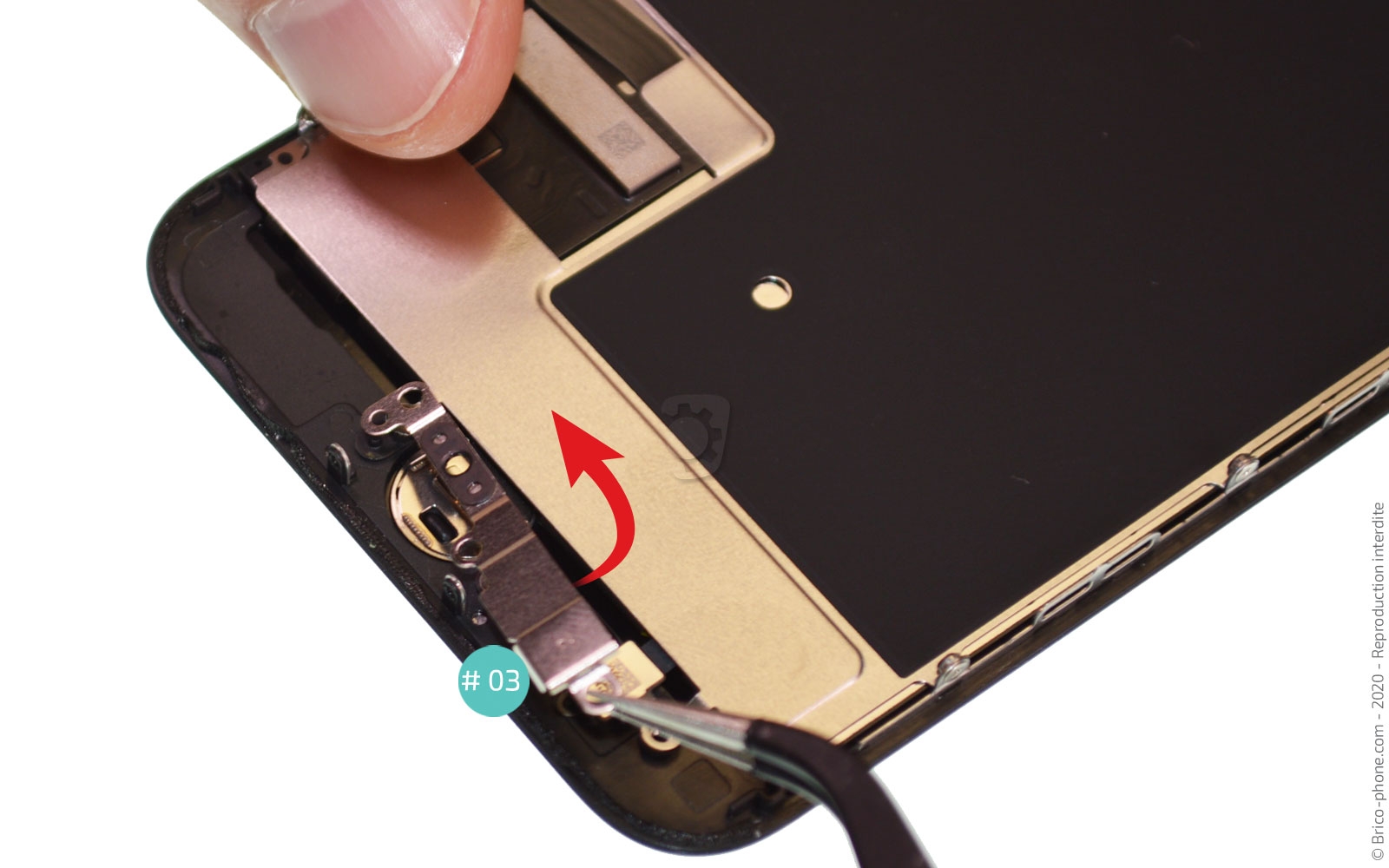

Etape 17 : Dévisser la plaquette de protection du bouton Home

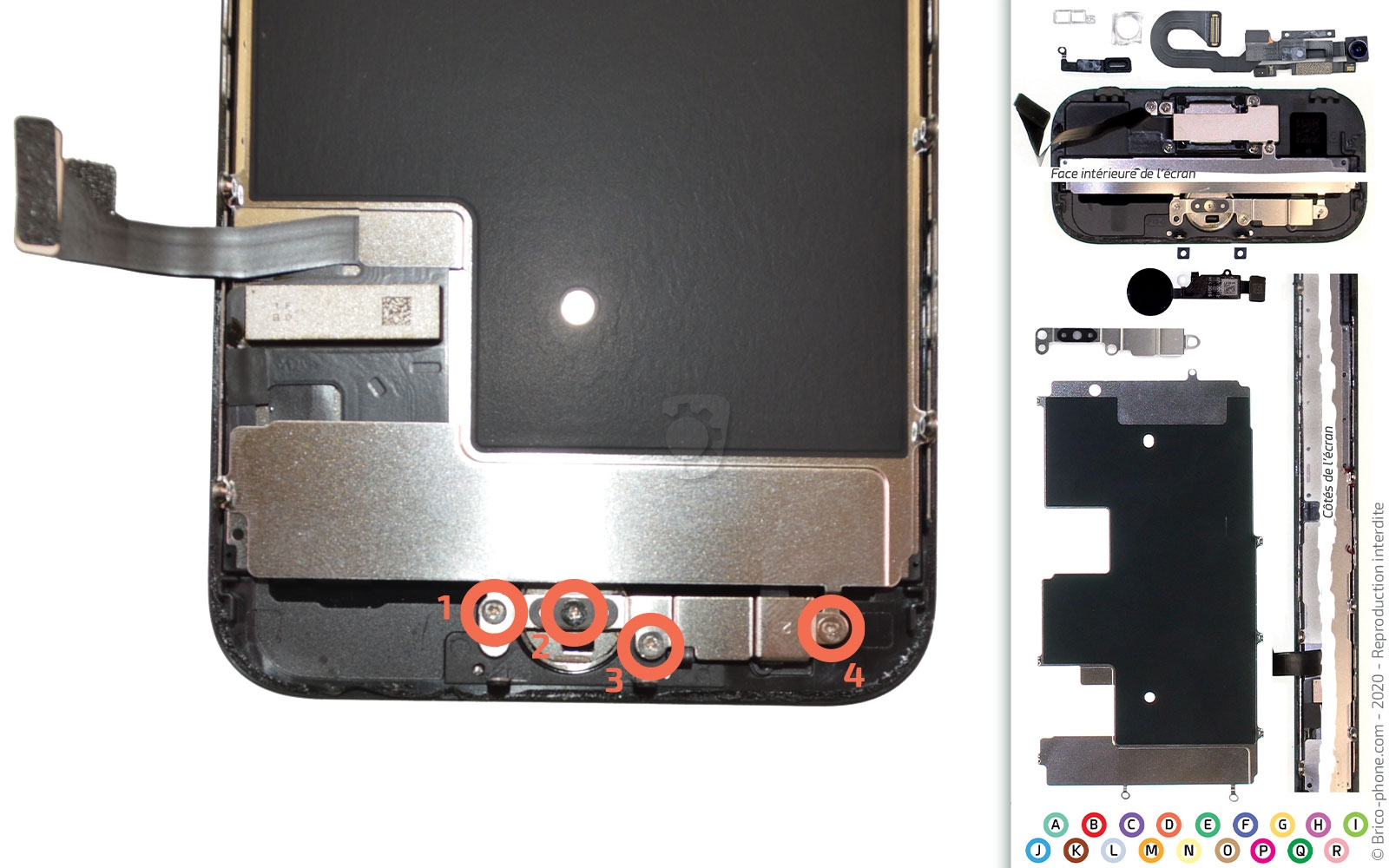

Avec le tournevis triwing cette fois-ci, retirez les 4 vis D de la plaquette de protection du bouton Home pour pouvoir ensuite y accéder.
Outils du kit utilisés
Outils du kit utilisés

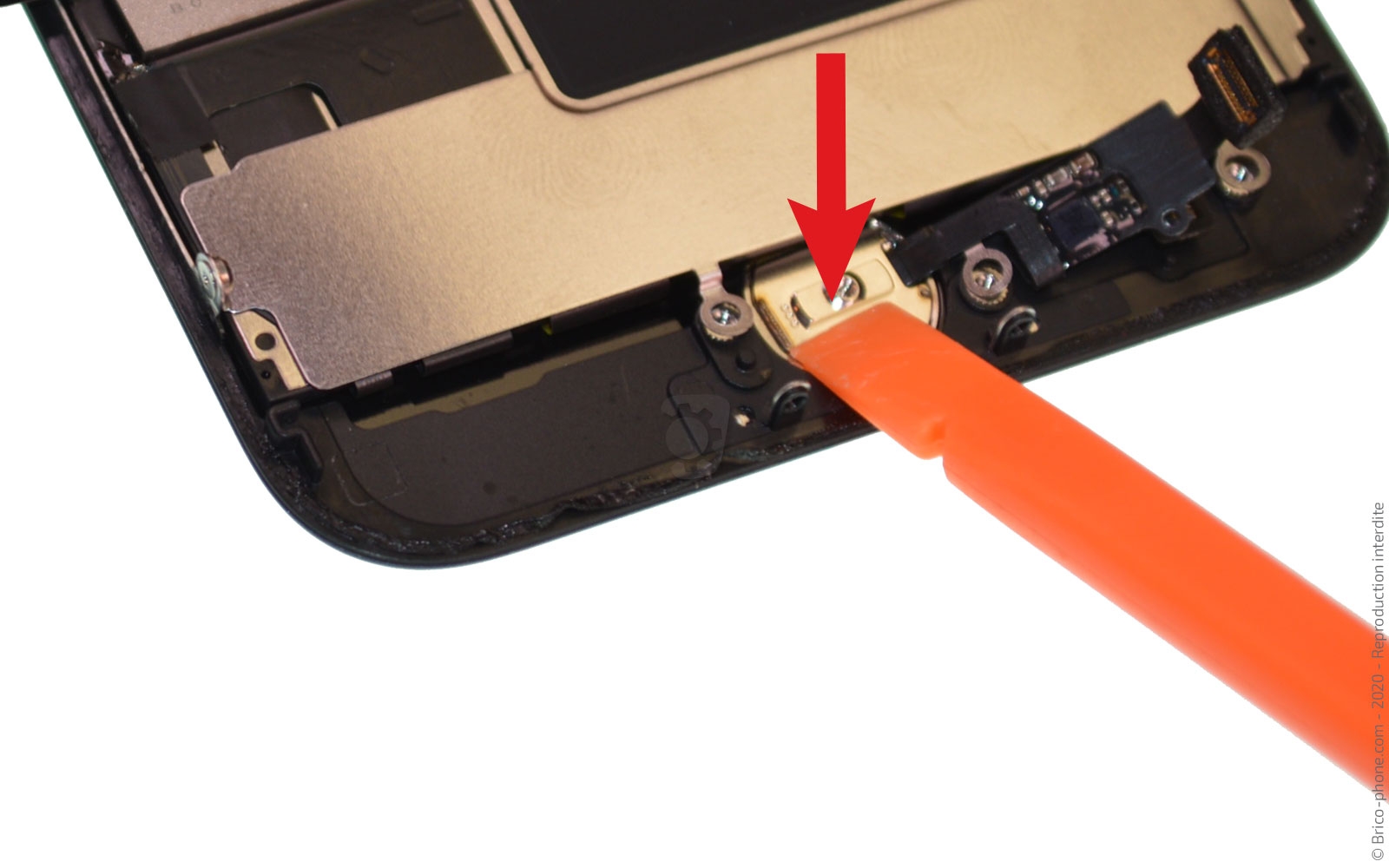

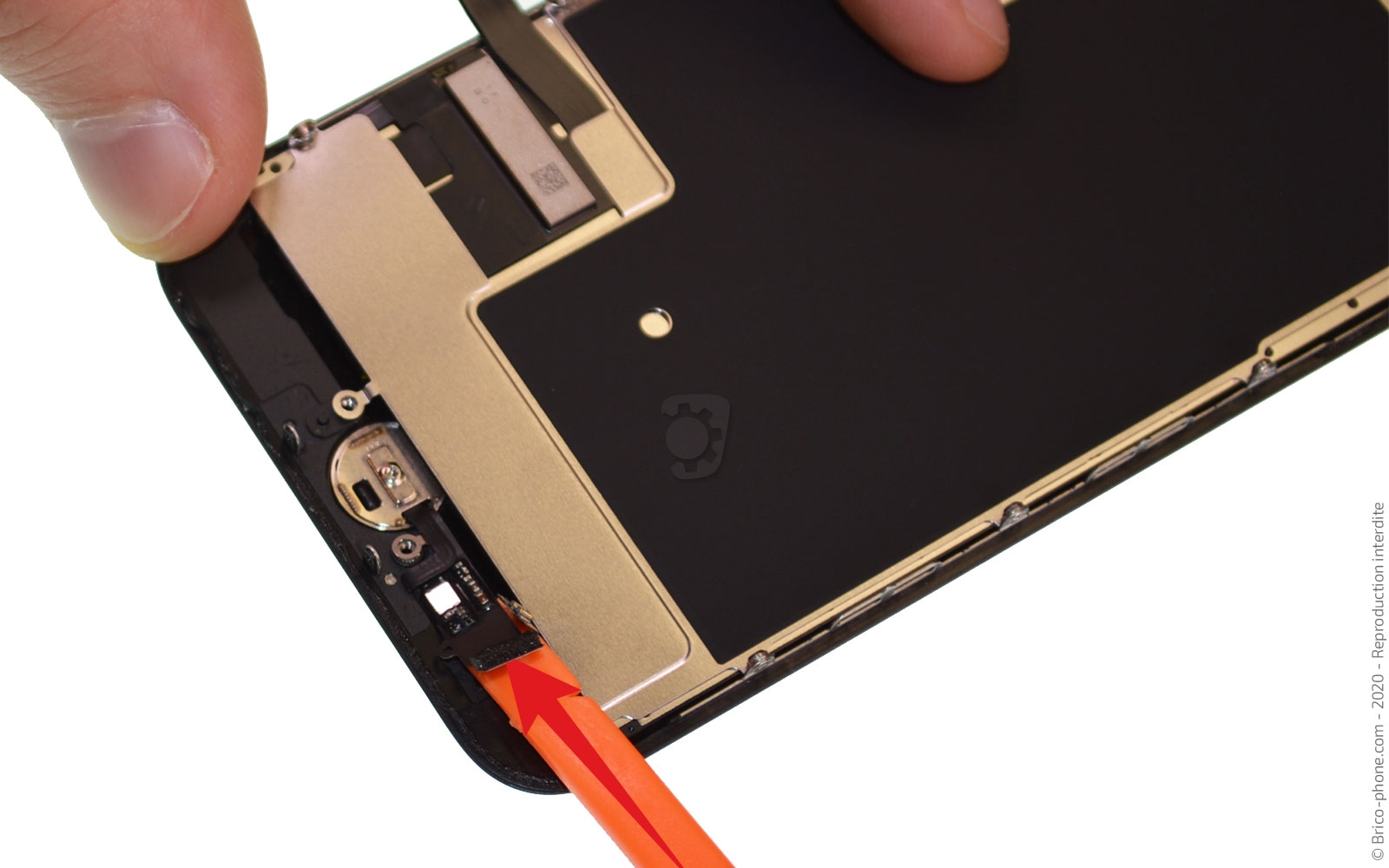

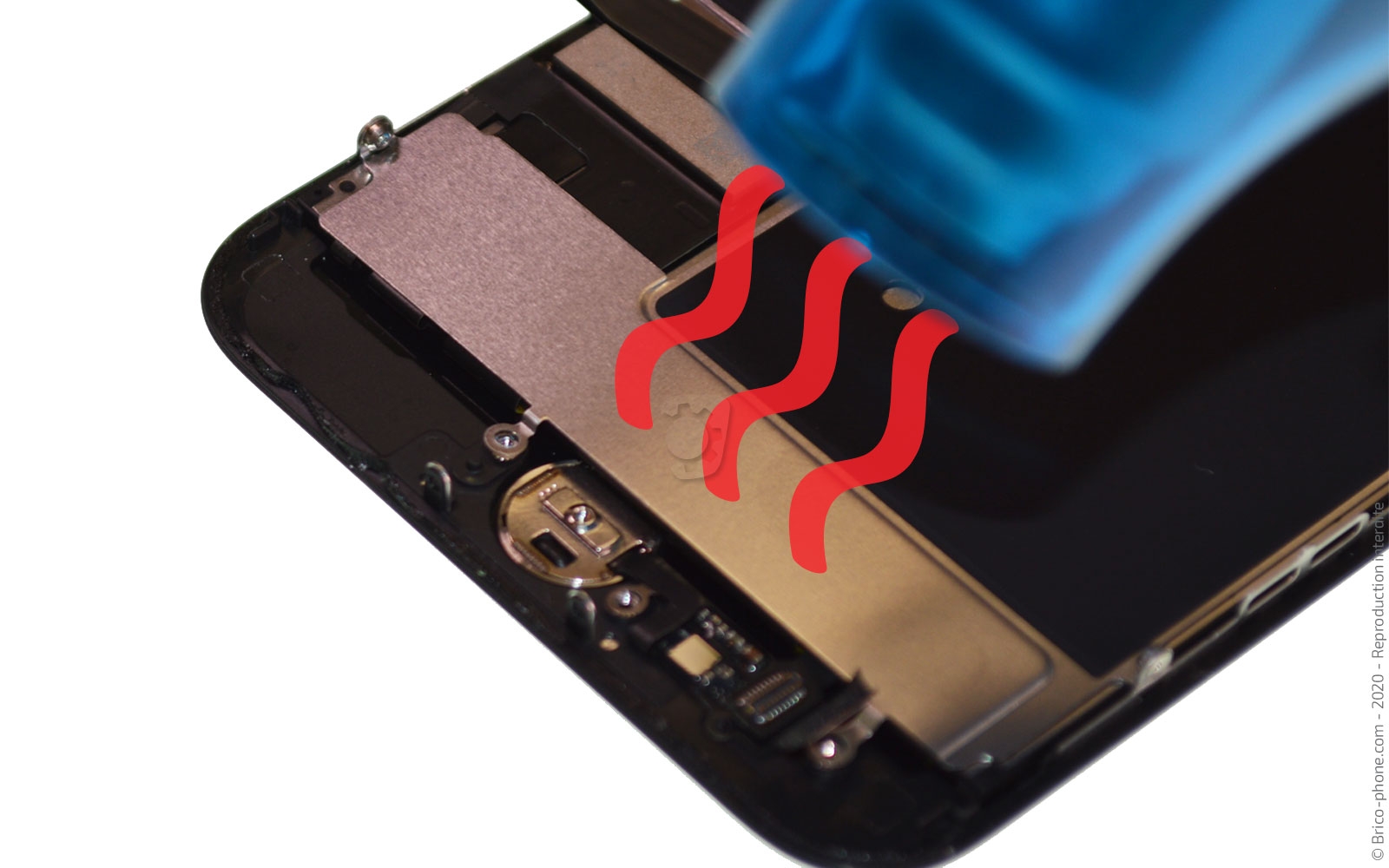

Etape 18 : Ôter le bouton Home

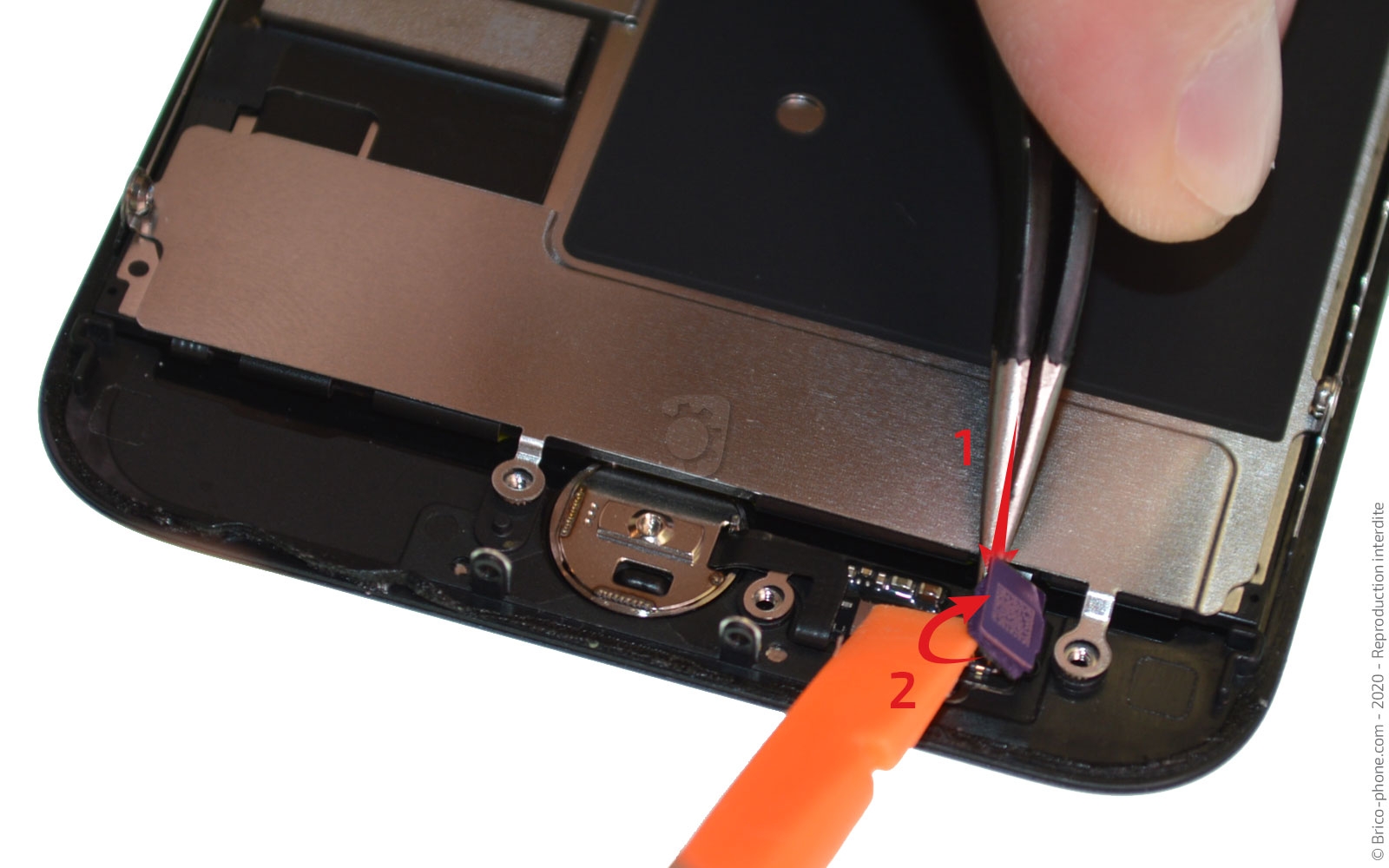

Déconnectez délicatement la nappe du bouton en fixant à l'aide de la pincette la nappe du dessous pour permettre une déconnection avec le levier en nylon.

Puis, à l'aide du décapeur thermique, chauffez la nappe du composant pour la décoller plus facilement.
Enfin poussez le bouton Home vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

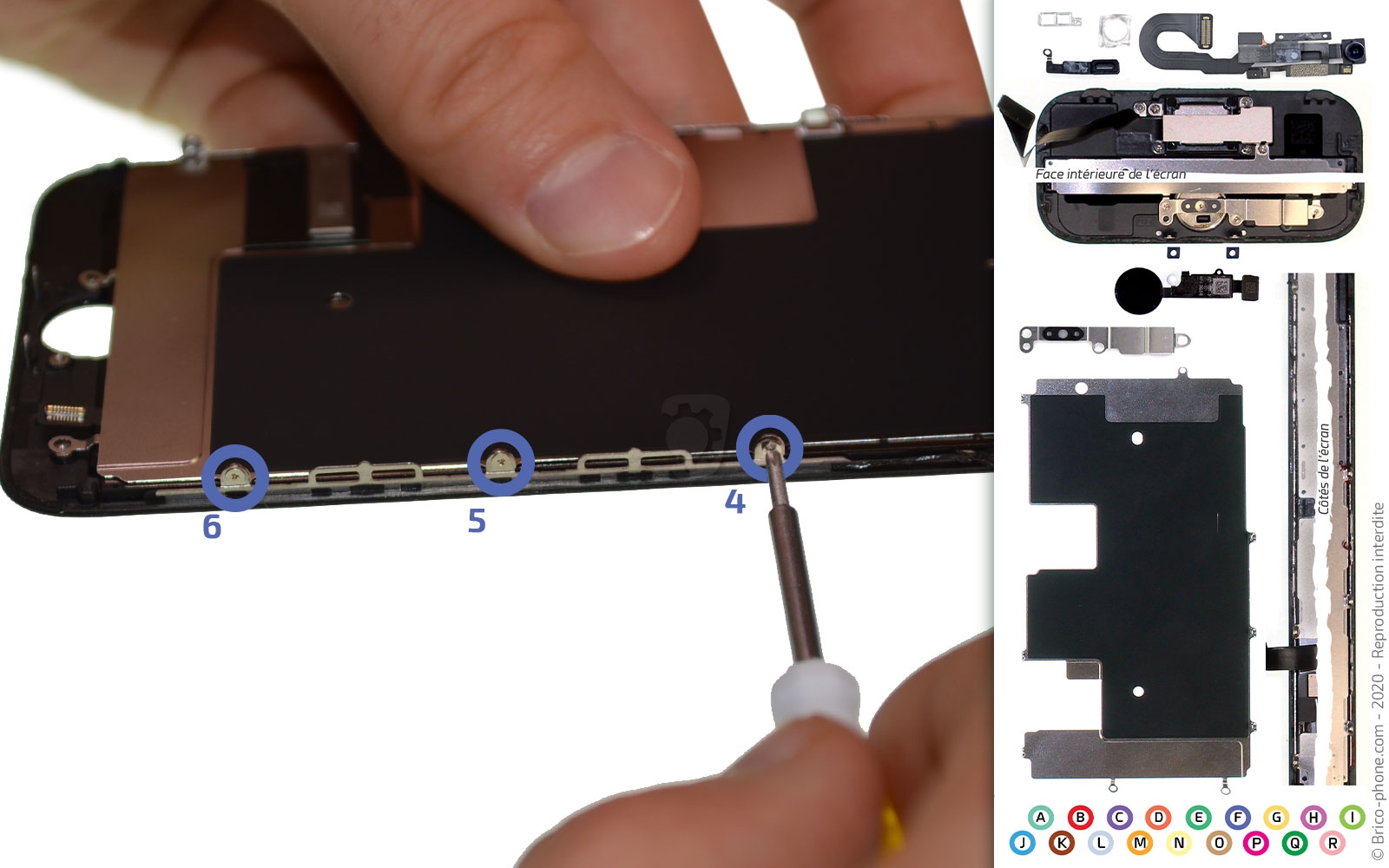

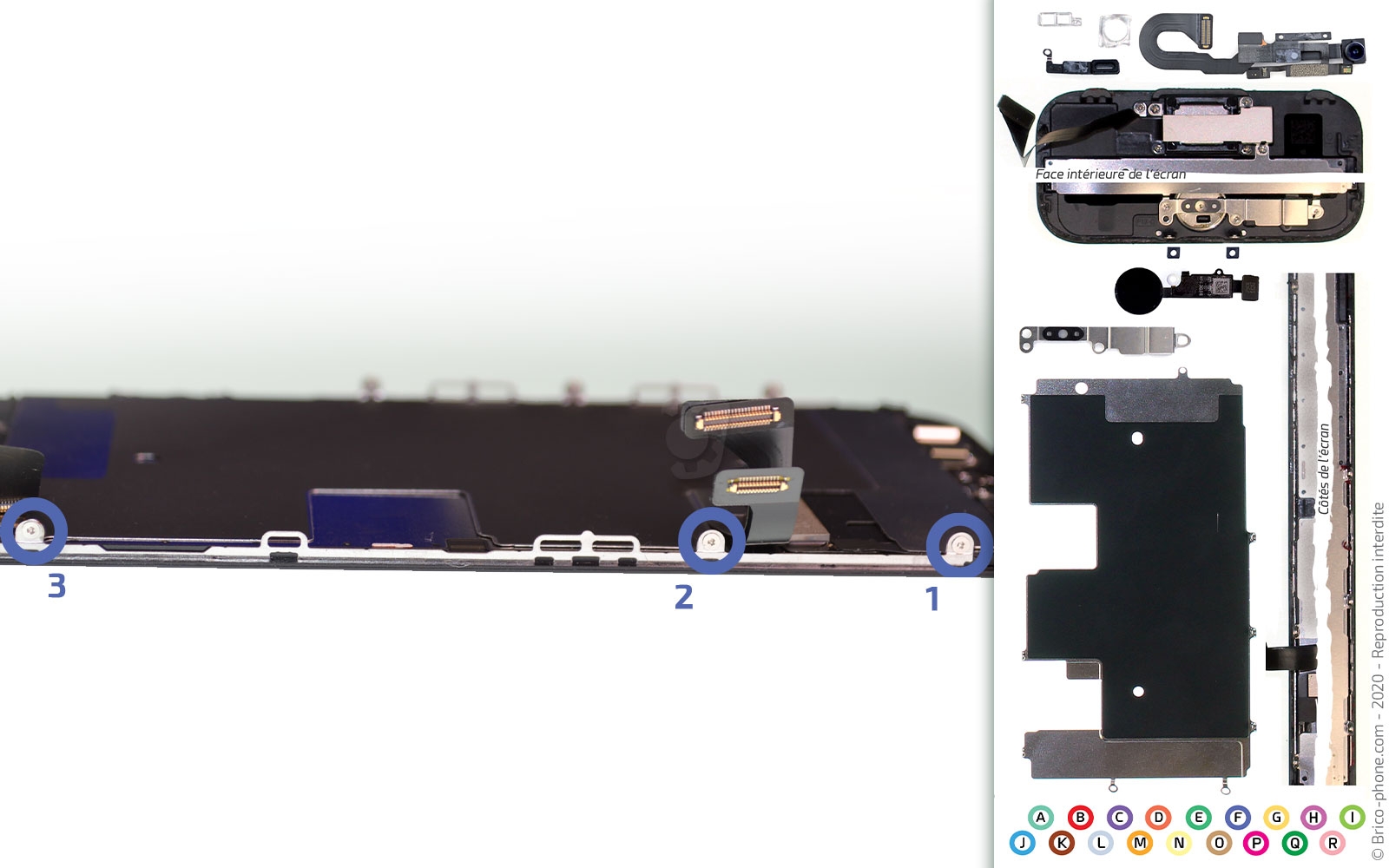

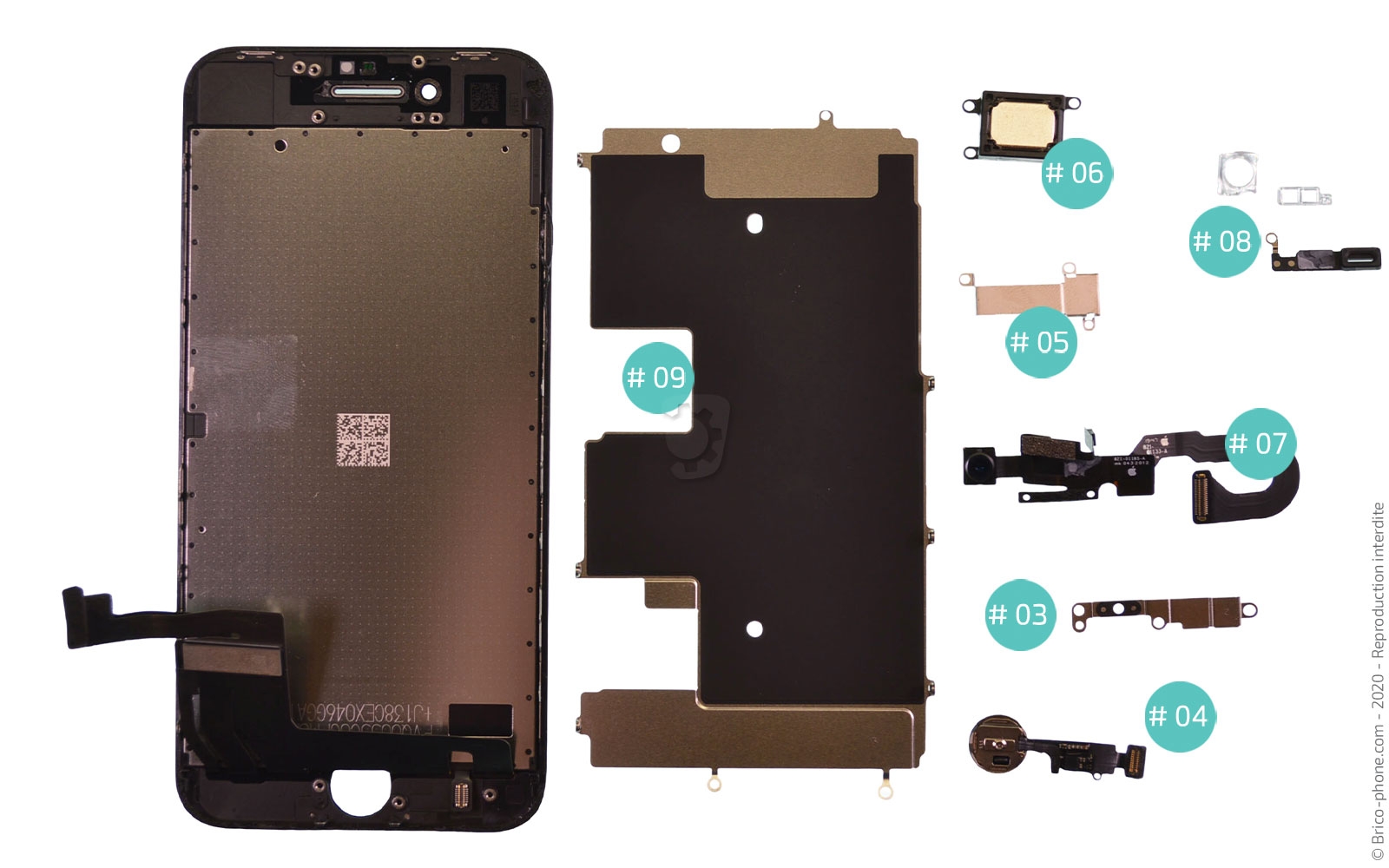

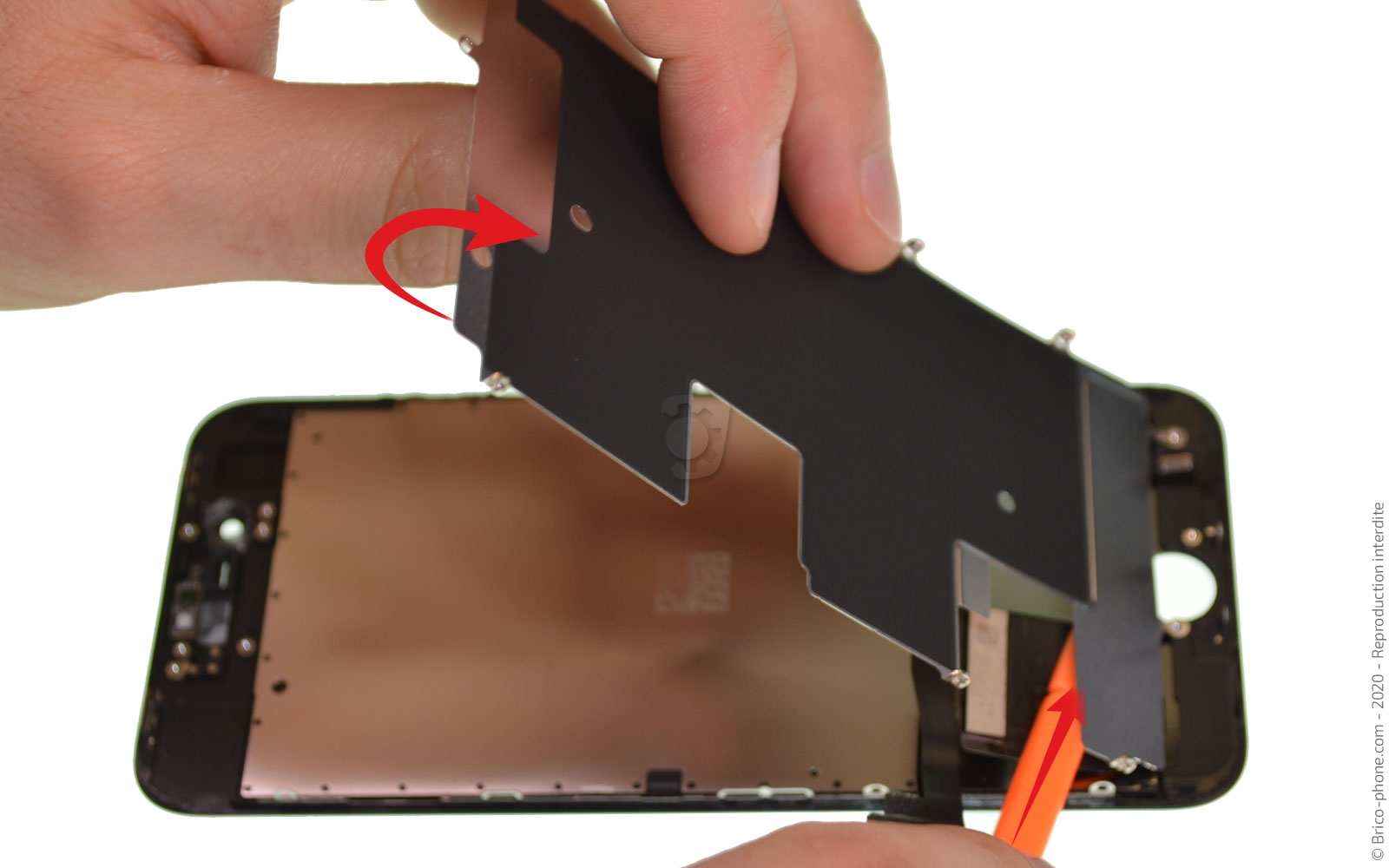

Etape 19 : Enlever la plaquette LCD
La dernière pièce à récupérer est la plaquette LCD.

Pour cela, il vous faut dévisser les 7 vis notées F sur votre patron d'aide au montage avant de pouvoir la sortir de l'arrière de l'écran.
Outils du kit utilisés
Outils du kit utilisés

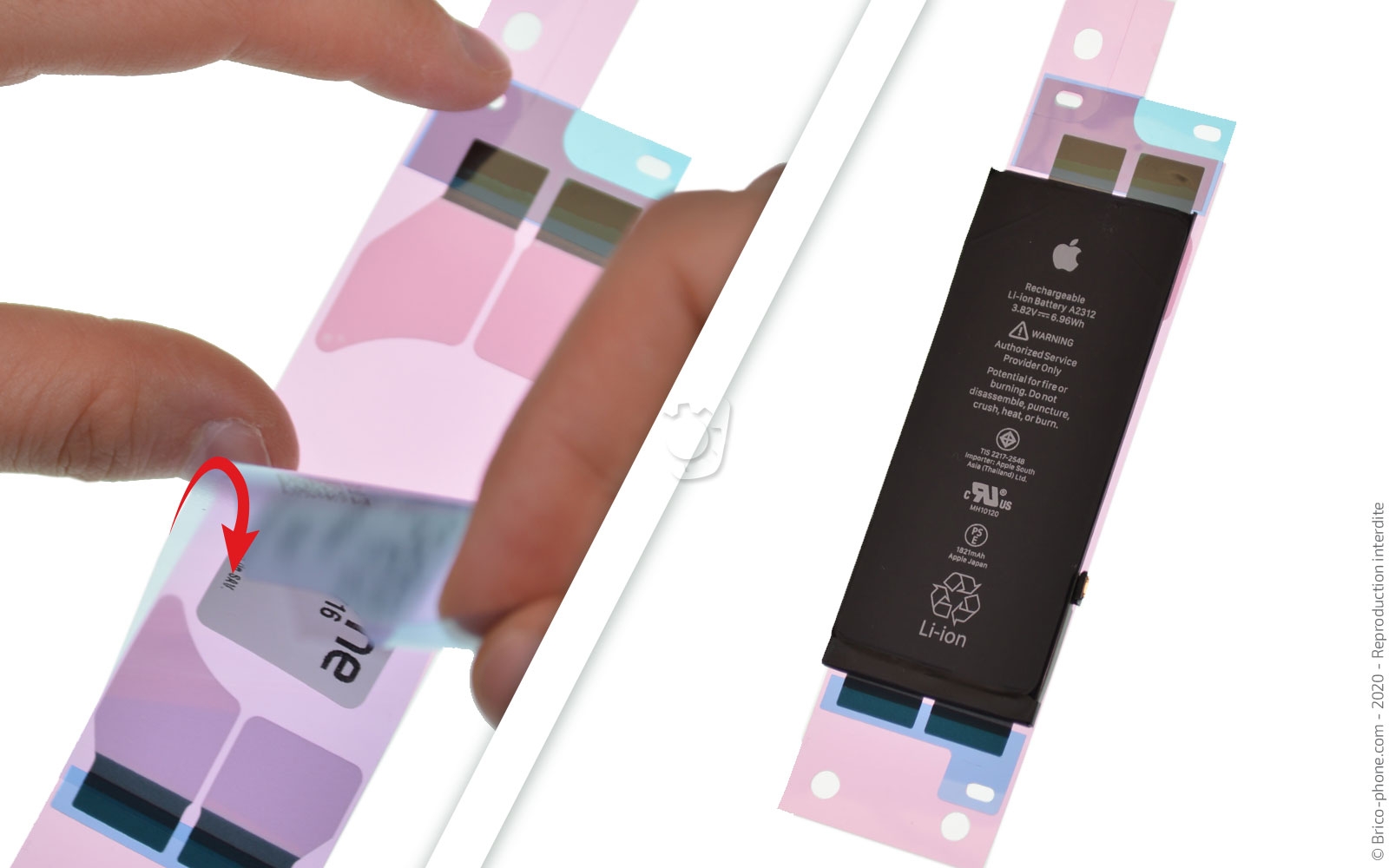

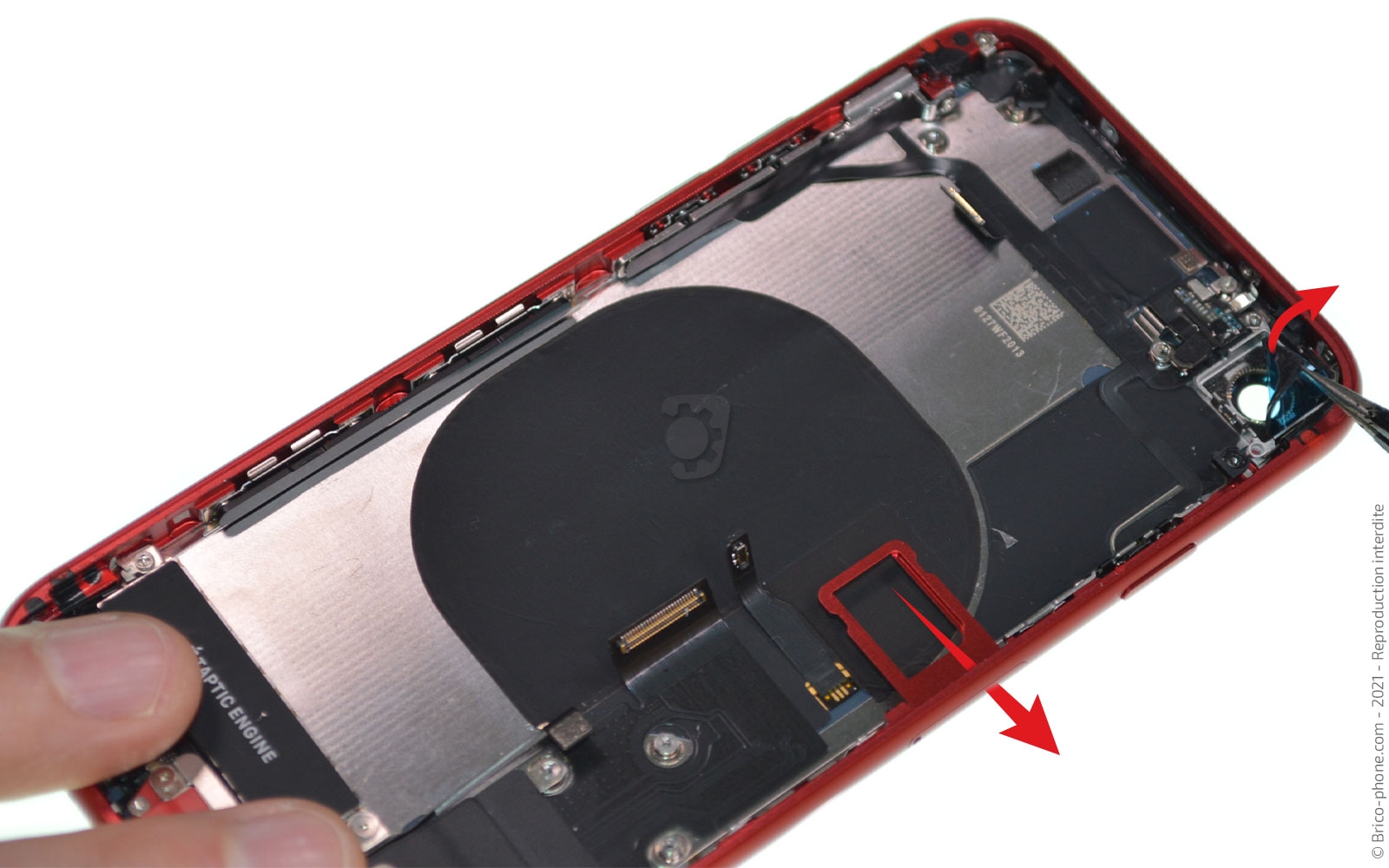

Etape 20 : Coller les stickers de batterie
Sur la nouvelle coque arrière, retirez le tiroir Sim ainsi que la protection bleue protégeant la lentille.

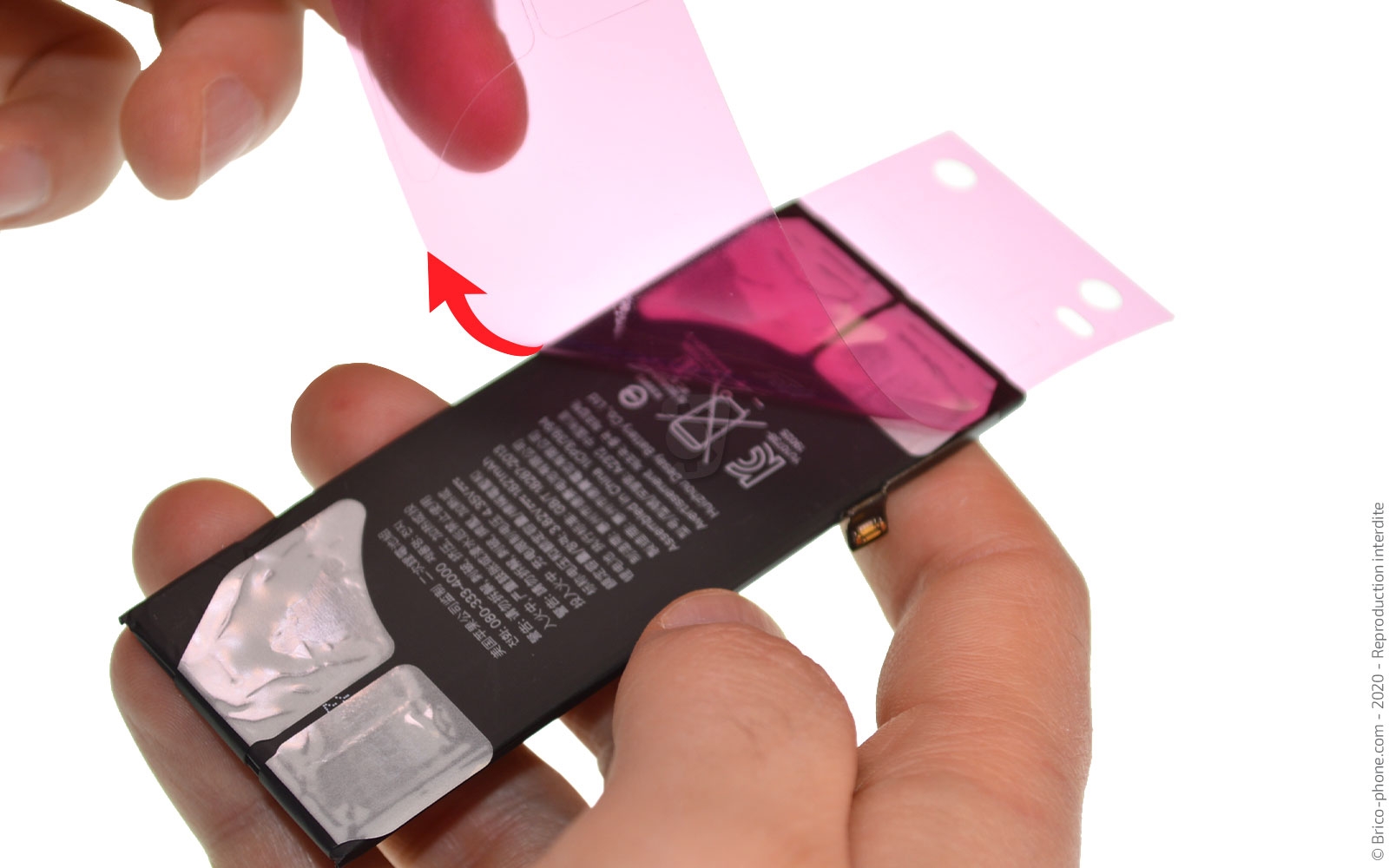

Attrapez les stickers de batterie et enlevez la protection bleue afin de pouvoir poser la batterie sur ces derniers.

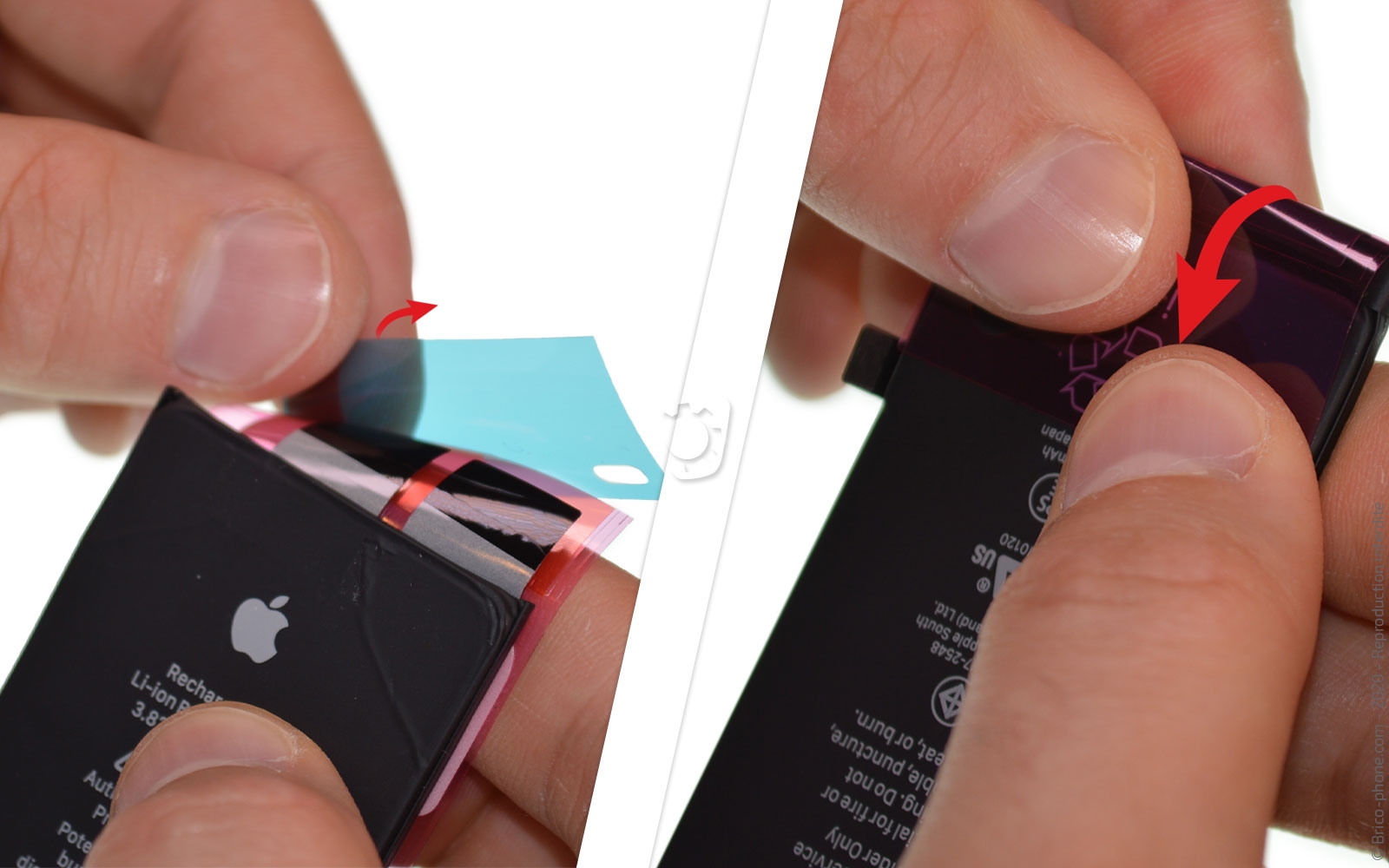

Otez les petites protection bleues afin de pouvoir rabattre les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à enlever la dernière protection avant de reposer la batterie dans le nouveau bloc.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Remontez votre iPhone SE 2020 en suivant les étapes dans le sens contraire.

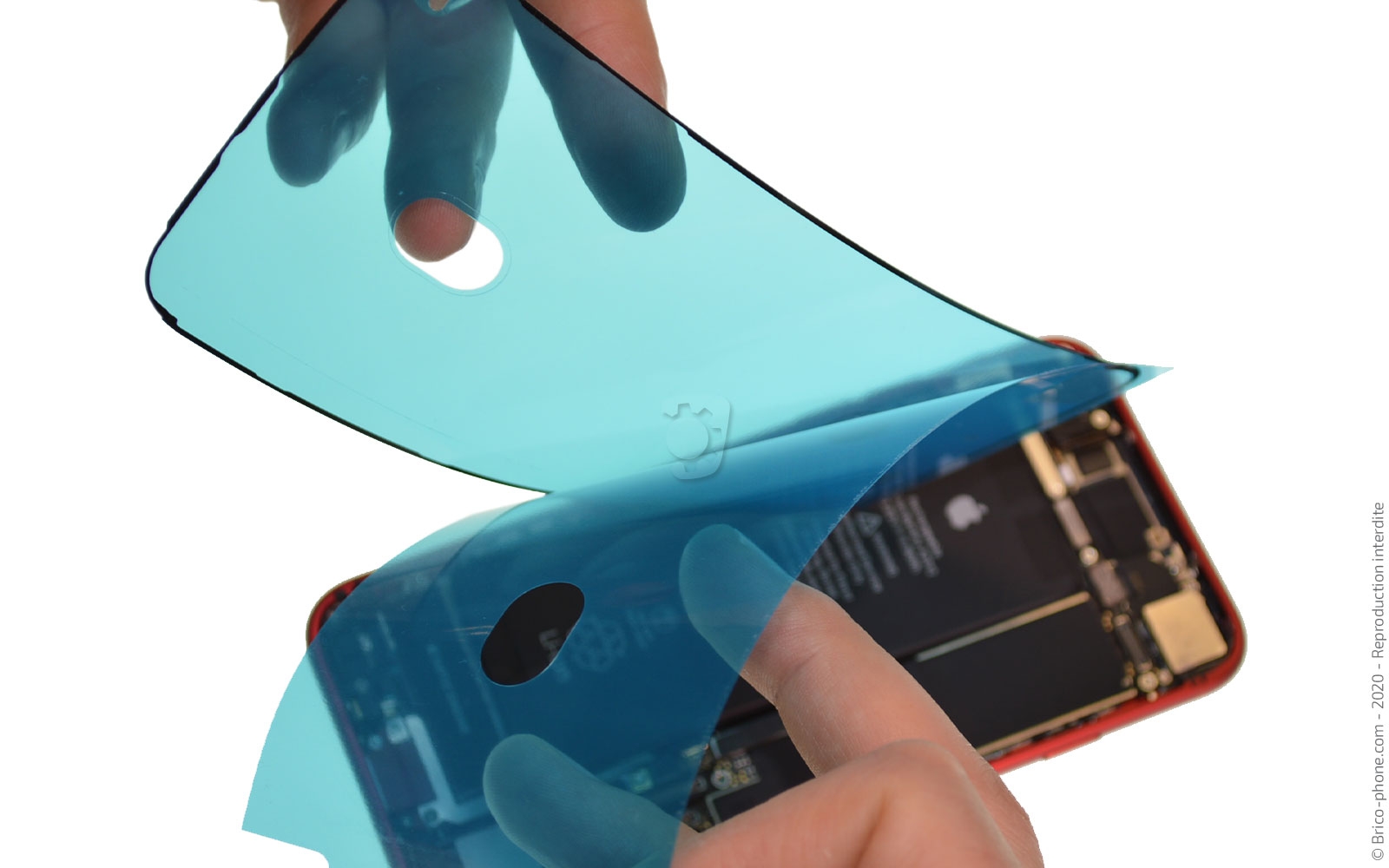

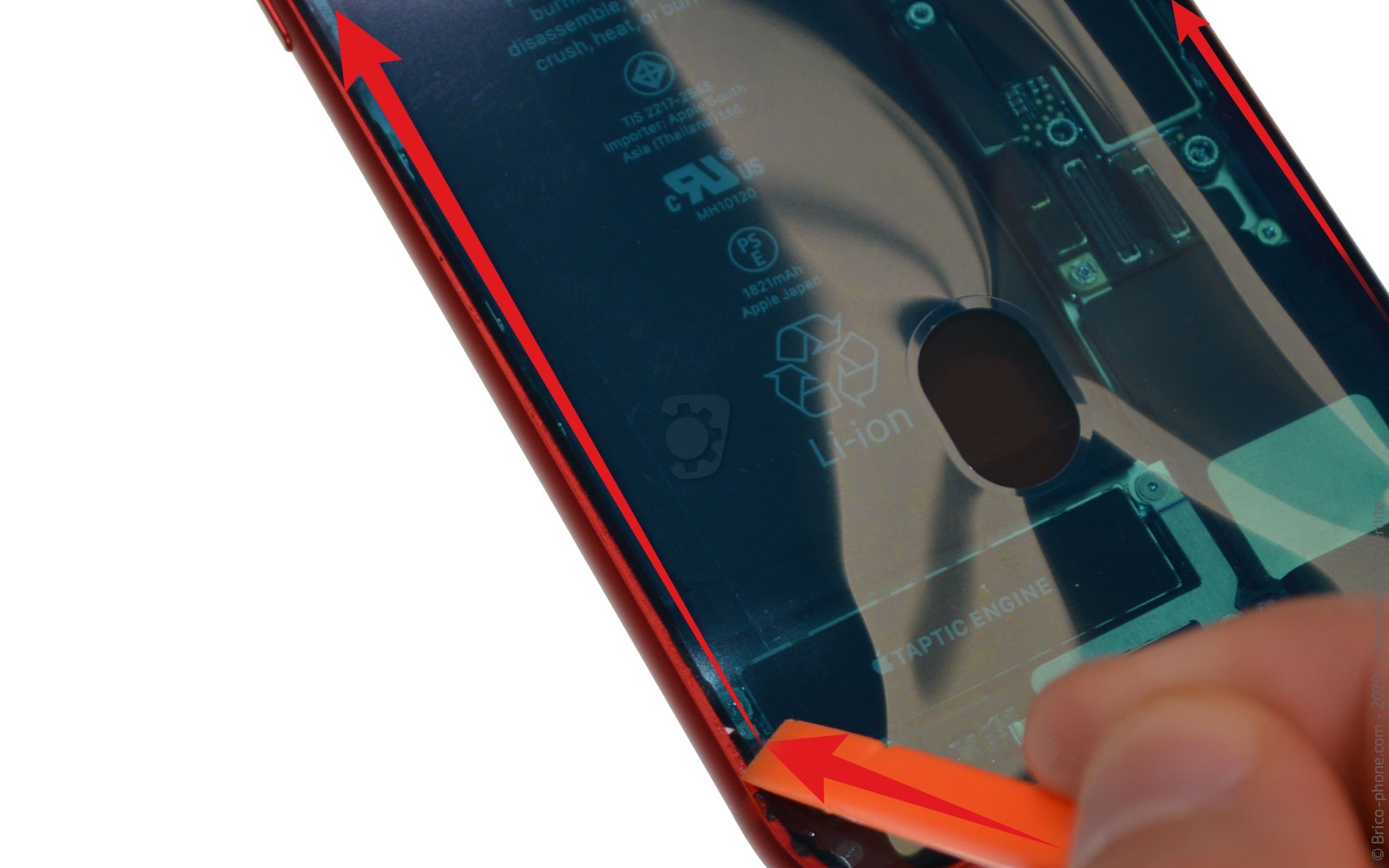

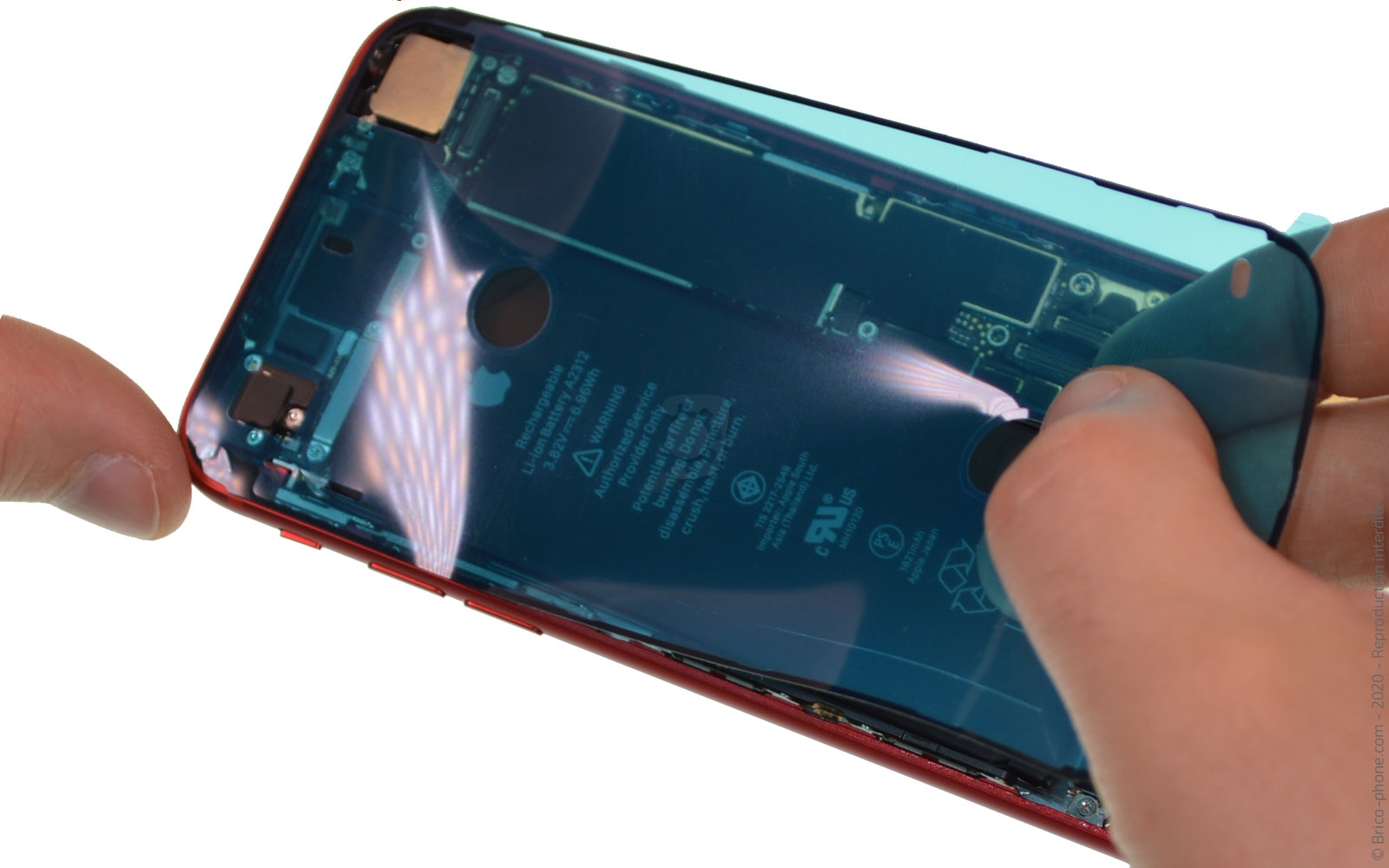

N'oubliez pas de poser un joint d'étanchéité avant de refermer votre iPhone.

Pour vous aider dans cette manipulation, nous vous proposons de suivre l'un de nos tutoriels suivant :
- Tuto vidéo
- Tuto photos

Une fois en place, rebranchez toutes les nappes en terminant par celle de la batterie.

Félicitations votre iPhone SE 2020 est maintenant comme neuf !
