Changement du connecteur de charge sur Mi 10T

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Mi 10T | Temps estimé : 30 min | Difficulté : 2/5

Brico-phone met à votre disposition ce guide expliqué étape par étape pour vous permettre de réussir la réparation du connecteur de charge de votre Xiaomi Mi 10T.

Diagnostic

›  Votre téléphone ne charge plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant de débuter cette réparation, il est important de connaitre le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

Pour cela, il existe plusieurs possibilités.

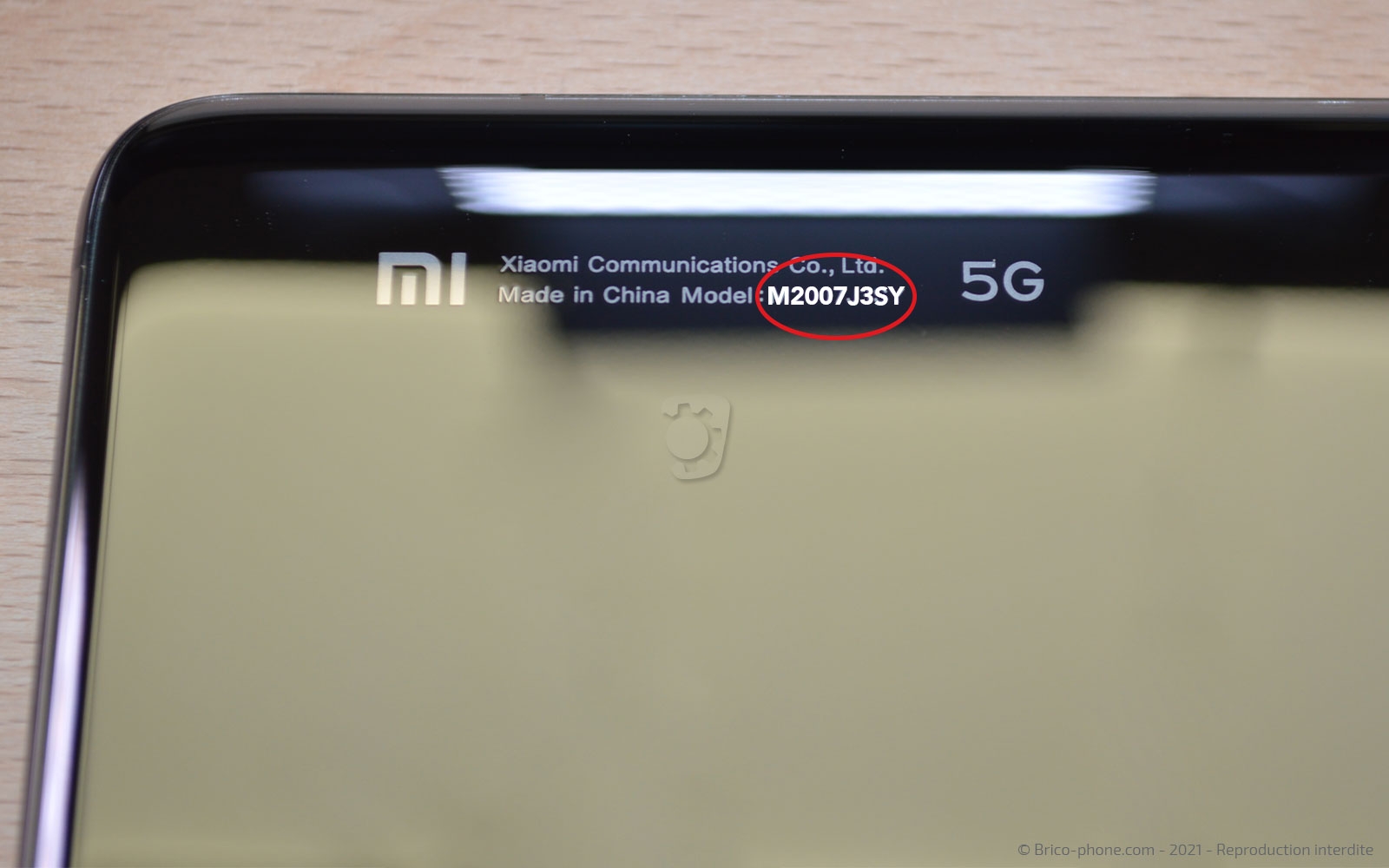

En effet, il vous suffit de retourner votre appareil pour découvrir le numéro de modèle. La référence doit être M2007J3SY.

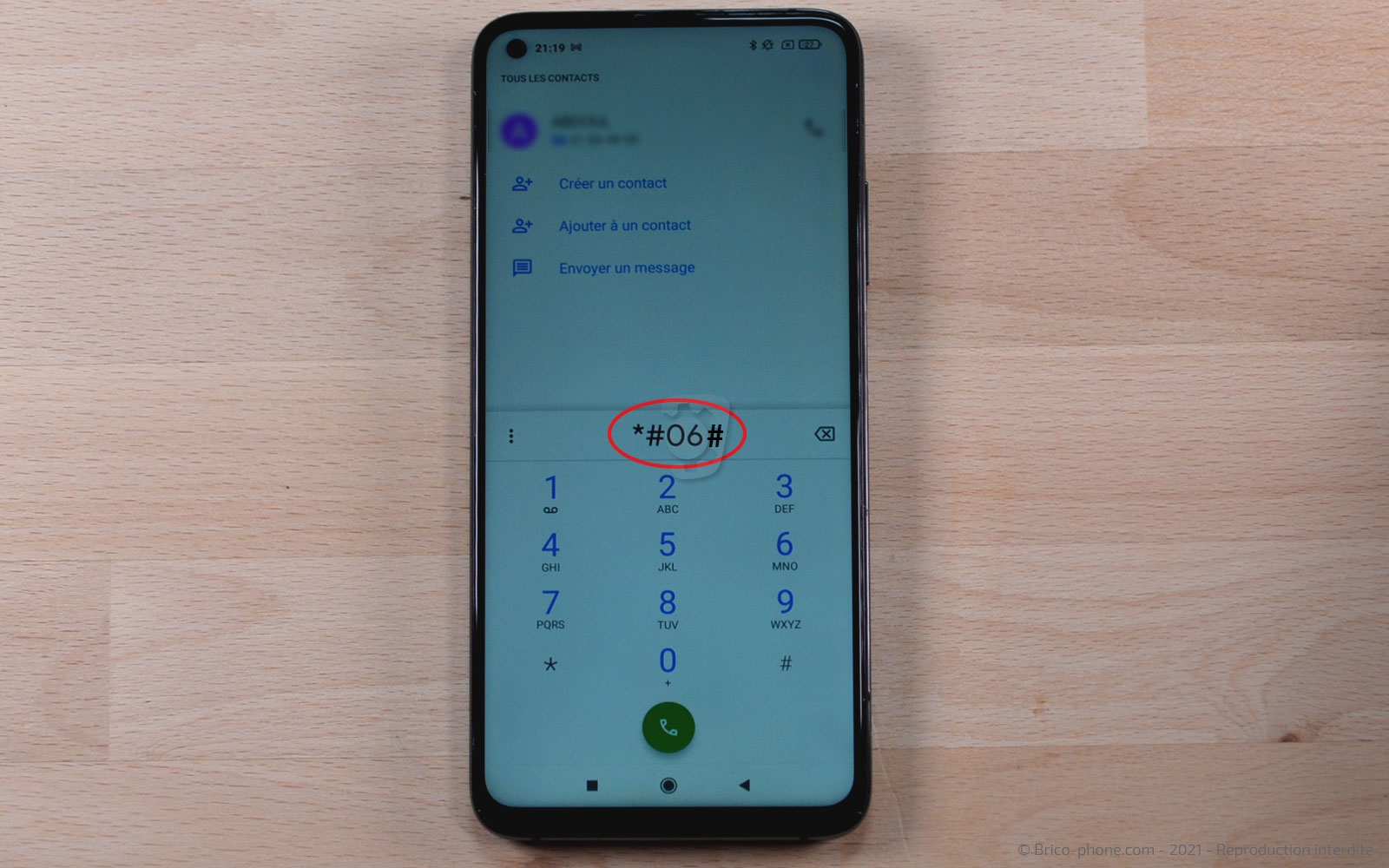

Autrement, vous pouvez également composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce dernier est à recopier sur notre page d'accueil afin de connaitre le modèle de votre appareil ainsi que toutes les pièces compatibles avec votre Xiaomi Mi 10T.

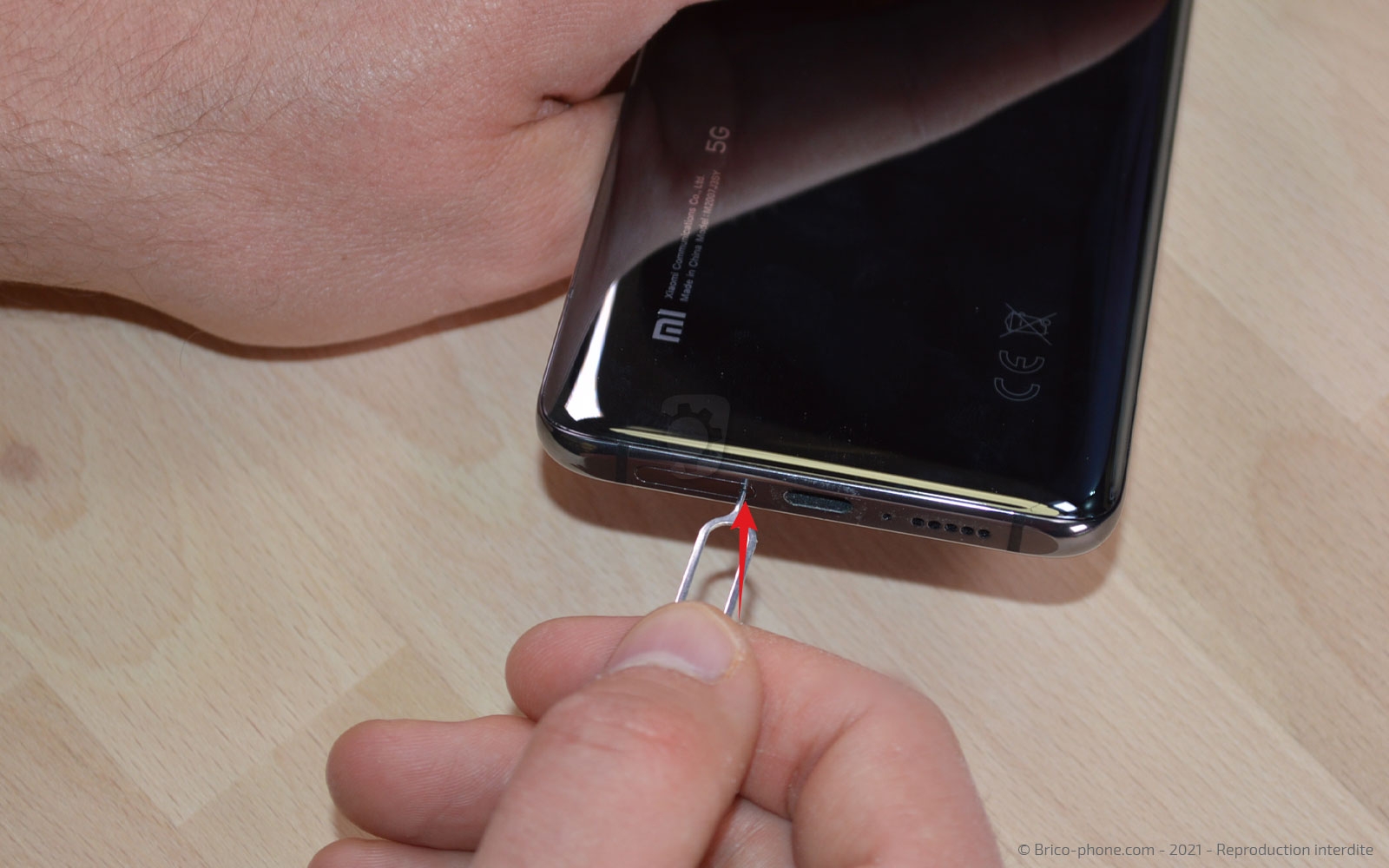

Etape 1 : Oter le tiroir de la carte Sim

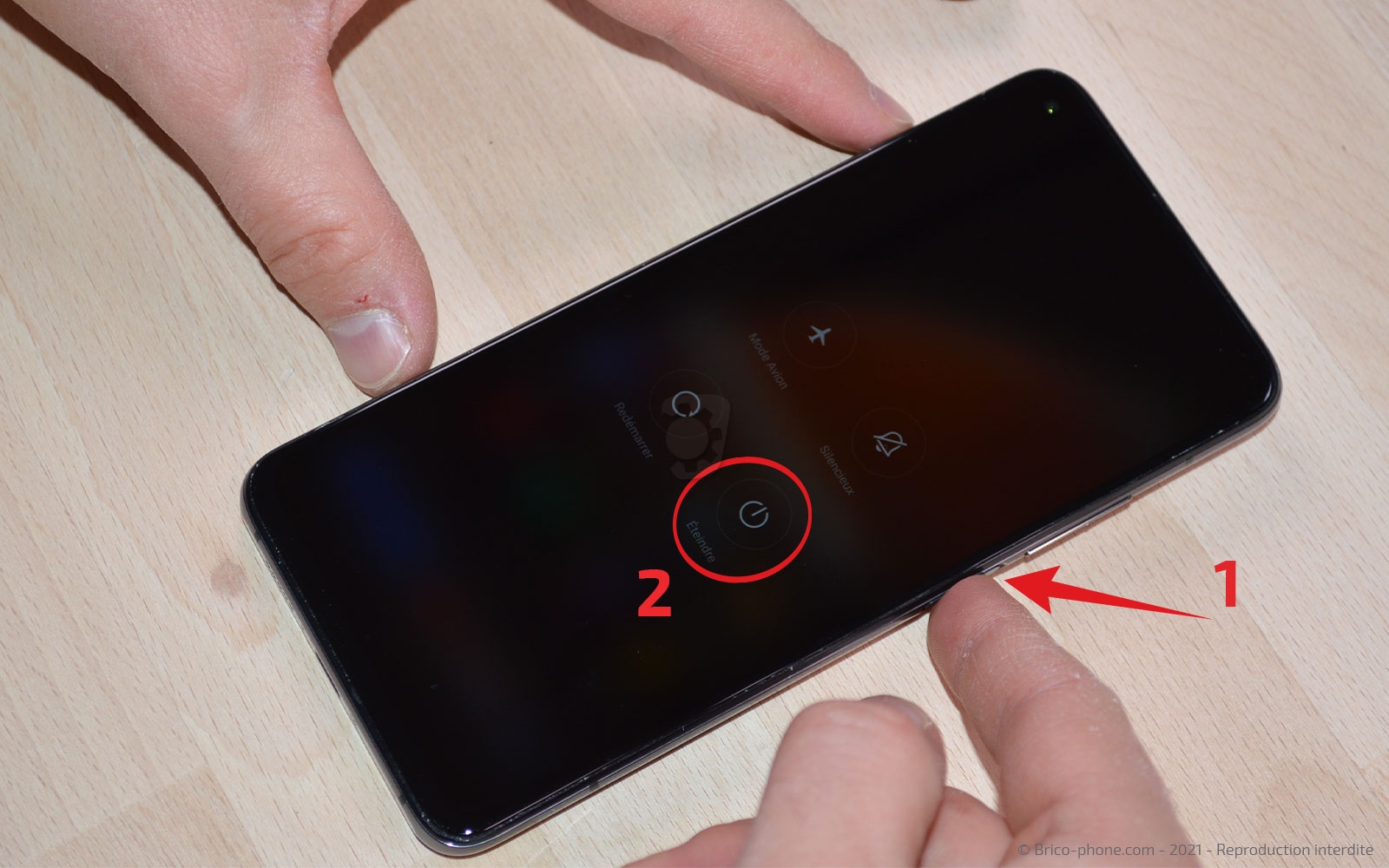

Commençons par éteindre le téléphone en pressant le bouton Power.

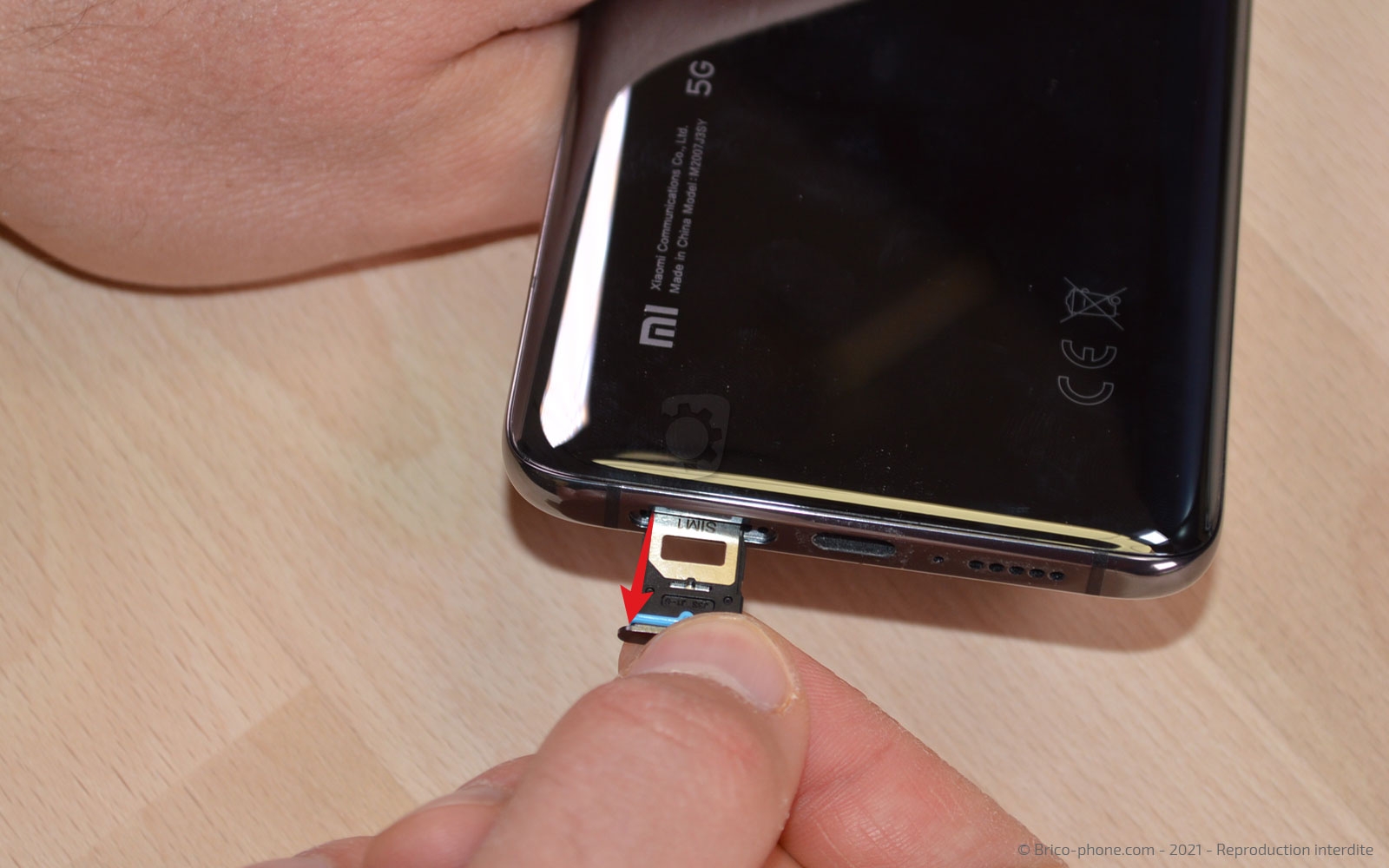

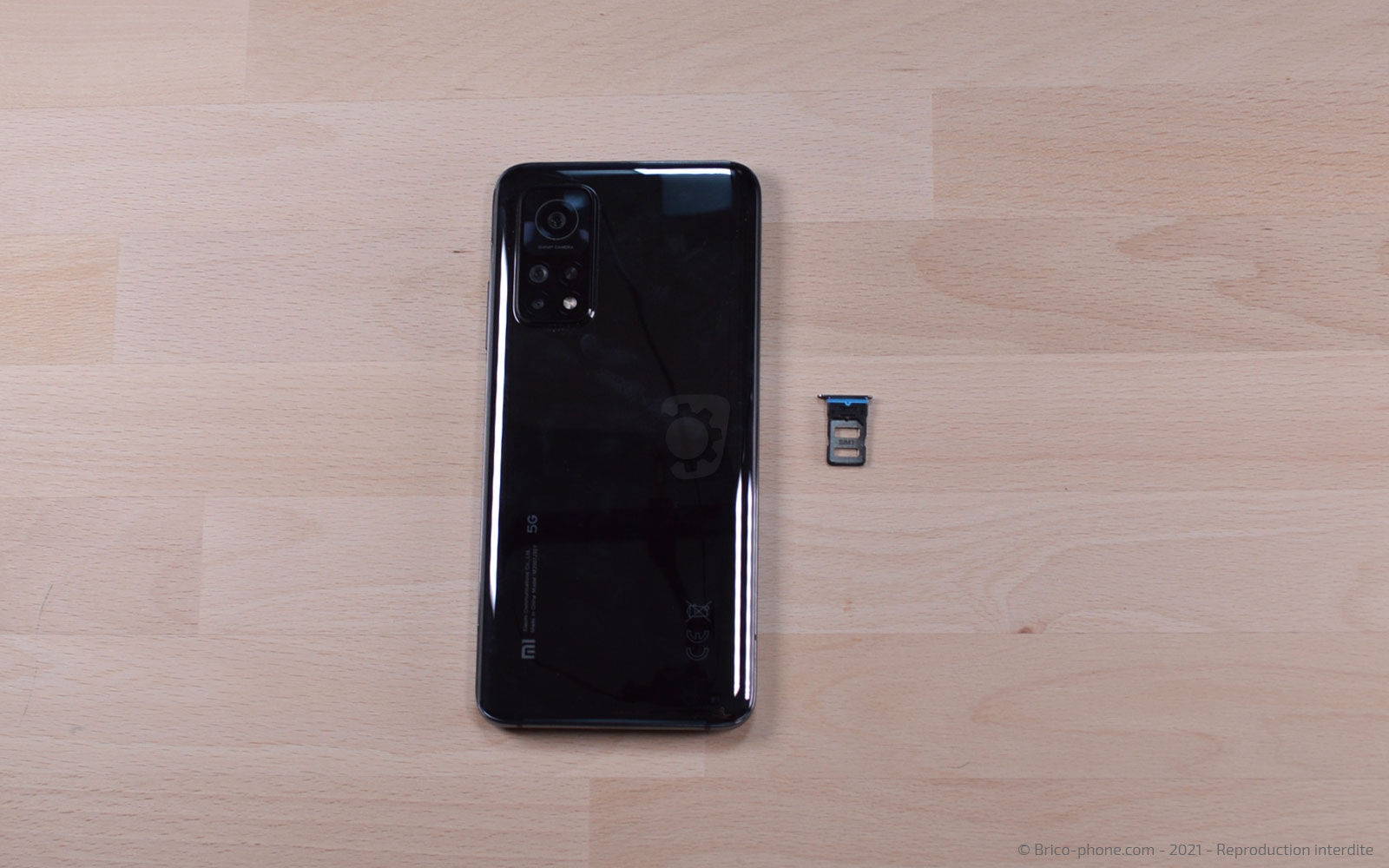

Ensuite, retirez le rack de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour cette étape, vous aurez besoin de chauffer l'arrière de votre téléphone en vous aidant d'un coussin chauffant, d'un décapeur thermique ou alors de votre propre sèche-cheveux.

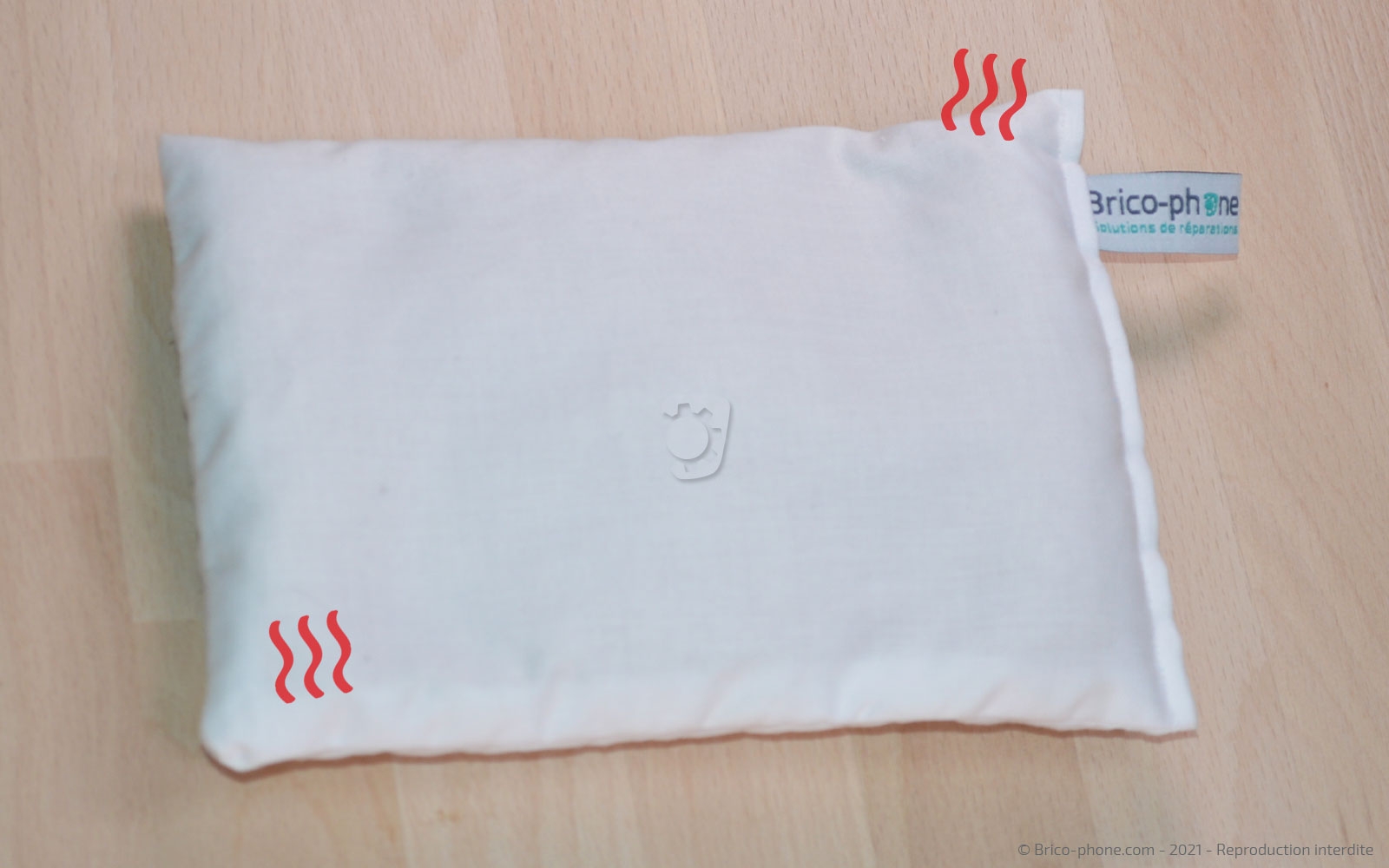

En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la vitre arrière.

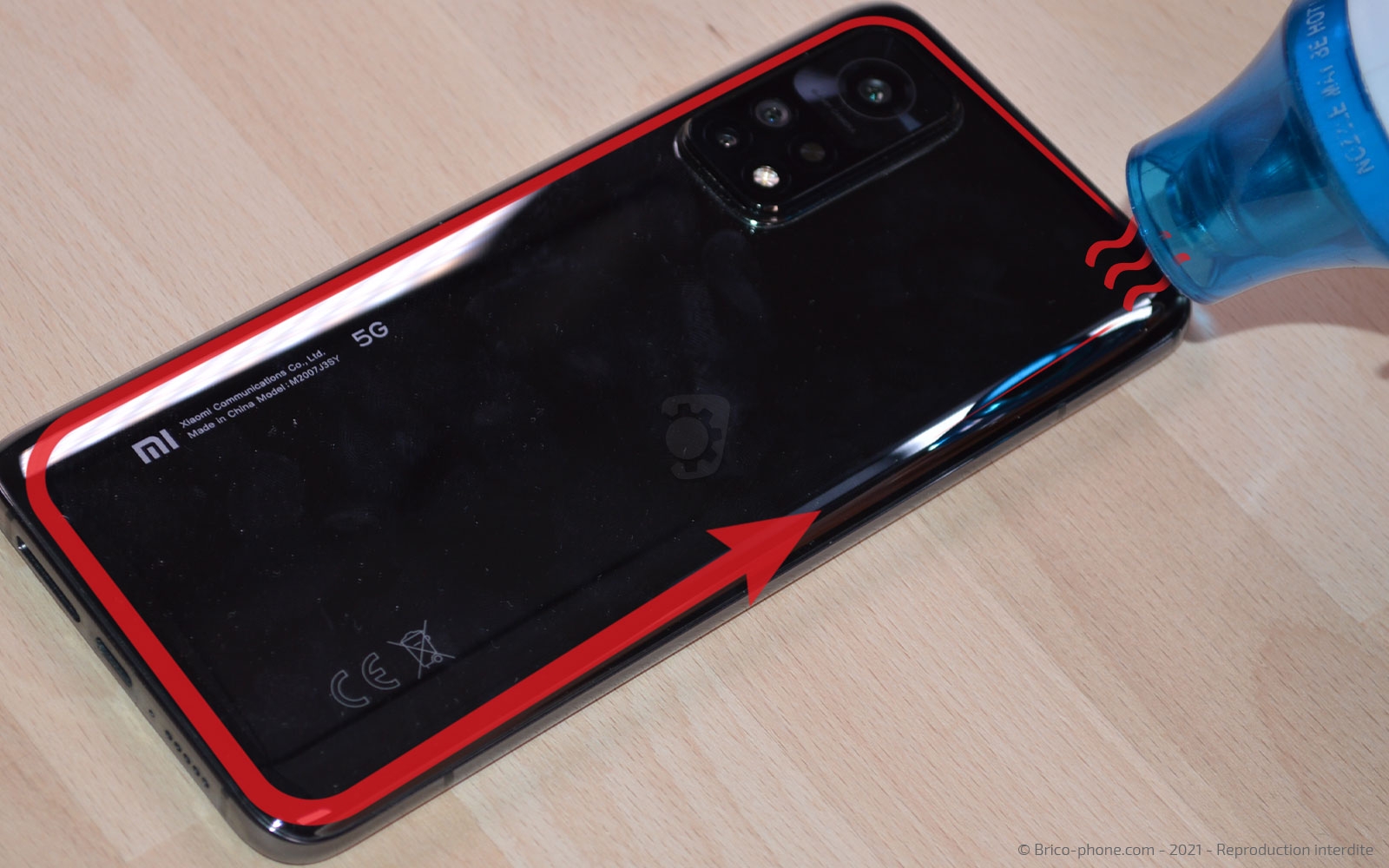

Pour le décapeur thermique ou le sèche-cheveux, chauffez simplement le contour de l'arrière du smartphone.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

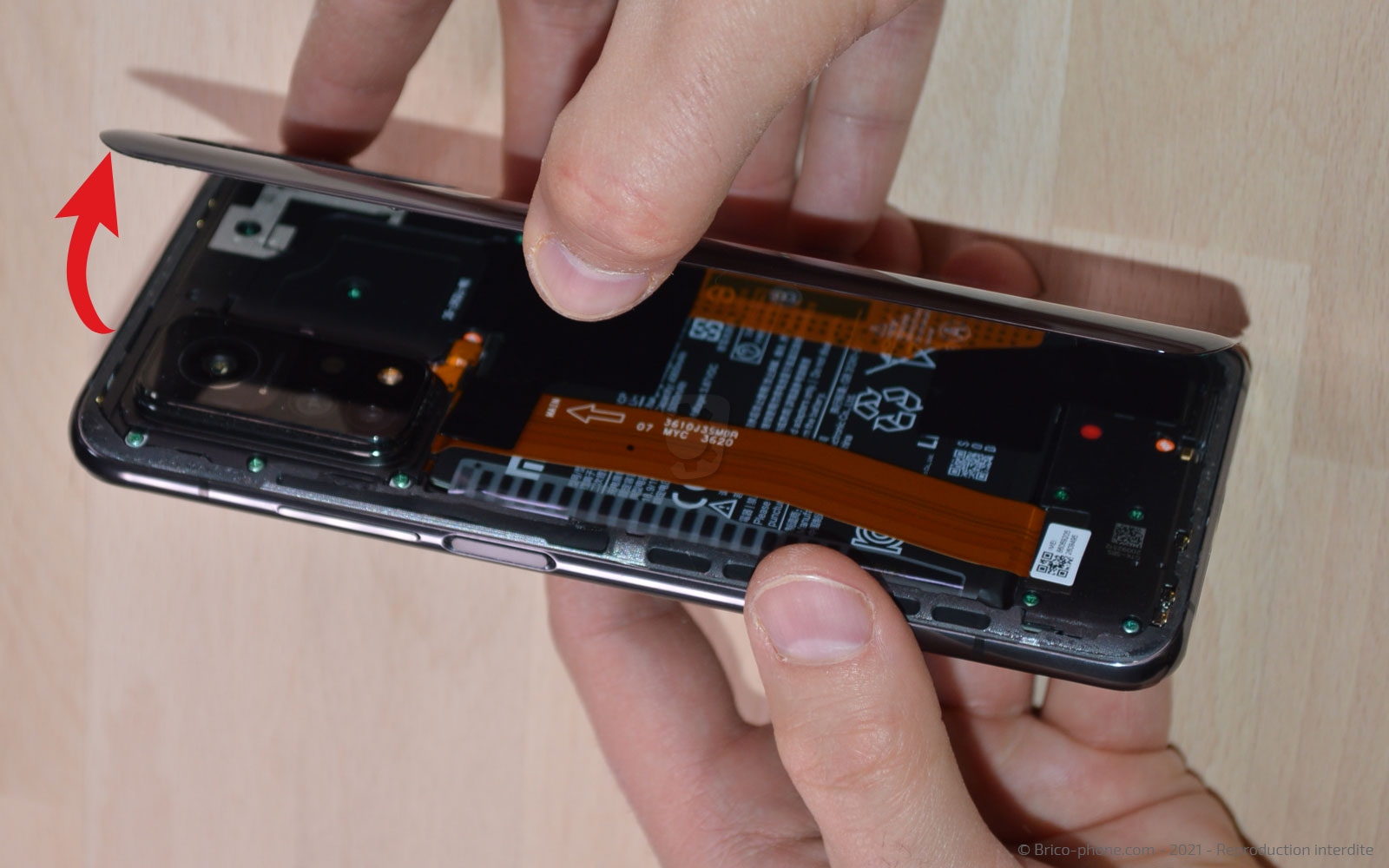

Etape 3 : Ouvrir le téléphone

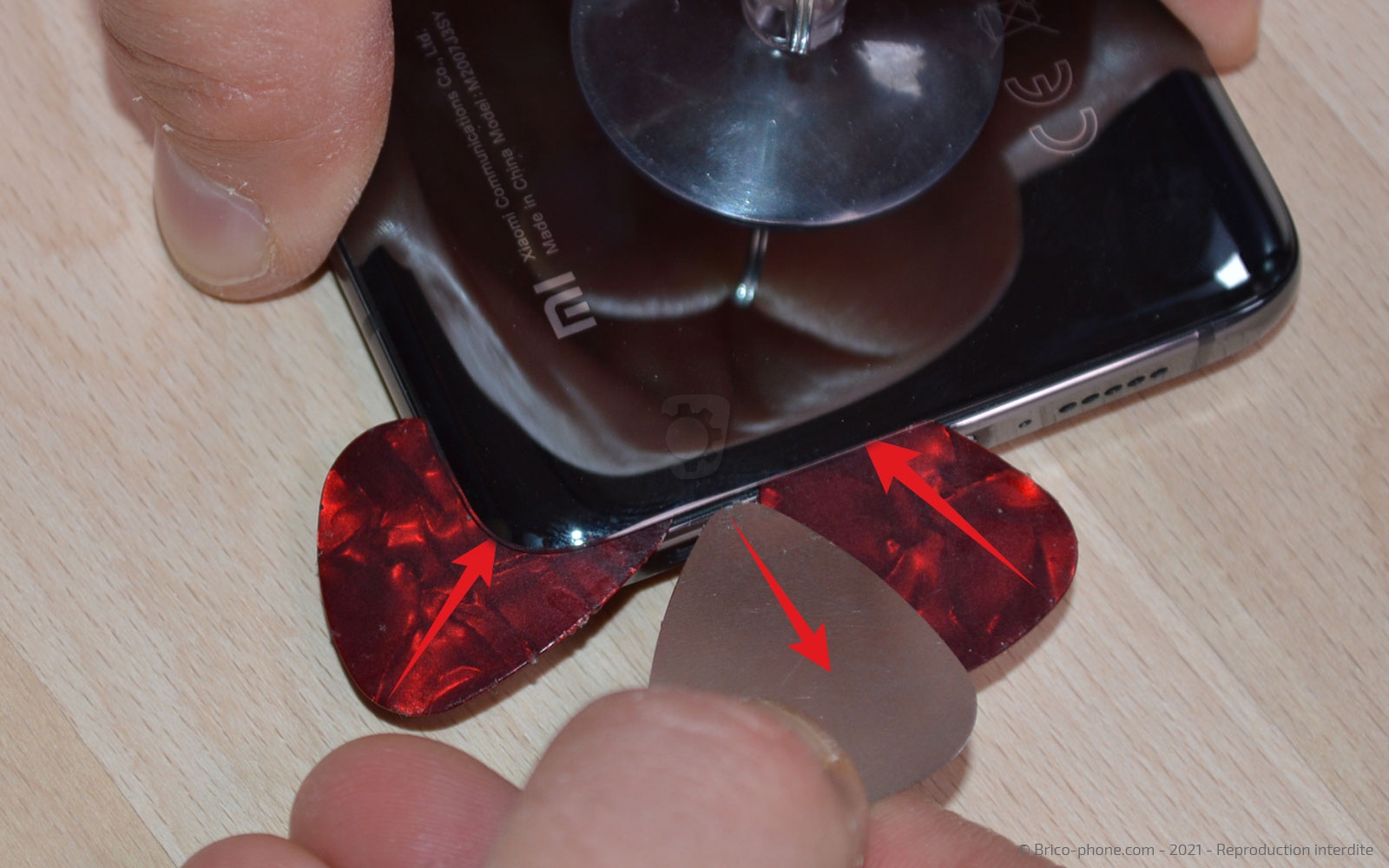

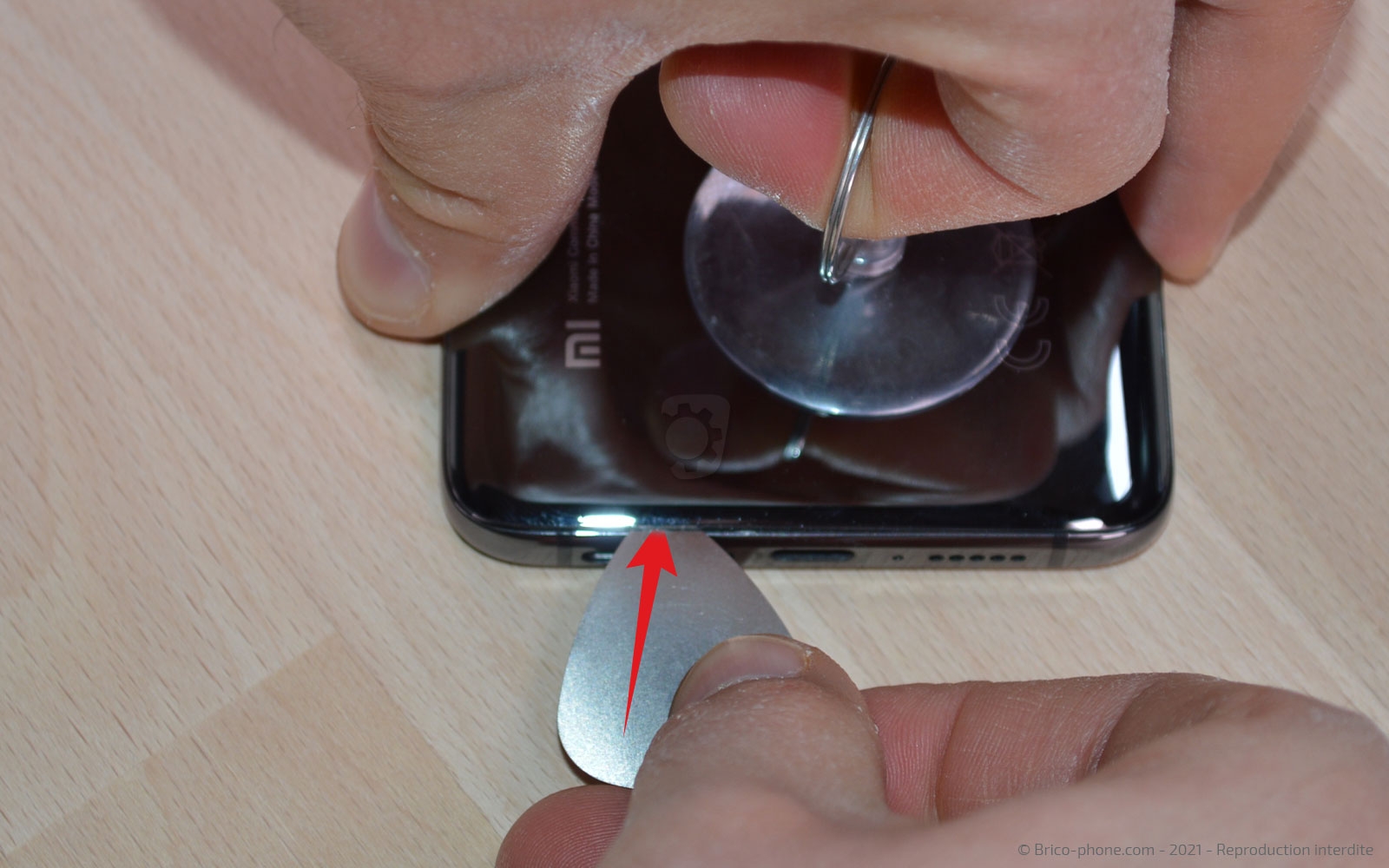

Disposez la ventouse sur le dos du téléphone afin de soulever suffisamment la vitre arrière pour pouvoir insérer le médiator en métal sous cette dernière.

Une fois que vous avez réussi à placer le médiator, remplacez le par ses versions en plastique pour ne pas abîmer la peinture.

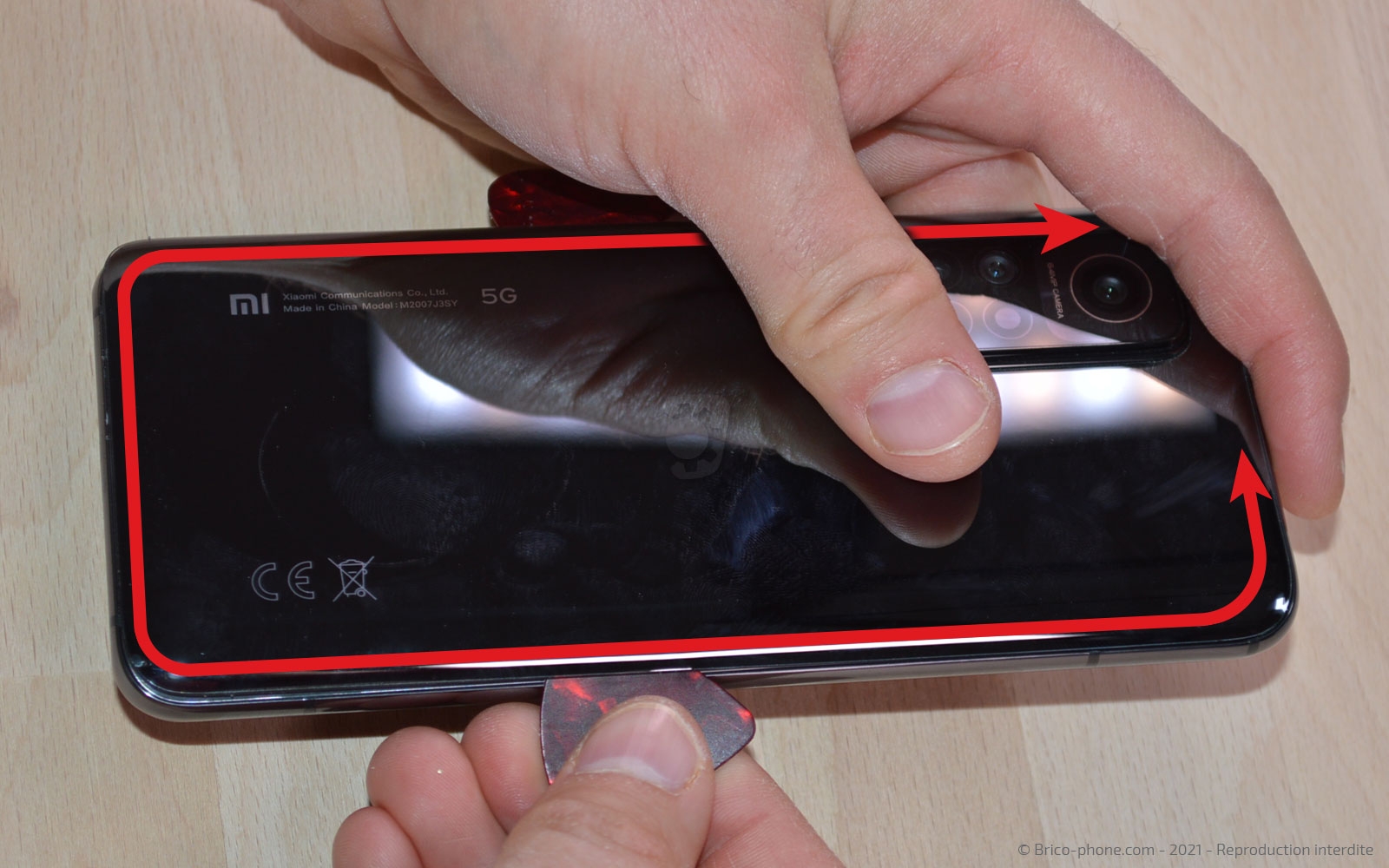

Faites glisser les outils sur toute la longueur de la coque pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Mi 10T et Mi 10T Pro Noir
34,90 €
Etape 4 : Récupérer les lentilles de protection

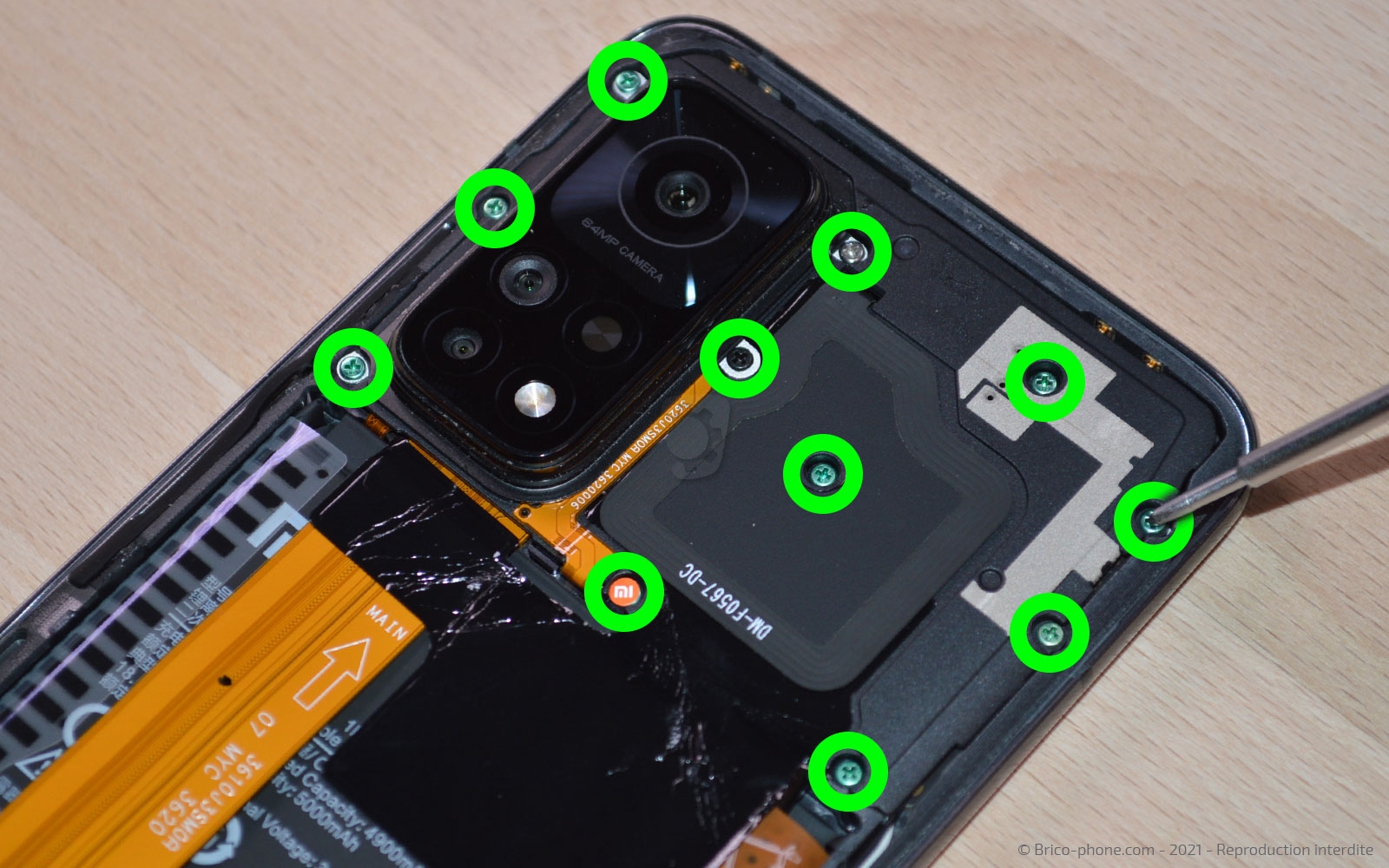

Ôtez les 11 vis cruciforme de la plaquette de protection.

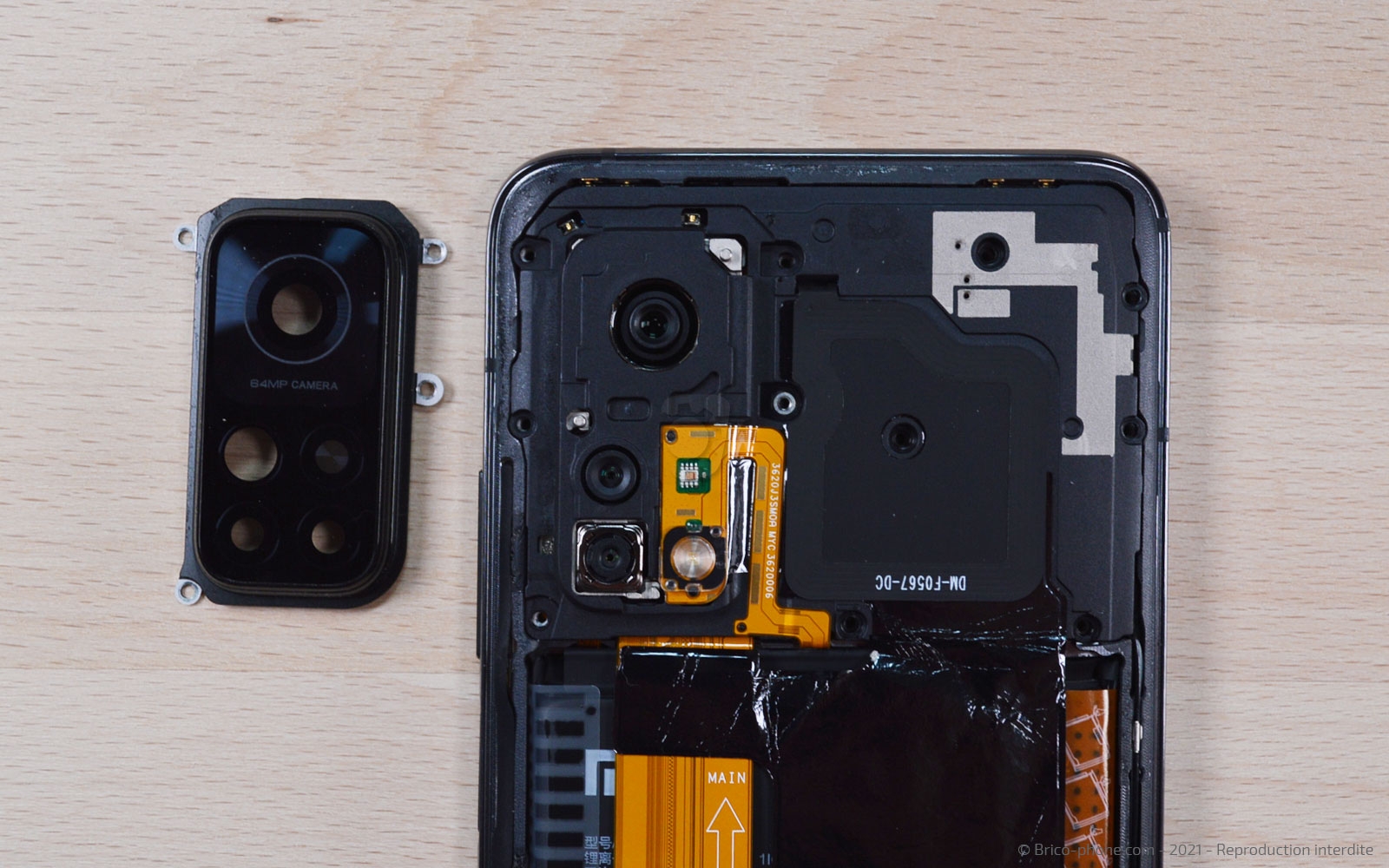

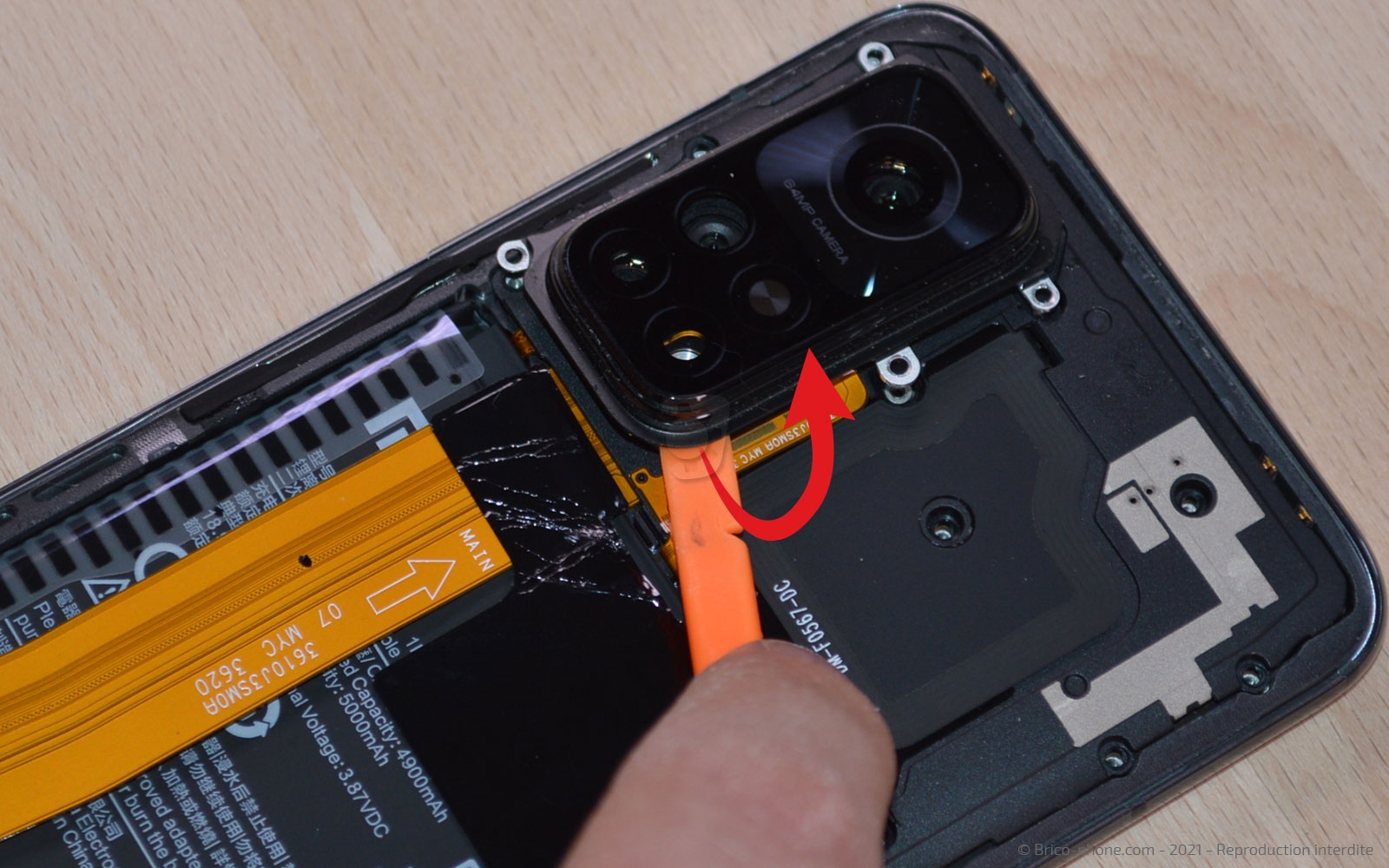

Ensuite, glissez le levier sous le bloc de lentilles.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Enlever la plaquette flash

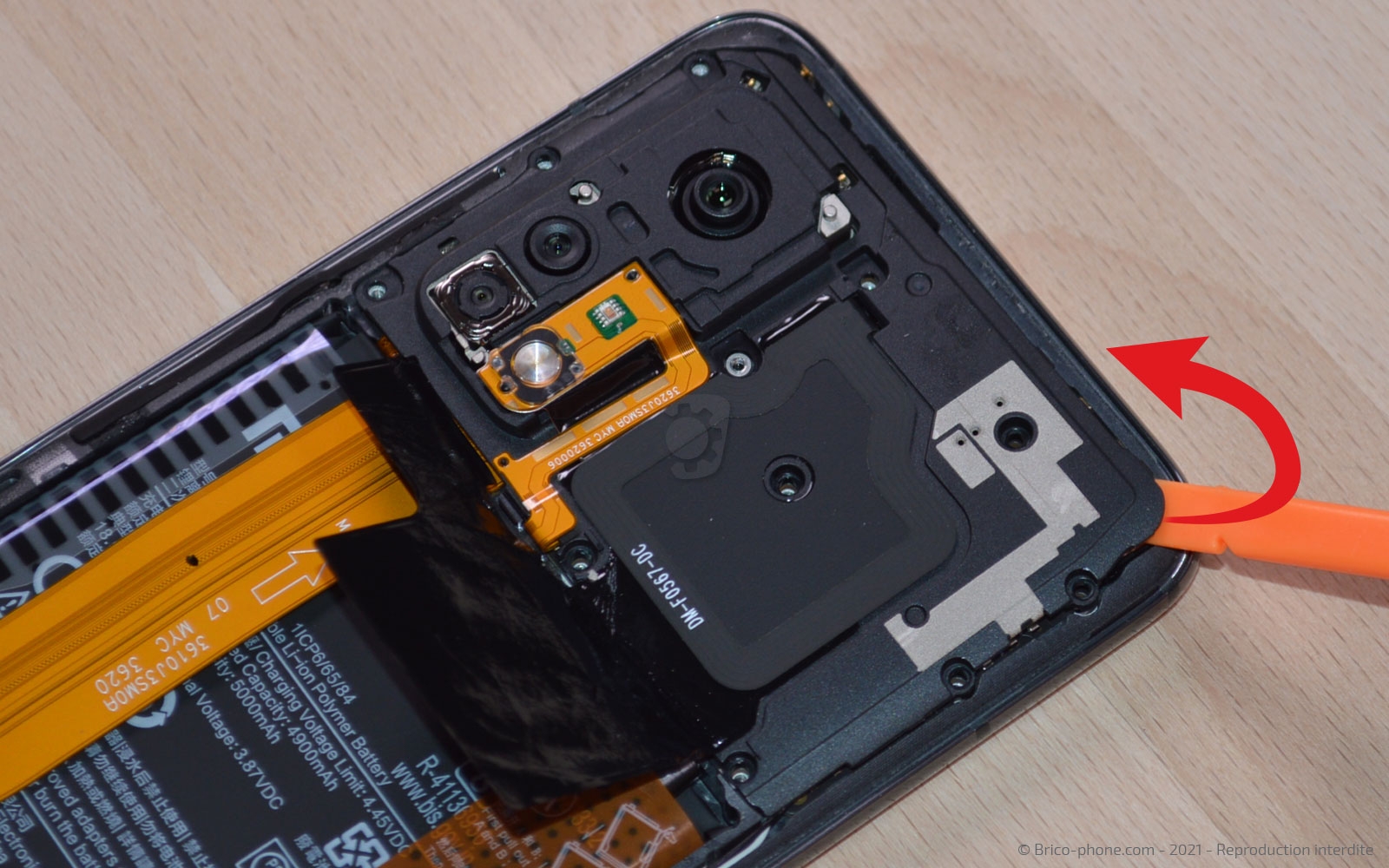

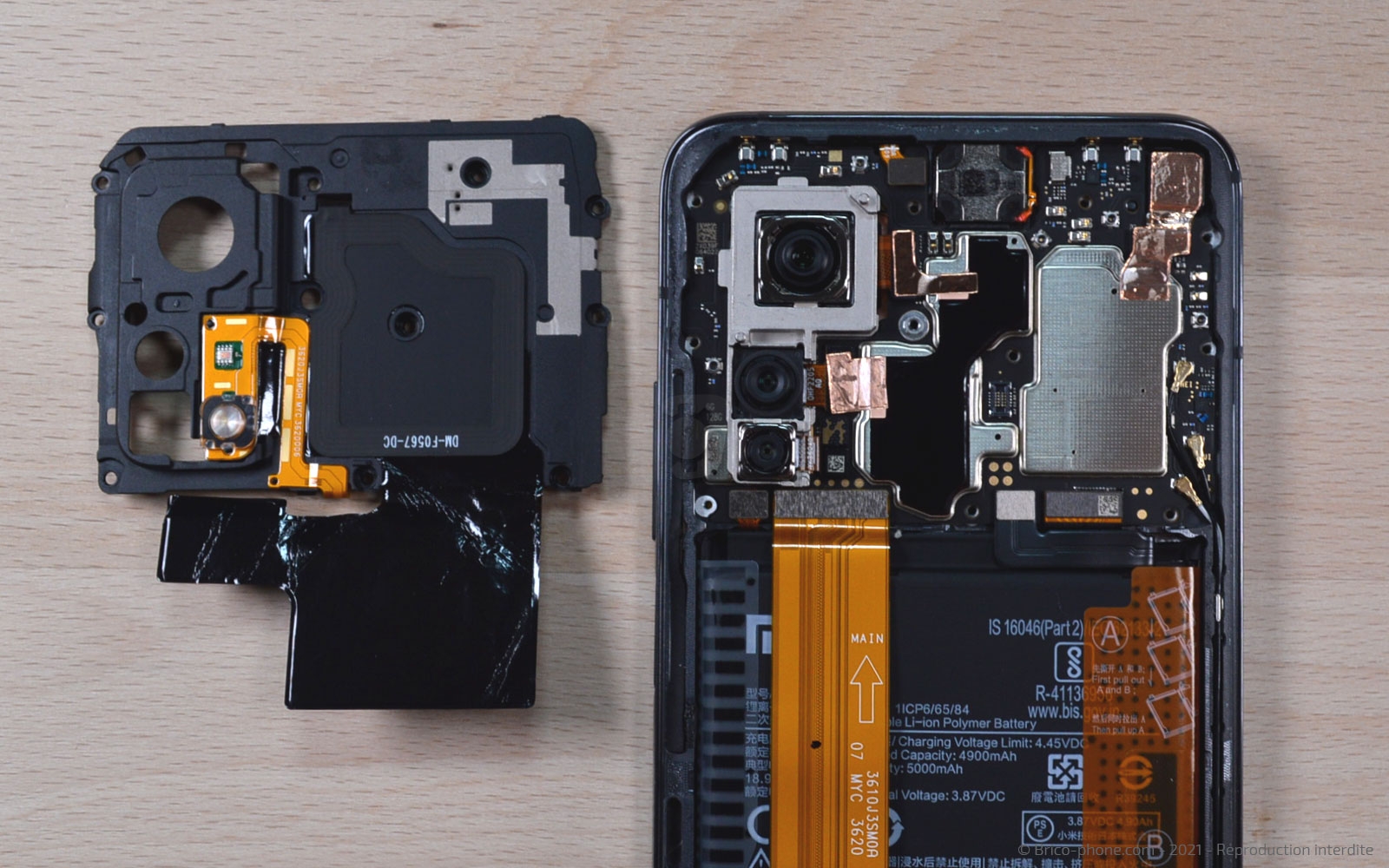

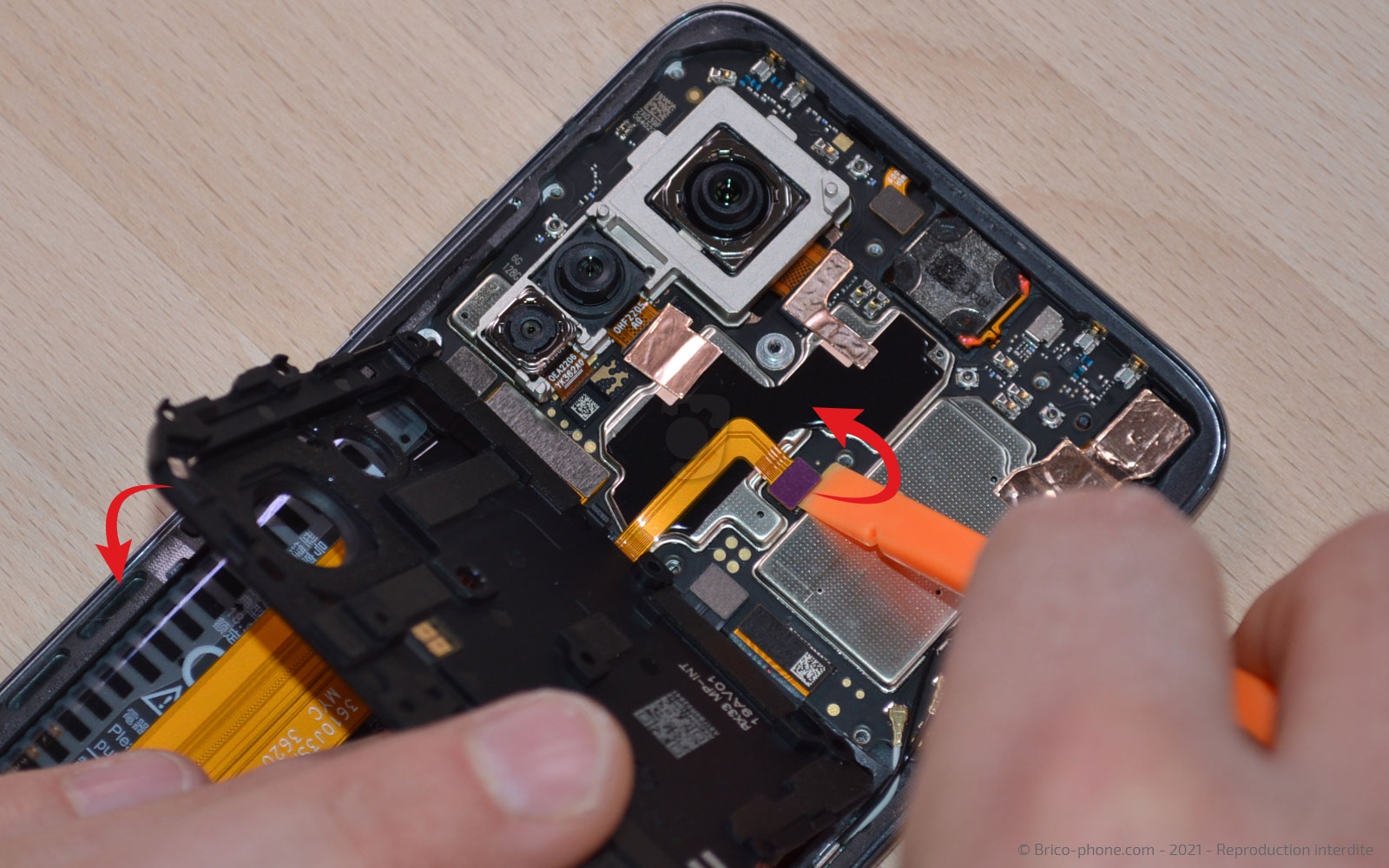

Faites basculer la plaquette de protection vers le bas du téléphone afin de pouvoir déconnecter la nappe du flash de votre Xiaomi Mi 10 T.

Vous pouvez des à présent mettre de coté la plaquette sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Etape 6 : Déconnecter la batterie

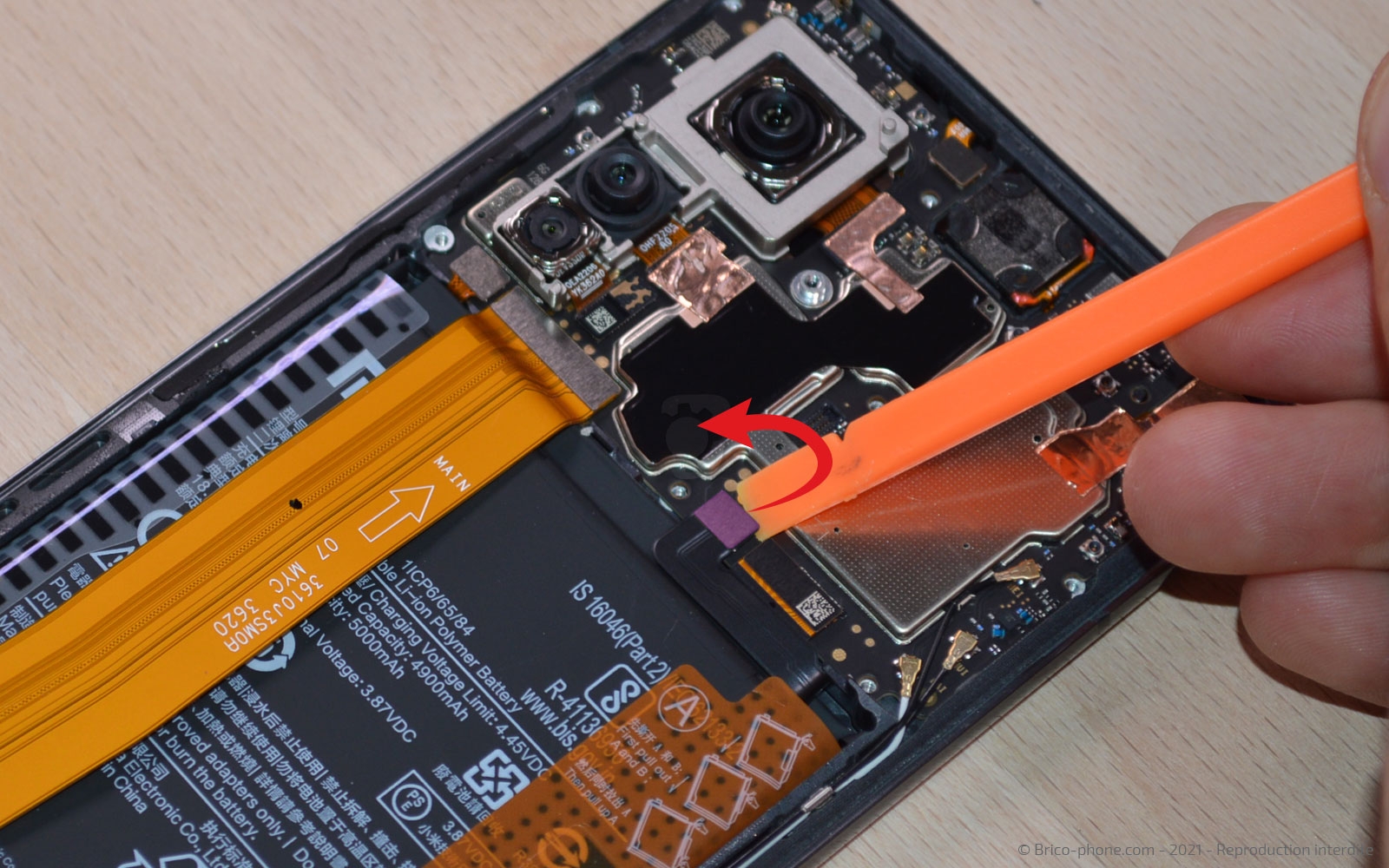

Munissez-vous du spudger pour déconnecter la batterie ainsi que la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Décaler le haut-parleur externe

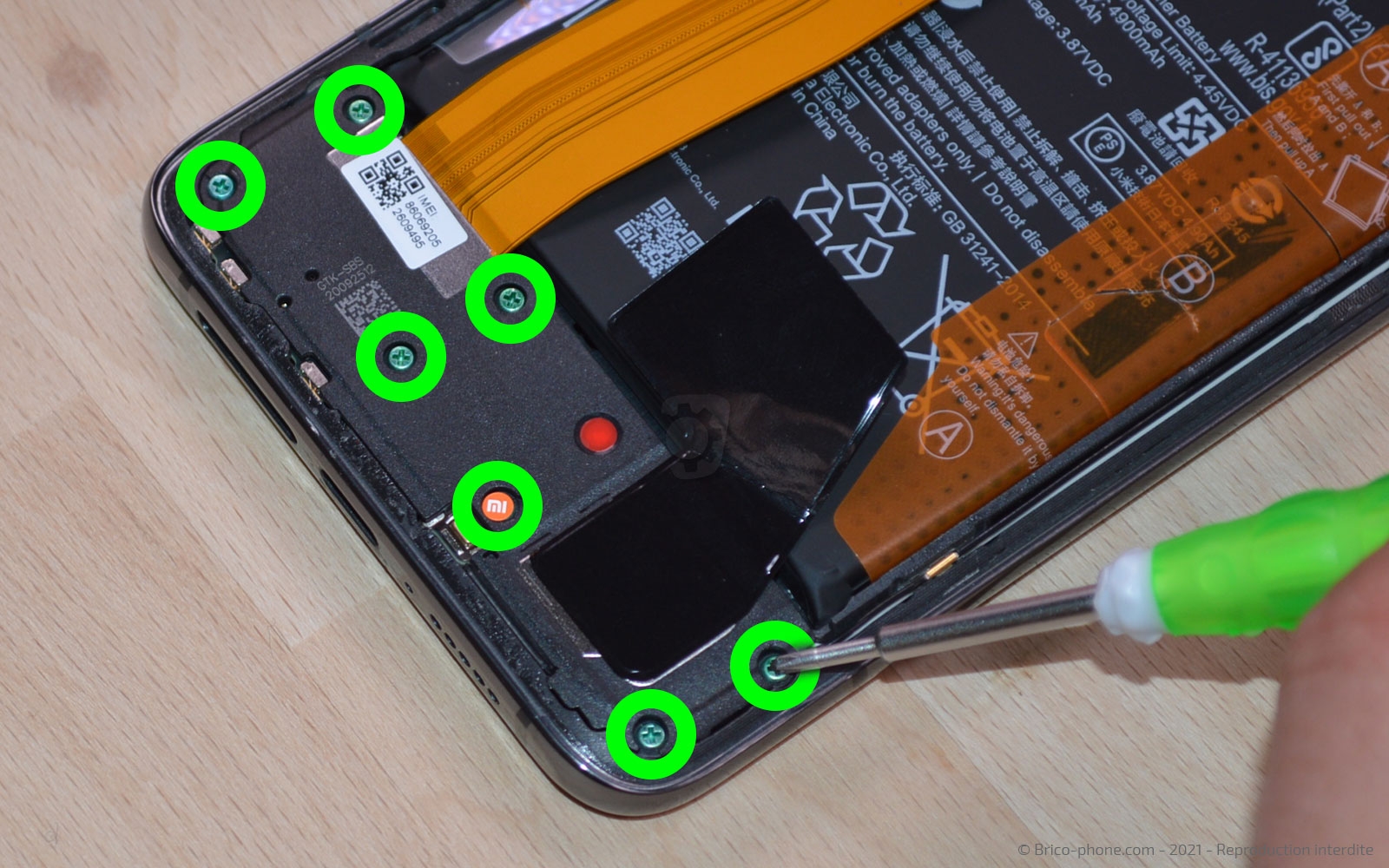

Dévissez les 7 vis à l'aide du tournevis cruciforme.

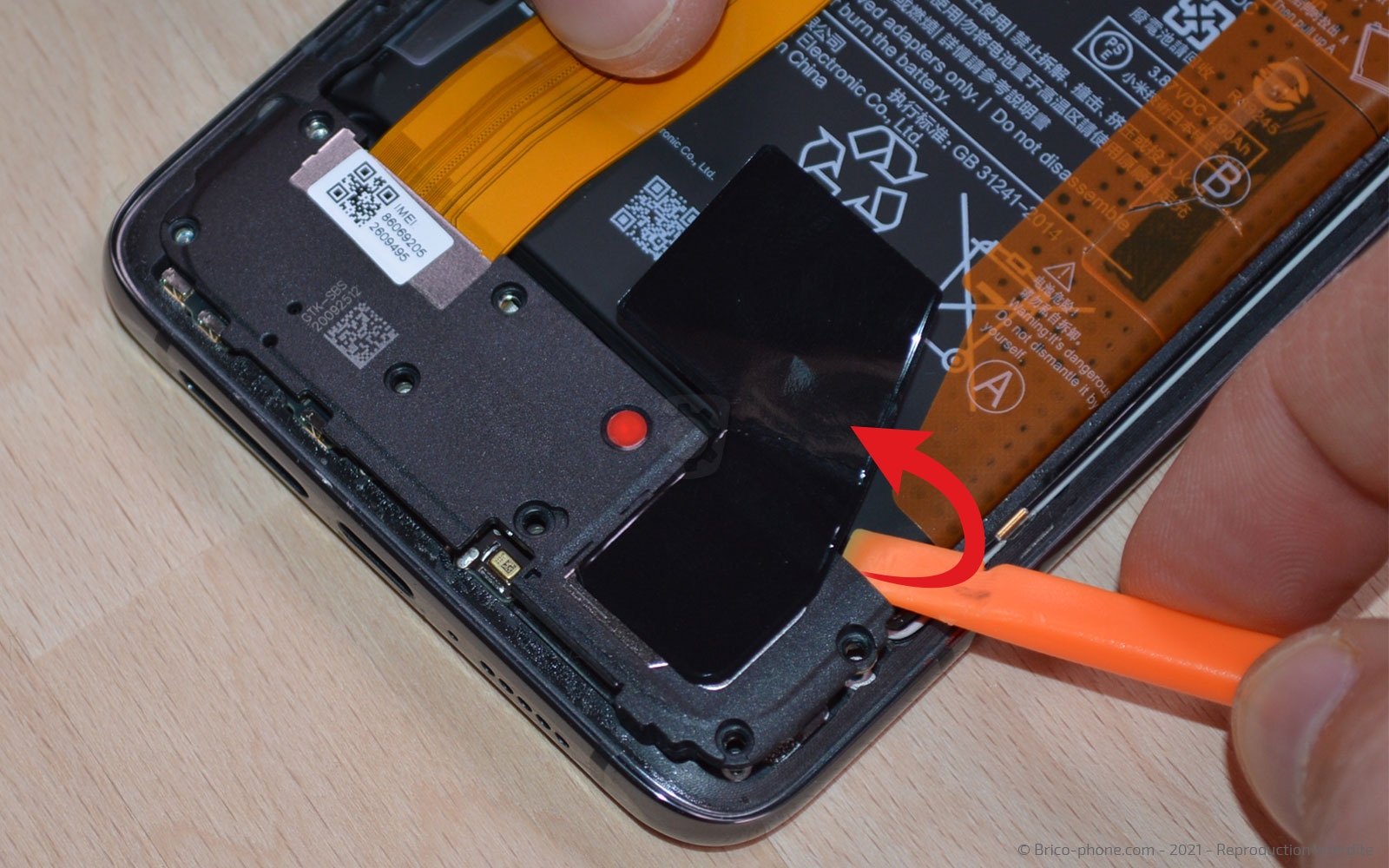

Ensuite, déclipsez le HP en glissant le levier en nylon sous le composant.

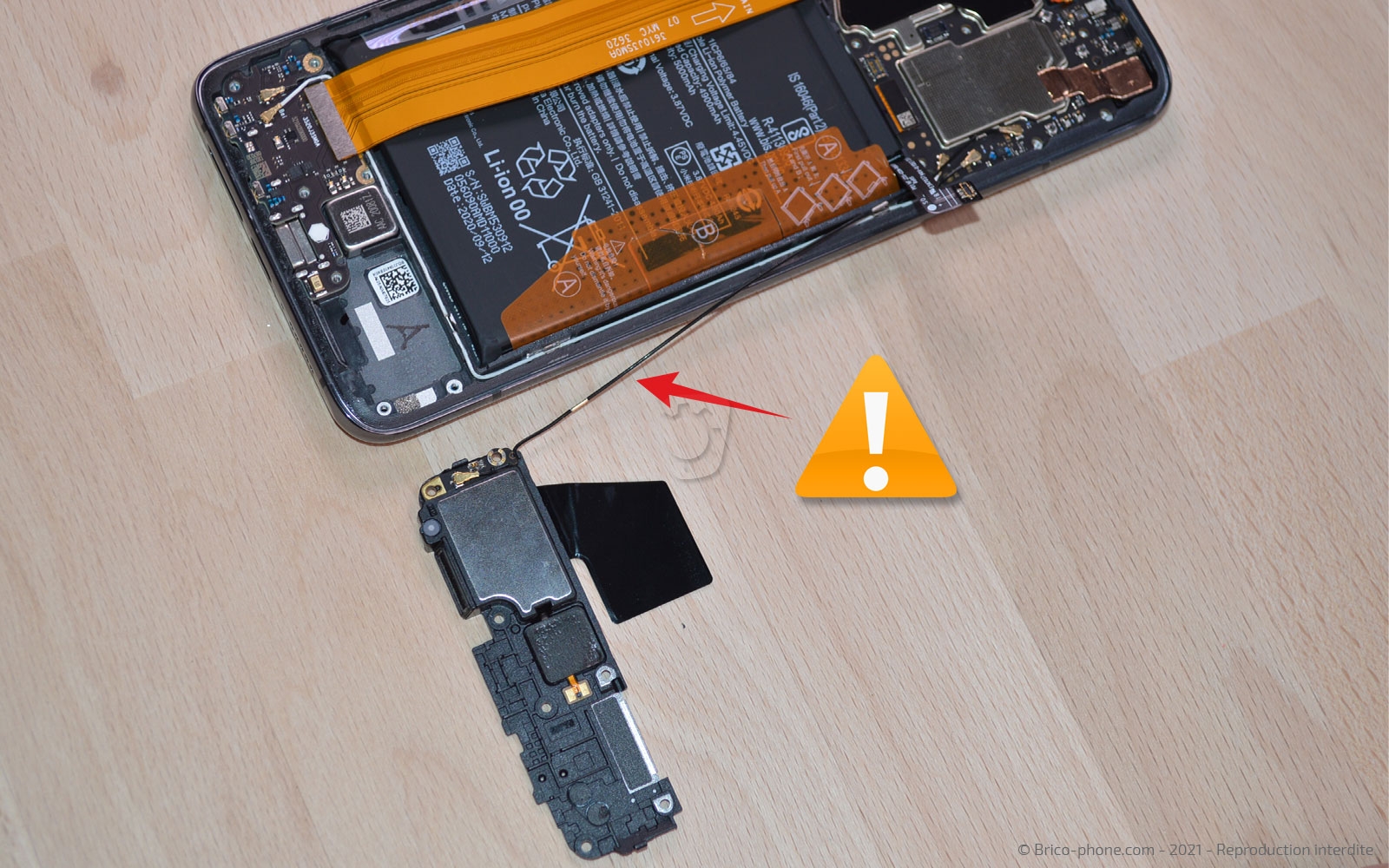

Il ne vous reste plus qu'à le faire basculer sur le coté droit de votre smartphone en faisant attention au câble coaxial qui le retient encore à la carte mère.
Outils du kit utilisés
Outils du kit utilisés



Etape 8 : Libérer le connecteur de charge

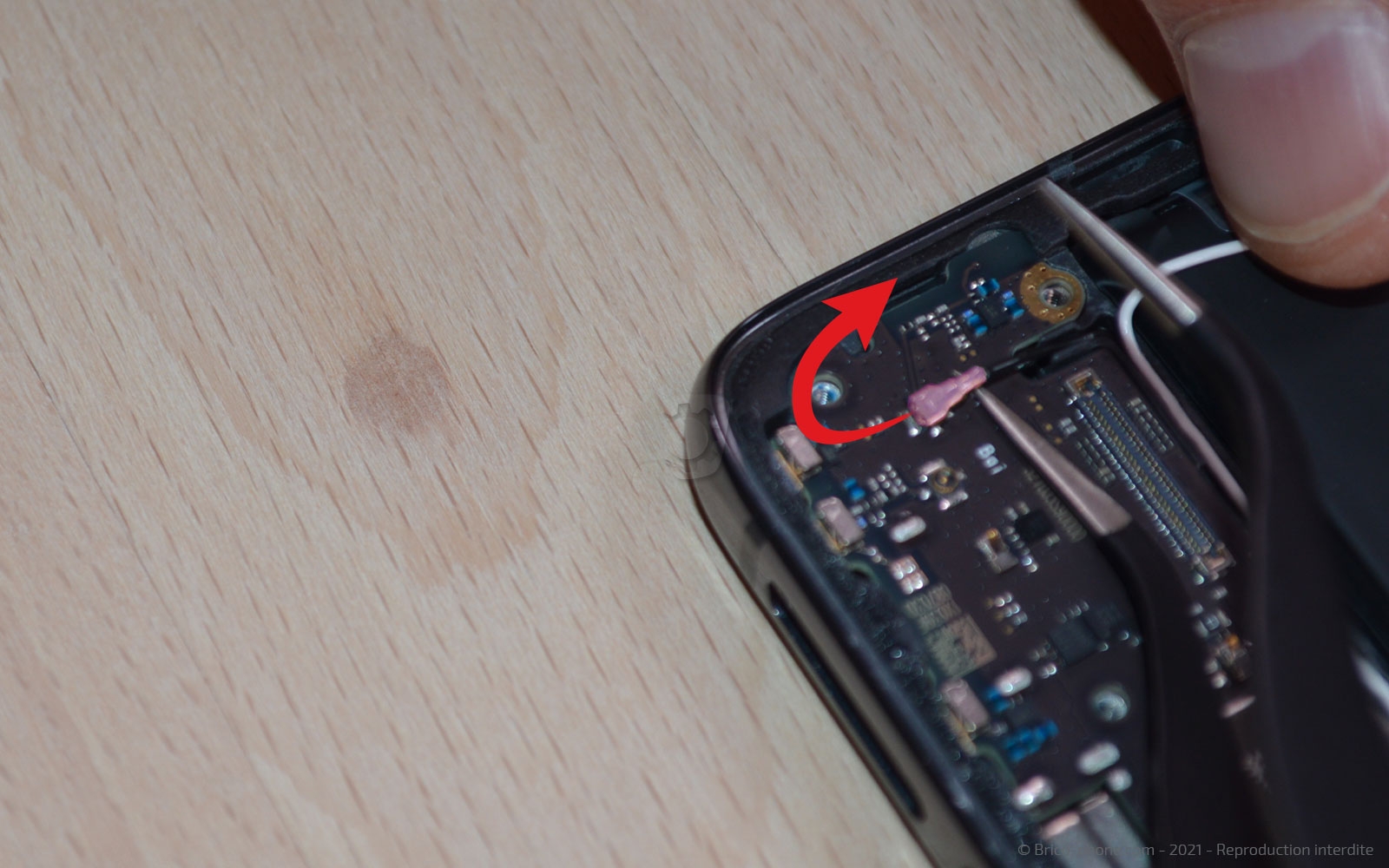

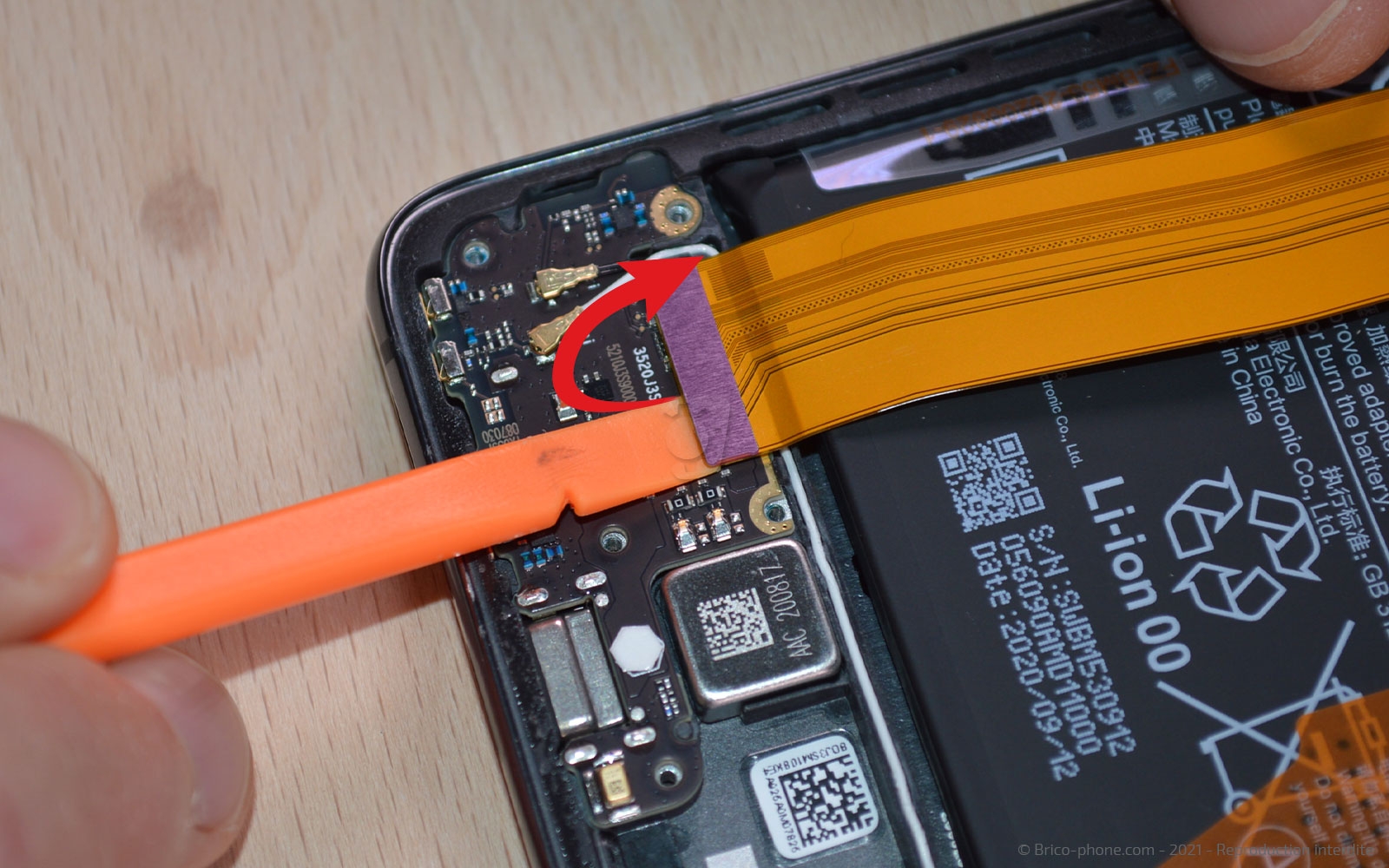

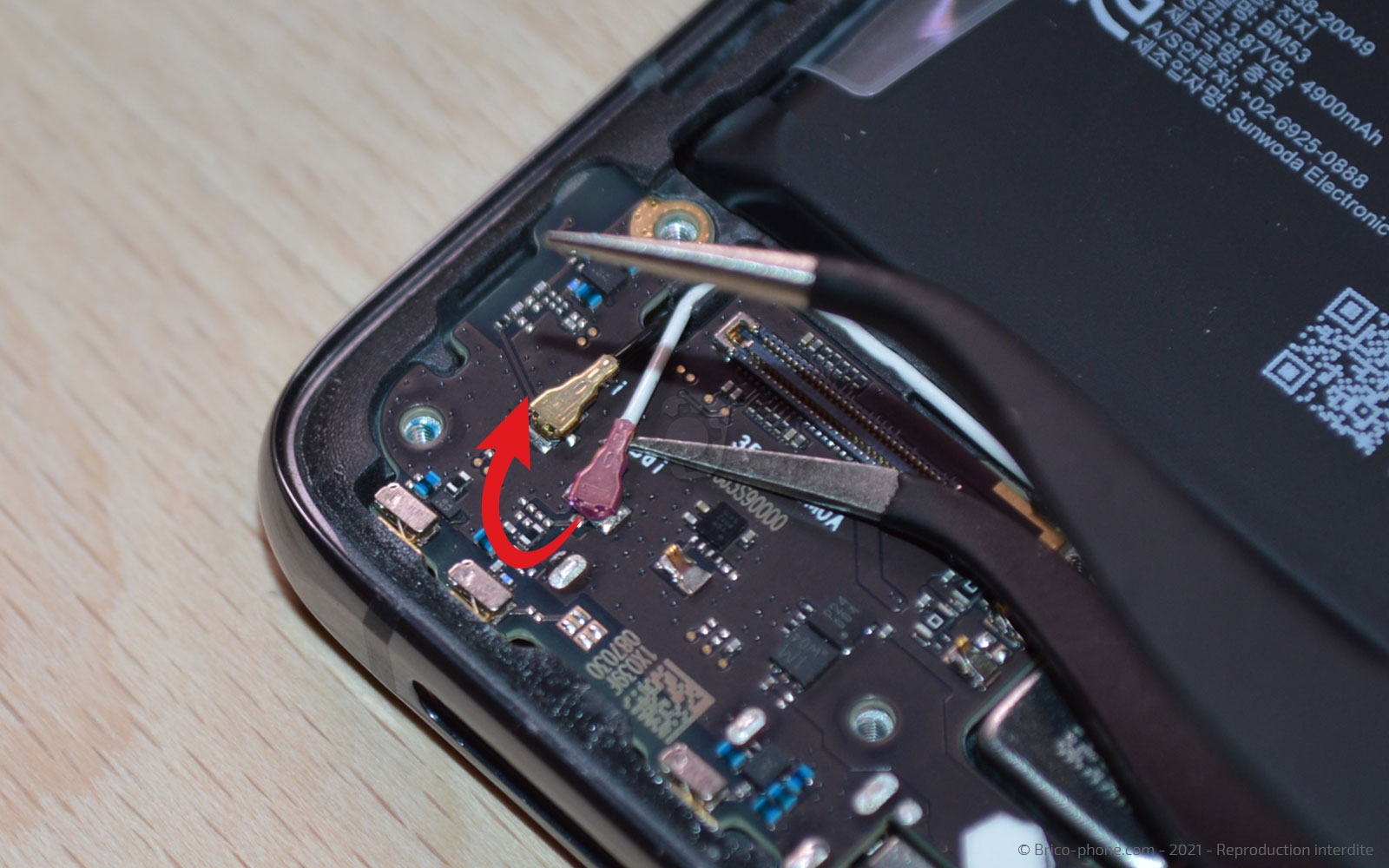

Déconnectez la nappe de la rallonge d'interconnexion puis déclipsez les deux câbles coaxiaux du dock.
Outils du kit utilisés
Outils du kit utilisés

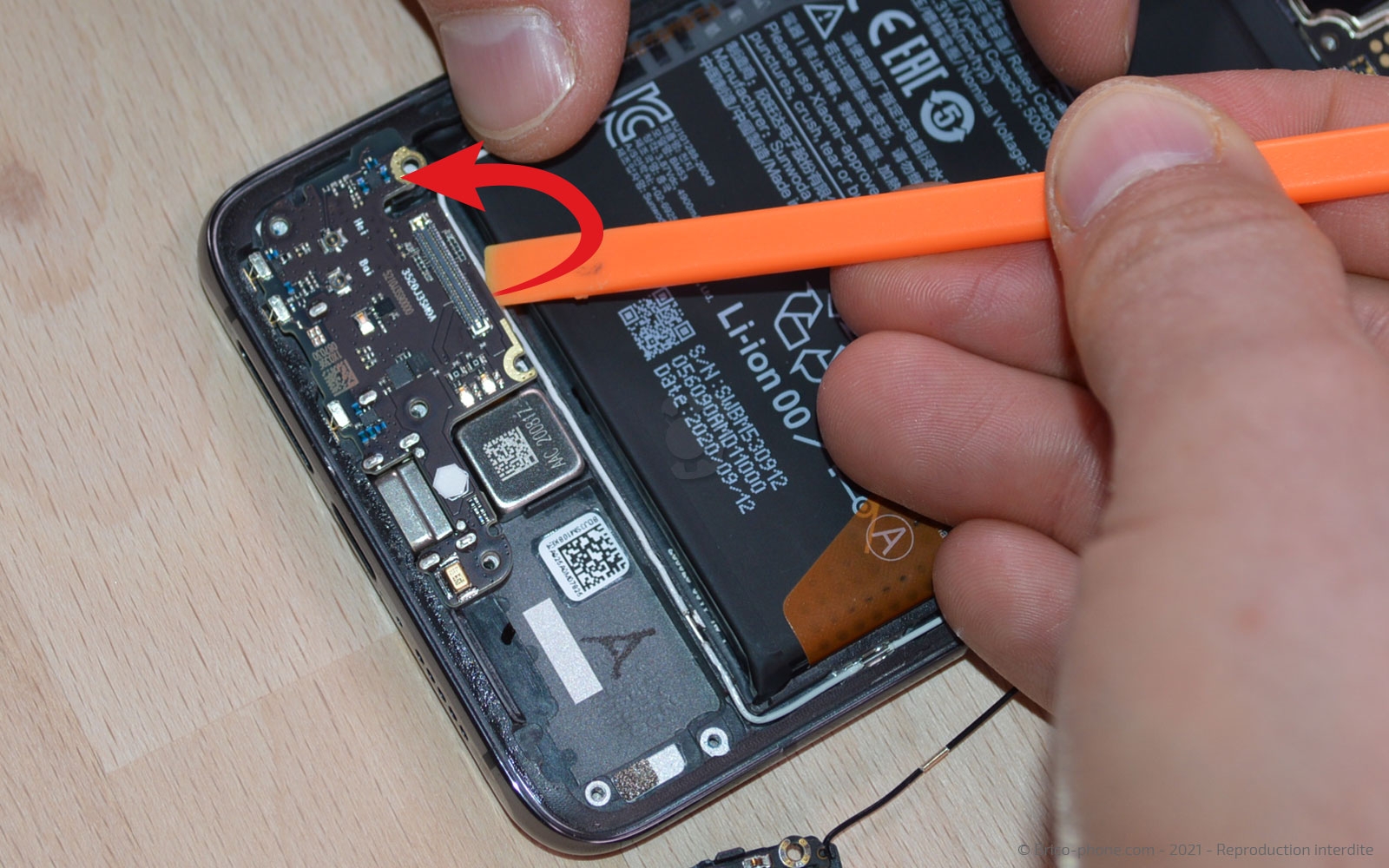

Etape 9 : Sortir le connecteur de charge

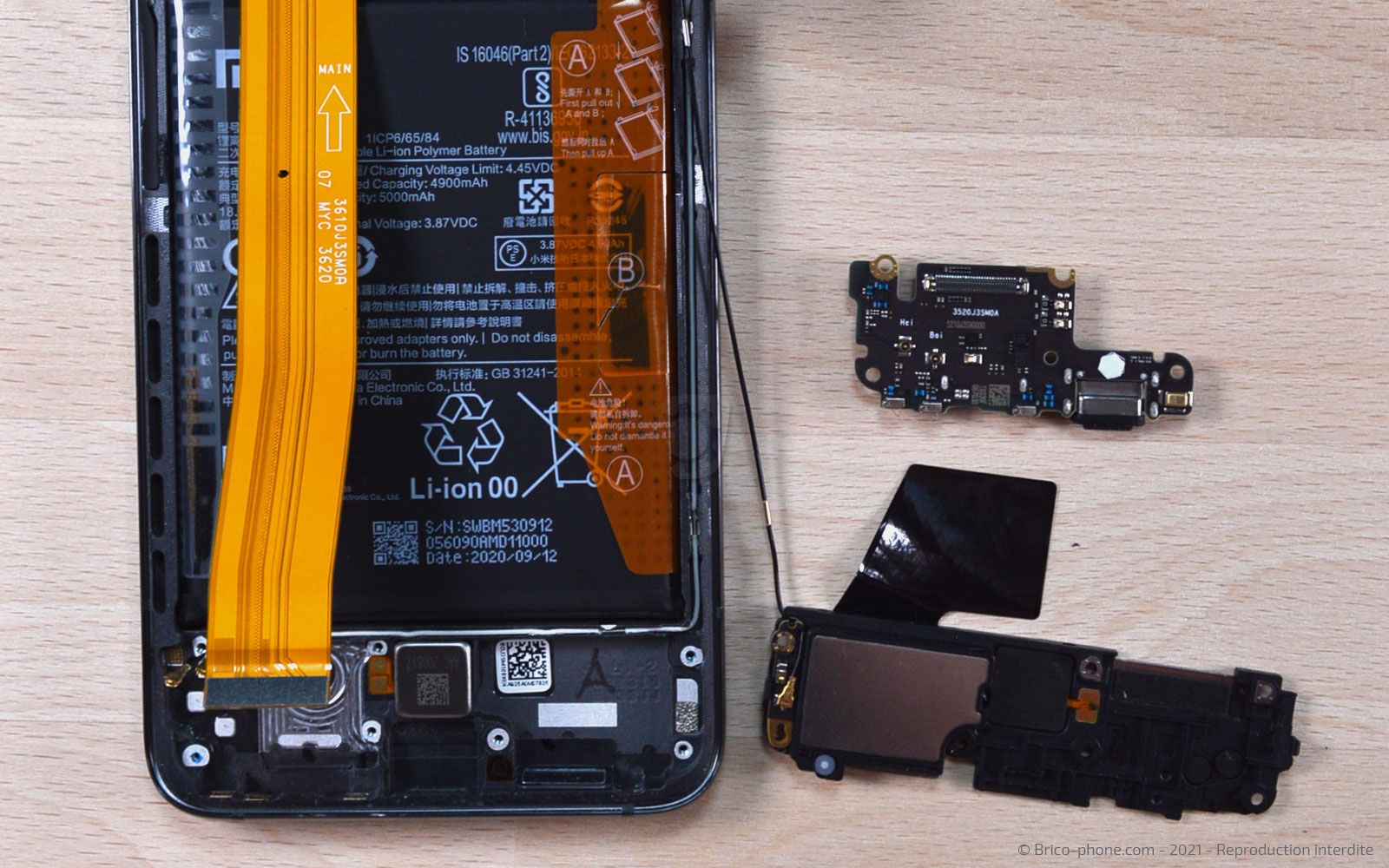

Glissez le levier sous le composant pour décoller le connecteur de charge défectueux de votre Xiaomi Mi 10T.
Outils du kit utilisés
Outils du kit utilisés

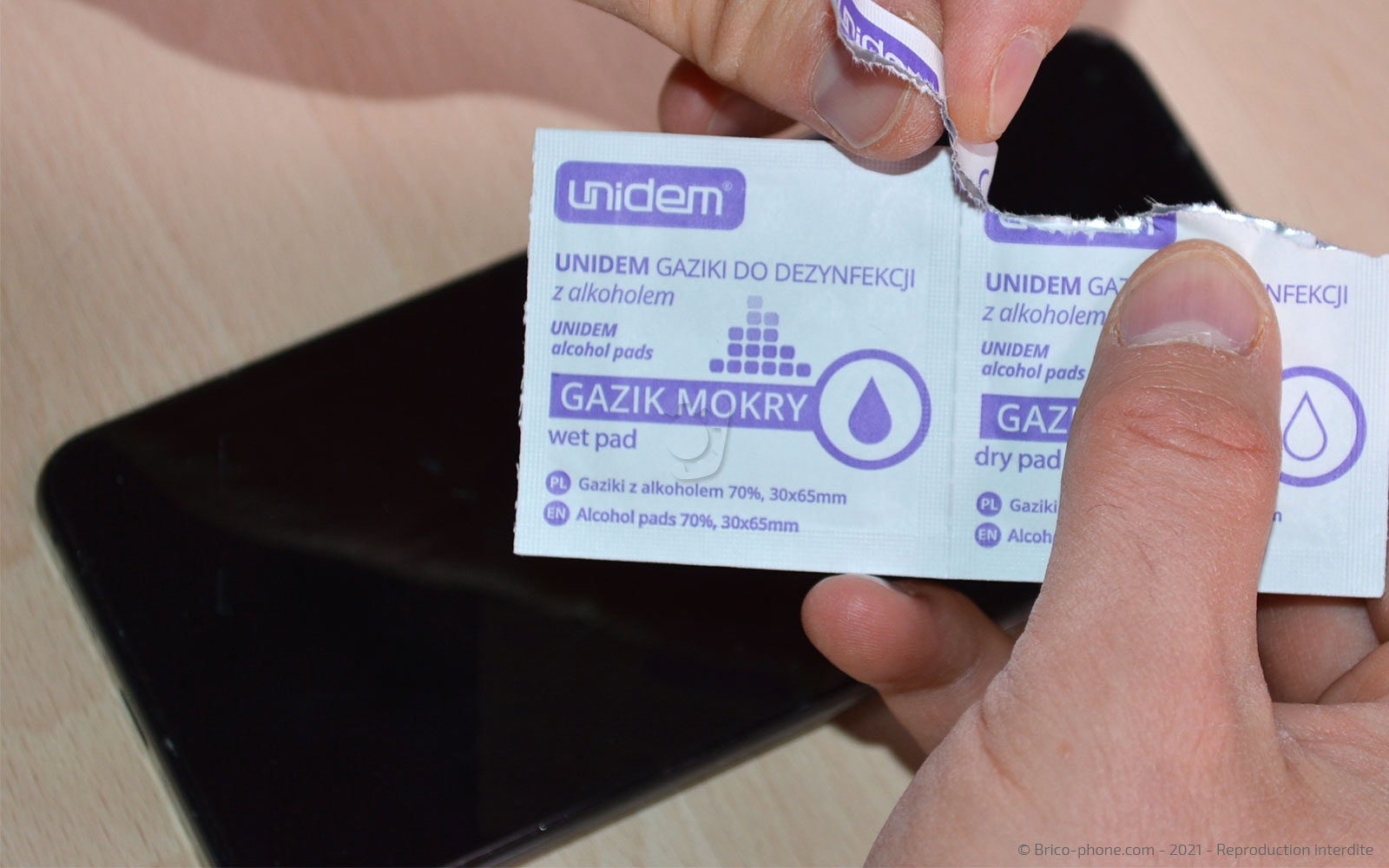

Conseils pour le remontage
Placez le nouveau connecteur de charge dans le châssis de votre smartphone.

Rebranchez toutes les nappes et suivez les étapes précédentes pour remonter votre Xiaomi Mi 10T.

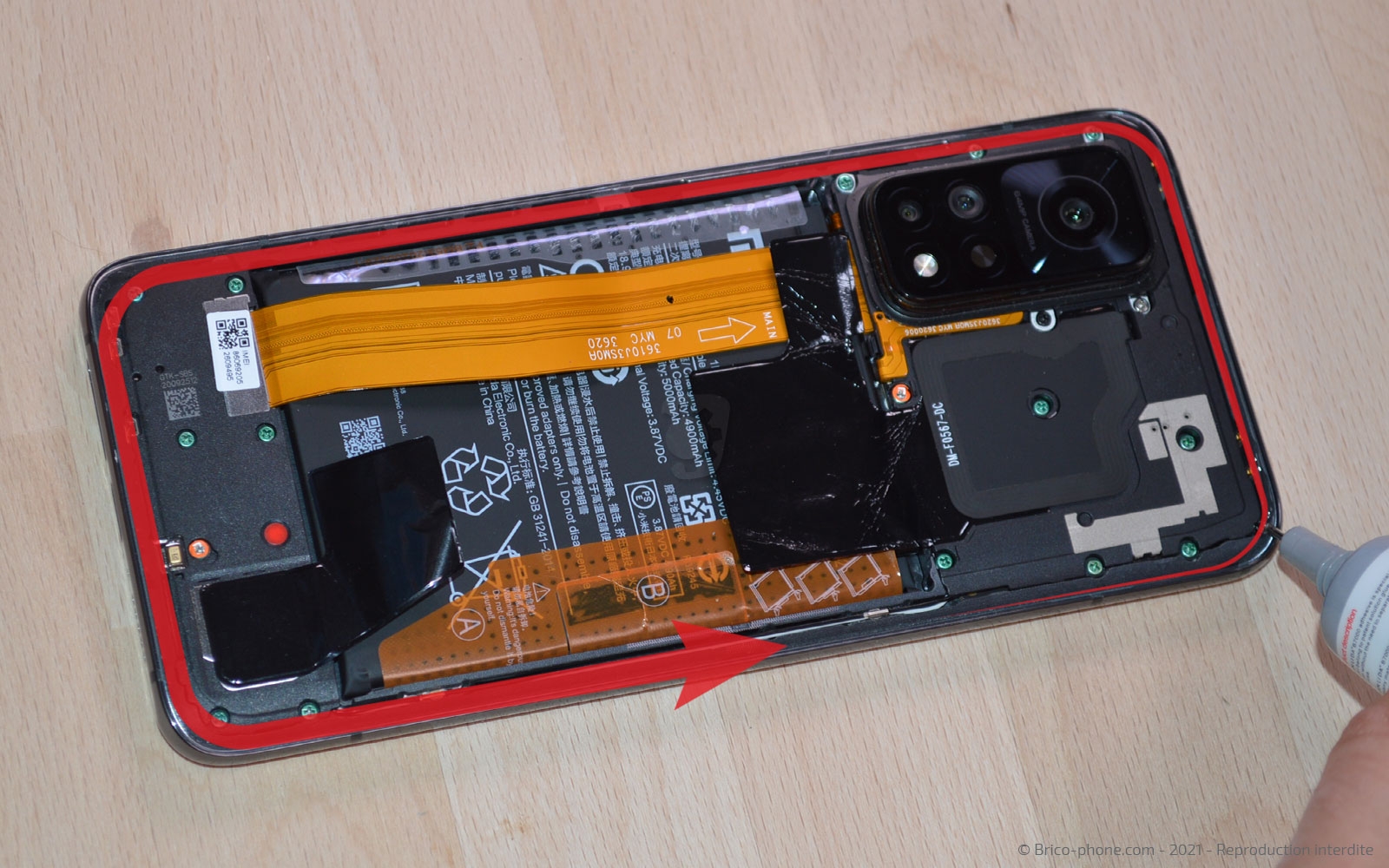

Avant de replacer la vitre arrière, il vous faut mettre la colle B-7000 sur les bords du châssis.

Enfin, laissez sécher la colle environ 30 minutes à l'aide d'encyclopédies ou de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
