Changement de l'antenne WIFI

IPhone 5C
Temps estimé : 30 min Difficulté : 3/5
IPhone 5C | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer l'antenne WIFI sur votre iPhone 5C.

Diagnostic

Diagnostic :
➤Votre iPhone 5C ne capte plus de signal WIFI ou très faiblement.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Antenne wifi pour iPhone 5C
9,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier
Voir toute la gamme

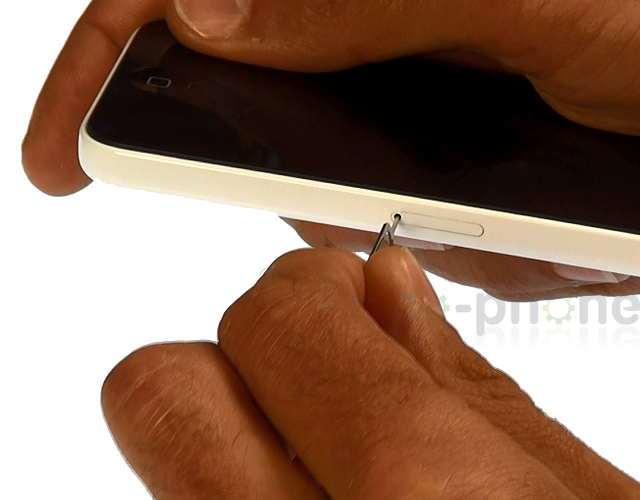

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.
Outils du kit utilisés
Outils du kit utilisés

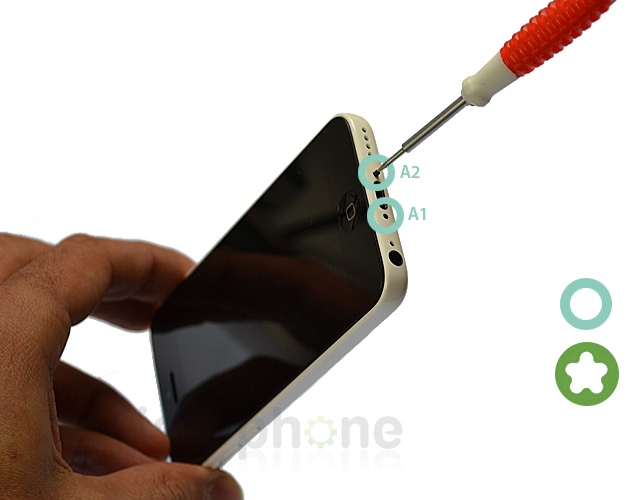

Etape 1 : Retirer les vis de la coque
Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

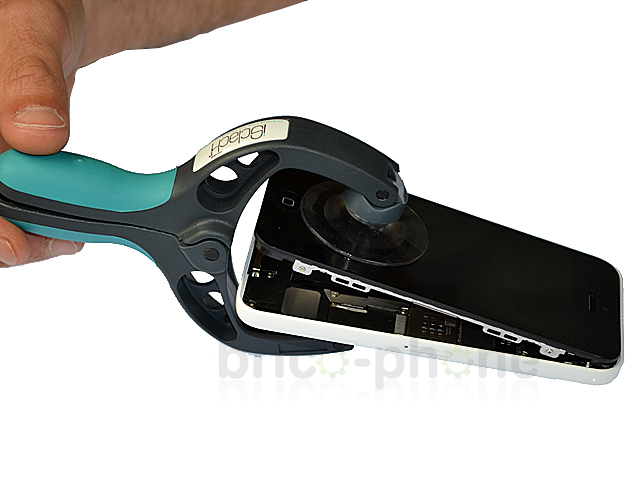

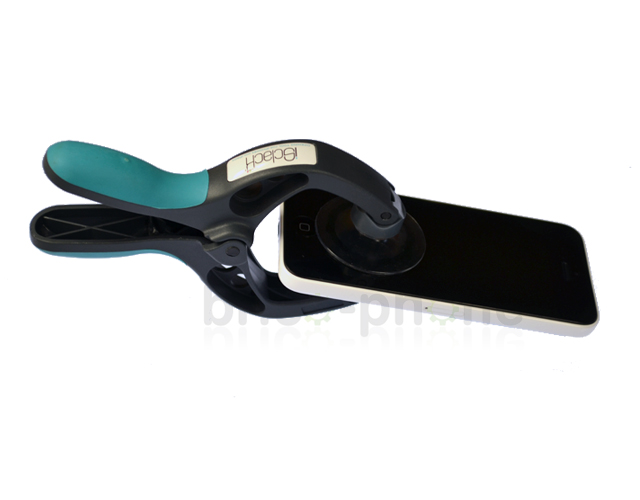

Etape 2a : Retirer l'écran
Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 2b : Retirer l'écran
Ouvrez sur un angle d"environ 90° maximum
Outils du kit utilisés
Outils du kit utilisés

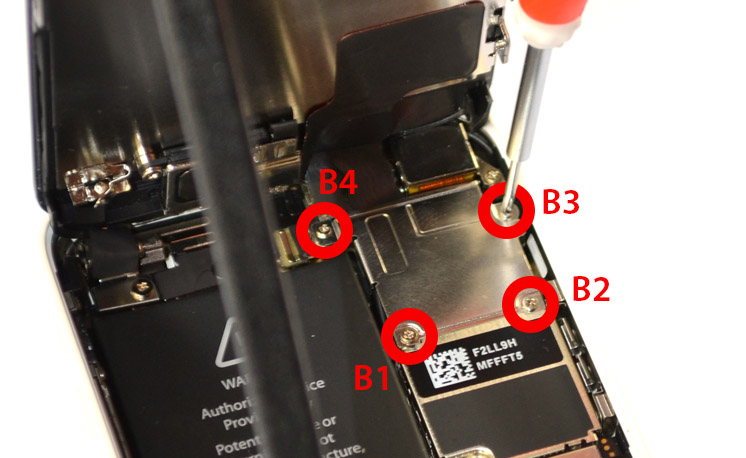

Etape 2c : Retirer l'écran
A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.
Outils du kit utilisés
Outils du kit utilisés

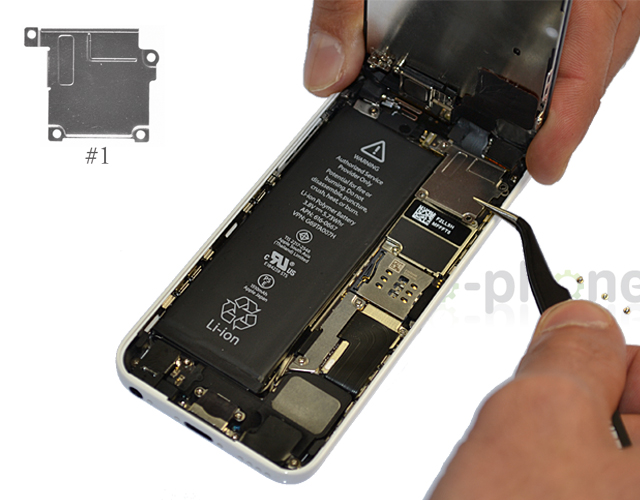

Etape 2d : Retirer l'écran
Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

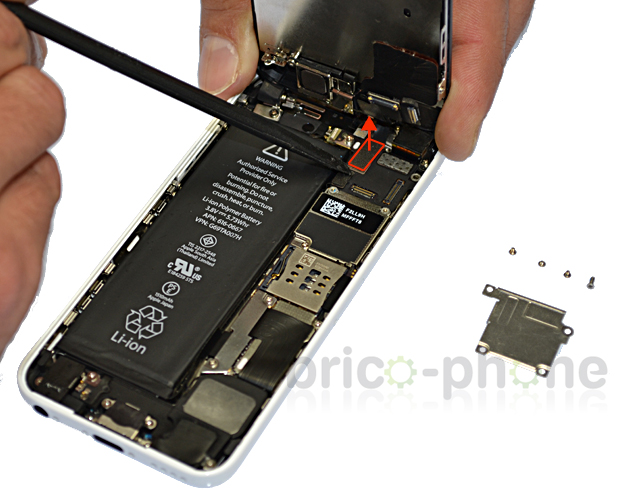

Etape 2e : Retirer l'écran
Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).
Outils du kit utilisés
Outils du kit utilisés

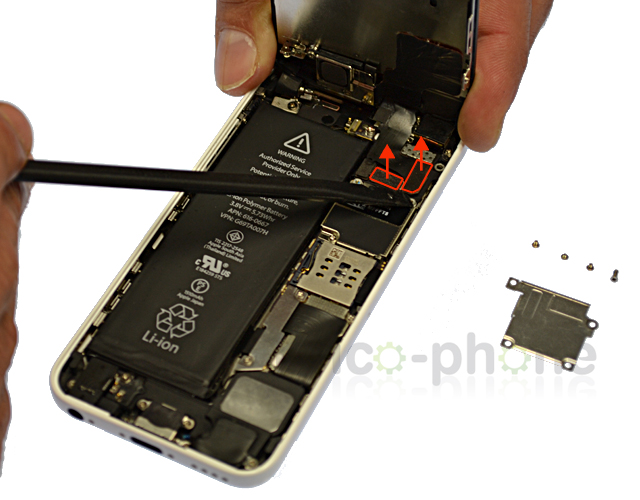

Etape 2f : Retirer l'écran
Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).
Outils du kit utilisés
Outils du kit utilisés

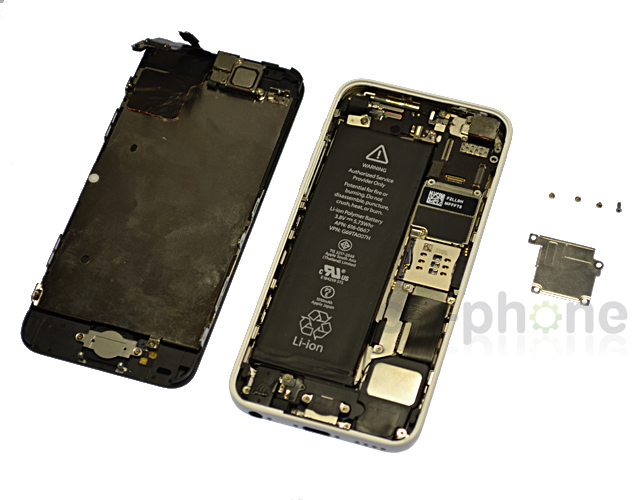

Etape 2g : Retirer l'écran
Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.
Outils du kit utilisés
Outils du kit utilisés

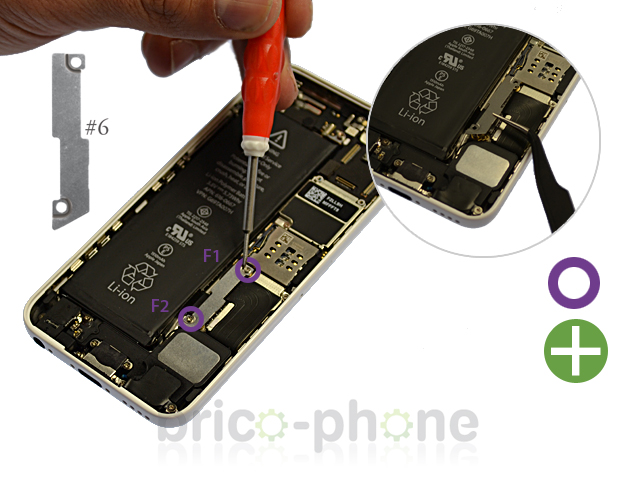

Etape 3a : Déconnecter la batterie
Dévisser les vis F1 et F2 qui maintiennent la plaquette métallique de protection des nappes de la batterie et du connecteur Dock (connecteur de charge). Utilisez ensuite la pincette pour l'extraire. Cette plaquette métallique se nomme #6 sur notre patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

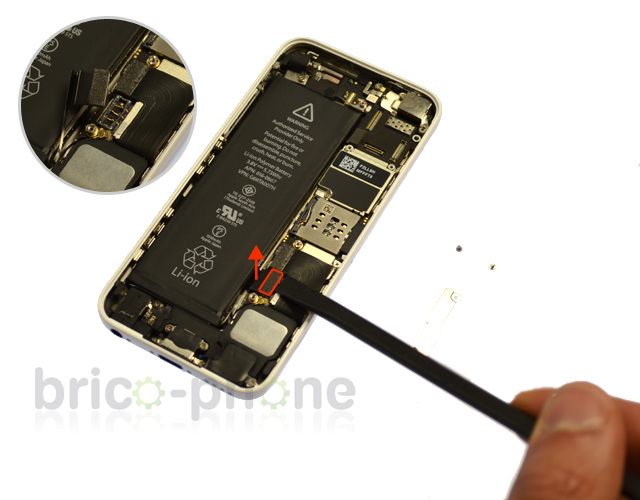

Etape 3b : Déconnecter la batterie
Vous pouvez maintenant déclipser la nappe de la batterie avec le levier plastique.
Outils du kit utilisés
Outils du kit utilisés

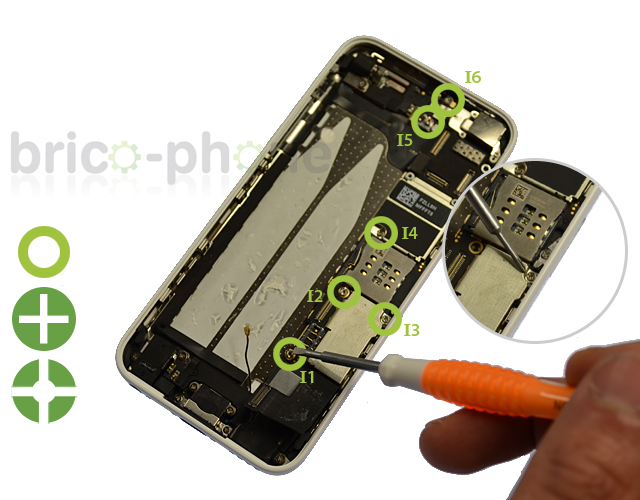

Etape 4a : Retirer la carte mère
Utiliser le tournevis cruciforme (ou plat selon certaines vis pour lesquelles ce sera plus adapté) afin d'enlever les vis de la carte mère nommées I1 à I6.
Outils du kit utilisés
Outils du kit utilisés

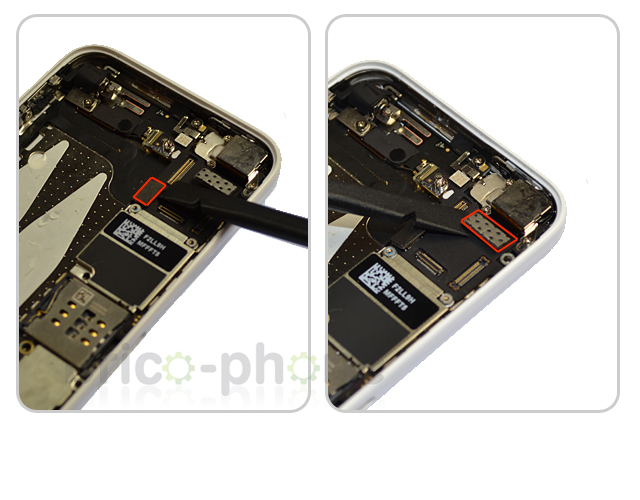

Etape 4b : Retirer la carte mère
Détacher le connecteur de la nappe des boutons volume, mute et Power ainsi que le connecteur de la nappe de la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

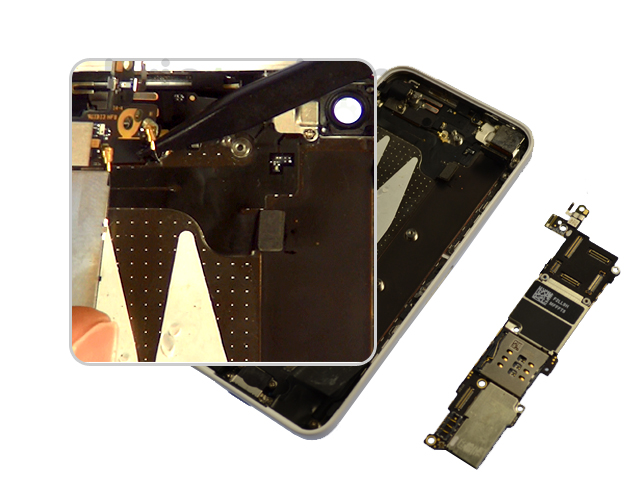

Etape 4c : Retirer la carte mère
Avec le levier plastique, déconnecter le câble WIFI qui se situe en dessous de la carte mère dans son coin supérieur gauche. La carte mère est maintenant totalement débranchée et peut être retirée.
Outils du kit utilisés
Outils du kit utilisés

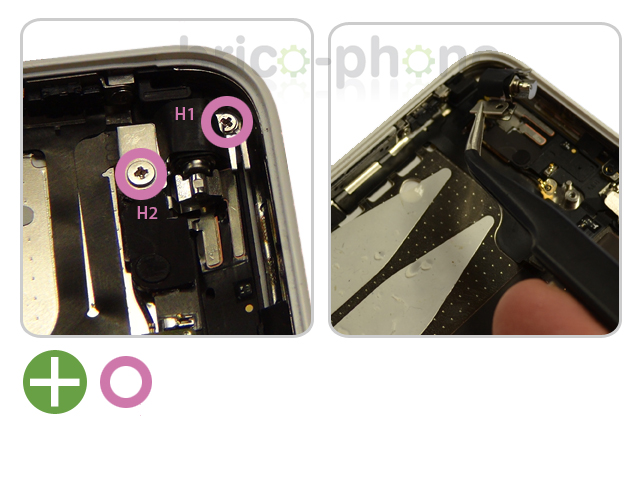

Etape 5 : Retirer le vibreur
Utiliser le tournevis cruciforme pour dévisser les vis H1 et H2 qui tiennent le vibreur. Prenez ensuite la pincette pour le sortir.
Outils du kit utilisés
Outils du kit utilisés

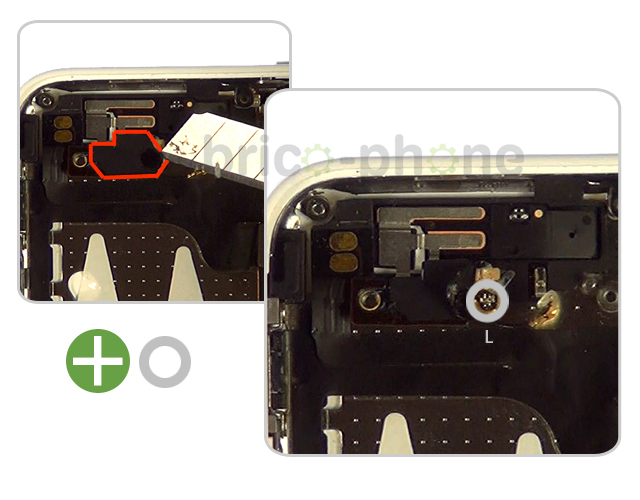

Etape 6 : Retirez la plaquette WIFI
Utiliser un cutter pour décoller l'adhésif noir qui se situe sur la plaquette WIFI. Vous pourrez ensuite dévisser la vis L et retirer la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés
