Changement de connecteur de charge sur Galaxy A52

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A52 | Temps estimé : 30 min | Difficulté : 2/5

Au moment de brancher votre appareil, il est difficile de rentrer le câble de charge ? Il est temps de remplacer le connecteur de charge de votre Samsung Galaxy A52 en suivant les étapes de ce tutoriel de réparation.
Vous pouvez également changer cette pièce si votre prise jack ne fonctionne plus.

Diagnostic

› Votre téléphone ne prend plus la charge.
› Le dock de votre appareil est endommagé et le câble ne rentre plus.
› Votre smartphone n'est plus reconnu lorsque vous le branchez à un périphérique extérieur.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces détachées.

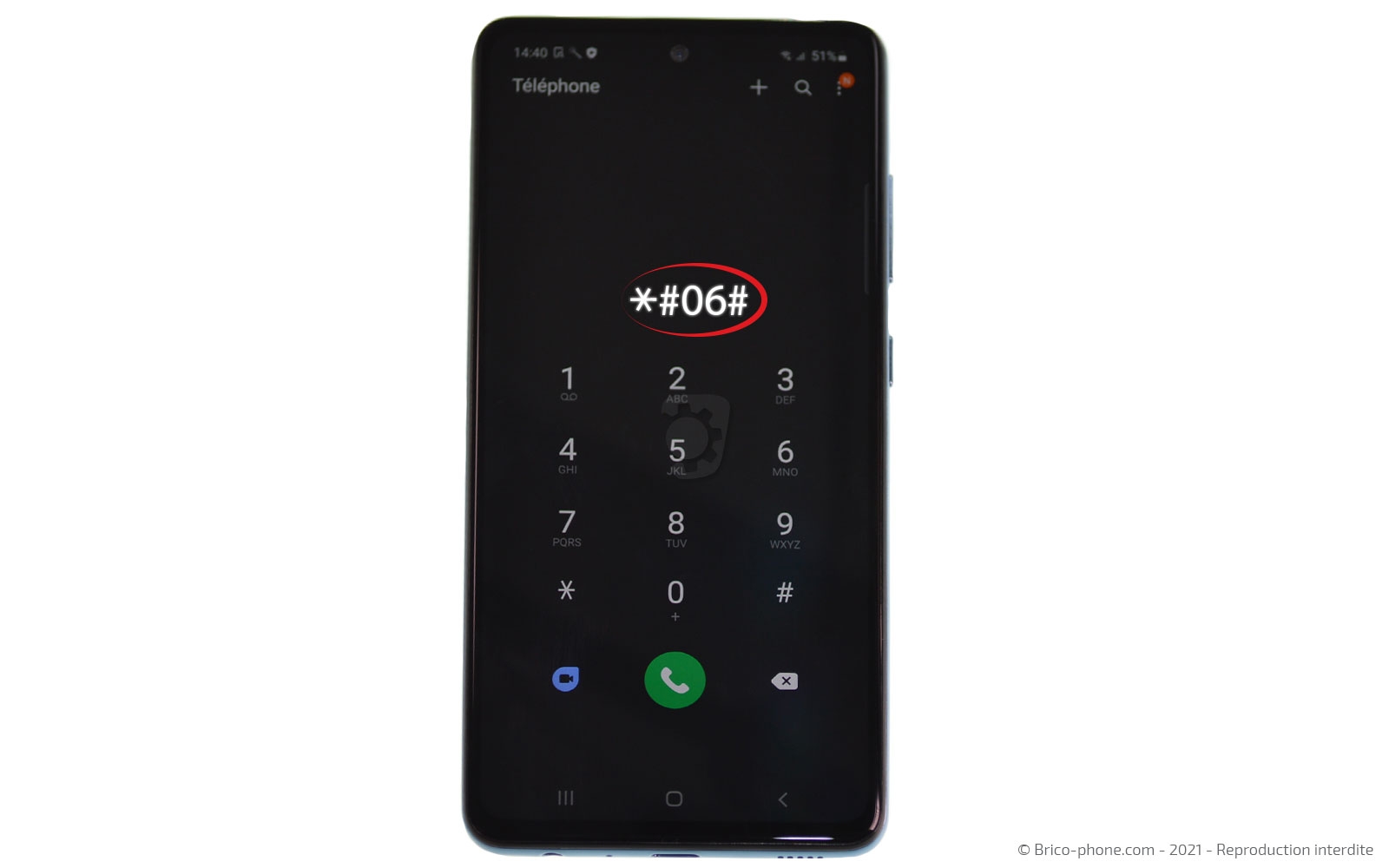

Pour cela, composez le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI. Recopiez la référence sur notre page d'accueil pour connaitre le modèle de votre appareil.

Cette manipulation confirme que vous êtes bien l'heureux propriétaire d'un Samsung Galaxy A52 ?
Il ne vous reste plus qu'à commander le nouveau composant parmi la liste proposée par Brico-phone.

Préparez-vous un espace de travail propre et dégagé avec tous les outils à proximité ainsi que ce tutoriel.

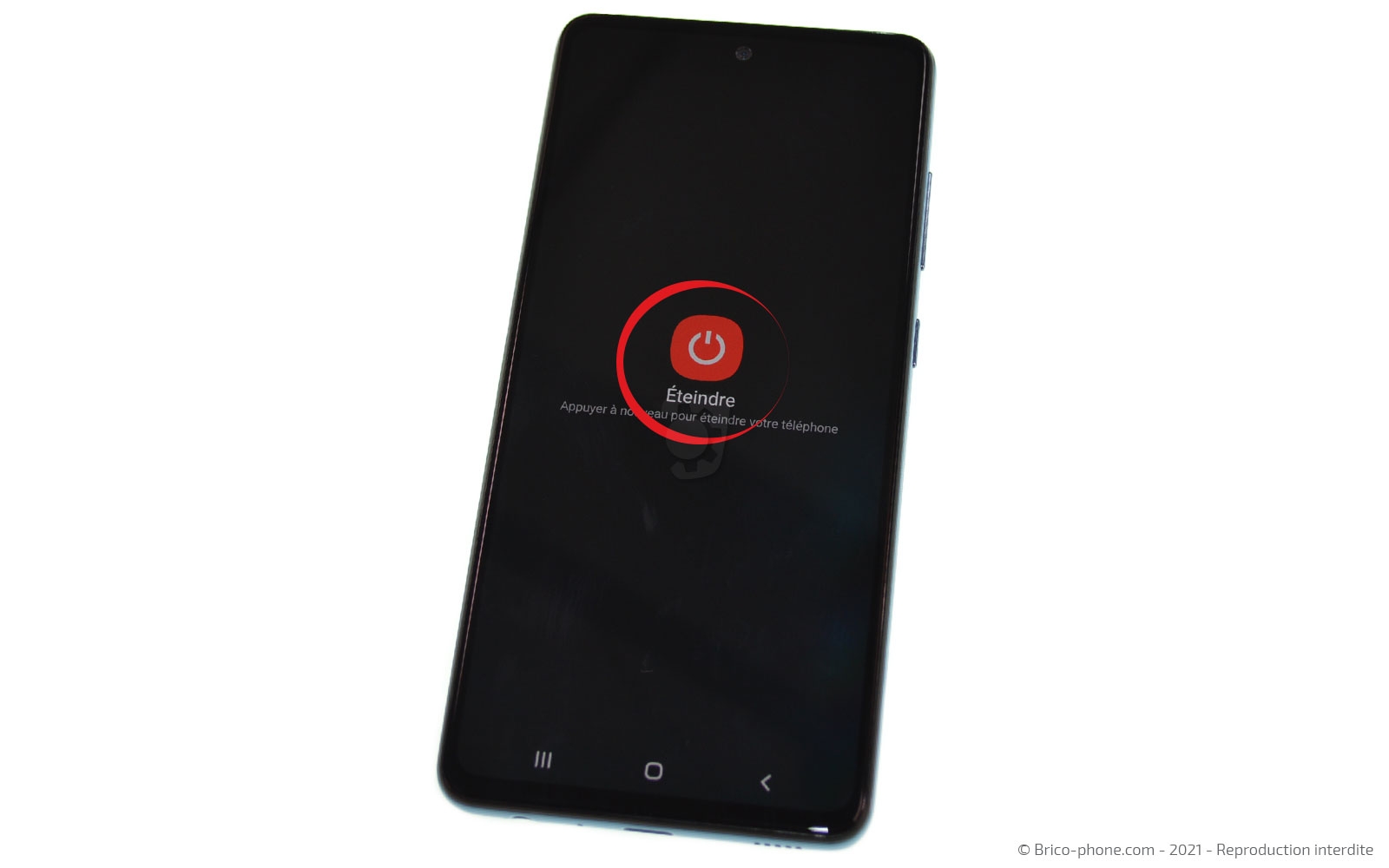

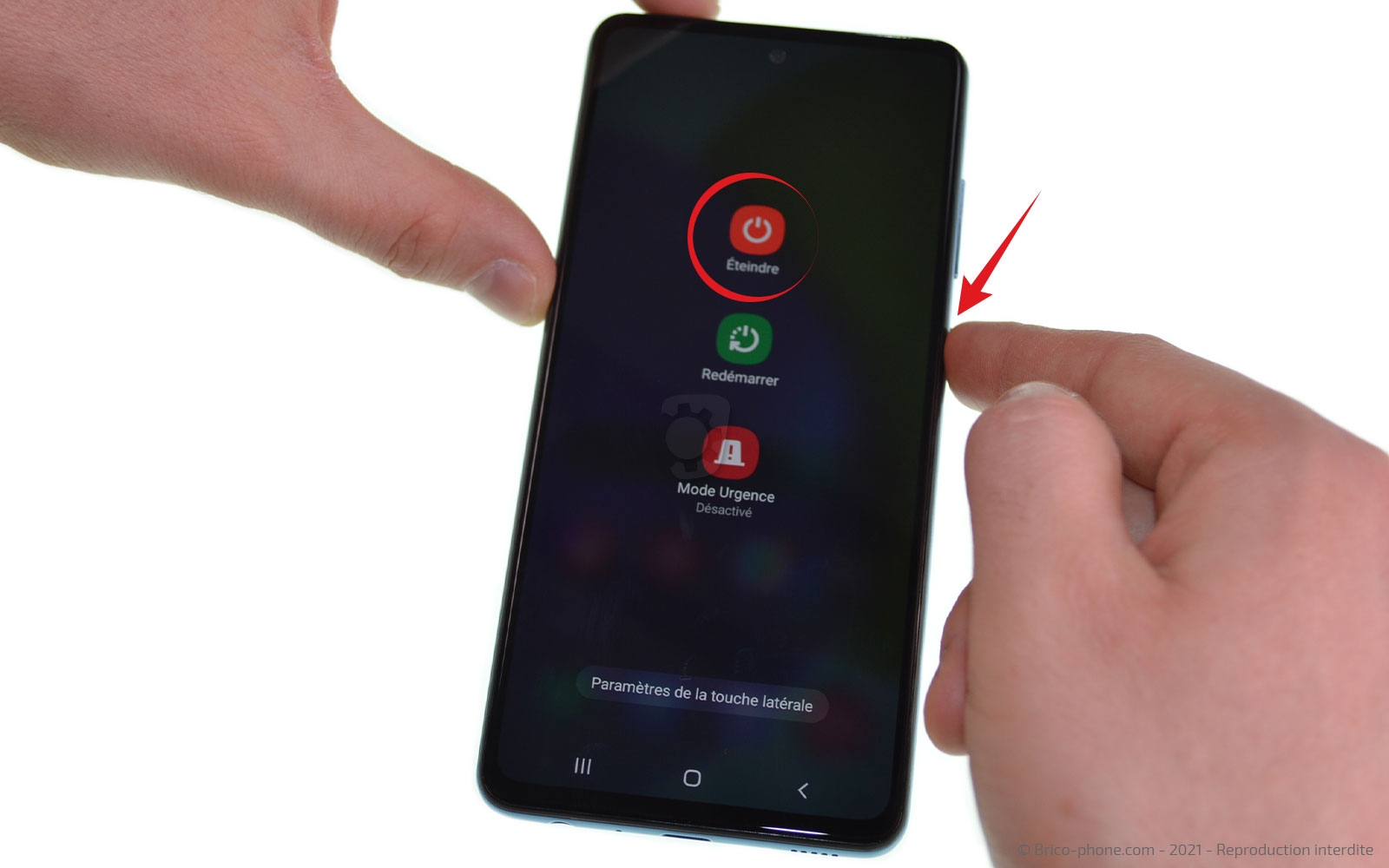

Procédez à l'extinction de votre smartphone pour commencer la réparation.

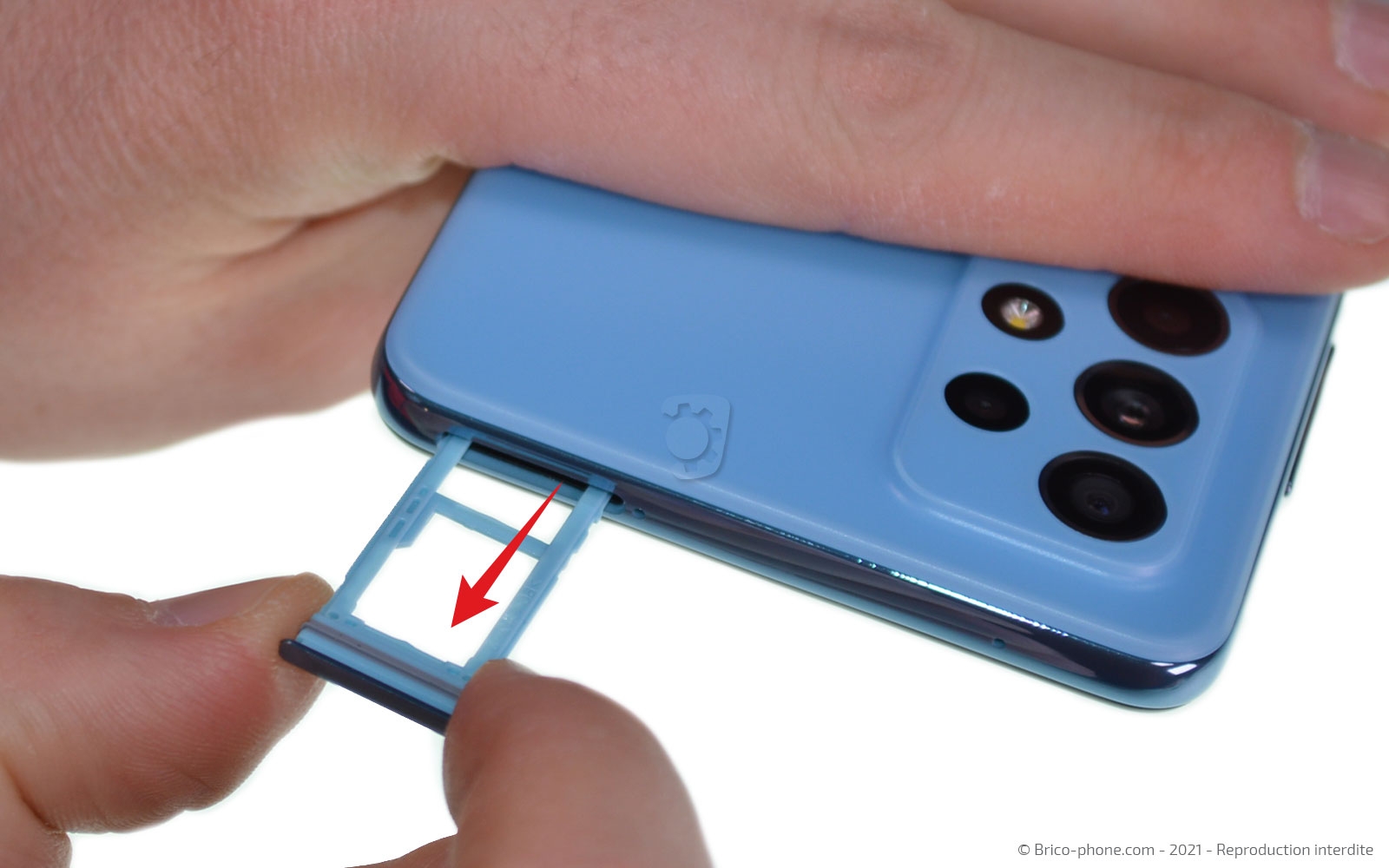

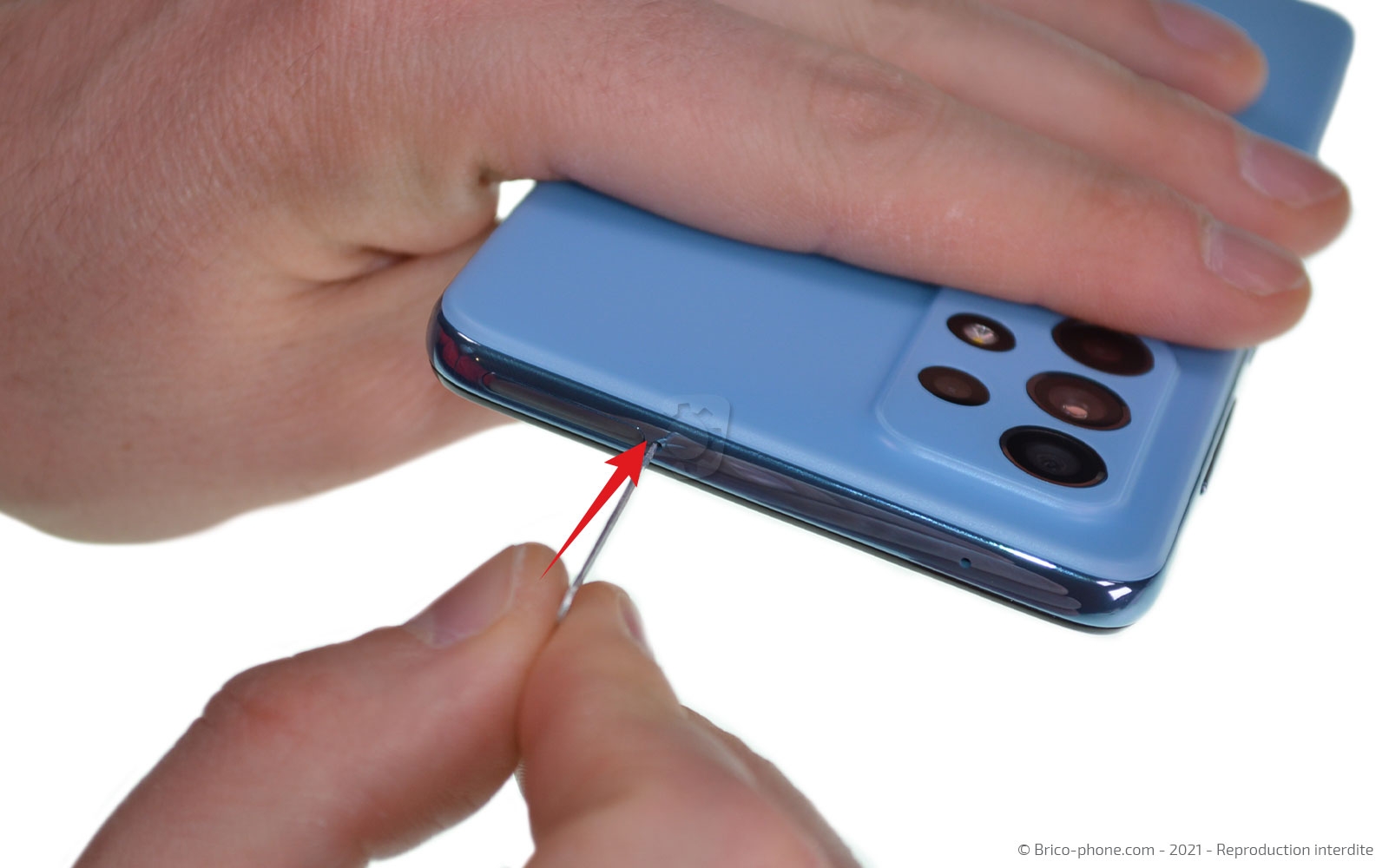

Etape 1 : Récupérer le tiroir Sim

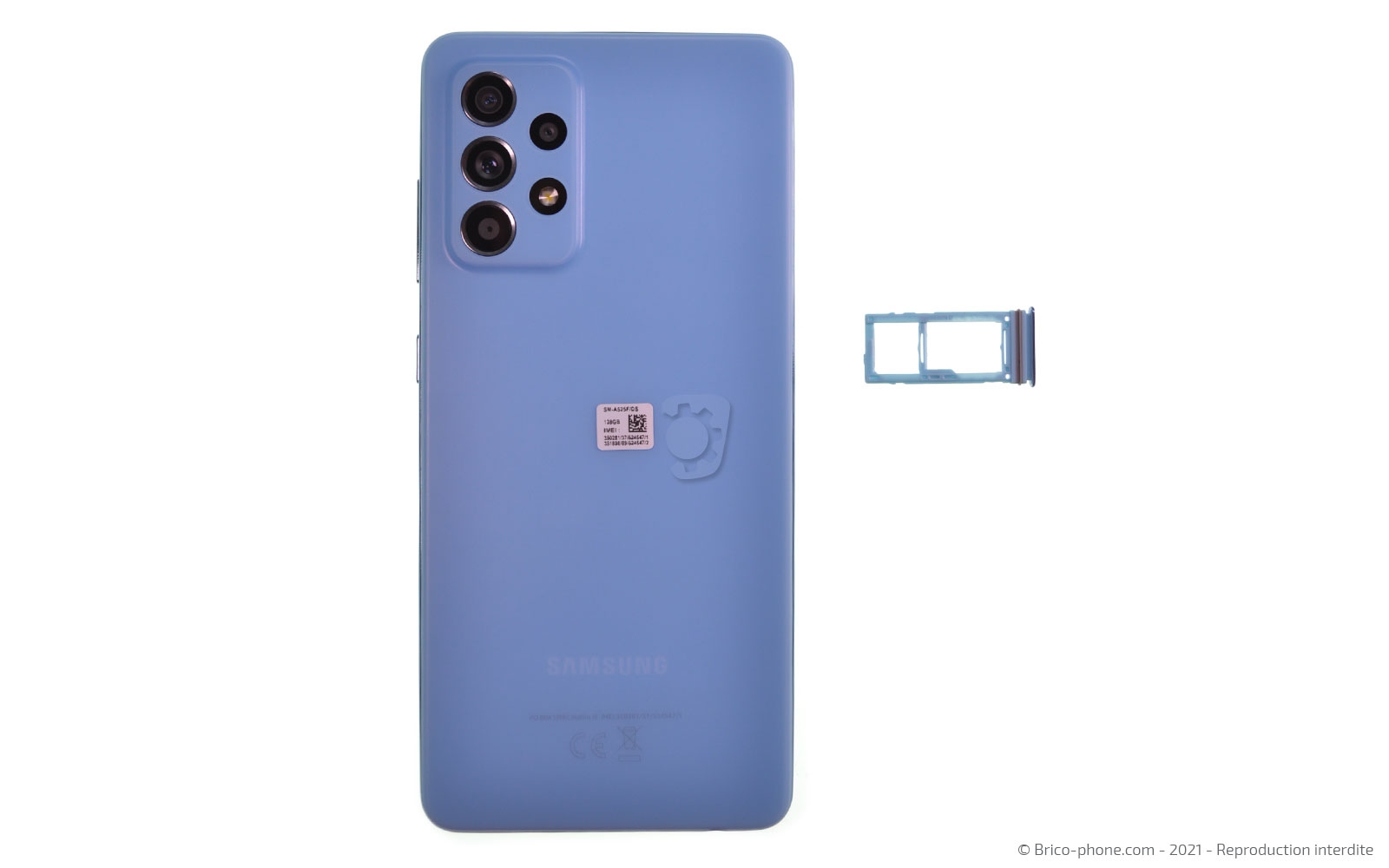

Attrapez l'outil d'extraction pour sortir le rack des cartes Sim et SD de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Nous avons besoin de ramollir le sticker de la votre arrière pour accéder aux composants internes de votre smartphone.
De ce fait, nous proposons deux produits : le décapeur thermique et le coussin chauffant.

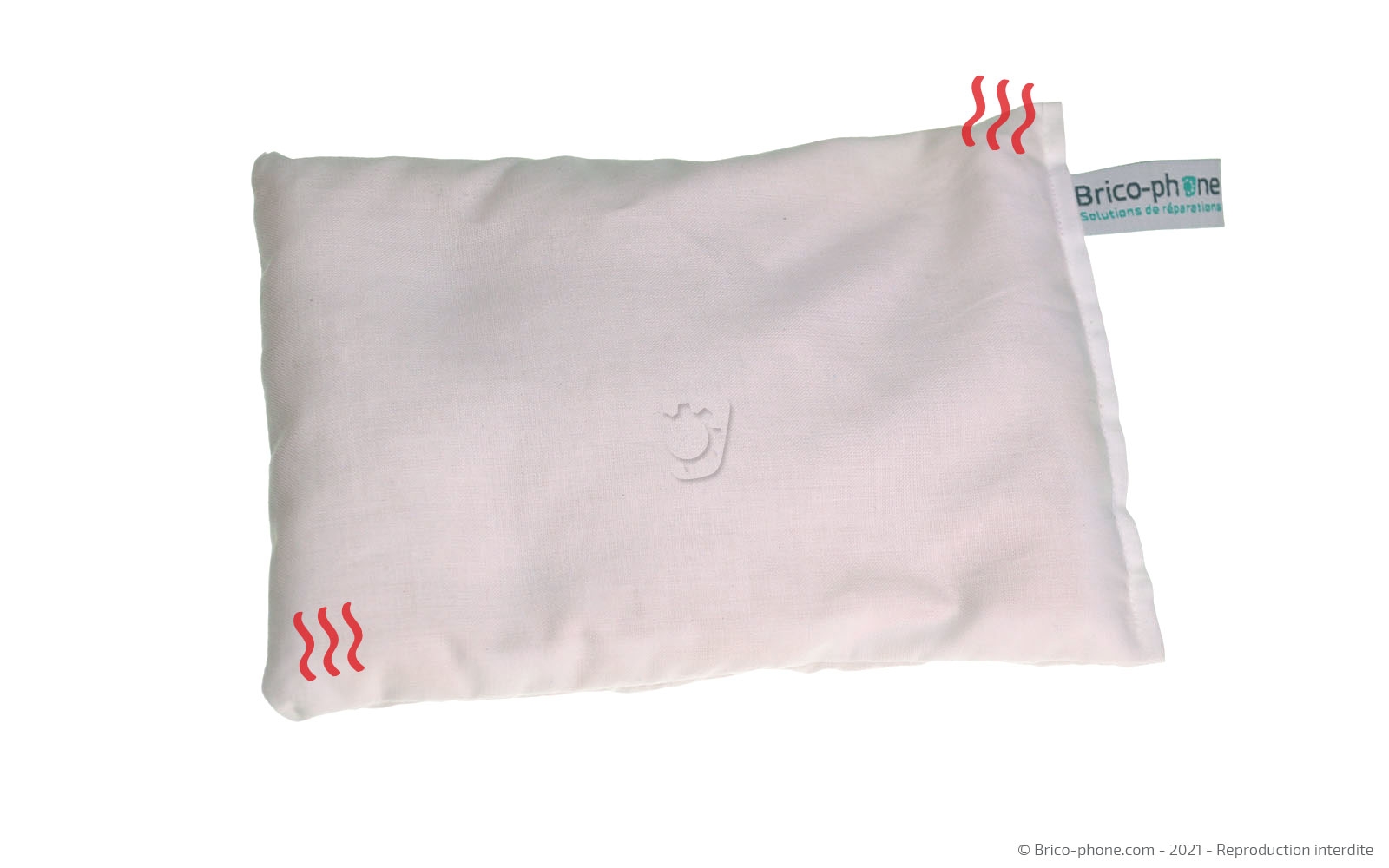

Si vous optez pour le coussin, il vous faut le passer au micro-ondes 2 minutes avant de le déposer sur le le dos du téléphone une trentaine de secondes.

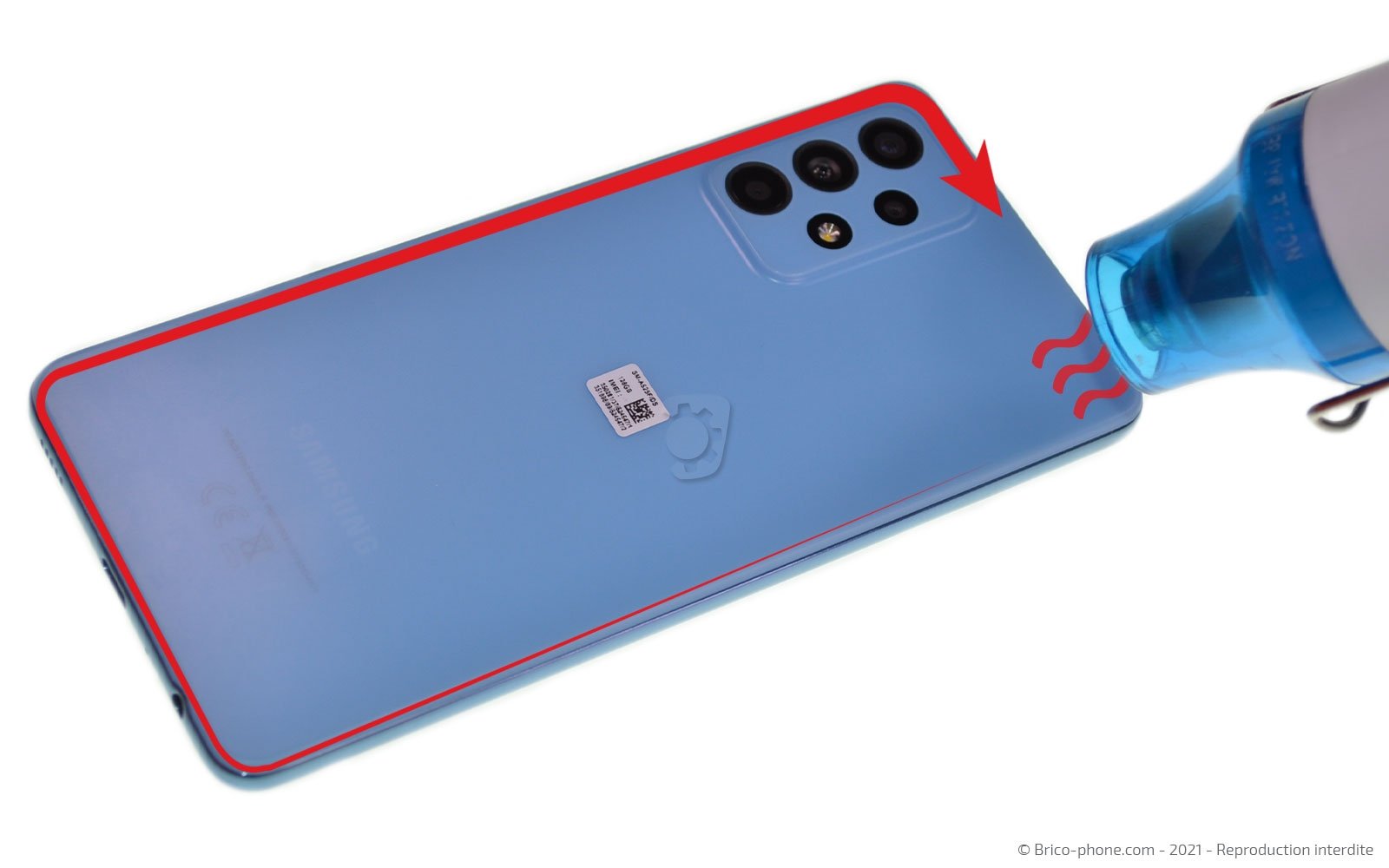

L'autre possibilité est de chauffer le contour de la coque avec le décapeur ou votre sèche-cheveux.

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

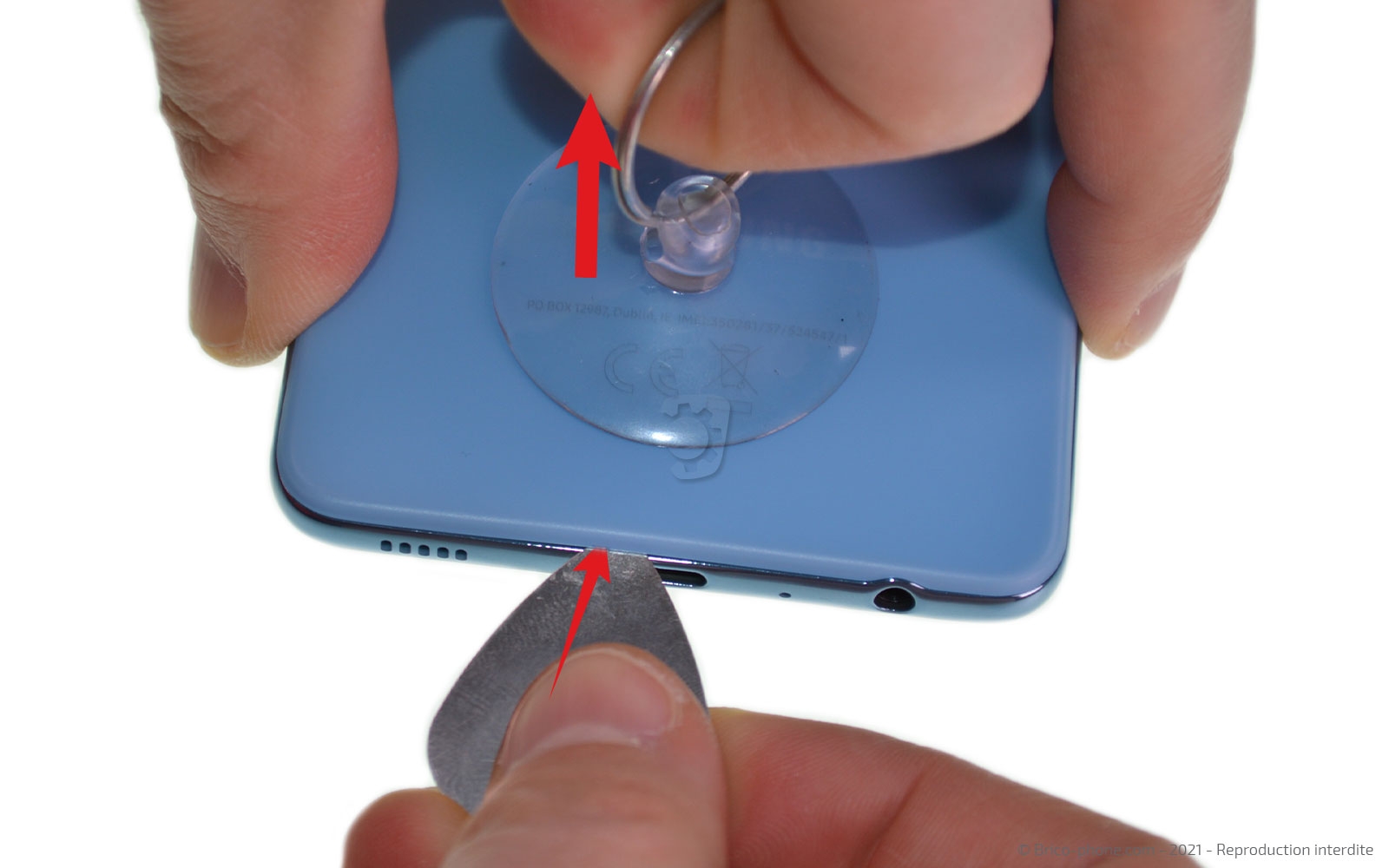

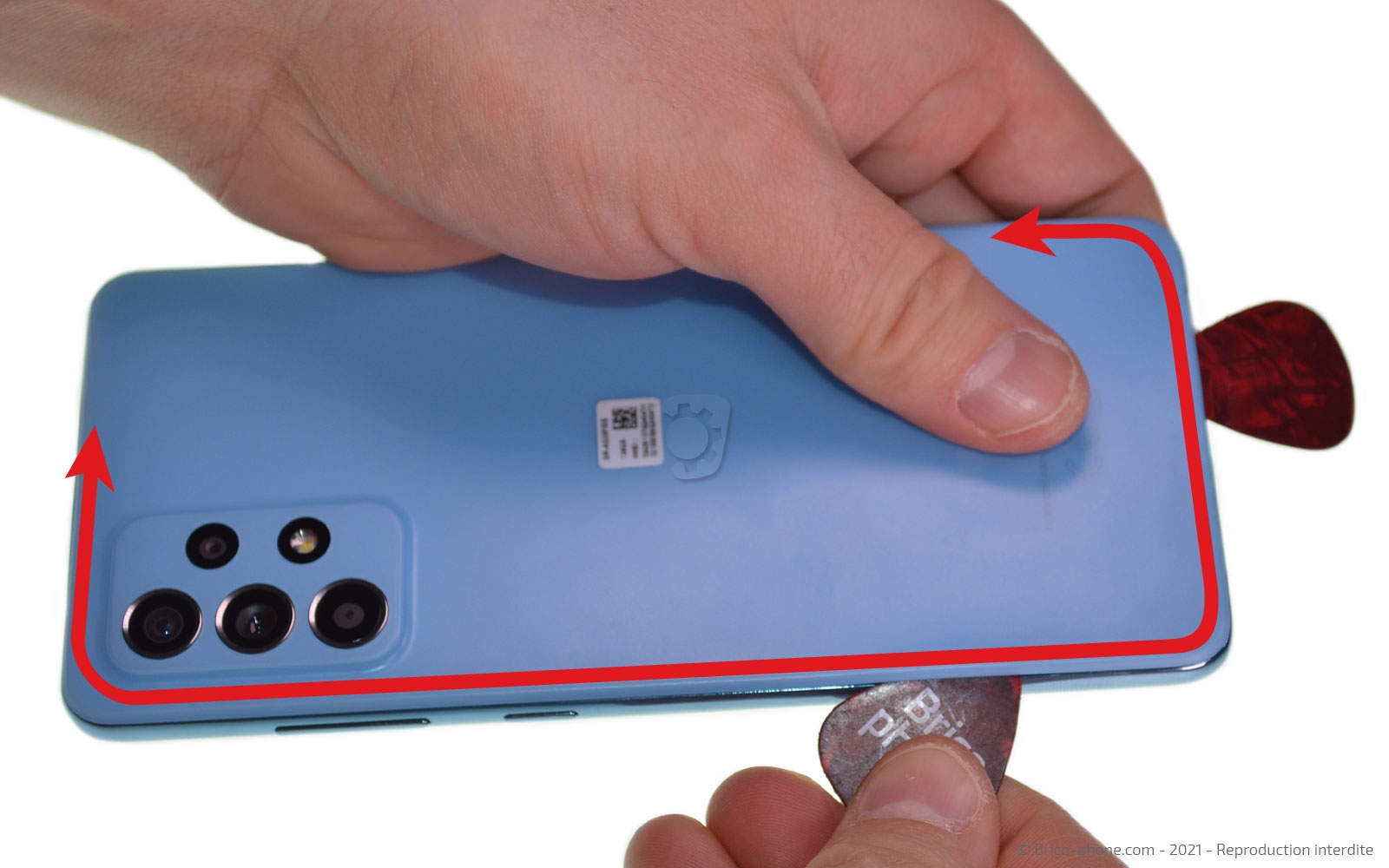

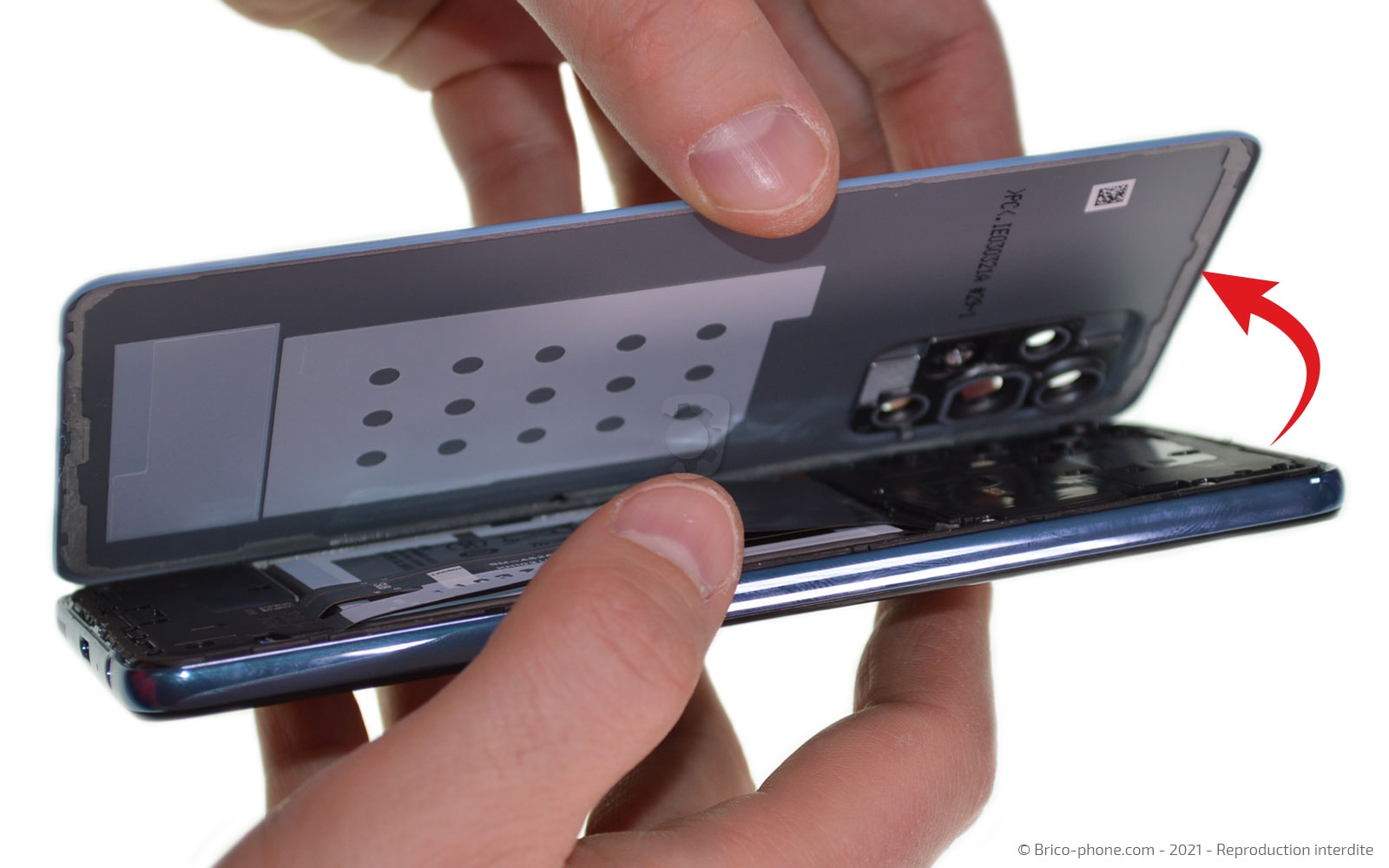

Etape 3 : Décoller la vitre arrière

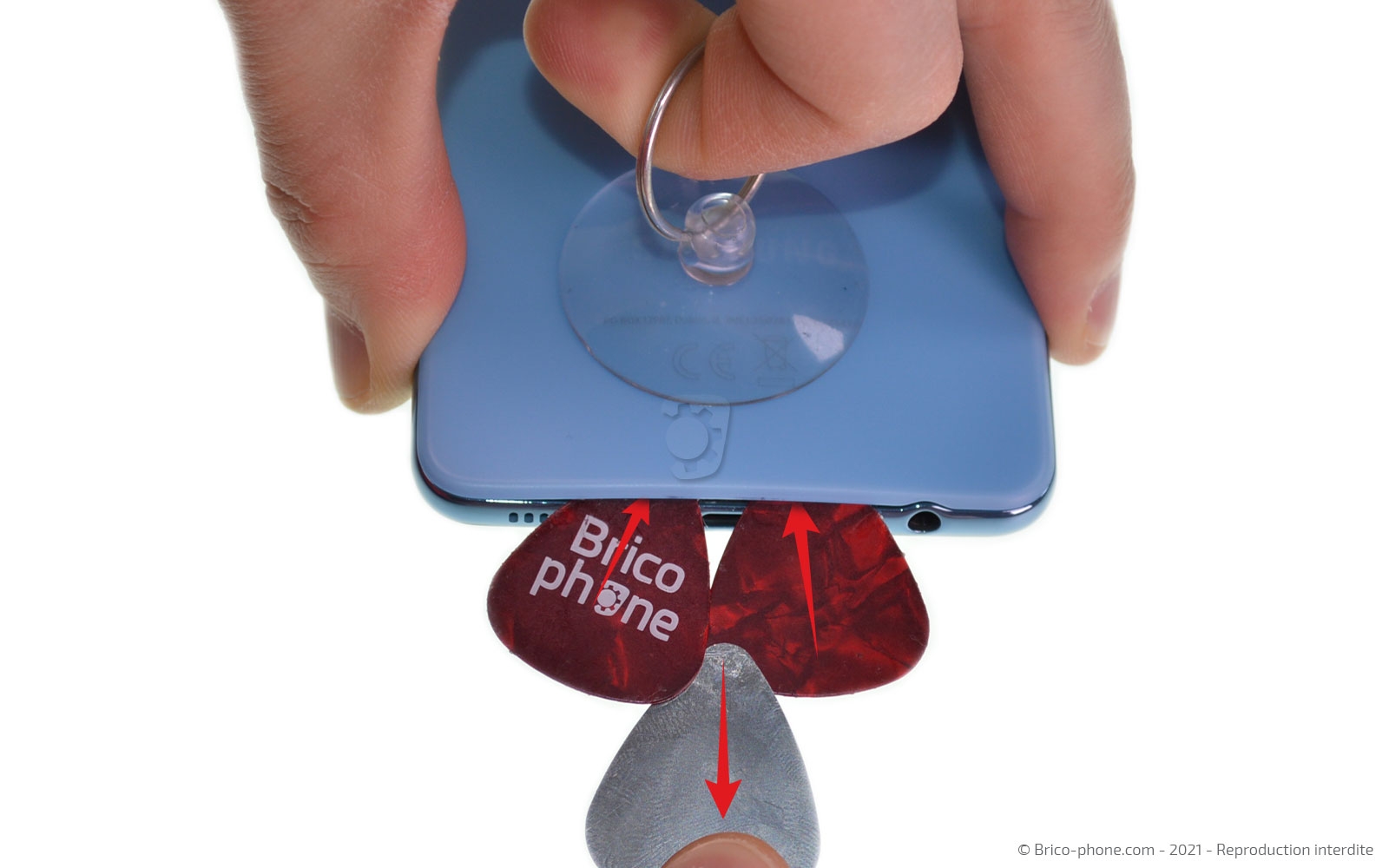

Placez la ventouse du kit d'outils sur le bas de la vitre arrière afin de pouvoir insérez le médiator en métal fin entre cette dernière et le châssis tout en soulevant le composant avec la ventouse.

Glissez ensuite les médiators en plastique afin de remplacer leur version métallique pour continuer la réparation s'en abimer la coque arrière du smartphone.

Faites le tour du téléphone afin de décoller le composant de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

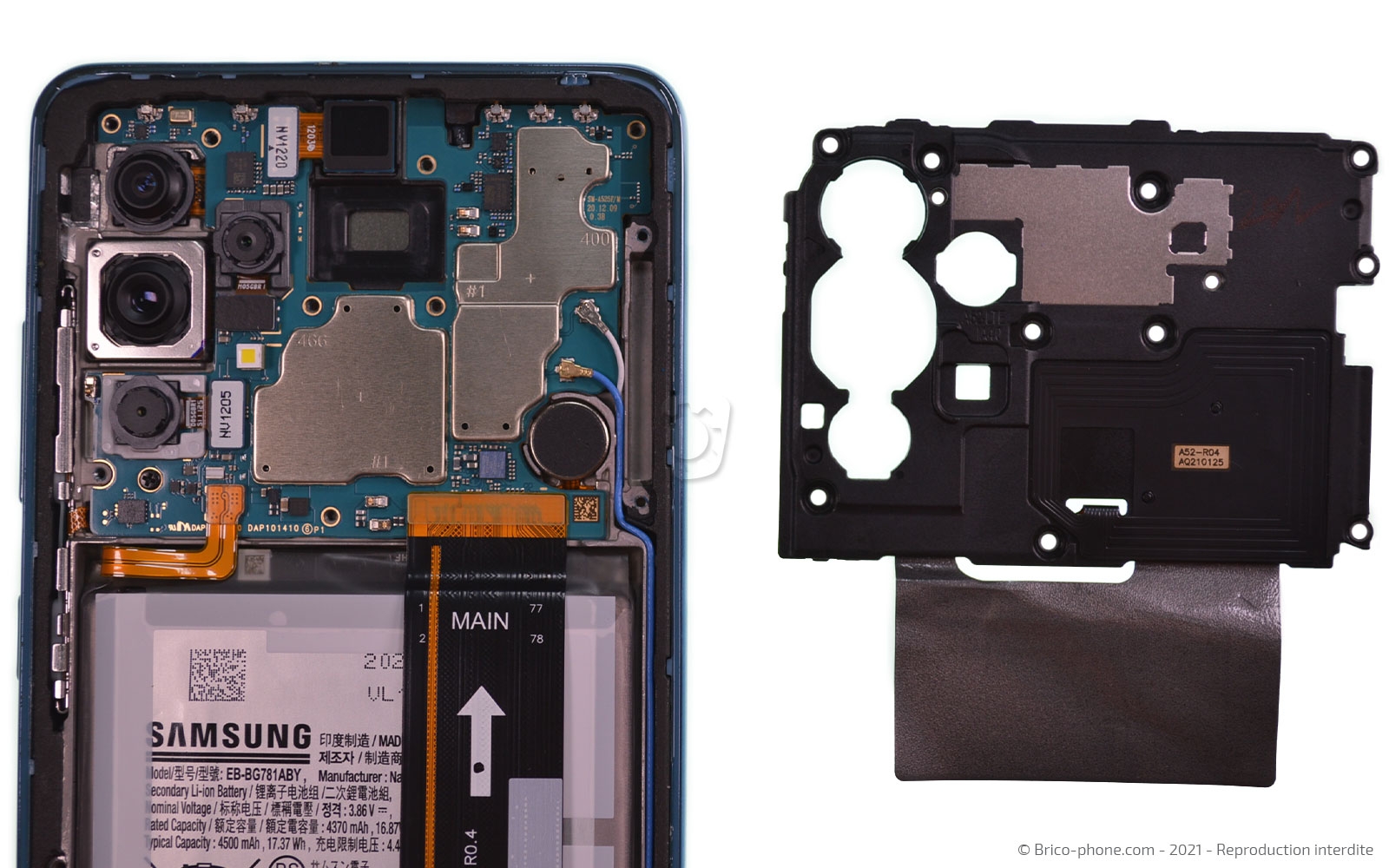

Etape 4 : Ôter la plaquette NFC

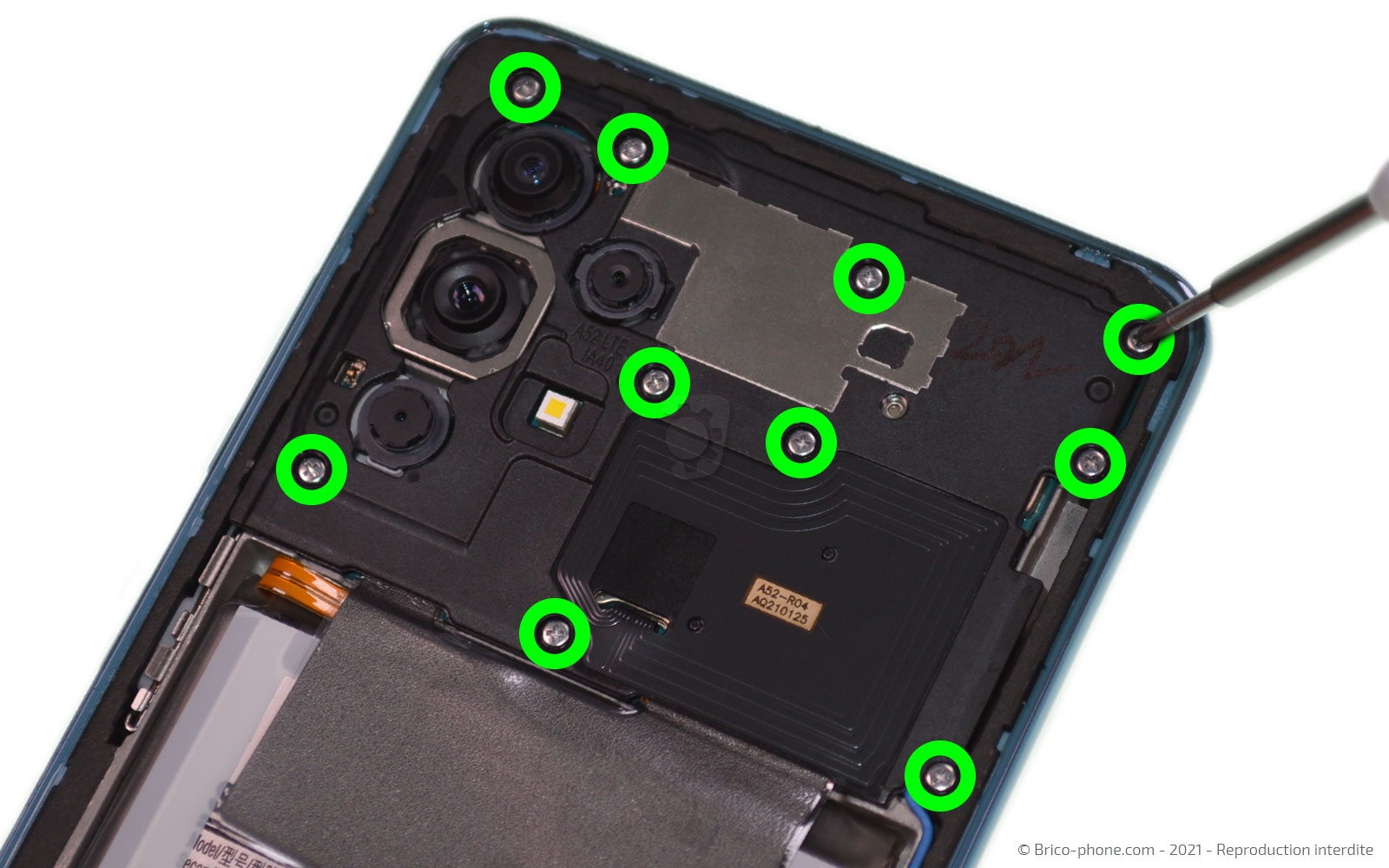

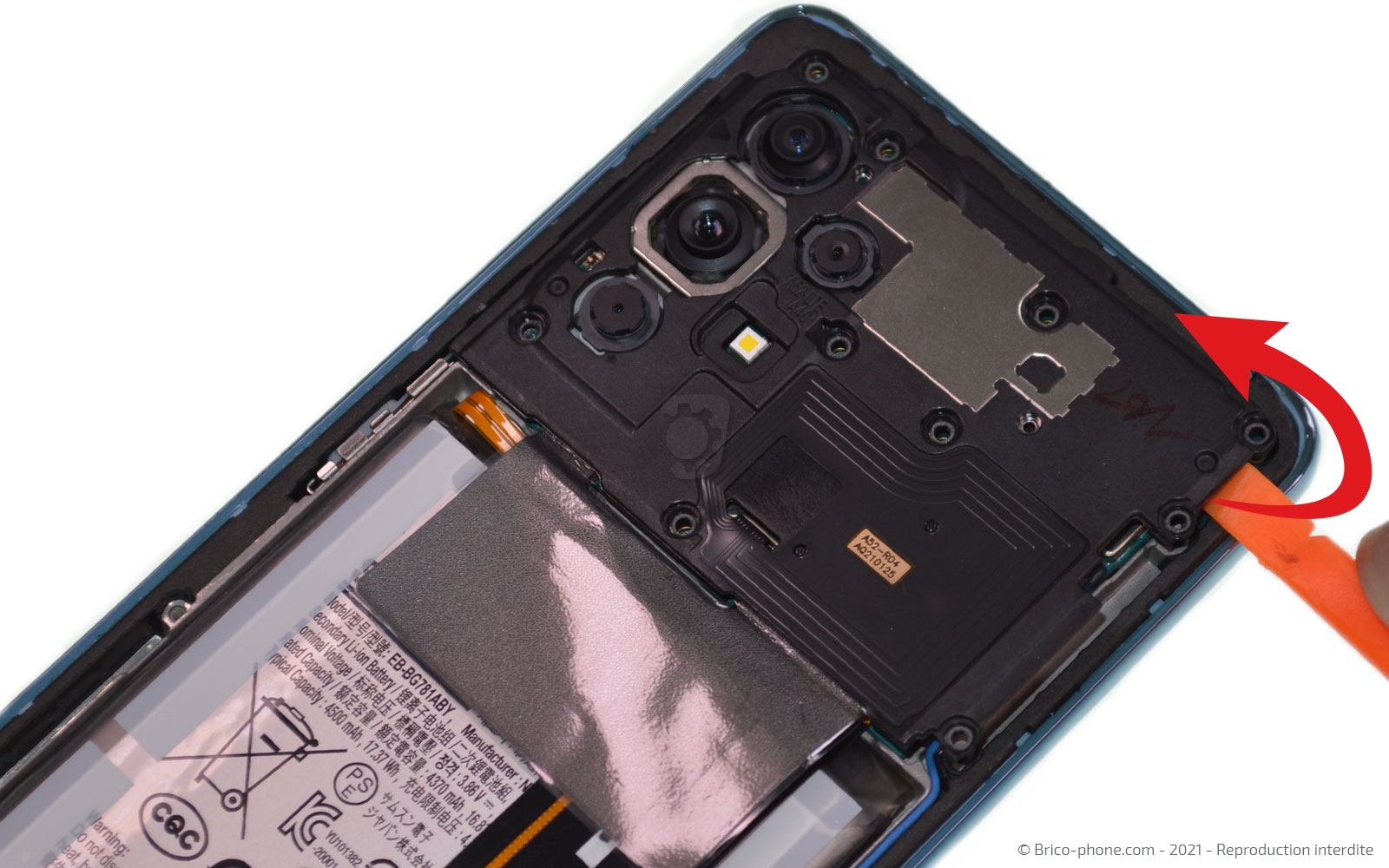

Dévissez les 10 vis du cache en plastique avant de glisser sous le composant le levier en nylon.

Mettez ensuite de coté la plaquette NFC.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

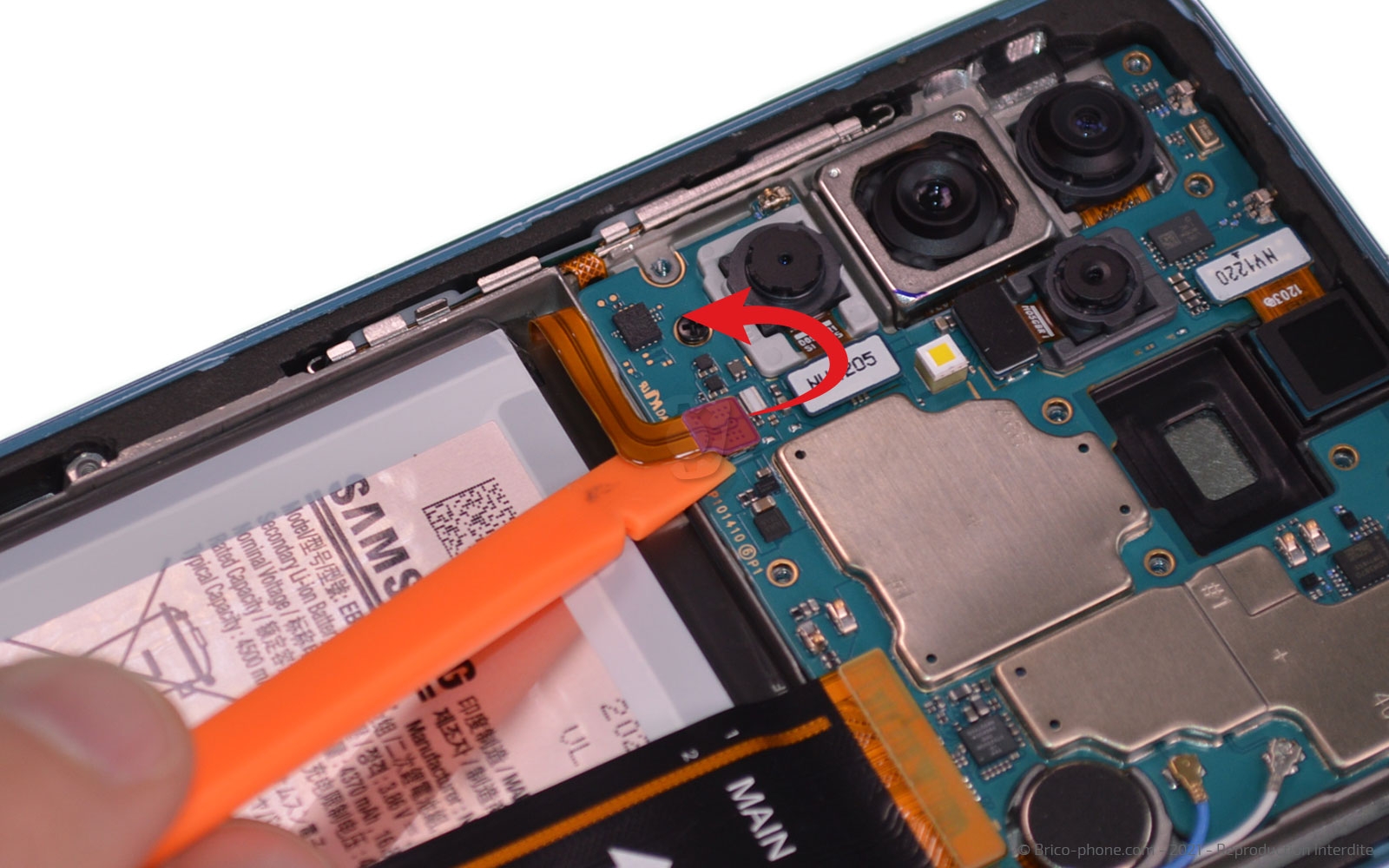

Toujours avec le spudger, déconnectez la nappe de la batterie.

Nous vous conseillons également de disposer vis et composants sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des éléments lors de la réparation.
Outils du kit utilisés
Outils du kit utilisés

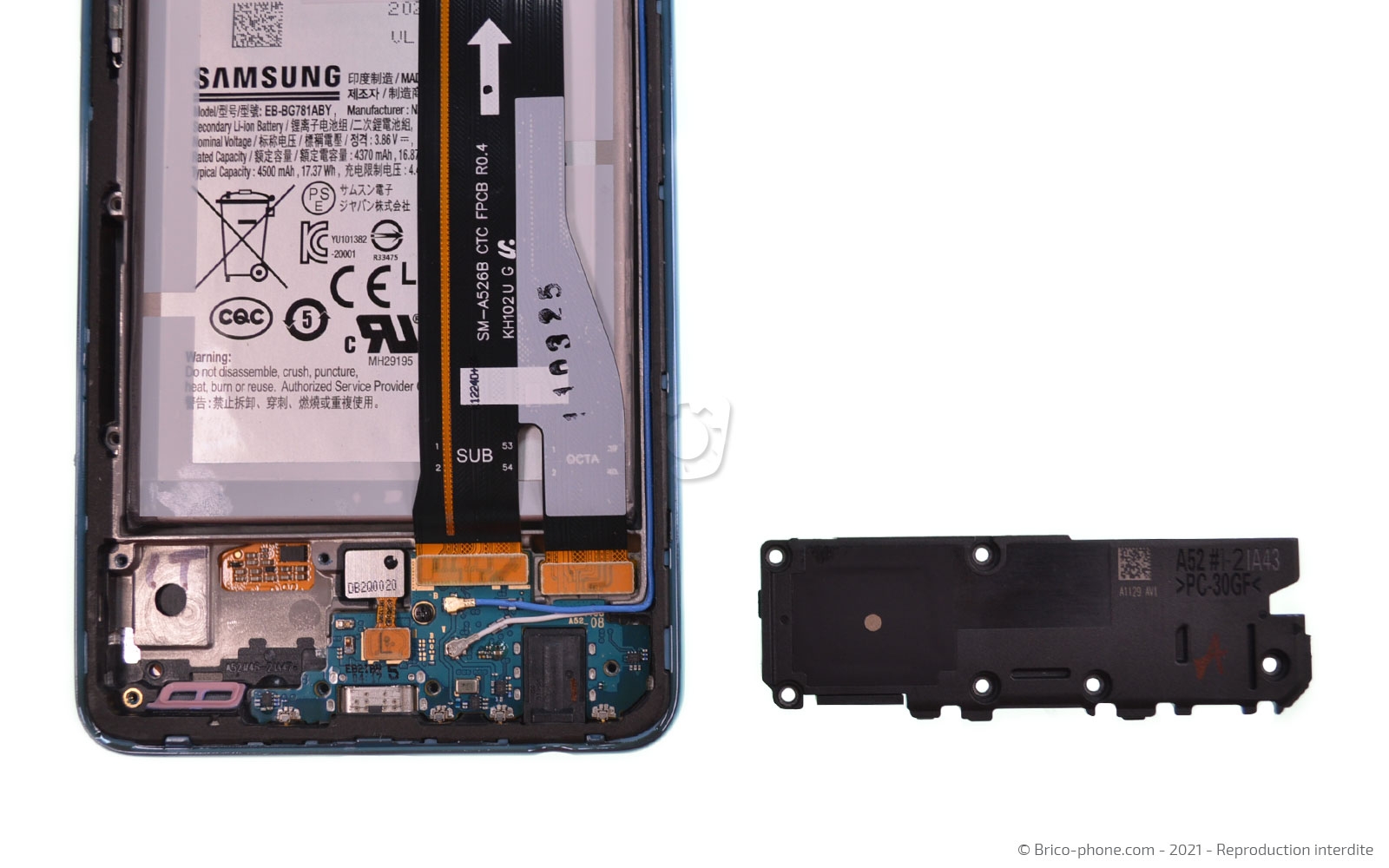

Etape 6 : Retirer le haut-parleur externe

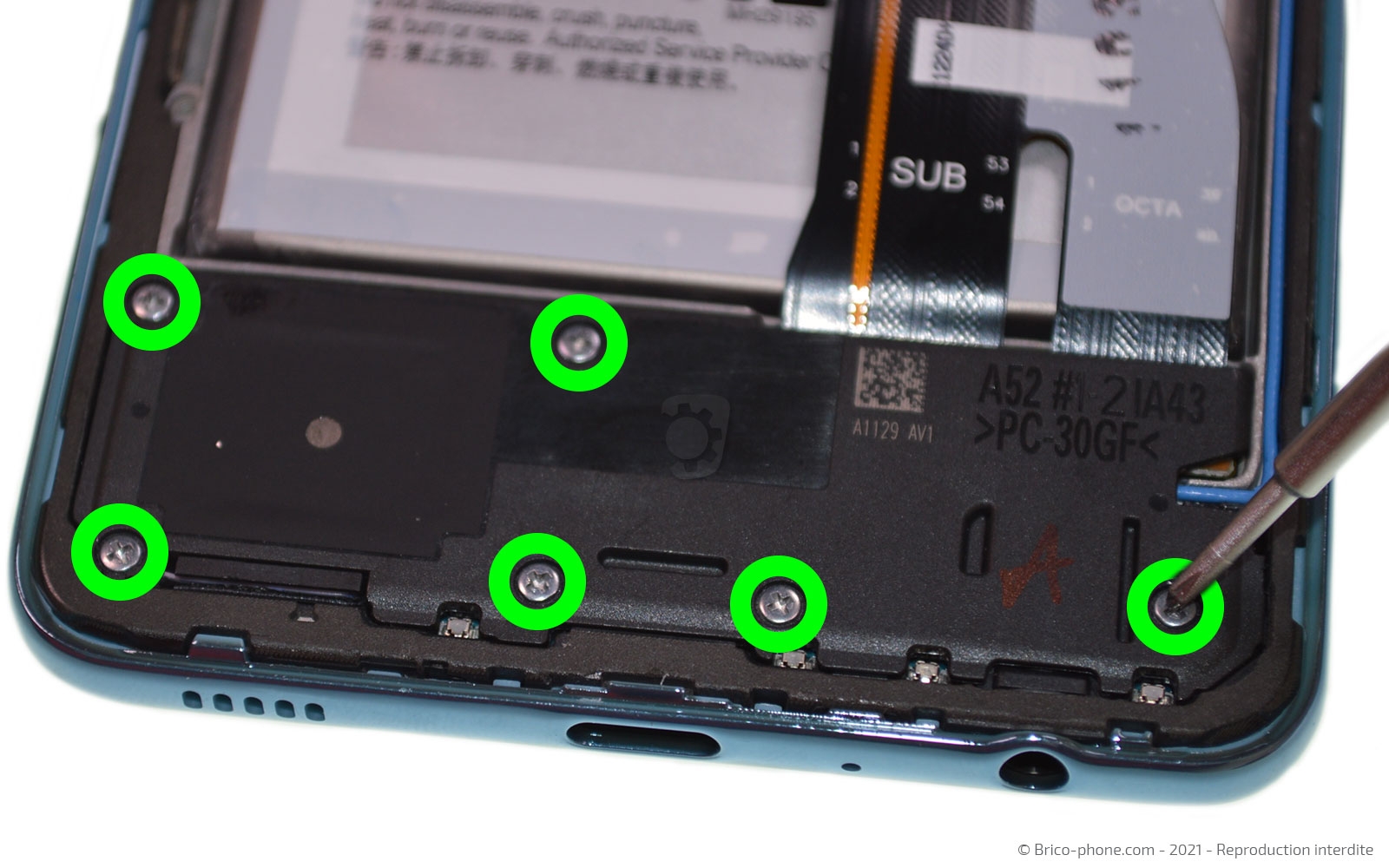

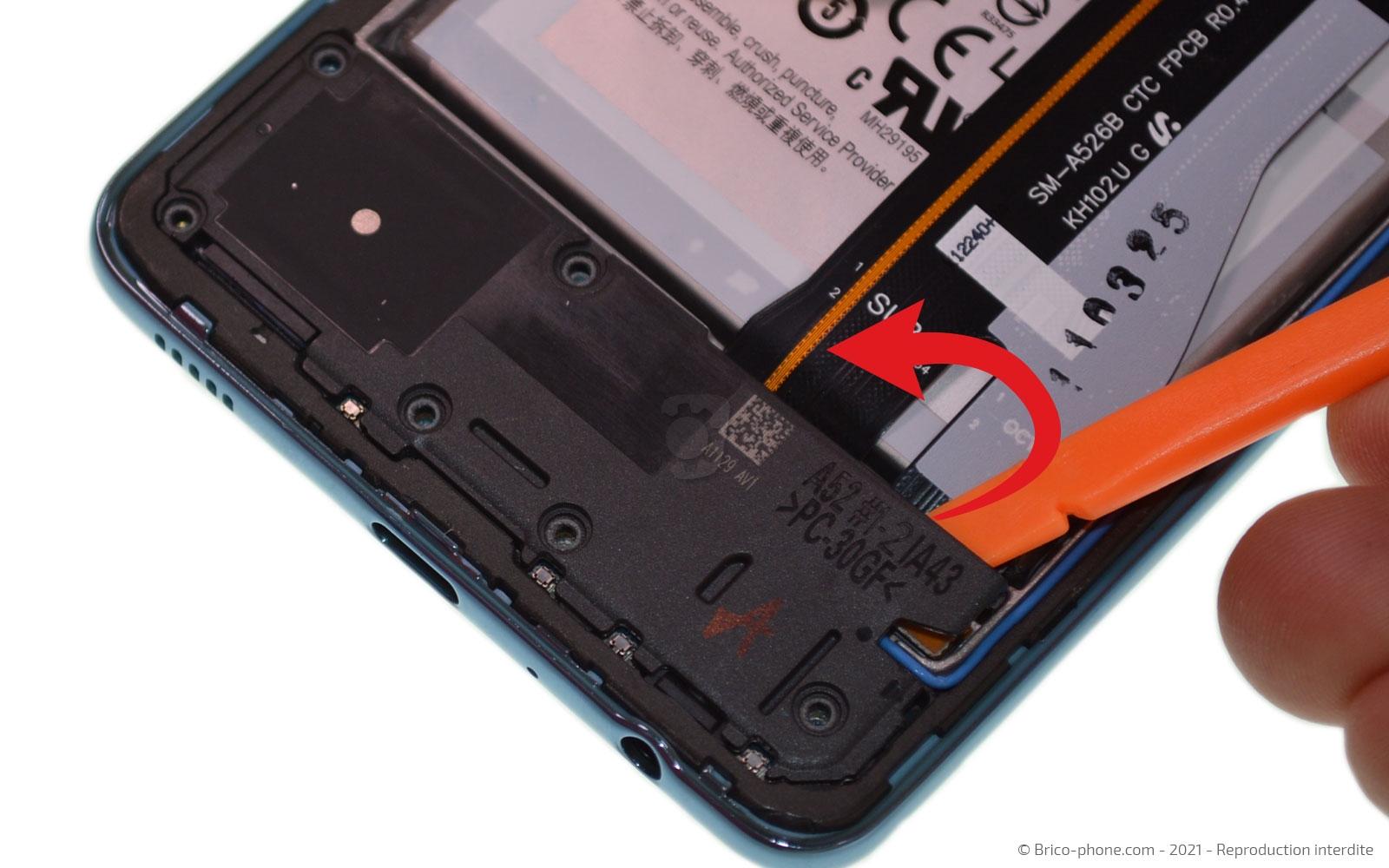

Dévissez les 6 vis cruciforme présentes sur la partie inférieure de votre téléphone.

Ensuite, il ne vous reste plus qu'à insérer le levier sous le HP pour le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés

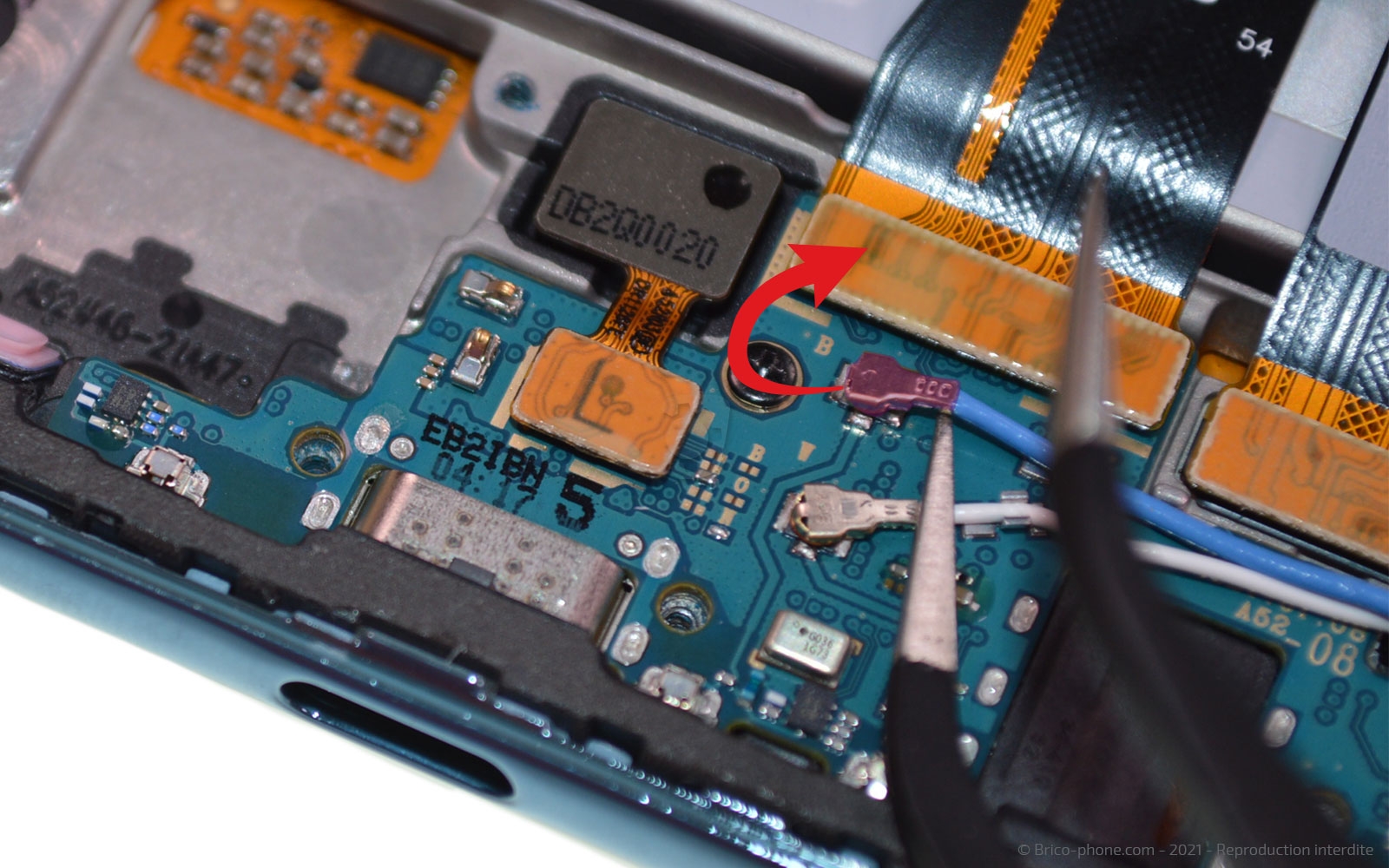

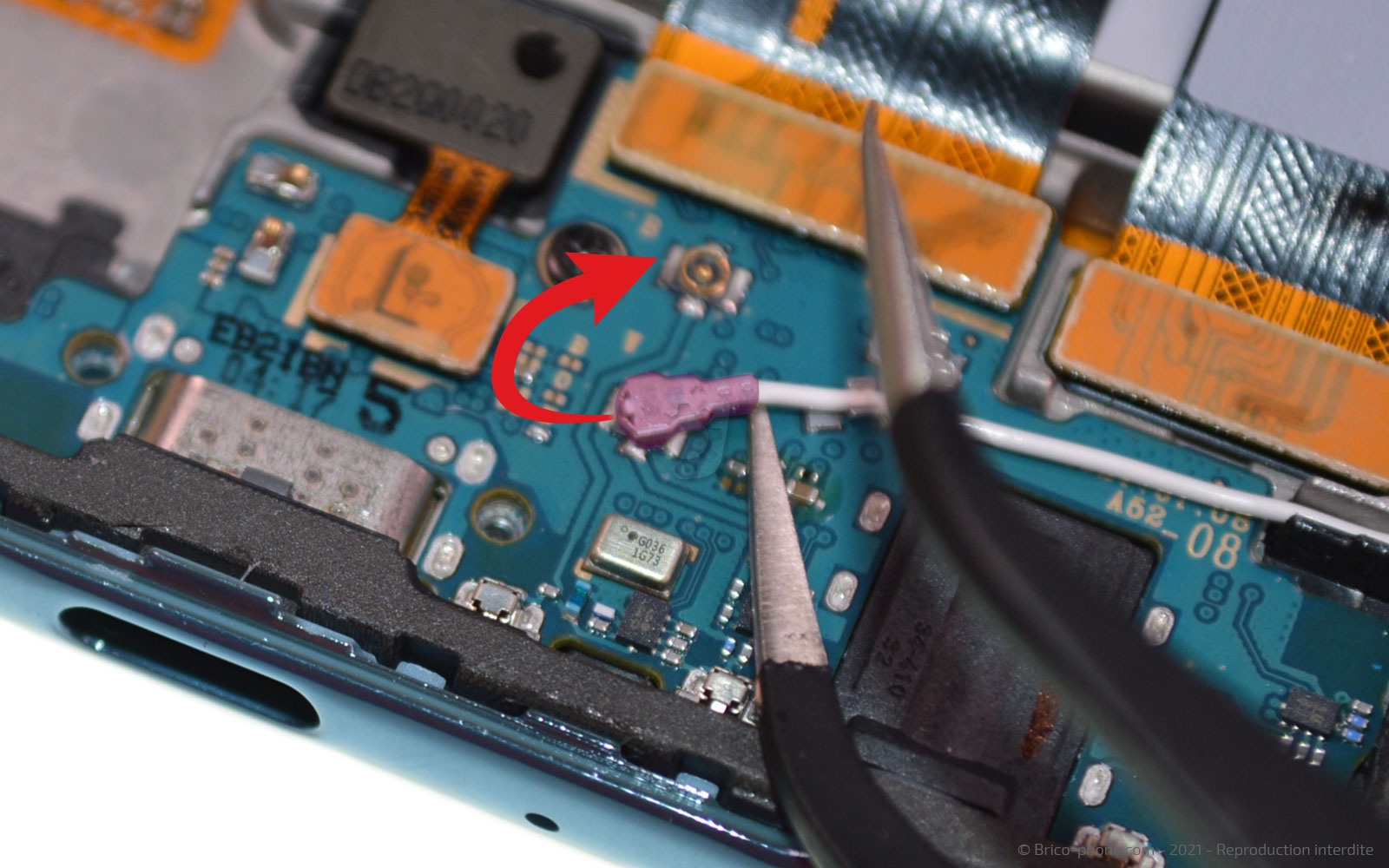

Etape 7 : Libérer le dock
A l'aide de la pincette, déclipsez le câble coaxial bleu puis le blanc.

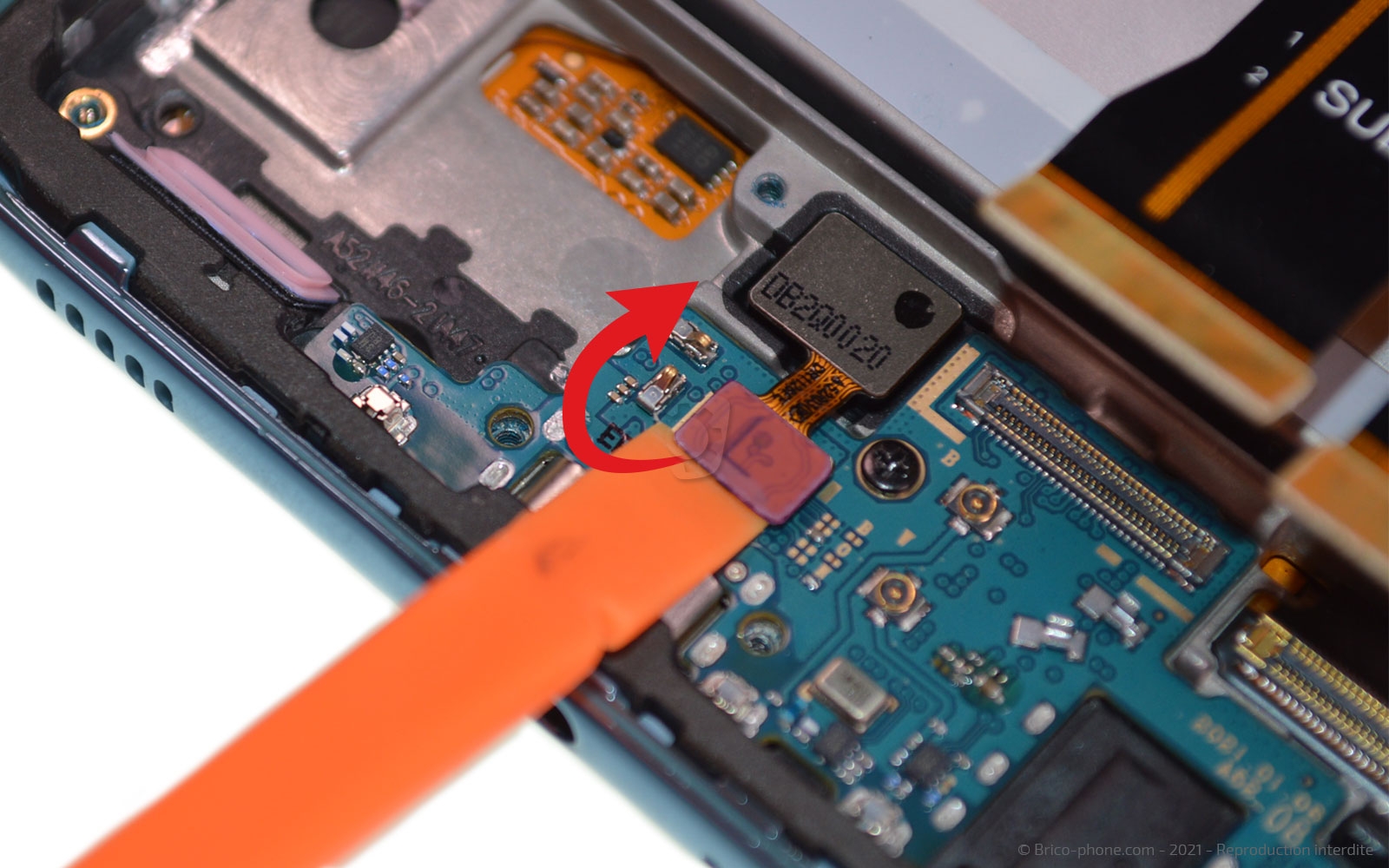

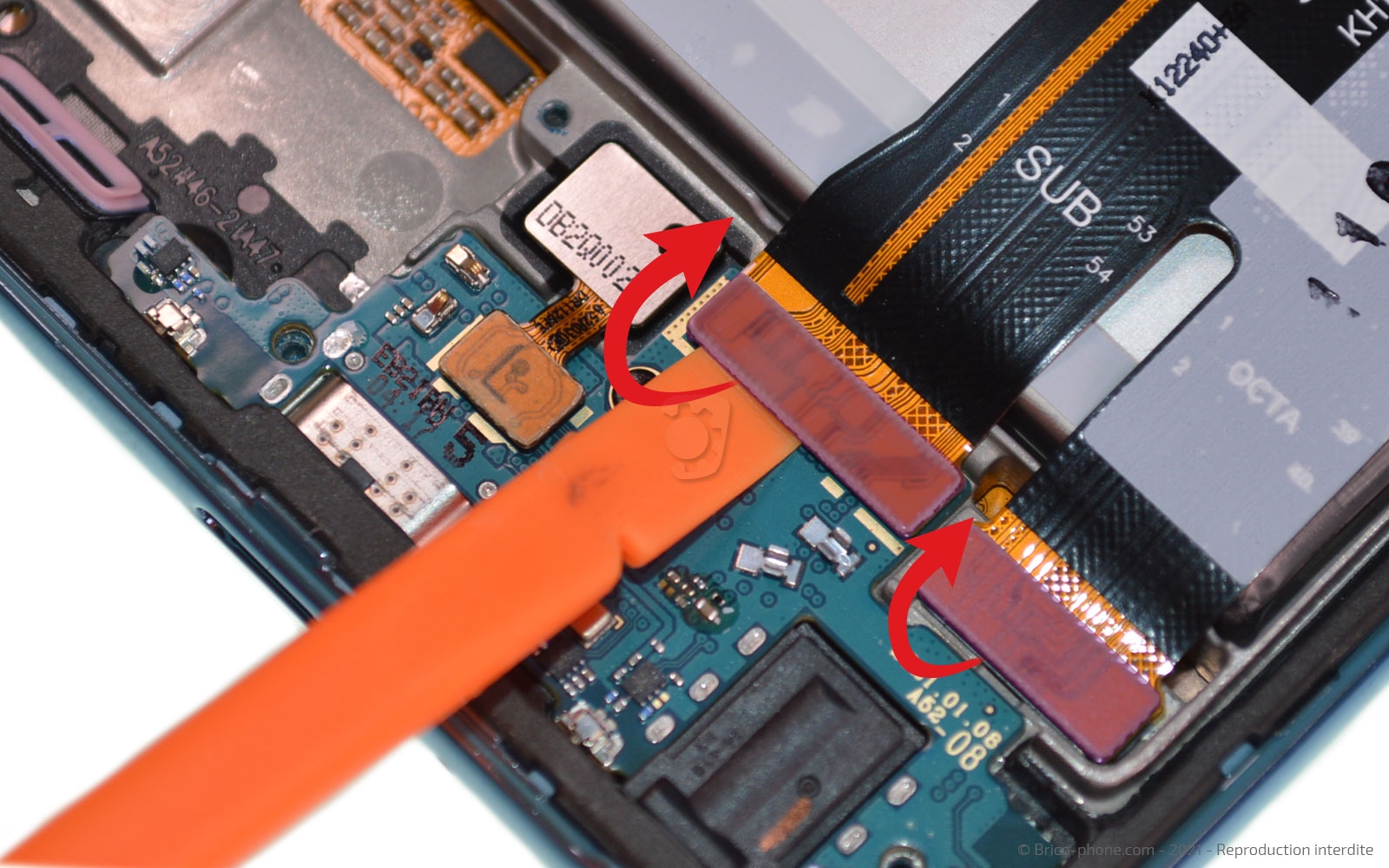

Reprenez la spatule pour déconnecter les deux nappes de la rallonge d'interconnexion ainsi que celle du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

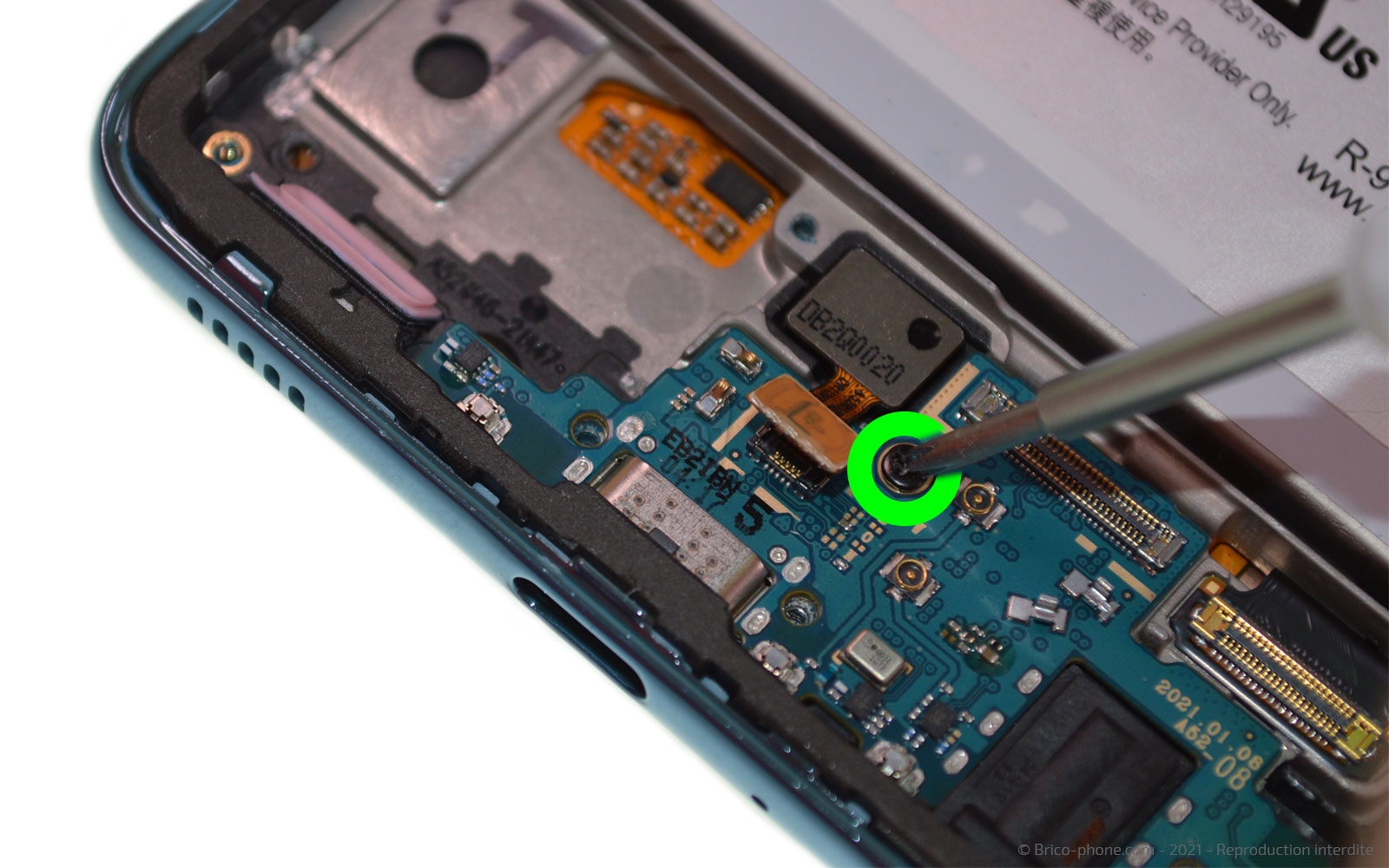

Etape 8 : Sortir le connecteur de charge

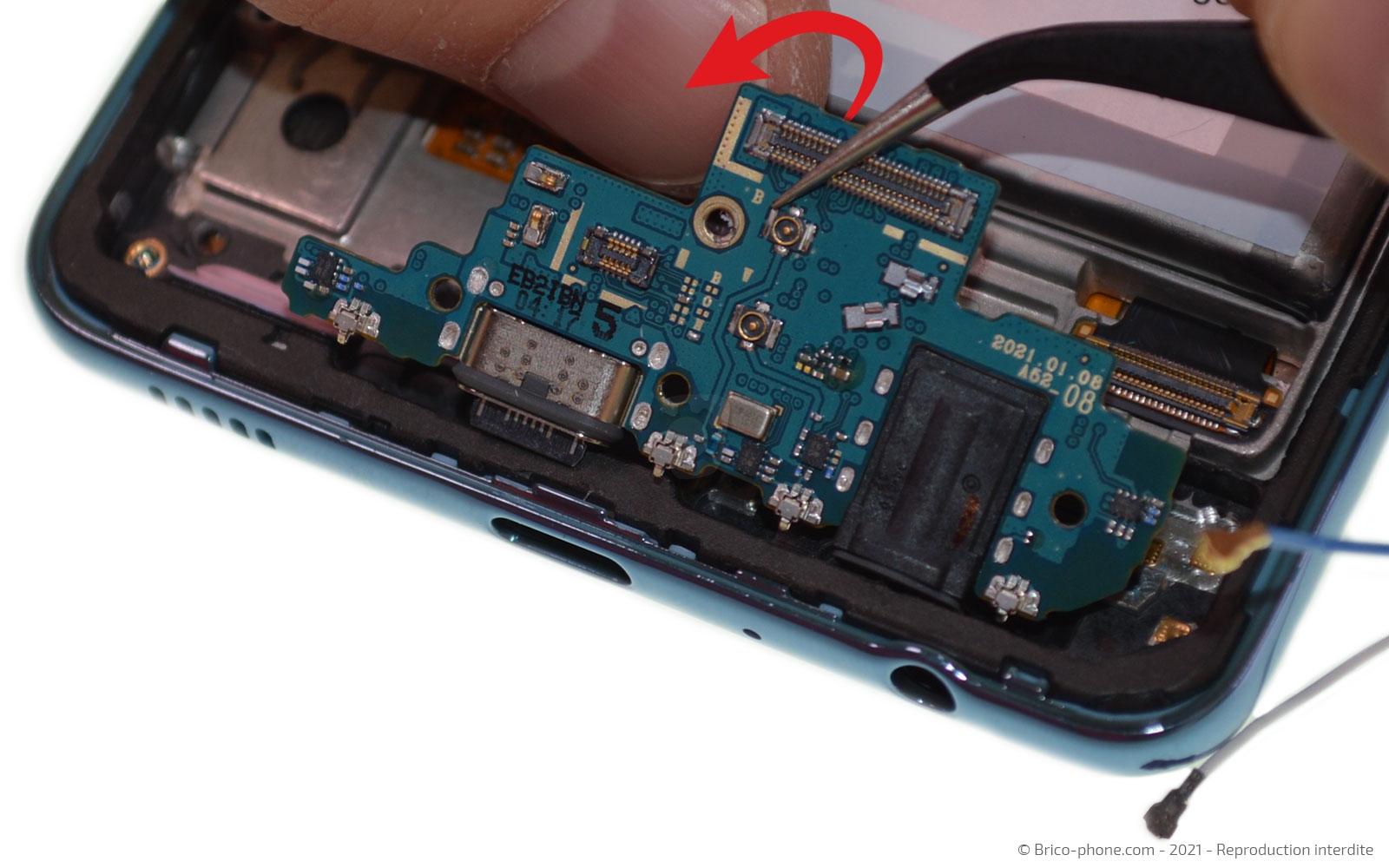

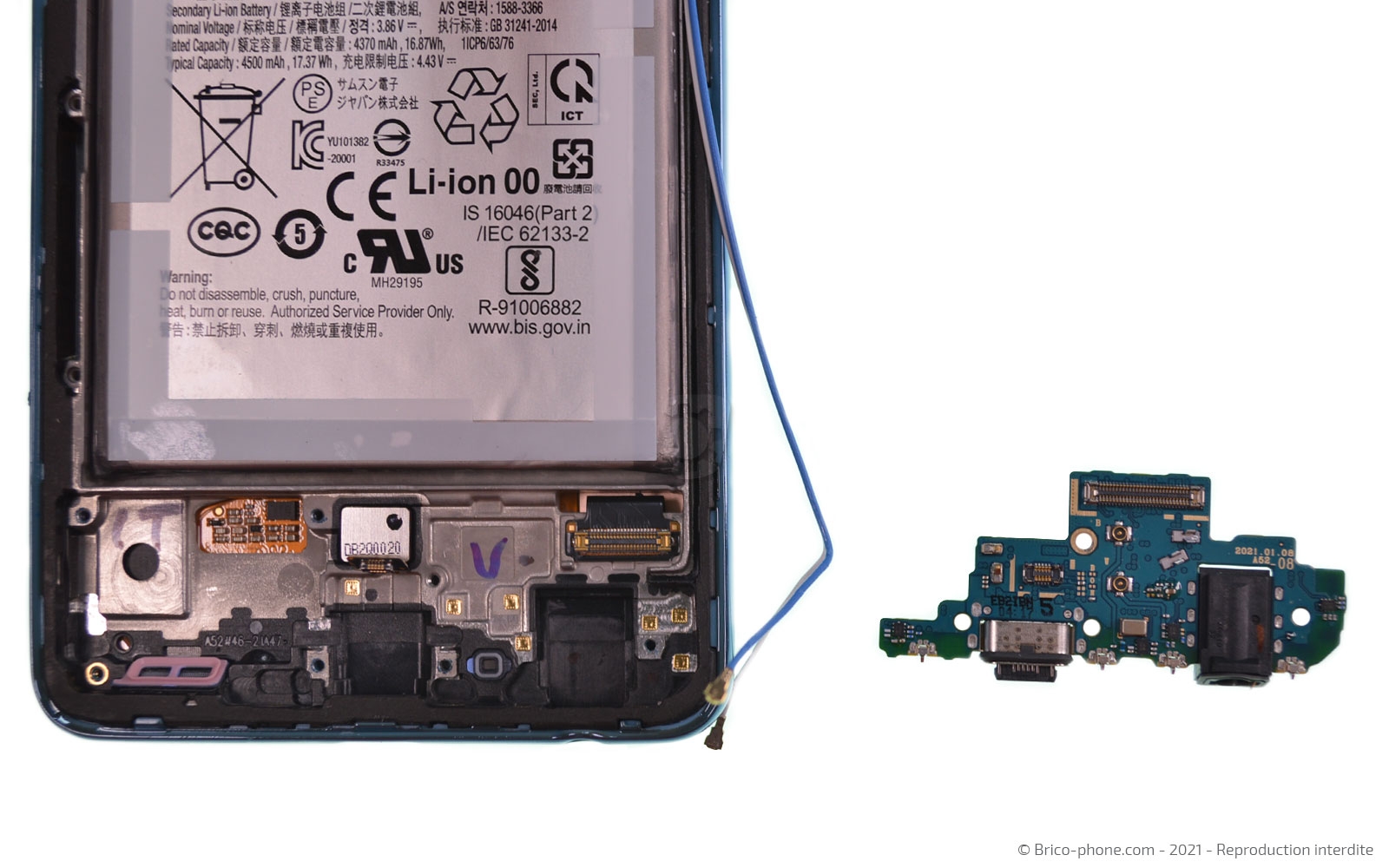

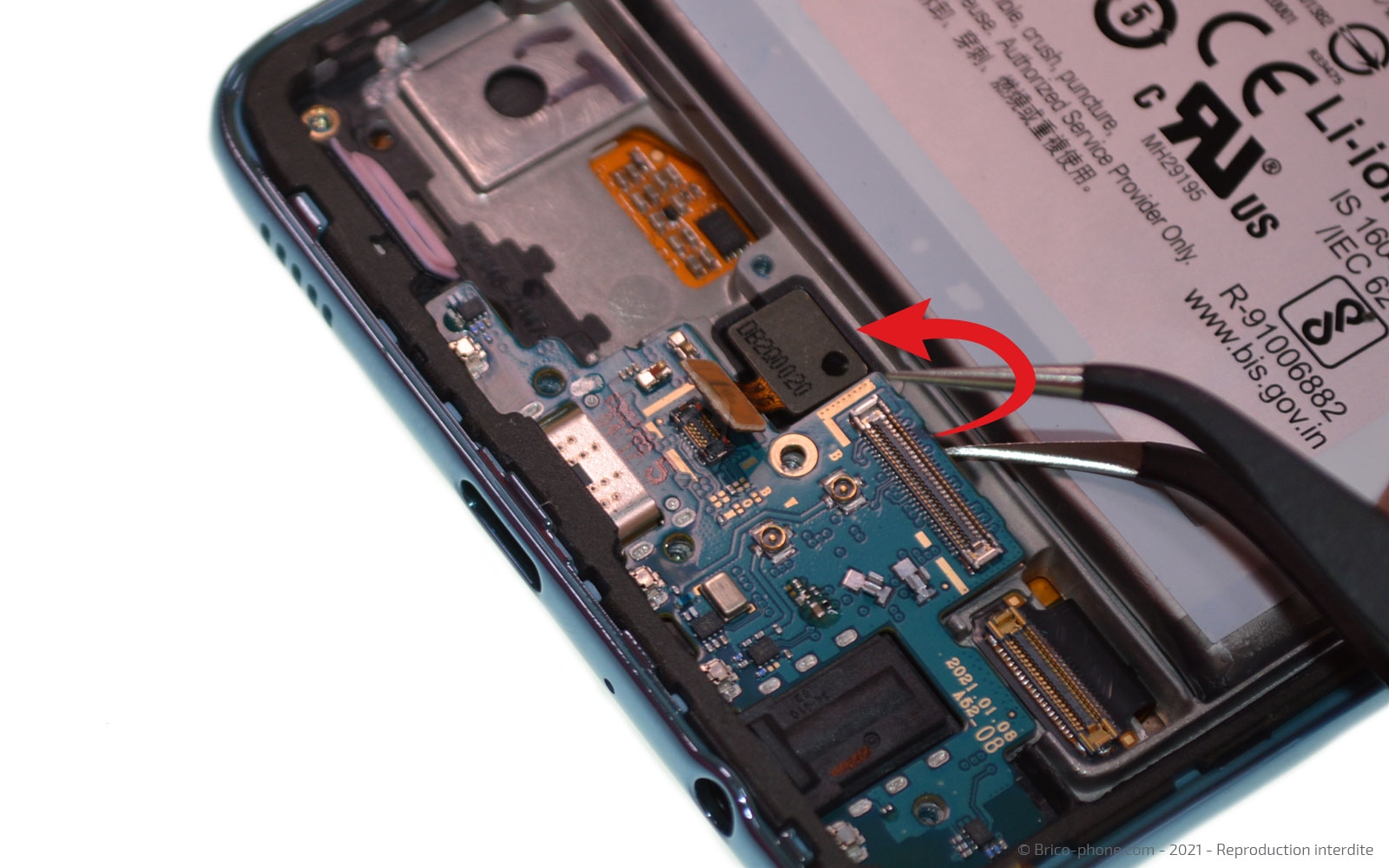

Retirez la dernière vis cruciforme du connecteur de charge afin de pouvoir le sortir du châssis en le saisissant avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

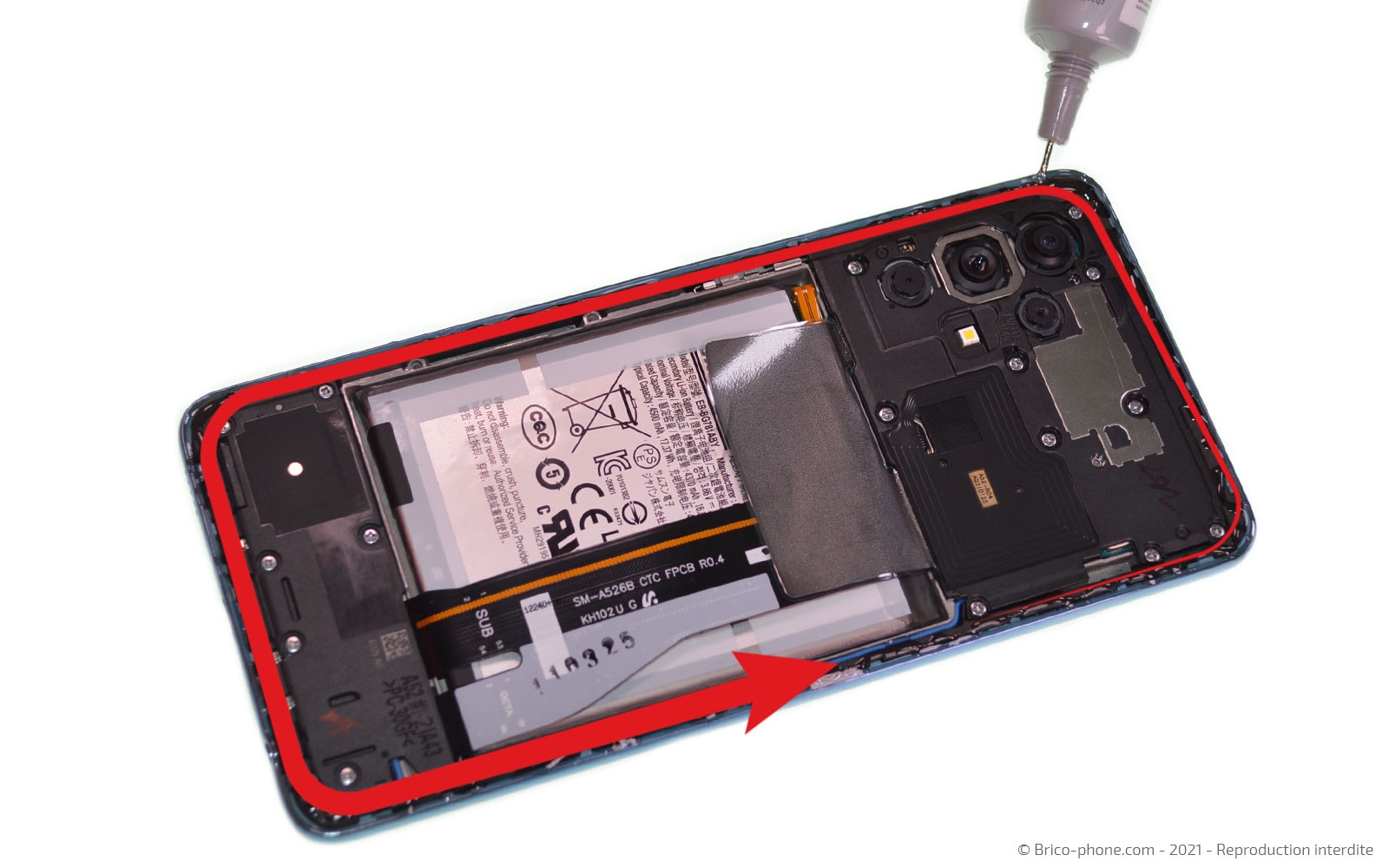

Disposez la colle B-7000 sur tout le bord du châssis puis replacez la vitre arrière.

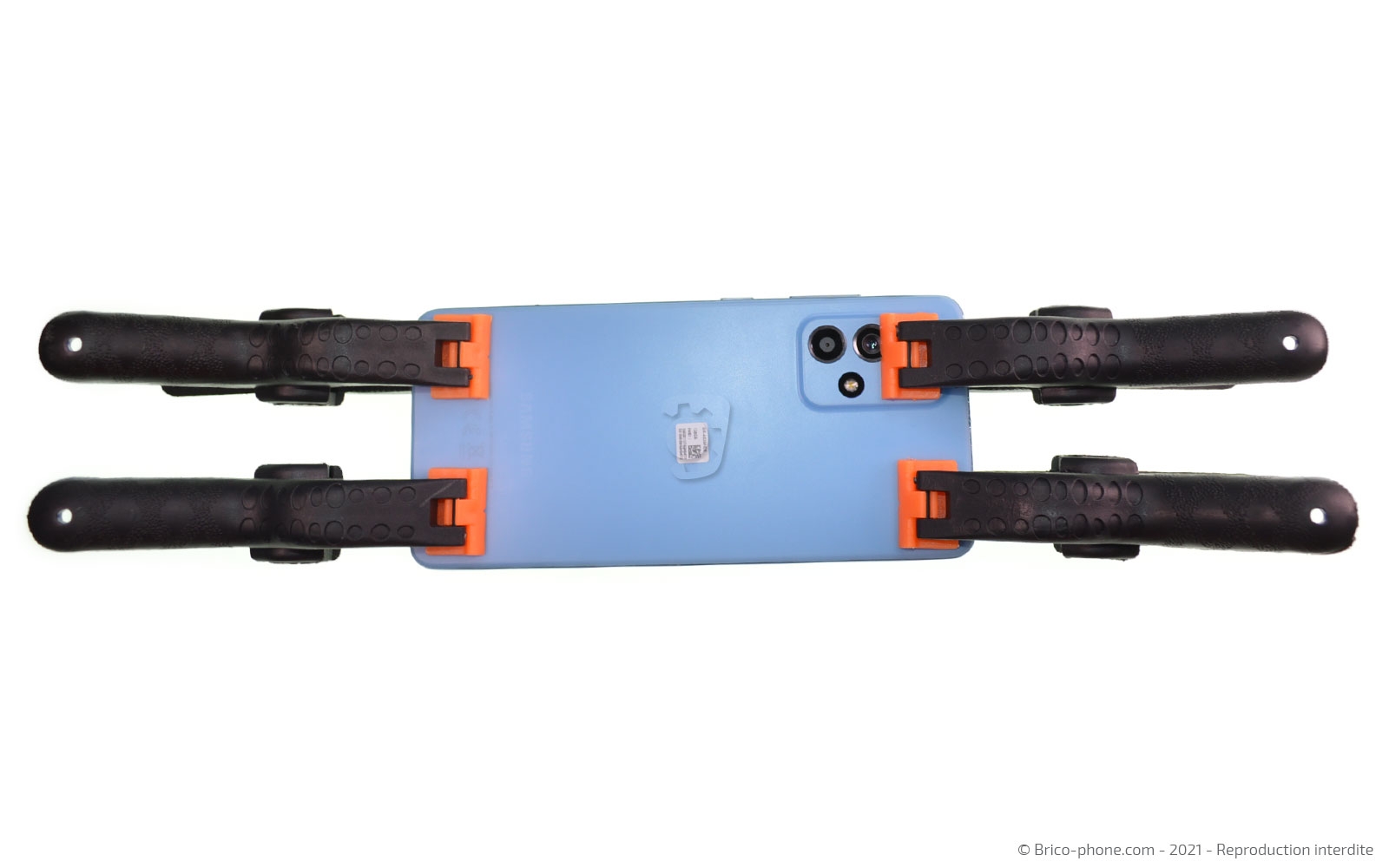

Laissez sécher le téléphone à l'aide de pinces ou de gros livres environ 30 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
