changement de l'écran (vitre et LCD) sur Mi Note 10

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Mi Note 10 | Temps estimé : 30 min | Difficulté : 2.5/5

Votre Xiaomi Mi Note 10 a fait une mauvaise rencontre et son écran s'est complètement brisé ? Remplacez-le en suivant toutes les étapes de ce tutoriel de réparation spécialement conçu par nos techniciens pour vous faciliter le remplacement du composant endommagé.

Diagnostic

›  La vitre avant est brisée, rayée...
›  L'affichage présente des traits, tâches ou zones d'ombre.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Au préalable, nous vous conseillons de vous assurer de la compatibilité des pièces commandées avec votre smartphone.

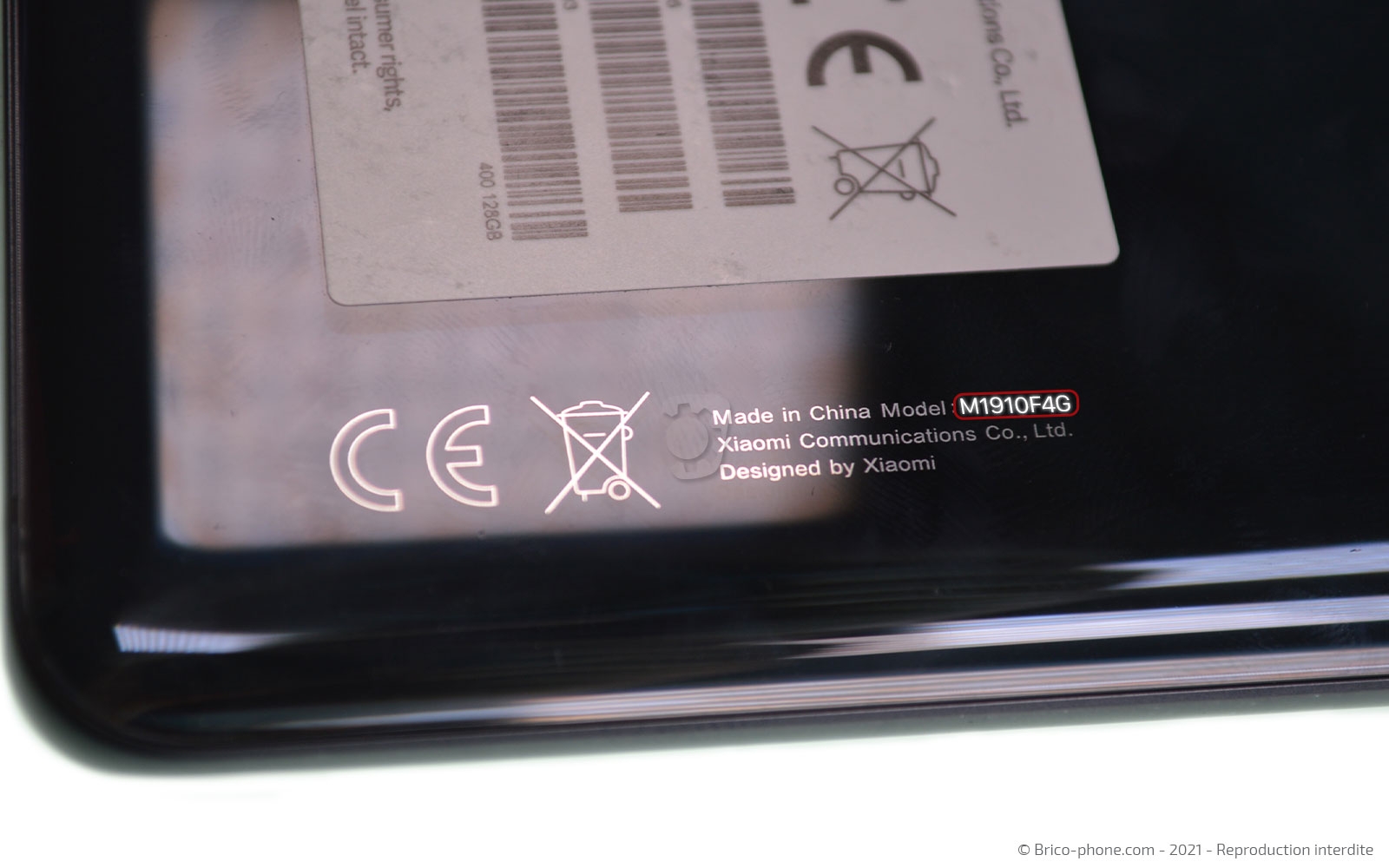

Pour cela, retournez votre appareil afin de voir le numéro de modèle de votre téléphone inscrit. La référence doit être M1910F4G si vous disposez d'un Xiaomi Mi Note 10.

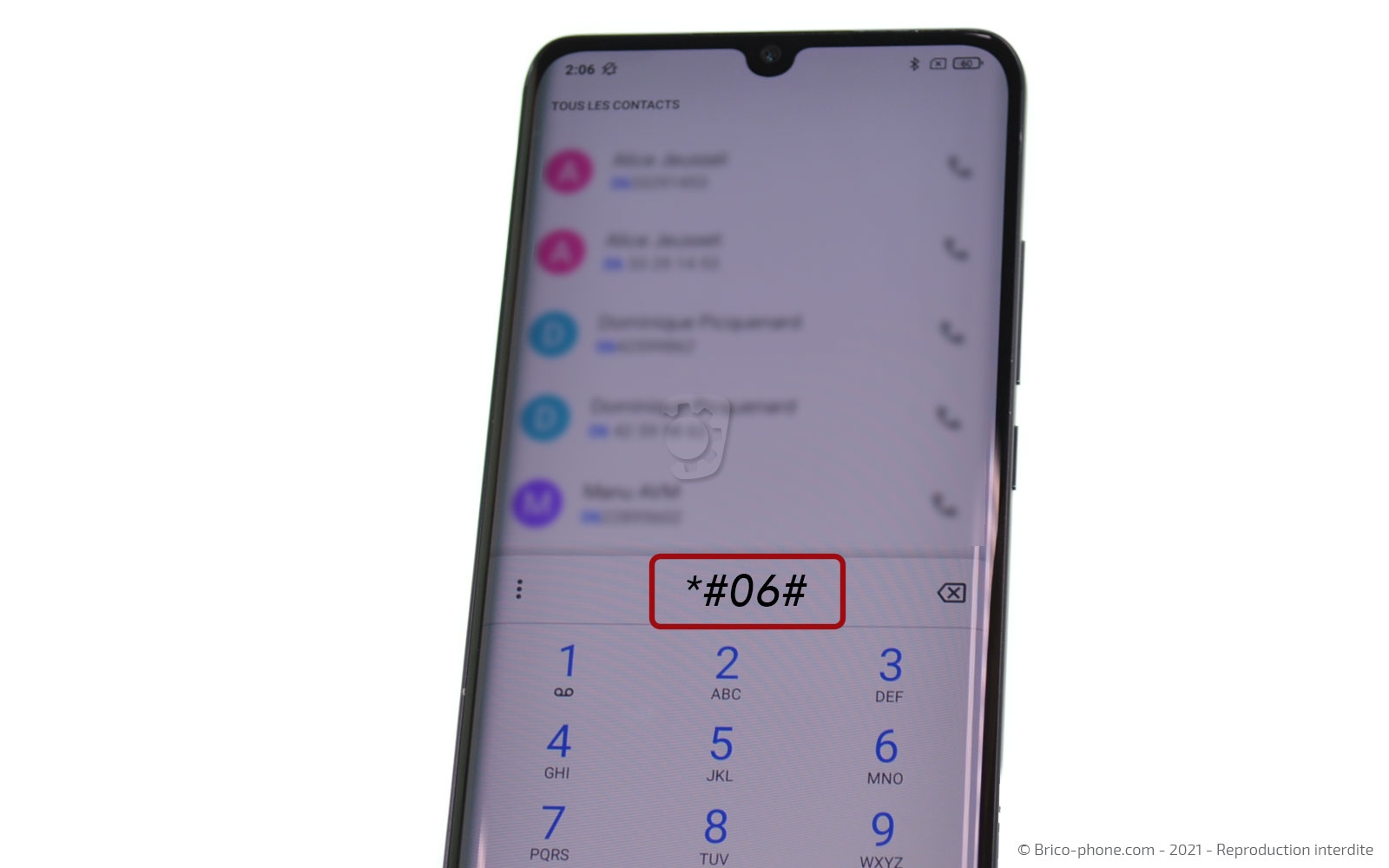

Autrement, il est également possible de connaitre le modèle en composant *#06# depuis le clavier de votre portable.
Recopiez ensuite le numéro IMEI qui apparait sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans un endroit calme avec un plan de travail propre et dégagé.

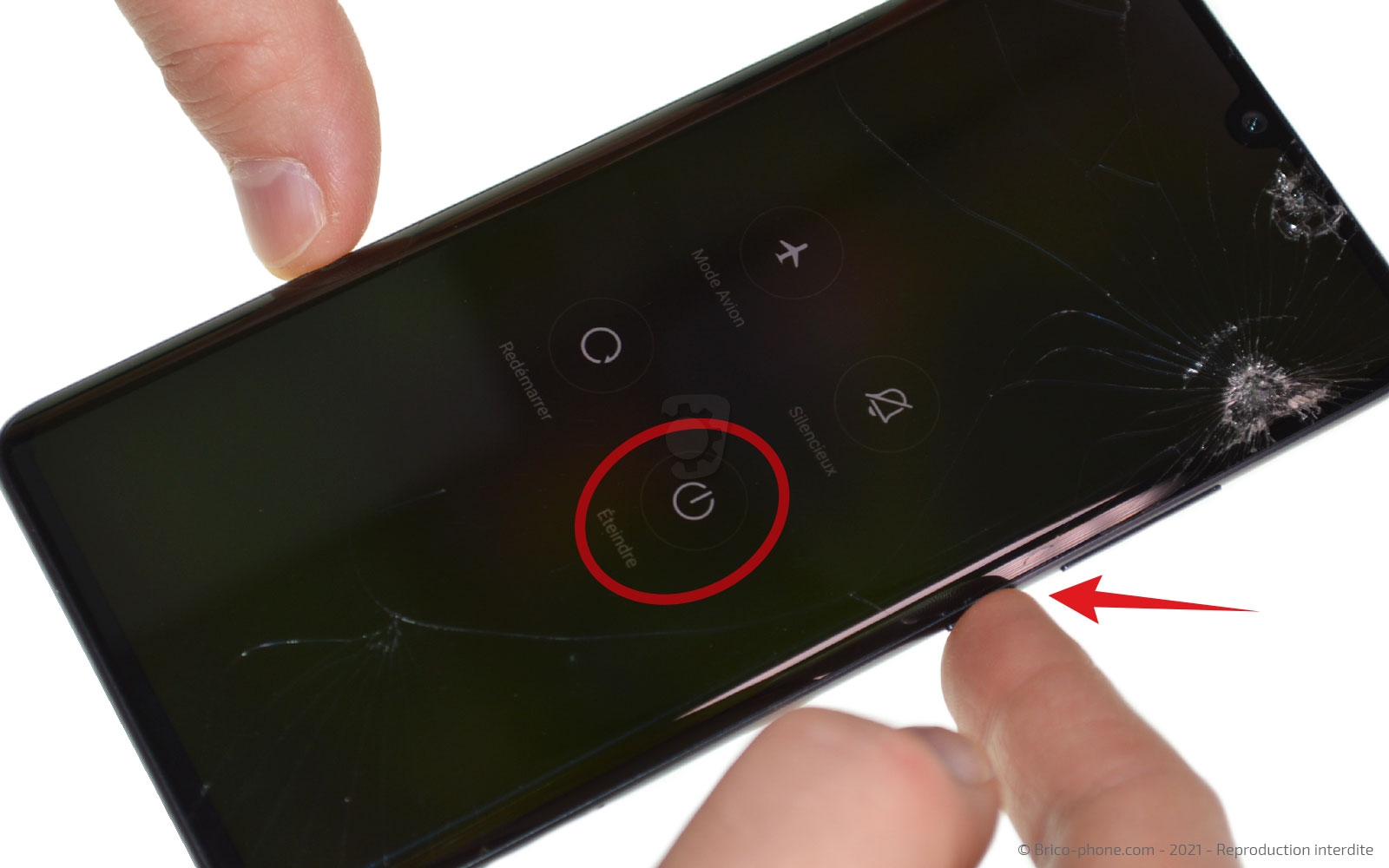

Disposez les outils à proximité, éteignez votre Xiaomi et lancez le tutoriel de réparation.
Etape 1 : Sortir le rack Sim

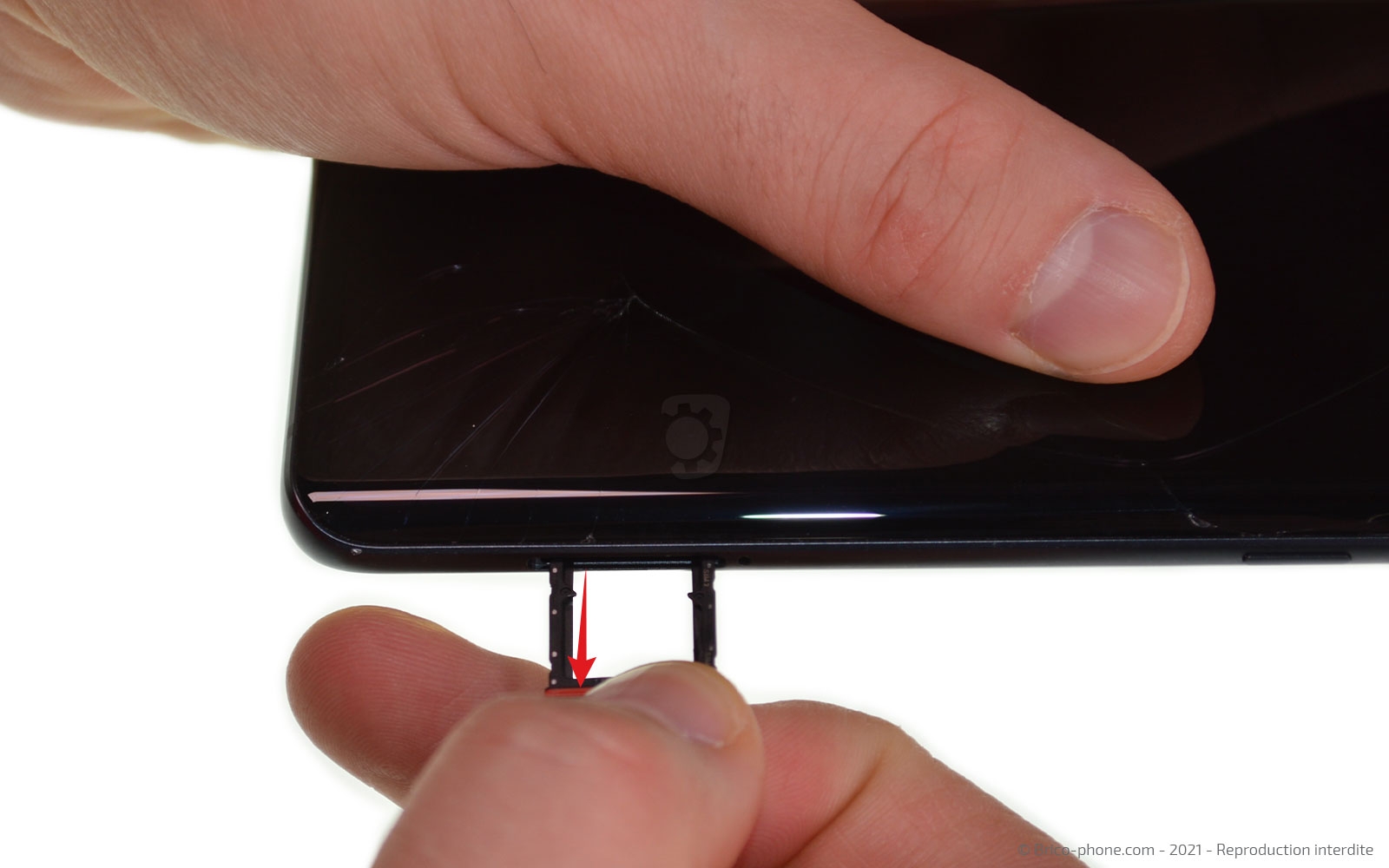

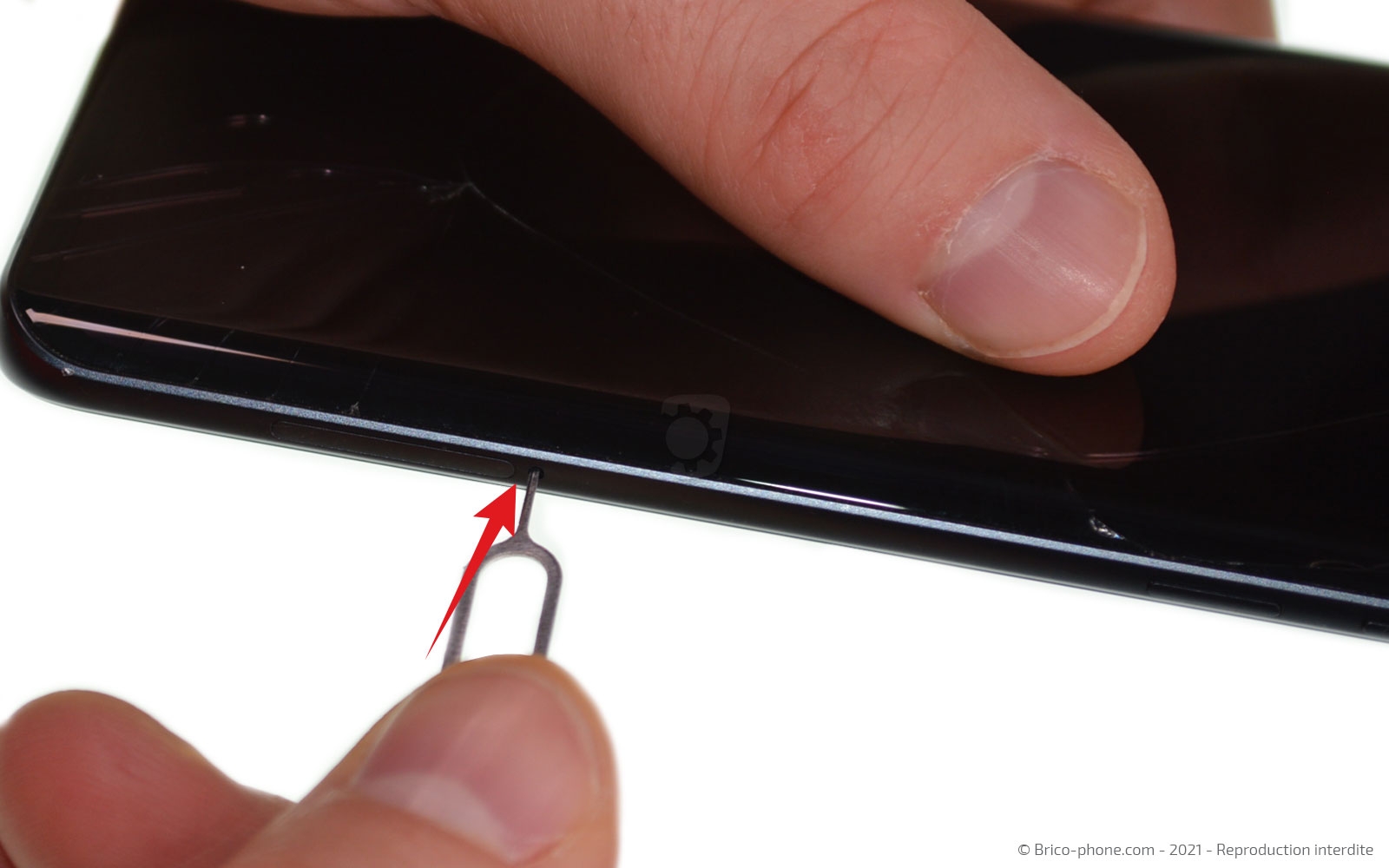

A l'aide de l'outil adéquat, éjectez le tiroir de la carte Sim de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour accéder aux composants internes de votre Xiaomi, vous devez chauffer l'arrière de votre téléphone. Pour cela, il existe deux possibilités soit vous avez commandé le kit de réparation et de ce fait avez un coussin chauffant soit vous avez préféré prendre un décapeur thermique soit vous n'avez aucun de ces deux produits et votre sèche-cheveux fera très bien l'affaire.

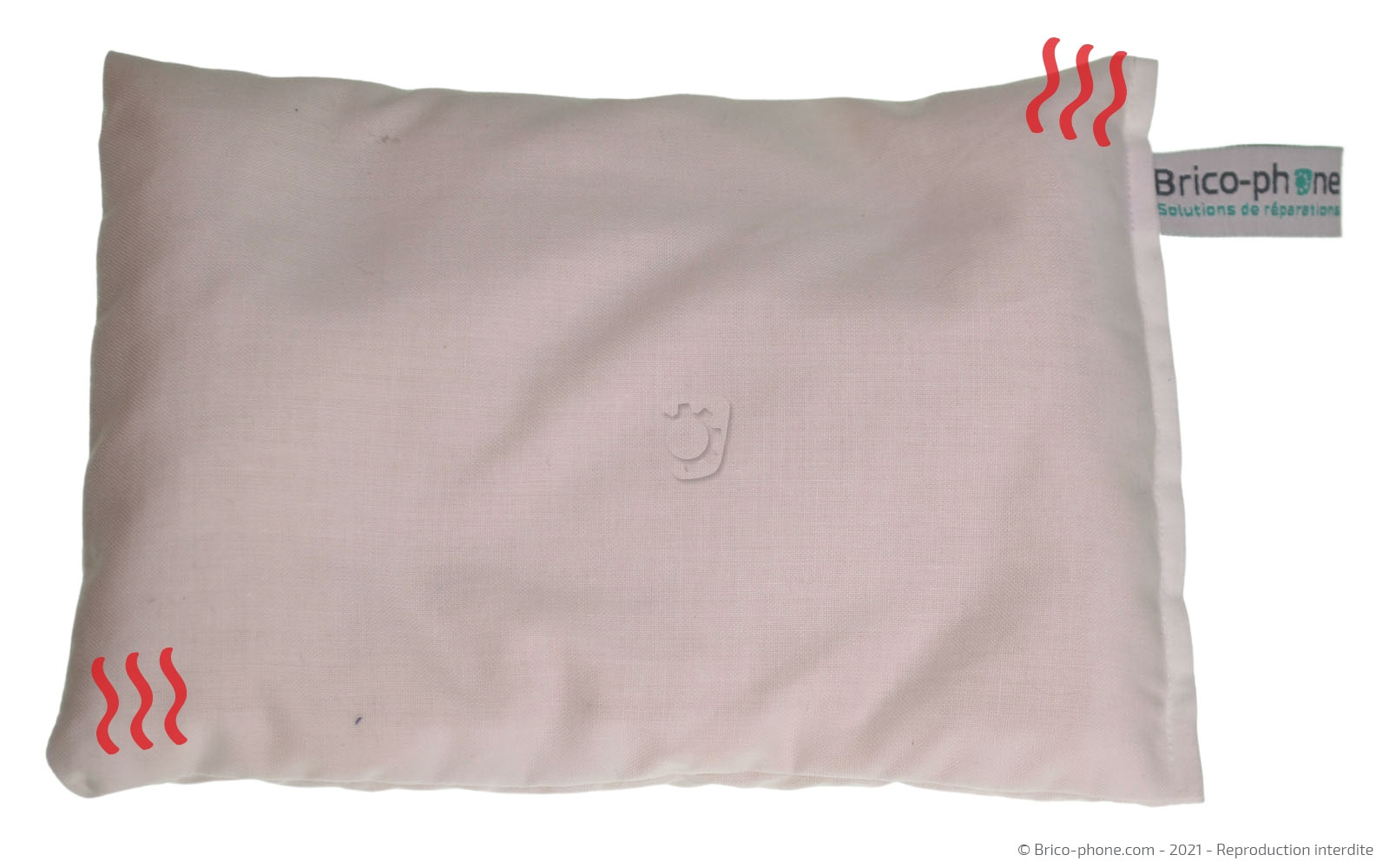

En ce qui concerne le coussin, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes puis le déposer sur le dos de votre appareil une trentaine de secondes.
Pour le décapeur ou votre sèche-cheveux, il vous suffit d'allumer l'élément et de le passer sur tout le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

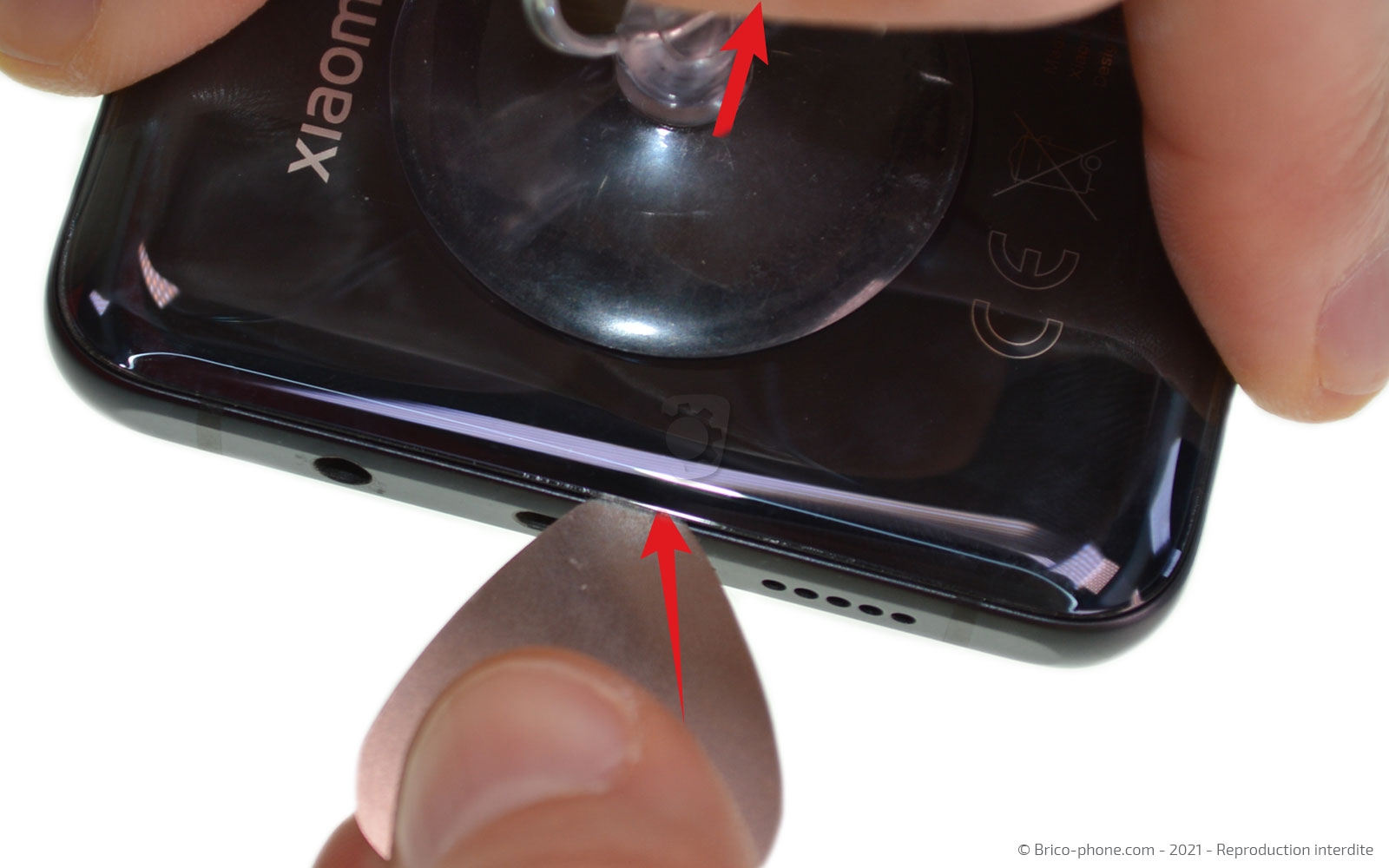

Etape 3 : Décoller la vitre arrière
Positionnez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever légèrement et insérer le médiator en métal troué entre cette dernière et le rebord du châssis.

ensuite, glissez les médiators en plastique de par et d'autres de la version métallique.
Retirez l'homologue en métal enfin de pourvoir faire circuler les deux outils le long de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

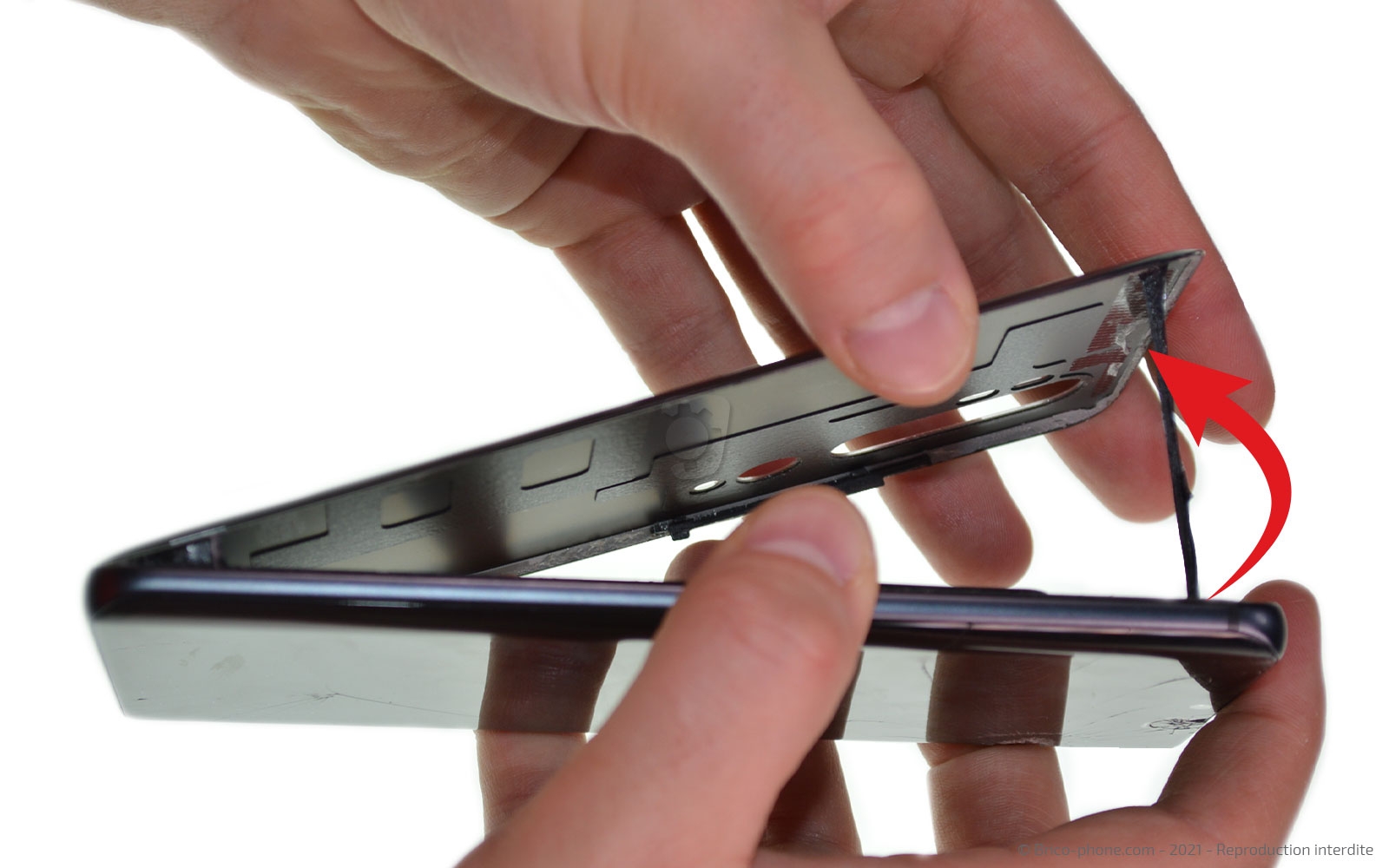

Etape 4 : Nettoyer le châssis intermédiaire

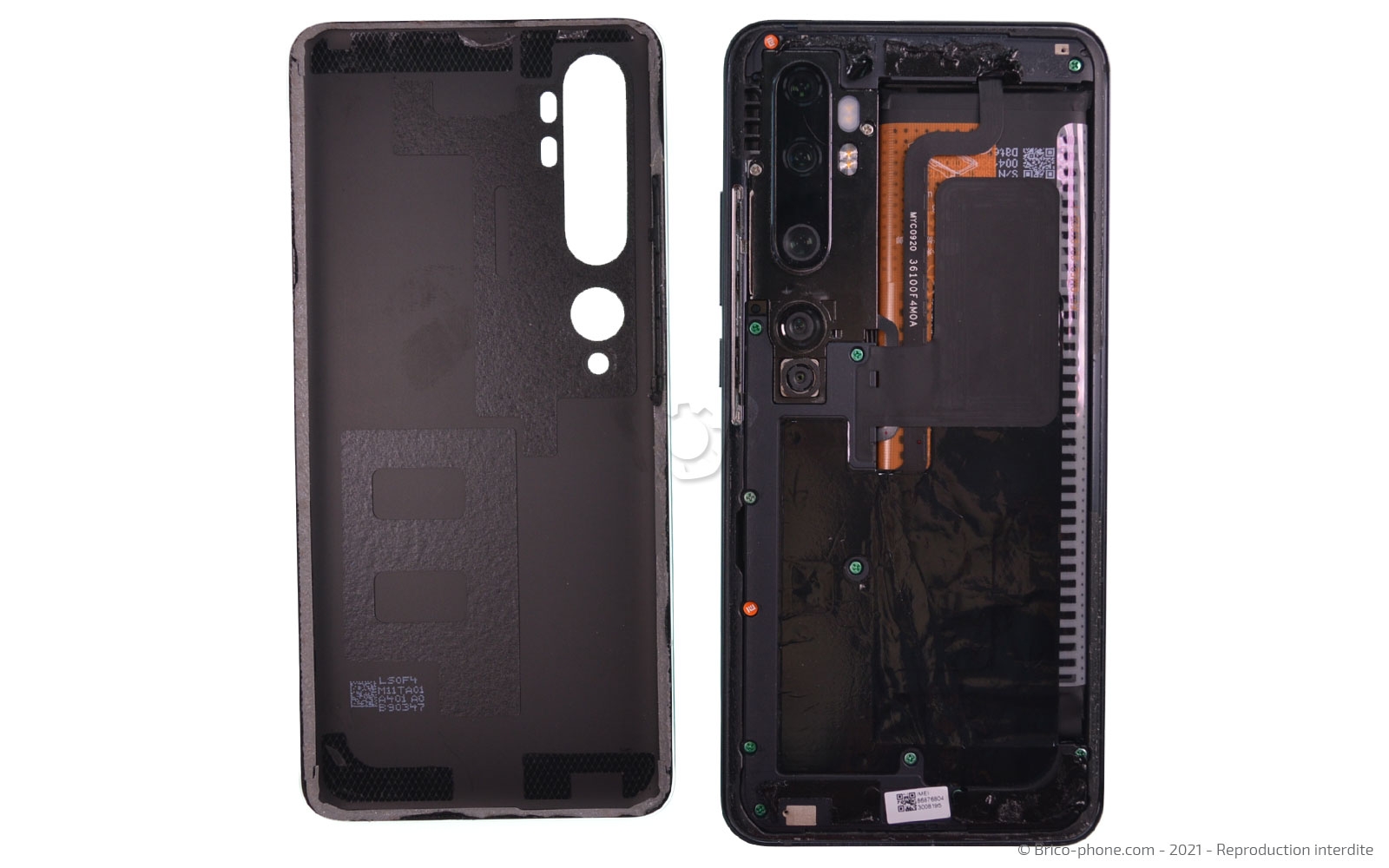

Décollez la vitre arrière pour apercevoir l'intérieur du téléphone.

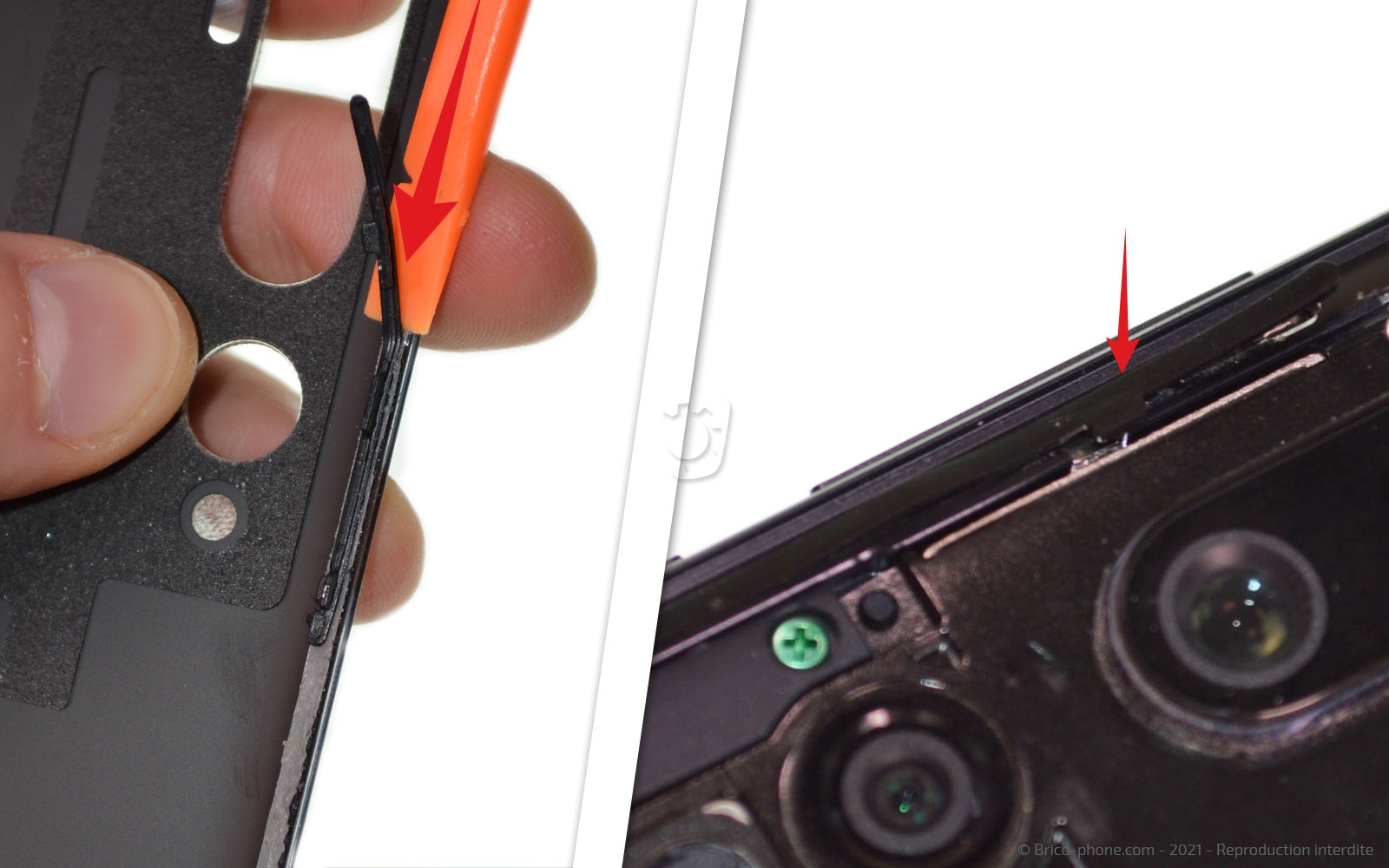

Il est possible qu'une protection des boutons latérales soit restée sur le composant.
Détachez l'élément avec le levier en nylon afin de pouvoir le repositionner sur le châssis (photo 3).

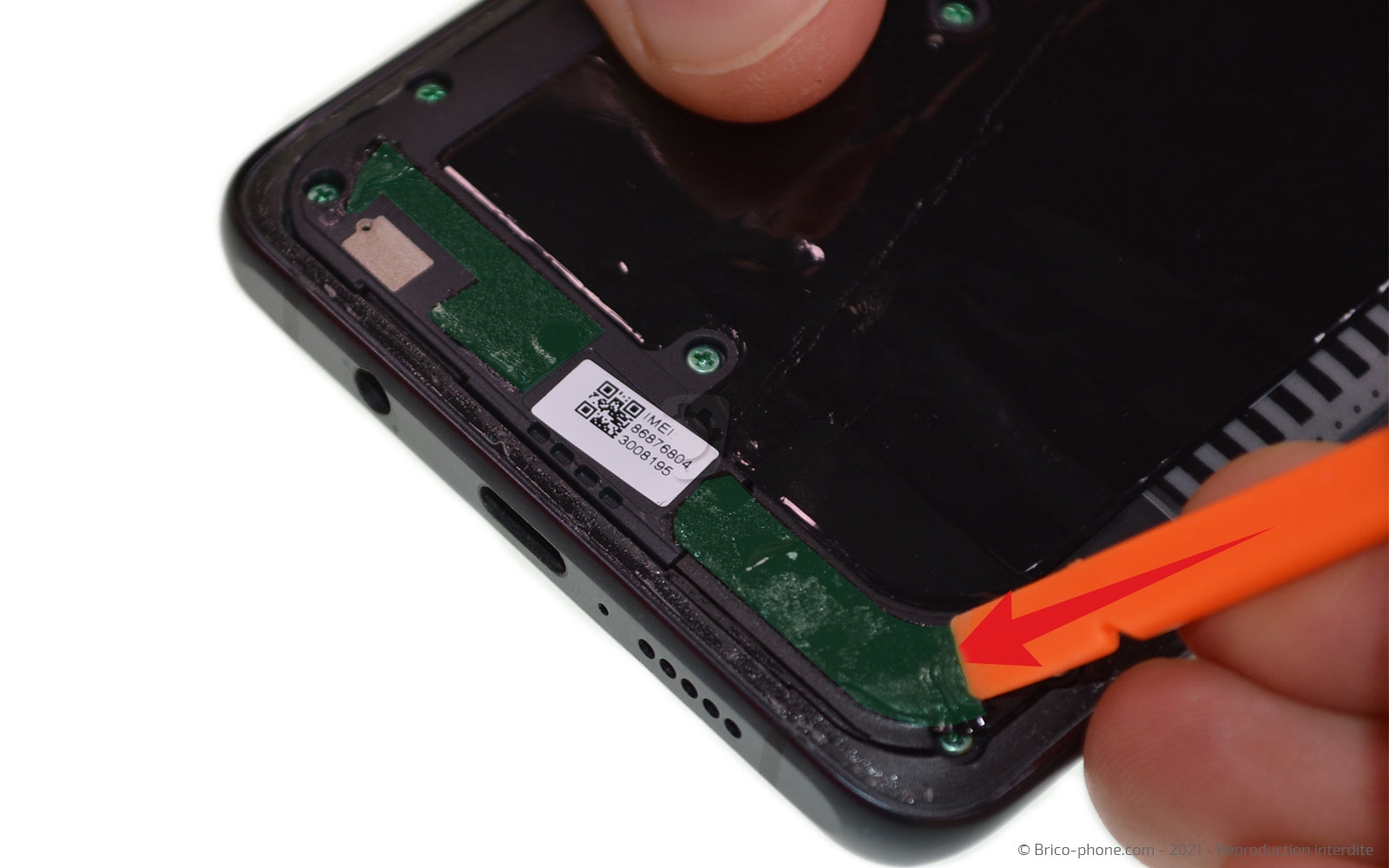

Pour continuer la réparation, nettoyez les plaquettes de protection des résidus de colle car ces derniers cachent probablement des vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Mi Note 10 et Mi Note 10 Pro Noir
44,90 €
Etape 6 : Déconnecter la batterie

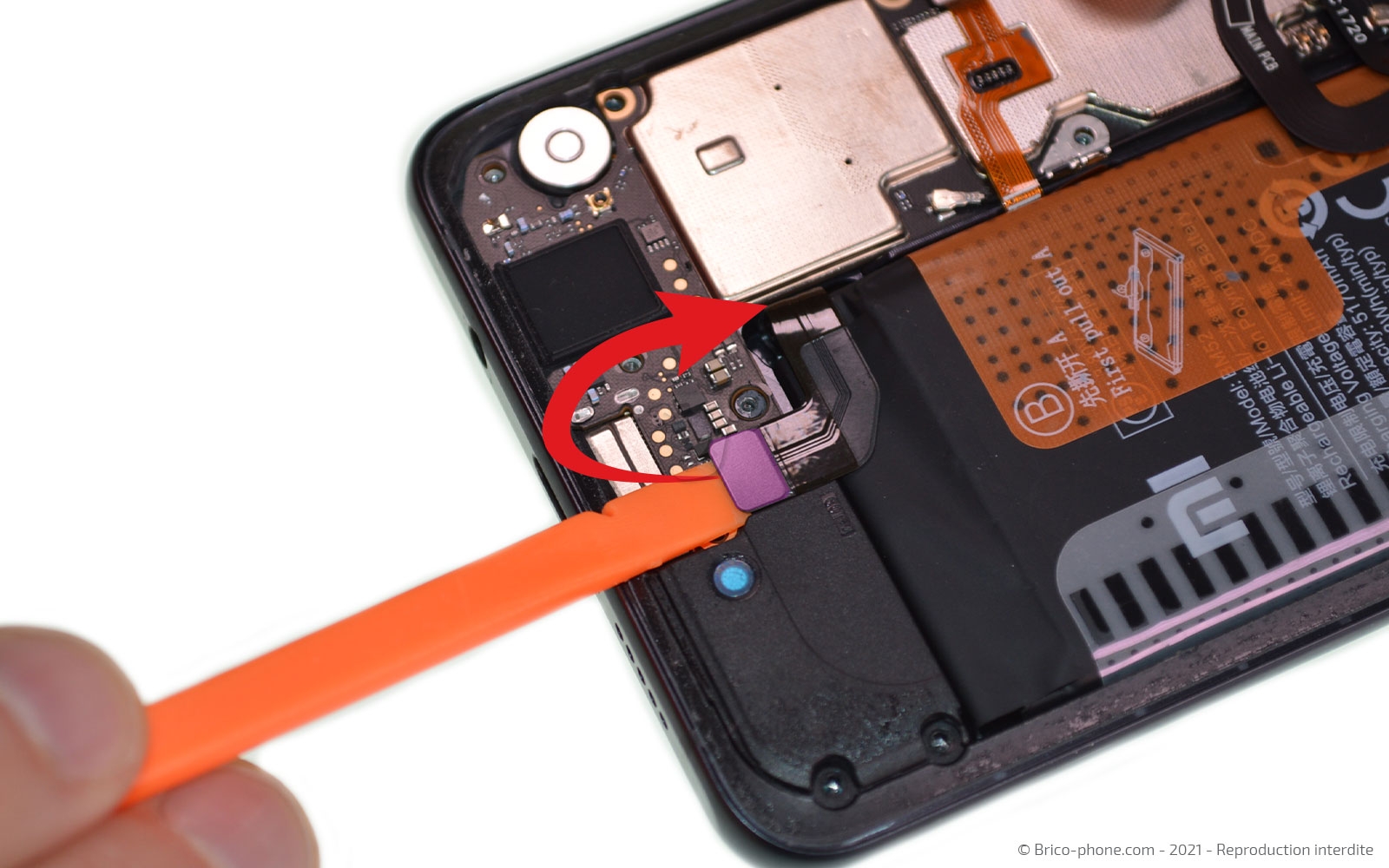

Gardez le même outil pour déconnecter la batterie de votre Xiaomi Mi Note 10.

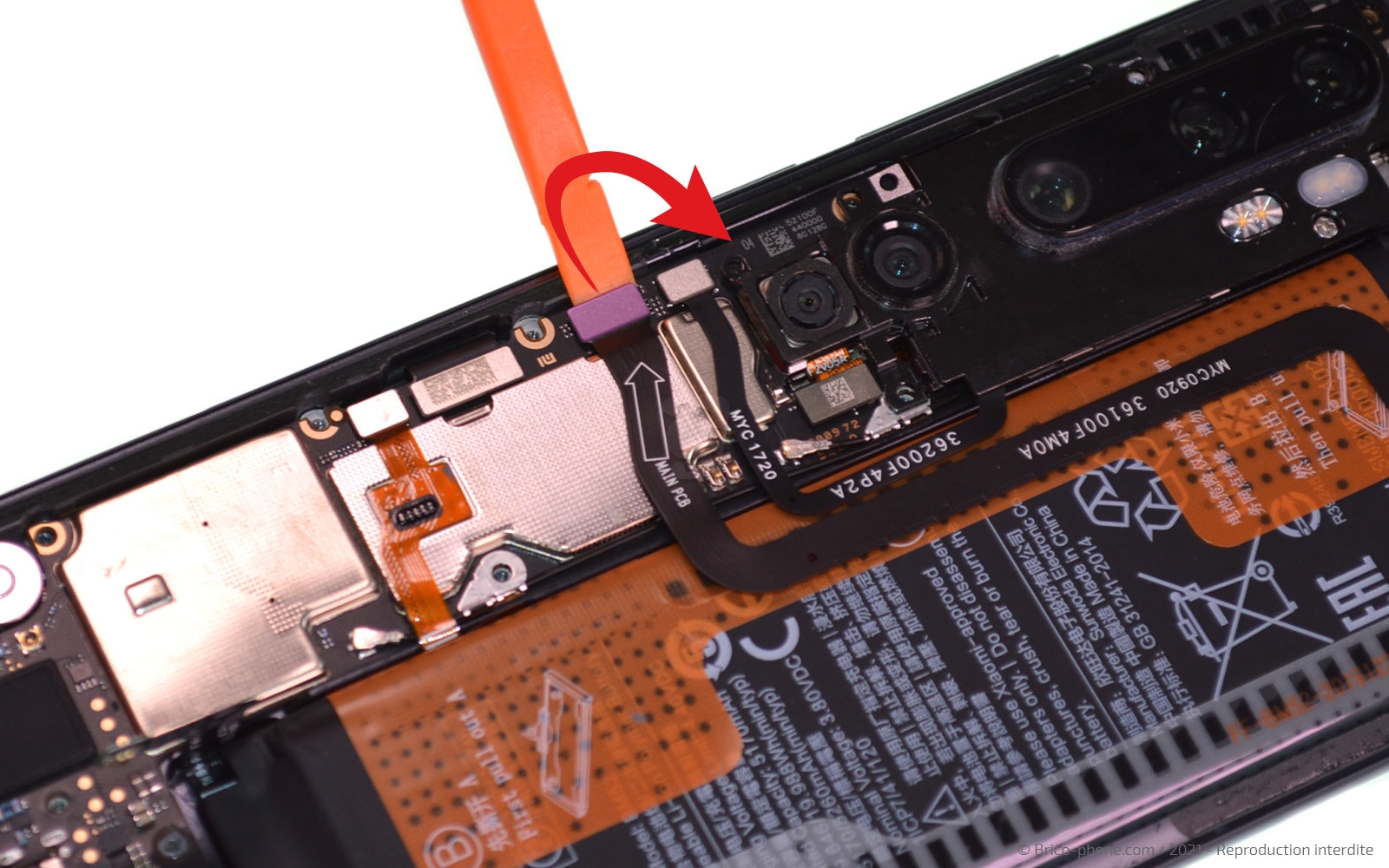

Récupérez également la rallonge d'interconnexion en détachant les deux extrémités de la connectique.
Outils du kit utilisés
Outils du kit utilisés

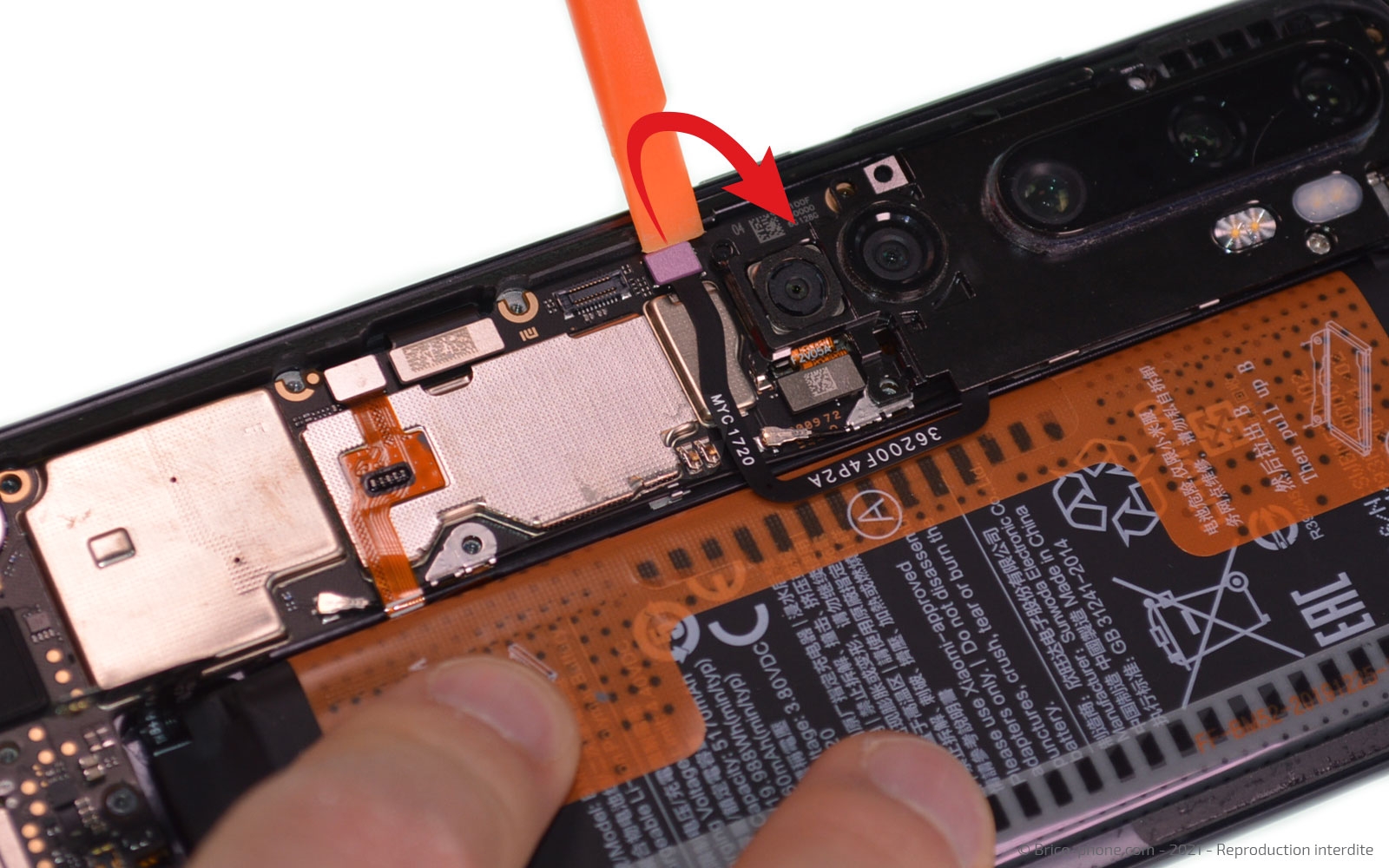

Etape 7 : Sortir le module Flash - Lentilles

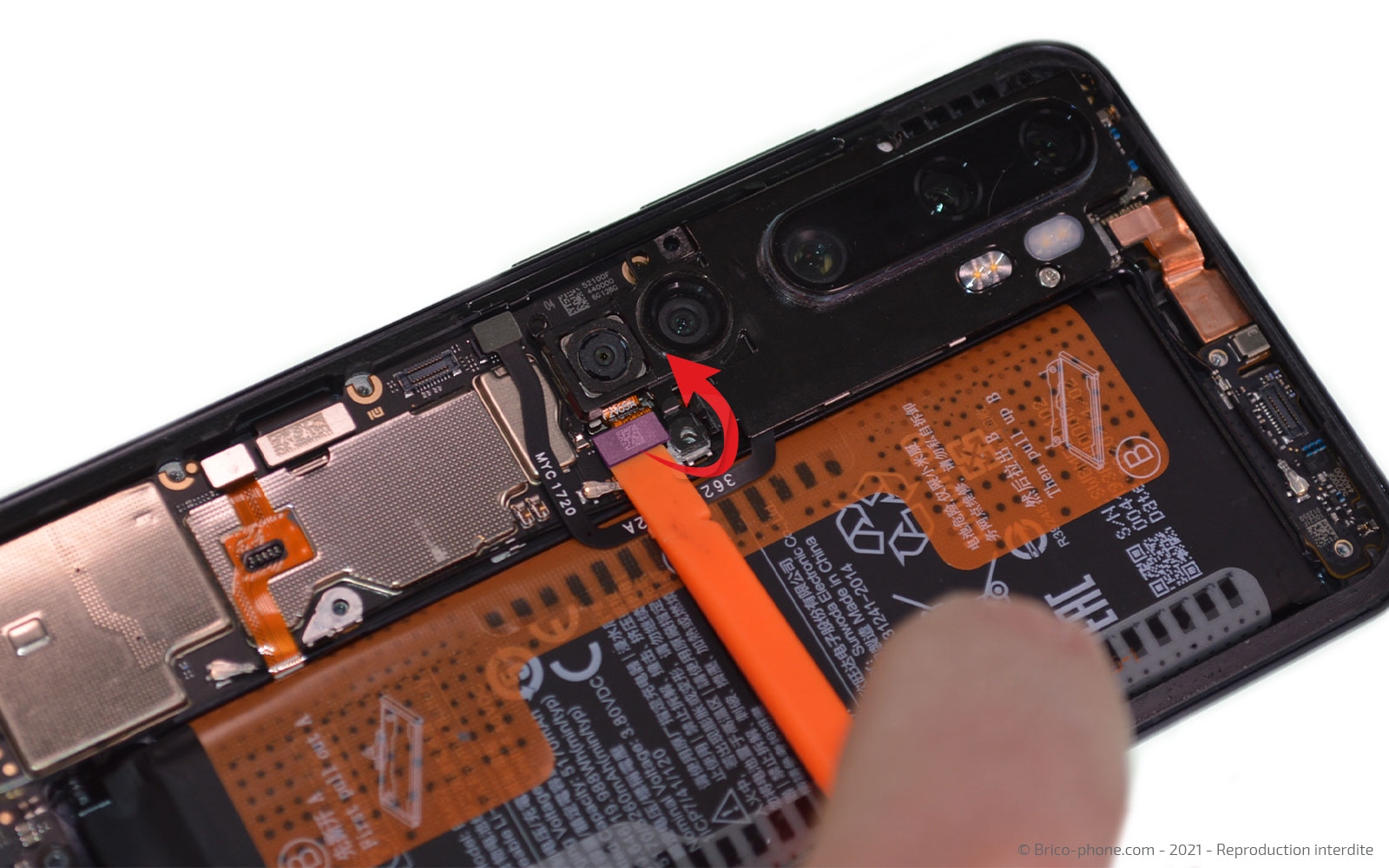

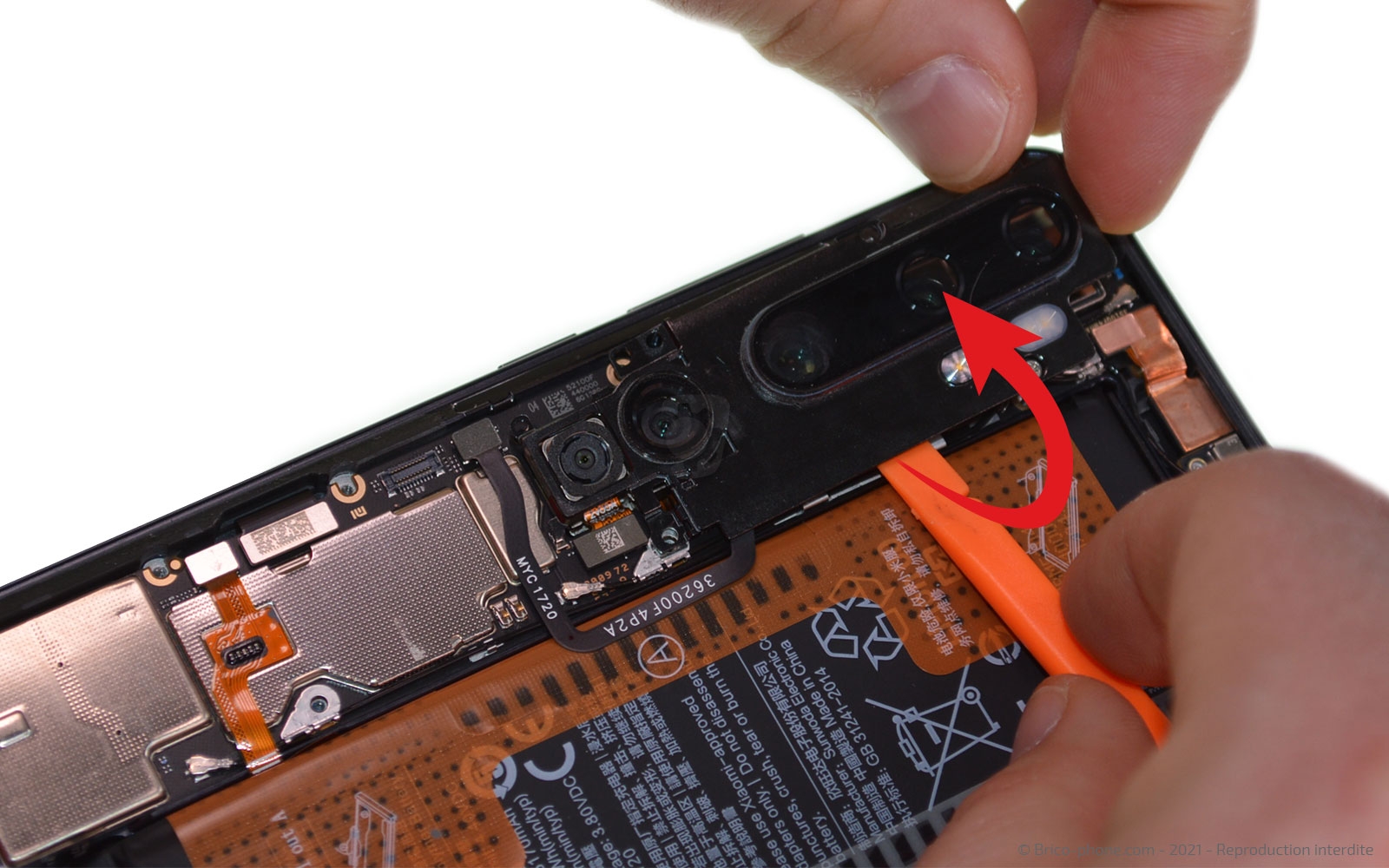

Débranchez la nappe du bloc Flash / Lentilles puis celle du capteur macro de 2 mégapixels.

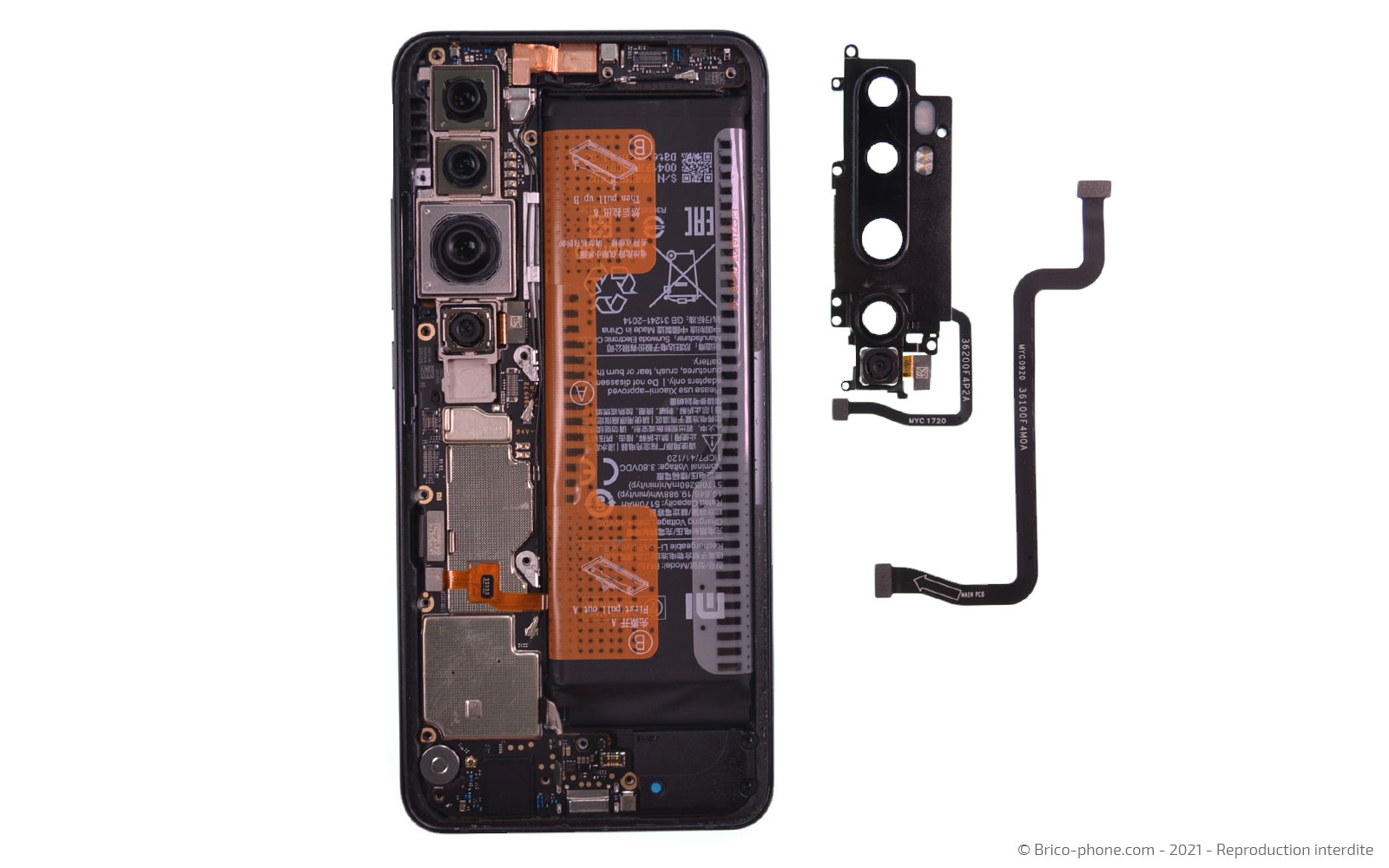

Mettez de coté le bloc de protection avec la caméra et le double flash.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lentille de protection en verre pour caméra arrière de Xiaomi Mi Note 10 et Mi Note 10 Pro
8,90 €
Lentille de protection en verre pour objectif 20 Mpx de Xiaomi Mi Note 10 et Mi Note 10 Pro
12,90 €
Etape 8 : Débrancher la nappe de l'écran
Déconnectez la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

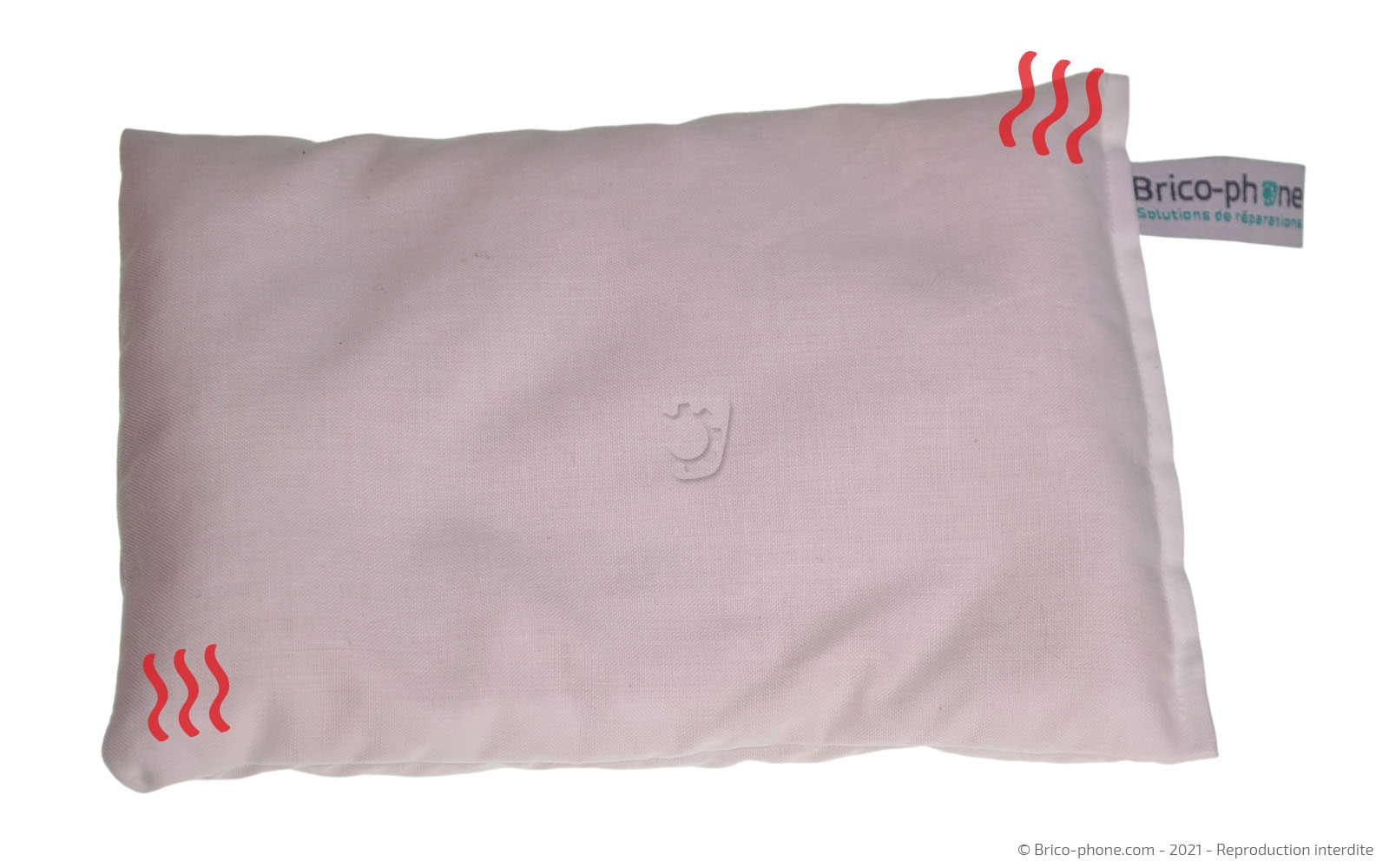

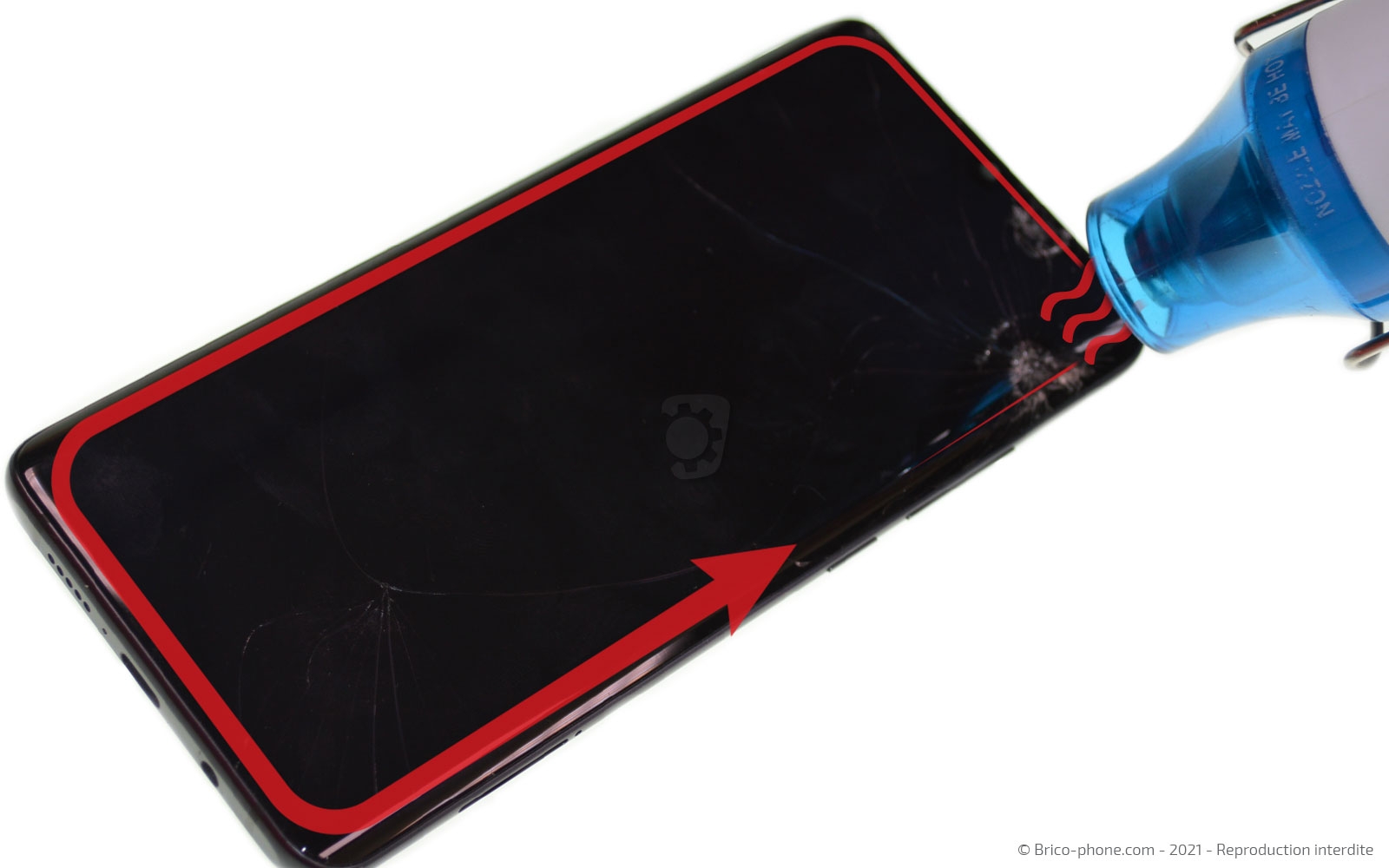

Etape 9 : Chauffer l'écran
Comme pour le retrait de la vitre arrière, nous avons besoin de ramollir les stickers de l'écran pour le détacher du châssis.

De ce fait, disposez le coussin chauffant sur la vitre avant de votre appareil environ 30 secondes. N'oubliez pas au préalable de le passer au micro-ondes 2 minutes.
Autrement, chauffez le contour de l'écran avec le décapeur thermique ou votre propre sèche-cheveux.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

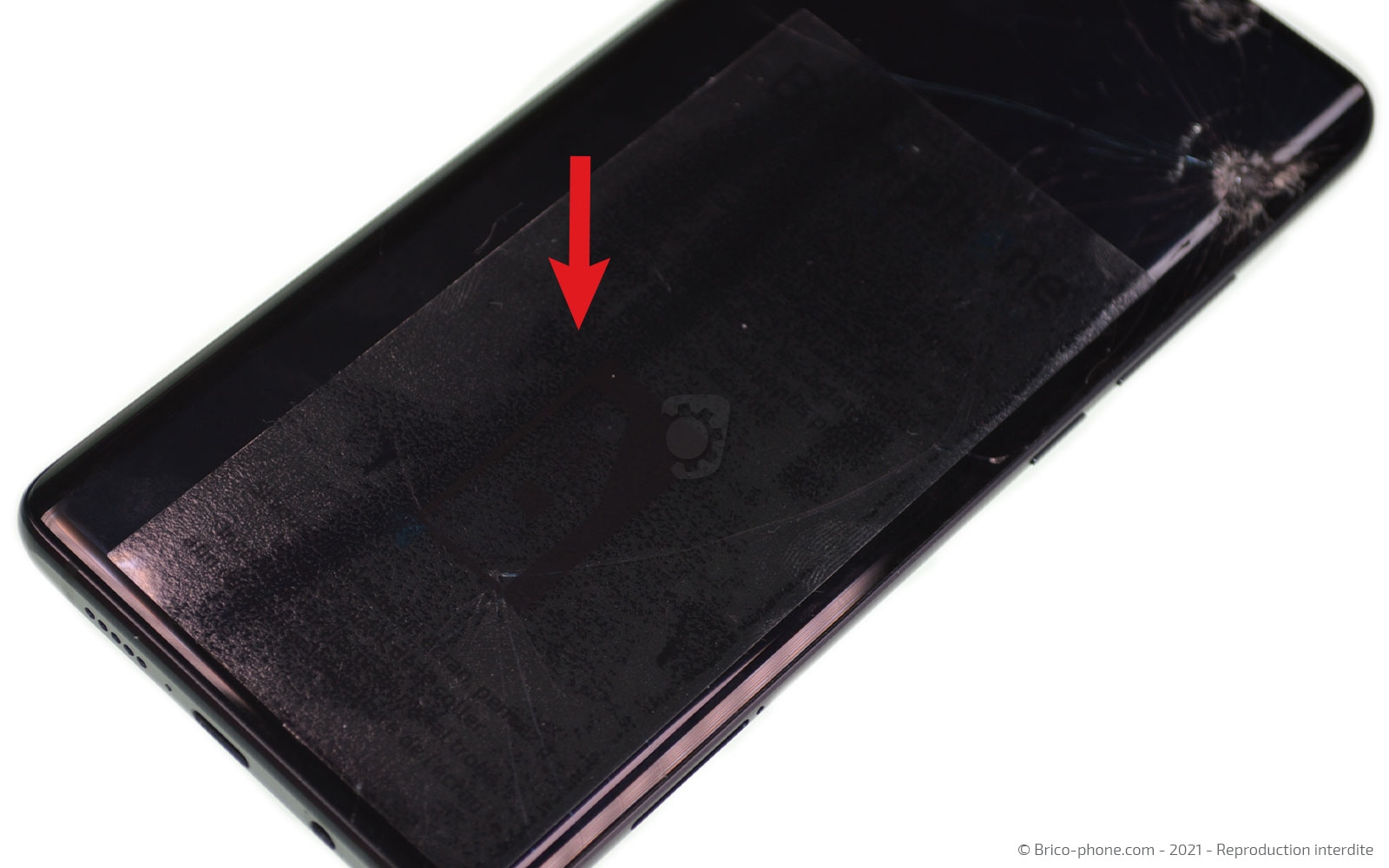

Etape 10 : Créer un interstice

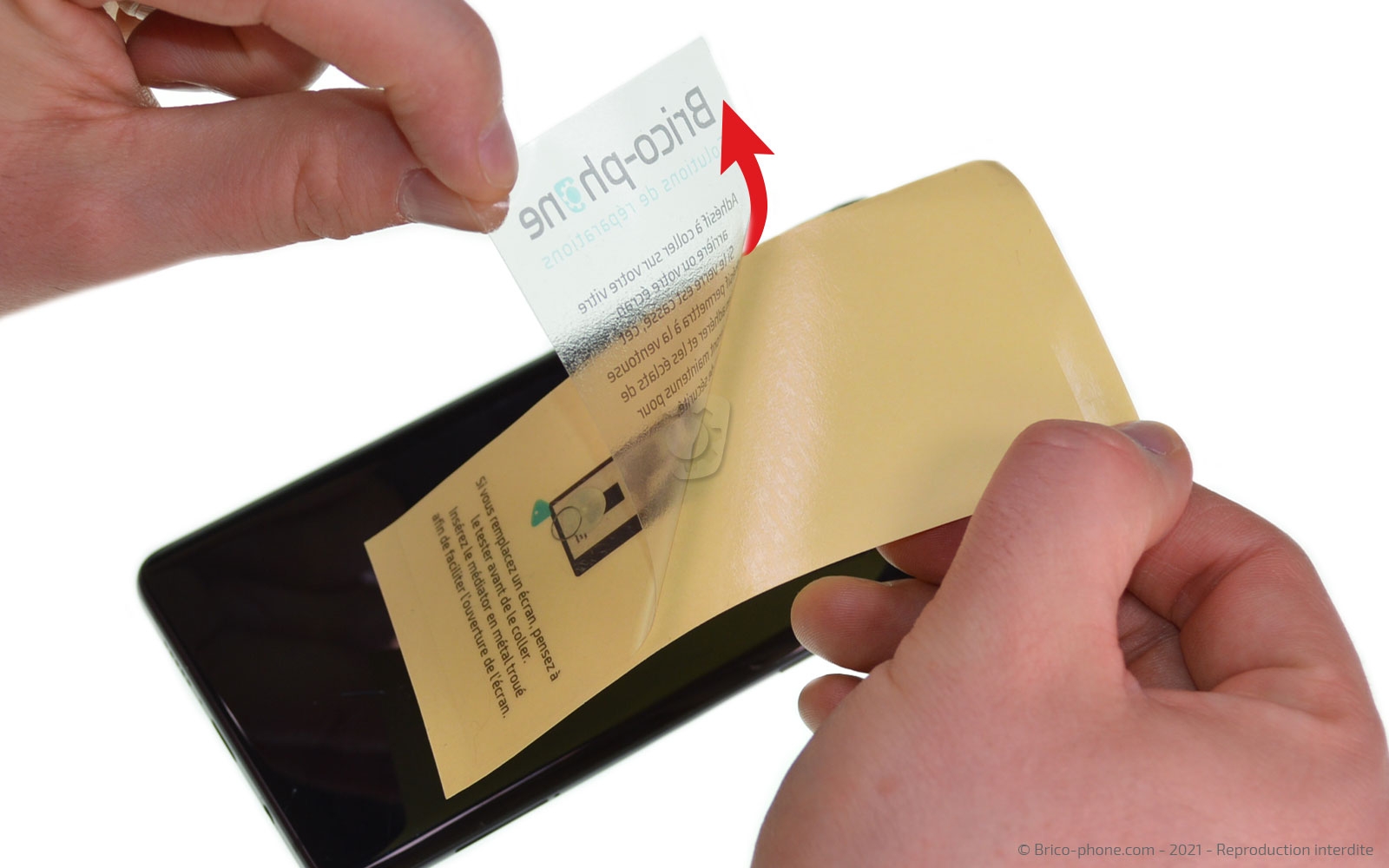

Si votre écran est cassé, n'hésitez pas utiliser l'adhésif prévu dans le kit d'outils pour faciliter la pose de la ventouse.
Il permet également de vous protéger des éventuelles projections de morceaux de verre.

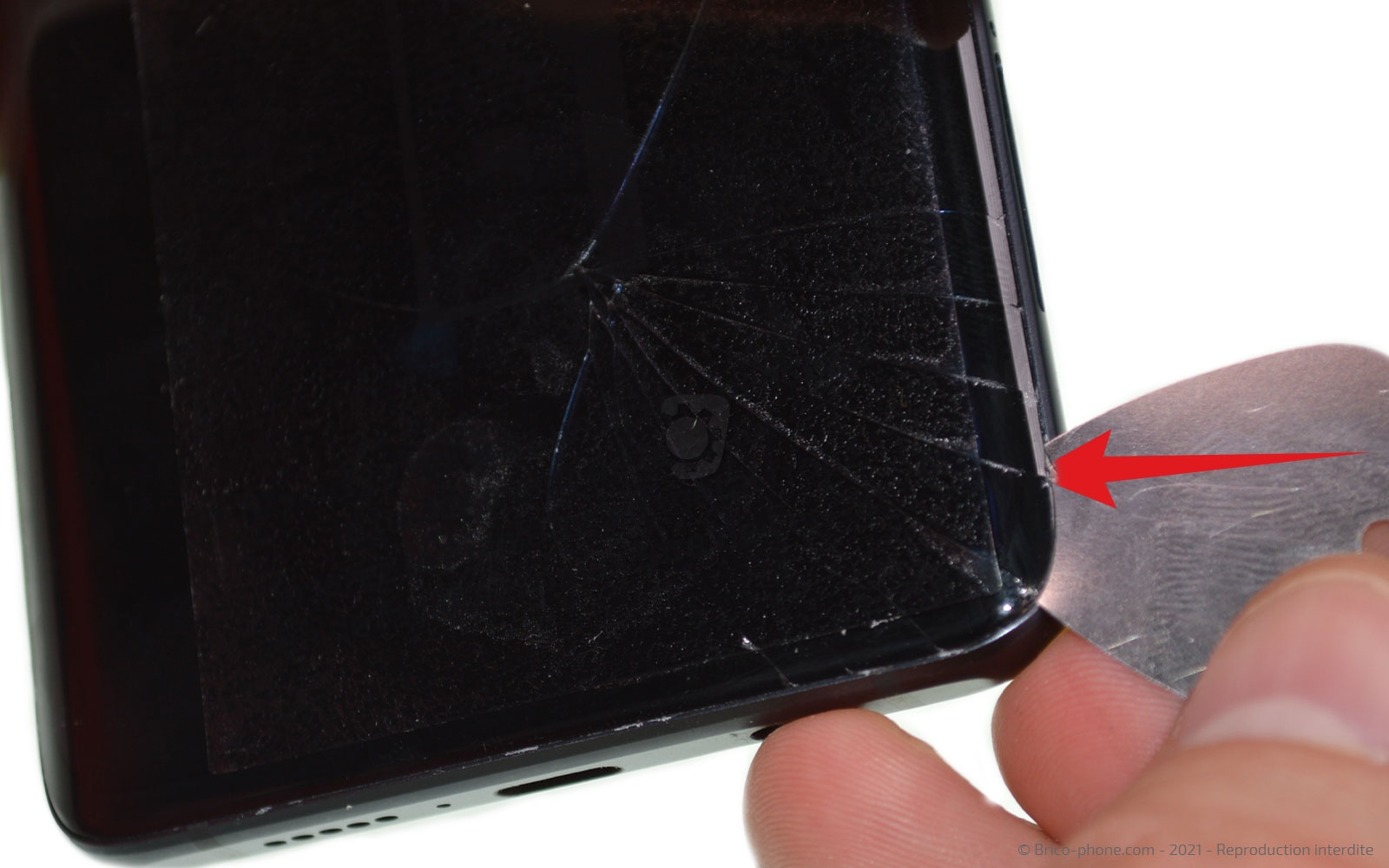

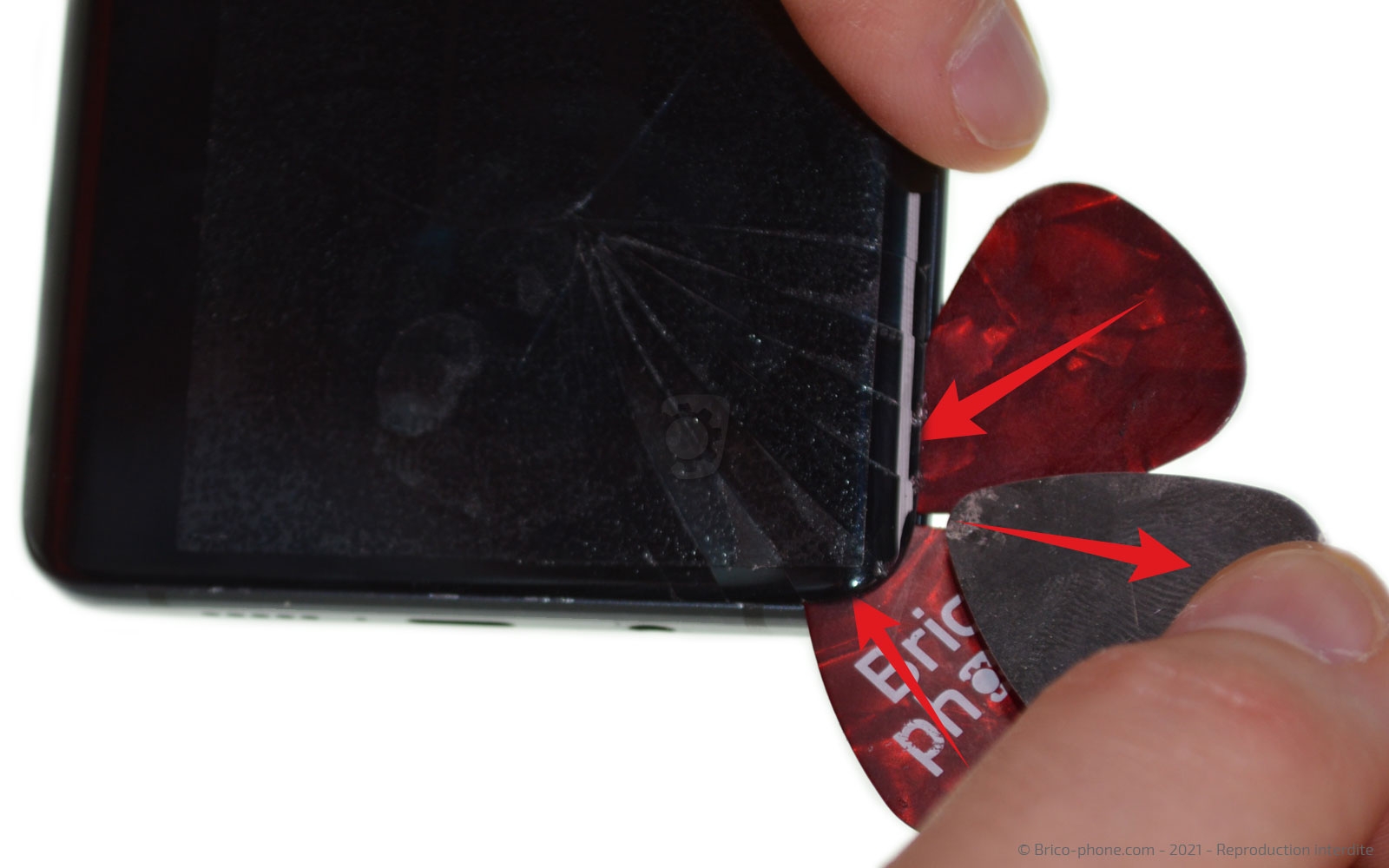

Glissez le médiator en métal perçé entre l'écran et le châssis puis remplacez-le par les versions en plastique
Outils du kit utilisés
Outils du kit utilisés

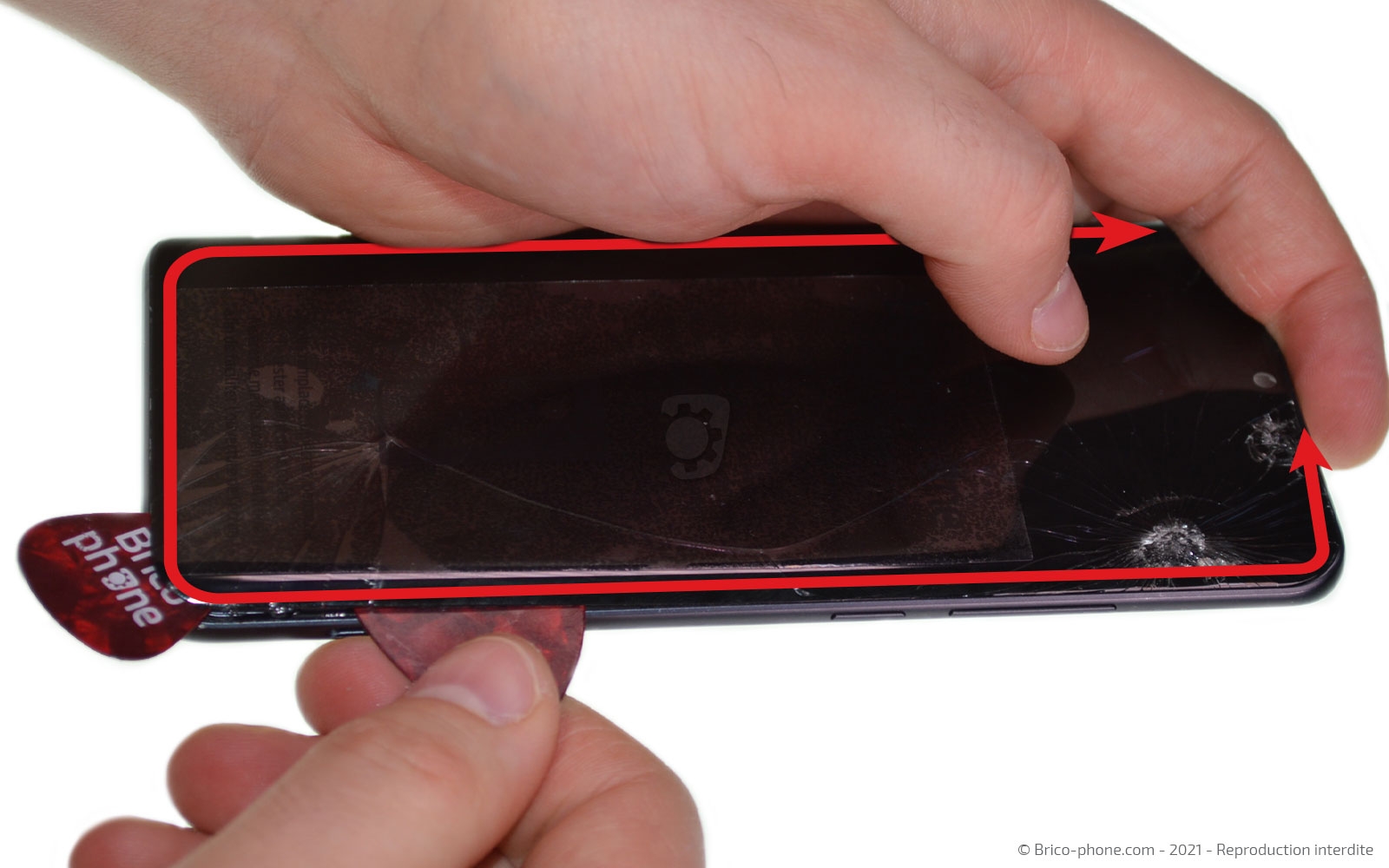

Etape 11 : Retirer la vitre avant
Faites glisser les médiators tout autour de l'écran pour terminer le décollage.
Vous pouvez également vous aider de la carte en PVC afin d'être certain de décoller la vitre tactile et le LCD.



Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran vitre + dalle Amoled pré-assemblé pour Xiaomi Mi Note 10
159,90 €

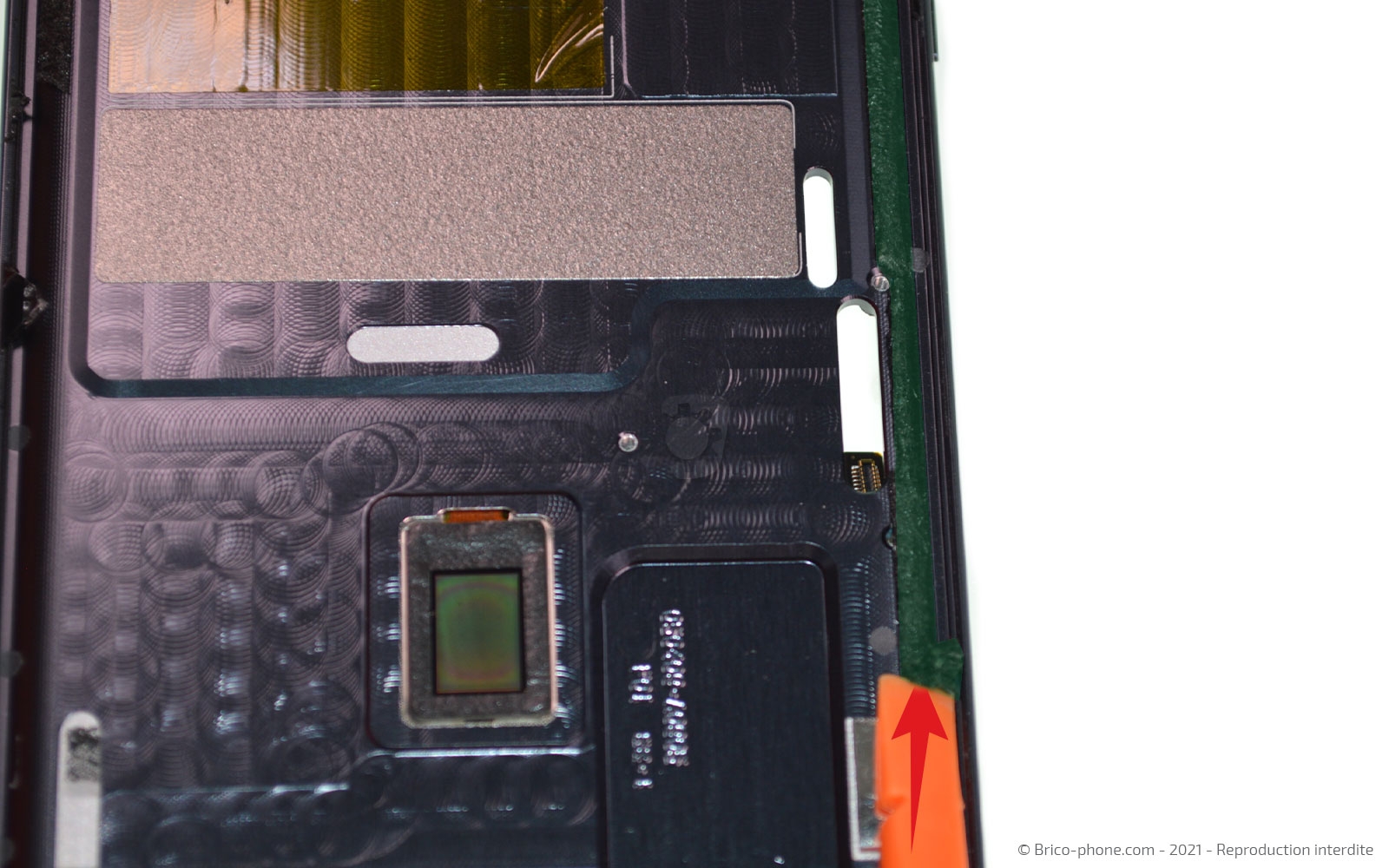

Etape 12 : Préparez les éléments

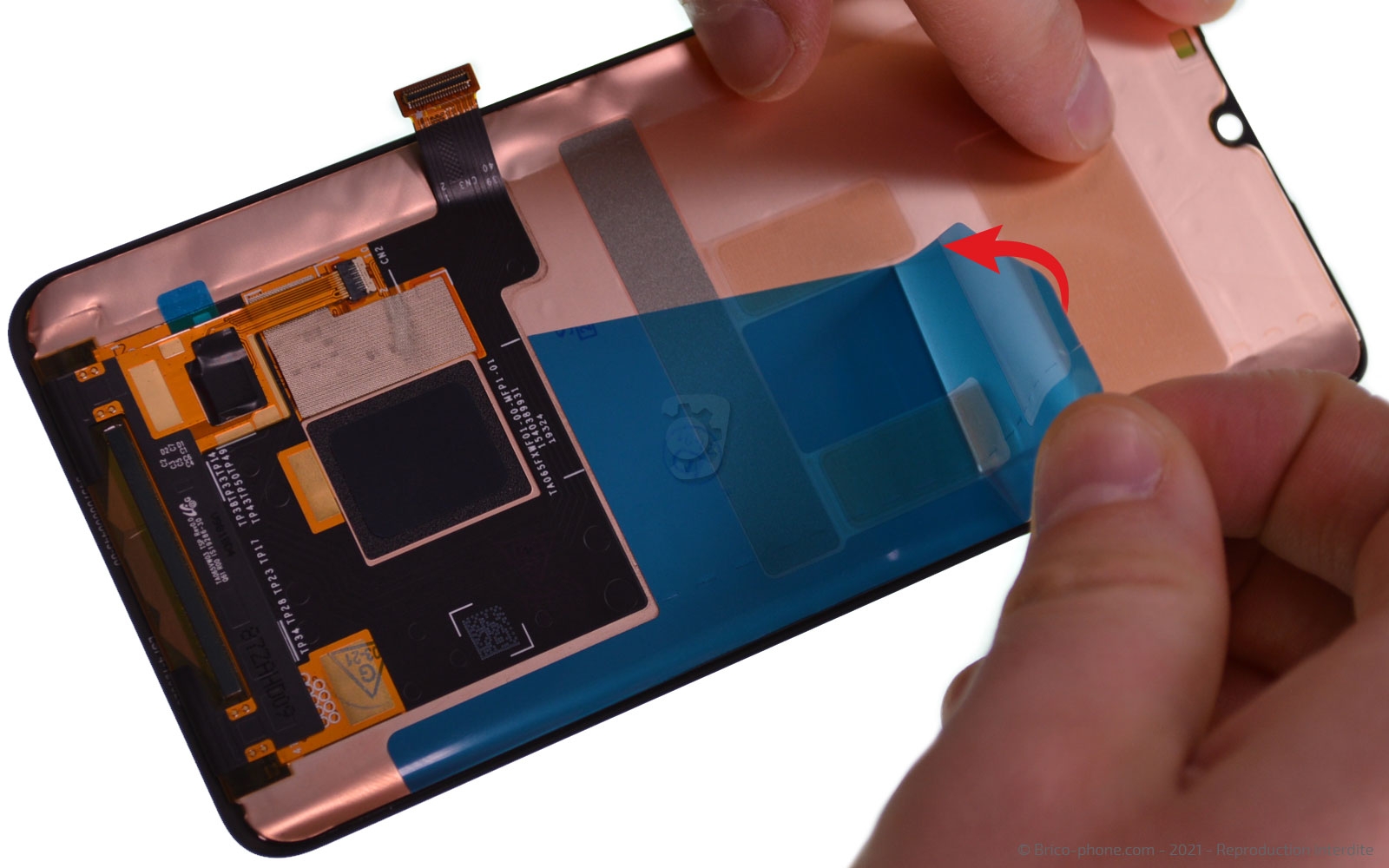

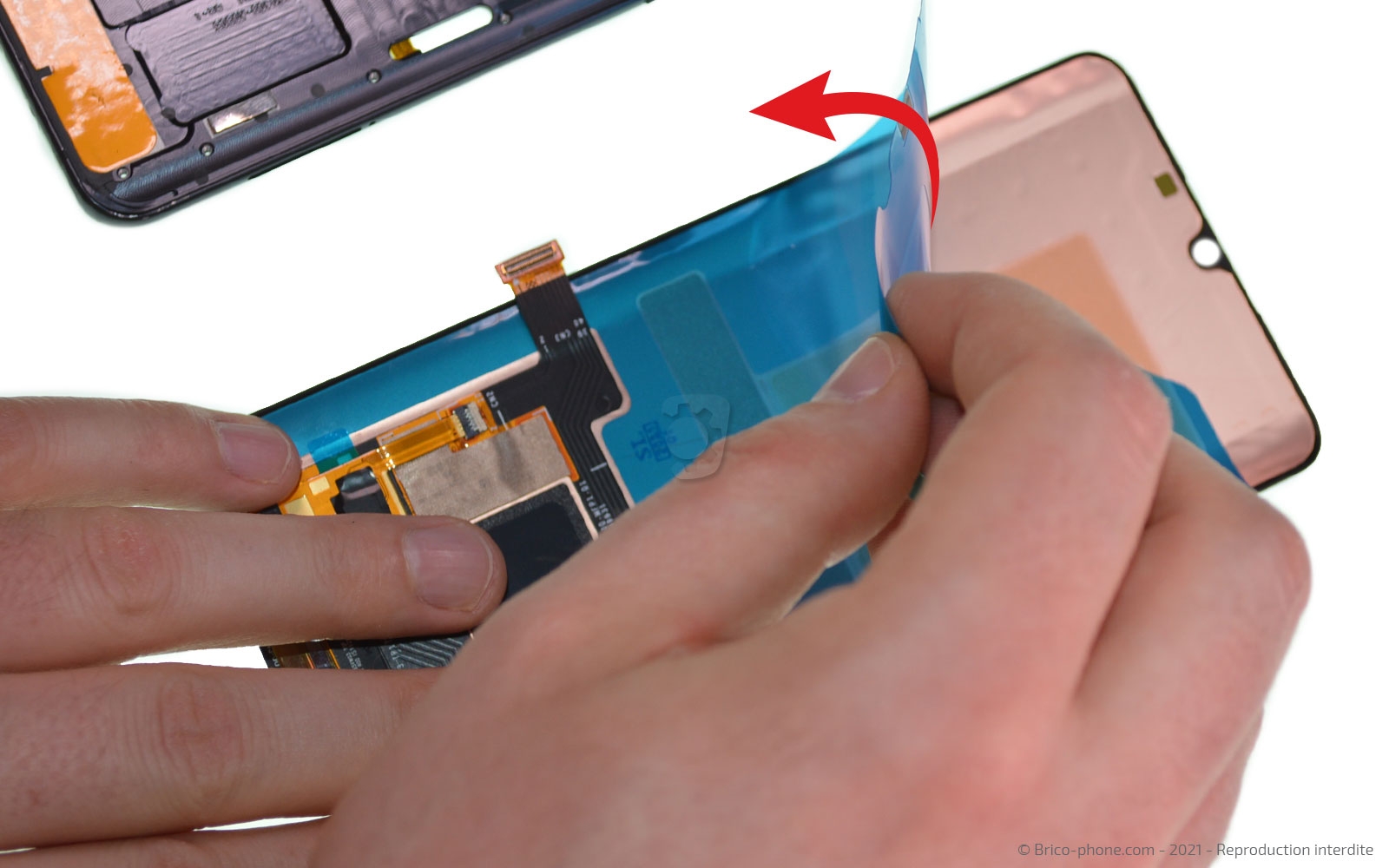

Nettoyez le bloc des résidus de stickers puis ôtez les protections bleues placées derrière le nouveau composant.
Outils du kit utilisés
Outils du kit utilisés

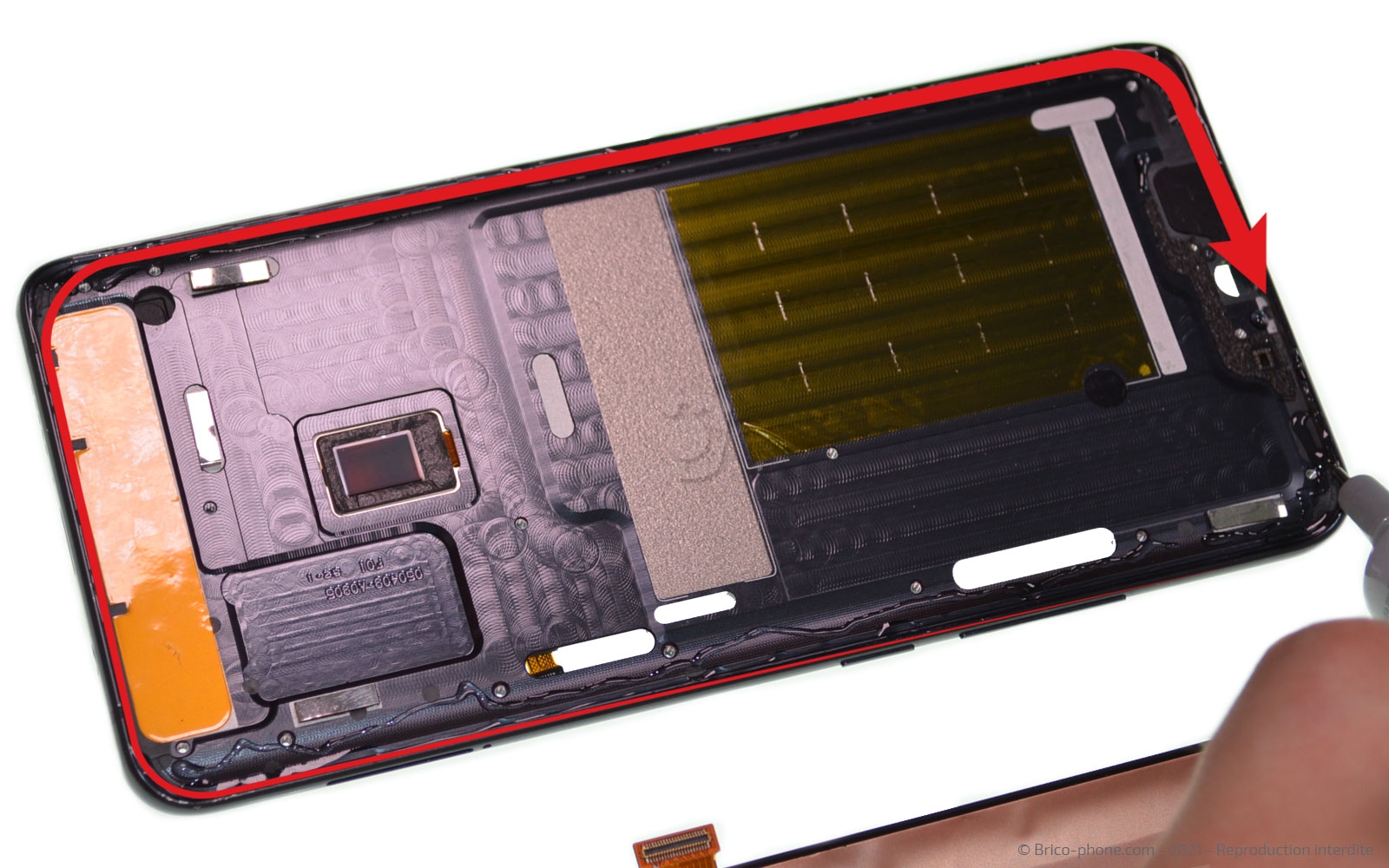

Etape 13 : Coller le nouvel écran

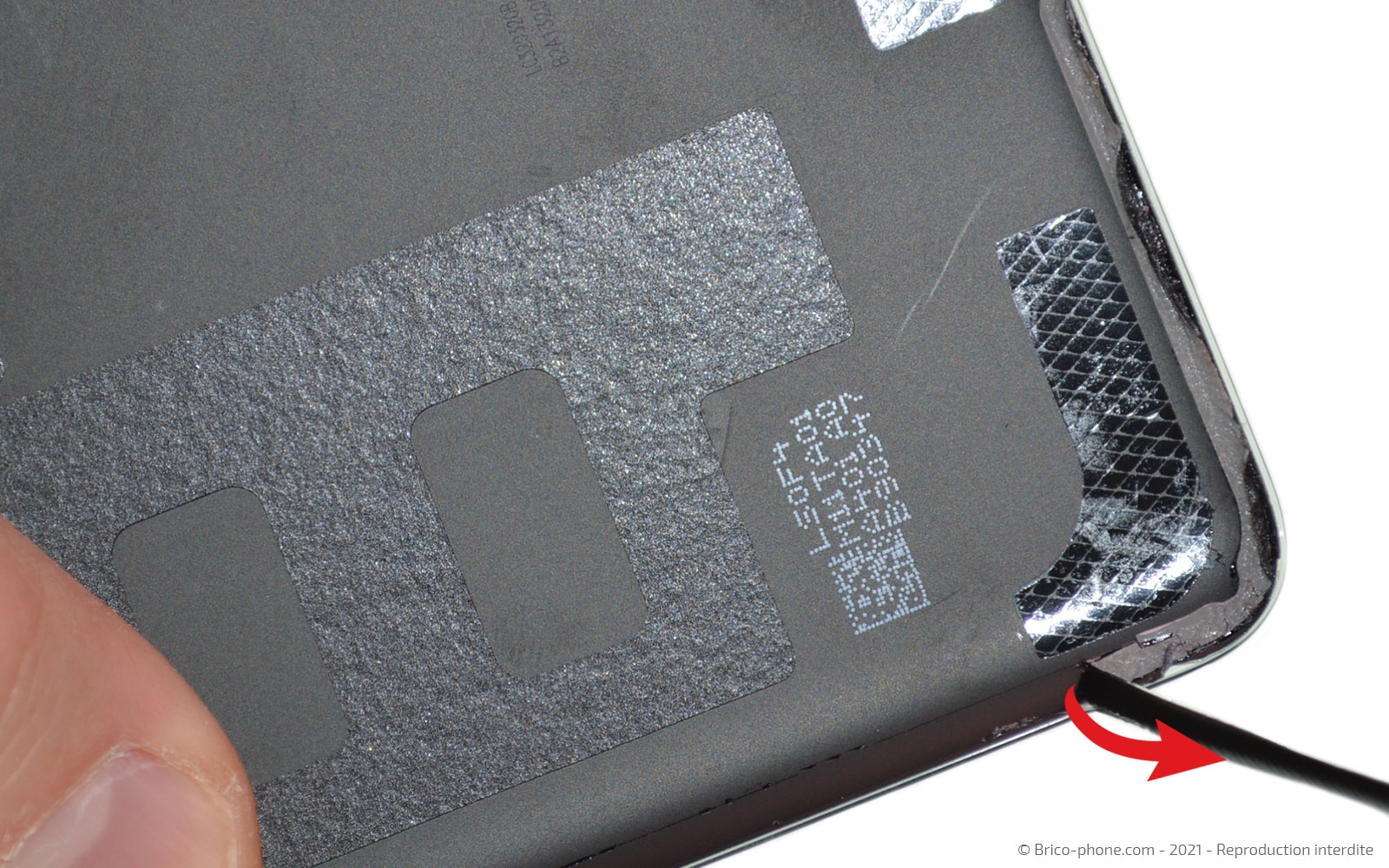

Retirez les résidus de stickers présents sur la vitre arrière.

Disposez la colle B-7000 sur tout le contour du châssis et placez le nouvel écran.

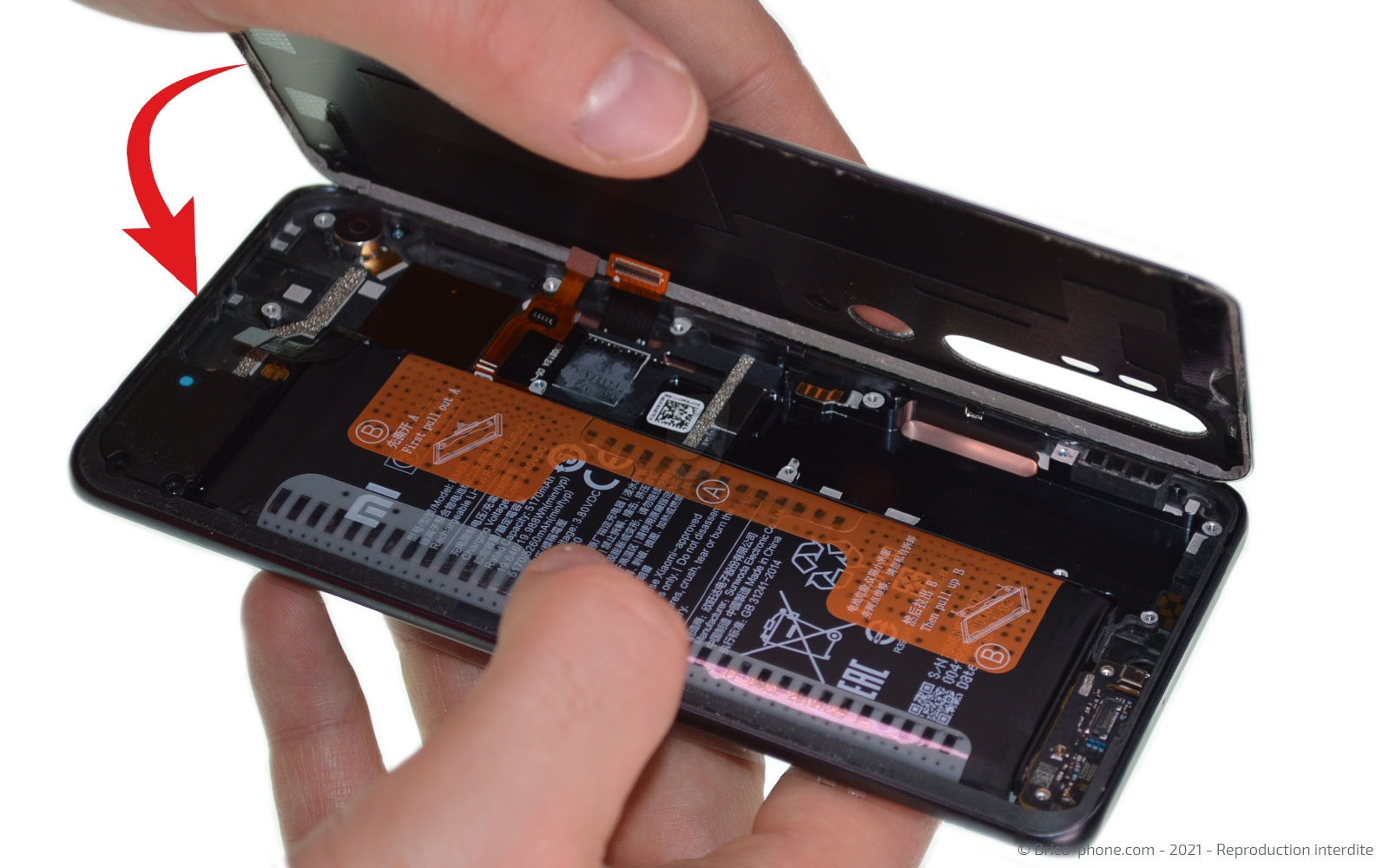

Il est temps de laisser sécher la colle. Pour cela, nous vous conseillons de replacer la vitre arrière pour ne pas abîmer les composants encore présents dans le bloc écran.

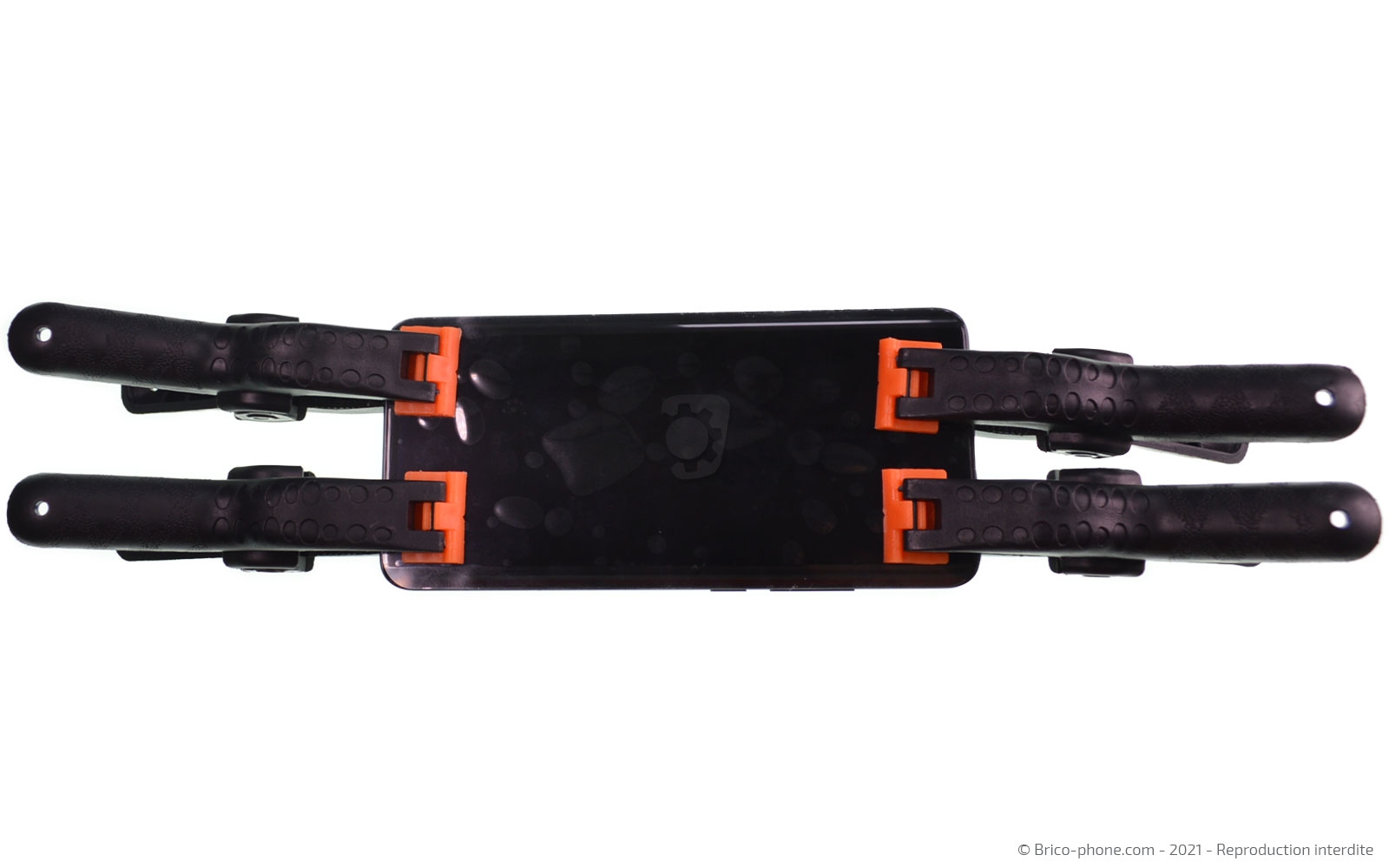

Disposez les pinces ou de gros livres et attendez environ 30 minutes avant de remonter votre smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Conseils pour le remontage

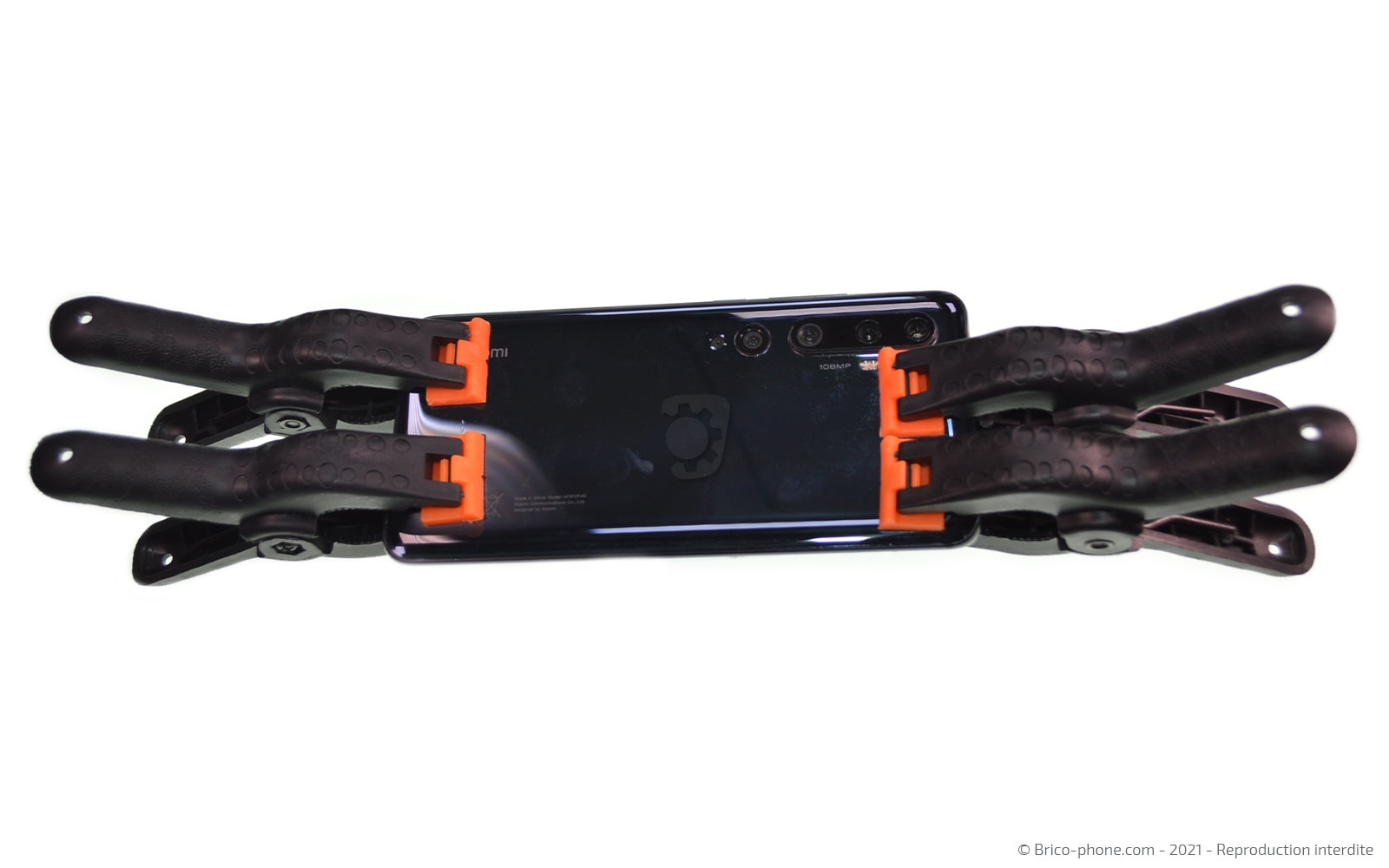

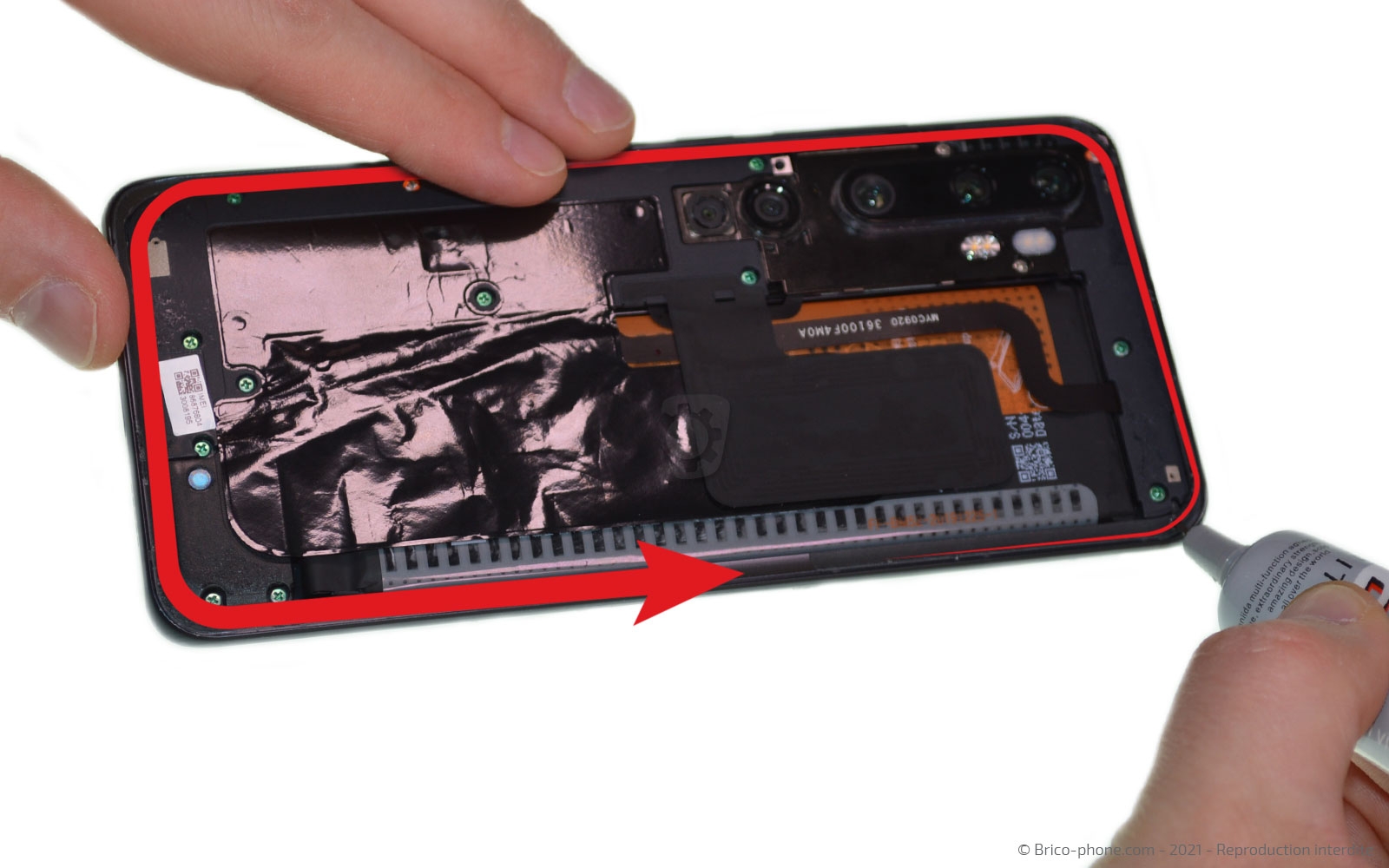

Disposez la colle B-7000 sur toute la longueur du châssis. Placez la vitre arrière et laissez sécher pendant une trentaine de minutes.

Aidez-vous de pinces ou de livres telles des encyclopédies pour laisser sous presse votre smartphone.

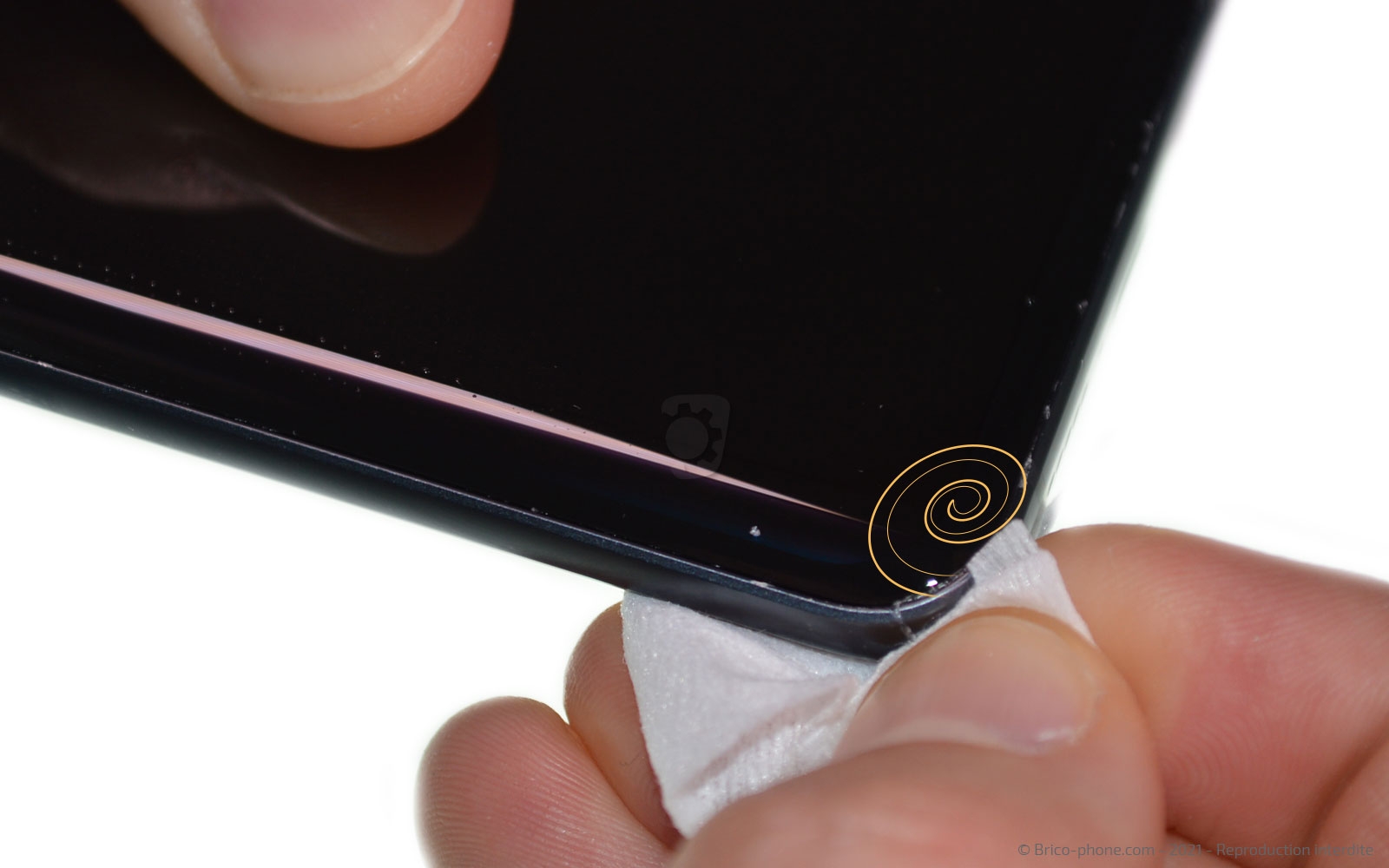

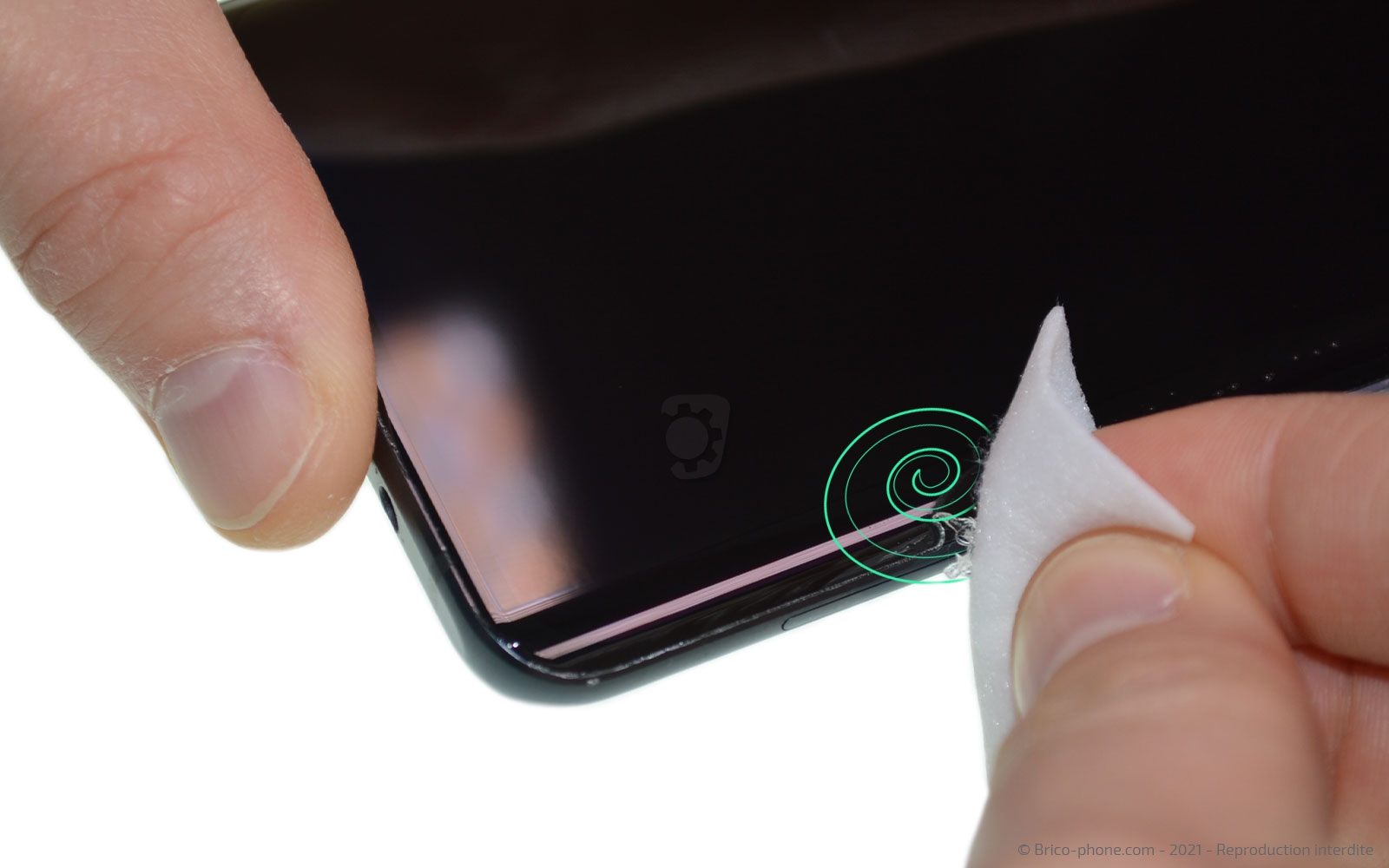

Utilisez les lingettes pour nettoyer votre Xiaomi Mi Note 10 des résidus de colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
