Changement du bloc écran sur Mi Note 10

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
Mi Note 10 | Temps estimé : 45 min | Difficulté : 3/5

Une mauvaise chute et c'est le drame, la vitre avant de votre smartphone s'est brisée ? Ou alors des tâches sont apparues sur l'écran de votre téléphone ?

Peu importe la panne, ce tutoriel de réparation vous permettra de changer le bloc écran complet de votre Xiaomi Mi Note 10 sans faire appel à une personne extérieure.
Il vous suffit de suivre chaque étape détaillé en images et vidéo pour réussir haut la main ce dépannage.

Diagnostic

›  Le tactile ne fonctionne plus.
›  La vitre avant est brisée, cassée, rayée...
›  L'afficheur LCD présente des traits, tâches ou zones d'ombres...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Amoled et vitre pré-montés sur châssis pour Xiaomi Mi Note 10 Noir
199,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Au préalable, nous vous conseillons de vous assurer de la compatibilité des pièces commandées avec votre smartphone.

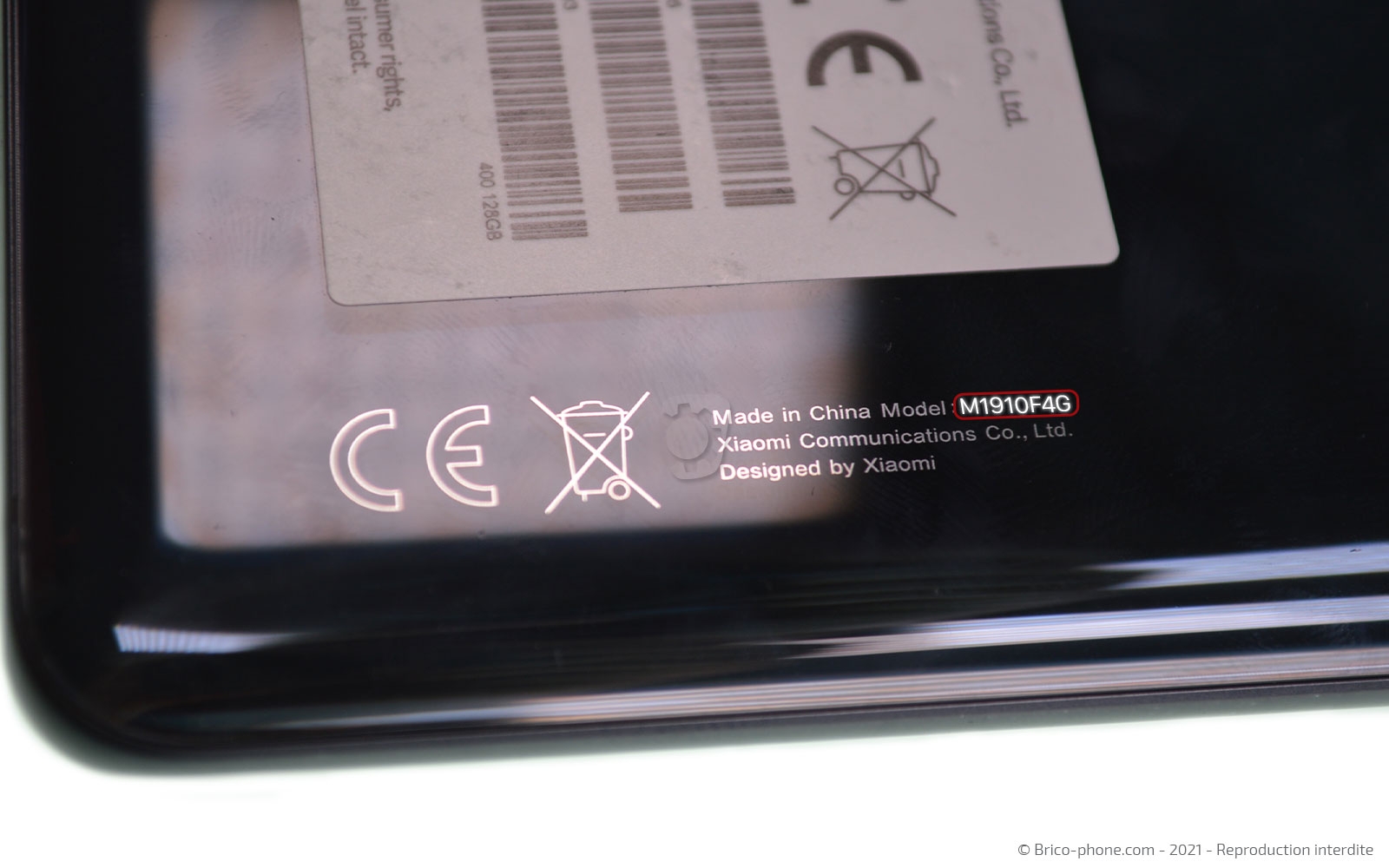

Pour cela, retournez votre appareil afin de voir le numéro de modèle de votre téléphone inscrit. La référence doit être M1910F4G si vous disposez d'un Xiaomi Mi Note 10.

Autrement, il est également possible de connaitre le modèle en composant *#06# depuis le clavier de votre portable.
Recopiez ensuite le numéro IMEI qui apparait sur notre page d'accueil.

Une fois votre commande reçue, installez vous dans un endroit calme avec un plan de travail propre et dégagé.
Disposez les outils à proximité, éteignez votre Xiaomi et lancez le tutoriel de réparation.

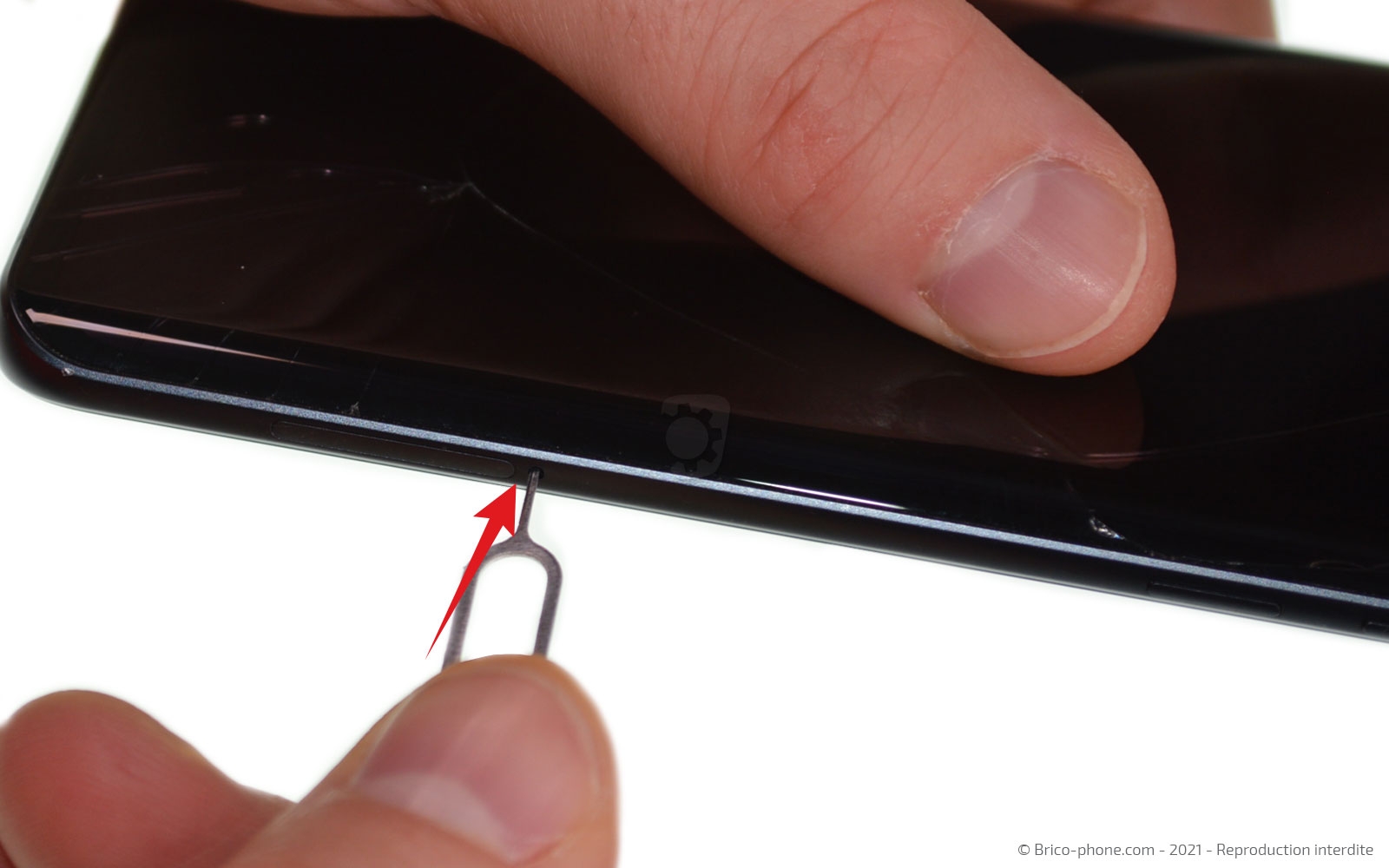

Etape 1 : Sortir le rack Sim
A l'aide de l'outil adéquat, éjectez le tiroir de la carte Sim de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour accéder aux composants internes de votre Xiaomi, vous devez chauffer l'arrière de votre téléphone. Pour cela, il existe deux possibilités soit vous avez commandé le kit de réparation et de ce fait avez un coussin chauffant soit vous avez préféré prendre un décapeur thermique soit vous n'avez aucun de ces deux produits et votre sèche-cheveux fera très bien l'affaire.

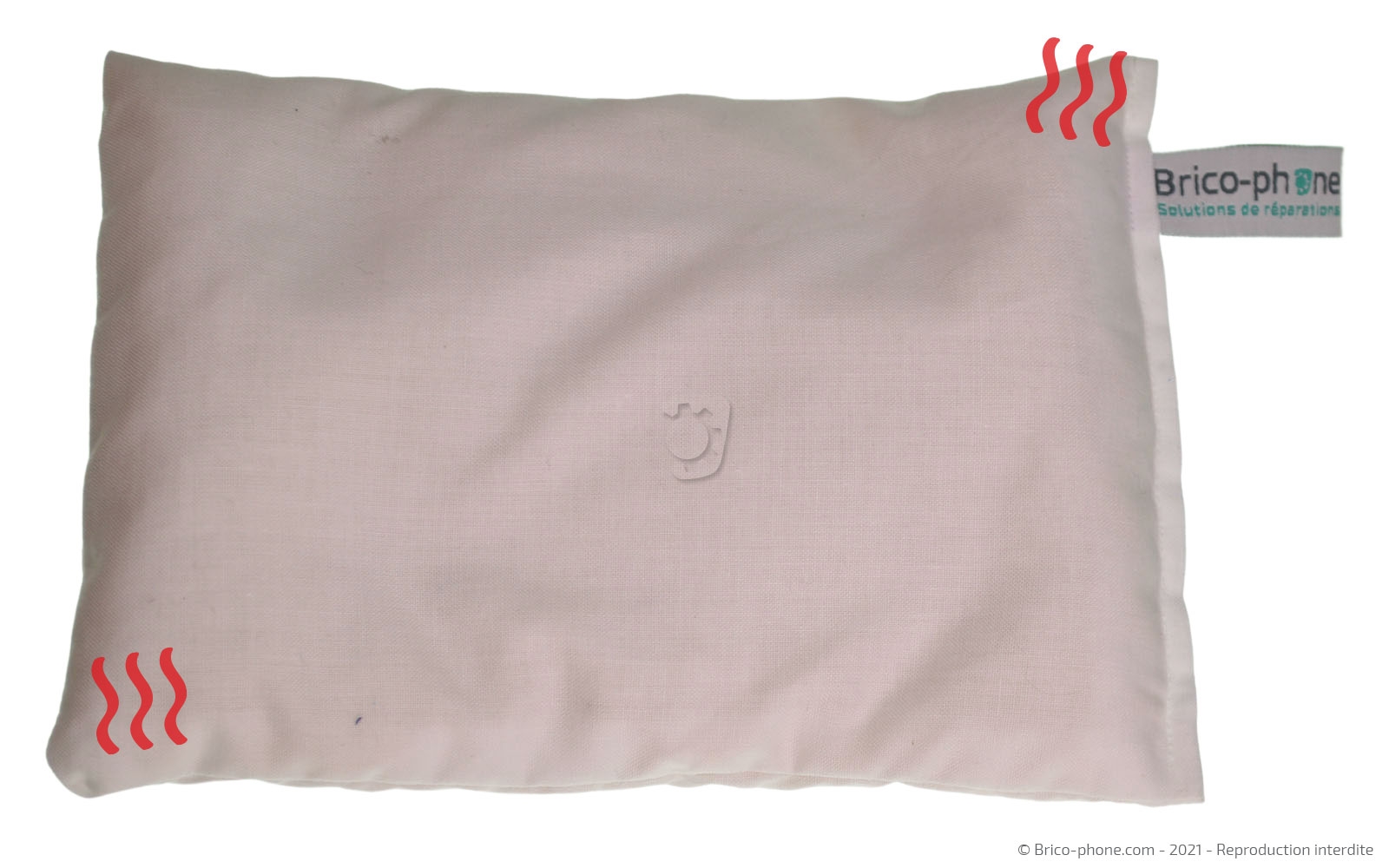

En ce qui concerne le coussin, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes puis le déposer sur le dos de votre appareil une trentaine de secondes.
Pour le décapeur ou votre sèche-cheveux, il vous suffit d'allumer l'élément et de le passer sur tout le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

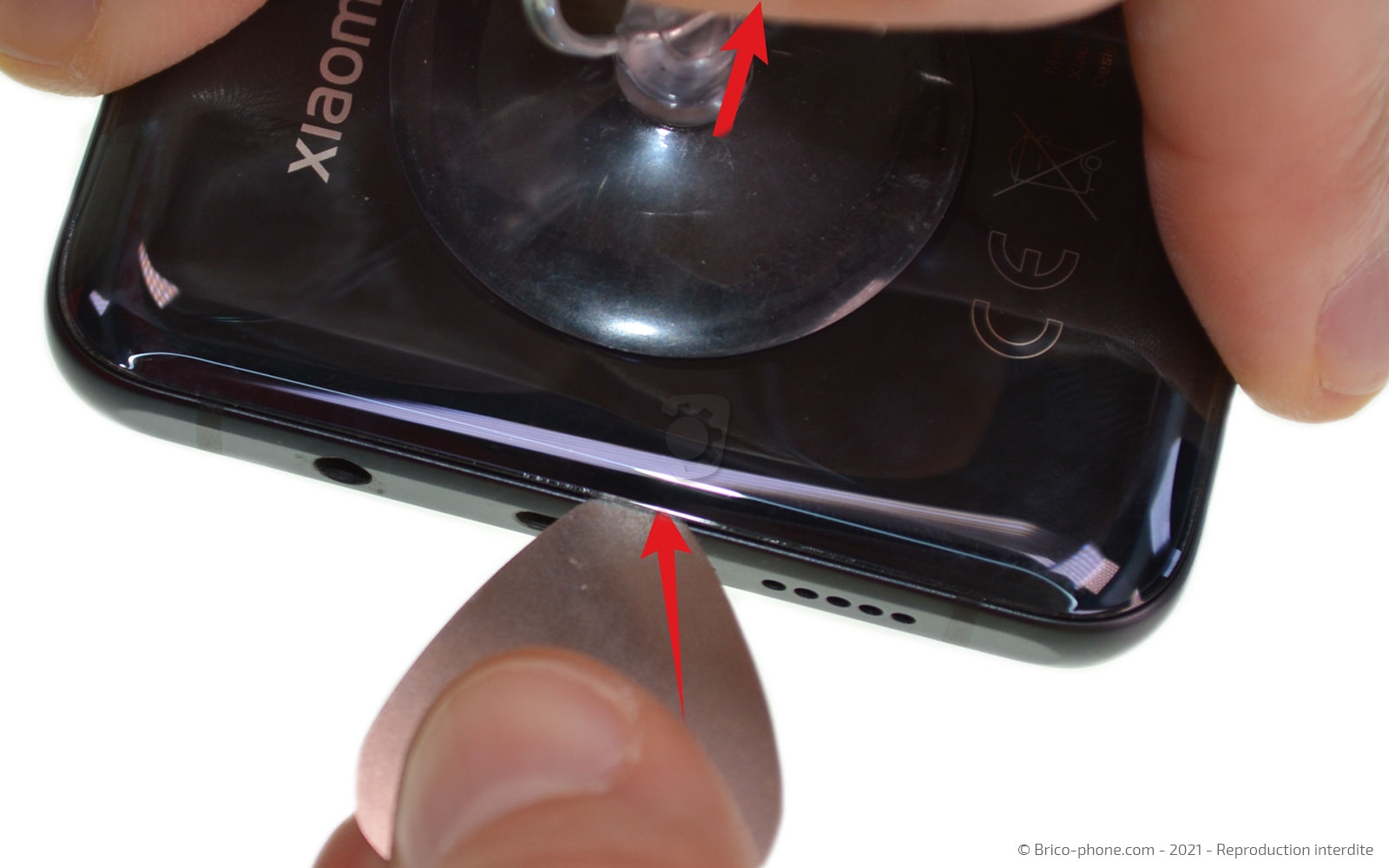

Etape 3 : Décoller la vitre arrière
Positionnez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever légèrement et insérer le médiator en métal troué entre cette dernière et le rebord du châssis.

ensuite, glissez les médiators en plastique de par et d'autres de la version métallique.
Retirez l'homologue en métal enfin de pourvoir faire circuler les deux outils le long de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

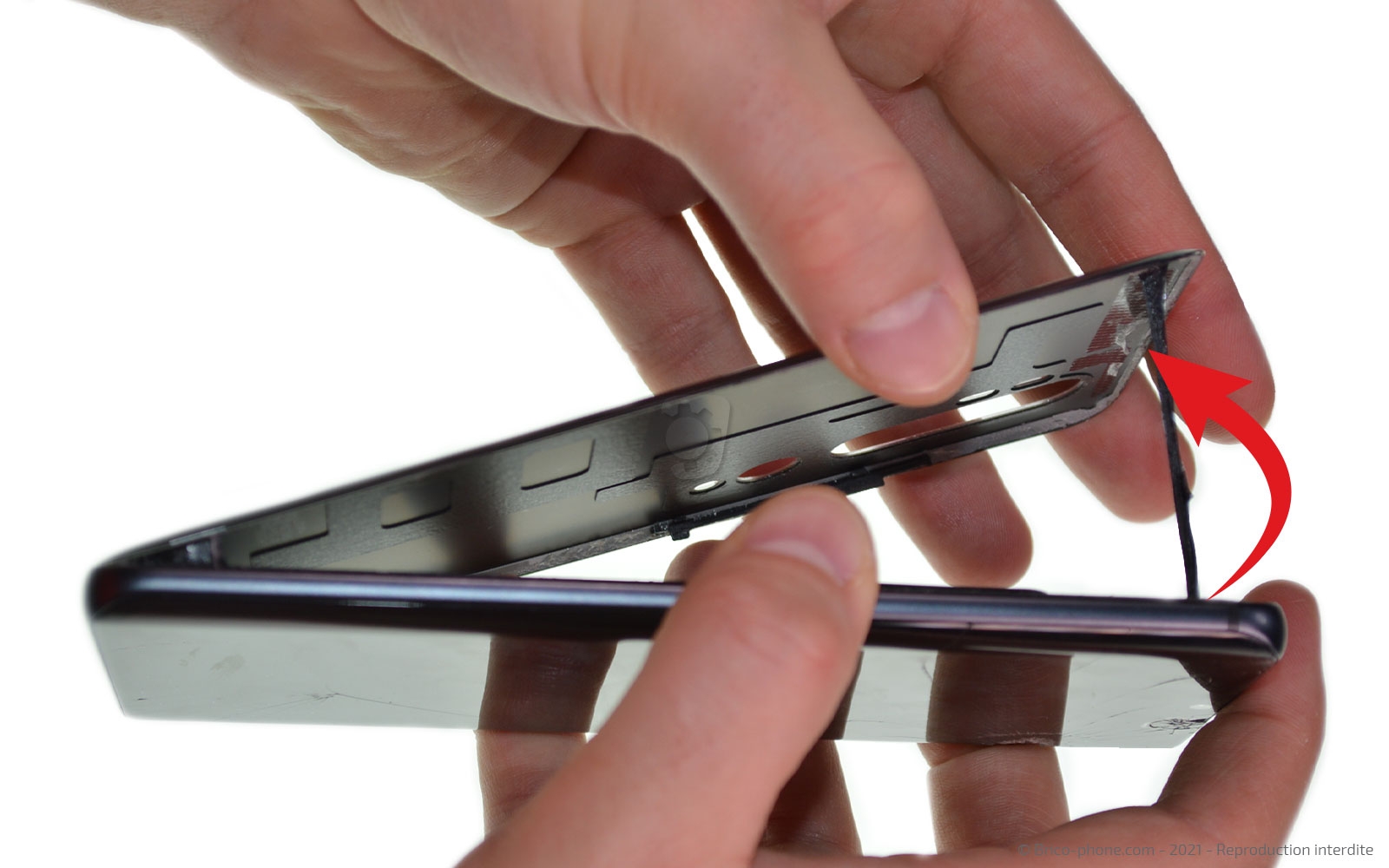

Etape 4 : Nettoyer le châssis intermédiaire
Décollez la vitre arrière pour apercevoir l'intérieur du téléphone.

Il est possible qu'une protection des boutons latérales soit restée sur le composant.
Détachez l'élément avec le levier en nylon afin de pouvoir le repositionner sur le châssis (photo 3).

Pour continuer la réparation, nettoyez les plaquettes de protection des résidus de colle car ces derniers cachent probablement des vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Mi Note 10 et Mi Note 10 Pro Noir
44,90 €
Etape 5 : Récupérer les plaquettes intermédiaires

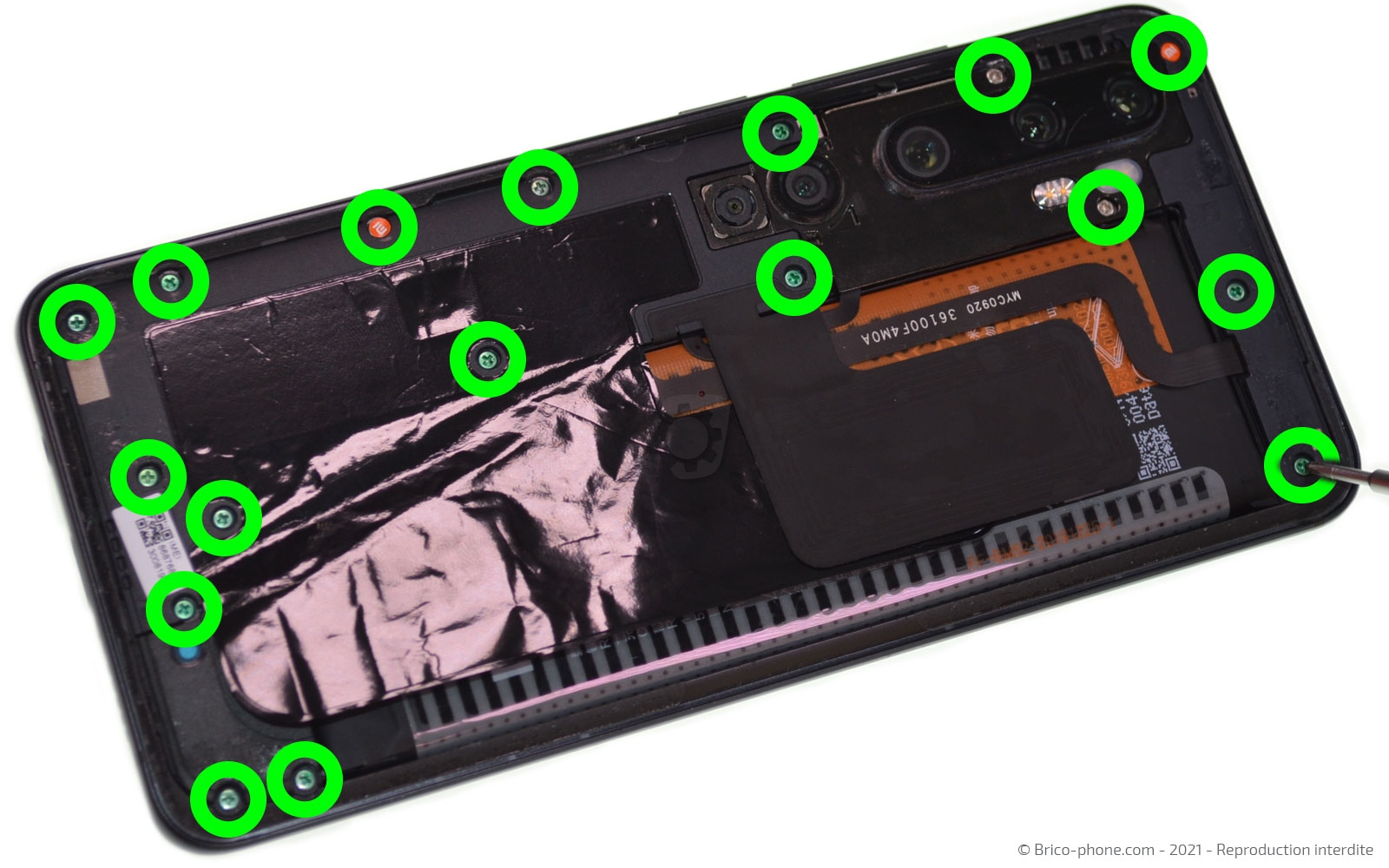

A l'aide du tournevis cruciforme, ôtez toutes les vis (17 au total) des différentes plaquettes de protection.

Glissez le spudger sous le cache supérieur avant de retirer le cache batterie et antenne NFC.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Cache batterie et nappe NFC pour Xiaomi Mi Note 10 et Mi Note 10 Pro
17,90 €
Etape 6 : Déconnecter la batterie

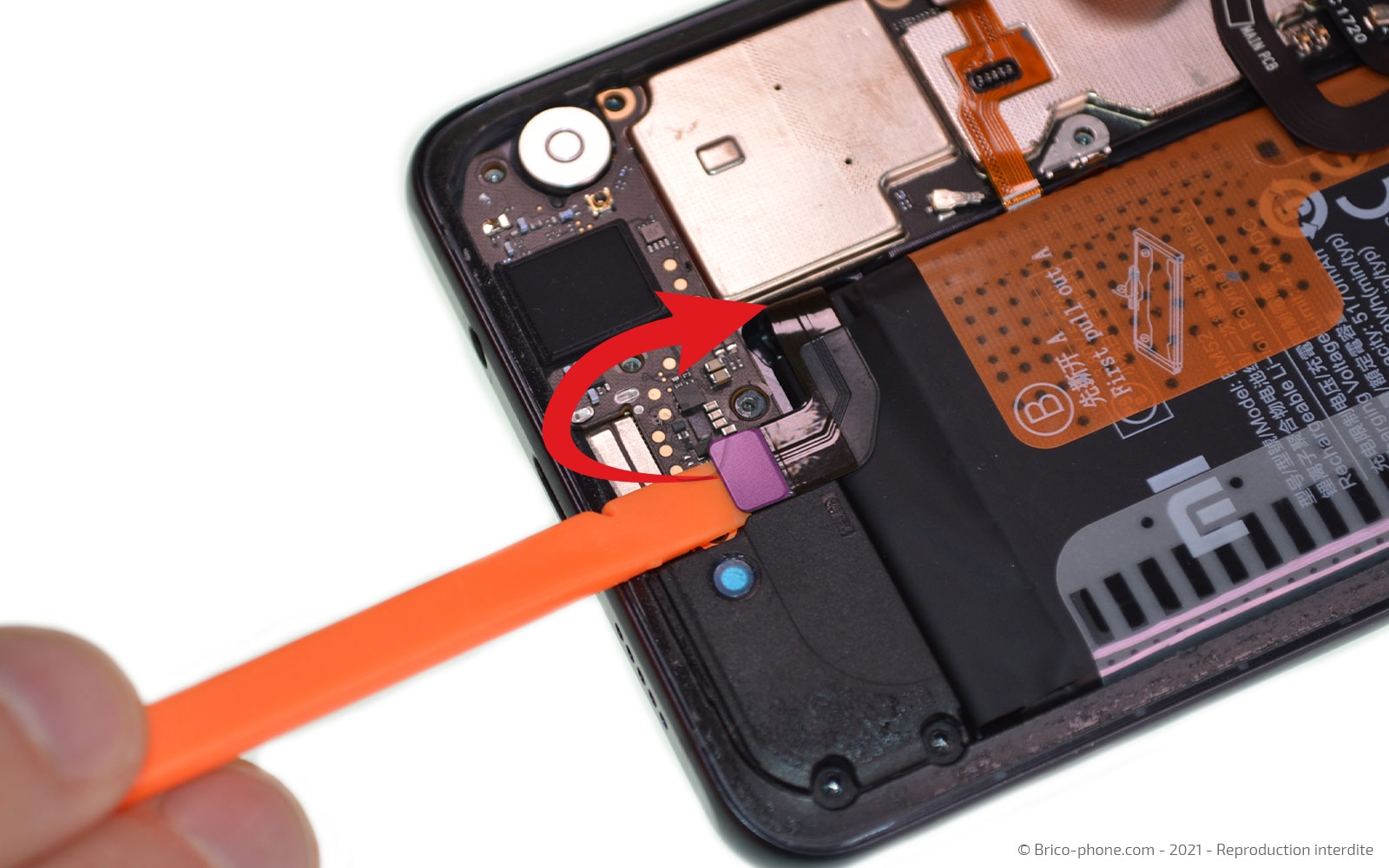

Gardez le même outil pour déconnecter la batterie de votre Xiaomi Mi Note 10.

Récupérez également la rallonge d'interconnexion en détachant les deux extrémités de la connectique.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Sortir le module Flash - Lentilles
Débranchez la nappe du bloc Flash / Lentilles puis celle du capteur macro de 2 mégapixels.

Mettez de coté le bloc de protection avec la caméra et le double flash.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lentille de protection en verre pour caméra arrière de Xiaomi Mi Note 10 et Mi Note 10 Pro
8,90 €
Lentille de protection en verre pour objectif 20 Mpx de Xiaomi Mi Note 10 et Mi Note 10 Pro
12,90 €
Etape 8 : Retirer la caméra avant

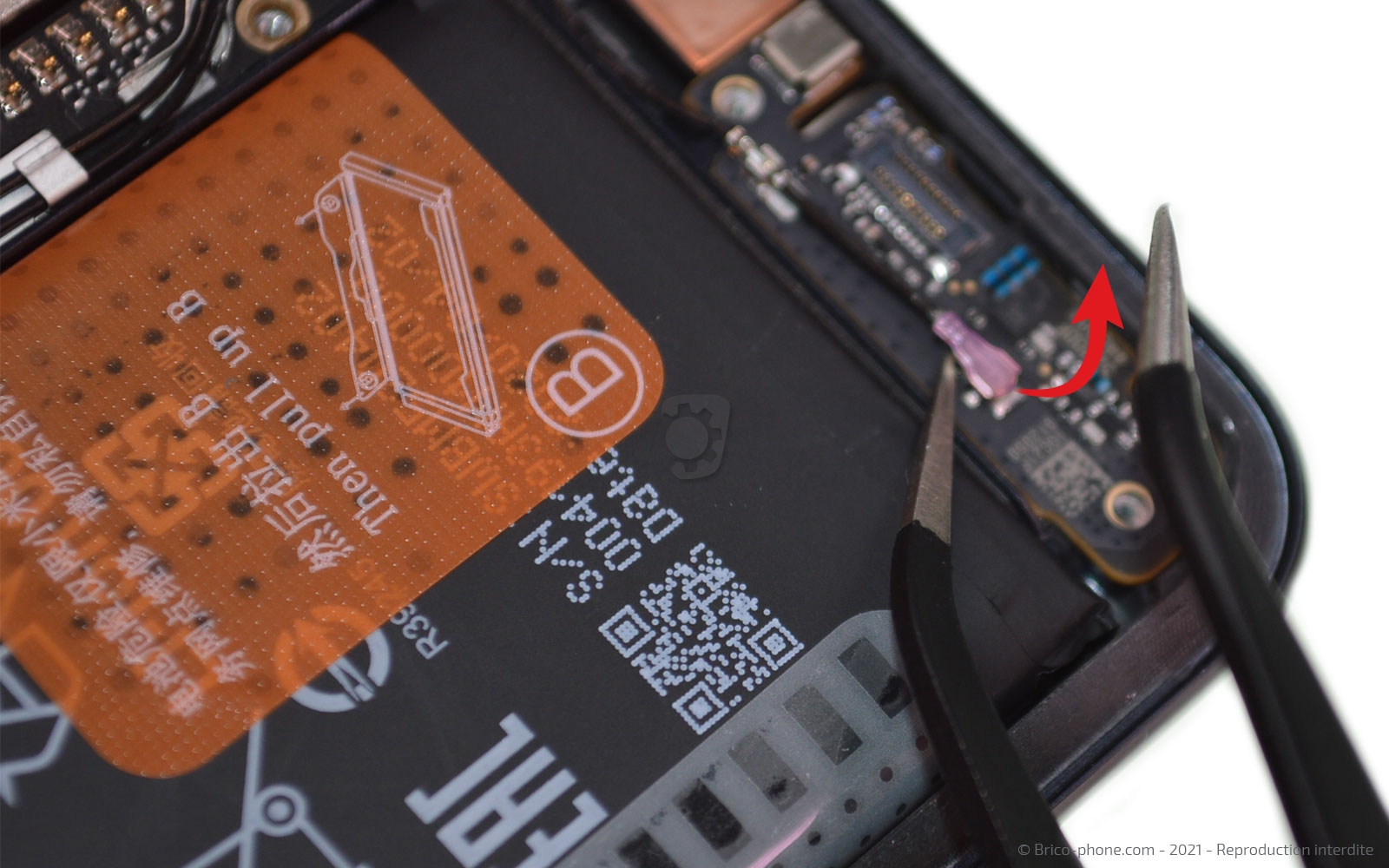

En vous aidant de la pincette métallique, déclipsez le câble coaxial puis déconnectez la nappe de la caméra frontale avec le levier en nylon.

Reprenez la brucelles pour extraire l'objectif avant.
Outils du kit utilisés
Outils du kit utilisés

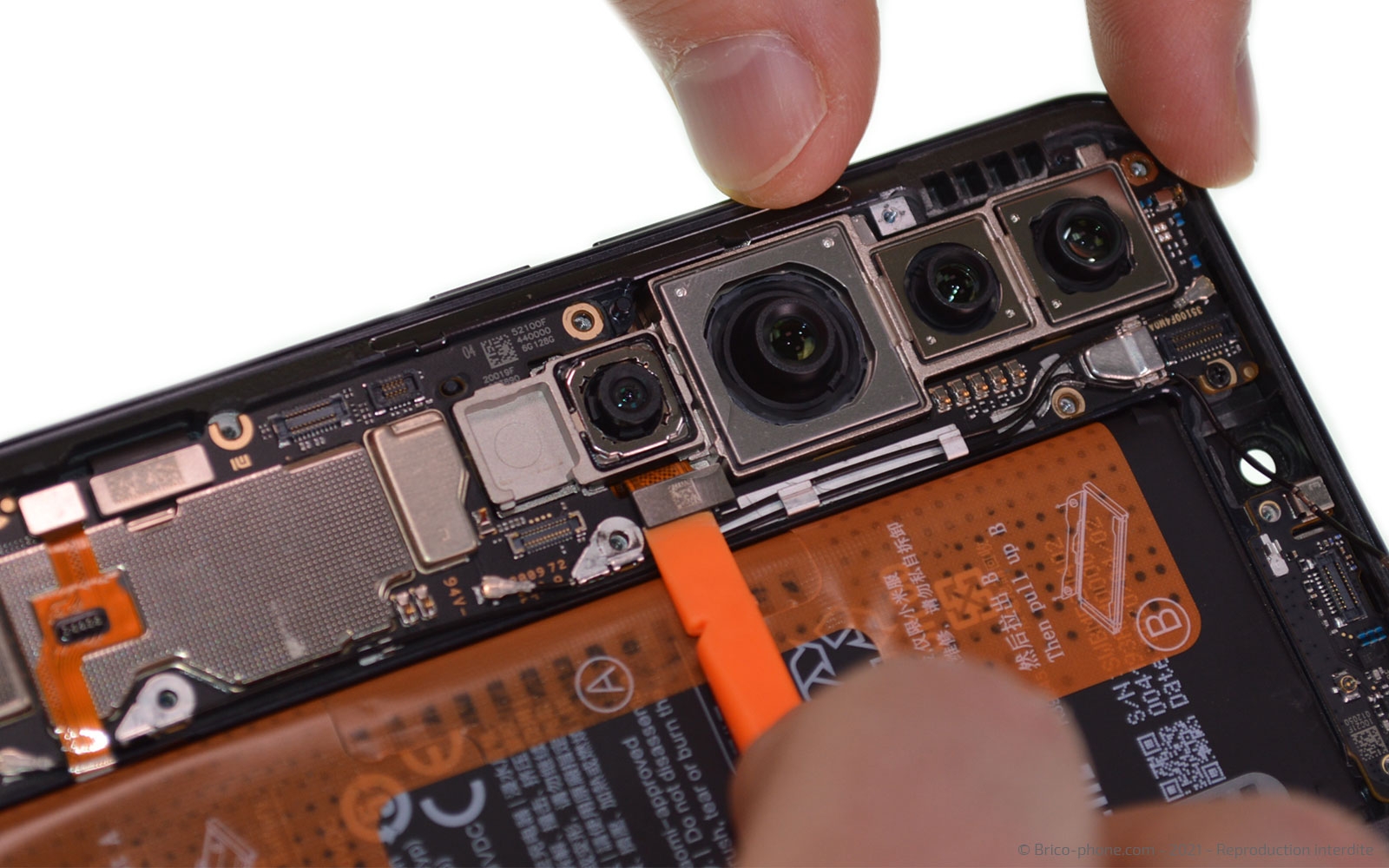

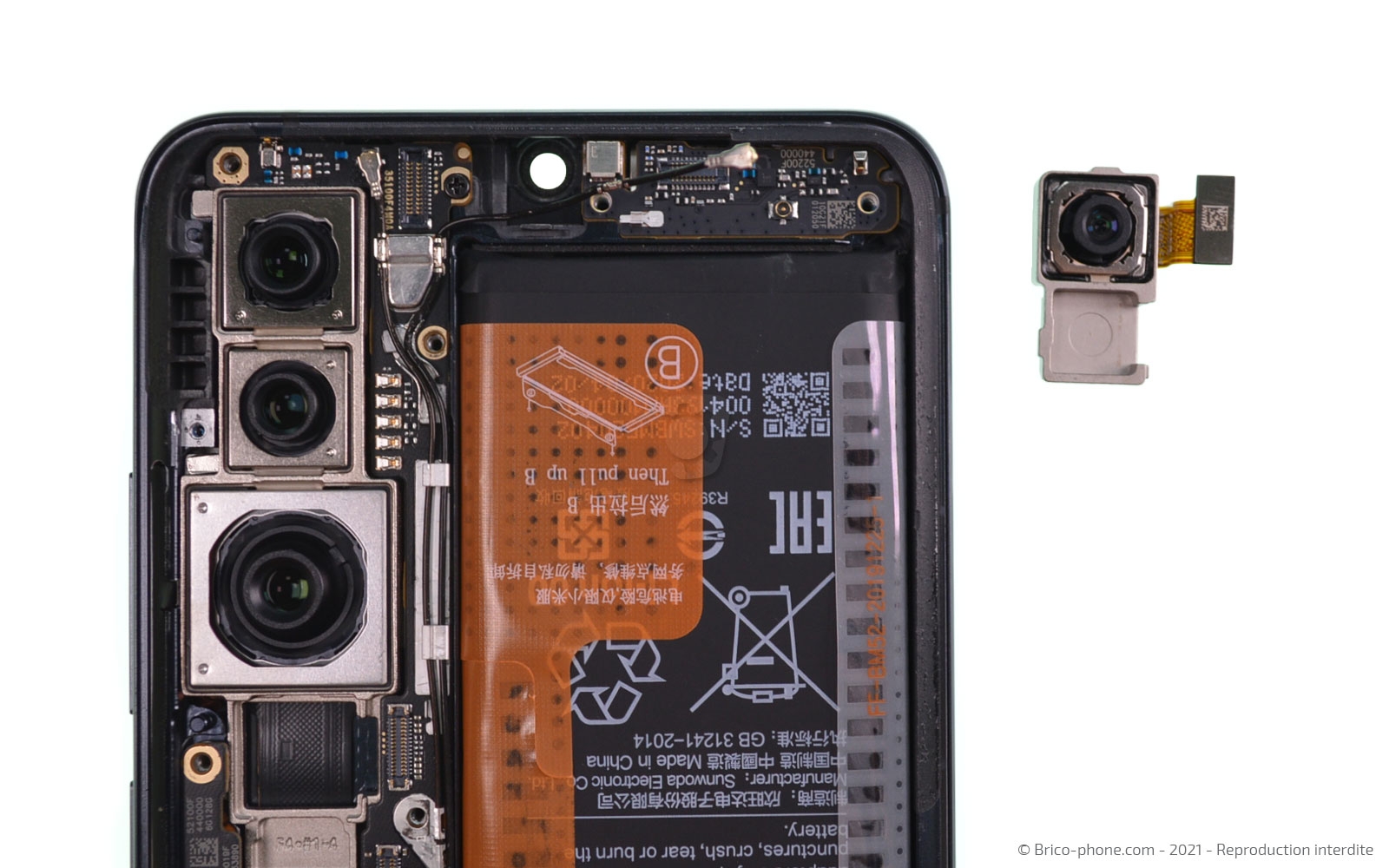

Etape 9 : Enlever la caméra arrière ultra grand-angle
Gardez le même ustensile pour déconnecter et mettre de coté la caméra ultra grand-angle de 20 mpx.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Décoller la nappe du lecteur d'empreintes

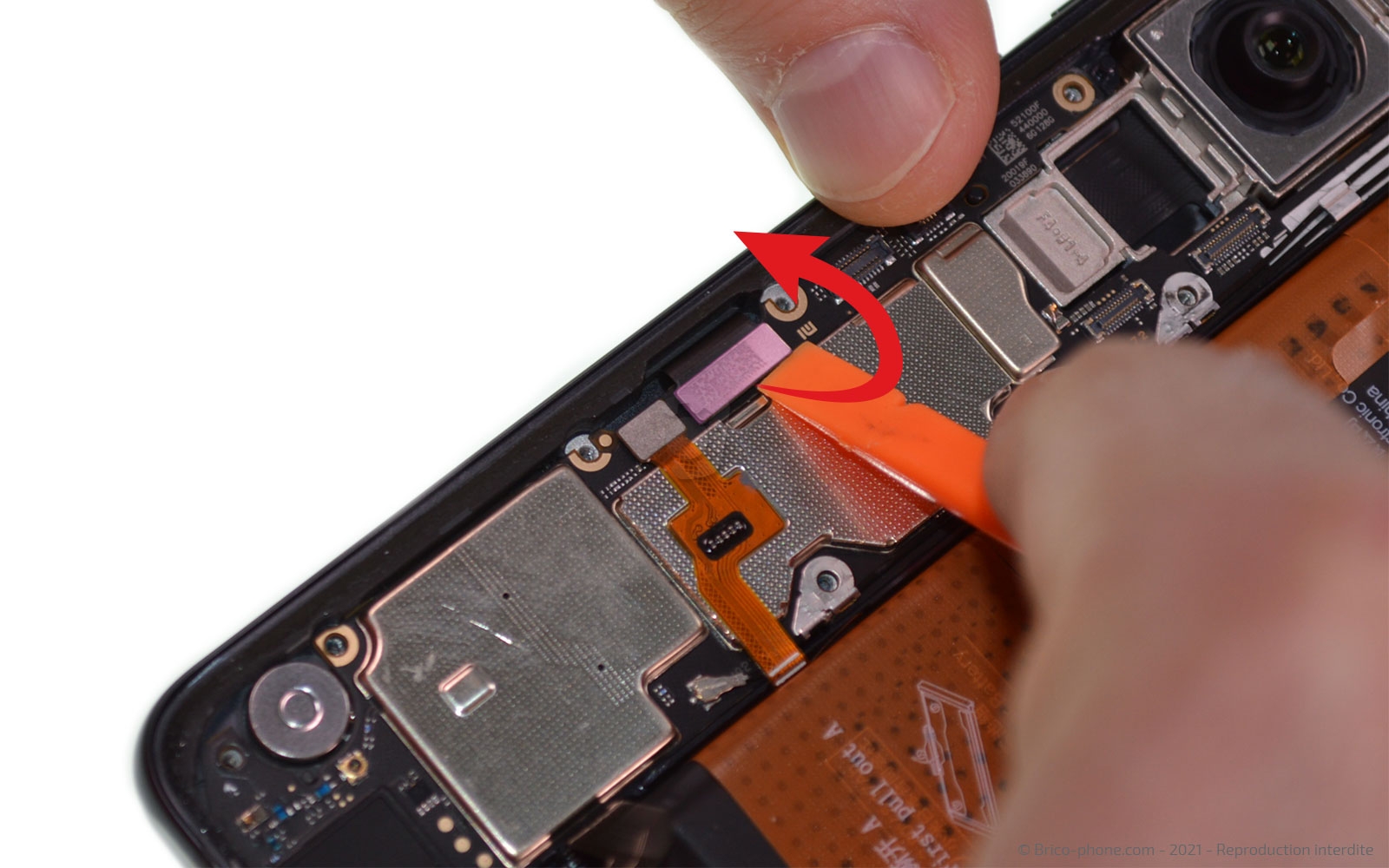

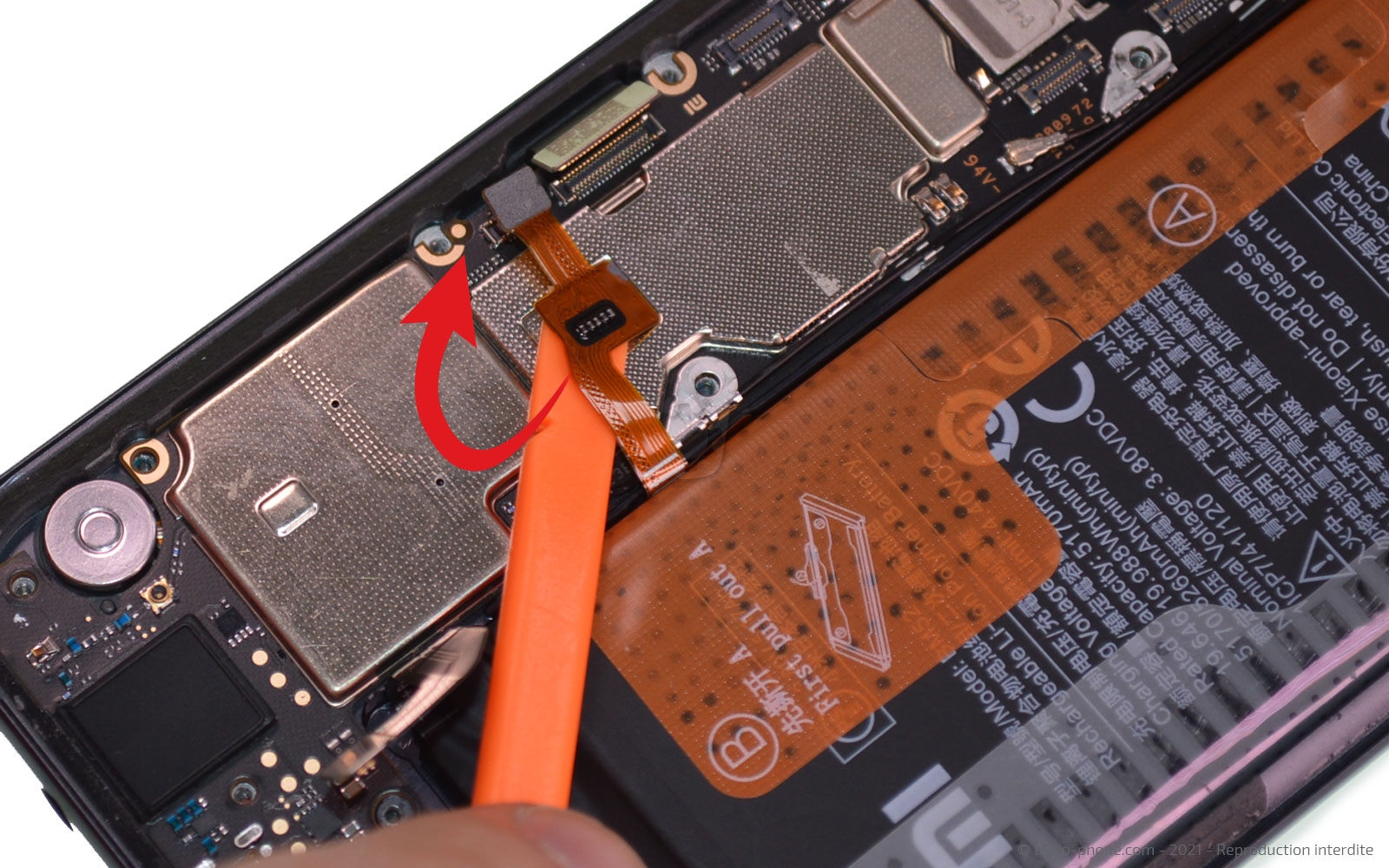

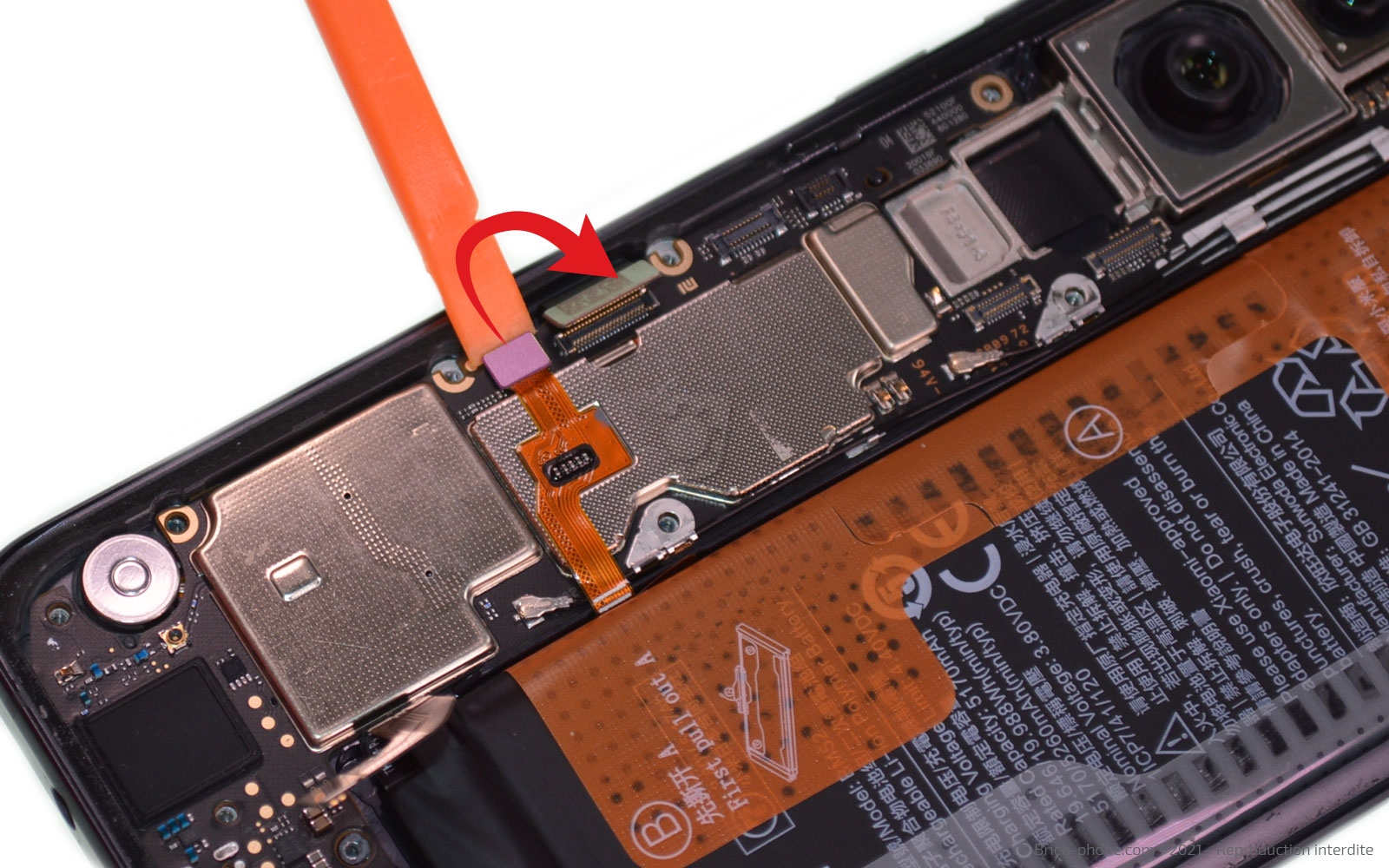

Continuez à débrancher toutes les nappes de la carte mère en commençant par celle de l'écran puis celle du lecteur d'empreintes digitales.

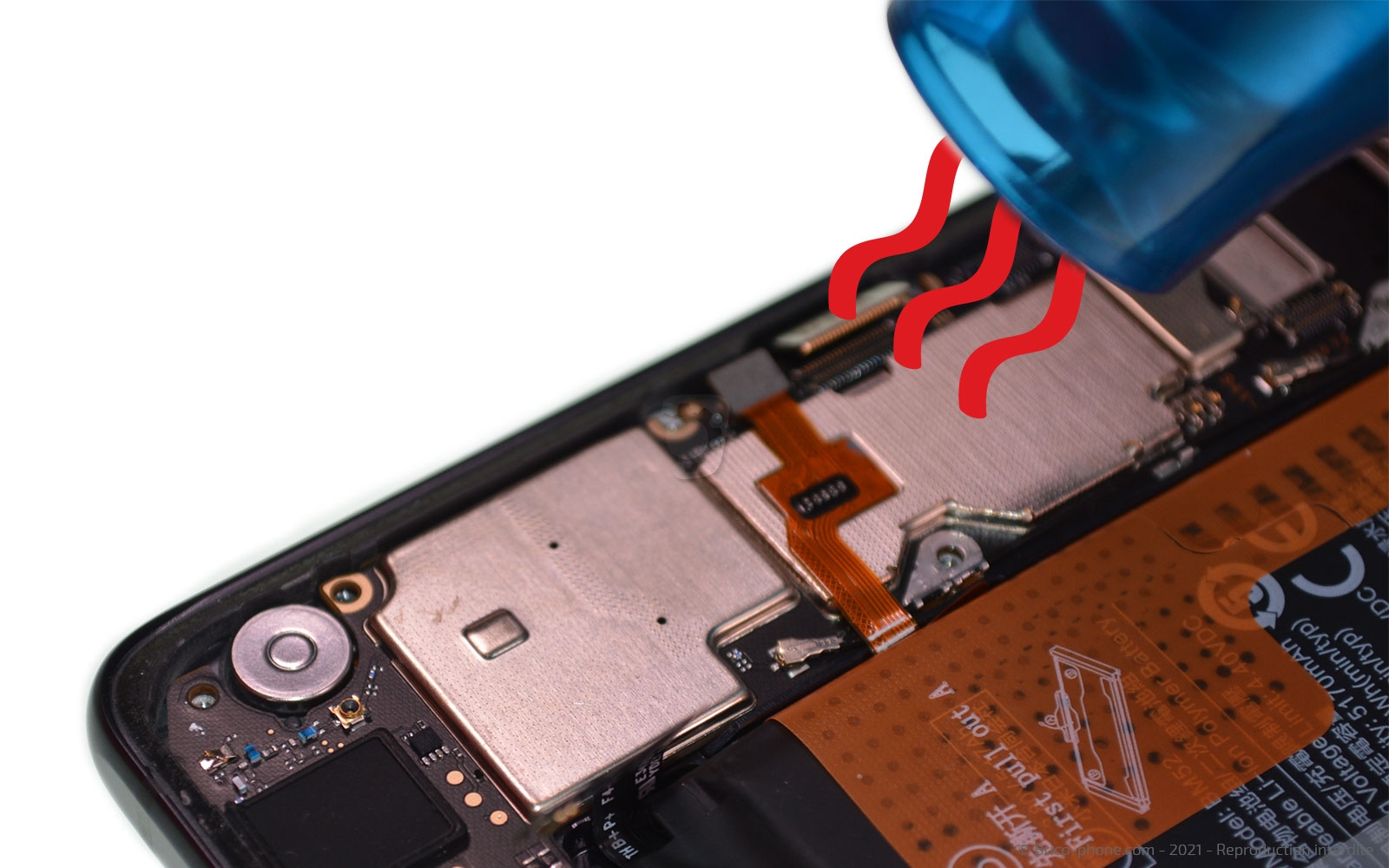

Ce dernier est collé sur la carte mère, il faut donc chauffer légèrement la nappe pour la libérer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

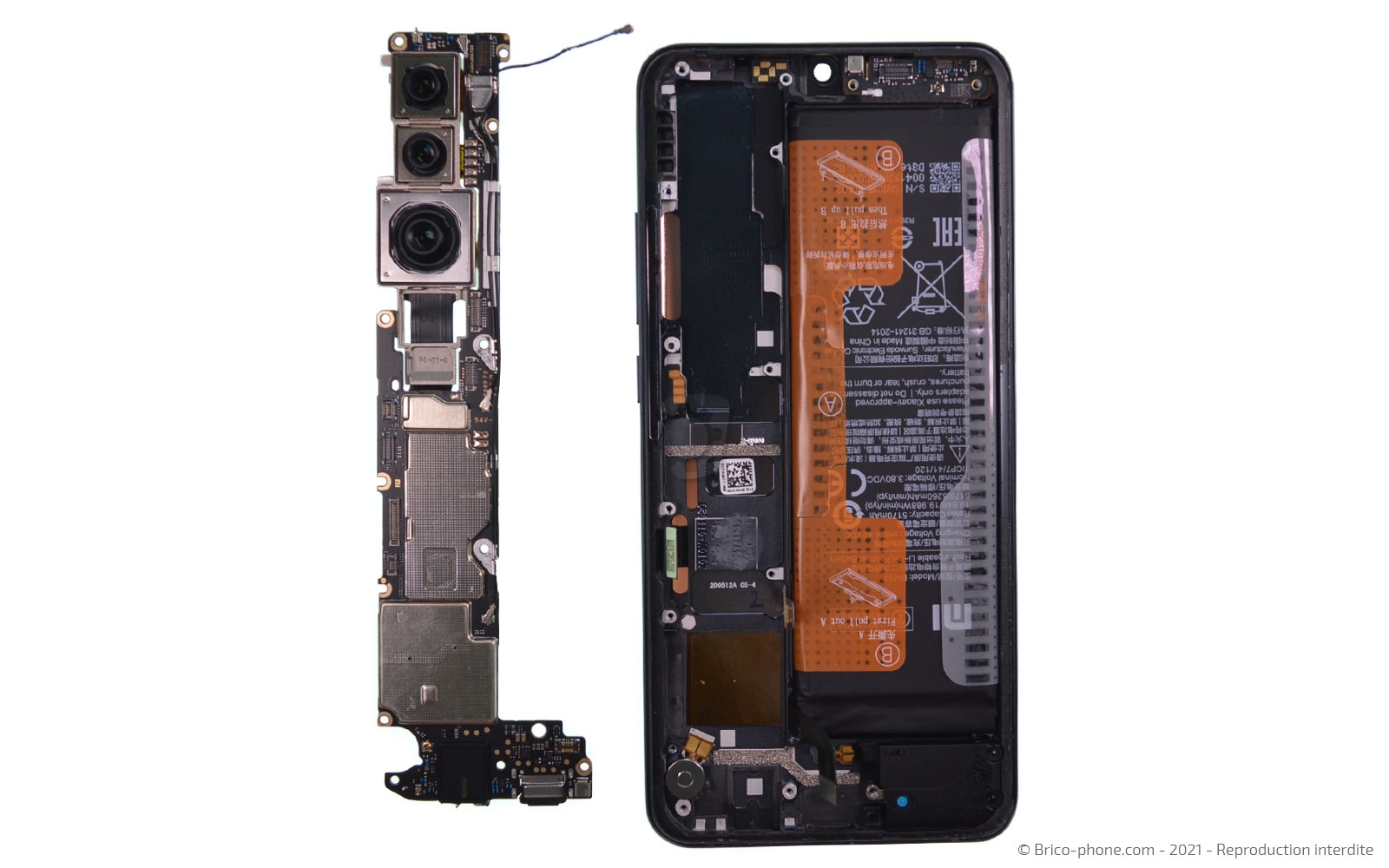

Etape 11 : Libérer la carte mère

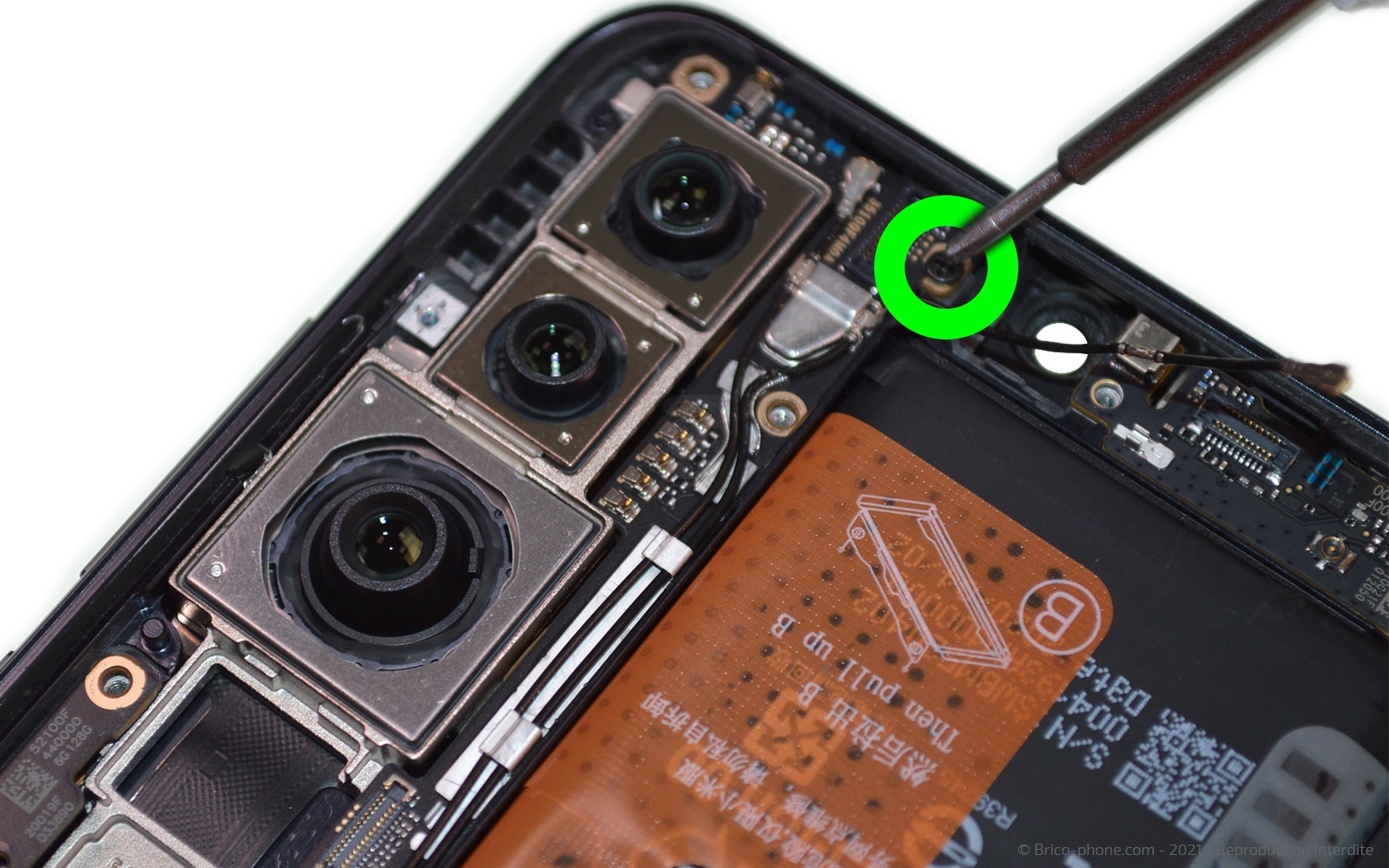

Ôtez la dernière vis cruciforme située à droite des caméras.

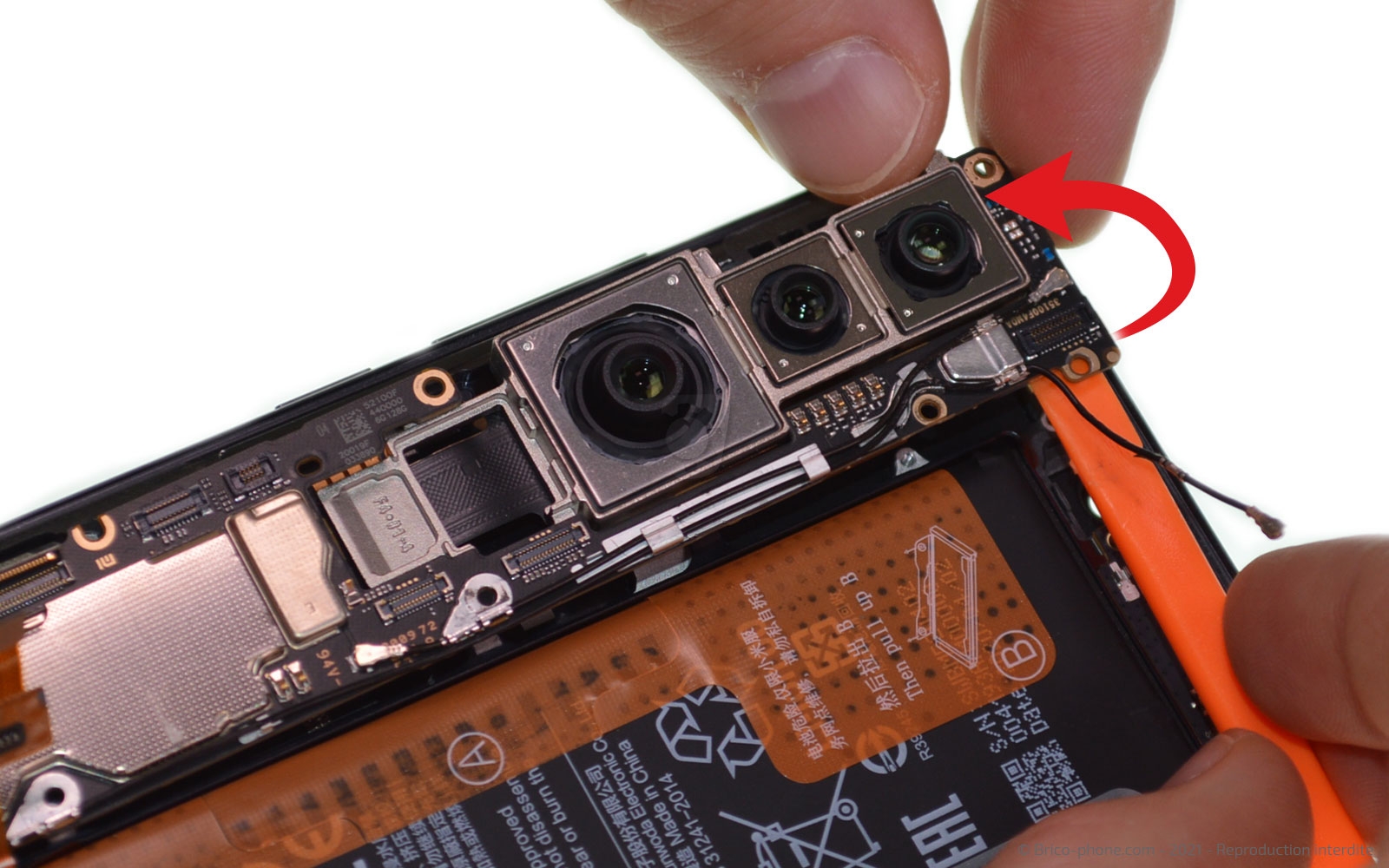

Glissez le spudger sous la carte mère pour la faire basculer hors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

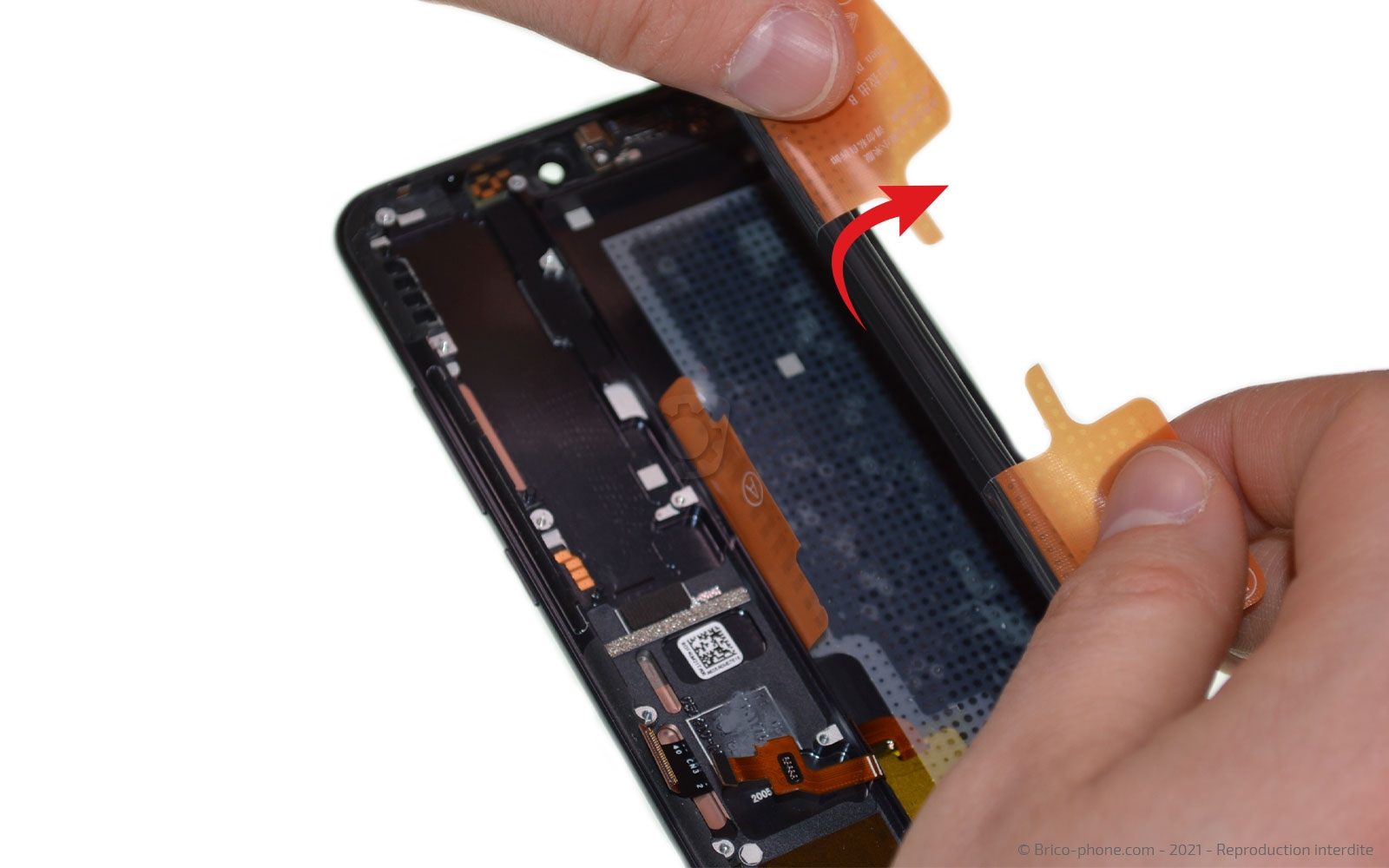

Etape 12 : Extraire la batterie

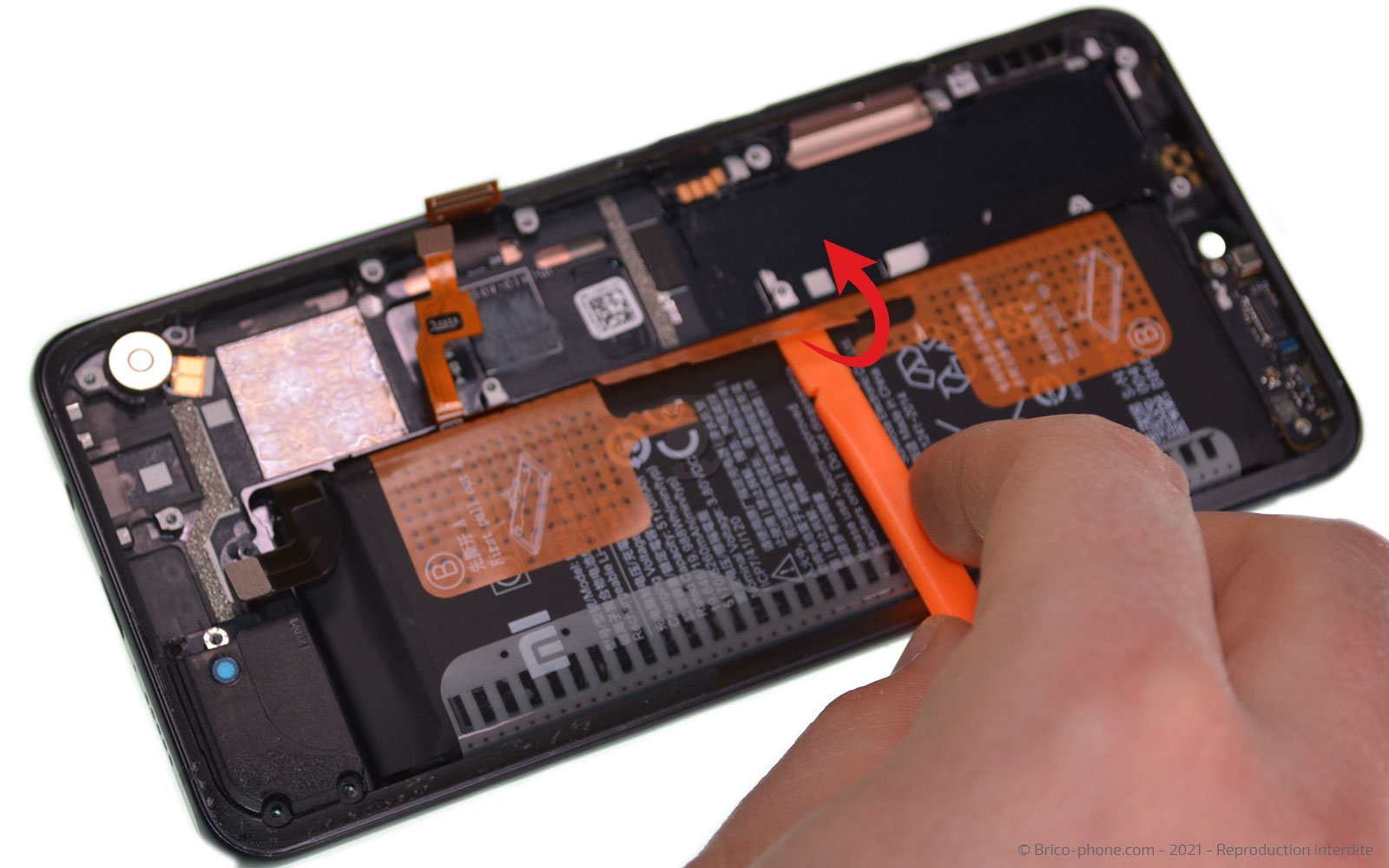

Décollez les languettes de la batterie afin de pouvoir sortir le composant en tirant les languettes nommées B.

Il ne vous reste plus qu'à retirer l'adhésif transparent.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi Mi Note 10 / 10 Pro / 10 lite
40,90 €
Etape 13 : Récupérer le haut-parleur externe et le vibreur

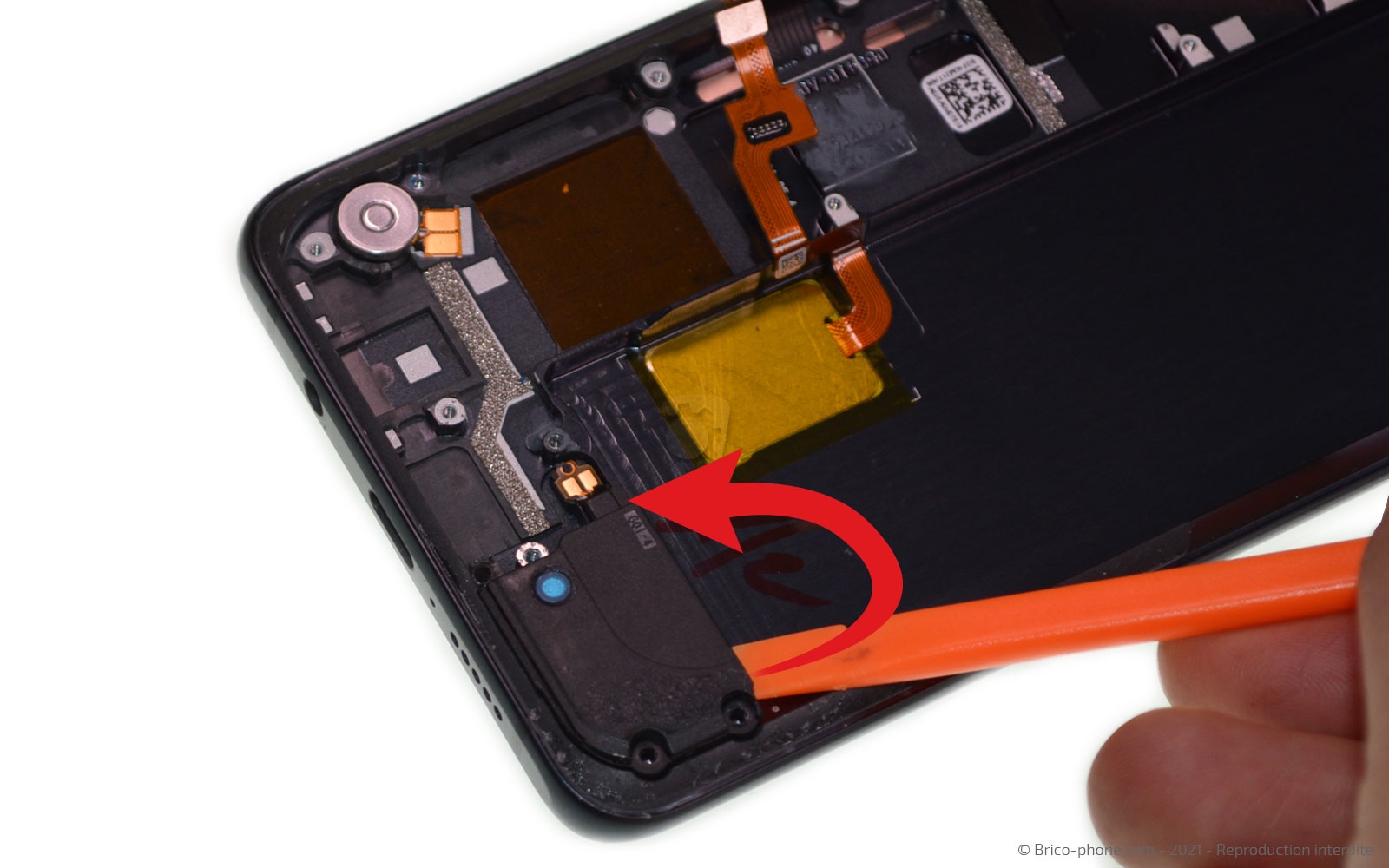

A l'aide du levier, récupérez le haut-parleur externe.

Ensuite, décollez le vibreur du châssis avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Sortir le lecteur d'empreintes digitales
Ôtez l'adhésif jaune afin de pouvoir chauffer légèrement le lecteur d'empreintes.

Avec délicatesse, attrapez le capteur pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

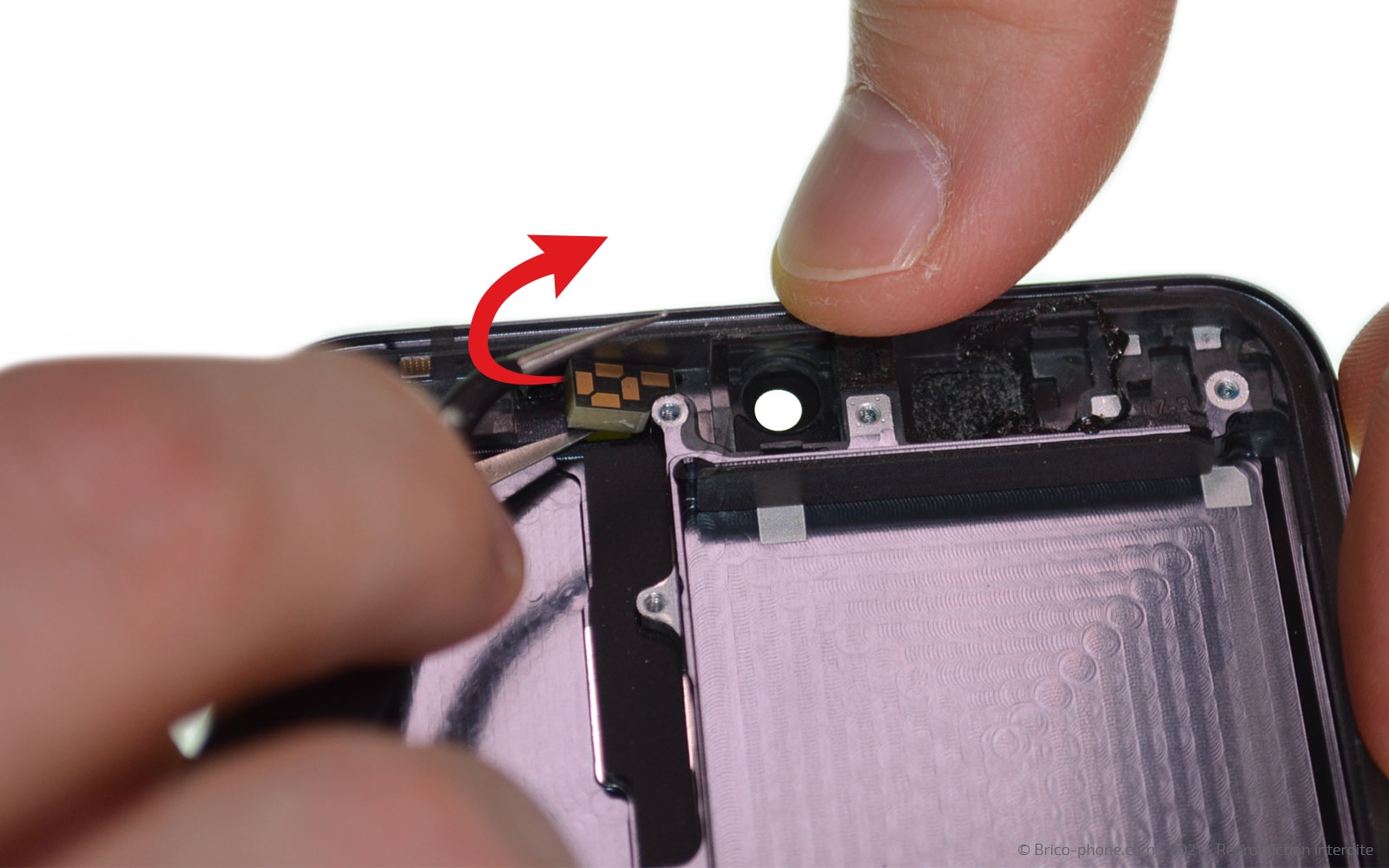

Etape 15 : Enlever les éléments du haut

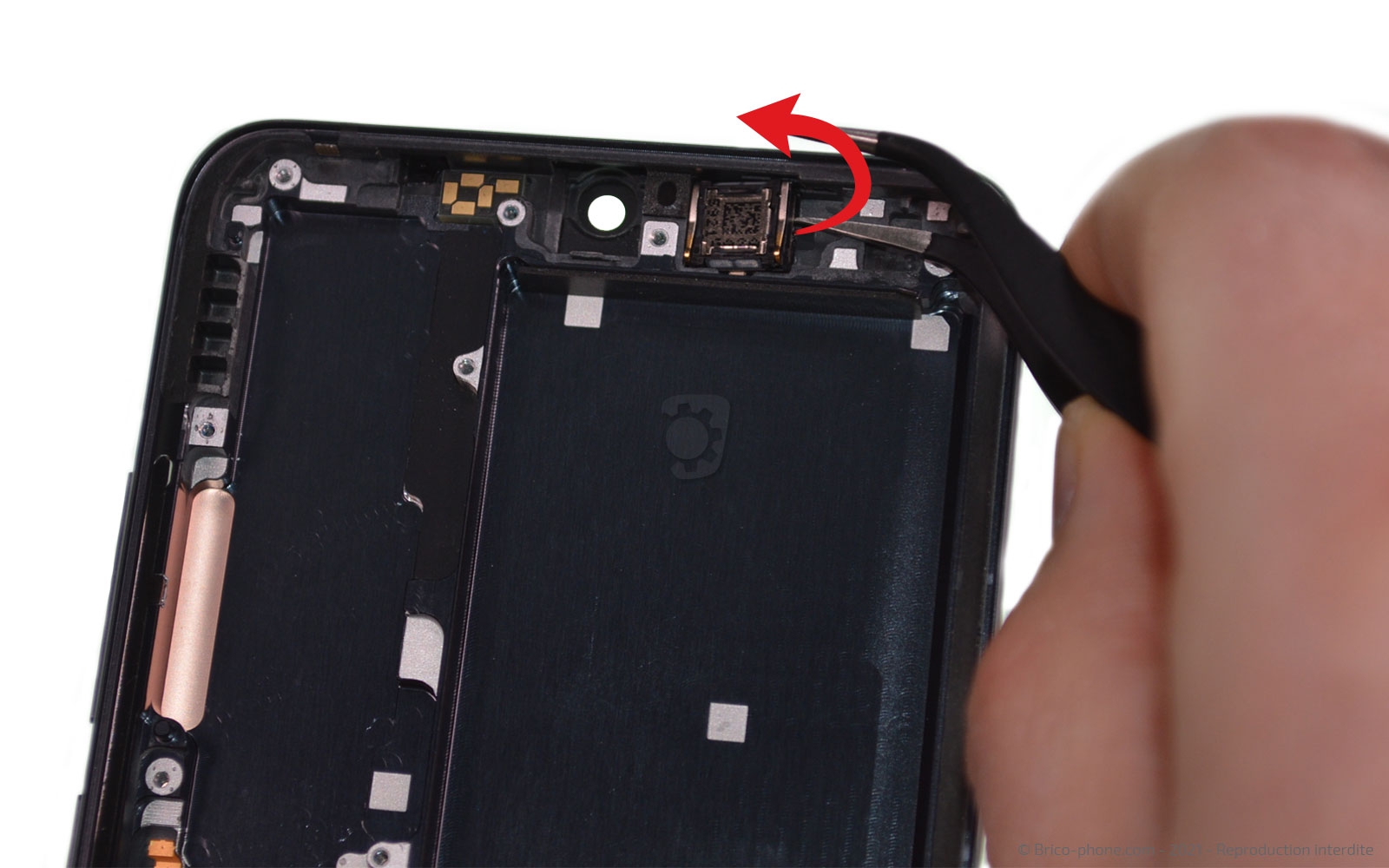

Sur la partie supérieure du téléphone, il reste des éléments à extirper.

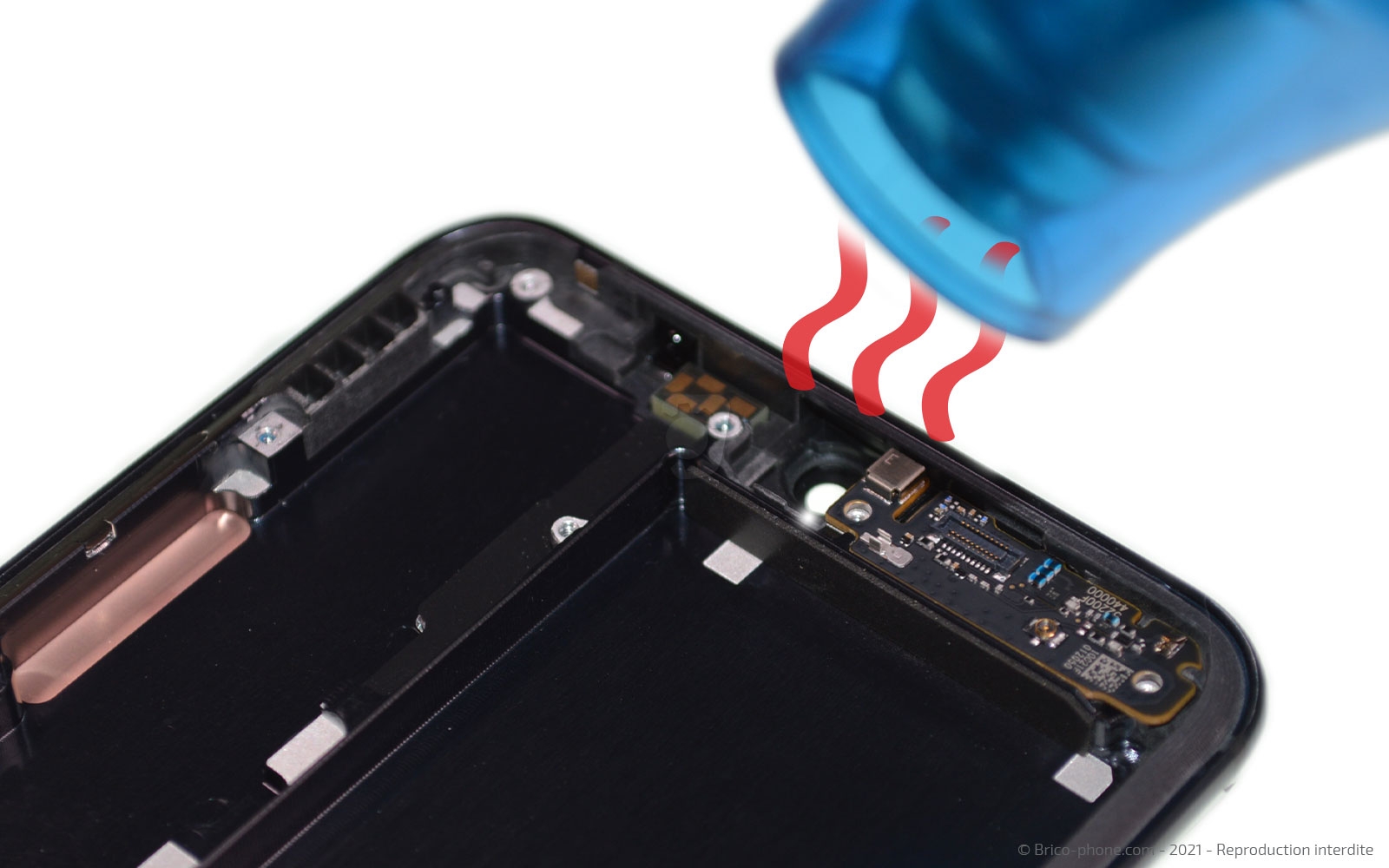

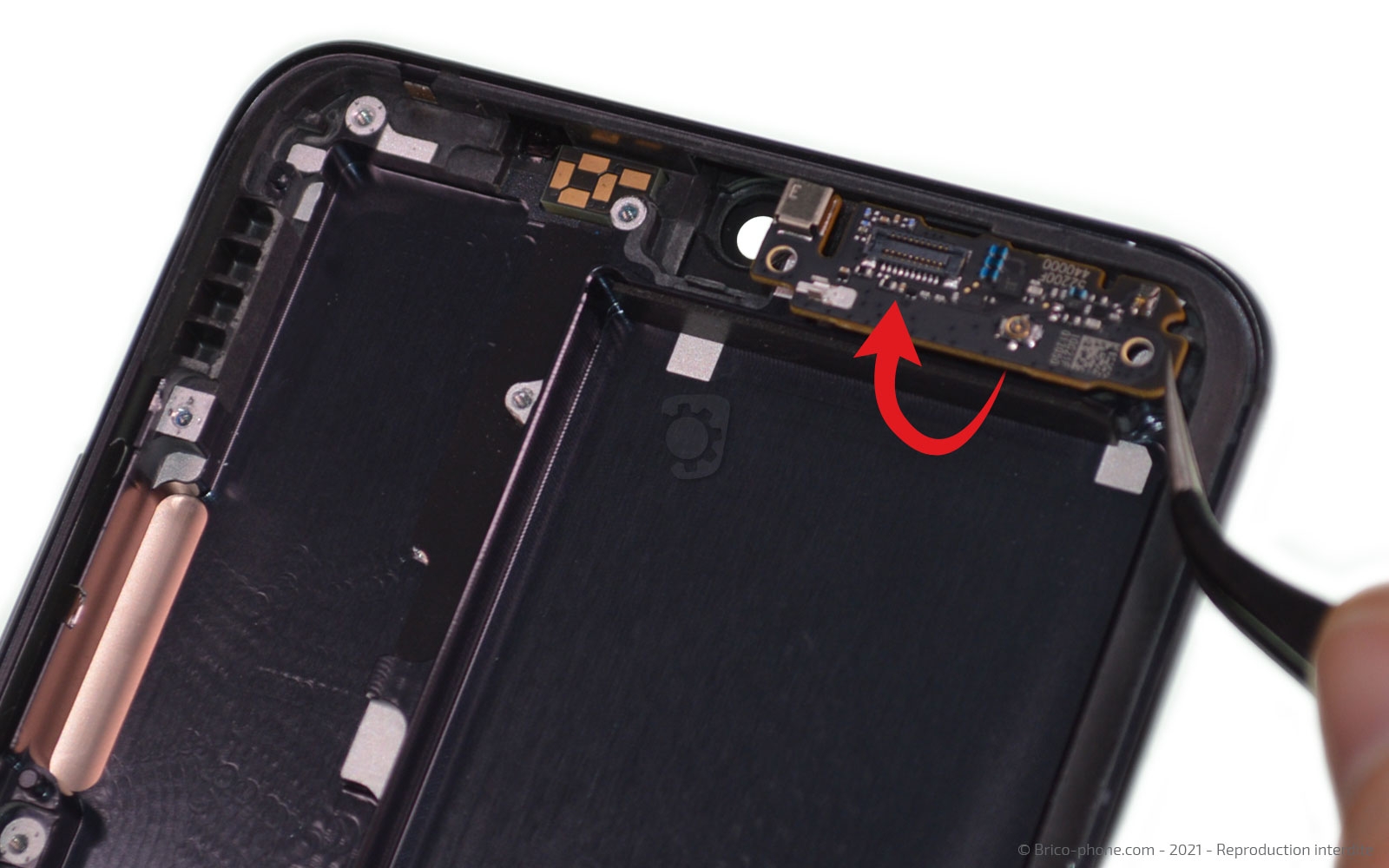

Nous vous conseillons de chauffer les composants avant de les sortir à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 16 : Préparer les différents éléments

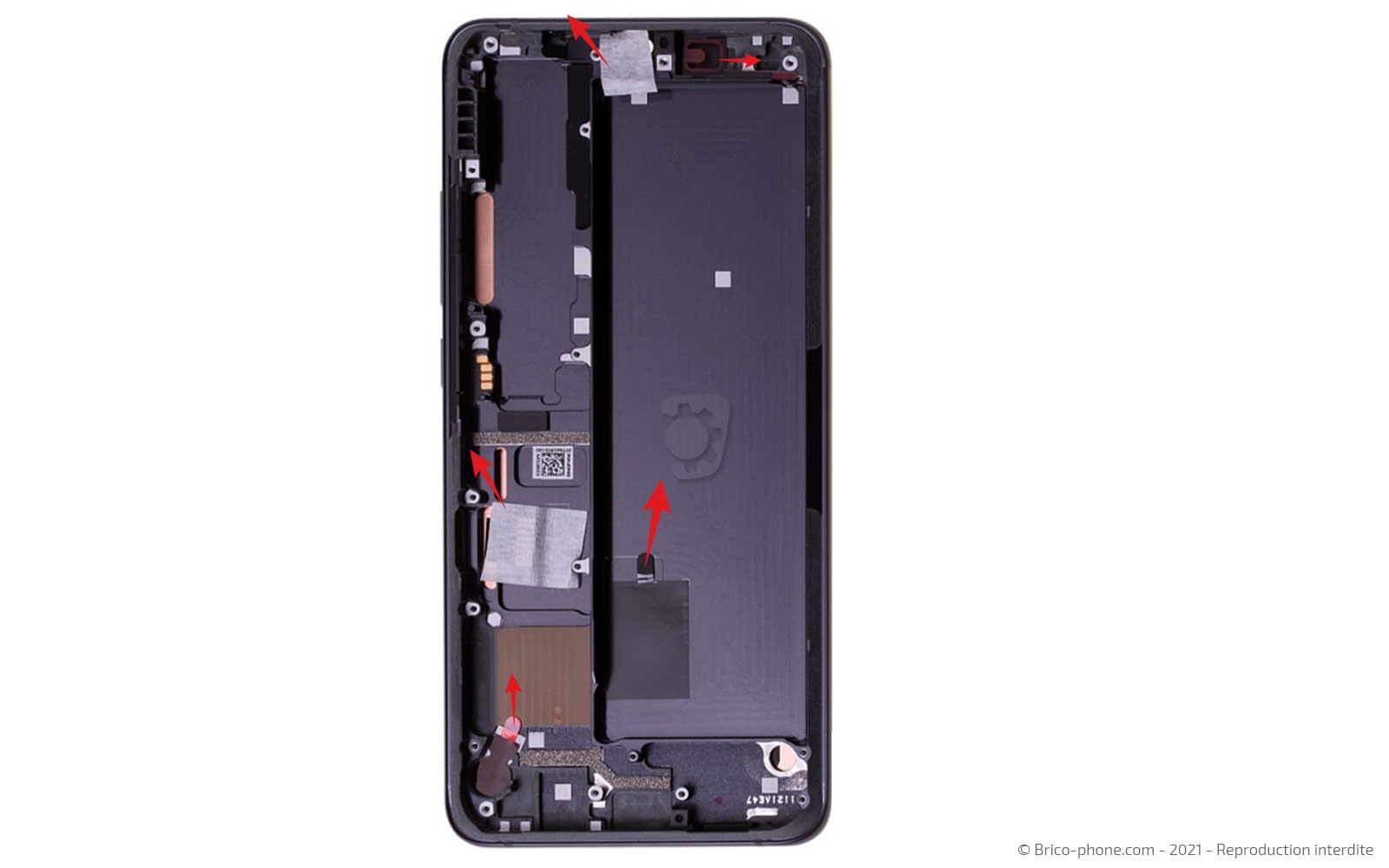

Retirez toutes les protections du nouveau bloc écran afin de pouvoir installer les différents composants.

Glissez la batterie dans son support transparent afin de pouvoir la retirer si besoin lors d'une prochaine réparation.

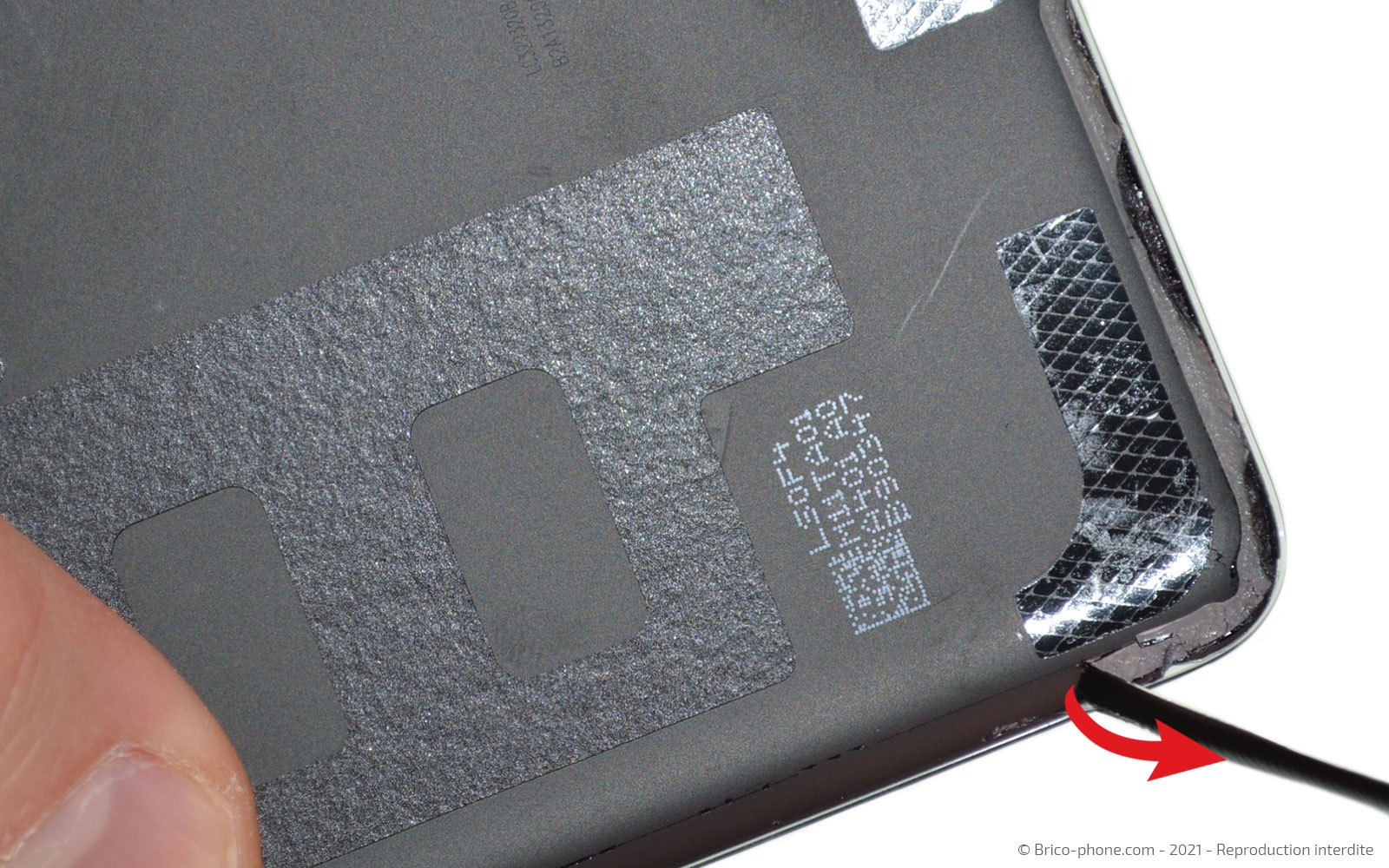

Ensuite, nettoyez la vitre arrière des résidus de colles à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

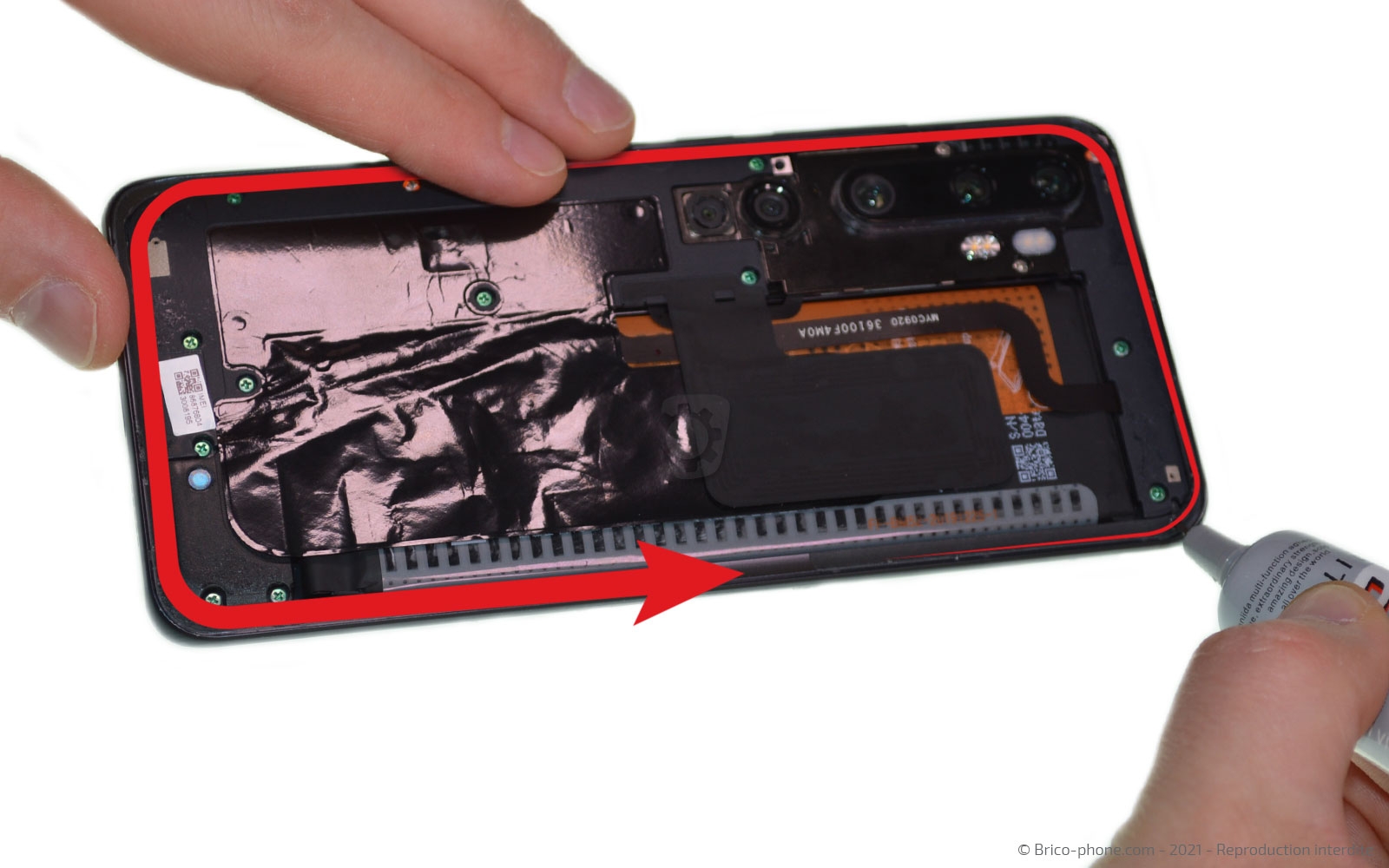

Disposez la colle B-7000 sur toute la longueur du châssis. Placez la vitre arrière et laissez sécher pendant une trentaine de minutes.

Aidez-vous de pinces ou de livres telles des encyclopédies pour laisser sous presse votre smartphone.

Utilisez les lingettes pour nettoyer votre Xiaomi Mi Note 10 des résidus de colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
