Démontage complet sur iPhone 8

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 10/20
iPhone 8 | Temps estimé : 90 min | Difficulté : 4/5

Vous souhaitez découvrir tous les composants de votre iPhone 8 ? Vous vous êtes aperçu que l'une des nappes de votre téléphone ne fonctionne plus ?

Suivez ce tutoriel pour remplacer un élément défectueux ou simplement découvrir la composition de ce smartphone.

Diagnostic

›  Problème avec un des petits composants de l'iPhone 8.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 8
5,90 €
Ajouter au panier

Avant de commencer
Vous devez vous assurer que l'appareil que vous souhaitez réparer est bel et bien un iPhone 8. Il n'y a plus de numéro d'identification au dos de l'iPhone mais sachez tout de même qu'à partir de l'iPhone 8 l'arrière est en verre. De plus comme il s'agit a priori d'un iPhone 8 vous devriez une seule caméra sur la face arrière.

Si l'affichage est encore intact et le tactile également, vous pouvez vous rendre dans les réglages du téléphone, appuyer ensuite sur "Général" puis sur "Informations". Ensuite, en descendant vous arriverez sur "Modèle" et vous verrez un numéro de série de type MQ7C2ZD/A. Enfin, appuyer sur ce numéro et vous verrez apparaître le numéro de modèle qui pour l'iPhone 8 doit être A1863 ou A1905.

A présent, pour bien commencer faites de la place et installer tout votre matériel de manière appropriée pour ne pas être gêné.

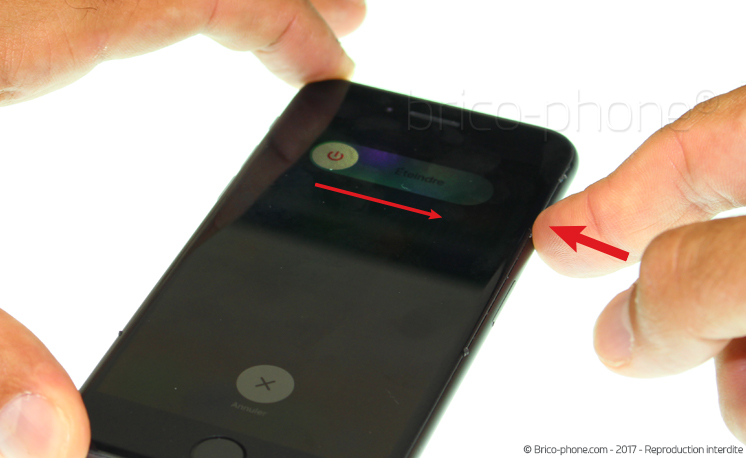

Etape 1 : Eteindre l'iPhone
Commencez par éteindre votre iPhone en appuyant longuement sur le bouton Power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.
Etape 2 : Retirer les vis pentalobes

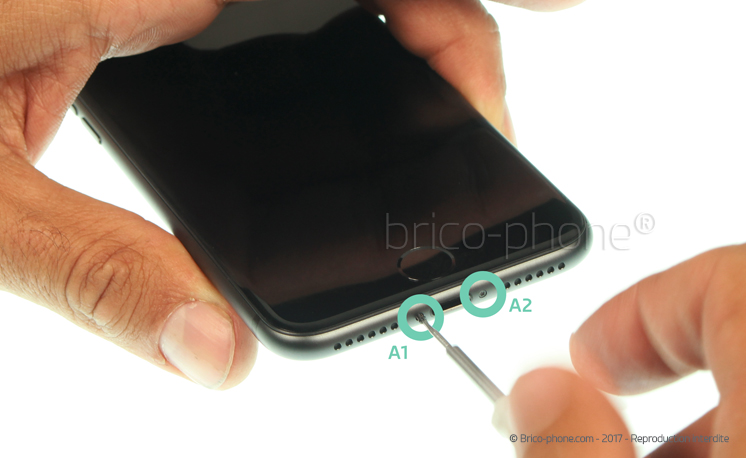

A l'aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Créer un interstice entre l'écran et le châssis

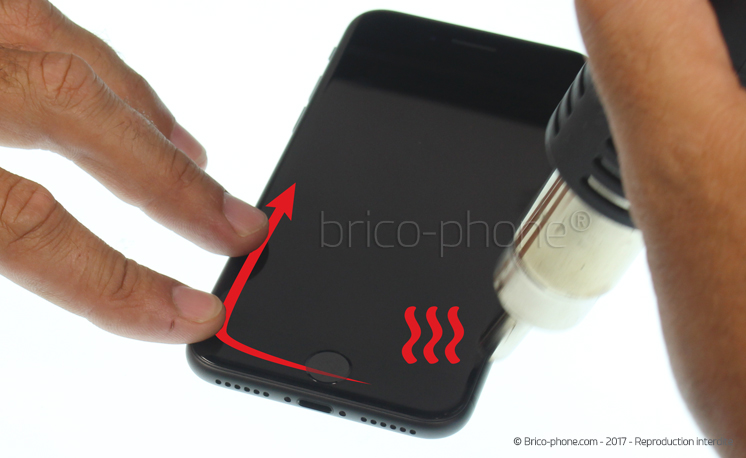

Pour décoller l'écran, vous devez chauffer le contour de l'écran. Utilisez soit un sèche-cheveux soit un décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

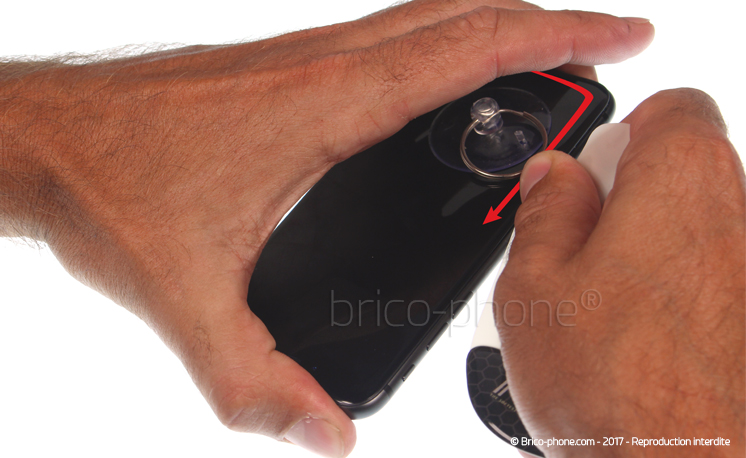

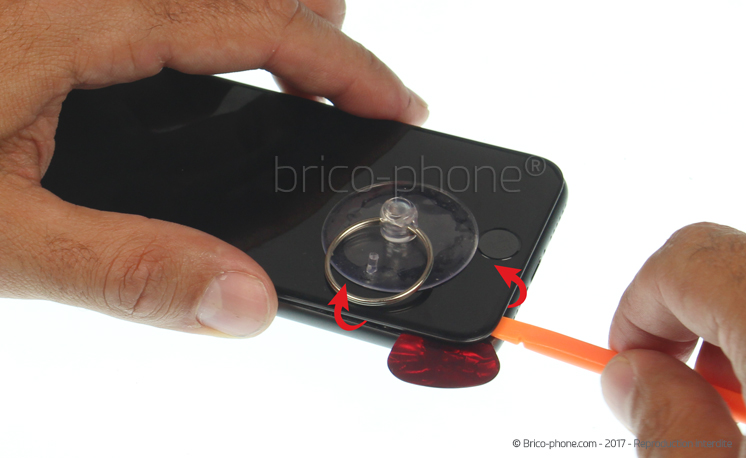

Etape 4 : Décoller l'écran

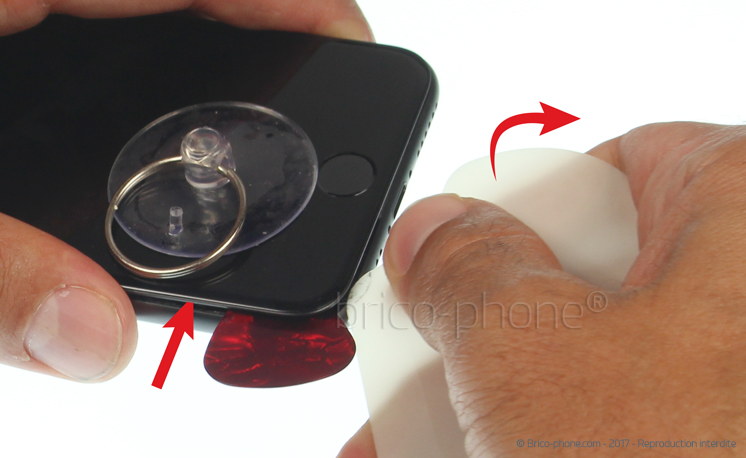

Une fois l'outil bien inséré, décollez tout le contour de l'écran en commençant par remonter du bouton home vers la gauche de l'écran.

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l'écran ne se recolle pendant l'avancement de l'étape.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

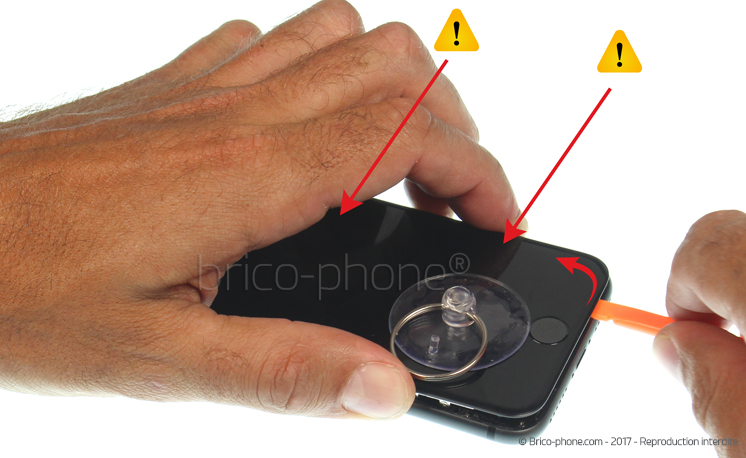

Etape 5 : Déclipser l'écran
Une fois le bas, la gauche et le haut de l'écran décollés, déclipsez l'écran grâce au levier.

Attention à la partie droite de l'écran. Ne pas y insérer de médiators trop profondément, ni le levier car l'écran est relié à la carte mère sur ce côté, comme l'iPhone 7.

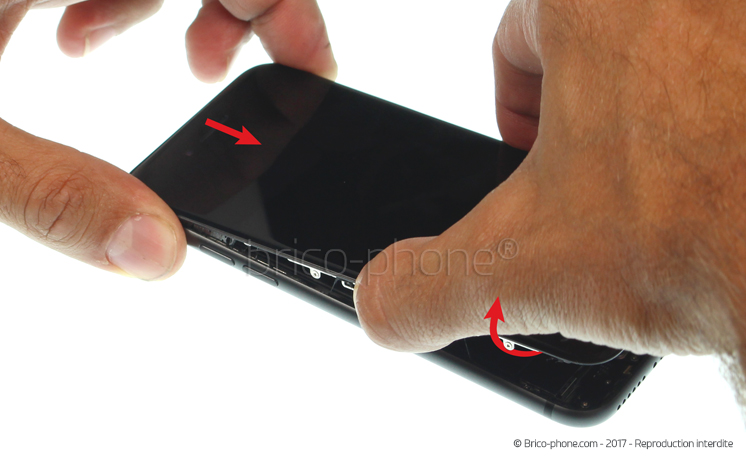

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.
Outils du kit utilisés
Outils du kit utilisés

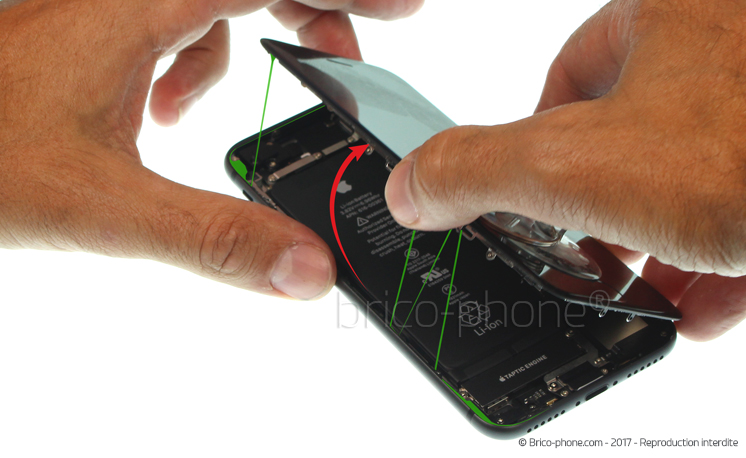

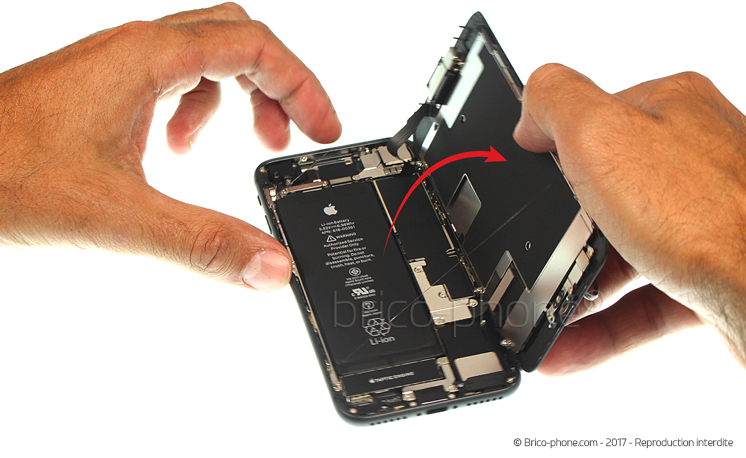

Etape 6 : Ouvrir l'écran

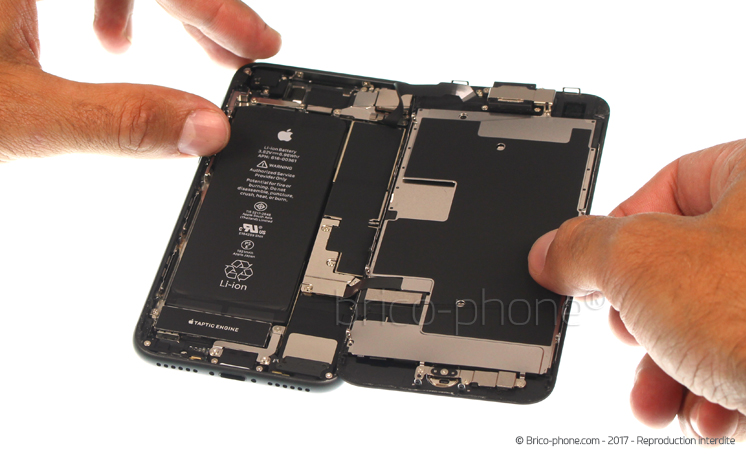

Vous pouvez désormais ouvrir l'écran comme un livre à l'envers. Vous verrez que le joint d'étanchéité s'arrache, c'est normal.

Continuez délicatement sans tirer pour ne pas arracher les nappes.

L'écran est désormais ouvert.

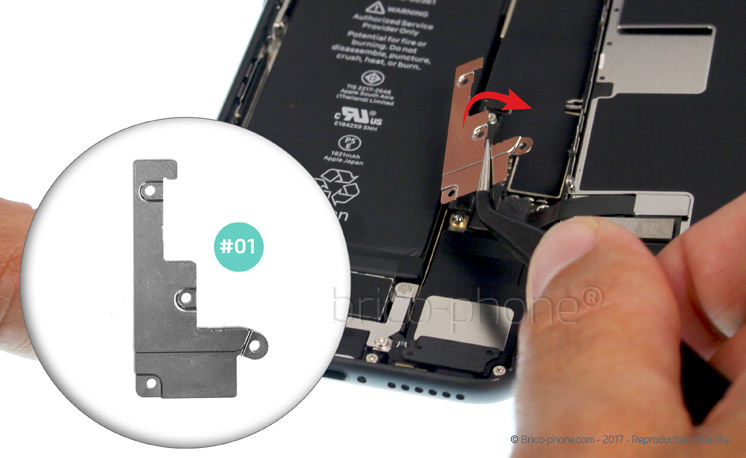

Etape 7 : Retirer la plaquette de protection des nappes de l'écran

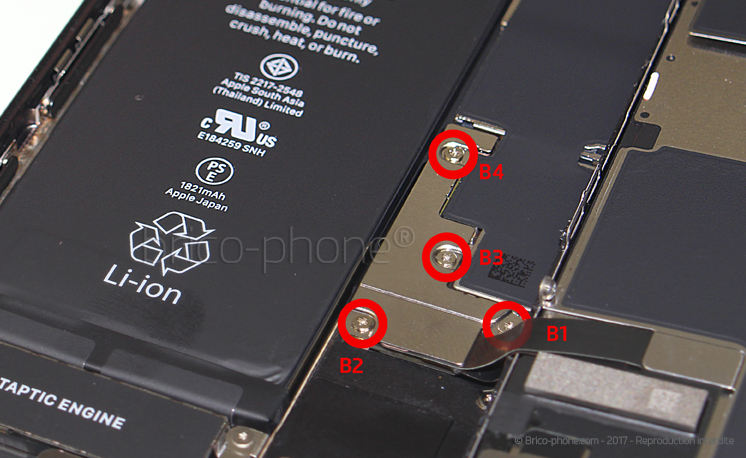

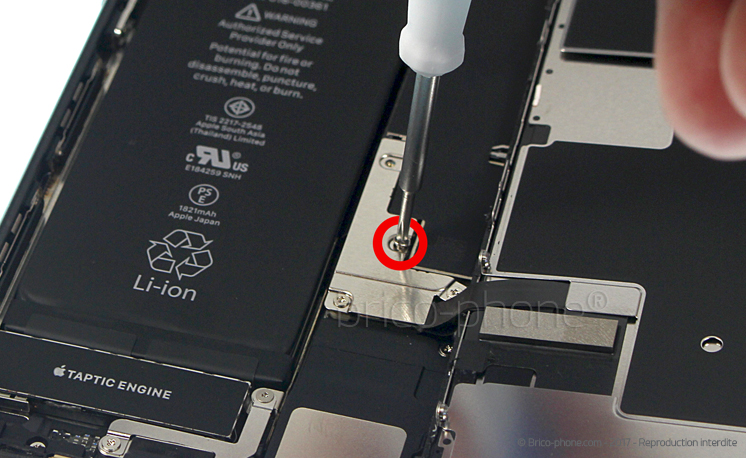

A l'aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l'écran notées B1 à B4, entourées en rouge.

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

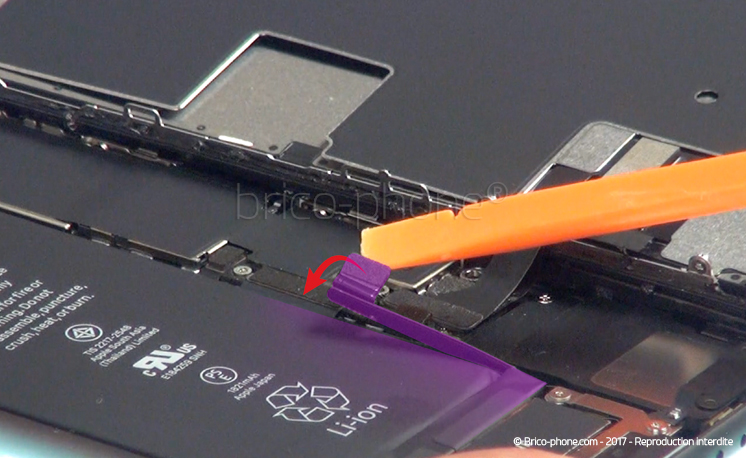

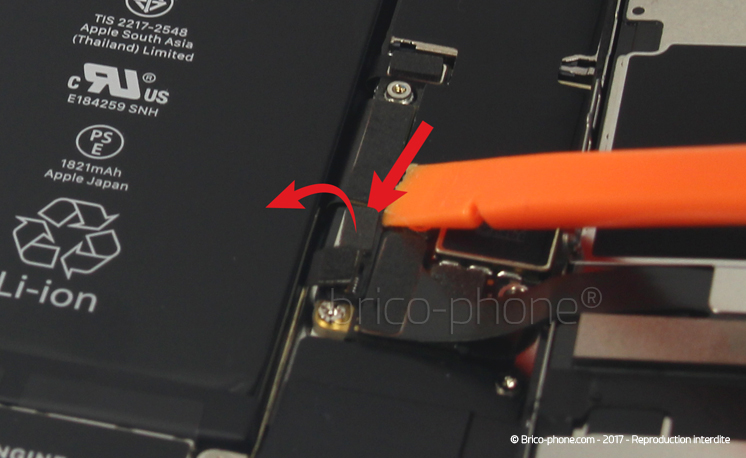

Etape 8 : Déconnecter la batterie
A l'aide du levier, déconnectez doucement le connecteur de la batterie.

Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.
Outils du kit utilisés
Outils du kit utilisés

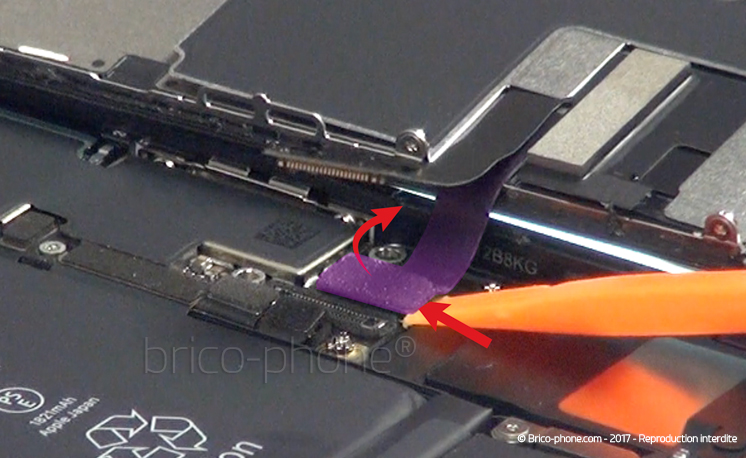

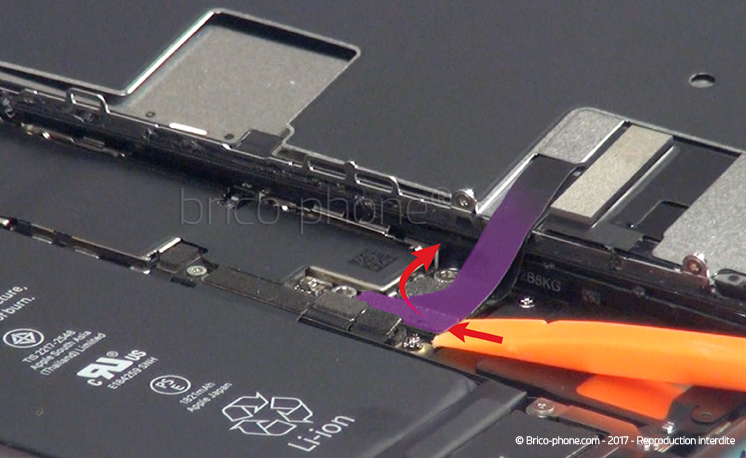

Etape 9 : Déclipser les nappes de l'écran
De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.

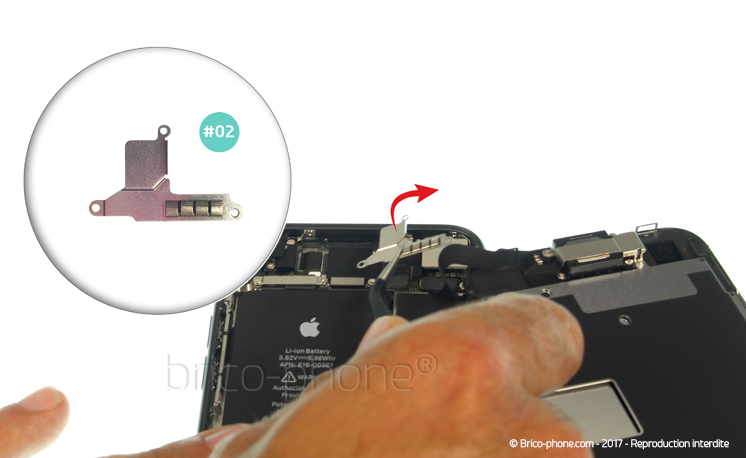

Etape 10 : Retirer la plaquette de protection des nappes des caméras
Le bas de l'écran est libéré, maintenant il faut retirer le dernier point d'accroche.

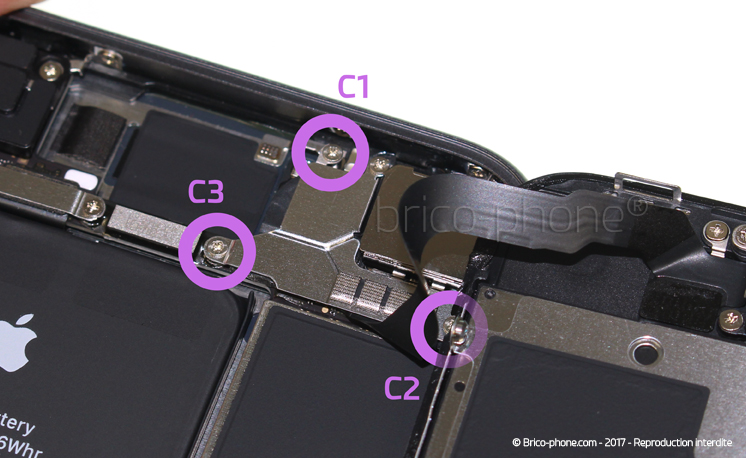

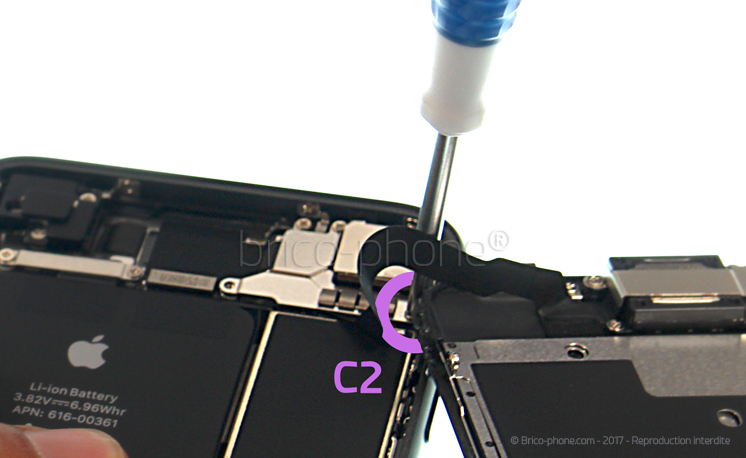

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

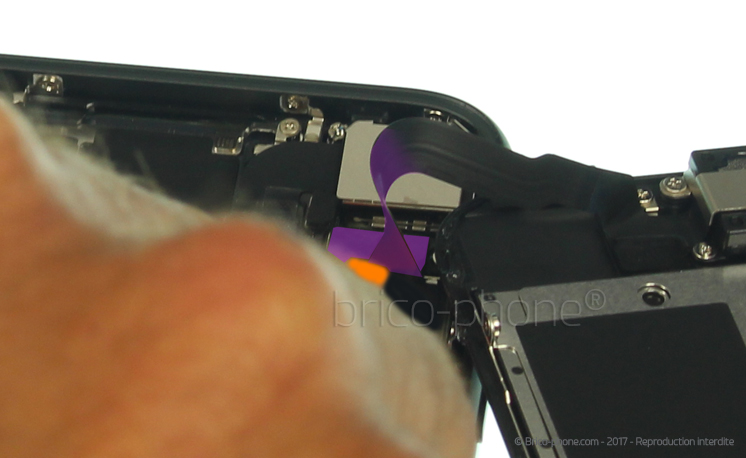

Etape 11 : Déclipser la nappe FaceTime

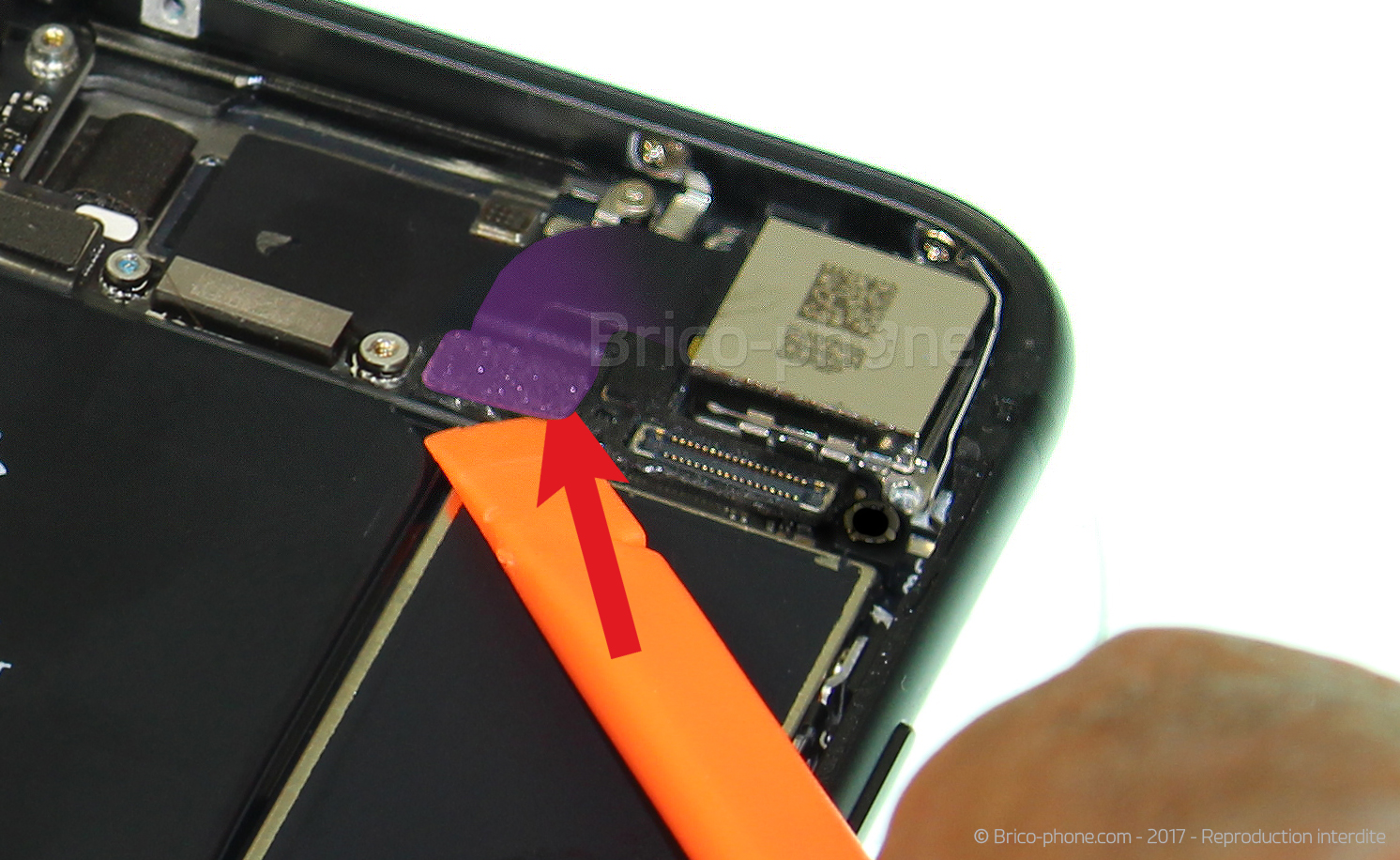

Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

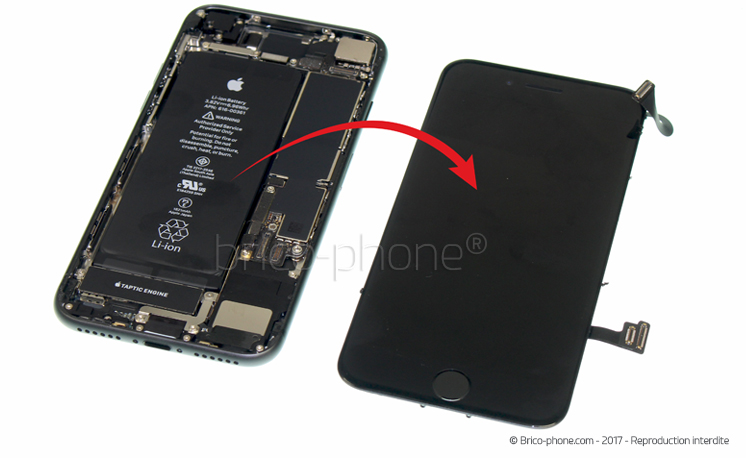

L'écran est maintenant complètement désolidarisé du châssis.

Conservez le châssis dans un endroit sûr, à l'abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Outils du kit utilisés
Outils du kit utilisés

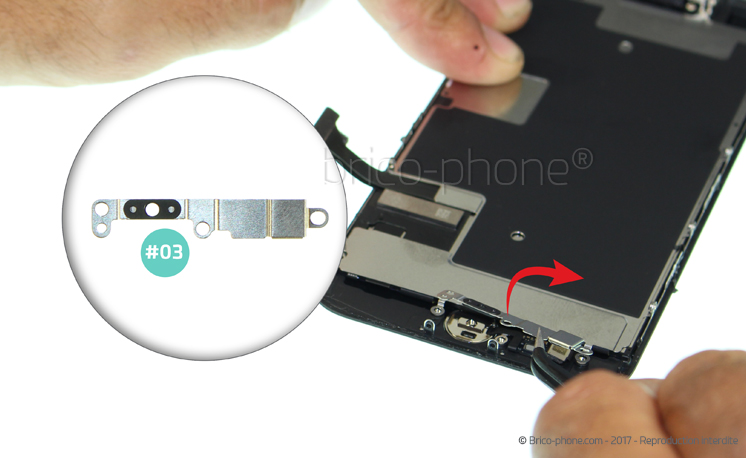

Etape 12 : Retirer la plaquette de protection du bouton Home

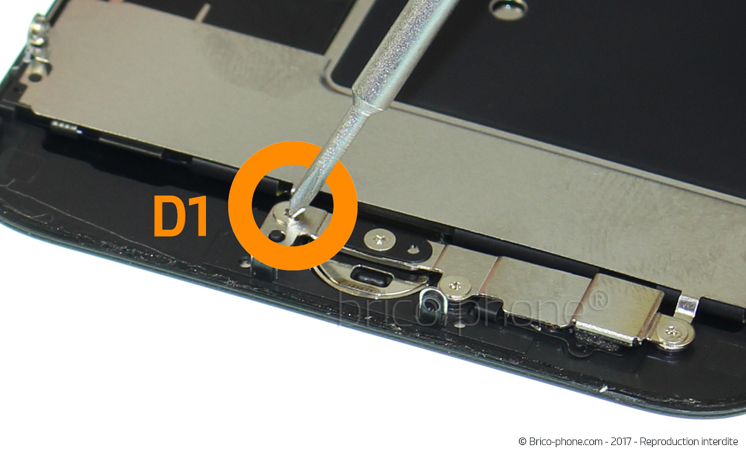

Afin de retirer la plaquette de protection de la nappe home, munissez-vous du tournevis triwing 0.6 et dévissez les 4 vis entourées en orange, nommées D1 à D4.

A l'aide de la pincette, délogez la plaquette en métal.
Outils du kit utilisés
Outils du kit utilisés

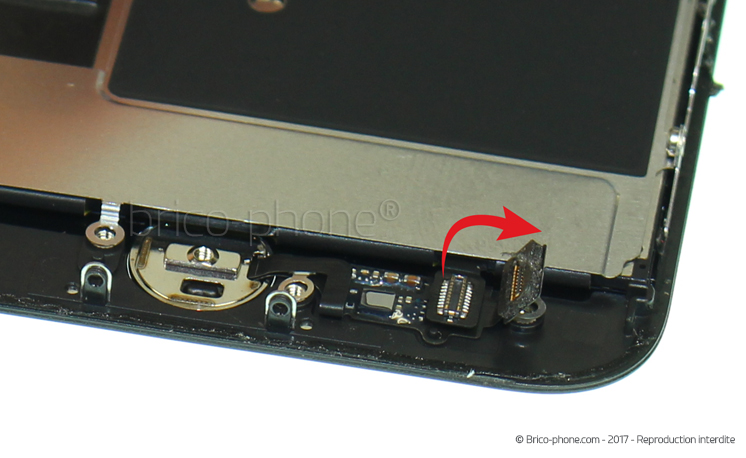

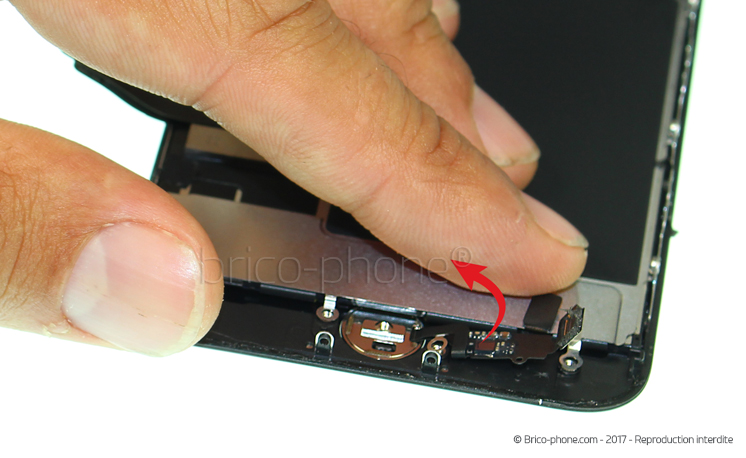

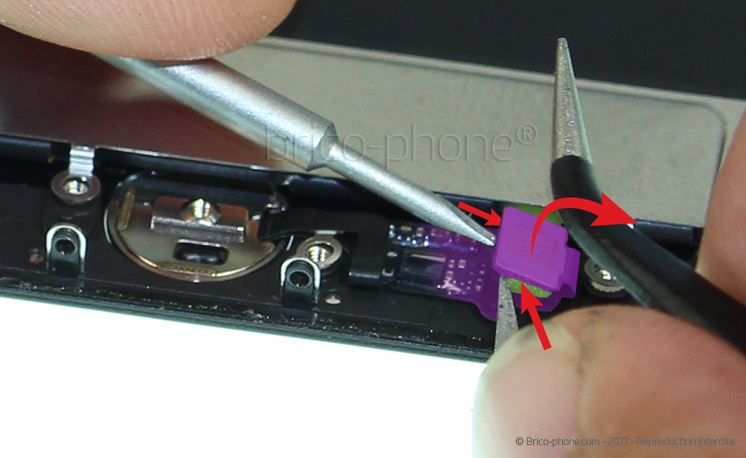

Etape 13 : Décoller la nappe du bouton Home
Commencez par déclipser le connecteur de la nappe Home de celui de la rallonge. Cette rallonge passe sous l'écran et c'est elle qui est reliée sur la carte mère.

Pour cela utilisez la pointe de la pincette, puis dépliez la nappe.

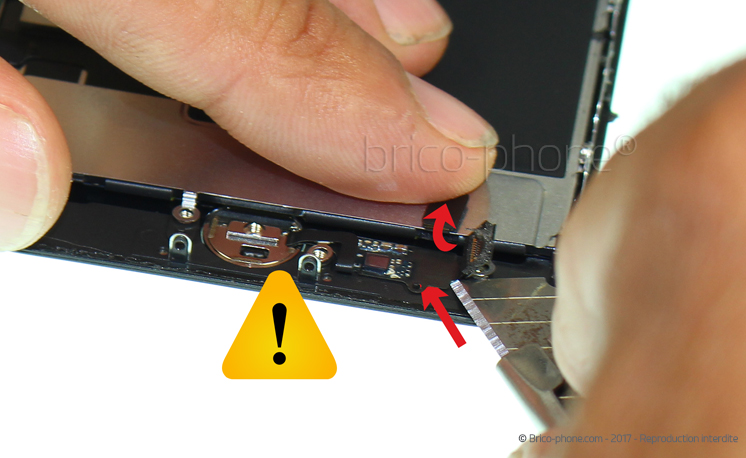

Ensuite, décollez doucement la nappe de la vitre. Veillez à ne pas l'endommager car si le bouton home devenait HS, l'iPhone deviendrait inutilisable.

Décollez la jusqu'au niveau du bouton.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Cutter en inox
6,90 €

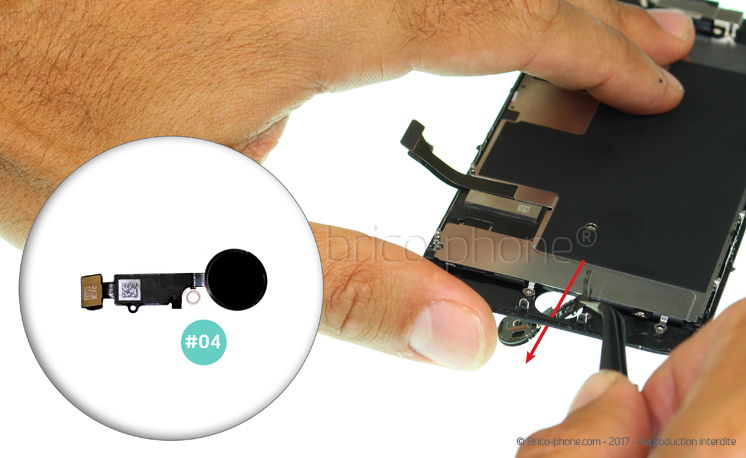

Etape 14 : Retirer le bouton Home

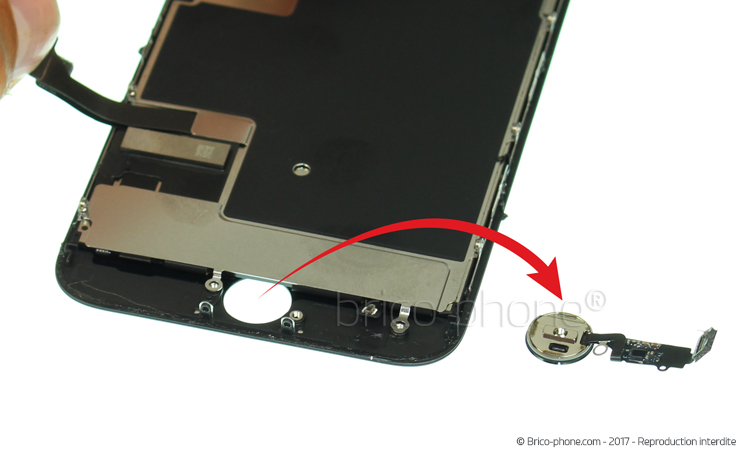

Le bouton home est désormais décollé, vous pouvez le saisir avec la pincette puis le glisser à travers son emplacement.

Le bouton est désormais prêt à être reposé sur un nouvel écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Bouton home Black pour iPhone 7, 7 Plus, 8 et 8 Plus
19,90 €

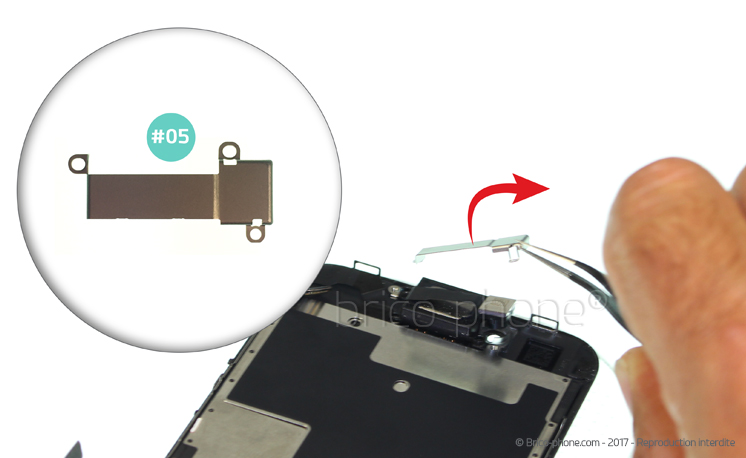

Etape 15 : Retirer la plaquette de protection de l'écouteur interne

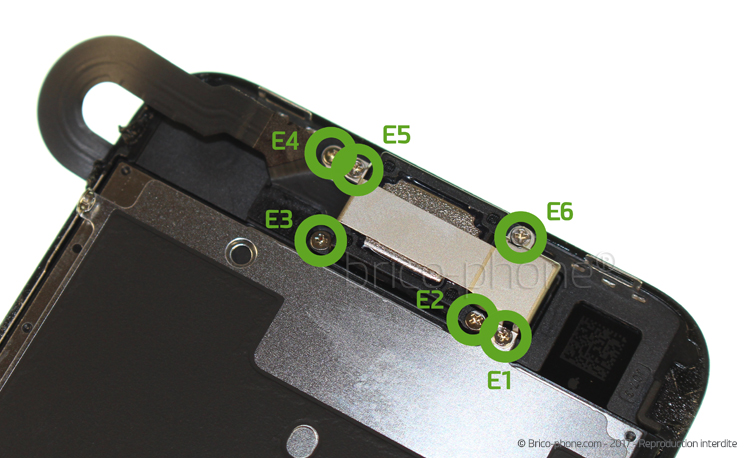

Avec le tournevis crucifome, retirez les vis notées E1 à E6 en vert sur votre guide de montage.

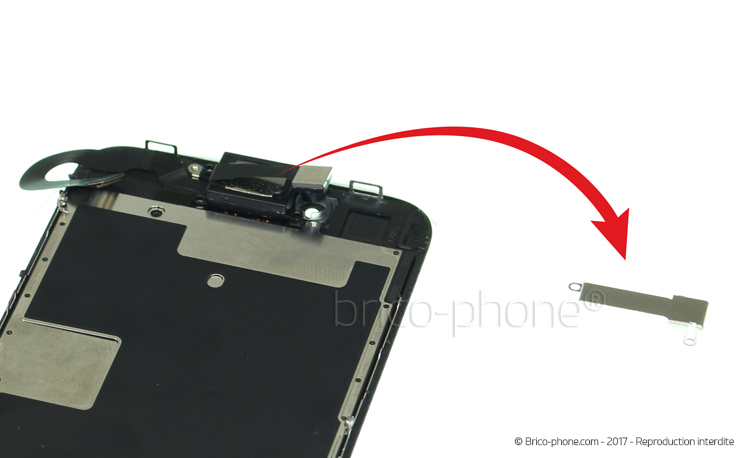

Vous pouvez ensuite librement dégager la plaquette métallique de protection #05, qui maintient en place le haut-parleur interne ainsi que la nappe Facetime.
Outils du kit utilisés
Outils du kit utilisés

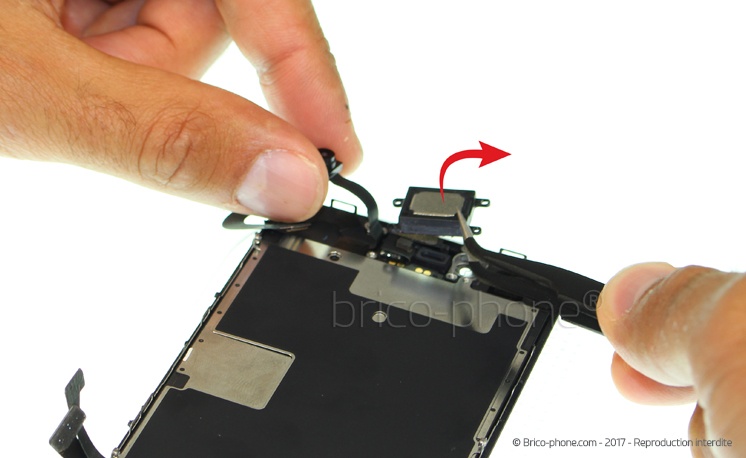

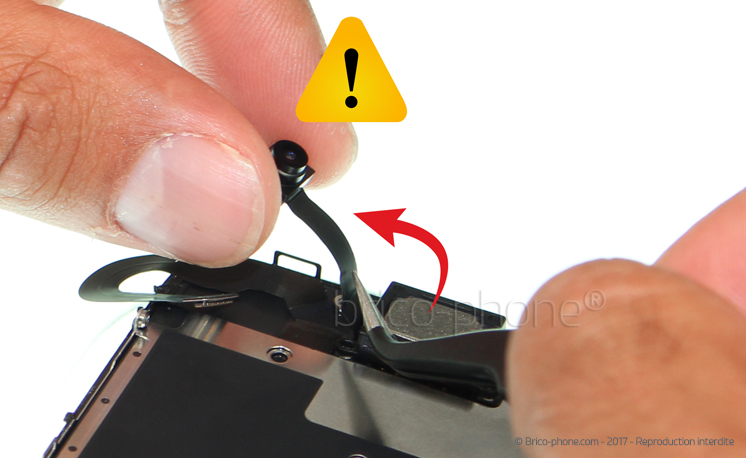

Etape 16 : Retirer l'écouteur interne
Prenez la pincette pour soulever délicatement la nappe de la caméra avant. Attention ne tirez pas dessus car celle-ci est toujours fixée à l'écran.

Tenez là simplement afin de libérer le haut-parleur interne, que vous pouvez désormais extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Haut-parleur interne pour iPhone 8
9,90 €

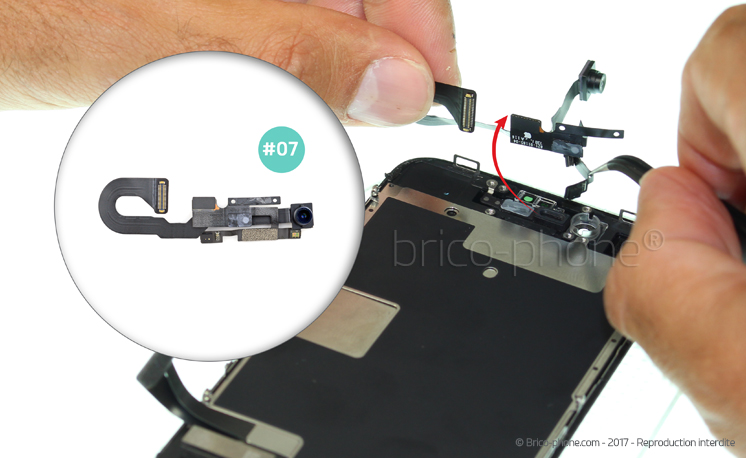

Etape 17 : Retirer la nappe Facetime

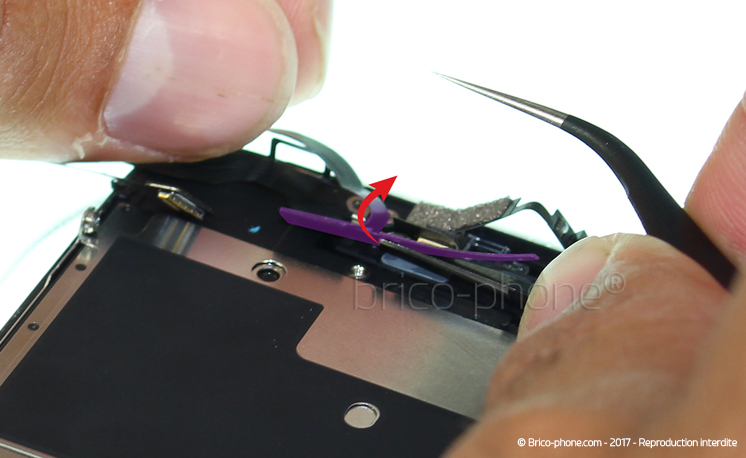

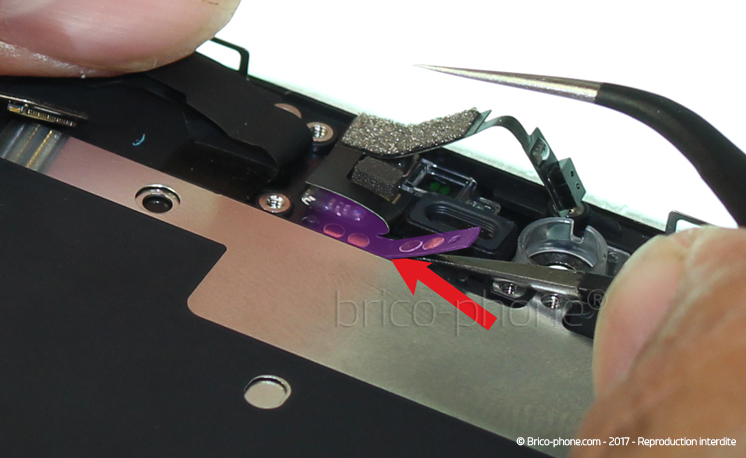

Pour retirer la nappe Facetime, commencez par décoller avec l'aide la pincette la partie basse de la nappe que nous avons exposé en surbrillance violette.

Une fois cette petite partie décollée, continuez le décollage de bas en haut.

Enfin, vous devriez pouvoir intégralement extraire la nappe que nous avons nommé #07 sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe FaceTime caméra avant pour iPhone 8
19,90 €

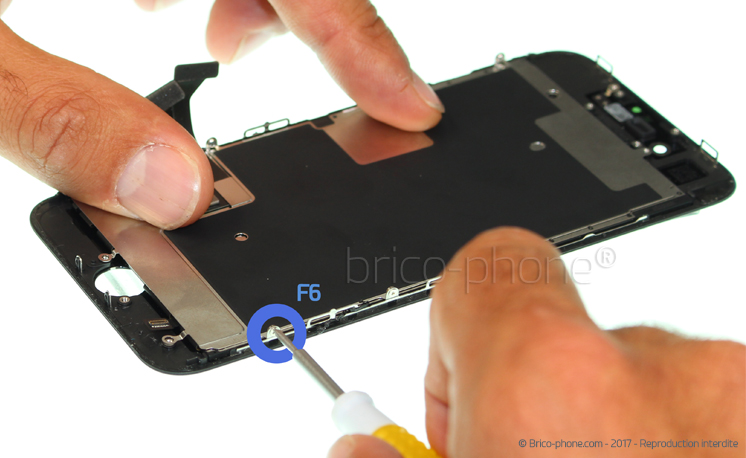

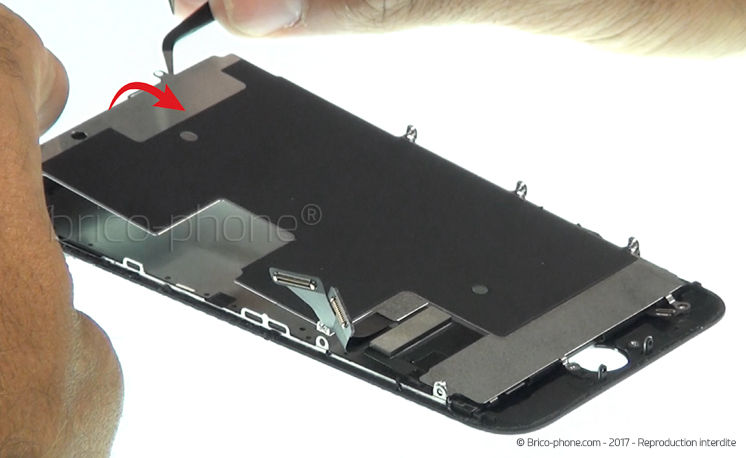

Etape 18 : Retirer la plaquette LCD

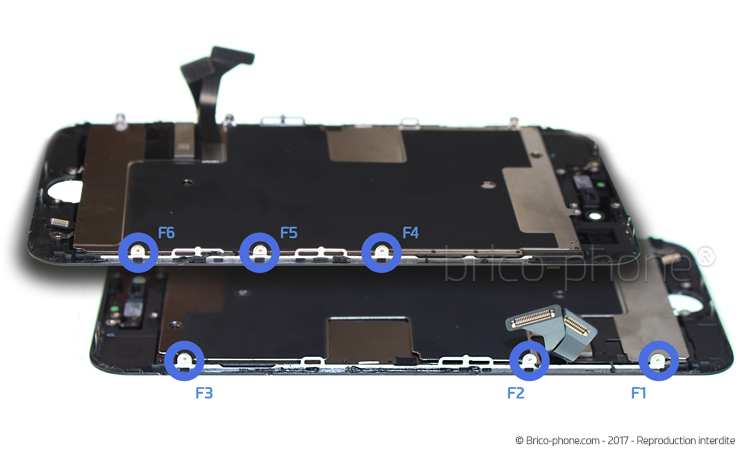

Pour retirer la plaquette de protection LCD, dévissez avec le tournevis cruciforme les vis F1 à F6 indiquées en bleu.

Utilisez ensuite la pincette pour soulever doucement la plaquette depuis le haut de l'écran.

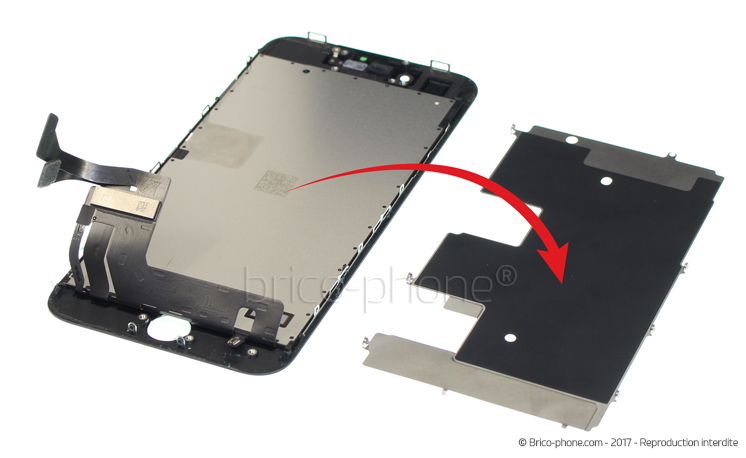

Vous pouvez à présent déposer la plaquette nommée #09 sur le côté.
Outils du kit utilisés
Outils du kit utilisés

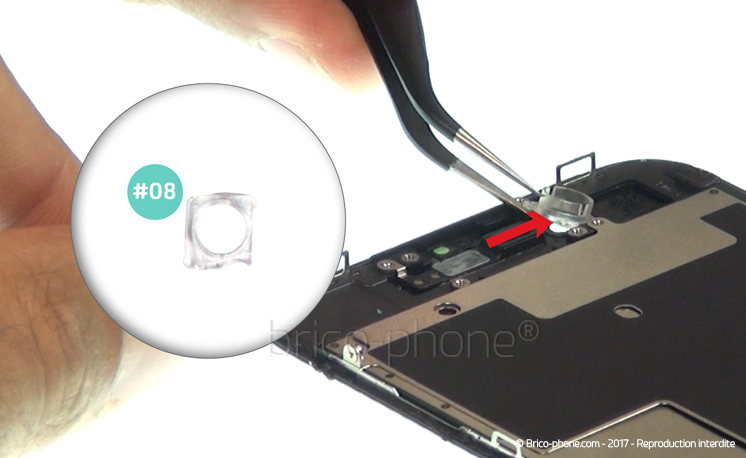

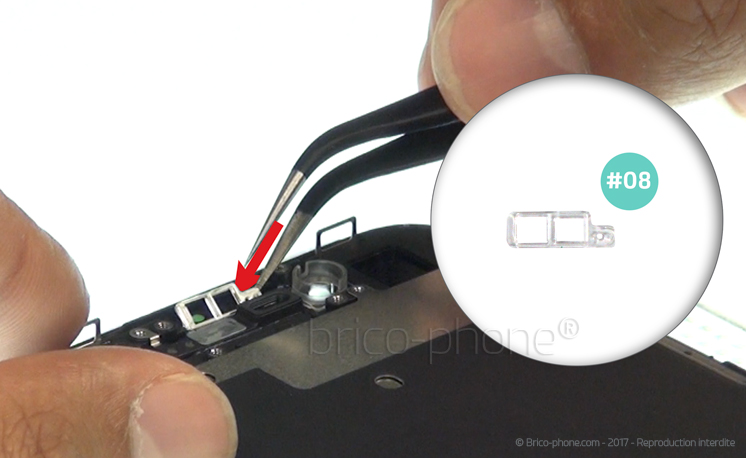

Etape 19 : Retirer les clips caméra et micro
En vous aidant de la pincette, décollez de l'écran le clip de la caméra avant nommé #08 sur le guide.

Ensuite, faites de même pour le clip du micro.
Outils du kit utilisés
Outils du kit utilisés

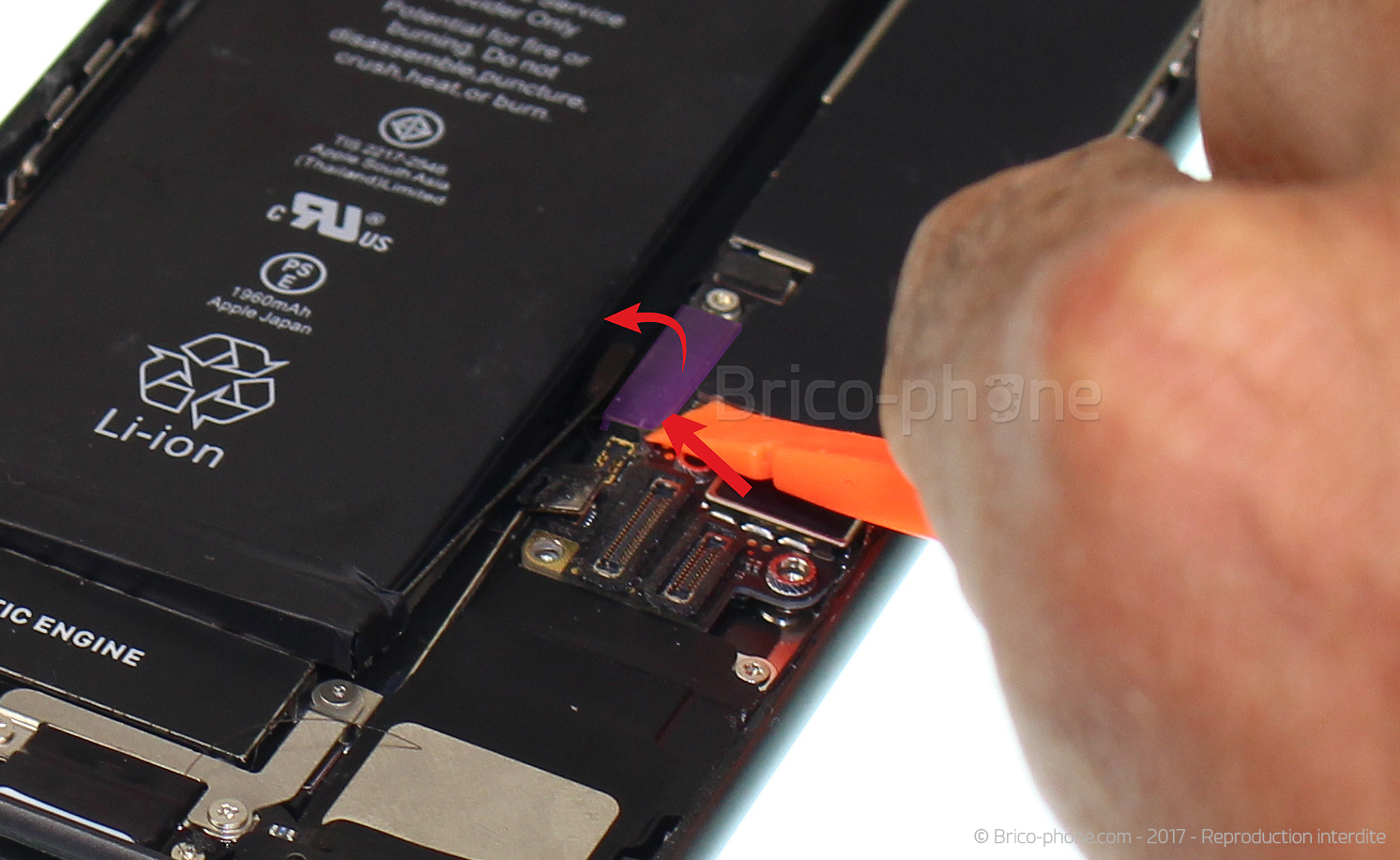

Etape 20 : Déconnecter les connecteurs du bas de la carte mère
A l'aide du levier plastique, commencez par déclipser la nappe du connecteur de charge.

Ensuite, effectuez la même opréation avec le connecteur de la nappe à induction qui se situe juste au dessus.
Outils du kit utilisés
Outils du kit utilisés

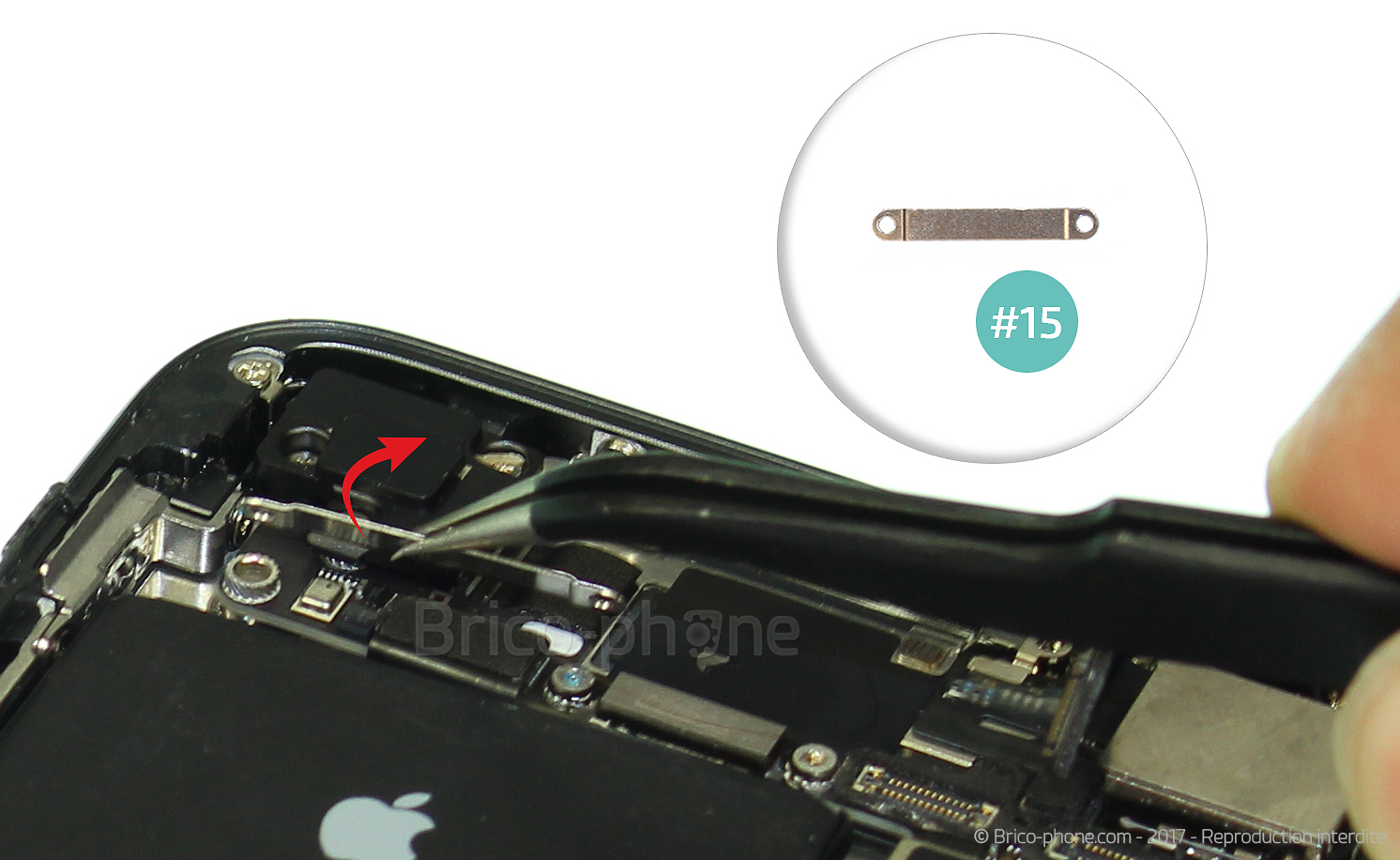

Etape 21 : Retirer la plaquette de protection de la nappe Power

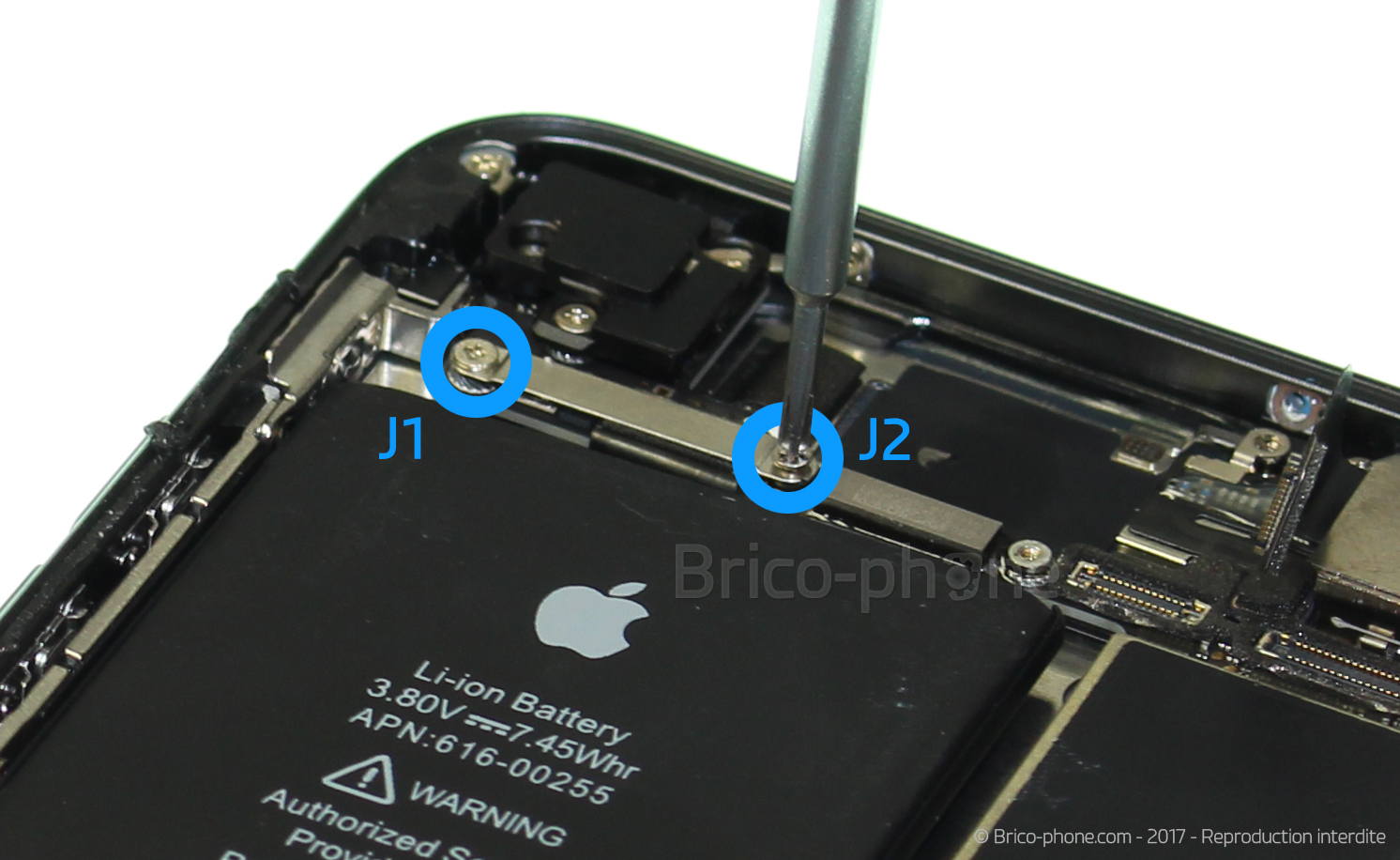

En vous aidant du tournevis cruciforme, retirez les vis J1 et J2 indiquées en bleu sur notre guide.

Munissez vous maintenant de la pincette pour extraire cette plaquette que nous avons nommée #15.
Outils du kit utilisés
Outils du kit utilisés

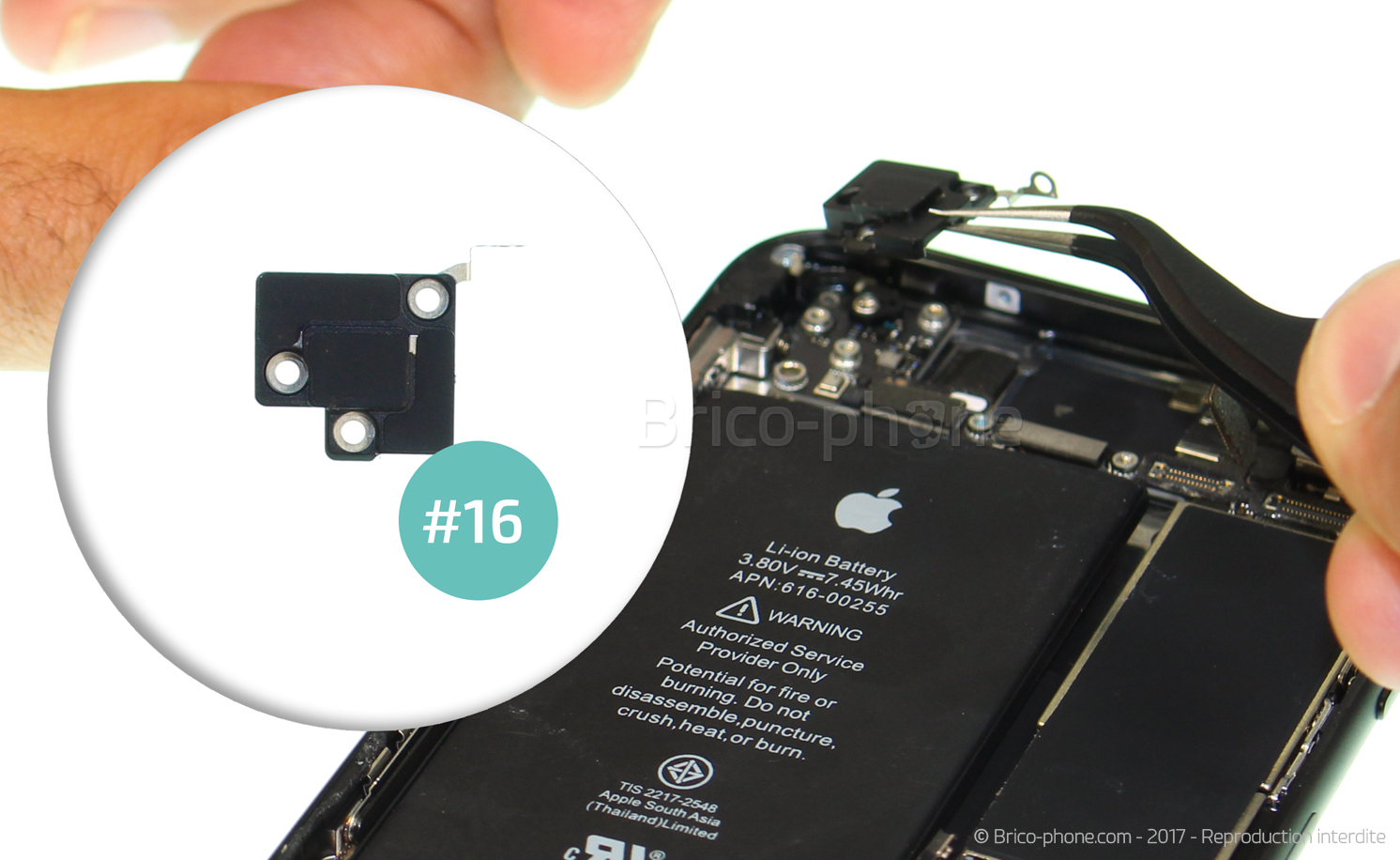

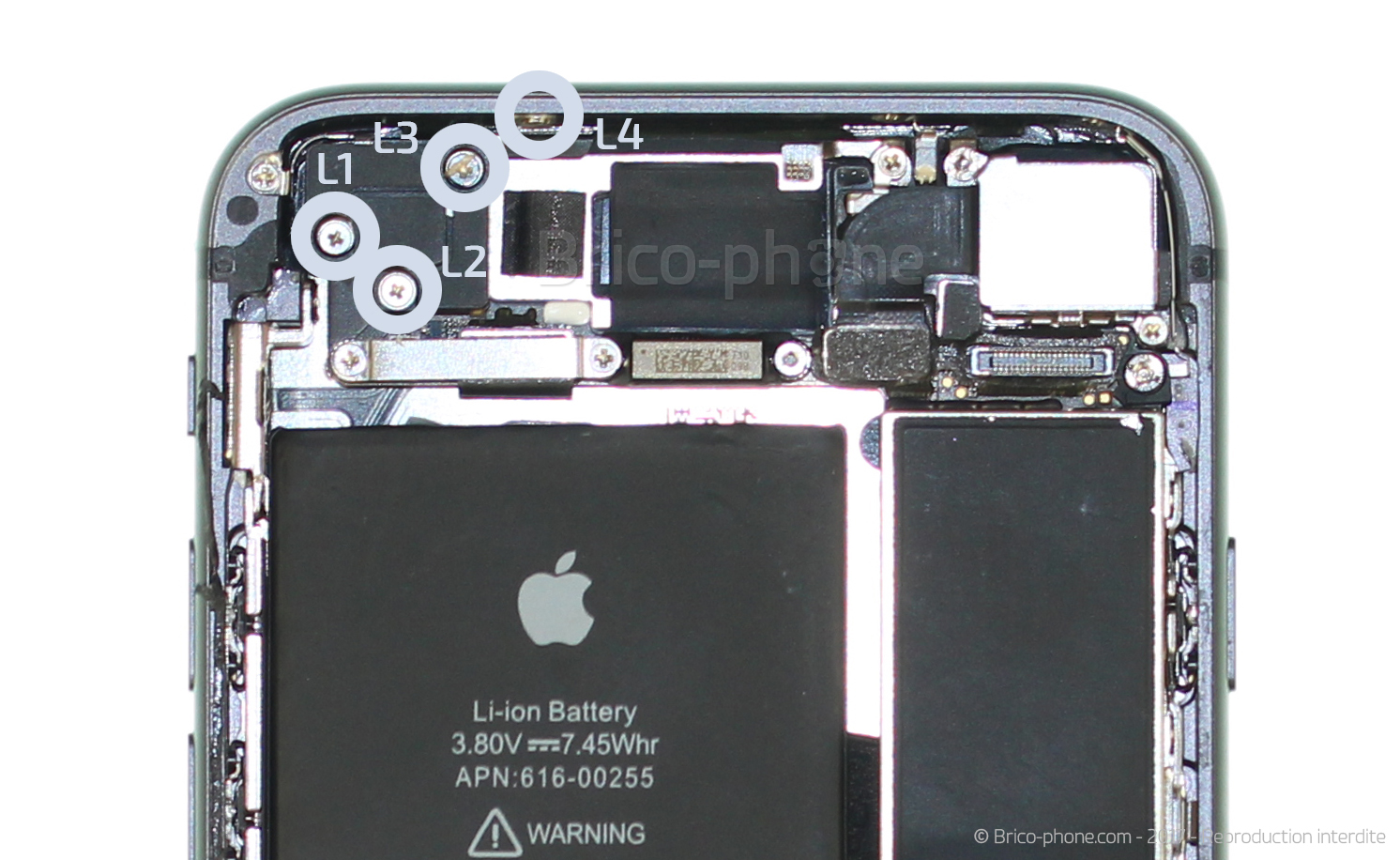

Etape 22 : Retirer le cache de protection
A présent, vous pouvez retirer la plaquette de protection #16 avec le tournevis cruciforme.

Celle ci est retenue par 4 vis notées L1 à L4.
Outils du kit utilisés
Outils du kit utilisés

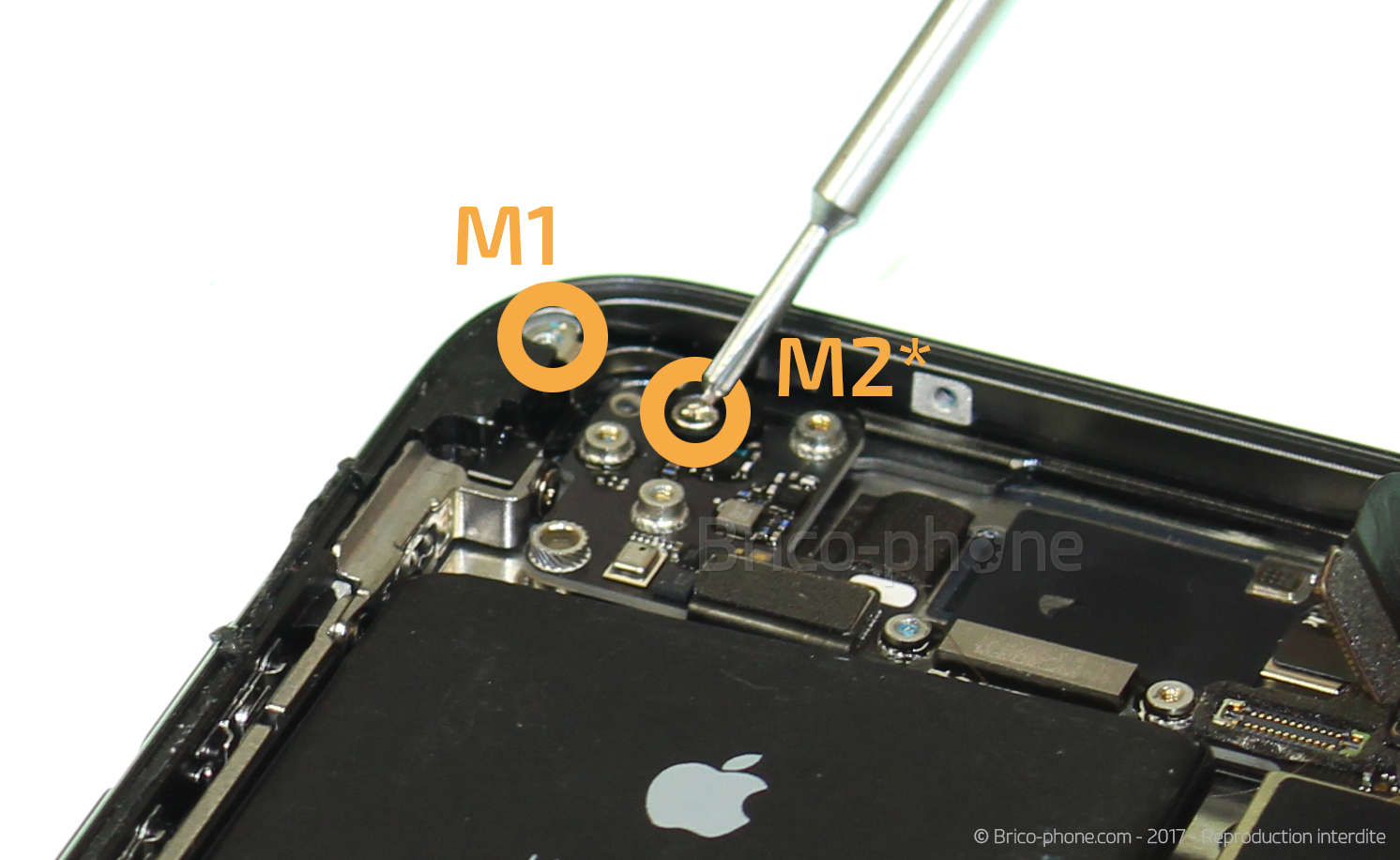

Etape 23 : Retirer le petit élément #26

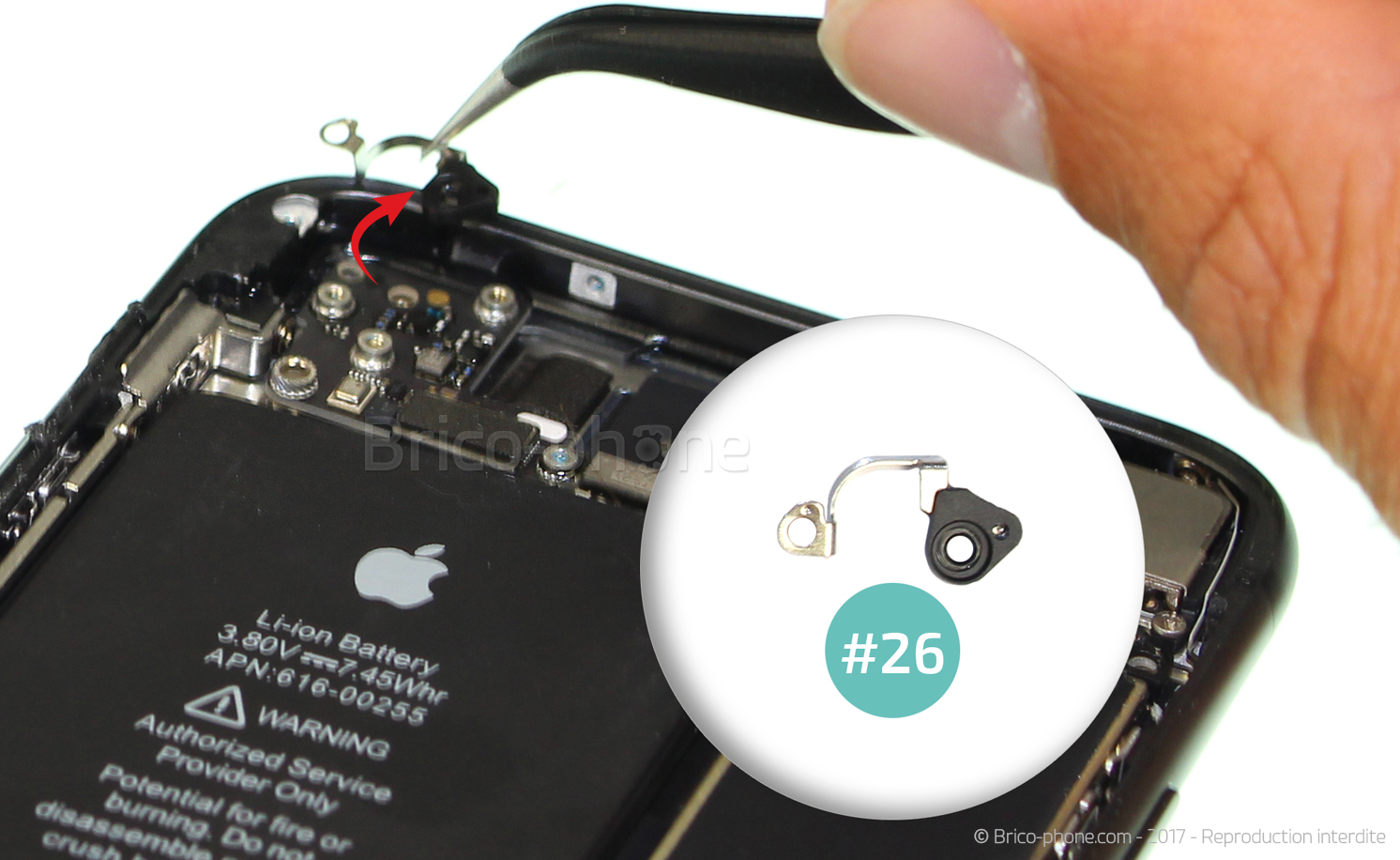

Toujours avec le tournevis cruciforme, enlevez les vis M1 et M2 afin de dégager avec la pincette le petit élément #26.
Outils du kit utilisés
Outils du kit utilisés

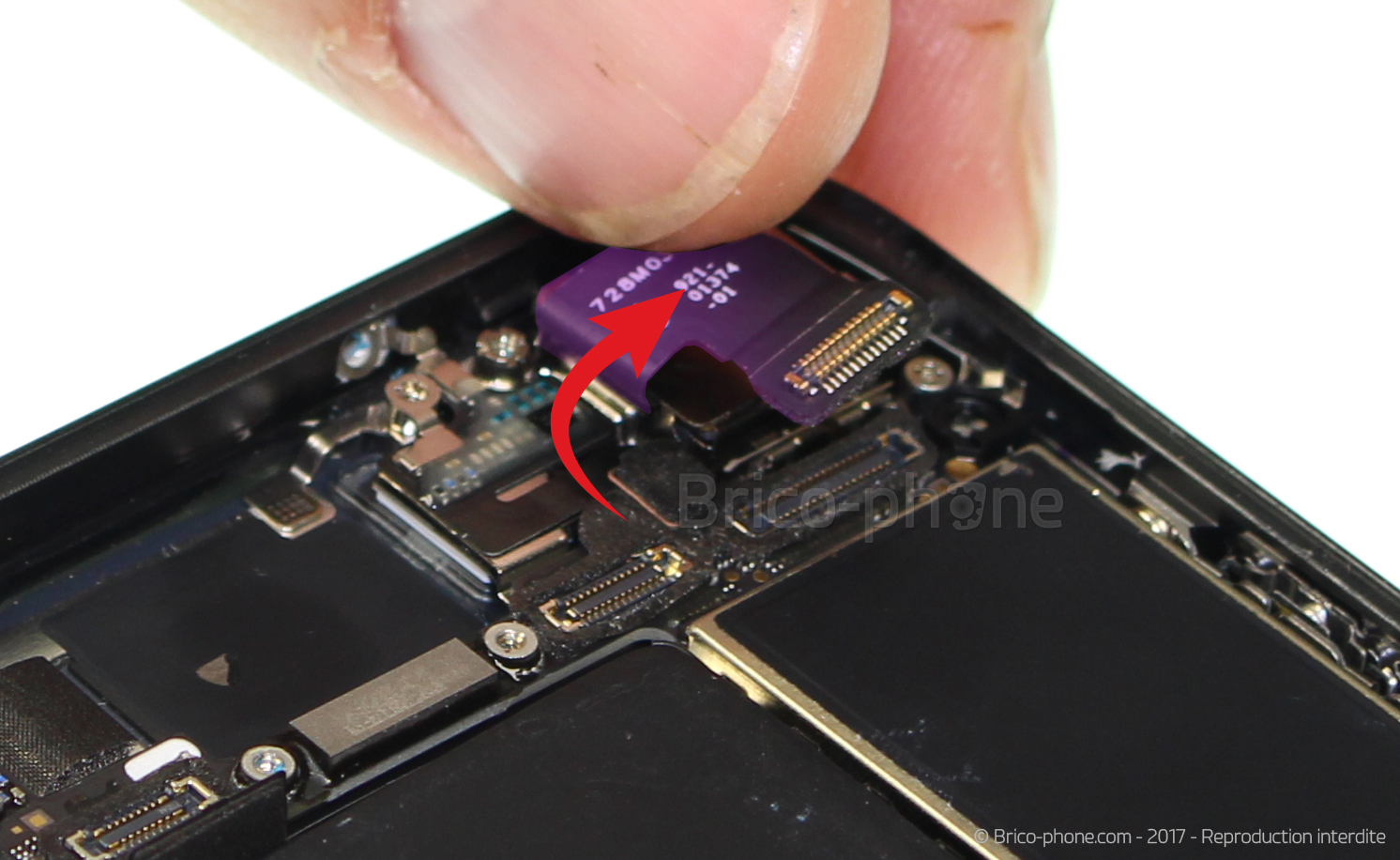

Etape 24 : Déconnecter les connecteurs du haut de la carte mère
Il est désormais nécessaire de déconnecter 3 nappes qui sont toujours reliées à la carte mère.

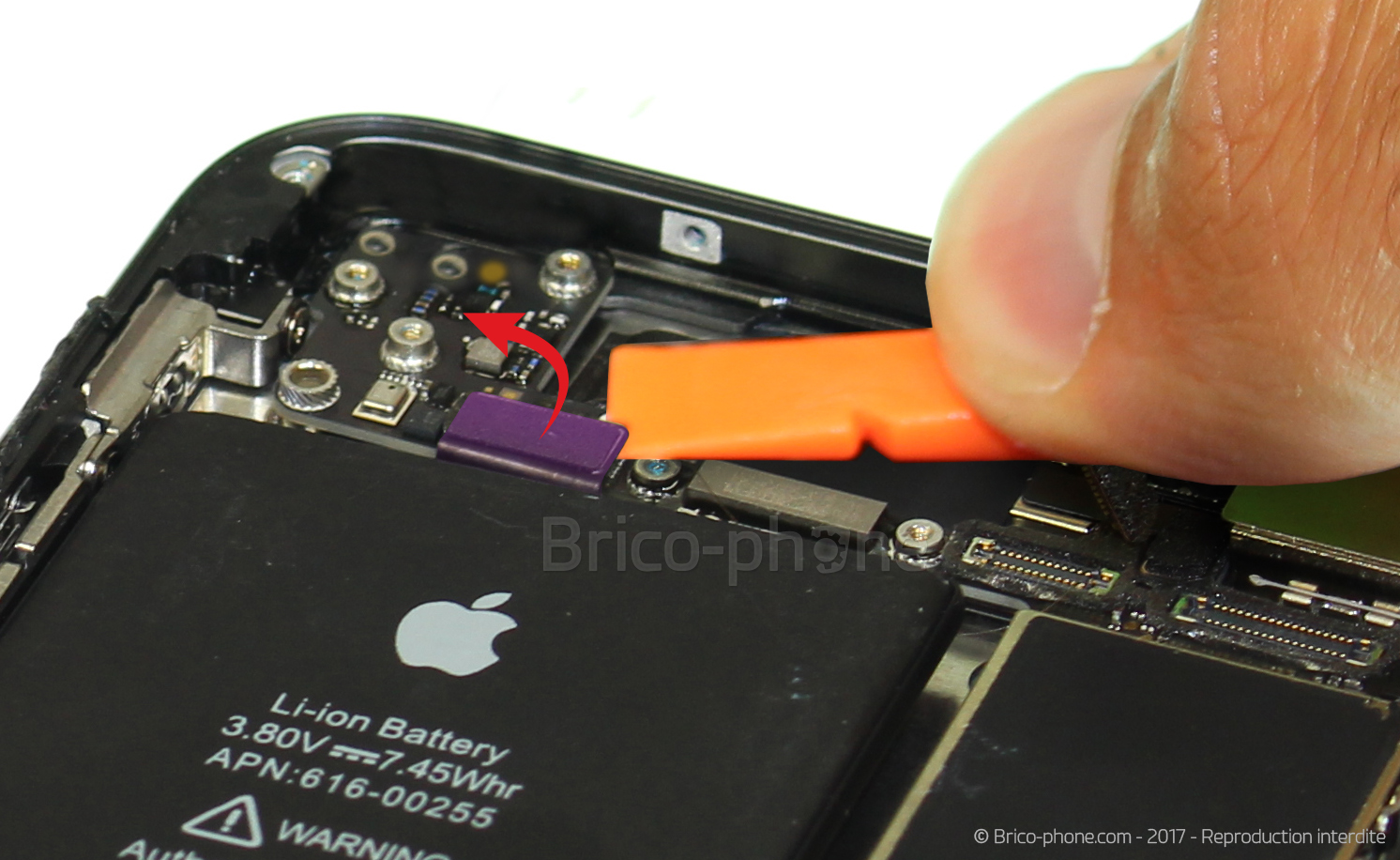

Utilisez le levier plastique afin de déclipser la nappe Power puis la nappe de la caméra arrière.

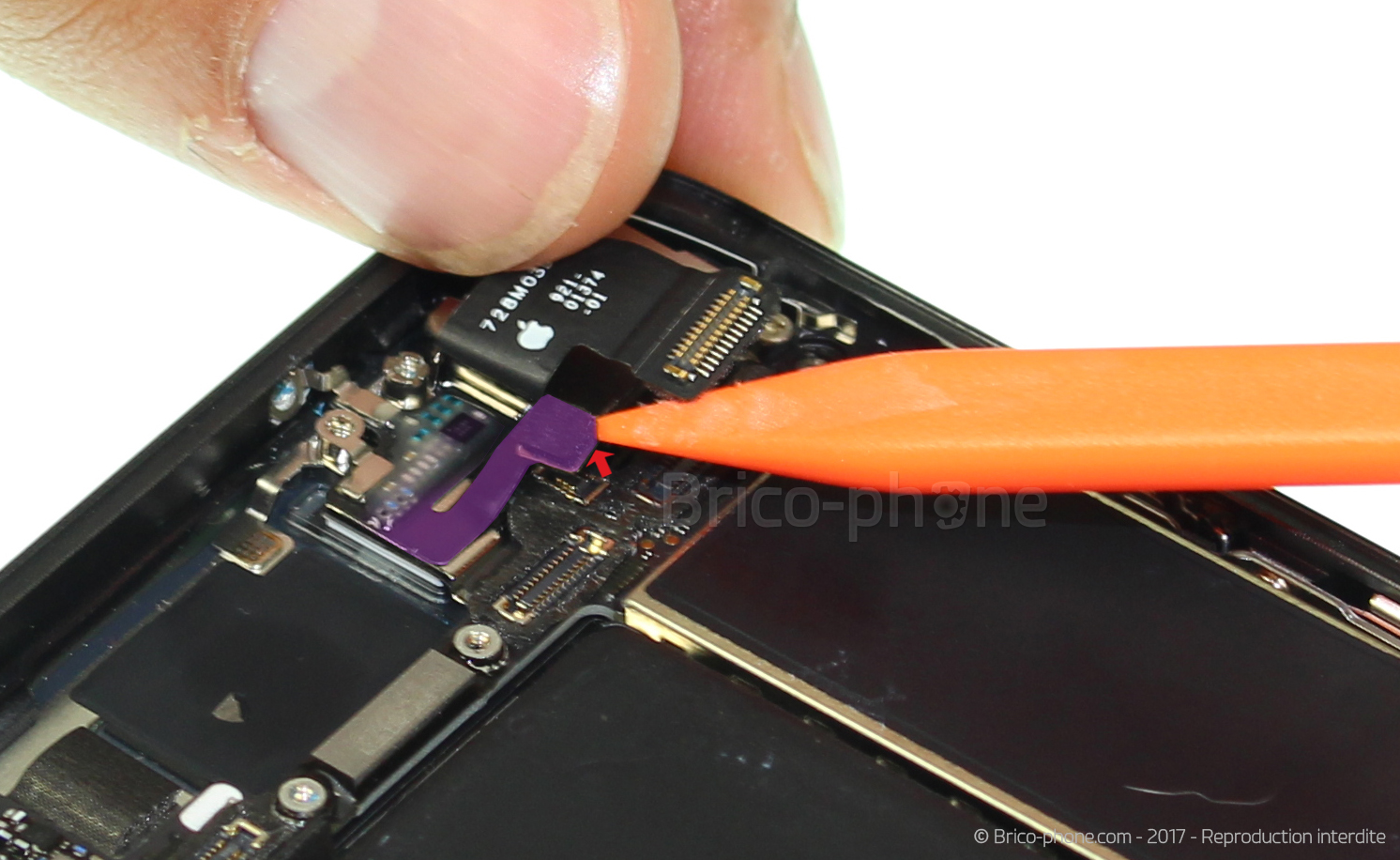

Enfin pour pouvoir accèder à celui de la nappe Wifi vous avez à soulever délicatement celle de la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés

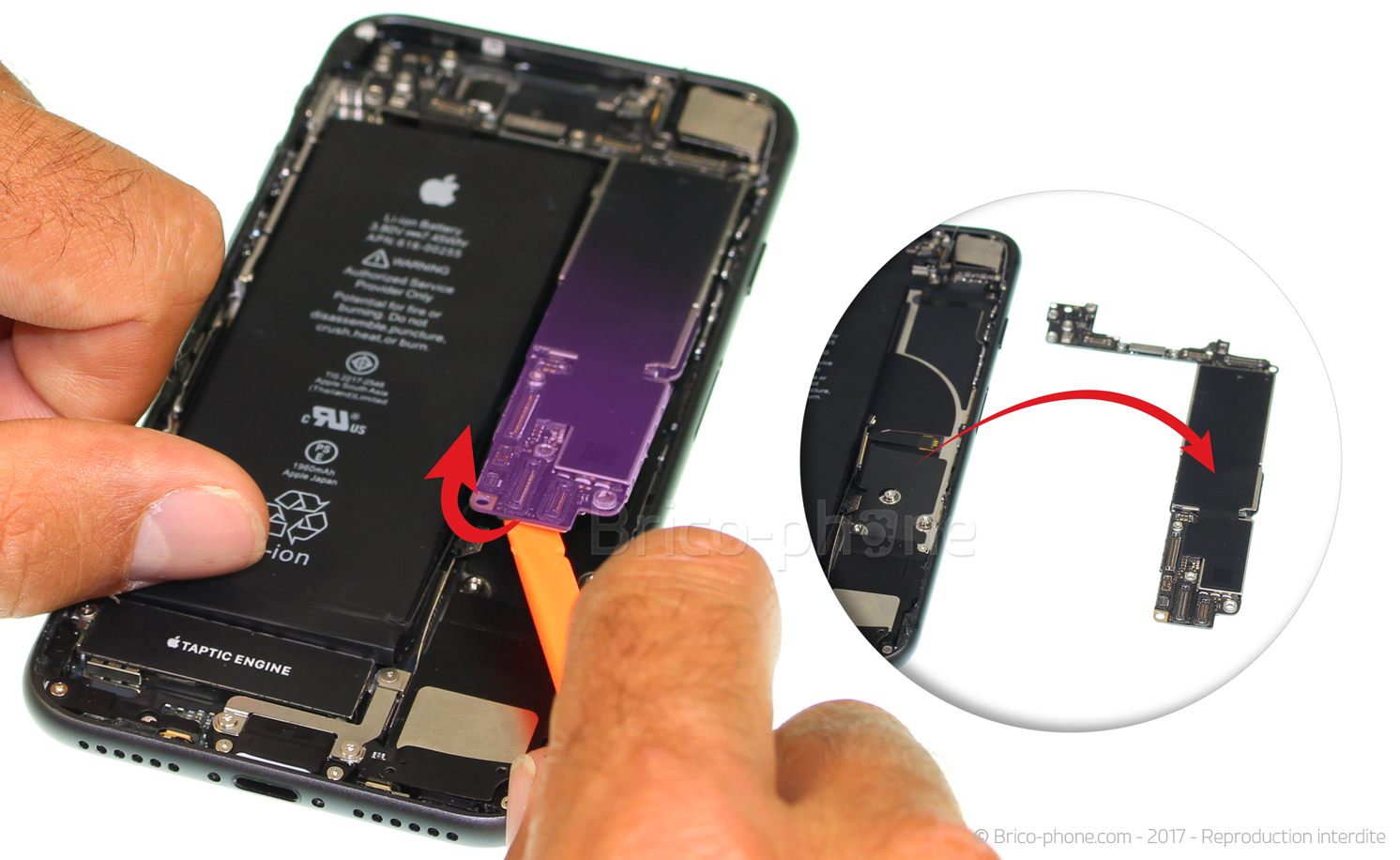

Etape 25 : Retirer la carte mère

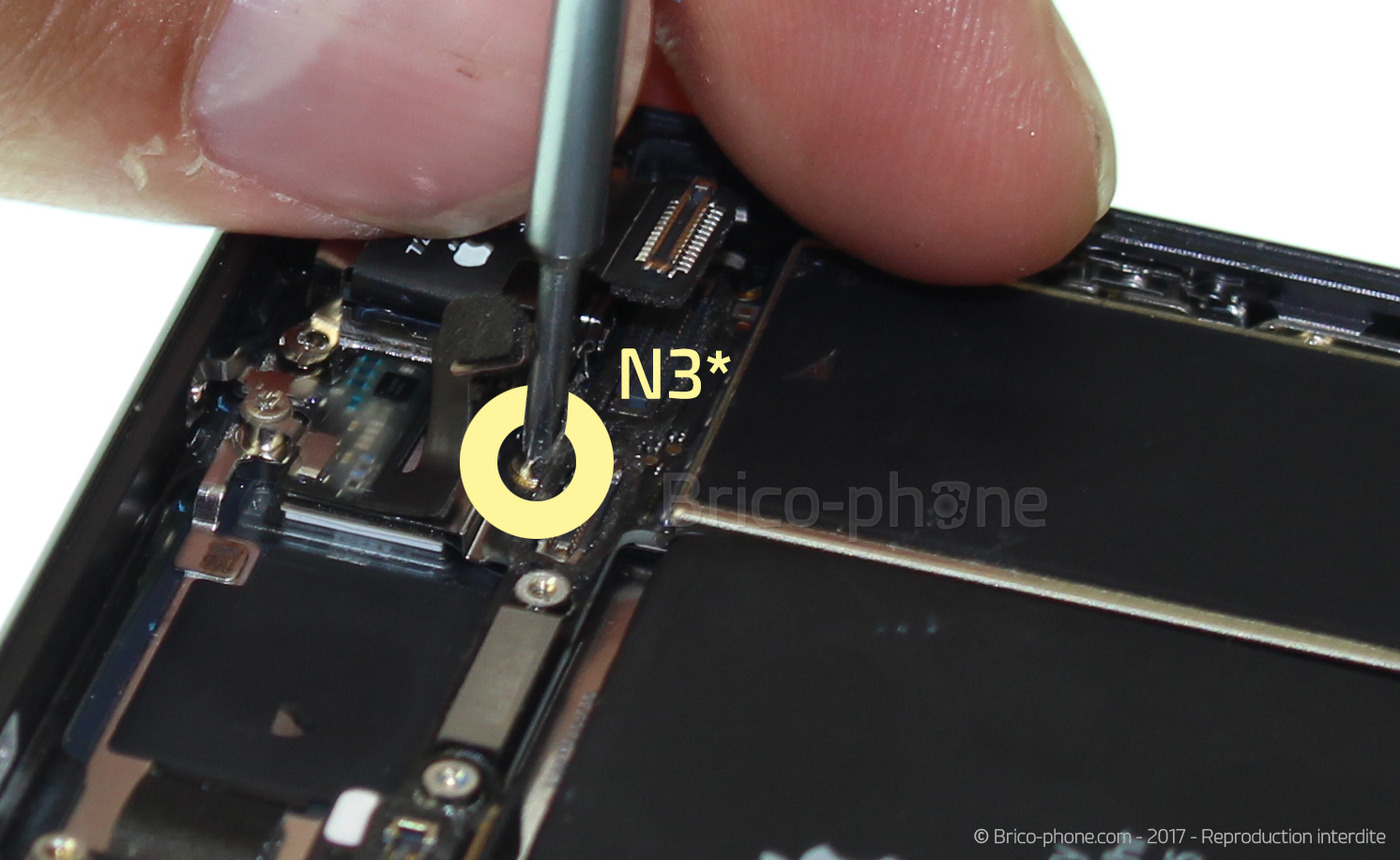

Enlevez la vis notée N3 avec le tournevis cruciforme.

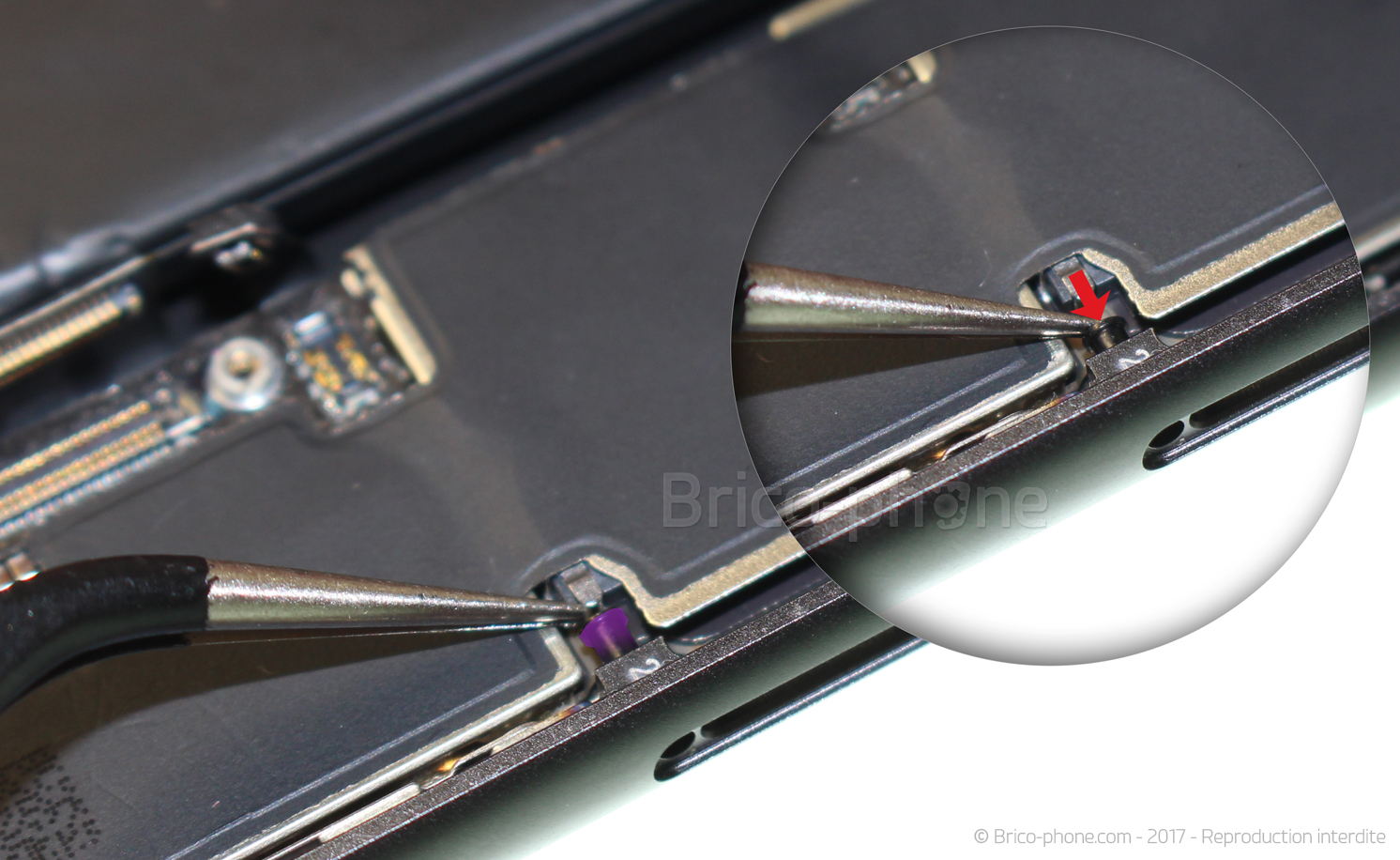

Prenez ensuite la pincette afin de décaler légèrement le petit loquet du tiroir SIM.

La carte mère peut dorénavant être soulevée doucement puis retirée.
Outils du kit utilisés
Outils du kit utilisés

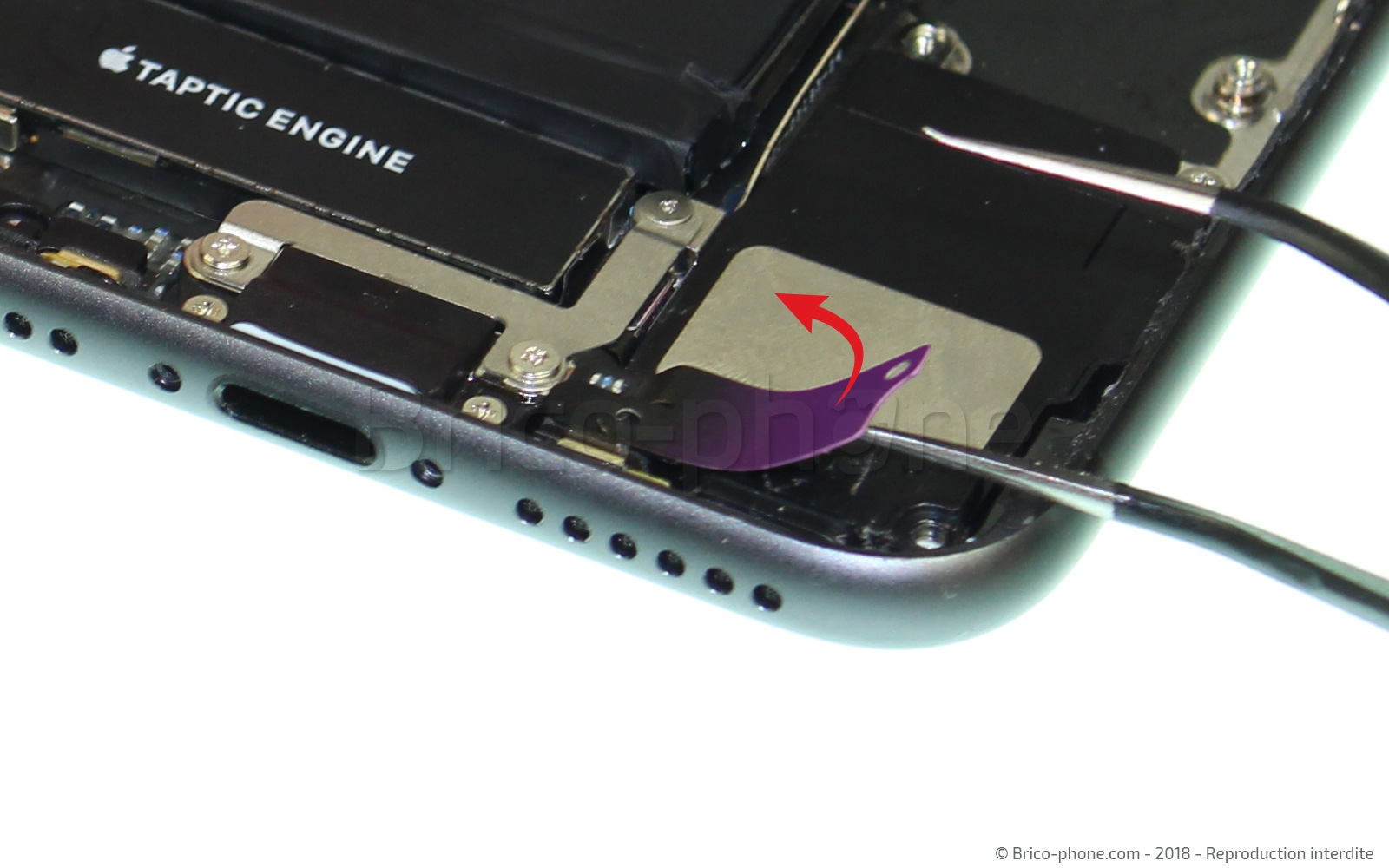

Etape 26 : Décoller l'antenne du bloc haut-parleur

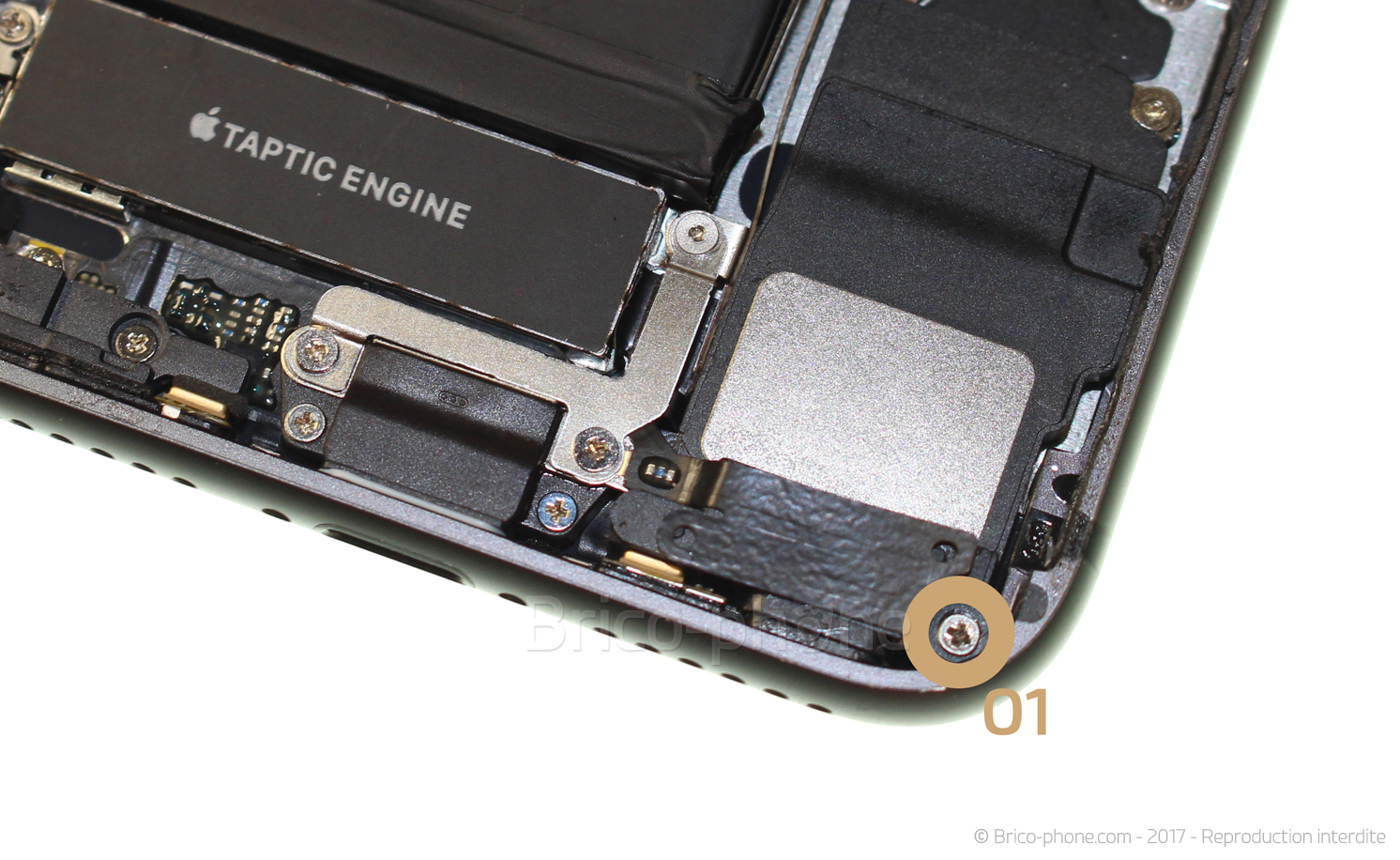

Commencez par retirer la vis O1 à l'aide du tournevis cruciforme.

Munissez vous ensuite de la pincette pour décoller avec précaution l'antenne. Celle-ci a juste besoin d'être soulevée du haut-parleur sans être complètement retirée.
Outils du kit utilisés
Outils du kit utilisés

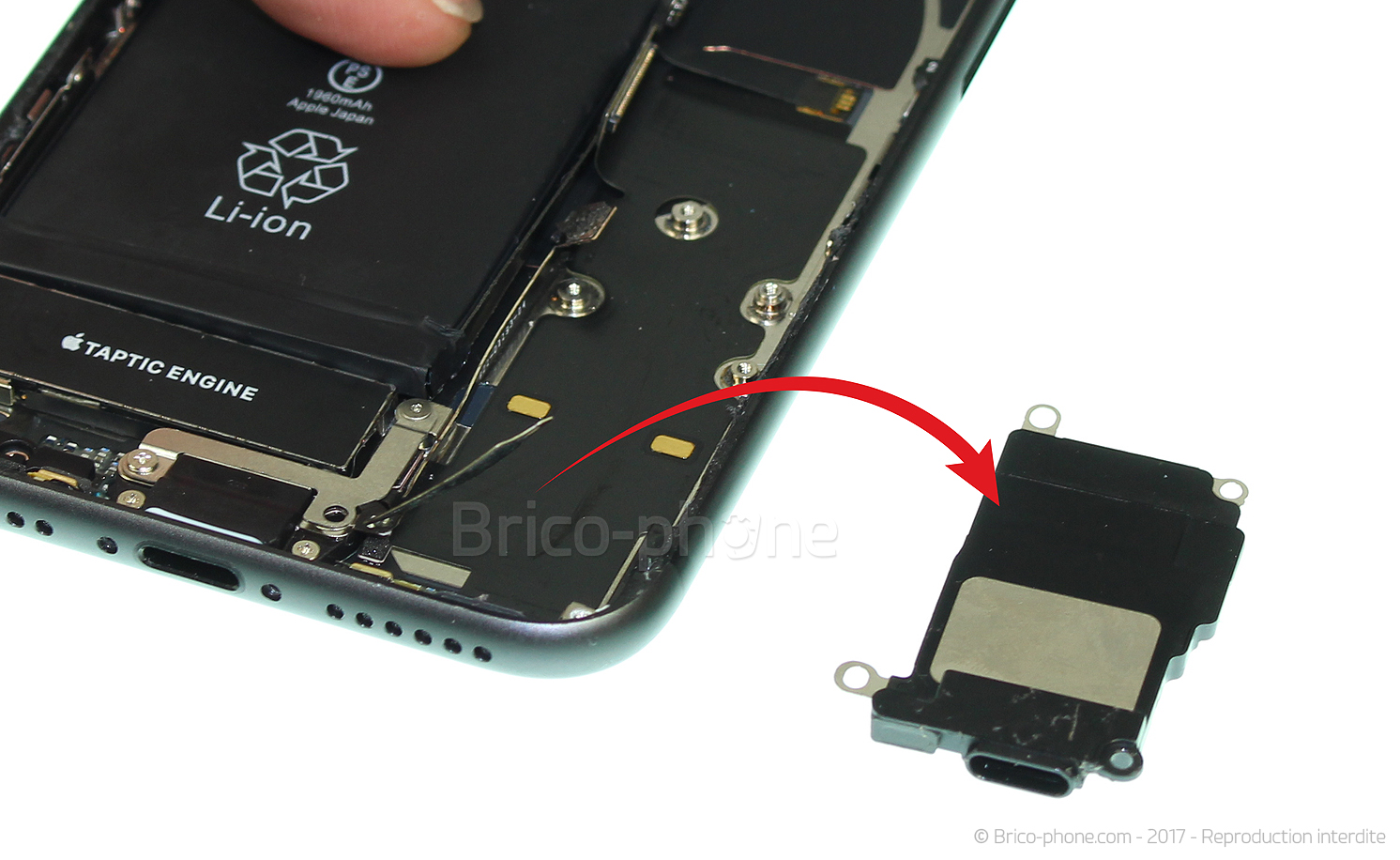

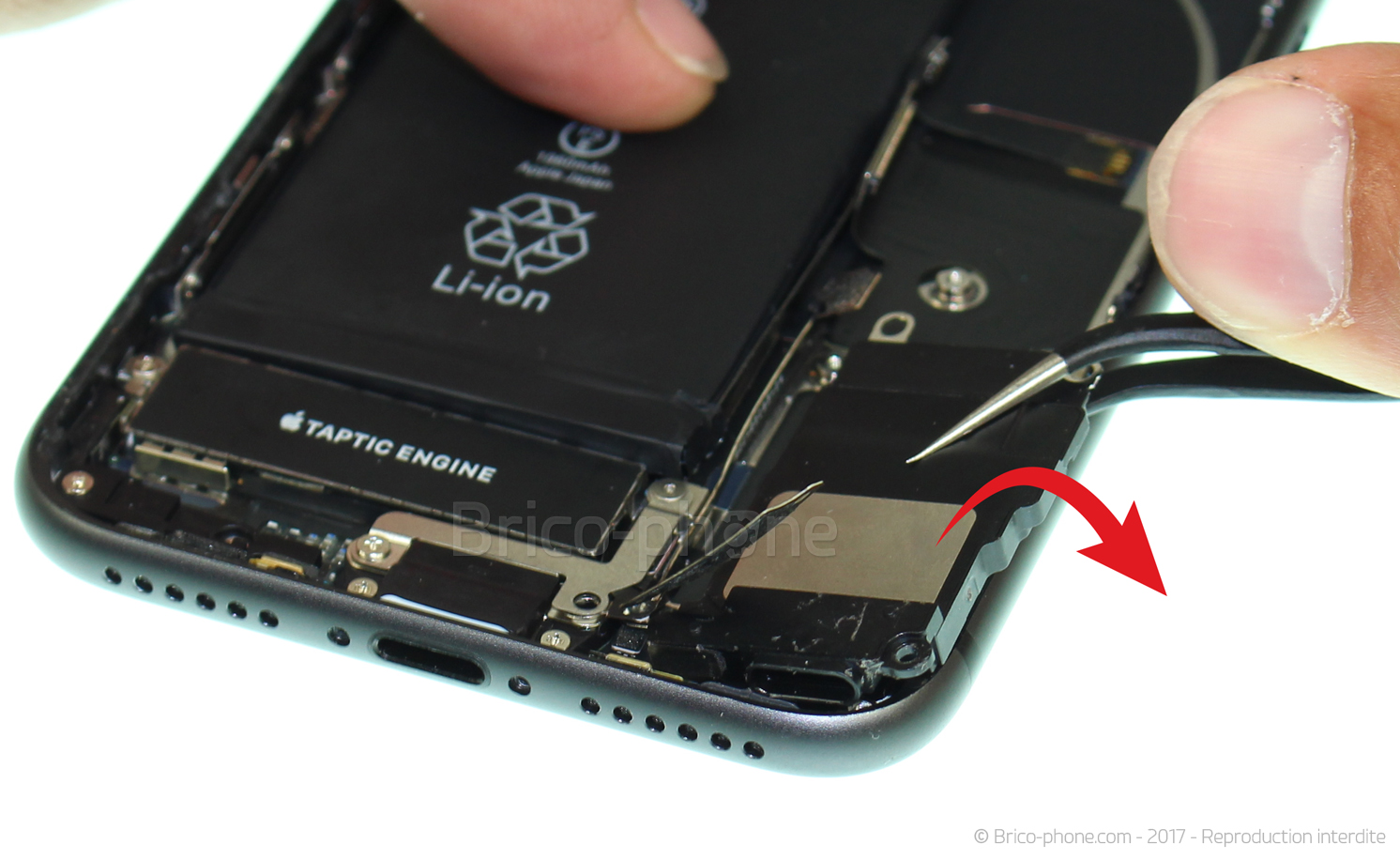

Etape 27 : Retirer le bloc haut-parleur

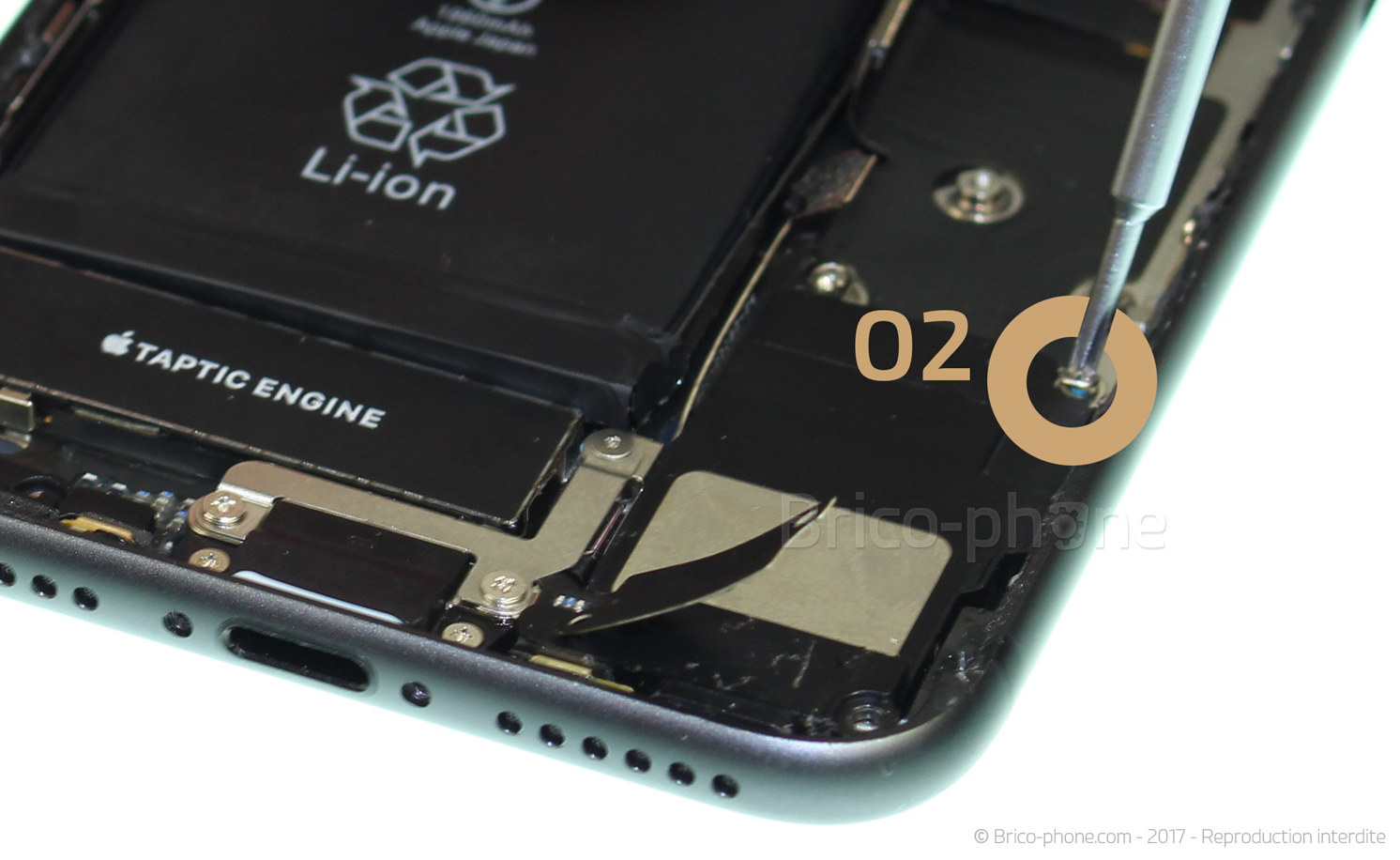

Retirez la vis O2 avec le tournevis cruciforme.

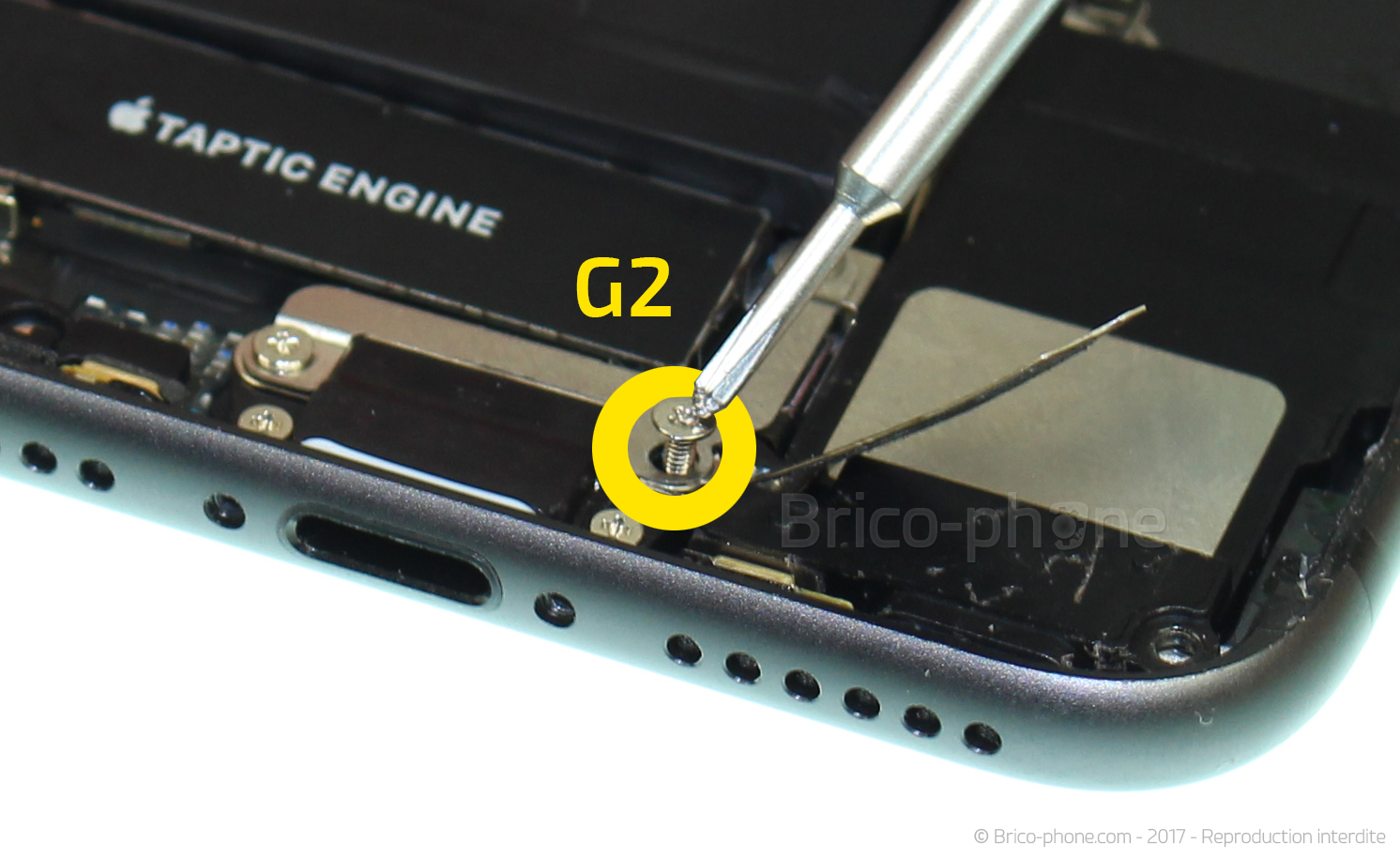

Sans changer d'outil, enlevez à présent la vis G2.

Vous pouvez déloger le haut-parleur avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur externe pour iPhone 8
12,90 €

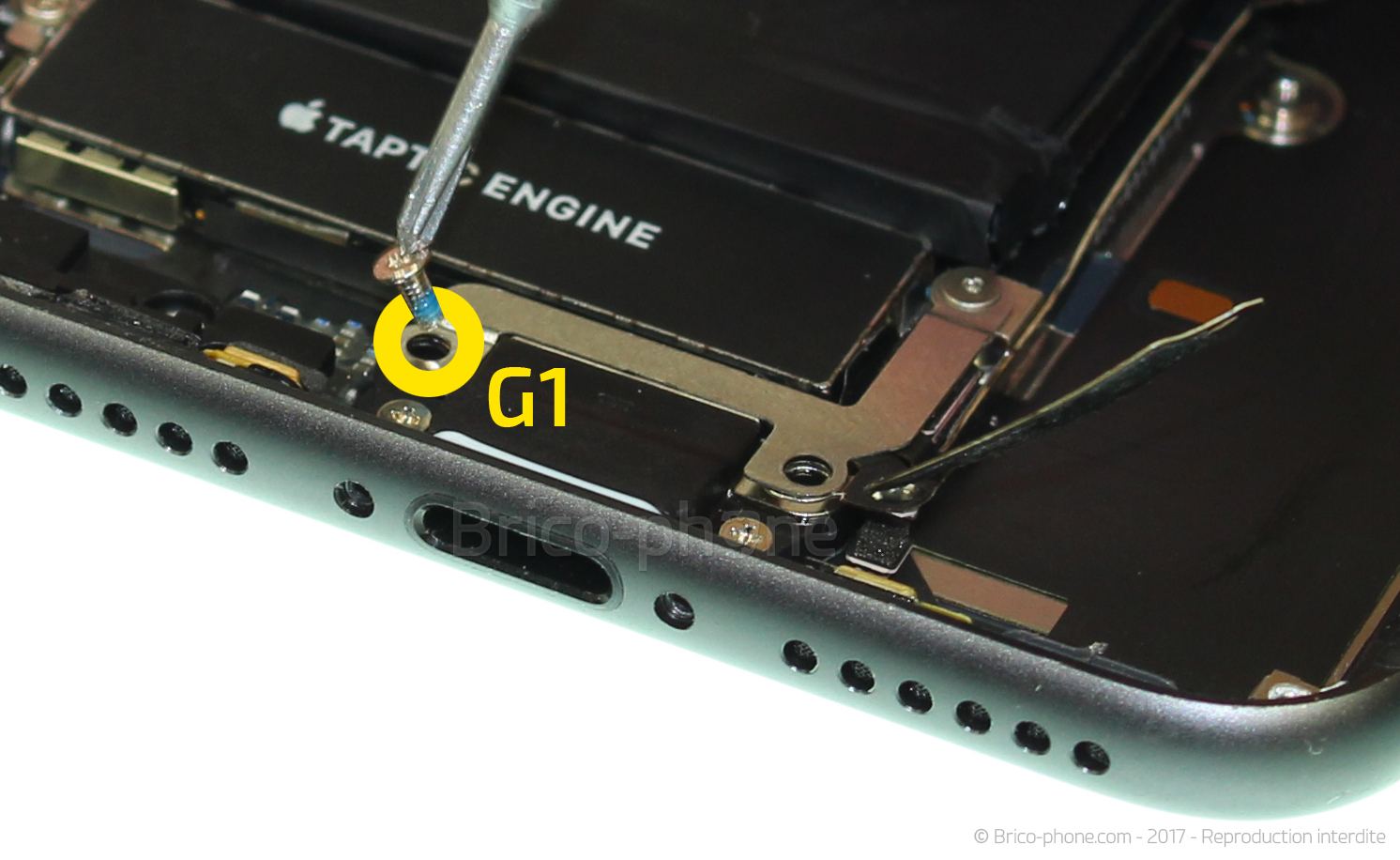

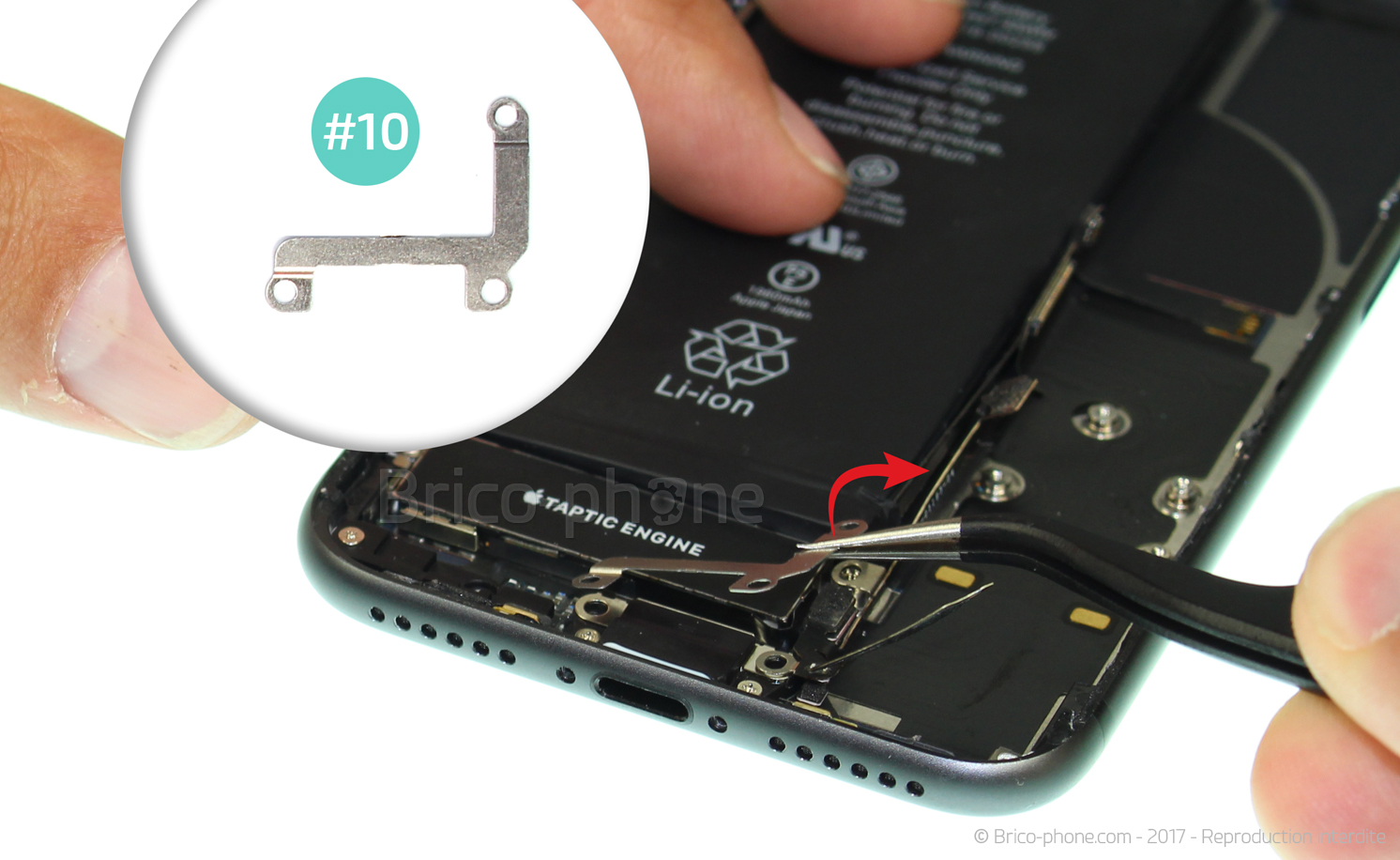

Etape 28 : Retirer la plaquette de protection du connecteur de charge

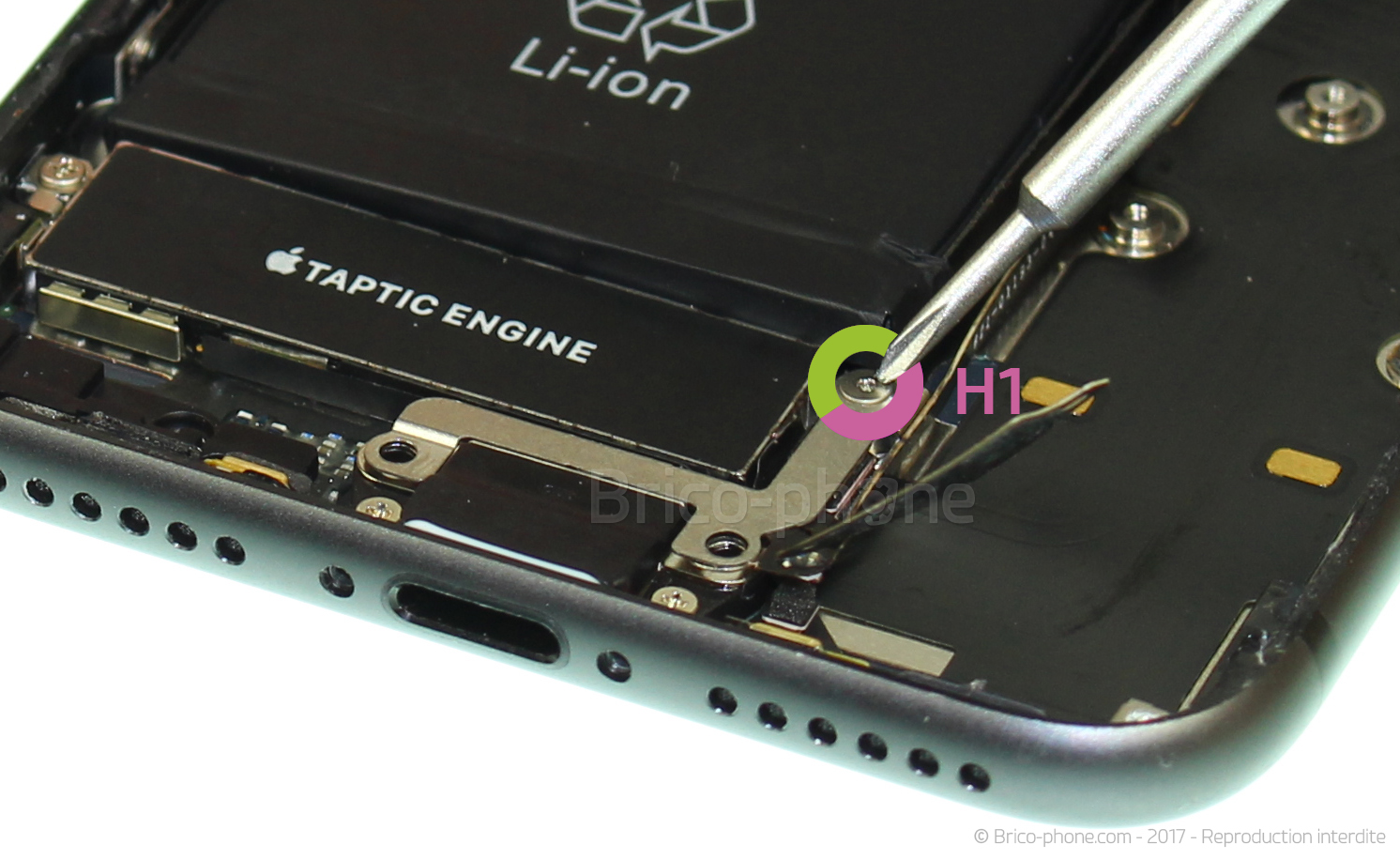

A l'aide du tournevis cruciforme dévissez la vis notée G1, ainsi que la vis H1.

Vous pouvez ensuite soulever la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 29 : Retirer l'antenne GSM et le cache micro

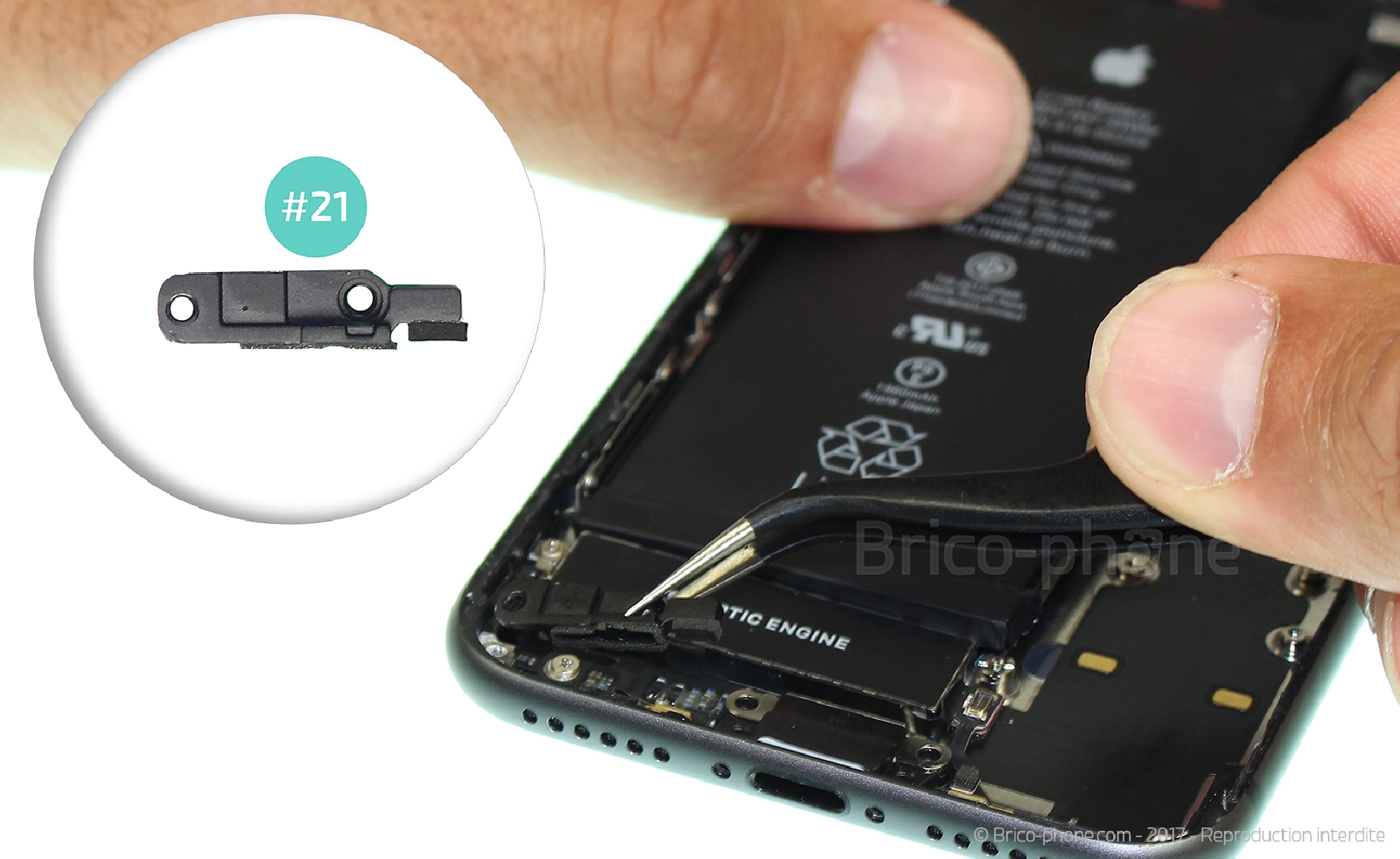

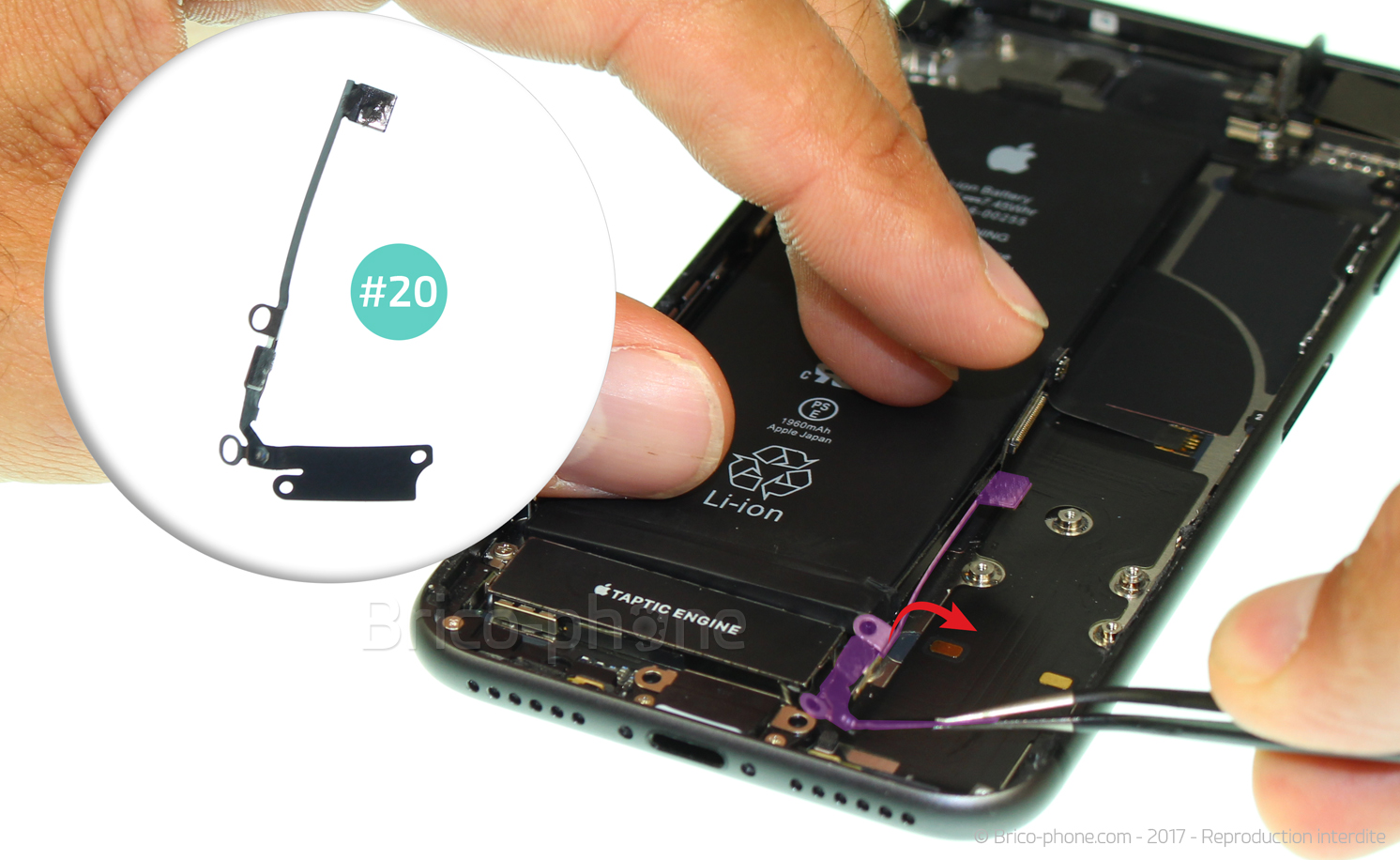

Enfin, vous n'avez plus qu'à extraire l'antenne GSM désigné #20 avec la pincette.

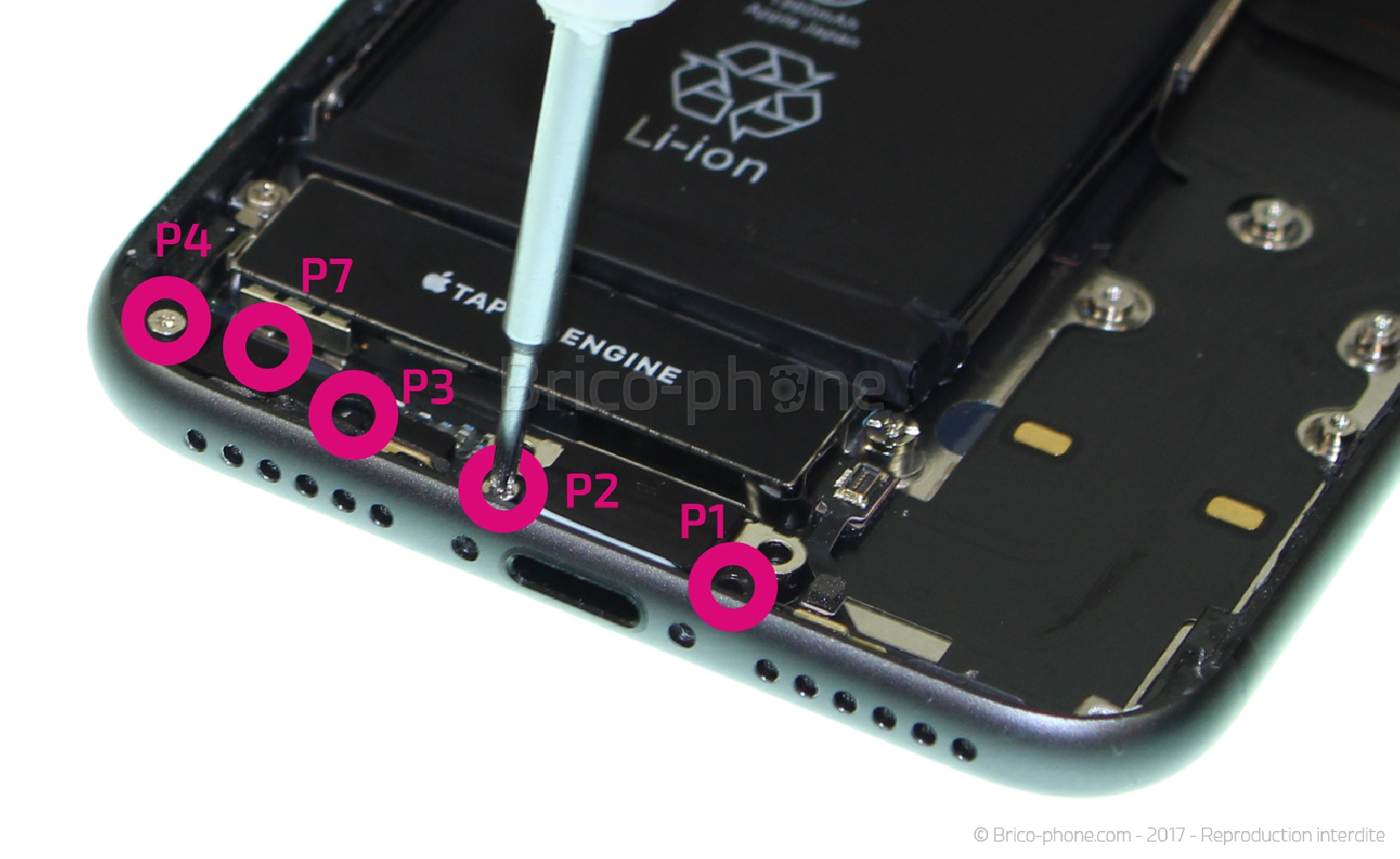

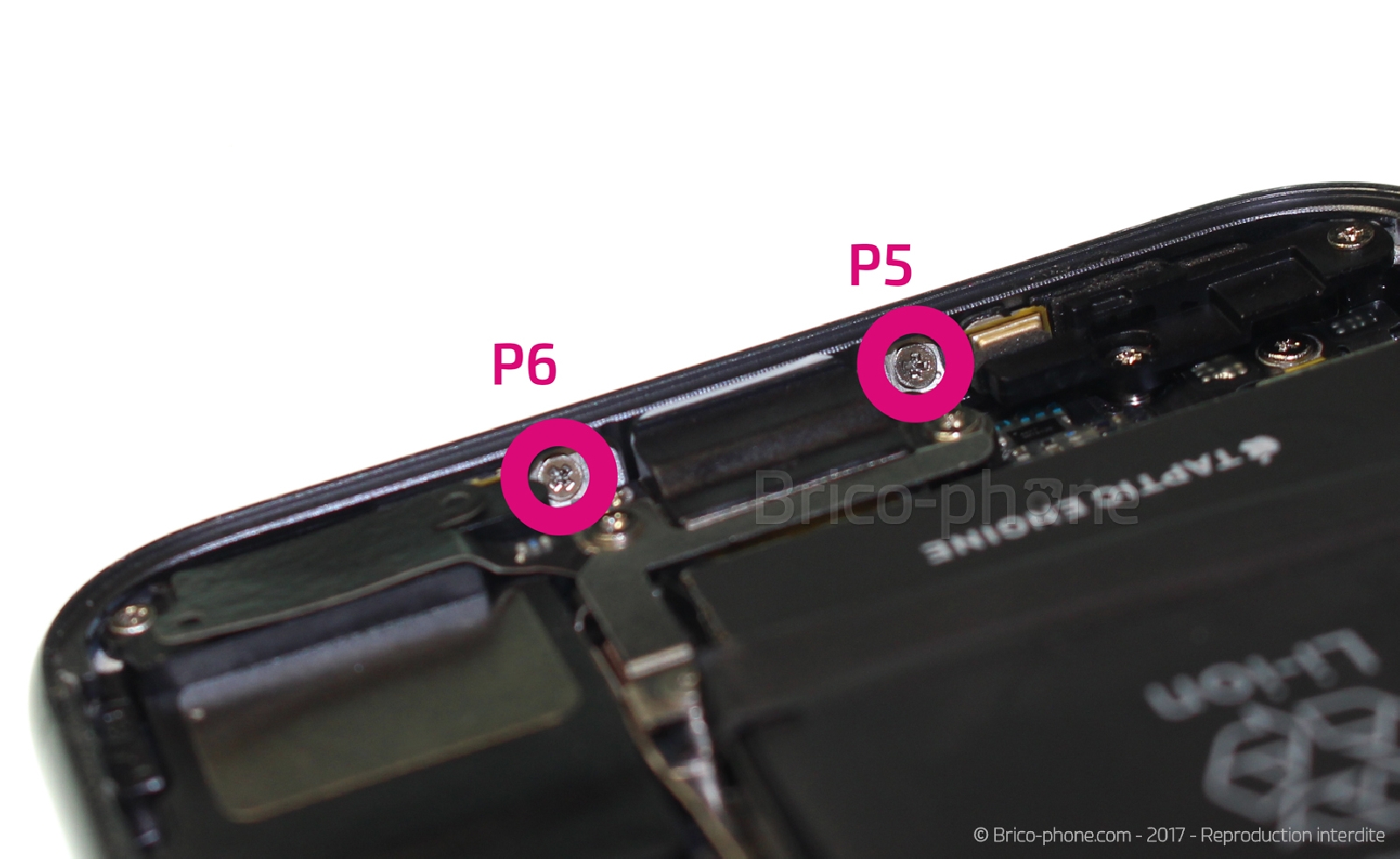

A l'aide du tournevis cruciforme, retirez les 7 vis nommées P du bas de votre iPhone et sortez le cache micro (#21) du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe rallonge pour iPhone 8
14,90 €

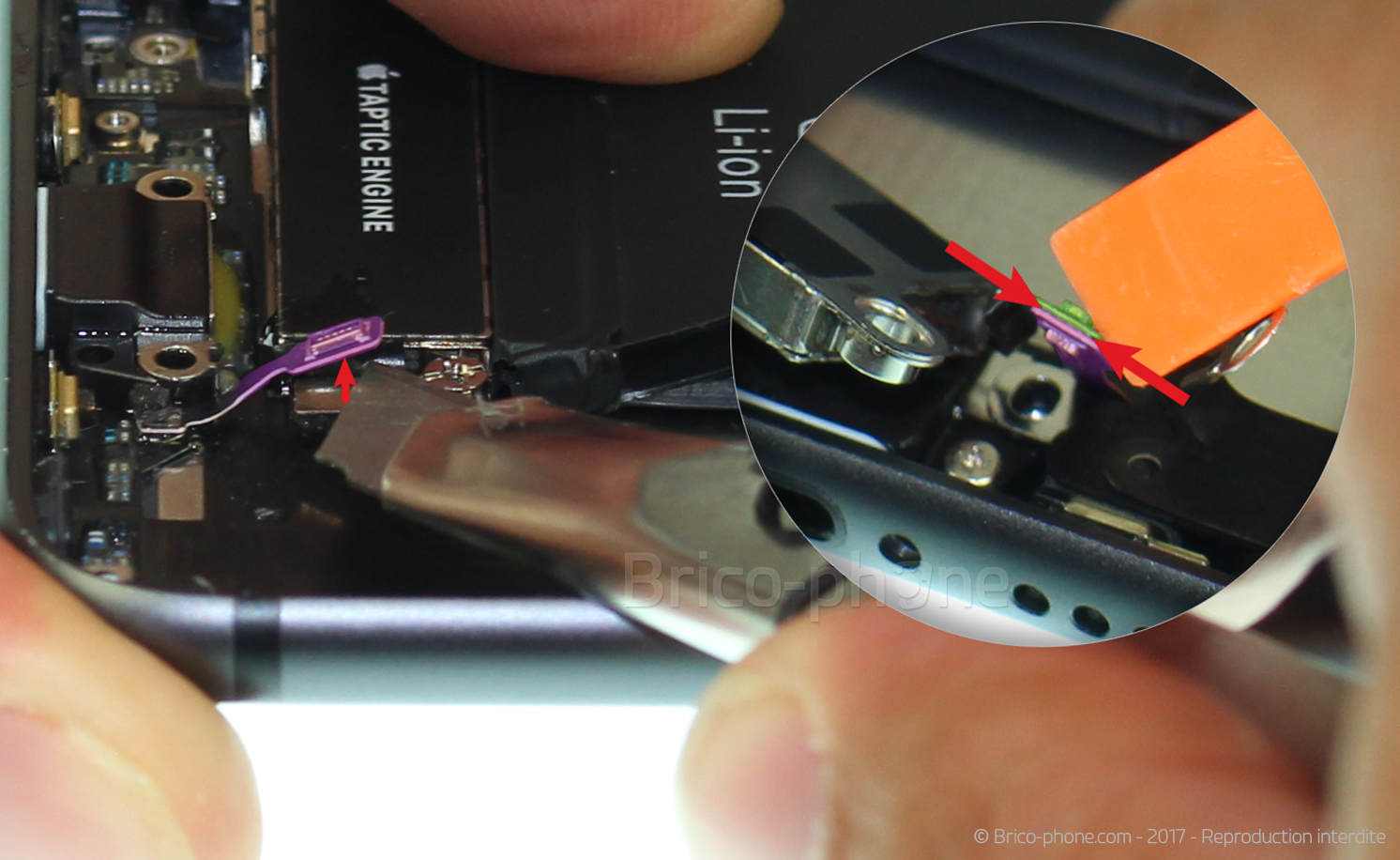

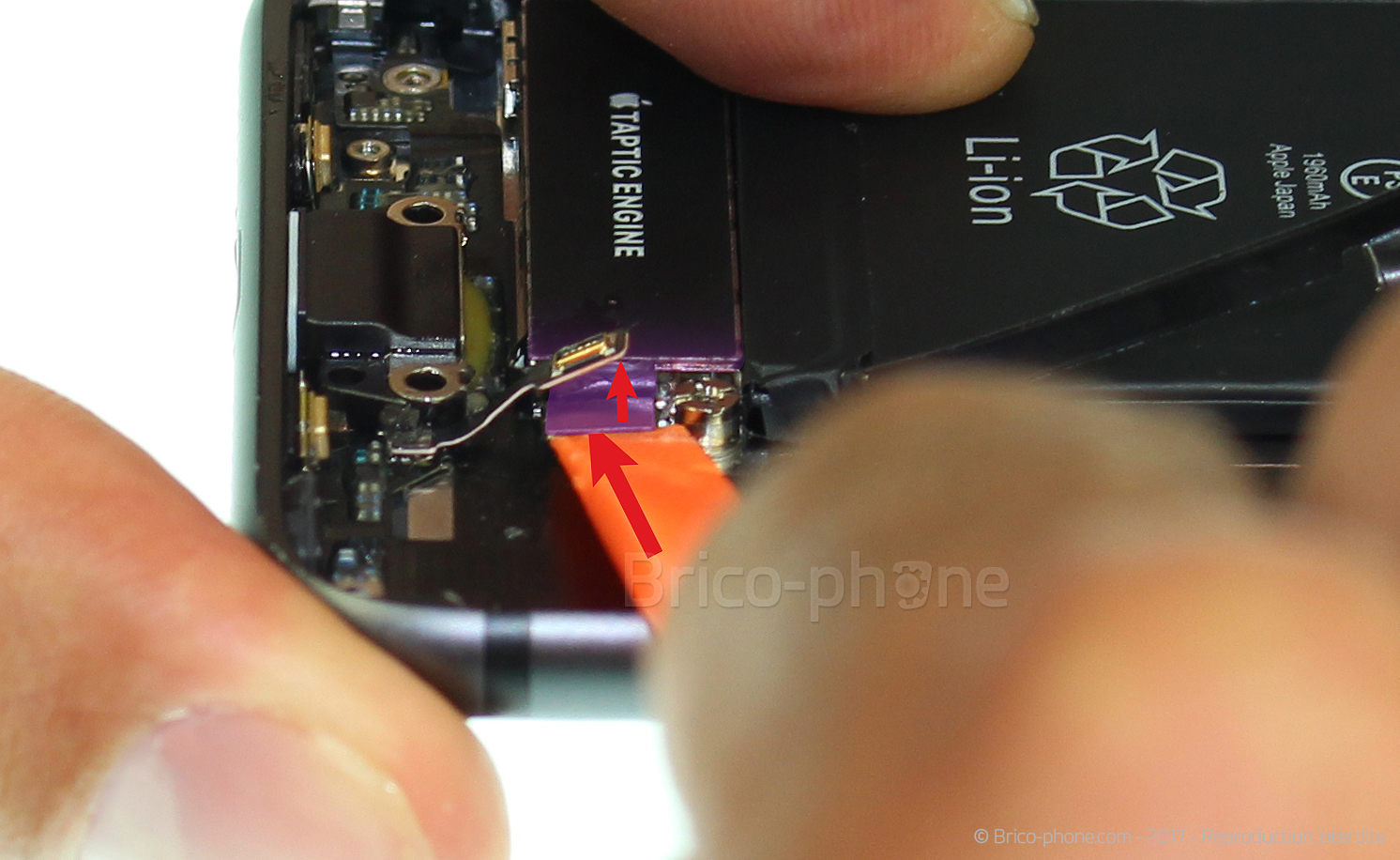

Etape 30 : Déconnecter le vibreur
Avec un petit cutter, détachez la petite nappe provenant du connecteur de charge qui est reliée à celle du vibreur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Cutter en inox
6,90 €

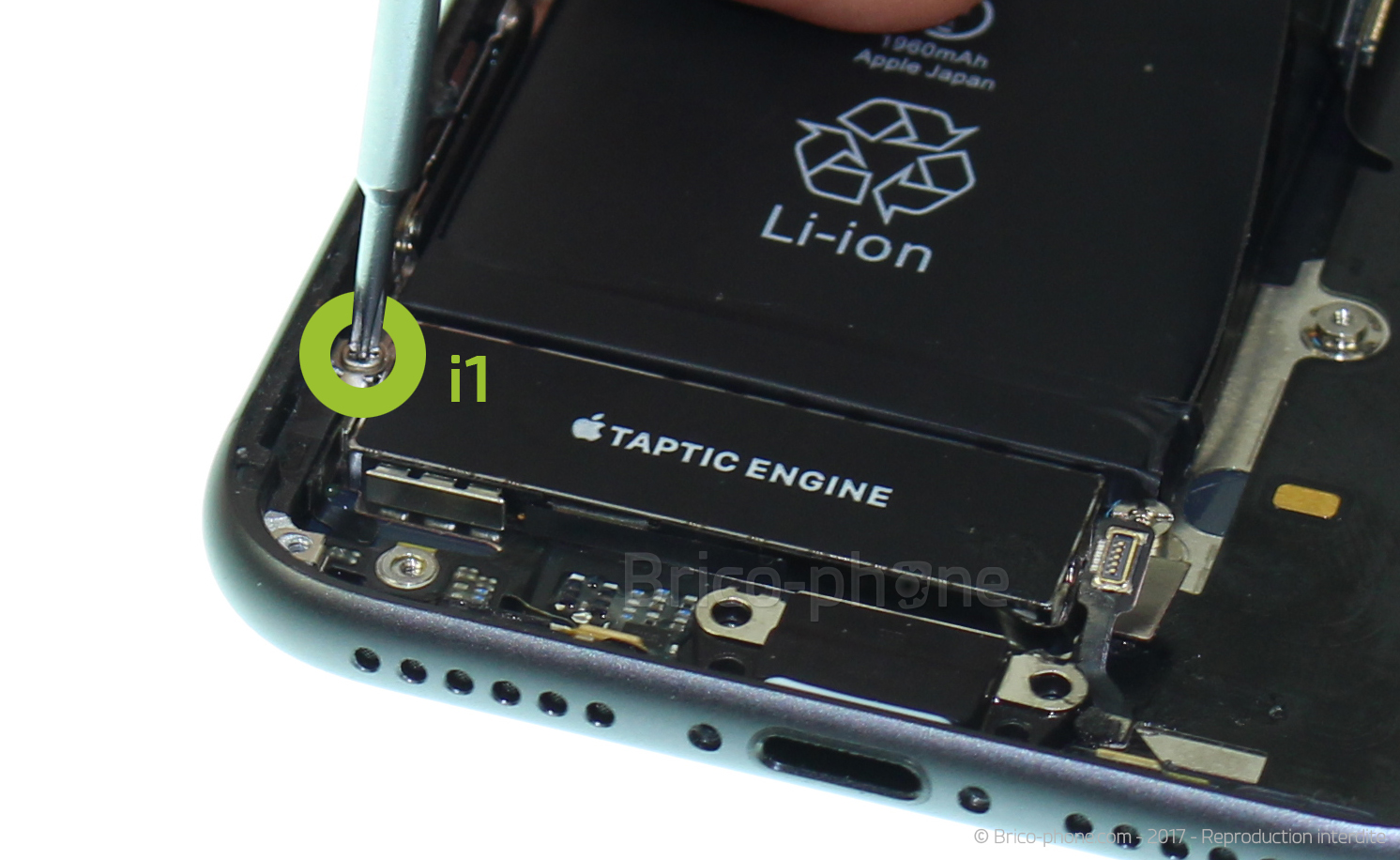

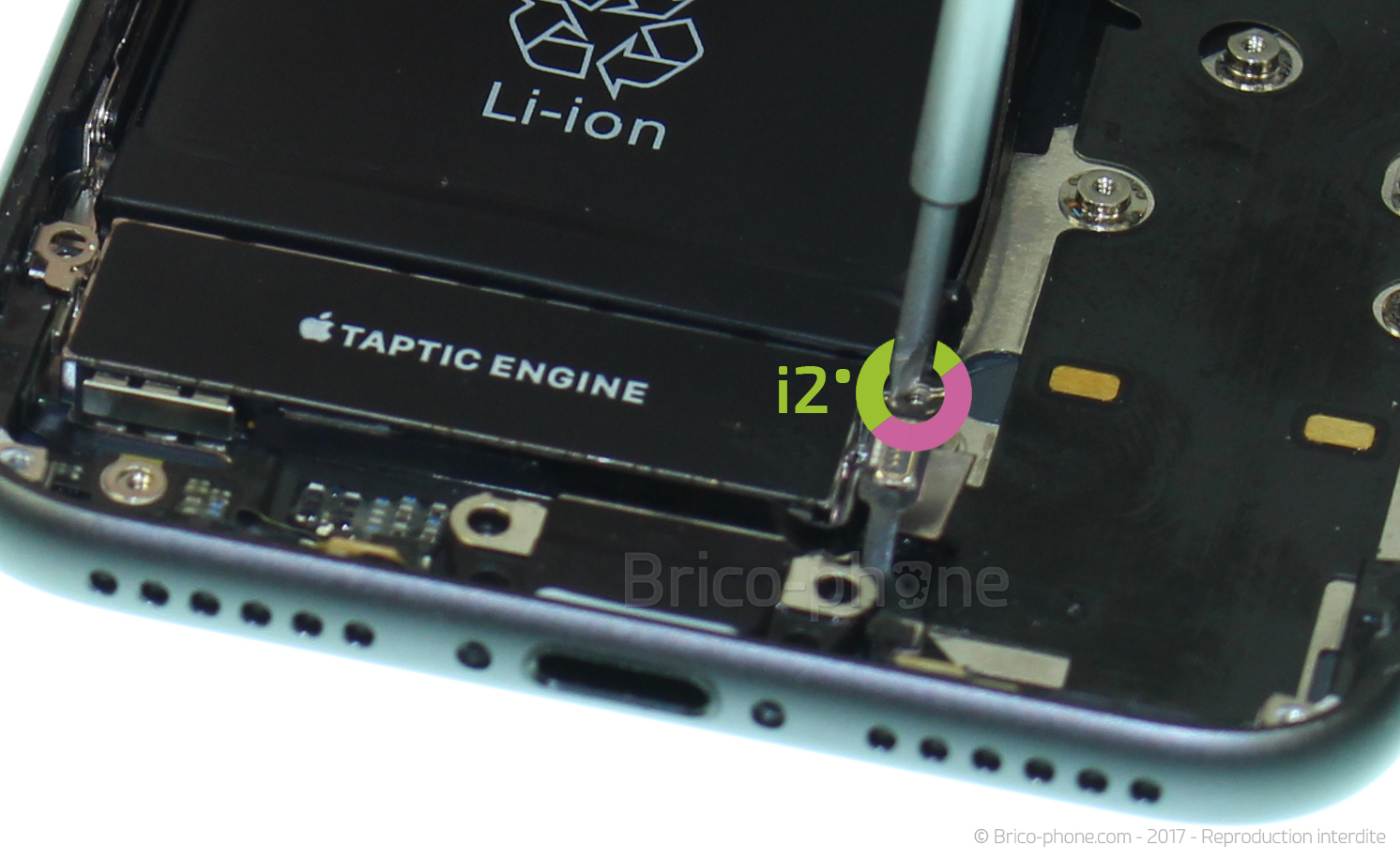

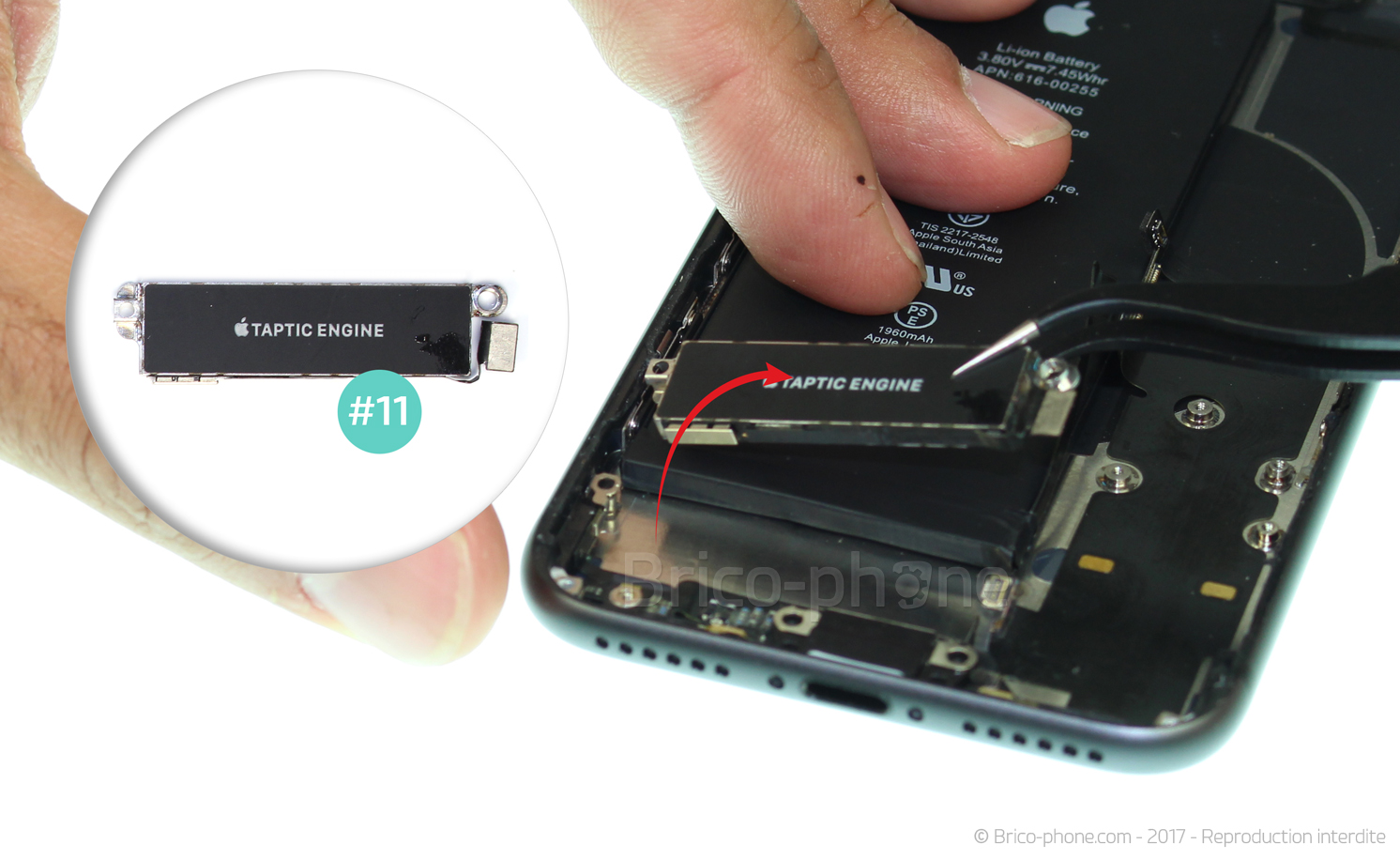

Etape 31 : Retirer le vibreur Taptic Engine
Retirez les deux vis i1 et i2 entourées en vert. Utilisez le tournevis cruciforme 1.5 pour retirer la vis i1. La vis i2 est une double vis (la vis H1 était vissée dans cette vis), utilisez le tournevis plat pour la retirer.

Vous pouvez désormais librement sortir le vibreur de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vibreur Taptic Engine pour iPhone 8
15,90 €

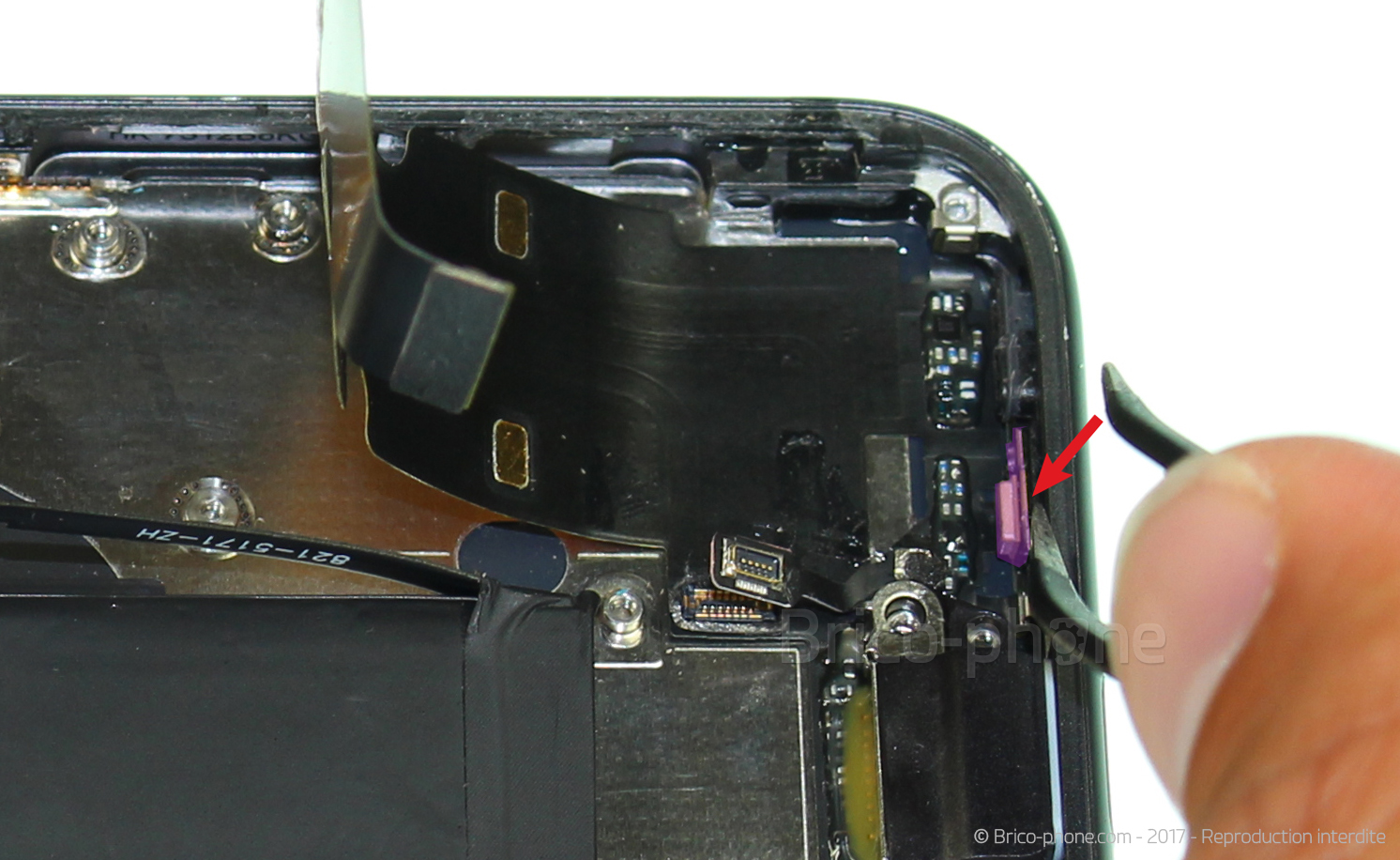

Etape 32 : Décoller le micro d'ambiance
Utilisez la pincette afin de décoller les micros d'ambiance du châssis. Un seul est présent sur la photo mais un second qui vous faudra également décoller se trouve de l'autre coté de la prise Dock.
Outils du kit utilisés
Outils du kit utilisés

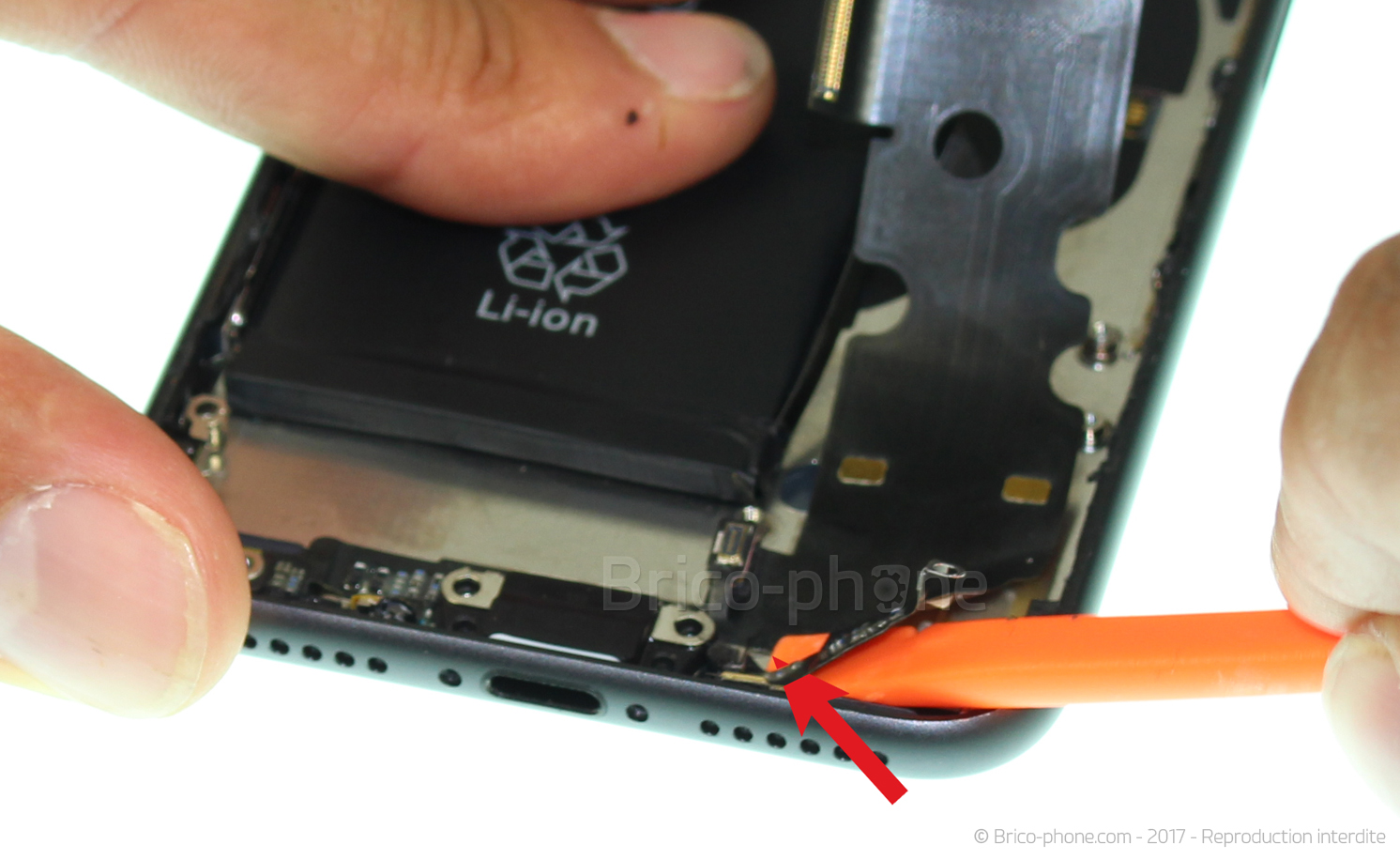

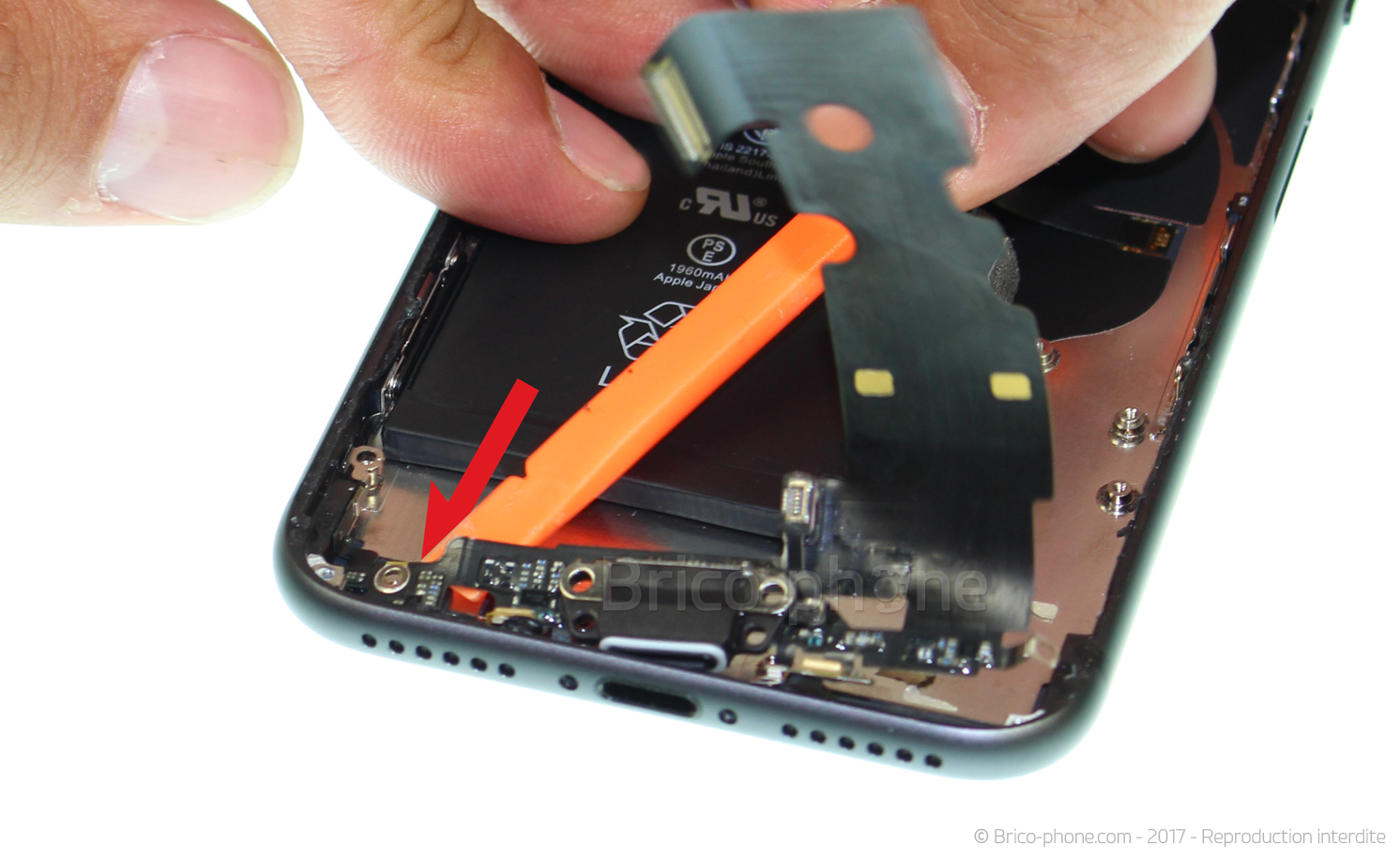

Etape 33 : Retirer le connecteur de charge

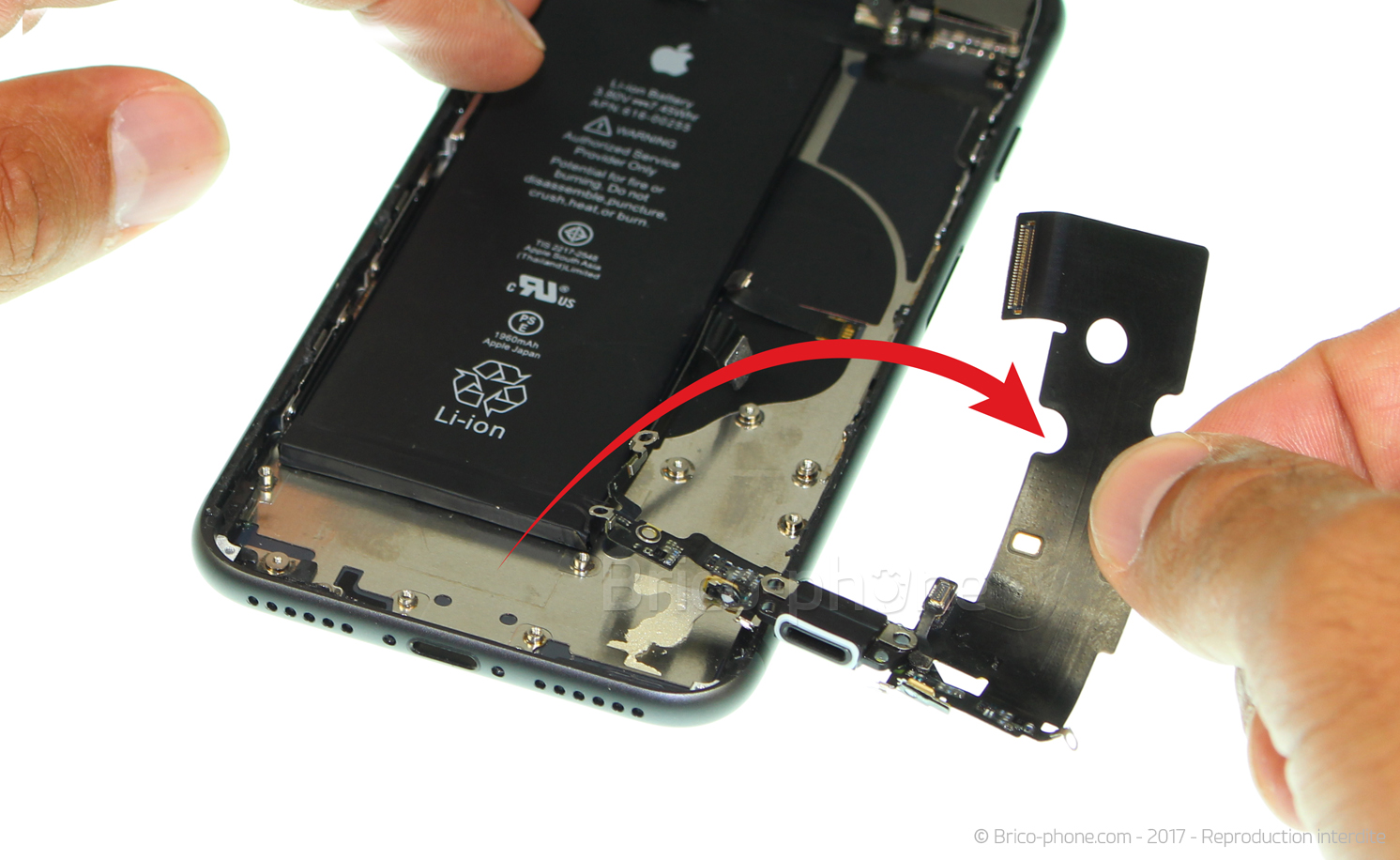

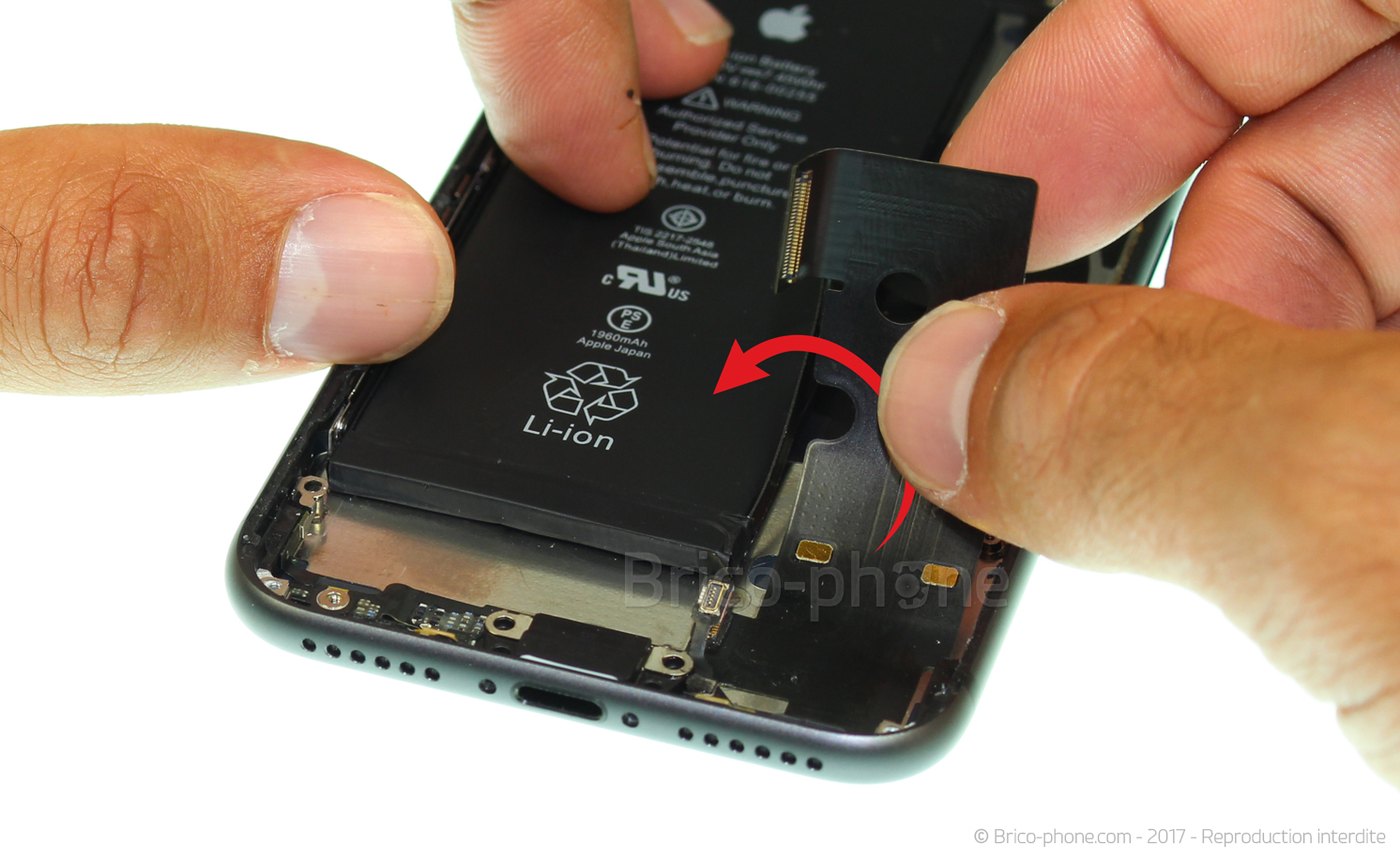

La nappe du connecteur de charge est entièrement libérée. Pour pouvoir la décoller commencez par le haut doucement puis aidez vous du levier plastique en l'insérant délicatement en dessous au niveau des angles.

Votre nappe est désormais retirée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge noir pour iPhone 8
19,90 €
Etape 34 : Récupérer le joint d'étanchéité de la prise

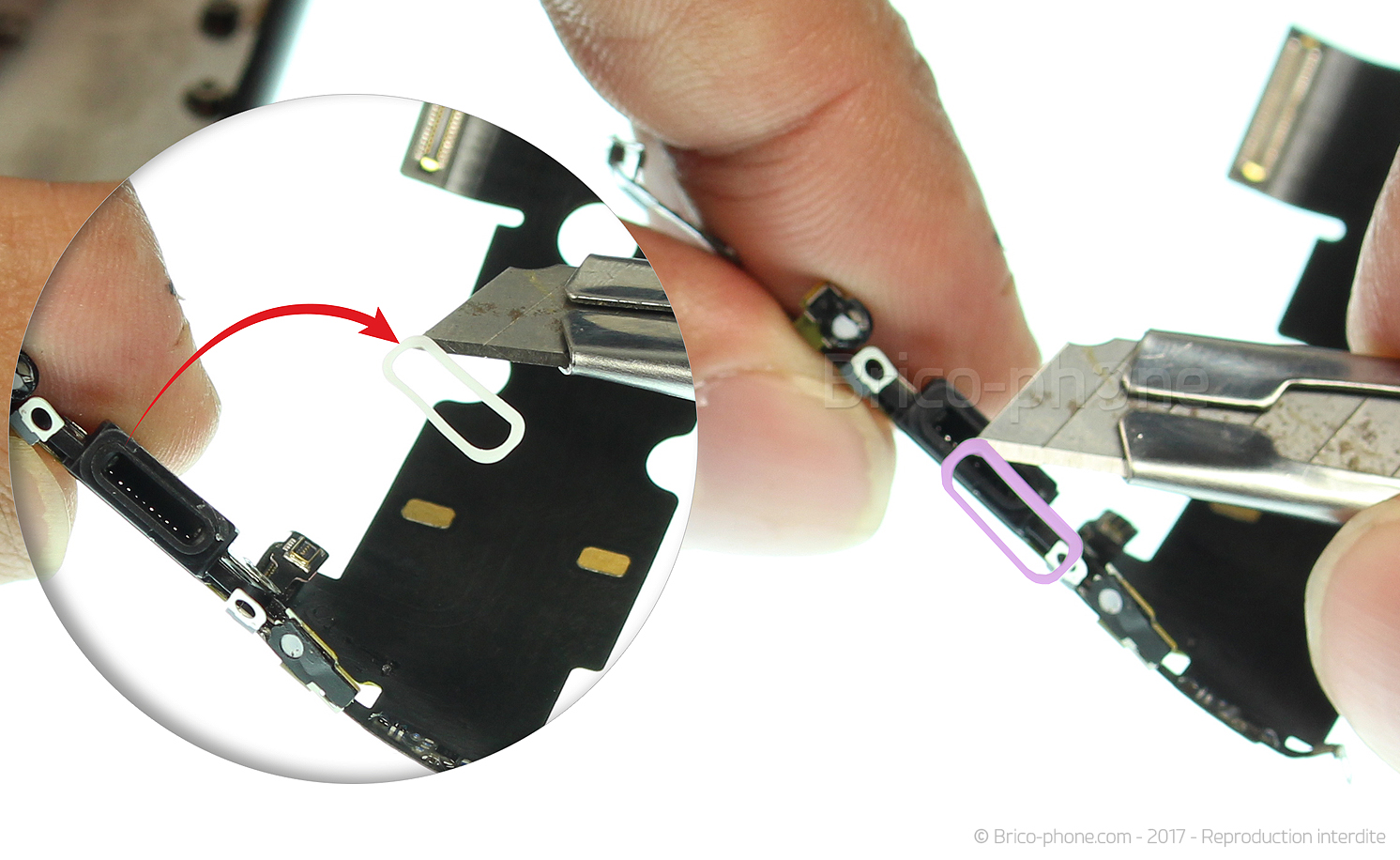

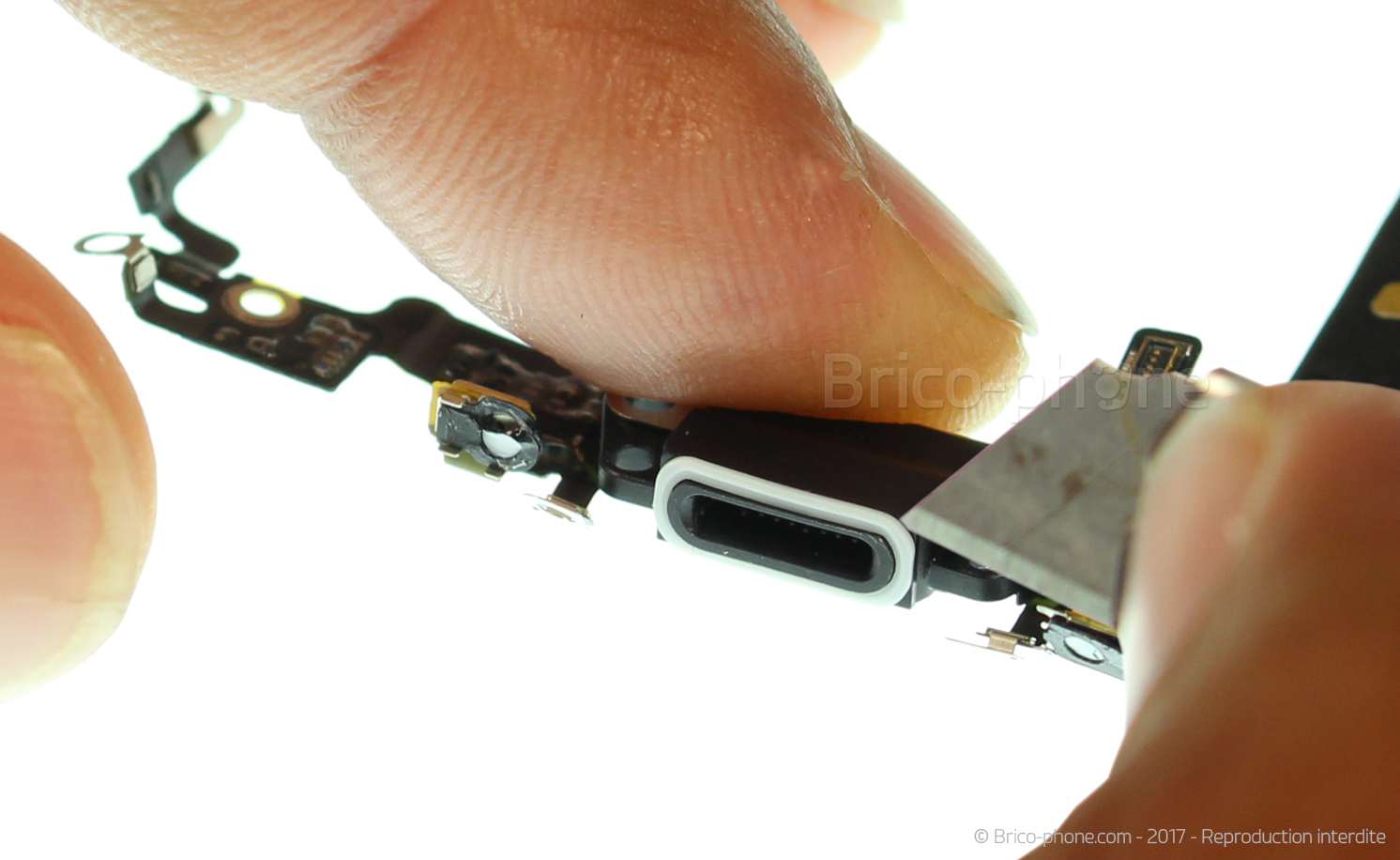

Reprenez le petit cutter afin de pouvoir détacher le petit joint d'étanchéité présent autour de la prise.

Une fois celui-ci retiré, vous pouvez le replacer sur votre nouvelle nappe et ainsi conserver l'étanchéité au niveau de cette prise.

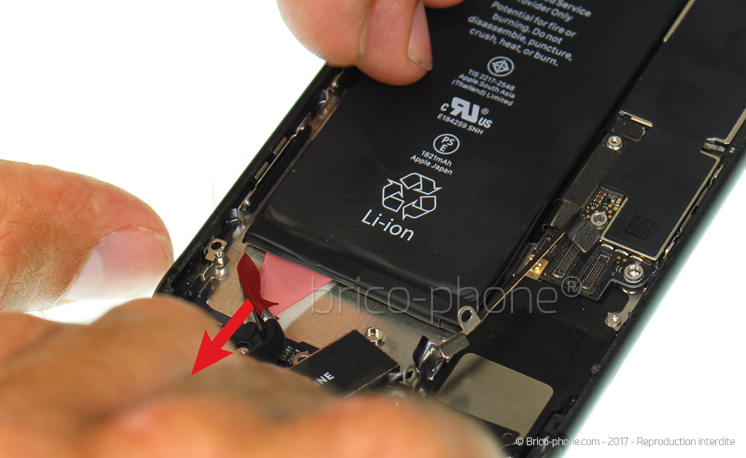

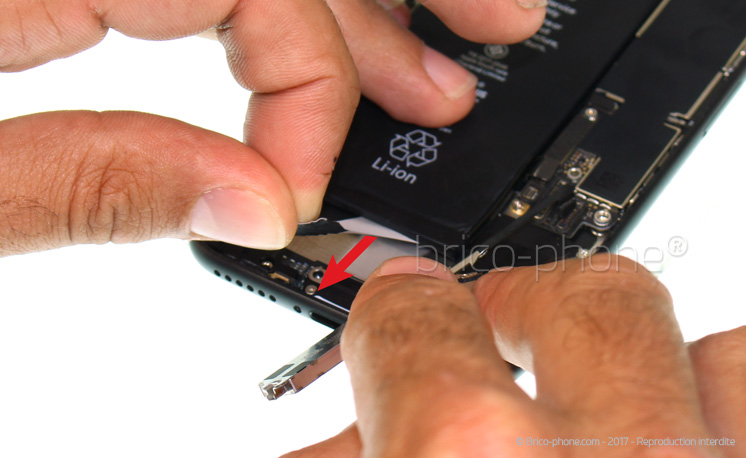

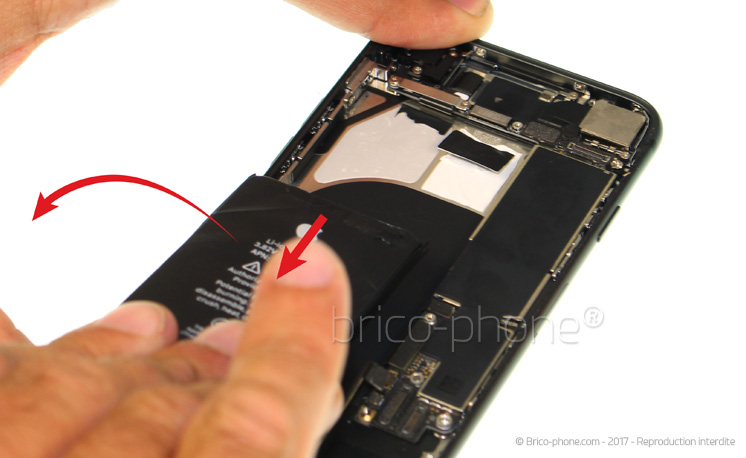

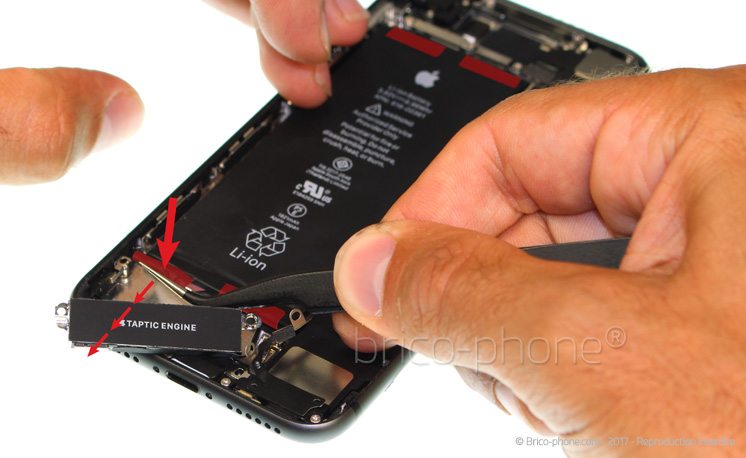

Etape 35 : Retirer la batterie
Maintenant que le vibreur est délogé, l'espace est dégagé pour pouvoir décoller aisément les stickers qui maintiennent la batterie en place sur la coque.

Pour cela, saisissez avec la pincette les bouts des stickers par la partie noire collée sur le bas et le haut de la batterie. Une fois la partie noire décollée, tirez doucement et dans l'axe le double face. Sur l'iPhone 8, la batterie est collée avec 4 petits stickers courts donc plus simples à retirer que sur les anciens modèles.

Commencez par retirer ceux du bas, plus faciles, puis ceux du haut. Si malgré vos efforts, les stickers venaient à s'arracher avant de les avoir retirer, vous pouvez tirer sur la batterie. Cette méthode peut endommager la batterie mais cela est sans conséquence vu que vous avez prévu de la remplacer. Soyez simplement vigilant car le lithium qu'elle contient est hautement toxique et peut chauffer si elle est percée.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie strictement identique à l'originale pour iPhone 8
29,90 €

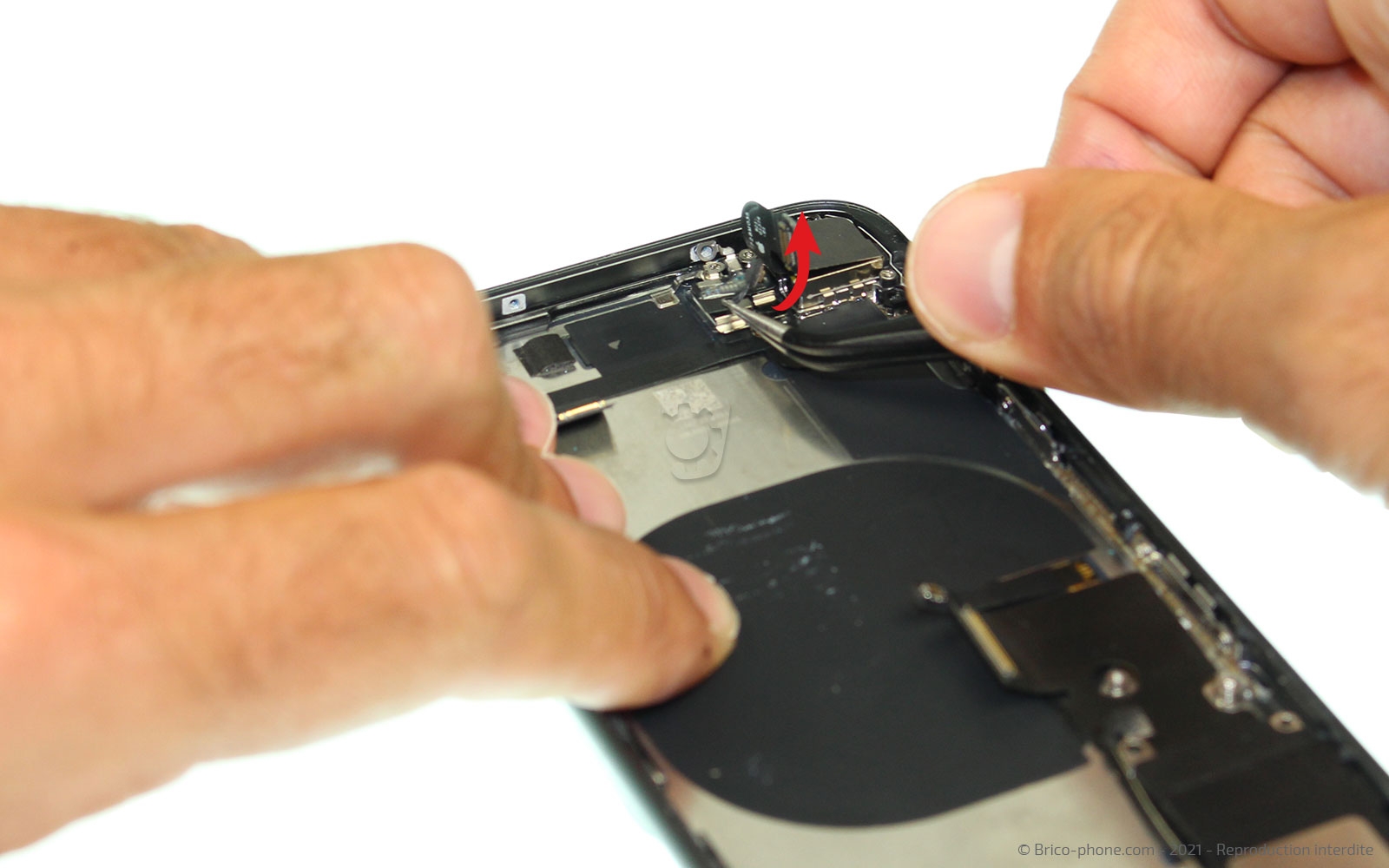

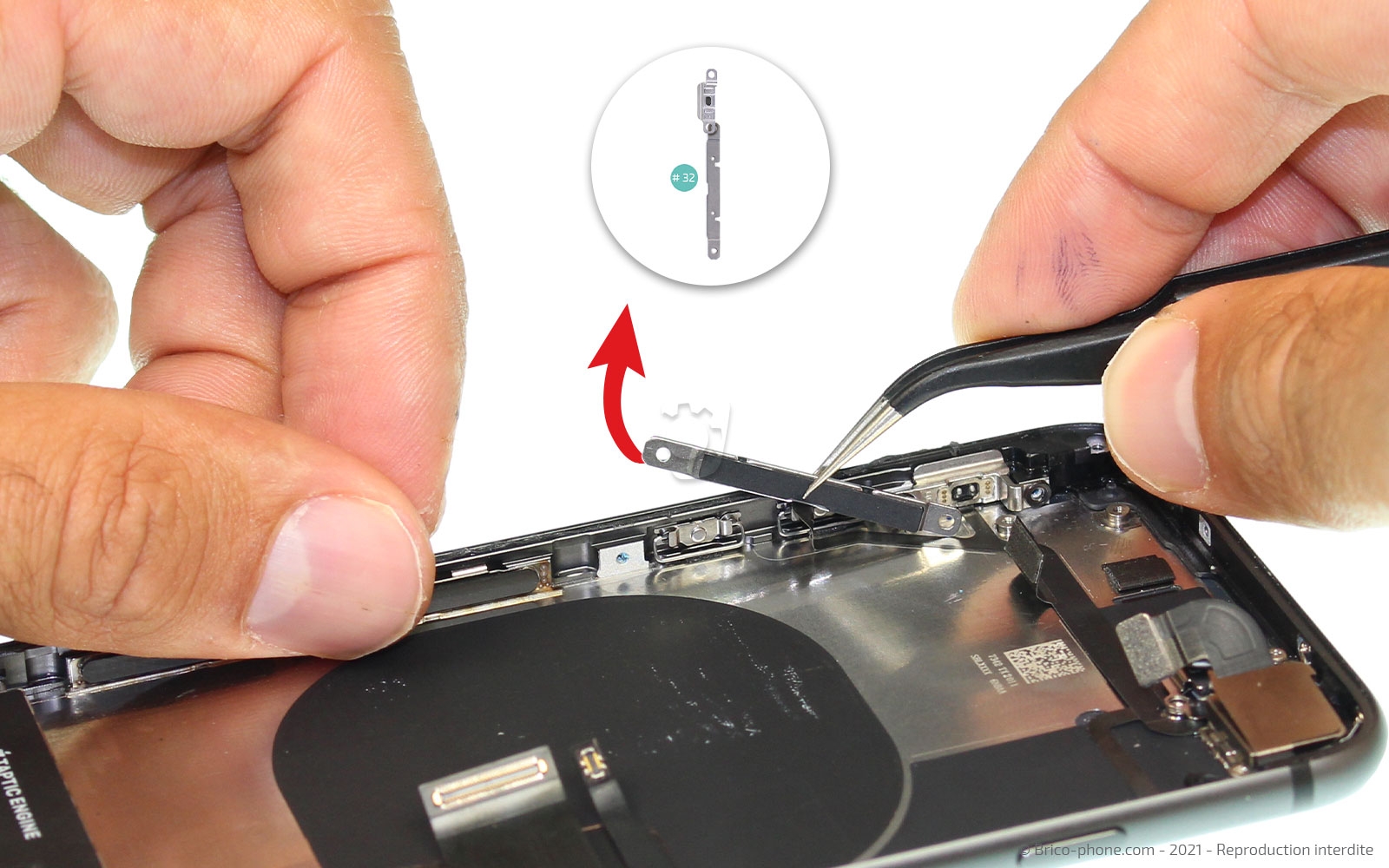

Etape 36 : Récupérer l'élément 31

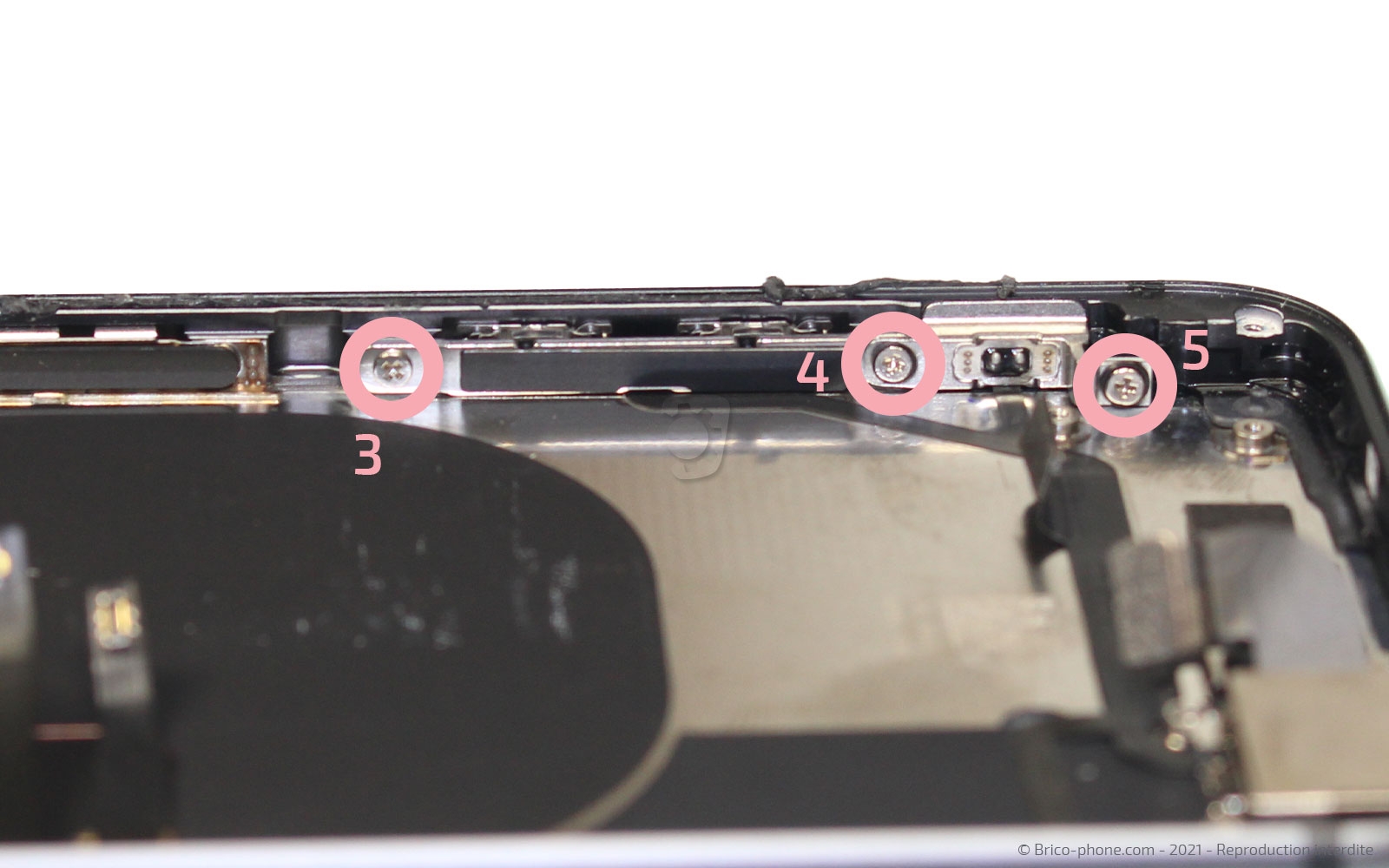

Sur la partie supérieure du téléphone, dévissez les 3 vis cruciformes de la nappe des boutons Volume et Vibreur.

Détachez la plaquette #32 de la tranche de votre iPhone.

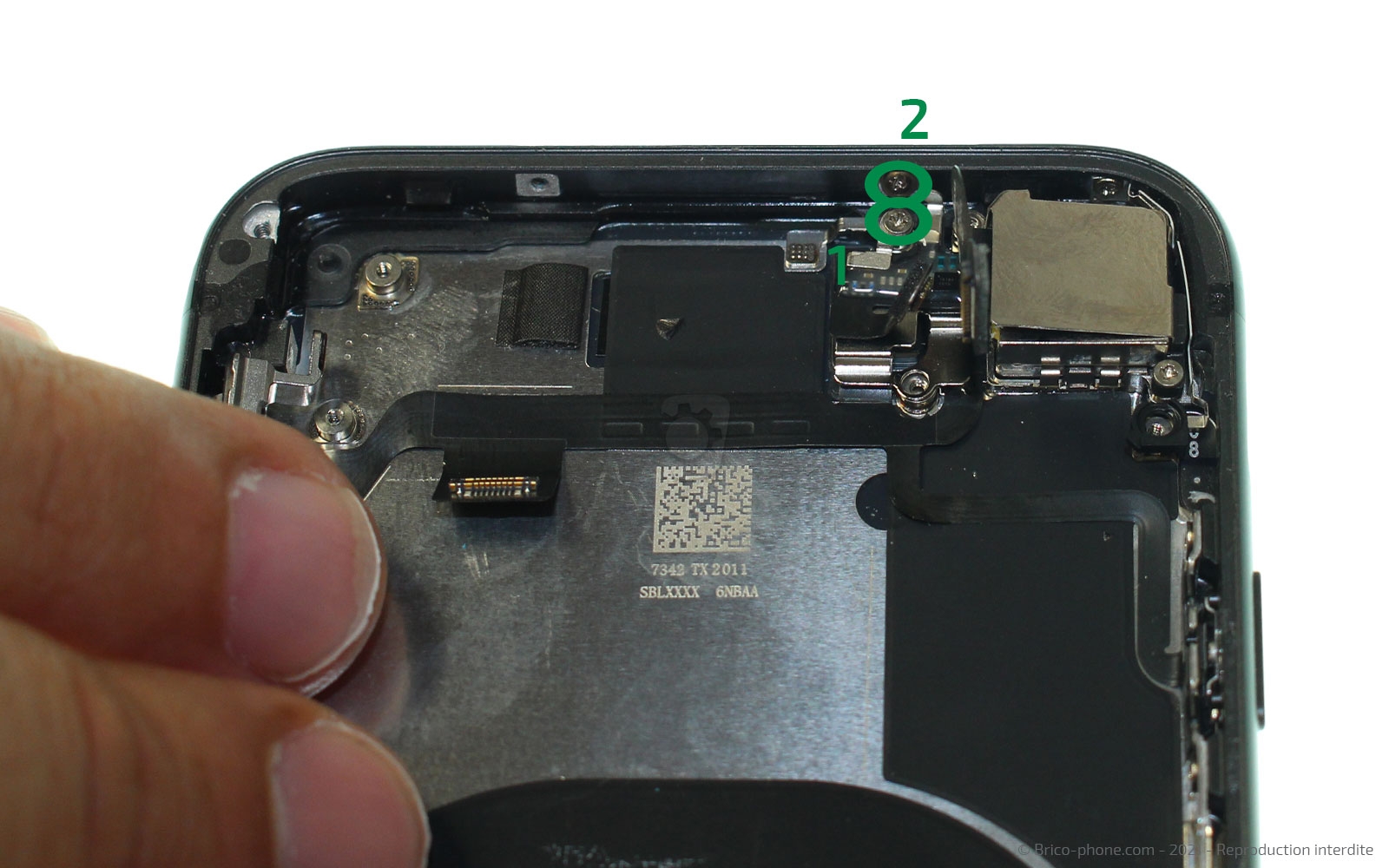

Ensuite, retirez les vis Q1 et Q2 à l'aide du même tournevis afin de pouvoir mettre de coté la nappe numérotée #31.
Outils du kit utilisés
Outils du kit utilisés

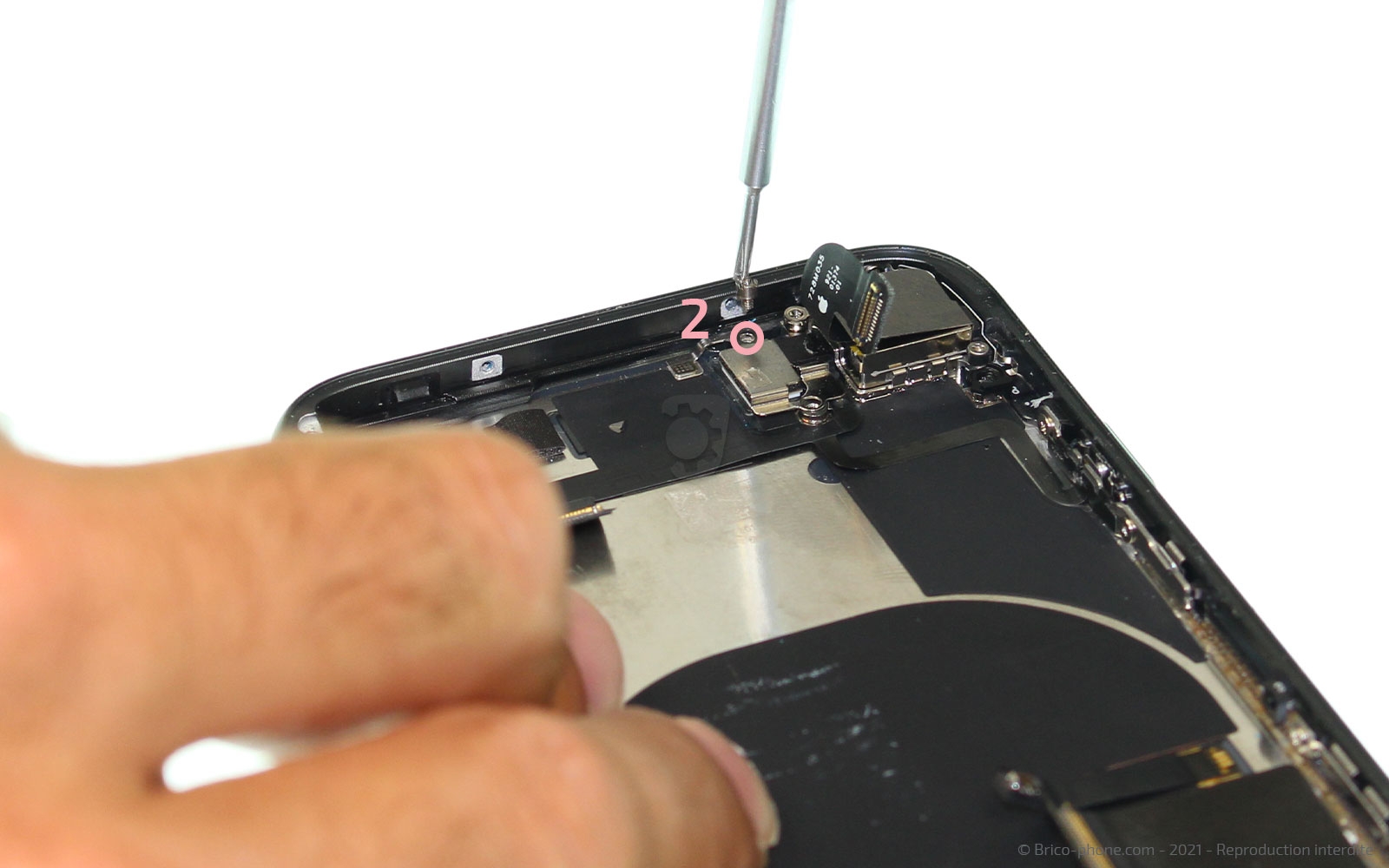

Etape 37 : Otez la caméra arrière

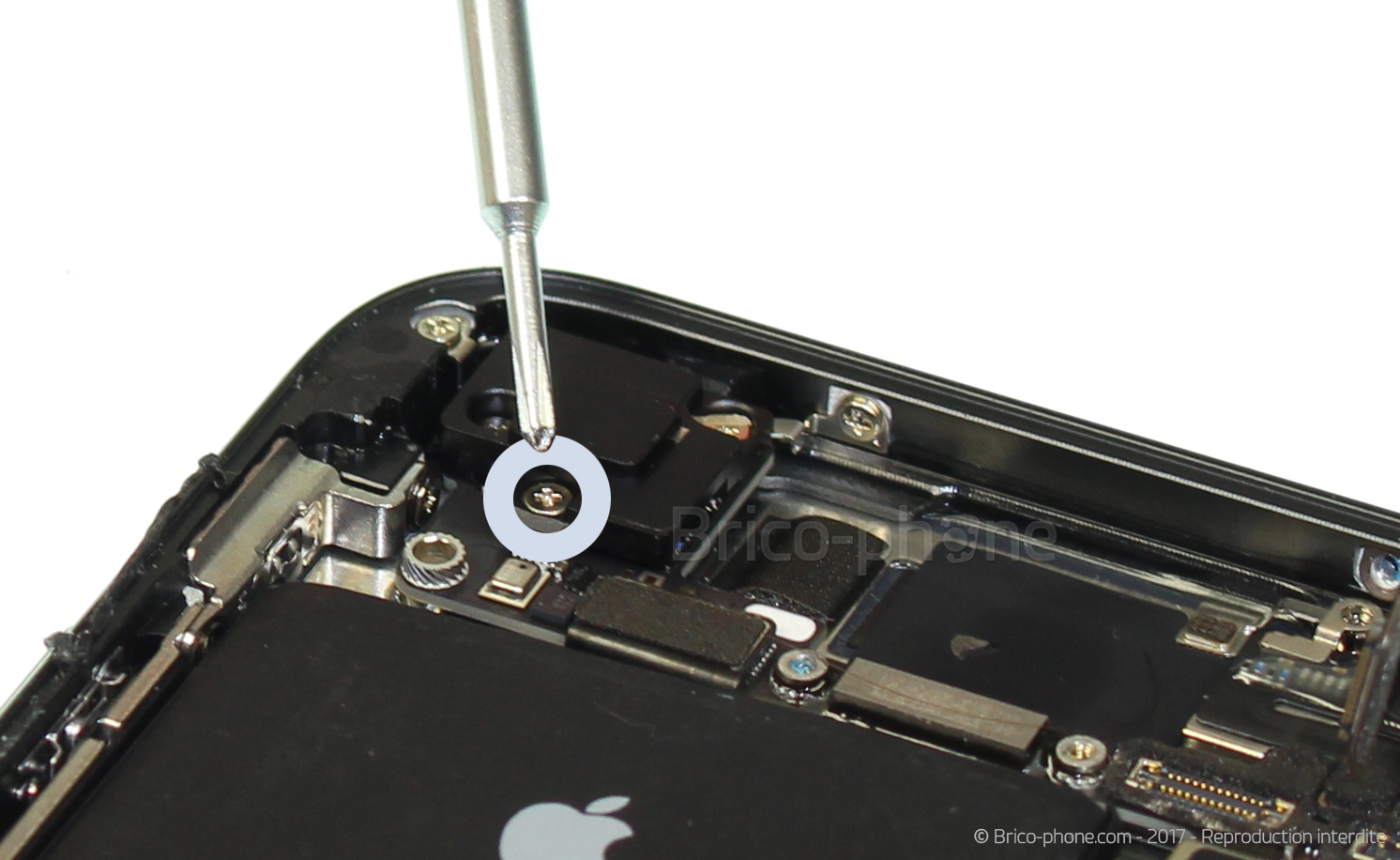

A l'aide du tournevis plat, retirez la vis R2 puis celles de la plaquette de protection de la caméra arrière.

Il vous suffit ensuite d'attraper avec la pincette le cache puis d'extraire le capteur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière pour iPhone 8
79,90 €
Etape 38 : Décoller la nappe Power-Volume-Vibreur

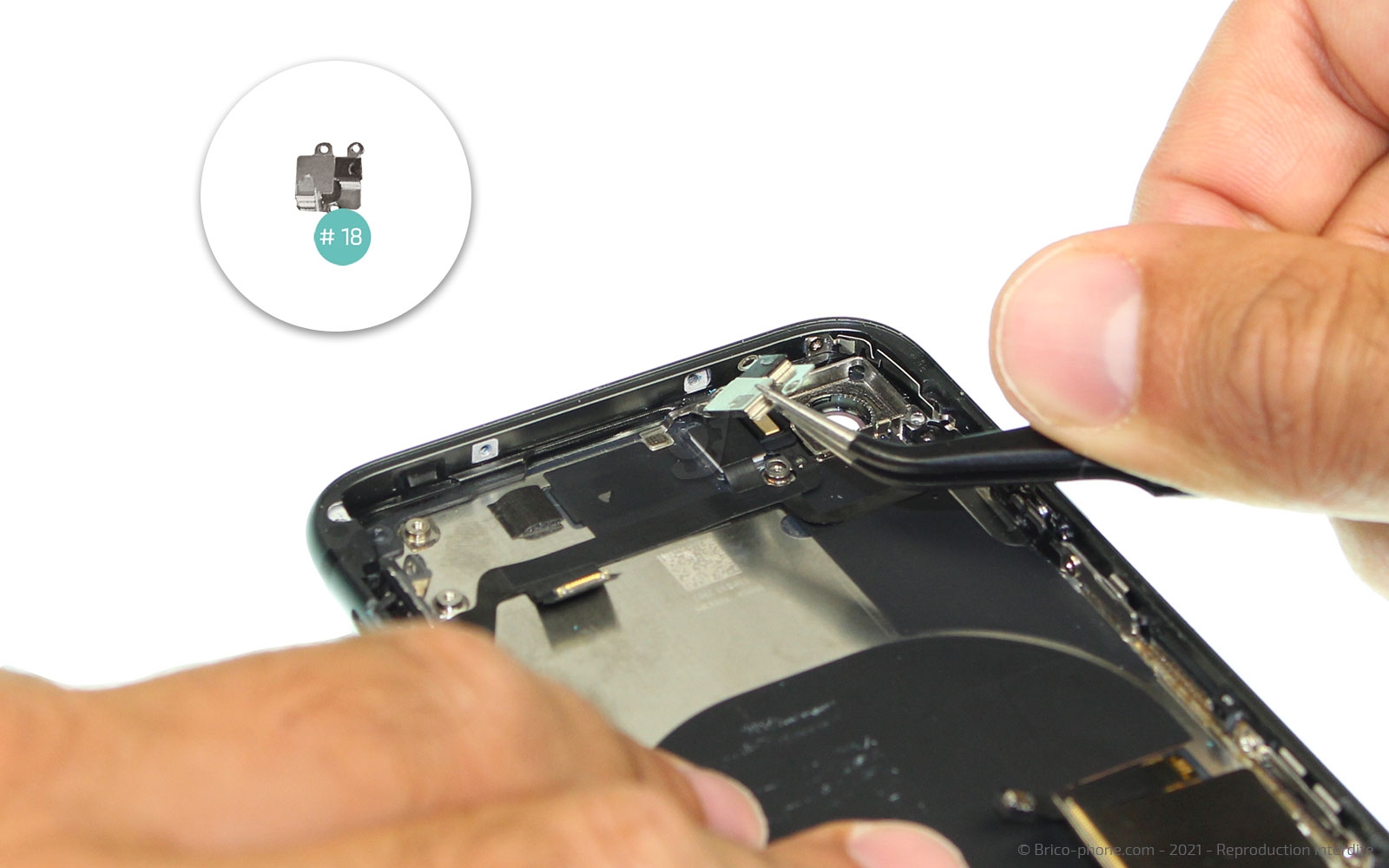

Récupérez l'élément #18 avant d'enlever les deux vis situées du coté du bouton Power avec le tournevis cruciforme.

Décollez la nappe et sortez le bouton Vibreur de son support.
Outils du kit utilisés
Outils du kit utilisés

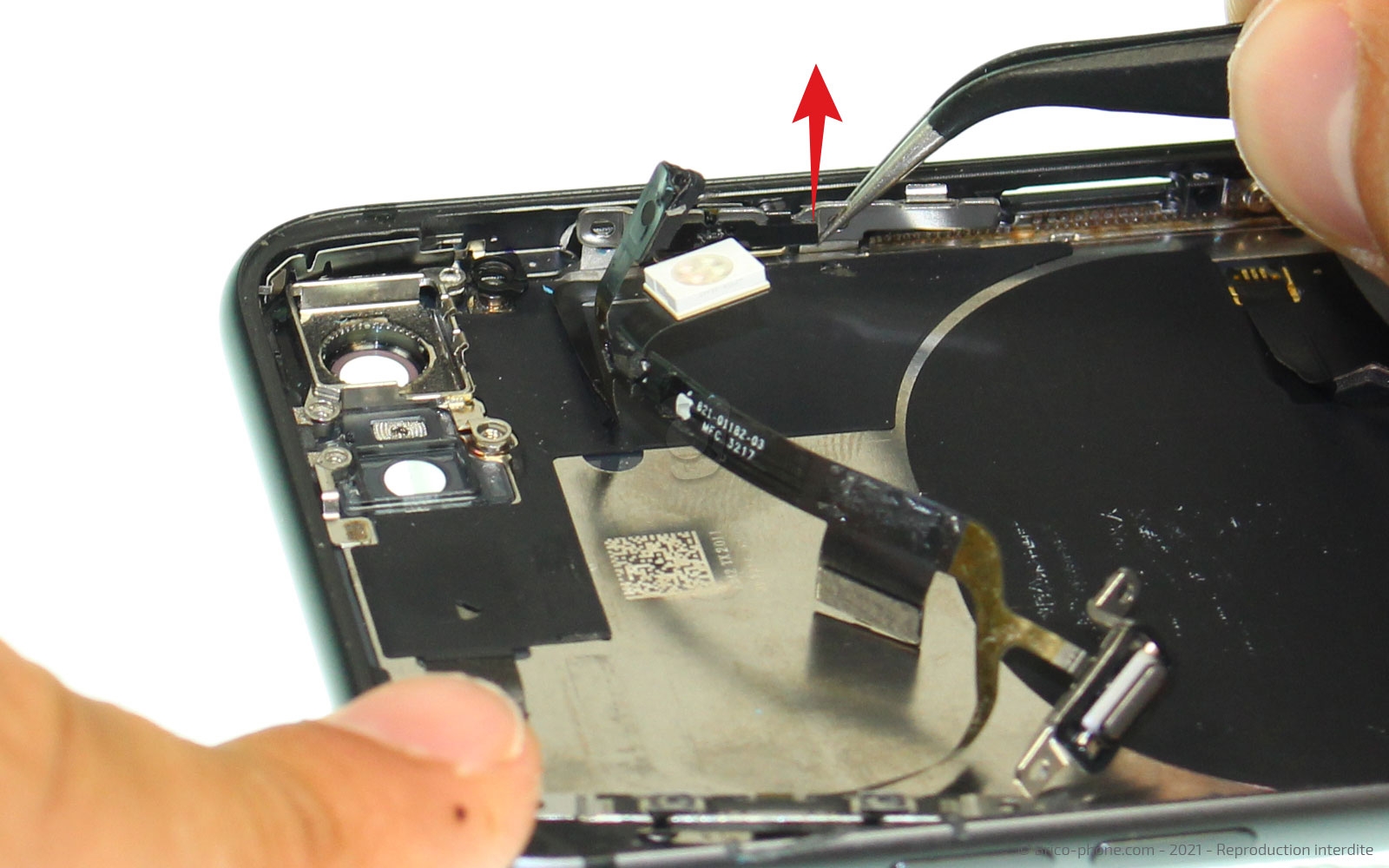

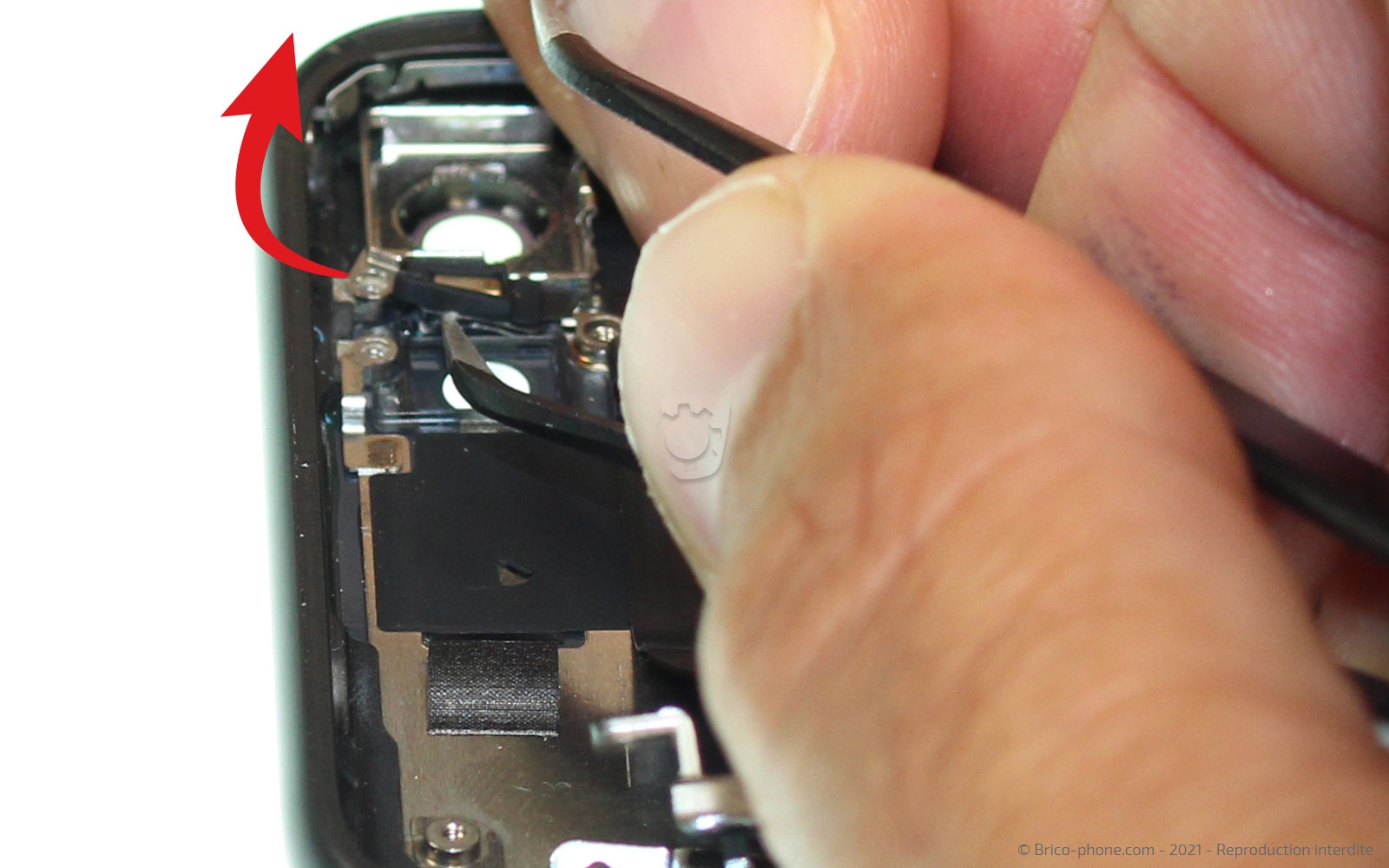

Etape 39 : Sortir la nappe Power-Volume-Vibreur-Flash

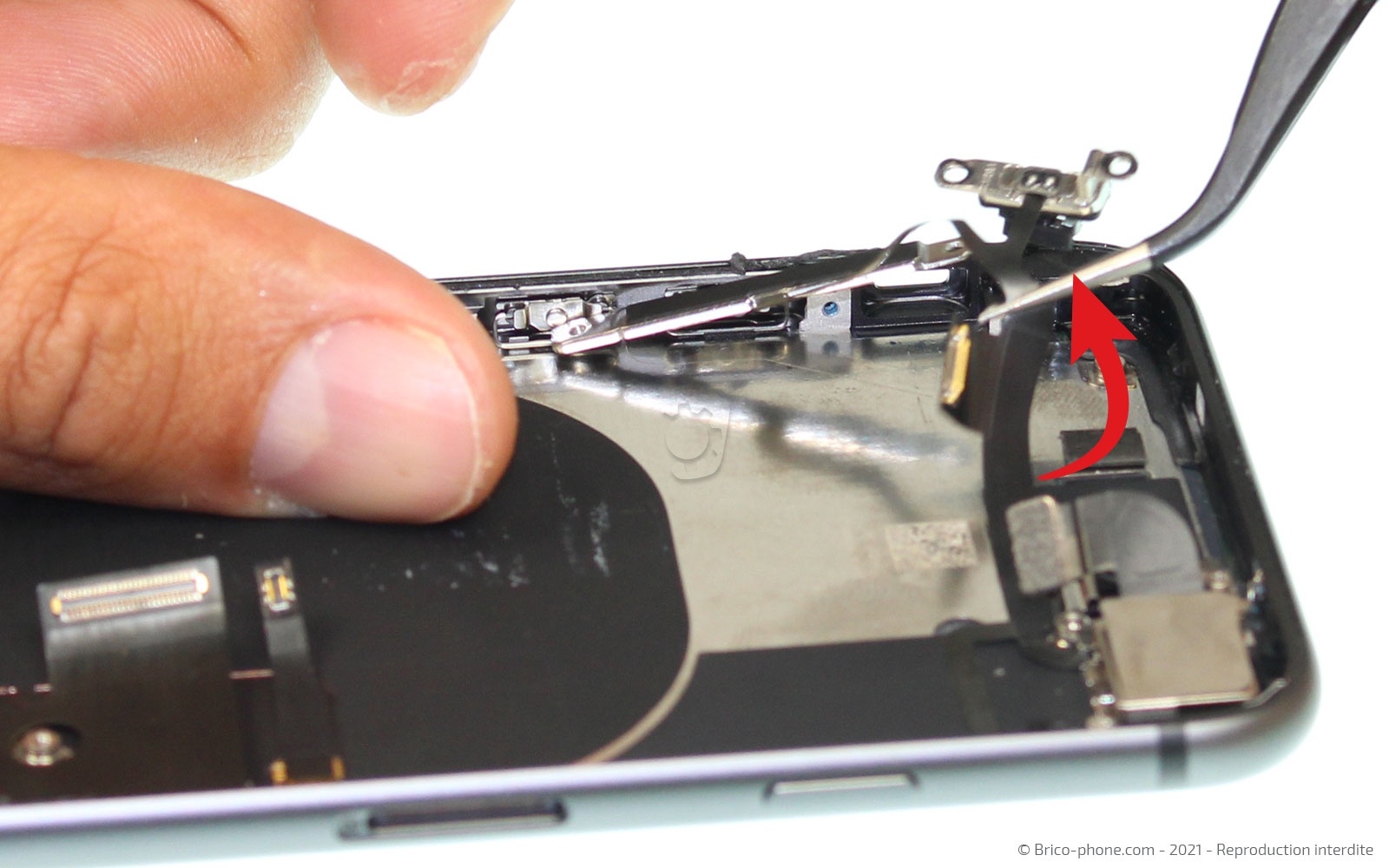

A l'aide de la pincette, détachez le micro puis décollez la nappe Power/Volume/vibreur/Flash du châssis de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe power et volume complète pour iPhone 8
15,90 €

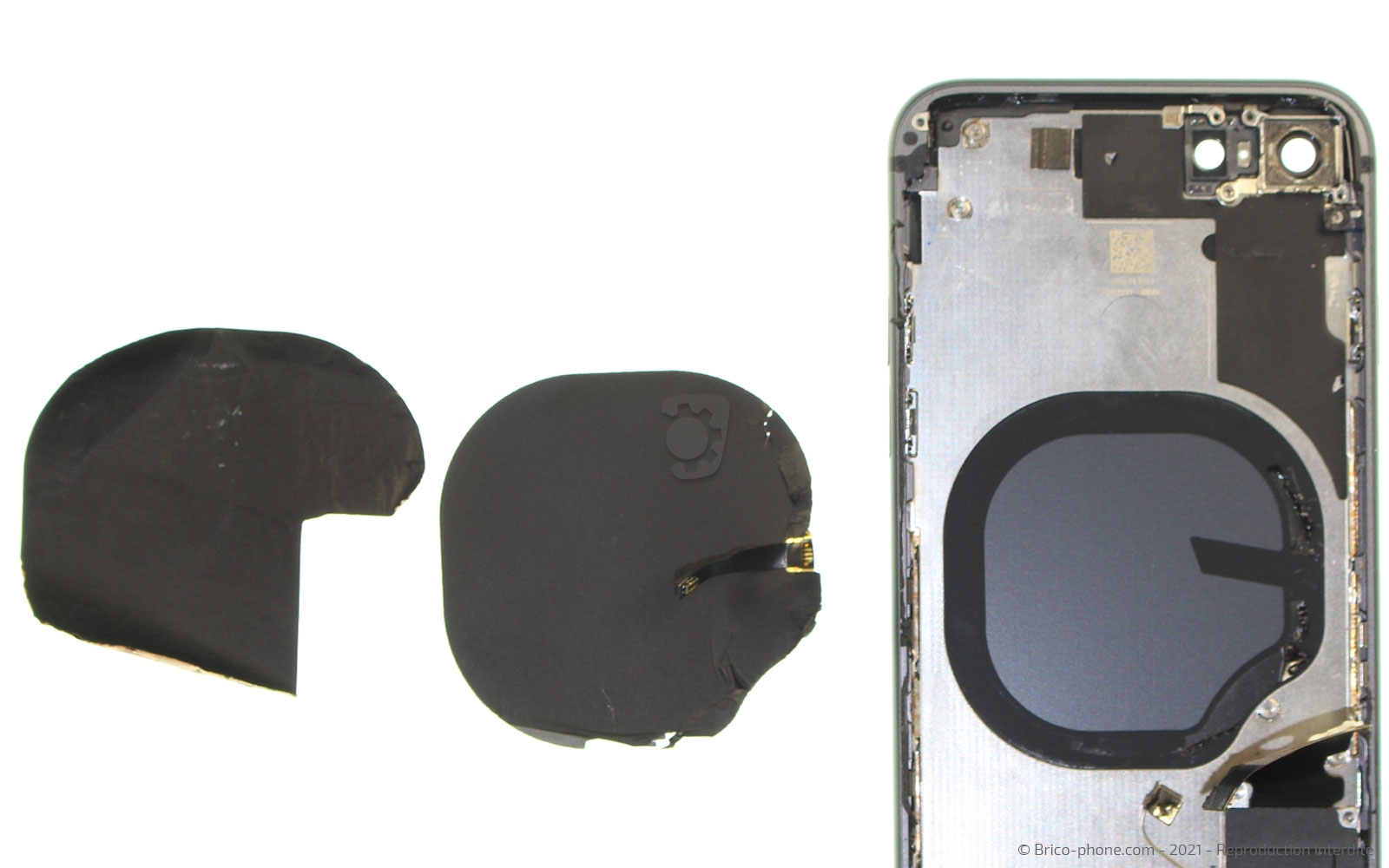

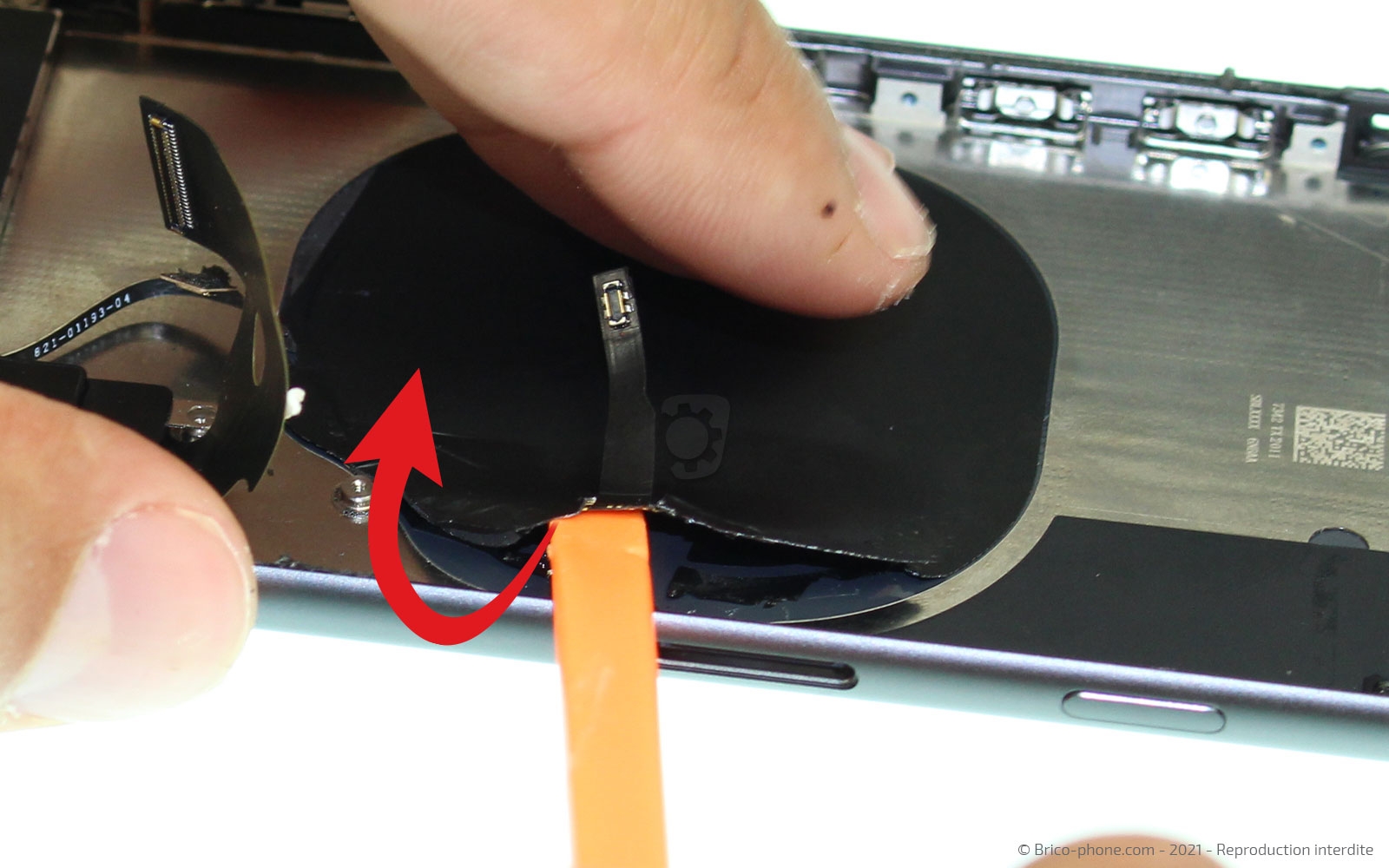

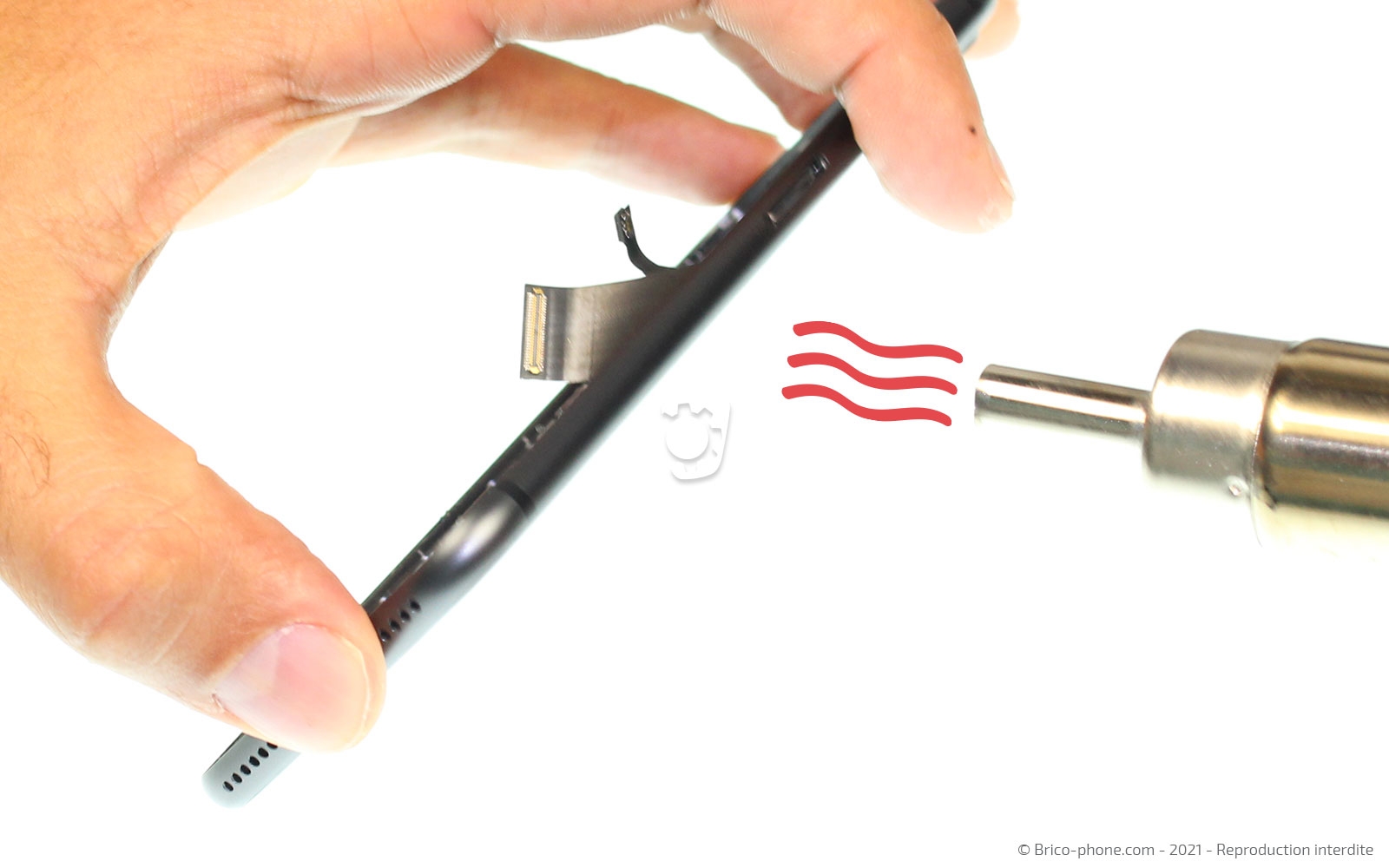

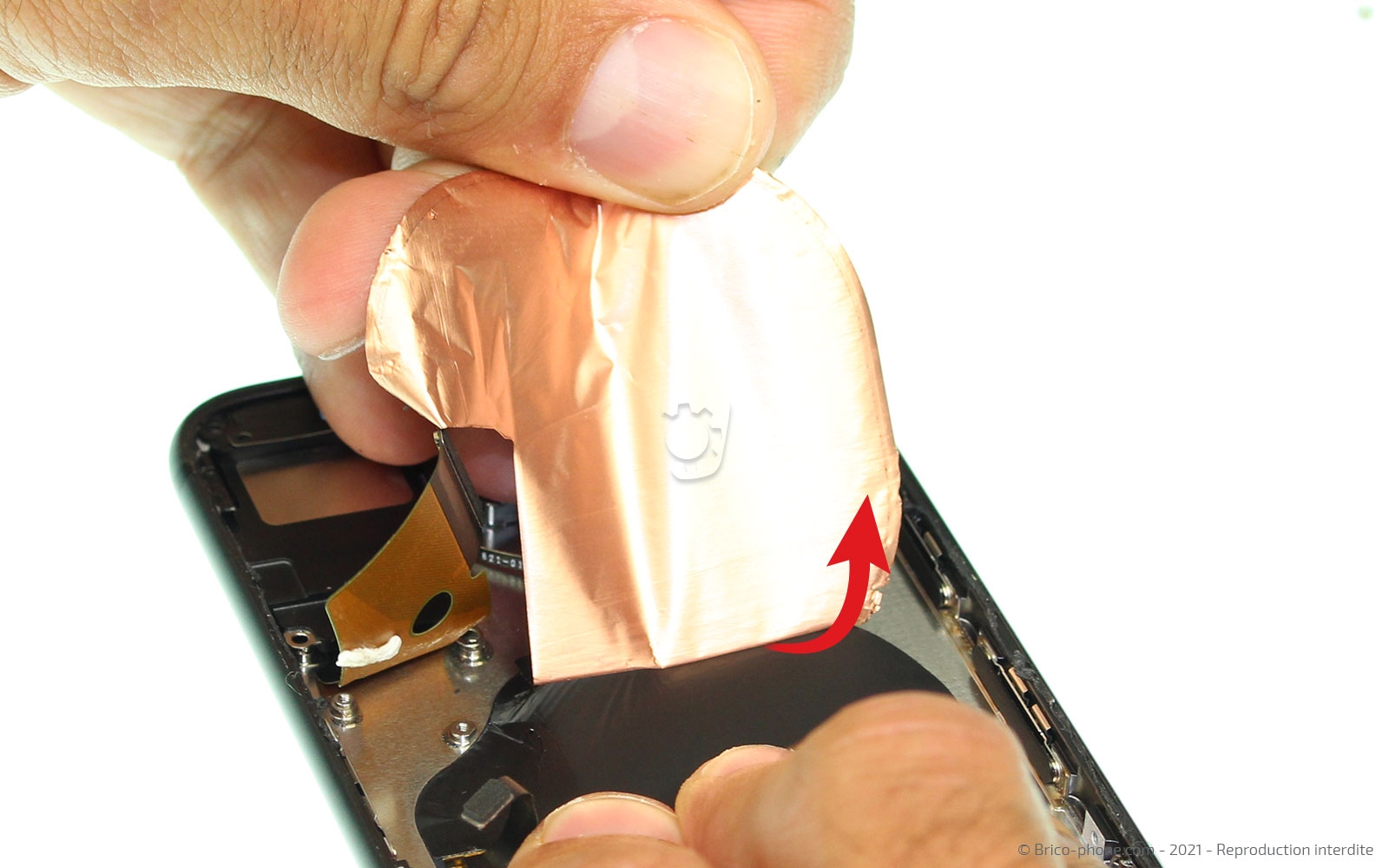

Etape 40 : Chauffer la nappe induction
Chauffez l'arrière de votre appareil afin de pouvoir récupérer la nappe induction.

Décollez les bords avec un cutter ou le levier en nylon de votre kit d'outils.

Puis tirez délicatement la partie cuivrée de l'élément.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 41 : Enlever la nappe induction
Glissez le spudger sous la nappe pour terminer le décollage du composant et de ce fait le démontage complet de votre iPhone 8.
Outils du kit utilisés
Outils du kit utilisés

Partagez votre succès
Imprimez
