Démontage complet sur Galaxy S20 Ultra

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre Samsung Galaxy afin d'être certain de commander les bonnes pièces détachées.

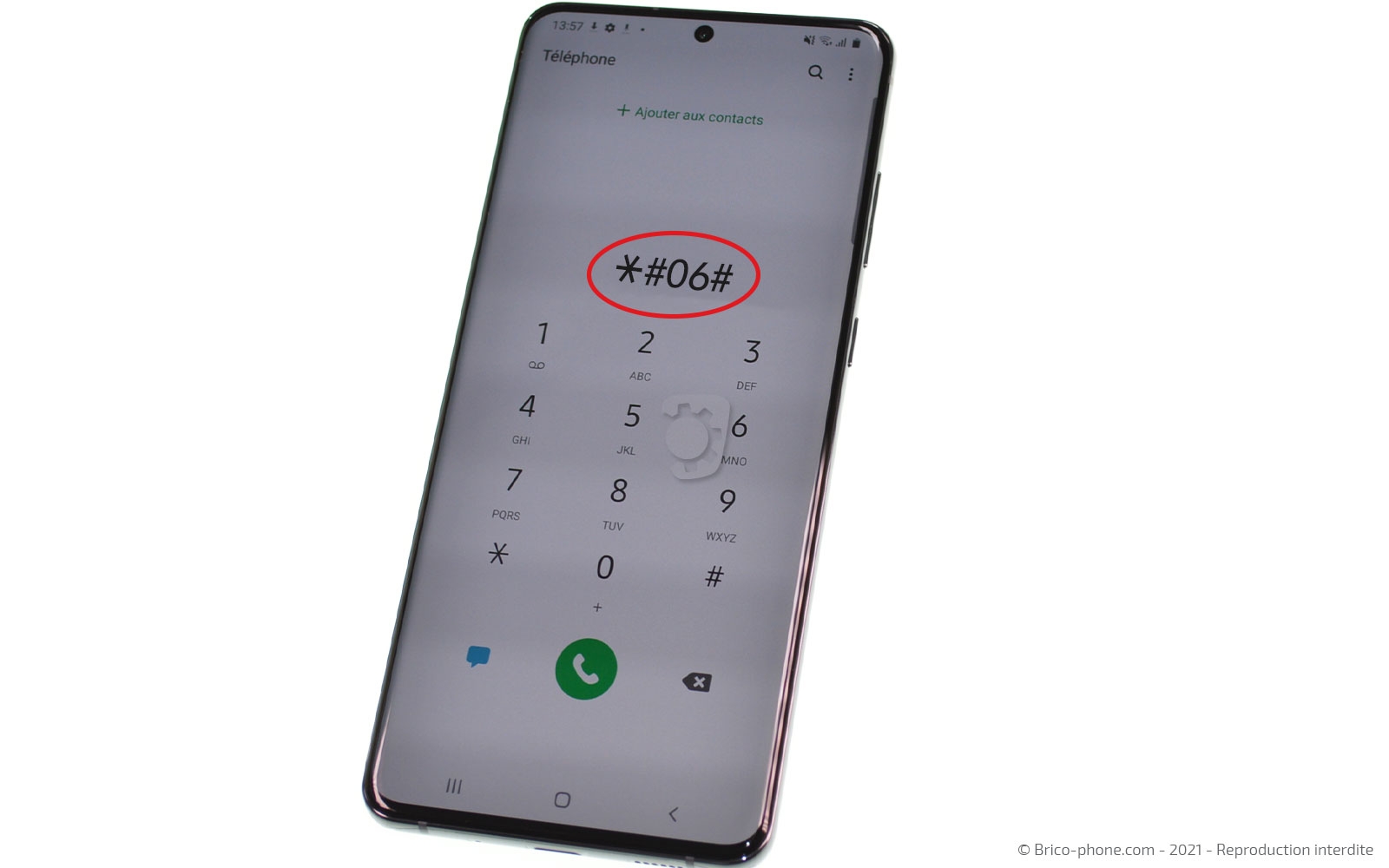

Pour cela, il vous suffit de composer le *#06# depuis le clavier de votre smartphone afin d'obtenir un numéro IMEI.
Ce numéro, un fois recopié sur notre page d'accueil, vous permettra de valider qu'il s'agit bien d 'un Samsung Galaxy S20 Ultra et d'accéder aux produits compatibles avec votre smartphone.

En second lieu, préparez-vous un espace de travail propre et dégagé afin de pouvoir fixer avec du scotch le patron d'aide au montage fourni avec votre commande, si vous n'avez pas opté pour un patron magnétique. Assurez-vous d'avoir vos outils ainsi que notre tuto à proximité avant de commencer.
Vous pouvez dès à présent procéder à l'extinction de votre appareil en pressant le bouton Power et en sélectionnant le menu "éteindre" affiché sur l'écran.

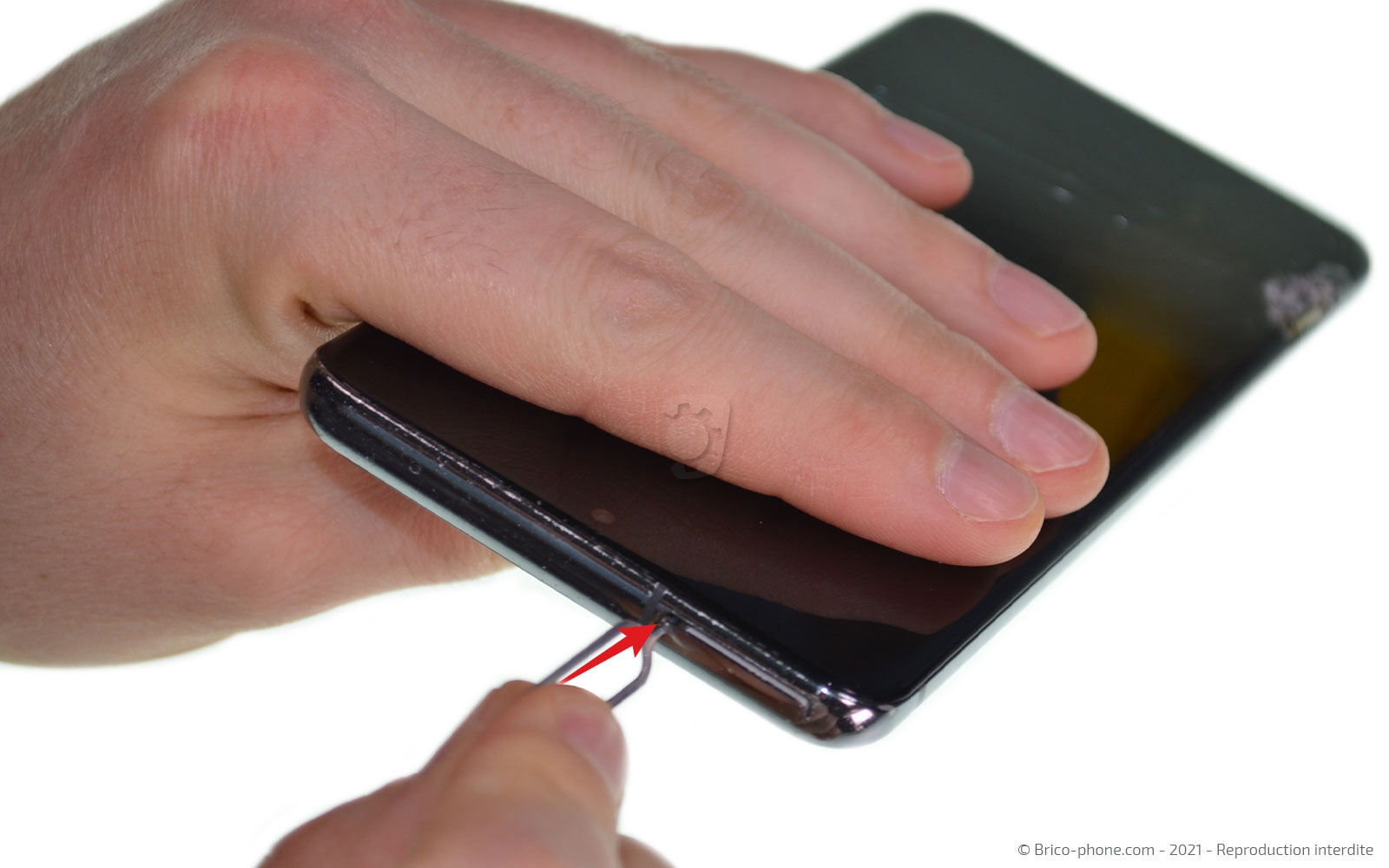

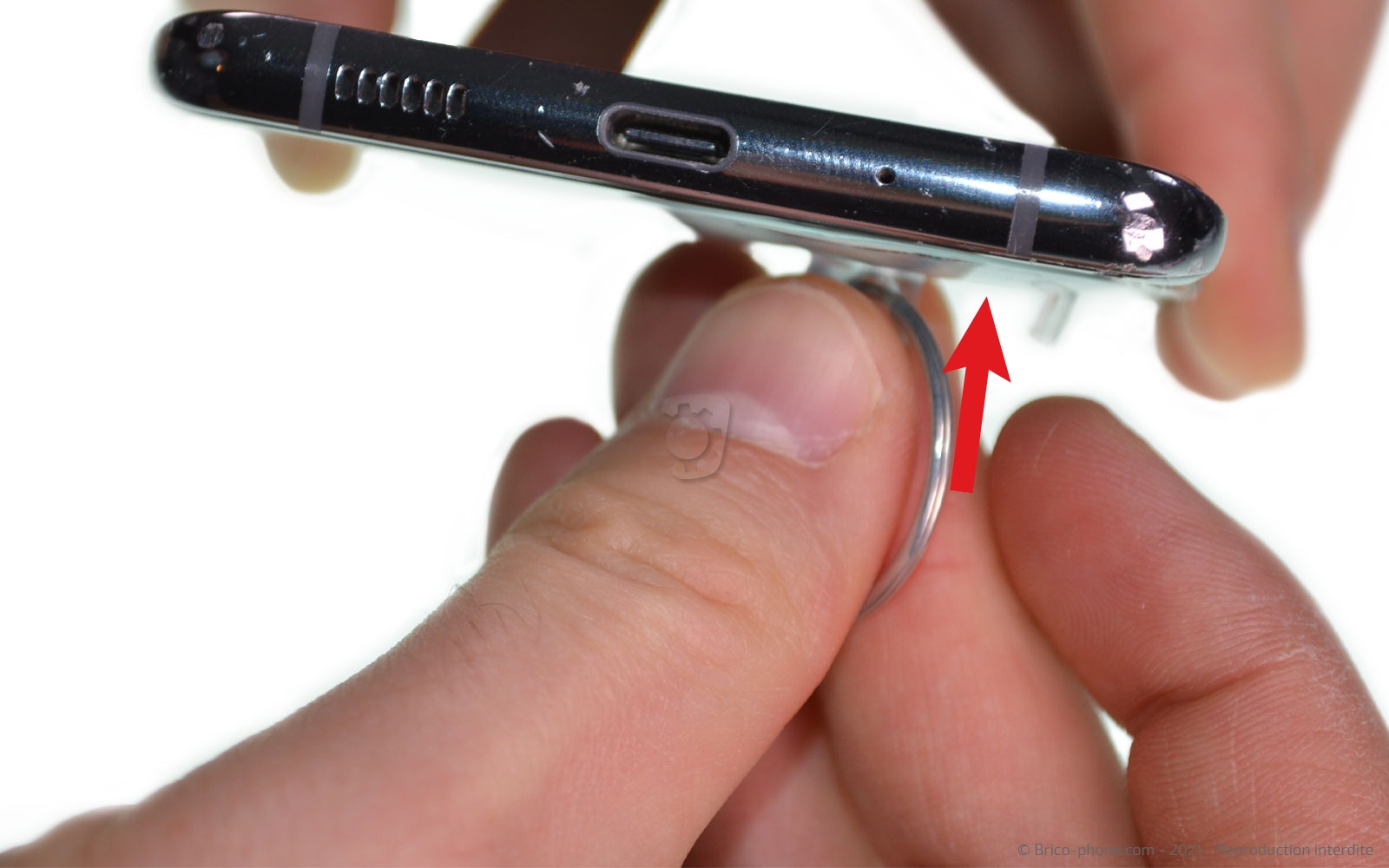

Munissez-vous de l'outil d'ouverture d'origine ou celui disponible dans le kit Brico-phone pour sortir le tiroir des cartes Sim et SD situé sur la tranche supérieure de votre appareil.

Pour cette étape, il est nécessaire de ramollir le sticker de la façade arrière.
Vous aurez donc besoin soit d'un coussin chauffant, soit d'un décapeur thermique soit de votre propre sèche-cheveux.

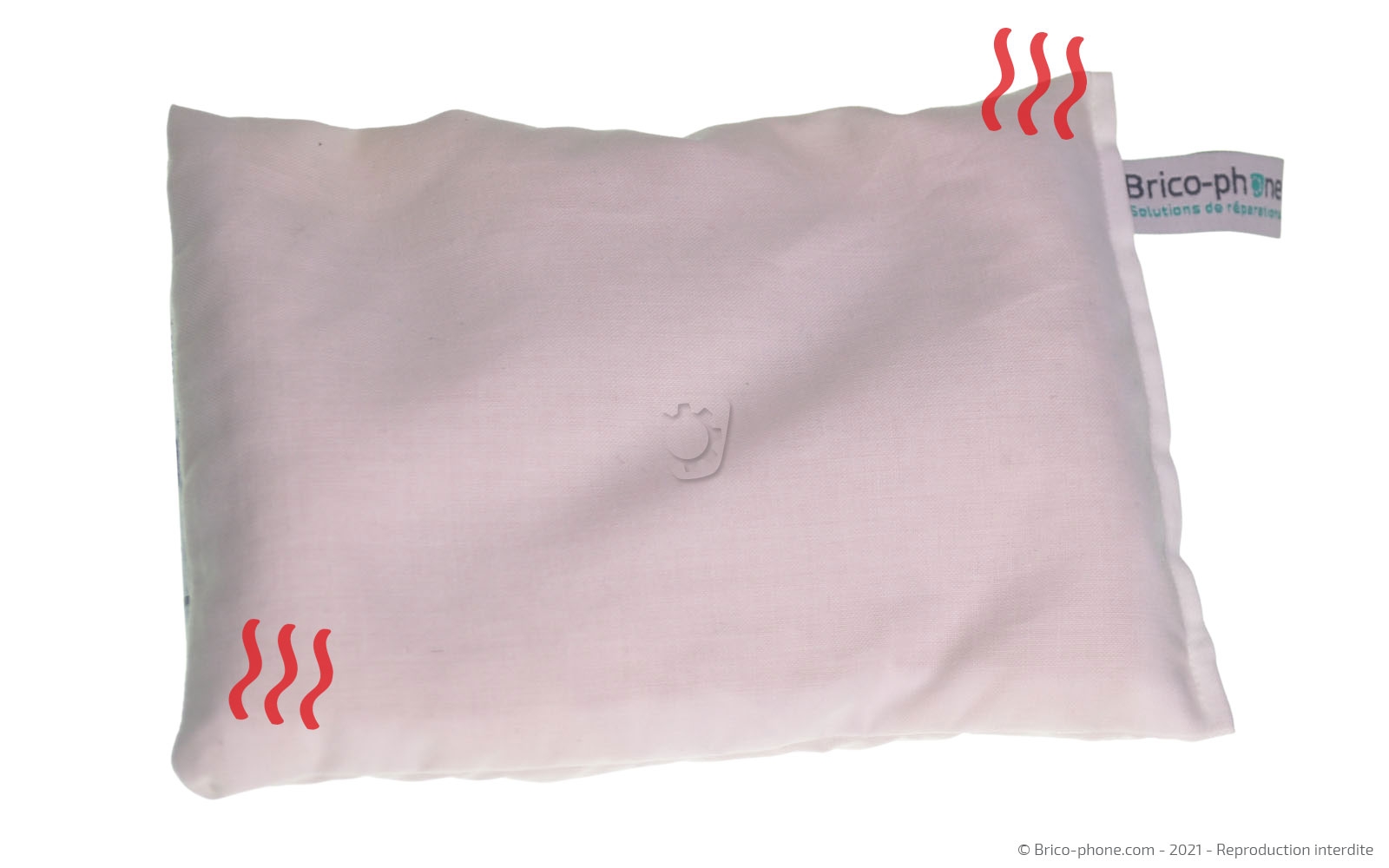

Si vous avez commandé le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de venir le déposer sur le dos de votre téléphone un trentaine de secondes.

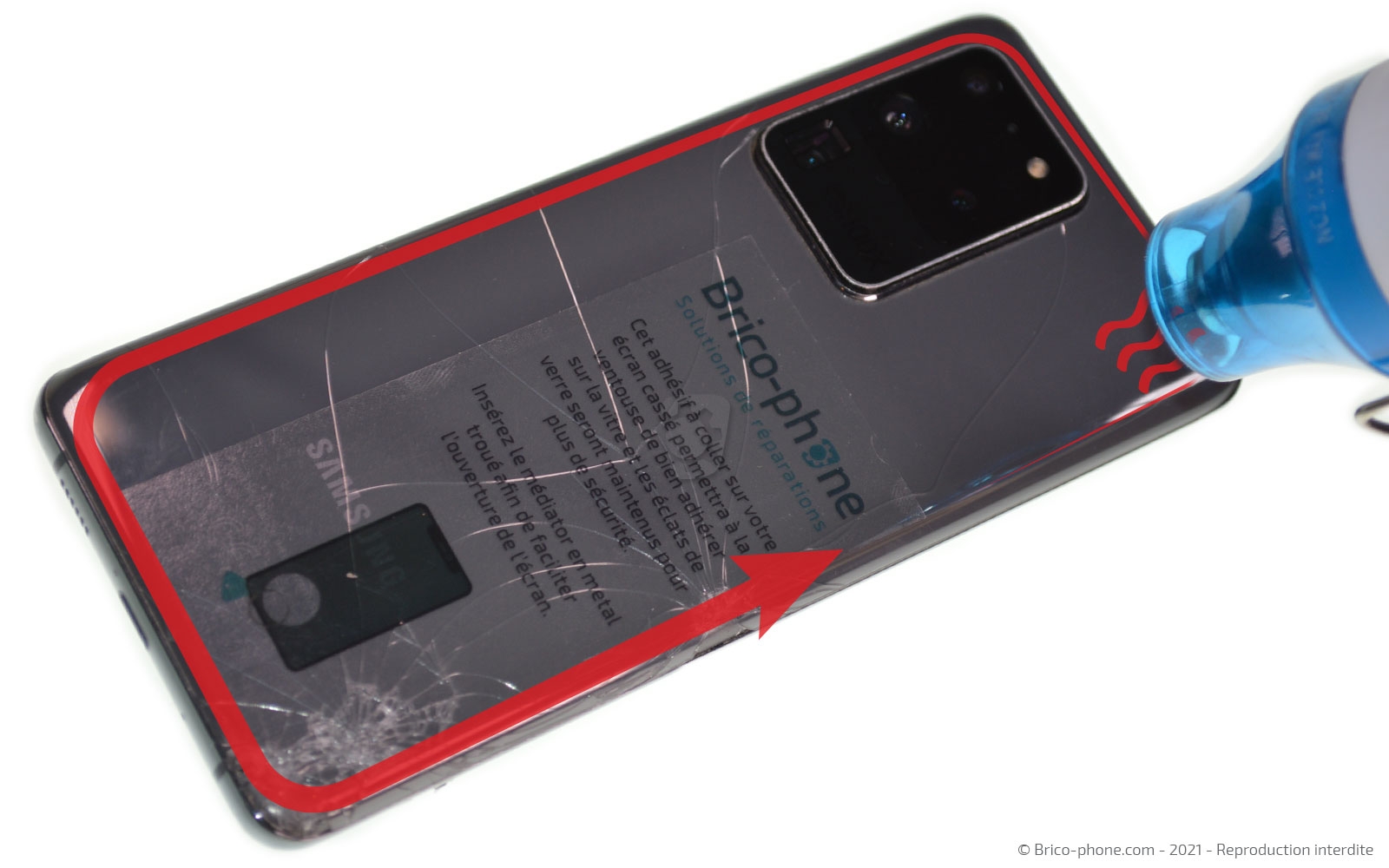

Autrement, chauffez le contour de la vitre arrière avec le décapeur ou le sèche-cheveux sans dépasser les 80°C afin de ne pas endommager les composants de l'appareil.

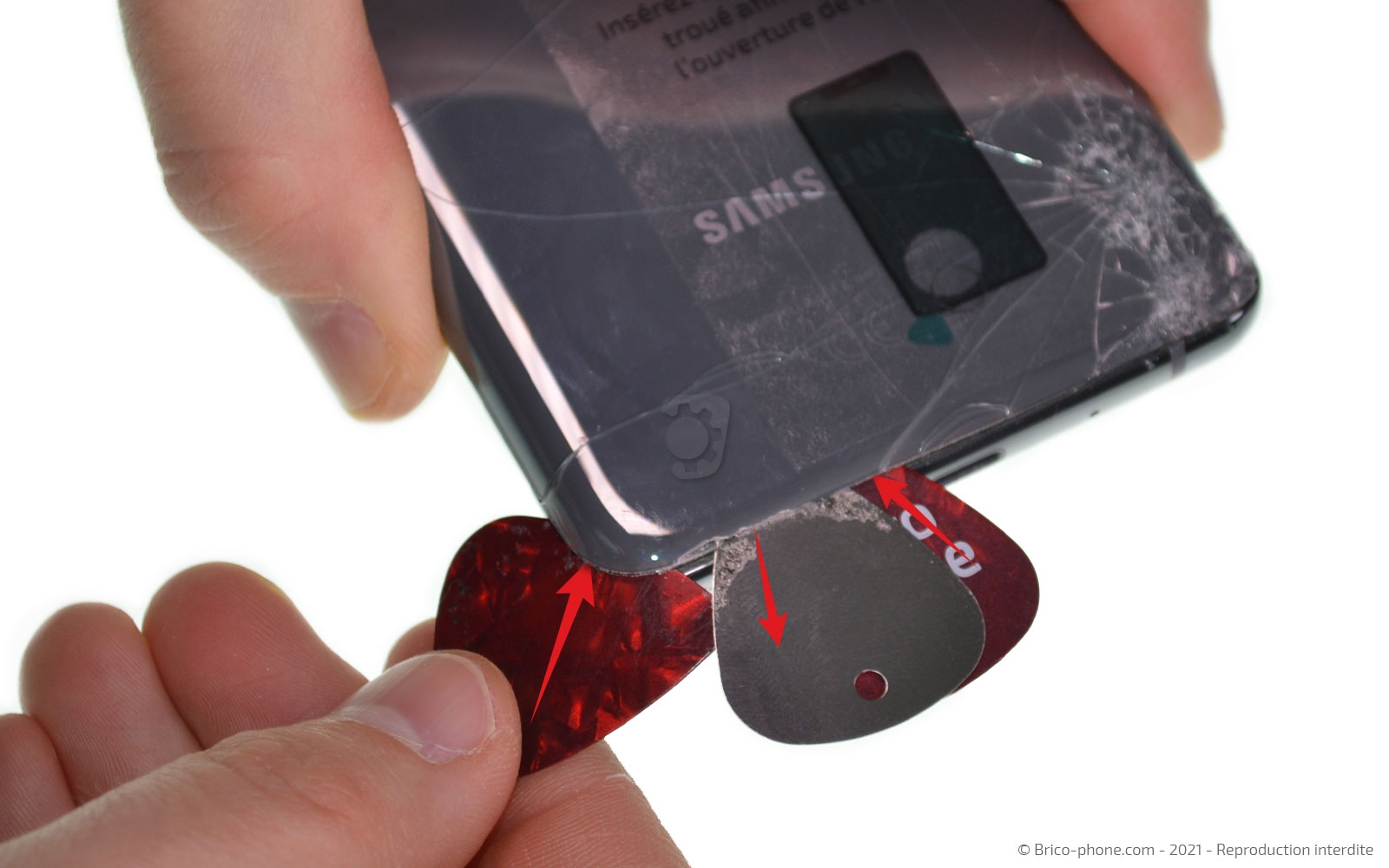

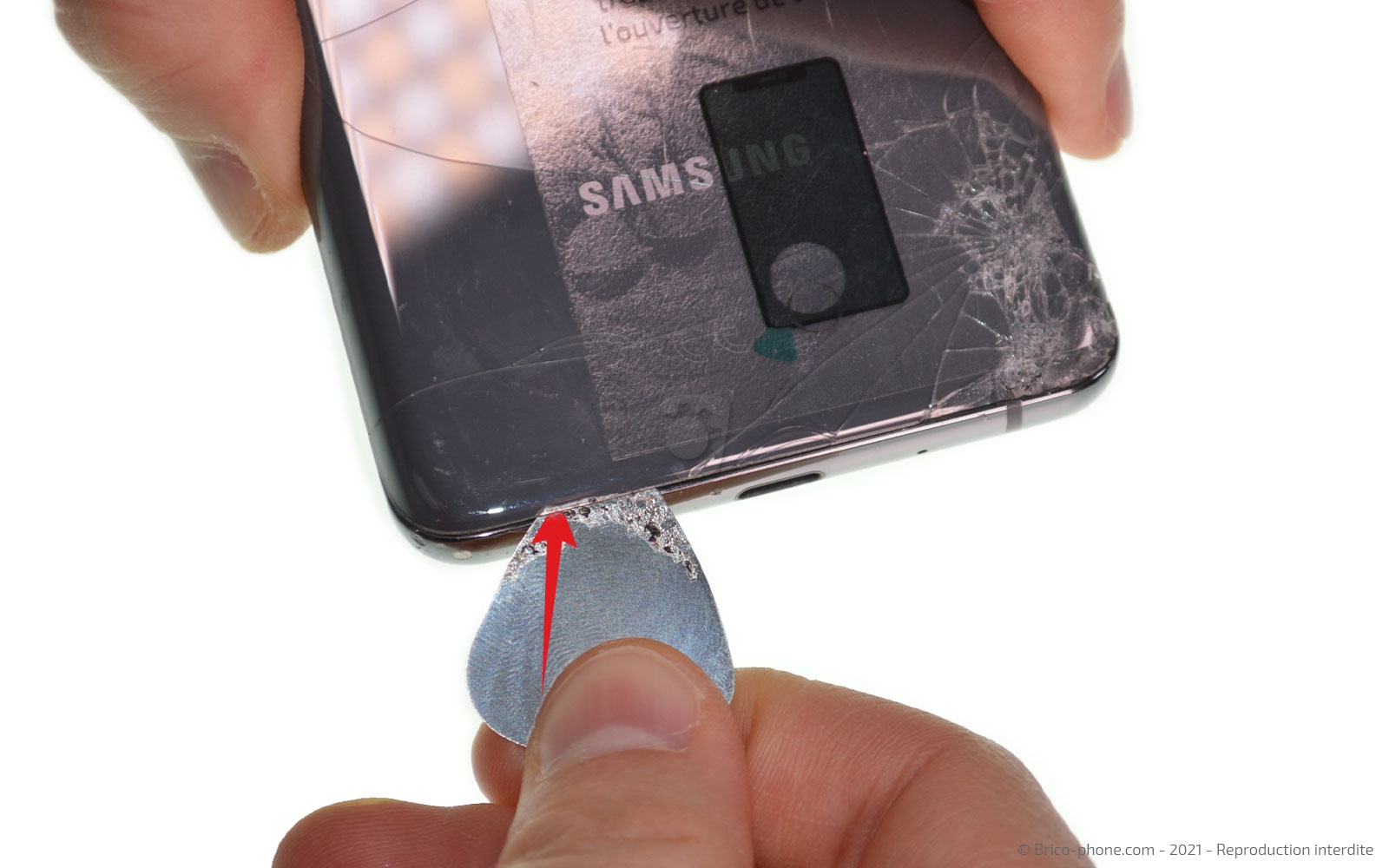

Insérez le médiator en métal fin entre la vitre arrière et le châssis de votre Galaxy S20 Ultra.

Un fois en place, placez les médiators en plastique afin de pouvoir retirer la version métallique.

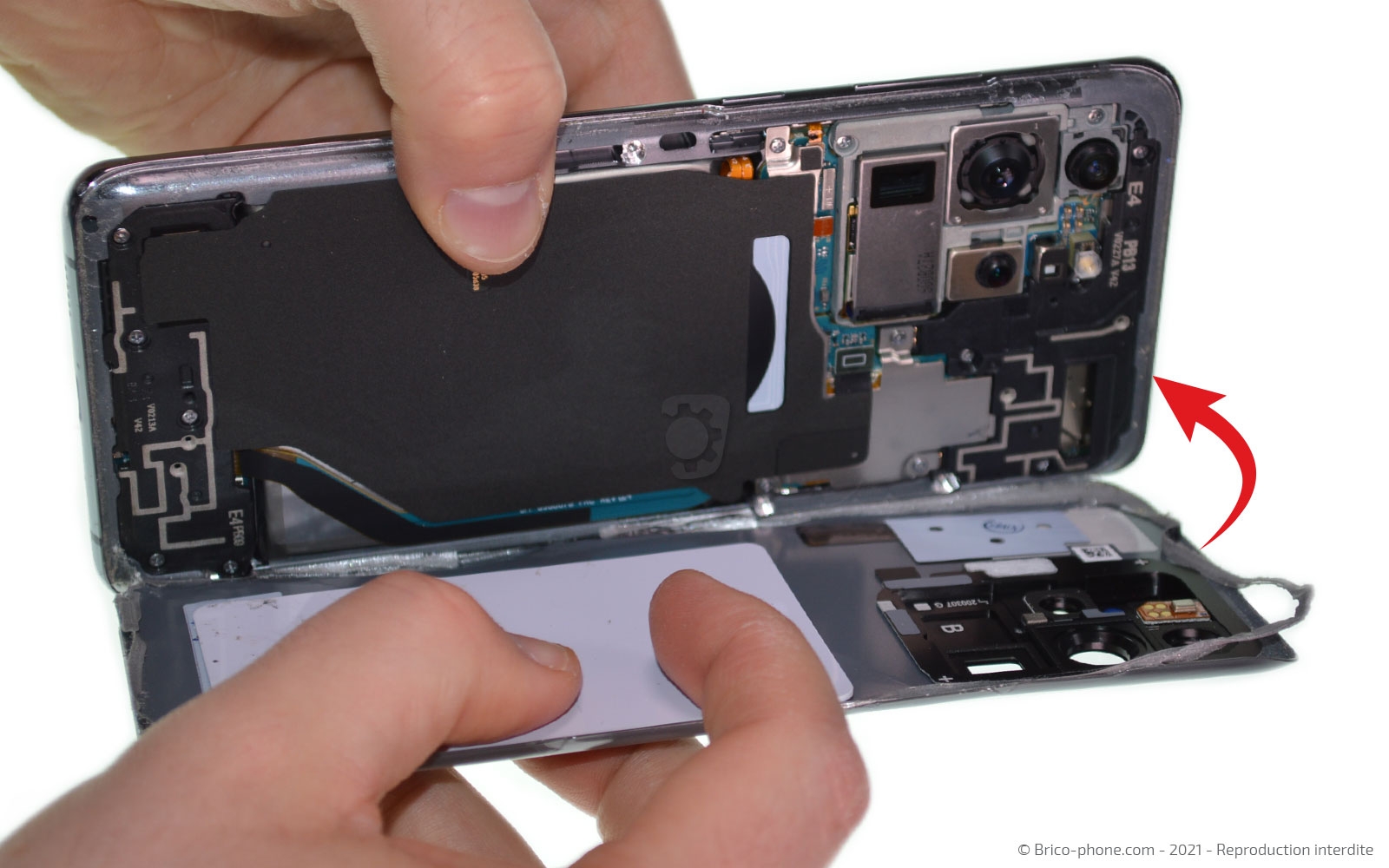

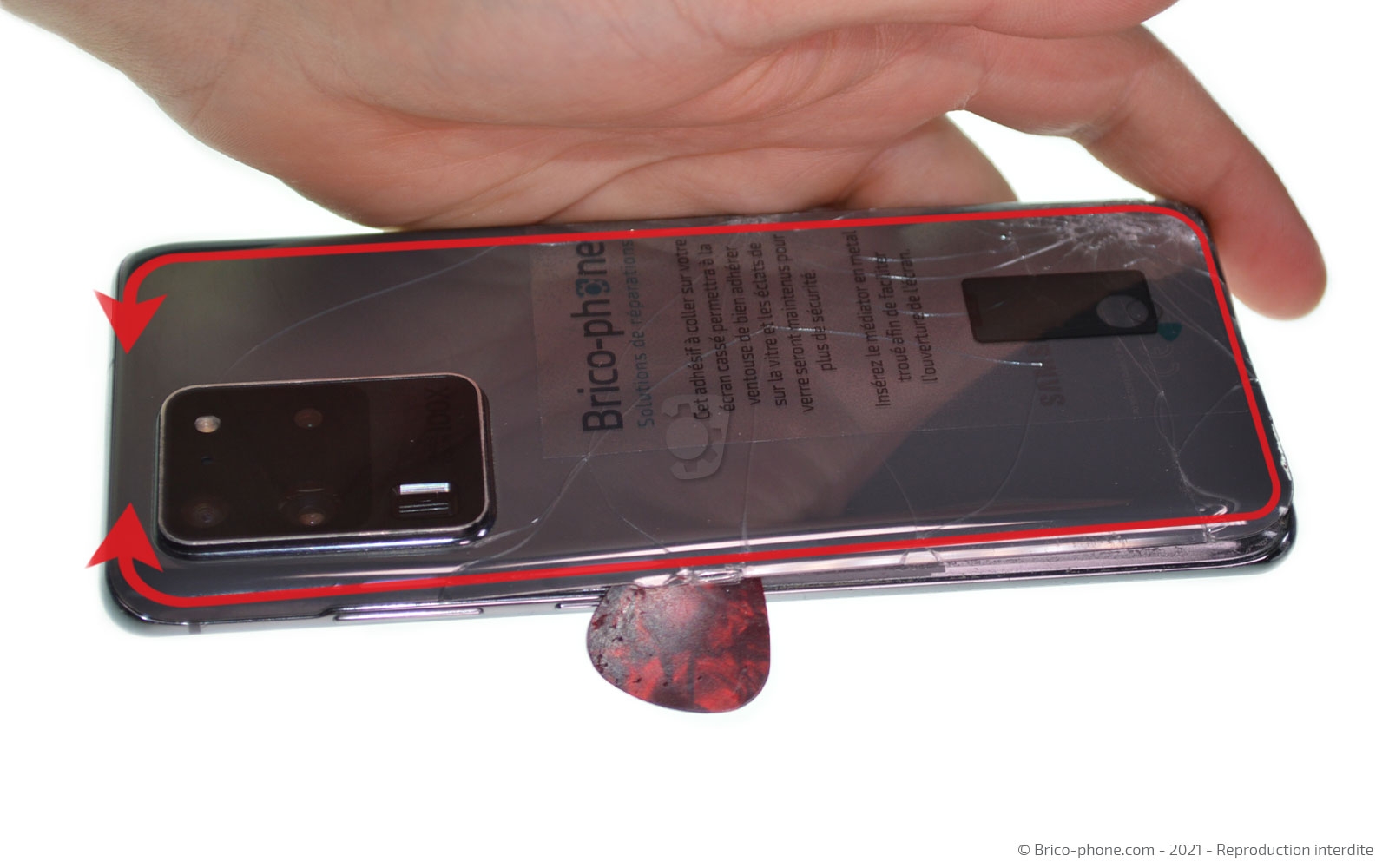

Glissez les médiators sur toute le contour du composant arrière avant de pouvoir ouvrir votre smartphone.

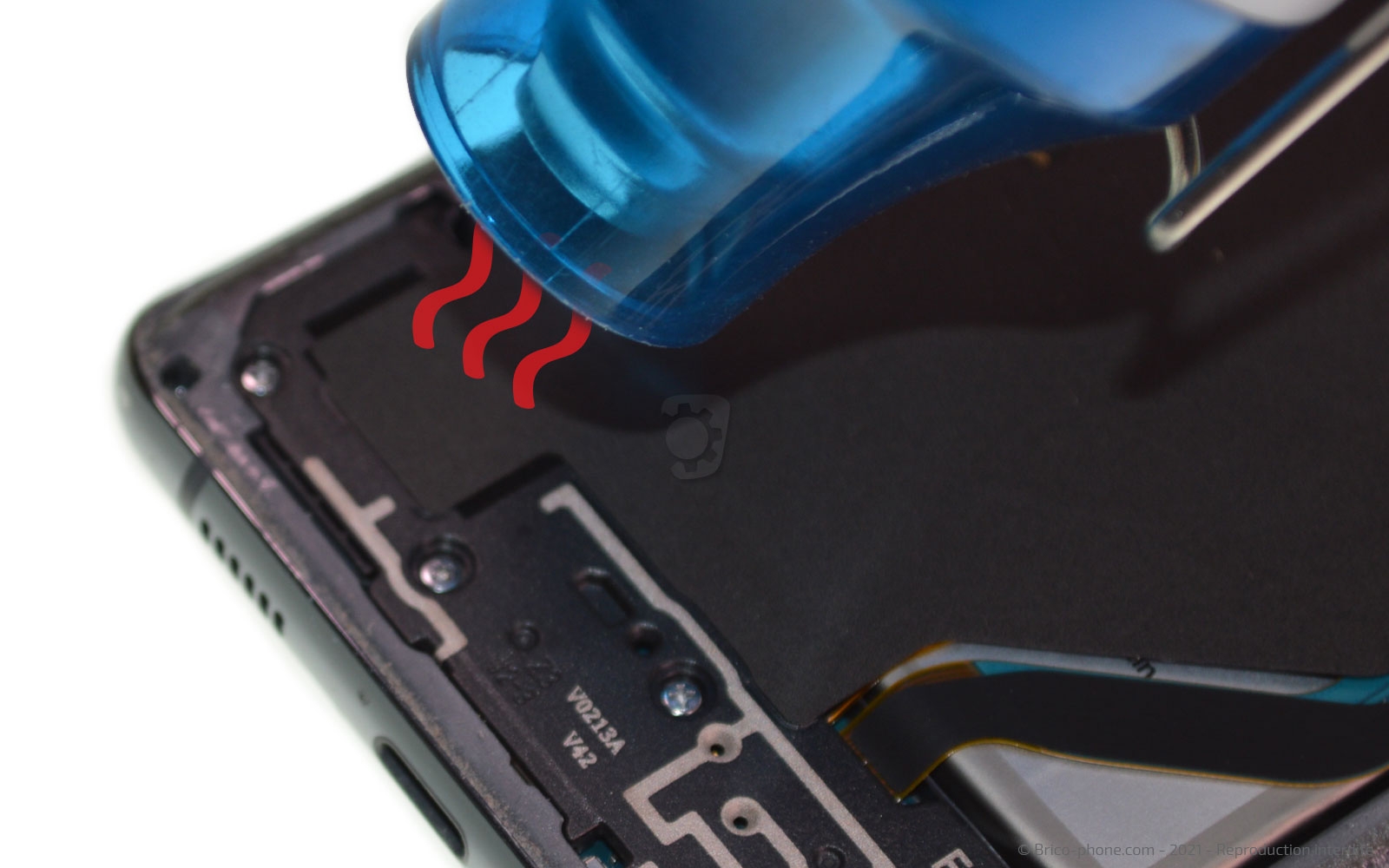

Reprenez l'outil avec lequel vous avez chauffé la vitre arrière pour décoller les extrémités de la nappe NFC.

Passez le levier en nylon sous le composant pour terminer le décollage avant de débrancher le composant pour le mettre de coté.

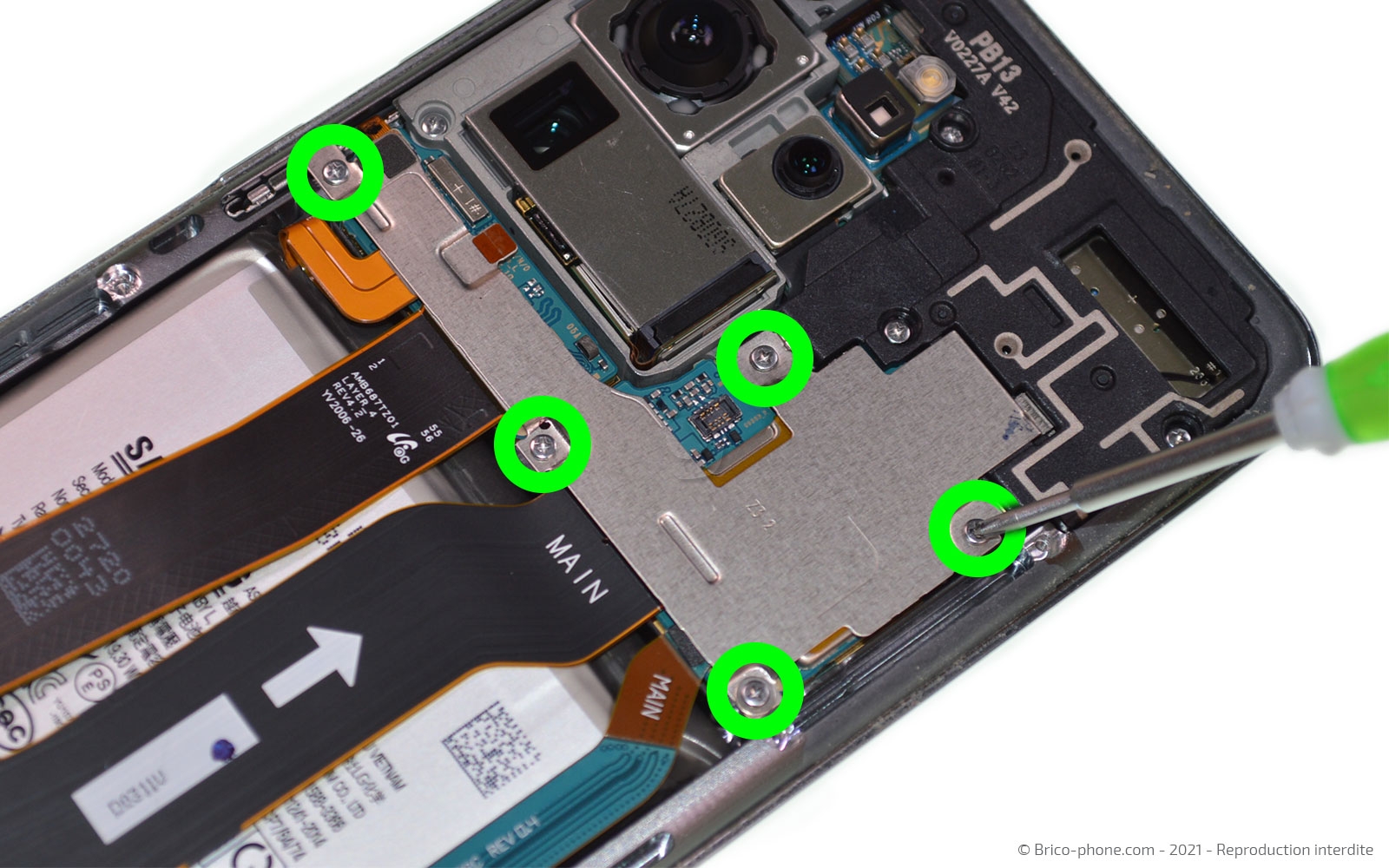

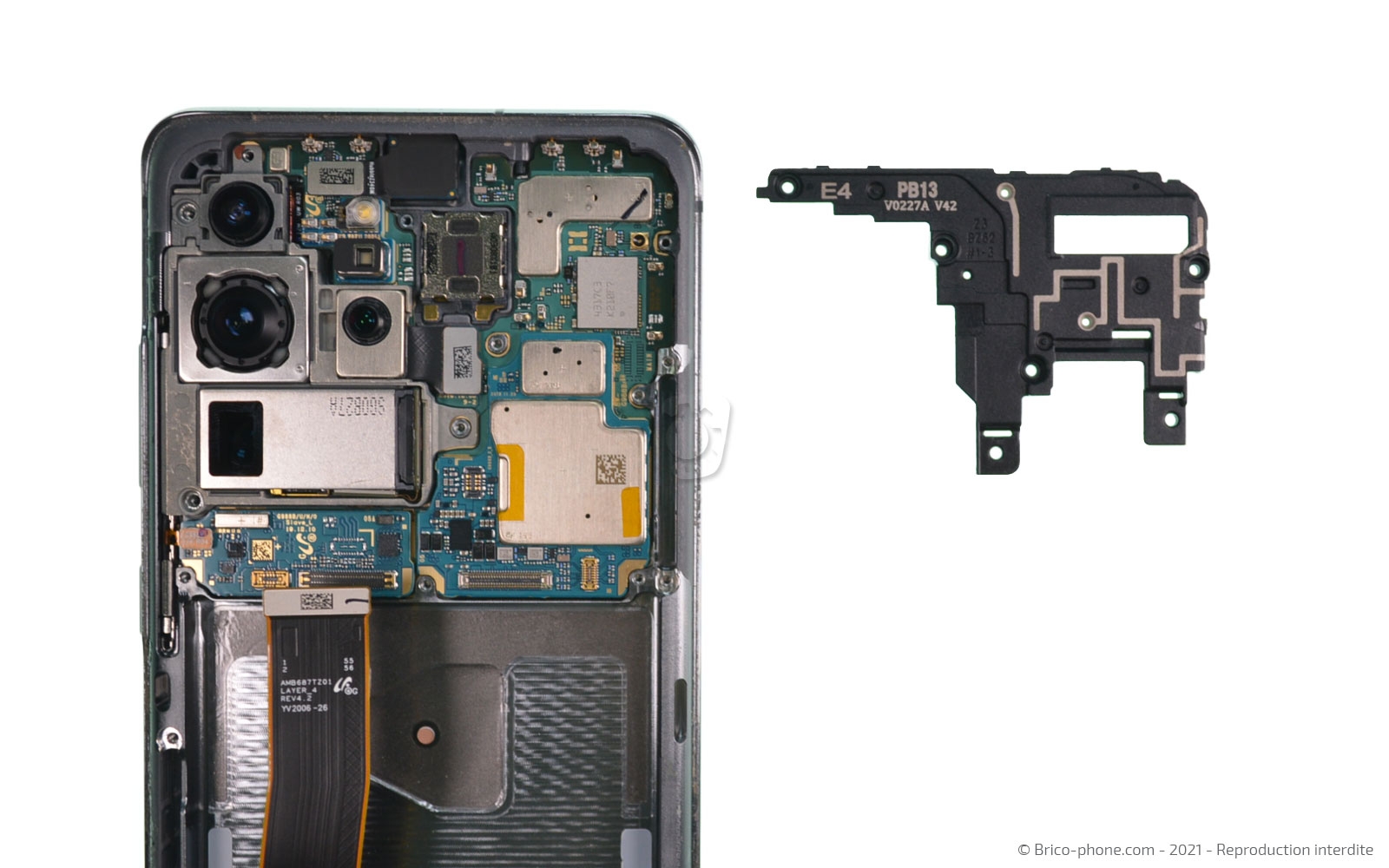

Attrapez le tournevis cruciforme pour extraire les 5 vis de la plaquette de protection métallique.

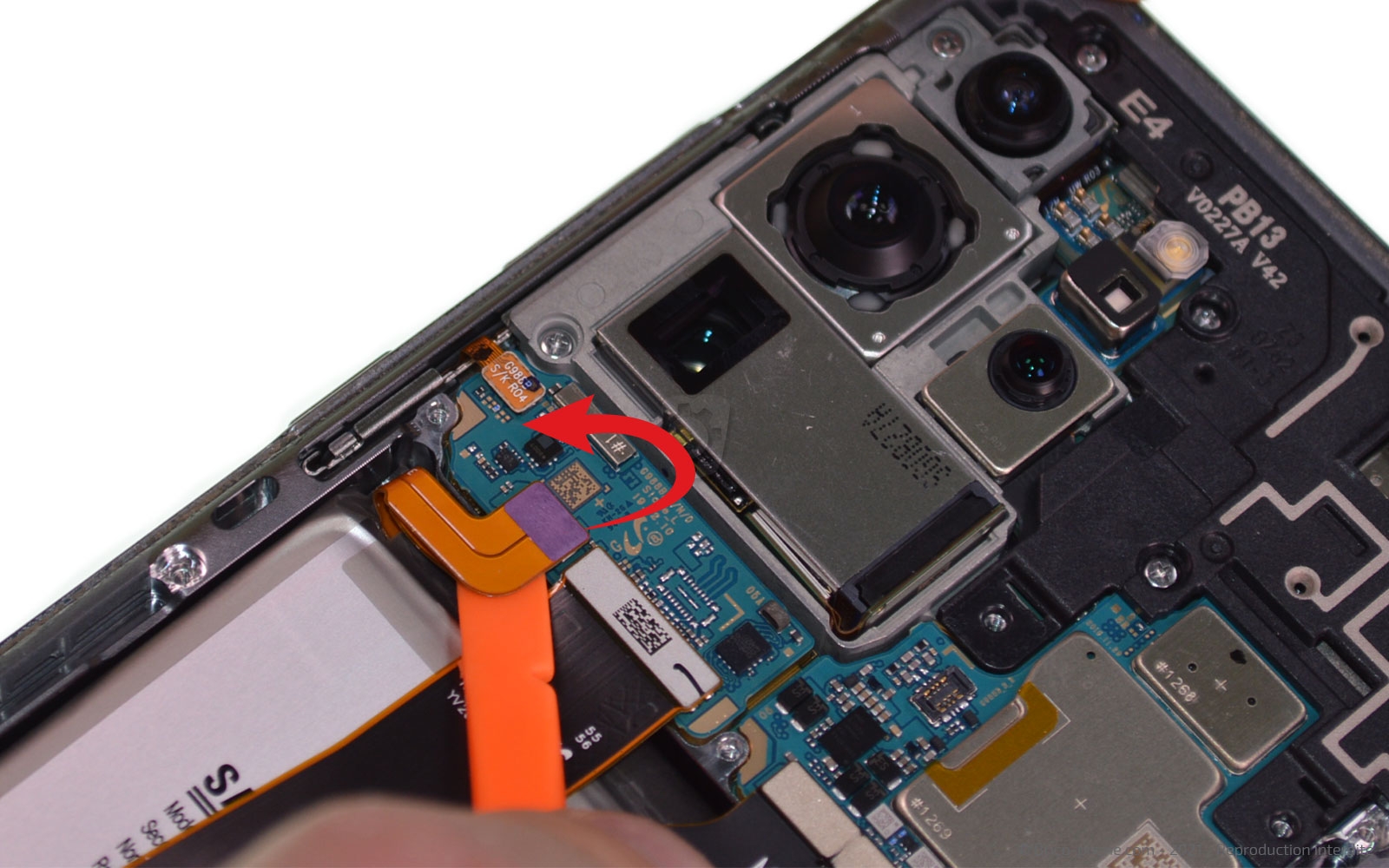

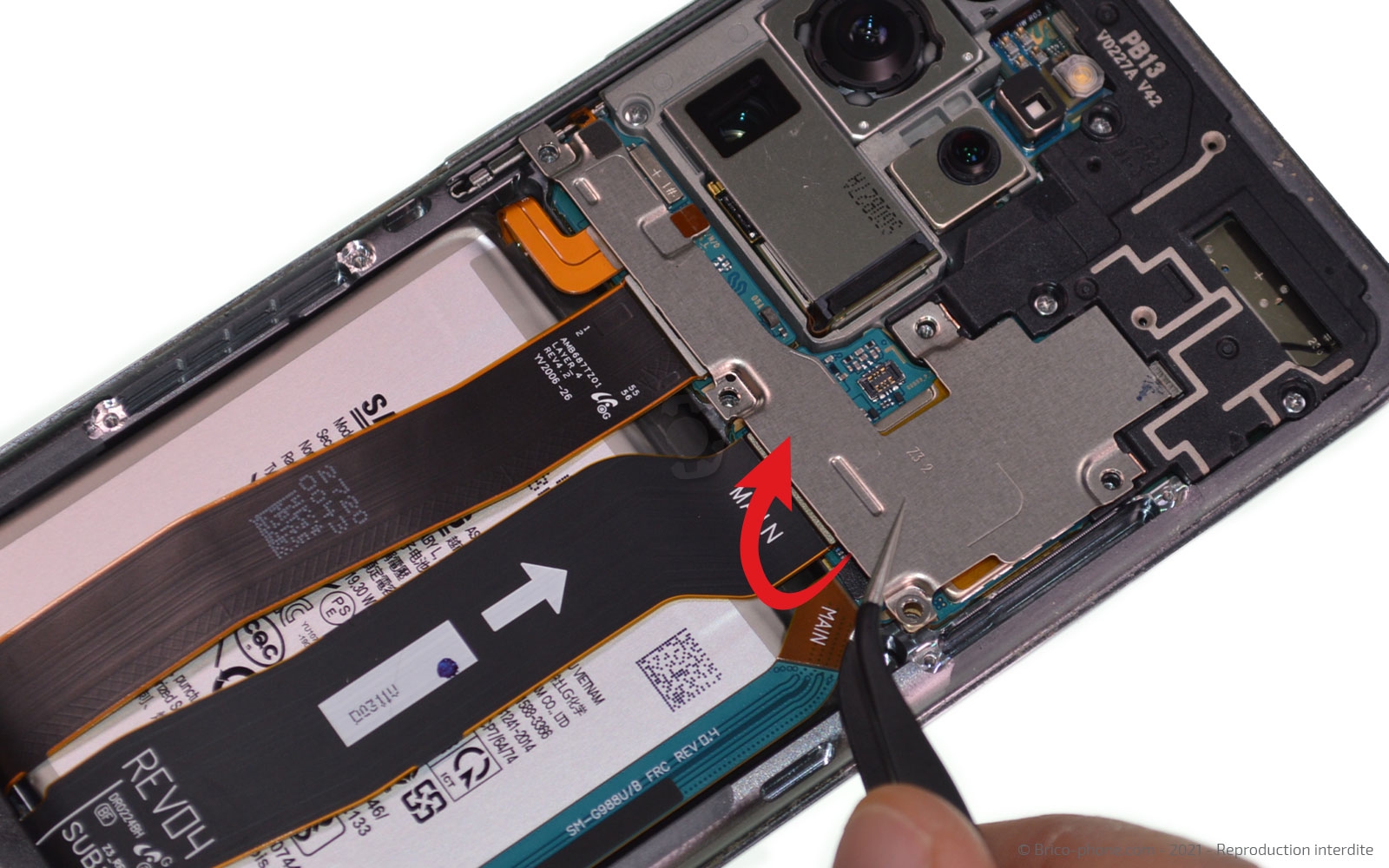

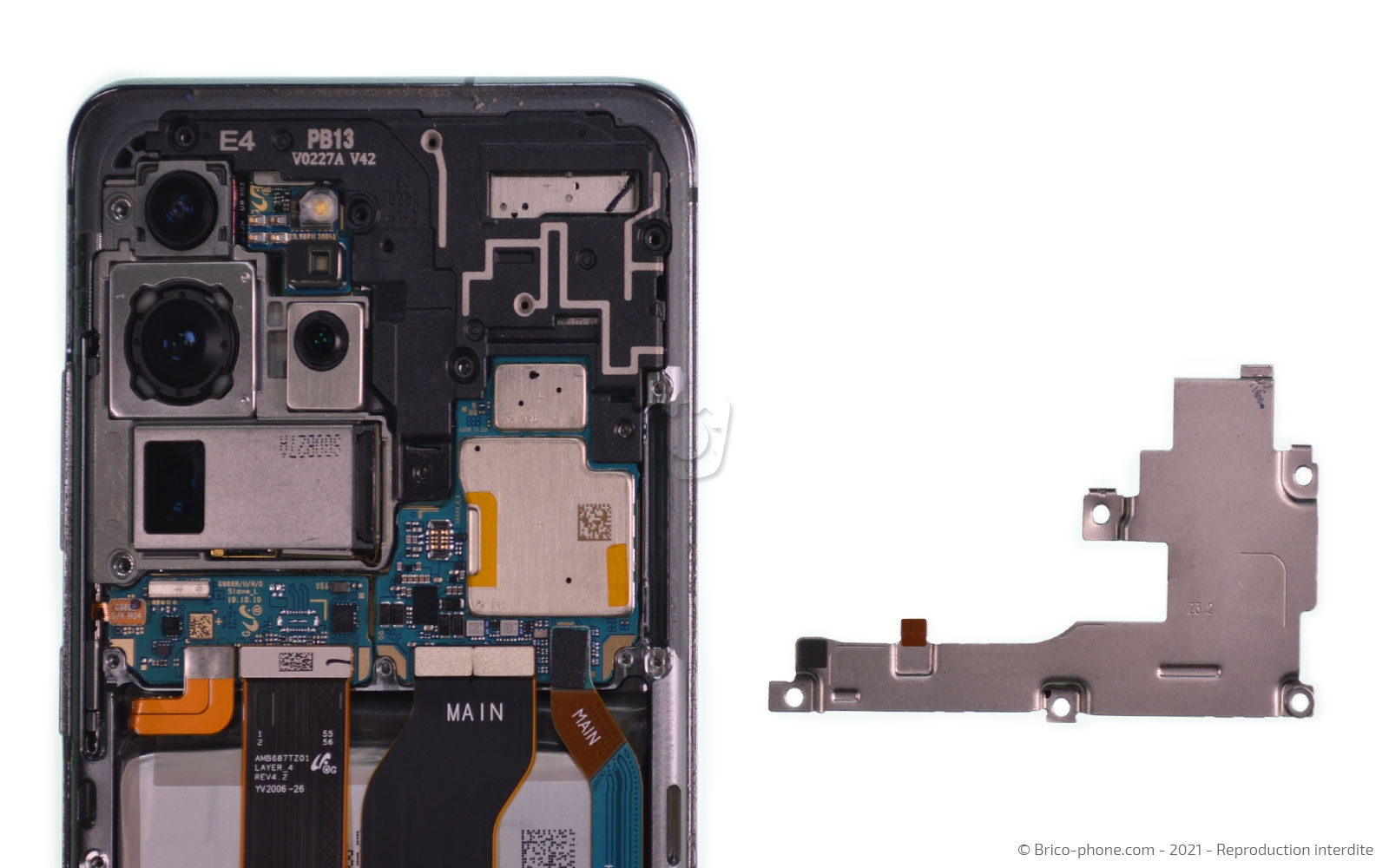

Otez cette dernière à l'aide de la pincette afin de pouvoir accéder à la nappe de la batterie et la déconnecter.

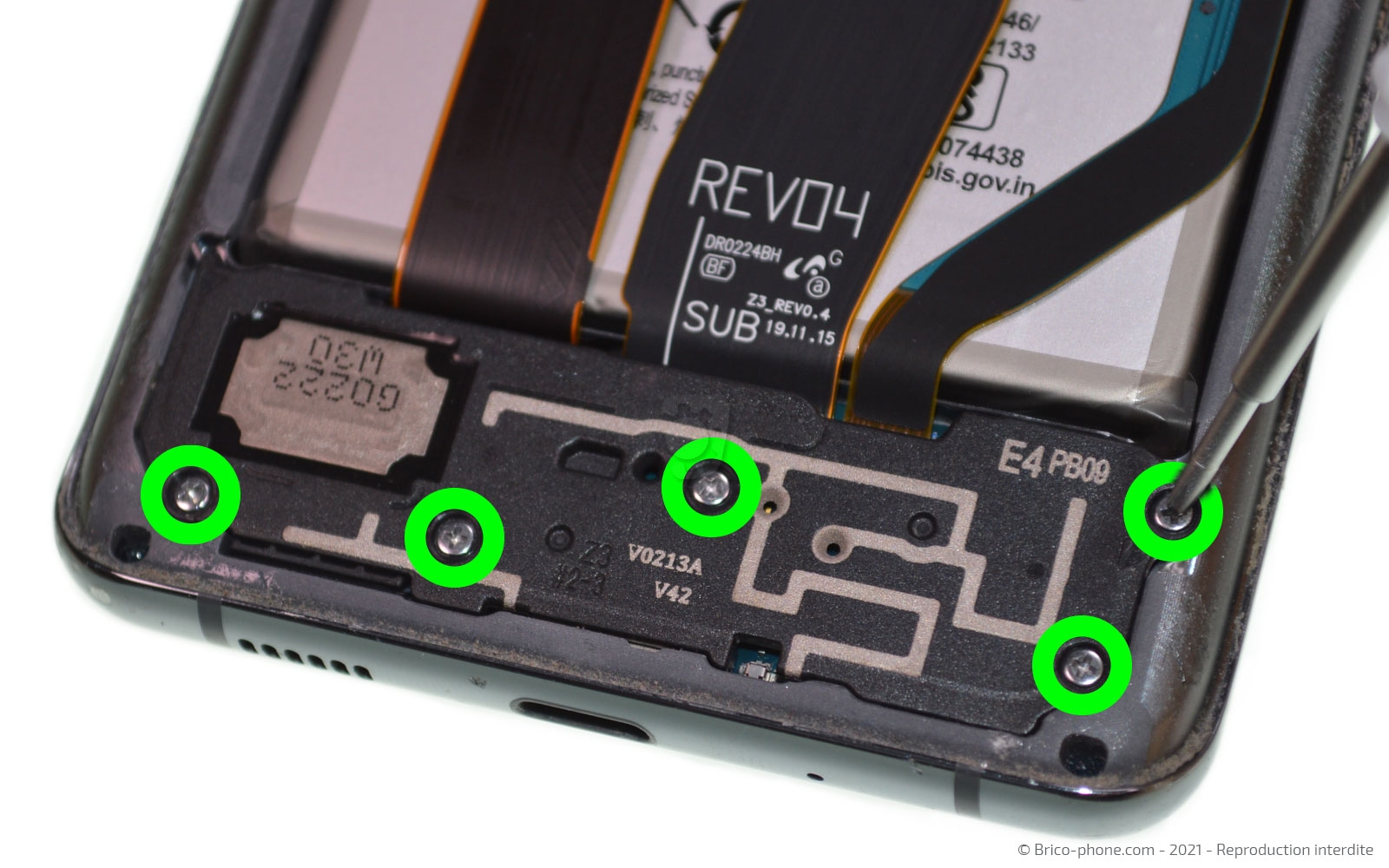

Sur la partie basse du téléphone, retirez les 5 vis cruciforme avant de saisir le rebord du haut-parleur externe avec la brucelles.

Une fois déclipsé, mettez le composant sur votre patron d'aide au montage.

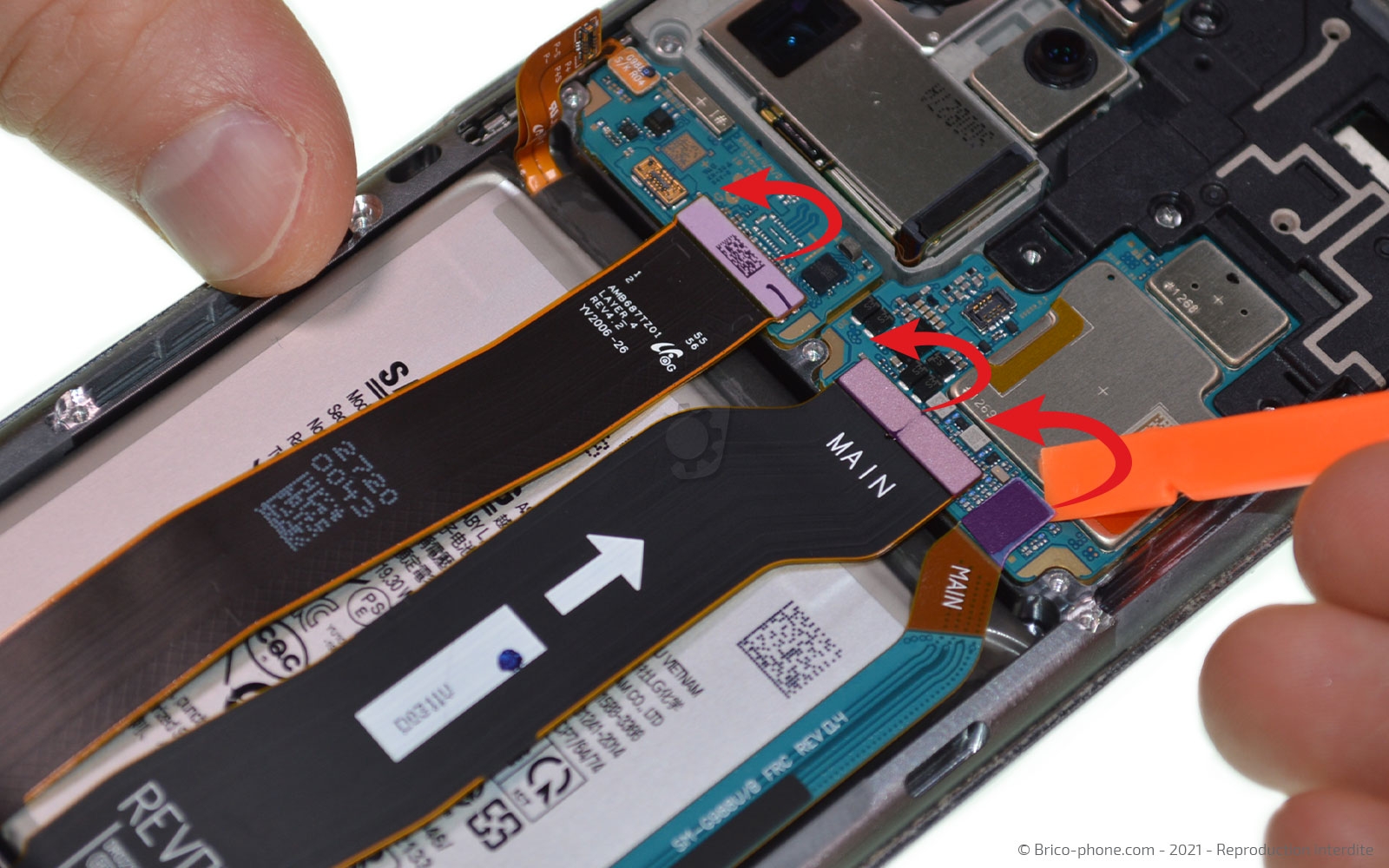

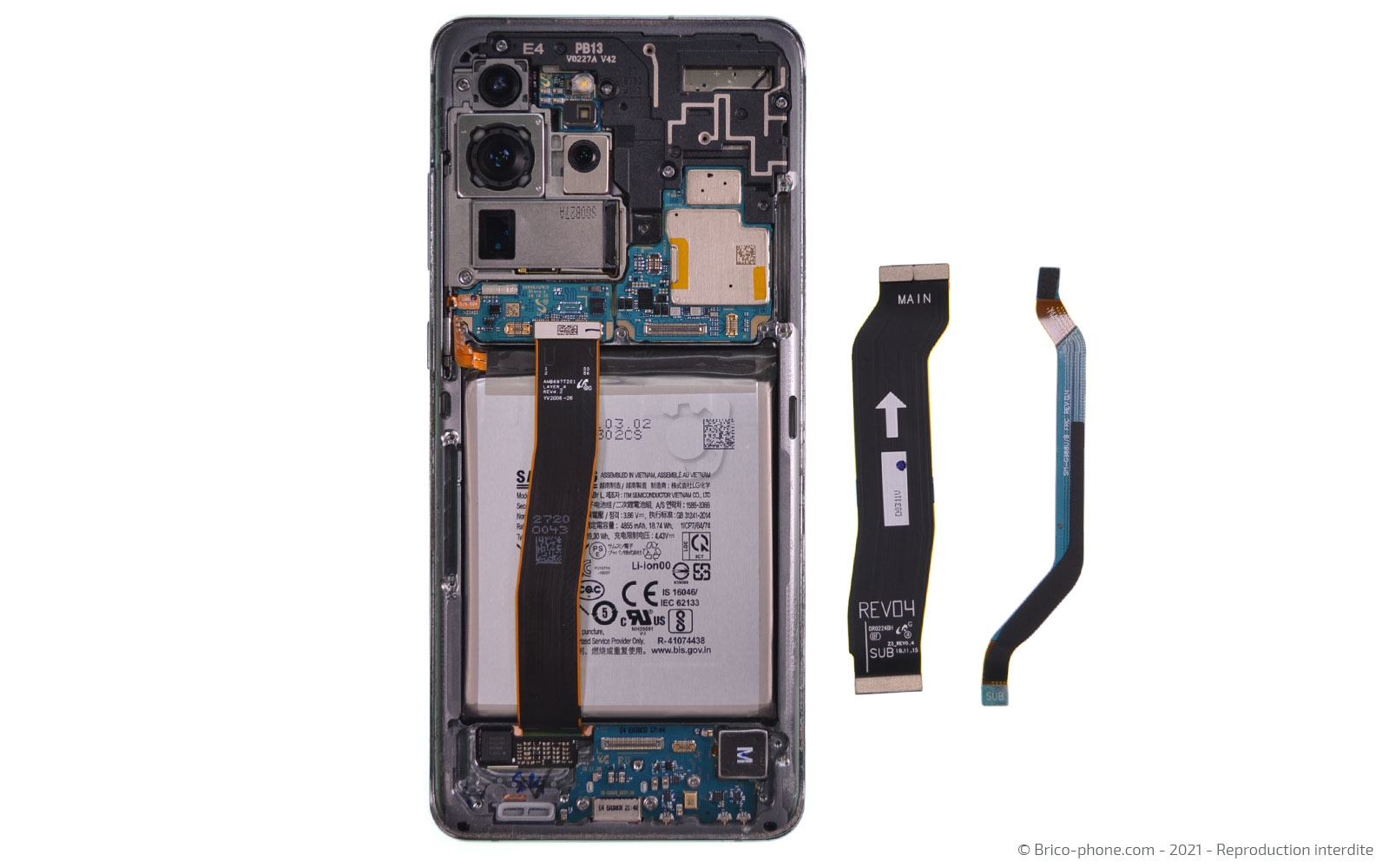

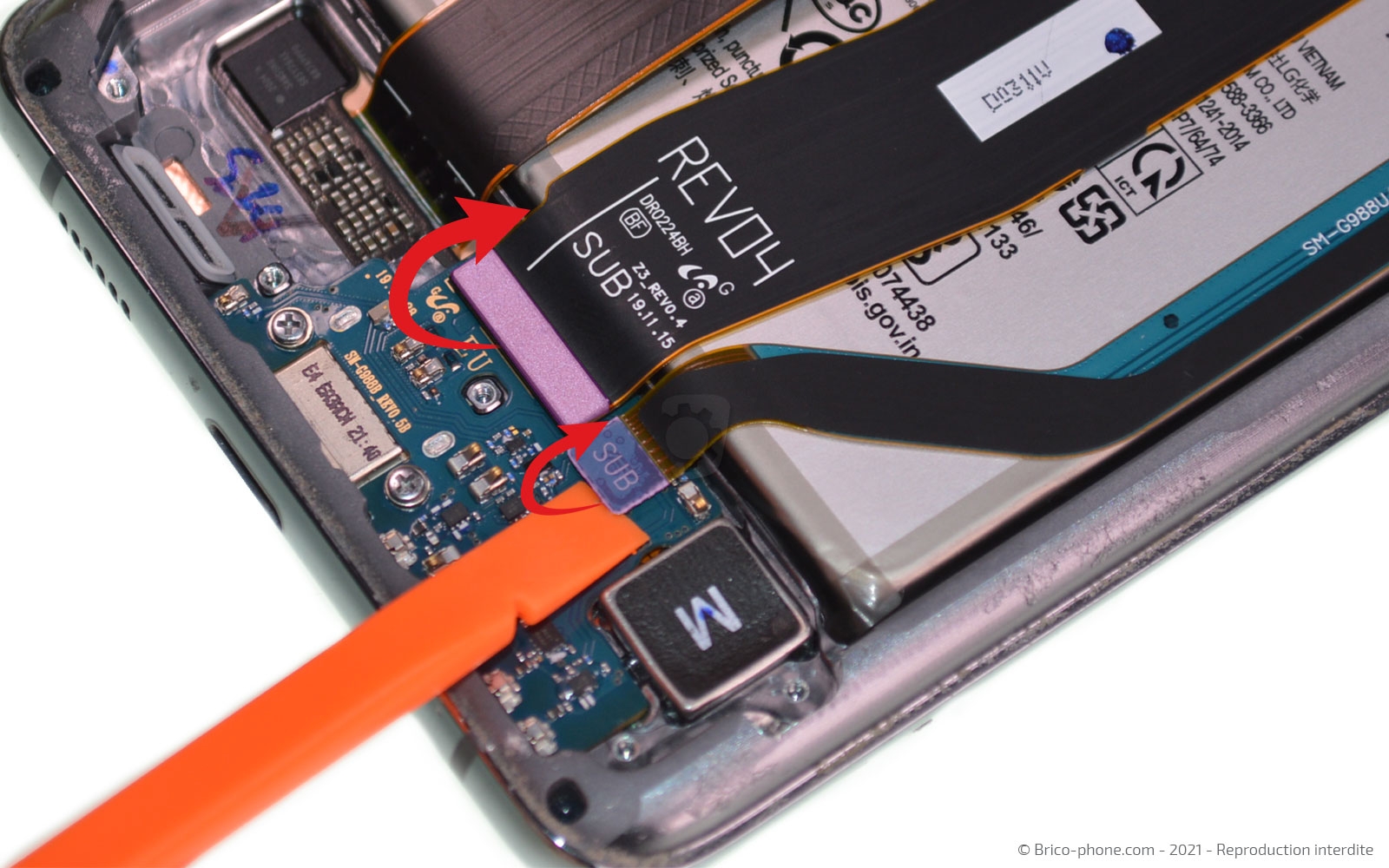

En vous aidant du levier en nylon, déconnectez la nappe de l'écran, celles de la rallonge d'interconnexion et du câble coaxial.

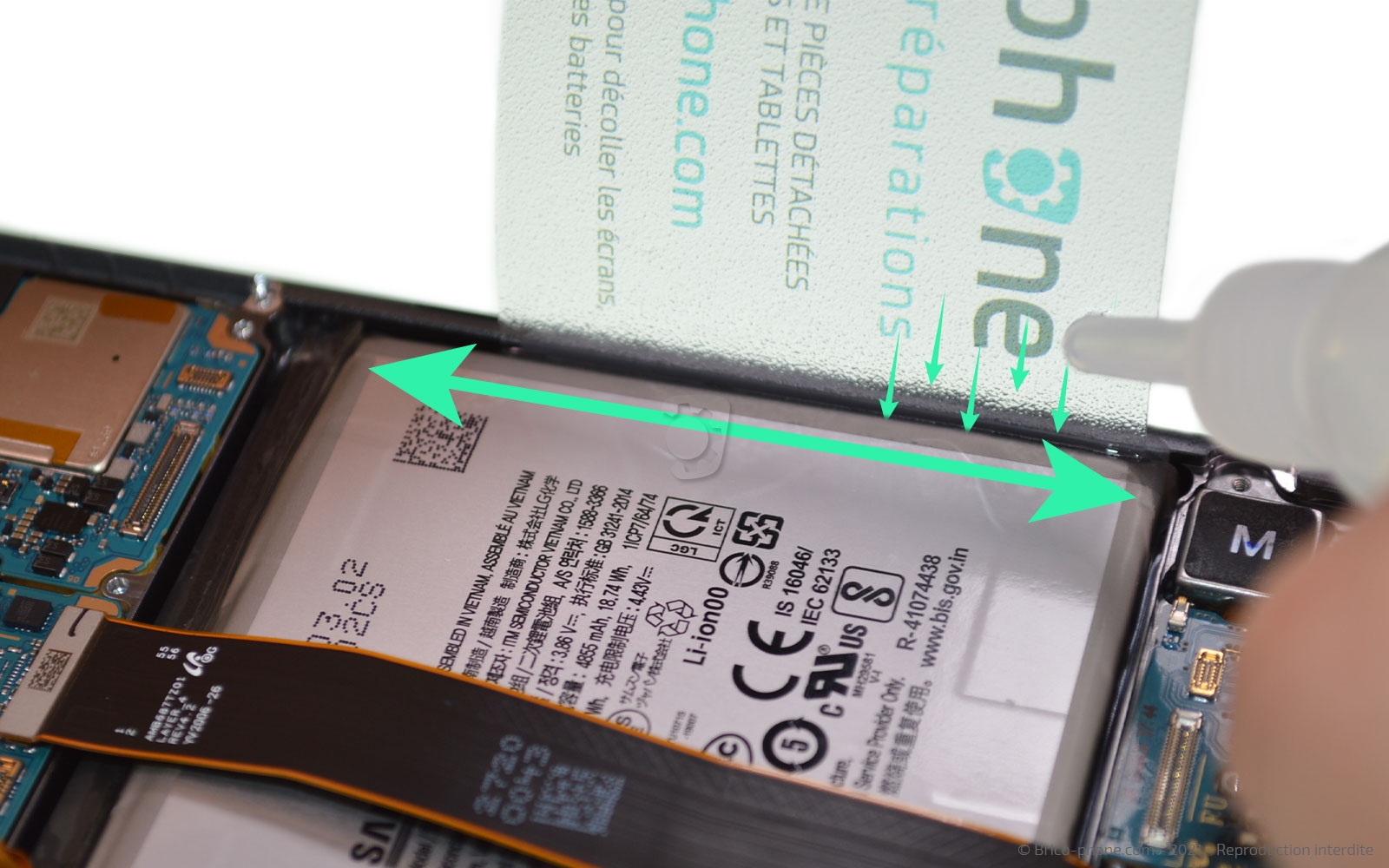

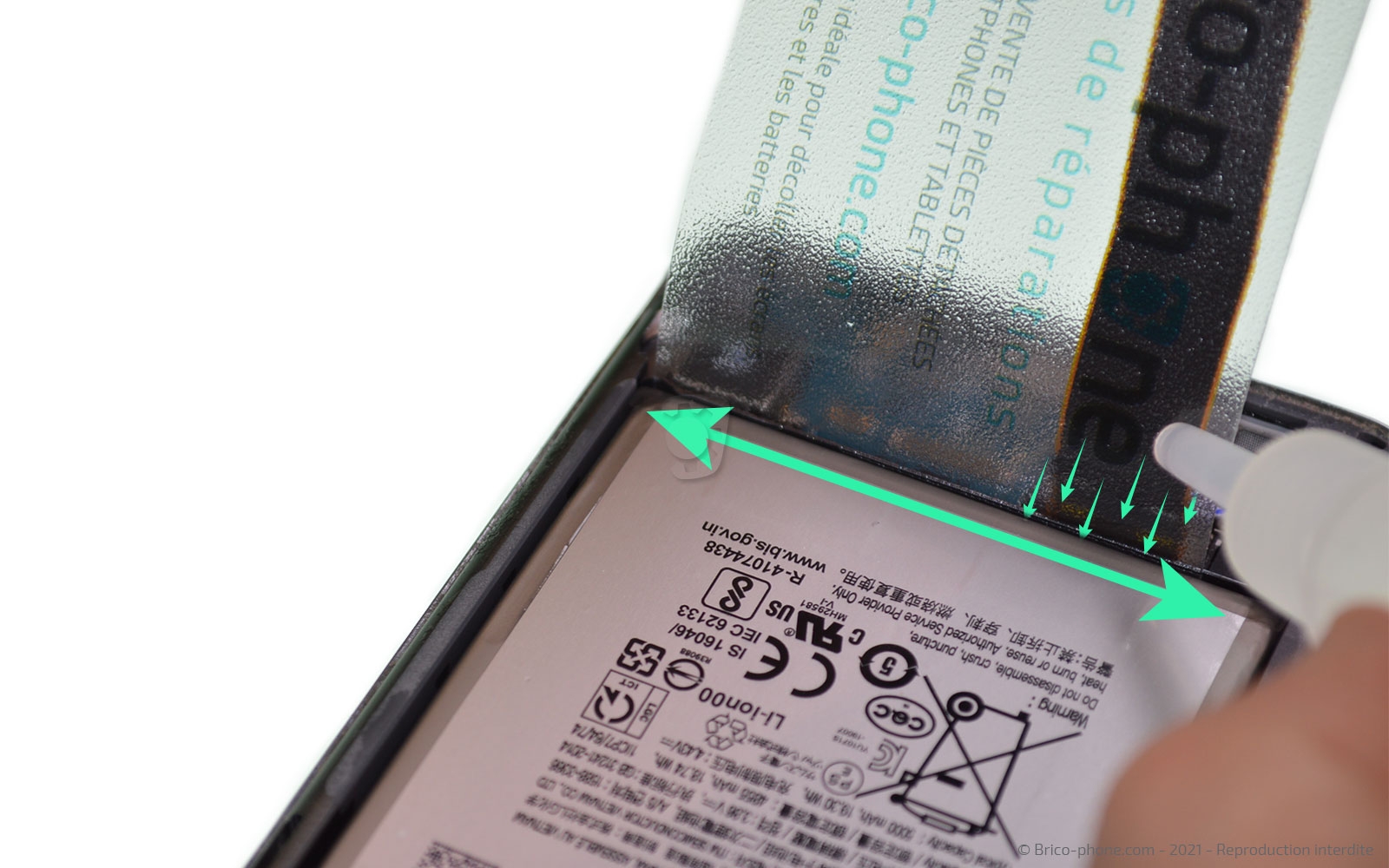

Pour décoller la batterie, nous vous conseillons d'utiliser le liquide iRemover qui permet des ramollir les adhésifs se trouvant sous le composant.

Pour cela, disposez la carte transparente entre le châssis et la batterie afin de pouvoir faire couler le produit sous la pièce.
Réalisez cette manipulation à droit et en bas du composant.

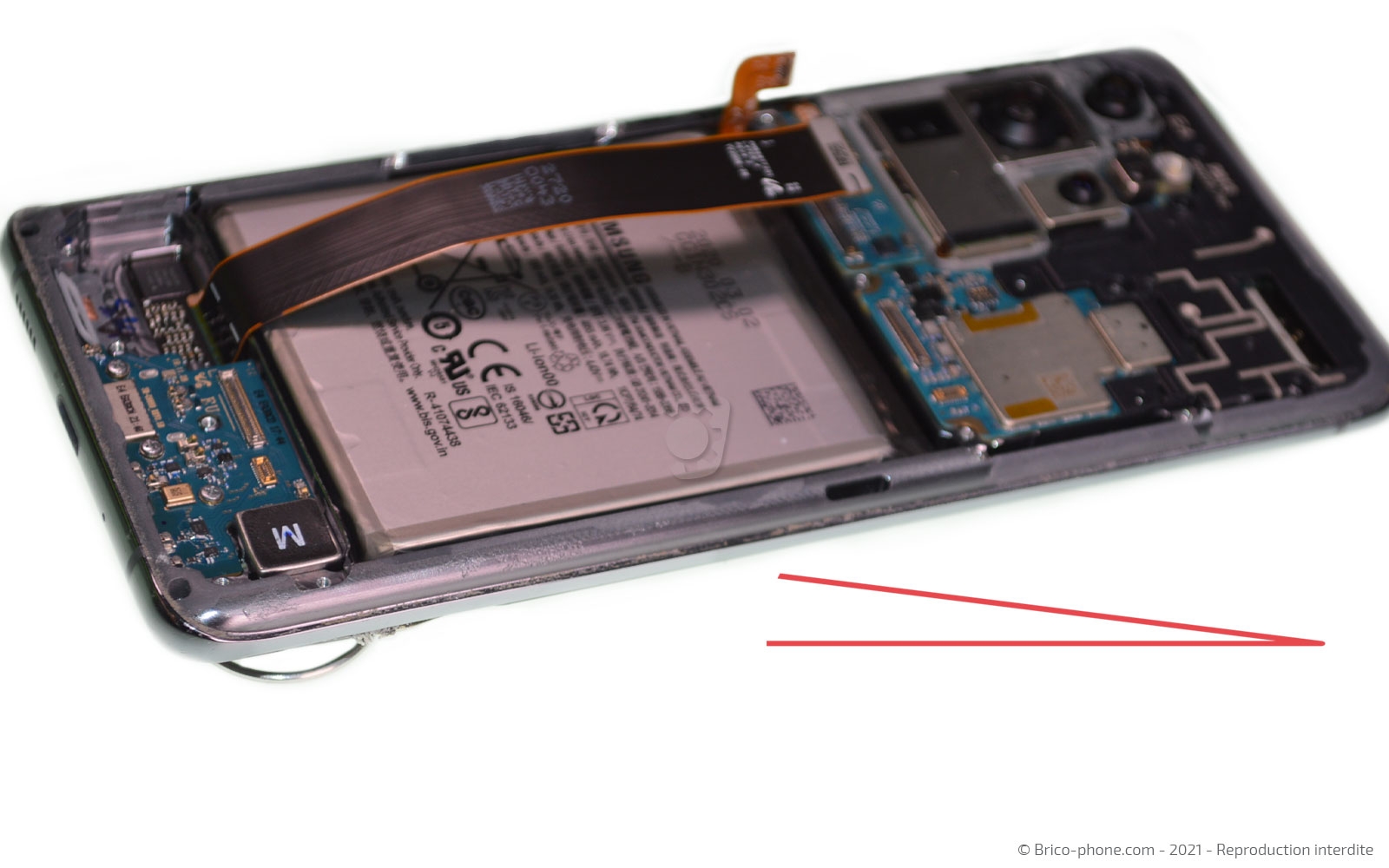

Disposez votre téléphone sur la ventouse de manière à incliner l'appareil afin de laisser poser le liquide environ de 30 minutes.

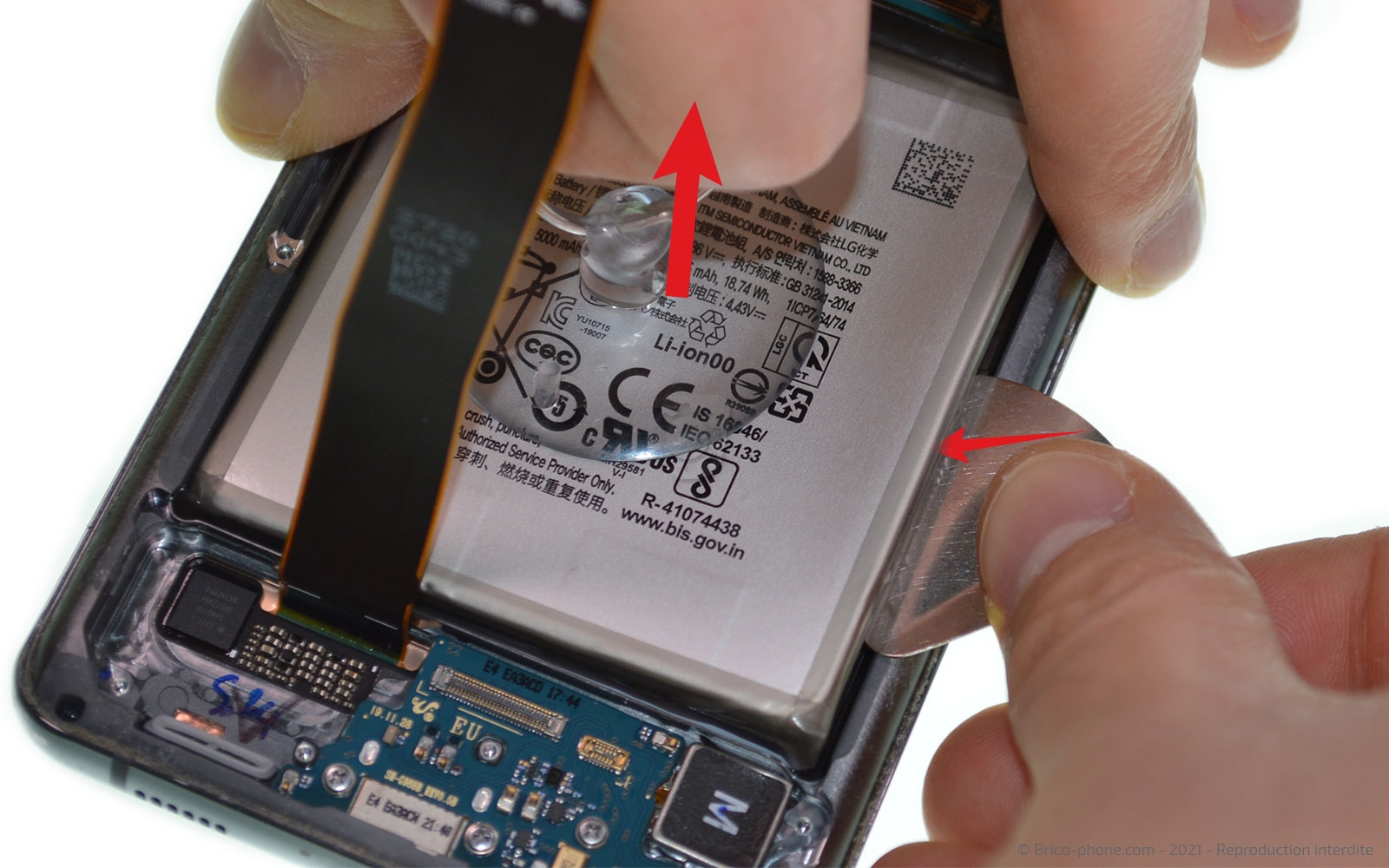

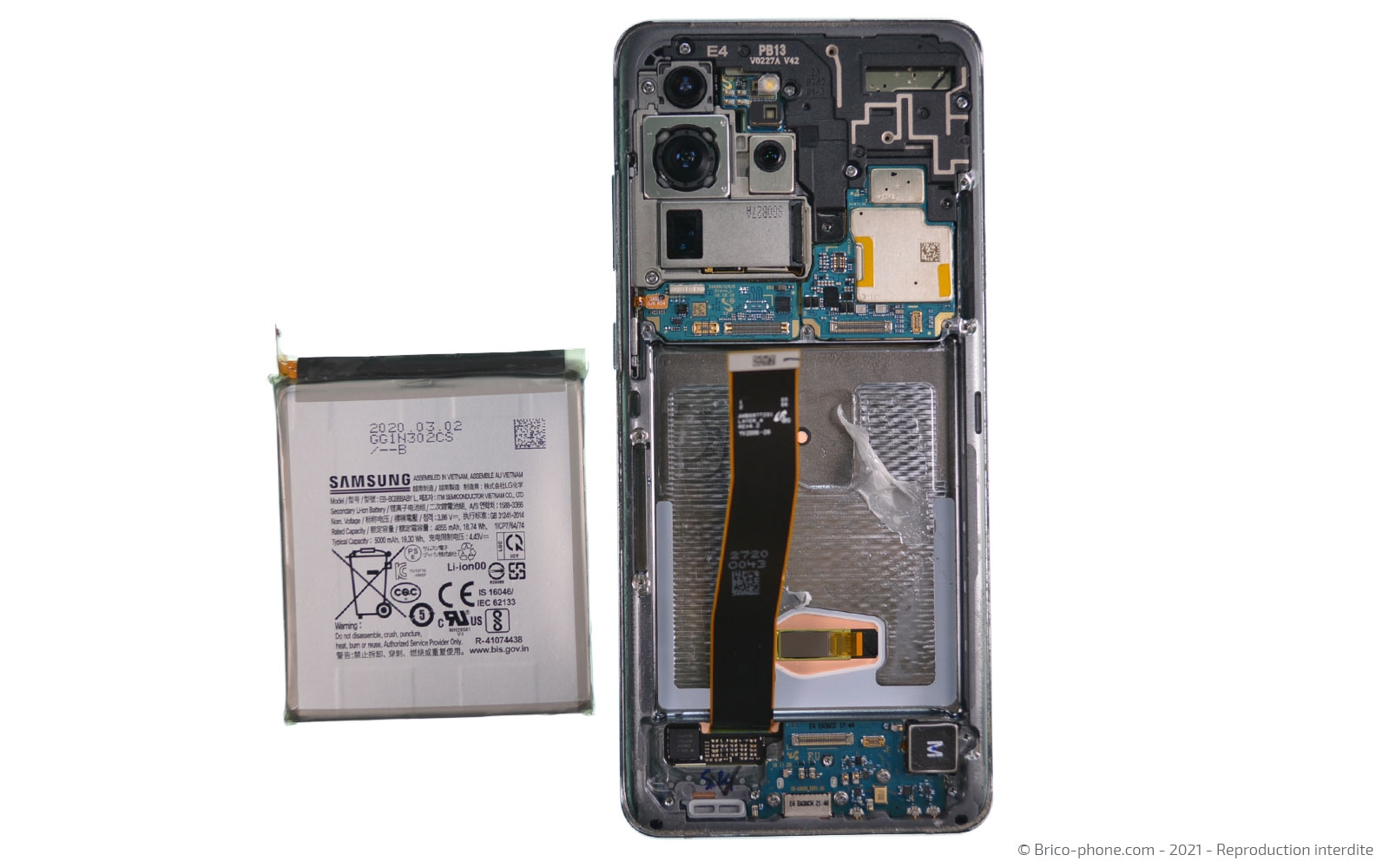

Collez la ventouse sur la batterie et insérez le médiator en métal de façon à pouvoir faire levier et sortir la batterie de votre Samsung Galaxy S20 Ultra.

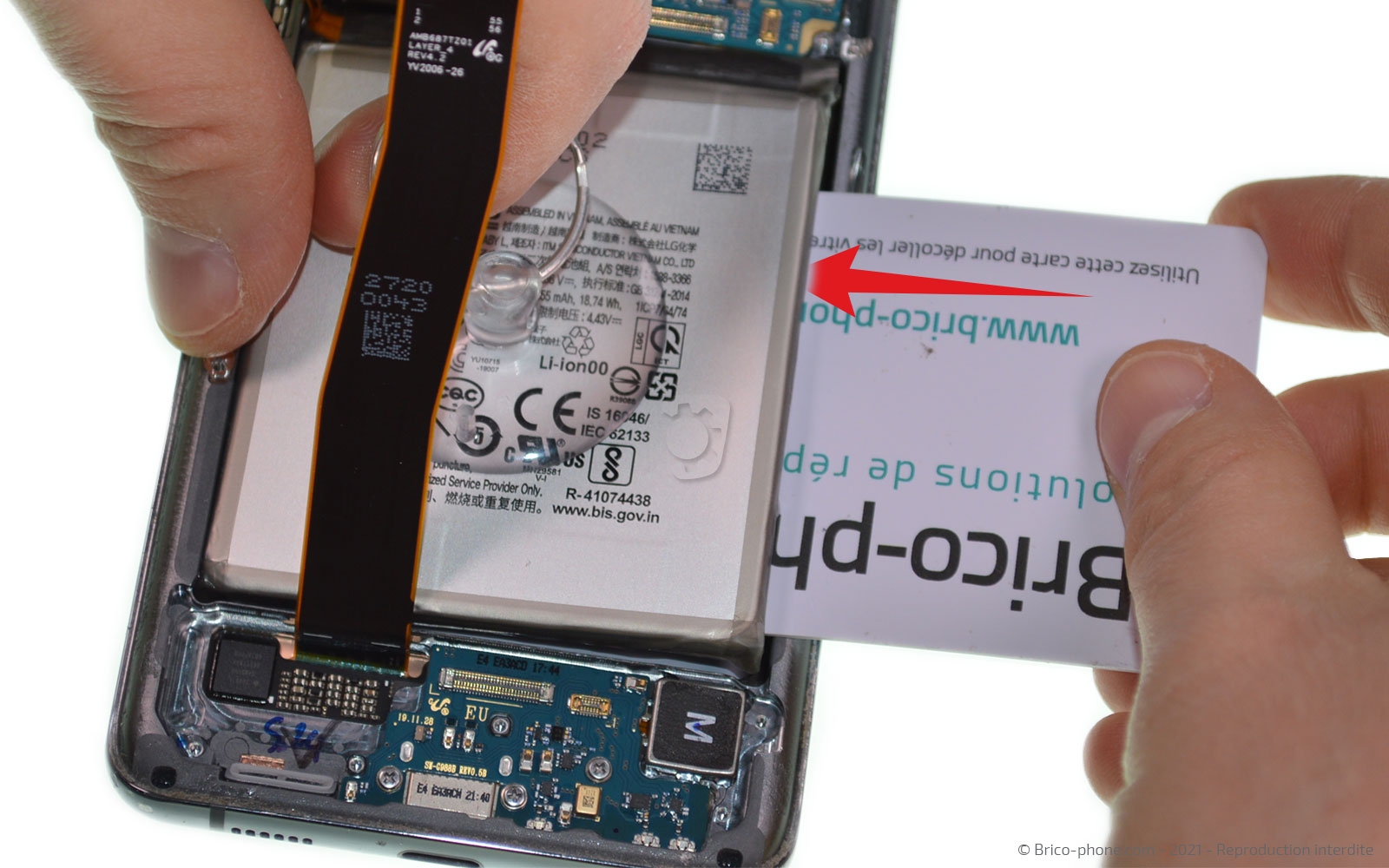

Vous pouvez également utiliser la carte en PVC pour terminer le décollage.

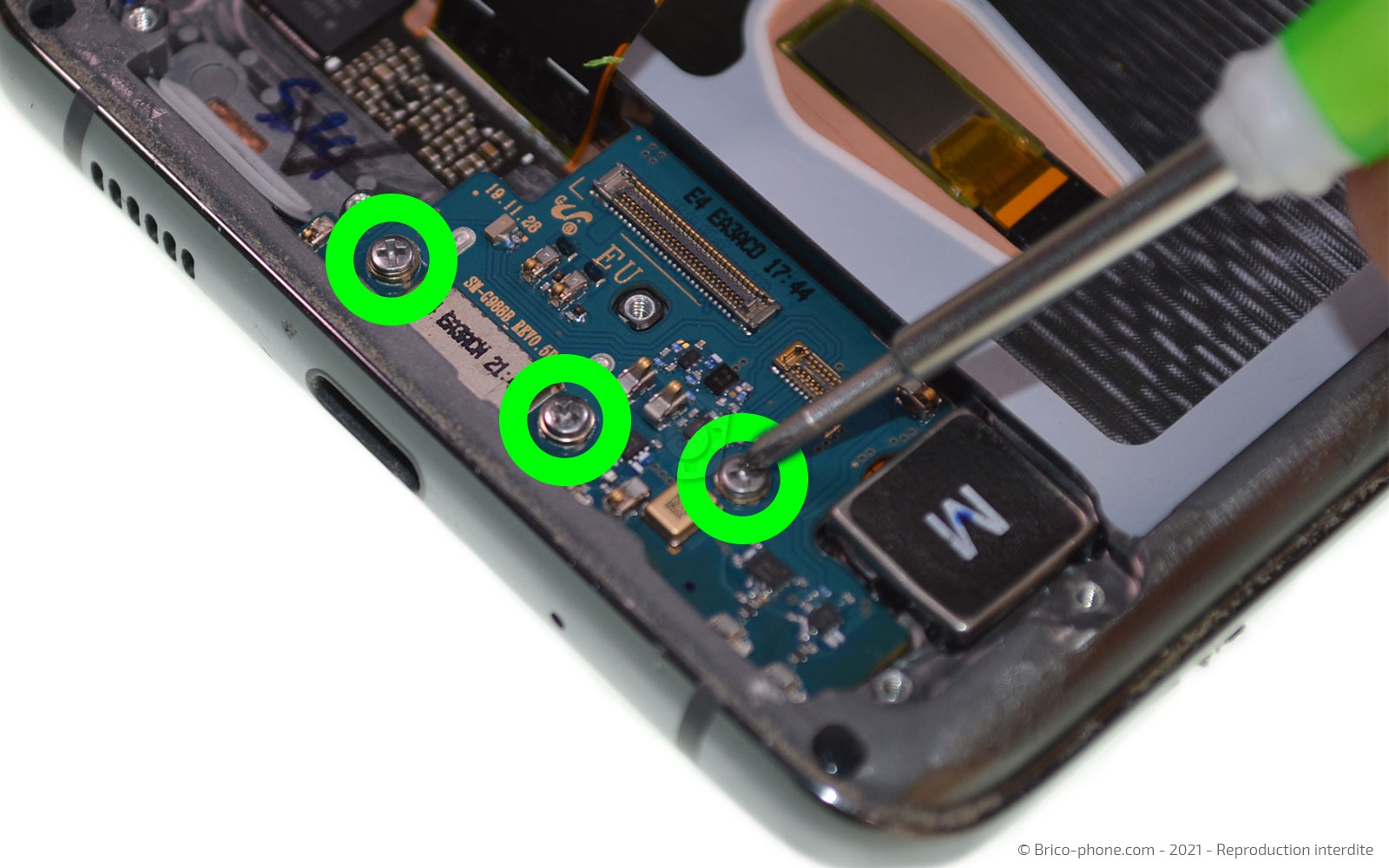

Avec le même tournevis, sortez les trois vis retenant le connecteur de charge au châssis.

Glissez ensuite le spudger sous le dock pour l'extraire du bloc écran.

Disposez les éléments (vis et composant) sur le patron d'aide au montage.

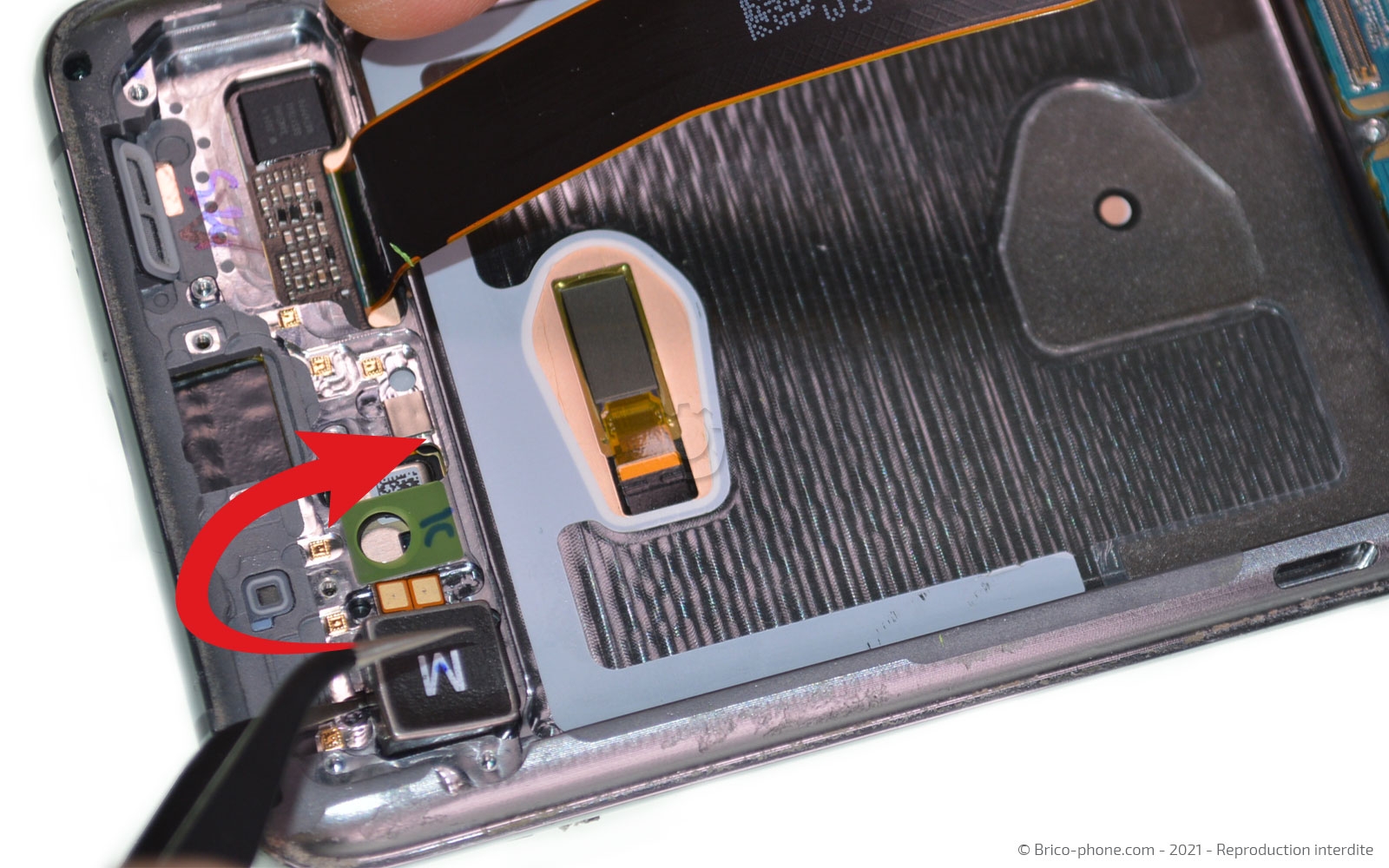

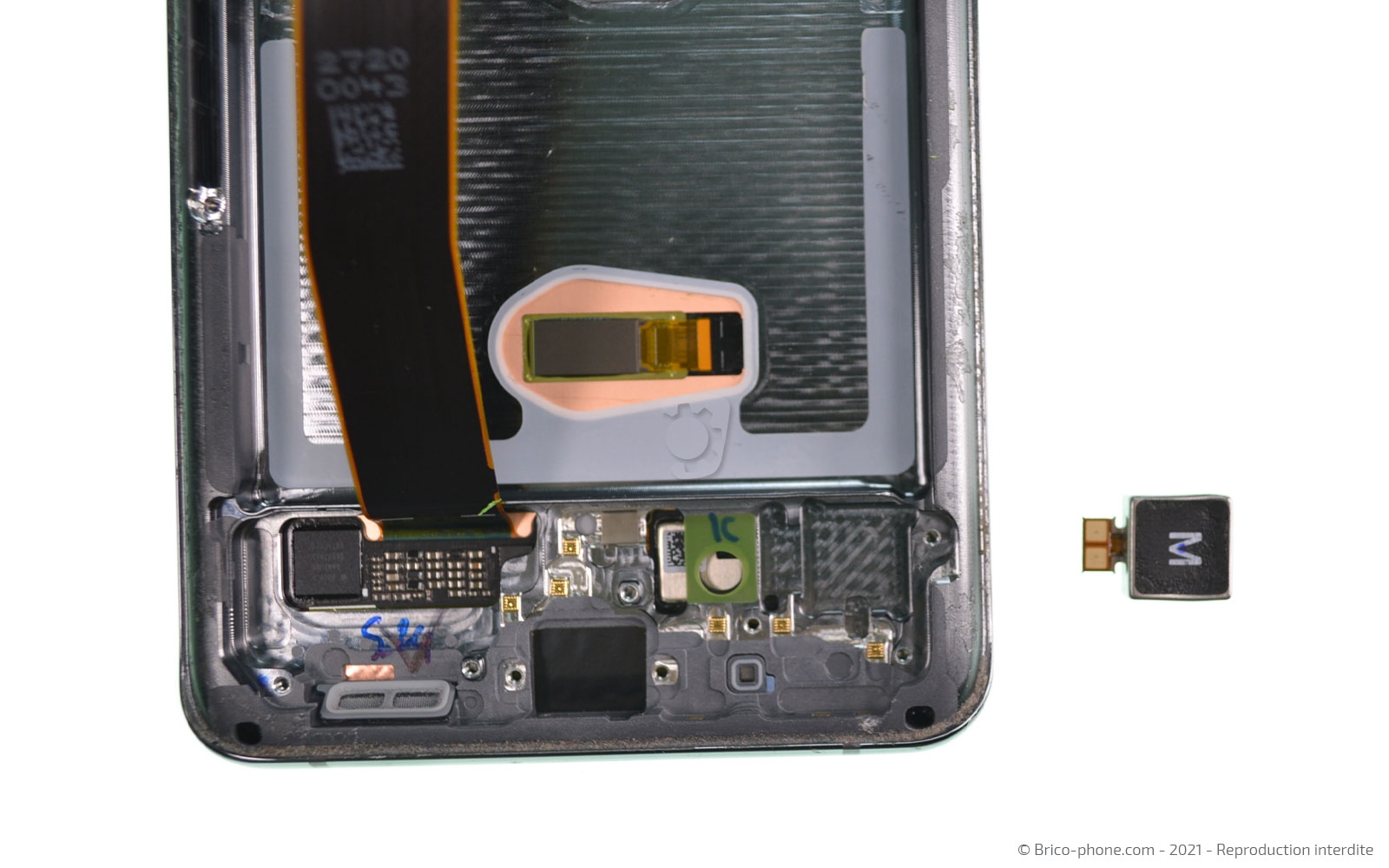

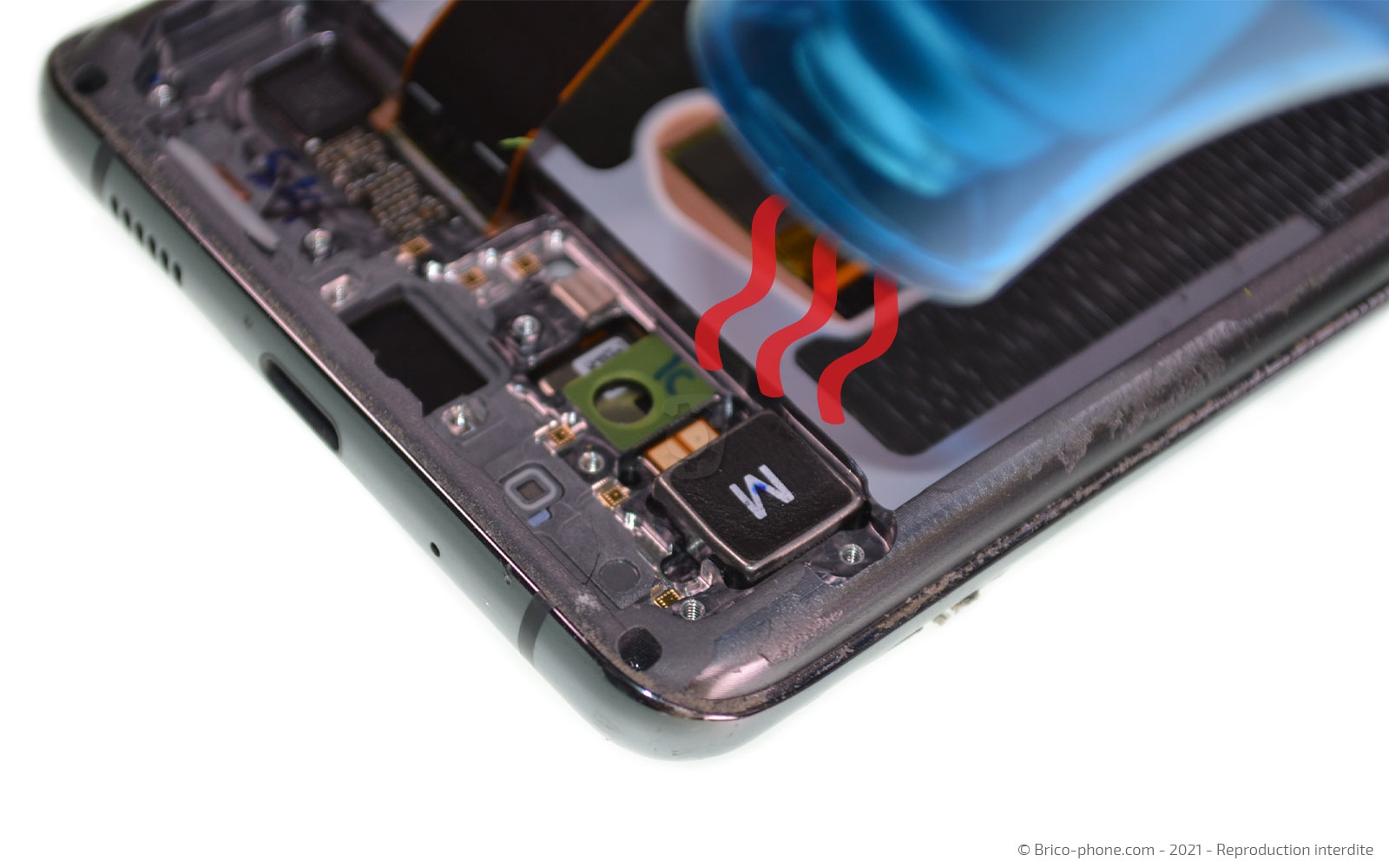

Pour décoller le vibreur à l'aide de la pincette, vous devez d'abord le chauffer.

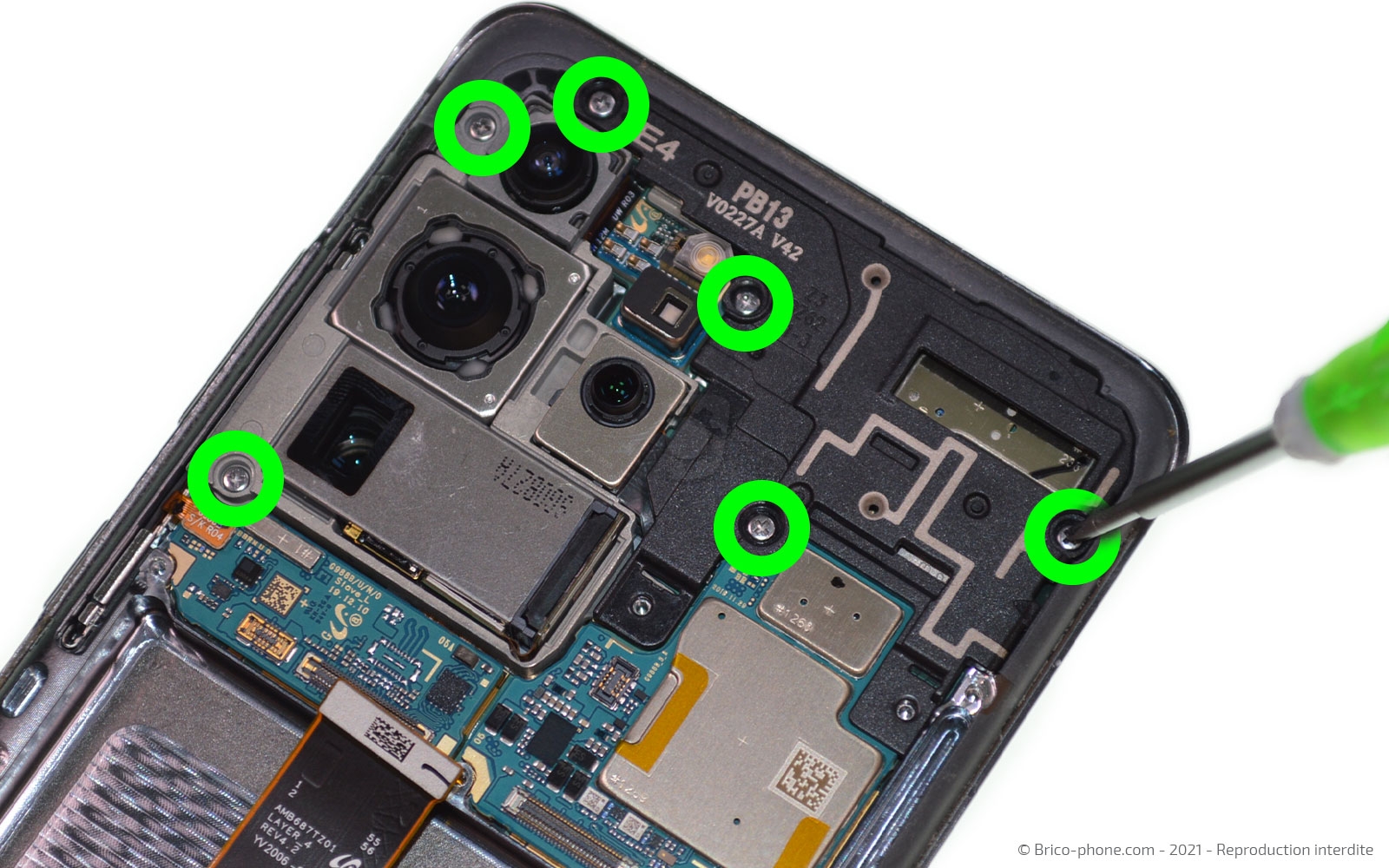

Sur la partie haute de votre téléphone, retirez les 6 vis cruciforme pour accéder à la carte mère.

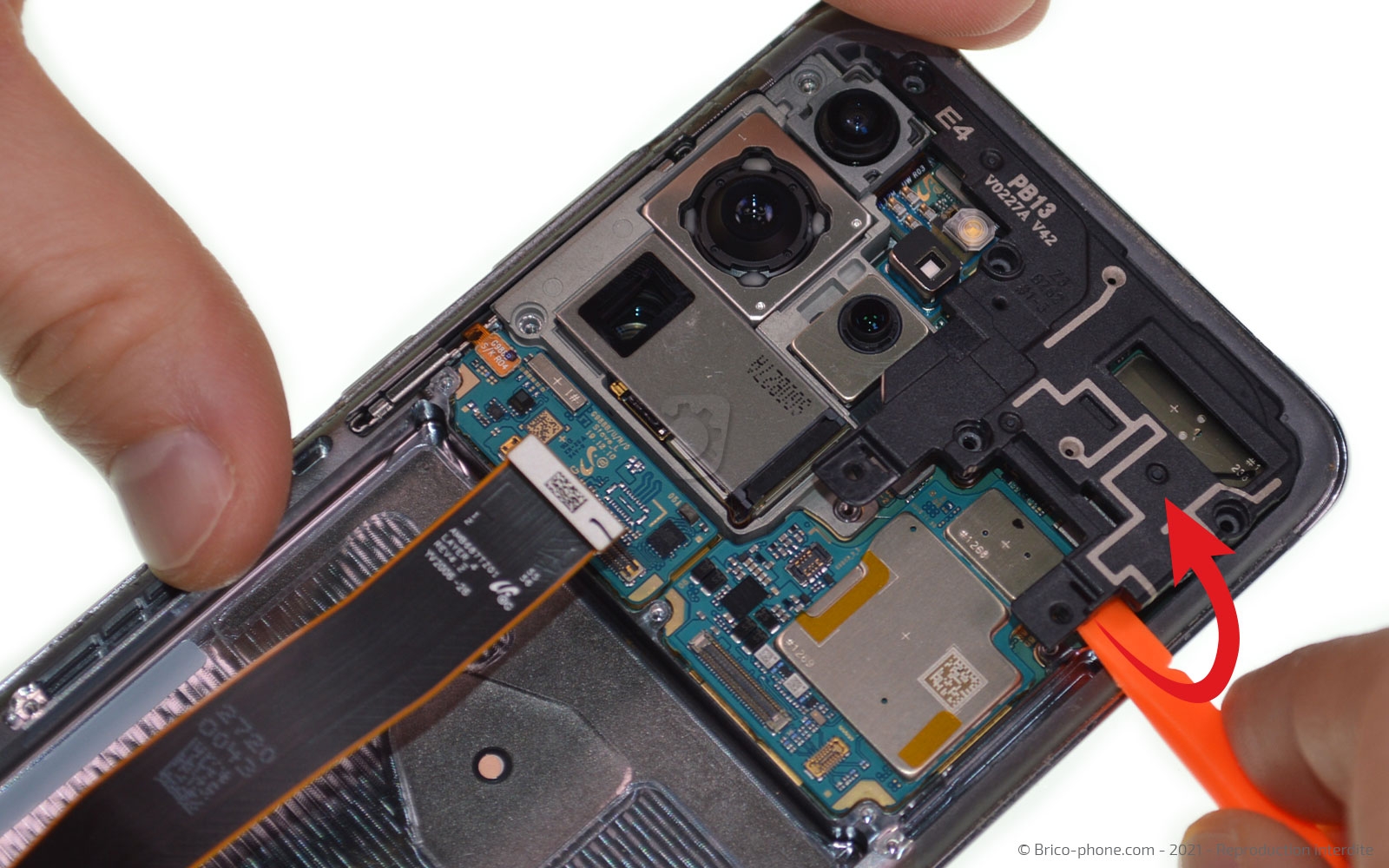

Passez le levier sous le cache en plastique pour le retirer de l'appareil.

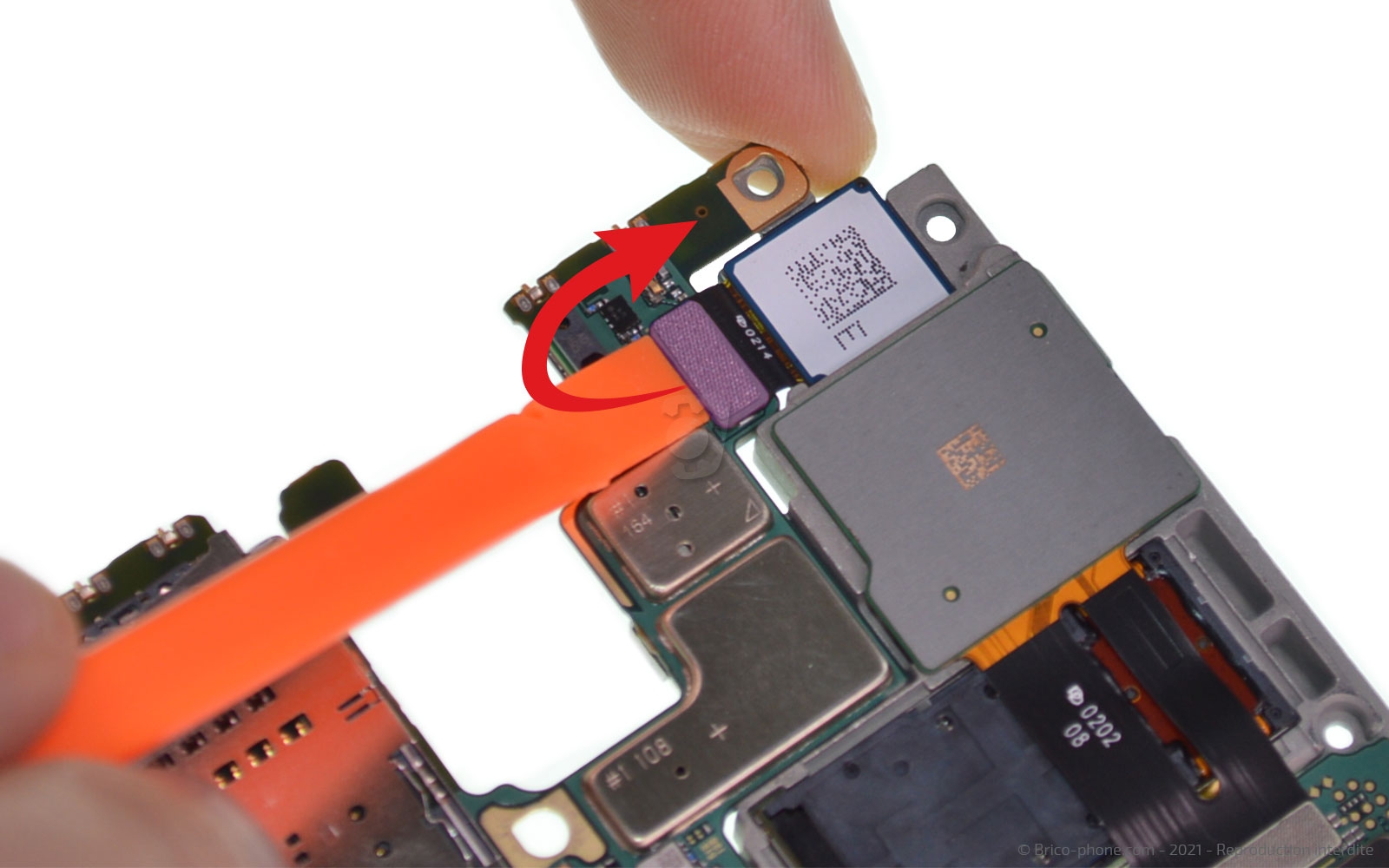

Déconnectez la nappe de la caméra frontale ainsi que celle des boutons.

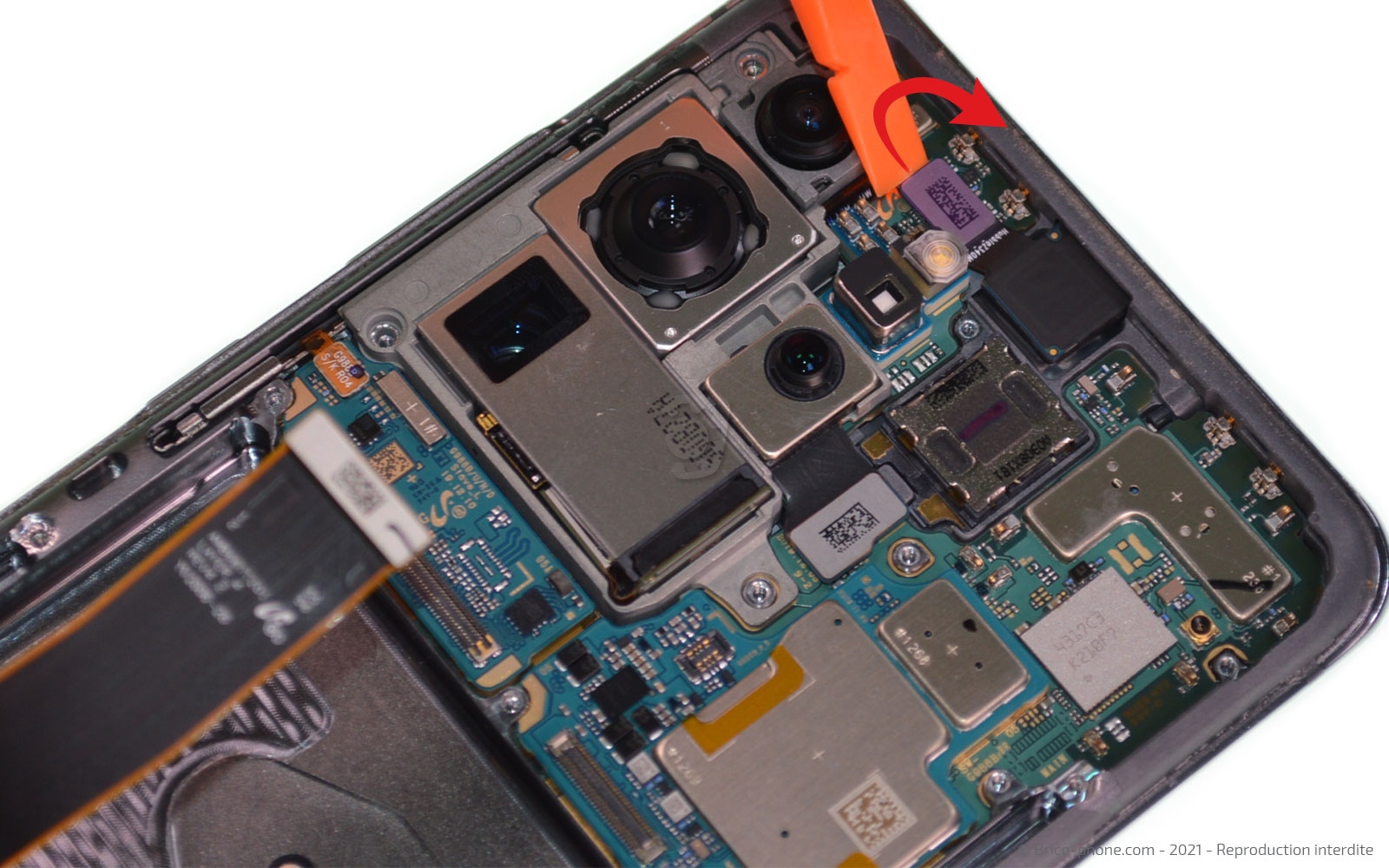

Ensuite, il ne vous reste plus qu'à basculer la carte mère vers l'extérieur pour la récupérer.

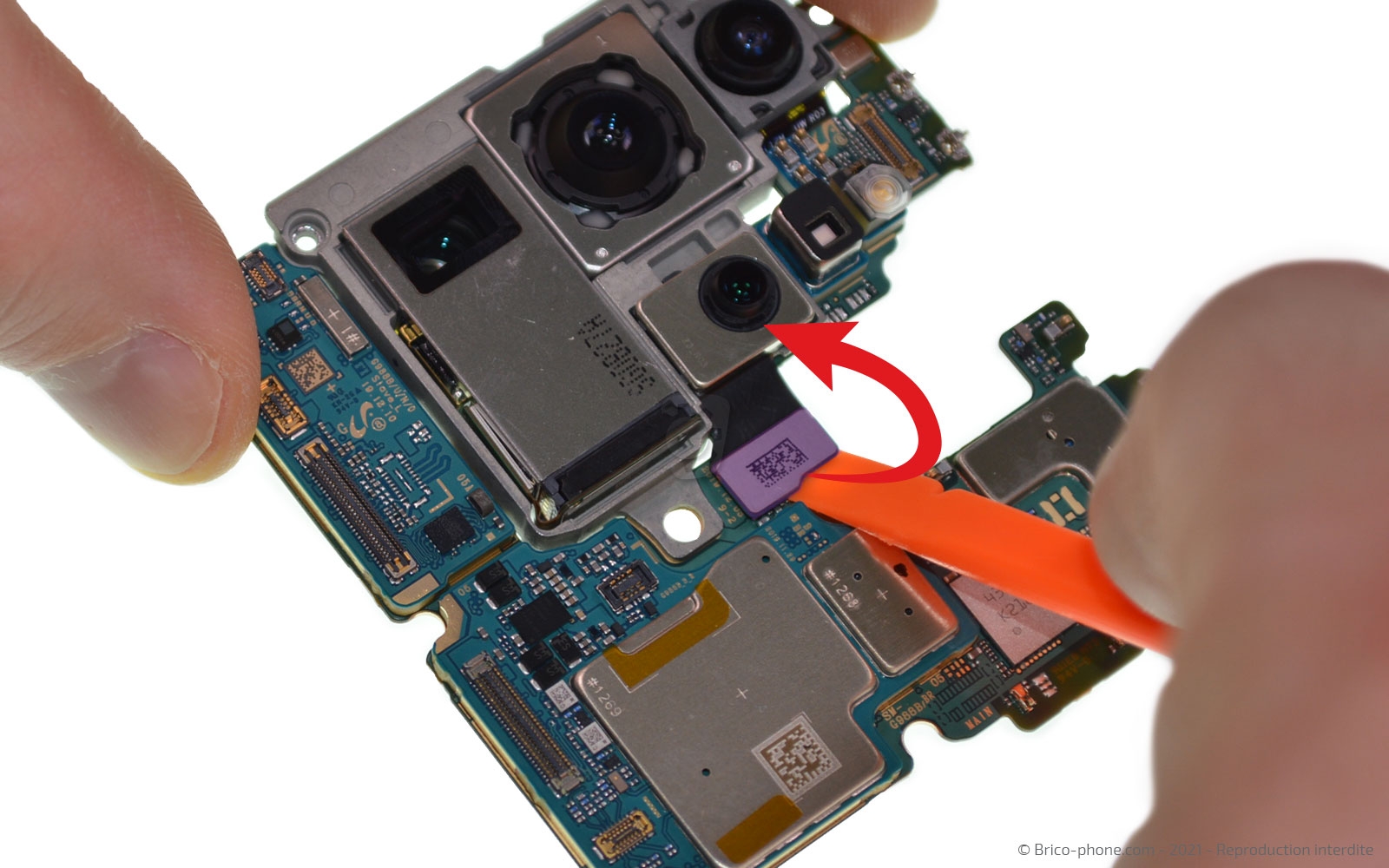

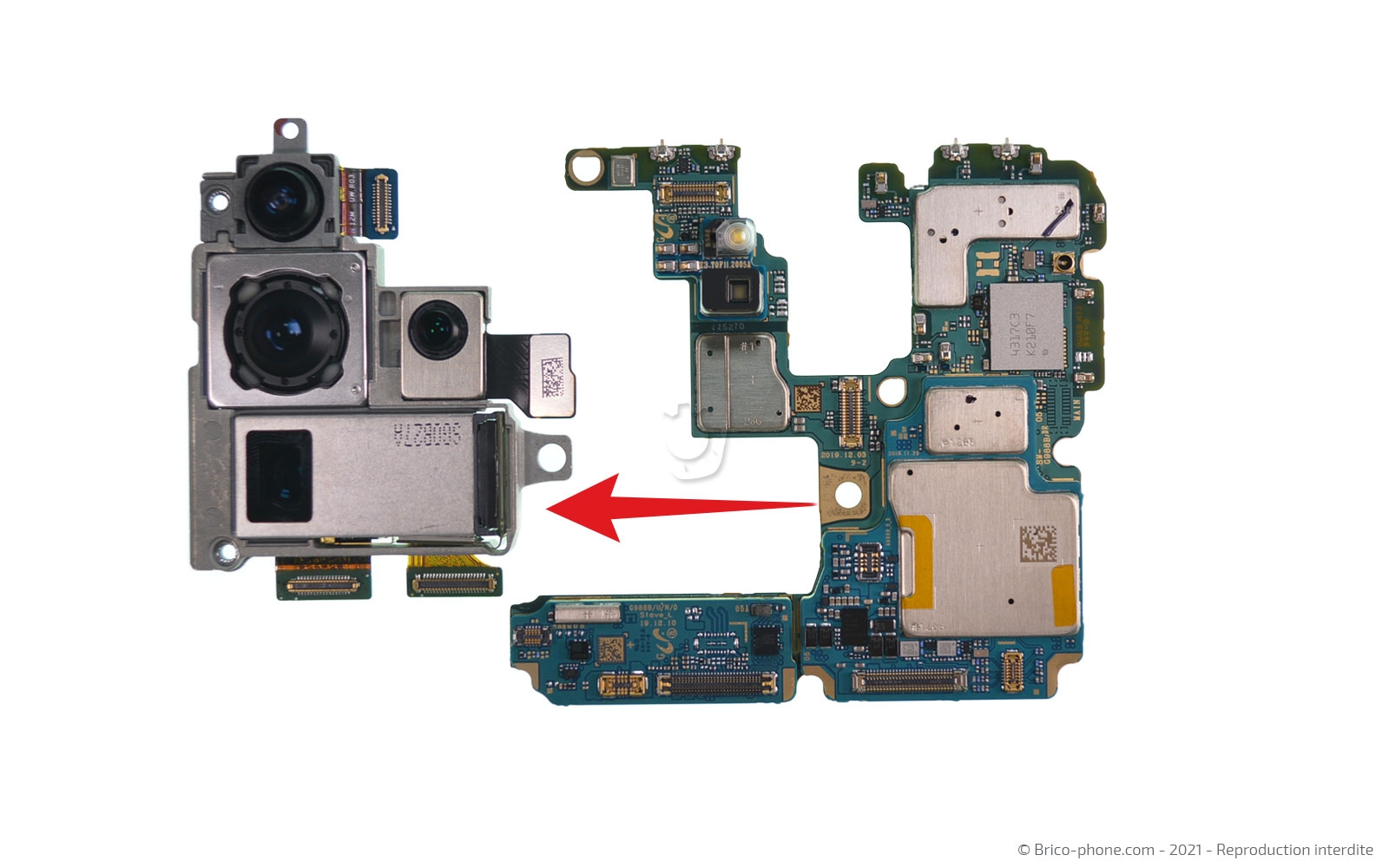

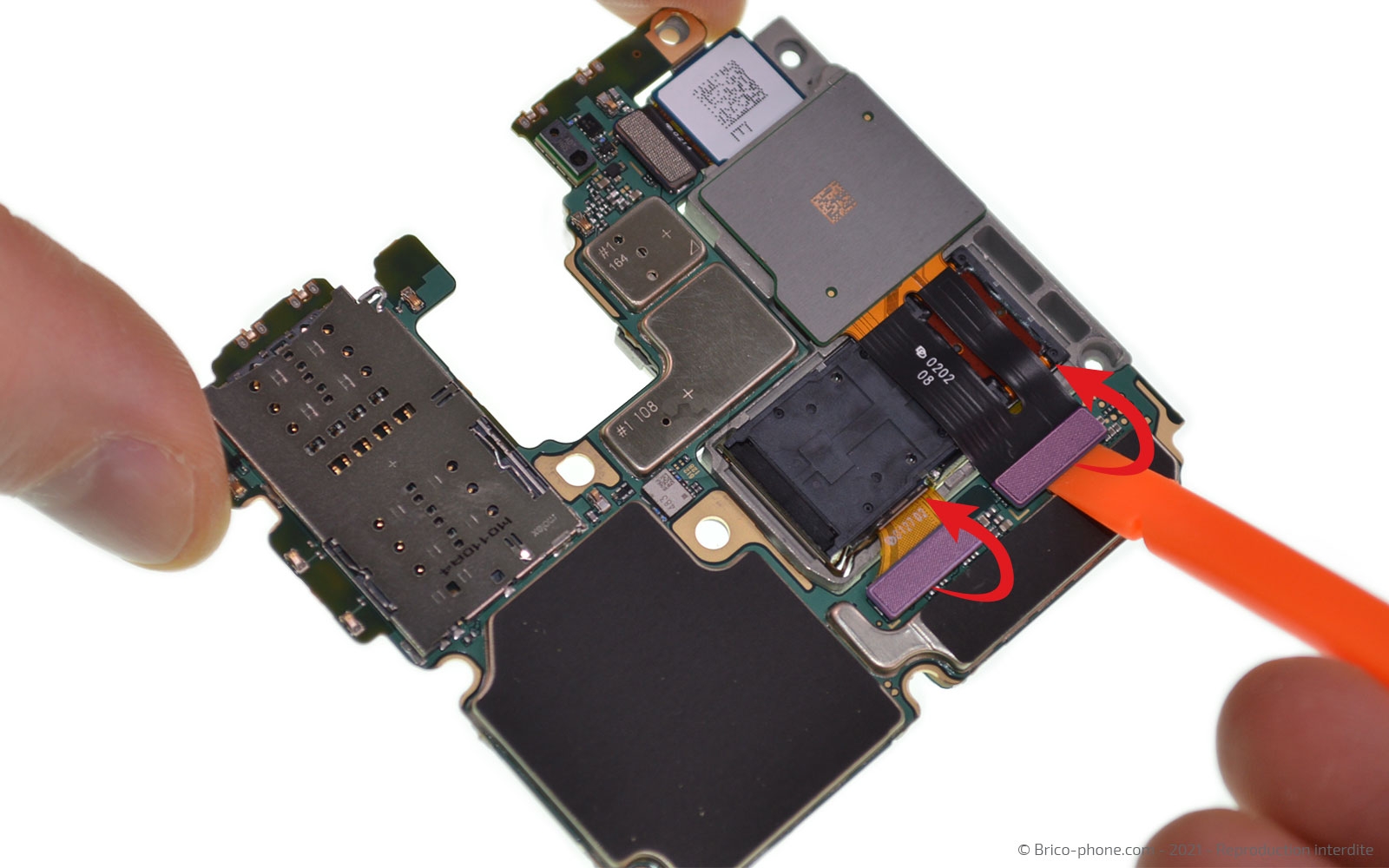

Toujours avec le même ustensile, débranchez les nappes des différents capteurs pour sortir le quadruple appareil photo.

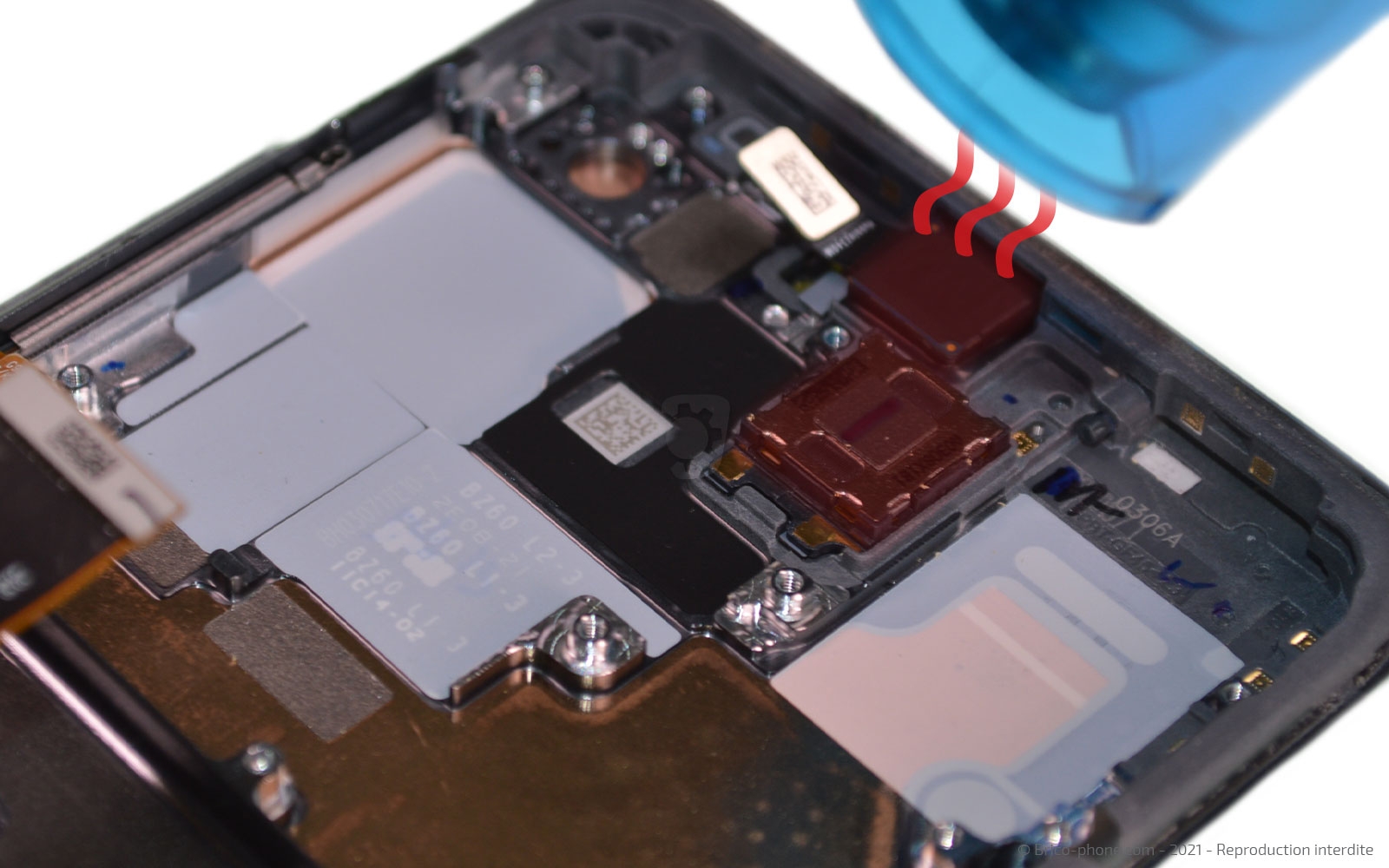

Chauffez légèrement les deux composants encore présent dans le bloc écran.

Glissez la brucelles sous l'écouteur de l'oreille pour le décoller avant de faite la même chose avec la caméra frontale.

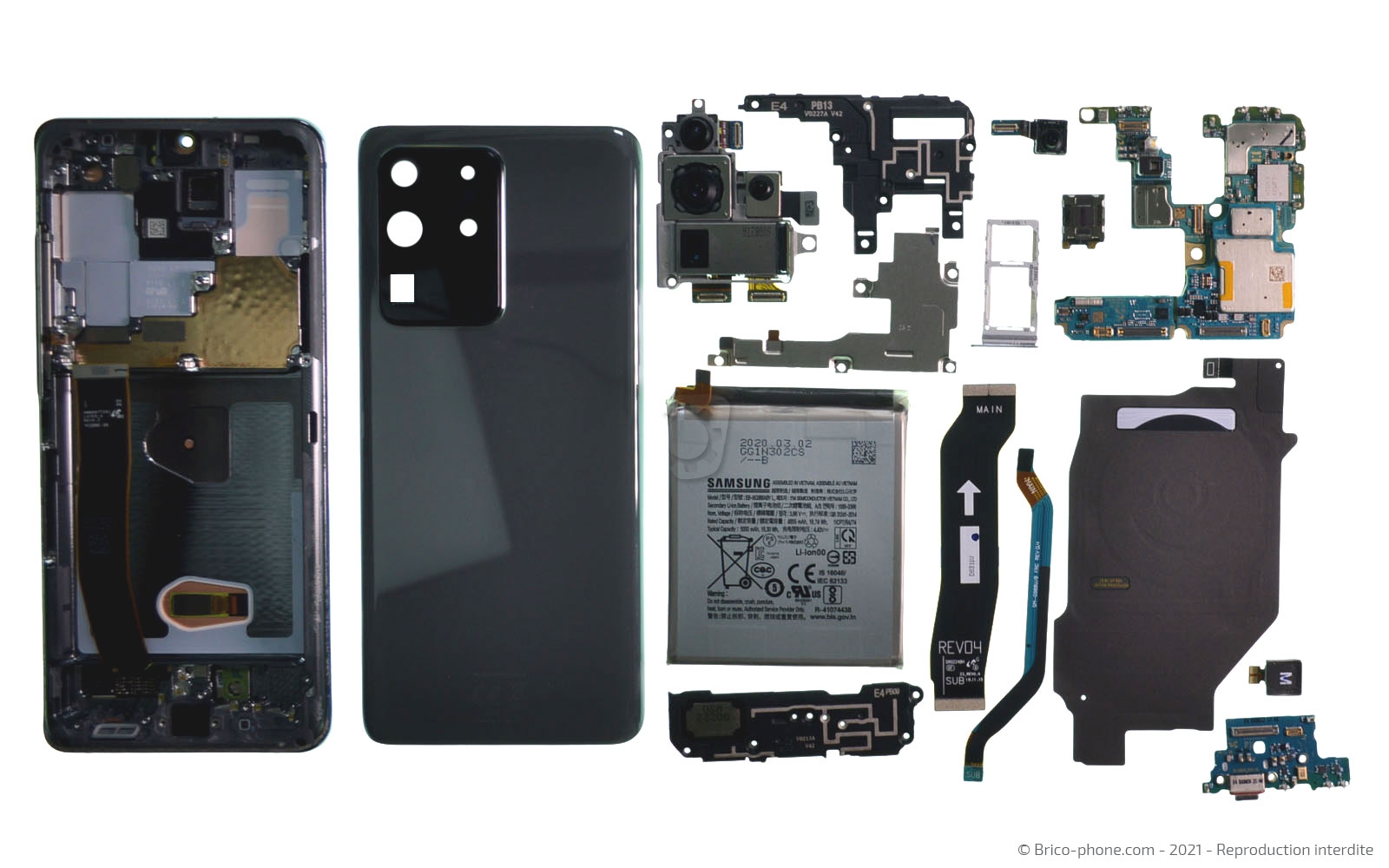

Voici la photo reprenant tous les composants de votre Samsung Galaxy S20 Ultra.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes dans le sens inverse.
