Changement de coque arrière sur iPhone 5C

Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.

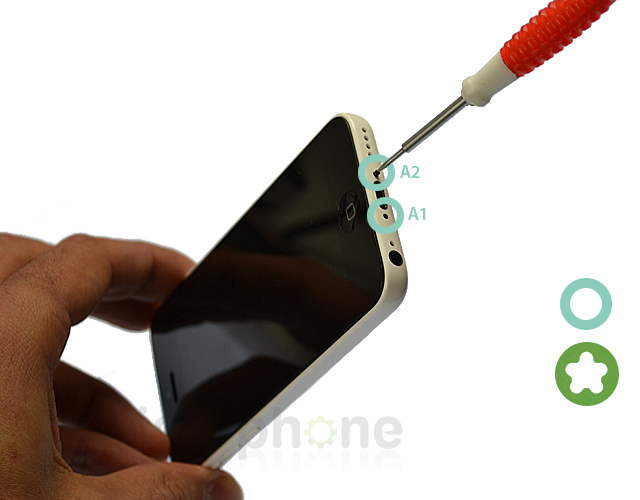

Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.

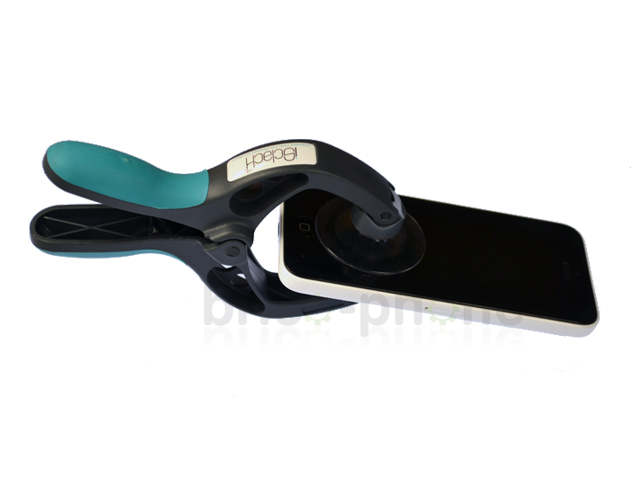

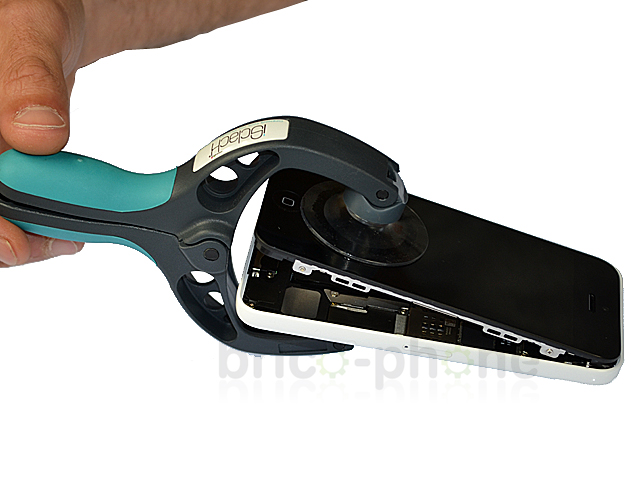

Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.

Ouvrez sur un angle d"environ 90° maximum

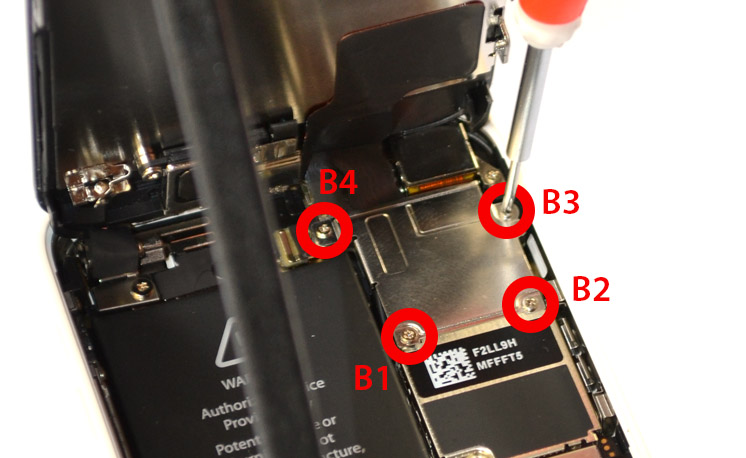

A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.

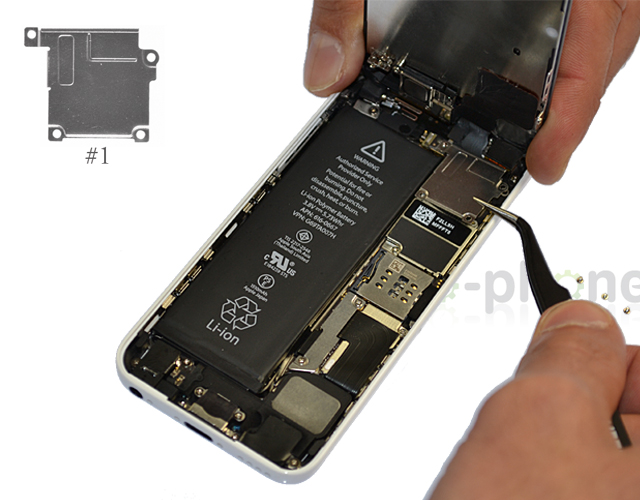

Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.

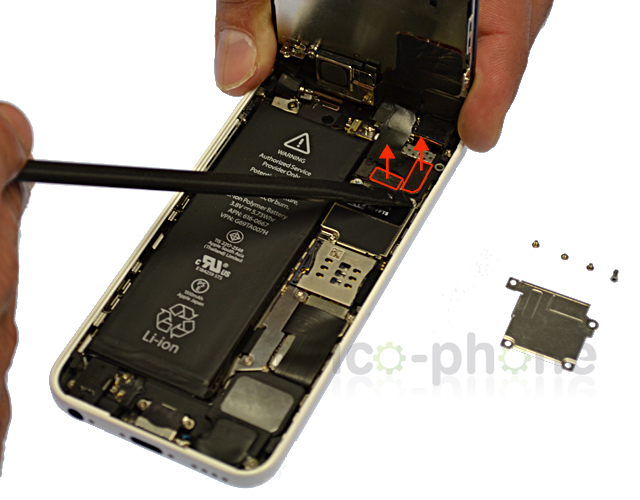

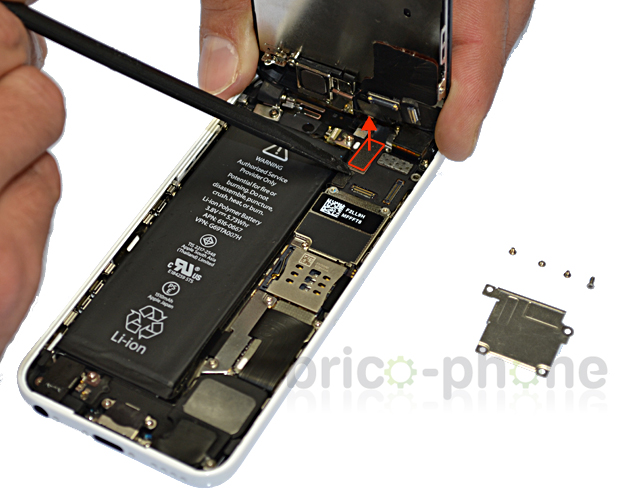

Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).

Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).

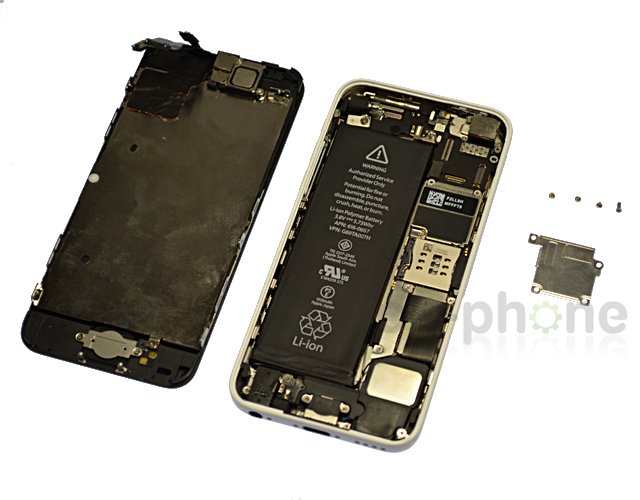

Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.

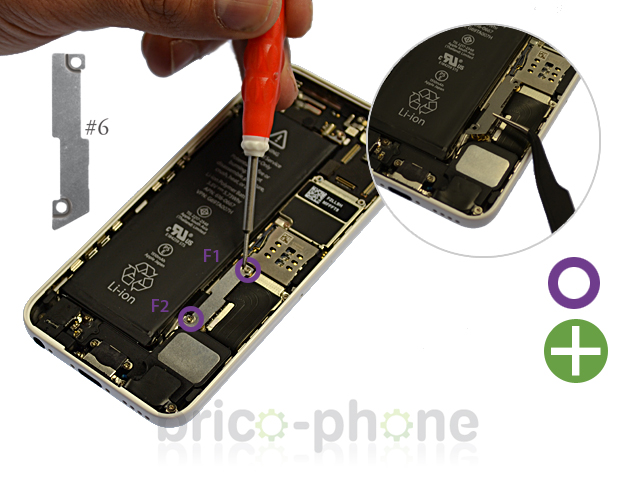

Dévisser les vis F1 et F2 qui maintiennent la plaquette métallique de protection des nappes de la batterie et du connecteur Dock (connecteur de charge). Utilisez ensuite la pincette pour l'extraire. Cette plaquette métallique se nomme #6 sur notre patron d'aide au montage.

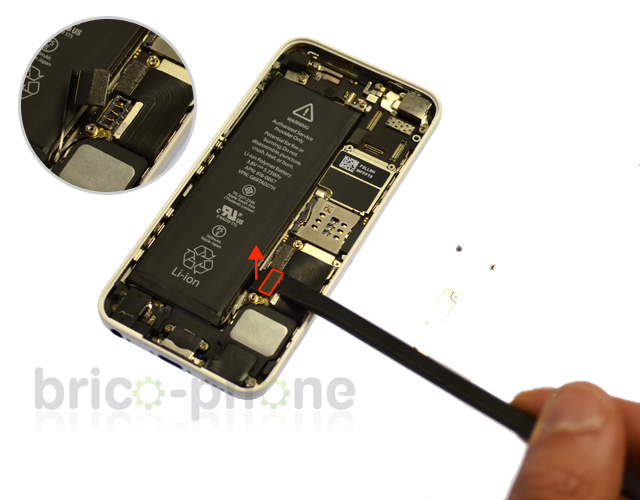

Vous pouvez maintenant déclipser la nappe de la batterie avec le levier plastique.

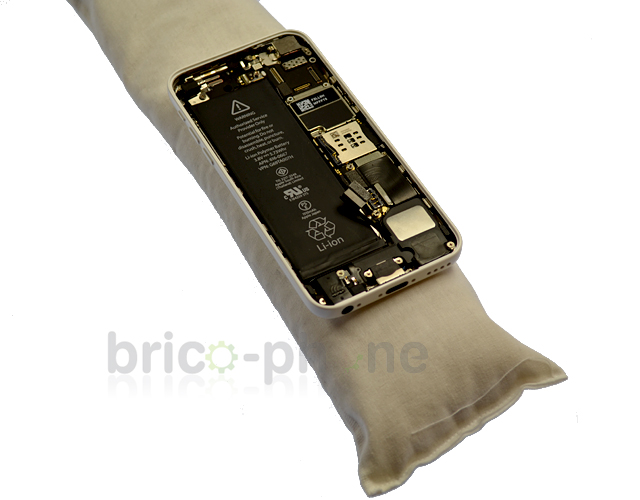

La batterie est généralement fortement collée au châssis sur les iPhone 5C. C'est pourquoi il est plus prudent avant d'essayer de la décoller de chauffer l'arrière de l'iPhone au niveau de la batterie. Vous pouvez pour cela le poser quelques minutes sur un coussin chauffant ou bien utiliser un sèche cheveux.

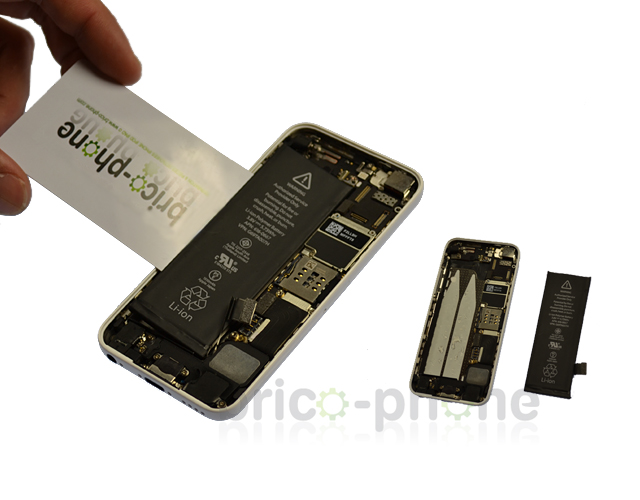

Enfin, prenez une carte plastique assez rigide puis glissez la délicatement entre le châssis et la batterie jusqu'à ce que celle-ci se décolle. Attention à l'insérer sur la gauche et non du côté de la carte mère pour ne pas endommager celle-ci.

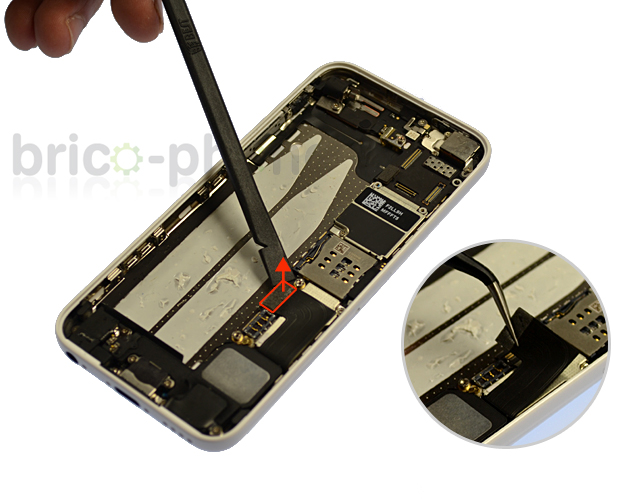

Toujours avec le levier plastique, déclipser la nappe du connecteur Dock.

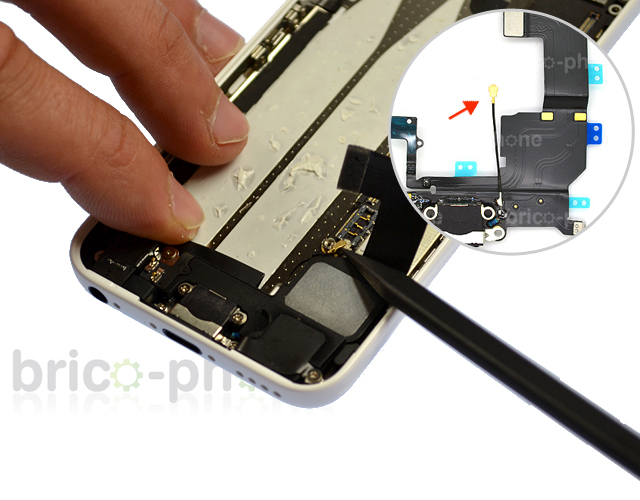

Utilisez cette fois-ci la pointe du levier plastique pour déconnecter le câble coaxial GSM.

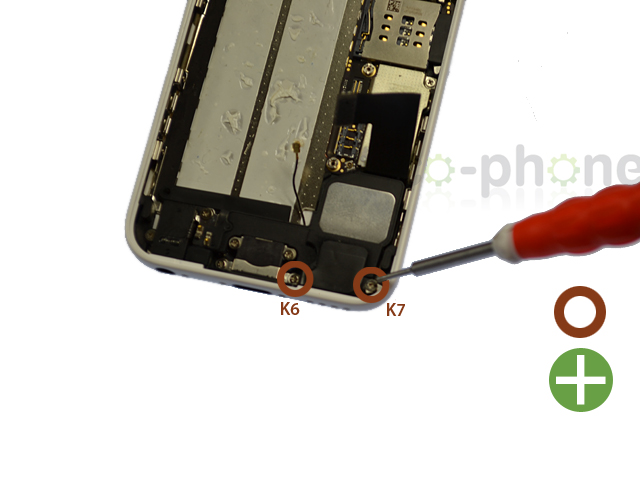

Retirer à présent les vis K6 et K7 du bloc haut-parleur.

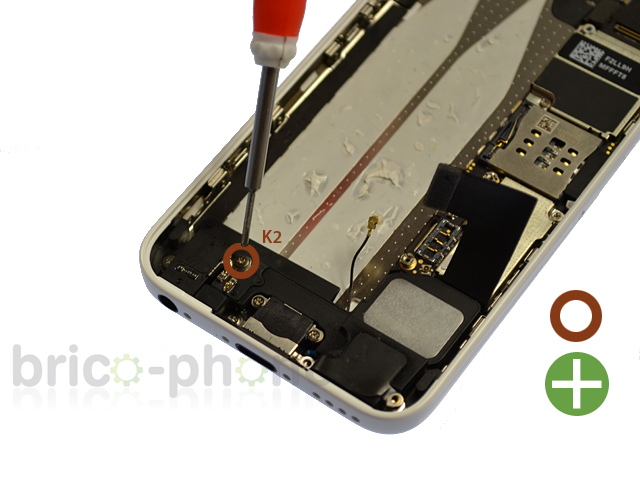

Enlever ensuite la vis K2.

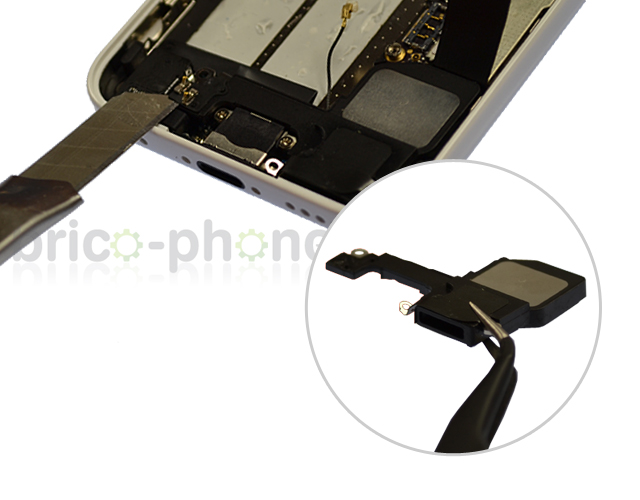

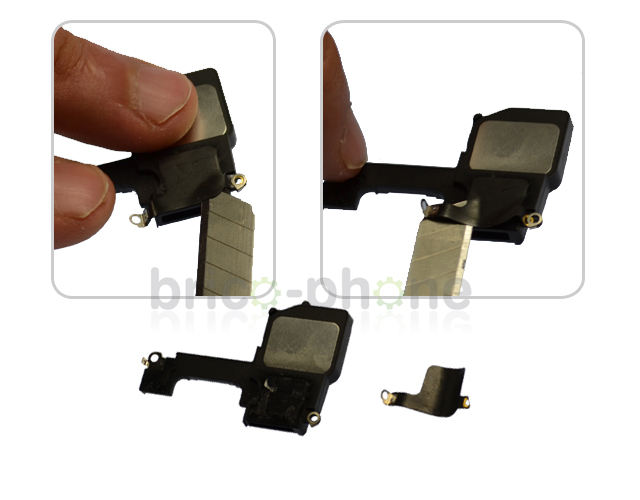

Munissez vous d'un cutter ou d'une très fine lame pour décoller une partie de la nappe du connecteur Dock qui est fixée au bloc haut-parleur. Vous pouvez ensuite dégager le bloc avec la pincette.

A nouveau avec un cutter ou une fine lame décoller l'antenne réseau se situant au dessus du bloc haut-parleur et intégrant les pattes de fixation des vis.

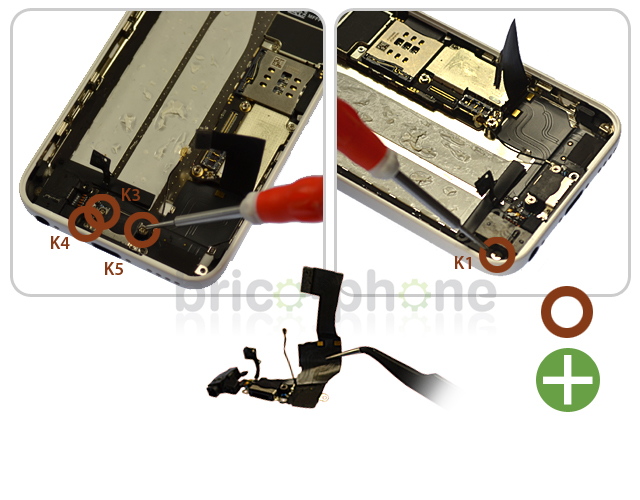

Dévisser les vis K3, K4, K5 puis K1. La nappe du connecteur Dock est désormais complètement détachée, vous pouvez l'enlever avec la pincette.

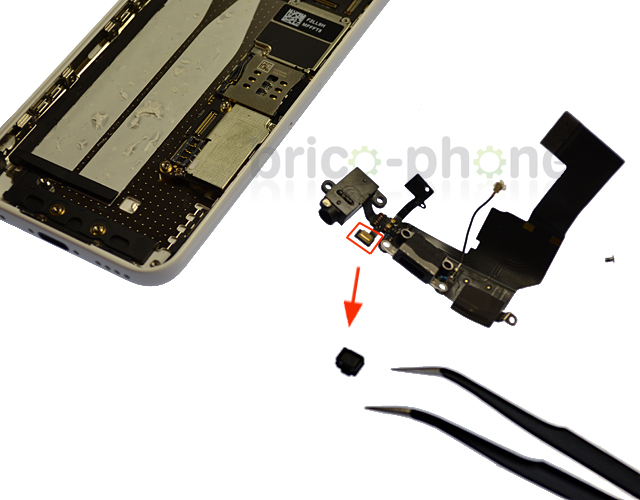

Une fois la nappe retirée, détachez le petit protecteur micro noir en caoutchouc situé au dessus.

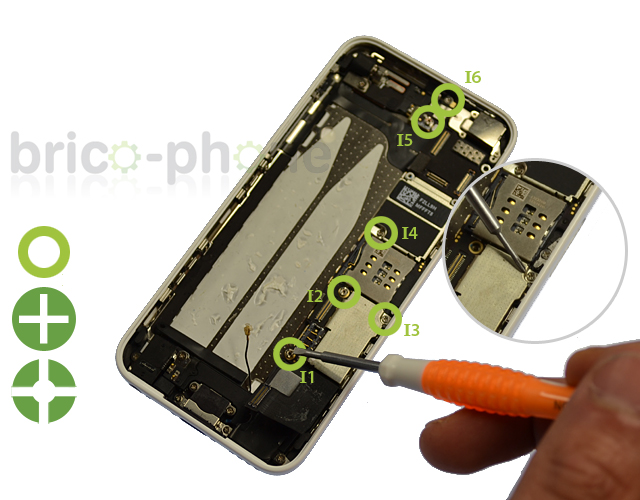

Utiliser le tournevis cruciforme (ou plat selon certaines vis pour lesquelles ce sera plus adapté) afin d'enlever les vis de la carte mère nommées I1 à I6.

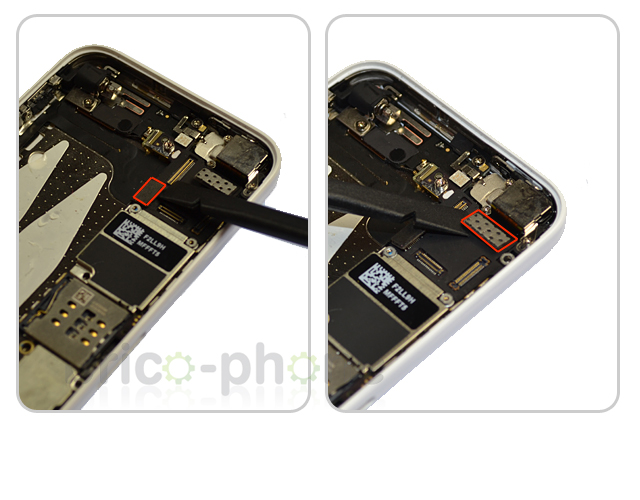

Détacher le connecteur de la nappe des boutons volume, mute et Power ainsi que le connecteur de la nappe de la caméra arrière.

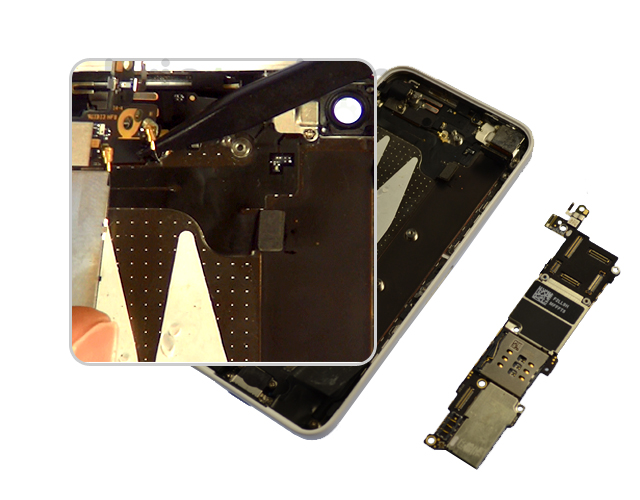

Avec le levier plastique, déconnecter le câble WIFI qui se situe en dessous de la carte mère dans son coin supérieur gauche. La carte mère est maintenant totalement débranchée et peut être retirée.

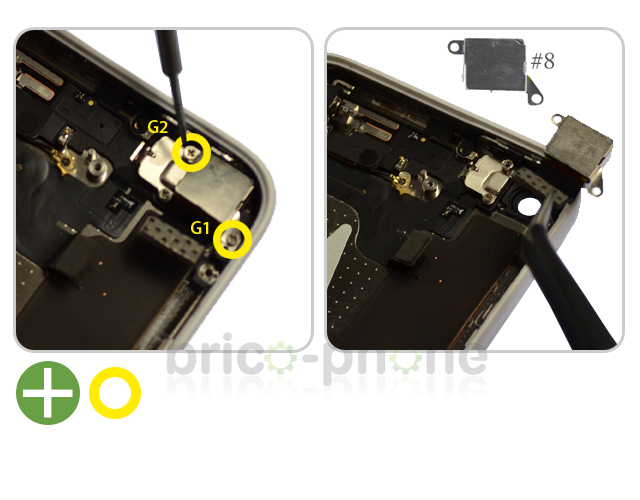

Ôter avec le tournevis cruciforme les vis G1 et G2 qui retiennent la caméra arrière puis délogez la du châssis. Par dessus la caméra se trouve une plaquette de protection métallique appelée #8 sur notre patron d'aide au montage.

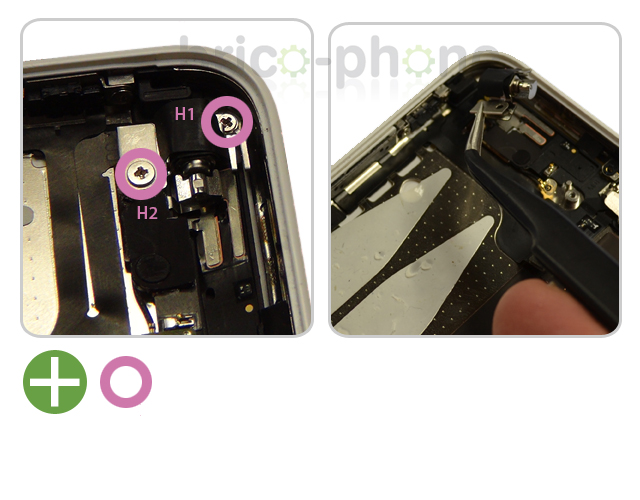

Utiliser le tournevis cruciforme pour dévisser les vis H1 et H2 qui tiennent le vibreur. Prenez ensuite la pincette pour le sortir.

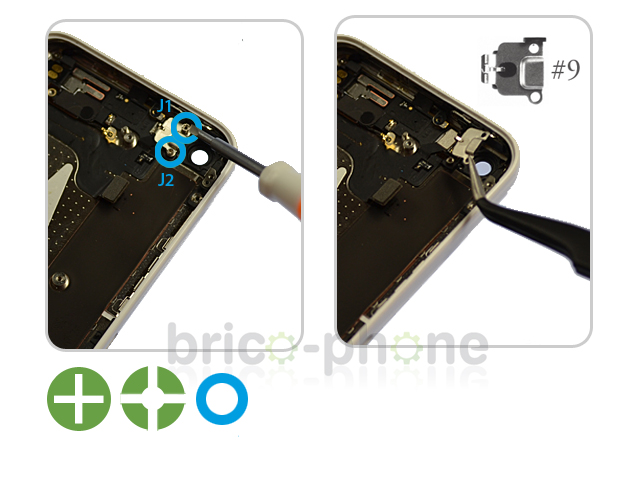

Enlever les vis J1 et J2 avec le tournevis cruciforme (ou le plat éventuellement pour la vis supérieure). Prenez ensuite la pincette pour retirer l'élément métallique #9 qui protège le micro d'ambiance.

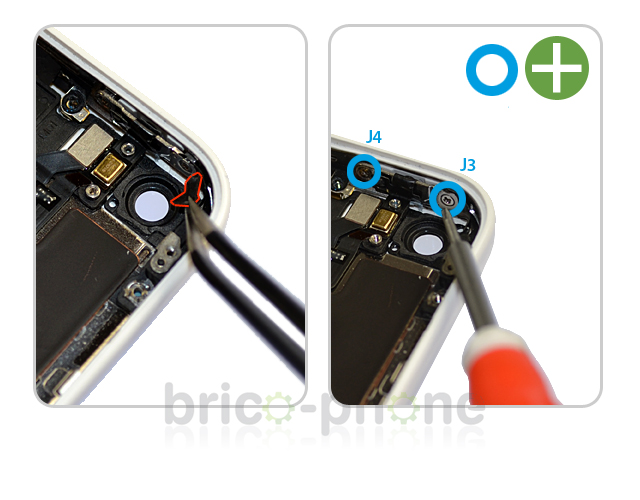

Tirer doucement avec la pincette pour détacher le morceau d'adhésif noir qui recouvre une des deux vis de la plaquette du bouton Power. Enlevez ensuite les deux vis J3 et J4 avec le tournevis cruciforme.

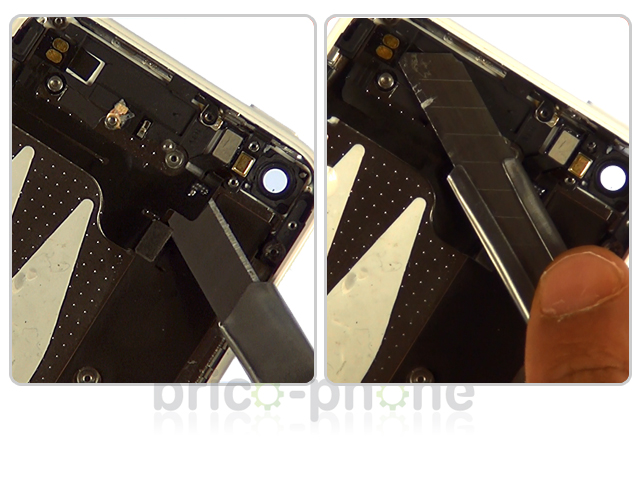

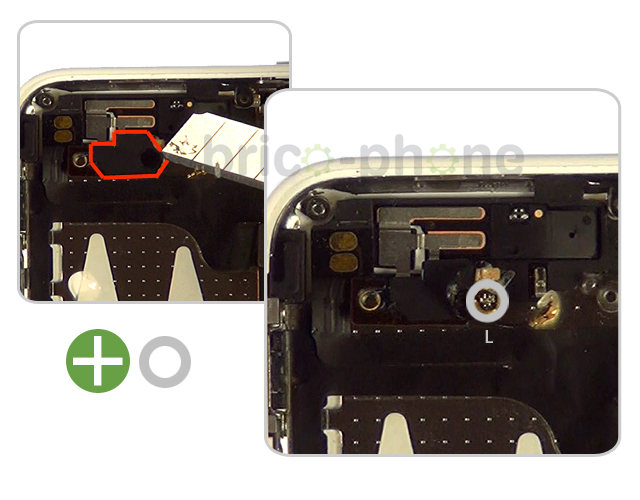

Utiliser un cutter pour décoller l'adhésif noir qui se situe sur la plaquette WIFI. Vous pourrez ensuite dévisser la vis L et retirer la plaquette avec la pincette.

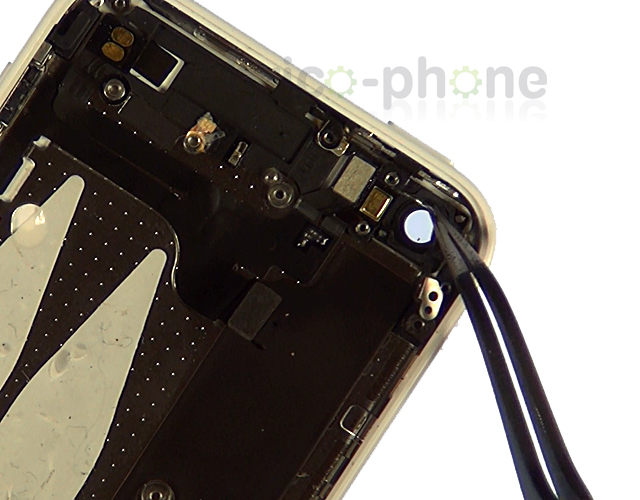

Vous pouvez ensuite retirer le petit élément métallique avec la pincette.

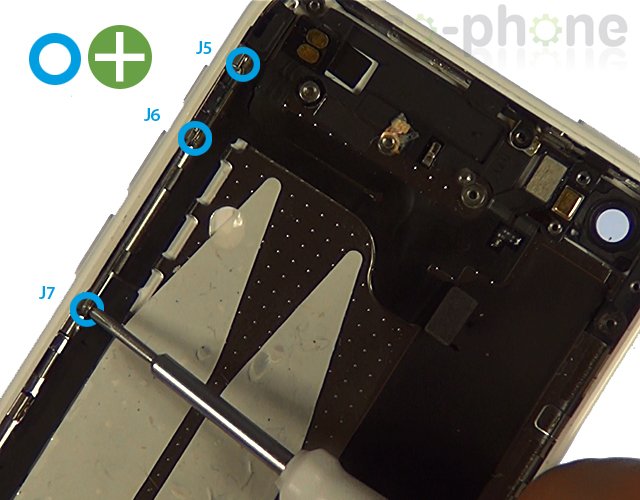

Retirez les vis J5 à J7 situées au niveau des boutons du volume et du bouton mute avec le tournevis cruciforme.

Décoller enfin la nappe à l'aide d'un cutter puis retirez la avec la pincette. Tous les éléments présent dans la coque ont été retiré. Suivez maintenant les étapes dans le sens inverse pour le remontage
