Démontage complet sur Redmi Note 9 Pro

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 9 Pro | Temps estimé : 45 min | Difficulté : 3/5

Vous souhaitez découvrir ce qui se trouve à l'intérieur de votre Xiaomi Redmi Note 9 Pro ou tout simplement changer votre vibreur, écouteur de l'oreille, lecteur d'empreintes digitales ou un autre petit élément ?

Brico-Phone vous propose ce guide détaillé pour le démontage complet pour vous guider lors de votre réparation.

Diagnostic

›  Découvrir les composants du Xiaomi.
›  Un petit composant est cassé.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

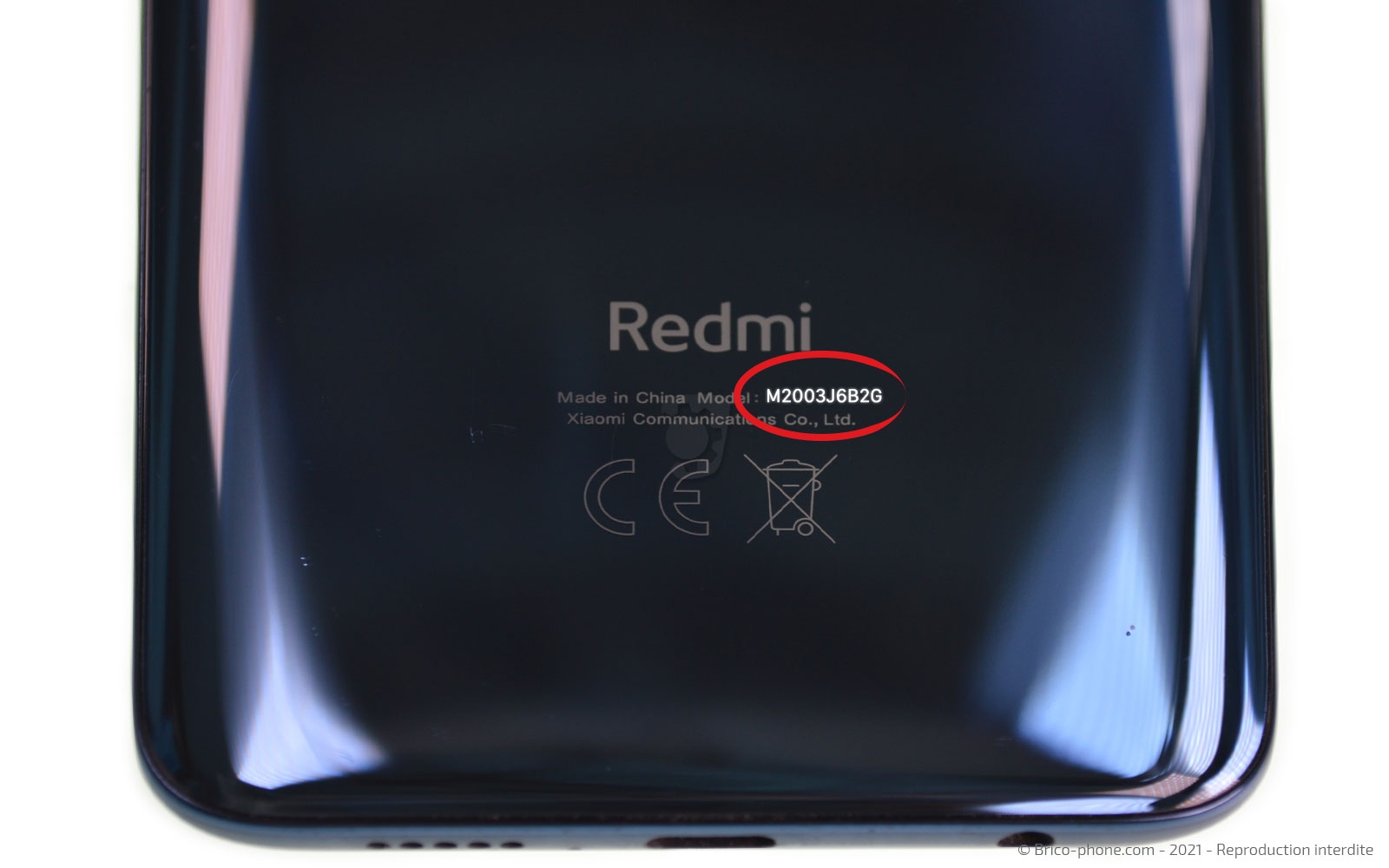

Avant de commencer
Avant de commencer votre réparation, il est impératif de connaître son modèle pour prendre les bonnes pièces détachées et suivre le bon tutoriel.

Si au dos de votre téléphone vous avez la référence M2003J6B2G, vous possédez bien un Xiaomi Redmi Note 9 Pro.
Vous pouvez aussi taper *#06# sur votre téléphone pour avoir son numéro IMEI que vous retranscrirez dans la rubrique de notre page d'accueil.

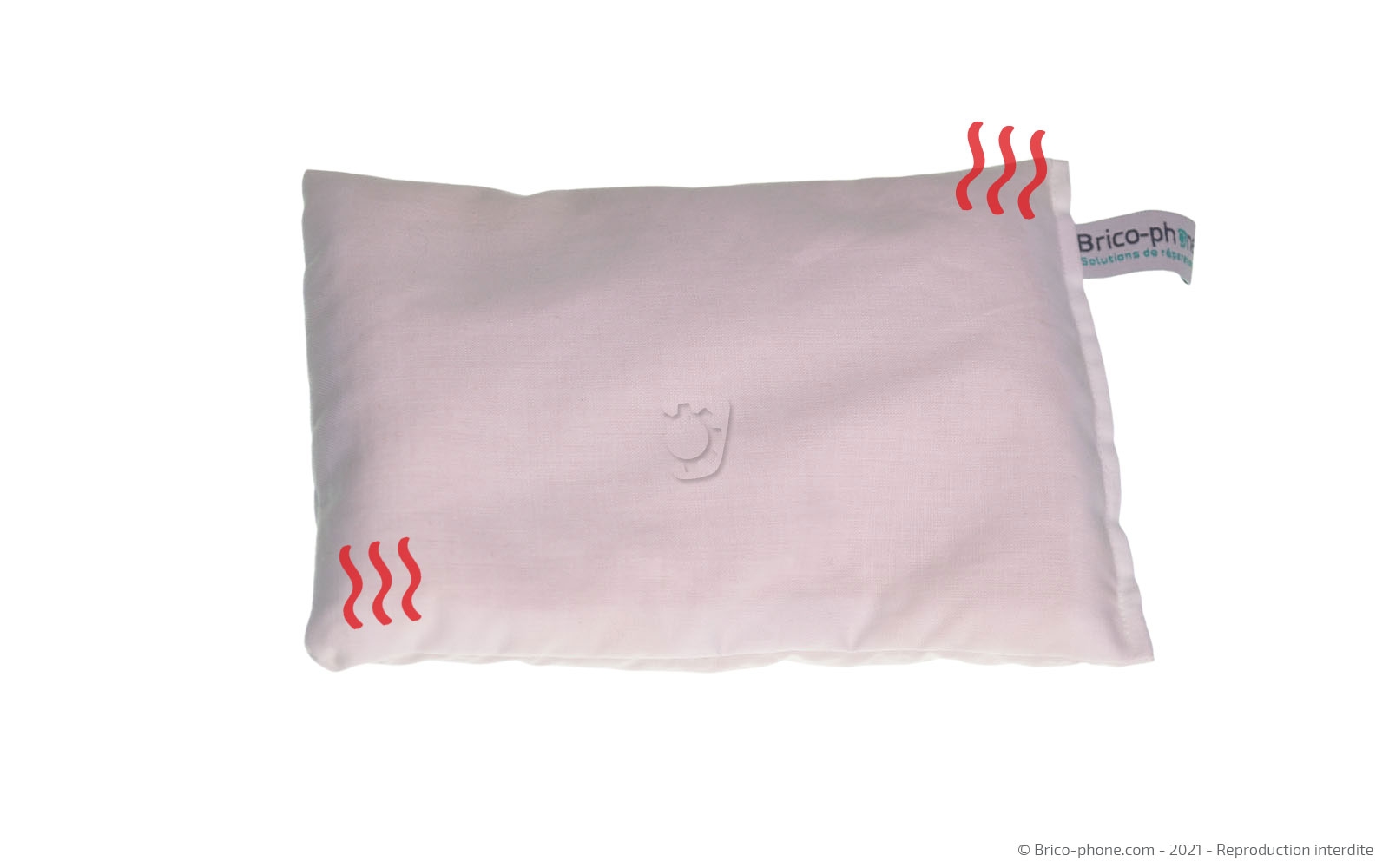

Etape 1 : Chauffer la vitre arrière et créer un point d'insertion
Pour chauffer la vitre arrière, vous pouvez utiliser le coussin chauffant, un décapeur thermique ou un sèche-cheveux afin de ramollir le sticker.
Pour le coussin chauffant, passez-le environ 2 minutes au micro-onde et déposez-le au dos de votre smartphone pendant 40 secondes.
En ce qui concerne le décapeur thermique ou le sèche-cheveux, il faudra chauffer le contour de la face arrière pendant 30 secondes.

Appliquez la ventouse sur le bas de la vitre puis tout en tirant sur son anneau, insérez le médiator en métal troué entre la vitre et le châssis pour créer un interstice.
Remplacez le médiator en métal par ceux en plastiques rouge.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 2 : Décoller la vitre arrière

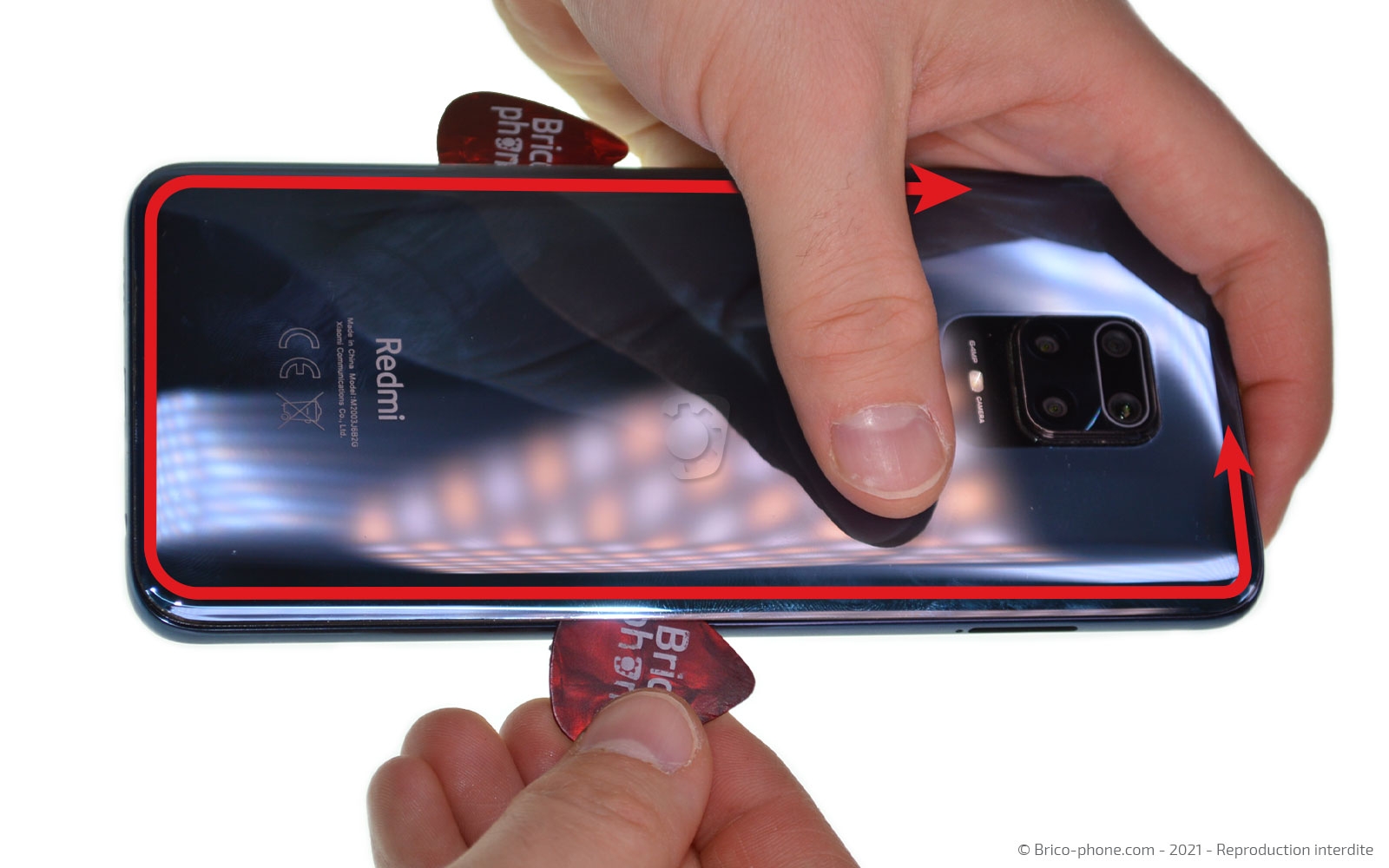

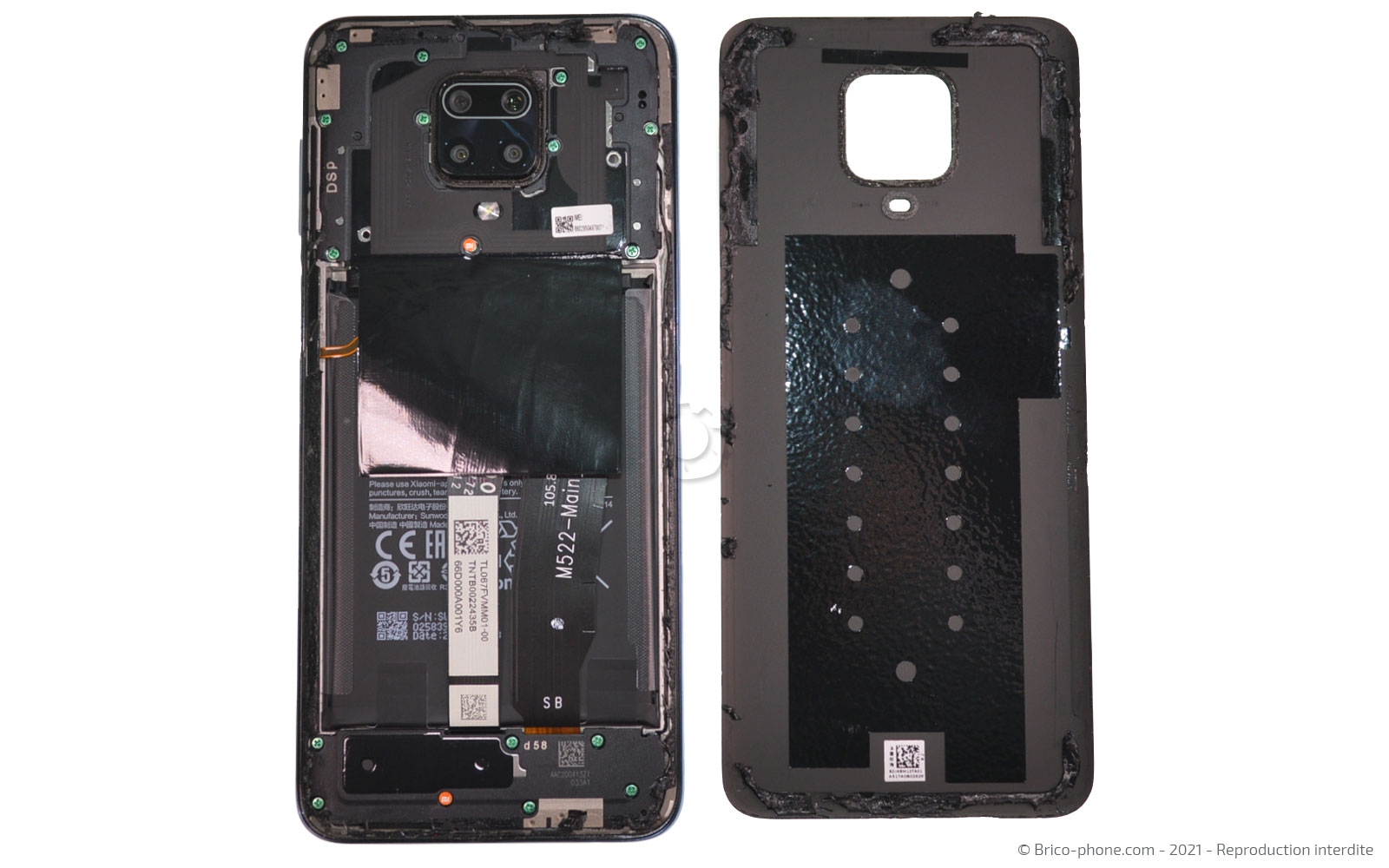

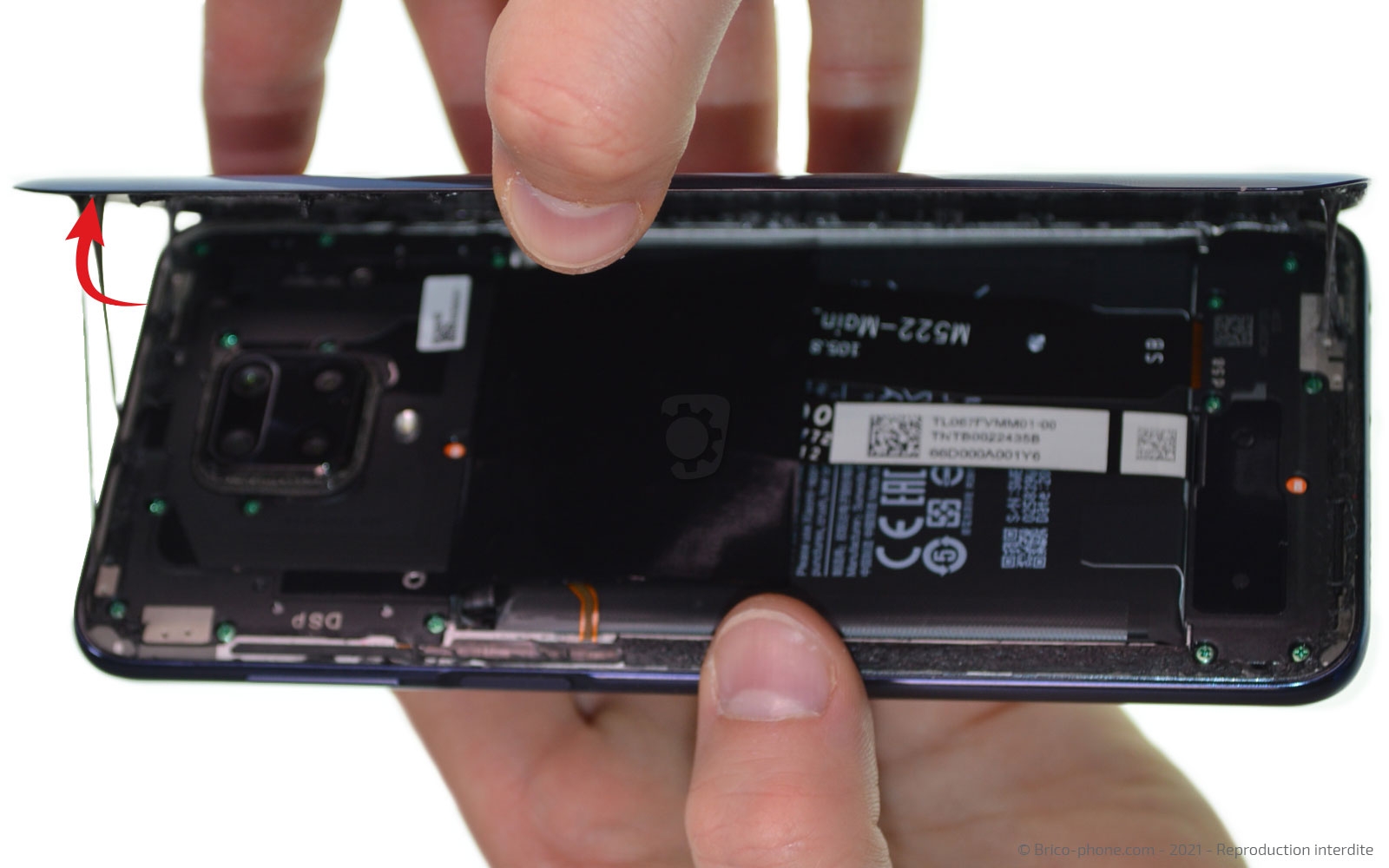

Faites glisser les médiators sur le tour du téléphone afin de décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

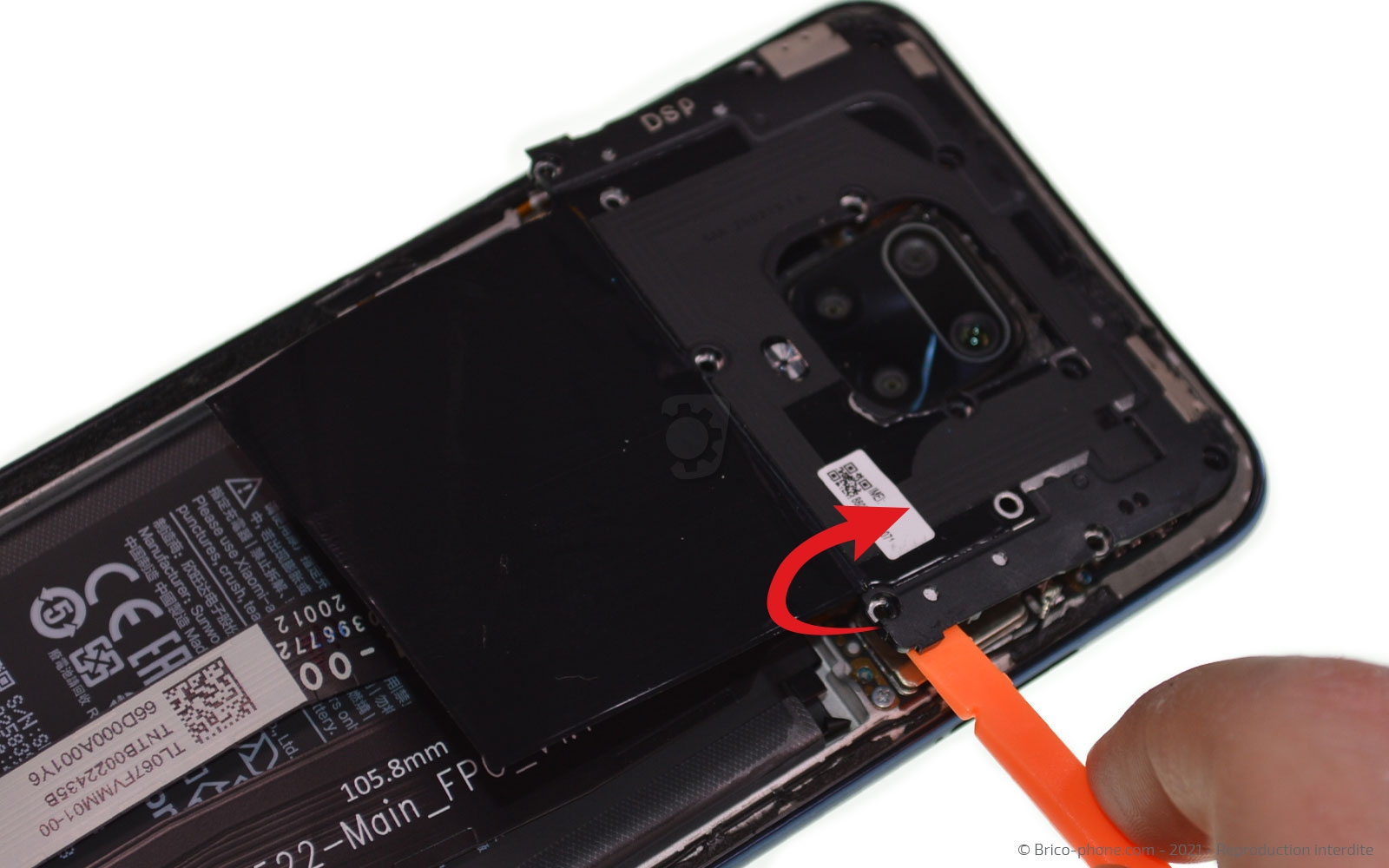

Etape 3 : Retirer le module supérieur

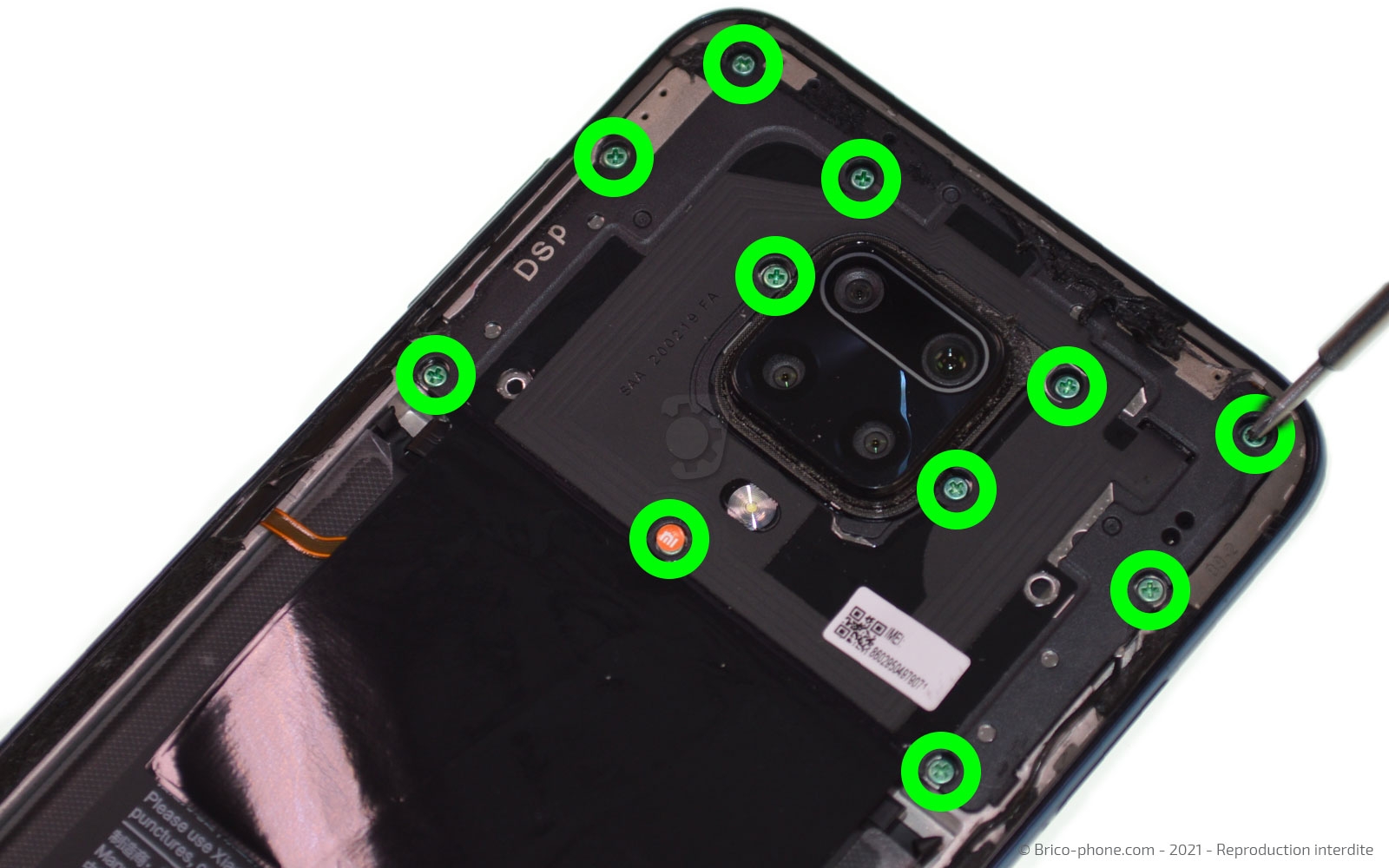

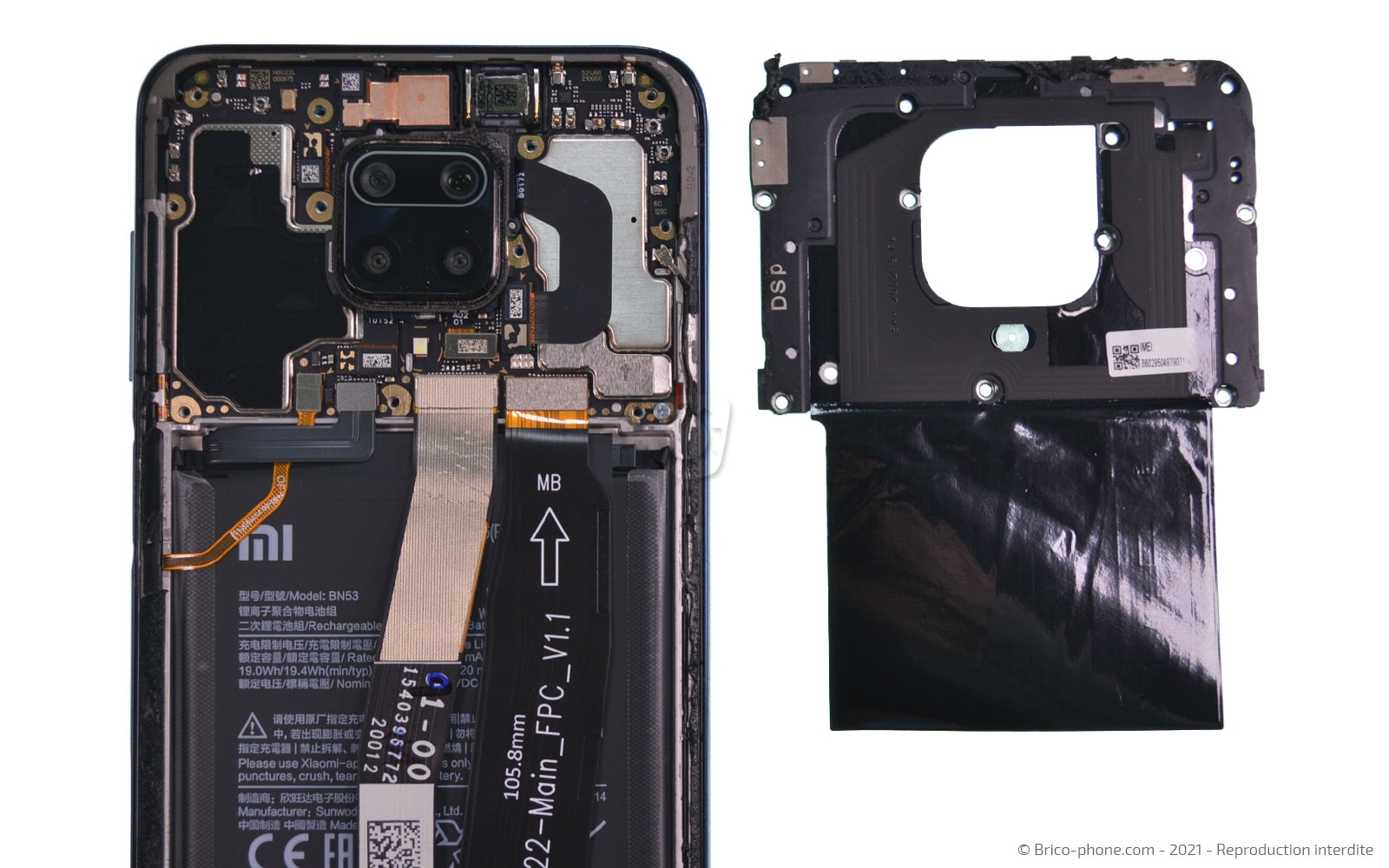

Dévissez les 11 vis cruciforme avec le tournevis adéquat, puis ôtez le module à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

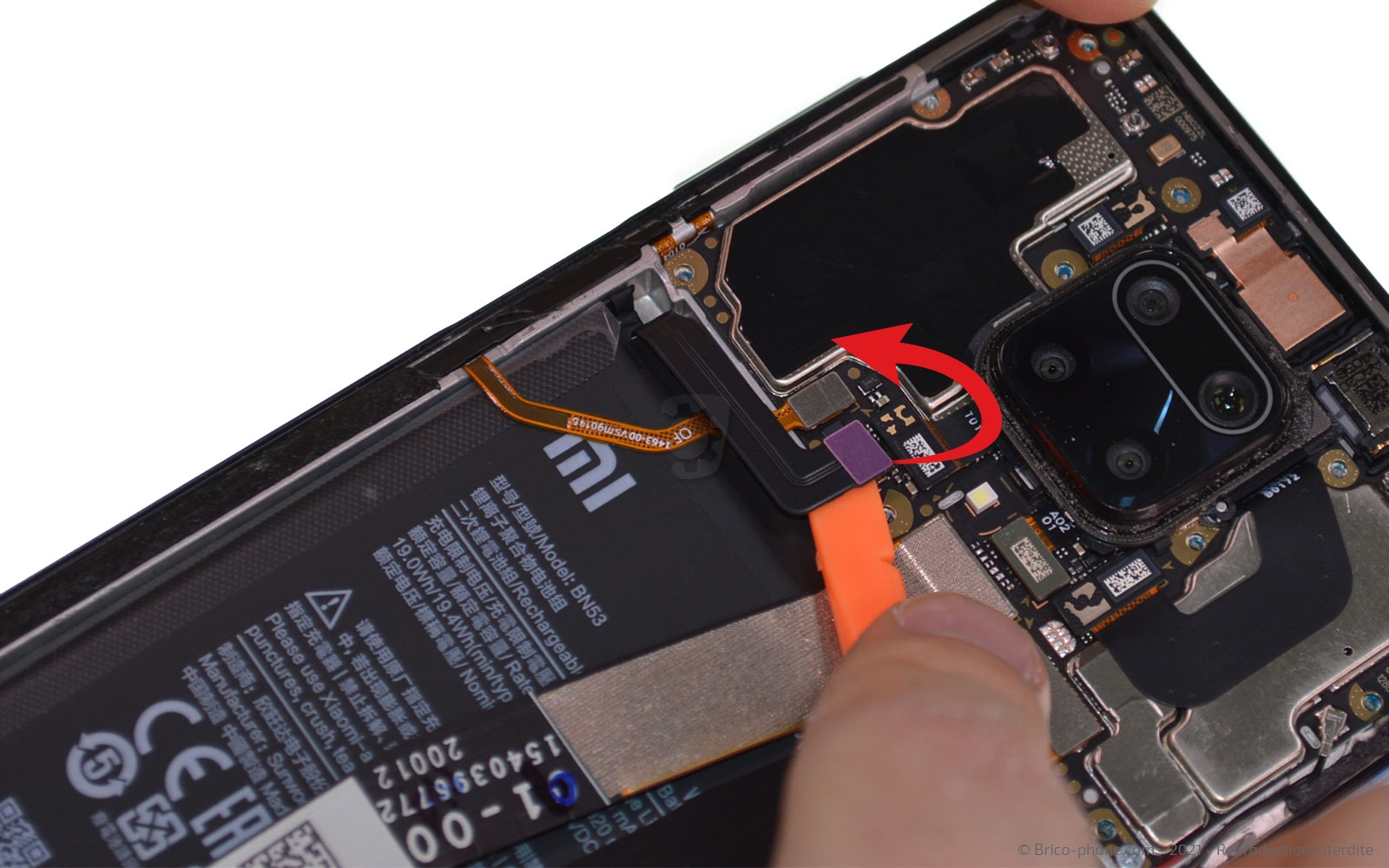

Etape 4 : Déconnecter la batterie
Toujours avec le même ustensile, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

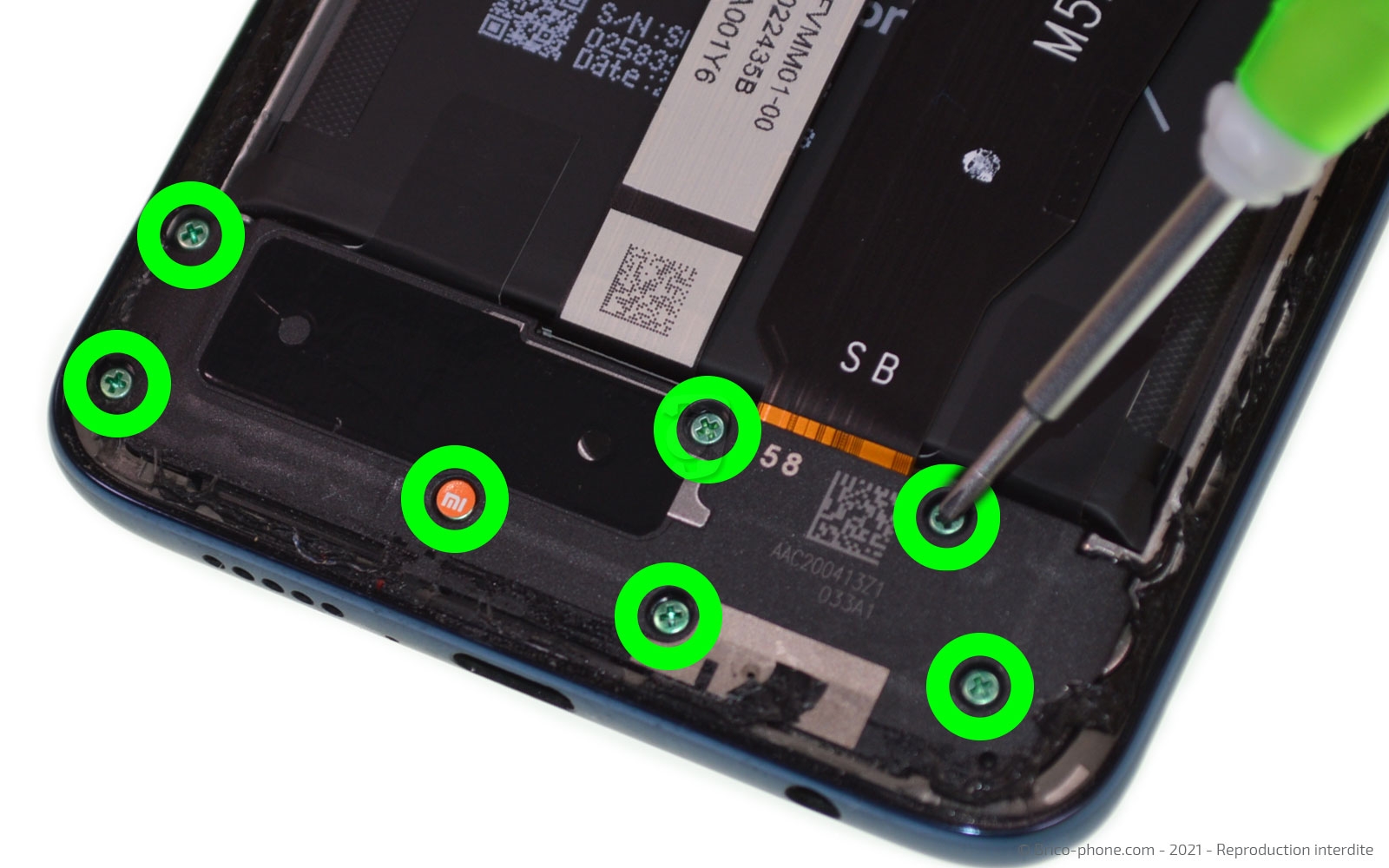

Etape 5 : Extraire le bloc Haut-Parleur externe
Passons sur le bas du téléphone pour y dévisser les 7 vis cruciforme et retirer le bloc haut-parleur externe à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 6 : Retirer la nappe d'interconnexion
Gardez le levier pour déconnecter la nappe d'interconnexion, ainsi que la nappe de l'écran et du lecteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Extraire la batterie

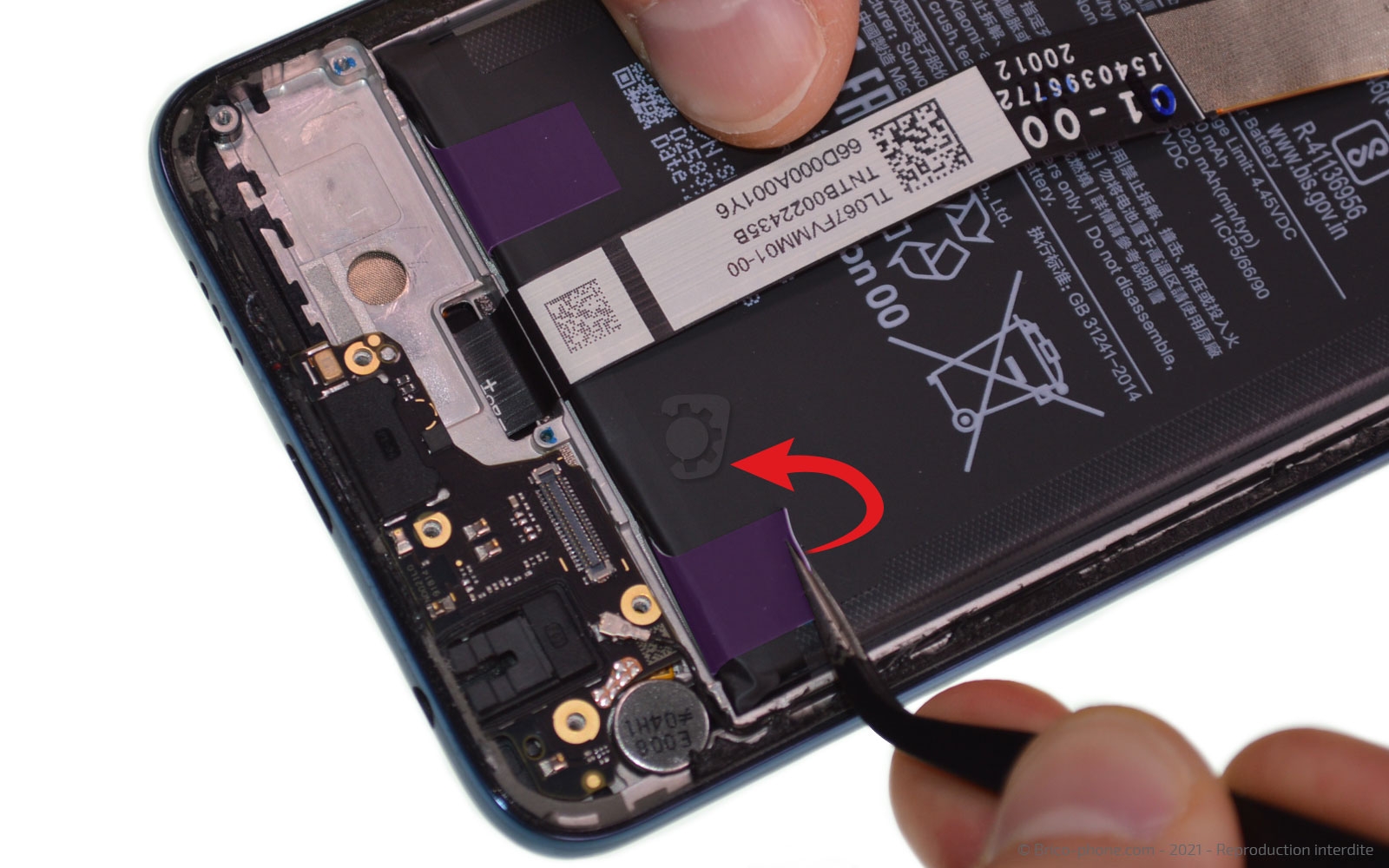

Soulevez la languette à l'aide de la pincette, puis enroulez le sticker autour de celle-ci afin de le retirer.

Faites de même pour le second et ôtez la batterie en la soulevant avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Extraire le dock
Déconnectez le câble coaxial avec la pincette, puis chauffez légèrement le dock avant de l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

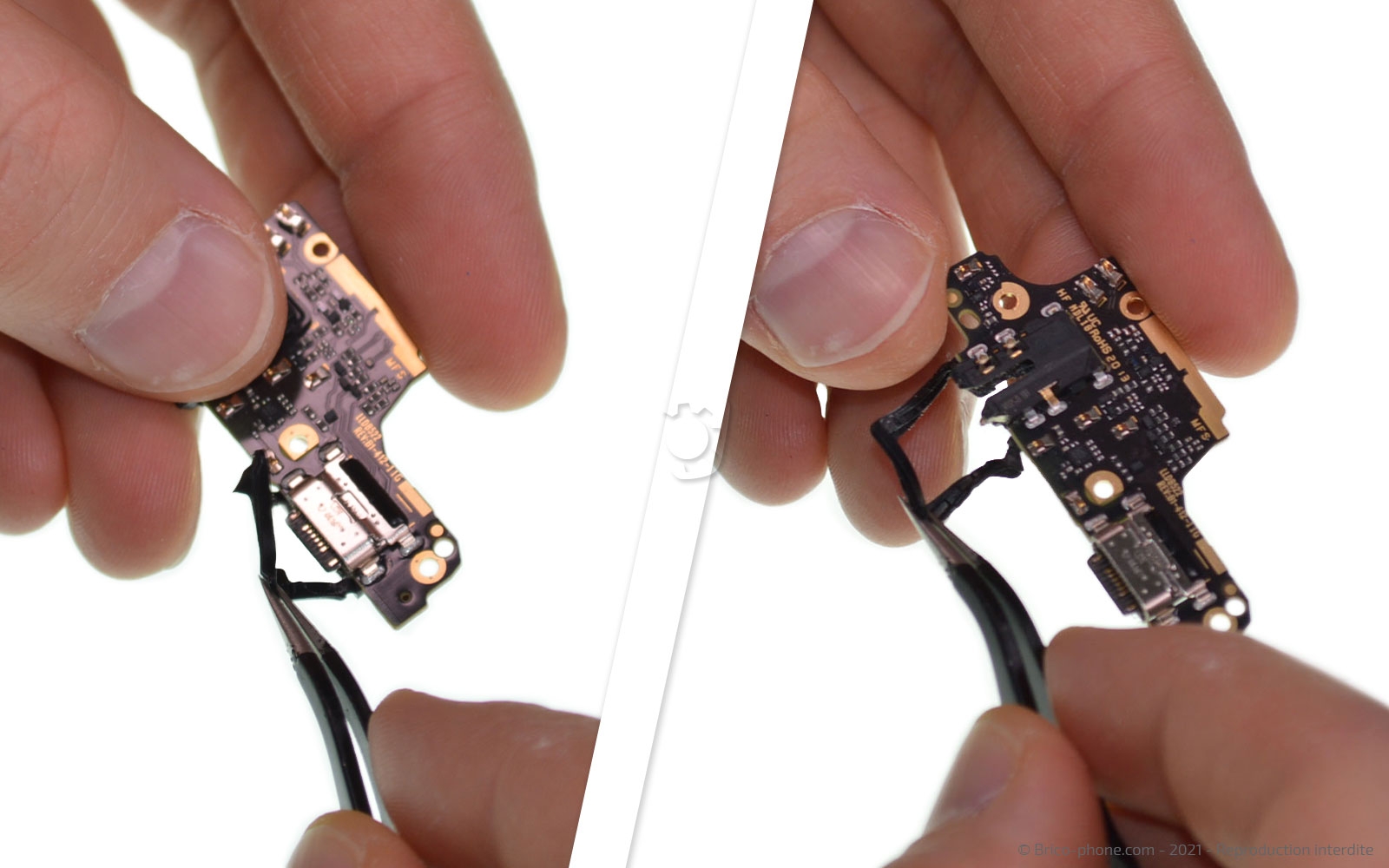

Etape 9 : Retirer les protections du dock
Toujours avec la pincette, enlevez les joints autour des connecteurs (prise jack et USB Type C).
Outils du kit utilisés
Outils du kit utilisés

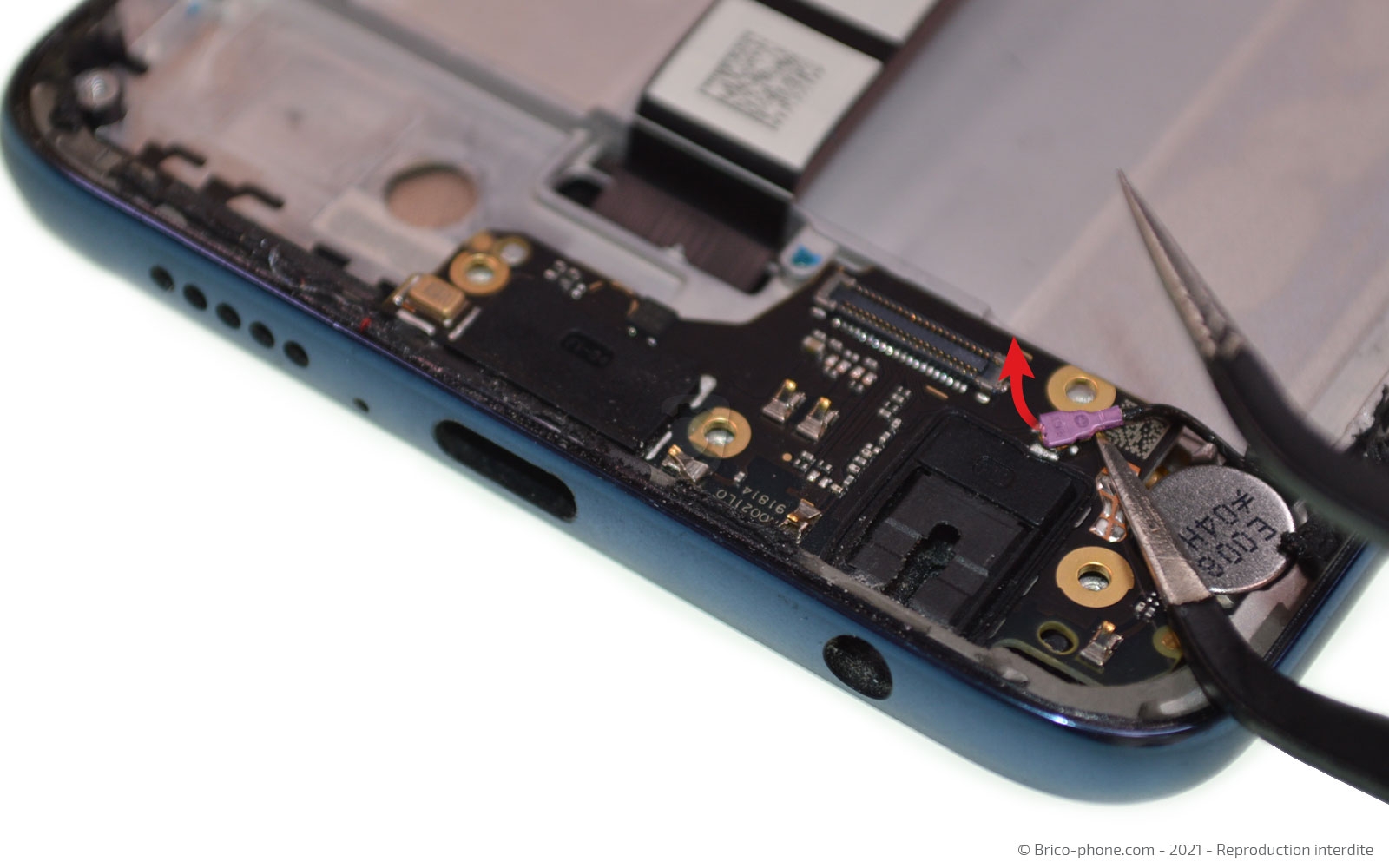

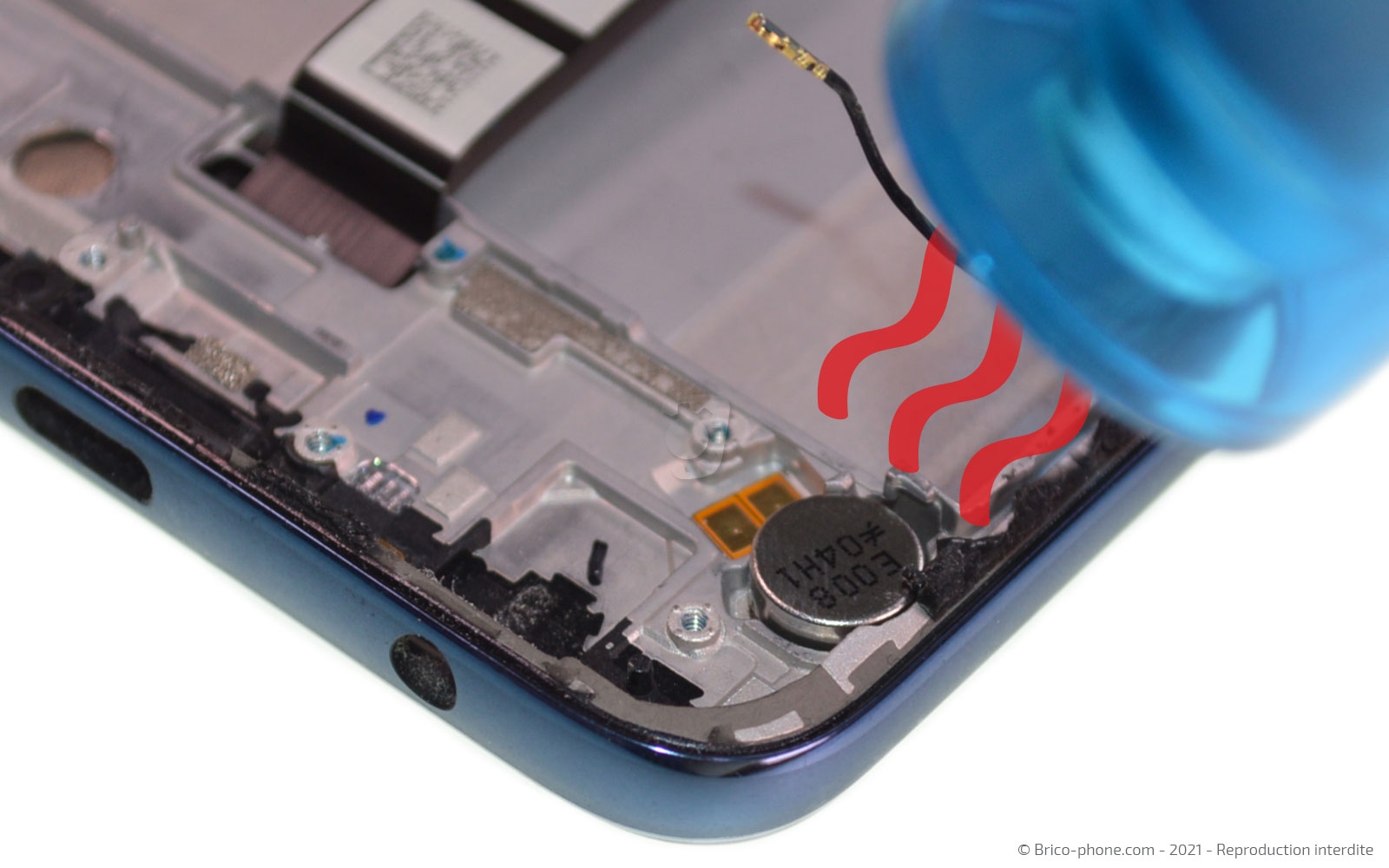

Etape 10 : Retirer le vibreur
Chauffez légèrement le vibreur avant de l'extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

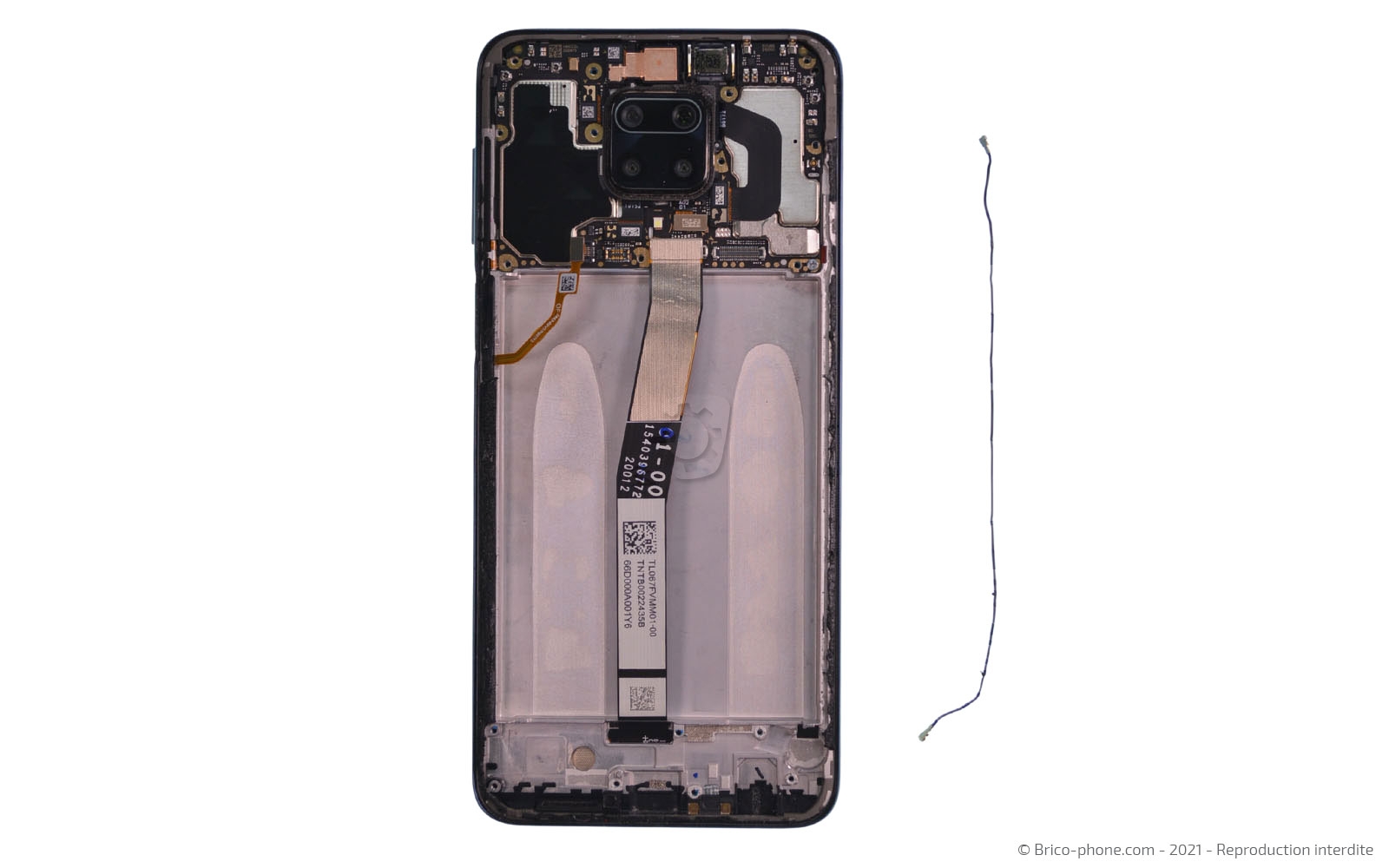

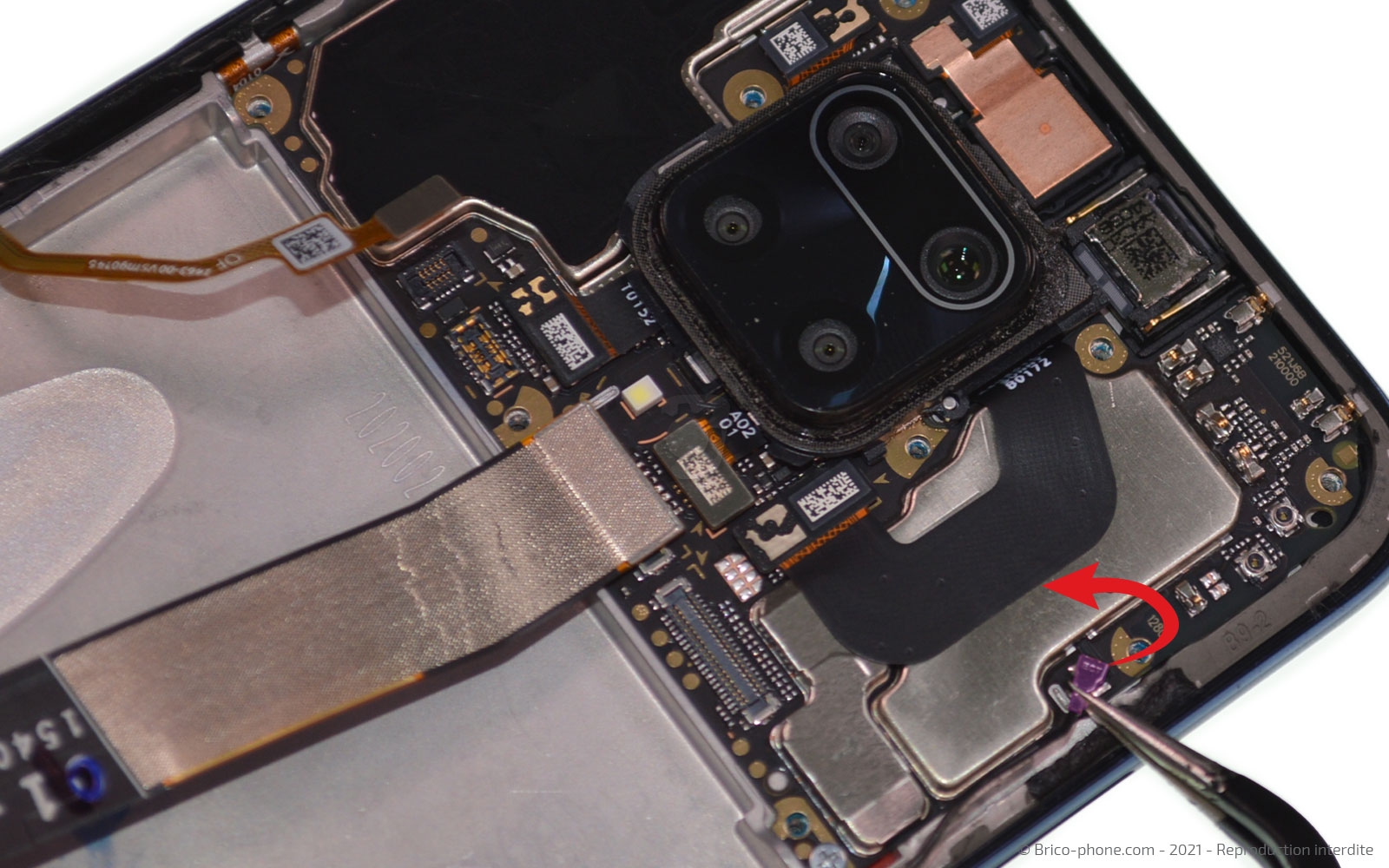

Etape 11 : Ôtez le câble coaxial
Déconnectez le câble coaxial à l'aide de la pincette avant de le retirer du châssis.
Outils du kit utilisés
Outils du kit utilisés

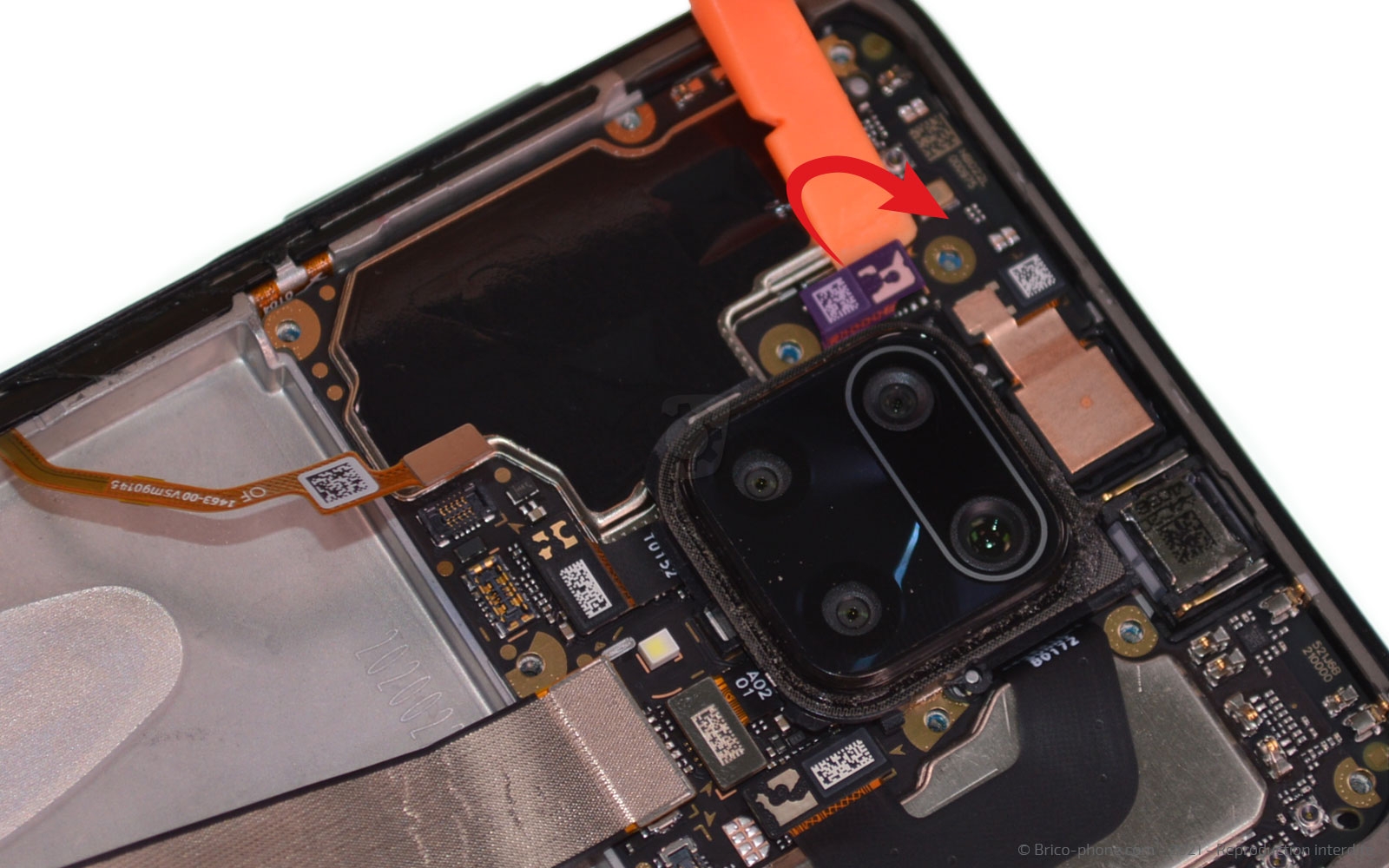

Etape 12 : Déconnecter les caméras arrière
Commencez par déconnecter les nappes des caméras arrière avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

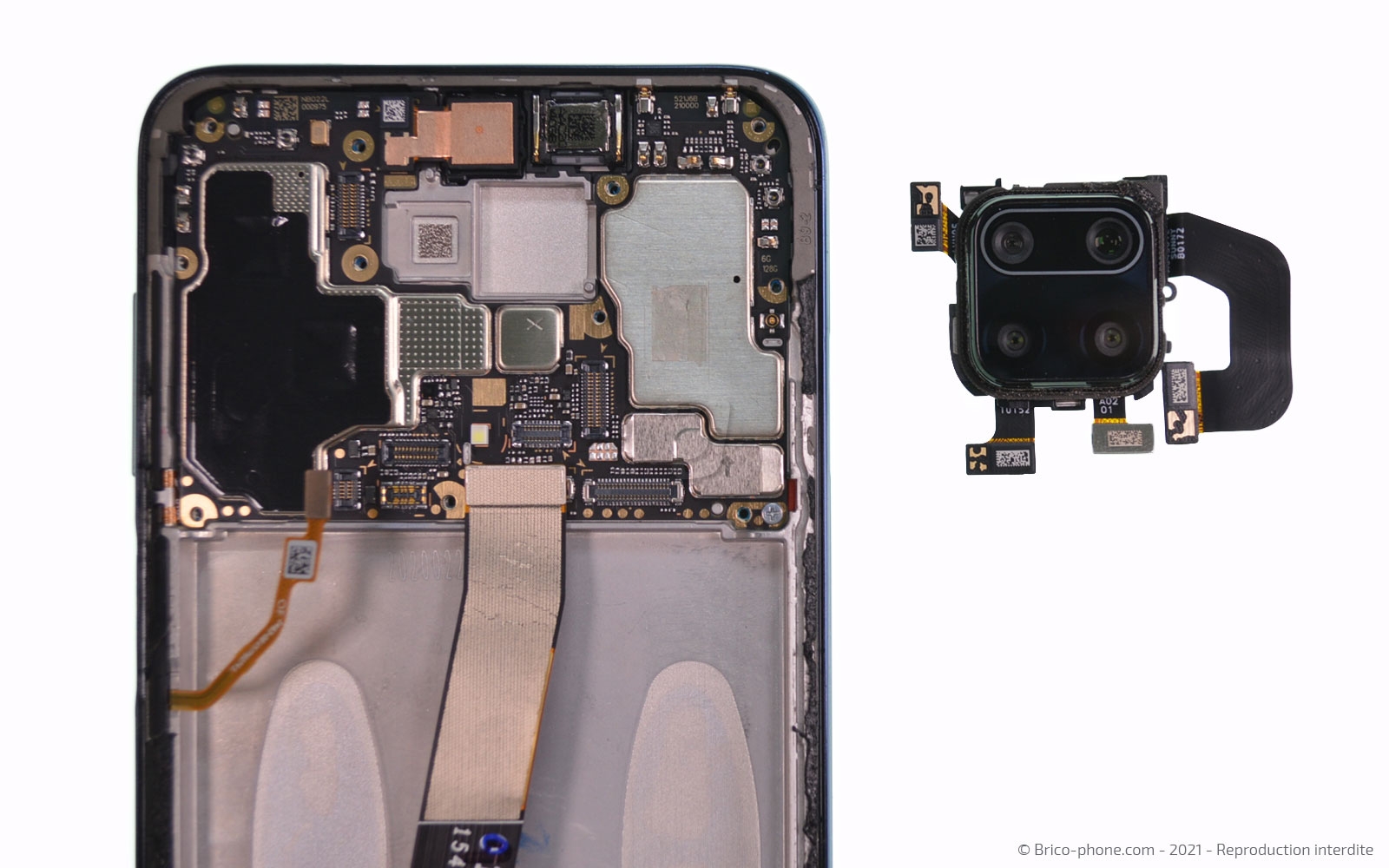

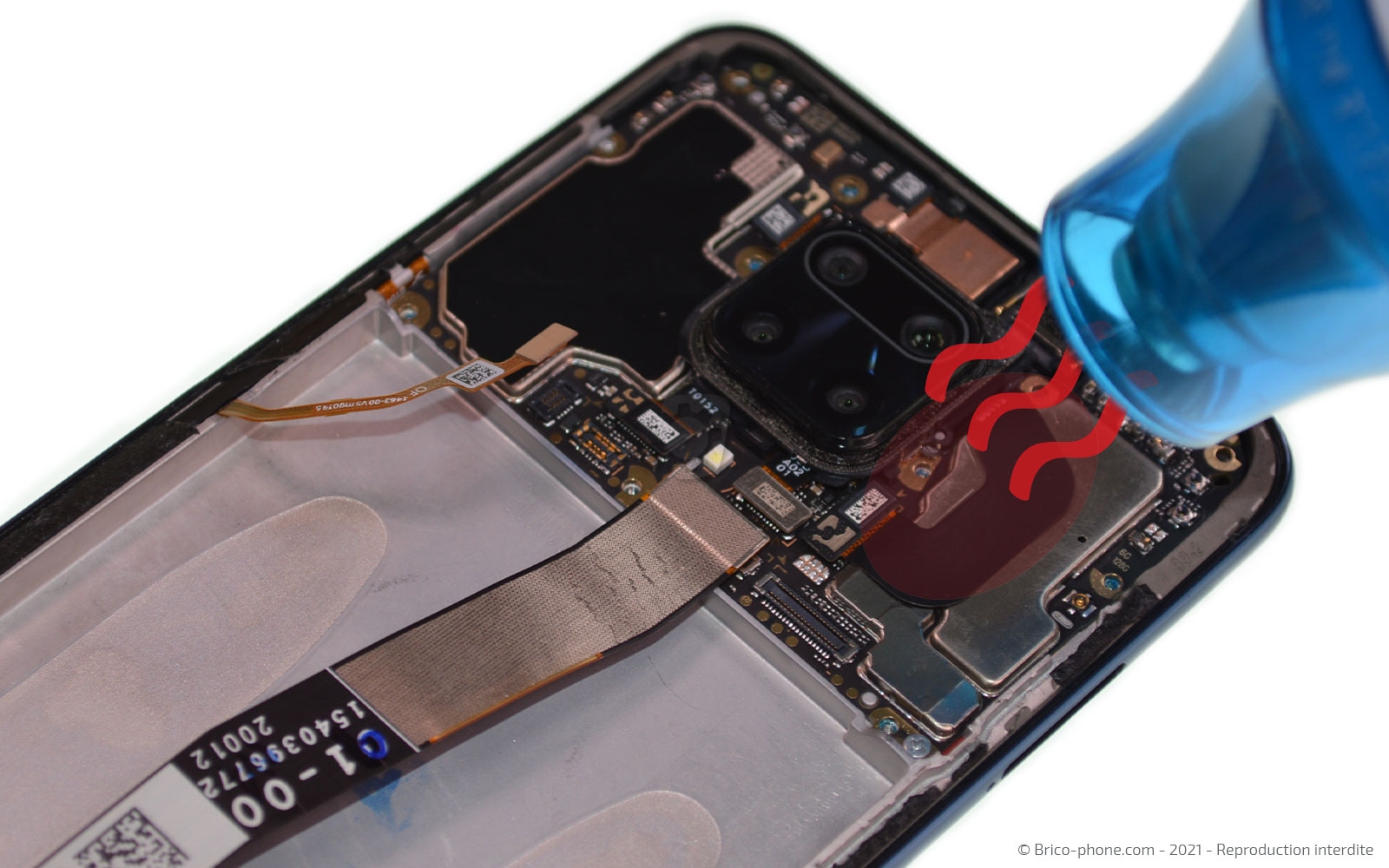

Etape 13 : Retirer les caméras arrière

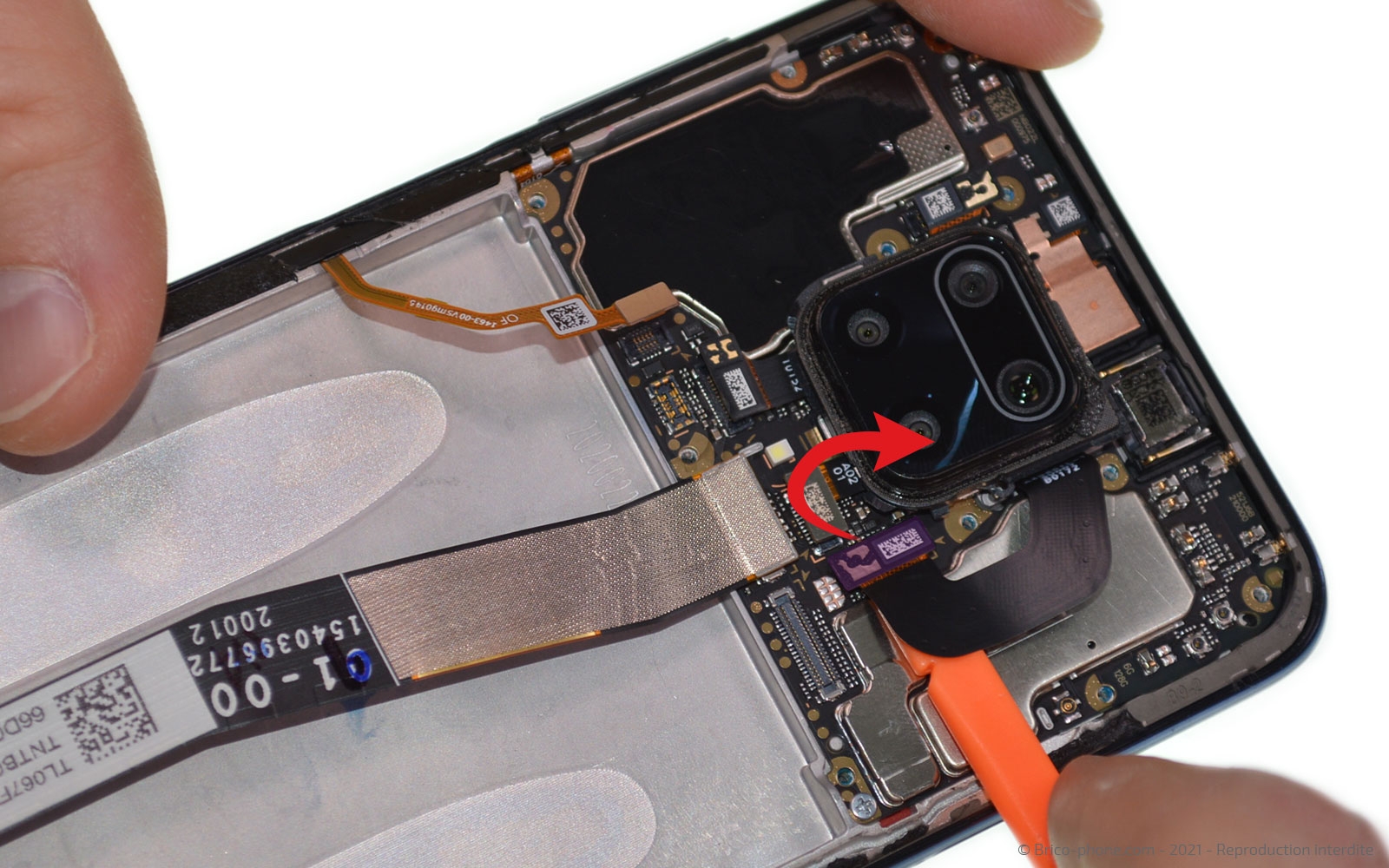

Il vous reste encore une nappe, vous devez la chauffer légèrement car celle-ci est collée sur la carte-mère. Par la suite vous pourrez la déconnecter.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

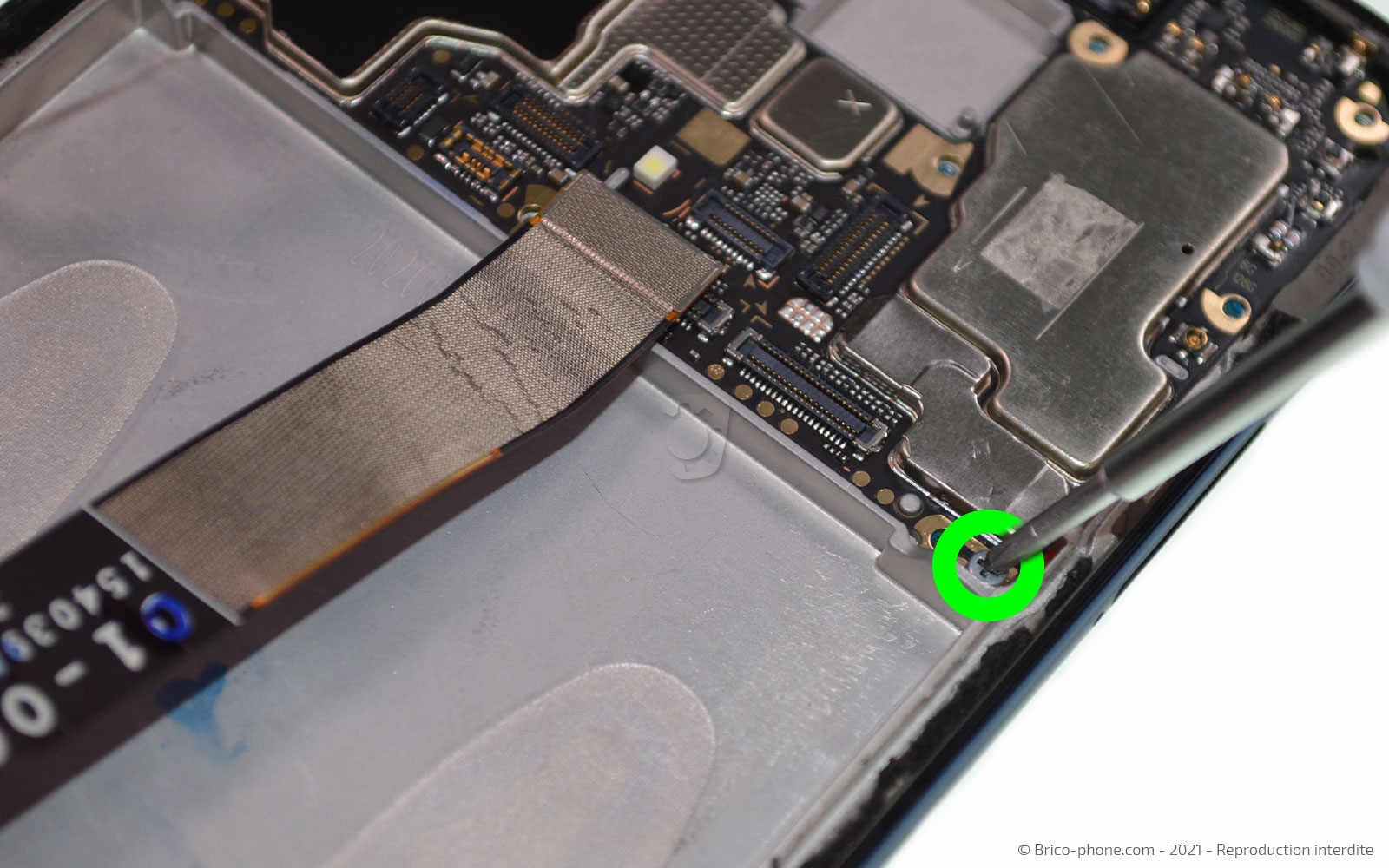

Etape 14 : Extraire la carte-mère
Retirez la seule vis cruciformes située en bas à droite, et soulevez la carte-mère avec le levier pour l'extraire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

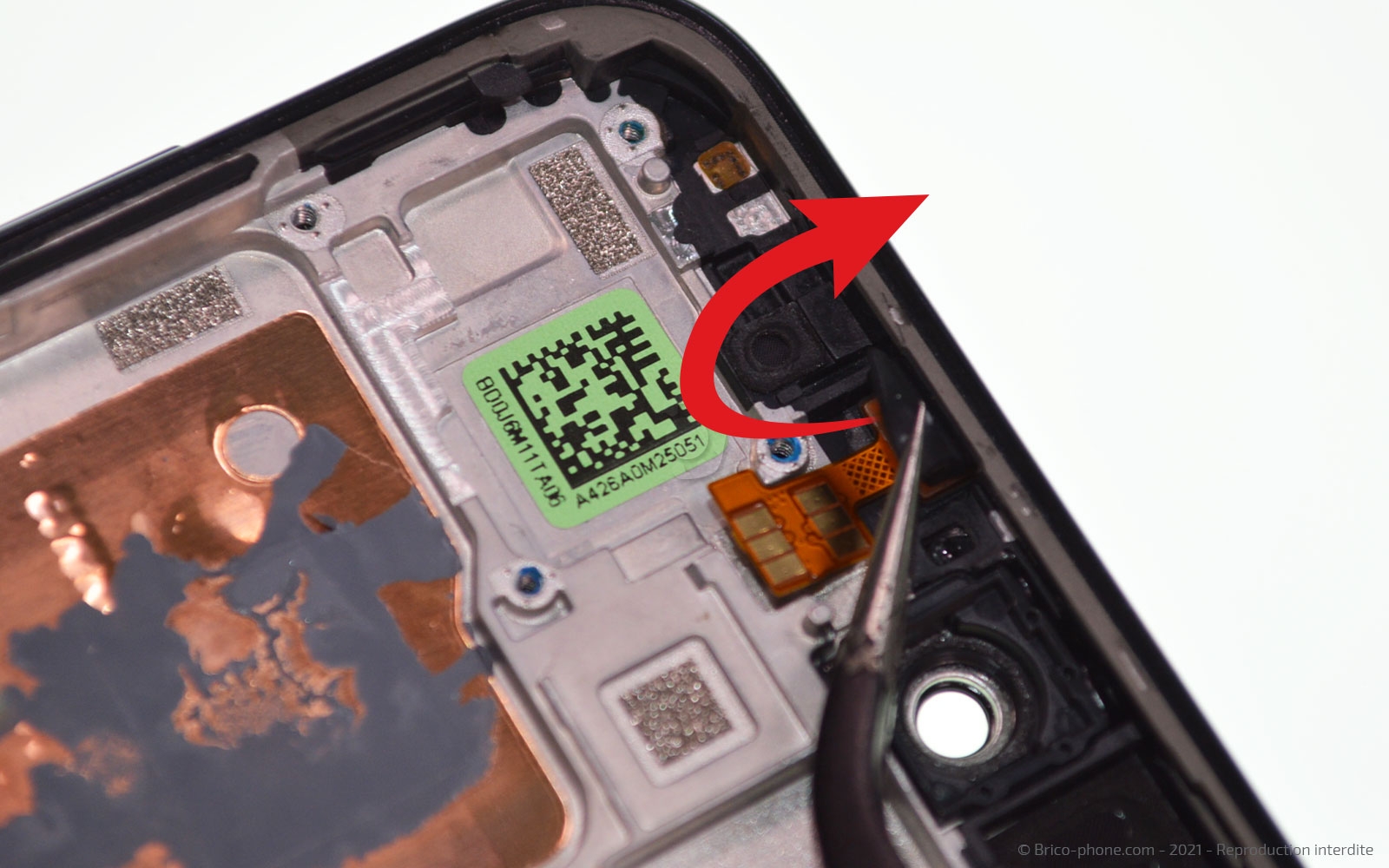

Etape 15 : Ôtez le caoutchouc des capteurs
Retirez le caoutchouc au dessus des capteurs avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Extraire les capteurs et l'écouteur de l'oreille
Pour retirer la nappe des capteurs ainsi que l'écouteur de l'oreille à l'aide de la pincette, il faut les chauffer légèrement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

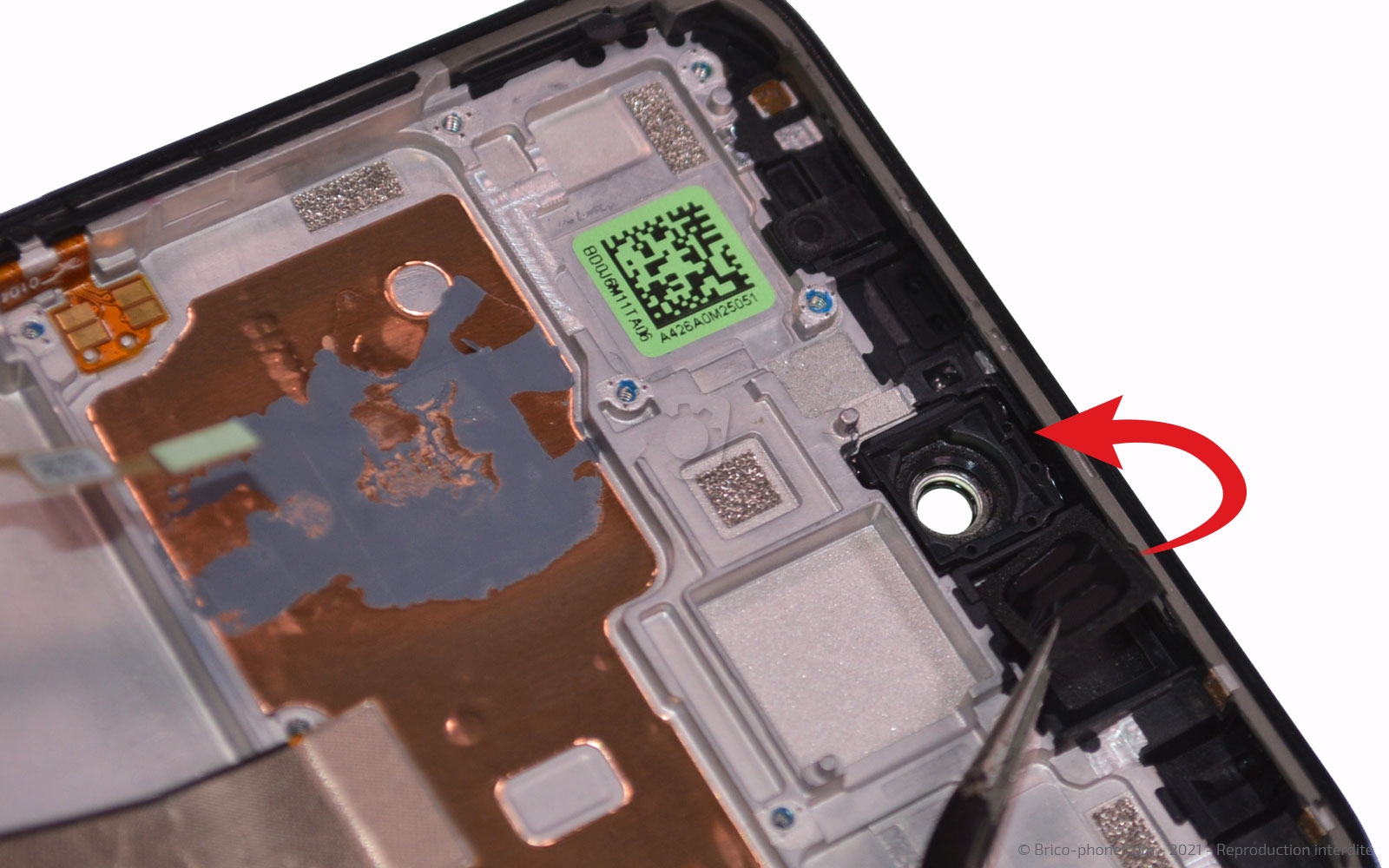

Etape 17 : Récupérer le joint de l'écouteur
Toujours avec la pincette, ôtez le joint de l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

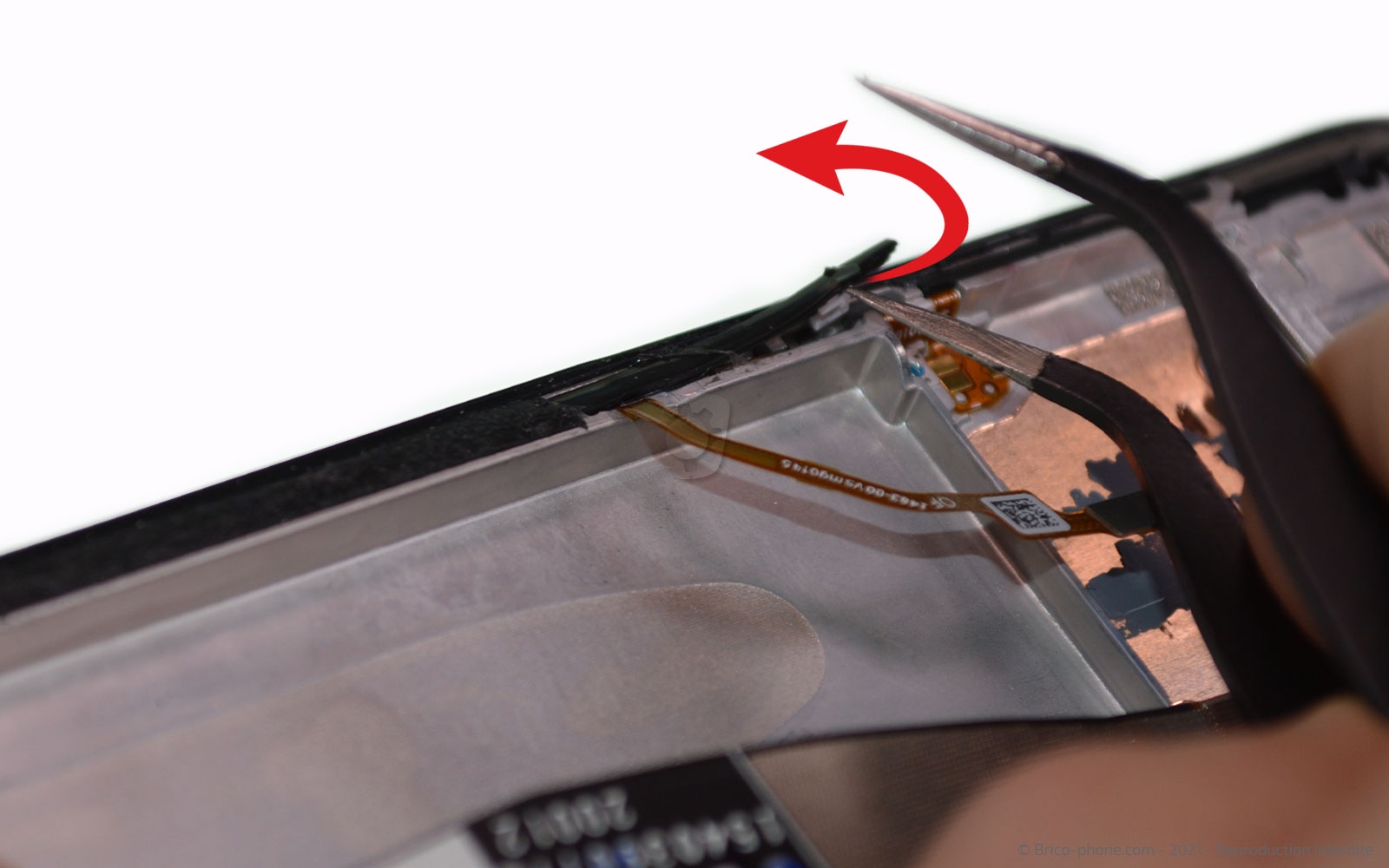

Etape 18 : Reprendre le lecteur d'empreintes
Retirez le cache de la nappe du lecteur d'empreintes, puis chauffez celle-ci afin de l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

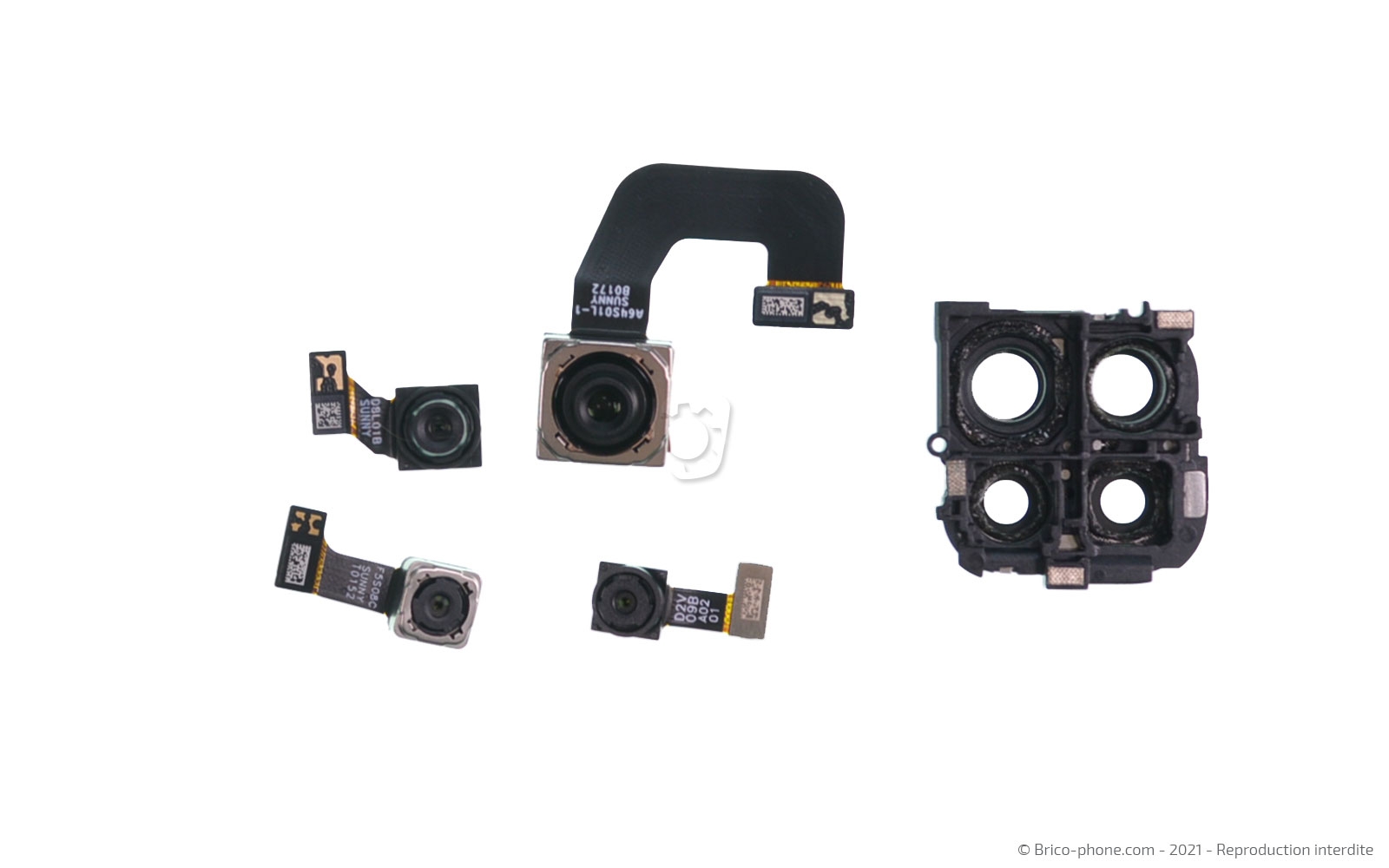

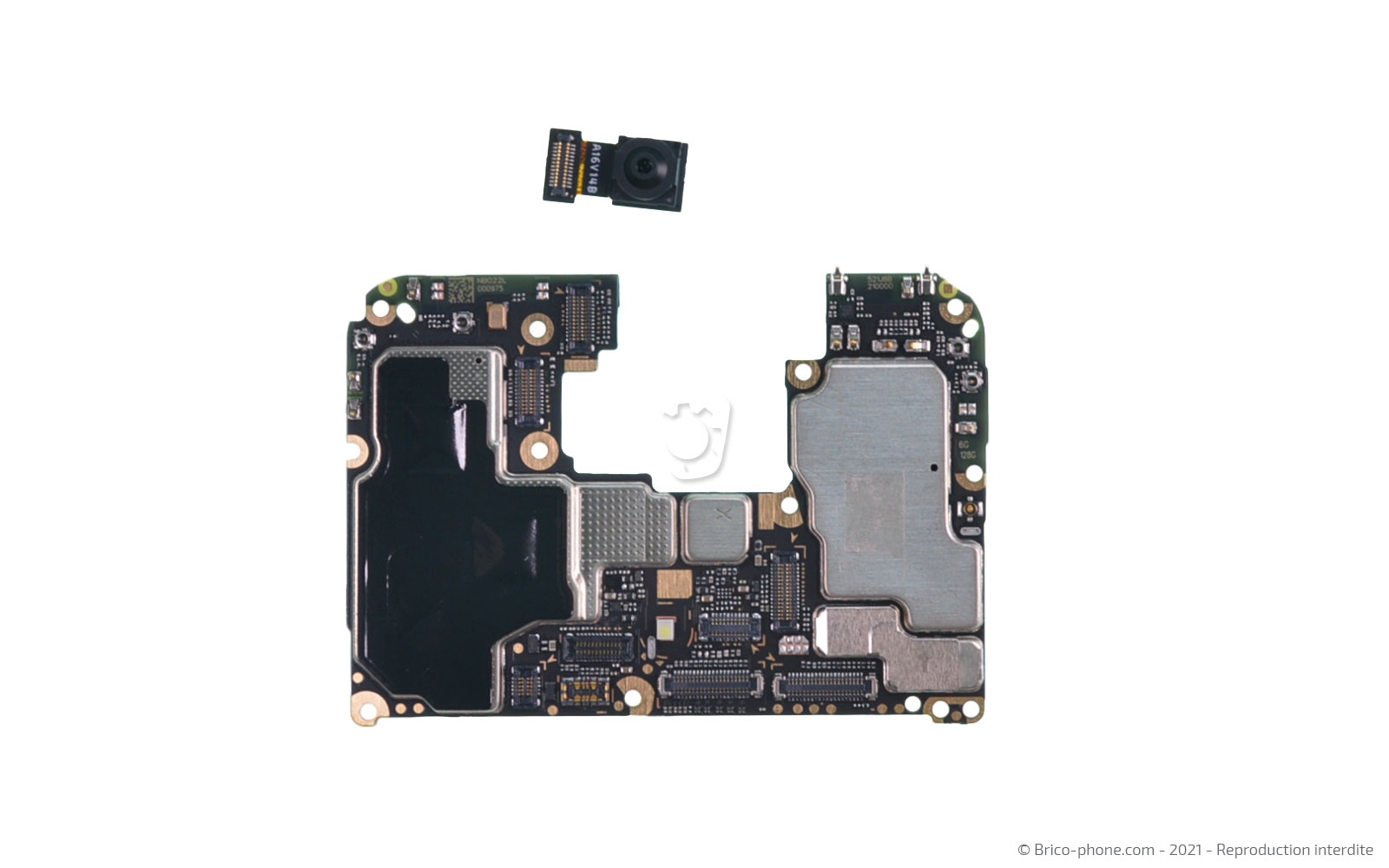

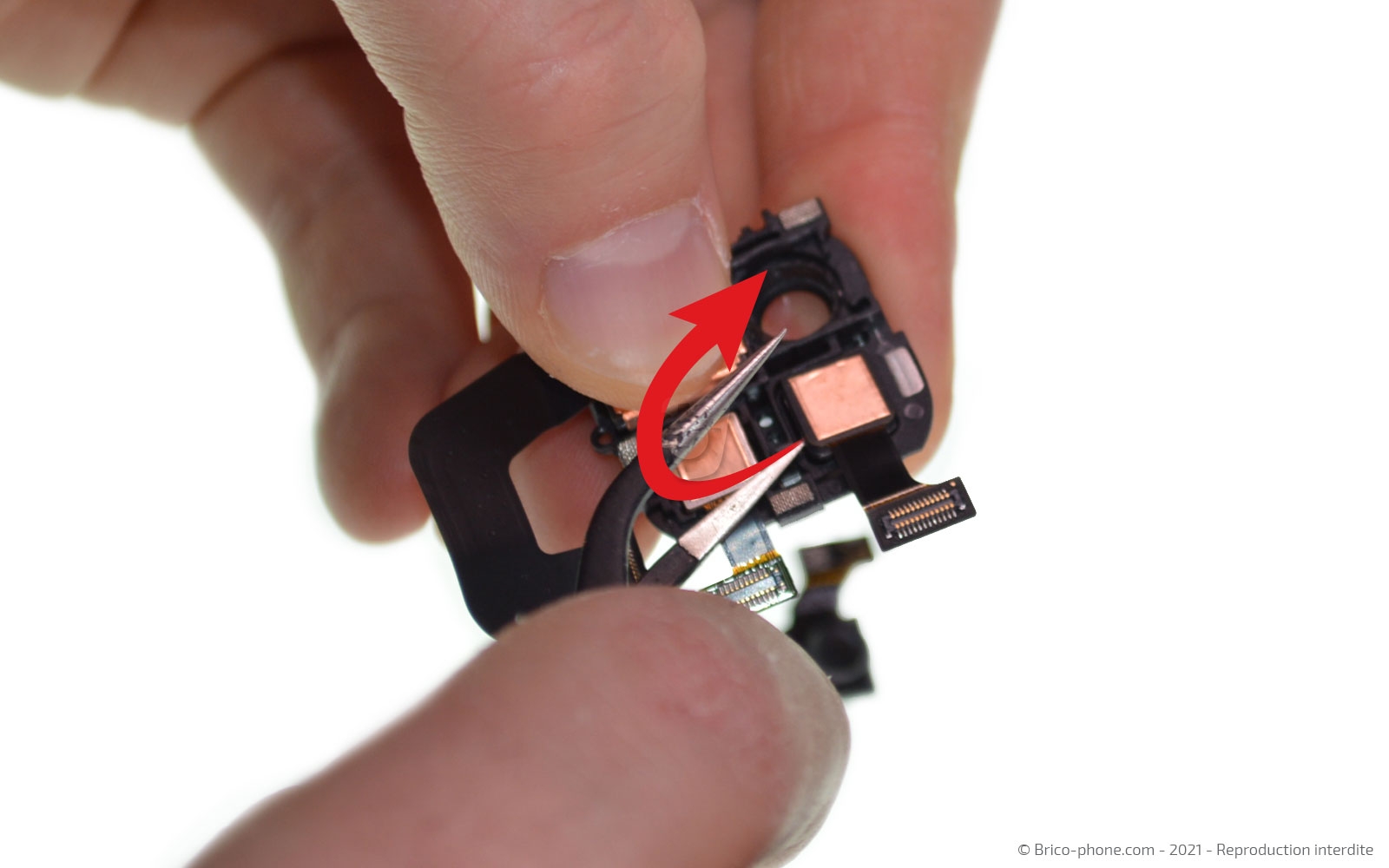

Etape 19 : Enlever les caméras

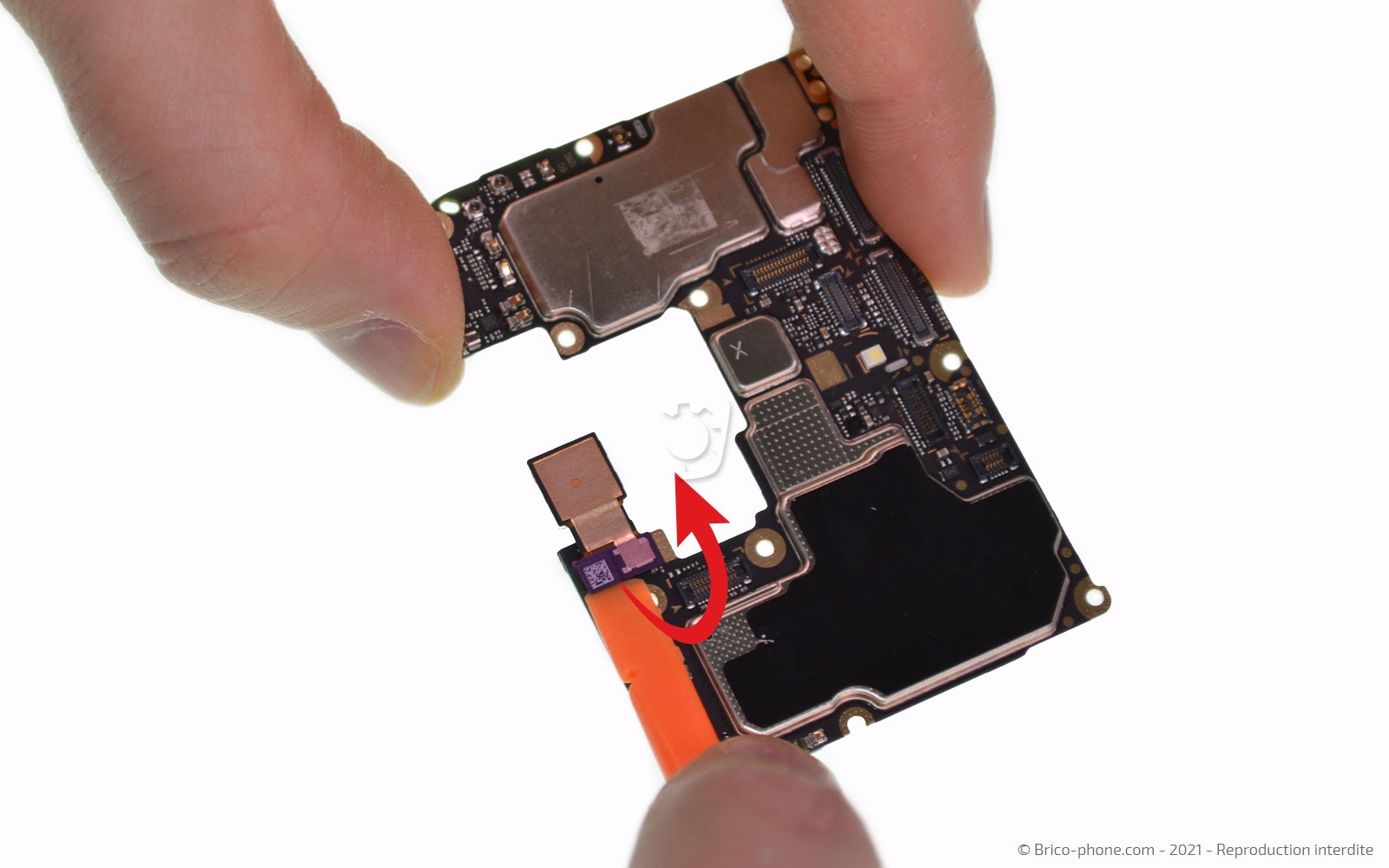

Reprenez la carte-mère pour déconnecter la caméra avant.

Vous pouvez retirer les caméras arrière du bloc, mais pensez à chauffer celui-ci car les caméras sont collées à l'aide d'un sticker.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

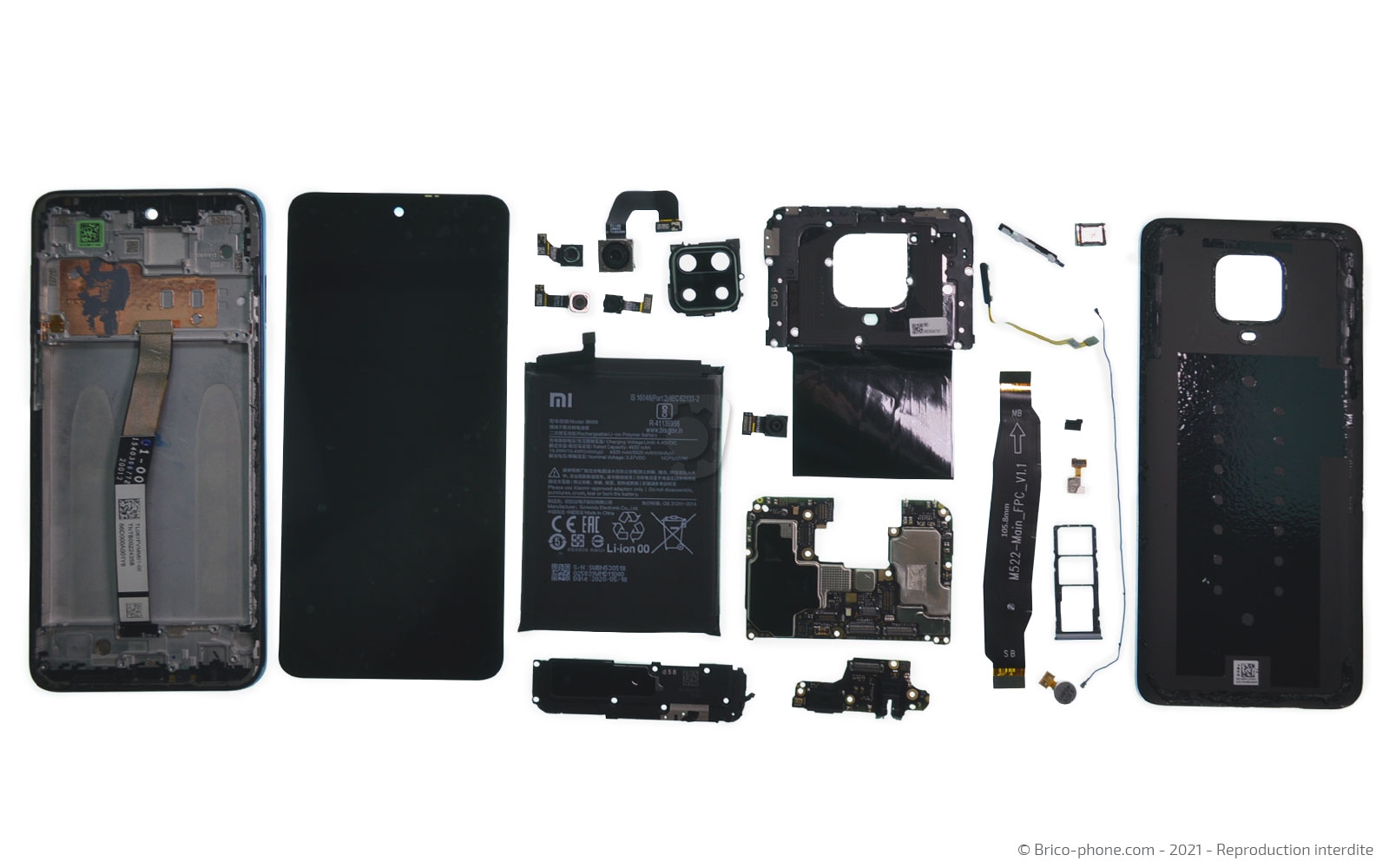

Vue éclatée
Le démontage complet est fini, vous trouverez un aperçu des pièces qui composent ce Xiaomi Redmi Note 9 Pro.
