Démontage complet sur Switch Lite

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 11/20
Switch Lite | Temps estimé : 90 min | Difficulté : 4/5

Vous rencontrez des problèmes avec l'un des boutons de votre console ? Le ventilateur de votre Switch Lite ne fonctionne plus ?

Peu importe la panne, ce guide de démontage vous guide durant toute la réparation. Il vous suffit ensuite de ne choisir que les étapes nécessaires au remplacement de la pièce endommagée.

Diagnostic

›  Découvrir les composants de la Nintendo Switch Lite.
›  Un haut-parleur, un bouton, ou encore la prise jack est abîmé.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

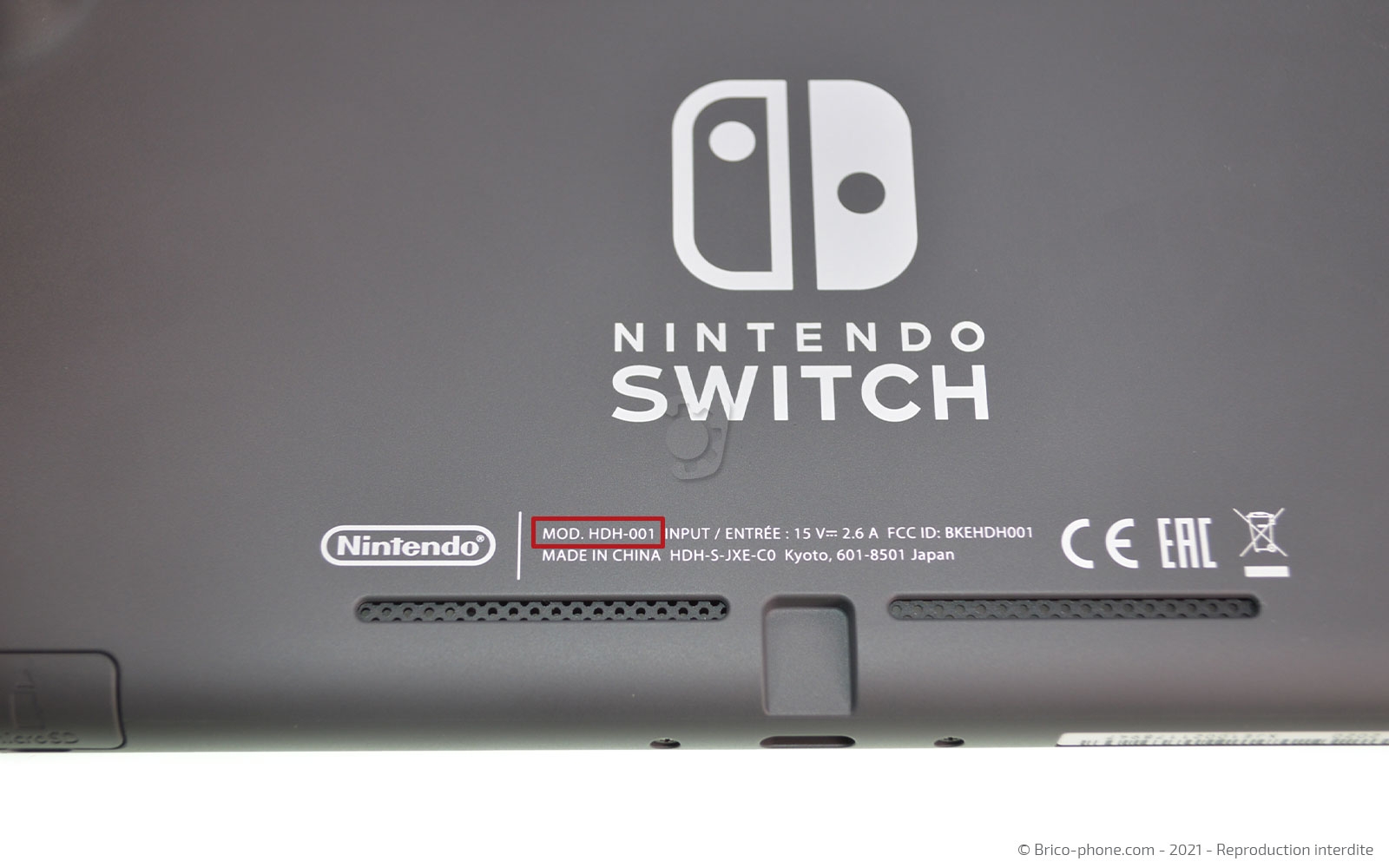

Avant de commencer
Avant de passer commande, nous vous conseillons de vérifier la compatibilité des pièces avec le modèle de votre Nintendo Switch Lite.
Pour cela, assurez-vous d’avoir au dos de votre console la référence : HDH-001 - BKEHDH001.

Ensuite, pressez le bouton Power et sélectionnez la mention « options d’alimentation » afin d’obtenir le bouton « Éteindre ».

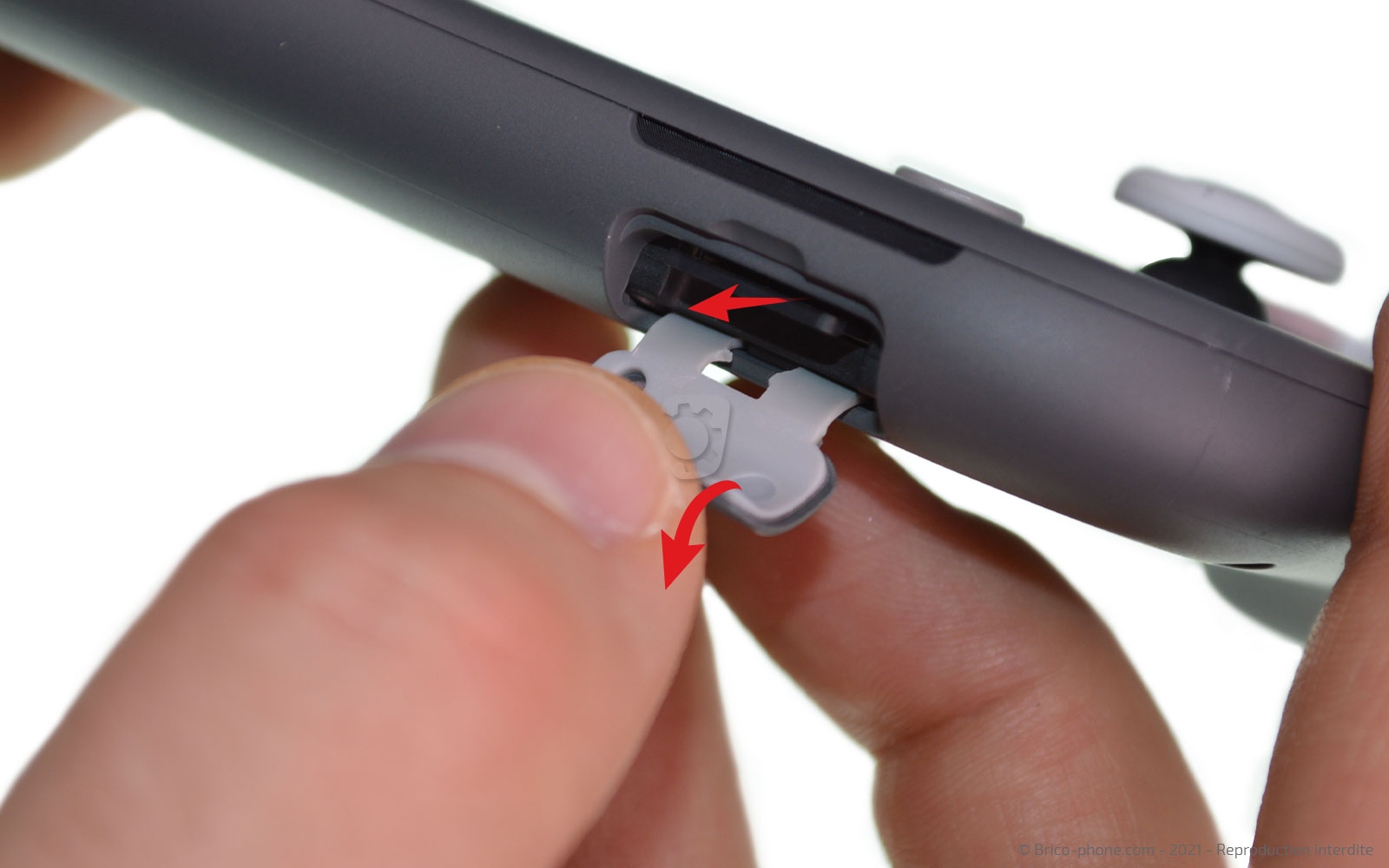

Étape 1 : Ôter les cartes de jeu et micro SD
Retirez la carte de jeu ainsi que la carte micro SD si vous en possédez une dans votre console.

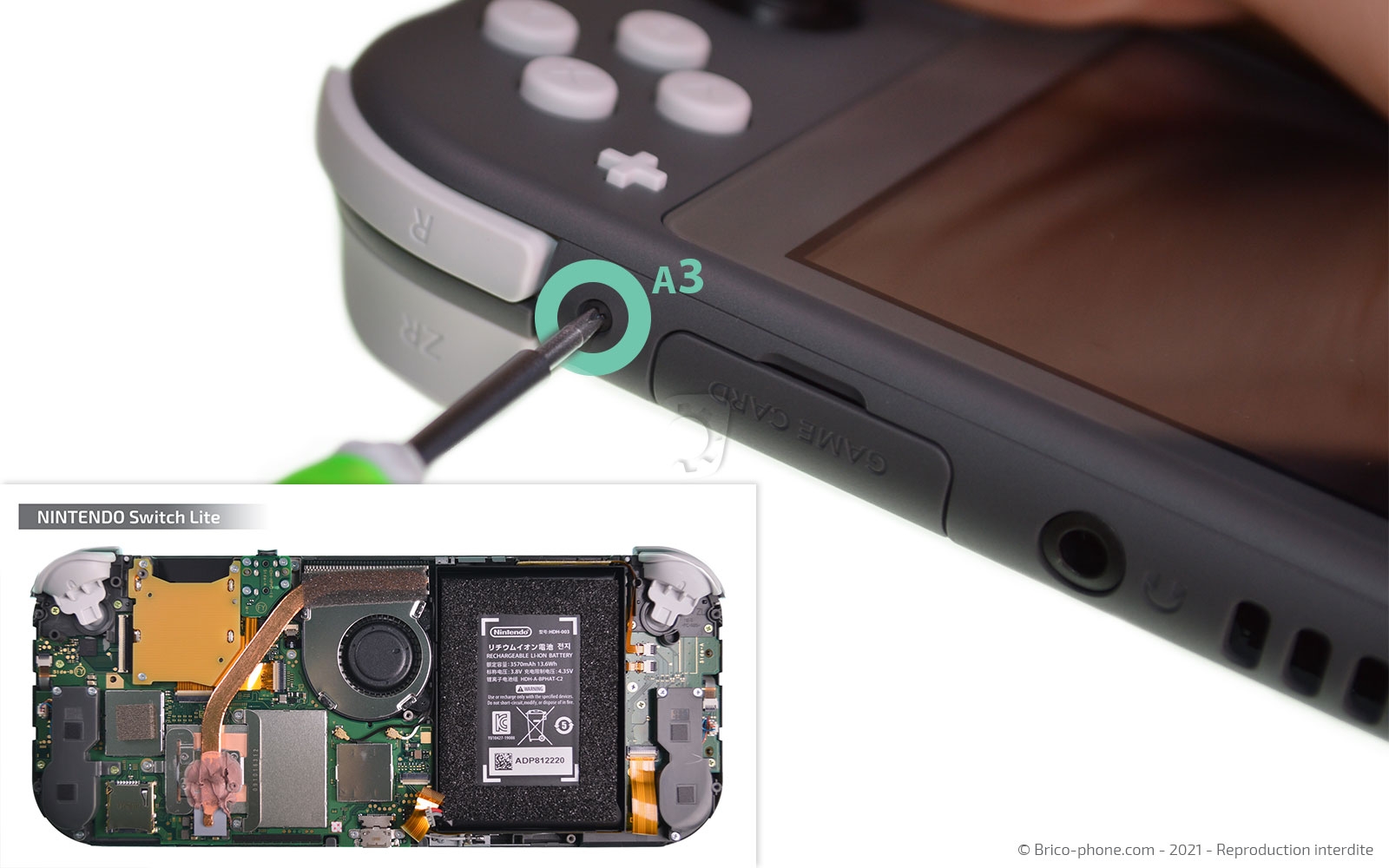

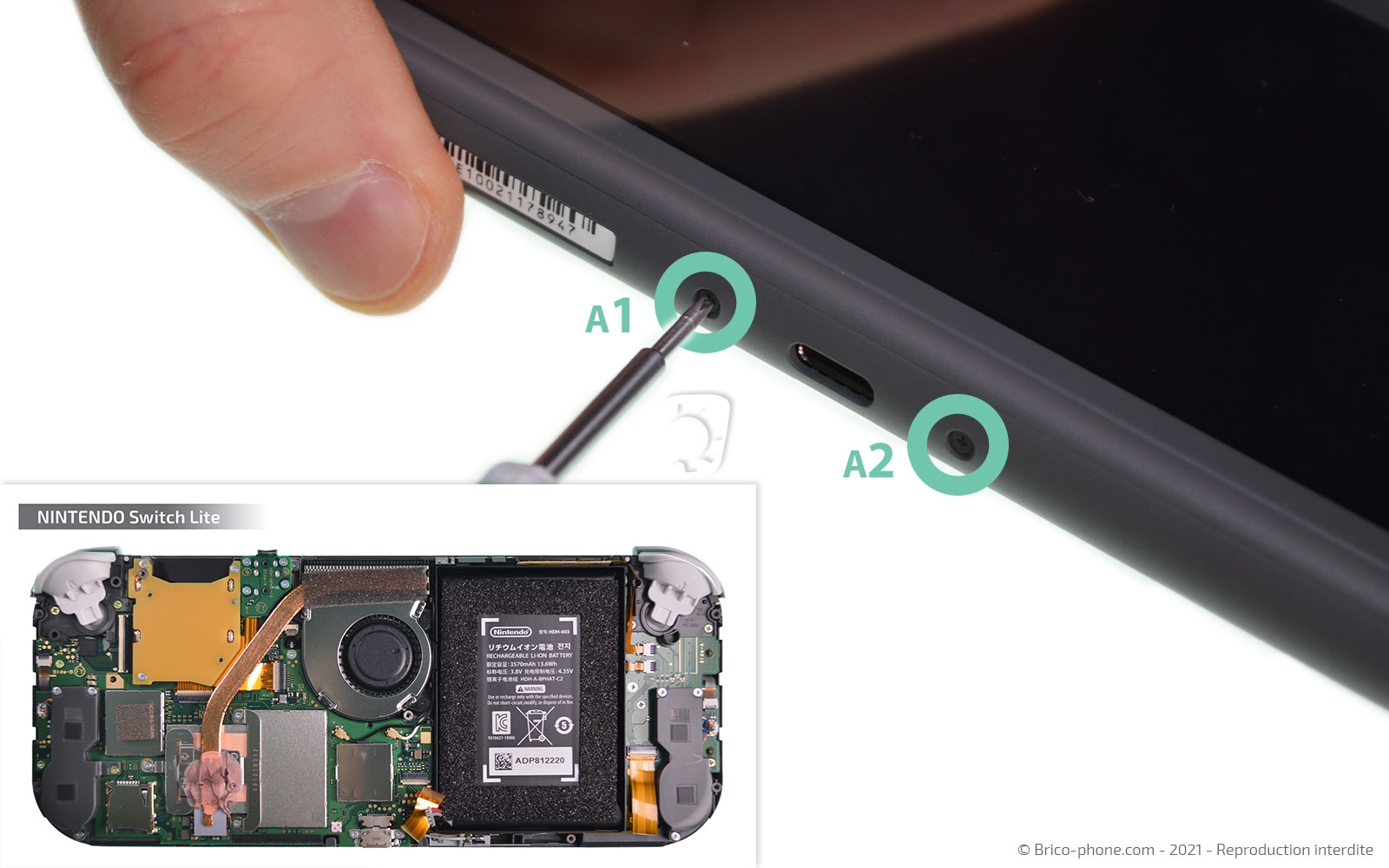

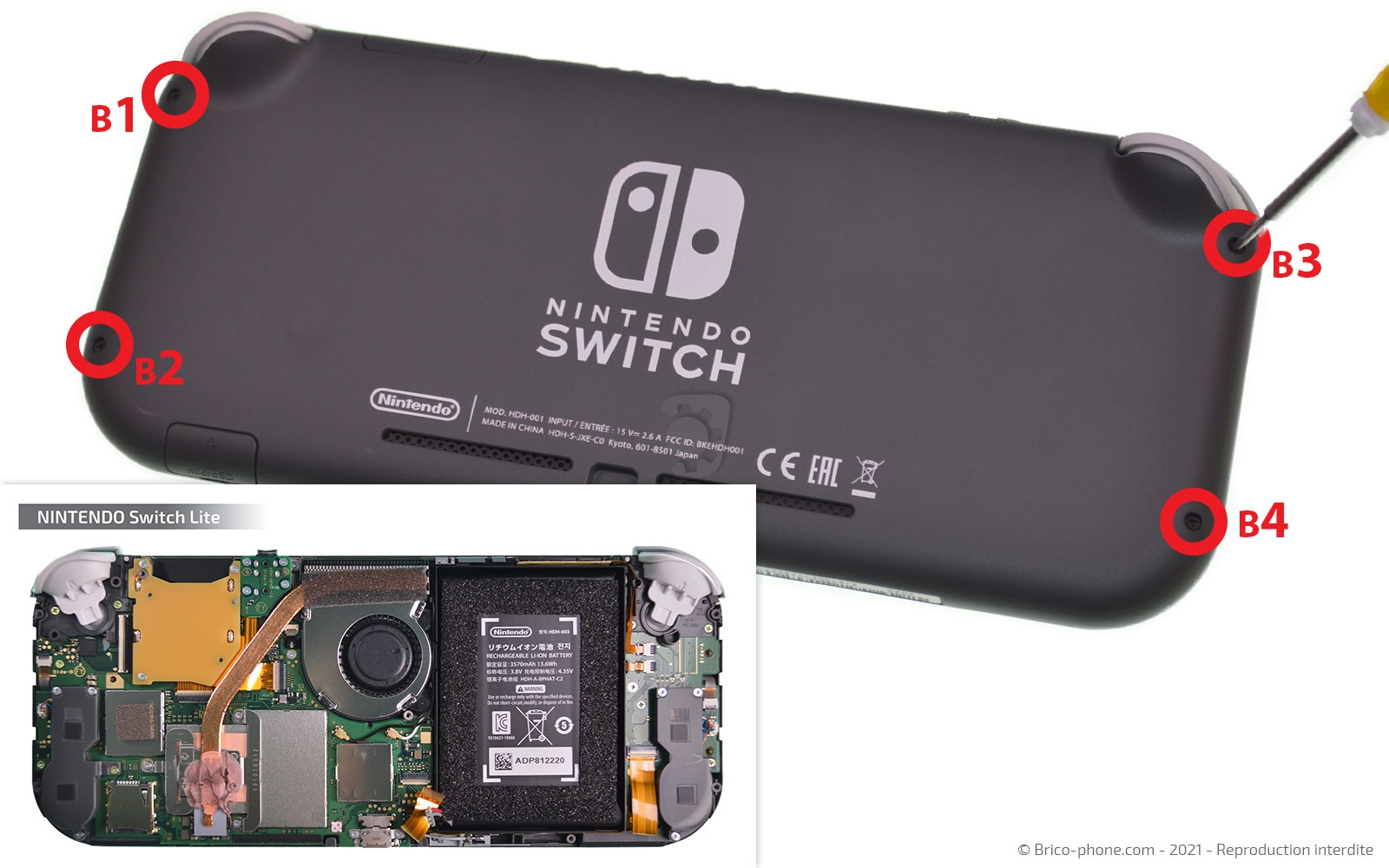

Etape 2 : Dévisser la coque arrière

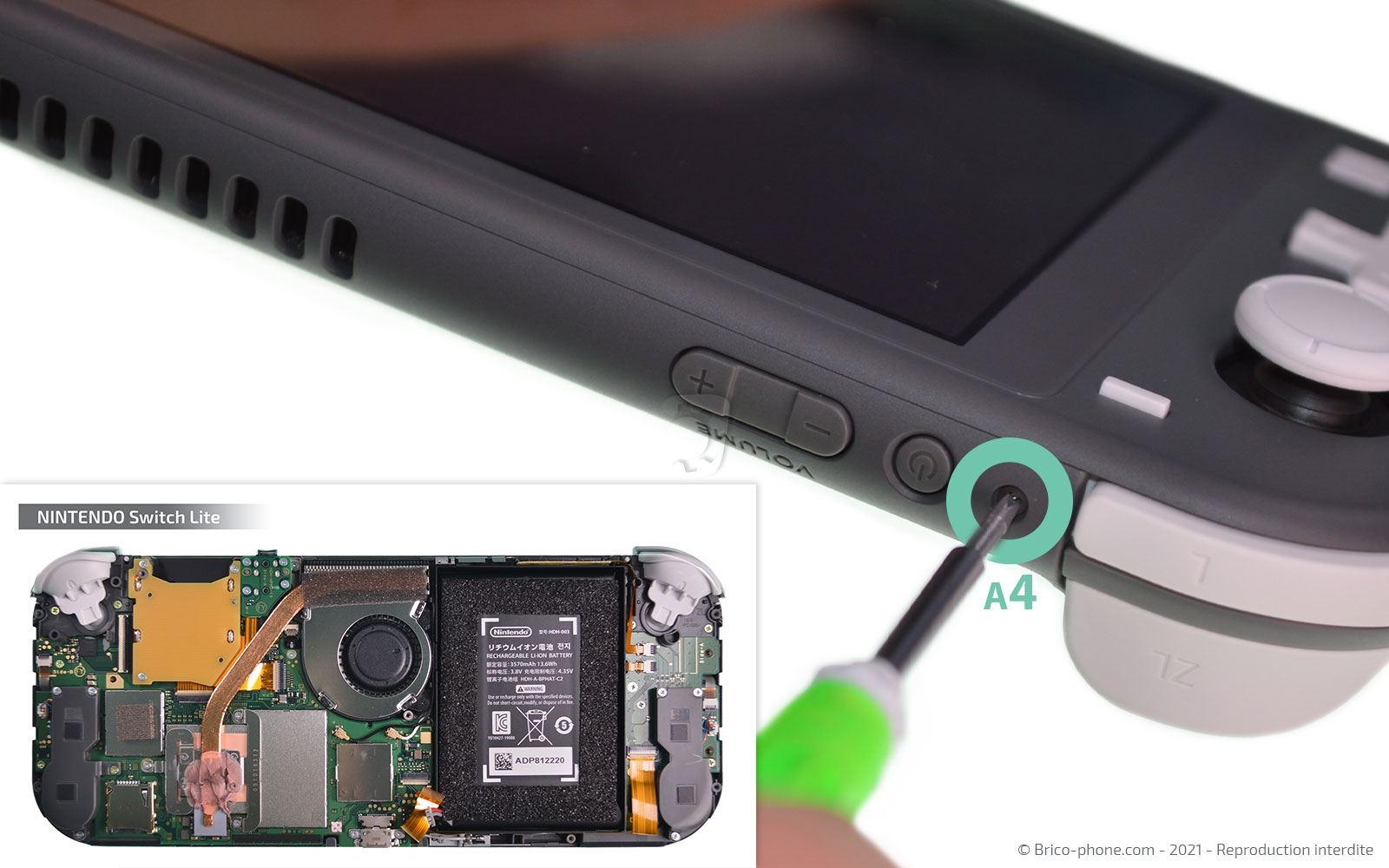

A l’aide du tournevis cruciforme, ôtez les deux vis situées de part et d’autre de la prise de charge puis celles positionnées sur la tranche supérieure de votre Nintendo Switch Lite, la vis A3 se trouve près de l’emplacement du lecteur de carte de jeu et la vis A4 est à côté du bouton power.

Ensuite, munissez-vous du tournevis triwing pour sortir les 4 vis B placées à l’arrière de l’appareil.
Outils du kit utilisés
Outils du kit utilisés

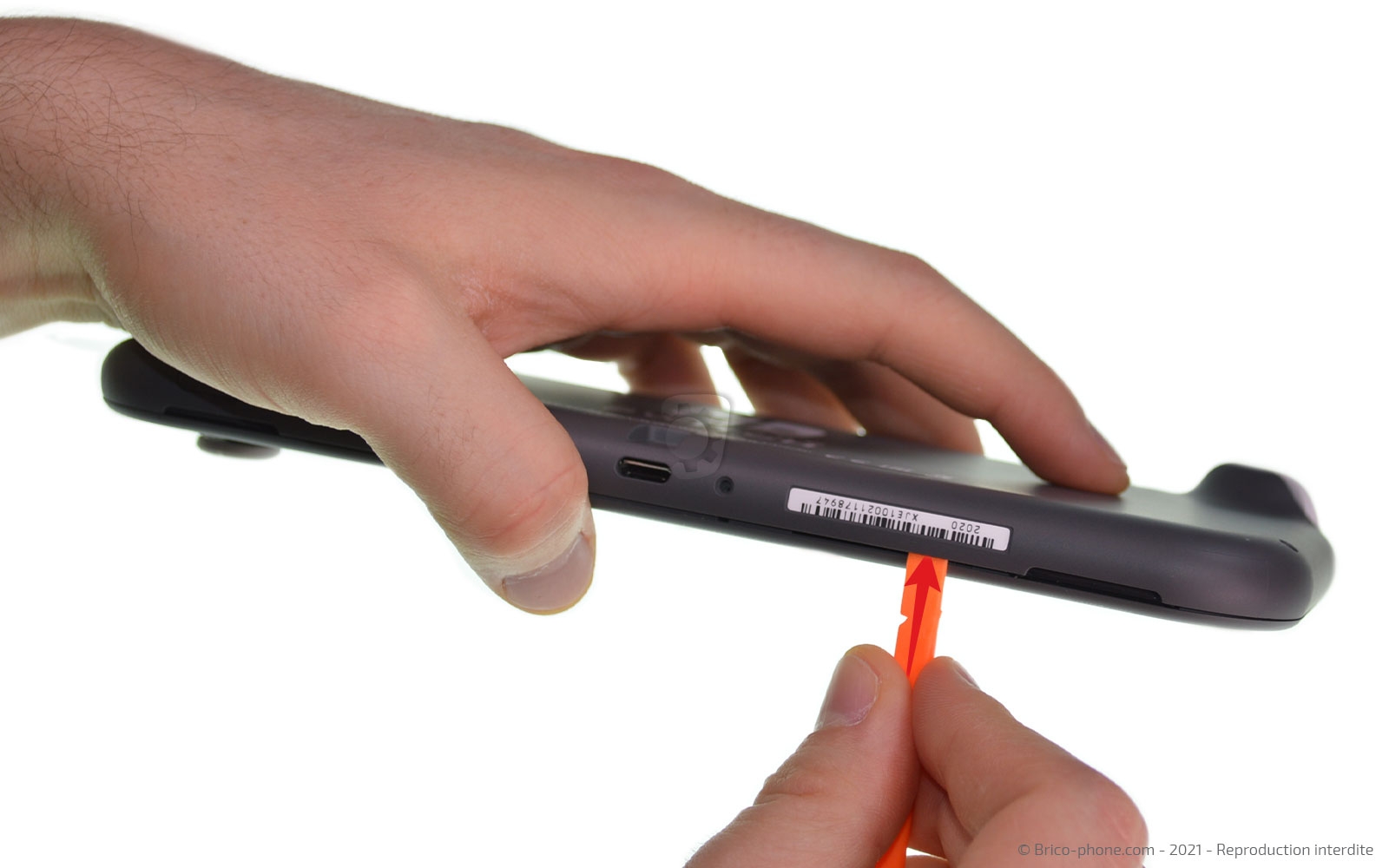

Etape 3 : Déclipser la coque arrière
Insérez le levier en nylon entre le châssis et la coque et faites-le glisser sur toute la longueur de la console pour la détacher entièrement et accéder à l’intérieur.
Outils du kit utilisés
Outils du kit utilisés

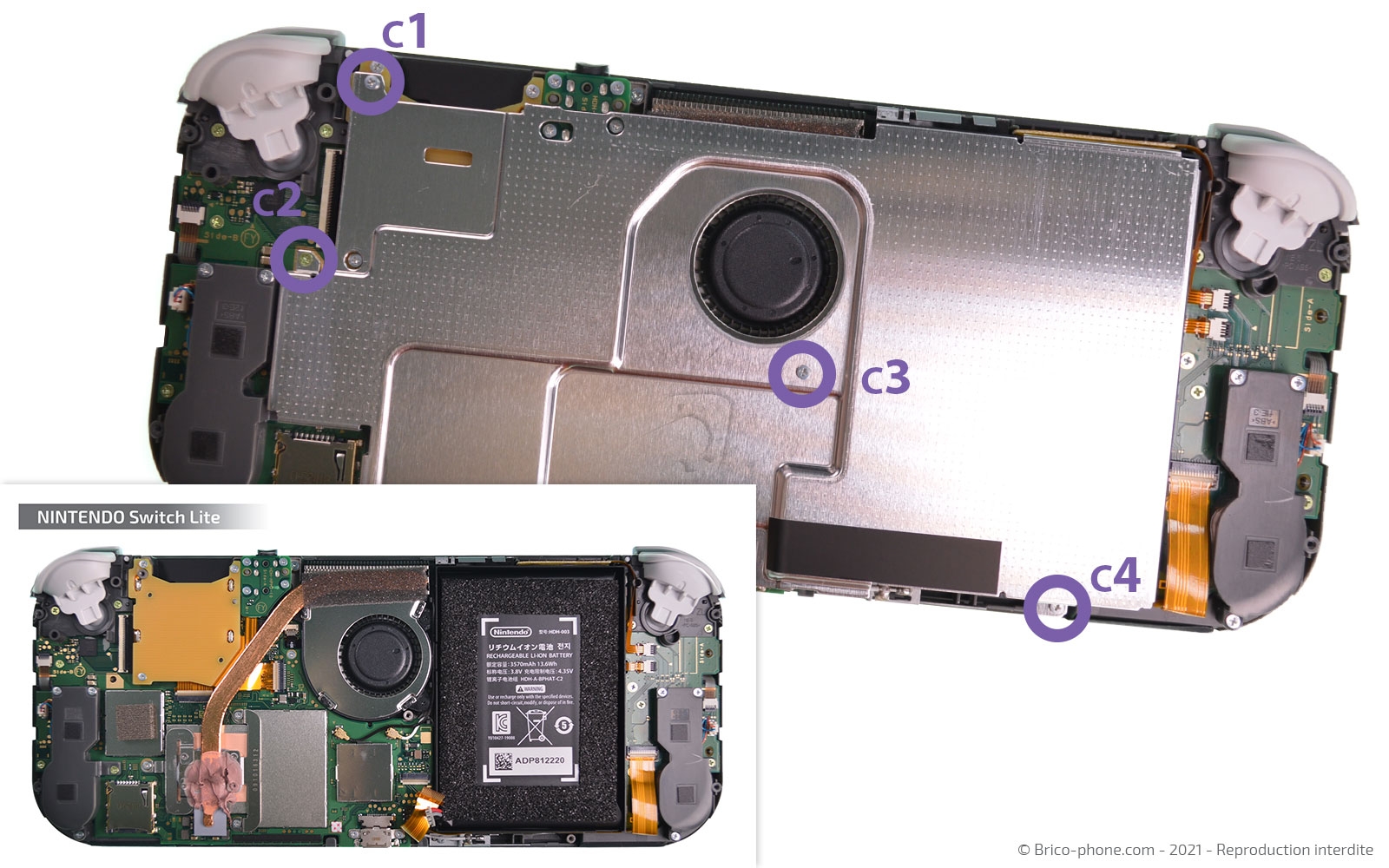

Etape 4 : Retirer la plaquette de protection
Reprenez le tournevis cruciforme pour sortir les vis C1, C2, C3 et C4 de la plaquette #02.
Glissez le spudger sous cette dernière pour réussir à la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

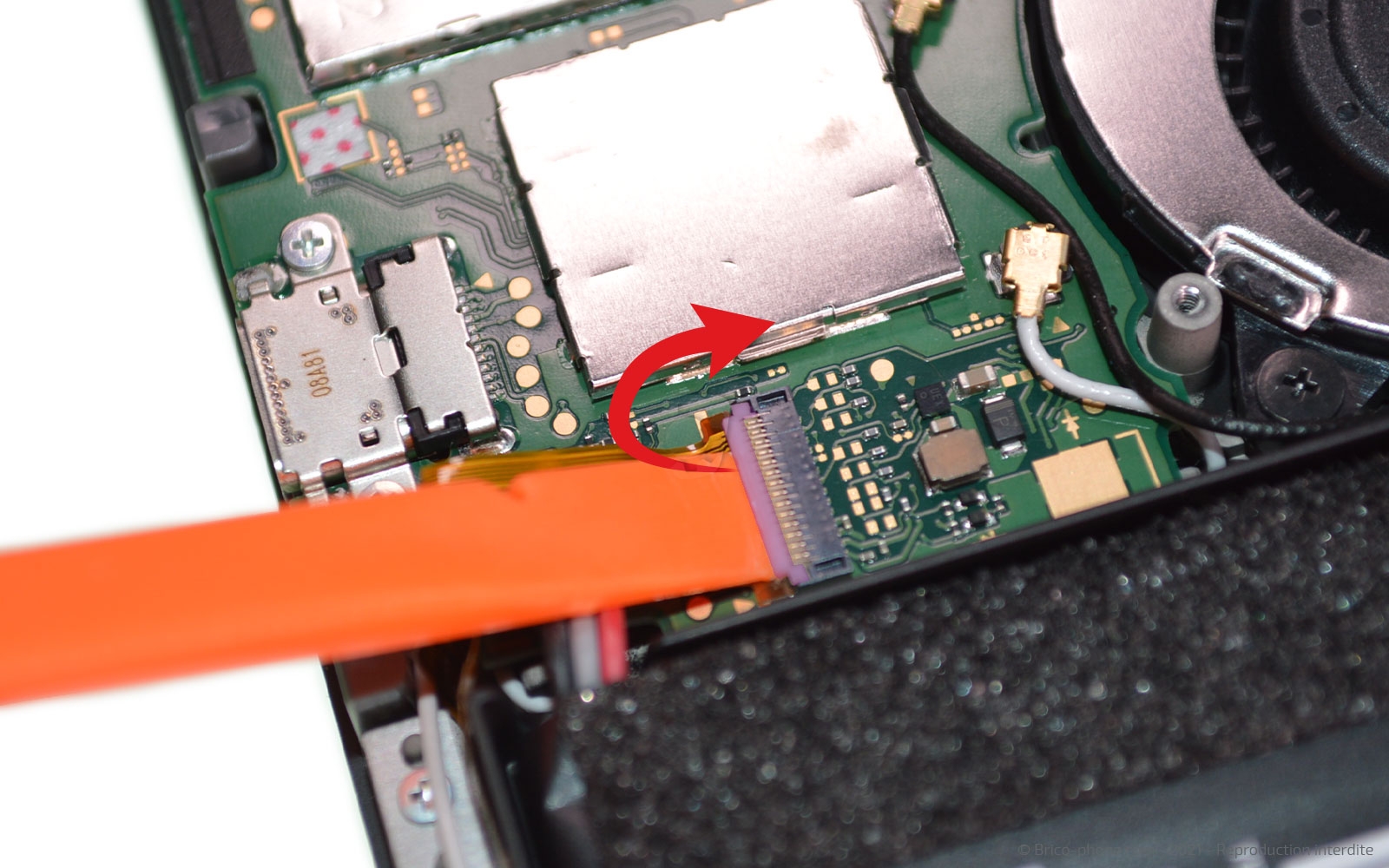

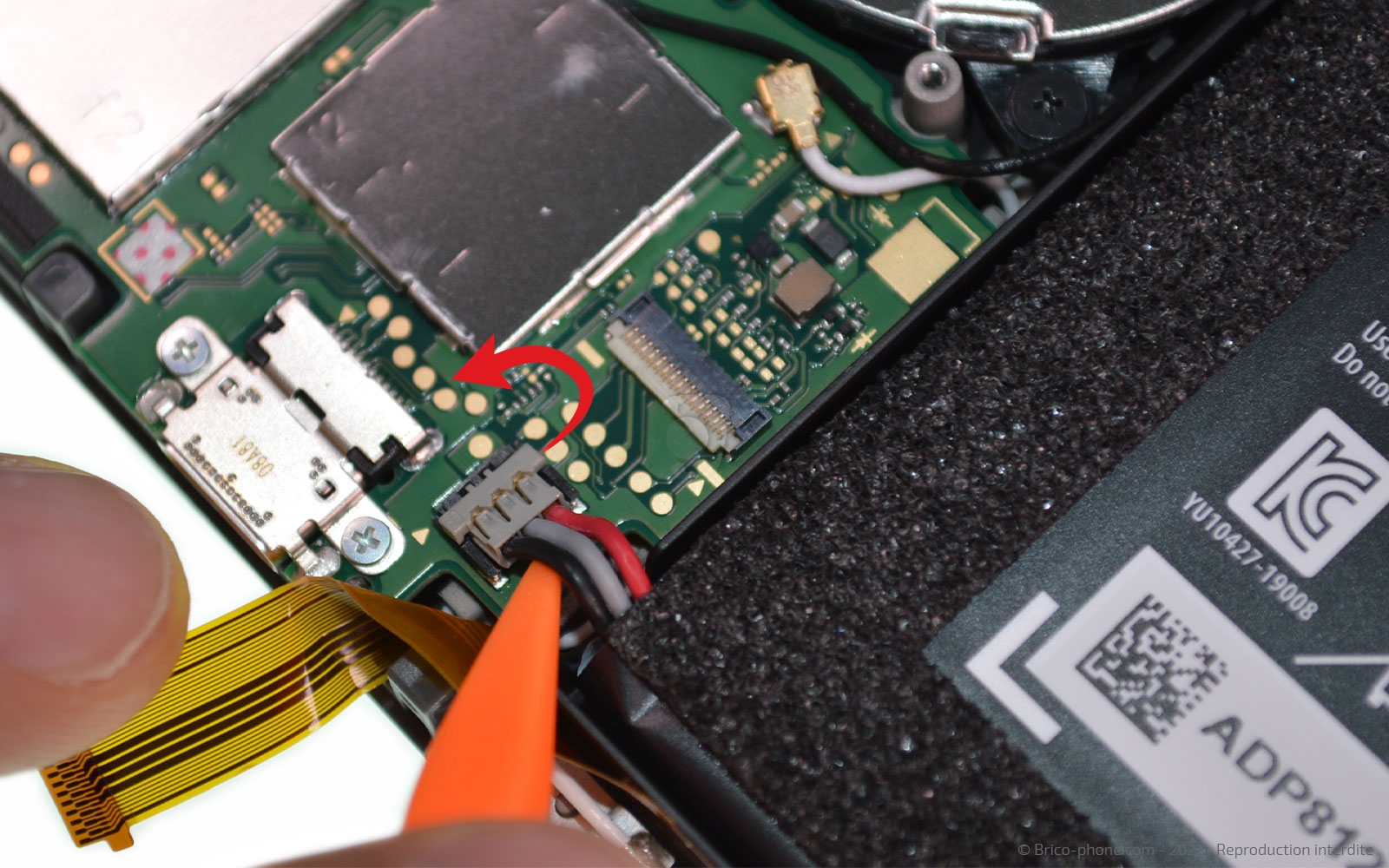

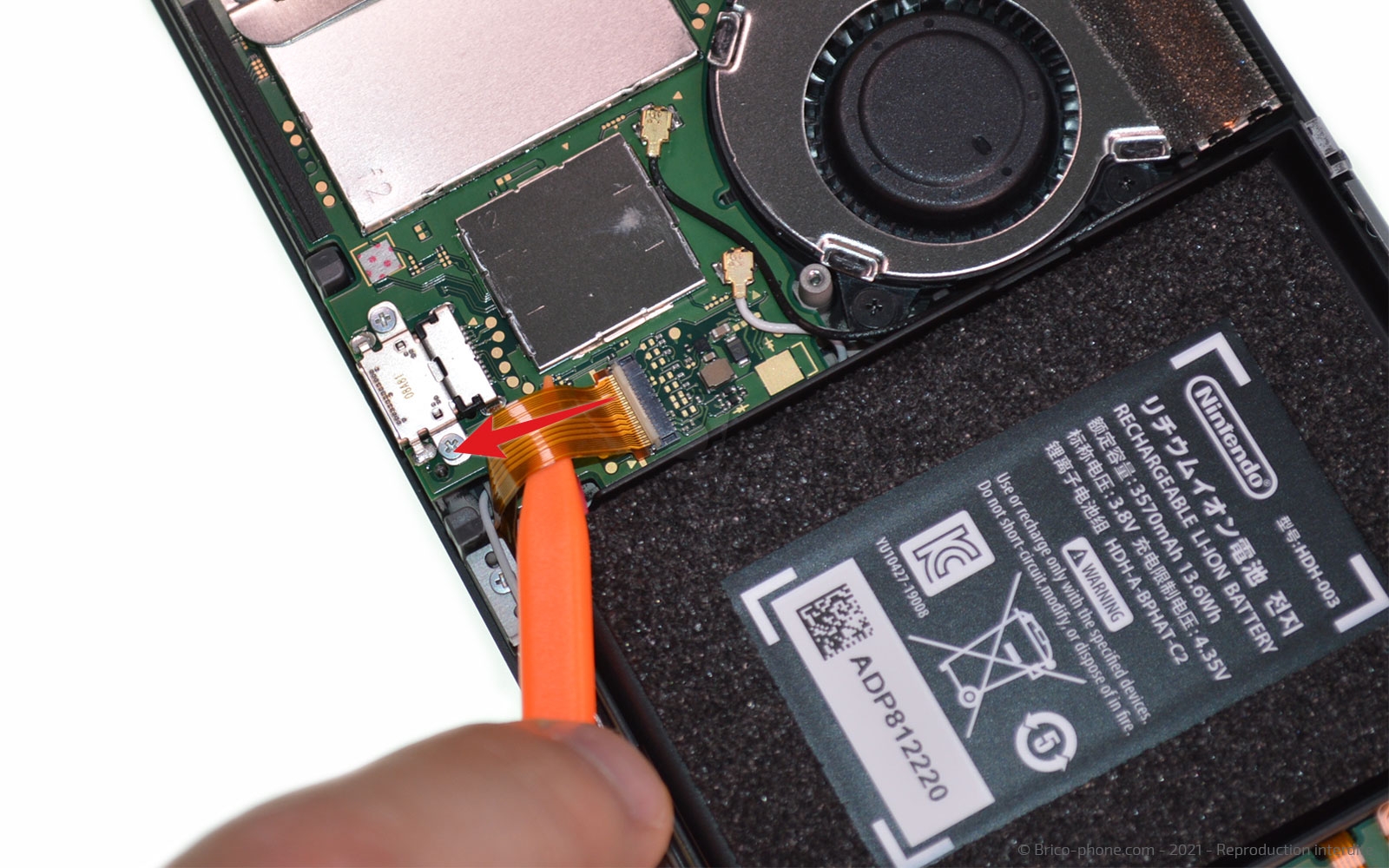

Etape 5 : Déconnecter la batterie
Toujours avec le même ustensile, déconnectez la nappe de la rallonge #15 en soulevant dans un premier temps le clapet gris avant de sortir la nappe en la tirant vers l’opposé.
Vous devriez maintenant apercevoir la connectique de la batterie qu’il nous faut déconnecter pour pourvoir continuer la réparation en toute sécurité.
Pour cela, placez le levier sous les fils rouge, gris et noir afin de pouvoir les détacher de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

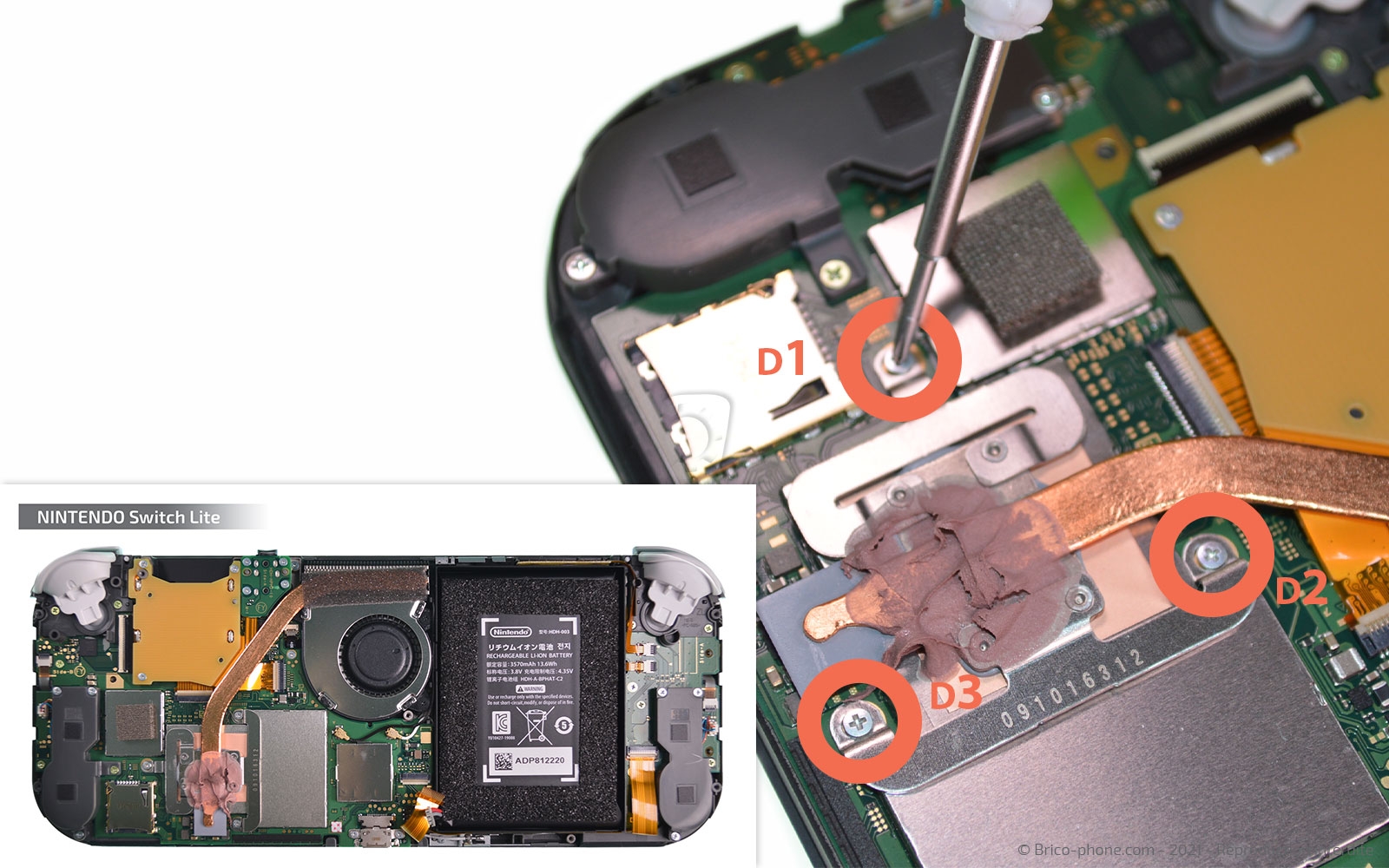

Etape 6 : Sortir le dissipateur thermique
Commencez par extraire les 3 vis cruciforme D à l’aide du tournevis adéquat de votre kit d’outils Brico-phone.
Puis, décollez délicatement la mousse collée sur le ventilateur avec le spudger afin de pouvoir sortir le composant #03 de l’appareil.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Récupérer le lecteur de cartes de jeux

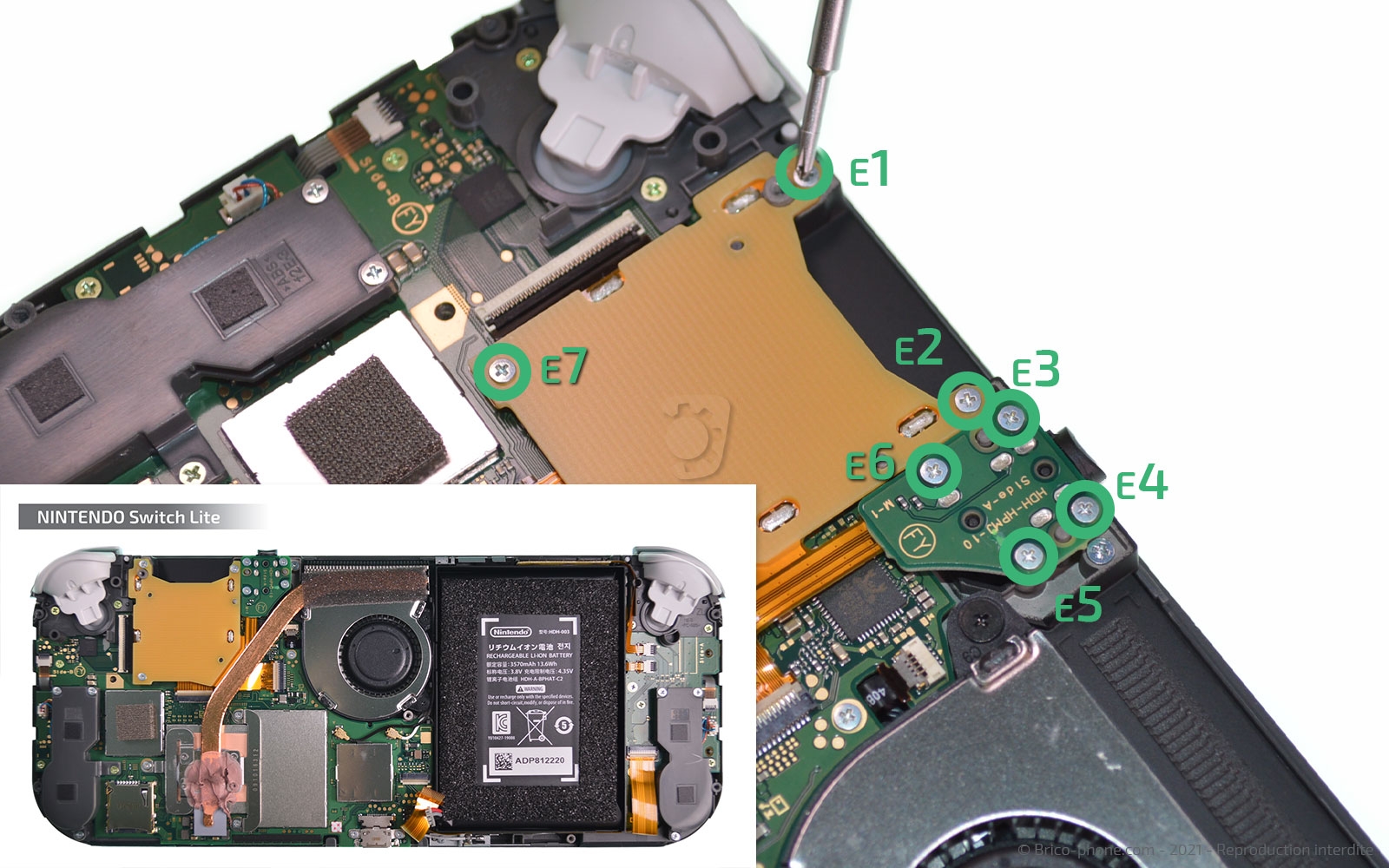

Commencez par retirer les 7 vis du composant #05 avant de débrancher la nappe du lecteur de cartouche en soulevant le clapet gris de la connectique de la carte mère puis en tirant la nappe vers la gauche avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

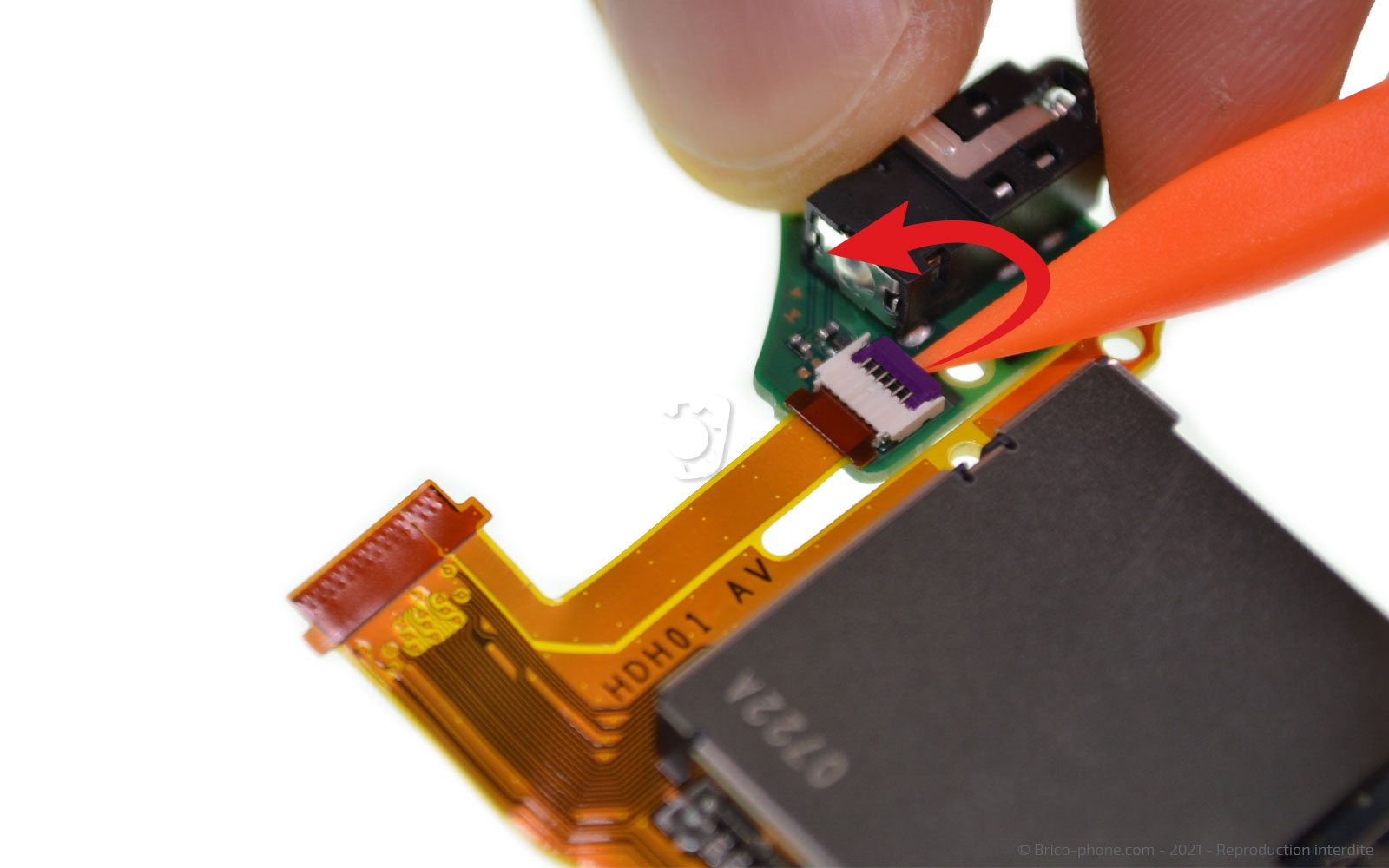

Etape 8 : Désolidariser le lecteur de carte et la prise jack
Levez le clapet noir avec le spudger pour pouvoir détacher la prise jack du lecteur de cartes de jeux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lecteur de cartes de jeux pour Nintendo Switch Lite
29,90 €

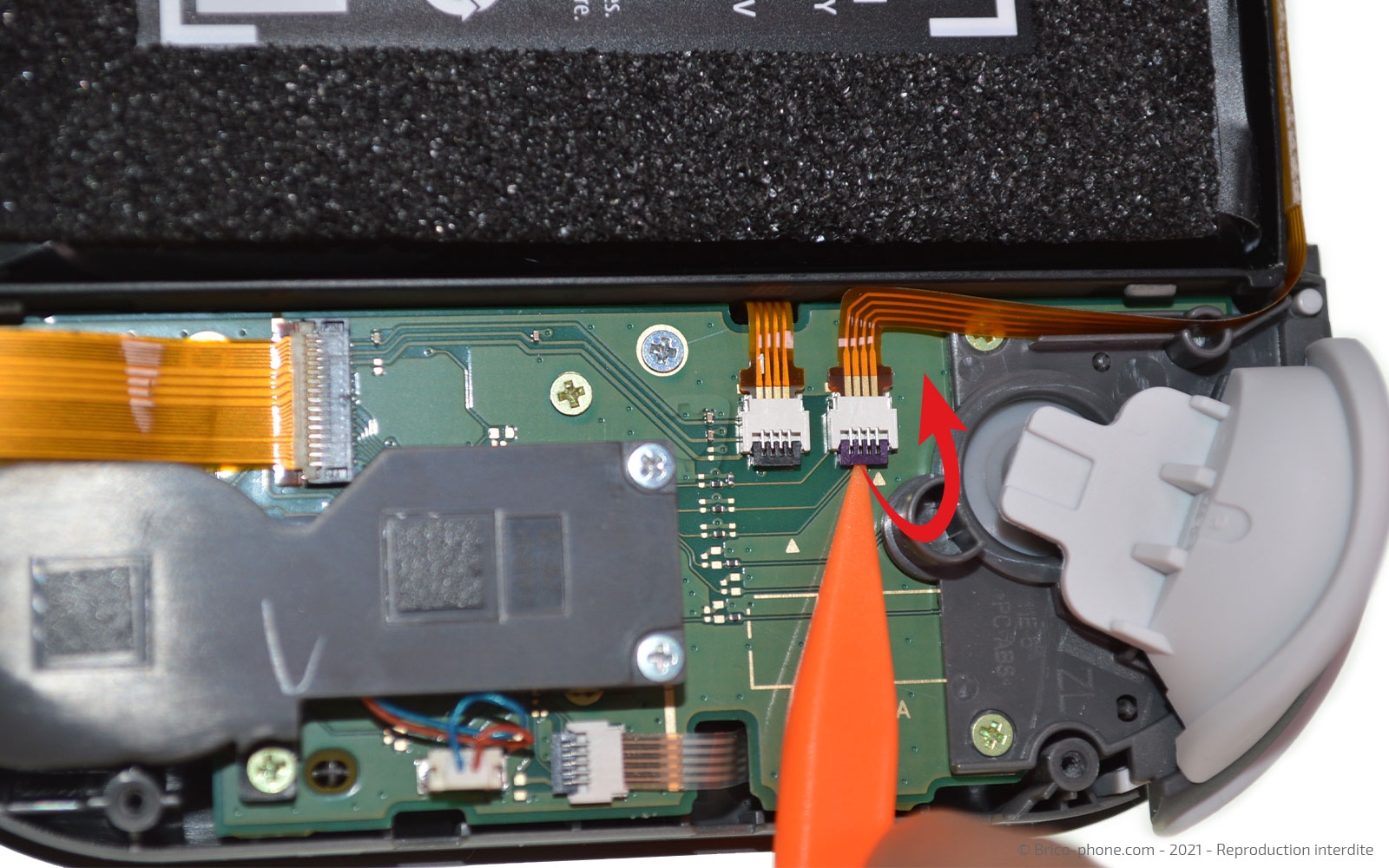

Etape 9 : Libérer la nappe des boutons Volume - Power
Déconnectez la première nappe située sur la carte fille de votre console afin de pouvoir sortir la nappe #06 à l’aide de la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

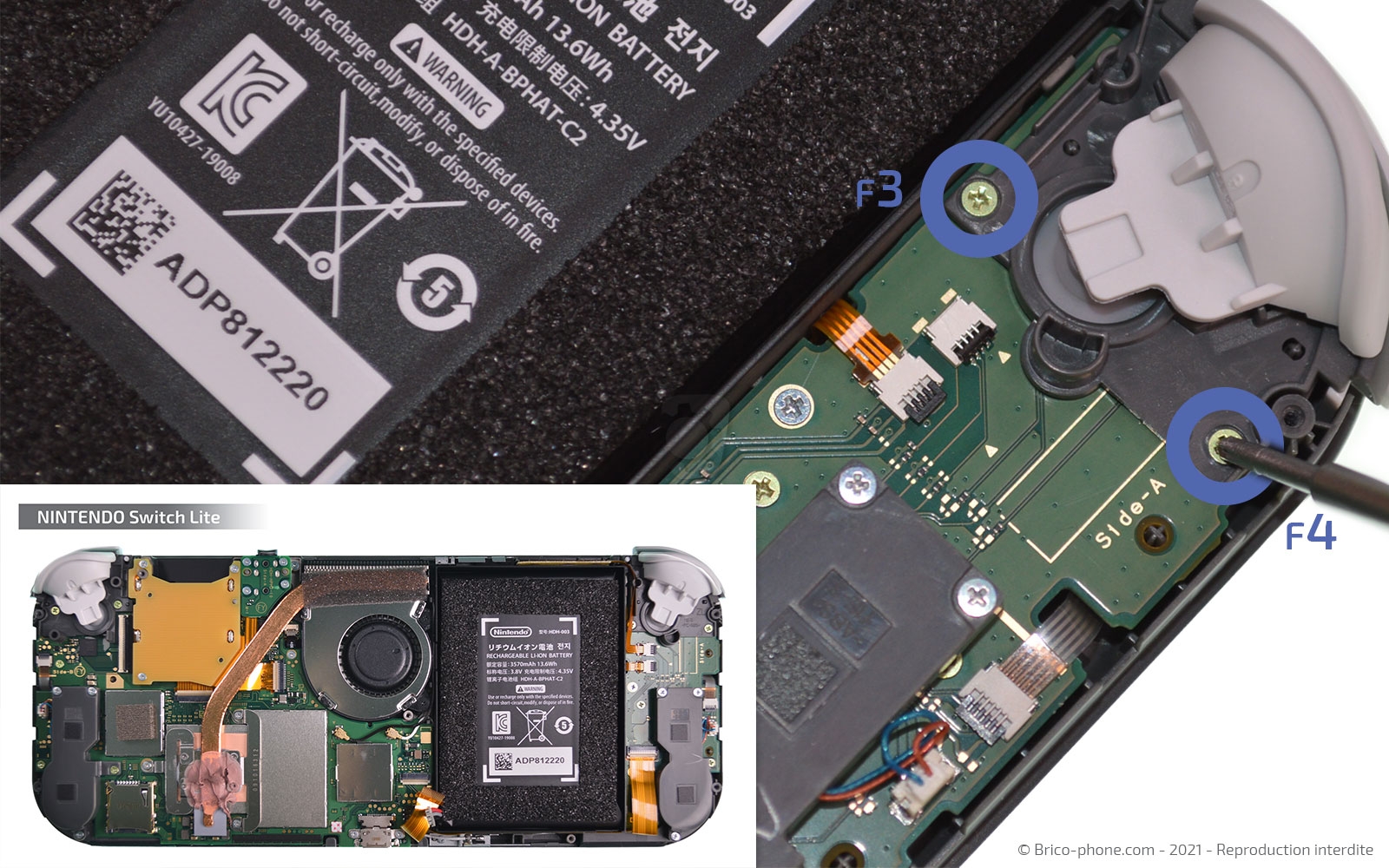

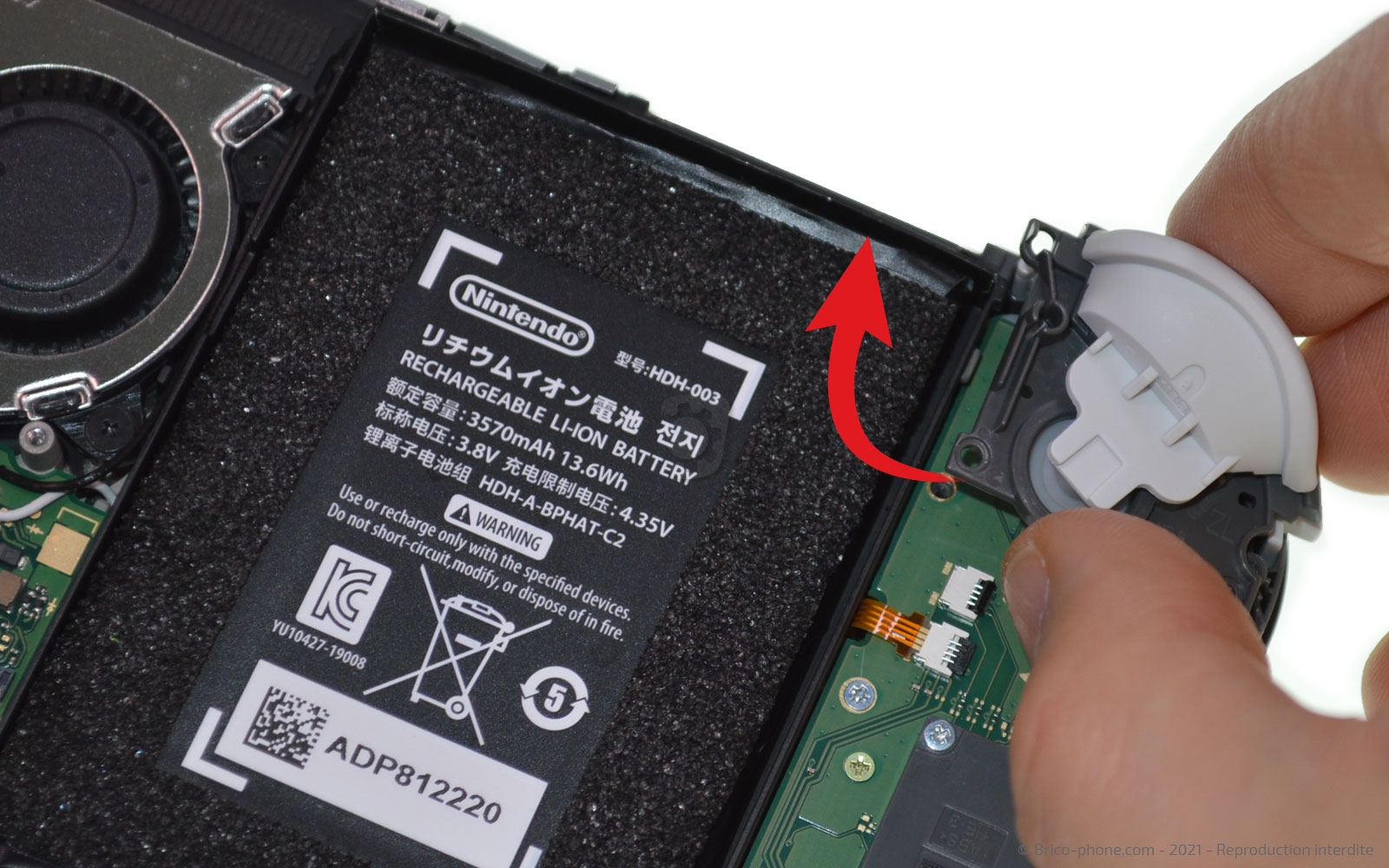

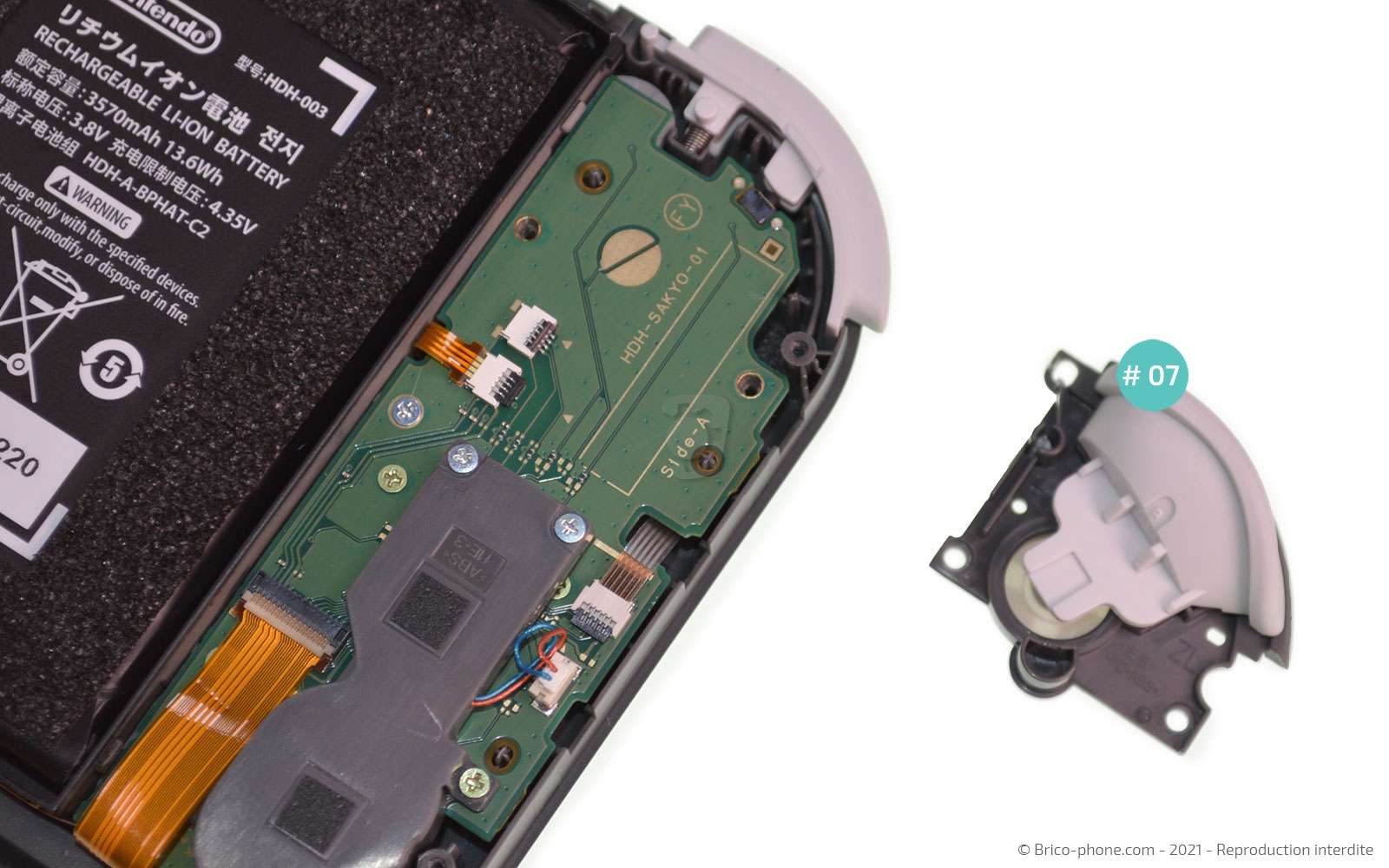

Etape 10 : Enlever le bouton ZL
Dévissez les vis F3 et F4 à l’aide du tournevis cruciforme afin de pouvoir récupérer le bouton ZL de votre console.
Outils du kit utilisés
Outils du kit utilisés

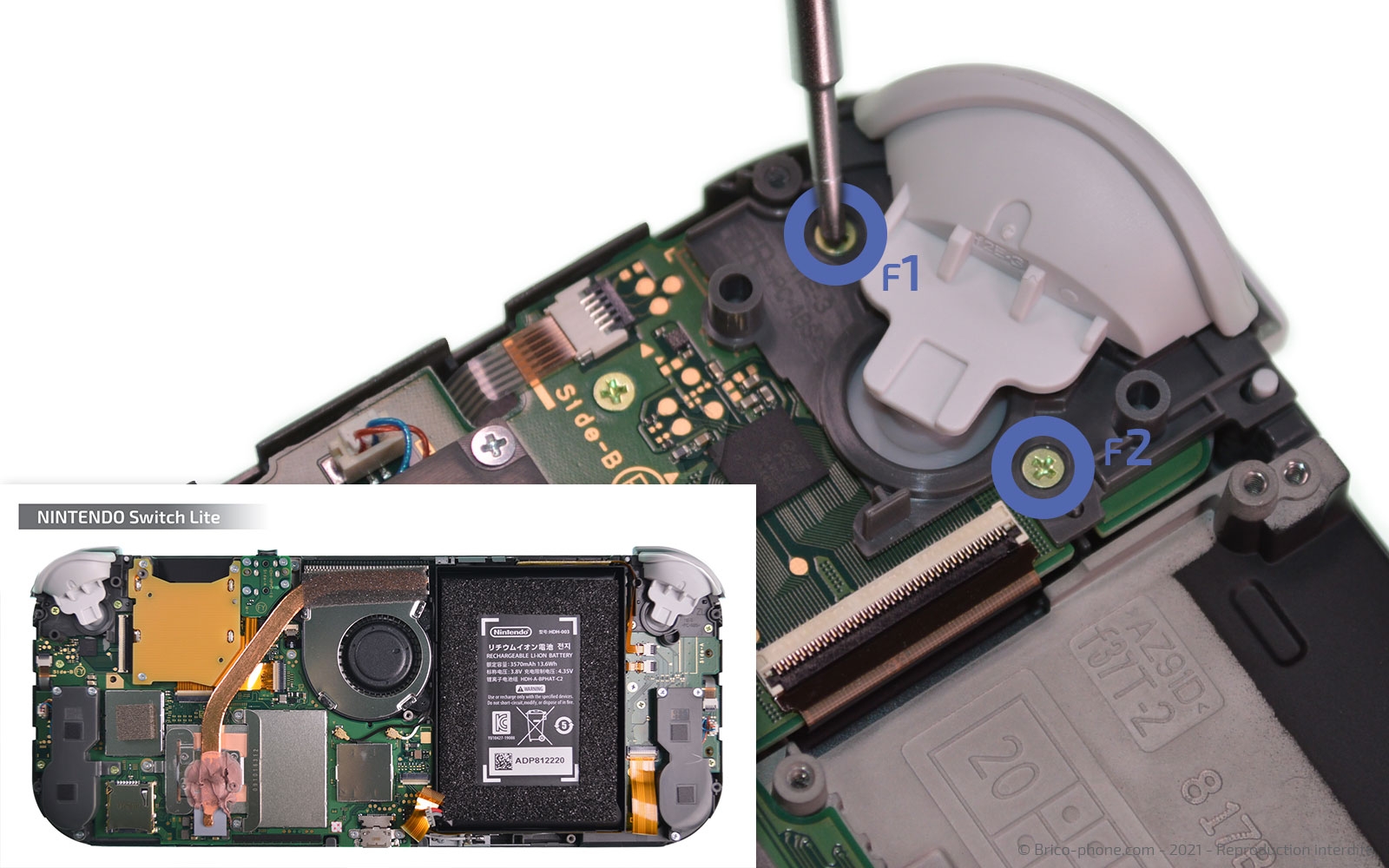

Etape 11 : Mettre de côté les boutons supérieurs
Toujours avec le même tournevis, ôtez les vis F1 et F2 pour libérer les boutons ZR et R.
Ensuite, attrapez le bouton L.
Outils du kit utilisés
Outils du kit utilisés

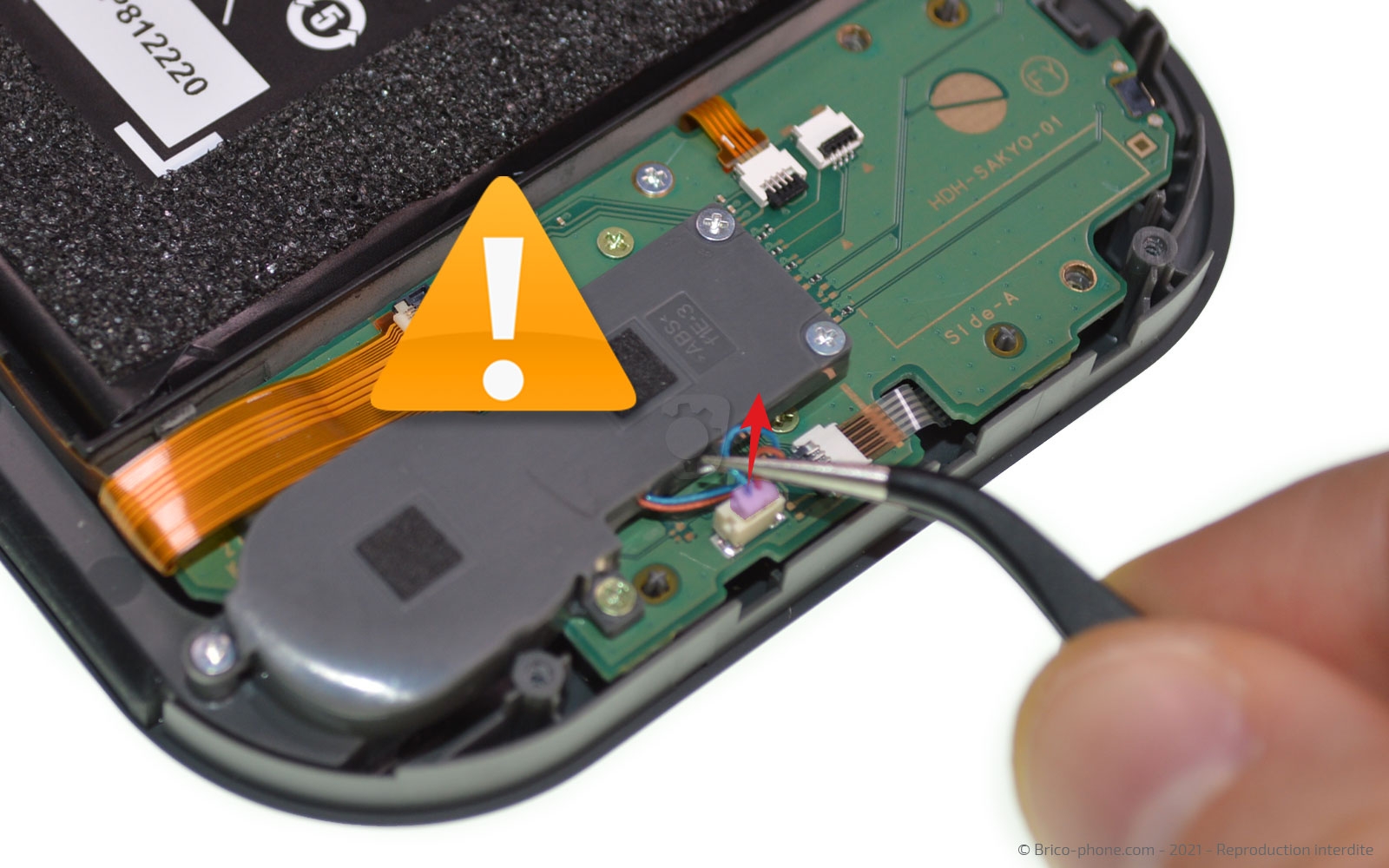

Etape 12 : Oter le haut-parleur
Saisissez les fils de la nappe du haut-parleur avec la pincette afin de déconnecter le composant. Cette manipulation est très délicate car vous ne devez pas arracher les fils.
Allez-y avec beaucoup de douceur. Réitérez la manipulation avec le haut-parleur de gauche.

Ensuite, dévissez les 4 vis de chaque HP avant de sortir celui de droite de la console. Le second composant est bloqué sous la carte mère c’est pourquoi nous le retirerons lors d’une prochaine étape.
Outils du kit utilisés
Outils du kit utilisés

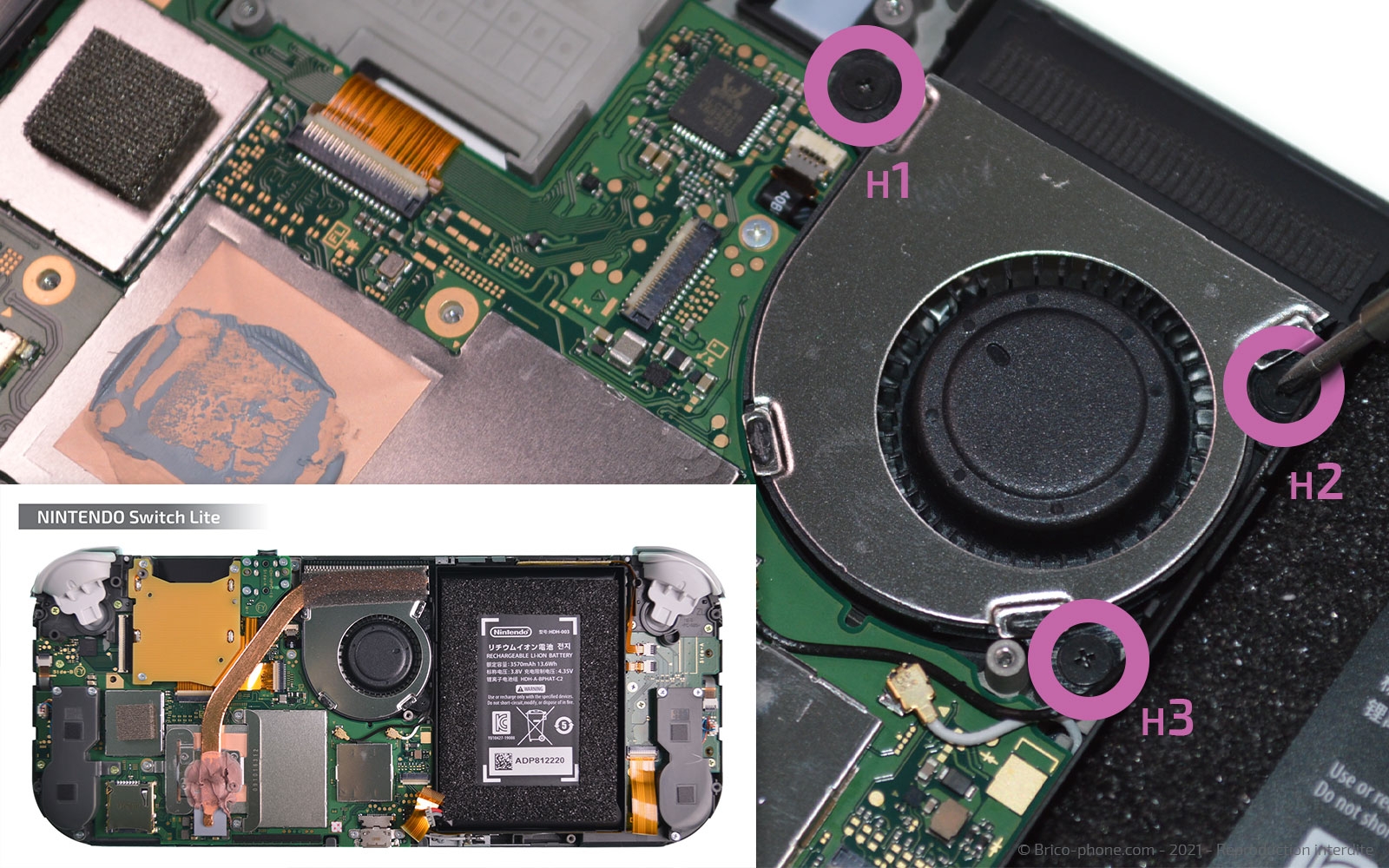

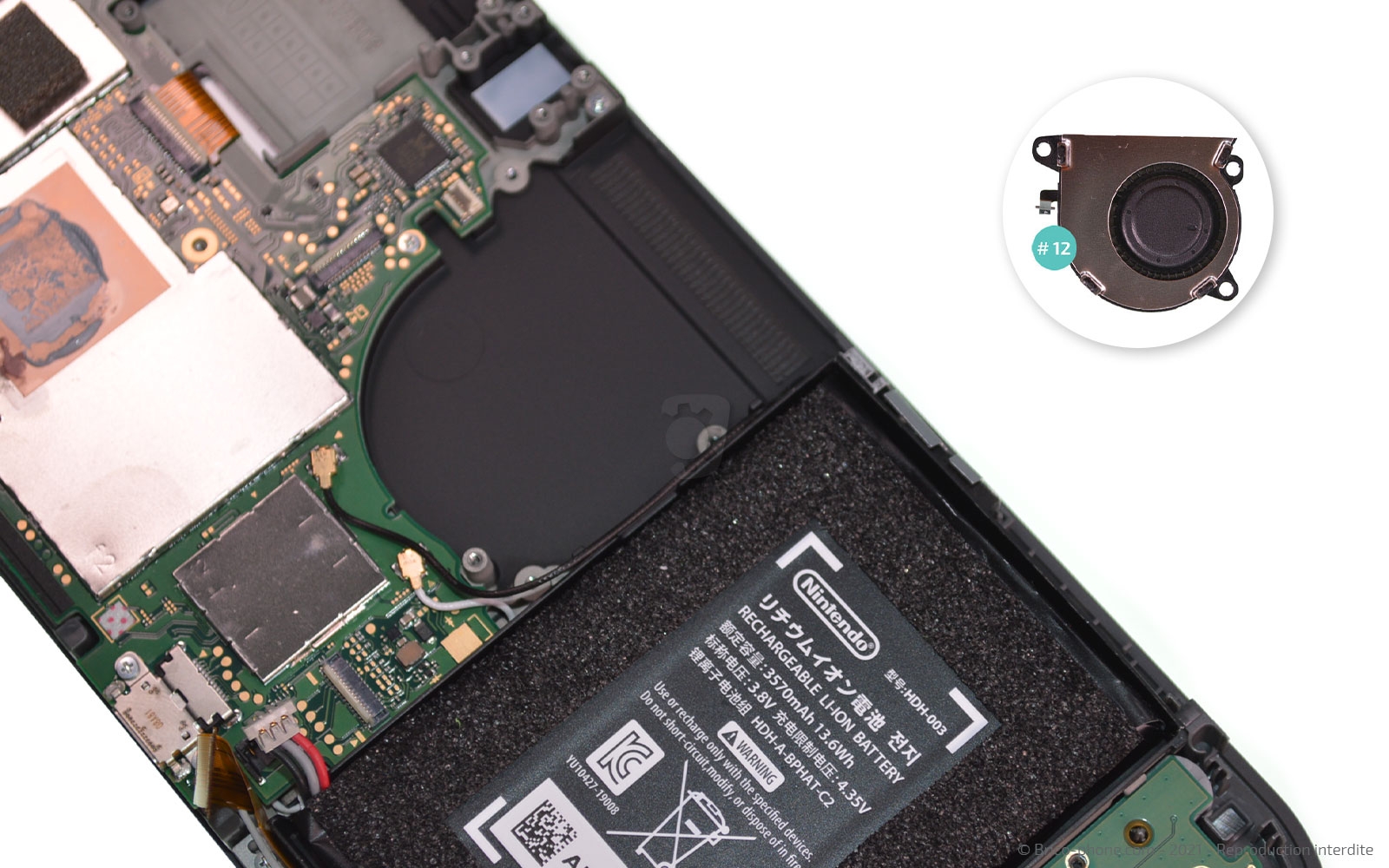

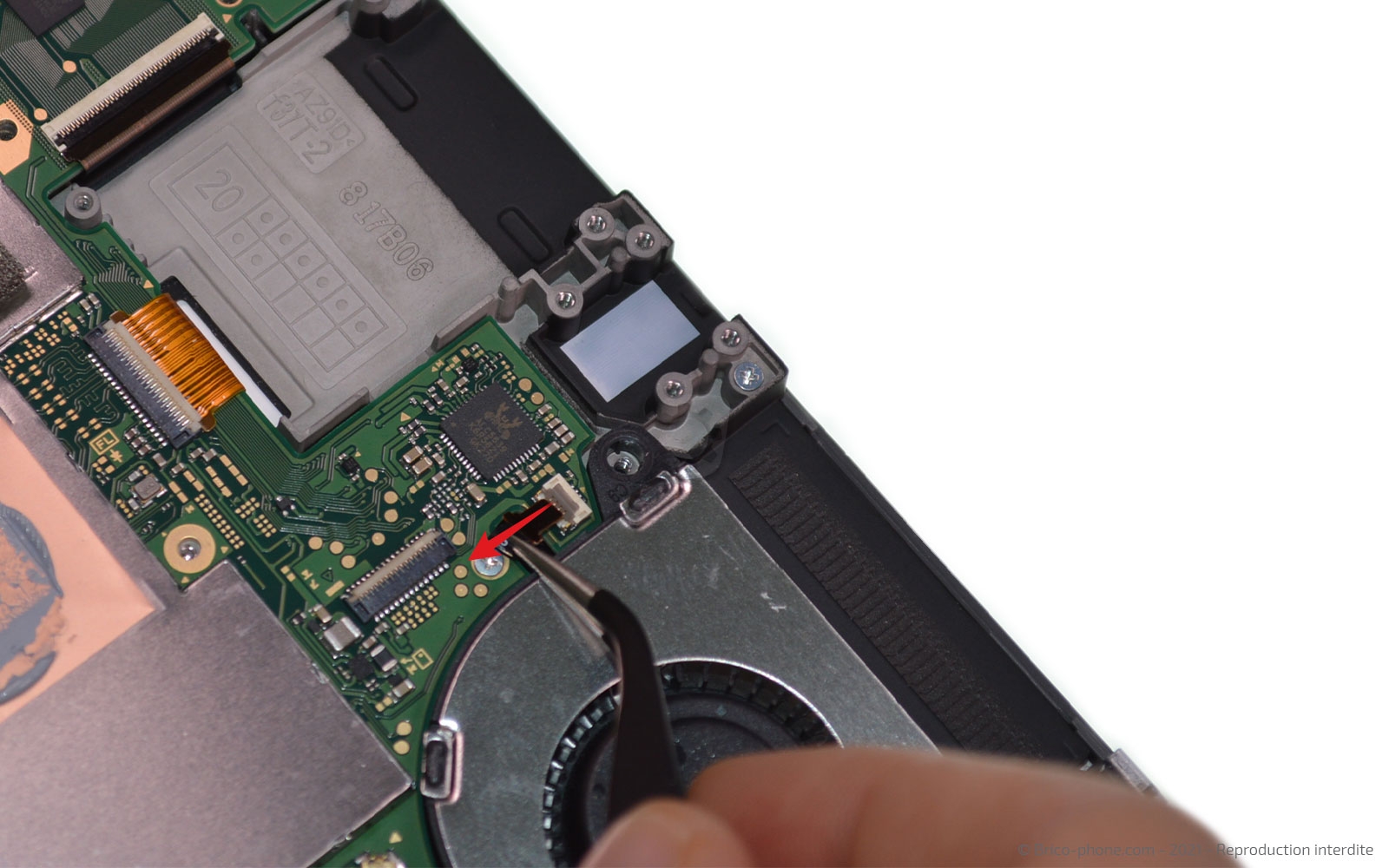

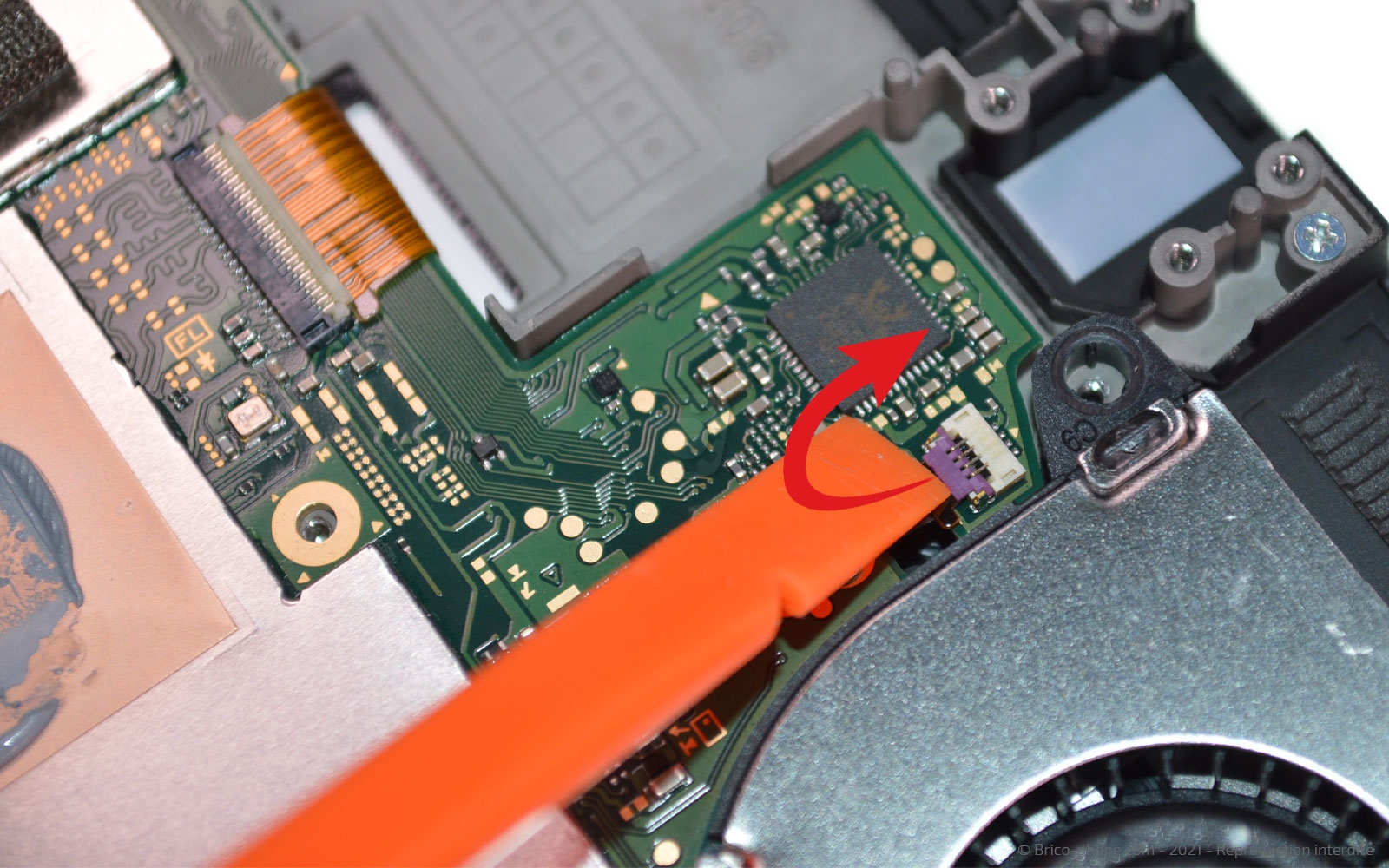

Étape 13 : Retirer le ventilateur
Ôtez les vis H1, H2 et H3 avec le tournevis cruciforme avant de déconnecter la nappe du ventilateur en levant le clapet et en retirant la nappe avec la pincette.
Vous pouvez mettre le composant #12 de côté.
Outils du kit utilisés
Outils du kit utilisés

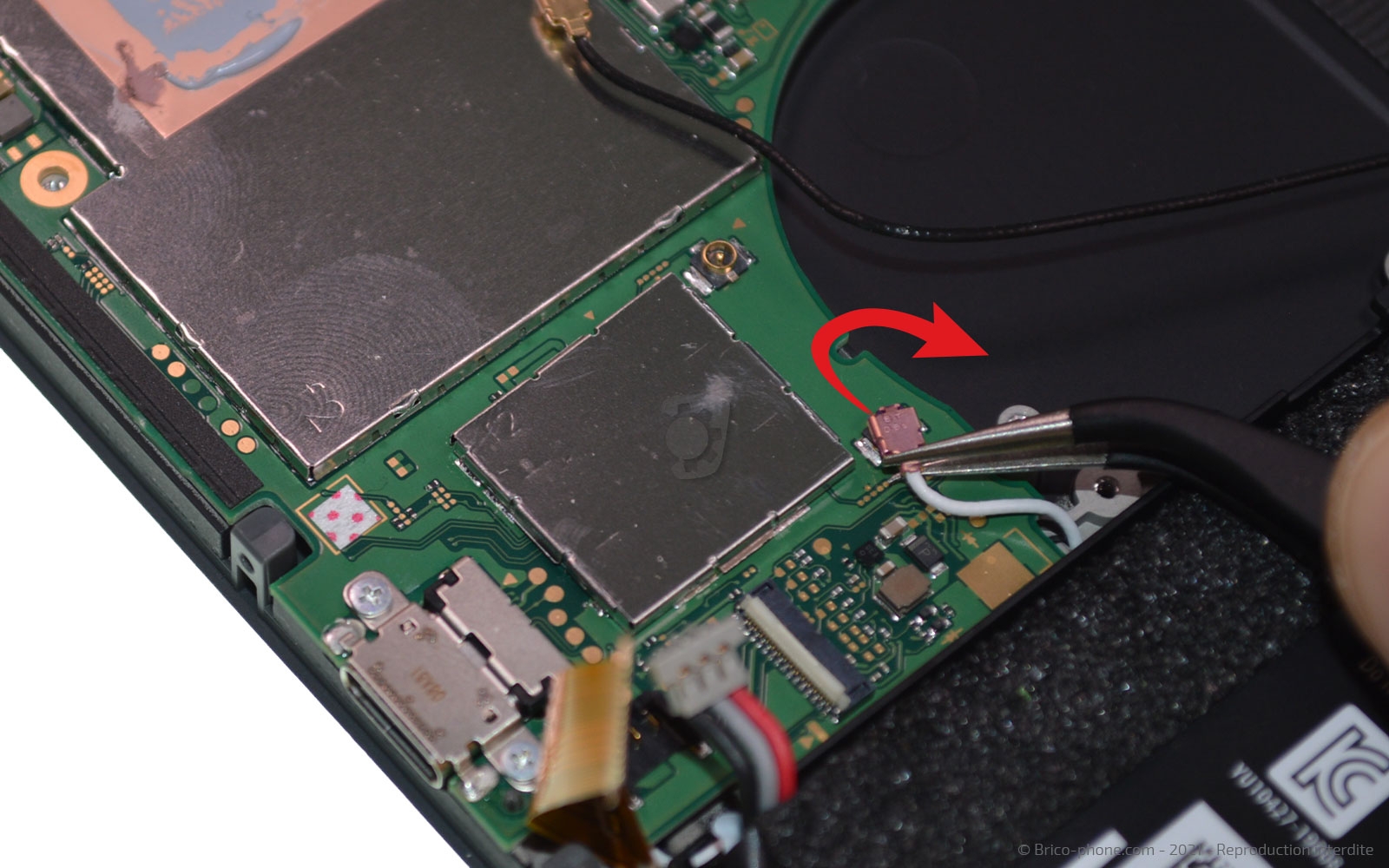

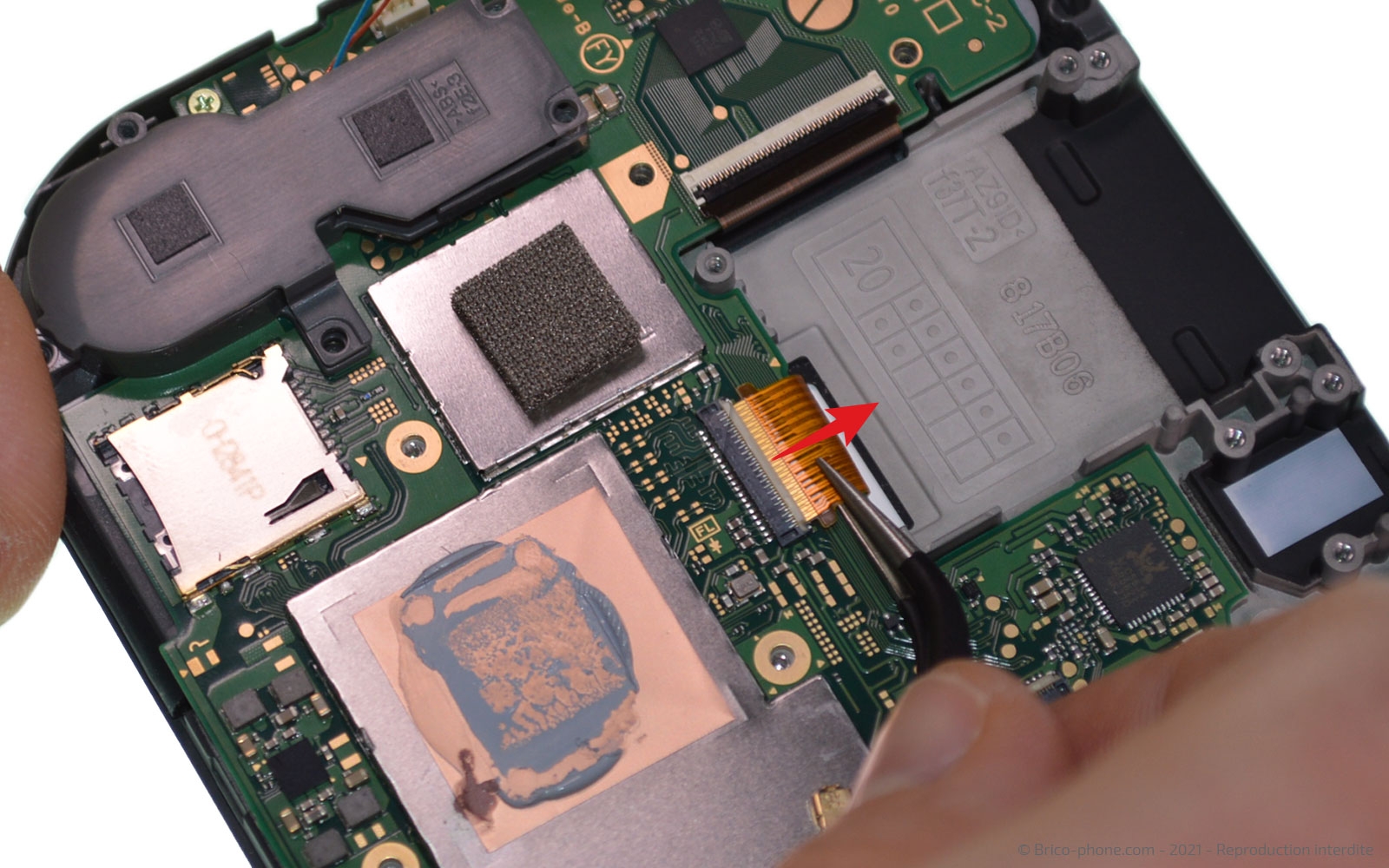

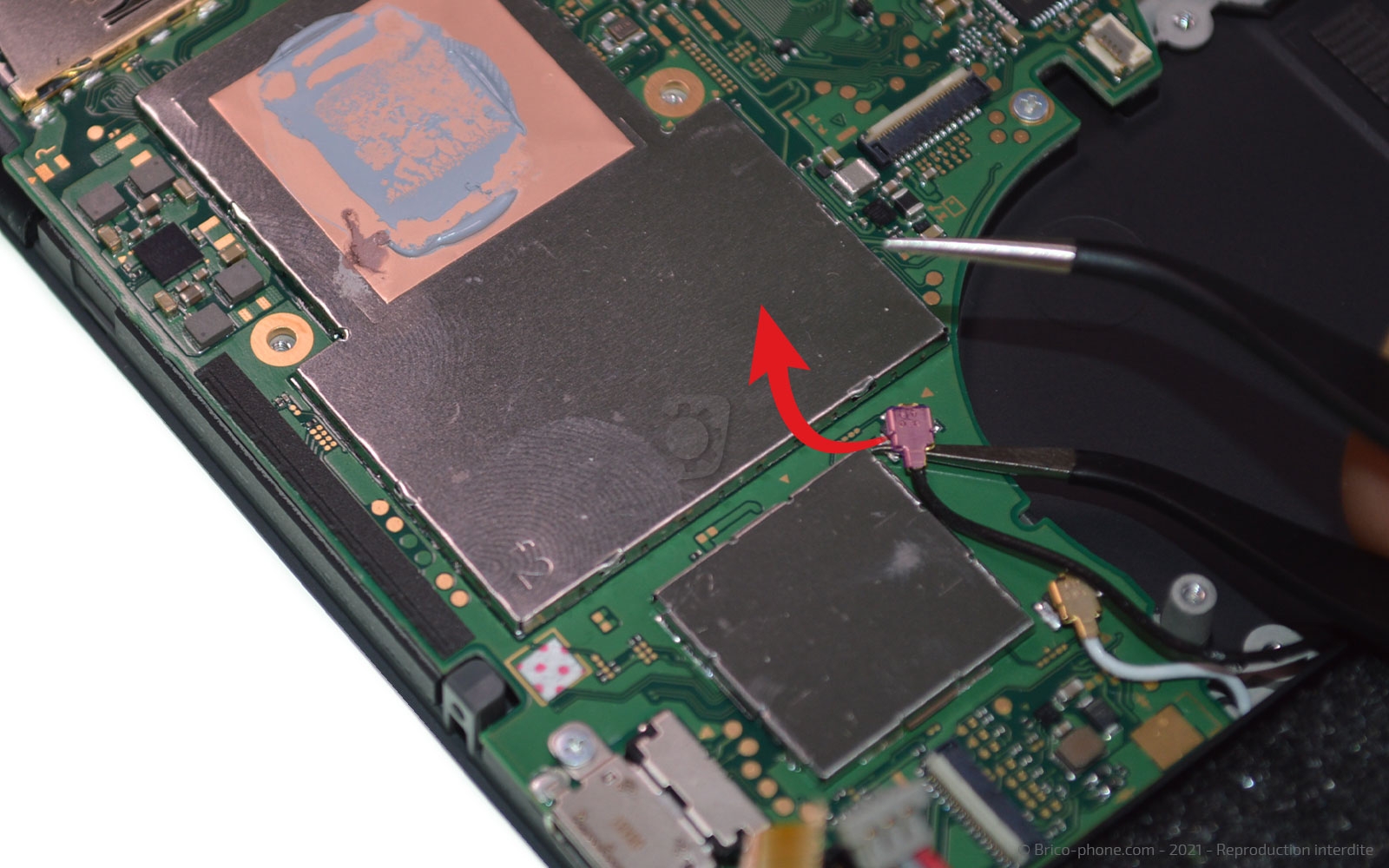

Etape 14 : Débrancher les câbles coaxiaux et la nappe du LCD

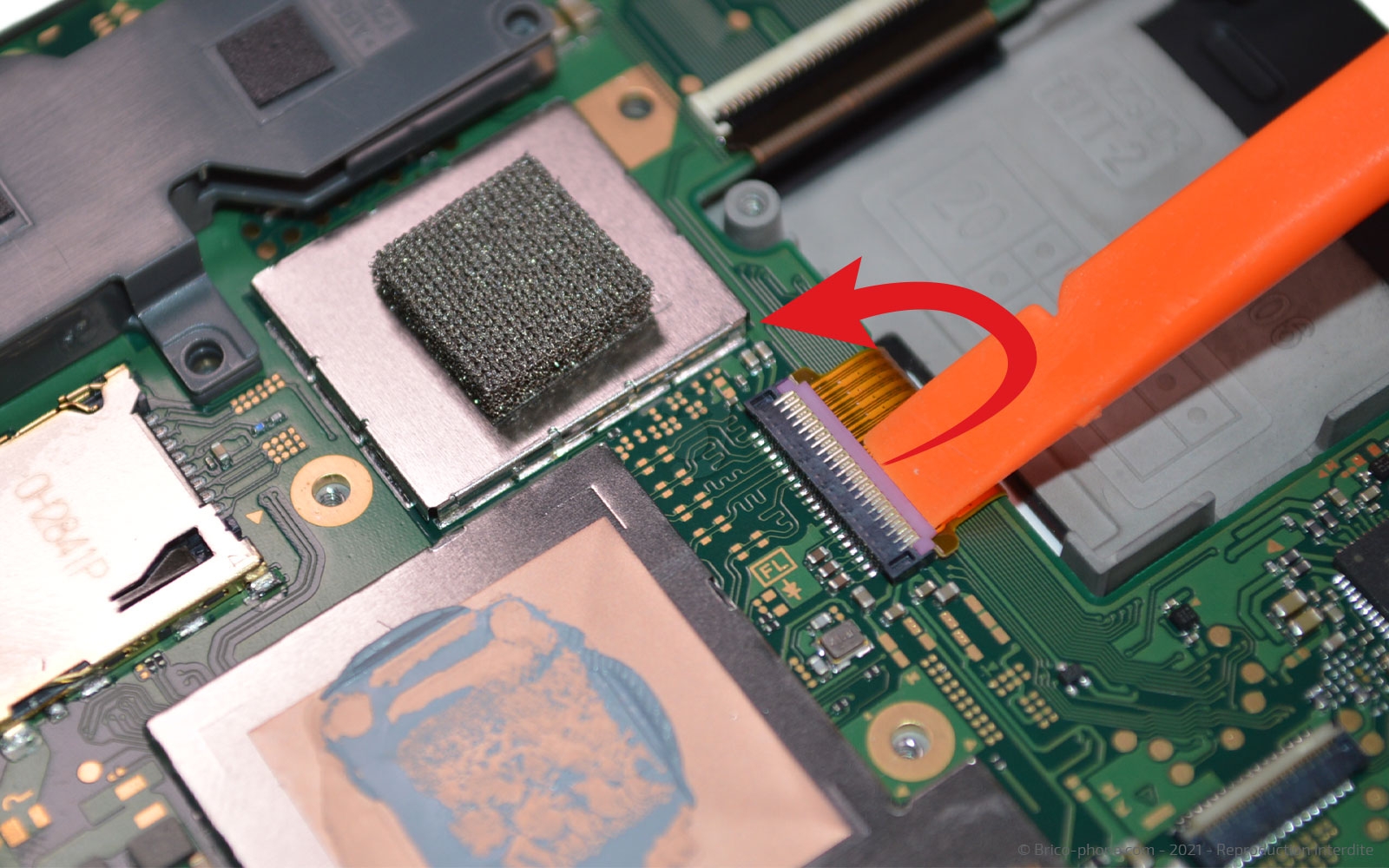

En vous aidant de la pincette en métal, déclipsez les deux câbles de la carte mère avant de vous attaquer à la nappe du LCD.
Pour cette dernière, soulevez le clapet vers le bas de la console avant de retirer la nappe de son emplacement avec la pince.

Outils du kit utilisés
Outils du kit utilisés

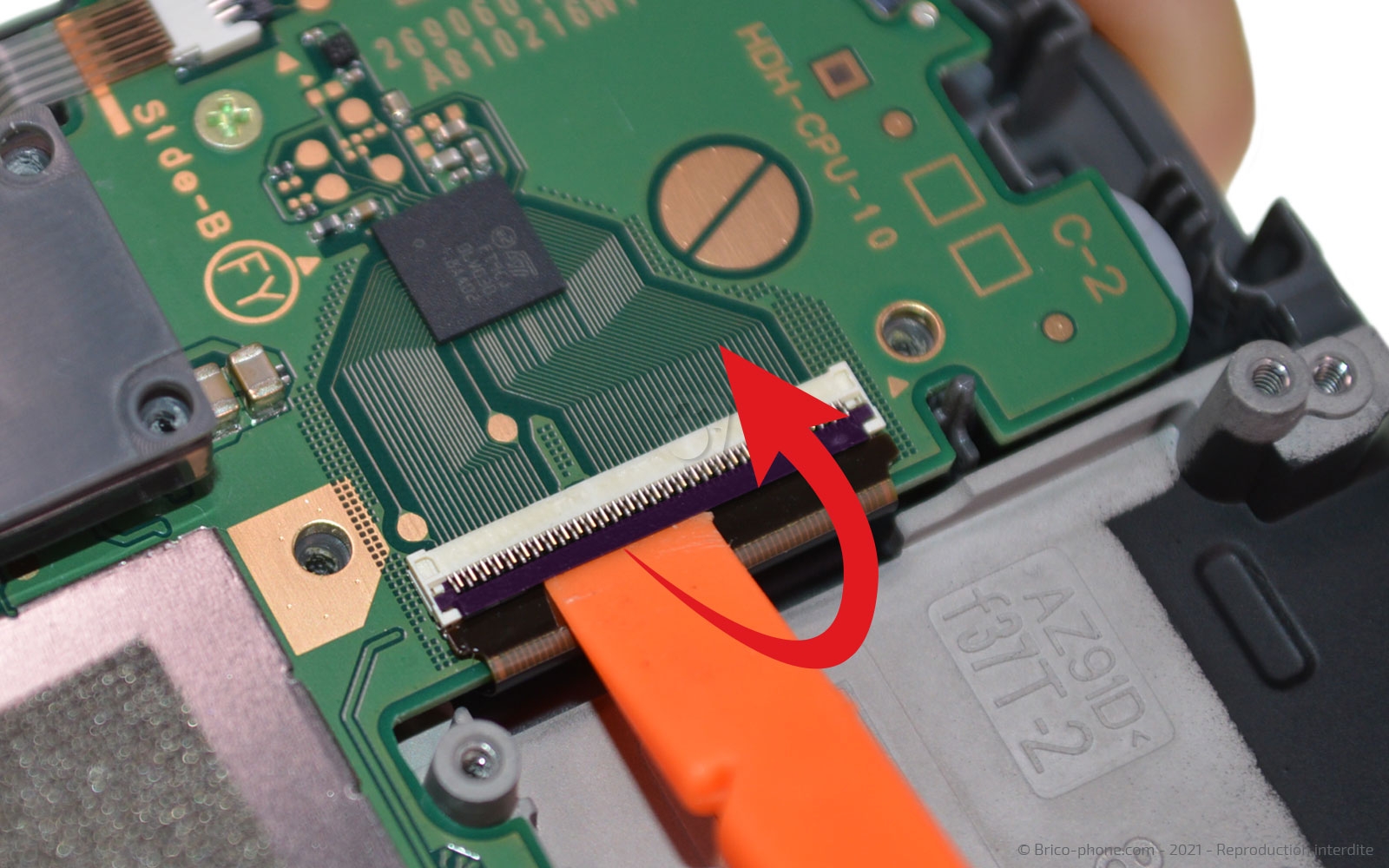

Etape 15 : Déconnecter l’écran et le Joystick
Toujours à l’aide du levier, il vous faut lever les clapets des deux connectiques avant de pouvoir extraire les nappes et libérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

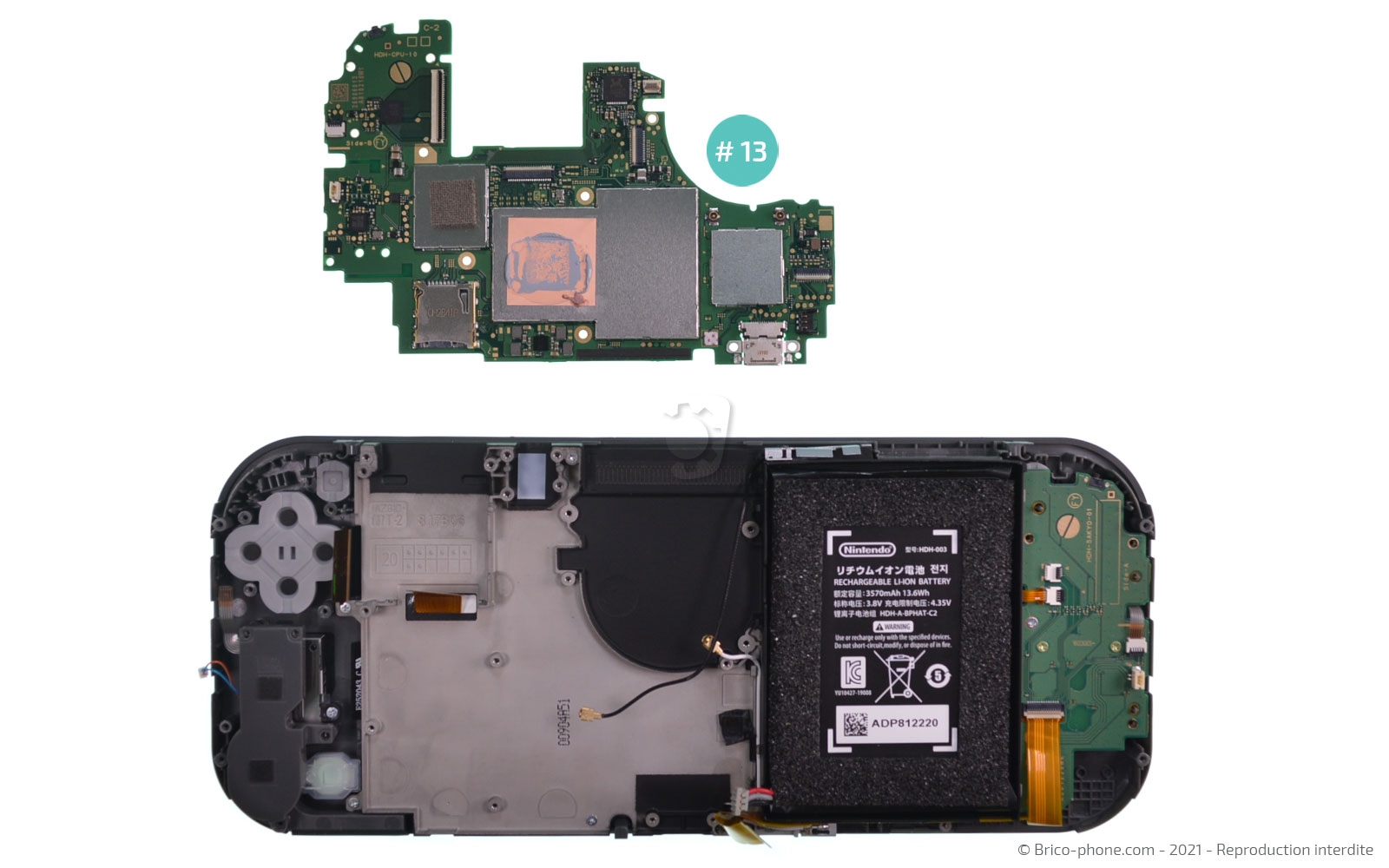

Etape 16 : Sortir la carte mère
A l’aide du tournevis cruciforme, ôtez les 5 vis retenant la carte mère au châssis. Vous trouverez deux vis près de la prise de charge, deux vis près du haut-parleur et la dernière située au centre de la console.

Par la suite, glissez le levier sous le composant #13 afin de pouvoir le sortir de l’appareil.
Outils du kit utilisés
Outils du kit utilisés

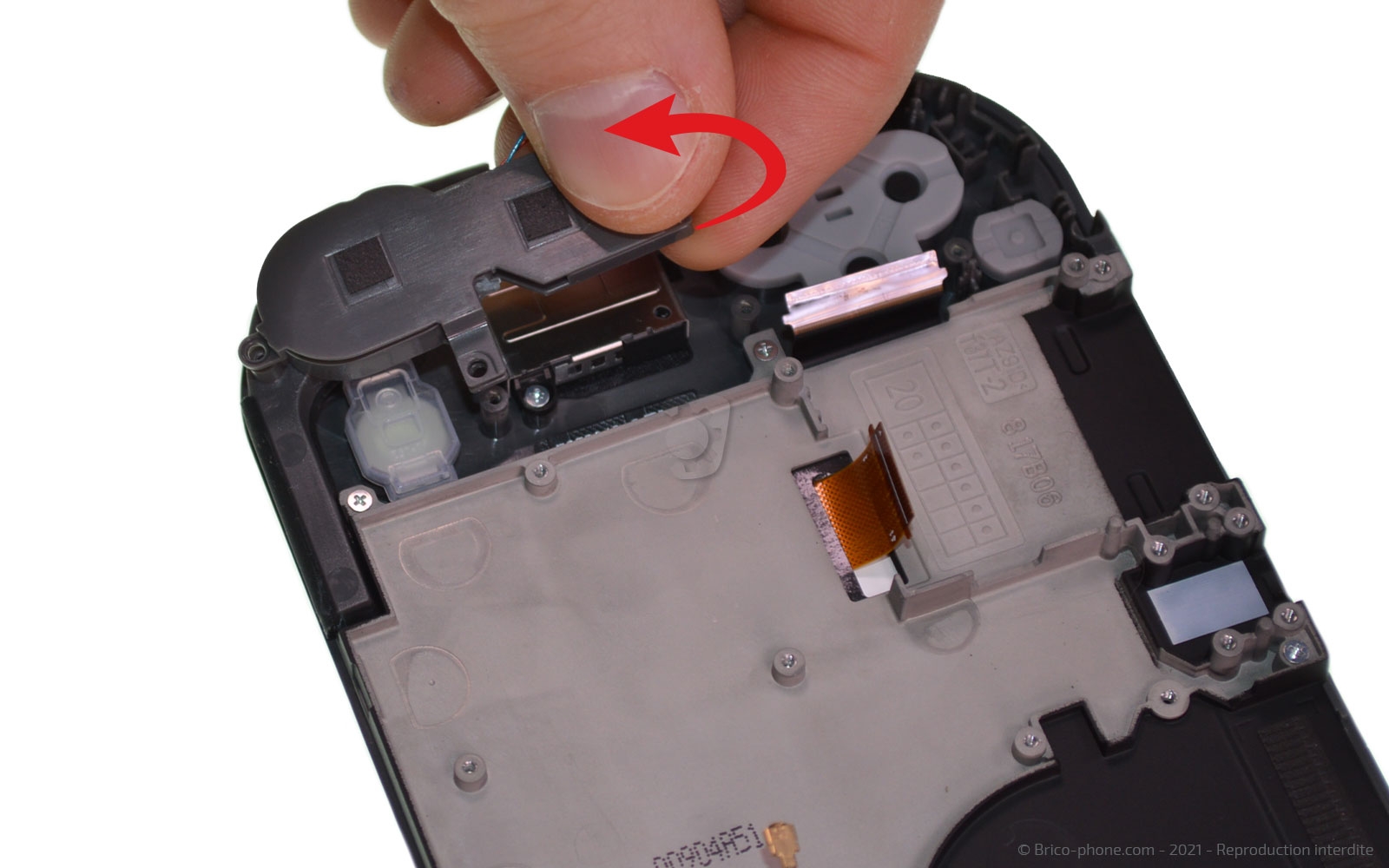

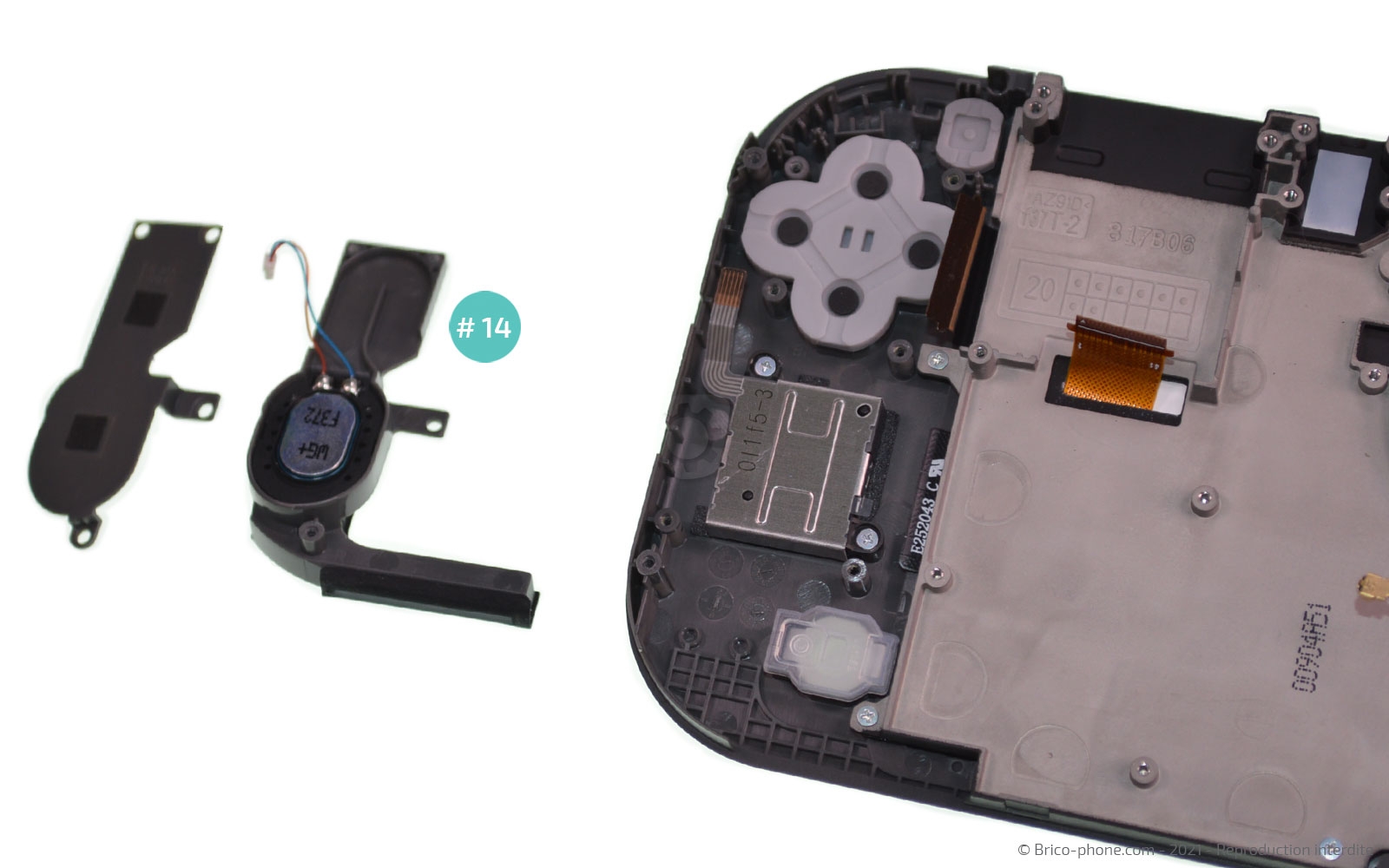

Etape 17 : Récupérer le haut-parleur
Vous pouvez dès à présent récupérer le haut-parleur gauche de votre Nintendo Switch Lite.
Etape 18 : Enlever la rallonge d’interconnexion
Déconnectez la nappe d’interconnexion afin de pouvoir la sortir du châssis de votre console.
Outils du kit utilisés
Outils du kit utilisés

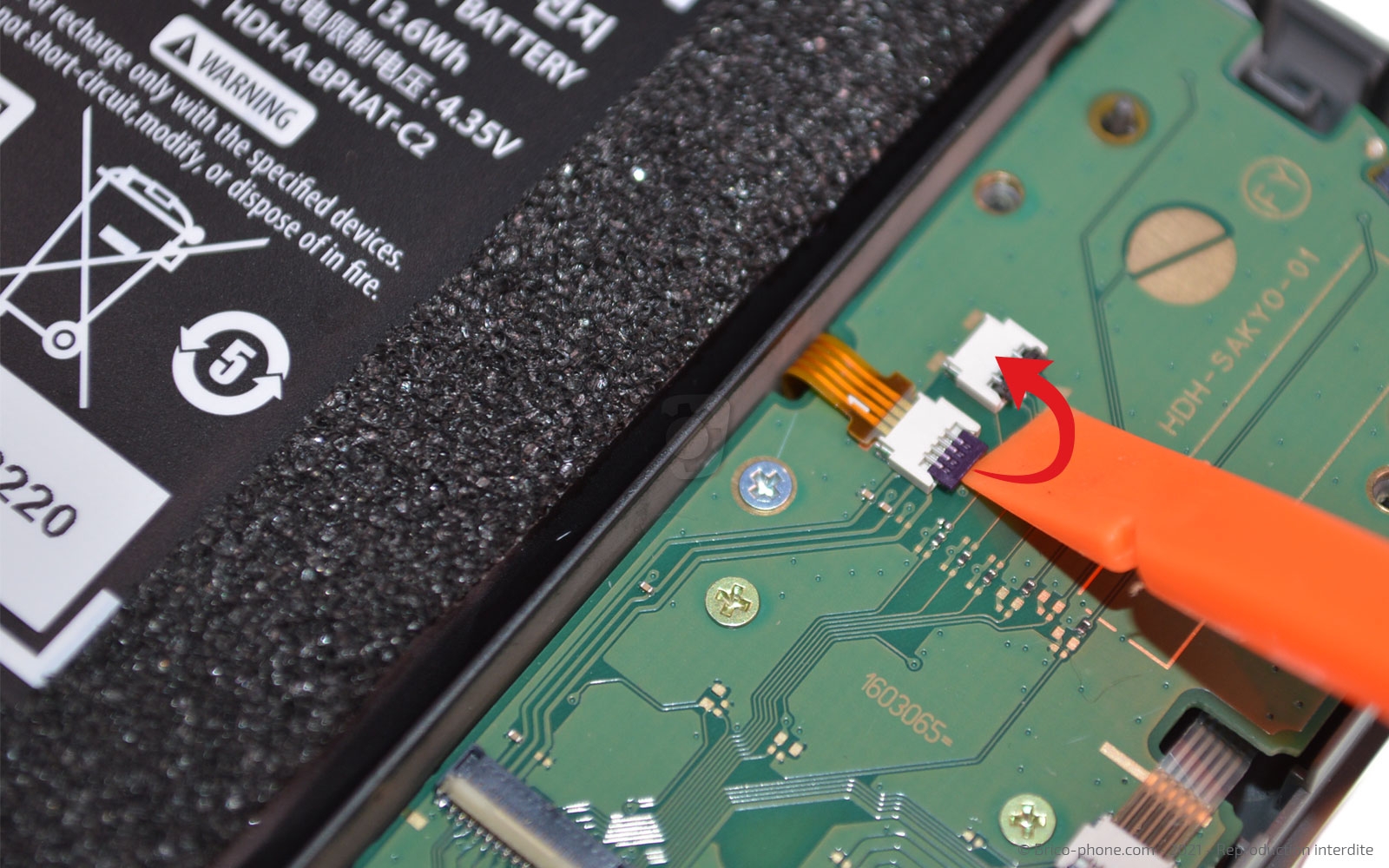

Etape 19 : Libérer la carte fille
En réalisant toujours la même manipulation, déconnectez la nappe du joystick ainsi que la seconde connectique du LCD.
Outils du kit utilisés
Outils du kit utilisés

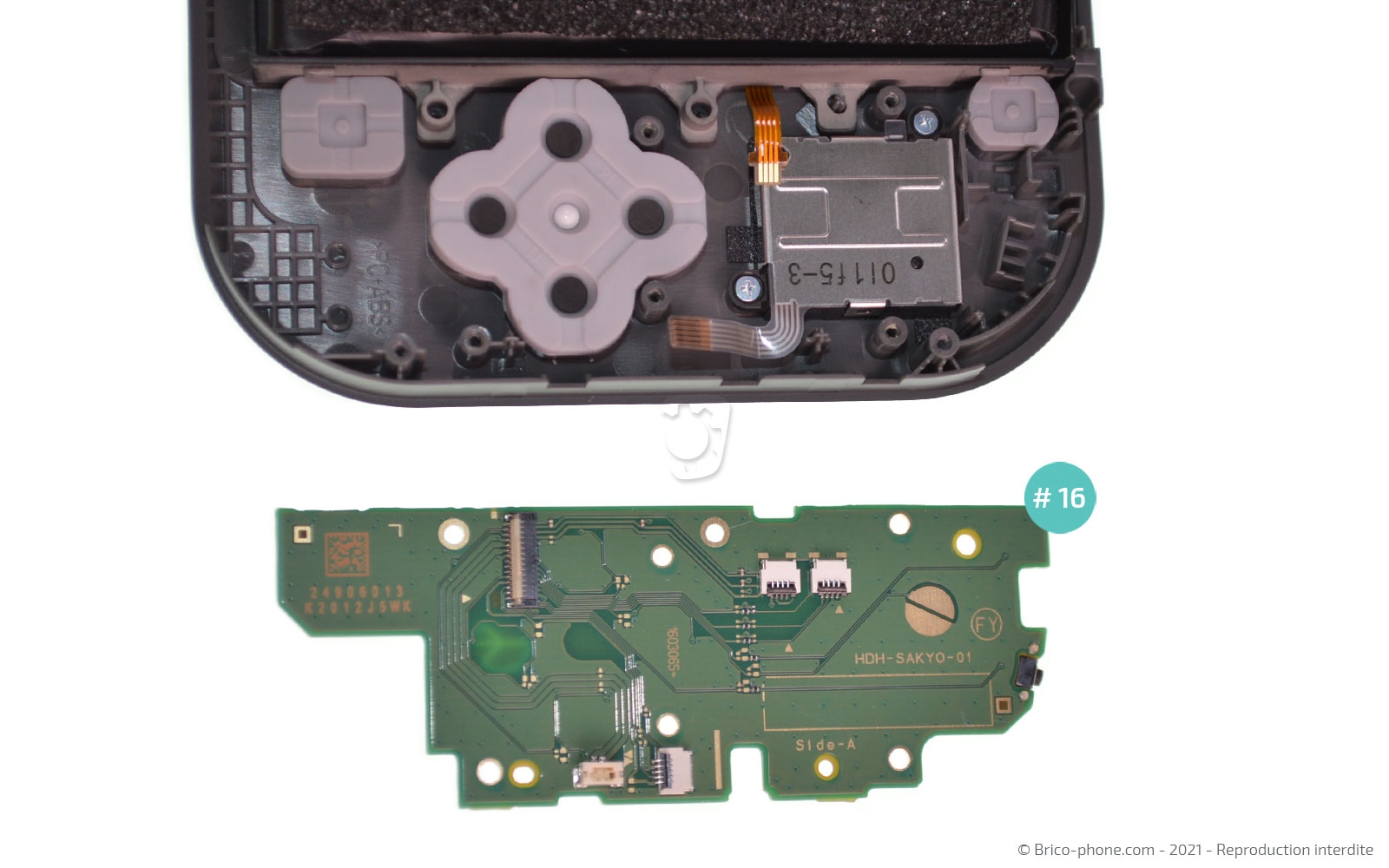

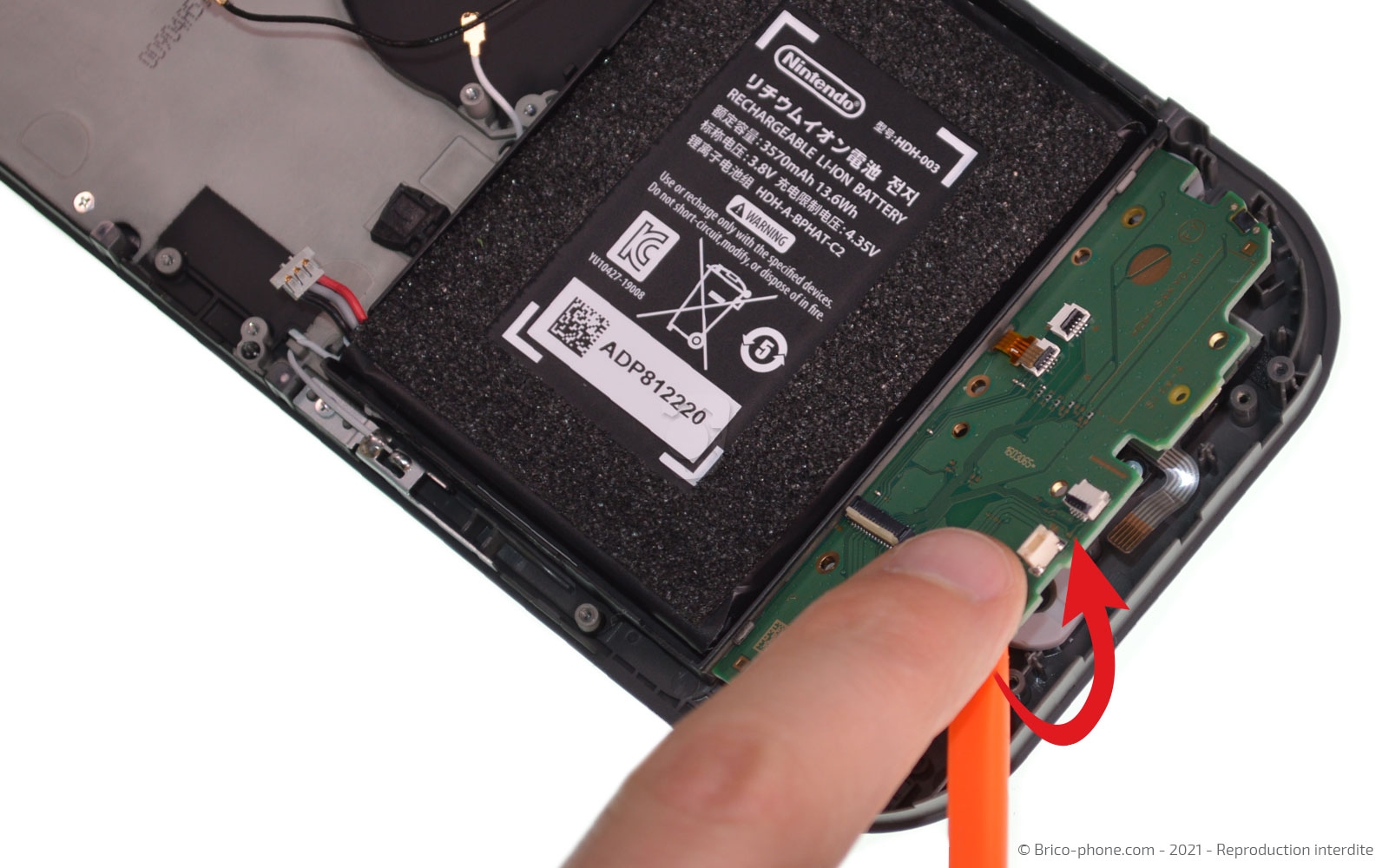

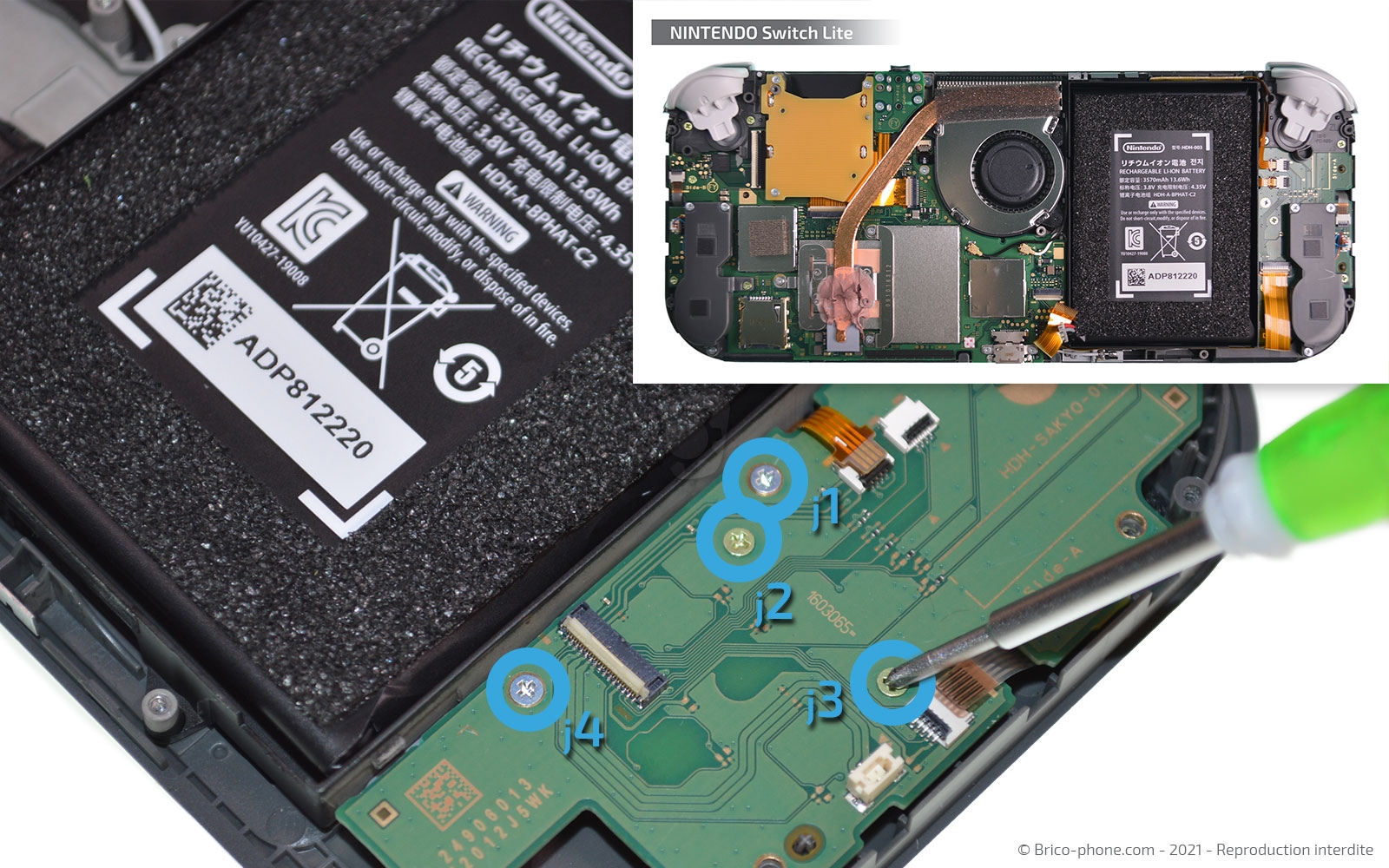

Etape 20 : Sortir la carte fille
Dévissez les 4 vis nommées J à l’aide du tournevis cruciforme afin de pouvoir sortir le carte fille du châssis et accéder au joystick ainsi qu’aux différents boutons.
Outils du kit utilisés
Outils du kit utilisés

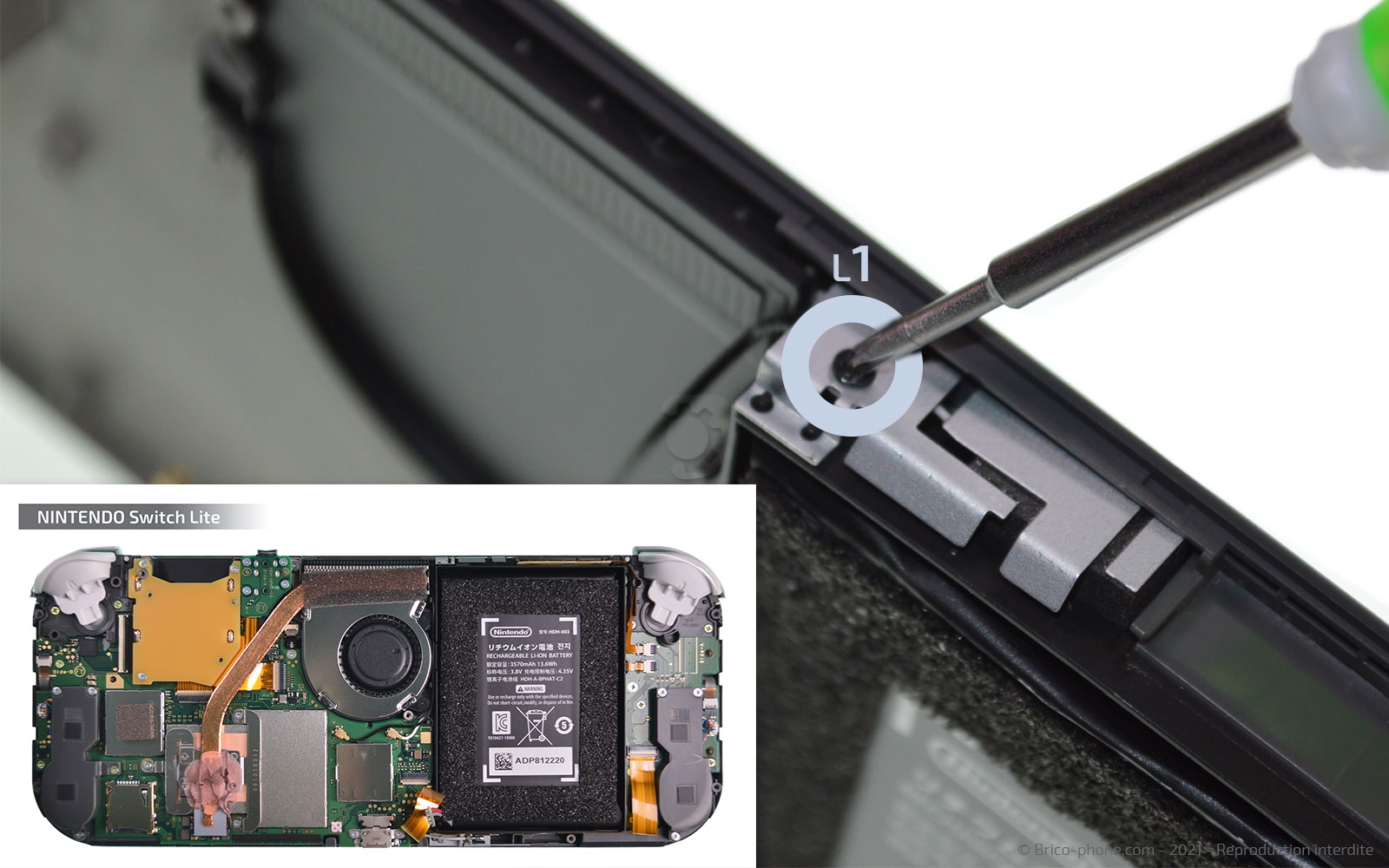

Etape 21 : Récupérer les câbles coaxiaux
Dans un premier temps, retirez les vis L1 et L2 afin de pouvoir sortir chaque câble à l’aide de la pincette en métal ou de vos doigts.
Outils du kit utilisés
Outils du kit utilisés

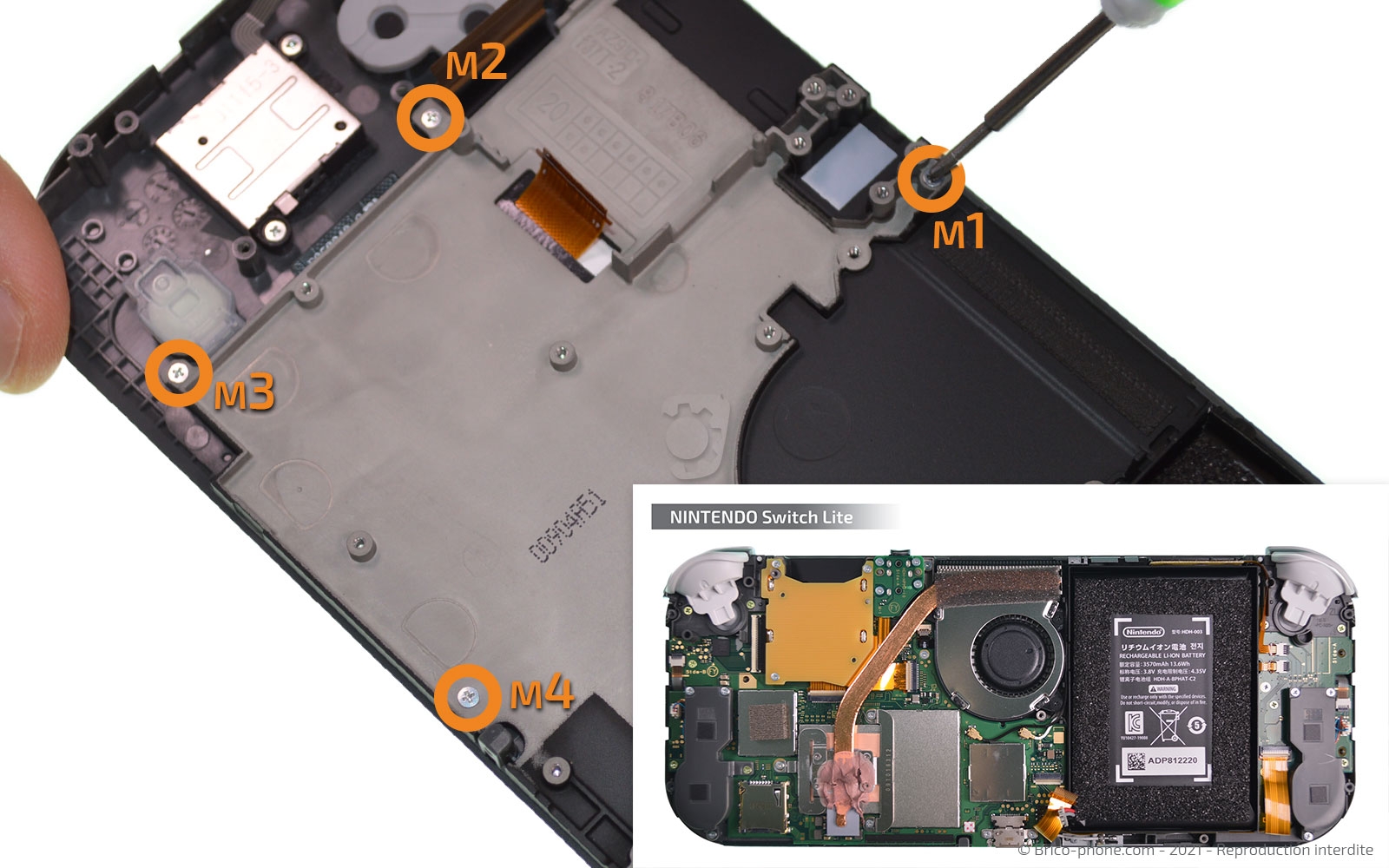

Etape 22 : Dissocier le châssis de la partie écran – LCD
Il vous reste 4 vis cruciforme à retirer pour séparer l’écran et le LCD du châssis et de la batterie de votre Nintendo Switch Lite.
Outils du kit utilisés
Outils du kit utilisés

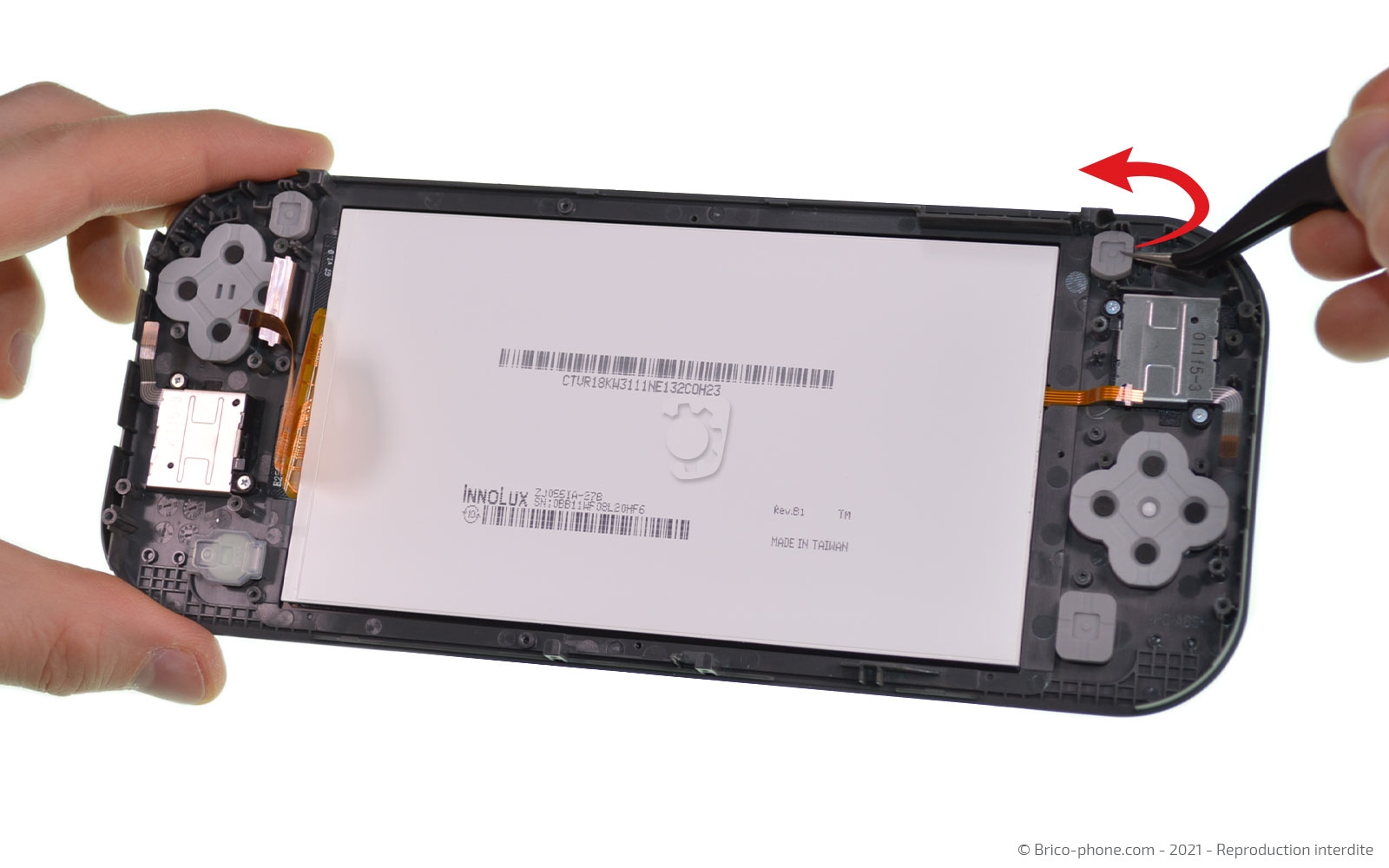

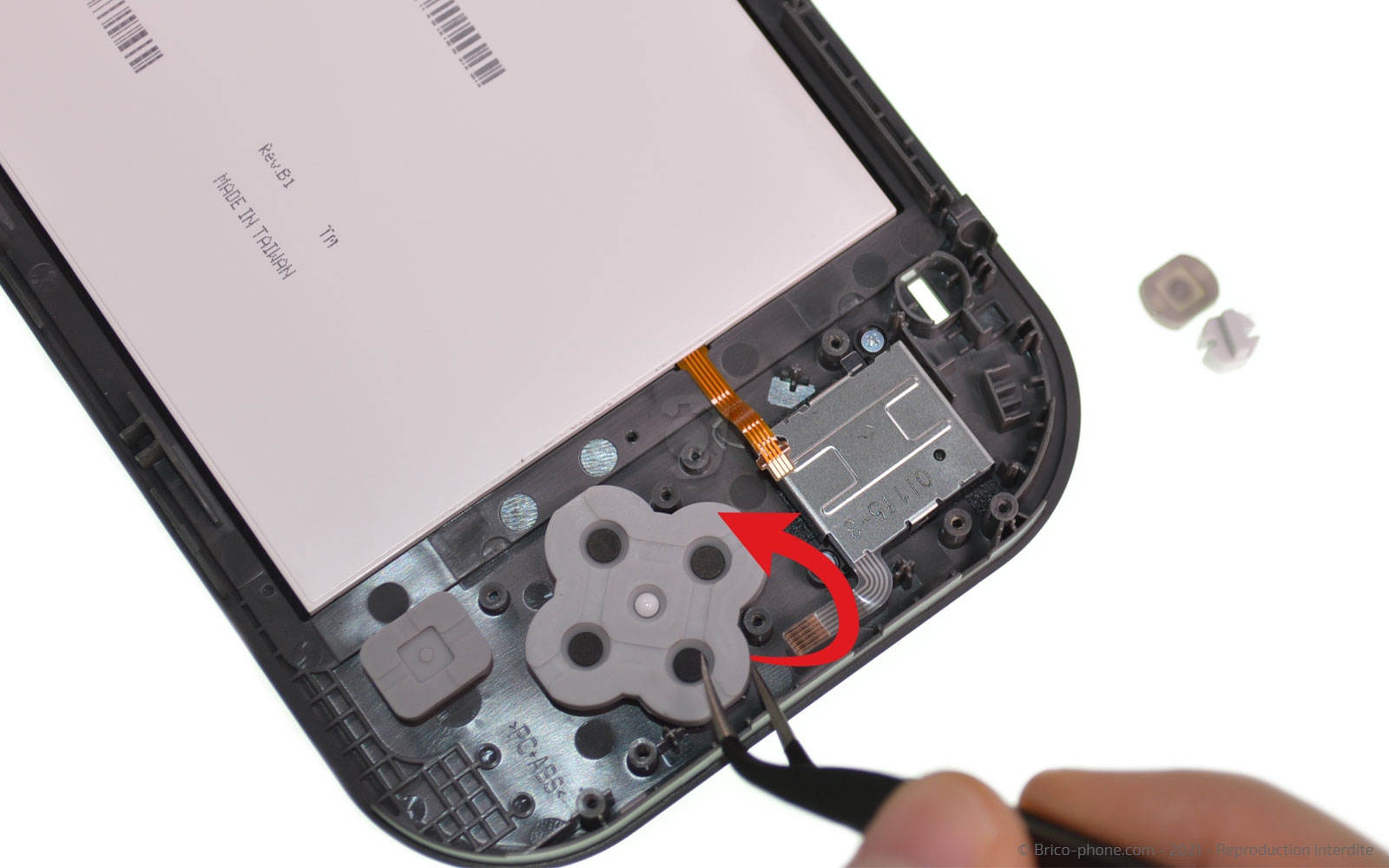

Etape 23 : Mettre de côté l’ensemble des boutons

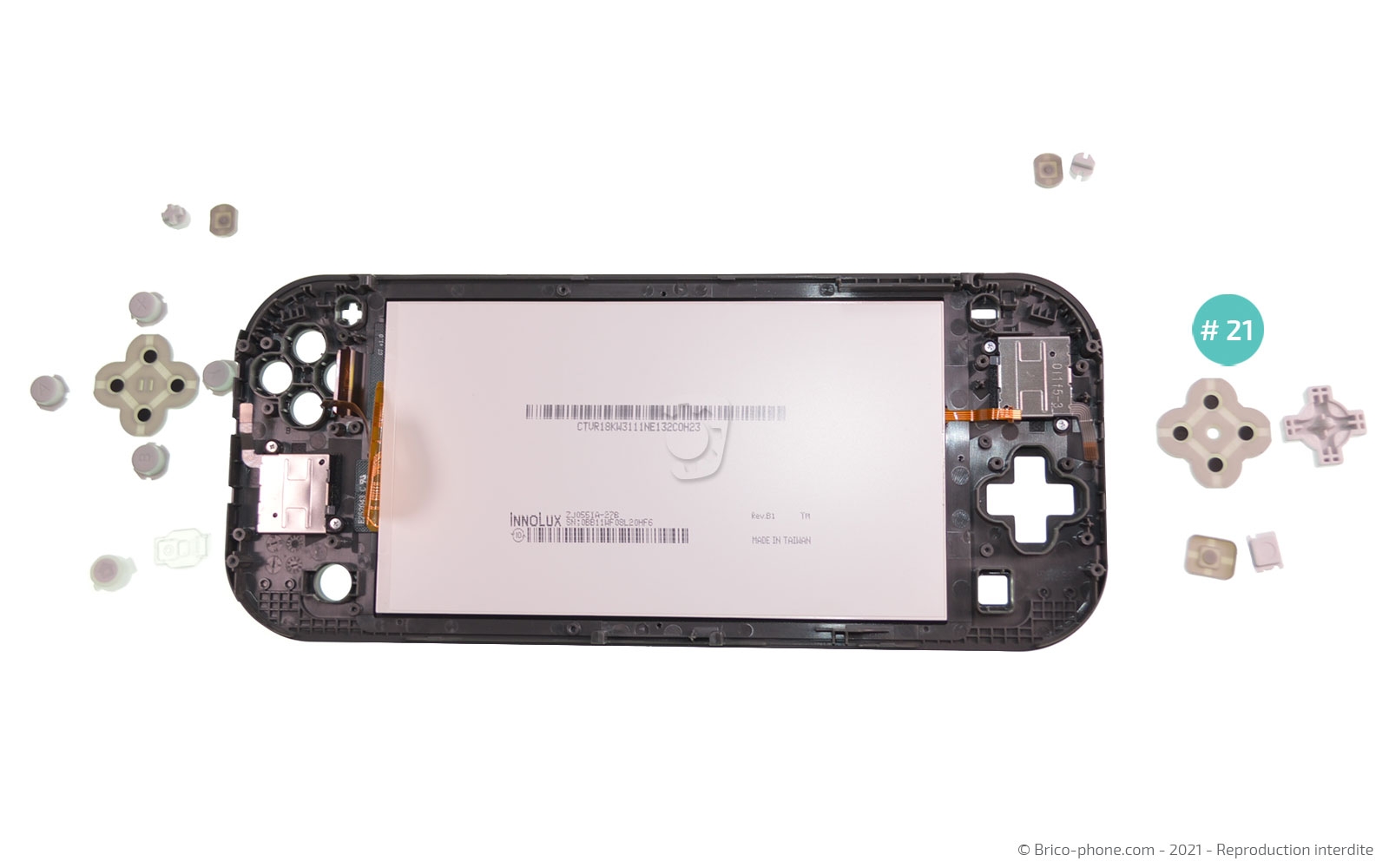

A l’aide de la pince métallique, sortez tous les supports boutons afin de ne pas les perdre lorsque nous retournerons les composants.

Outils du kit utilisés
Outils du kit utilisés

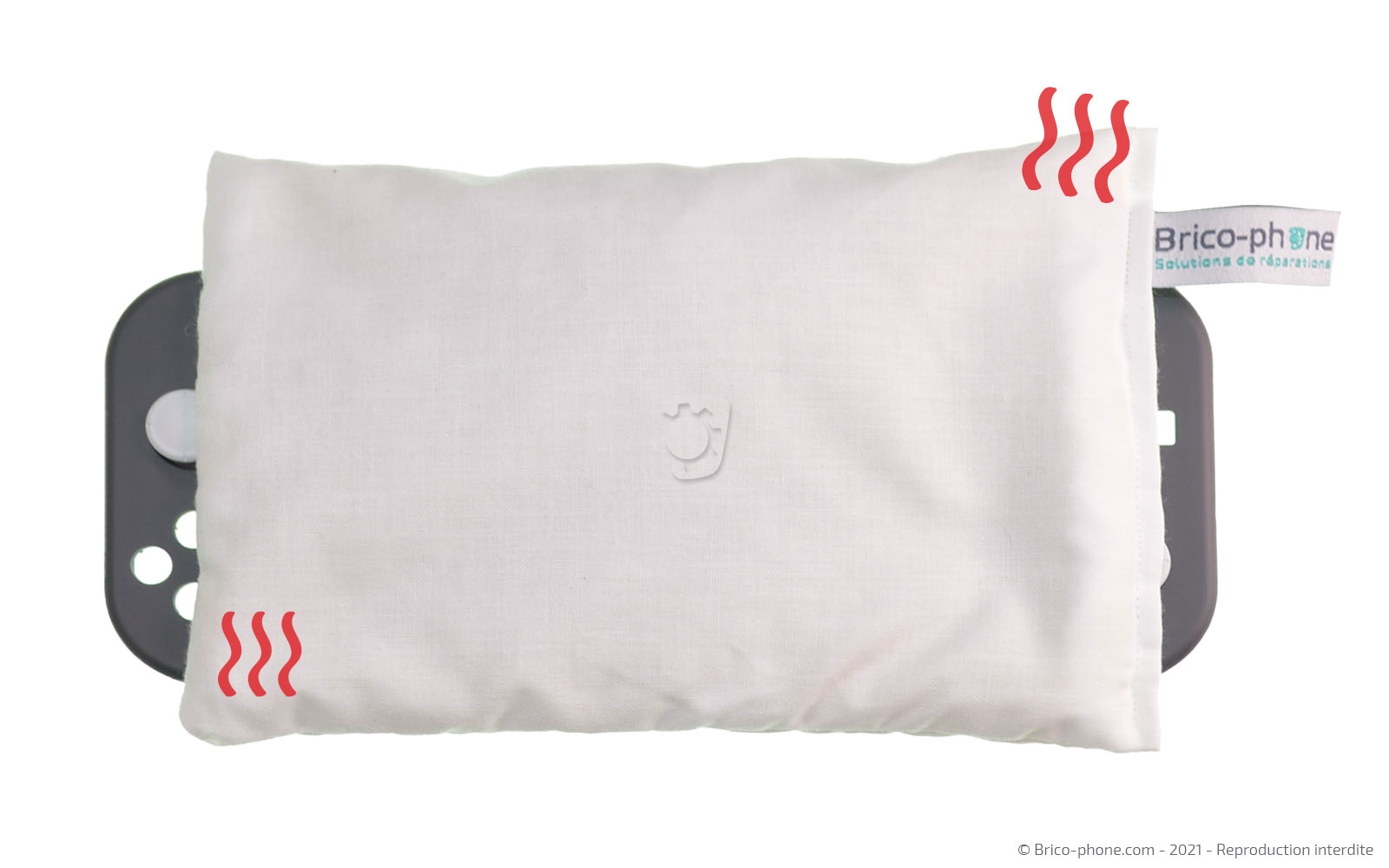

Etape 24 : Chauffer l’écran et le LCD
Pour dissocier l’écran du LCD, vous devez dans un premier temps chauffer la totalité afin de réussir à ramollir le sticker de l’écran et faciliter son décollage.
Après l’avoir passé au micro-ondes pendant 2 minutes, disposez votre coussin chauffant environ 30 secondes sur la face avant de votre console.
Si vous possédez un décapeur thermique ou simplement un sèche-cheveux, faites le tour de l’écran durant une trentaine de secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

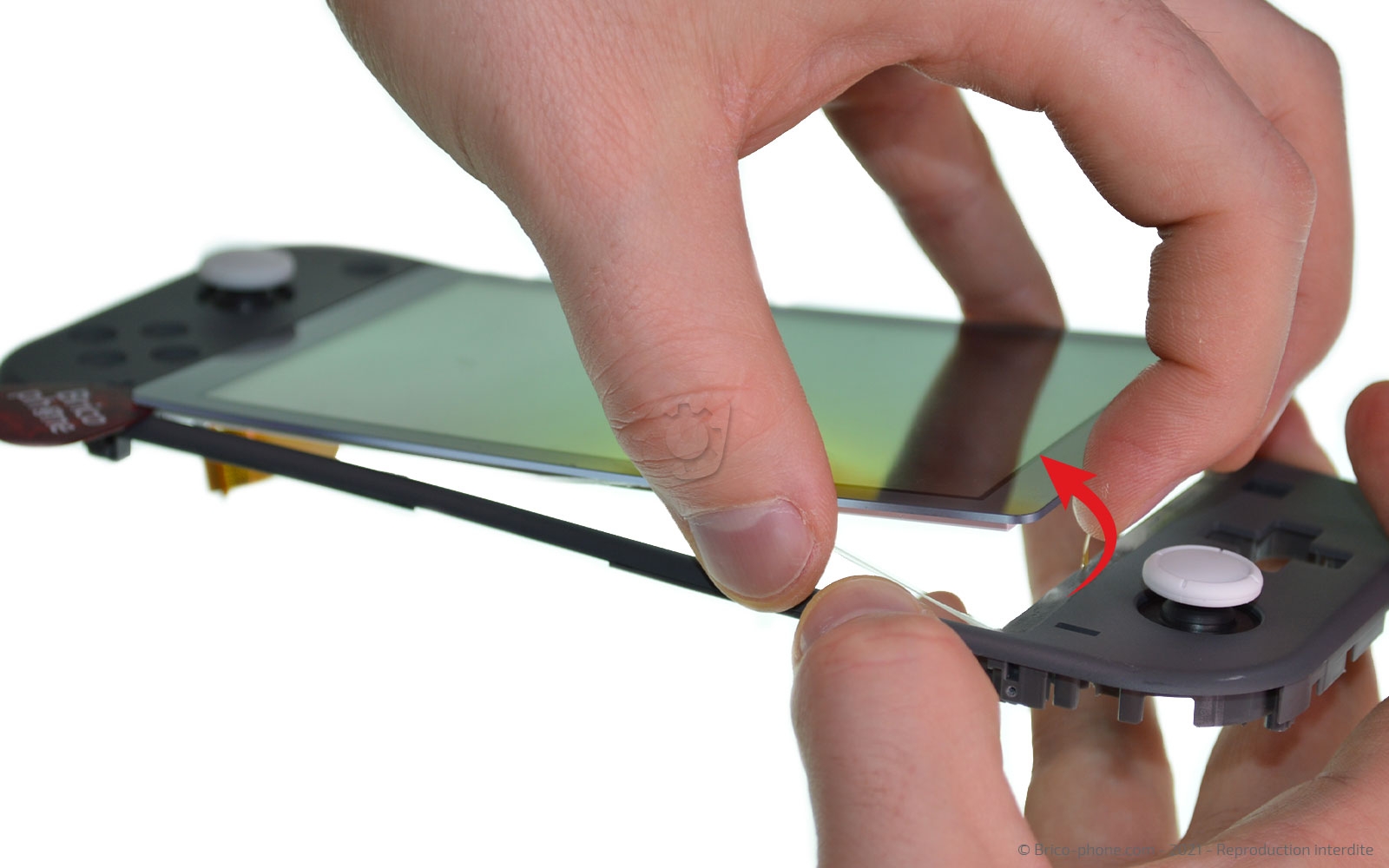

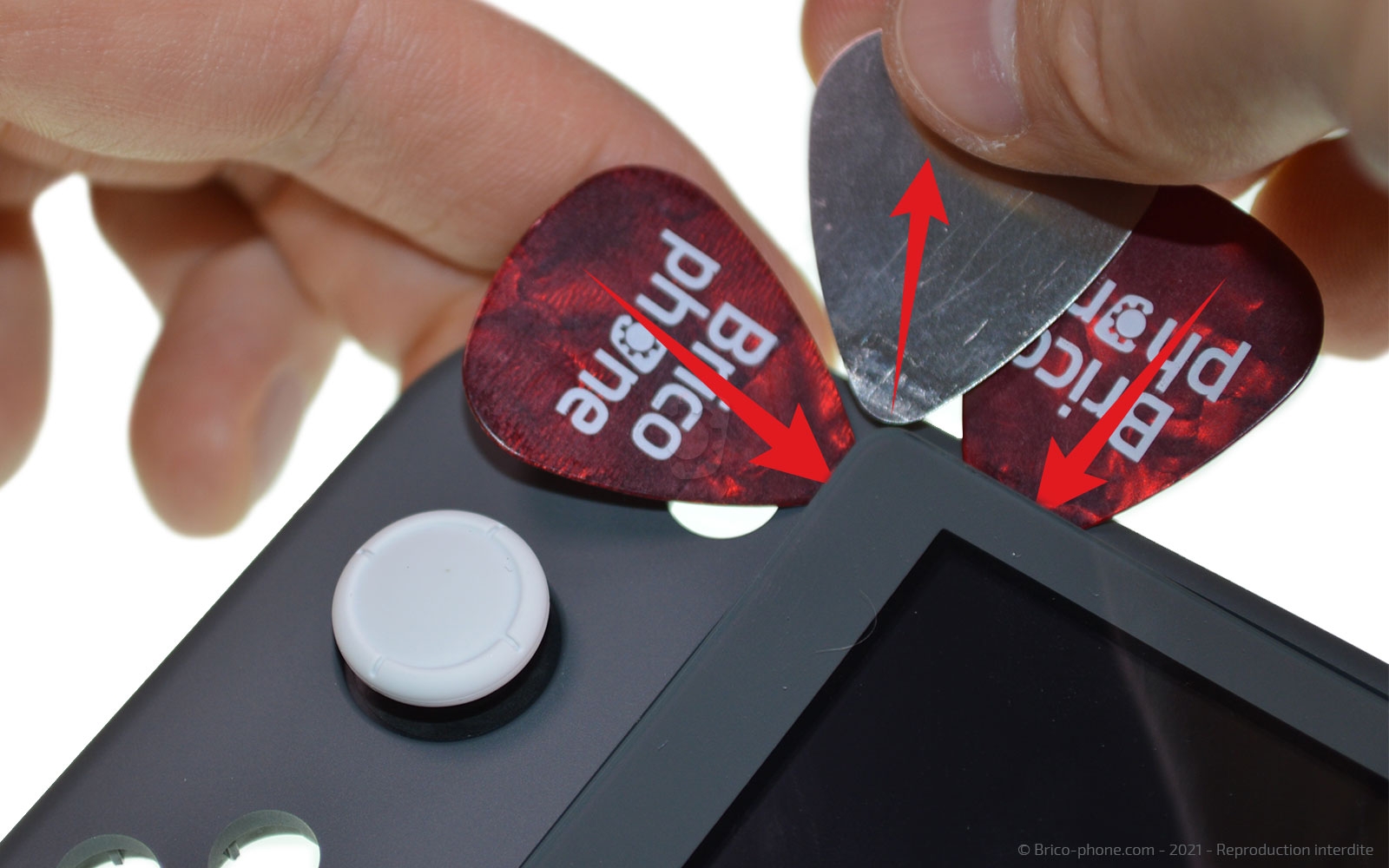

Etape 25 : Décoller l’écran

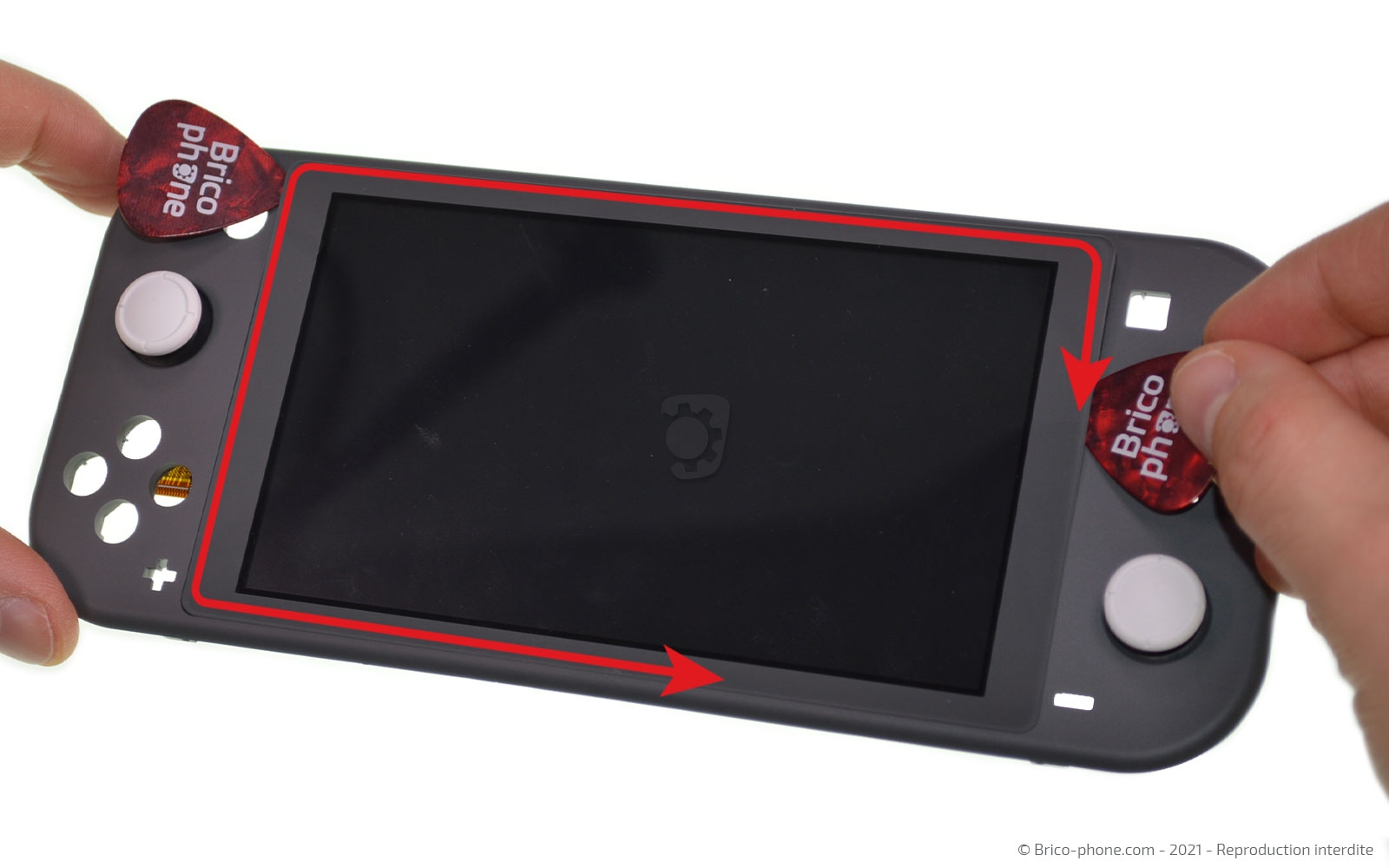

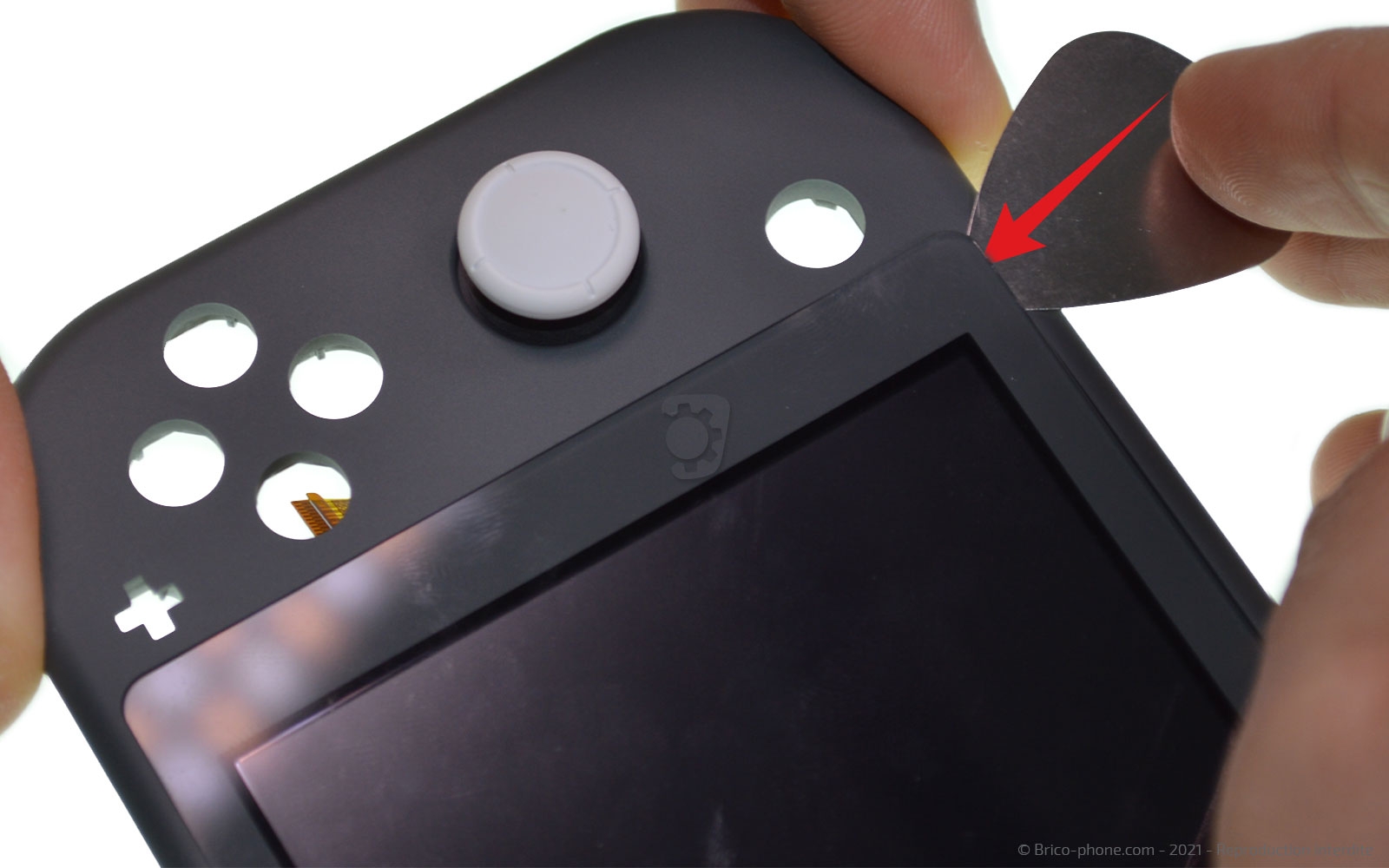

Glissez le médiator en métal sous l’écran afin de le décoller suffisamment pour y insérer les médiators en plastique. Ensuite, retirez la version métallique pour continuer le décollage en faisant circuler les médiators sur tout le contour de la vitre avant.
Enfin, retirez l’écran et le LCD de leur support en plastique numéroté #22.
Outils du kit utilisés
Outils du kit utilisés

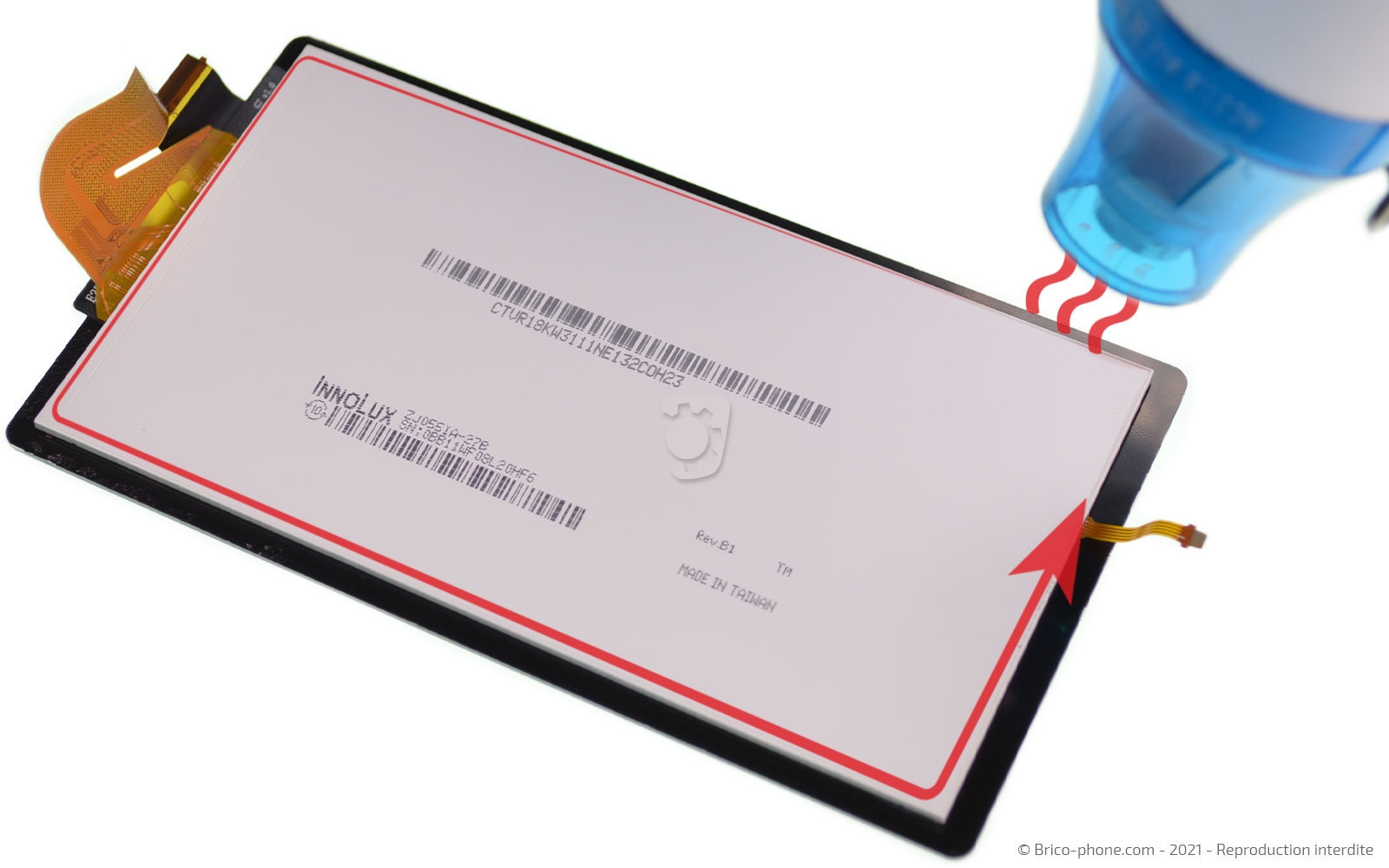

Etape 26 : Récupérer le LCD
Chauffez légèrement le LCD avant d’insérer le bout d’un médiator en plastique entre la vitre et le LCD. Faites simplement glisser l’outil le long du composant pour le décoller sans l’endommager.

Outils optionnels
Outils optionnels
Dalle LCD pour Nintendo Switch Lite
49,90 €
Vitre tactile grise pour Nintendo Switch Lite
15,90 €

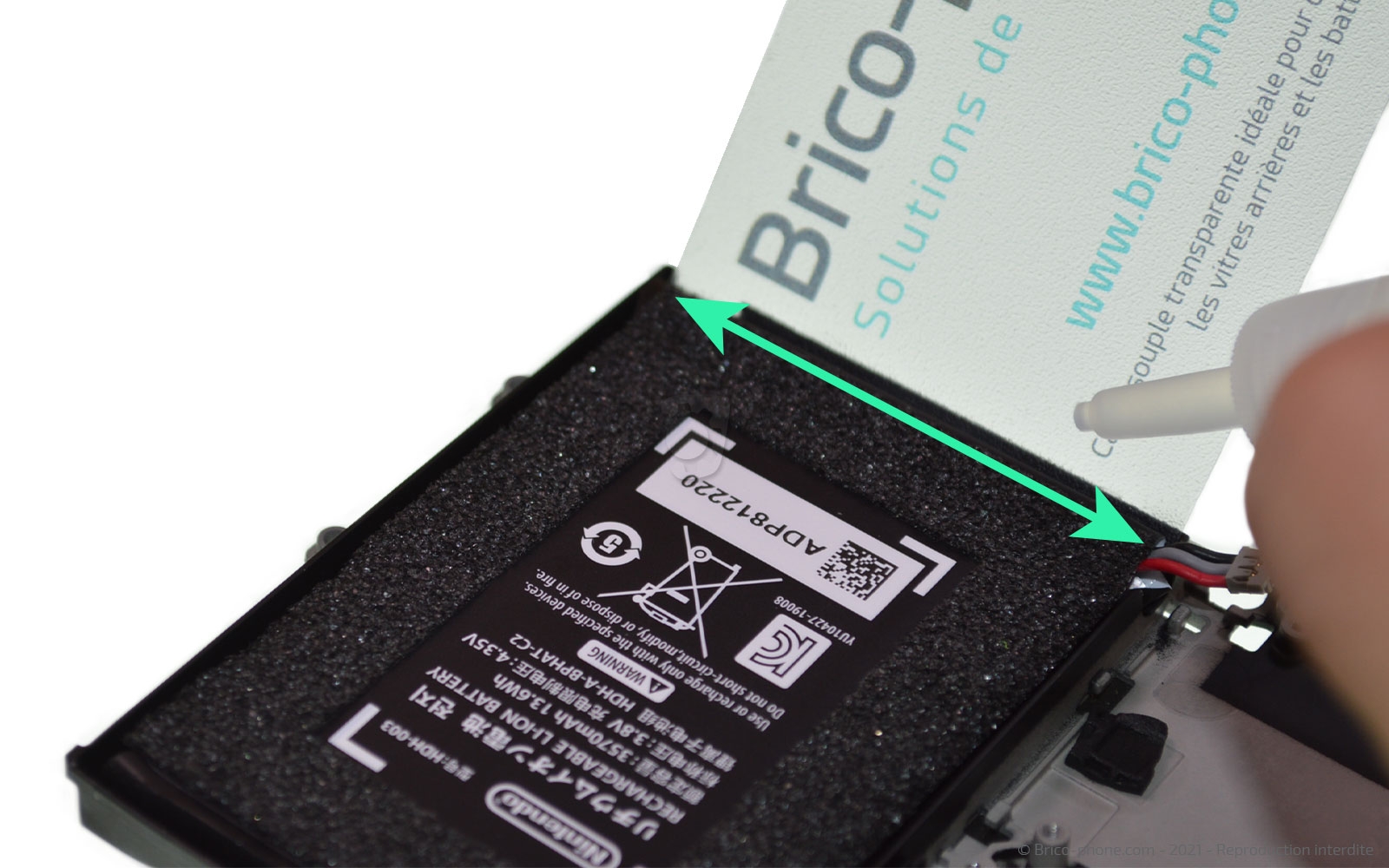

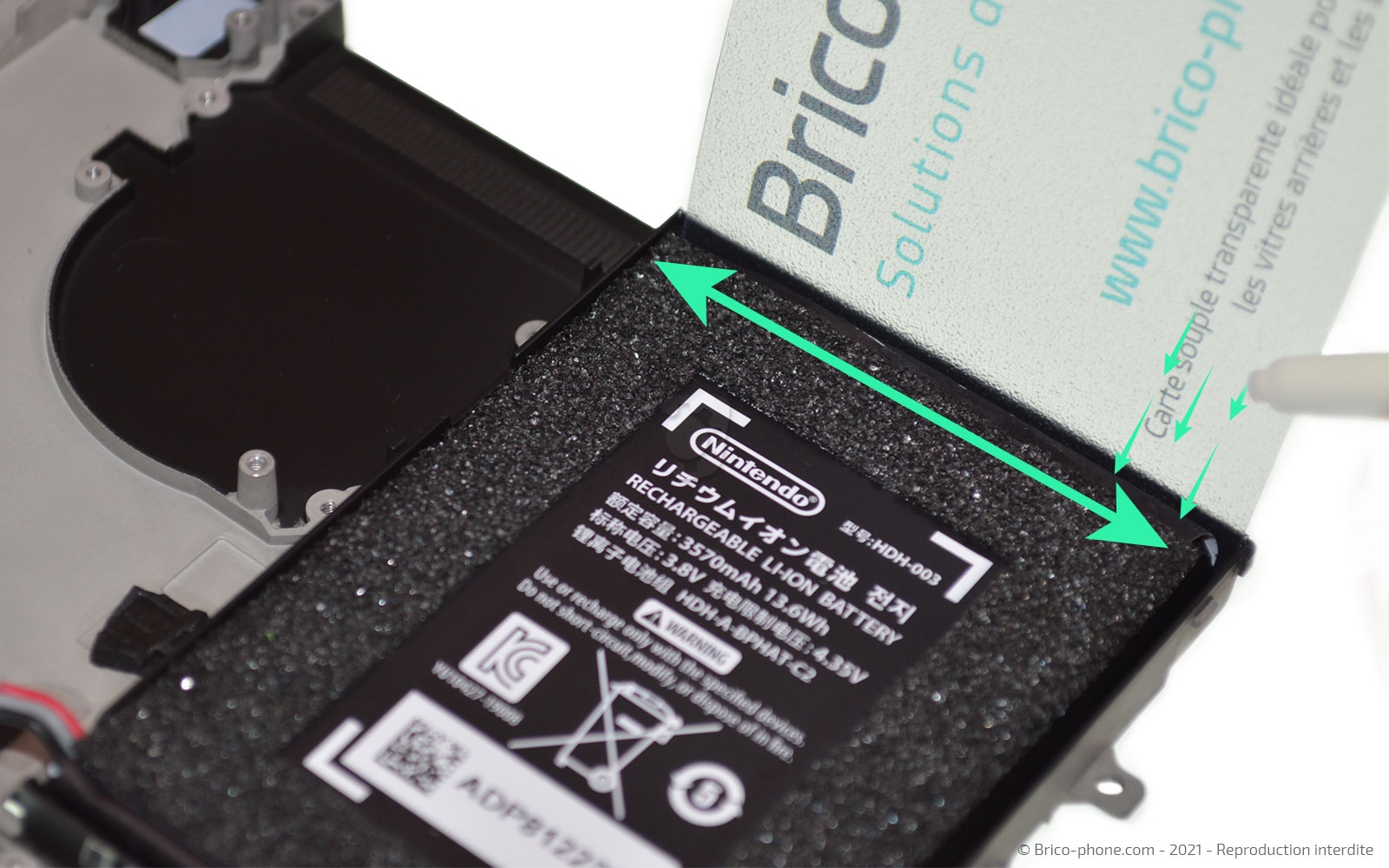

Etape 27 : Disposer le liquide iRemover
Pour commencer, coupez le bout du flacon pour permettre au liquide de couler lors de la manipulation.
Ensuite, insérez la carte fine transparente entre la batterie et le châssis afin de faire couler le liquide dessus de manière à ce que ce dernier circule sous le composant pour ramollir le sticker et faciliter le décollage de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

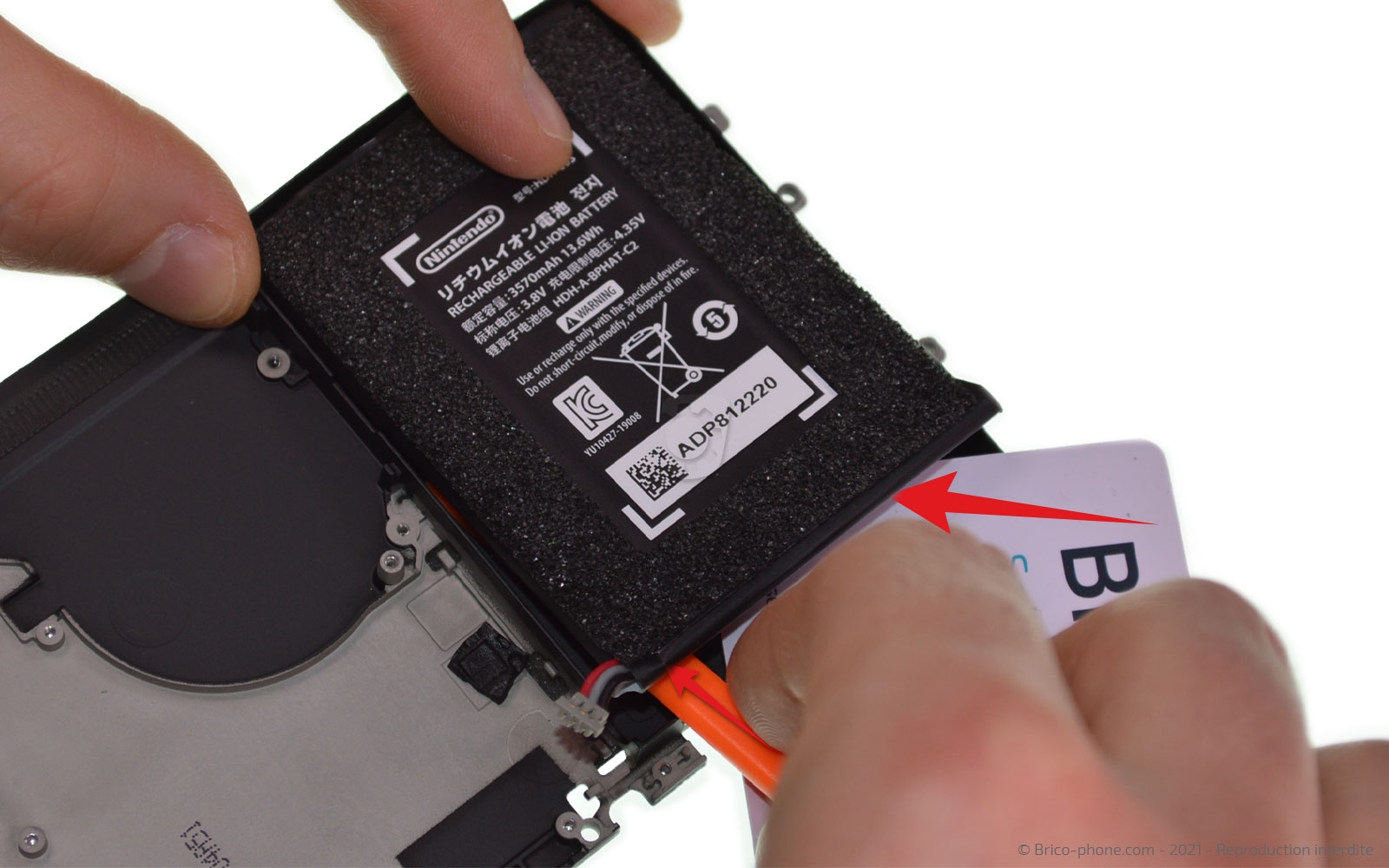

Etape 28 : Décoller la batterie
Aidez-vous de la carte en PVC pour faire levier et soulever la batterie afin de pouvoir insérer le levier en nylon entre la carte et le composant. Glissez l’intégralité de la carte sous la batterie pour réussir à sortir la batterie du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie Compatible pour Nintendo Switch lite
19,90 €

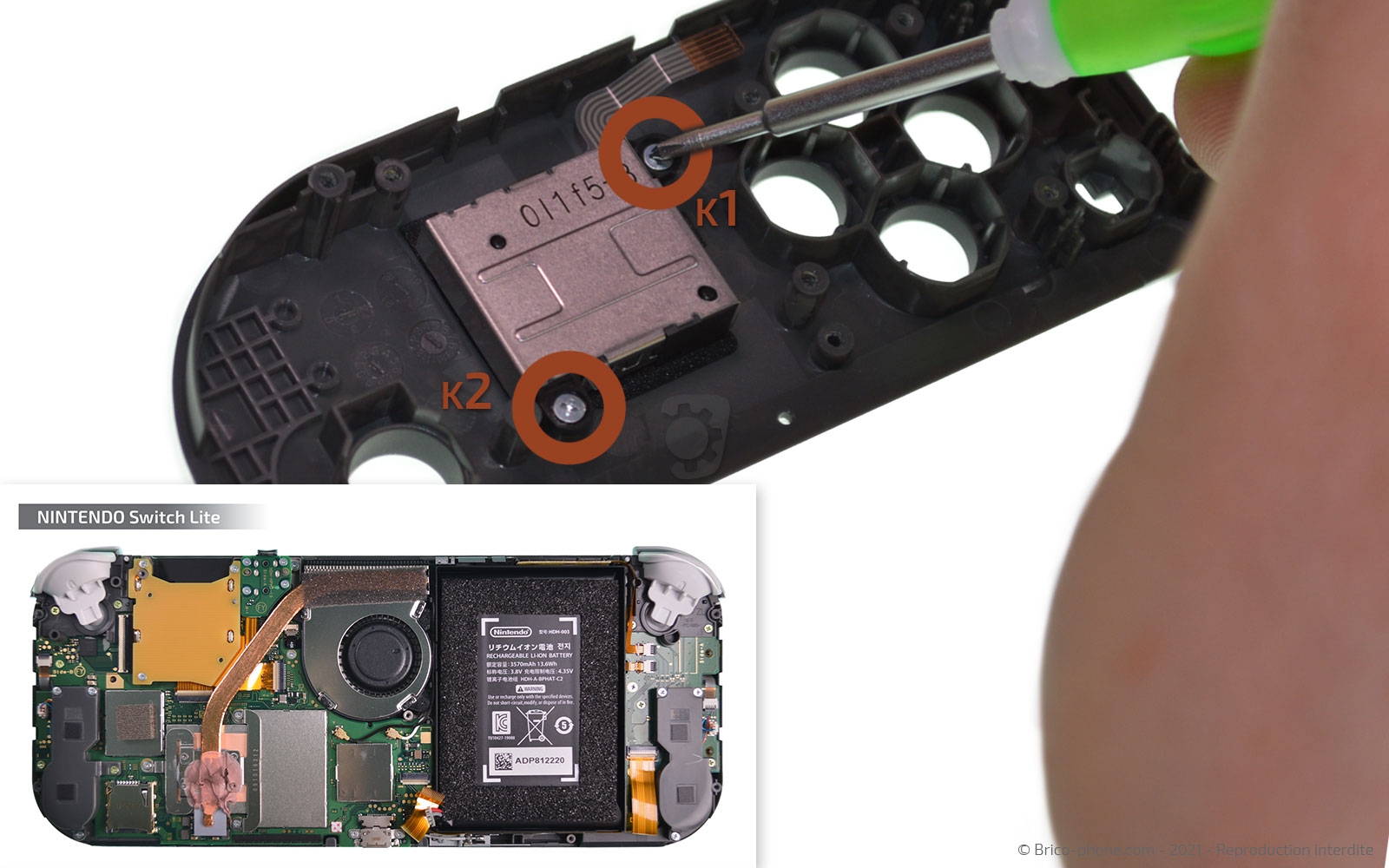

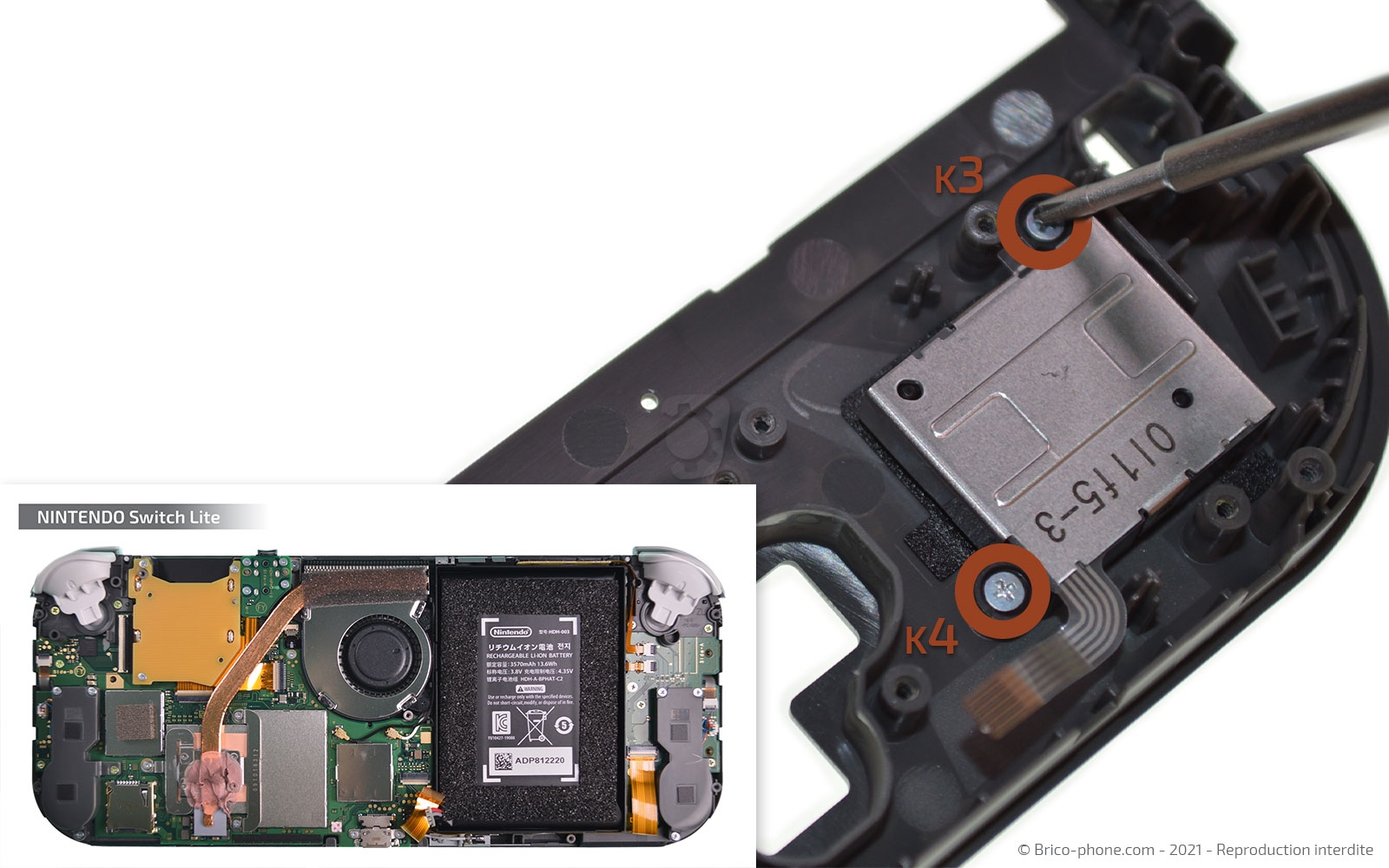

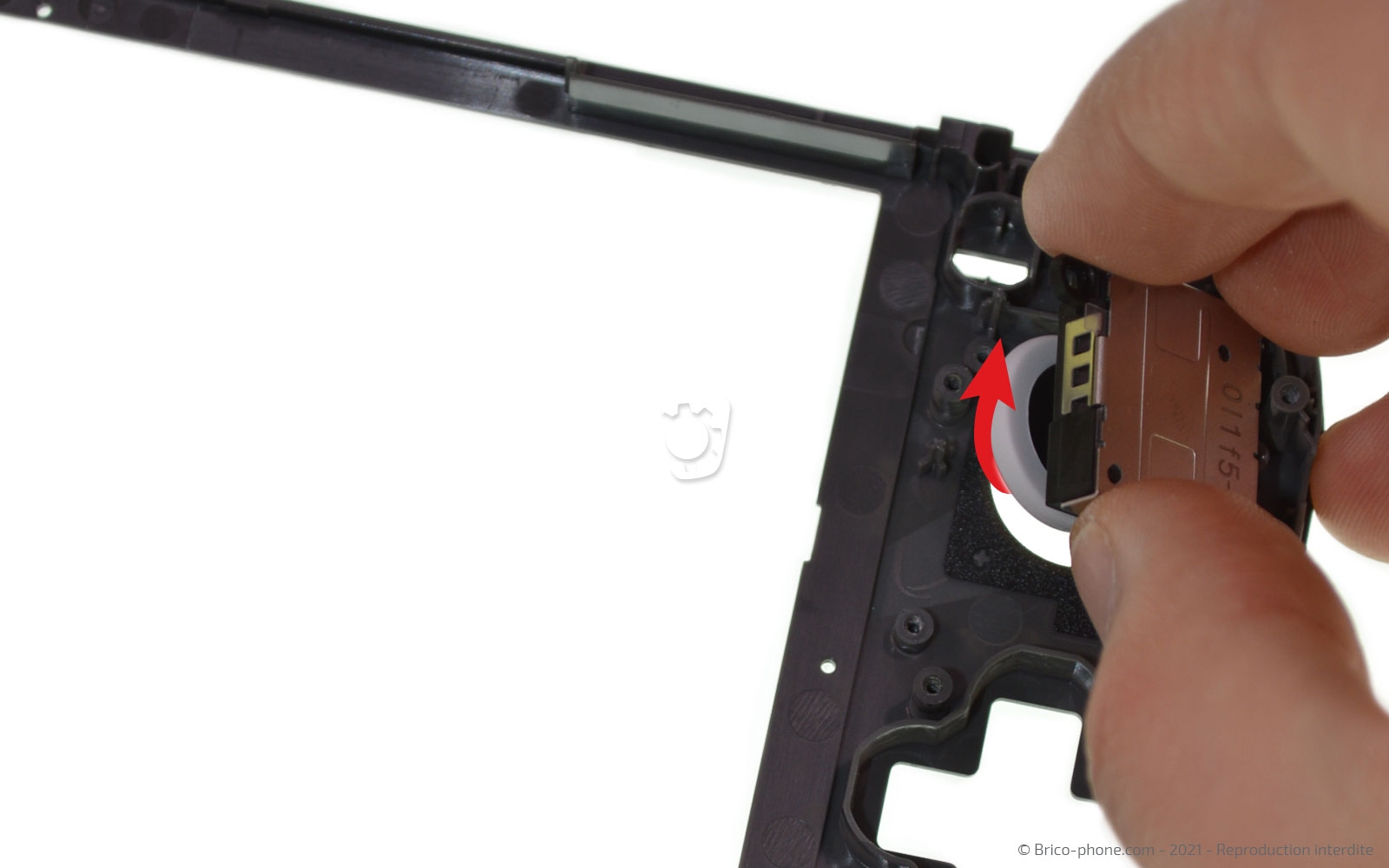

Etape 29 : Retirer les joysticks

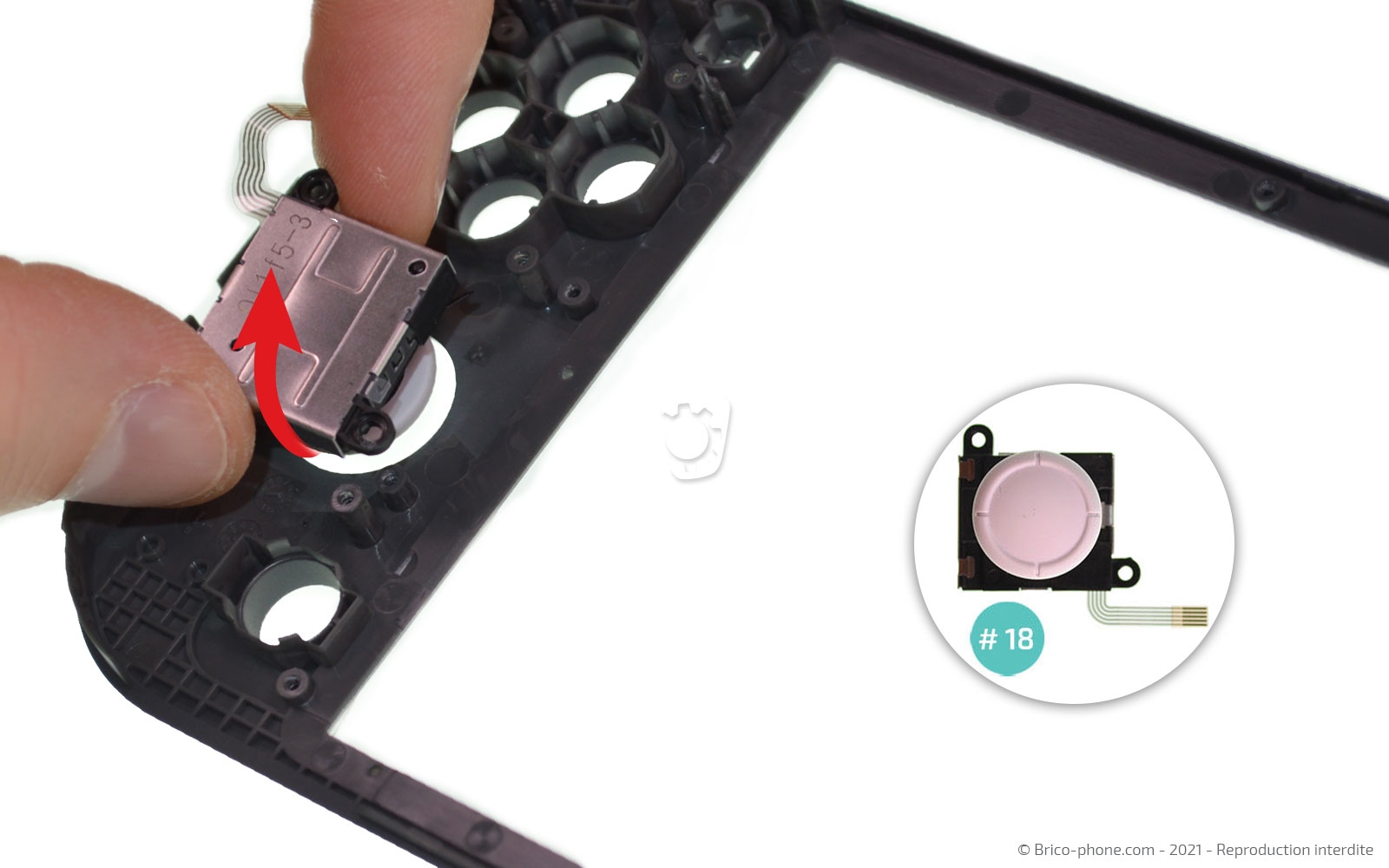

Toujours avec le même tournevis, ôtez les vis K3 et K4. Ensuite, il vous suffit de pousser le joystick de l’extérieur vers l’intérieur pour le sortir du châssis.
Réitérez l’opération pour le second joystick.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joystick Blanc pour Nintendo Switch, Switch OLED et Switch Lite
8,99 €

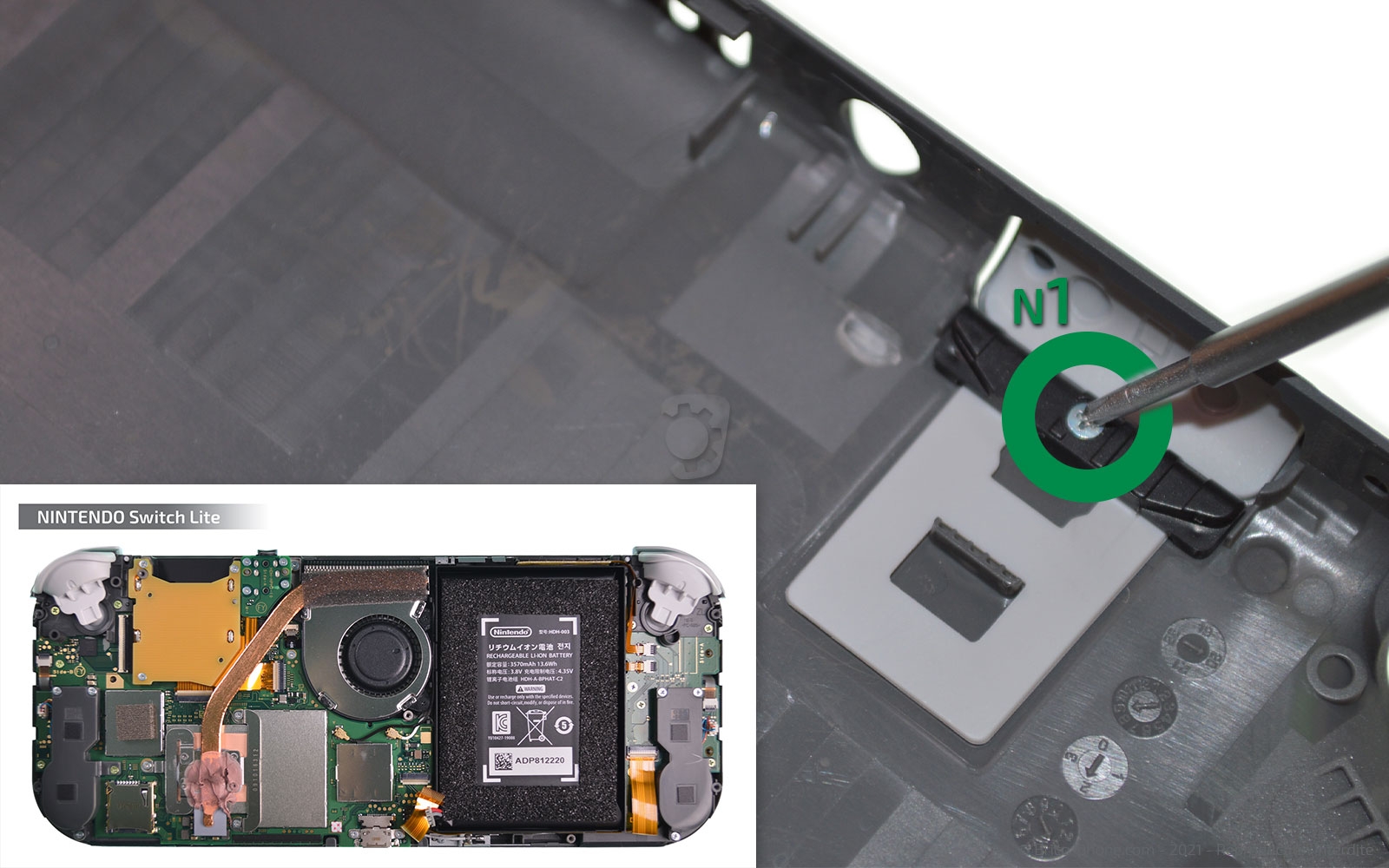

Etape 30 : Dévisser les vis N
A l’arrière de la coque, il vous faut sortir les deux vis cruciformes nommées N sur votre patron d’aide au montage.
Outils du kit utilisés
Outils du kit utilisés

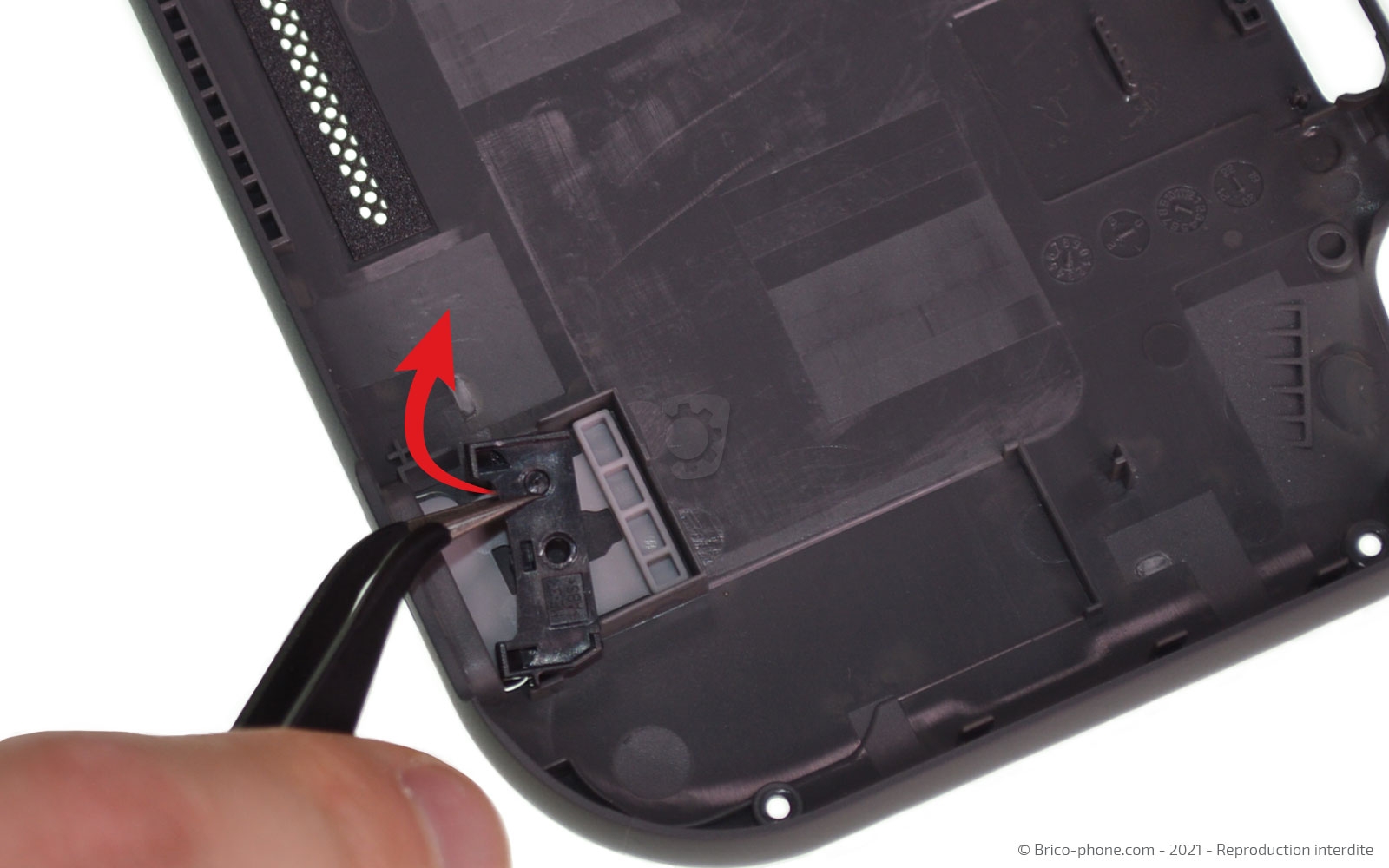

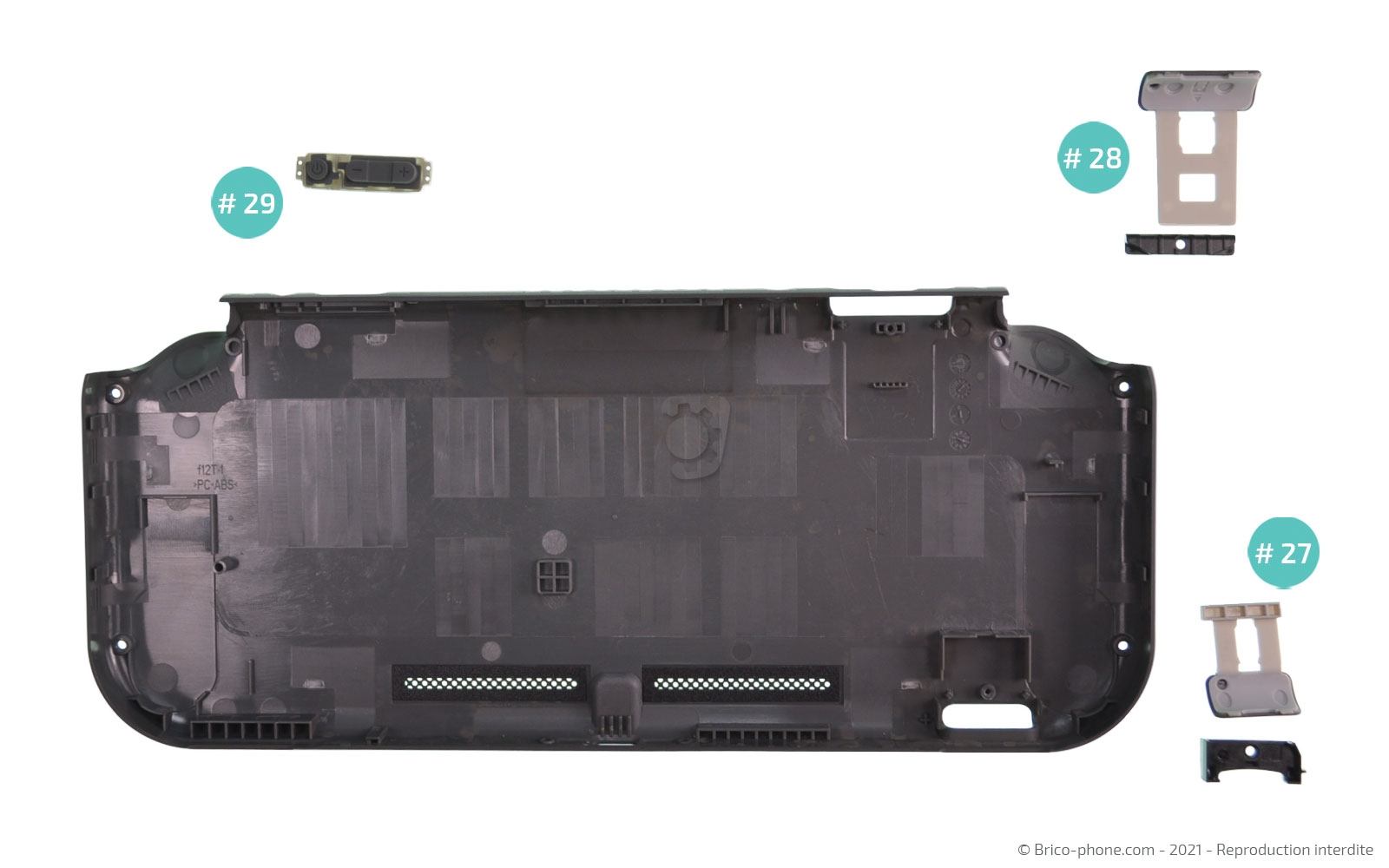

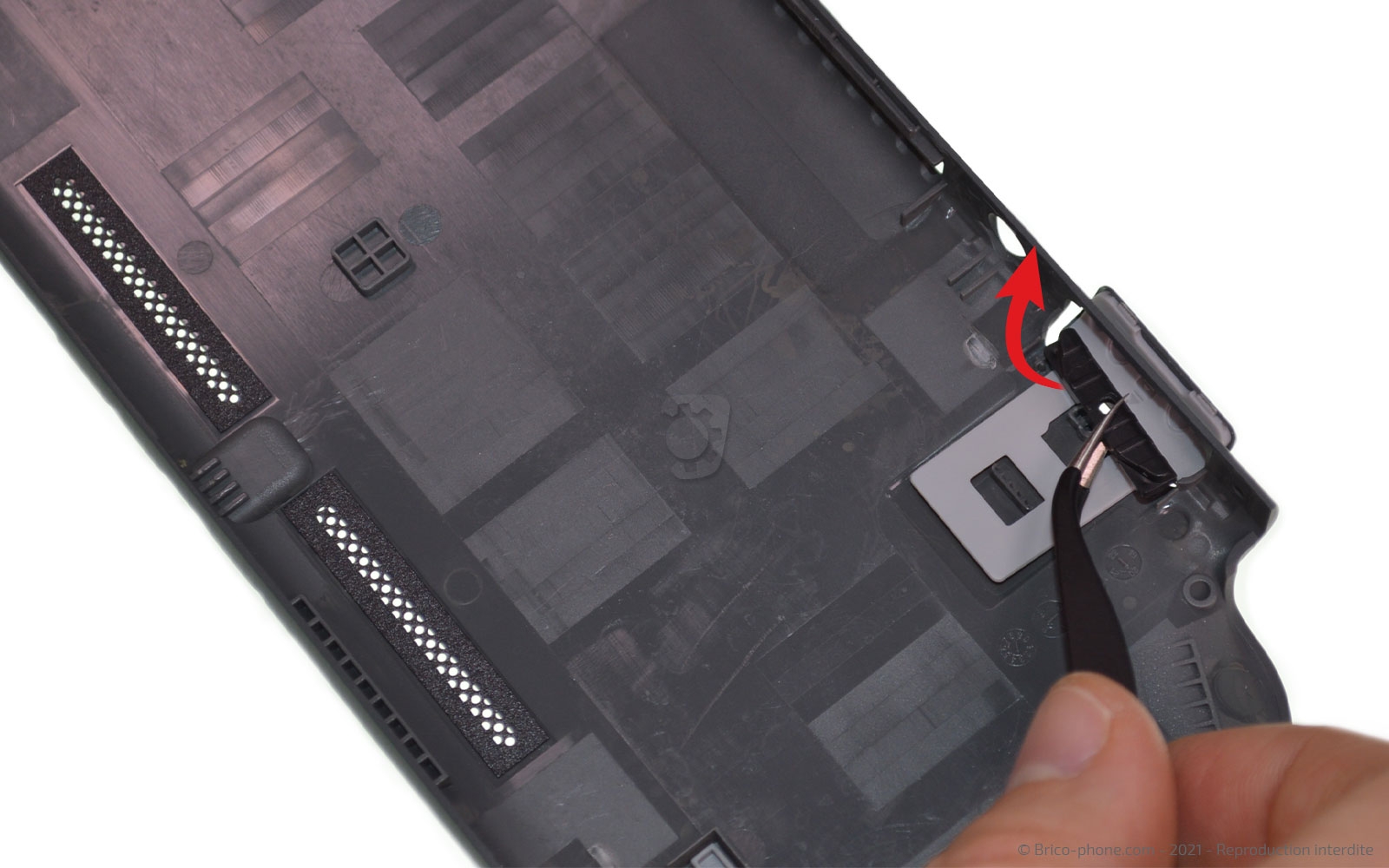

Etape 31 : Récupérer les derniers éléments

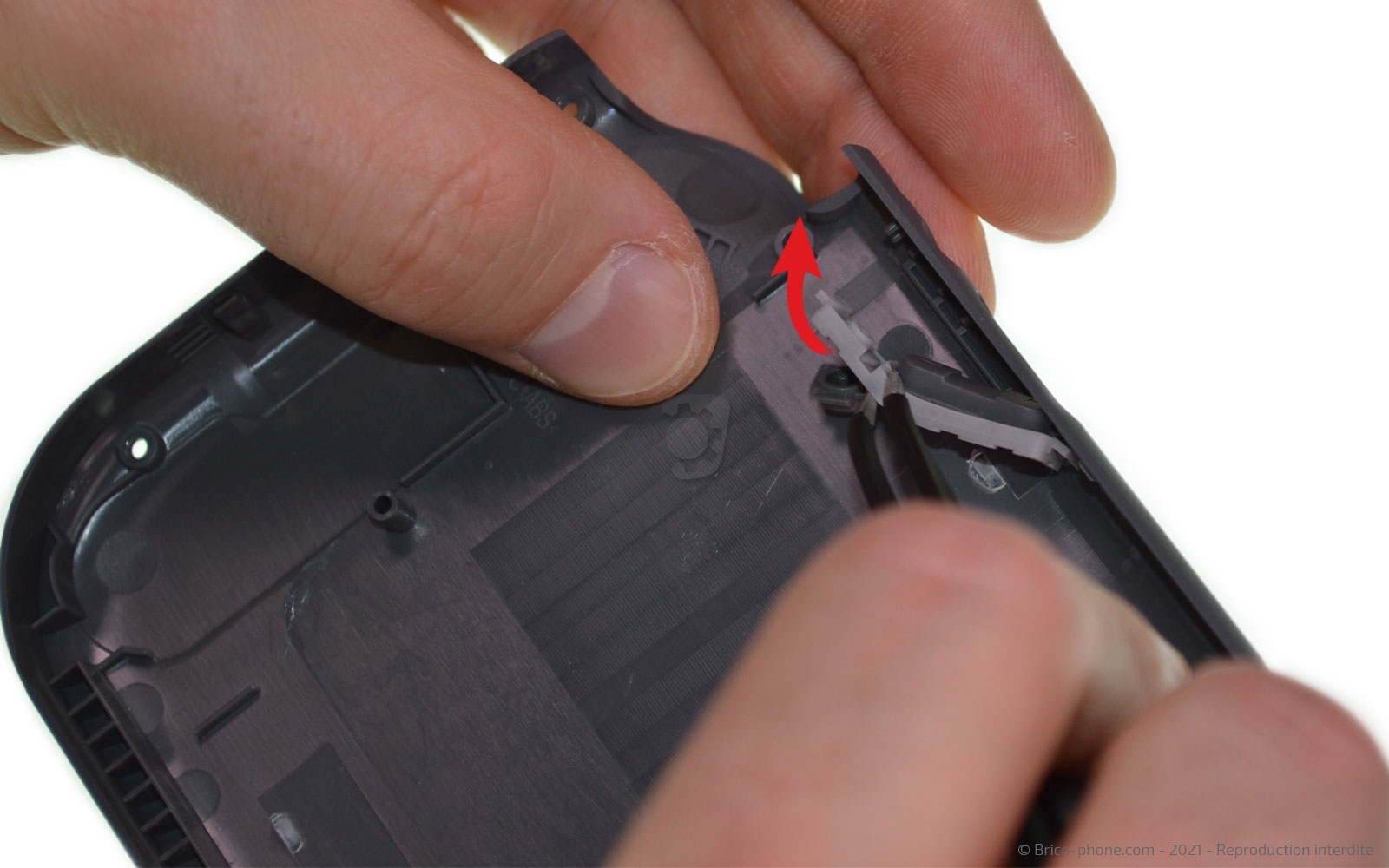

A l’aide de la pince métallique, récupérez les composants #27 et #28 ainsi que les supports des boutons Volumes et Power.
Outils du kit utilisés
Outils du kit utilisés

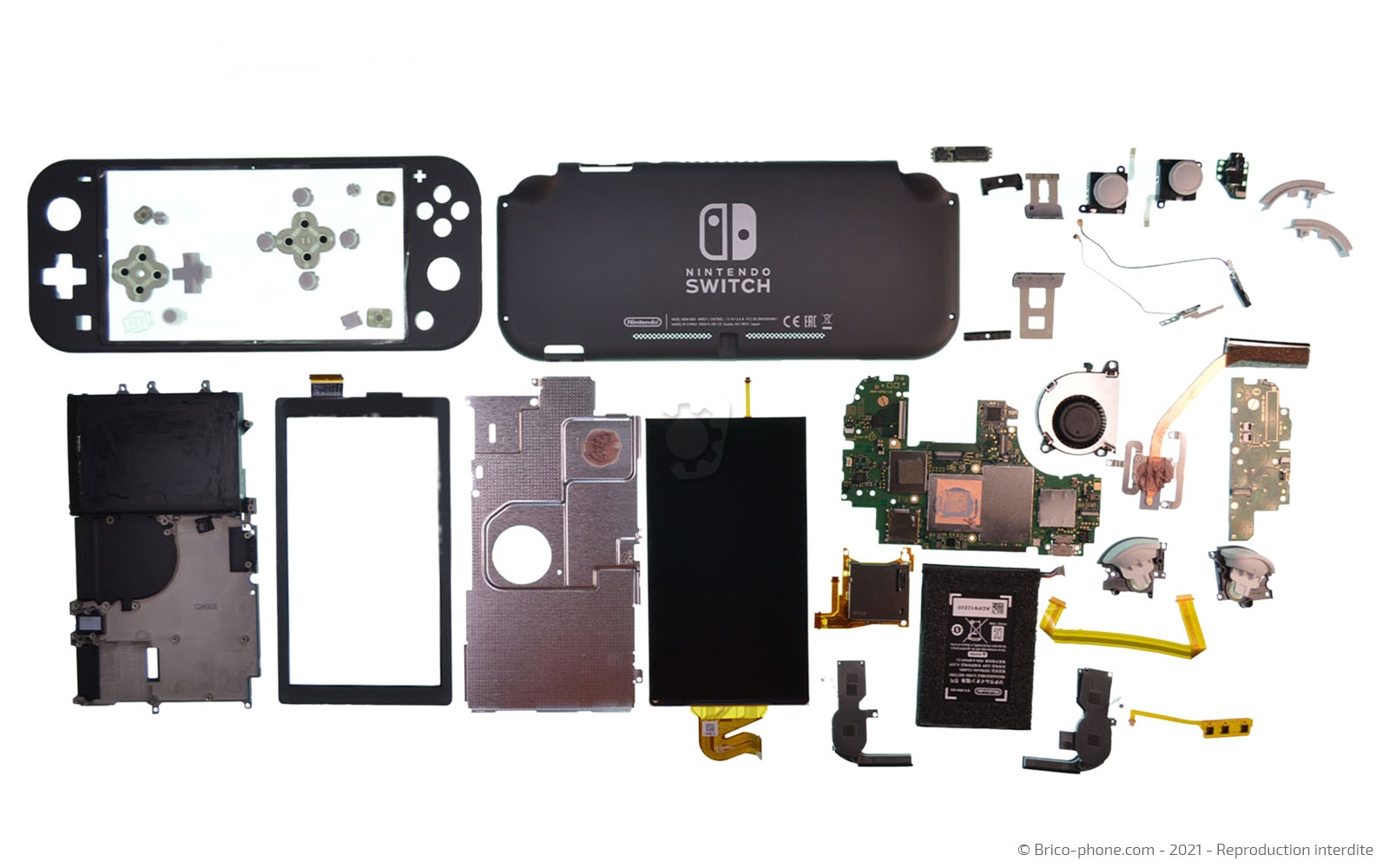

Vue éclatée
Cette photo reprend tous les composants de la console Nintendo Switch Lite.
