Changement du connecteur de charge sur P40 Lite

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
P40 Lite | Temps estimé : 20 min | Difficulté : 2/5

L'équipe technique Brico-Phone met à votre disposition ce tutoriel photos ou vidéo pour changer vous-même le connecteur de charge de votre Huawei P40 Lite. En changeant cette pièce, vous pourrez charger et connecter à nouveau votre smartphone.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  Il n'est plus reconnu lorsque vous le branchez à des périphériques extérieurs.

Avant de commencer

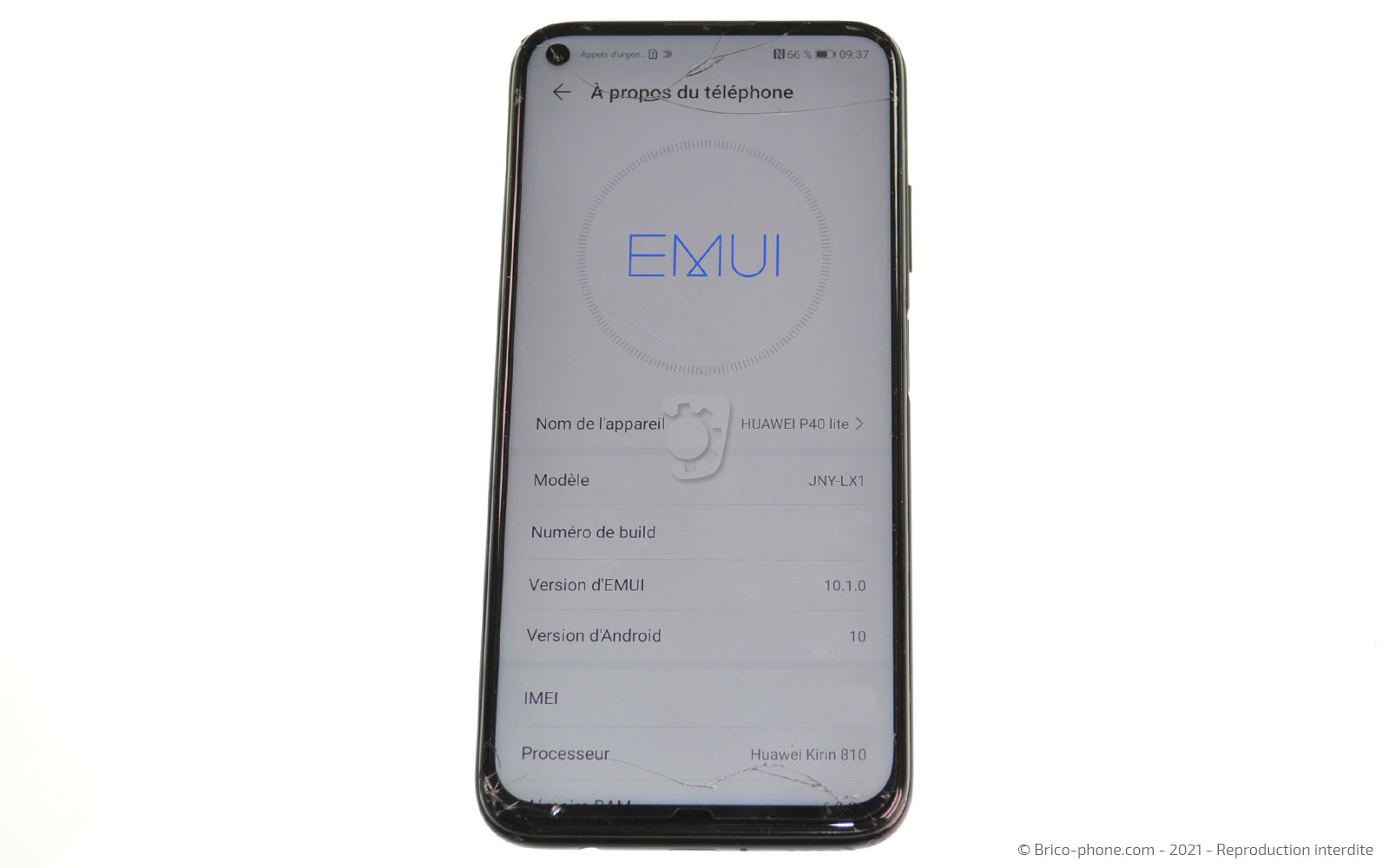

Si dans les réglages de votre téléphone, vous voyez "JNY-LX1" ou Huawei P40 Lite, c'est que vous avez le bon modèle.

Vous pouvez aussi écrire *#06# dans votre téléphone afin d'avoir le numéro IMEI, que vous devrez renseigner dans la rubrique de notre page d'accueil.

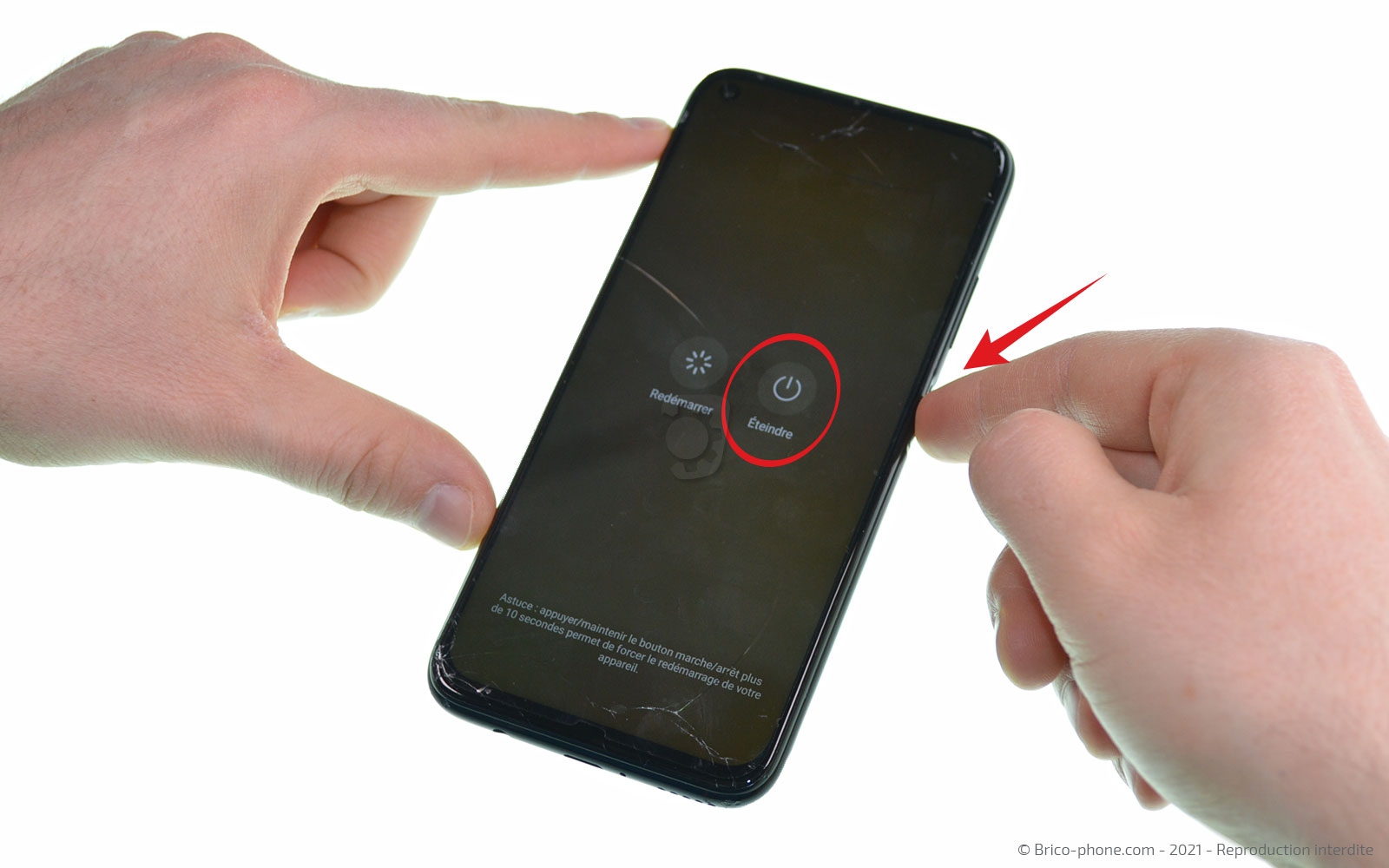

Etape 1 : Eteindre et retirer le tiroir sim
Vous pouvez dès à présent éteindre votre téléphone en maintenant le bouton power et éjecter le tiroir sim avec l'outil sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer et créer un point d'insertion
Pour chauffer la face arrière afin de ramollir le sticker de celle-ci, vous pouvez utiliser un coussin chauffant, un sèche-cheveux ou un décapeur thermique.

Pour le coussin, passez-le environ 2 minutes au micro-ondes avant de l'appliquer 40 secondes sur la vitre arrière.
En ce qui concerne le sèche-cheveux ou le décapeur thermique, il faudra chauffez le contour de la façade arrière pendant 30 secondes.

Placez la ventouse en bas de la face arrière, afin de tirer sur son anneau pour insérer le médiator en métal troué entre la vitre et le châssis pour créer un interstice.
Une fois celui-ci créé, insérez les médiators en plastique et retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

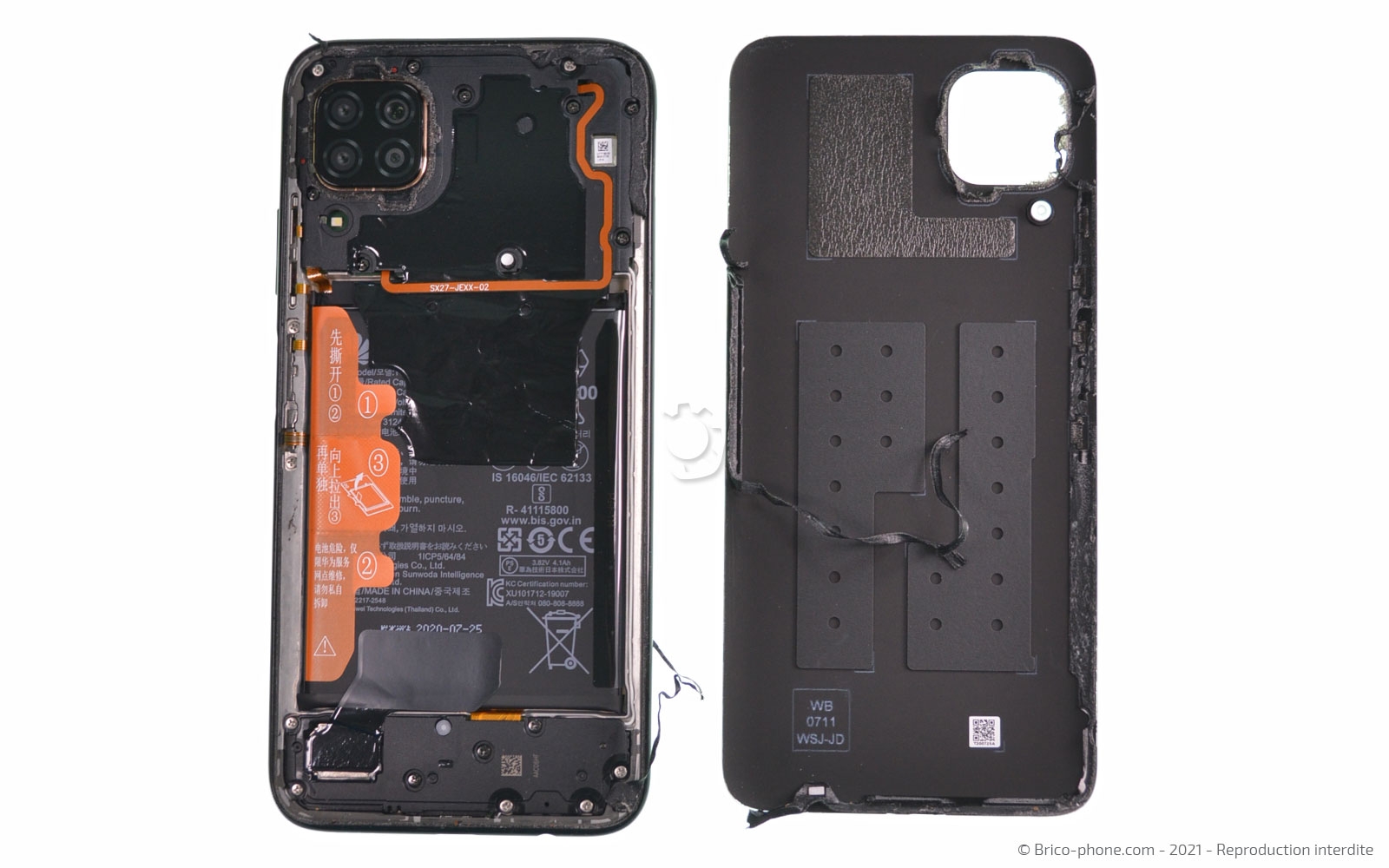

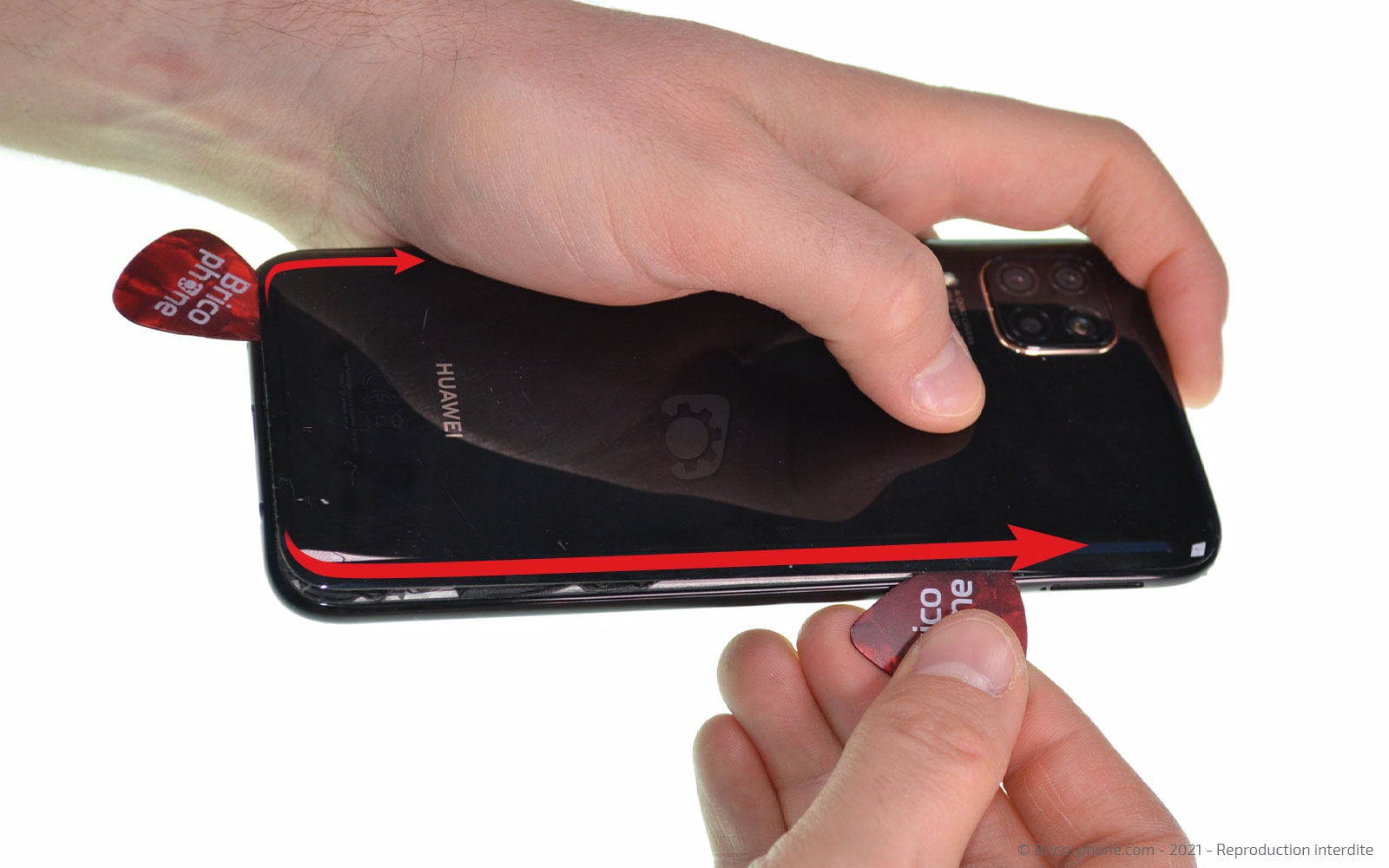

Etape 3 : Ouvrir le téléphone
Faites le tour du téléphone avec les médiators afin d'enlever la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

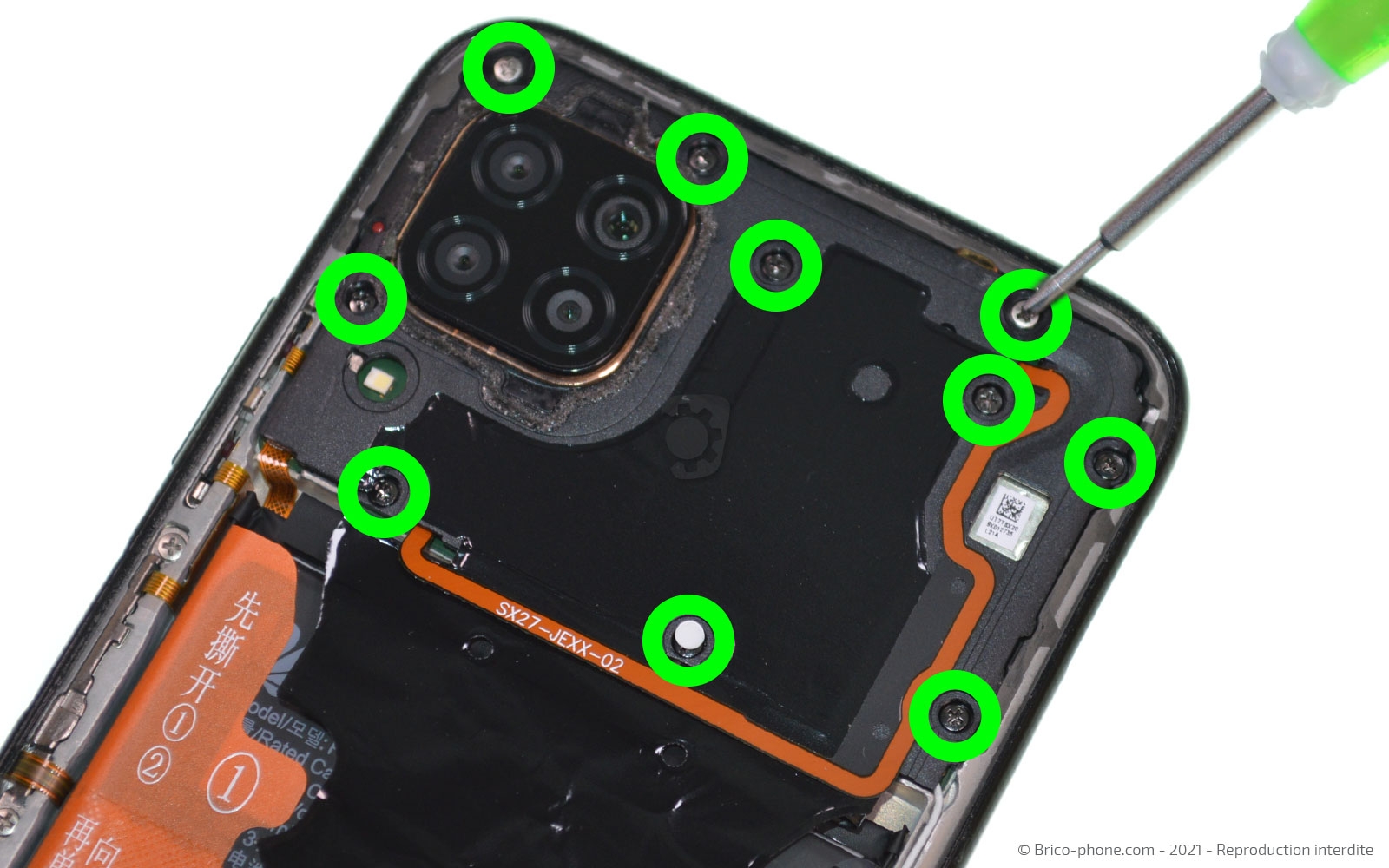

Etape 4 : Retirer le module d'antenne
Avec le tournevis cruciforme, dévissez les 10 vis, puis ôtez le module d'antenne avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

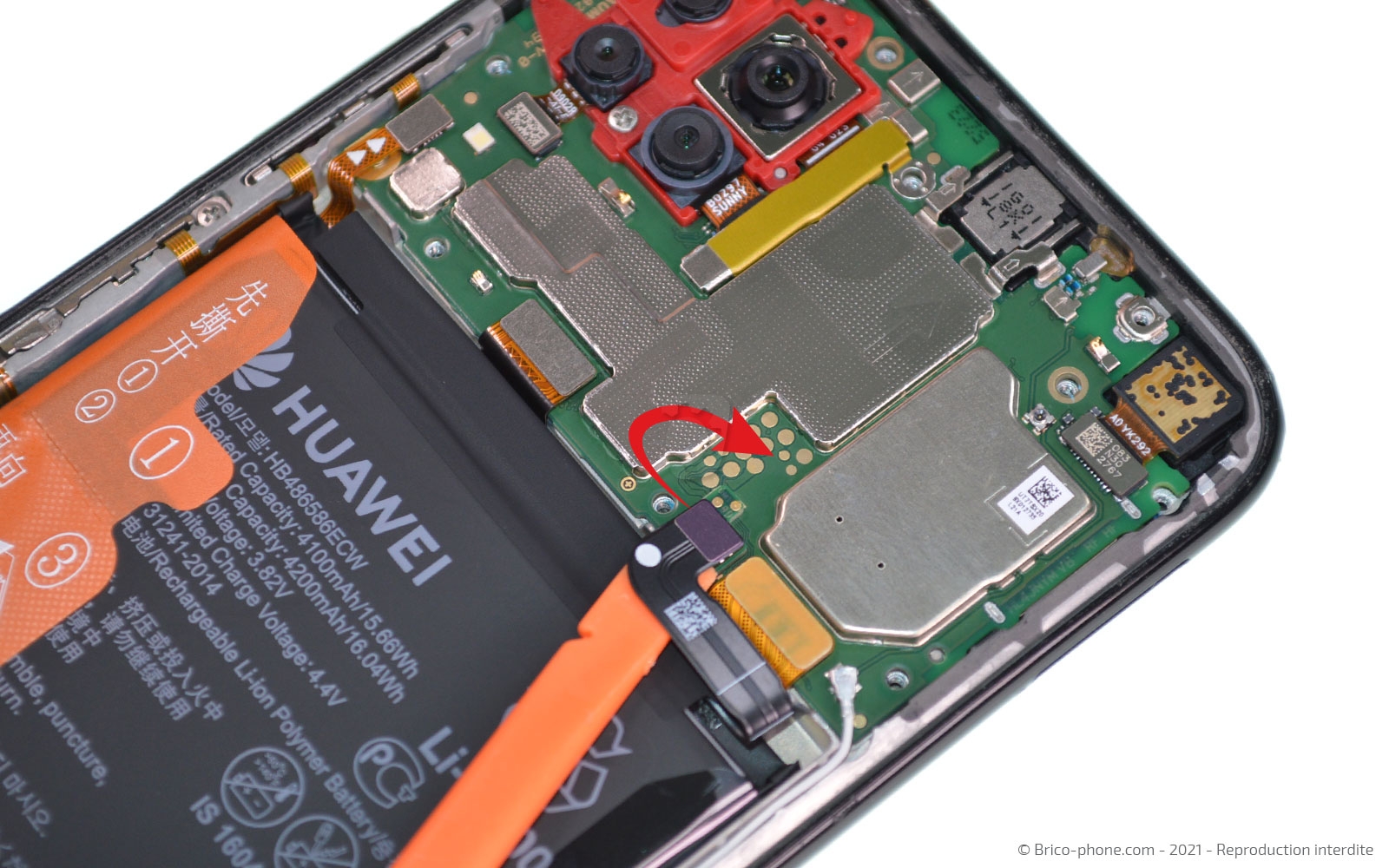

Etape 5 : Déconnecter la batterie
Toujours avec le même outil, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

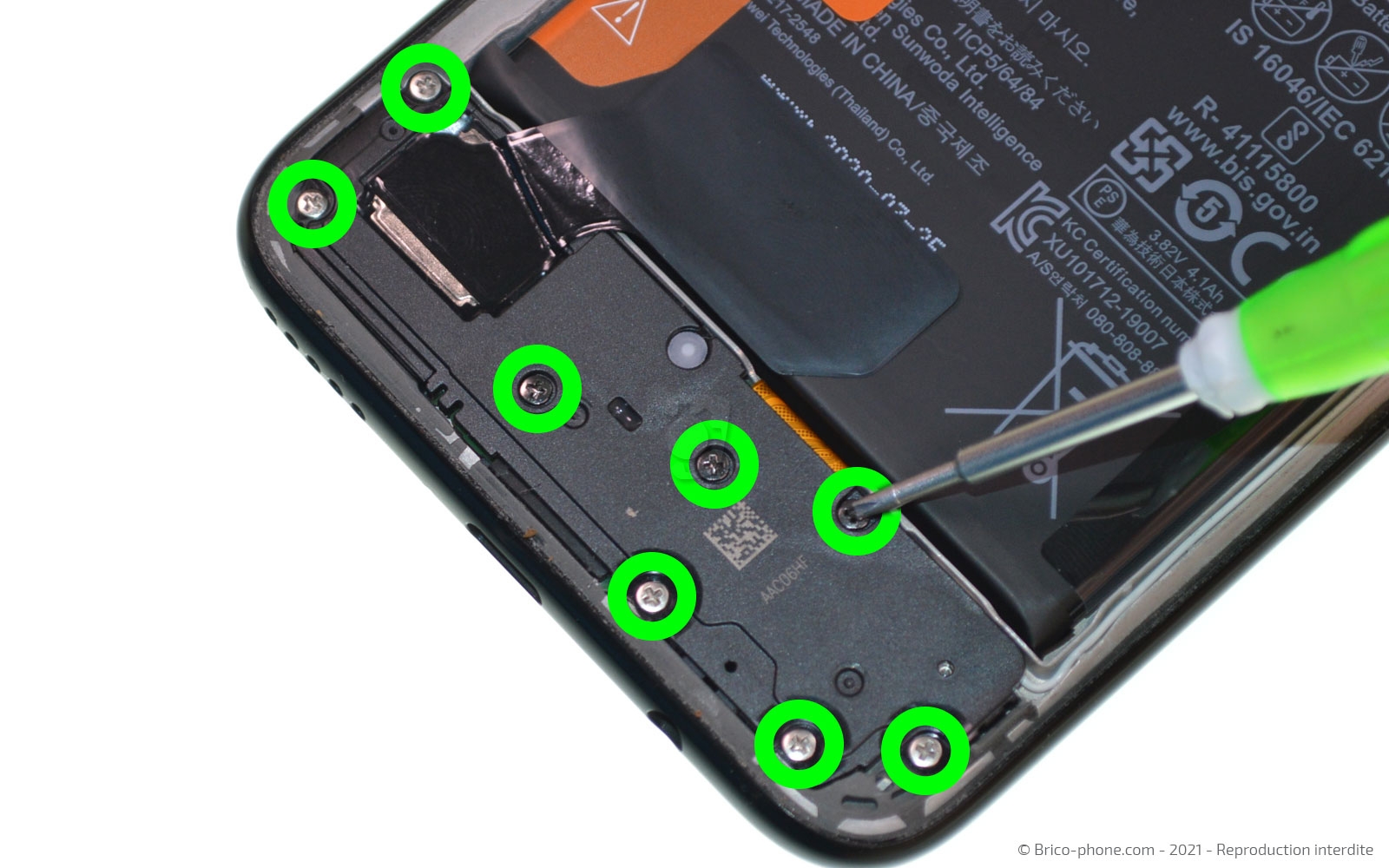

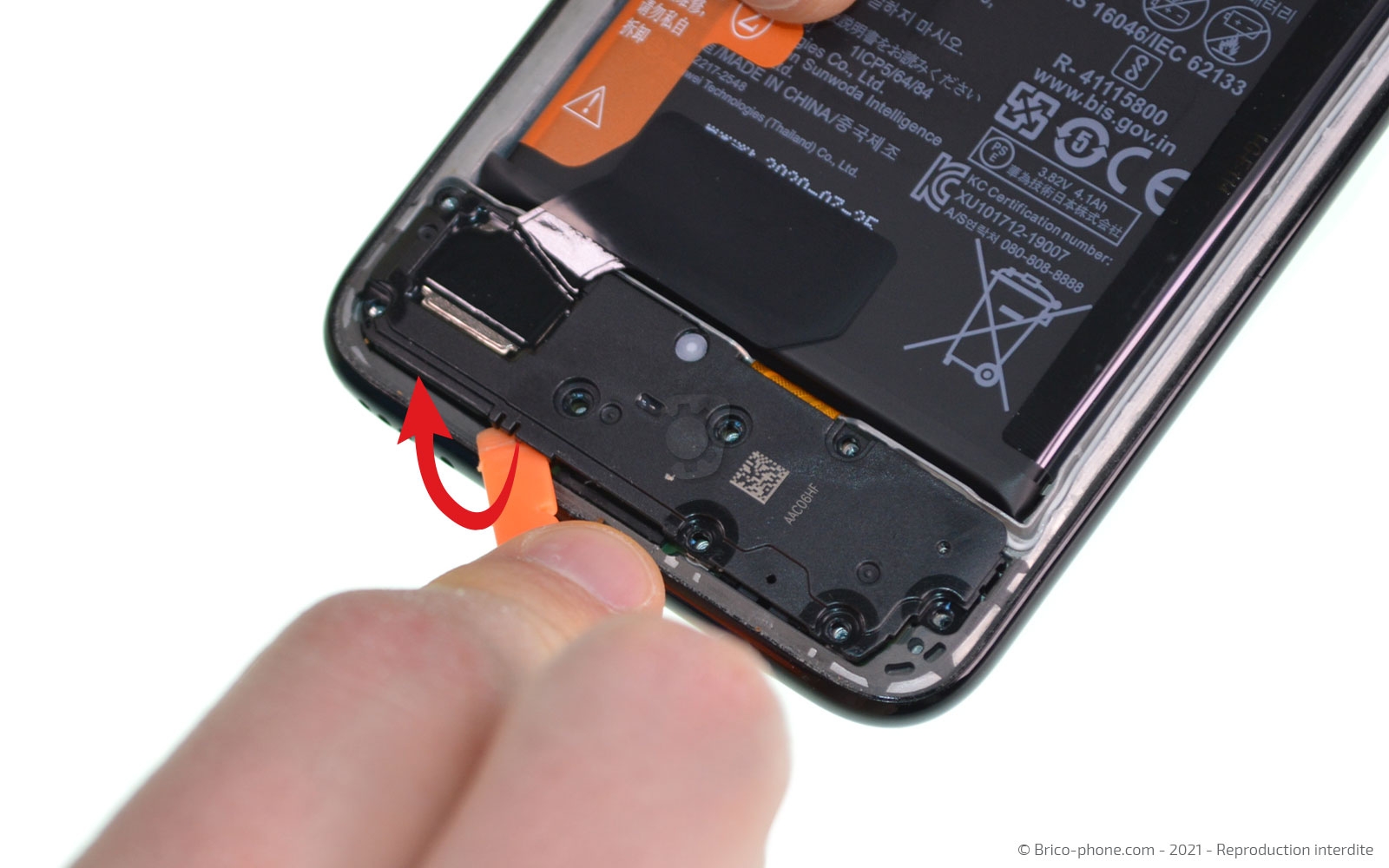

Etape 6 : Extraire le module haut-parleur externe
Passons sur la partie basse du téléphone pour dévisser les 8 vis cruciforme du Hp externe.

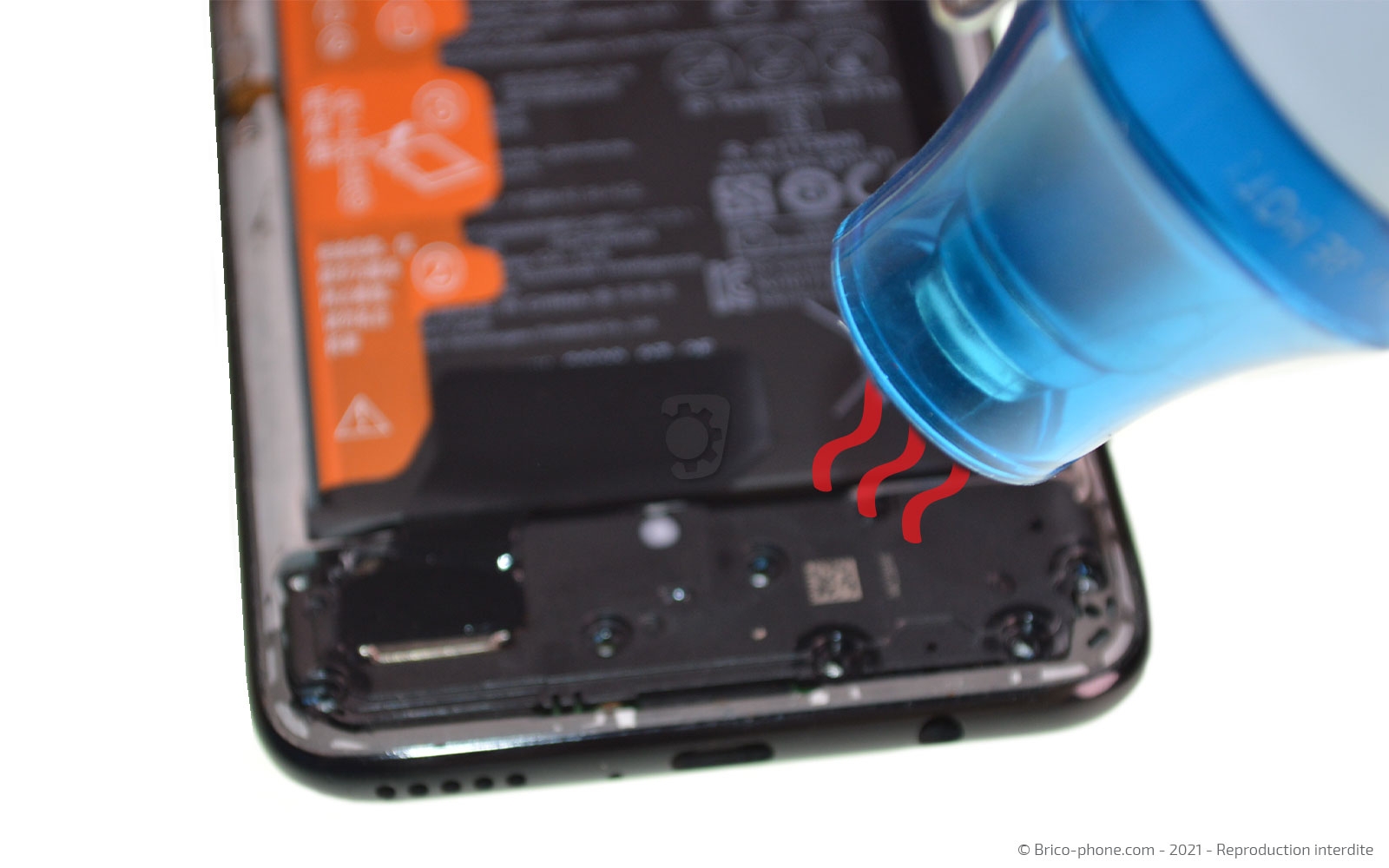

Chauffez légèrement le composant ainsi que le film noir qui est collé sur la batterie afin de le décoller de celle-ci.

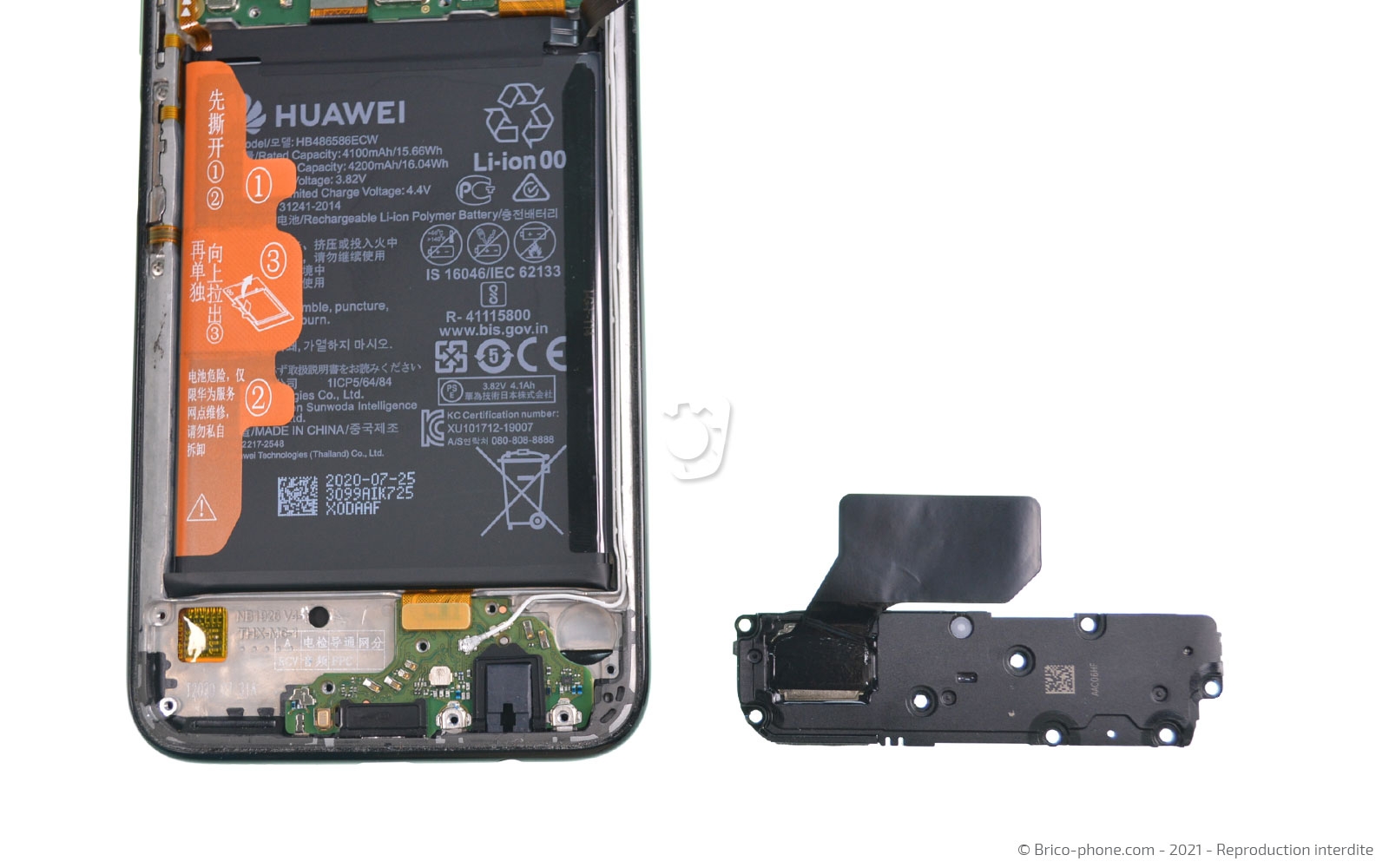

Sortez le bloc Haut-parleur externe du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Décapeur thermique petit modèle
19,90 €

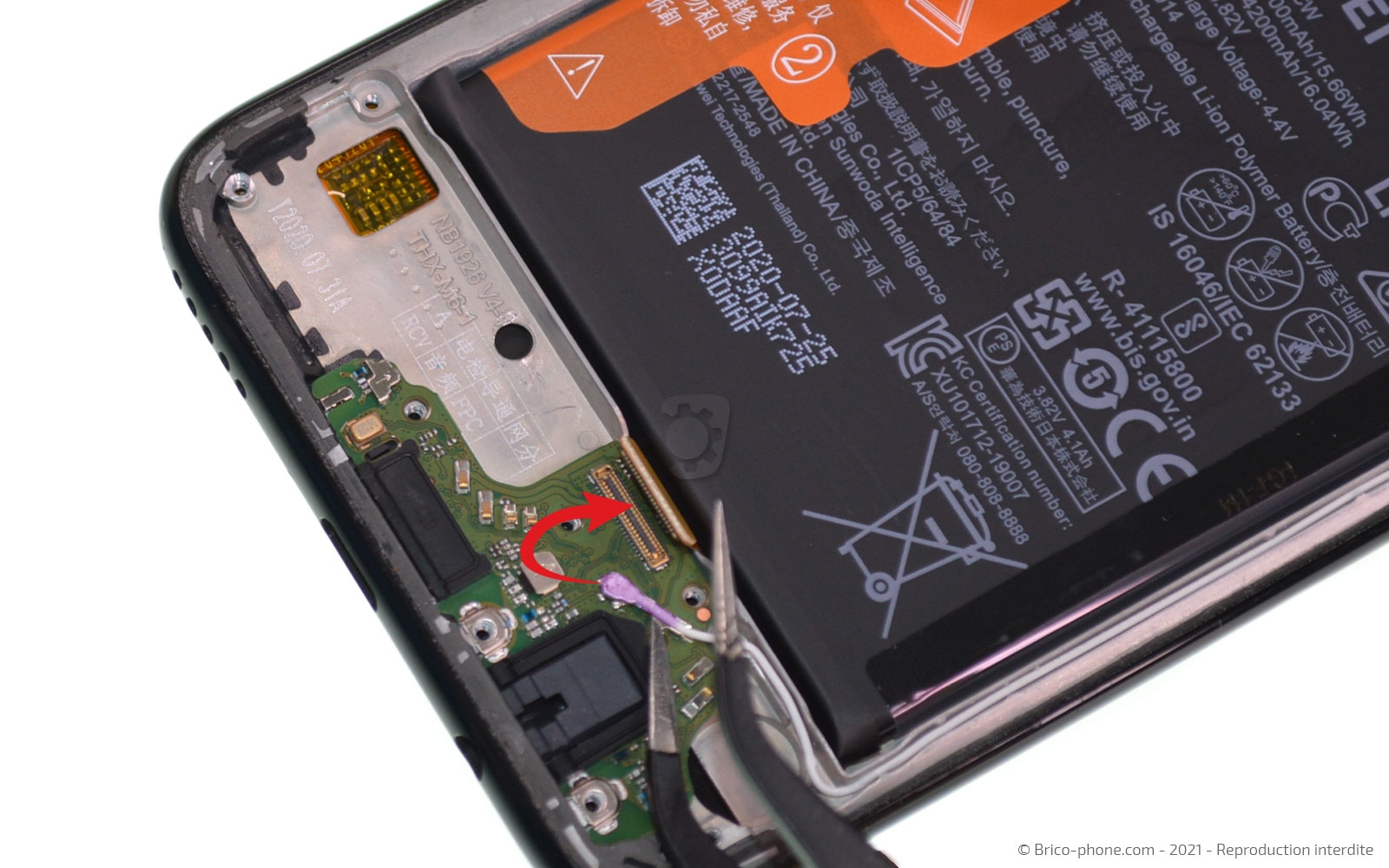

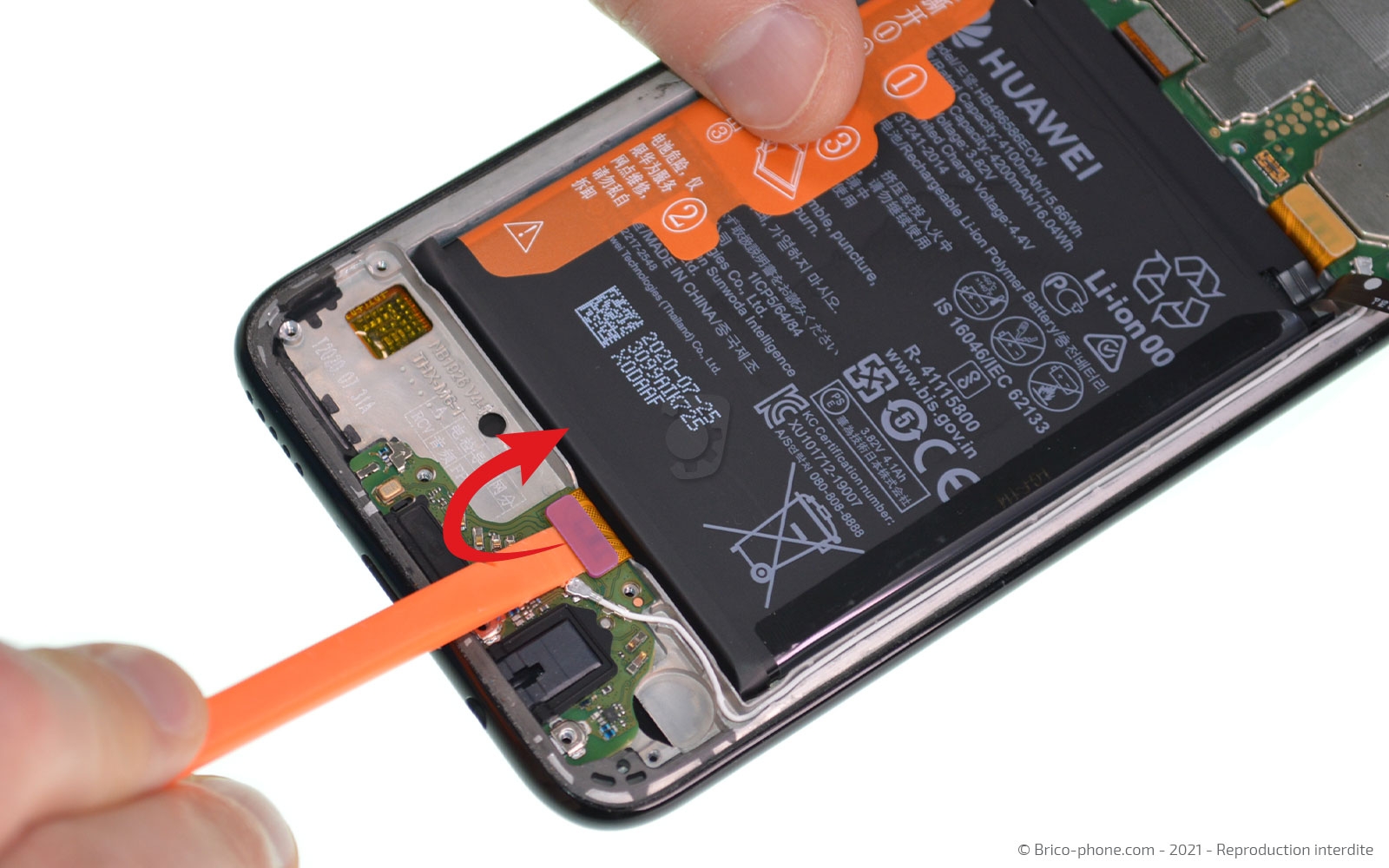

Etape 7 : Préparer le dock
Commencez par déconnecter la nappe d'interconnexion, puis le câble coaxial avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

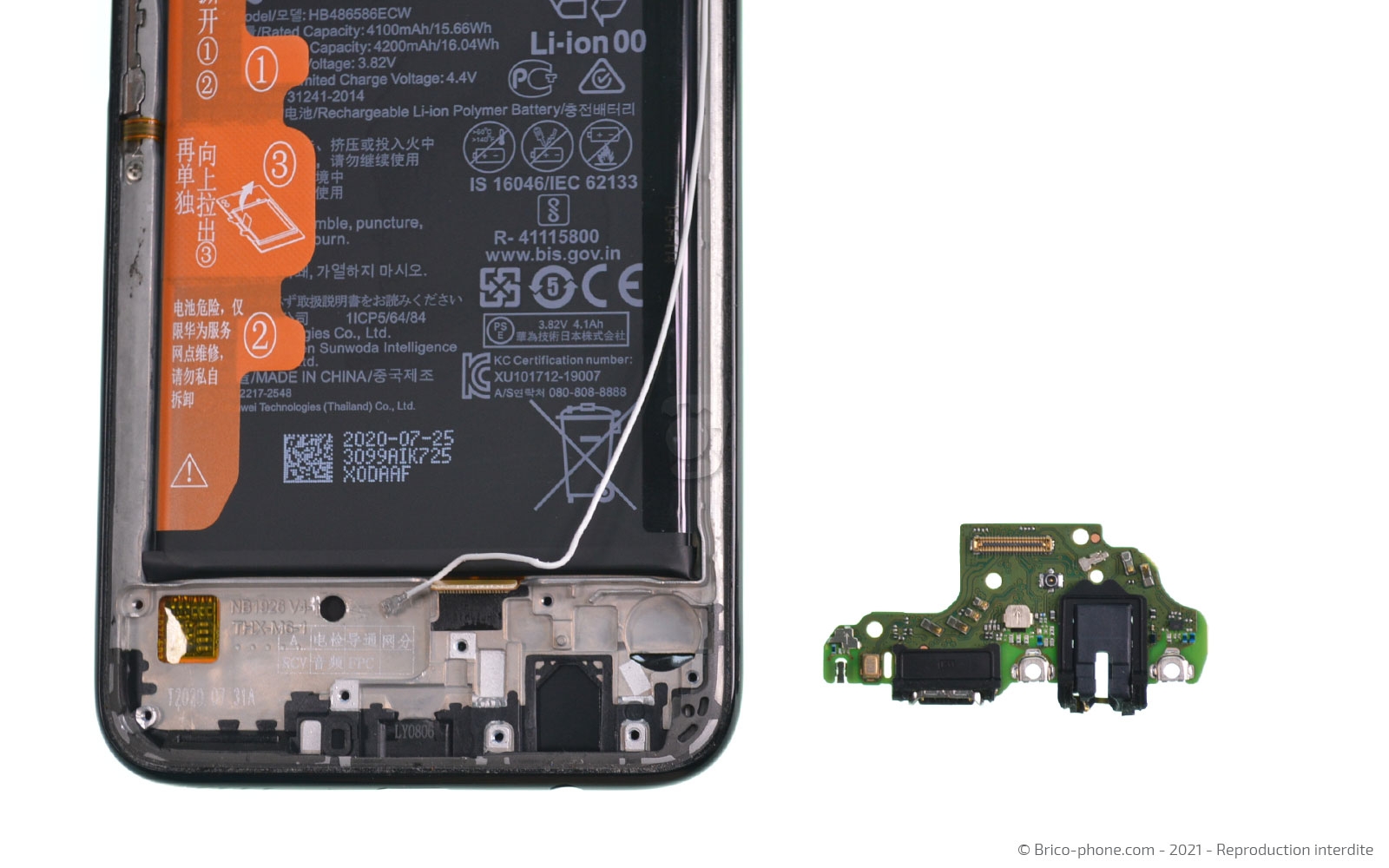

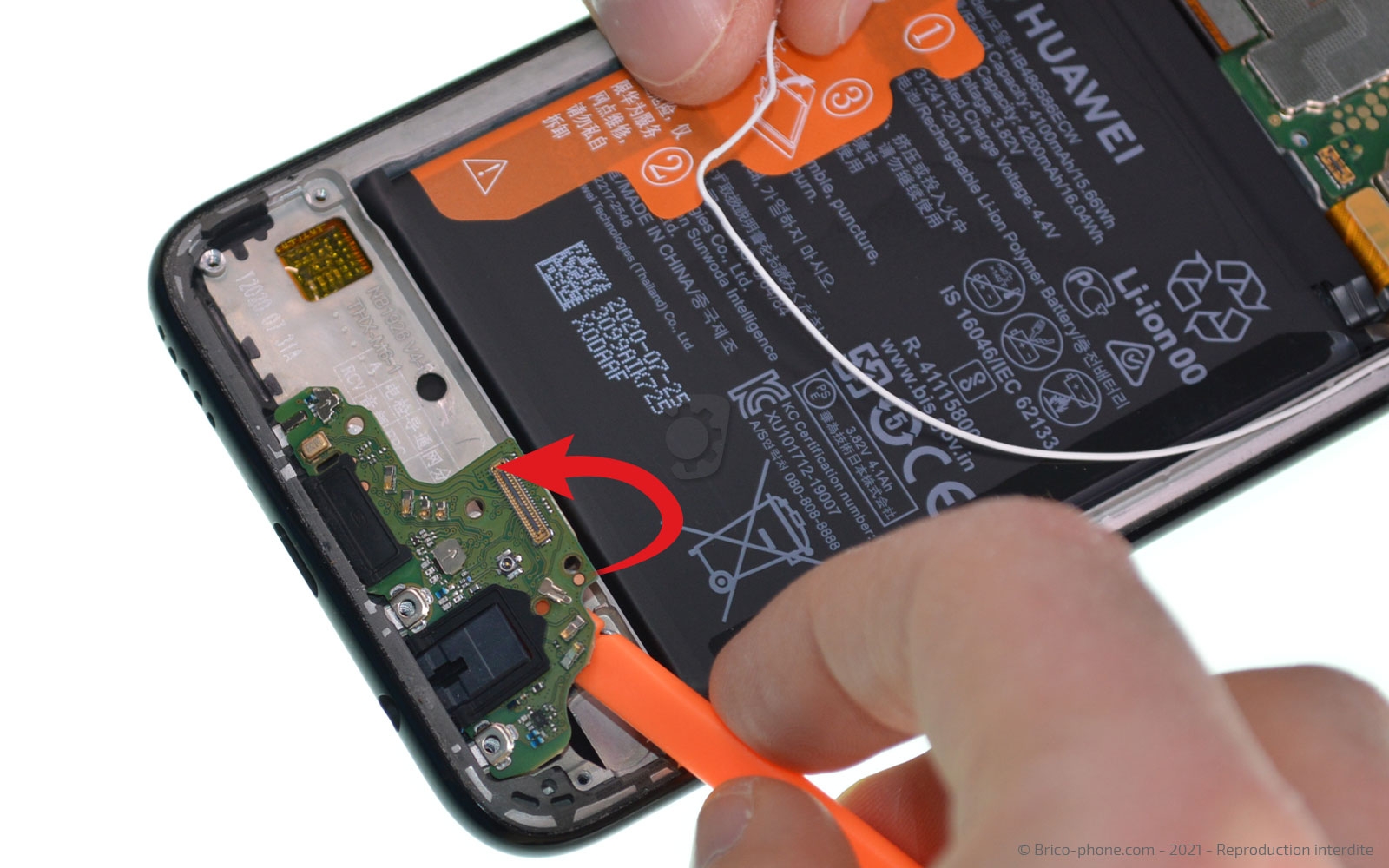

Etape 8 : Extraire le dock

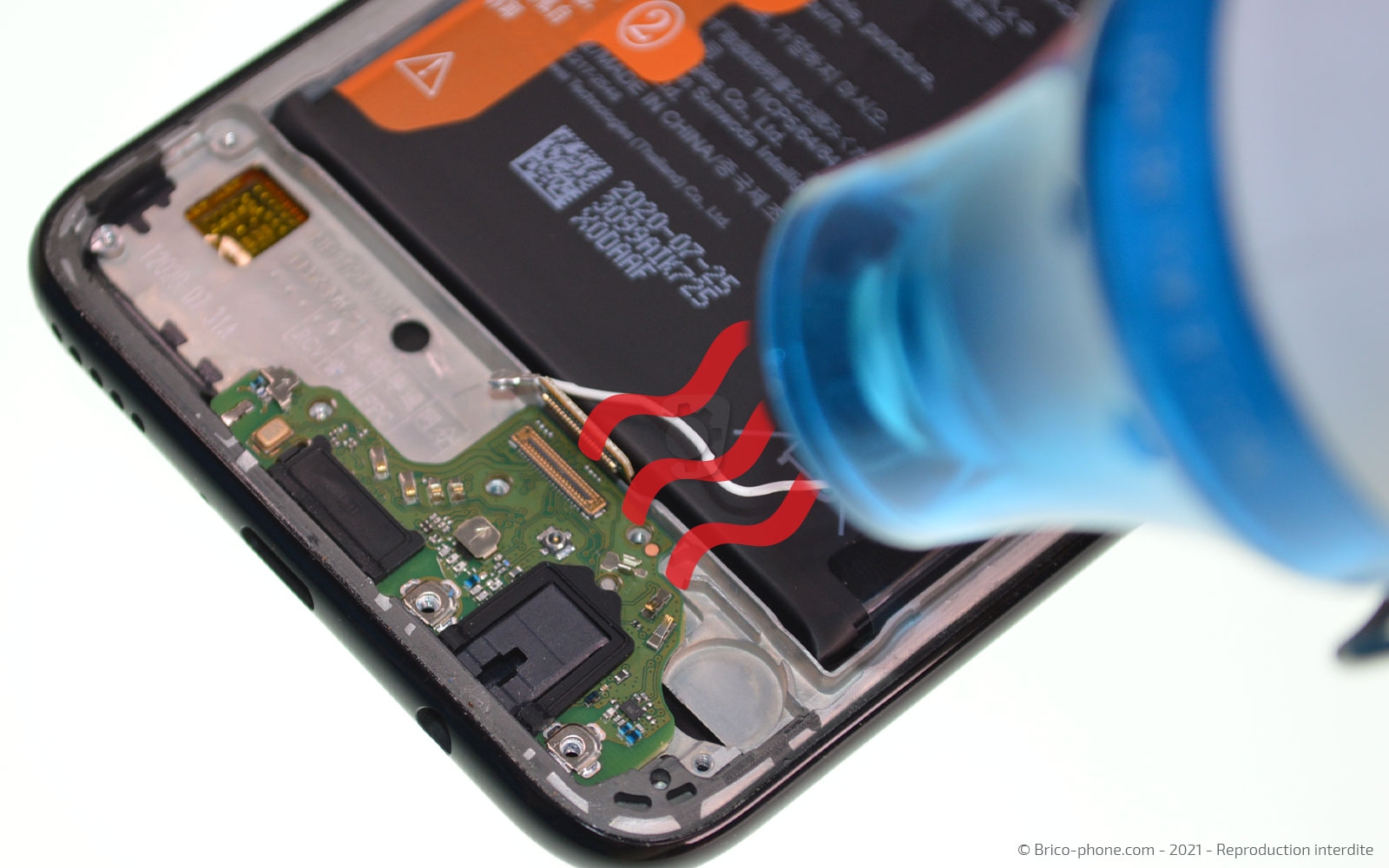

Chauffez légèrement le dock avant de le retirer avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

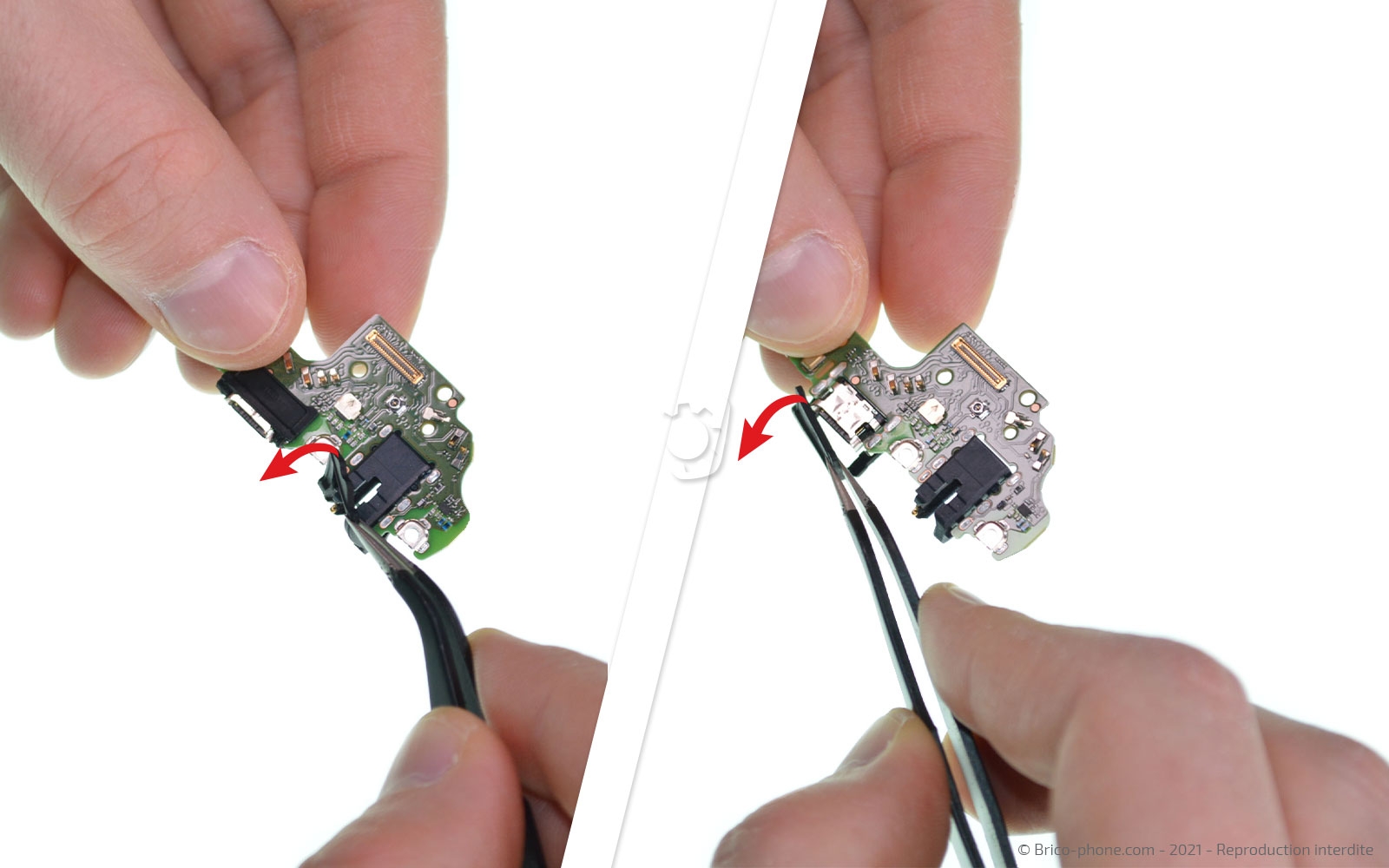

Etape 9 : Enlever les protections du dock
Si vous ne les avez pas sur votre nouveau connecteur de charge, récupérez les 2 joints en caoutchouc de la prise de charge et jack.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse afin de monter votre nouveau dock.

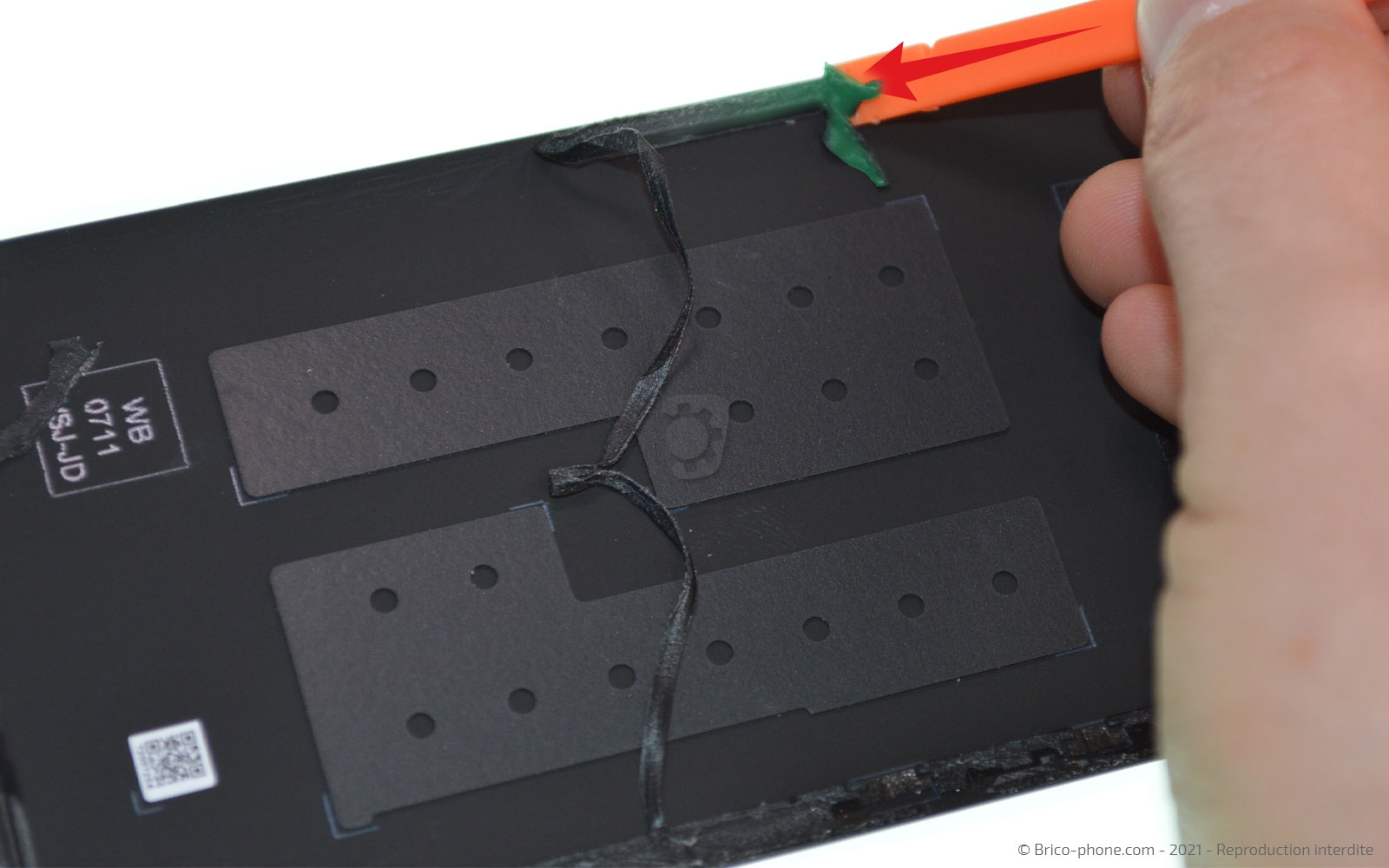

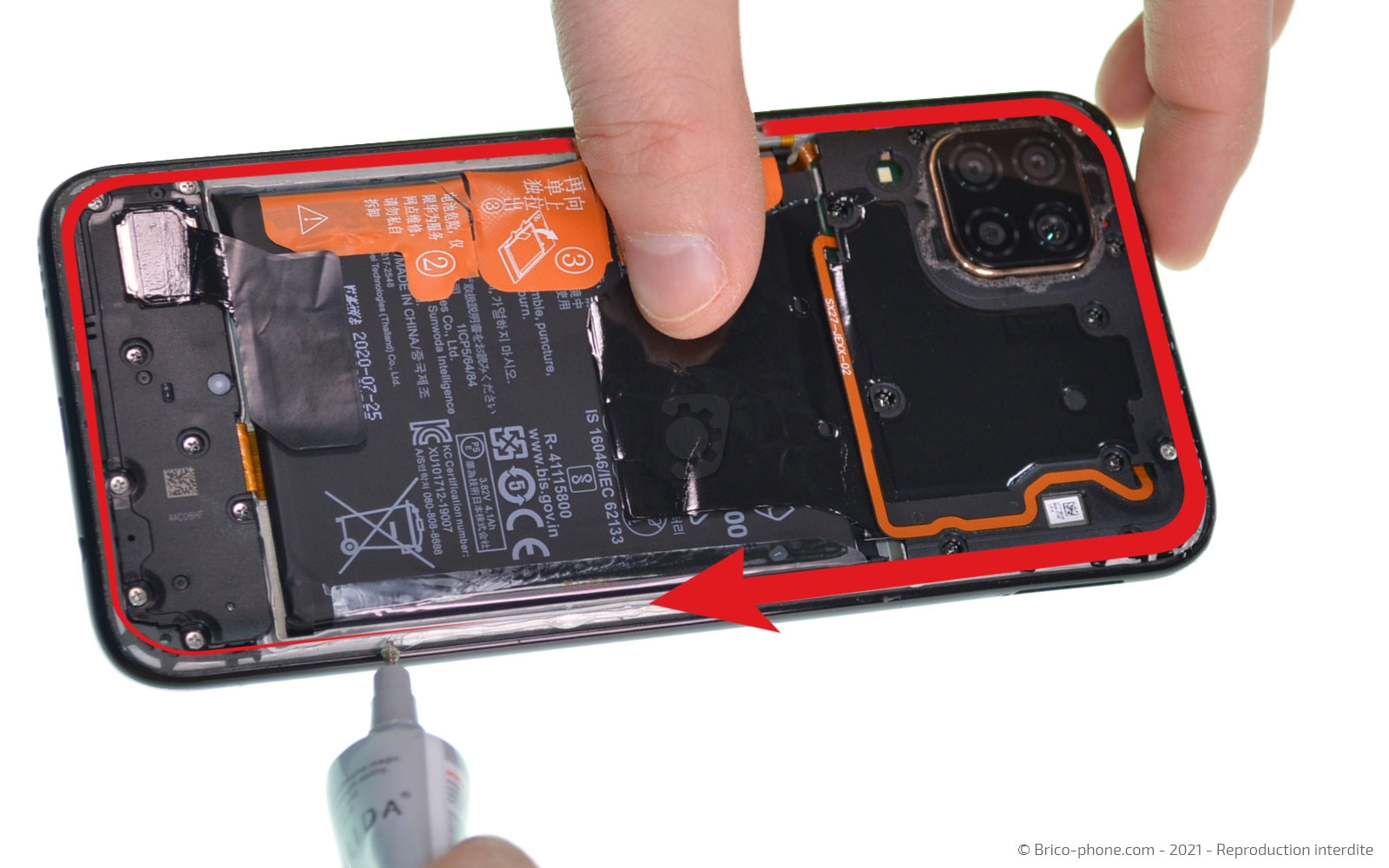

Pensez bien à nettoyer les restes de stickers de la vitre arrière et du châssis afin d'appliquer un filet de colle sur le pourtour du châssis.

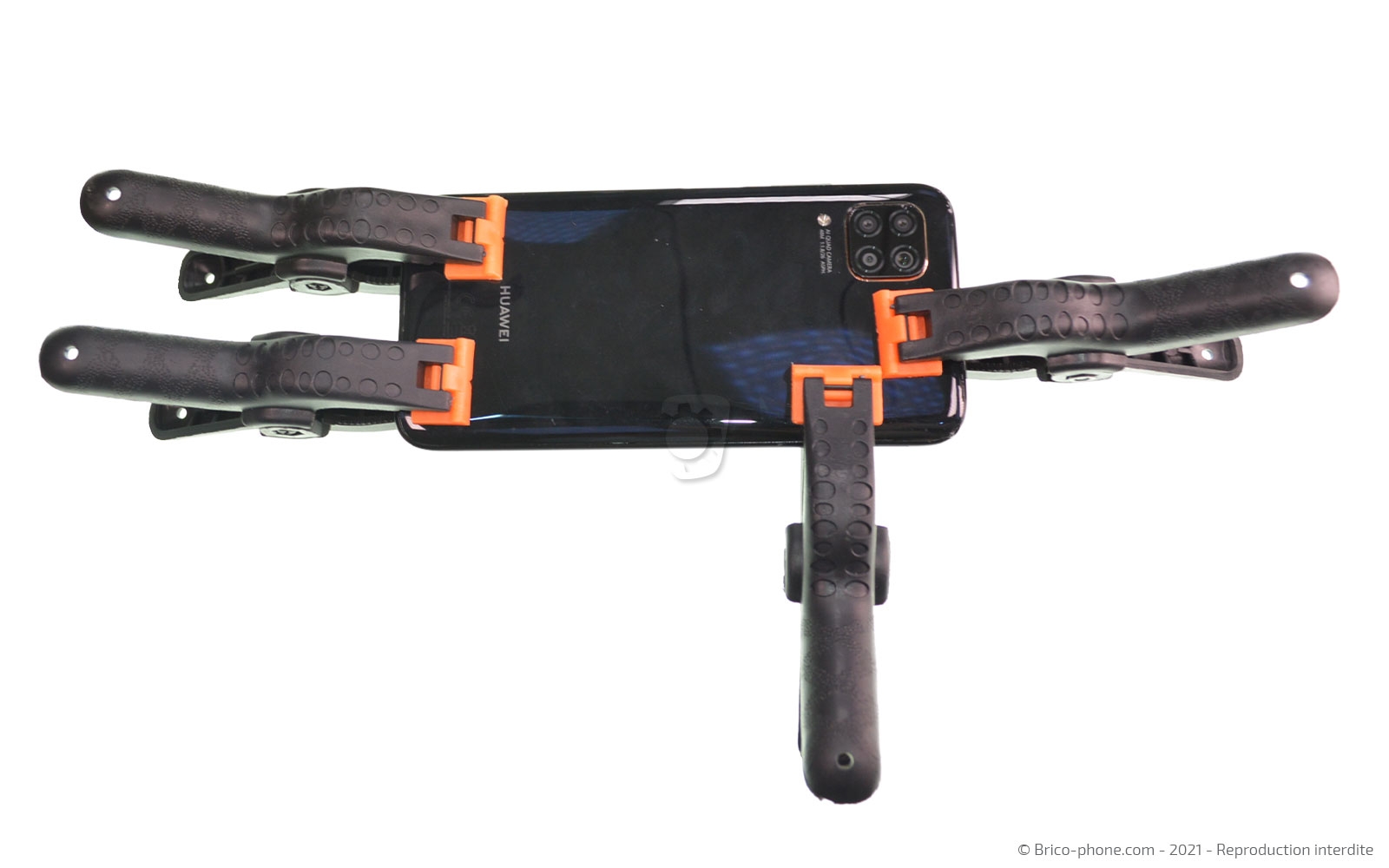

Venez appliquer la vitre arrière sur le châssis et laissez sous presse pendant 1 heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
