Changement du bloc écran avec batterie sur P40 Lite

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
P40 Lite | Temps estimé : 45 min | Difficulté : 3/5

Vous avez cassé votre écran ? Vous n'avez plus d'affichage ? De plus votre batterie ne tient plus la charge ?

Brico-Phone vous propose ce tutoriel vidéo et photos qui vous guidera étape par étape dans le changement du bloc écran de votre Huawei P40 Lite et vous permettra de retrouver un téléphone comme neuf.

Diagnostic

›  La vitre est brisée, rayée.
›  L'affichage ne fonctionne plus et la batterie vous fait défaut.

Avant de commencer

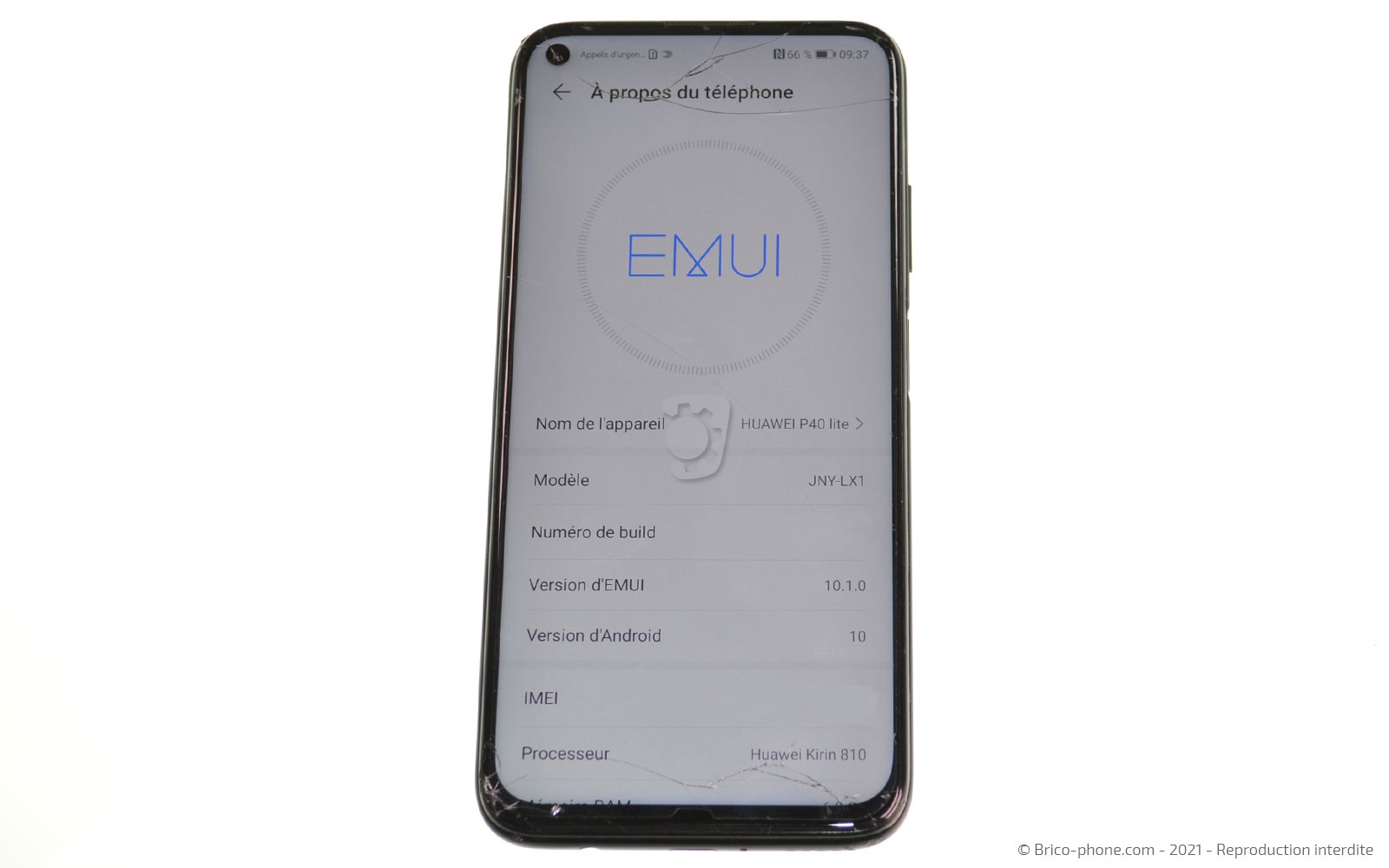

Pour connaître votre modèle, vous pouvez aller dans les réglages puis "A propos du téléphone".
Vous devez retrouver Huawei P40 Lite dans "Nom de l'appareil" et JNY-LX1 dans "Modèle".

Vous pouvez aussi composer *#06# sur votre téléphone afin d'obtenir son numéro IMEI que vous devrez écrire sur la rubrique de notre page d'accueil pour avoir votre modèle.

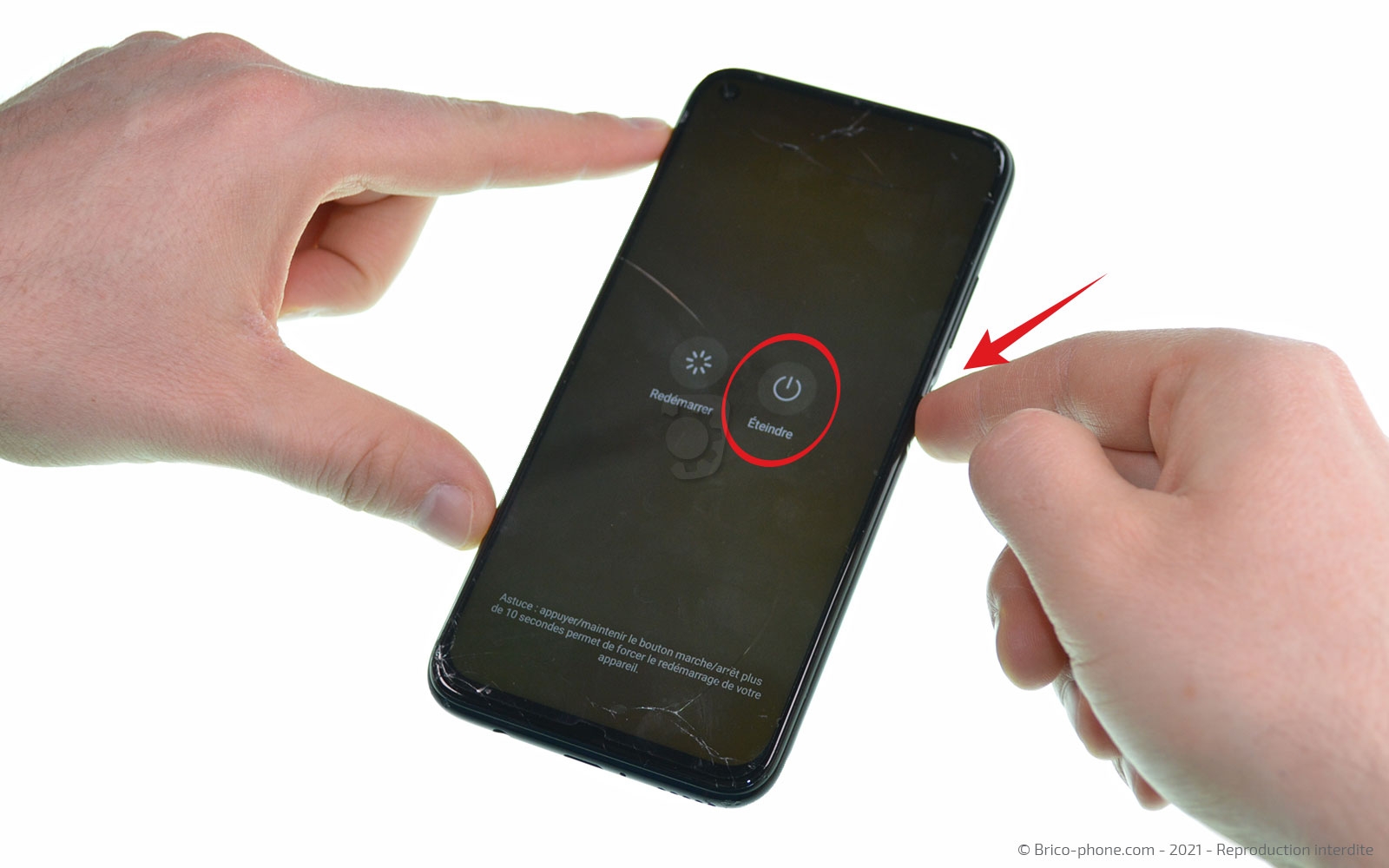

Etape 1 : Eteindre et retirer le tiroir sim
Maintenez le bouton power afin d'éteindre votre téléphone, puis éjectez le tiroir de la carte sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer et créer un point d'insertion

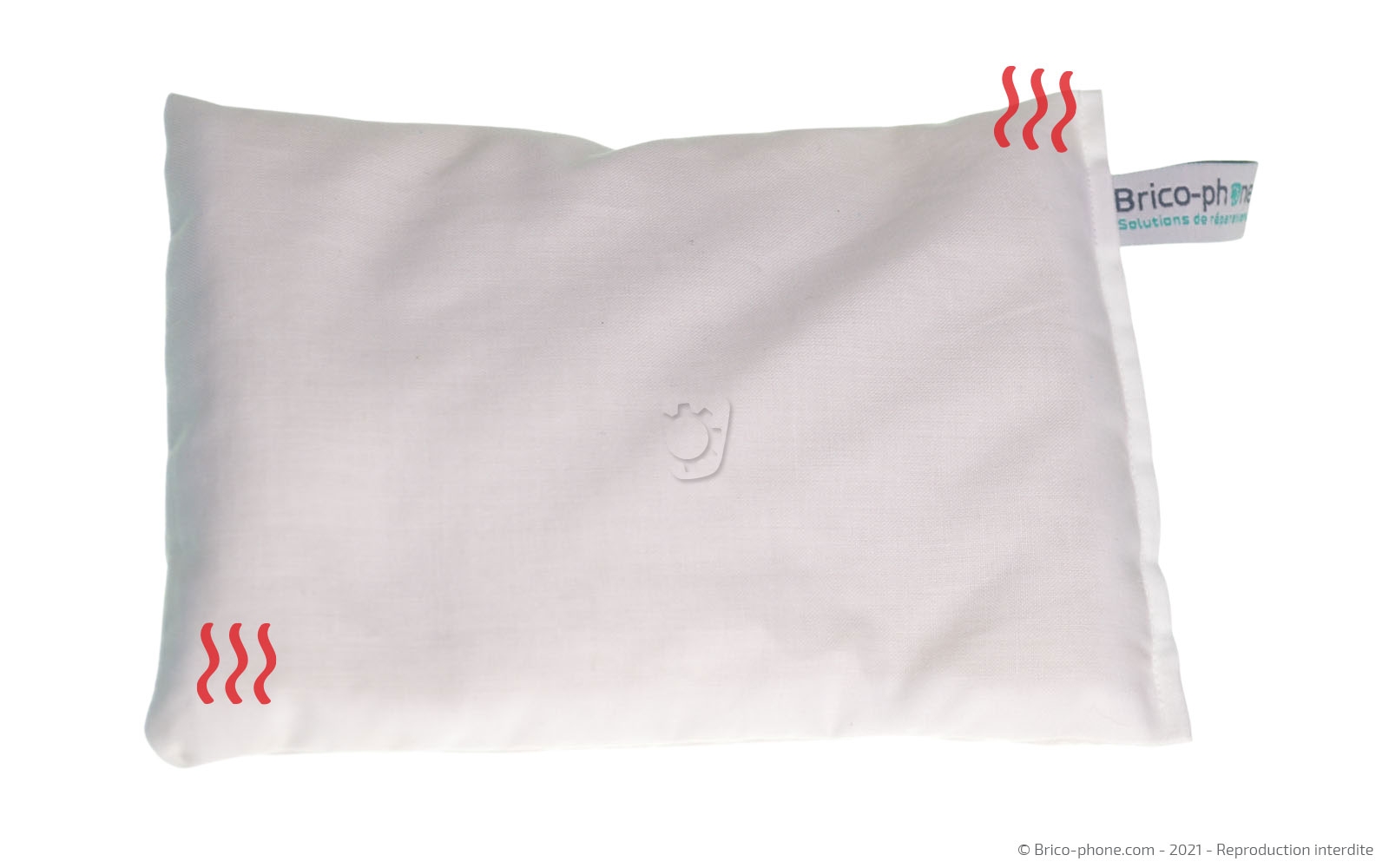

Pour chauffer la partie arrière de votre téléphone, vous pouvez passer le coussin chauffant au micro-ondes durant 2 minutes avant de l'appliquer 40 secondes sur la face arrière.

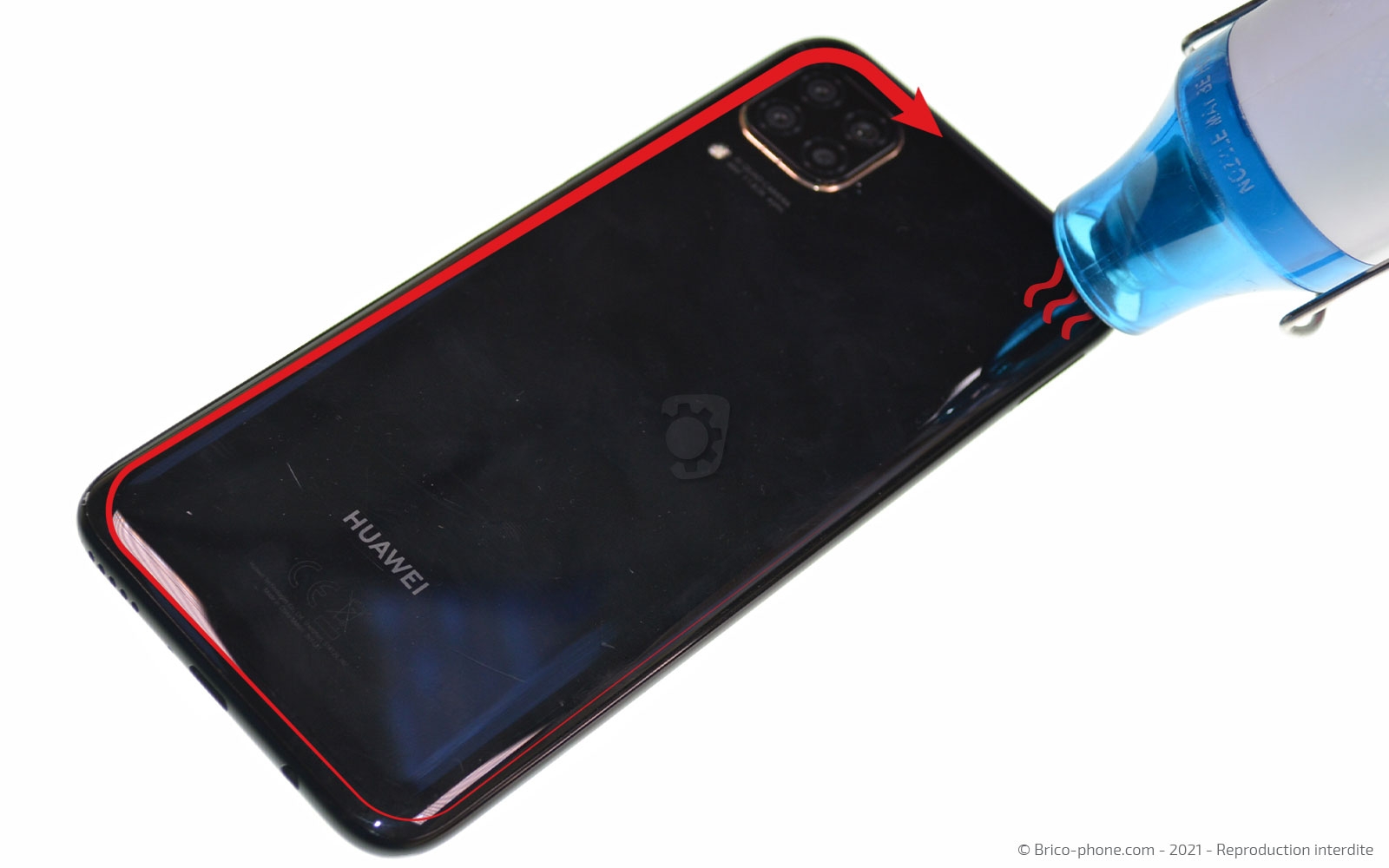

Vous possédez un sèche-cheveux ou un décapeur thermique ? Chauffez le contour de la vitre arrière pendant 30 secondes.
Cela permet de ramollir le joint d'étanchéité qui maintient la vitre arrière au châssis.

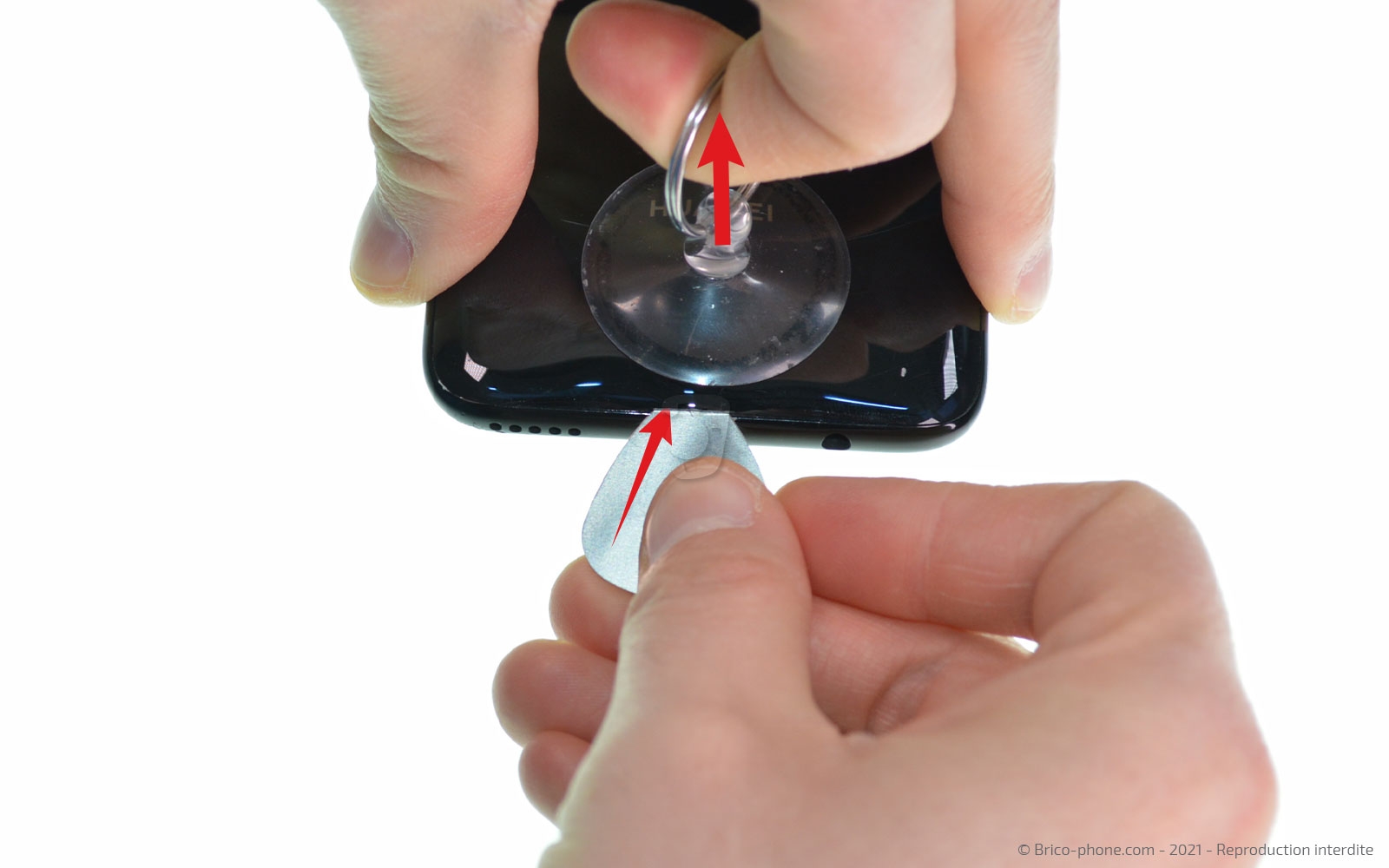

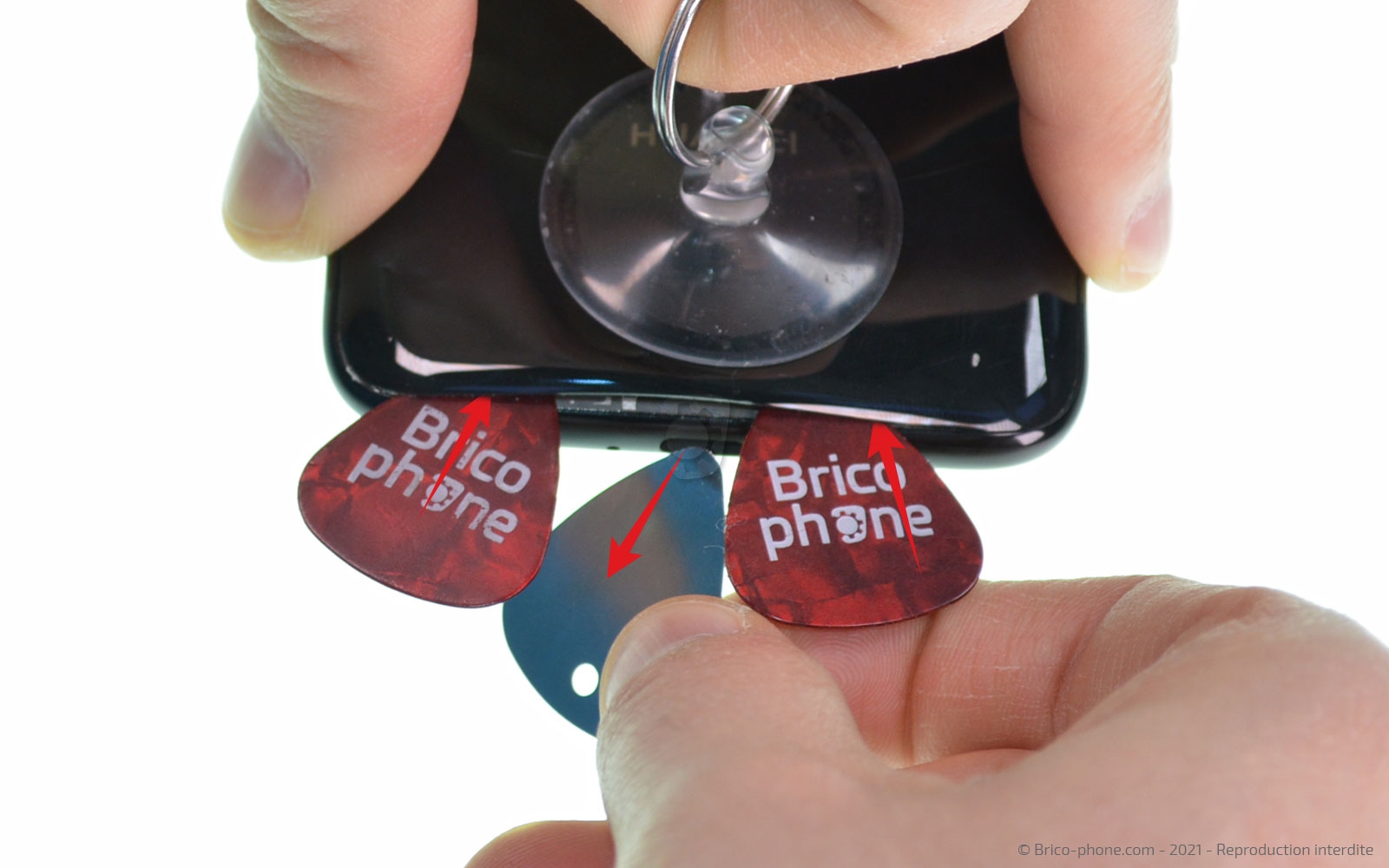

Placez la ventouse sur le bas de la vitre, afin de tirer sur son anneau pour insérer le médiator en métal troué entre la vitre arrière et le châssis pour créer un jour.
Une fois l'interstice fait, insérez les 2 médiators rouges à la place de celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

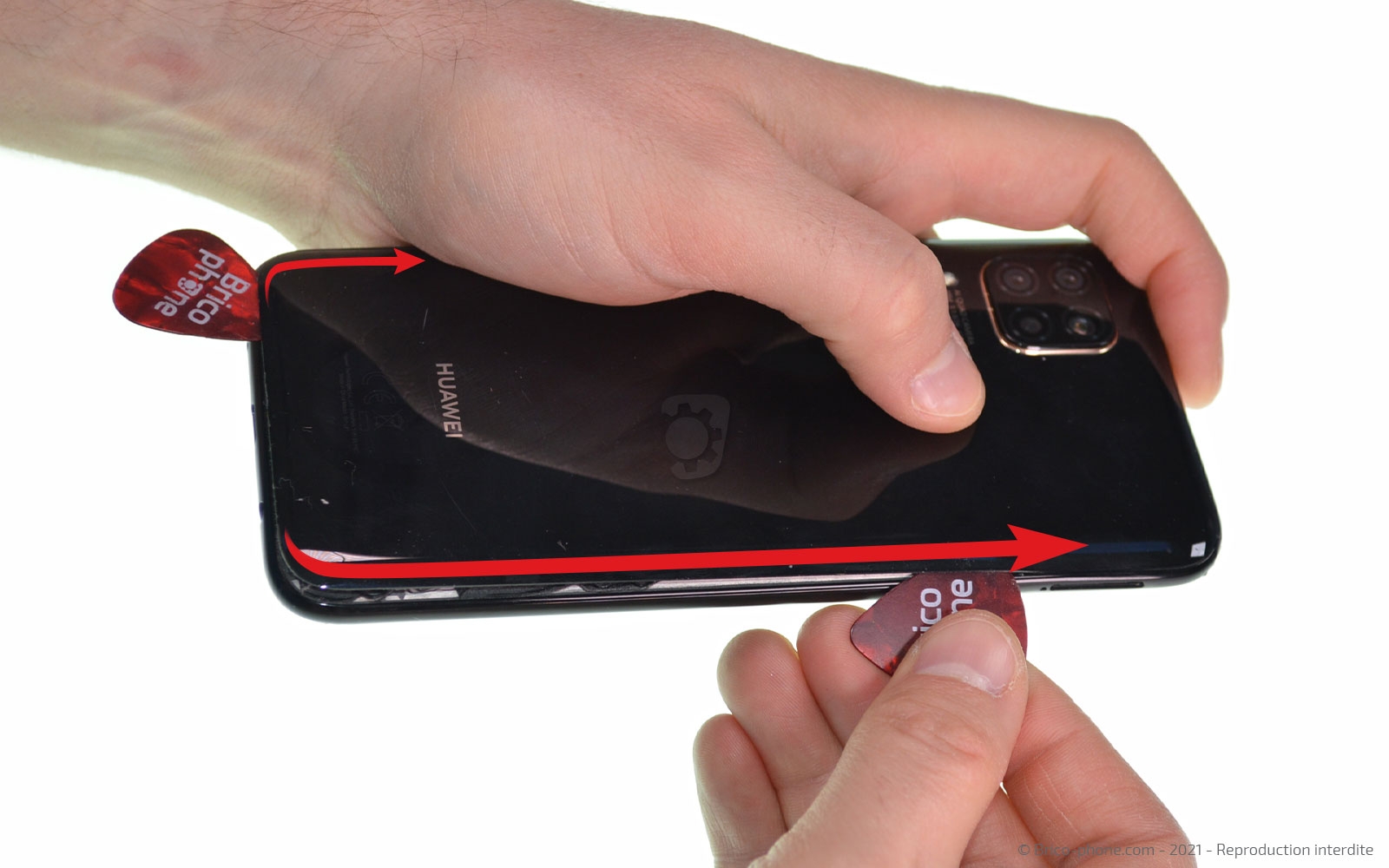

Etape 3 : Ouvrir le téléphone
Faites le tour de la vitre avec les médiators en plastique rouge afin de séparer la face arrière du téléphone.
Outils du kit utilisés
Outils du kit utilisés

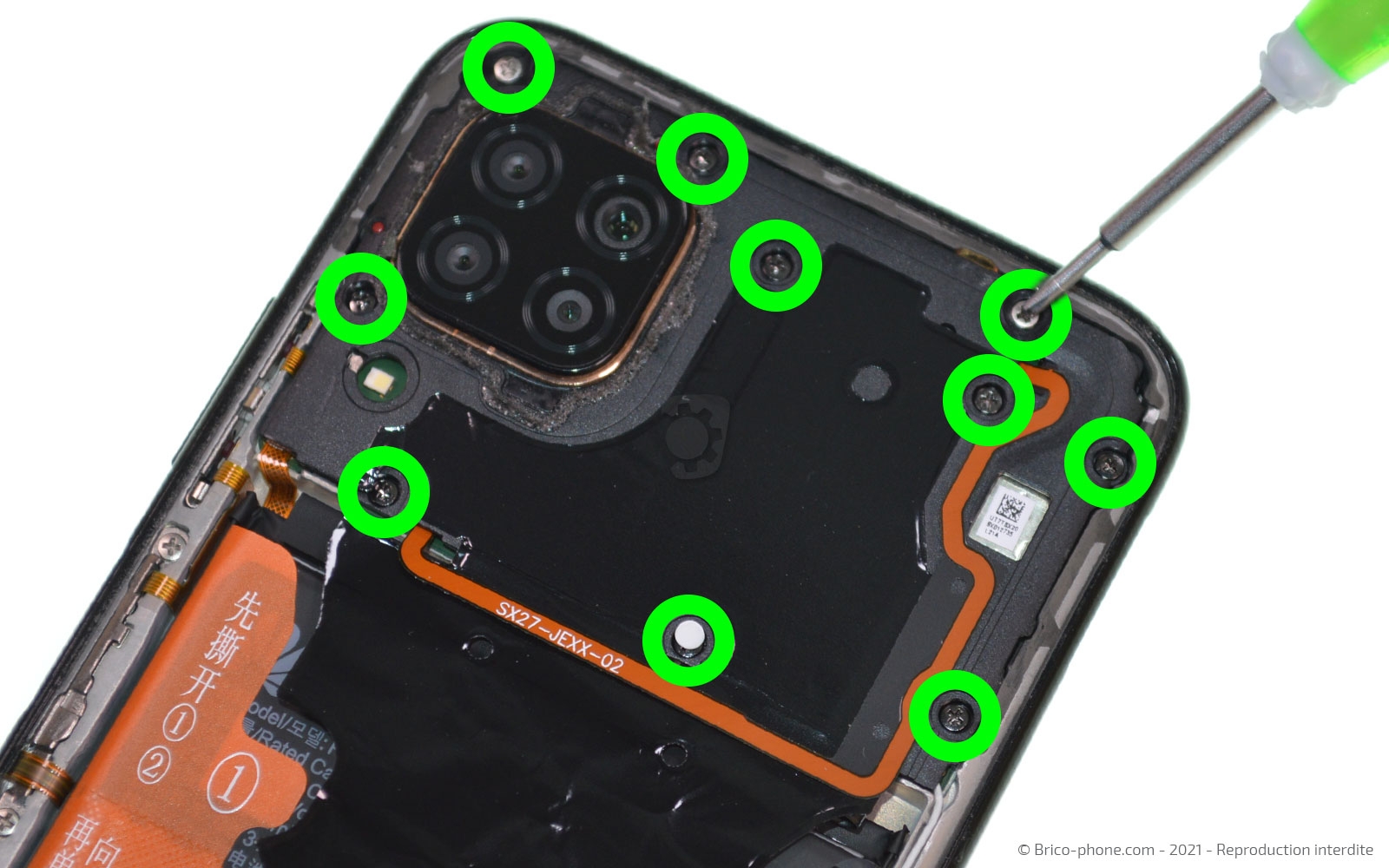

Etape 4 : Retirer le module d'antenne
Dévissez les 10 vis cruciforme afin d'enlever le module d'antenne avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

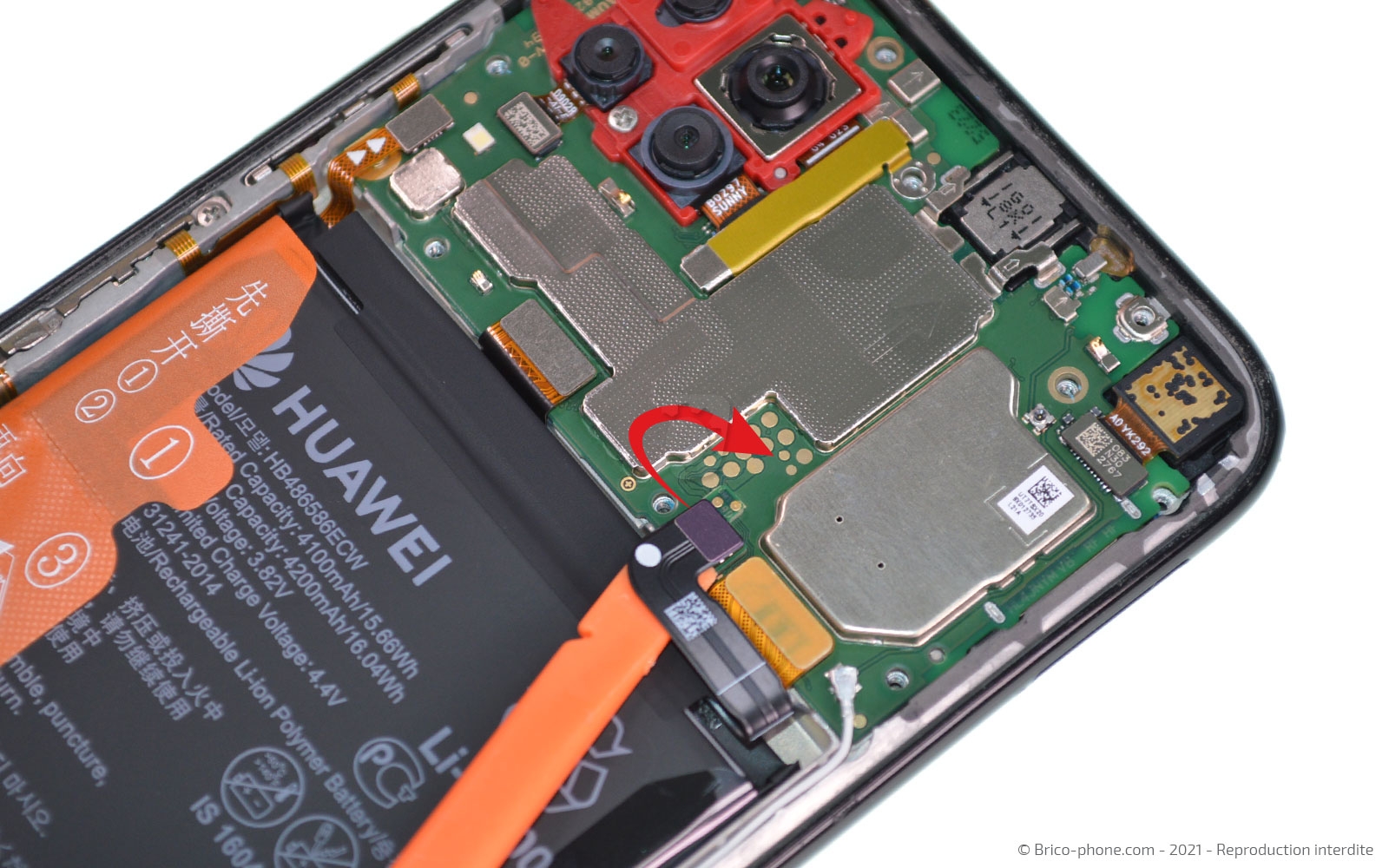

Etape 5 : Déconnecter la batterie
Toujours avec le même levier, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

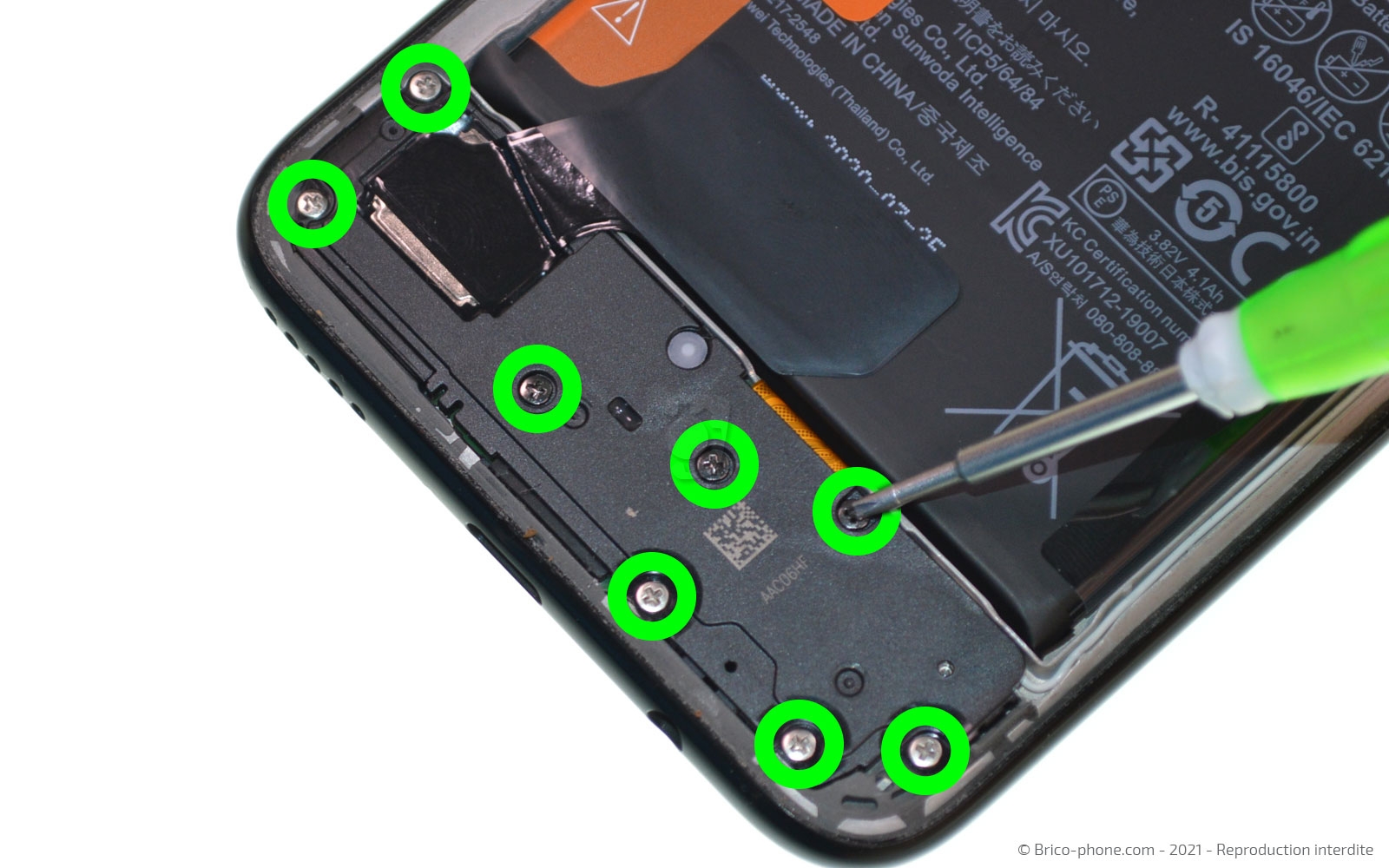

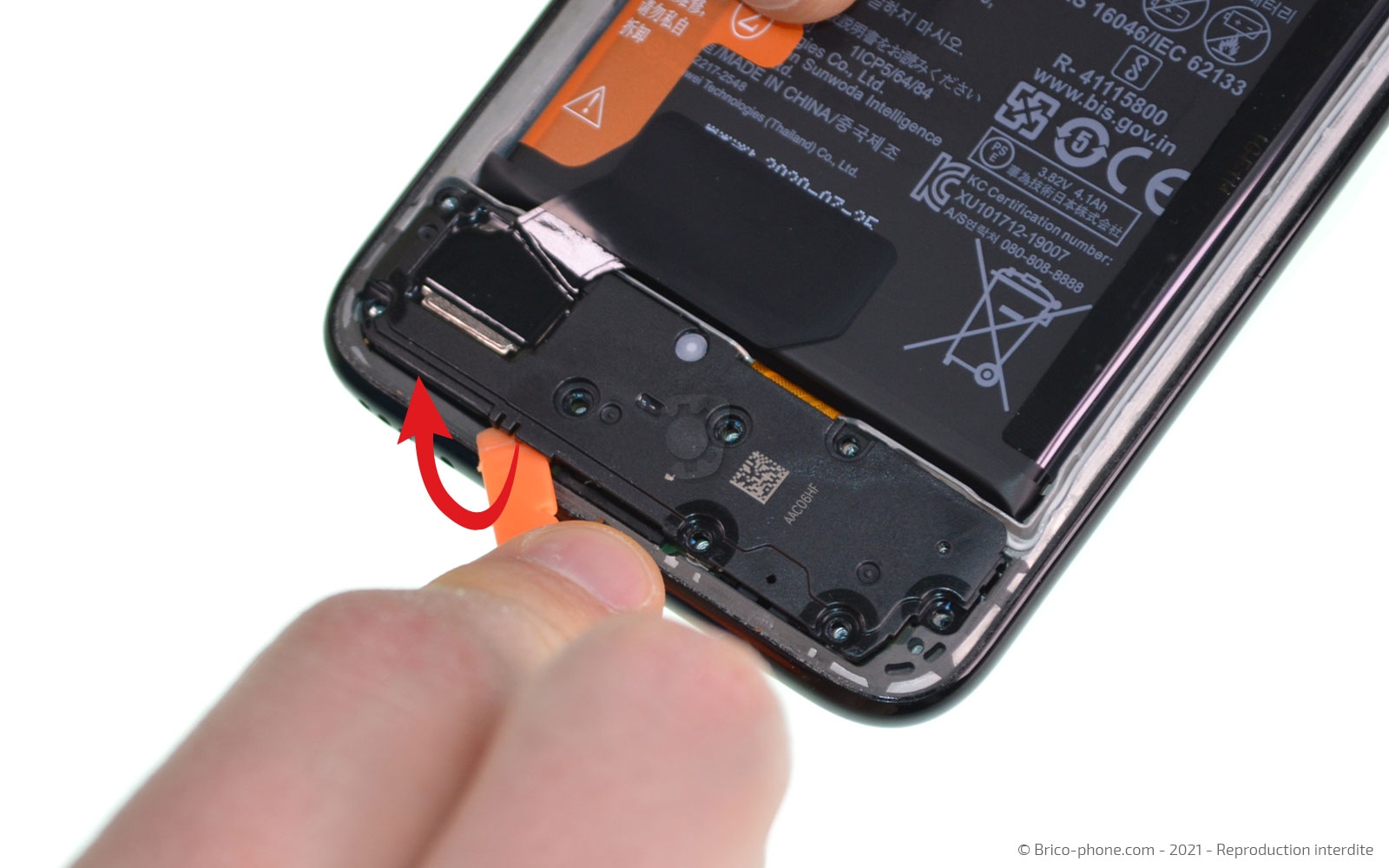

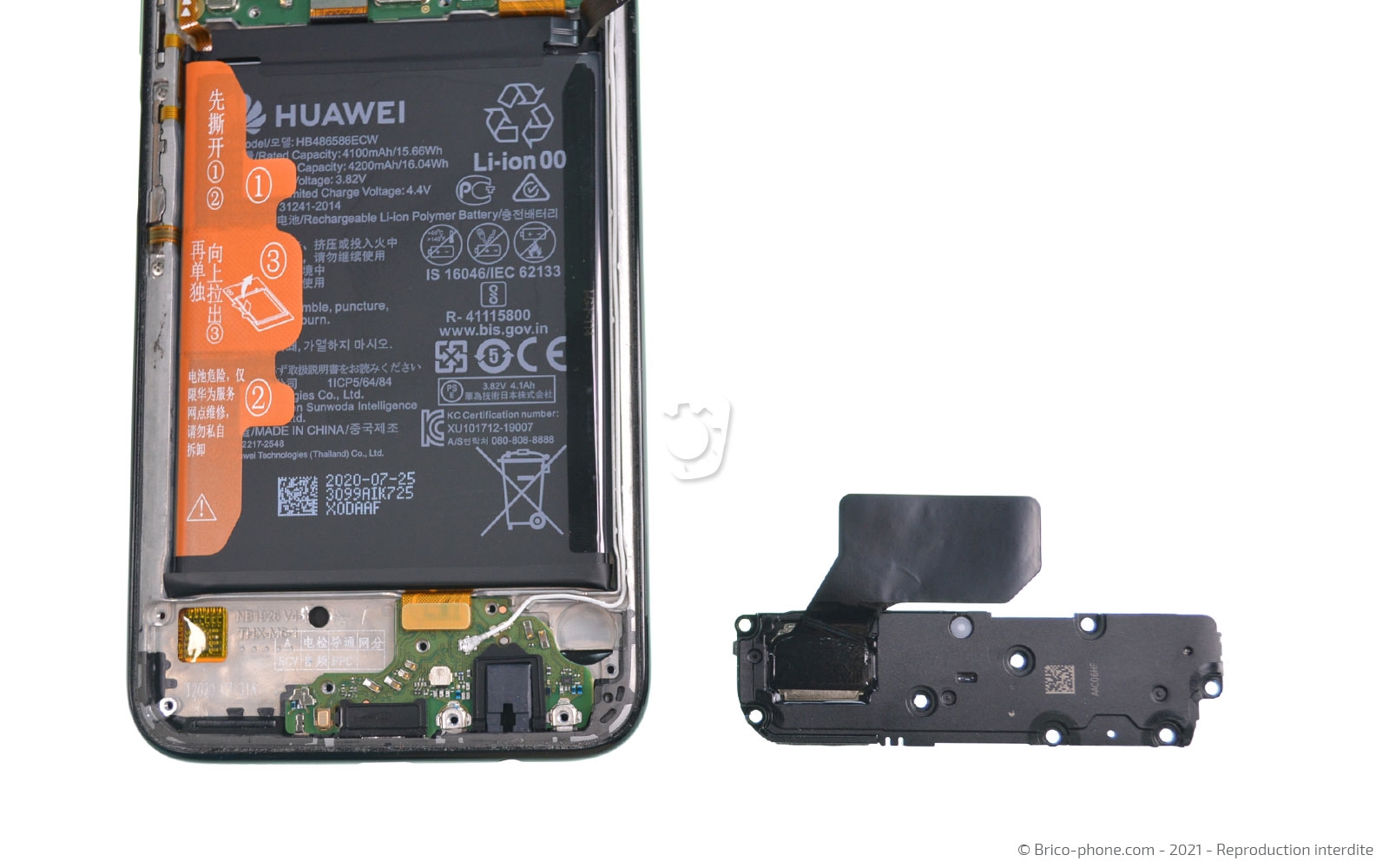

Etape 6 : Extraire le module haut-parleur externe

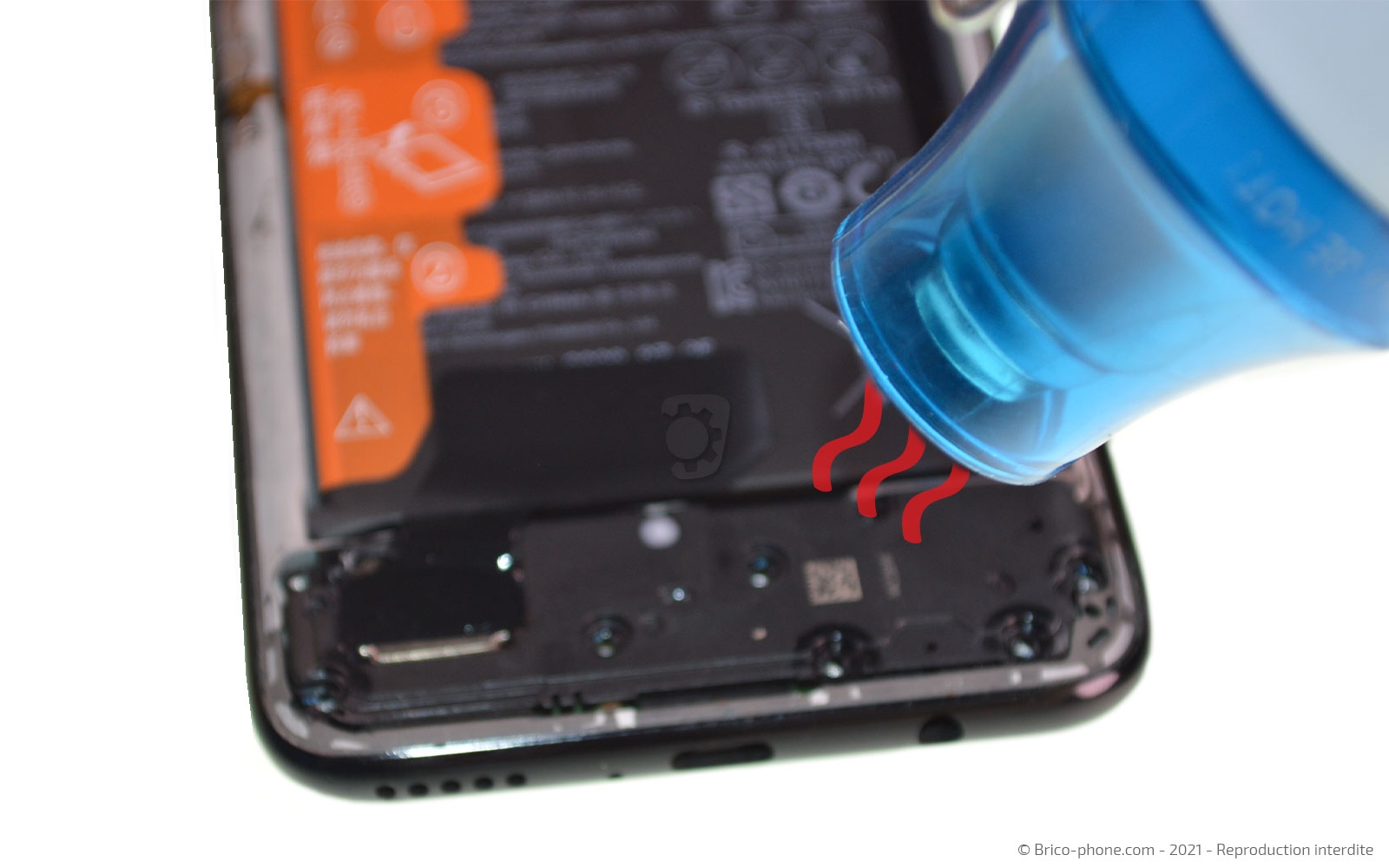

Dévissez les 8 vis cruciforme du bloc HP, puis chauffez le film noir qui est collé sur la batterie et aussi le HP avant de l'extraire avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Décapeur thermique petit modèle
19,90 €

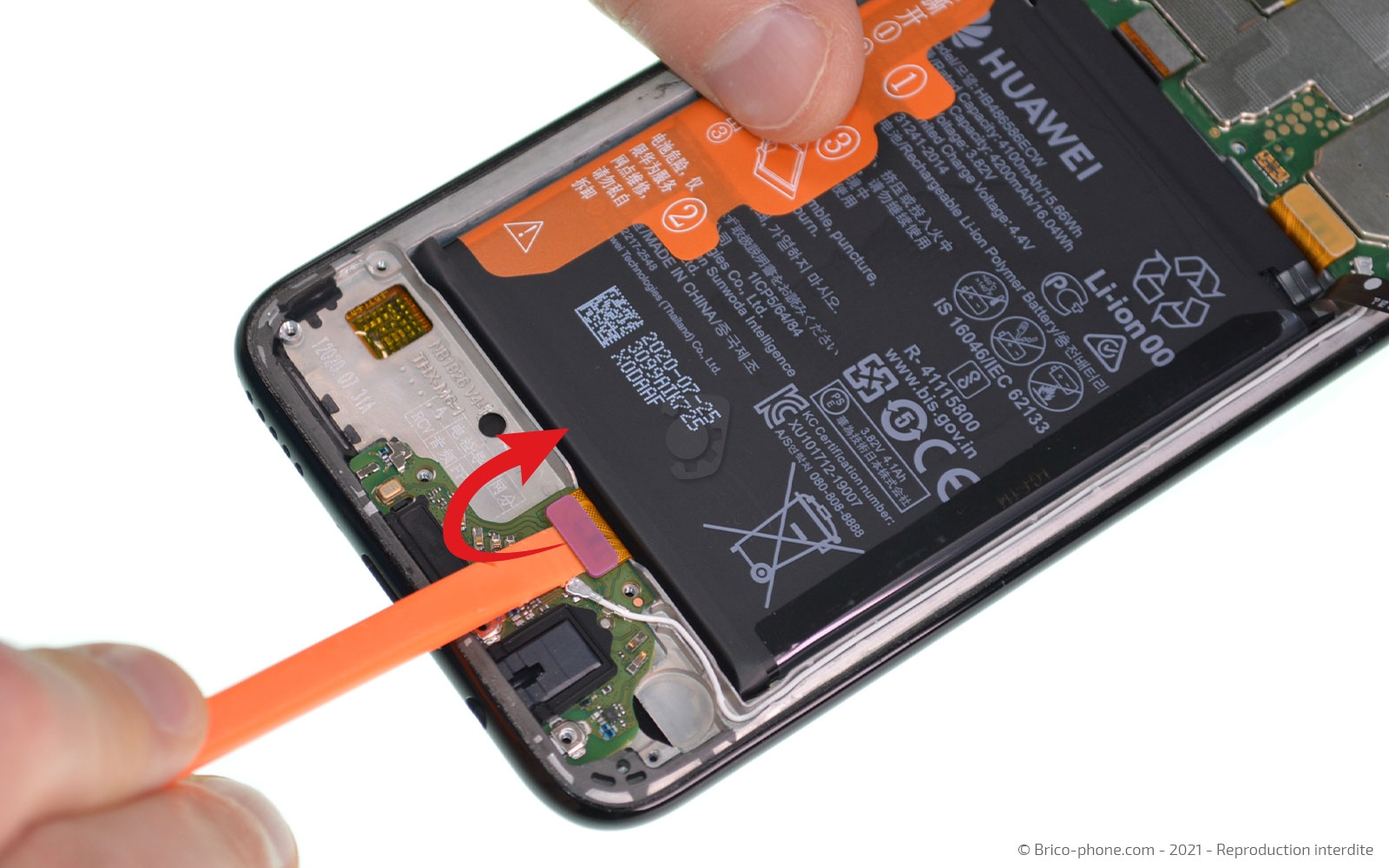

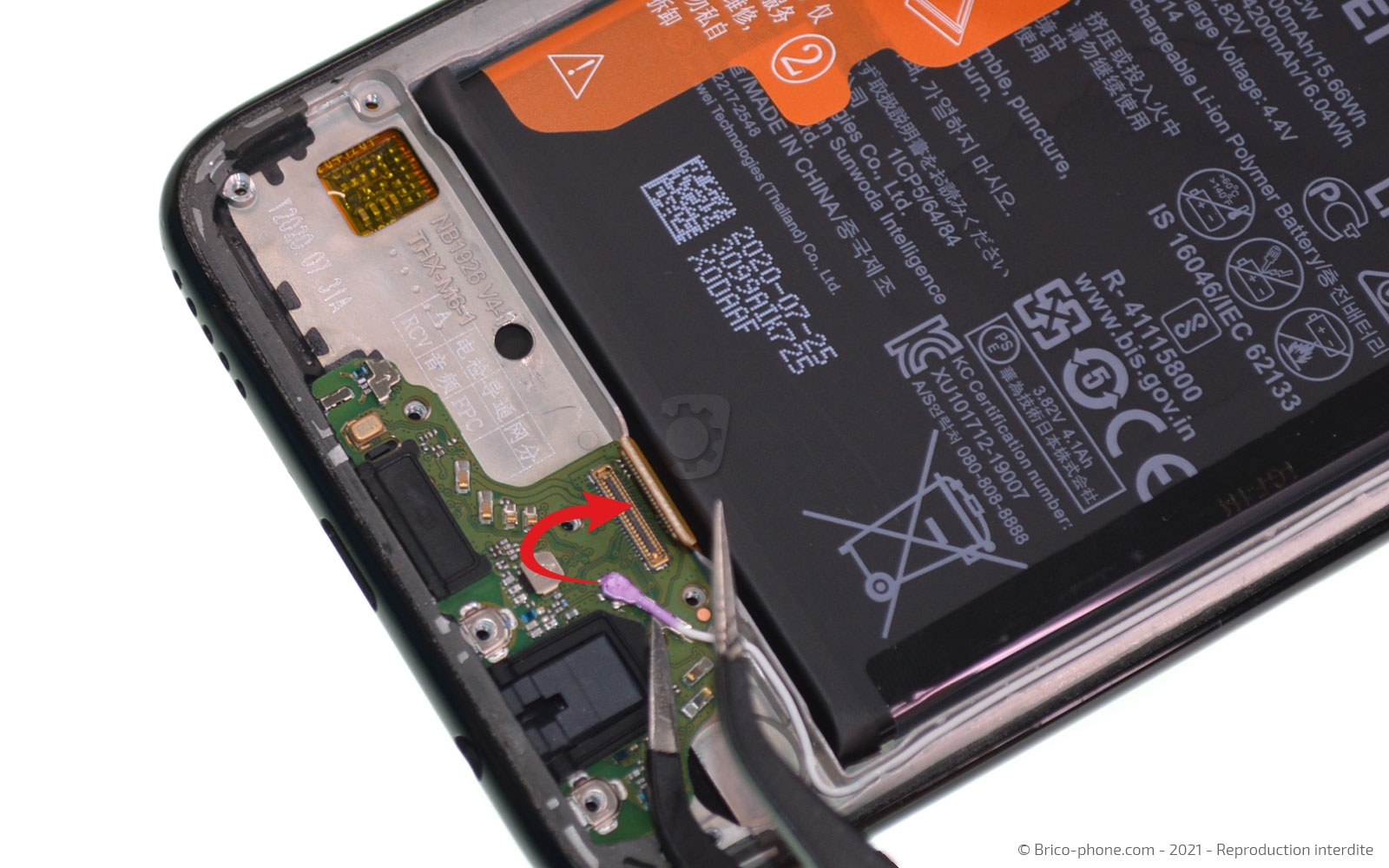

Etape 7 : Préparer le dock
Toujours avec le même ustensile, déconnectez la nappe d'interconnexion, puis le câble coaxial avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

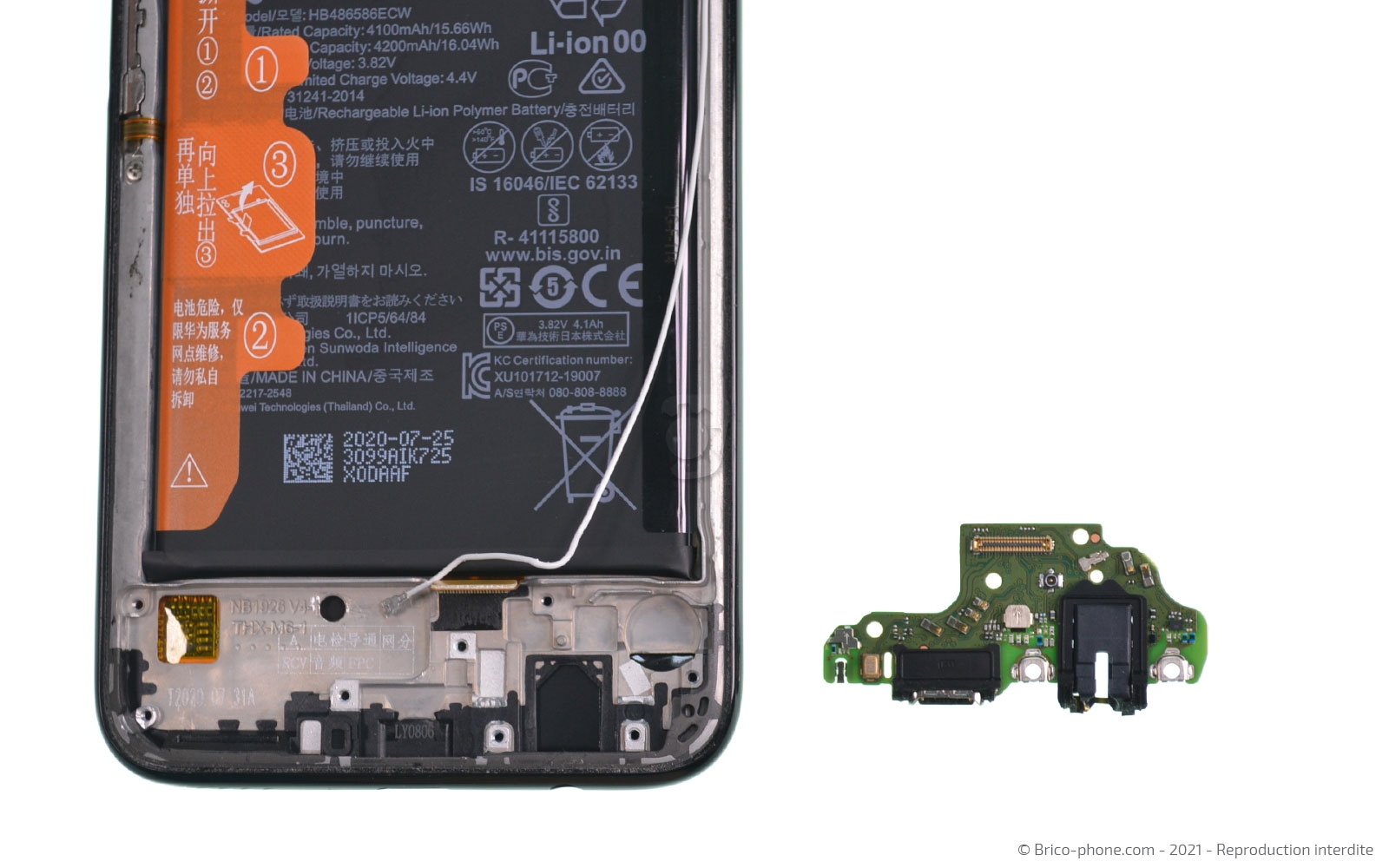

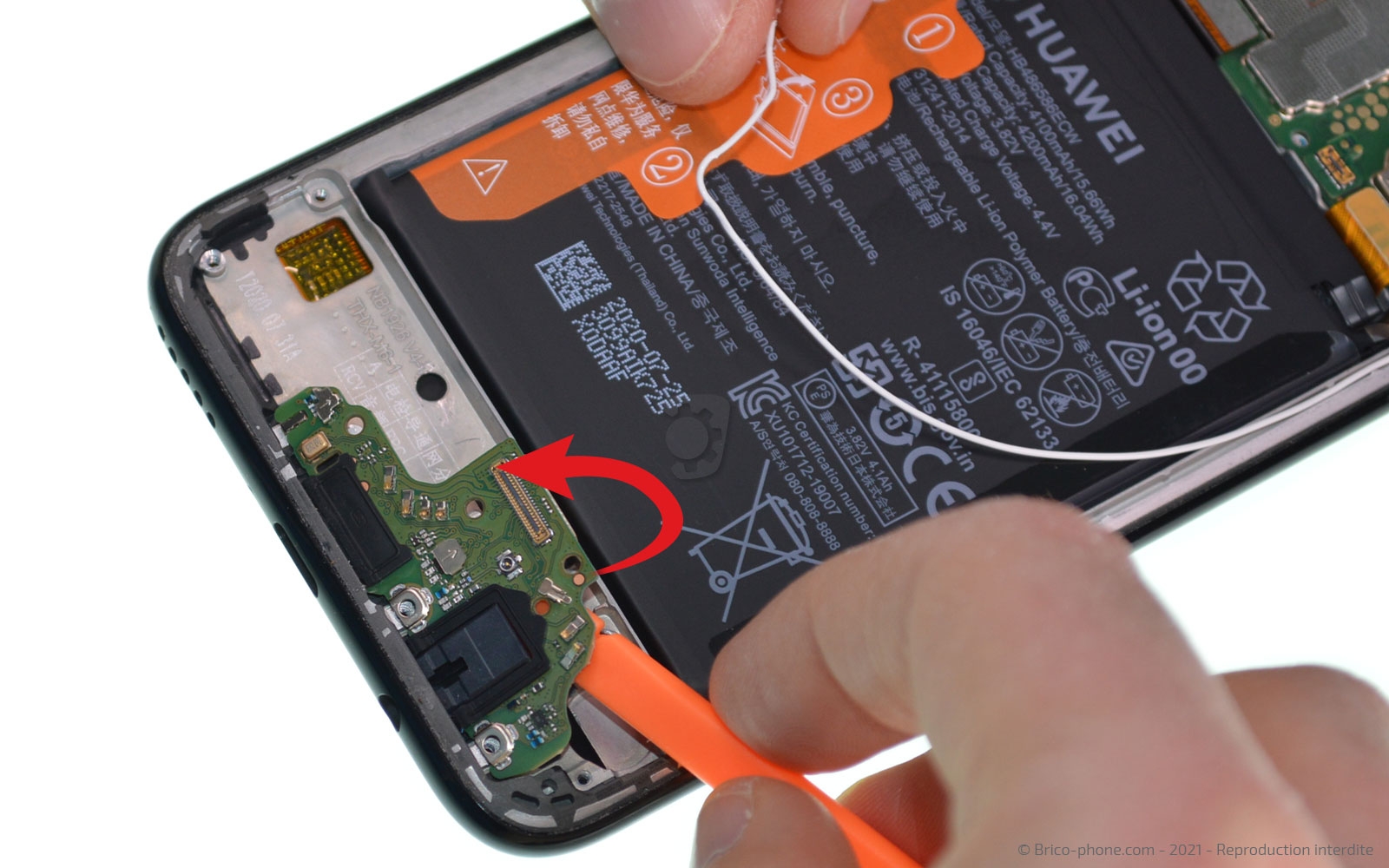

Etape 8 : Extraire le dock

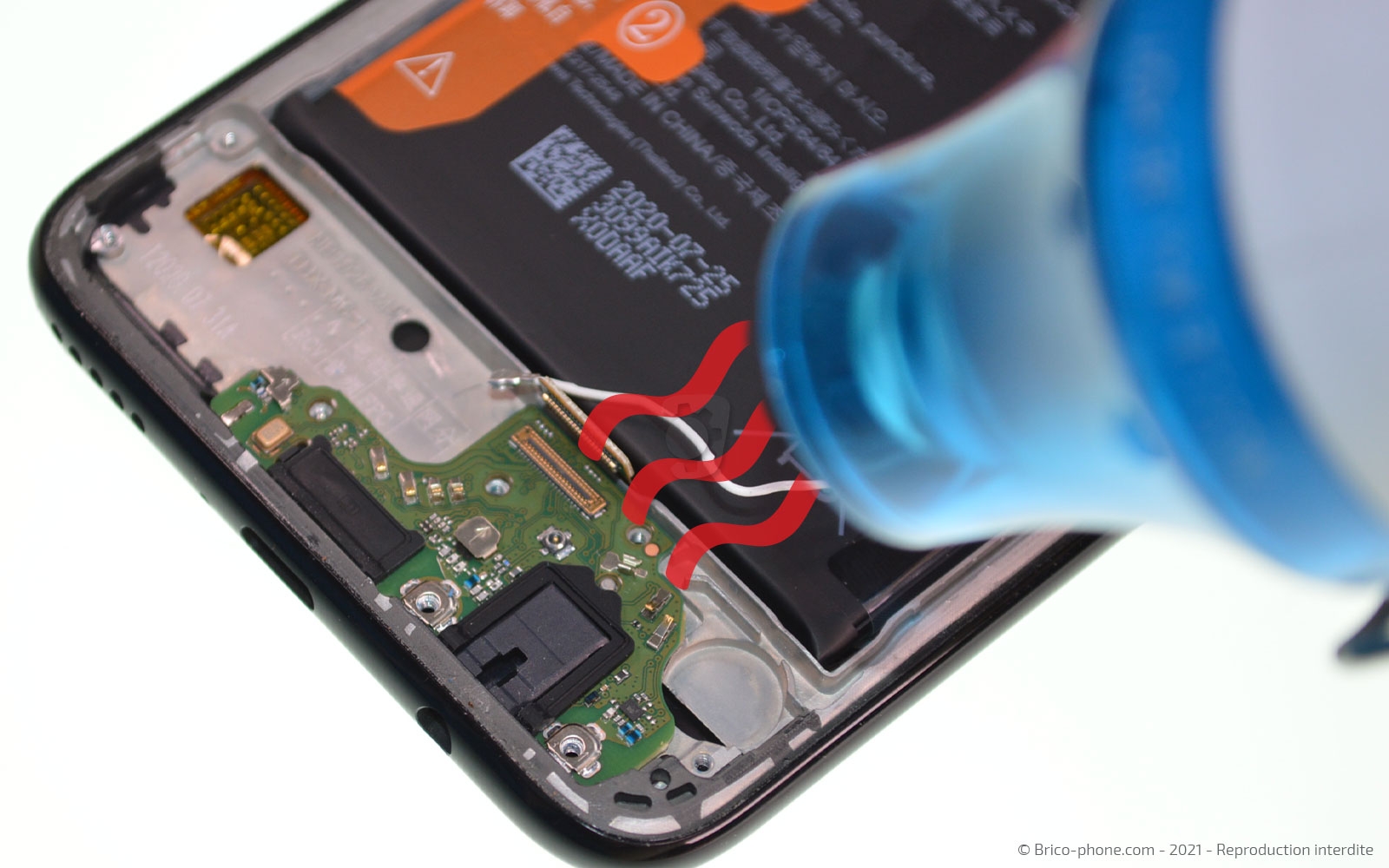

Chauffez légèrement le connecteur de charge avant de le retirer avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

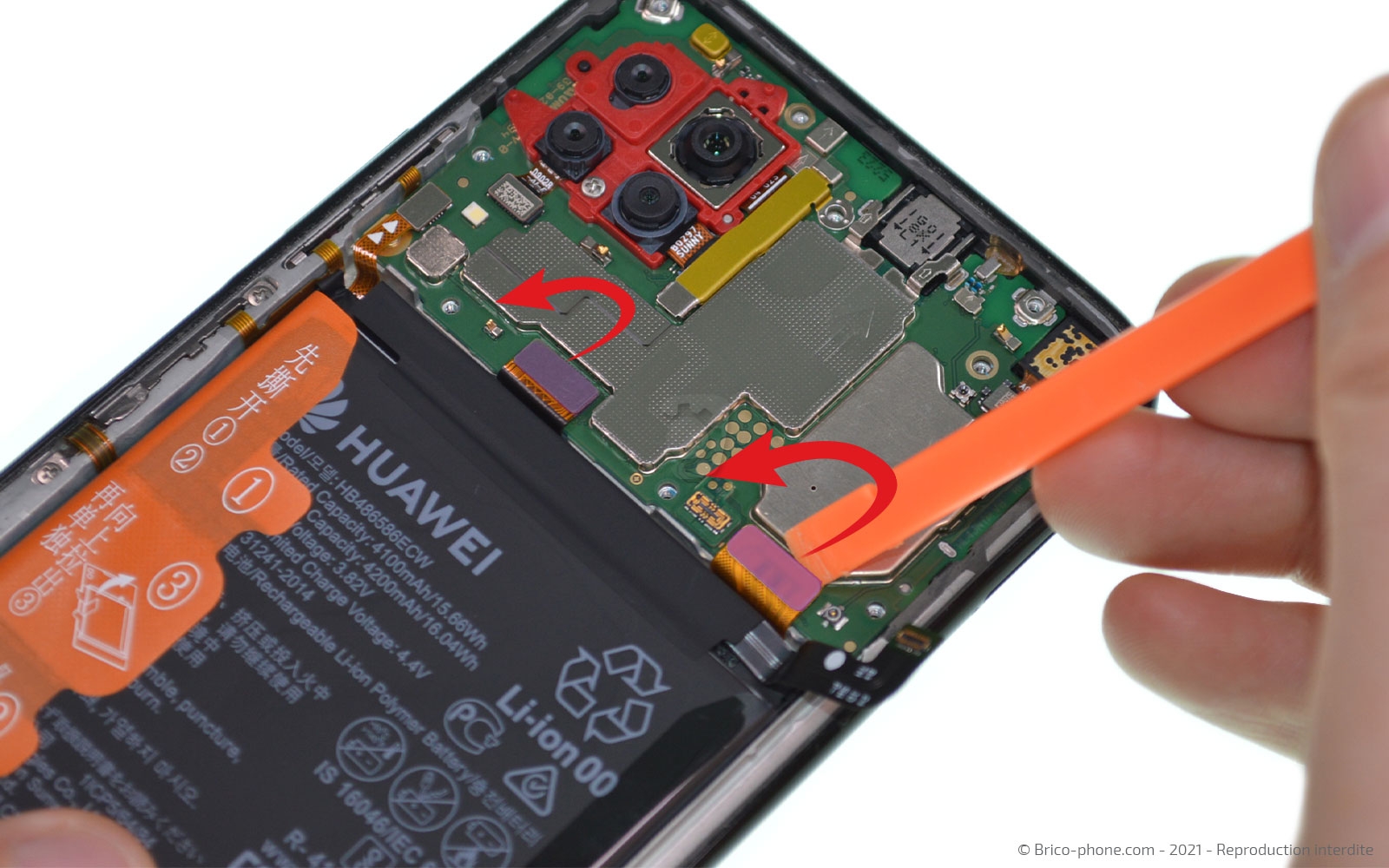

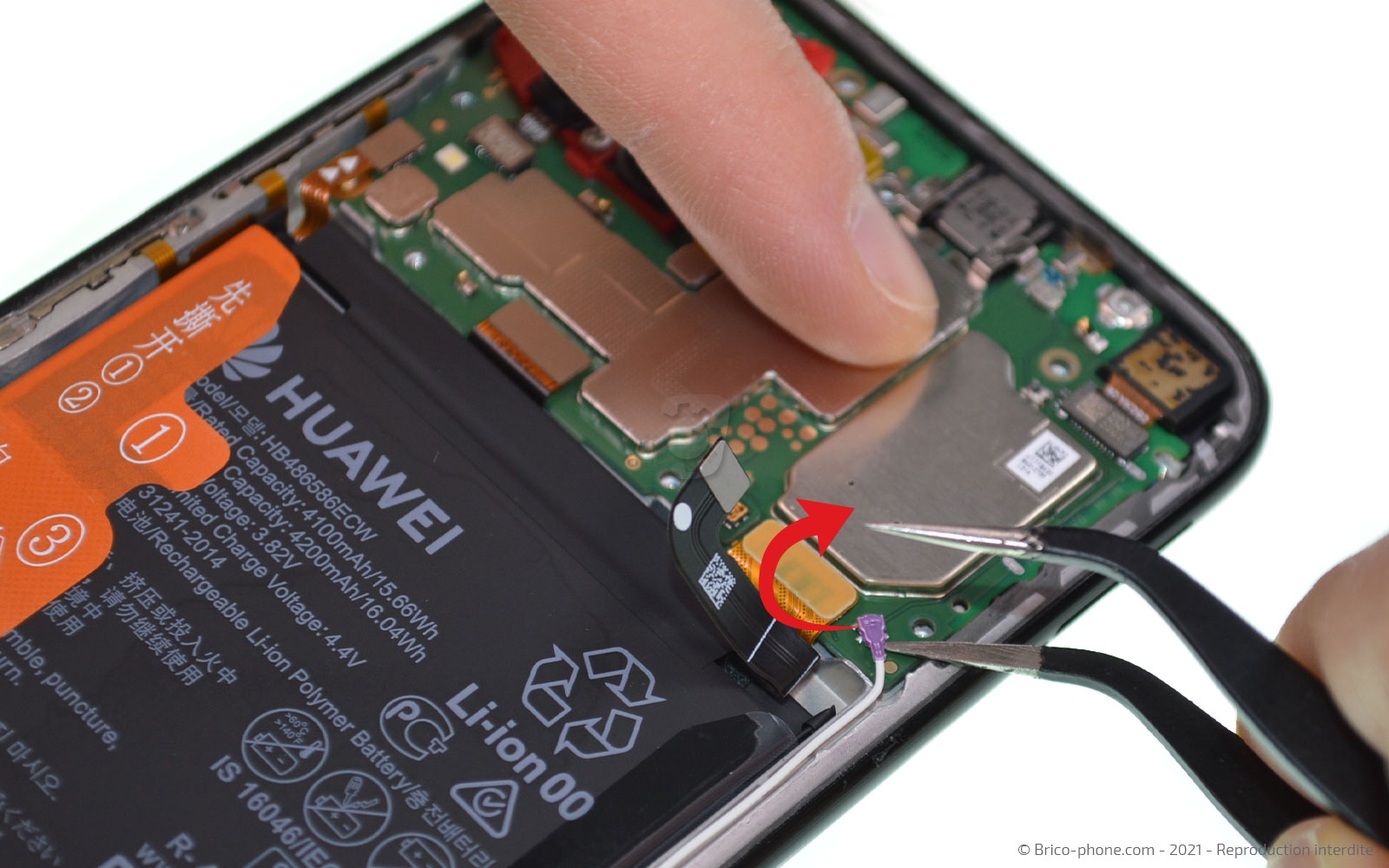

Etape 9 : Déconnecter les nappes de la carte-mère
Commencez par déconnecter le câble coaxial avec la pincette.

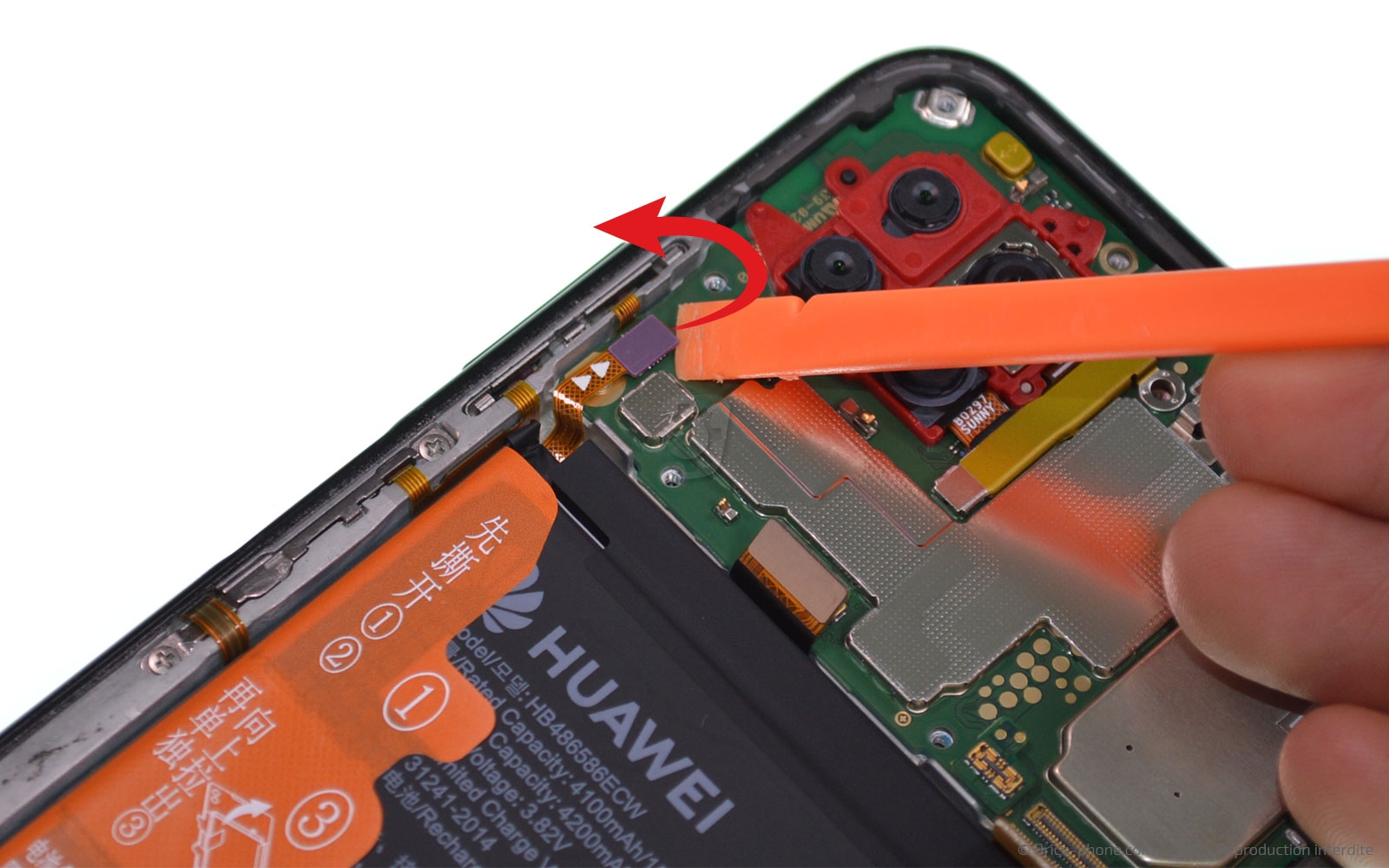

Puis avec le spudger, déconnectez la nappe d'interconnexion, de l'écran et du bouton du lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

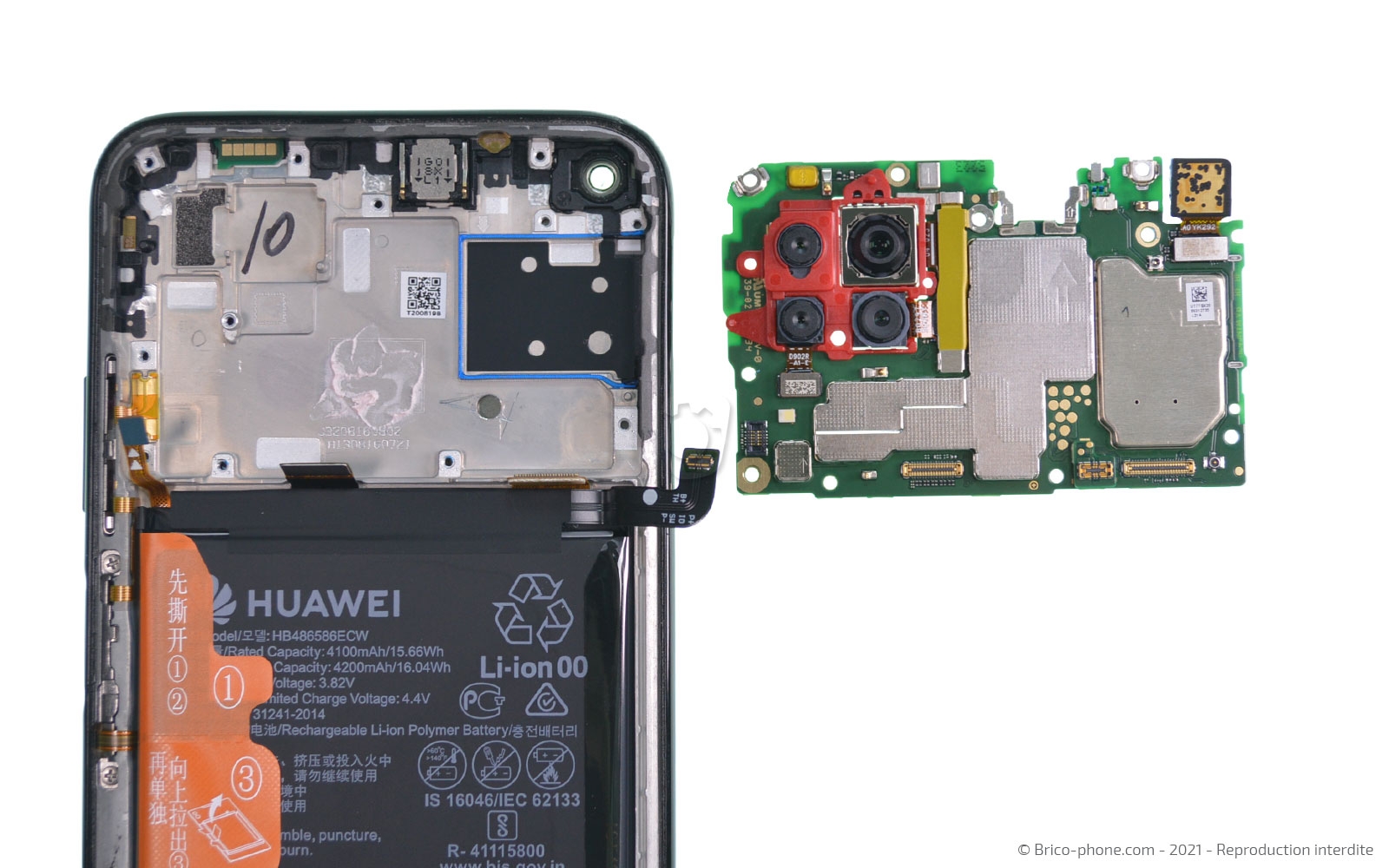

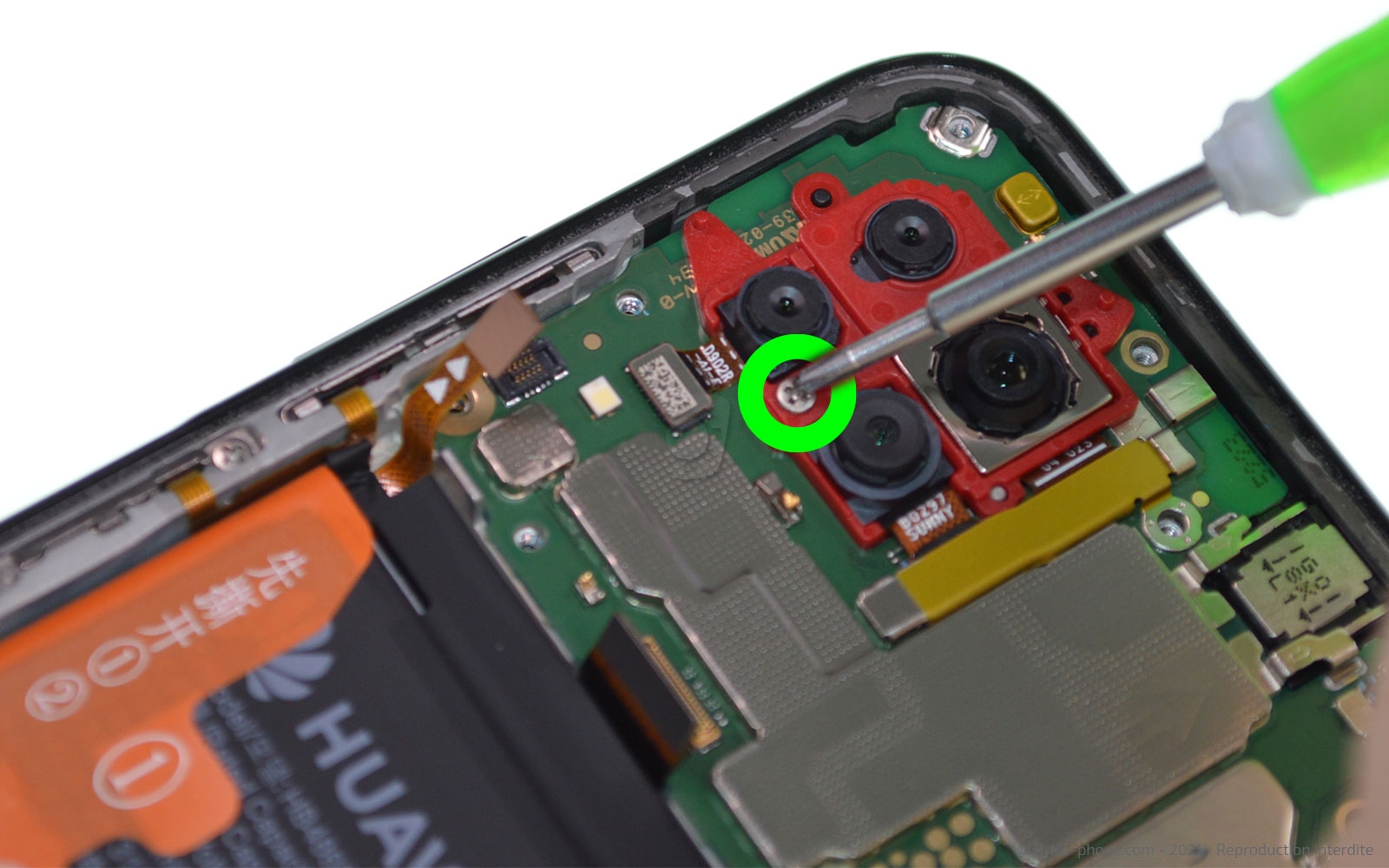

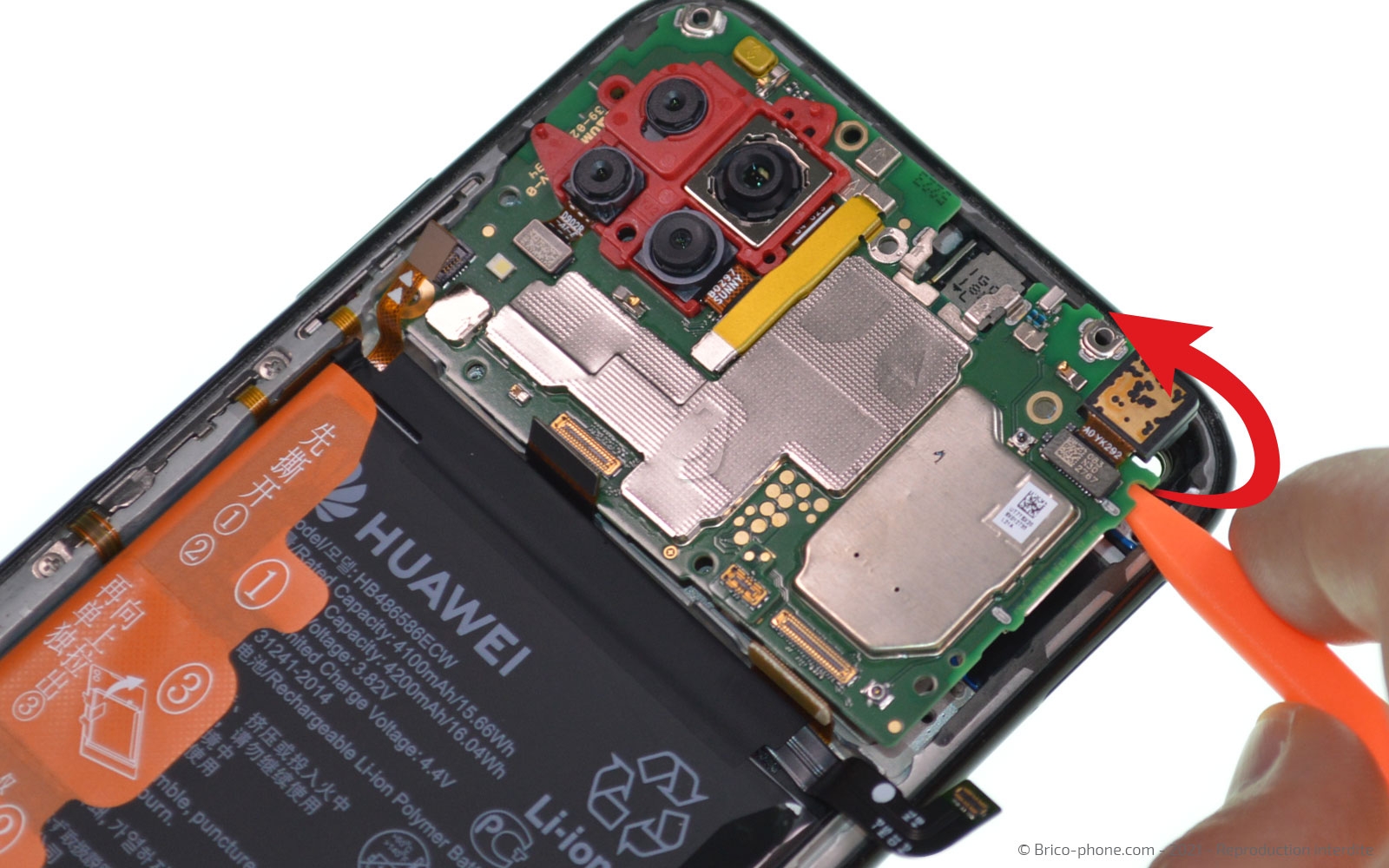

Etape 10 : Retirer la carte-mère

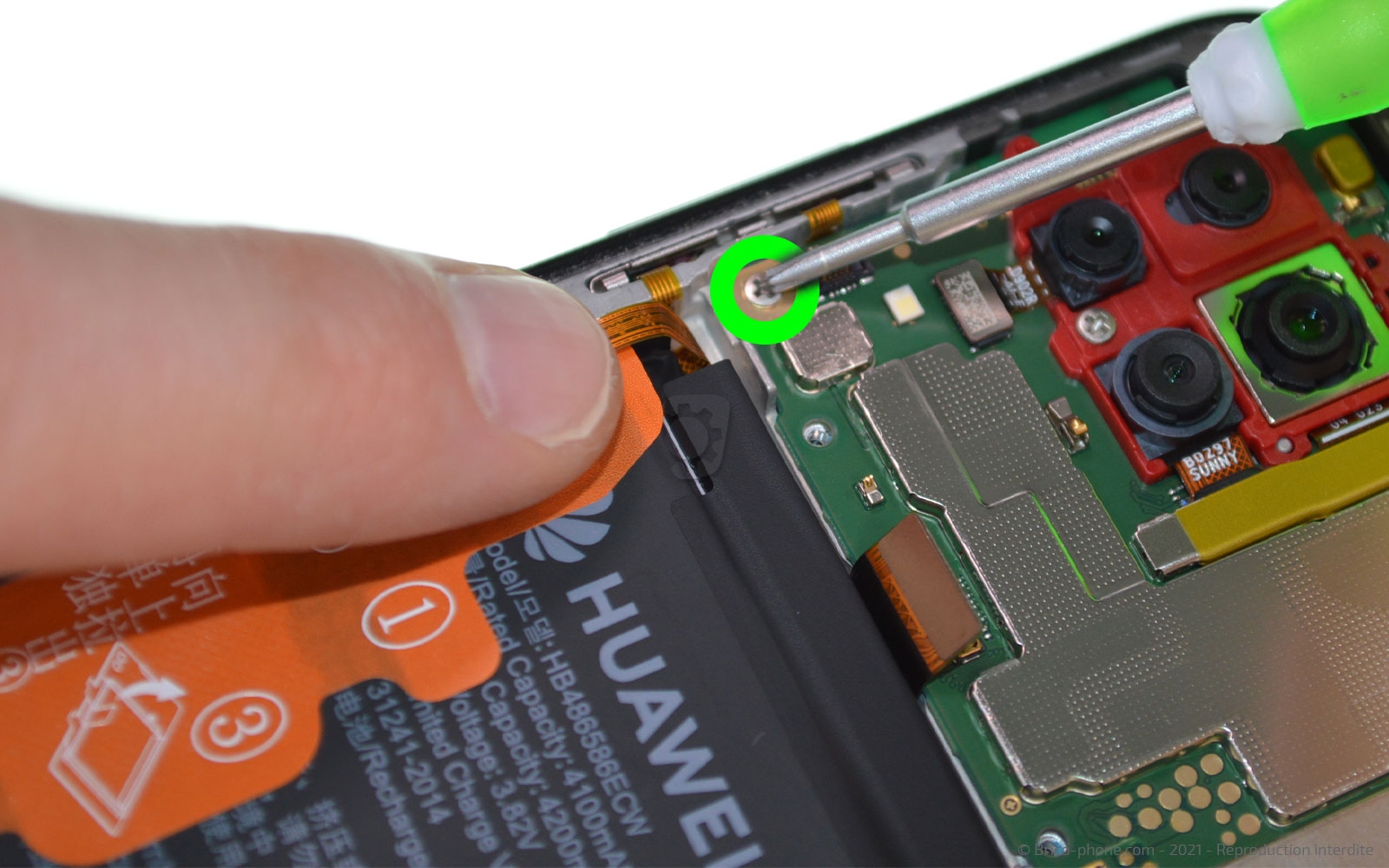

En dévissant les 2 vis cruciforme , vous pourrez extraire la carte-mère avec le levier.
Outils du kit utilisés
Outils du kit utilisés

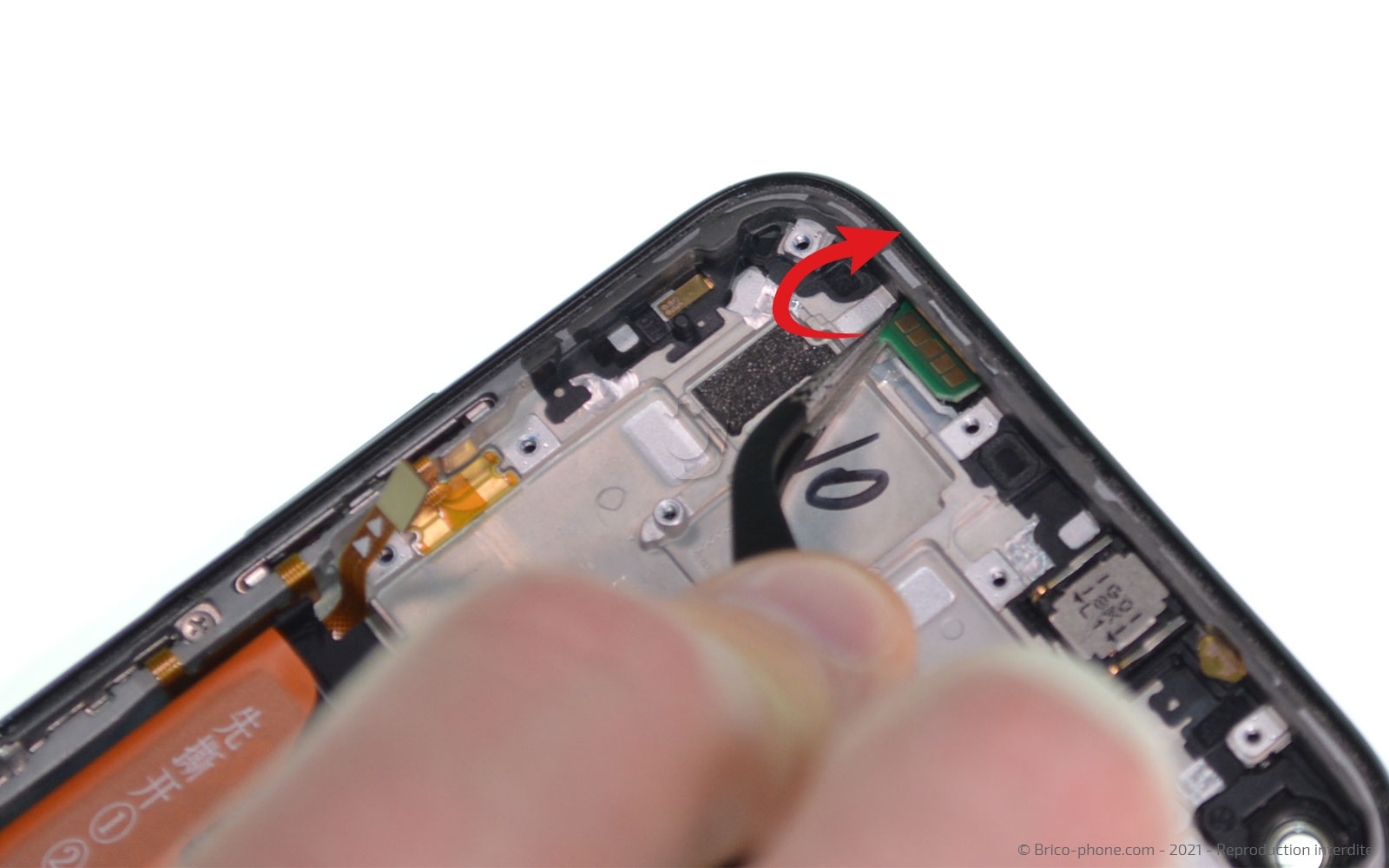

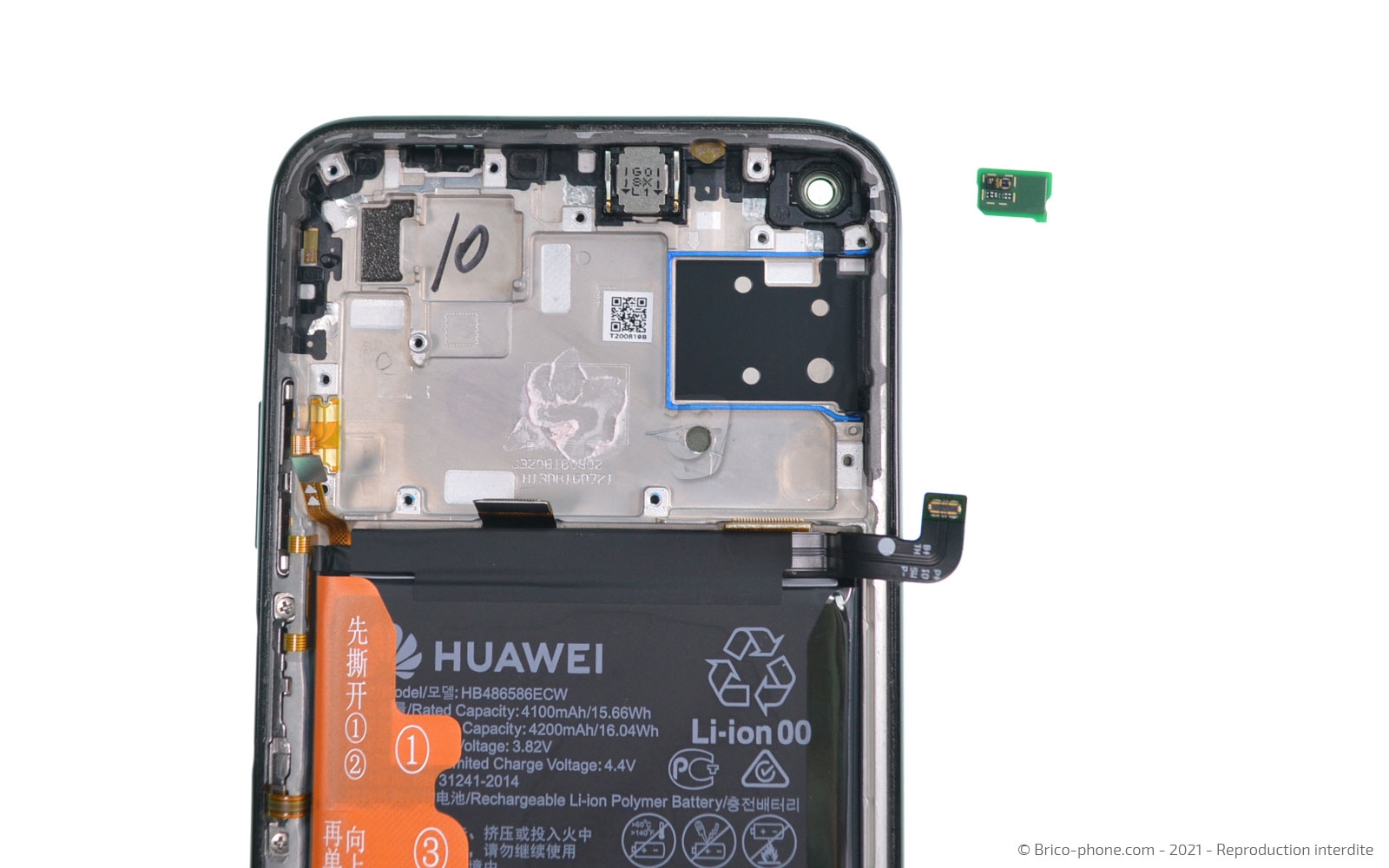

Etape 11 : Récupérer les capteurs

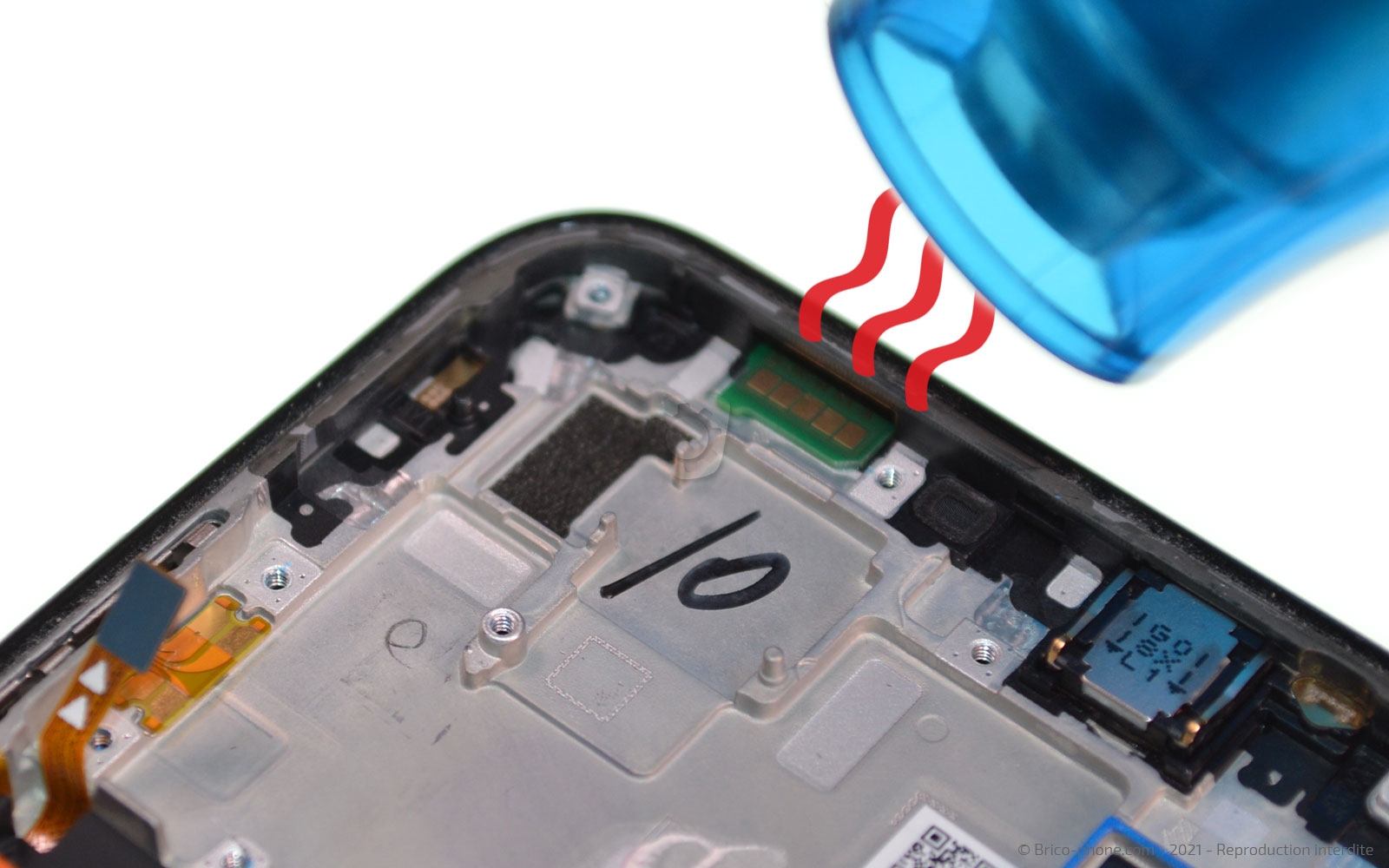

Chauffez légèrement les capteurs et l'écouteur de l'oreille, puis retirez-les avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

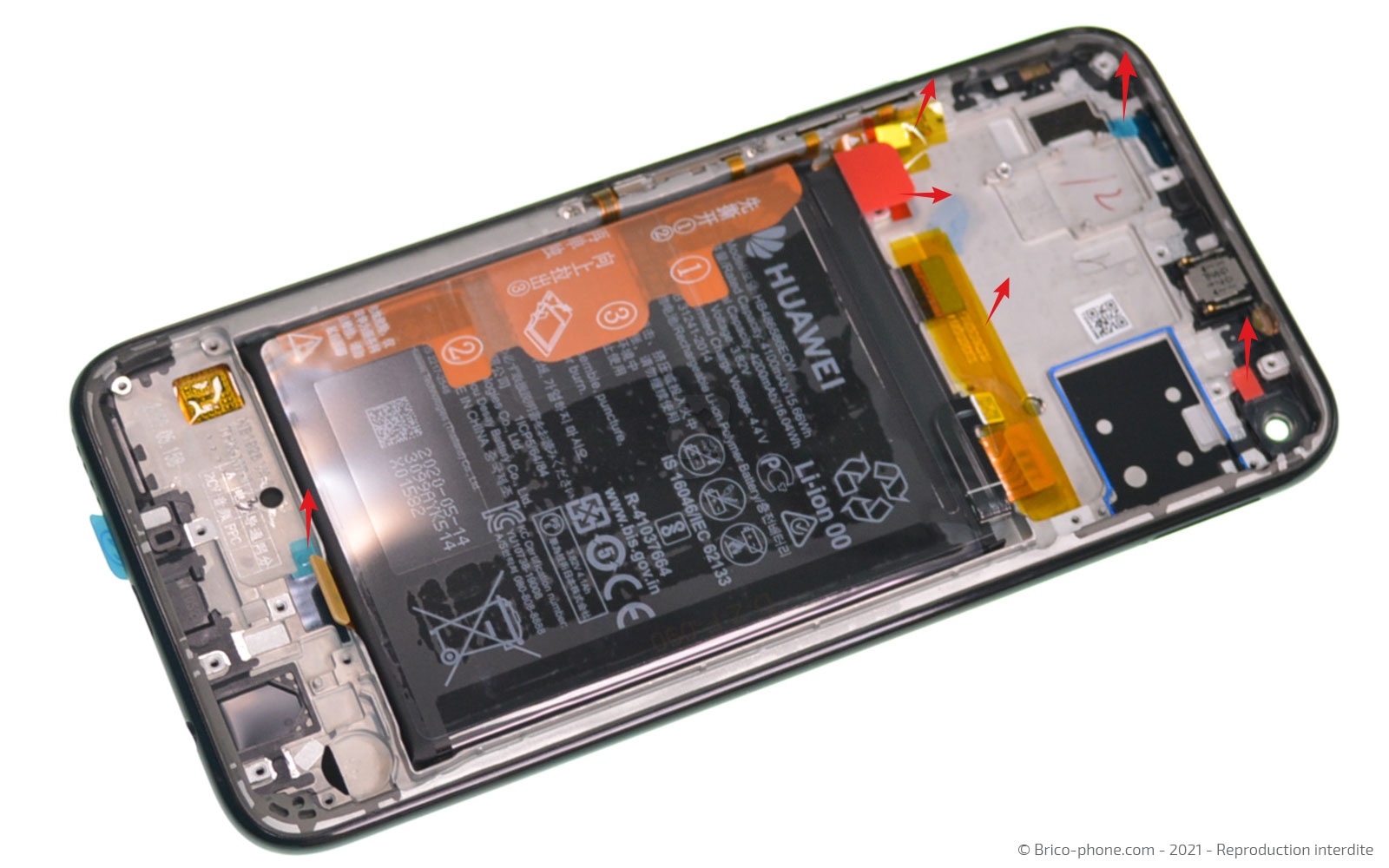

Etape 12 : Préparer le nouveau bloc écran
Retirez les stickers de protection avant de remettre les pièces dans le nouveau bloc écran en suivant les étapes précédentes dans l'ordre inverse.
Conseil pour le remontage

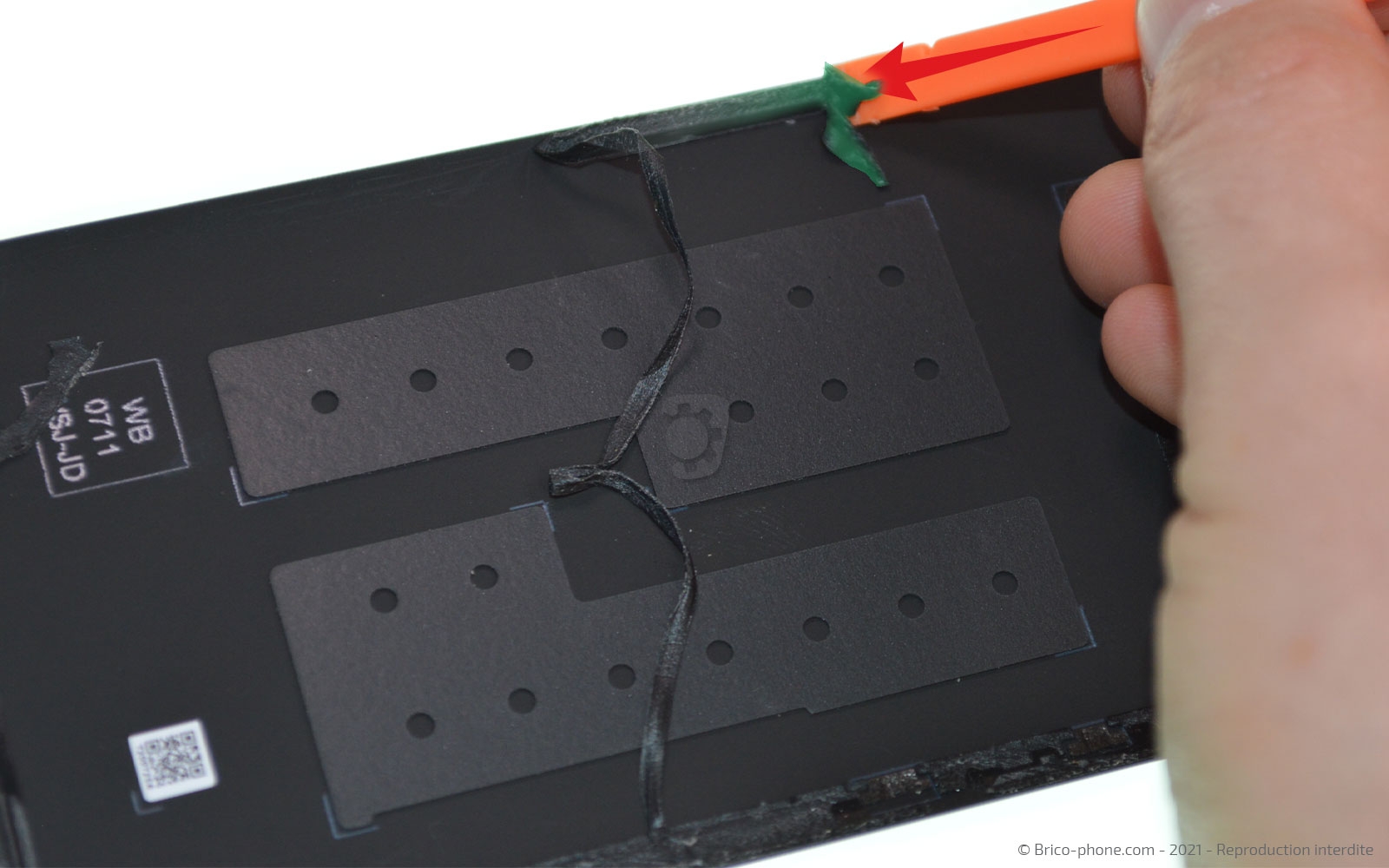

Nettoyez les résidus de colle qui se trouvent sur la vitre arrière avant d'appliquer un filet de colle sur le châssis et de venir y appliquer la vitre arrière.

Laissez ensuite poser environ 1 heure à l'aide de pinces ou en mettant votre smartphone sous des livres tel qu'un dictionnaire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
