Changement de l'écran seul sur P40 Lite

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
P40 Lite | Temps estimé : 45 min | Difficulté : 3/5

L'écran de votre téléphone est endommagé ou rayé ? Vous n'avez plus d'affichage ? Ne vous inquiétez pas, vous pourrez procéder à son remplacement en suivant notre guide détaillé.

Diagnostic

›  La vitre avant est cassée.
›  Des tâches ou traits sont apparus sur votre écran.

Avant de commencer

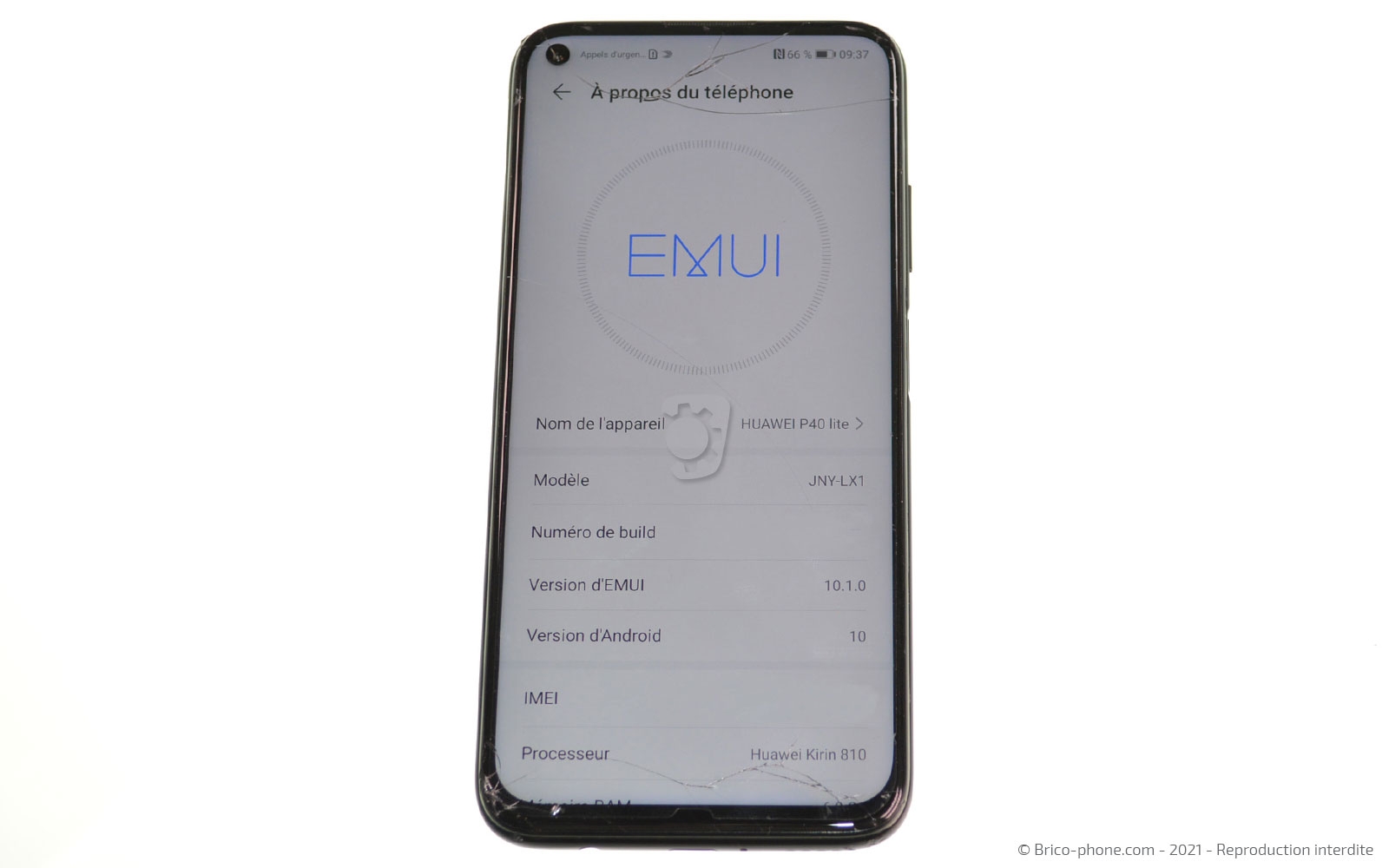

Pour connaître le modèle de votre téléphone, suivre le bon tutoriel et commander les bonnes pièces détachées, vous pouvez vous rendre dans les réglages et retrouvez les informations dans les cases "Nom du modèle"et "Modèle". Ce dernier doit être : JNY-LX1.

Vous pouvez aussi taper *#06# sur votre téléphone, afin d'avoir le numéro IMEI qui sera à écrire au sein de la rubrique dédiée de notre page d'accueil.

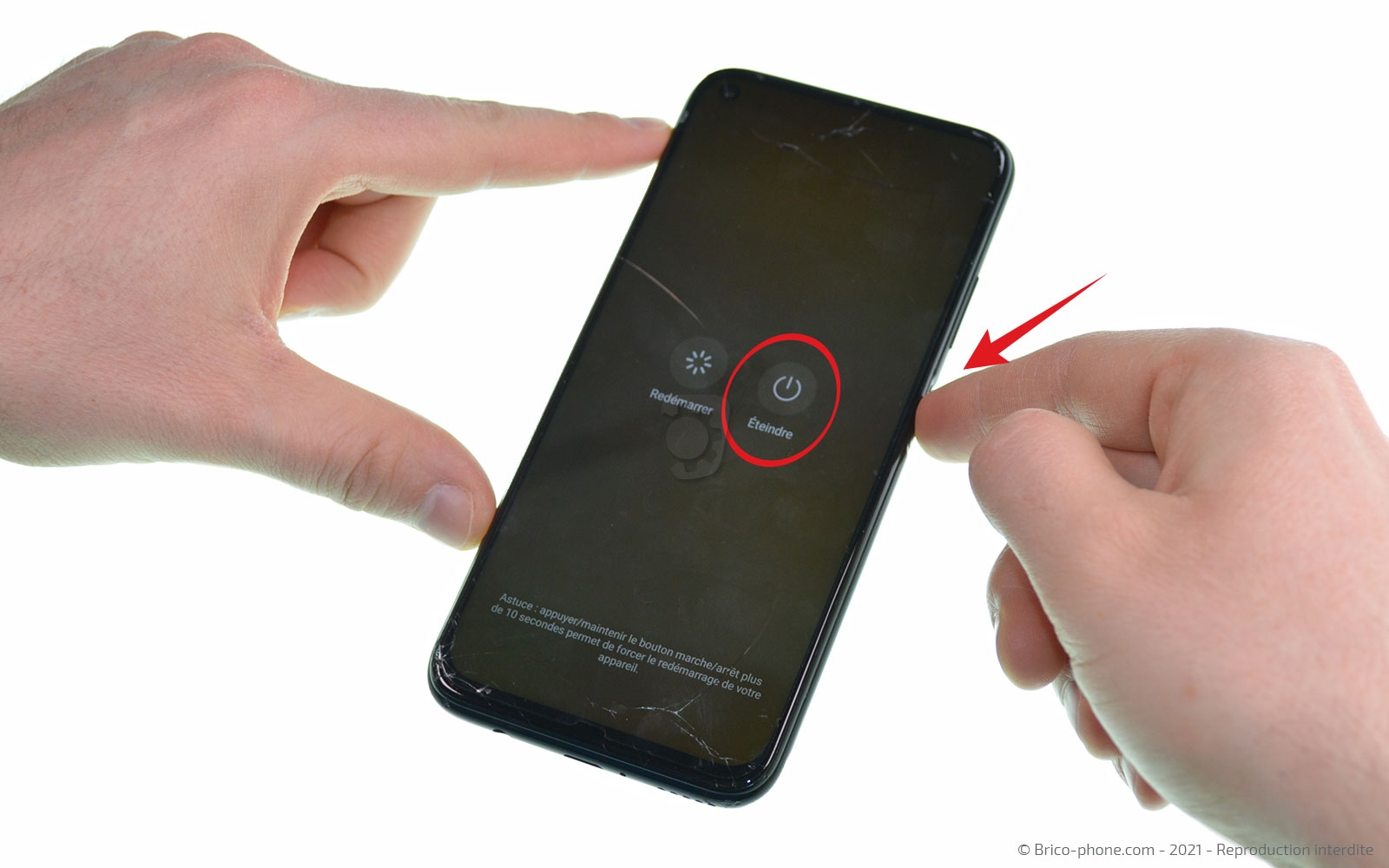

Etape 1 : Eteindre et retirer le tiroir sim
Maintenez le bouton power et cliquez sur "éteindre" afin de mettre hors tension votre téléphone, puis éjectez le tiroir sim à l'aide de l'outil adéquat.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer et créer un point d'insertion

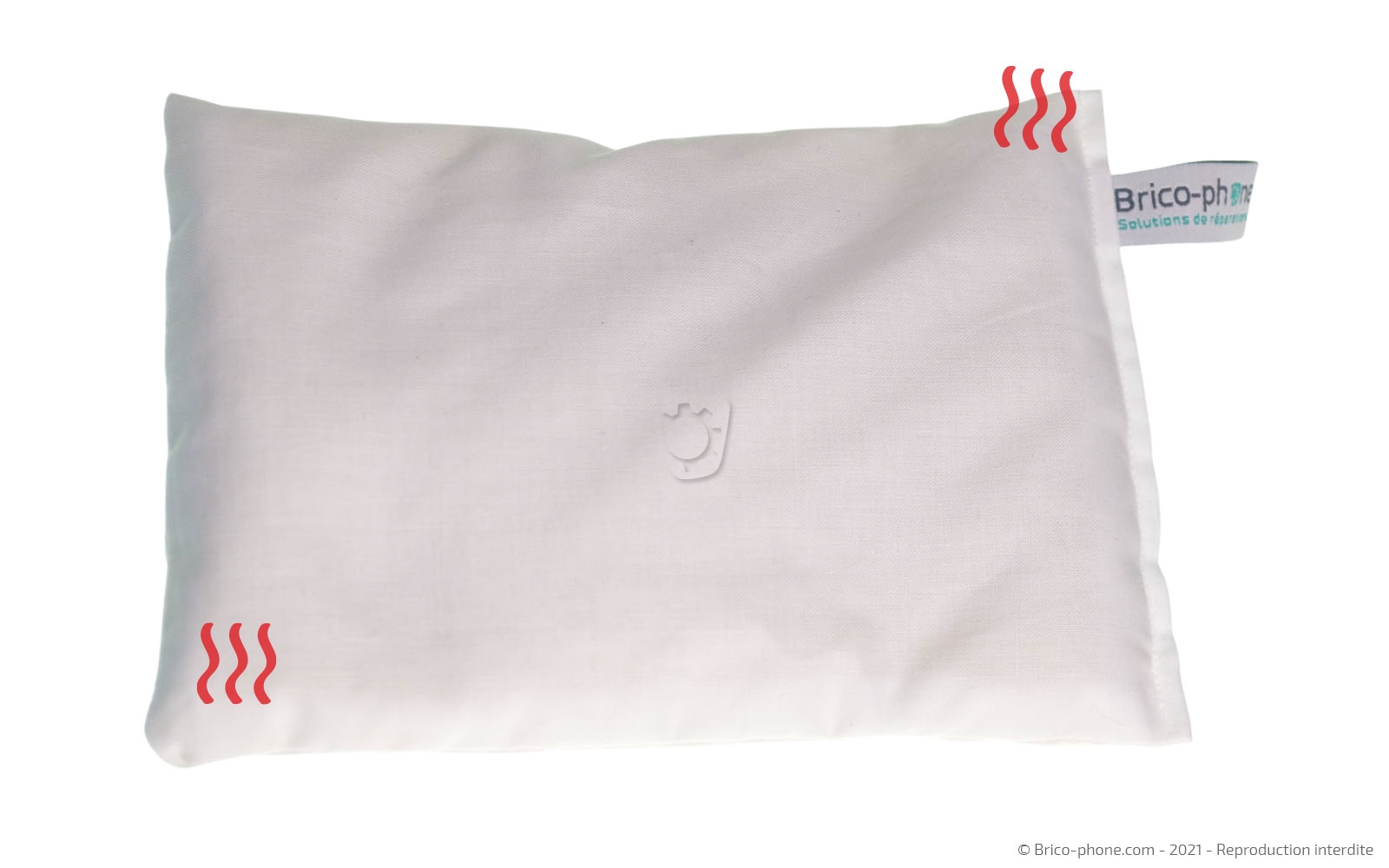

Vous pouvez chauffer la vitre arrière à l'aide du coussin chauffant que vous devrez passer au micro-ondes durant 2 minutes afin de l'appliquer sur l'arrière du téléphone pendant 40 secondes.
Vous pouvez aussi chauffer le contour du téléphone avec votre sèche-cheveux ou un décapeur thermique pendant 30 secondes afin de ramollir le sticker de la vitre arrière.

En vous aidant de la ventouse, insérez le médiator en métal troué entre la vitre et le châssis pour créer un jour.
Glissez les médiators en plastique de chaque côté de celui en métal puis retirez-le.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

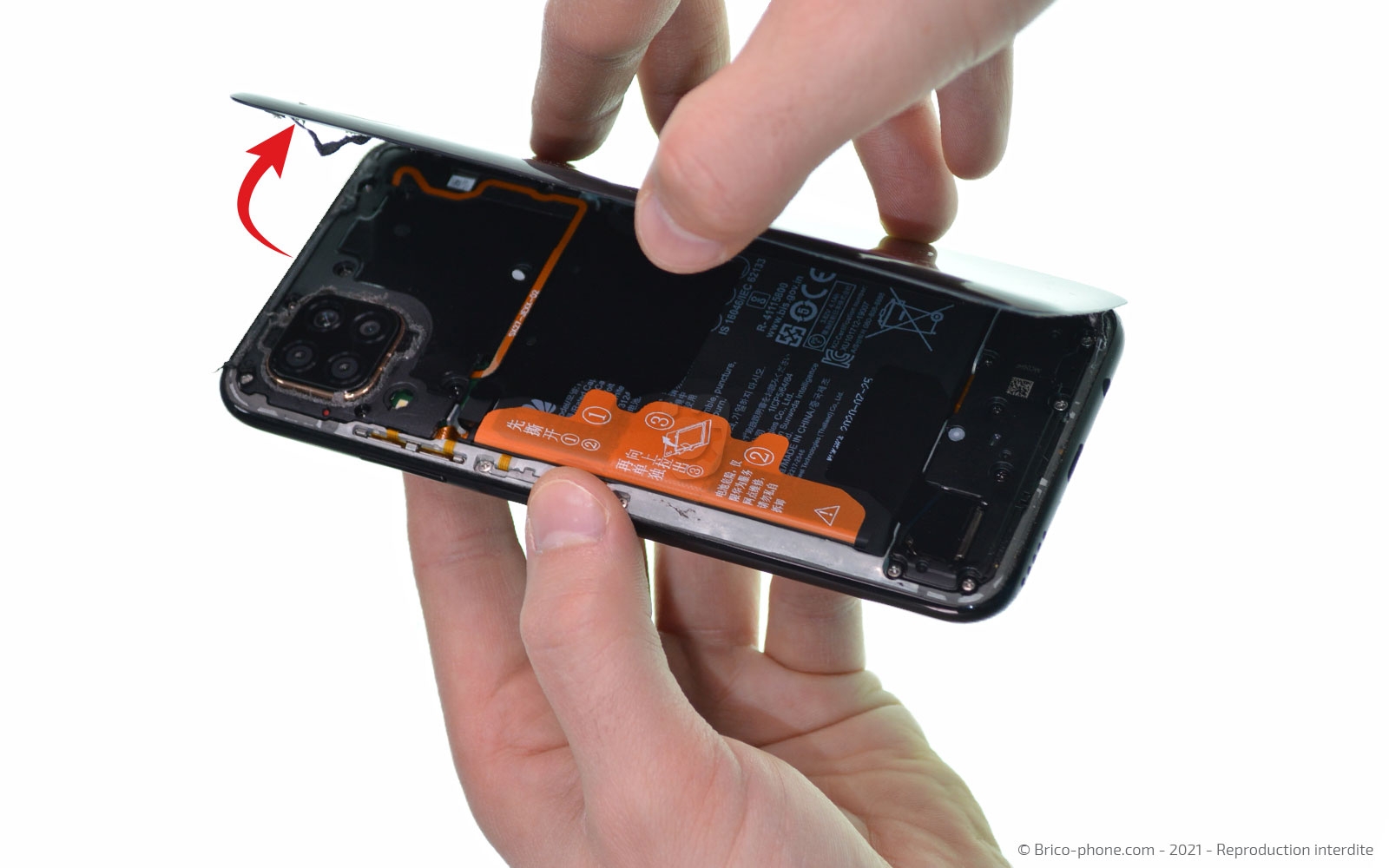

Etape 3 : Ouvrir le téléphone

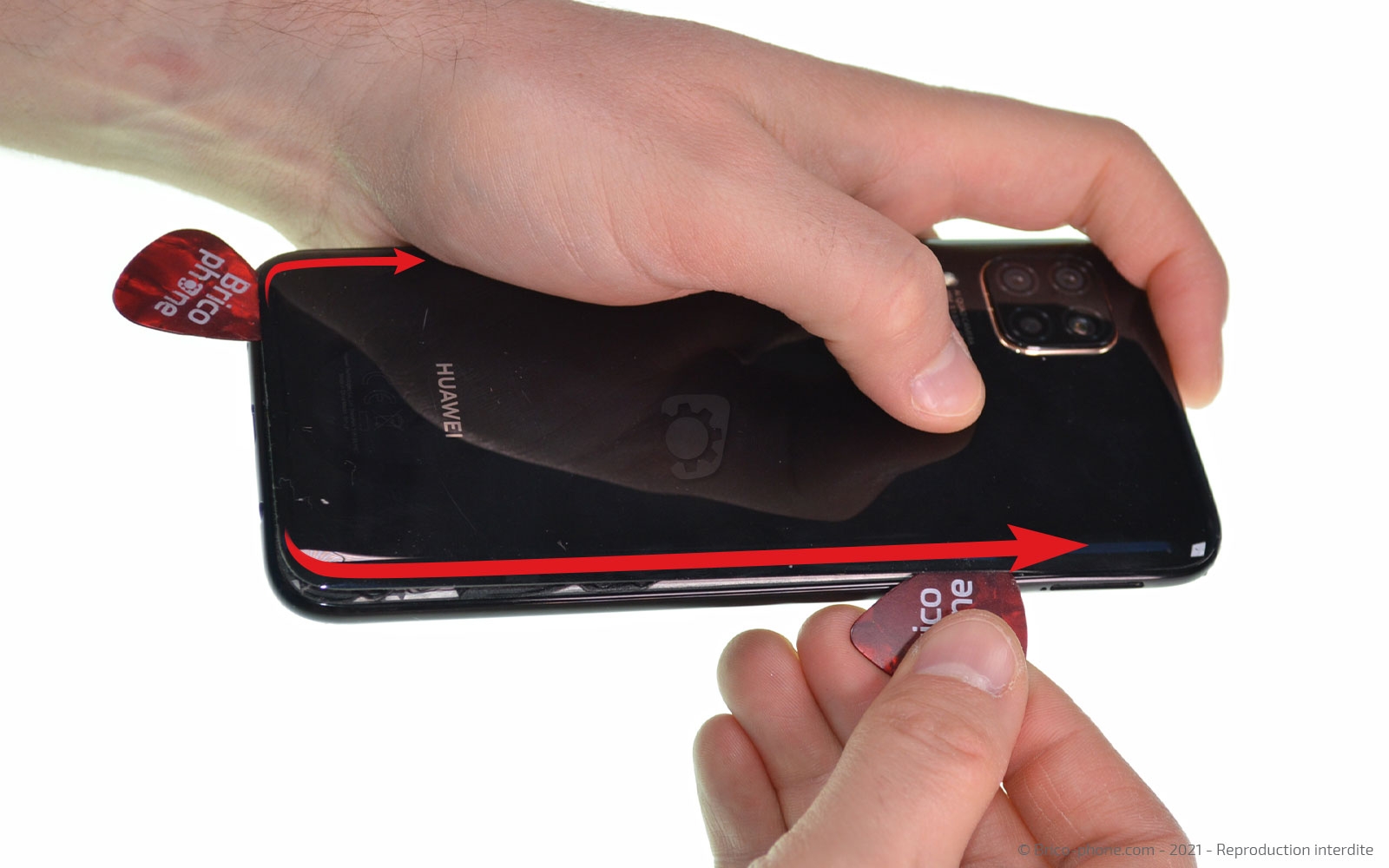

Faites le tour du téléphone avec les médiators afin de décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer le module d'antenne

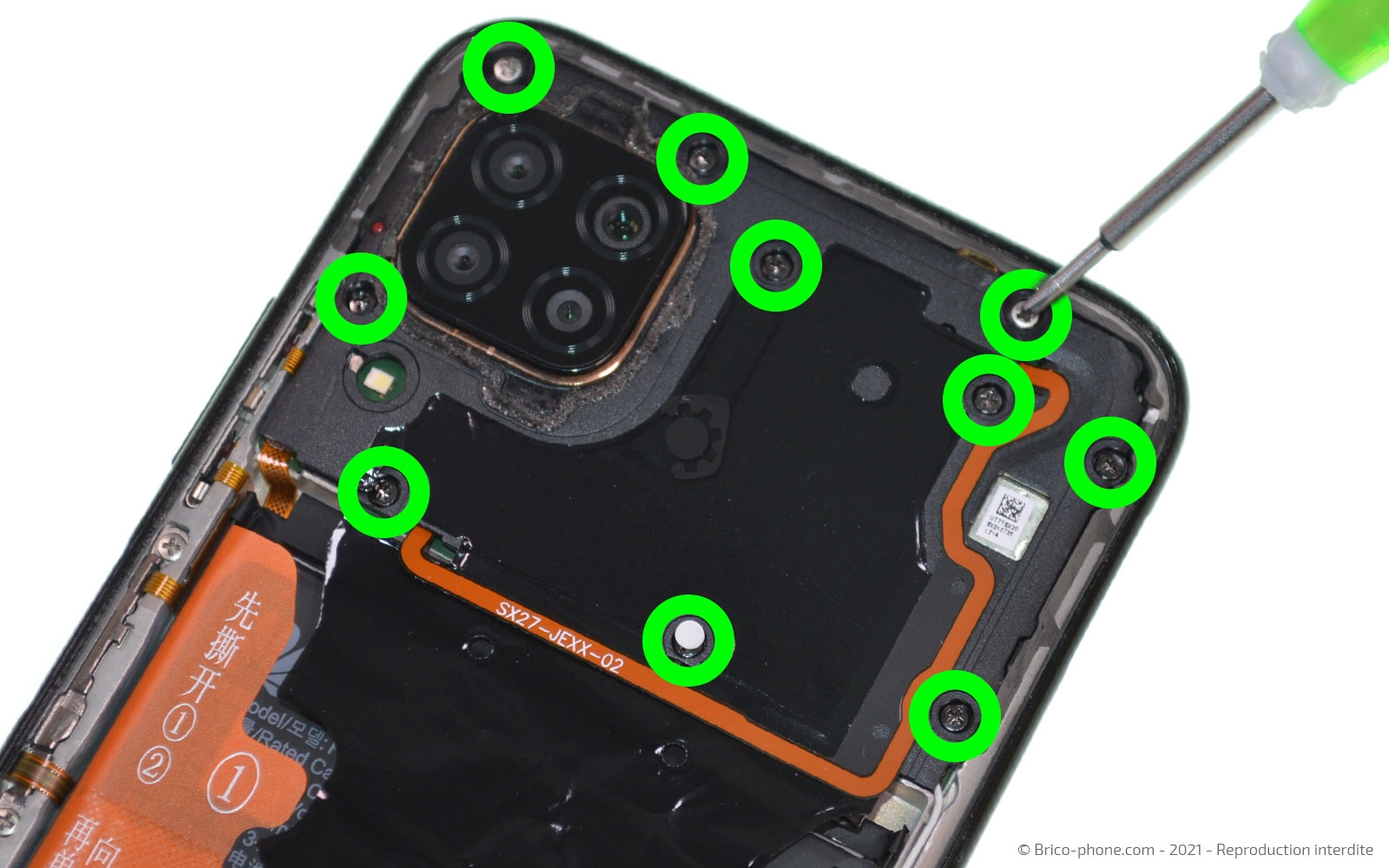

Dévissez les 10 vis cruciformes afin d'extraire le module d'antenne en le déclipsant à l'aide du levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

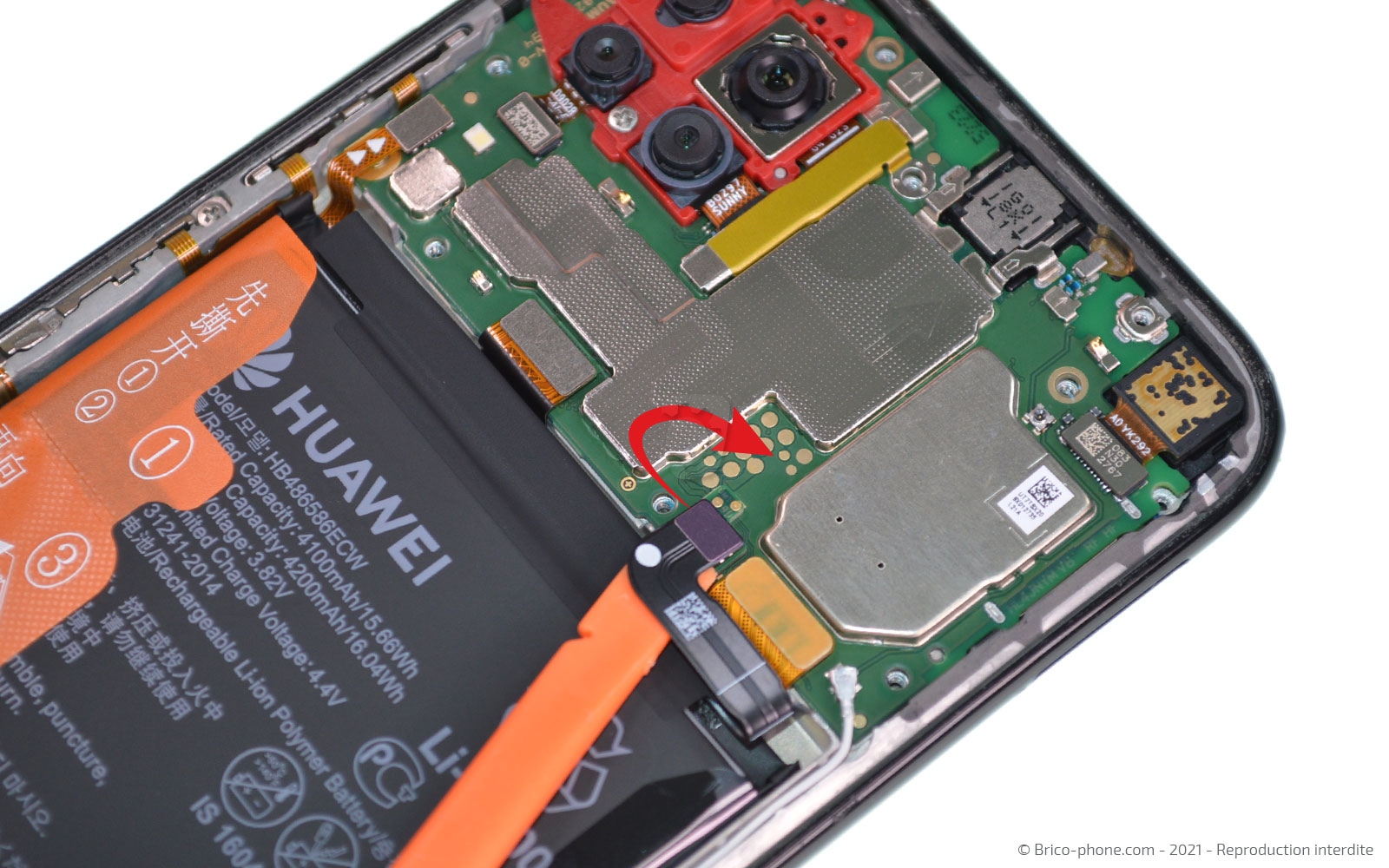

Etape 5 : Déconnecter la batterie
Déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Enlever la batterie

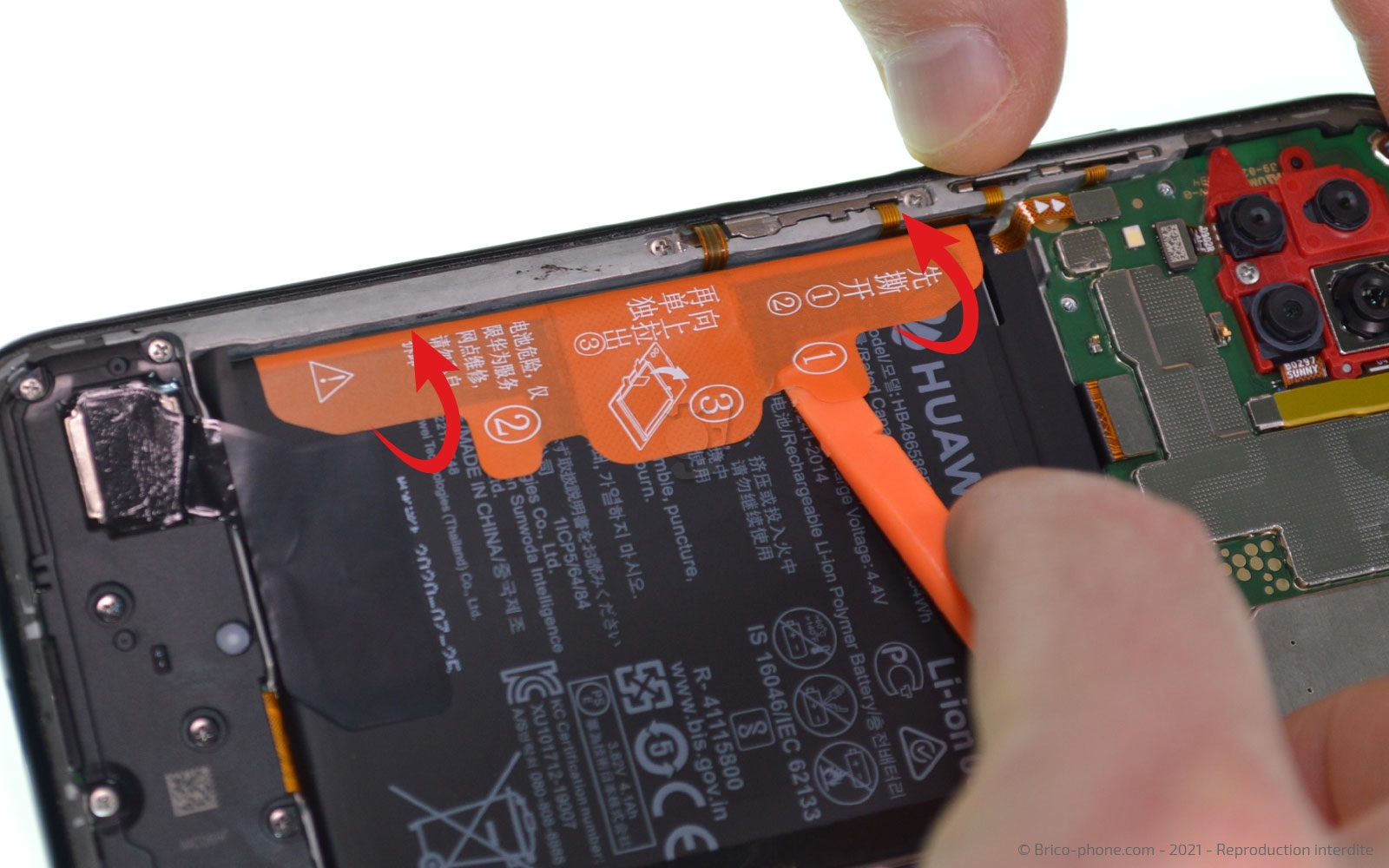

Décollez et rabattez sur le châssis les languettes 1 et 2, puis tirez sur la 3 pour sortir la batterie.
Outils du kit utilisés
Outils du kit utilisés

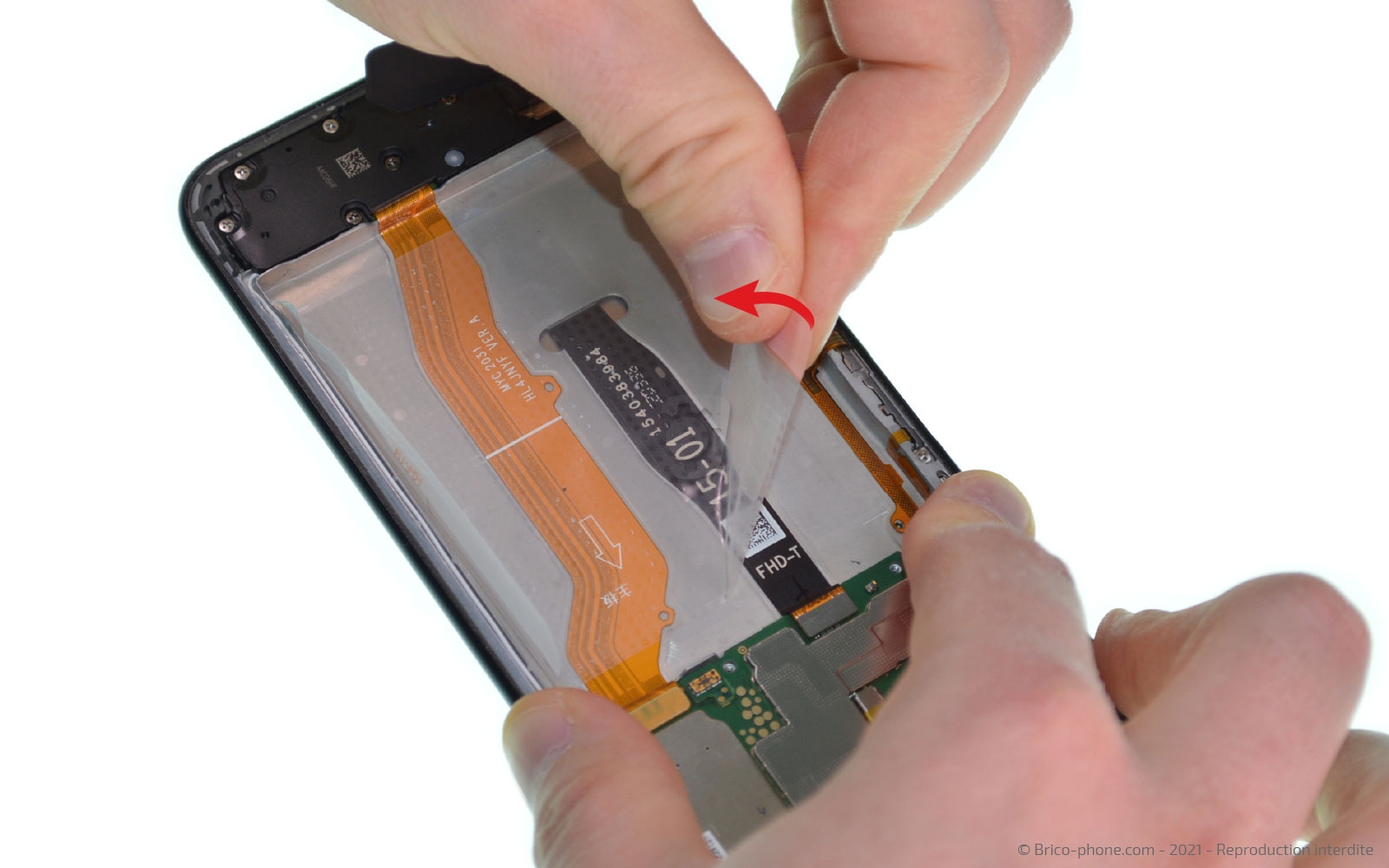

Etape 7 : Retirer le sticker de la batterie
Retirez le sticker qui permet de maintenir la batterie en place afin d'accéder à la nappe de l'écran.
Etape 8 : Déconnecter l'écran

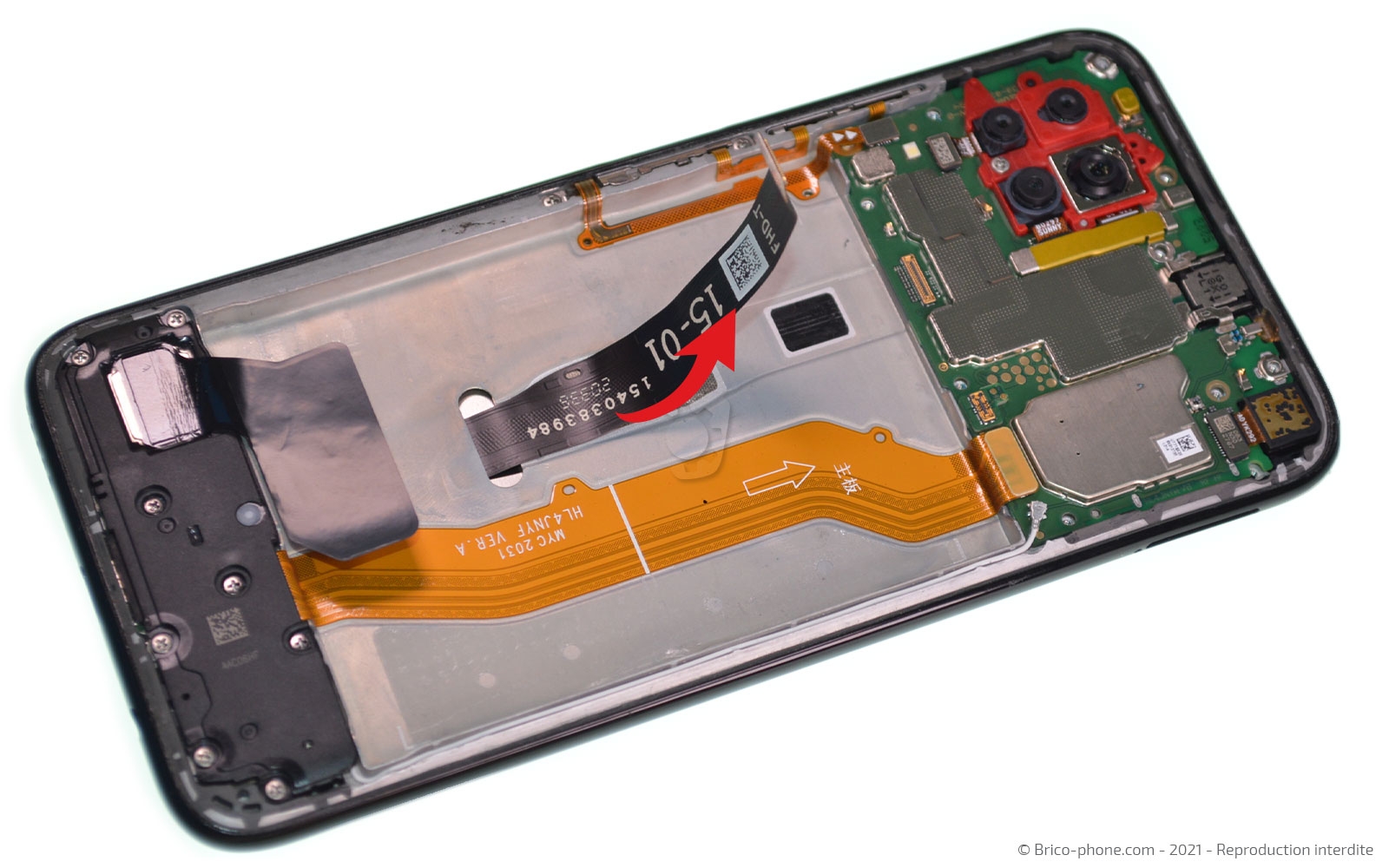

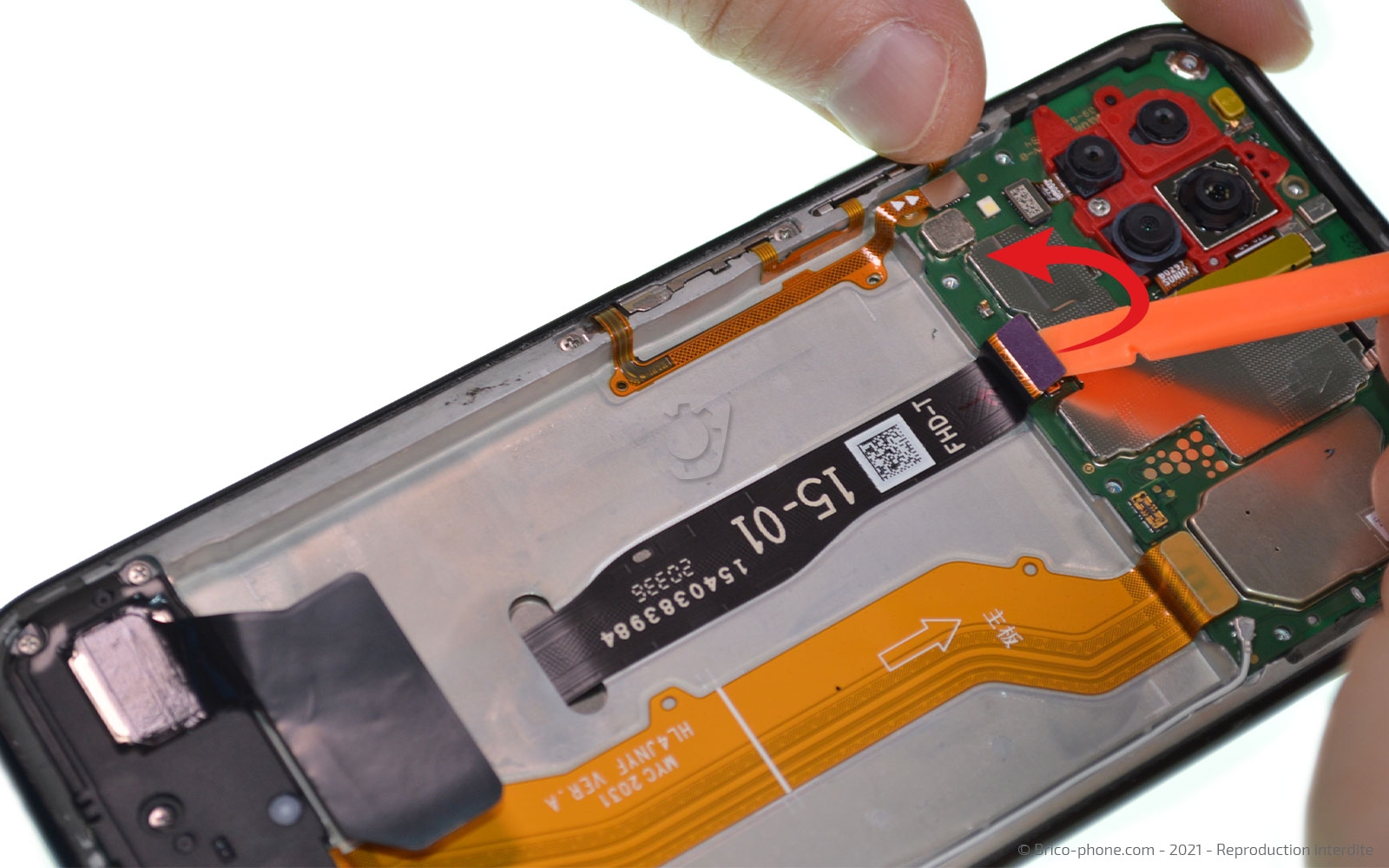

Avec le levier, déconnectez la nappe de l'écran puis décollez-la du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Chauffez et décoller l'écran

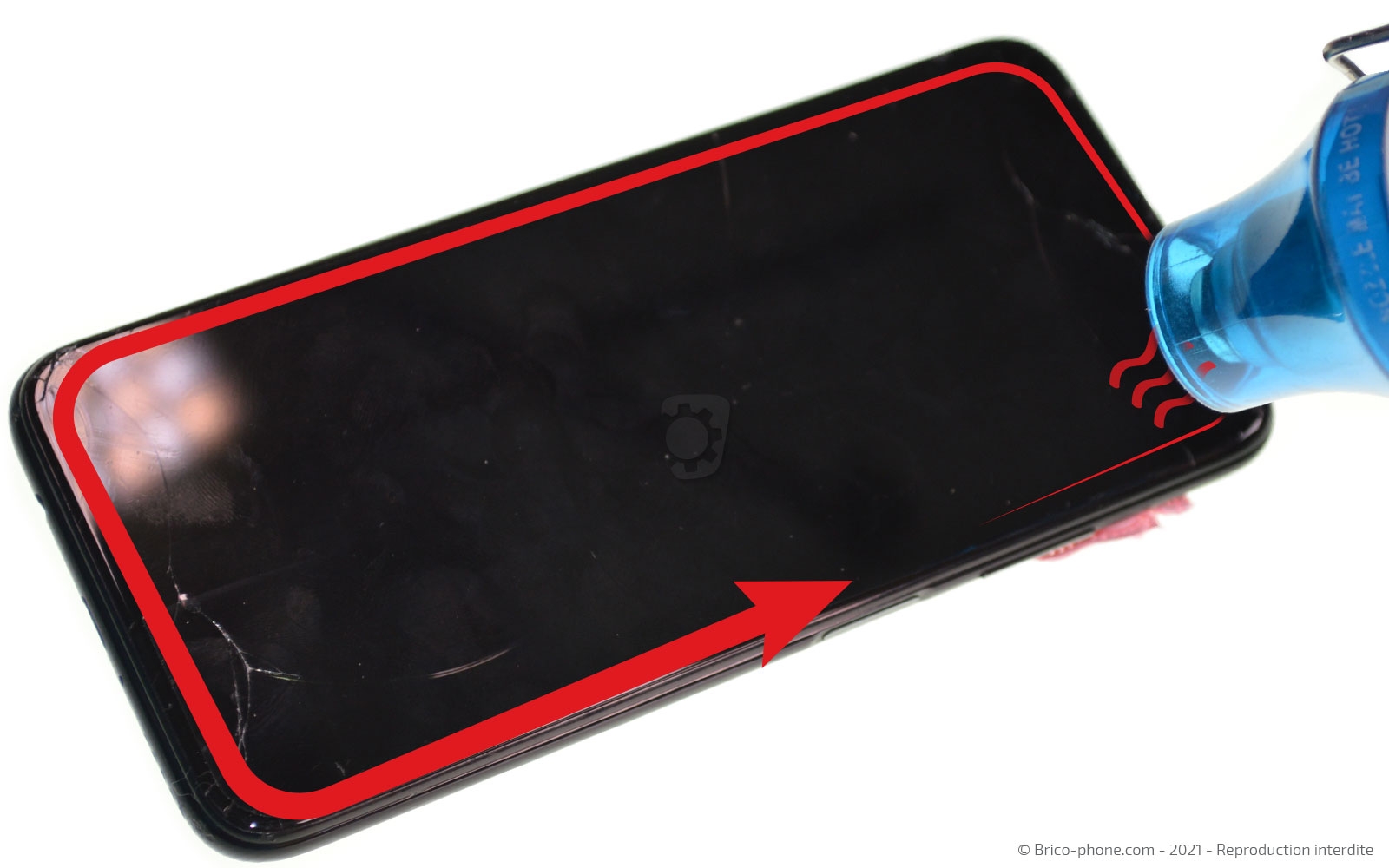

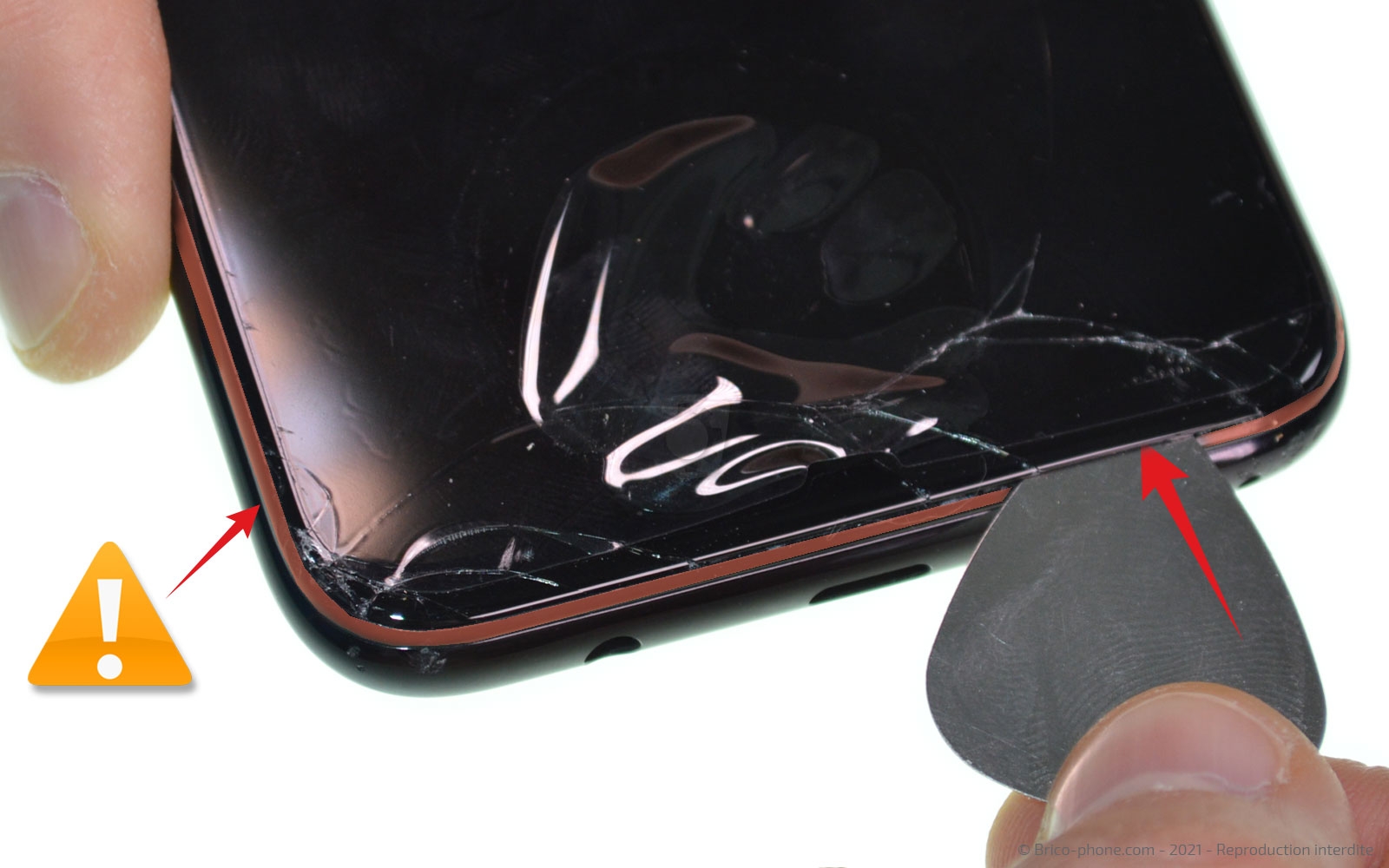

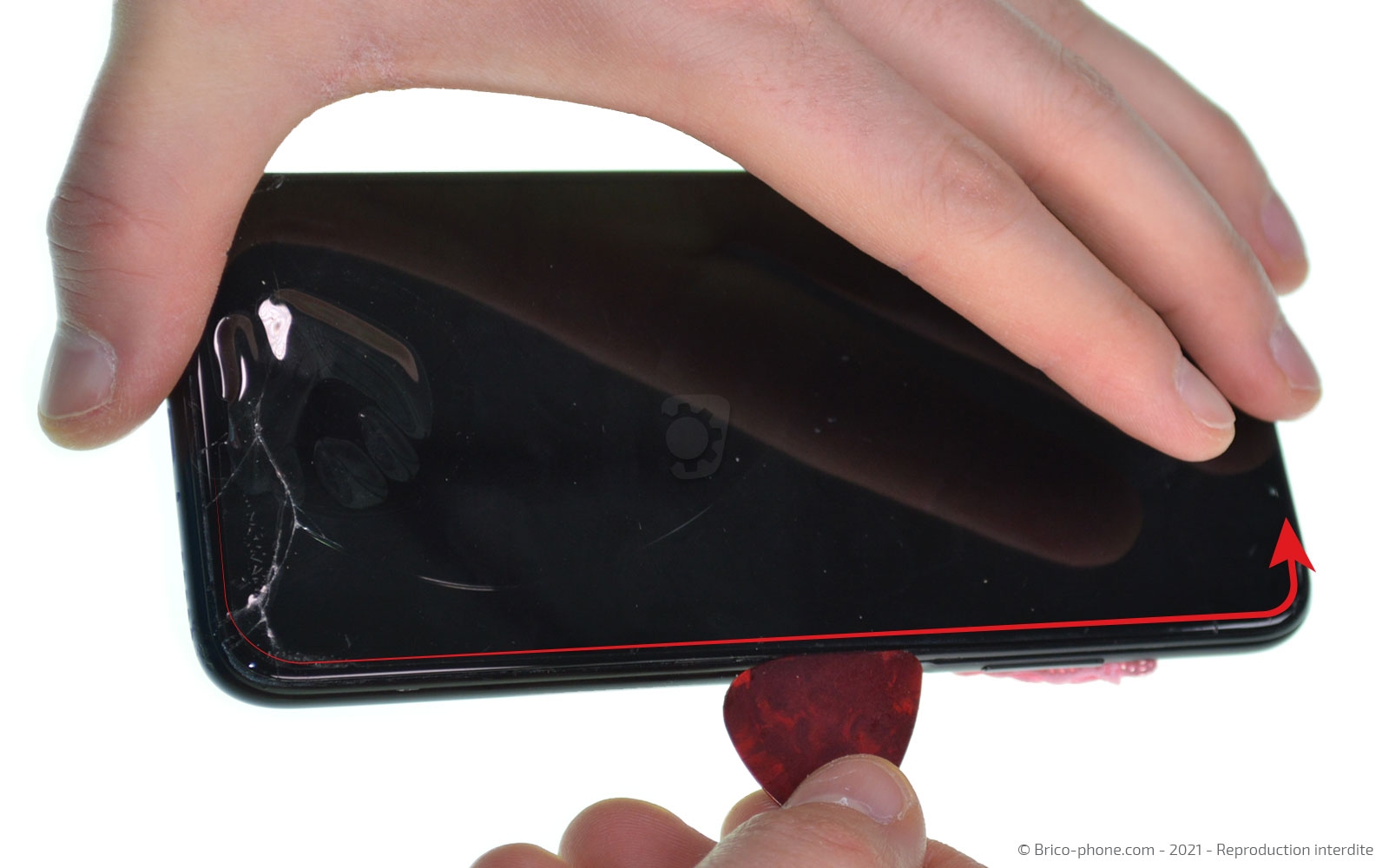

Chauffez l'écran pendant 30 secondes, puis insérez le médiator en métal troué entre l'écran et le joint en plastique noir.
Faites bien attention à ce joint car il permet de positionner l'écran dans le châssis.

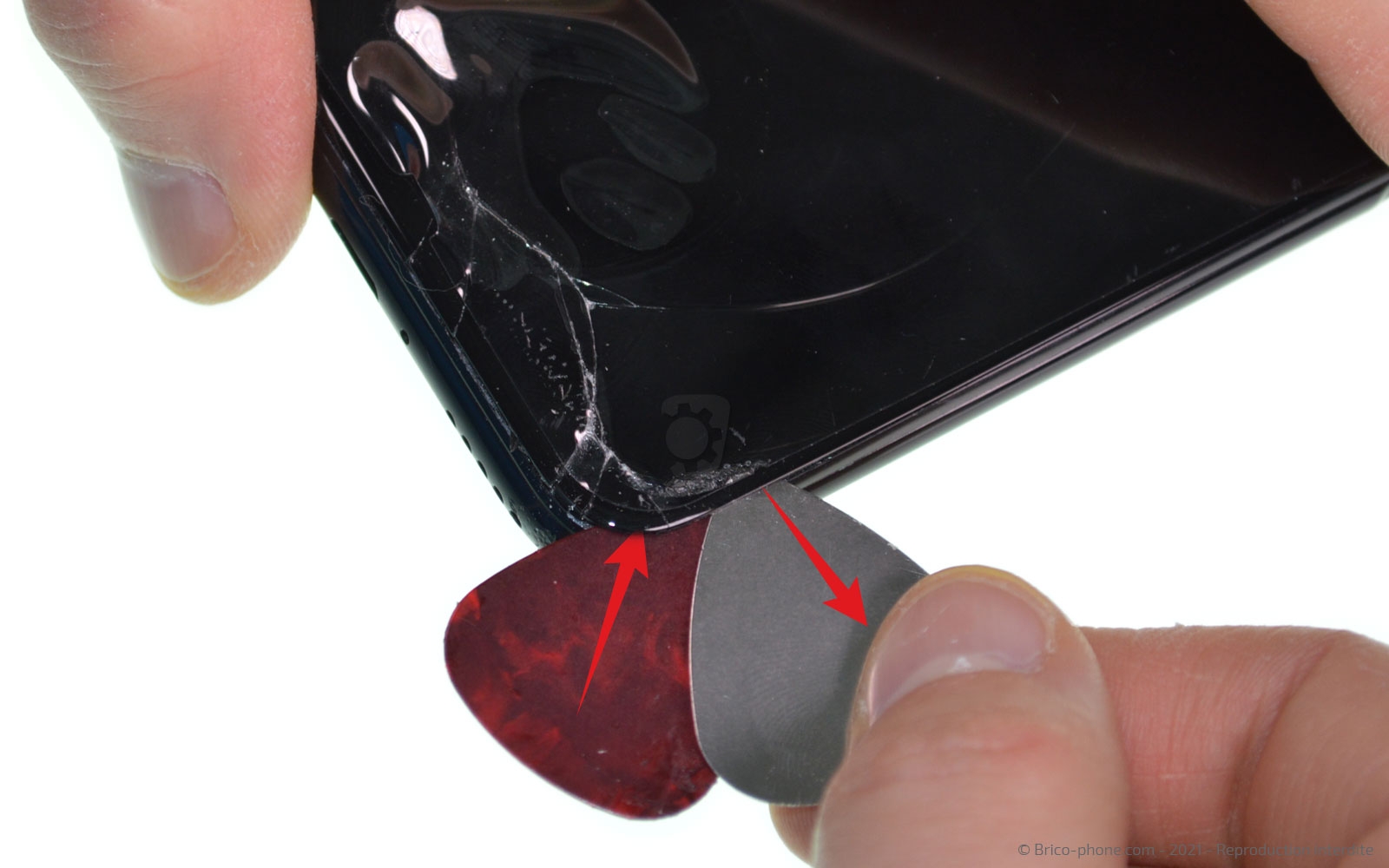

Une fois l'interstice créé, insérez les médiators rouge à la place de celui en métal, puis faites le tour de l'écran pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 10 : Enlever l'écran

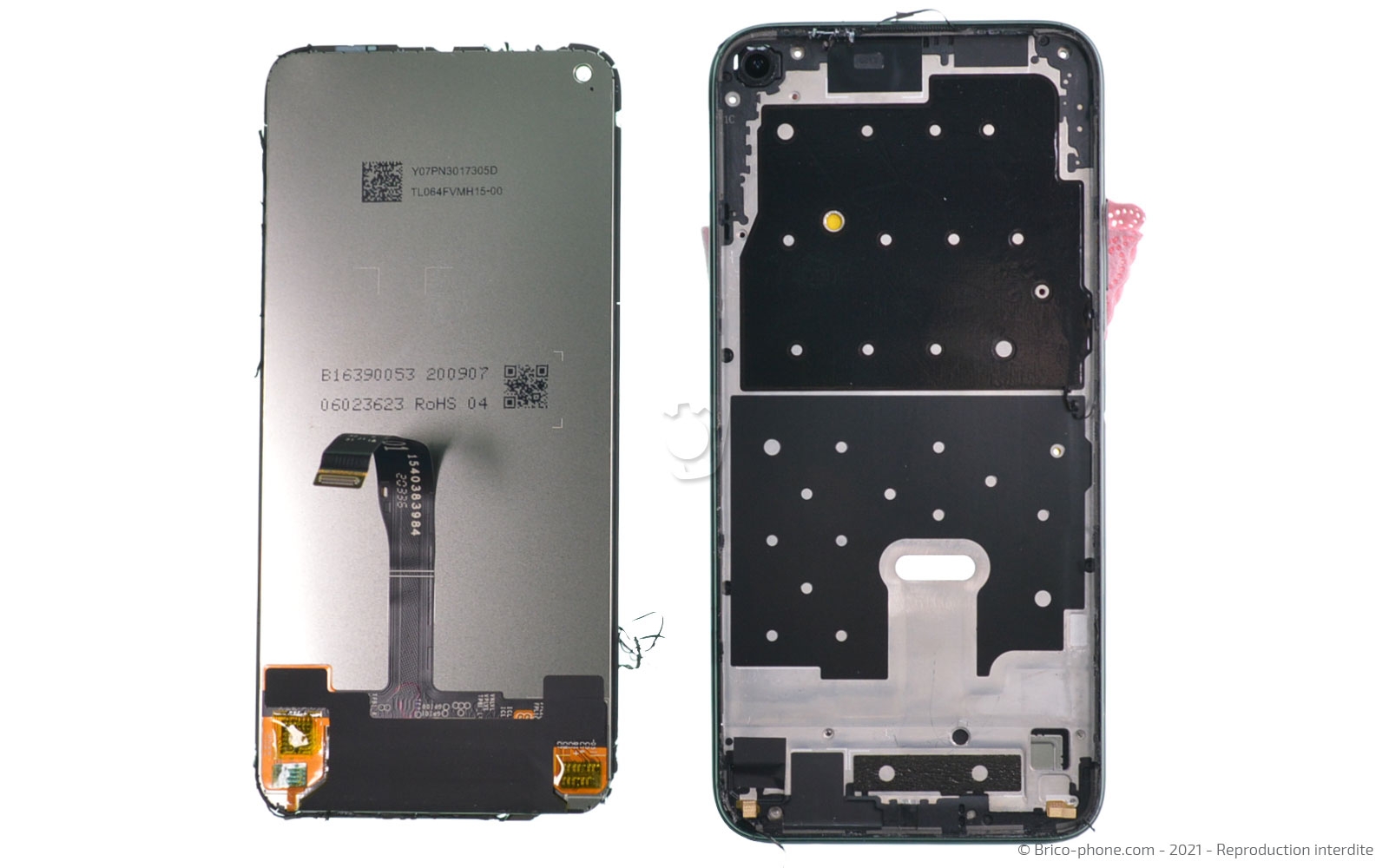

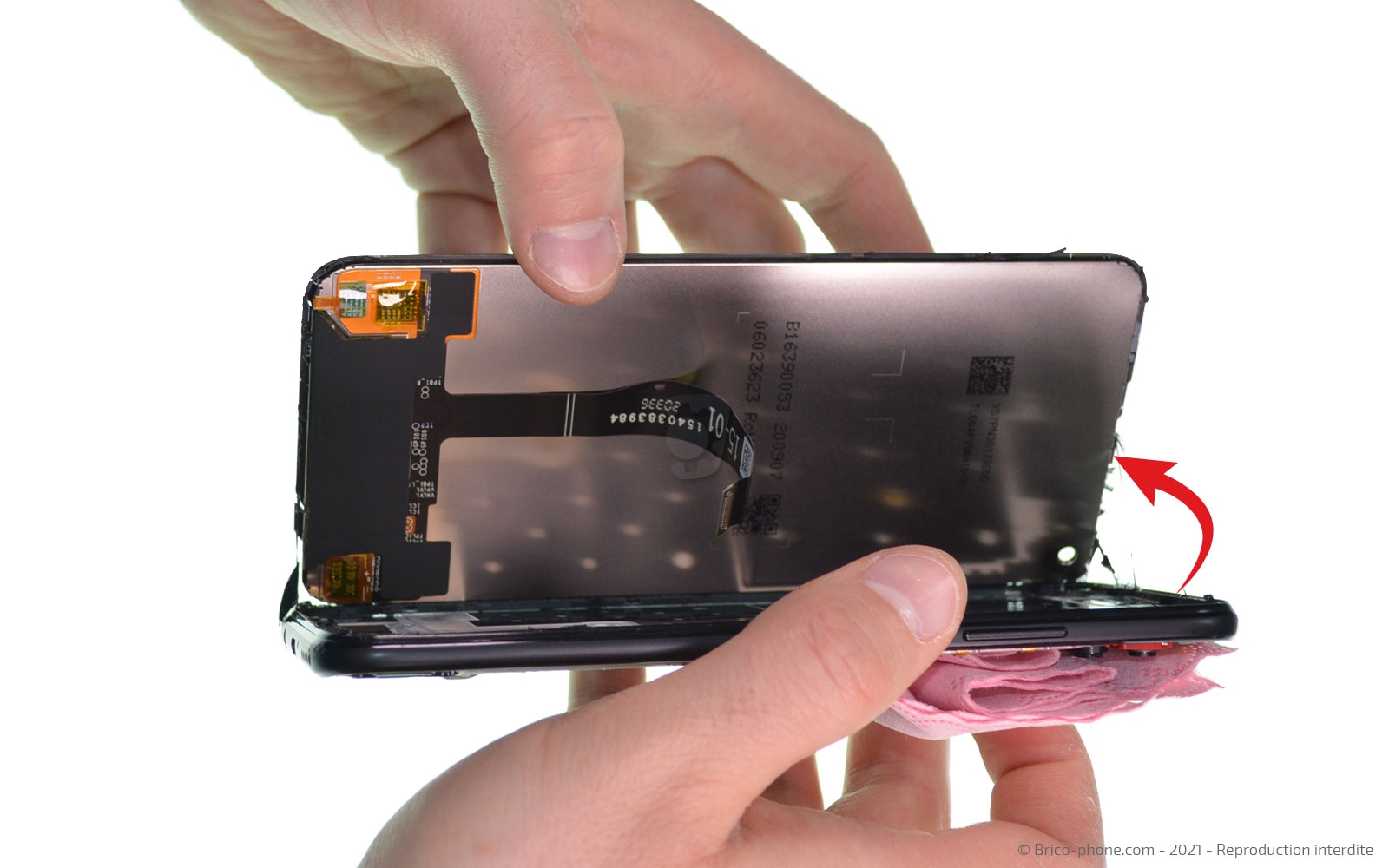

Soulevez l'écran en passant la nappe dans le châssis pour l'enlever.
Etape 11 : Coller le nouvel écran

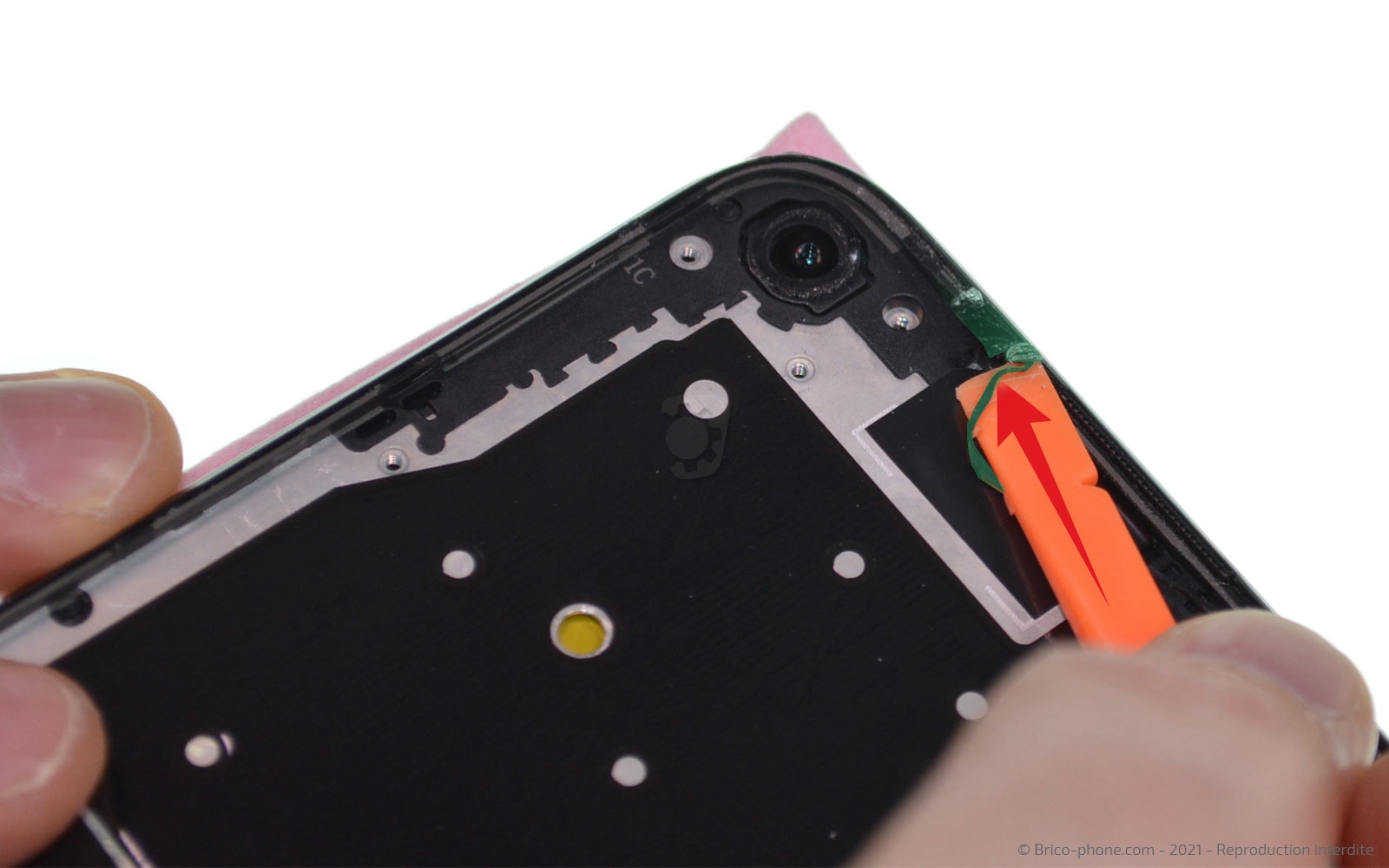

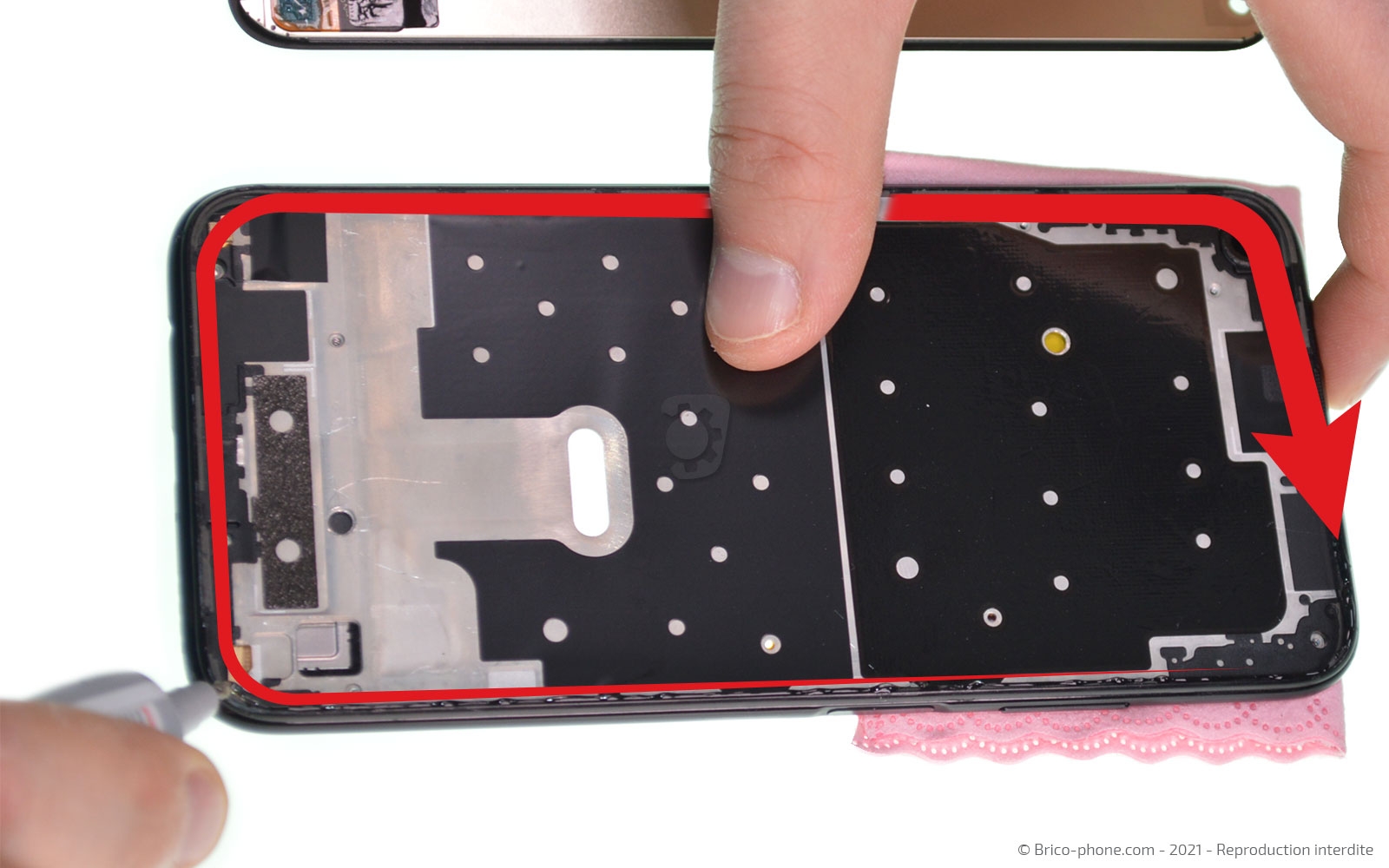

Nettoyez les bords du châssis des résidus de colle ou de morceaux de verre à l'aide du levier en nylon.

Appliquez un filet de colle B-7000 sur le contour du châssis, puis positionnez l'écran dans le châssis.

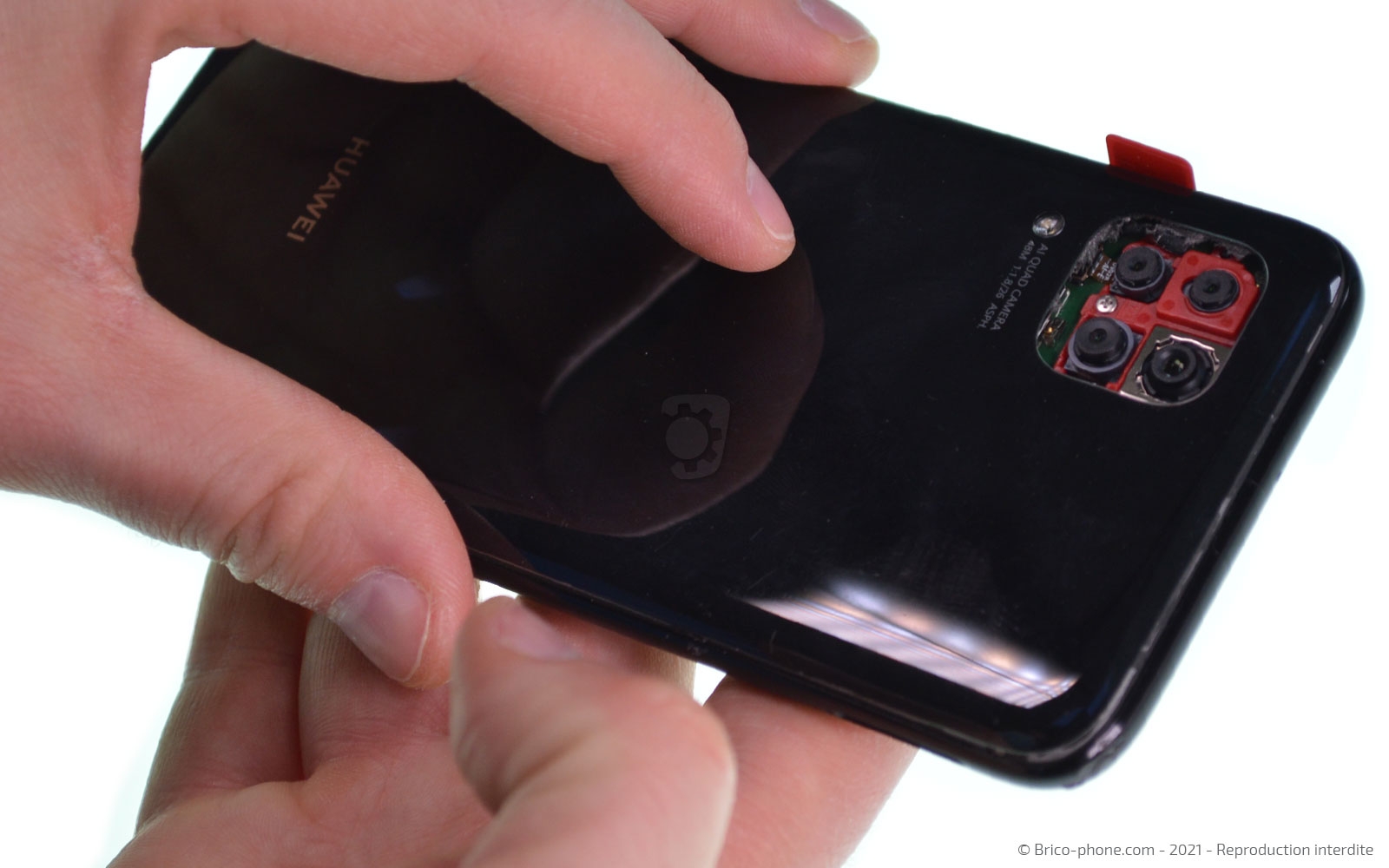

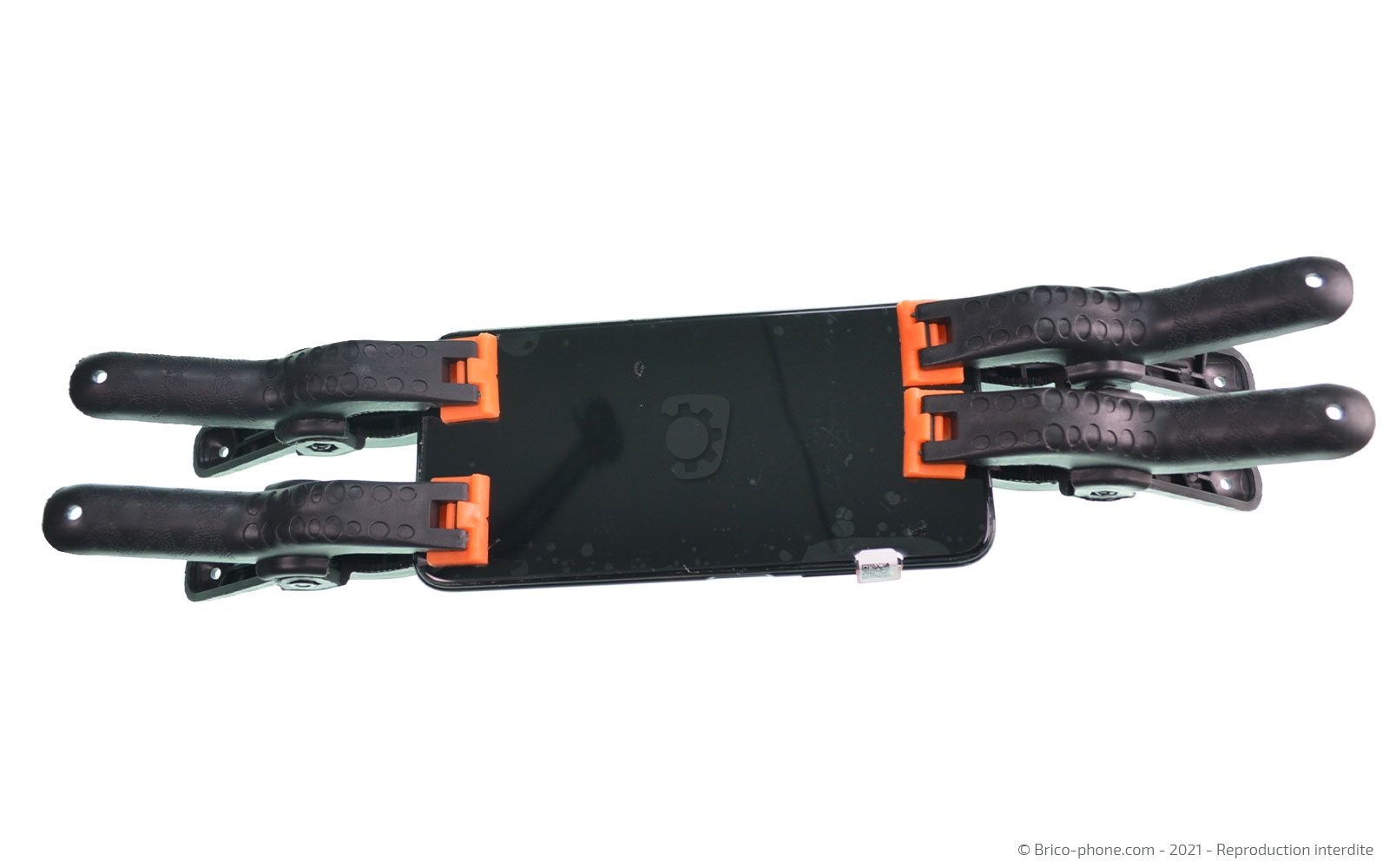

Posez la vitre arrière de façon à mettre les pinces sans endommager les composants.

Puis laissez sous presse environ 1 heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

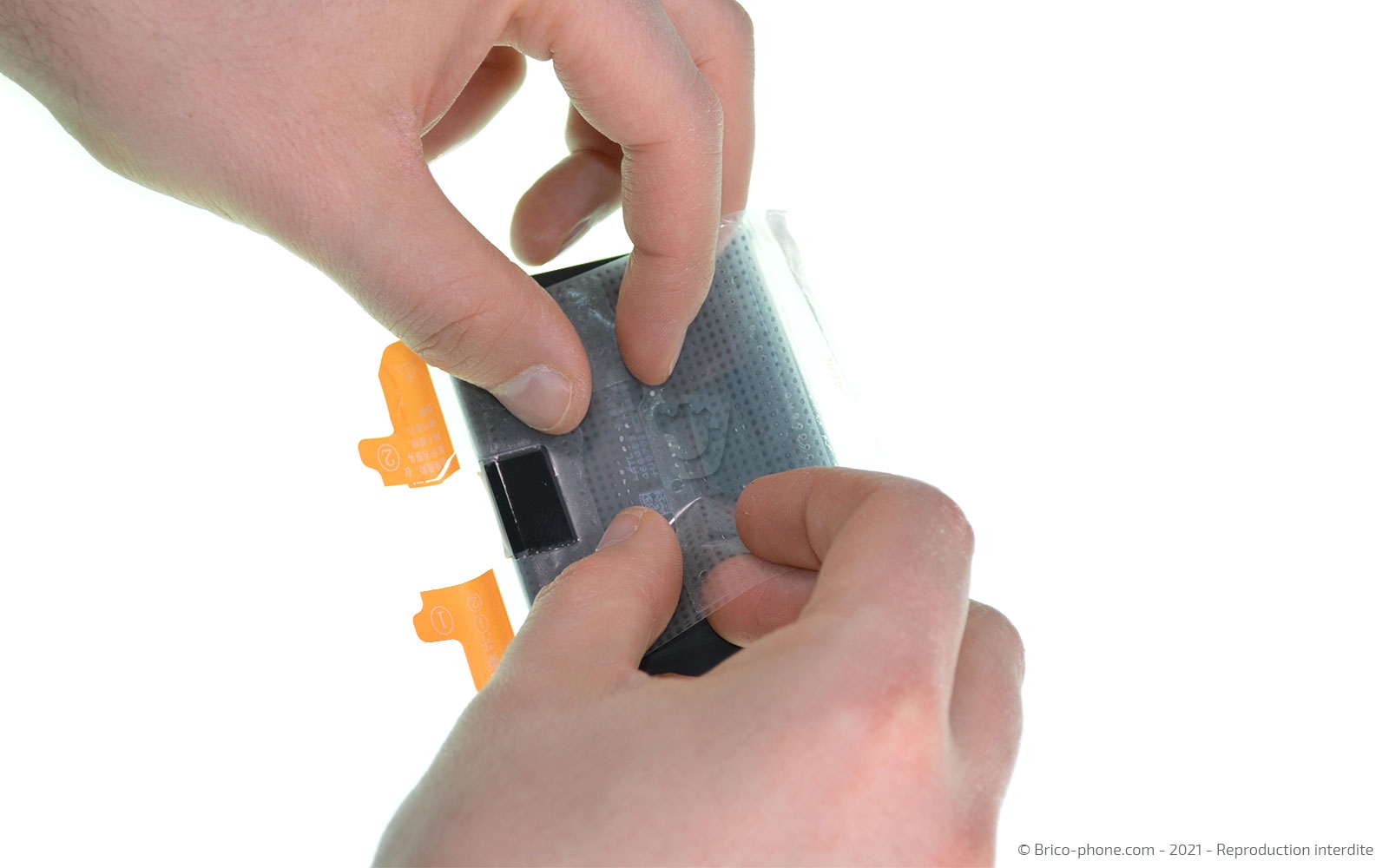

Etape 12 : Remettre la batterie

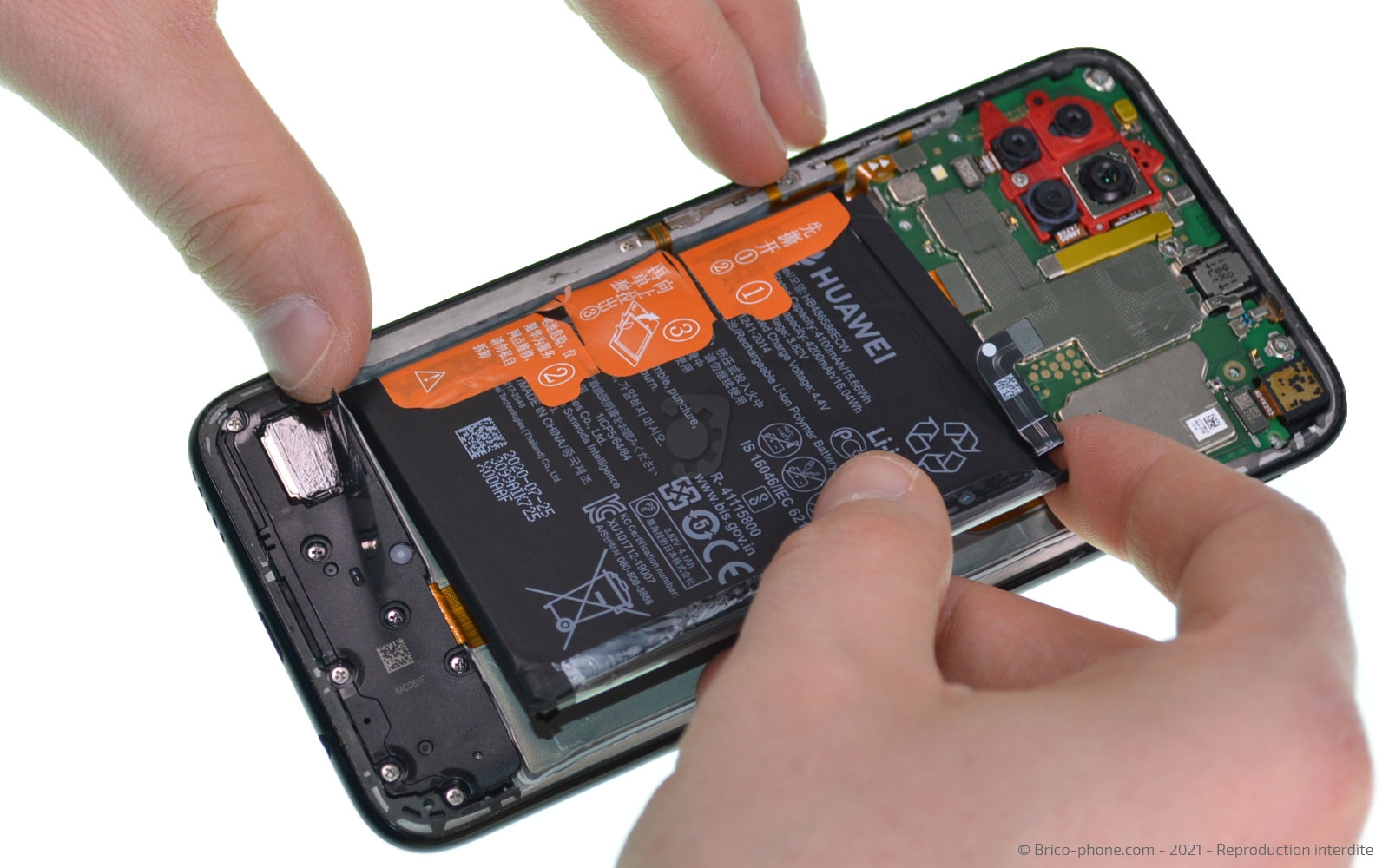

Une fois l'écran recollé, connectez la nappe de ce dernier et reprenez votre batterie d'origine.

Installez le sticker transparent au dos de cette dernière afin de pouvoir ensuite, la placer dans le châssis.
Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse pour refermer le téléphone.

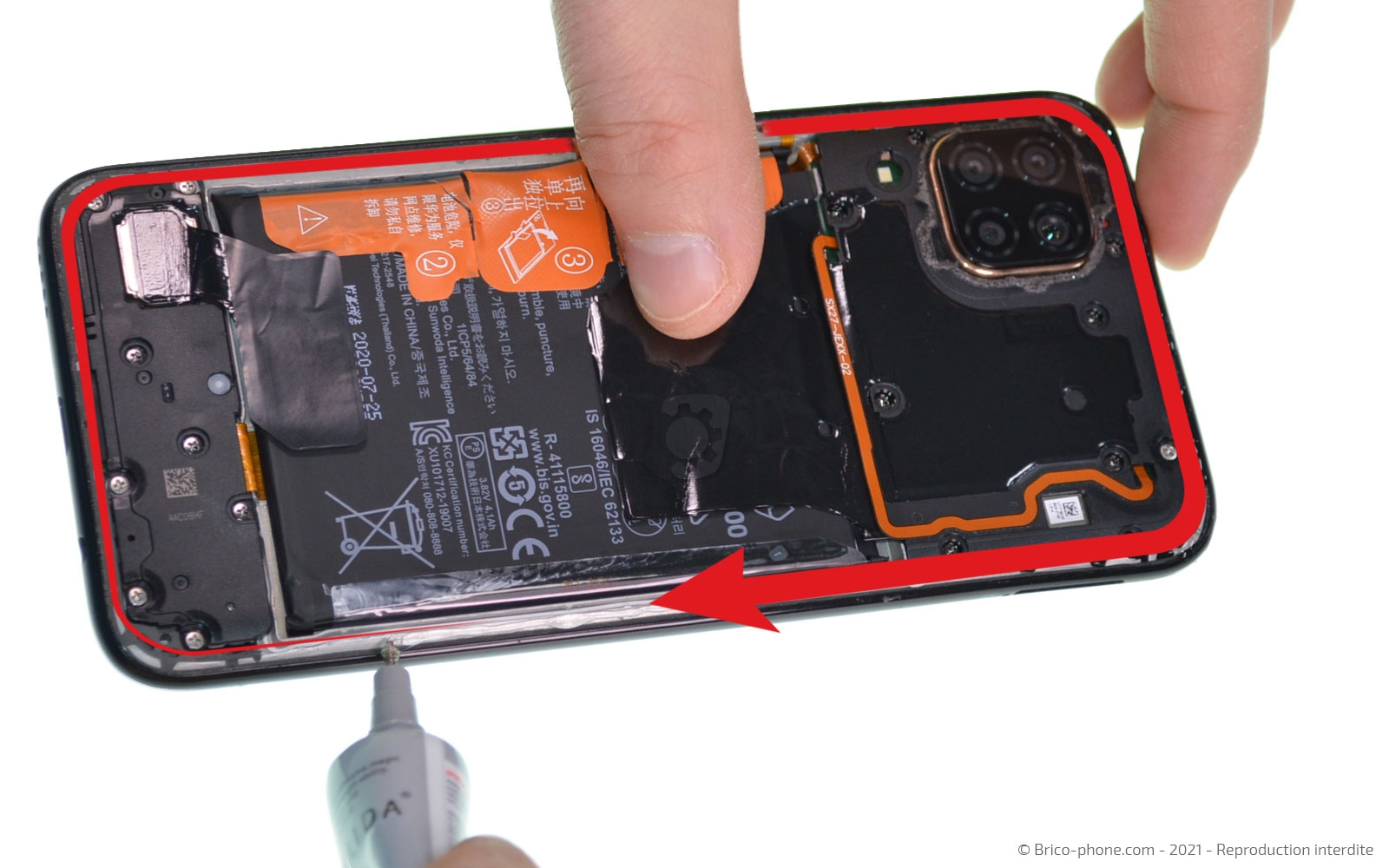

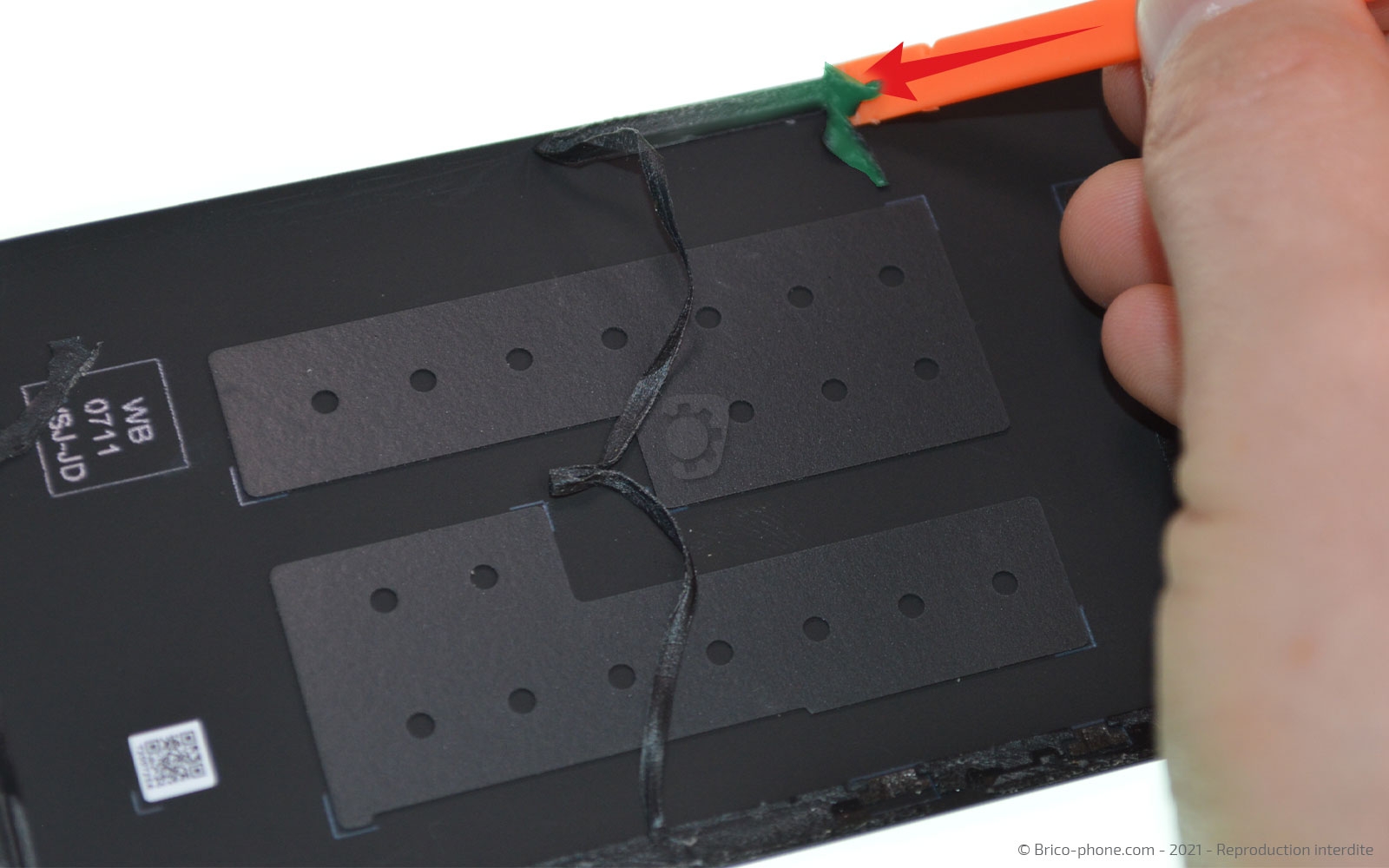

Nettoyez bien le châssis et la vitre arrière des résidus de sticker, puis appliquez un filet de colle sur tout le tour du châssis.

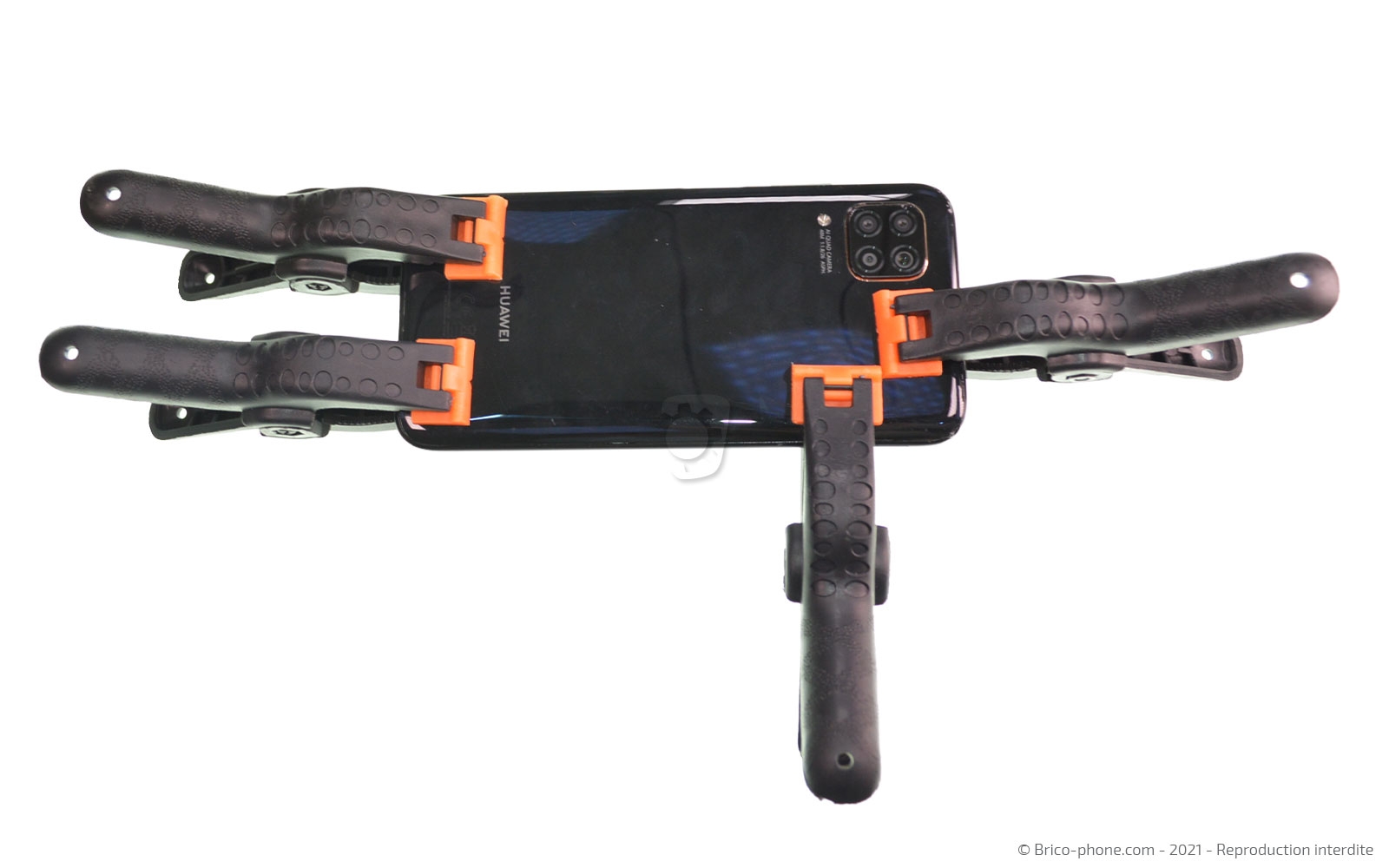

Posez la vitre arrière et laissez sous presse environ 1 heure.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
