Démontage complet sur Galaxy S20 FE

Vous pouvez connaître votre modèle avec le numéro IMEI de votre smartphone.

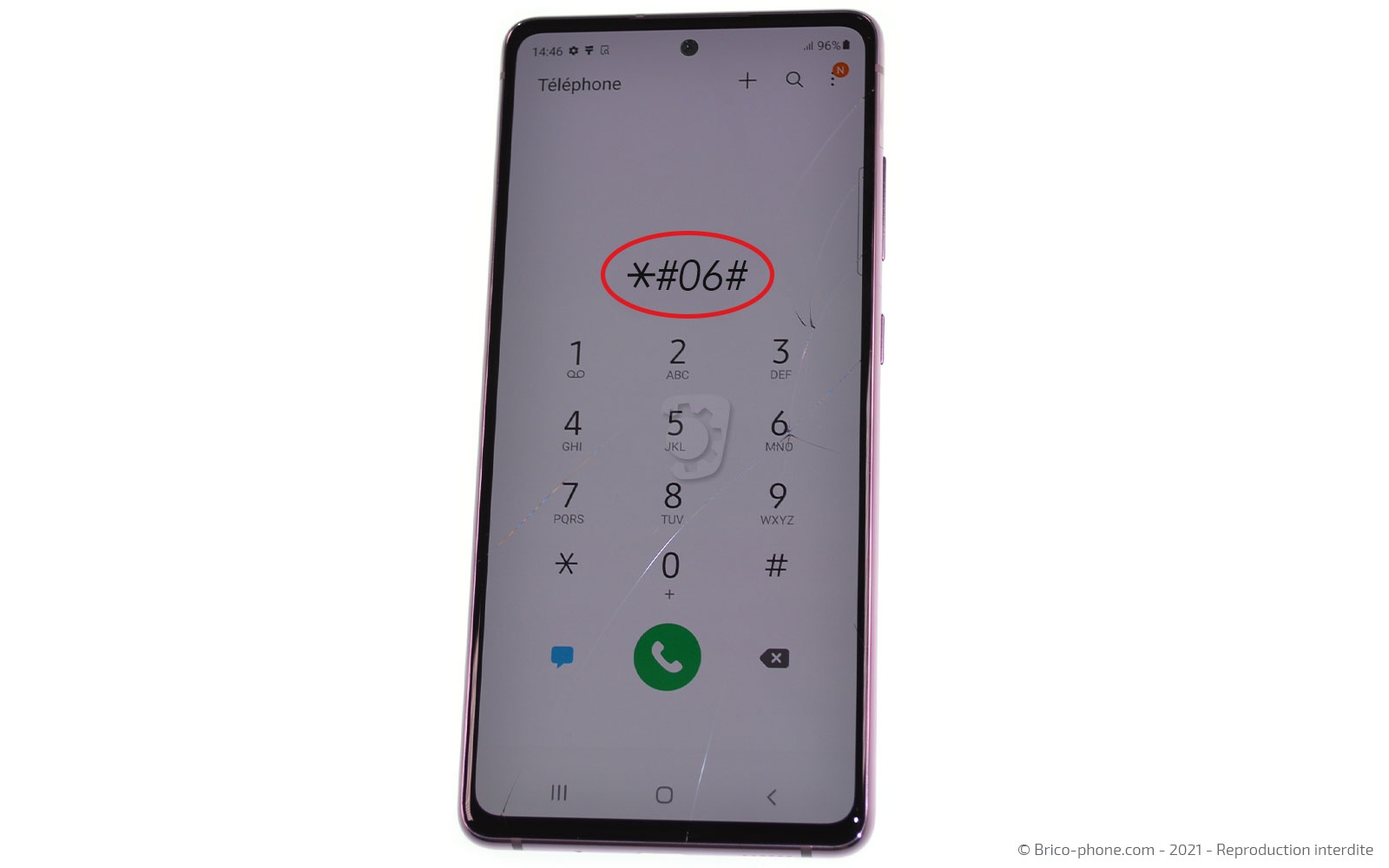

Vous le trouverez au dos de votre téléphone ou en tapant *#06# depuis votre téléphone.
Rentrez par la suite le numéro dans la rubrique dédiée de notre page d'accueil.

Sur les dernières générations de Samsung et si vous ne l'avez pas modifié dans les réglages, le bouton de mise en veille sert à "bixby" .

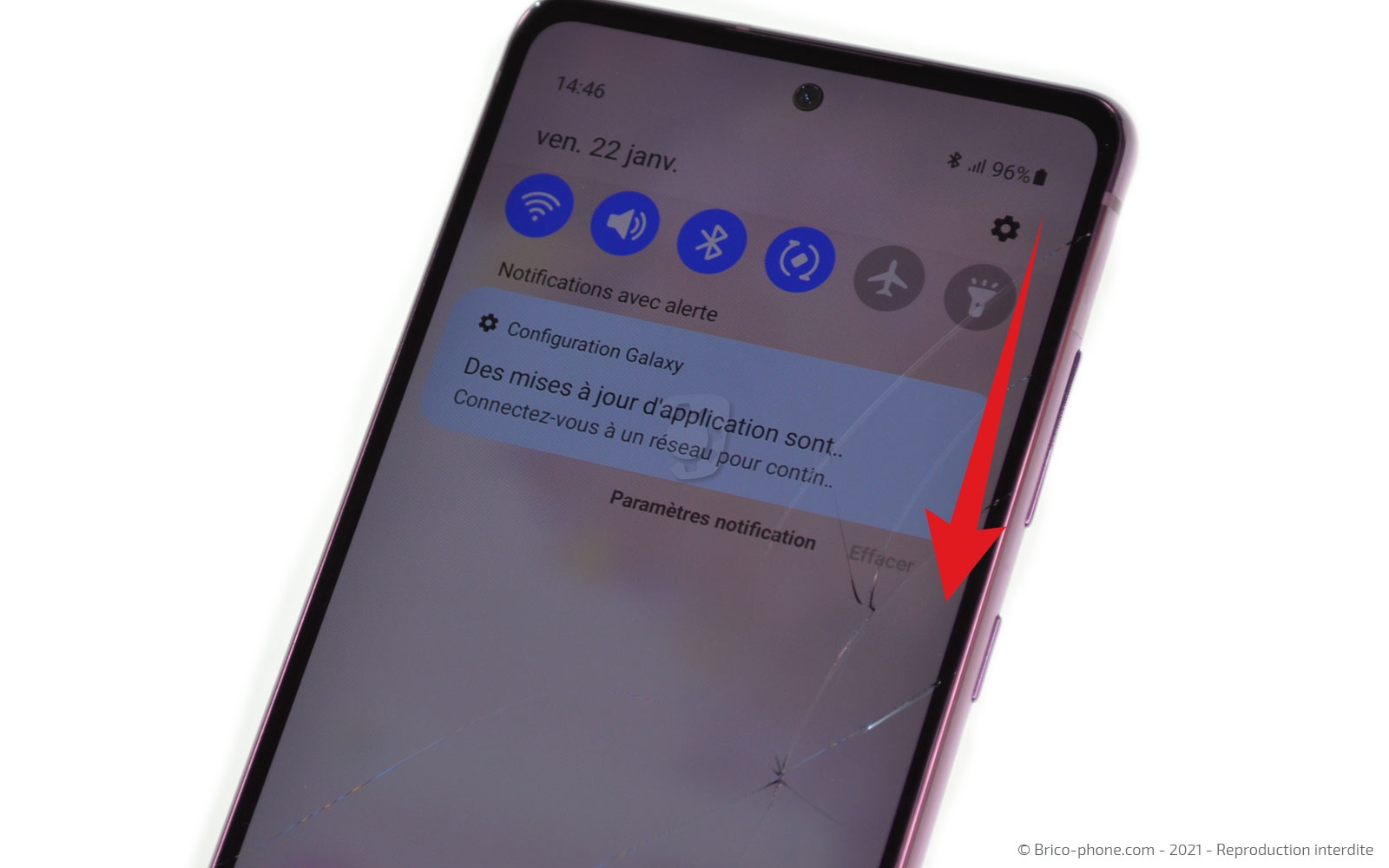

Dans ce cas, descendez le menu du haut, puis appuyez sur le logo éteindre, pour couper l'alimentation de votre mobile.

Autrement pressez le bouton Power pour éteindre votre appareil.

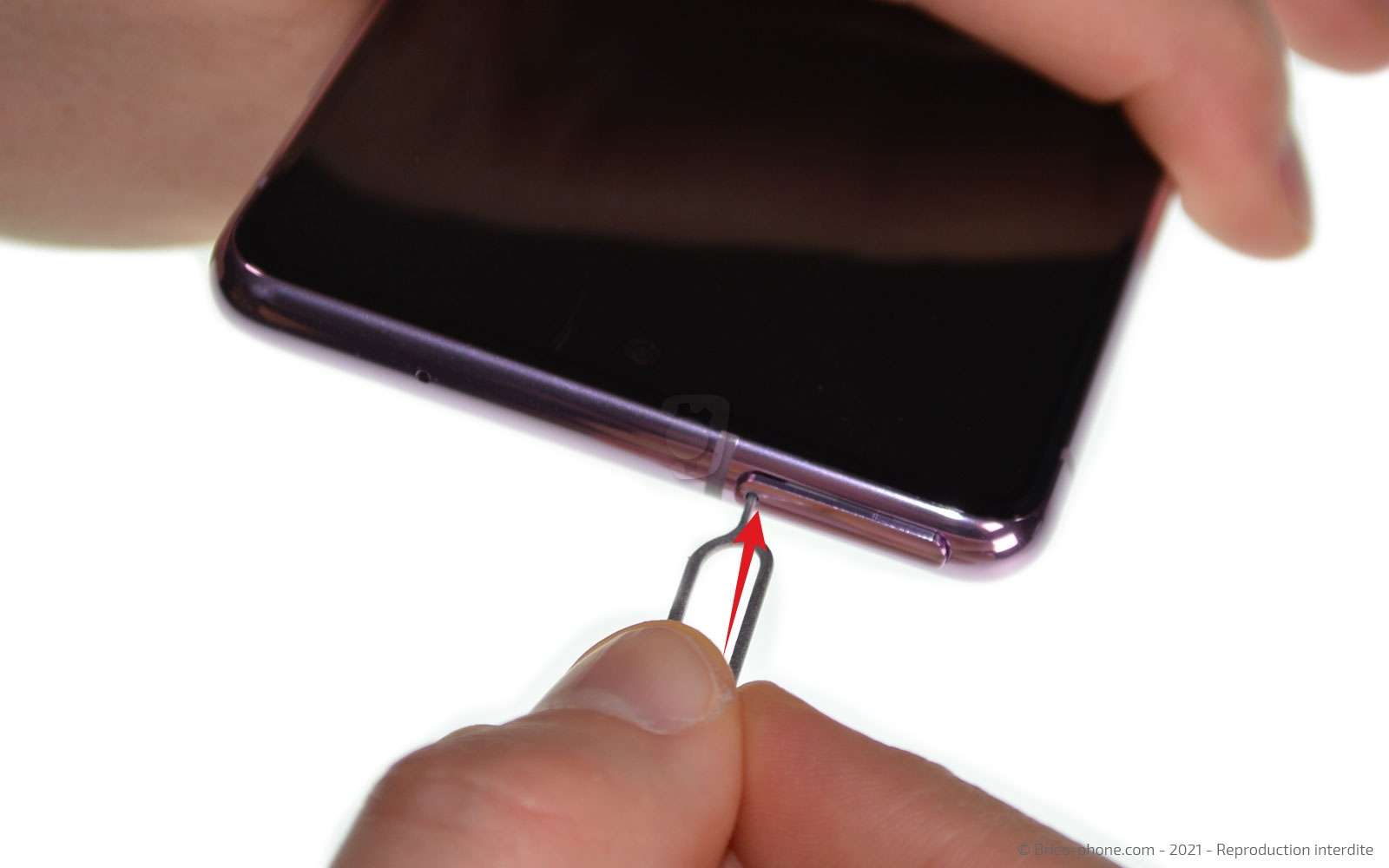

Vous pouvez éjecter le tiroir sim avec l'outil disponible dans notre kit outils.

Pour ouvrir ce téléphone, vous devez ramollir le sticker qui maintient la vitre arrière au châssis.

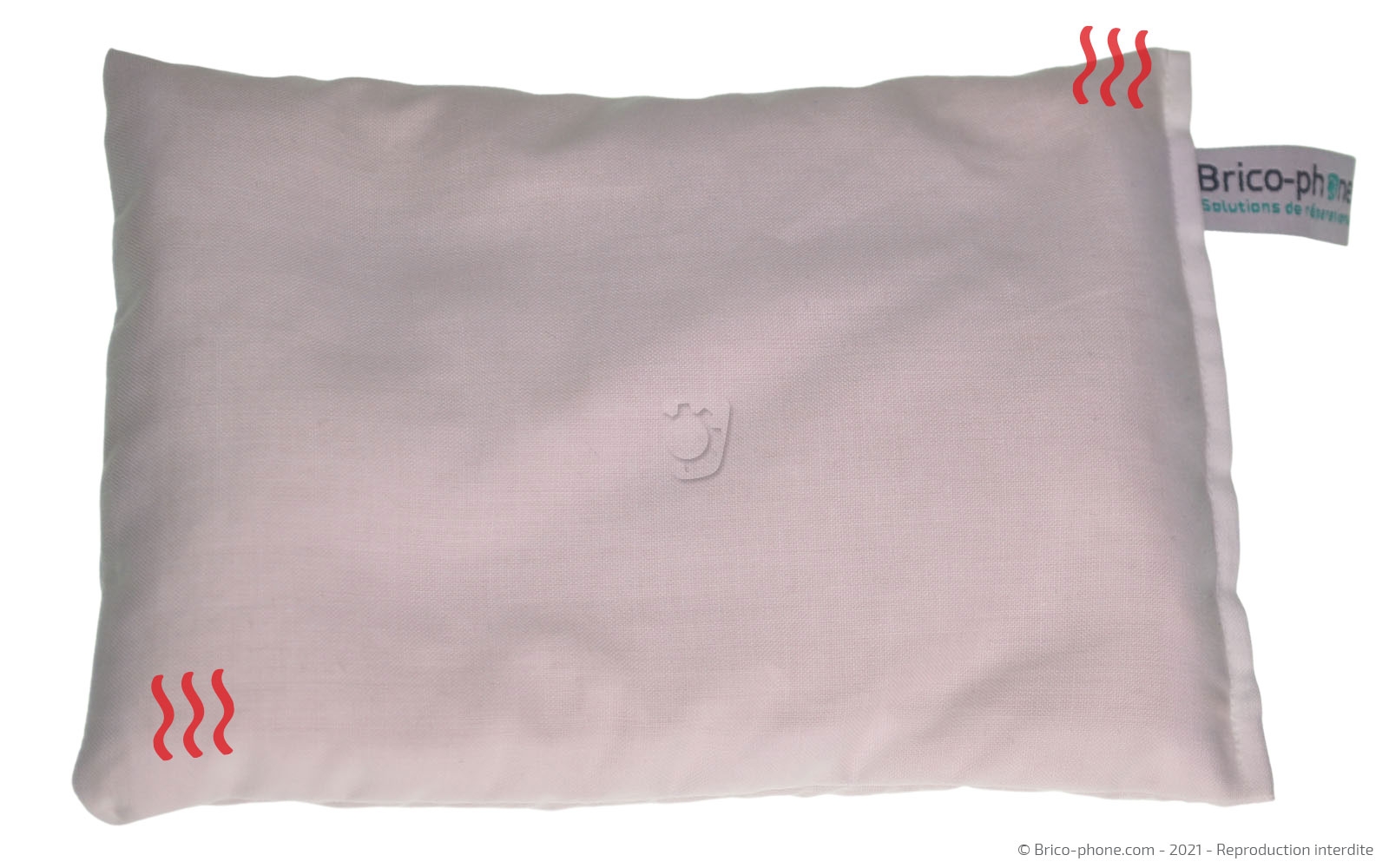

Mettez le coussin chauffant au micro-onde pendant 2 minutes afin de pouvoir le poser sur la face arrière pendant 40 secondes.

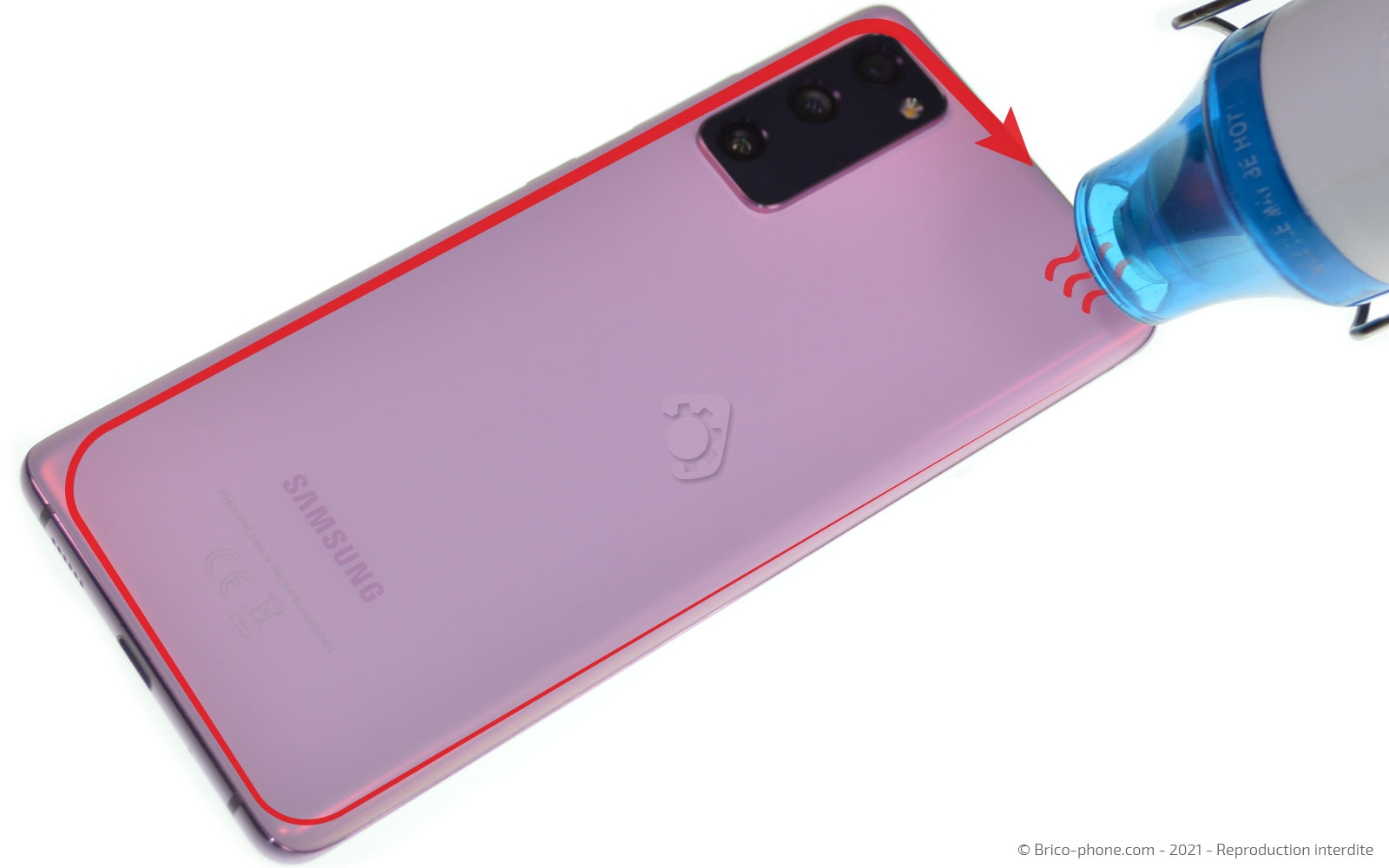

Sinon vous pouvez utiliser votre sèche-cheveux ou un décapeur thermique pour chauffer le pourtour du téléphone pendant 30 secondes.

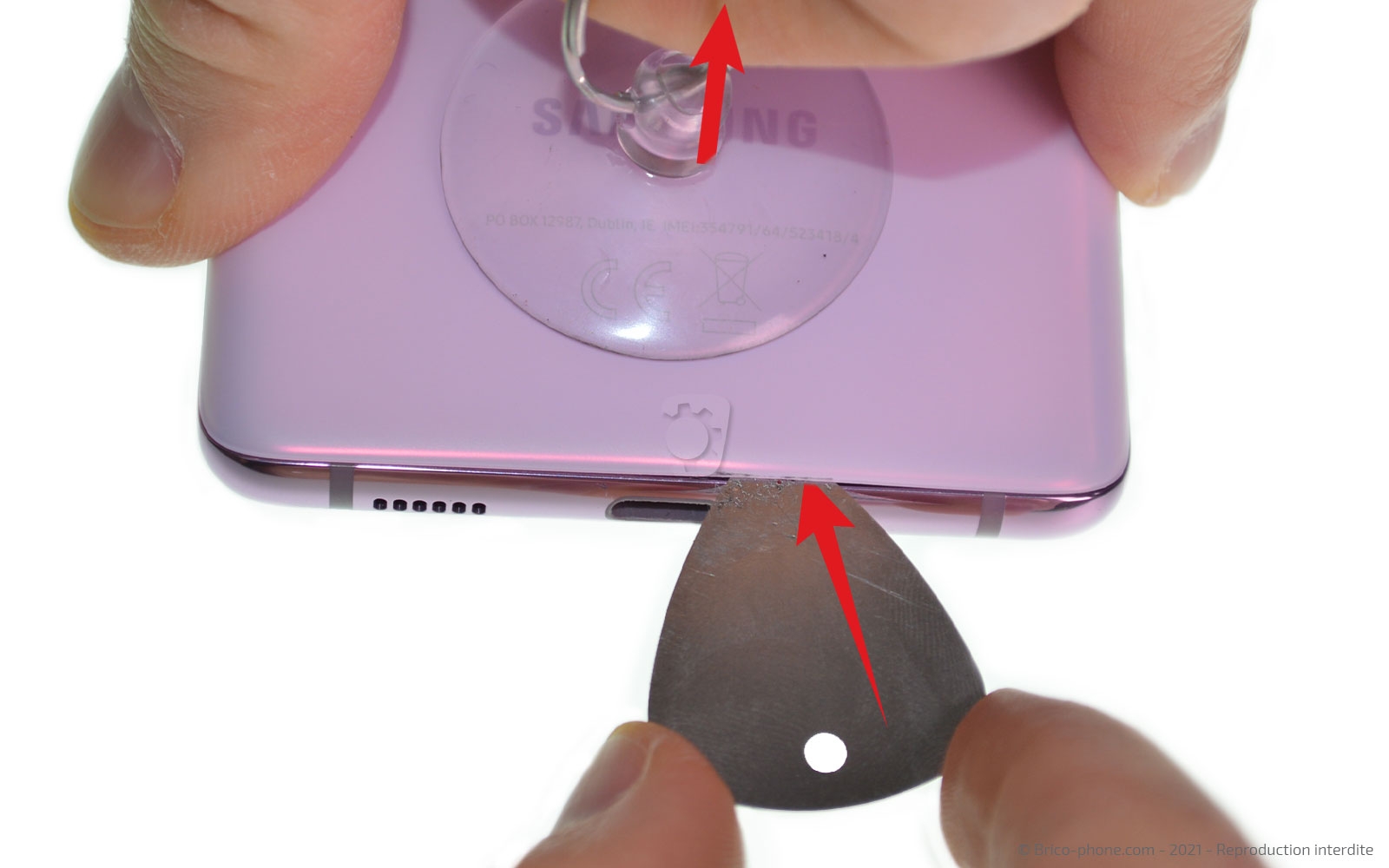

Ensuite, positionnez la ventouse sur le bas de la vitre de façon à tirer sur son anneau pour insérer le médiator en métal troué entre la vitre et le châssis et de fait créer un jour.

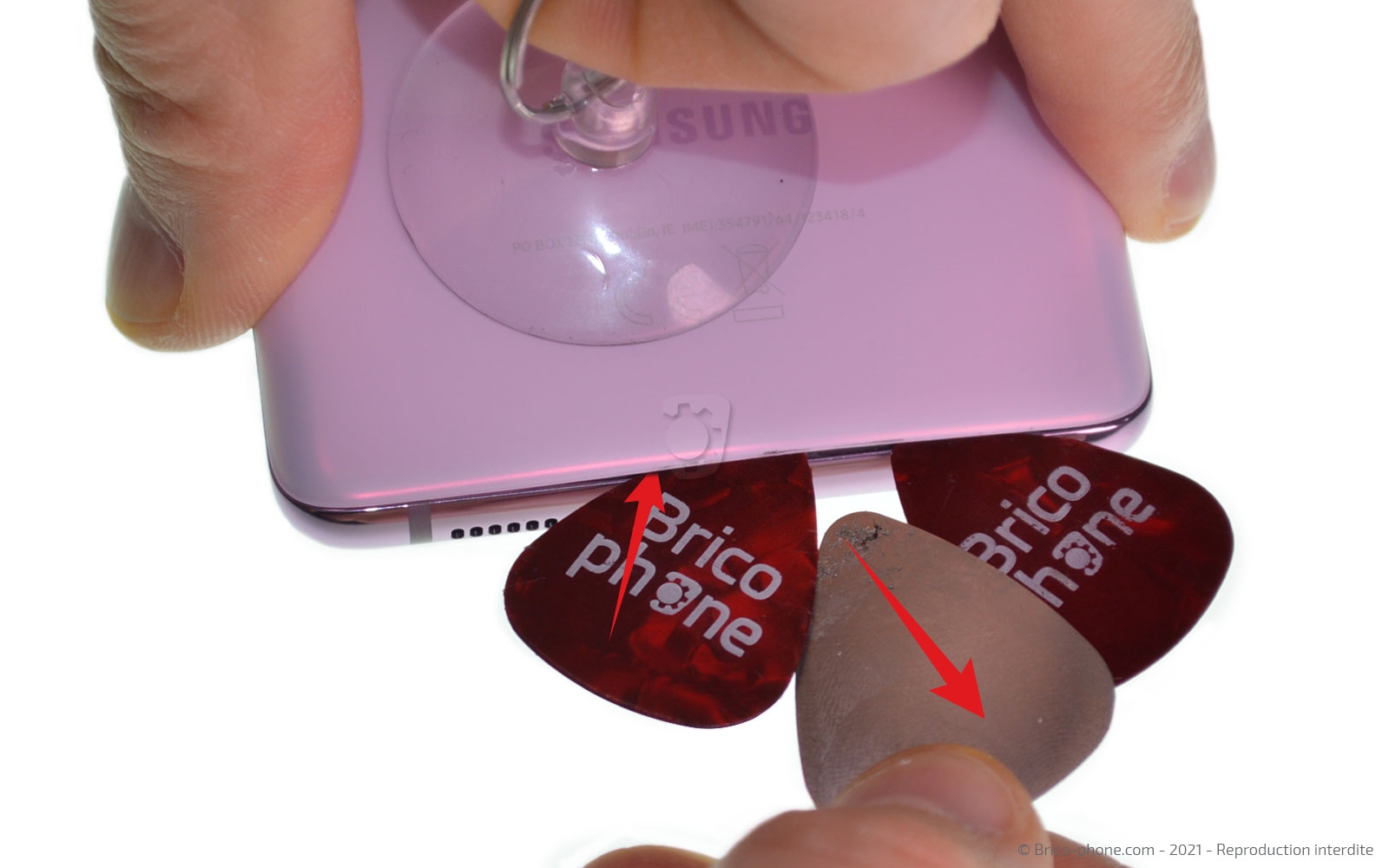

Insérez les 2 médiators en plastique rouge puis retirez celui en métal.

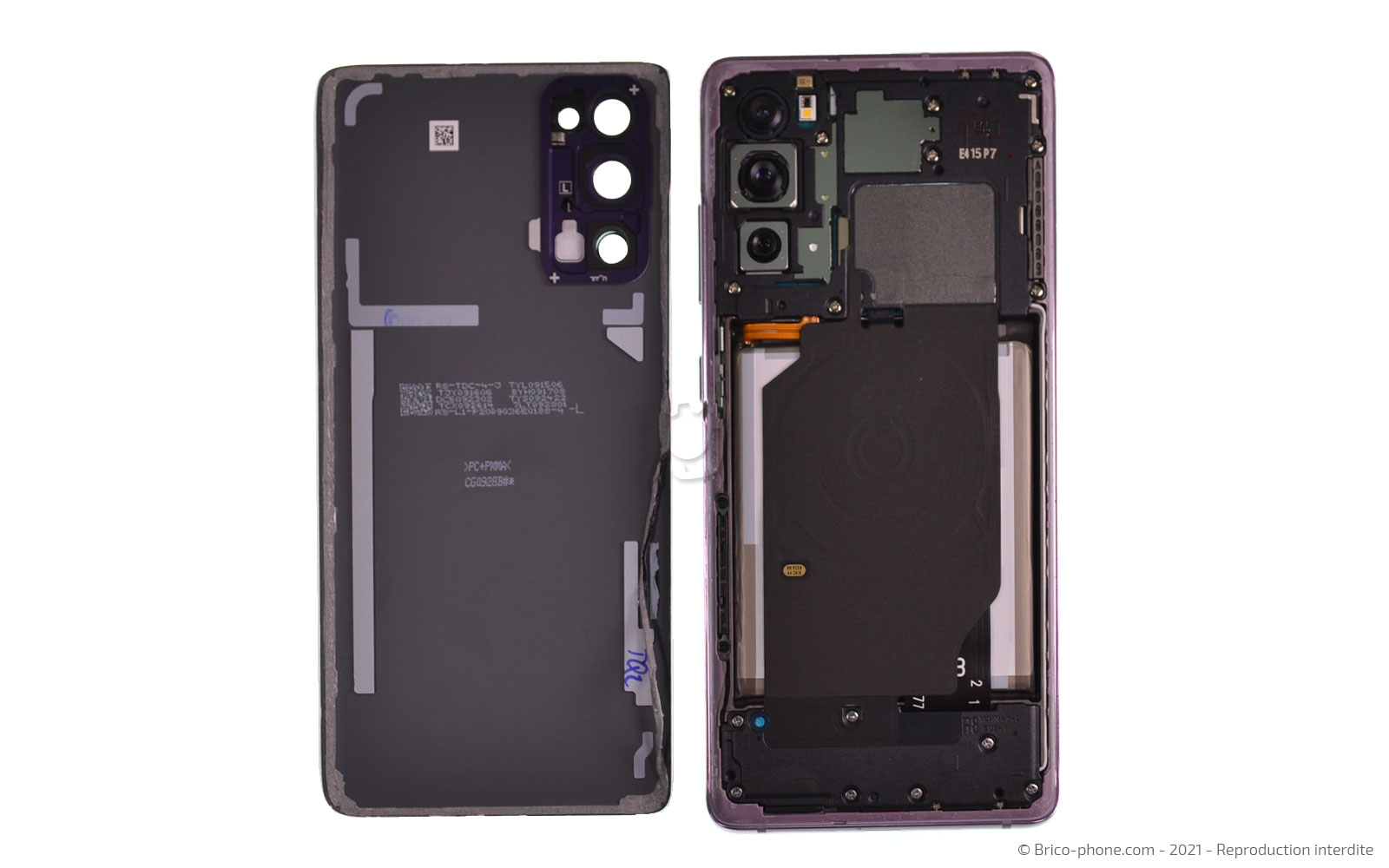

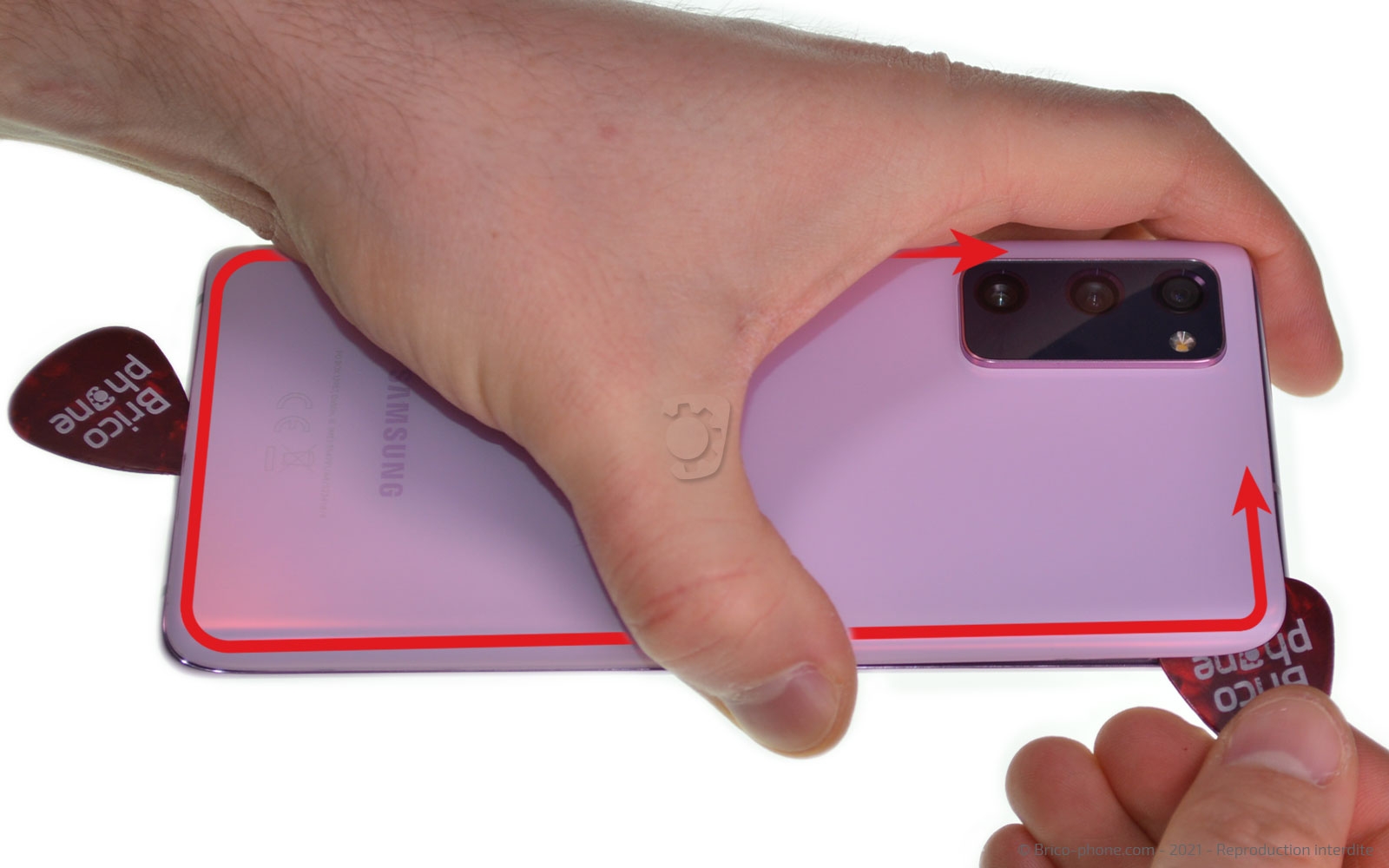

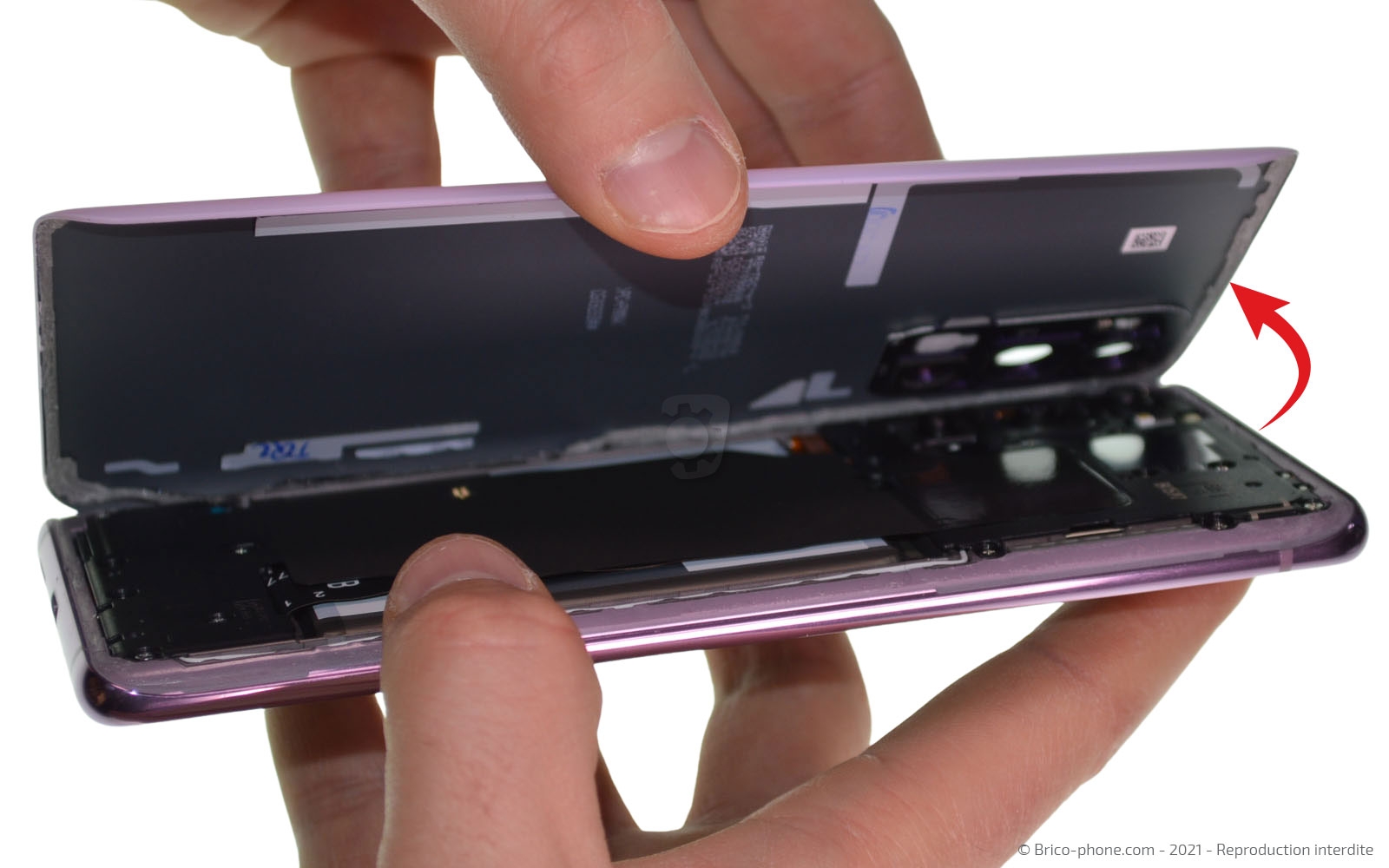

Faites le tour du téléphone afin de séparer la vitre arrière du châssis.

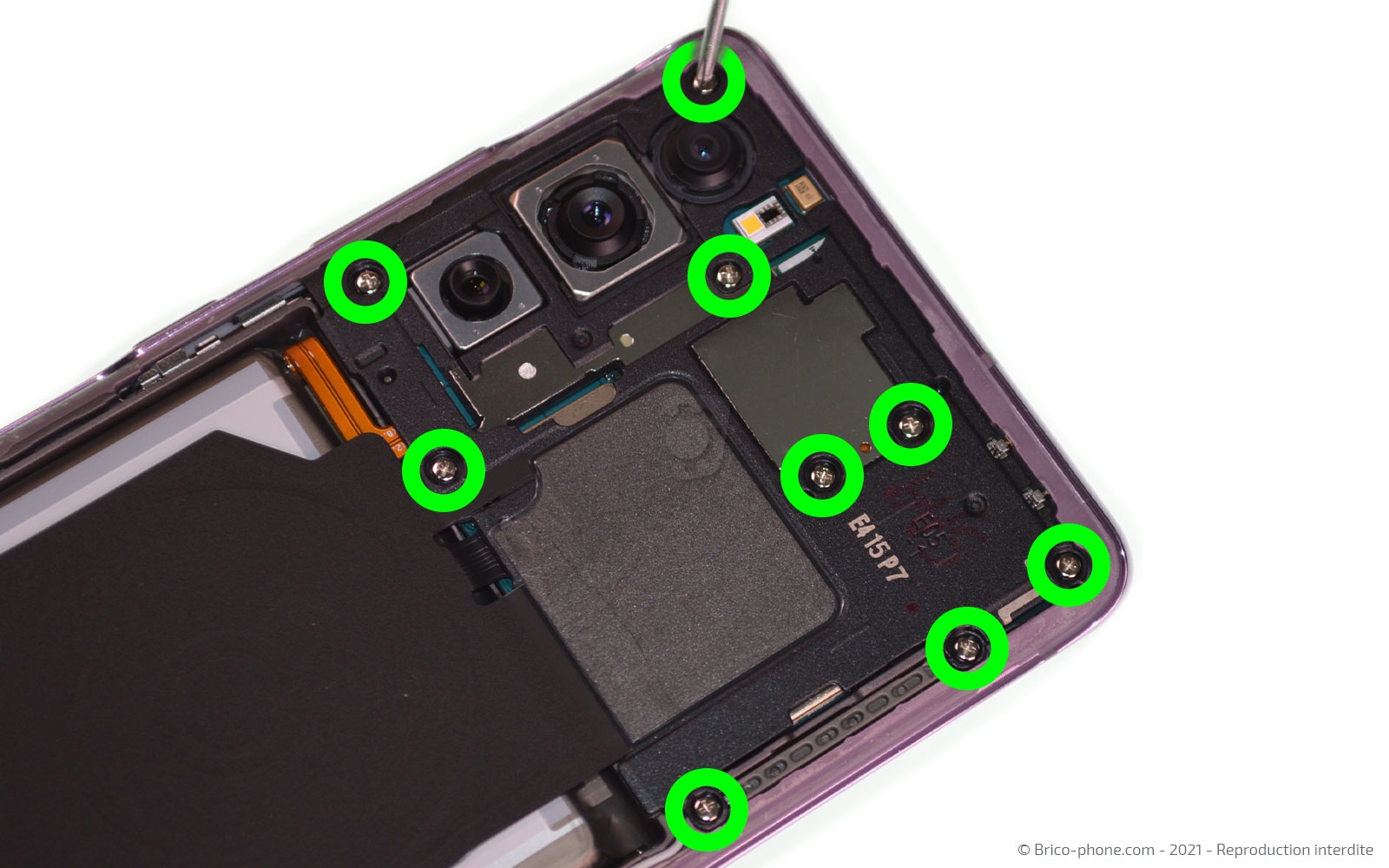

Dévissez les 9 vis cruciforme du module d'antenne, puis chauffez légèrement le bas de la nappe NFC pour la décoller du haut-parleur externe.

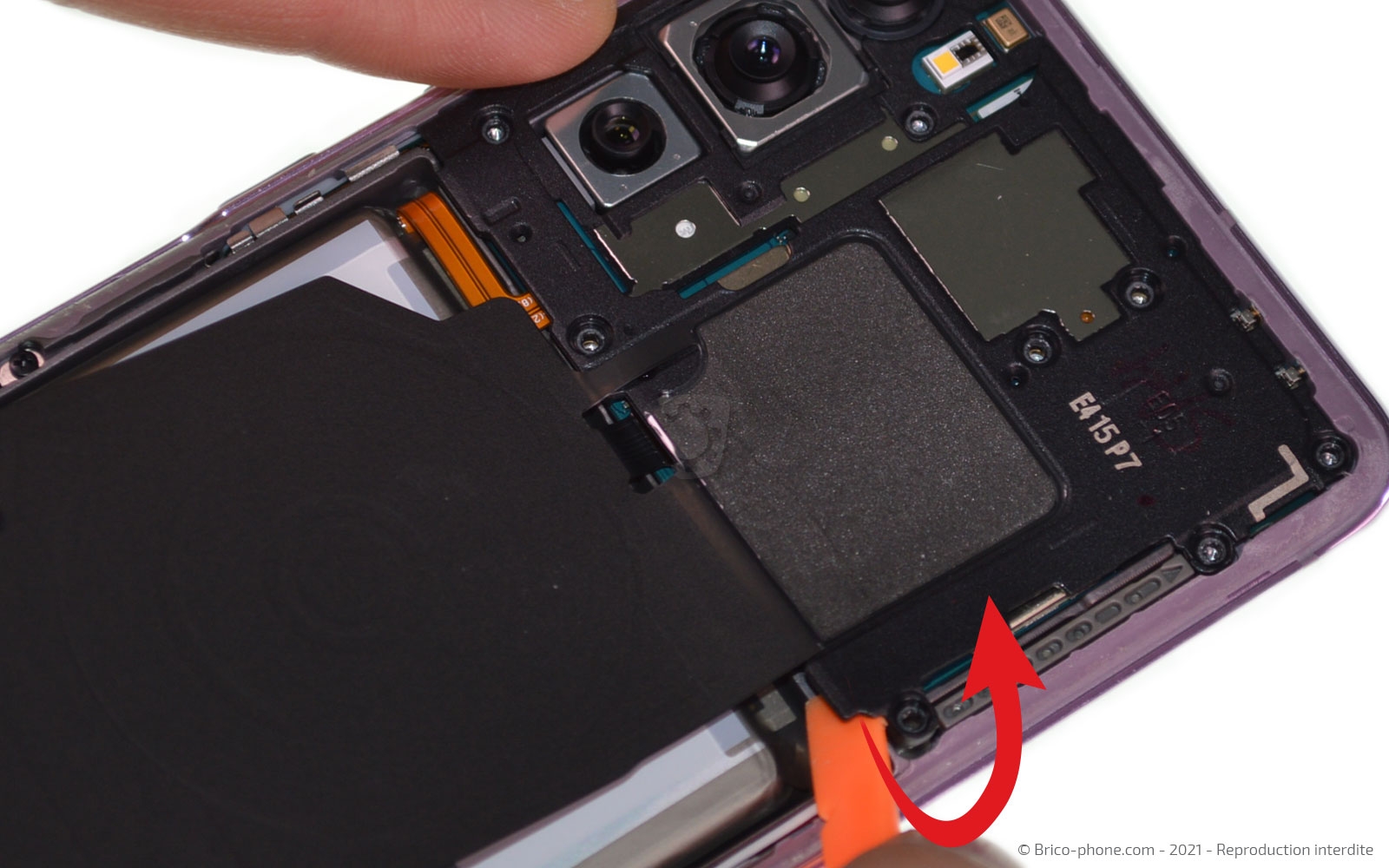

Avec le levier en nylon, soulevez le cache noir à 90°, puis déconnectez la nappe NFC avant de la retirer.

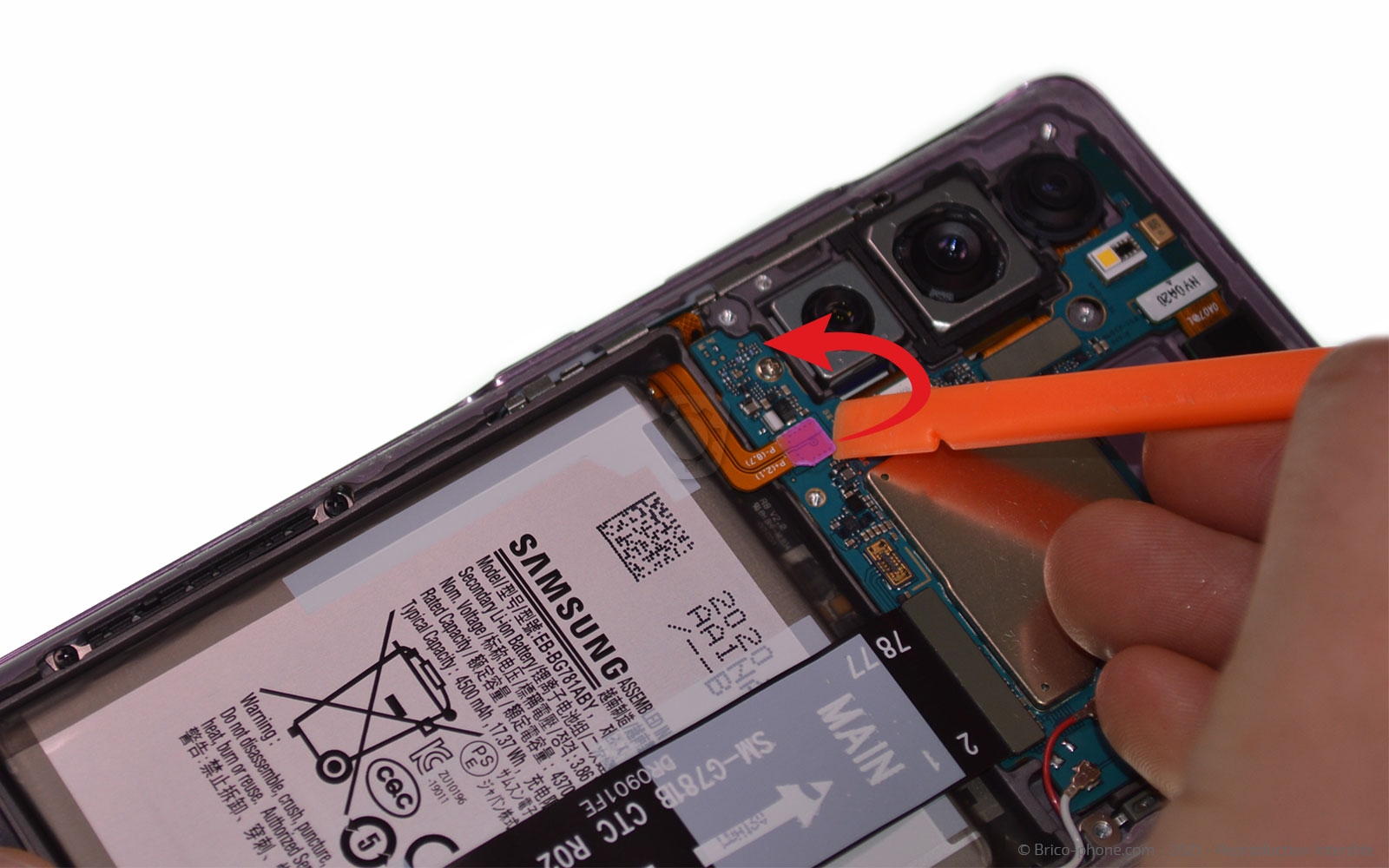

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

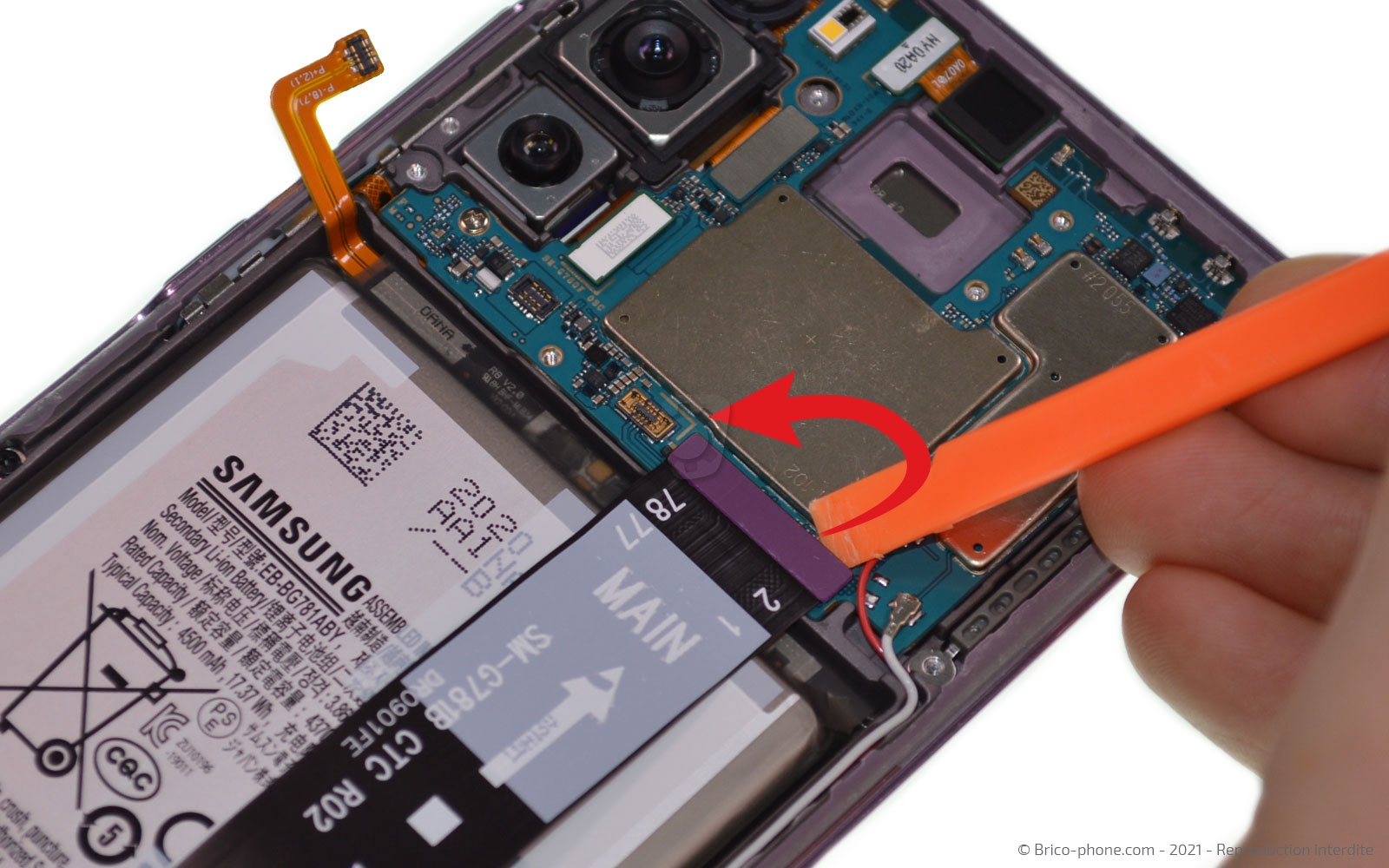

Déconnectez la nappe d'interconnexion de la carte-mère puis placez la carte fine transparente sur la droite de la batterie pour faire couler le liquide iRemover le long de la carte.

Faites de même sur le bas de la batterie.

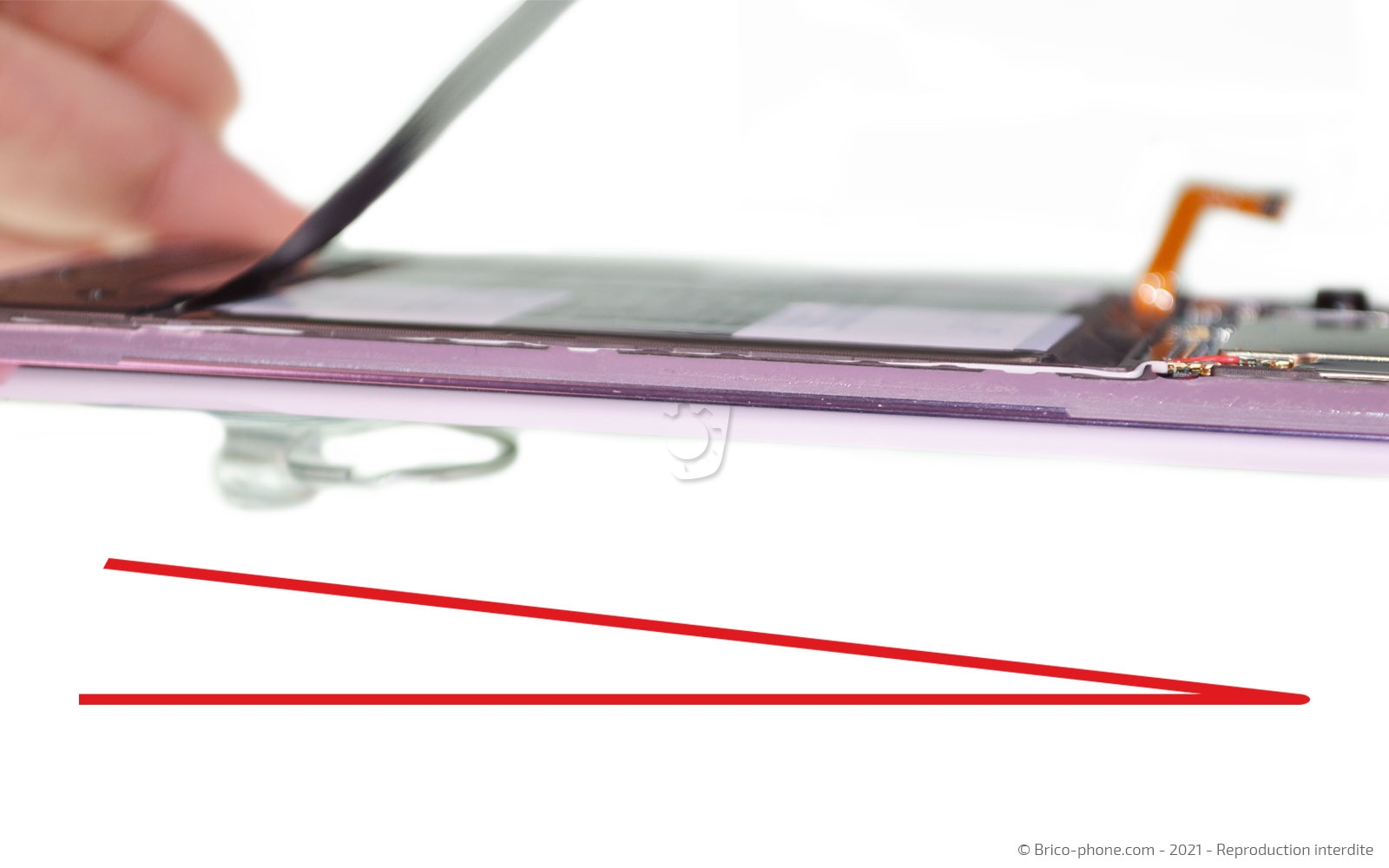

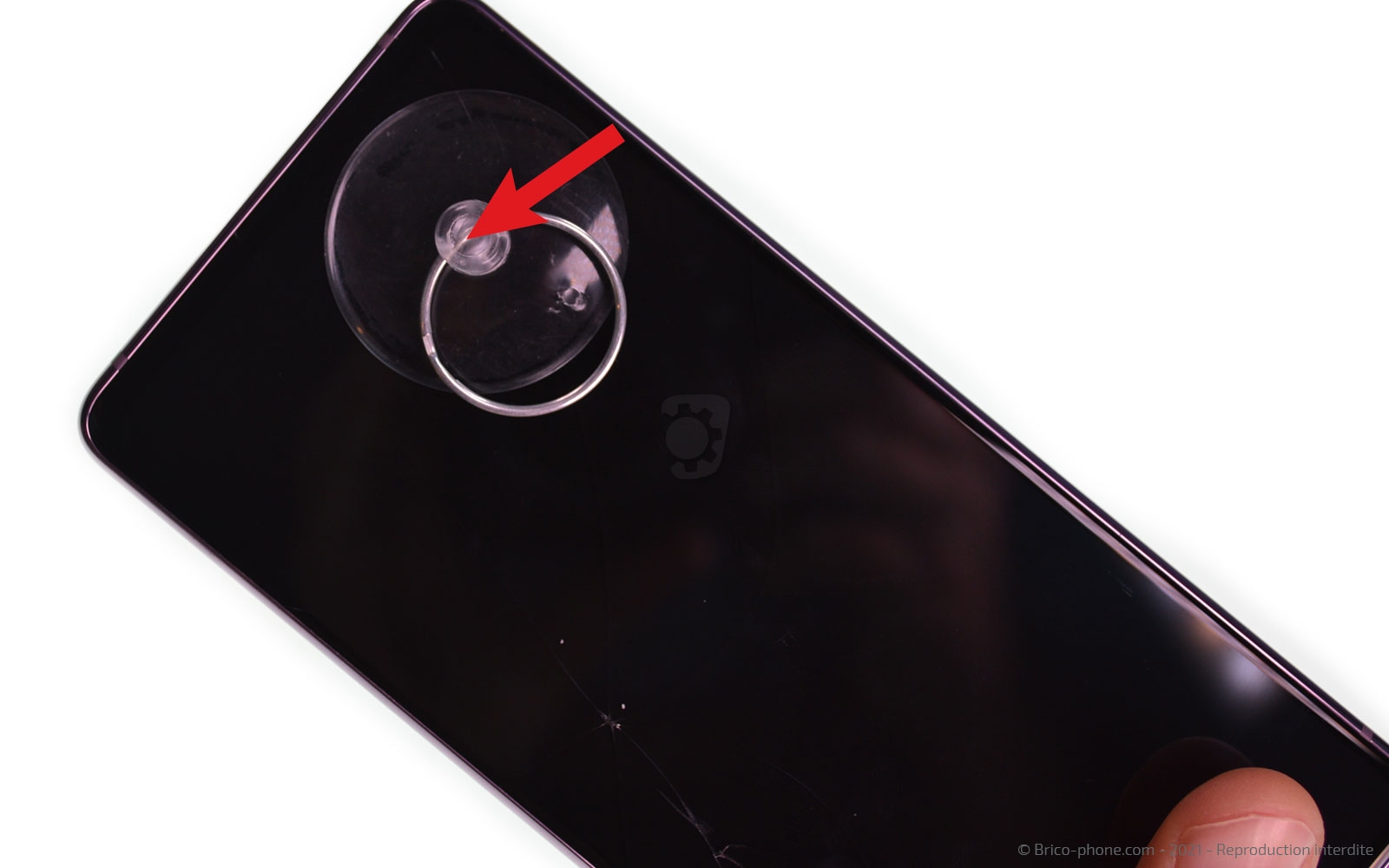

Placez la ventouse en bas à droite de l'écran, puis laissez agir le liquide pendant 30 à 40 minutes.

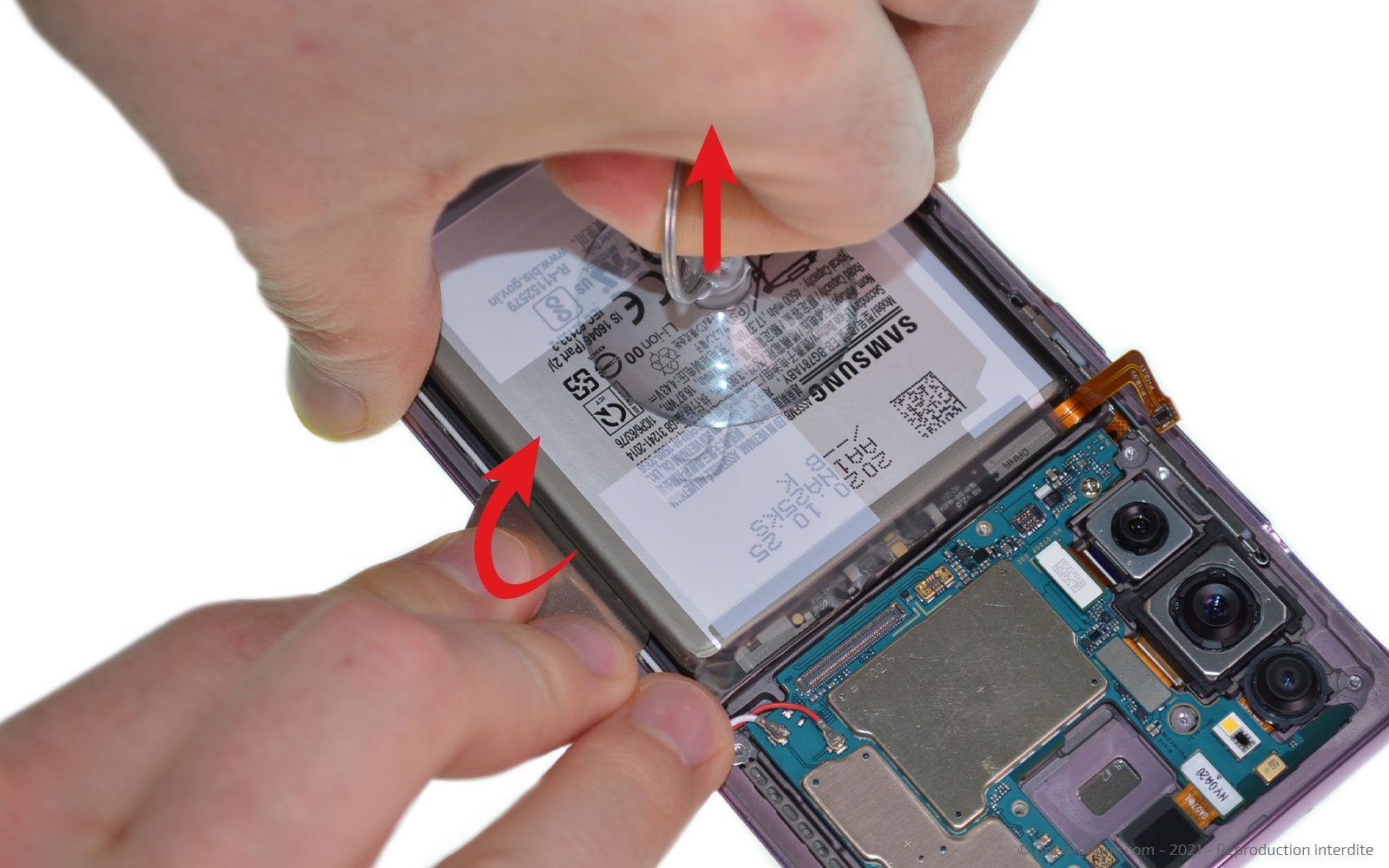

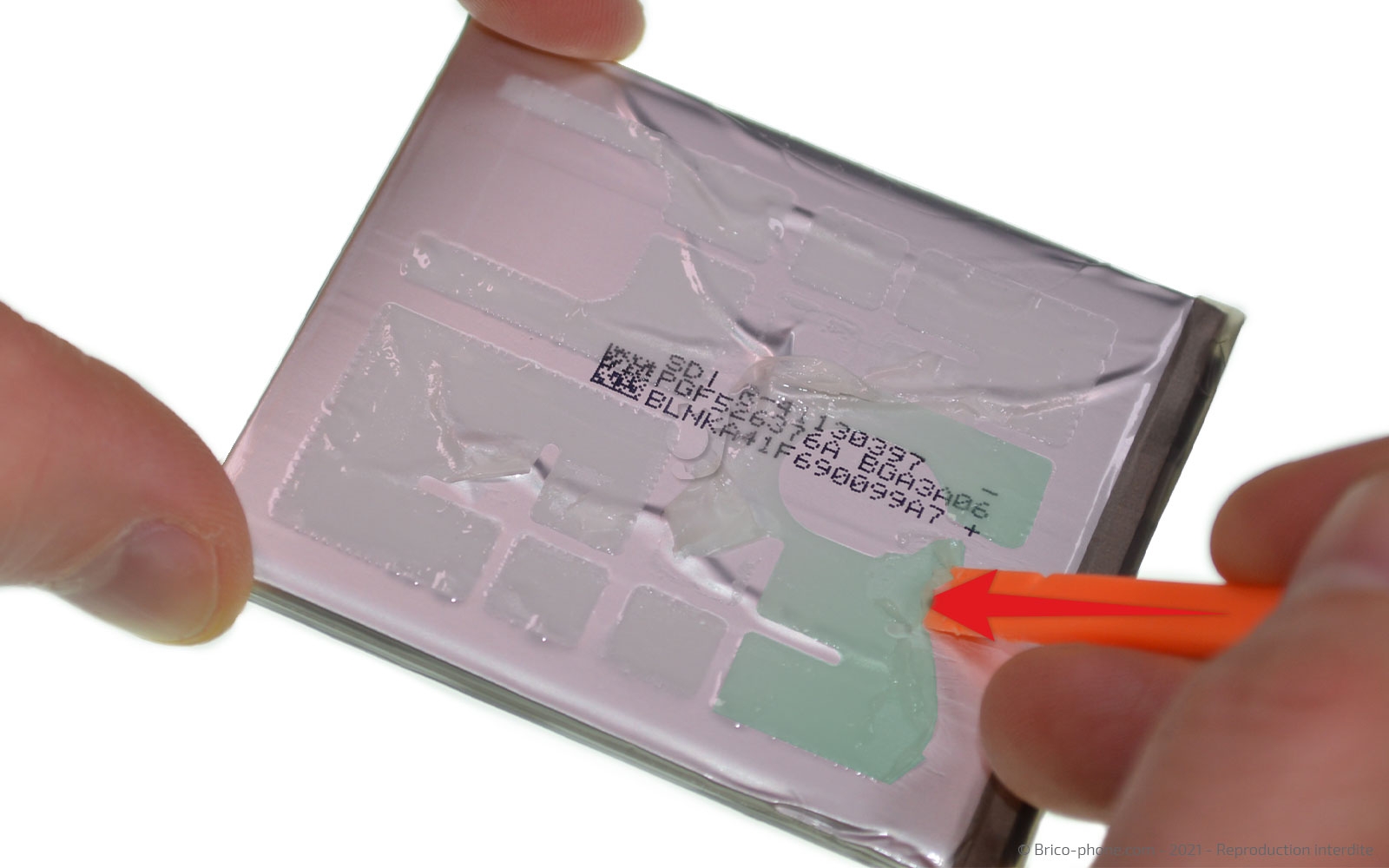

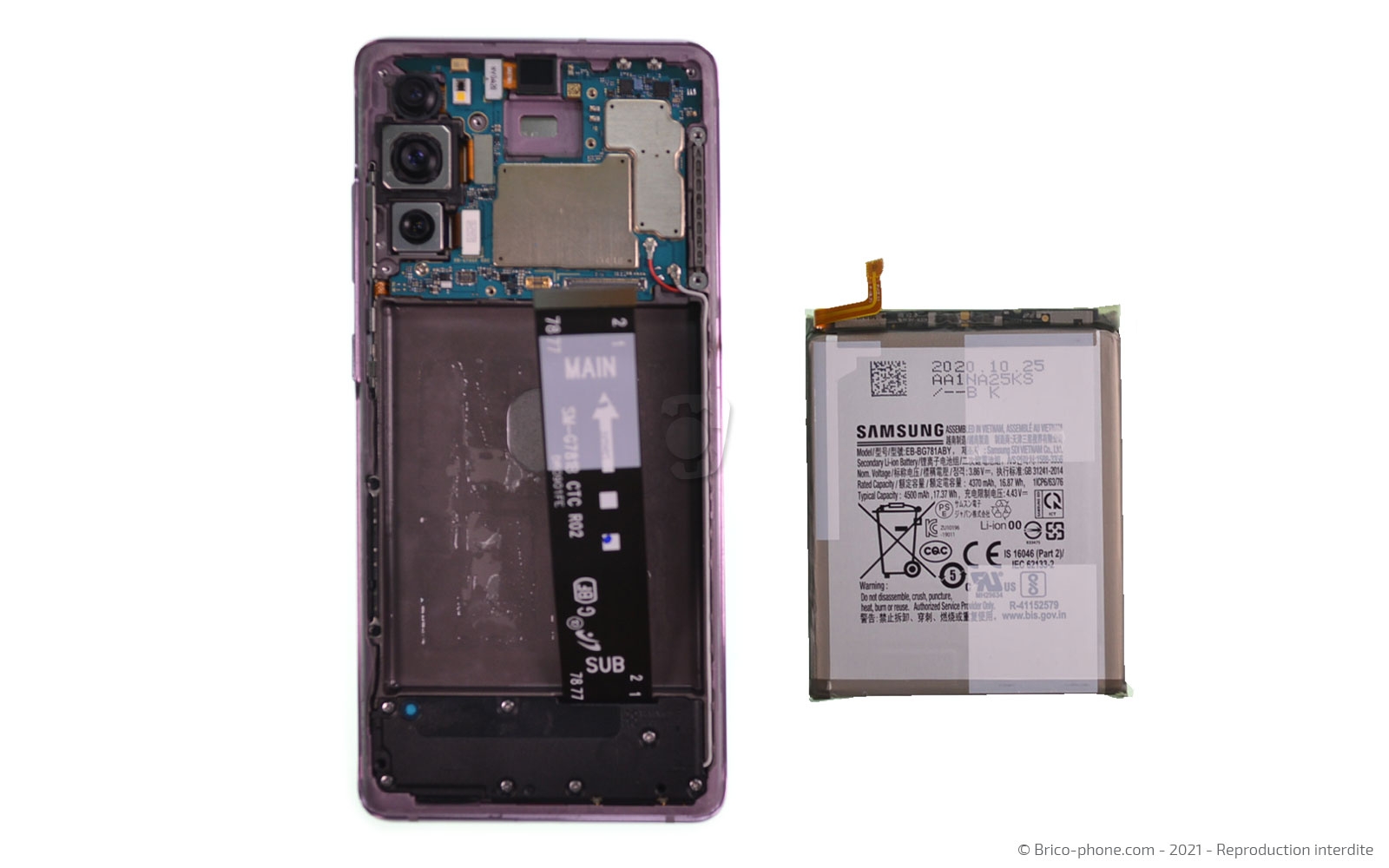

Installez la ventouse sur la batterie, puis tout en essayant de la soulever faites levier avec le médiator sur la droite de celle-ci afin de l'extraire du châssis.

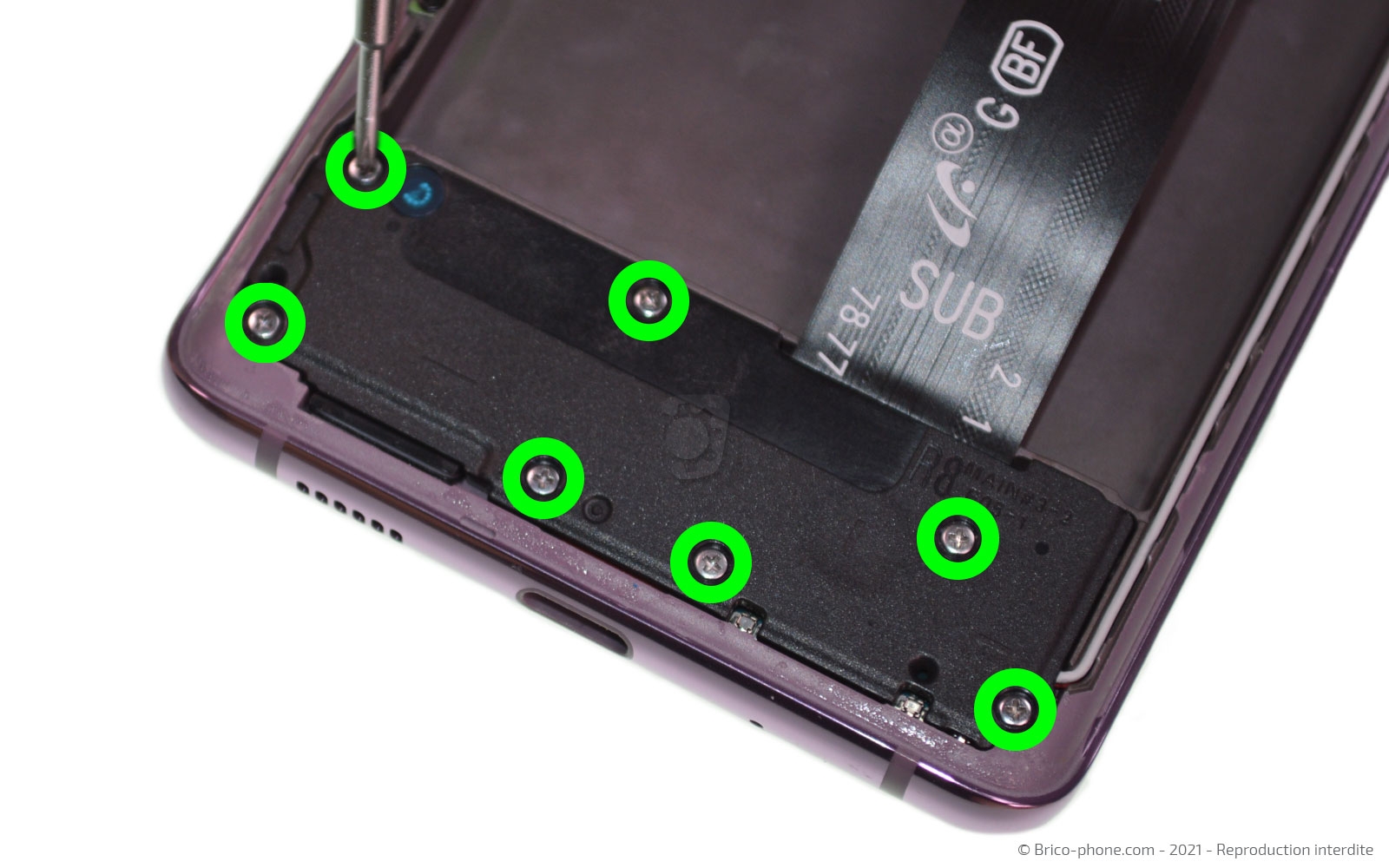

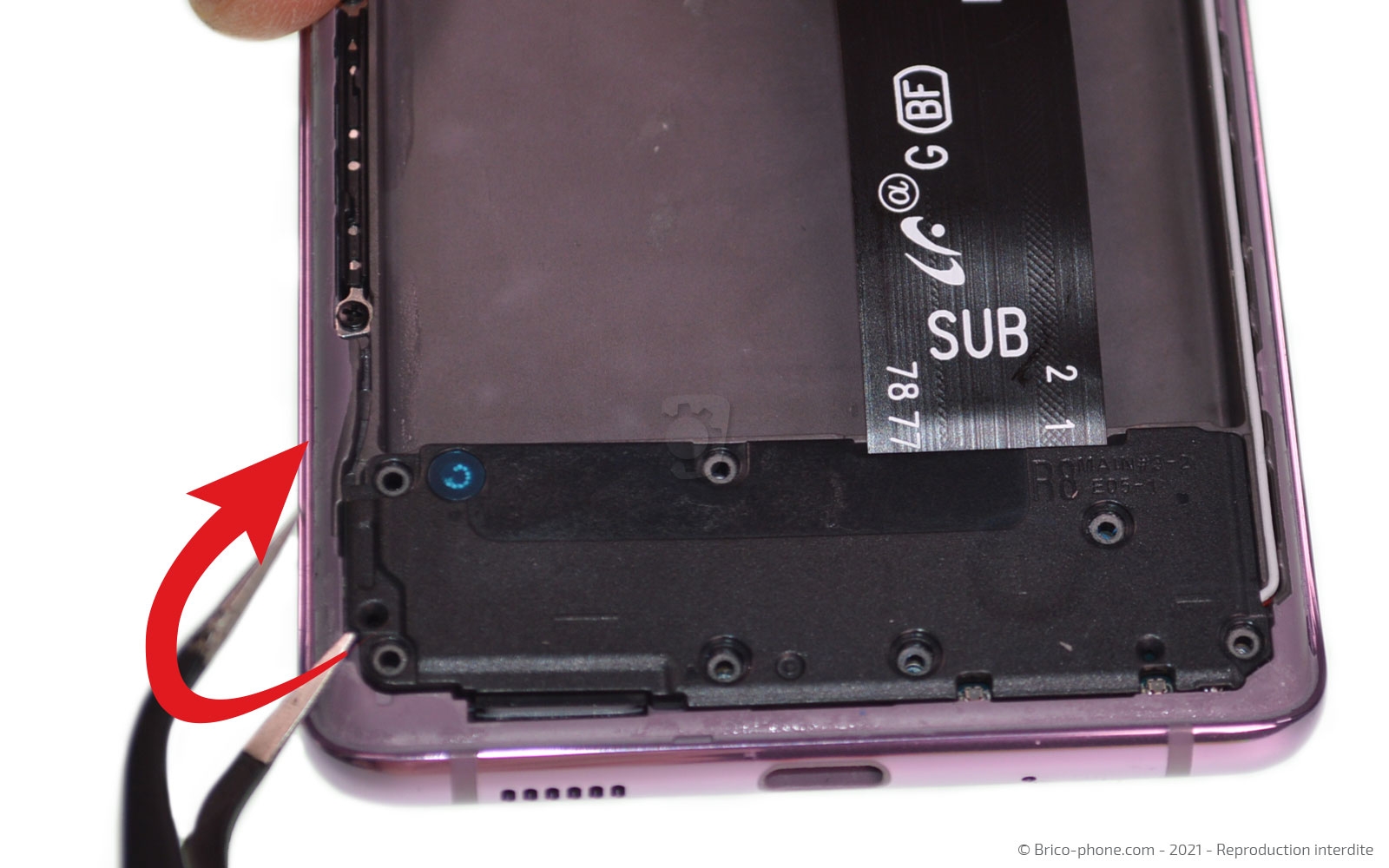

Dévissez les 7 vis cruciforme du haut-parleur externe, puis retirez-le avec la pincette.

Déconnectez la nappe d'interconnexion à l'aide du spudger.

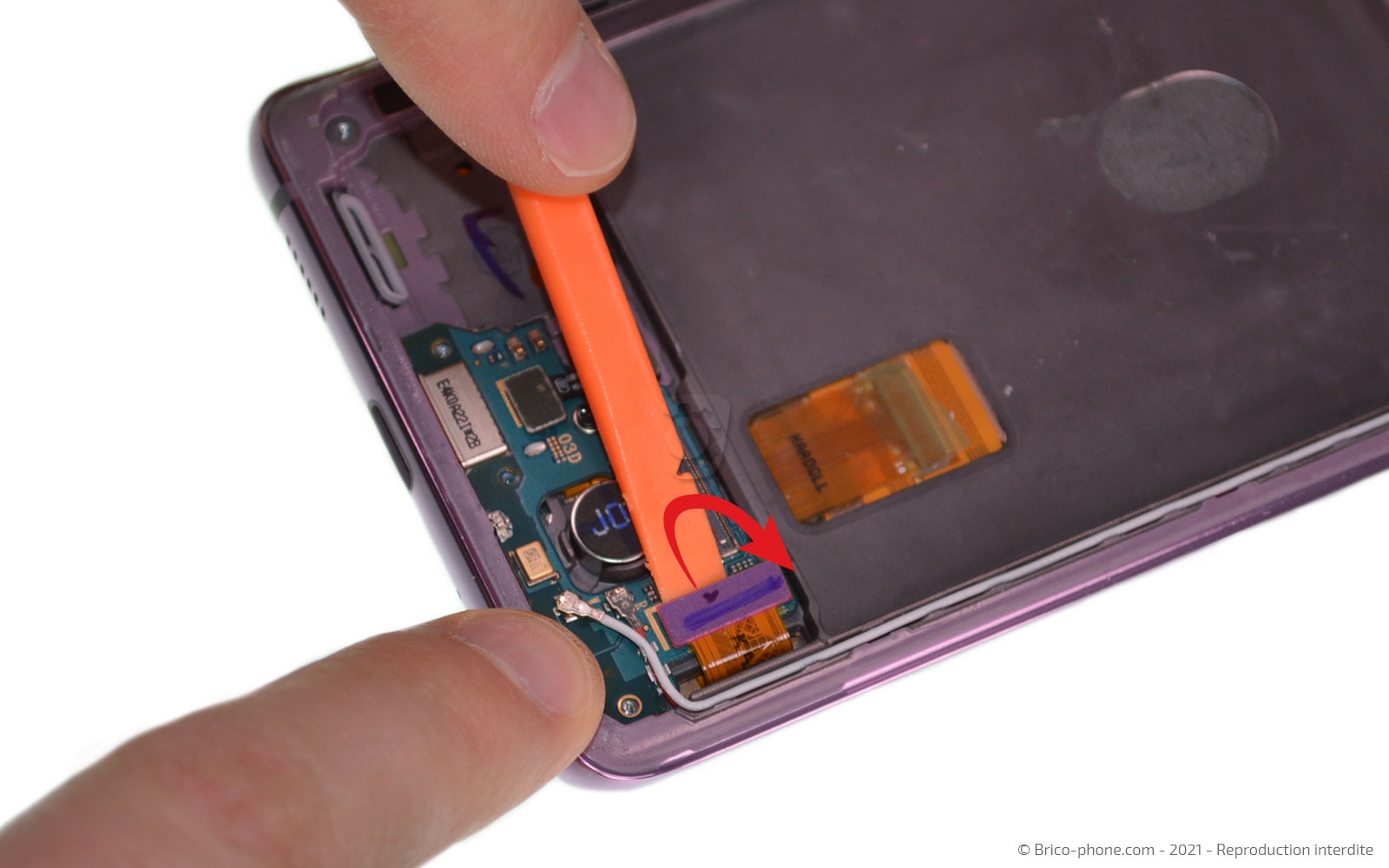

Toujours avec le levier orange, déconnectez la nappe de l'écran puis celle du lecteur d'empreintes.

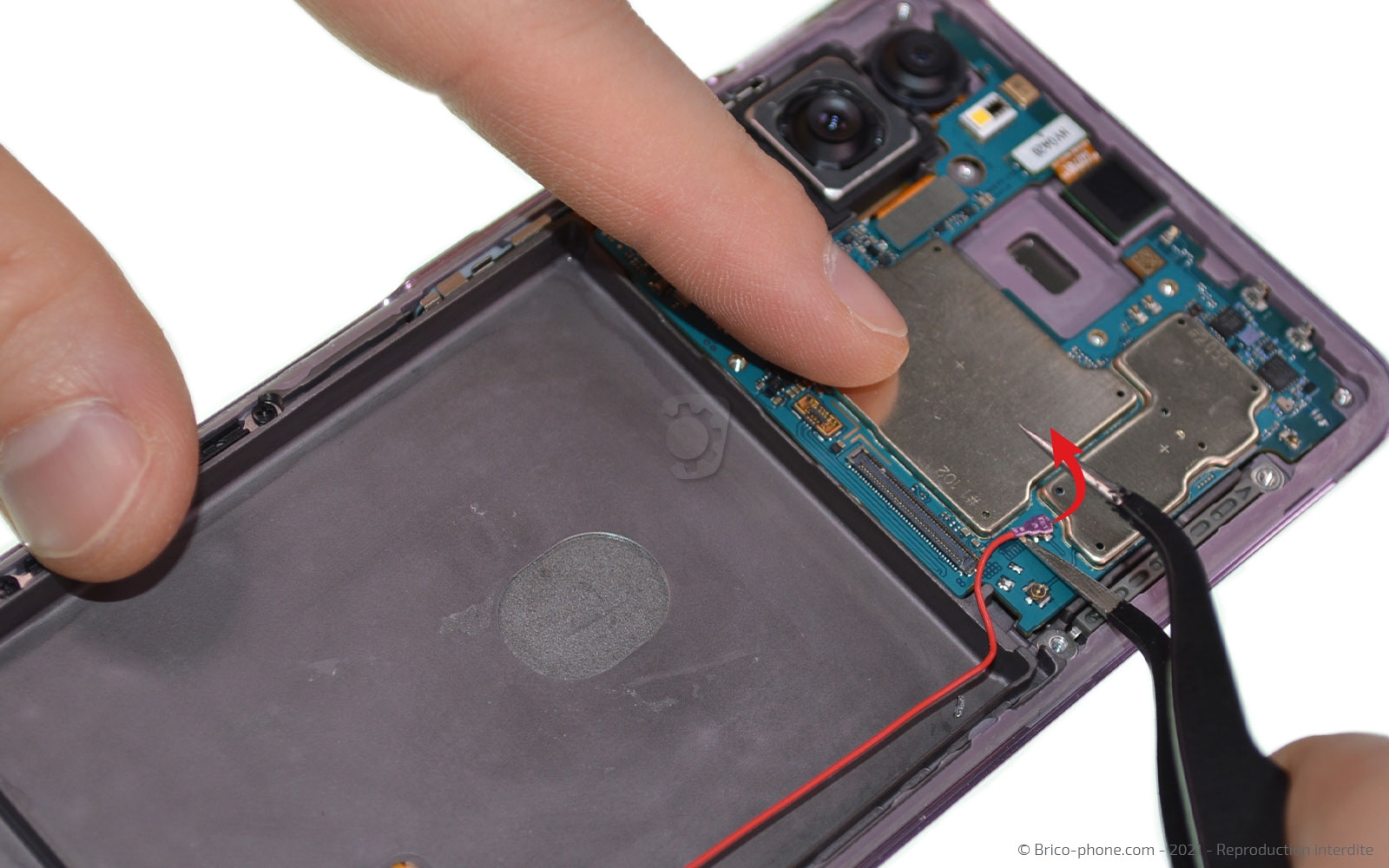

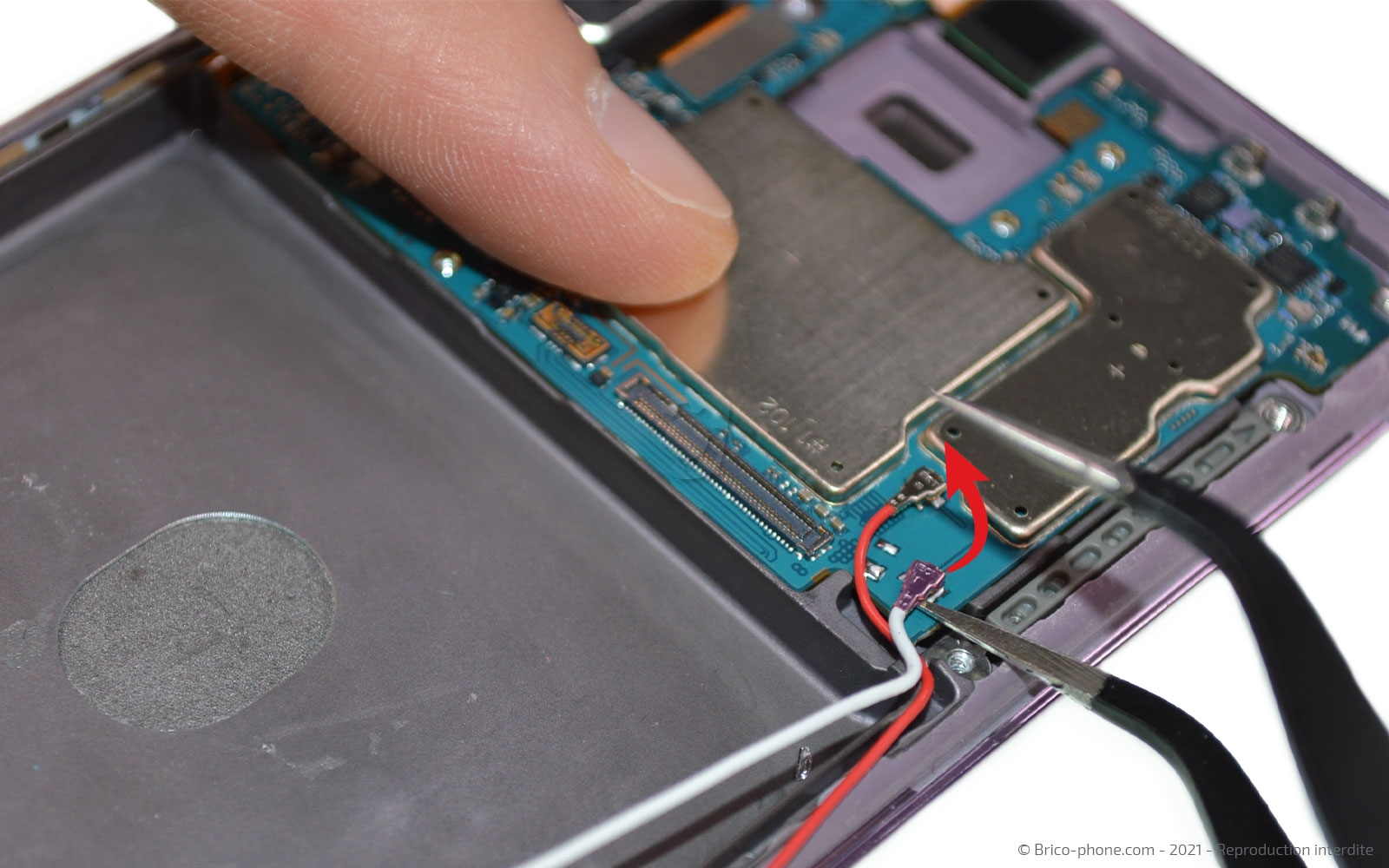

Avec la pincette, débranchez le câble coaxial blanc, puis le rouge.

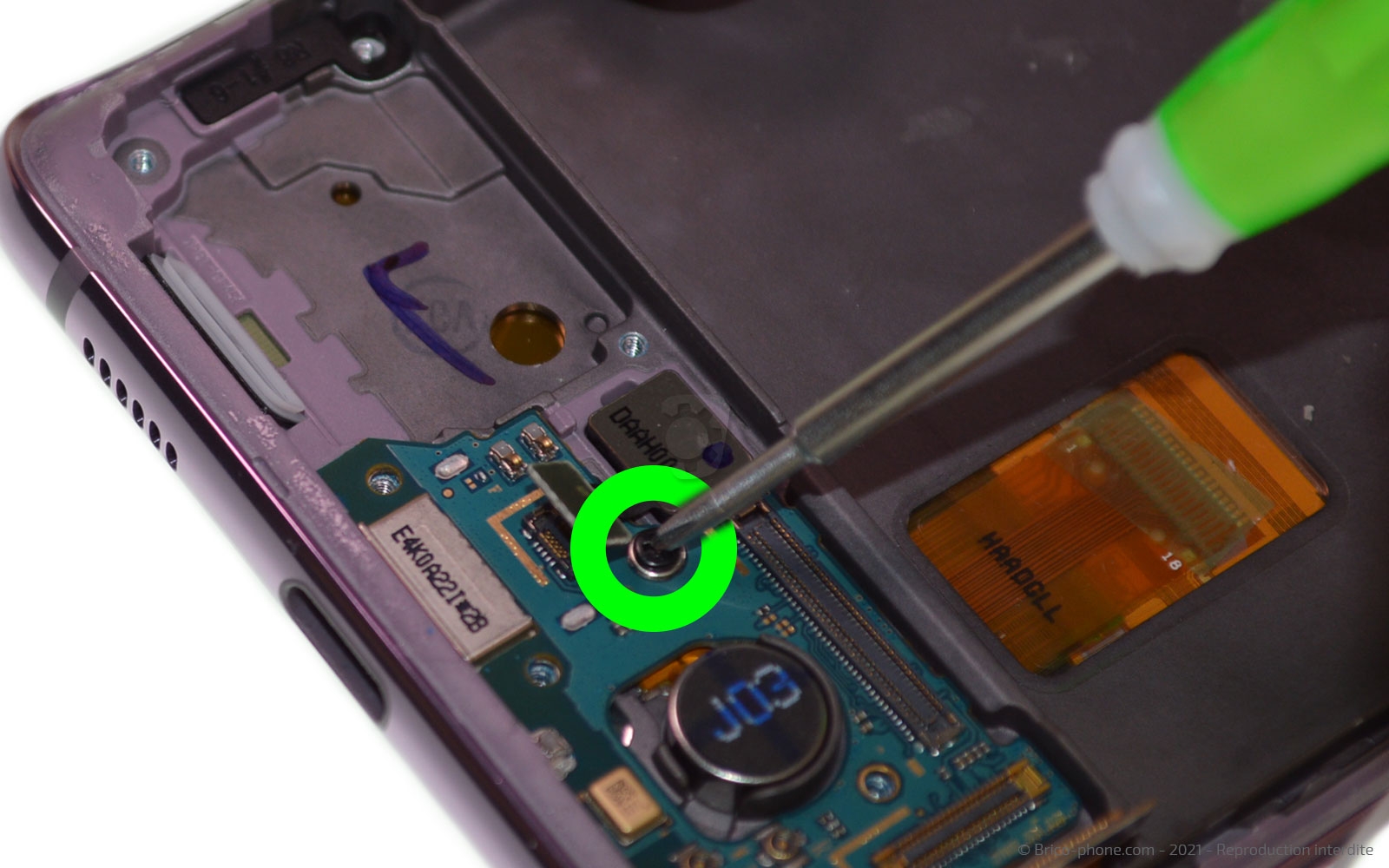

Retirez la vis cruciforme du dock avant de le soulever avec le levier et l'extraire.

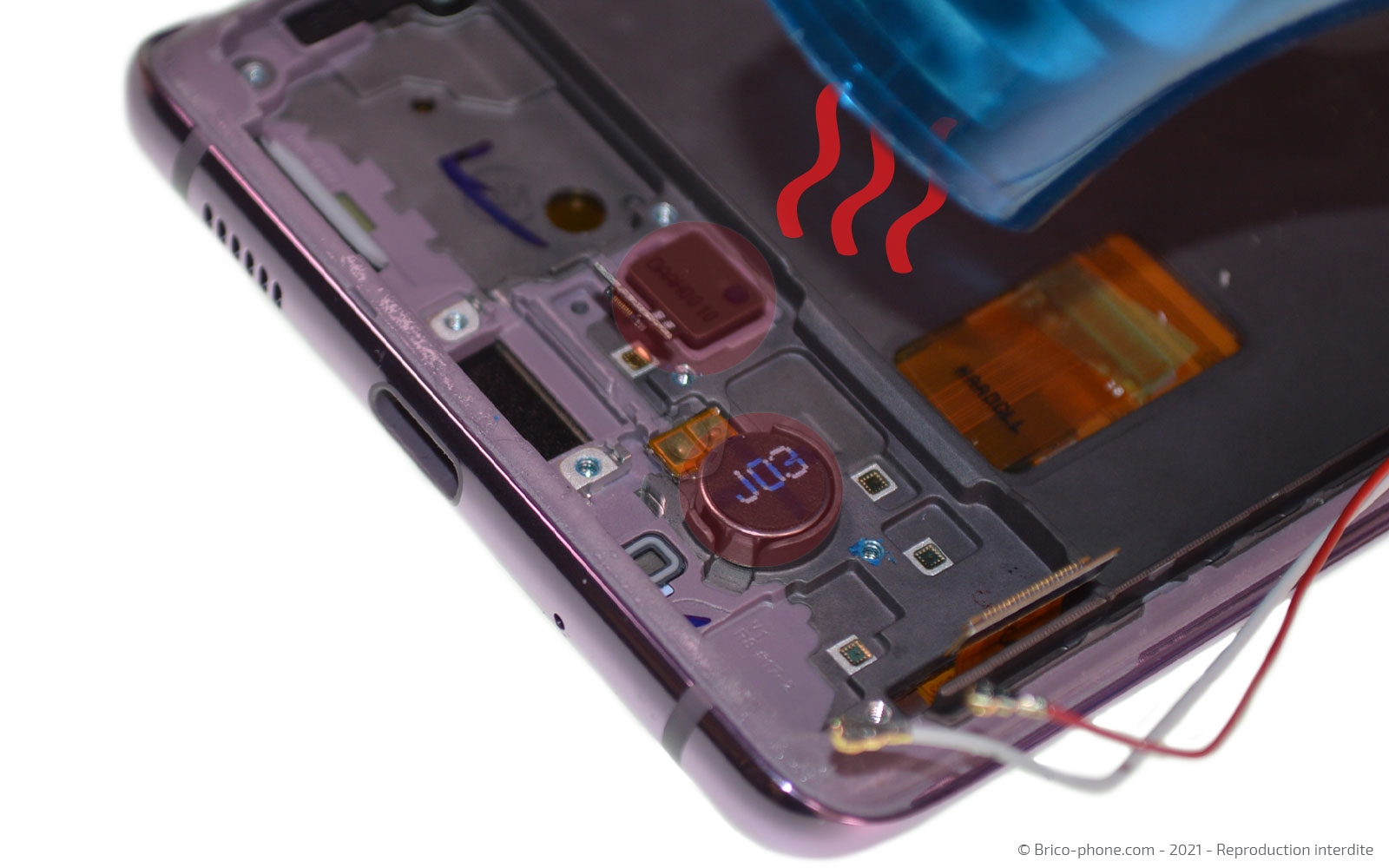

Chauffez légèrement le lecteur d'empreintes et le vibreur pour les enlever du bloc écran à l'aide de la pincette.

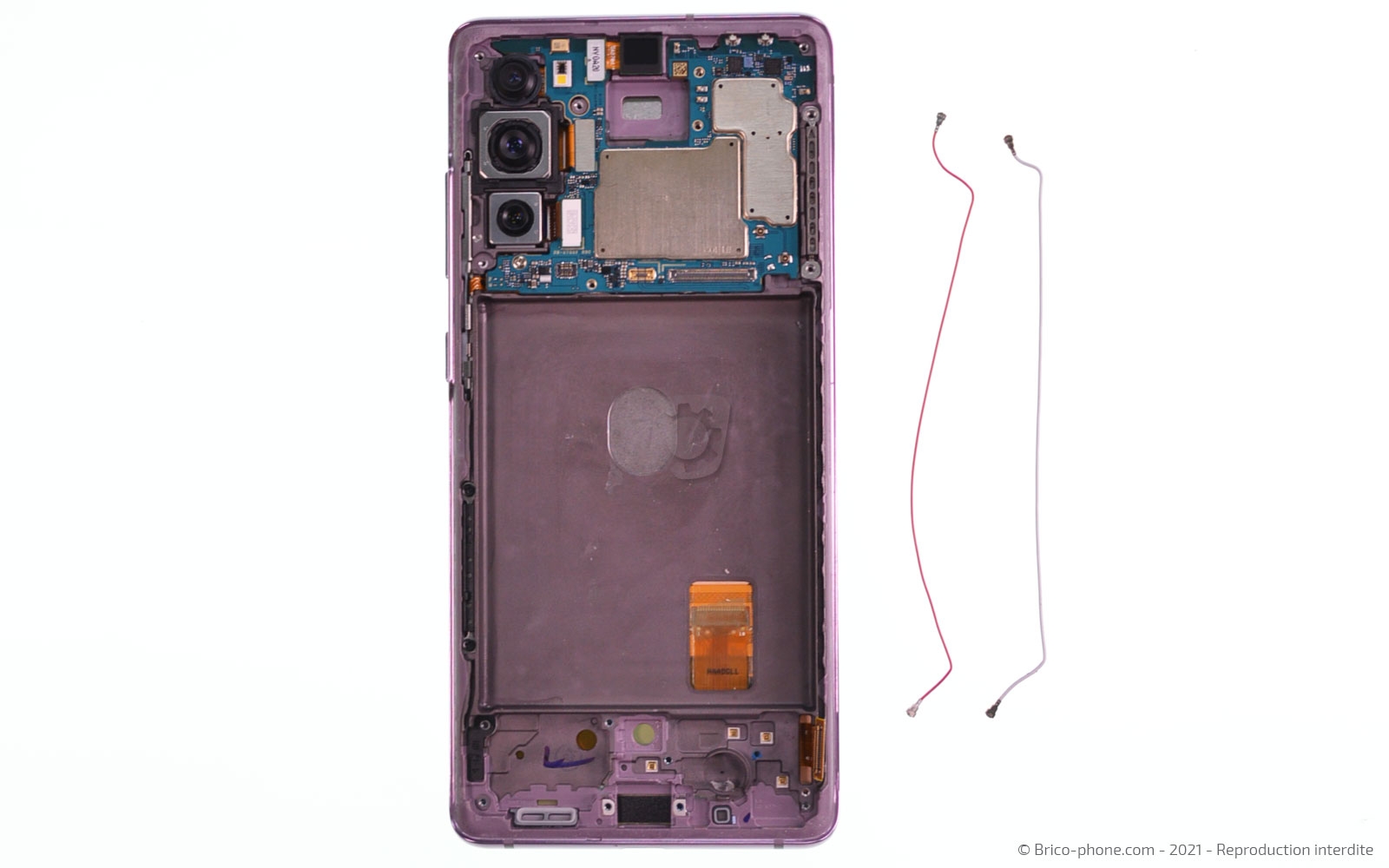

Déconnectez le haut des câbles coaxiaux de la carte-mère.

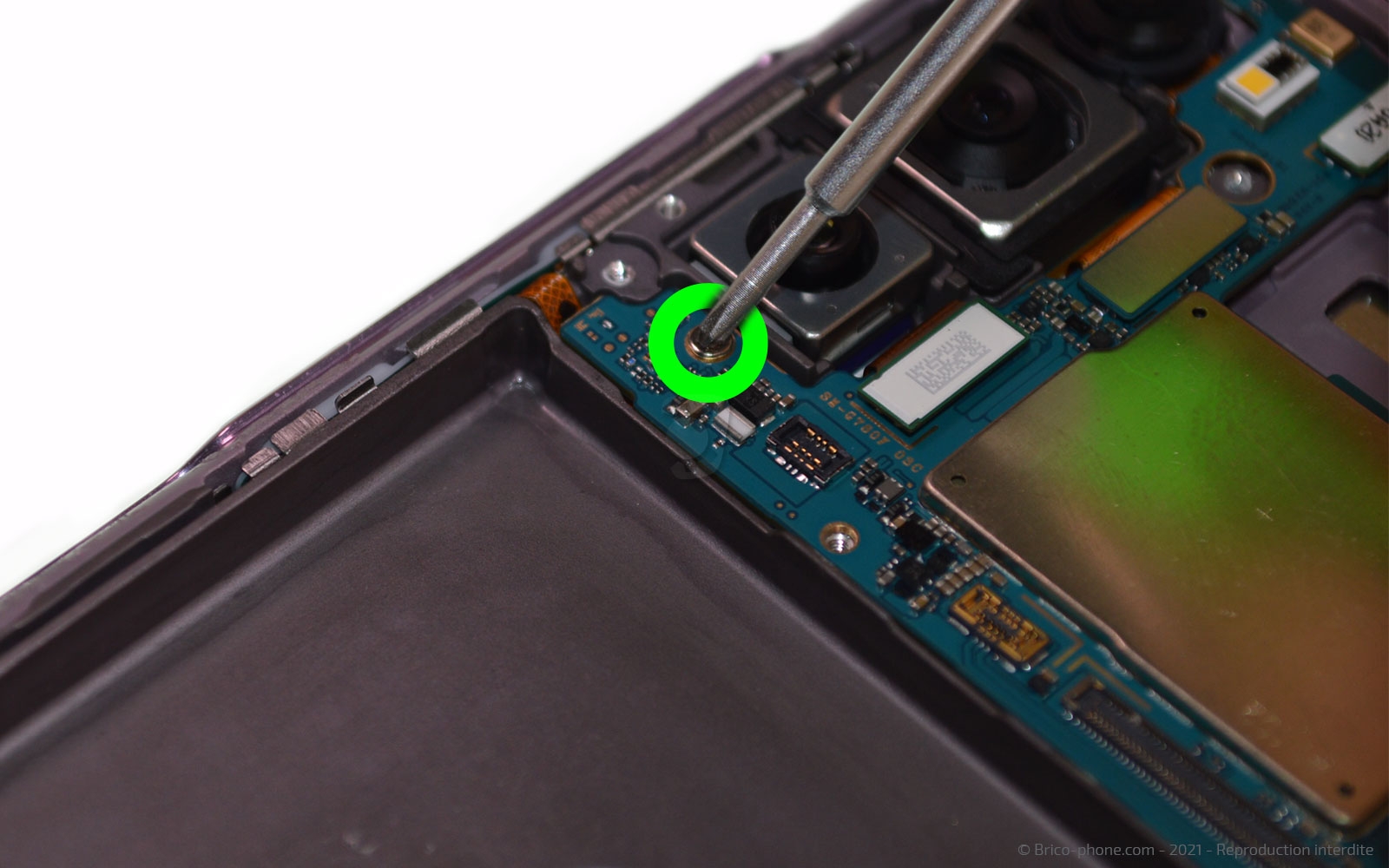

Afin de pouvoir extraire la carte-mère à l'aide du spudger, dévissez la vis cruciforme et déconnectez la caméra avant pour la retirer.

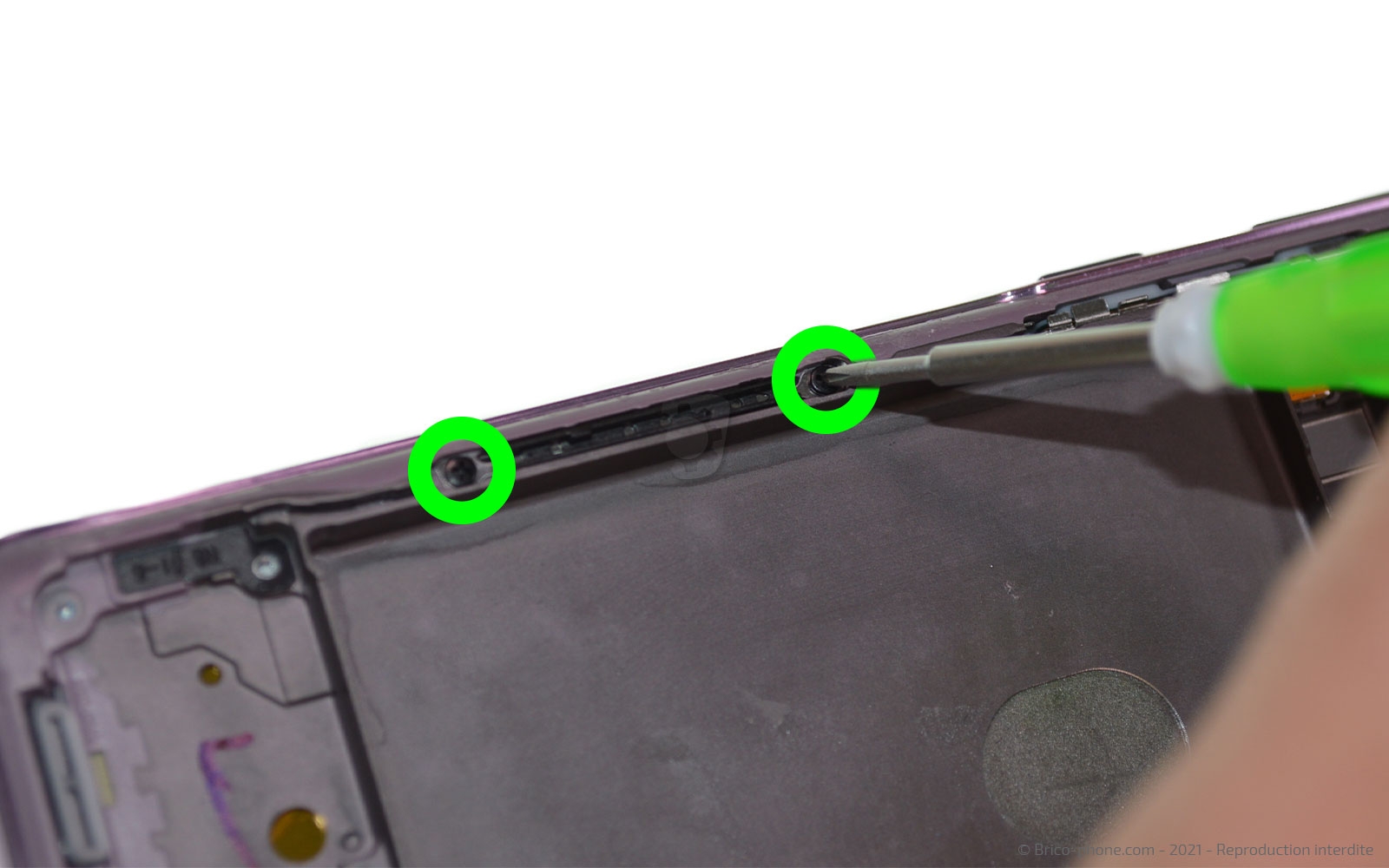

Dévissez les 2 vis cruciforme du support en plastique, puis ôtez-le, faites de même avec celui en haut à droite.

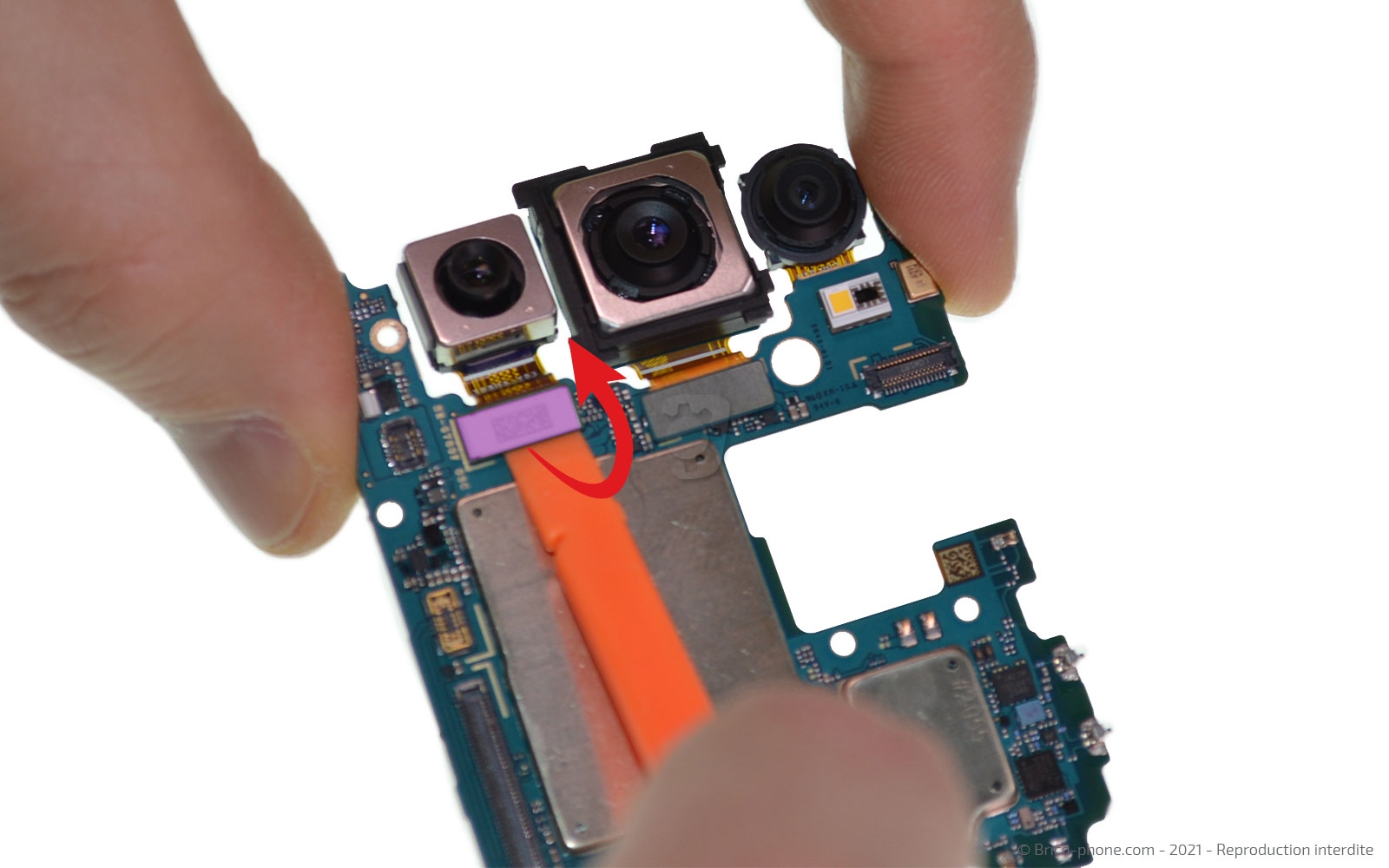

Reprenons la carte-mère afin de déconnecter les caméras arrière.

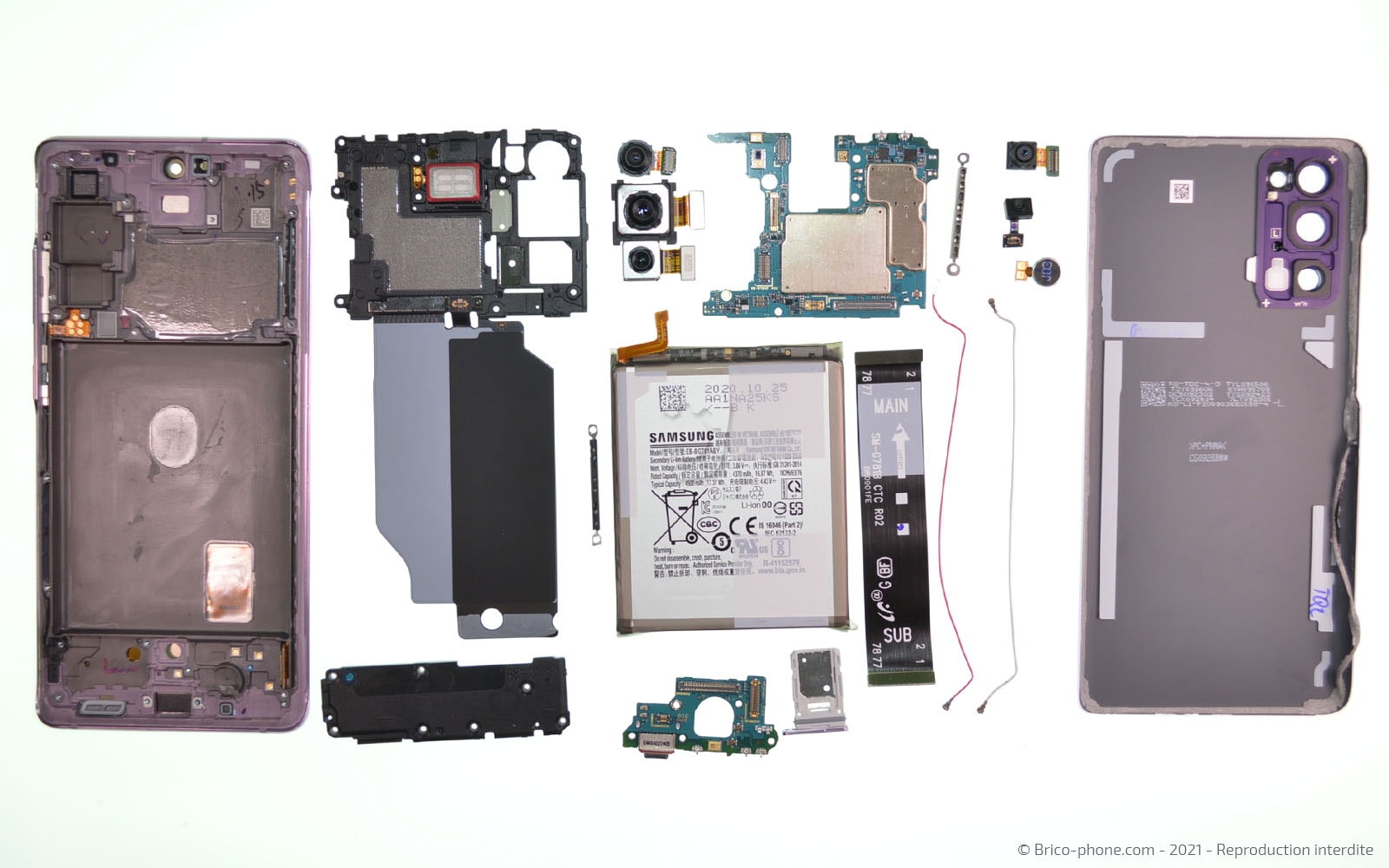

Voici un aperçu des différents composants que vous trouverez à l'intérieur de votre Samsung Galaxy S20 FE.
