Changement de la coque arrière sur iPhone XR

Temps estimé : 45 min
Difficulté : 3/5
iPhone XR | Temps estimé : 45 min | Difficulté : 3/5

Votre iPhone a fait une mauvaise rencontre avec le sol et la coque arrière est endommagée ? Remédiez à cela grâce à notre tutoriel de réparation élaboré par étape afin de vous permettre de remplacer ce composant vous-même depuis votre domicile.

Brico-phone vous propose plusieurs coques arrière disponibles dans différents coloris et toutes fournies avec des stickers de batterie.

Commandez également un joint d'étanchéité pour refermer plus facilement votre smartphone.

Diagnostic

›  L'arrière de votre iPhone est cassé, rayée...

Avant de commencer

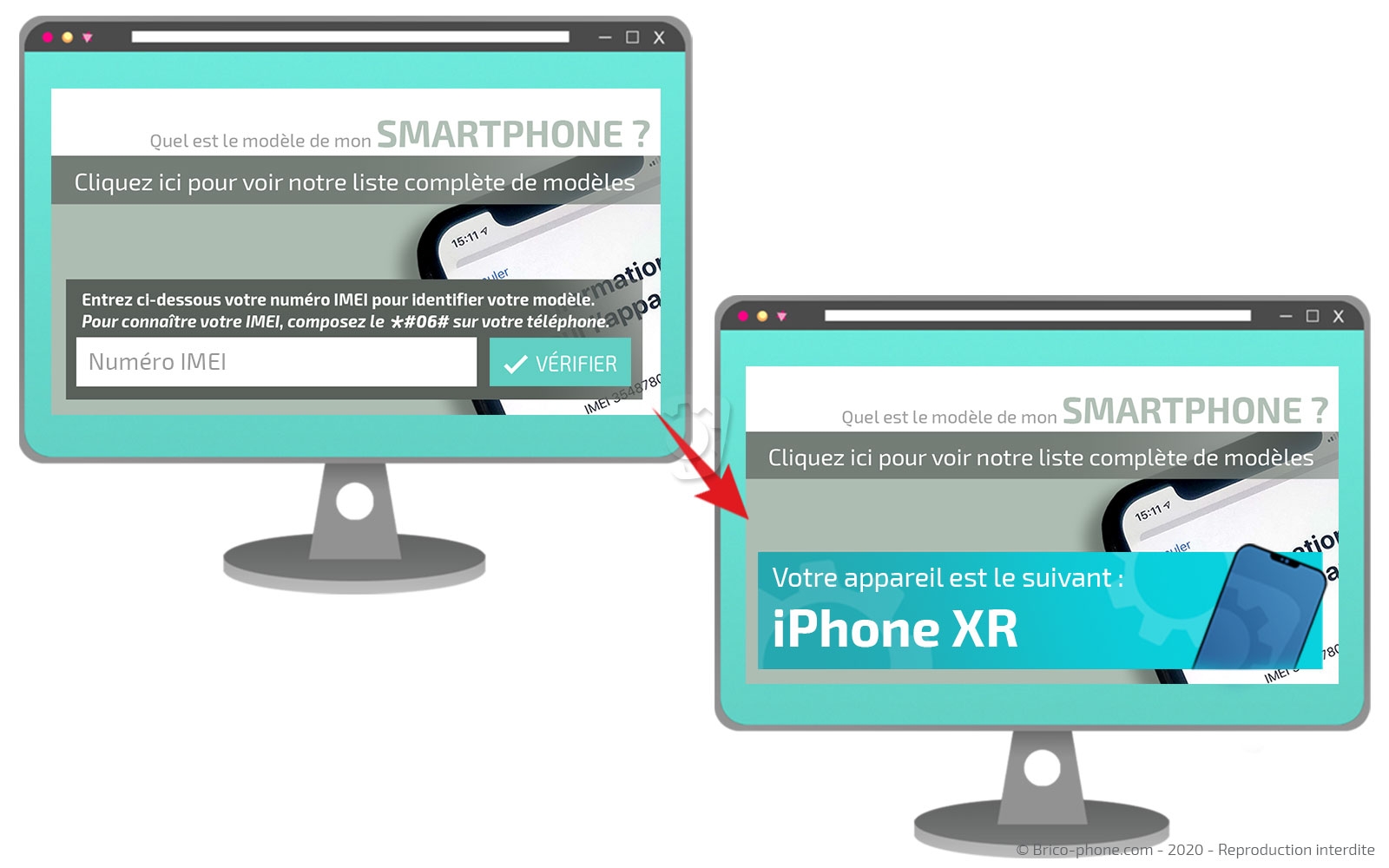

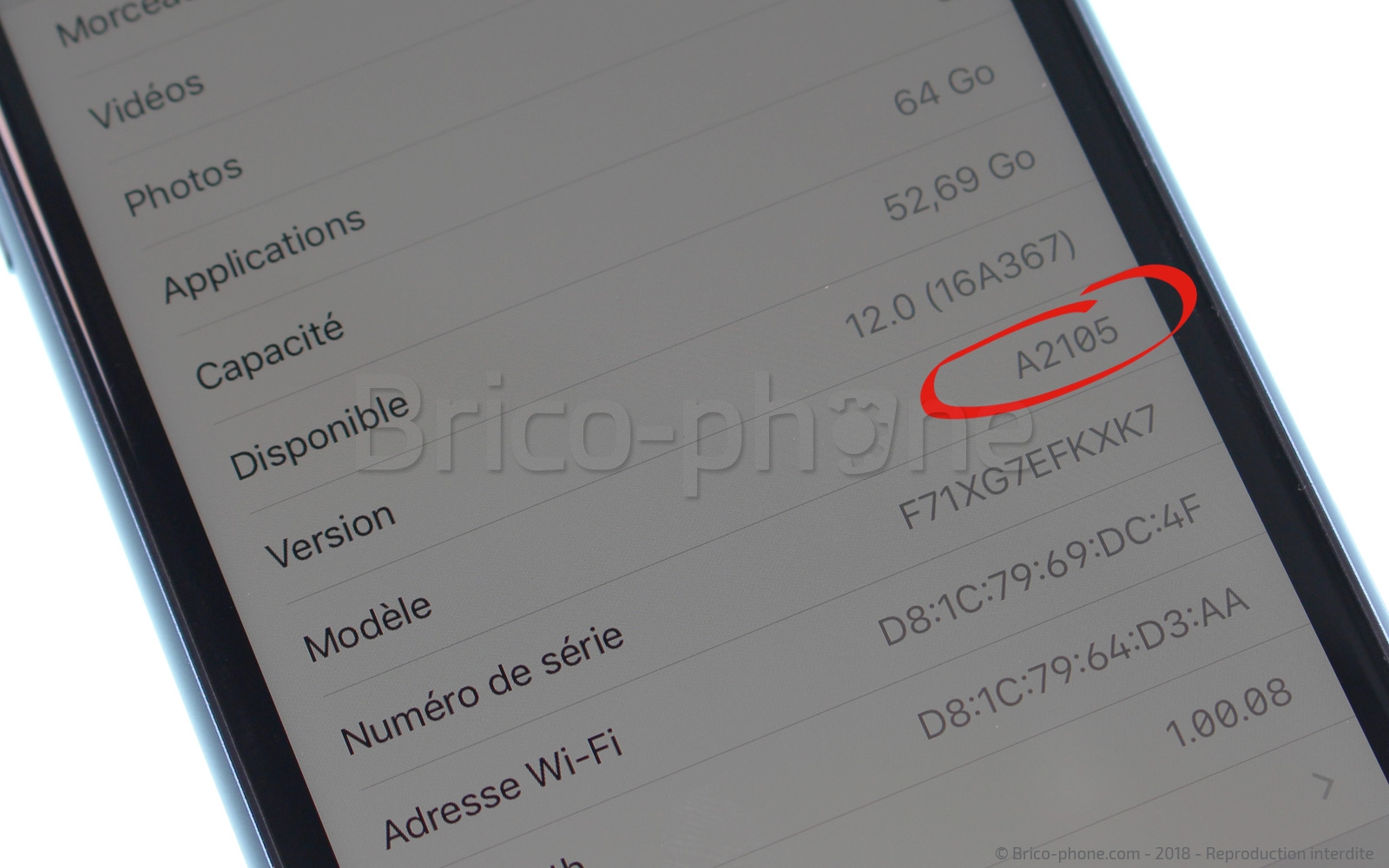

Vous pensez disposer d'un iPhone XR ? Pour le savoir, il suffit de vous rendre dans les réglages de votre appareil afin de voir si le numéro de modèle est bien A2105.

Il est également possible de connaitre le modèle de l'iPhone en composant le *#06# pour obtenir un numéro IMEI.
Ensuite, recopiez ce dernier sur notre page d'accueil pour découvrir si vous êtes bien l'heureux propriétaire d'un iPhone XR.

Brico-phone vous guidera également pour les pièces détachées qui correspondent à votre appareil.

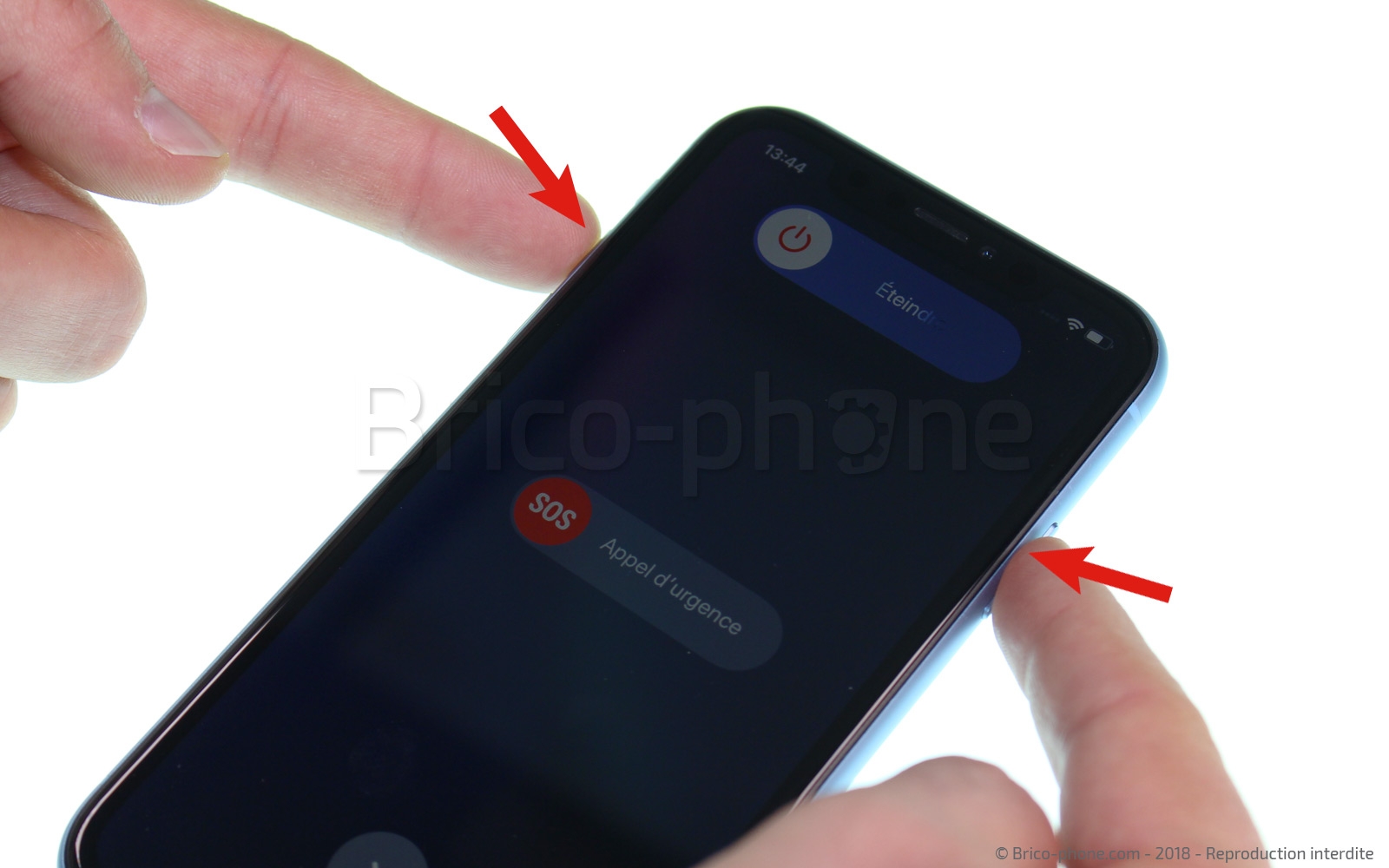

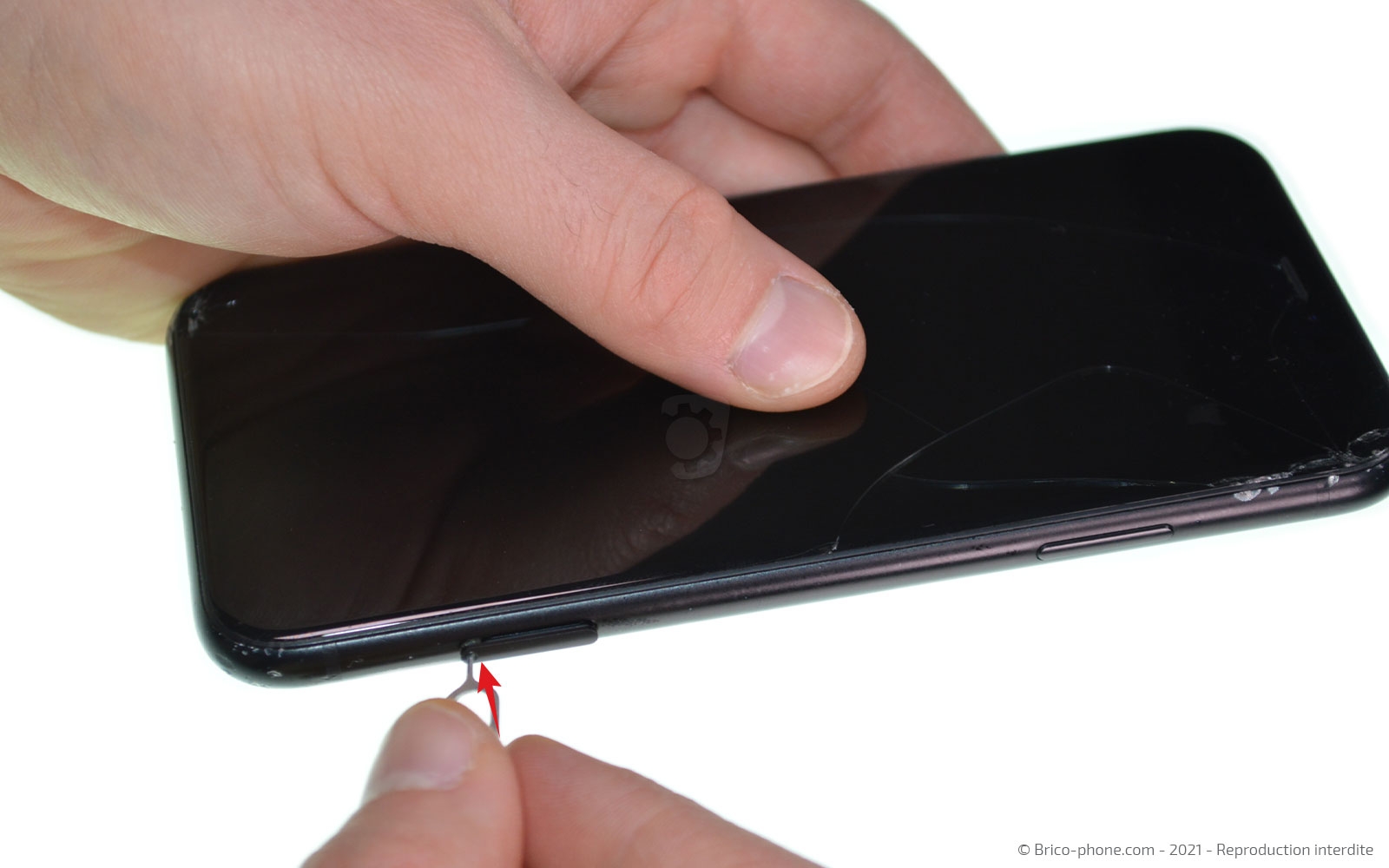

Etape 1 : Eteindre le téléphone
Pour débuter la réparation, il est important de procéder à l'extinction de votre iPhone ainsi qu'au retrait du tiroir de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

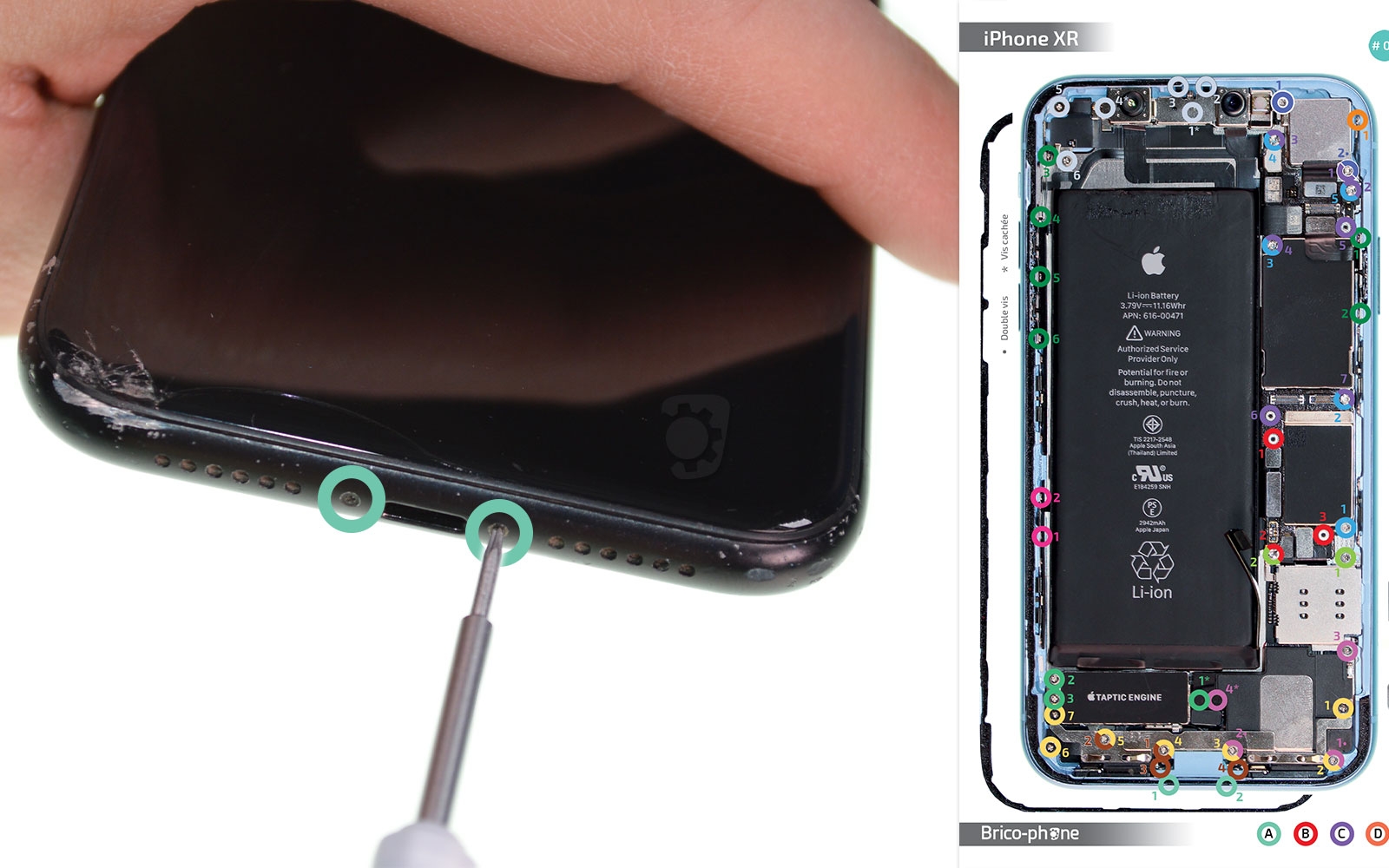

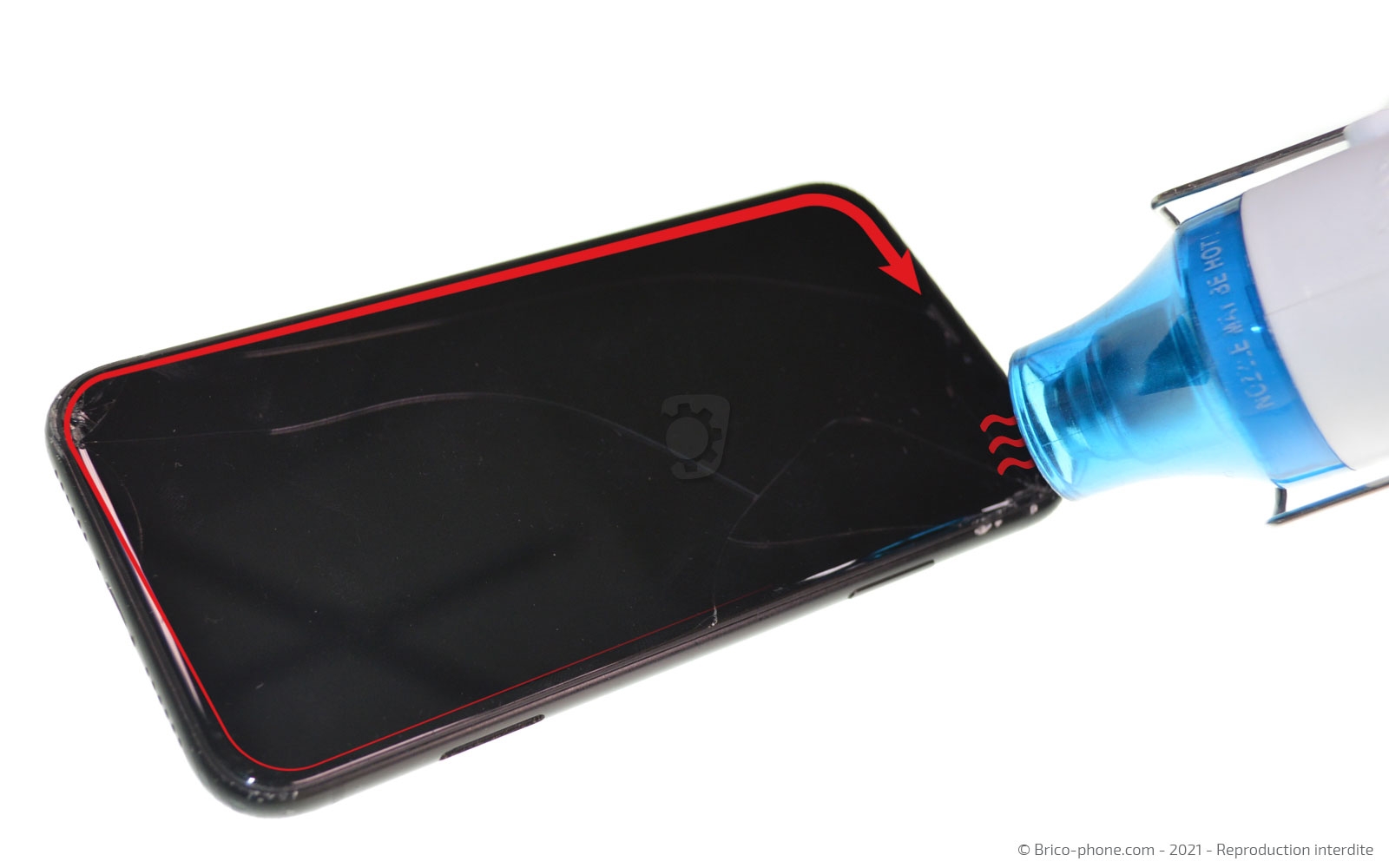

Etape 2 : Chauffer l'écran
Utilisez le tournevis pentalobe pour sortir les deux vis situées près de la prise de charge.

Ensuite, nous avons besoin de ramollir le sticker de l'écran pour pouvoir ouvrir le téléphone c'est pourquoi nous utilisons soit un décapeur thermique soit un coussin chauffant.

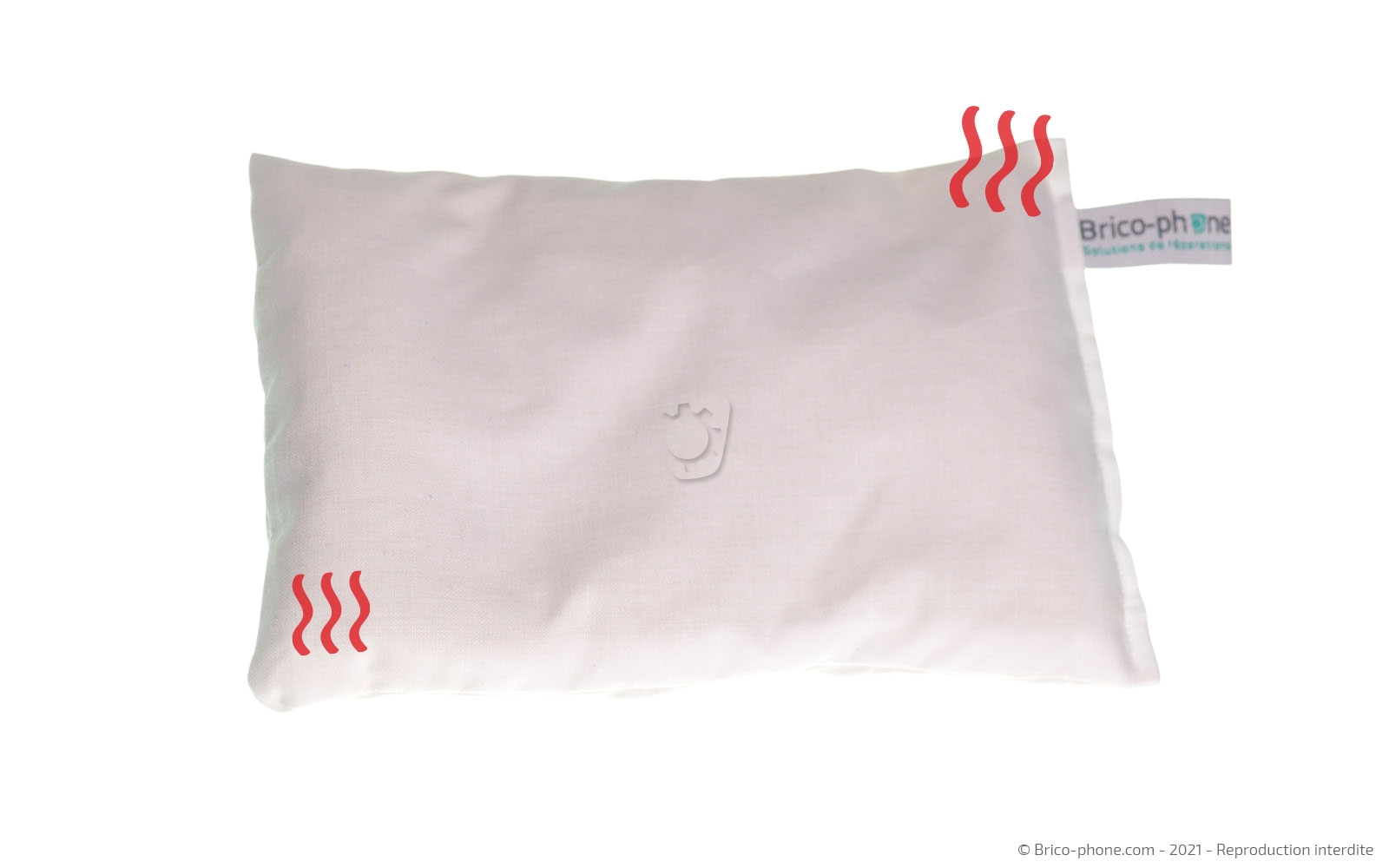

Si vous possédez un coussin chauffant il vous faut dans un premier temps le passer au micro-ondes 1 à 2 minutes avant de venir le déposer sur la vitre avant de votre iPhone pendant 30 secondes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

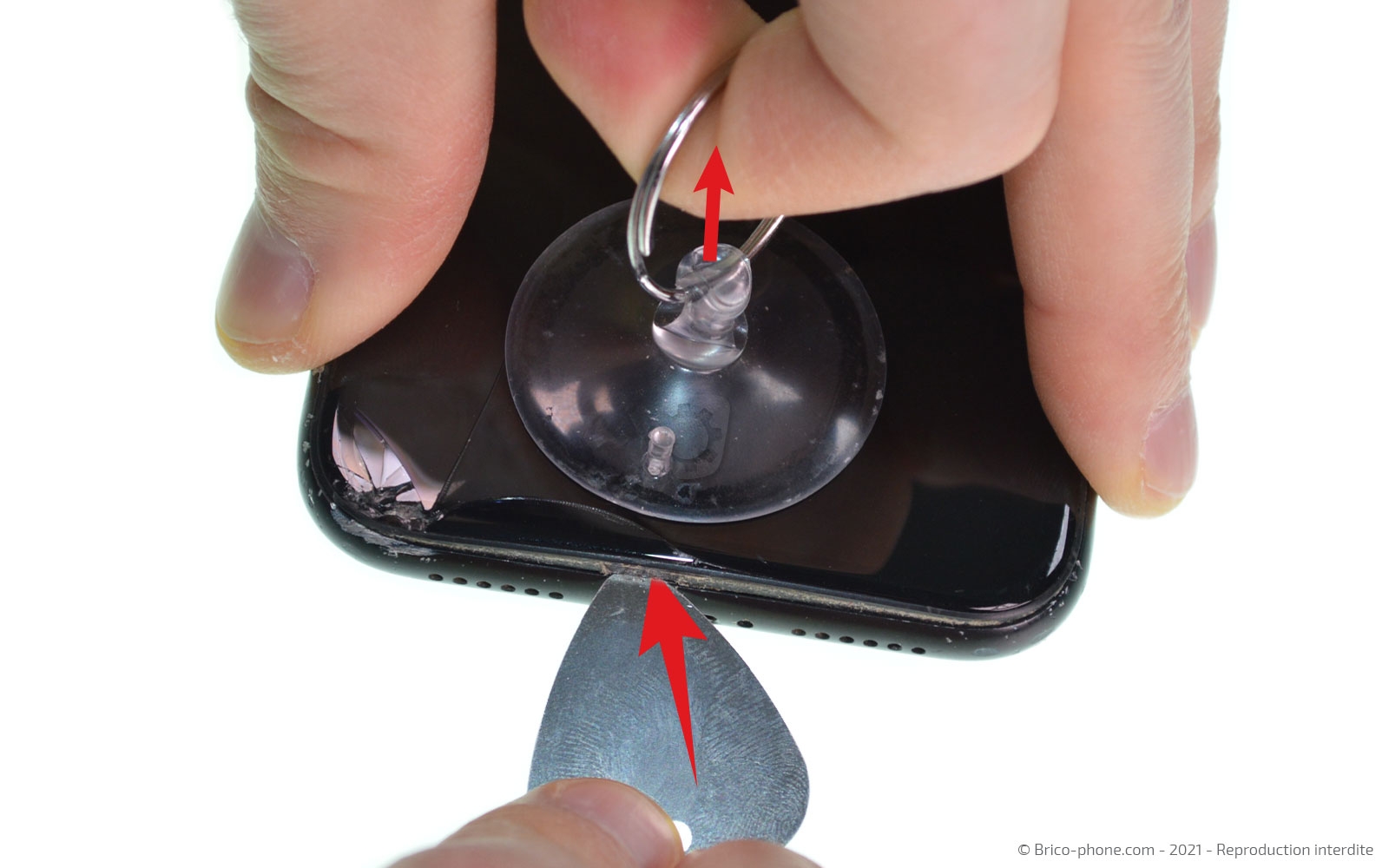

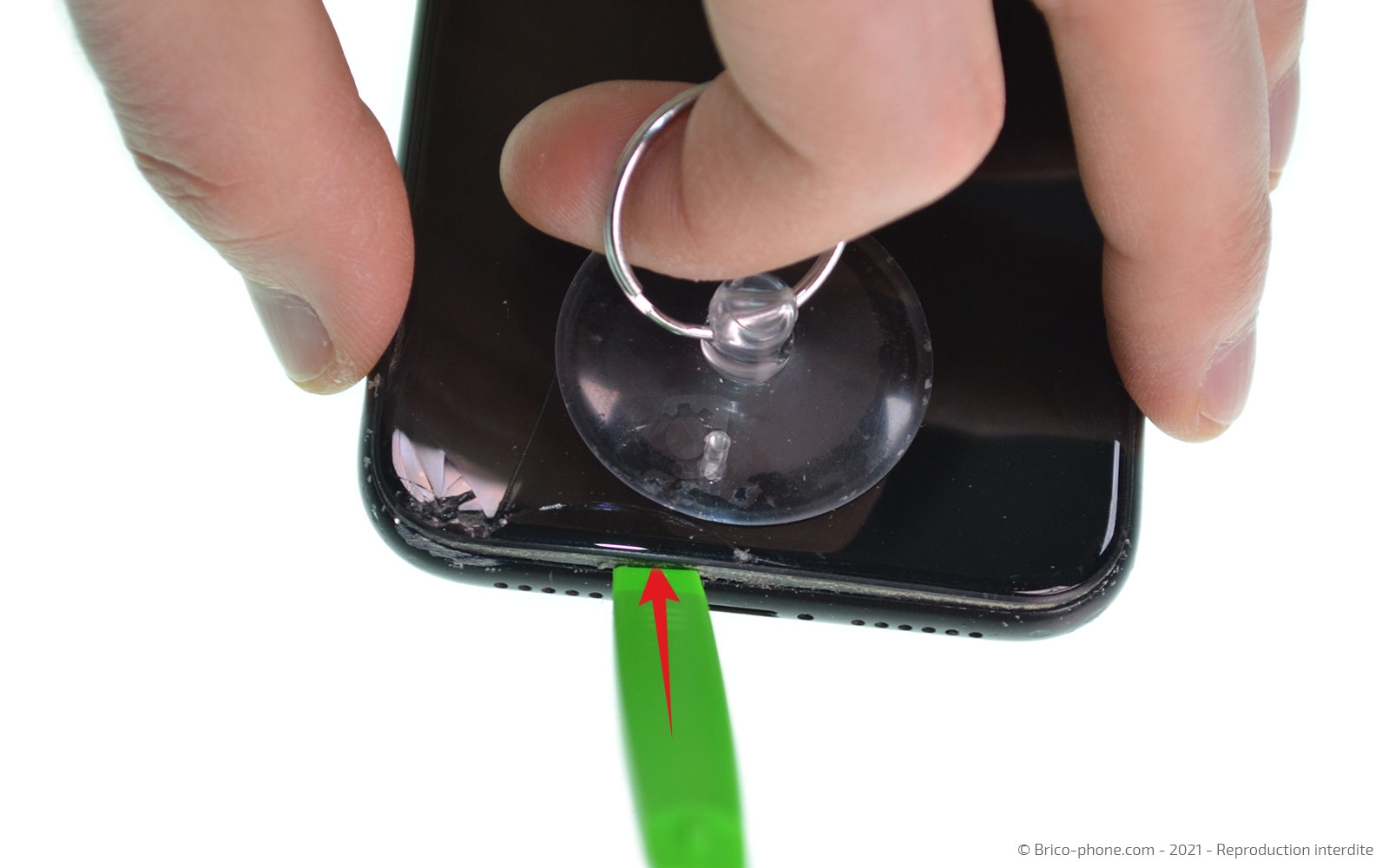

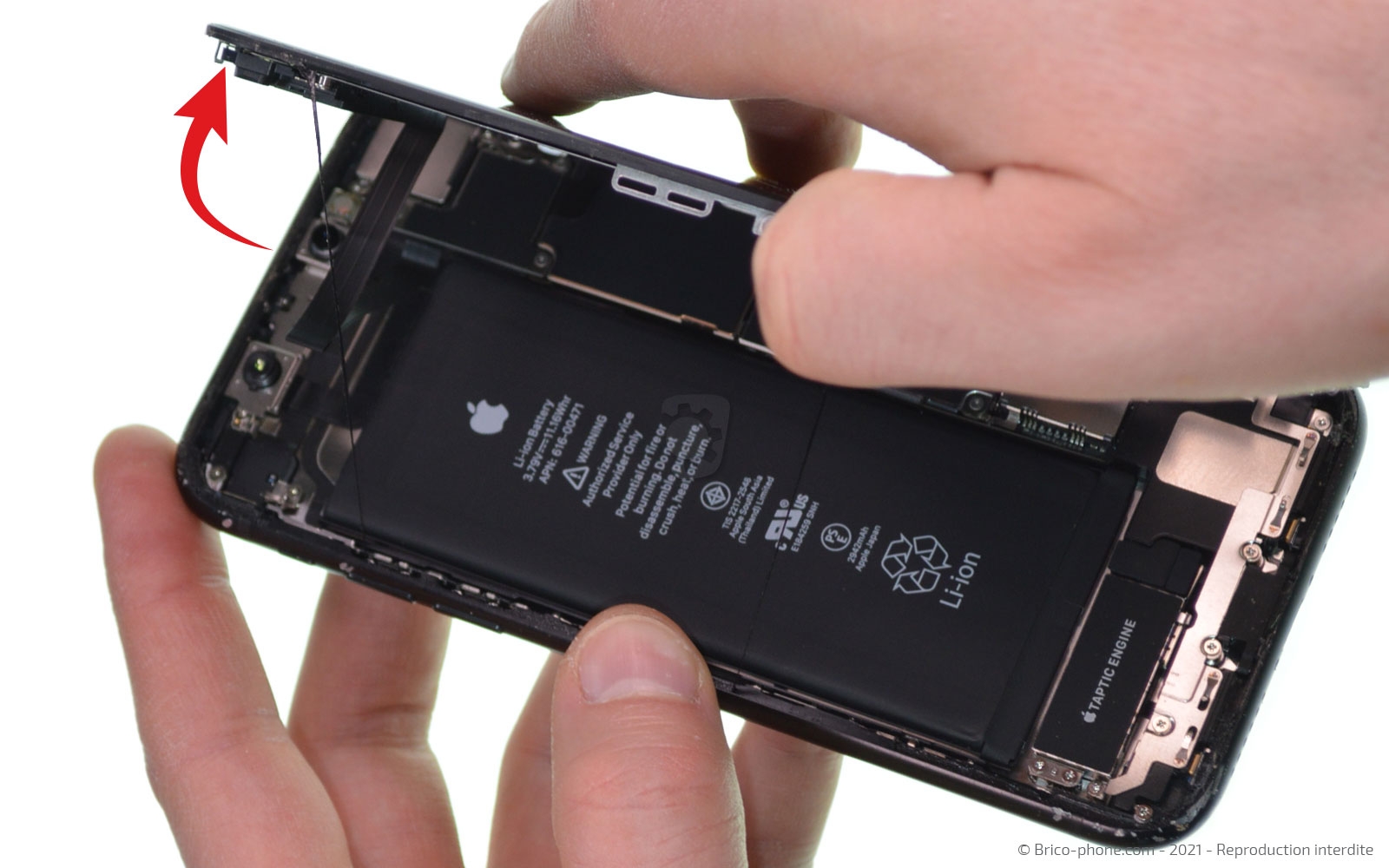

Etape 3 : Ouvrir l'iPhone

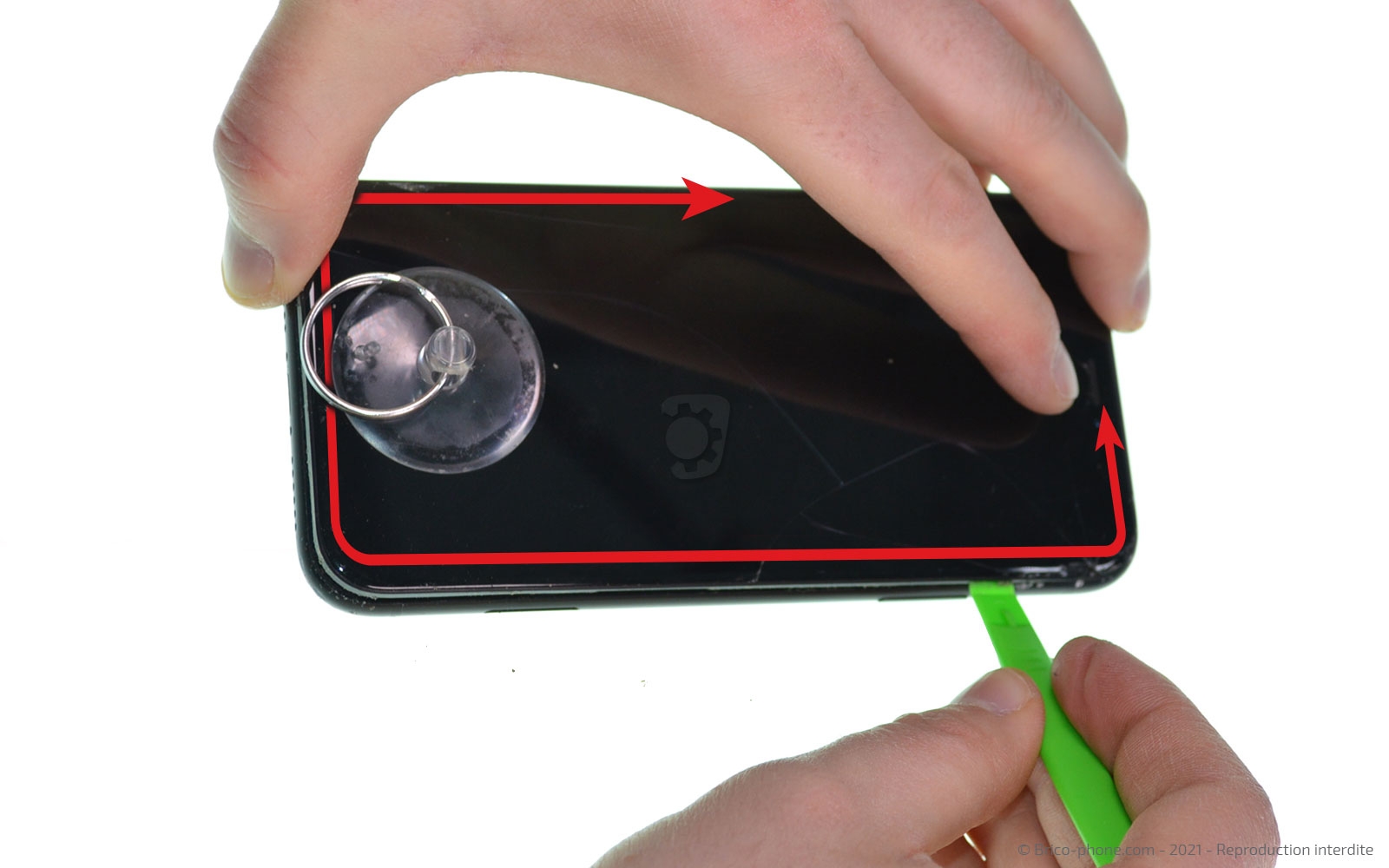

Positionnez la ventouse sur le bas du téléphone afin de pouvoir soulever ce dernier et insérez entre lui et le châssis le médiator en métal.

Dans un second temps, nous vous conseillons de remplacer le médiator par la spatule verte afin de continuer le décollage sans endommager les composants.
Outils du kit utilisés
Outils du kit utilisés

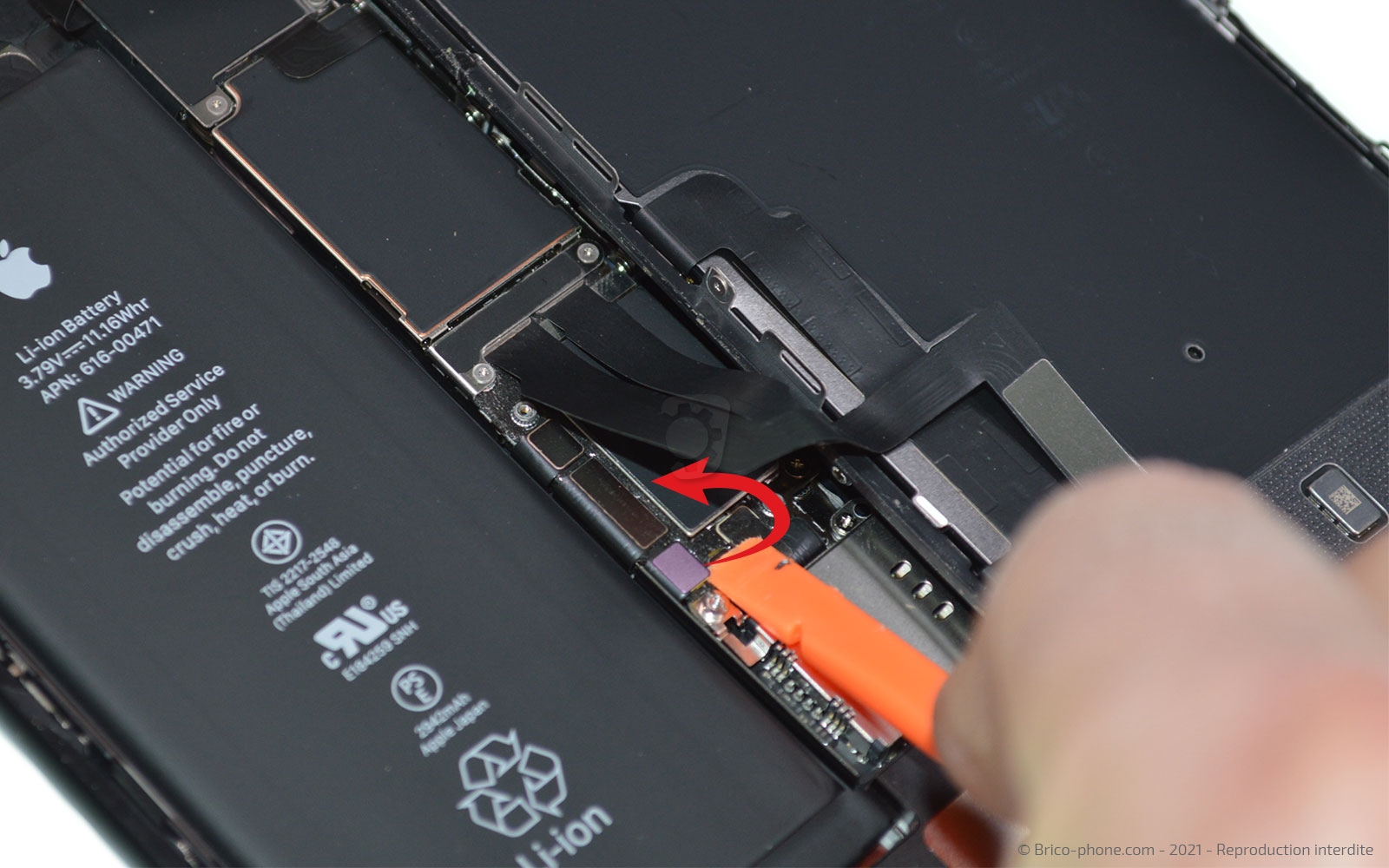

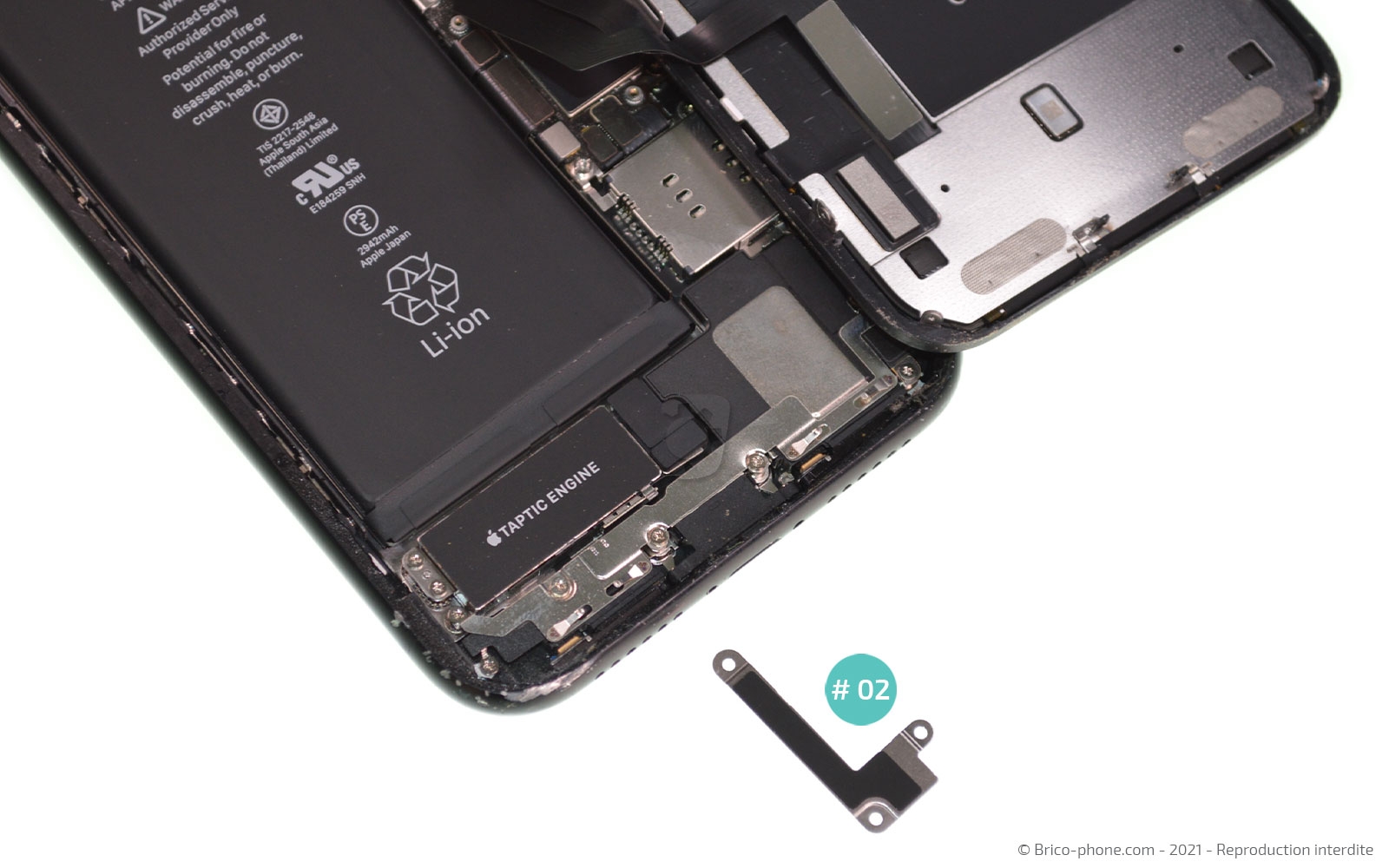

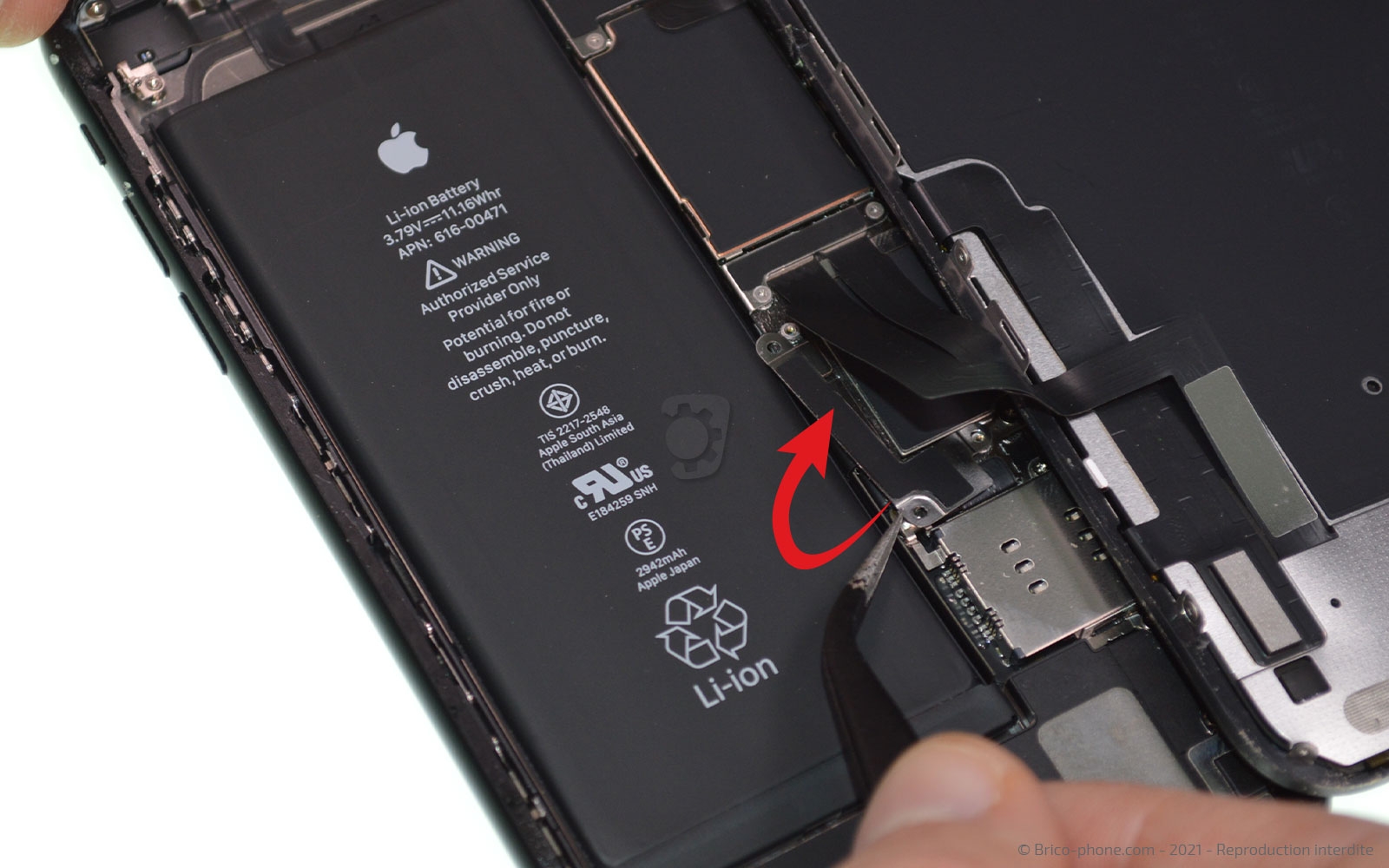

Etape 4 : Déconnecter la batterie
Faites basculer l'écran vers la droite de manière à le faire légèrement chevaucher sur le châssis.

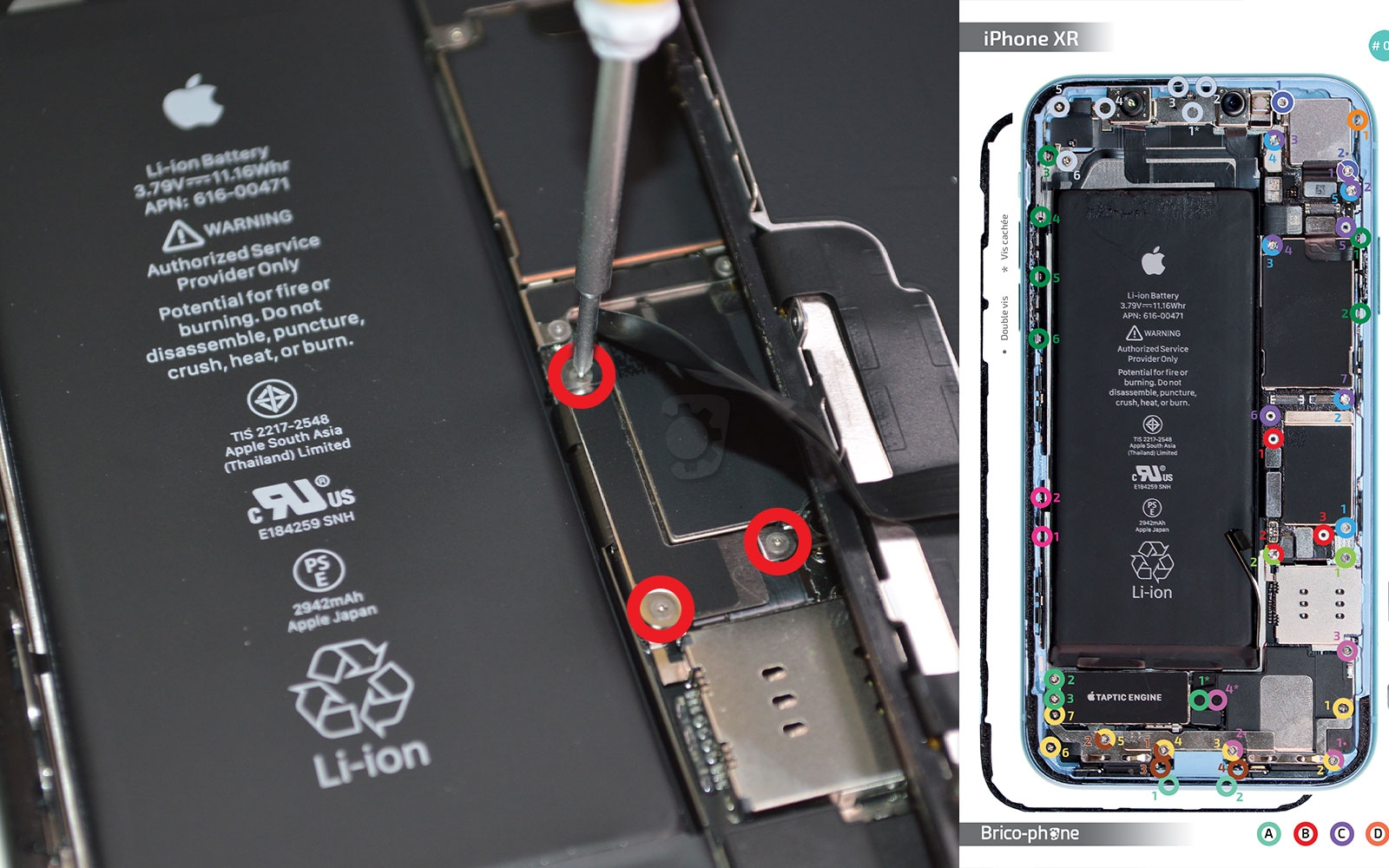

Retirez les vis de la plaquette n°2 à l'aide du tournevis triwing. Ensuite, sortez le cache avec la pince afin de pouvoir déconnecter la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

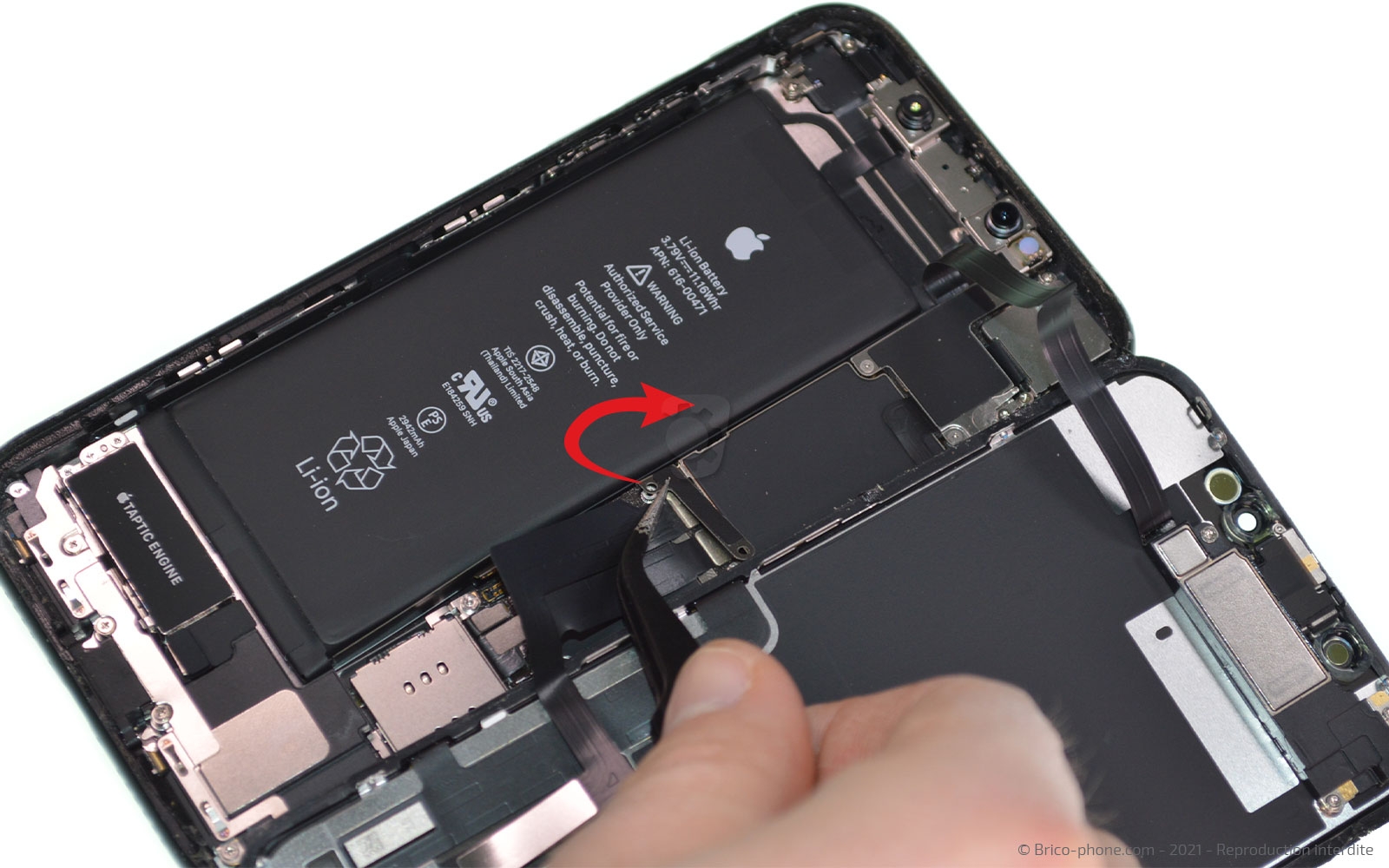

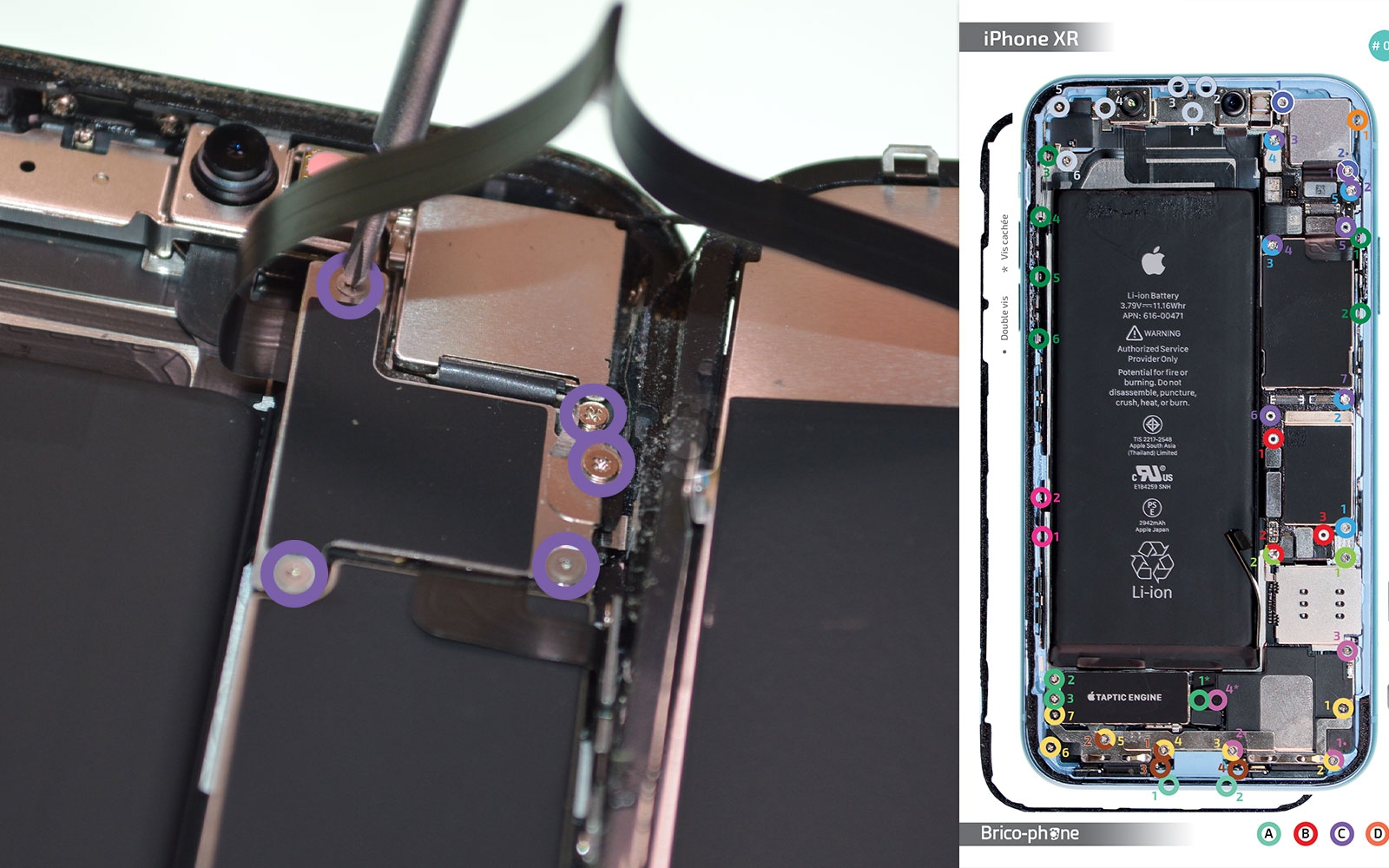

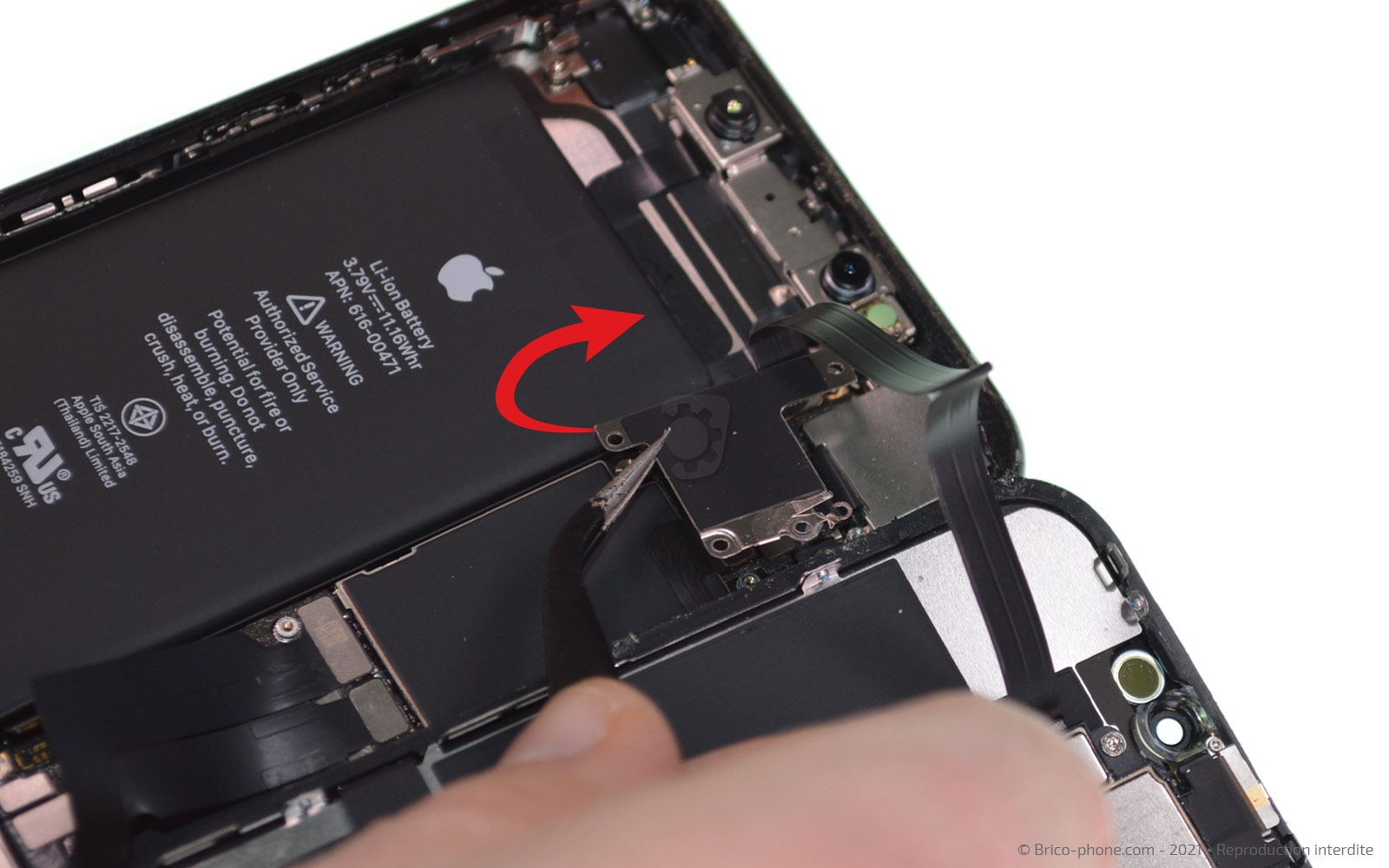

Etape 5 : Libérer les nappes de l'écran

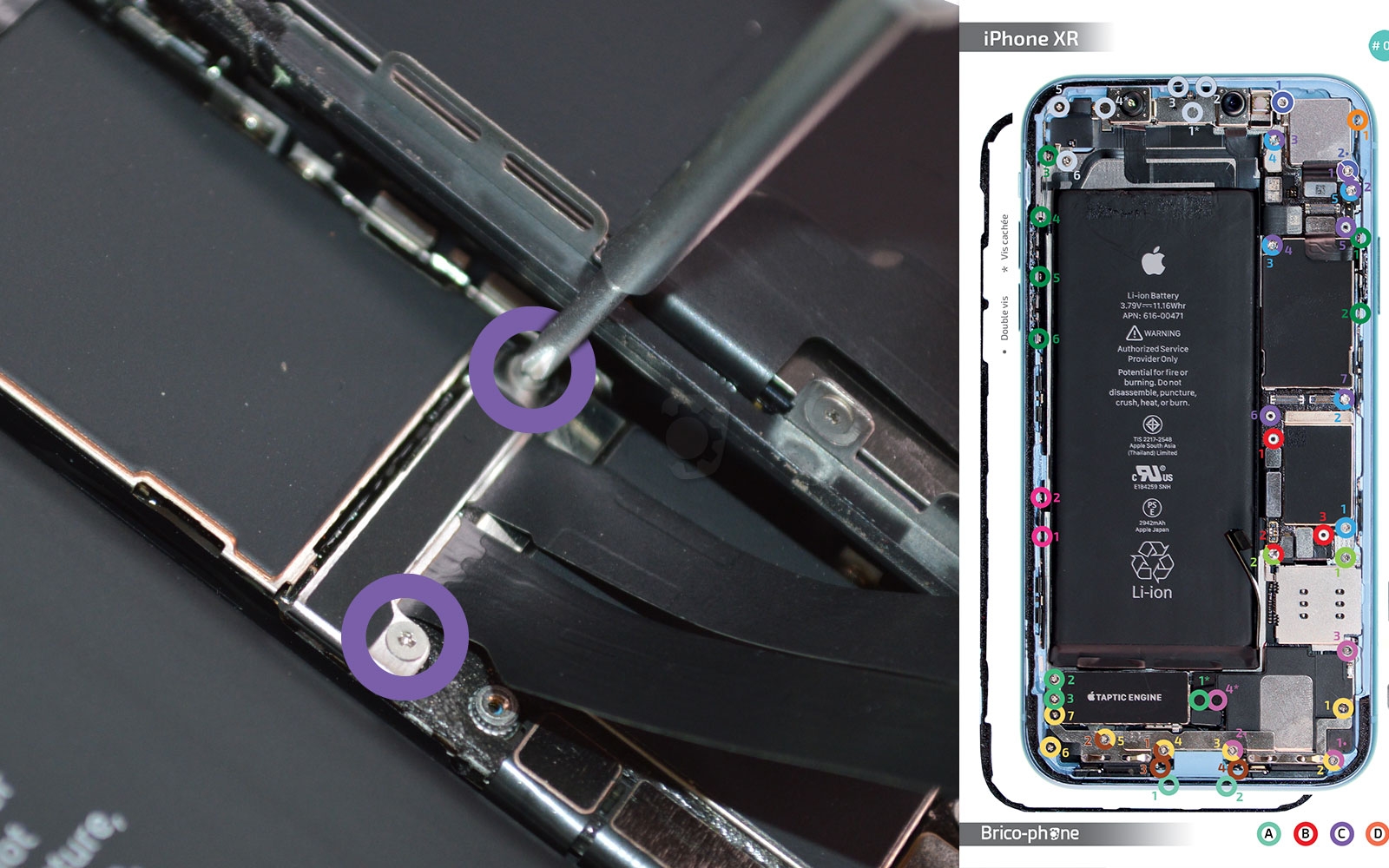

A l'aide du même tournevis, ôtez les vis C3, C4, C5, C6 et C7 puis attaquez-vous aux vis C1 et C2 avec le tournevis cruciforme.

Mettez de coté les plaquettes de protection pour accéder aux différentes nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

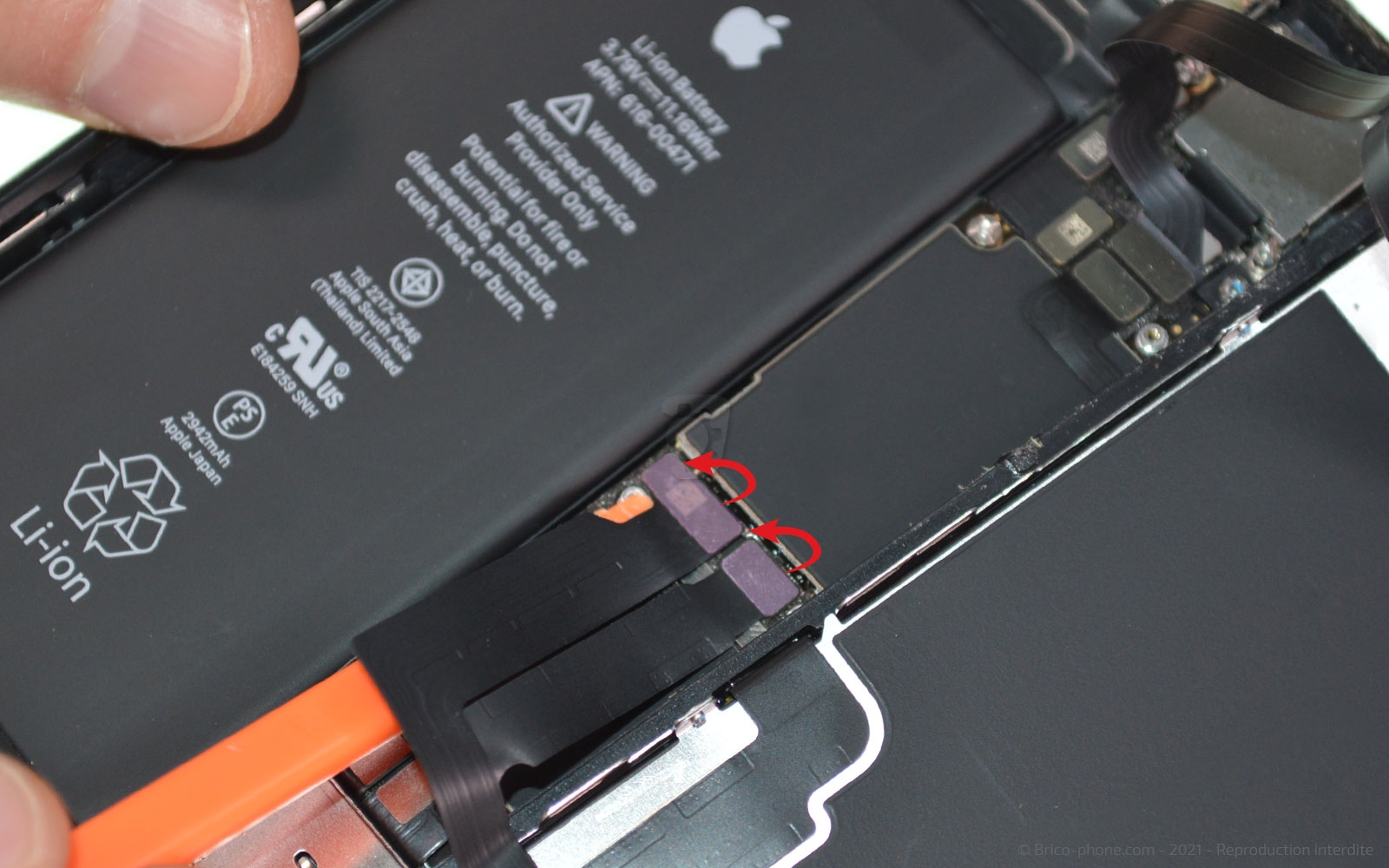

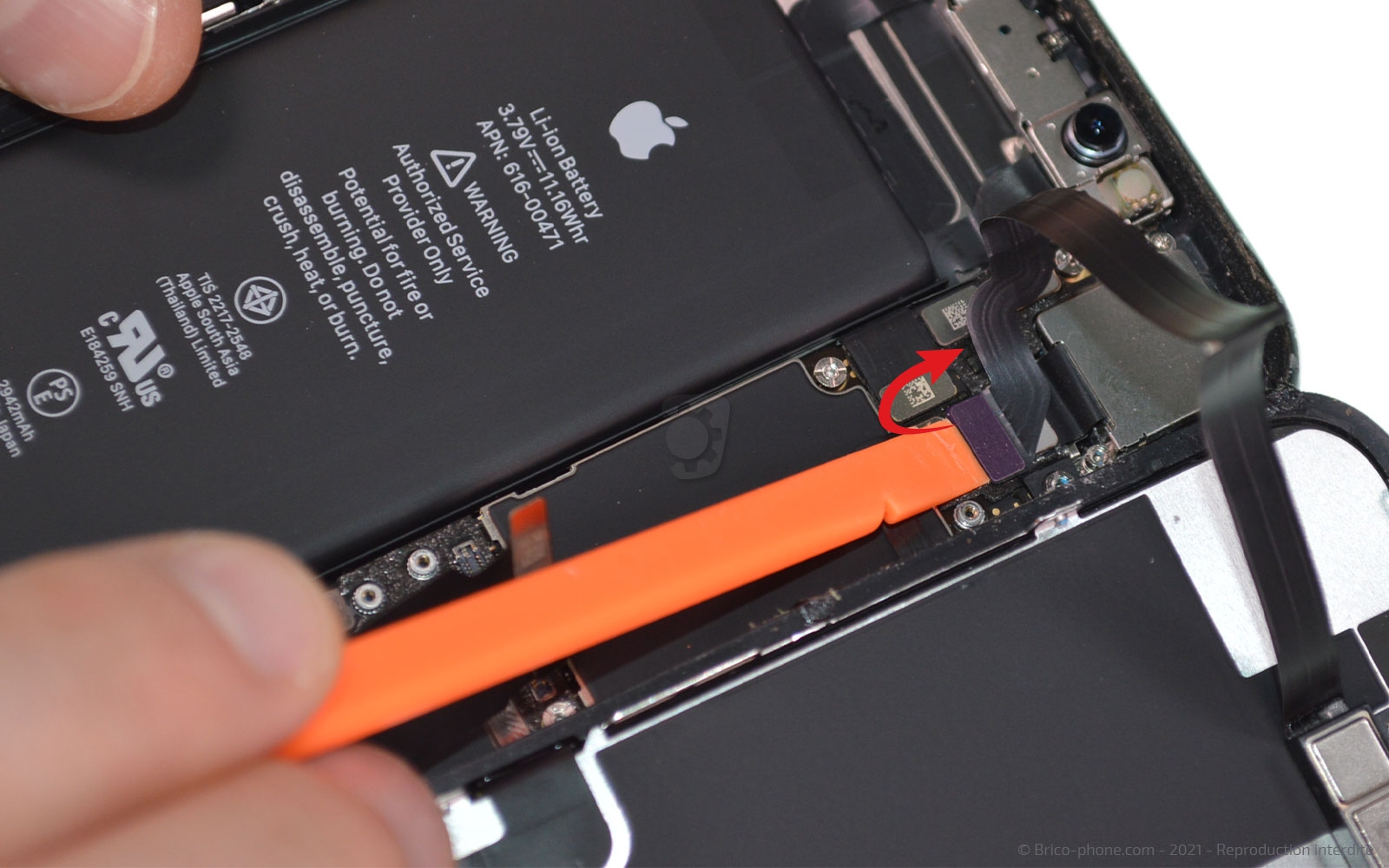

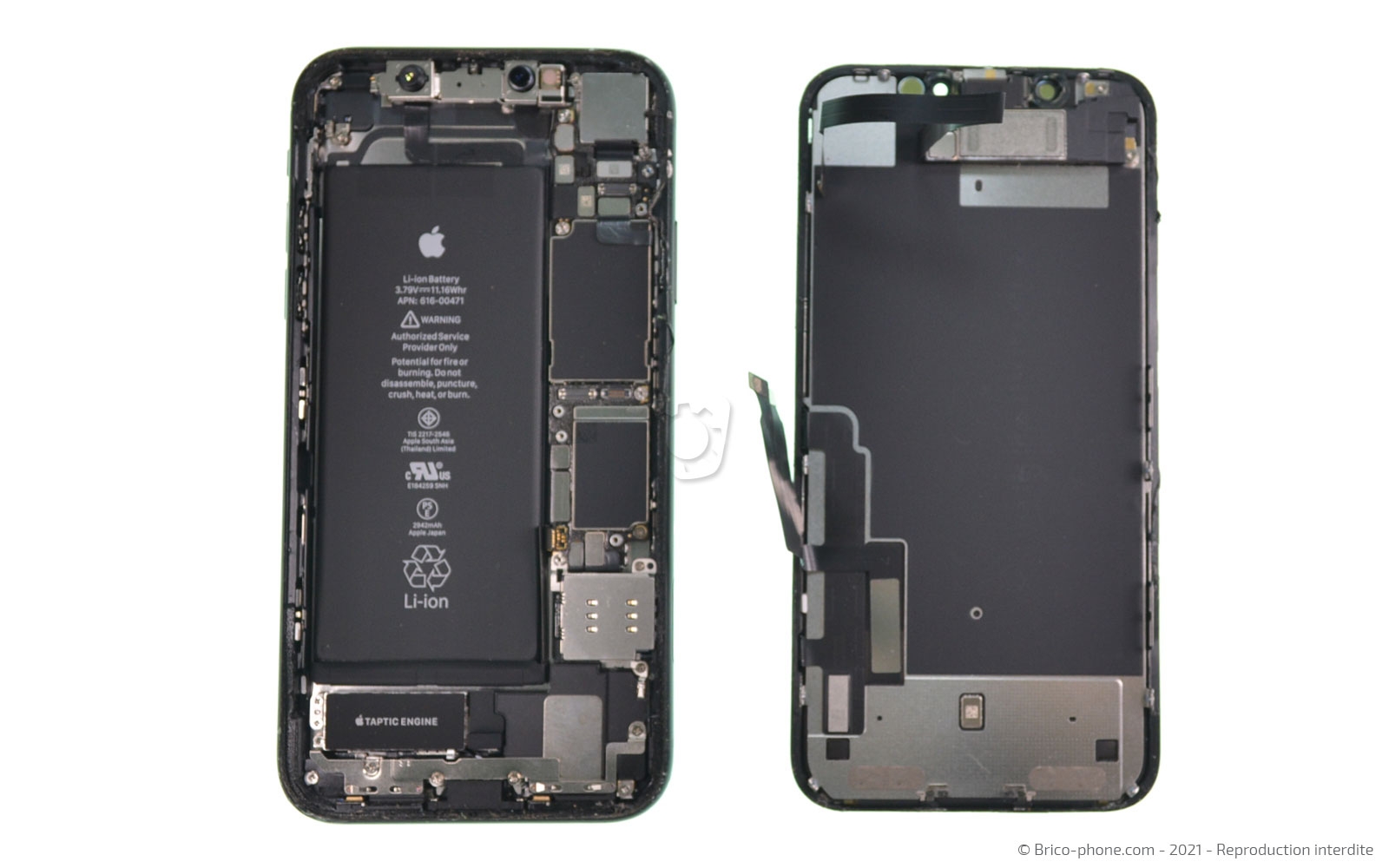

Etape 6 : Mettre de coté l'écran
A l'aide du spudger, débranchez les deux nappes de l'écran puis celle du haut-parleur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

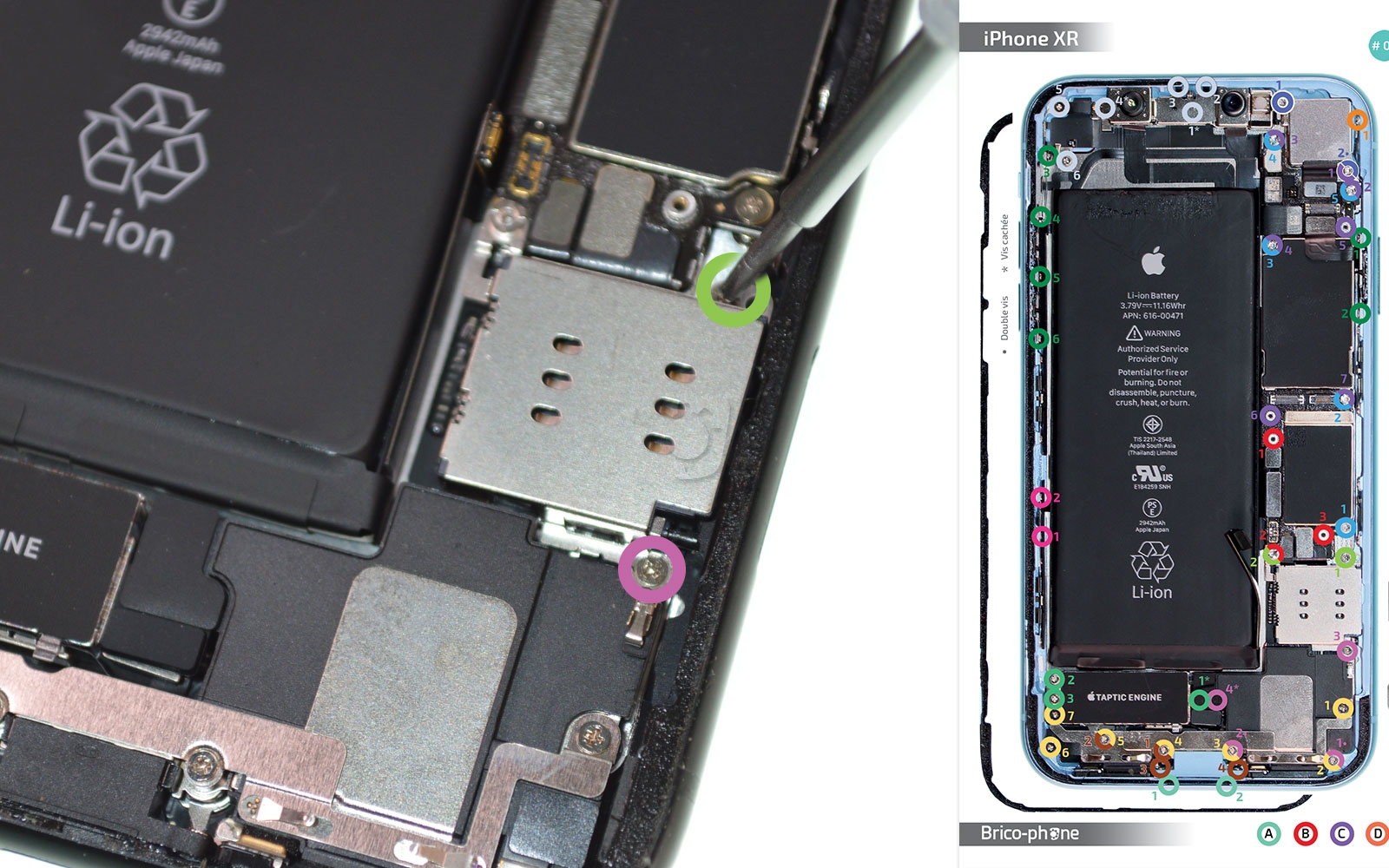

Etape 7 : Dévisser le lecteur de carte Sim

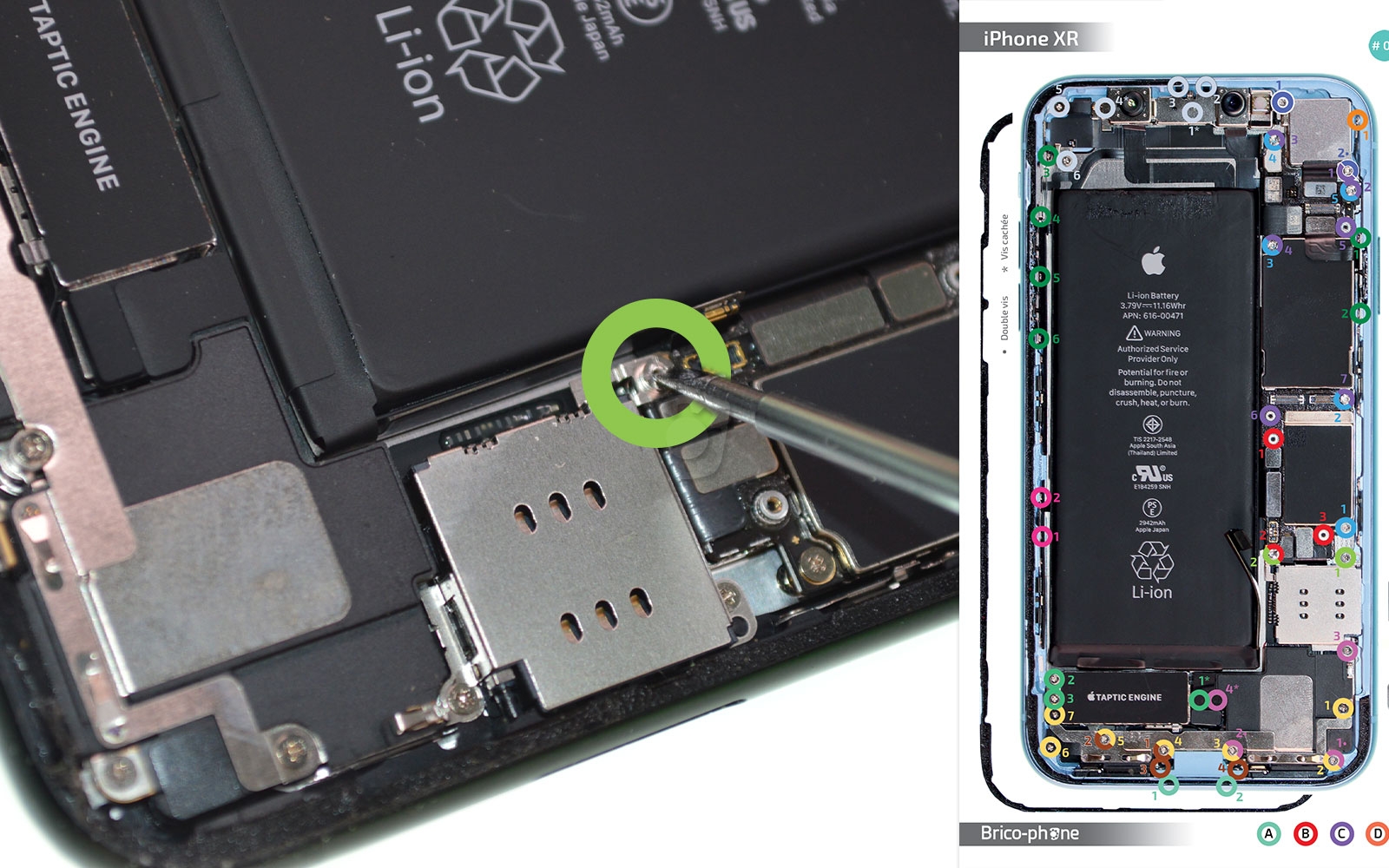

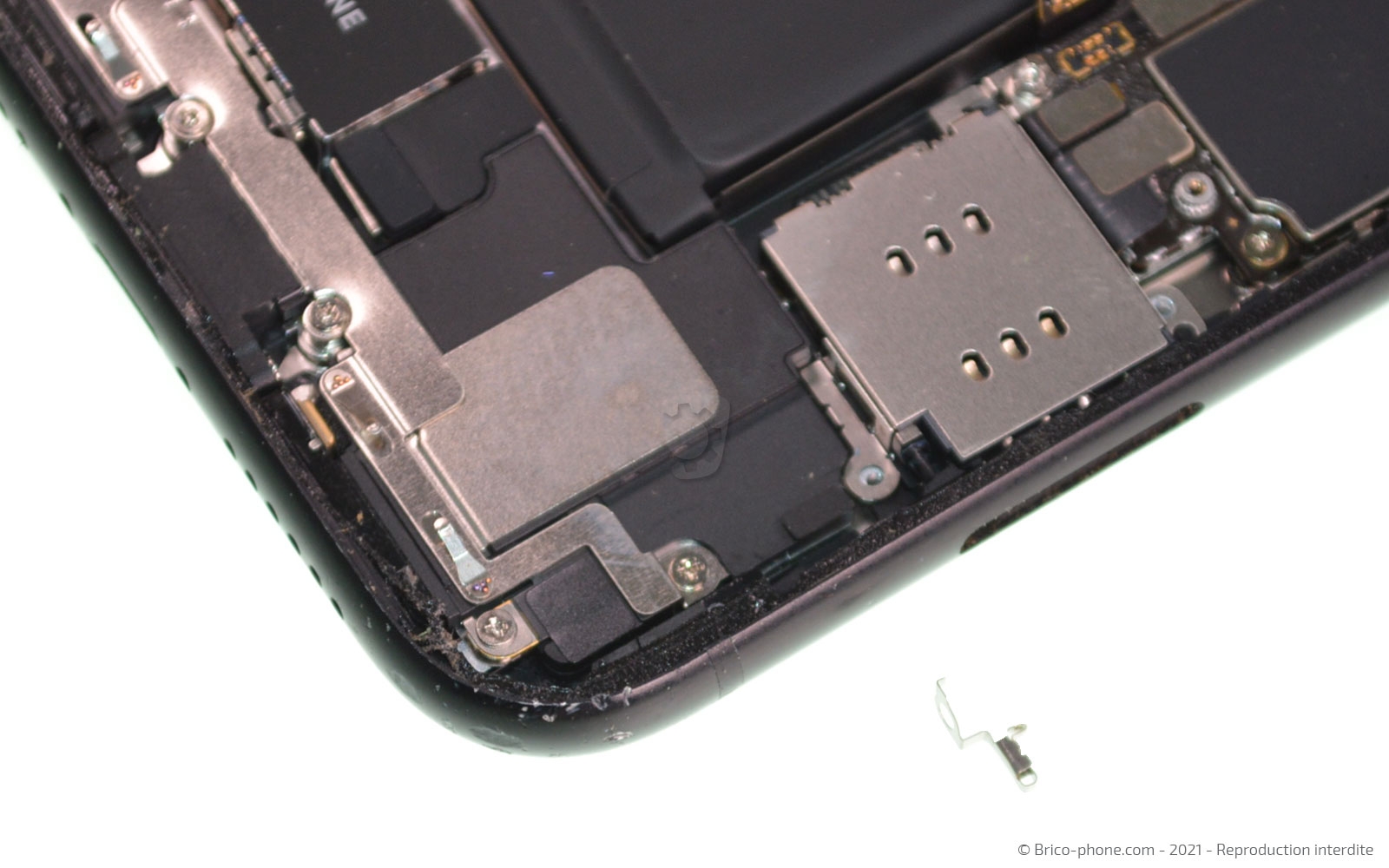

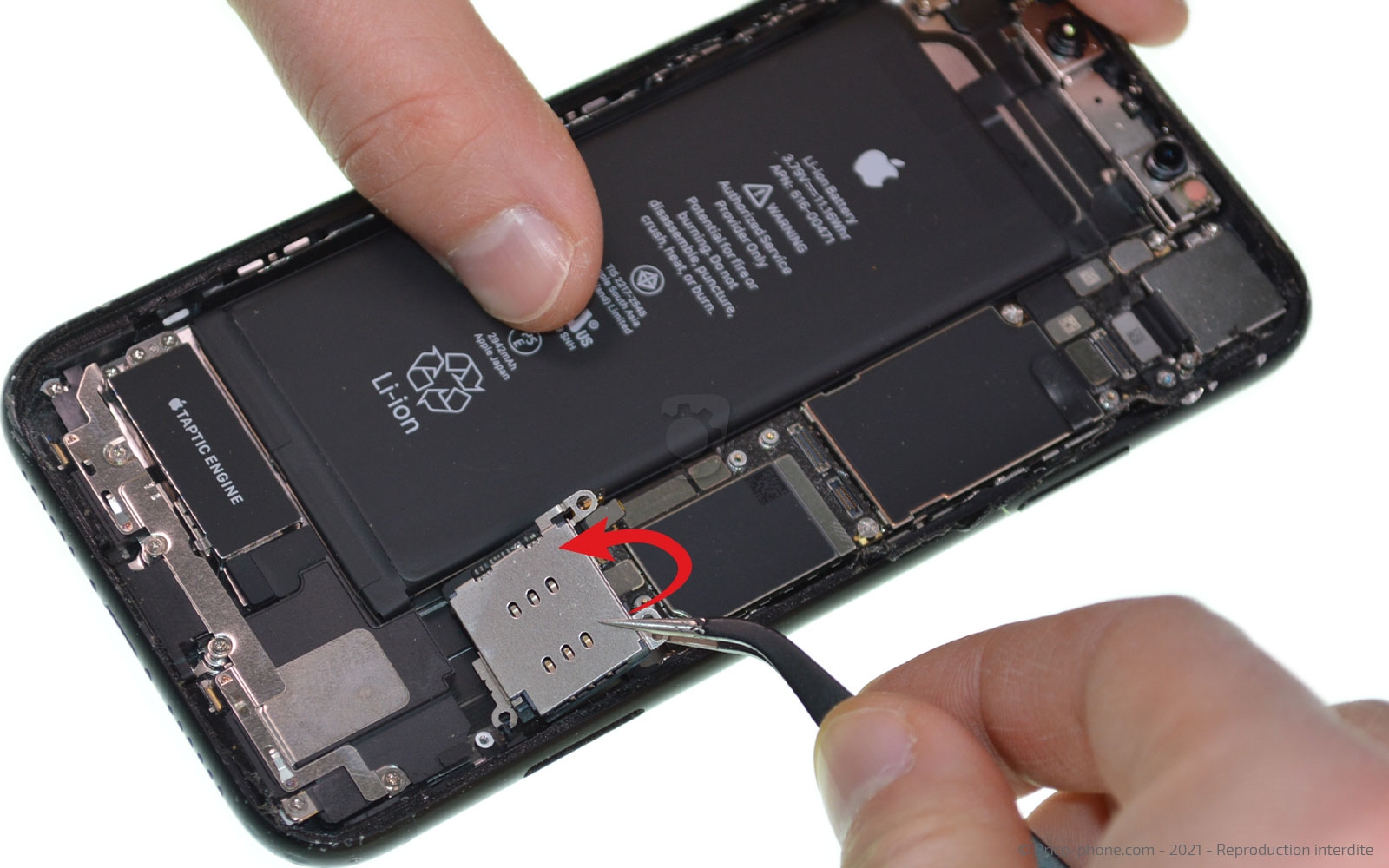

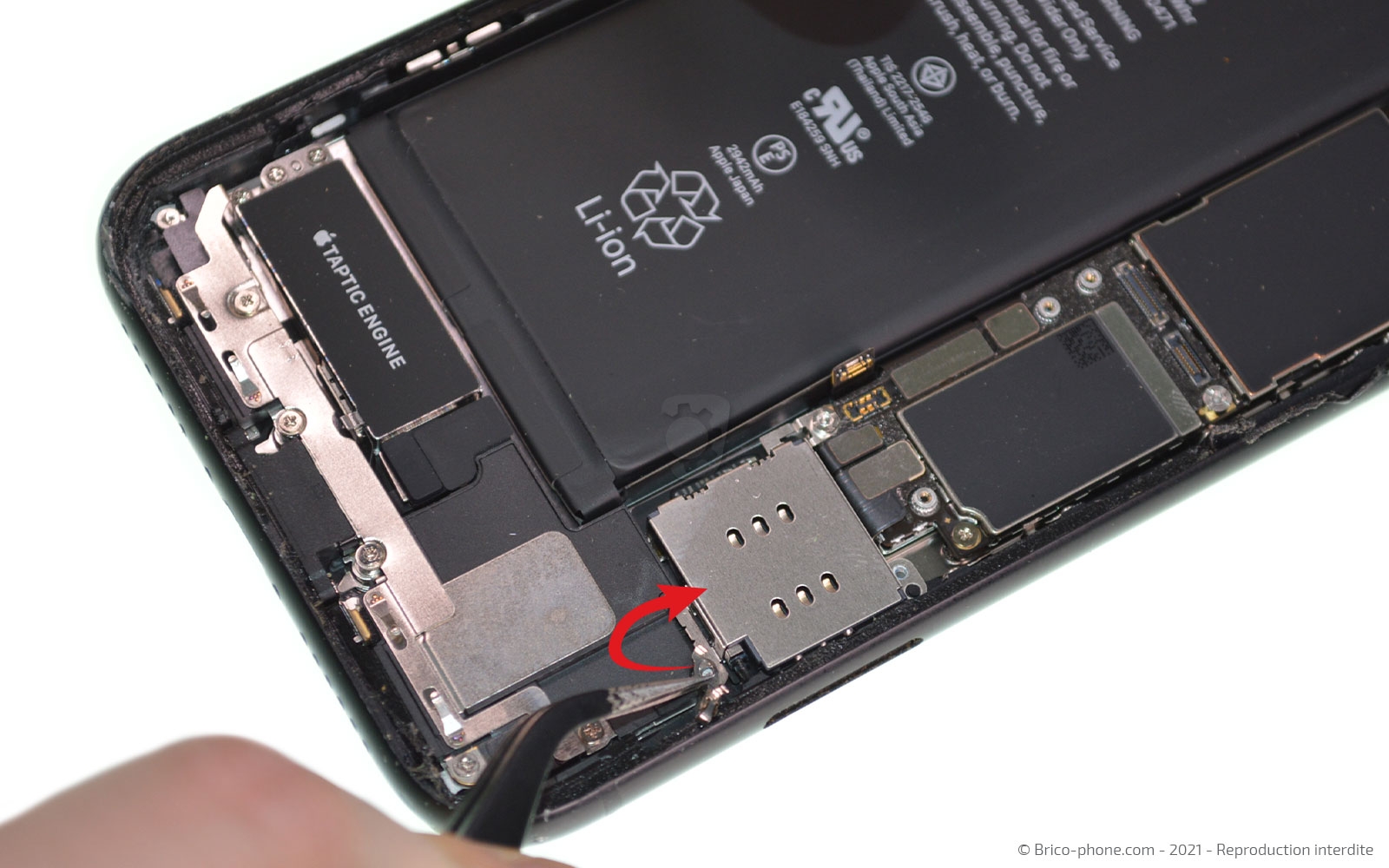

A l'aide du tournevis cruciforme, ôtez les vis H3 et i1 afin de pouvoir récupérer avec la pincette, le petit élément se trouvant en bas à droite du lecteur de carte.

Ensuite, il ne vous reste plus qu'à sortir la vis i2 avec le tournevis plat cette fois-ci.
Outils du kit utilisés
Outils du kit utilisés

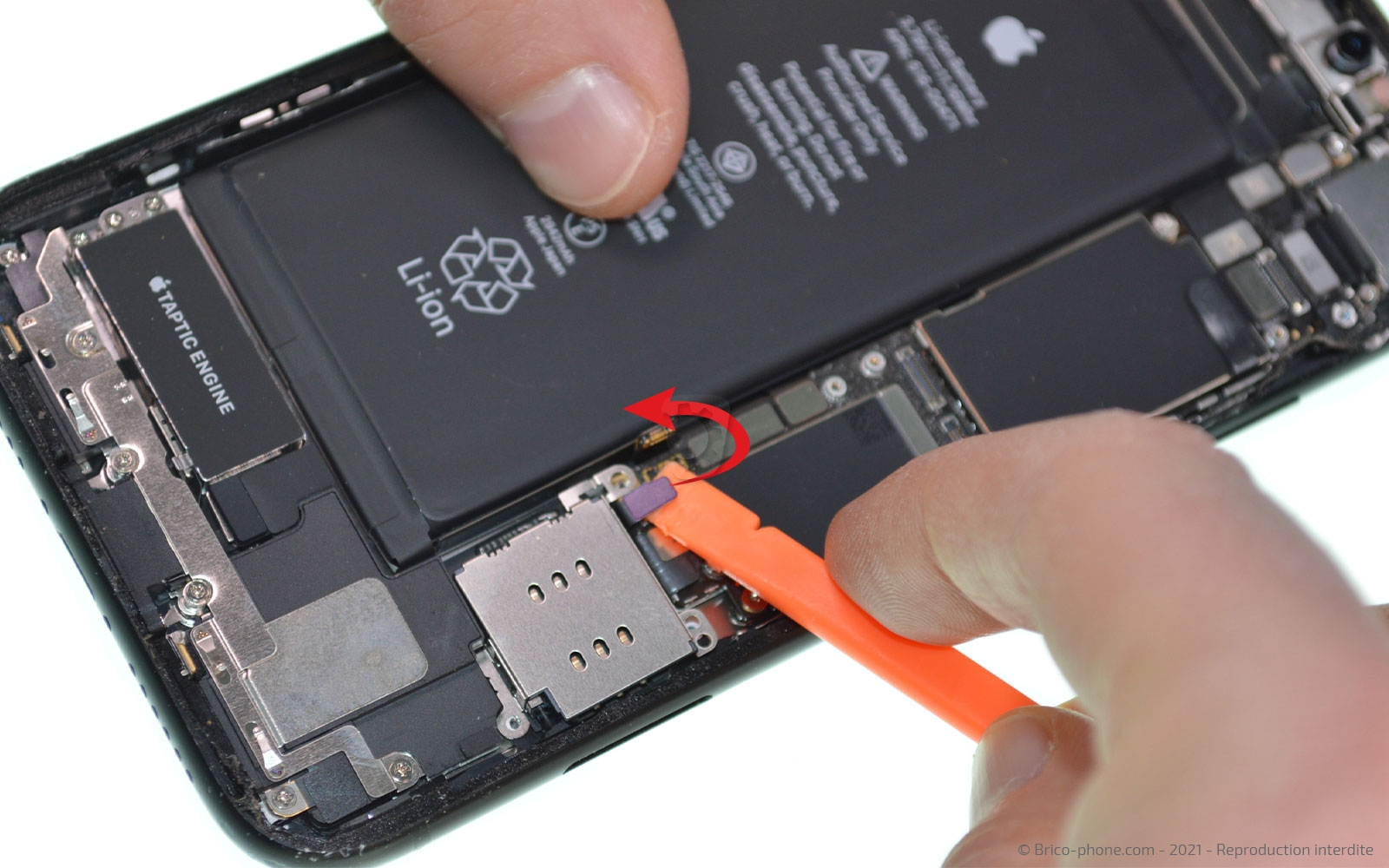

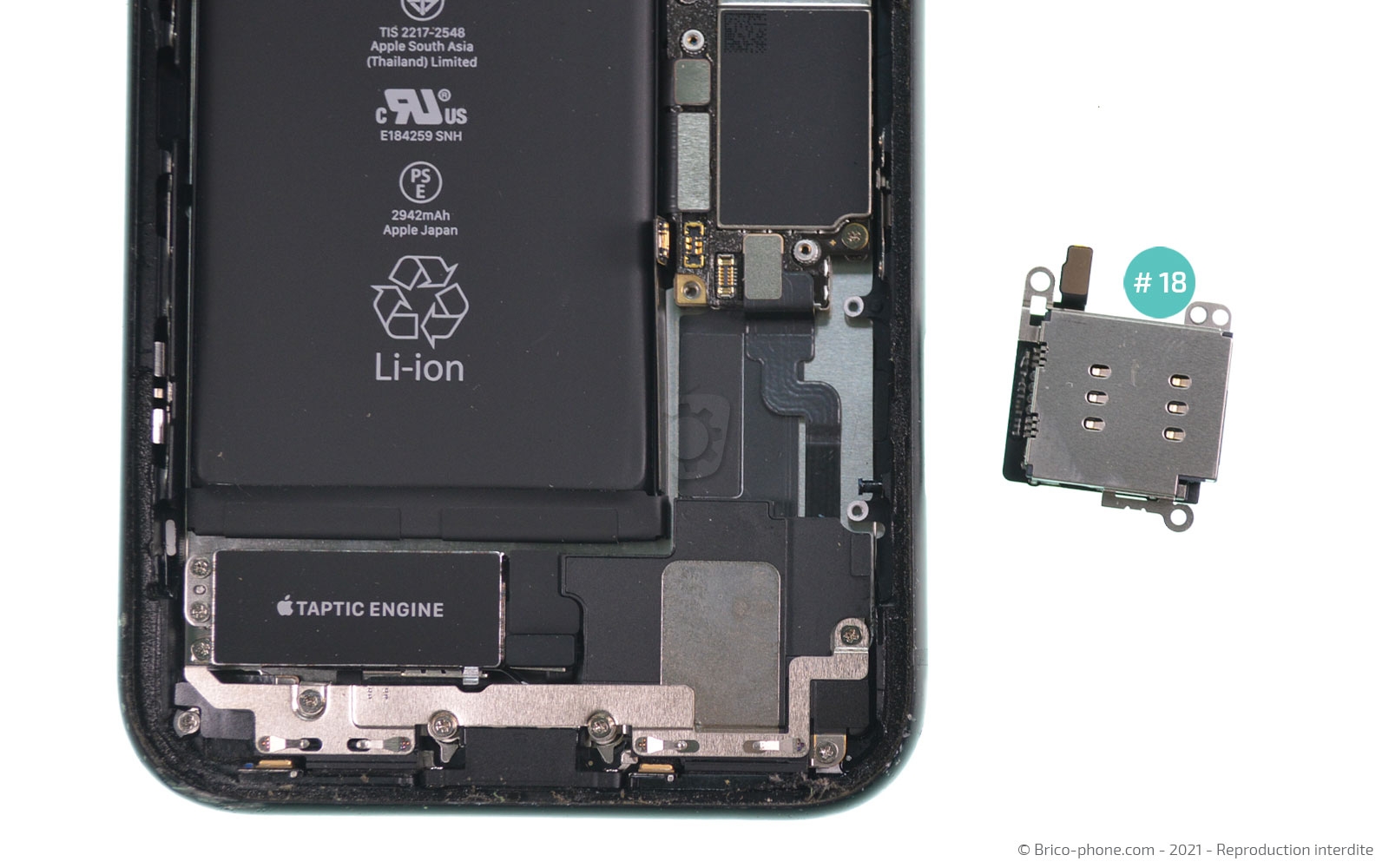

Etape 8 : Récupérer le lecteur de carte
Reprenez le levier pour déconnecter la nappe du lecteur de carte et le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

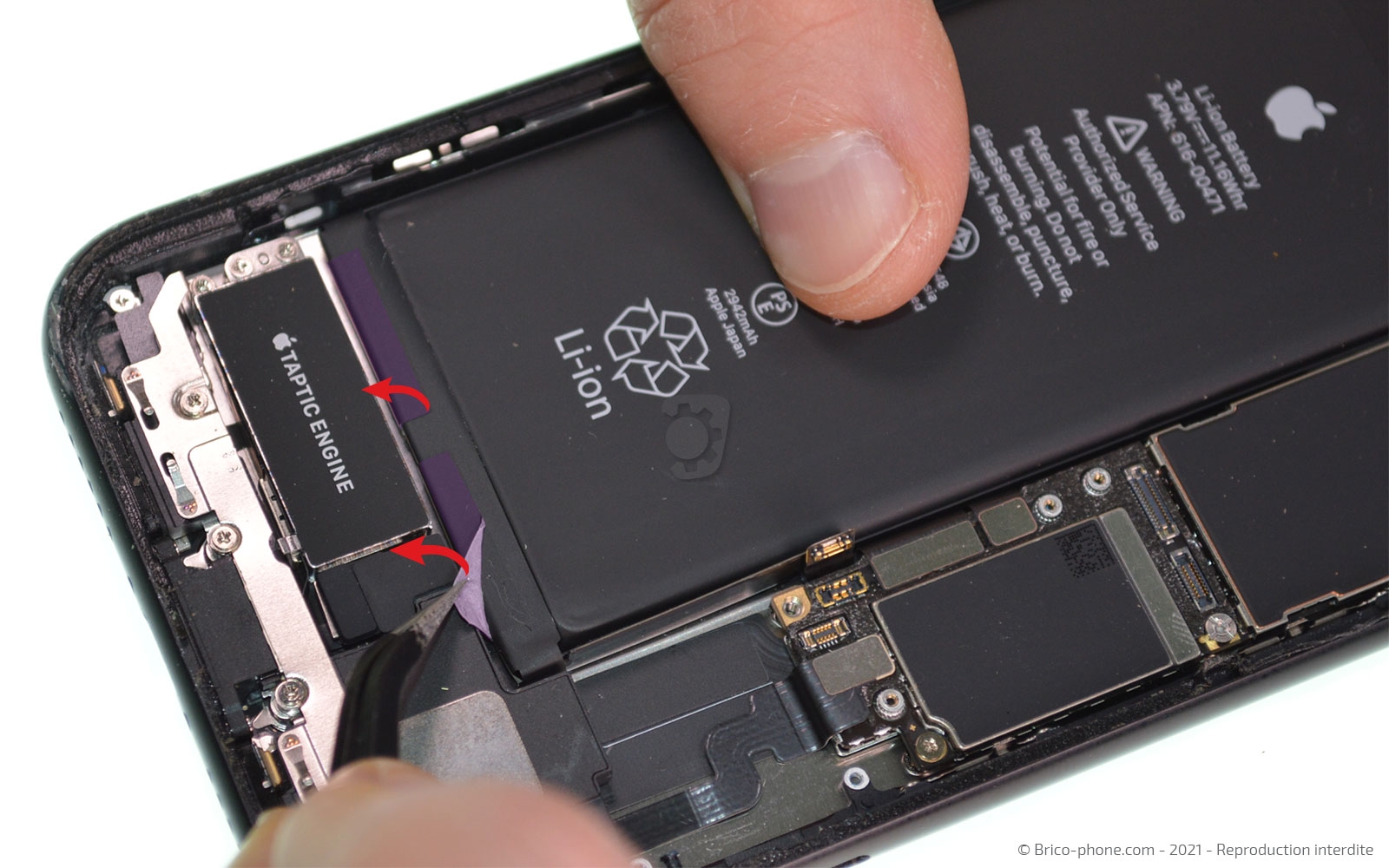

Etape 9 : Sortir la batterie

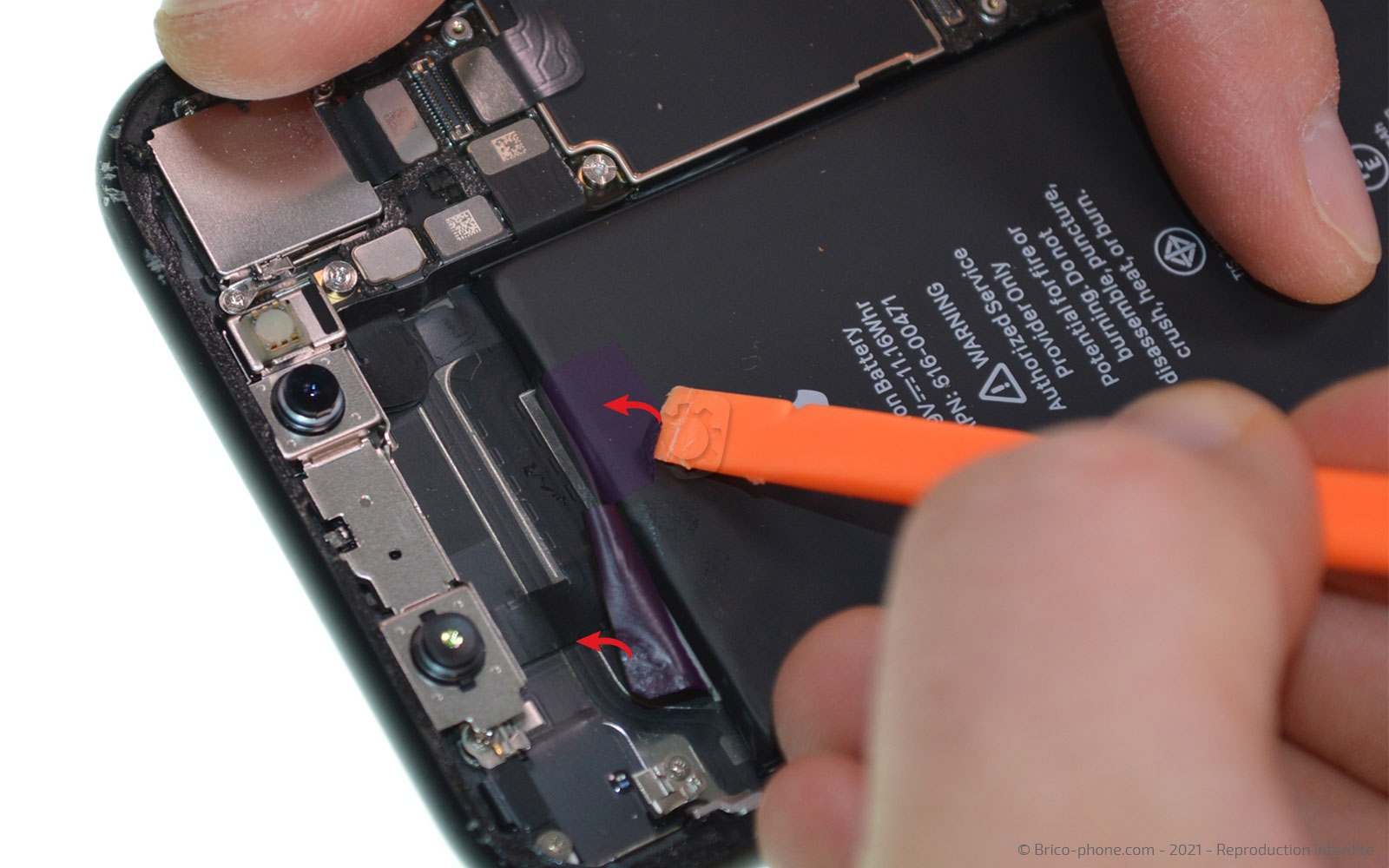

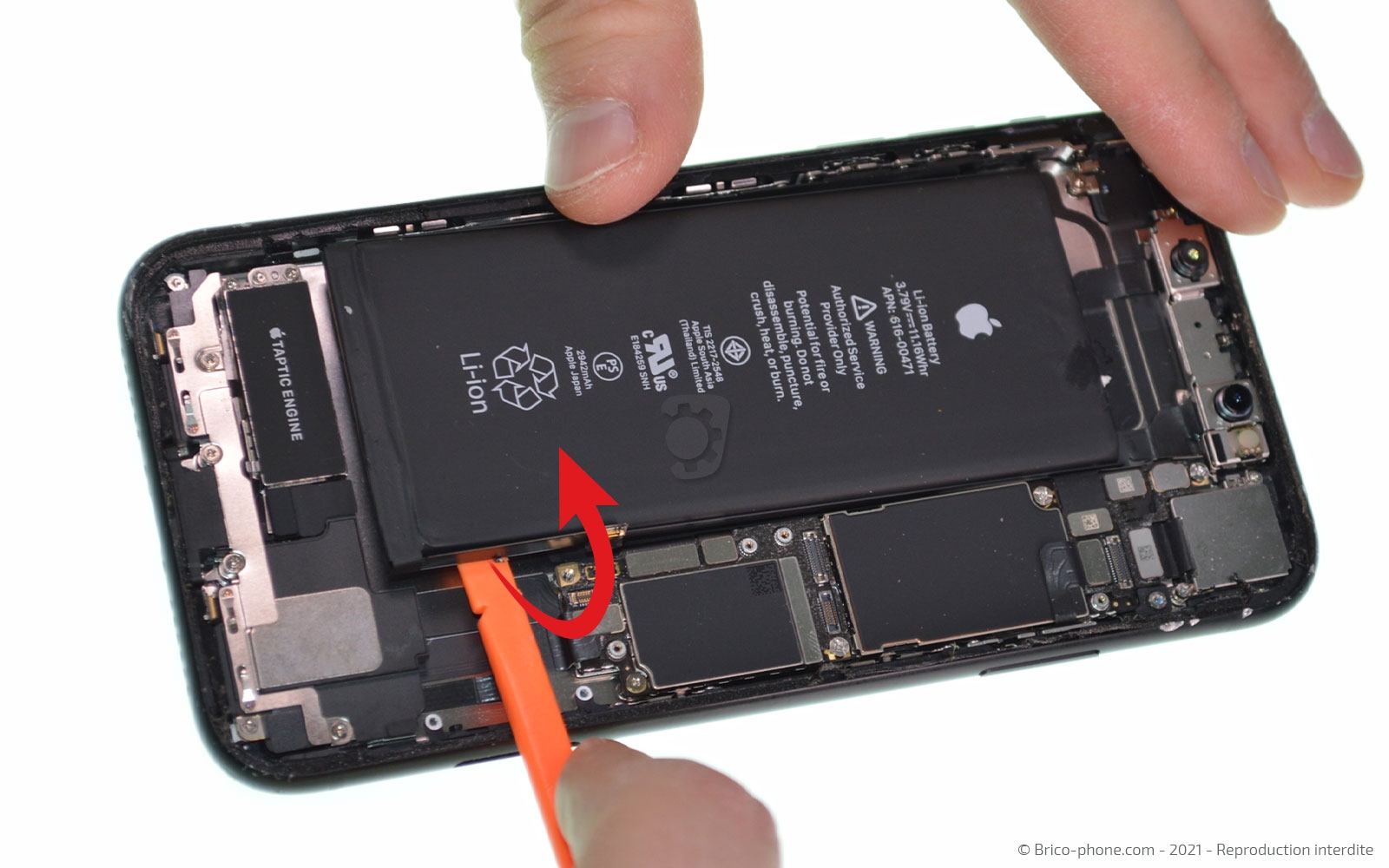

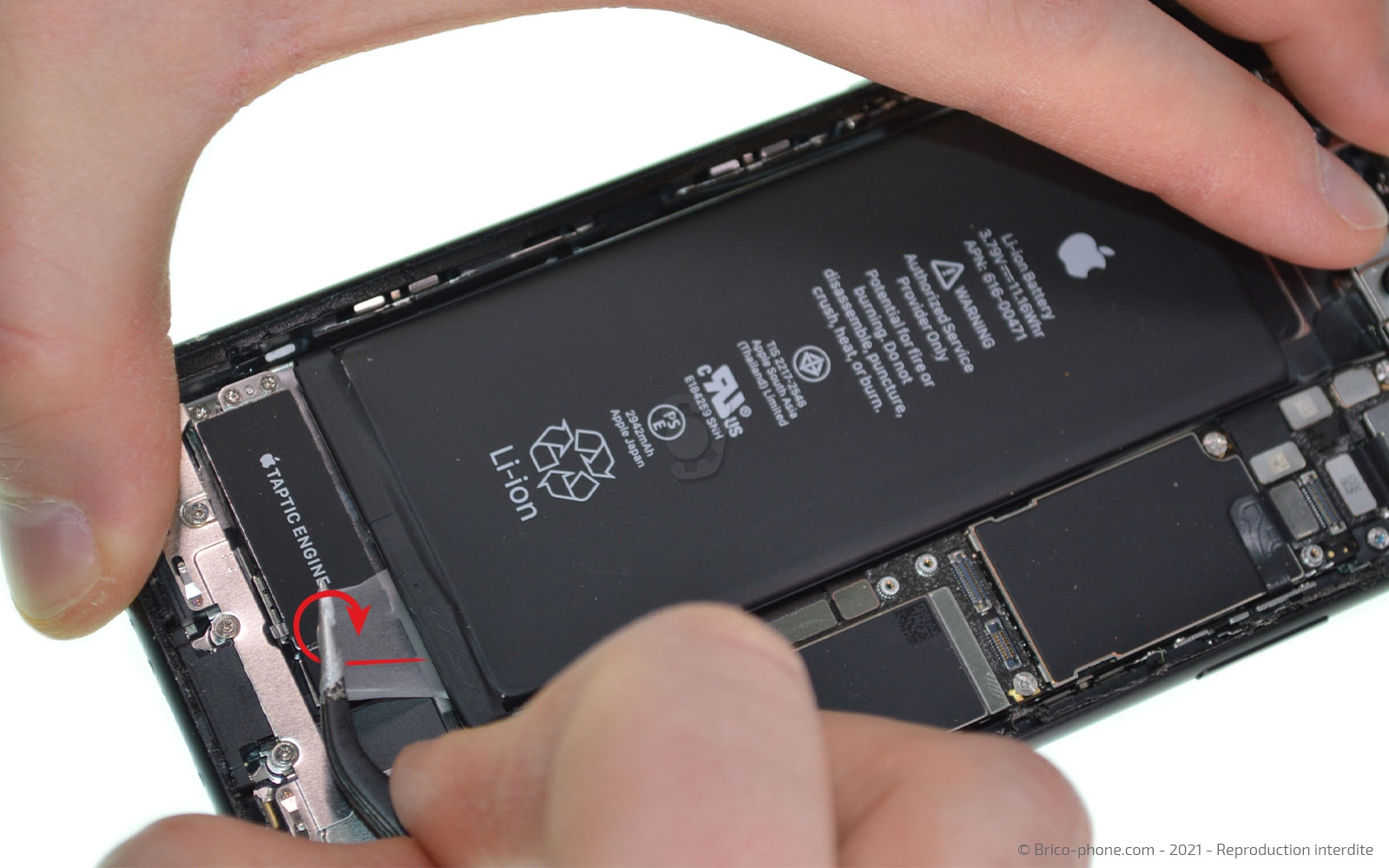

Sur la batterie de votre iPhone XR, vous trouverez 4 stickers (2 sur la partie supérieure et 2 sur la partie inférieure).

Décollez la languette de la batterie afin de pouvoir la saisir avec la pincette.
Ensuite, tirez cette dernière et enroulez-la autour de la pince pour sortir l'adhésif petit à petit sans que ce dernier ne se casse.

Réalisez la même manipulation pour chaque sticker.
Outils du kit utilisés
Outils du kit utilisés

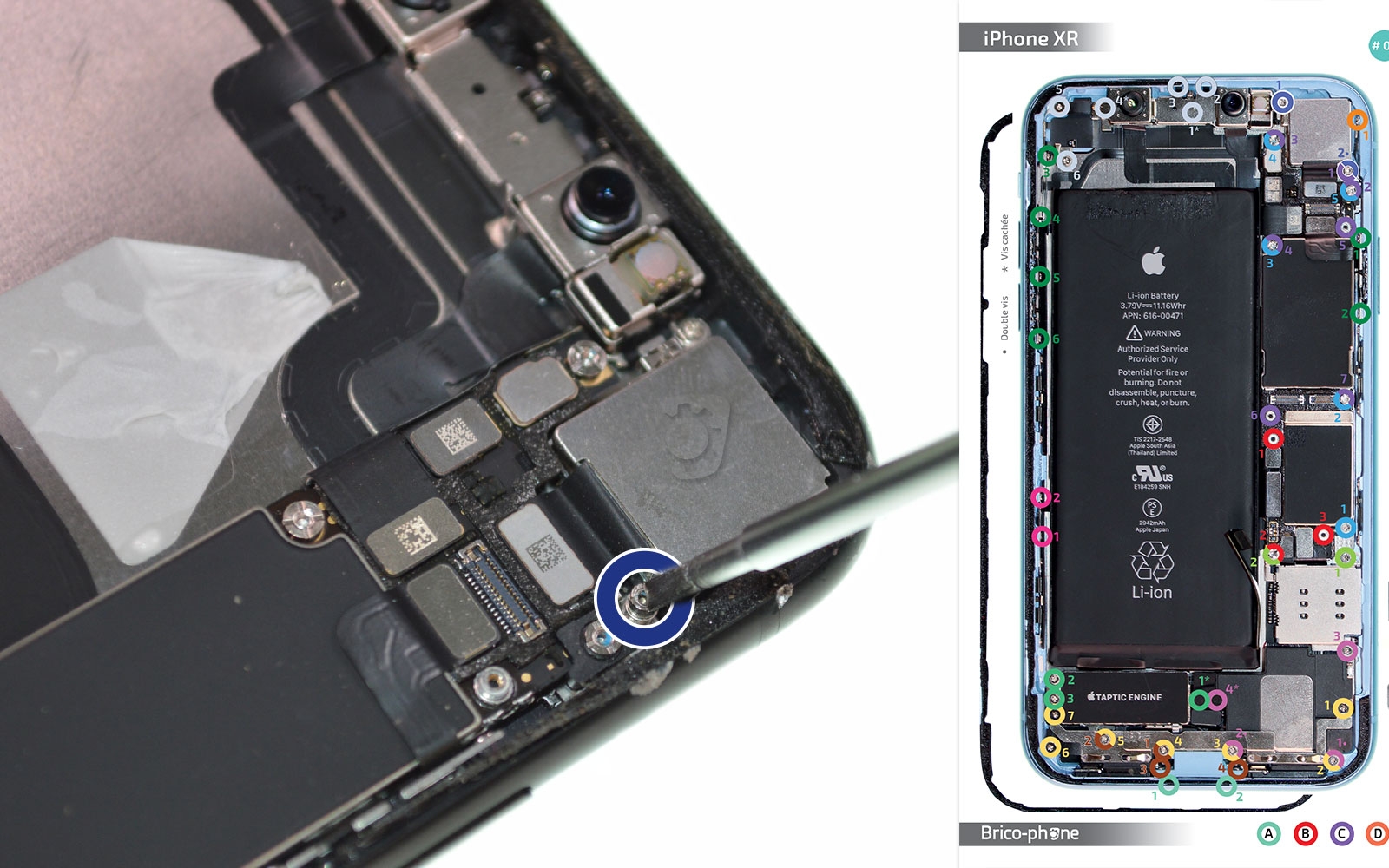

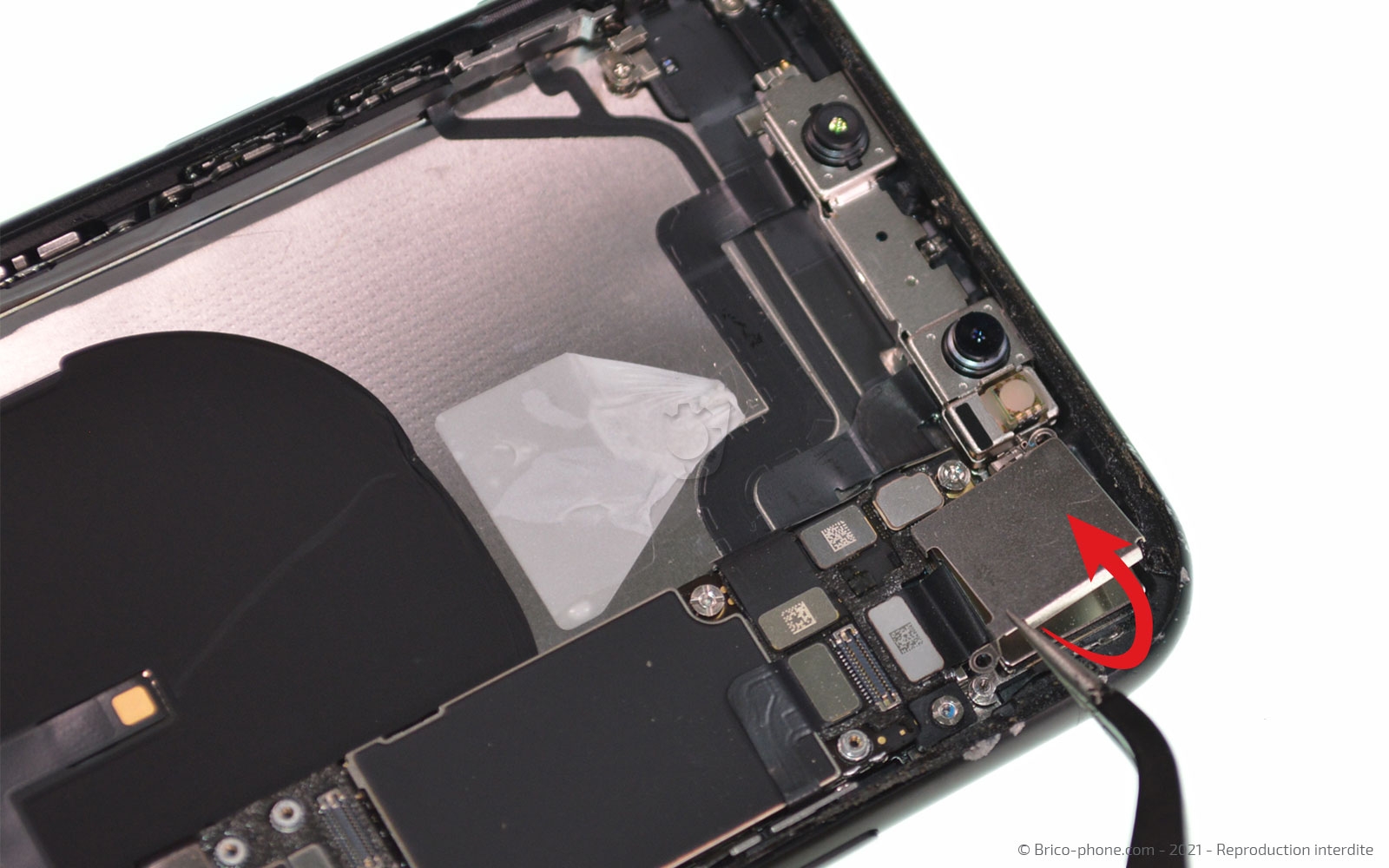

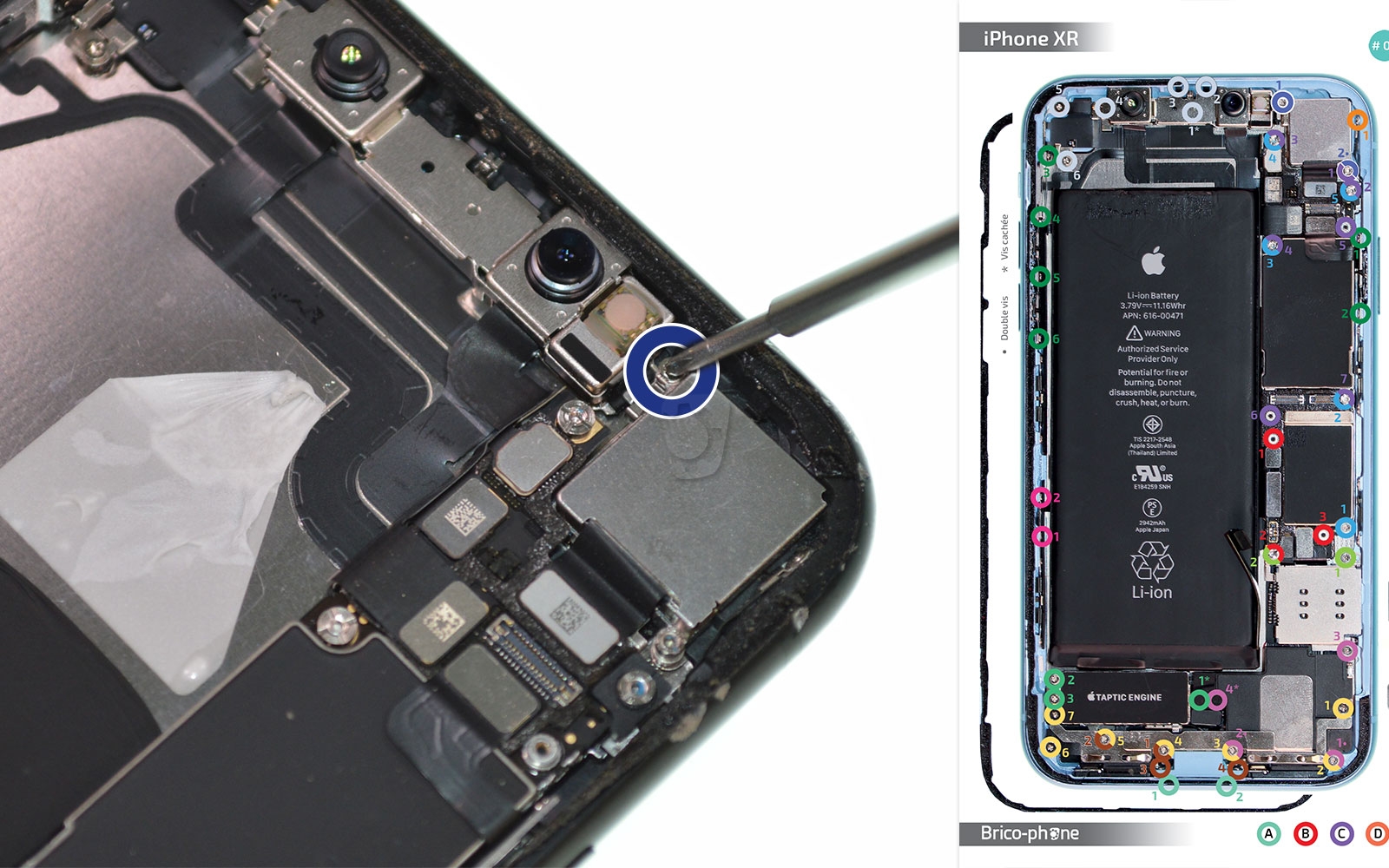

Etape 10 : Oter la plaquette de protection de la caméra arrière

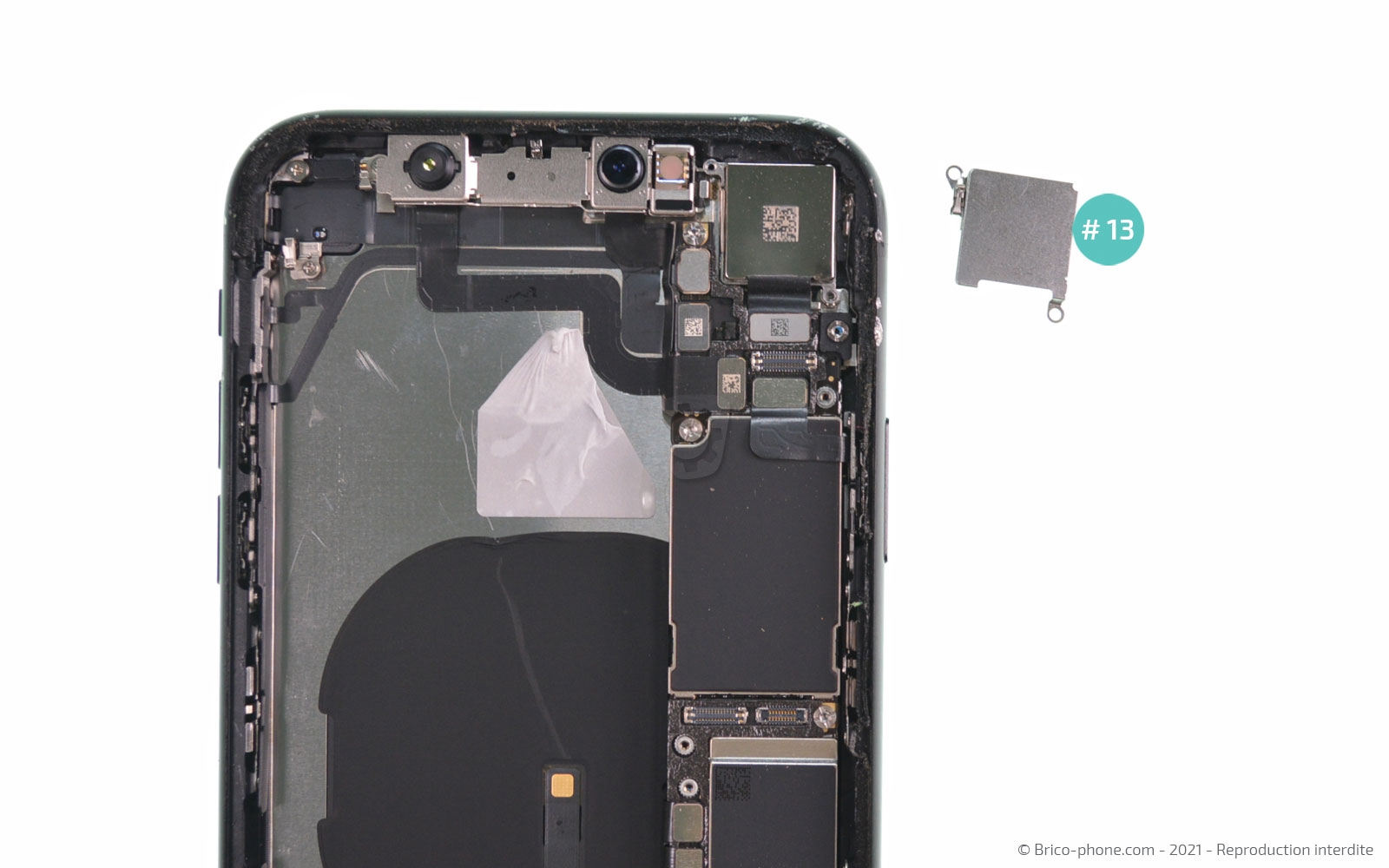

Otez la vis F1 avec le tournevis cruciforme puis la vis F2 avec le plat.

Saisissez la plaquette #13 avec la brucelles pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

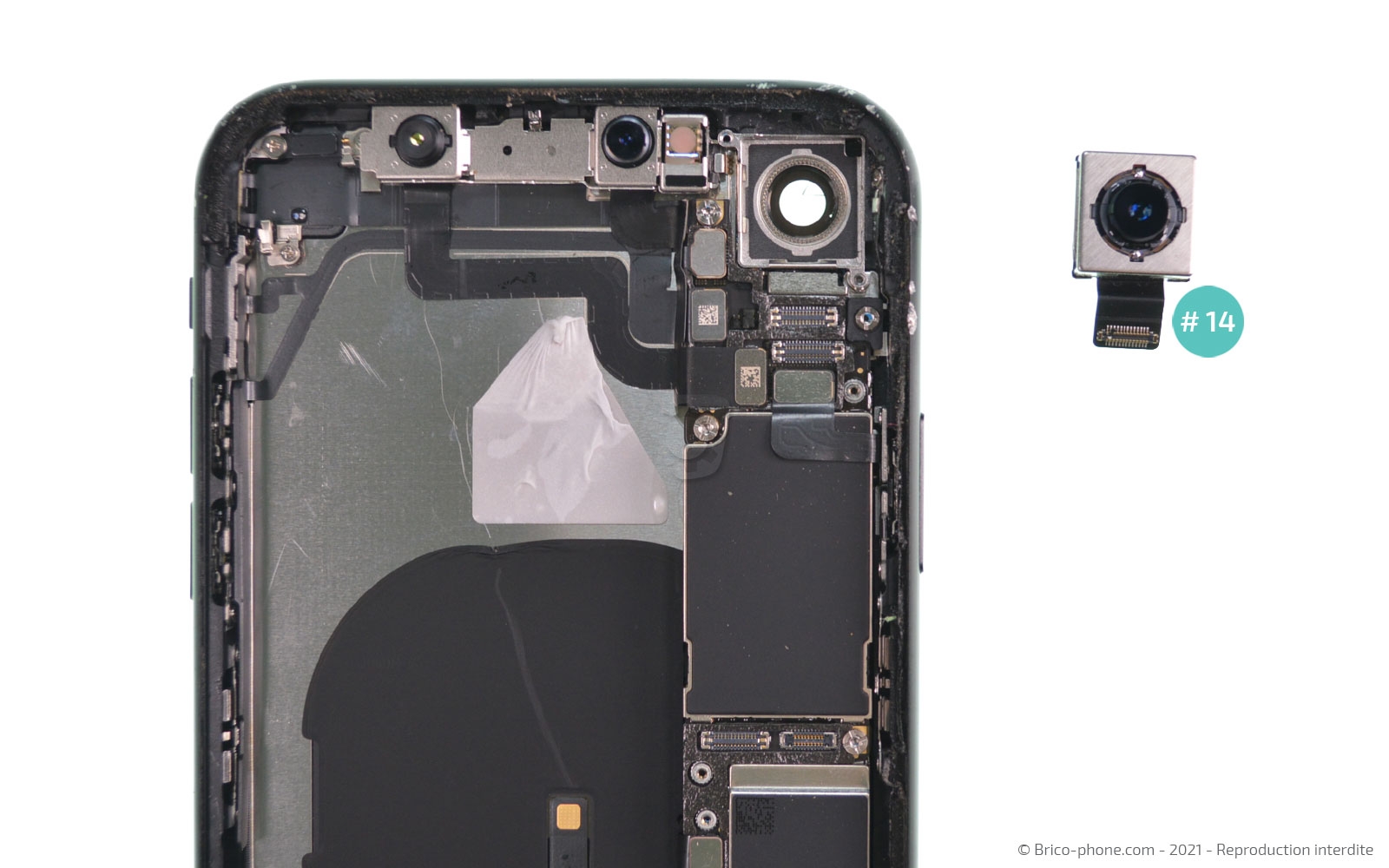

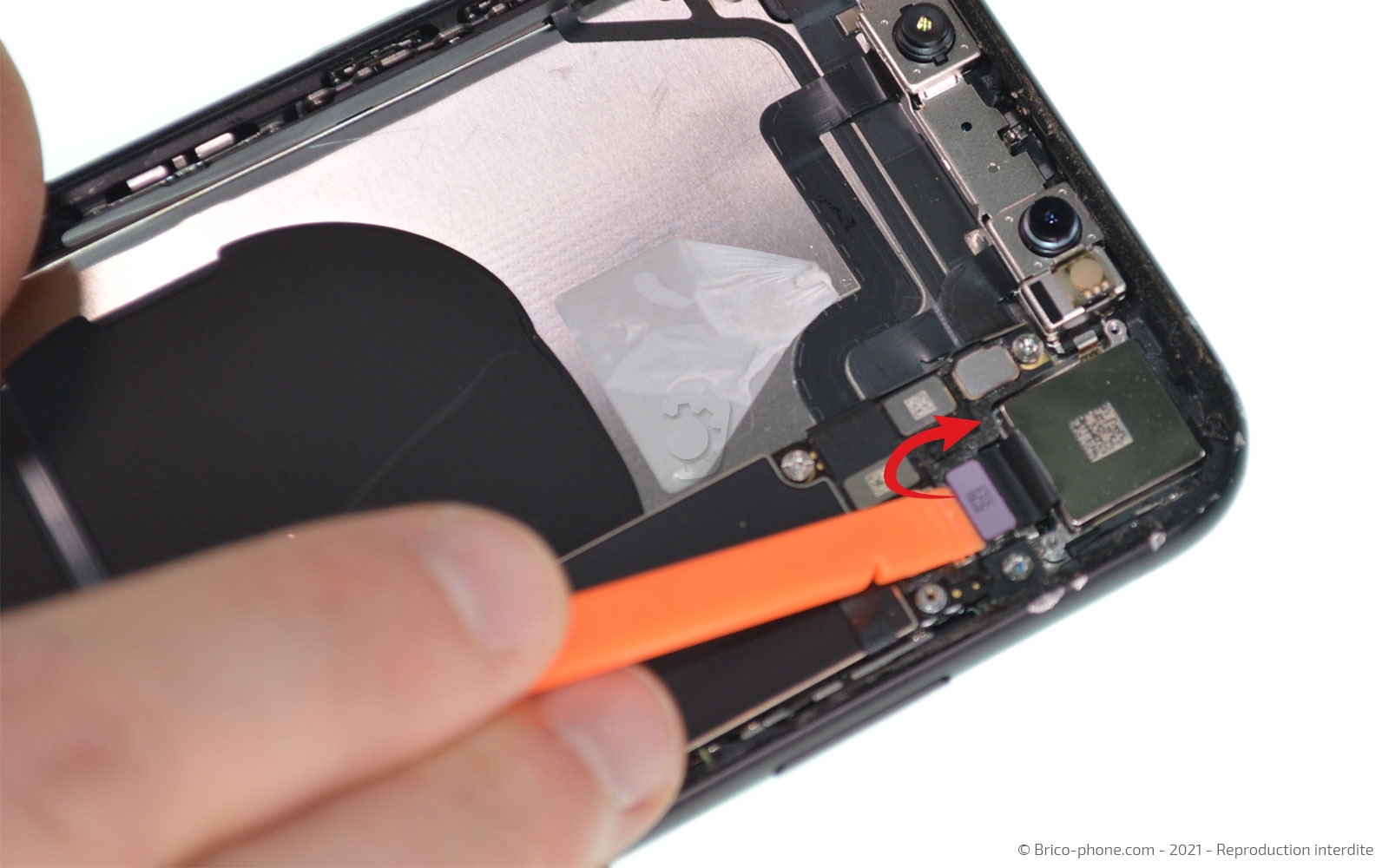

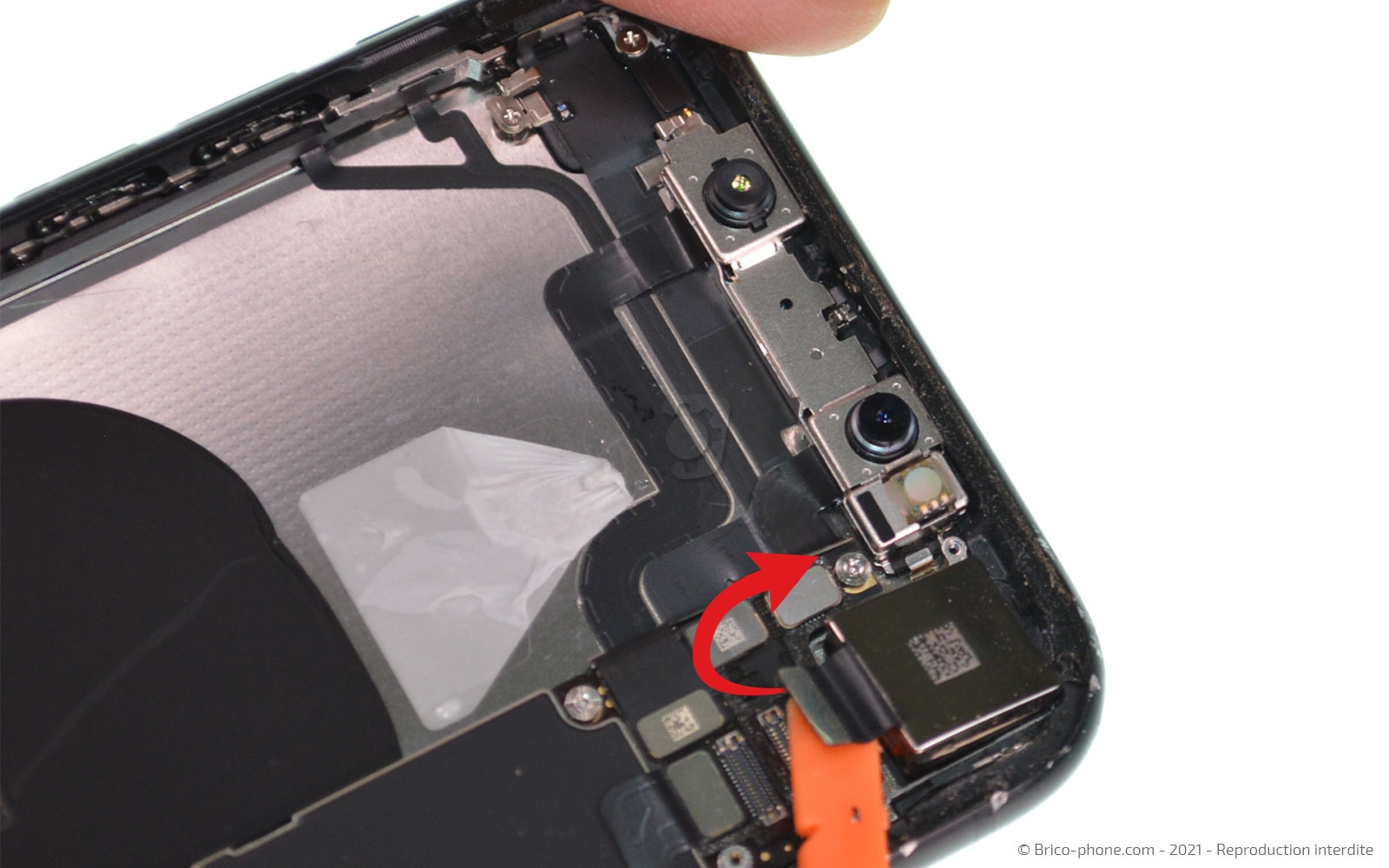

Etape 11 : Retirer la caméra arrière
Débranchez la caméra arrière avec le spudger avant de la retirer du châssis.
Outils du kit utilisés
Outils du kit utilisés

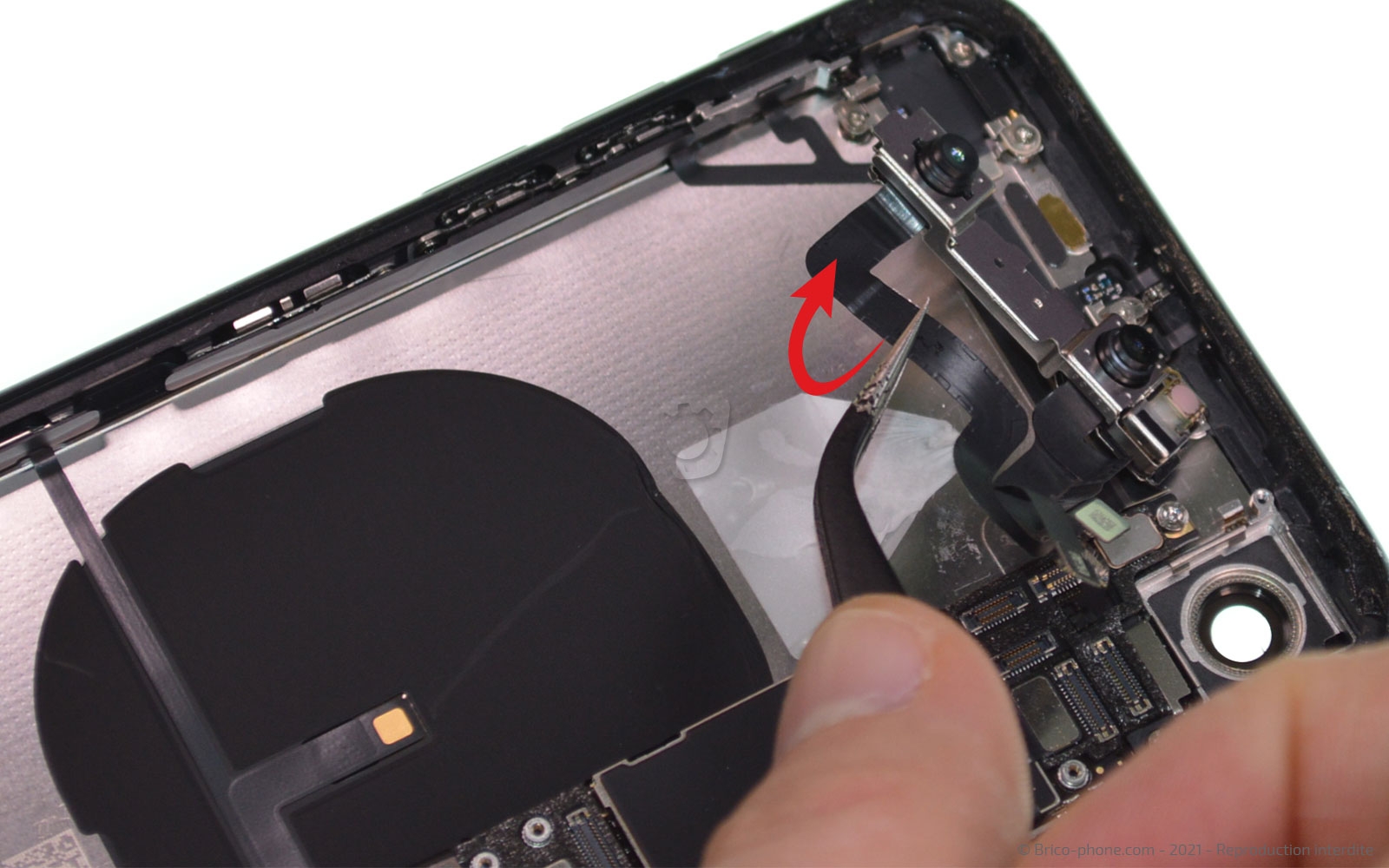

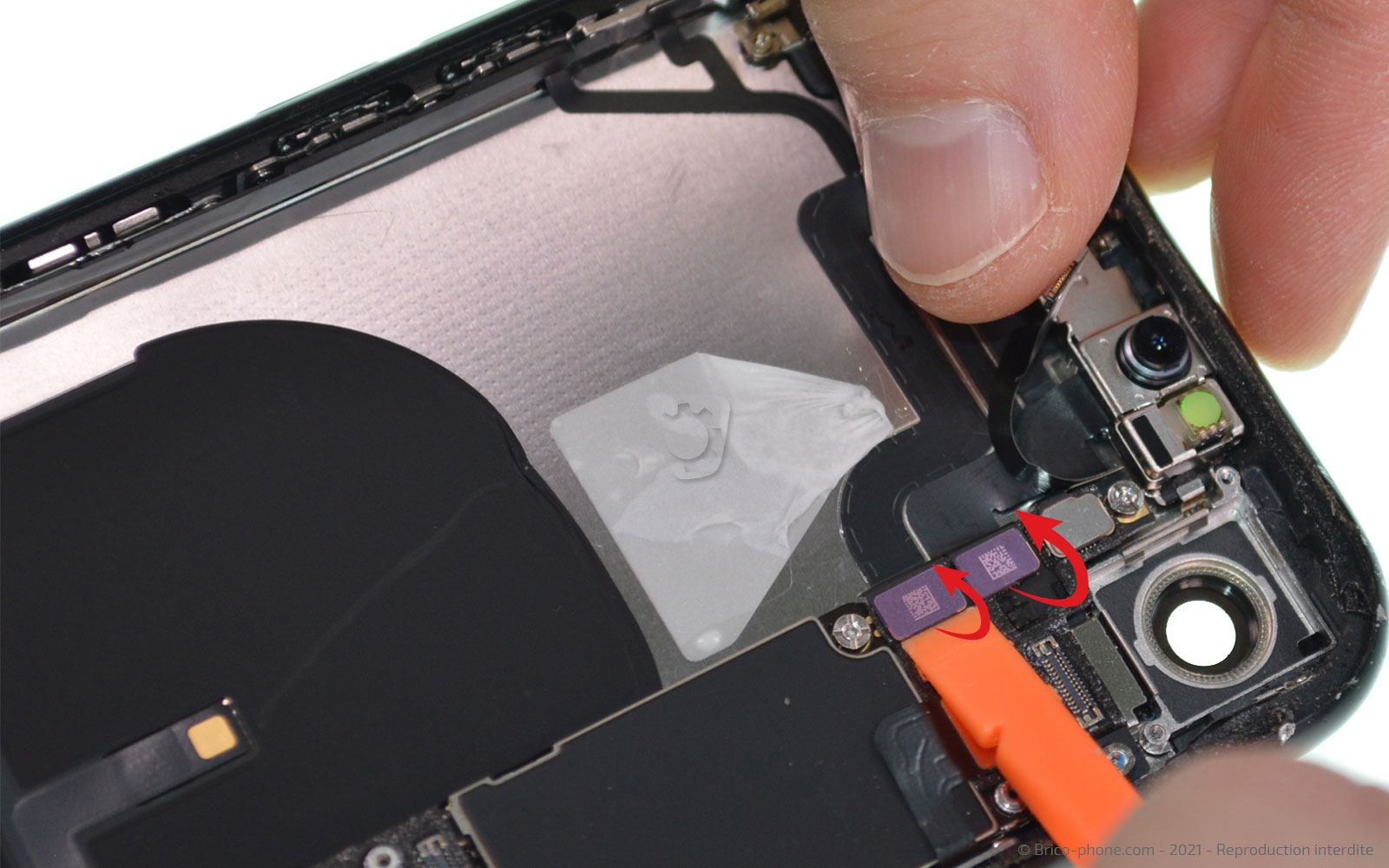

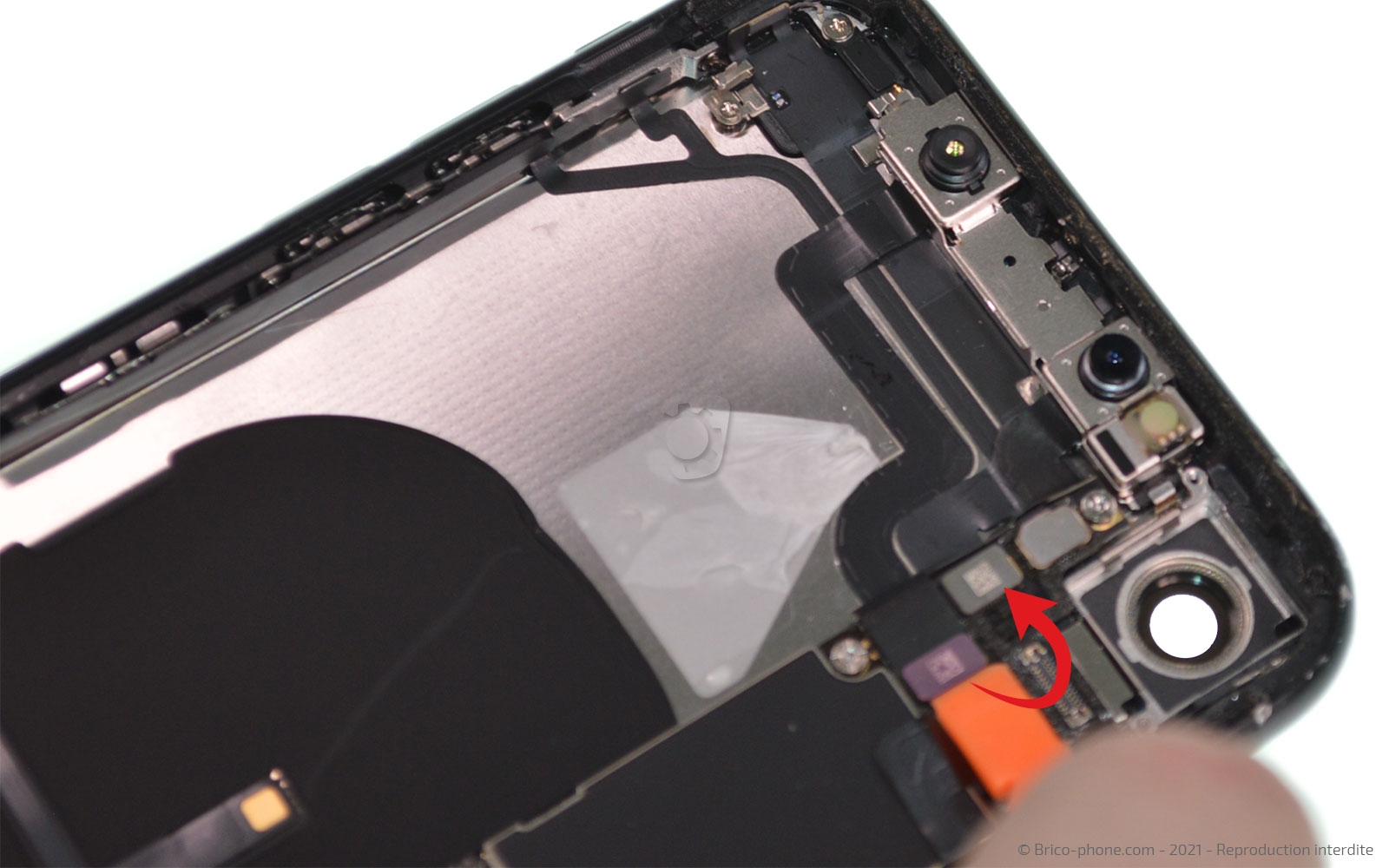

Etape 12 : Enlever la caméra avant

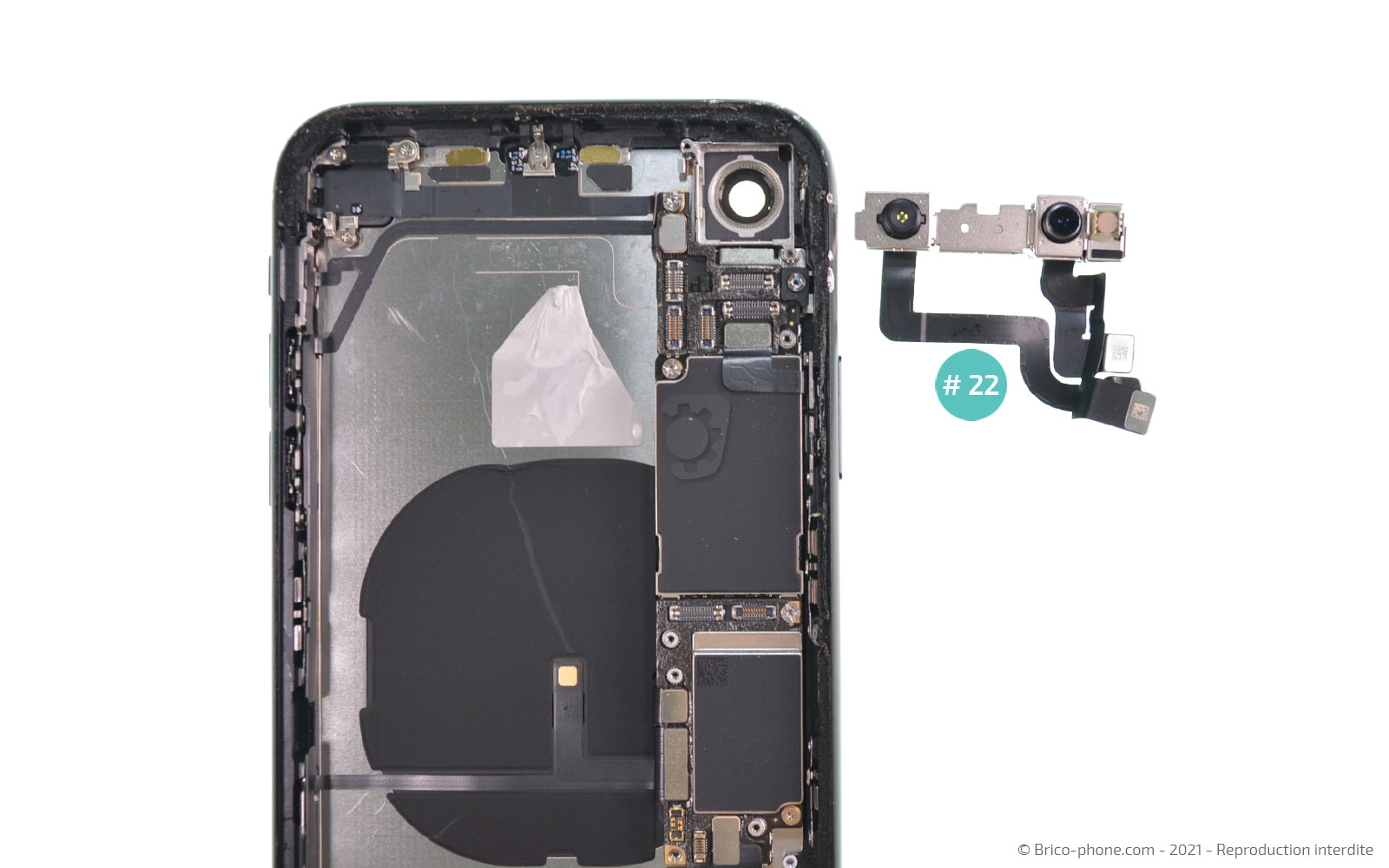

Toujours avec le même outil, débranchez les nappes de la caméra avant.

Ensuite, récupérez-la avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

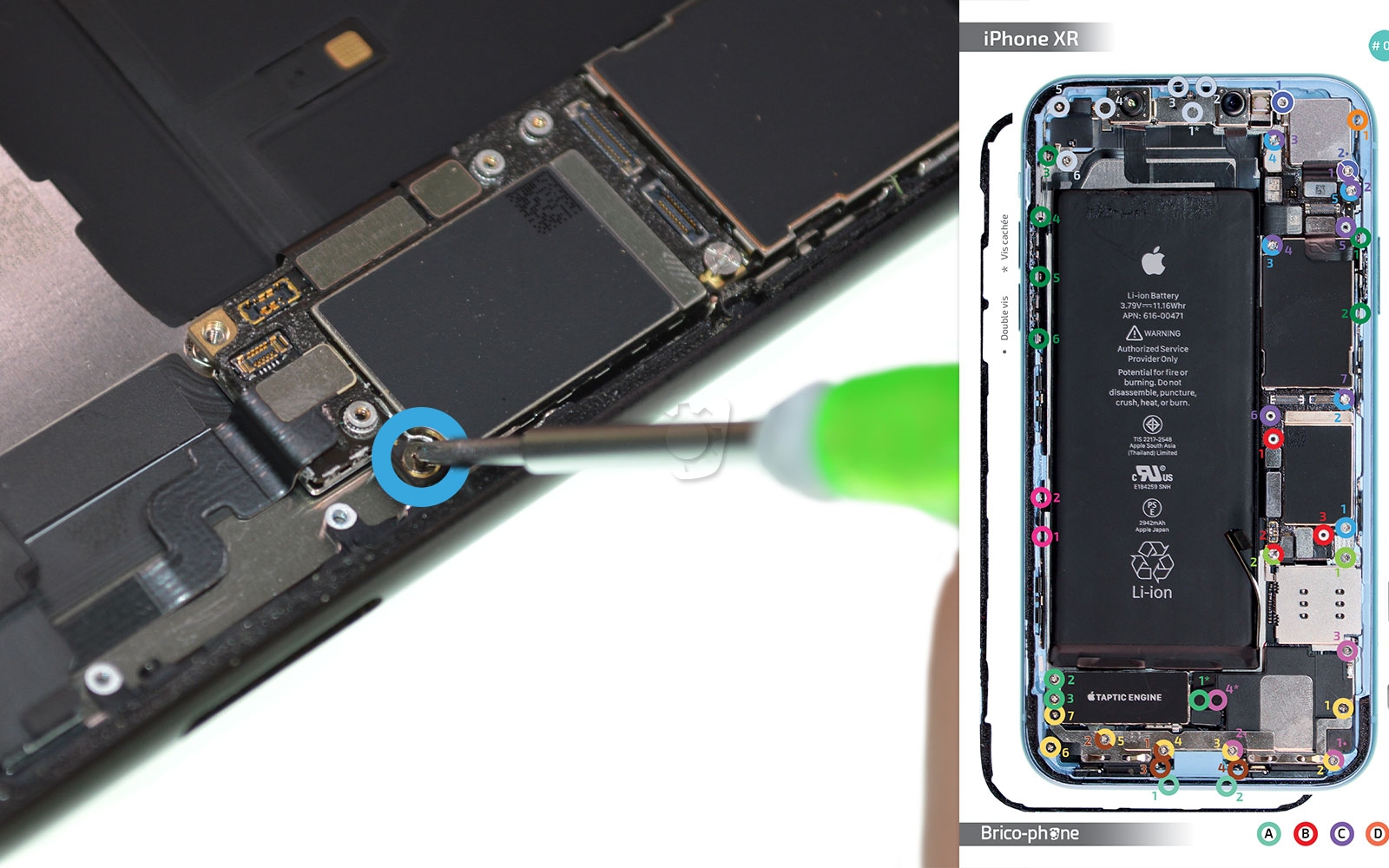

Etape 13 : Libérer la carte mère

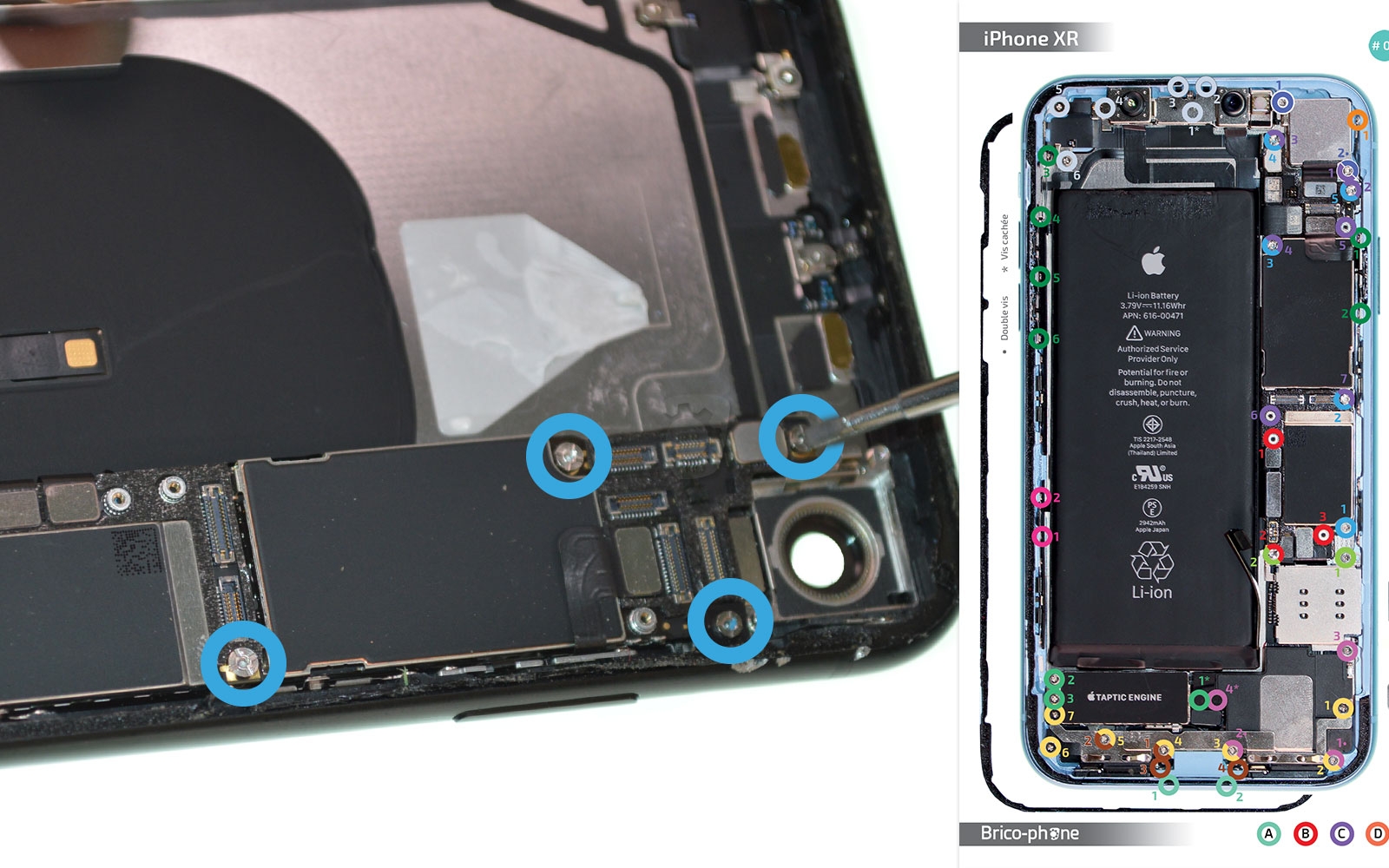

Libérons la carte mère en retirant les 4 vis avec le tournevis plat puis la dernière vis j1 avec le cruciforme.

Muni du levier en nylon, il vous faut déconnecter toutes les nappes.

Commençons par celle de la nappe power et celle du module antenne.
Enchaînez par celles du connecteur de charge et enfin celle de la nappe NFC / Volume.
Outils du kit utilisés
Outils du kit utilisés

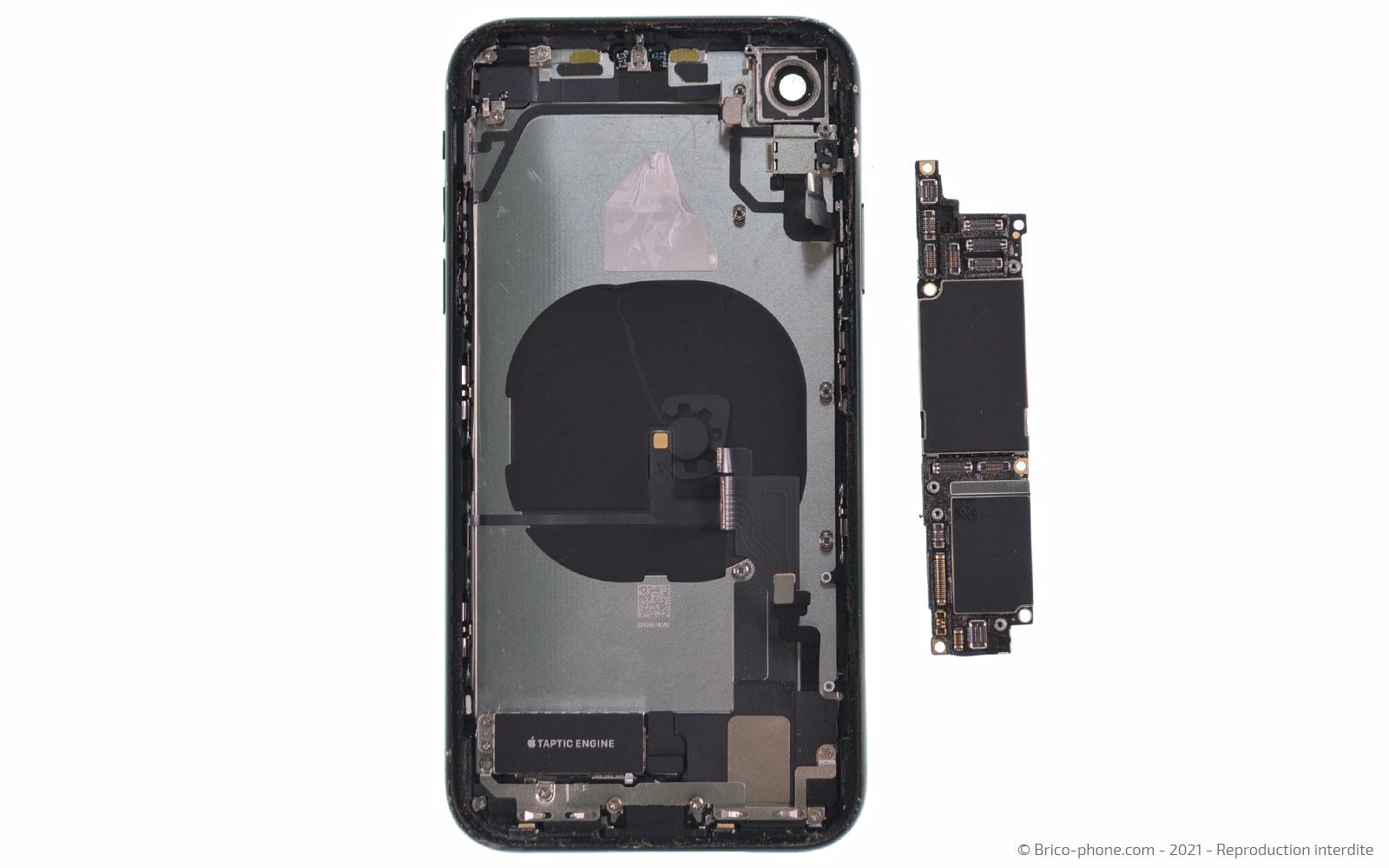

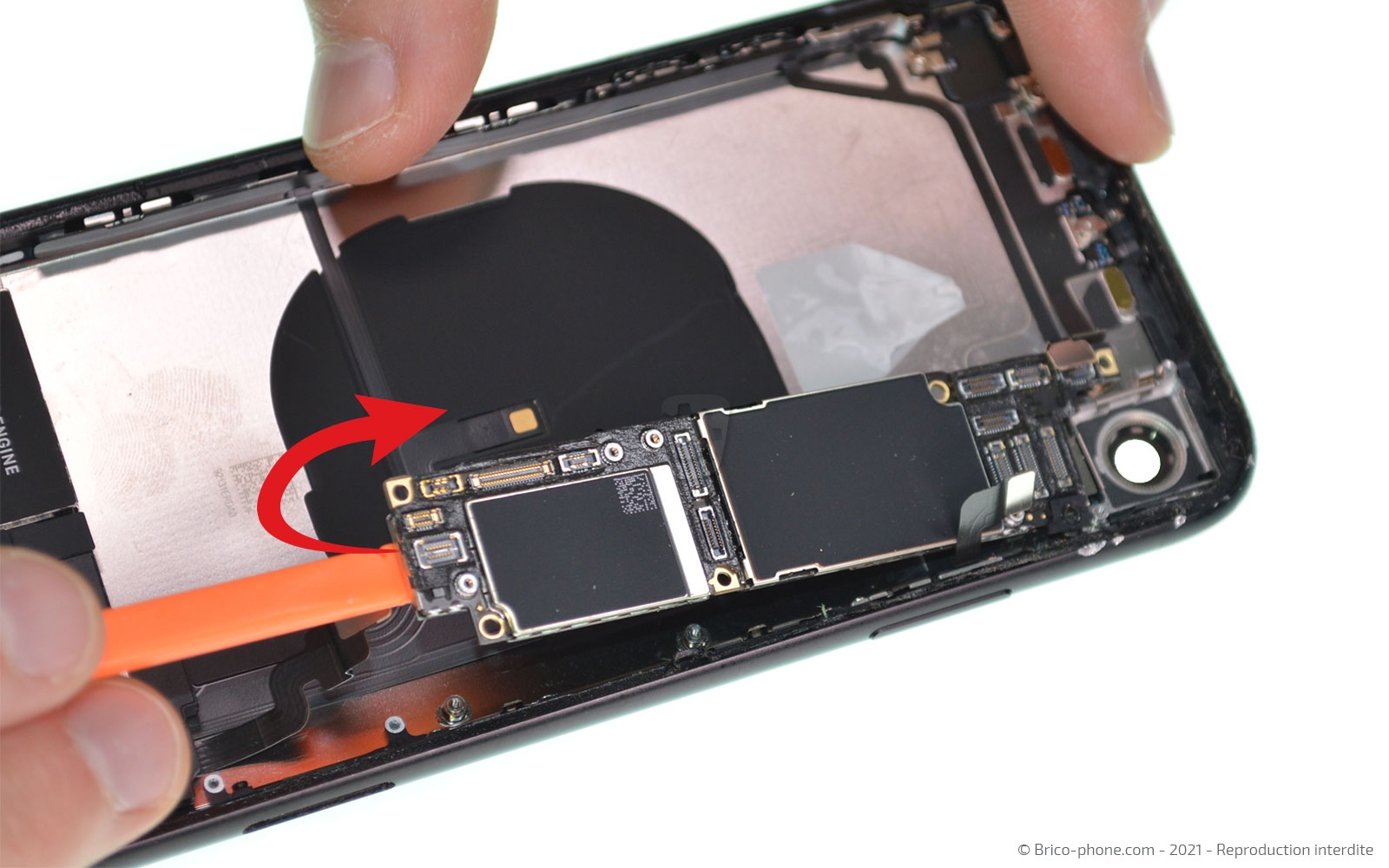

Etape 14 : Récupérer la carte mère
Glissez le levier sous la carte mère pour faire basculer cette dernière hors du téléphone.

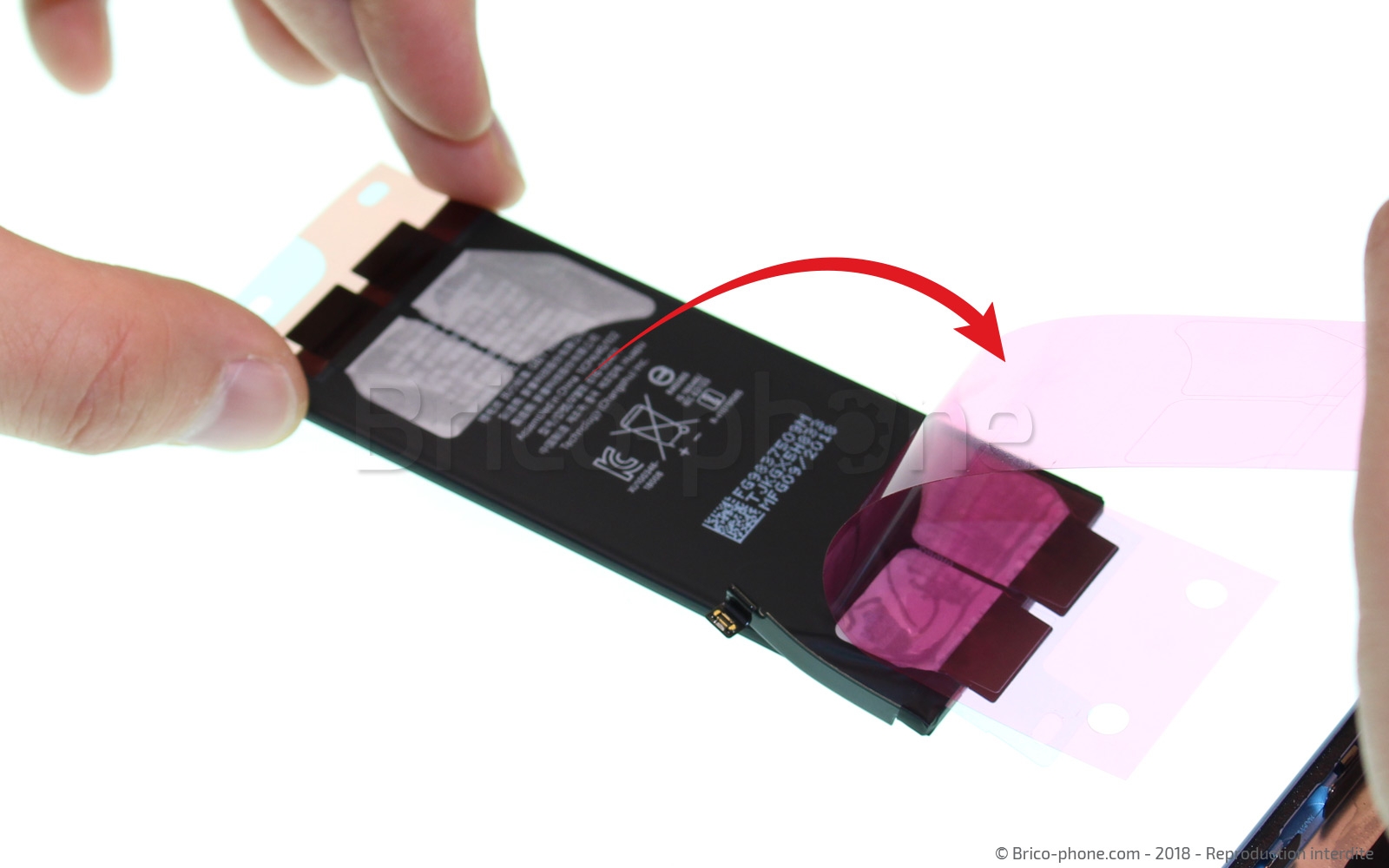

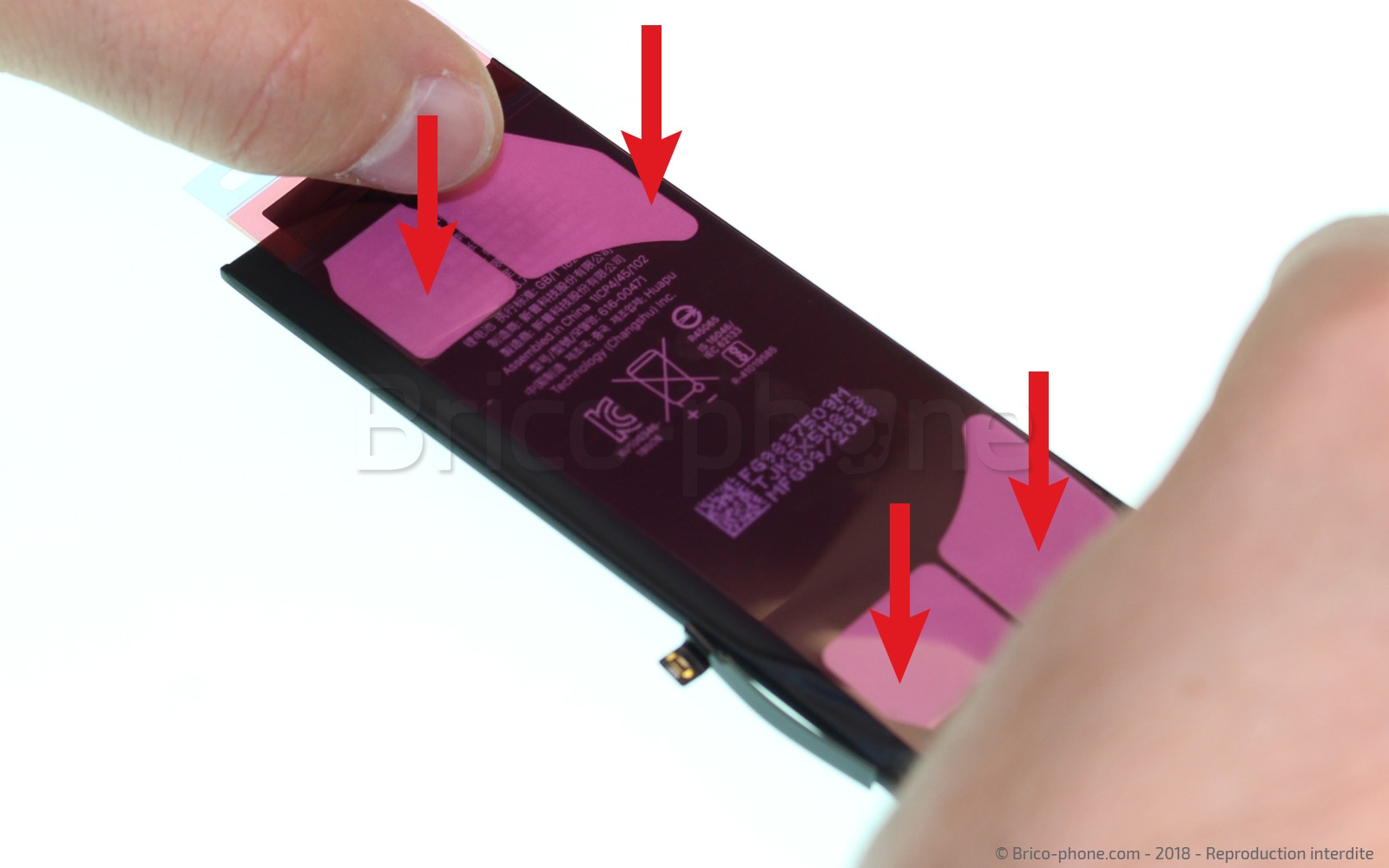

Etape 15 : Placer les stickers de batterie
Vous pouvez dès à présent remonter les composants de votre iPhone XR dans la nouvelle coque arrière en reprenant les étapes précédentes dans le sens contraire.

En ce qui concerne la batterie, Retirez la première protection des stickers afin de pouvoir les disposer sur e dos du composant.
Rabattez les languettes sur le devant de la batterie avant de la poser au sein du nouveau châssis.

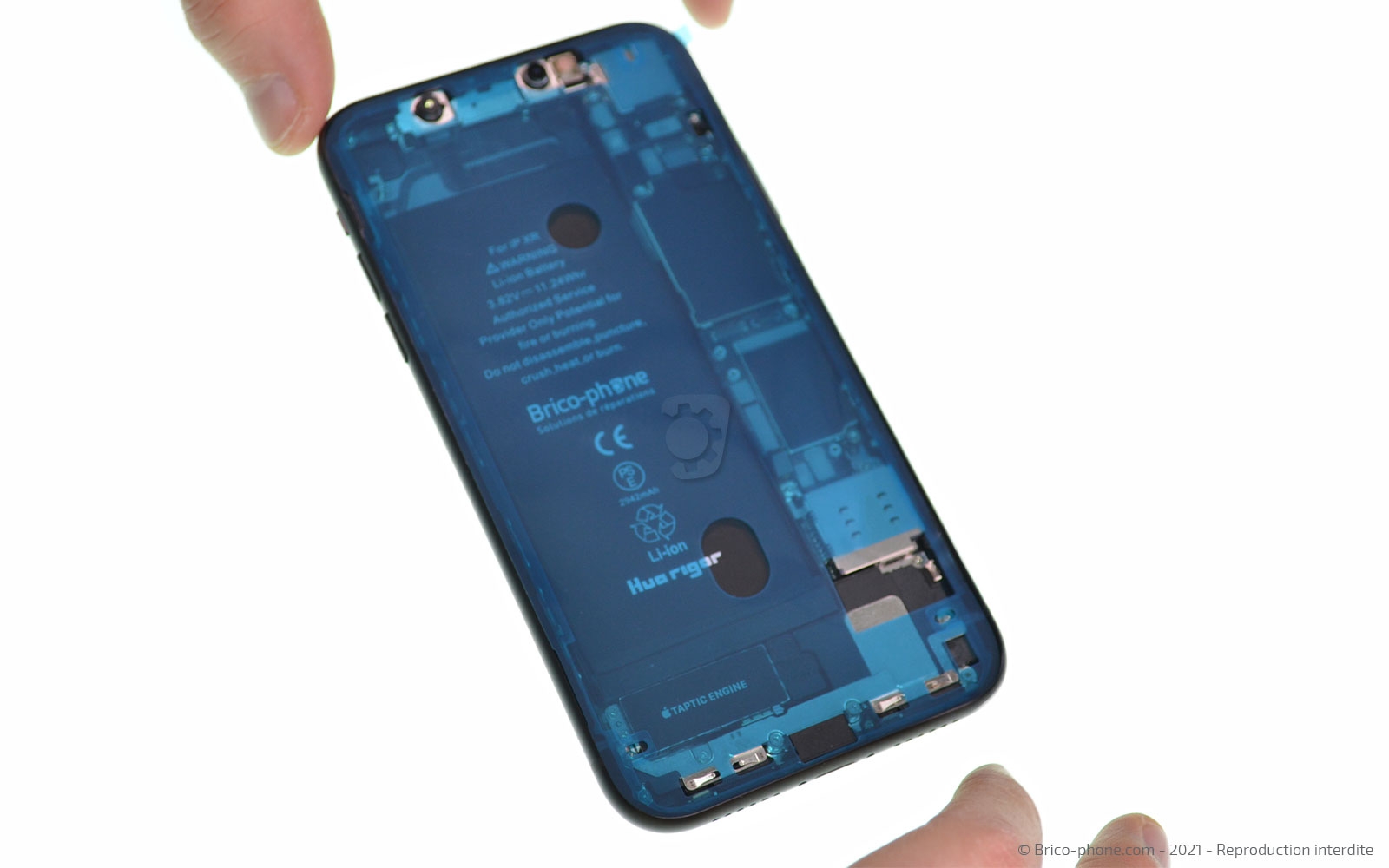

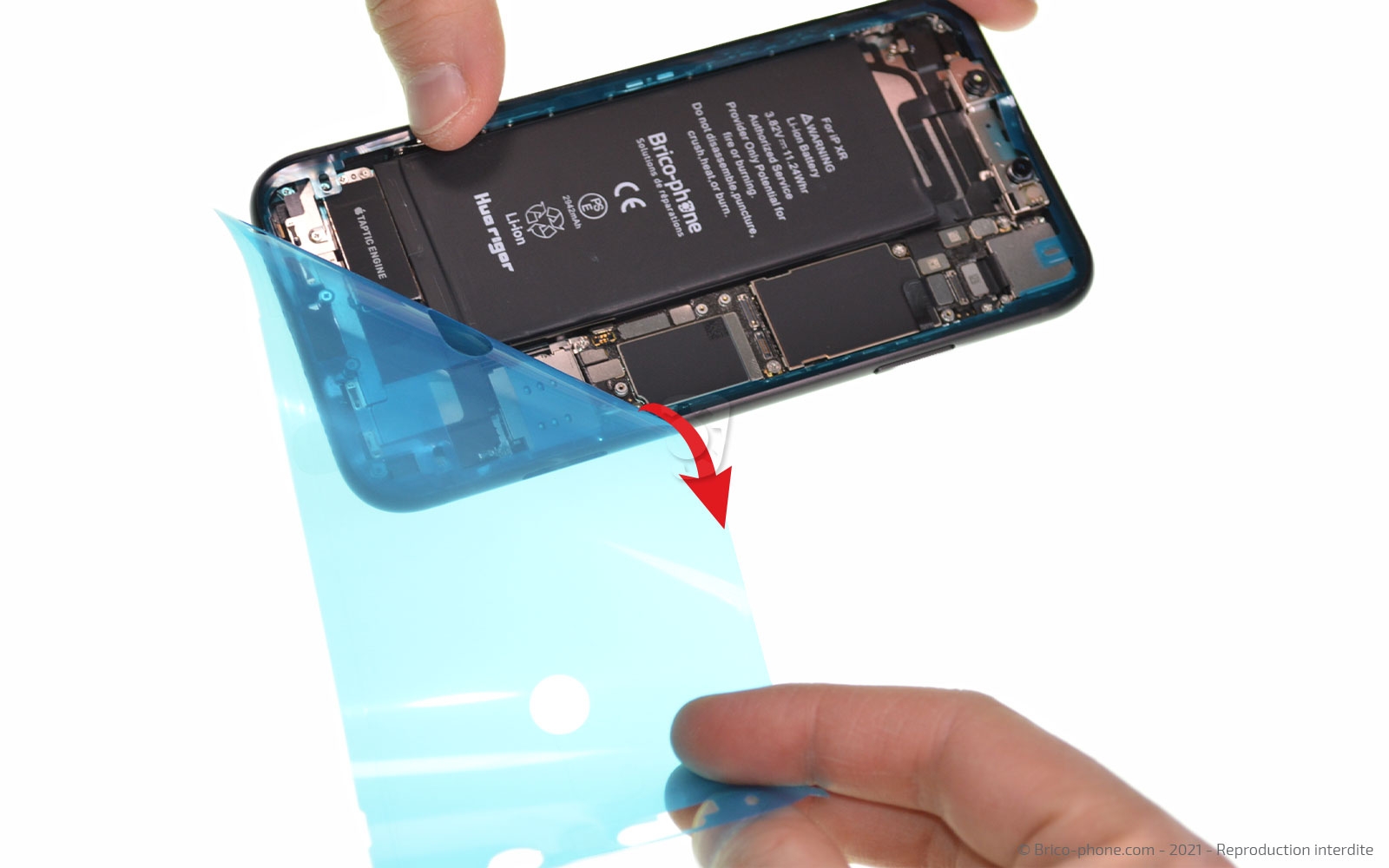

Etape 16 : Disposer le joint d'étanchéité

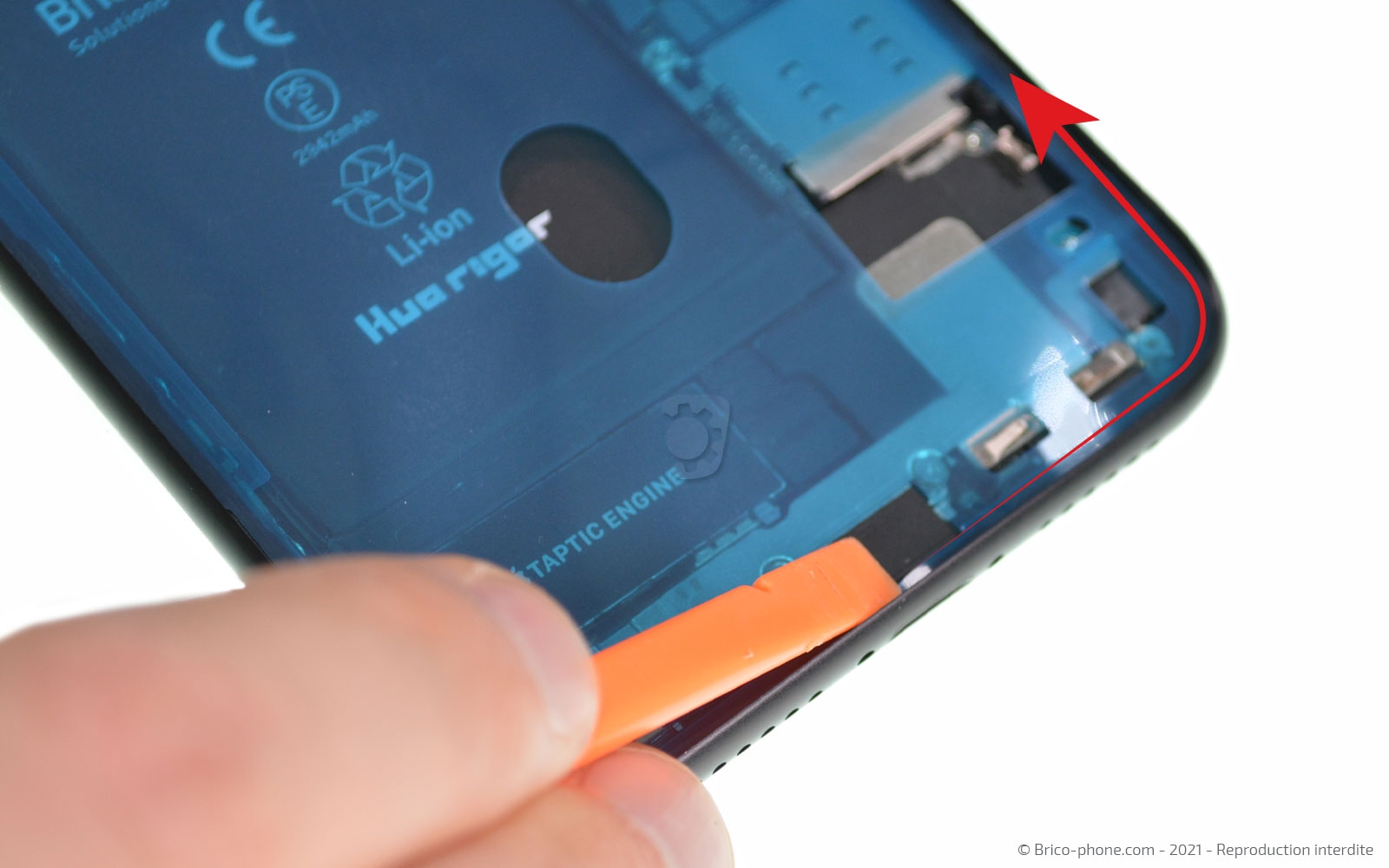

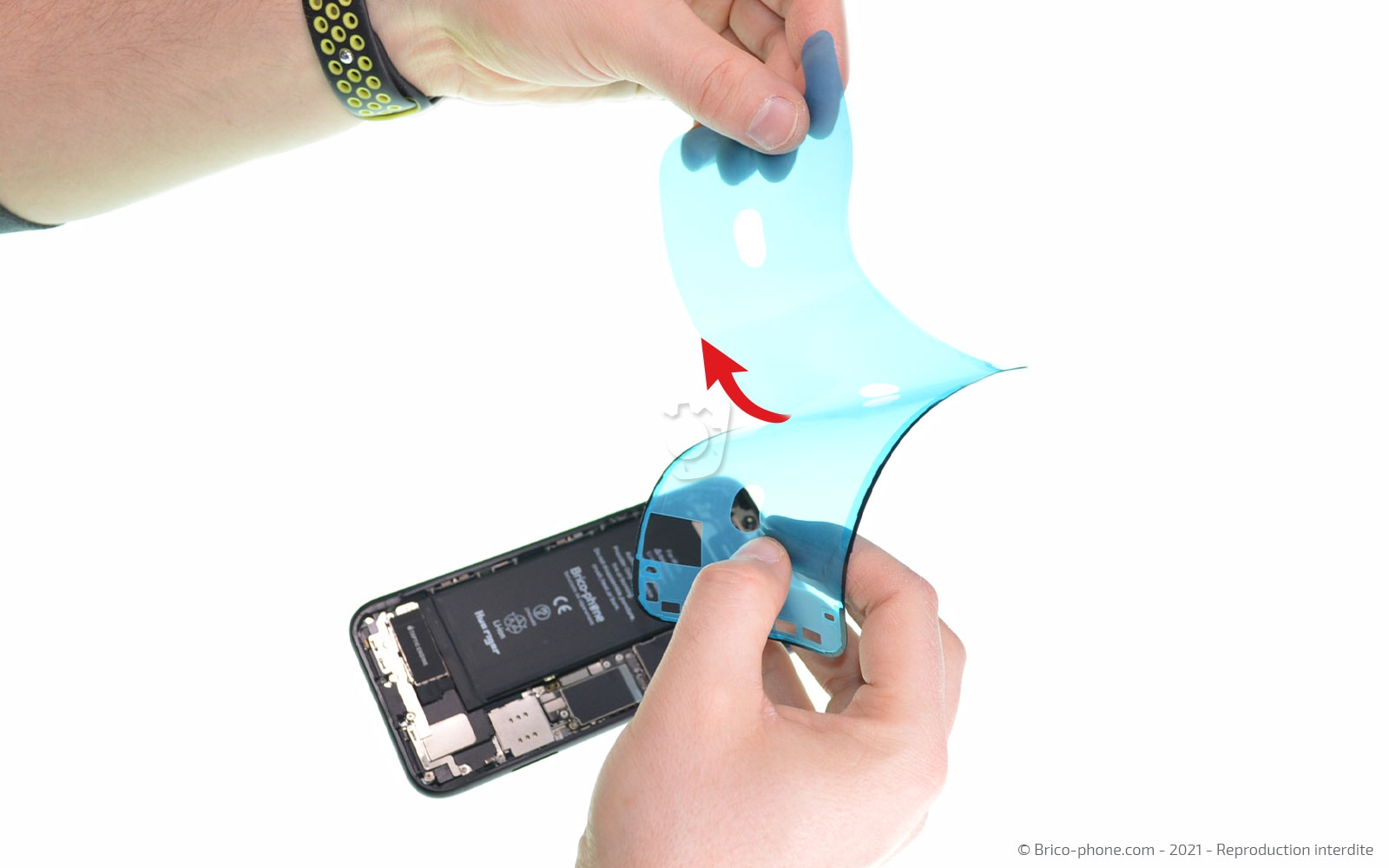

Avant de reconnecter l'écran et la batterie, nous vous conseillons de placer un nouveau joint d'étanchéité sur votre appareil.

Pour cela, retirez la protection principale et poser le produit sur le châssis de votre iPhone. La protection bleue vous sert de patron afin de bien positionner le joint.

Appuyez fortement à l'aide du levier en nylon sur le bord de l'élément pour permettre à ce dernier d'adhérer au châssis.
Outils du kit utilisés
Outils du kit utilisés

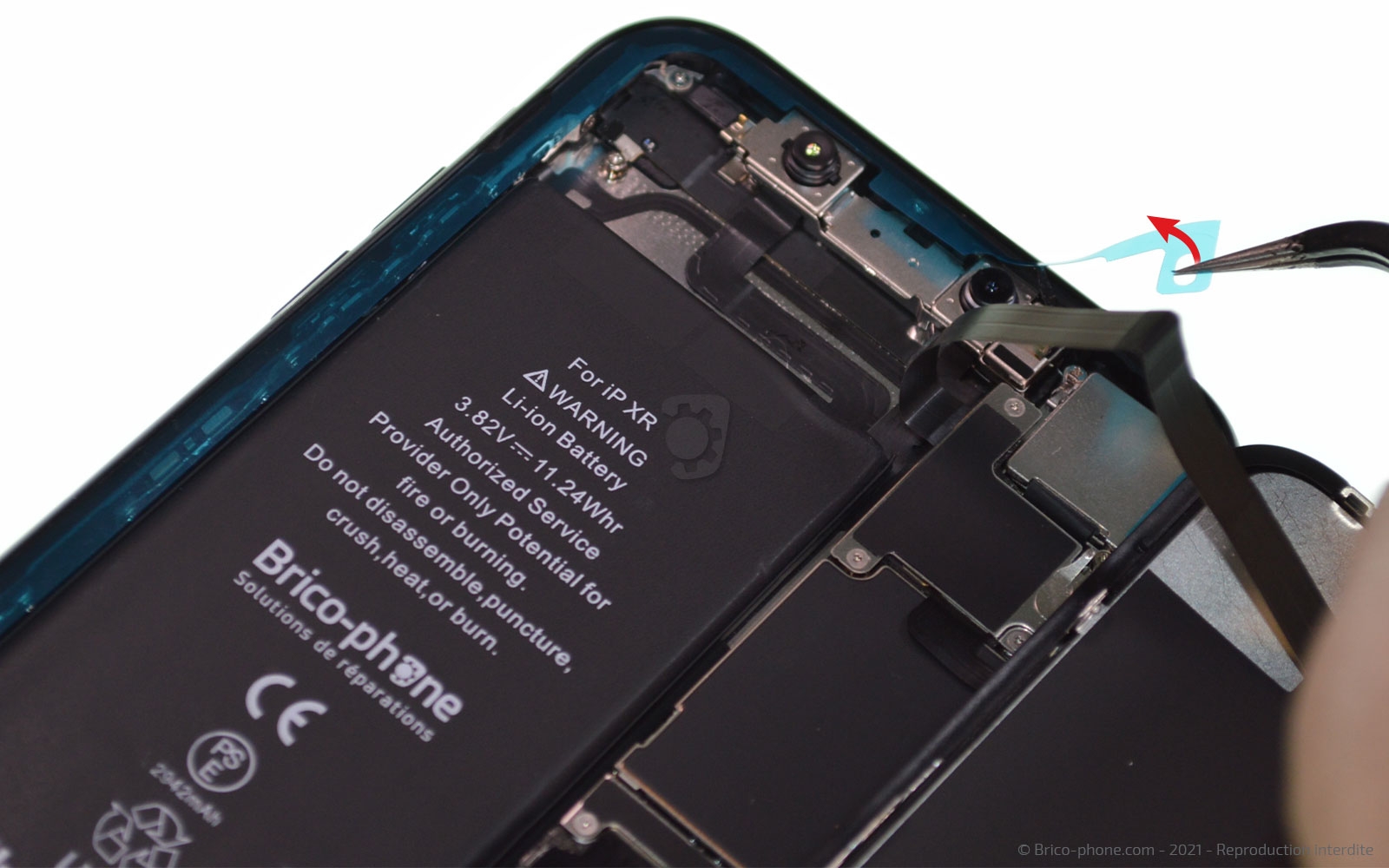

Conseils pour le remontage
Rebranchez les nappes de l'écran, du haut-parleur interne et enfin celle de la batterie.

Retirez la légère protection bleue du joint d'étanchéité et refermez votre smartphone.

N'oubliez pas de remettre les vis pentalobes.

Félicitations votre iPhone XR est maintenant comme neuf !
