Changement du Taptic Engine (vibreur) sur iPhone SE 2020

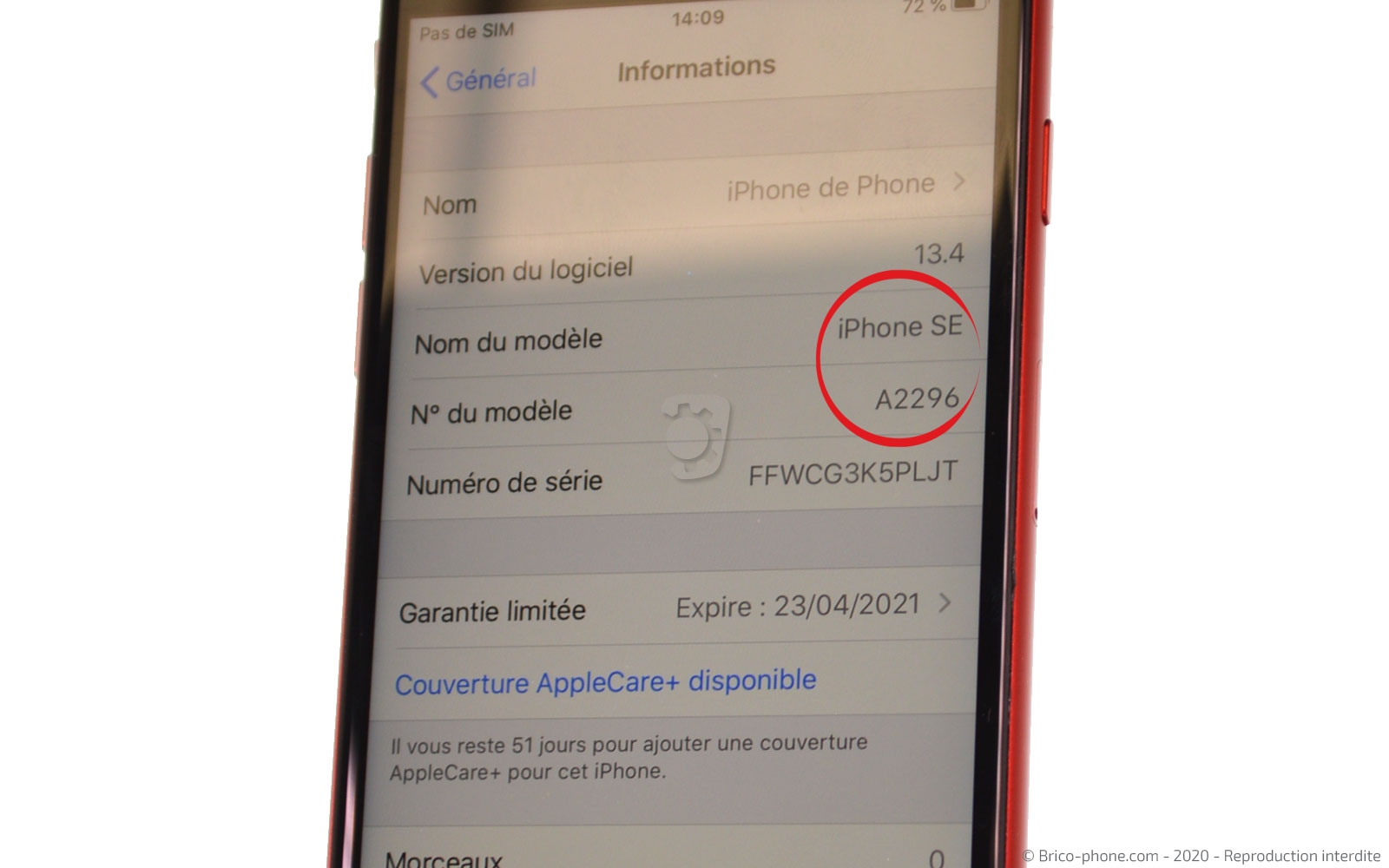

Pour commander la bonne pièce détachée, vérifiez que le numéro de modèle de votre iPhone soit compatible avec le composant.
Ce dernier doit être A2296 et se trouve dans les informations générales de votre appareil.

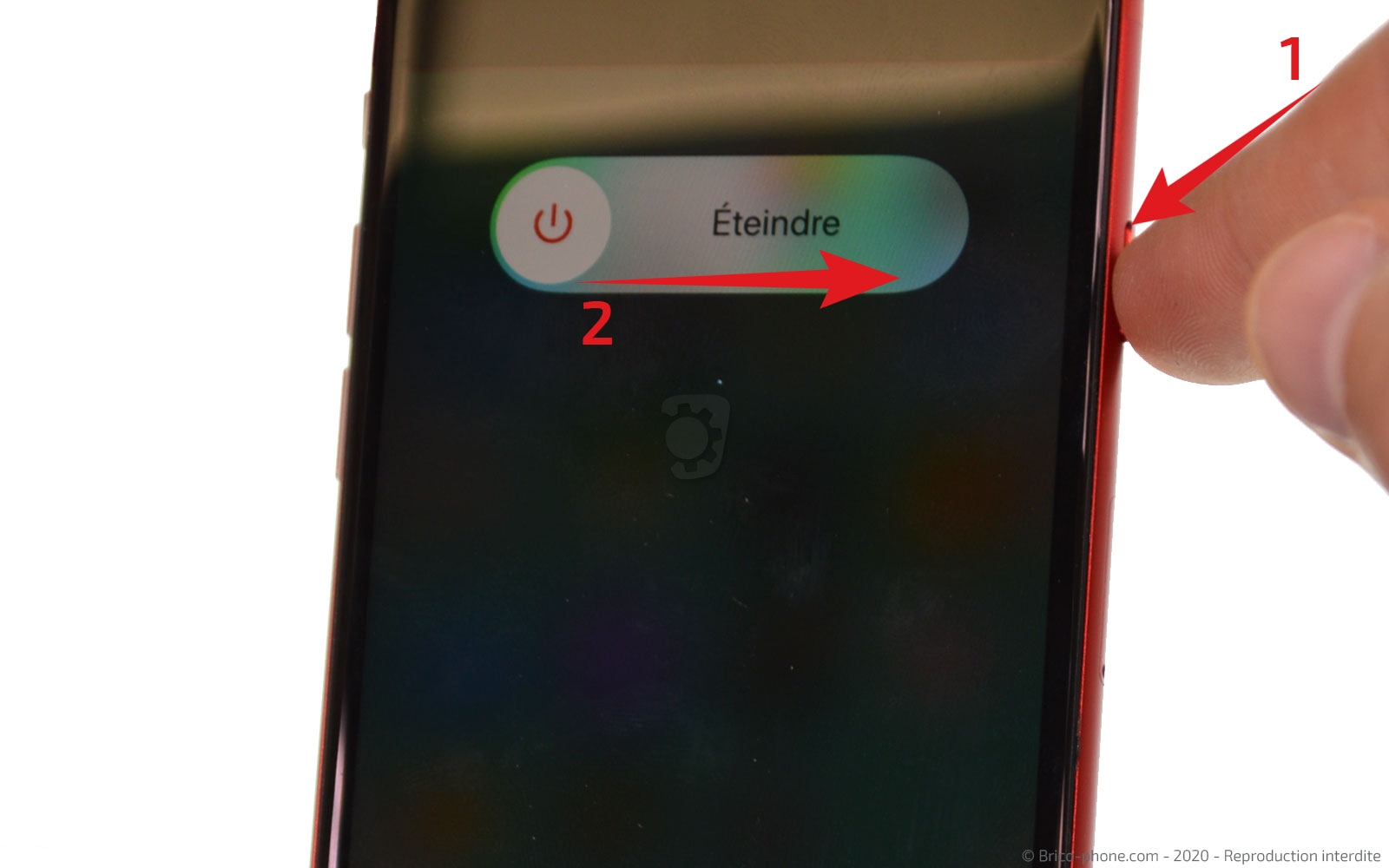

Ensuite, commencez par éteindre votre smartphone avant de passer à l'étape suivante.

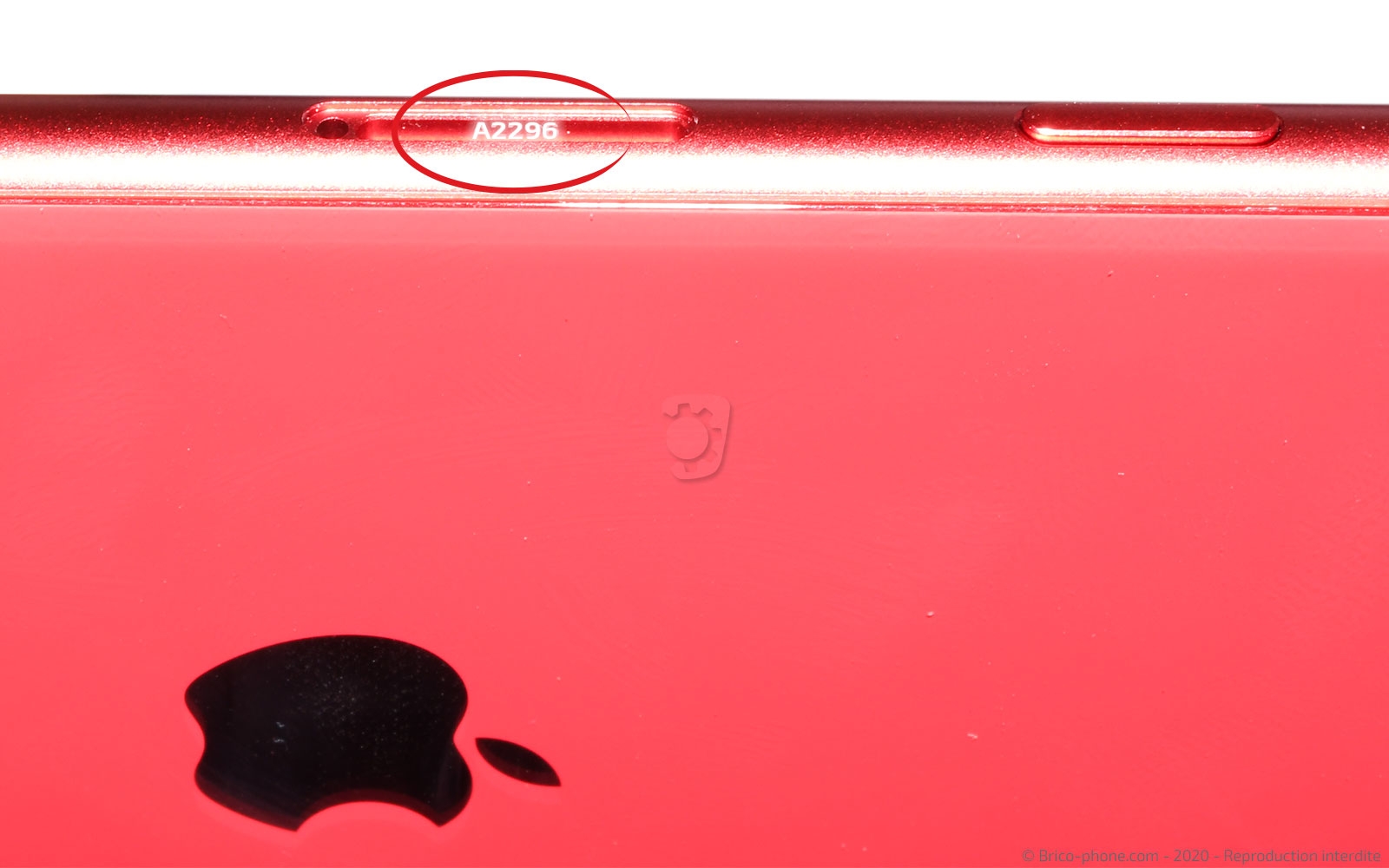

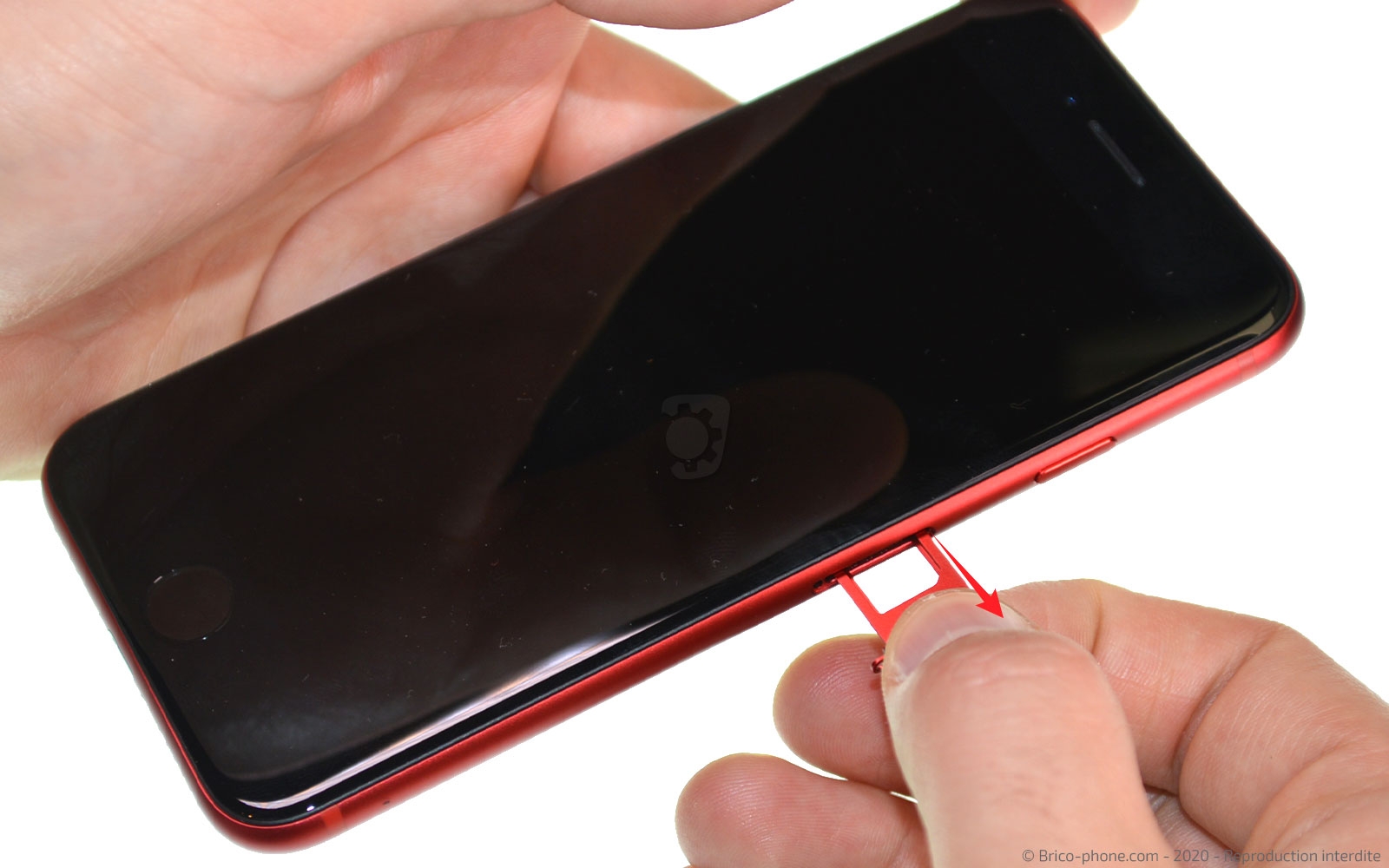

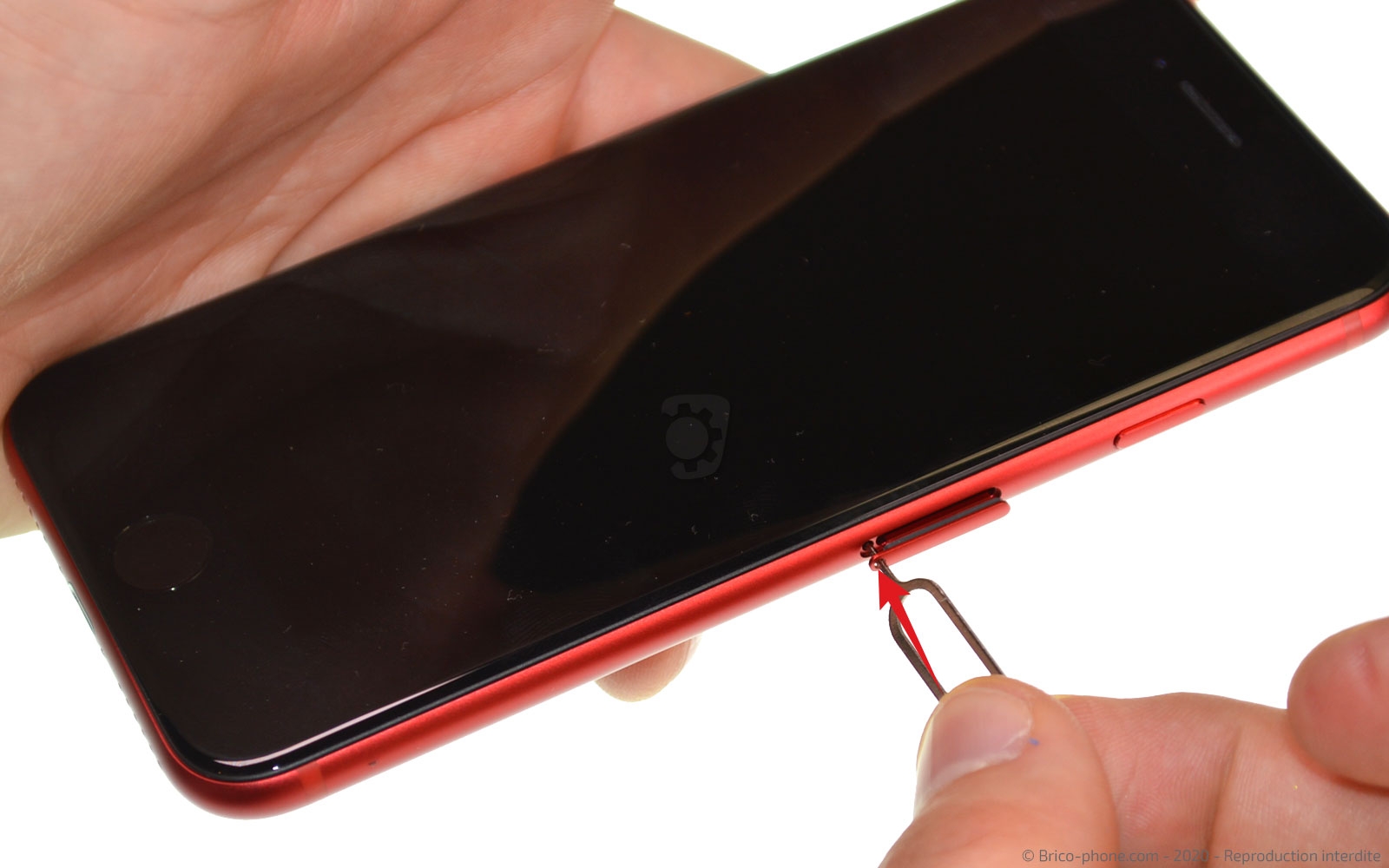

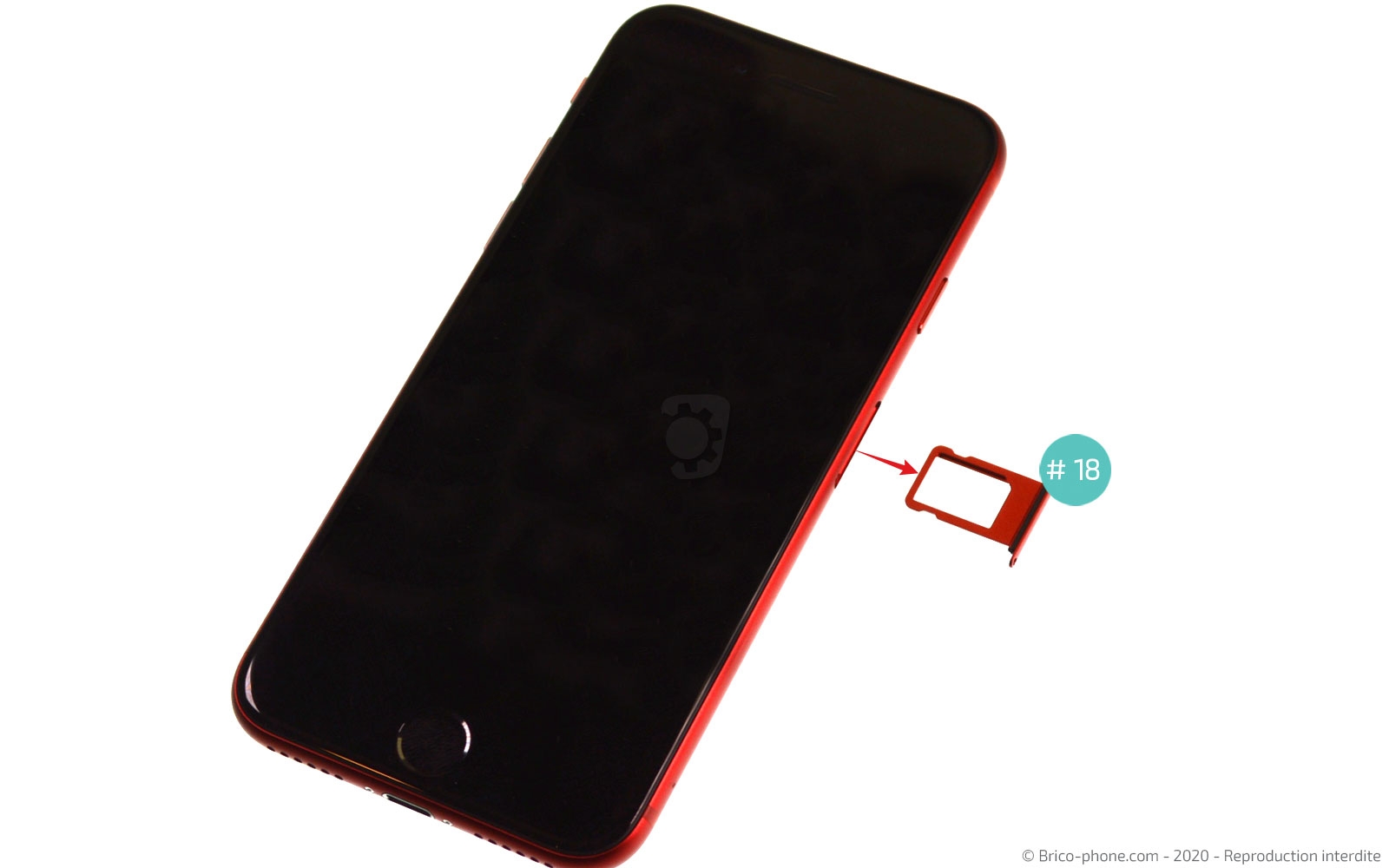

Sortez le tiroir de la carte Sim afin de pouvoir apercevoir le numéro de modèle de votre iPhone SE 2020 gravé sur le châssis.

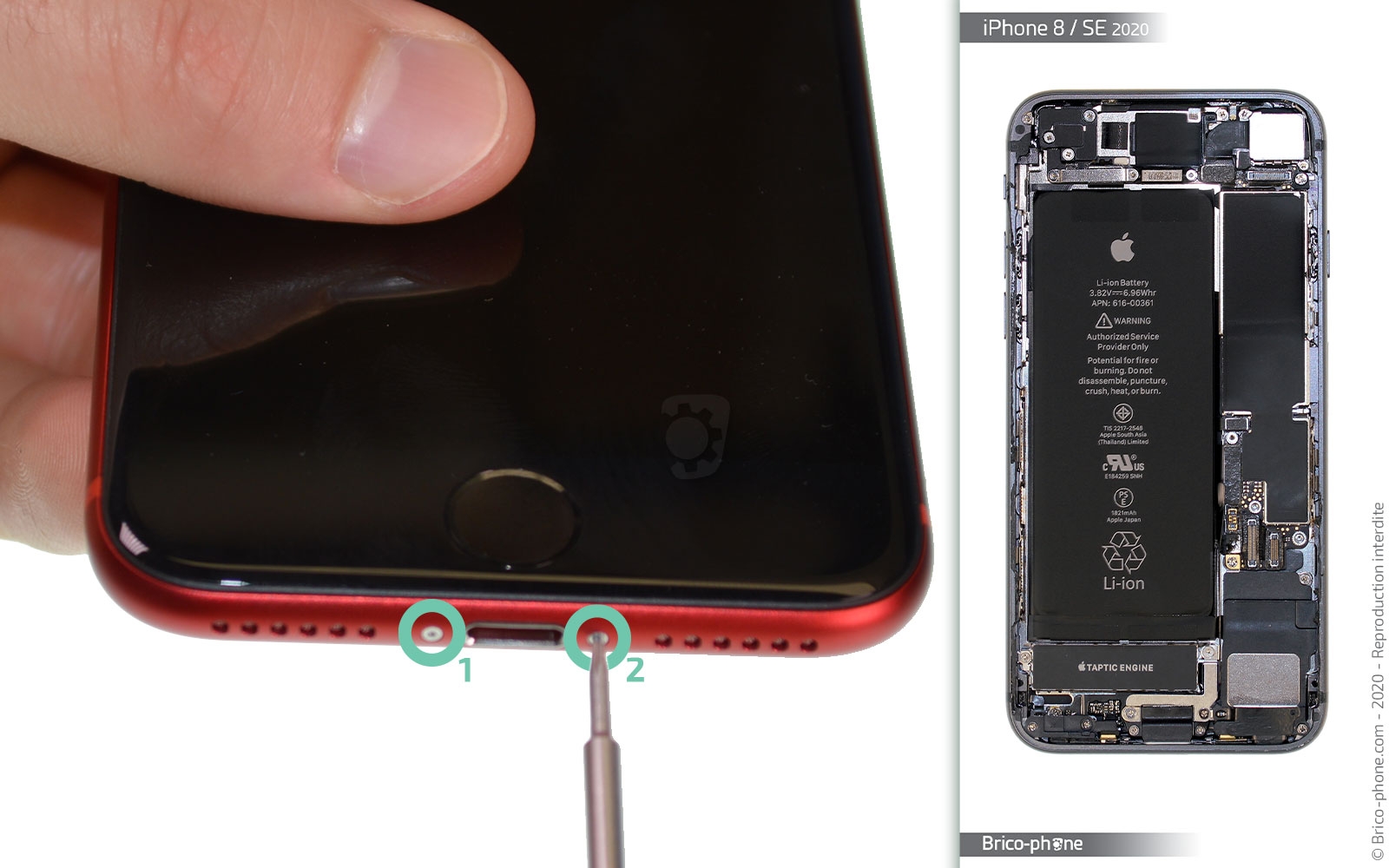

A l'aide du tournevis pentalobe, vous allez devoir extraire les deux vis se trouvant de chaque coté de la prise de charge.

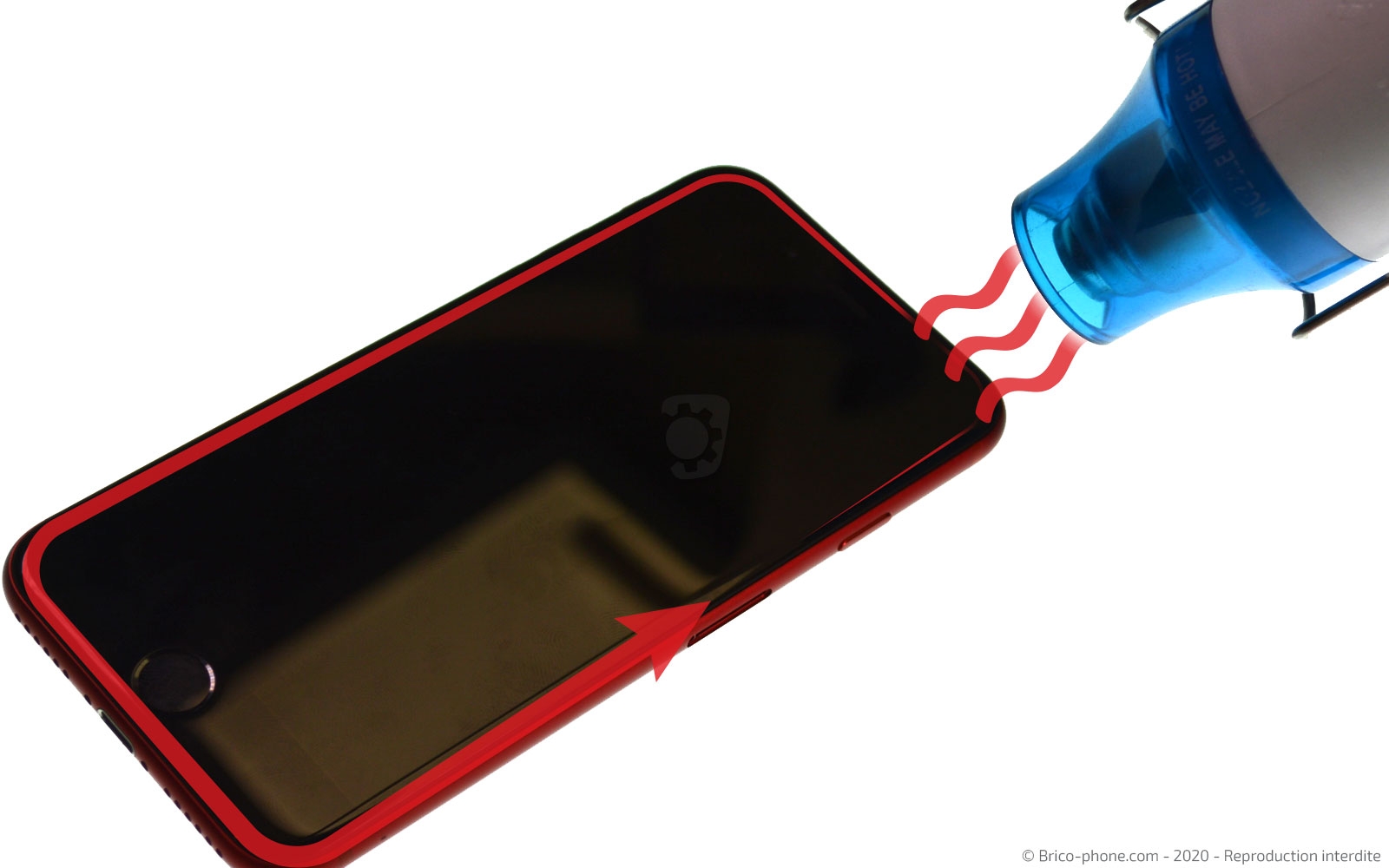

Nous conseillons de ramollir le joint d'étanchéité afin de pourvoir soulever l'écran plus facilement.
Pour cela, nous utilisons un décapeur thermique mais un sèche-cheveux peut très bien faire l'affaire.

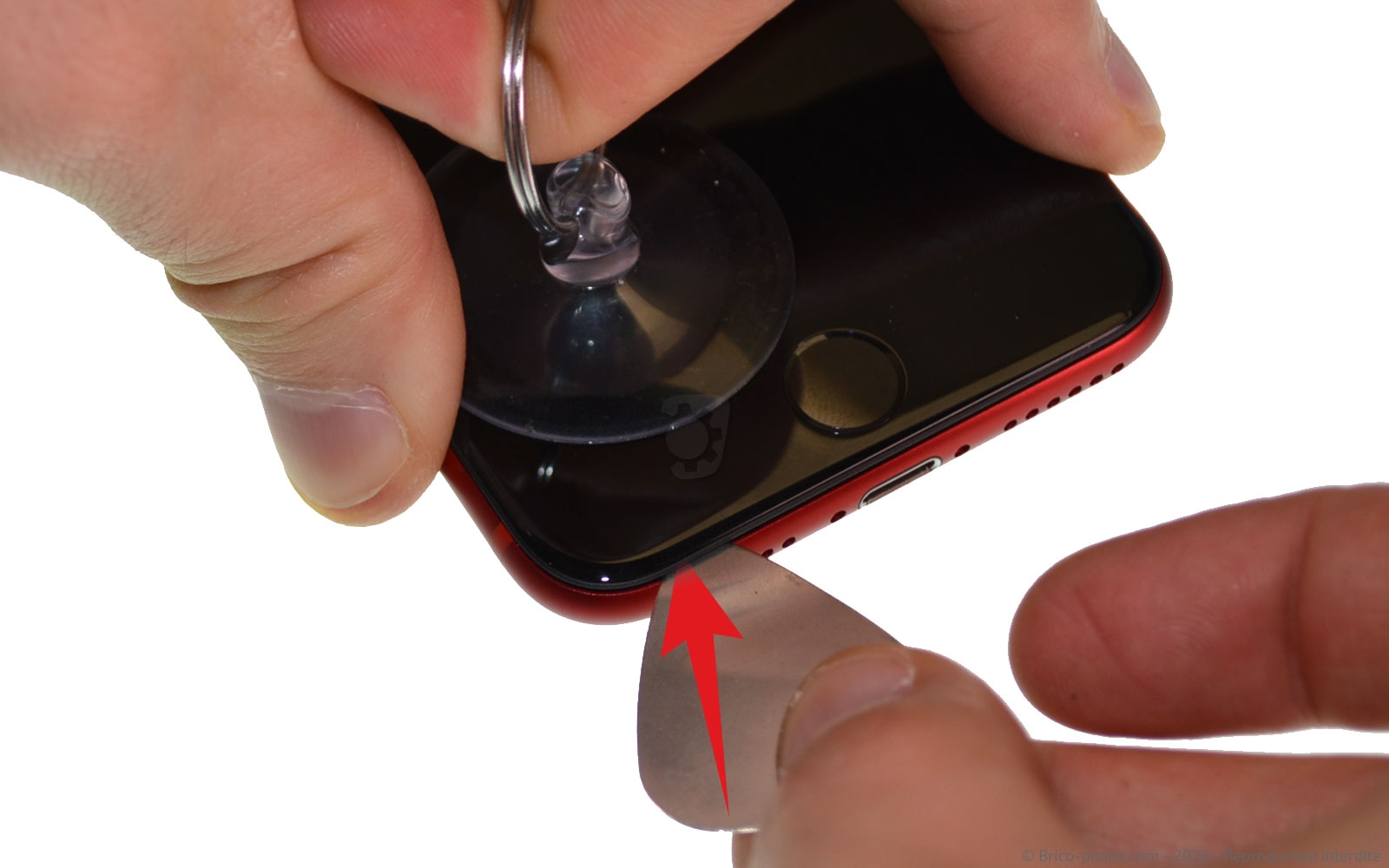

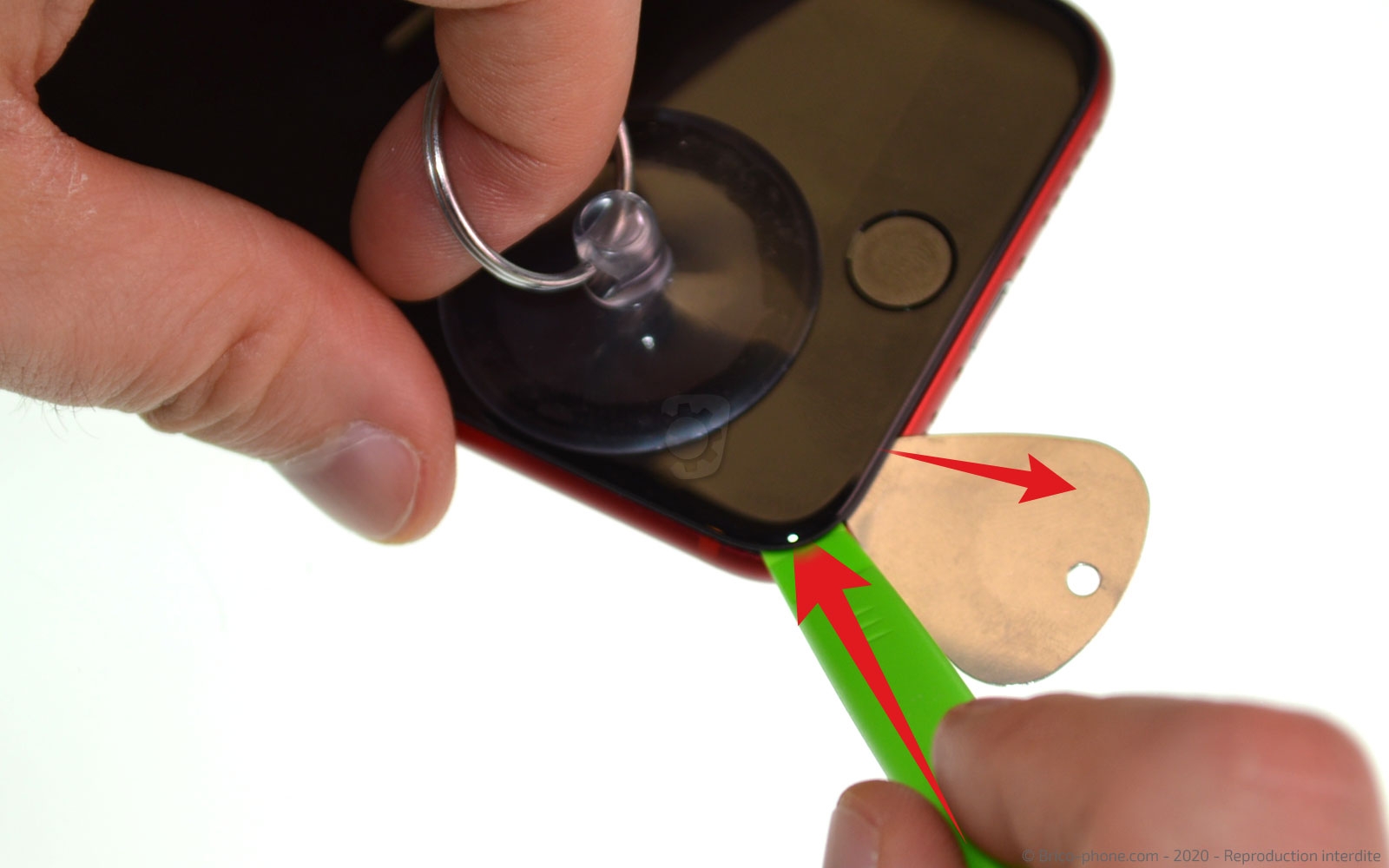

Placez la ventouse sur le bas de la vitre avant afin de pouvoir légèrement lever cette dernière pour insérer le médiator en métal tout en tirant la boucle de la ventouse.

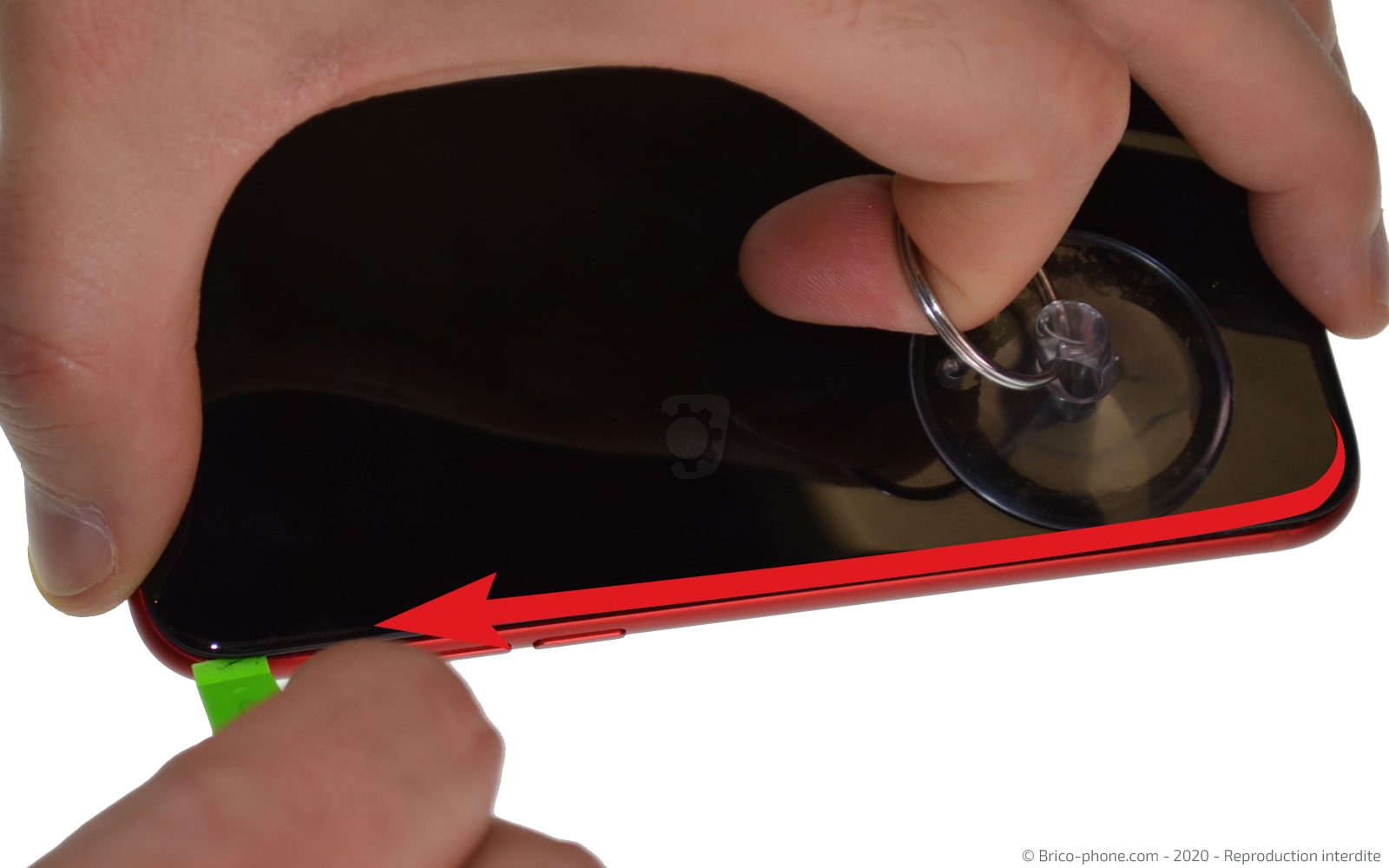

Une fois le médiator en place, il vous faut le remplacer par la spatule verte afin de terminer le décollage en la lissant sur tout le contour du téléphone.

Faites attention lorsque vous passez l'outil sur le coté droit du téléphone car vous y trouverez les nappes de l'écran et de la Facetime.

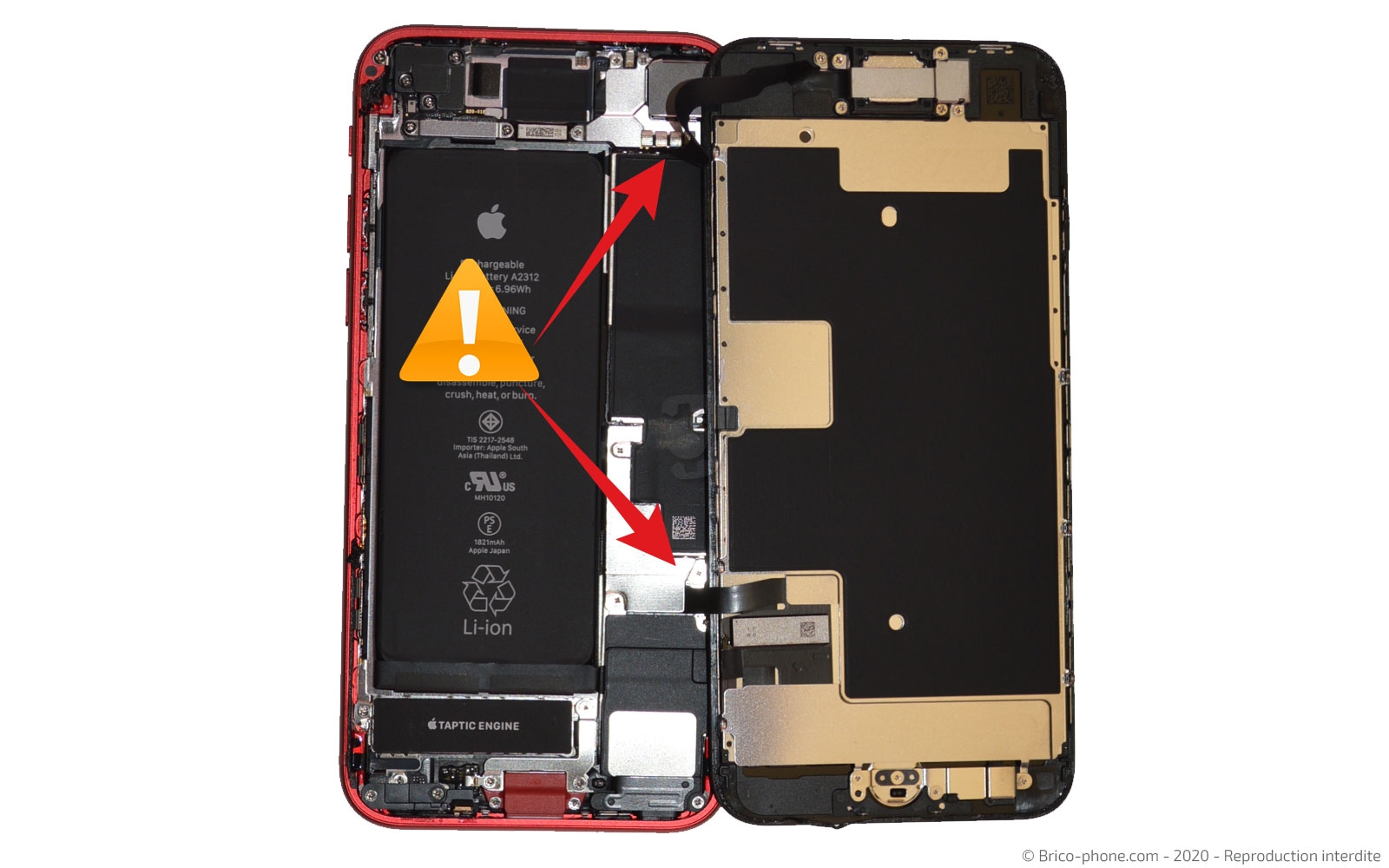

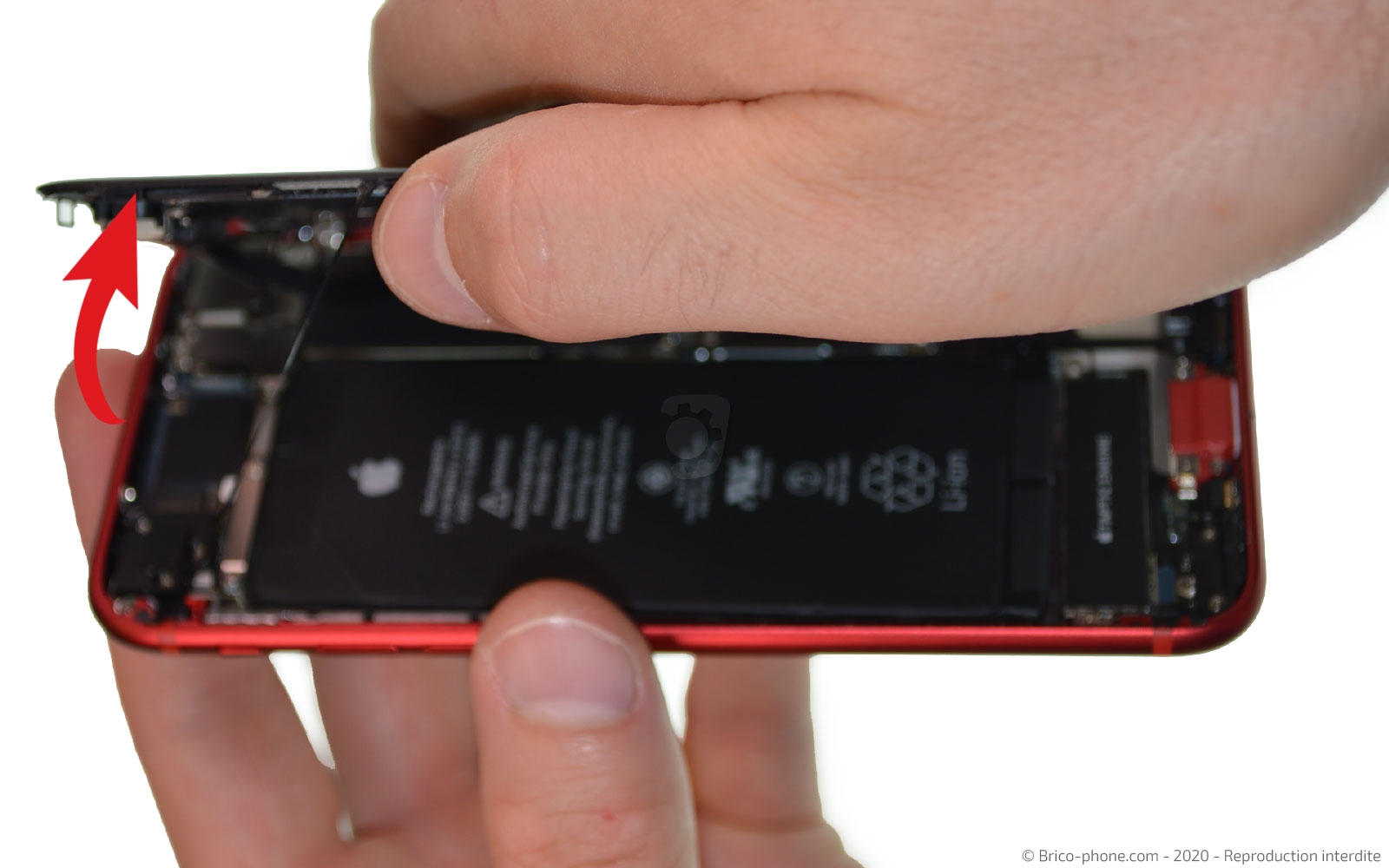

Ouvrez votre iPhone par la droite et faites chevaucher l'écran sur le châssis pour ne pas tirer sur les différentes connectiques.

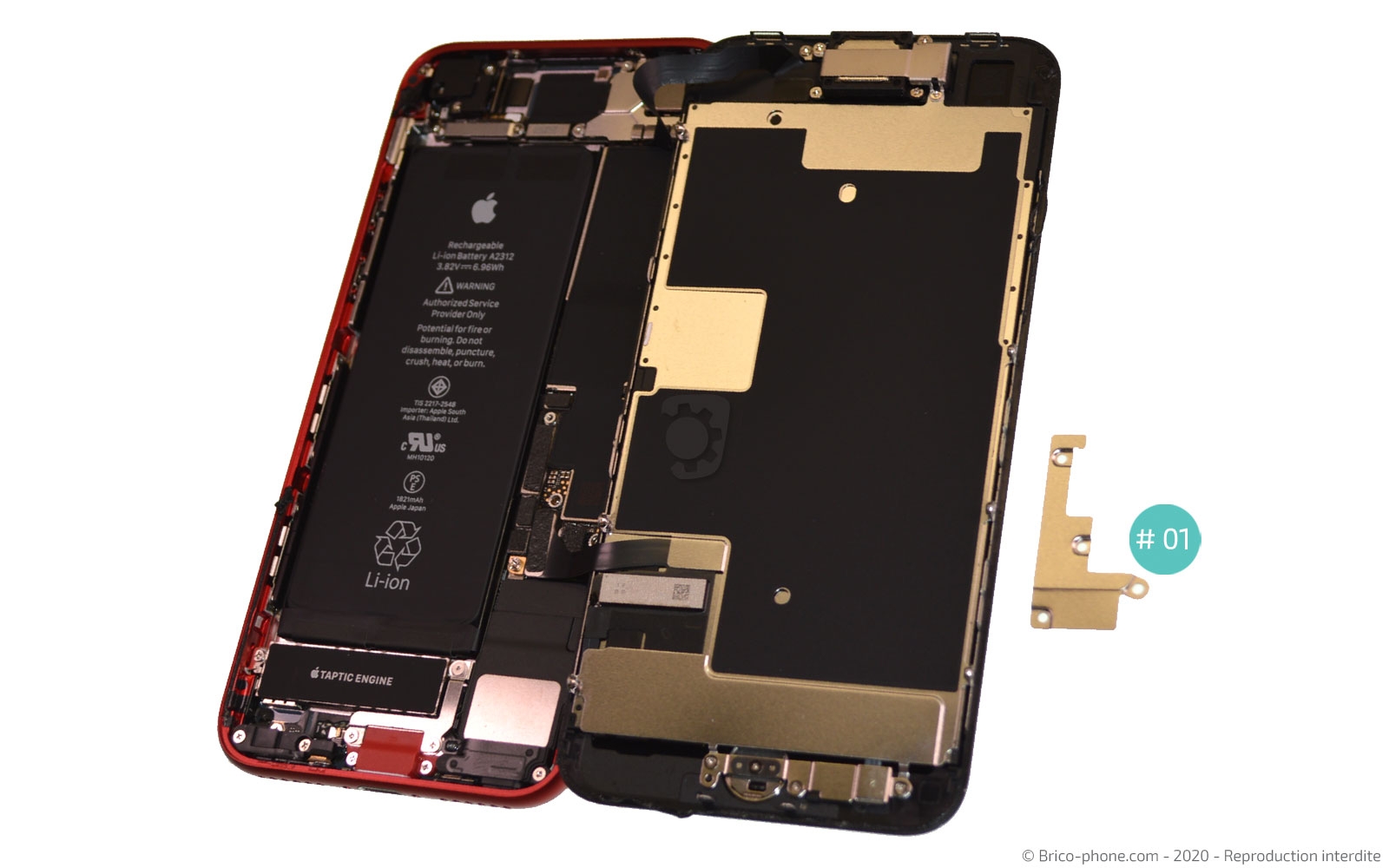

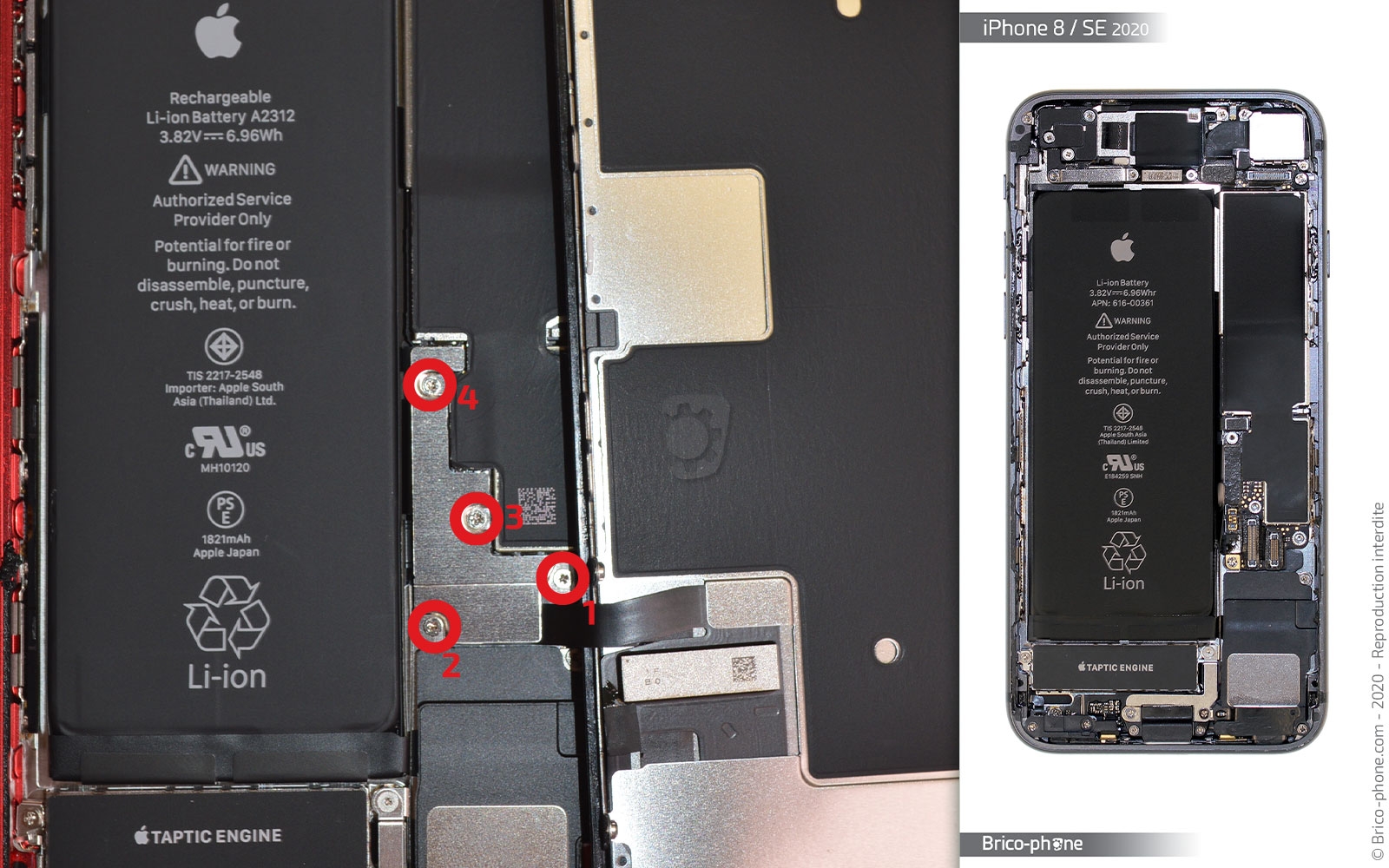

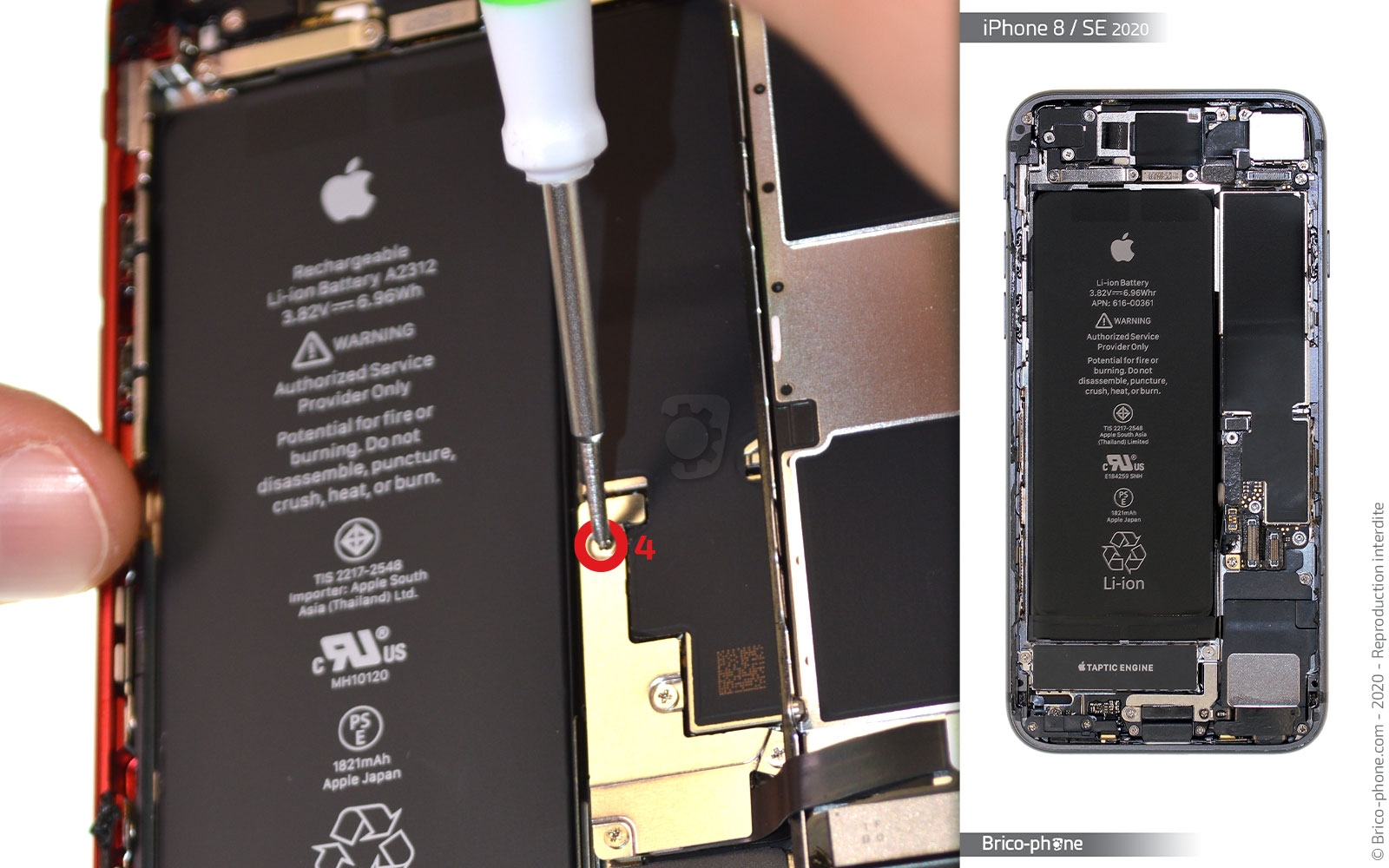

Munissez-vous du tournevis cruciforme pour retirer les 4 vis de la plaquette de protection de la nappe de l'écran.

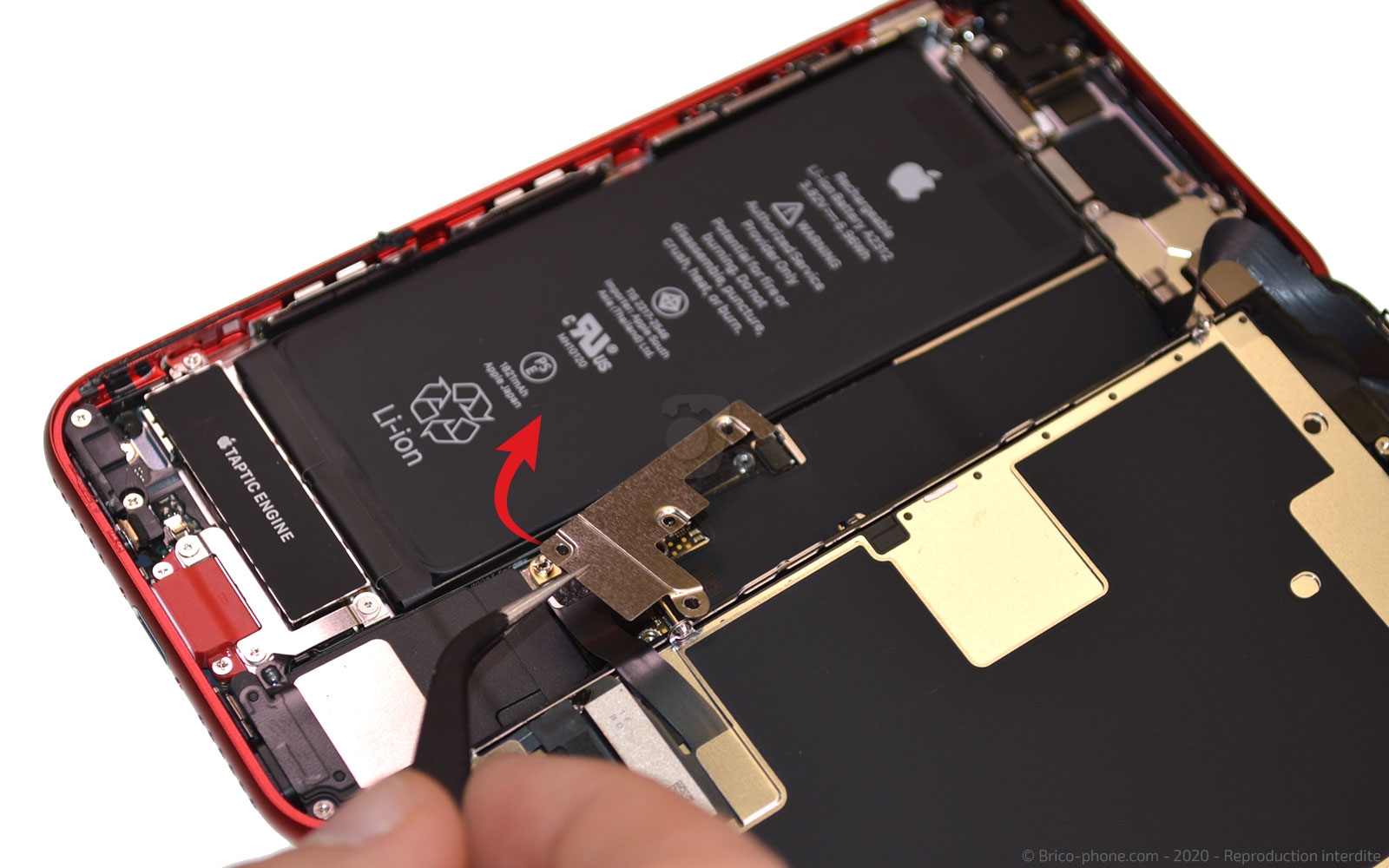

Ensuite, sortez cette dernière du téléphone.

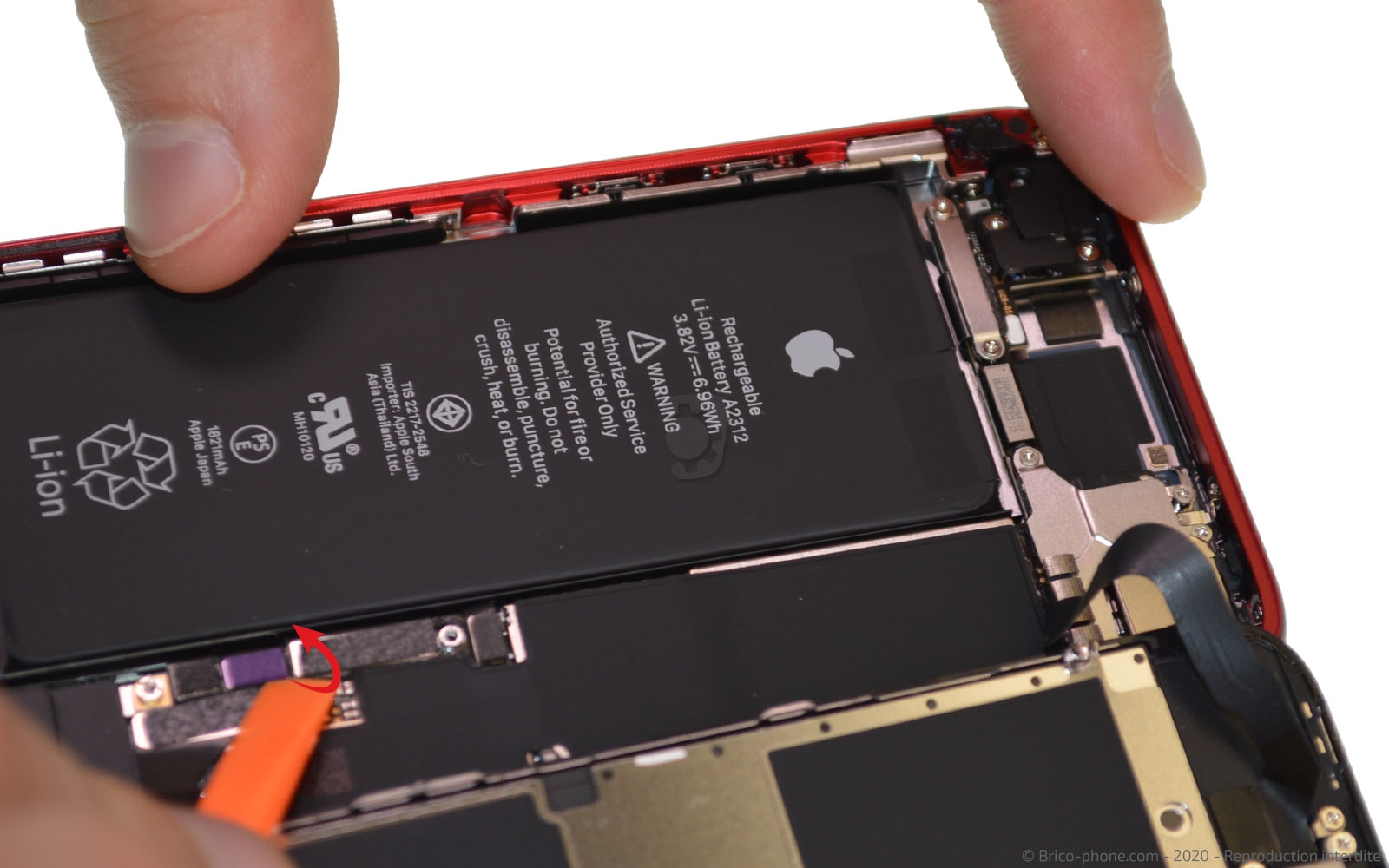

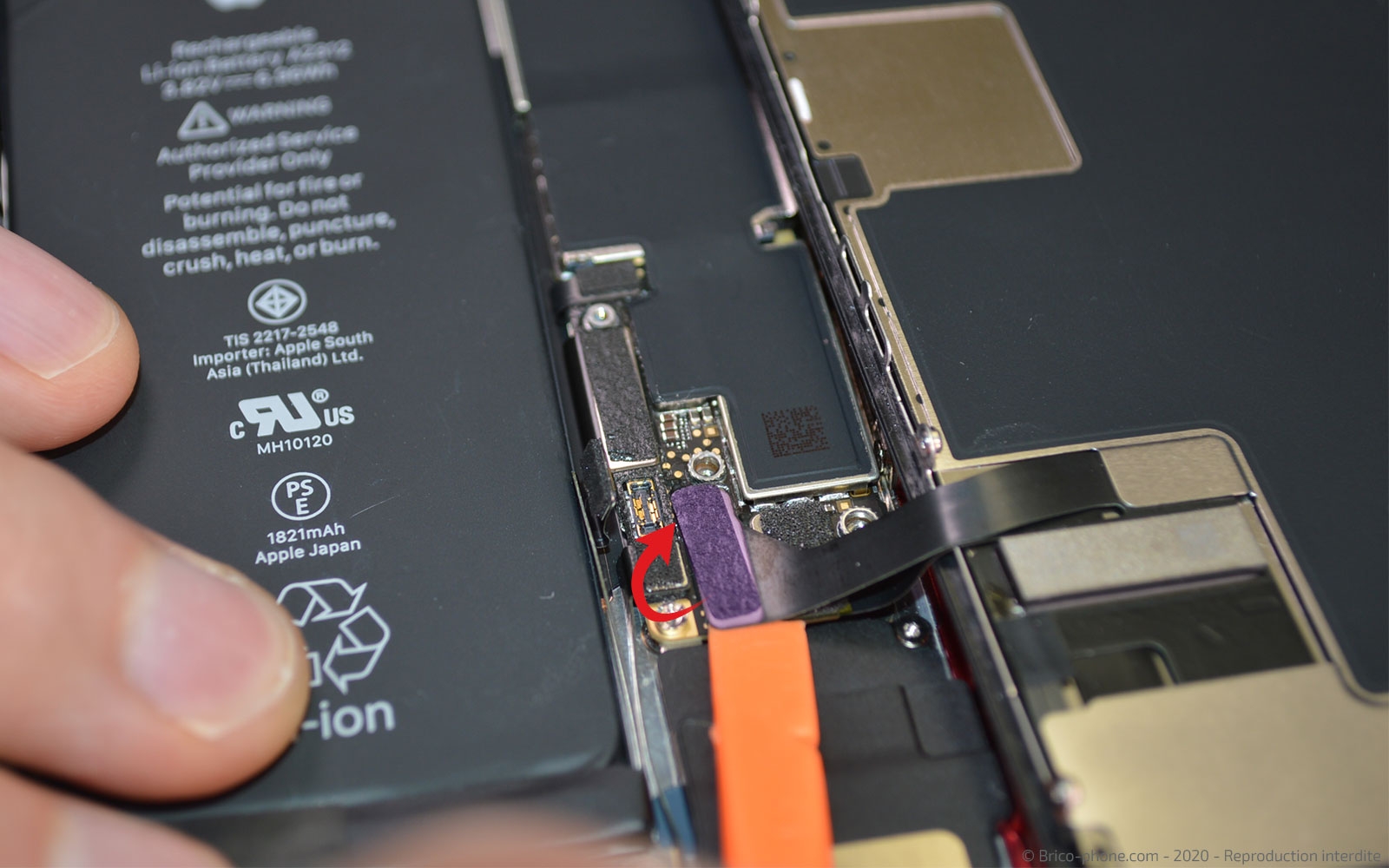

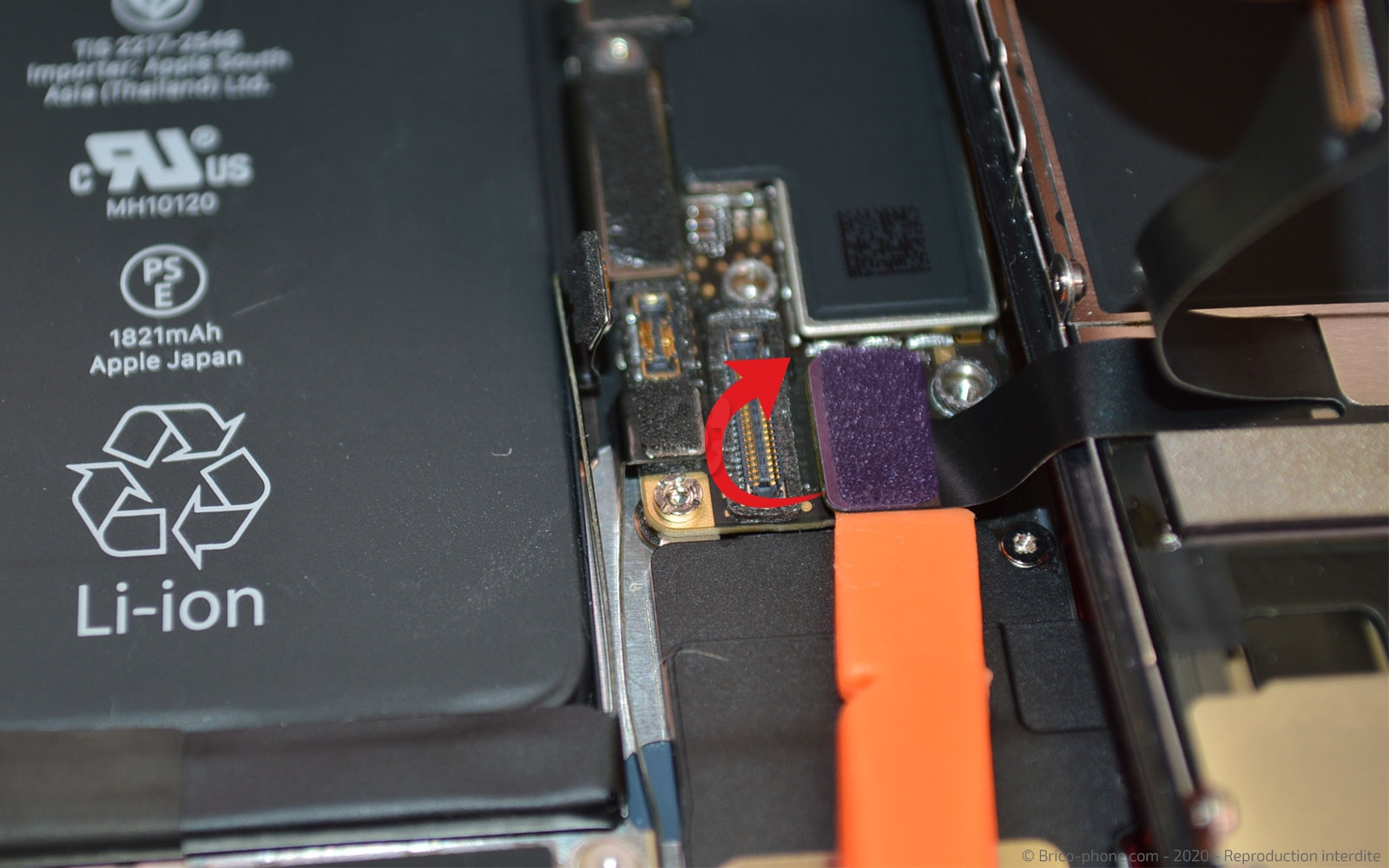

A l'aide du levier en nylon, déconnectez la nappe de la batterie puis celles de l'écran.

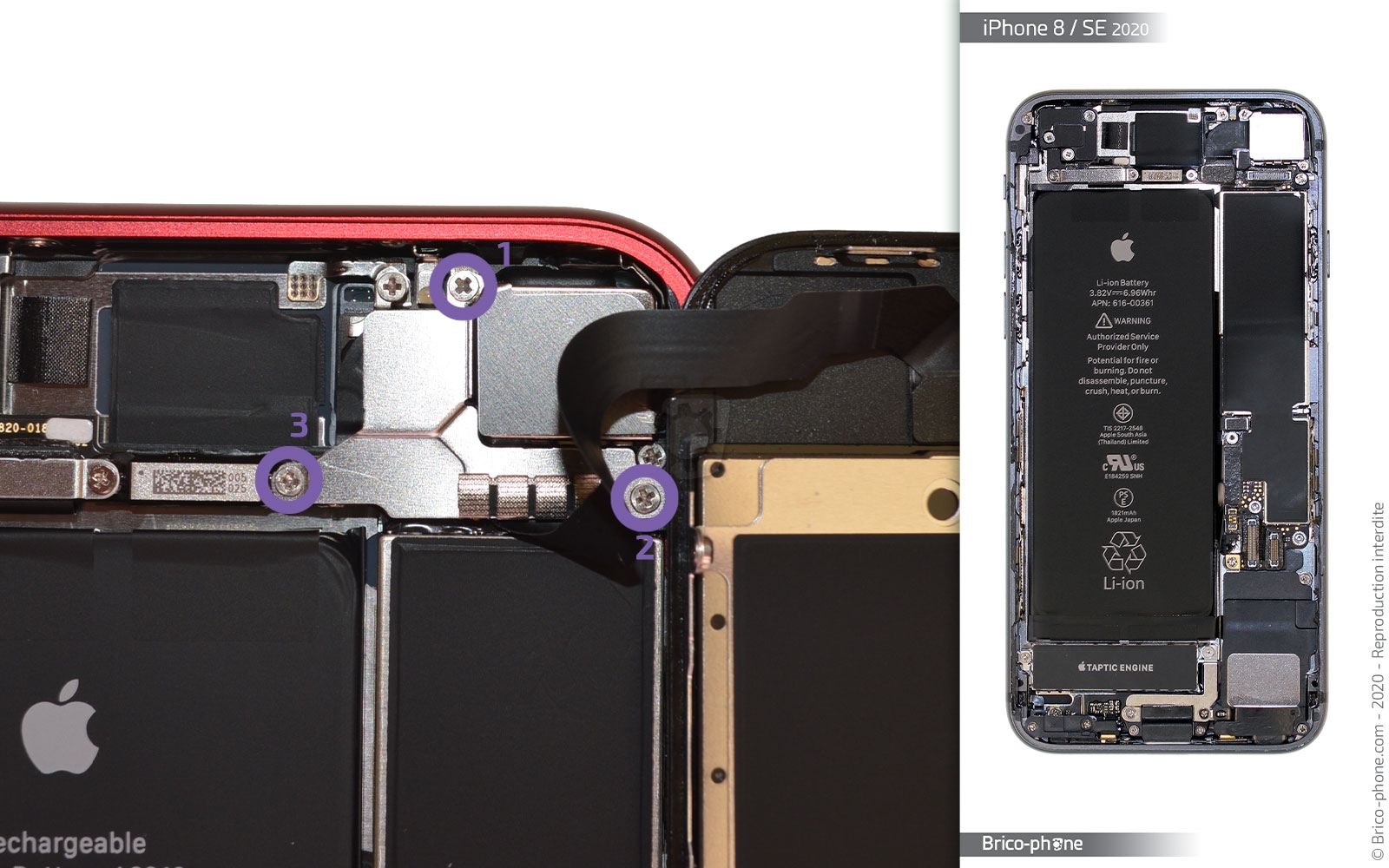

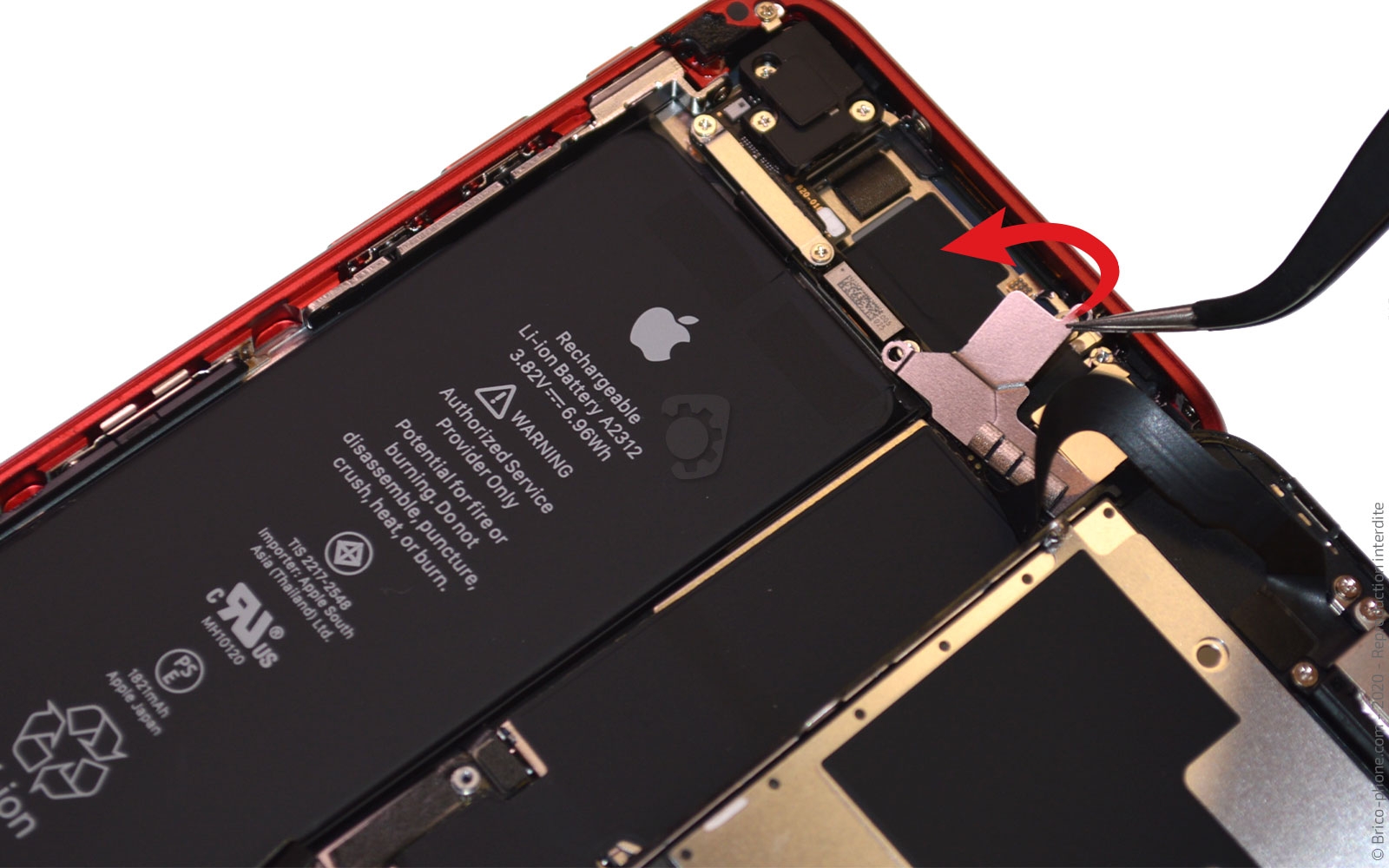

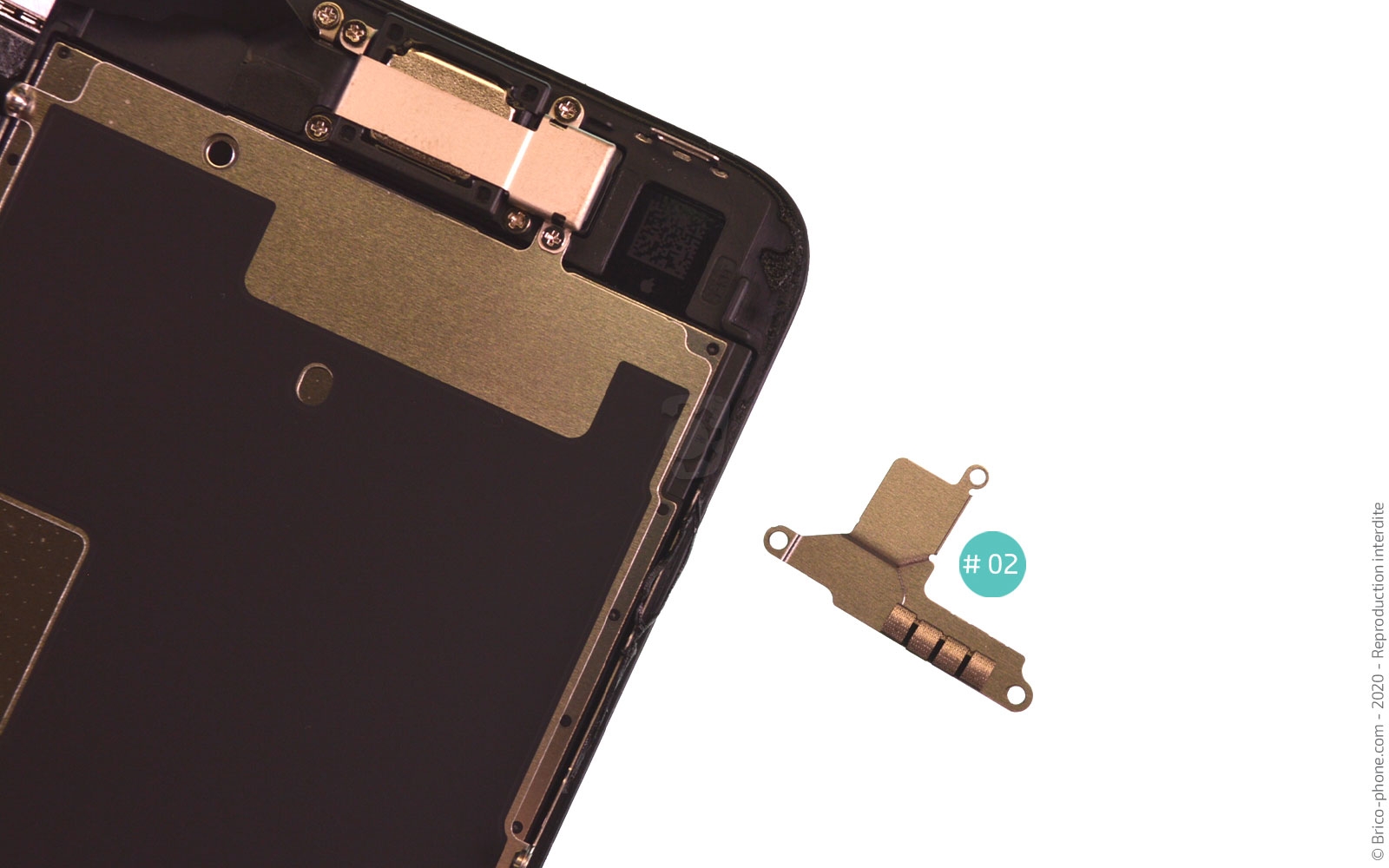

Sortez les 3 vis cruciformes "C" de la plaquette de protection #02 afin de pouvoir enlever cette dernière de la nappe Facetime.

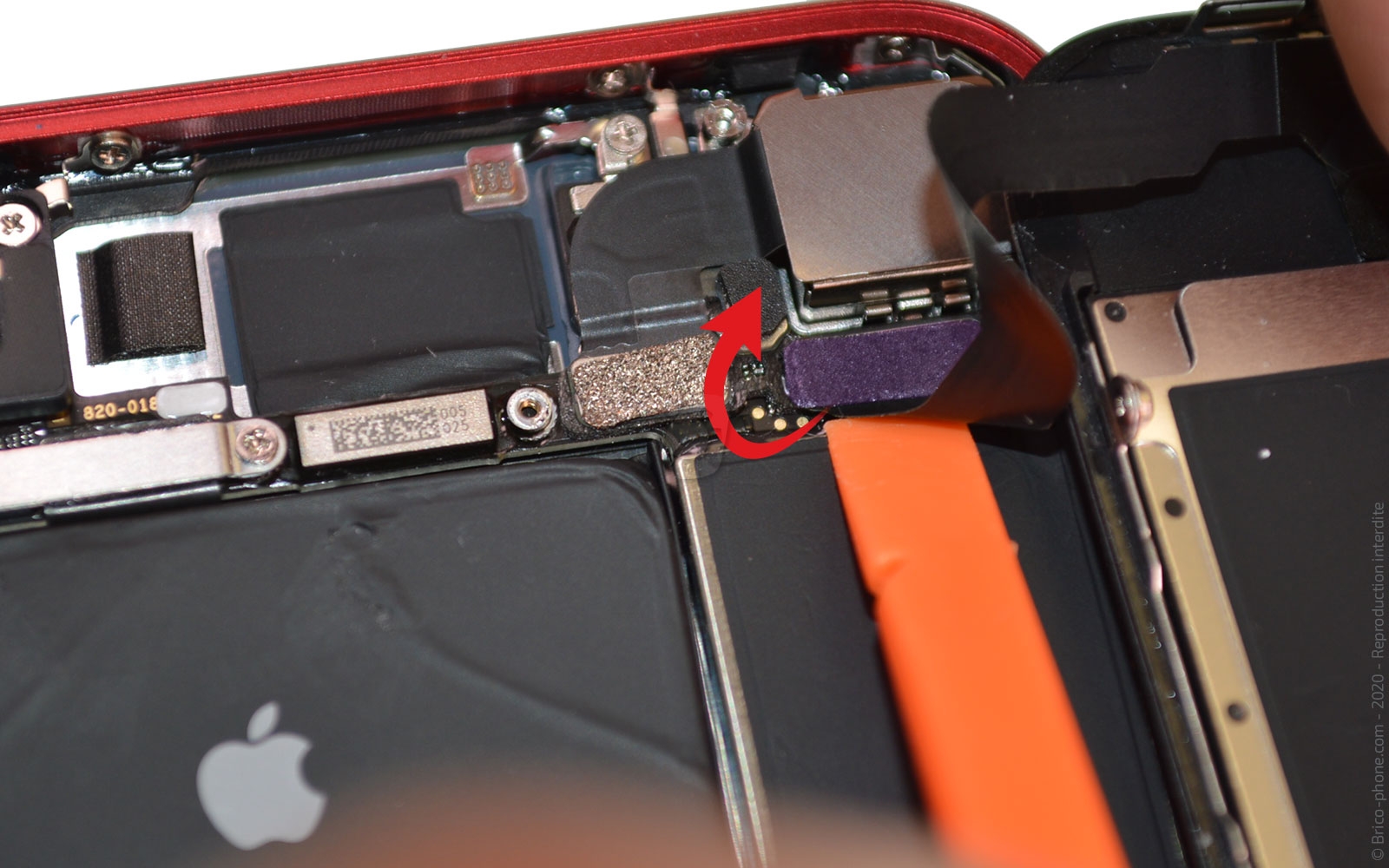

Débranchez ensuite, la nappe de la caméra avant afin de pouvoir mettre de coté l'écran.

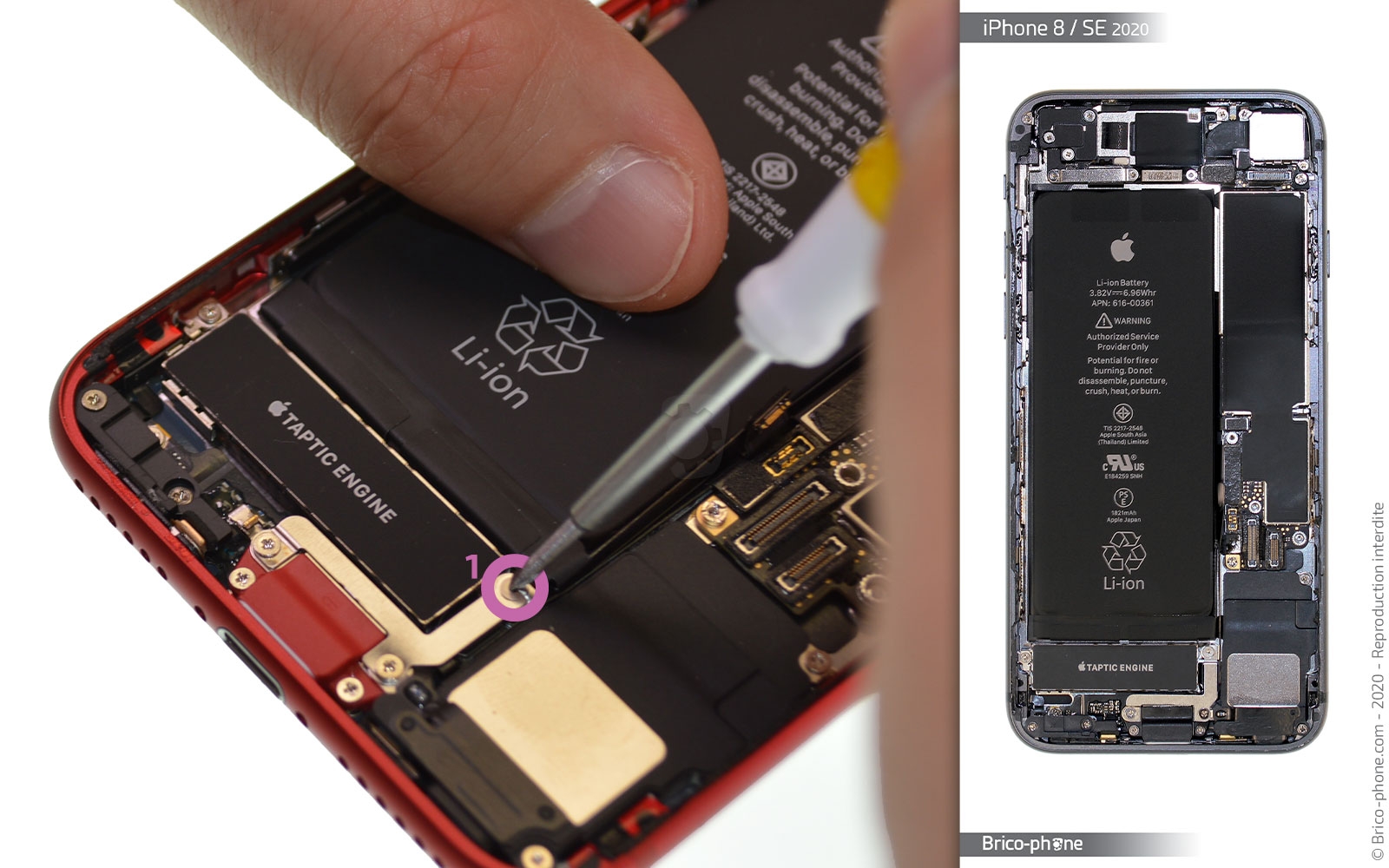

Sur la bas du smartphone, ôtez la vis H1 avec le tournevis triwing puis les vis nommées G avec le cruciforme.

En vous aidant de la brucelles, vous pouvez retirer la paquette #10.

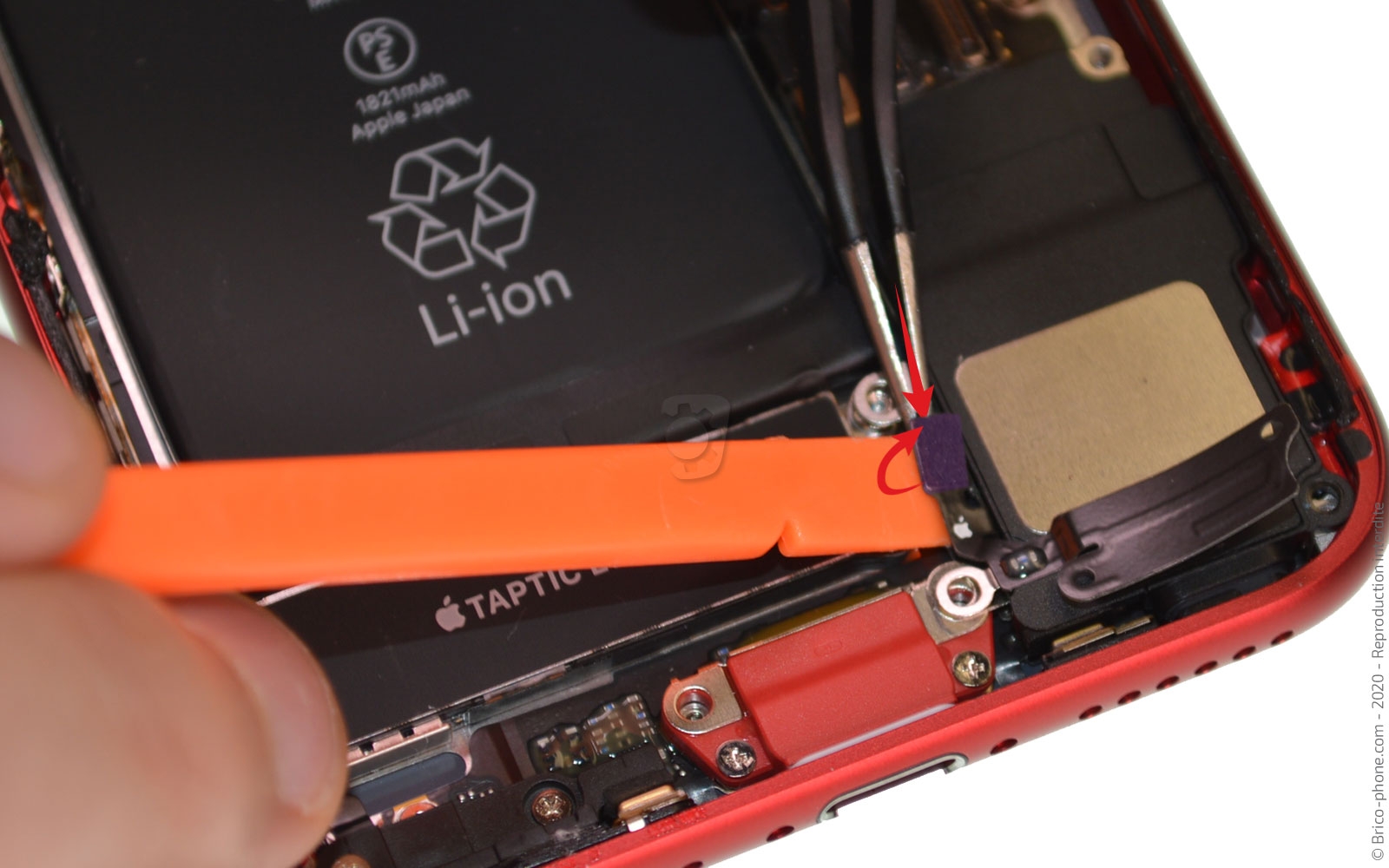

Attrapez la pincette ainsi que le spudger pour débrancher la nappe rallonge #20.

En effet, il vous faut maintenir la seconde nappe au fond du châssis avec la pince afin de pouvoir avec le levier déconnecter la nappe de la rallonge.

Enfin, décollez le composant du dessus du haut-pareur externe puis débranchez la seconde nappe de l'élément de la carte mère.

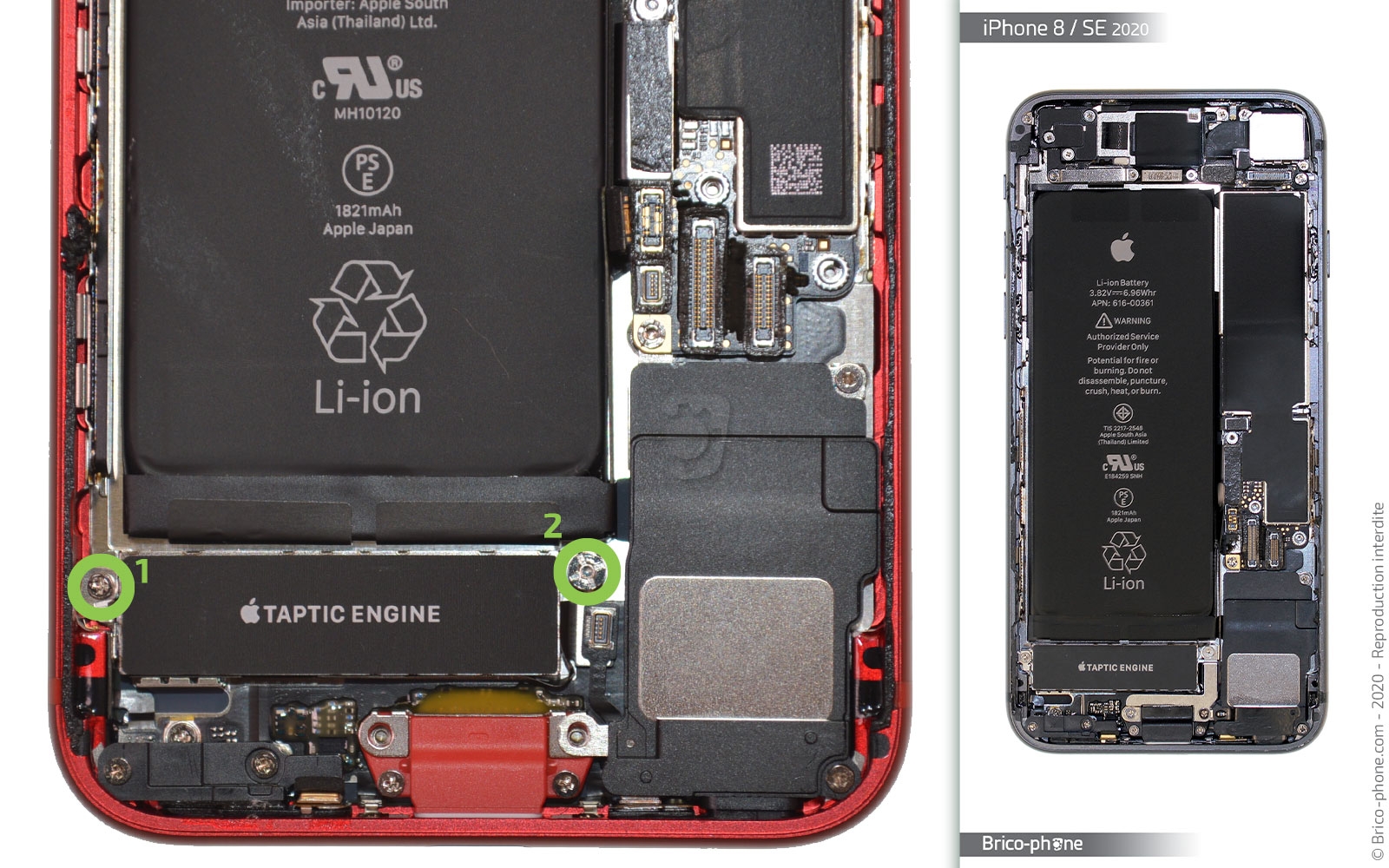

Retirez la vis i1 avec le cruciforme puis la vis i2 avec le tournevis plat.

En retirant la première vis, vous devriez pouvoir récupérer un petit contact.

Enfin, il ne vous reste plus qu'à déconnecter délicatement le composant car sa nappe se trouve sous la petite nappe rallonge du dock.

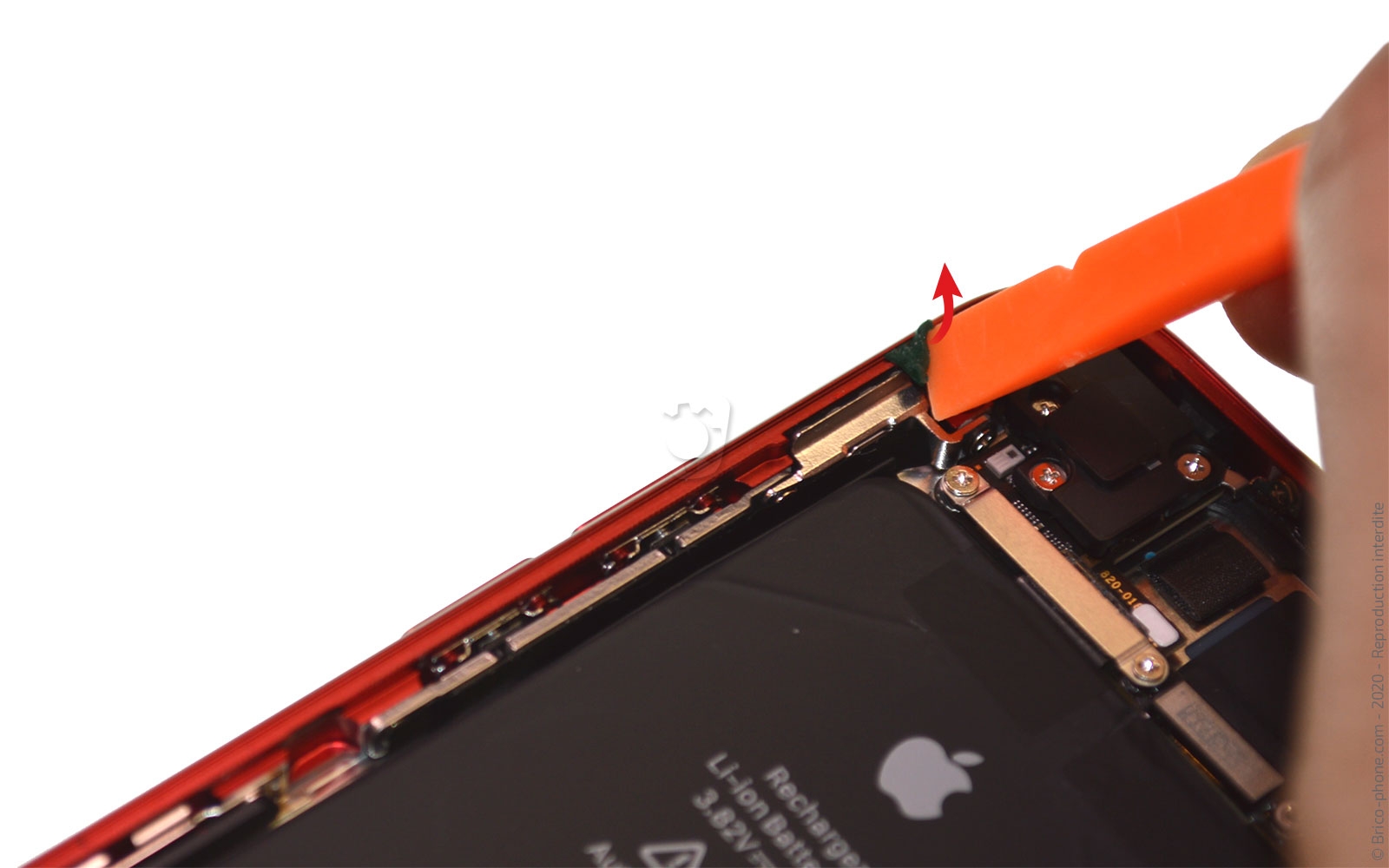

Refermez votre iPhone SE 2020 en remontant les étapes précédentes.

Pensez à retirer les résidus de colle présents sur le châssis pour faciliter la pose du nouveau joint d'étanchéité.

Pour cela, il vous suffit d'ôter la protection principale et de poser l'élément sur le châssis de votre appareil.

Ensuite, appuyez sur tout le bord pour ancrer le sticker au châssis. Il ne vous reste plus qu'à enlever la dernière protection bleue.

Enfin, re connectez les nappes de l'écran avant celle de la batterie pour éviter des risques de court-circuits.
