Changement de coque arrière sur iPhone SE 2020

Temps estimé : 45 min
Difficulté : 3/5
iPhone SE 2020 | Temps estimé : 45 min | Difficulté : 3/5

La coque arrière de votre appareil est abîmée, cassée ? Brico-phone met à votre disposition ce tutoriel de réparation explicatif pour vous permettre de retrouver votre iPhone SE 2020 comme neuf.

Le produit que nous proposons est composé de la nappe vibreur / volume /power /flash, des boutons volume et power, de l'antenne réseau, de la nappe induction, du connecteur de charge avec le Taptic Engine ainsi que le haut-parleur externe.

Pour faciliter le remontage de votre iPhone, pensez à commander un joint d'étanchéité.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Coque arrière complète Noire pour iPhone 8 et SE (2020)
69,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 8 et SE 2020
5,90 €
Ajouter au panier

Avant de commencer

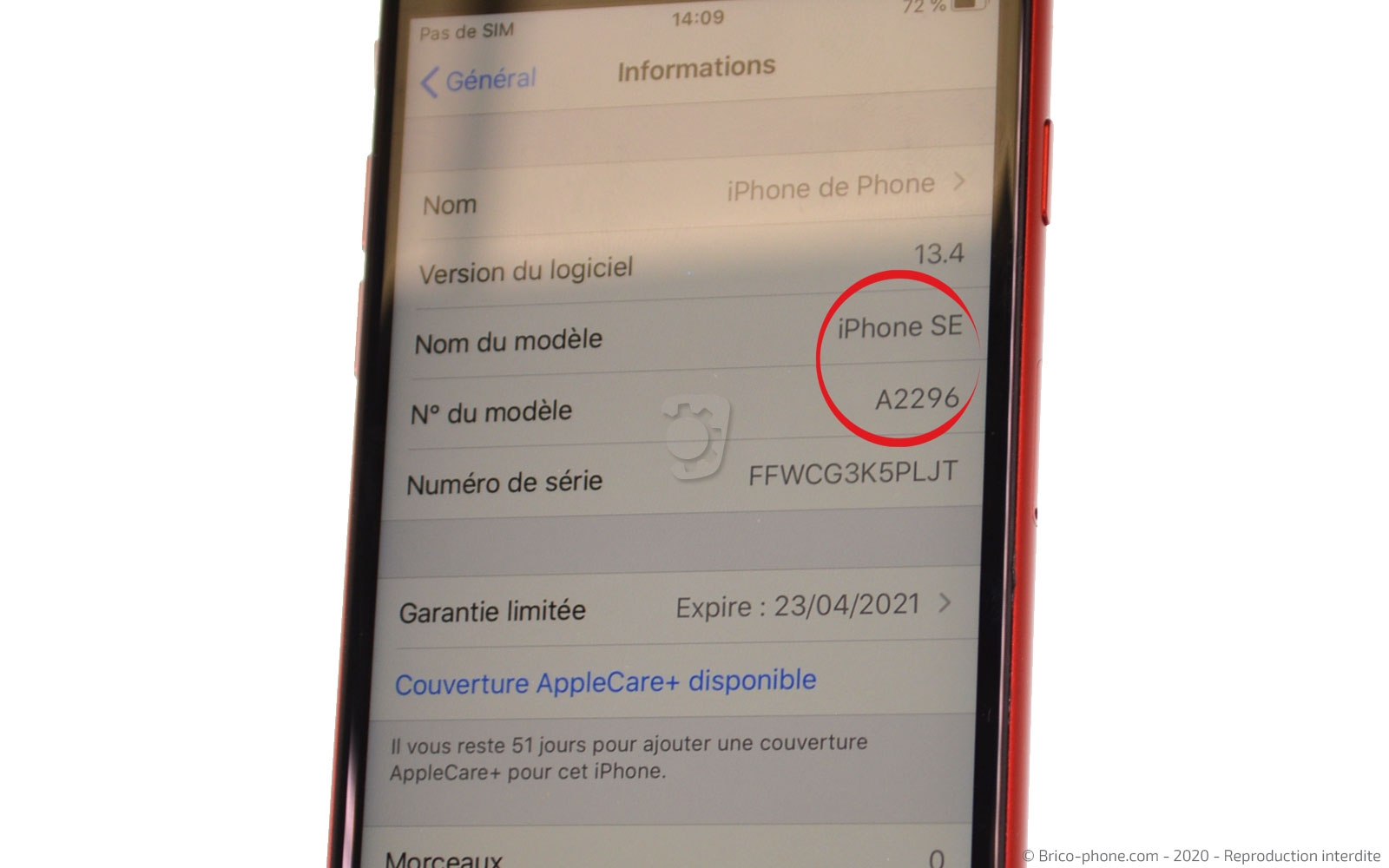

Avant toute chose, nous vous conseillons de vérifier le modèle qui se trouve entre vos mains afin de commander les bonnes pièces détachées.

En effet, si vous possédez un iPhone SE 2020, la référence A2296 doit être mentionnée dans les informations générales de votre téléphone.

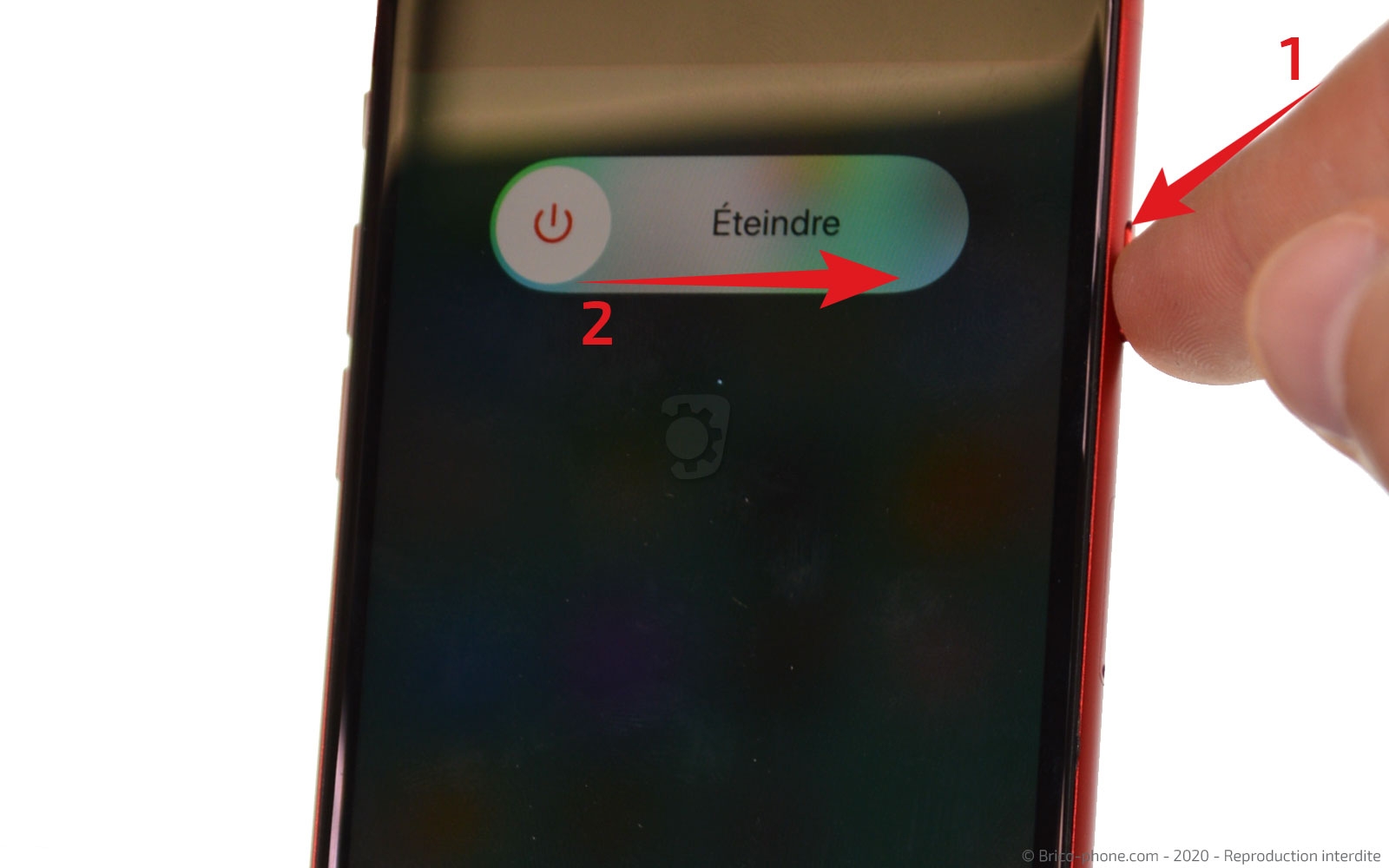

Il est temps de commencer la réparation en procédant à l'extinction de votre iPhone.

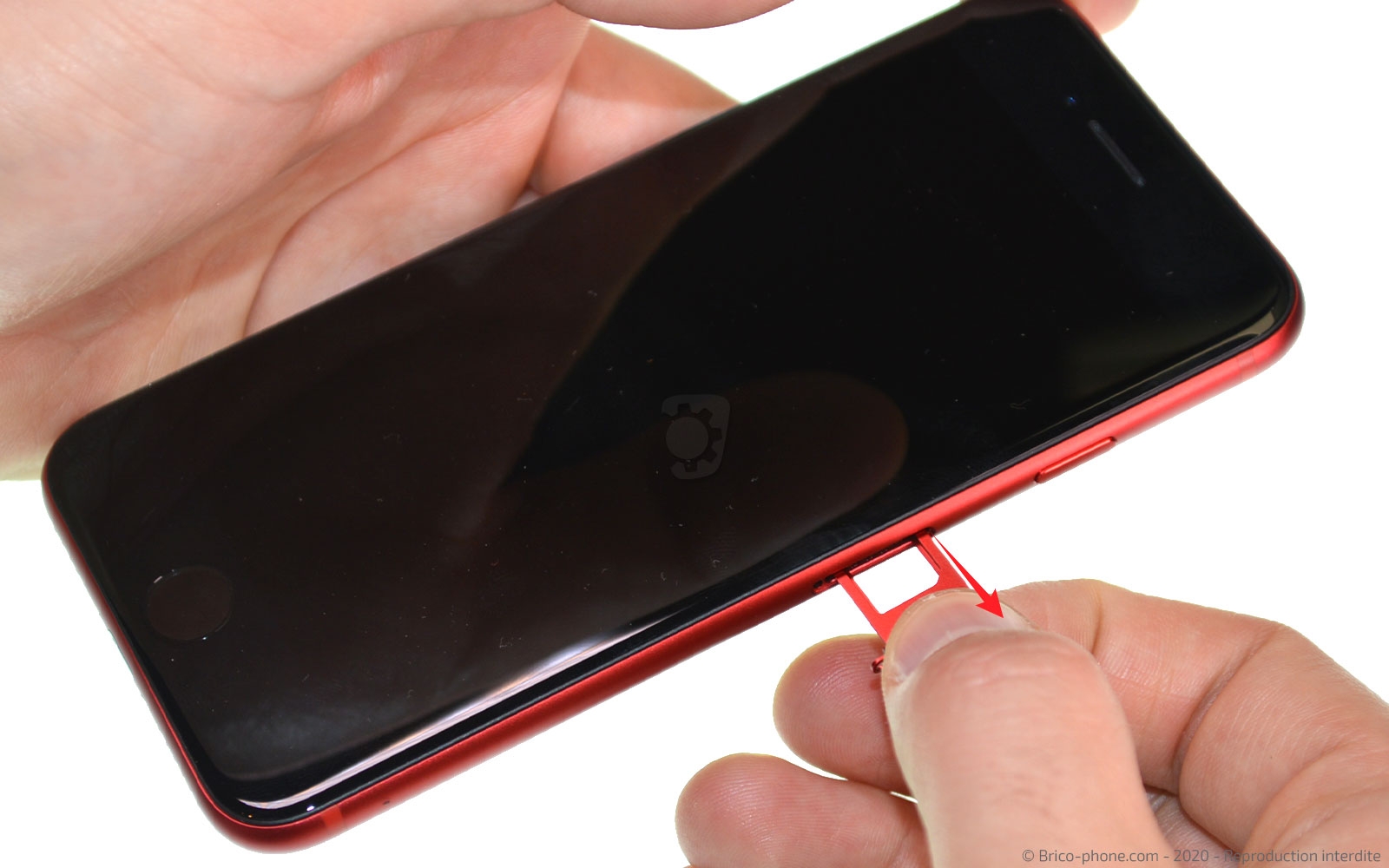

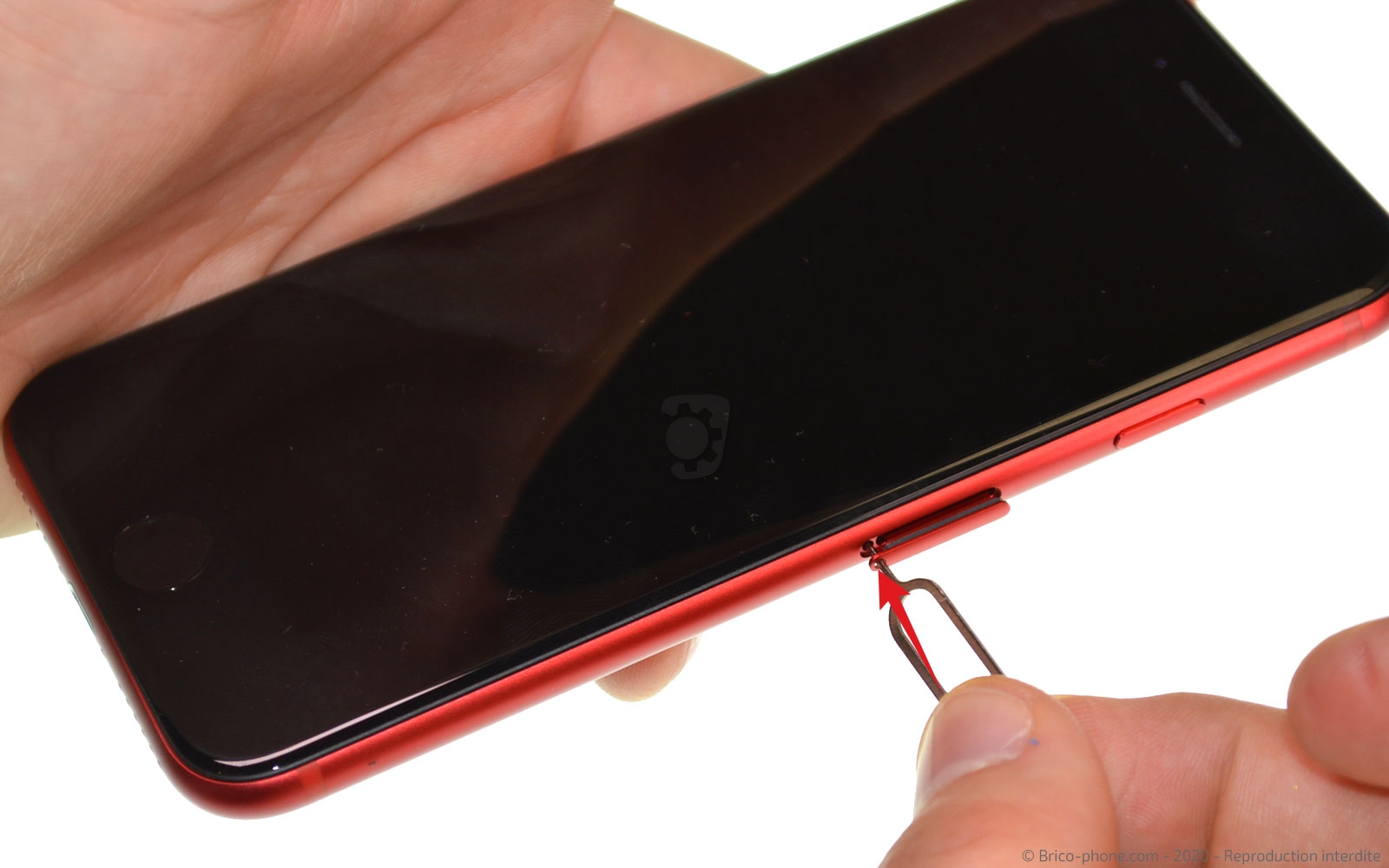

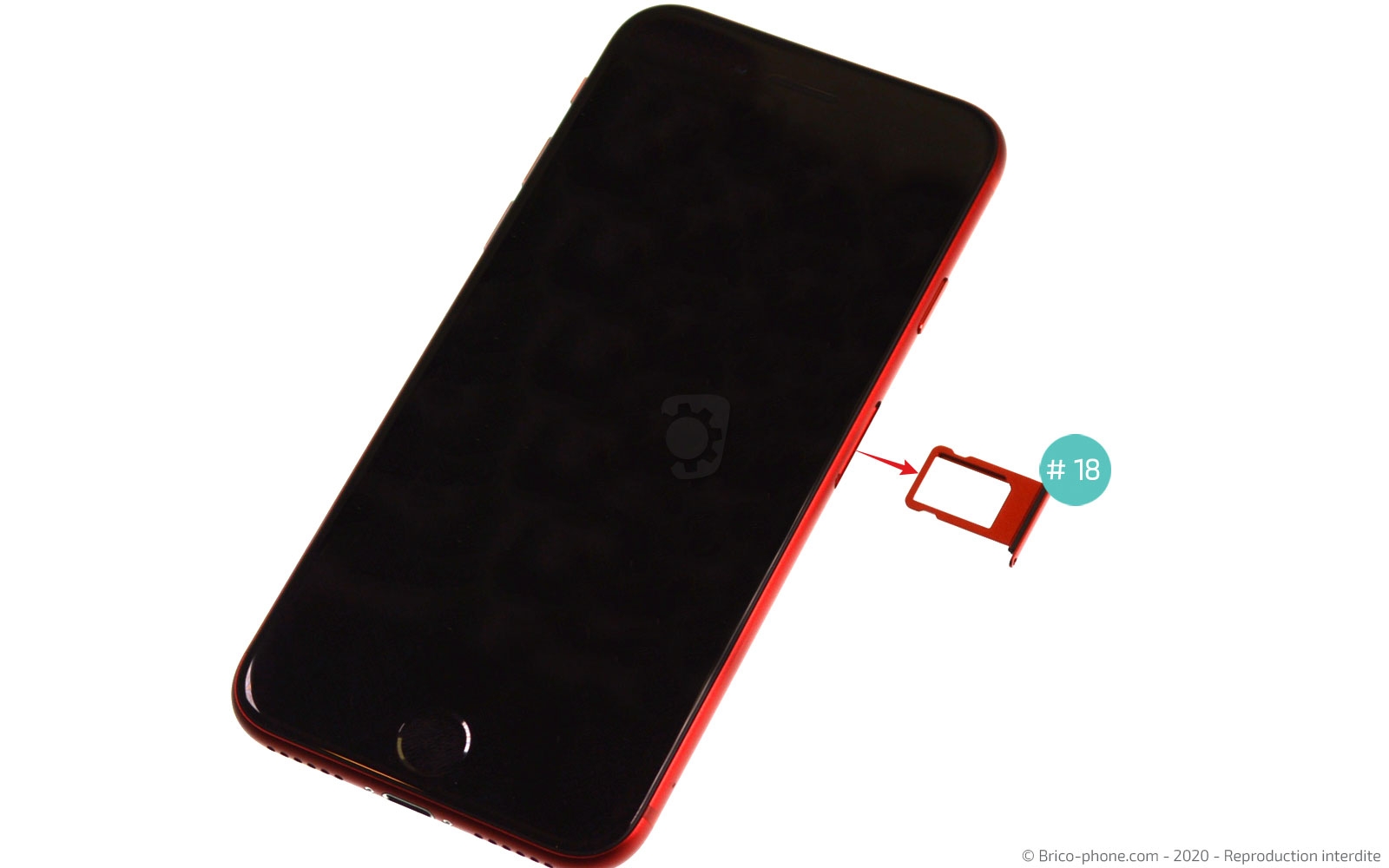

Etape 1 : Retirer le rack Sim
Retirez la carte Sim ainsi que son tiroir de votre iPhone.

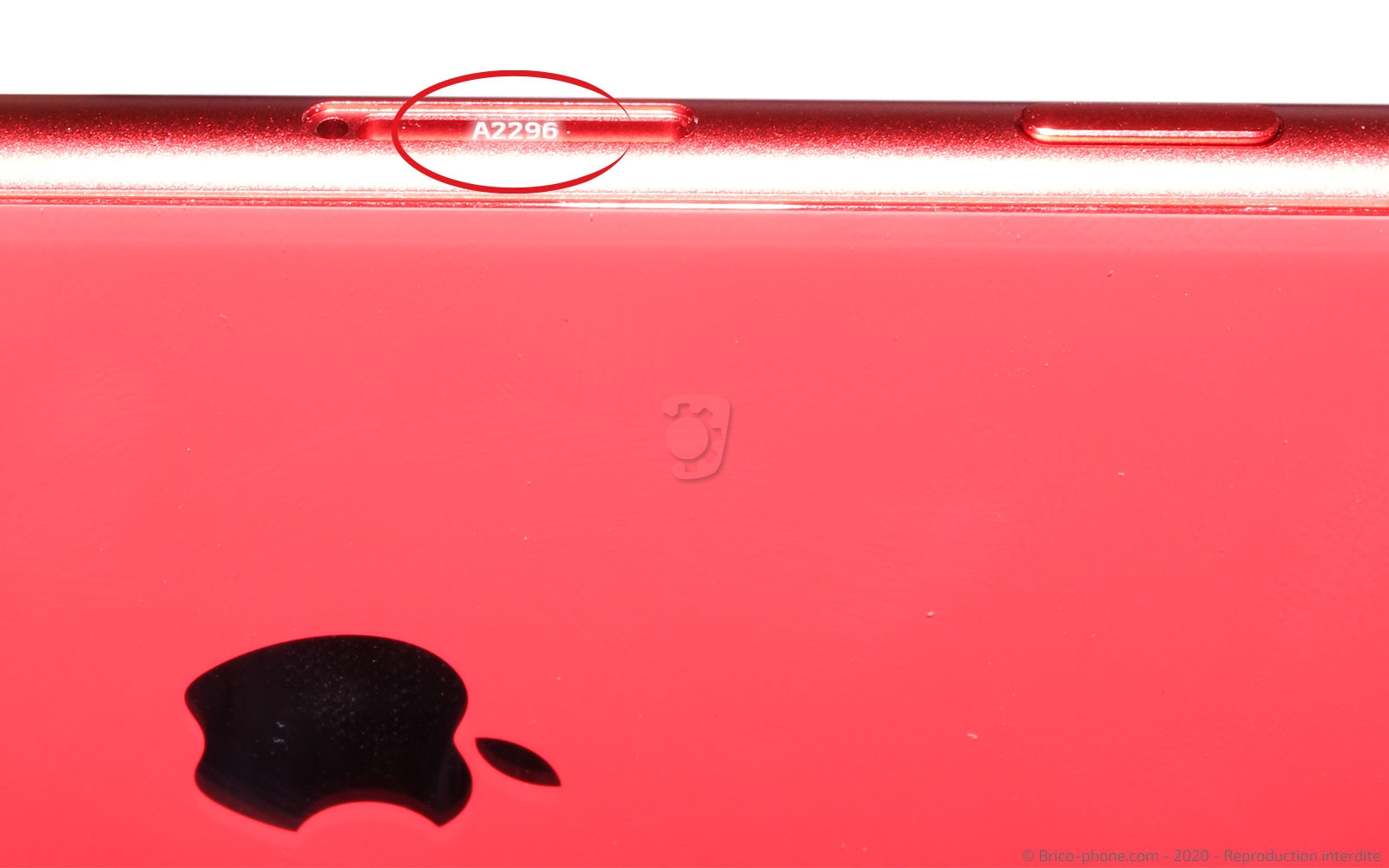

En jetant un coup d'oeil à l'intérieur de l'emplacement vous devriez apercevoir le numéro de modèle de votre smartphone gravé.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Ôter les vis pentalobes

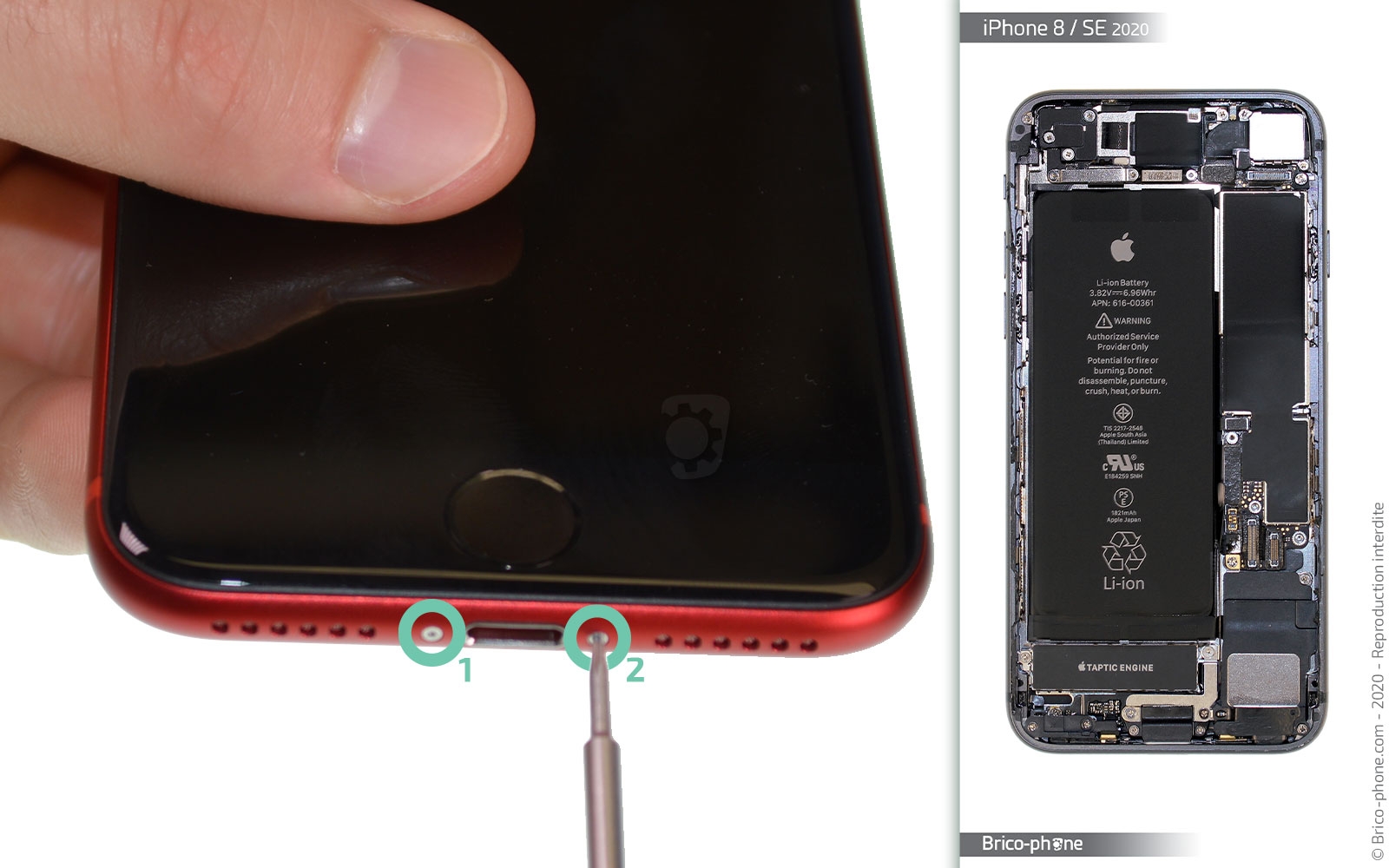

A l'aide du tournevis adéquat, retirez les deux vis pentalobe présentent de part et d'autre de la prise de charge de votre appareil.

Outils du kit utilisés
Outils du kit utilisés

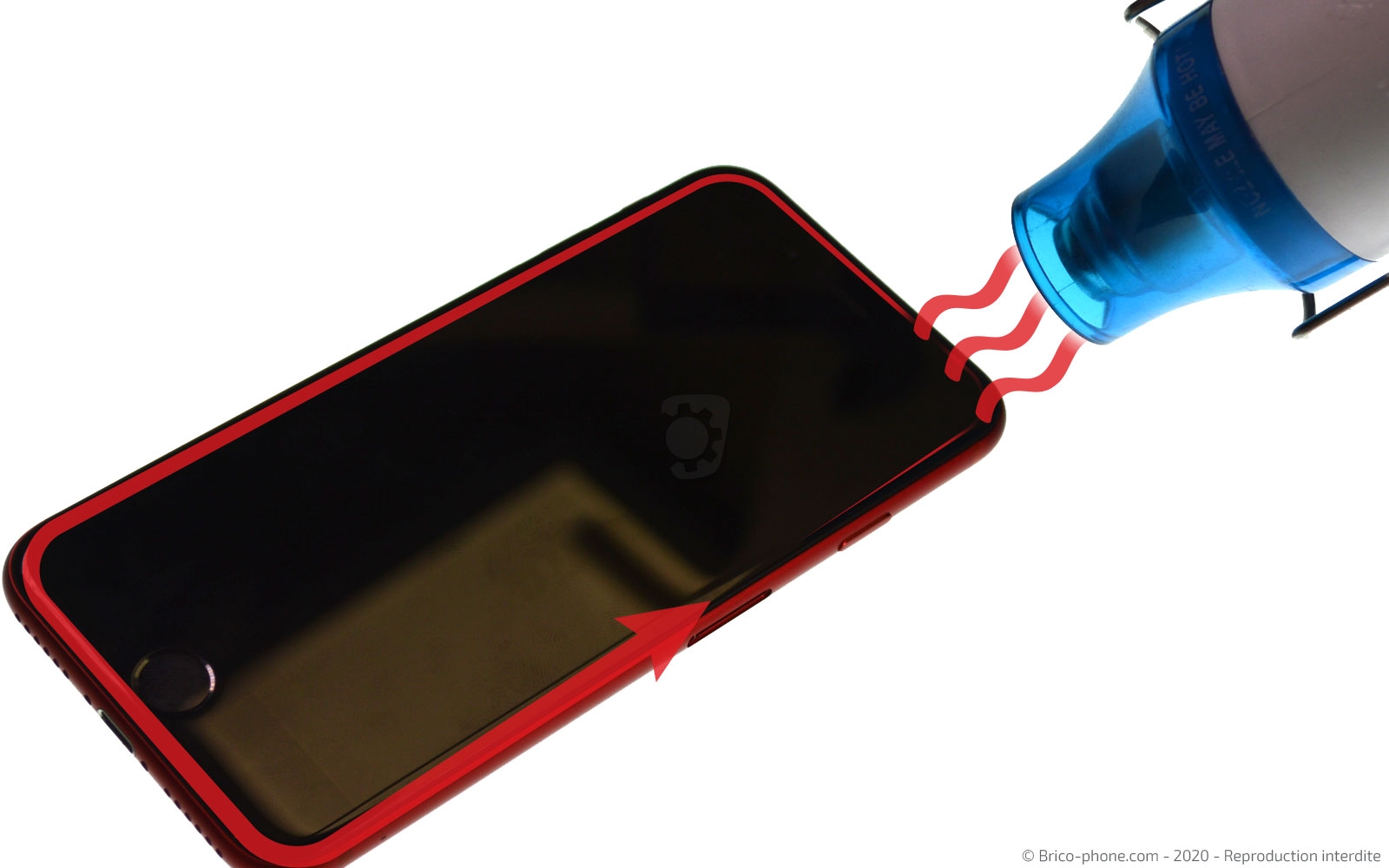

Etape 3 : Chauffer l'écran
Pour cette étape vous aurez besoin de chauffer le contour de l'écran pour ramollir le sticker et favoriser l'ouverture de votre iPhone.

Nous utilisons un décapeur thermique mais vous pouvez très bien utiliser notre coussin chauffant qu'il vous faudra au préalable passé au micro-ondes environ 2 minutes avant de le déposer sur la face avant du téléphone une trentaine de secondes.

Si vous ne disposez d'aucun de ces outils, votre sèche-cheveux peut faire l'affaire.

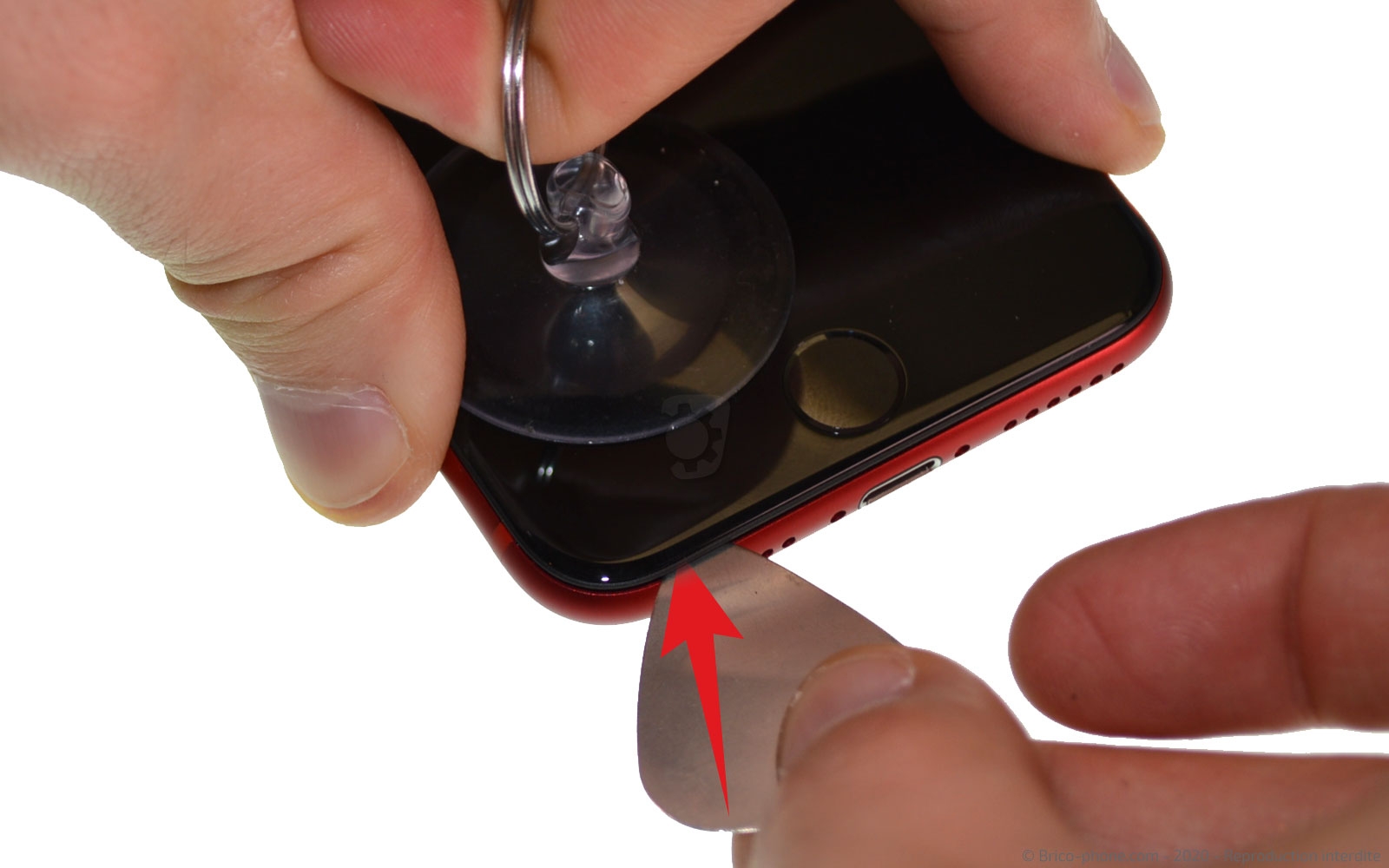

Ensuite, collez la ventouse sur le bas de l'écran afin de pouvoir le soulever et insérer le médiator en métal toué.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

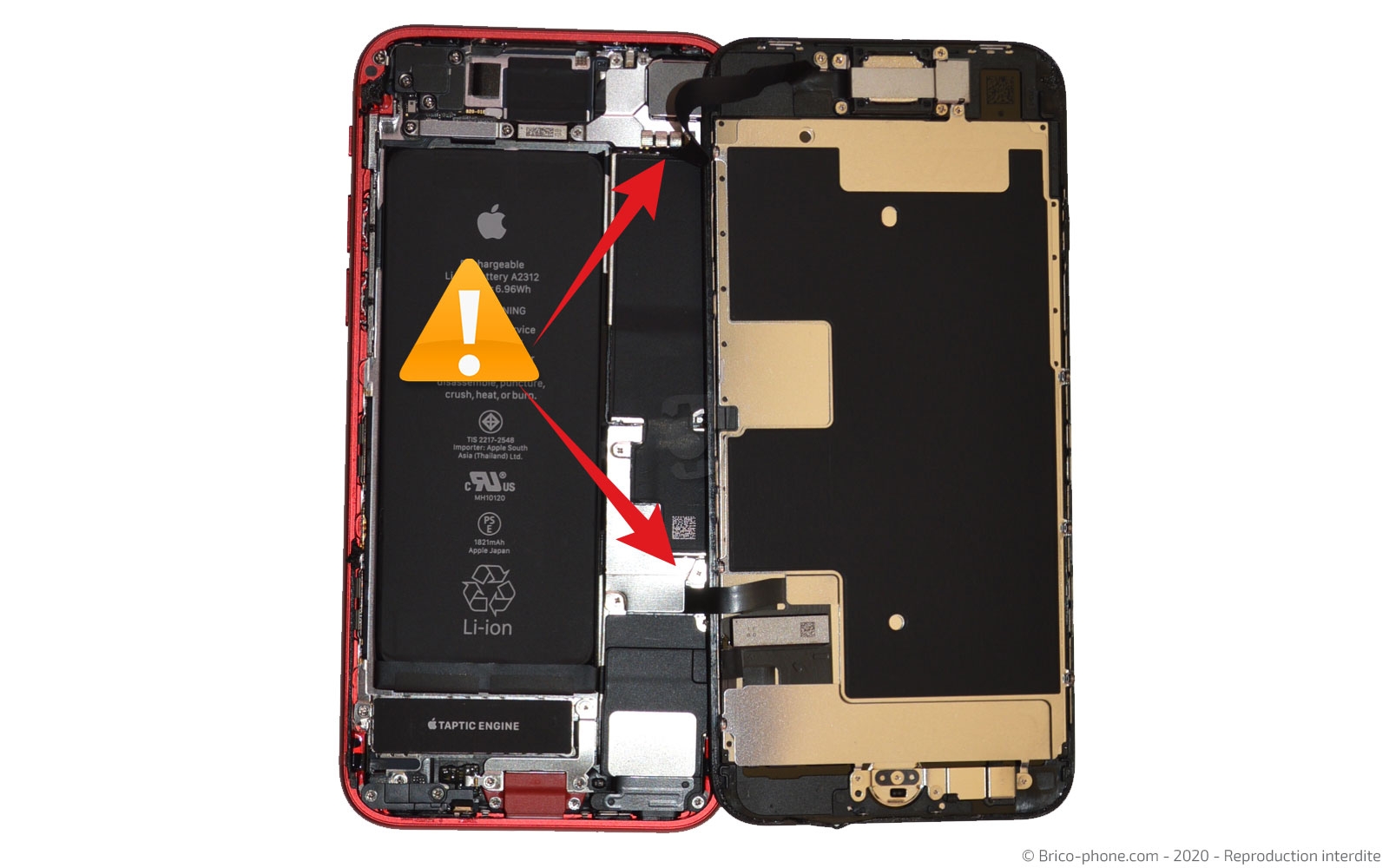

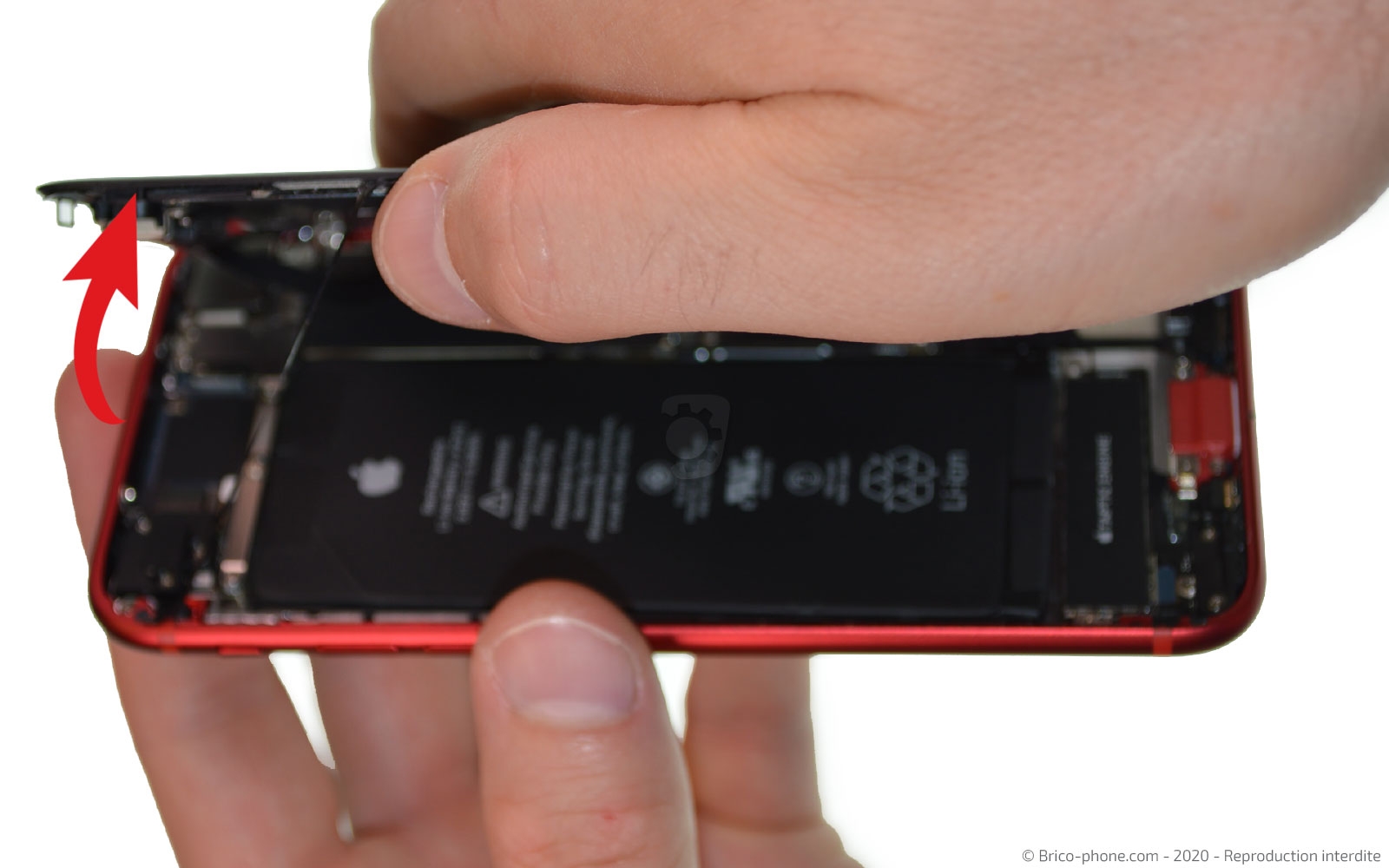

Etape 4: Ouvrir le téléphone

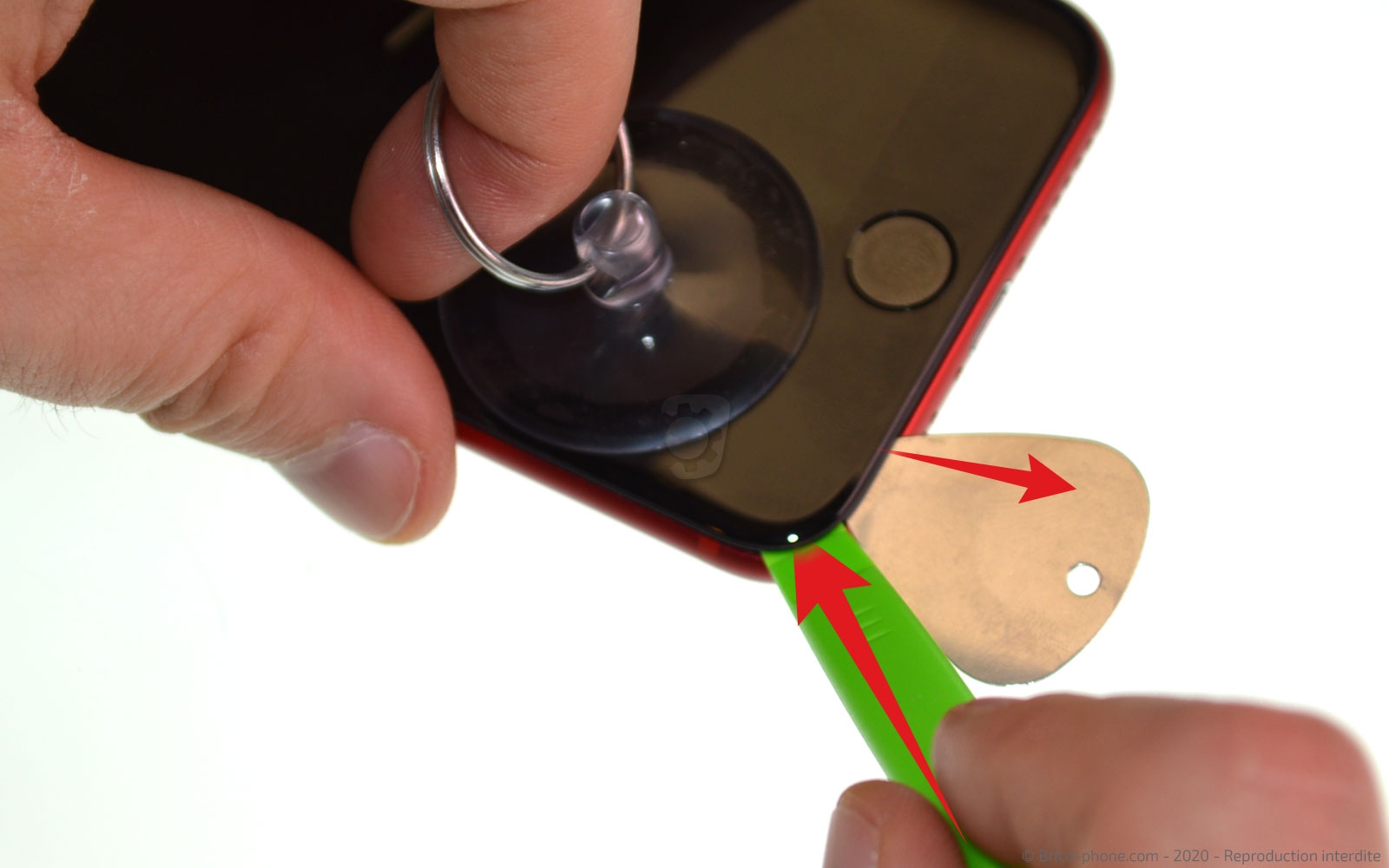

Remplacez le médiator par la spatule verte afin de ne pas endommager les composants du smartphone.

Faites glisser l'outil sur toute la longueur de l'écran en faisant attention aux nappes de ce dernier se trouvant sur la droite du téléphone.
Outils du kit utilisés
Outils du kit utilisés

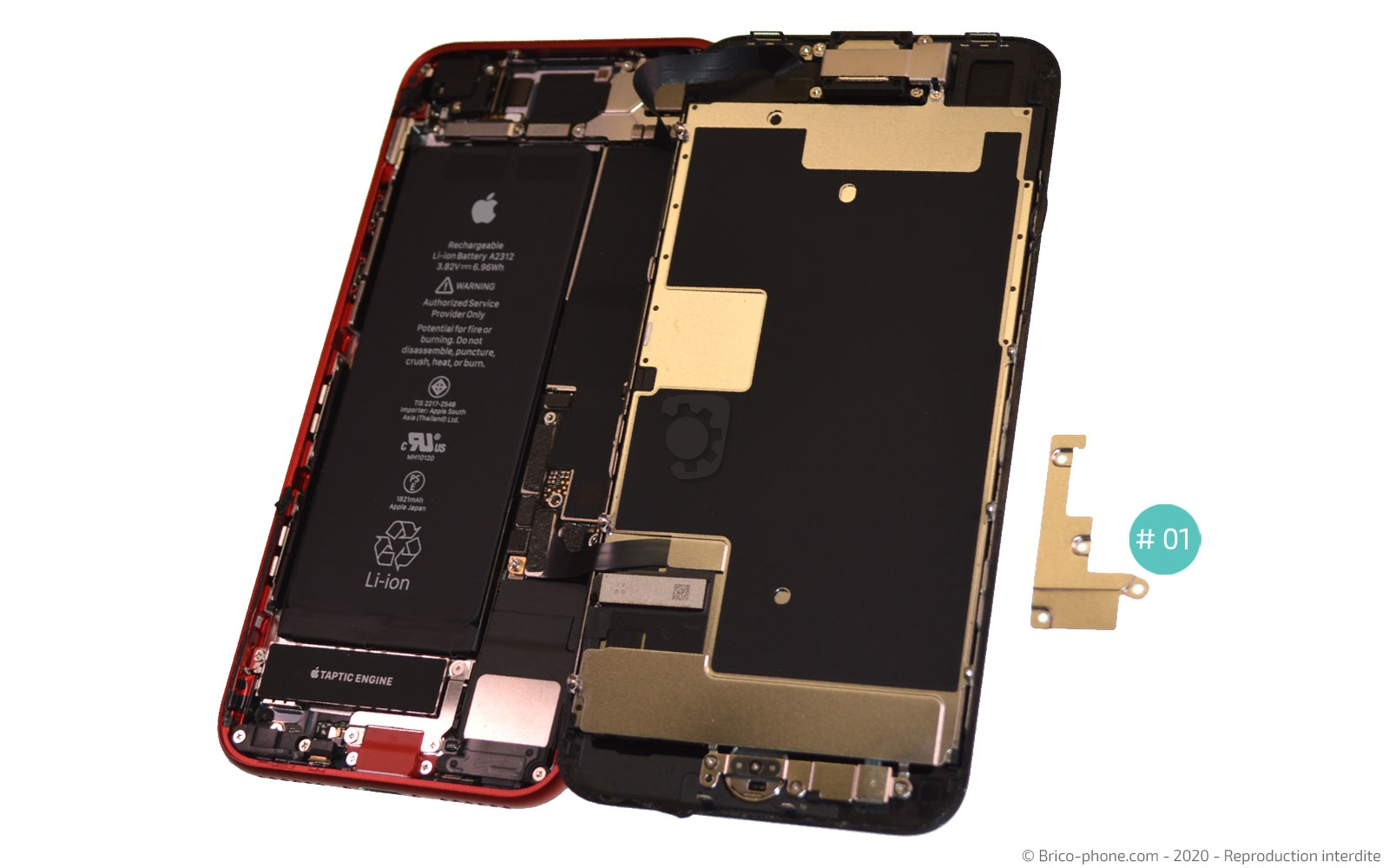

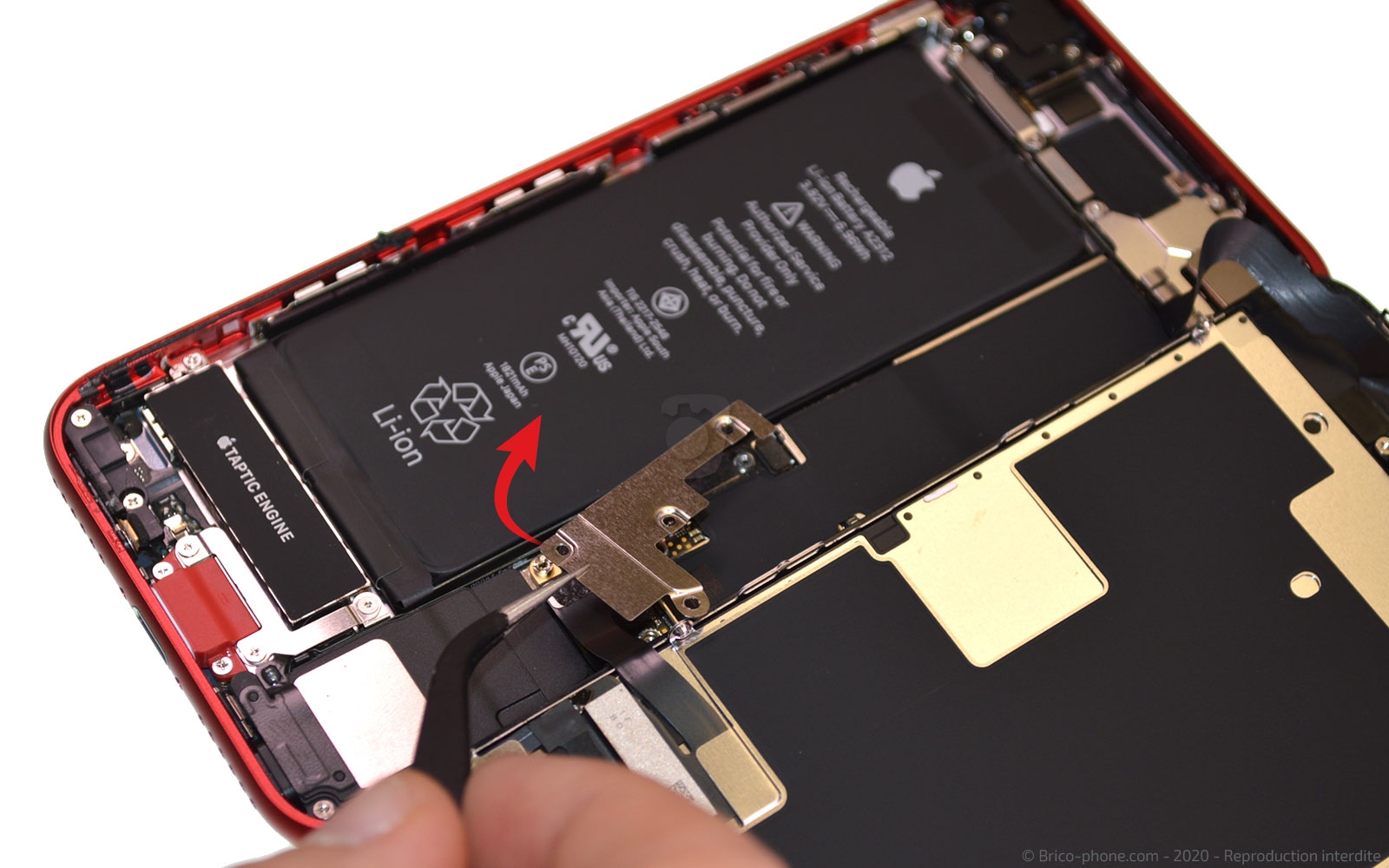

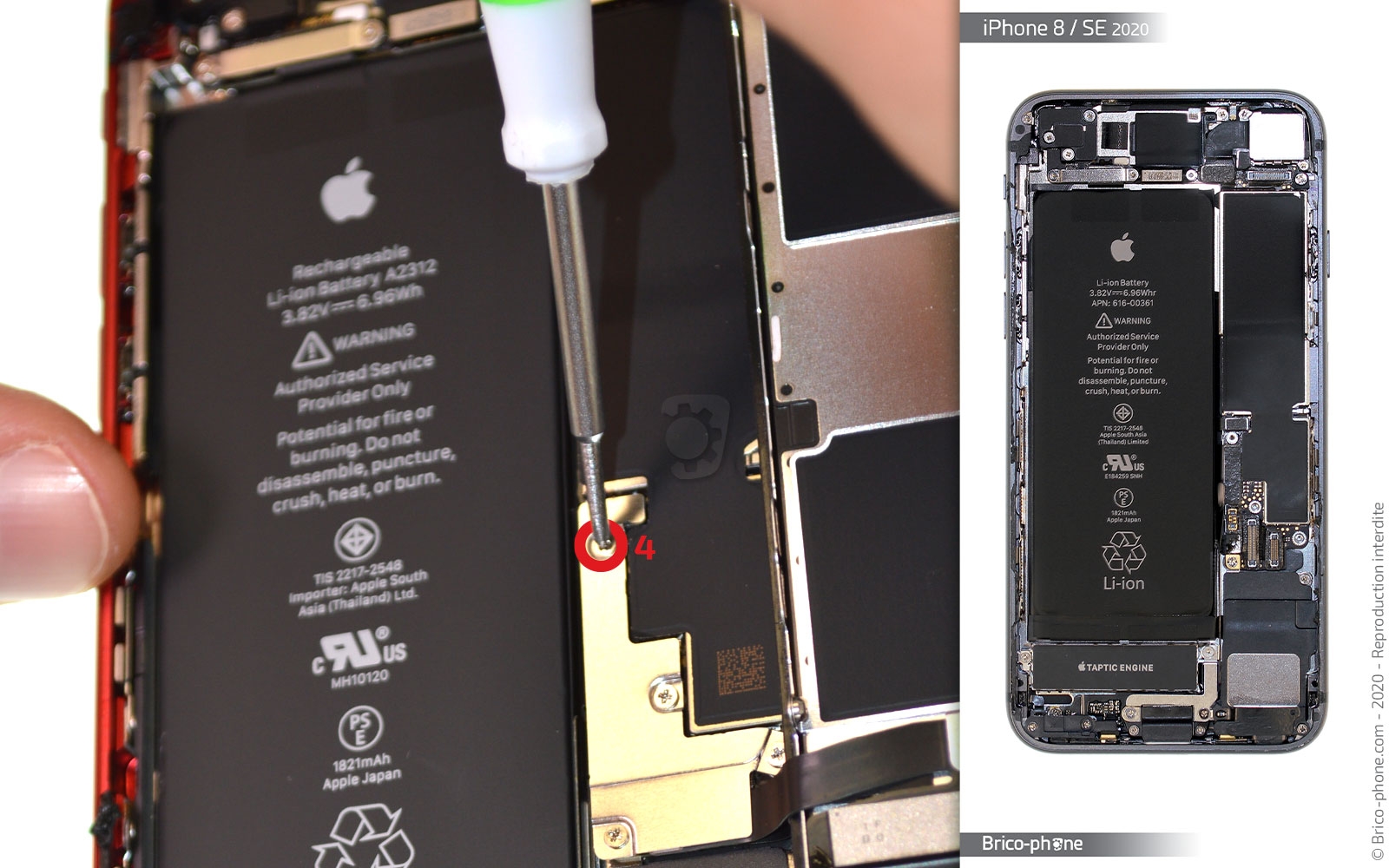

Etape 5 : Enlever la plaquette 01

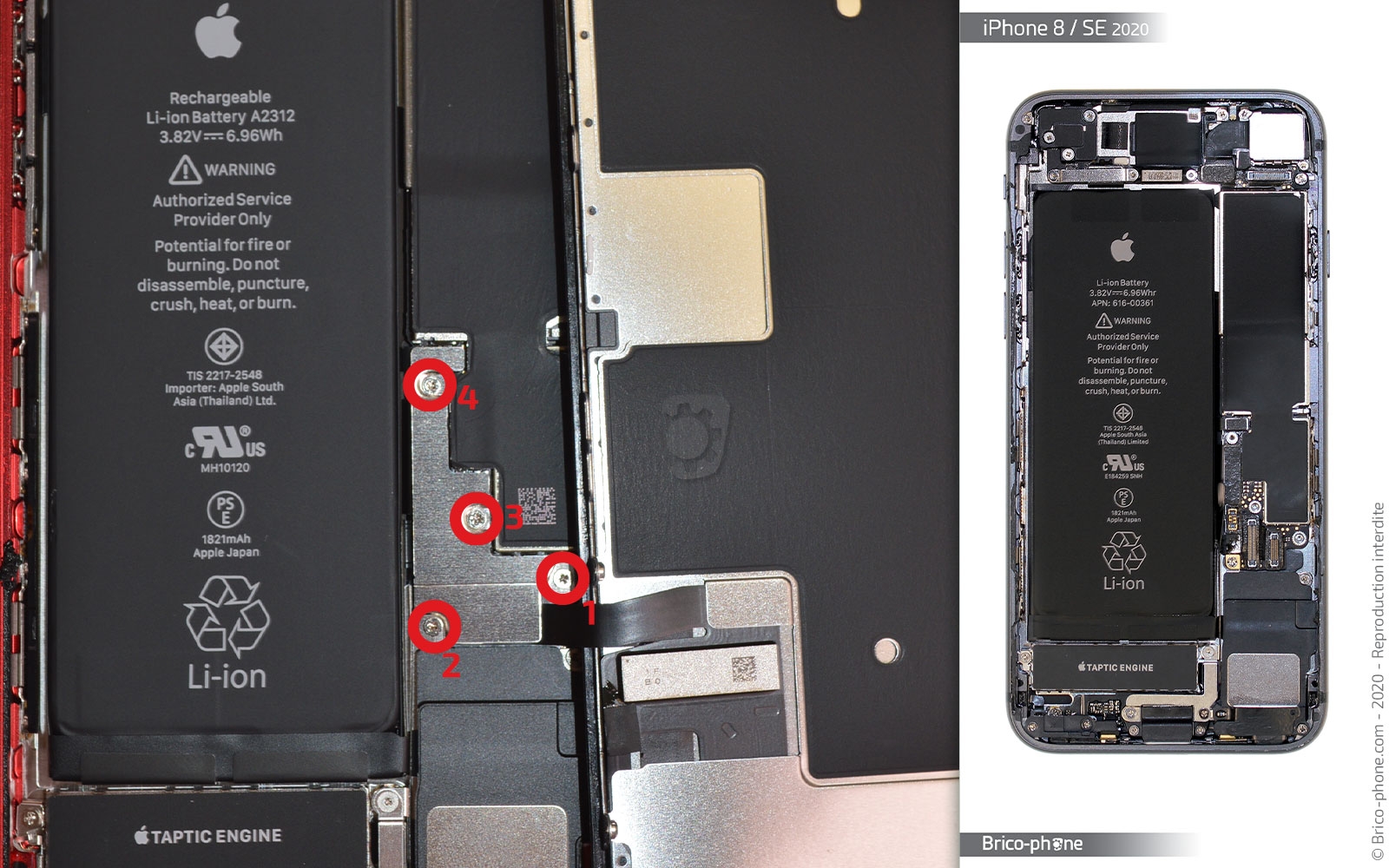

Munissez-vous du tournevis cruciforme pour sortir les 4 vis B retenant la plaquette de protection #01.

Ensuite, enlevez le composant à l'aide de la pincette en métal.

Placez le cache sur votre patron d'aide au montage afin de ne perdre aucune vis et aucun composant.
Outils du kit utilisés
Outils du kit utilisés

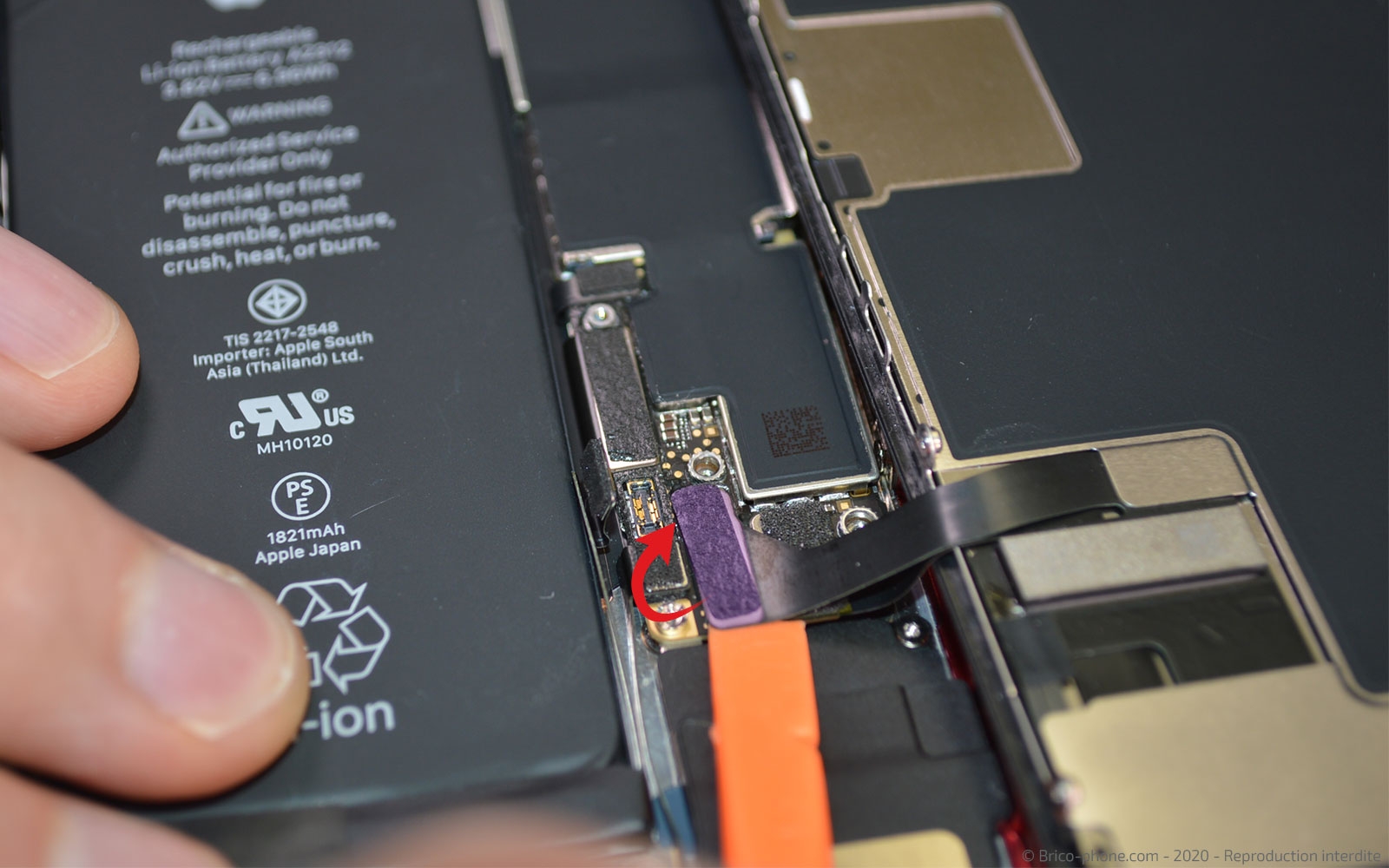

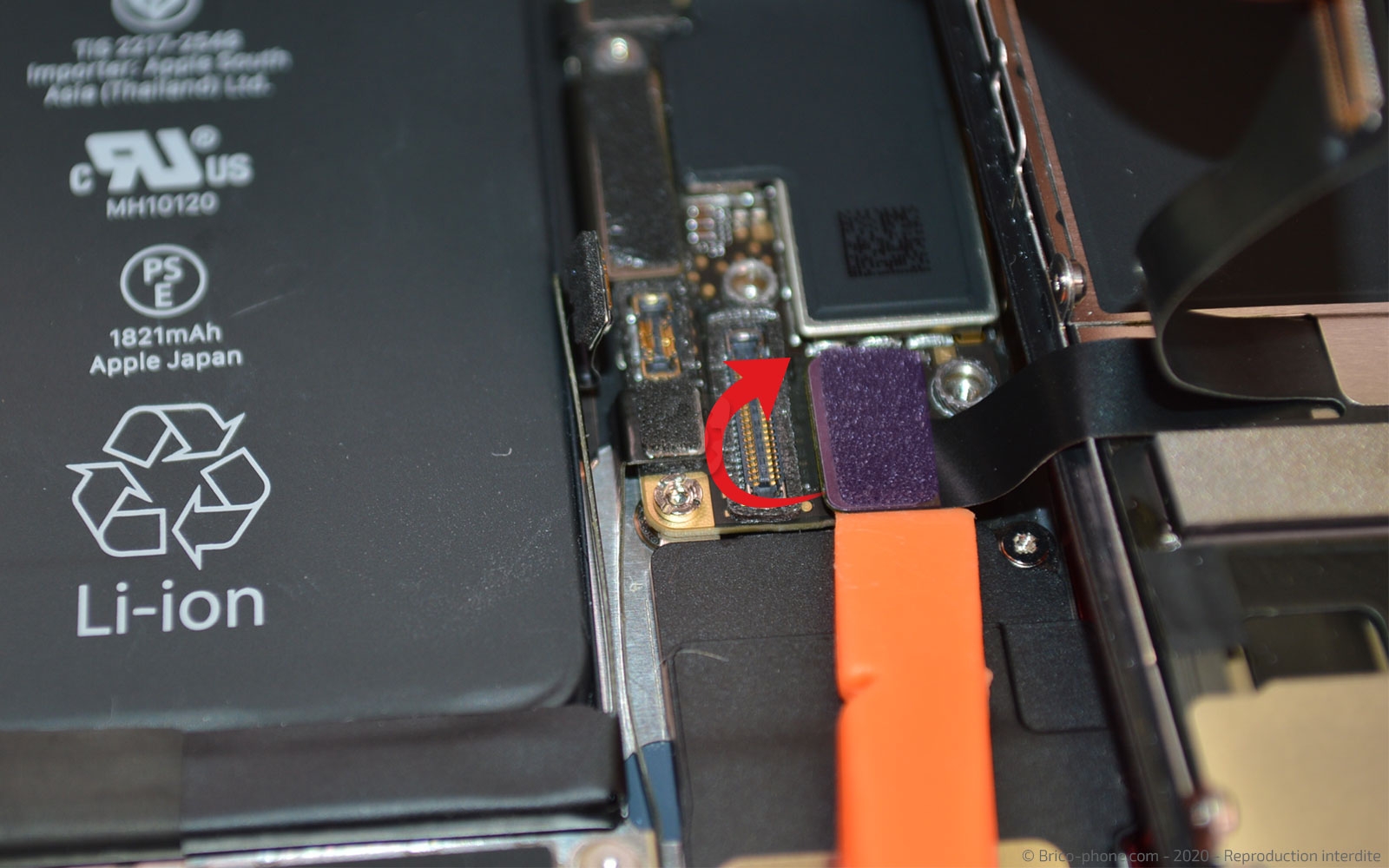

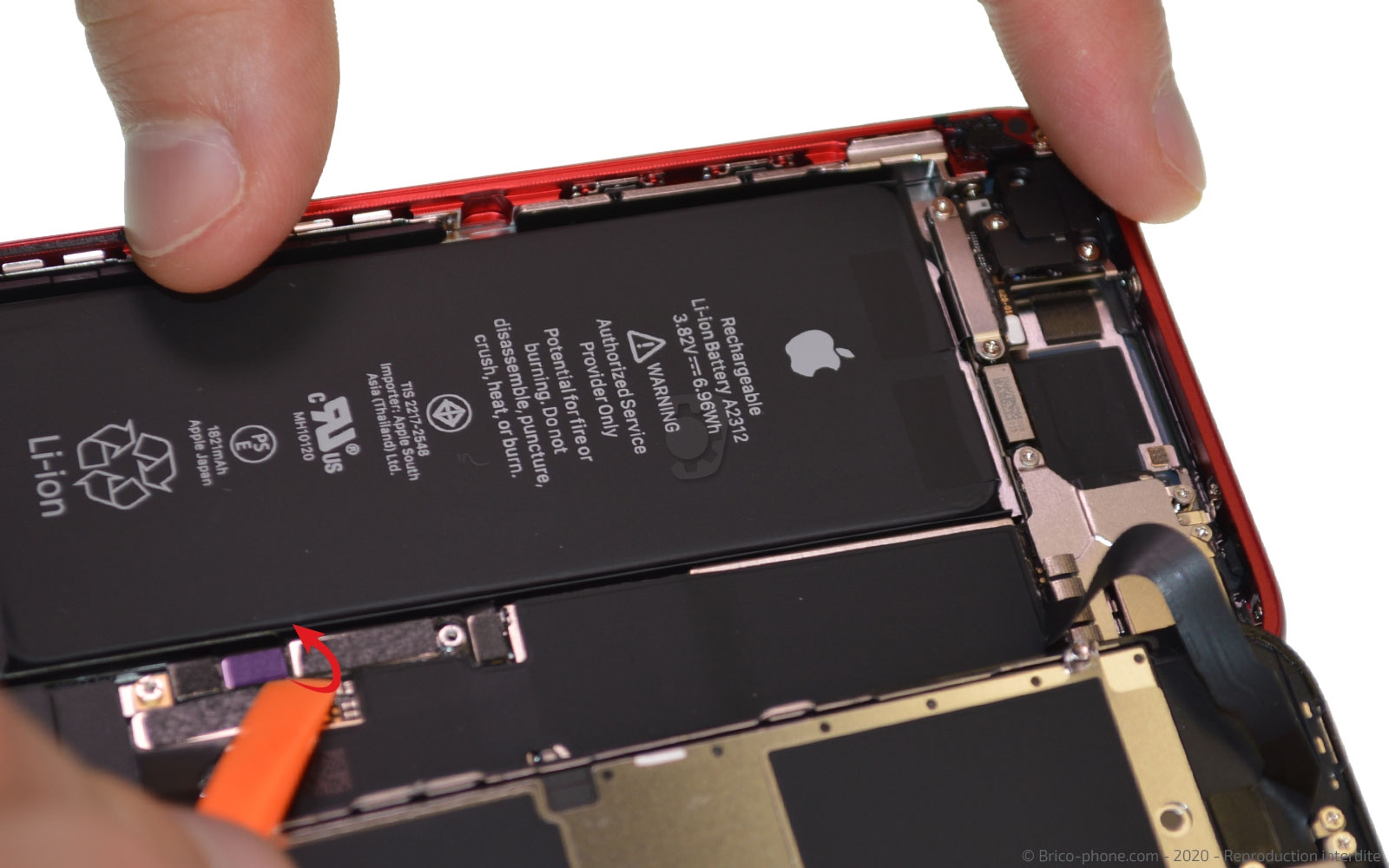

Etape 6 : Déconnecter les nappes de l'écran
Saisissez le levier en nylon pour déconnecter la nappe de la batterie puis celles de l'écran et du tactile.
Outils du kit utilisés
Outils du kit utilisés

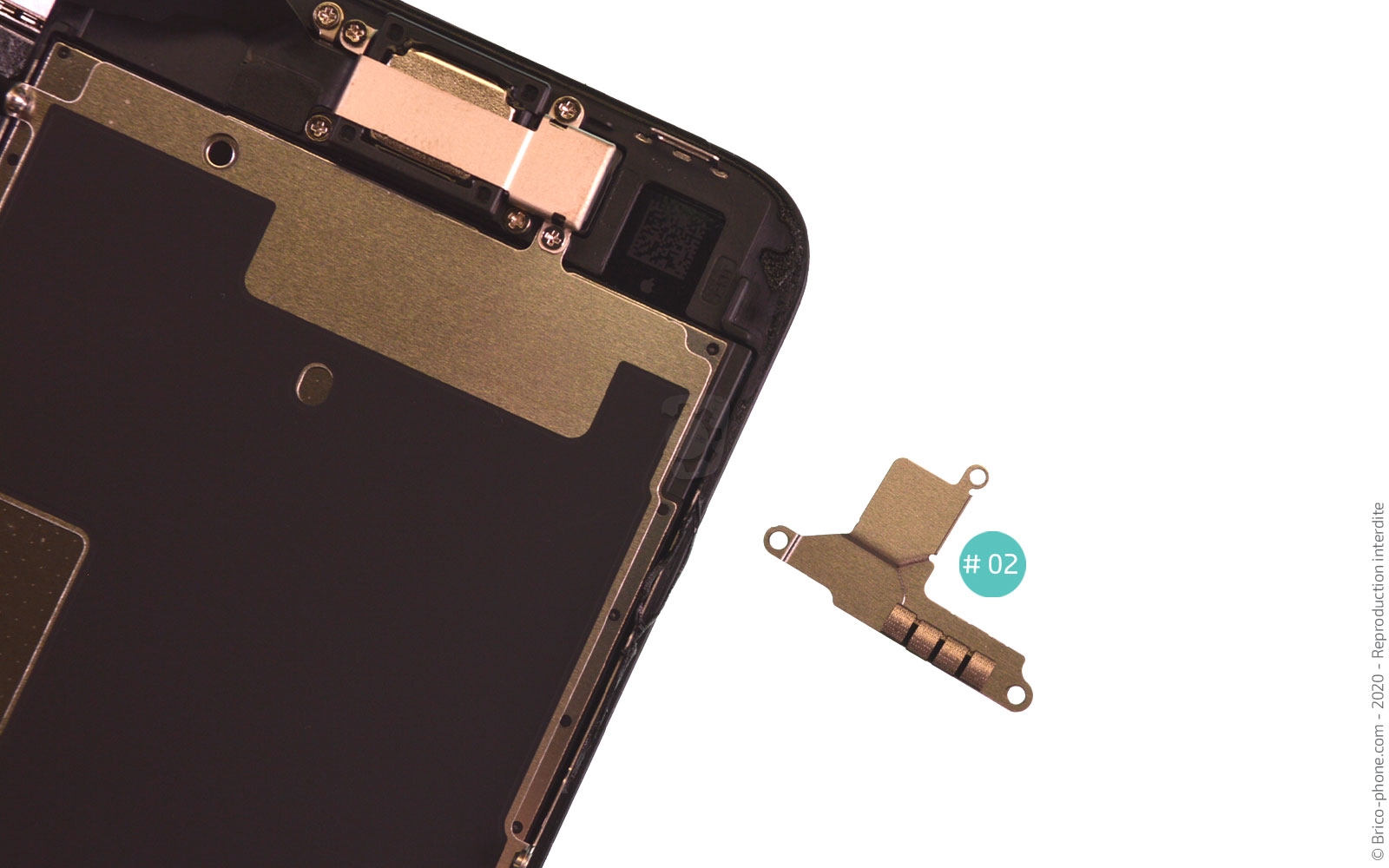

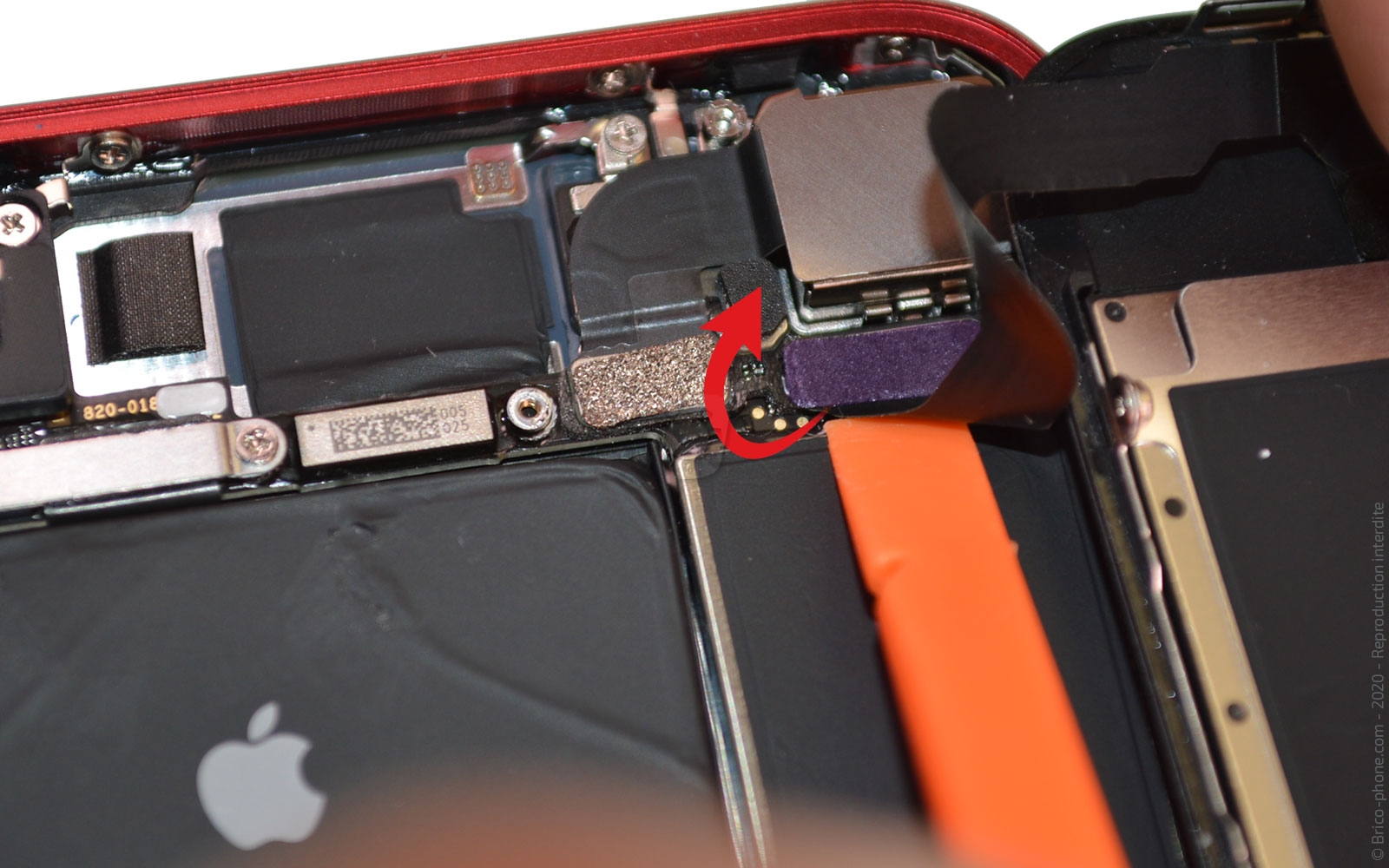

Etape 7 : Débrancher la nappe Facetime
Dans l'angle supérieur droit, une nappe de l'écran est encore connectée.

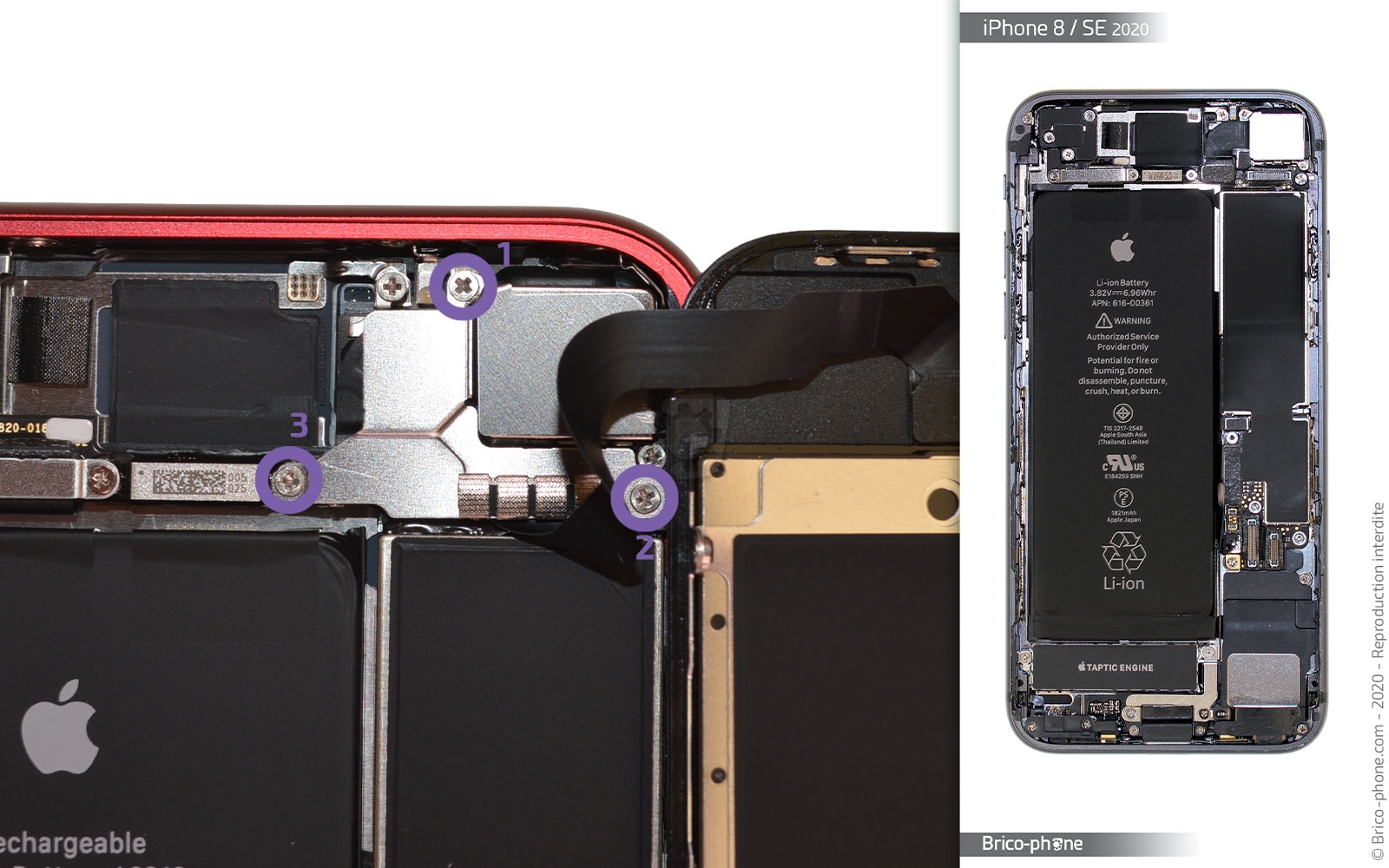

Afin de mettre l'écran de coté, vous devez dévisser les 3 vis cruciformes puis retirer la plaquette de protection #02.

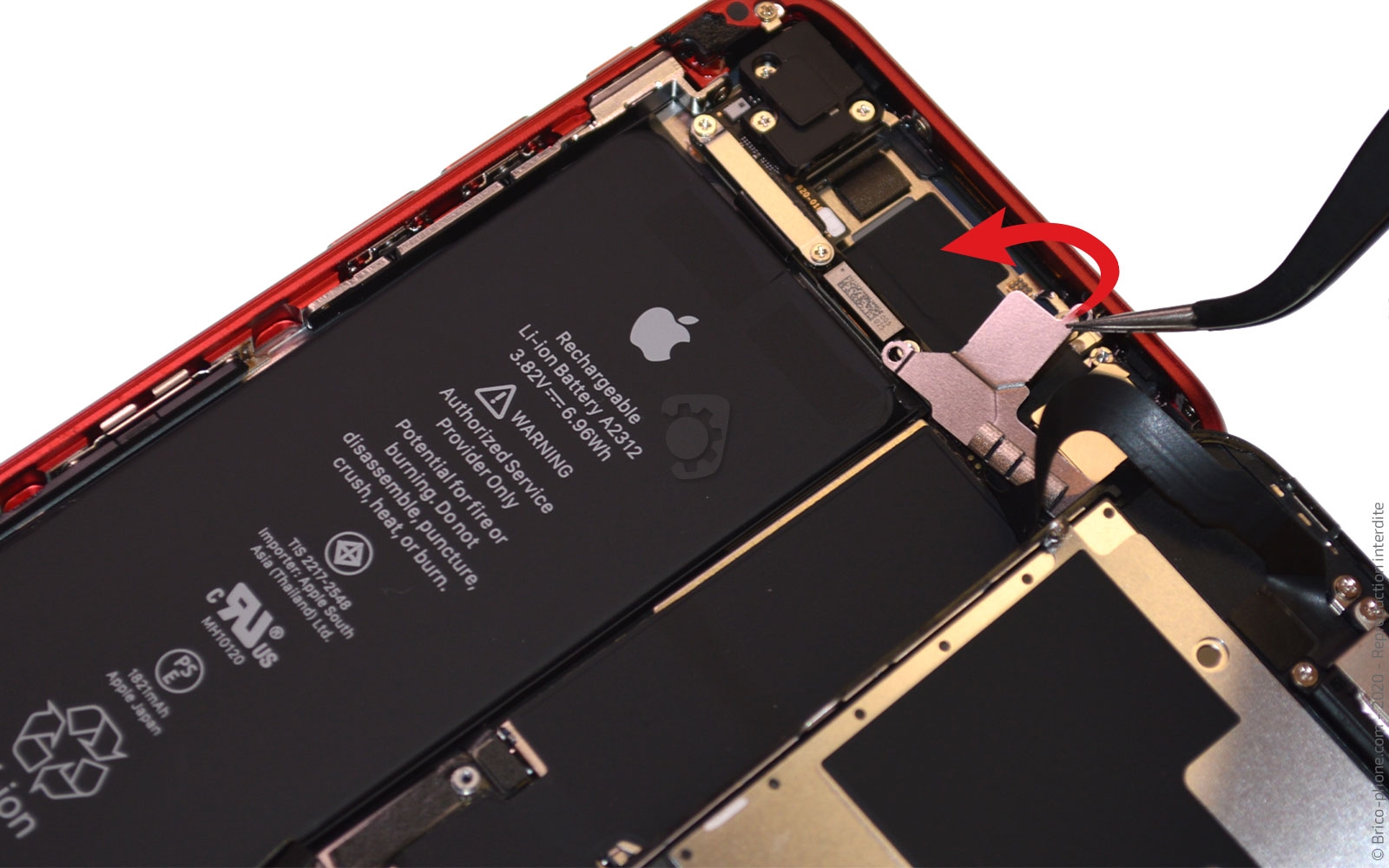

Pour terminer, débranchez la nappe FaceTime avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

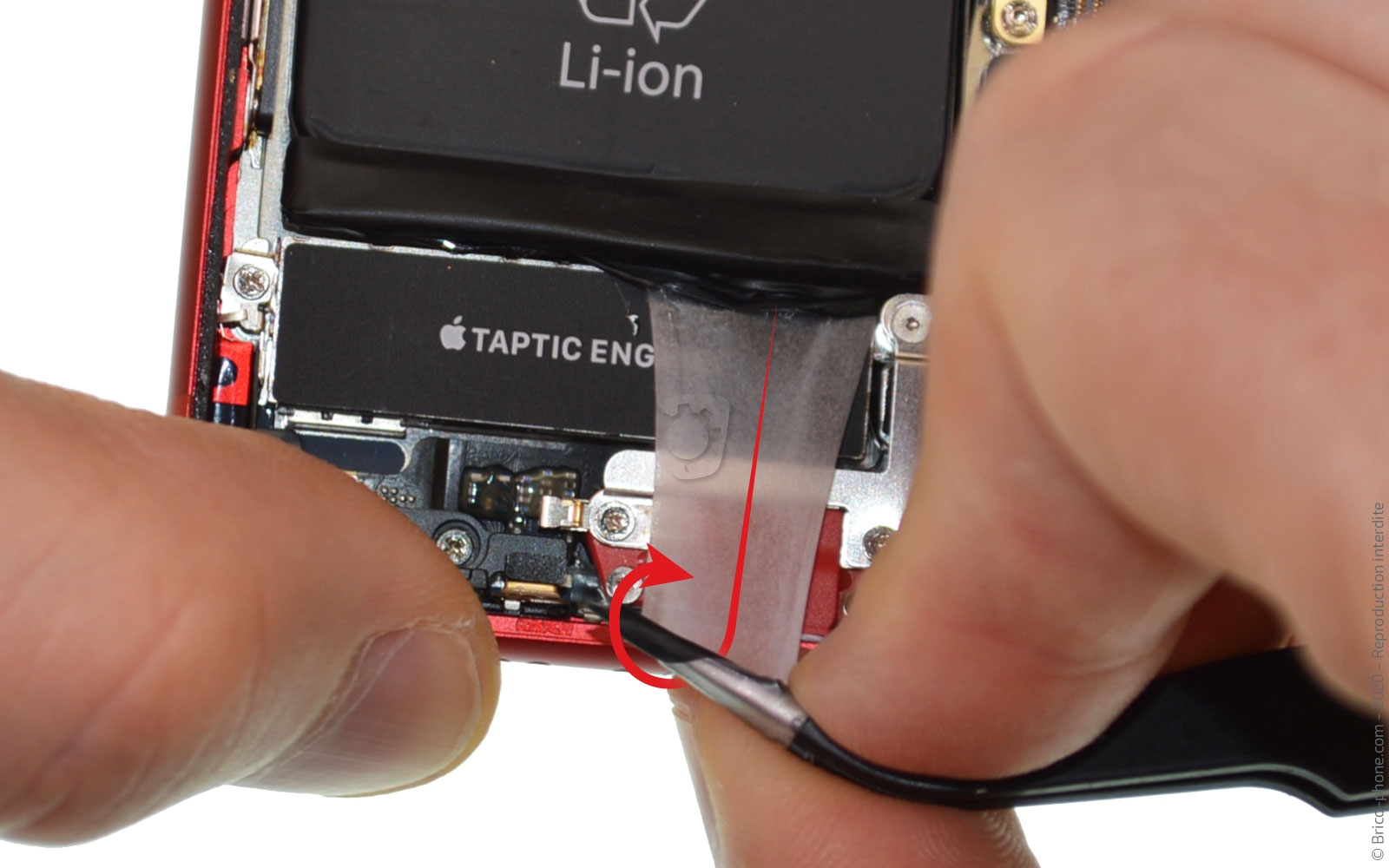

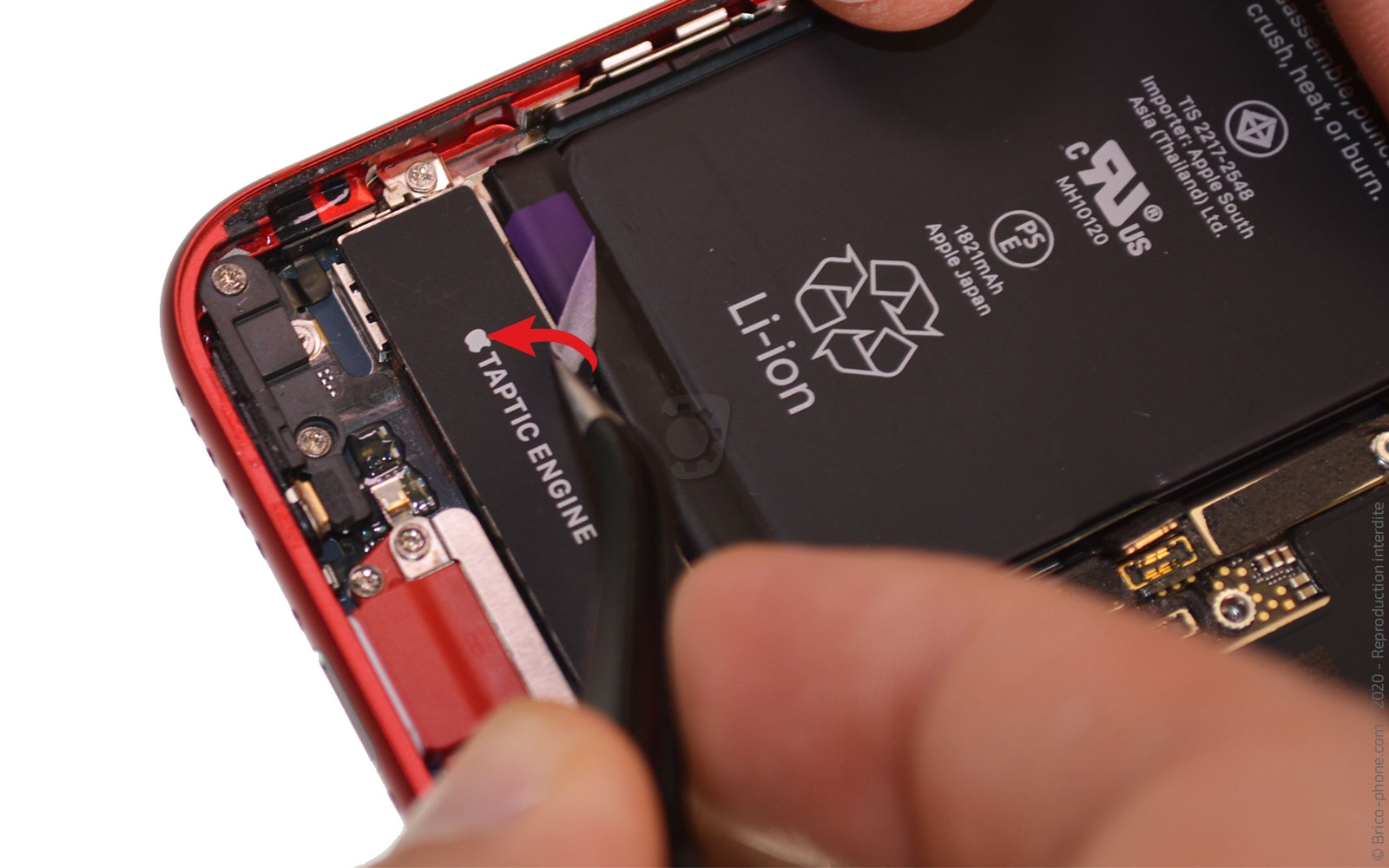

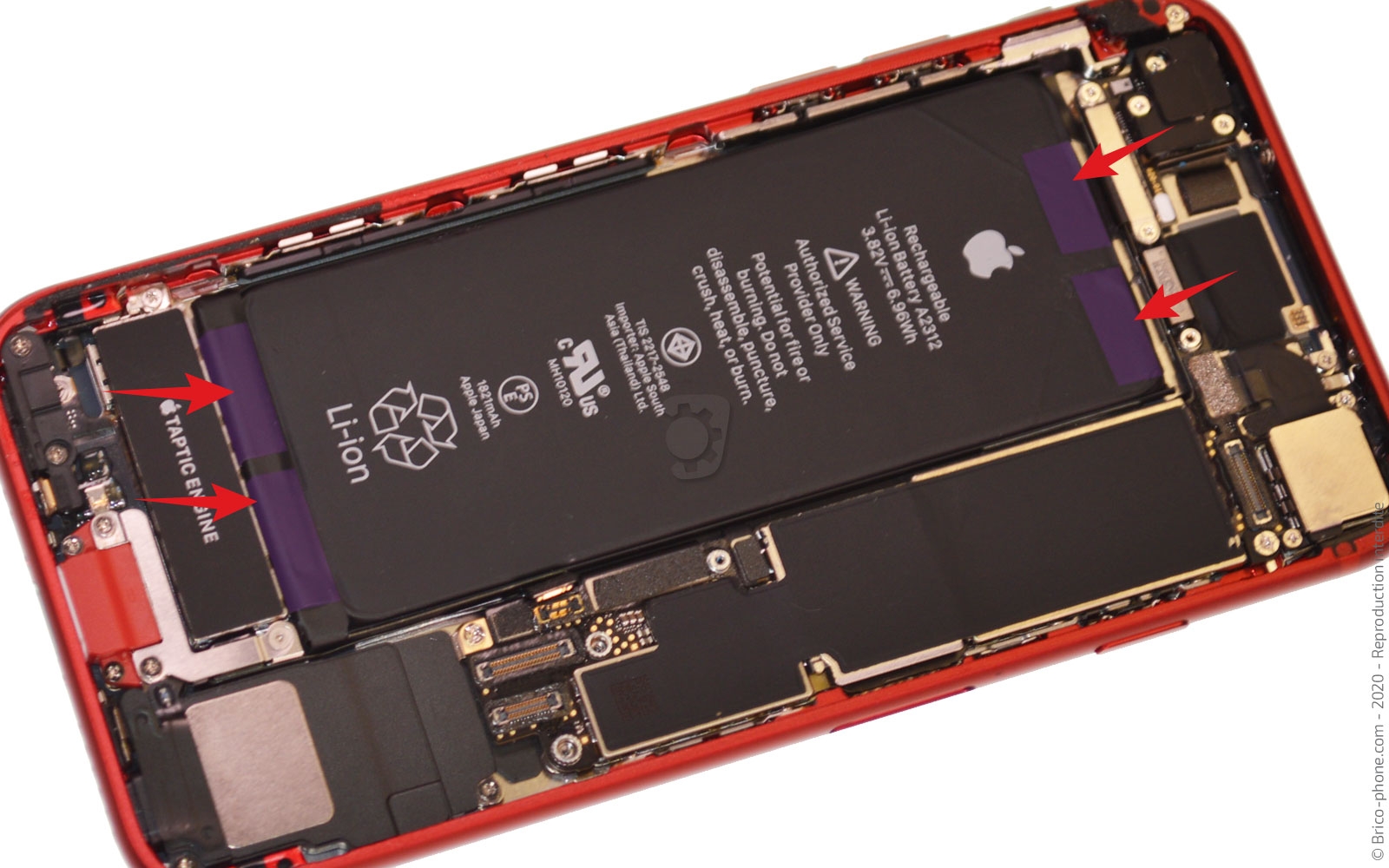

Etape 8 : Ôter la batterie
Pour réussir à extraire la batterie de la coque arrière, il vous faut décoller les languettes noires afin de pouvoir les attraper avec la brucelles.

Une fois saisie, entourez les stickers autour de cette dernière tout en tirant délicatement. Il est possible que les adhésifs cassent en cours de route.

Réitérez cette manipulation pour les 4 stickers.

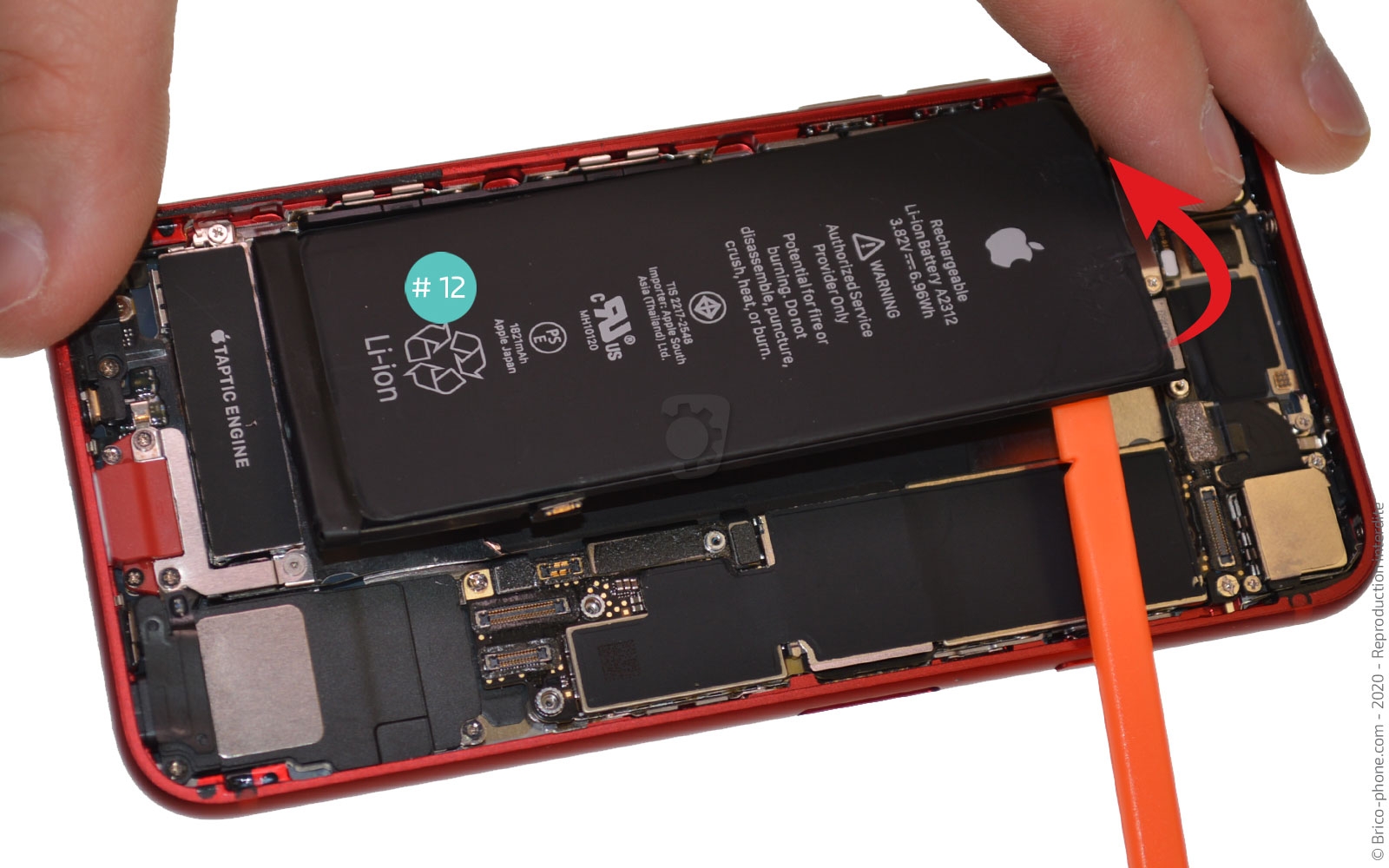

Ensuite, glissez le levier en nylon sous la batterie pour la récupérer. Si des restes d'adhésif se trouvent sous le composant, n'hésitez pas à les retirer.
Outils du kit utilisés
Outils du kit utilisés

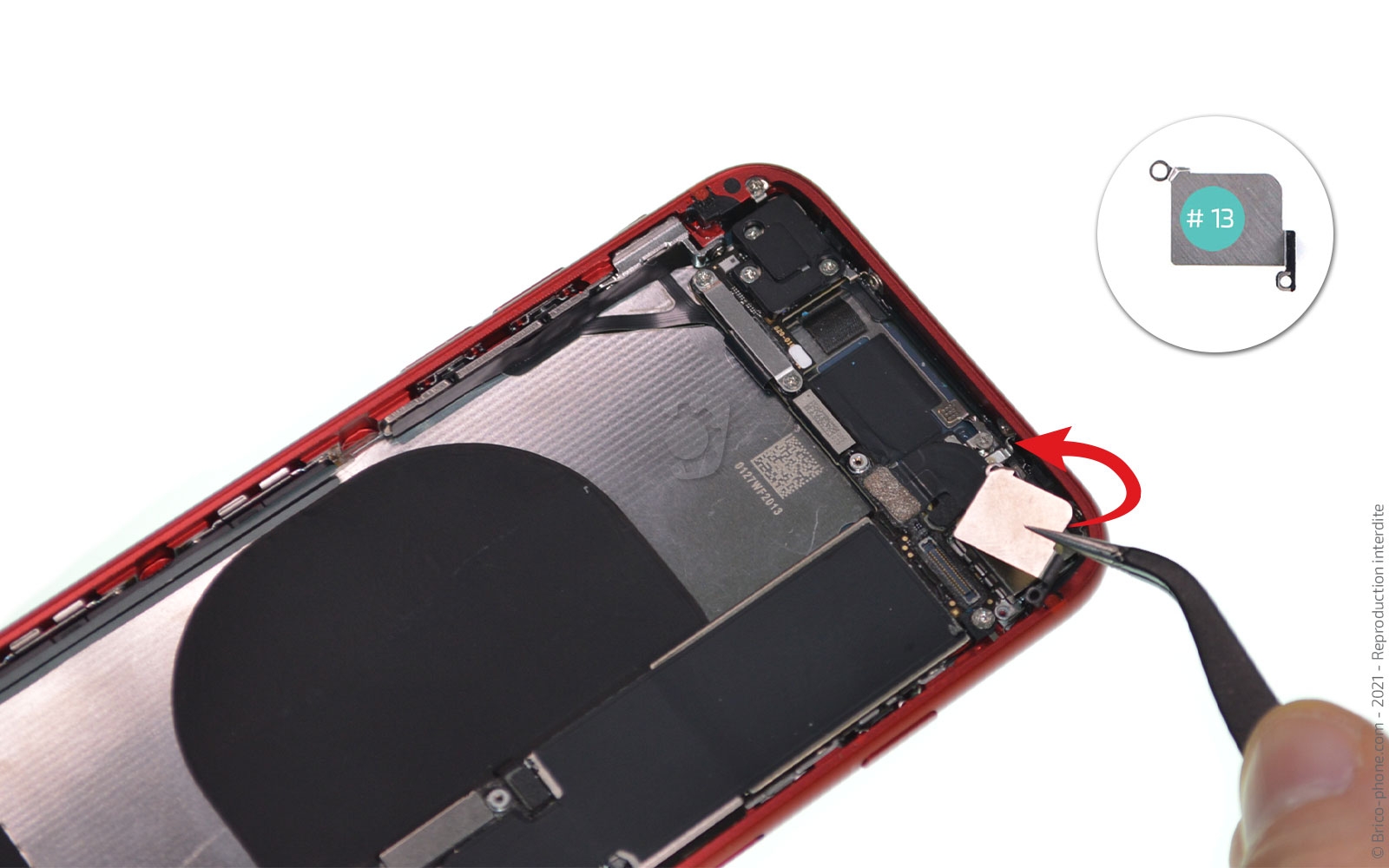

Etape 9 : Retirer la plaquette de la caméra arrière

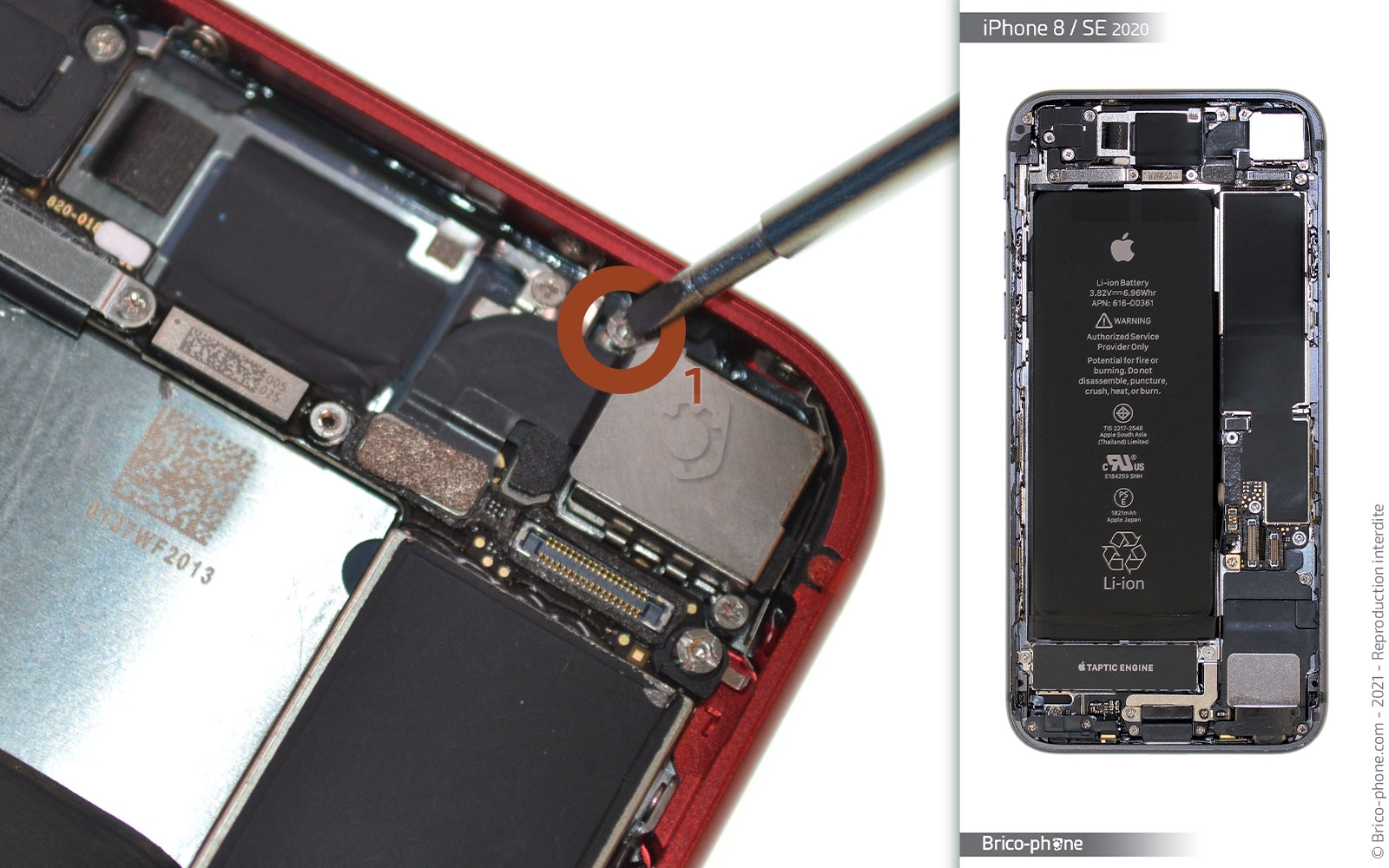

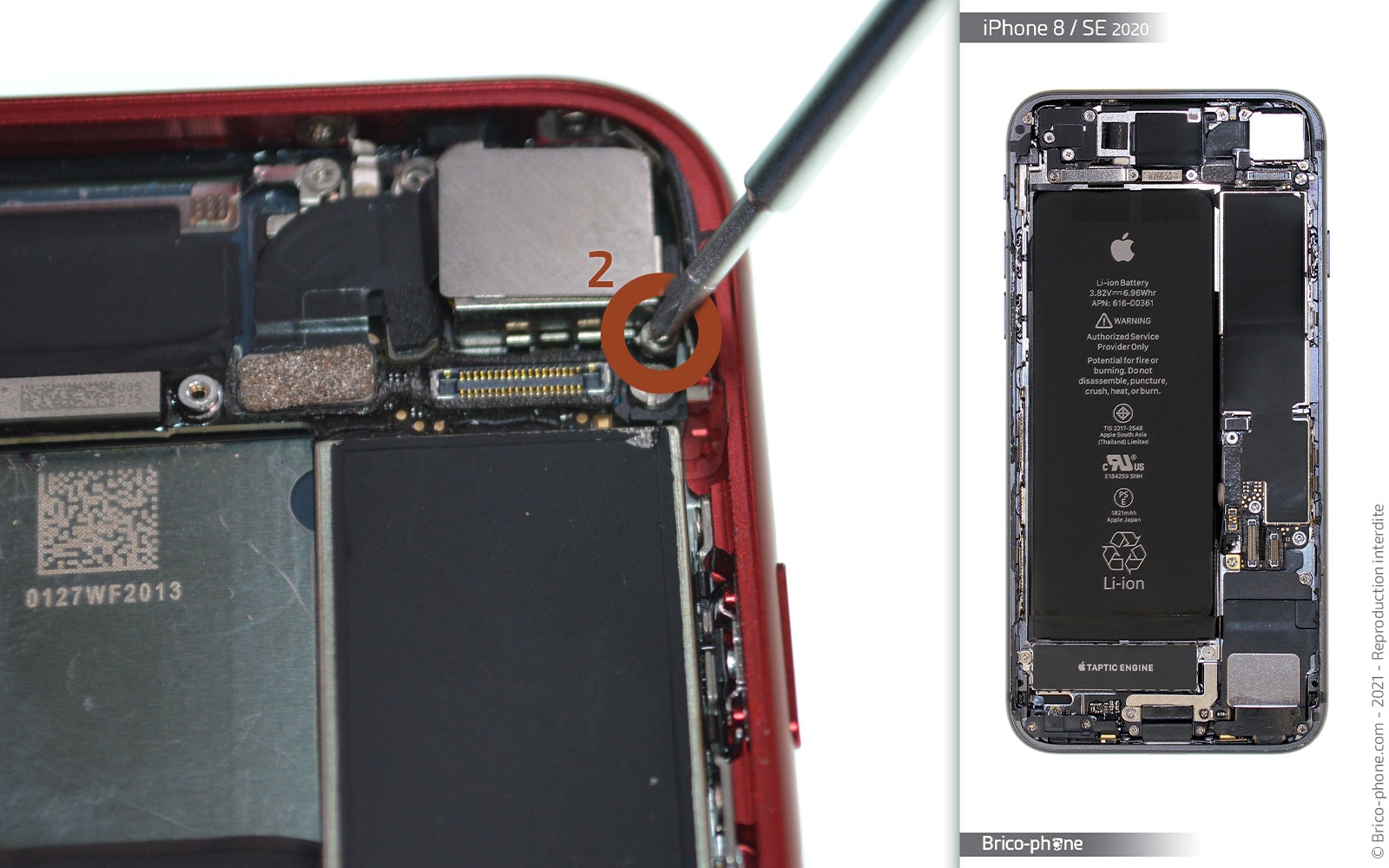

Dévissez la vis K1 avec le tournevis plat puis la vis K2 avec le cruciforme.

Ensuite, saisissez la plaquette de protection avec la pincette pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

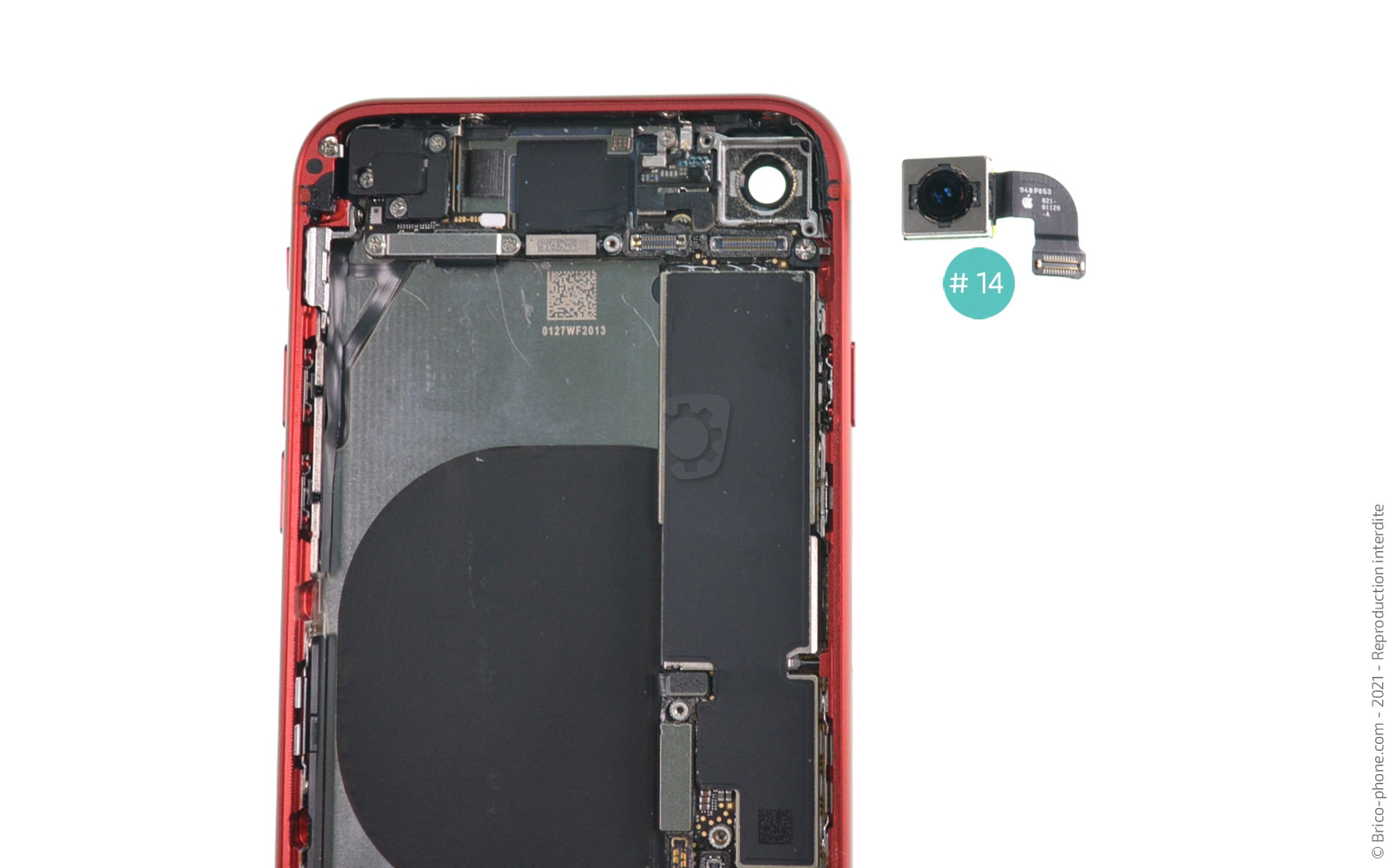

Etape 10 : Récupérer la caméra arrière

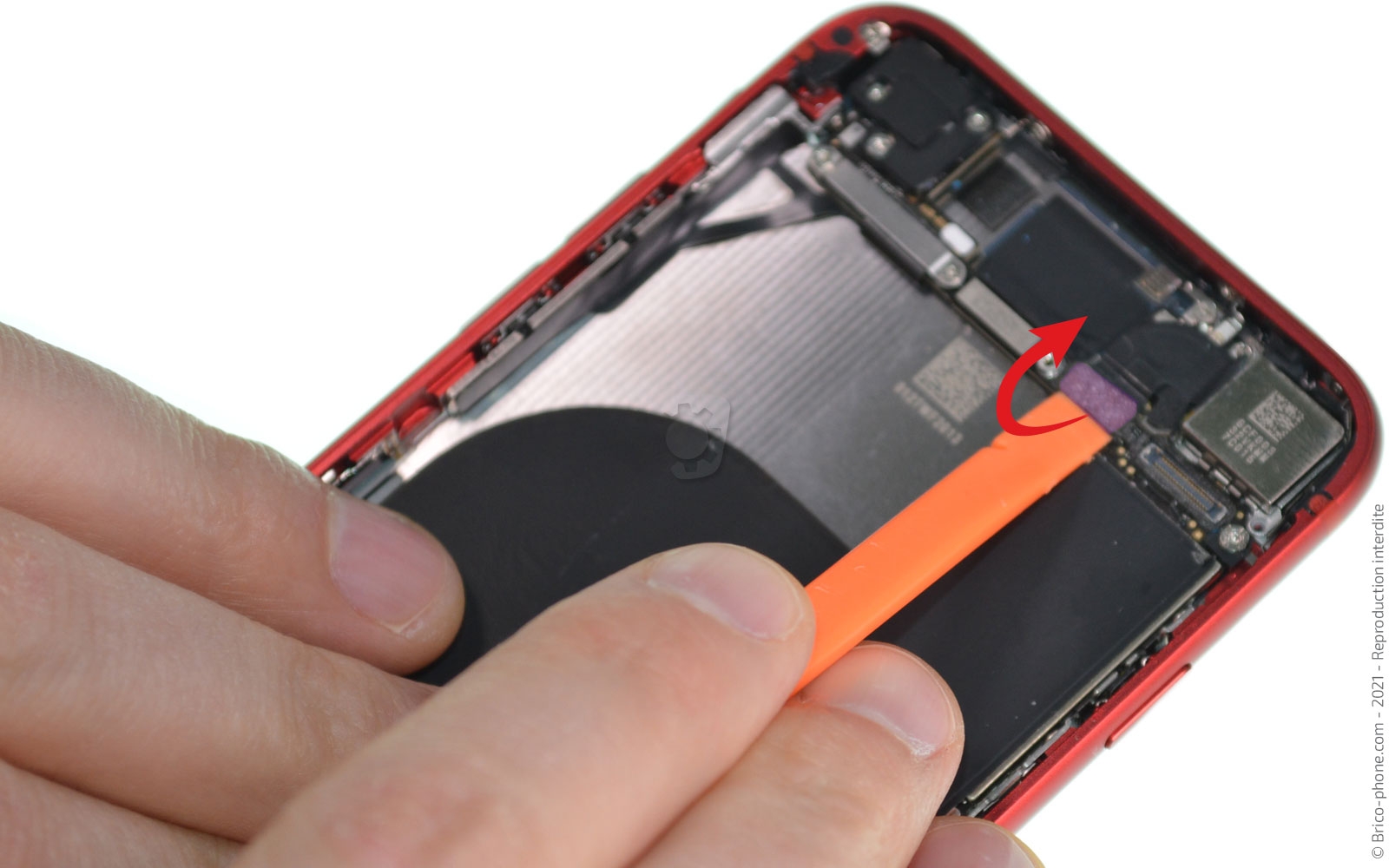

Déconnectez la nappe de la caméra afin de pouvoir la récupérer.
Outils du kit utilisés
Outils du kit utilisés

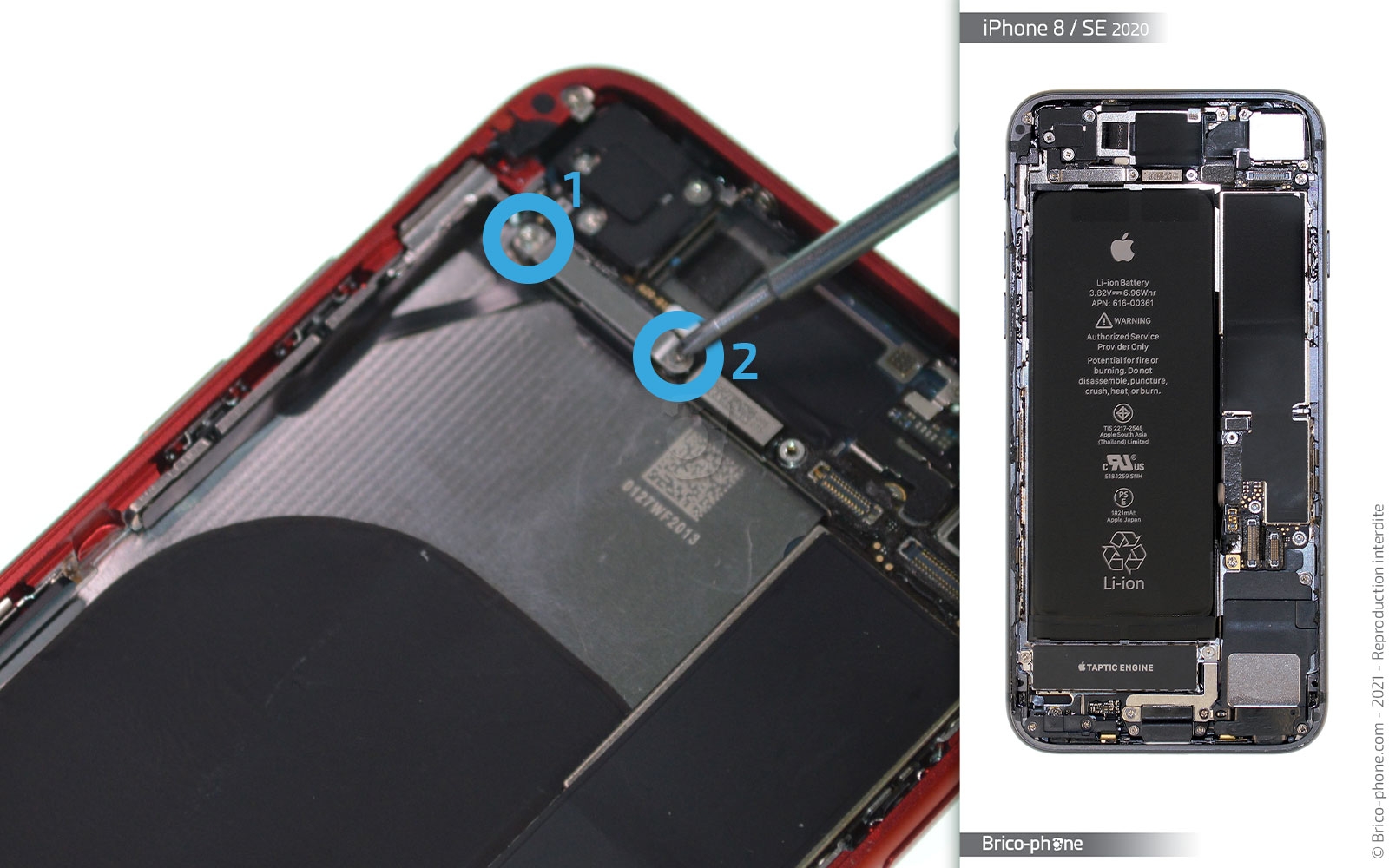

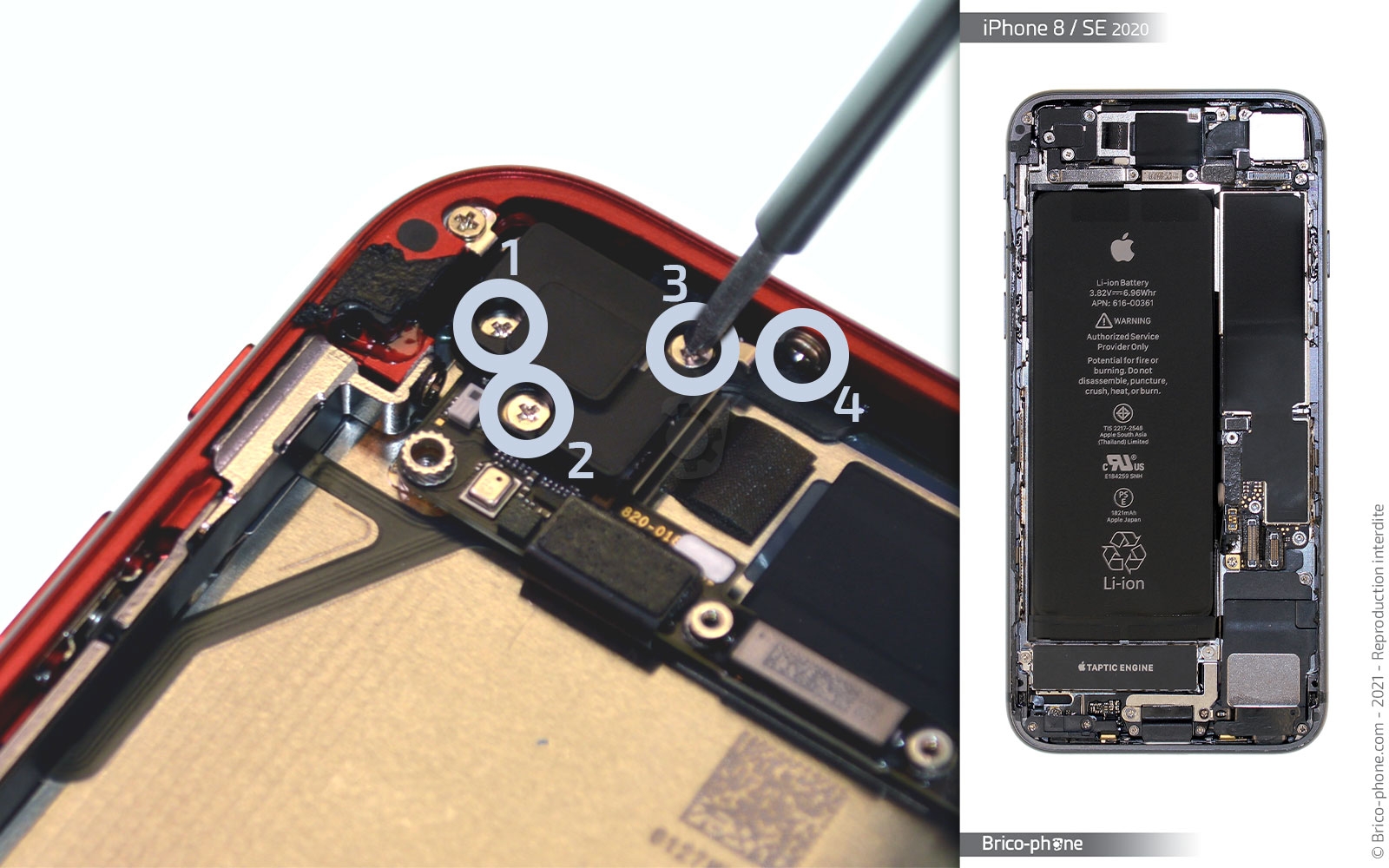

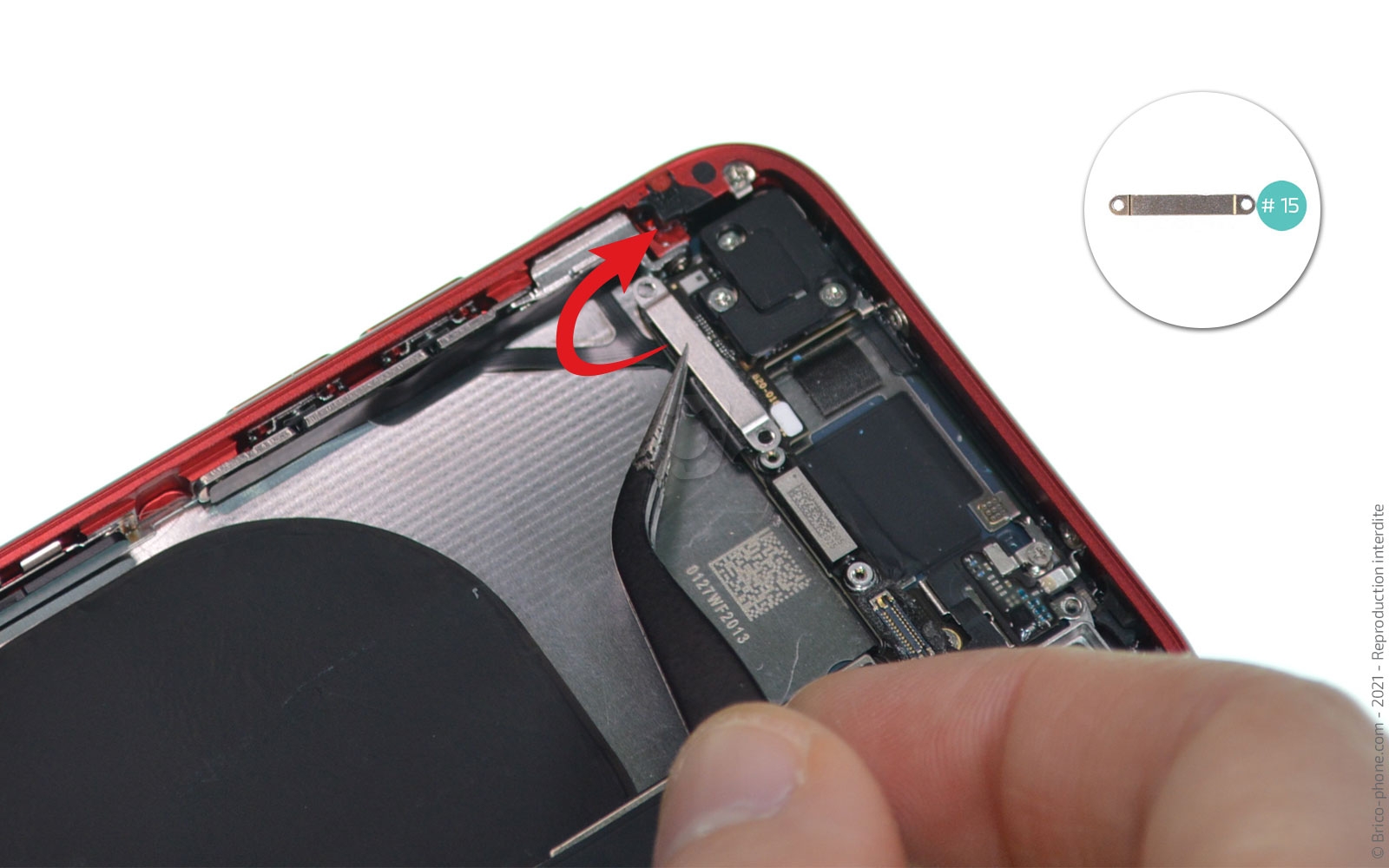

Etape 11 : Enlever quelques éléments
Reprenez le tournevis cruciforme pour sortir les deux vis J1 et J2 de la plaquette #15.

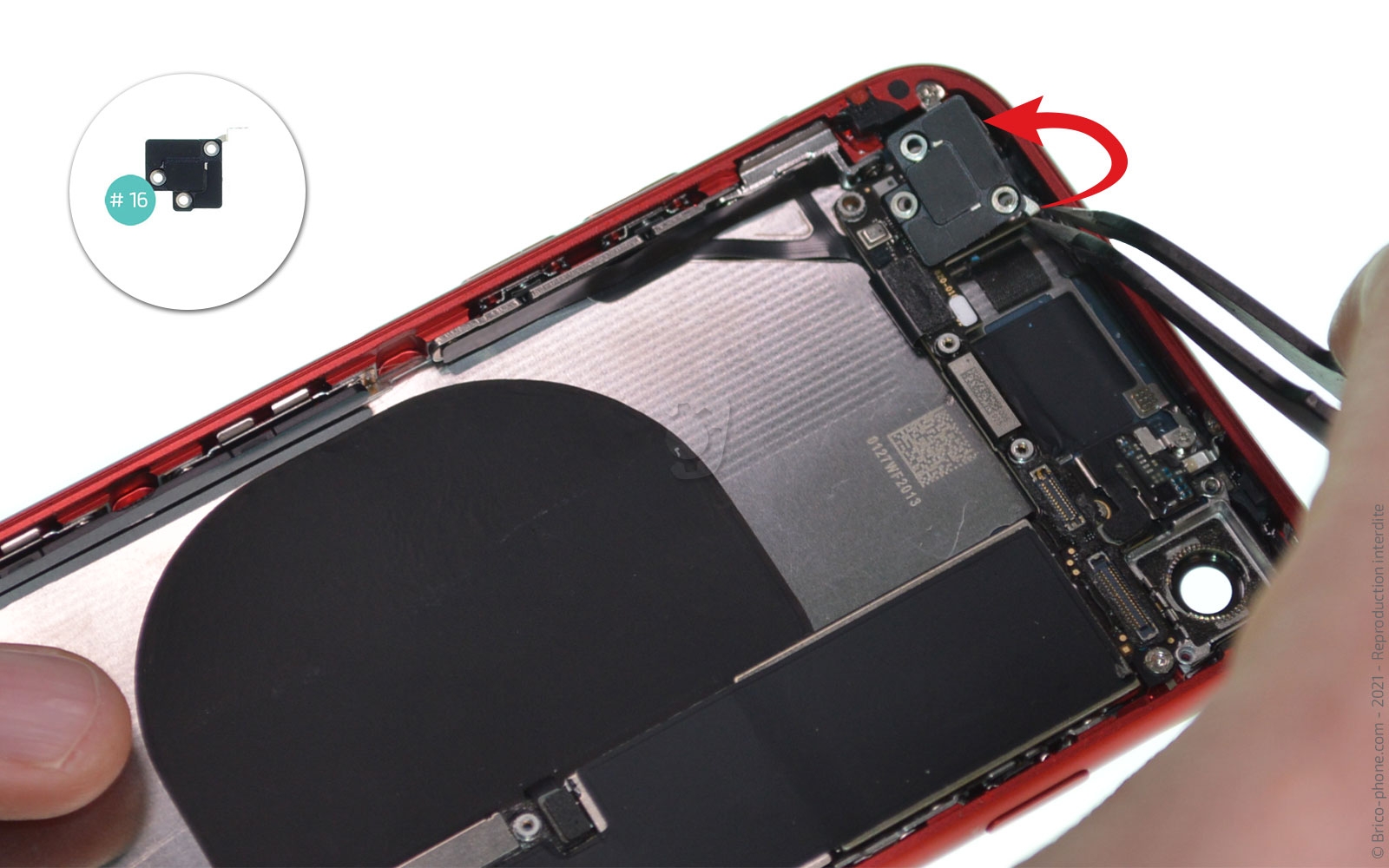

Ensuite, attaquez vous aux quatre vis du cache de protection #16.

Sortez les éléments à l'aide de la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

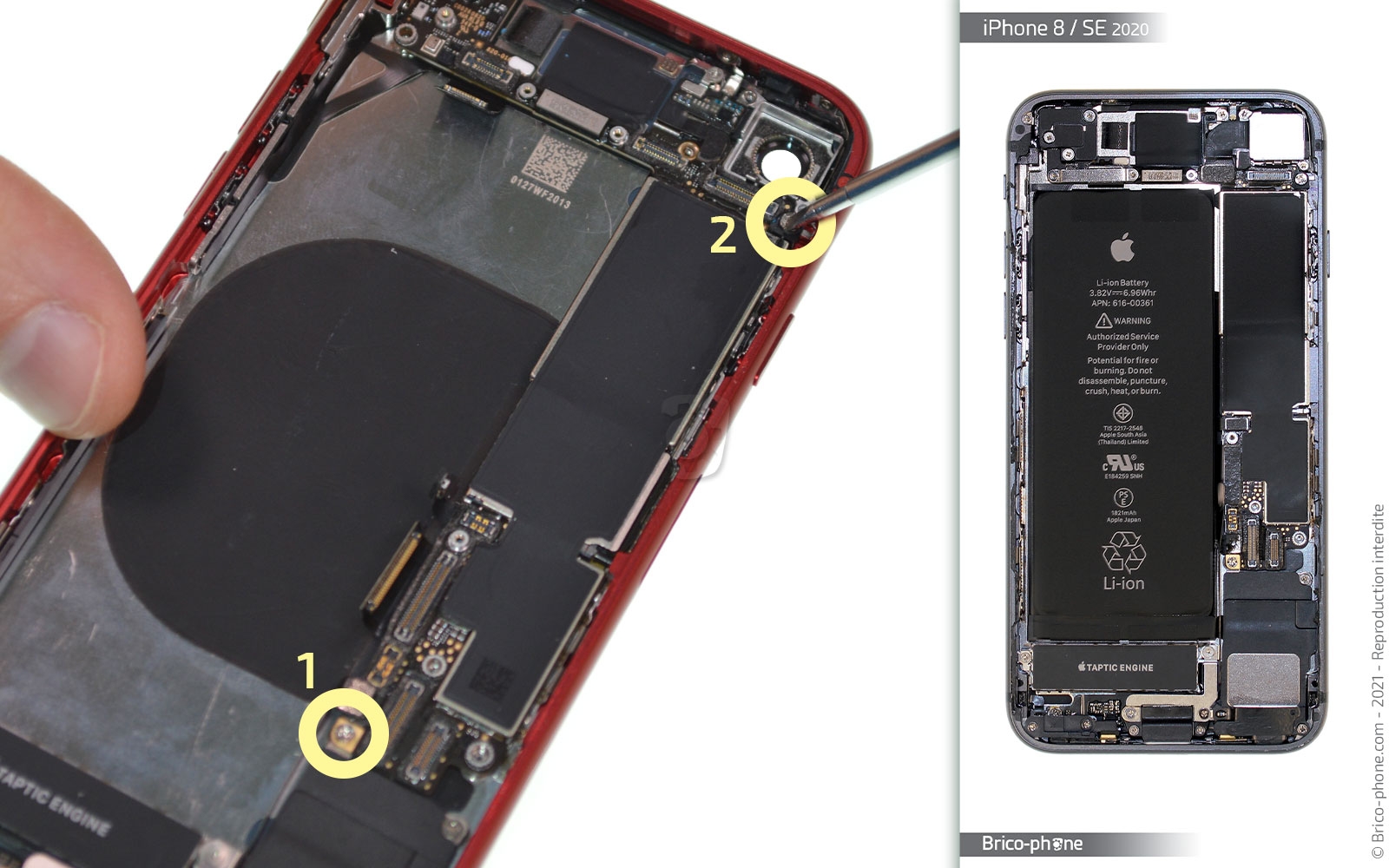

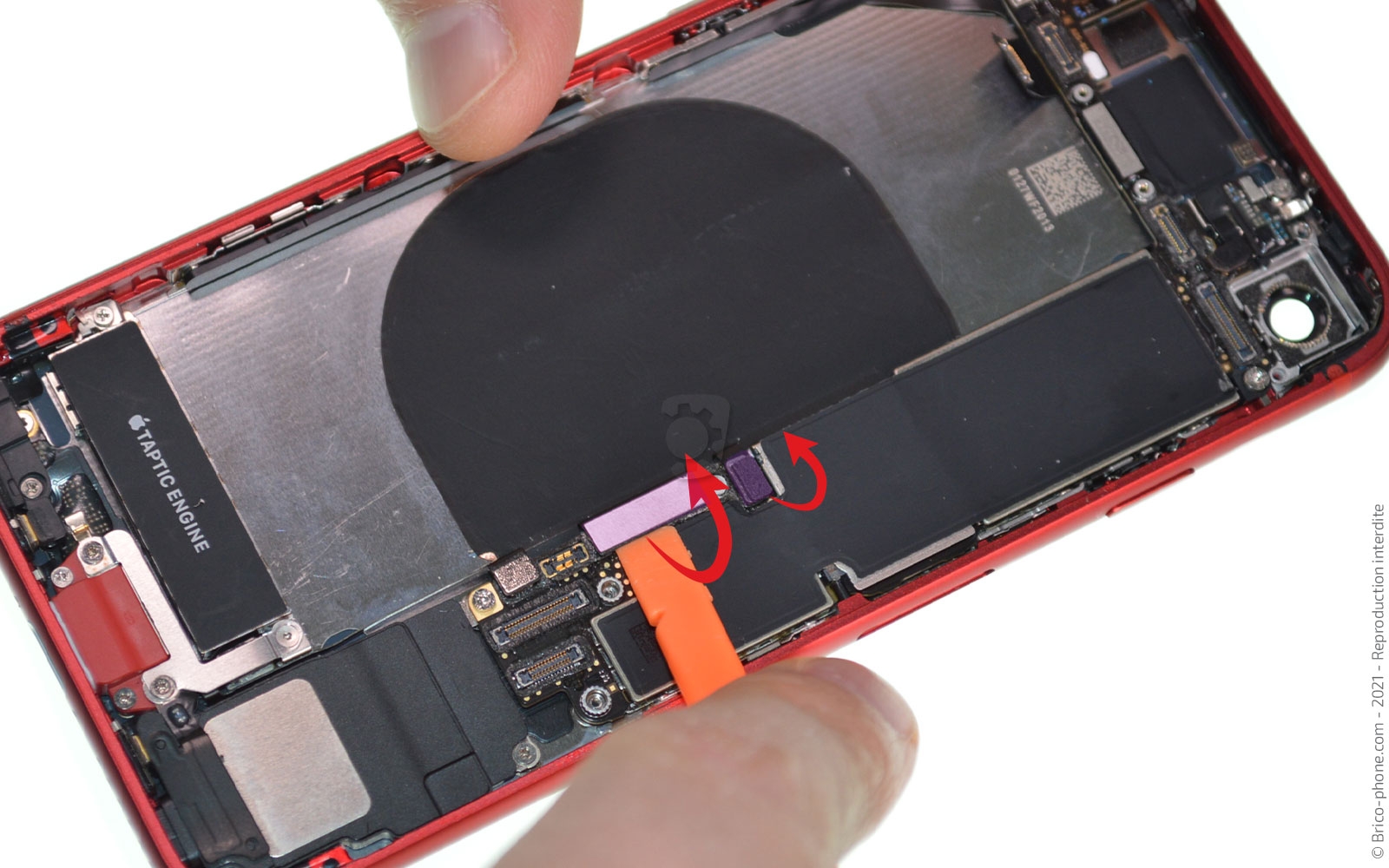

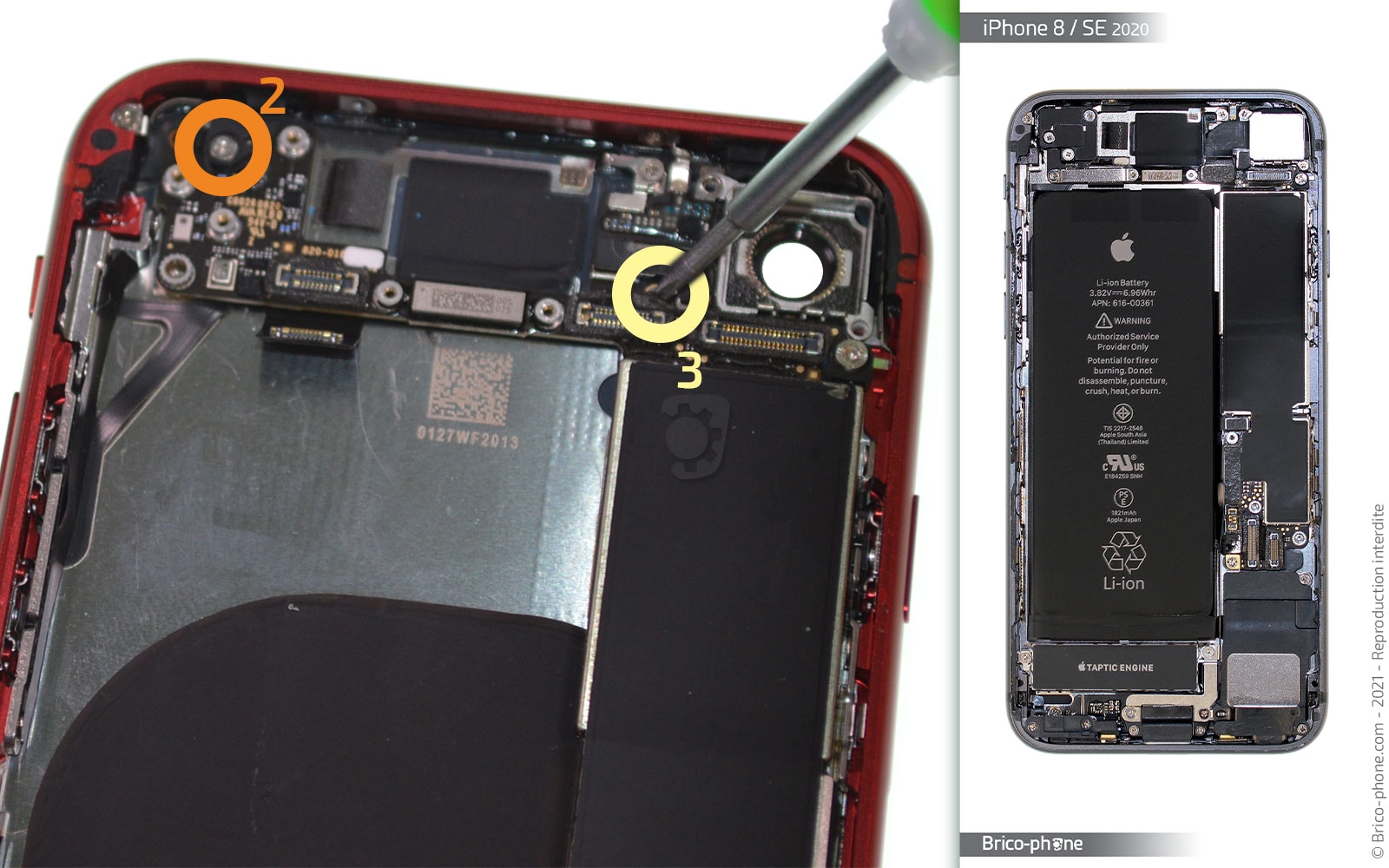

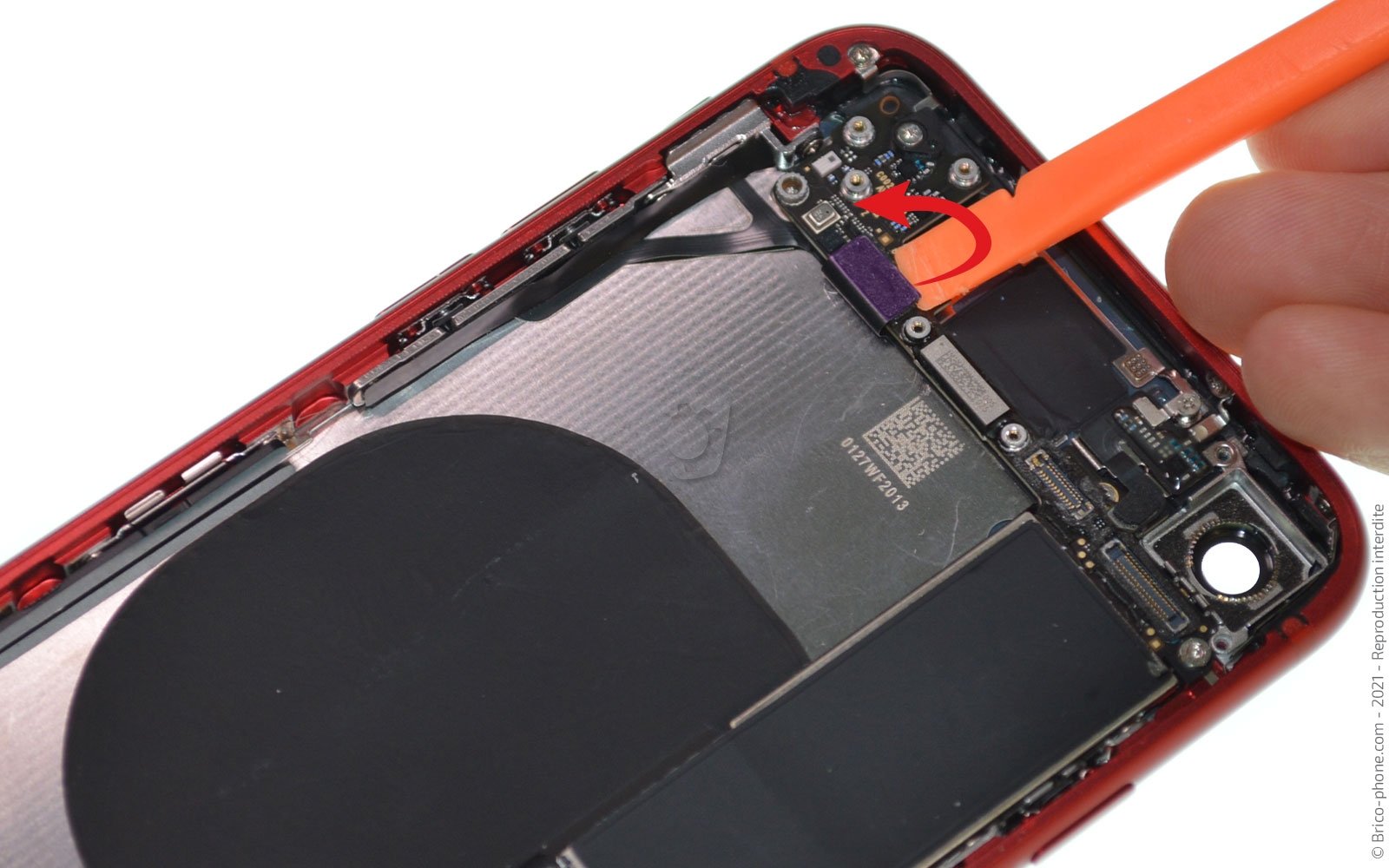

Etape 12 : Libérer la carte mère
En vous aidant de la spatule orange, il vous faut débrancher les différentes nappes encore connectées sur la carte mère.

Retirez les vis N3 et M2 avec le tournevis cruciforme avant de vous attaquer aux deux vis N1 et N2 avec le plat.
Outils du kit utilisés
Outils du kit utilisés

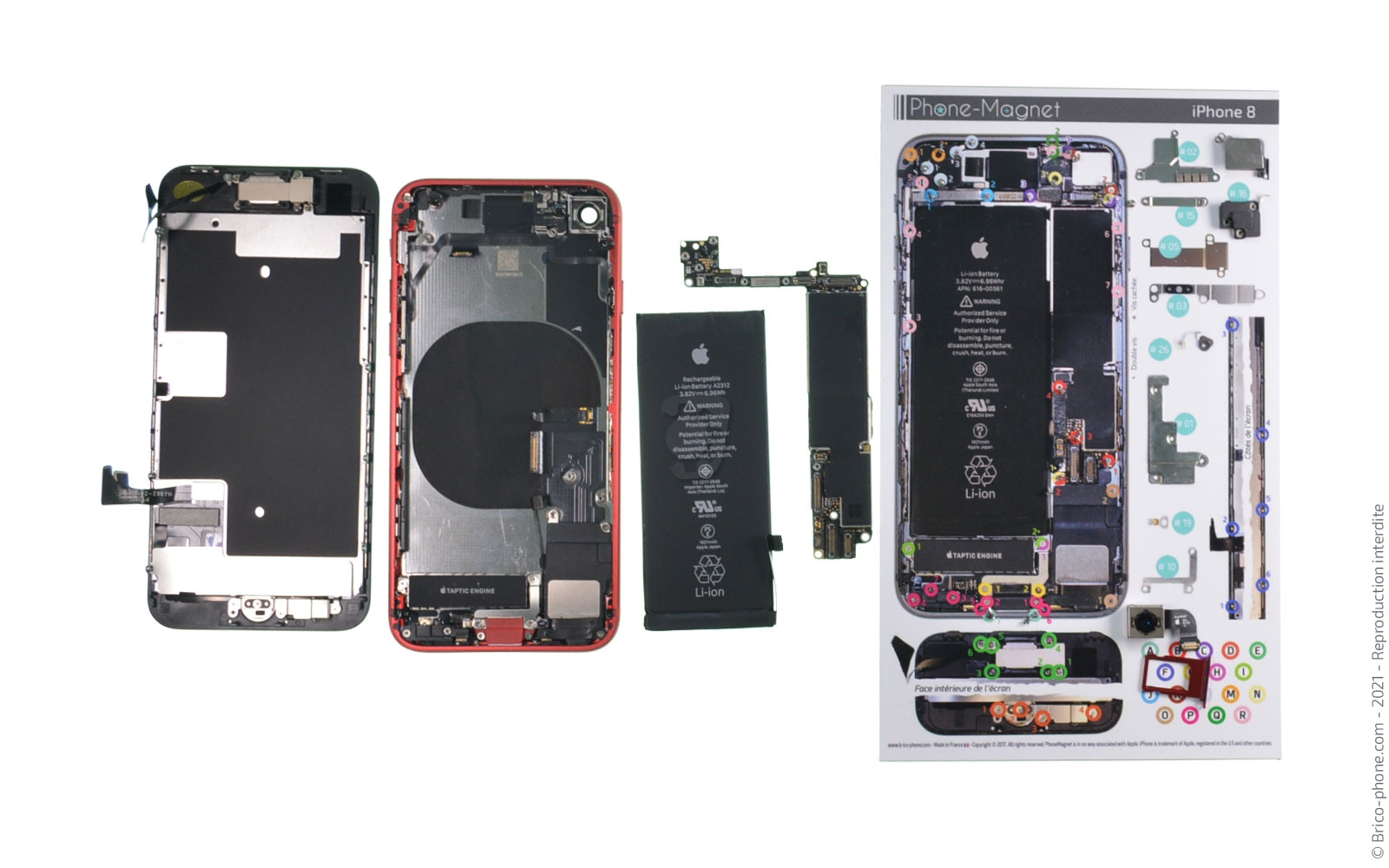

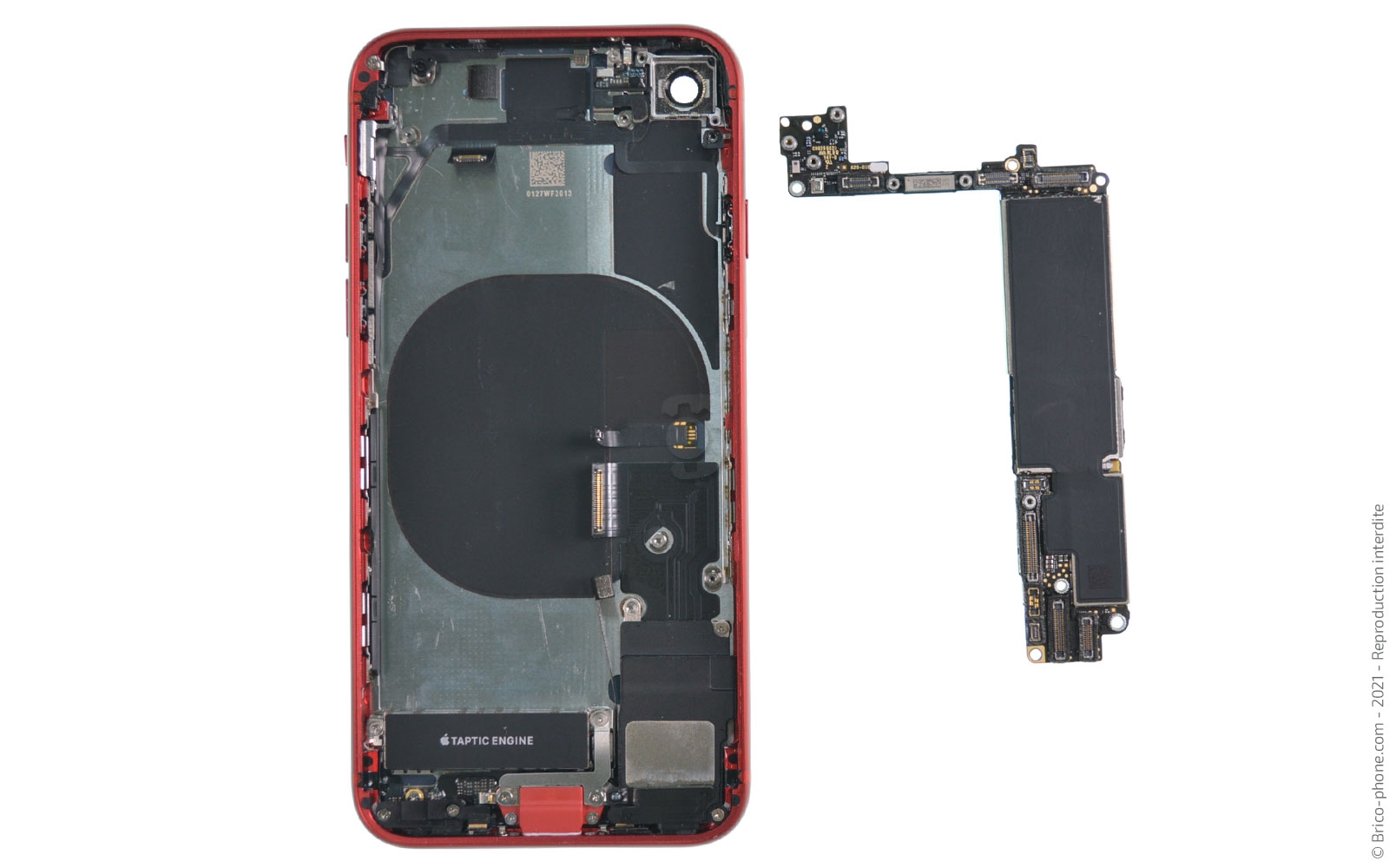

Etape 13 : Sortir la carte mère

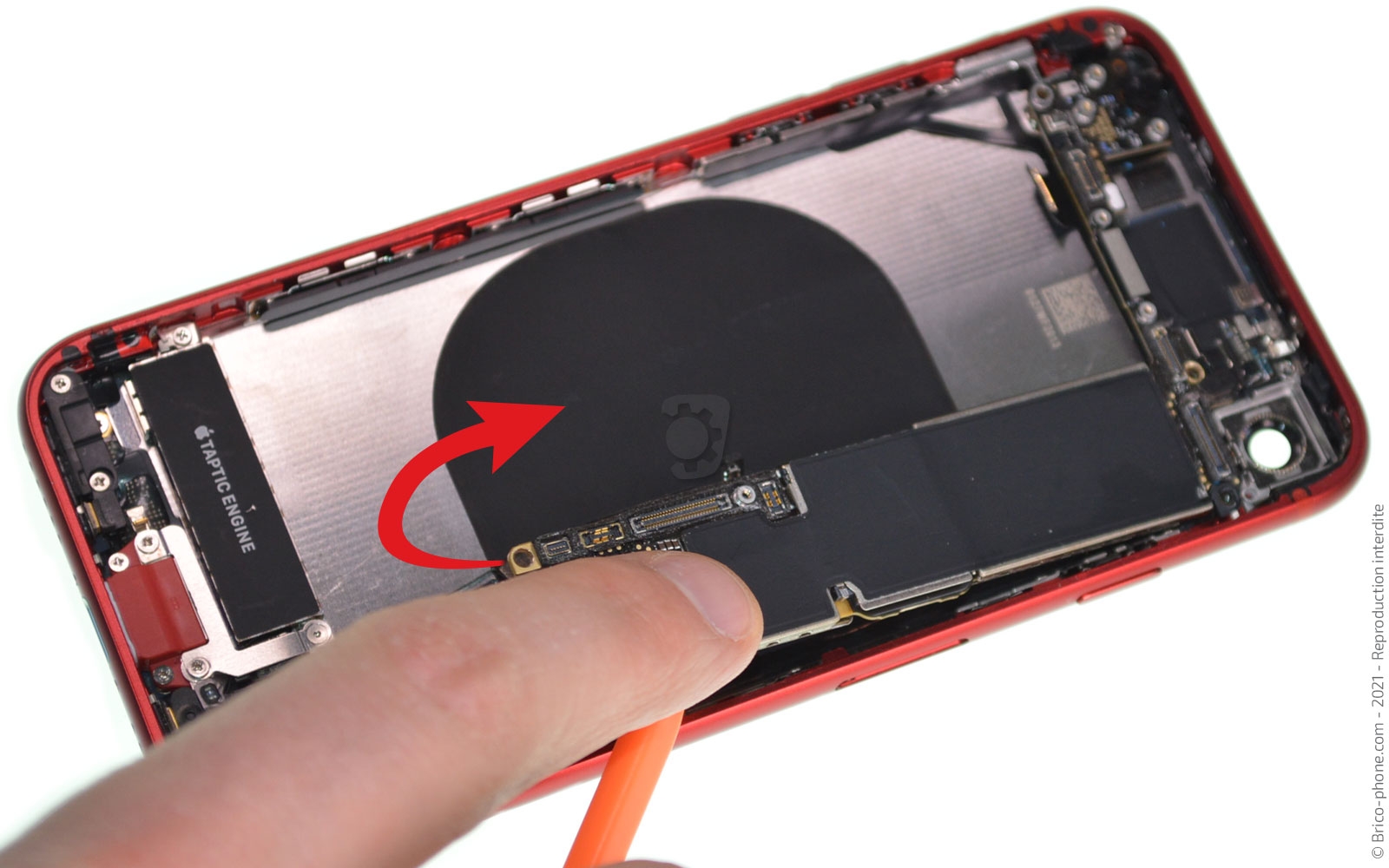

Glissez le spudger sous la carte mère pour pouvoir la basculer à l'extérieur de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés

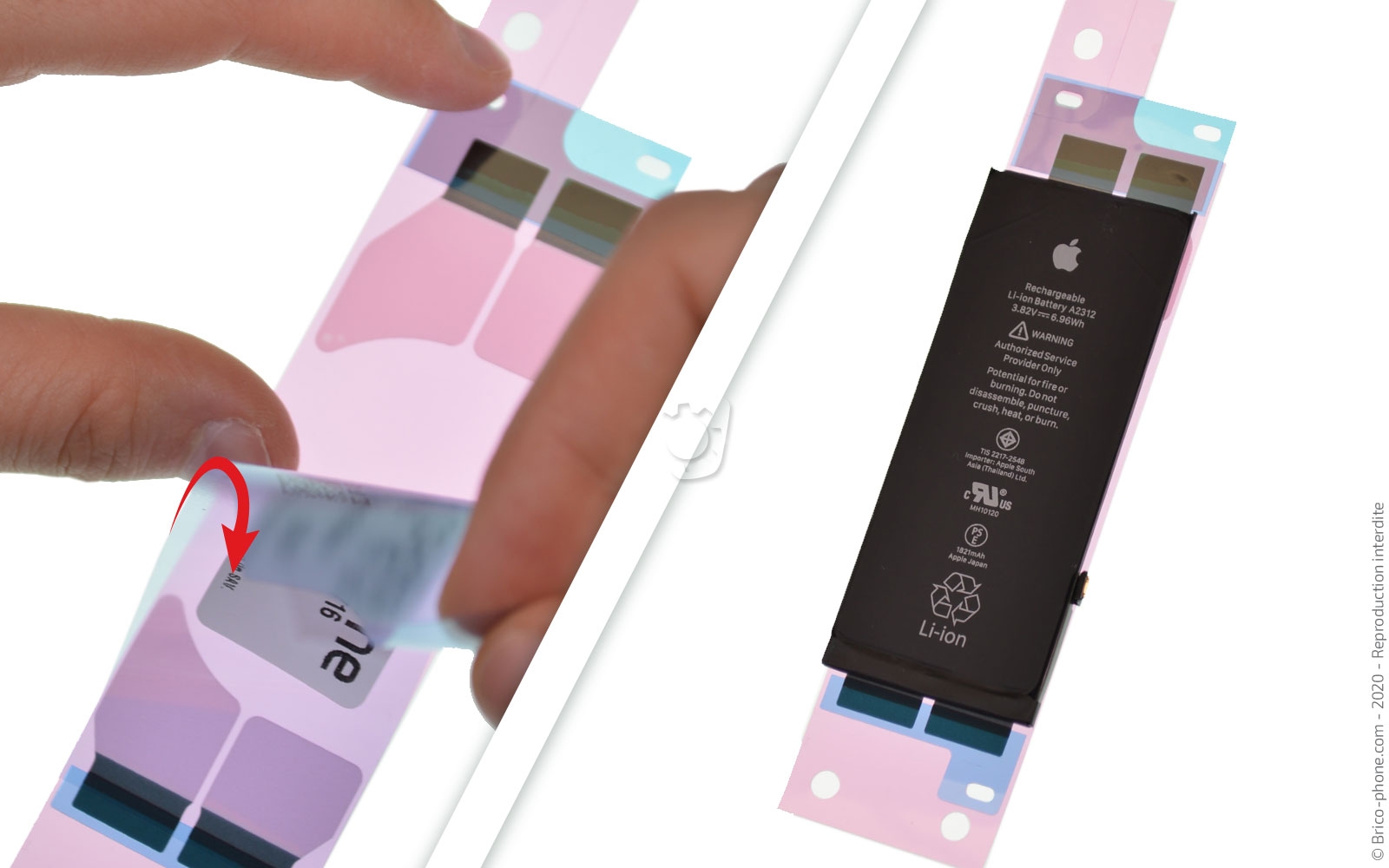

Etape 14 : Coller les stickers de batterie
Sur la nouvelle coque arrière, retirez le tiroir Sim ainsi que la protection bleue protégeant la lentille.

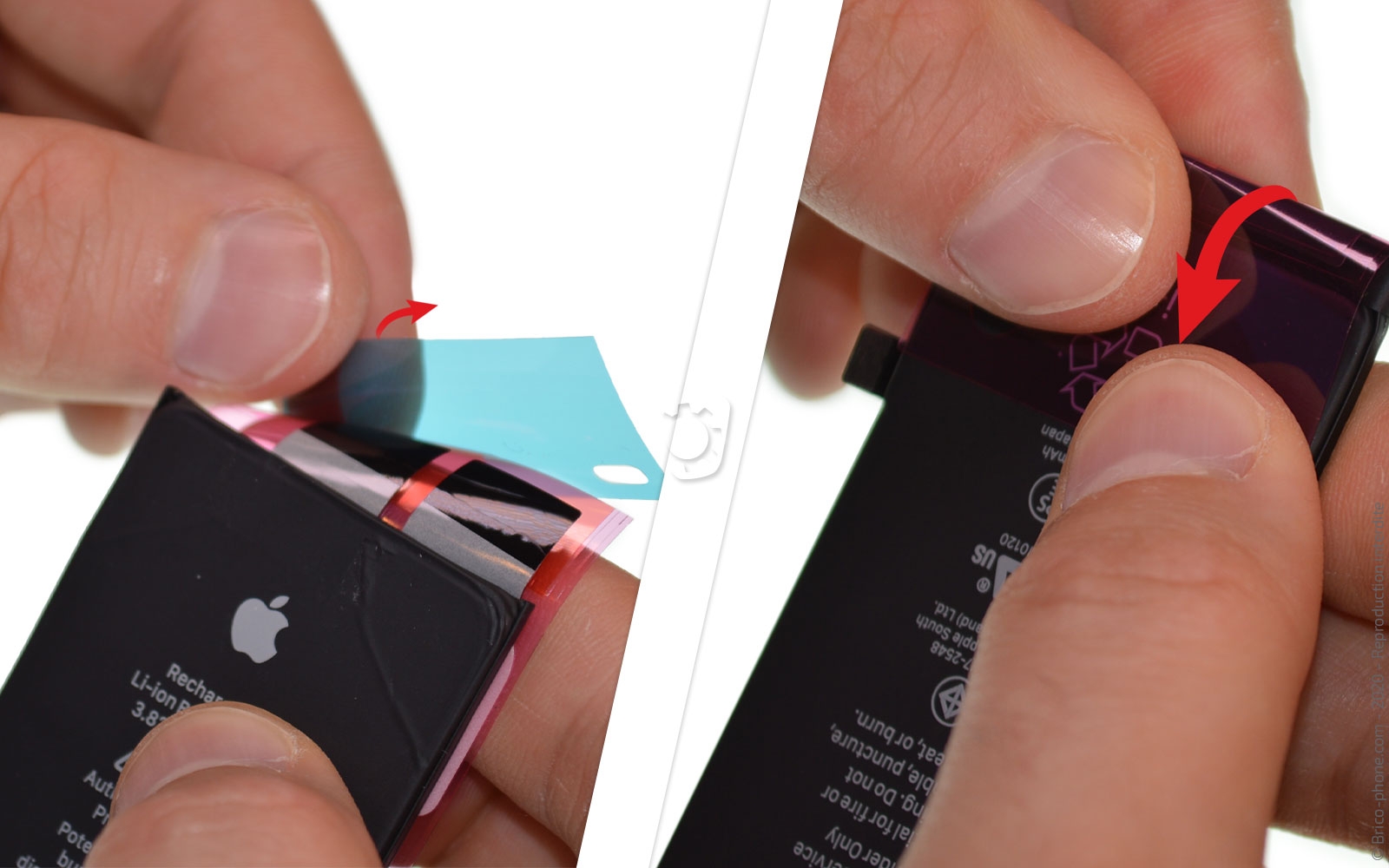

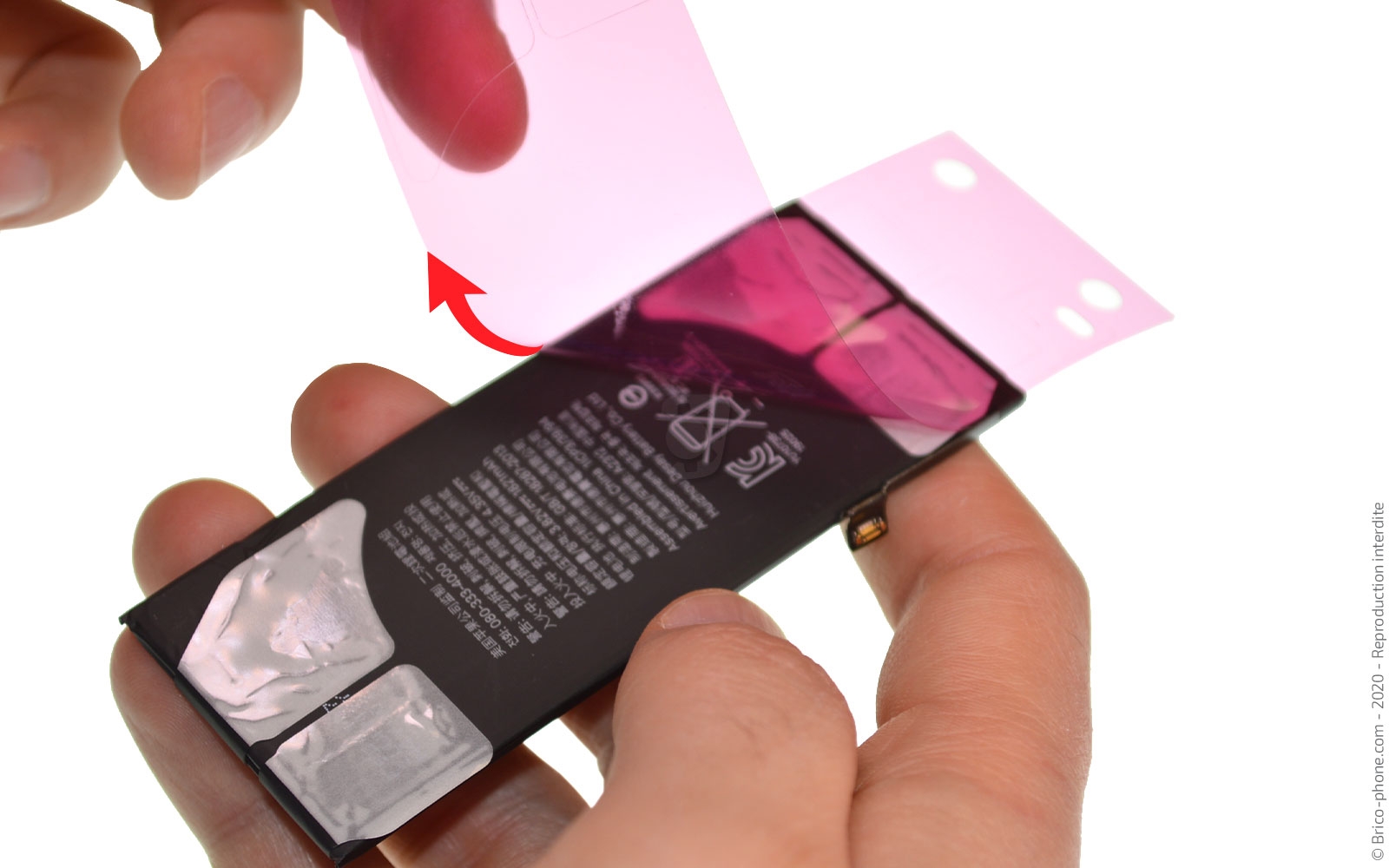

Attrapez les stickers de batterie et enlevez la protection bleue afin de pouvoir poser la batterie sur ces derniers.

Otez les petites protection bleues afin de pouvoir rabattre les languettes sur le devant de la batterie.

Il ne vous reste plus qu'à enlever la dernière protection avant de reposer la batterie dans le nouveau bloc.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Remontez votre iPhone SE 2020 en suivant les étapes dans le sens contraire.

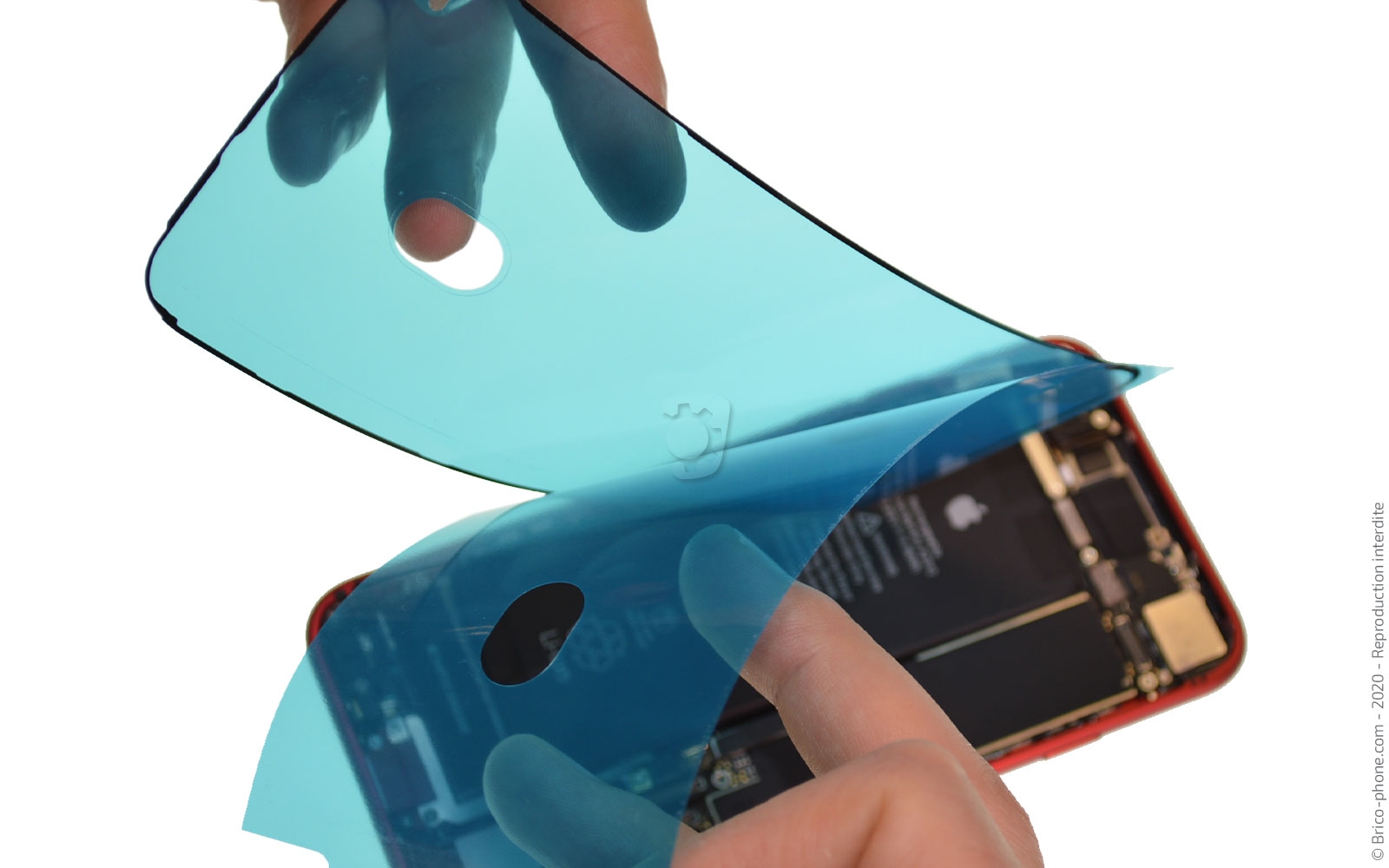

N'oubliez pas de poser un joint d'étanchéité avant de refermer votre iPhone.

Pour vous aider dans cette manipulation, nous vous proposons de suivre l'un de nos tutoriels suivant :
- Tuto vidéo
- Tuto photos

Une fois en place, rebranchez toutes les nappes en terminant par celle de la batterie.

Félicitations votre iPhone SE 2020 est maintenant comme neuf !
