Changement du Taptic Engine sur iPhone 12 Pro Max

Temps estimé : 40 min
Difficulté : 2.5/5
iPhone 12 Pro Max | Temps estimé : 40 min | Difficulté : 2.5/5

Votre iPhone 12 Pro Max ne vibre plus ? Laissez vous guider par ce tutoriel de réparation décrit étape par étape pour vous permettre de réussir cette réparation vous même.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Lors de votre commande, nous vous conseillons d'utiliser la référence de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées.

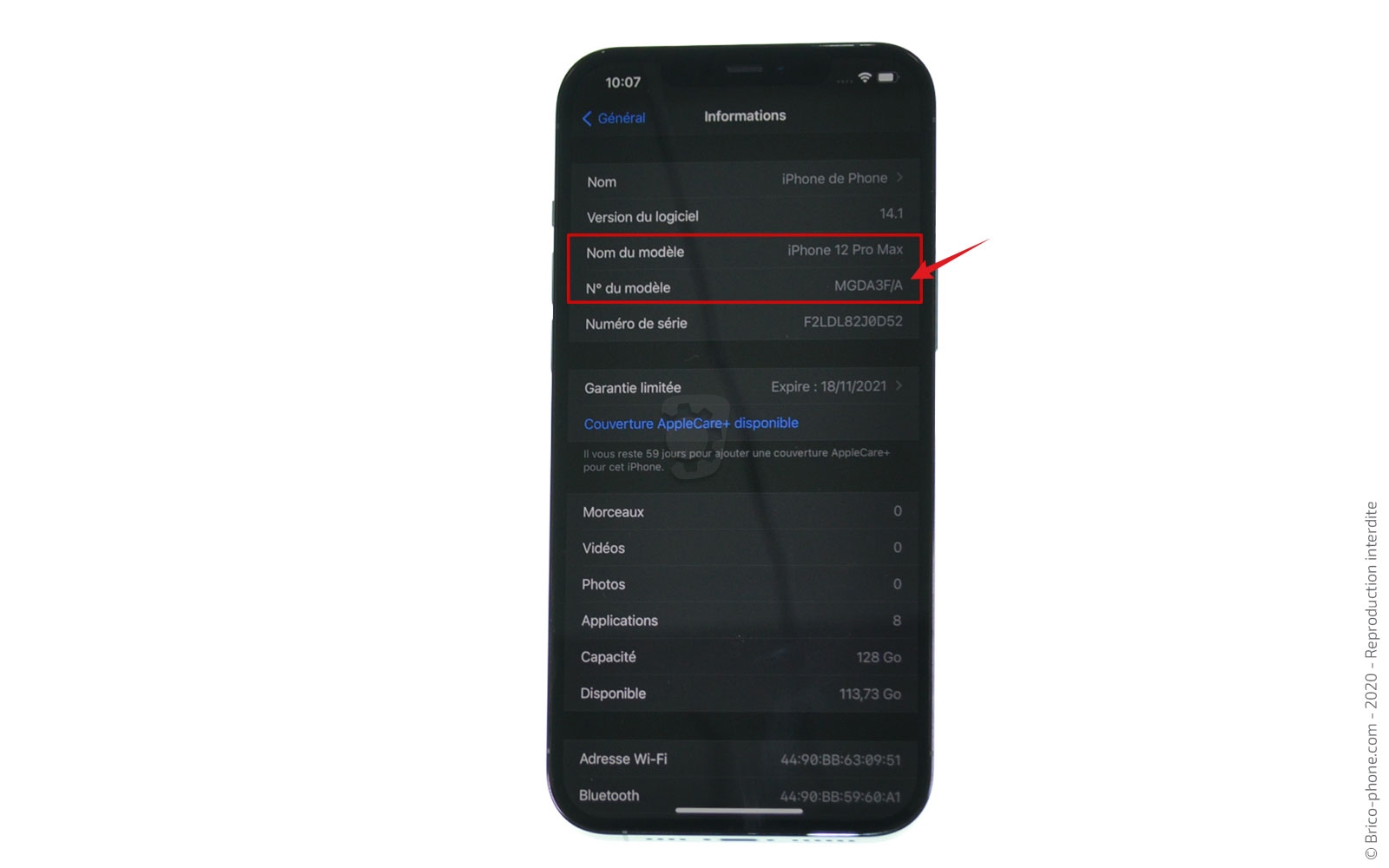

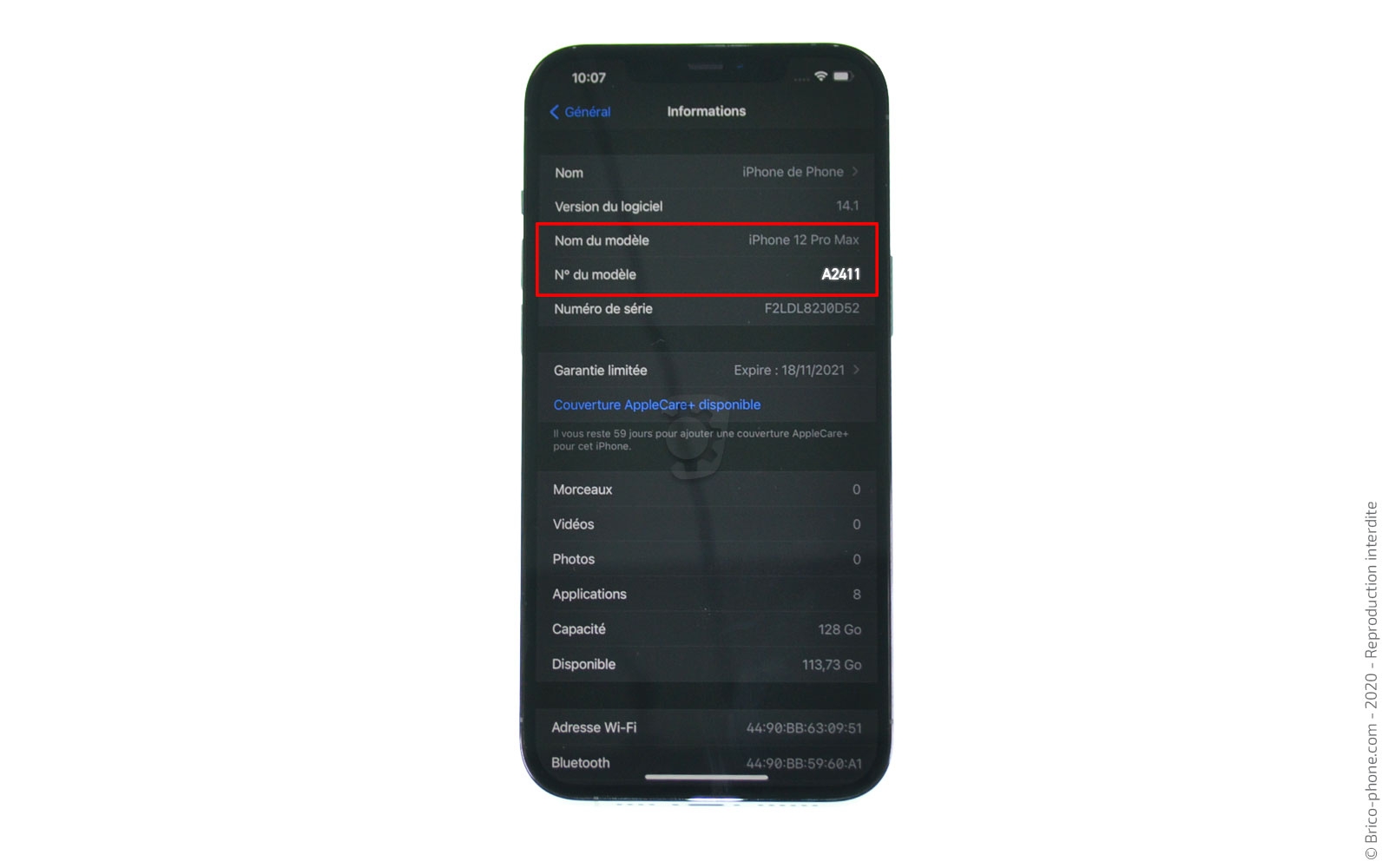

Pour connaitre ce numéro, il y a plusieurs façon de faire. La plus simple étant de vous rendre dans Réglages > Général > Information afin de pouvoir appuyez sur la case "N° de modèle" et d'obtenir le numéro A2411 qui correspond à l'iPhone 12 Pro Max.

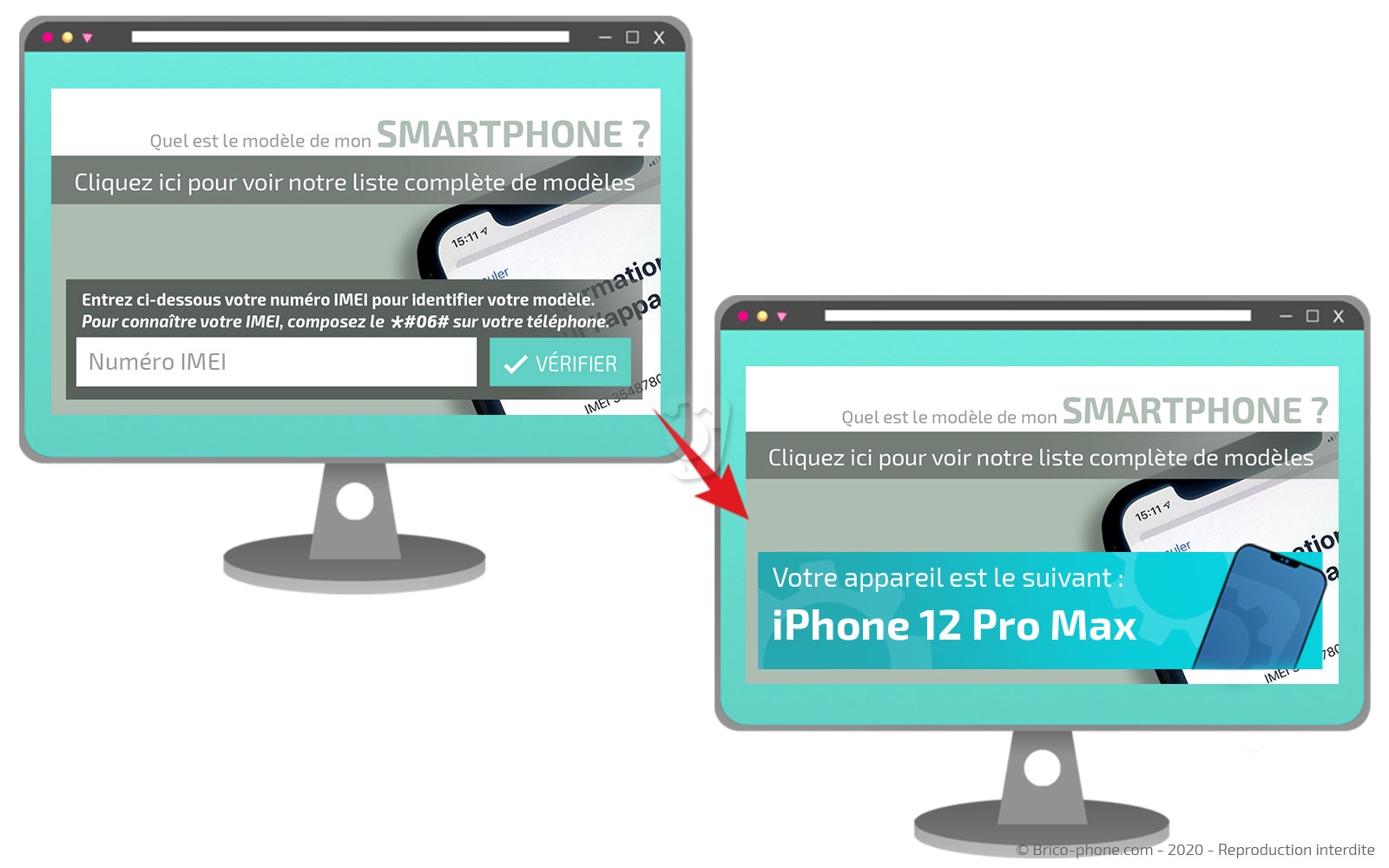

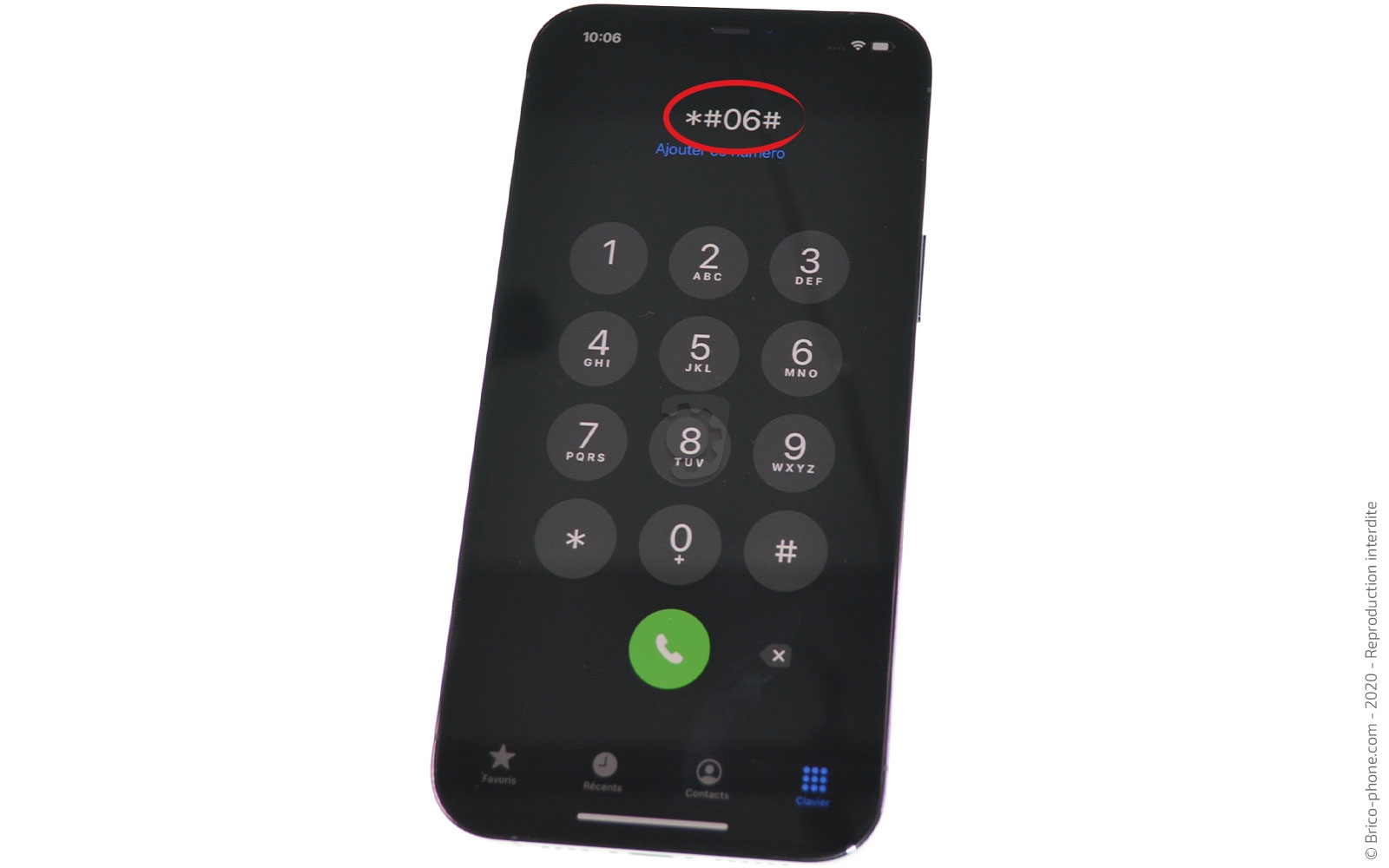

La deuxième façon de procéder est de composer le *#06# pour récupérer un numéro IMEI qu'il vous faut ensuite recopier sur notre page d'accueil.
Brico-phone se charge ensuite de vous proposer tous les produits compatibles avec votre iPhone.

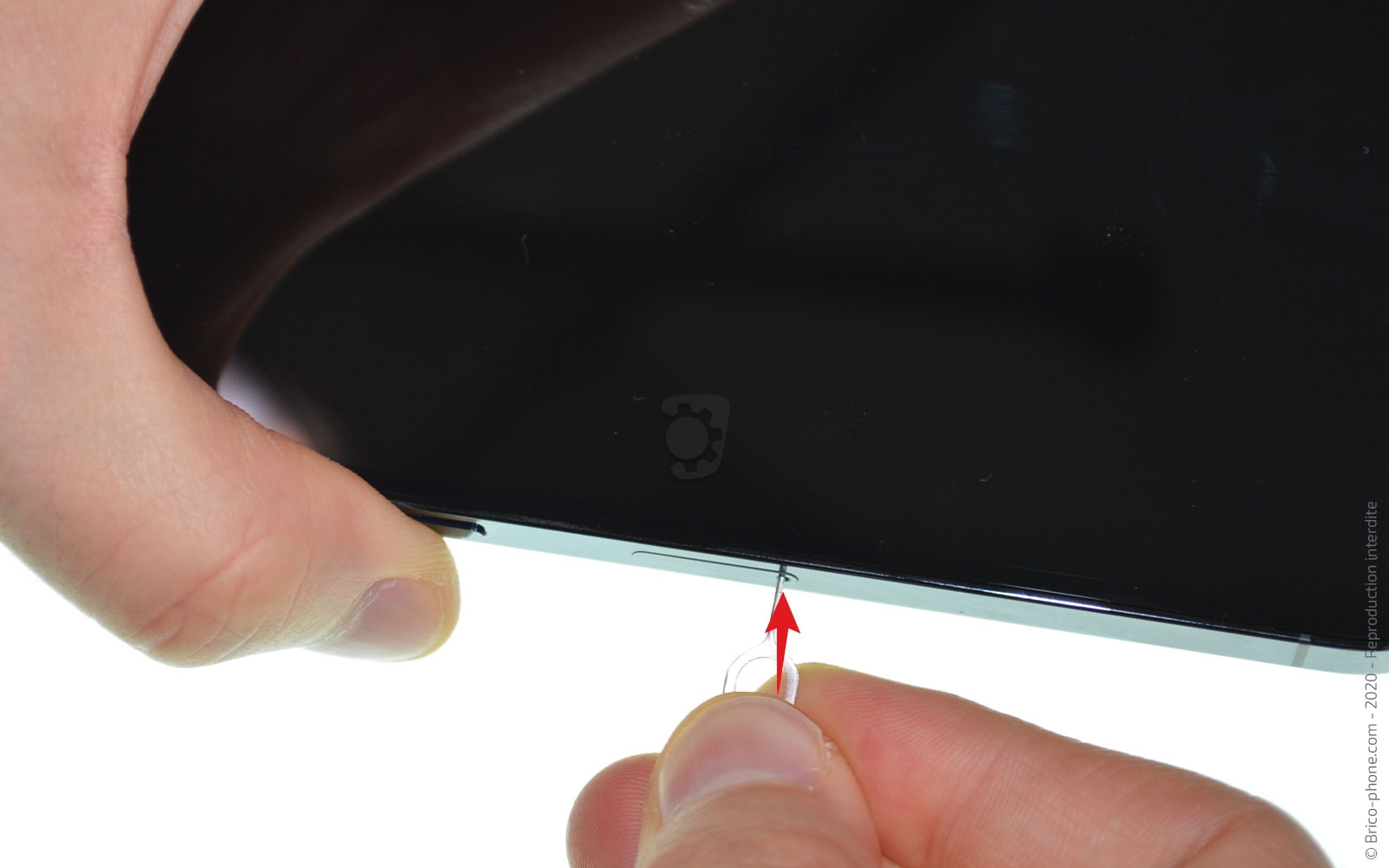

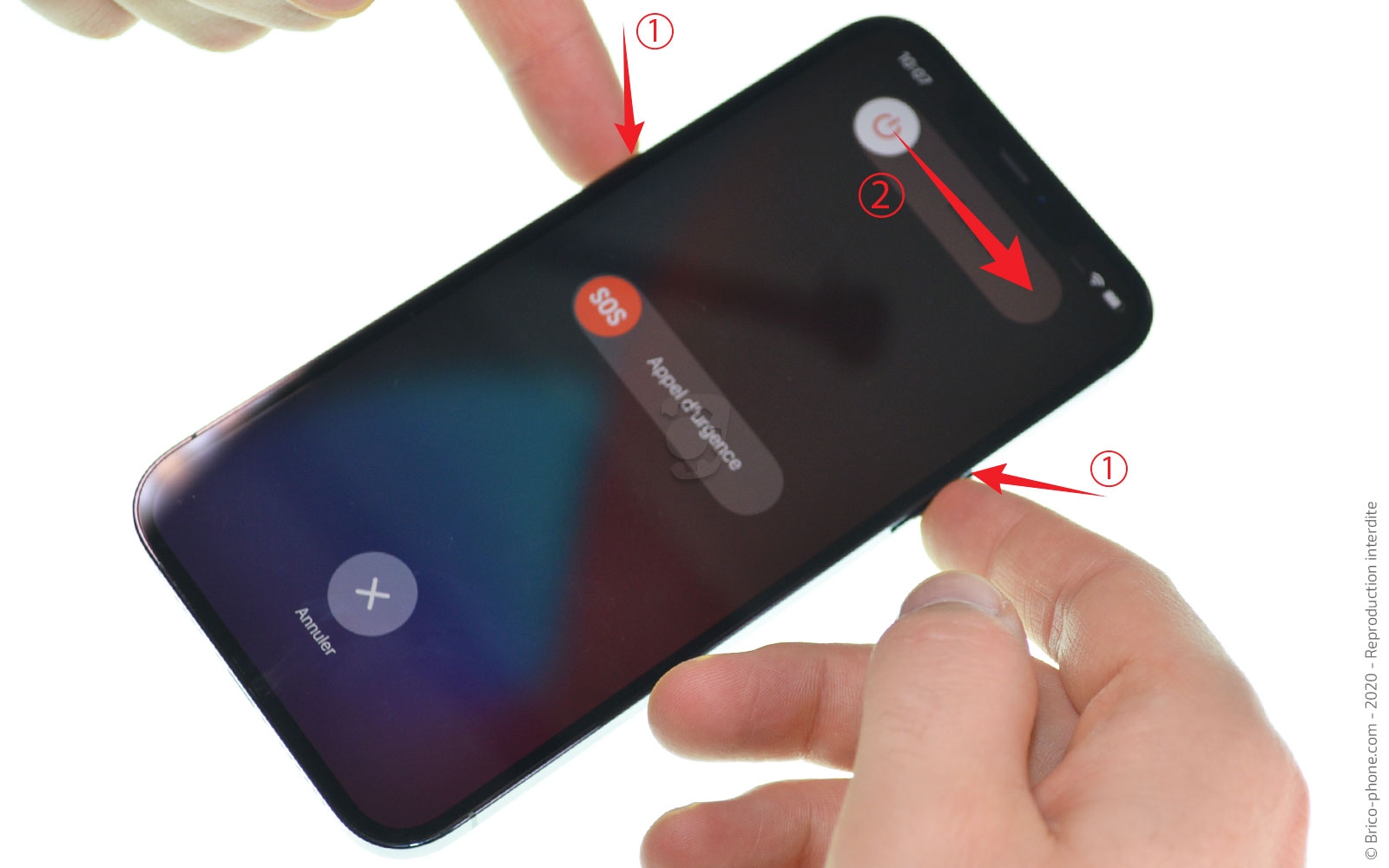

Etape 1 : Éteindre et retirer le rack Sim

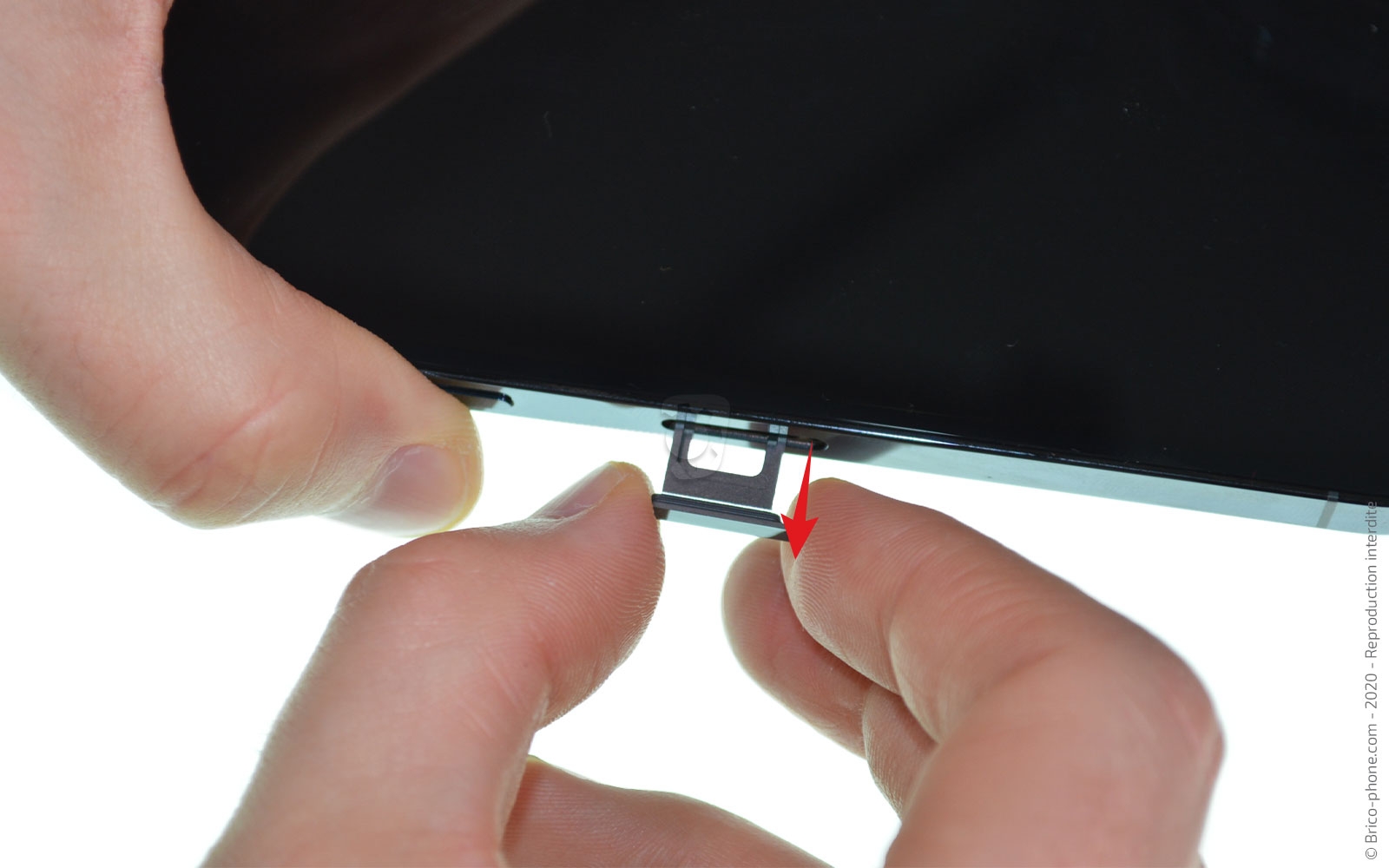

Sortez le rack de votre carte Sim après avoir éteint le smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller l'écran du châssis

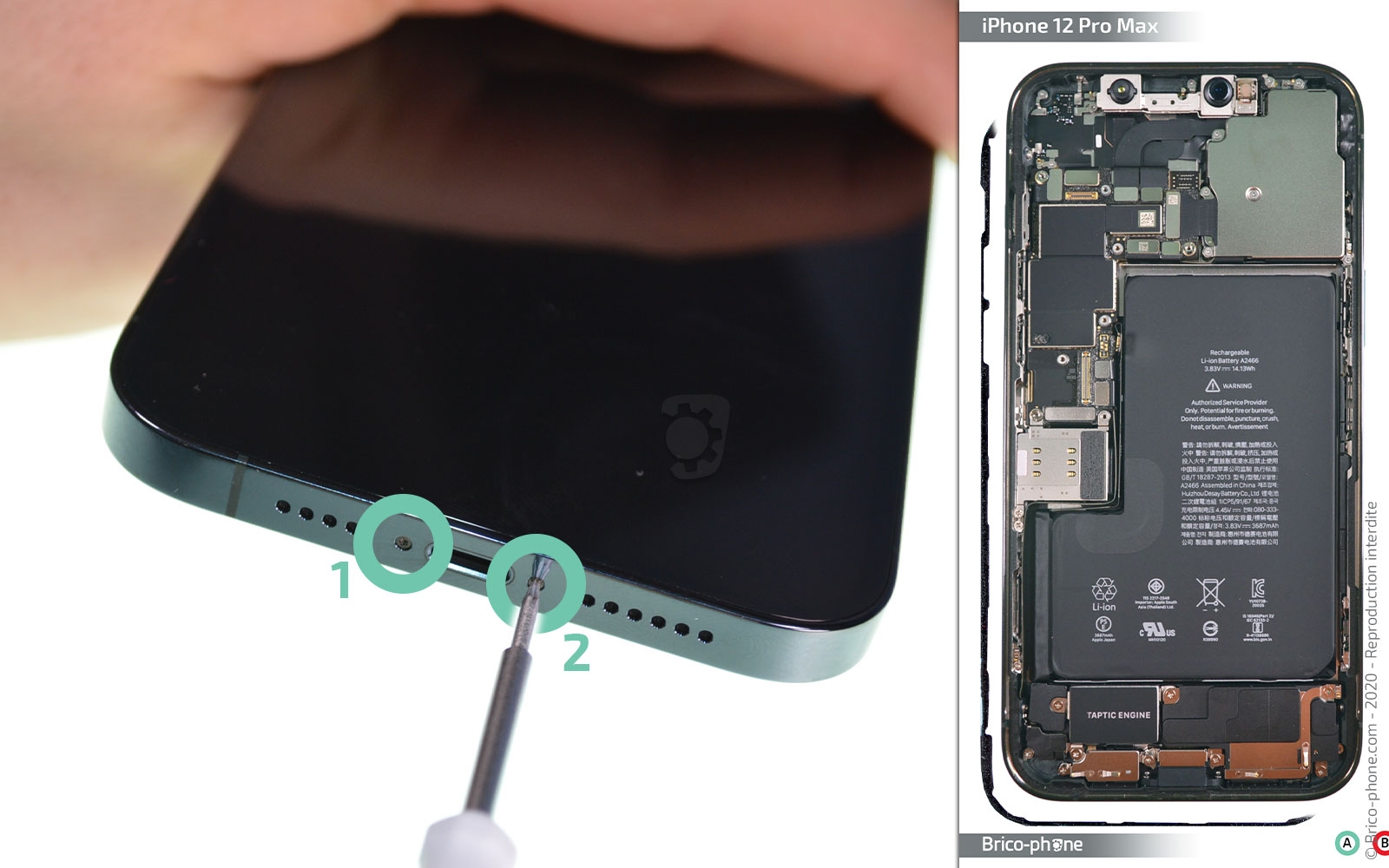

Prenez possession du tournevis pentalobe pour sortir les vis A1 et A2.

Pour la manipulation suivante, vous allez avoir besoin d'un coussin chauffant ou d'un décapeur thermique.

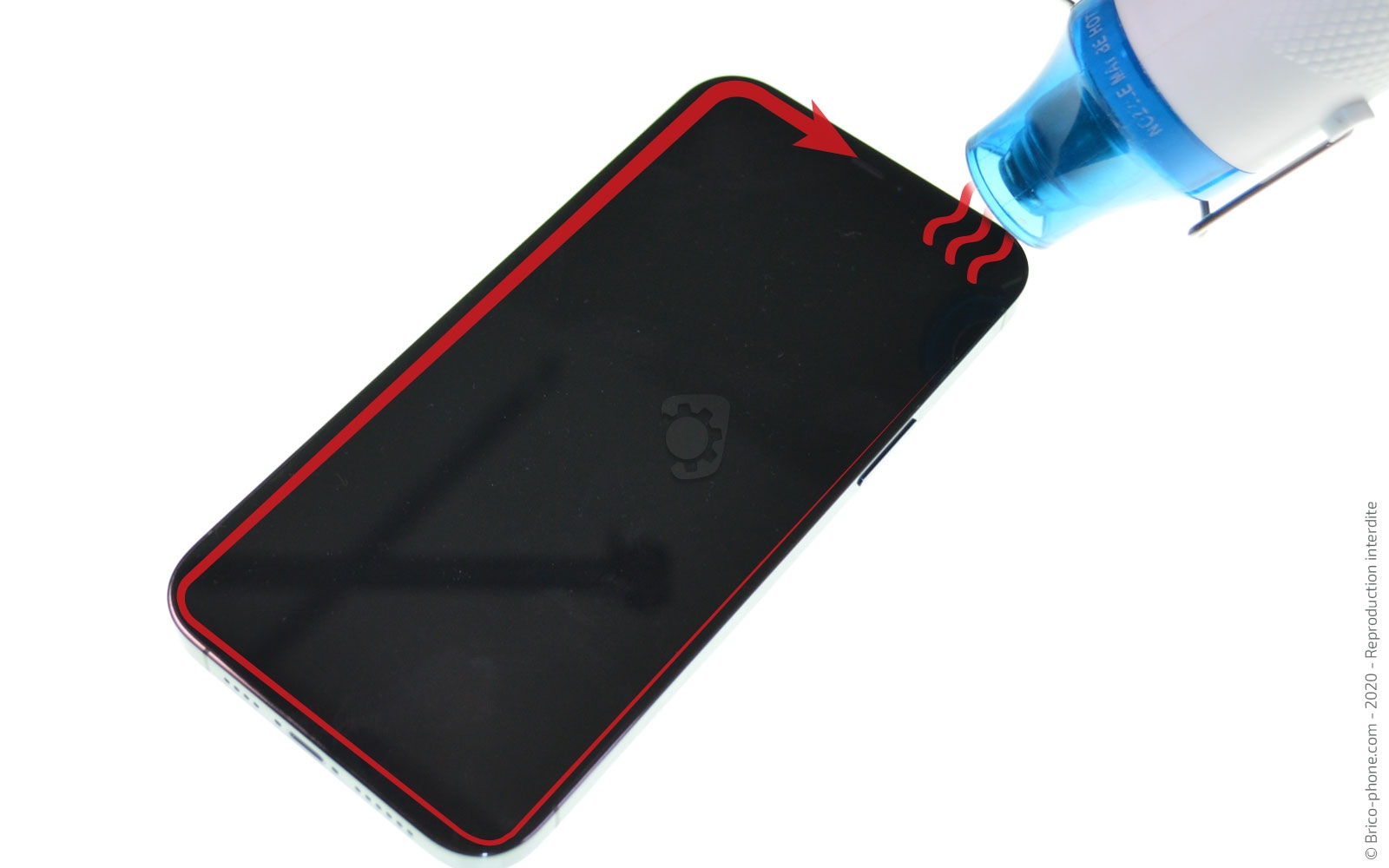

En ce qui concerne le décapeur thermique (ou alors un sèche-cheveux), il vous suffit de l'allumer et de le passer sur tout le contour de la vitre avant.

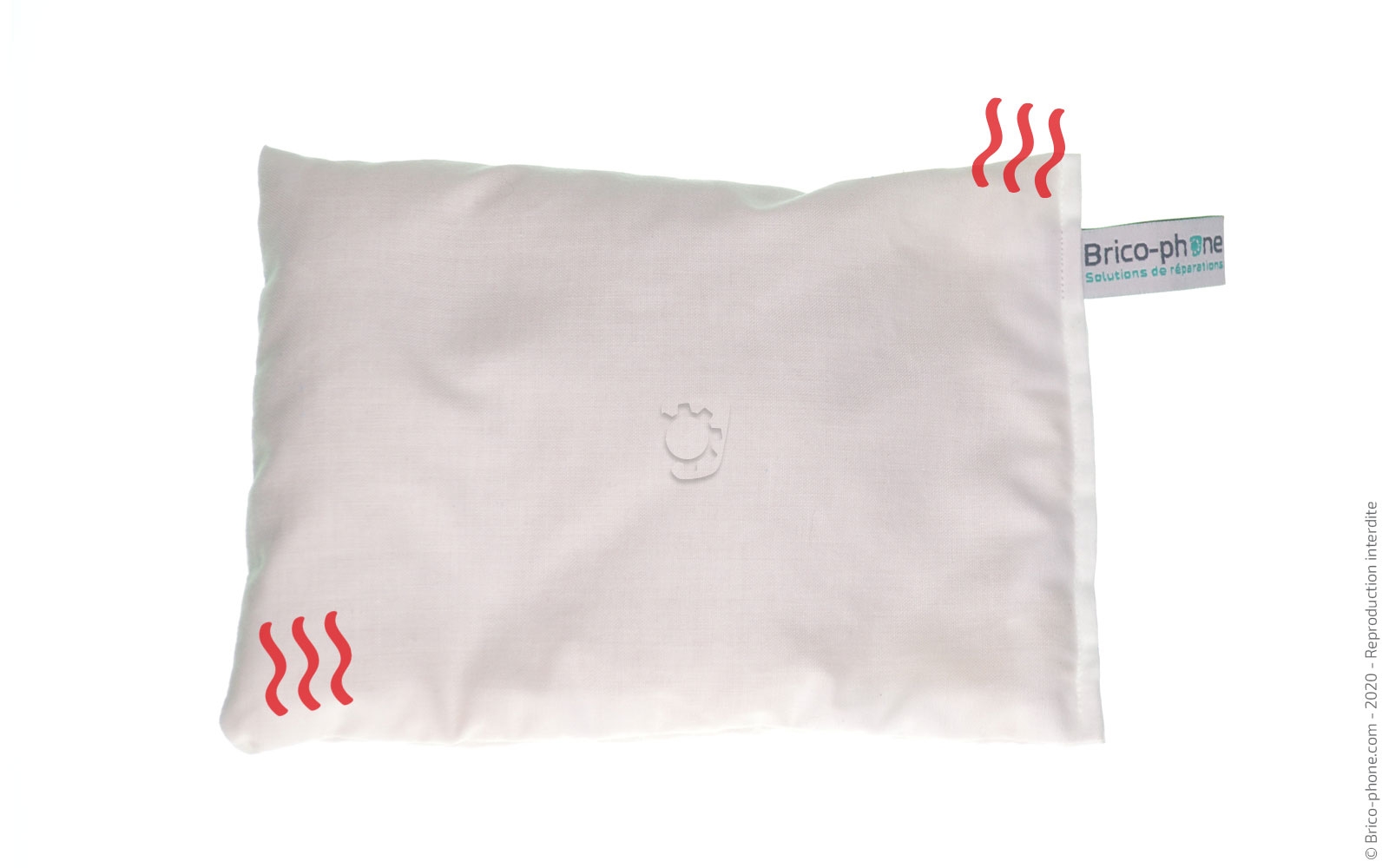

Vous avez opté pour le coussin chauffant ? Dans ce cas, passez-le au micro-ondes 1 à 2 minutes avant de le placer sur l'écran de votre iPhone environ 30 secondes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

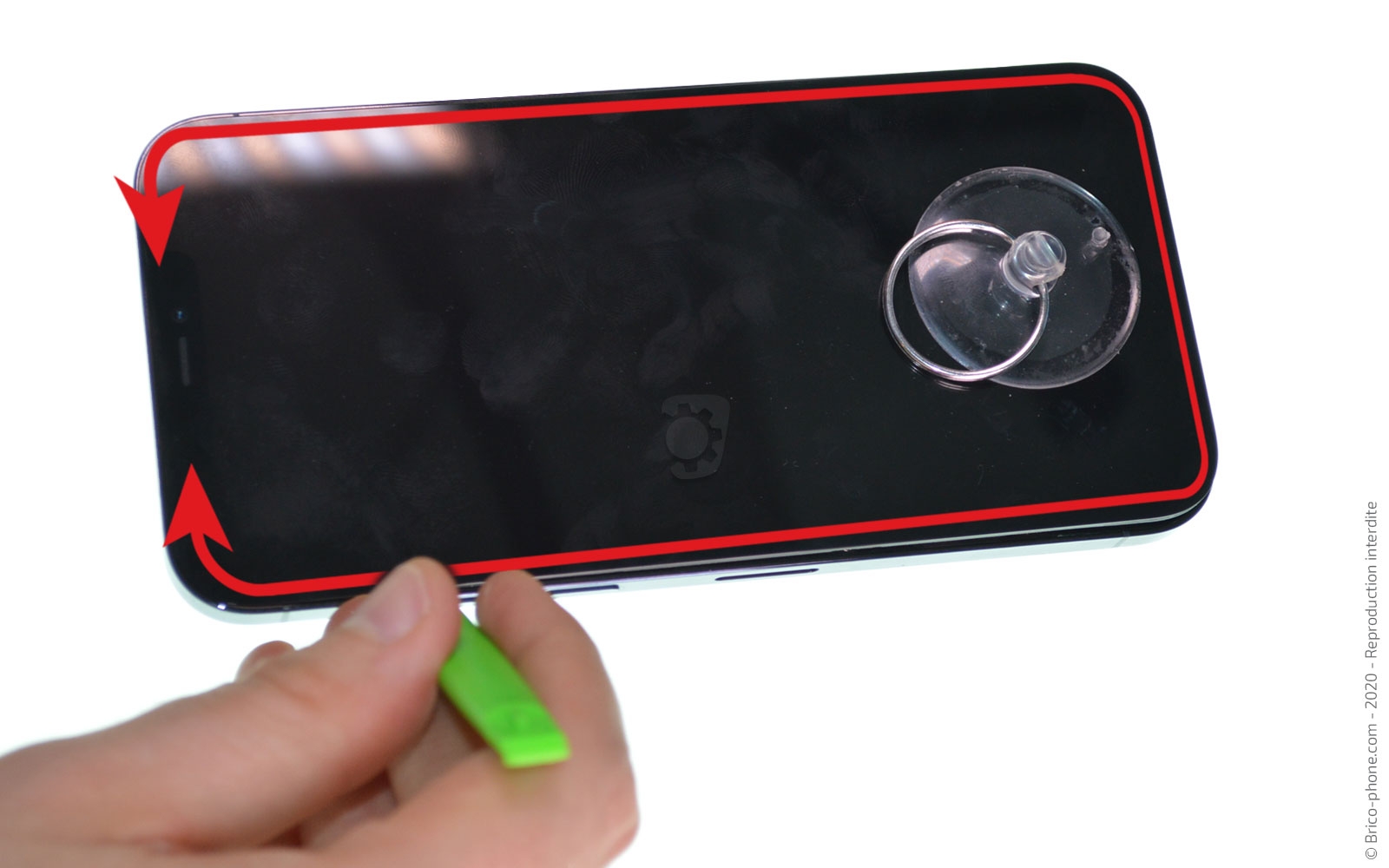

Etape 3 : Ouvrir le téléphone

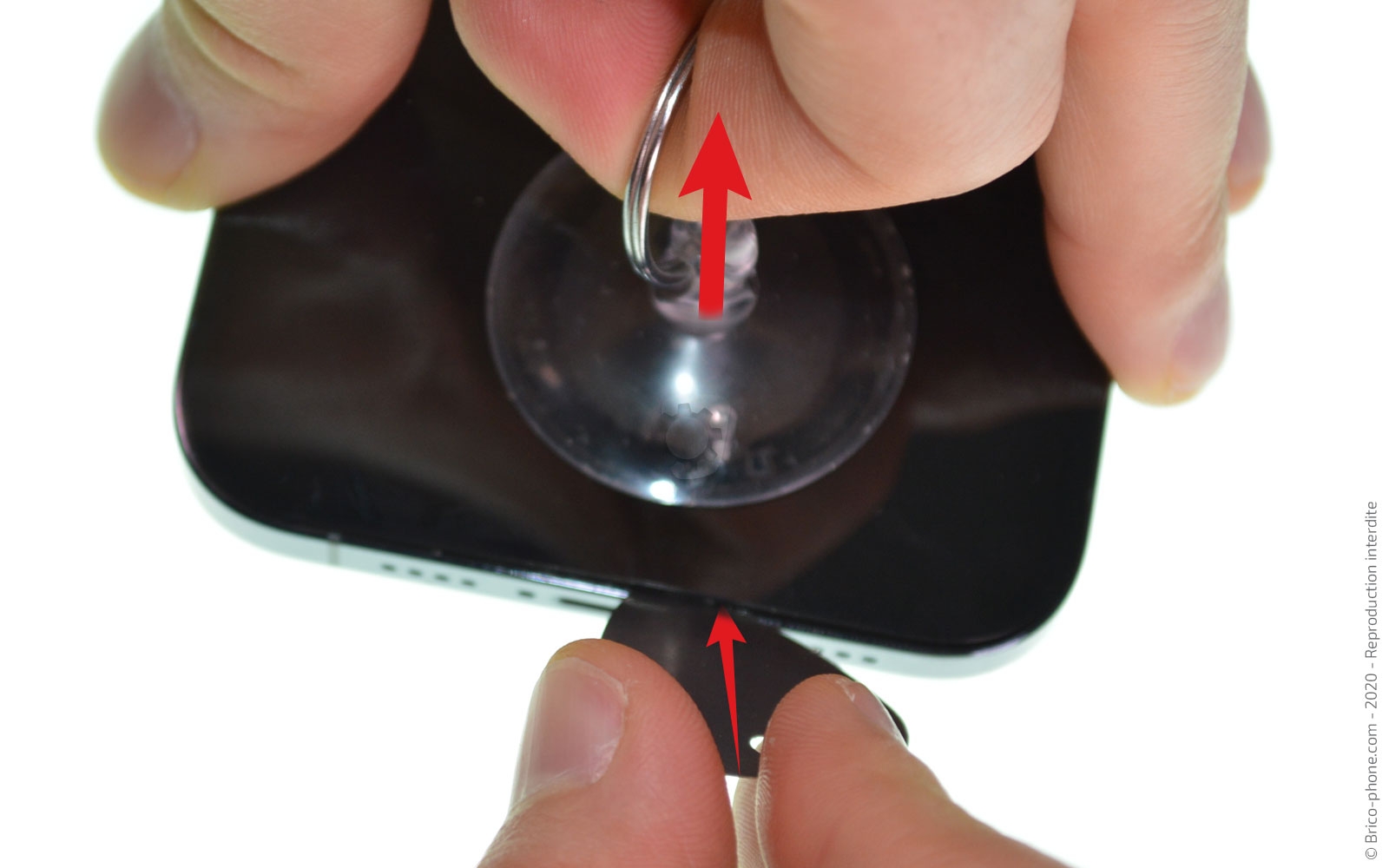

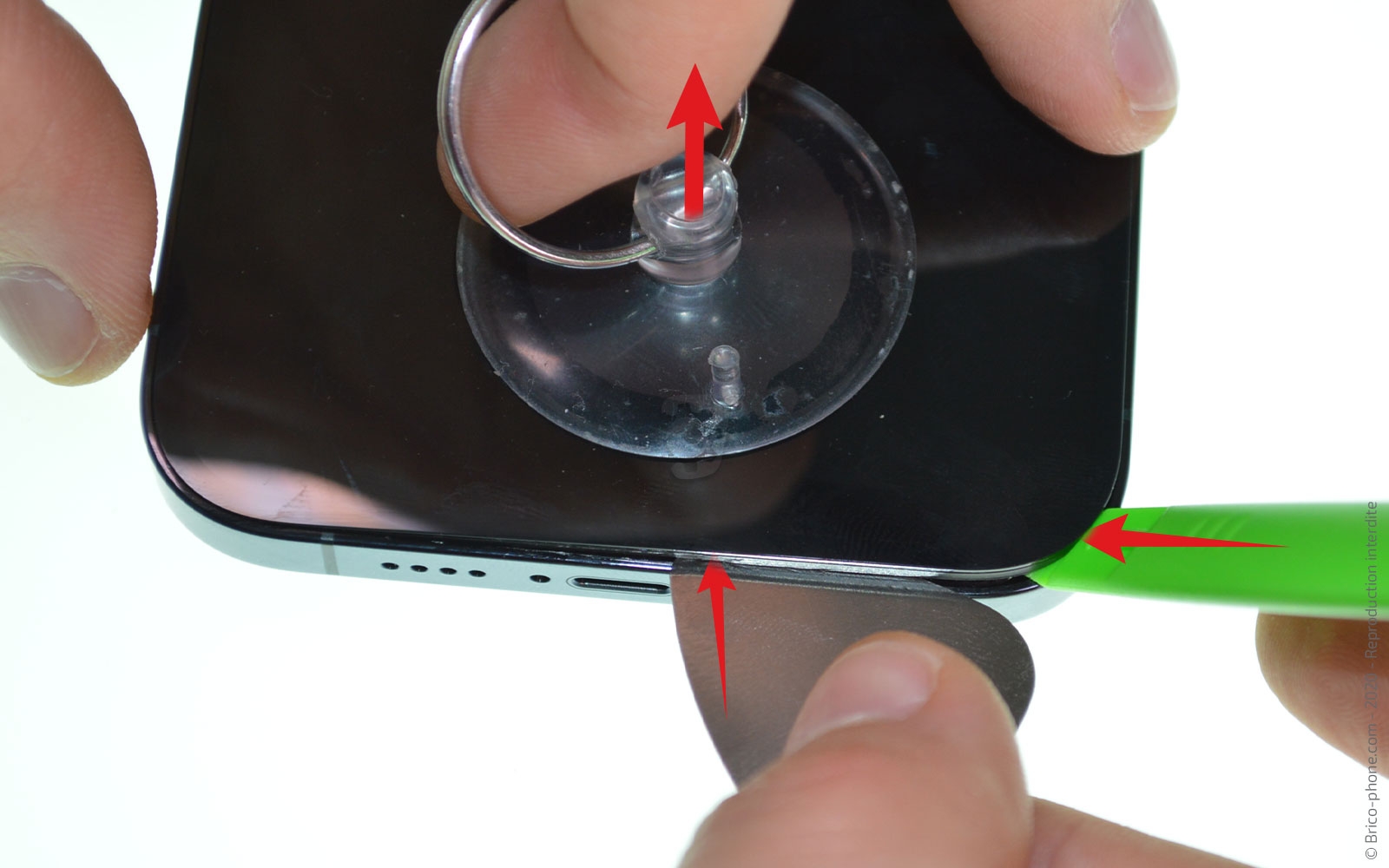

Dans un premier temps, installez la ventouse sur le bas de la vitre avant.

Ensuite, tirez sur l'anneau de cette dernière pour soulever légèrement le composant afin de pouvoir insérer le médiator en métal fin entre l'écran et le châssis.

Il ne vous reste plus qu'à remplacer le médiator par la spatule qui vous faut faire glisser sur tout le contour de l'écran pour terminer son décollage.

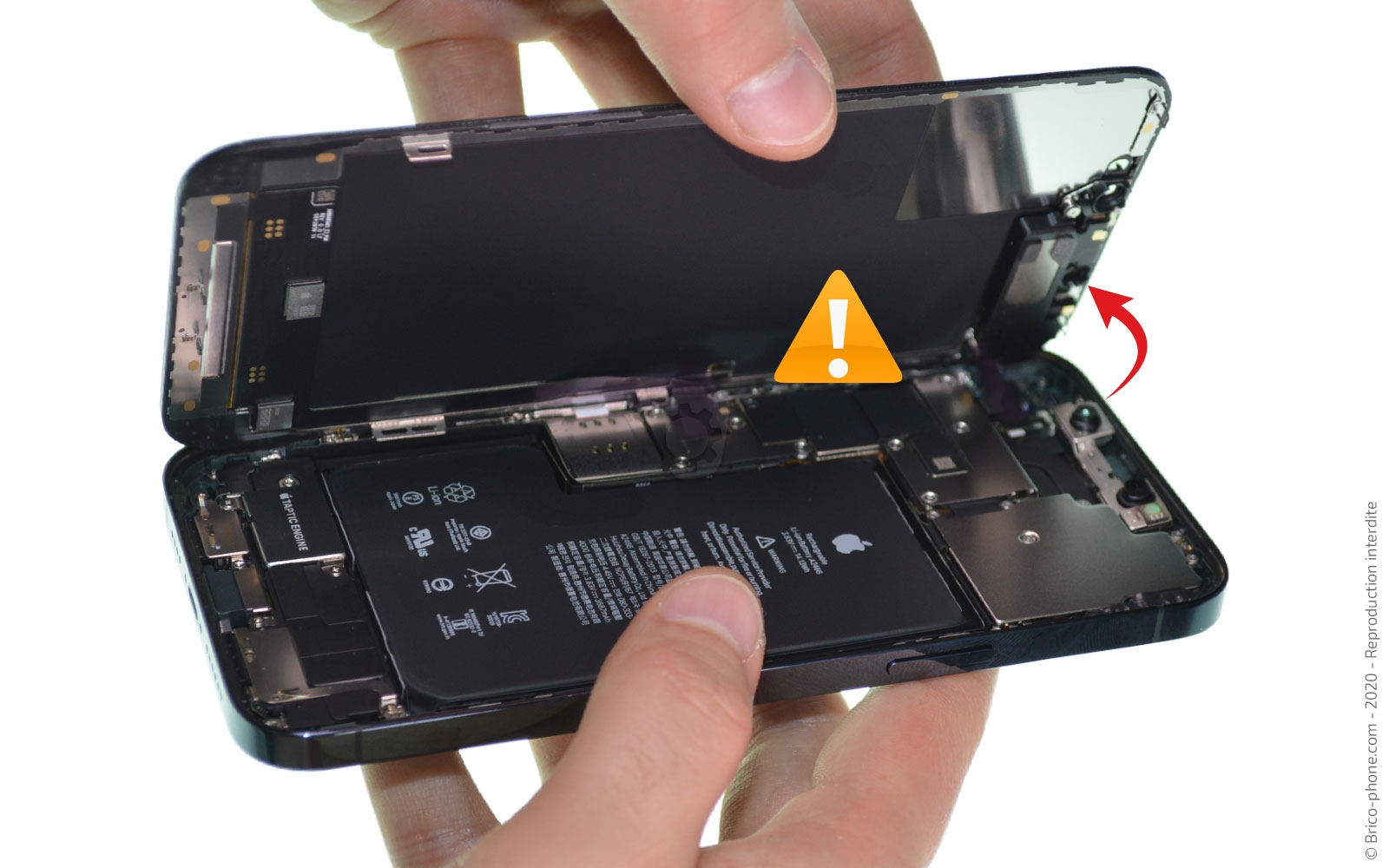

Attention, ce dernier possède des nappes à sa gauche, c'est pourquoi n'enfoncez pas trop l'outil lors de votre passage à cet endroit là.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Déconnecter la batterie

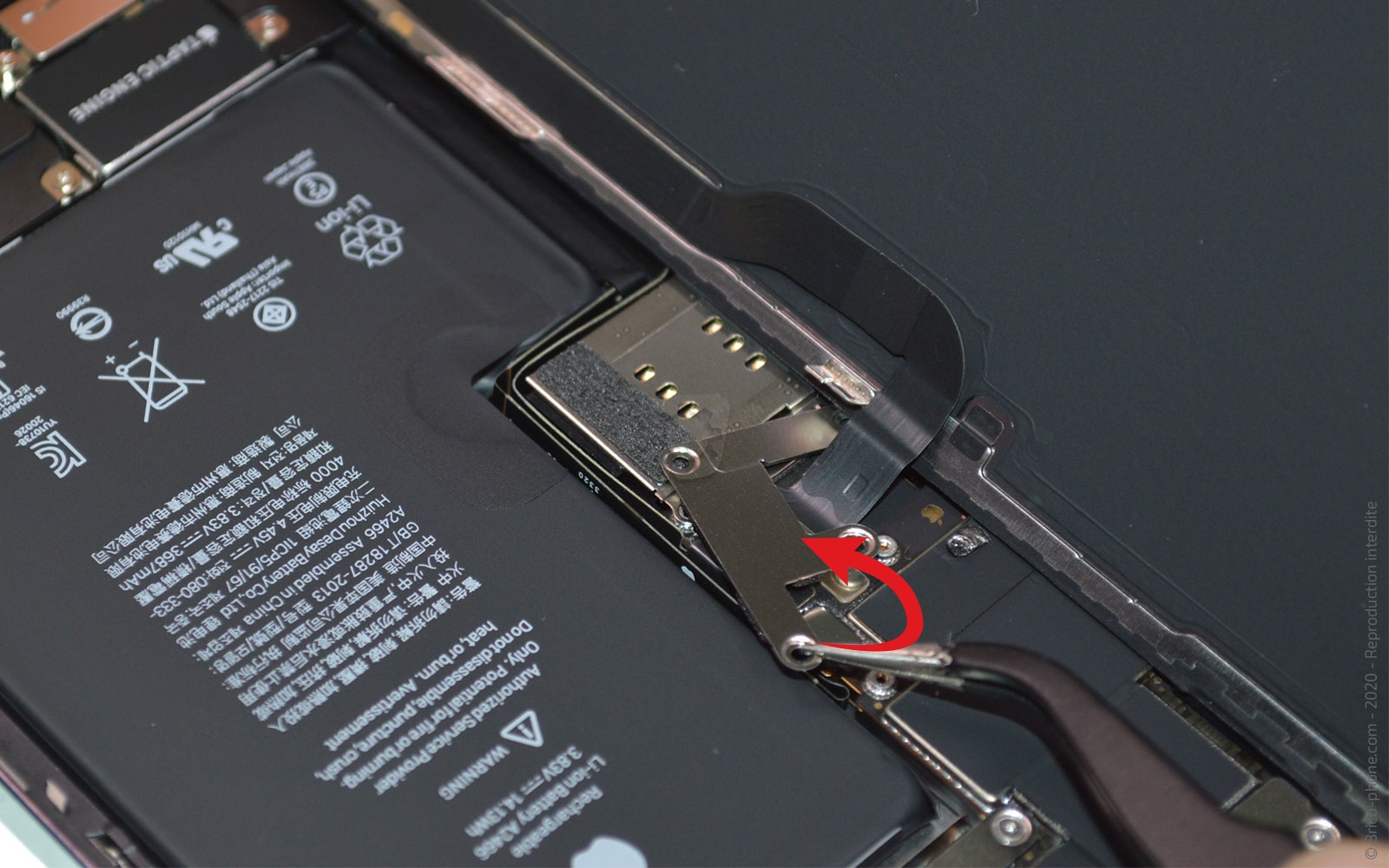

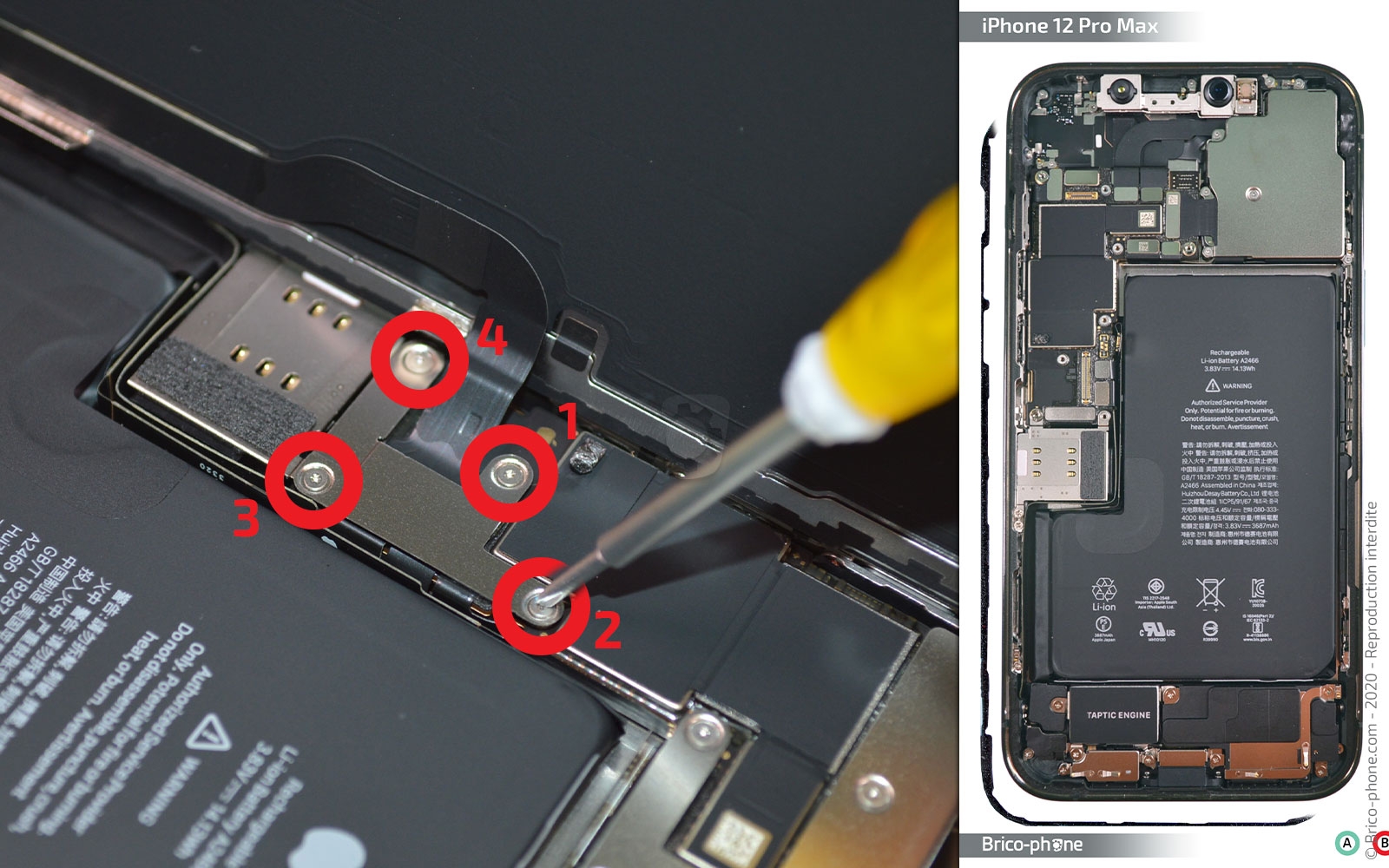

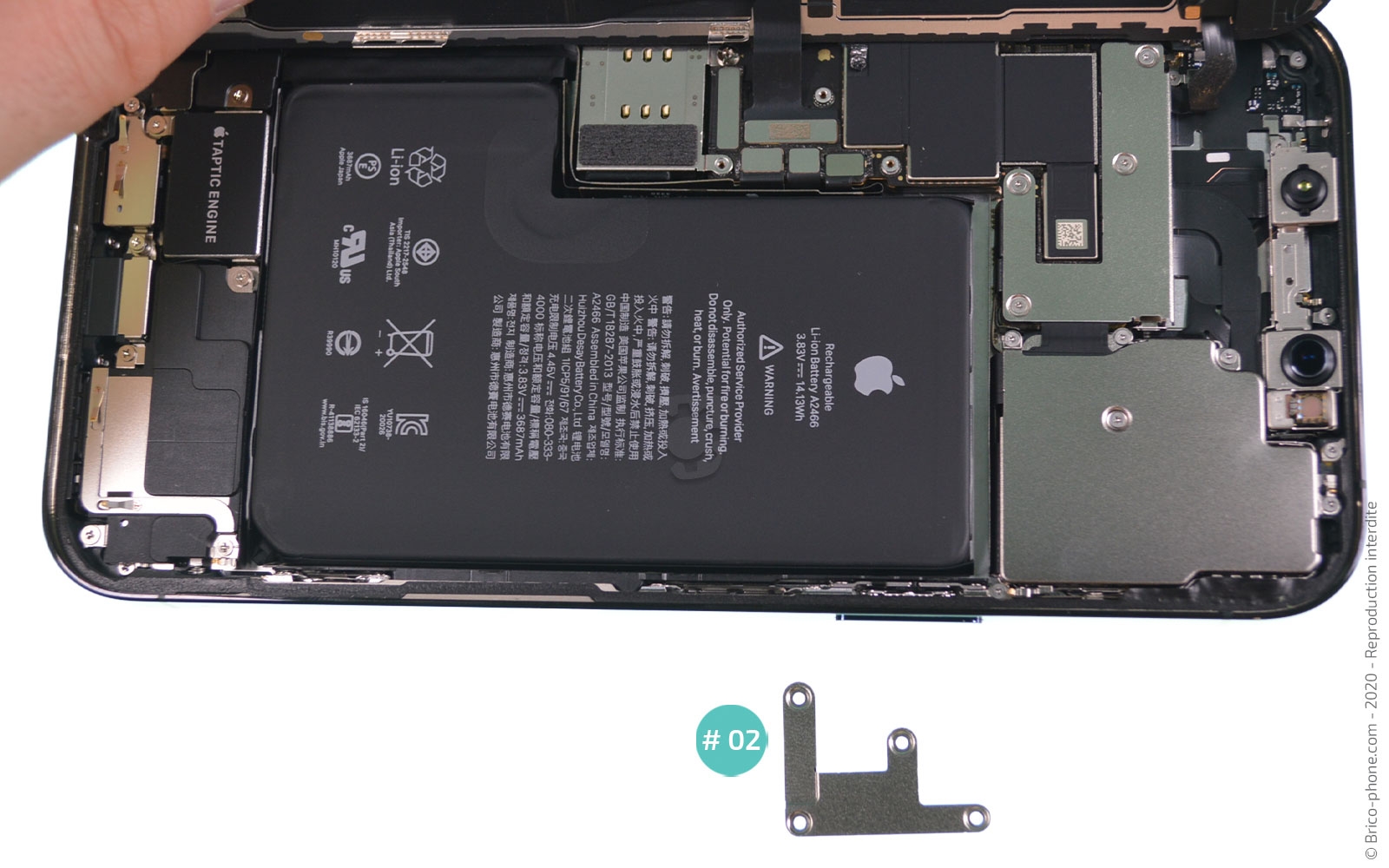

En vous aidant du tournevis triwing, retirez les B1, B2, B3 et B4 de la plaquette #02.

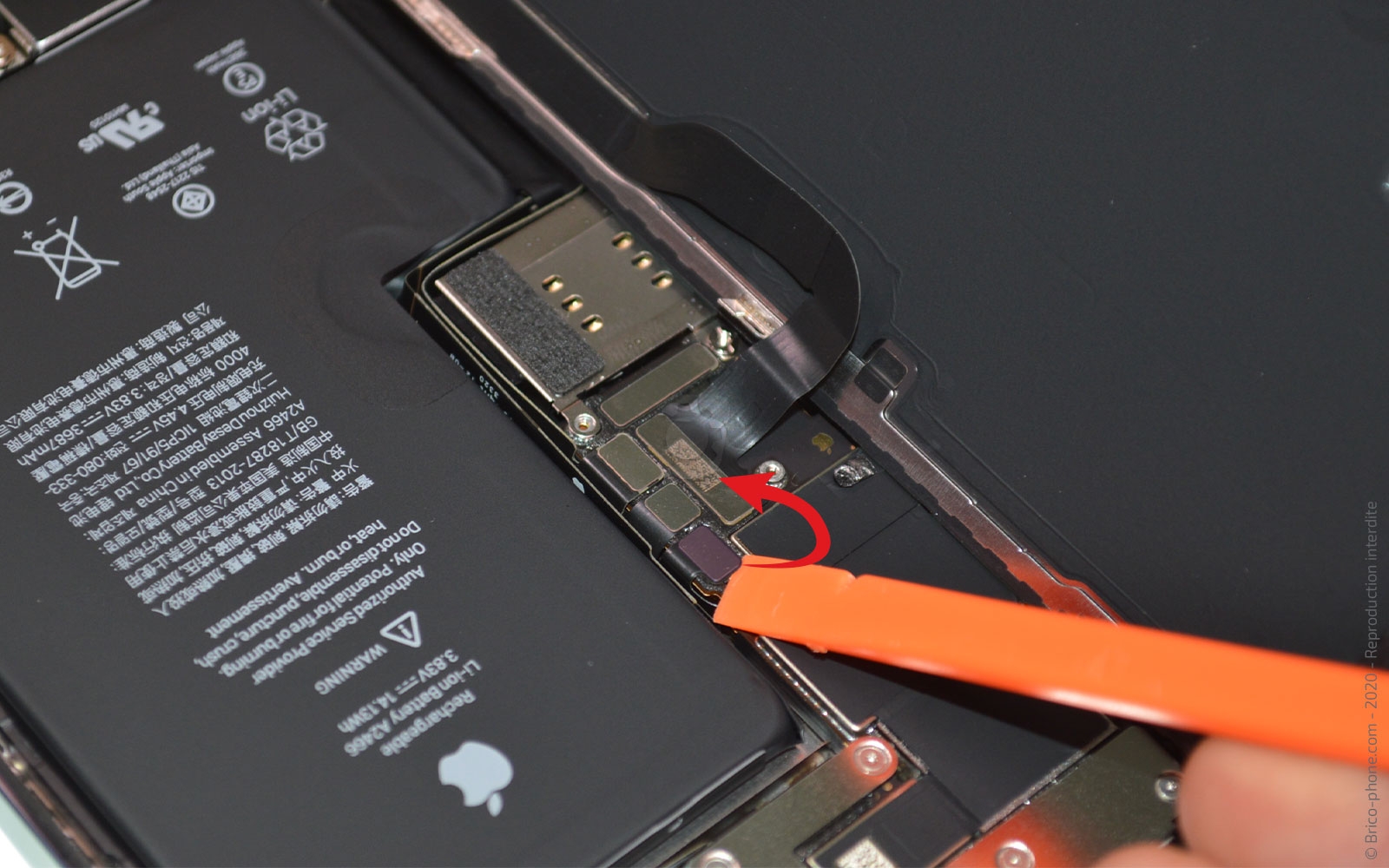

Ensuite, déconnectez la nappe de la batterie avec le spudger pour écarter les risques de court-circuits lors de la réparation.
Outils du kit utilisés
Outils du kit utilisés

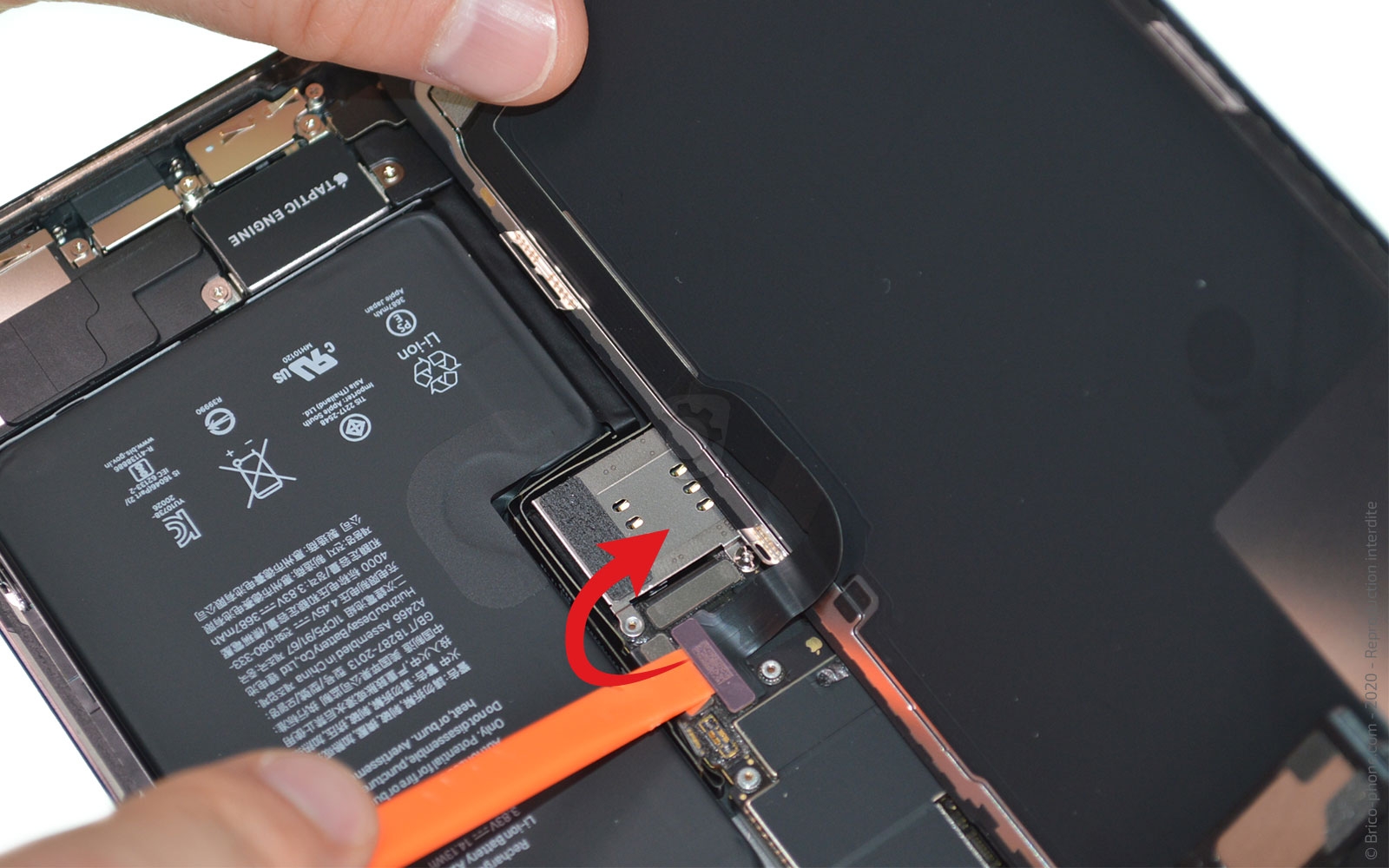

Etape 5 : Libérer l'écran

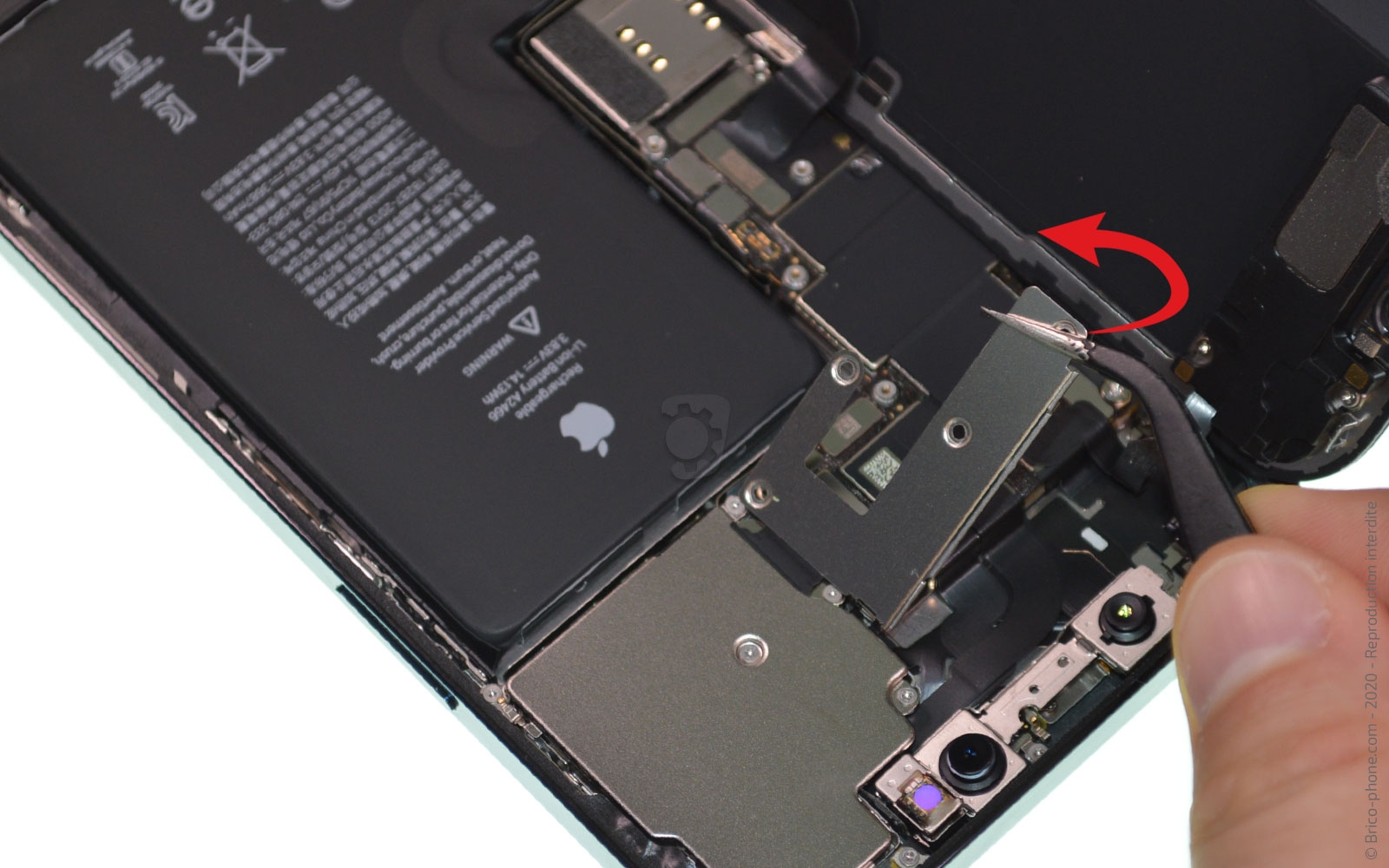

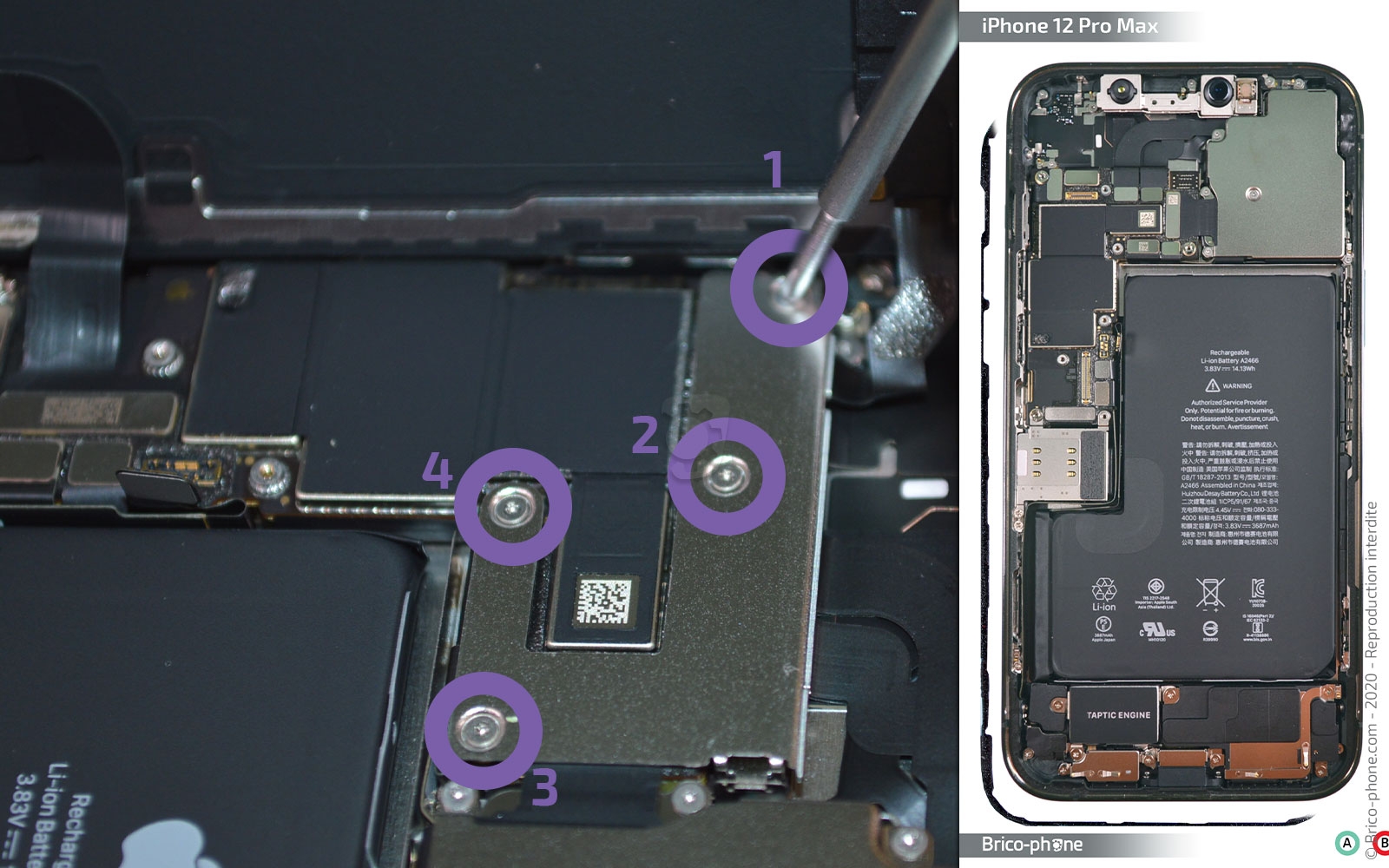

Passons sur le haut du téléphone pour extraire les 4 vis triwing de la plaquette de protection numérotée #03.

Attrapez cette dernière avec la pince métallique pour libérer entre autres les nappes des caméras.

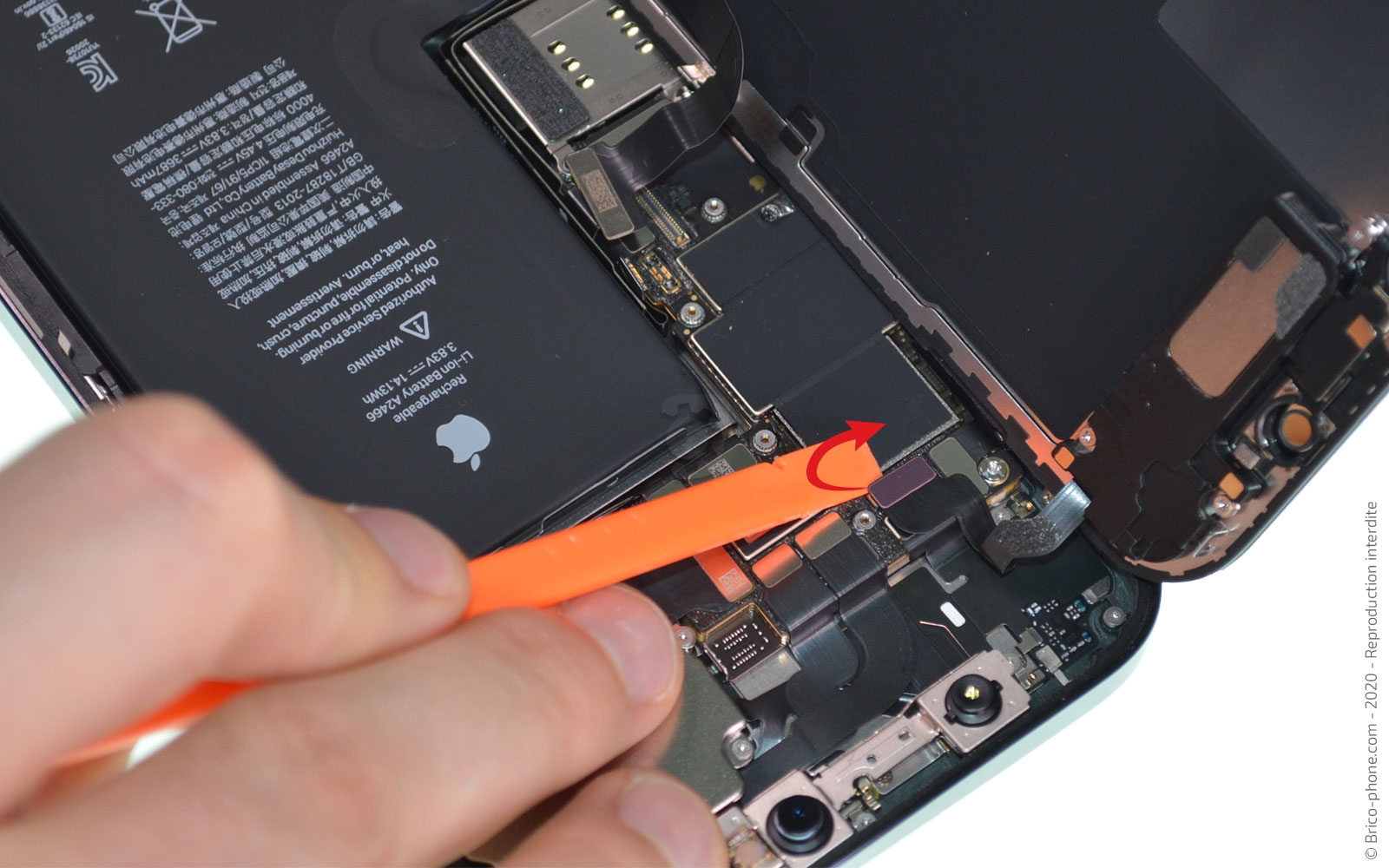

Munissez-vous du levier en nylon pour débrancher la nappe de l'écran et celle de l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

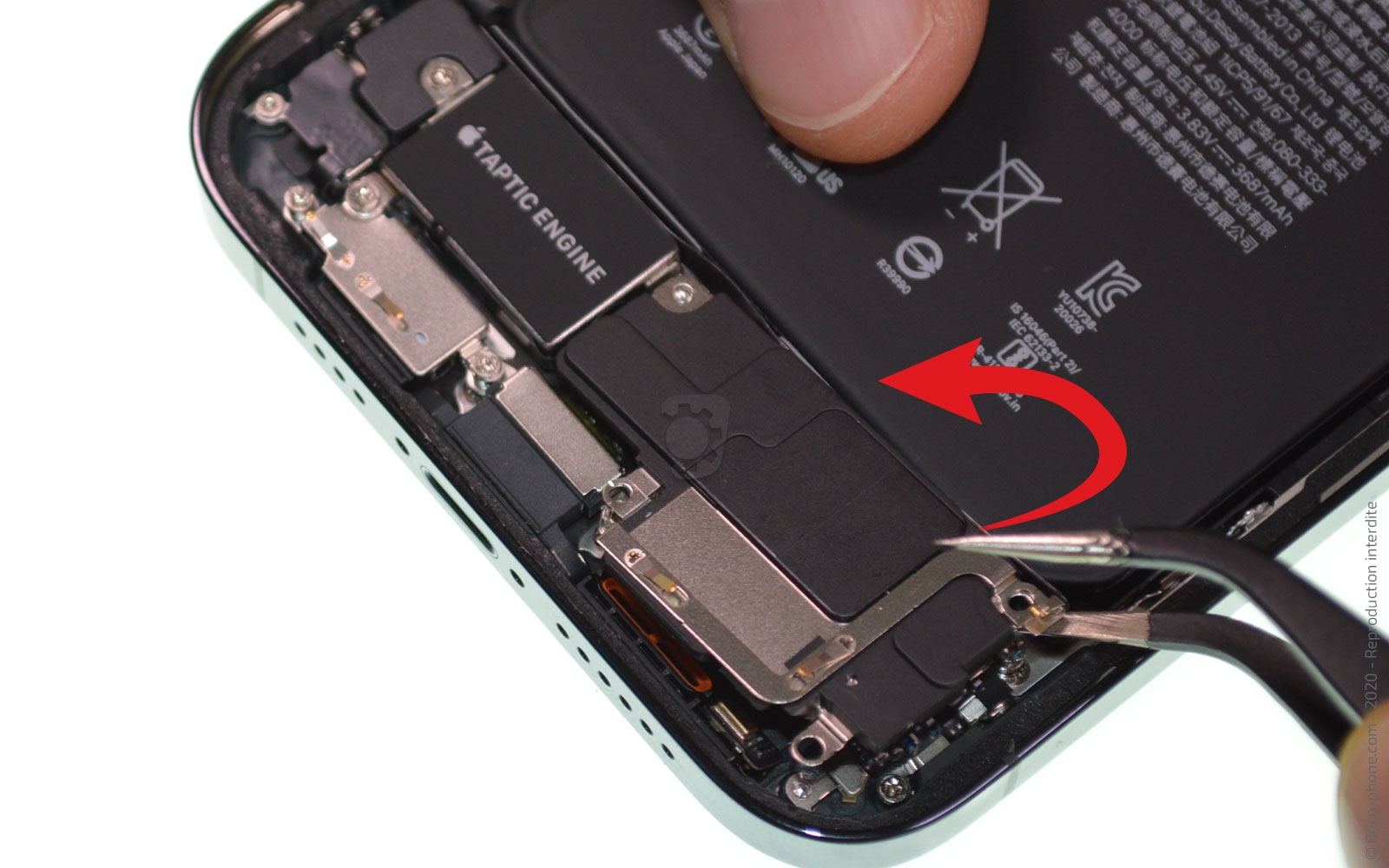

Etape 6 : Sortir le haut-parleur externe

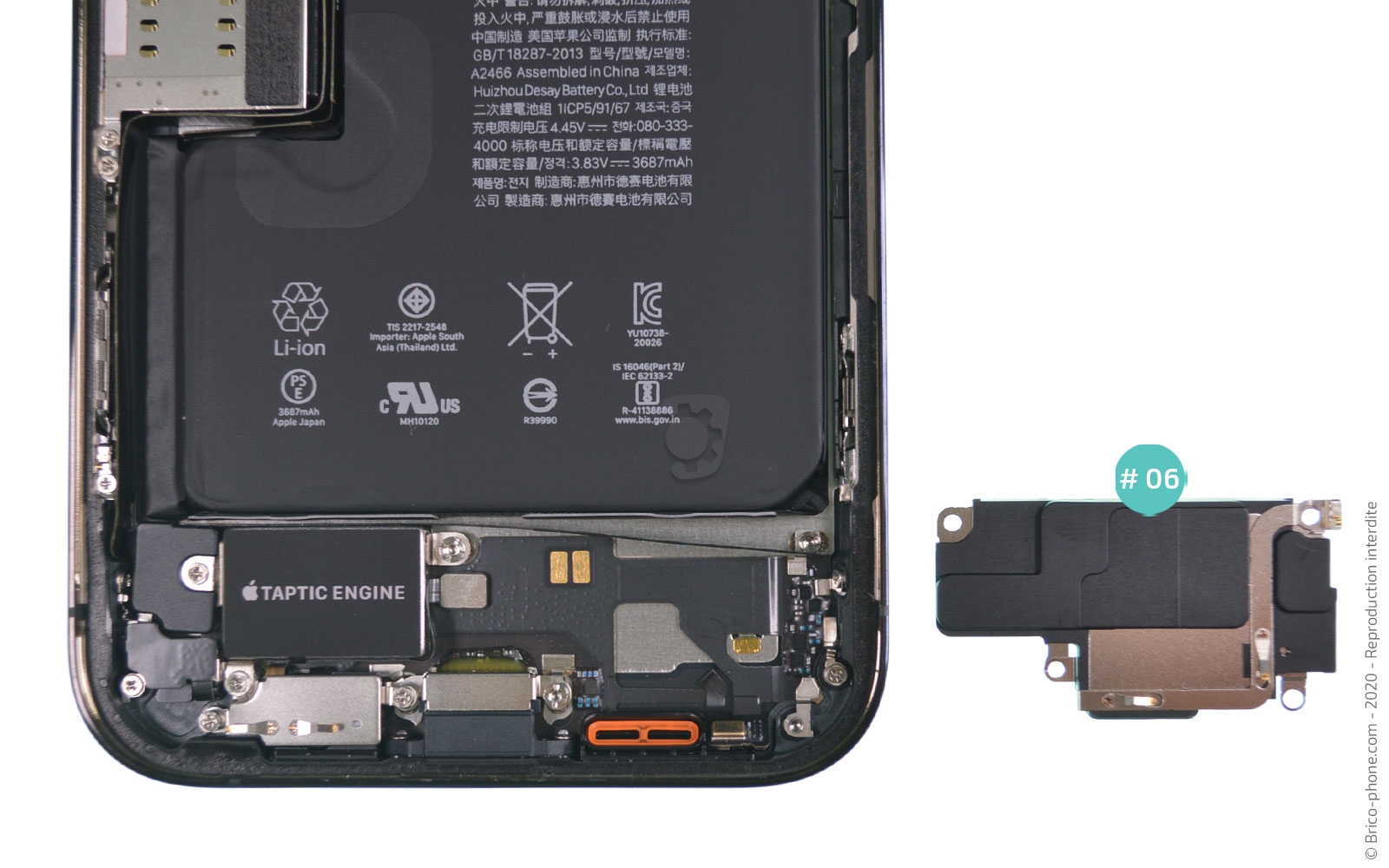

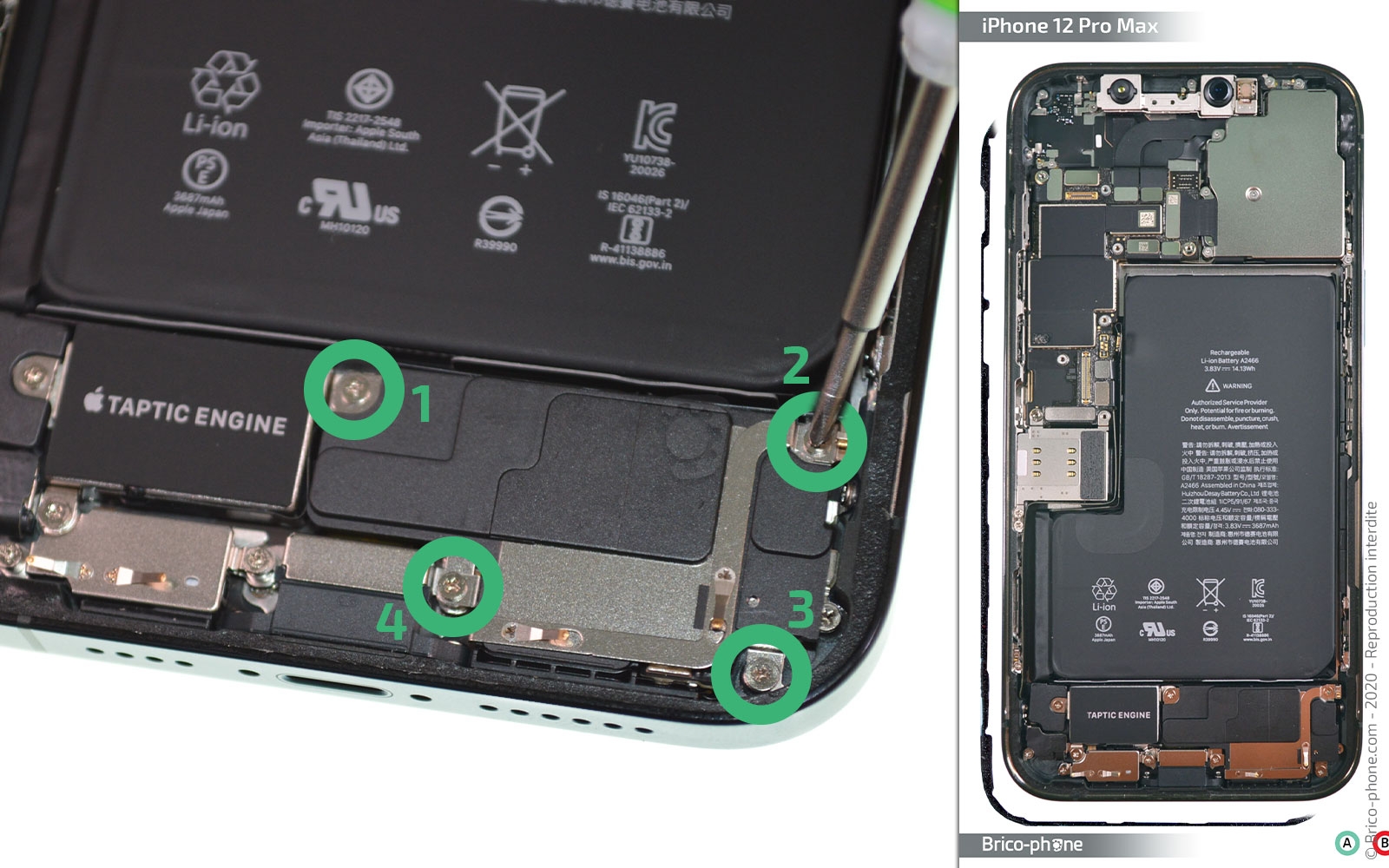

Otez les 4 vis du haut-parleur externe avec le tournevis cruciforme.

Sortez ensuite le composant à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

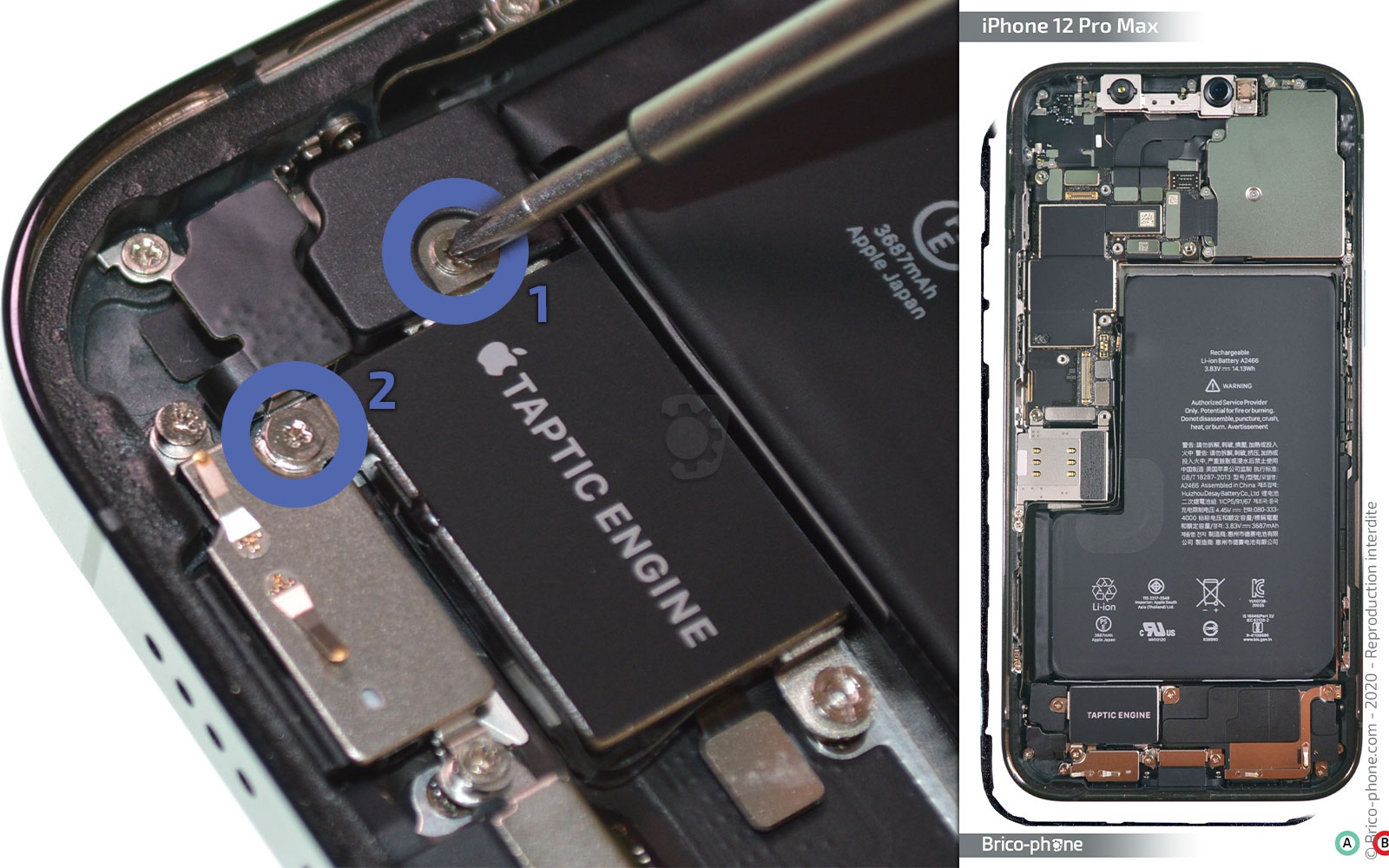

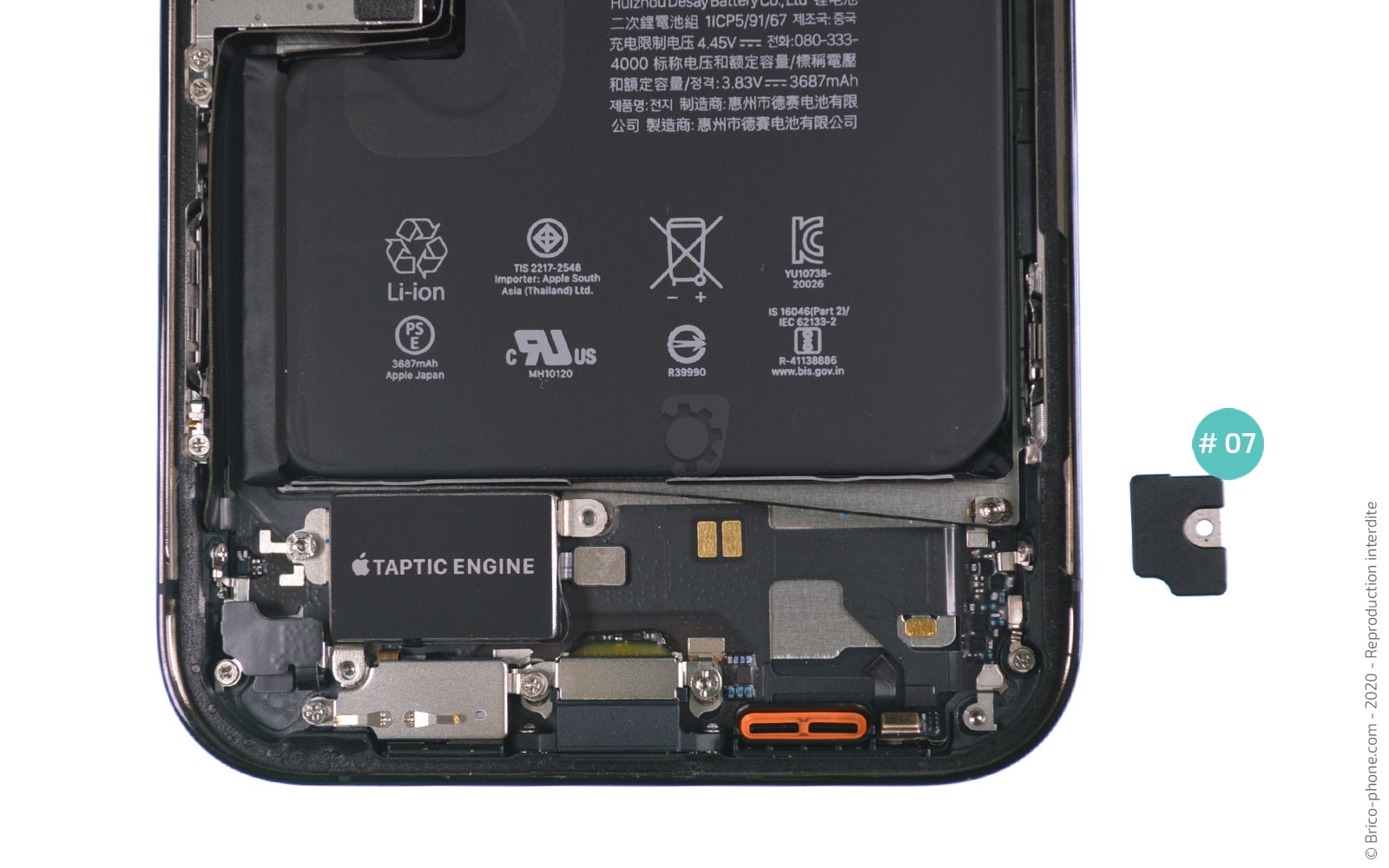

Etape 7 : Oter le cache du Taptic Engine

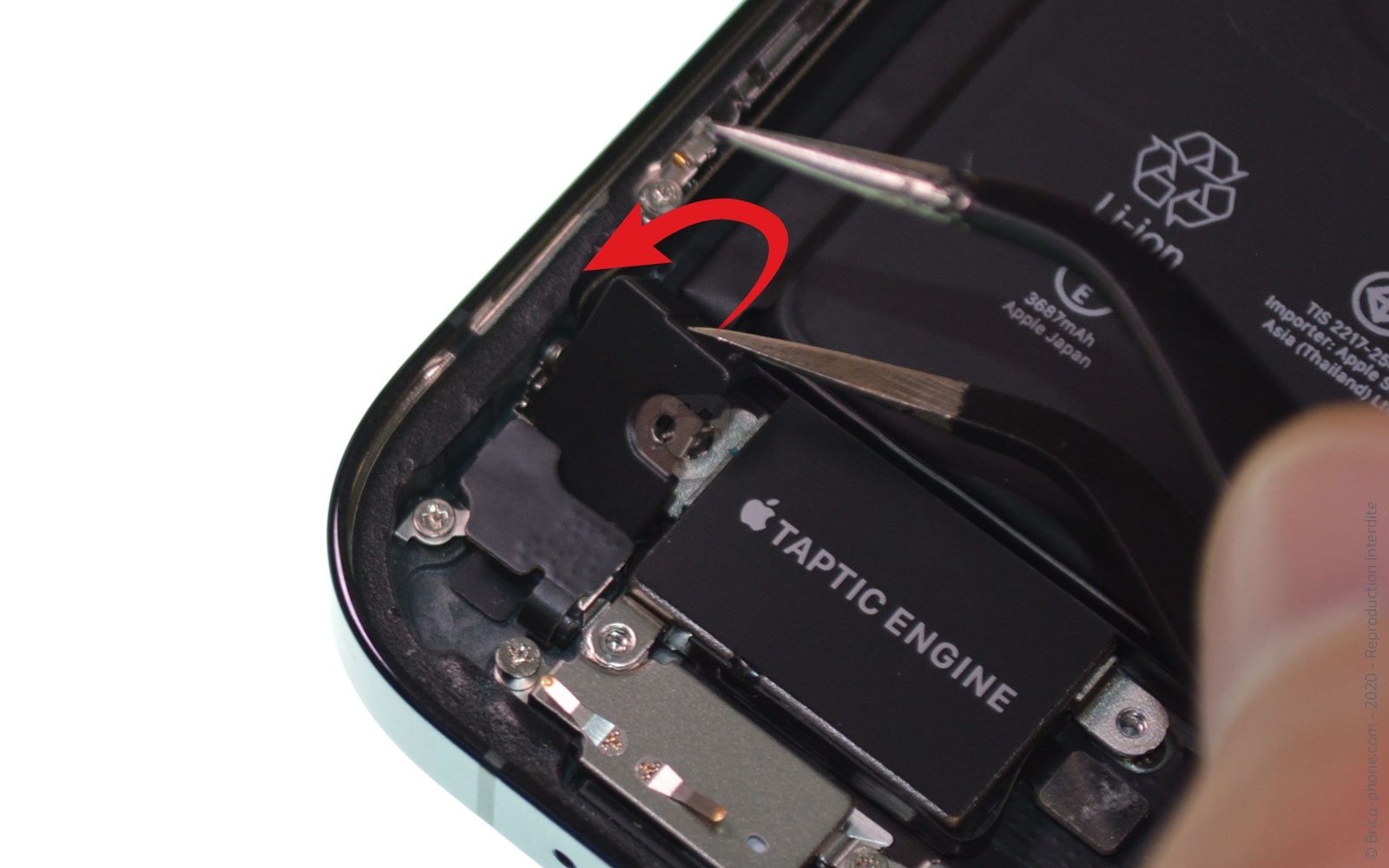

Gardez le même tournevis pour extraire les deux vis situées sur la partie gauche du composant.

Mettez de coté le cache de protection #07.
Outils du kit utilisés
Outils du kit utilisés

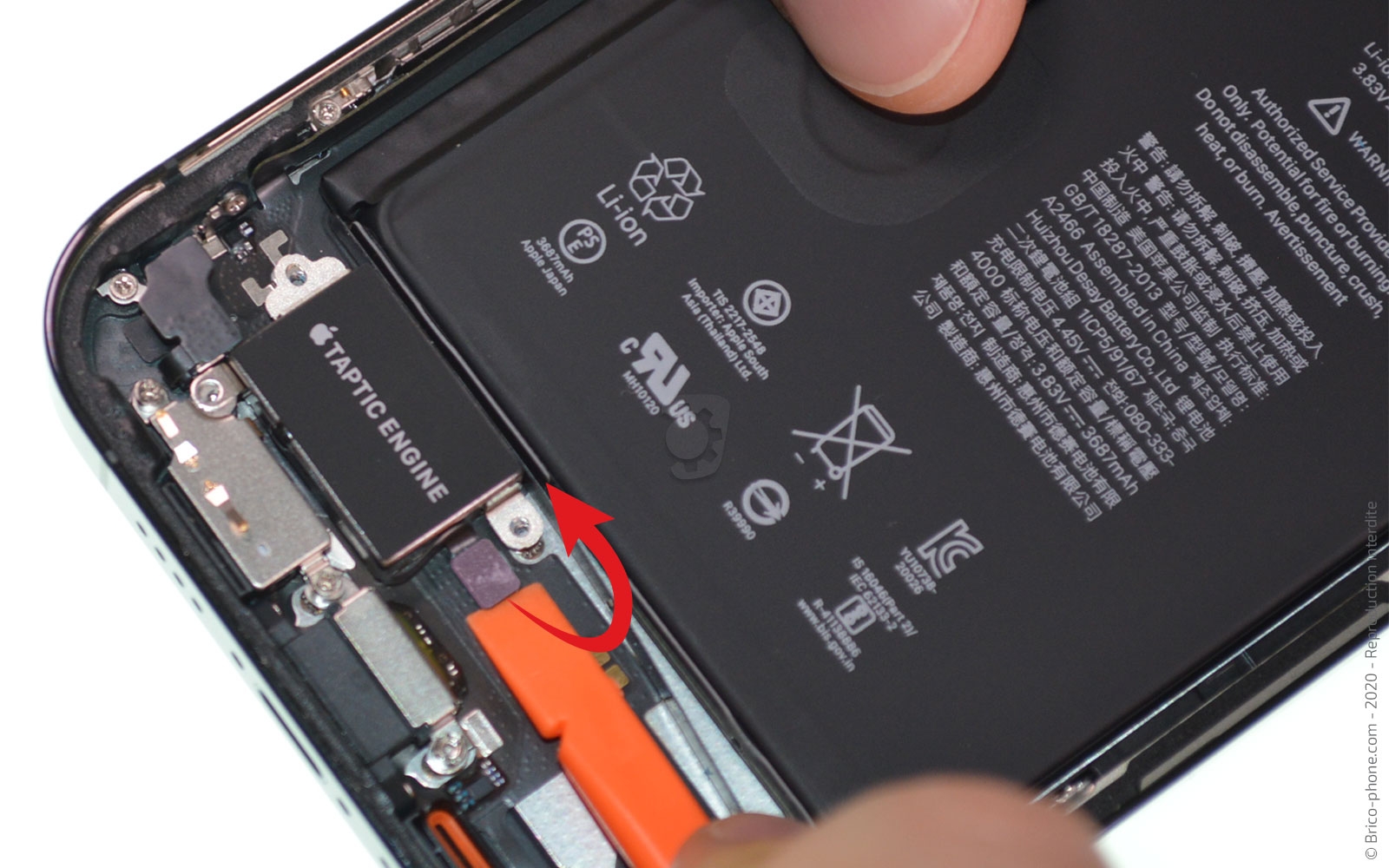

Etape 8 : Récupérer le vibreur

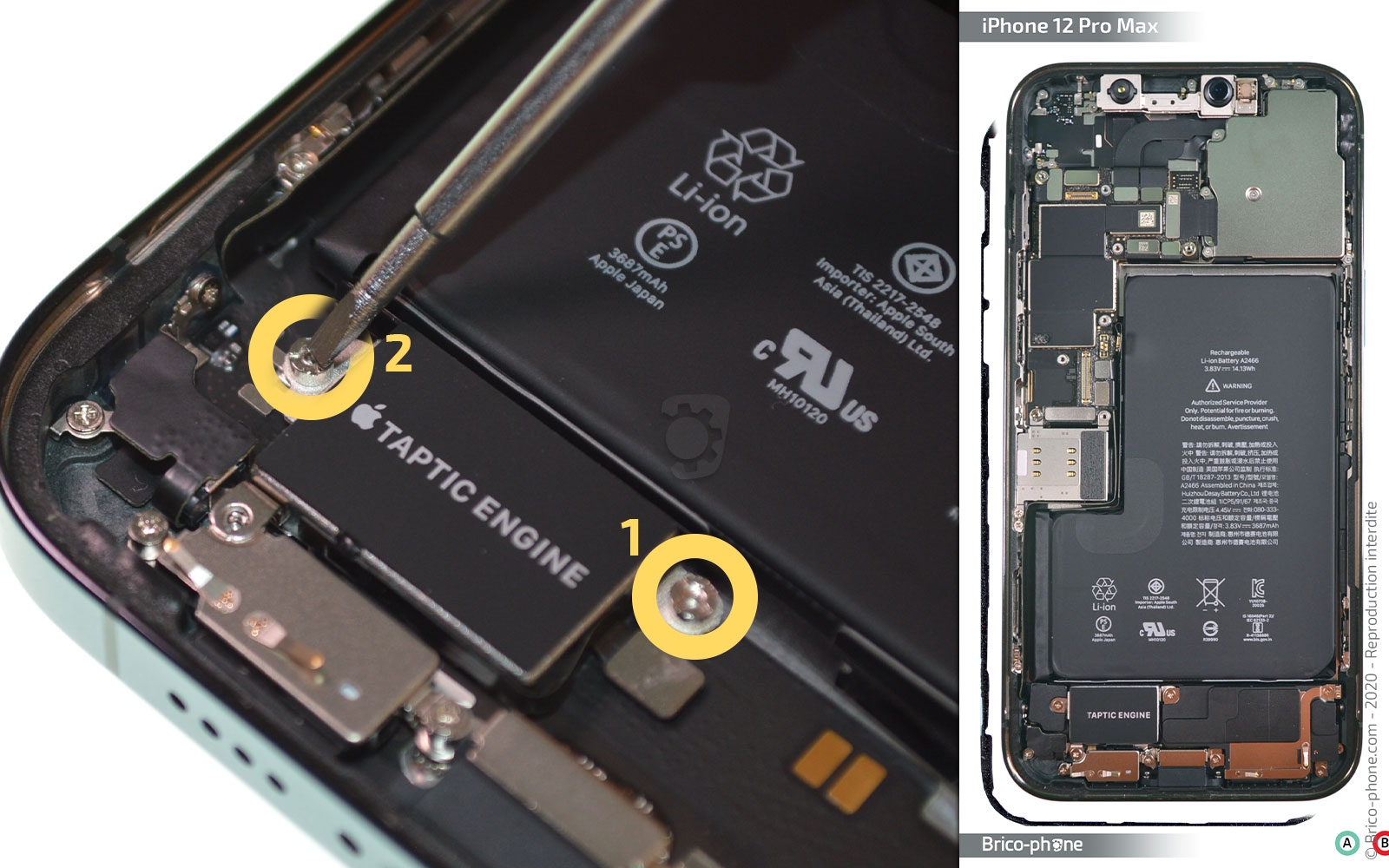

Saisissez le tournevis plat pour enlever les deux vis situées de part et d'autre du vibreur.

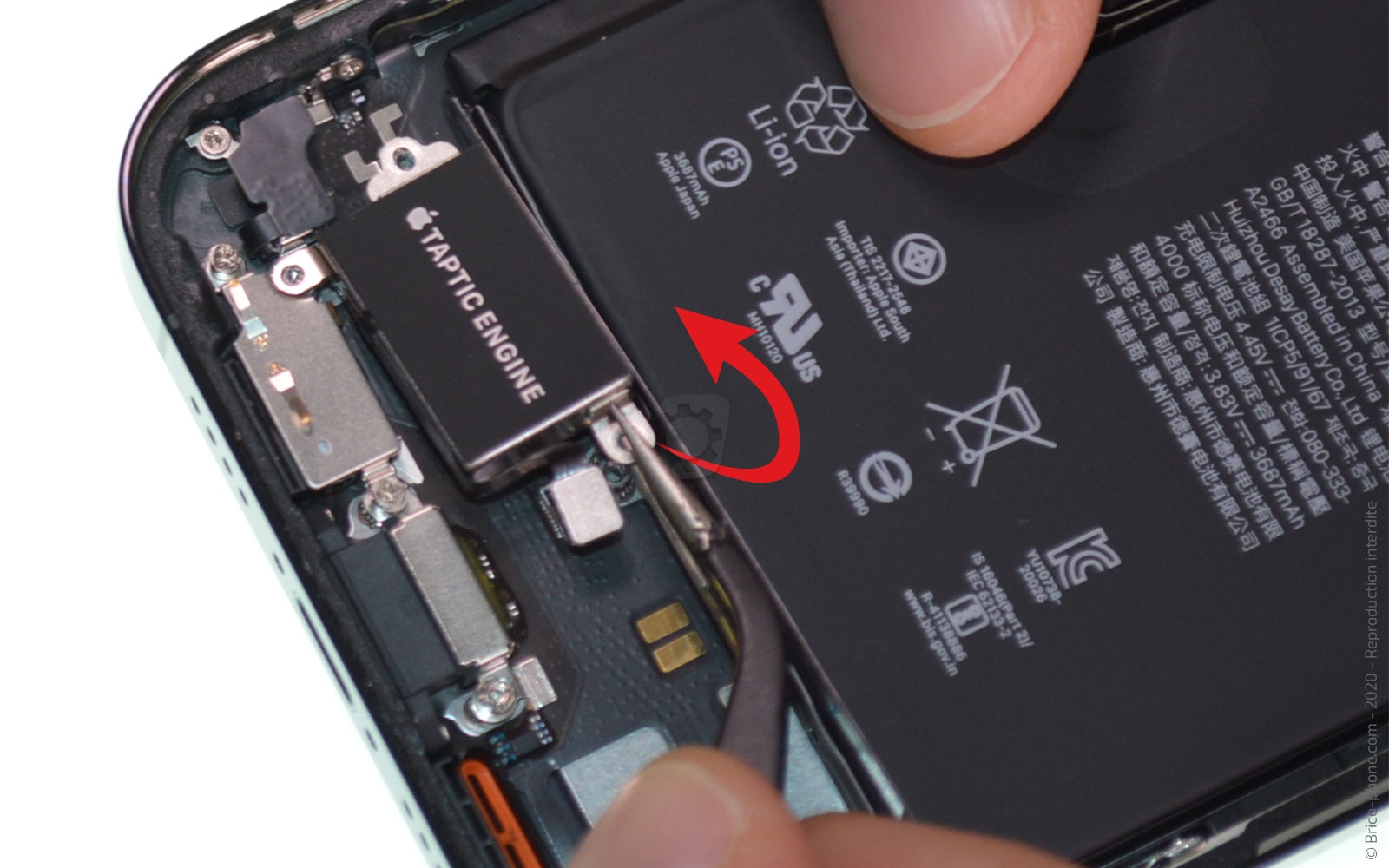

Déconnectez le composant avant de le sortir à l'aide de la pincette.

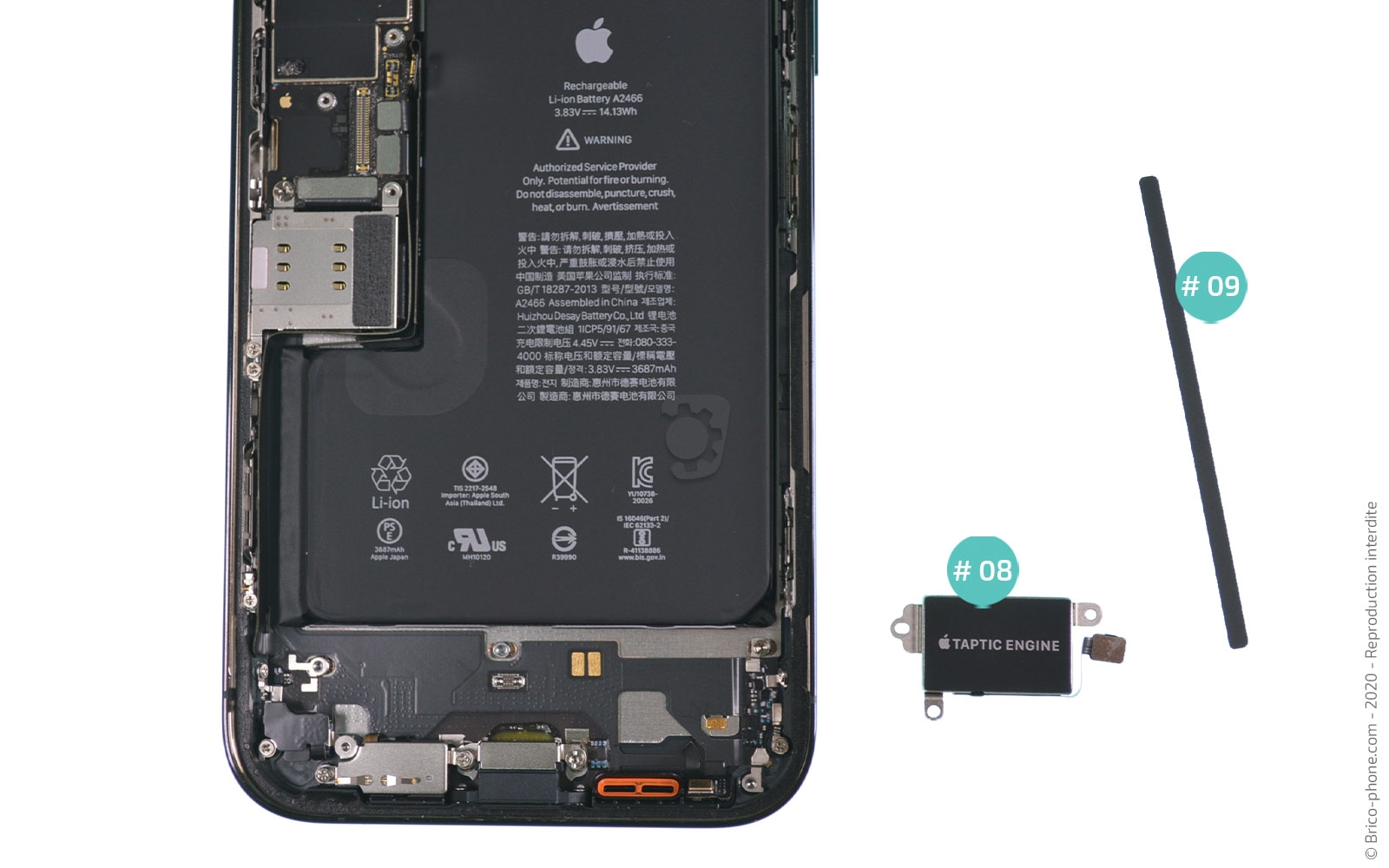

Il est possible qu'en sortant le Taptic Engine, un adhésif noir y soit collé.
Outils du kit utilisés
Outils du kit utilisés

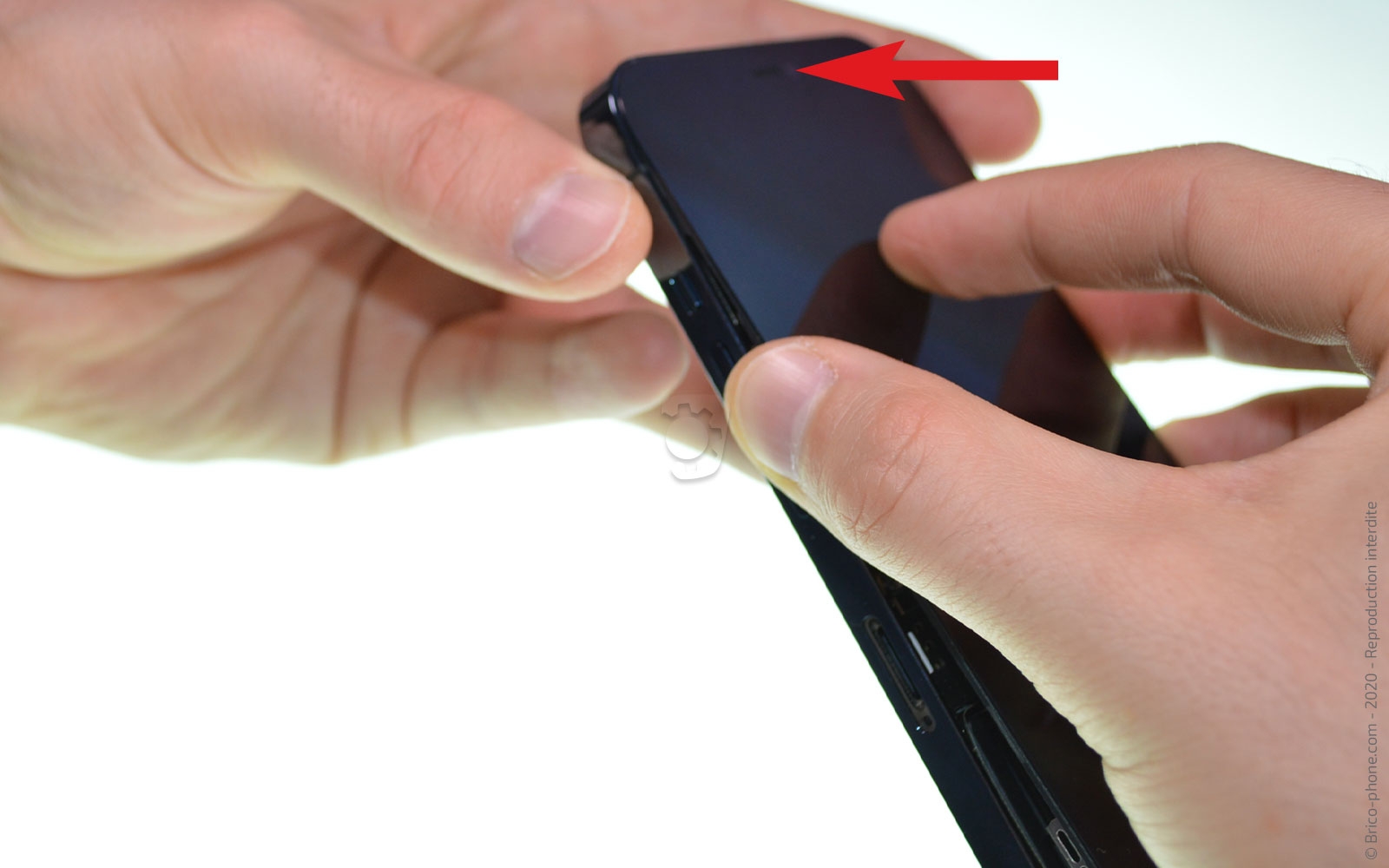

Conseils pour le remontage
Félicitations vous avez réussi la réparation de votre iPhone 12 Pro Max.

Disposez le nouveau composant puis suivez les étapes précédentes pour refermer votre smartphone.

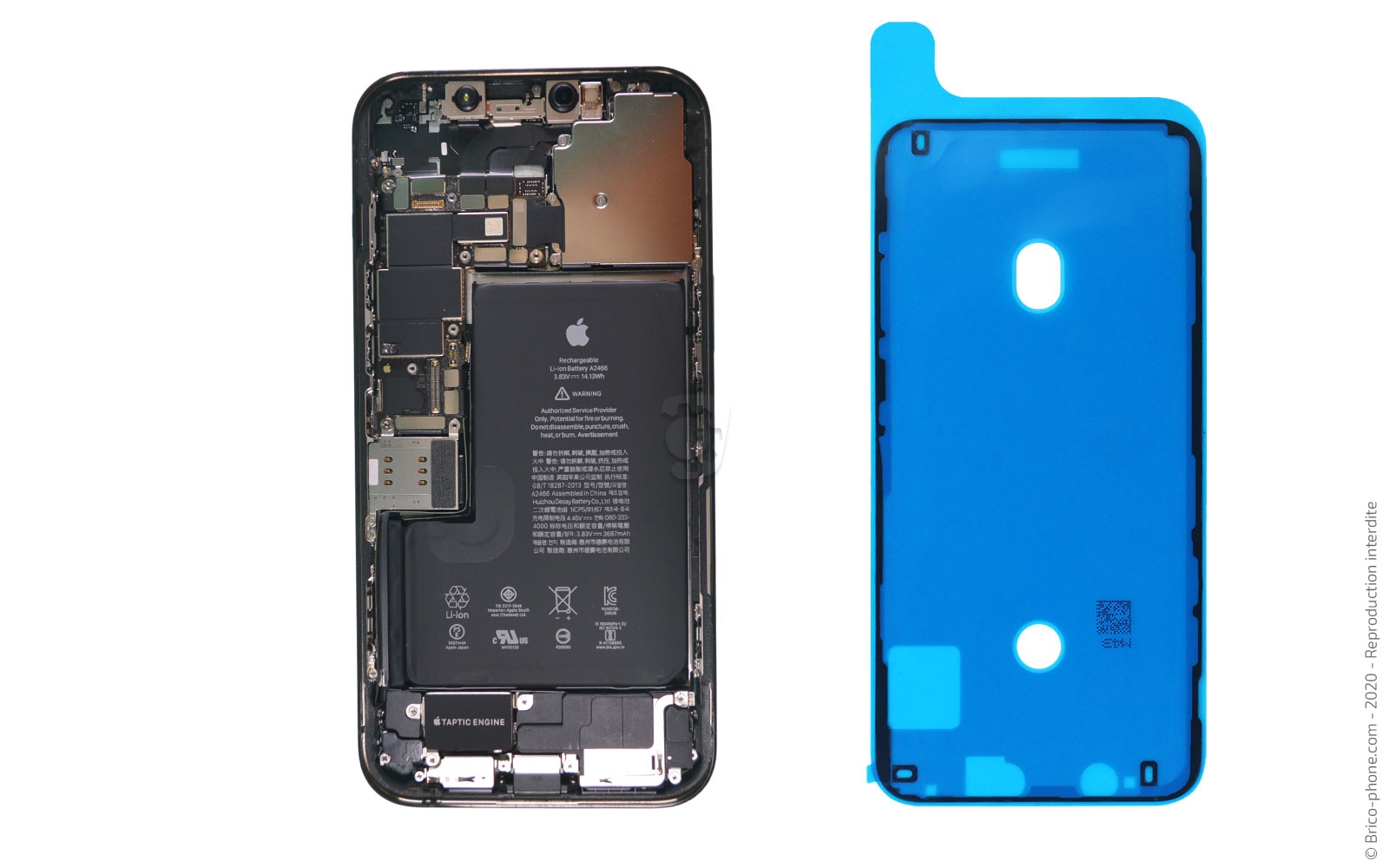

Avant la fermeture, retirez les résidus de colle du bord de votre châssis afin de pouvoir placer un nouveau joint d'étanchéité. Pour vous aider dans cette manipulation, Brico-phone vous propose de suivre l'un des tutoriels suivants :
- Tuto vidéo
- Tuto photos

Connectez la nappe du haut-parleur de l'oreille, puis celle de l'écran et enfin celle de la batterie avant de refermer l'iPhone.

Partagez votre succès
Imprimez
