Changement des caméras arrière sur iPhone 12 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone 12 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

Les photos prises avec votre iPhone sont floues ? Une des caméras arrière est endommagée ? Remplacez le bloc en suivant ce tutoriel de réparation spécialement conçu pour vous accompagner étape par étape dans ce dépannage.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Soyez certain de commander les pièces compatibles en vérifiant le numéro de modèle de votre iPhone 12 Pro Max.

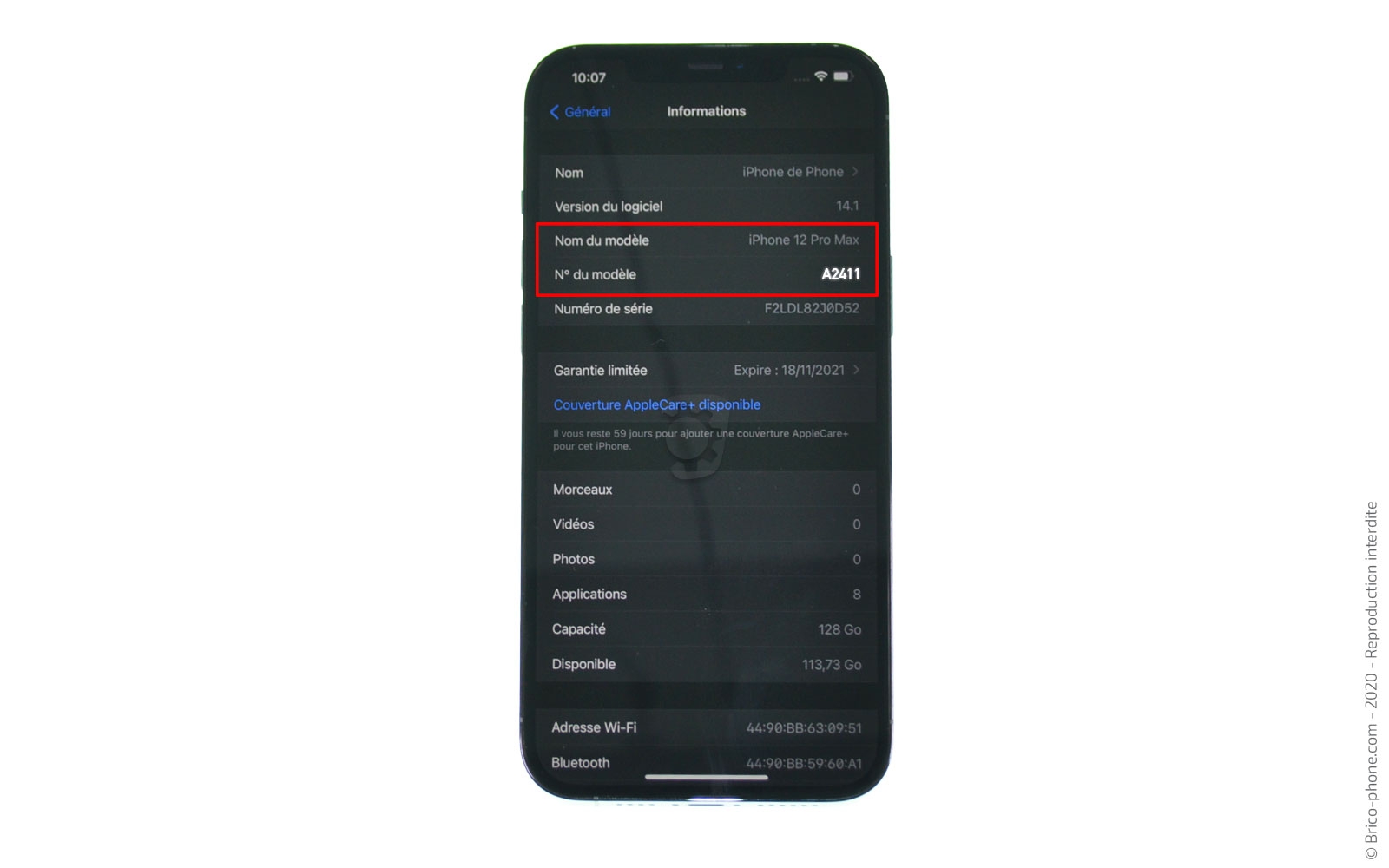

Pour connaitre ce numéro, il vous faut vous rendre dans Réglages > Général > Informations et cliquer sur la ligne "N° de modèle".
L'inscription A2411 devrait apparaitre si vous disposez bien d'un iPhone 12 Pro Max.

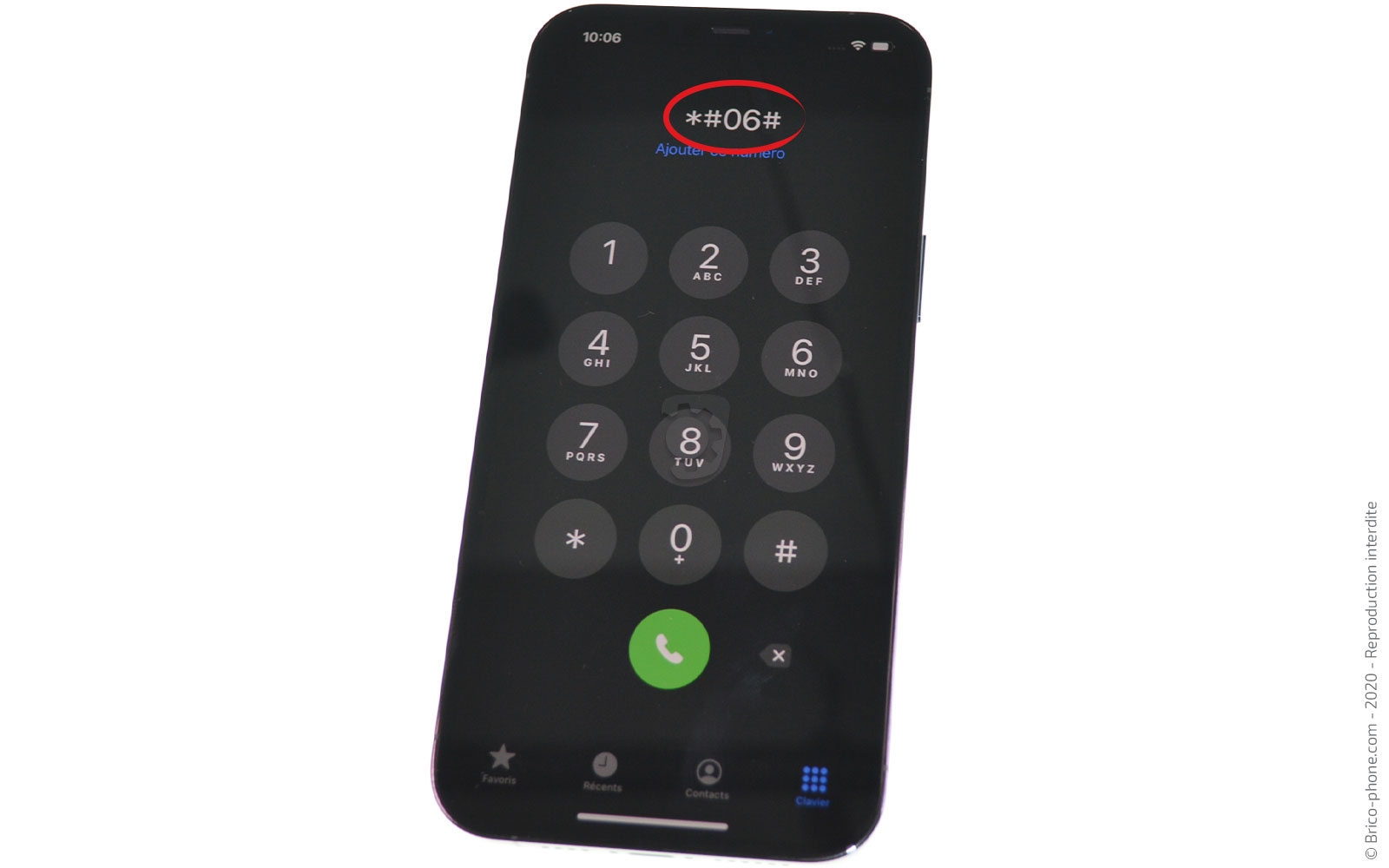

Autrement, tapez *#06# sur le clavier de votre téléphone afin d 'obtenir une numéro IMEI qui une fois recopié sur notre page d'accueil vous permettra de connaitre le modèle de votre appareil ainsi que toutes les pièces détachées correspondantes.
Etape 1 : Éteindre et retirer le rack Sim

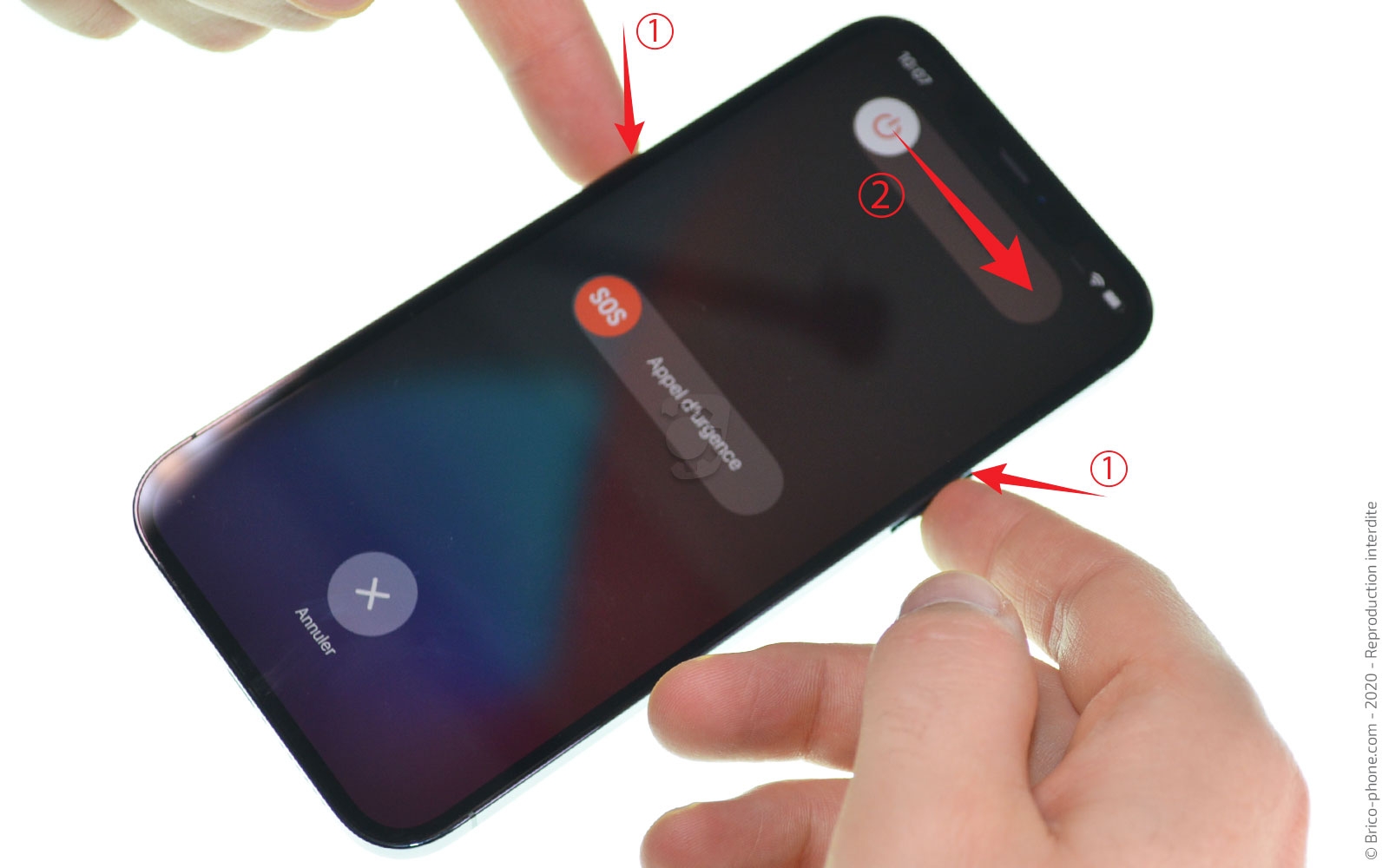

Procédez à l'extinction de votre smartphone en pressant le bouton latéral power et en slidant vers la droite le menu "éteindre".

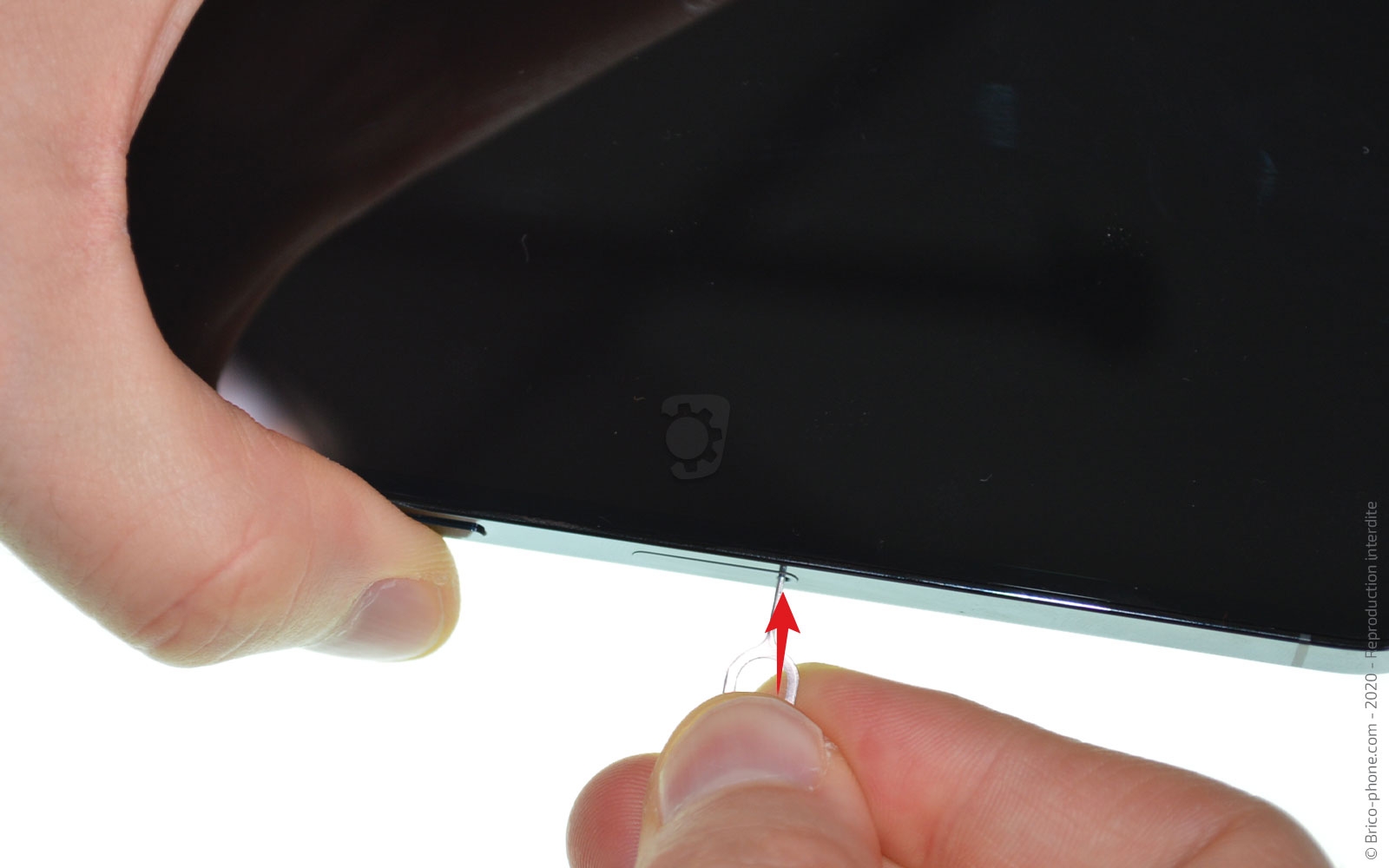

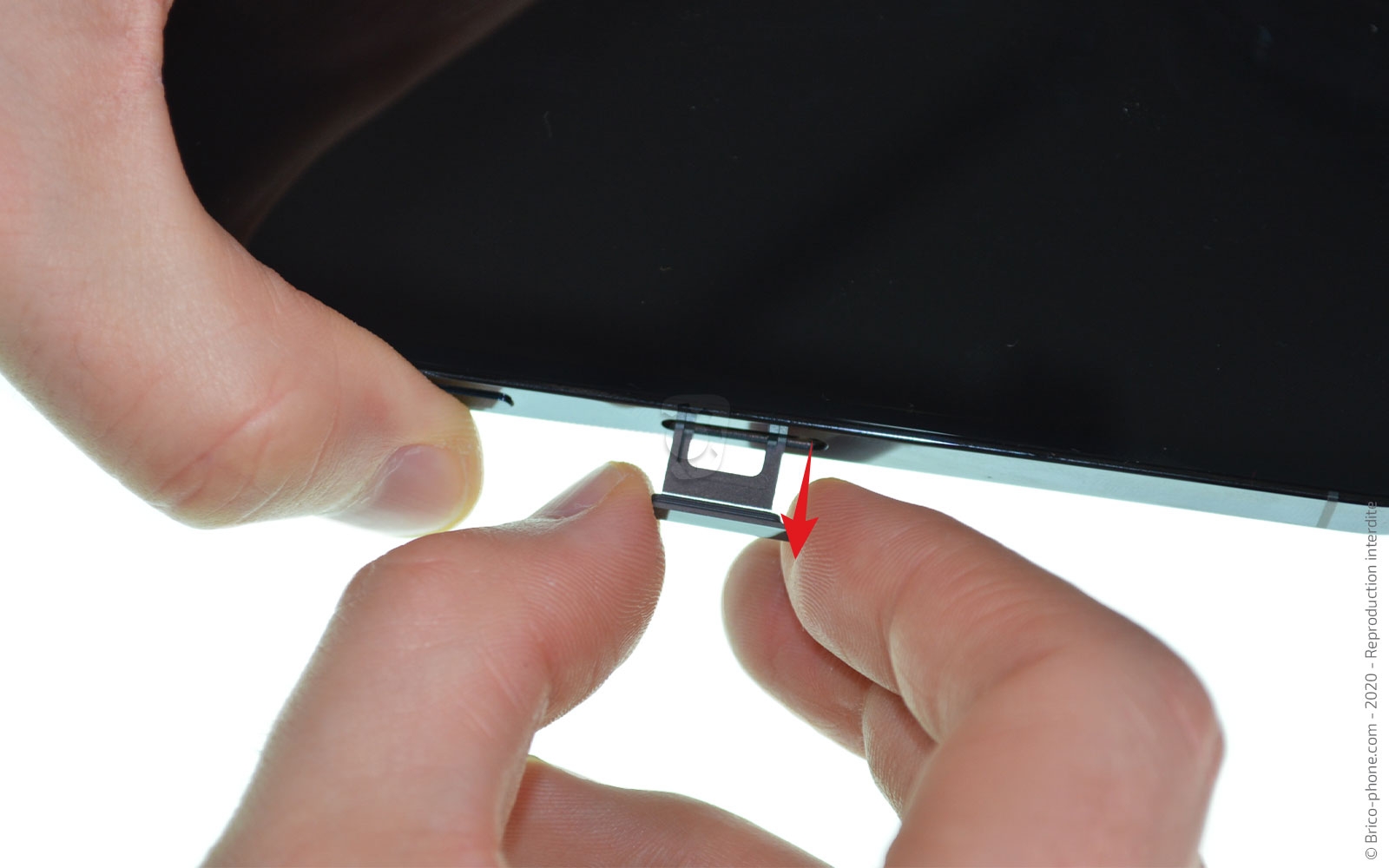

Retirez à l'aide de l'outil d'extraction le tiroir de la carte Sim.

En jetant un coup d'oeil à l'interieur de l'emplacement du rack vous devriez voir apparaitre le numéro de modèle gravé.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller l'écran du châssis

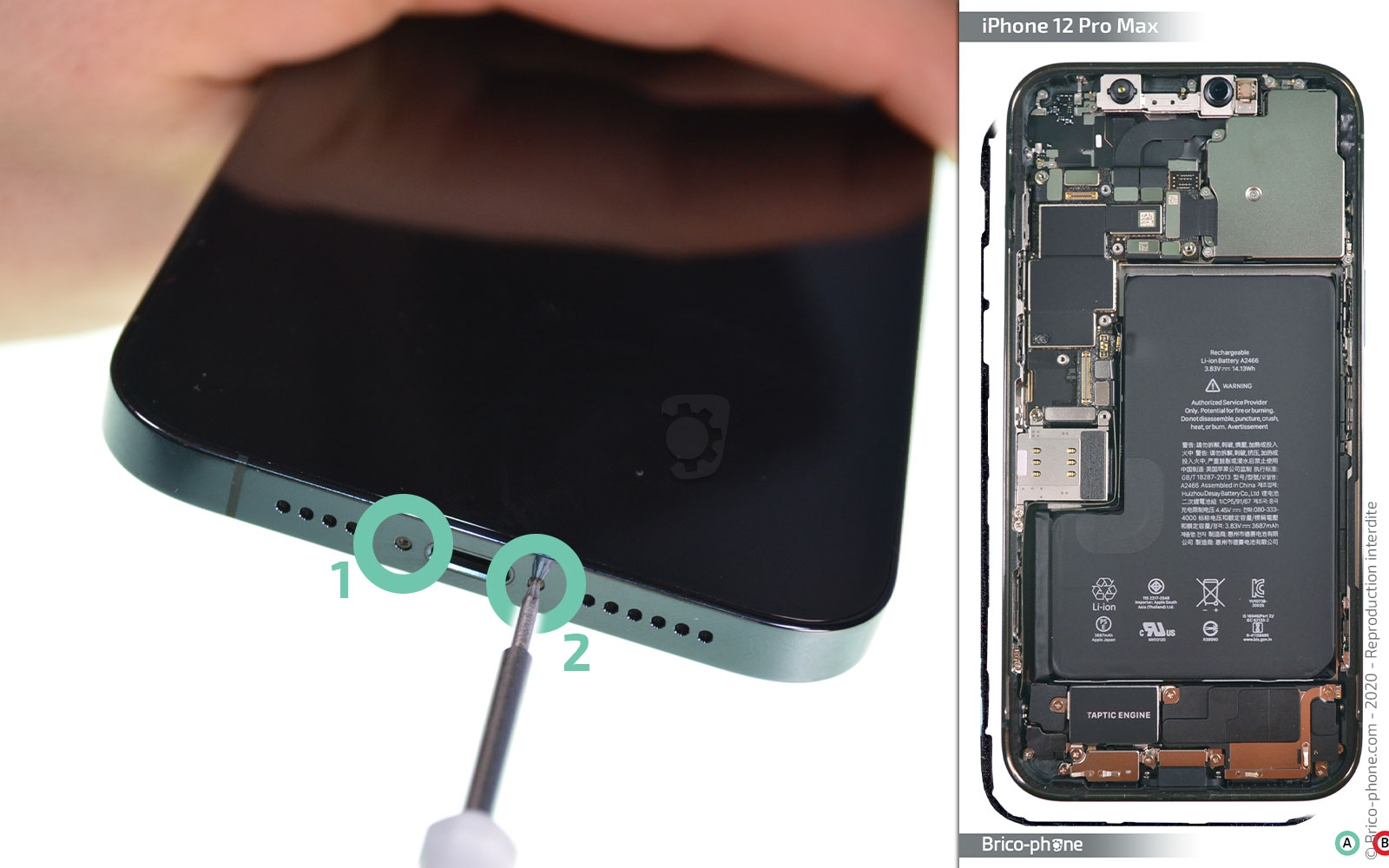

La première étape consiste à enlever les deux vis pentalobes se trouvant de part et d'autres de la prise de charge de votre appareil.

Ensuite, nous avons besoin de chauffer le contour de l'écran pour réussir à le décoller en ramollissant le joint d'étanchéité. Pour ce faire, un coussin chauffant ou un décapeur thermique vous sera utile.

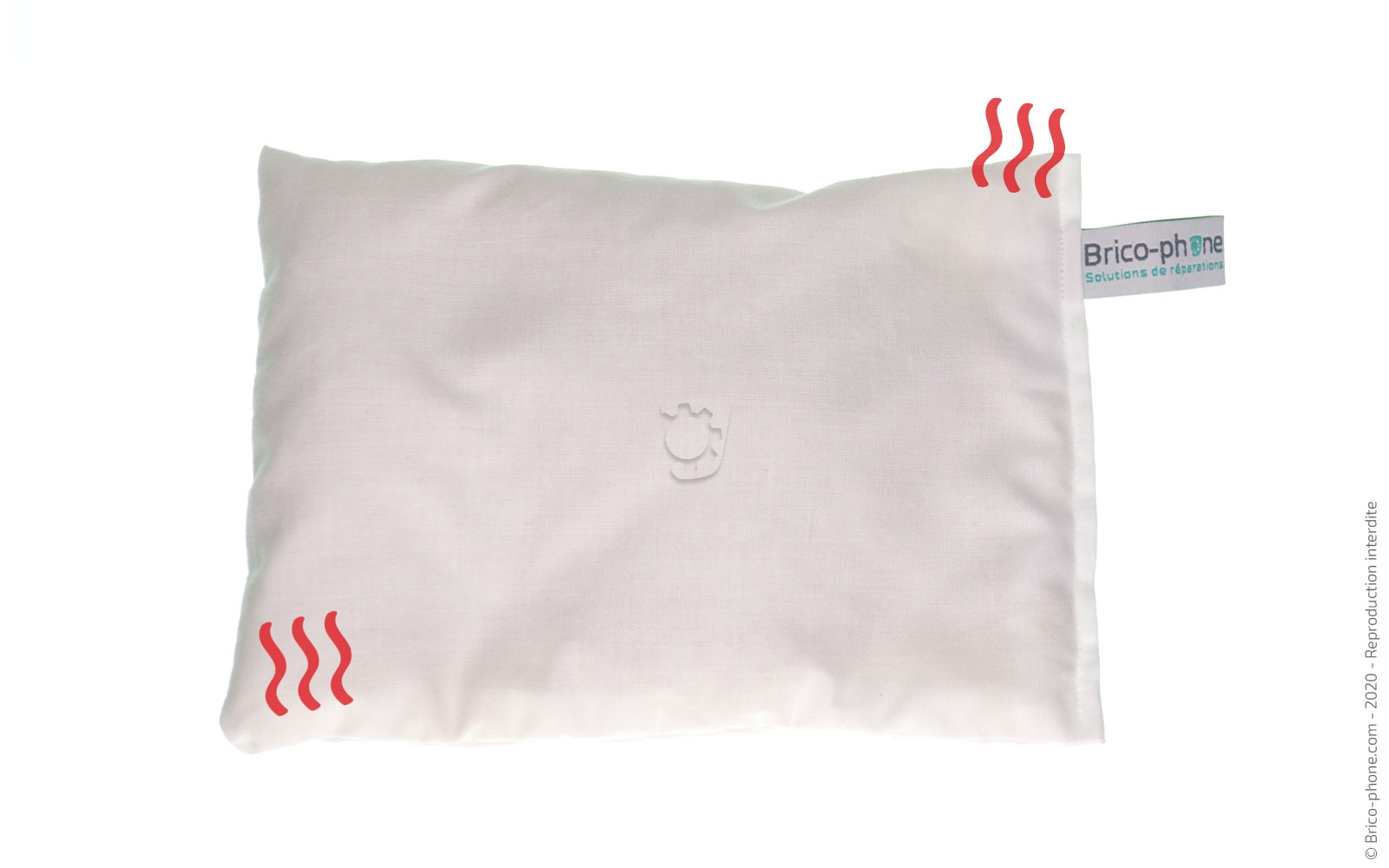

Vous avez choisi le coussin chauffant ? Mettez-le au micro-ondes environ 2 minutes avant de le déposer sur la face avant de l'appareil une trentaine de secondes.

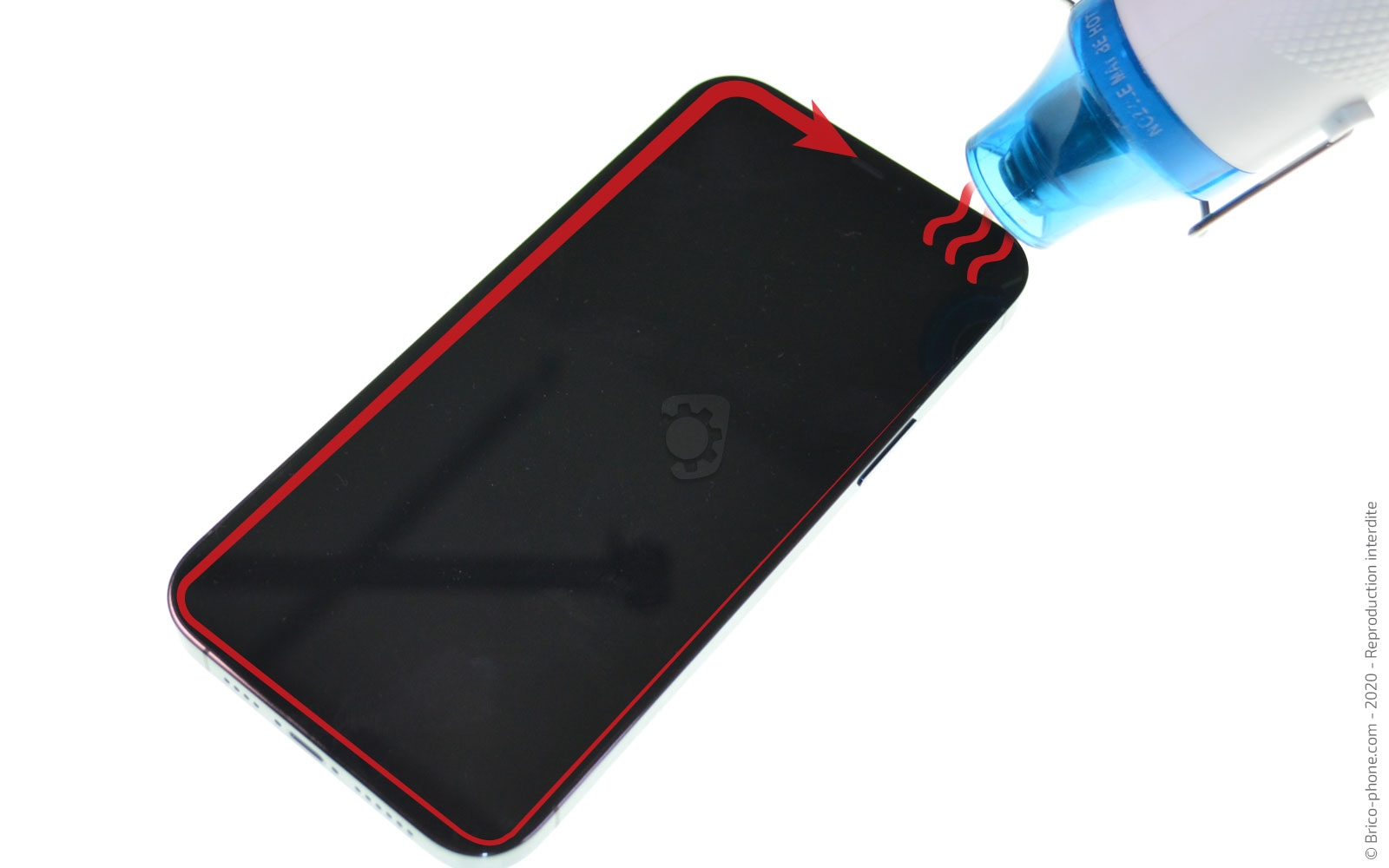

Vous possédez plutôt un décapeur thermique ? Dans ce cas, il vous suffit de l'allumer et de le passer sur le bord de la vitre avant.

Si vous n'avez aucun de ces deux produits, utilisez un sèche-cheveux à la place du décapeur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone

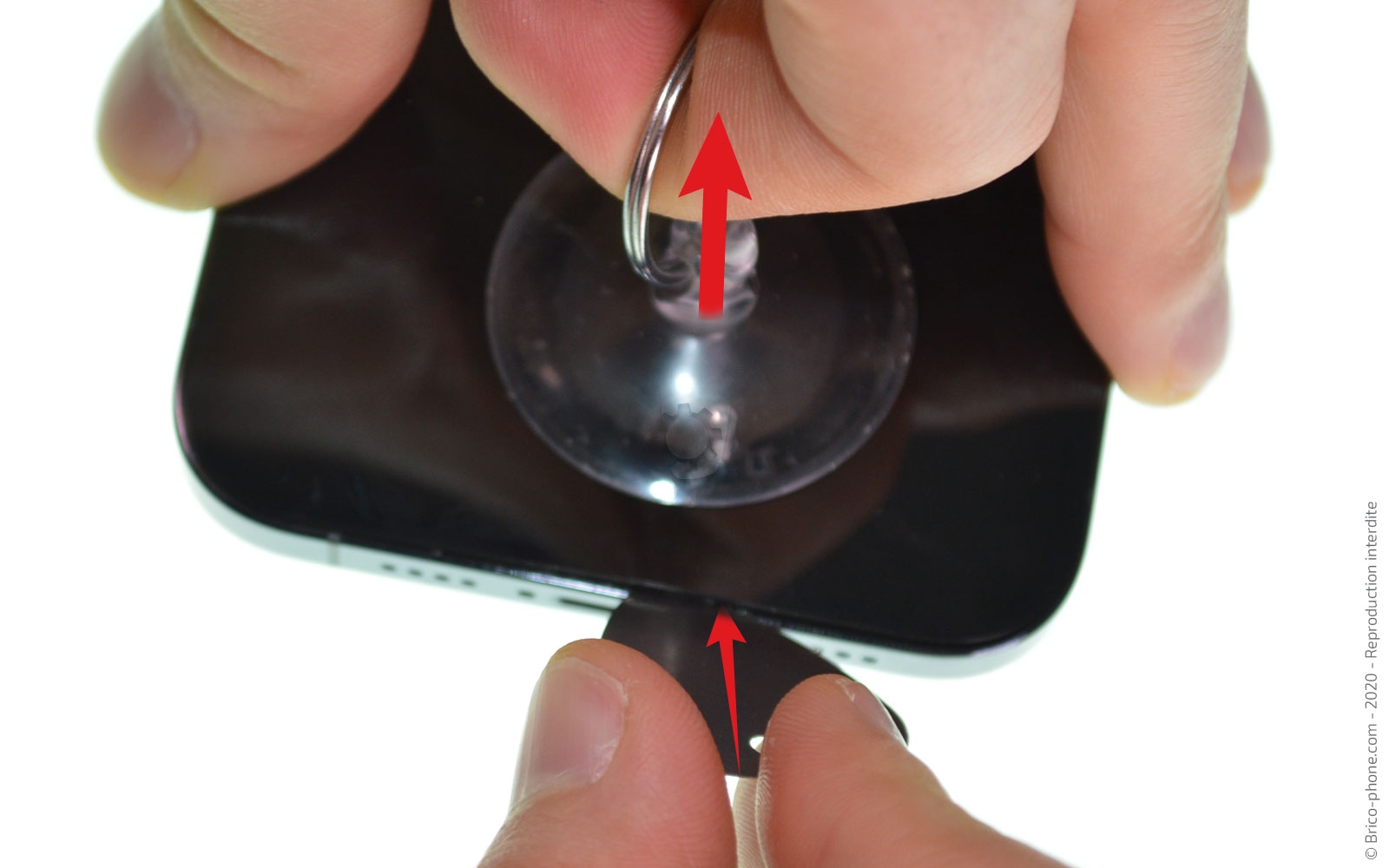

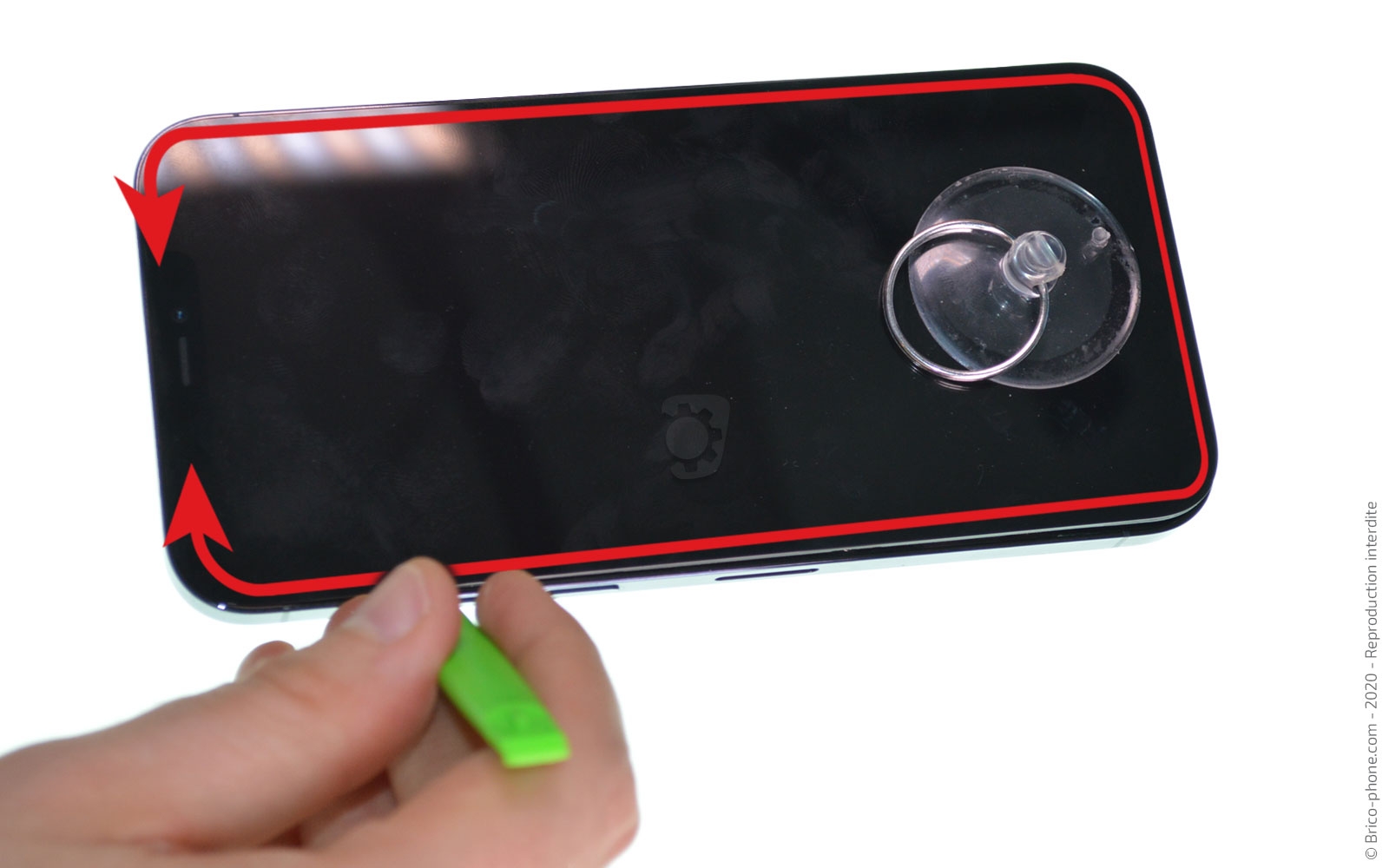

Collez la ventouse sur la vitre au plus près de la prise de charge. Munissez-vous du médiator en métal qu'il vous faut glisser entre l'écran et le châssis tout en tirant sur la boucle de l'outil.

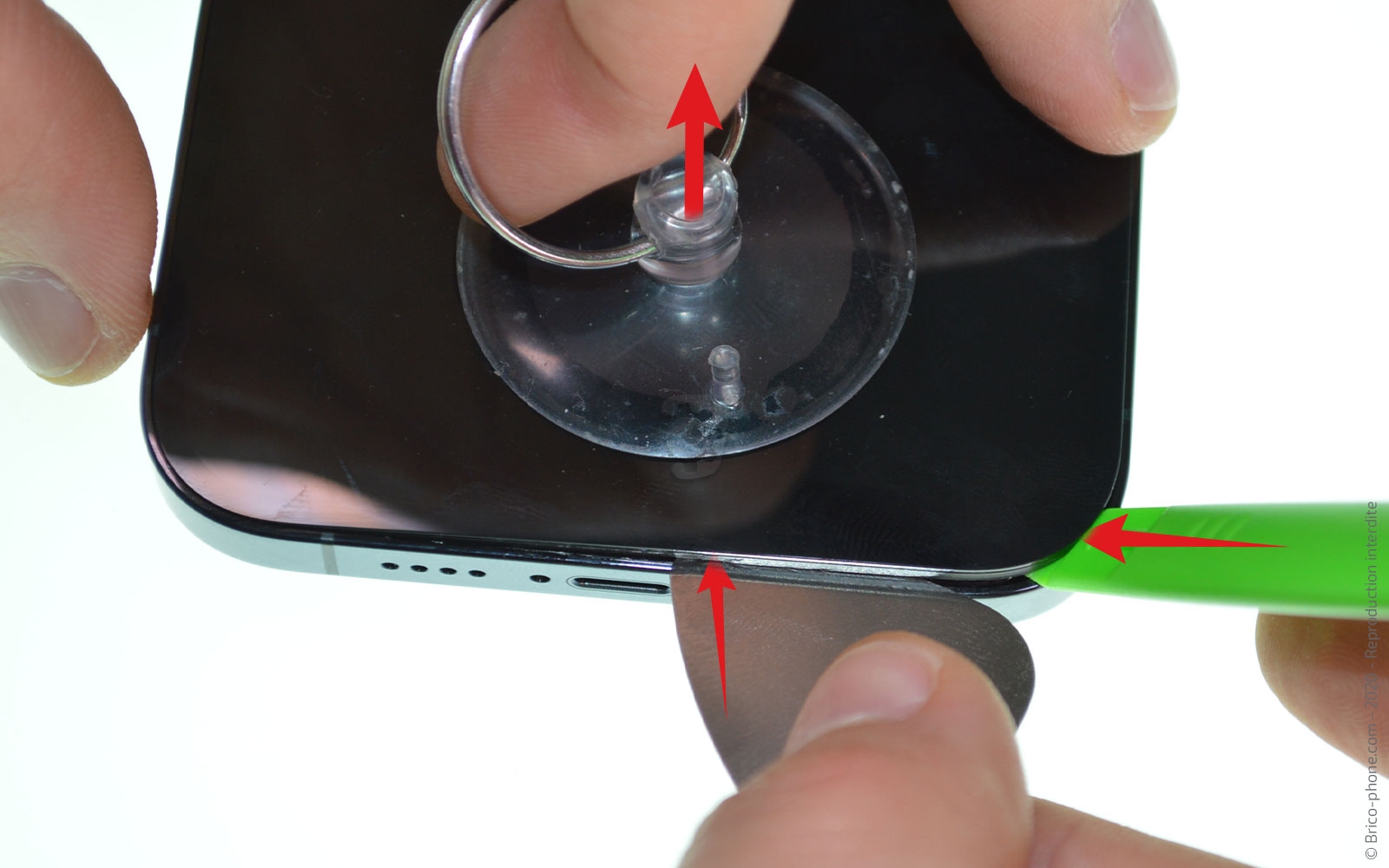

Une fois le médiator placé, remplacez-le par la spatule verte de votre kit d'outils qu'il vous faut faire glisser sur tout le contour du téléphone pour décoller la vitre avant.

Attention aux nappes de l'écran lors de votre passage sur la gauche de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés




Etape 4 : Déconnecter la batterie

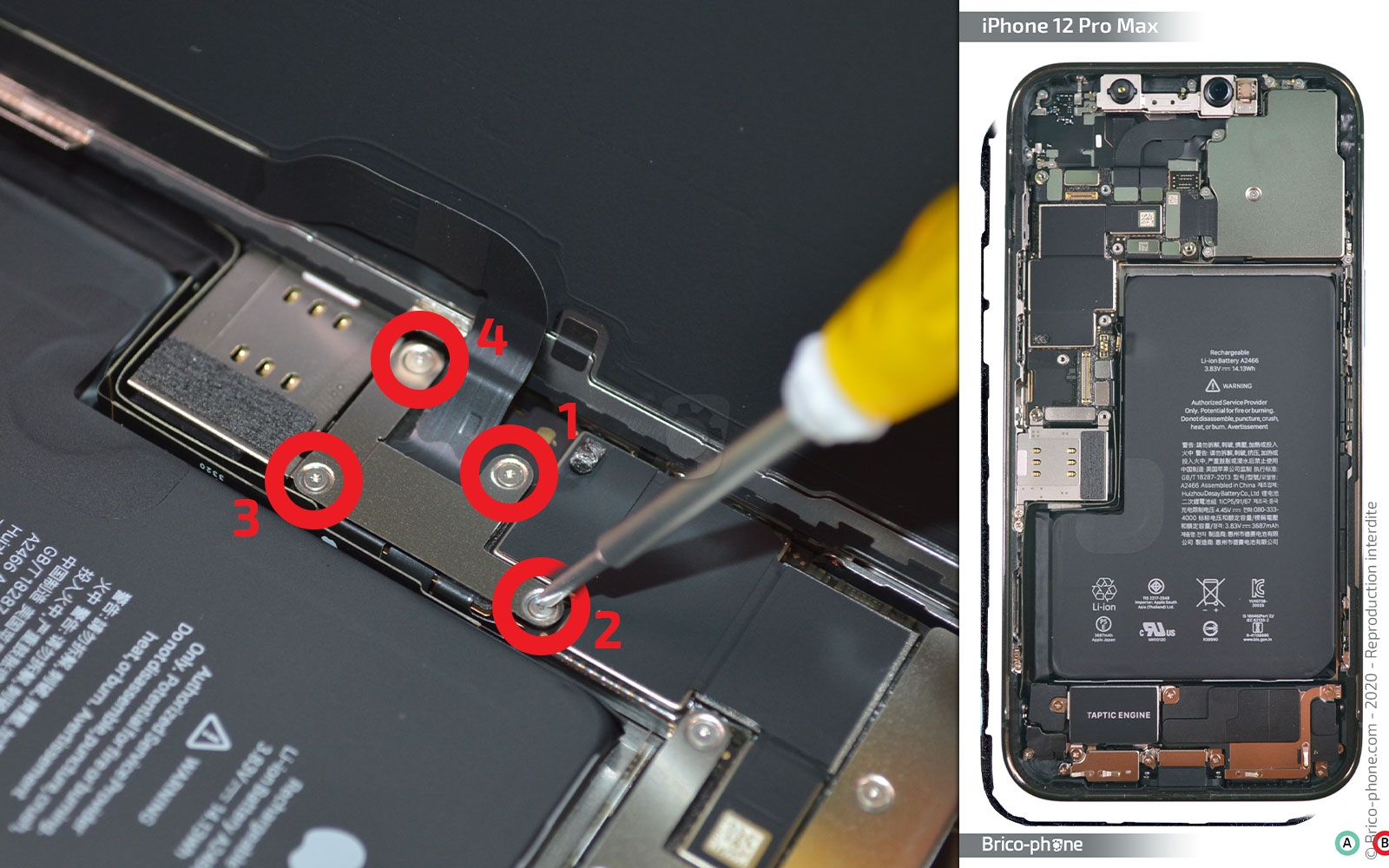

Saisissez le tournevis triwing pour retirer les 4 vis B représentées en rouge sur le patron d'aide au montage.

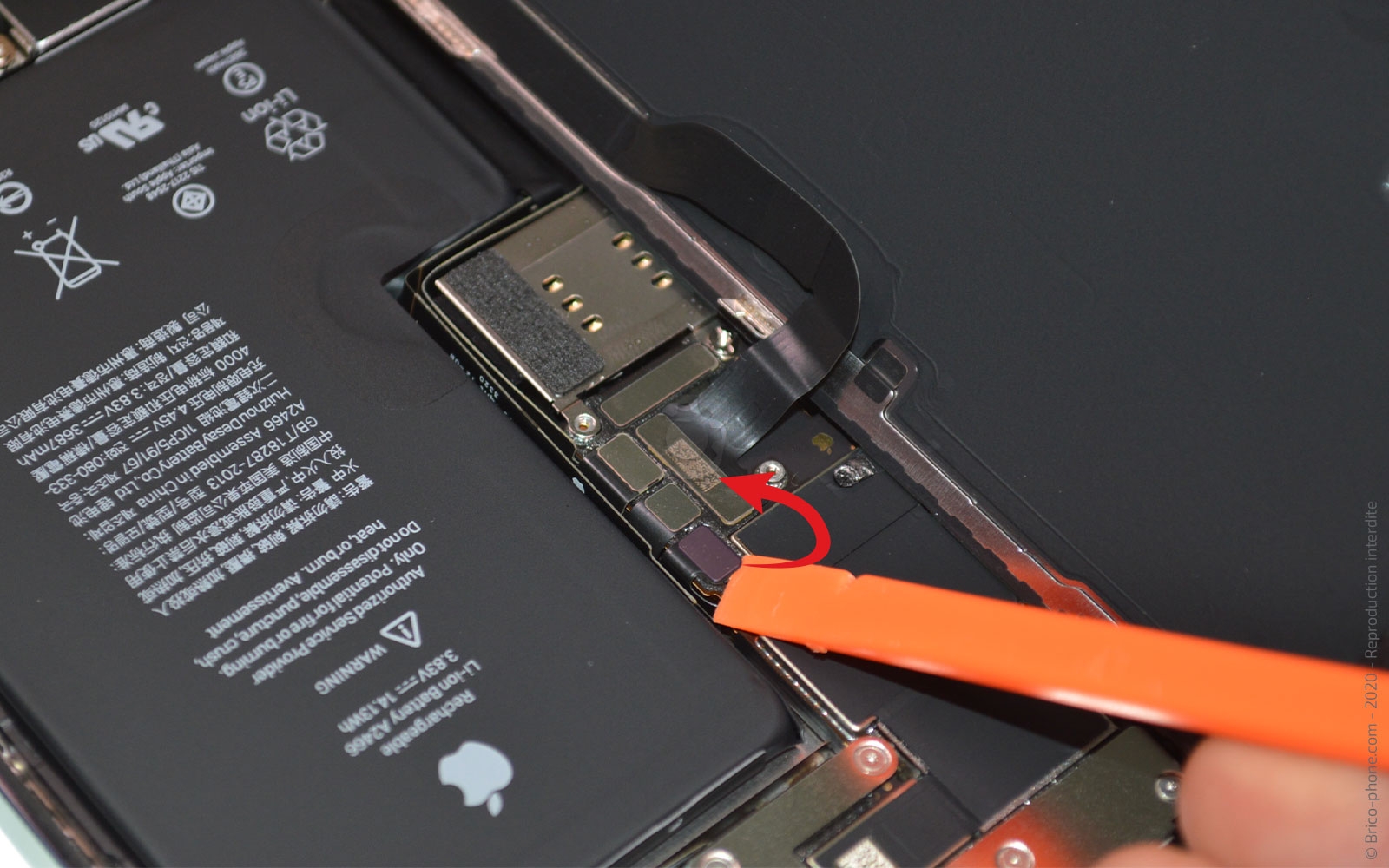

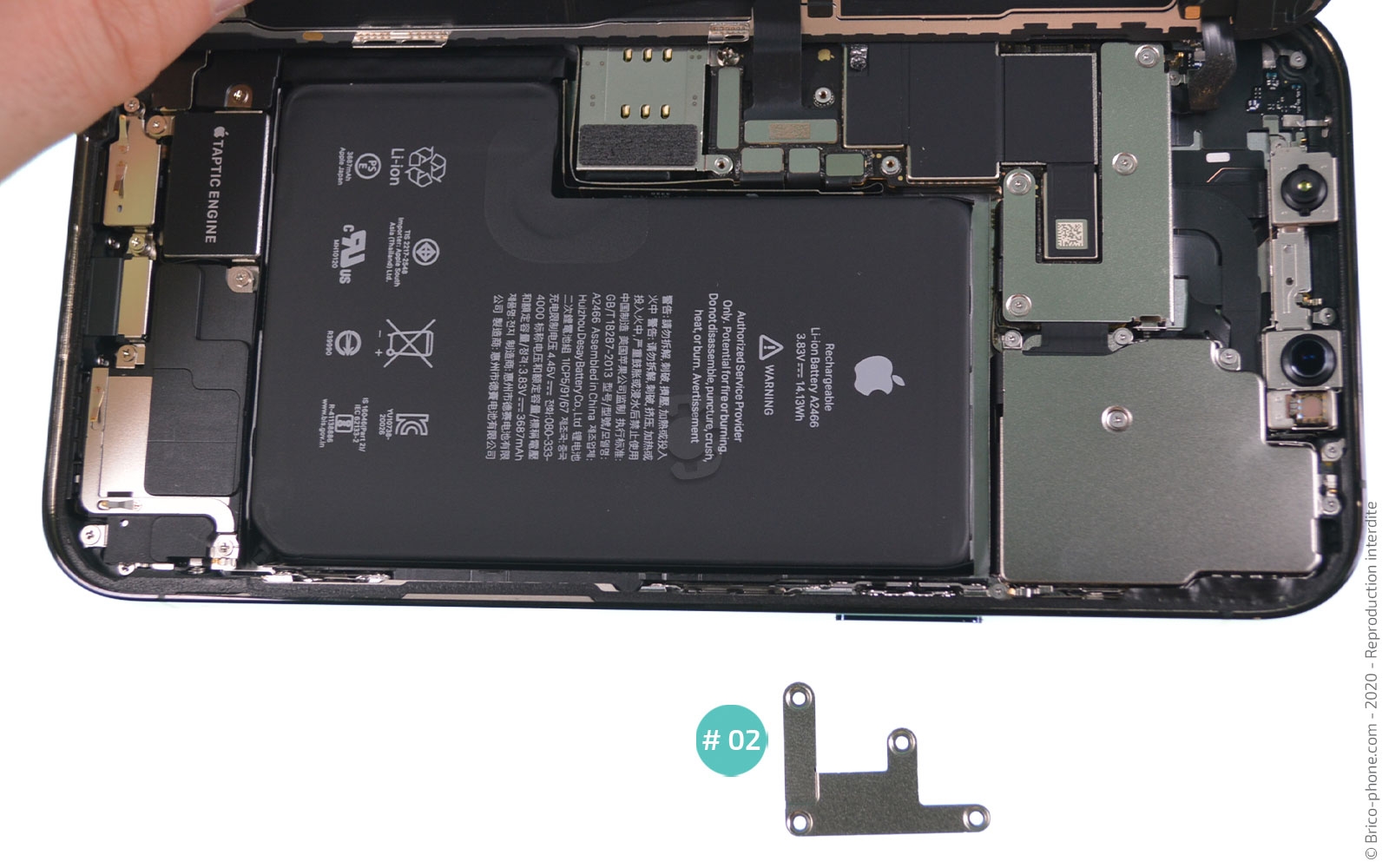

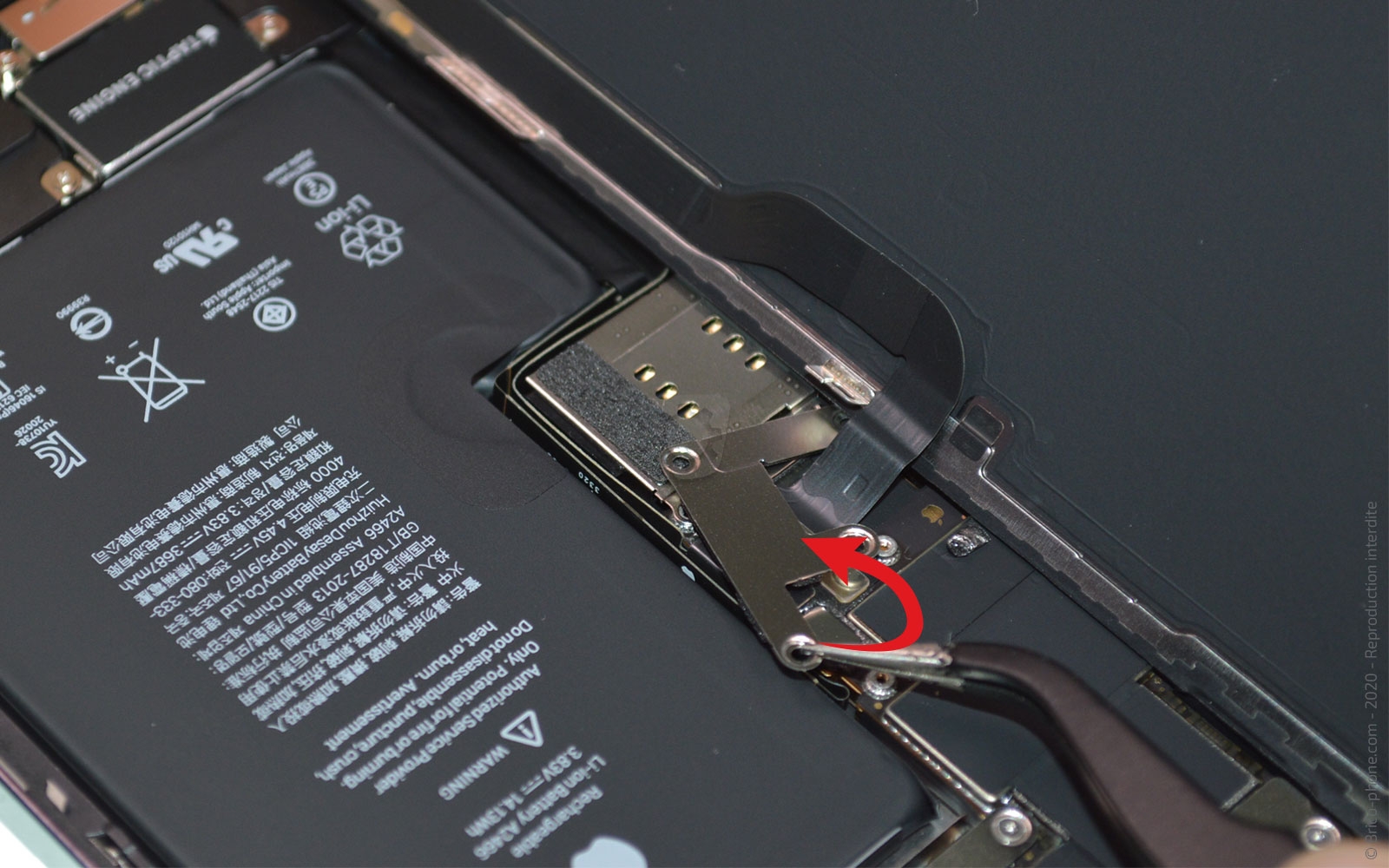

Mettez de coté la plaquette de protection #02 afin de pouvoir débrancher la batterie pour travailler par la suite en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Libérer l'écran

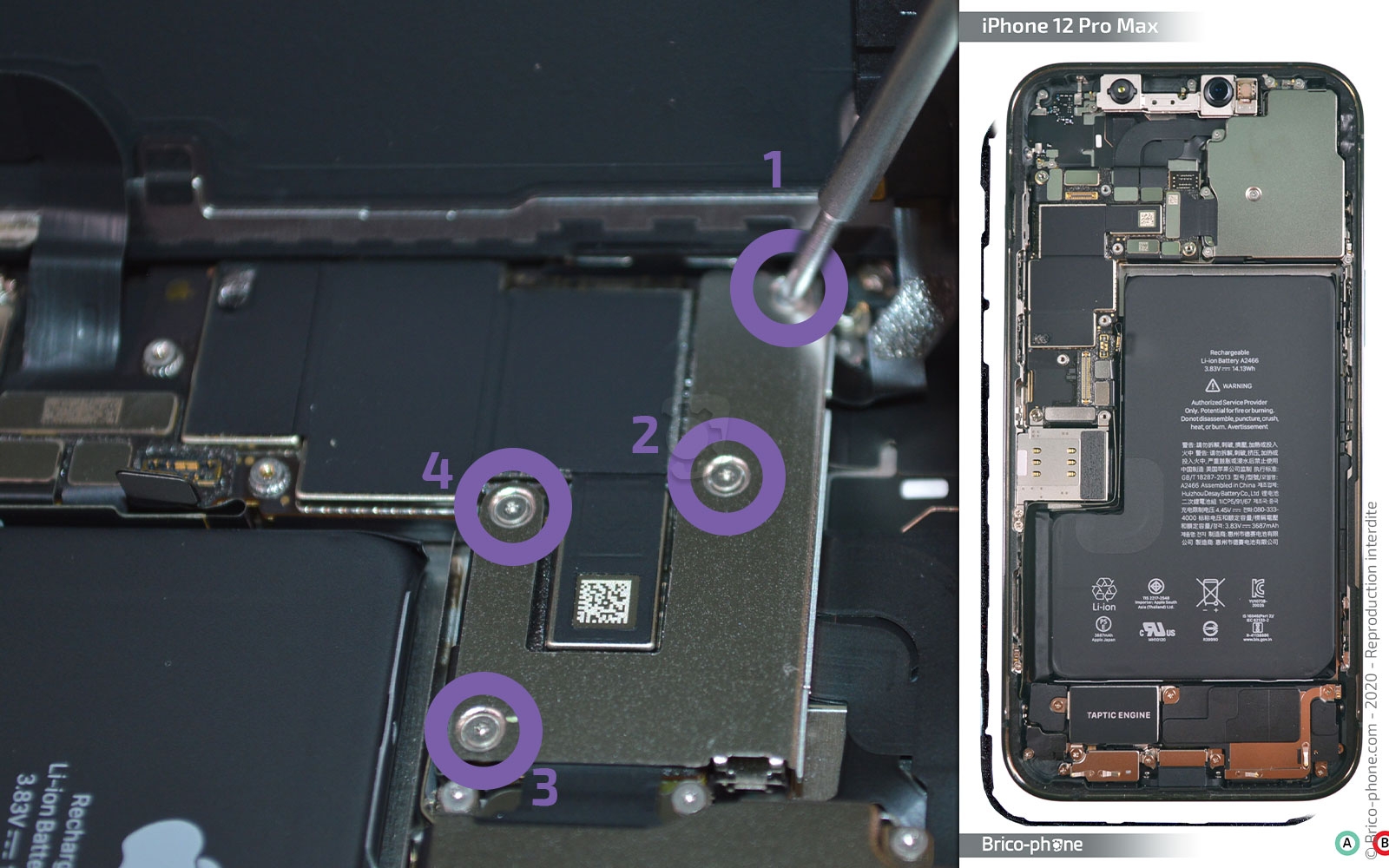

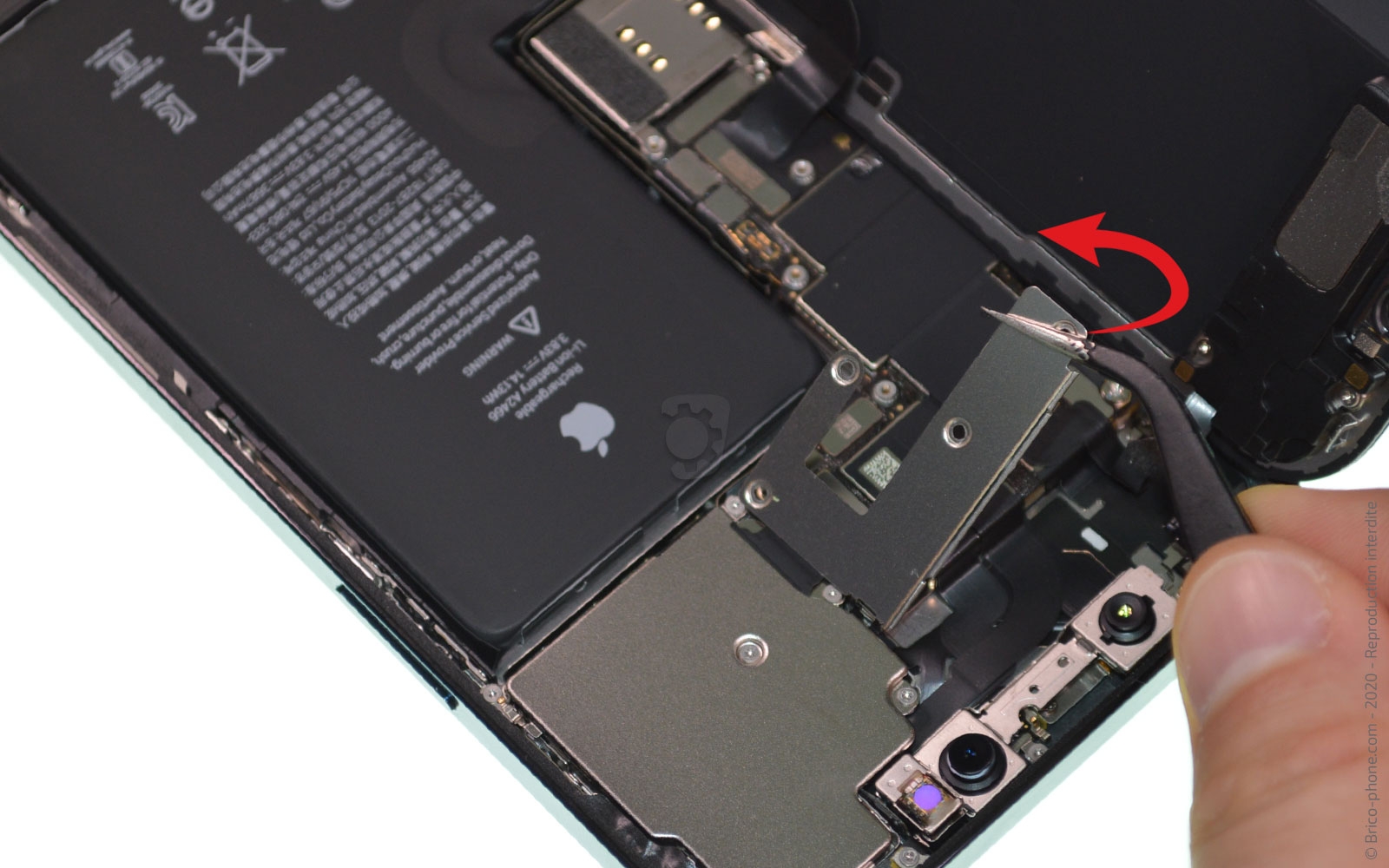

Toujours avec le même tournevis, enlevez les 4 vis triwing du cache #03 afin de pourvoir le retirer et accéder aux différentes nappes.

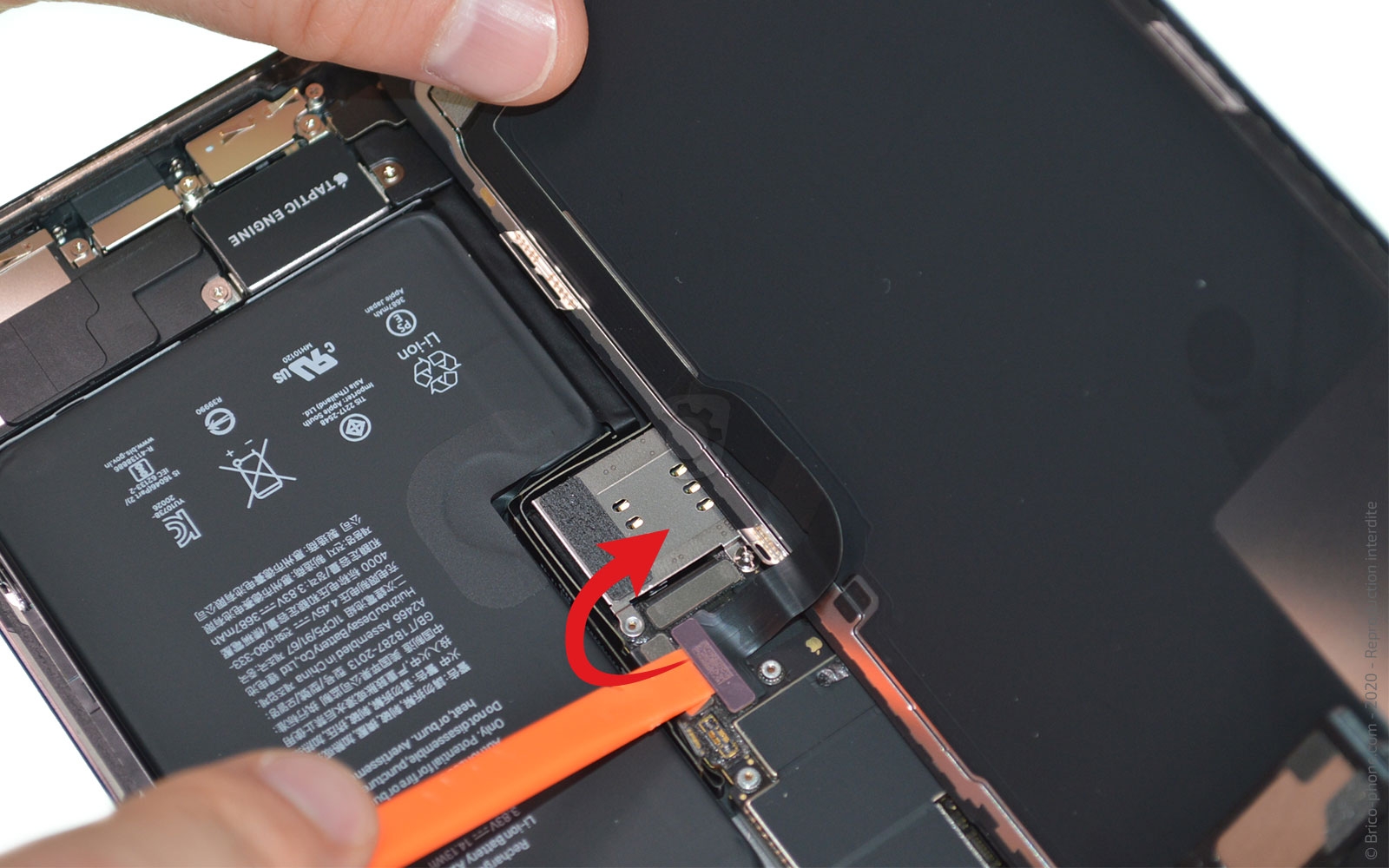

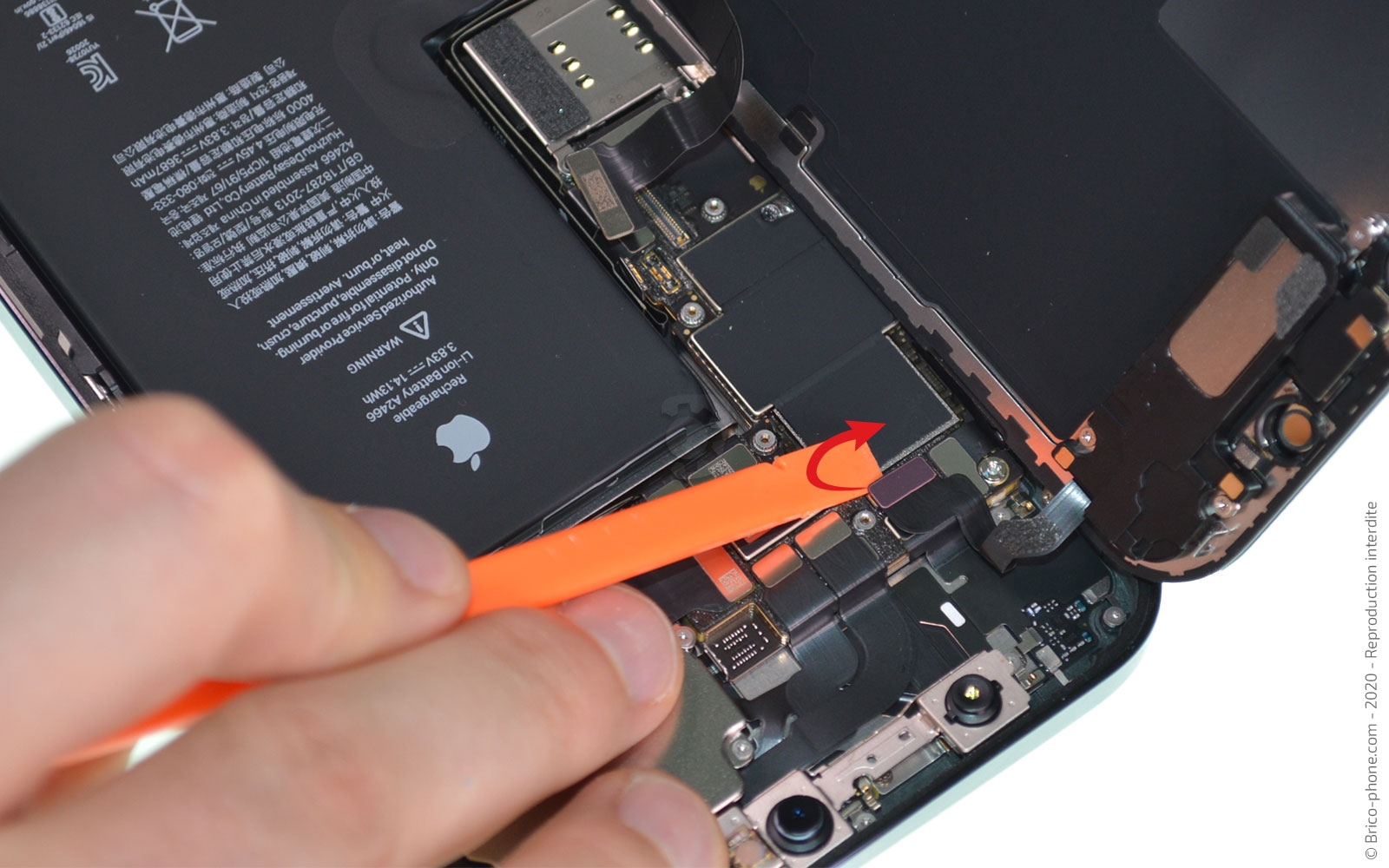

A l'aide du levier en nylon, débranchez la nappe du haut-parleur interne puis celle de l'écran située près de la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Oter la plaquette de protection des caméras

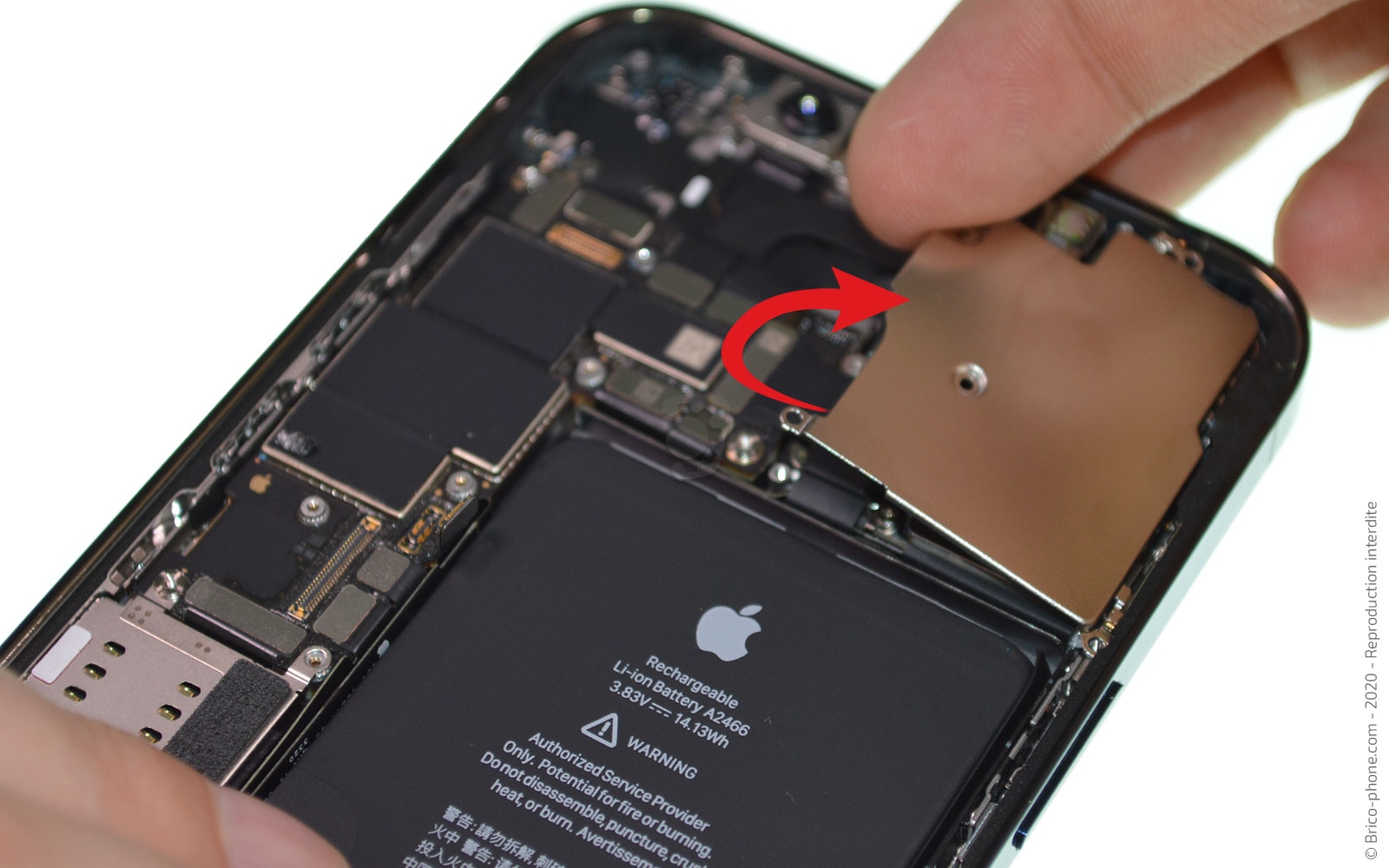

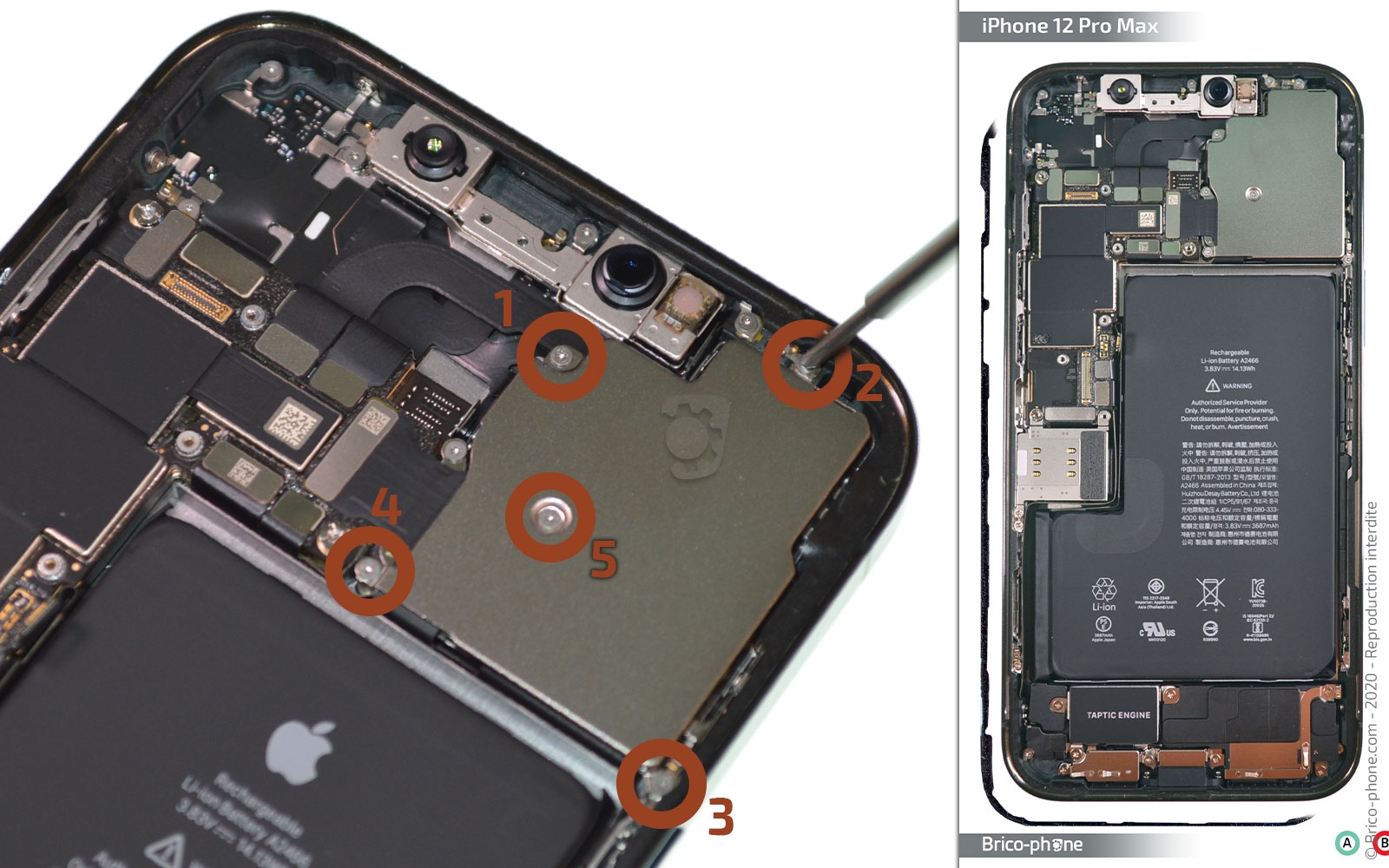

Gardez le même tournevis pour sortir les 5 vis K de la plaquette de protection du module caméras arrière.

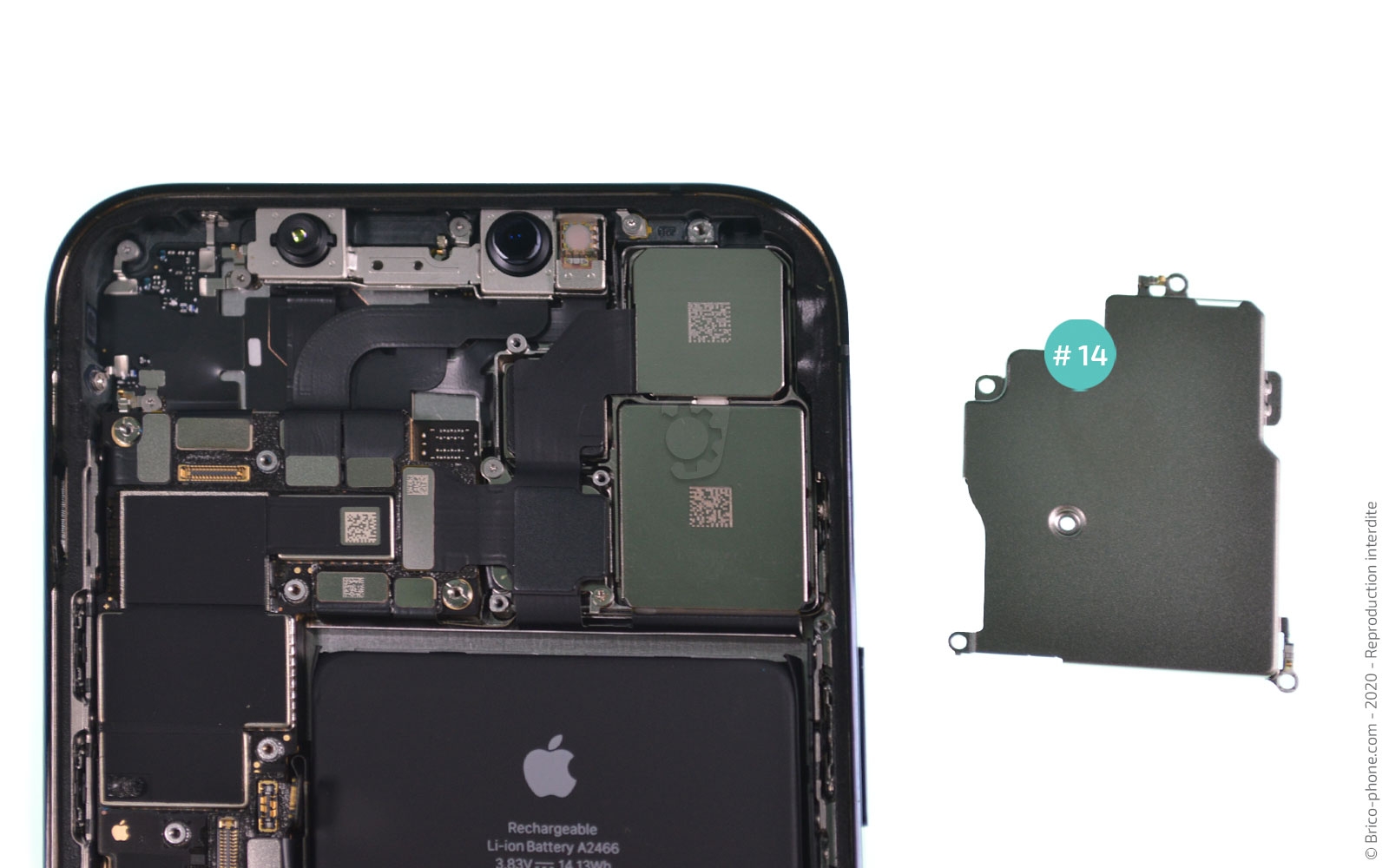

Otez le cache de protection #14 du téléphone pour laisser apparaitre les caméras.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le bloc appareil photos

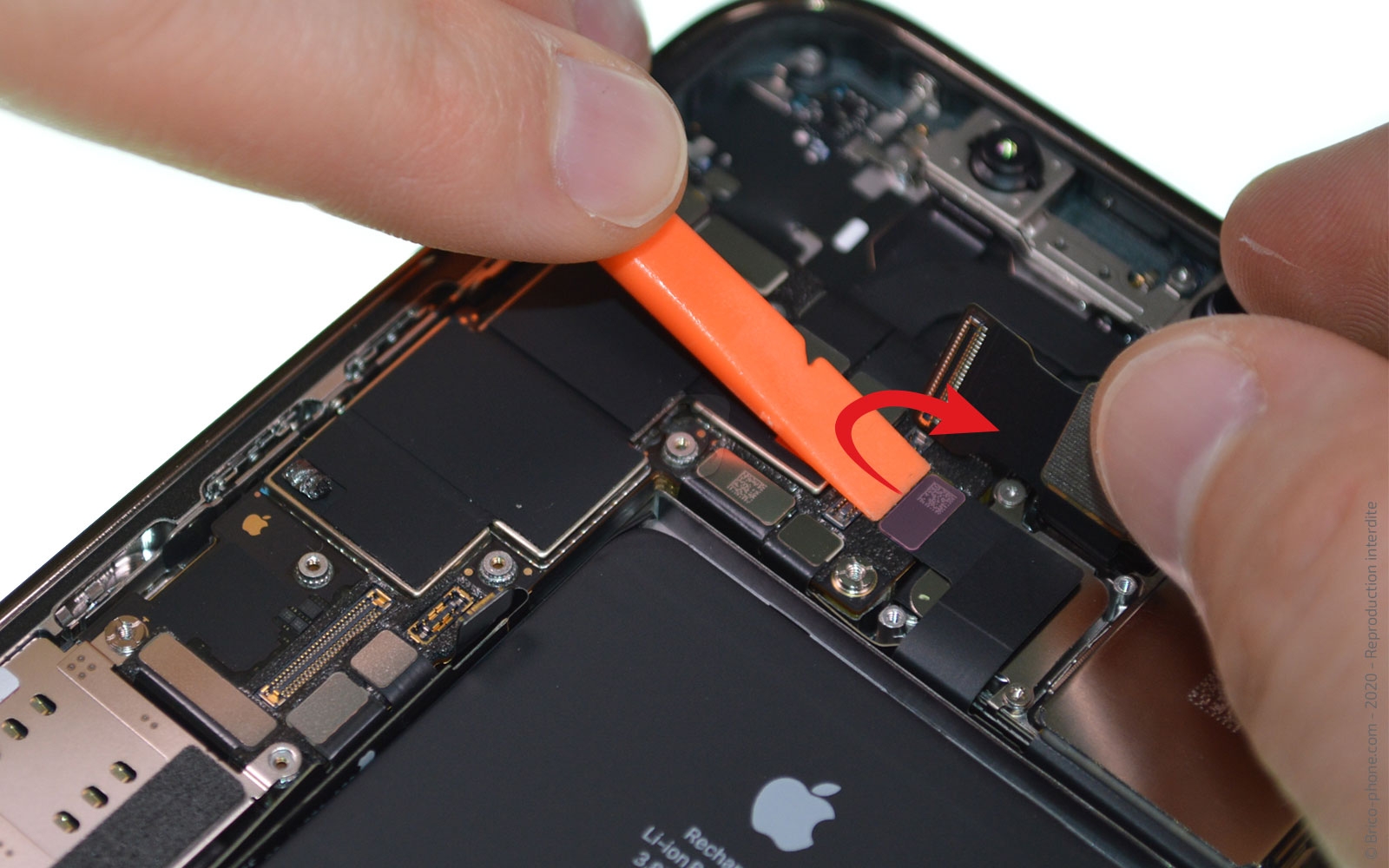

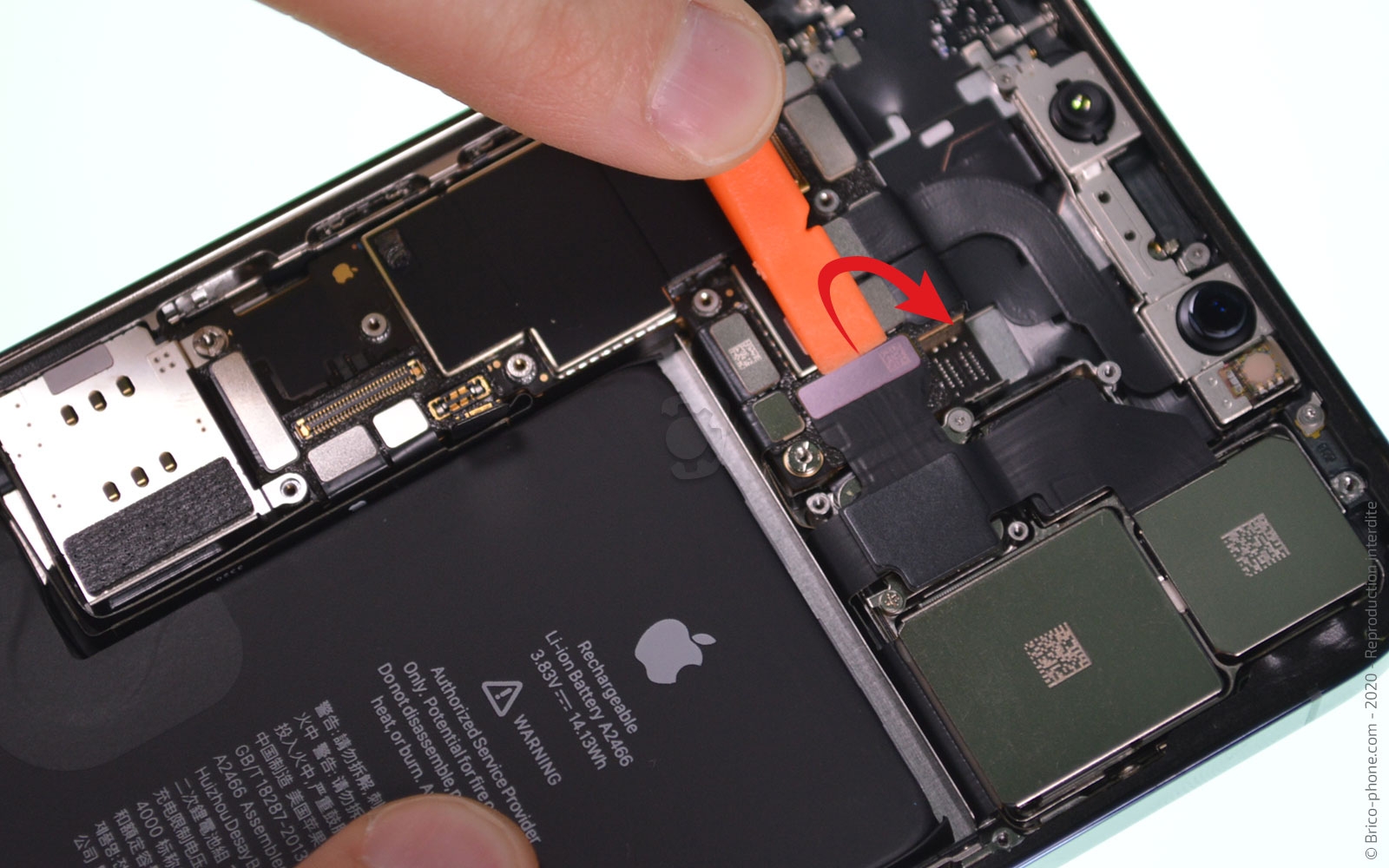

A l'aide du spudger, déconnectez les nappes du bloc caméra. La seconde connectique se trouve sous la première.

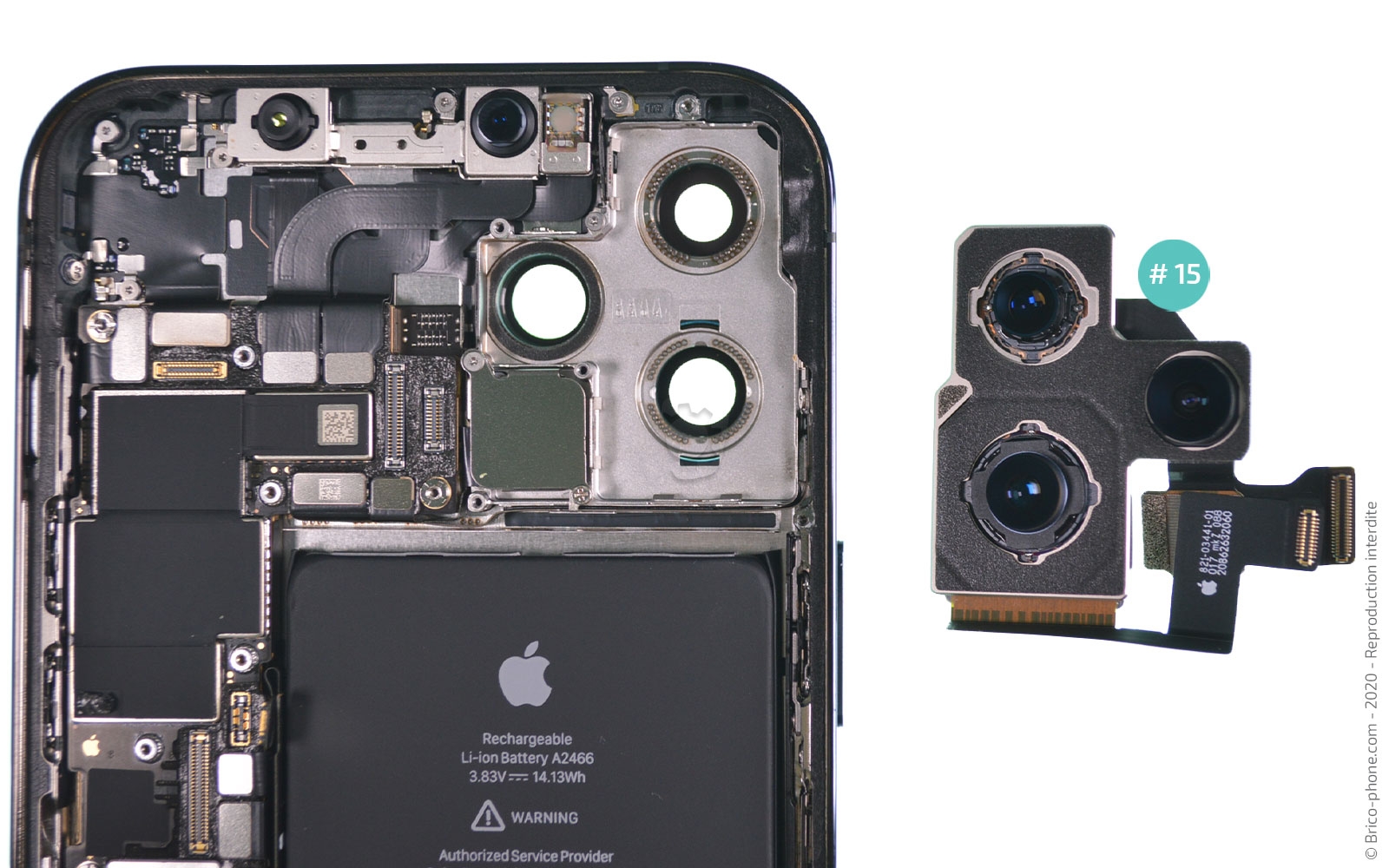

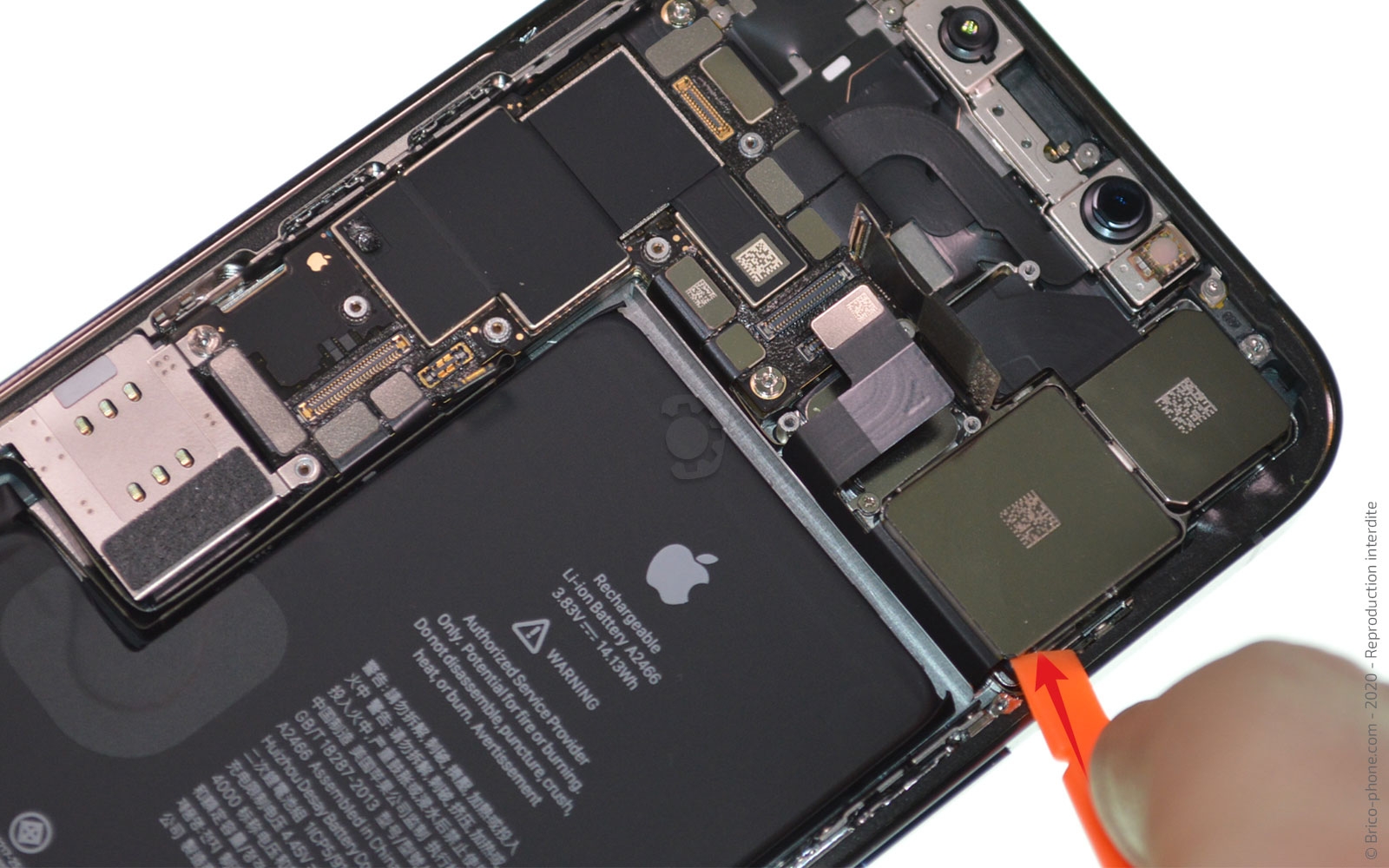

Insérez le levier du coté droit du composant pour le soulever hors du châssis afin de pouvoir l'attraper avec les doigts et le remplacer.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Disposez le nouveau composant puis suivez toutes les étapes précédentes dans l'ordre inverse pour remonter votre iPhone.

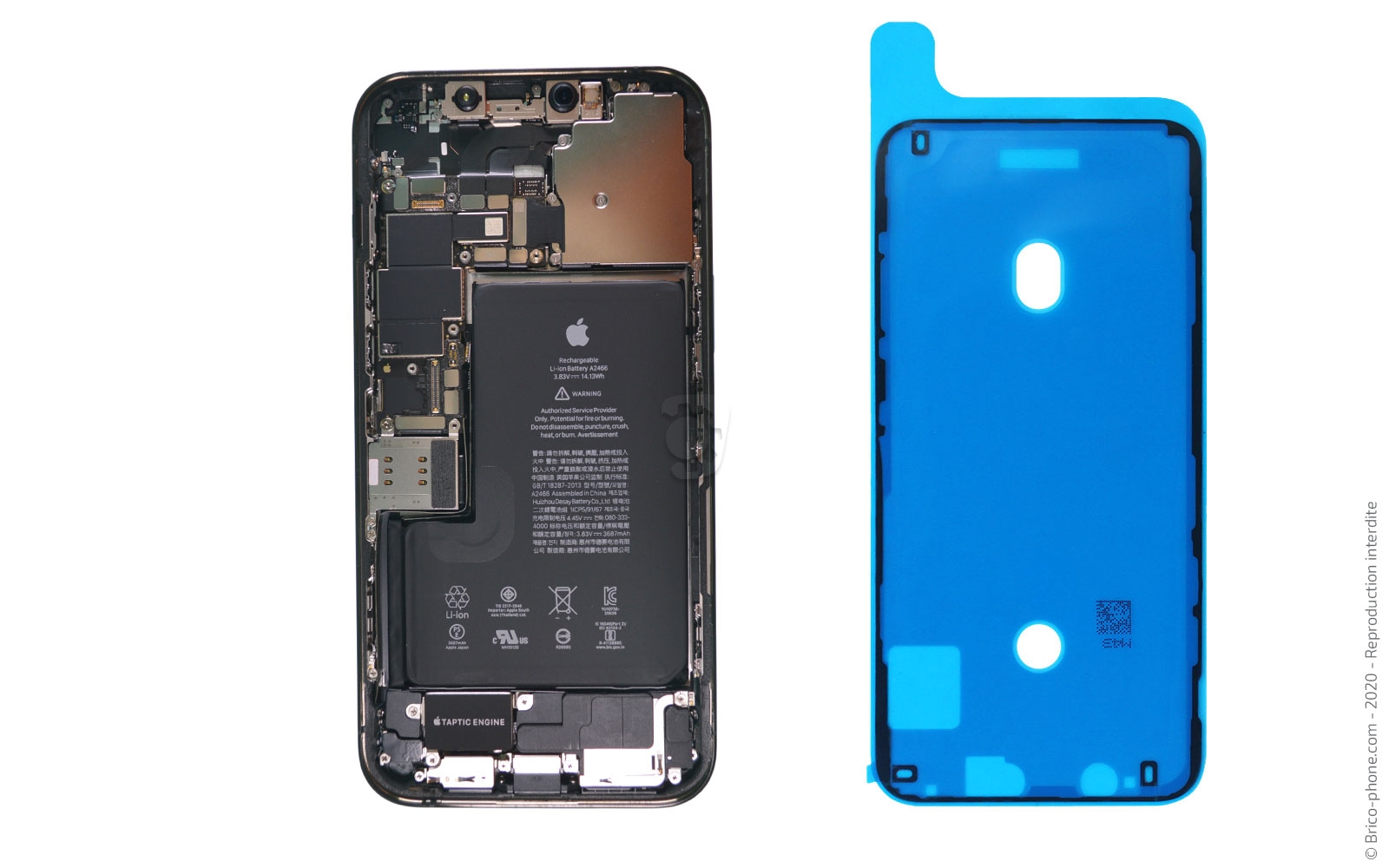

Nettoyez les bords du châssis de votre smartphone afin de pouvoir mettre le nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos

Avant de refermer, connectez toutes les nappes en terminant par celle de la batterie.
