Changement du haut-parleur externe sur iPhone 12 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone 12 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

Vous ne disposez plus de son lors de communication ? Suivez pas à pas les étapes de ce tutoriel de réparation spécialement conçu pour vous accompagner tout au long des manipulation et pour vous permettre de réussir ce dépannage haut la main !

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

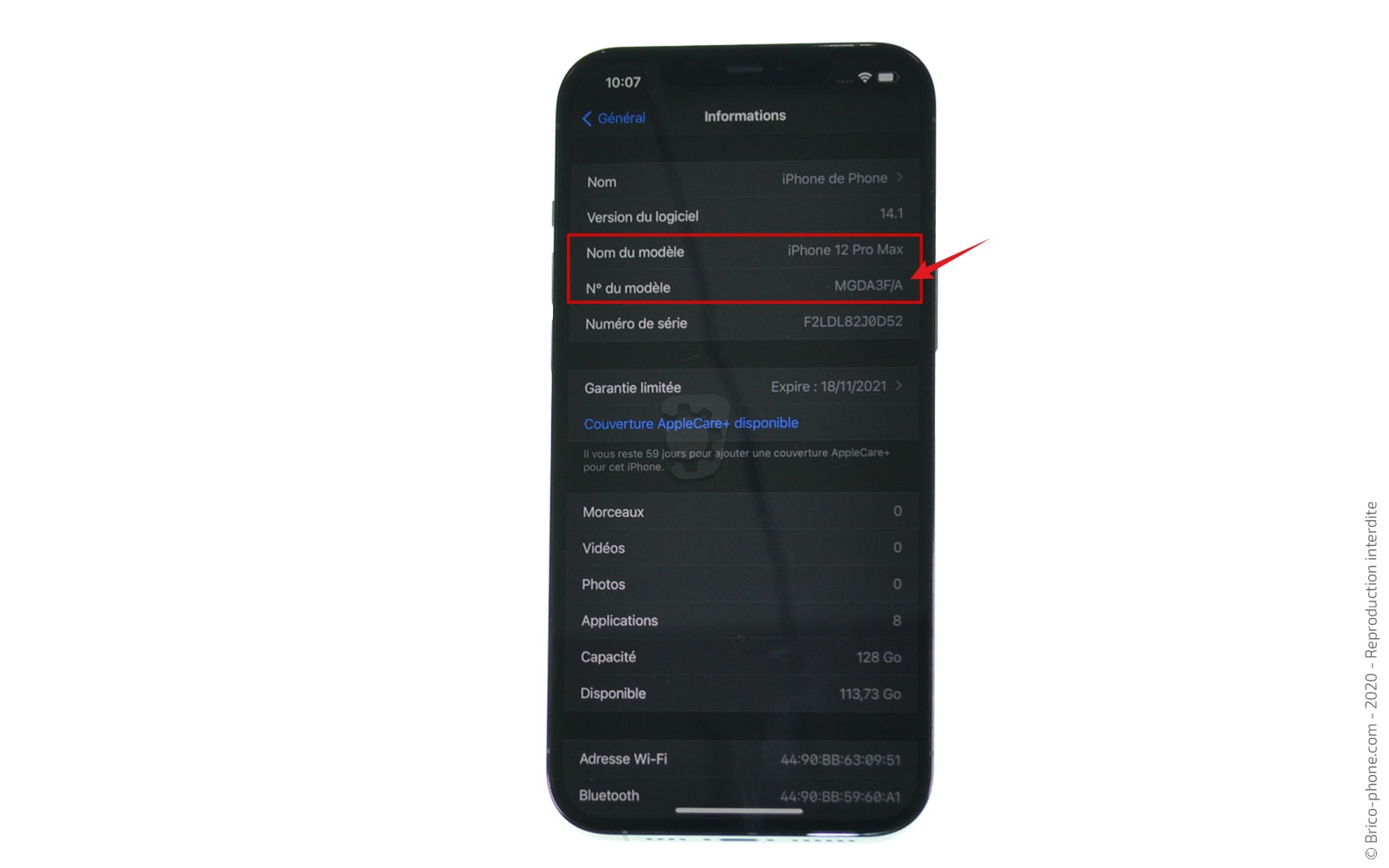

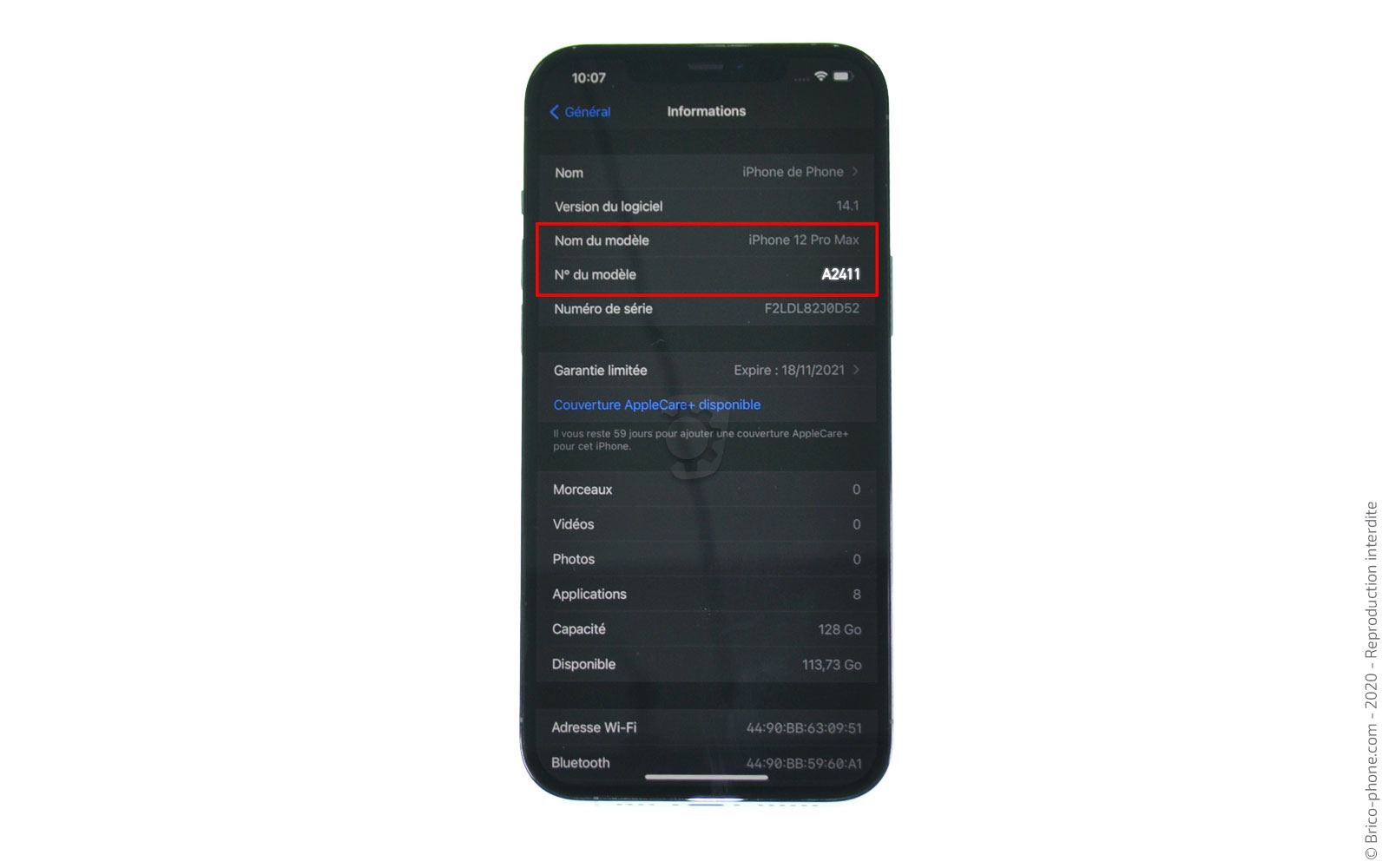

Découvrez quel modèle se trouve entre vos mains en jetant un coup d'oeil dans les réglages de votre smartphone. En effet, effectuez le chemin suivant : Réglages > Général > Informations afin de pouvoir cliquer sur le case "N° de Modèle" pour obtenir la référence A2411.

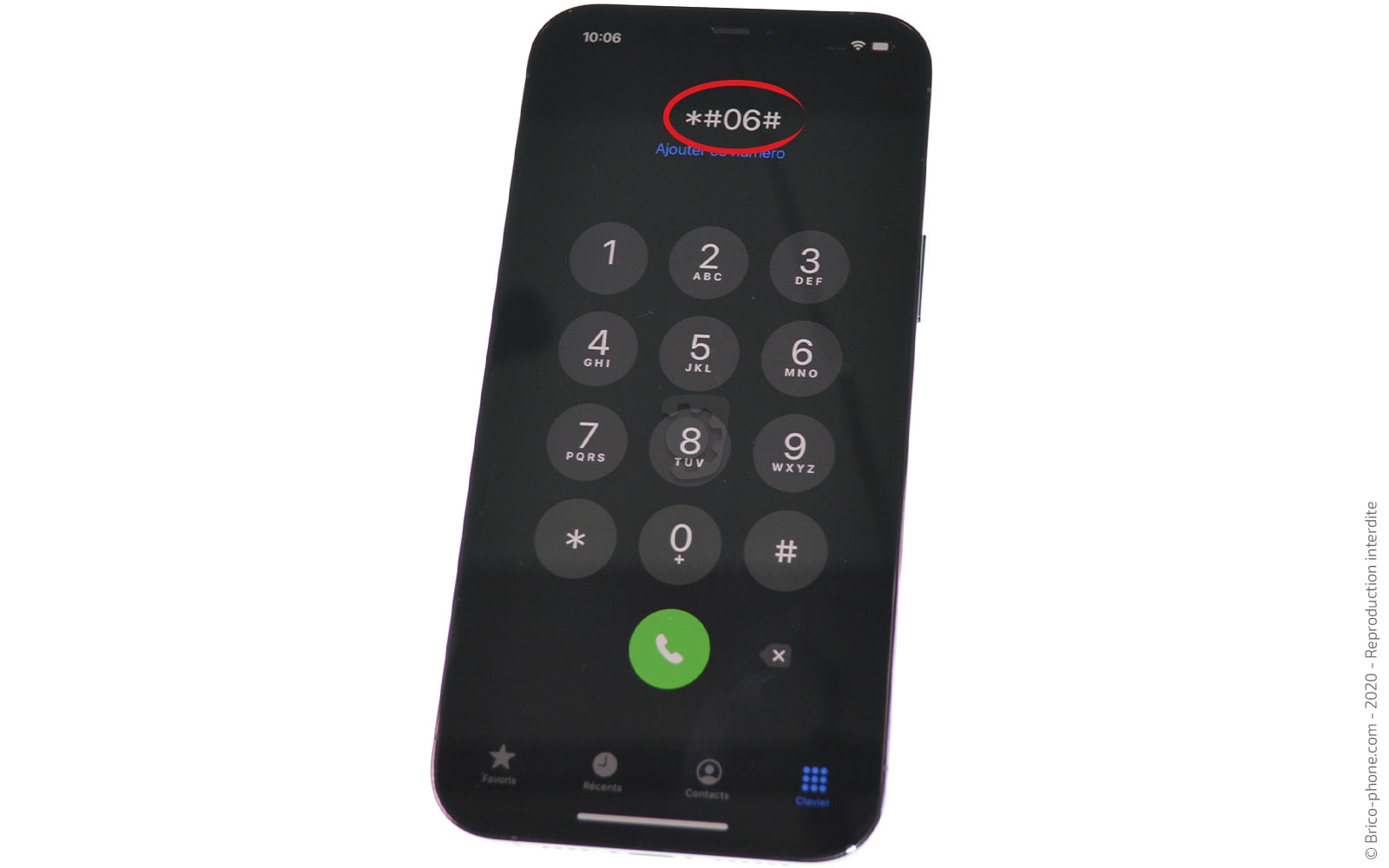

Autrement vous pouvez également composer le *#06# depuis le clavier de votre iPhone pour acquérir un numéro IMEI à retranscrire sur notre page d'accueil.
Brico-phone se charge de vous informer sur votre modèle et les pièces compatibles avec ce dernier.

Vous êtes certain d'être propriétaire d'un iPhone 12 Pro Max ? Dans ce cas, il est temps de commencer cette réparation en préparant un espace de travail propre et dégagé avec tous les outils nécessaires à proximité.
Etape 1 : Éteindre et retirer le rack Sim

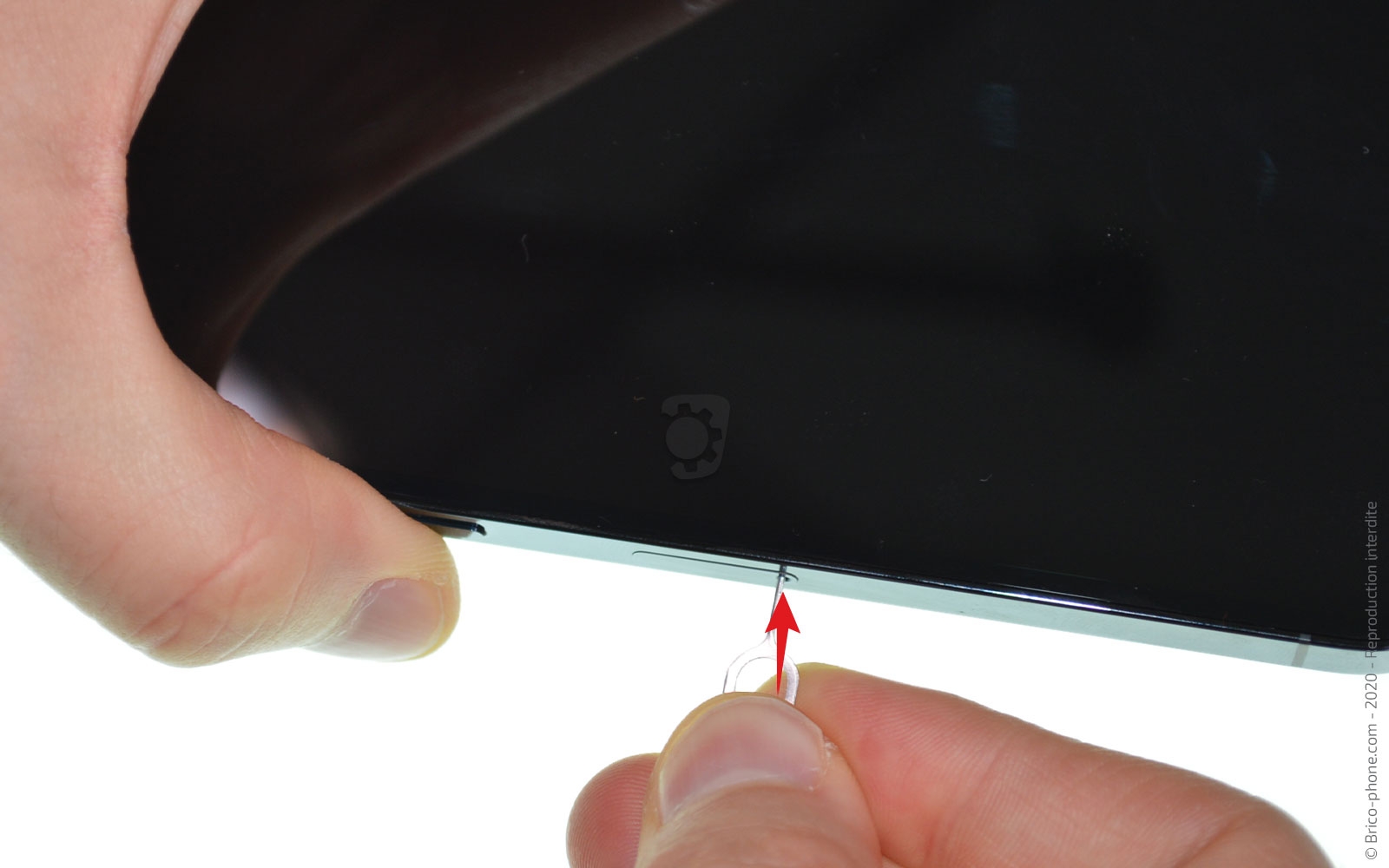

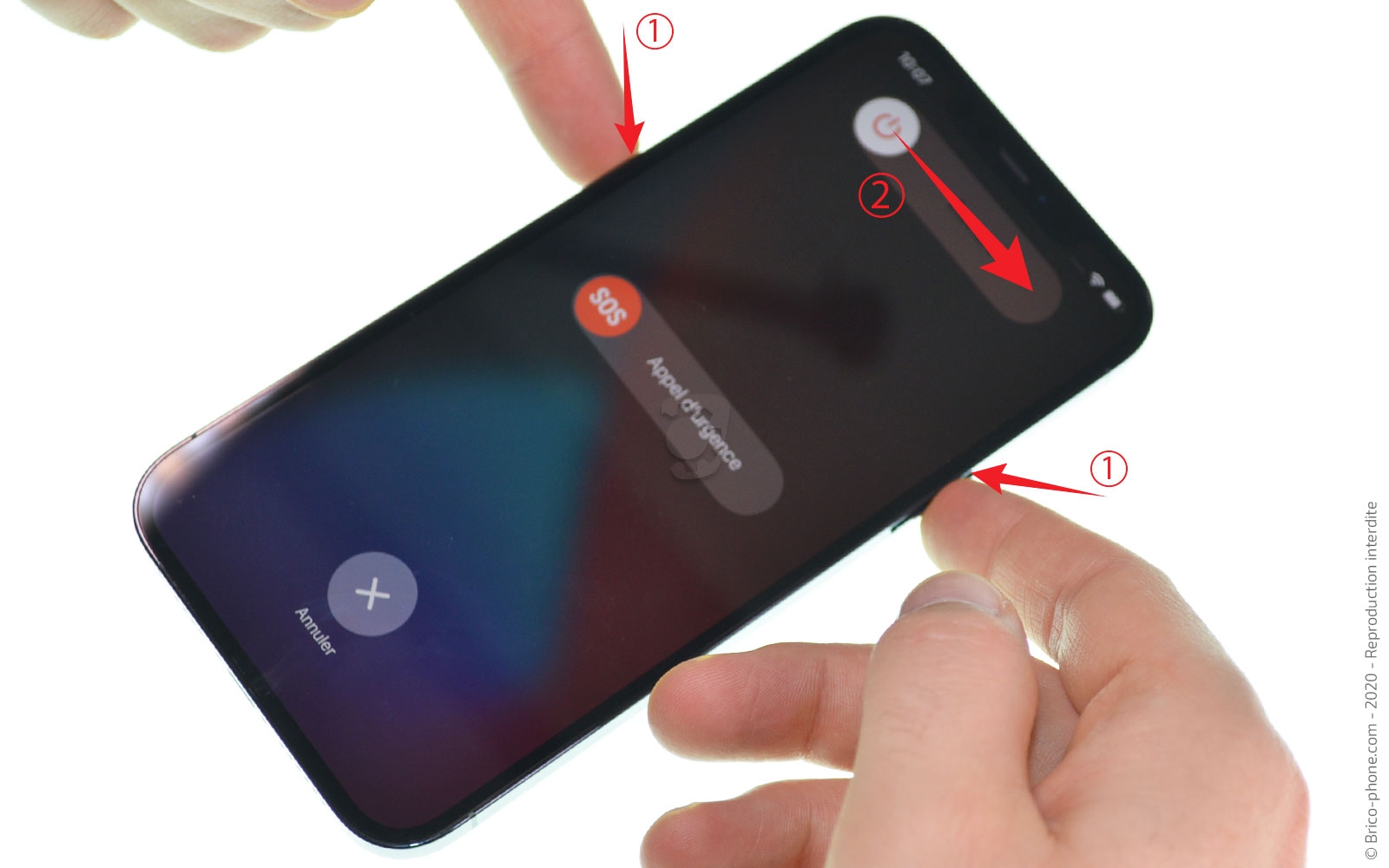

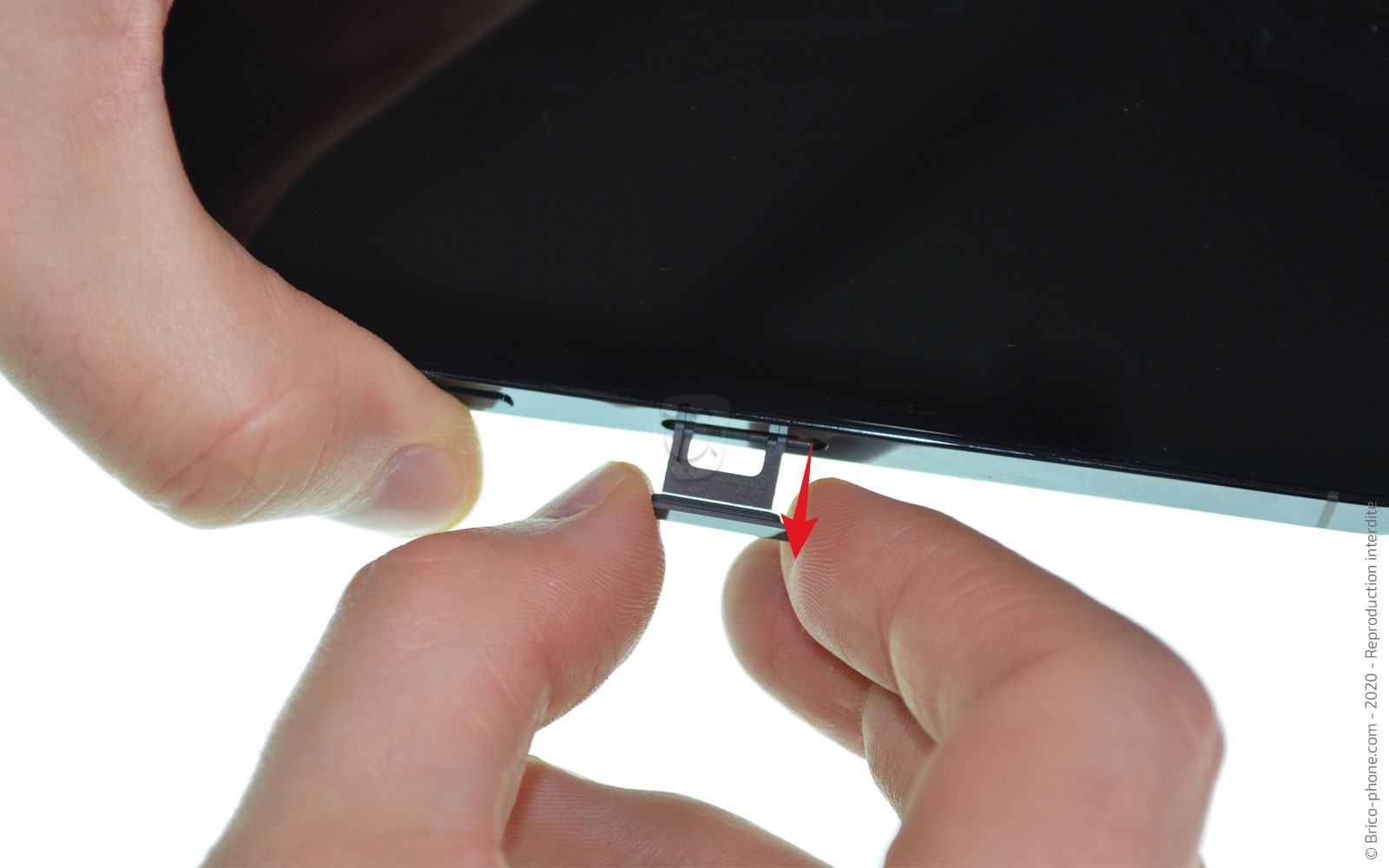

Eteignez votre iPhone avant de pouvoir sortir le tiroir de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller l'écran du châssis

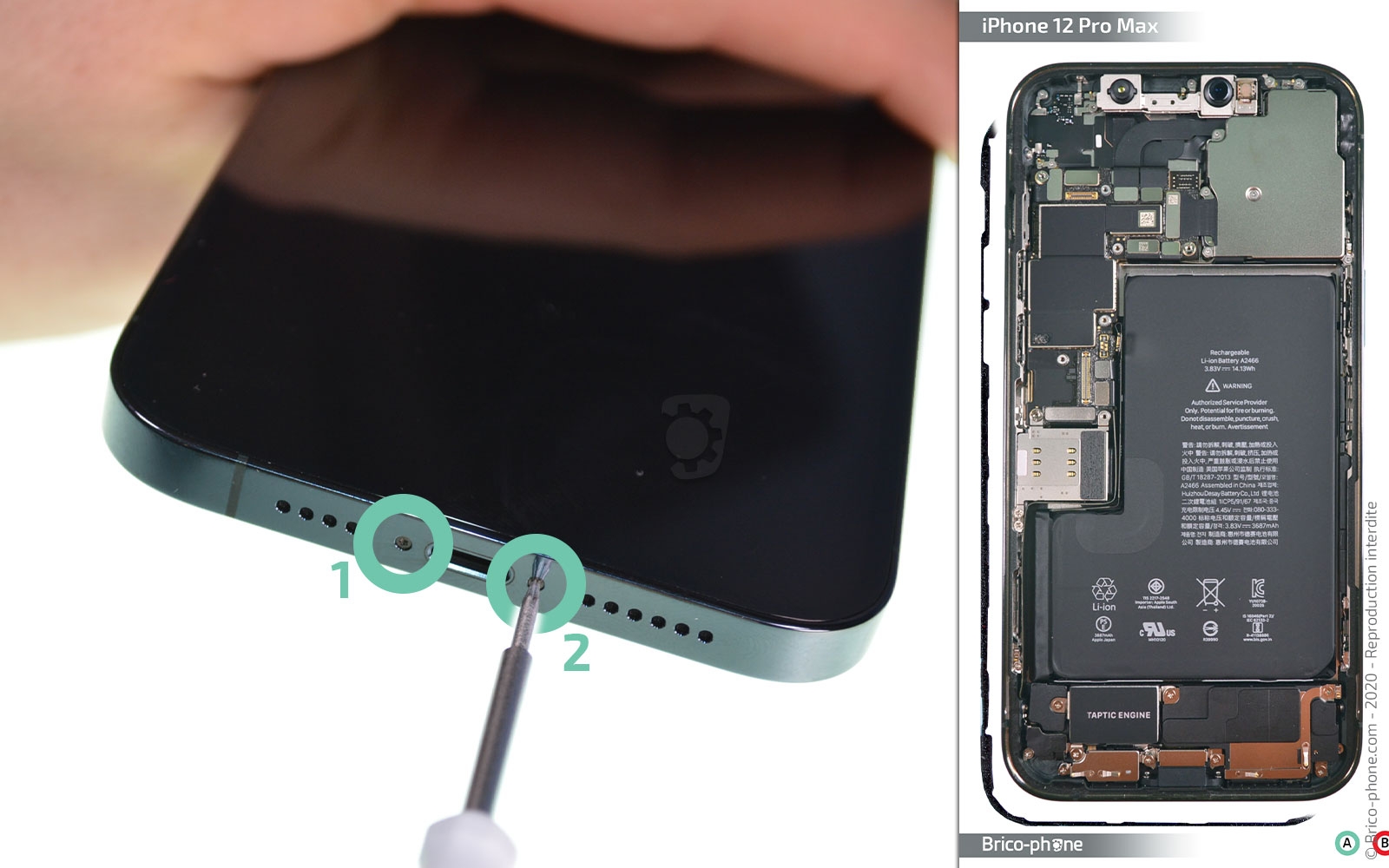

A l'aide du tournevis pentalobe, sortez les deux vis situées aux abords de la prise de charge de votre iPhone.

Ensuite, pour accéder aux composants intérieurs de votre appareil, il est nécessaires de chauffer le contour de l'écran afin de ramollir le joint d'étanchéité.
Pour ce faire, nous vous proposons deux manières de procéder.

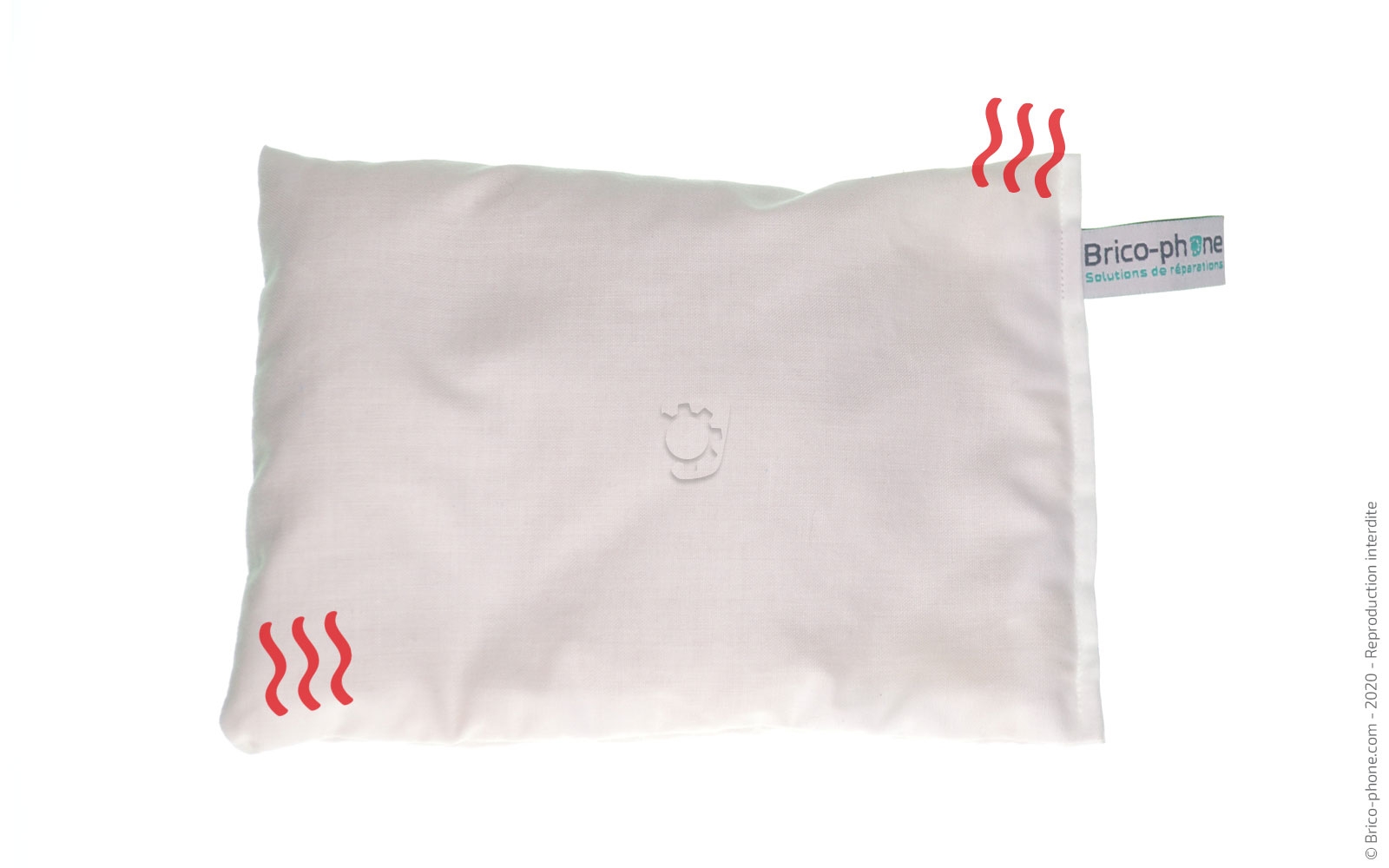

La première étant de déposer le coussin chauffant vendu sur notre site, environ 30 seconde sur la face avant de votre téléphone en l'ayant au préalable passer au micro-ondes 1 à 2 minutes.

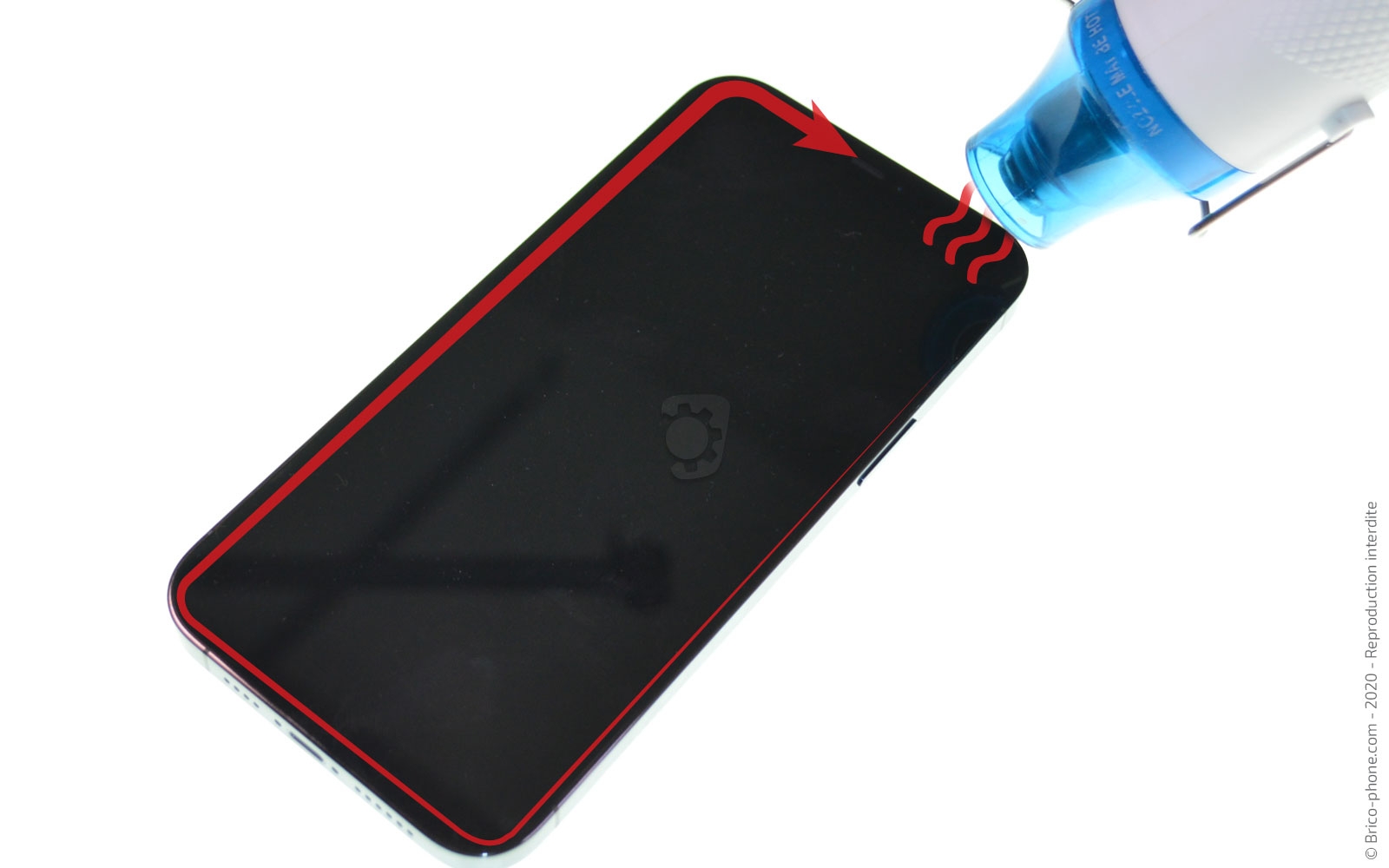

En second lieu, vous pouvez utiliser un décapeur thermique ou votre propre sèche-cheveux pour chauffer le bord de la vitre avant de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone

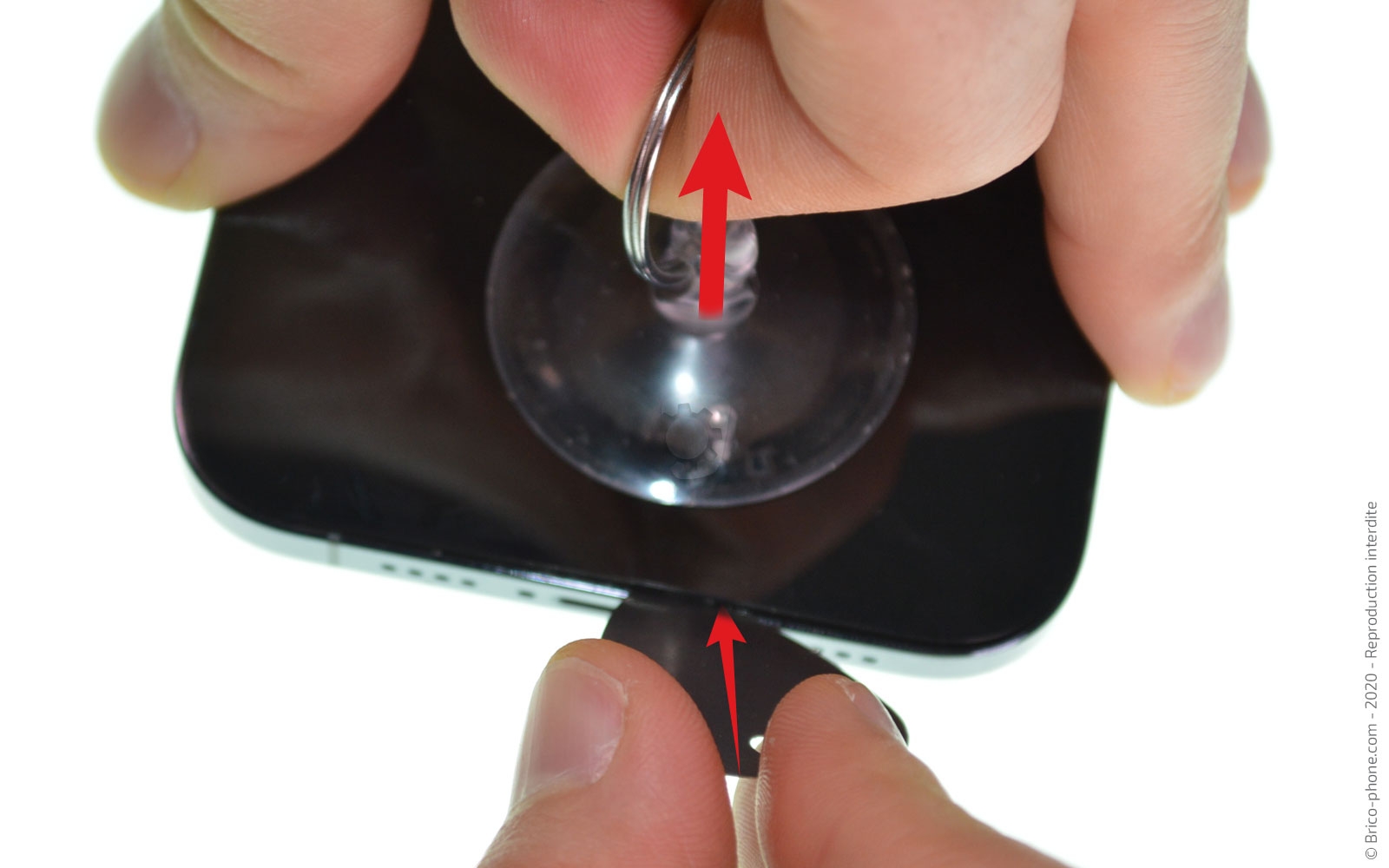

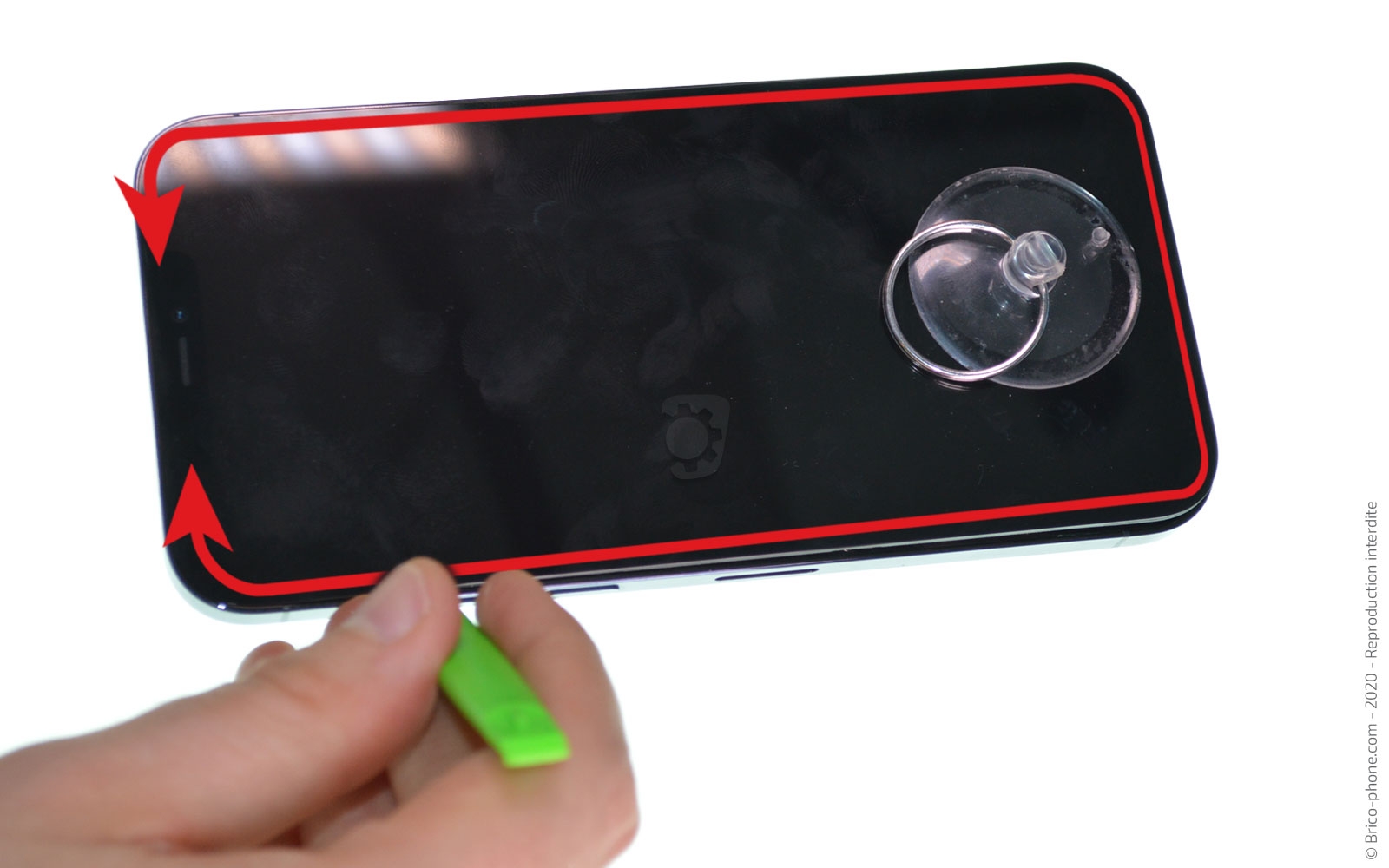

Placez la ventouse de votre kit d'outils sur le bas de l'écran.

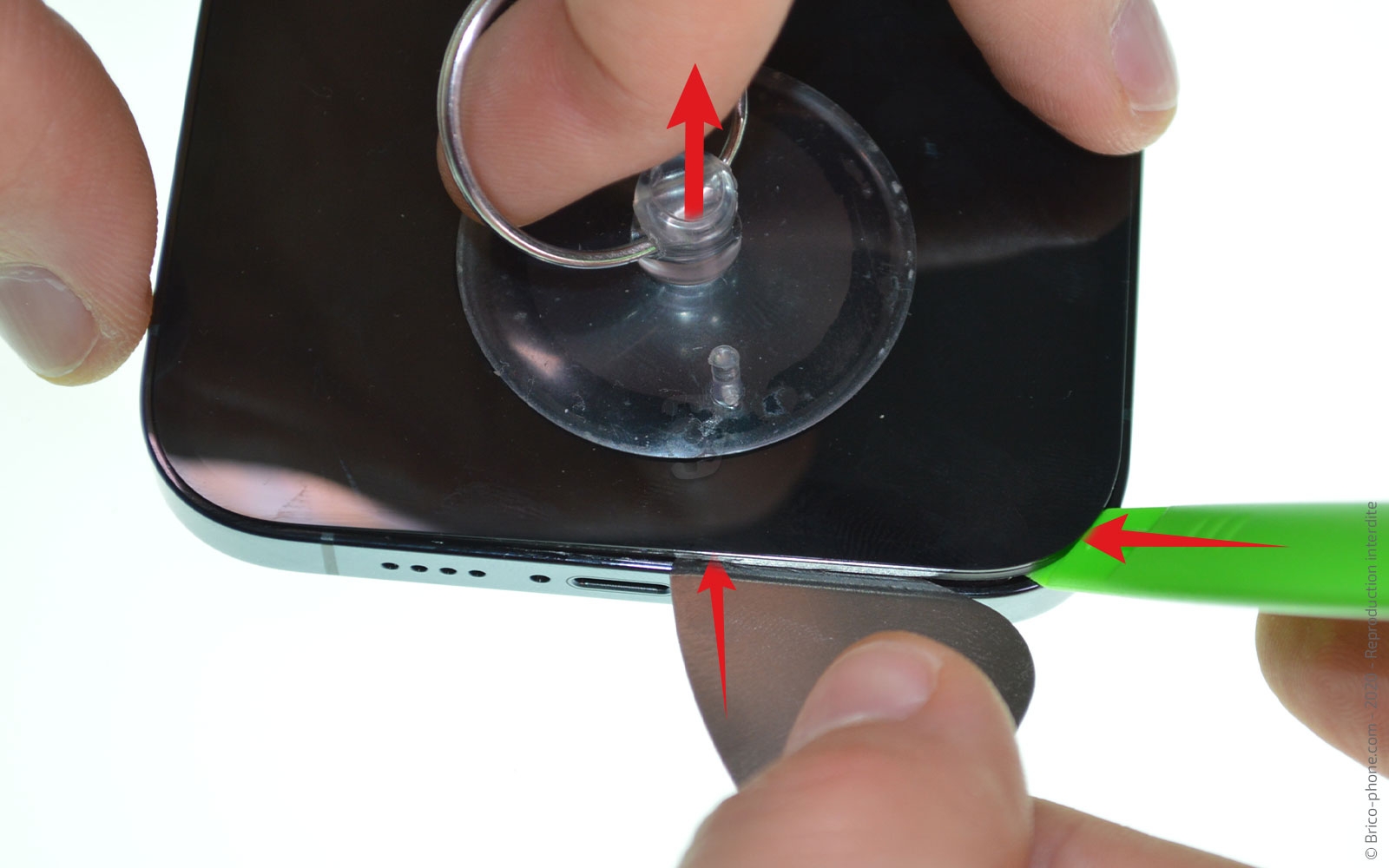

En tirant sur l'anneau et en vous aidant du médiator en métal vous devriez pouvoir créer un interstice entre la vitre et le châssis.
Glissez le médiator sous l'écran afin de pouvoir commencer le décollage de ce dernier.

Pour ne pas endommager les composants intérieurs, remplacez le médiator par la spatule verte.

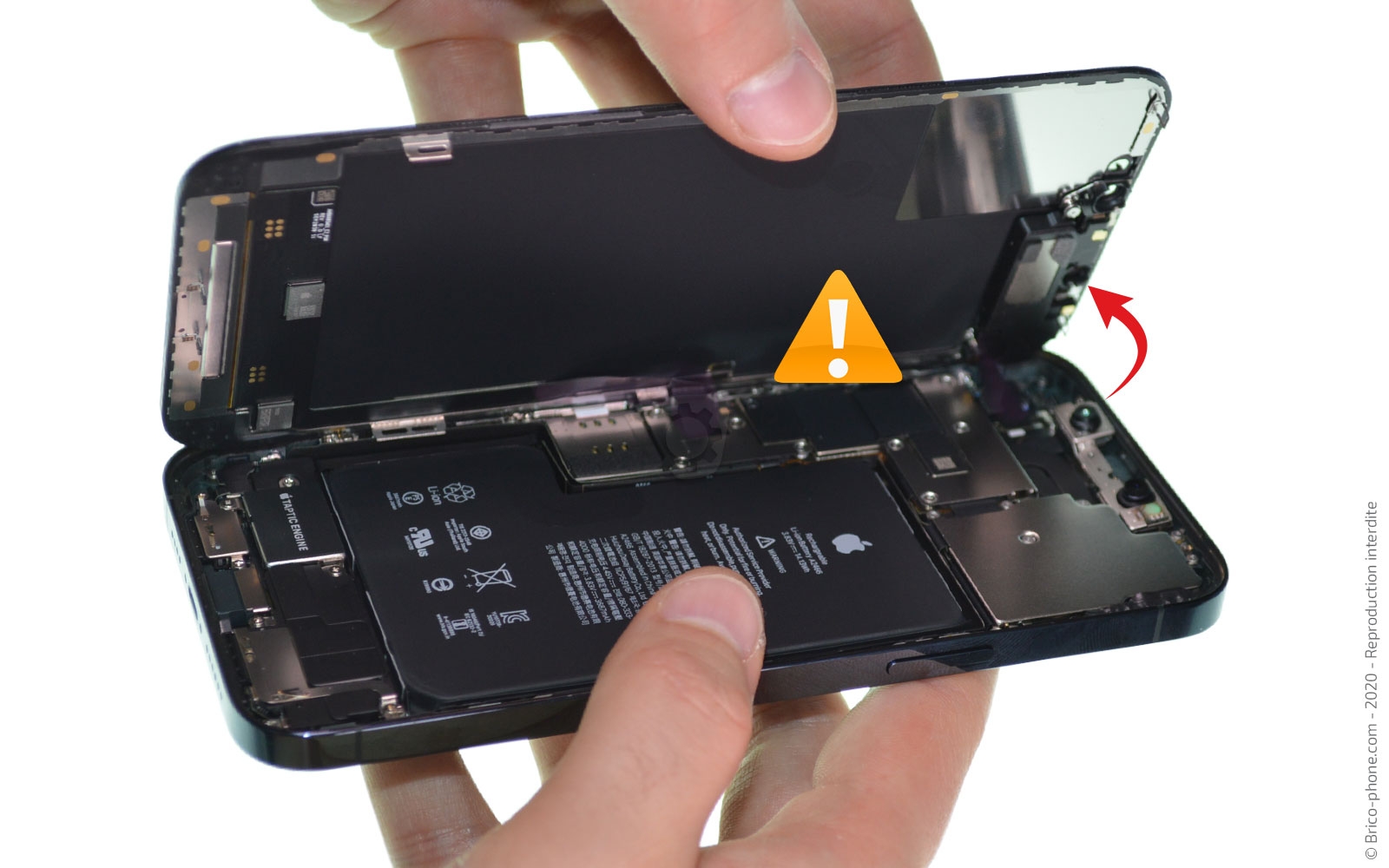

Longez le contour de la vitre avant avec l'outil en faisant attention à ne pas trop enfoncer ce dernier sur le coté gauche du smartphone car les nappes du composant se trouvent de ce coté là.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Déconnecter la batterie

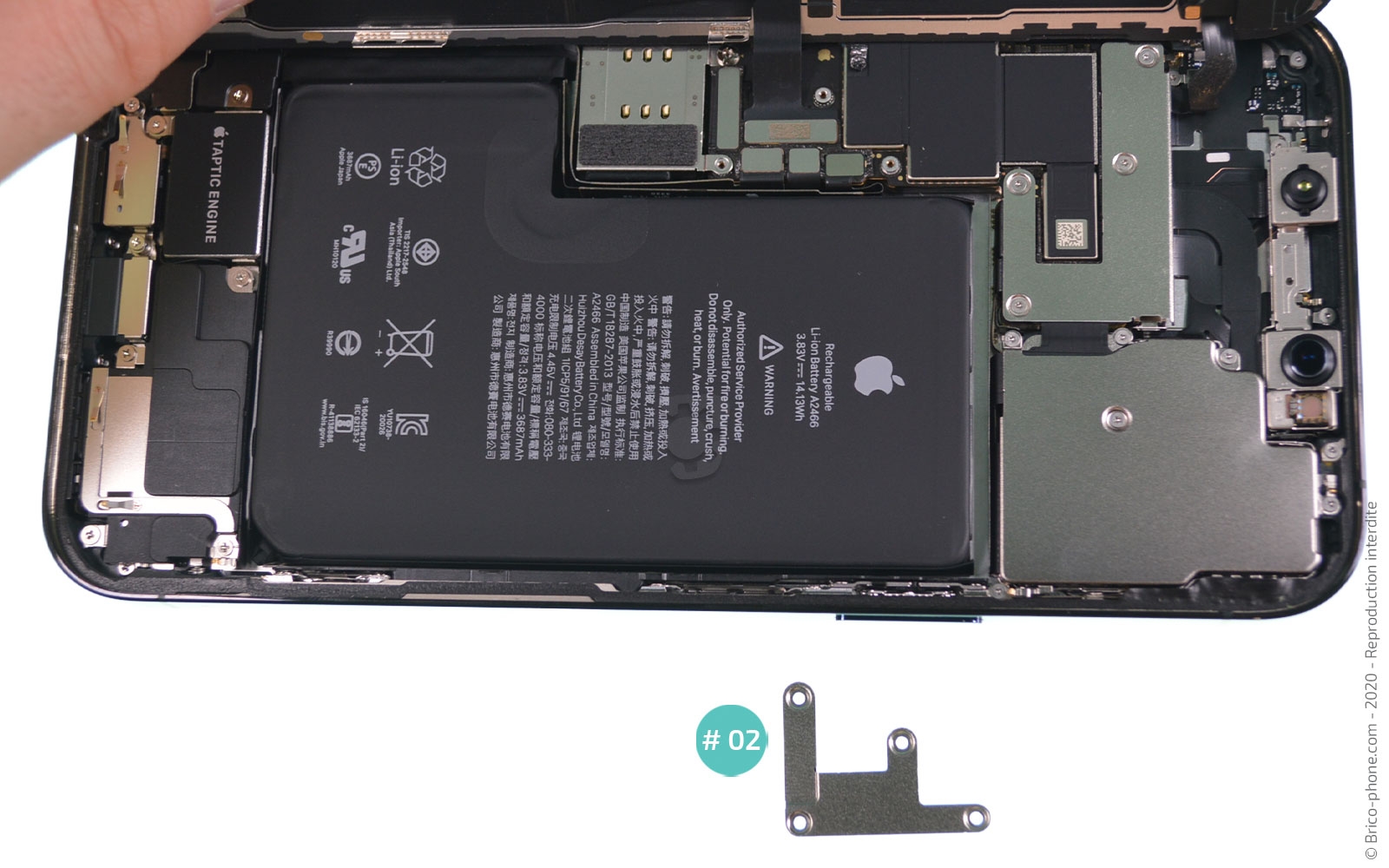

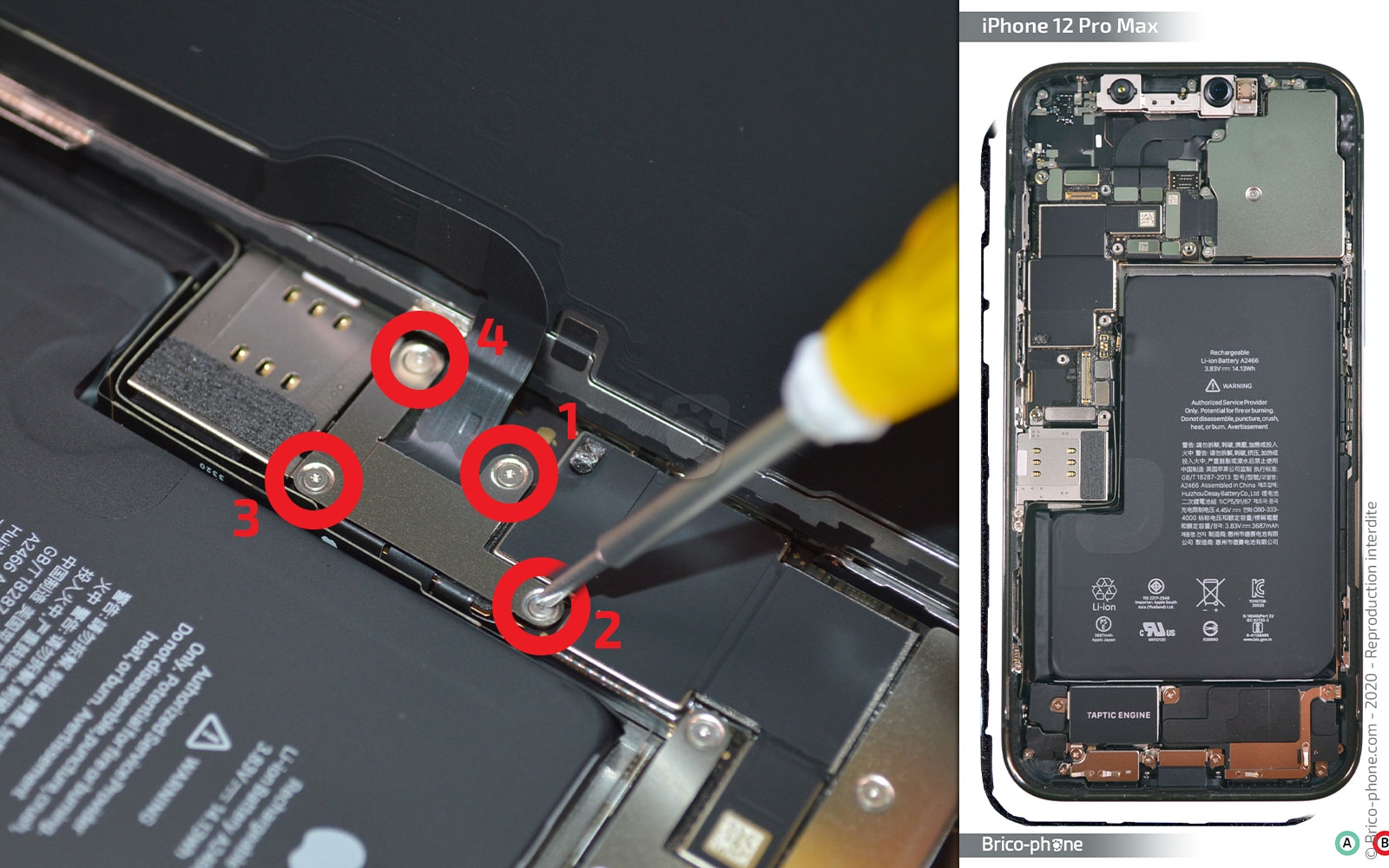

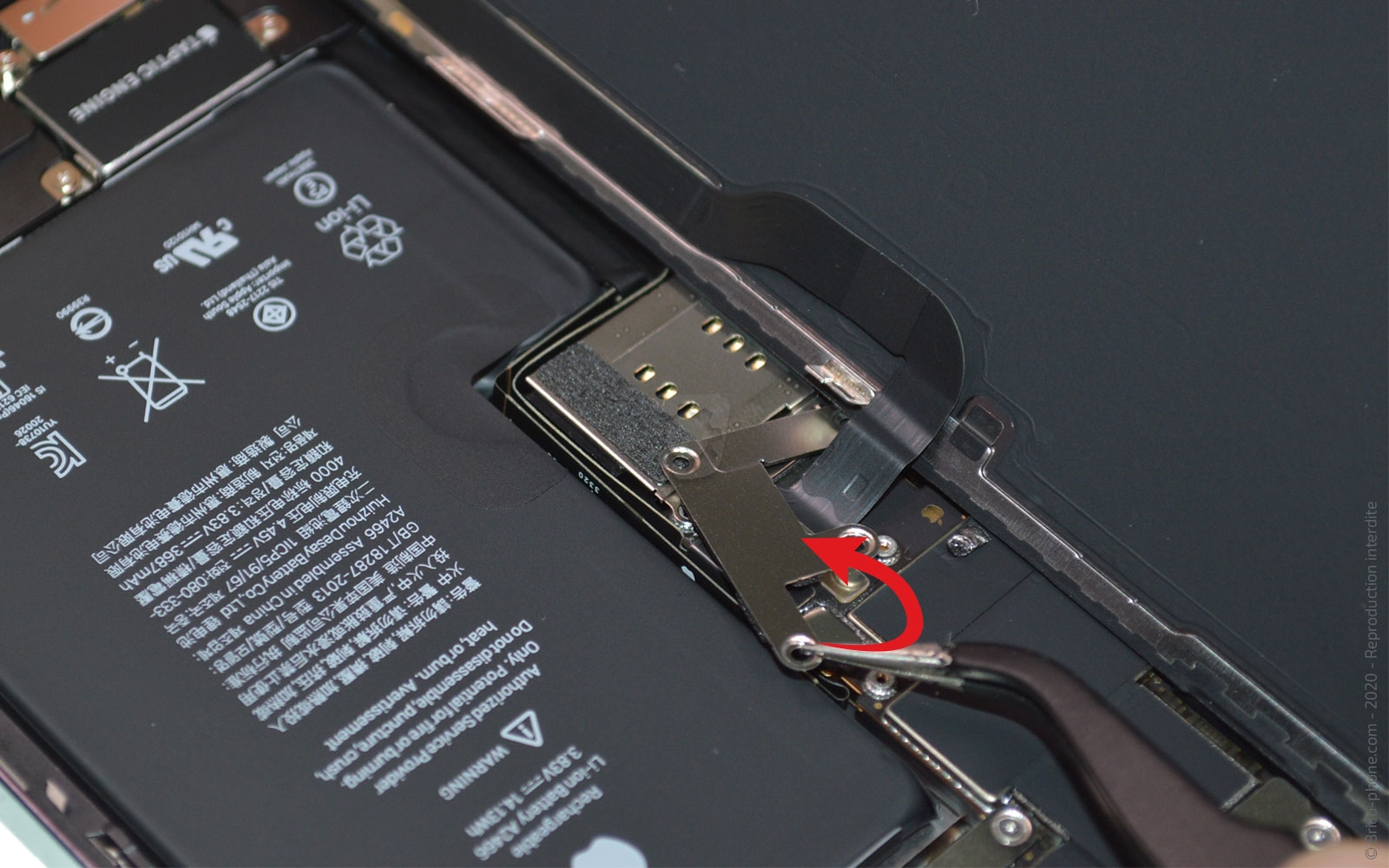

Munissez-vous du tournevis triwing pour extraire les 4 vis de la plaquette de protection #02.

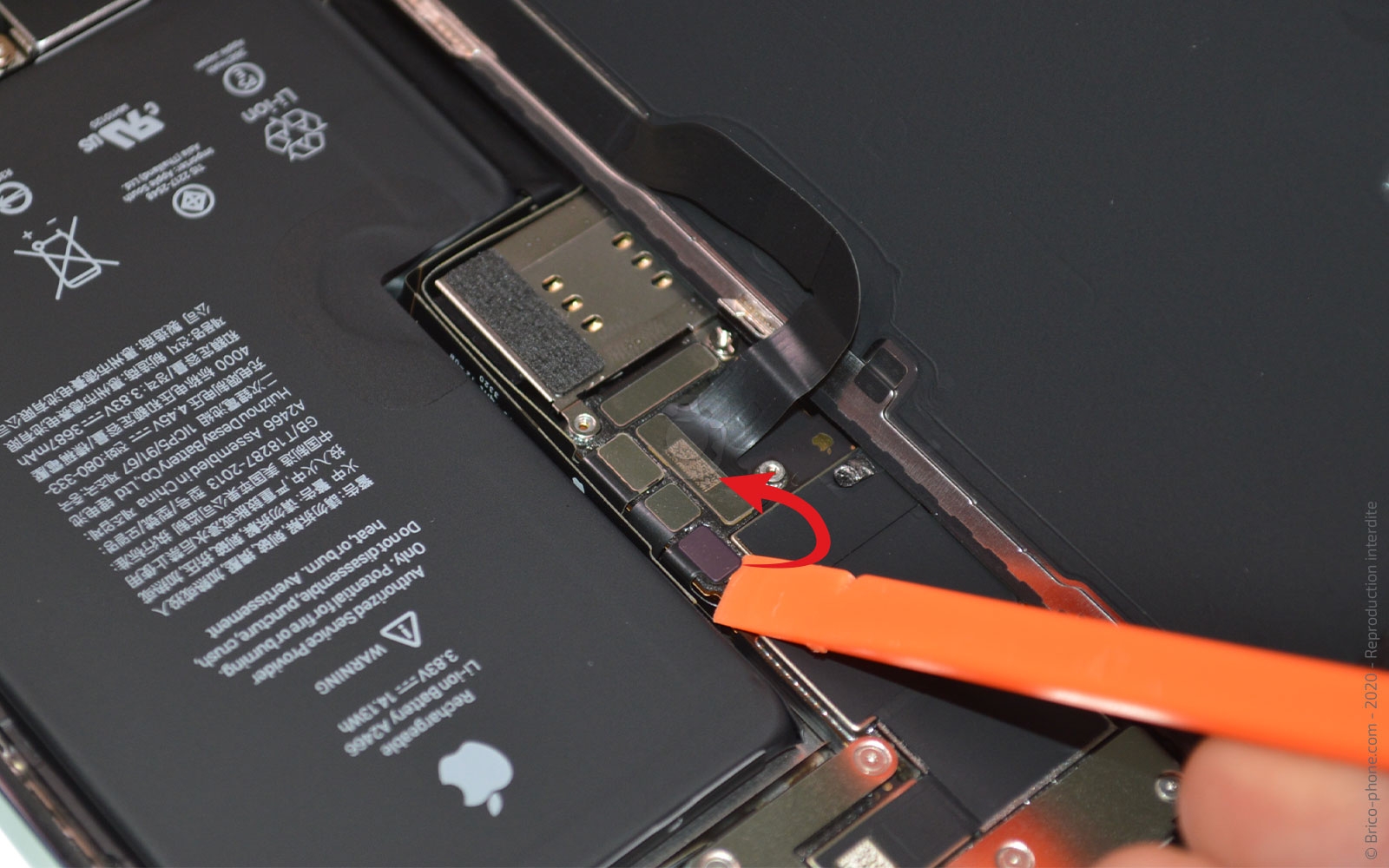

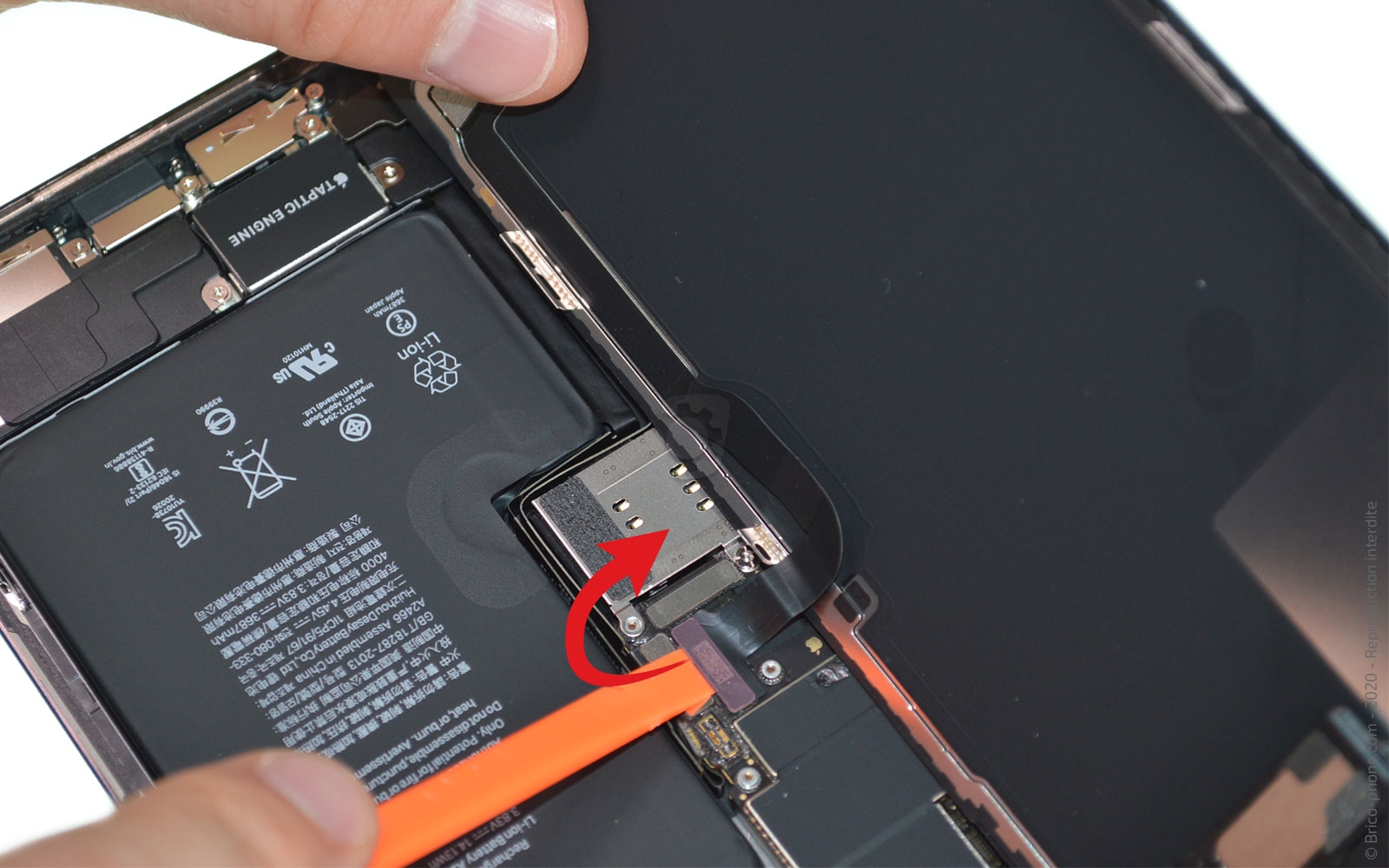

Une fois cette dernière retirée du téléphone, faites glisser le levier en nylon sous la nappe de la batterie pour la déconnecter.
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Libérer l'écran
Pour libérer l'écran du châssis de votre téléphone, il vous faut déconnecter toutes les nappes de ce dernier.

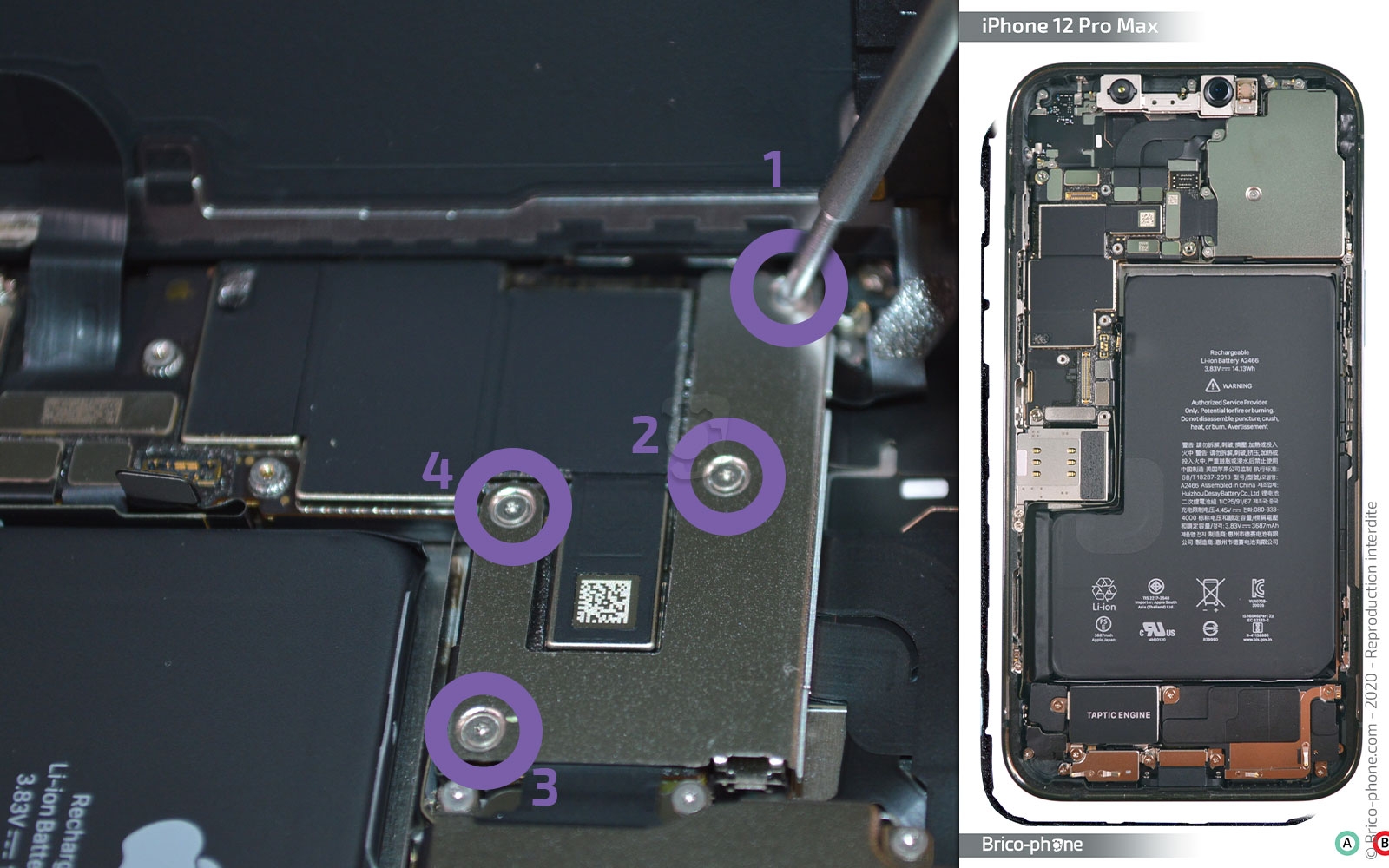

Pour cela, ôtez les 4 vis triwing avec le tournevis adéquat du cache de protection #03.

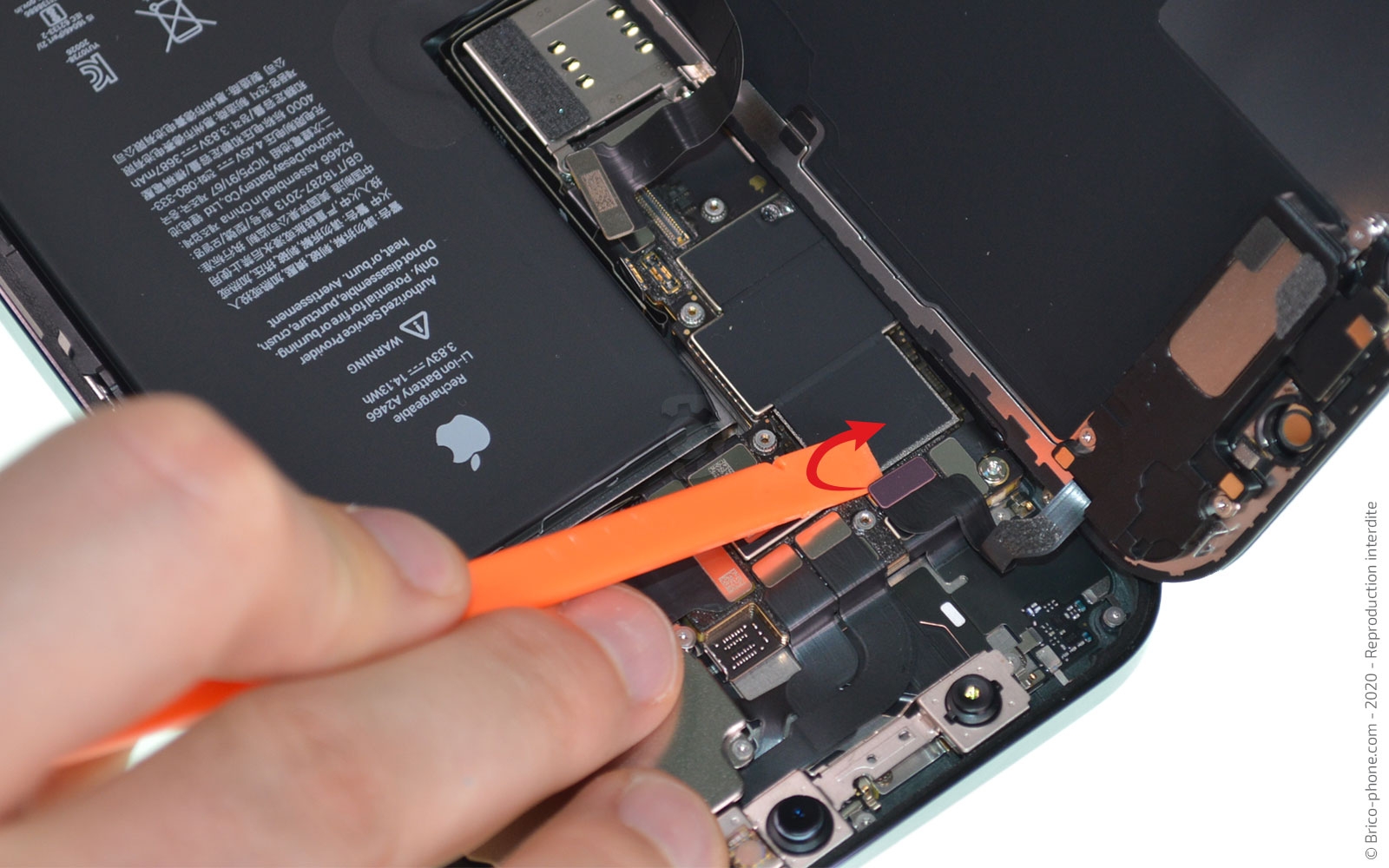

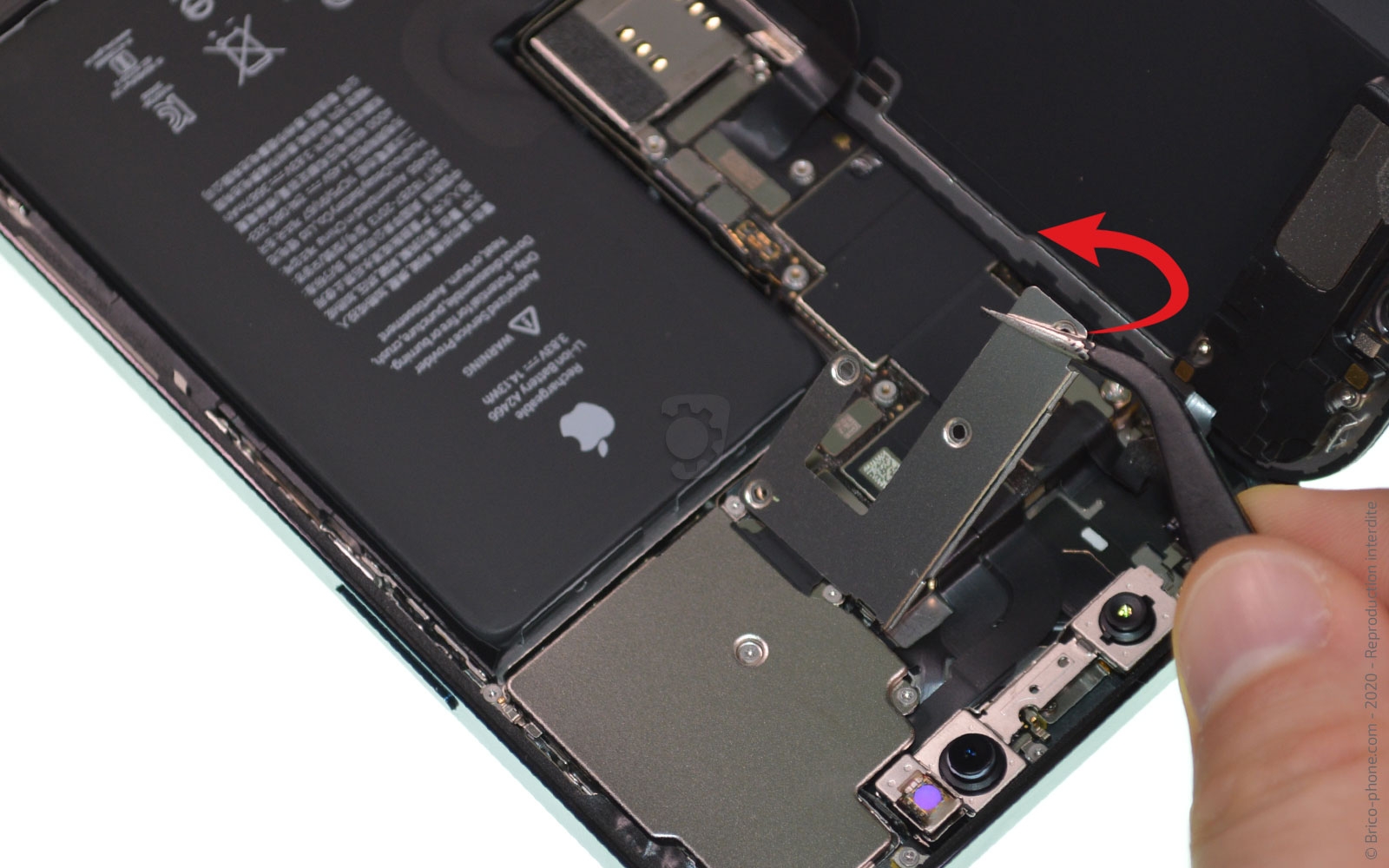

Sortez la plaquette avec la pincette en métal avant de débrancher la nappe de l'écouteur de l'oreille puis celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Sortir le haut-parleur externe

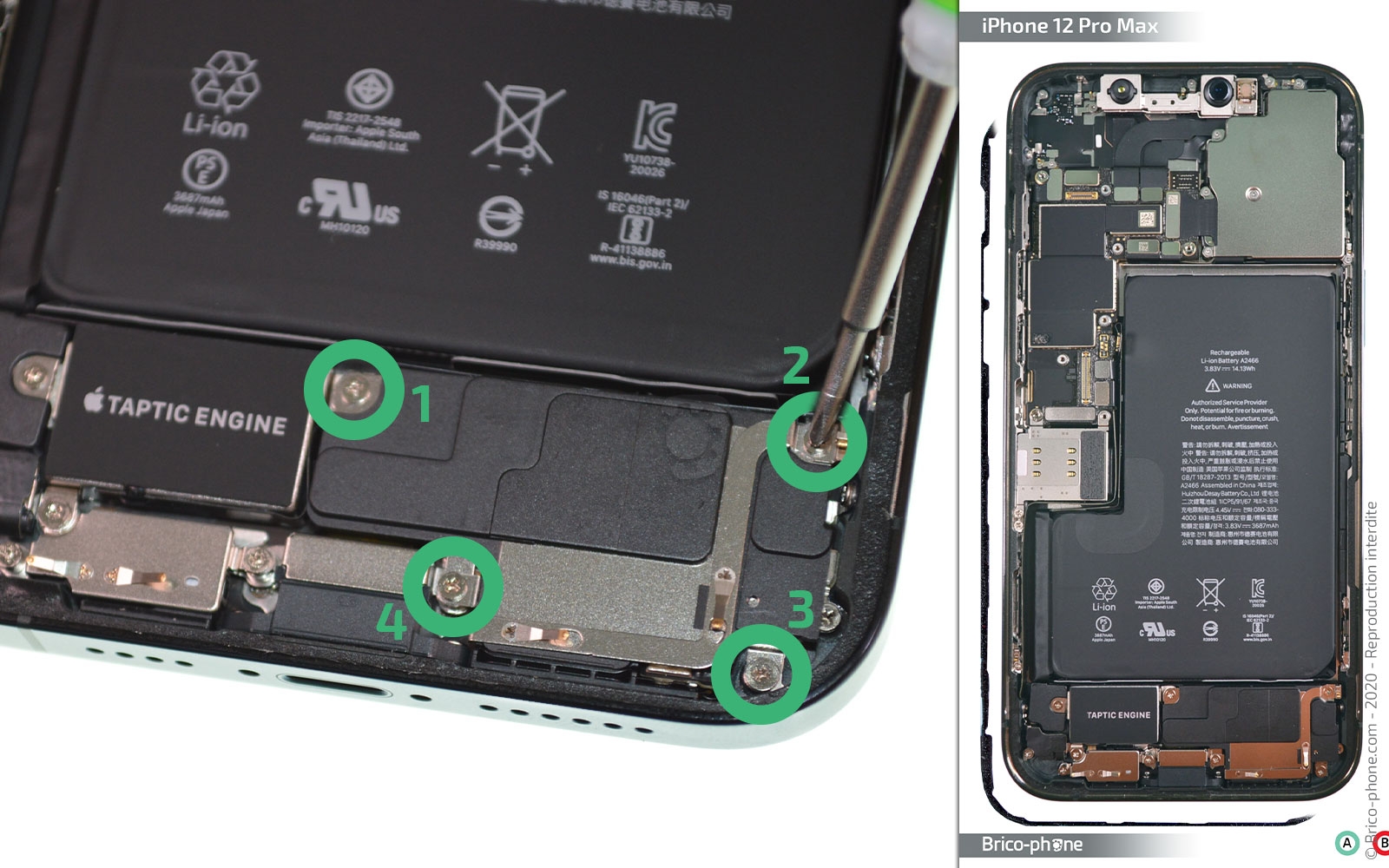

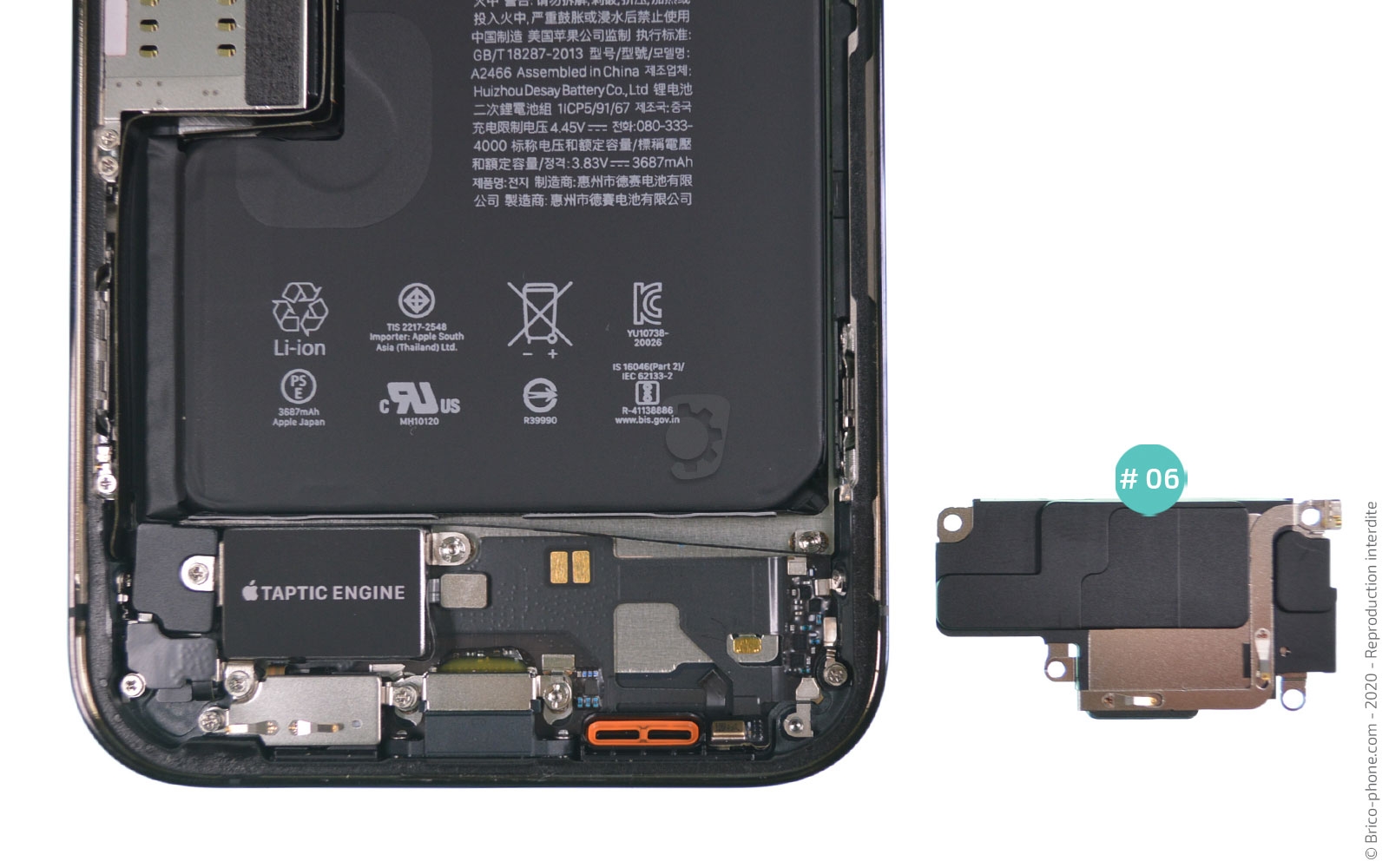

Attrapez le tournevis cruciforme pour retirer les 4 vis nommées E du composant #06.

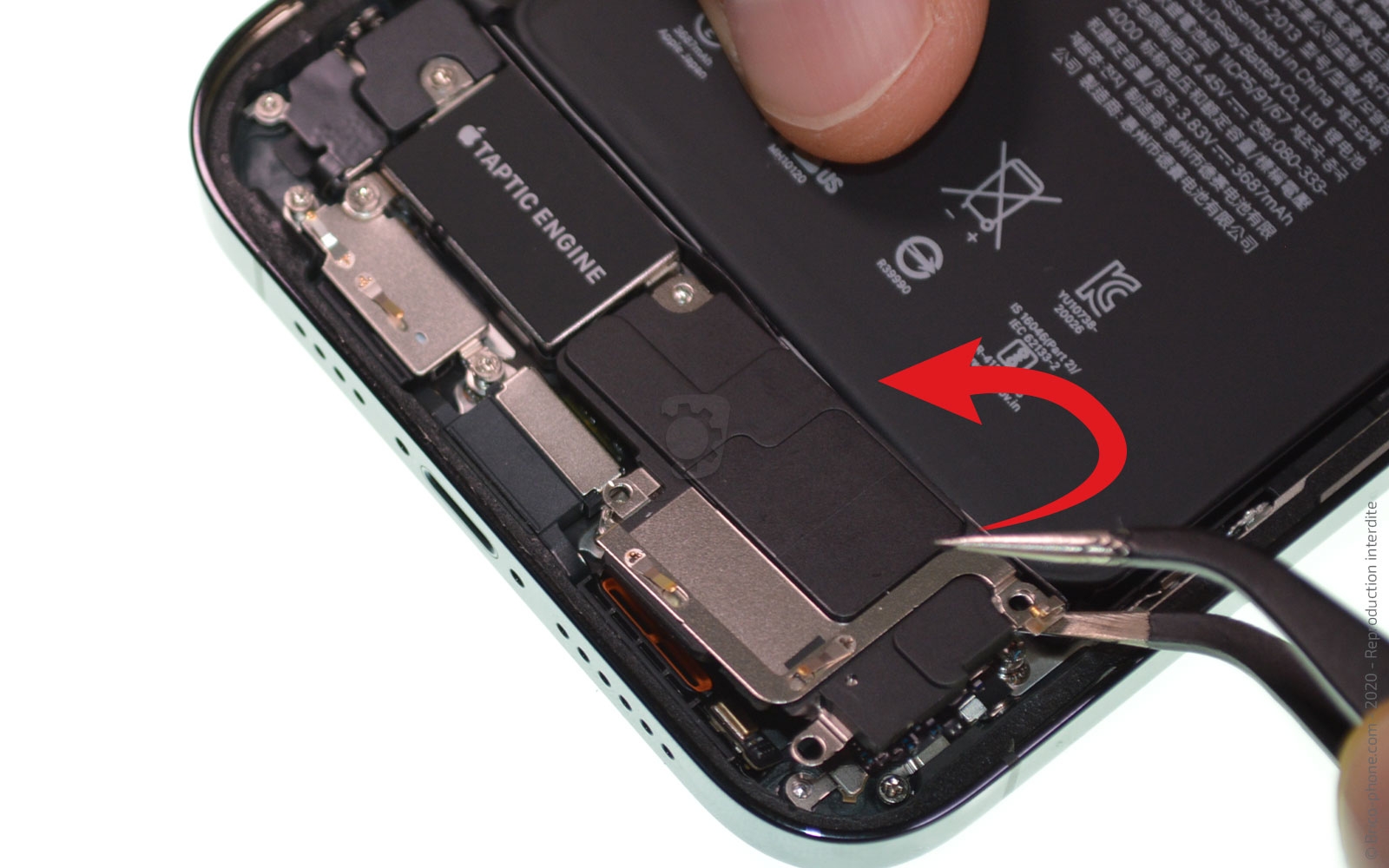

Ensuite, en vous aidant de la pincette métallique, soulevez le haut-parleur externe endommagé de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

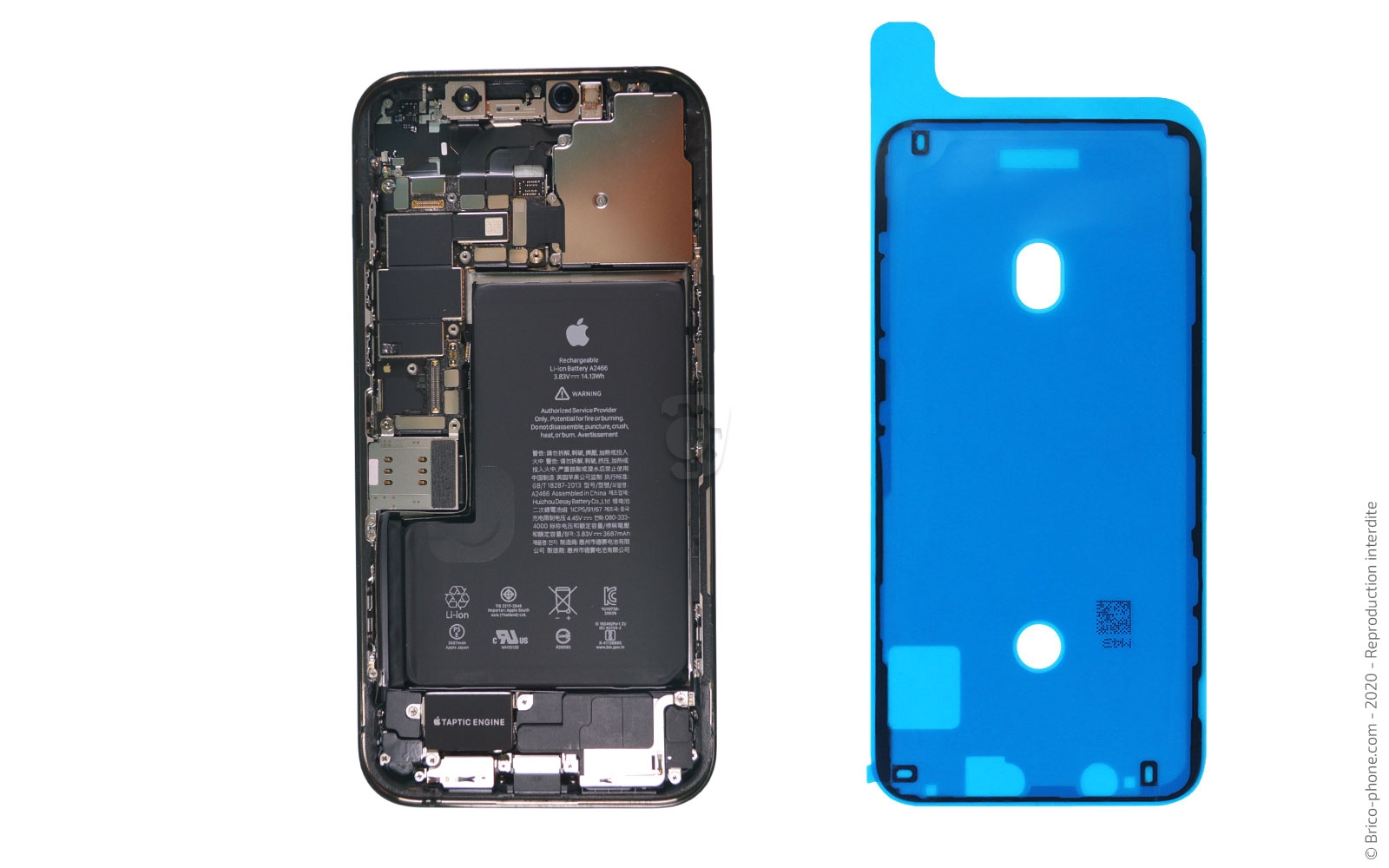

placez le nouveau composant au sein du châssis de votre iPhone 12 Pro Max puis remontez les étapes une par une pour refermer votre appareil.

N'oubliez pas de nettoyer le châssis des résidus de stickers afin de pouvoir disposer un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos

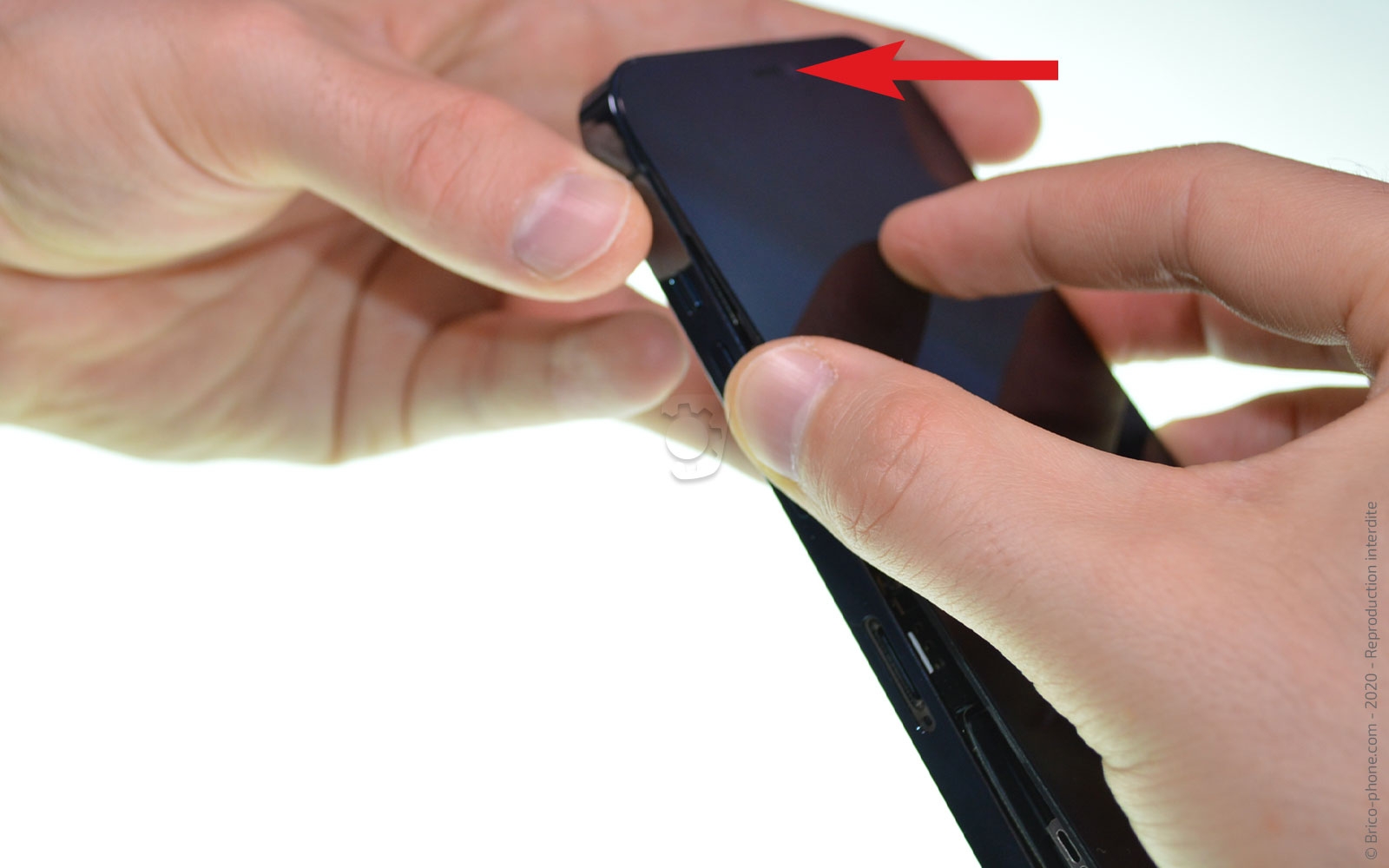

Reconnectez les nappes de l'écran puis celle de la batterie avant de refermer votre iPhone 12 Pro Max.
