Changement du lecteur de carte SIM sur iPhone 12 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone 12 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

Votre smartphone ne lit plus votre carte nano Sim ? Change le lecteur de carte de votrte iPhone 12 Pro Max en vous aidant de ce guide détaillé en vidéo et en photos afin de vous permettre de réussir la réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

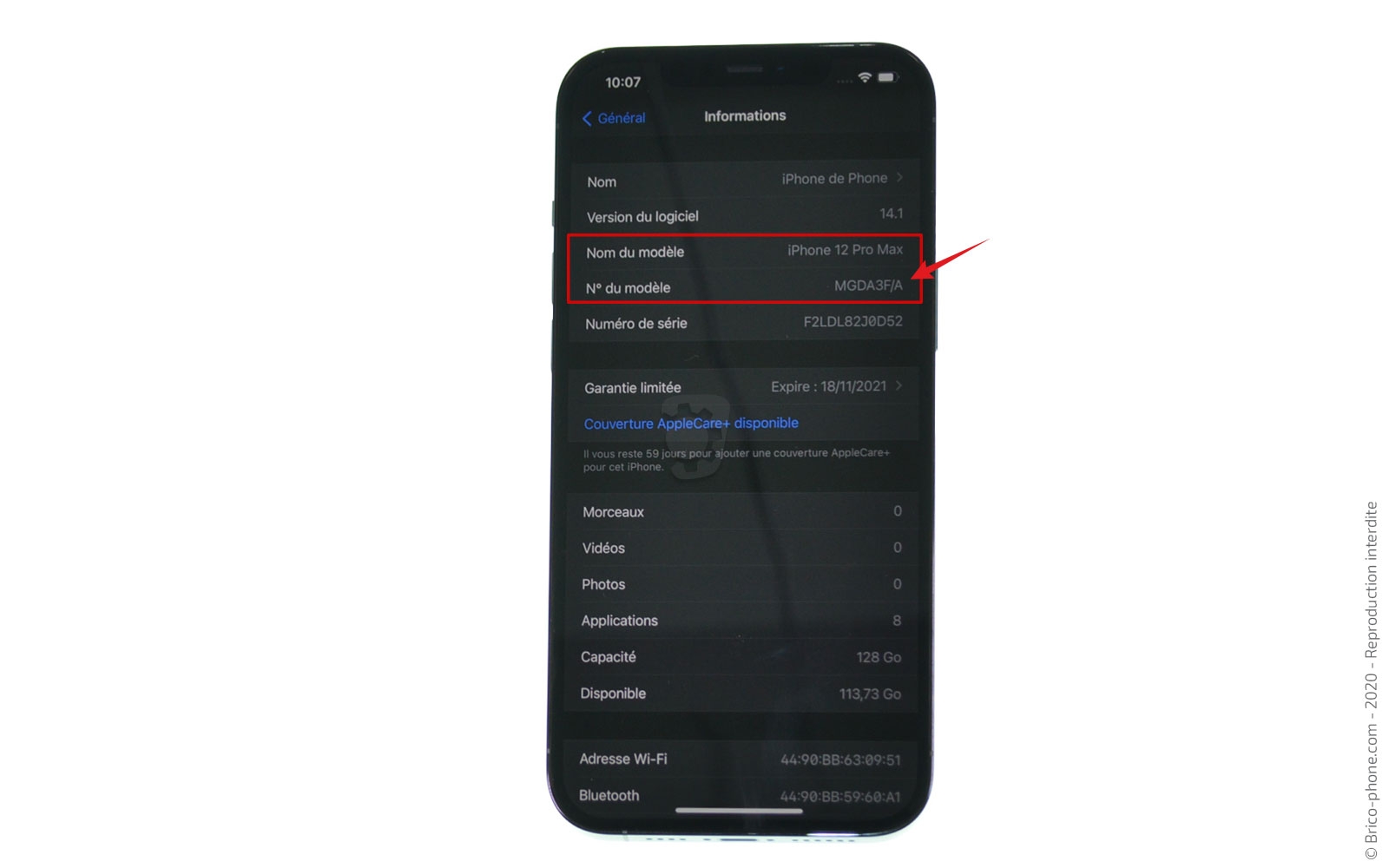

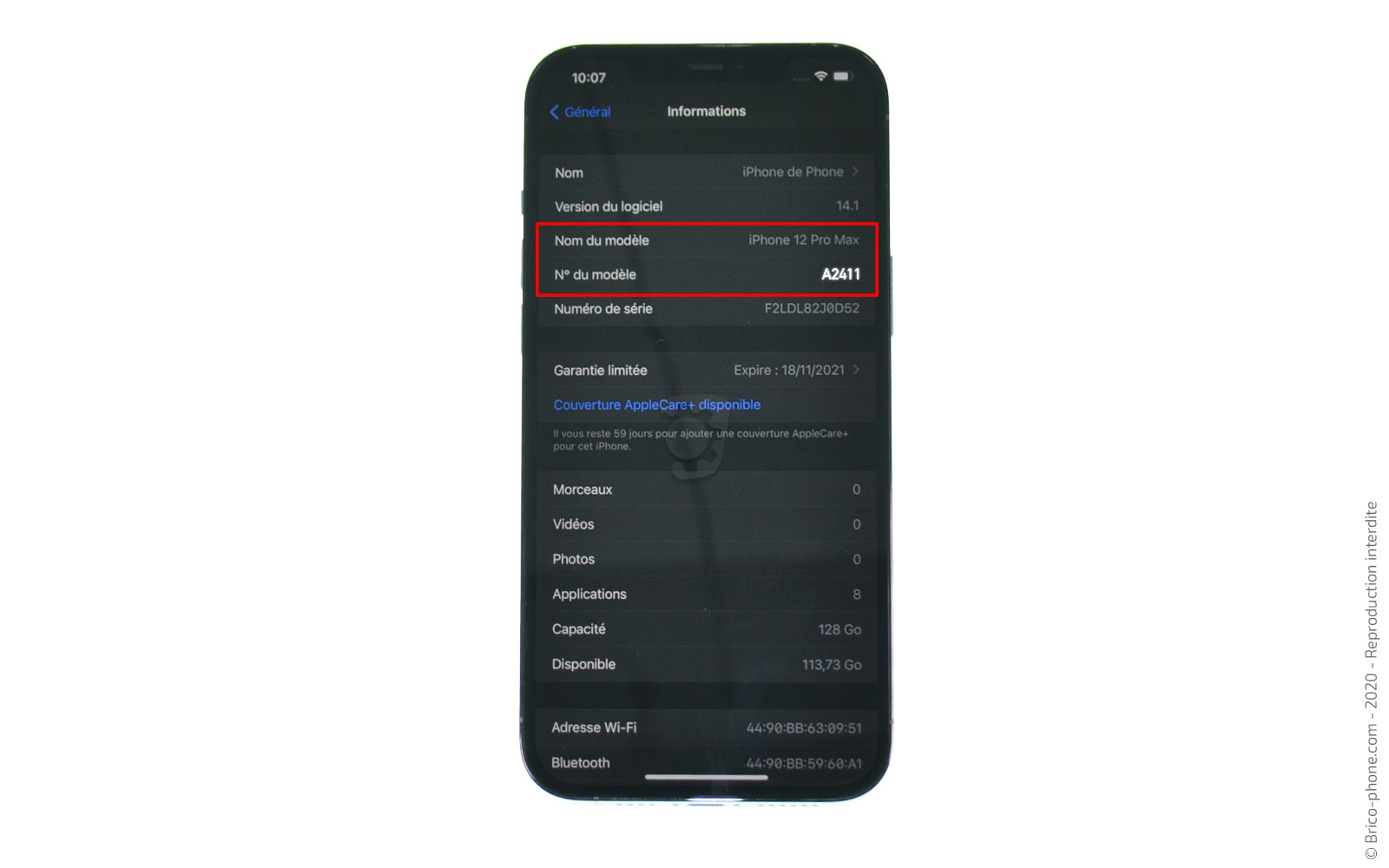

Débutons par rechercher le modèle de votre iPhone en regardant dans les Réglages de ce dernier.
En effet, vous devriez découvrir la référence A2411dans la rubrique "N° de modèle" des informations générales de votre appareil.

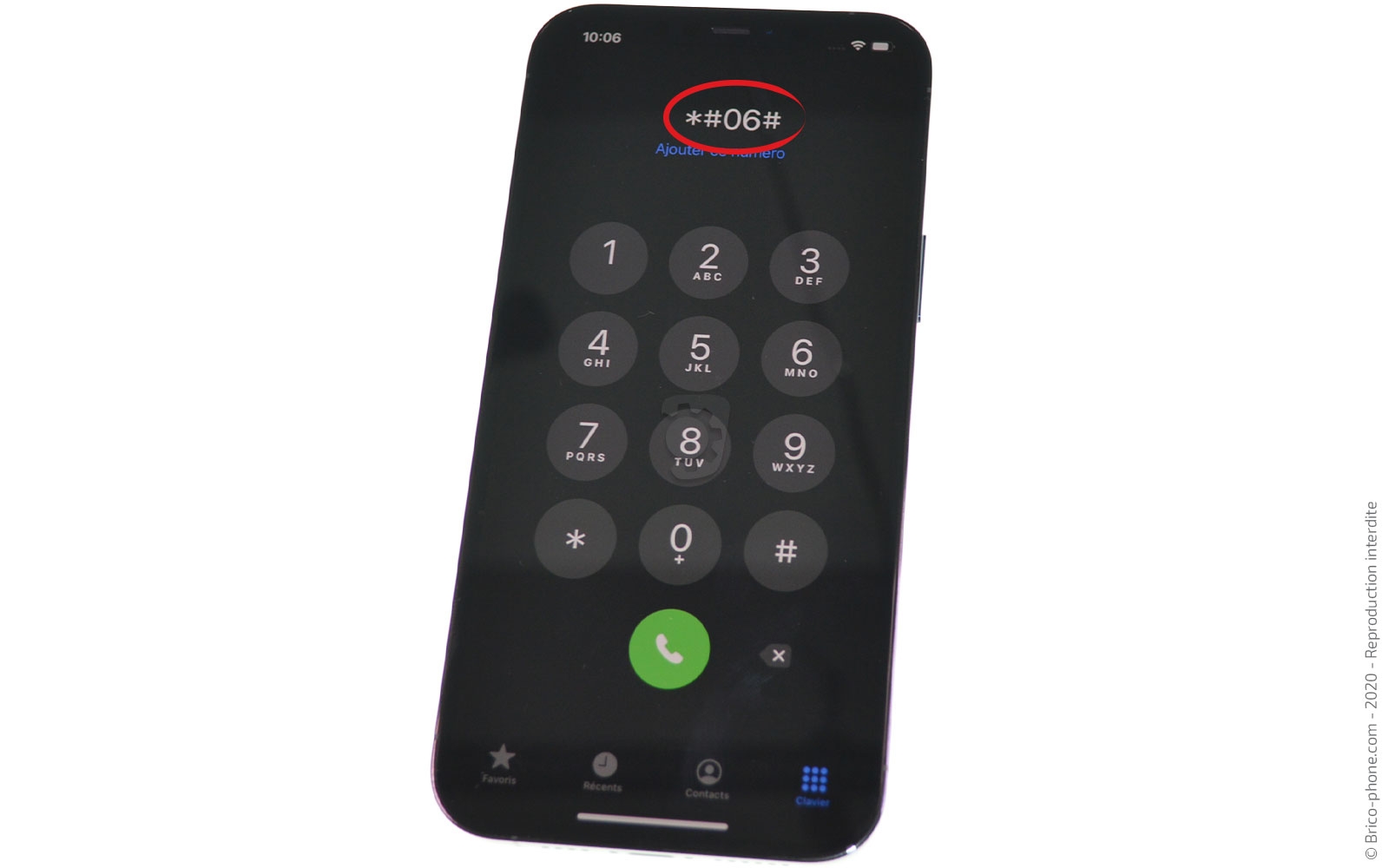

Vous pouvez également composer le *#06# depuis le clavier de votre téléphone afin d'obtenir le numéro IMEI.
Une fois celui-ci recopier sur notre page d'accueil, Brico-phone se charge de vous informer sur le modèle exact de votre smartphone ainsi que sur les pièces compatibles avec votre iPhone 12 Pro Max.

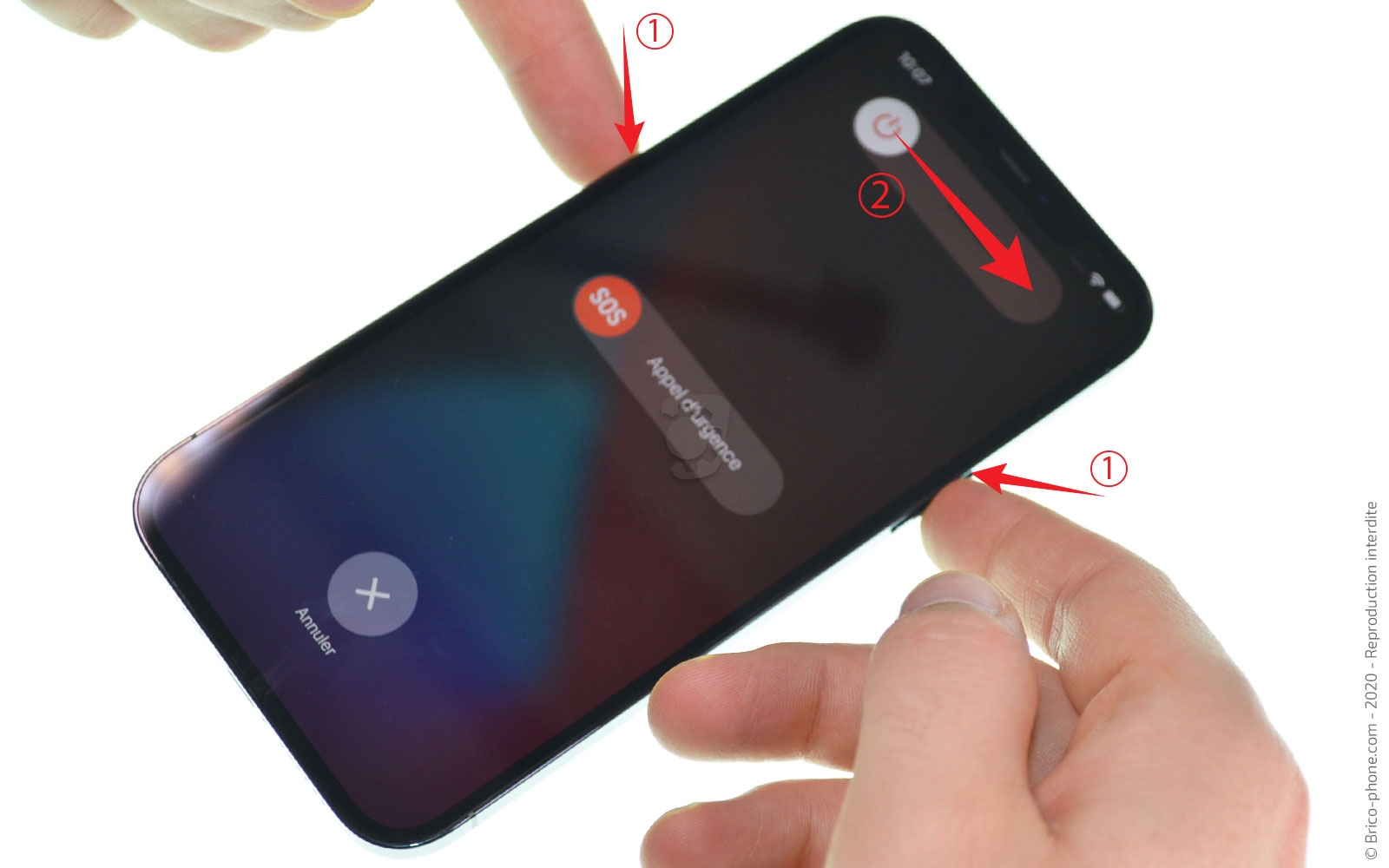

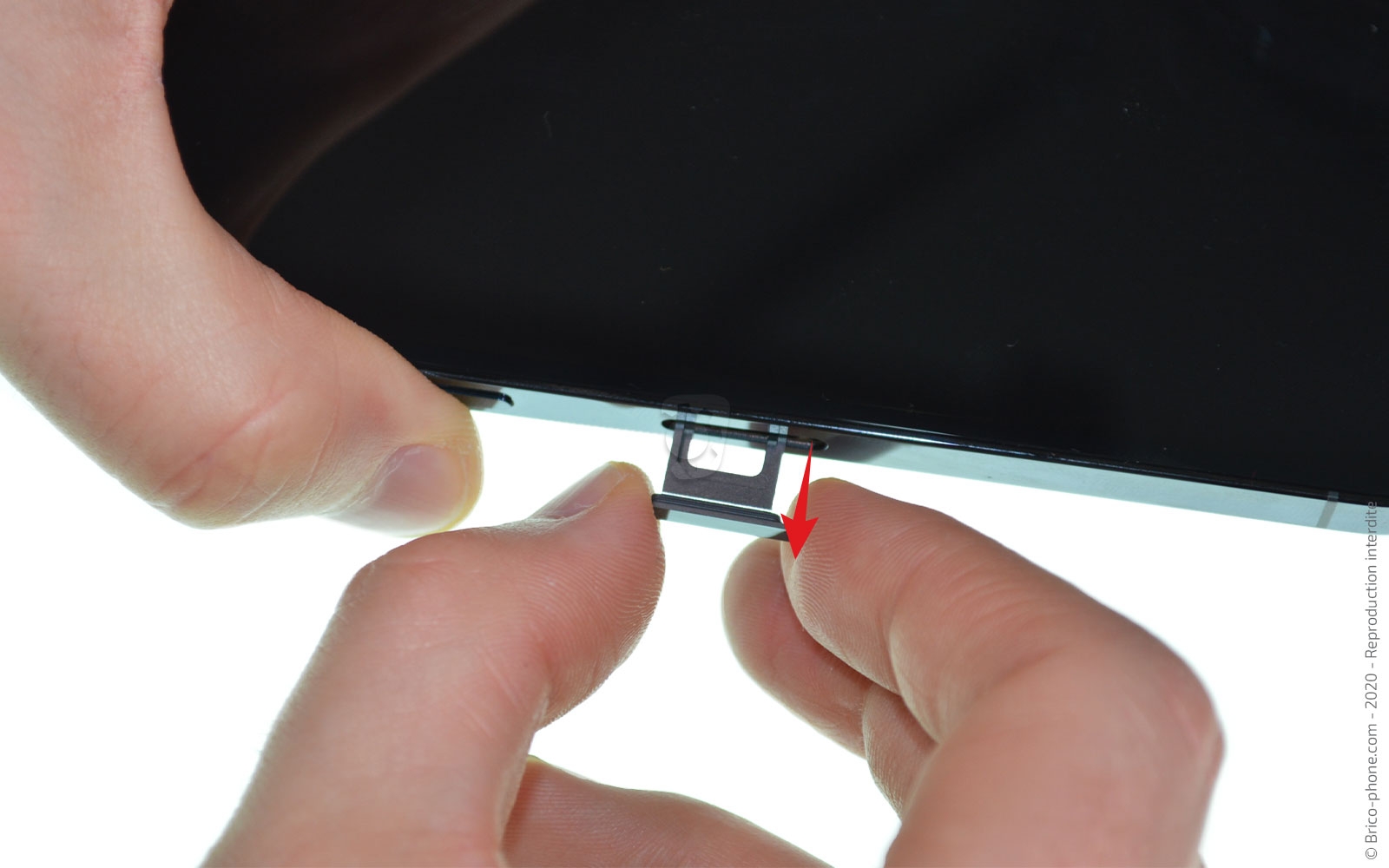

Etape 1 : Éteindre et retirer le rack Sim

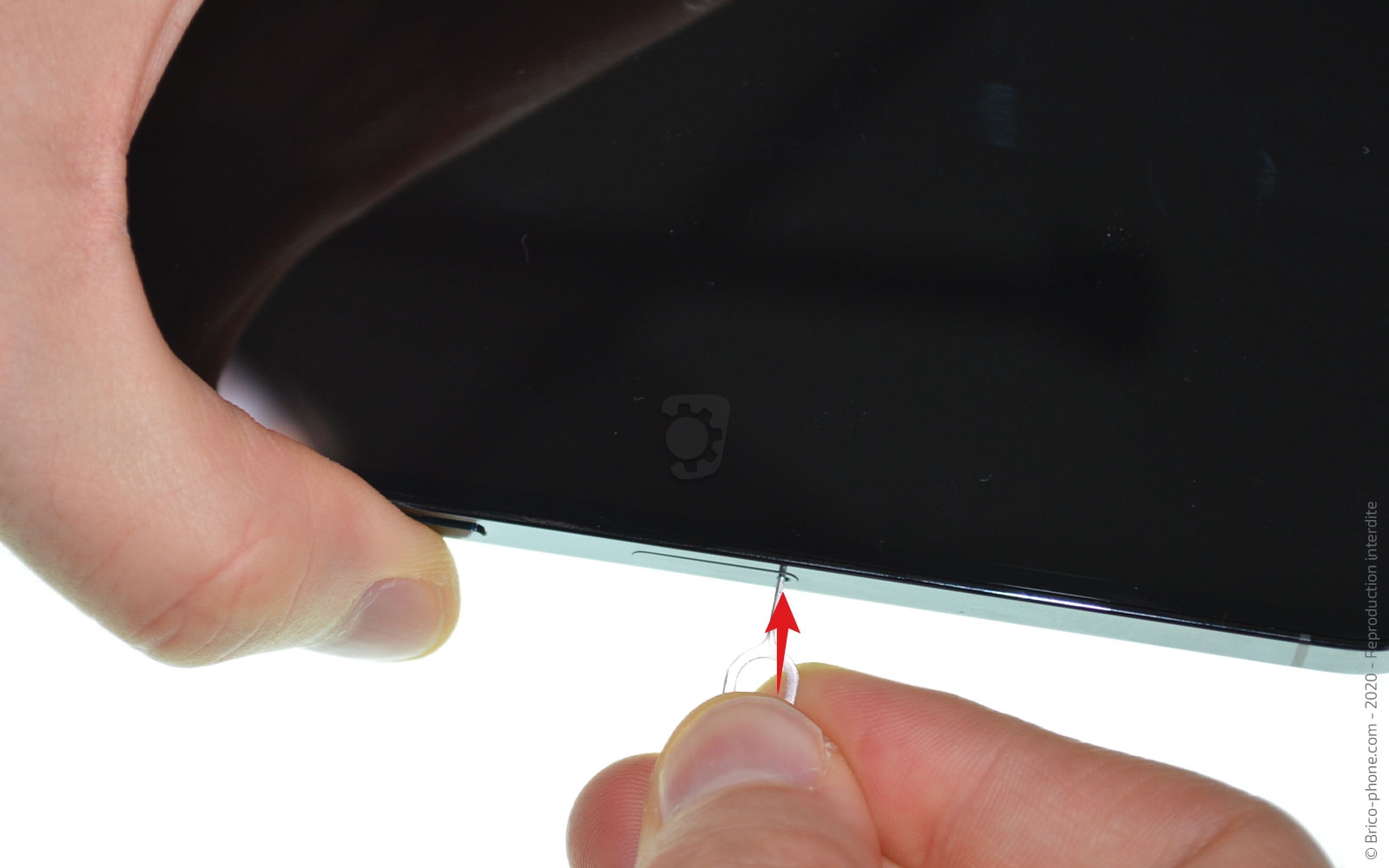

Commençons par éteindre votre appareil avant de retirer le tiroir de la carte nano Sim avec l'outil adéquat.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller l'écran du châssis

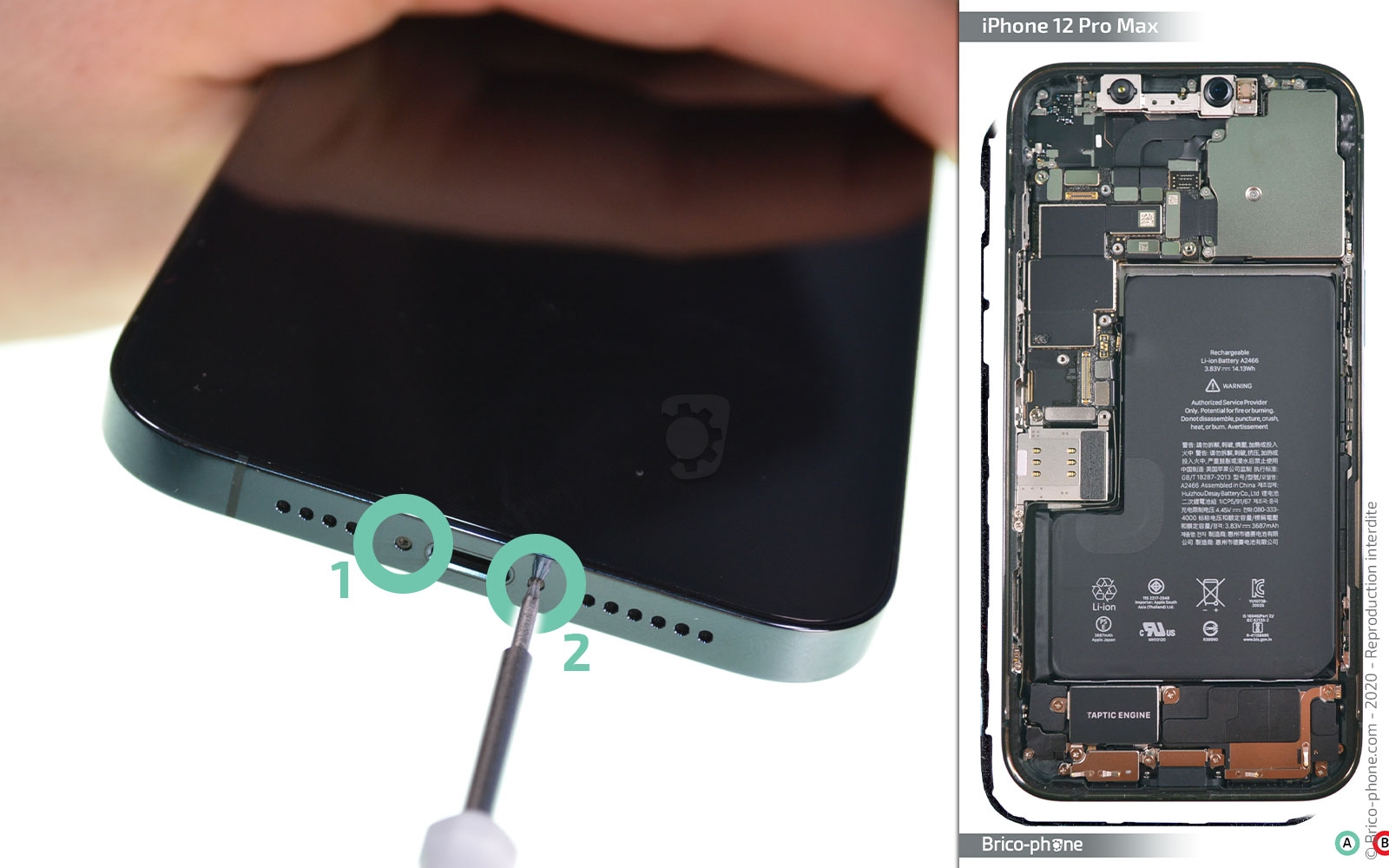

Dévissez les deux vis pentalobe se trouvant sur la tranche inférieure de votre iPhone 12 Pro Max.

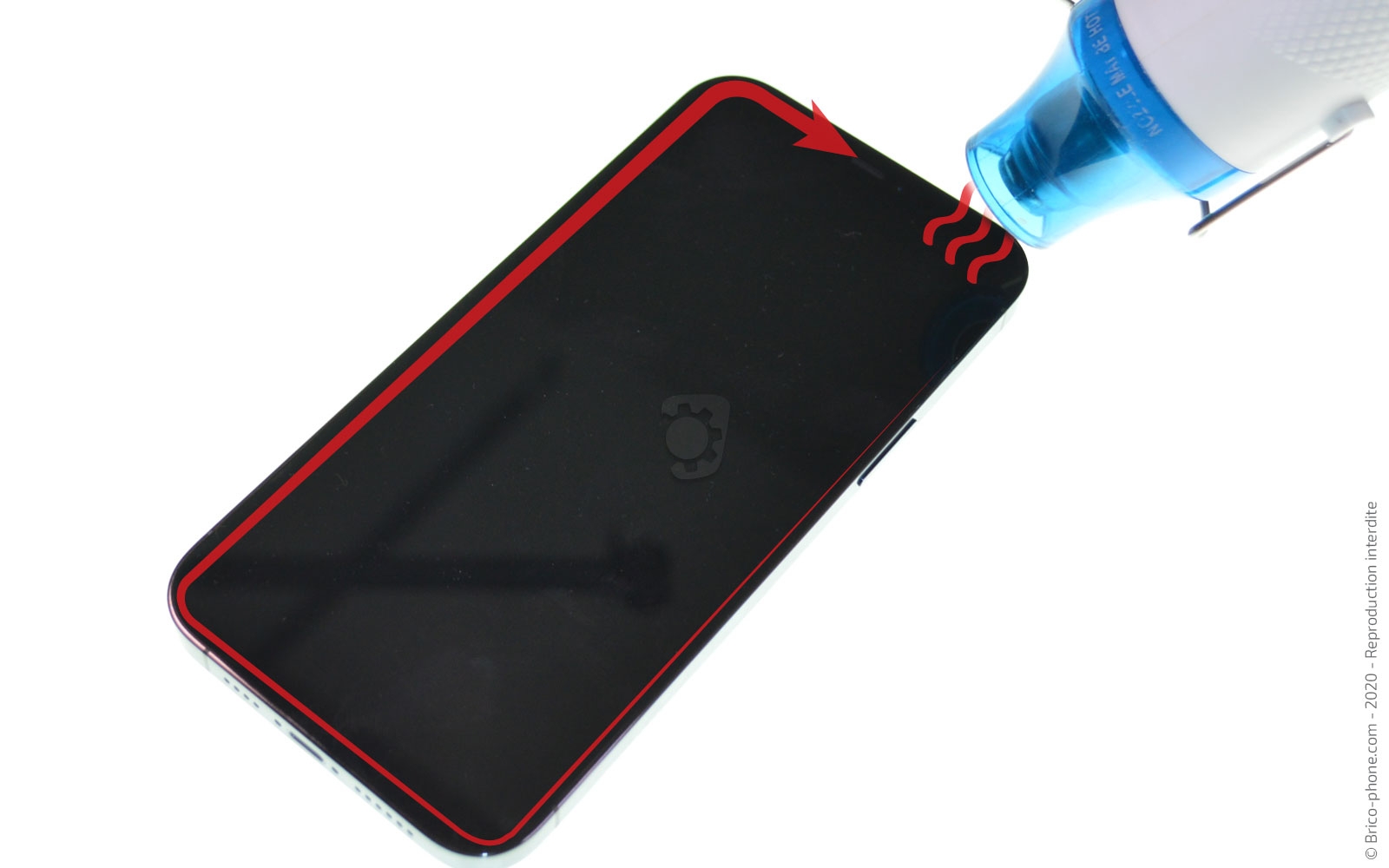

Par la suite et pour accéder à l'interieur de votre smartphone, il est nécessaire de chauffer les bords de l'écran.

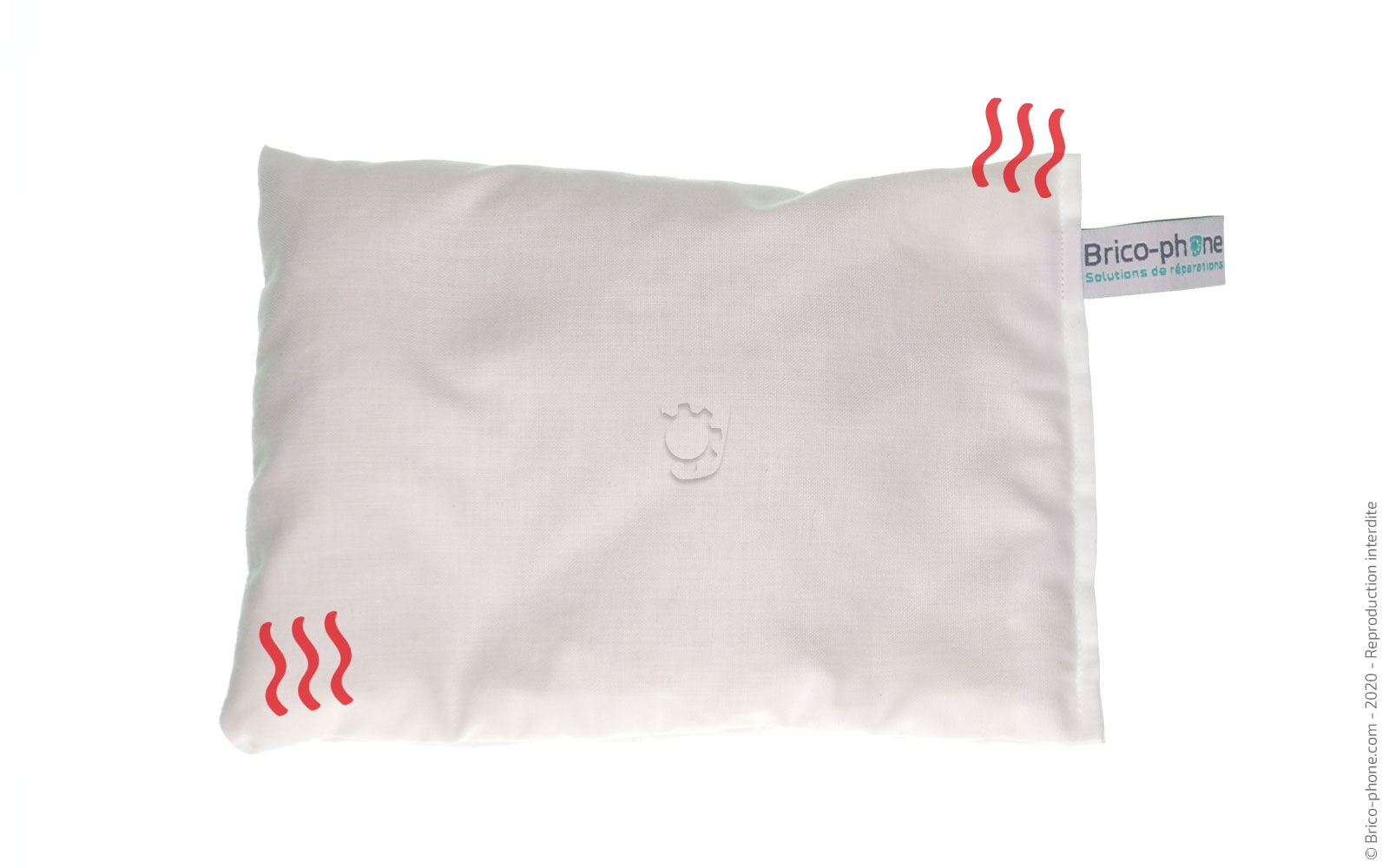

Pour cela, nous utilisons un décapeur thermique (ou votre propre sèche-cheveux) ou alors un coussin chauffant.
Pour ce dernier, vous aurez besoin de le passer au micro-ondes environ 2 minutes avant de déposer le produit sur la vitre avant pendant 30 secondes.

Ceci permettra de ramollir le joint d'étanchéité et de faciliter l'ouverture de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

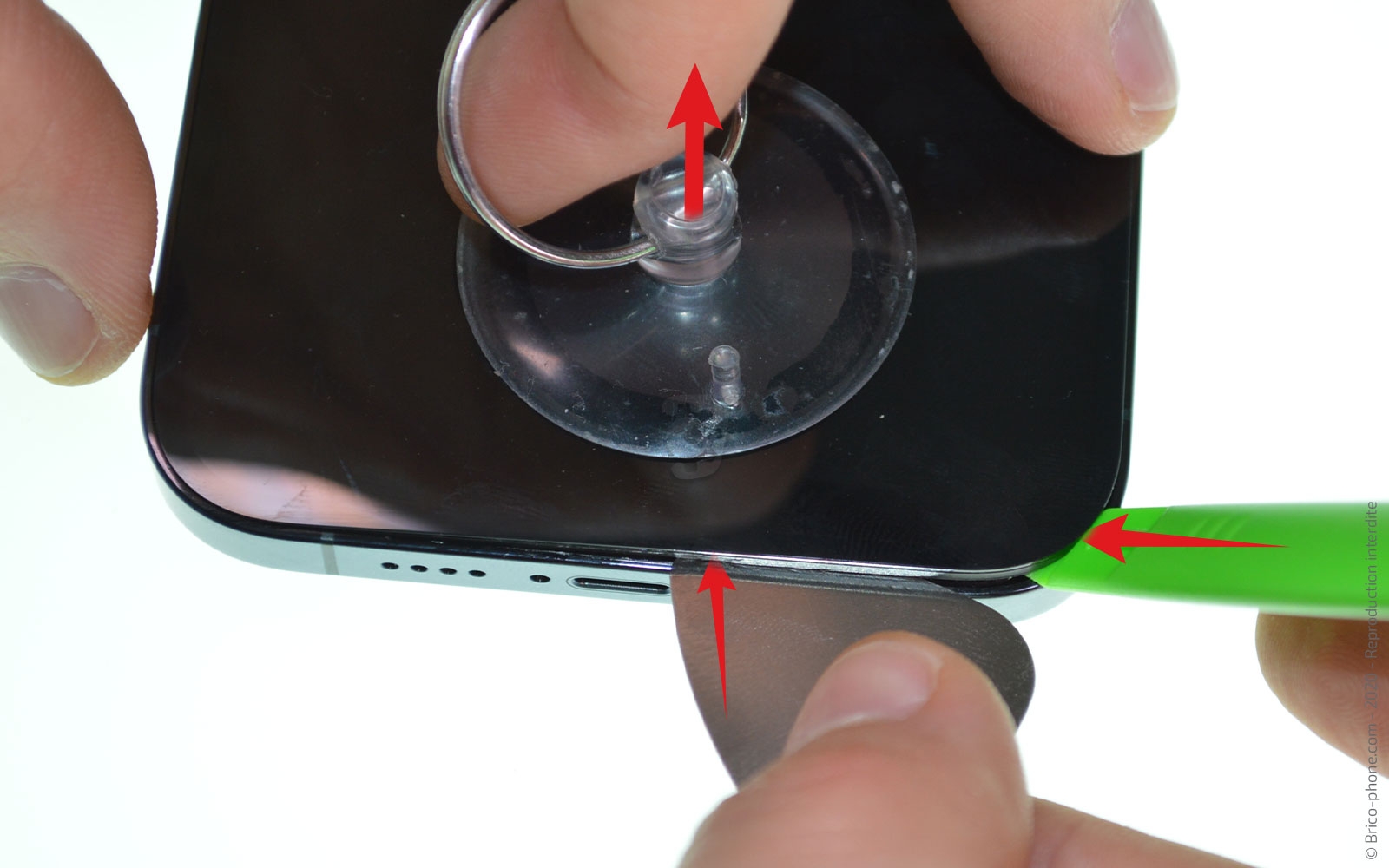

Etape 3 : Ouvrir le téléphone

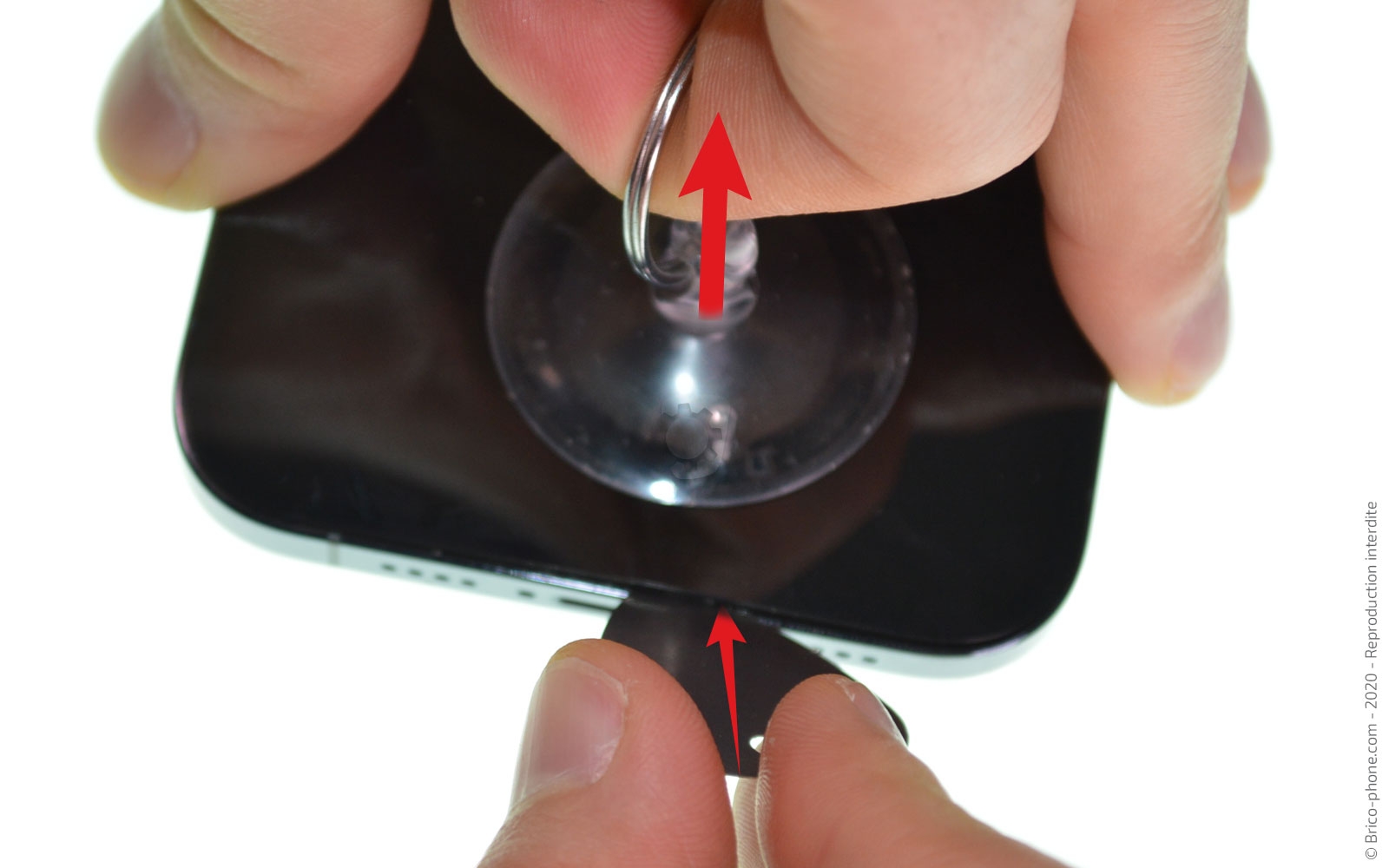

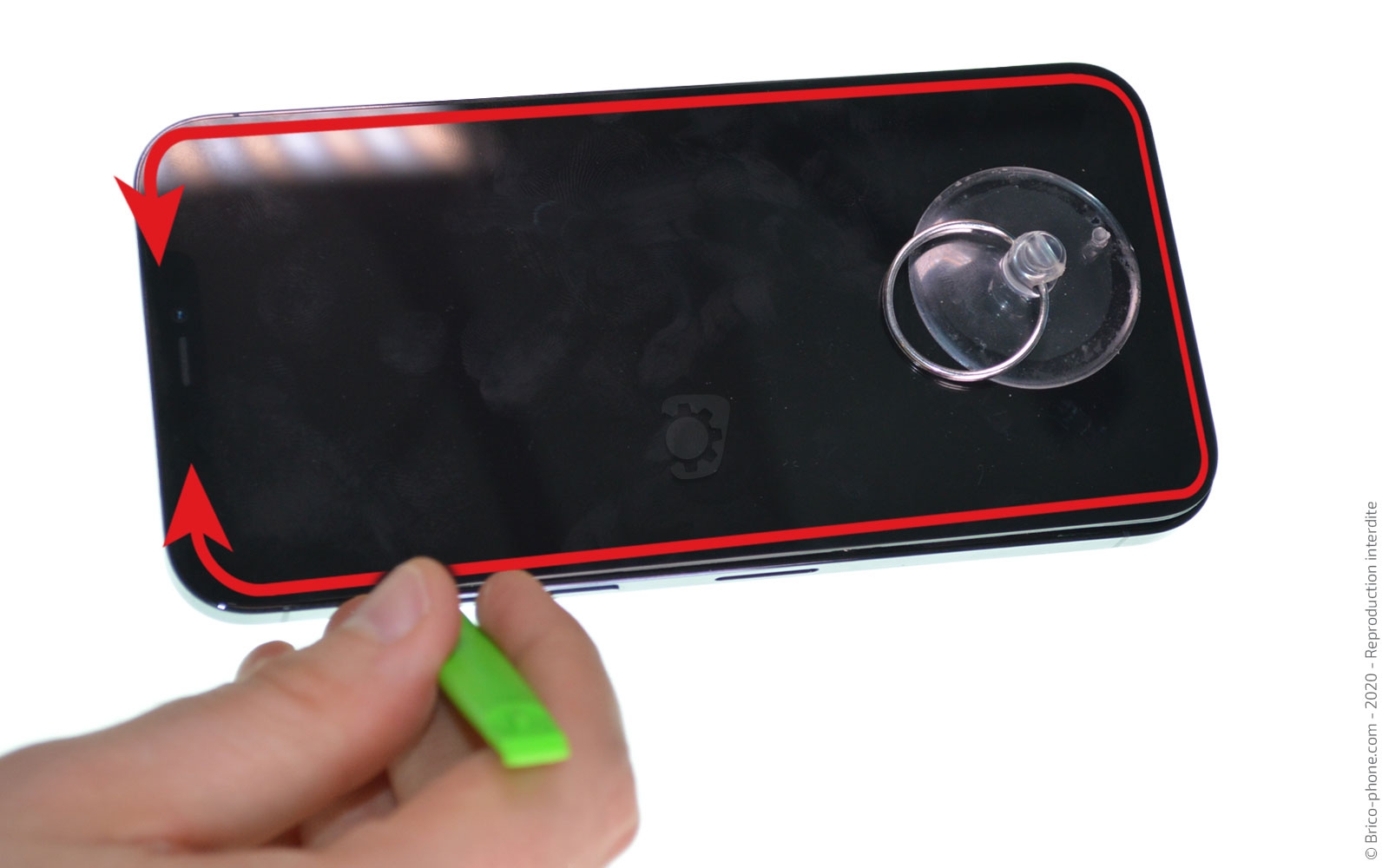

Disposez la ventouse sur le bas de l'écran de votre iPhone afin de pouvoir insérer le médiator en métal de votre kit d'outils entre la vitre avant et le châssis tout en tirant l'anneau de l'outil.

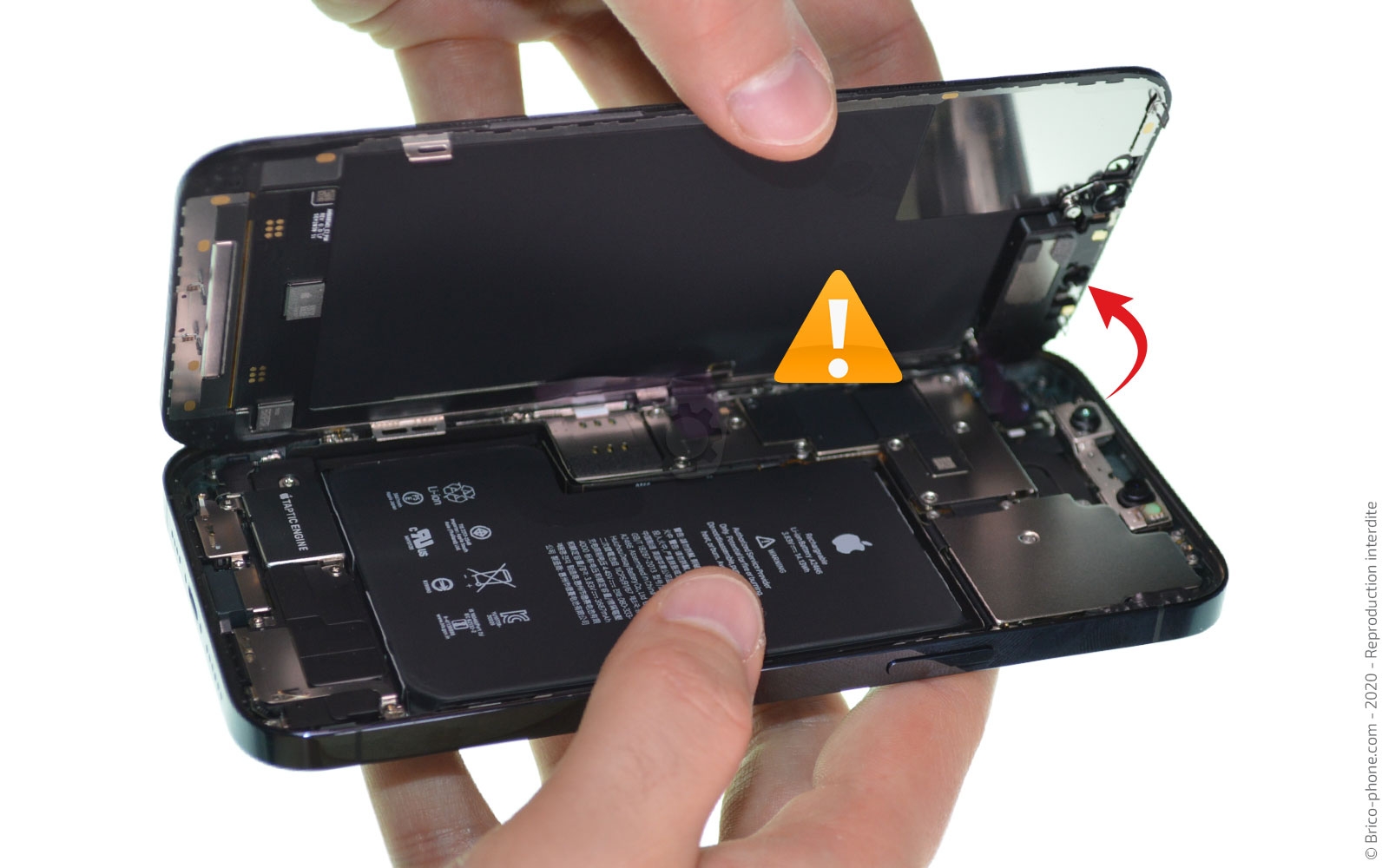

Remplacez ensuite le médiator en métal par la spatule verte afin de décoller tout le contour de l'écran sans abimé ce dernier et ses nappes qui se situent à gauche de la vitre avant.
Outils du kit utilisés
Outils du kit utilisés

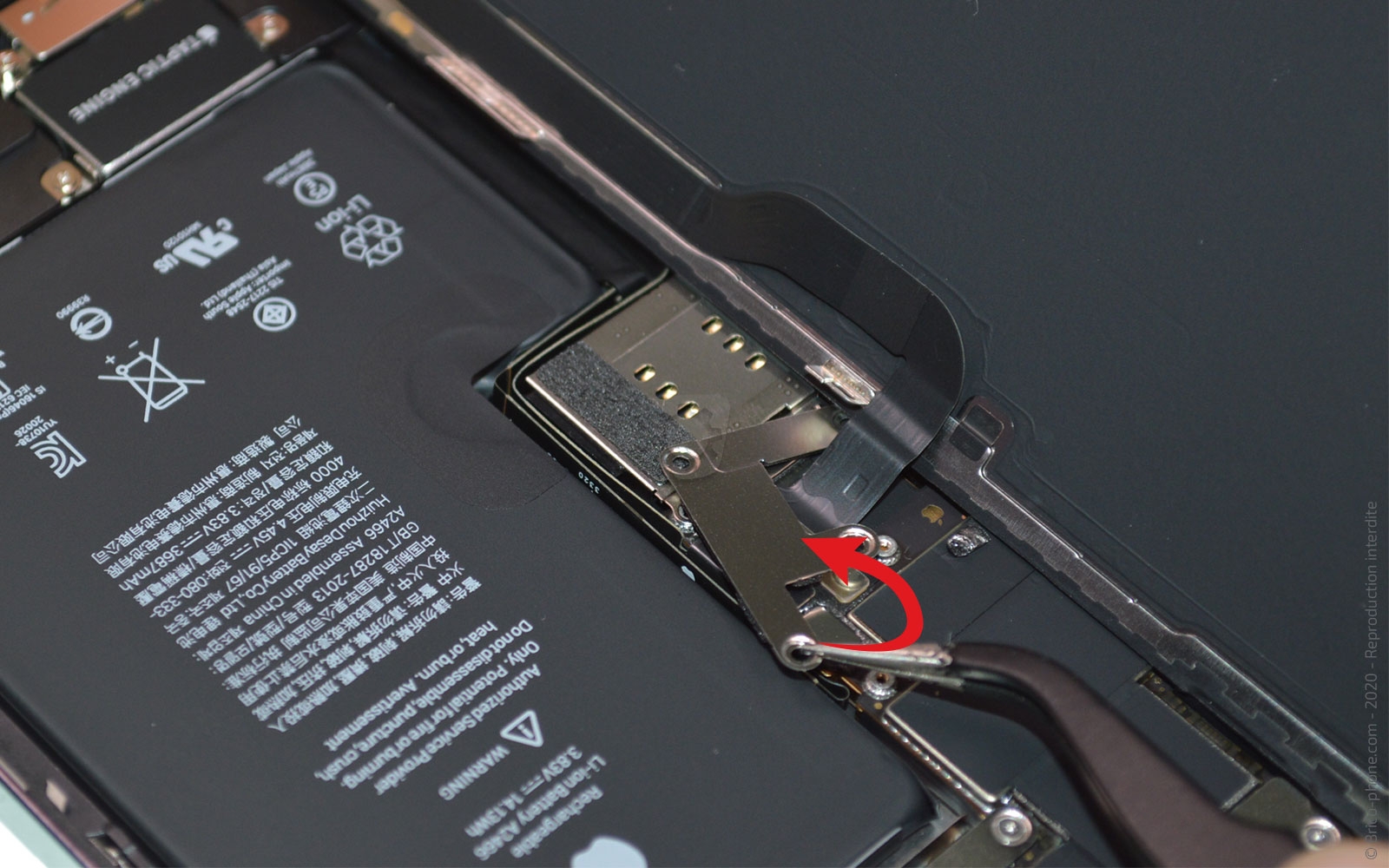

Etape 4 : Déconnecter la batterie

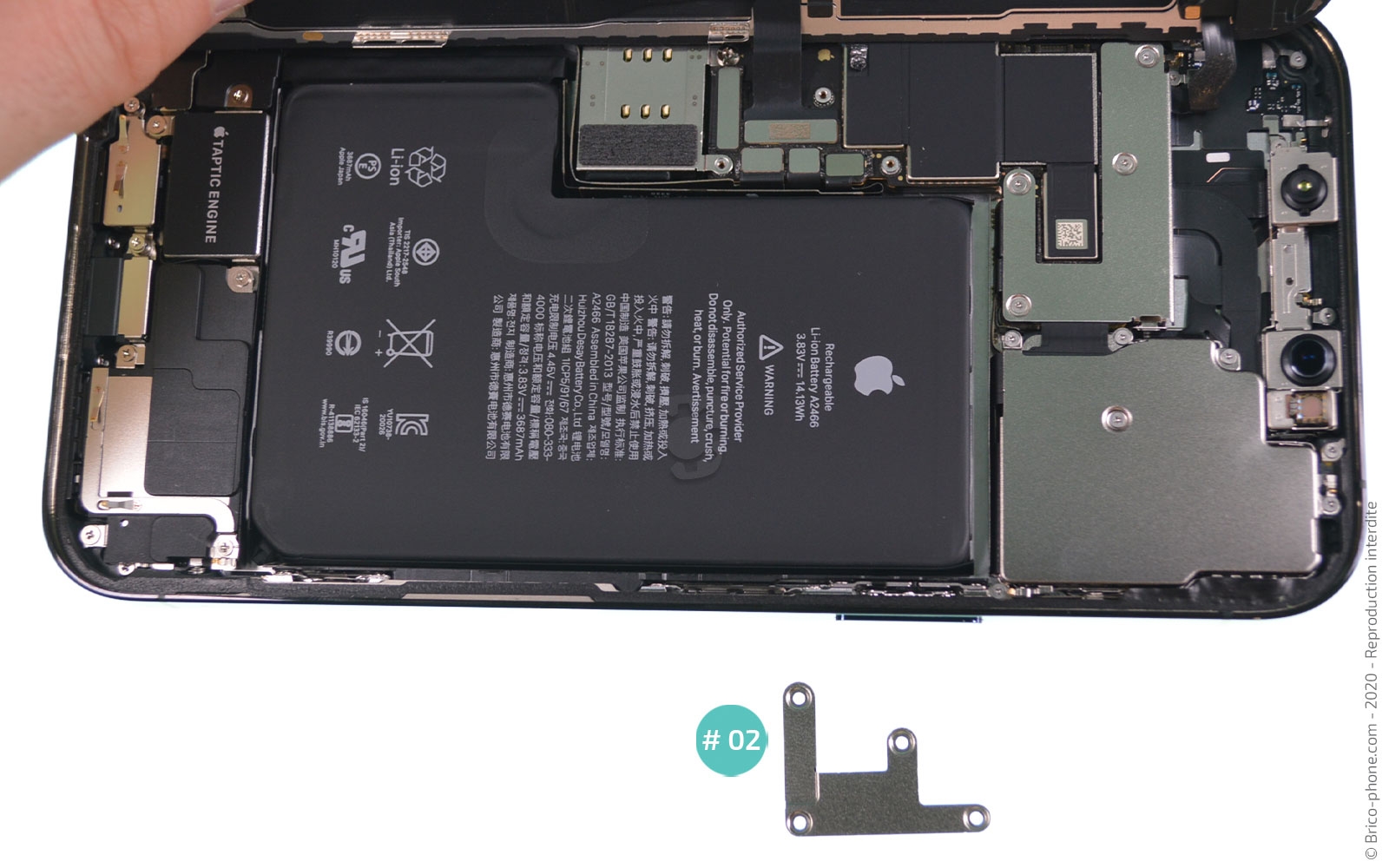

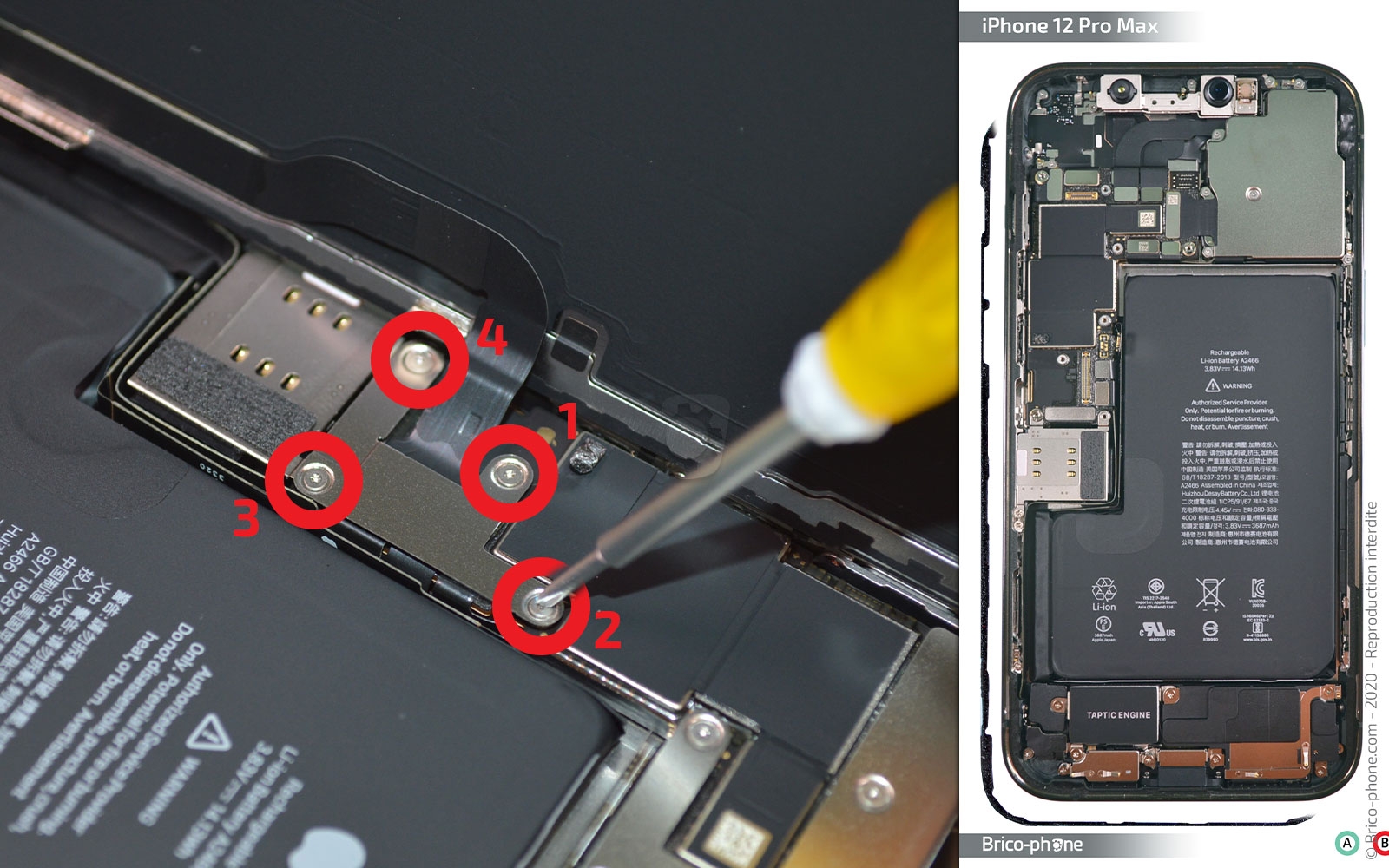

Otons les 4 vis triwing de la plaquette de protection de la nappe de la batterie.

Saisissez le cache à l'aide de la pince métallique avant de débranchez la connectique de la batterie.
Outils du kit utilisés
Outils du kit utilisés

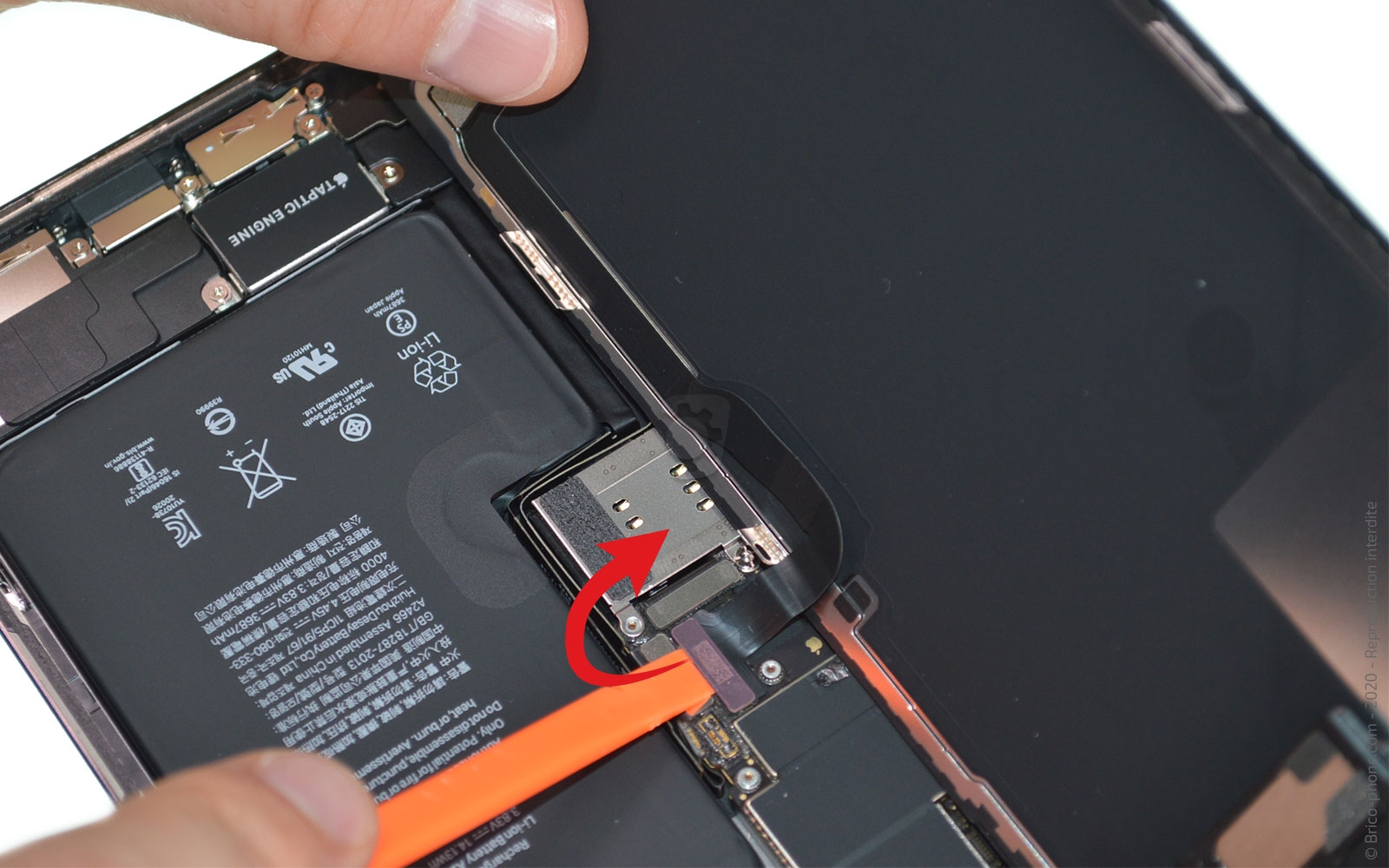

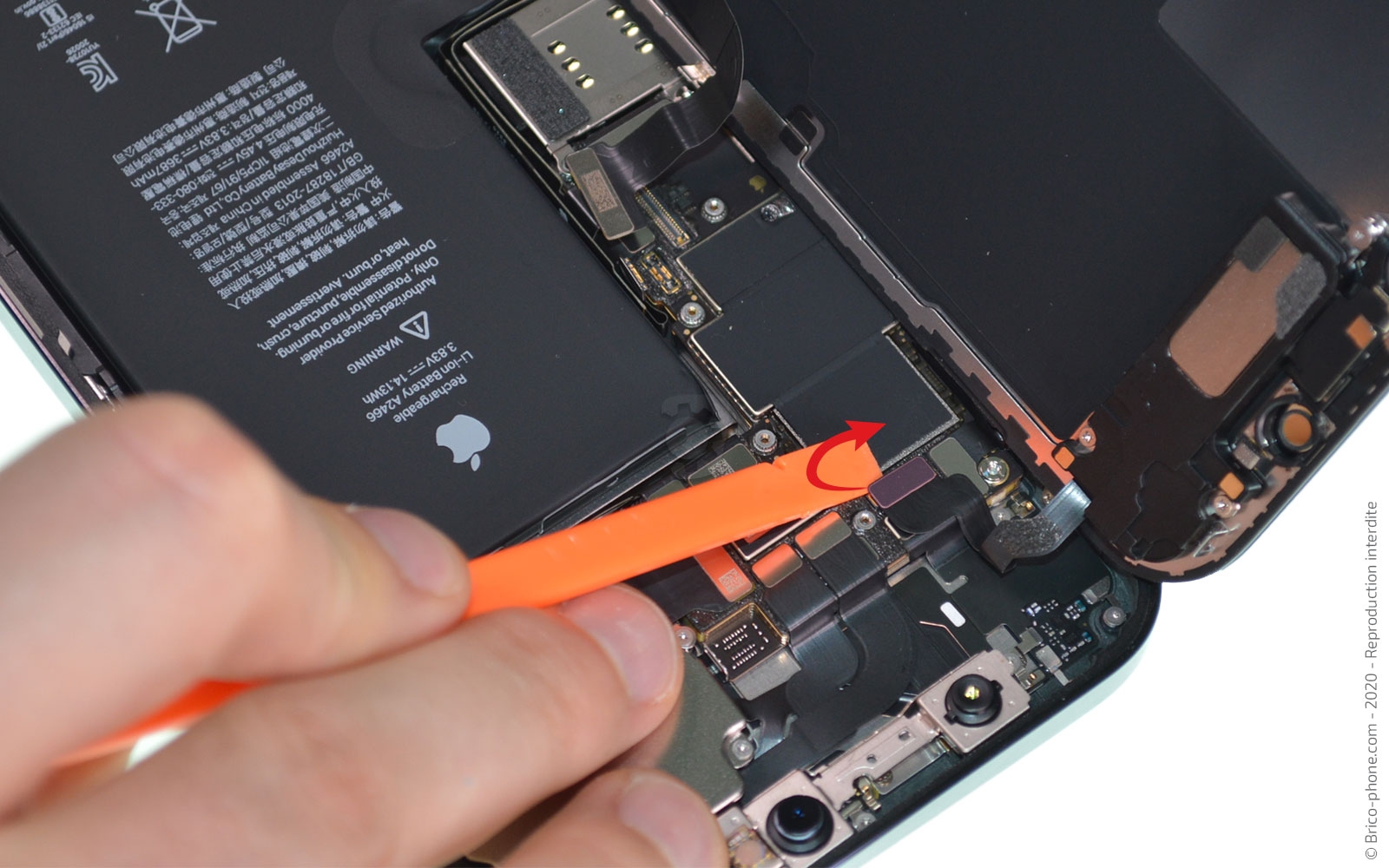

Etape 5 : Libérer l'écran

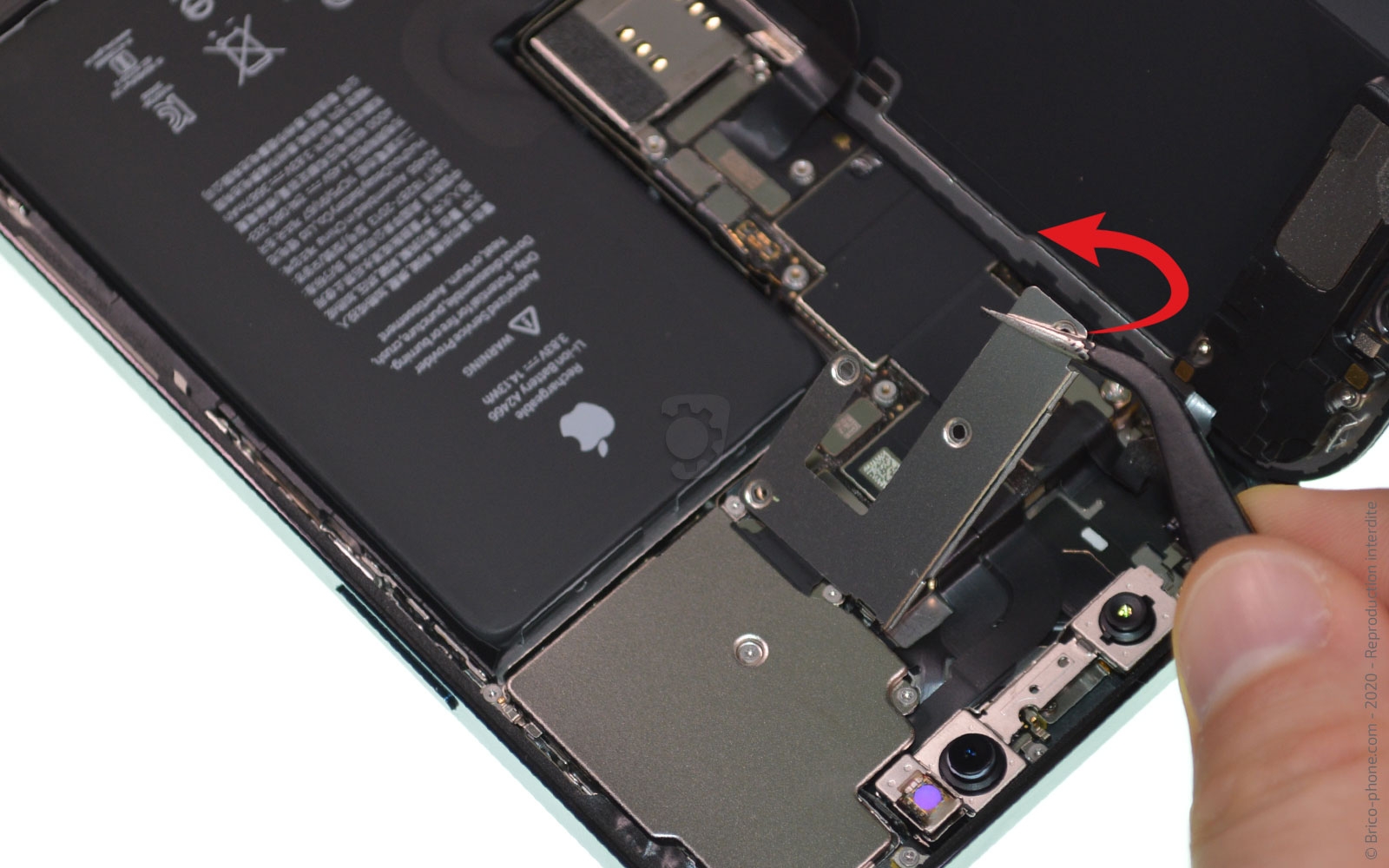

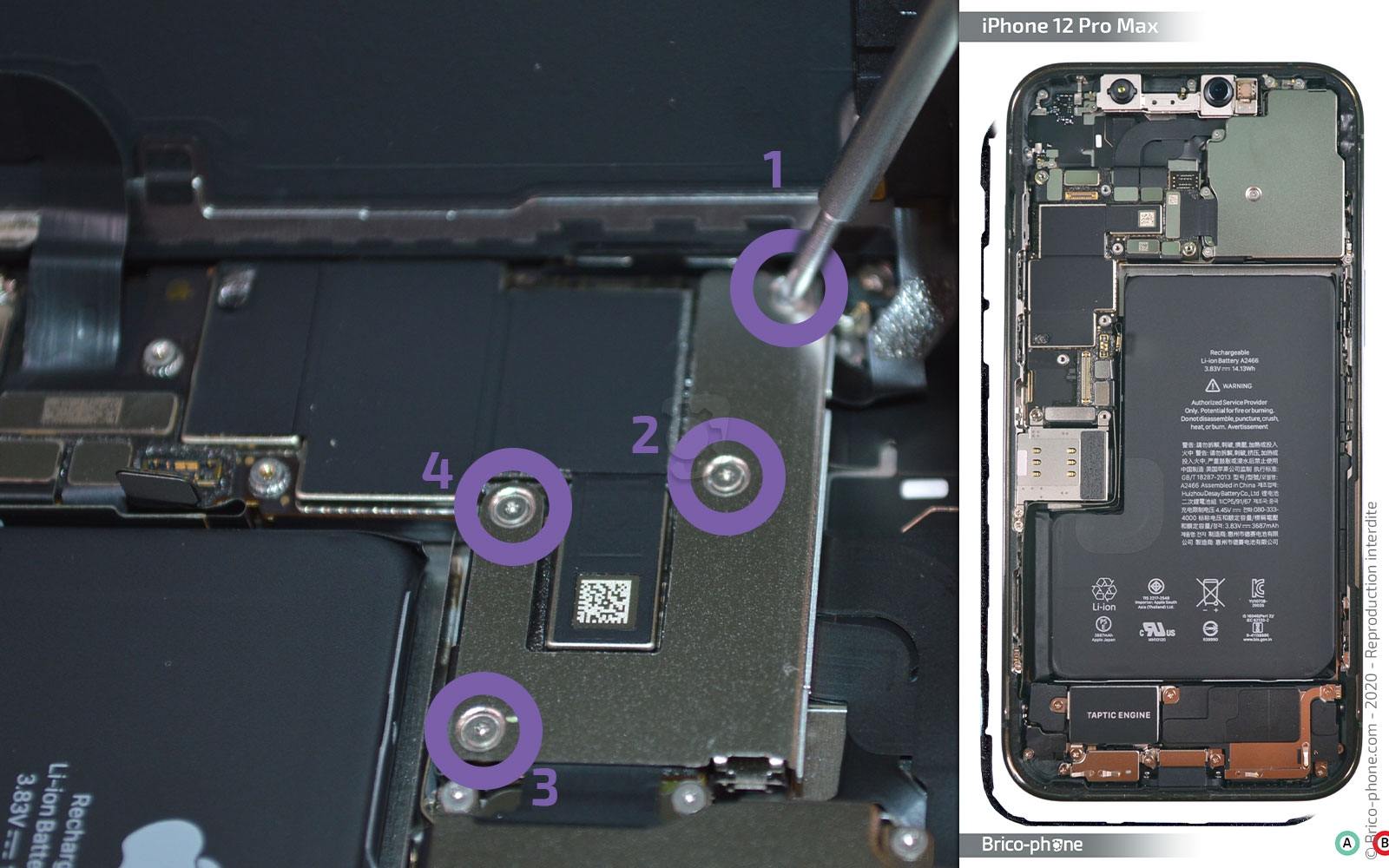

Avec le tournevis triwing, sortez les vis C1 à C4 de la plaquette #03.

Attrapez le cache avec la pincette avant de déconnecter les deux nappes de l'écran de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Dévisser le lecteur de carte

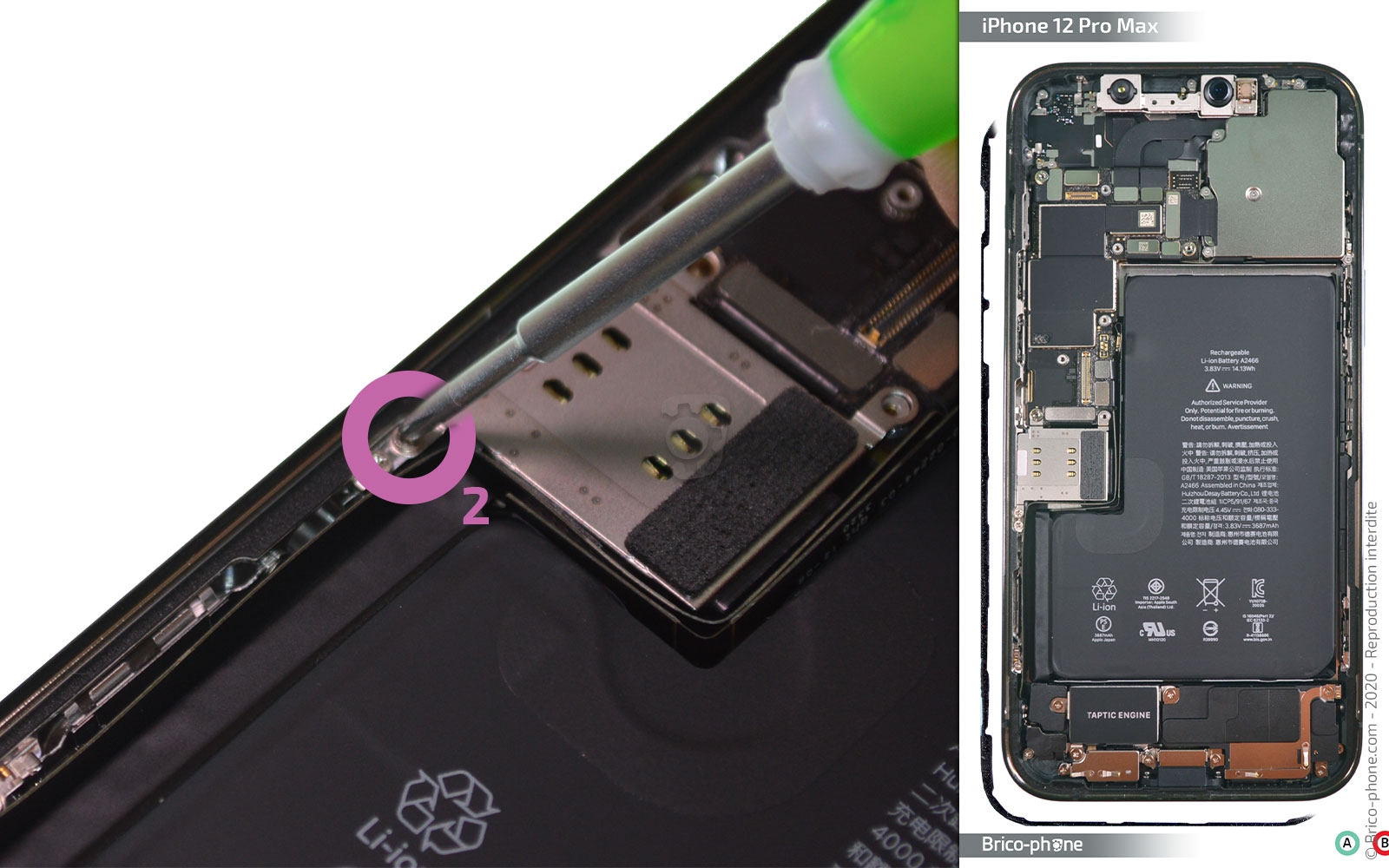

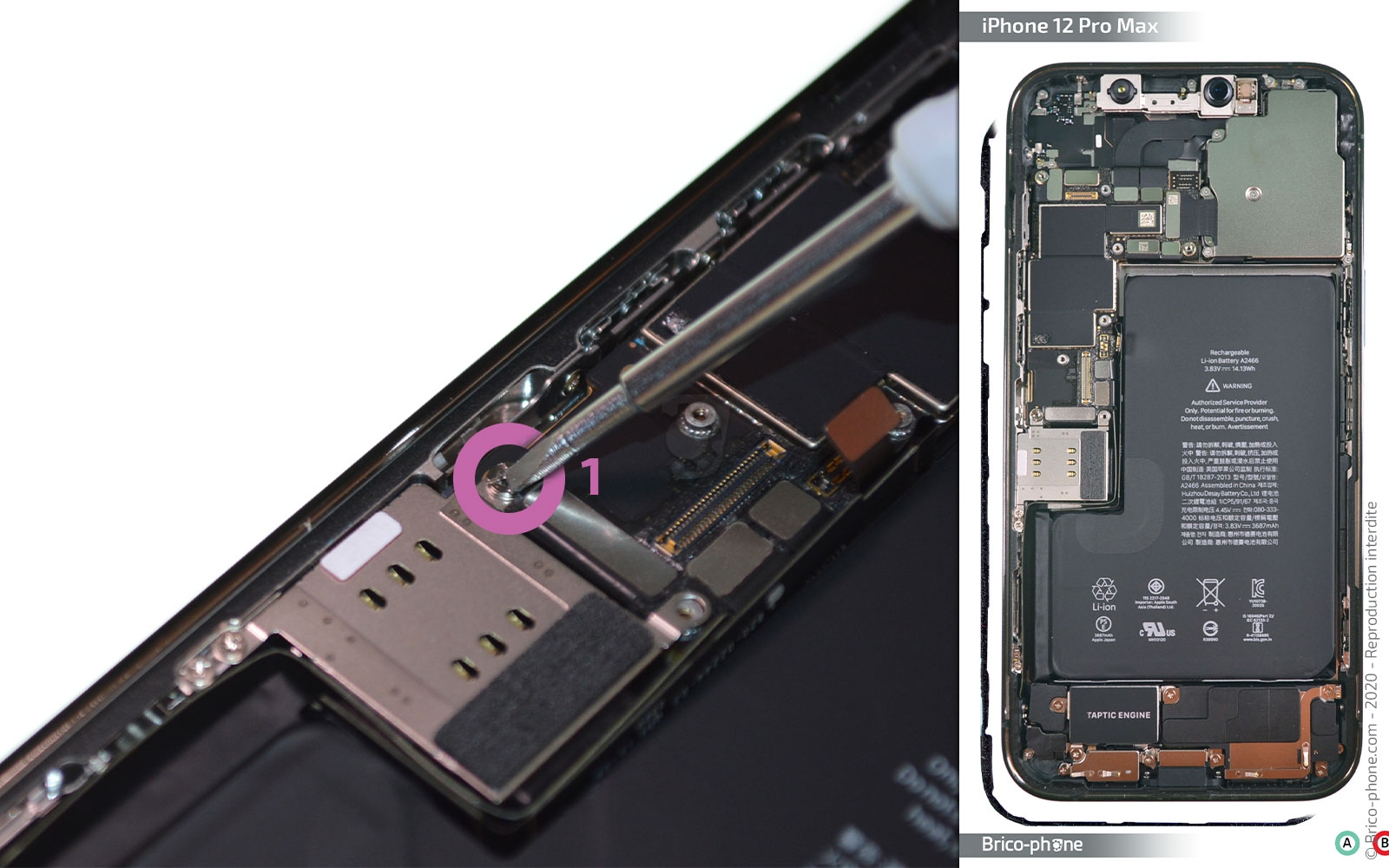

A l'aide du tournevis plat, ôtez la vis H1 du lecteur avant d'extraire la vis cruciforme H2.
Outils du kit utilisés
Outils du kit utilisés

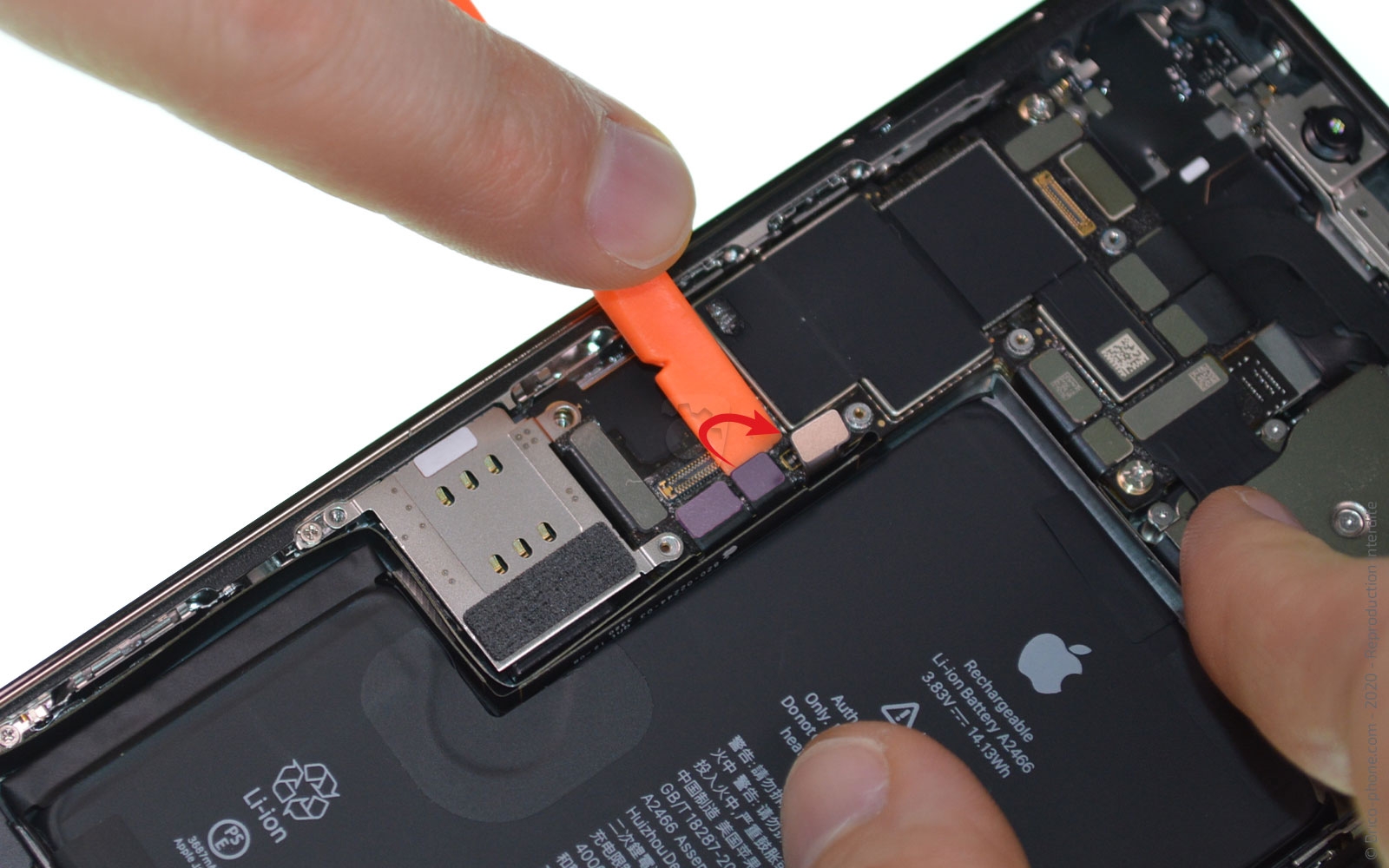

Etape 7 : Oter le lecteur de carte Sim

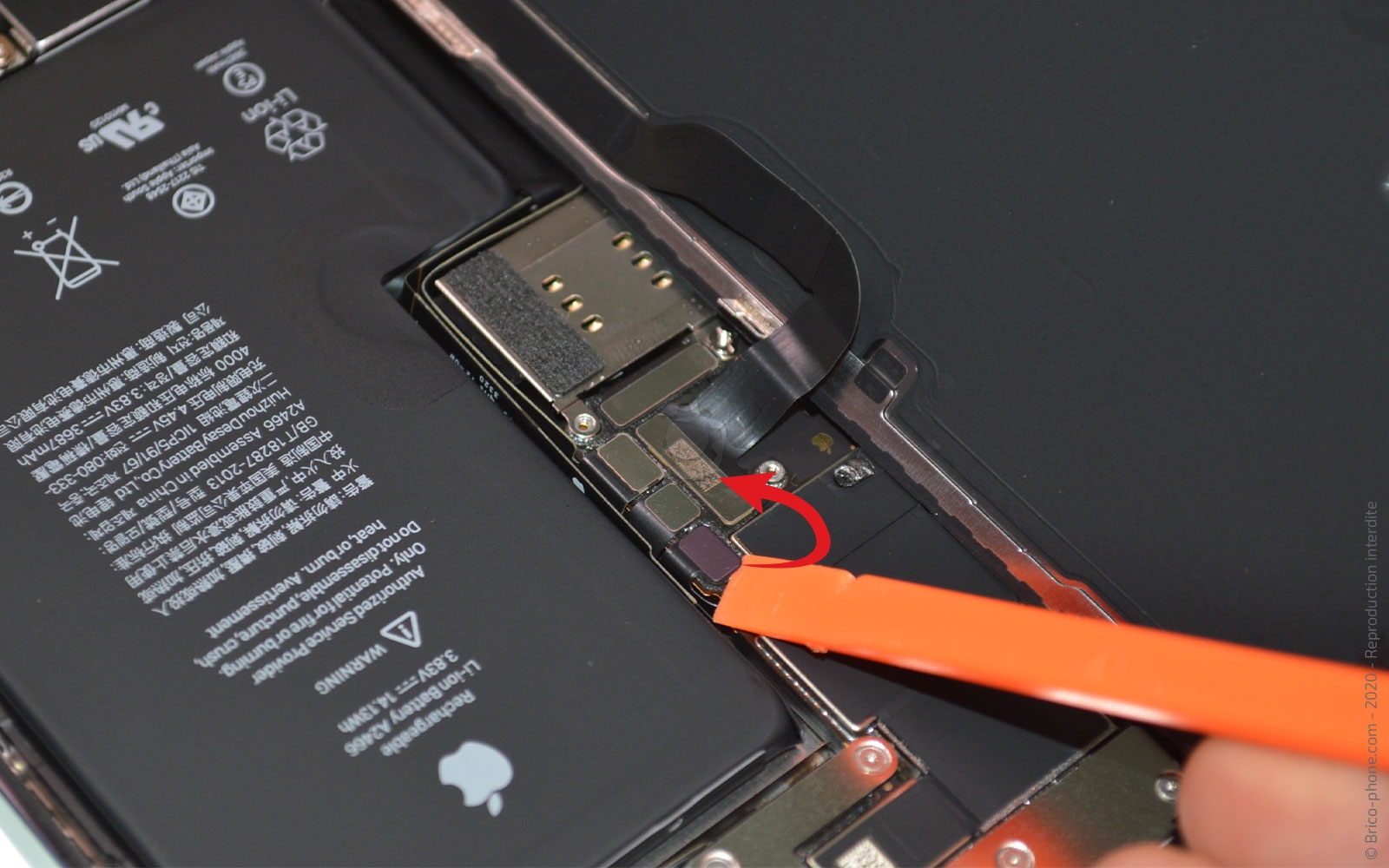

En vous aidant du levier en nylon, déconnectez les deux nappes situées sur la partie droite de la carte mère.

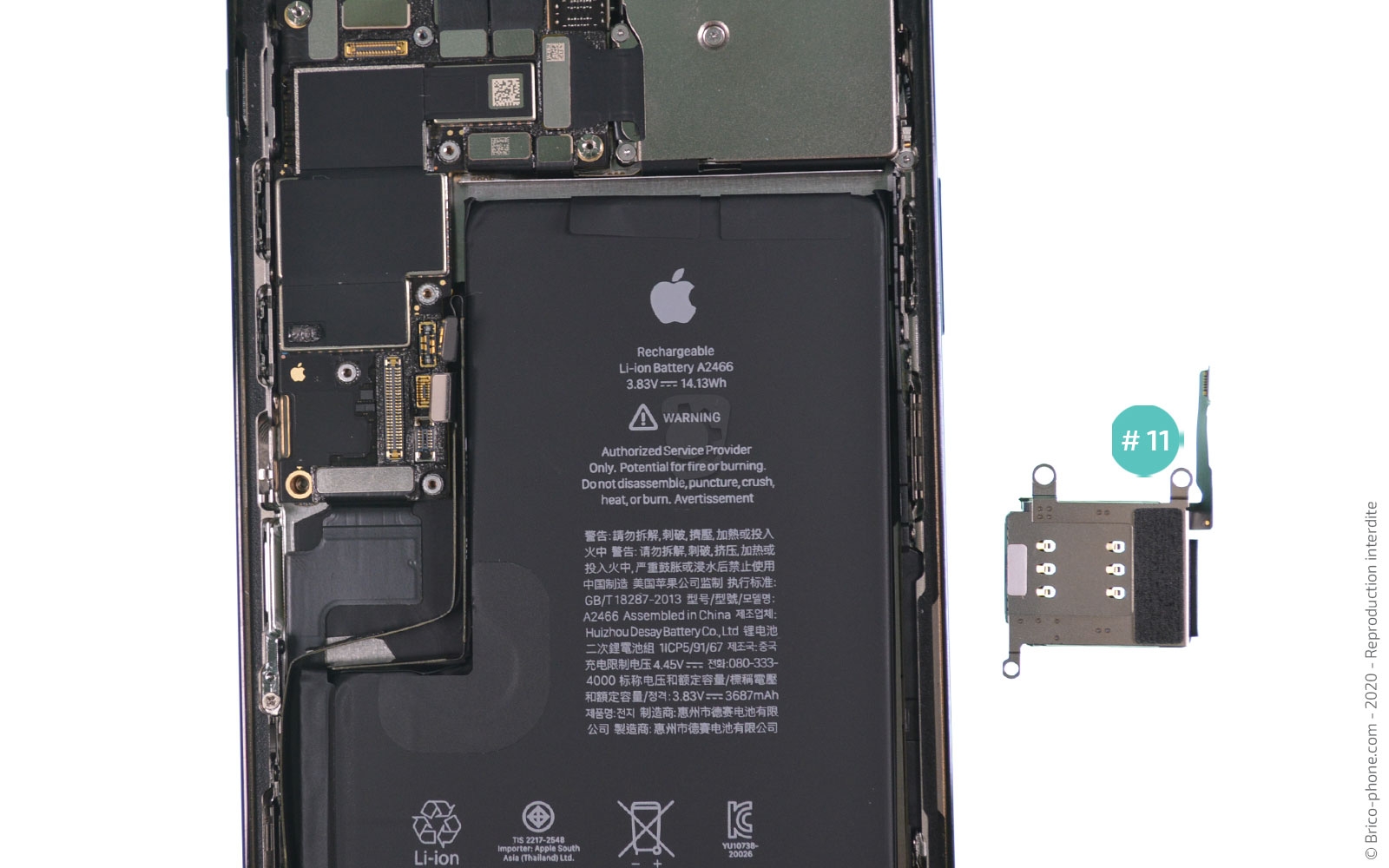

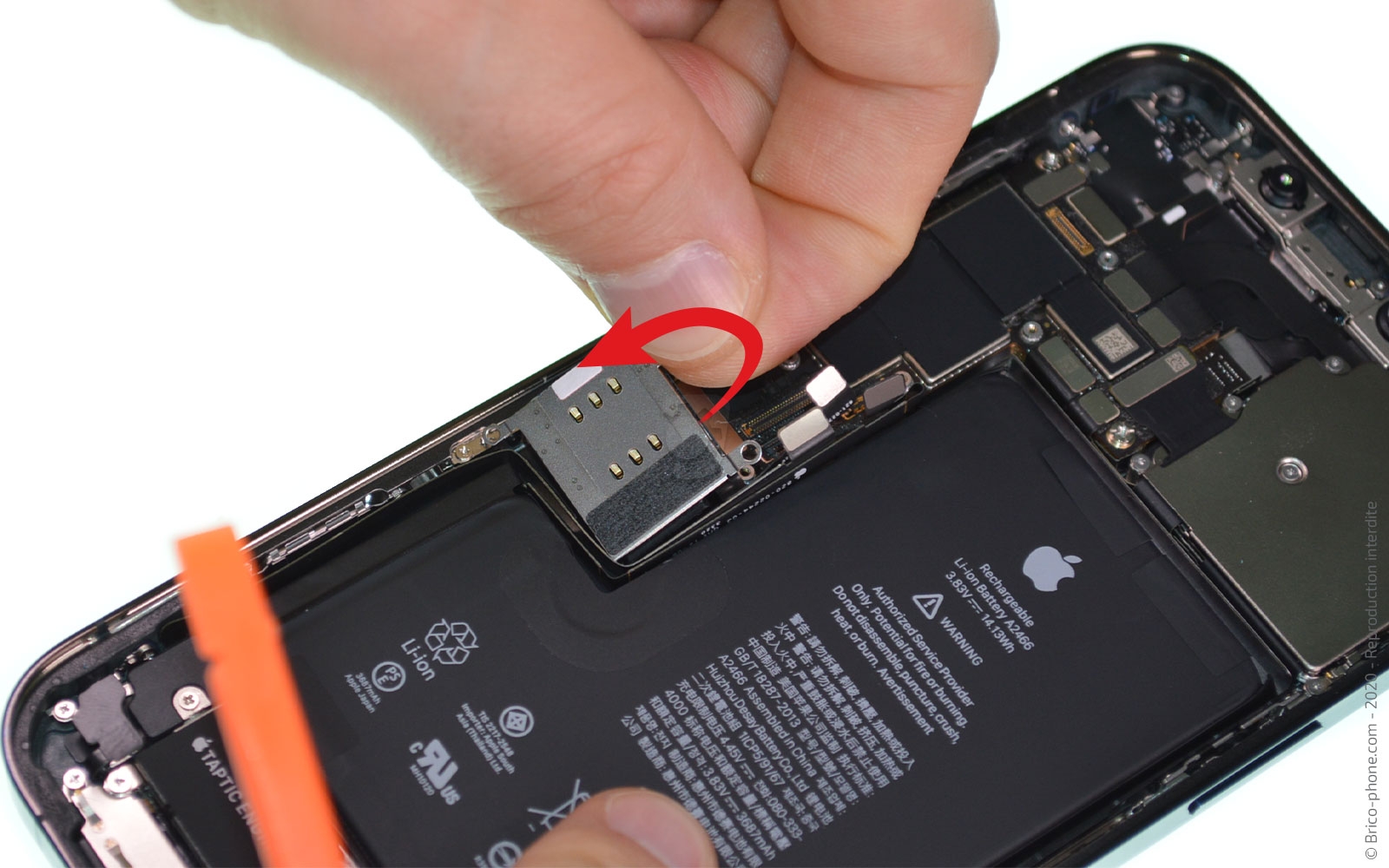

Il ne vous reste plus qu'à sortir le lecteur de carte endommagé.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

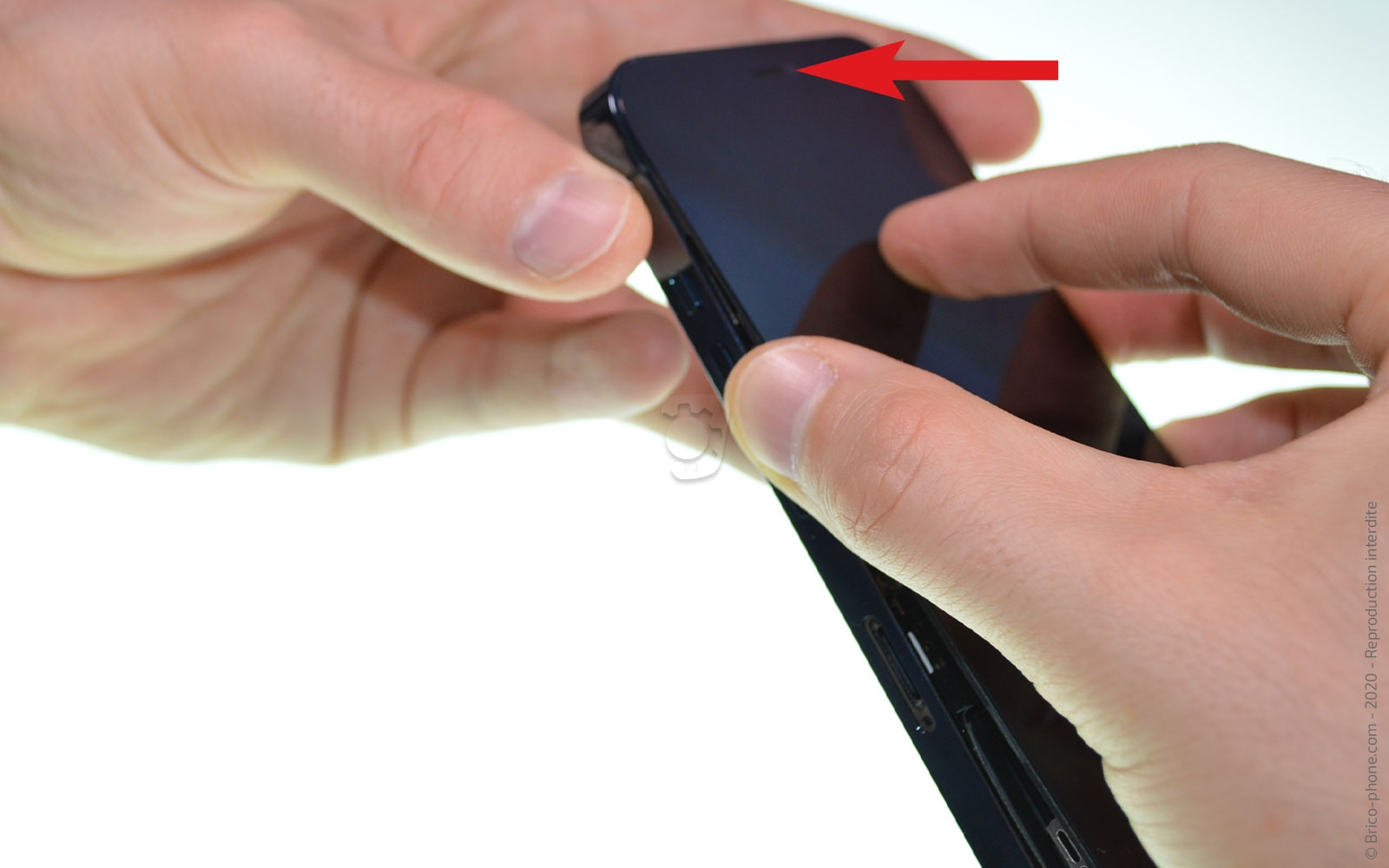

Disposez le nouveau composant puis suivez toutes les étapes précédentes dans l'ordre inverse pour remonter votre iPhone.

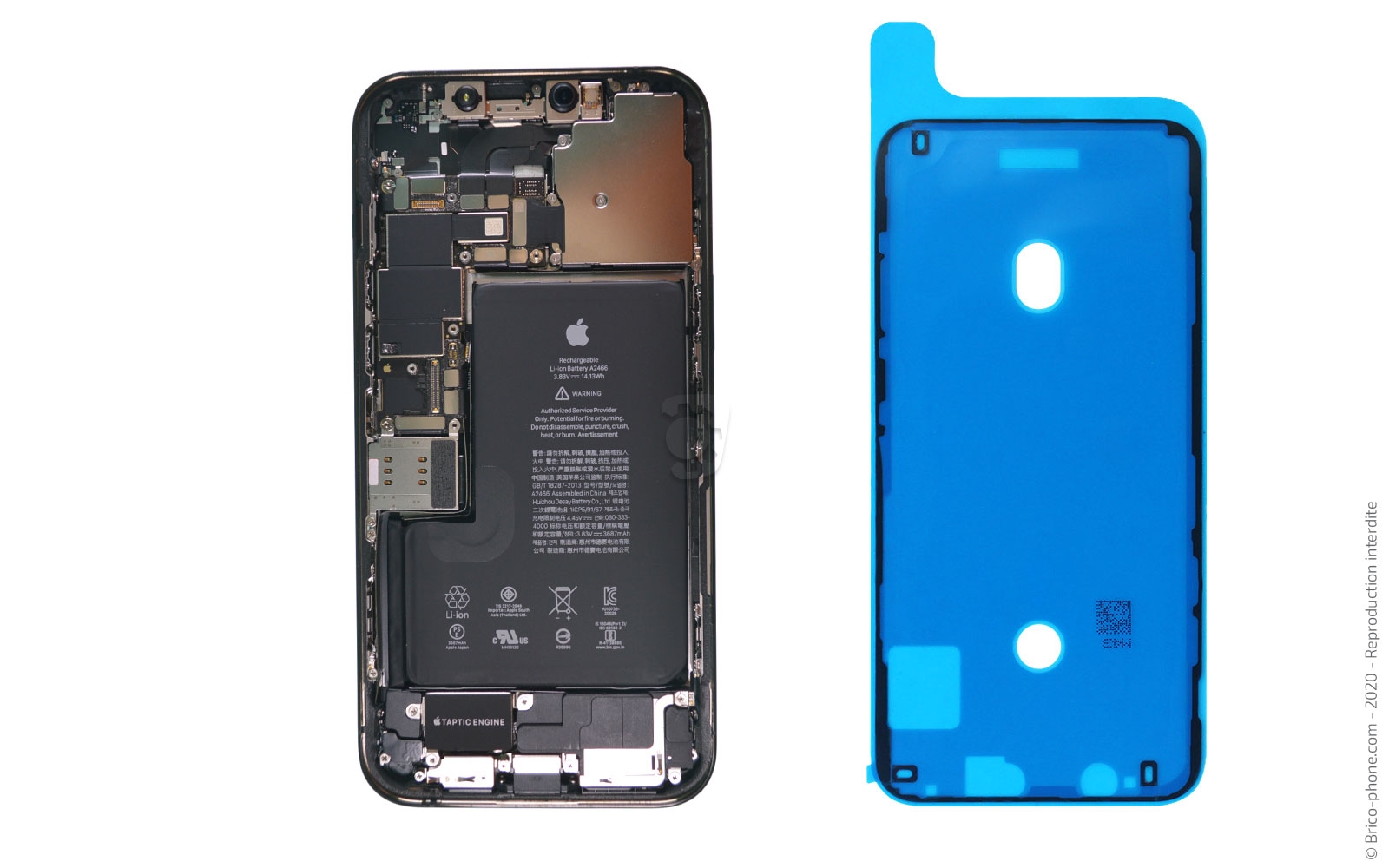

Nettoyez les bords du châssis de votre smartphone afin de pouvoir mettre le nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos

Avant de refermer, connectez toutes les nappes en terminant par celle de la batterie.
