Changement du connecteur de charge sur iPhone 12 Pro Max

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 12 Pro Max | Temps estimé : 60 min | Difficulté : 3.5/5

Votre appareil n'est plus reconnu par les périphériques extérieur ? Il est surement temps de remplacer le connecteur de charge de votre iPhone 12 Pro max en suivant étape par étape ce guide de réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

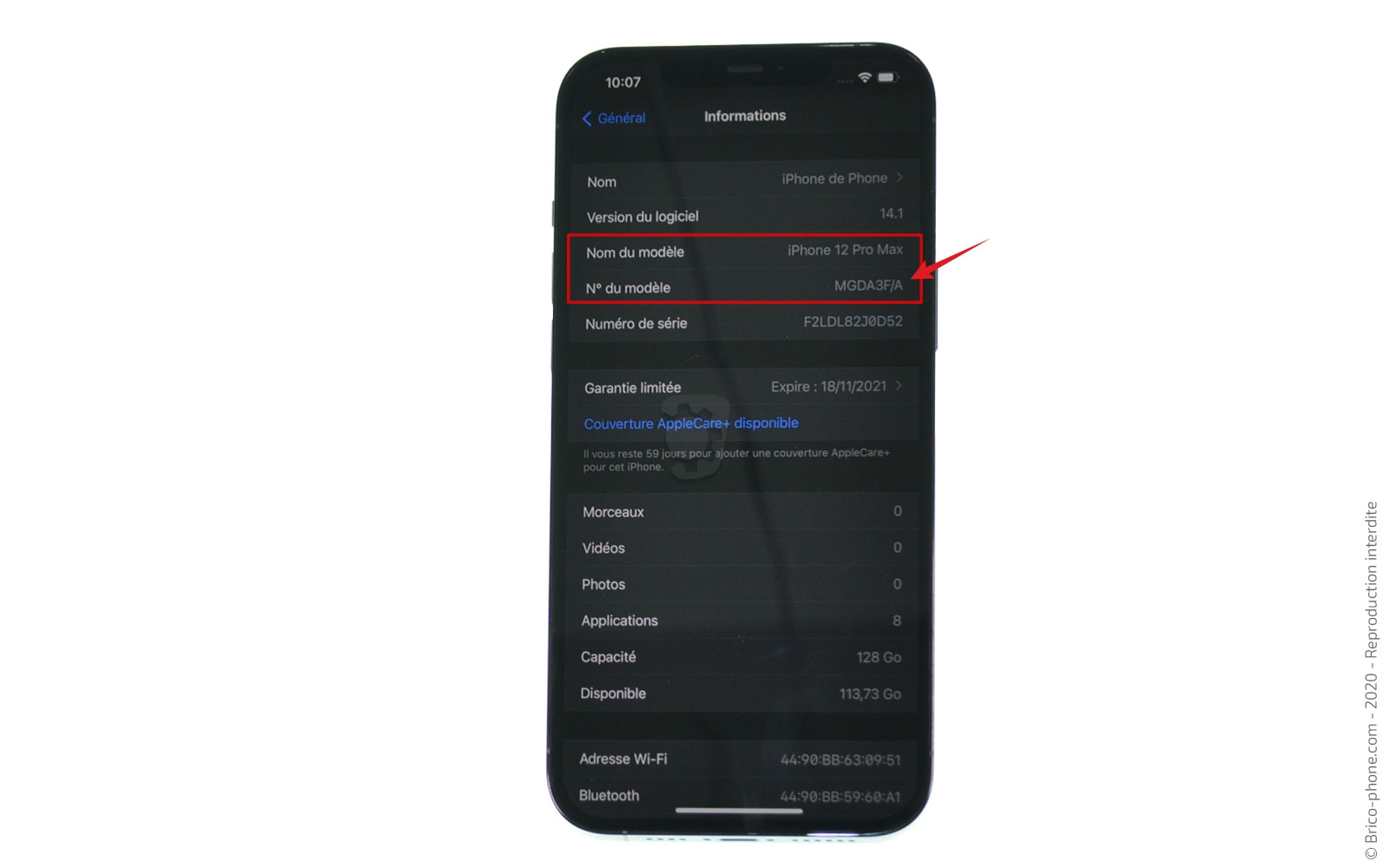

En vous rendant dans les réglages de votre iPhone, vous pourrez connaitre le numéro de modèle de votre téléphone.

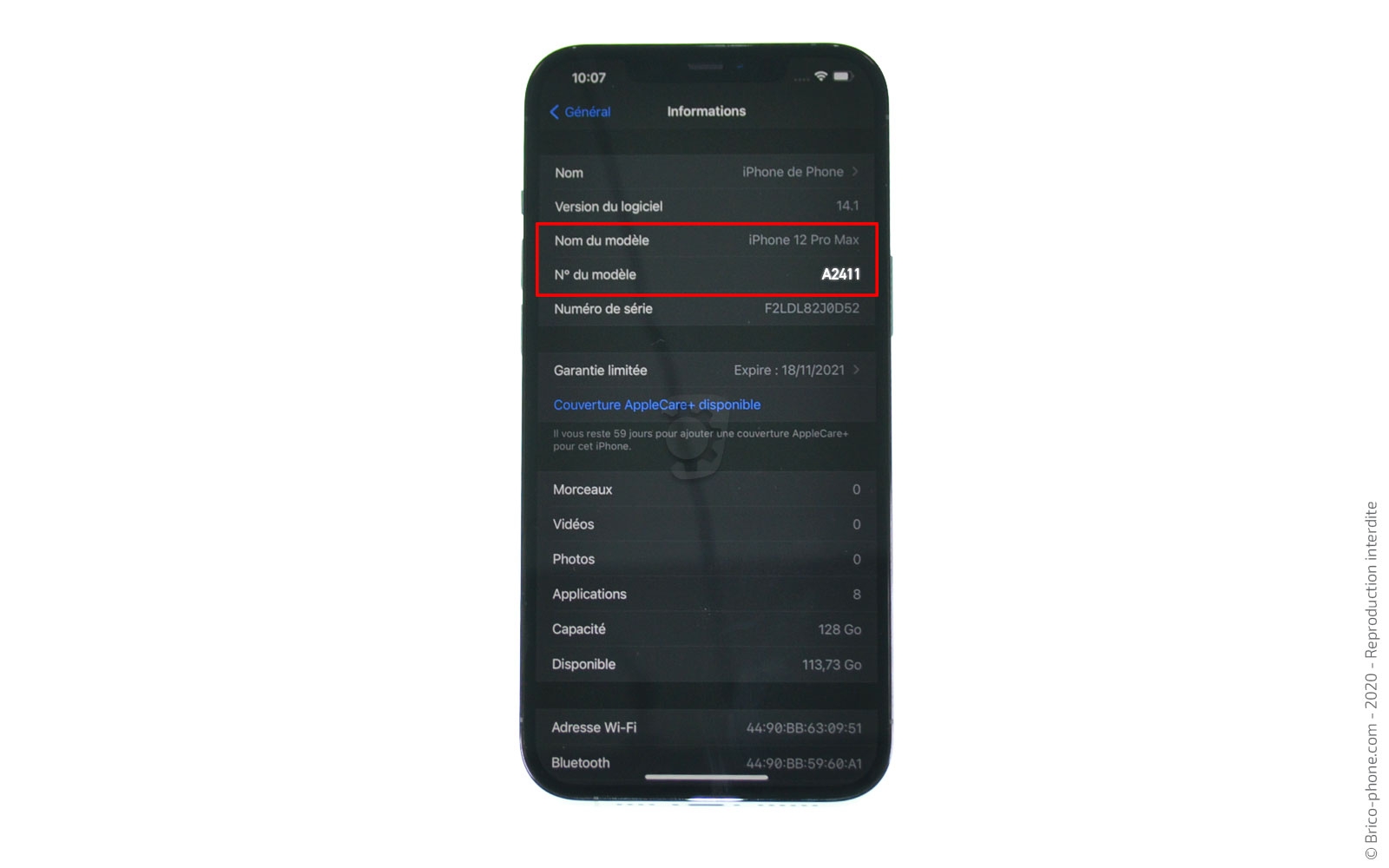

En cliquant sur la case "N° de modèle" la référence A2411 doit apparaitre si vous possédez bien un iPhone 12 PRO MAX.

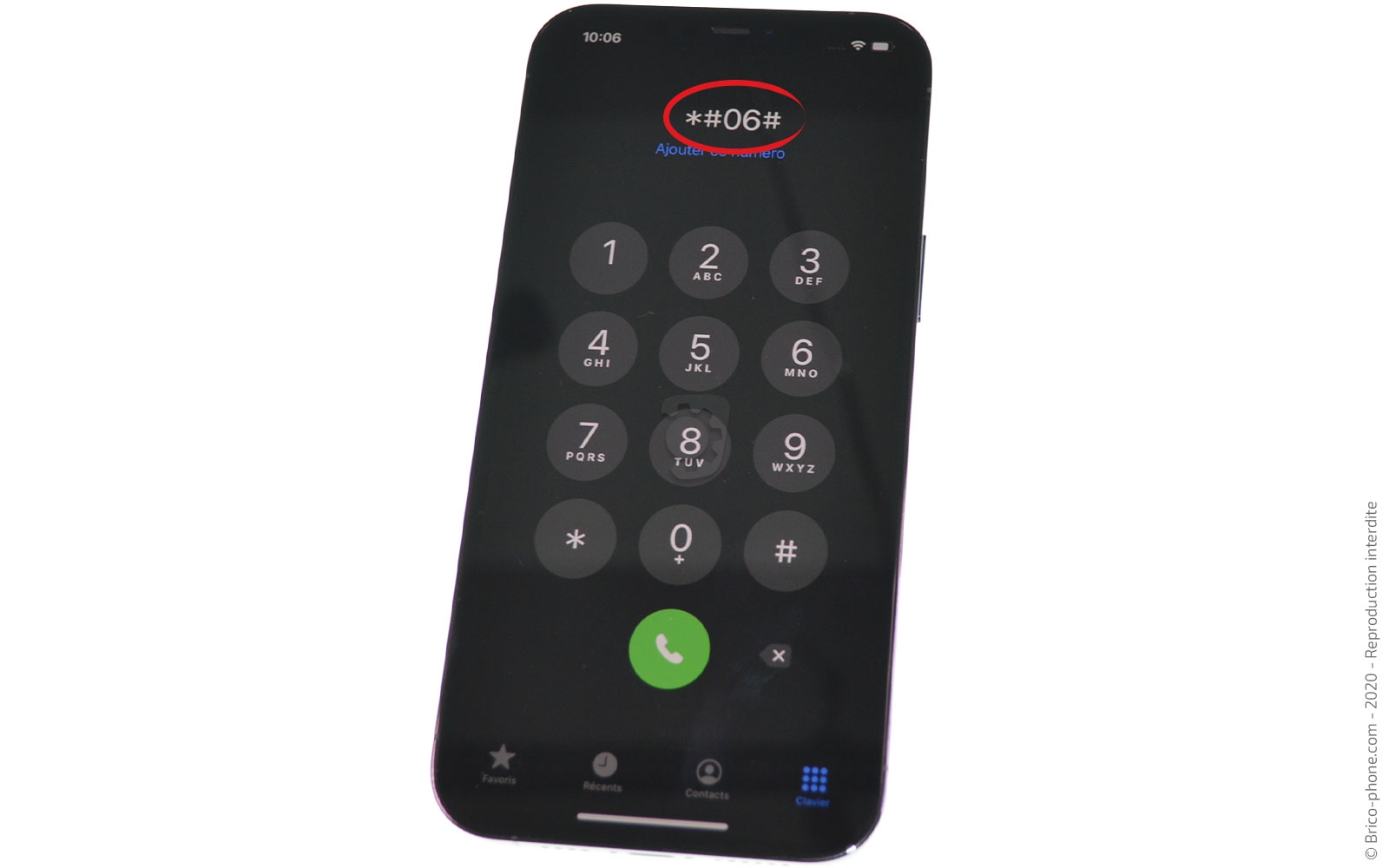

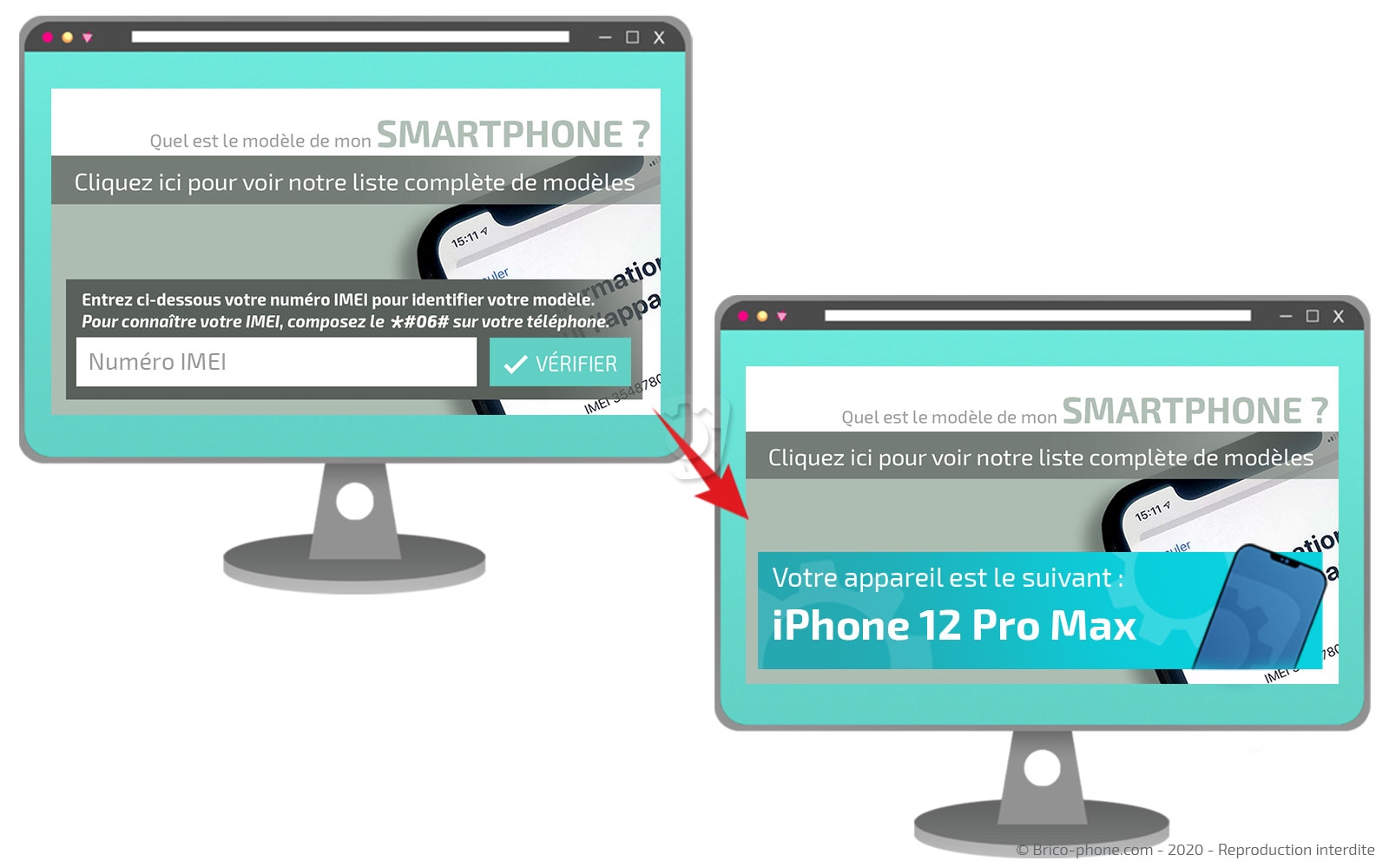

La seconde manière de procéder pour connaitre le modèle est de composer le *#06# depuis le clavier de votre iPhone afin d'obtenir un numéro IMEI.
Ce numéro doit être ensuite retranscrire sur notre page d'accueil qui se fera un plaisir de vous diriger vers les pièces compatibles avec votre appareil.

Si votre smartphone ne s'allume plus, le numéro de modèle de téléphone se trouve également gravé dans l'emplacement du tiroir de la carte Sim.

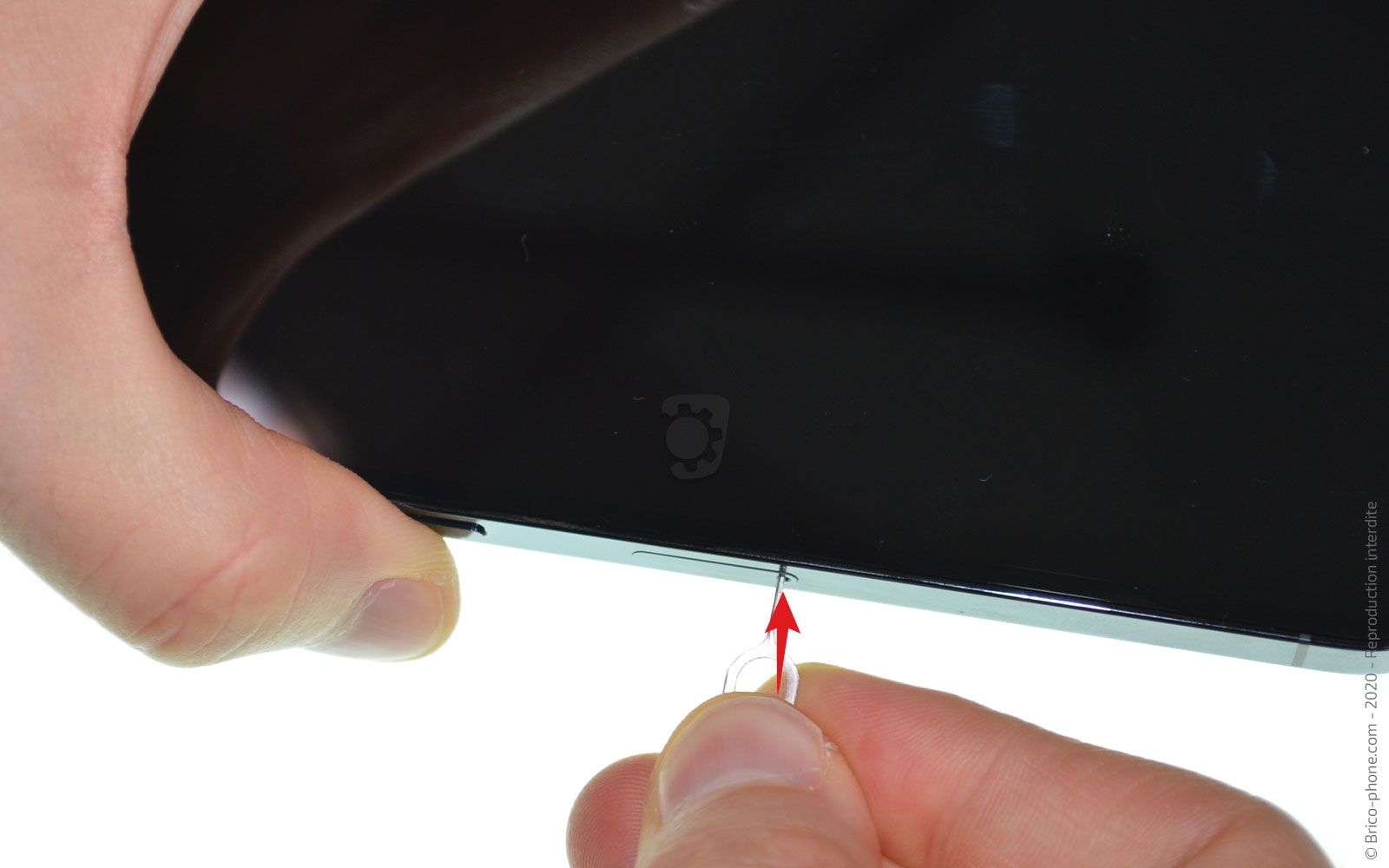

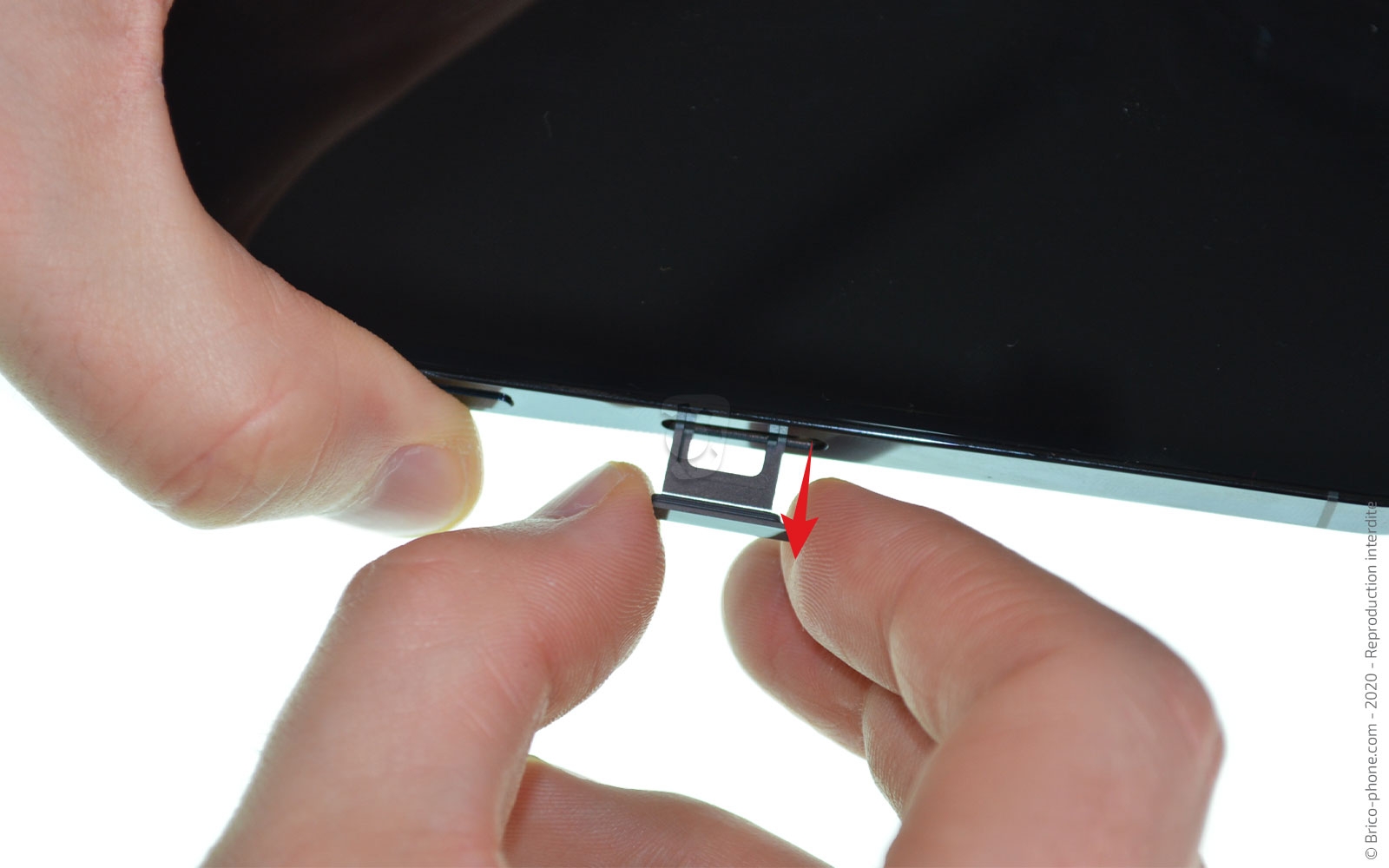

Etape 1 : Éteindre et retirer le rack Sim

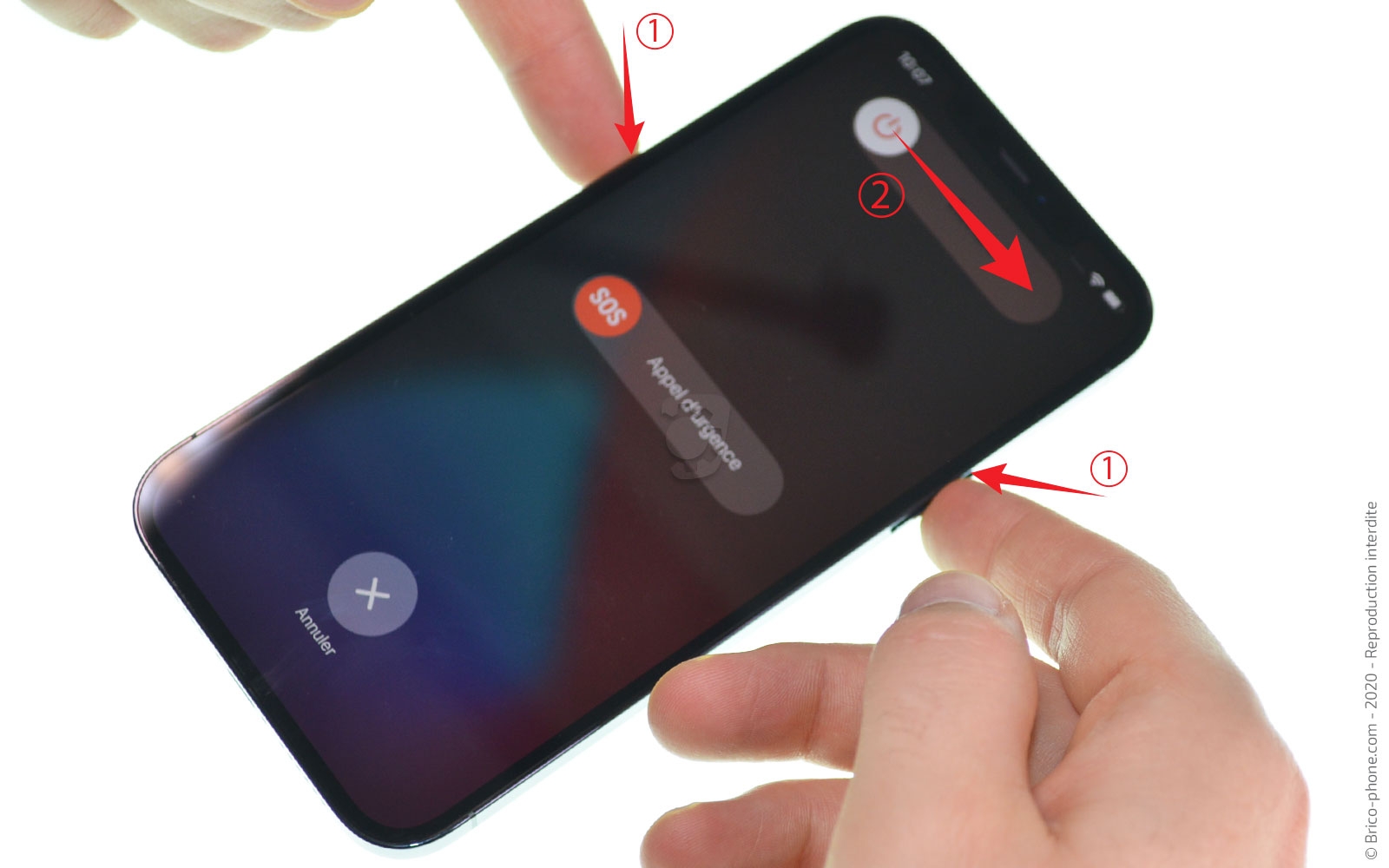

Procédez à l'extinction de votre smartphone puis, sortez le support de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

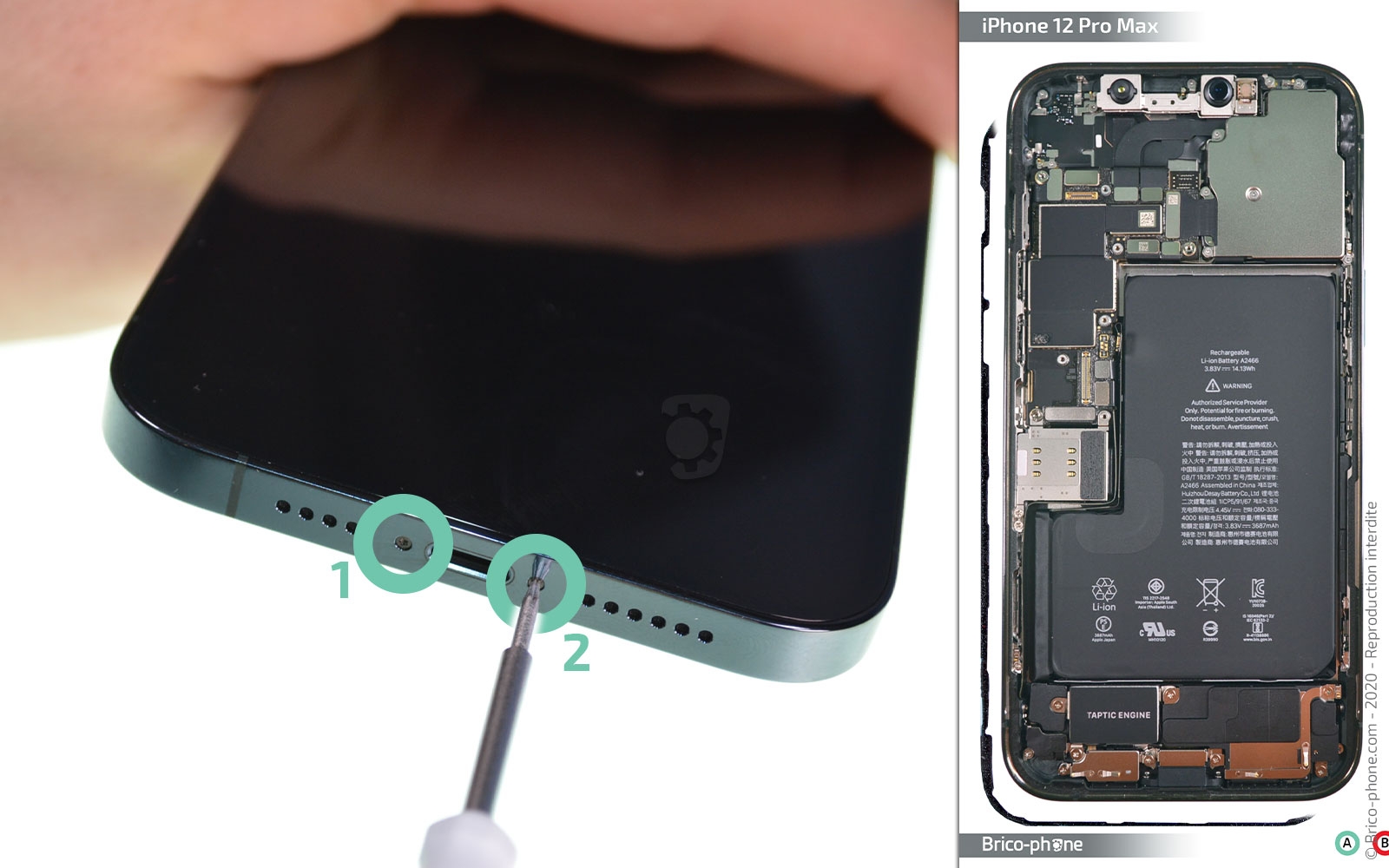

Etape 2 : Décoller l'écran du châssis
Munissez-vous du tournevis pentalobe pour extraire les deux première vis de cette réparation.
Elles se trouvent de chaque coté de la prise de charge de votre smartphone.

Par la suite, deux possibilités s'offrent à vous :

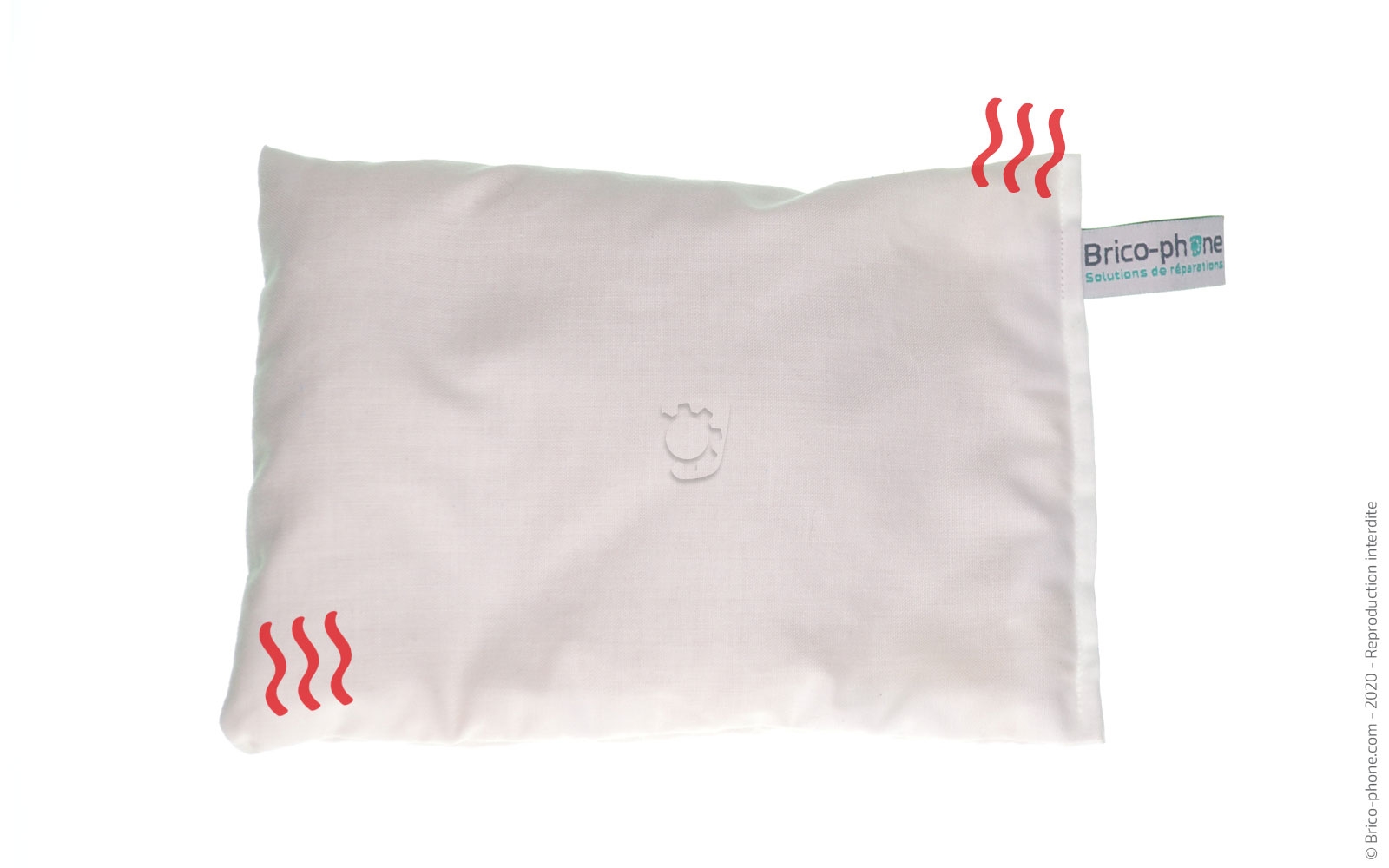

- utilisez le coussin chauffant préalablement passé au micro-ondes 1 à 2 minutes, avant de déposer l'outil 30 secondes sur l'écran ;

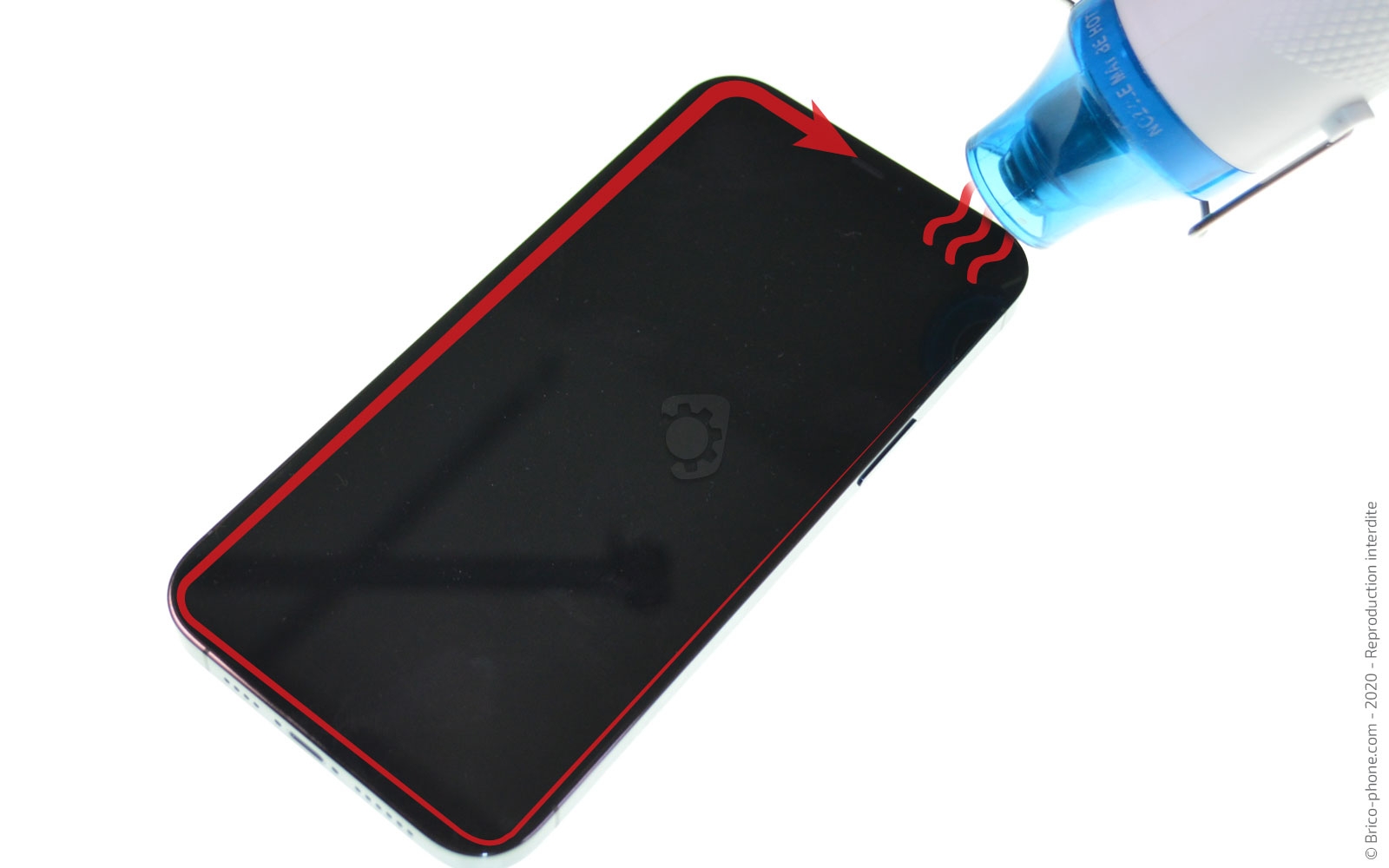

- chauffez avec un décapeur thermique ou un sèche-cheveux le bord de l'écran sans dépasser les 80 degrés.

Cette manipulation permet de ramollir le joint d'étanchéité servant de colle entre l'écran et le châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

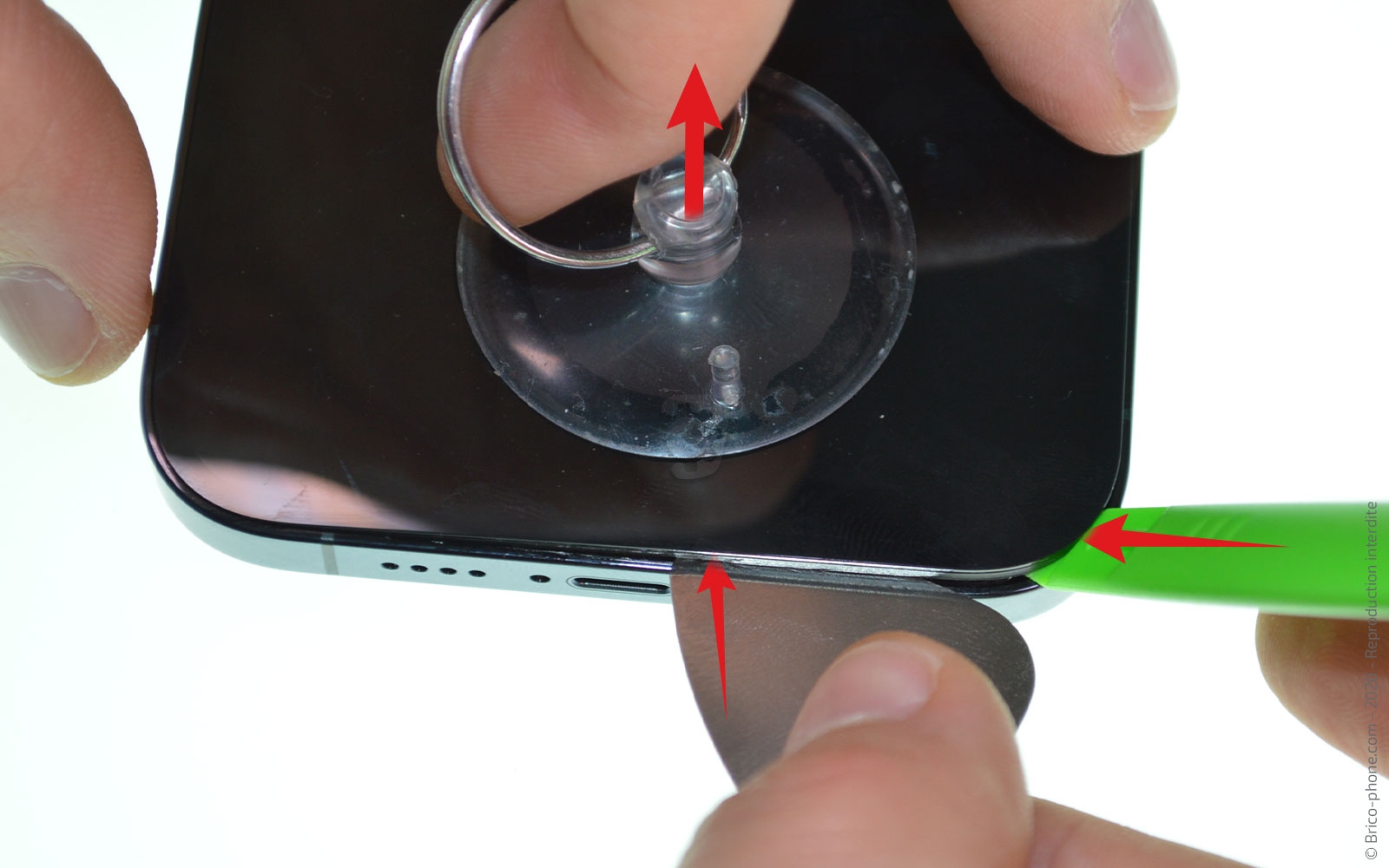

Etape 3 : Ouvrir le téléphone

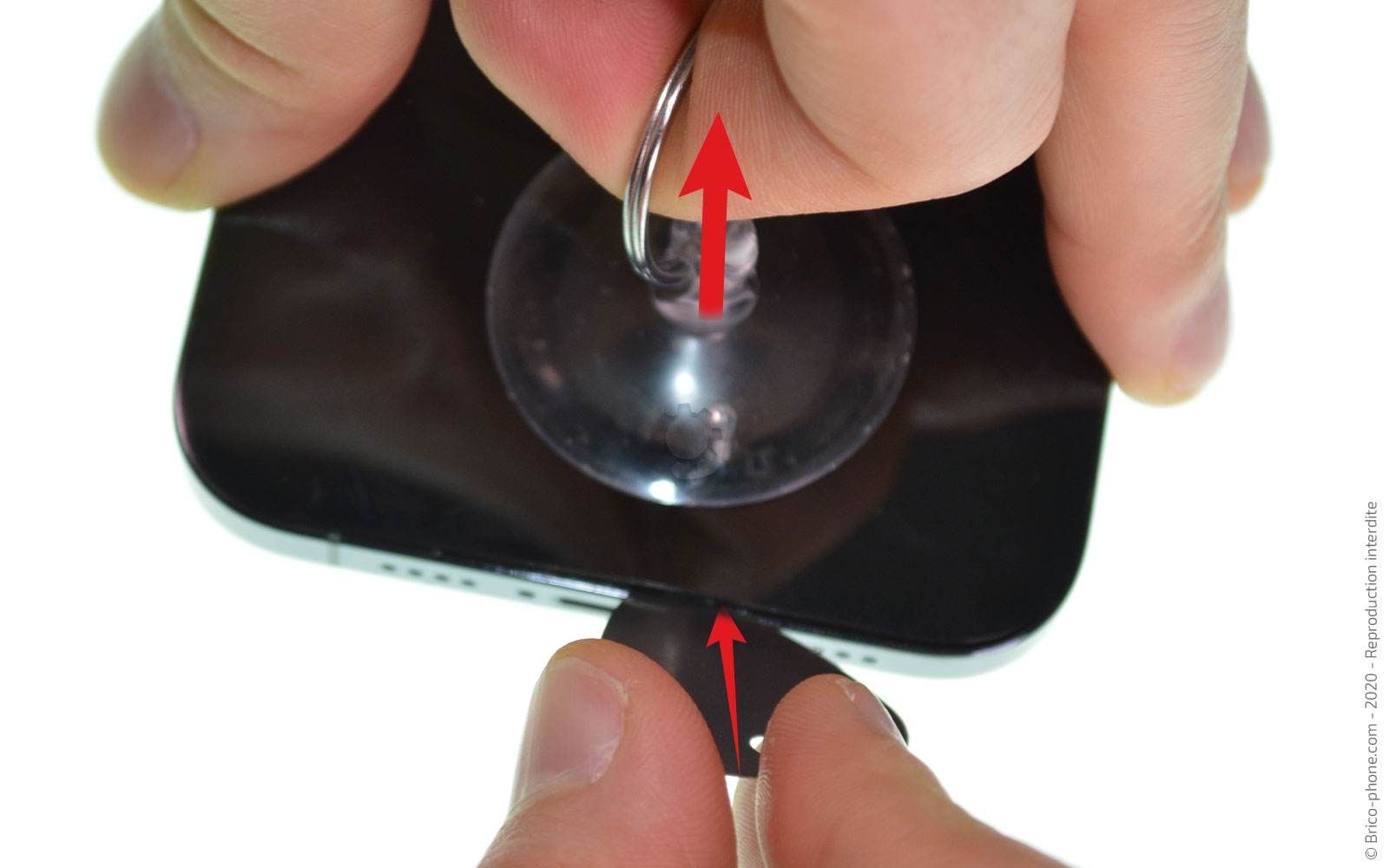

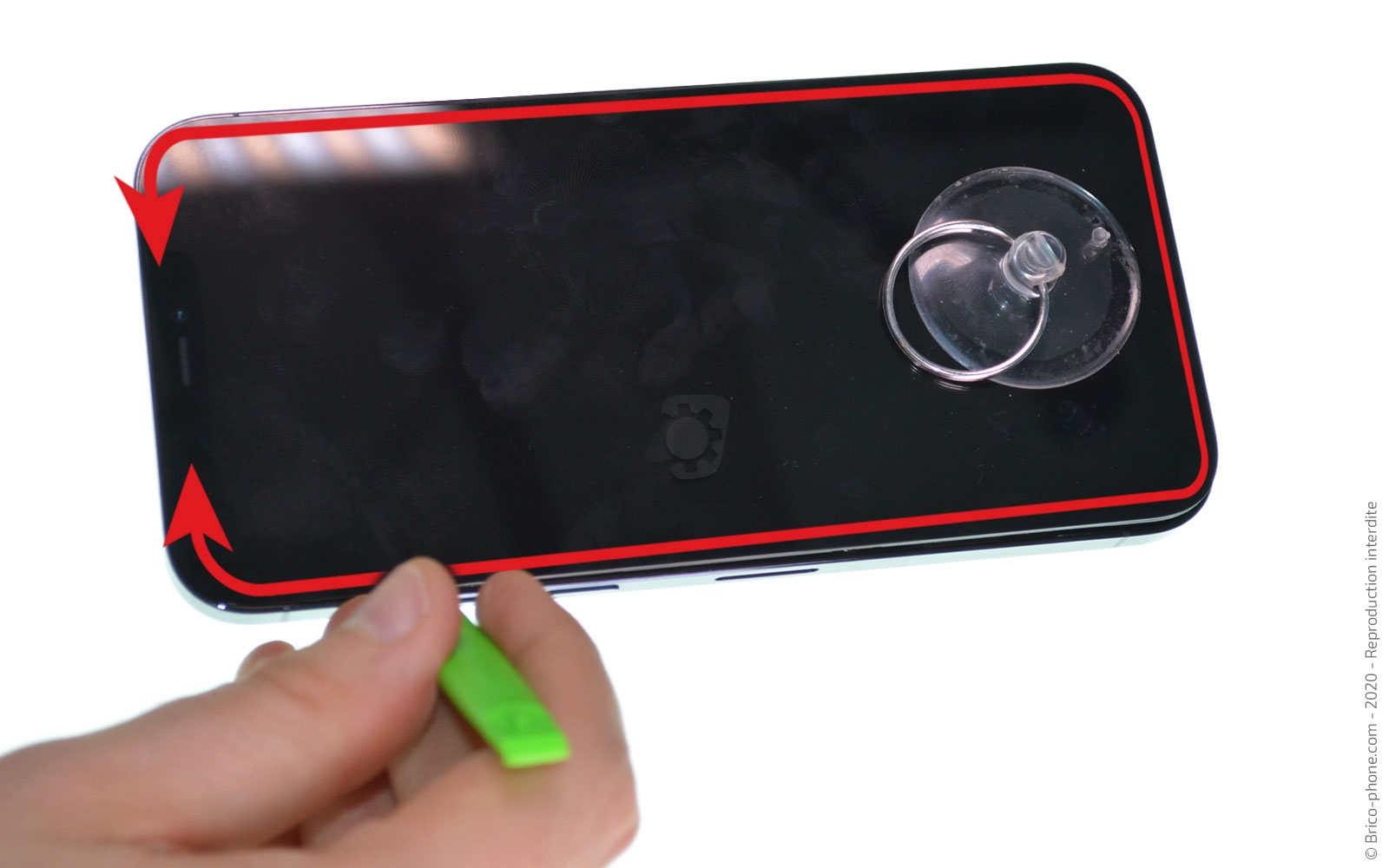

Collez la ventouse sur l'écran au plus près de la prise de charge.

Tirez ensuite son anneau afin de soulever suffisamment la vitre avant pour y insérer le médiator en métal.

Une fois l'interstice créé, remplacez le médiator par la spatule verte de votre kit d'outil spécial iPhone.

Cet ustensile, vous permet de faire le tour complet du téléphone pour décoller correctement l'écran du châssis.

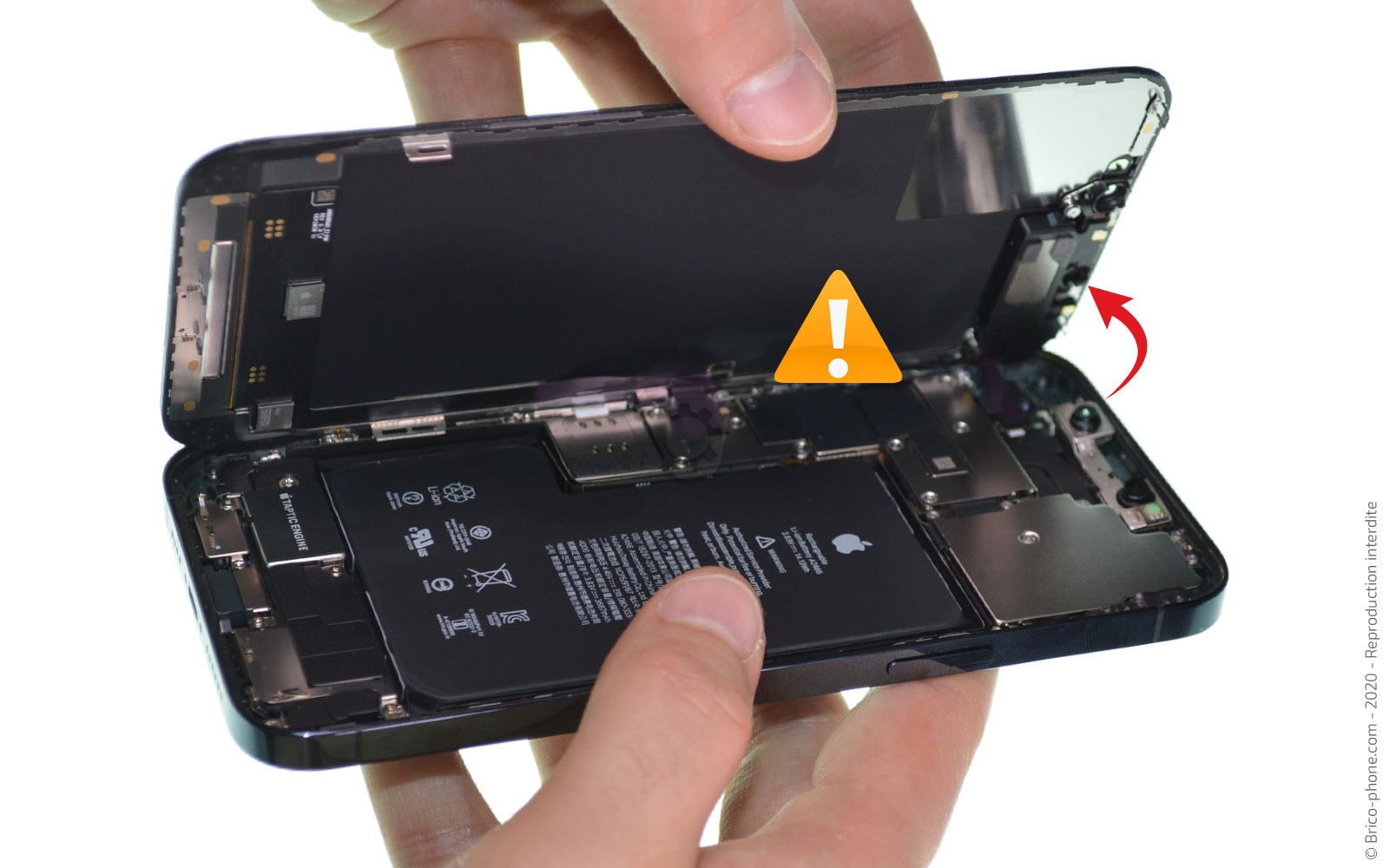

Cependant, faites attention lorsque vous passez sur le coté gauche de votre appareil car deux nappes se trouvant à cet endroit.
Outils du kit utilisés
Outils du kit utilisés

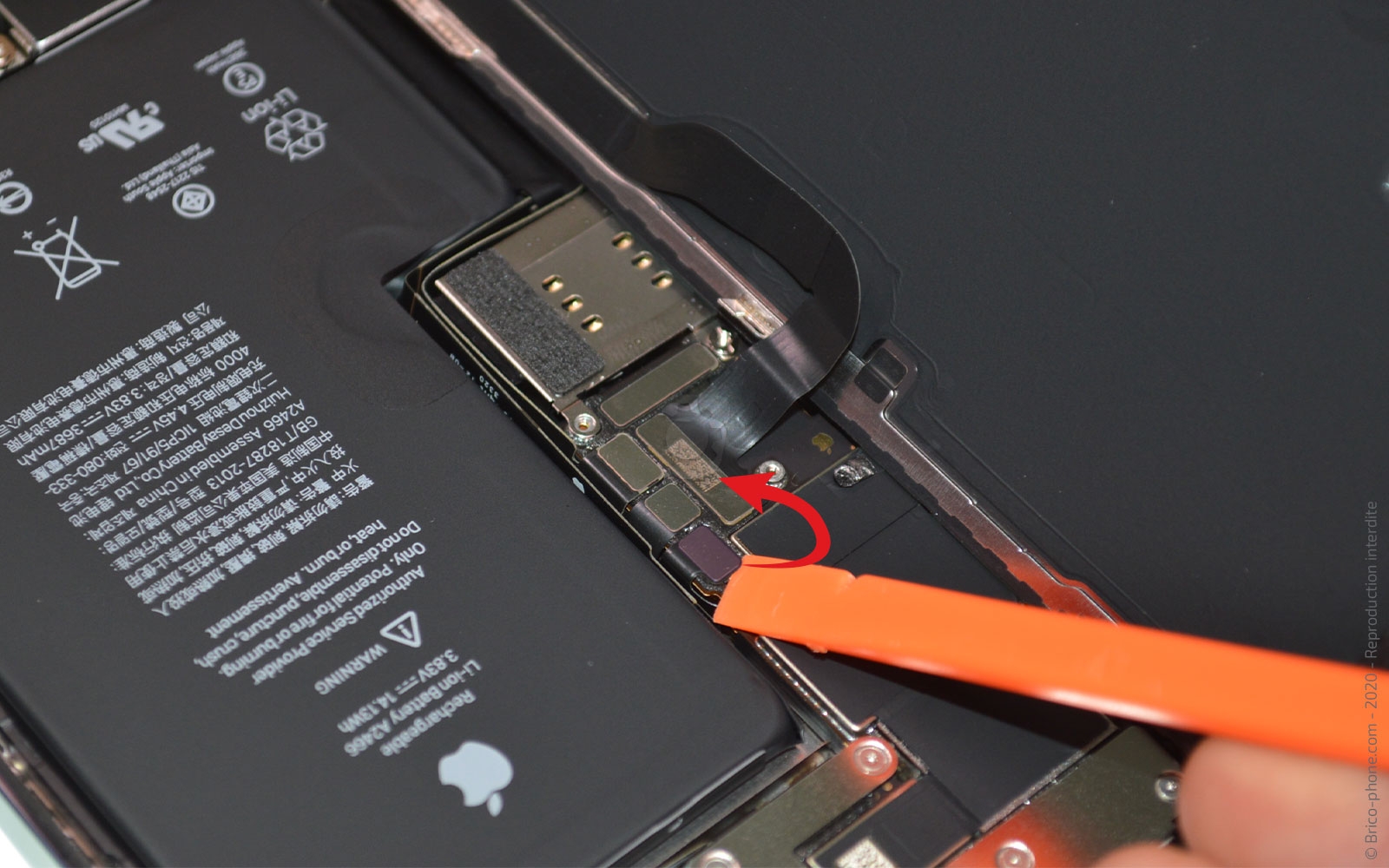

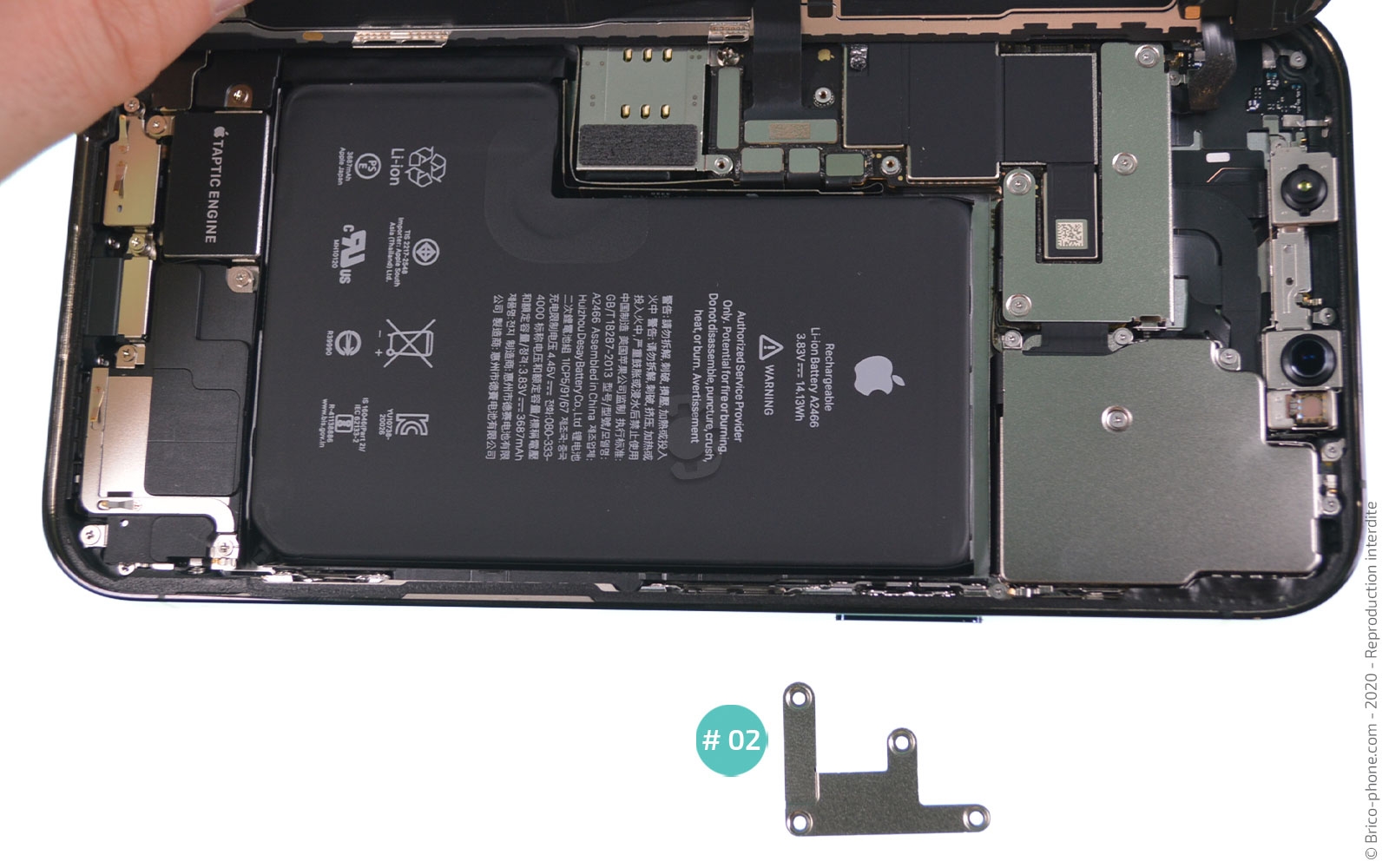

Etape 4 : Déconnecter la batterie

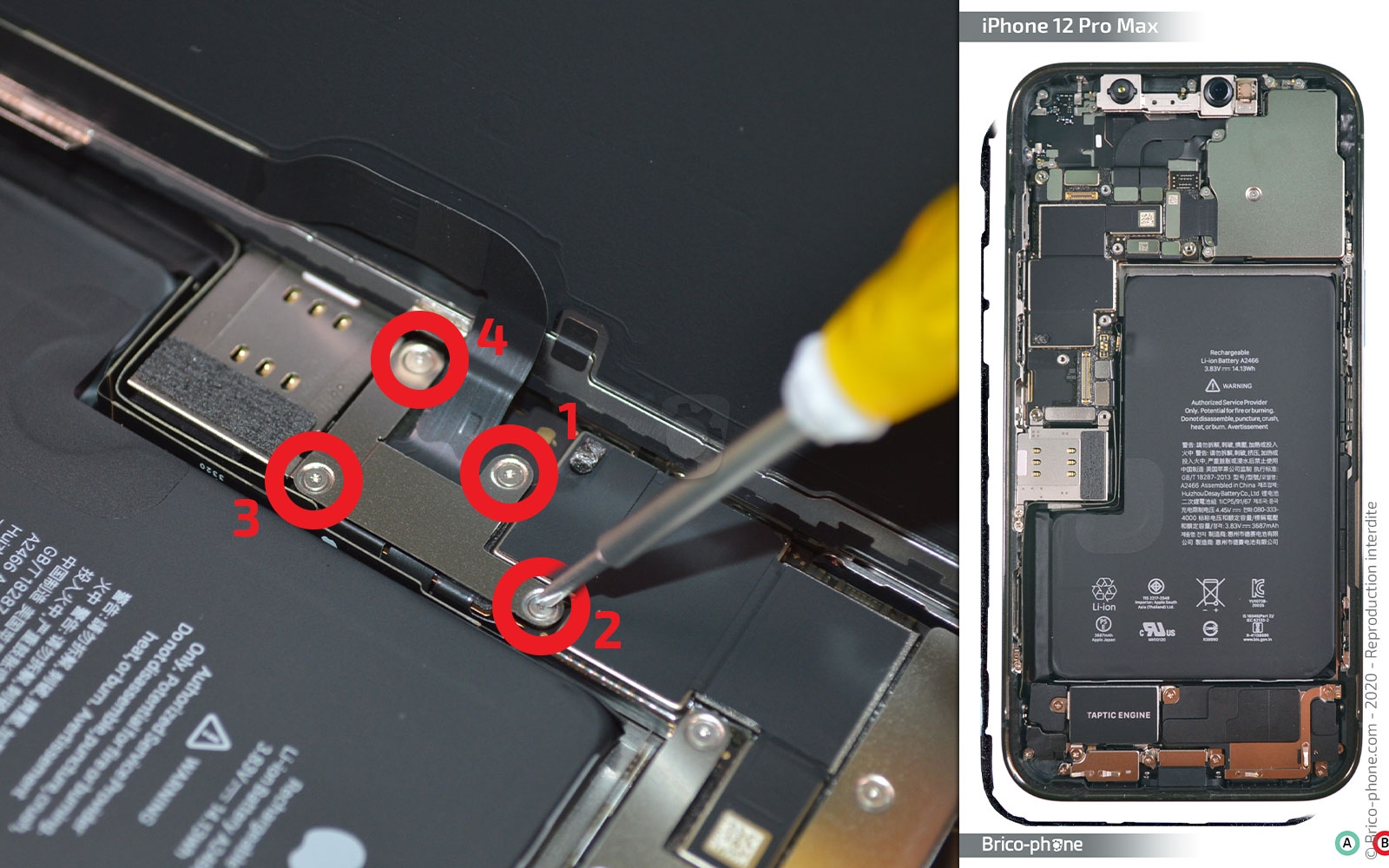

A l'aide du tournevis triwing, dévissez les c1, c2, c3, c4 du cache de protection.

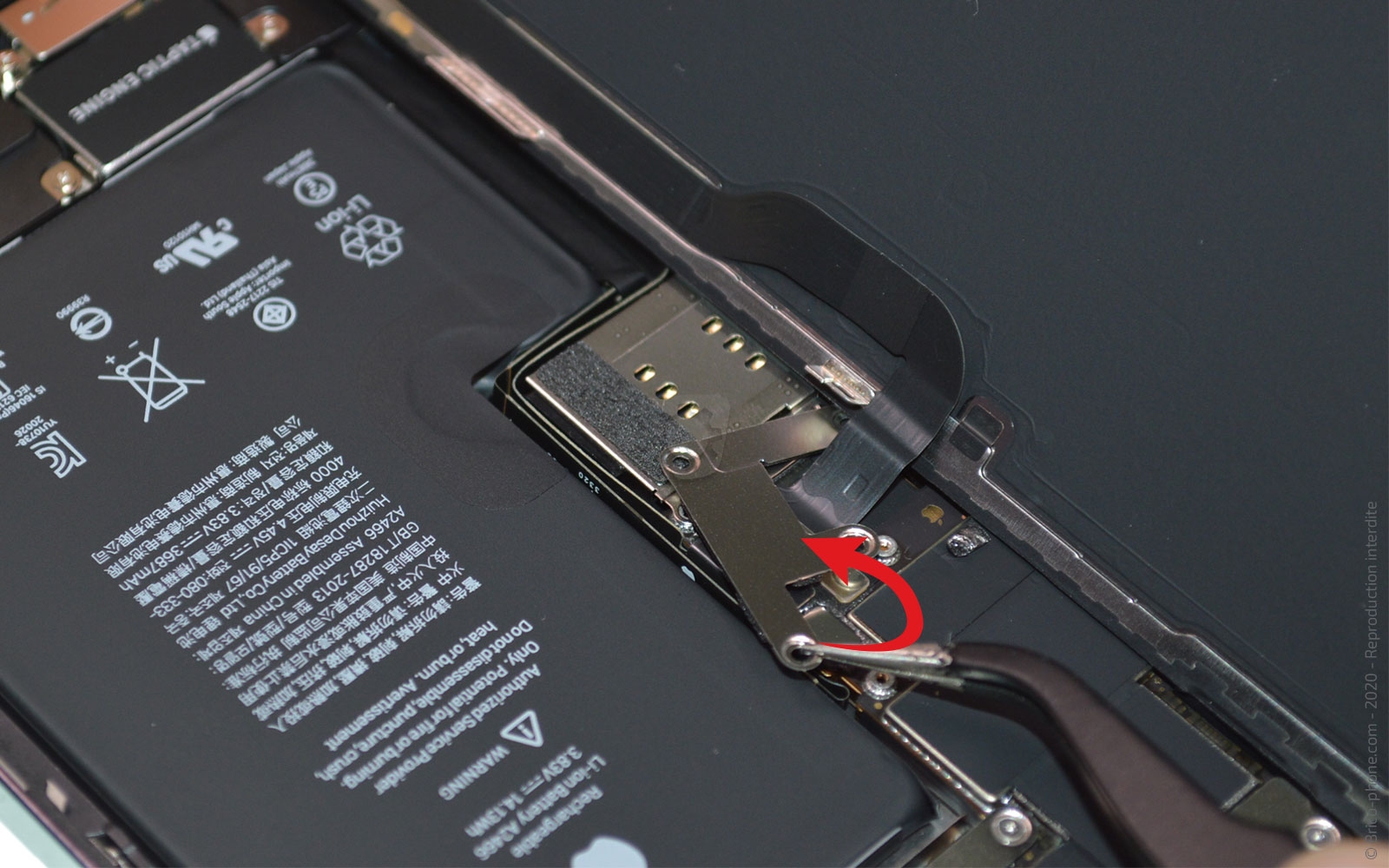

Une fois la plaquette enlevée, débranchez la nappe de la batterie afin de travailler en toute sécurité pour le reste de la réparation.
Outils du kit utilisés
Outils du kit utilisés

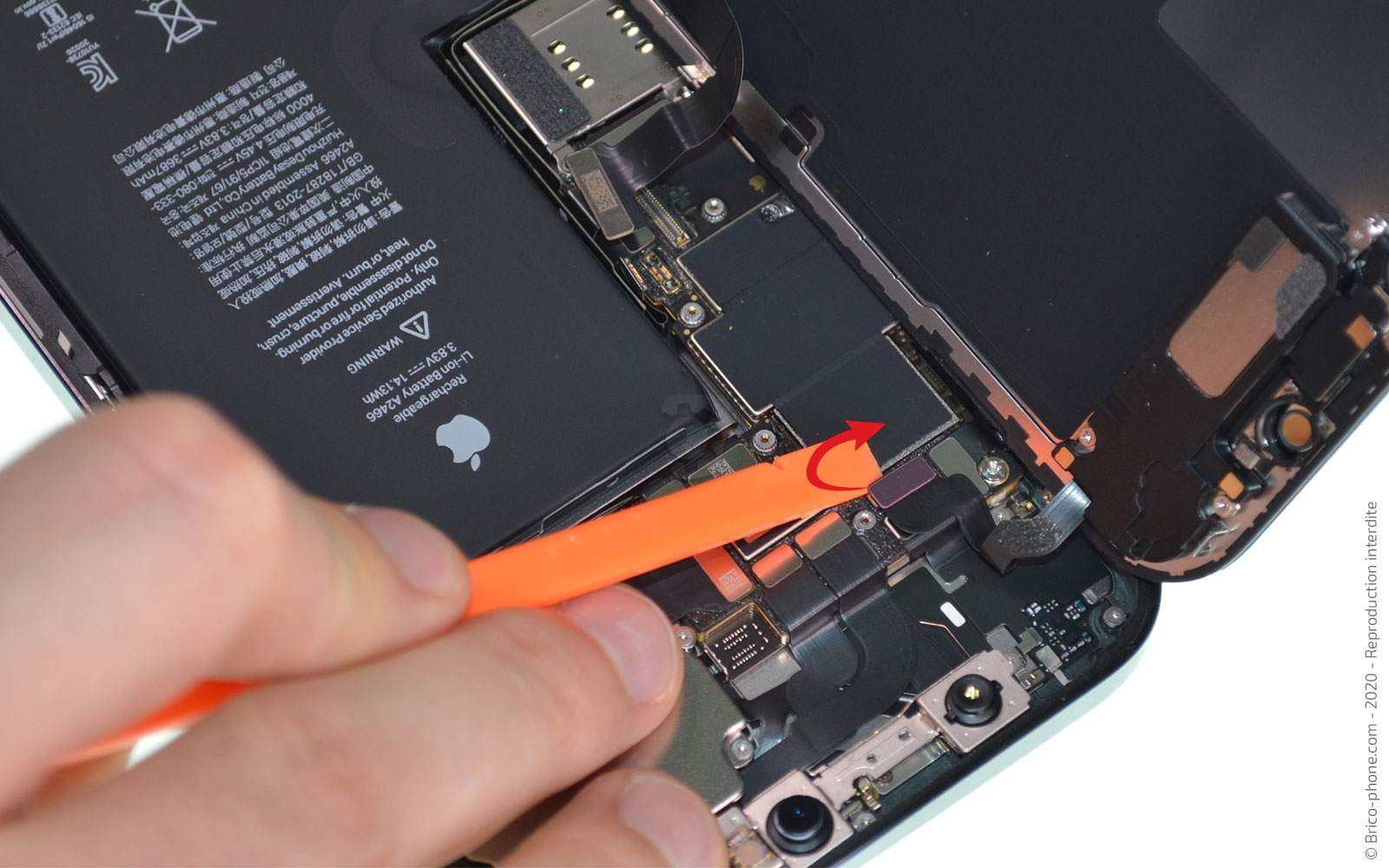

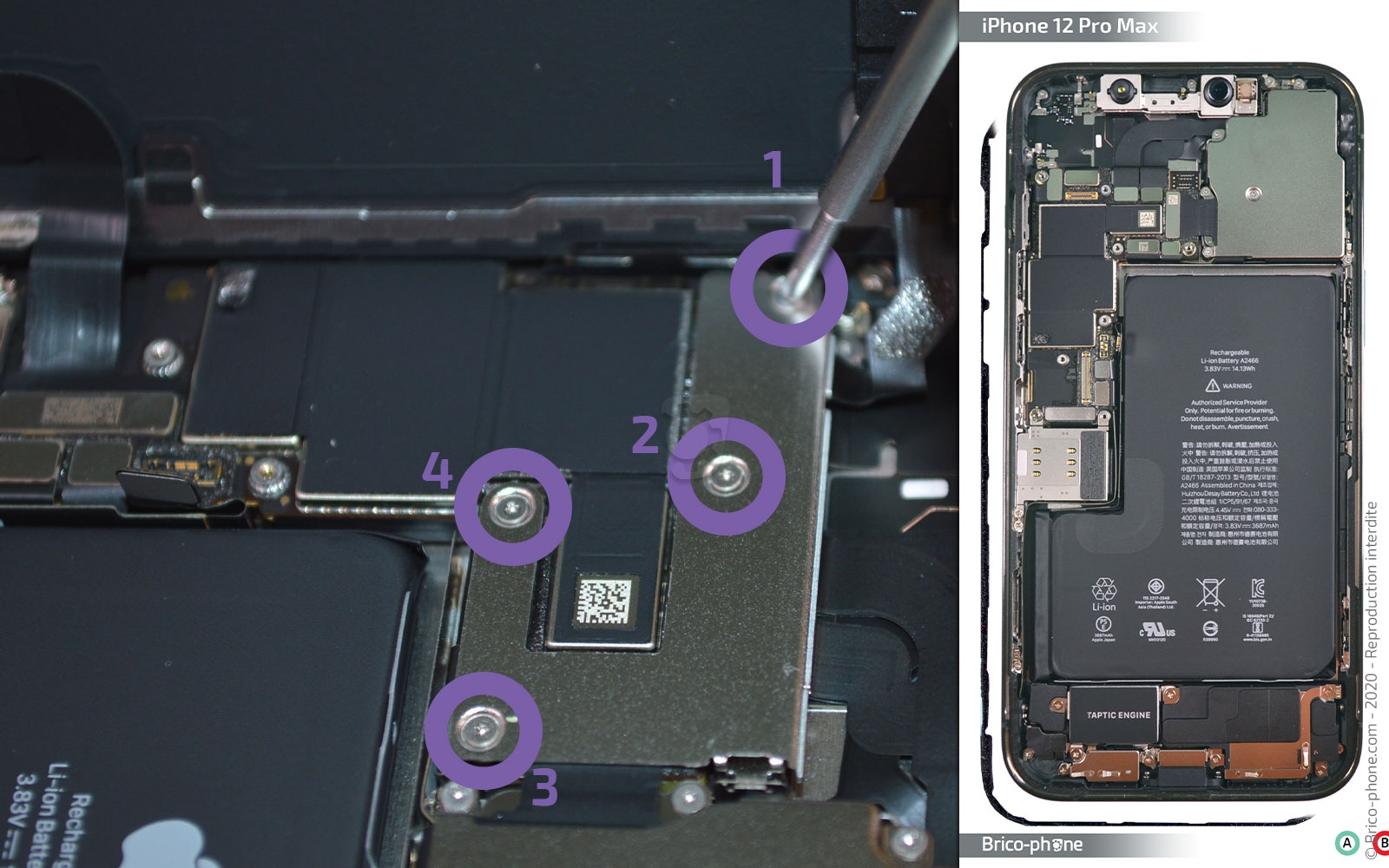

Etape 5 : Libérer l'écran
Sur la plaquette #03 protégeant les nappes supérieures, retirez les 4 vis à l'aide du tournevis triwing.

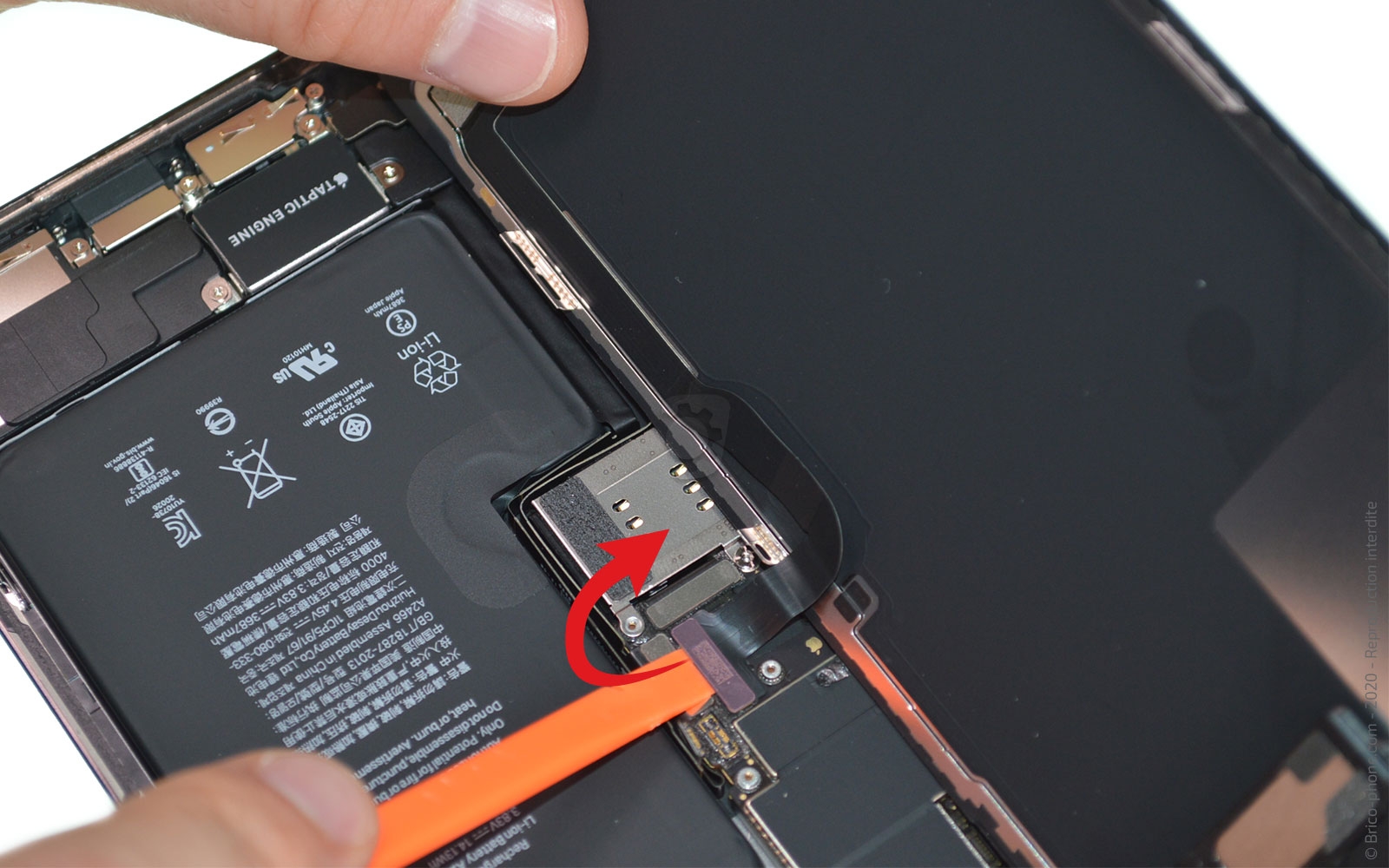

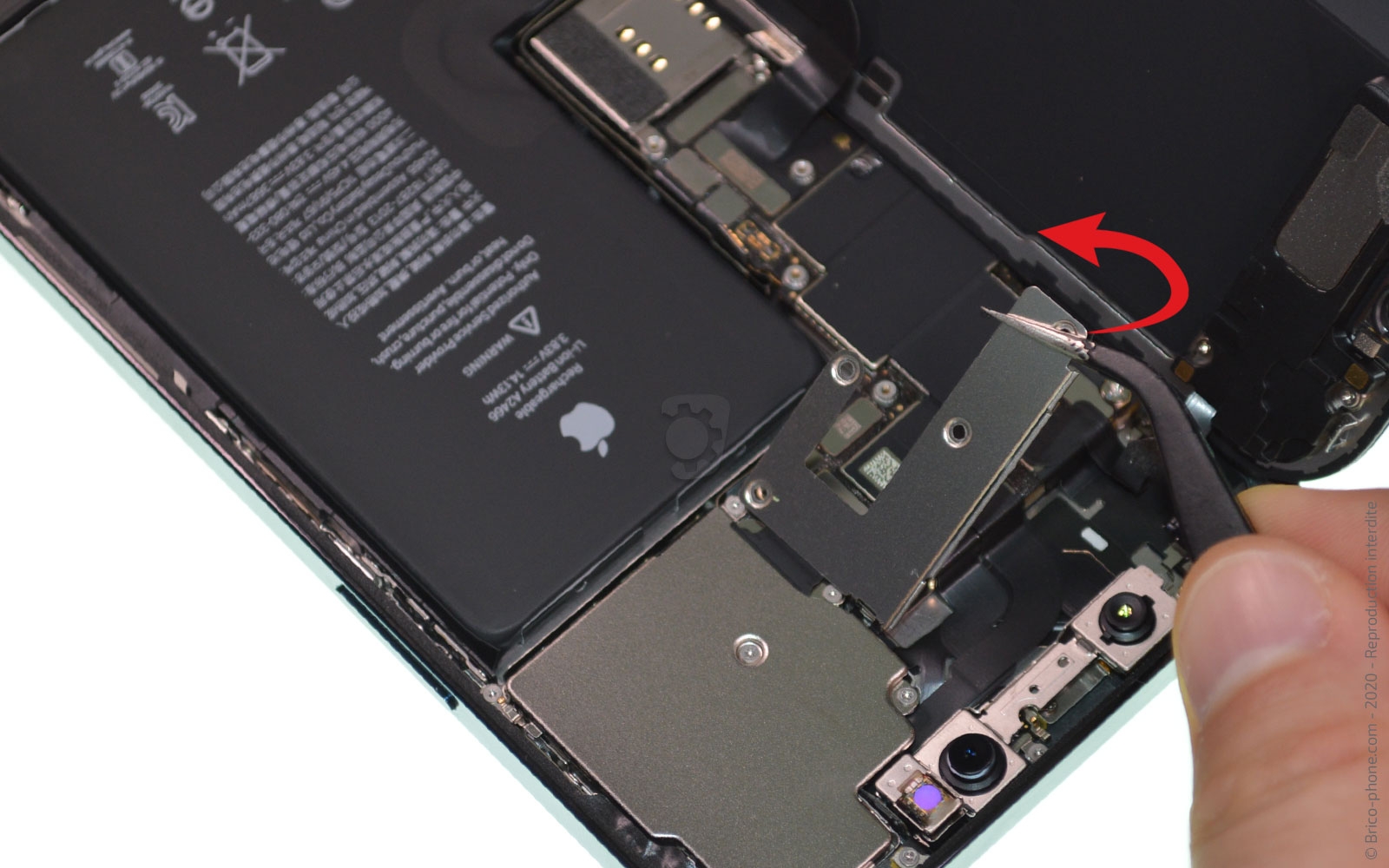

Puis, ôtez le cache de protection avec la pincette avant de déconnecter la nappe de l'écran et celle du module haut-parleur interne.

Vous pouvez dès à présent mettre l'écran de votre iPhone 12 Pro Max de coté.
Outils du kit utilisés
Outils du kit utilisés

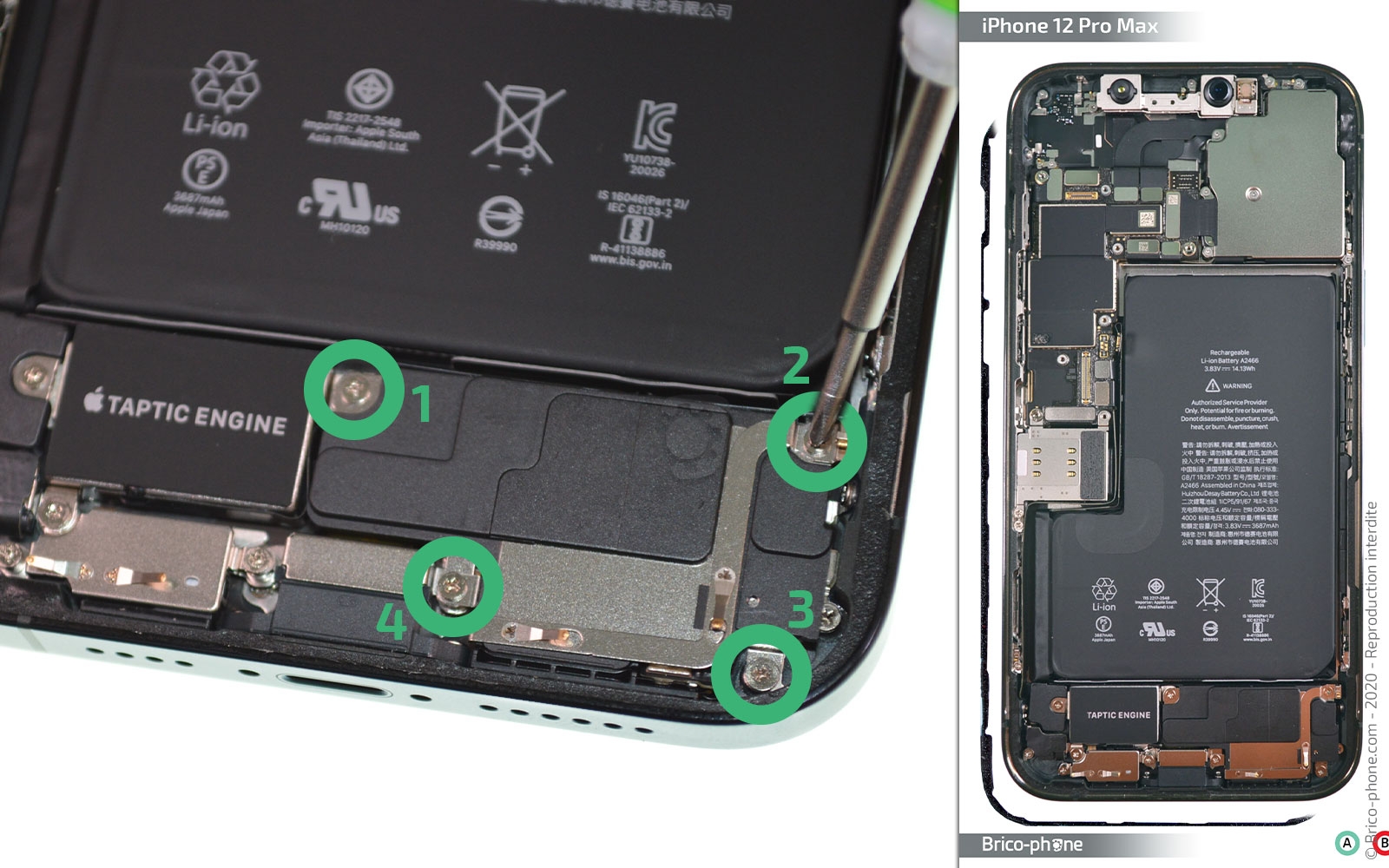

Etape 6 : Sortir le haut-parleur externe
En vous aidant du tournevis cruciforme, vous allez devoir extraire les vis "e" du bloc HP.

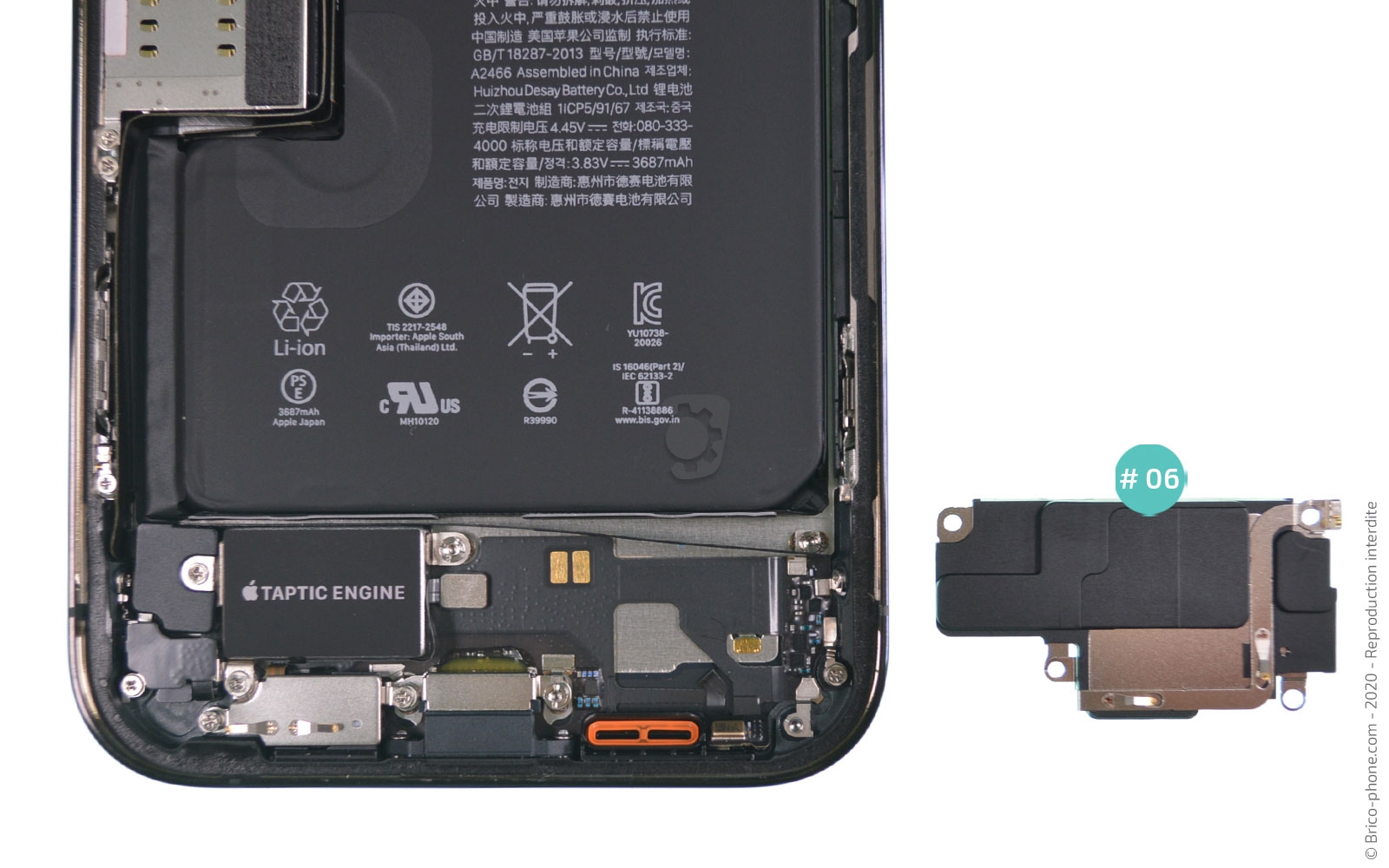

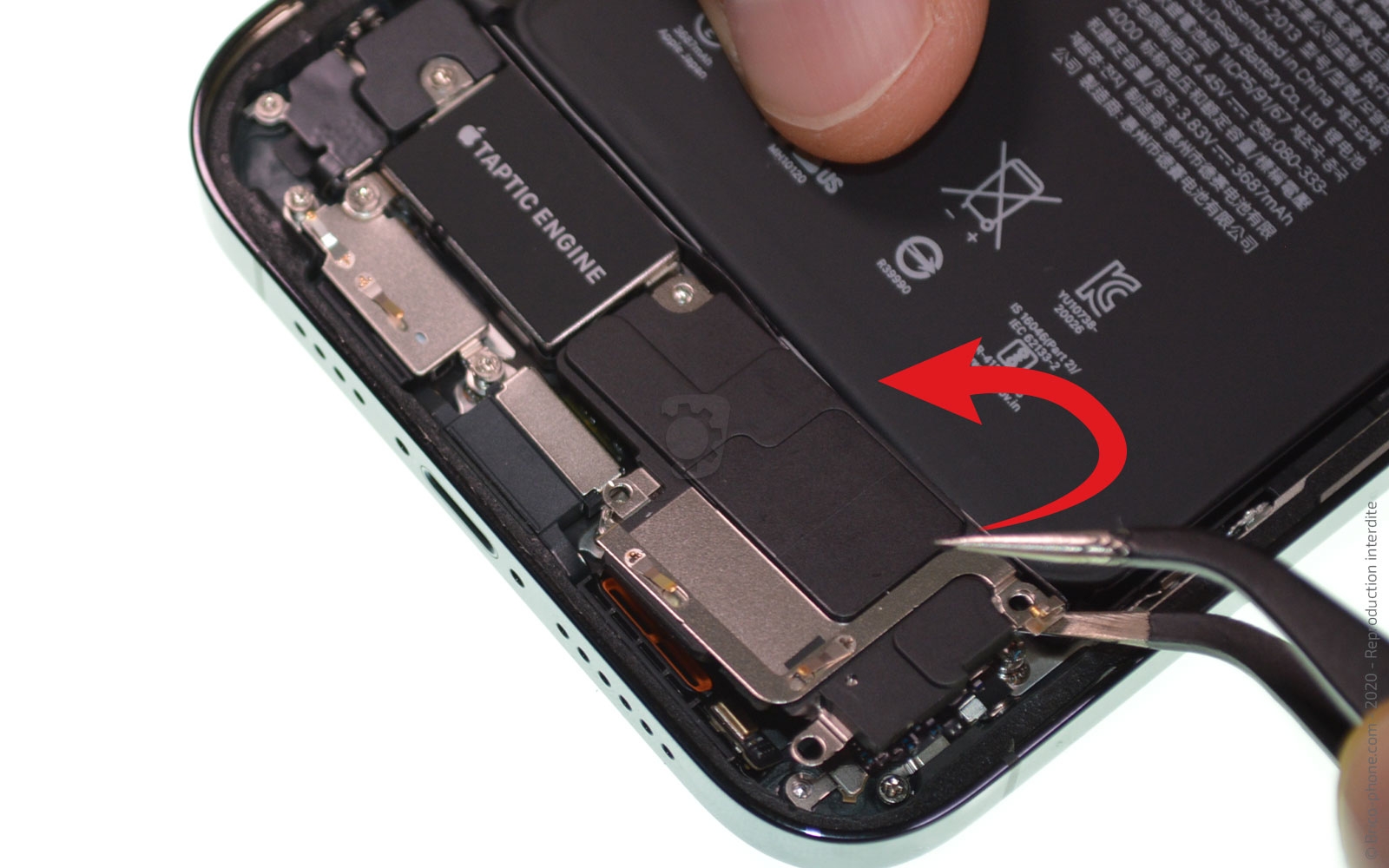

Ensuite, il vous suffit d'attraper le haut-parleur externe avec la pincette pour le sortir de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés

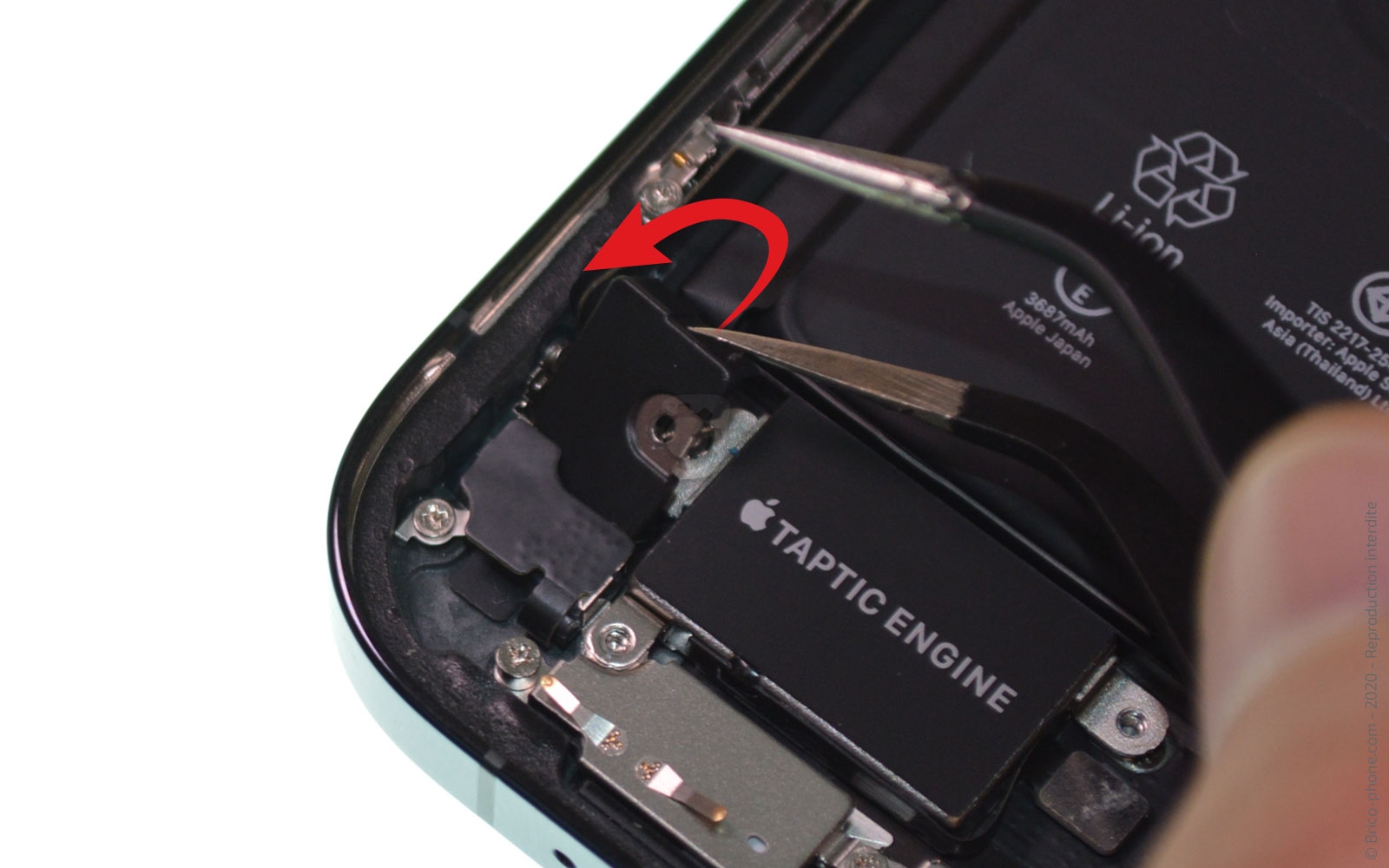

Etape 7 : Oter le cache du Taptic Engine

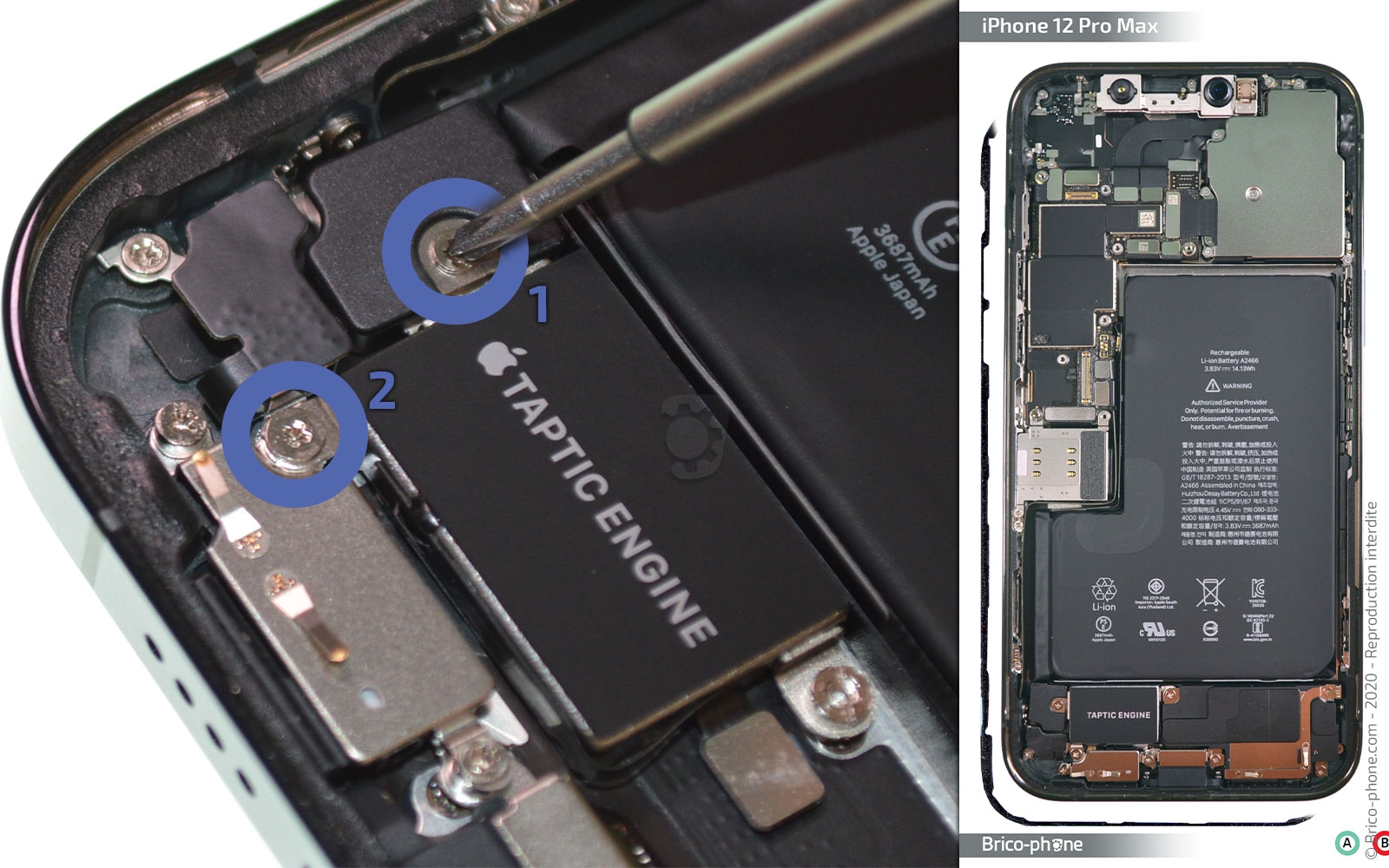

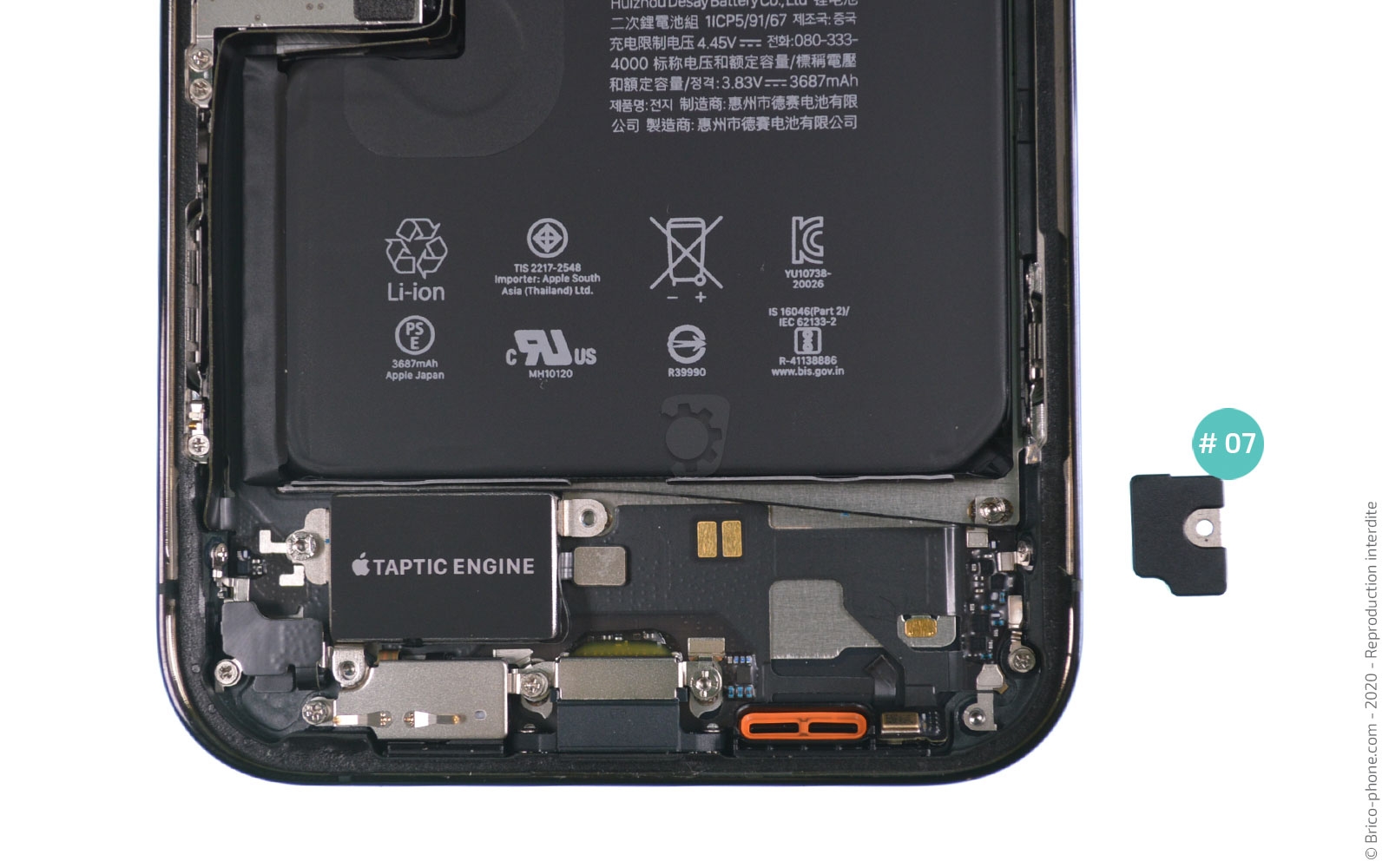

Otez les deux vis cruciformes F1 et F2 afin de pouvoir enlever le cache #07 et apercevoir un troisième vis.
Outils du kit utilisés
Outils du kit utilisés

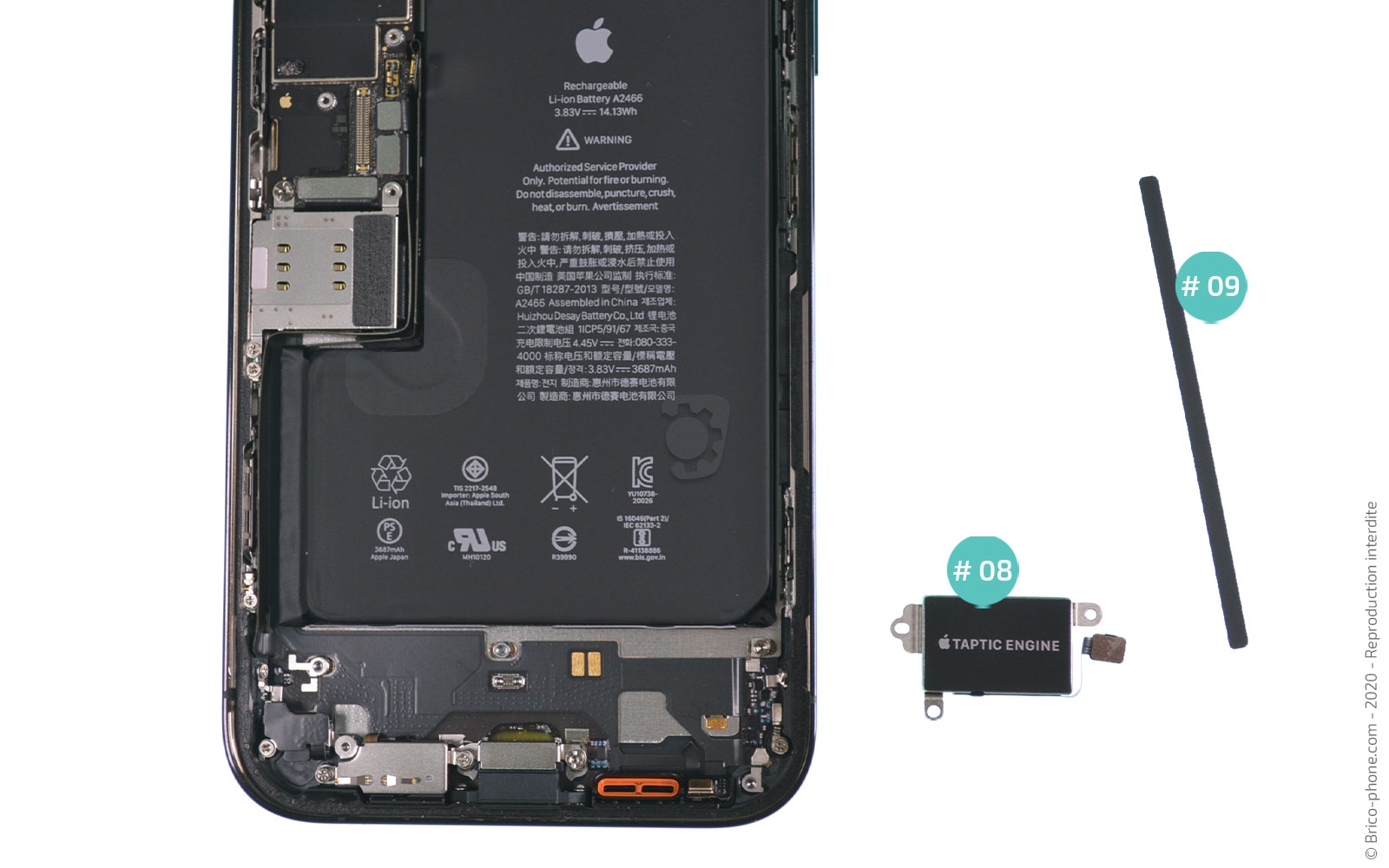

Etape 8 : Récupérer le vibreur

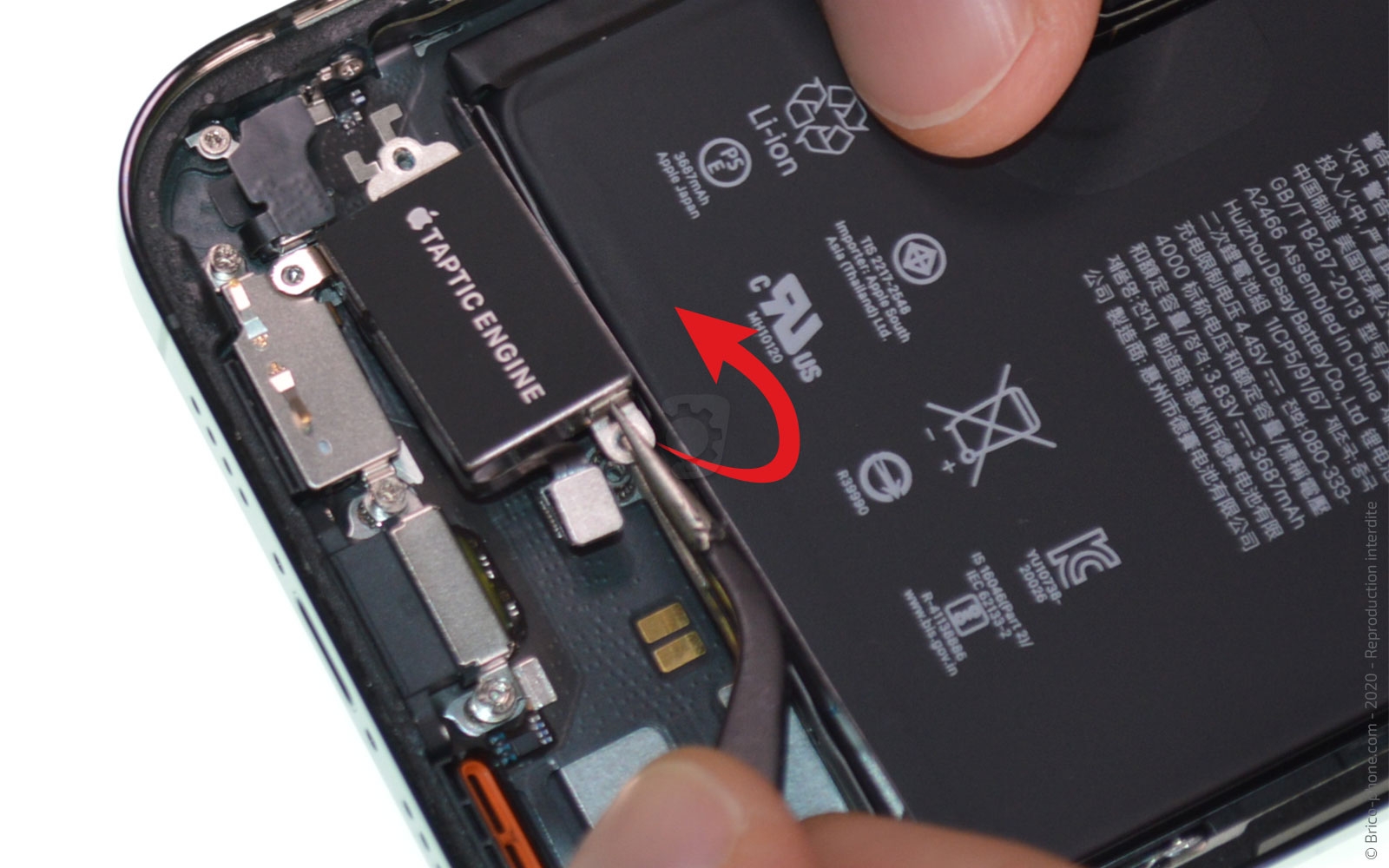

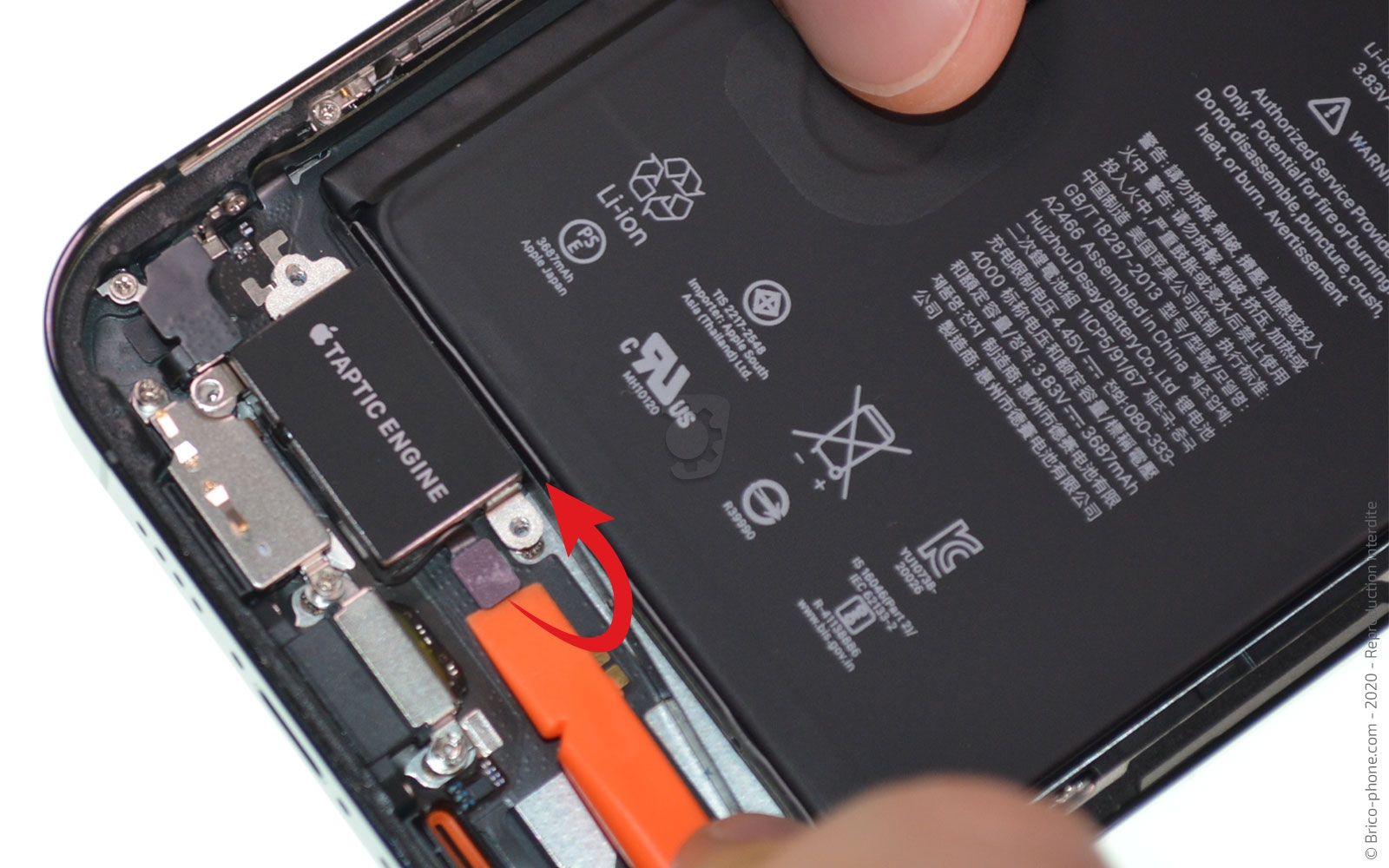

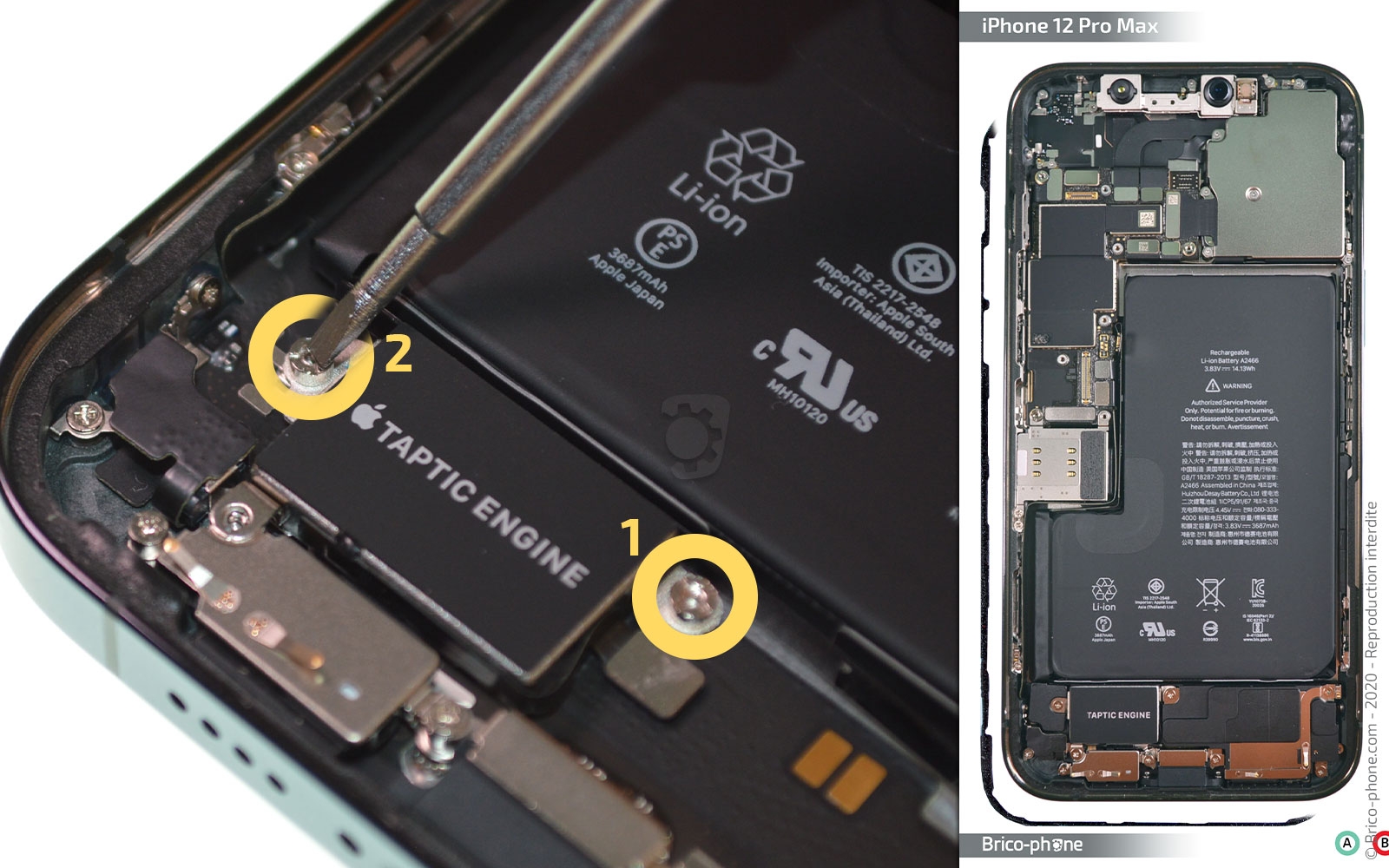

Munissez-vous du tournevis plat pour enlever les deux vis G placées de part et d'autre du Taptic Engine.

Déconnectez la nappe du composant #08 avant de pouvoir le retirer du téléphone.

Entre la batterie et le vibreur, vous devriez pouvoir attraper un adhésif noir servant de protection.
Outils du kit utilisés
Outils du kit utilisés

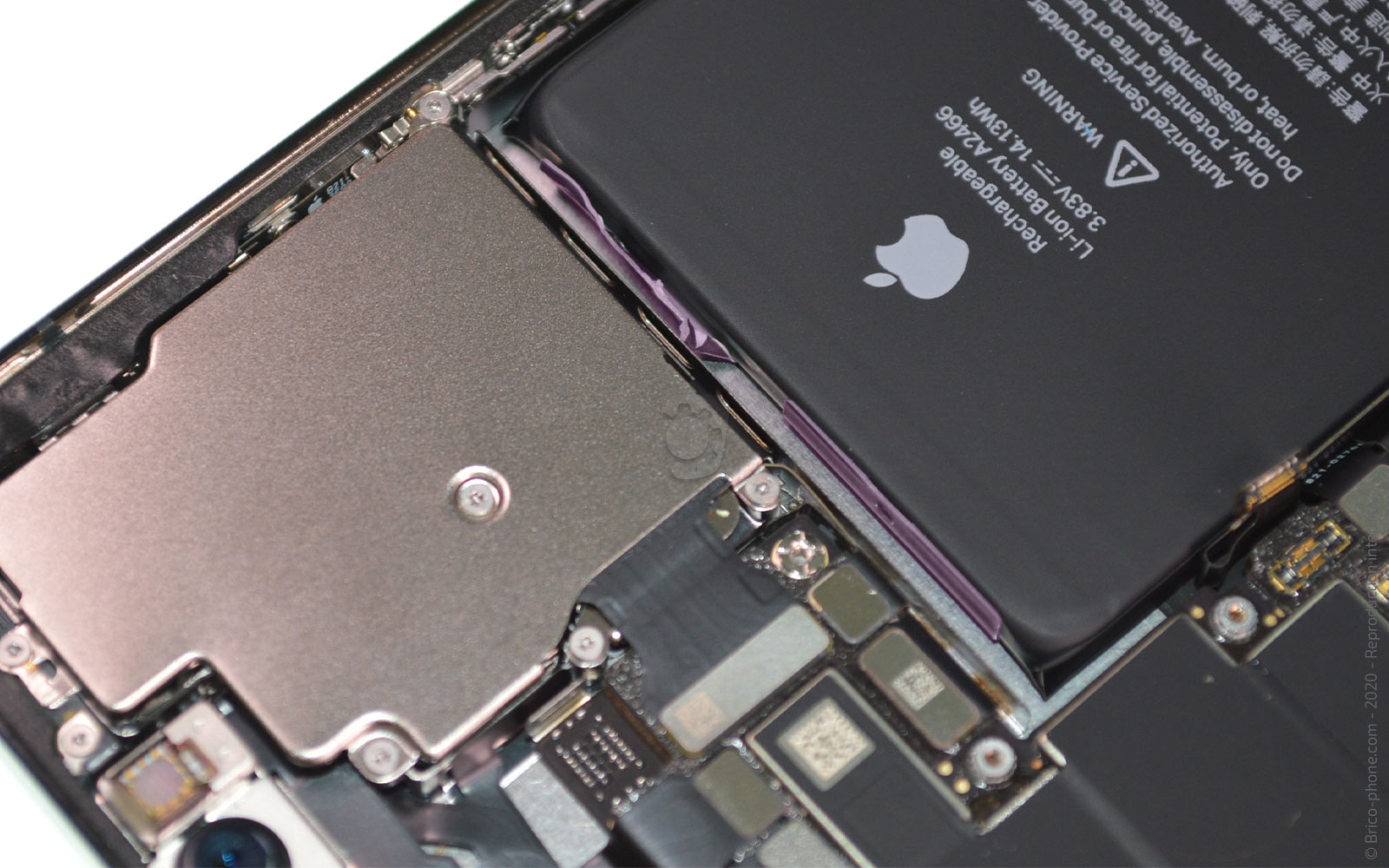

Etape 9 : Décoller la batterie

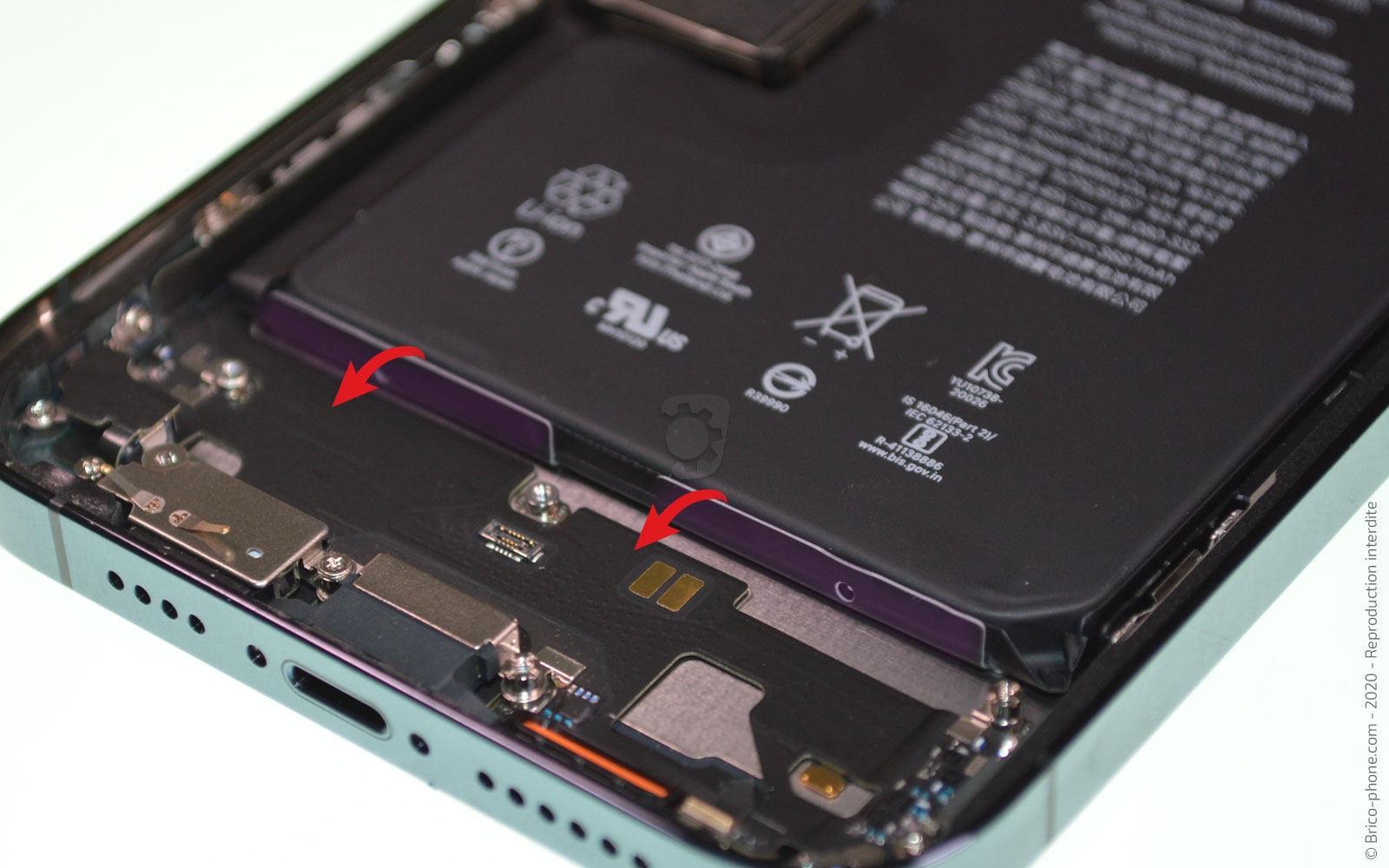

La batterie de votre iPhone est collé au châssis par 4 stickers : 2 en bas et 2 en haut.

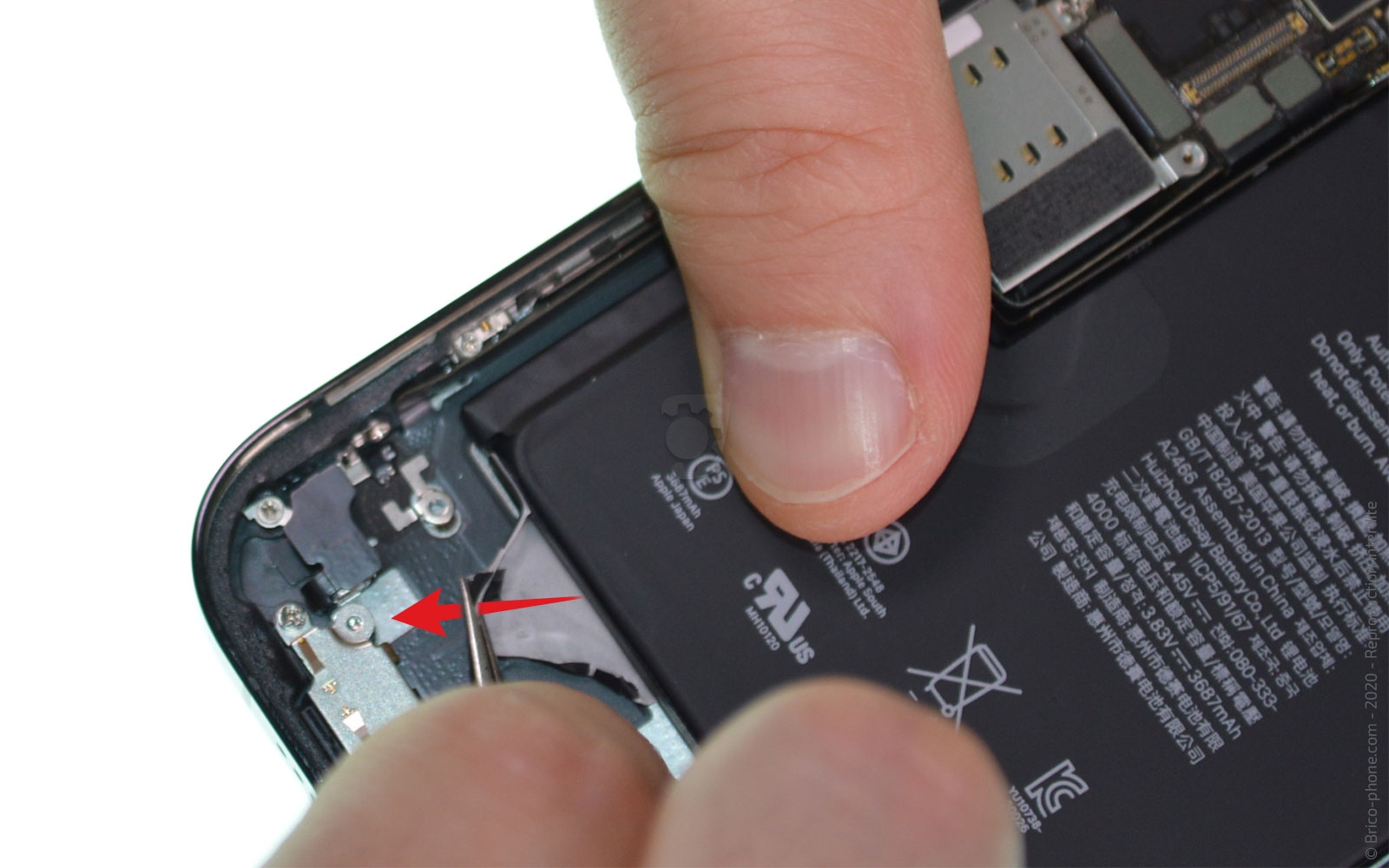

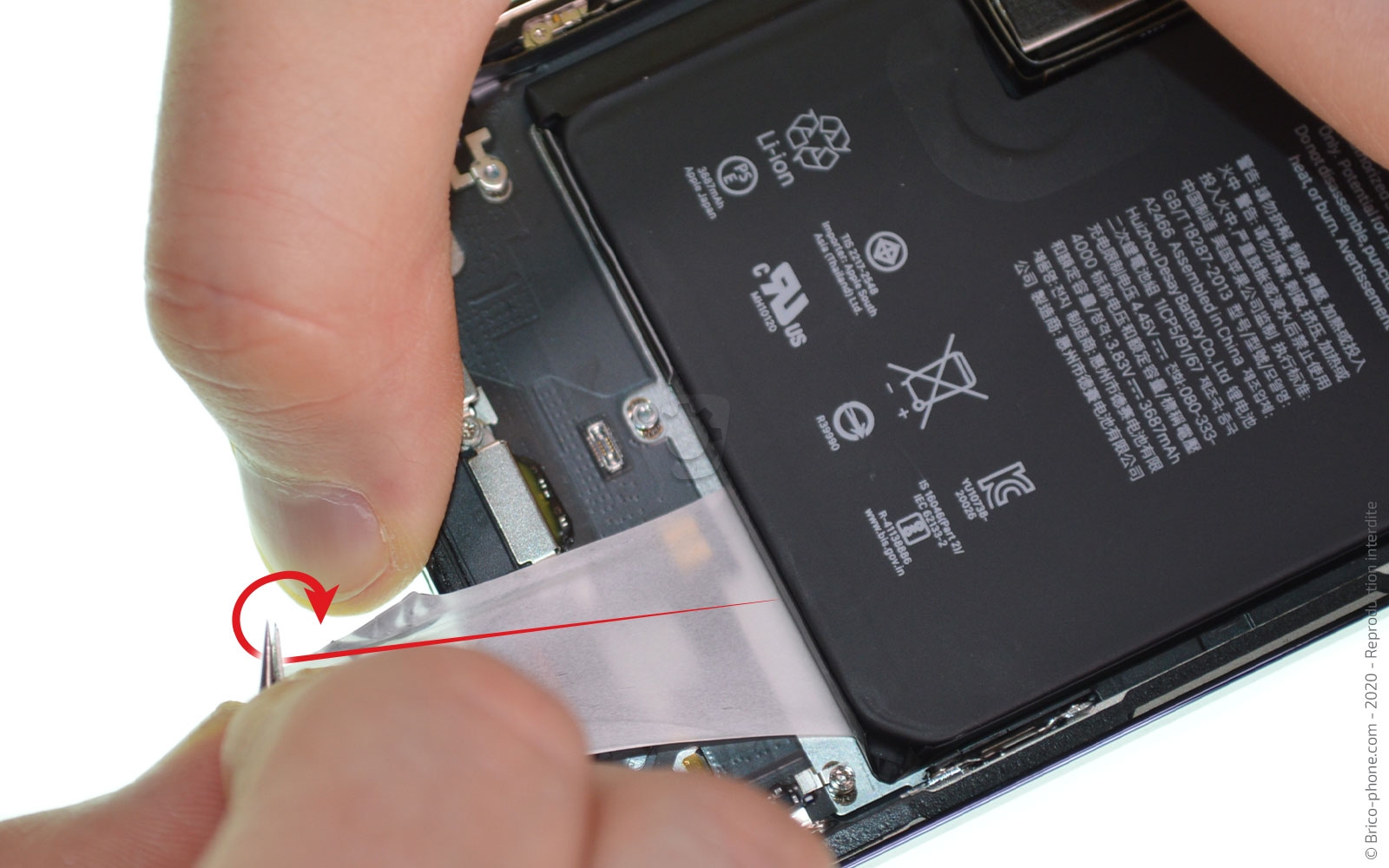

A l'aide de la pince métallique, décollez les languettes afin de pouvoir les saisir ensuite et enrouler le sticker autour de l'embout.

Recommencez la manipulation pour chaque adhésif.
Outils du kit utilisés
Outils du kit utilisés

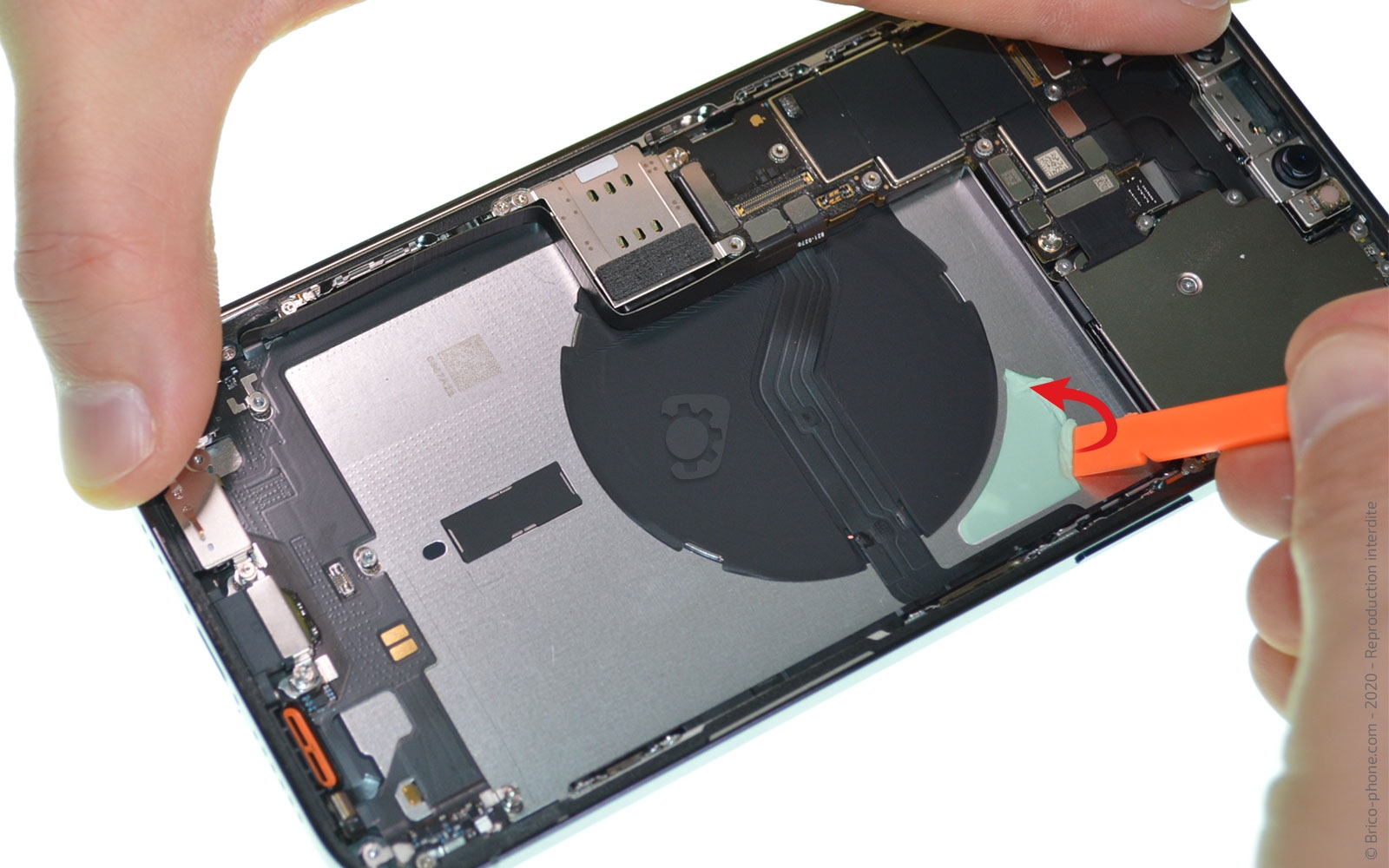

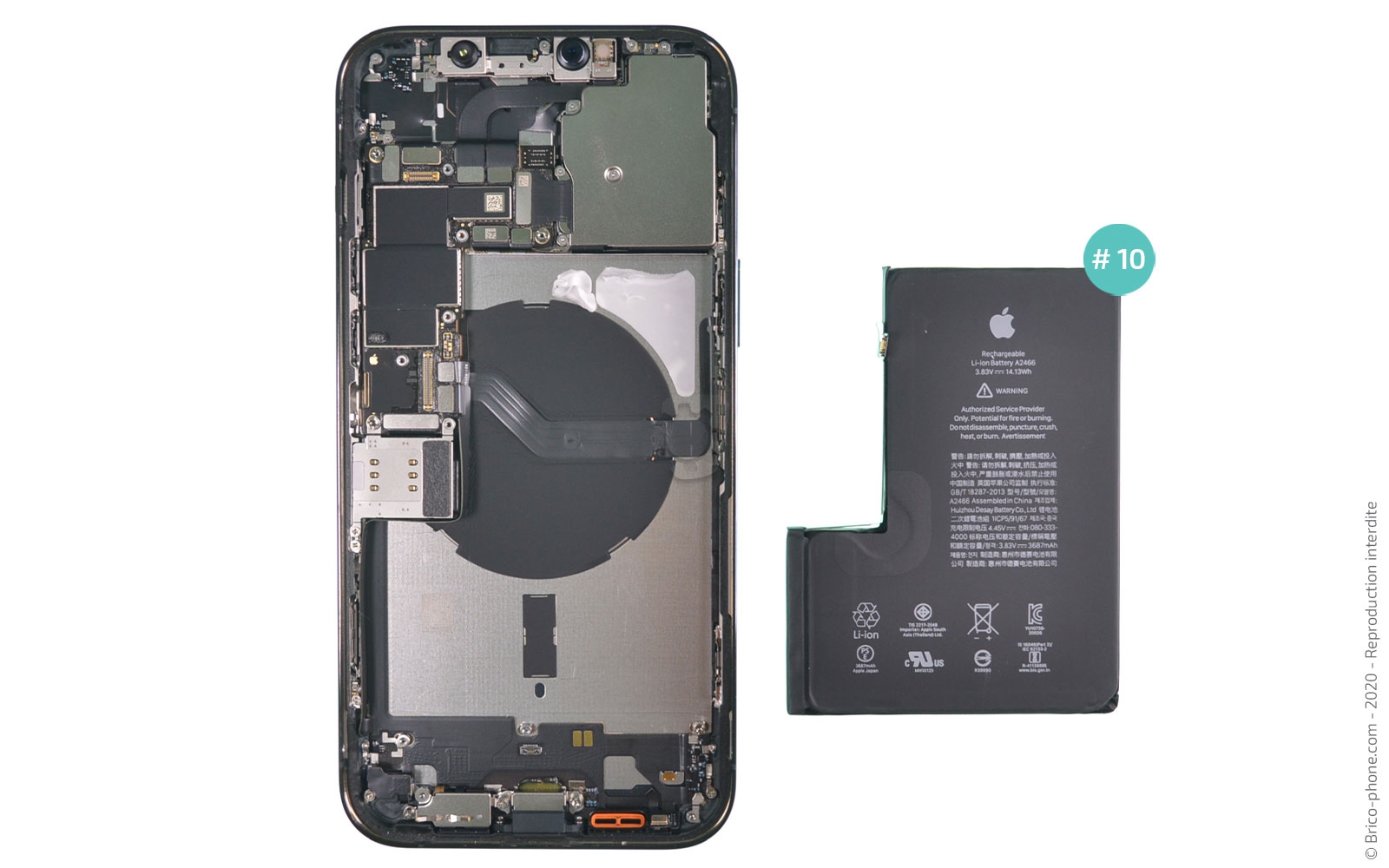

Etape 10 : Retirer la batterie
Il est possible que lors de la manipulation précédente les stickers aient cassé.

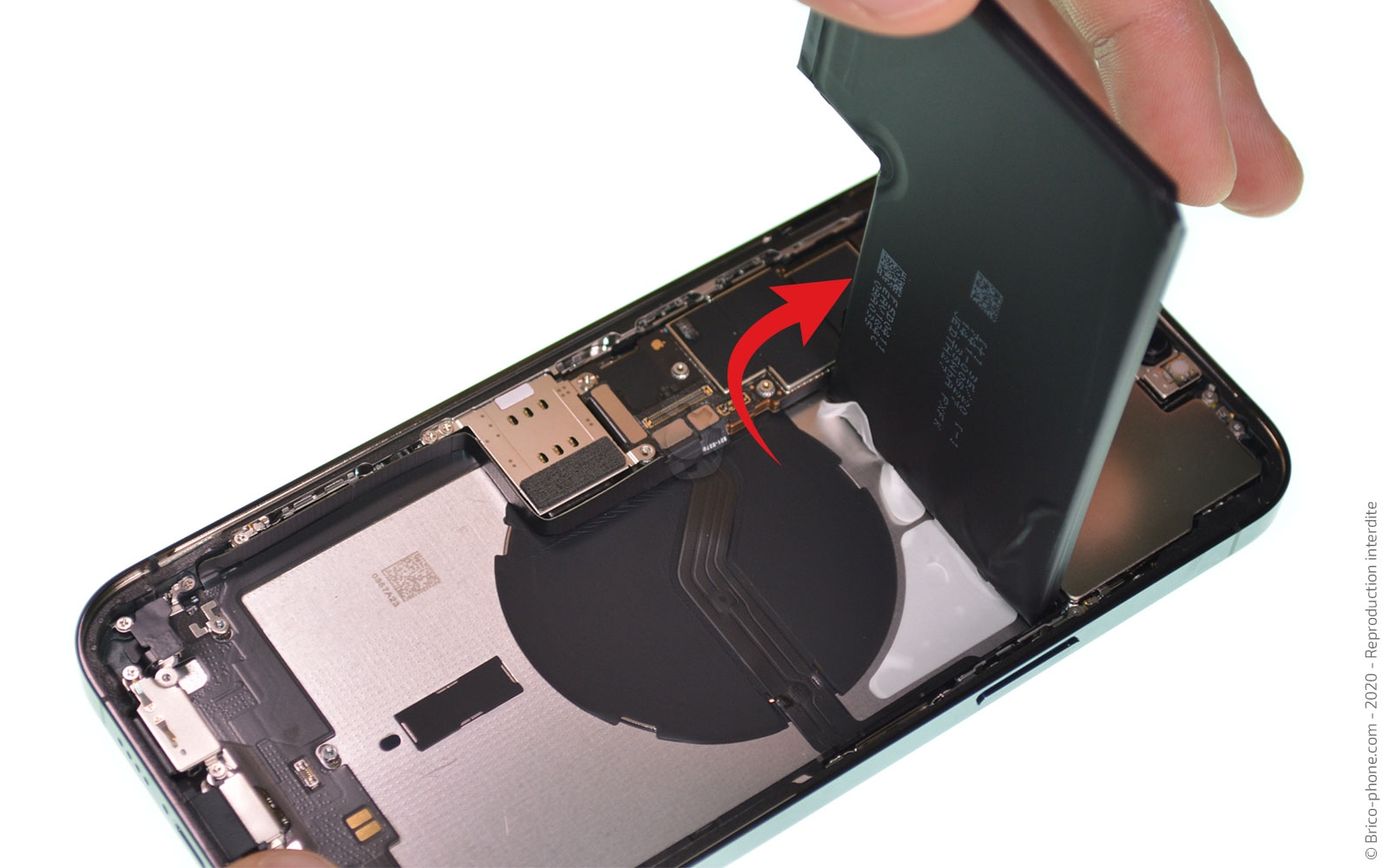

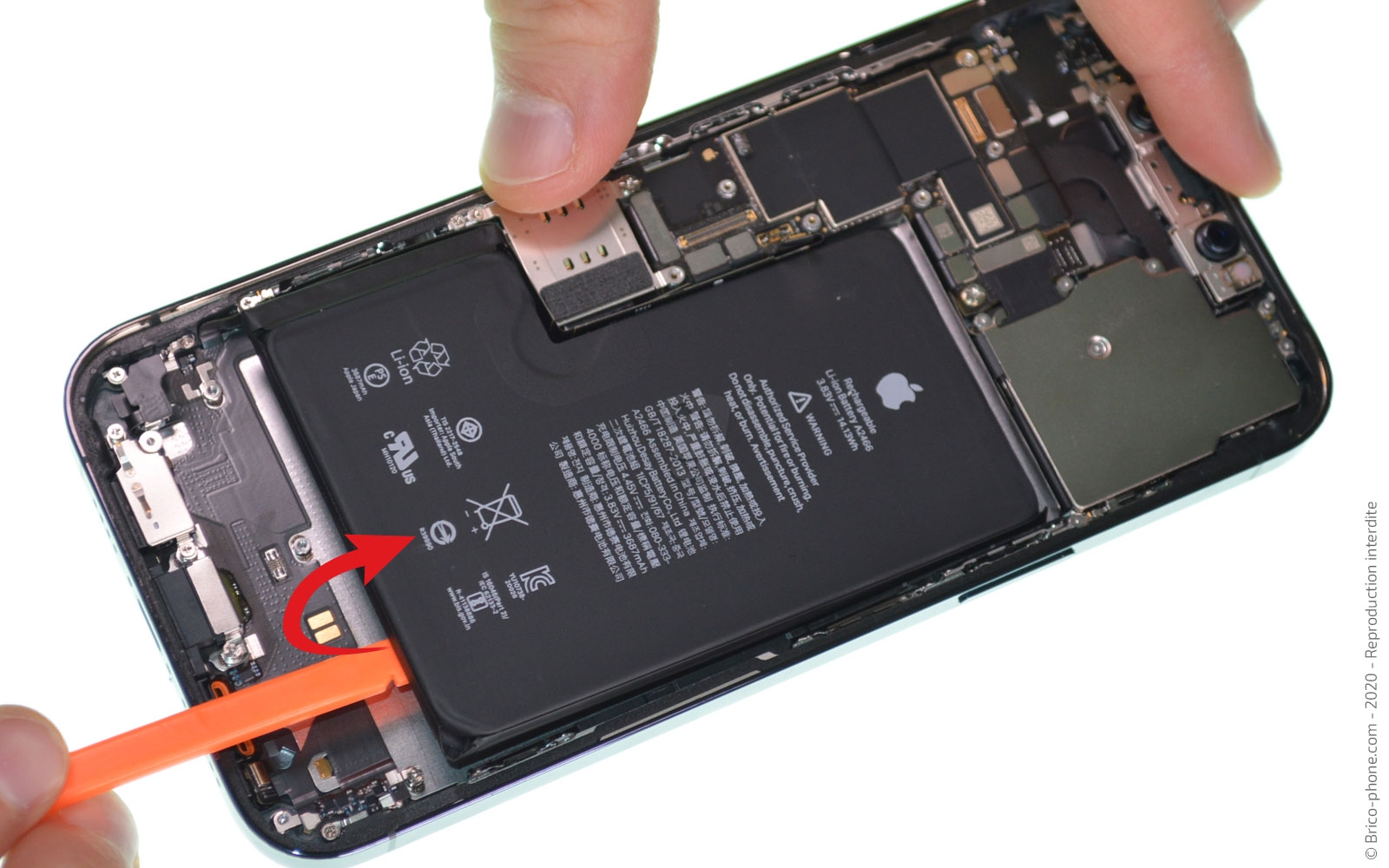

Dans ce cas, glissez la spatule sous la batterie pour la faire basculer hors de l'iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés

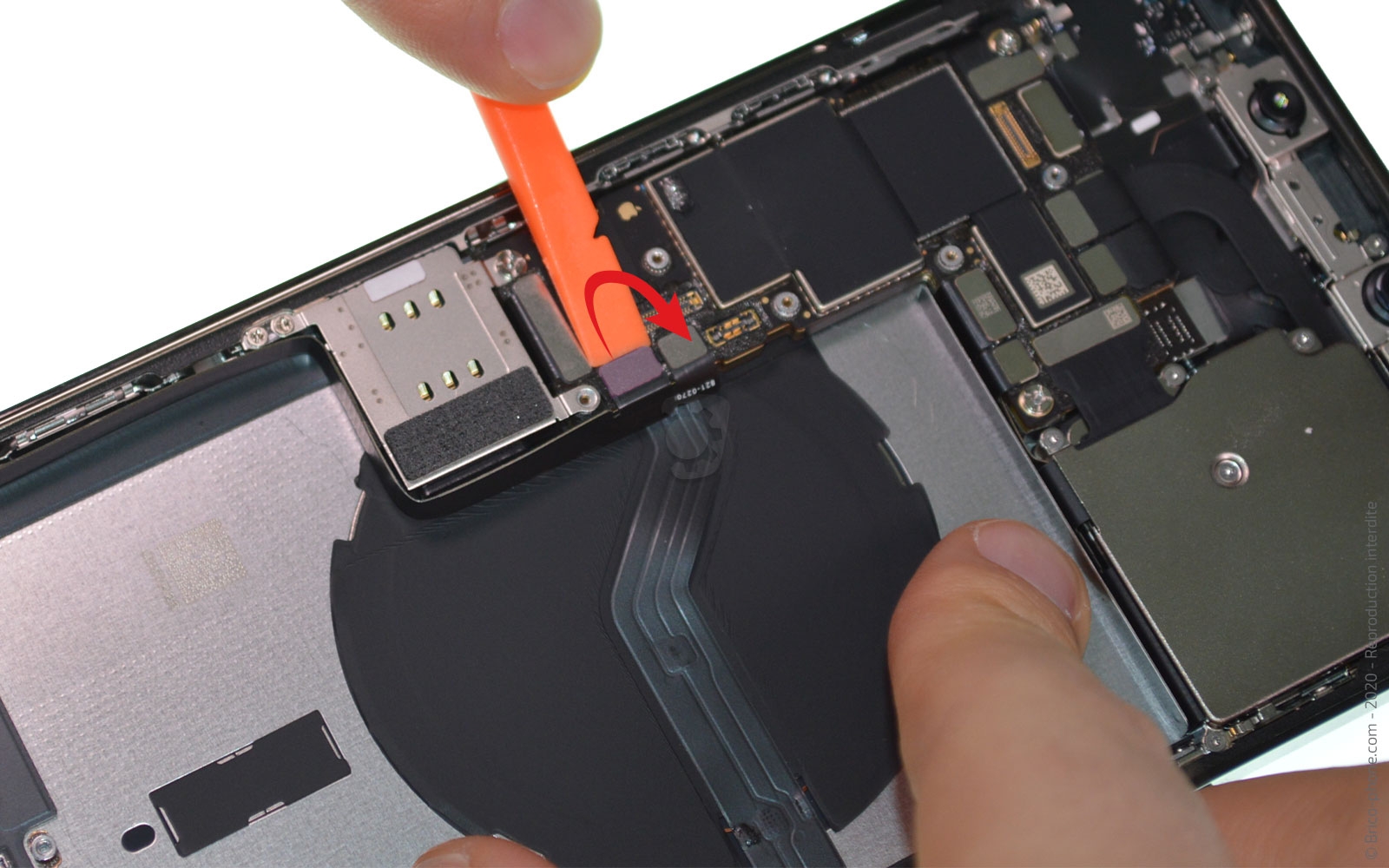

Etape 11 : Dévisser le lecteur de carte Sim
Utilisez le spudger pour débrancher la nappe secondaire du connecteur de charge.

Retirez la vis H1 avec le tournevis plat puis la vis H2 avec le cruciforme.
Outils du kit utilisés
Outils du kit utilisés

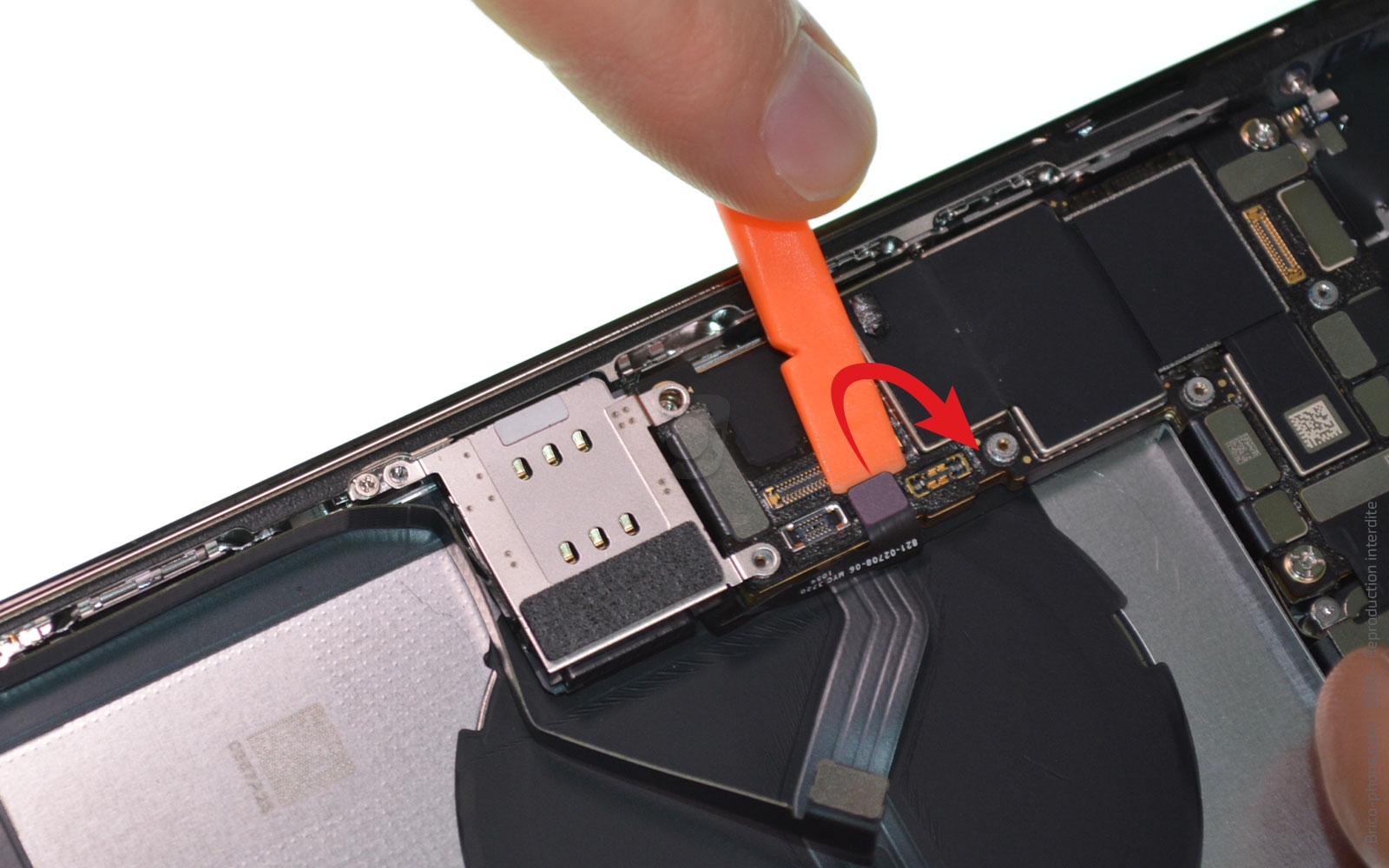

Etape 12 : Enlever le lecteur de carte Sim
A l'aide du levier en nylon, procédez à la déconnexion du lecteur de carte.

Par la suite, sortez le composant #11 de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Déconnecter la nappe principale du dock

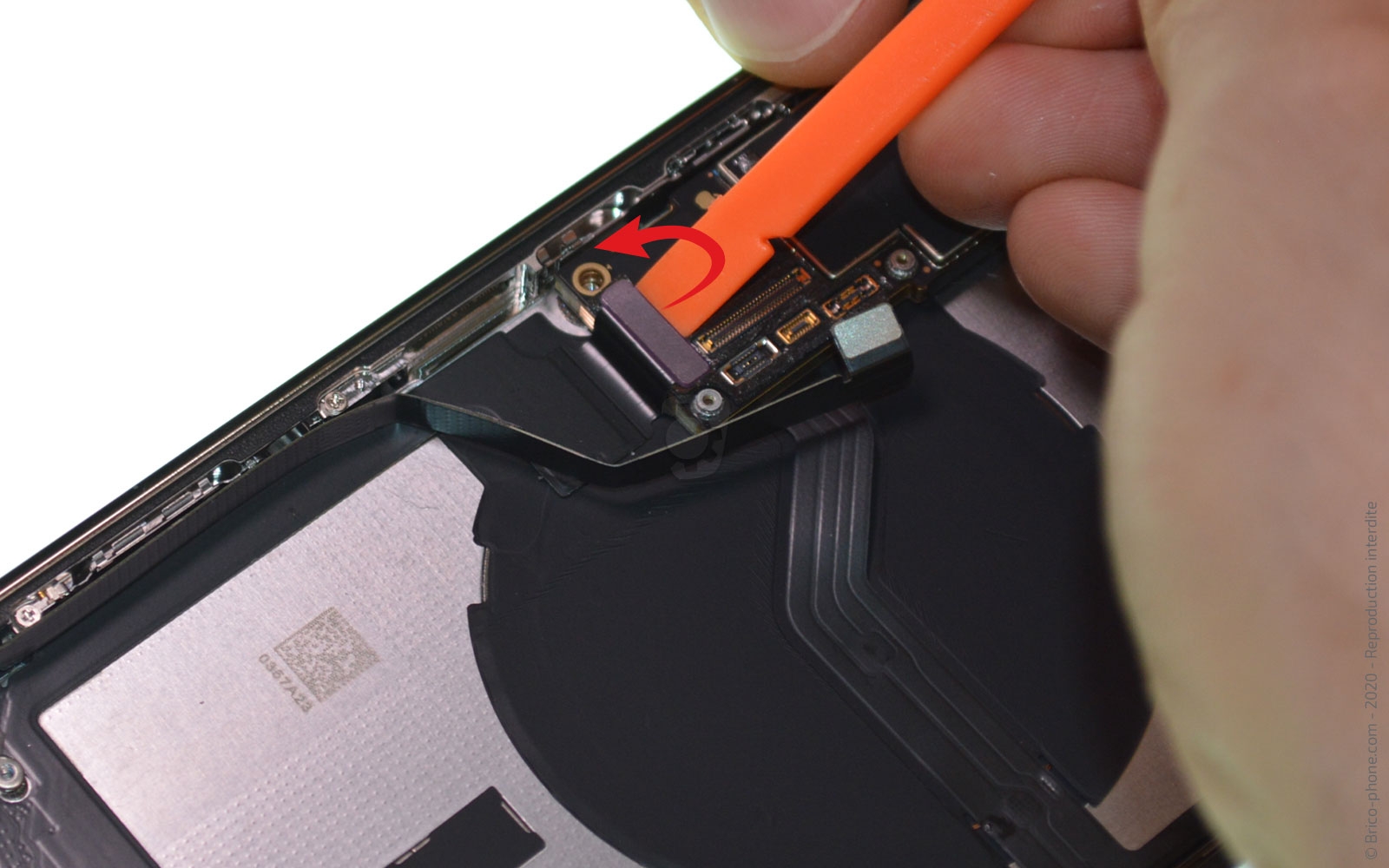

Toujours avec le même outil, déconnectez la nappe principale du dock de votre iPhone.

Sortez ensuite les deux vis situées sur la tranche gauche de votre appareil en vous servant du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

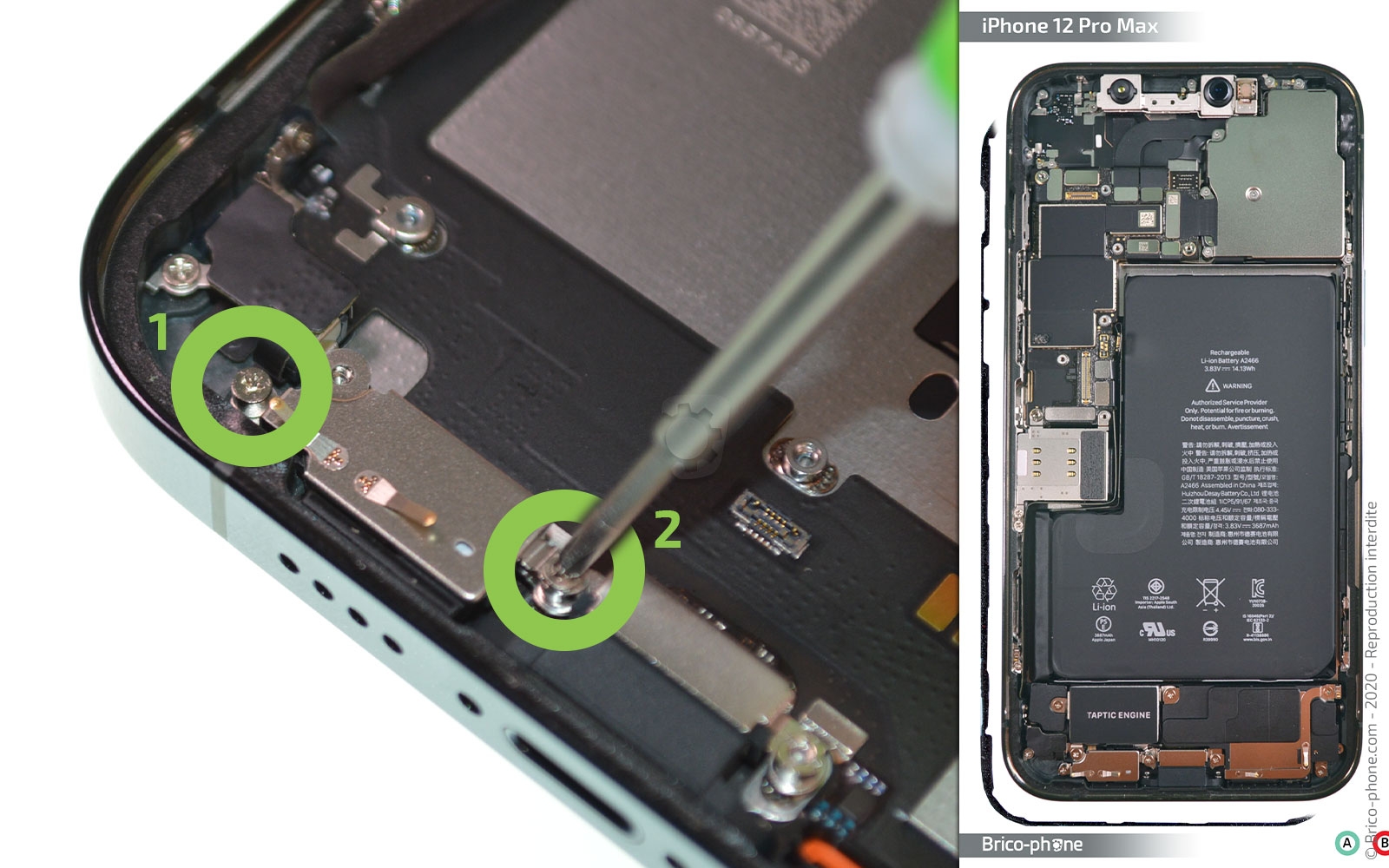

Etape 14 : Récupérer la plaquette de protection du micro
Otez les vis i1 et i2 de la plaquette de protection du micro avec le tournevis cruciforme.

Chauffez légèrement le composant afin de pouvoir sortir le cache #12 à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 15 : Sortir le micro
A l'aide du tournevis plat du kit d'outils, enlevez les 4 vis de J1 à J4 du dock.

Ensuite en vous aidant du spudger, décollez le micro du support avant de l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

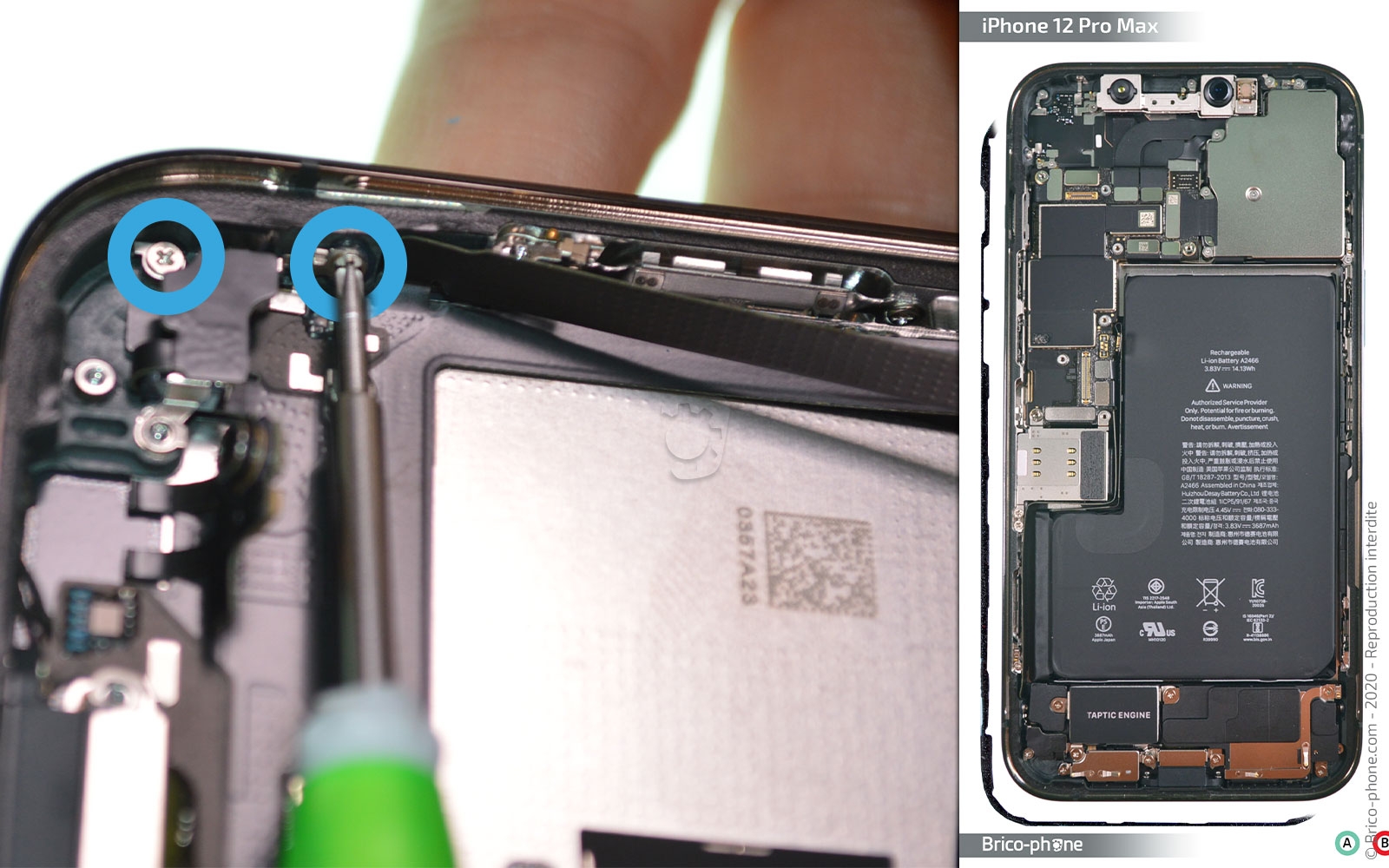

Etape 16 : Dévisser les vis du connecteur de charge

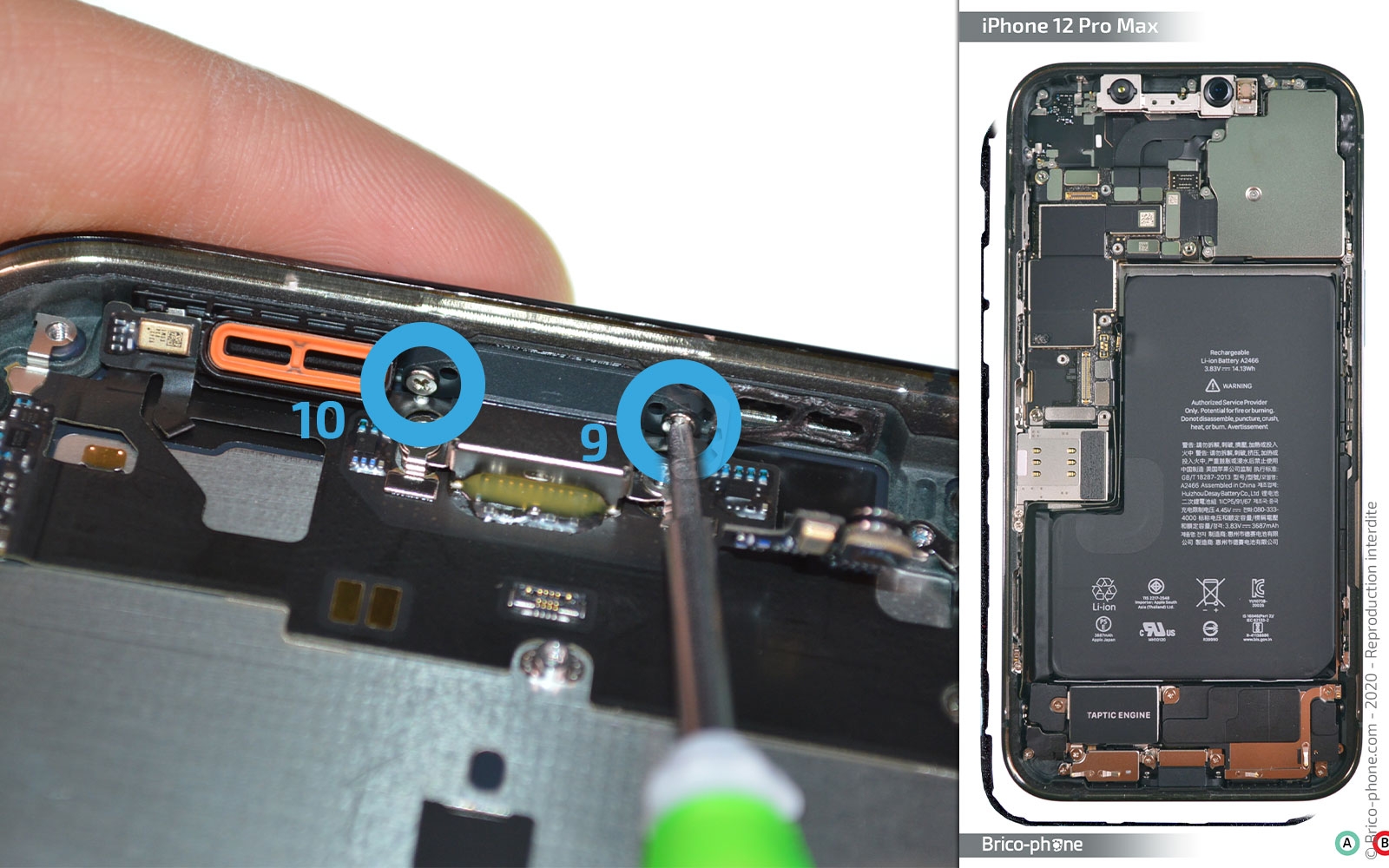

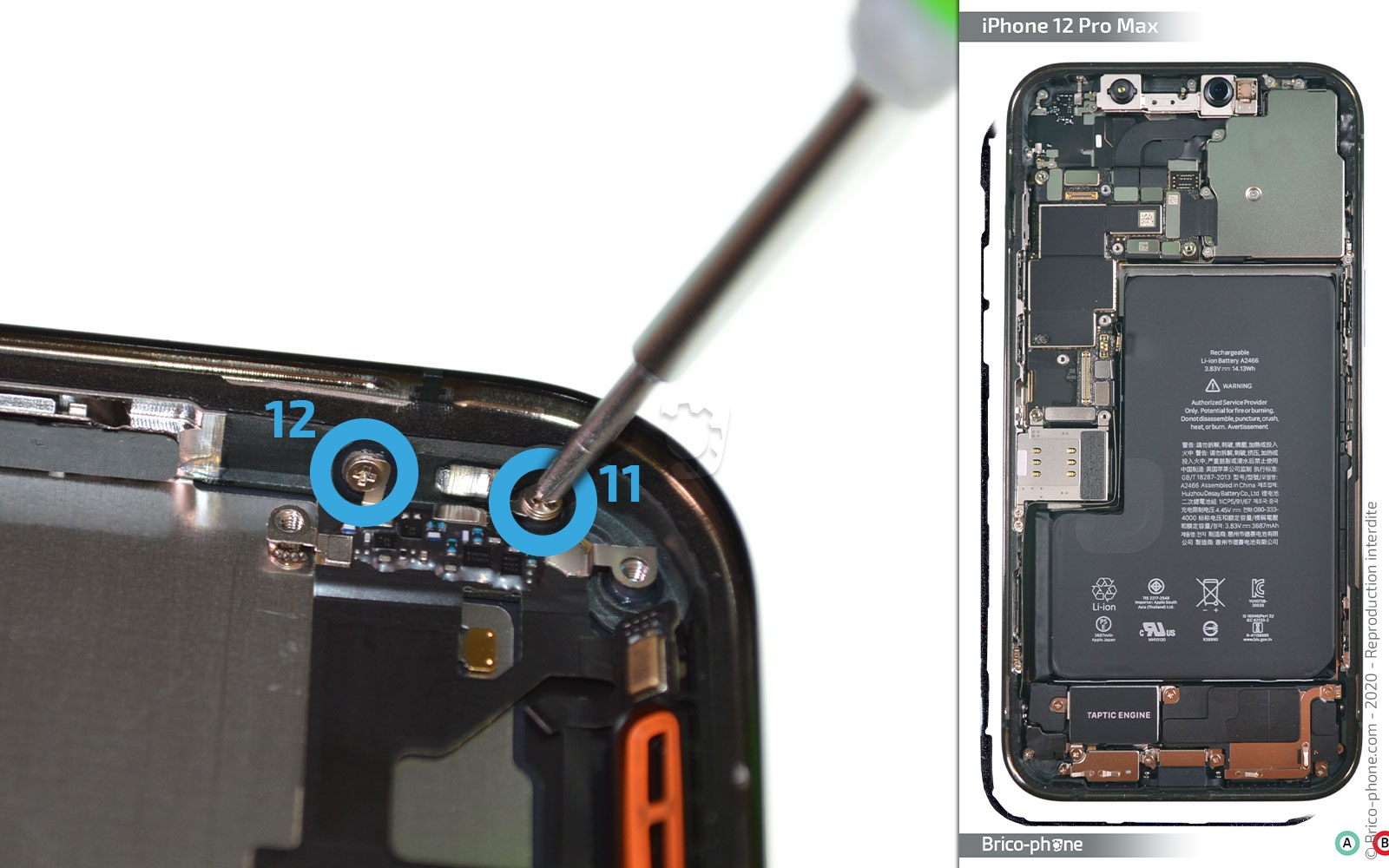

Sortez les 6 dernières vis cruciformes du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

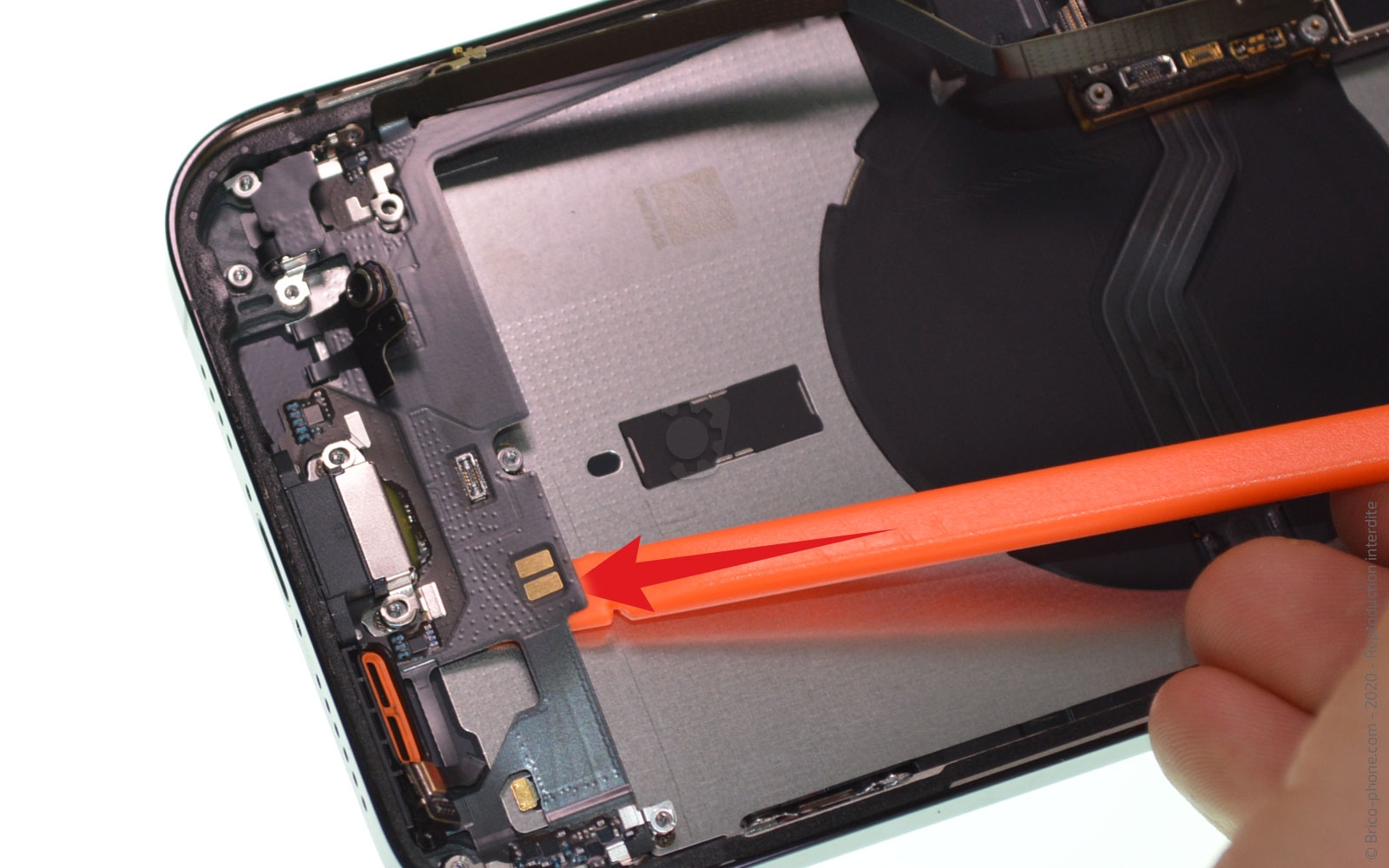

Etape 17 : Libérer le connecteur de charge

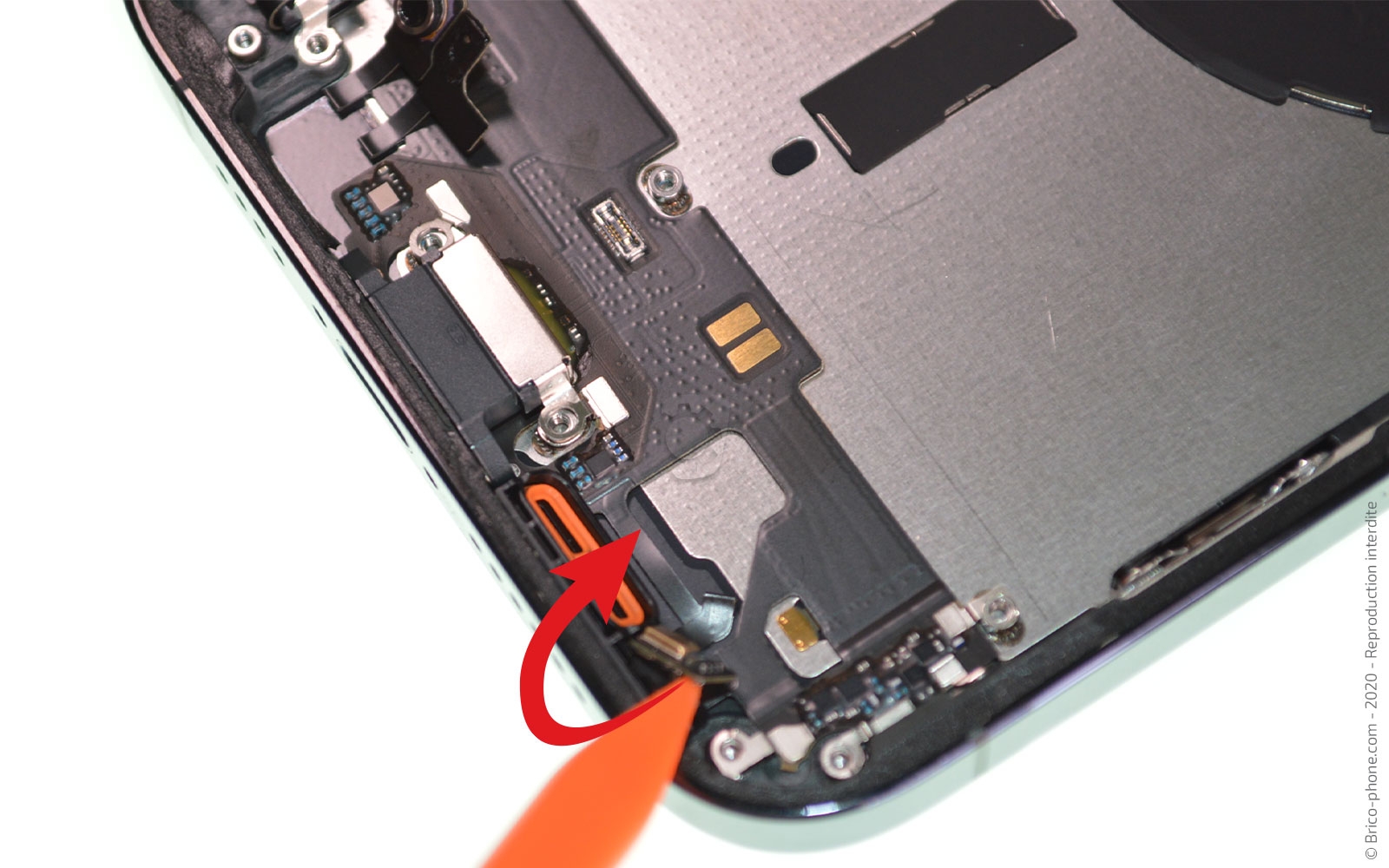

A l'aide du levier en nylon, décollez le micro situé à droite de la prise de charge.

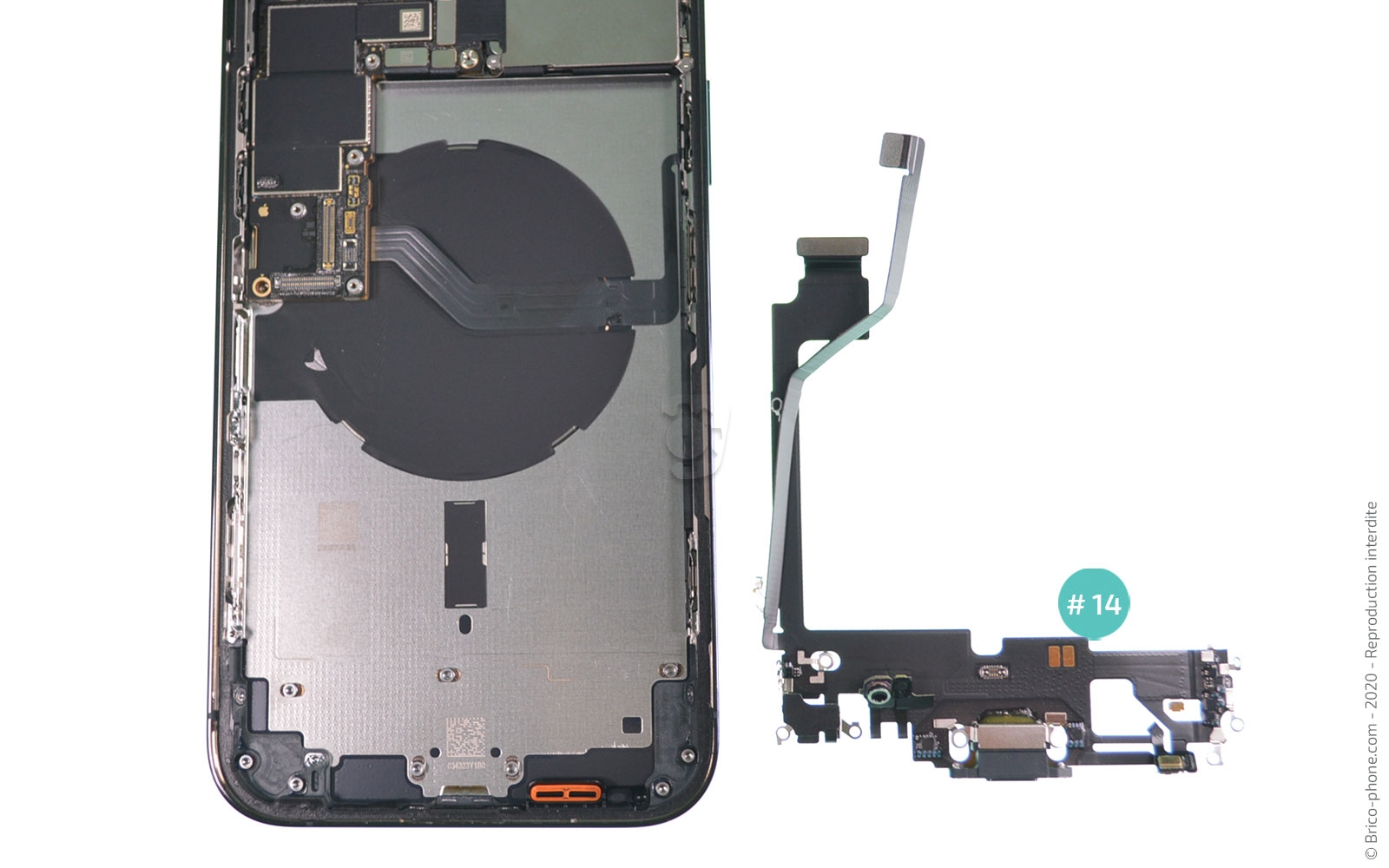

Puis, il vous faut chauffer la nappe entière afin de pouvoir glisser l'outil sous cette dernière pour réussir à extraire le connecteur de charge endommagé de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

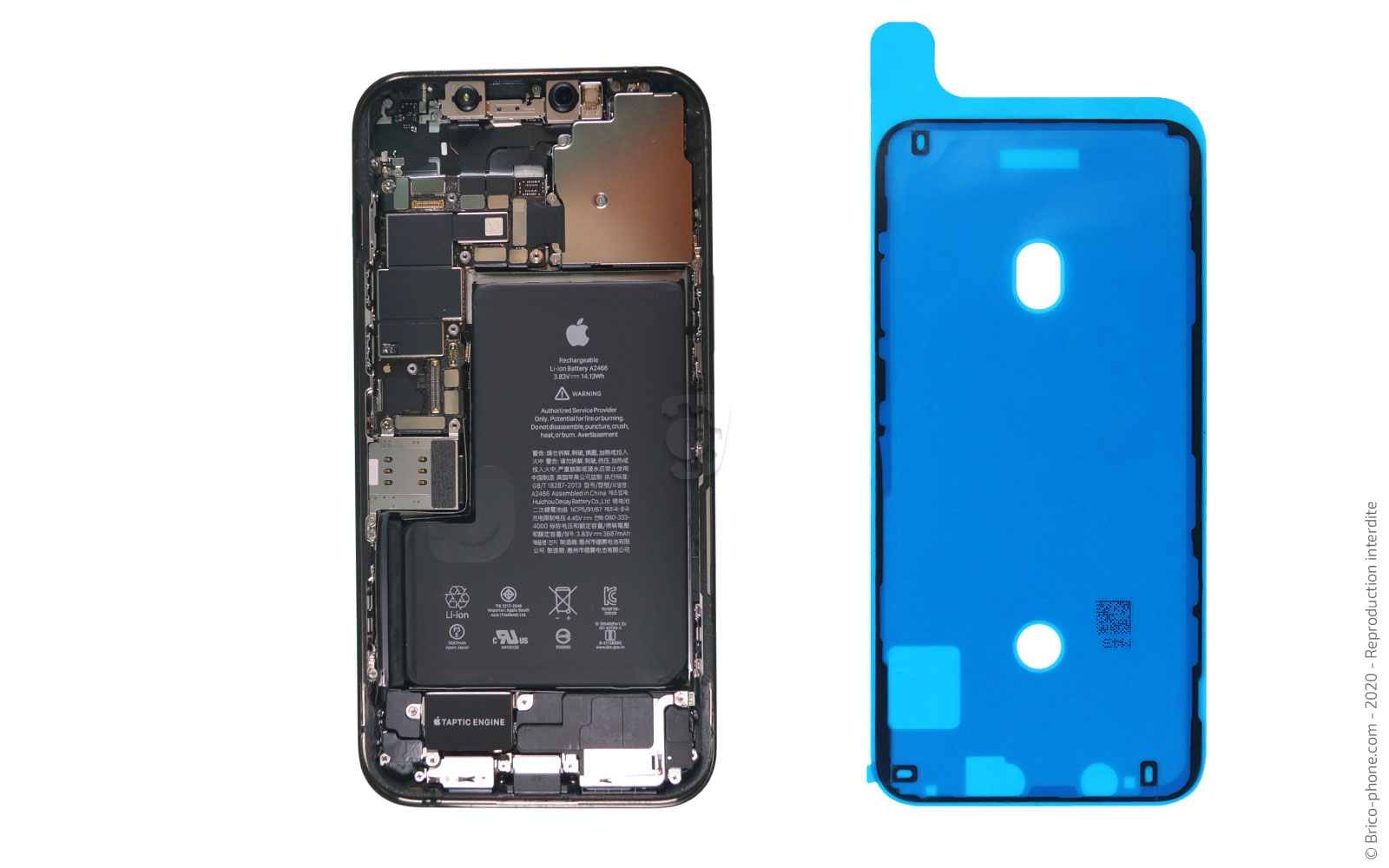

Conseils pour le remontage
Vous pouvez remonter votre iPhone 12 Pro Max en suivant les étapes précédentes dans le sens contraire.

Avant de refermer votre téléphone, il est important de nettoyer correctement le châssis des restes de stickers.

Ensuite, vous pouvez reposer un joint d'étanchéité en suivant l'un de ces tutoriels :
- Tuto vidéo
- Tuto photos

Connectez les nappes de l'écran avant de rebrancher celle de la batterie.
