Changement du Taptic Engine sur iPhone 12

Temps estimé : 40 min
Difficulté : 2.5/5
iPhone 12 | Temps estimé : 40 min | Difficulté : 2.5/5

Votre iPhone 12 n'émet plus de vibration ?

Remplacez le vibreur vous même en suivant étape par étape ce tutoriel de réparation spécialement conçu par nos techniciens pour faire de ce dépannage une réussite !

Diagnostic

›  Votre téléphone ne vibre plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant de débuter la réparation et pour être certain de commander la bonne pièce détachée, nous vous conseillons de vérifier la compatibilité du composant avec votre smartphone en vérifiant le numéro de modèle de votre iPhone.

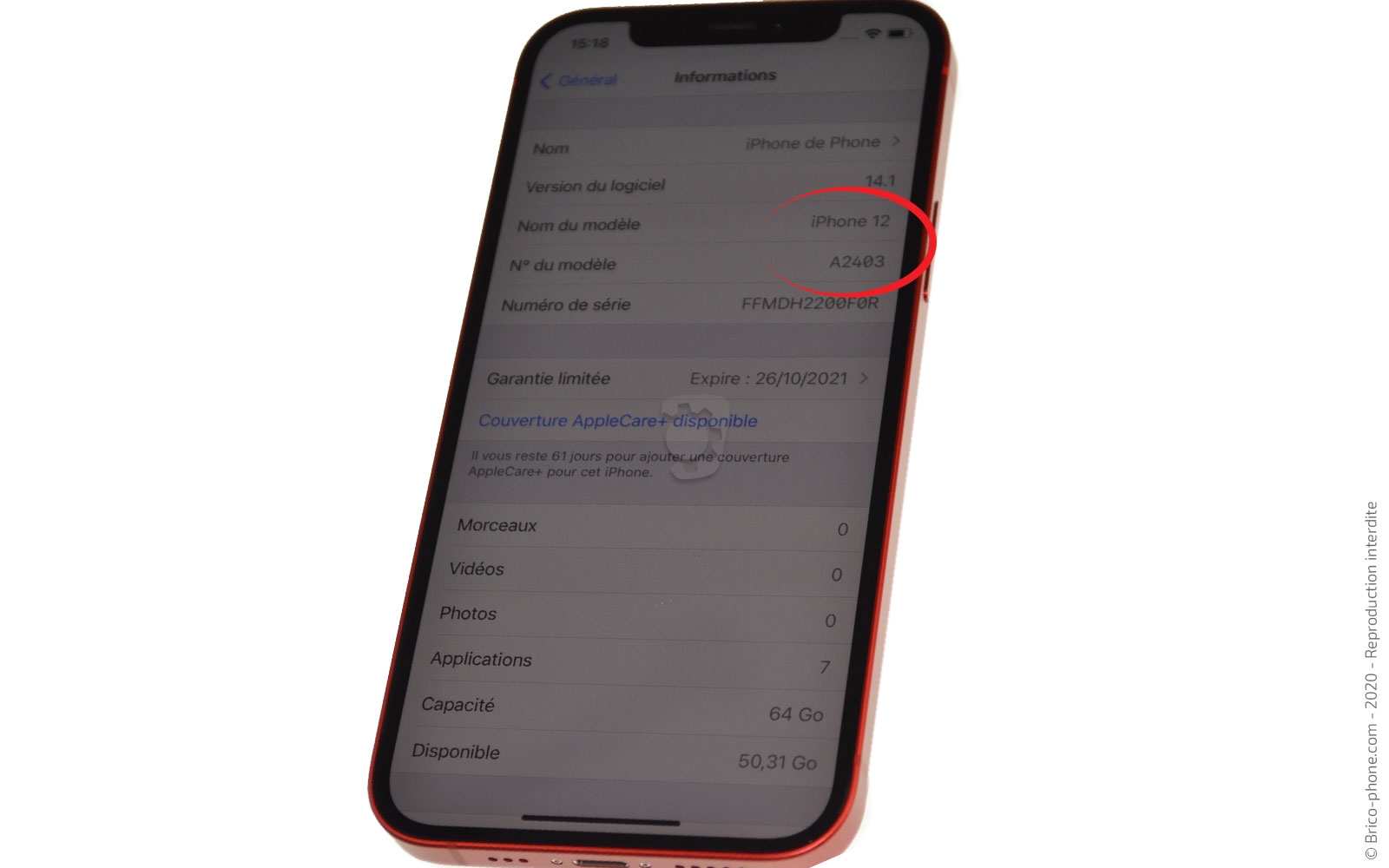

Pour cela, il existe plusieurs manières de procéder. La première étant de vous rendre dans les réglages généraux de votre appareil et de cliquer sur la case "N° de modèle". Vous devriez obtenir A2403.

La seconde possibilité est de composer le *#06# pour récupérer un numéro de IMEI. Recopiez ensuite cette référence sur notre page d'accueil qui vous dirigera vers les produits compatibles.

Une fois la pièce reçue, préparez vous un espace de travail propre et dégagé avec tous les outils nécessaire à portée de mains.

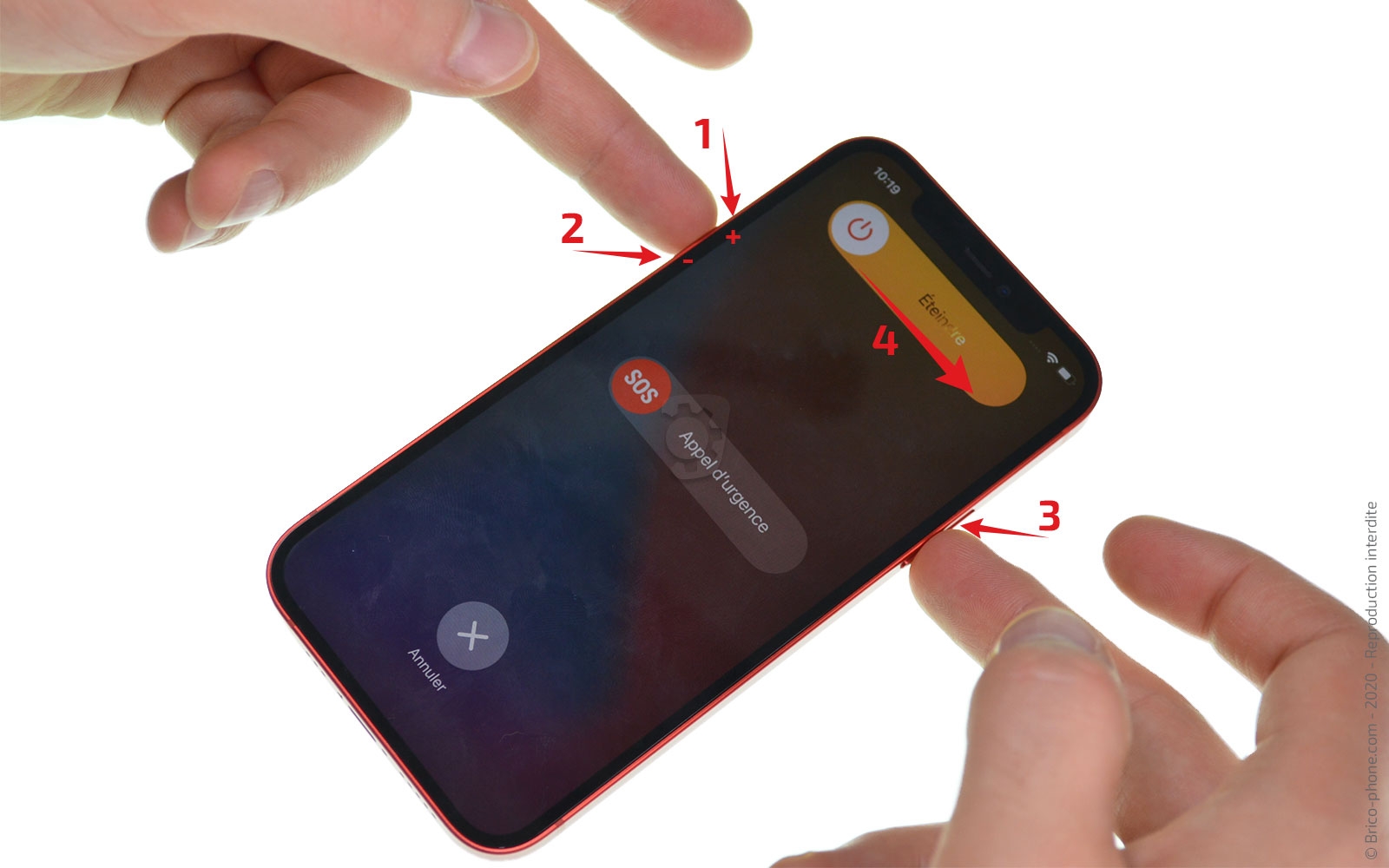

Puis, procédez à l'extinction de votre iPhone 12.

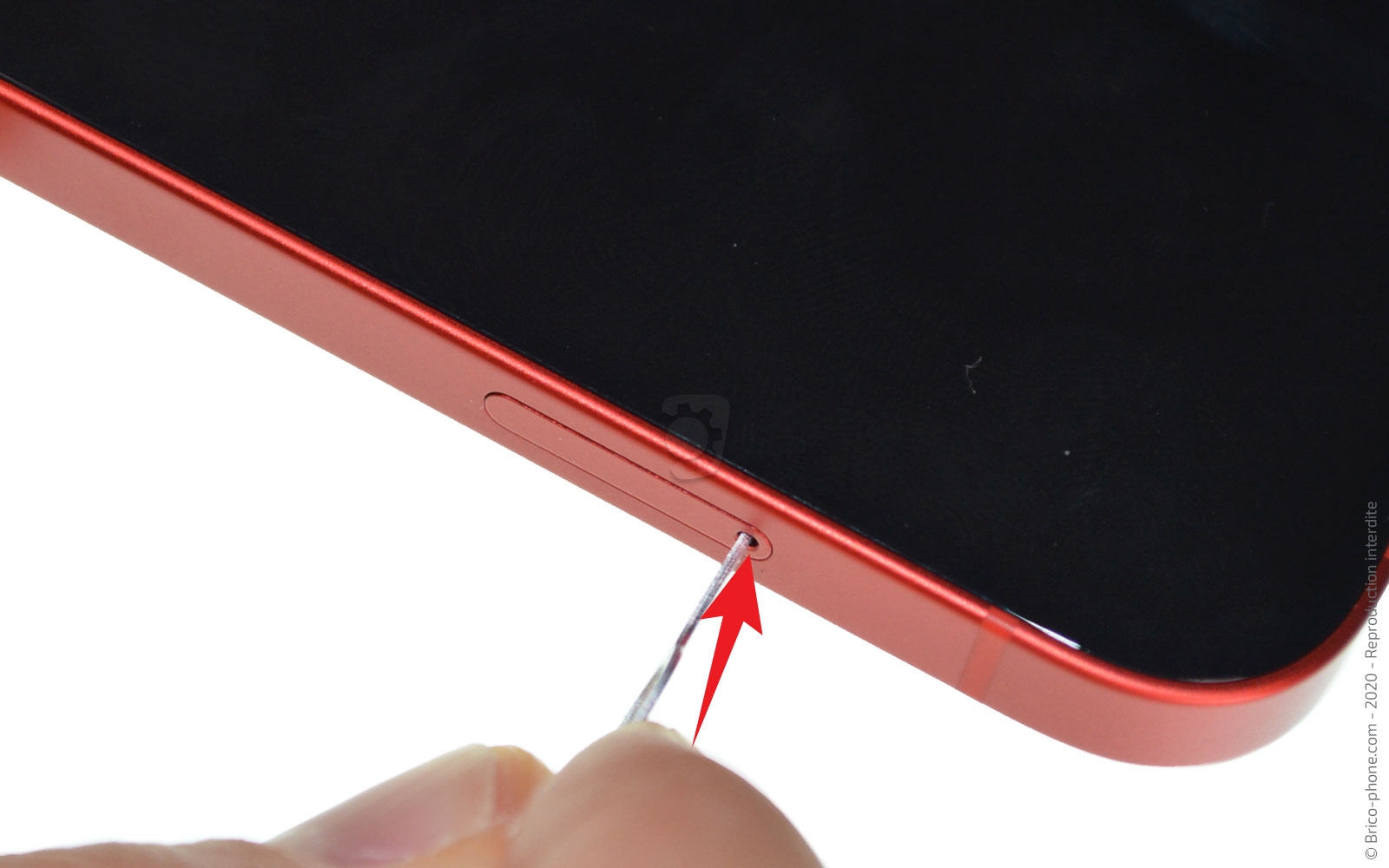

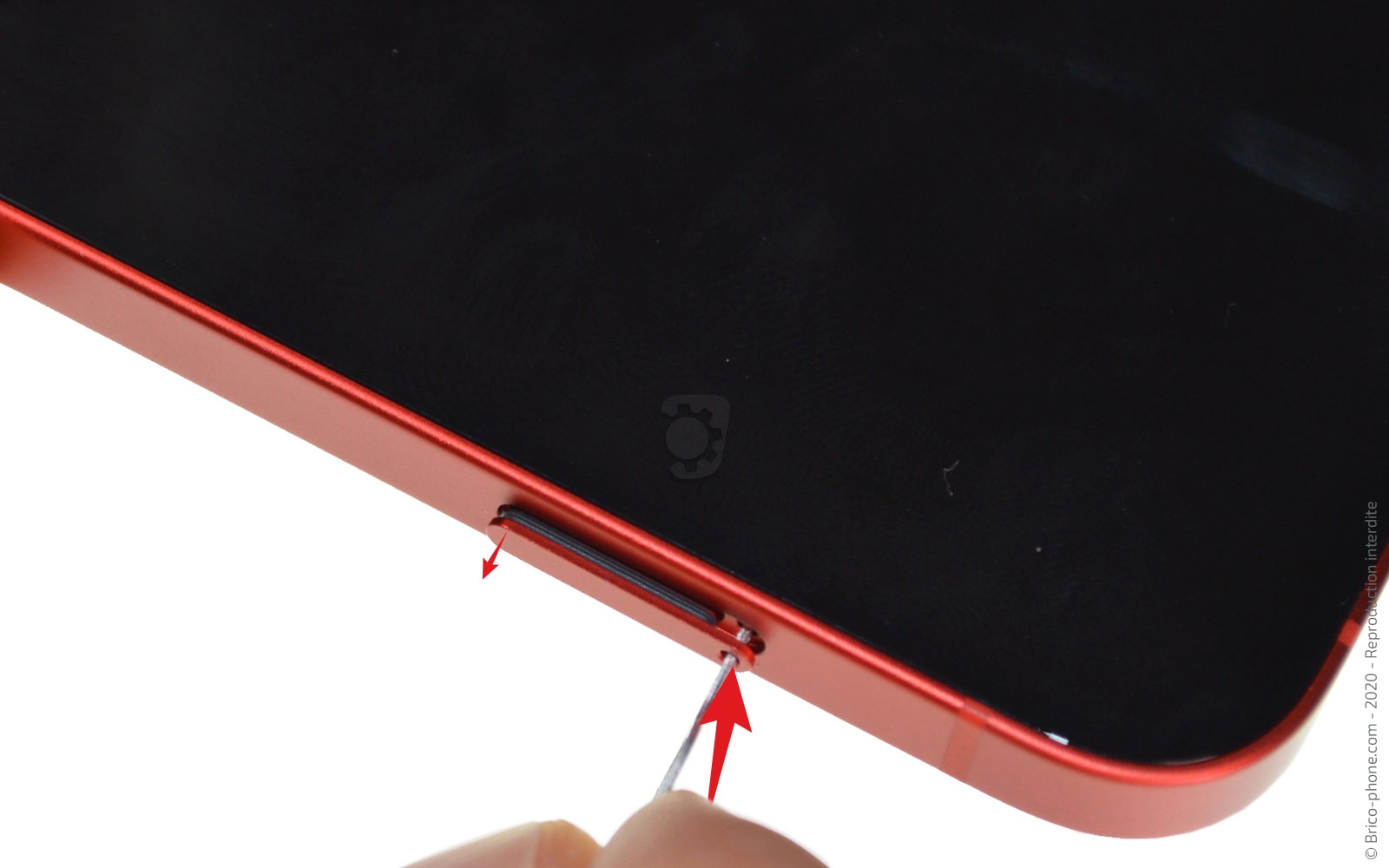

Etape 1 : Retirer le tiroir Sim

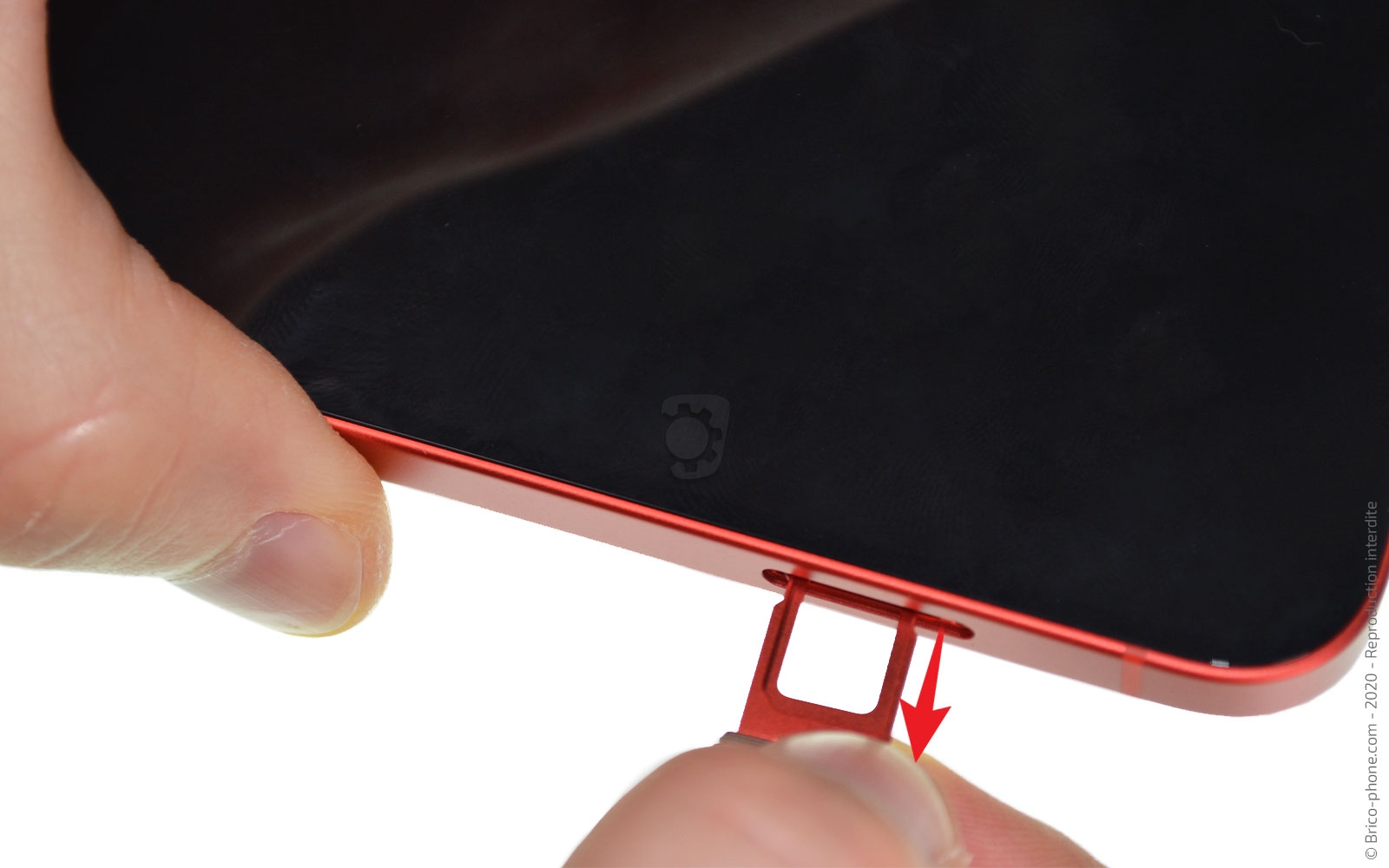

Insérez l'outil Sim pour extraire le tiroir de la carte nanoSim du téléphone.

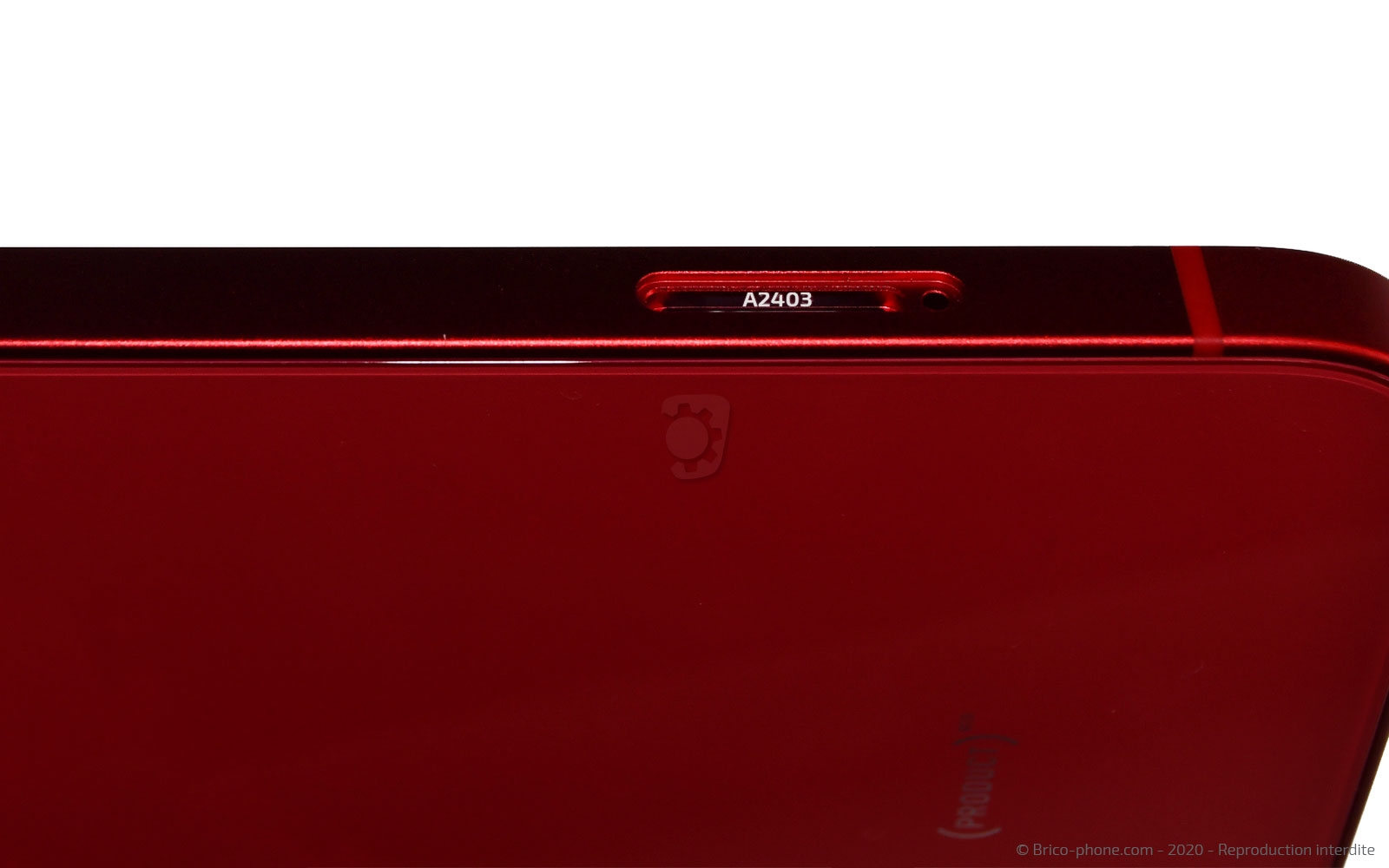

Vous pouvez maintenant découvrir la troisième façon de connaitre le numéro de modèle de votre iPhone.
Il vous suffit de vérifier l"inscription gravée dans l'emplacement du rack.
Outils du kit utilisés
Outils du kit utilisés

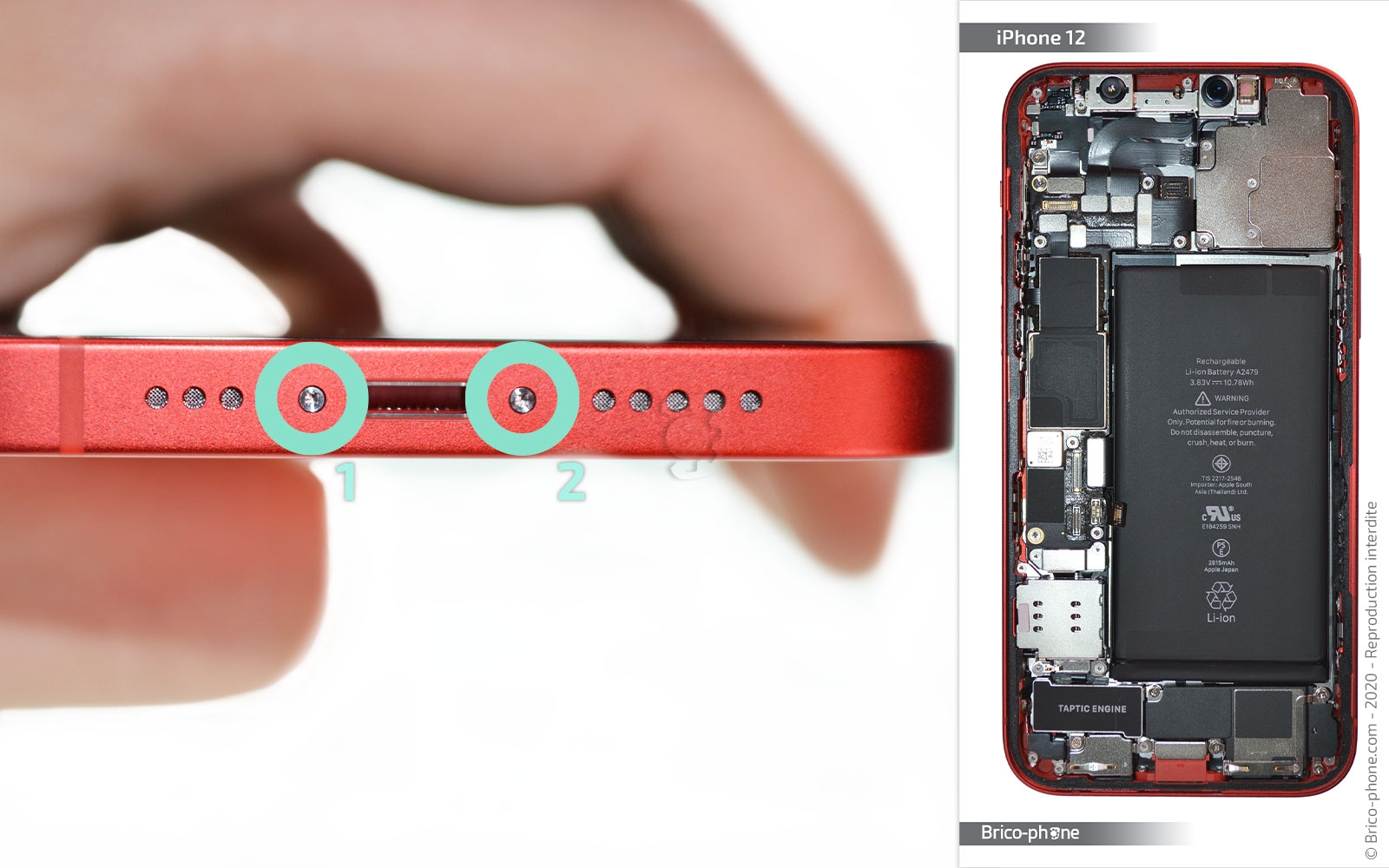

Etape 2 : Sortir les vis Pentalobe
Attrapez le tournevis pentalobe pour sortir les deux vis A1 et A2 positionnées près de la prise de charge.
Outils du kit utilisés
Outils du kit utilisés

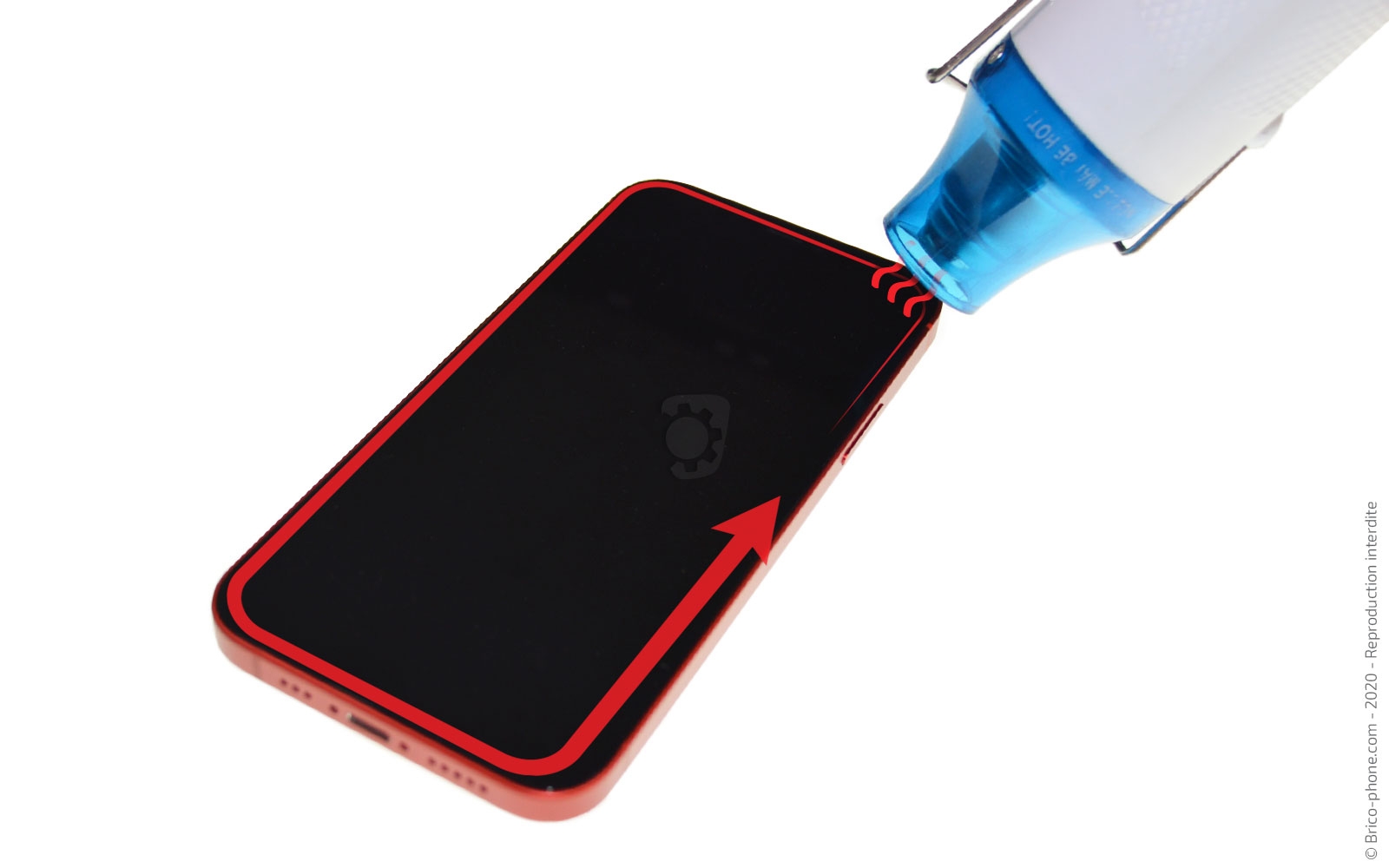

Etape 3 : Chauffer la vitre avant
Il est nécessaire de chauffer le bord de votre écran afin de ramollir le joint d'étanchéité.

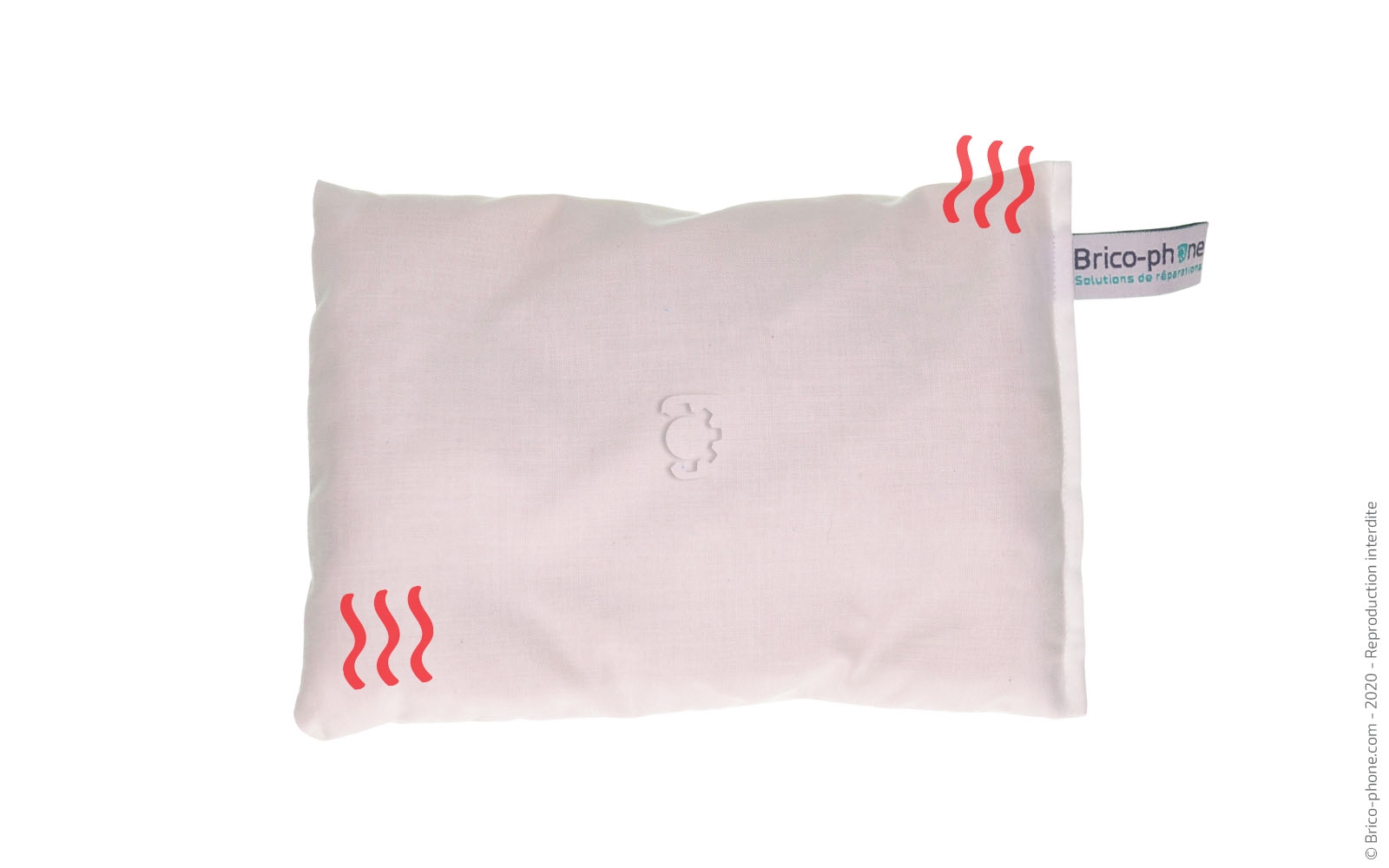

Si vous utilisez un coussin chauffant, pensez à le passer au micro-ondes environ 2 minutes avant de le déposer 30 secondes sur l'avant de votre téléphone.

La seconde possibilité est d'utiliser un décapeur thermique ou votre propre sèche-cheveux pour chauffer le contour de la vitre avant.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

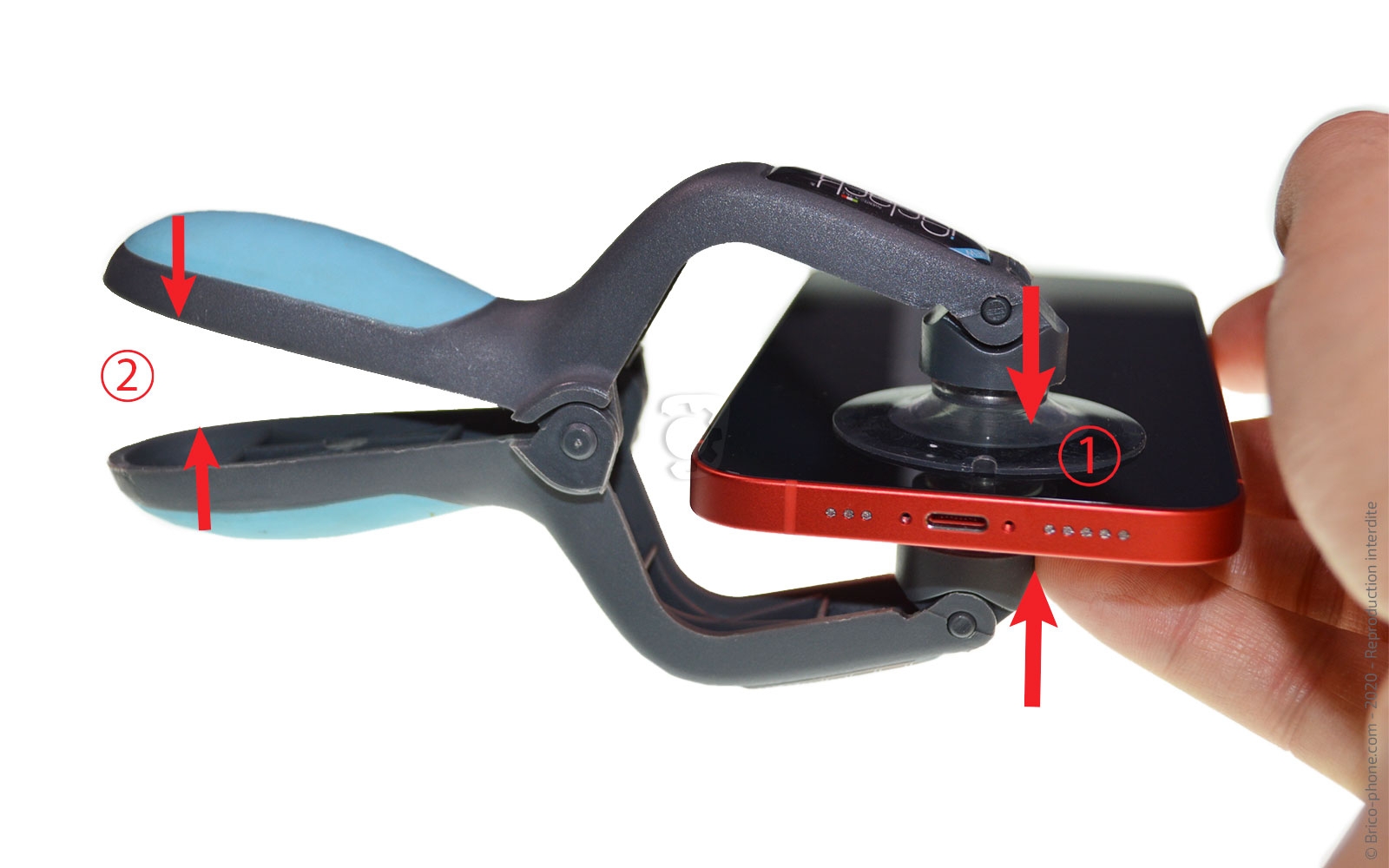

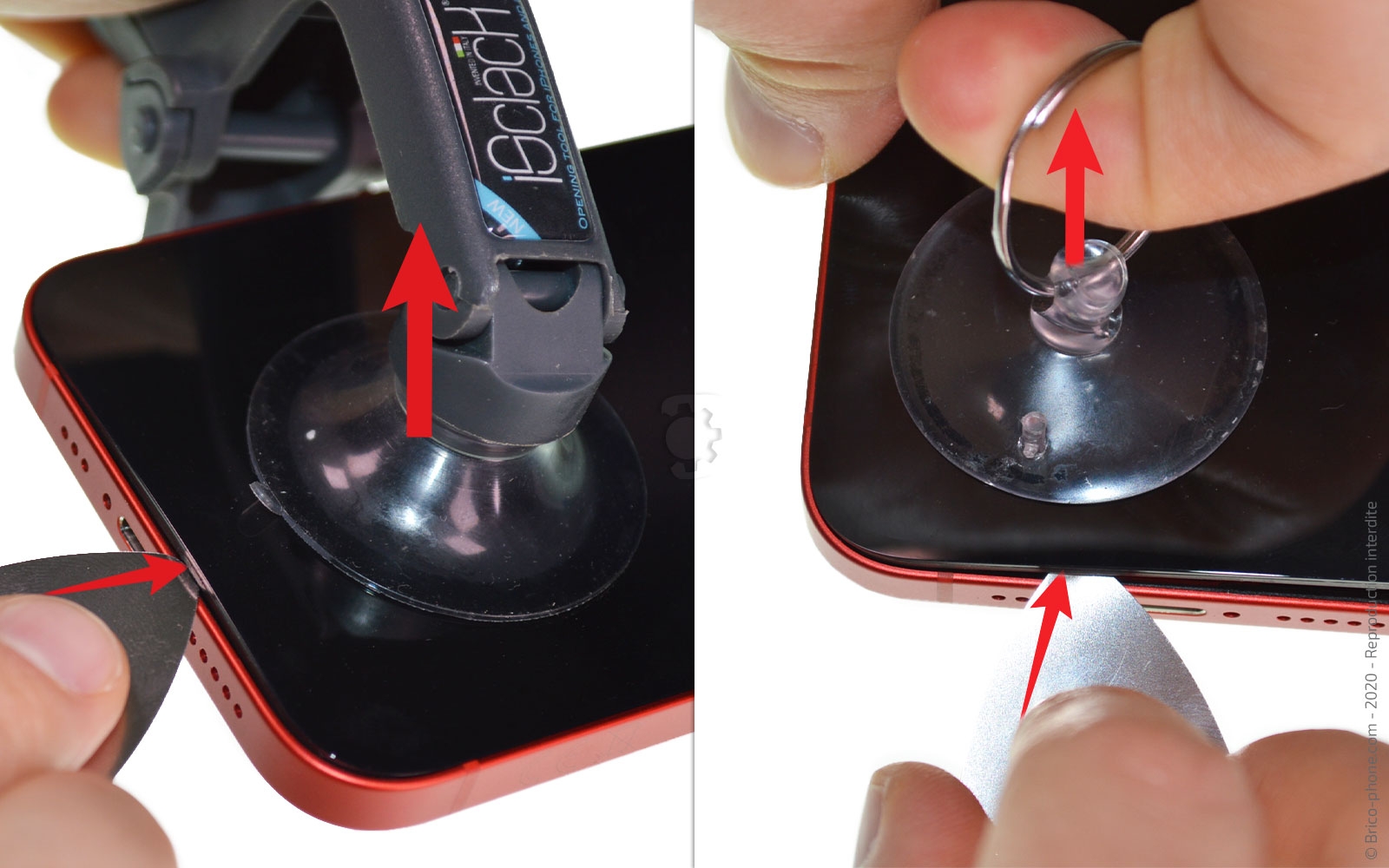

Etape 4 : Créer un interstice

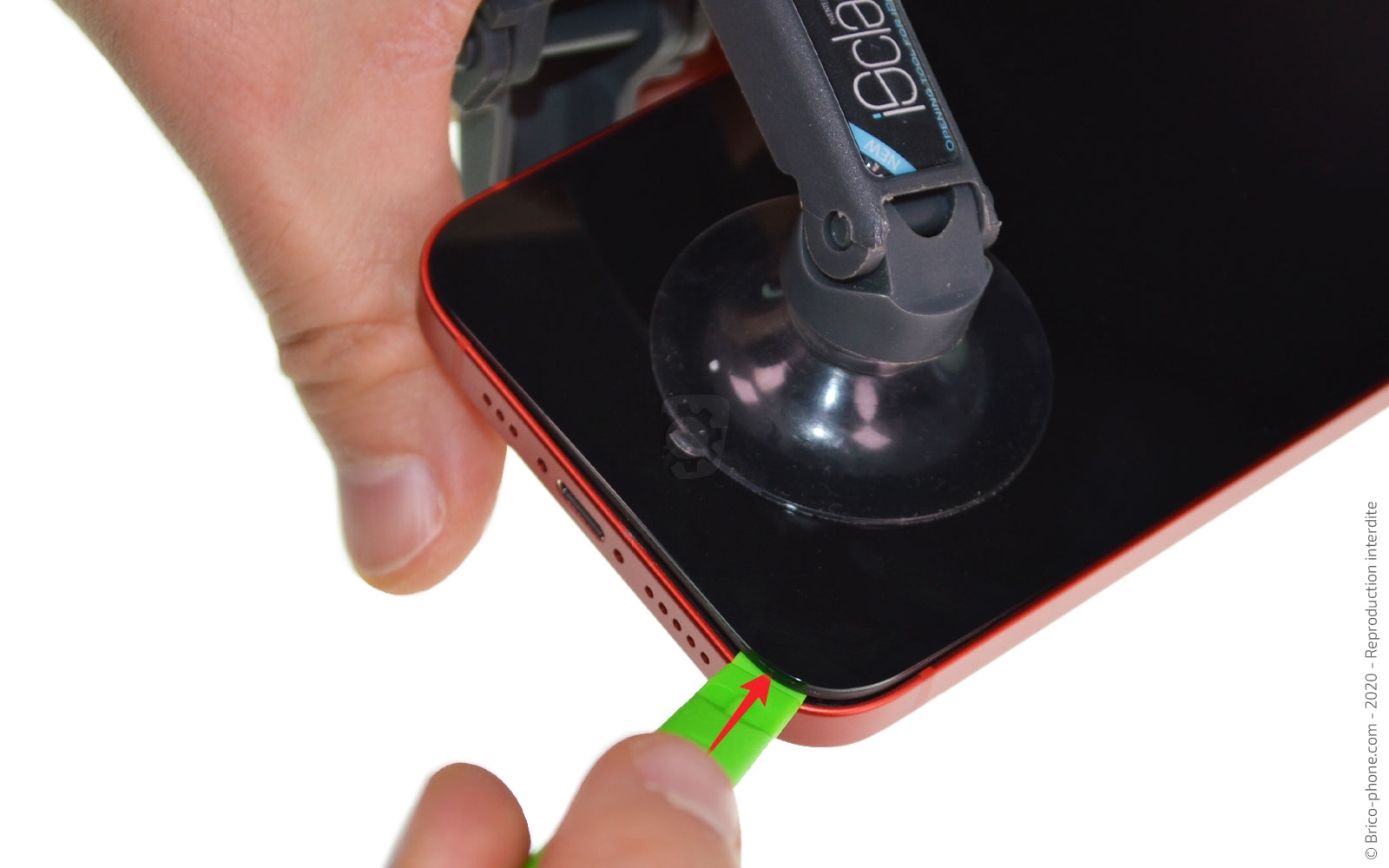

Sur notre site internet, vous trouverez l'outil iSclack qui s'utilise comme la ventouse du kit d'outils.

Disposez l'ustensile choisi de chaque coté du téléphone pour la double ventouse et sur la vitre pour la simple ventouse.

Levez légèrement la vitre avant pour pouvoir insérer le médiator en métal.

Ensuite, remplacez le médiator par la spatule.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

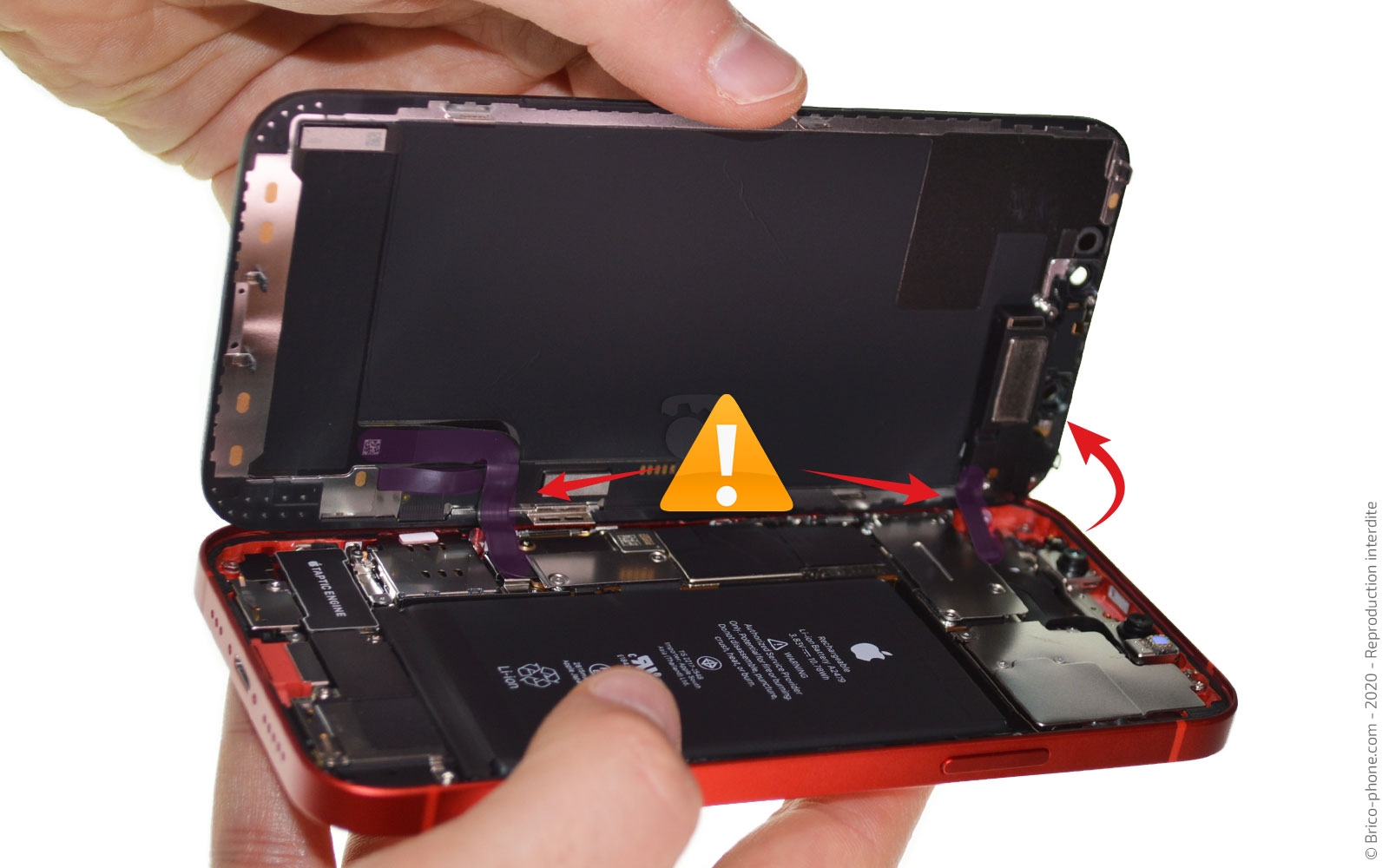

Etape 5 : Ouvrir le téléphone

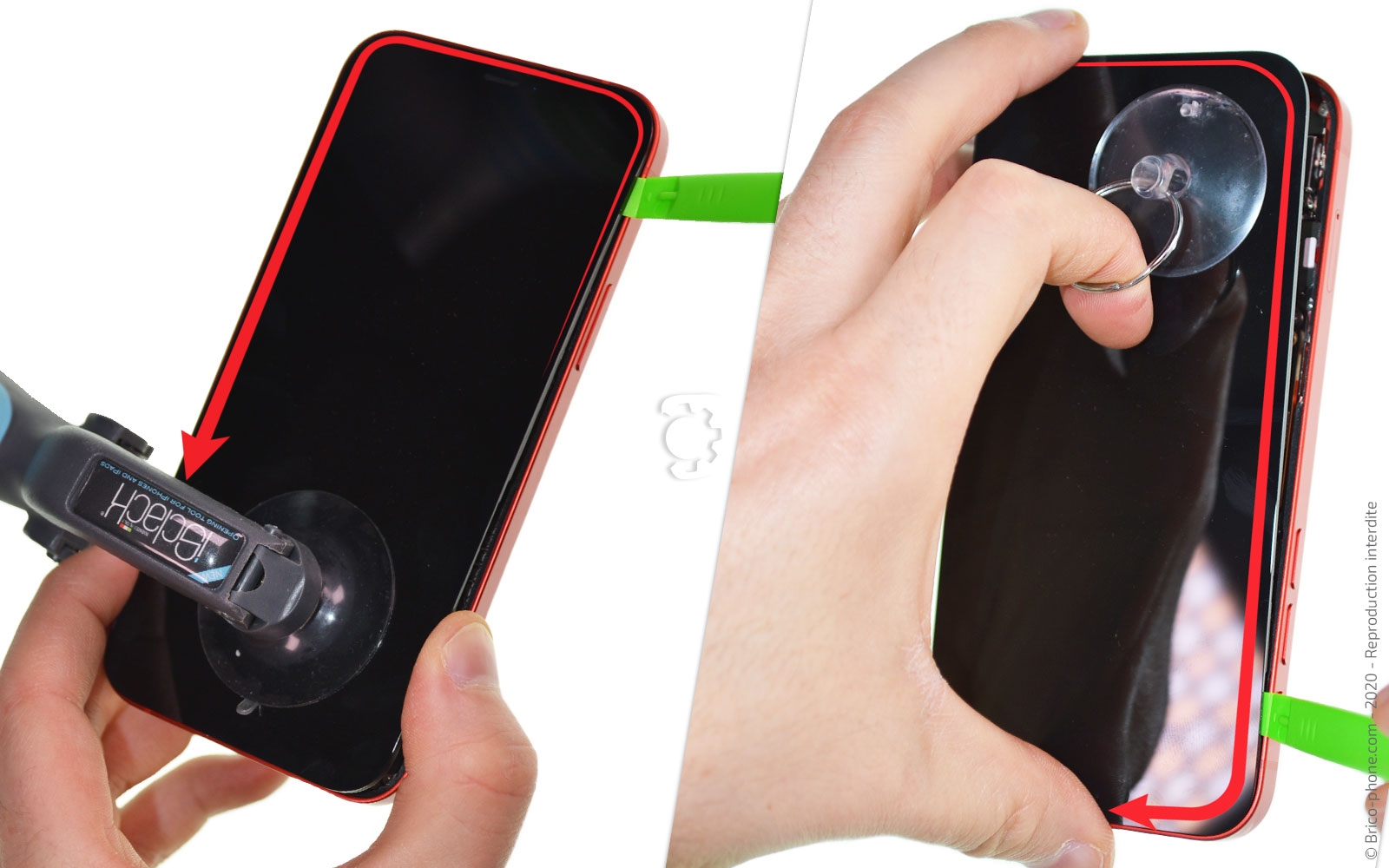

Faites glisser la spatule sur toute la longueur de l'écran en faisant attention aux nappes de ce dernier se trouvant à gauche.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

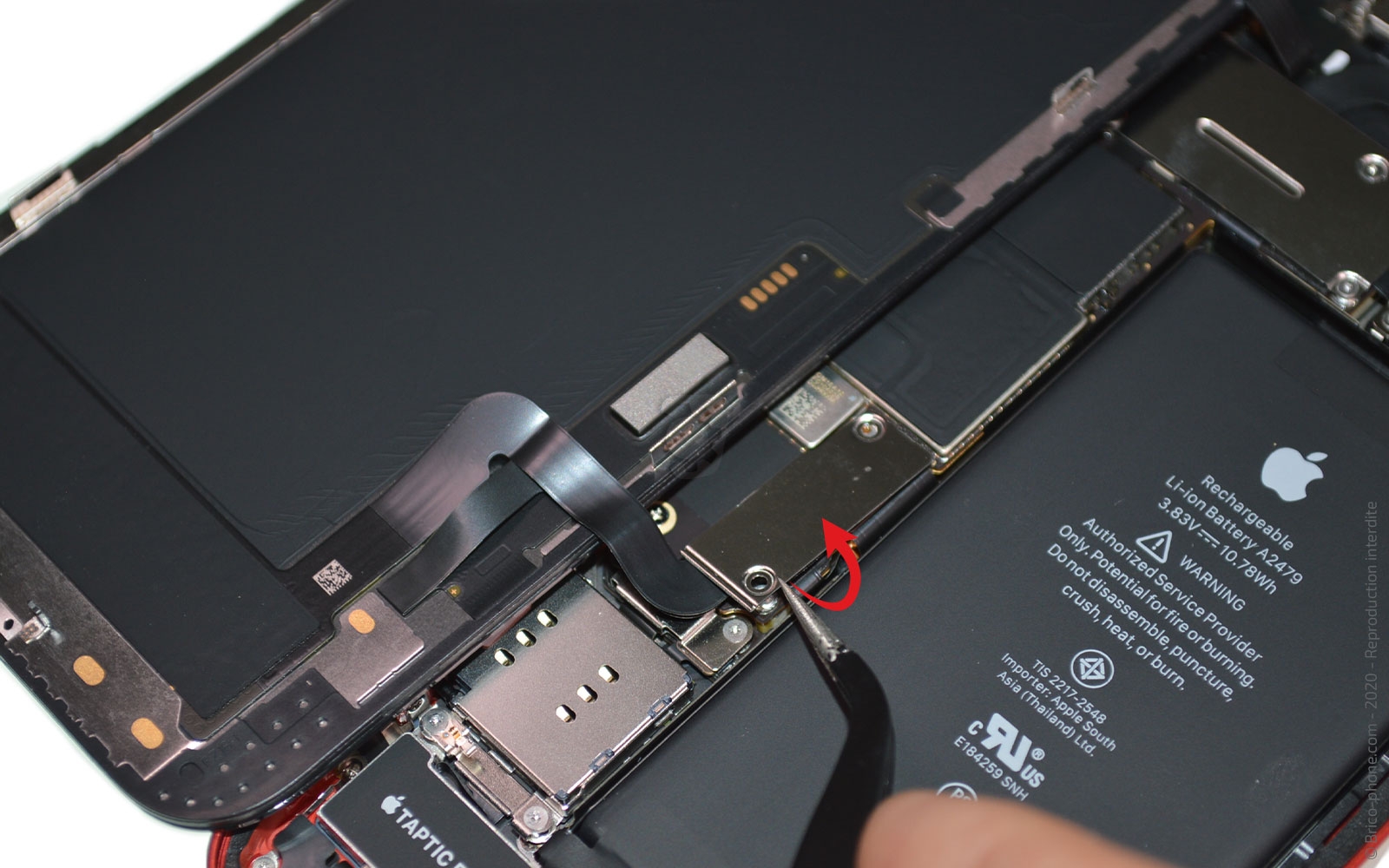

Etape 6 : Déconnecter la batterie

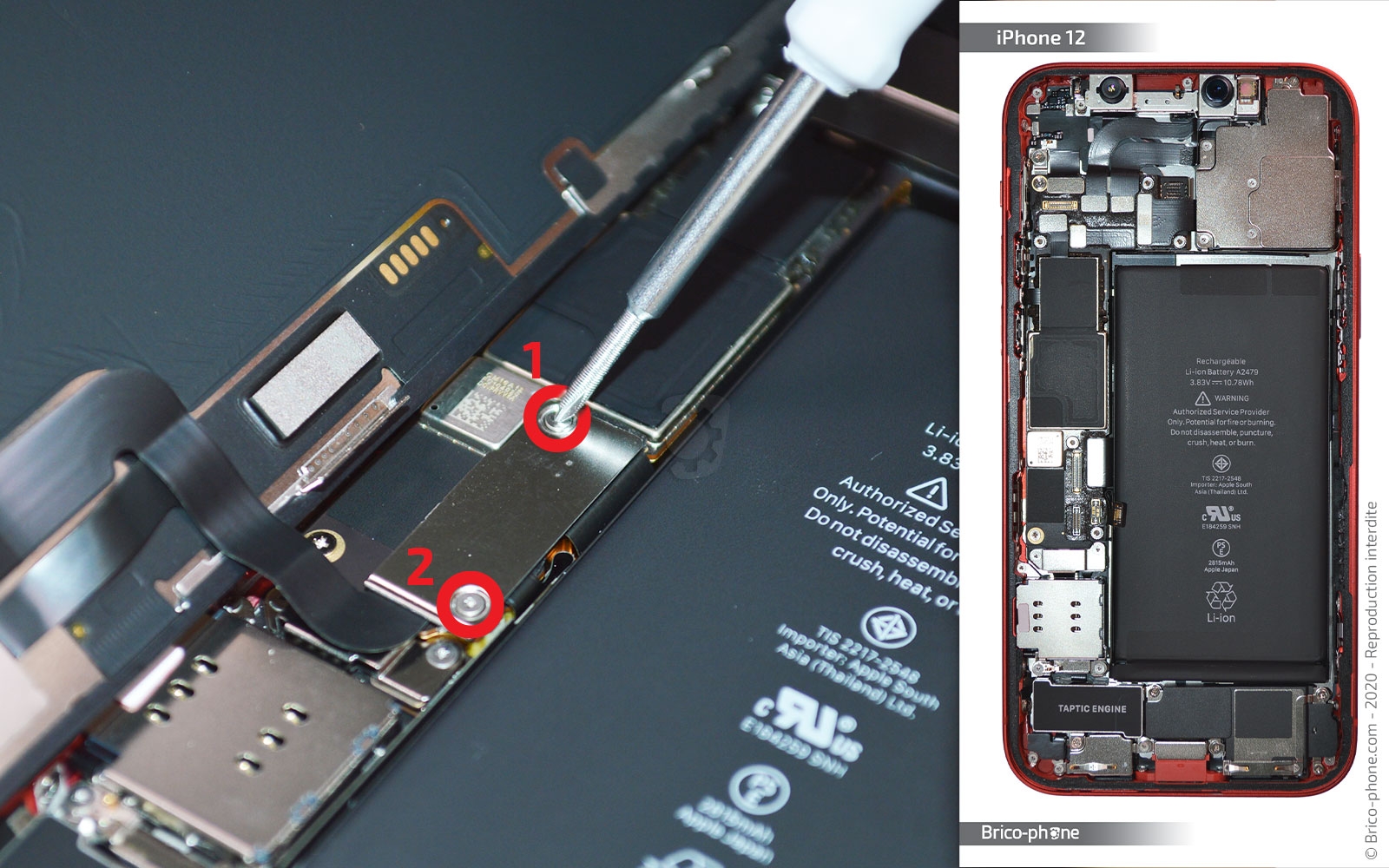

Enlevez les deux vis triwing à l'aide du tournevis adéquat de la plaquette de protection.

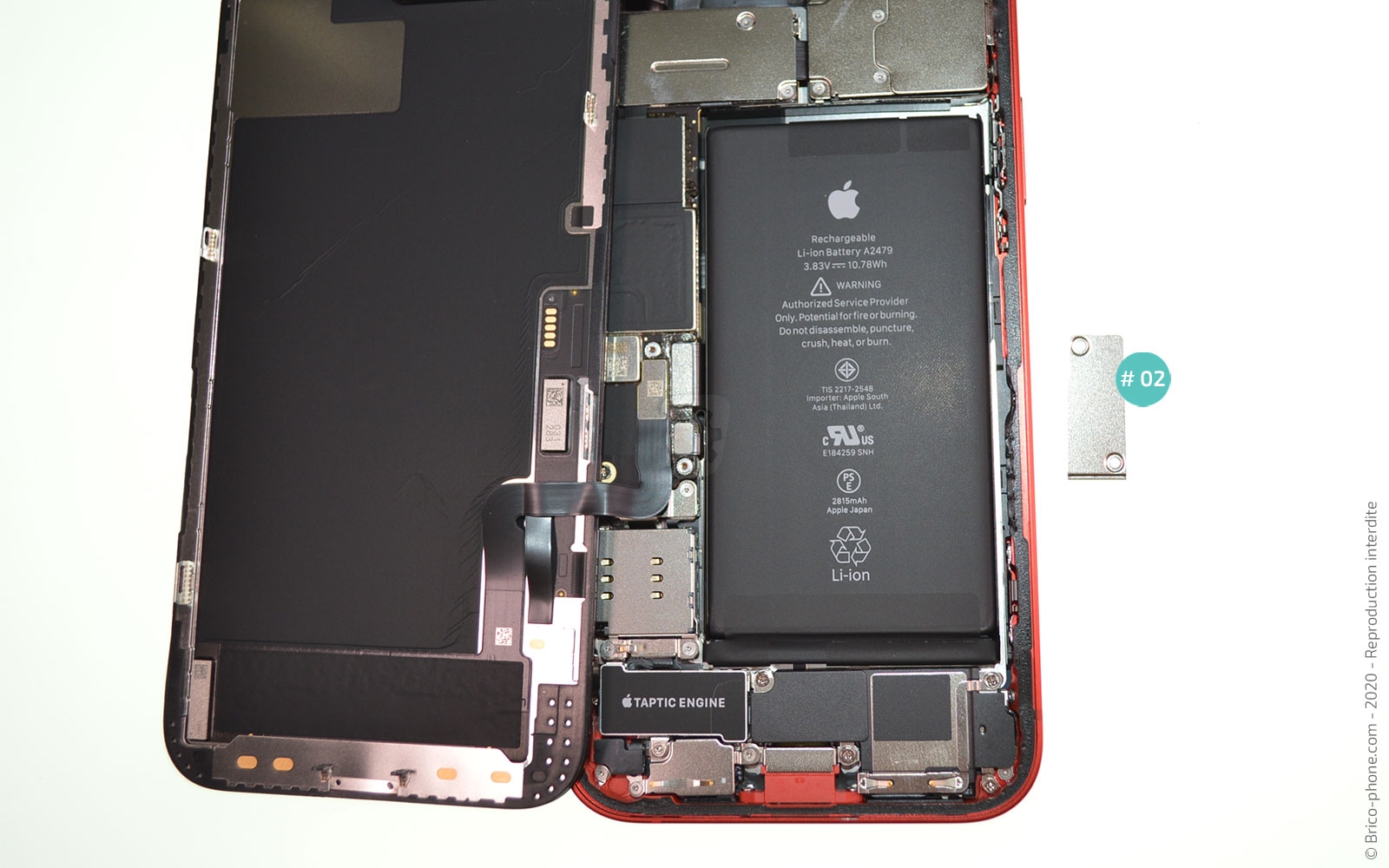

Ensuite, ôtez le cache de protection #02 avec la pincette en métal pour déconnecter la nappe de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

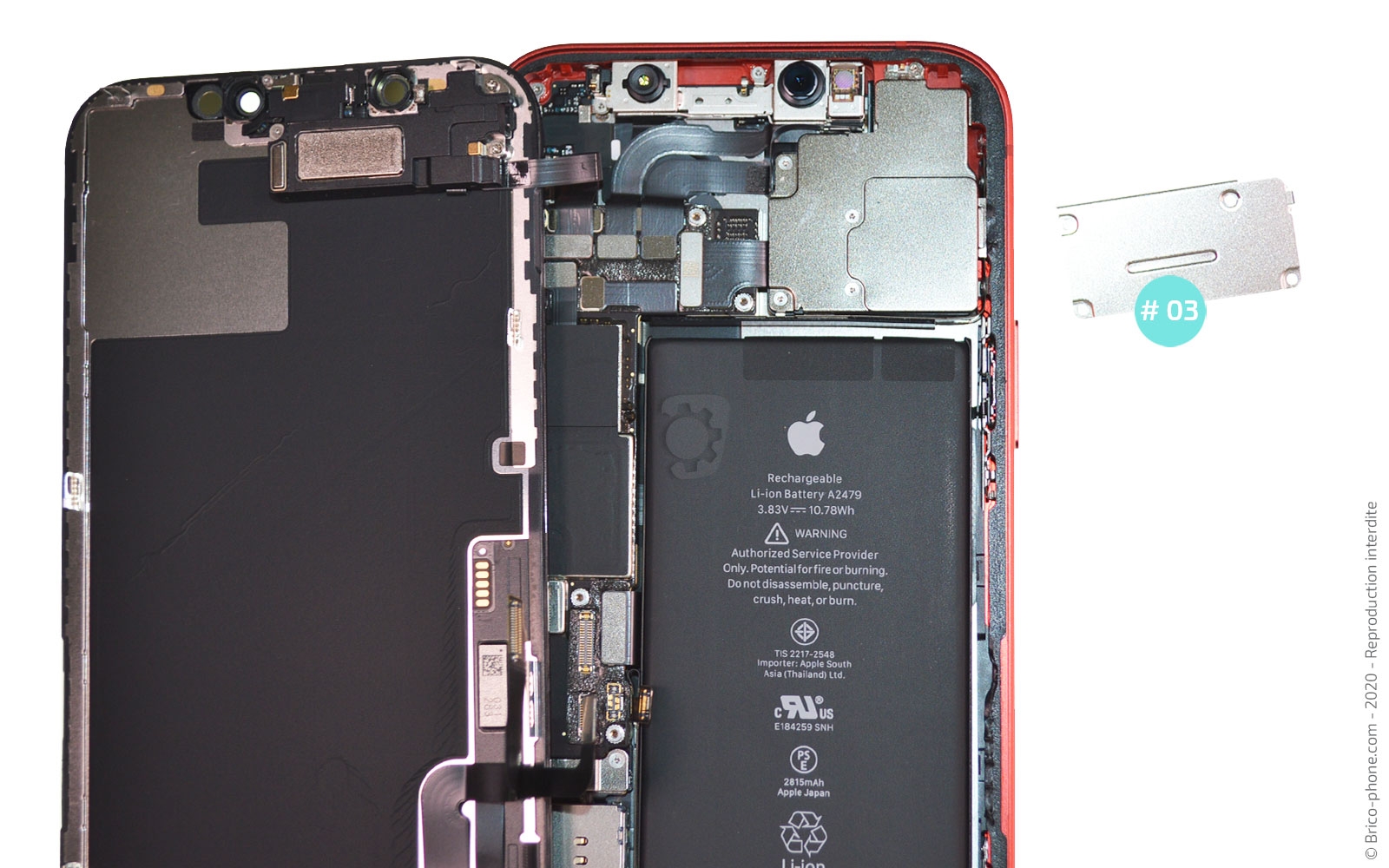

Etape 7 : Oter la plaquette 3

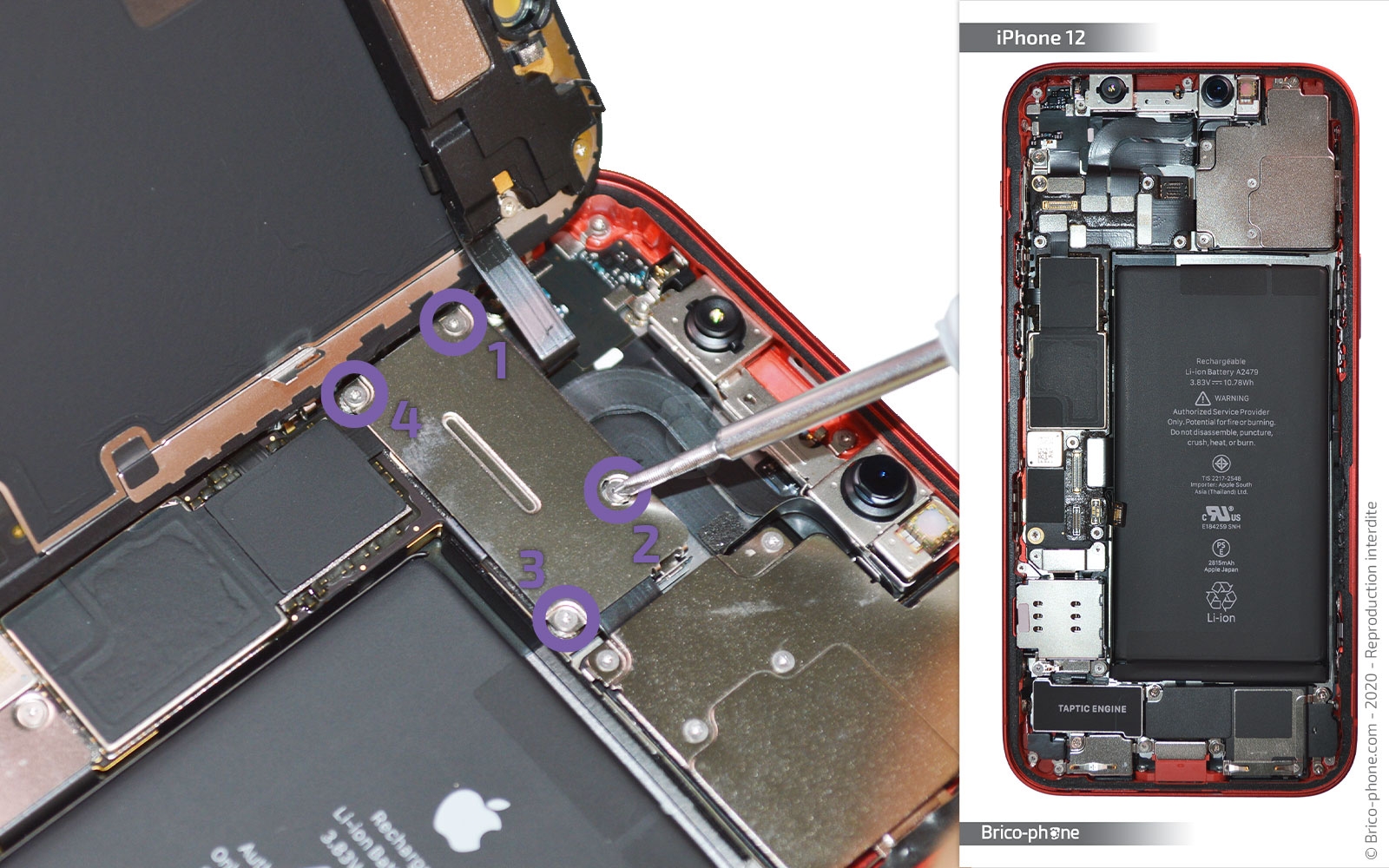

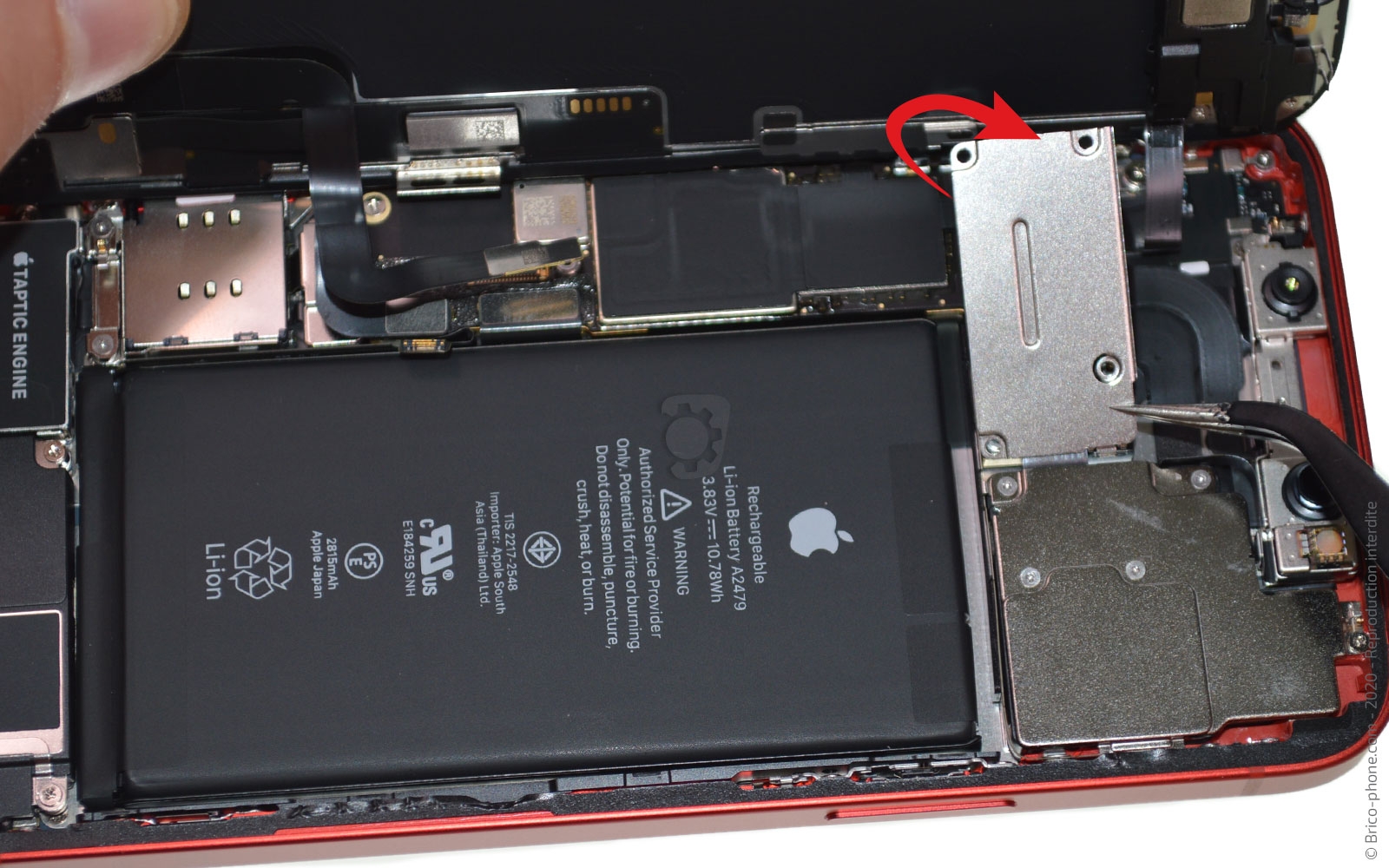

Reprenez le tournevis triwing pour sortir les 4 vis nommées C.

Enlevez la plaquette de protection #03.
Outils du kit utilisés
Outils du kit utilisés

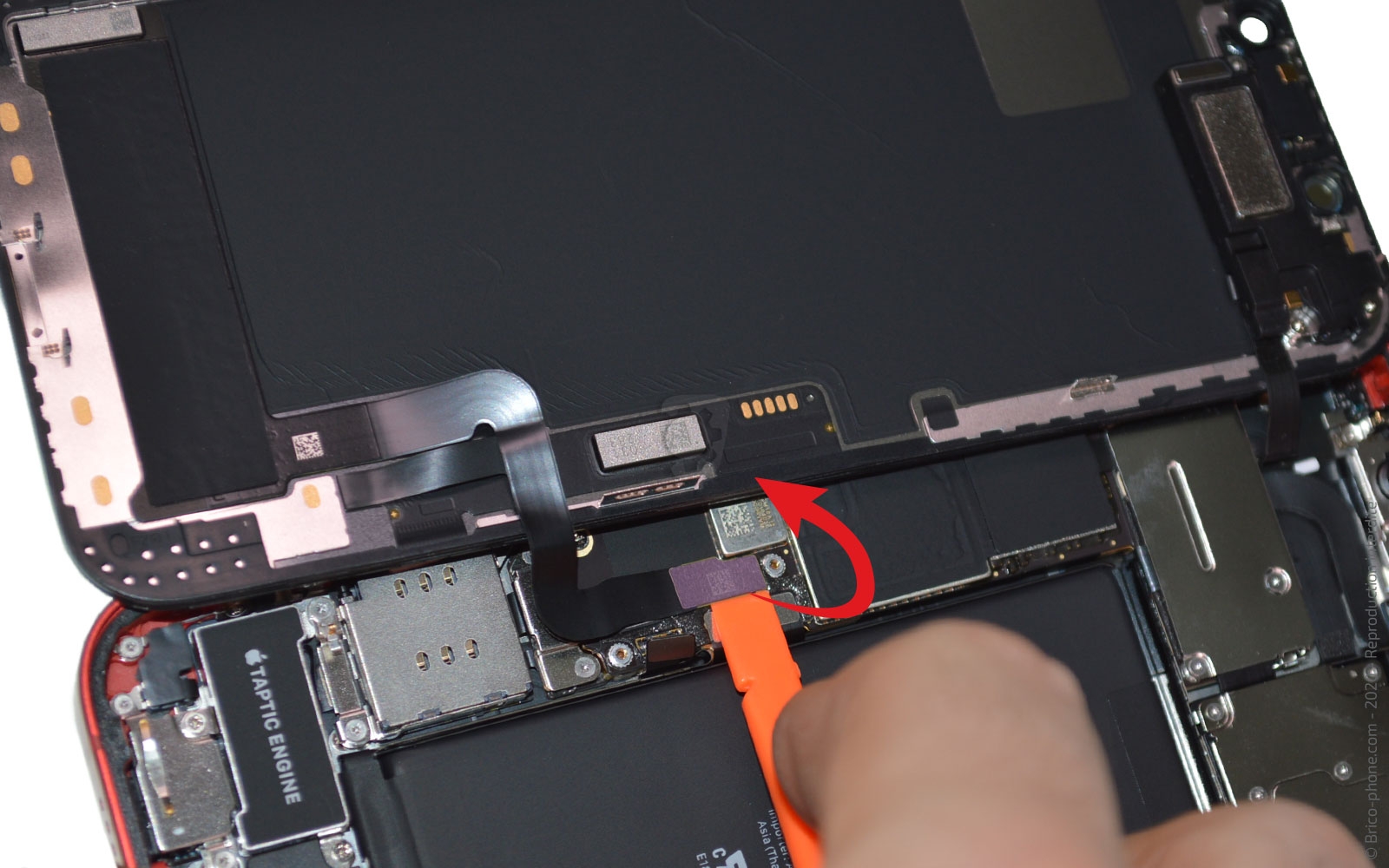

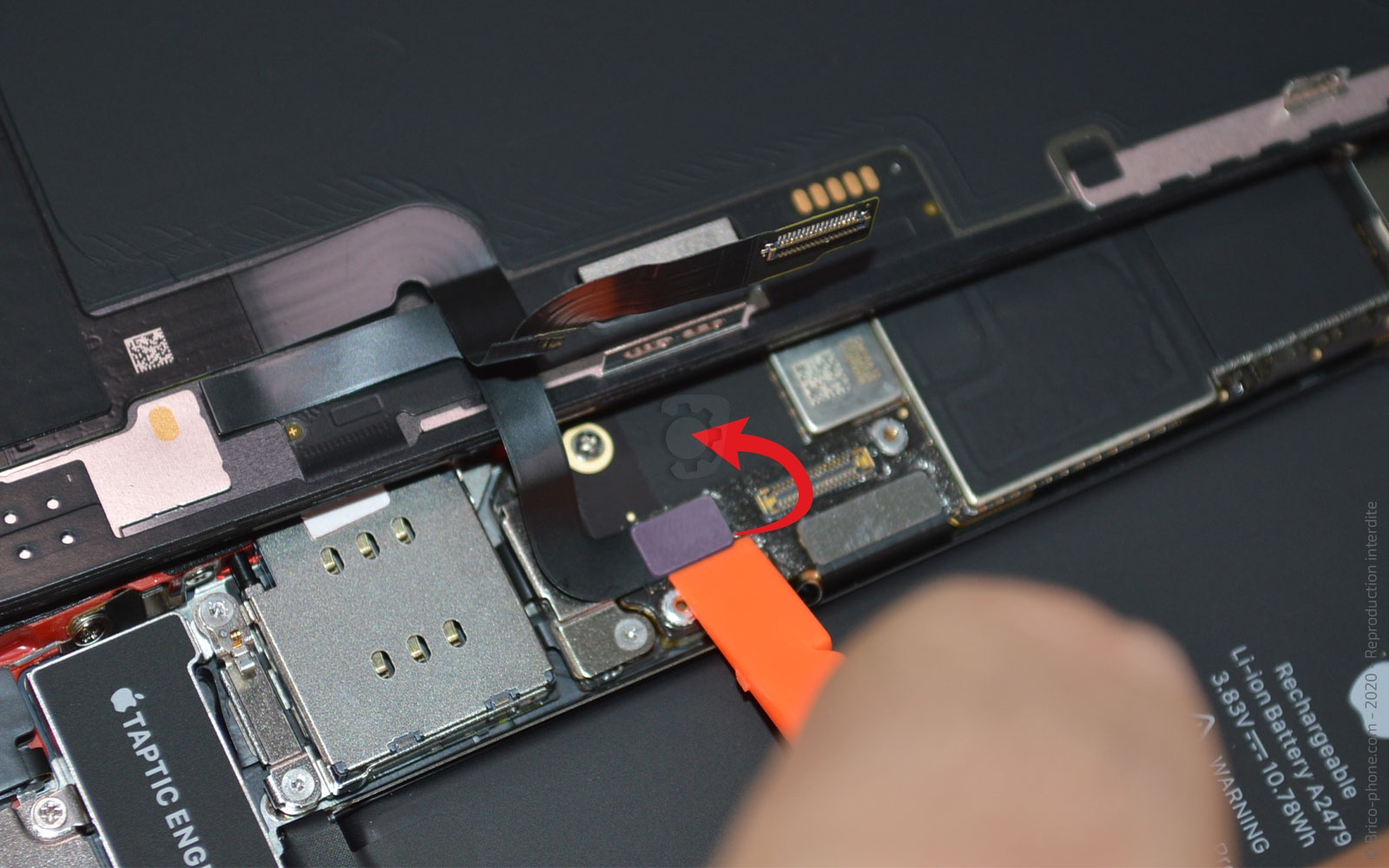

Etape 8 : Détacher l'écran

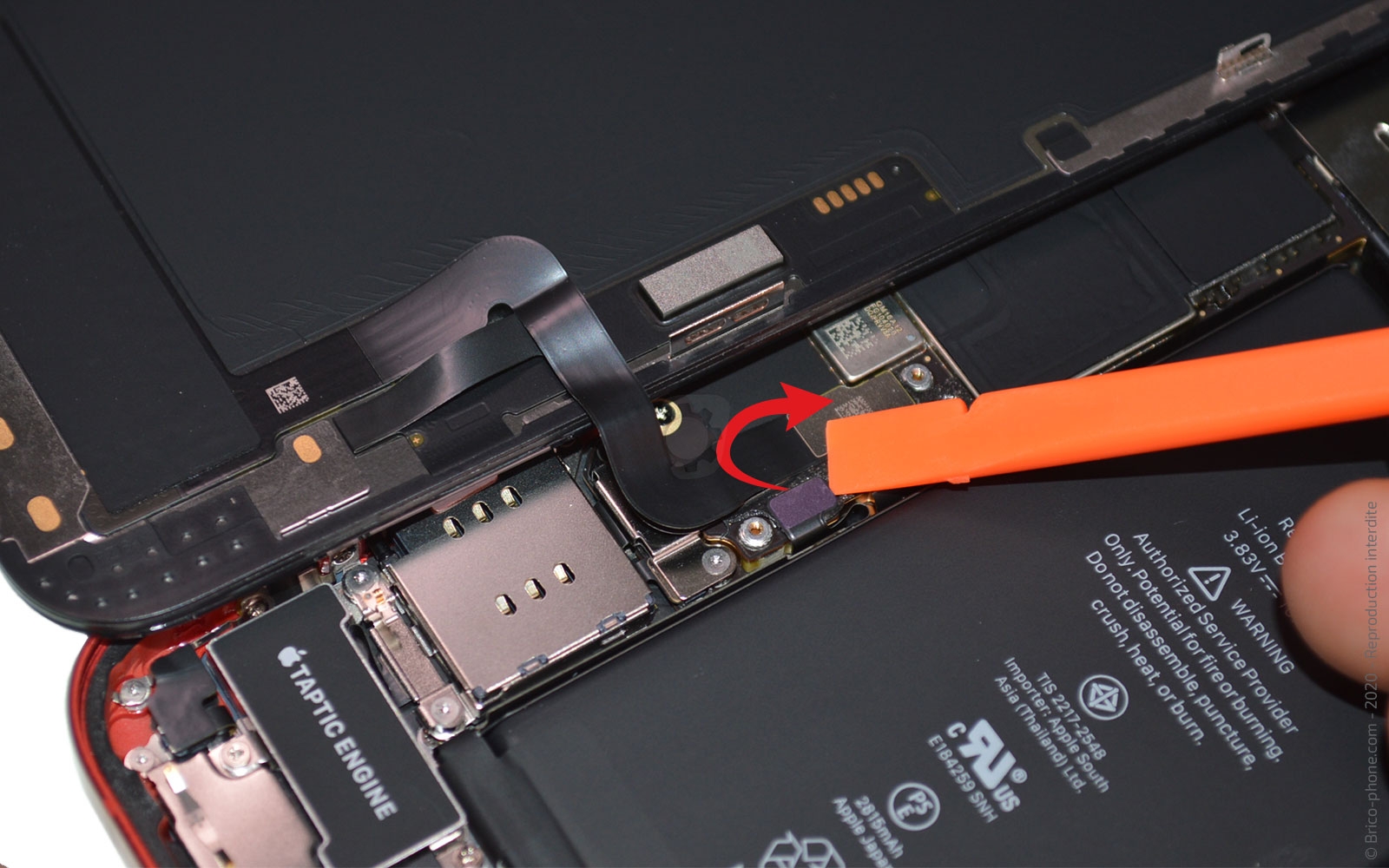

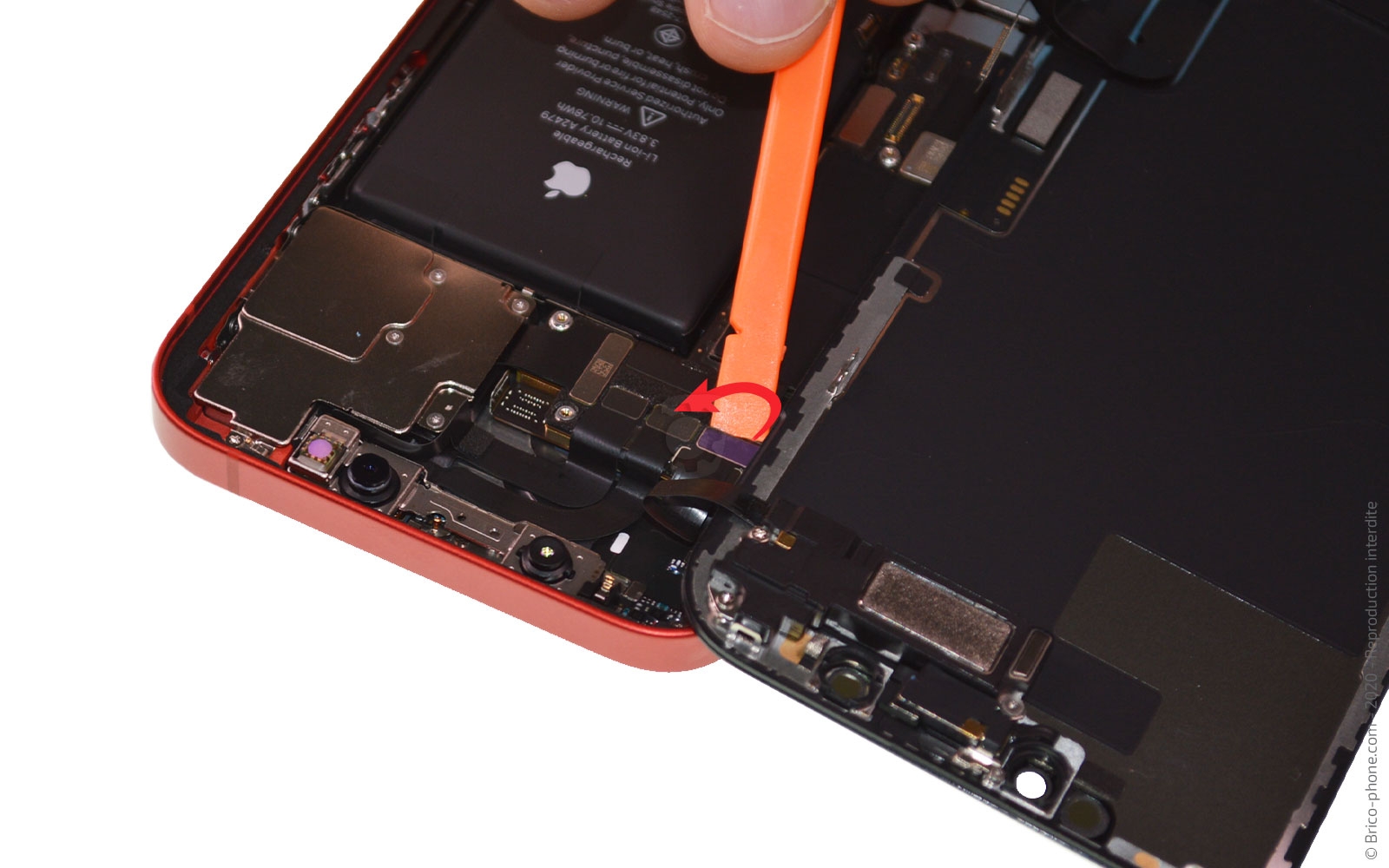

Débranchez les 3 nappes de l'écran à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

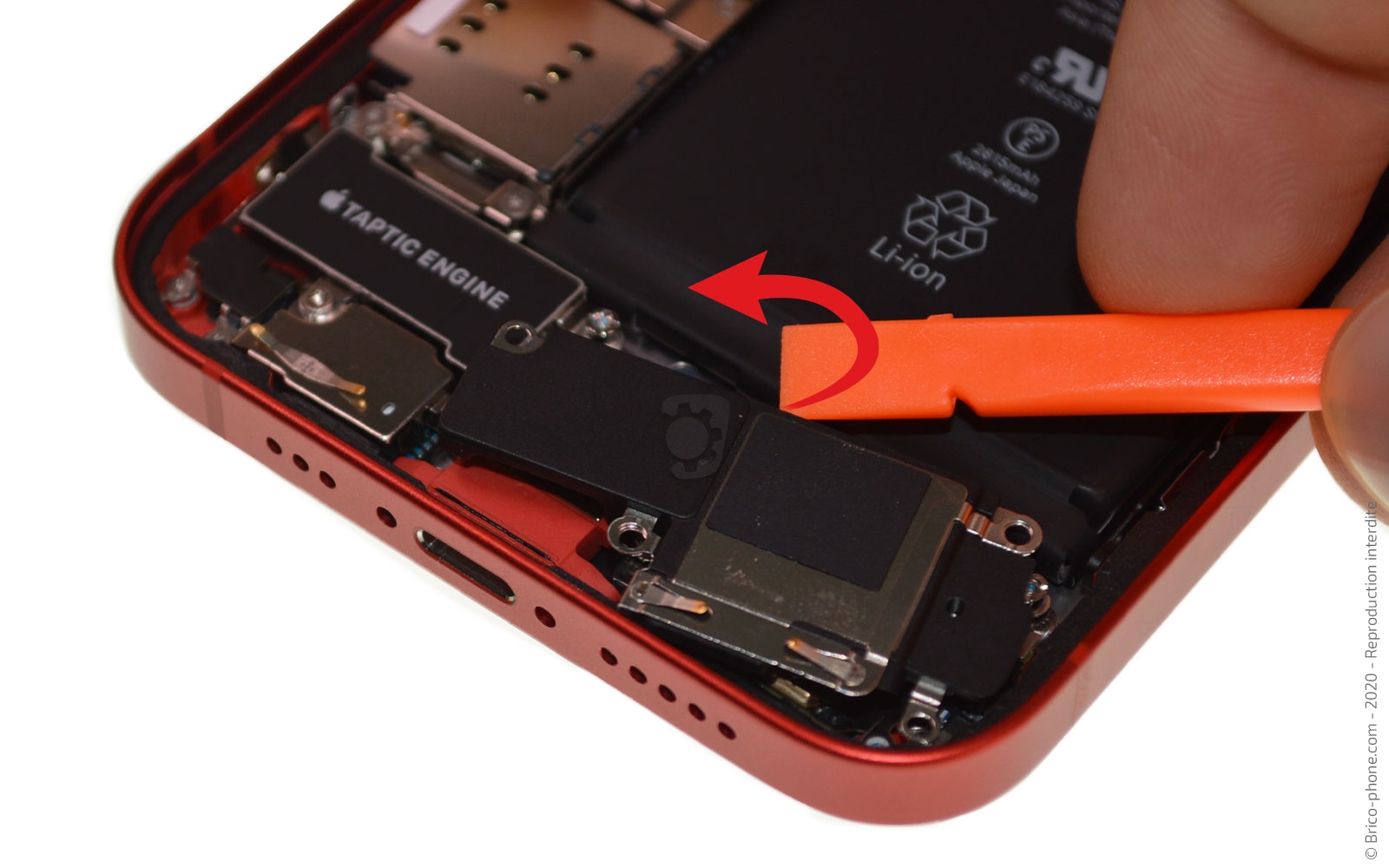

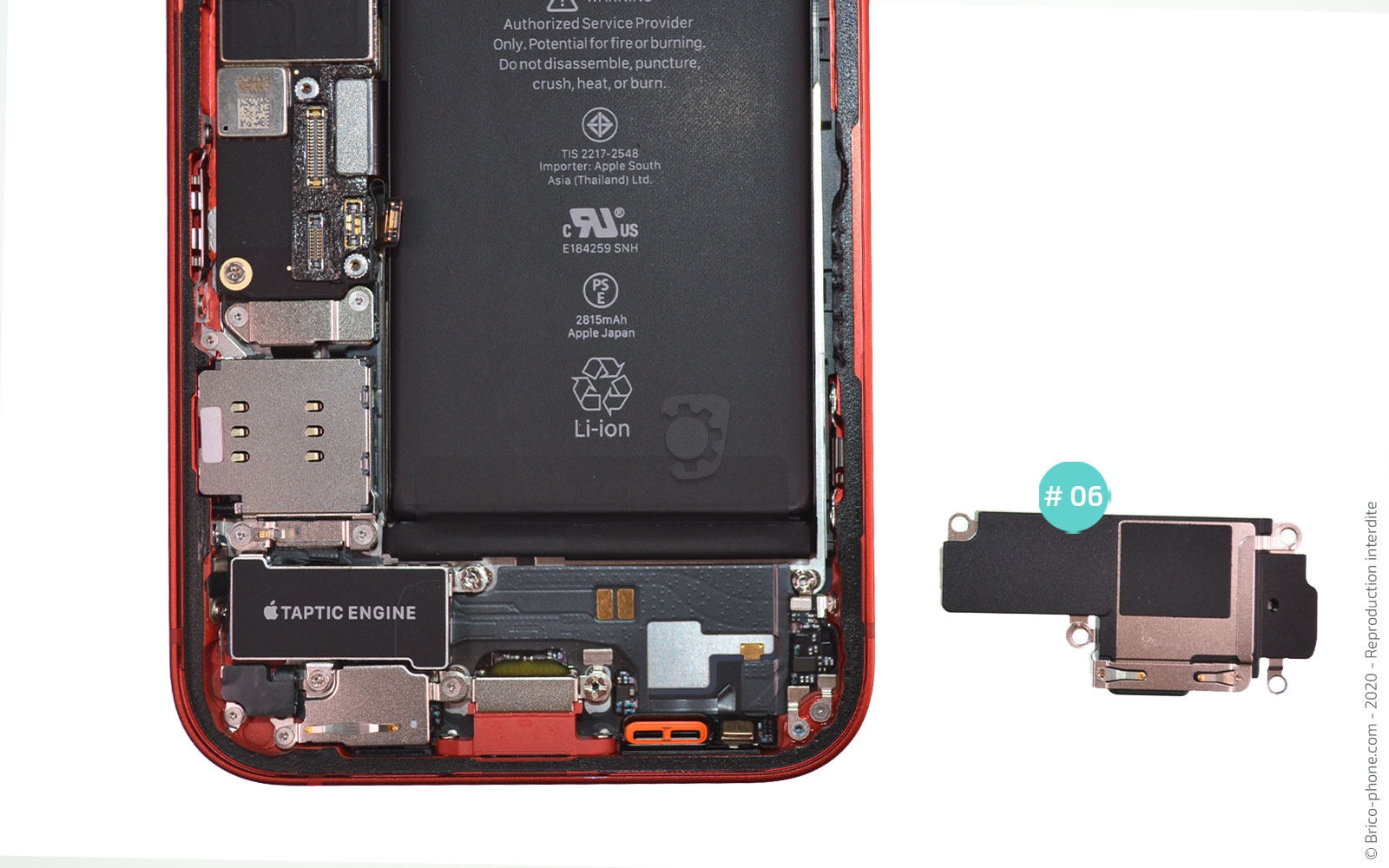

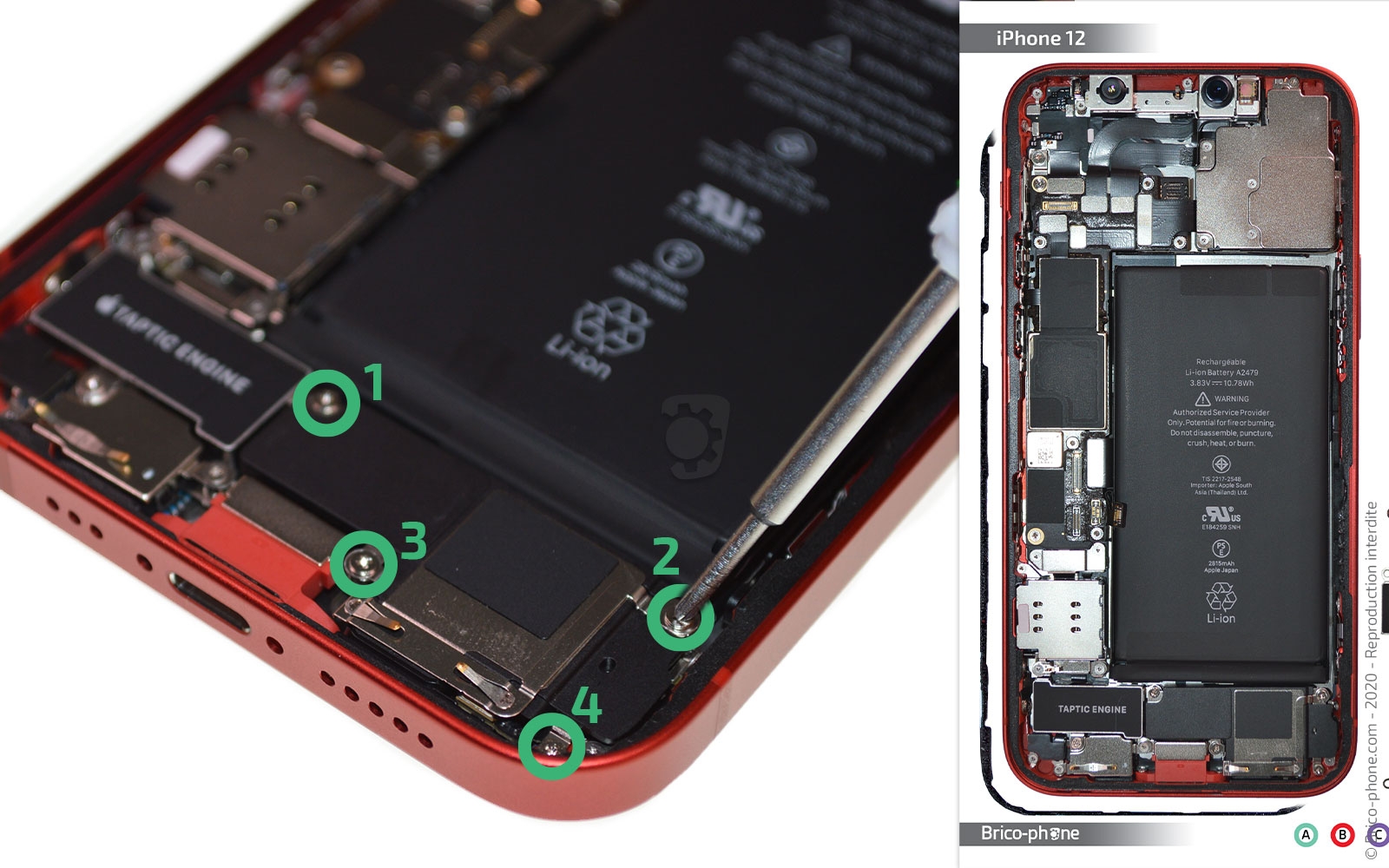

Etape 9 : Sortir le haut-parleur externe
A l'aide du tournevis cruciforme, retirez les 4 vis du haut-parleur externe.

Glissez la spatule sous le composant pour le sortir de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

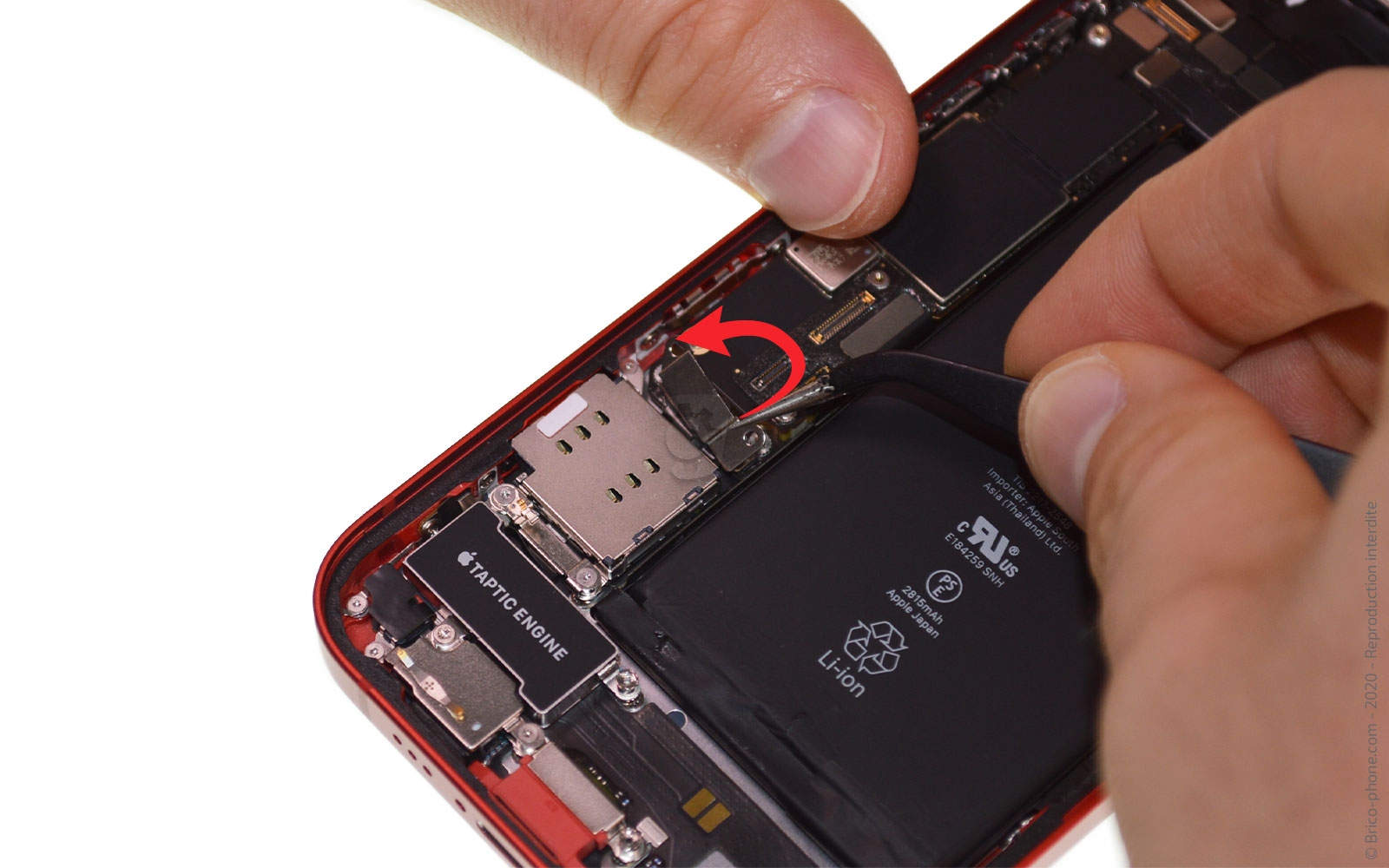

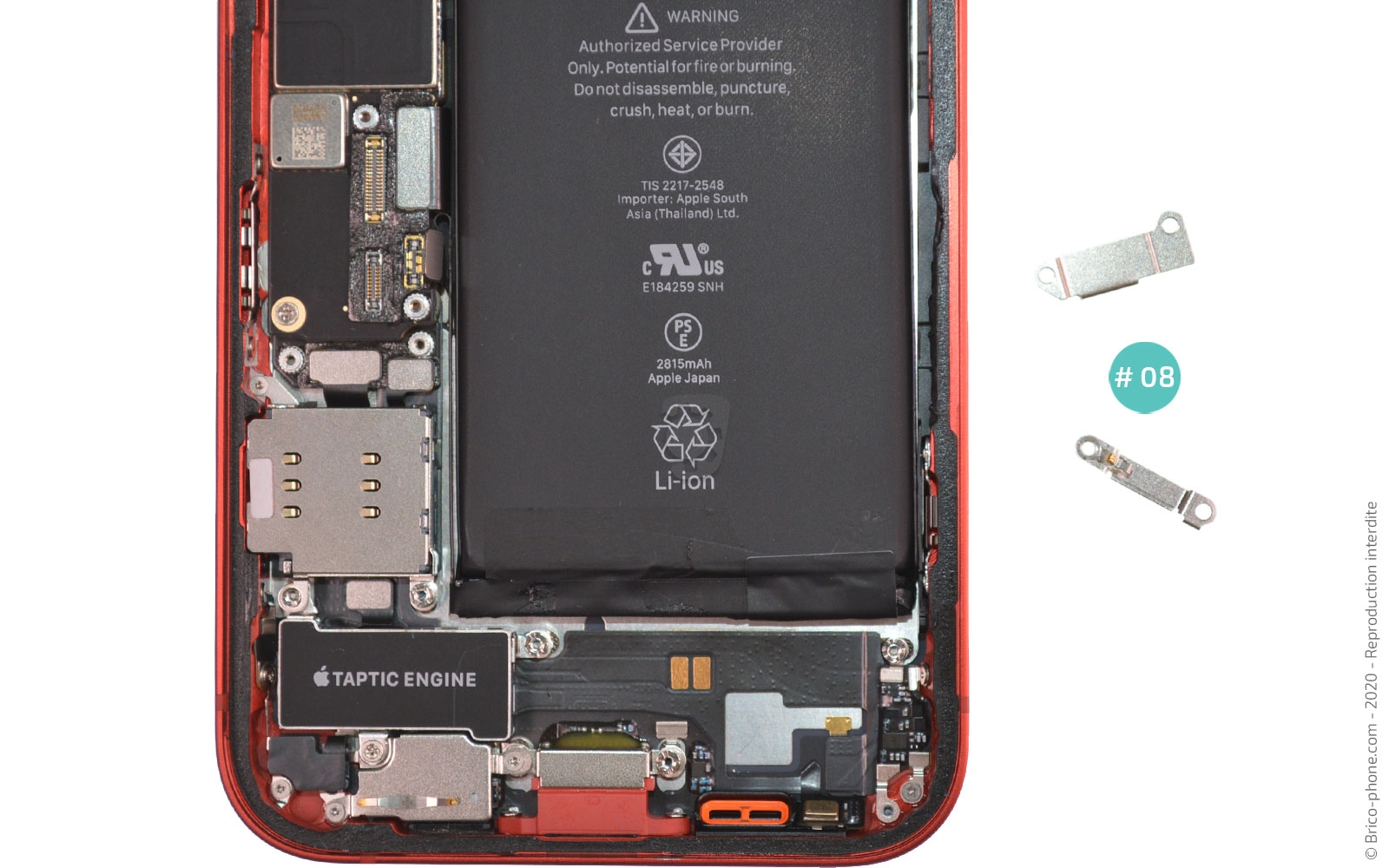

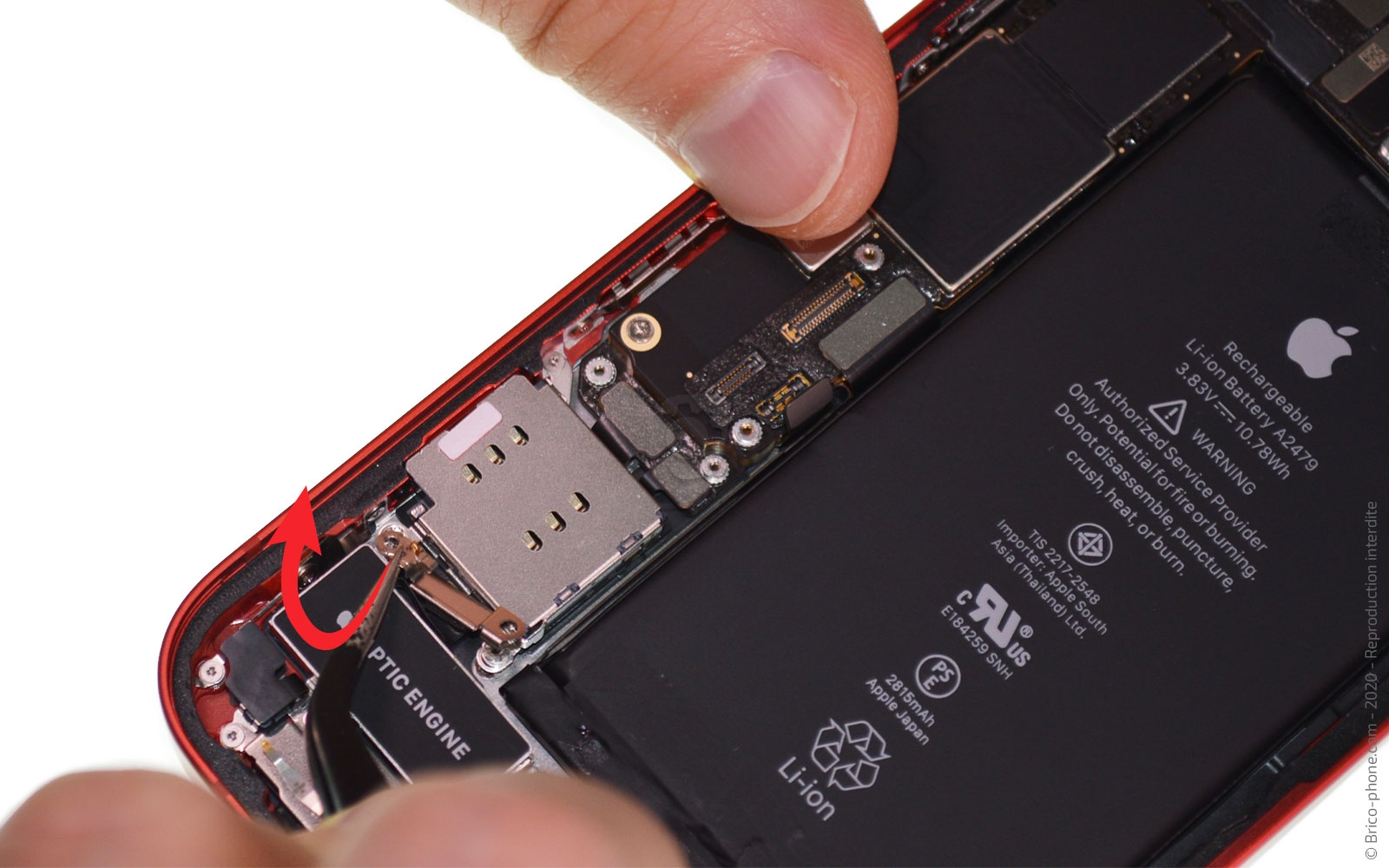

Etape 10 : Récupérer les plaquettes 08

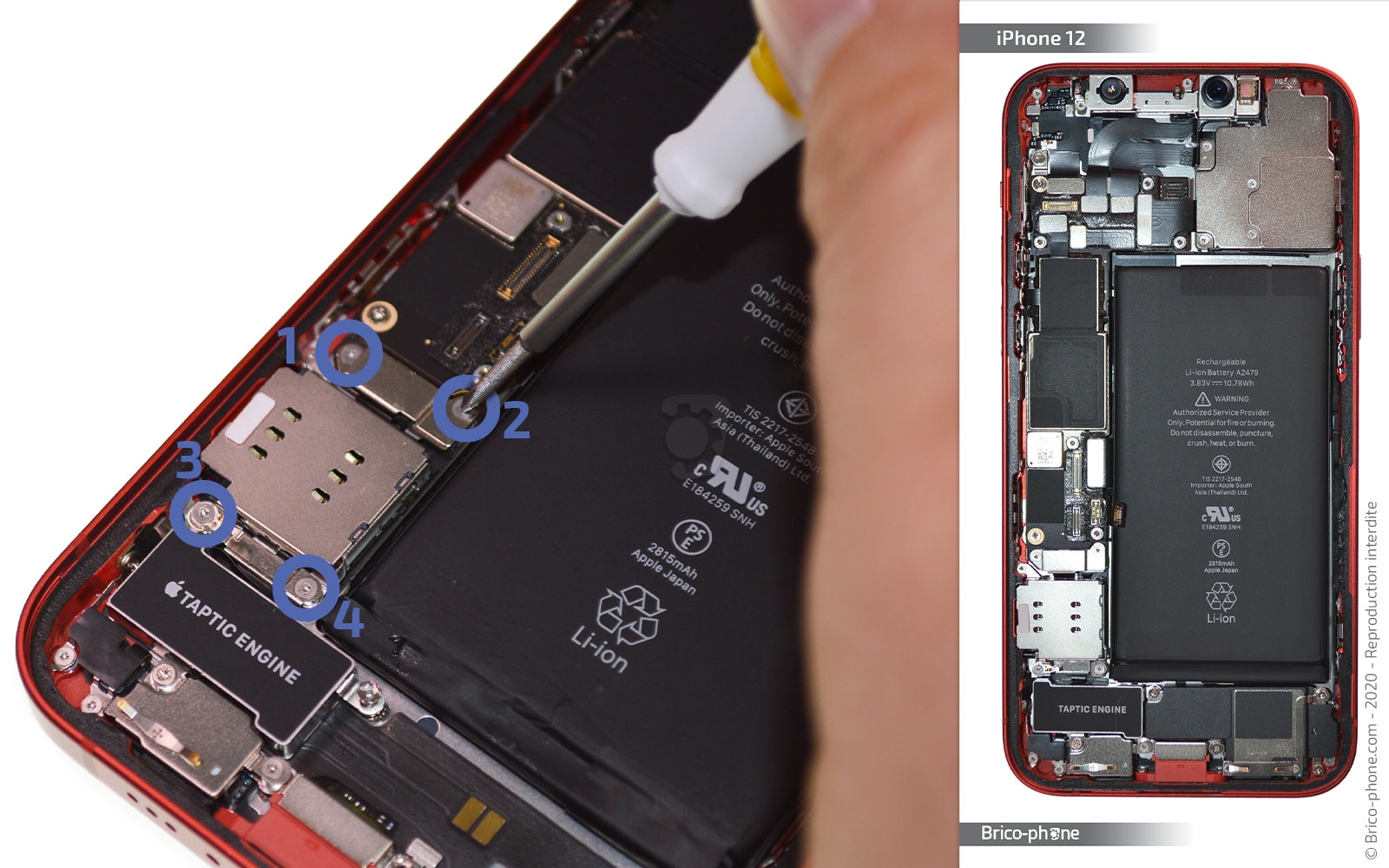

Attrapez le tournevis triwing pour extraire les 4 vis F des deux plaquettes de protection #08.

Retirez les caches avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

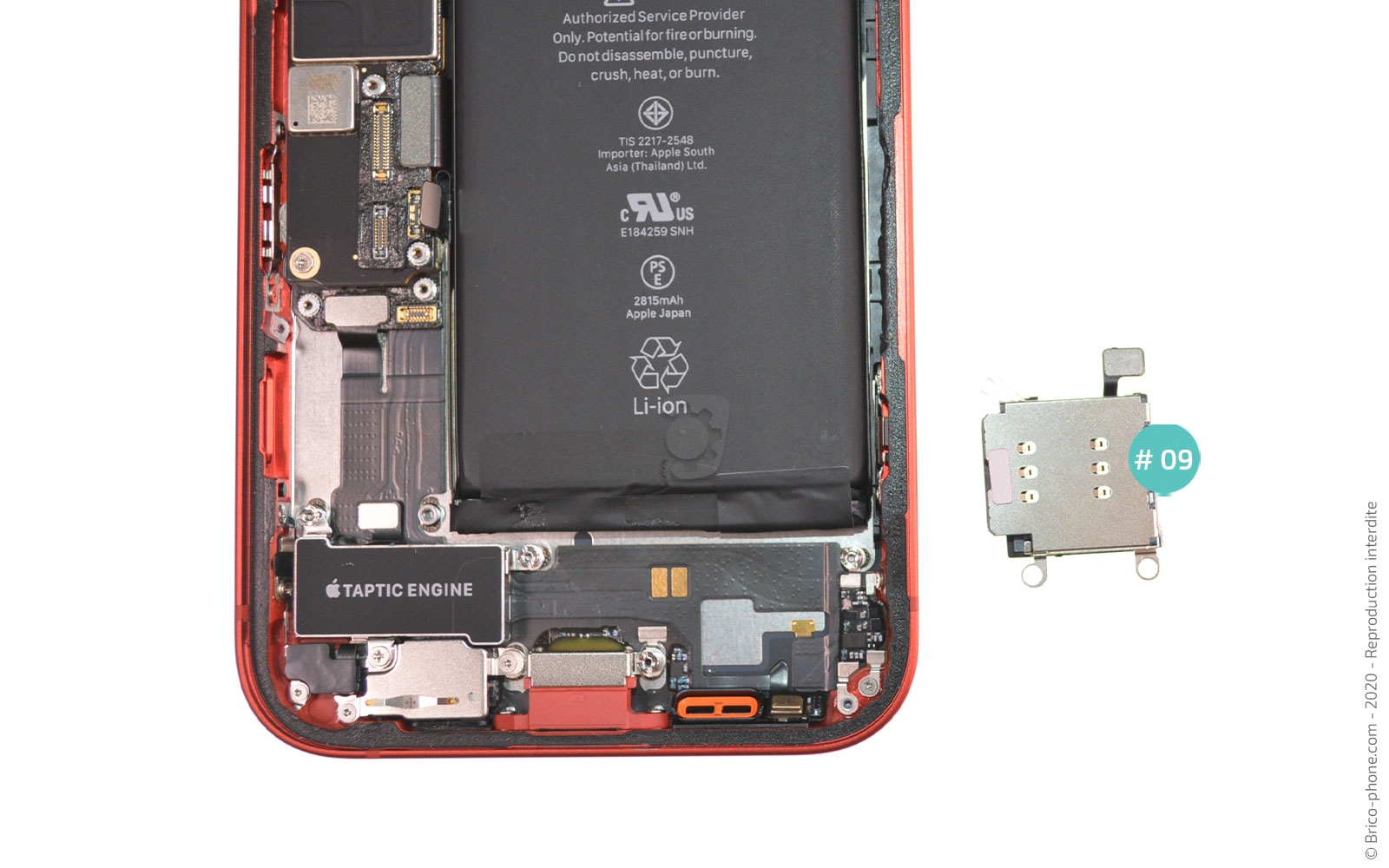

Etape 11 : Retirer le lecteur de carte Sim

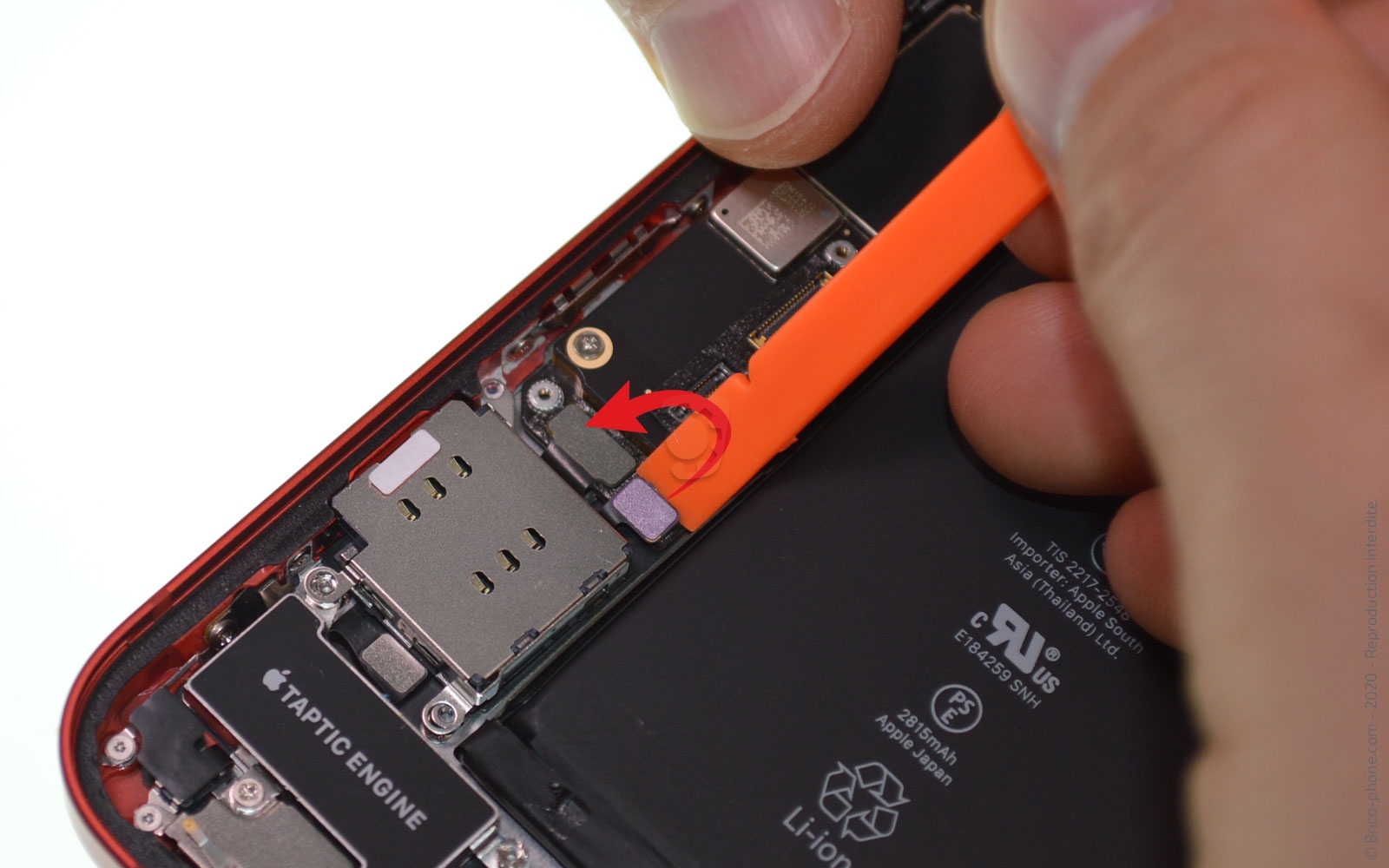

Débranchez la nappe du lecteur de carte Sim avant de le sortir de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

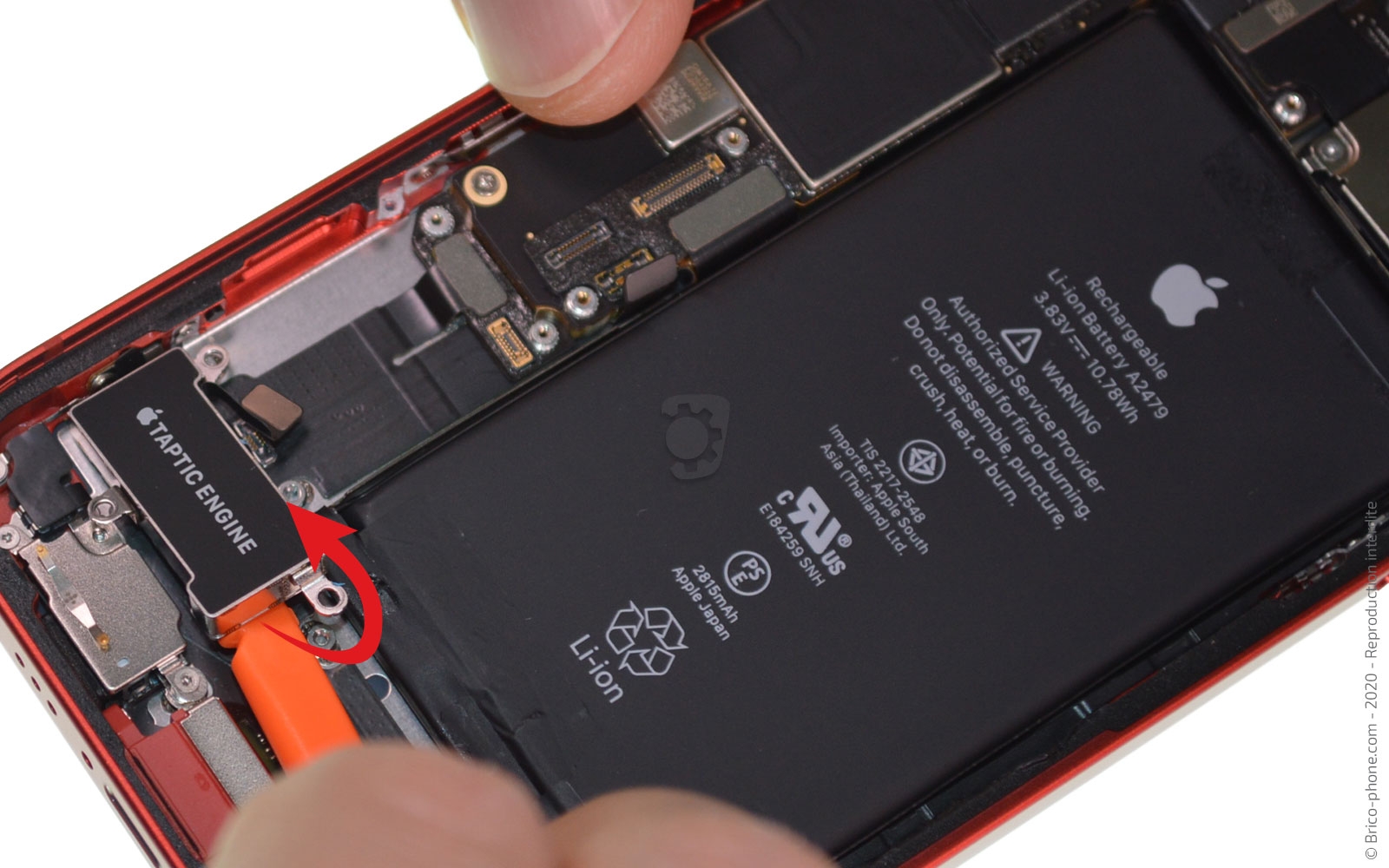

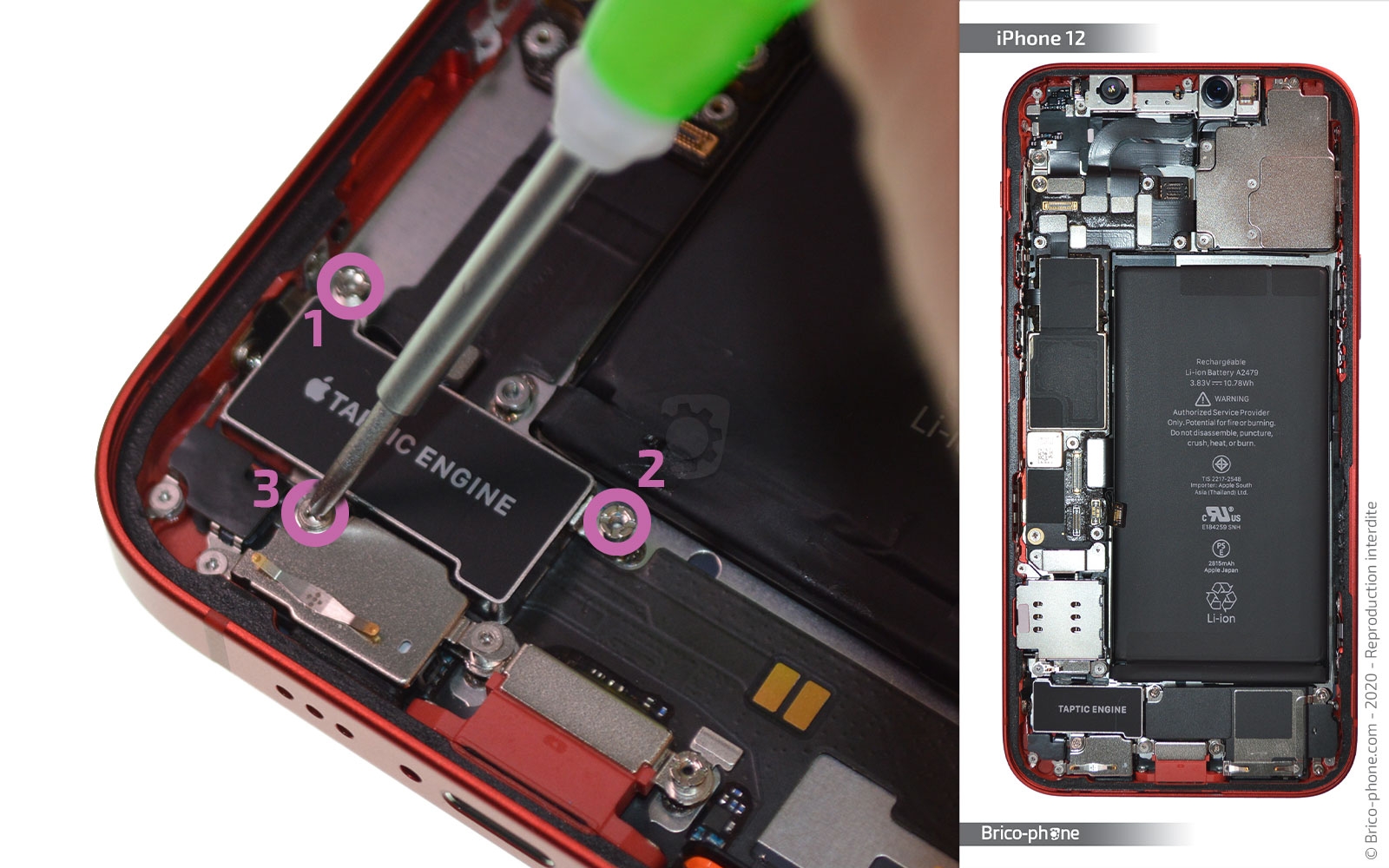

Etape 12 : Enlever le Taptic Engine

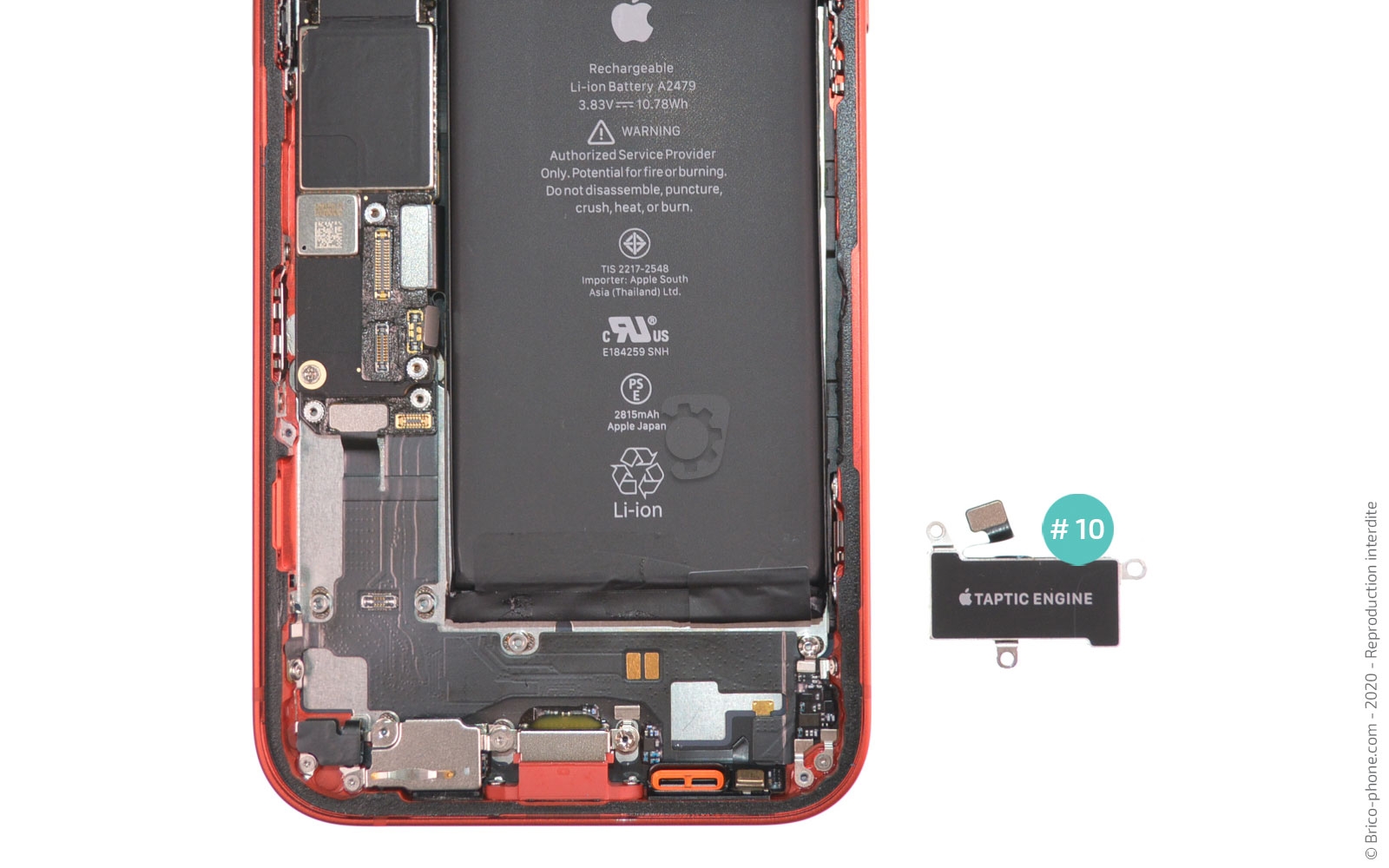

A l'aide du tournevis cruciforme, sortez la vis H3 située en bas du vibreur puis les deux autres vis H avec le tournevis plat.

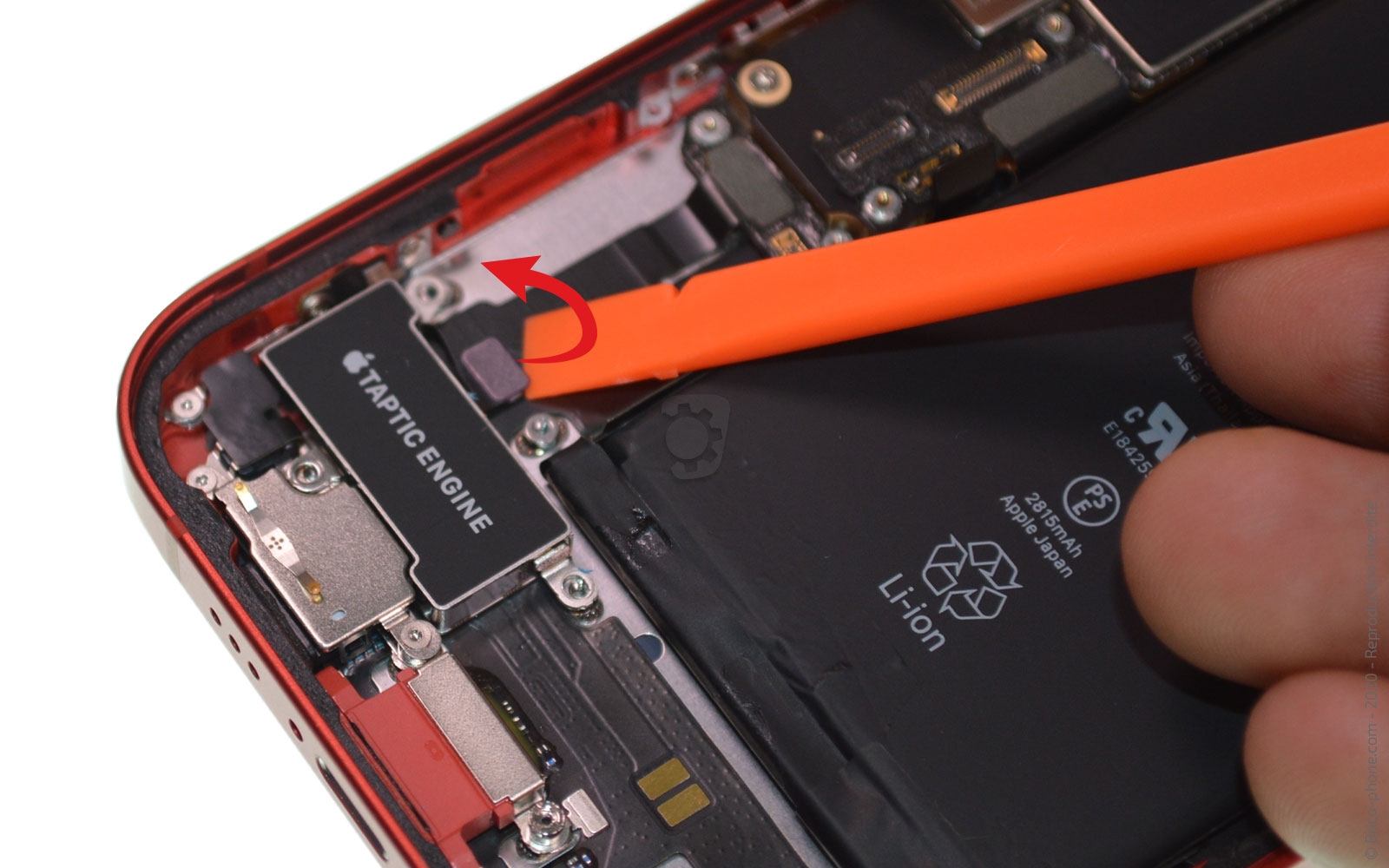

Déconnectez la connectique du composant afin de pouvoir soulever et extraire le Taptic Engine avec toujours le même outil.
Outils du kit utilisés
Outils du kit utilisés

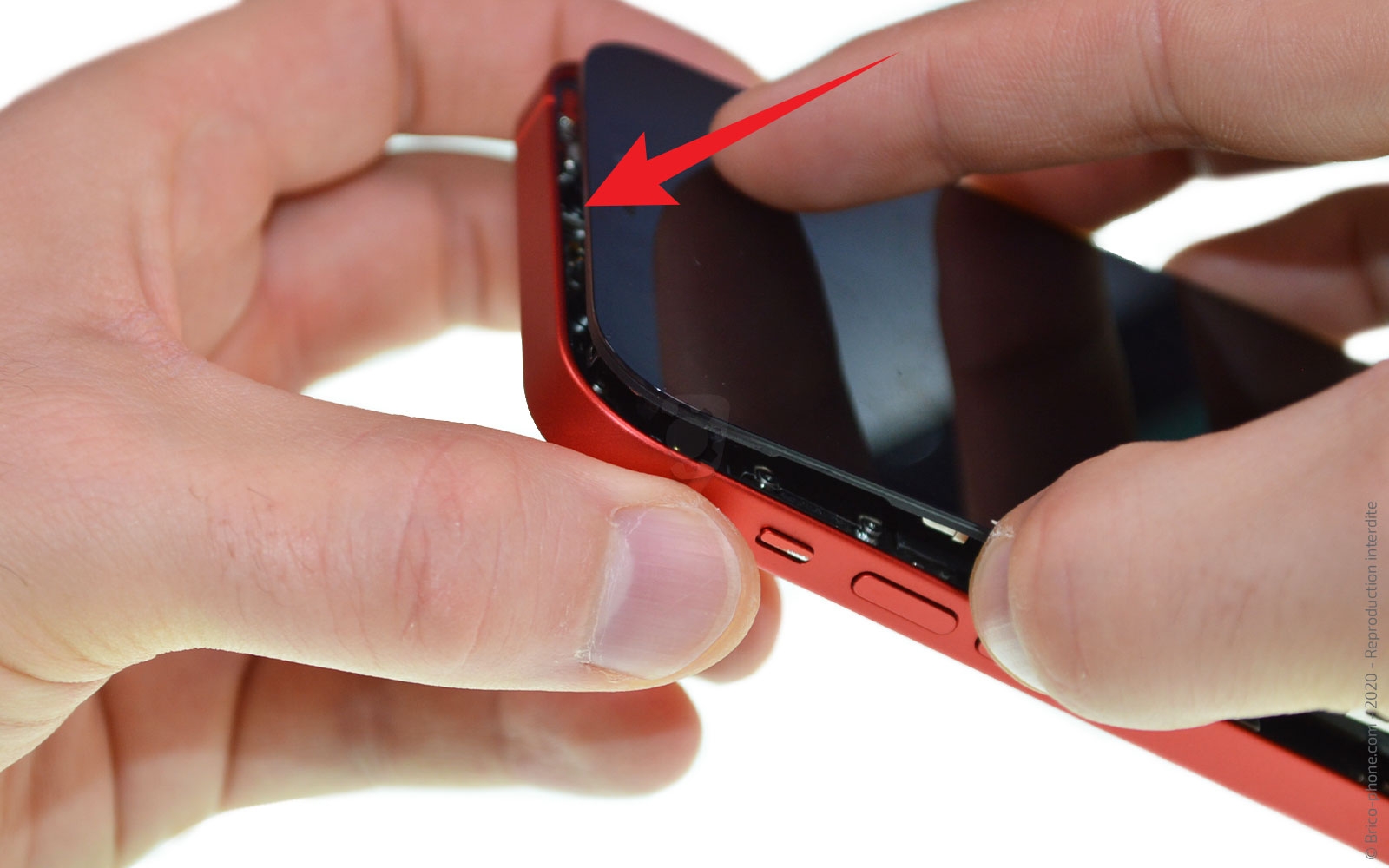

Conseils pour le remontage
Installez le nouveau vibreur puis suivez les étapes dans le sens contraire pour remonter votre iPhone 12.

Nettoyez les résidus de colle se trouvant sur le châssis de votre appareil.

Avant de rebrancher les nappes de l'écran et de la nappe du HP interne disposez le joint d'étanchéité en suivant l'un de ces deux tutoriels :

- Tuto vidéo
- Tuto photos

Refermez votre téléphone en rebranchant la nappe de la batterie en dernier.
