Changement du haut-parleur externe sur iPhone 12

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone 12 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous rencontrez une difficulté avec la sortie audio de votre iPhone 12 ? Remplacez le haut-parleur externe en suivant toutes les étapes de ce tutoriel de réparation disponible en vidéo et photos.

Diagnostic

›  Vous n'entendez plus vos interlocuteurs lors de vos appels.
›  Vous n'avez pus de son audio externe.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Pour commencer, il est important de connaitre le numéro de modèle de son appareil afin de vérifier la compatibilité avec les pièces détachées commandées.

Il existe plusieurs manières de procéder mais la première consiste à regarder dans les informations générales de votre smartphone.
Cliquez sur la ligne "N° de modèle" pour obtenir A2403.

La seconde manière est de composer le *#06# depuis le clavier de votre iPhone.
Cette manipulation vous permet de connaitre le numéro IMEI a retranscrire sur la case dédiée de notre page d'accueil.

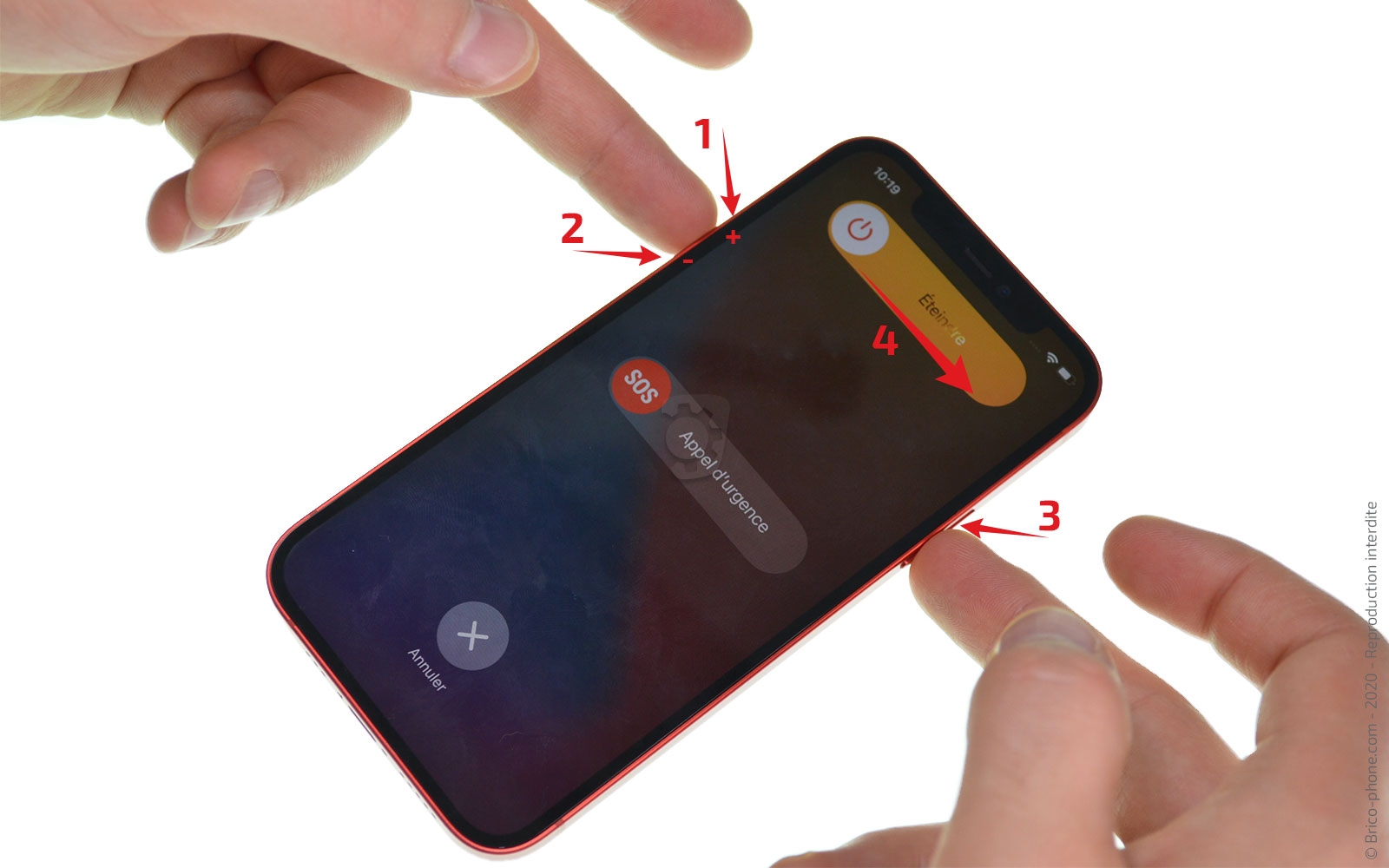

Une fois le nouveau produit reçu, éteignez votre smartphone.

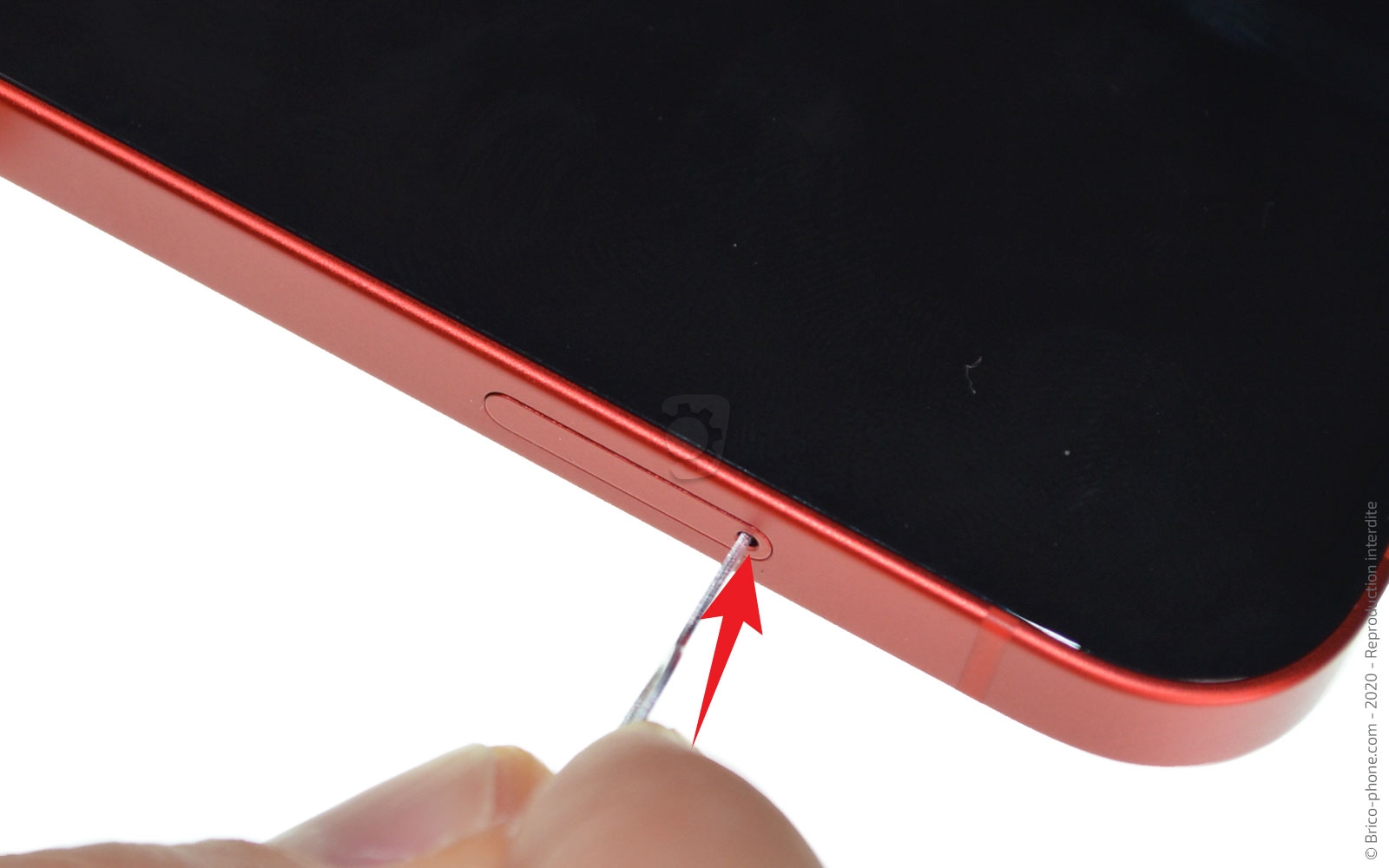

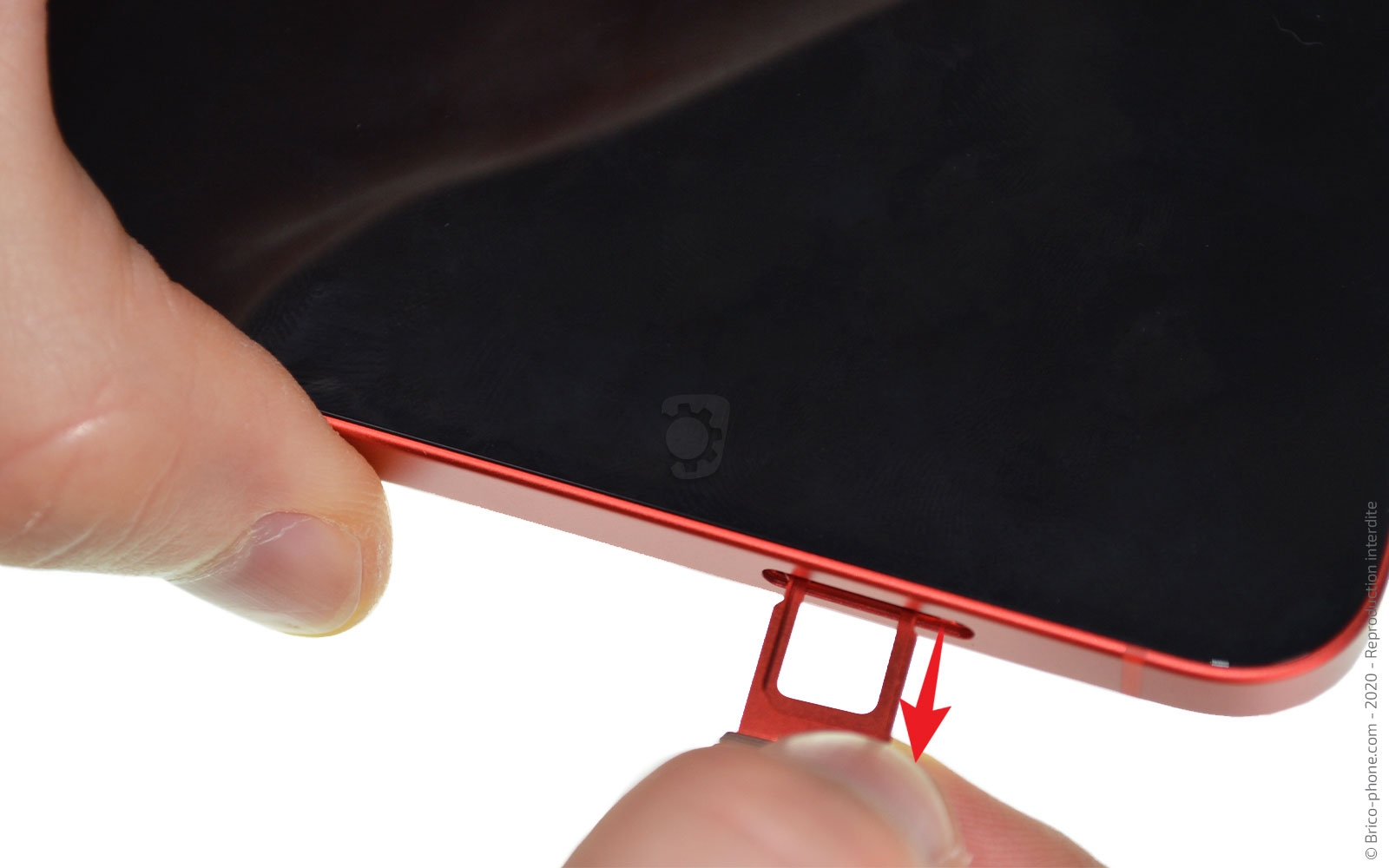

Etape 1 : Retirer le tiroir Sim

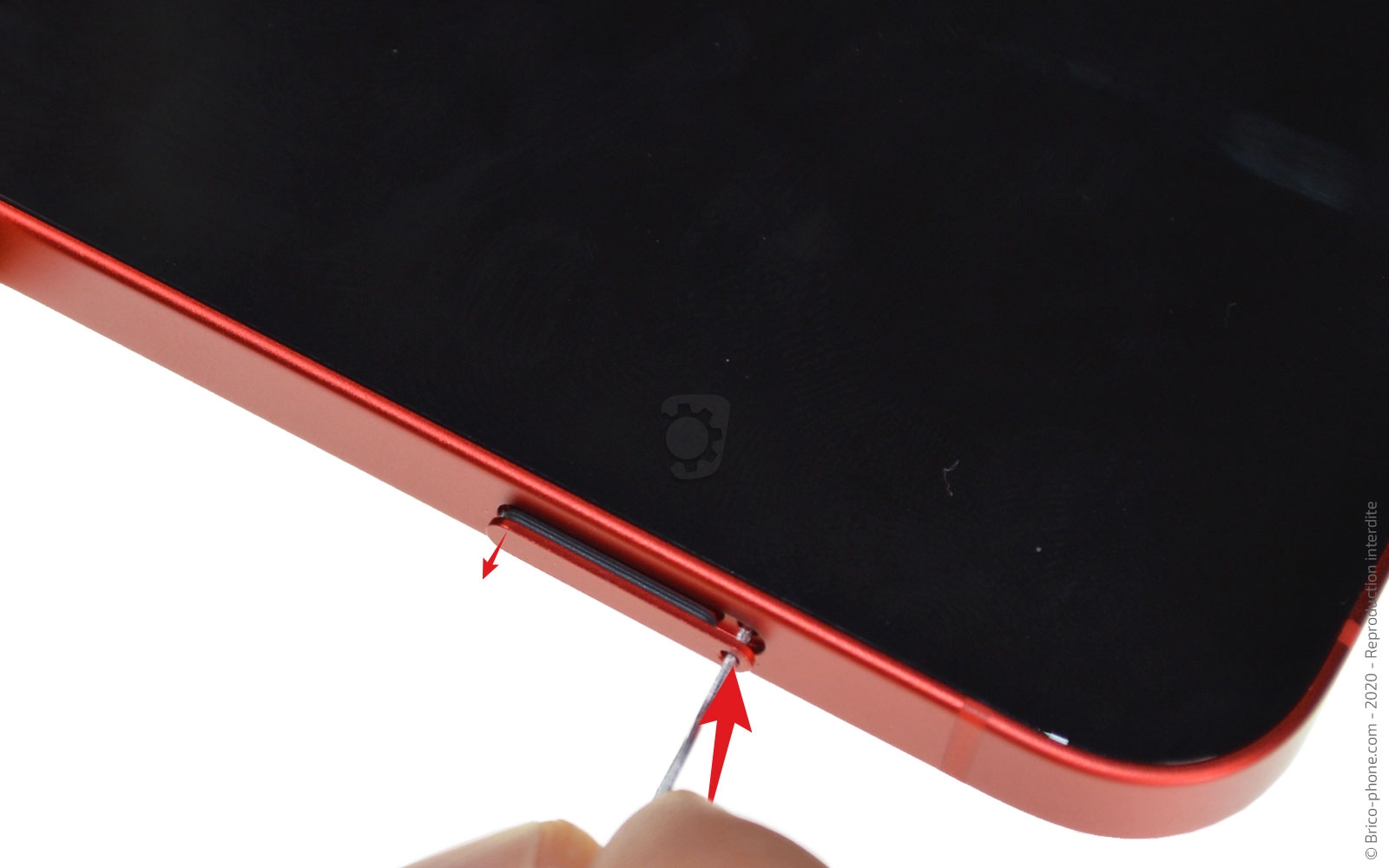

Otez le tiroir de la carte Sim de votre iPhone.

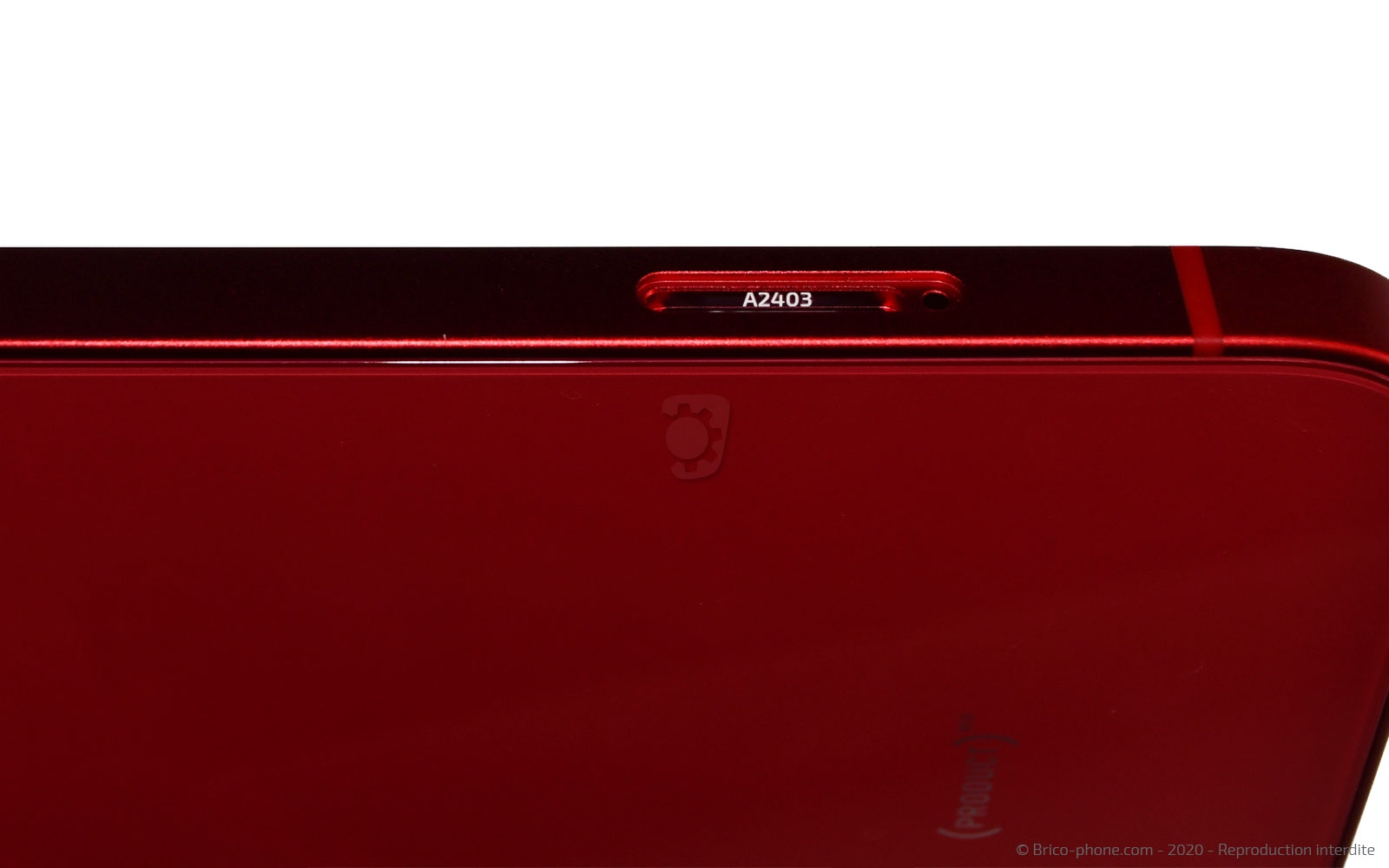

En jetant un coup d'oeil à l'interieur du téléphone, vous trouverez inscrit le numéro de modèle de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Sortir les vis Pentalobe
De chaque coté de la prise de charge, vous trouverez deux vix à extraire avec le tournevis pentalobe.
Outils du kit utilisés
Outils du kit utilisés

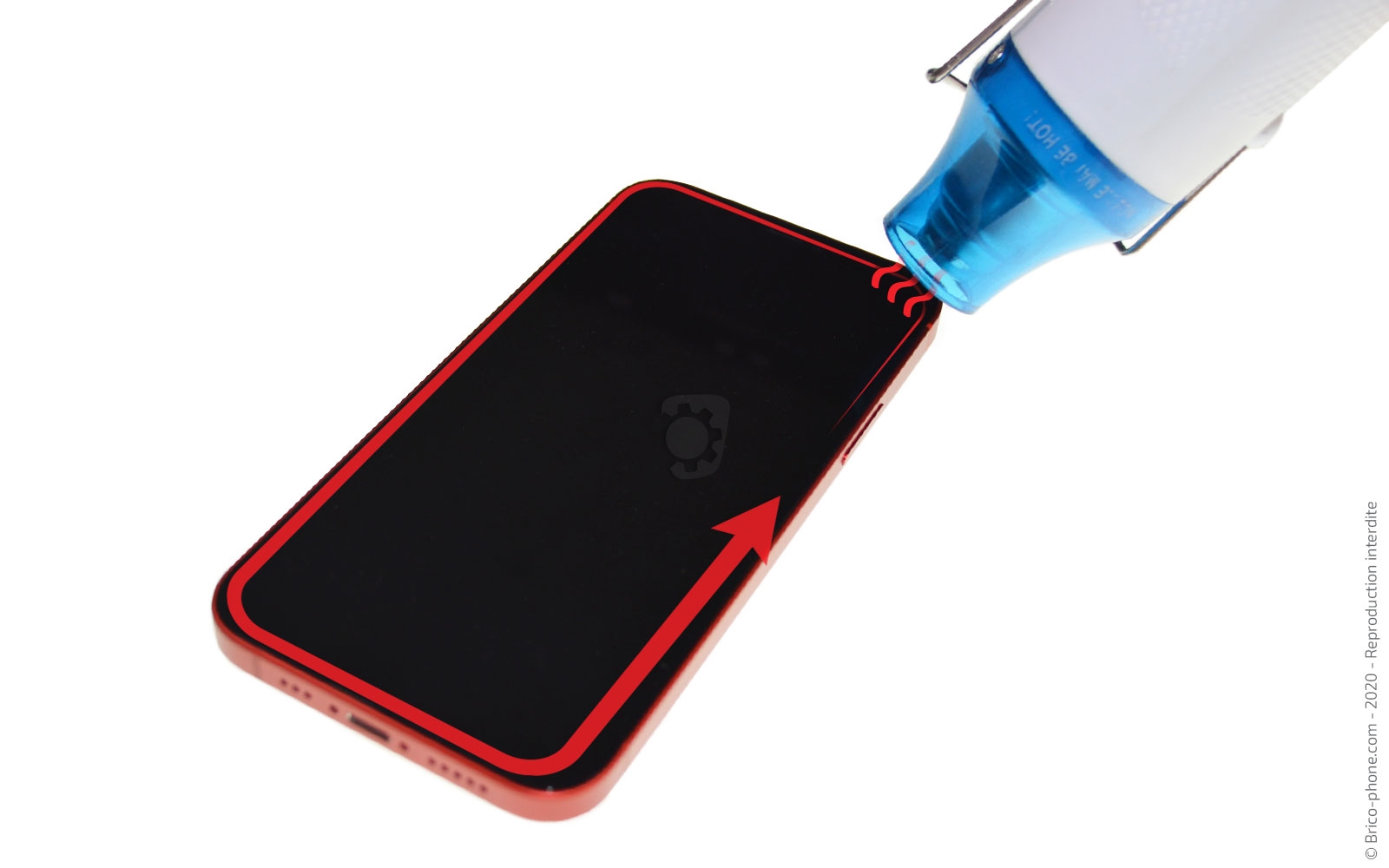

Etape 3 : Chauffer la vitre avant

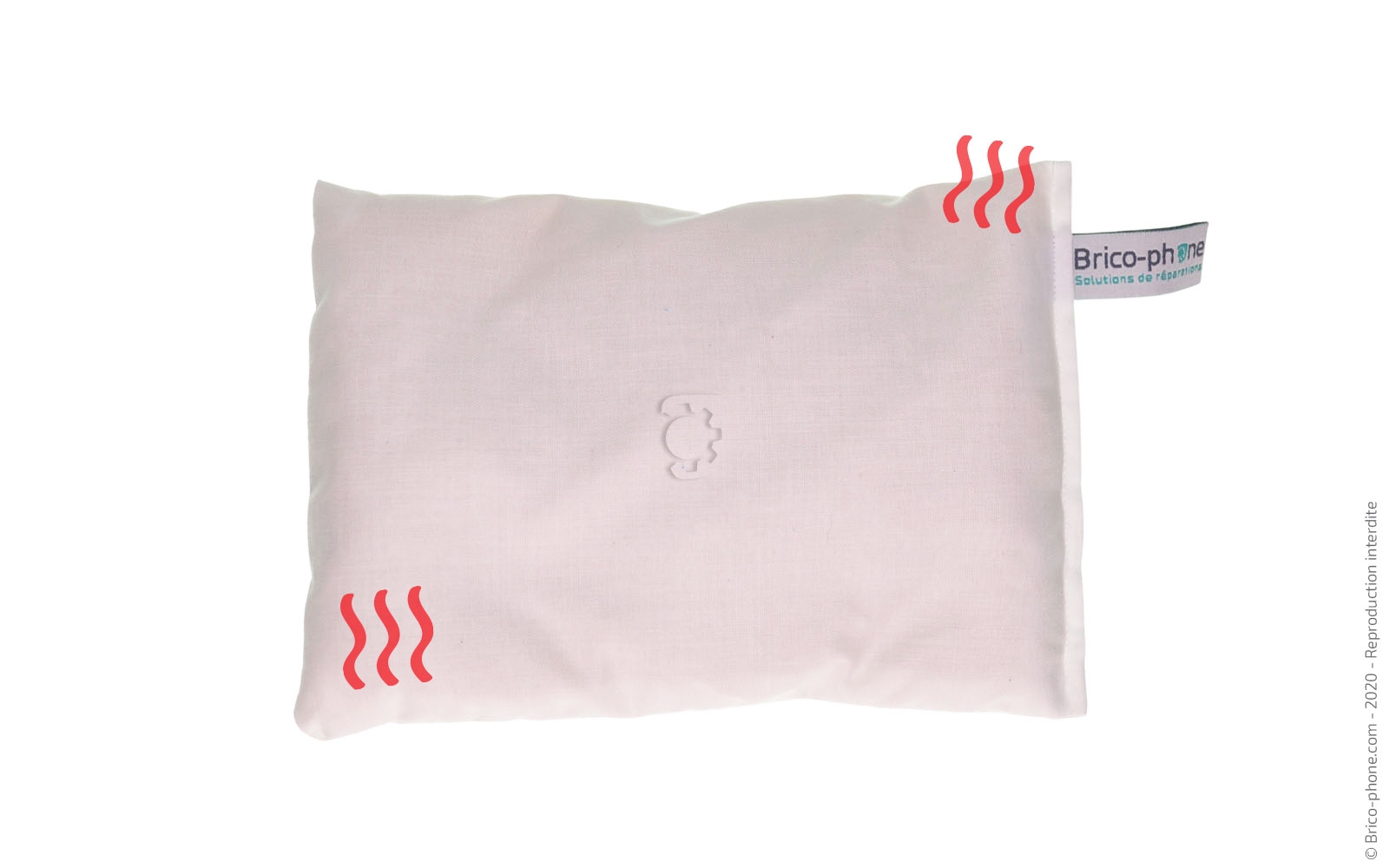

Munissez-vous du décapeur thermique ou du coussin chauffant disponible sur notre site internet pour réussir à ramollir le joint d'étanchéité qui soude l'écran au châssis.

Passez le coussin dans votre micro-ondes environ 1 à 2 minutes avant de le poser sur l'écran de votre iPhone une trentaine de secondes.

A l'aide du décapeur thermique, chauffez les contours de la vitre avant en ne dépassant pas les 80 degré lors de la chauffe.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

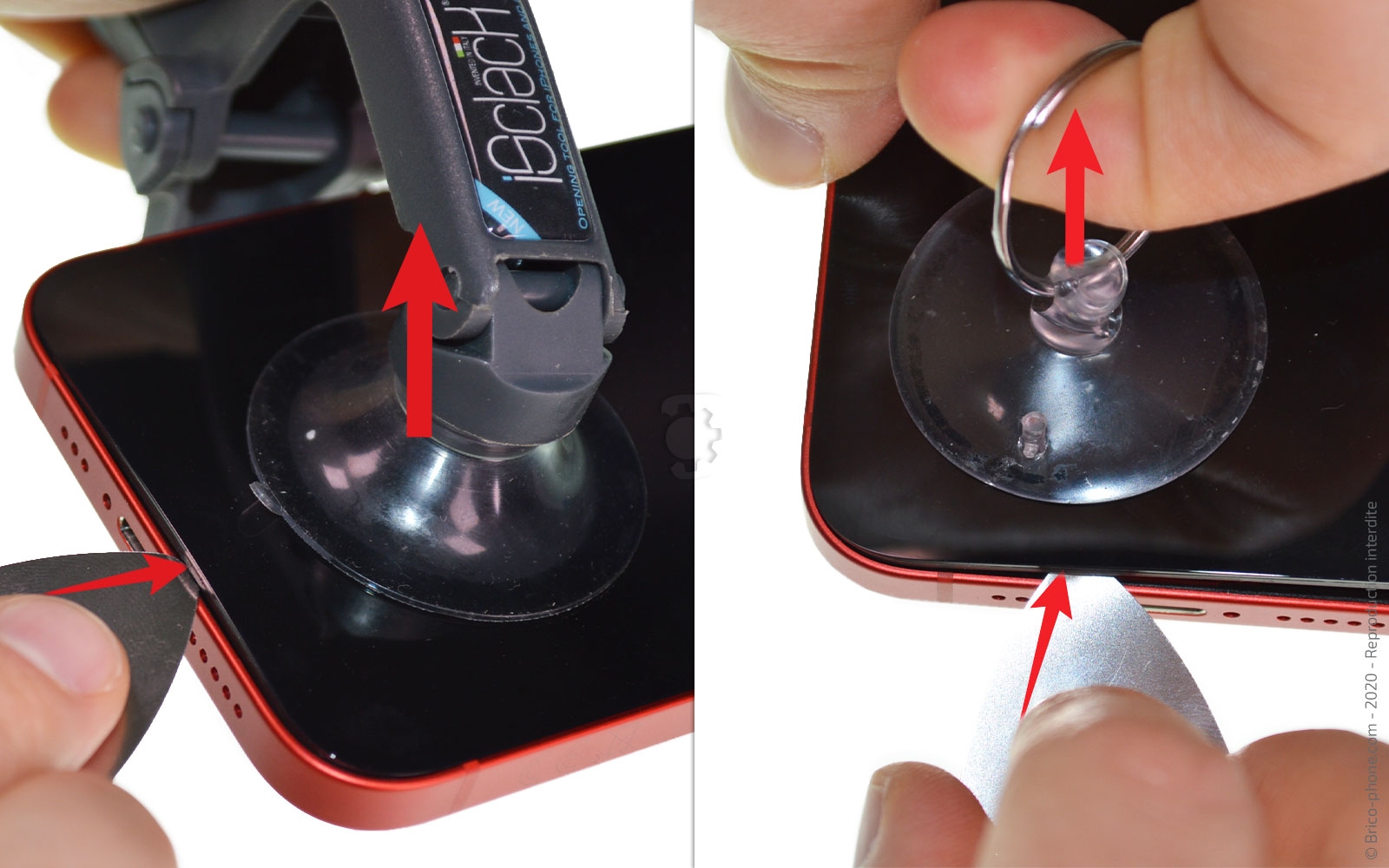

Etape 4 : Créer un interstice
La ventouse de votre kit d'outils va vous permettre de soulever l'écran de votre appareil afin d'insérer entre l'écran et le châssis un médiator en métal .

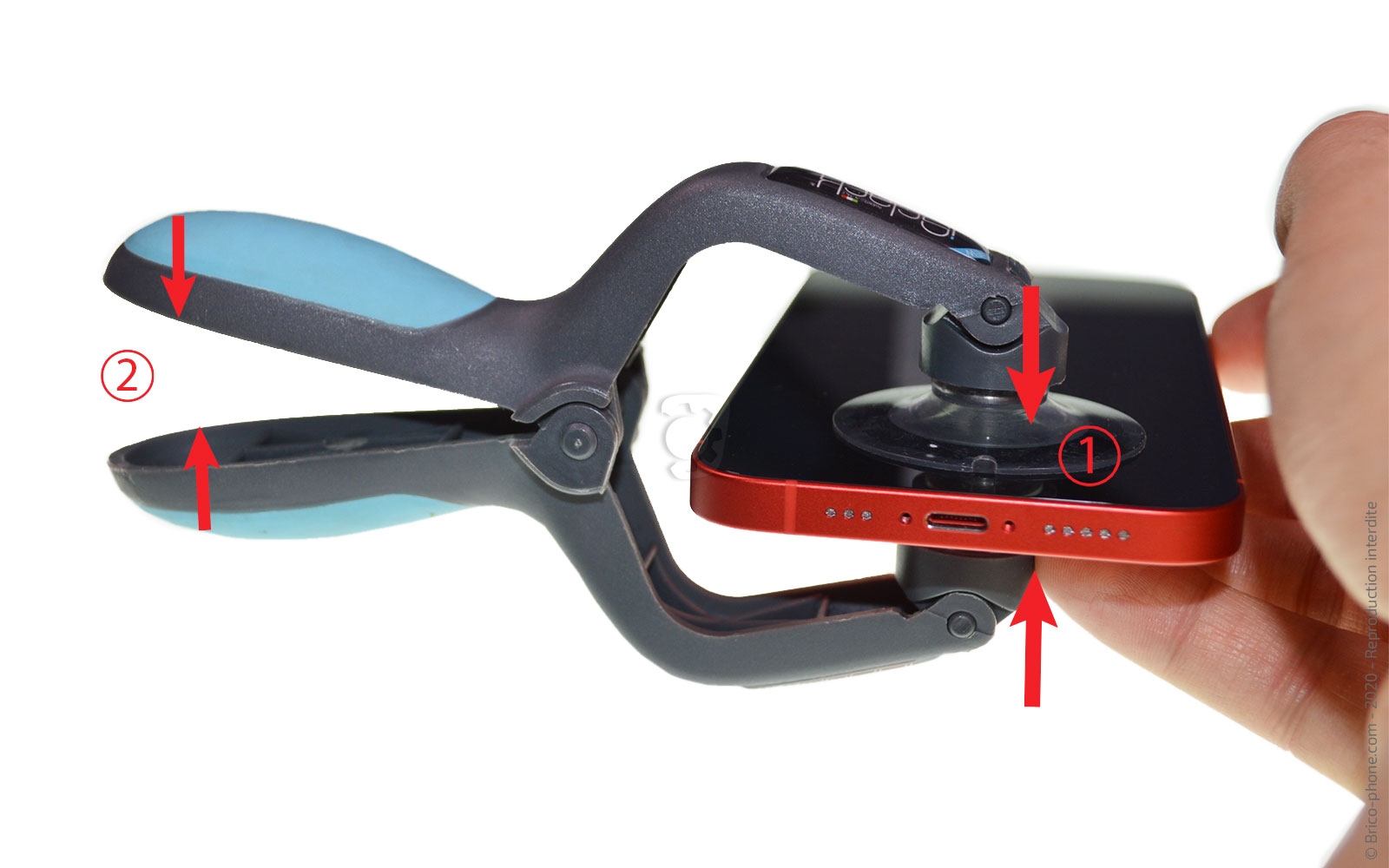

Vous pouvez également utiliser l'outil iSclack vendu sur notre site.

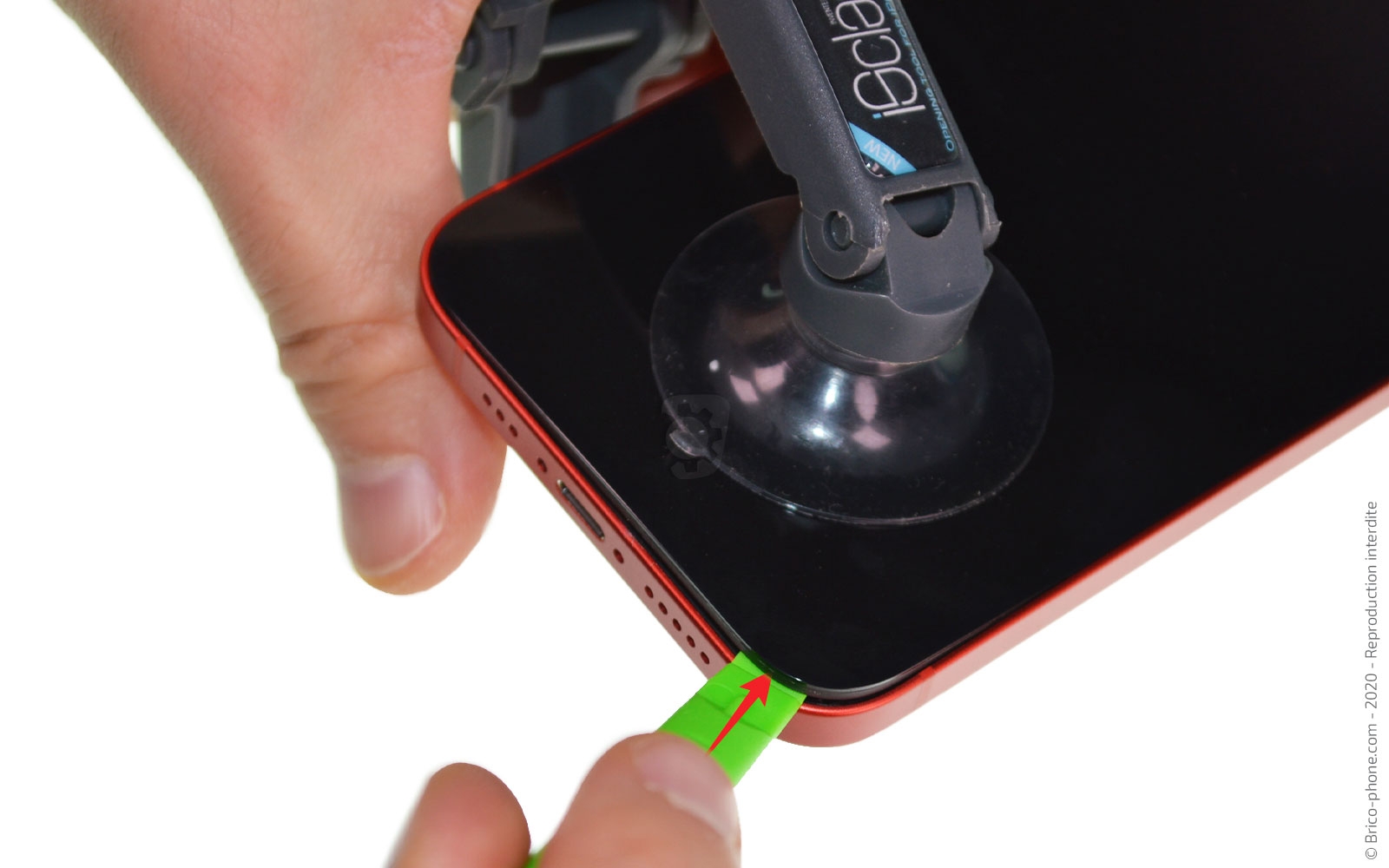

Une fois le médiator inséré, remplacez le par la spatule verte afin de terminer le décollage complet du composant.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €

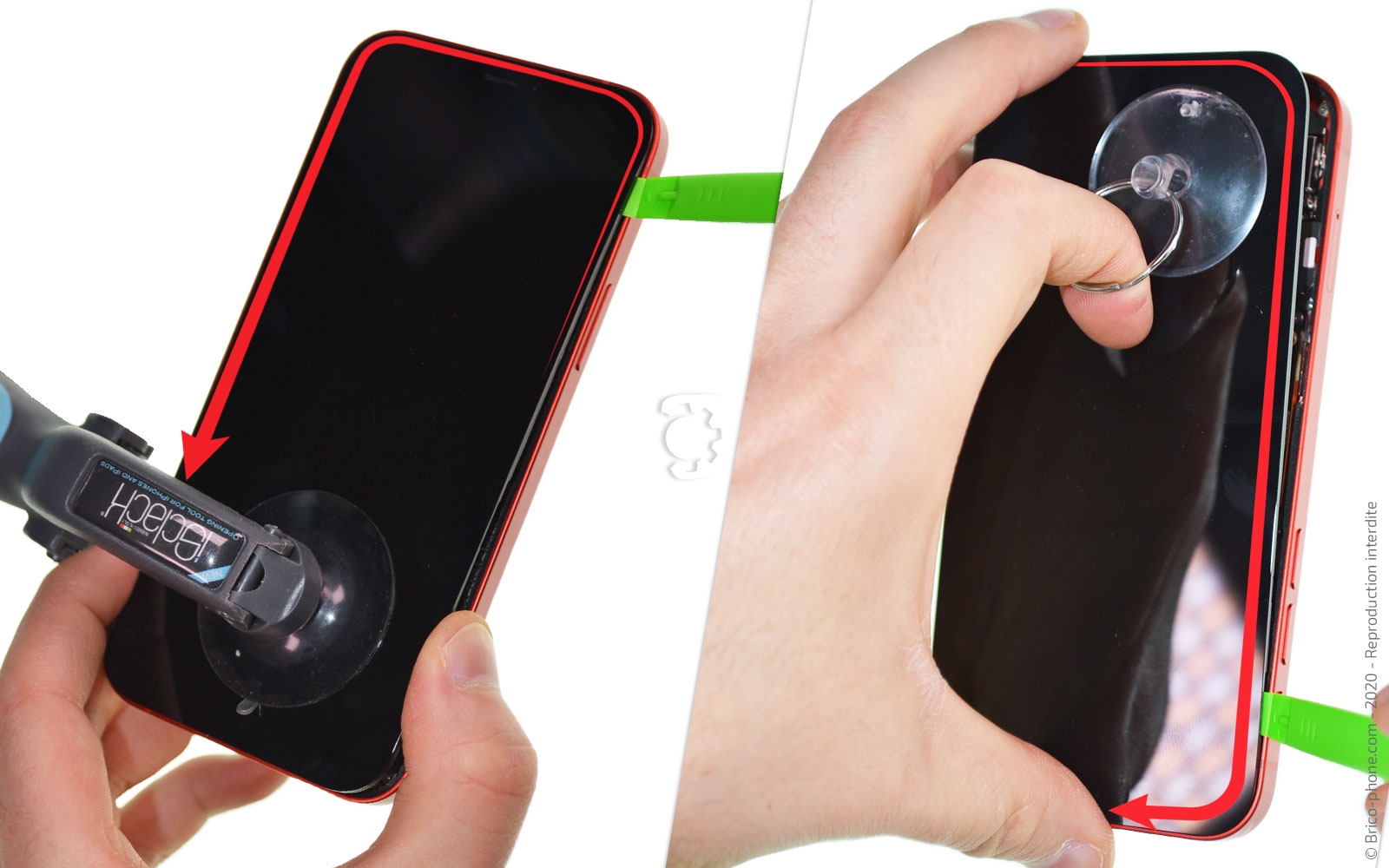

Etape 5 : Ouvrir le téléphone

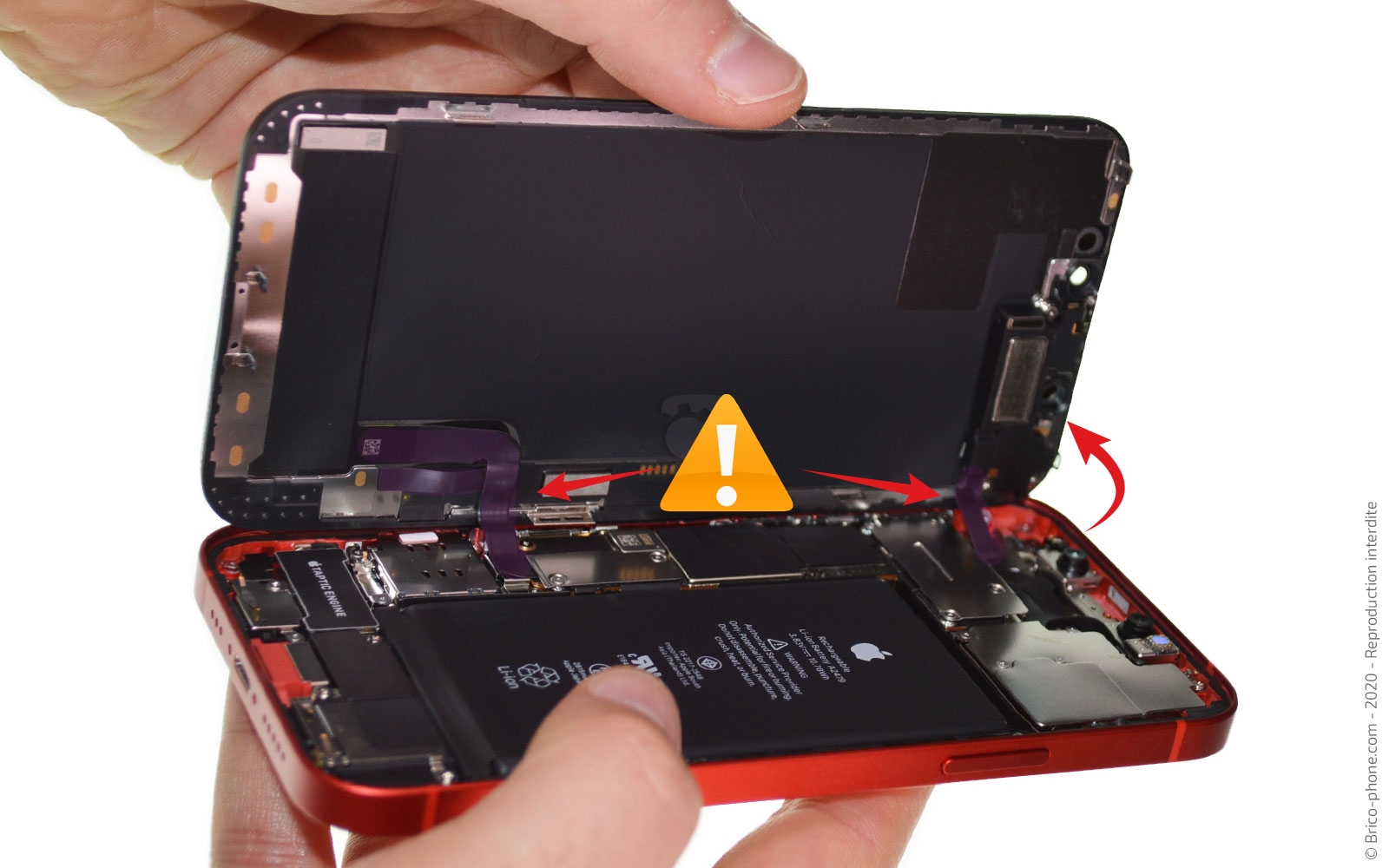

Continuez à faire circuler la spatule sur le contour de l'écran pour terminer le décollage.

Faites néanmoins attention lors de votre passage sur le coté gauche de l'écran car les nappes de ce dernier s'y trouve.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €

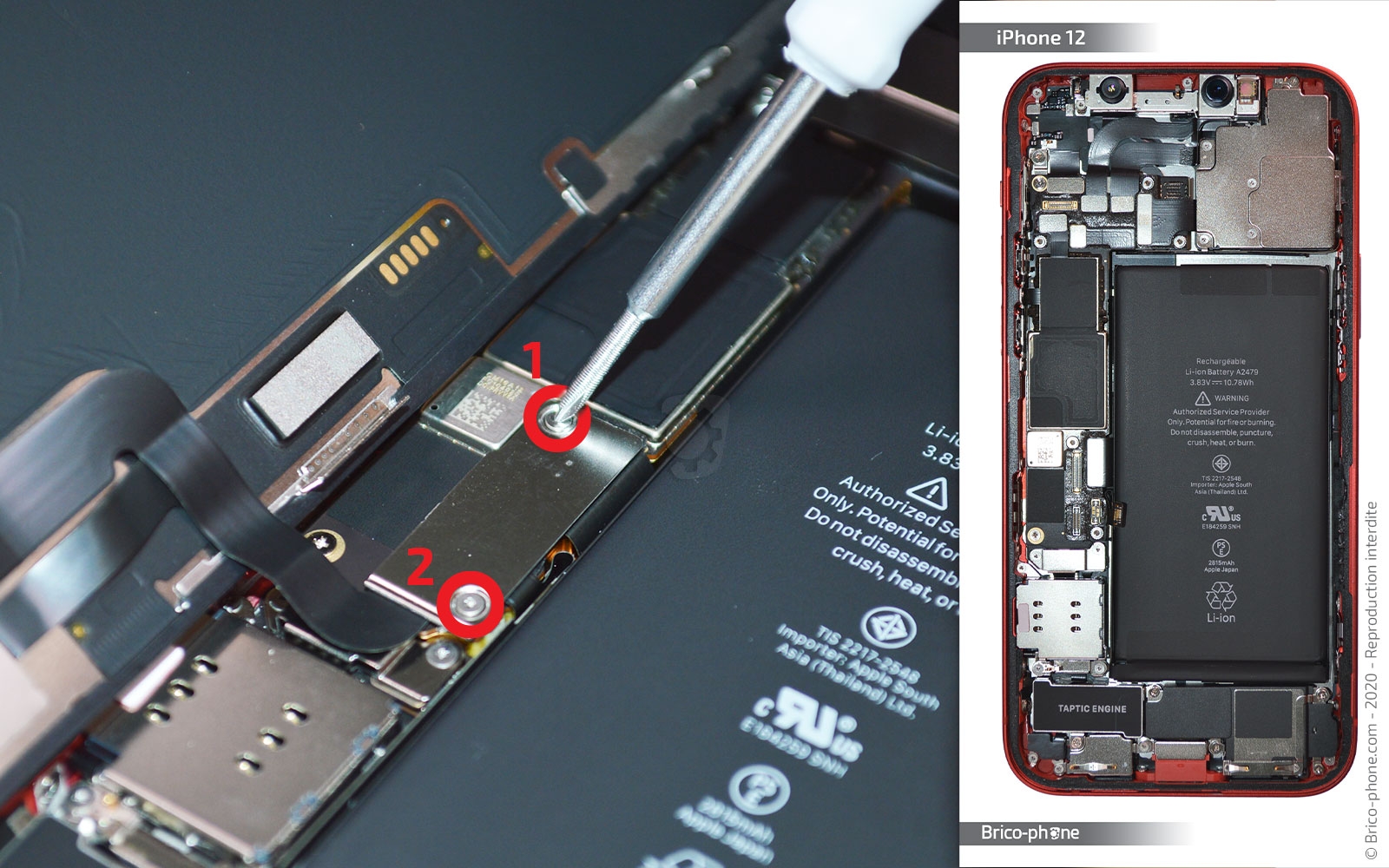

Etape 6 : Déconnecter la batterie
Dévissez les deux vis b1 et b2 avec le tournevis triwing afin de pouvoir sortir la plaquette de protection #02.

Déconnectez ensuite la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

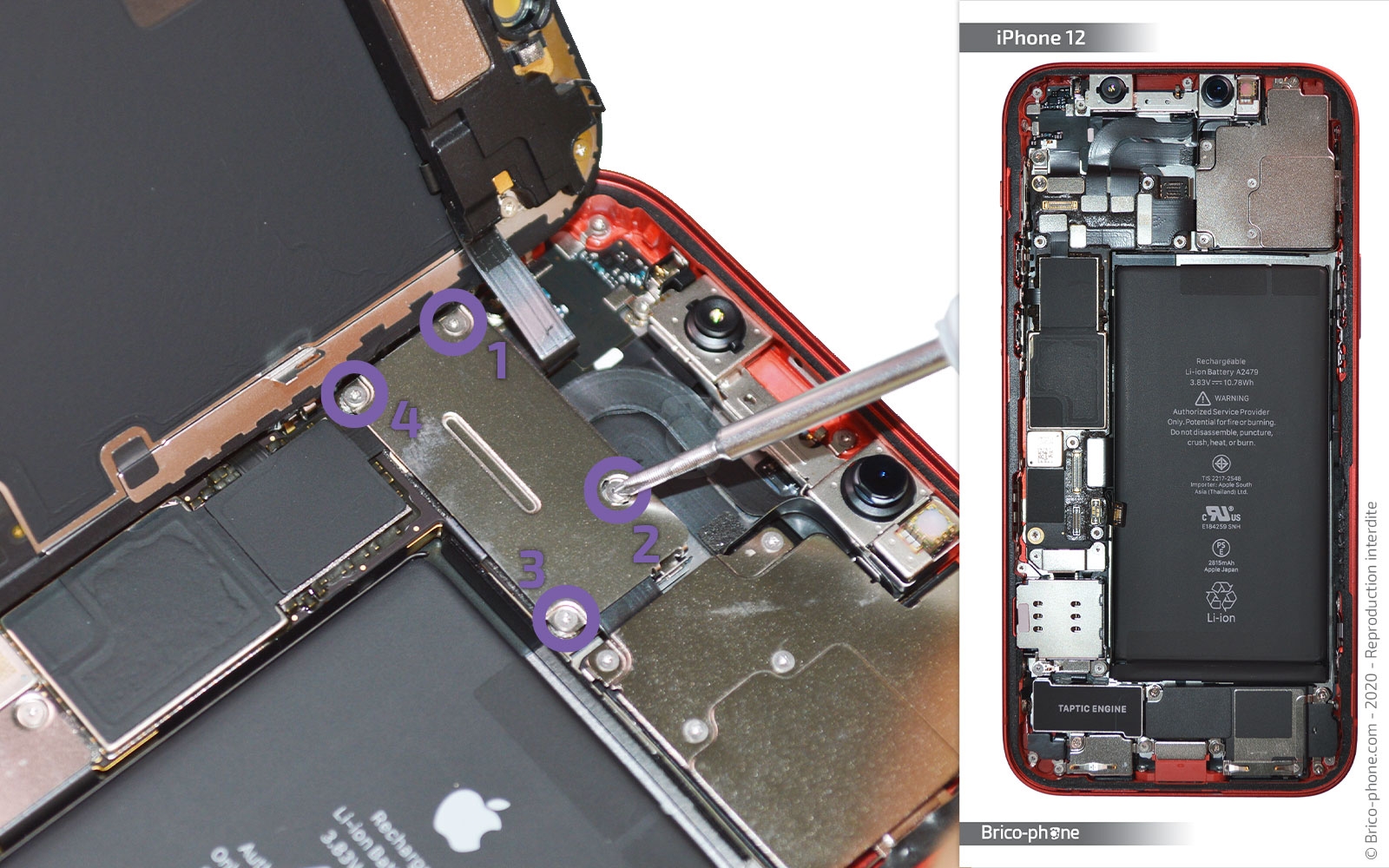

Etape 7 : Oter la plaquette 3
Gardez le même tournevis pour ôter les 4 vis C de la plaquette #03.
Outils du kit utilisés
Outils du kit utilisés

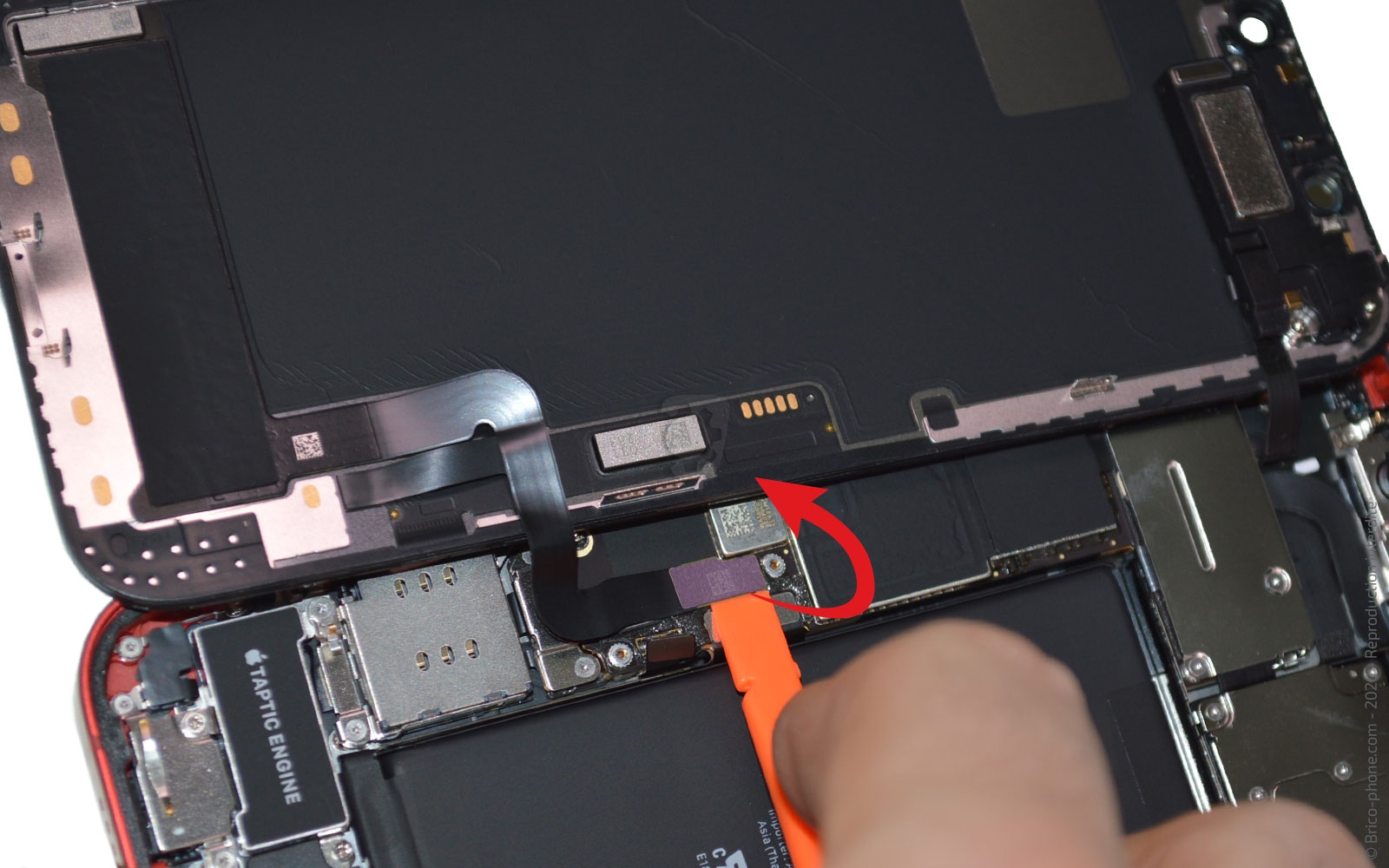

Etape 8 : Détacher l'écran
En vous aidant du spudger, débranchez les deux nappes de l'écran ainsi que celle de la nappe de l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

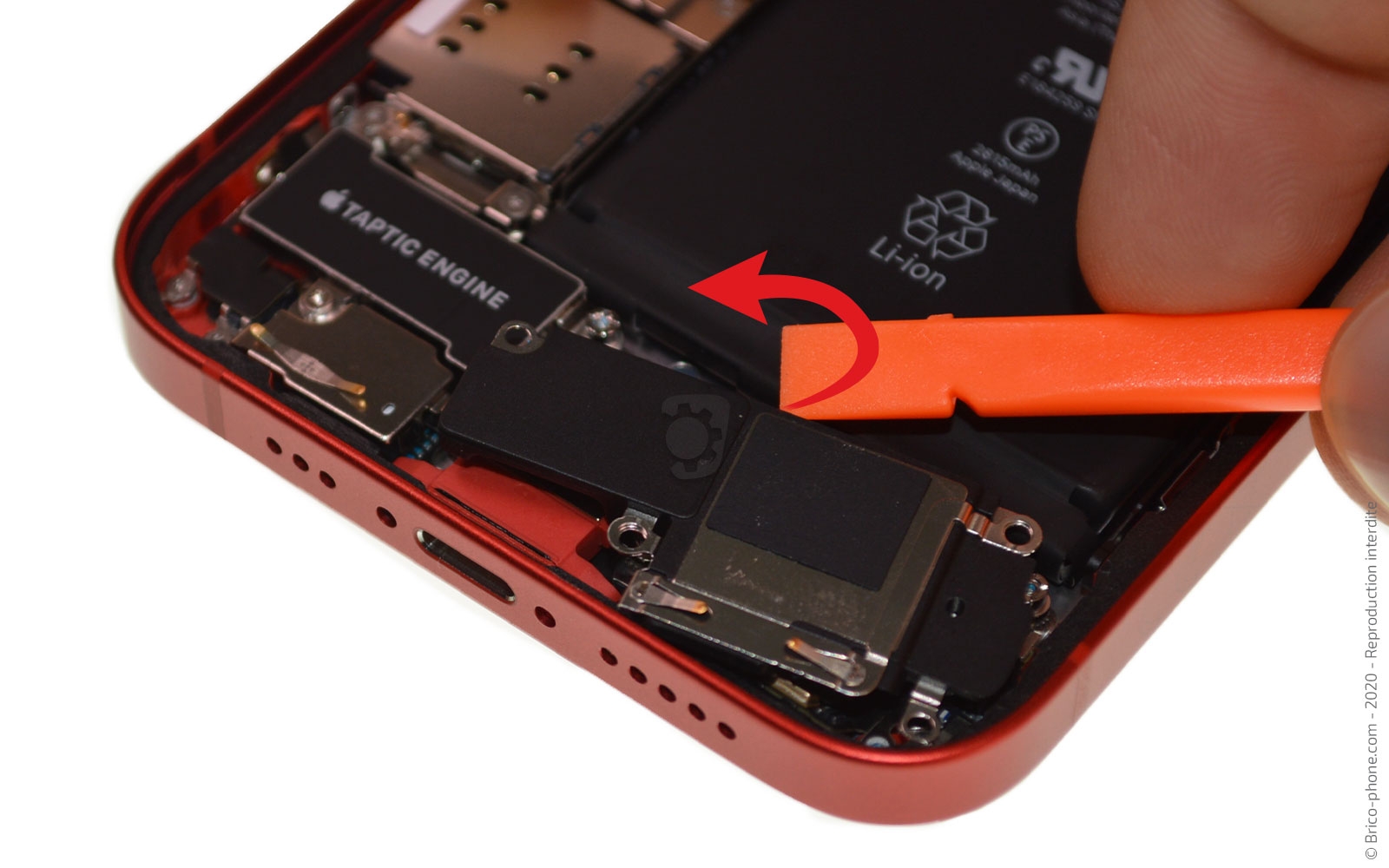

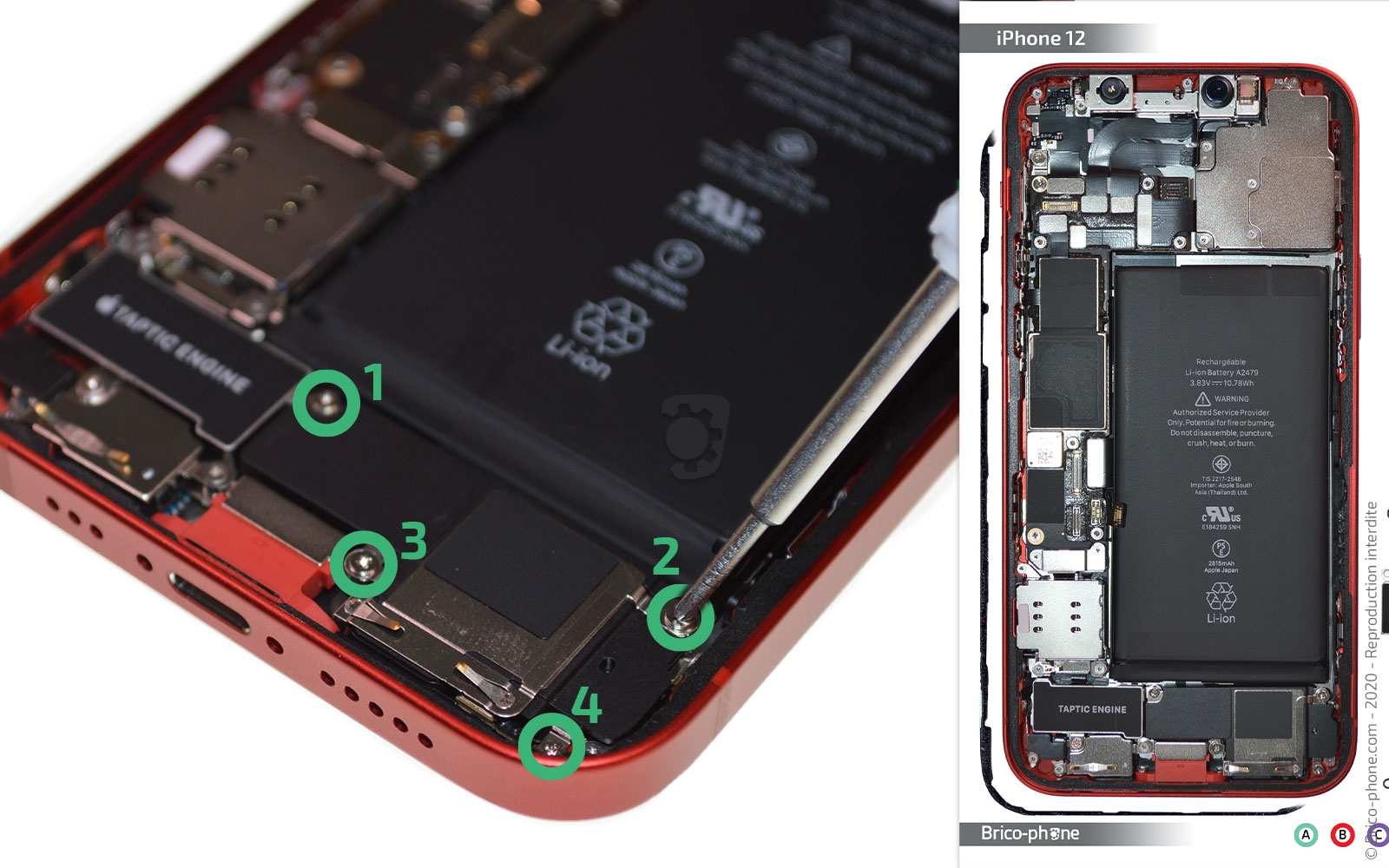

Etape 9 : Sortir le haut-parleur externe
Pour sortir le haut-parleur externe endommagé, retirez les quatre vis à l'aide du tournevis cruciforme.

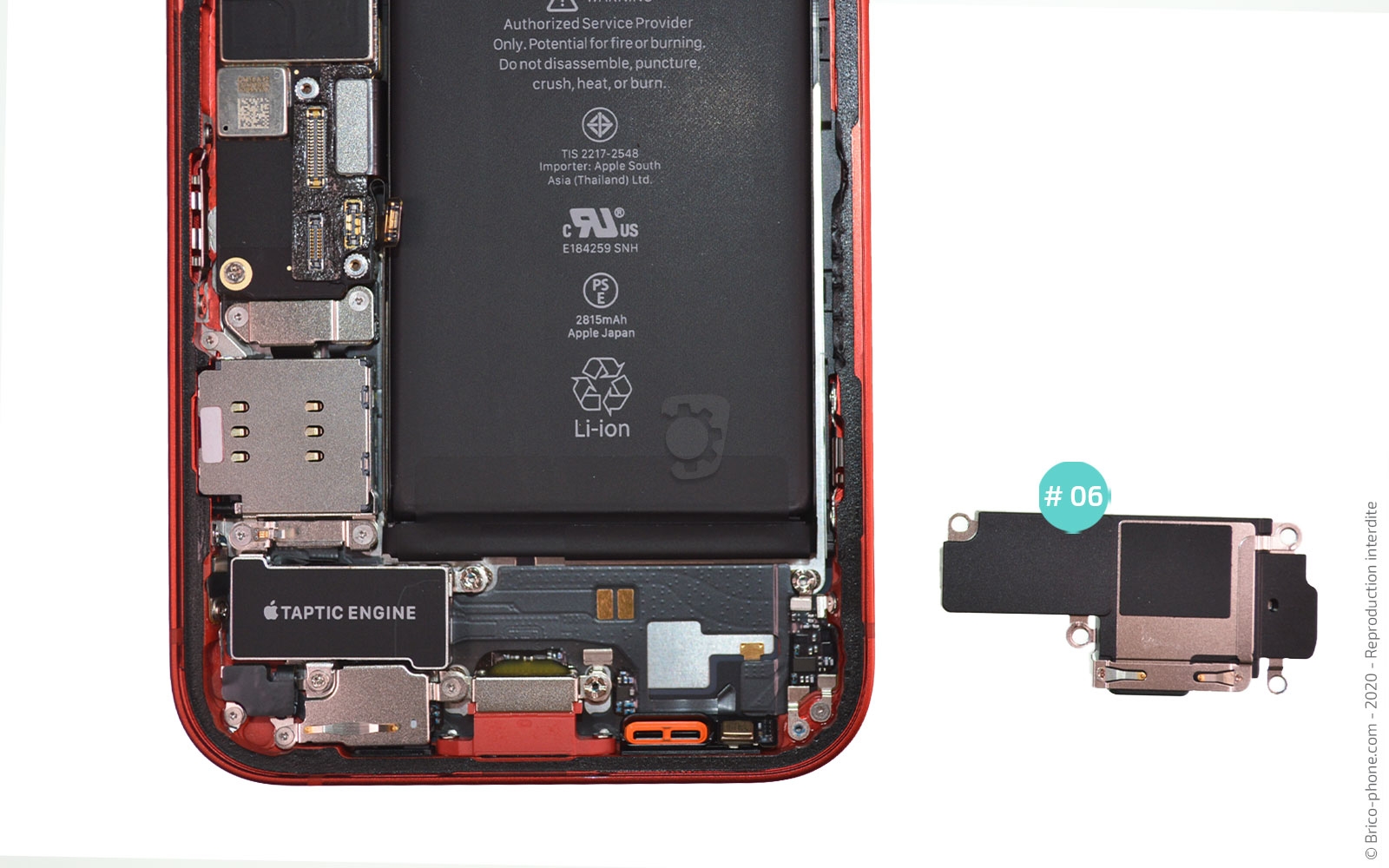

Ensuite, glissez le levier en nylon sous le composant pour le faire basculer hors du téléphone.
Outils du kit utilisés
Outils du kit utilisés

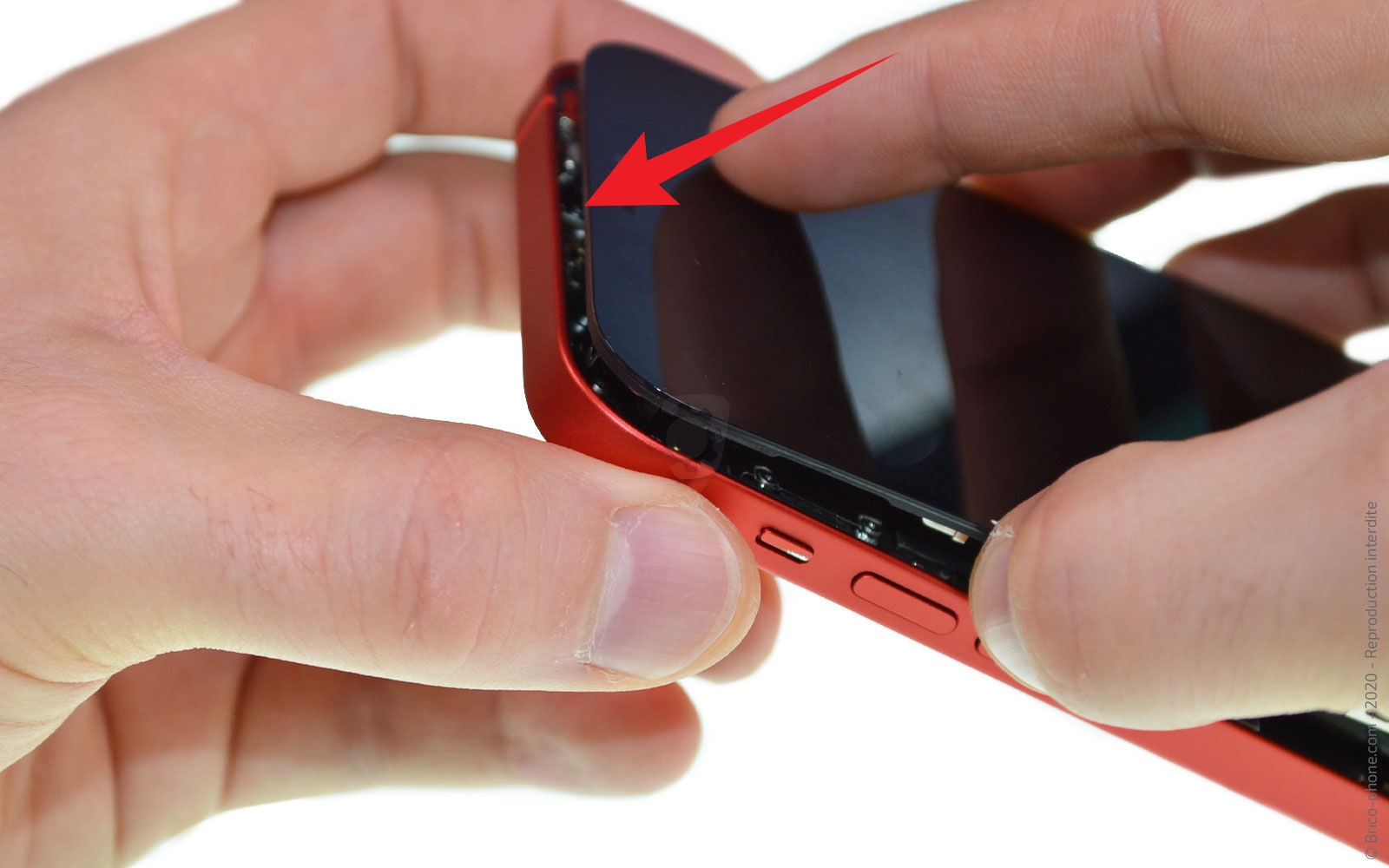

Conseils pour le remontage
Installez le nouveau haut-parleur puis suivez les étapes dans le sens contraire pour remonter votre iPhone 12.

Nettoyez les résidus de colle se trouvant sur le châssis de votre appareil.

Avant de rebrancher les nappes de l'écran et de la nappe du HP interne disposez le joint d'étanchéité en suivant l'un de ces deux tutoriels :

- Tuto vidéo
- Tuto photos

Refermez votre téléphone en rebranchant la nappe de la batterie en dernier.
Outils du kit utilisés
Outils du kit utilisés
