Démontage complet sur iPhone 12 Pro Max

Temps estimé : 105 min
Difficulté : 4/5
Note de réparabilité : 12/20
iPhone 12 Pro Max | Temps estimé : 105 min | Difficulté : 4/5

Découvrez toutes les pièces qui composent votre iPhone 12 pro max ou effectuez une réparation en suivant les étapes détaillées de ce tutoriel photos et vidéo.

Si vous rencontrez des difficultés, n'hésitez pas à contacter notre assistance technique par téléphone, chat ou mail.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

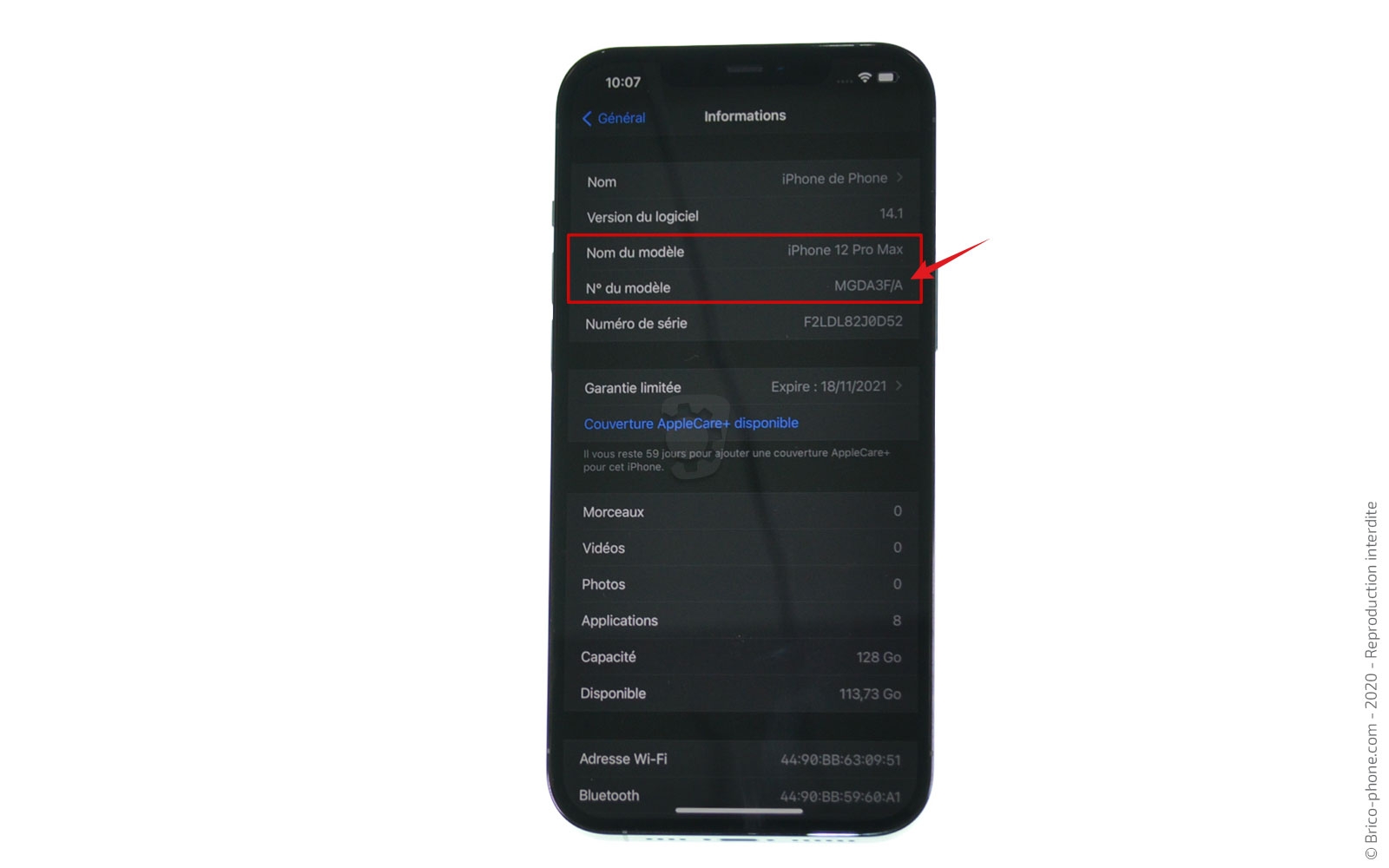

Vous regardez ce tutoriel pour effectuer une réparation ? Alors, assurez-vous de commander les pièces détachées compatibles avec votre smartphone.

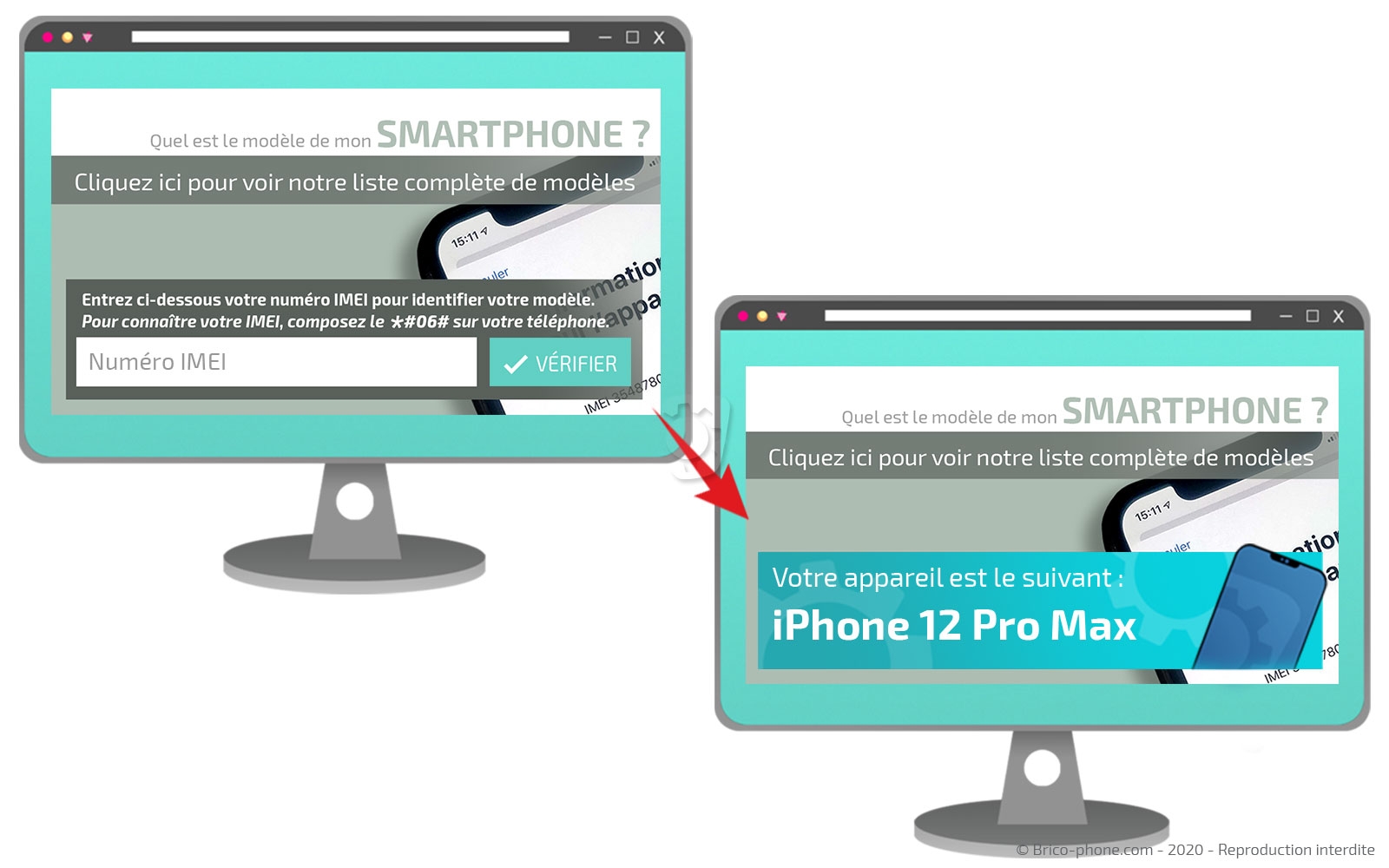

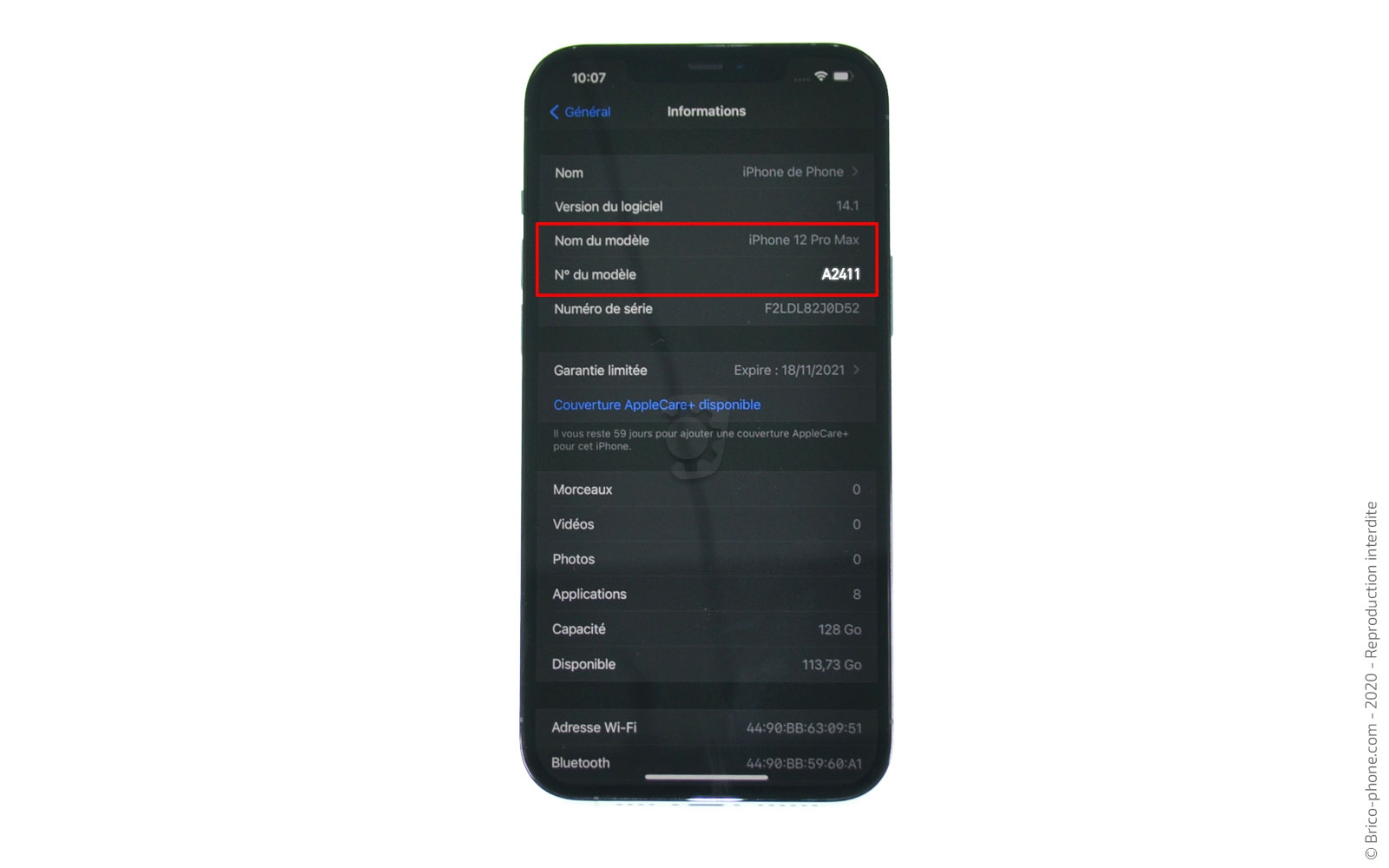

Pour ce faire, rendez-vous dans les informations générales de votre téléphone. En cliquant sur la case N° de modèle, vous devriez trouvé la référence : A2411 ce qui signifie que vous êtes bien en possession d'un iPhone 12 Pro Max.

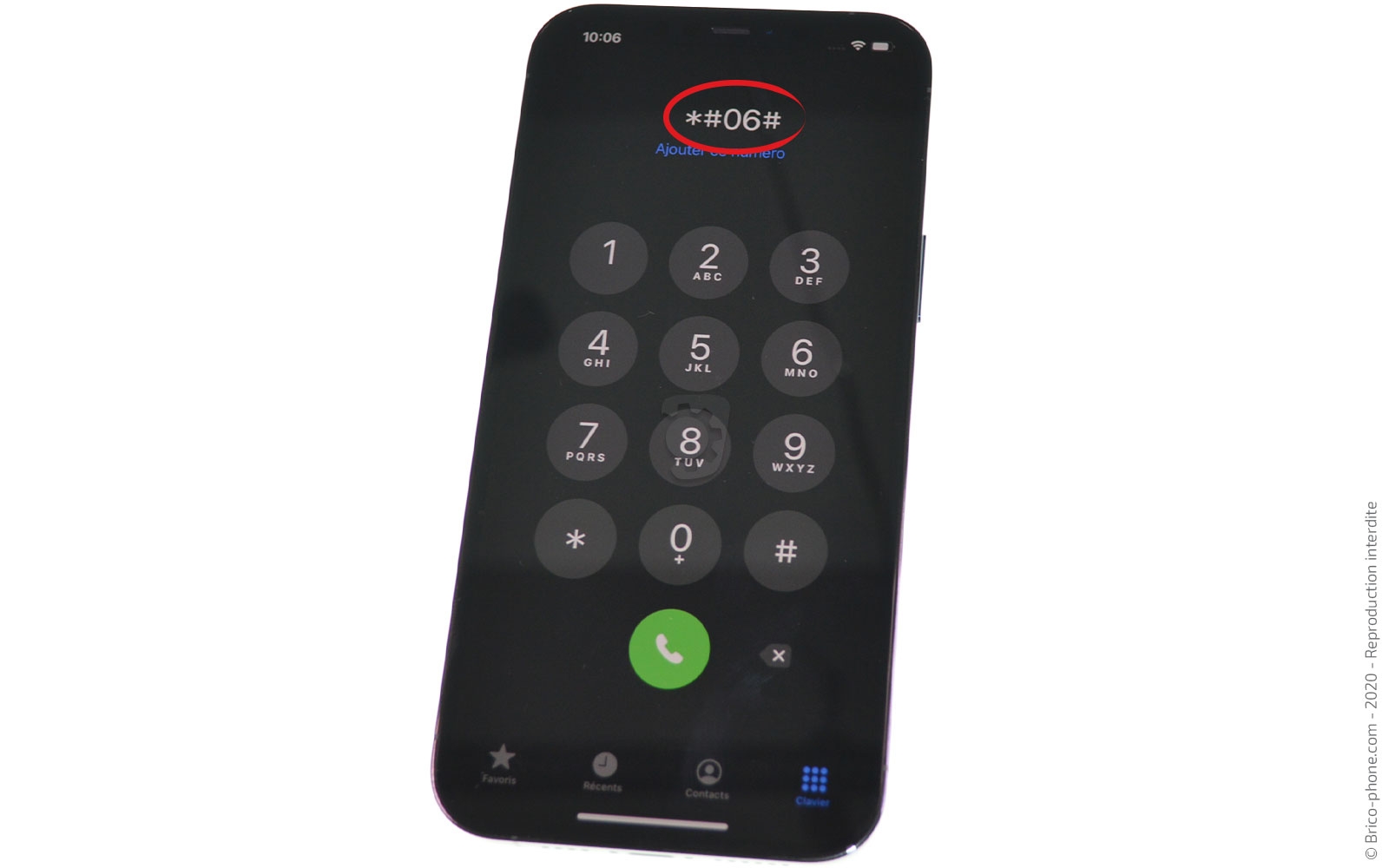

Autrement, vous pouvez également composer le *#06# pour connaitre le numéro IMEI de votre appareil. En recopiant ce numéro sur votre page d'accueil, Brico-phone vous indiquera quels sont les produits qui correspondent à votre téléphone.

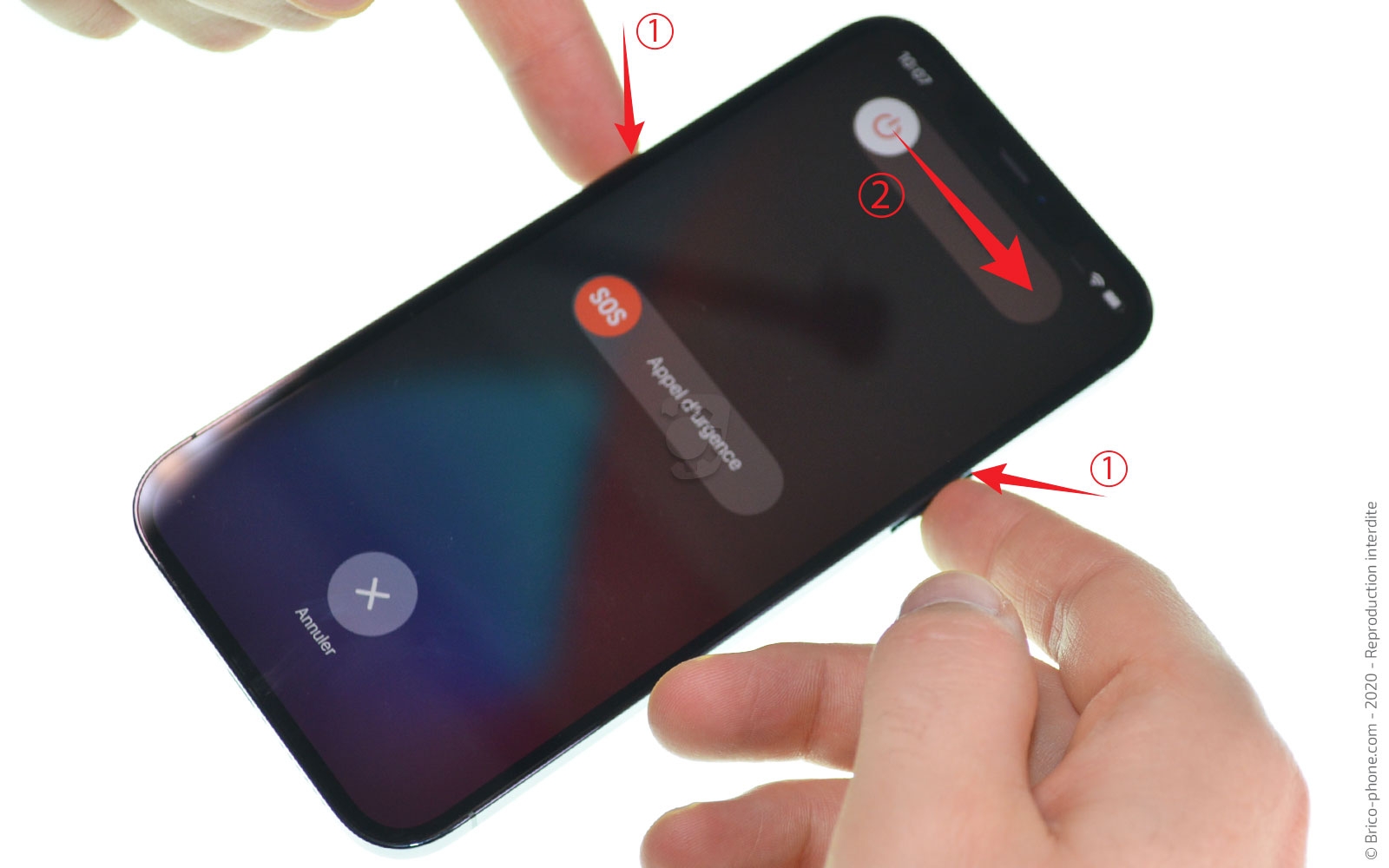

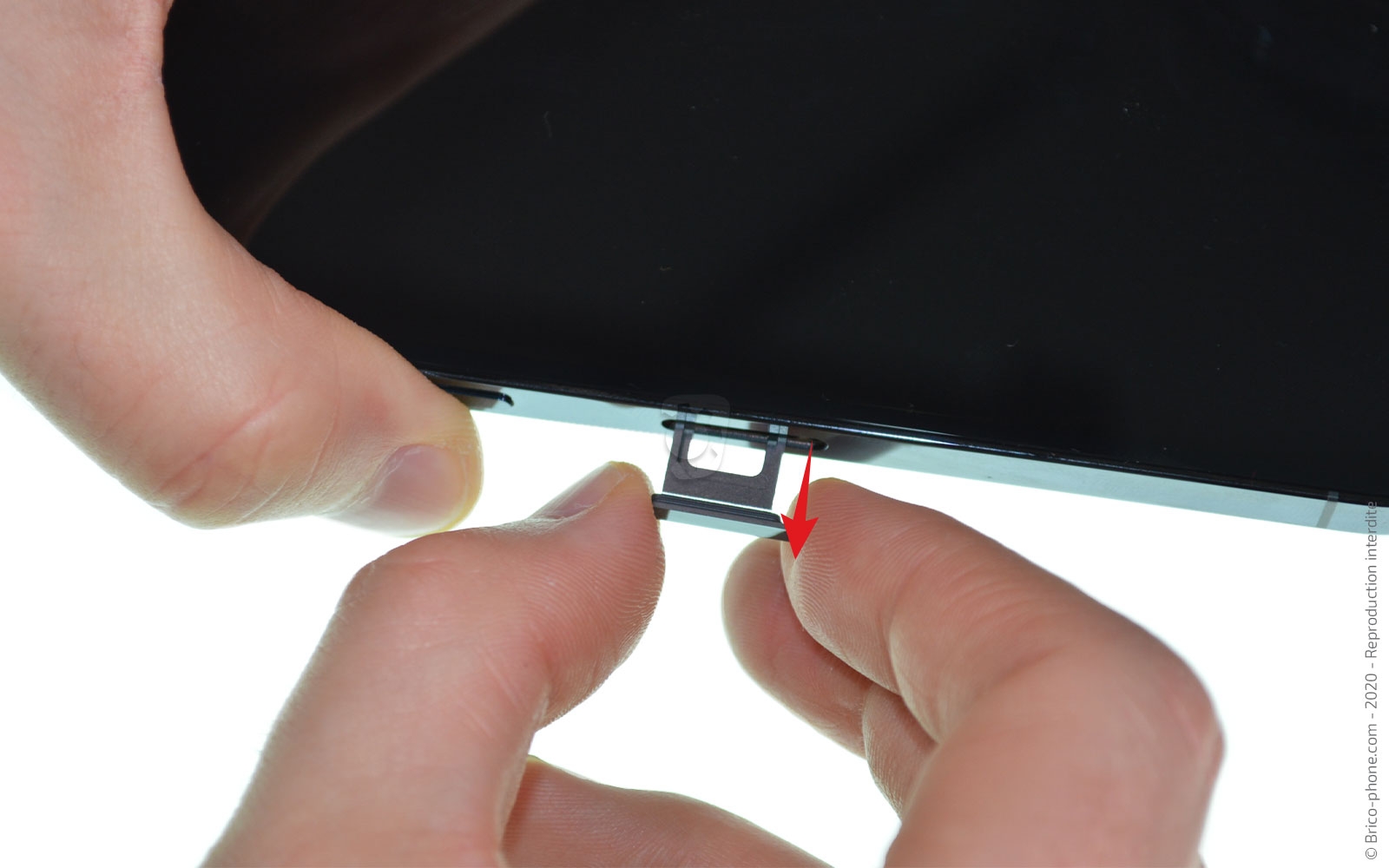

Etape 1 : Éteindre et retirer le rack Sim

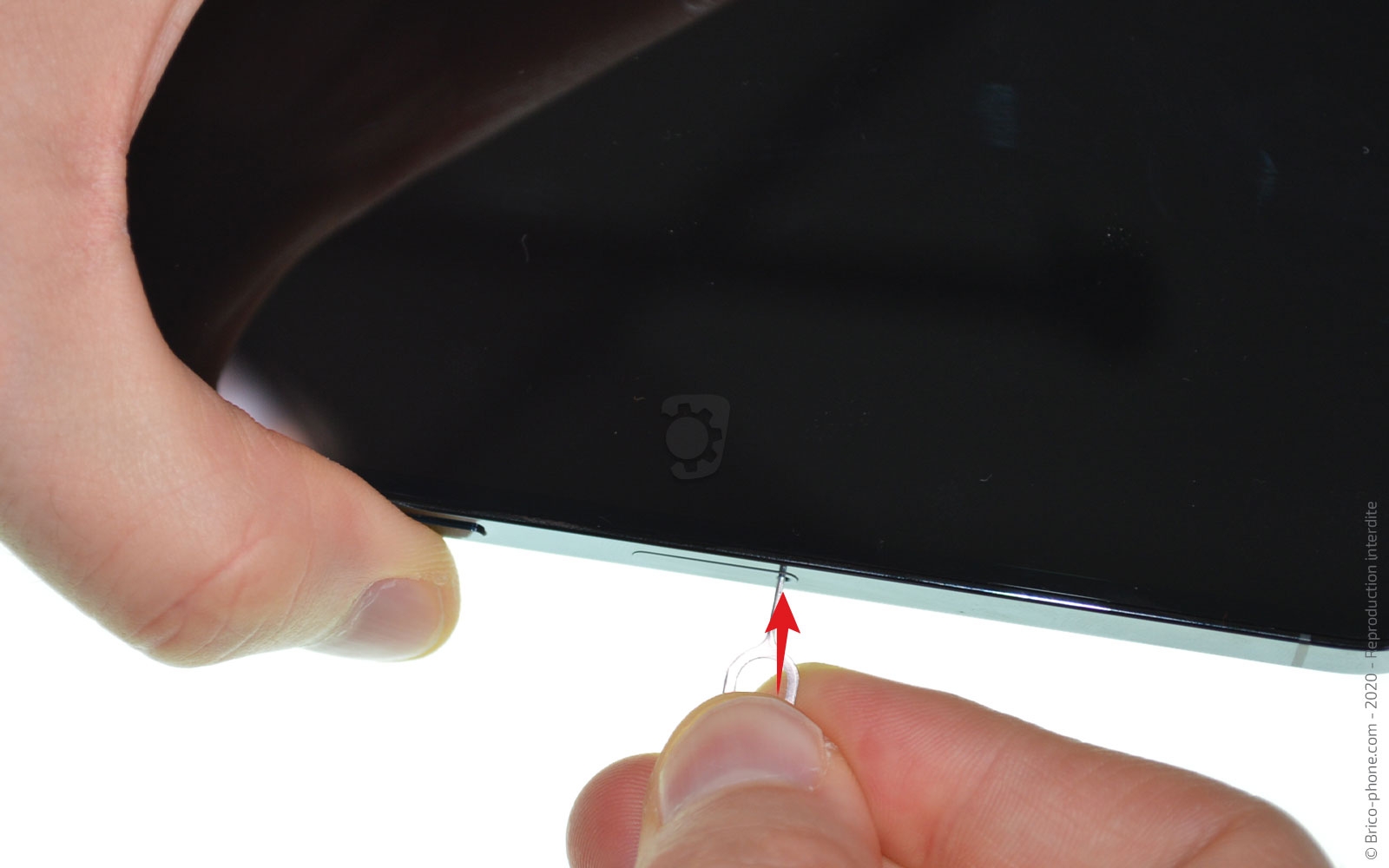

Il est temps de débuter la réparation en procédant à l'extinction de votre iPhone et au retrait de la carte nanoSim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller l'écran du châssis

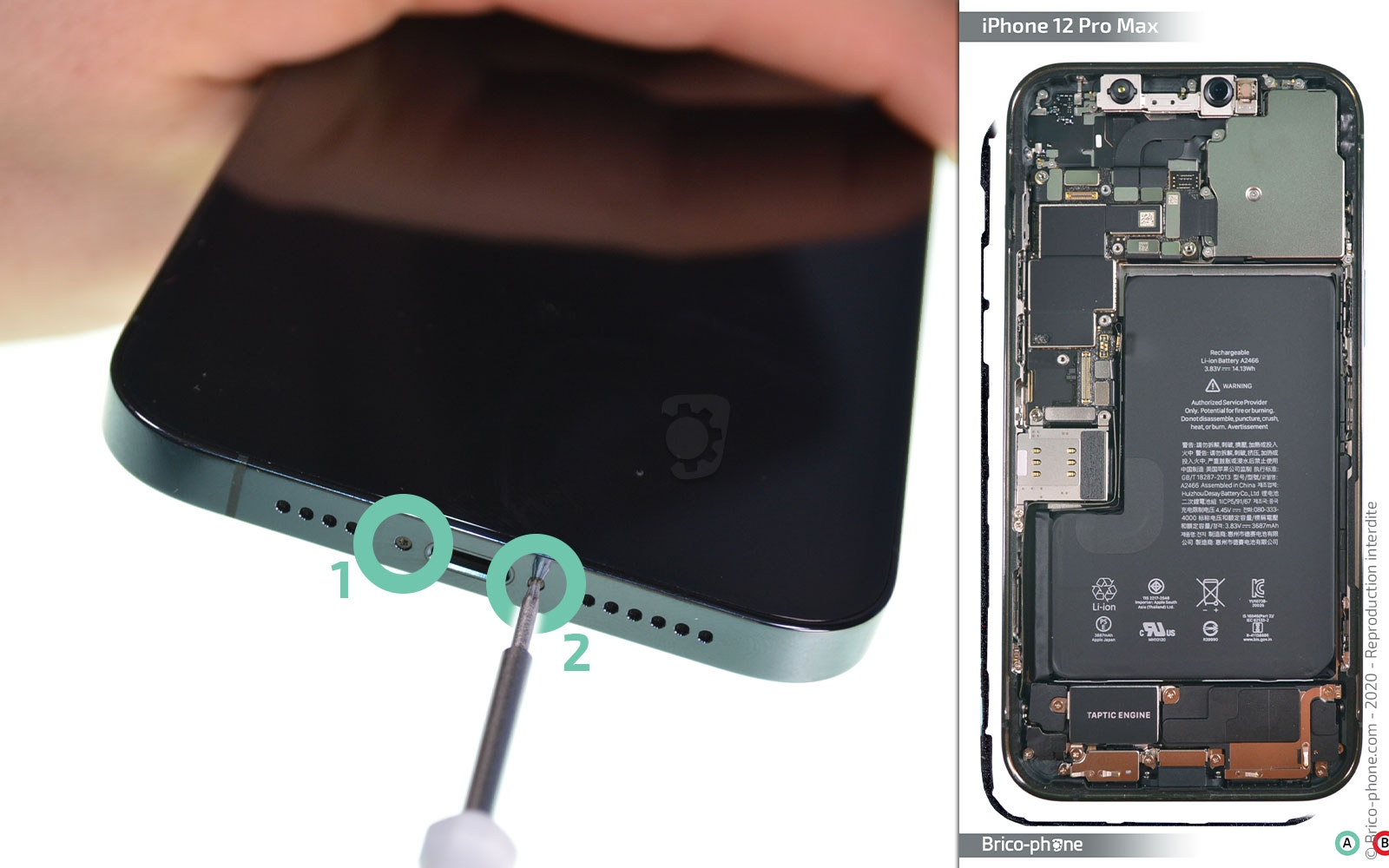

A l'aide du tournevis pentalobe, sortez les deux vis se trouvant près de la prise de charge.

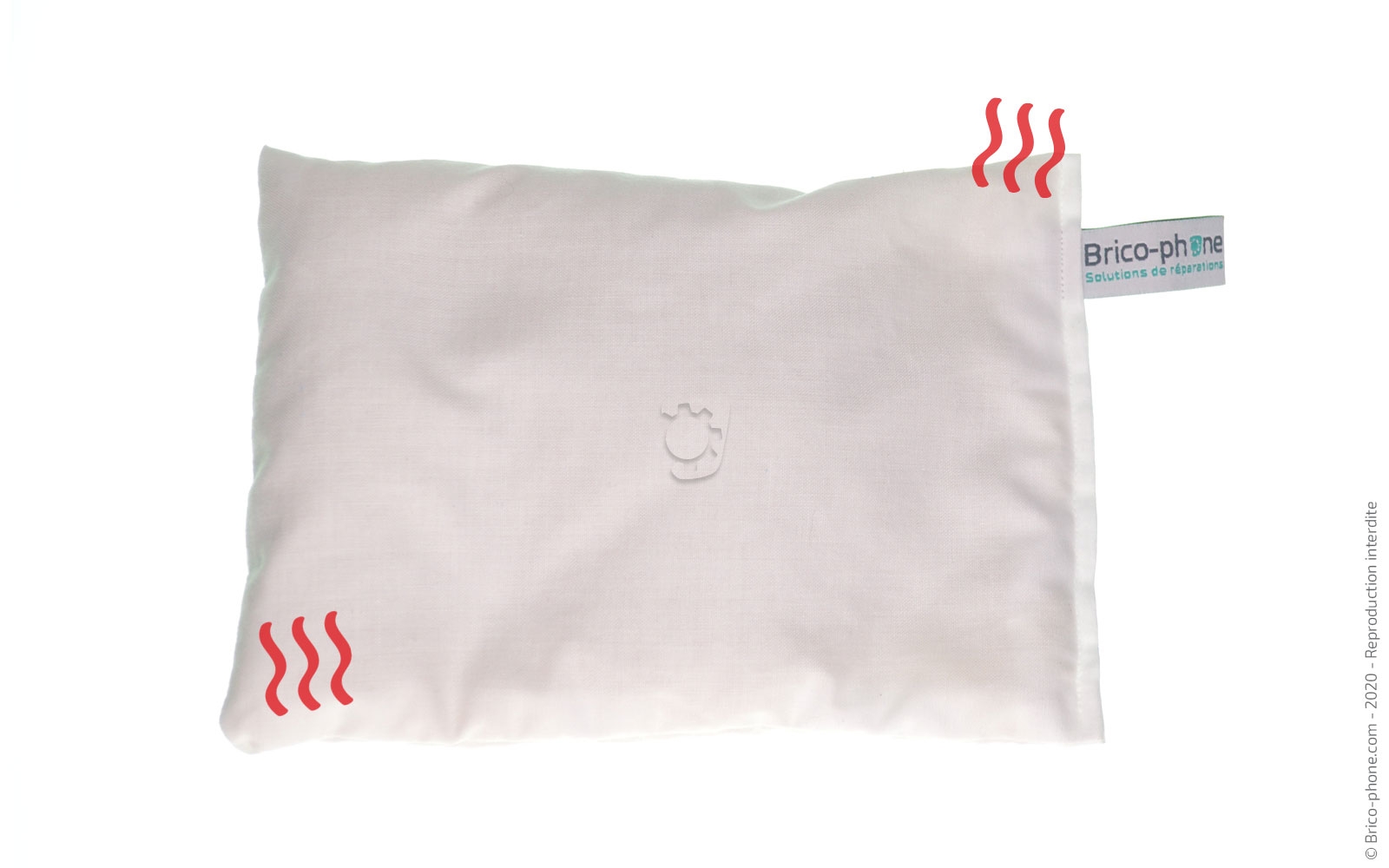

Après, chauffez l'écran de votre iPhone afin de ramollir le joint d'étanchéité. Pour cela, vous pouvez utiliser un décapeur thermique, un coussin chauffant ou encore votre propre sèche-cheveux.

Si vous disposez du coussin, passez-le d'abord au micro-ondes environ 2 minutes puis posez-le sur l'écran une trentaine de secondes.

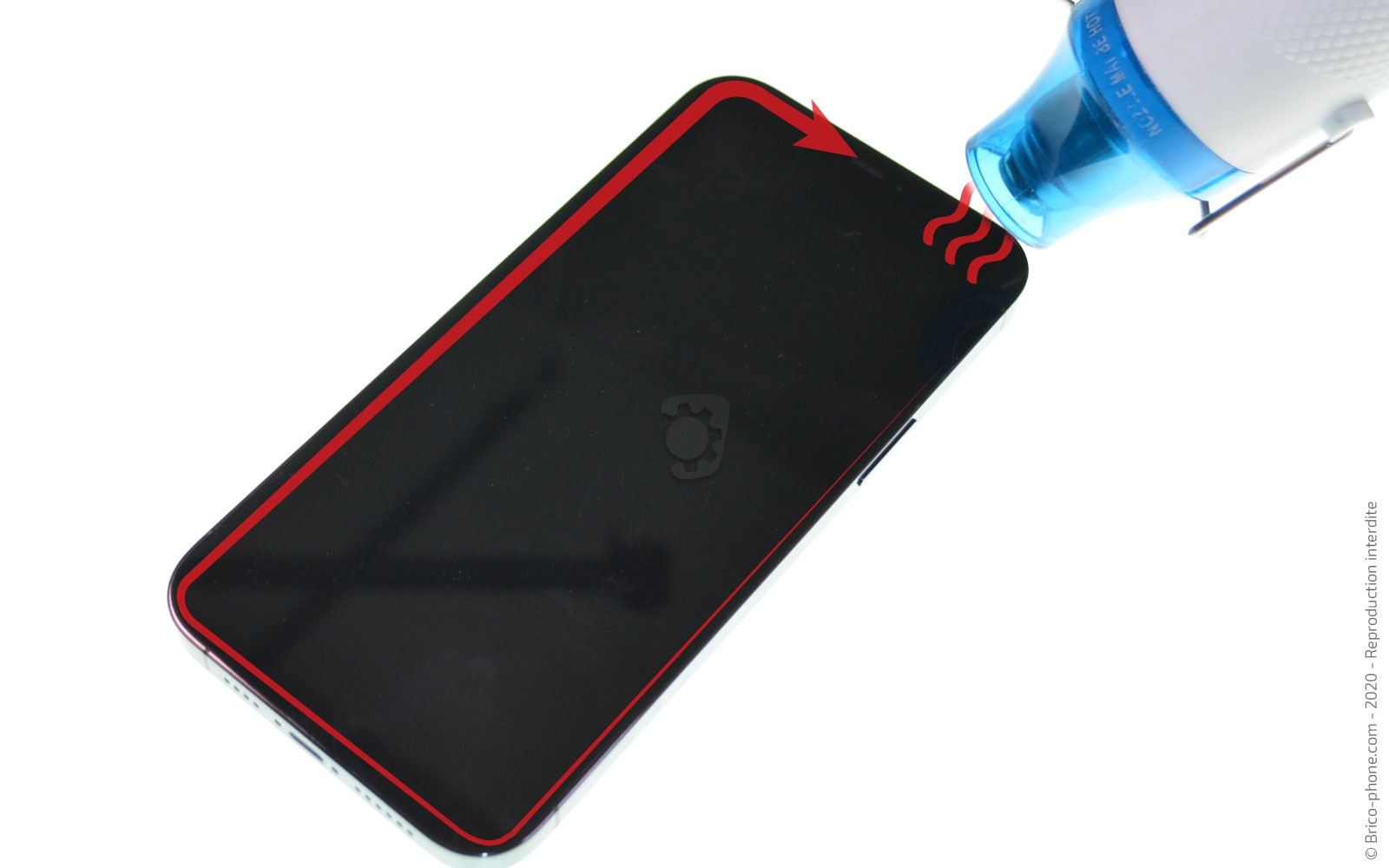

Avec le décapeur ou votre sèche-cheveux, il vous suffit de chauffer le bord de la vitre avant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

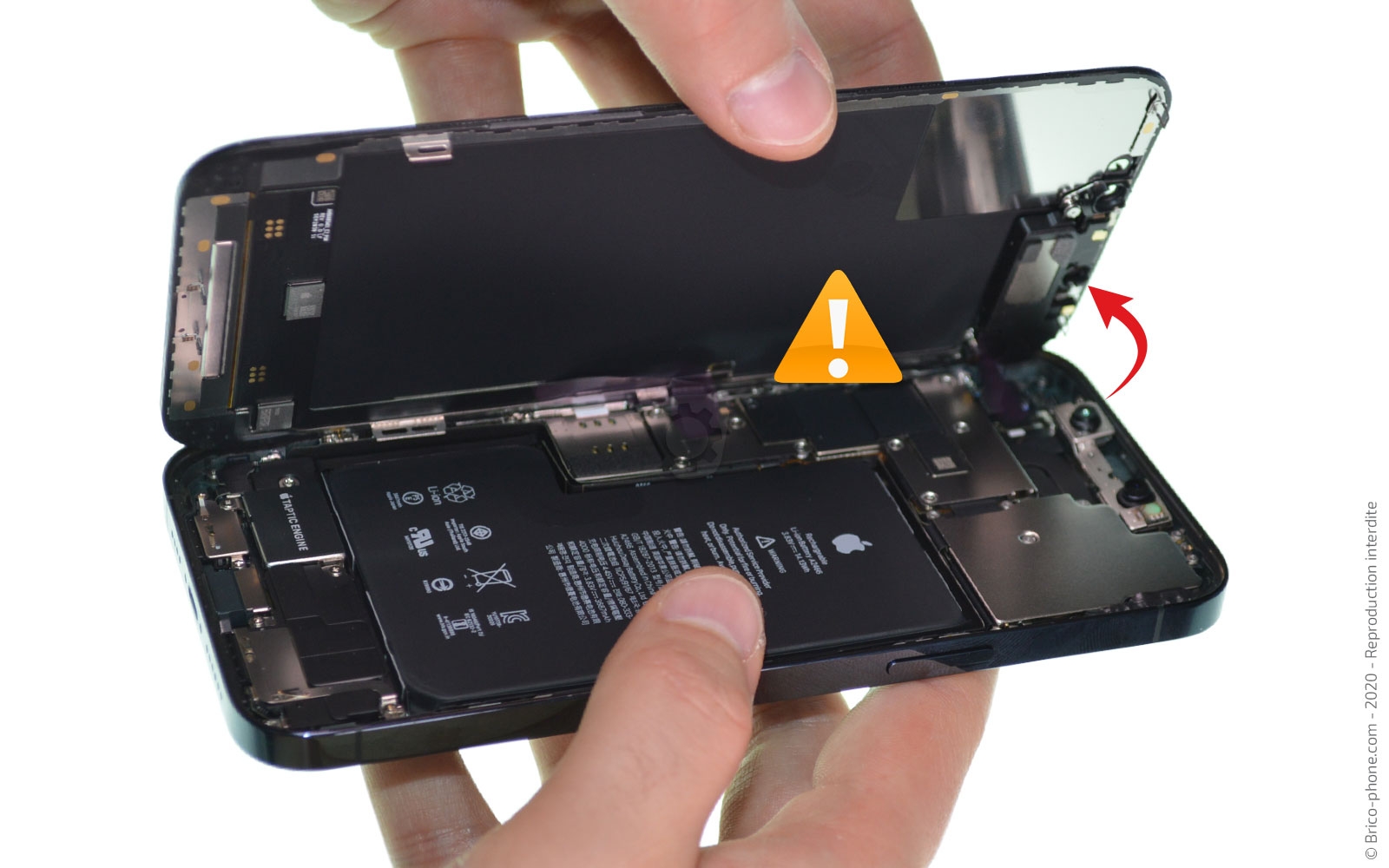

Etape 3 : Ouvrir le téléphone

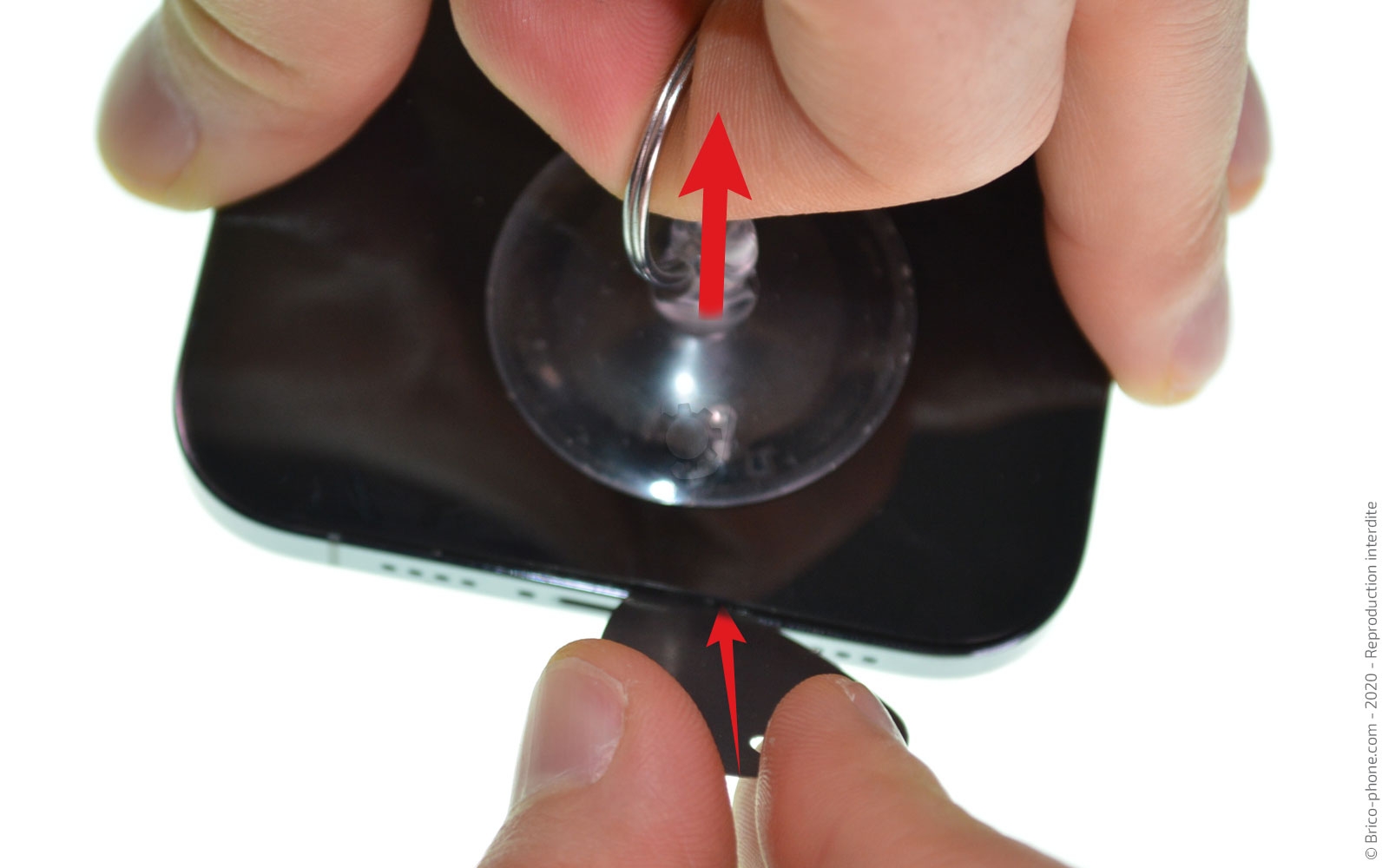

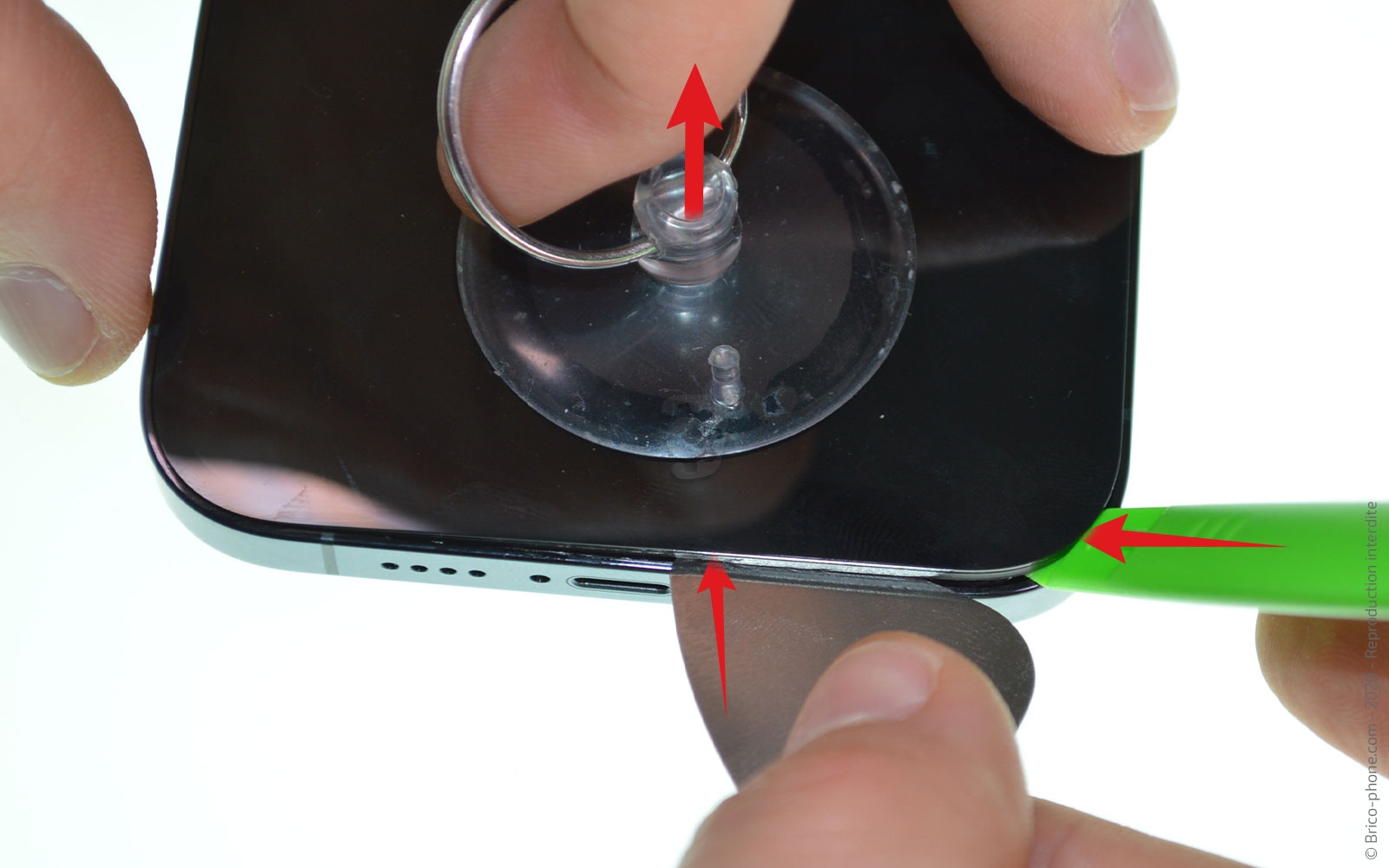

Disposez la ventouse sur le bas de l'écran de votre iPhone afin de pouvoir soulevez suffisamment ce dernier pour y passer le médiator en métal.

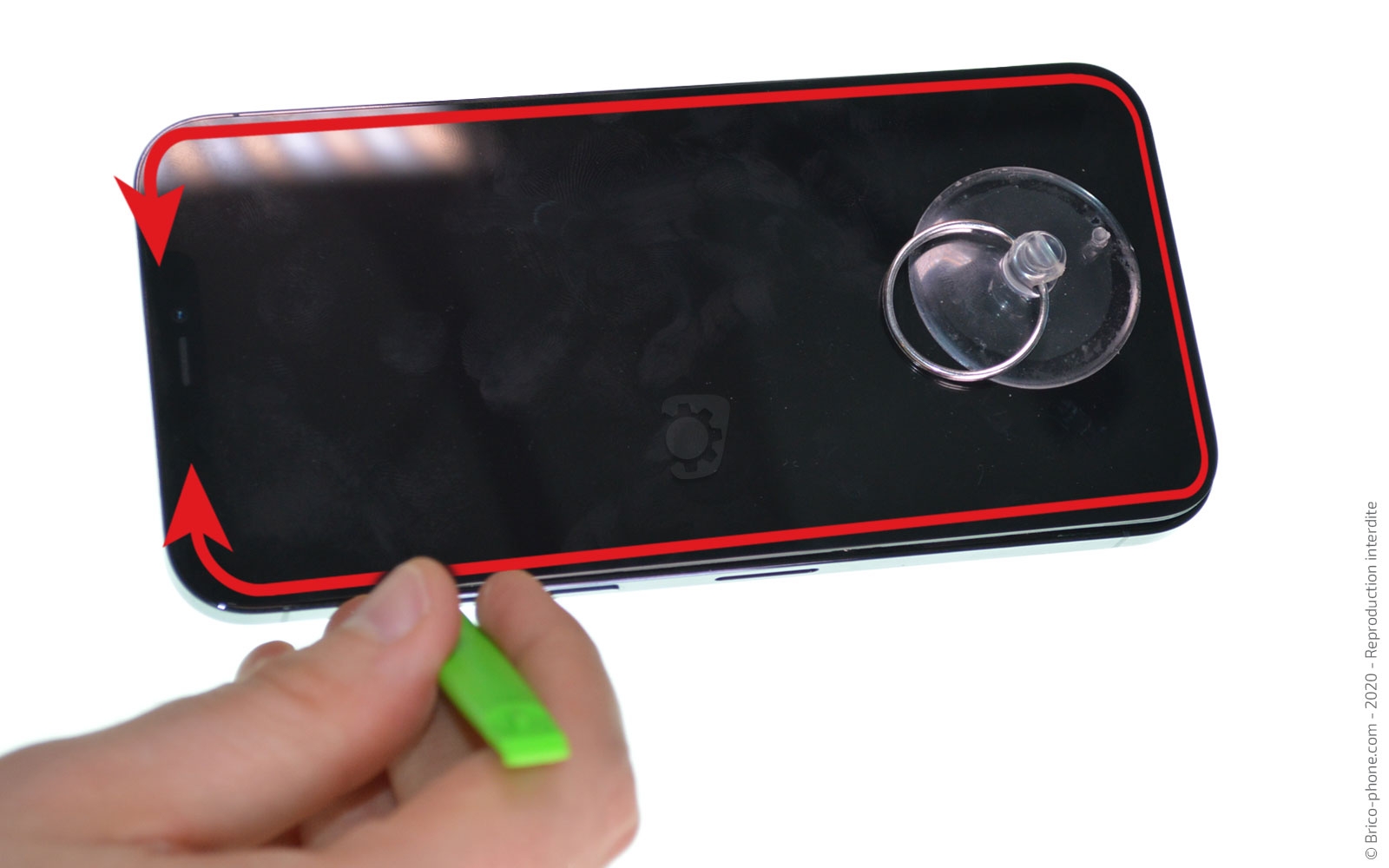

Un fois l'interstice créé, insérez la spatule verte afin de pouvoir la faire glisser sur tous les bords du téléphone.

Faites attention lors du passage de l'outil sur le coté gauche du téléphone car les nappes de l'écran passent à cet endroit.
Outils du kit utilisés
Outils du kit utilisés

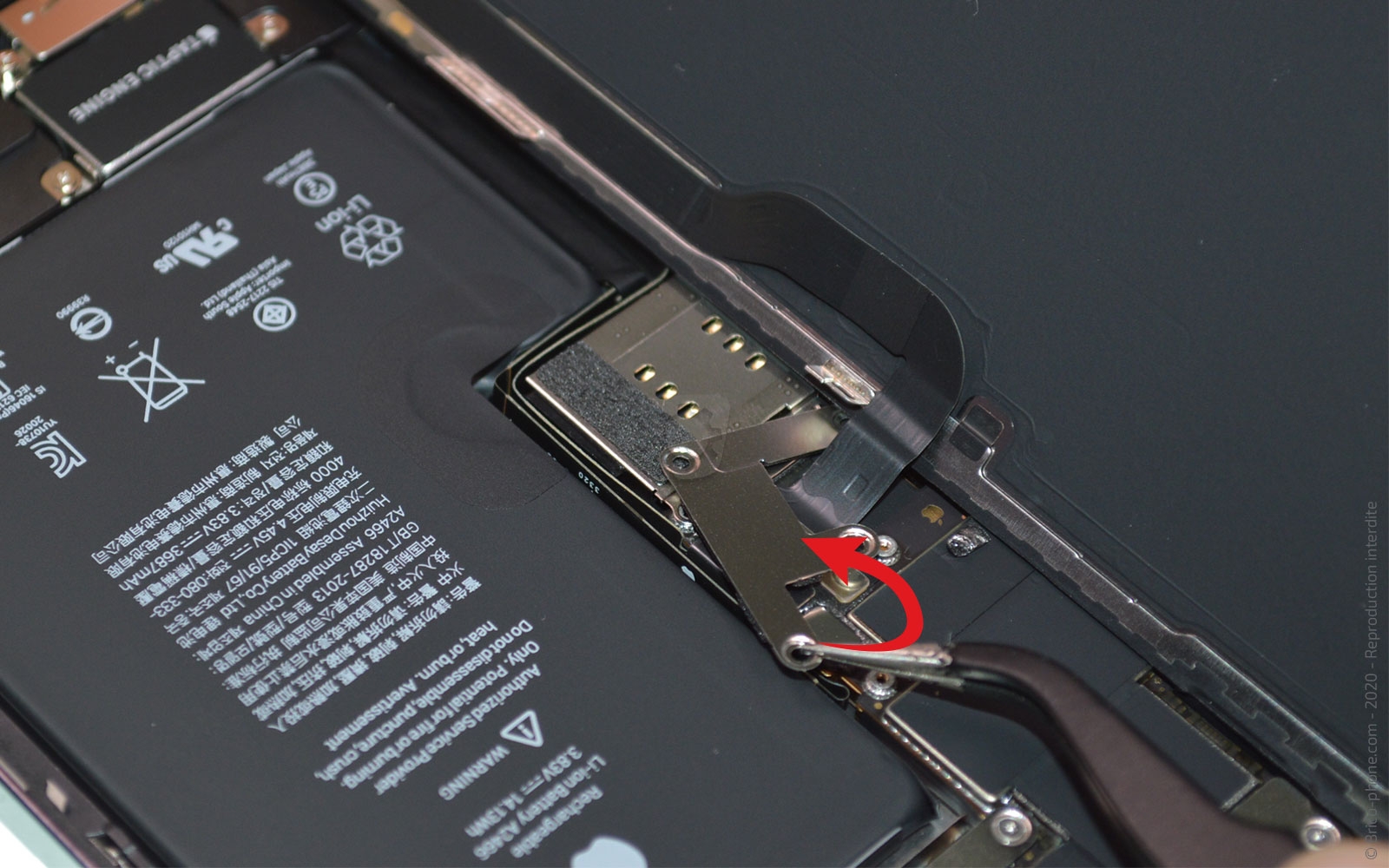

Etape 4 : Déconnecter la batterie

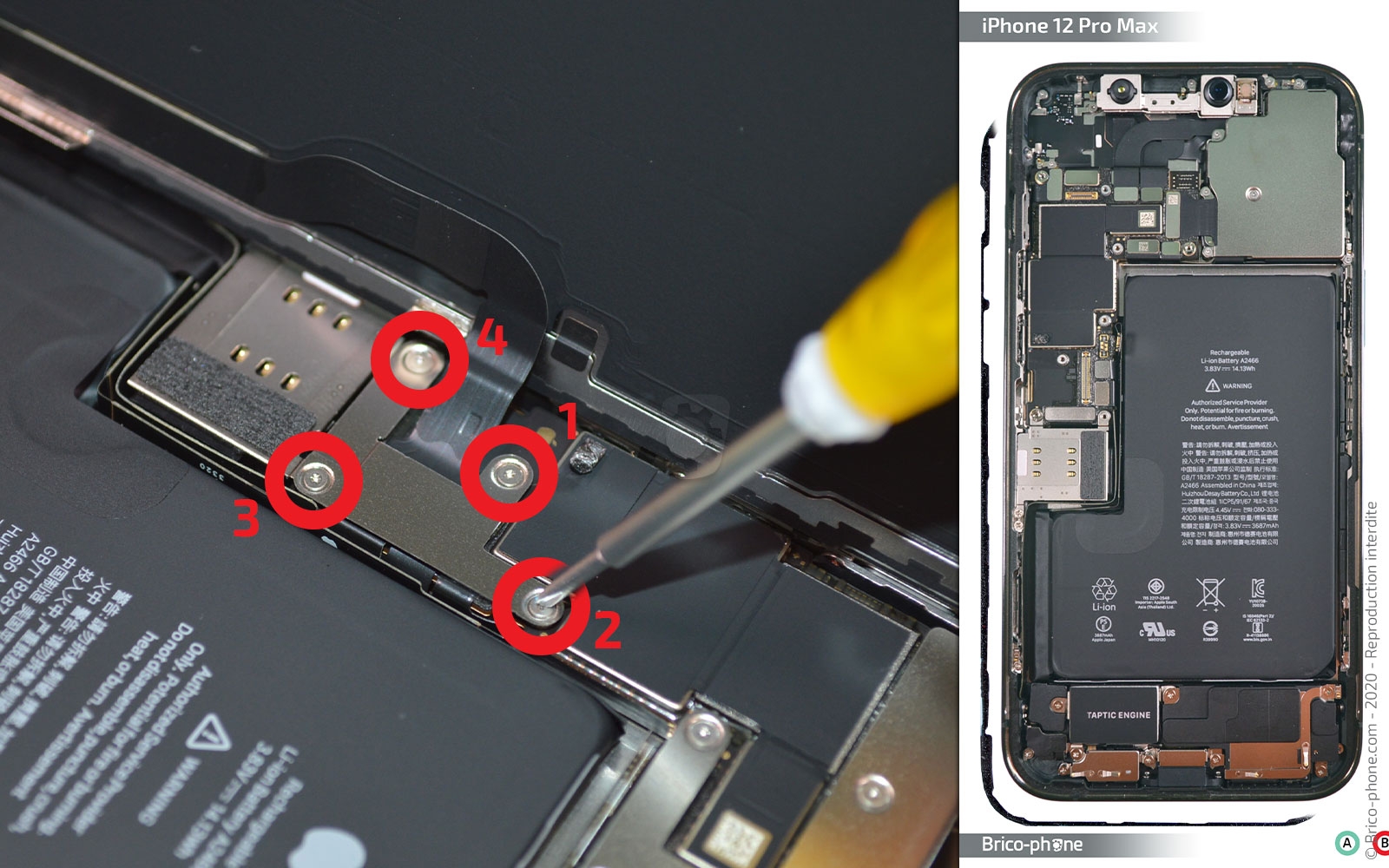

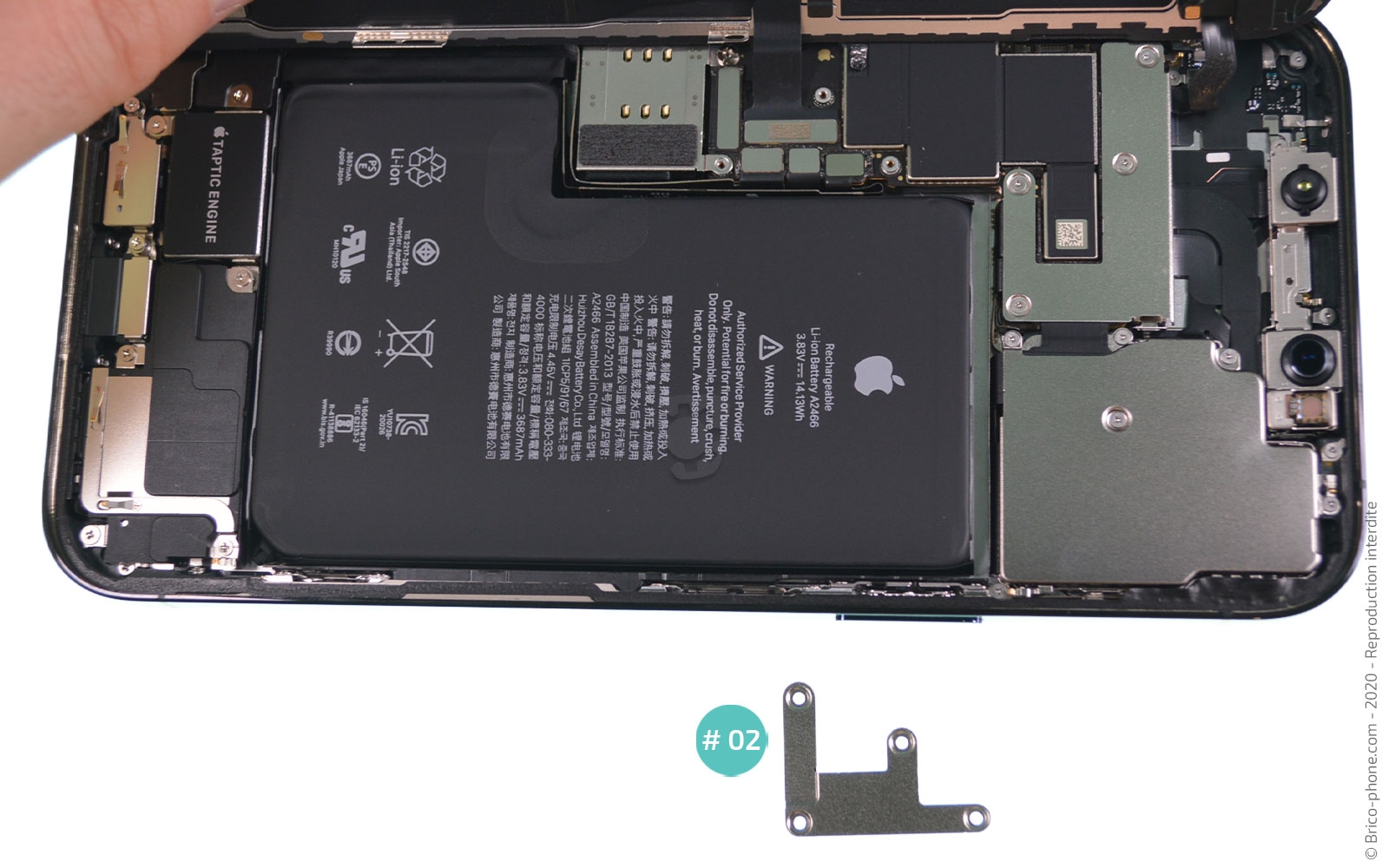

Dans un premier temps, nous devons retirer les 4 vis triwing retenant la plaquette de protection #02.

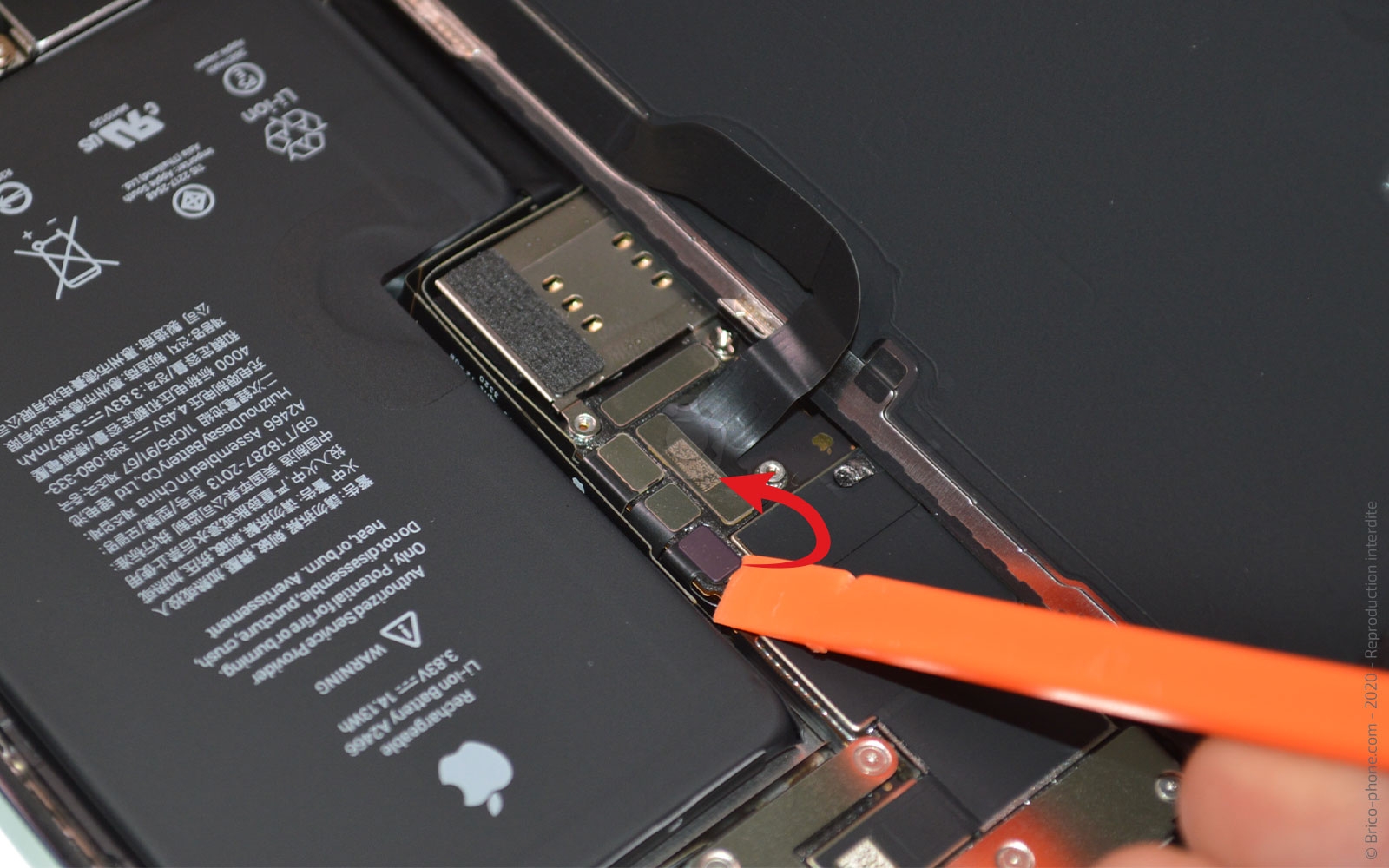

Une fois cette dernière ôtée, déconnectez avec le levier en nylon la batterie afin de mettre le smartphone hors tension pour toute la durée de la réparation.
Outils du kit utilisés
Outils du kit utilisés

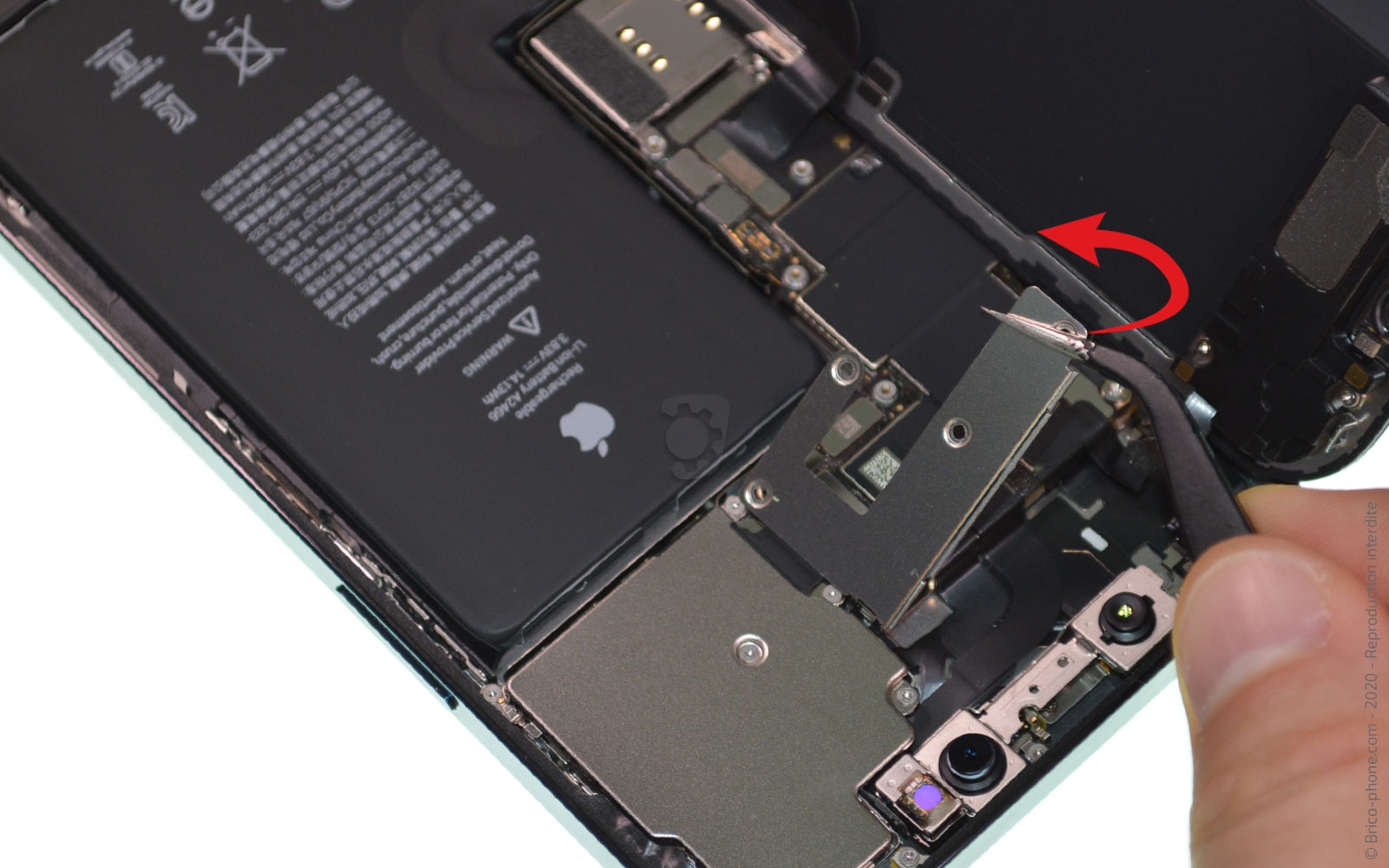

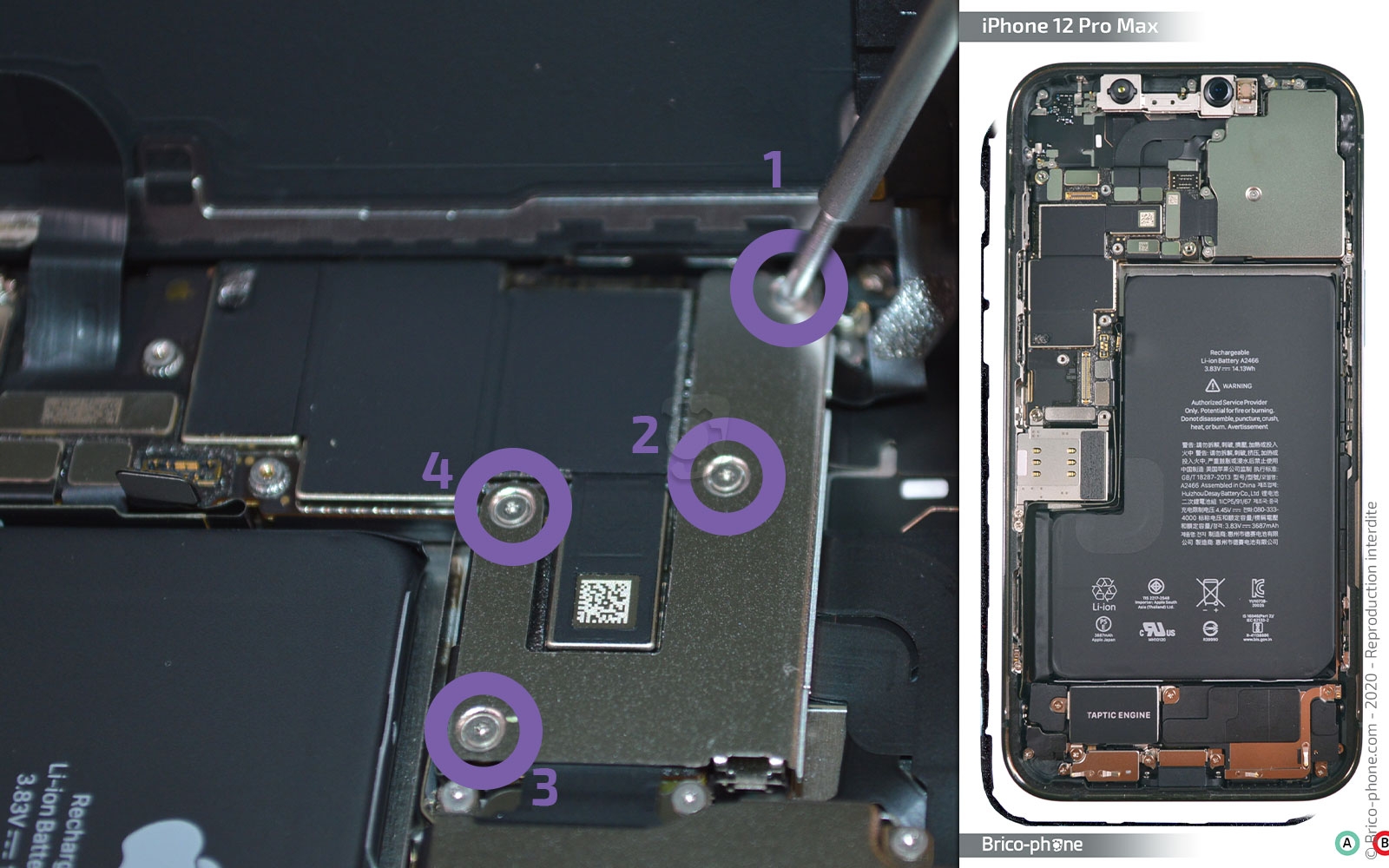

Etape 5 : Libérer l'écran
Otez les vis nommées "C" de la plaquette #03 afin de pouvoir la retirer et déconnecter la nappe du haut-parleur interne.

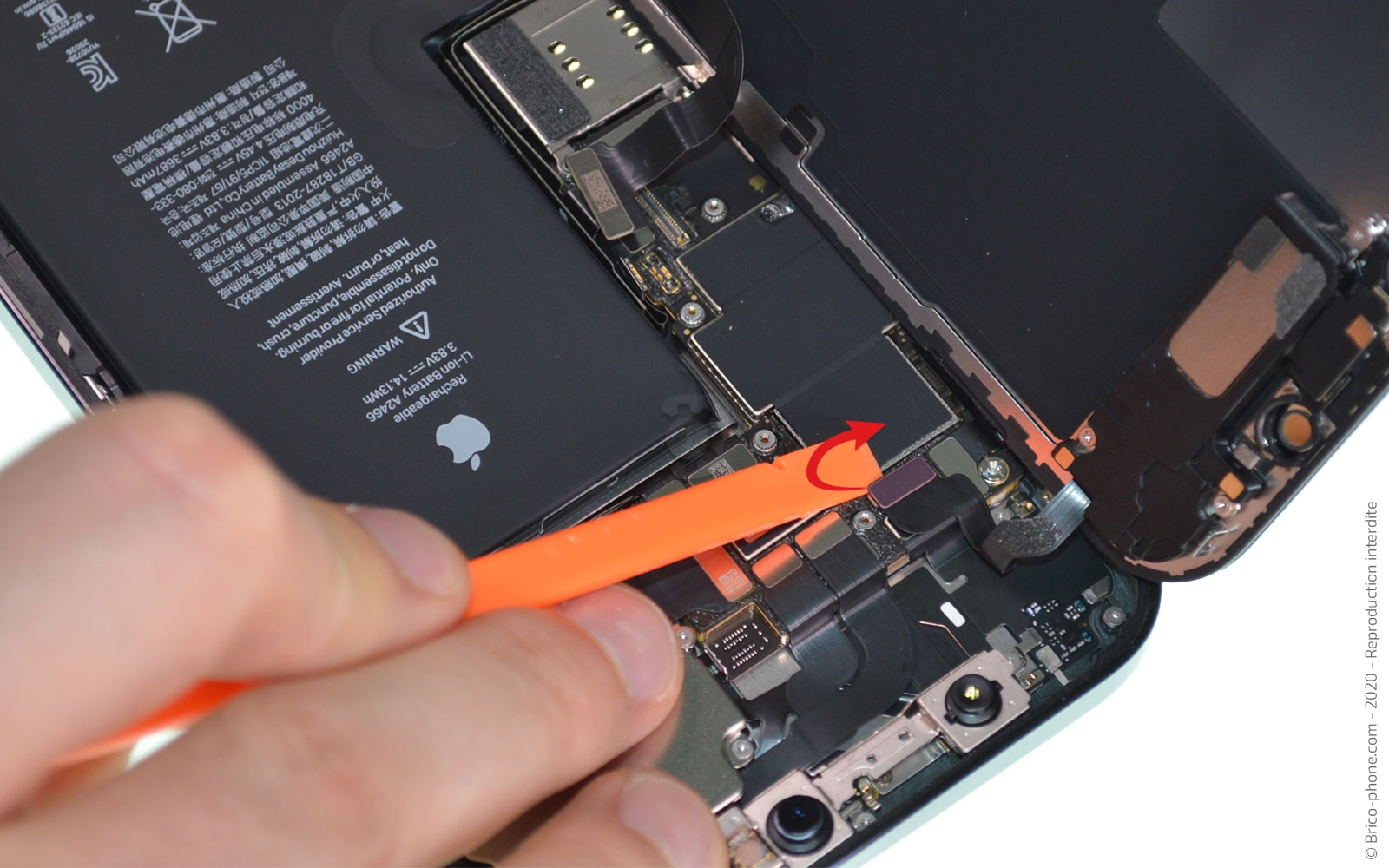

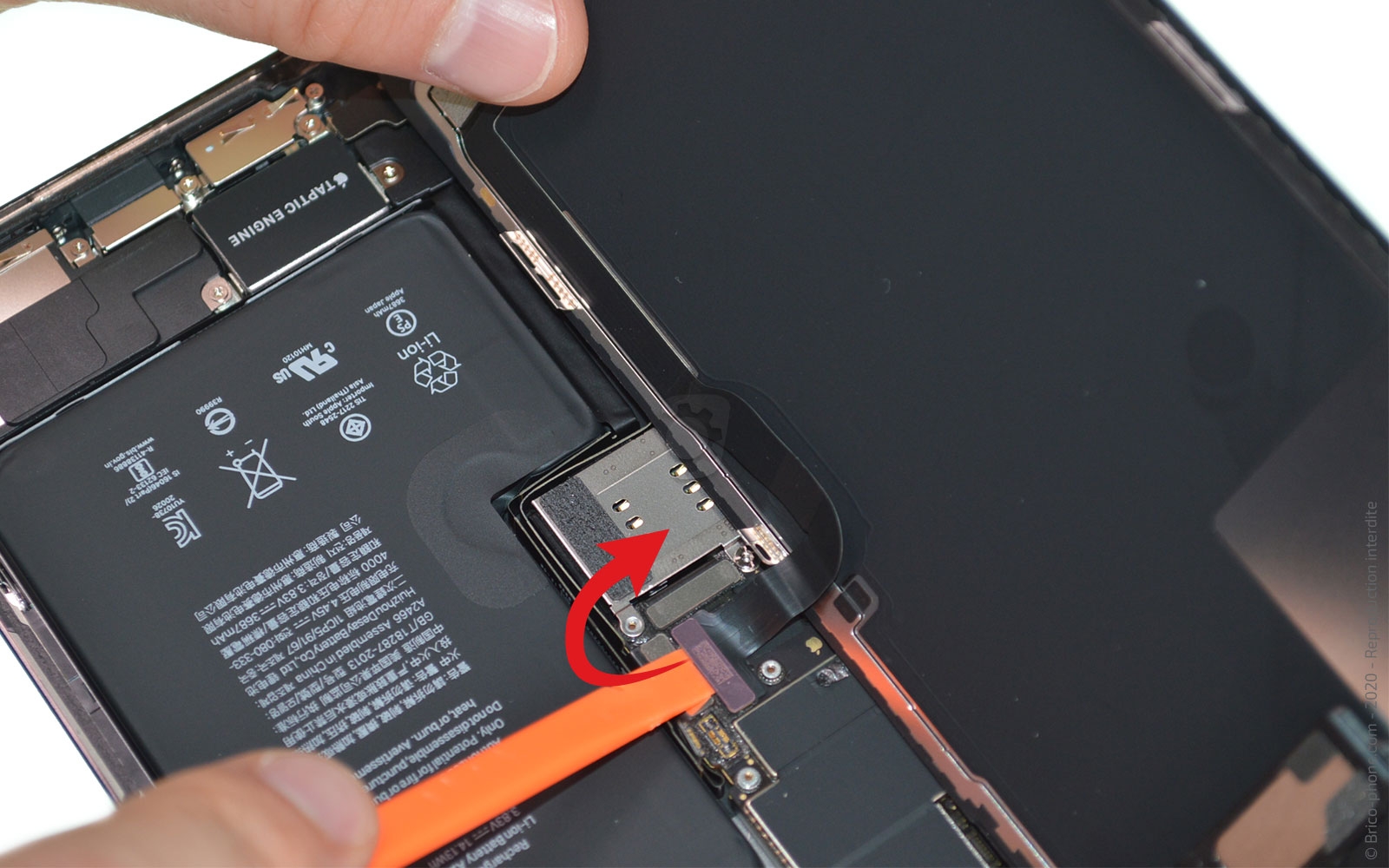

Ensuite, déconnectez également la nappe de l'écran de votre téléphone.

Outils du kit utilisés
Outils du kit utilisés

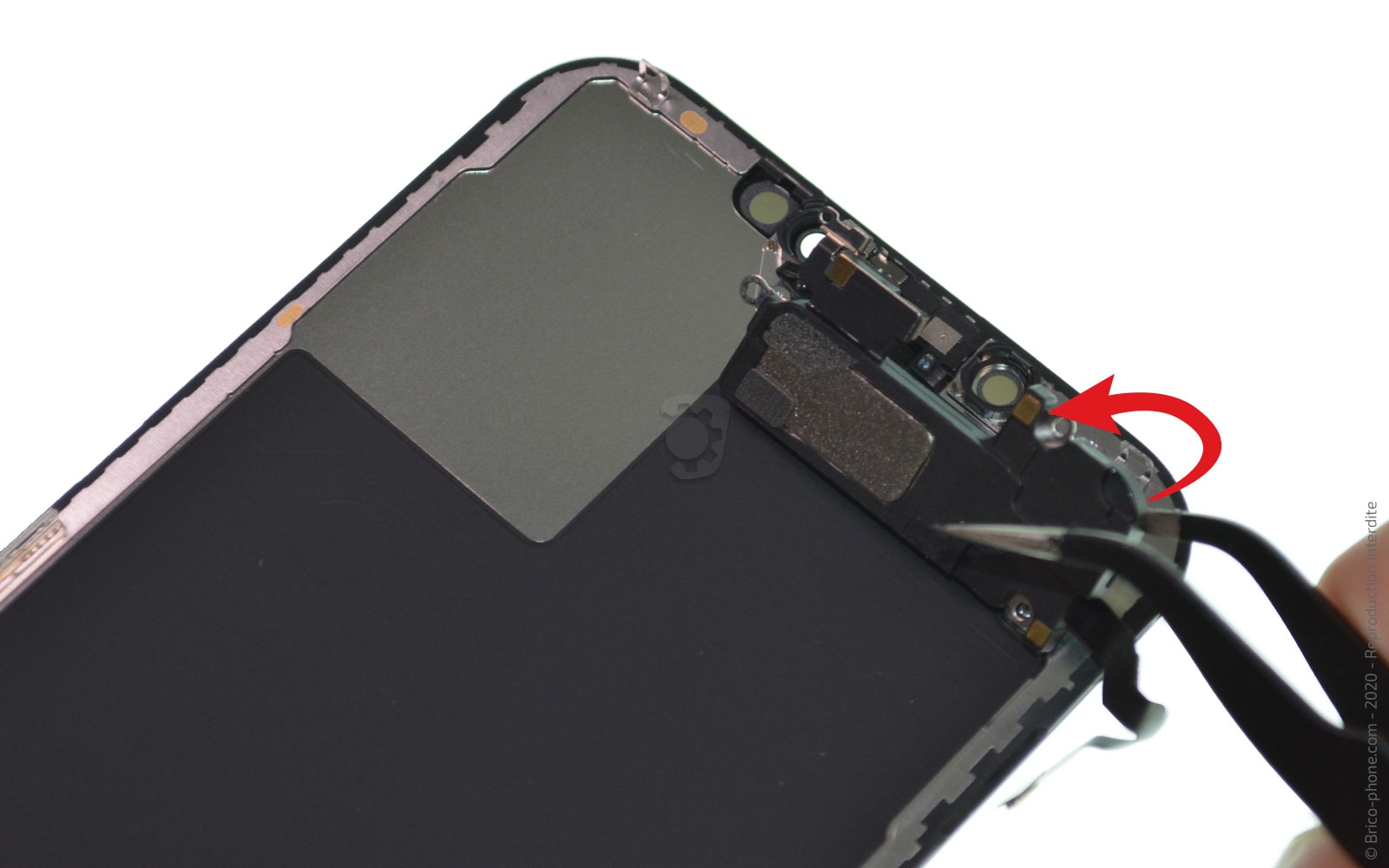

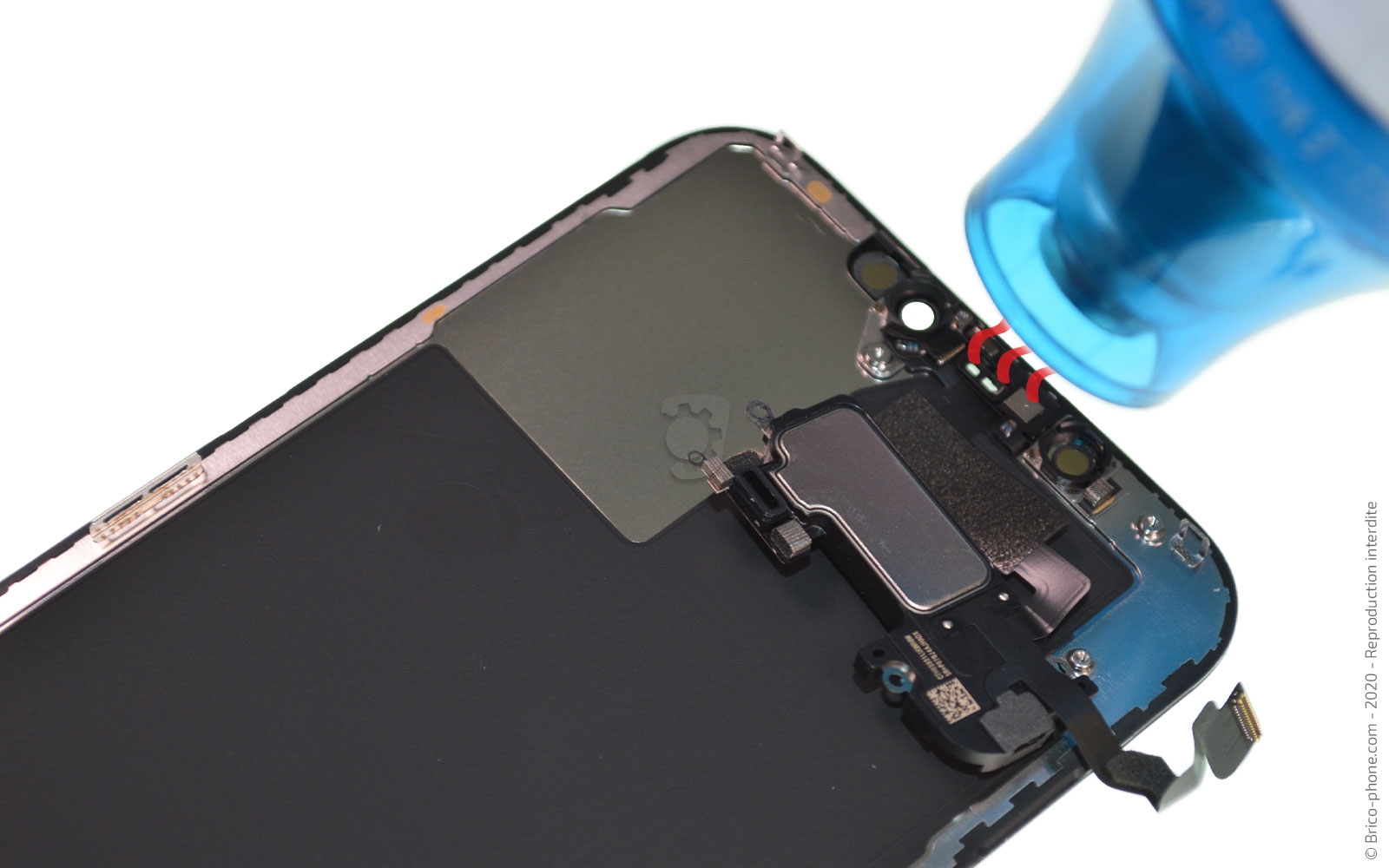

Etape 6 : Dévissez le haut-parleur interne

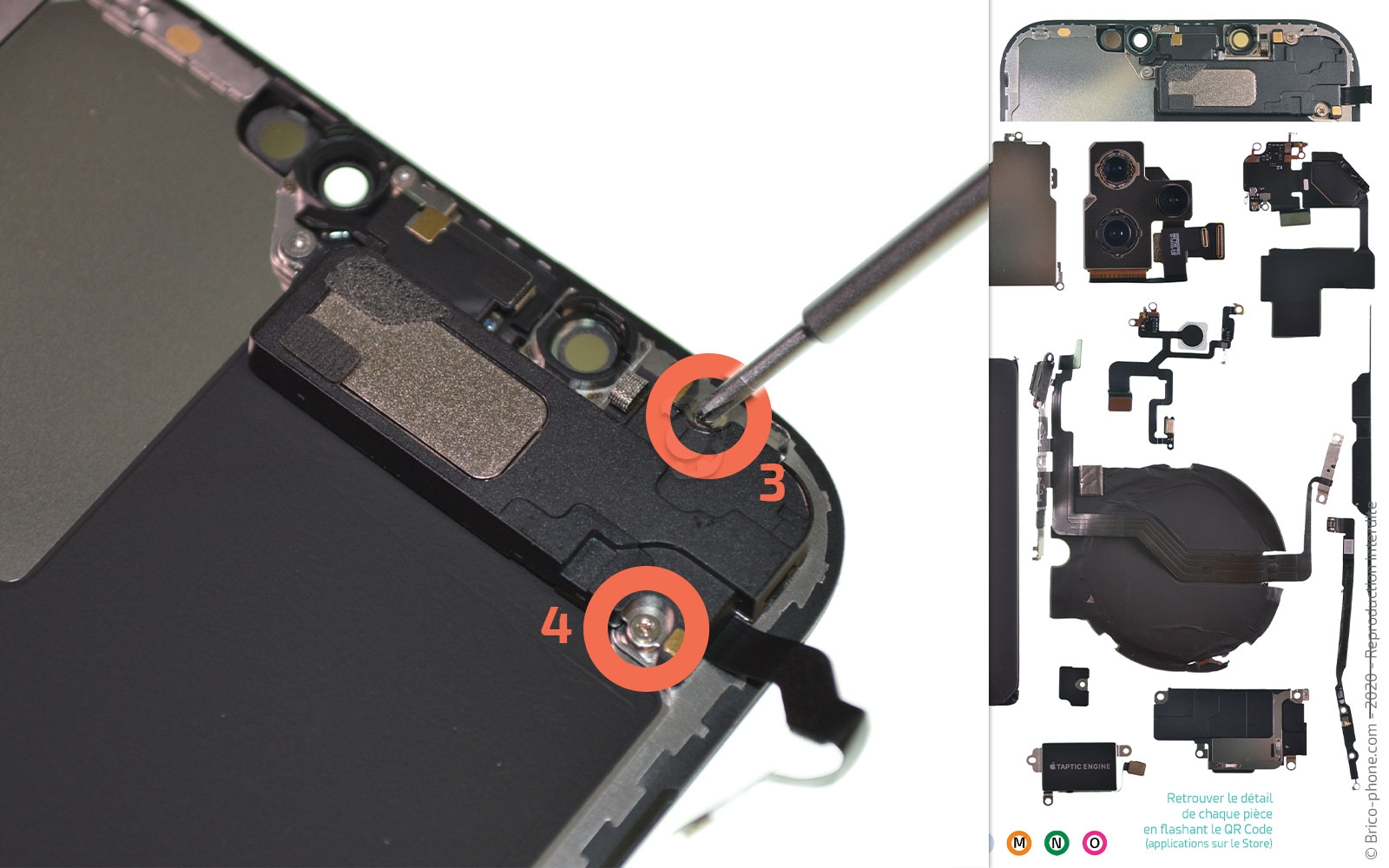

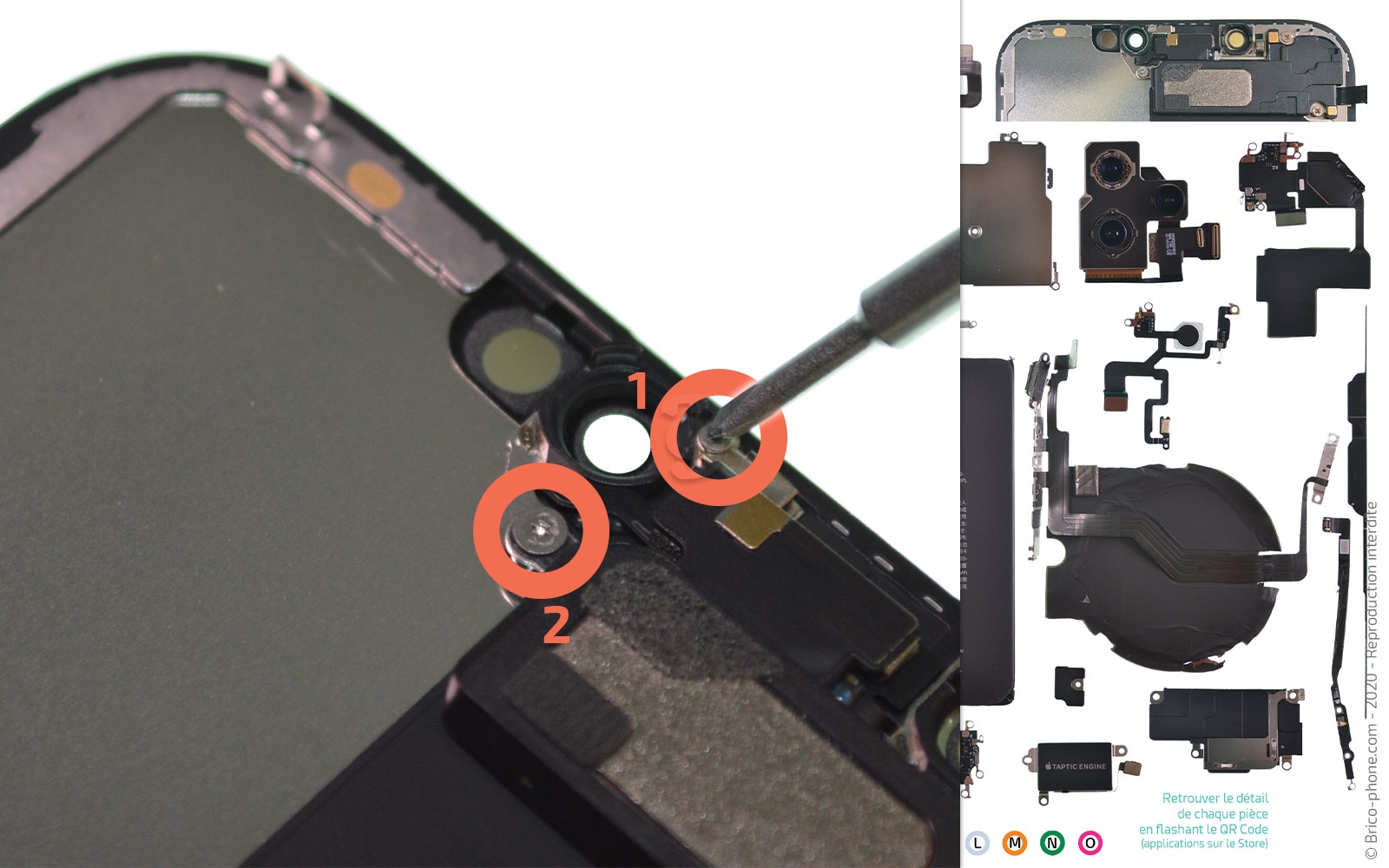

Au dos de l'écran de votre iPhone 12 Pro Max, ôtez les deux vis cruciformes D3 et D4 puis attaquez au vis D1 et D2 avec le tournevis triwing.

Faites basculer le composant vers le bas du téléphone afin de pouvoir chauffer les différents élément de 'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 7 : Récupérer le module écouteur

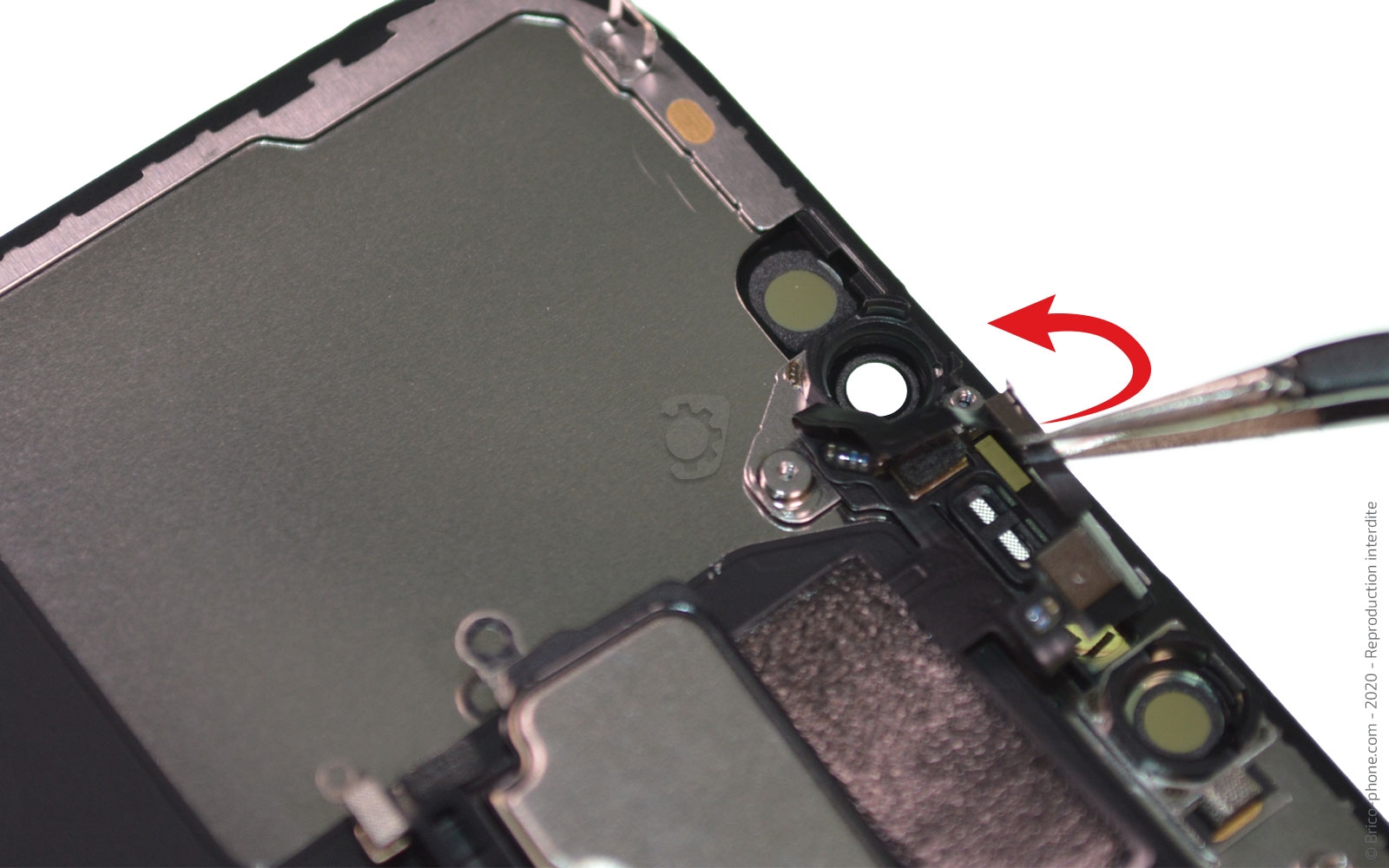

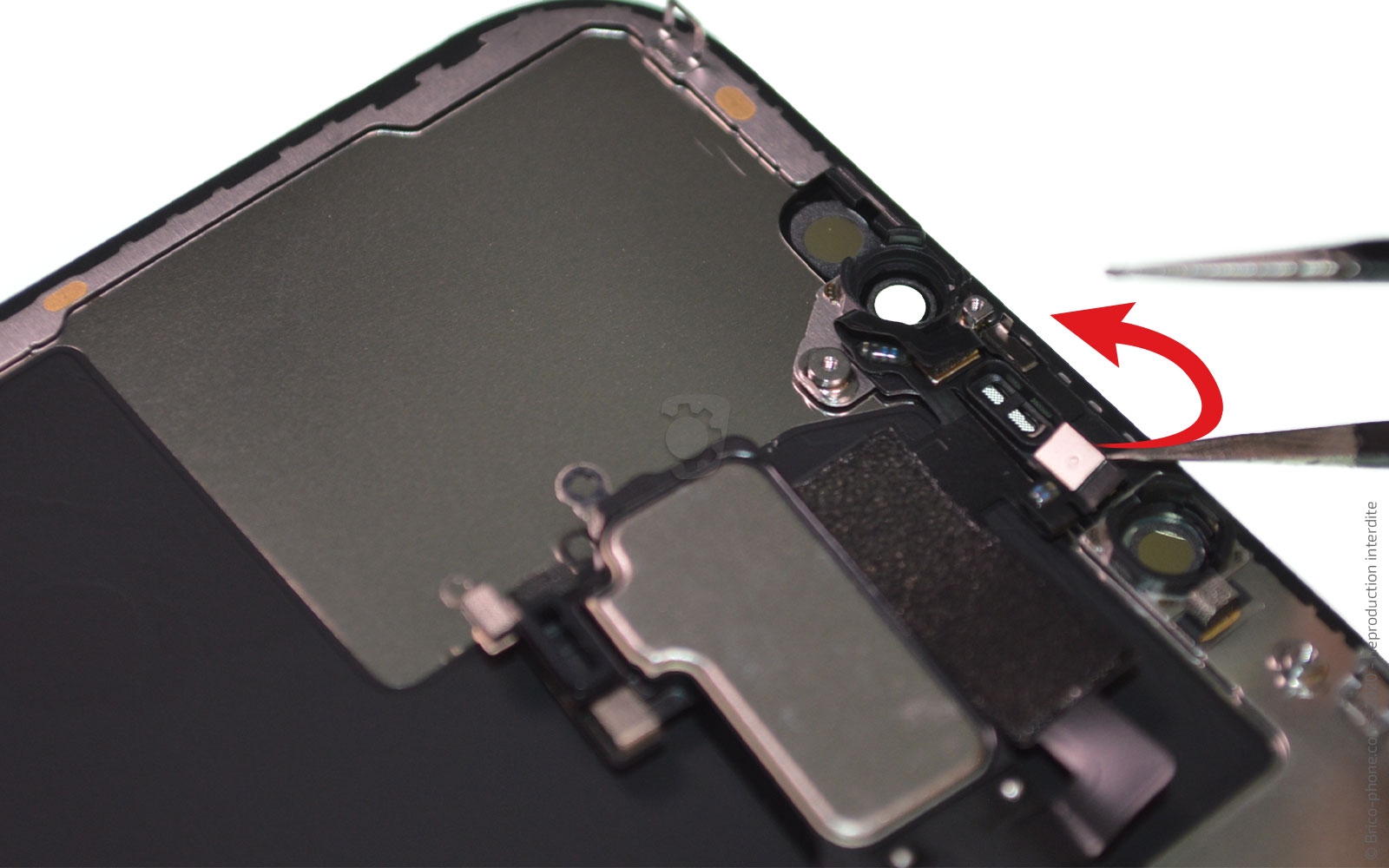

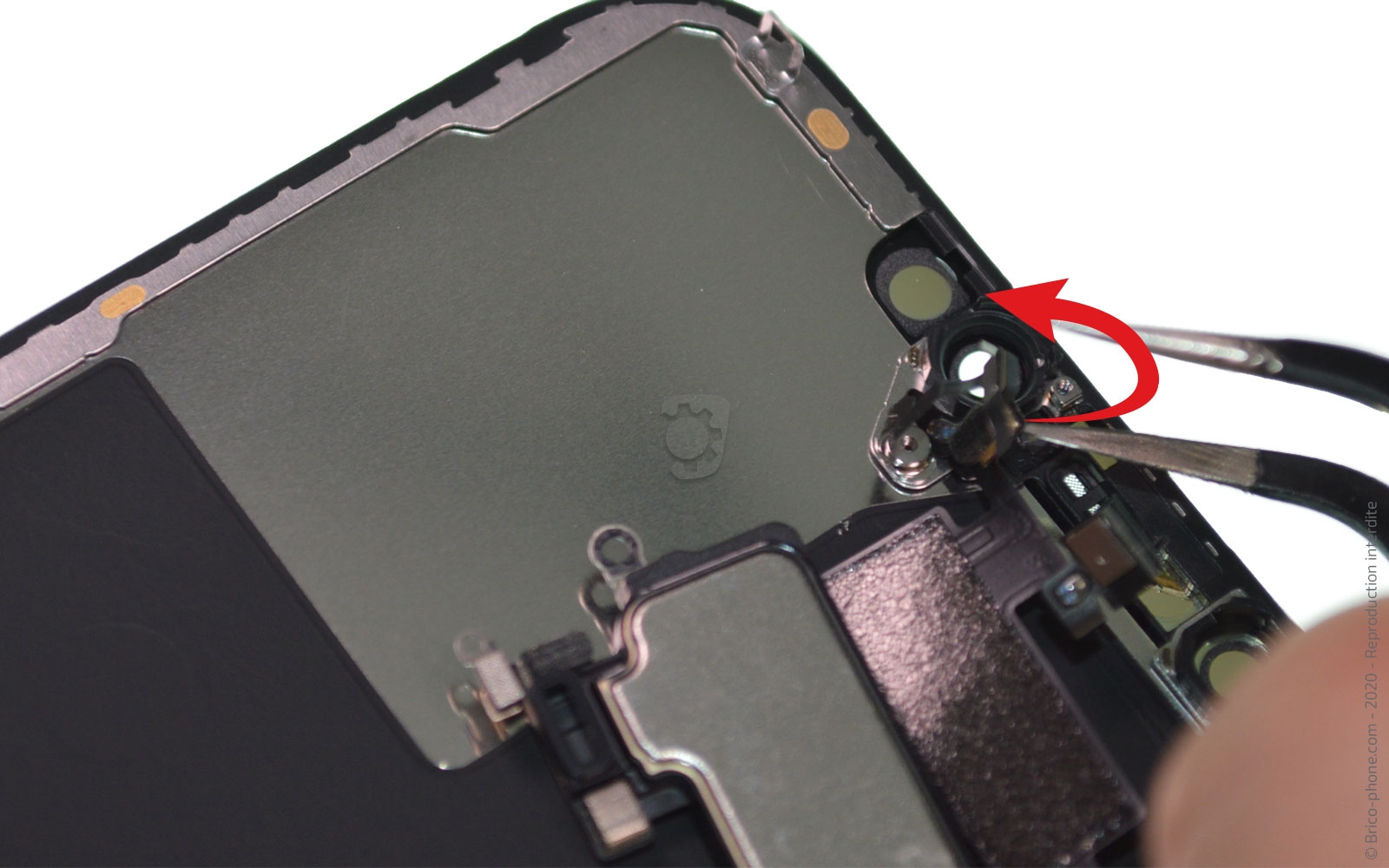

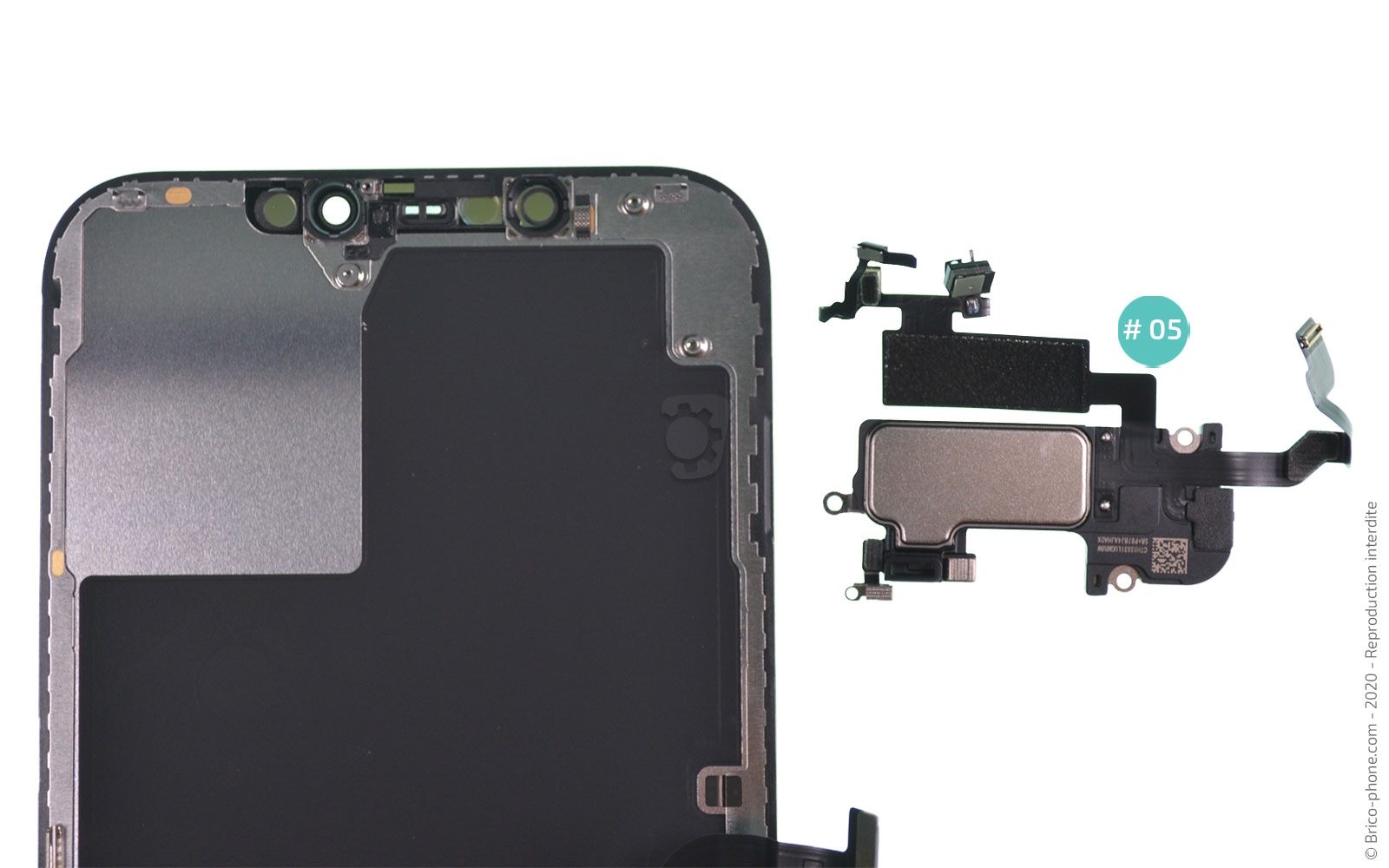

Avec beaucoup de soin, il vous faut décoller le capteur de luminosité et celui de proximité puis le micro.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Sortir le haut-parleur externe

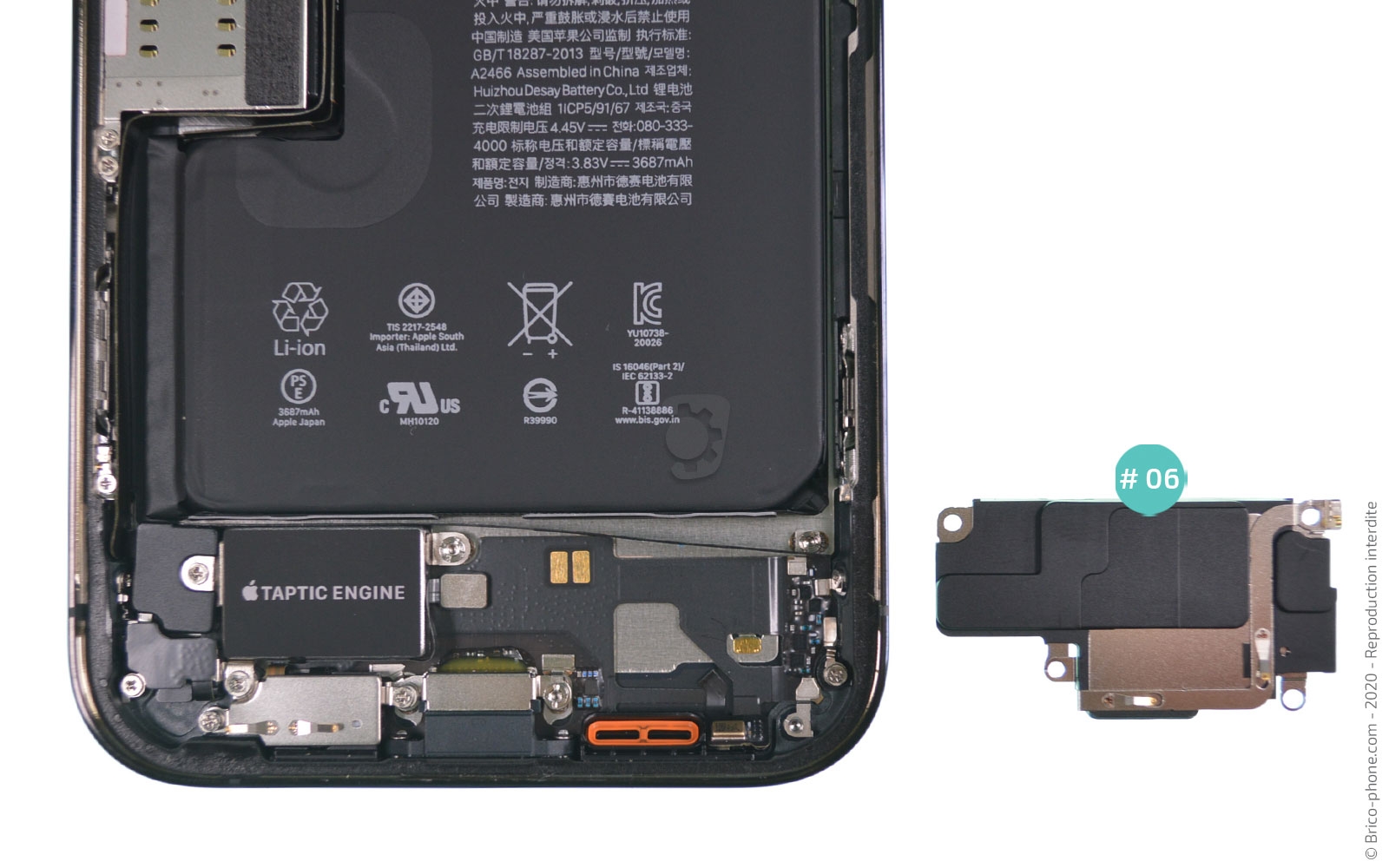

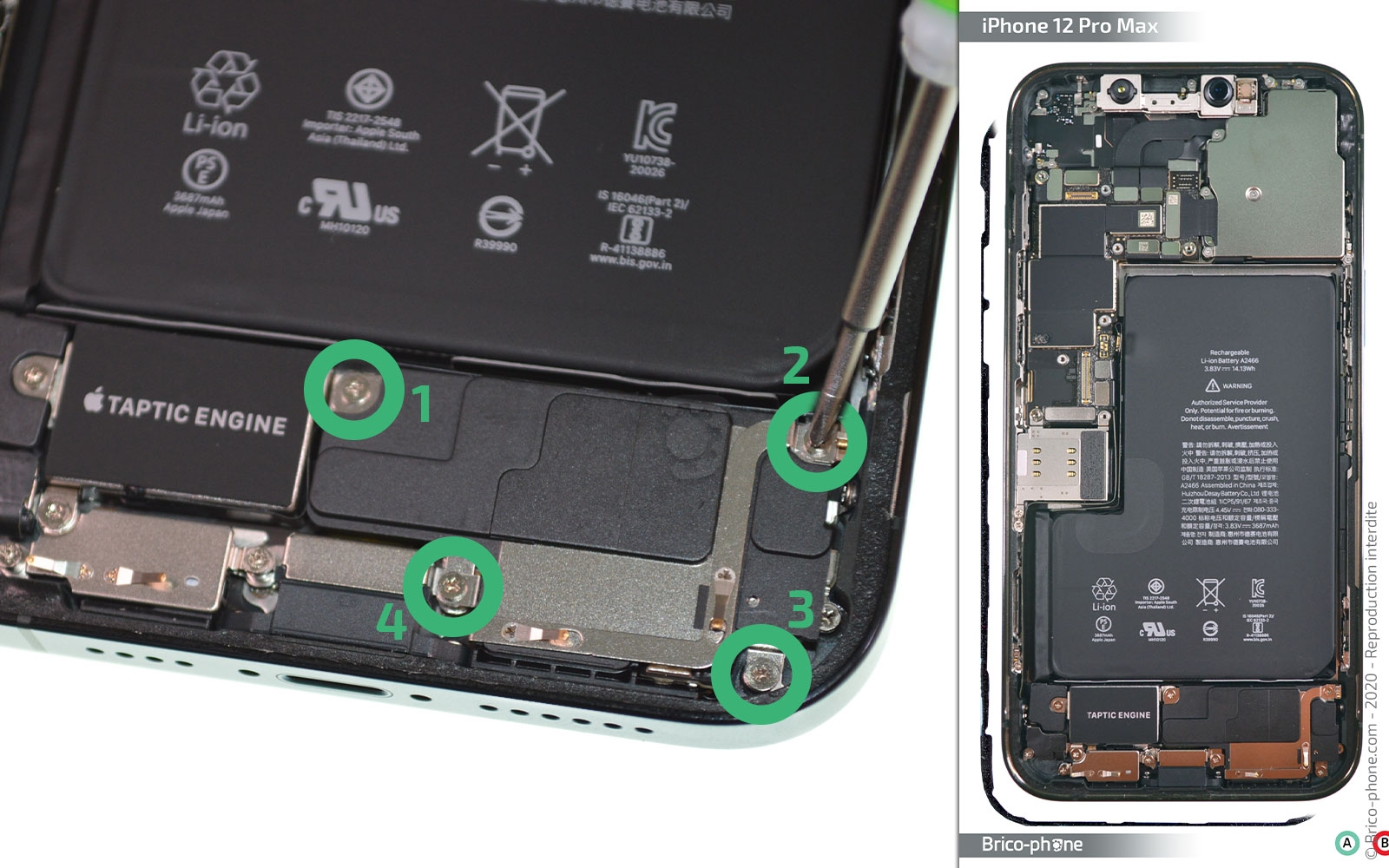

Utilisez le tournevis cruciforme pour retirer les 4 vis du haut-parleur externe.

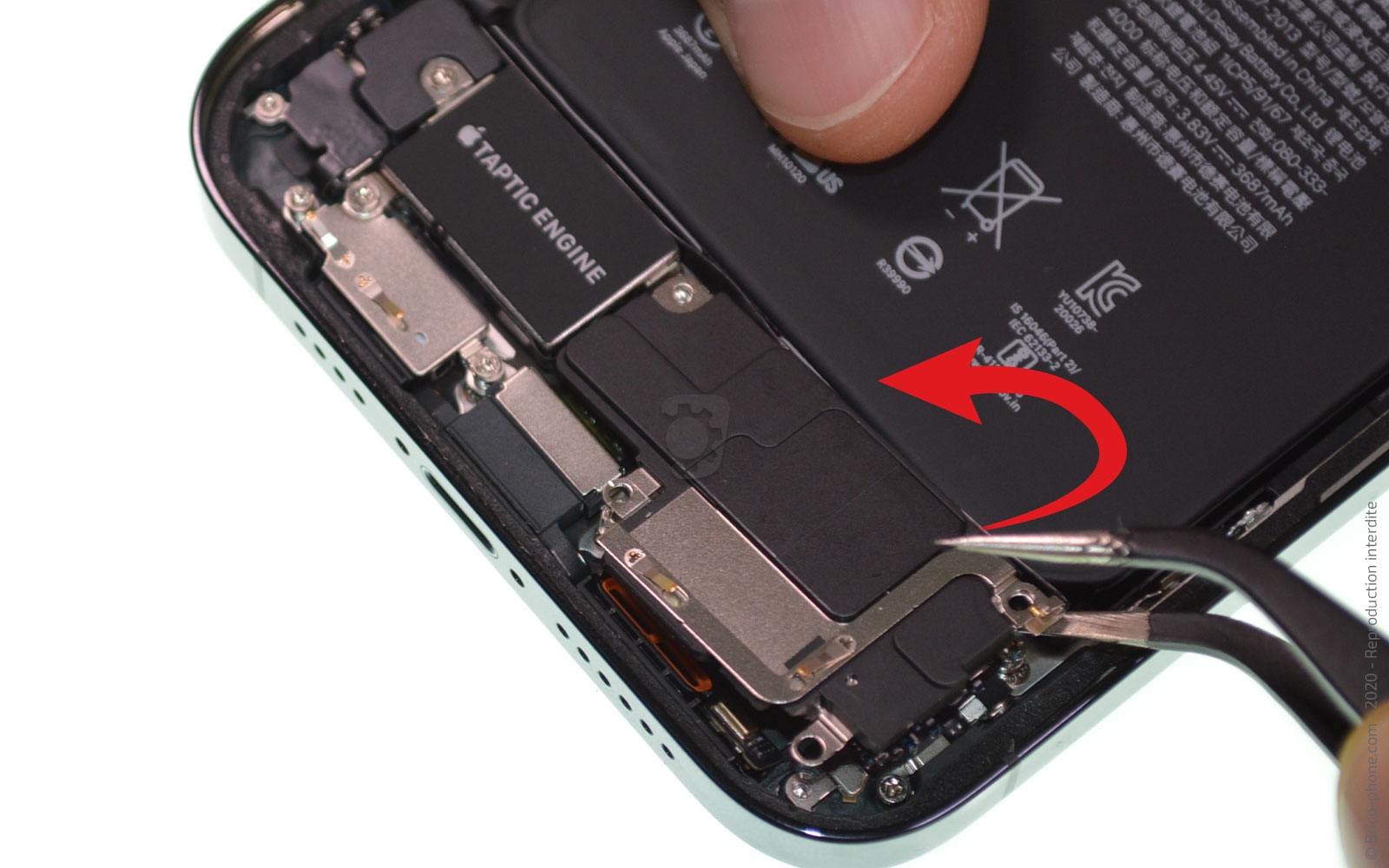

Ensuite, attrapez une extrémité avec la pincette pour sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés

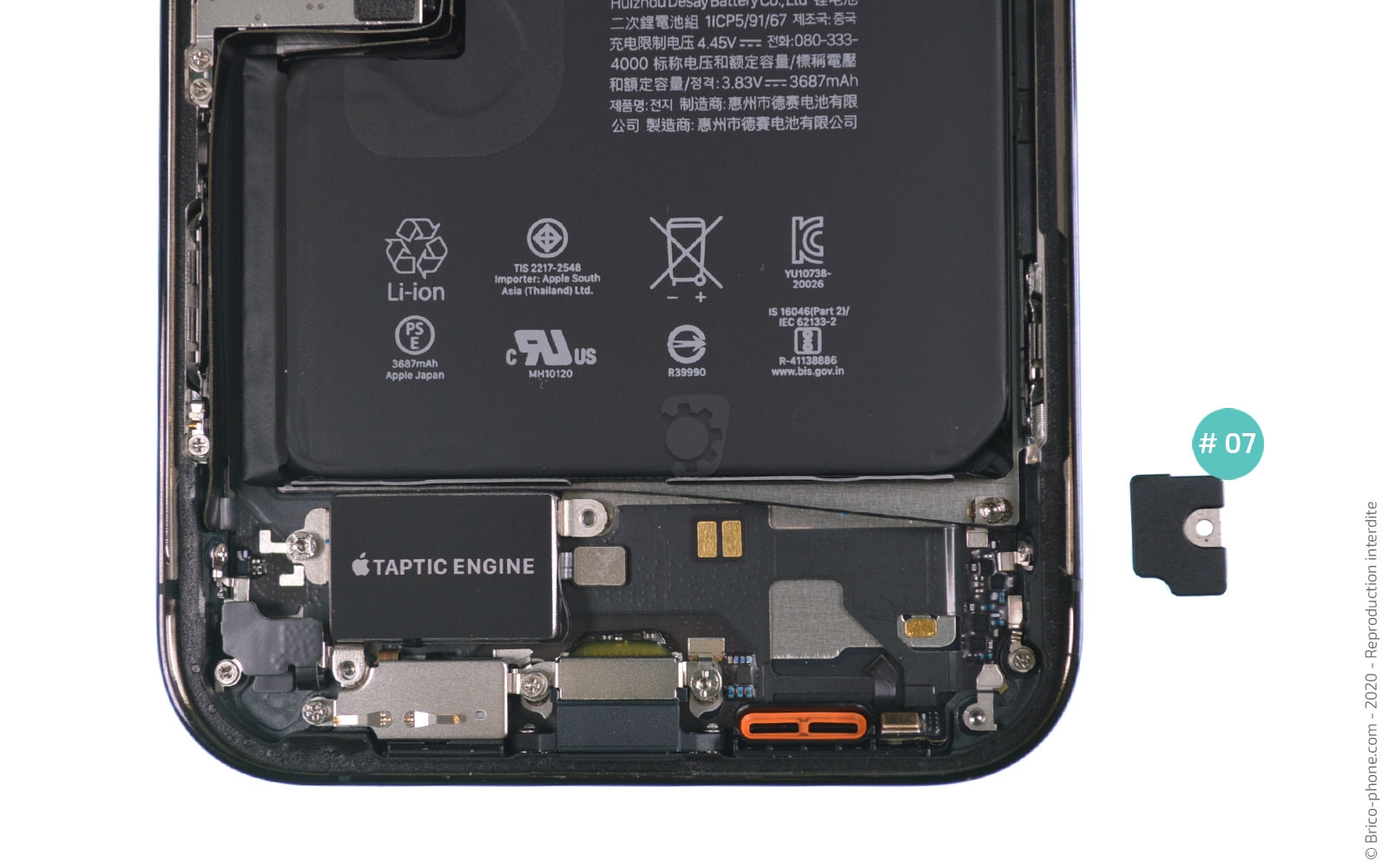

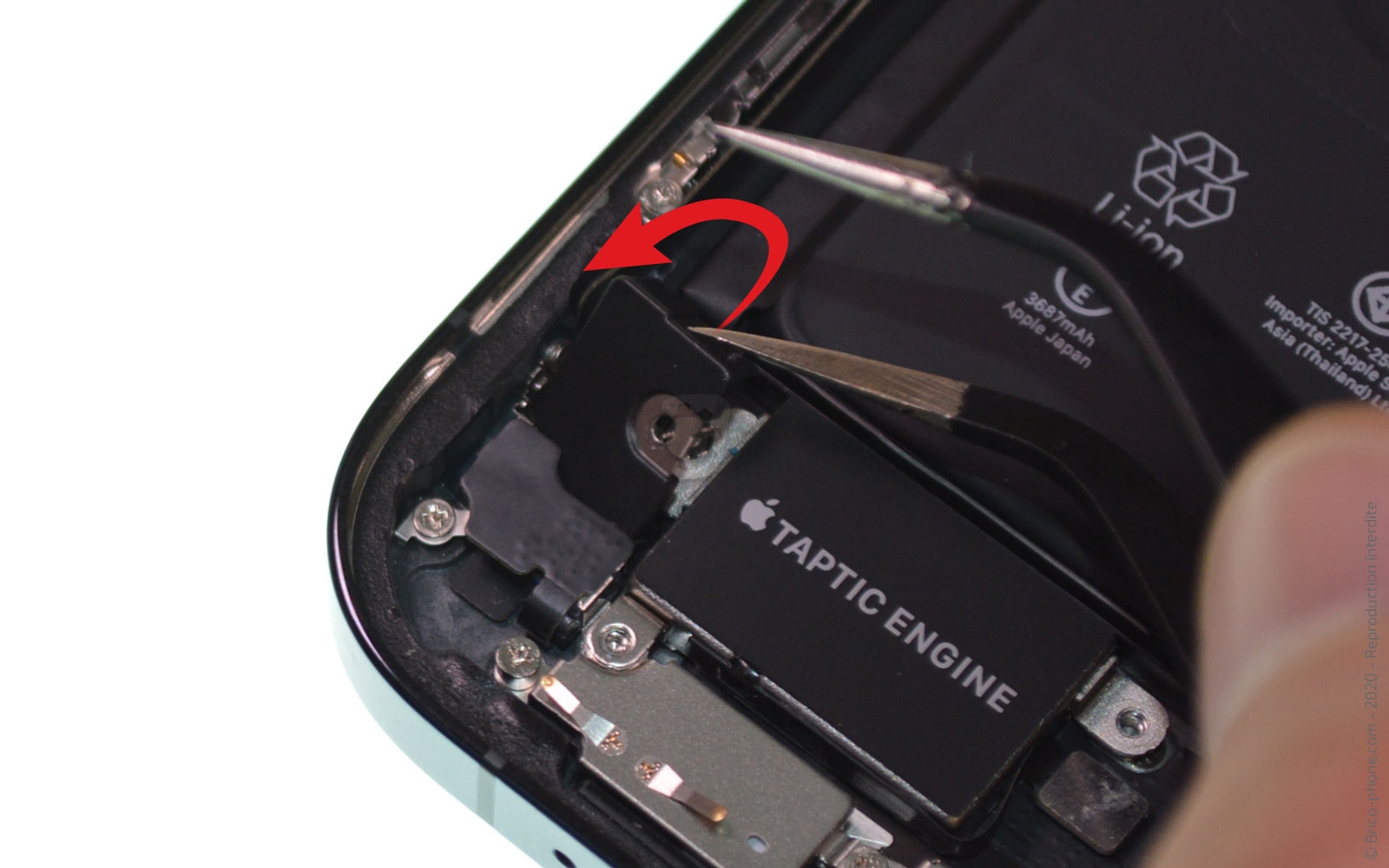

Etape 9 : Oter le cache du Taptic Engine

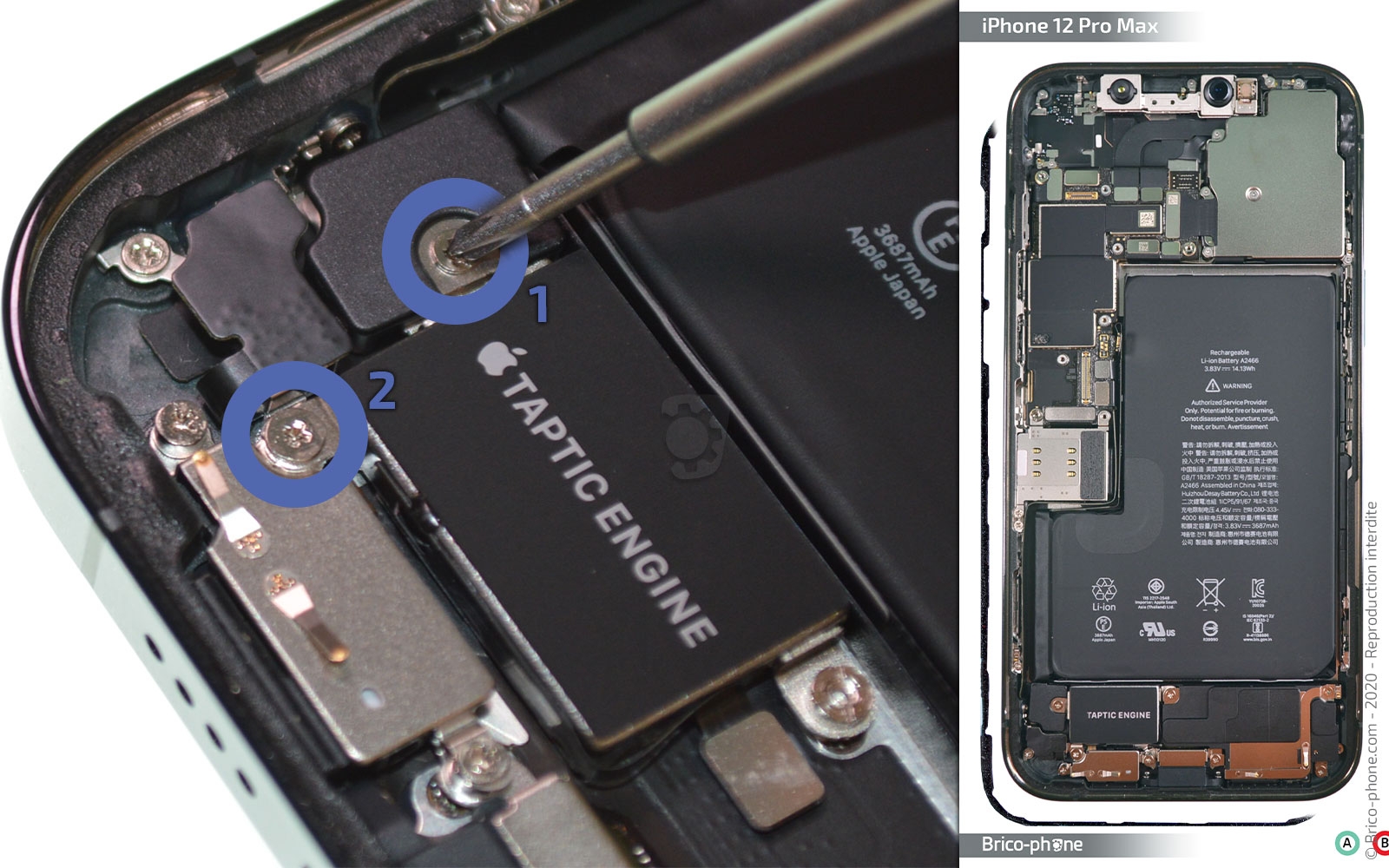

Pour retirer le Taptic Engine, il vous faut accéder à la vis se trouvant sous le cache #07.

Pour cela, dévissez les deux vis F1 et F2 à l'aide du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

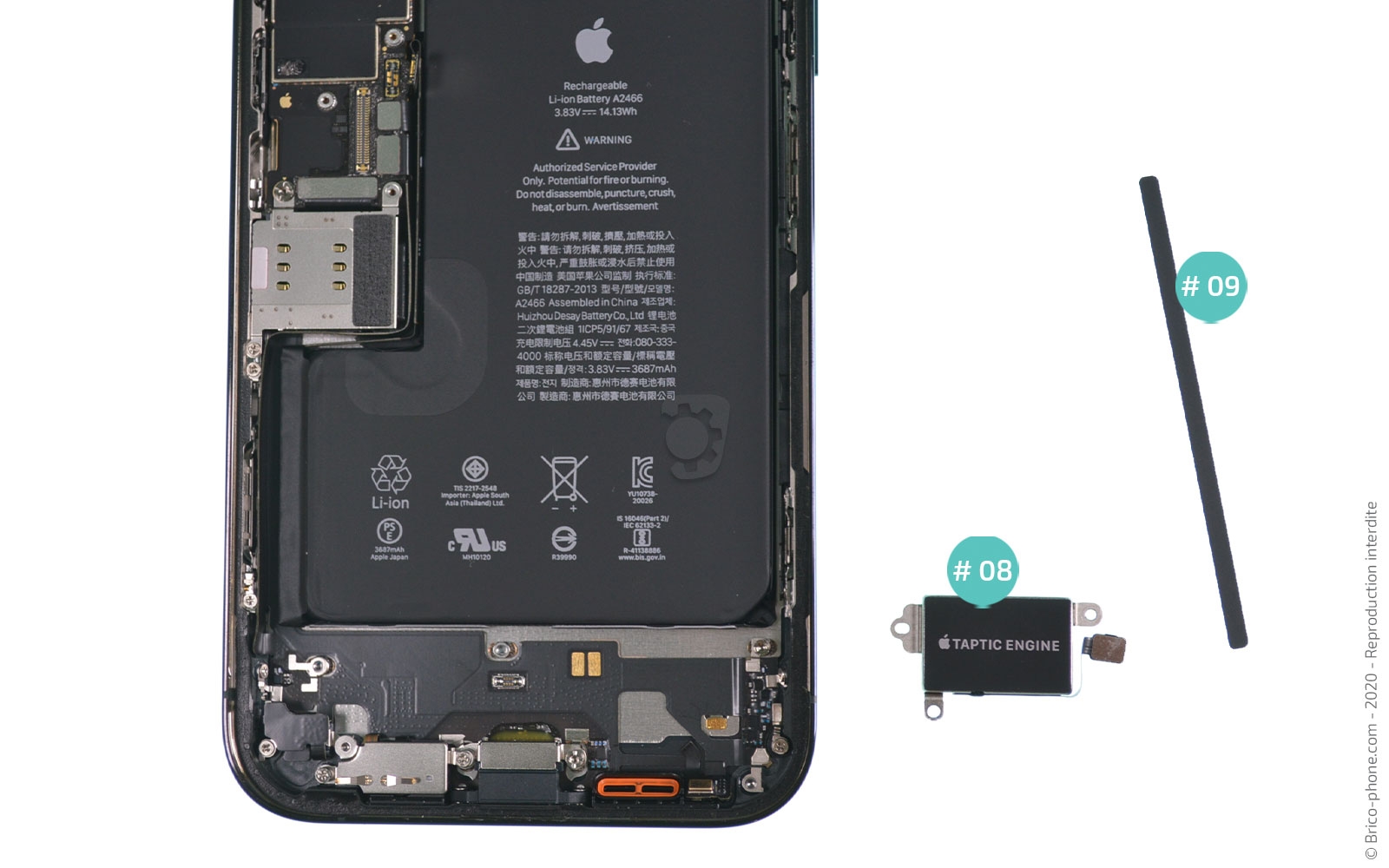

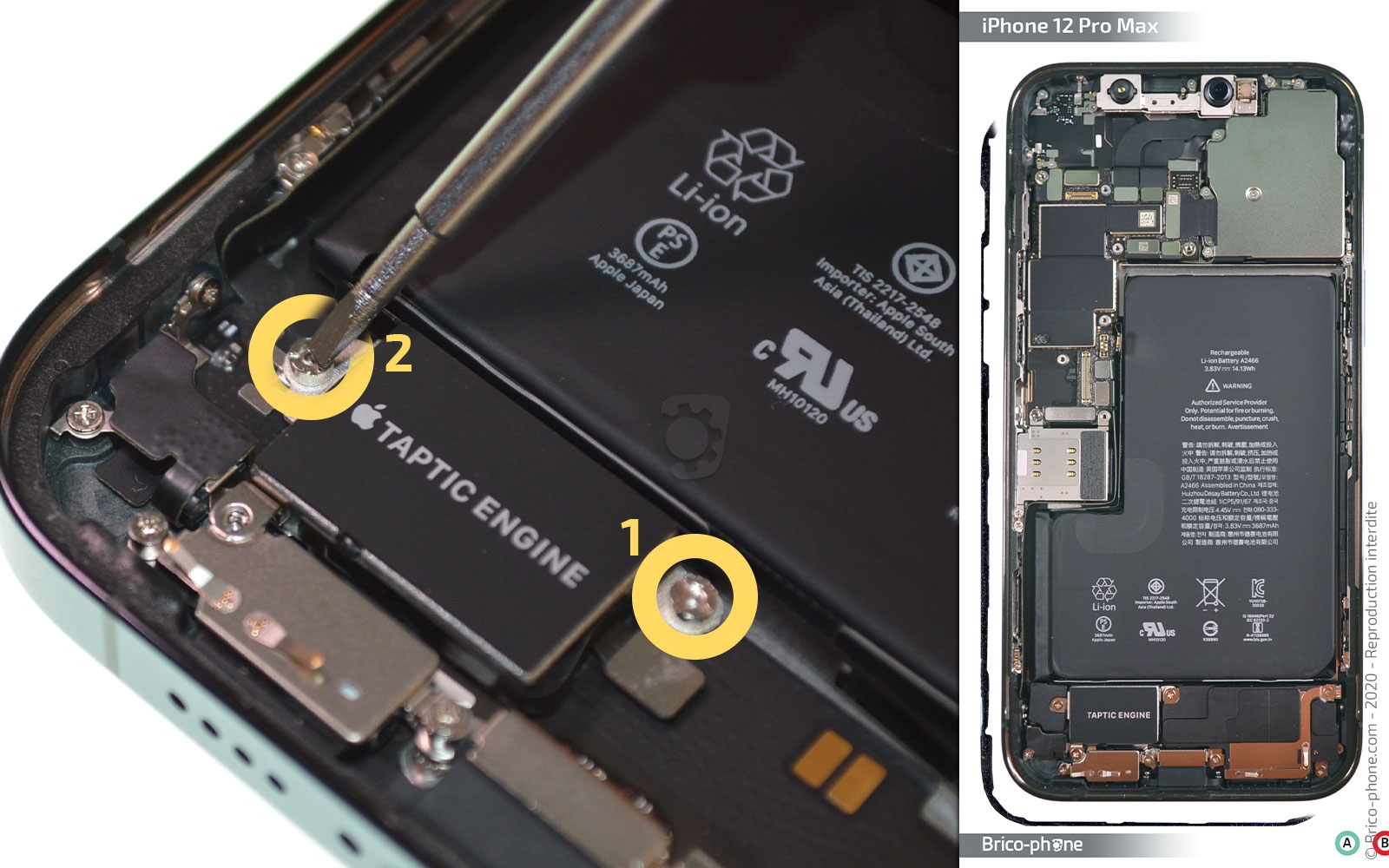

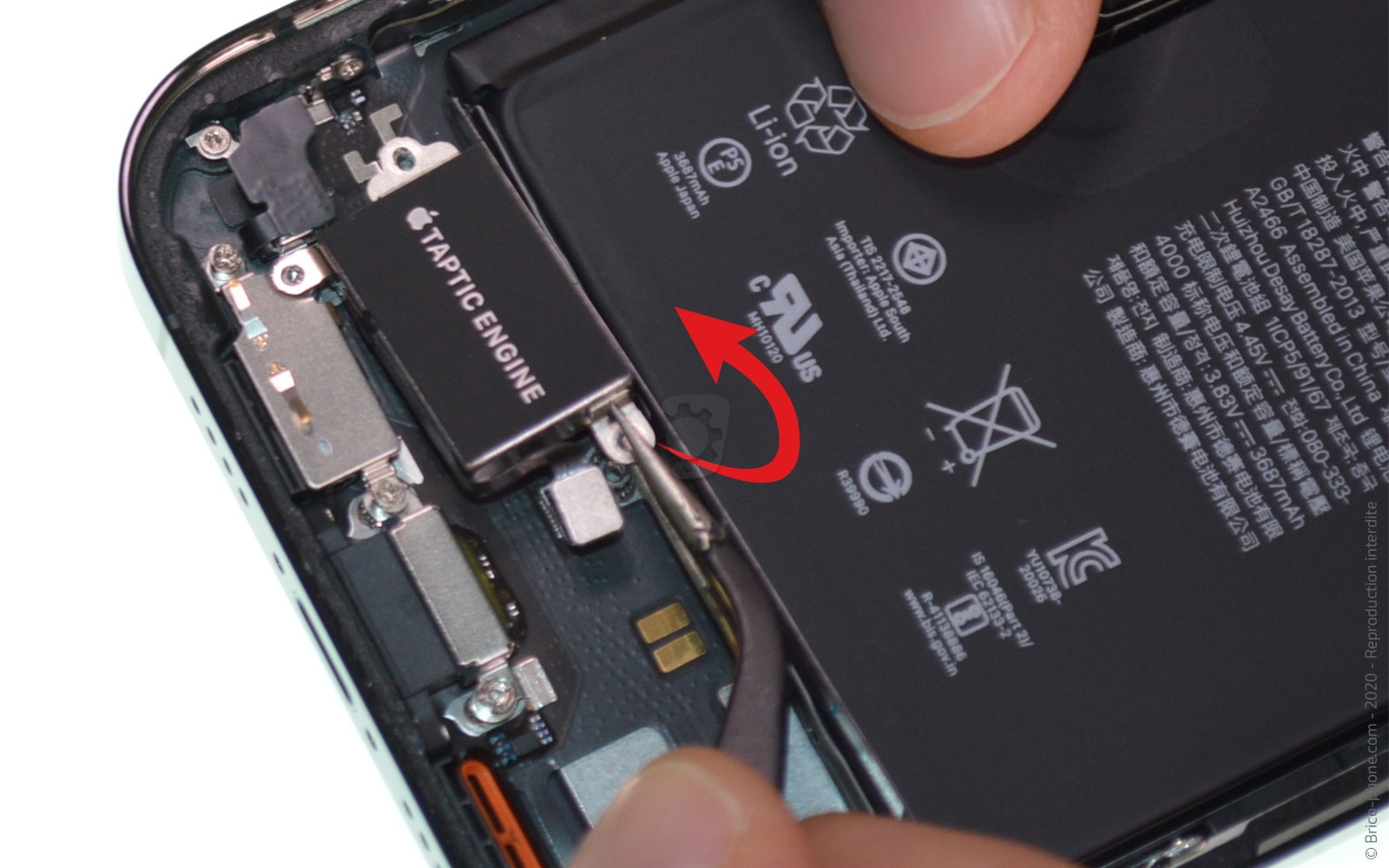

Etape 10 : Récupérer le vibreur

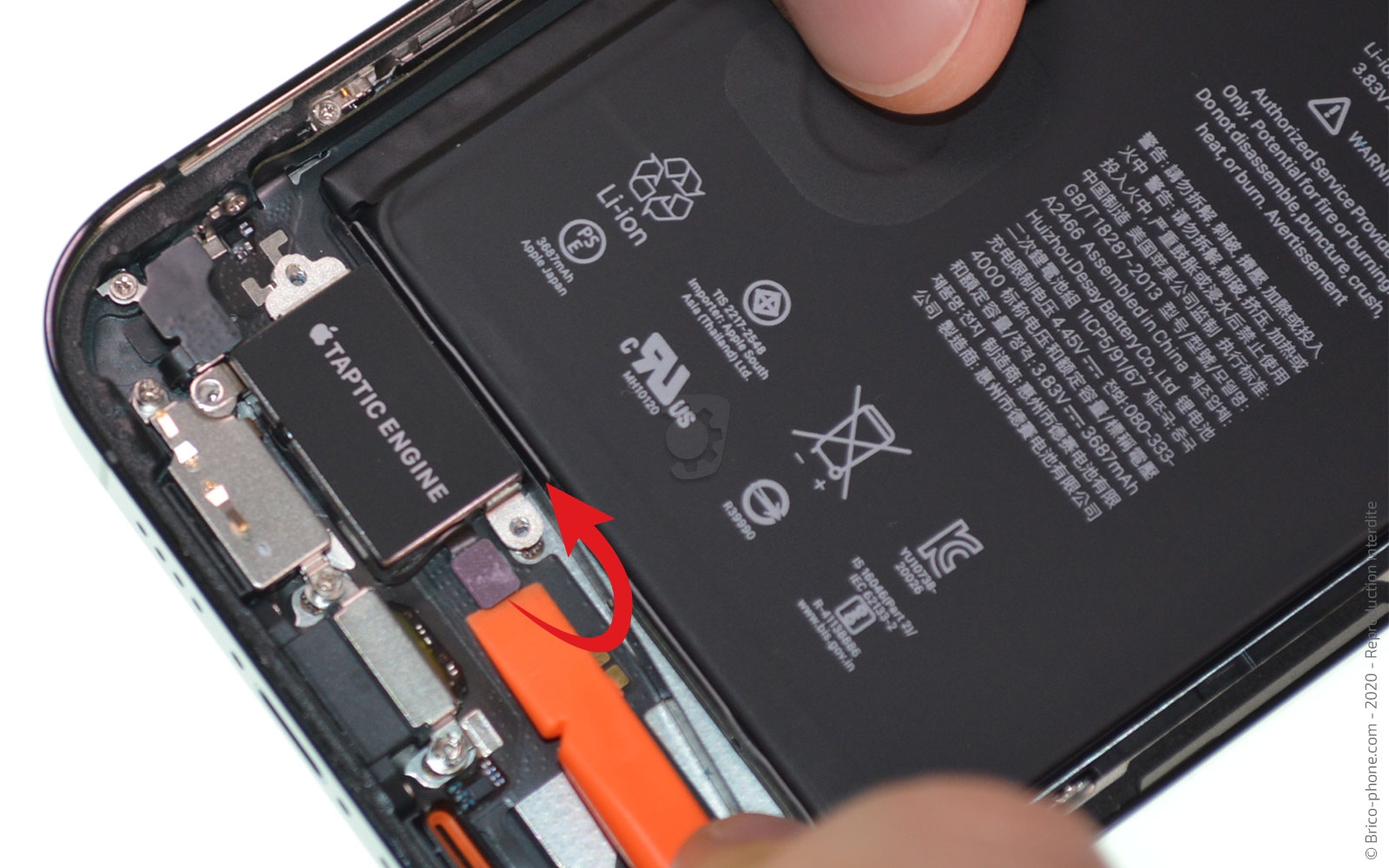

En vous aidant du tournevis plat, ôtez les vis g1 et g2 afin de pouvoir par la suite extraie le vibreur.

Saisissez le Taptic Engine avec la brucelles.

Récupérez également l'adhésif noir placé entre le composant et la batterie.
Outils du kit utilisés
Outils du kit utilisés

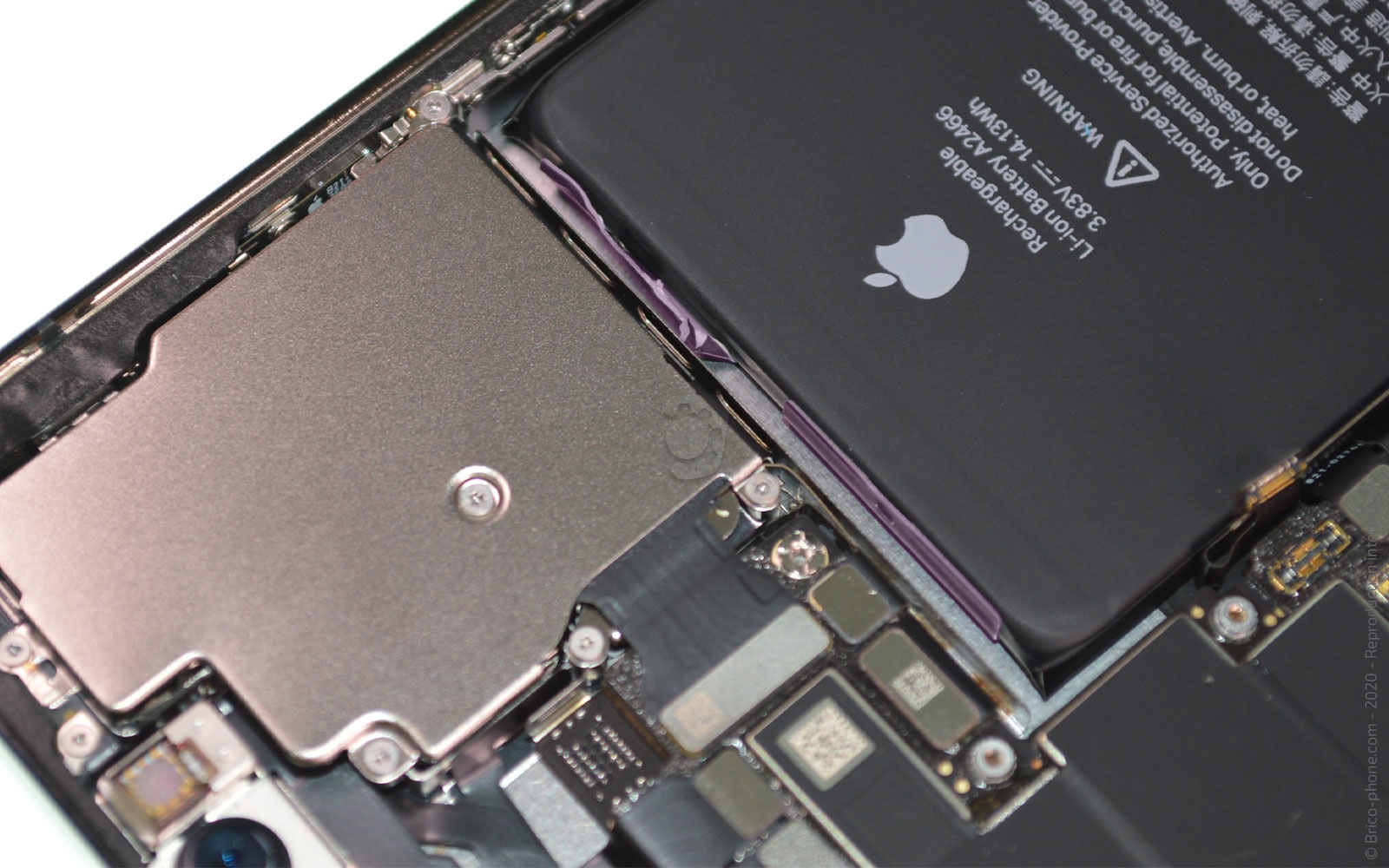

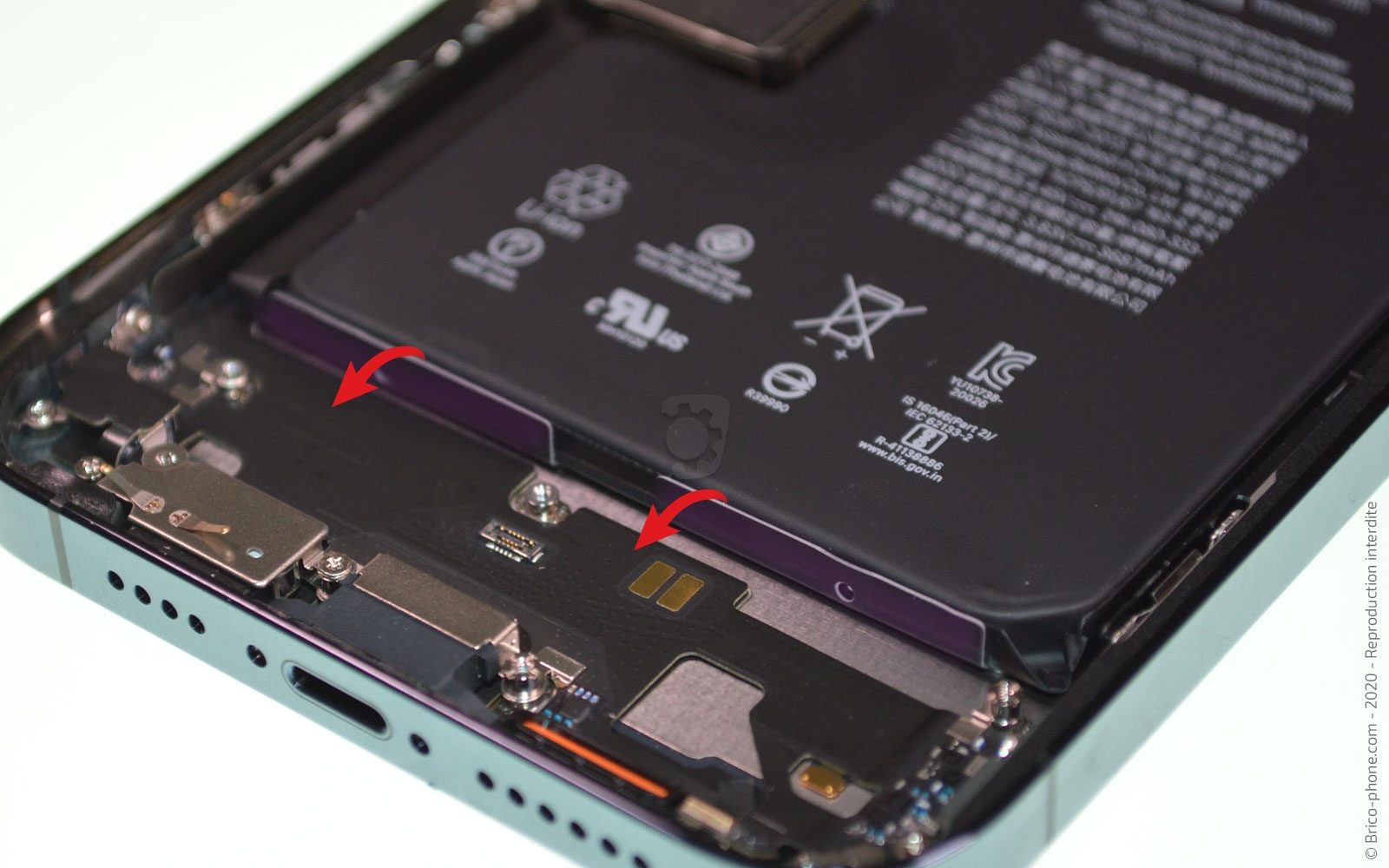

Etape 11 : Décoller la batterie

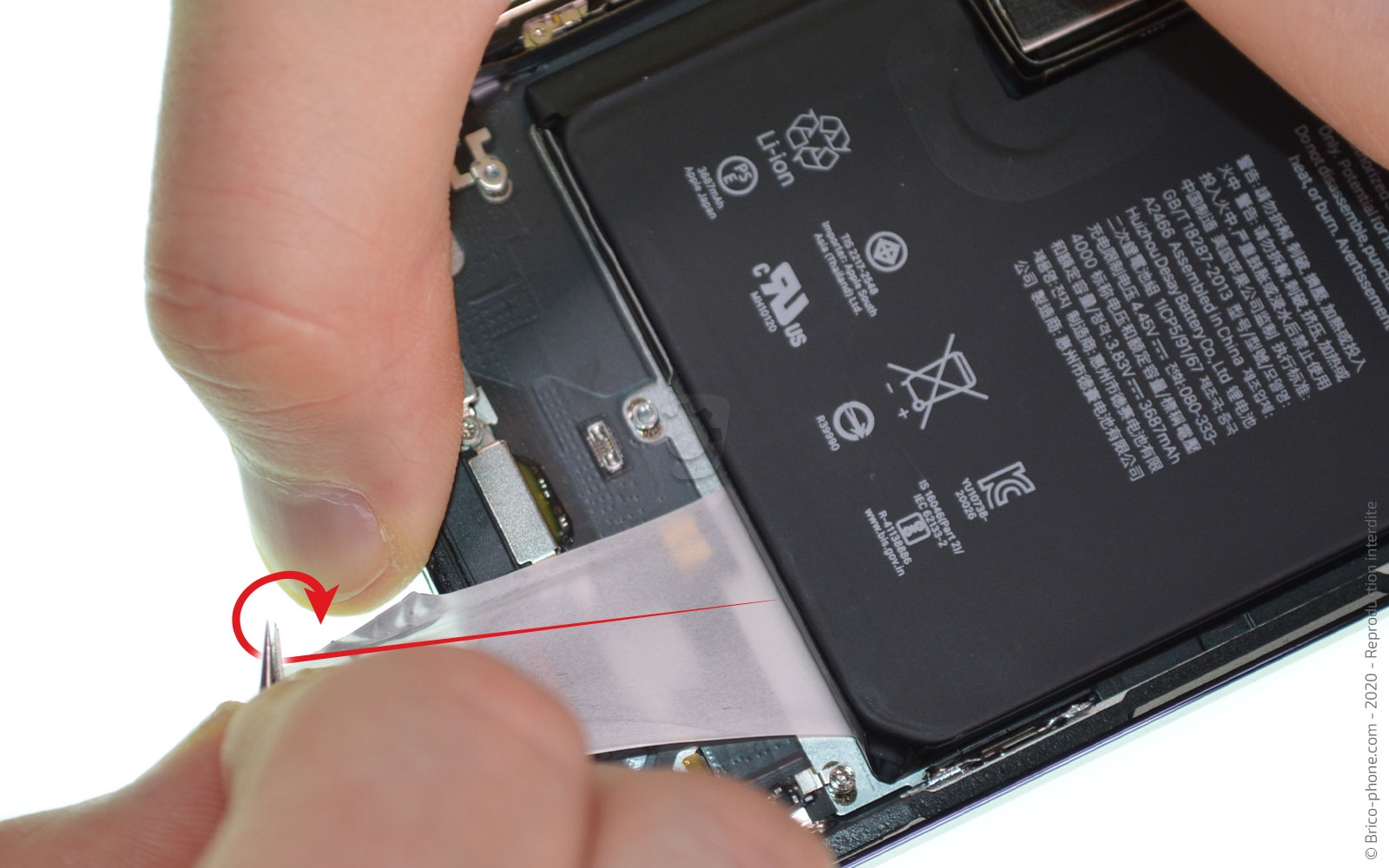

Deux stickers se trouvent de chaque coté de la batterie de votre iPhone.

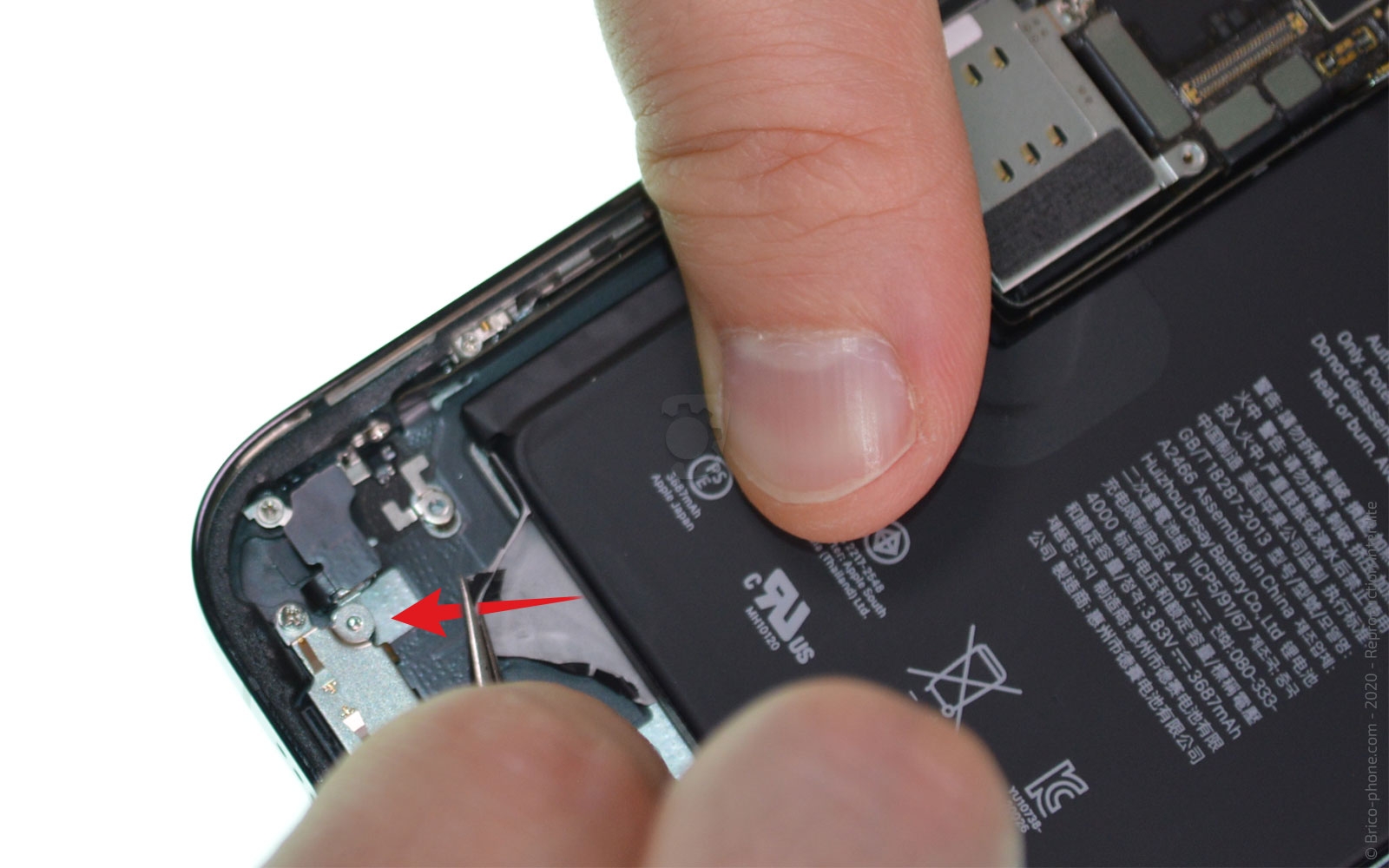

Décollez les languettes afin de pouvoir les saisir avec la pincette. Tirez l'adhésif et enroulez-le autour de l'outil.

Réitérez cette manipulation pour les trois autres languettes.
Outils du kit utilisés
Outils du kit utilisés

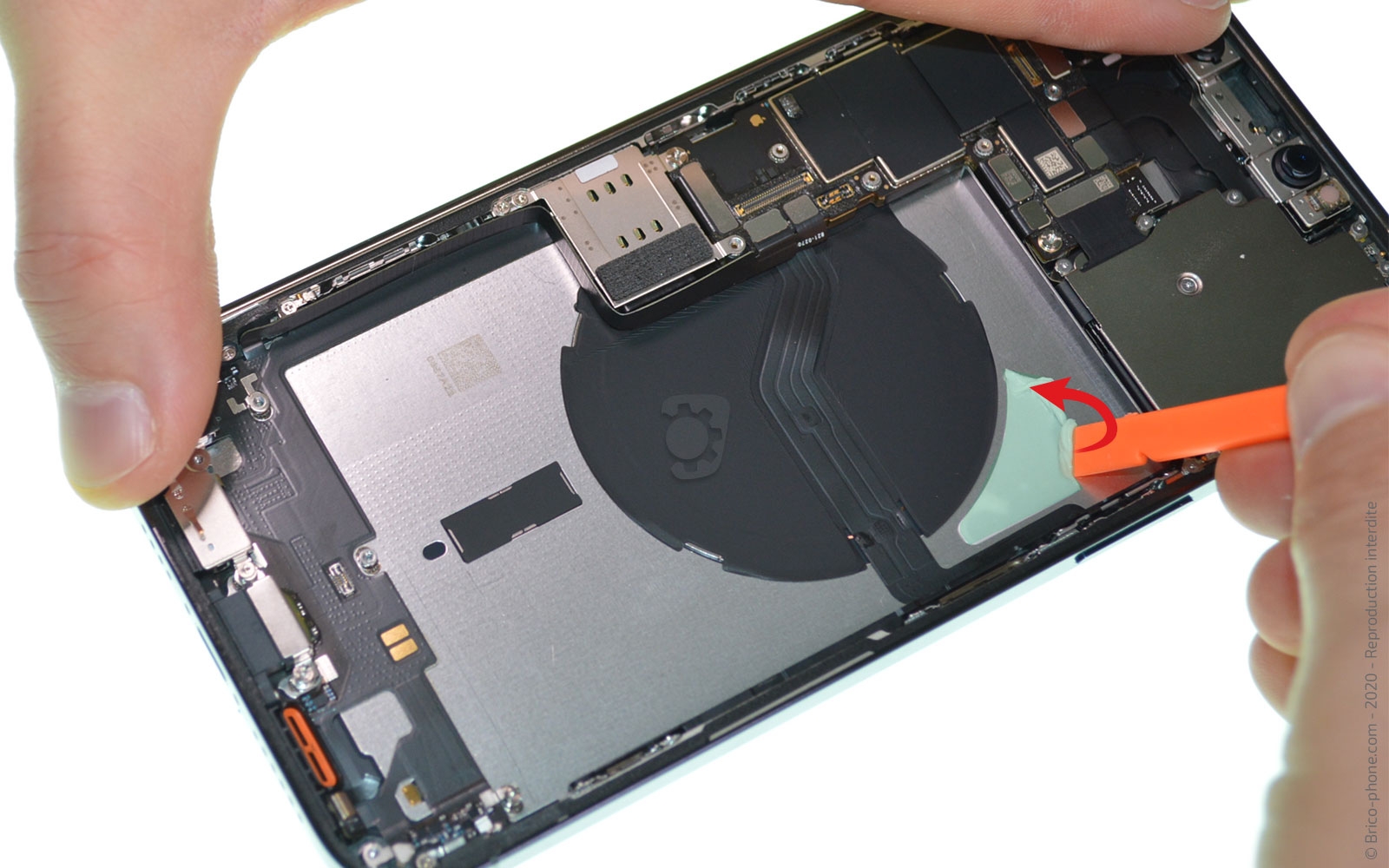

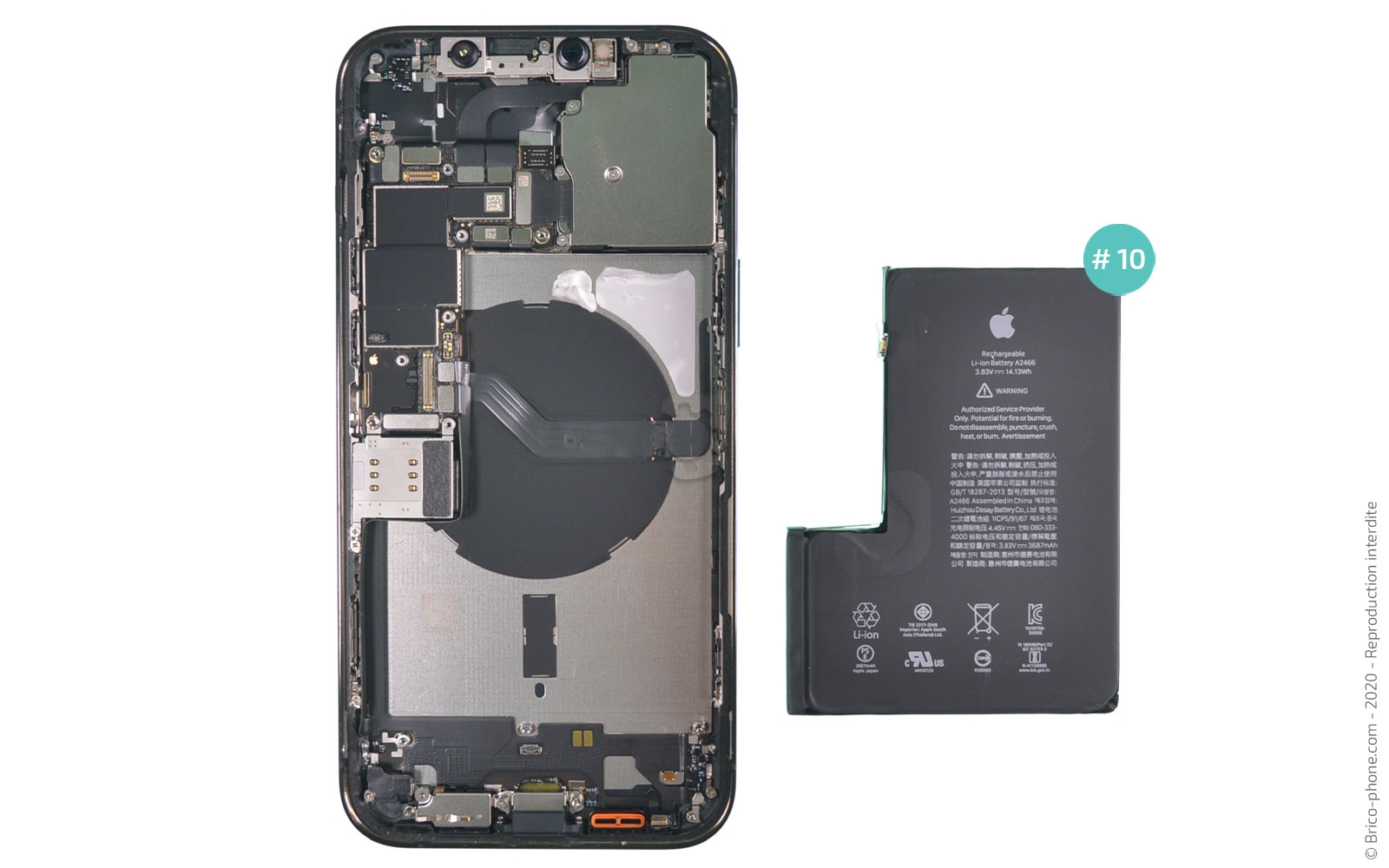

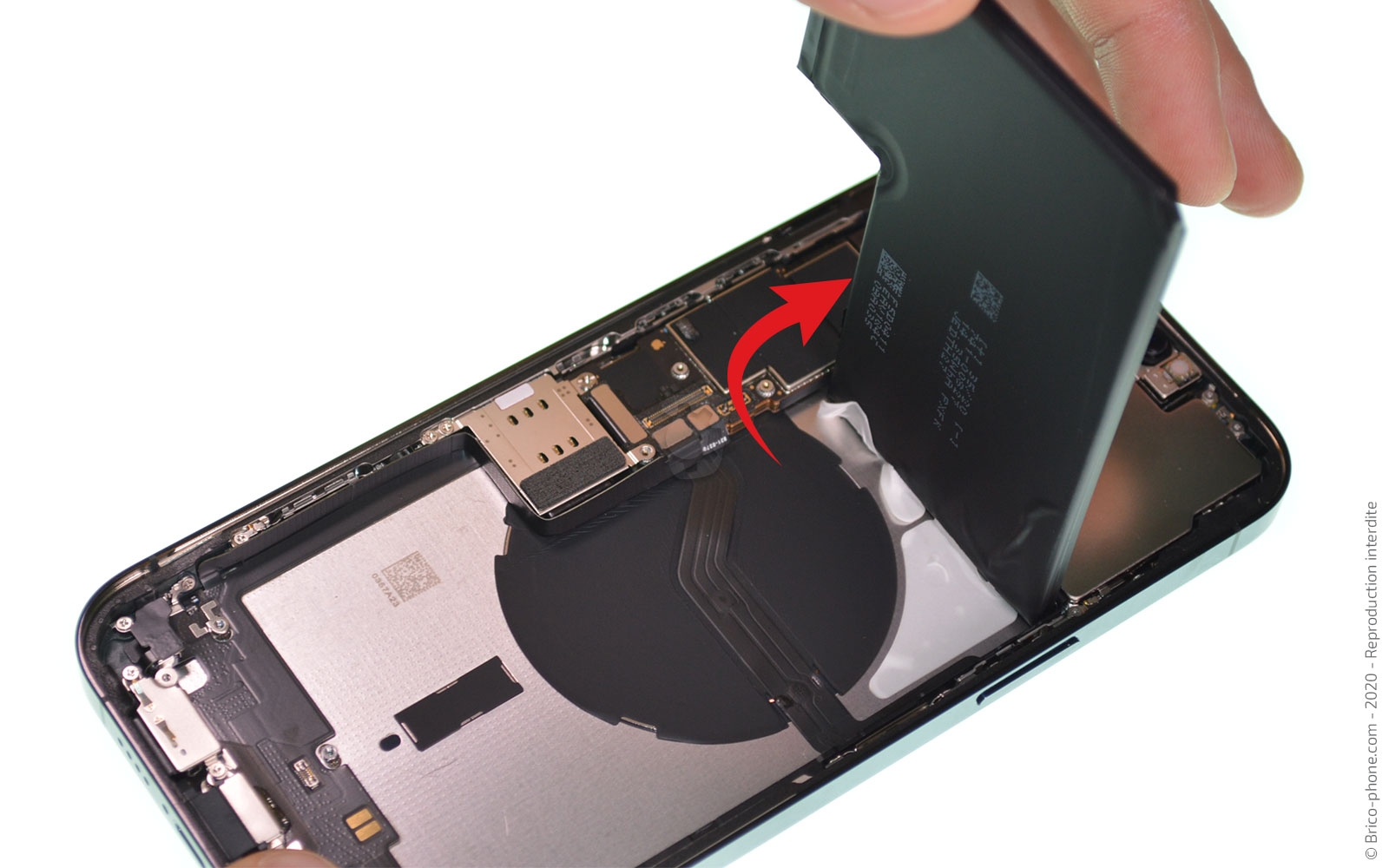

Etape 12 : Retirer la batterie

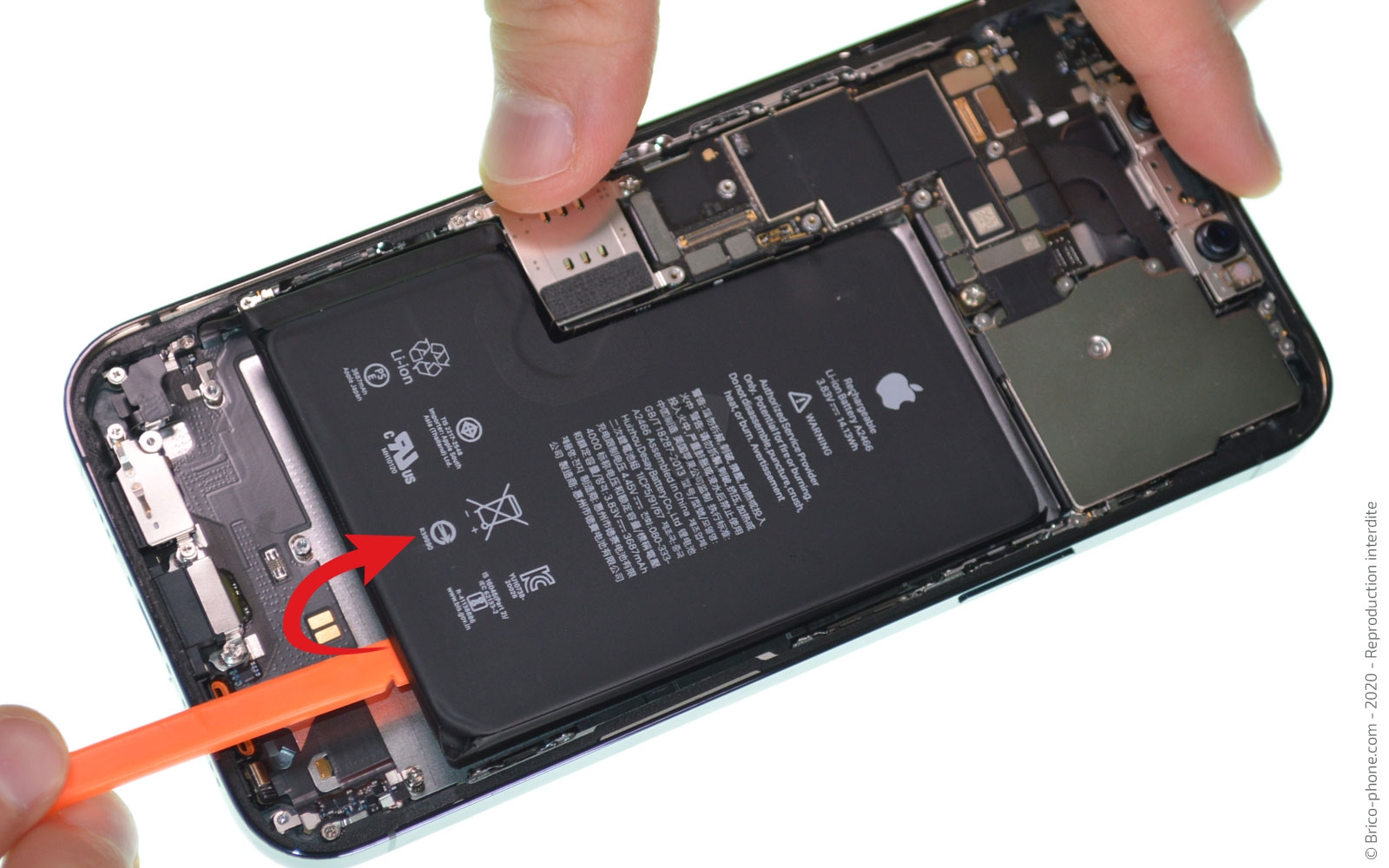

Si comme nous l'un des stcikers a cassé, glissez la levier en nylon sous la batterie pour faire levier et la détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Dévisser le lecteur de carte Sim

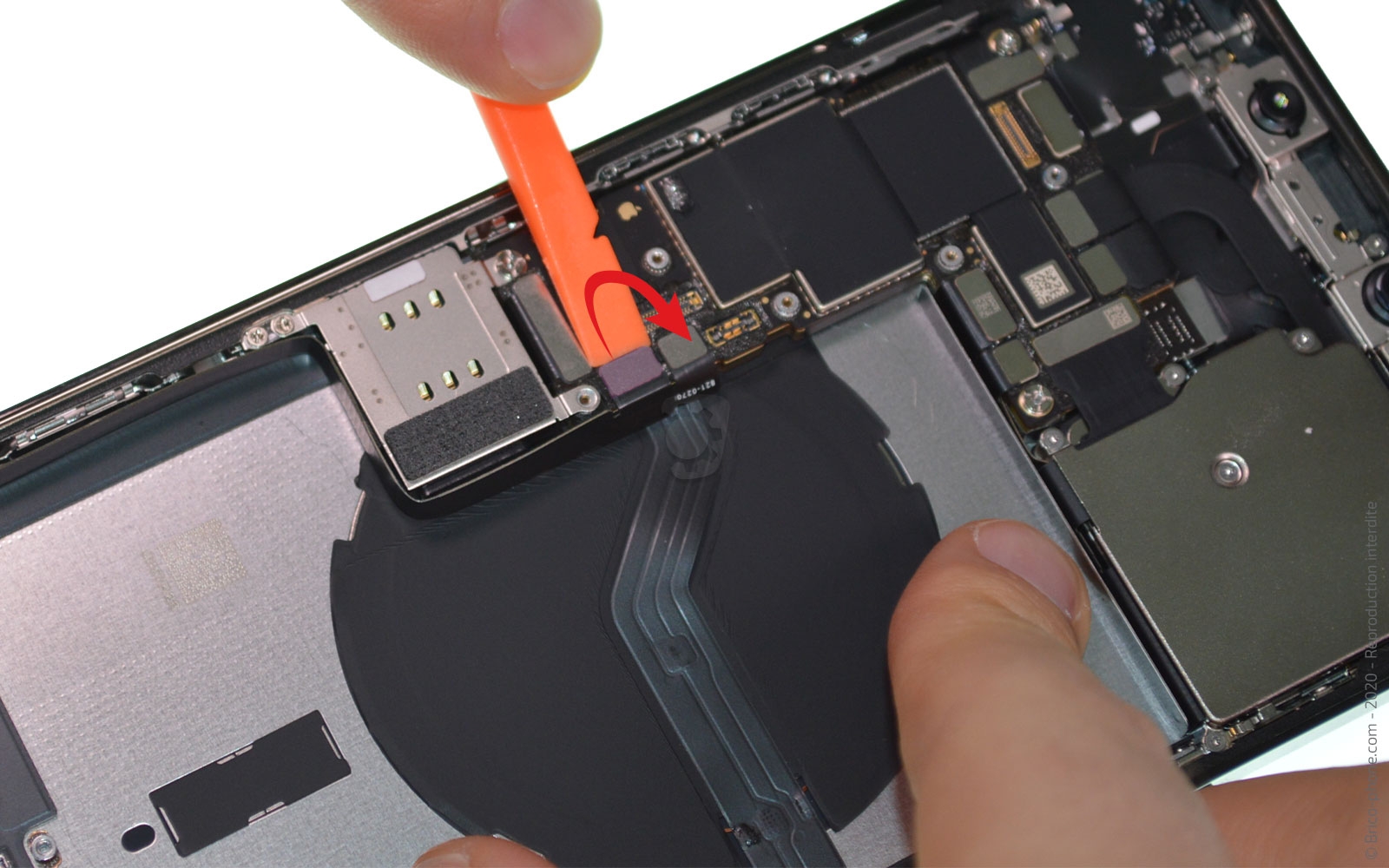

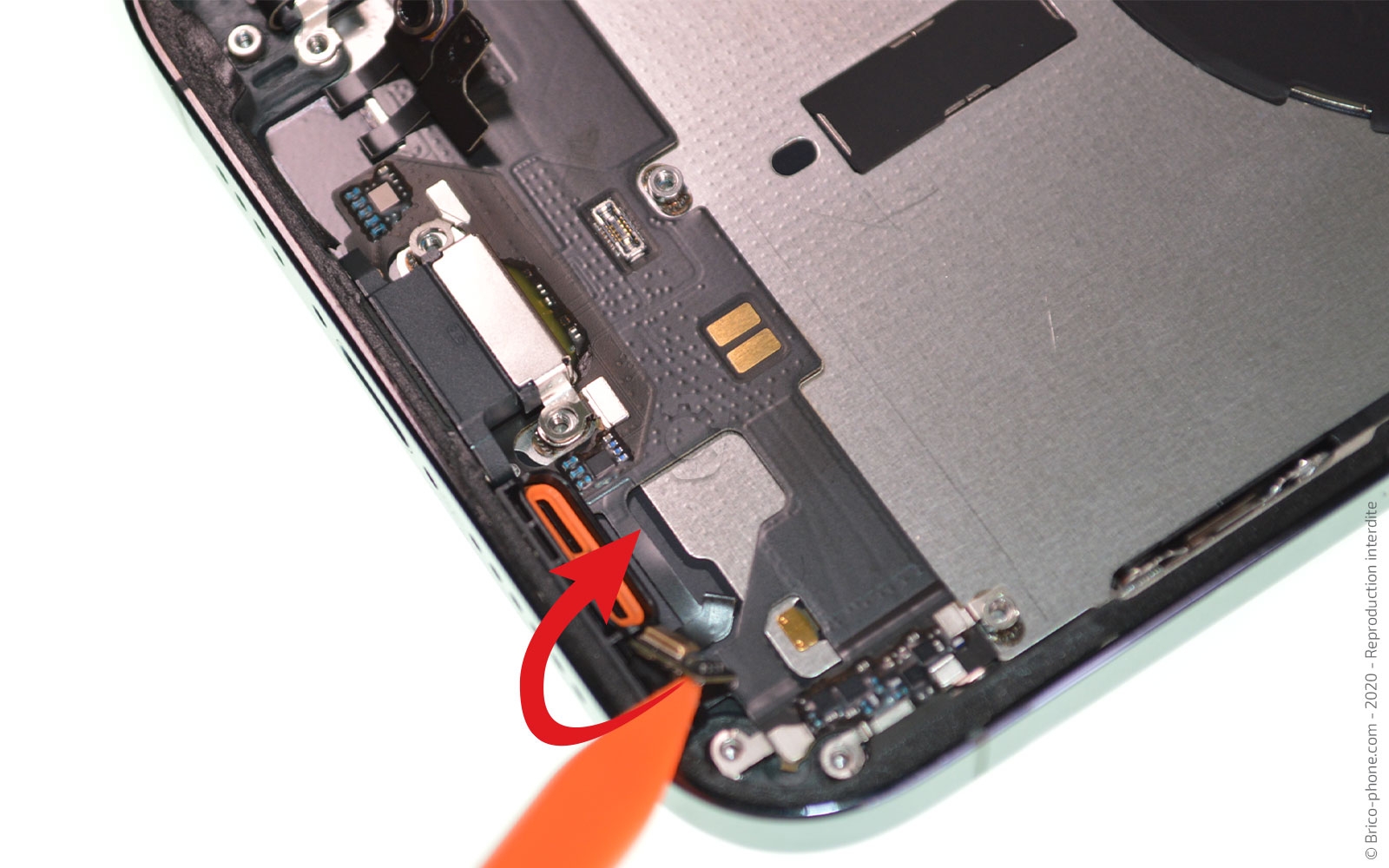

A l'aide de la spatule orange, il vous faut déconnecter l'une des nappes du connecteur de charge.

Libérez le lecteur de carte Sim en retirant la vis cruciforme H2 et la vis plate H1.
Outils du kit utilisés
Outils du kit utilisés

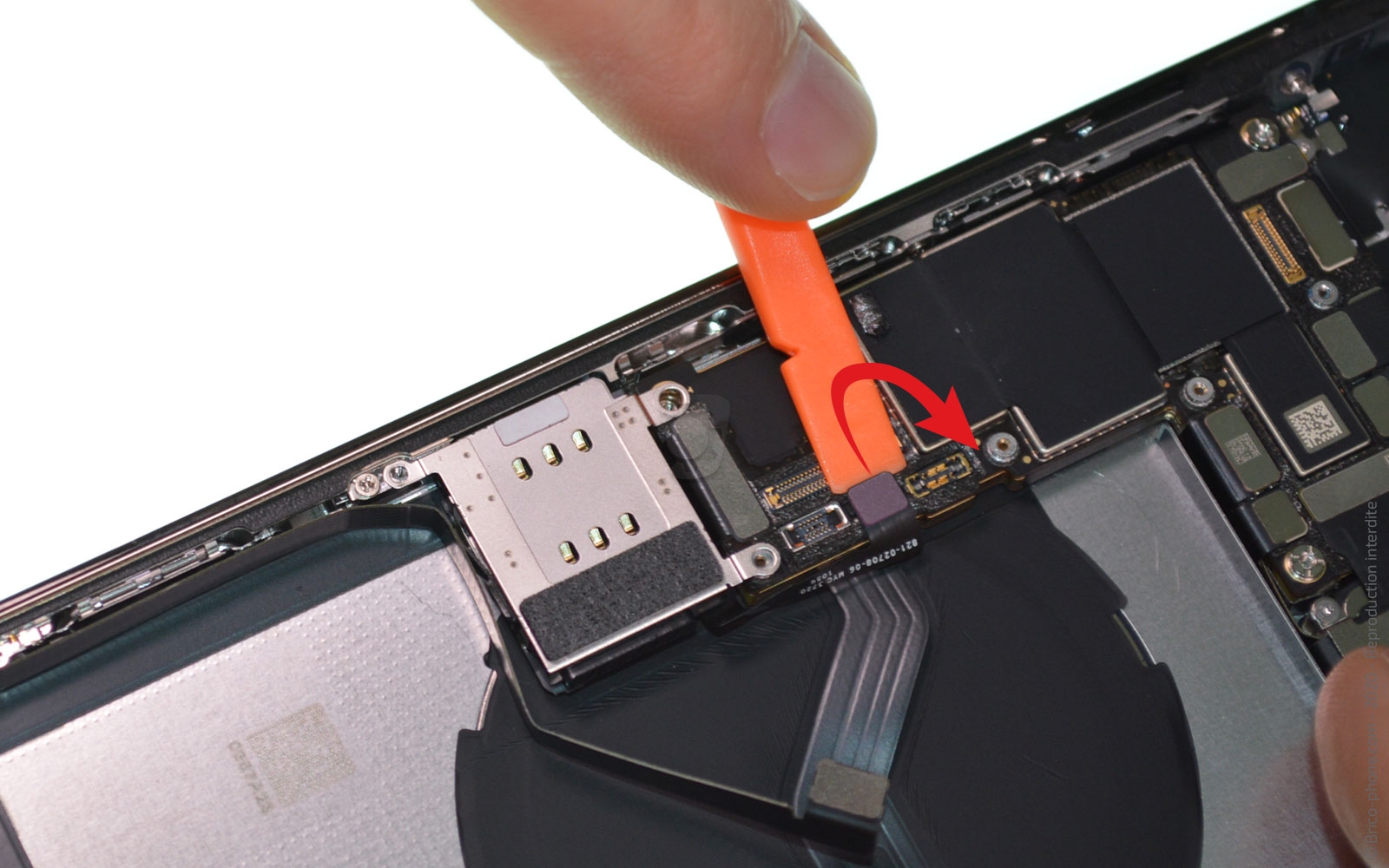

Etape 14 : Enlever le lecteur de carte Sim
Débranchez la nappe du lecteur de carte afin de pouvoir le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Déconnecter la nappe principale du dock

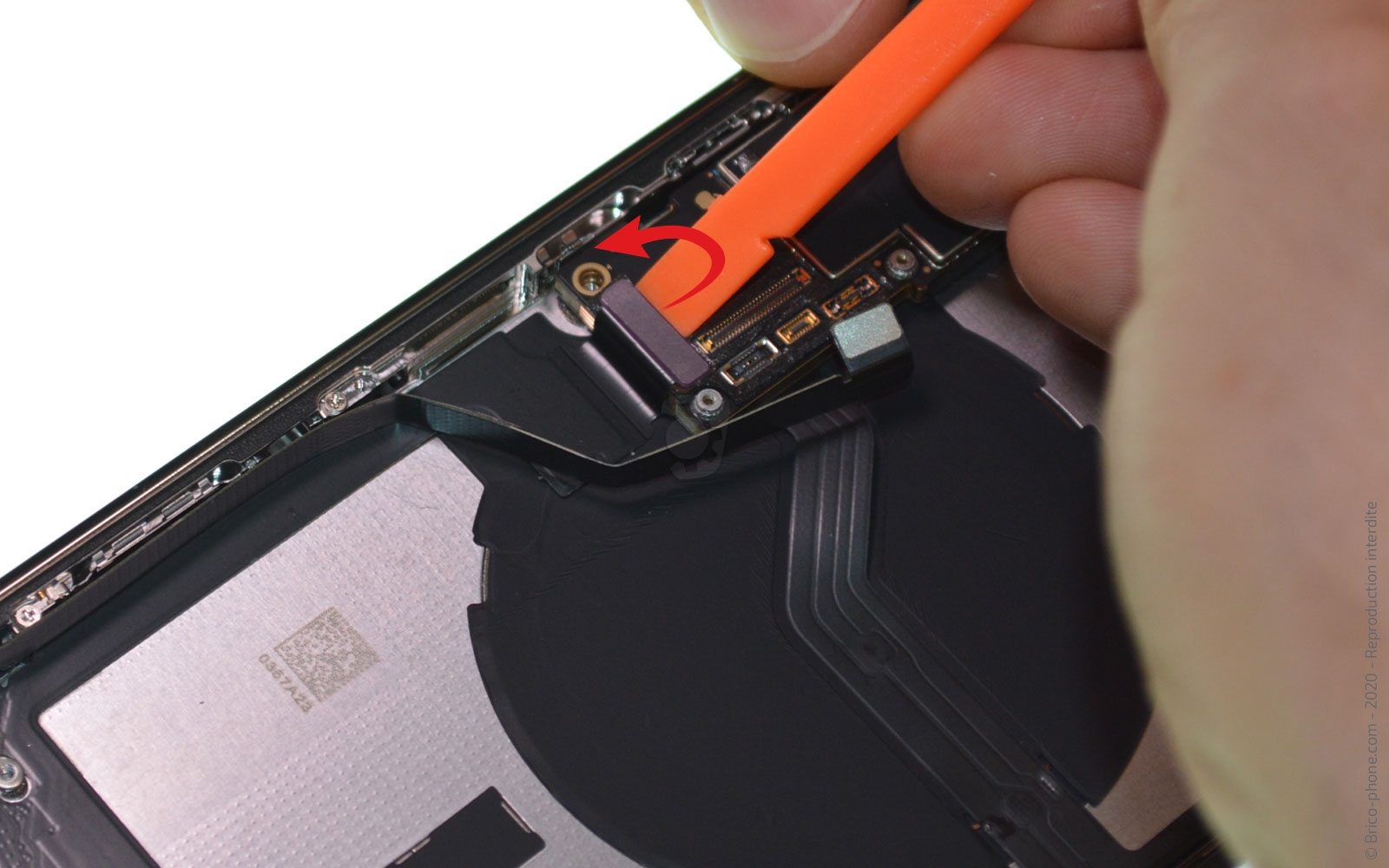

Gardez le spudger pour déconnecter la nappe principale du connecteur de charge de votre iPhone 12 Pro Max.

Retirez également les vis j5 et j6 avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

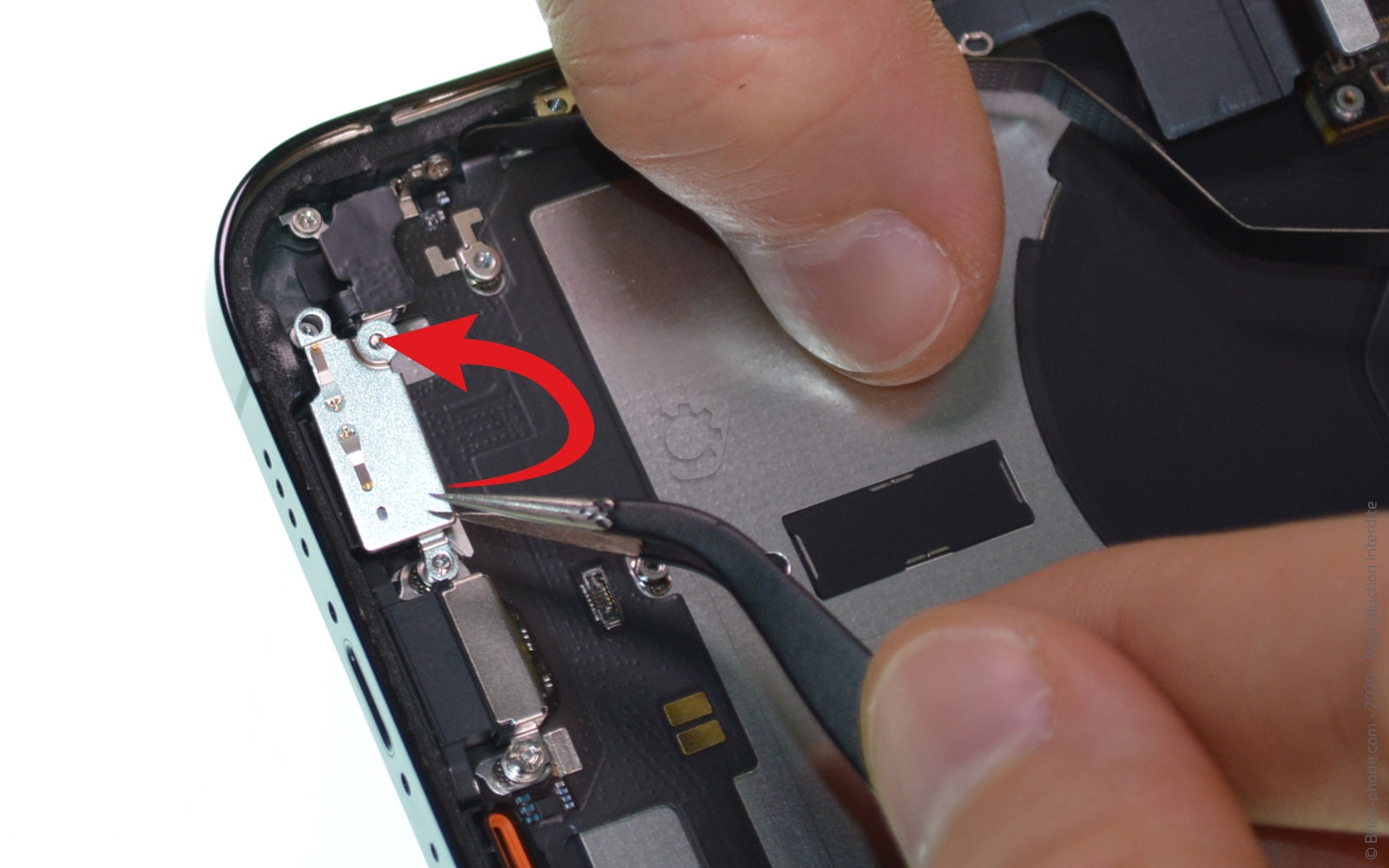

Etape 16 : Récupérer la plaquette de protection du micro

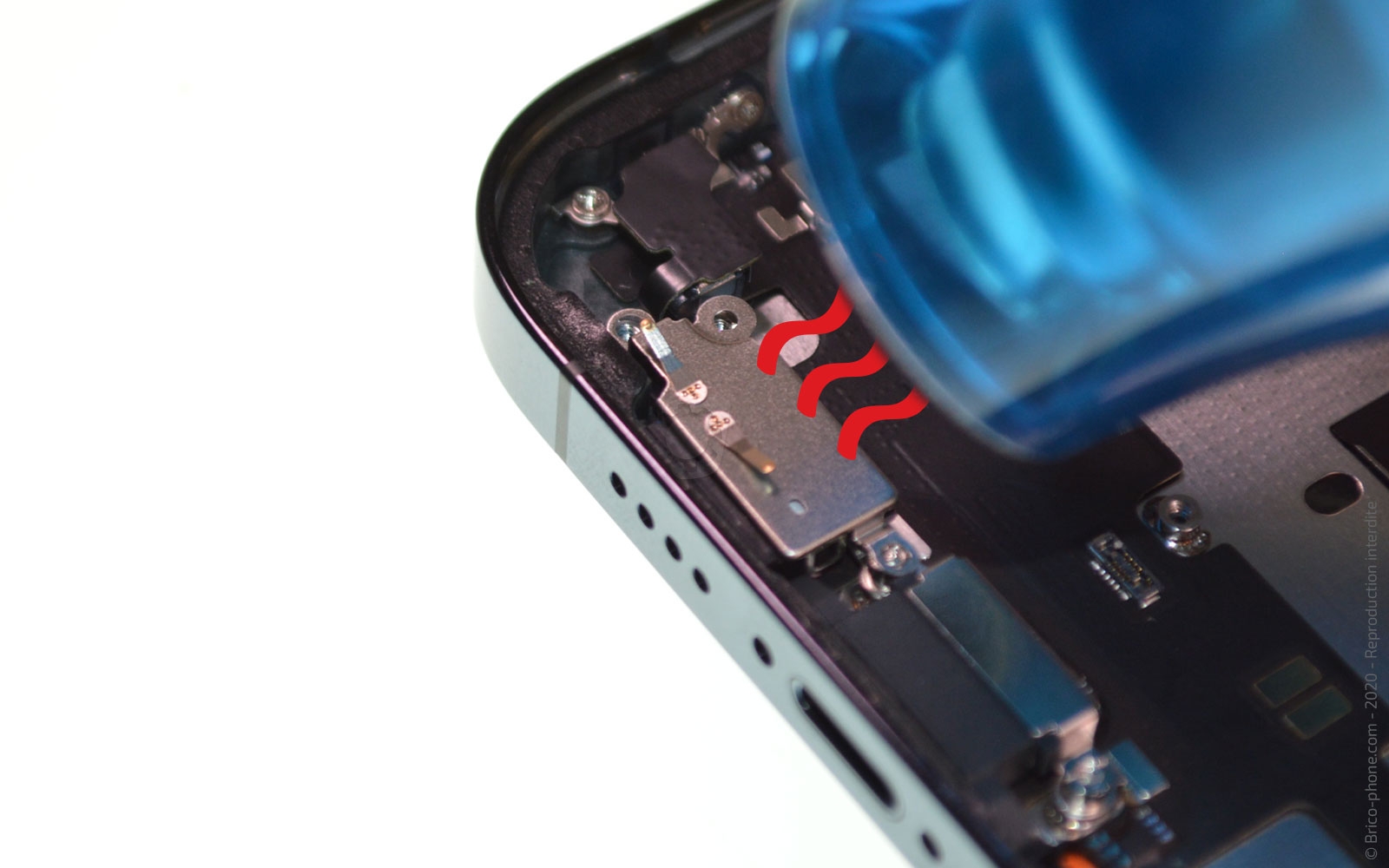

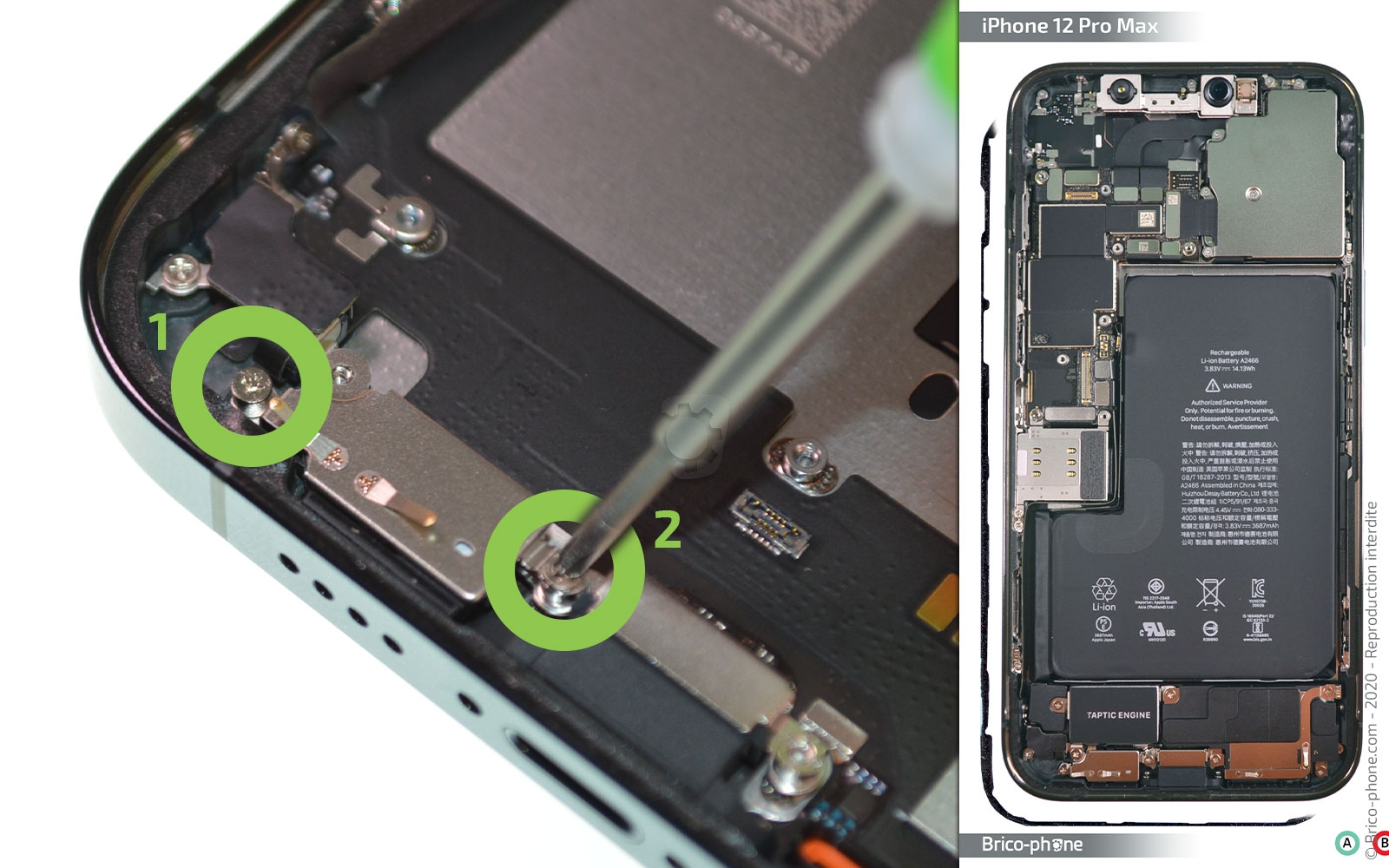

Enlevez les deux vis cruciformes de la plaquette #12 puis chauffez-la légèrement pour pouvoir la sortir de l'iPhone avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 17 : Sortir le micro
Munissez-vous du tournevis plat pour retirer les vis j1, j2, j3 et j4.

Décollez le micro avec la pointe du levier en nylon puis sortez l'élément #13 du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 18 : Dévisser les vis du connecteur de charge
A l'aide du tournevis cruciforme, dévissez toutes les vis "J" qui retiennent le connecteur de charge au smartphone.

Positionnez-les vis sur le patron d'aide au montage pour faciliter le remontage et ne perdre aucun élément.
Outils du kit utilisés
Outils du kit utilisés

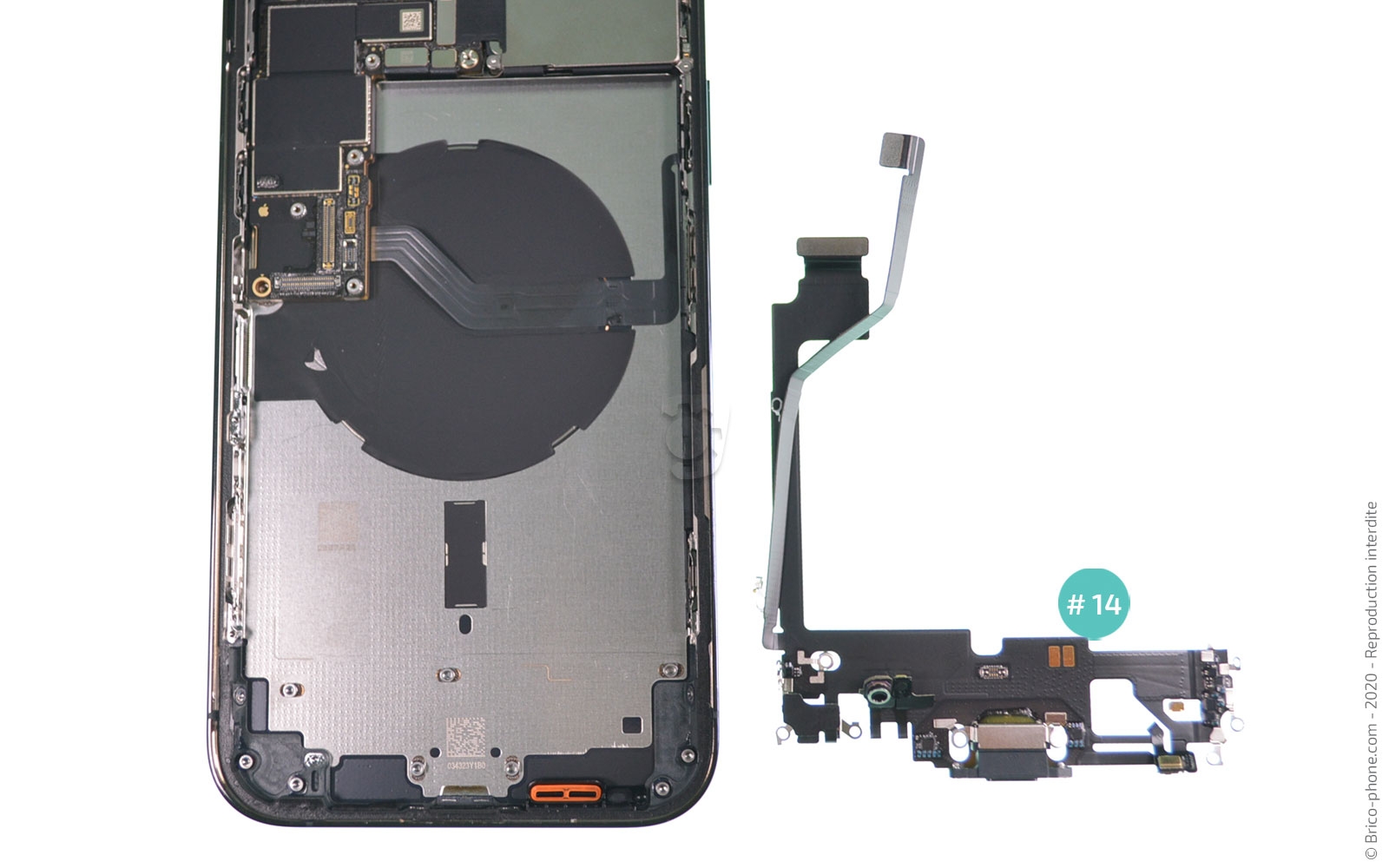

Etape 19 : Libérer le connecteur de charge

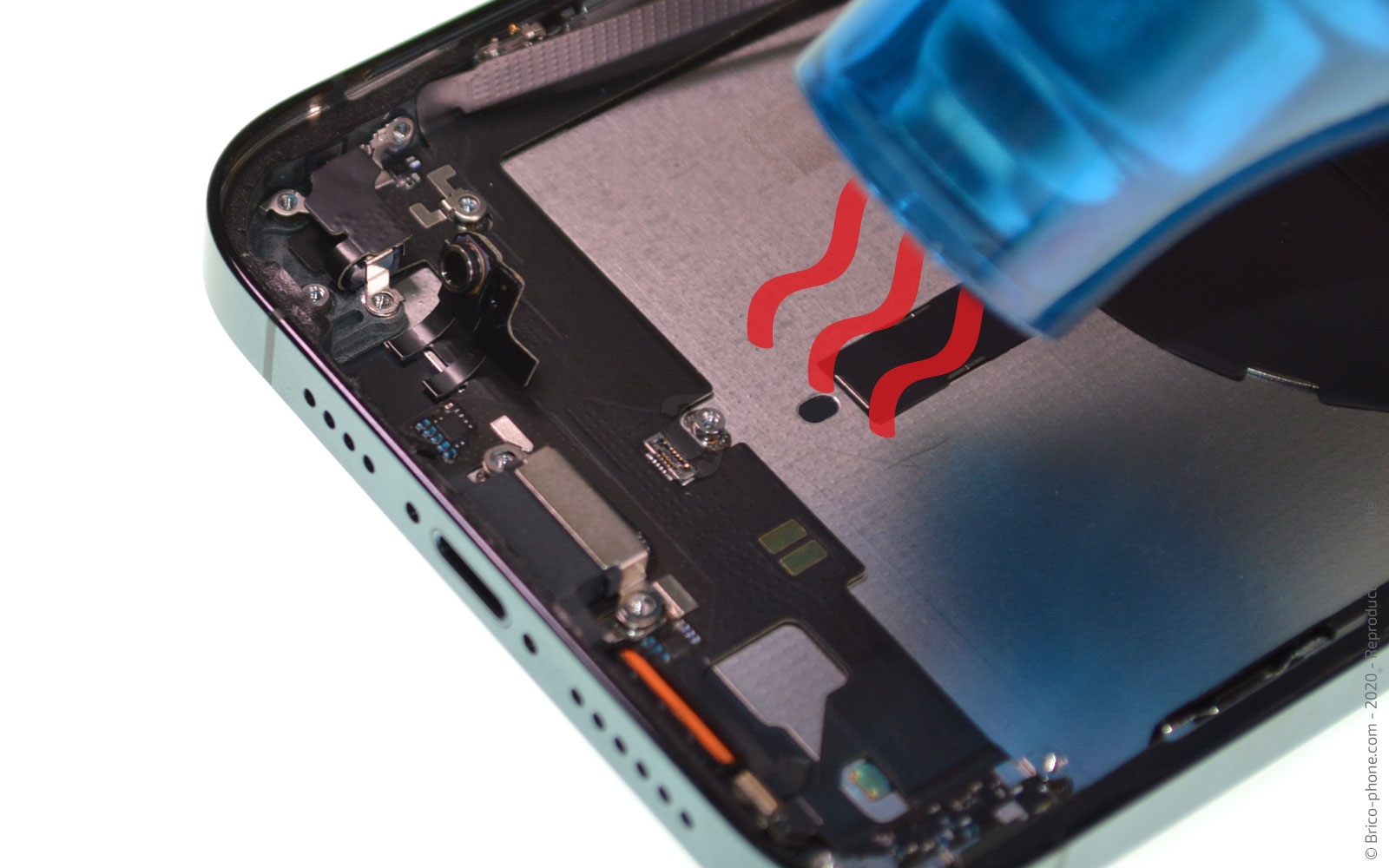

Chauffez la nappe du connecteur de charge avec le décapeur thermique.

Décollez le micro à l'aide de la pointe du spudger avant de pouvoir détacher le dock du châssis et le sortir de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 20 : Retirer la plaquette des caméras arrière

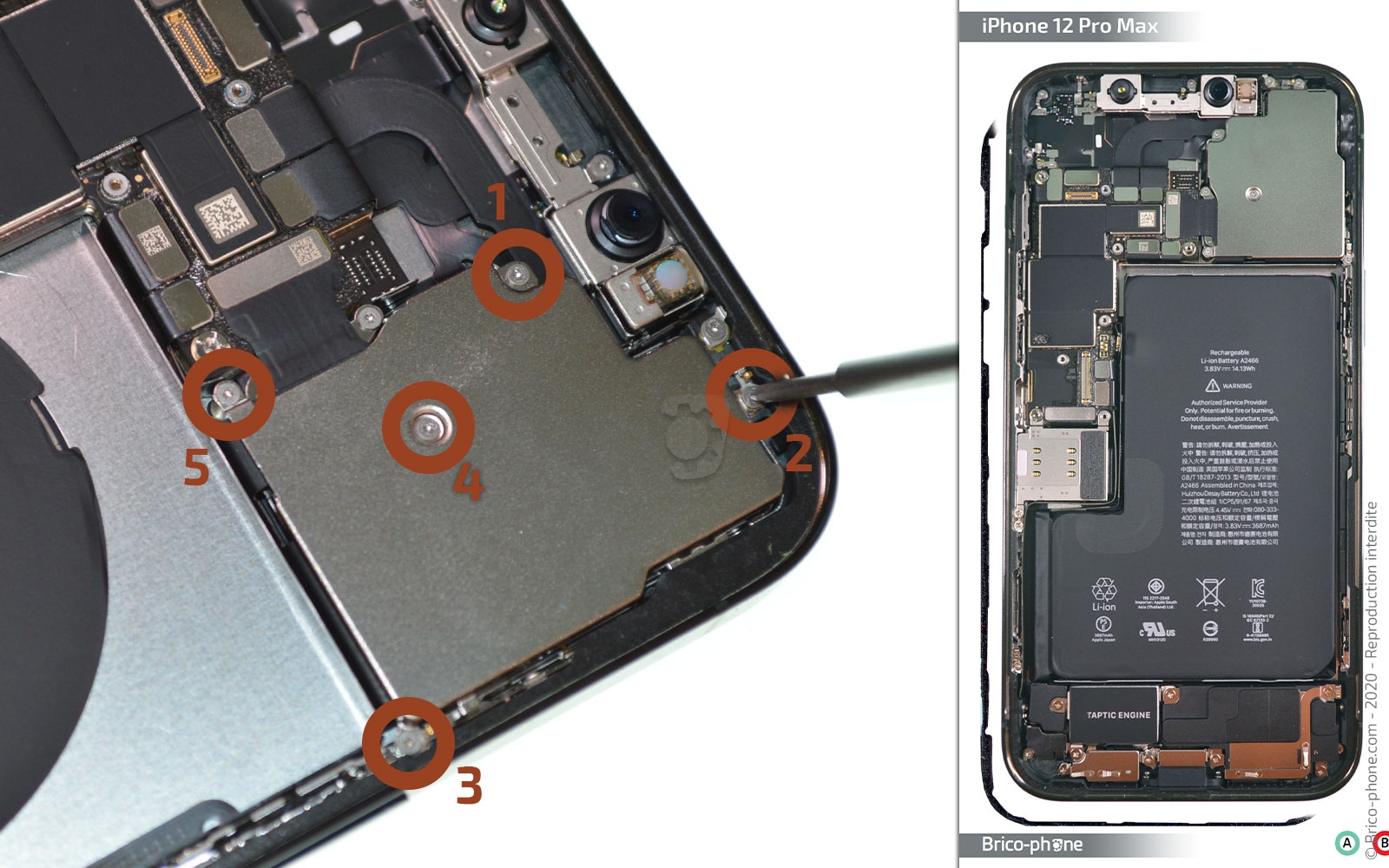

Pour accéder aux caméras arrière, retirez les 5 vis K avec le tournevis triwing de votre kit d'outils.

Attrapez ensuite la plaquette #15 à l'aide de la pince métallique.

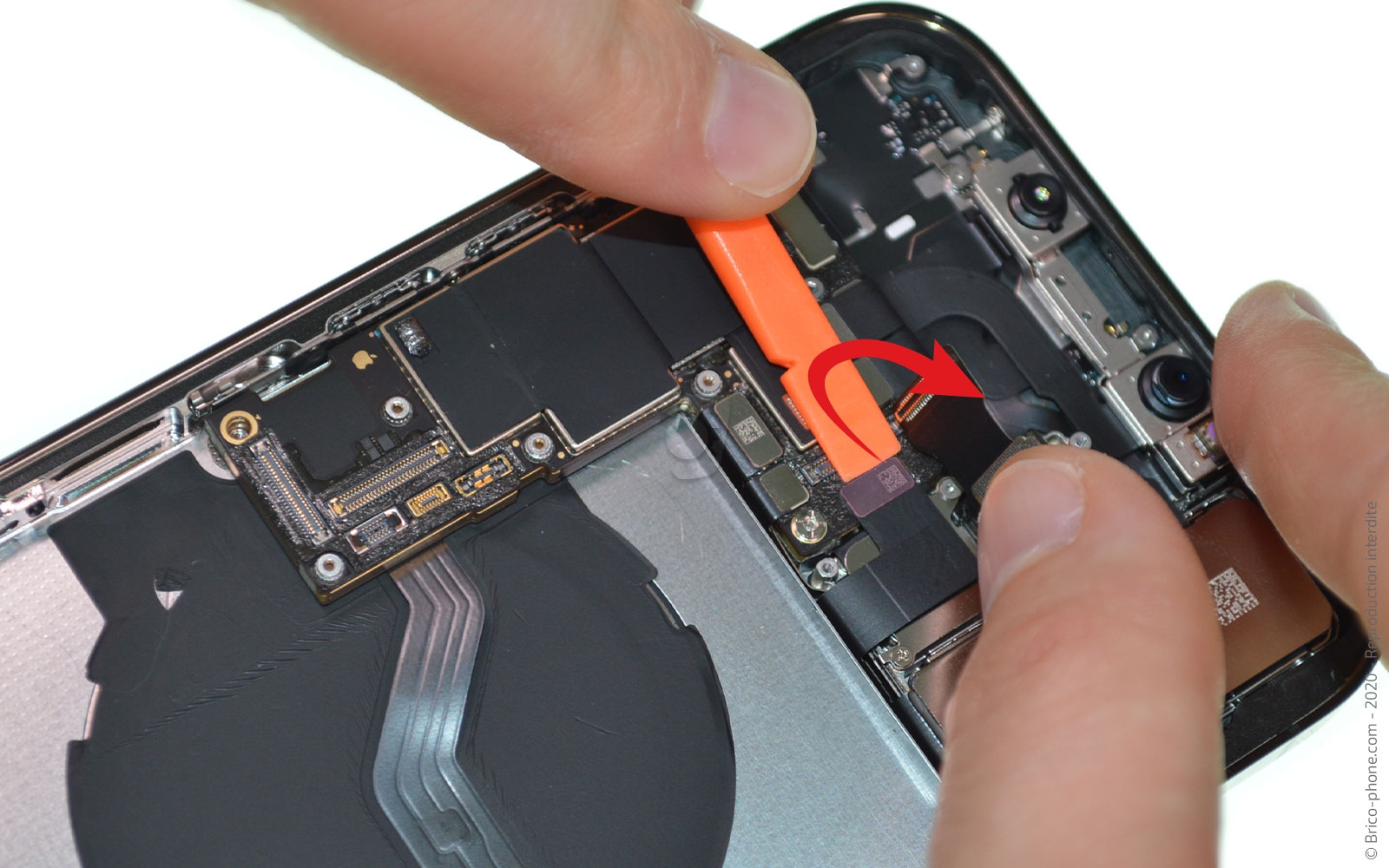

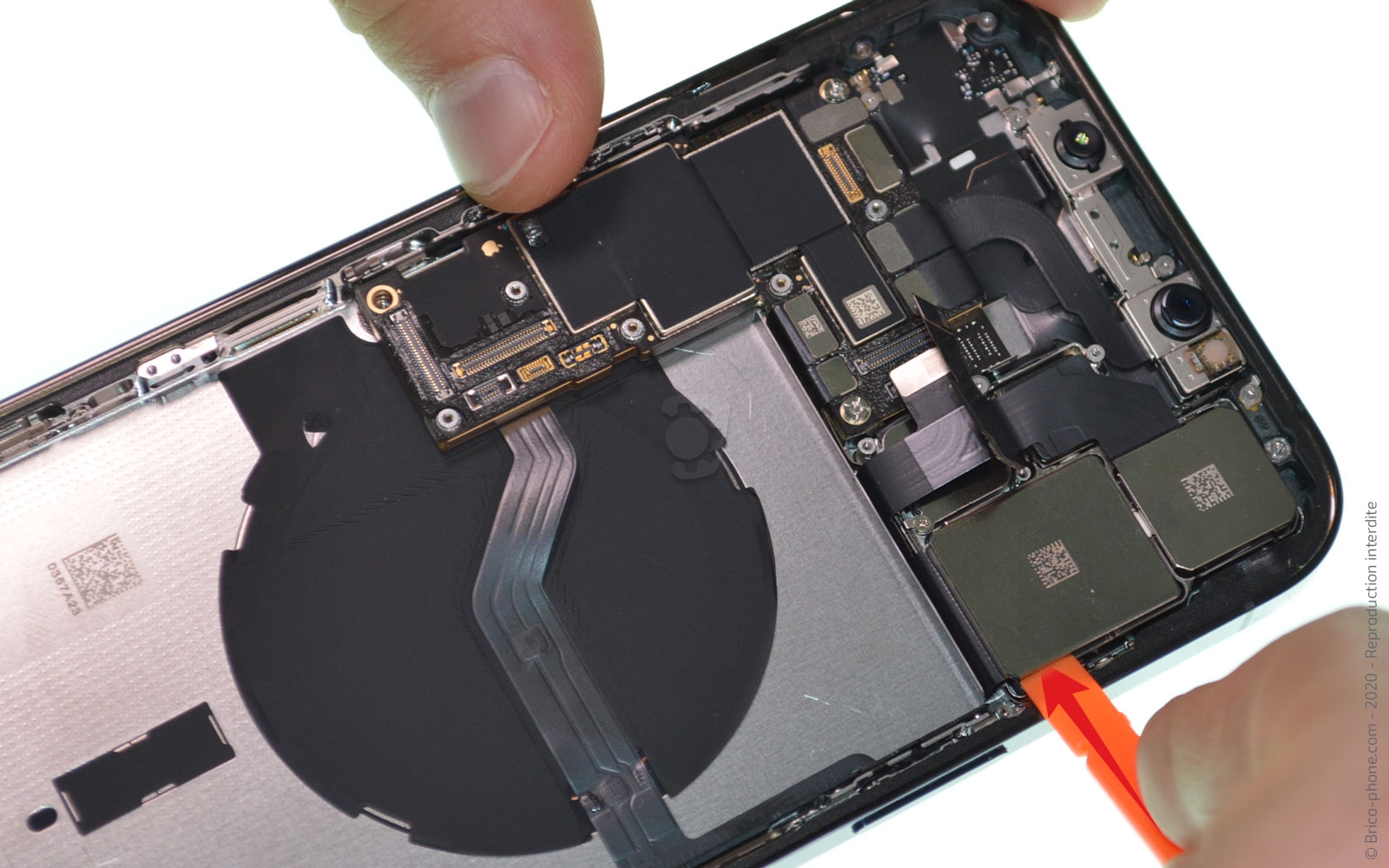

Etape 21 : Oter le module appareil photos

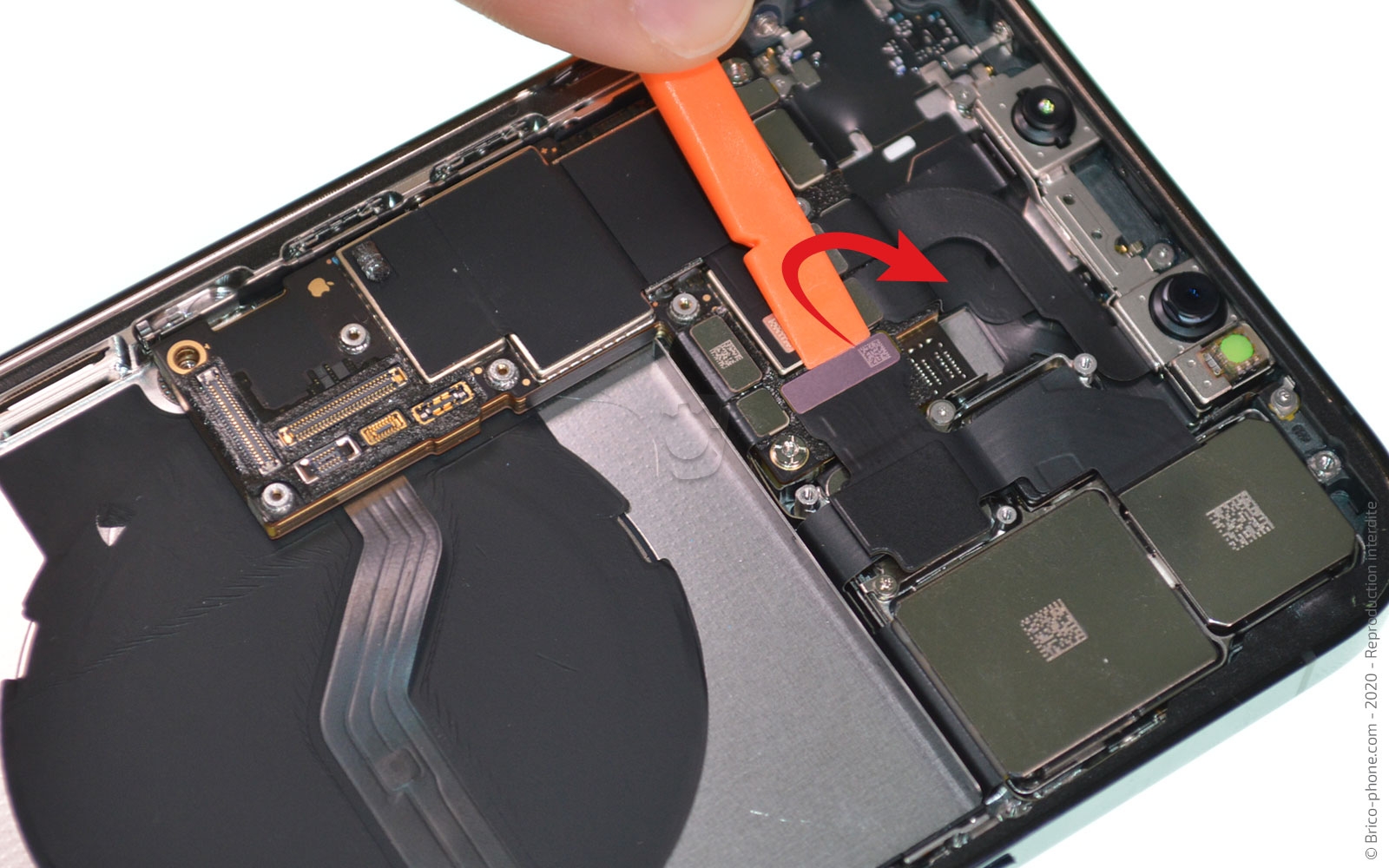

A l'aide du levier en nylon, débranchez les deux nappes des caméras arrière.

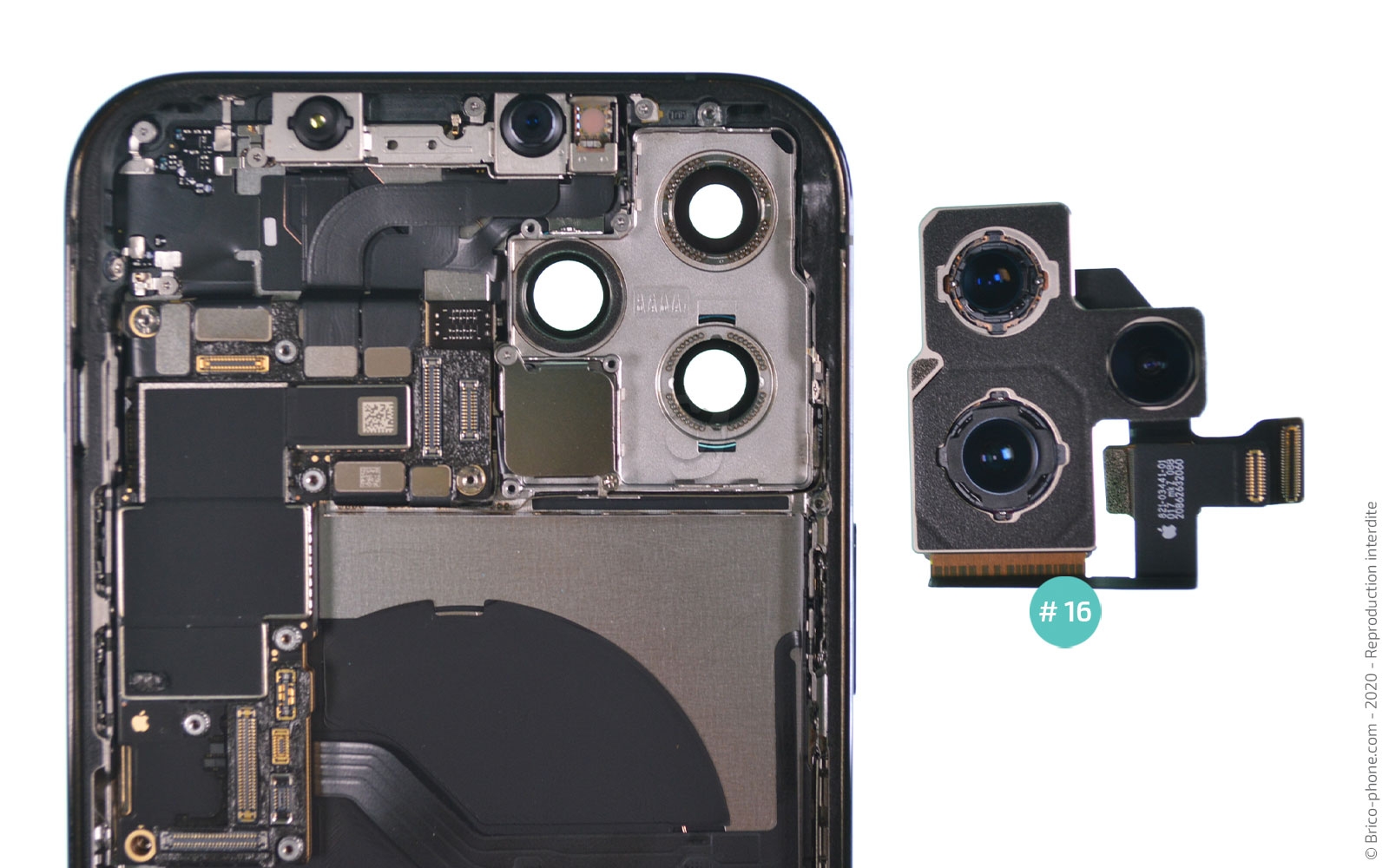

Toujours avec le même ustensile, soulevez le module pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

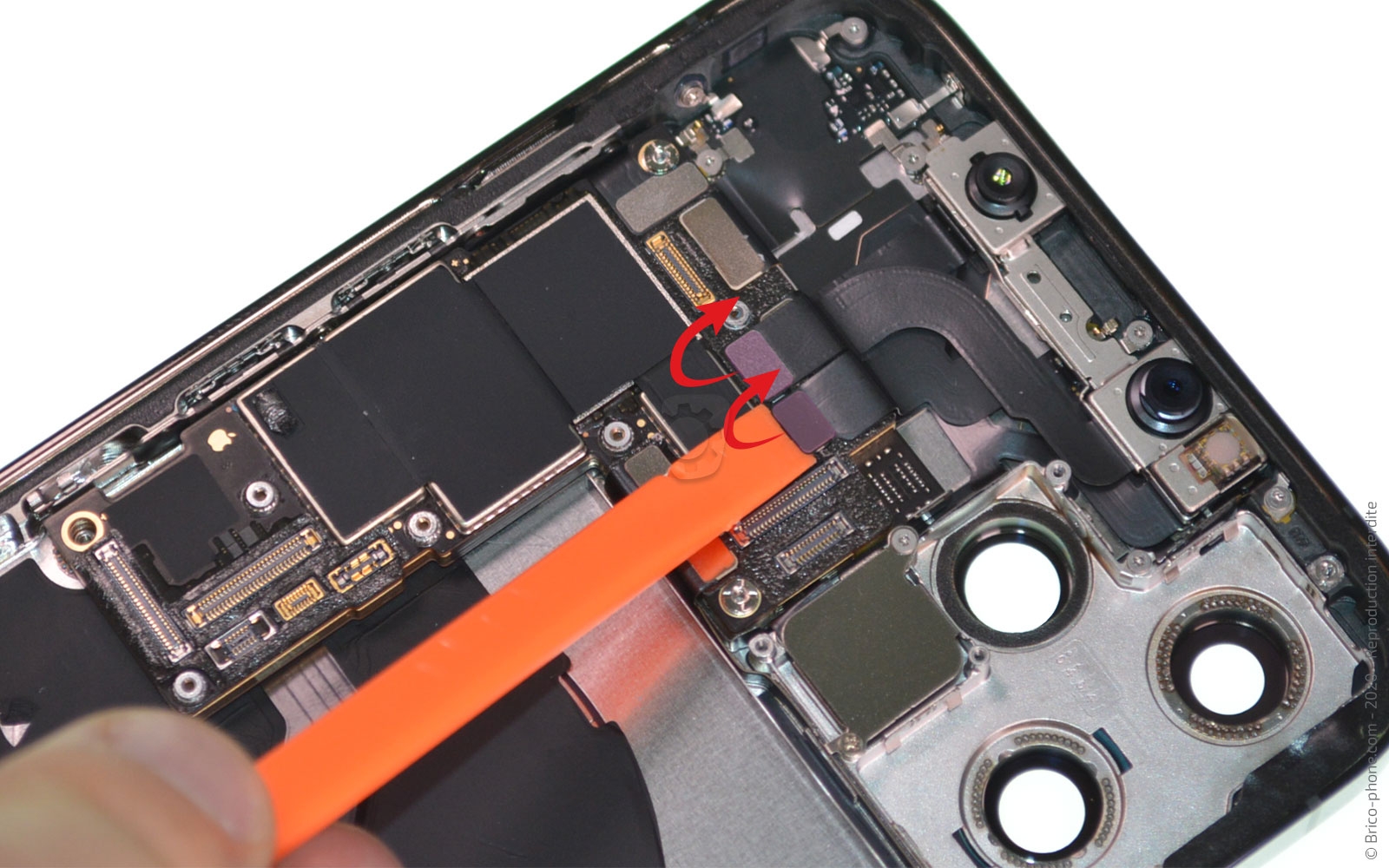

Etape 22 : Enlever la caméra avant
Débranchez les trois nappes de la caméra avant pour pouvoir l'extraire de votre iPhone 12 Pro Max.
Outils du kit utilisés
Outils du kit utilisés

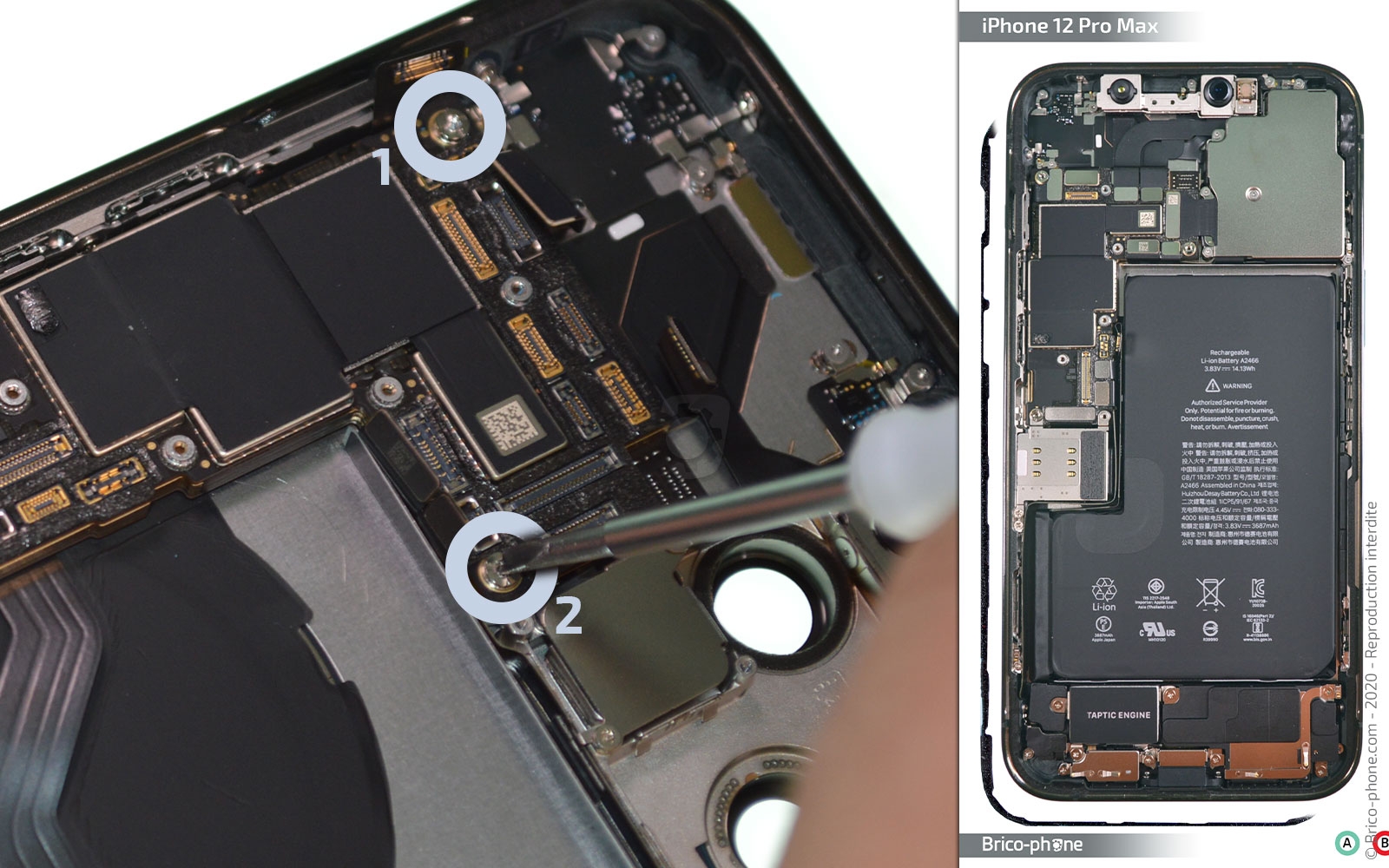

Etape 23 : Récupérer la carte mère

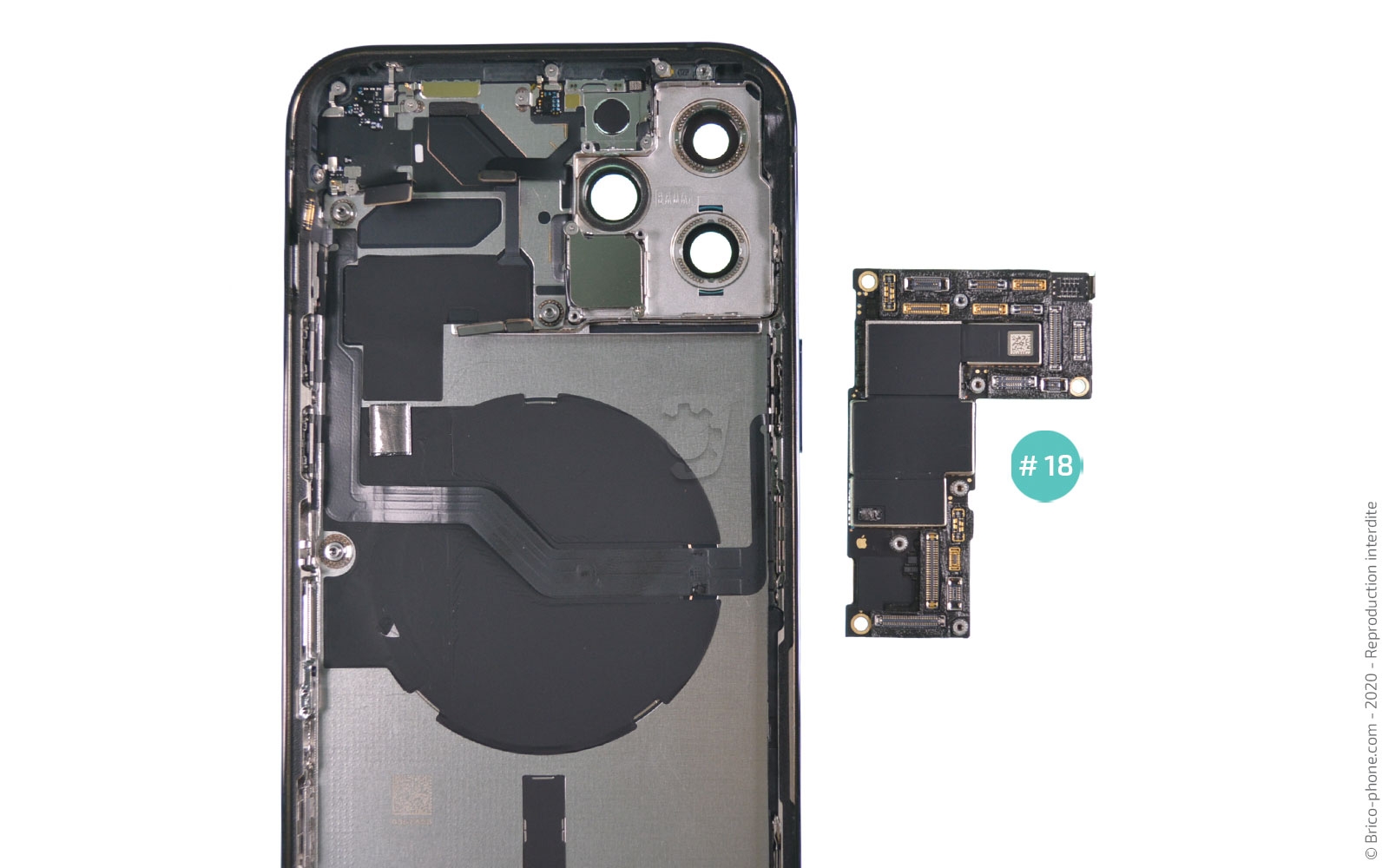

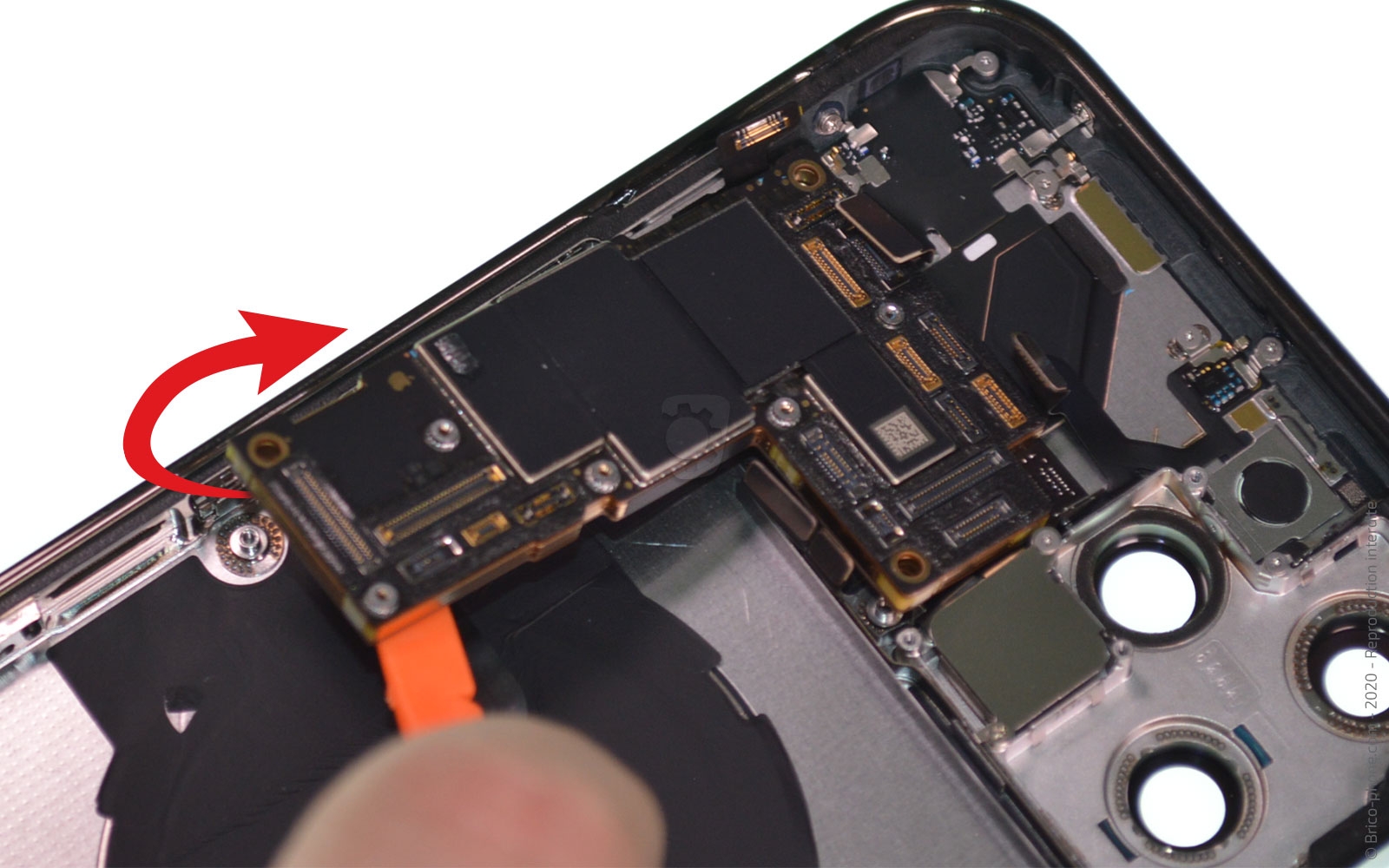

Continuons en déconnectant toutes les nappes de la carte mère avant de dévisser les deux vis plates L1 et L2.

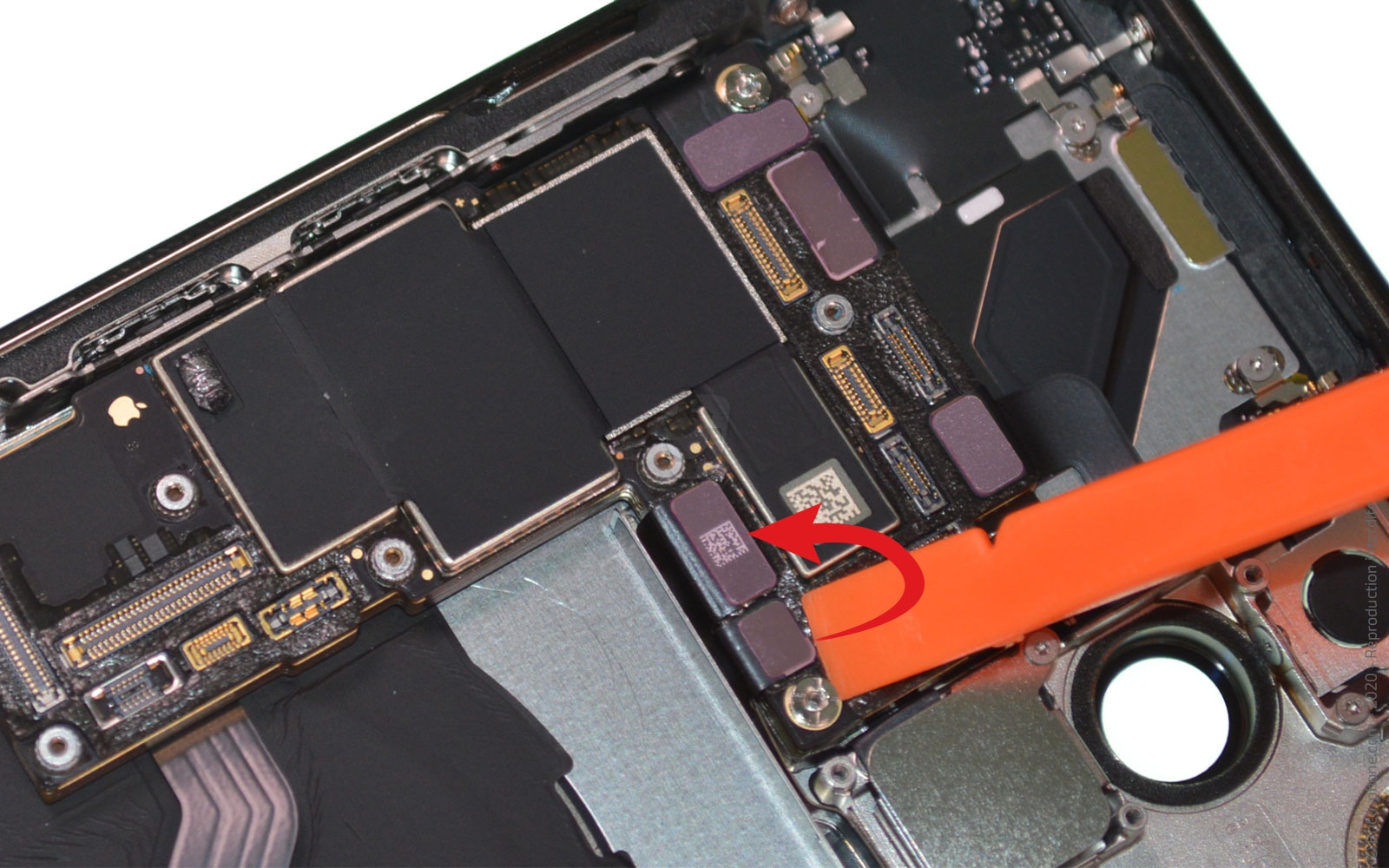

Insérez le levier en nylon sous la carte mère pour faire levier et la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés

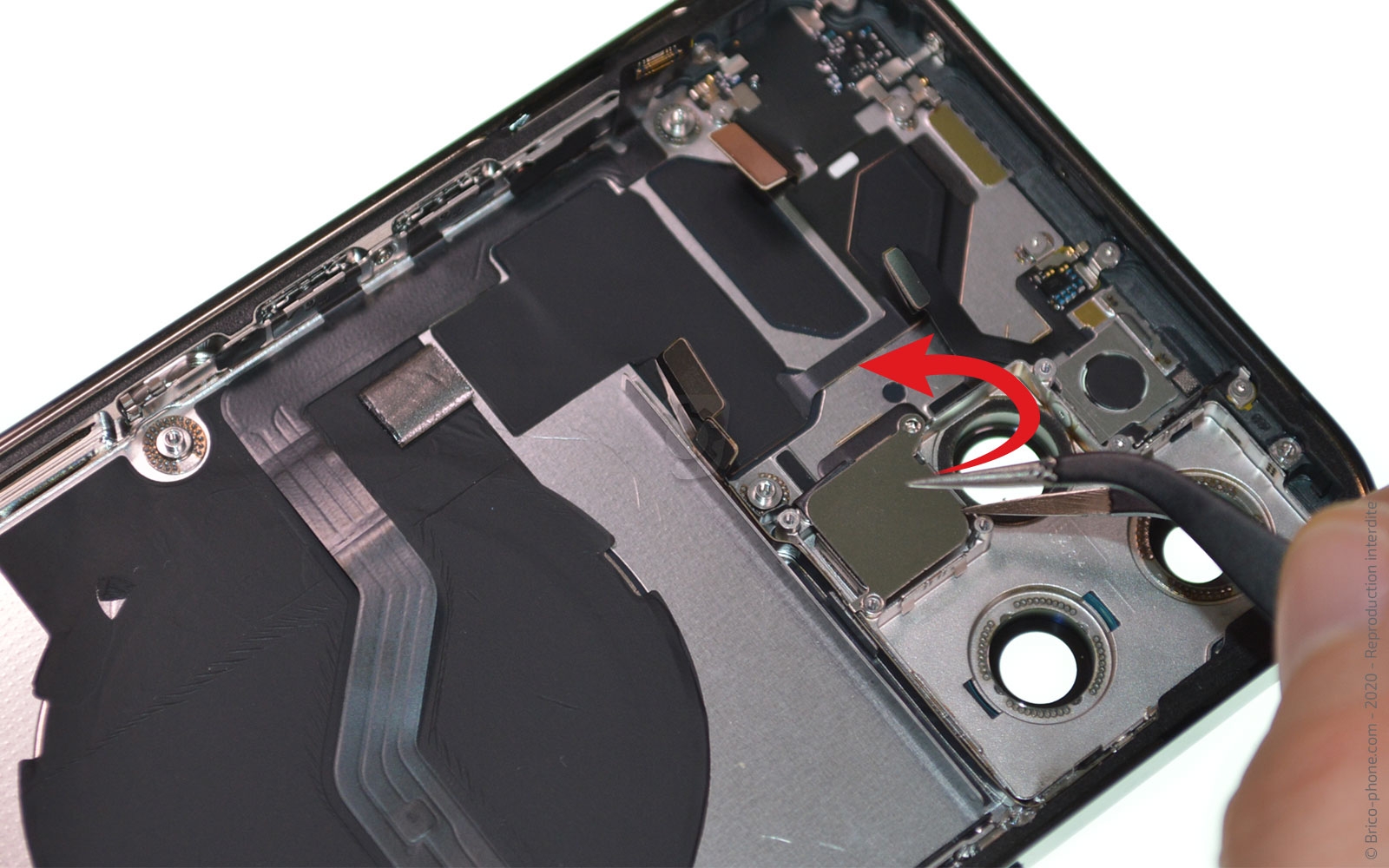

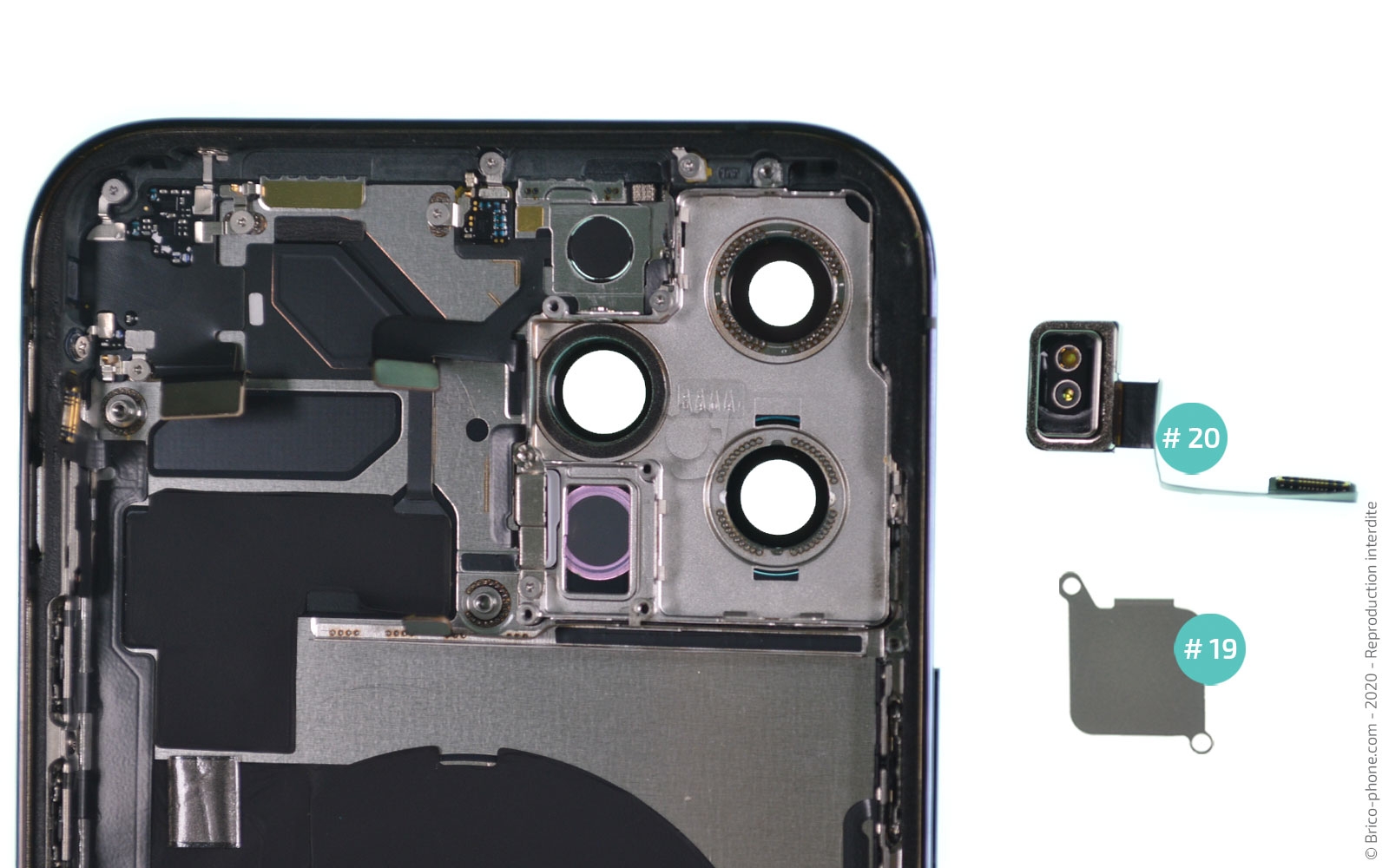

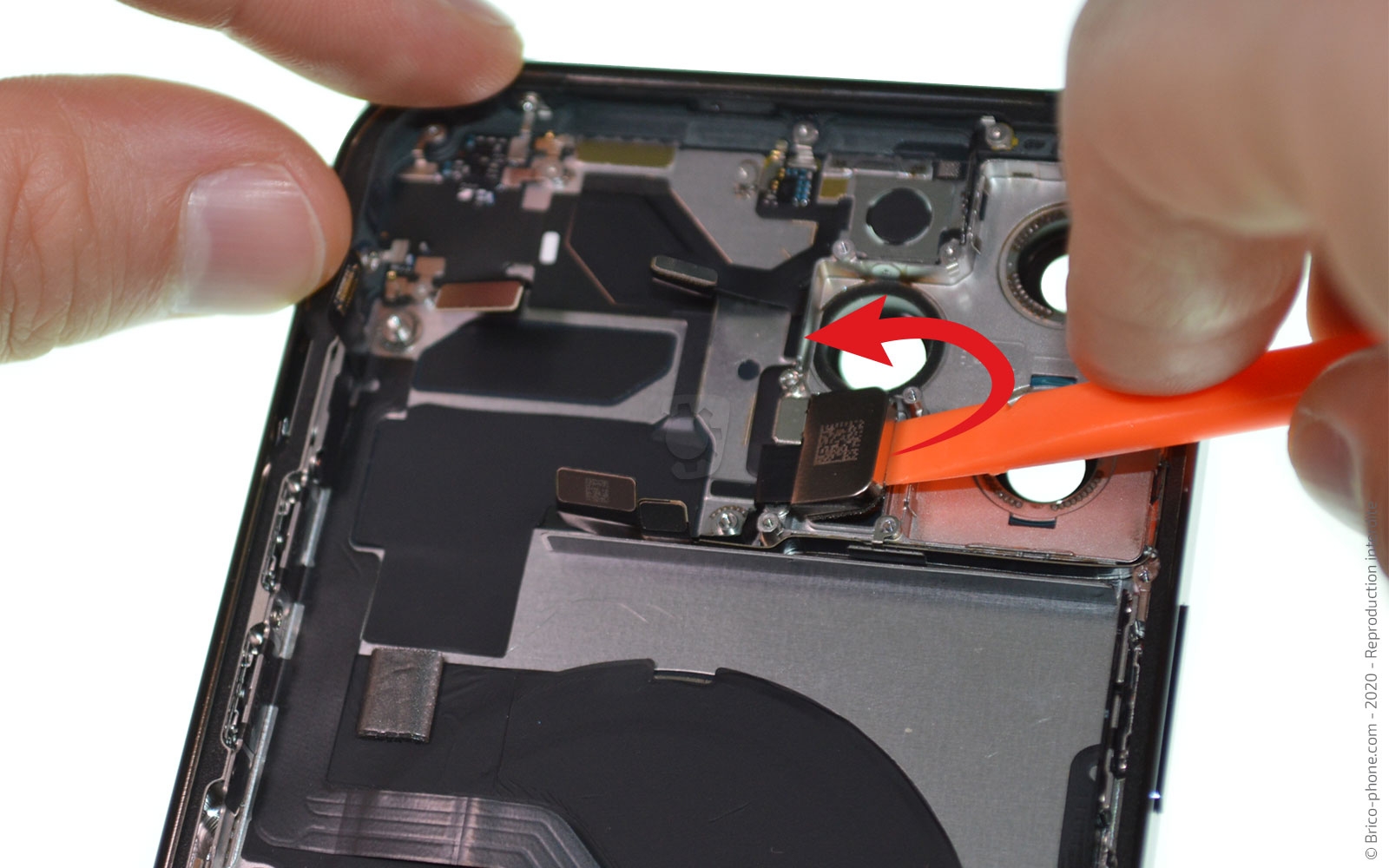

Etape 24 : Sortir le capteur LiDAR

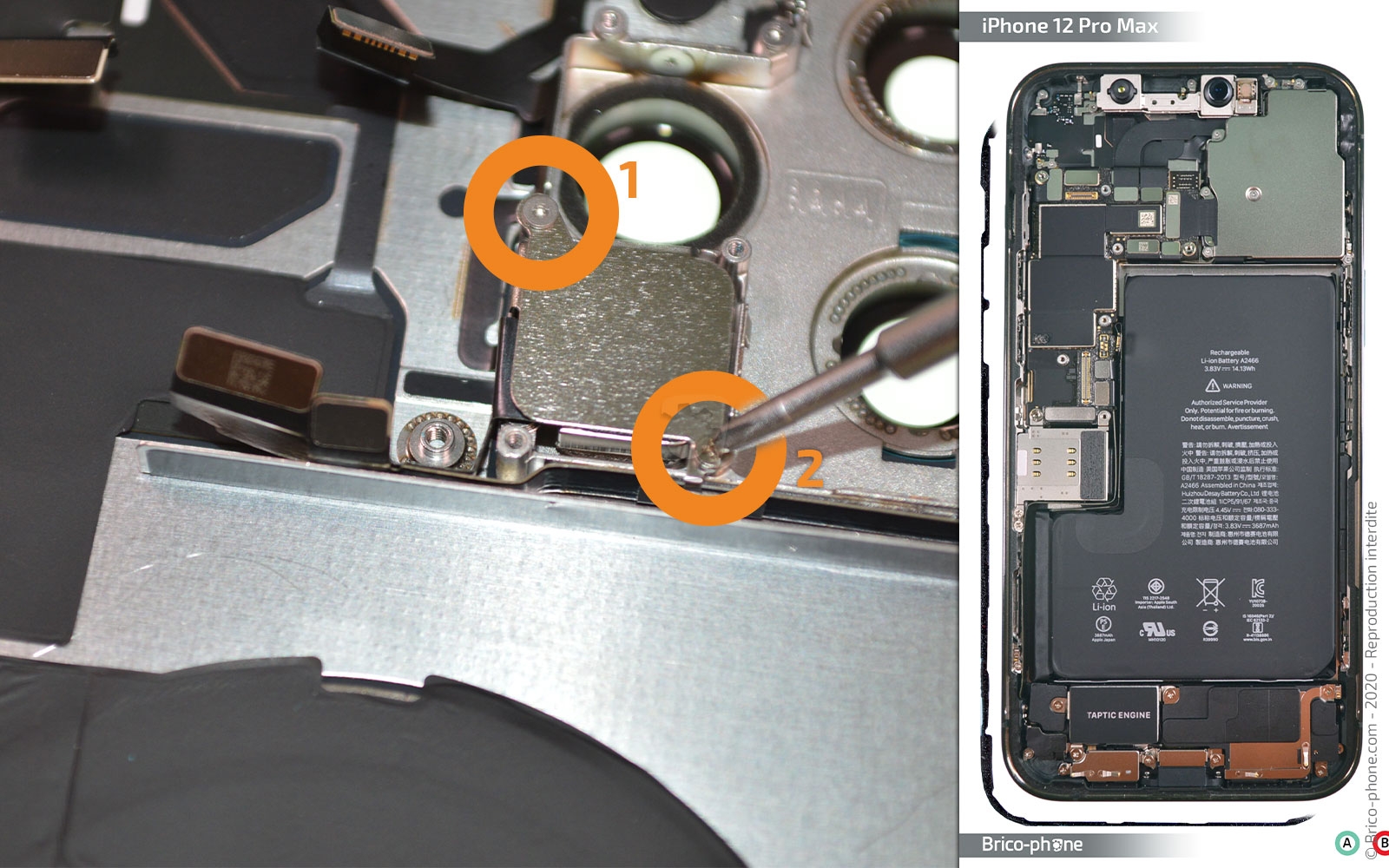

Libérez la plaquette #19 en retirant la vis M1 avec le tournevis triwing puis la vis M2 avec le tournevis cruciforme.

Otez le cache de protection métallique avec la pincette avant de glisser le spudger sous le capteur LiDAR pour le récupérer.
Outils du kit utilisés
Outils du kit utilisés

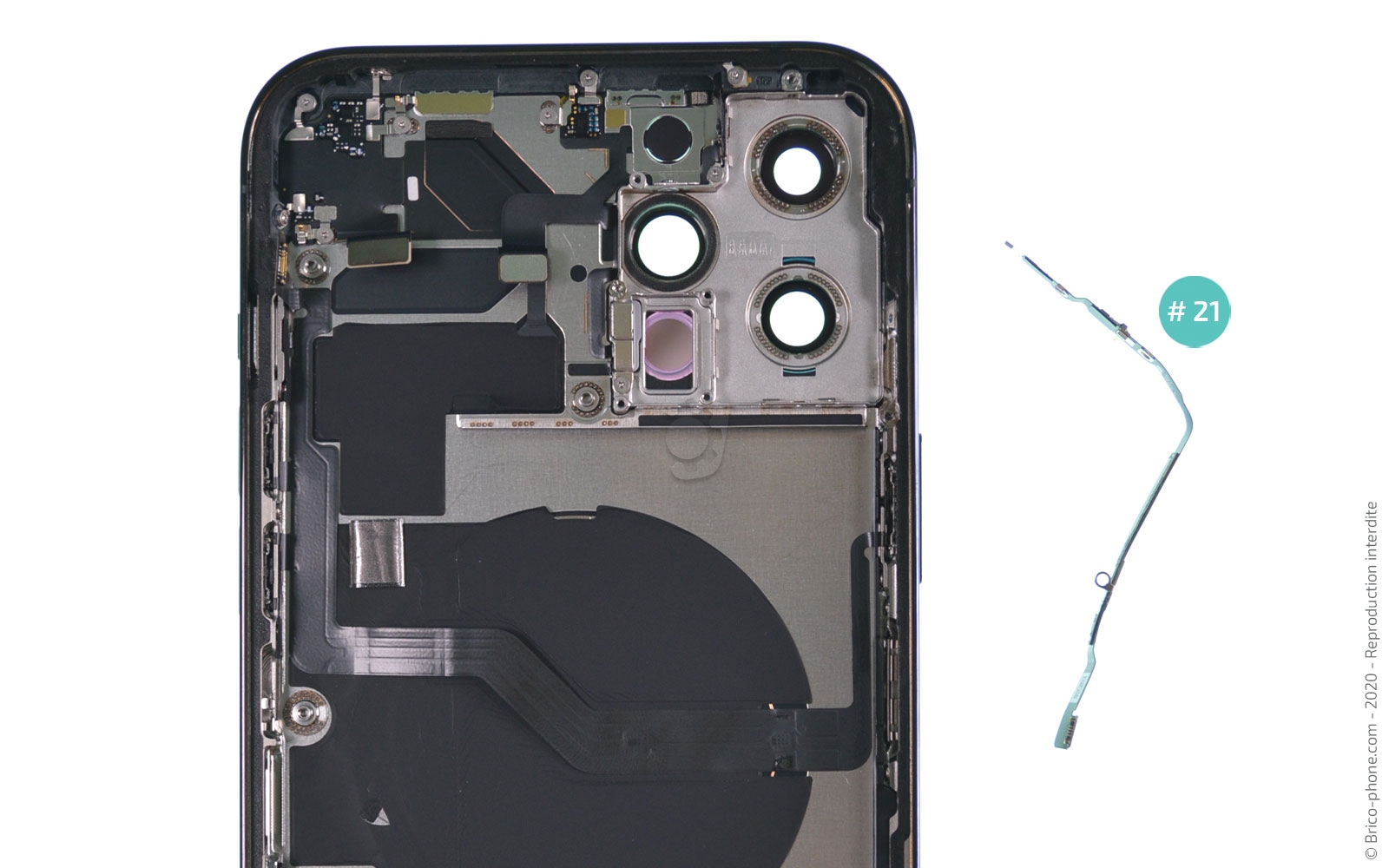

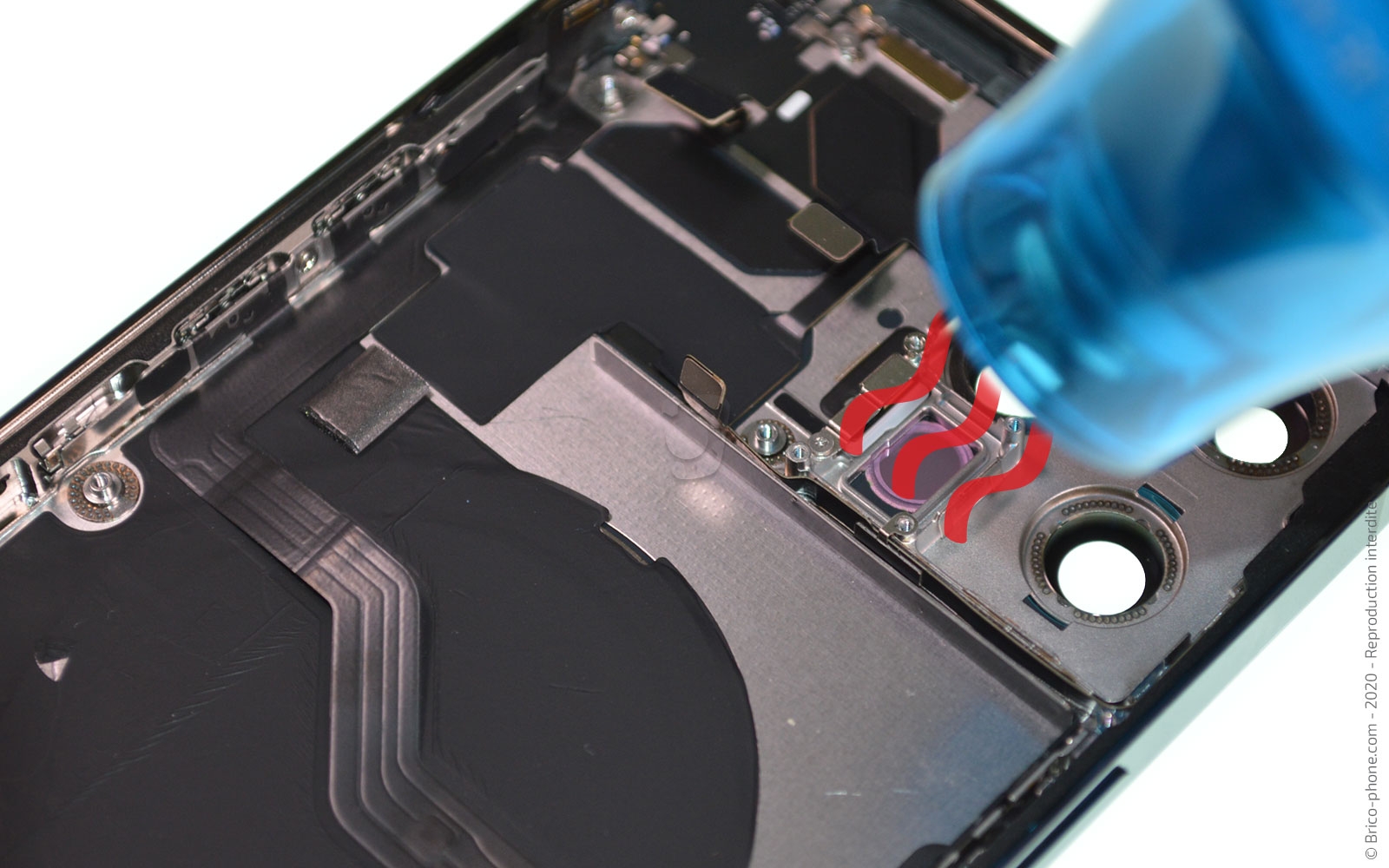

Etape 25 : Attraper la nappe 21

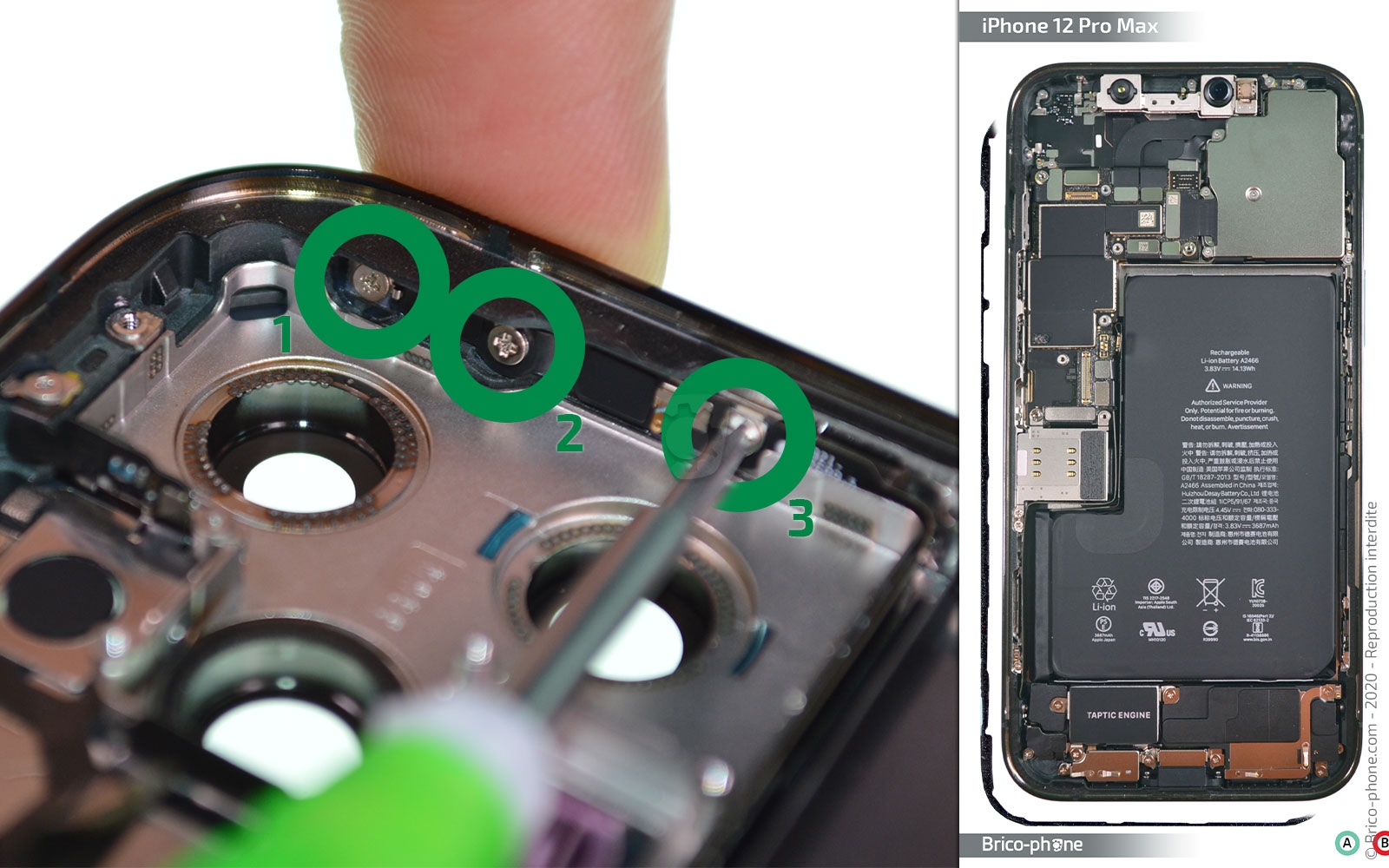

Dévissez les 3 vis cruciformes situées sur la tranche à droite du module caméra.

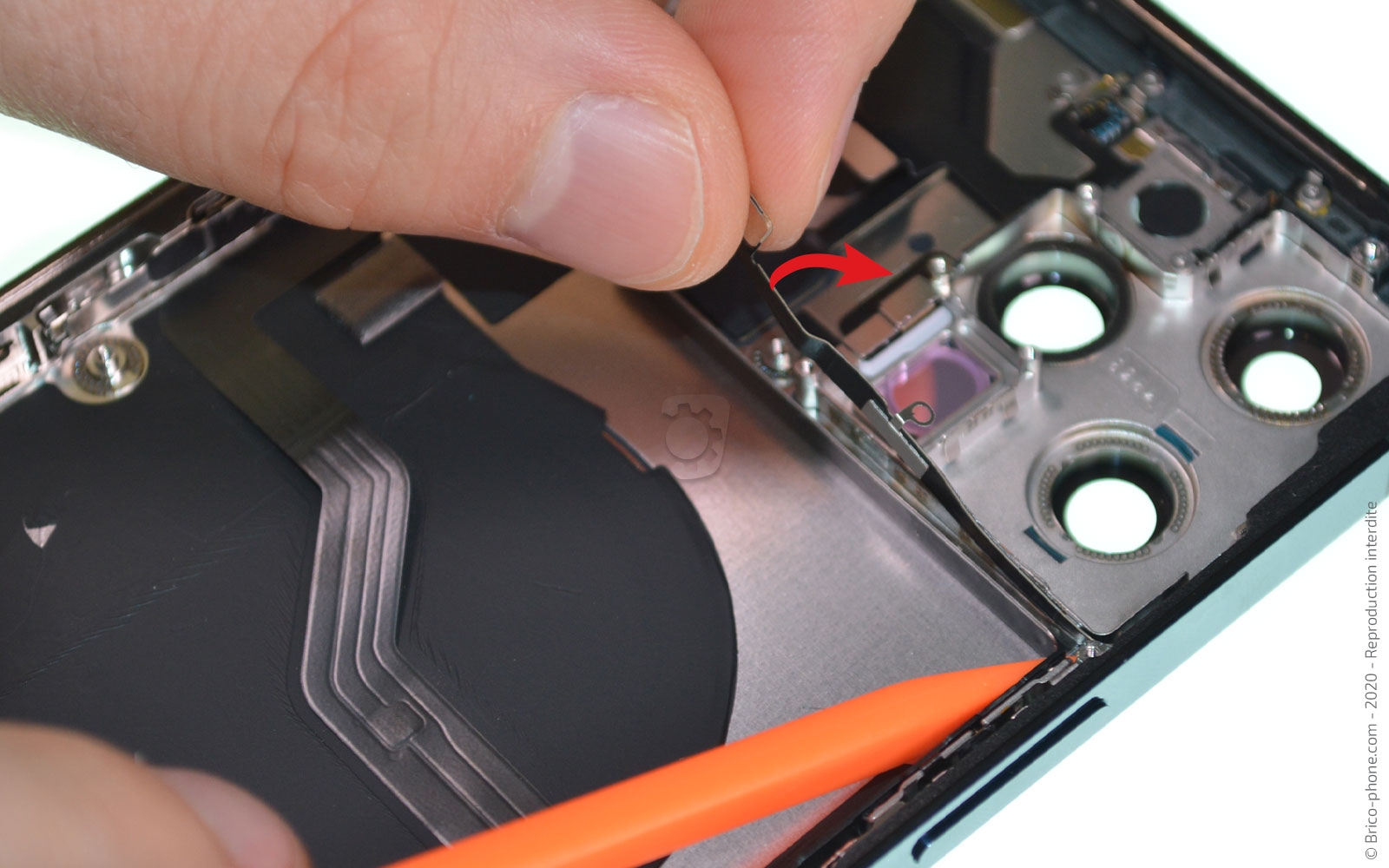

Chauffez la nappe pour faciliter sa sortie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 26 : Libérer la plaquette de protection du flash

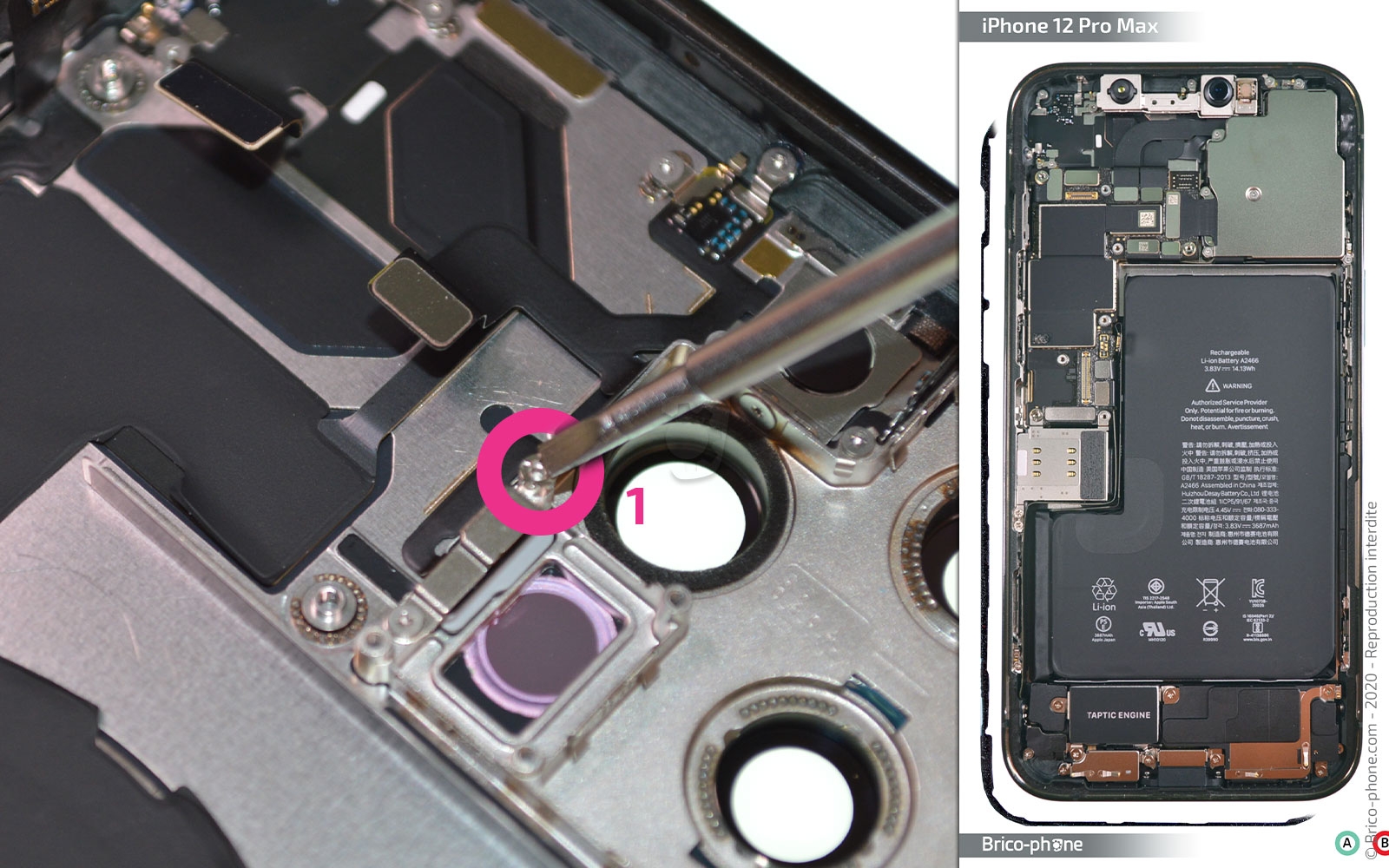

Utilisez le tournevis plat pour sortir la vis o1 puis récupérez les autres vis avec le tournevis triwing.

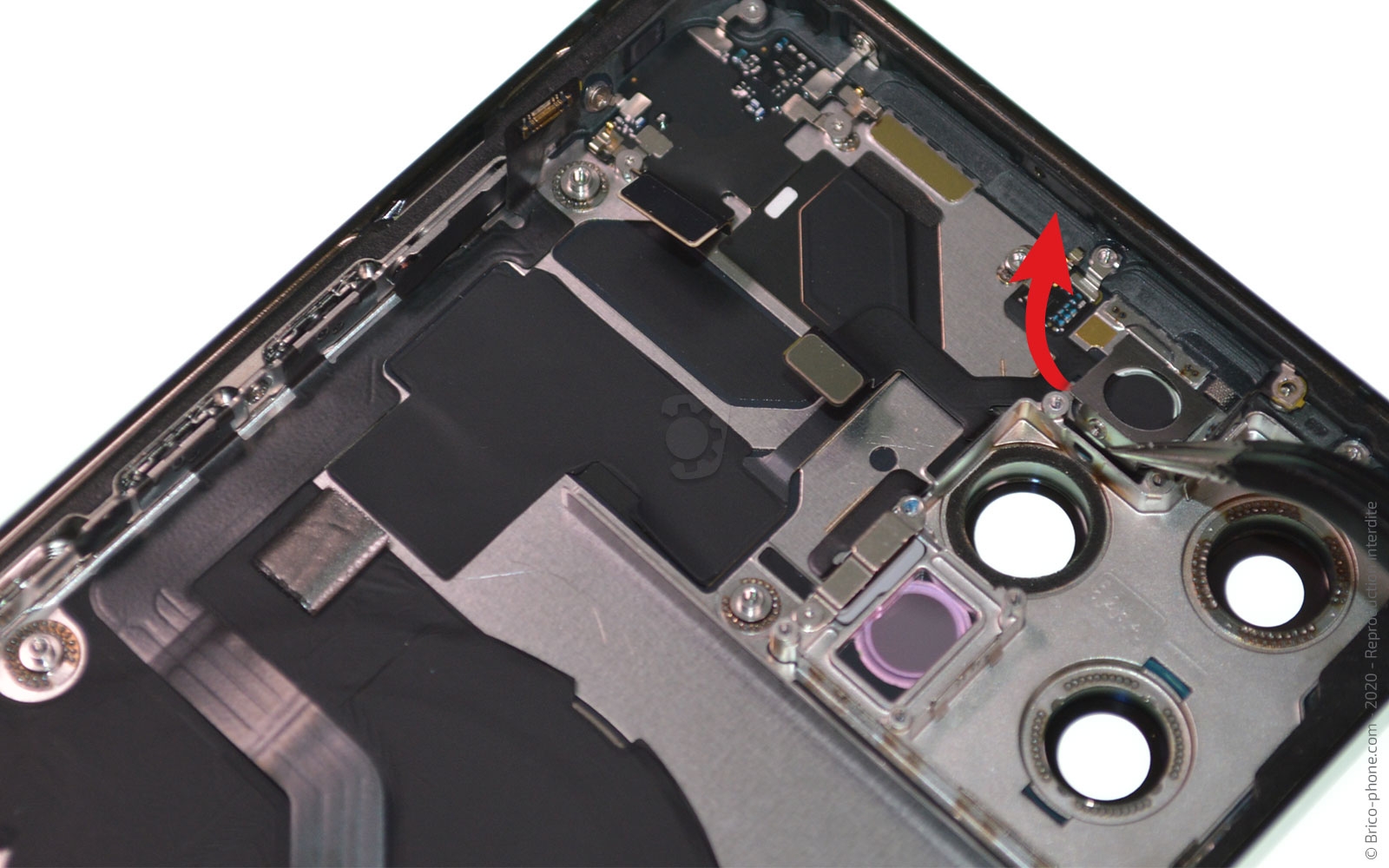

En enlevant les vis nommées O, vous deviez pourvoir saisir la plaquette #22.
Outils du kit utilisés
Outils du kit utilisés

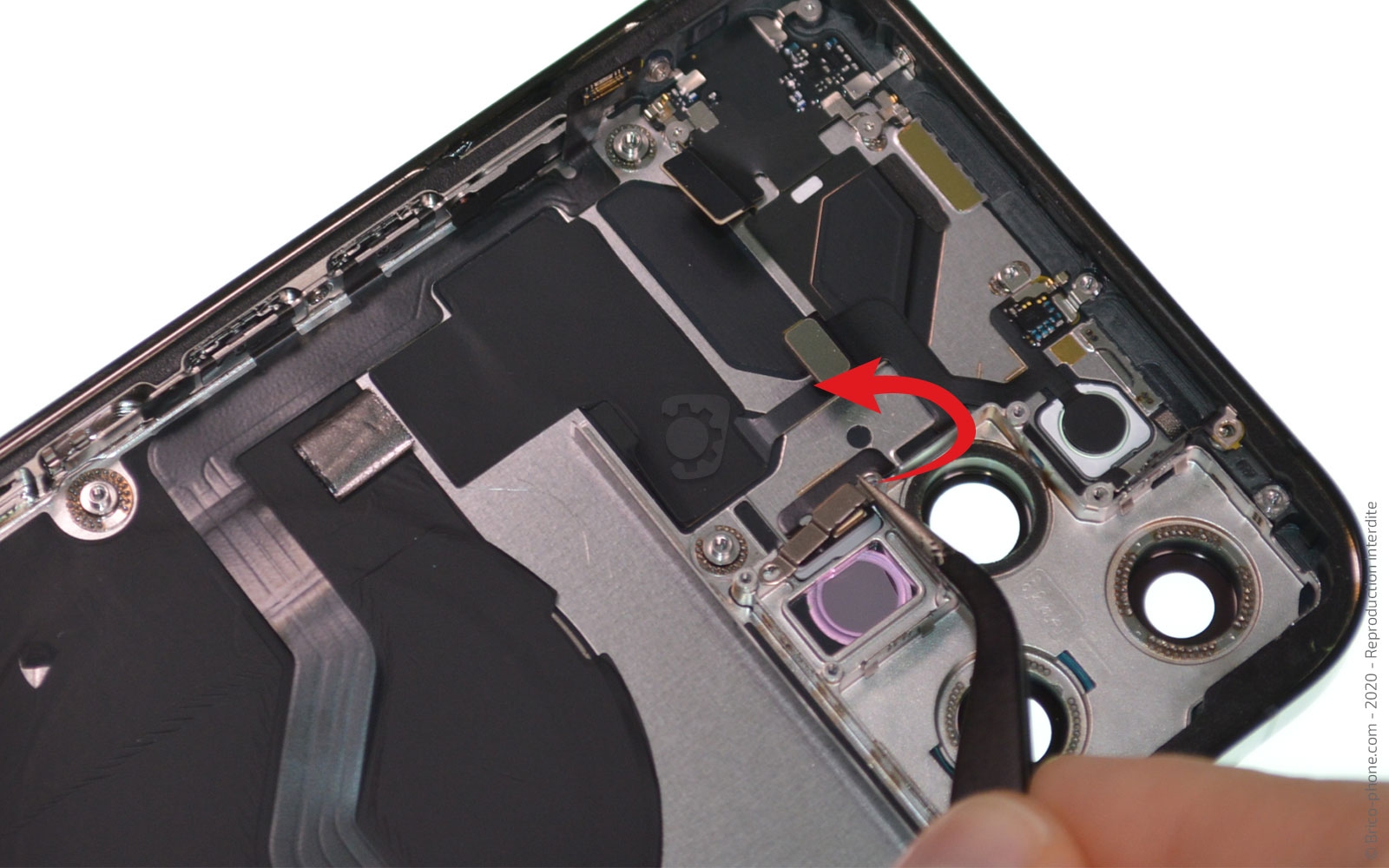

Etape 27 : Mettre de coté la plaquette 21
Attrapez la pince en métal pour sortir la plaquette #23.

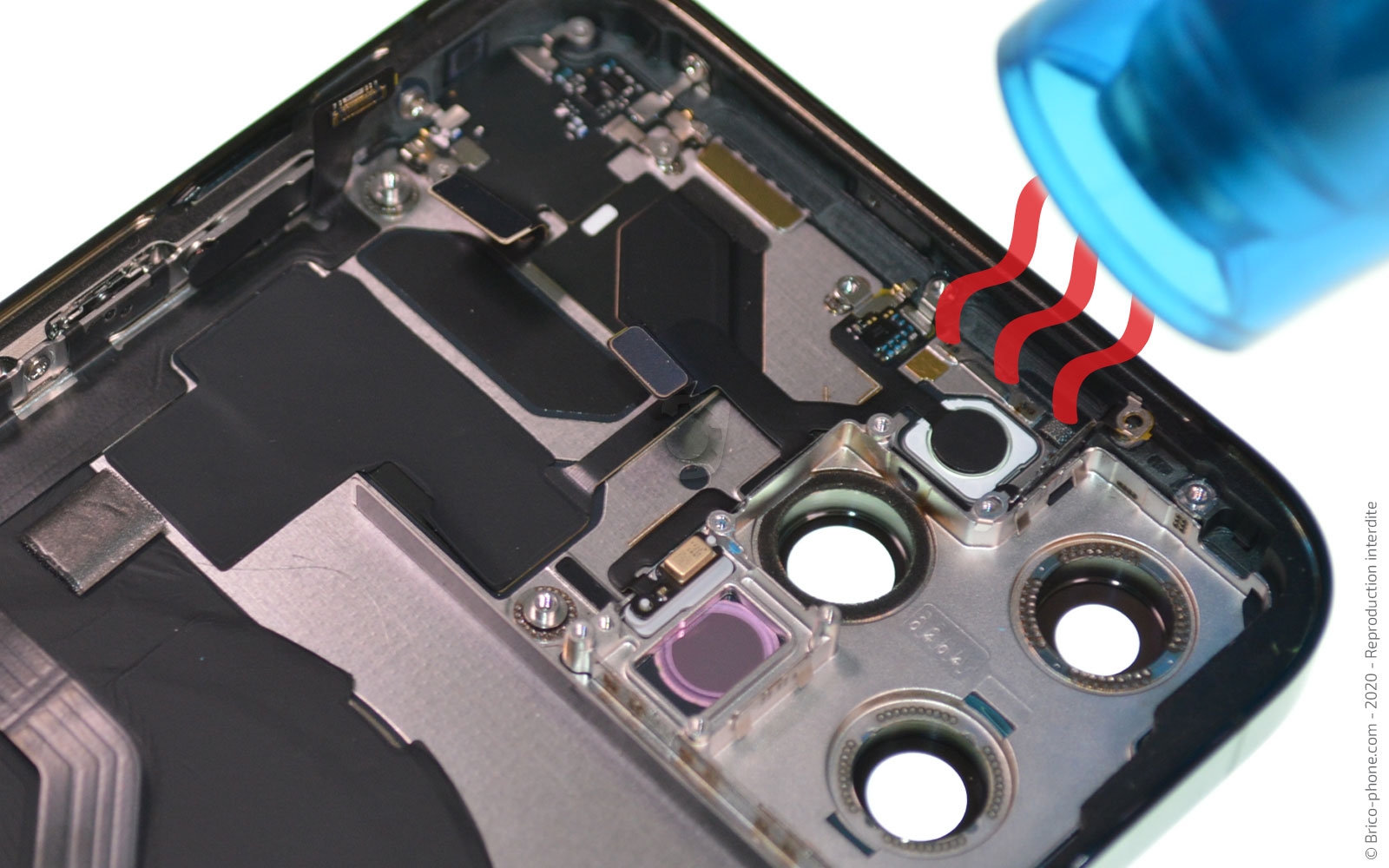

Par la suite, chauffez la nappe du flash de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 28 : Décoller la nappe Flash

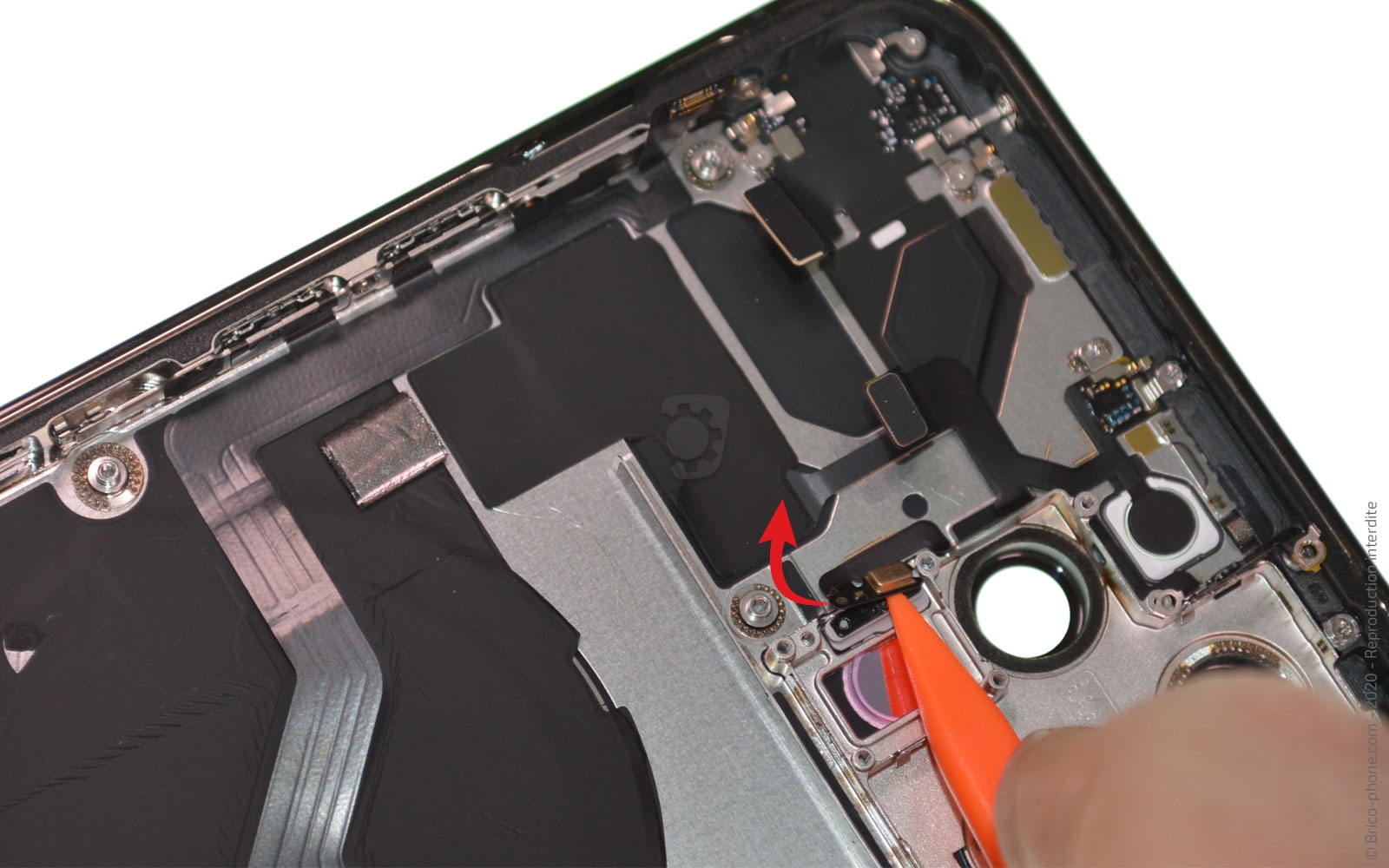

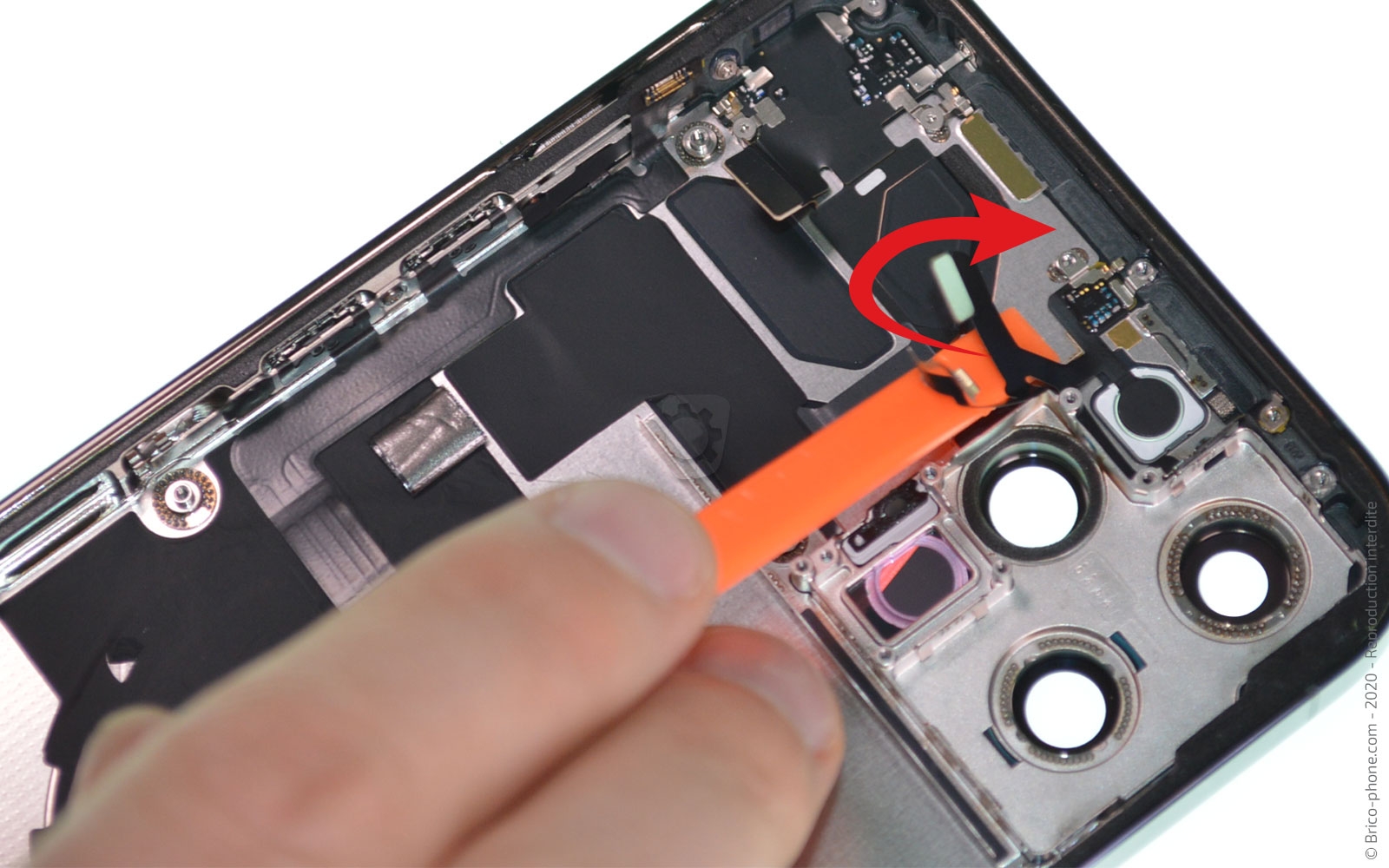

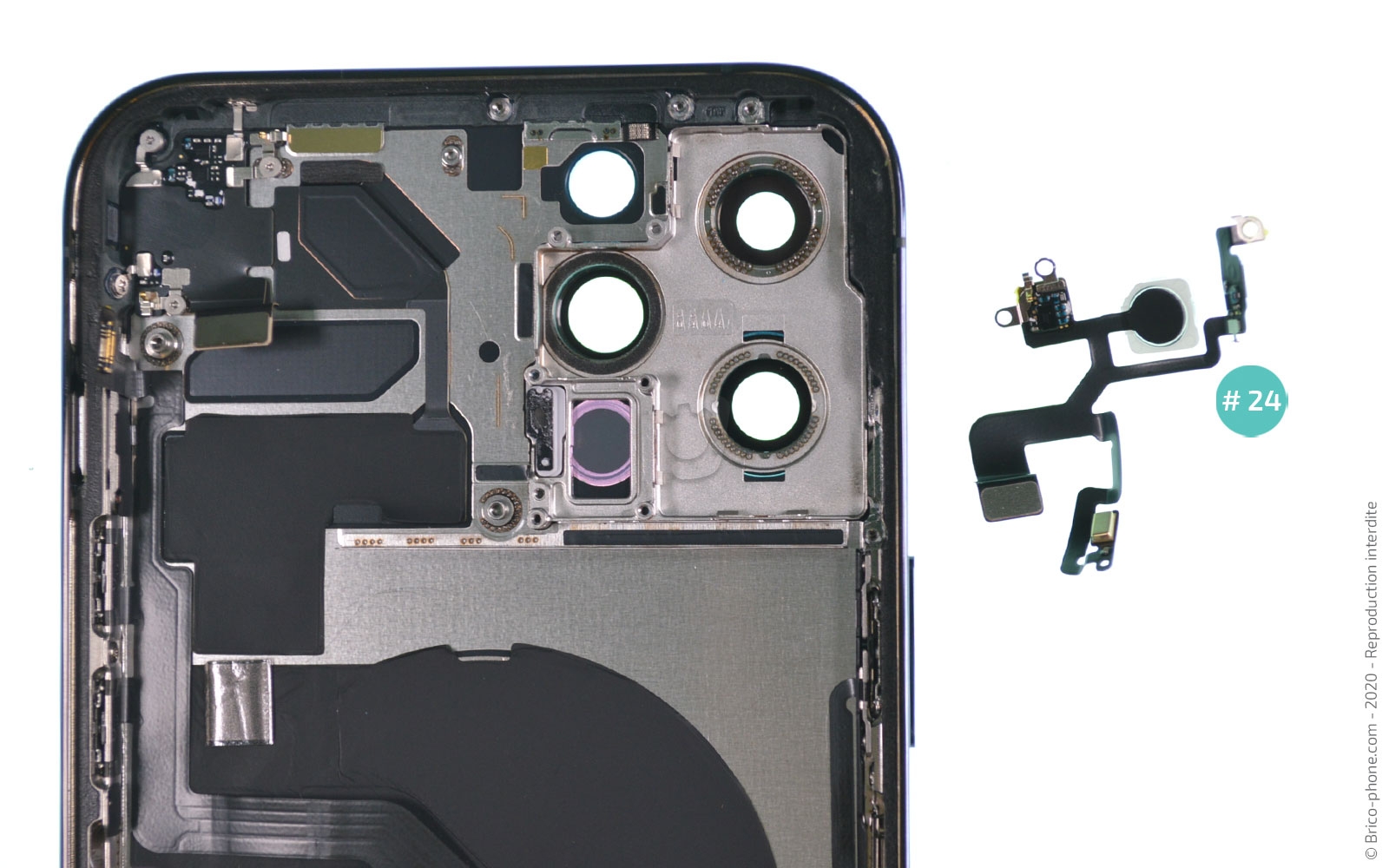

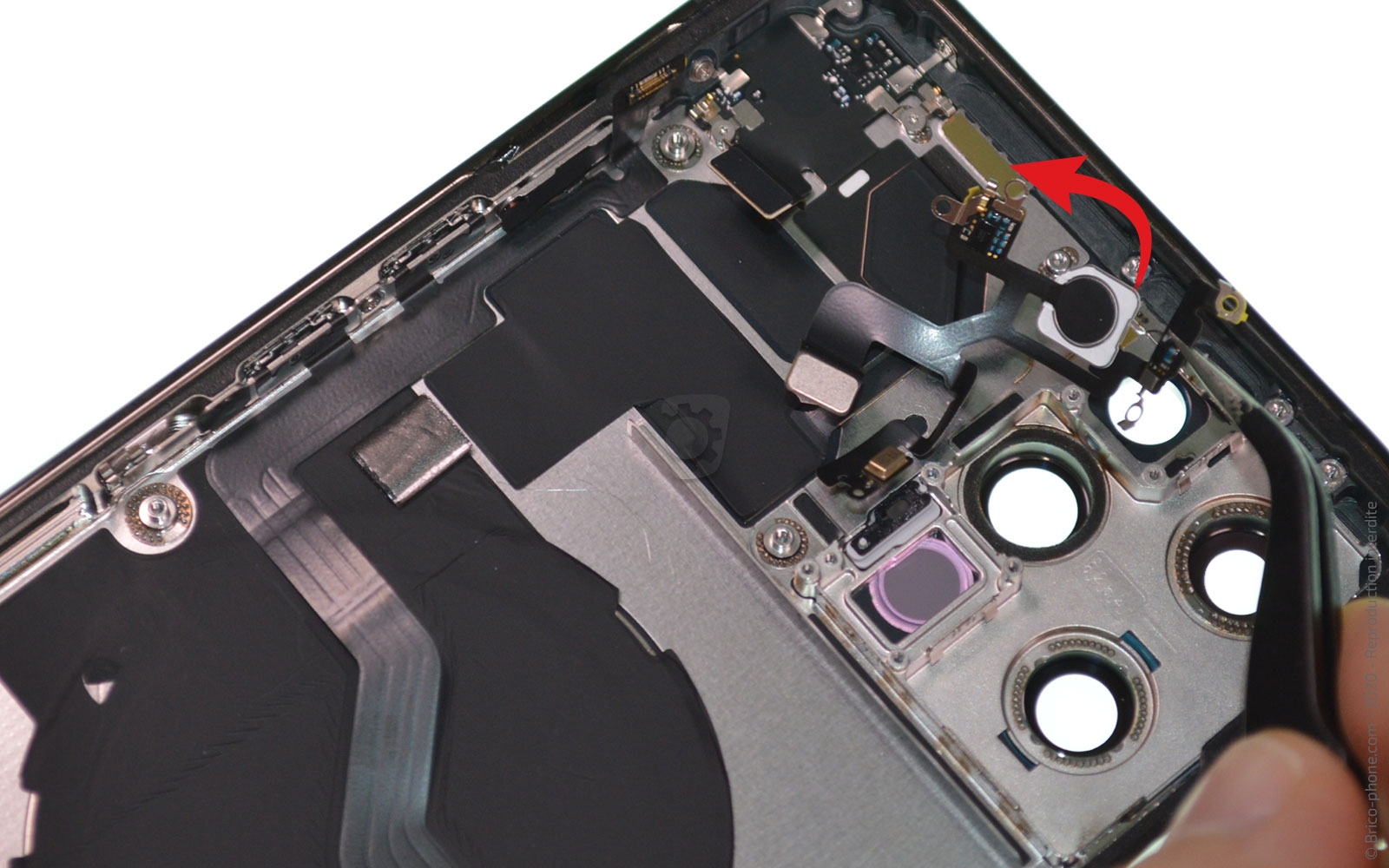

En vous aidant du spudger, décollez le micro puis la nappe du flash.

Ôtez le flash avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Etape 29 : Dévisser la nappe réseau

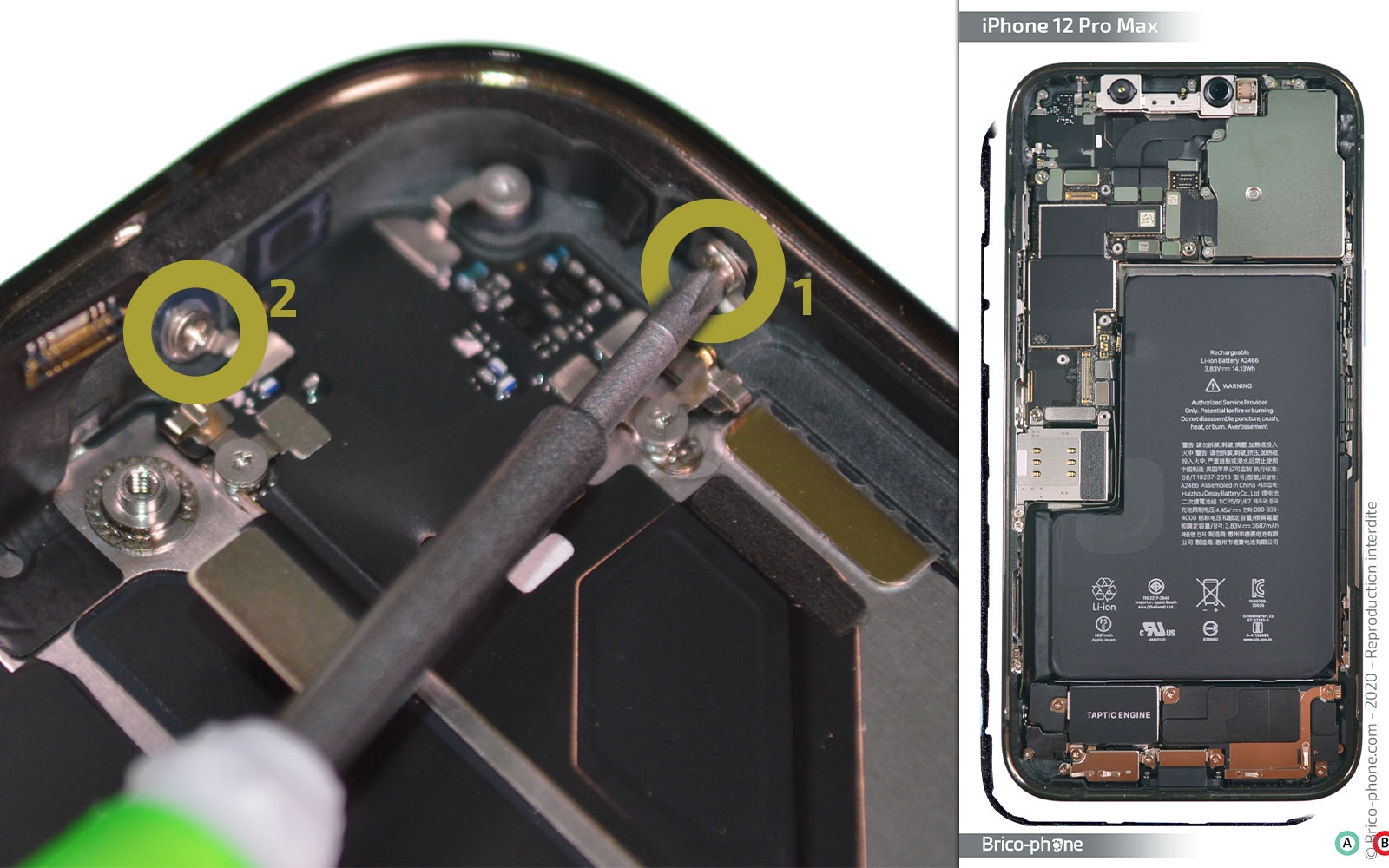

Attrapez votre tournevis cruciforme pour sortir les vis P1 et P2.

Puis, attaquez-vous aux autres vis à l'aide du tournevis triwing.
Outils du kit utilisés
Outils du kit utilisés

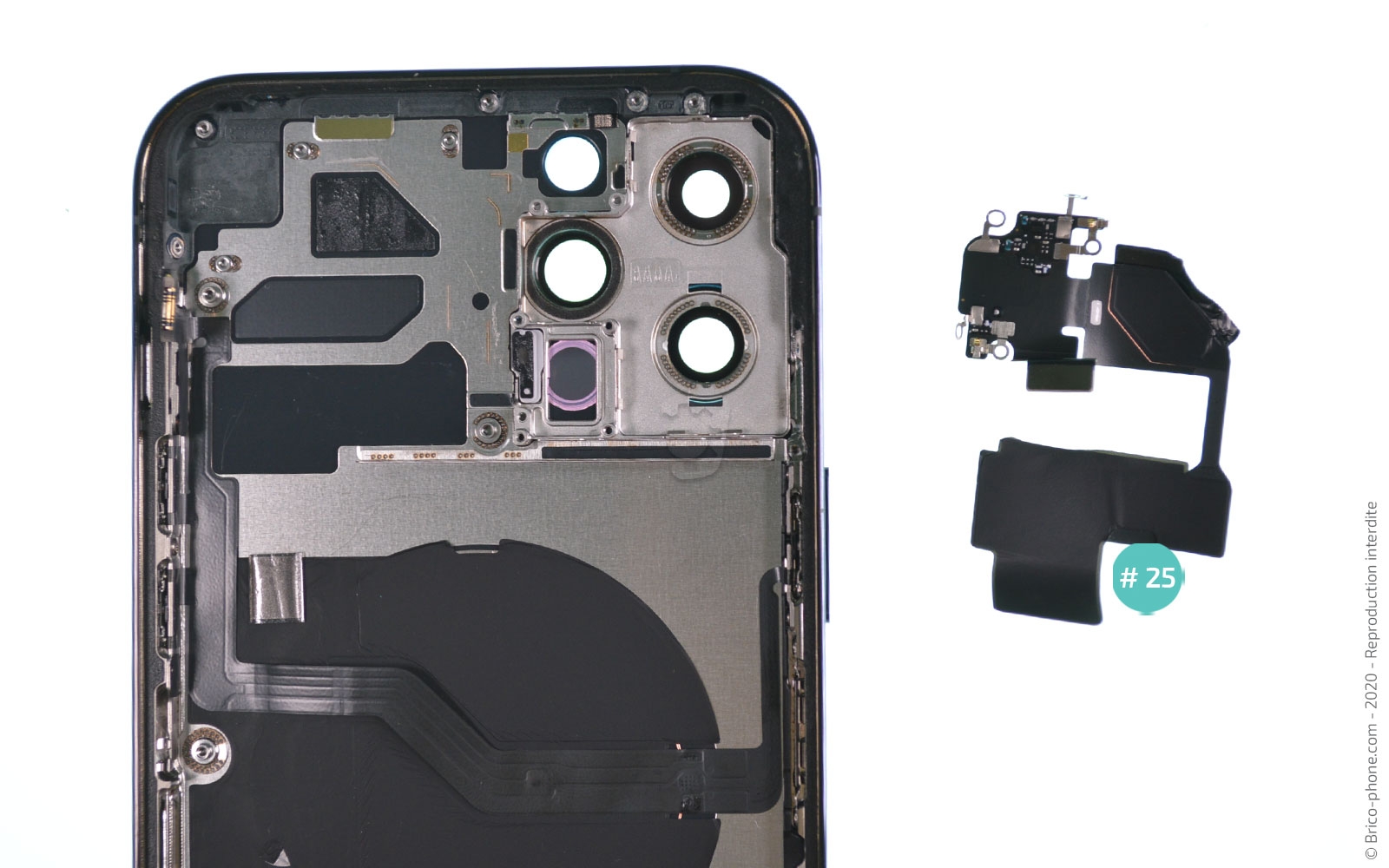

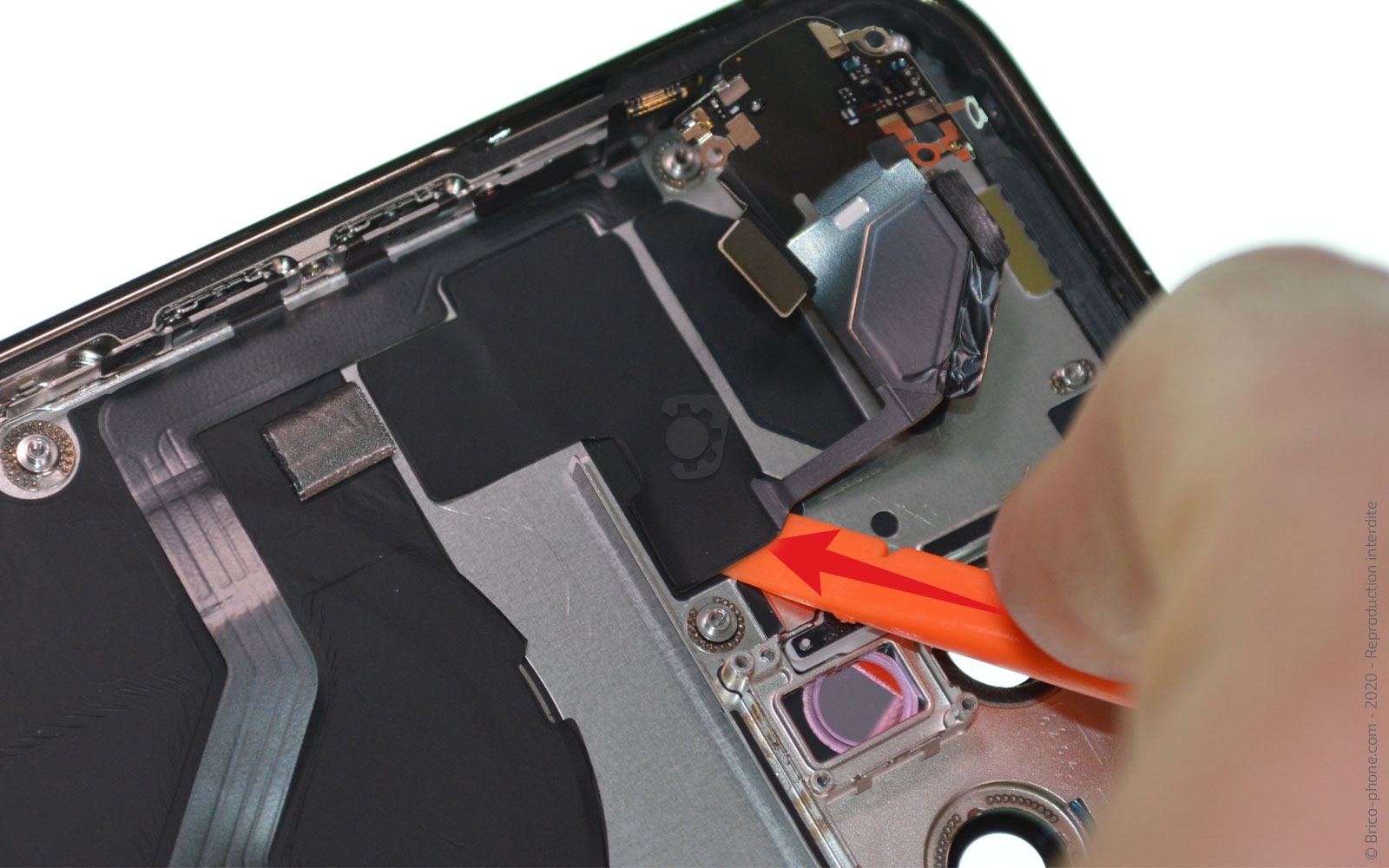

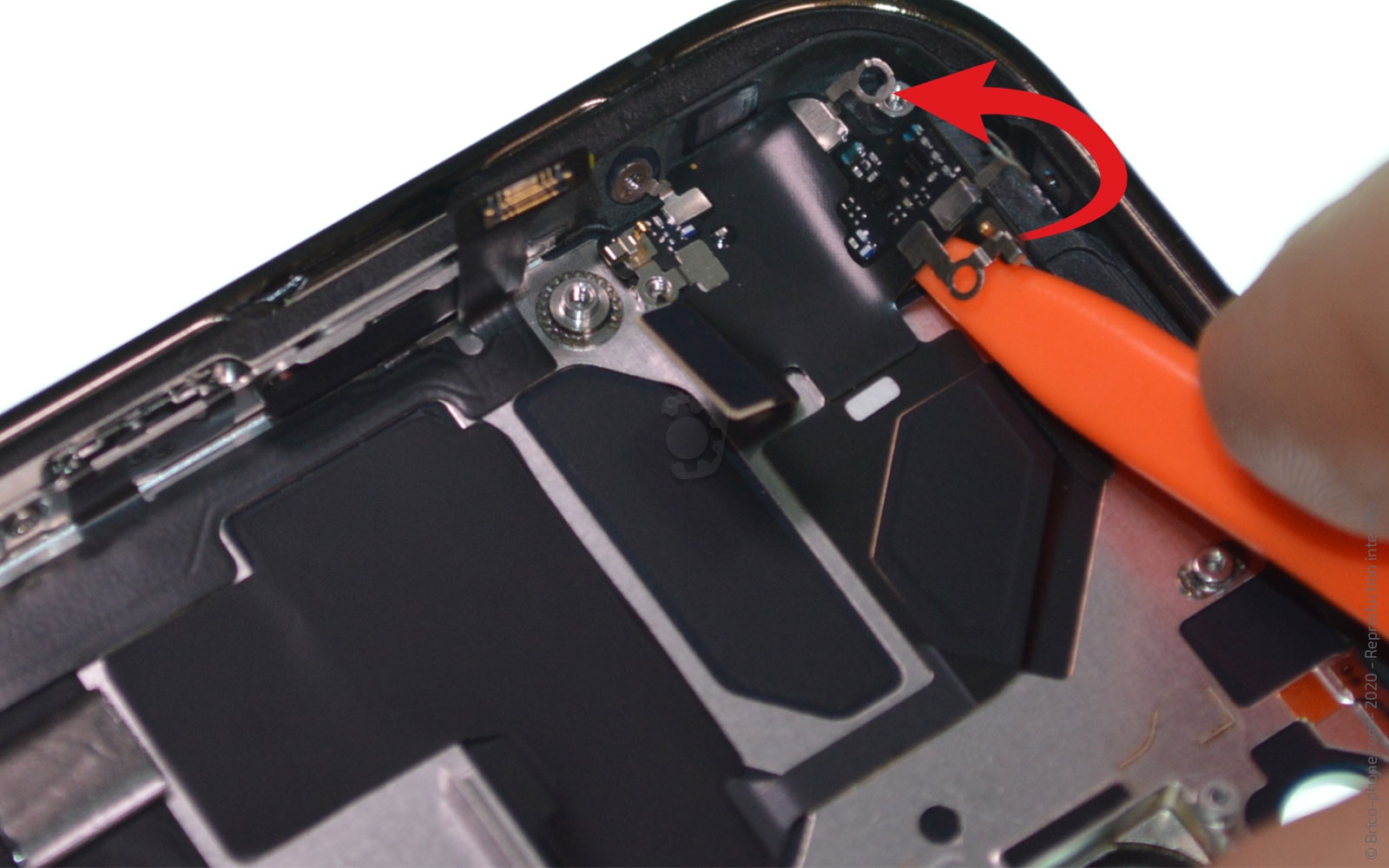

Etape 30 : Récupérer la nappe réseau

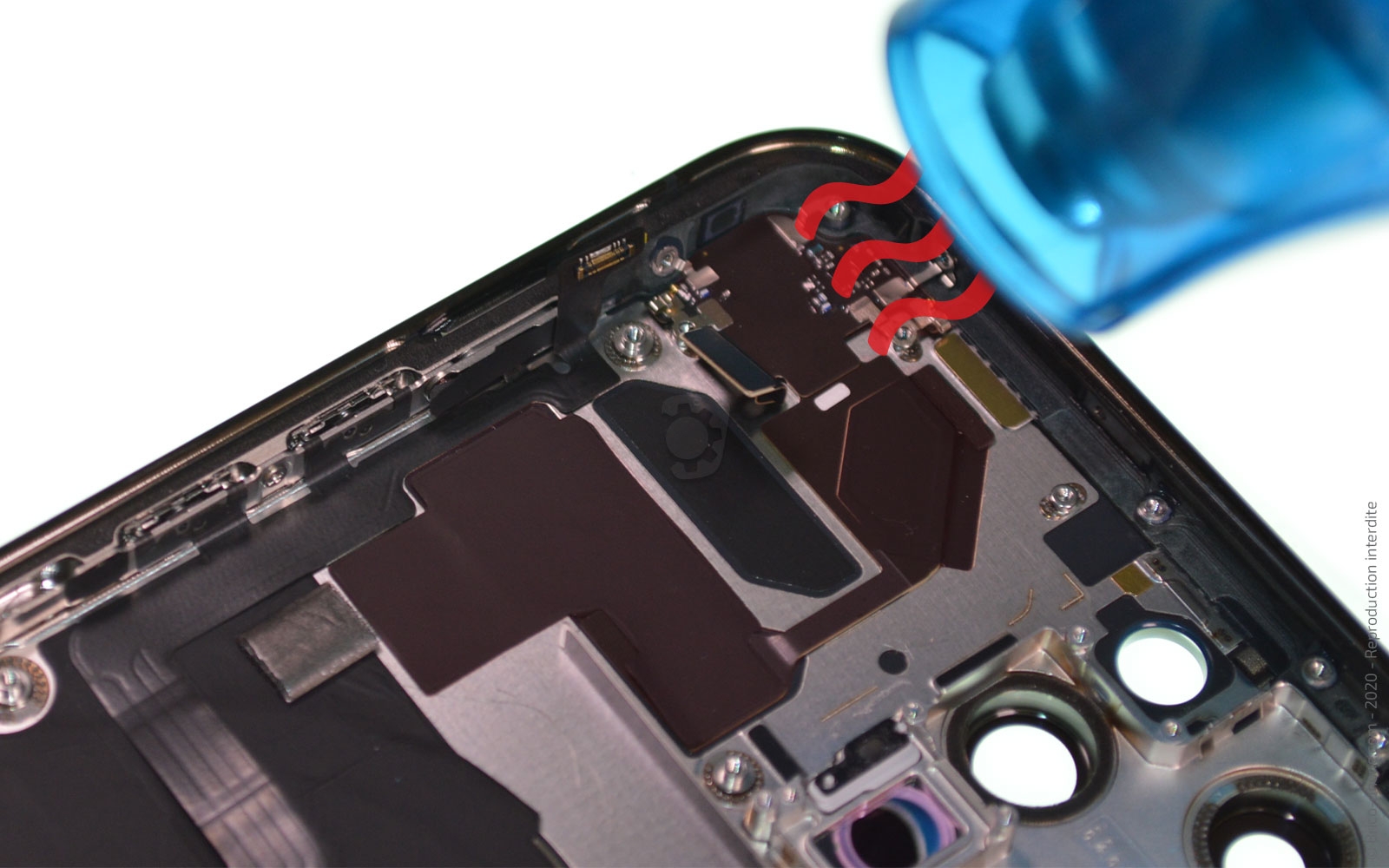

Pour décoller la nappe réseau, il vous faut dans un premier temps la chauffer avec votre sèche-cheveux ou le décapeur afin de ramollir le sticker qui la retient au châssis.

Ensuite, glissez le levier sous la nappe pour pourvoir la soulever et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

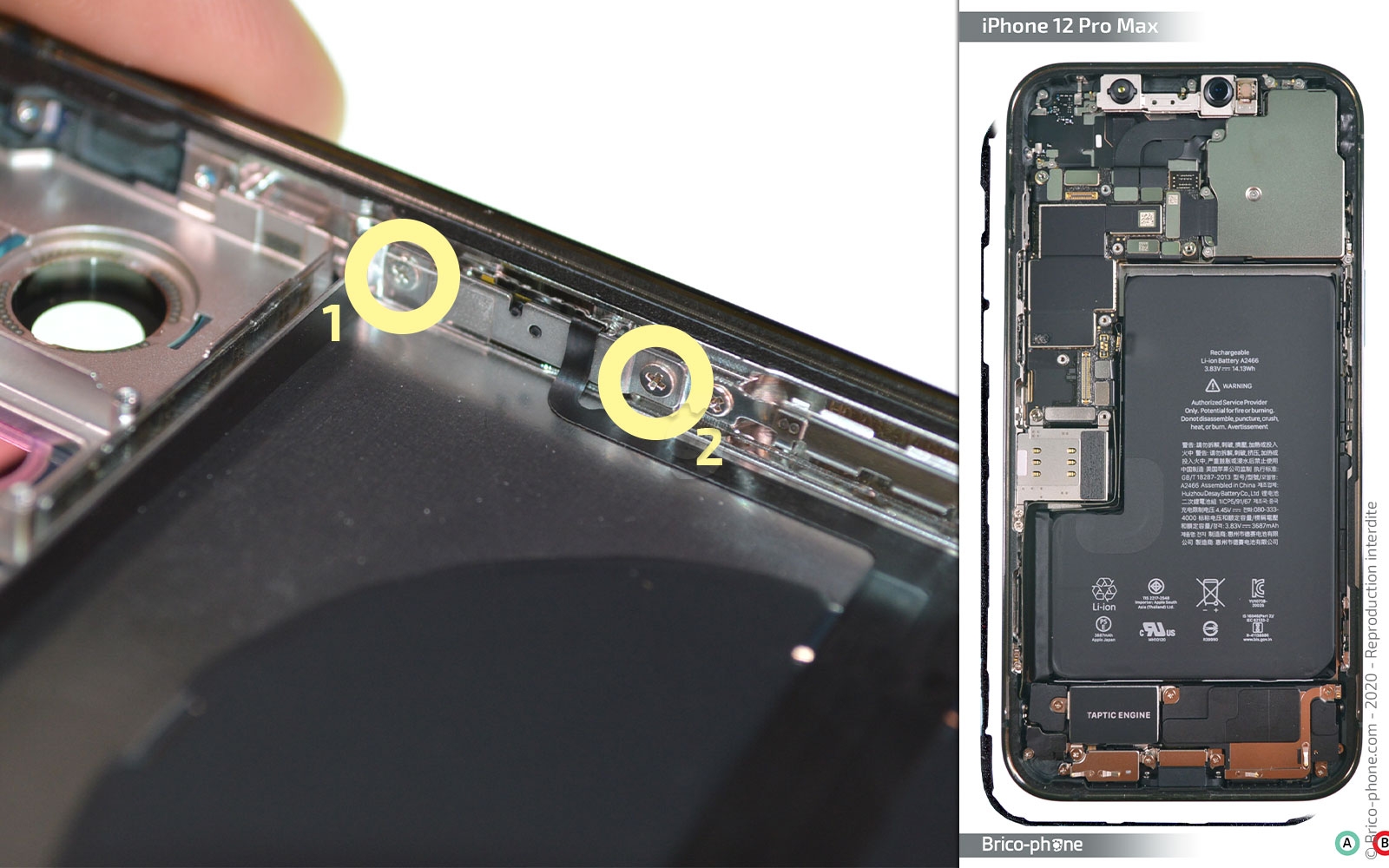

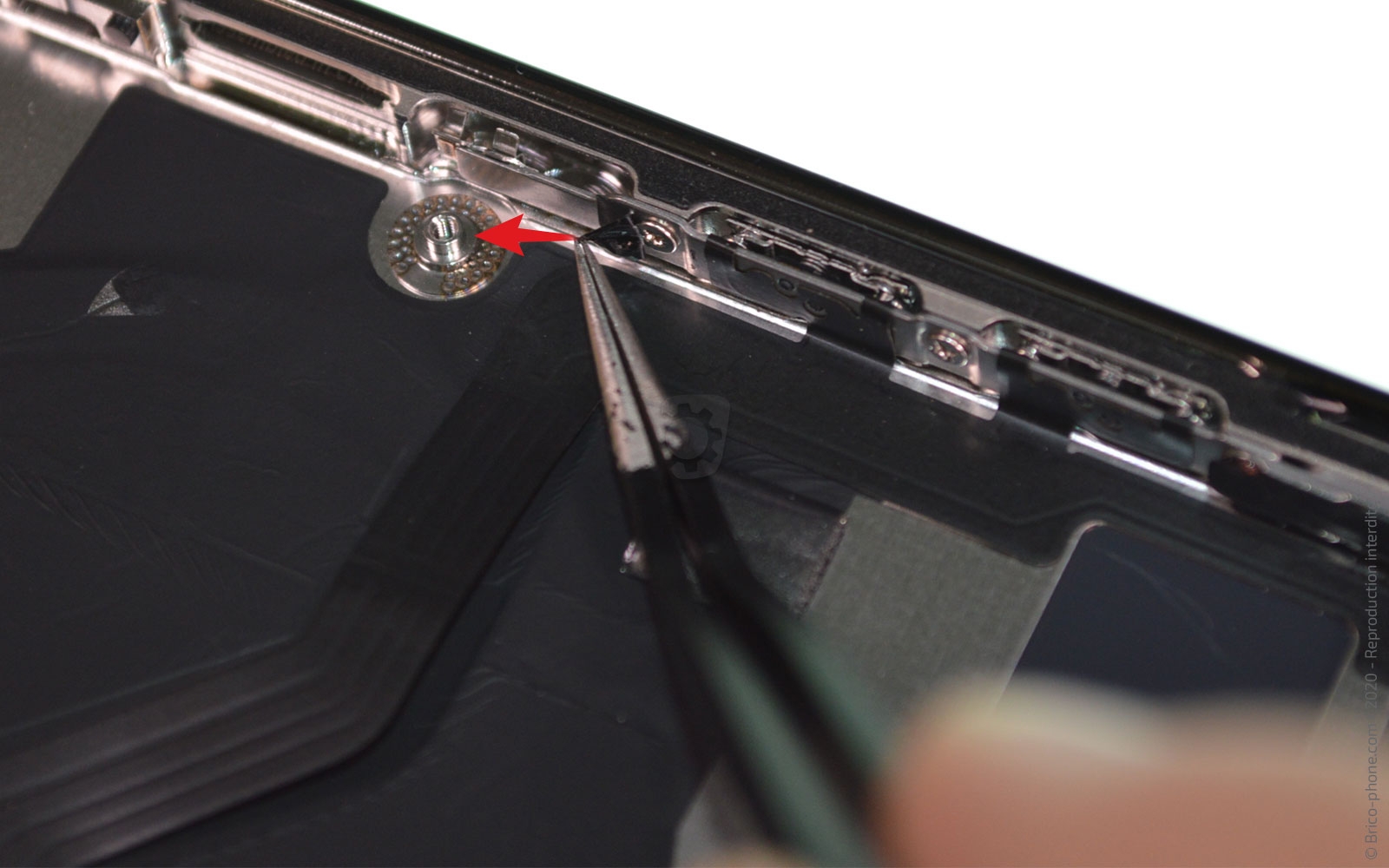

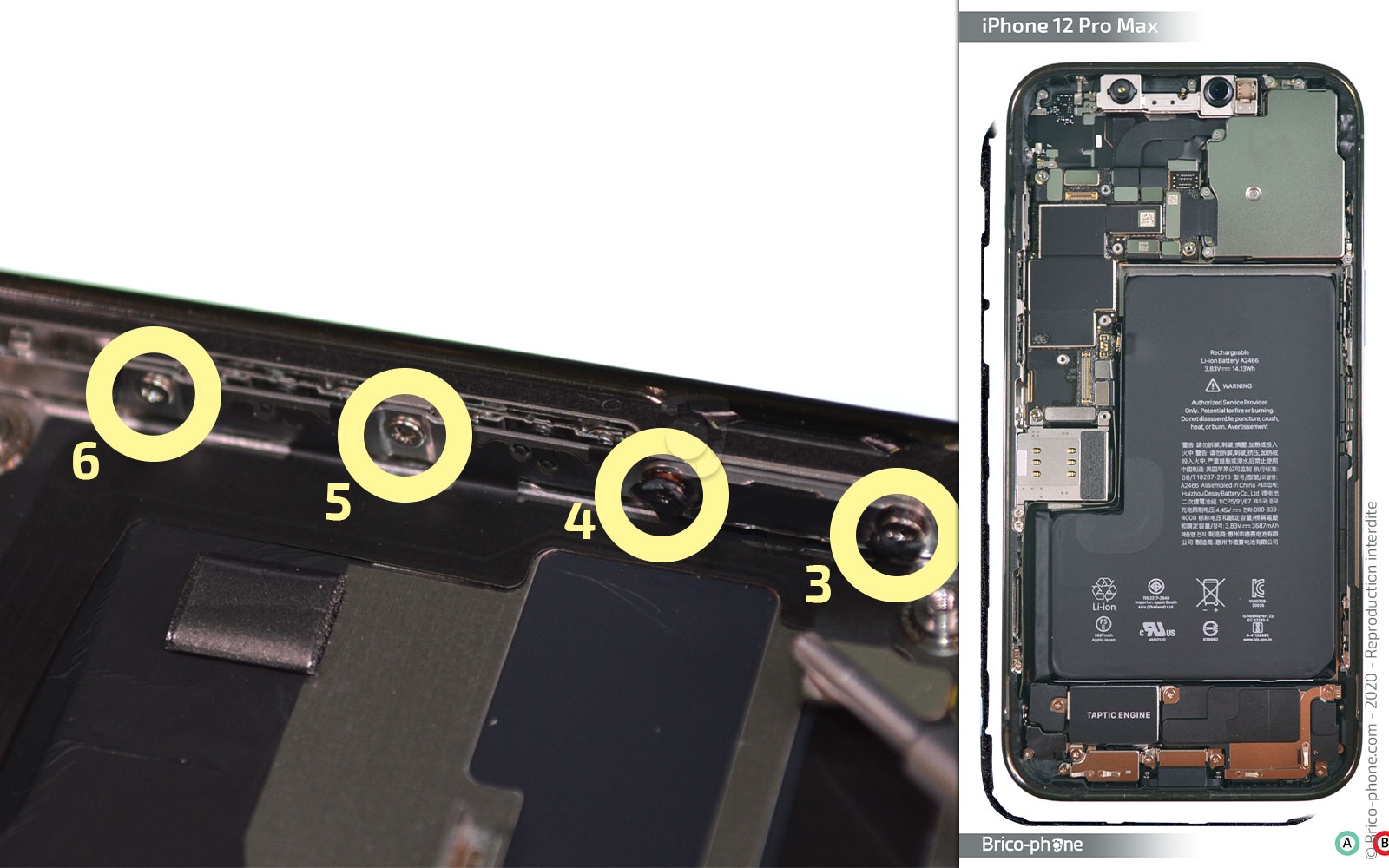

Etape 31 : Extraire les vis des tranches du châssis

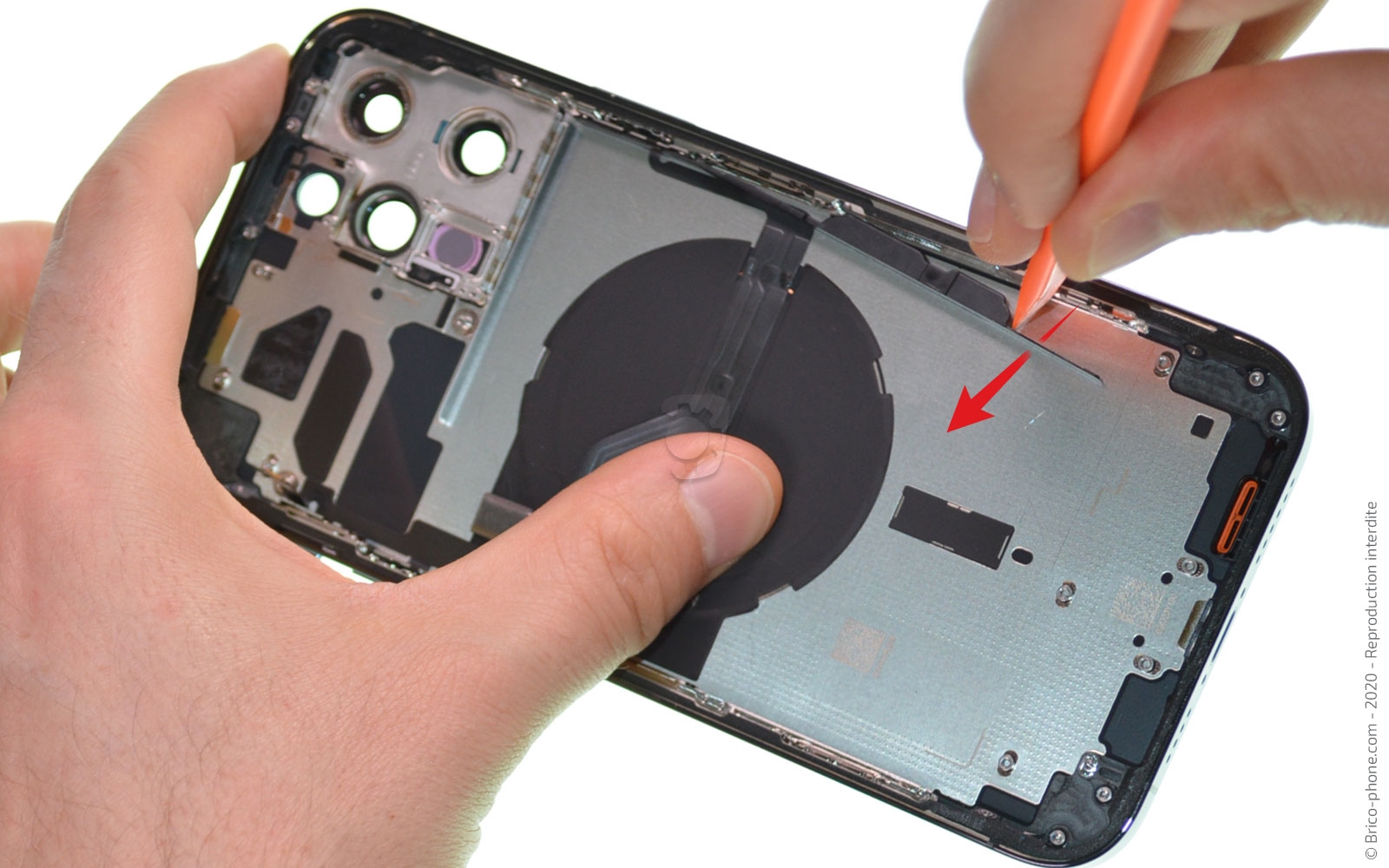

En vous aidant du spudger, détachez la protection plastique de la tranche de votre iPhone afin d'apercevoir les vis Q1 et Q2.

De l'autre coté de votre iPhone, retirez l'adhésif noir qui cache l'une des vis cruciformes.

Dévissez toutes les vis avec le tournevis adéquat pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés



Etape 32 : Chauffer les extrémités de la nappe

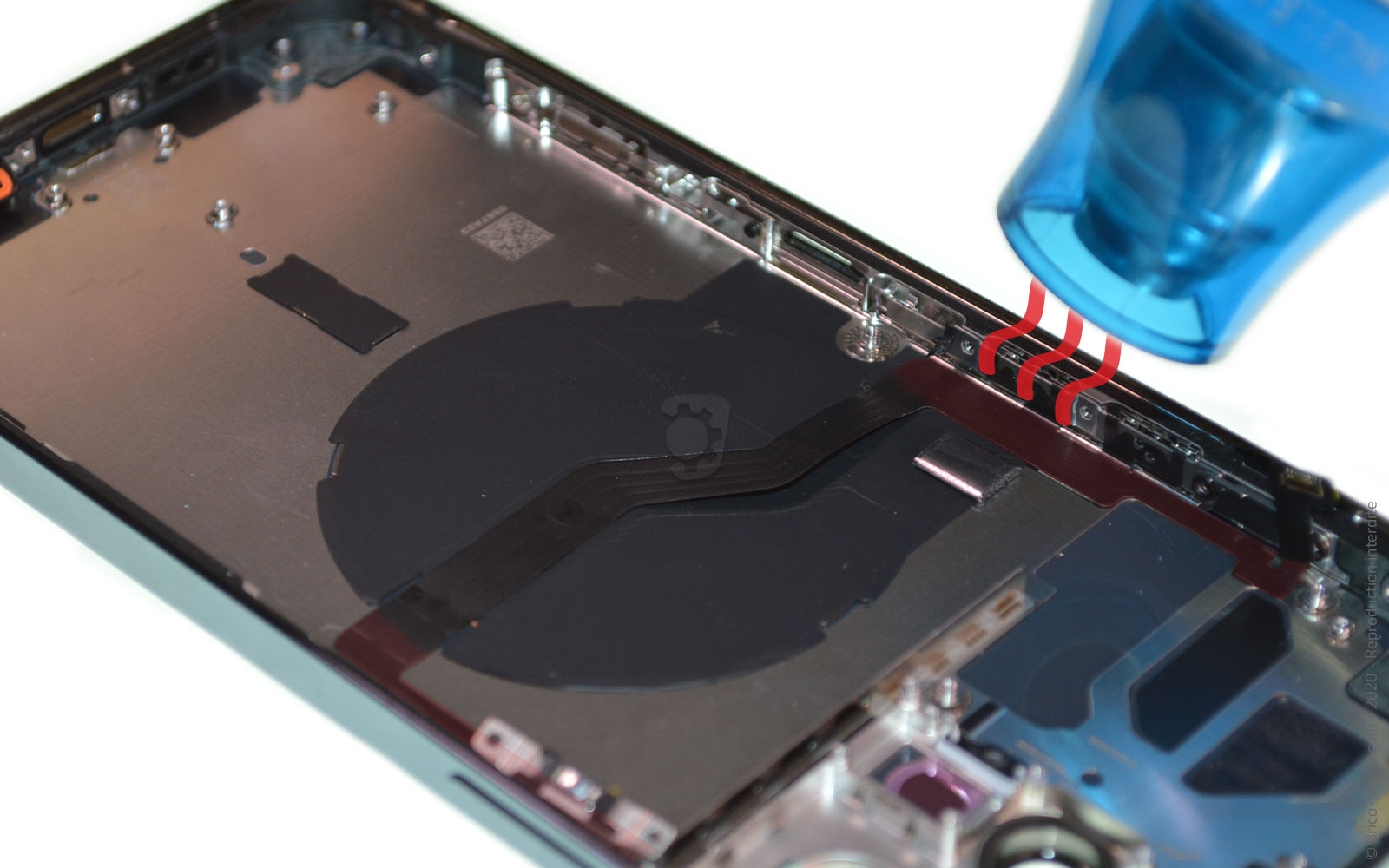

Munissez-vous du décapeur pour chauffer les extrémités de la nappe induction afin de pouvoir les décoller du châssis.

A l'aide de la pincette en métal, sortez le support du bouton vibreur de votre appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

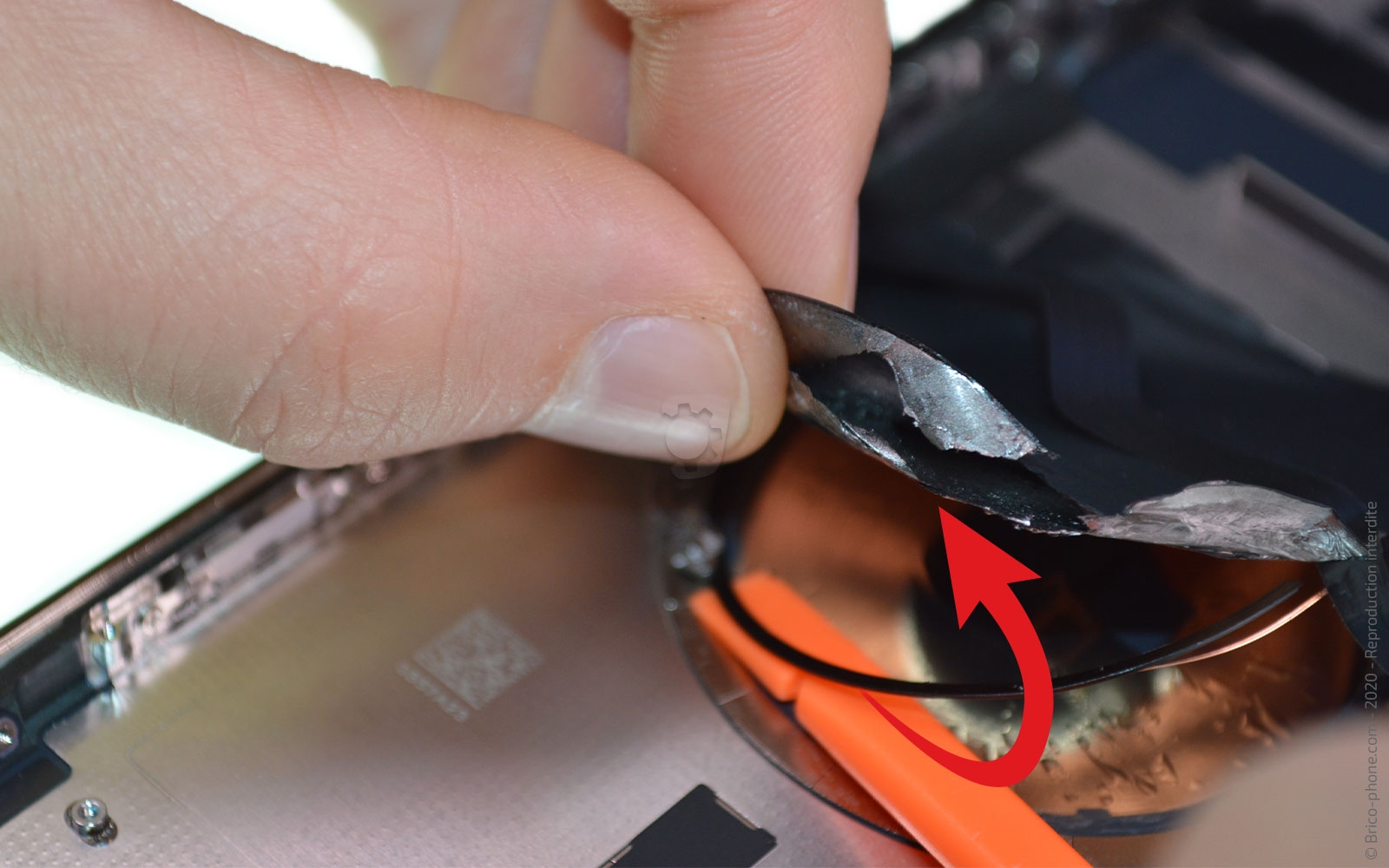

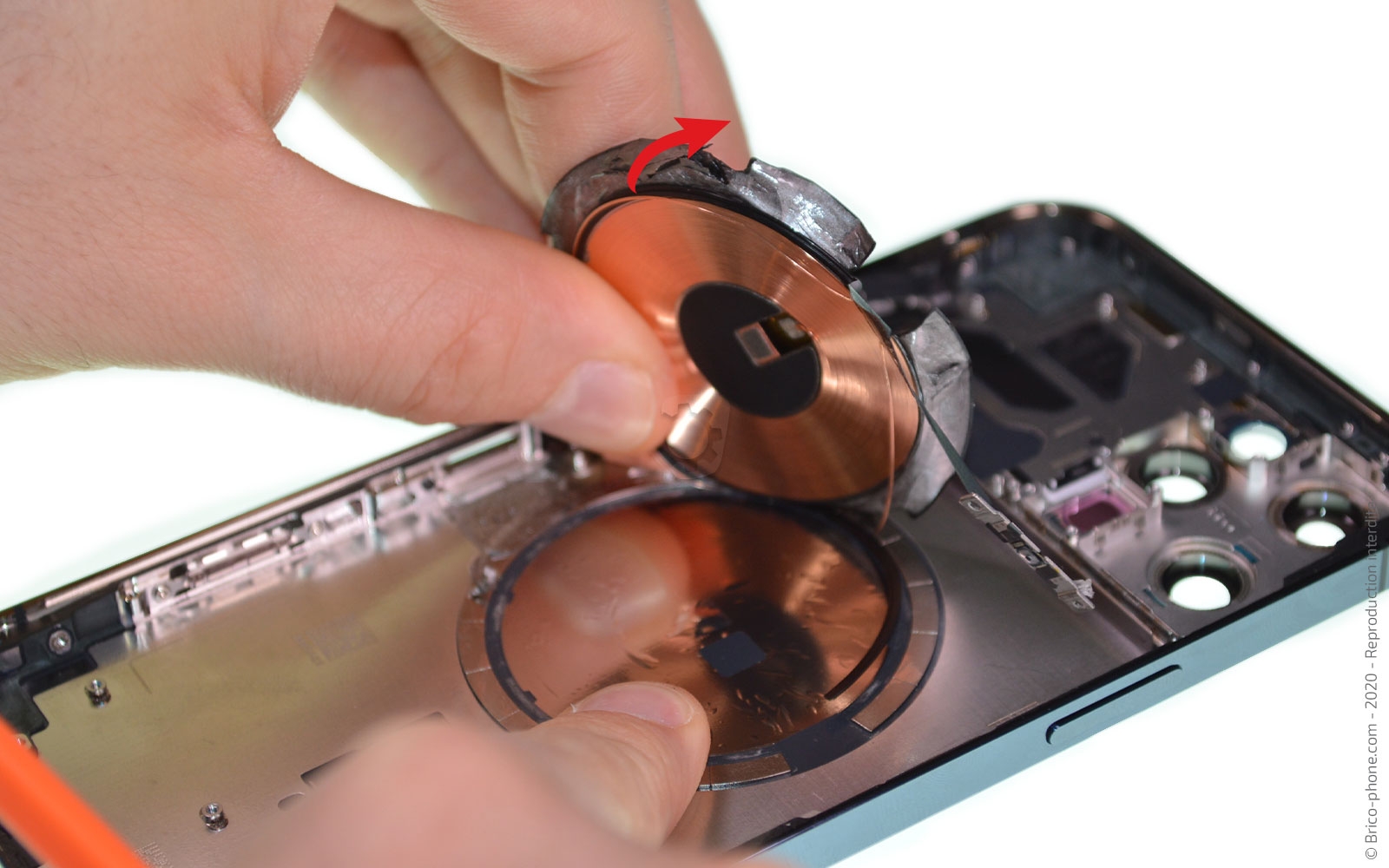

Etape 33 : Retirer la nappe induction

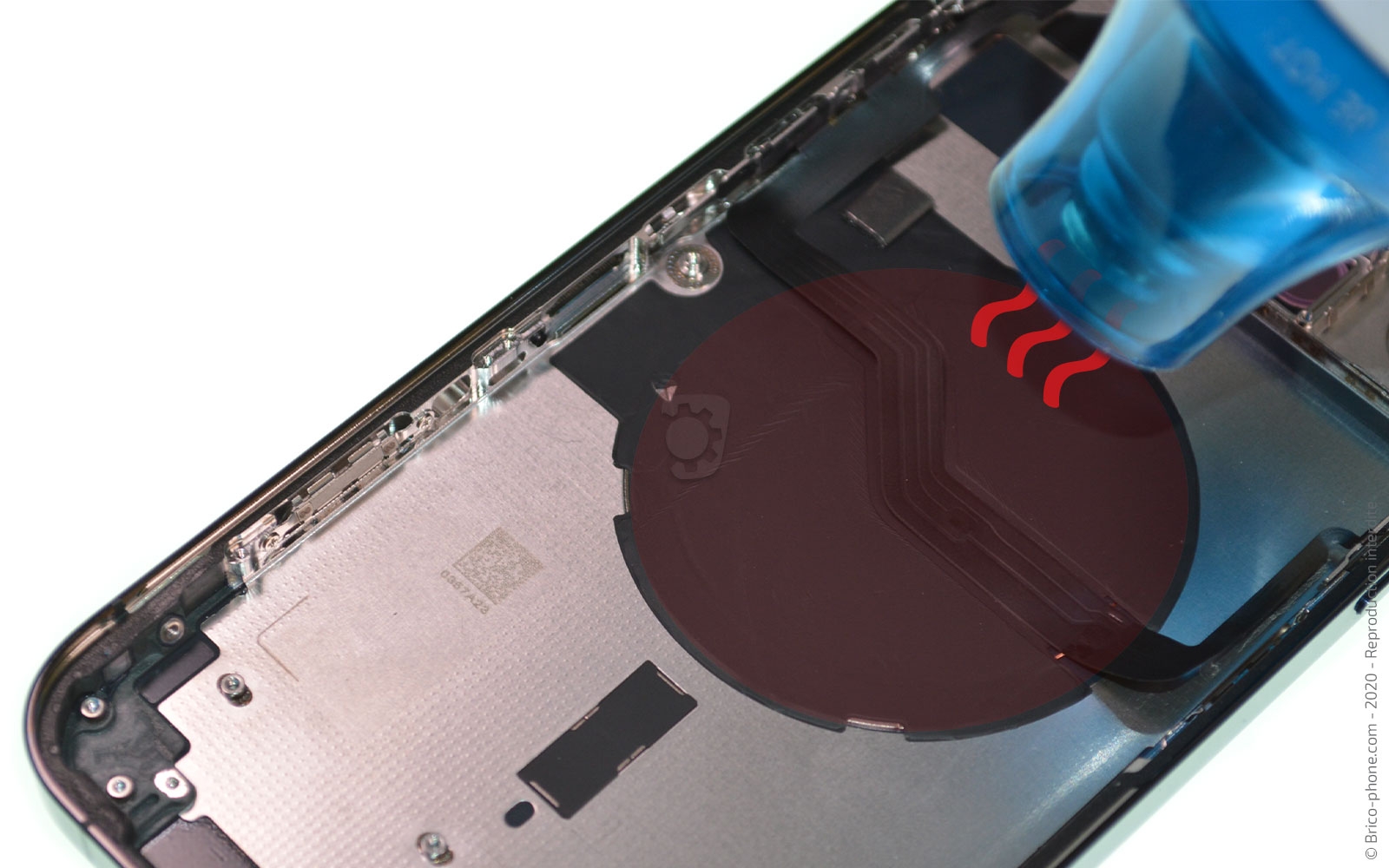

Reprenez le décapeur thermique pour chauffer légèrement le centre de la nappe induction.

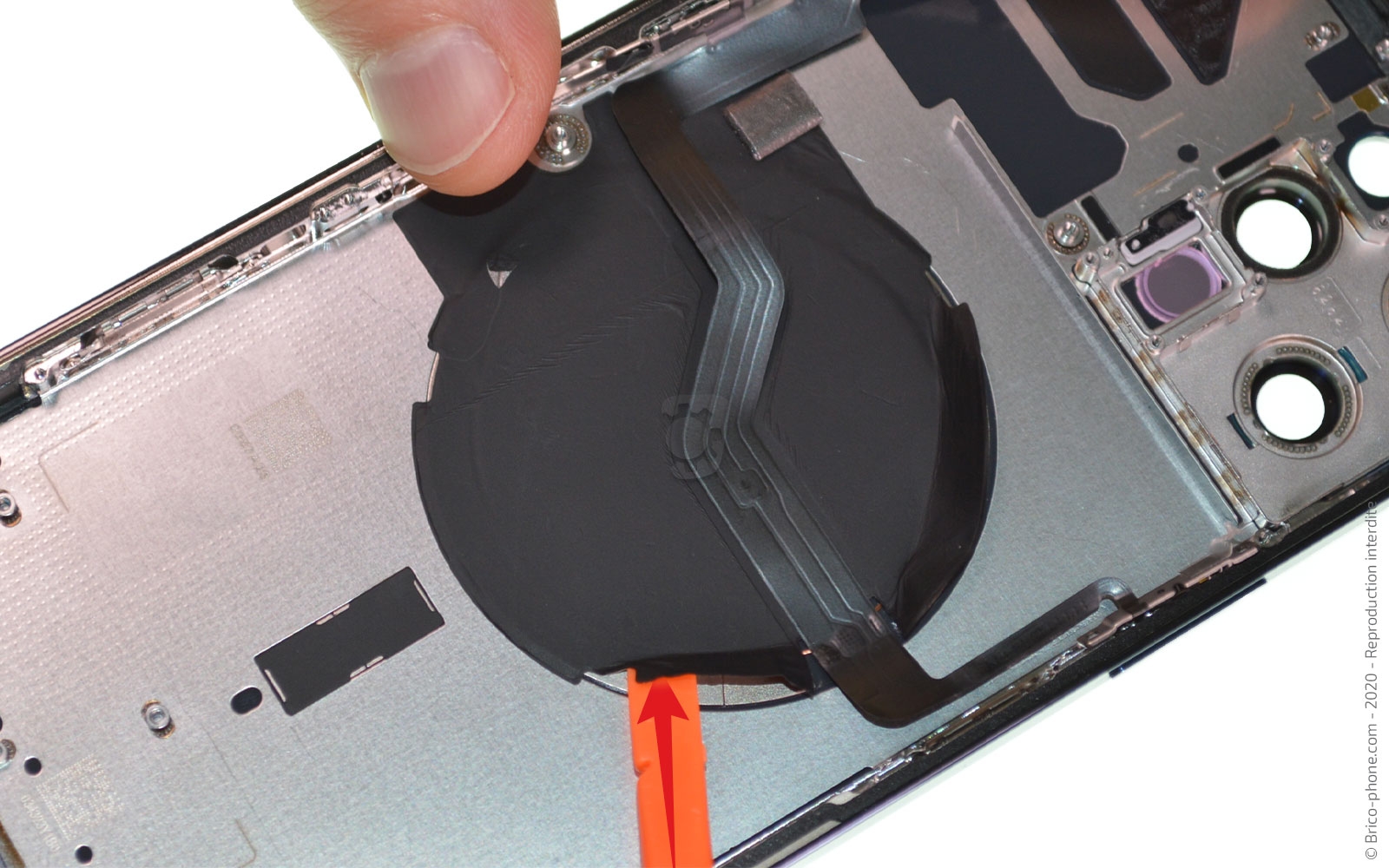

Décollez les bords de cette dernière et assurez vous de glisser le levier en nylon sous le cercle en cuivre (photo 3).

Terminez le décollage du composant pour finir ce démontage complet.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Vue éclatée

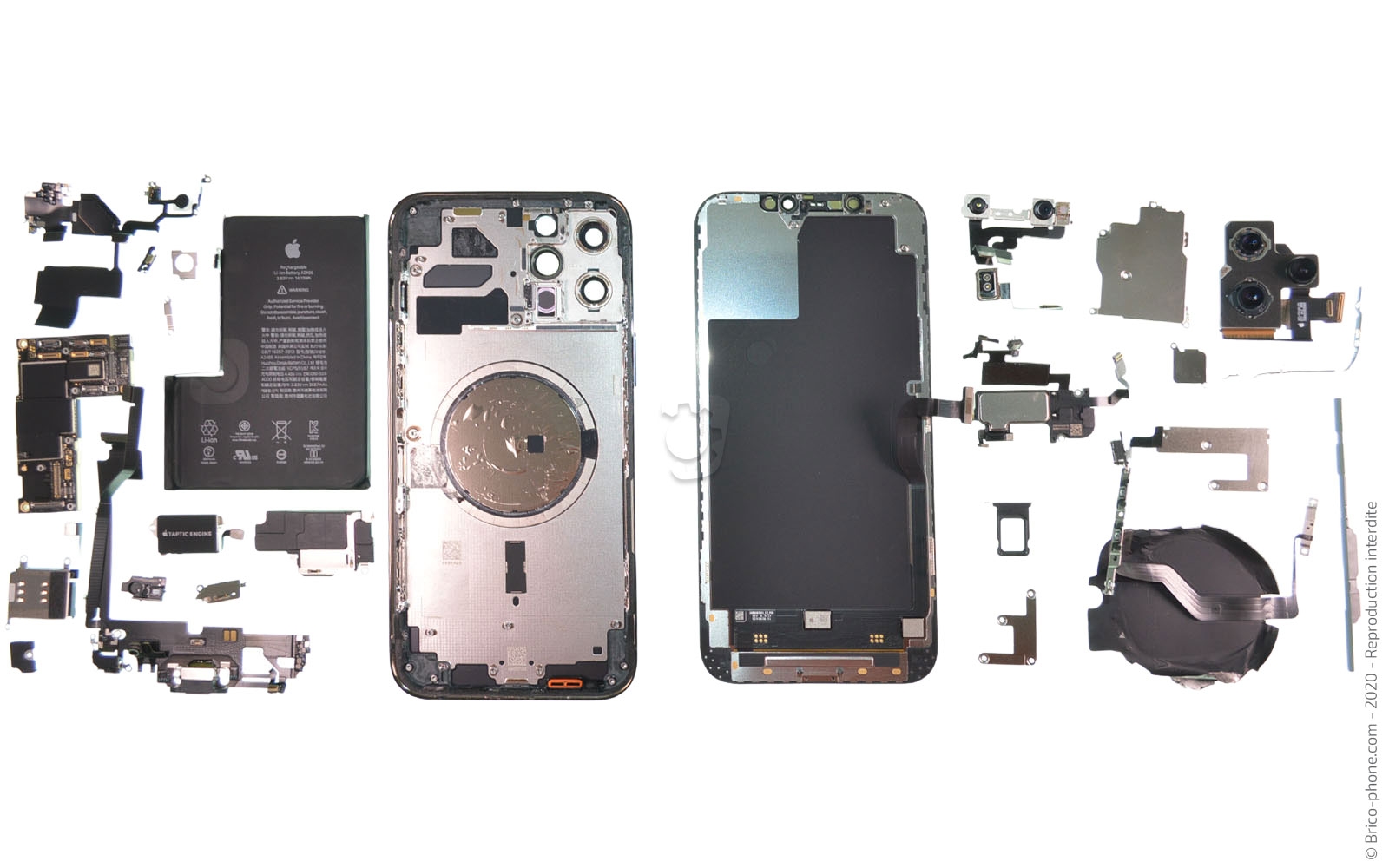

Découvrez toutes les pièces qui composent votre iPhone 12 Pro Max grâce à cette photo.
