Changement du bloc caméras arrière sur iPhone 12

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone 12 | Temps estimé : 30 min | Difficulté : 2.5/5

Vos photos sont flous? Le module des caméras arrière est endommagé?  Remplacez vous même la double caméra de votre iPhone 12 en suivant ce tutoriel de réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

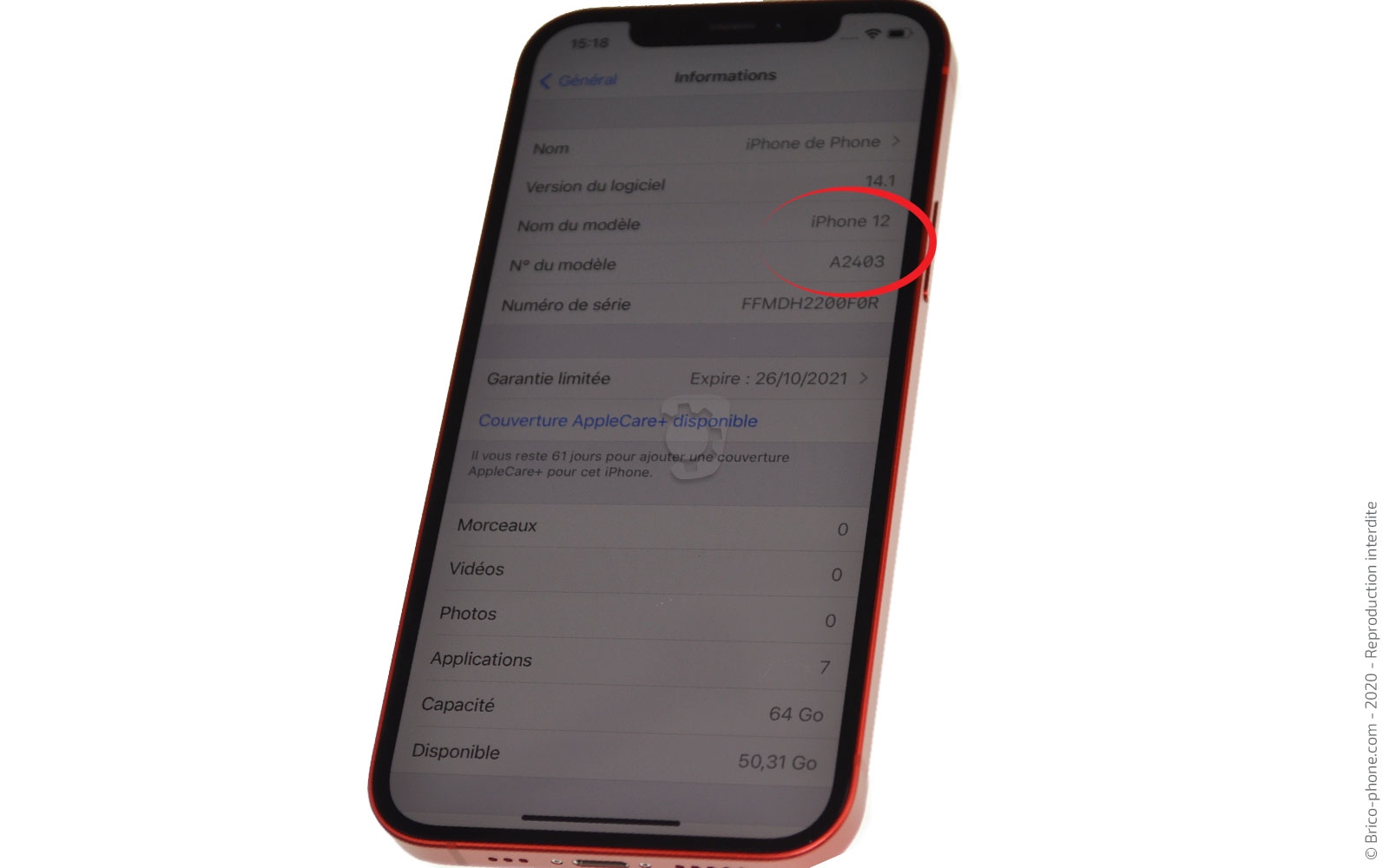

Avant de commencer
Découvrez quel modèle d'iPhone se trouve entre vos mains en vous rendant dans les réglages généraux de ce dernier.
En cliquant sur la case "N° de modèle" vous devriez apercevoir A2403.

La seconde façon de connaitre votre modèle d'iPhone est de composer le *#06# depuis le clavier de ce dernier et de recopier le numéro IMEi qui s'affiche sur notre page d'accueil.
Brico-phone se charge de vous informer sur les pièces compatibles avec votre téléphone.

Une fois que vous vous êtes certain d'être en possession de l'iPhone 12 pro max et des bonnes pièces détachées, il est temps de commencer la réparation.

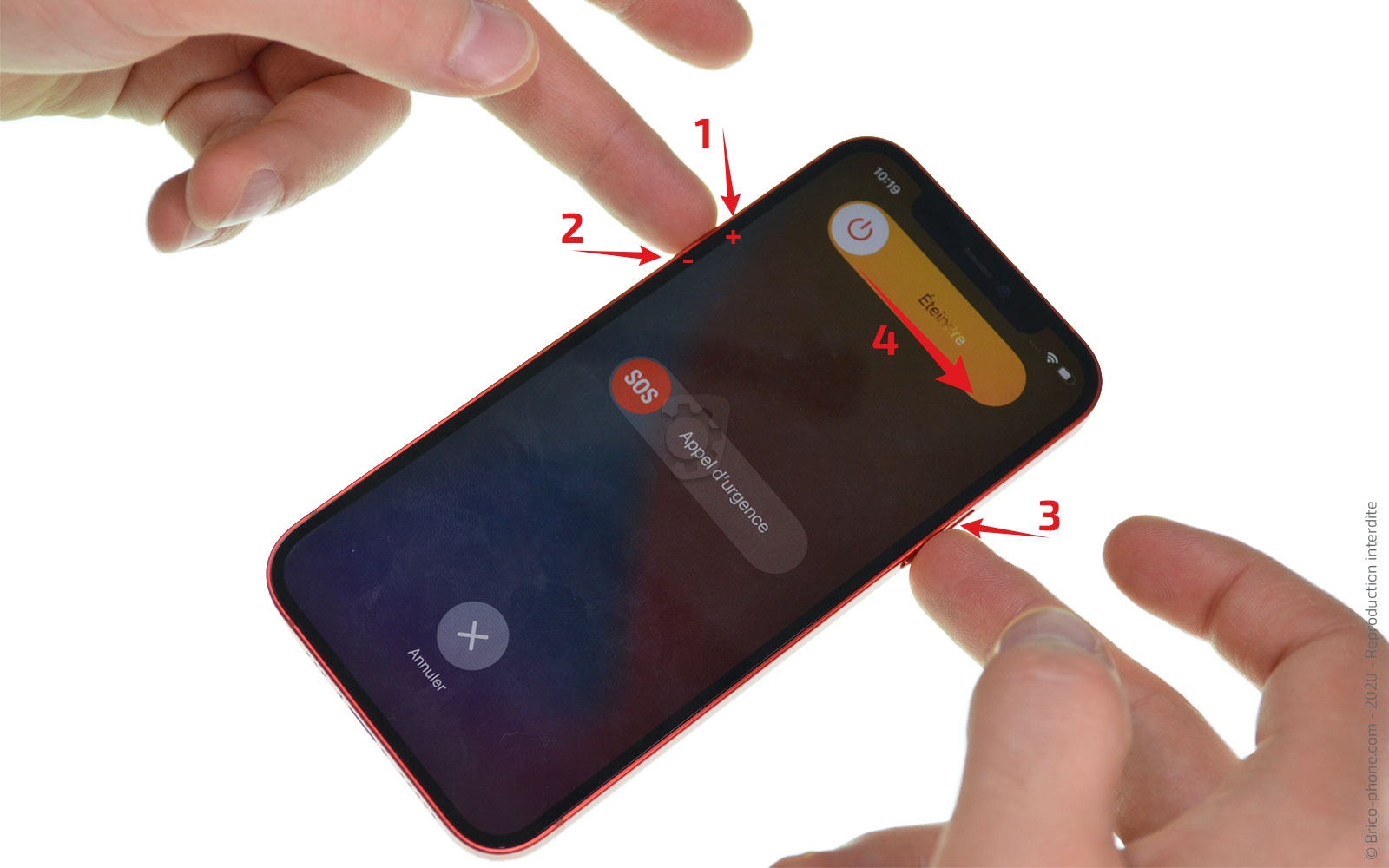

Procédez à l'extinction de votre appareil.

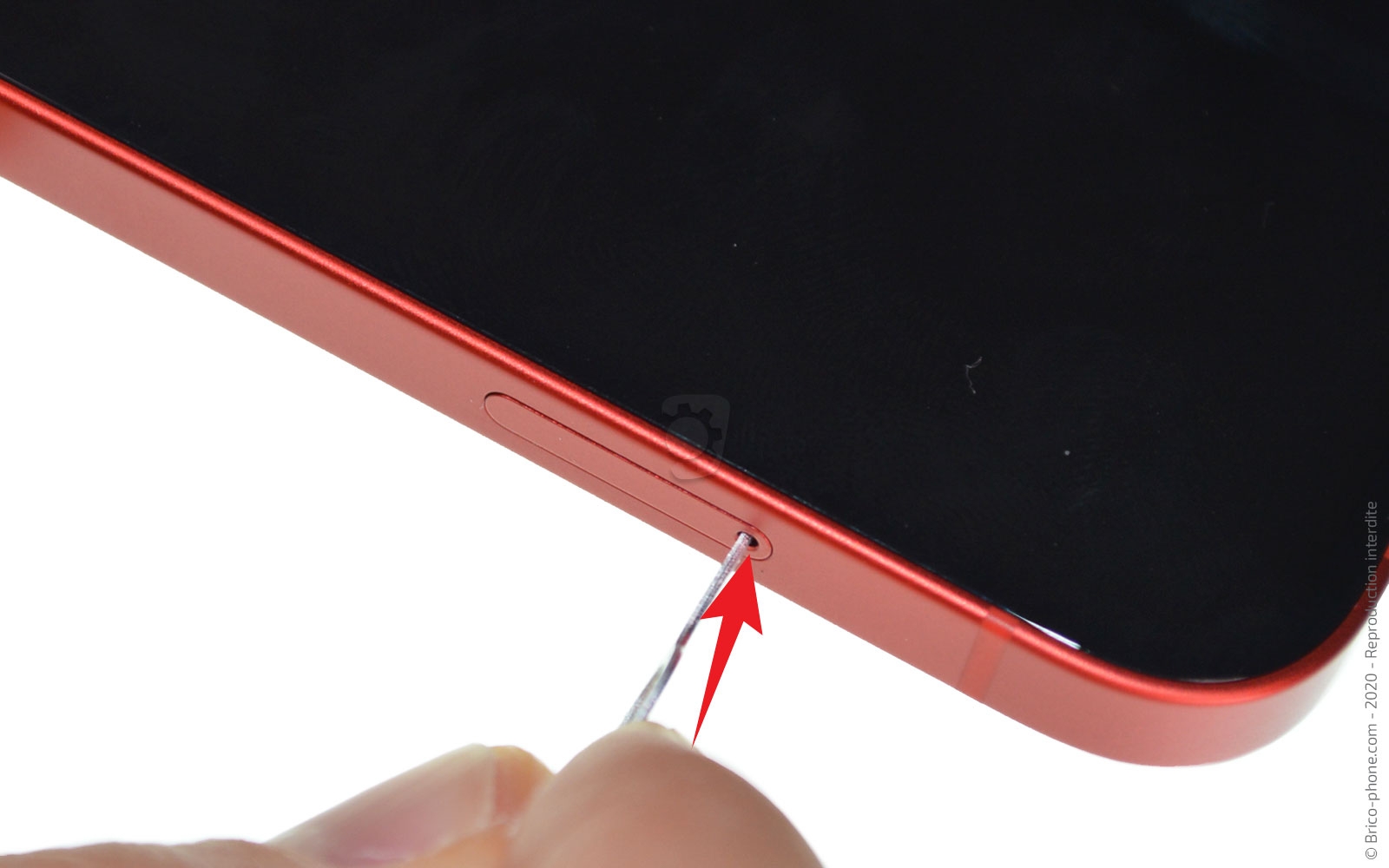

Etape 1 : Retirer le tiroir Sim
Utilisez l'outil adéquat pour retirer le tiroir ainsi que la carte Sim du téléphone.

En regardant à l'intérieur du smartphone par l'emplacement du rack Sim, vous devriez apercevoir le numéro de modèle (A2403) de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Sortir les vis Pentalobe
Munissez-vous du tournevis adéquat pour extraire les deux vis pentalobes de votre smartphone.
Vous les trouverez sur la tranche inférieure de votre appareil de chaque coté de la prise de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer la vitre avant
Nous avons besoin de ramollir le joint se trouvant entre l'écran et le châssis de votre iPhone c'est pourquoi nous allons avoir besoin d'un décapeur thermique ou d'un coussin chauffant pour effectuer cette manipulation.

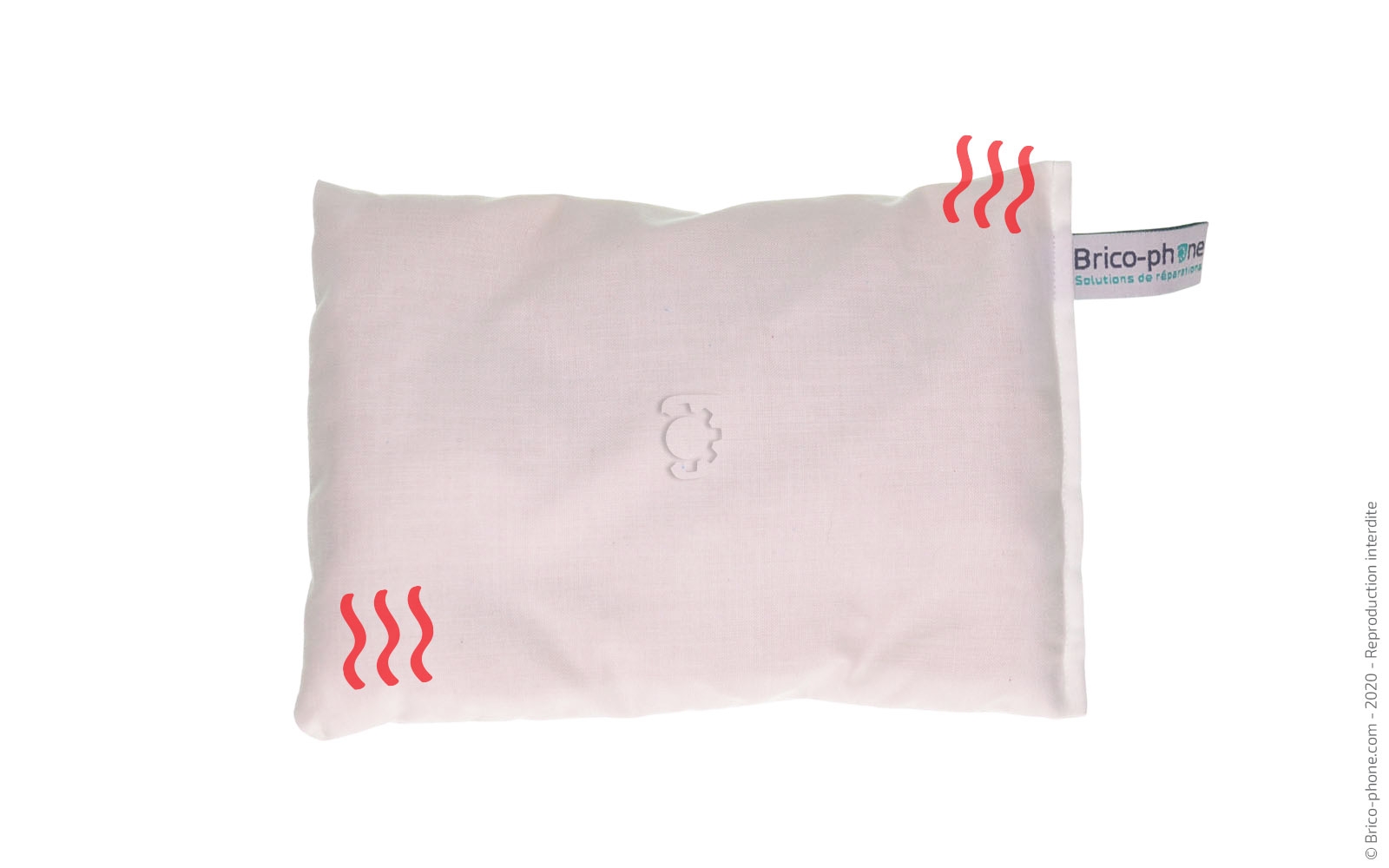

Passez le coussin chauffant au micro-ondes pendant environ 2 minutes avant de le déposer sur la façade de votre appareil une trentaine de secondes.

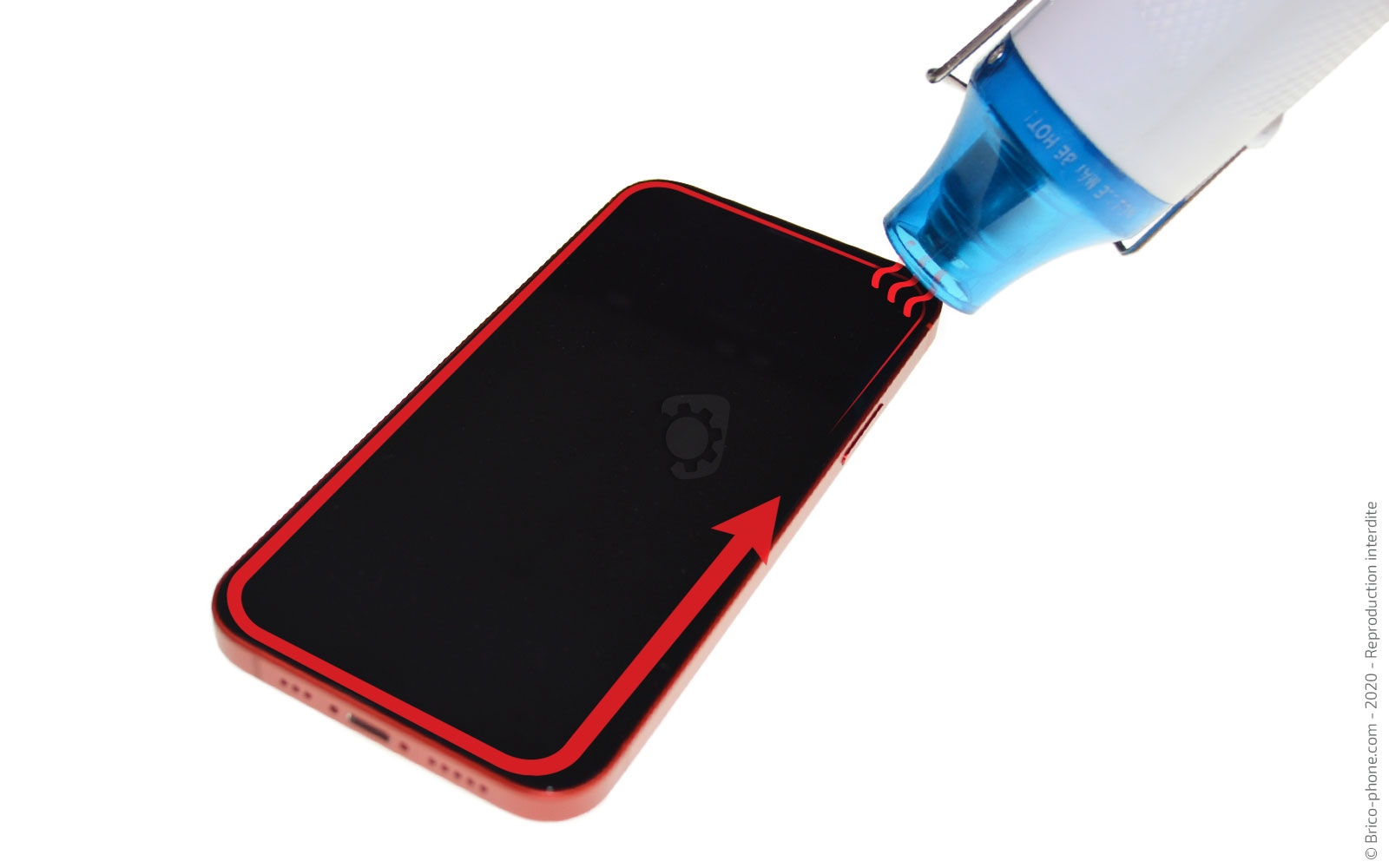

Autrement, chauffez le contour de la vitre avant avec le décapeur thermique ou votre sèche-cheveux en faisant attention à ne pas dépasser les 80°C.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

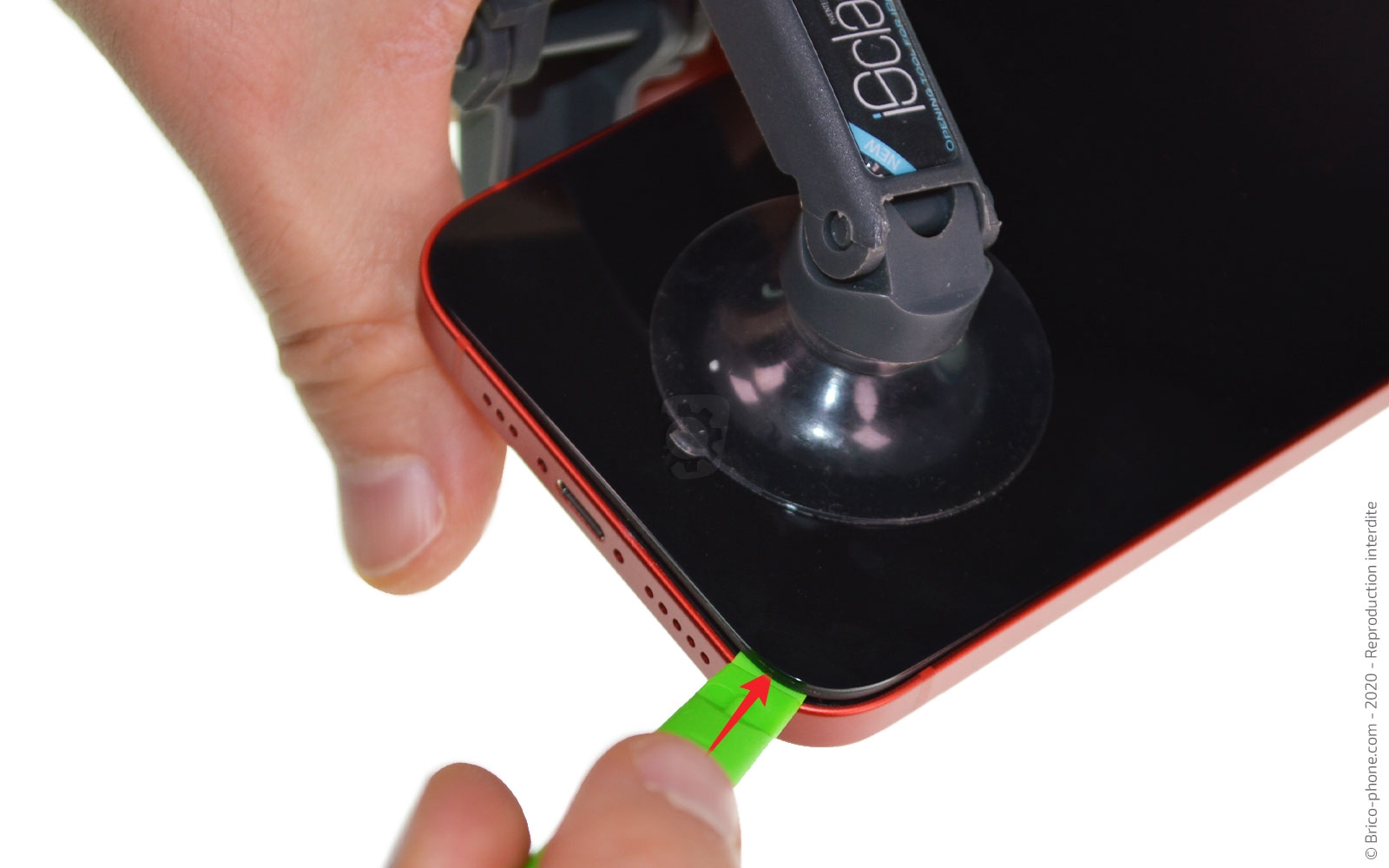

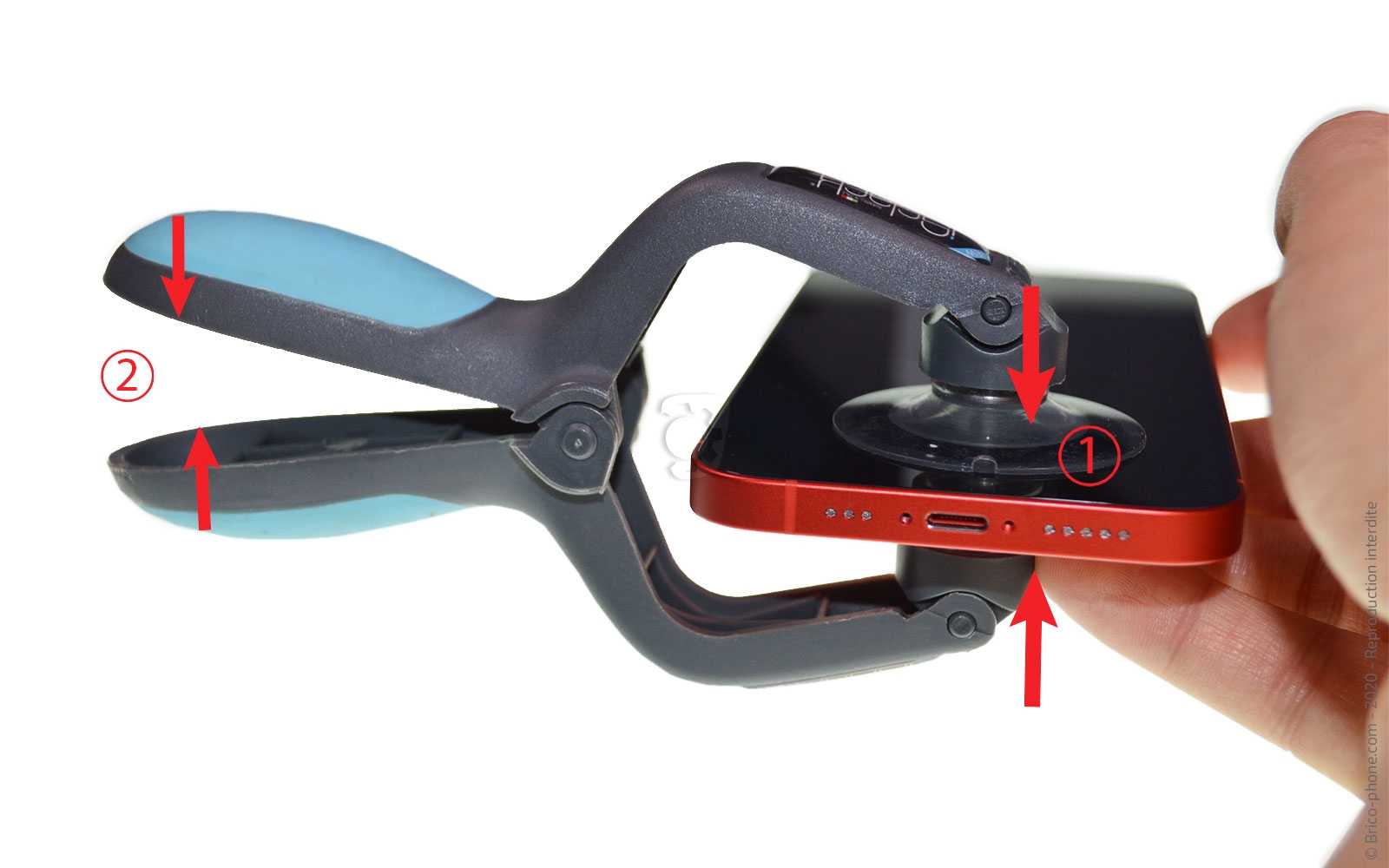

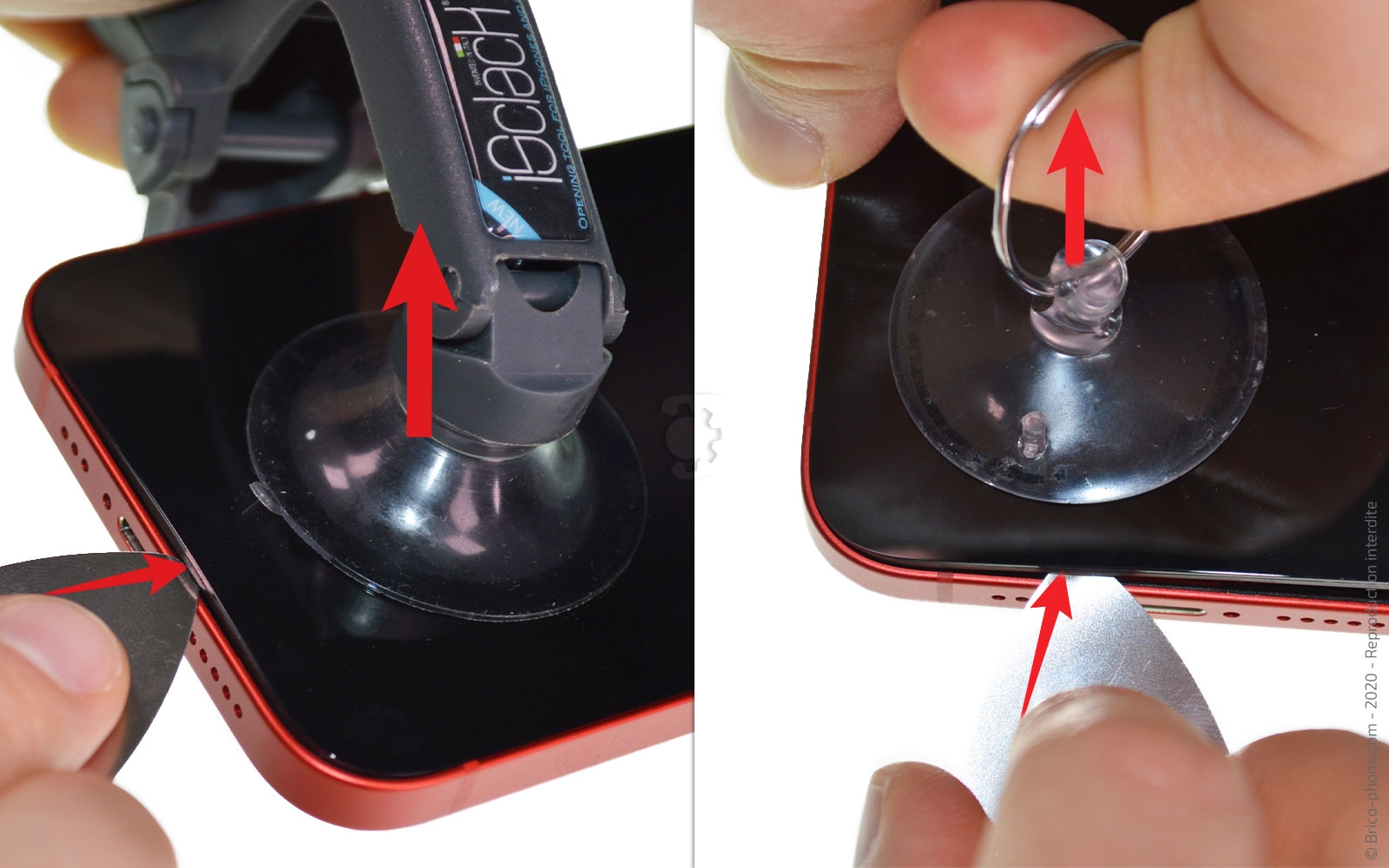

Etape 4 : Créer un interstice
Pour cette étape, vous pouvez utiliser la ventouse de votre kit d'outils ou le produit iSclack disponible sur notre site internet.

Disposez le produit sur l'écran près de la prise de charge afin de pouvoir soulever légèrement l'écran est
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

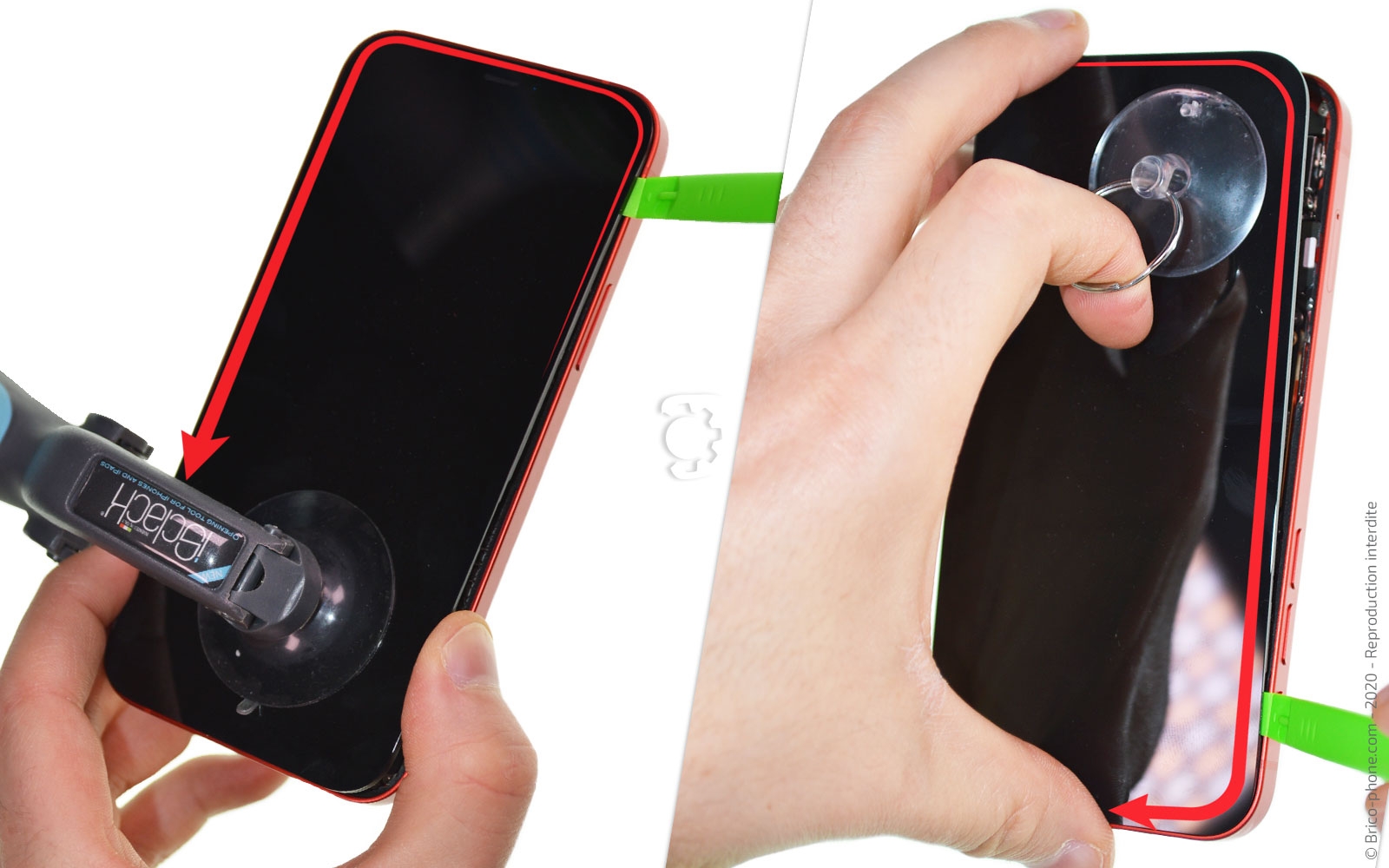

Etape 5 : Ouvrir le téléphone

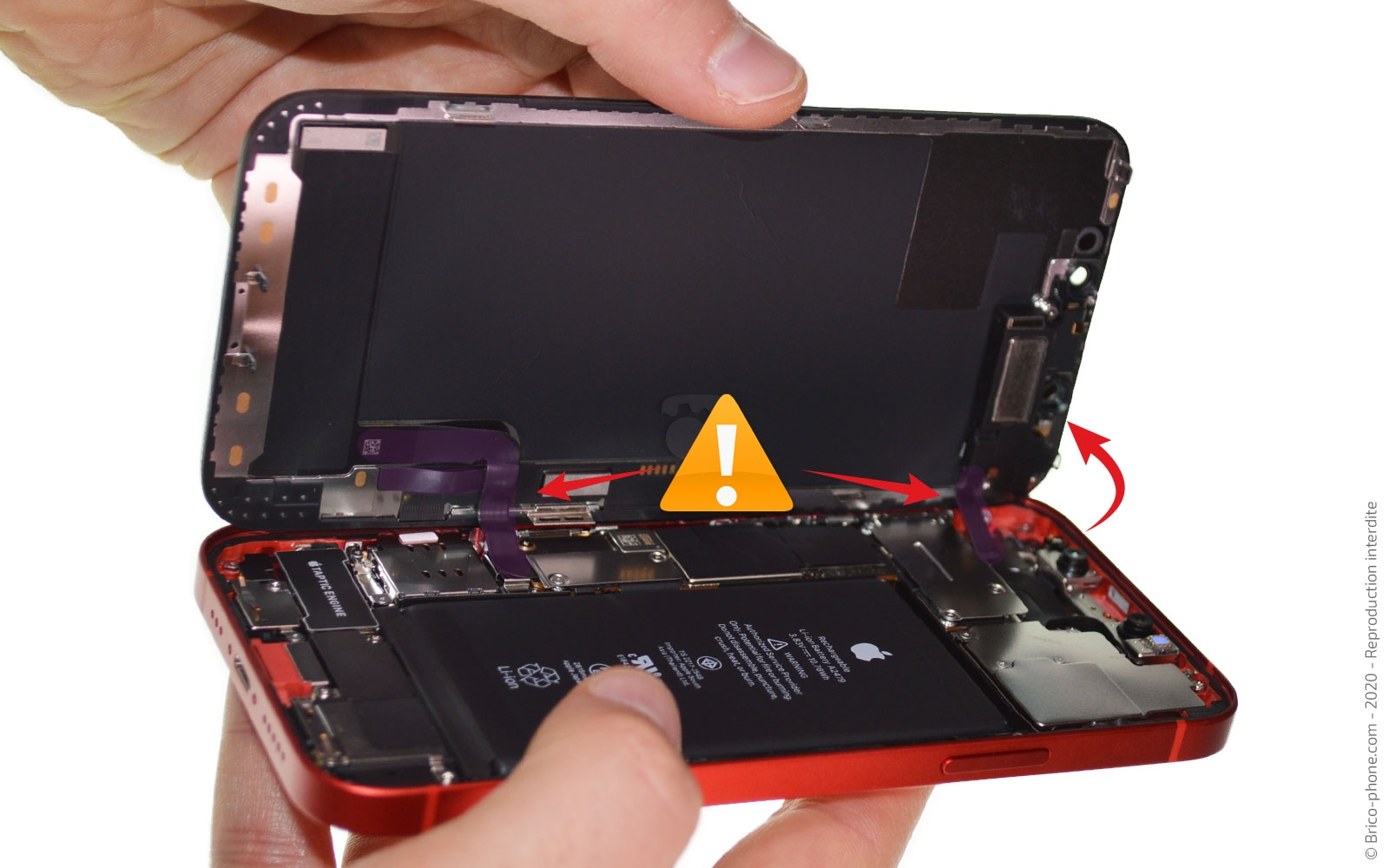

Continuez à décoller l'écran en vous aidant de la petite spatule mais faites attention aux nappes se trouvant sur la gauche du téléphone.

Privilégiez donc un passe à droite de l'écran pour ouvrir votre iPhone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

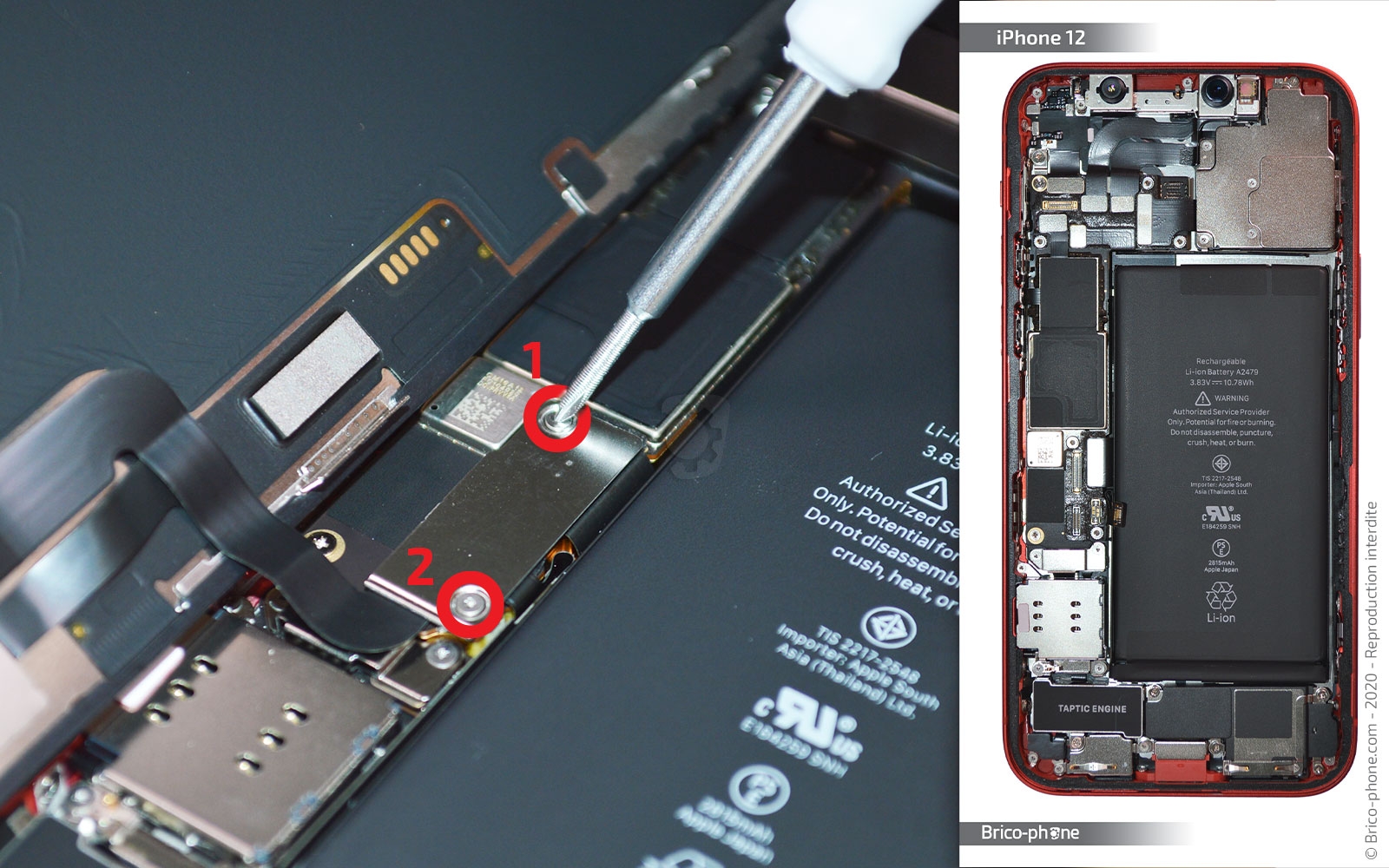

Etape 6 : Déconnecter la batterie
Sortez les deux vis triwing retenant la plaquette #02 afin de pouvoir libérer la nappe de la batterie que vous viendrez déconnecter avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

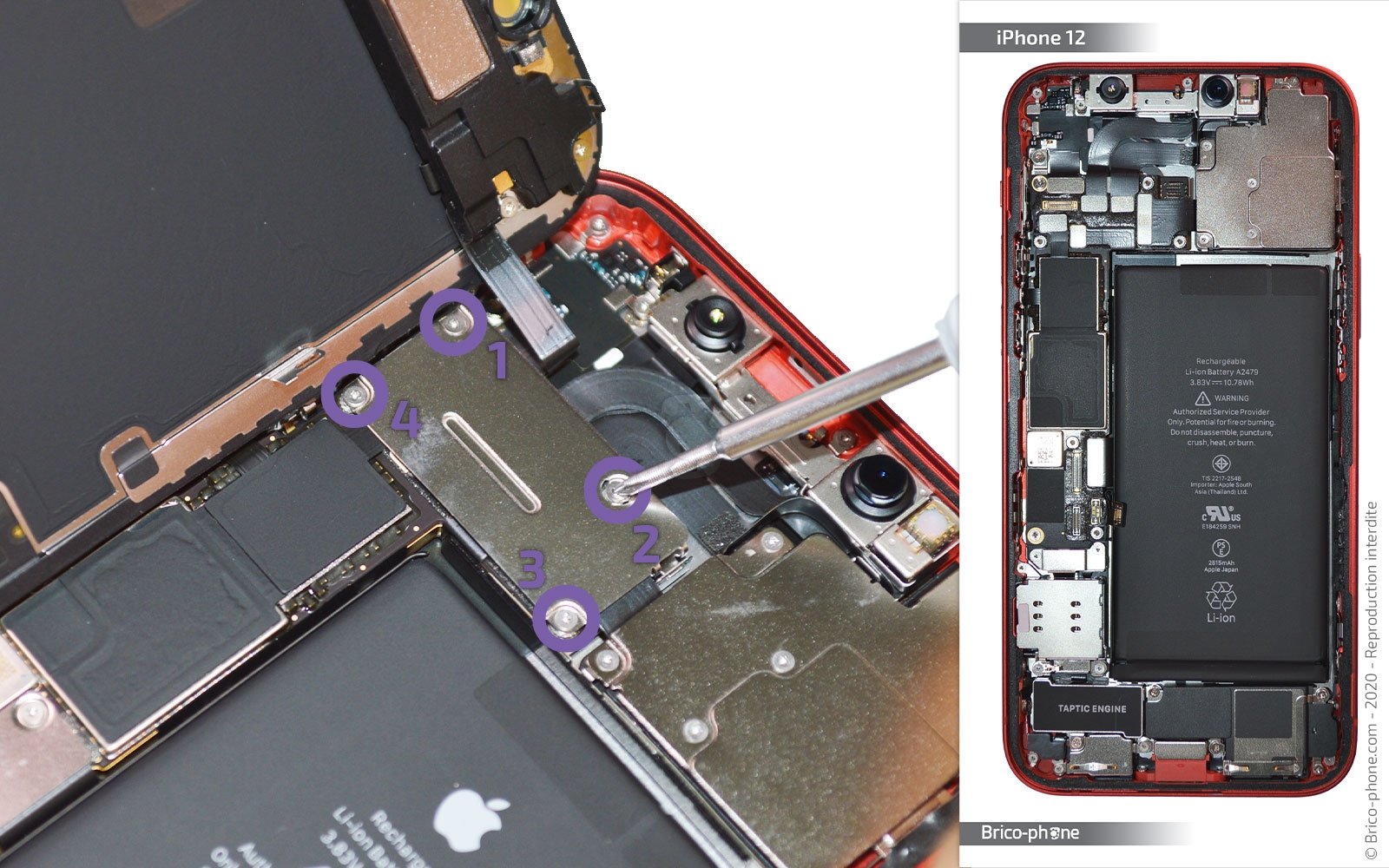

Etape 7 : Oter la plaquette 3
Gardez le même tournevis pour ôter les 4 vis de la plaquette #03.

Ensuite, il vous suffit de la saisir à l'aide de la pincette en métal pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

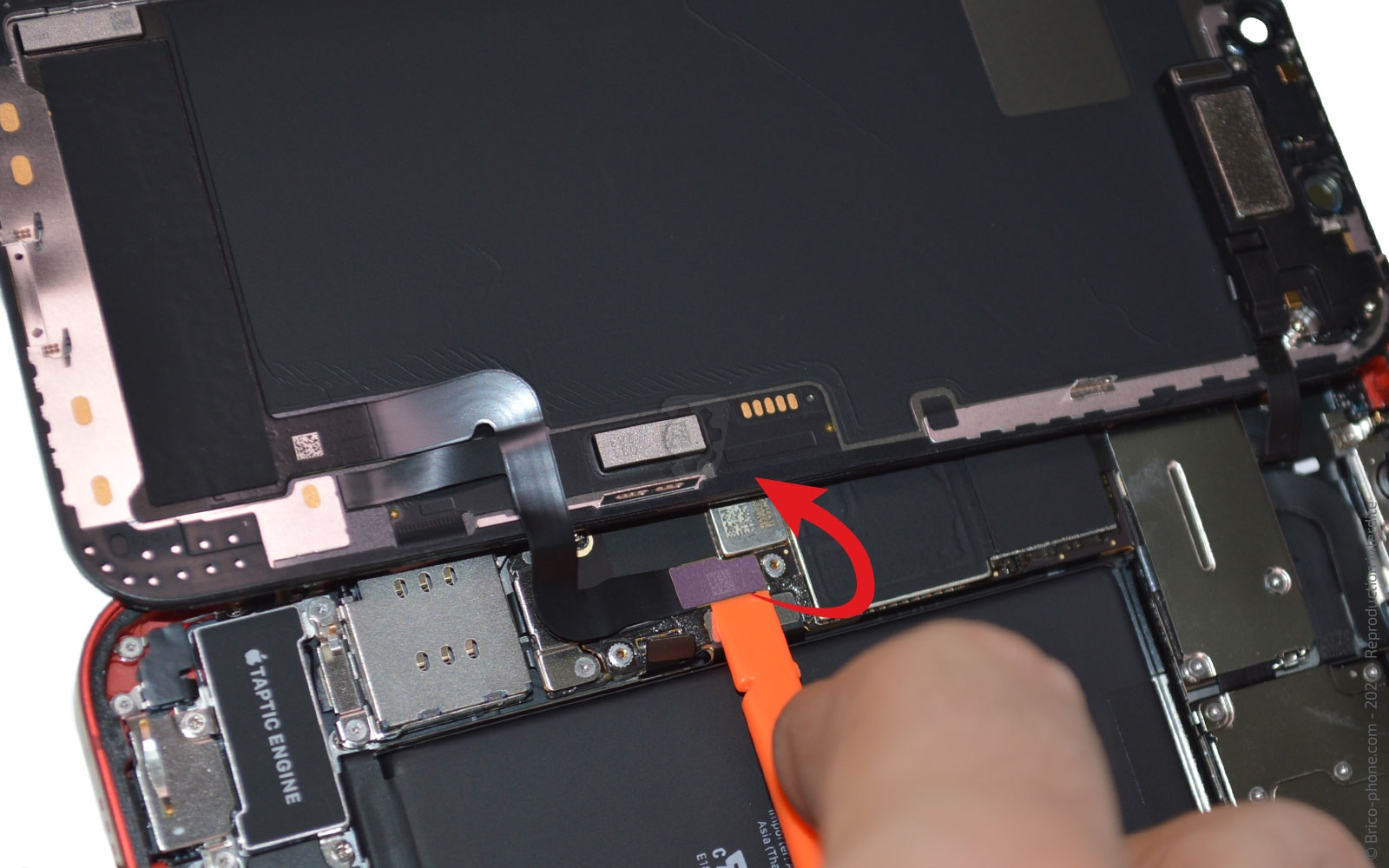

Etape 8 : Détacher l'écran
En utilisant le même ustensile que pour l'étape 6, déconnectez les différentes nappes de l'écran ainsi que celle du haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

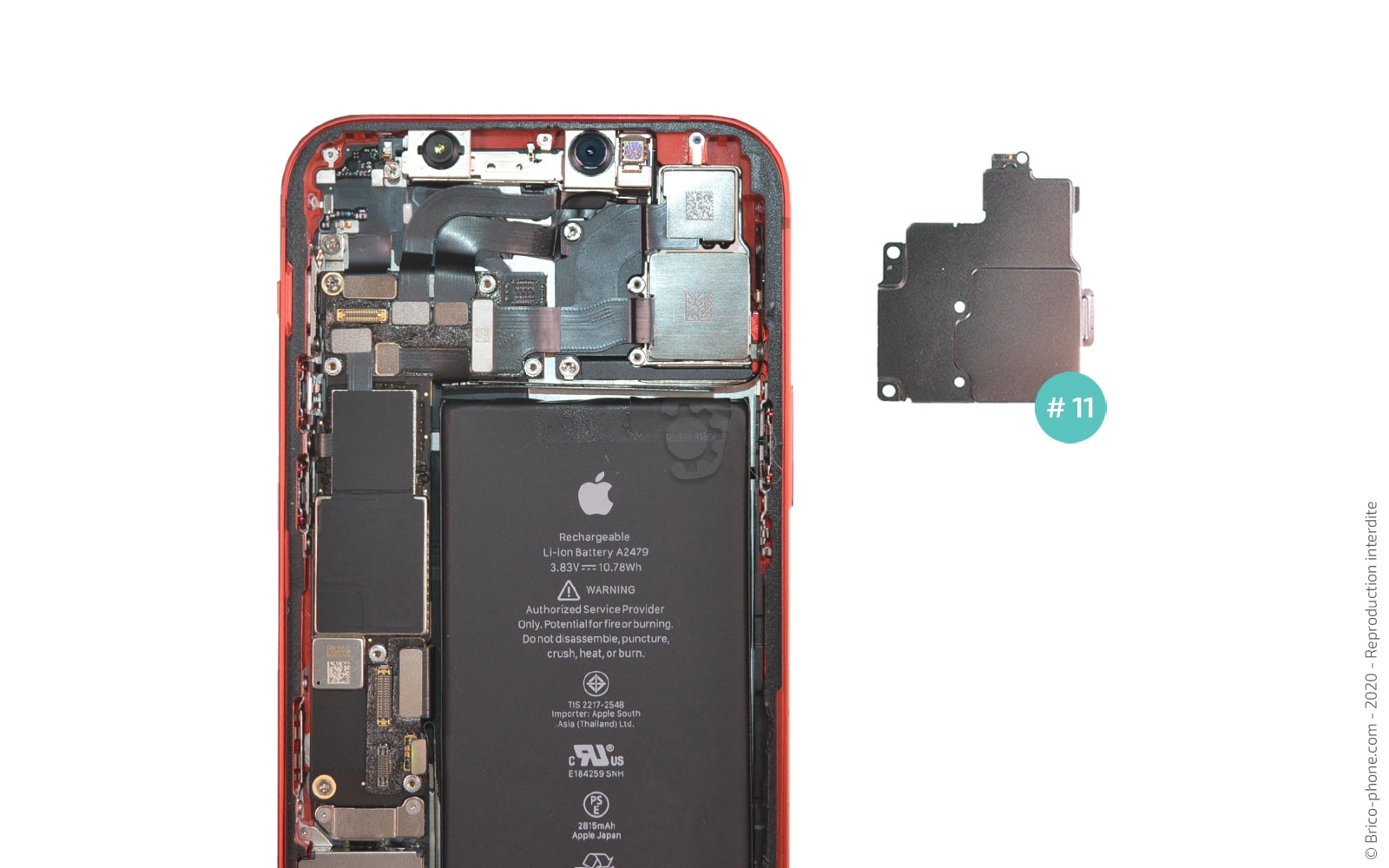

Etape 9 : Récupérer la plaquette de protection

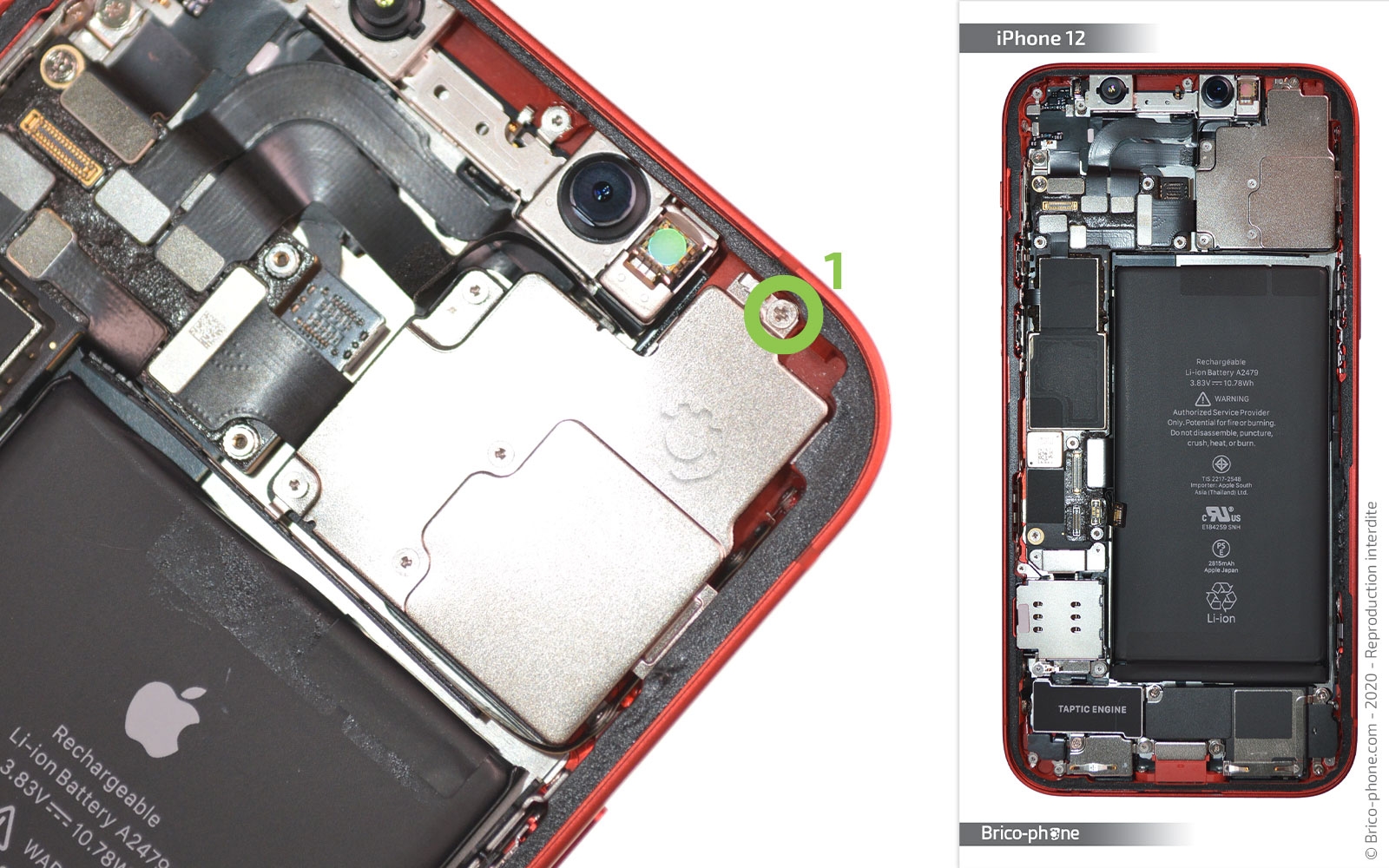

En vous aidant du tournevis cruciforme, retirez la première vis de la plaquette de protection #11.

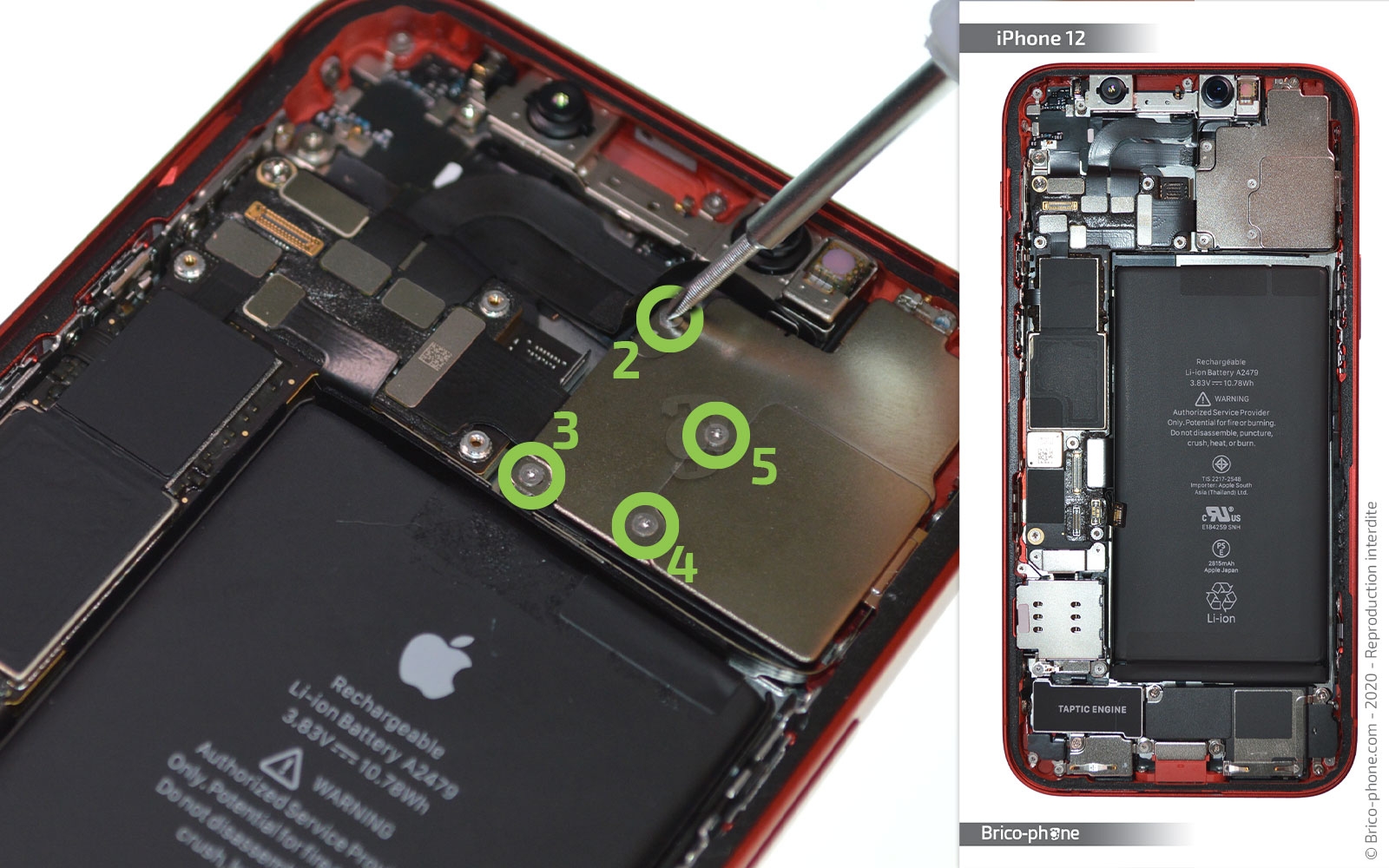

Attrapez ensuite le tournevis triwing pour sortir les autres vis "i".

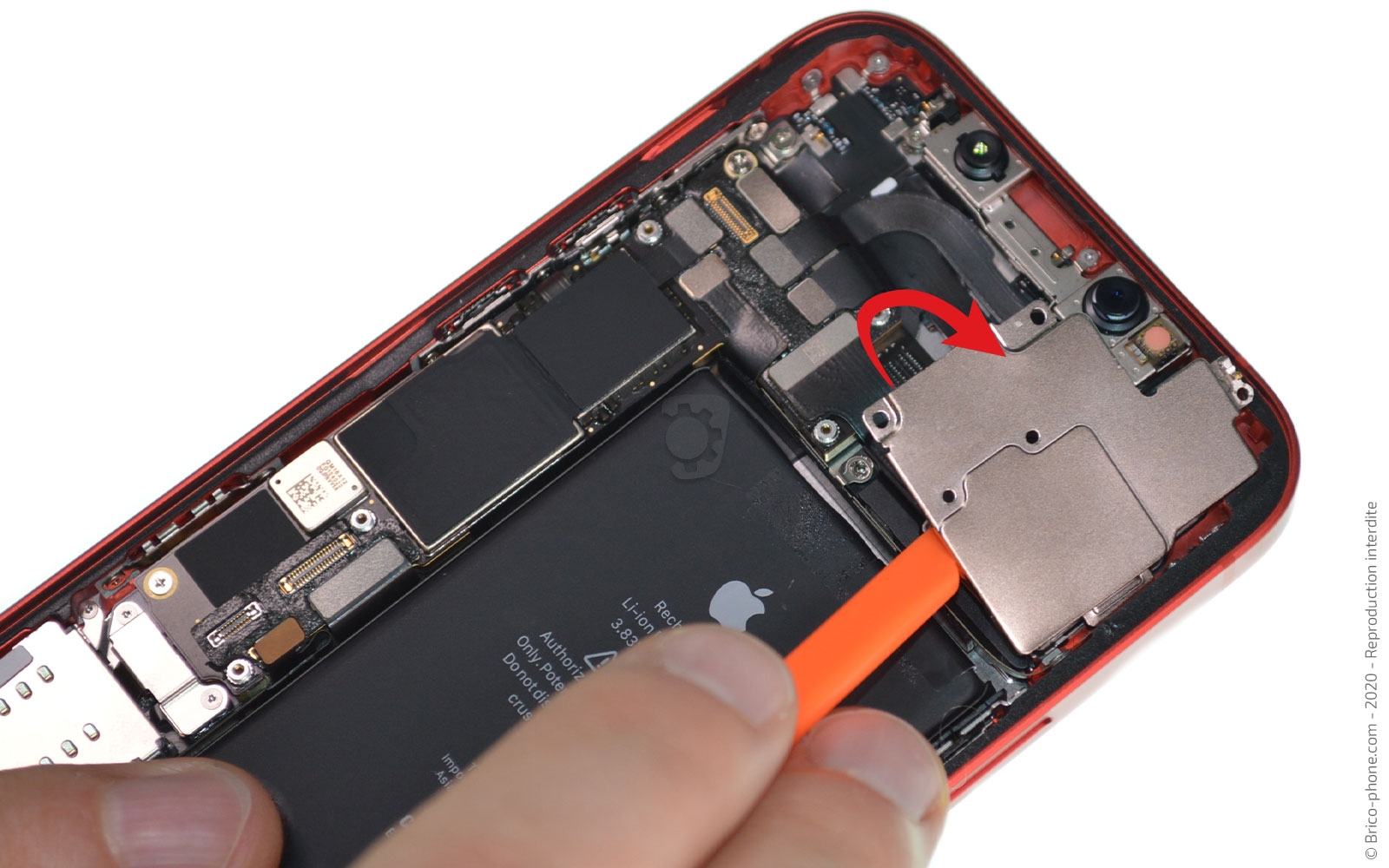

Glissez le spudger sous le cache pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

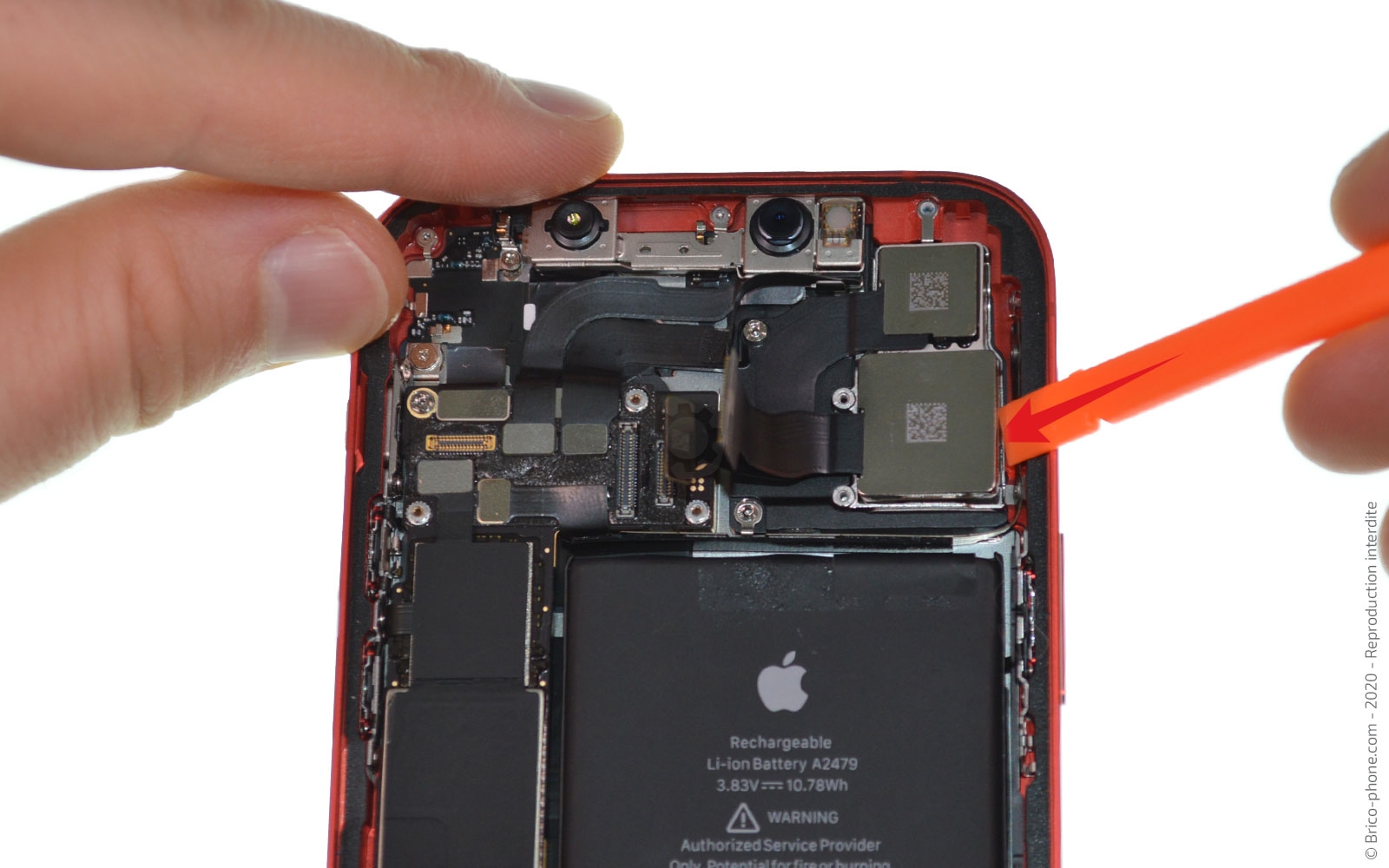

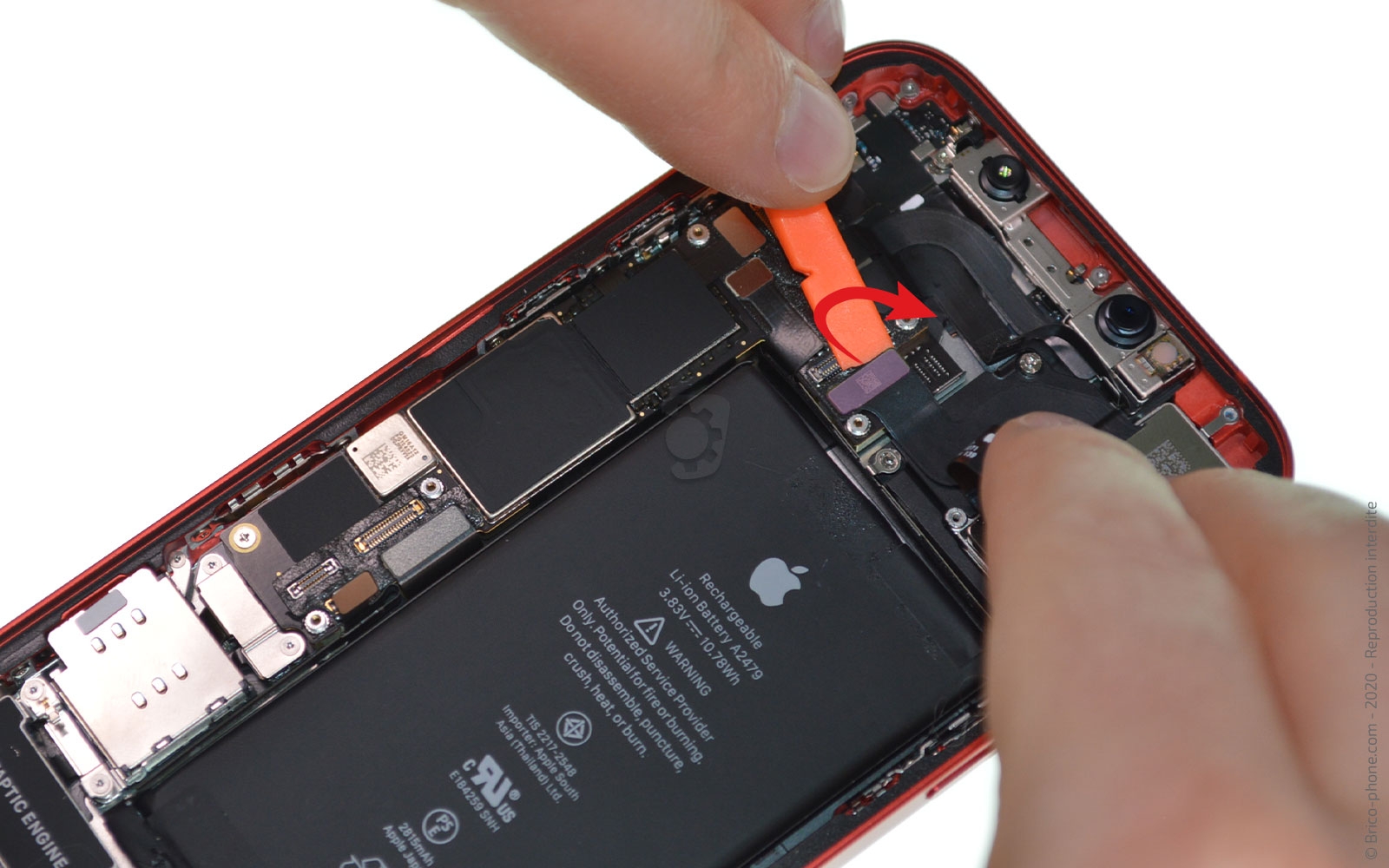

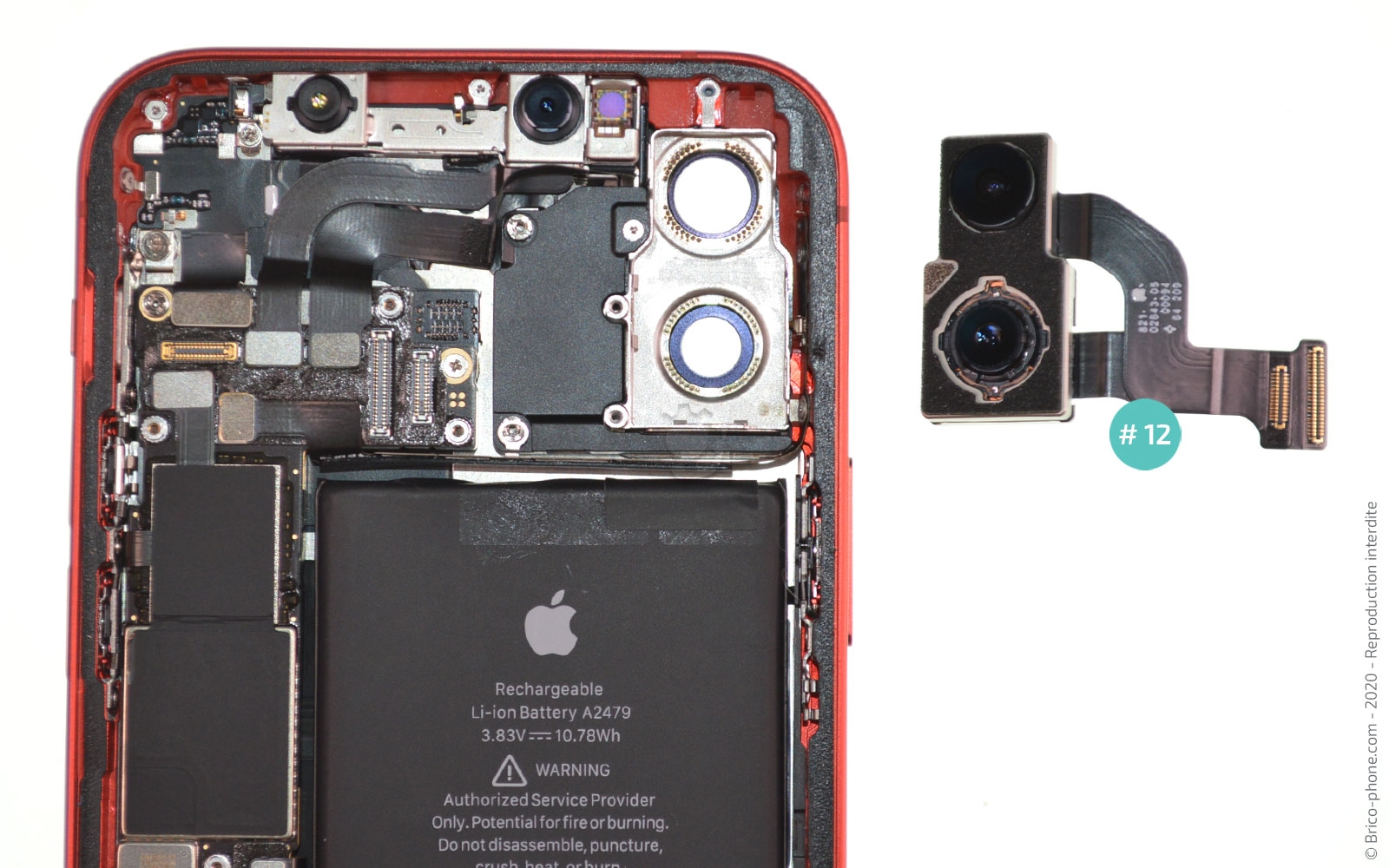

Etape 10 : Enlever les caméras arrière

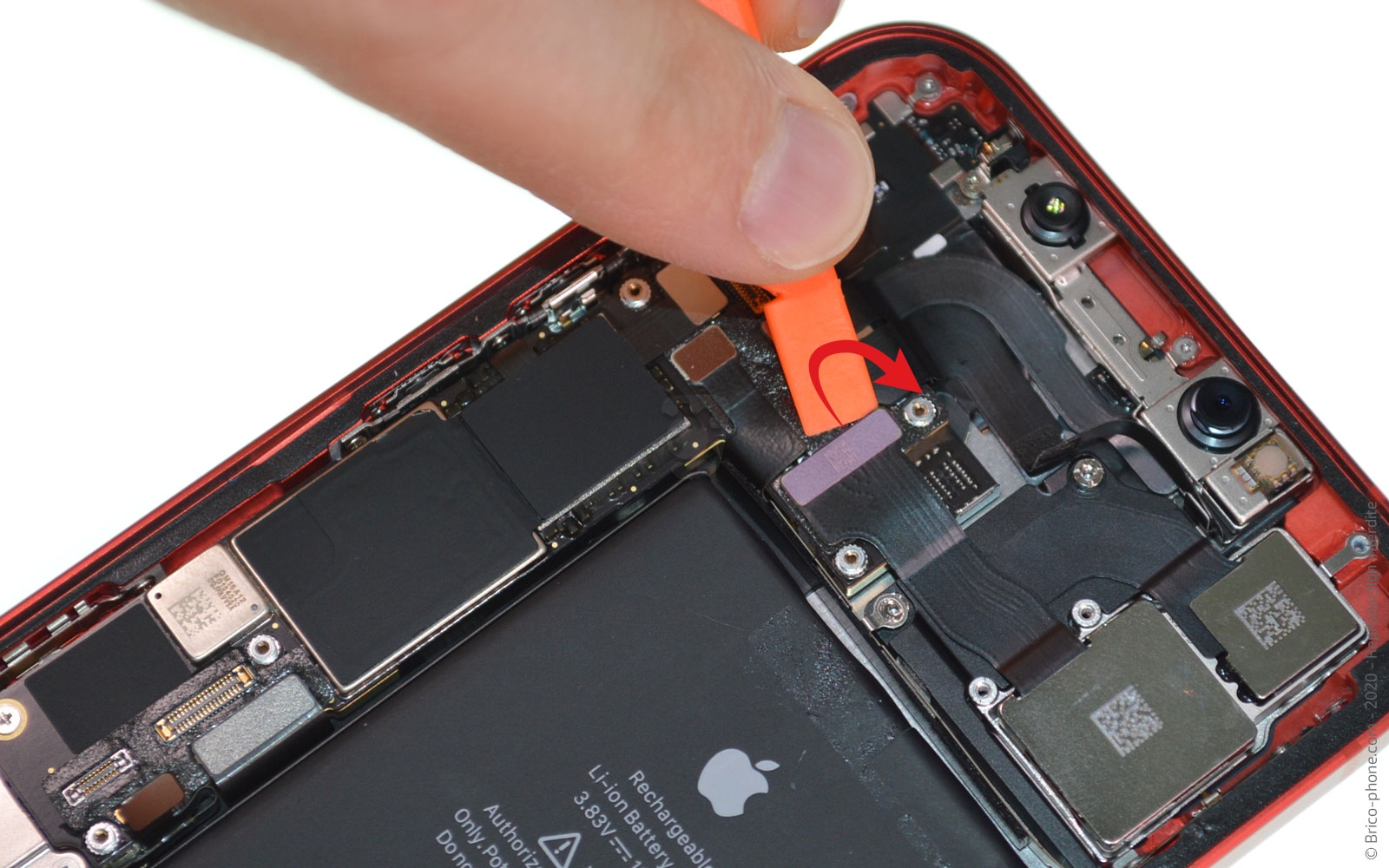

Débranchez les deux nappes du module caméra arrière à l'aide du levier.

Ensuite, disposez l'outils sur le coté gauche afin de pouvoir basculer le bloc à l'extérieur du téléphone.
Outils du kit utilisés
Outils du kit utilisés

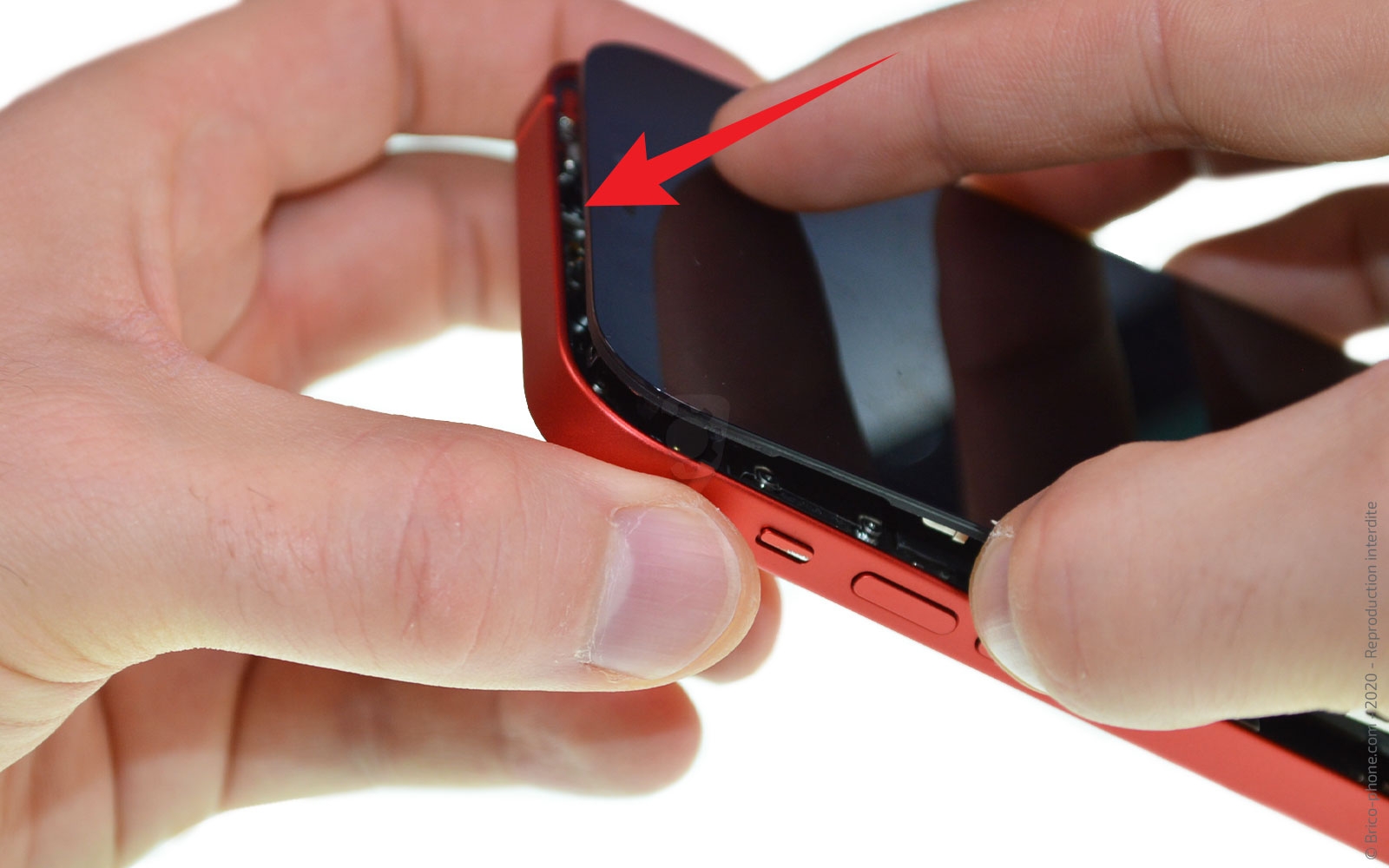

Conseils pour le remontage
Suivez les étapes précédentes pour réussir à remonter votre iPhone 12 sans difficulté.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer un joint d'étanchéité.
Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos


Pour finir, refermez par le haut votre téléphone.
