Changement du connecteur de charge sur iPhone 12

Temps estimé : 60 min
Difficulté : 3.5/5
iPhone 12 | Temps estimé : 60 min | Difficulté : 3.5/5

Vous rencontrez des difficultés avec le connecteur de charge de votre iPhone 12 ? Pour vous aider lors de son remplacement Brico-phone, vous propose ce guide de réparation détaillé en photos ainsi qu'en vidéo.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  La prise de charge est endommagée.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

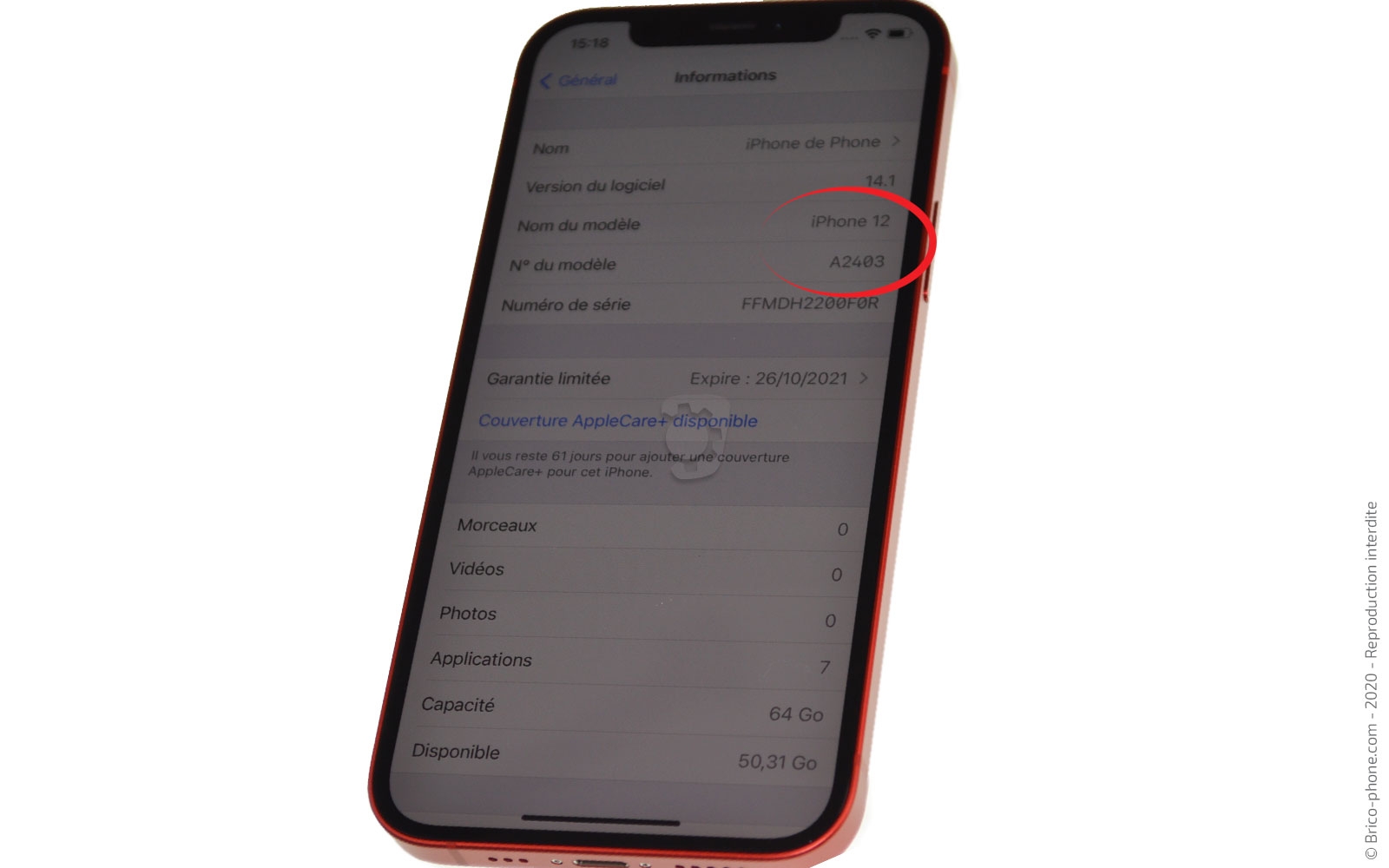

Avant de commencer
Commençons par vérifier la compatibilité des pièces avec votre appareil. Pour cela, regardez dans les réglages de votre appareil. En cliquant sur "N° de modèle" vous devriez apercevoir la référence A2403.

Il existe une autre solution pour connaitre son numéro de modèle de votre appareil en composant le *#06# depuis le clavier de ce dernier. Recopiez ensuite le numéro IMEI qui s'affiche sur notre page d'accueil. Cette dernière vous communiquera alors le modèle de votre iPhone ainsi que les pièces détachées qui lui correspondent.

Vous êtes prêt pour la réparation ? Si oui, procédez à l'extinction de votre téléphone.

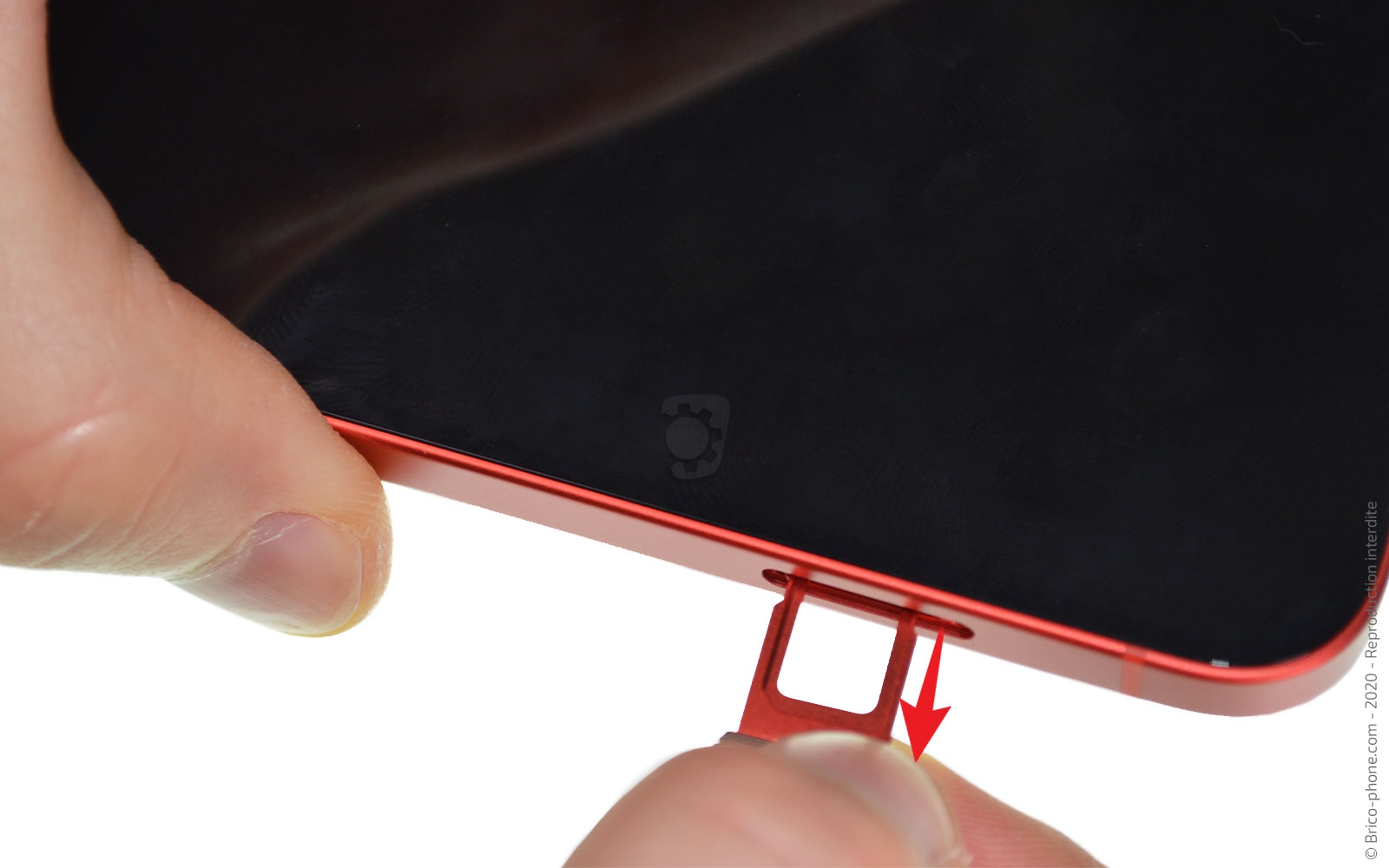

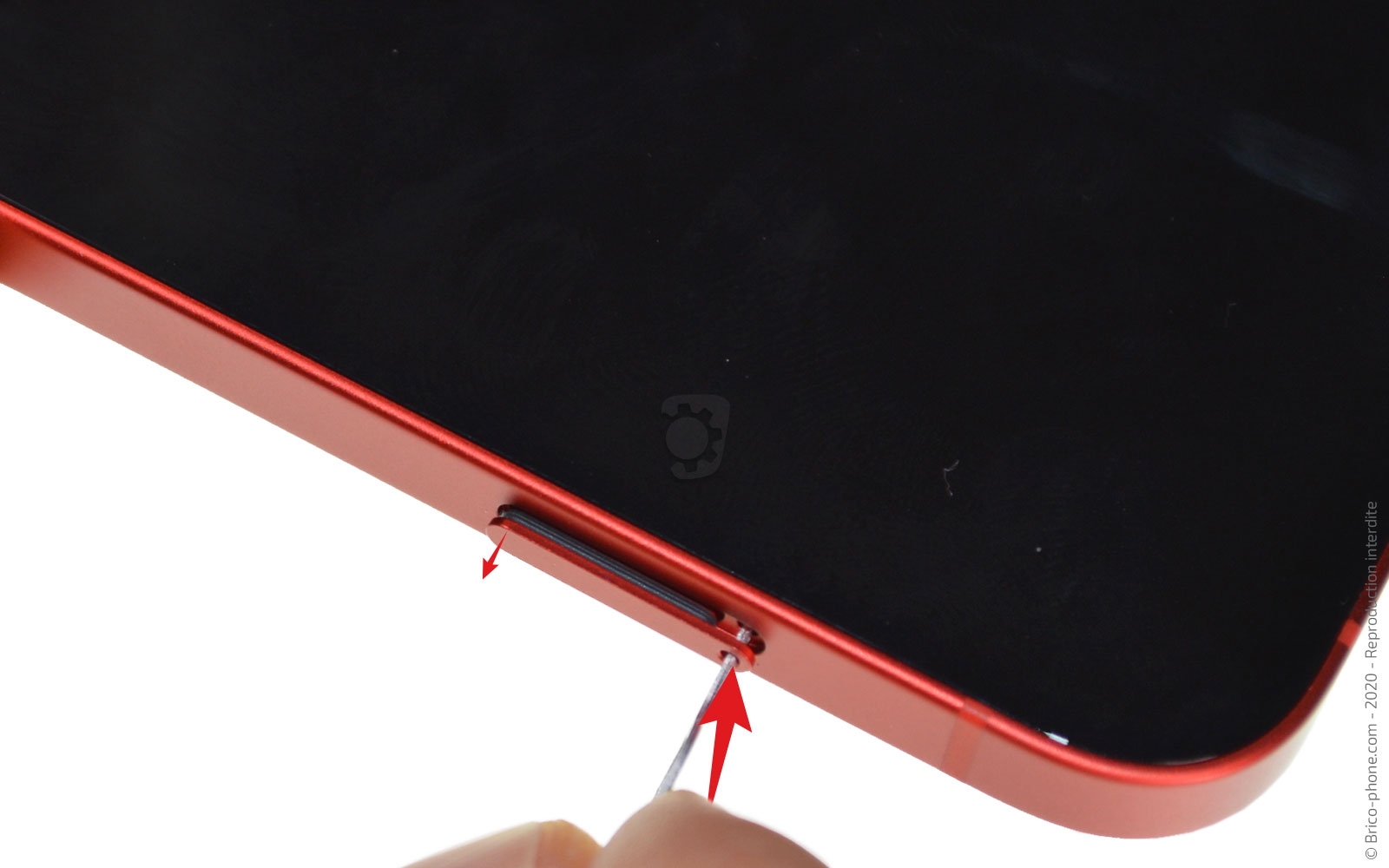

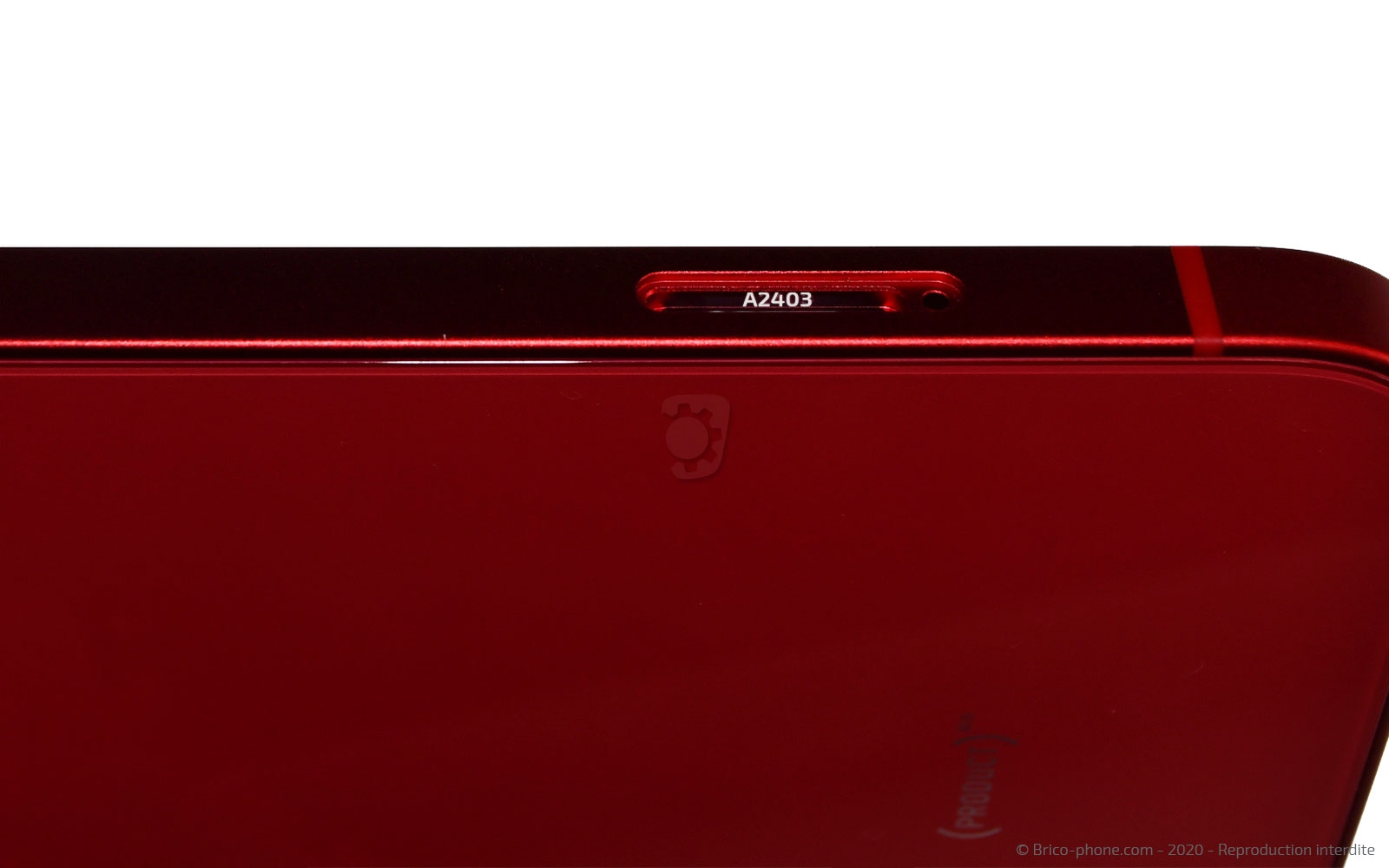

Etape 1 : Retirer le tiroir Sim

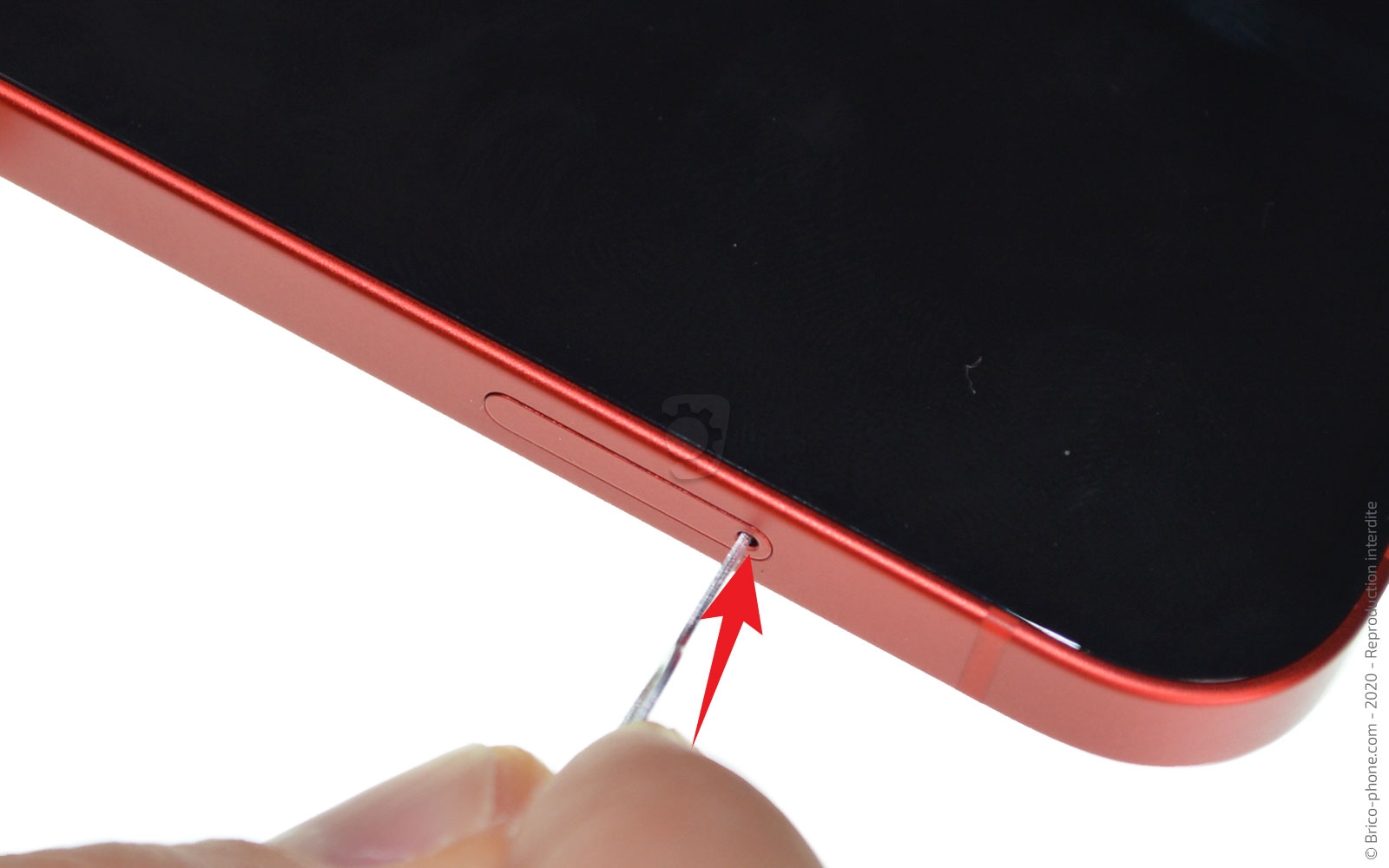

La première étape de votre réparation consiste à retirer le tiroir de la carte Sim en vous aidant de l'outil adéquat d'origine ou du kit d'outils.

Jetez un coup d'oeil à l'intérieur de votre téléphone par l'emplacement du rack et vous devriez apercevoir le numéro de modèle de votre iPhone.
En regardant à l'intérieur de l'emplacement, vous devriez apercevoir le numéro de modèle de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Sortir les vis Pentalobe
Dévissez les deux vis pentalobes situées de part et d'autre de la prise de charge de votre iPhone 12.
Outils du kit utilisés
Outils du kit utilisés

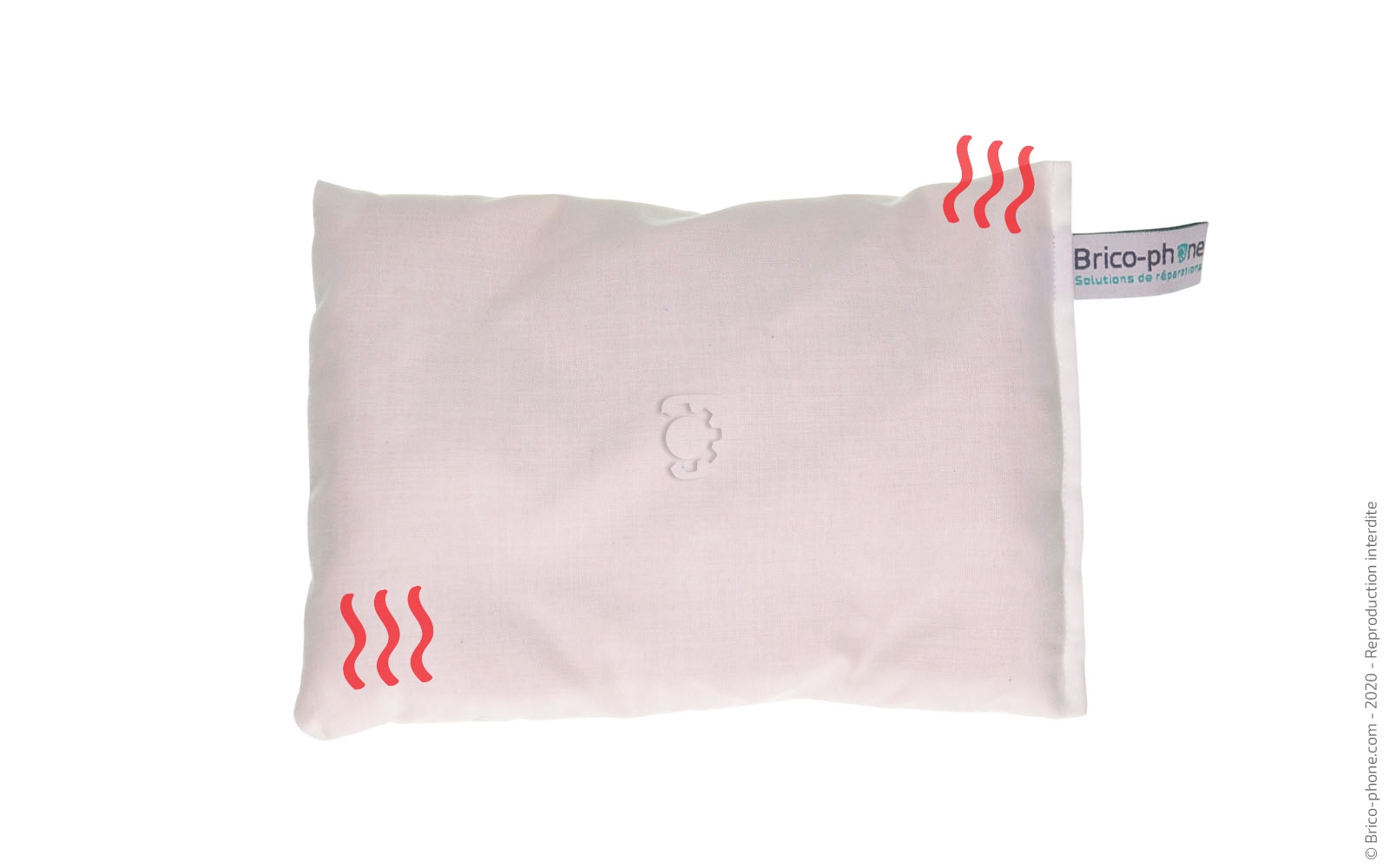

Etape 3 : Chauffer la vitre avant
Pour accéder à l'intérieur de votre appareil, utilisez un coussin chauffant ou un décapeur thermique.
En effet pour ouvrir le téléphone, il est nécéssaire de ramollir le joint retenant la vitre avant de votre iPhone à son châssis.

Vous êtes en possession d'un coussin chauffant ? Passez-le au micro-ondes environ 2 minutes avant de le déposer 30 secondes sur la surface avant de votre smartphone.
En ce qui concerne le décapeur ou un sèche-cheveux, il vous suffit de chauffer tout le contour de l'écran.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

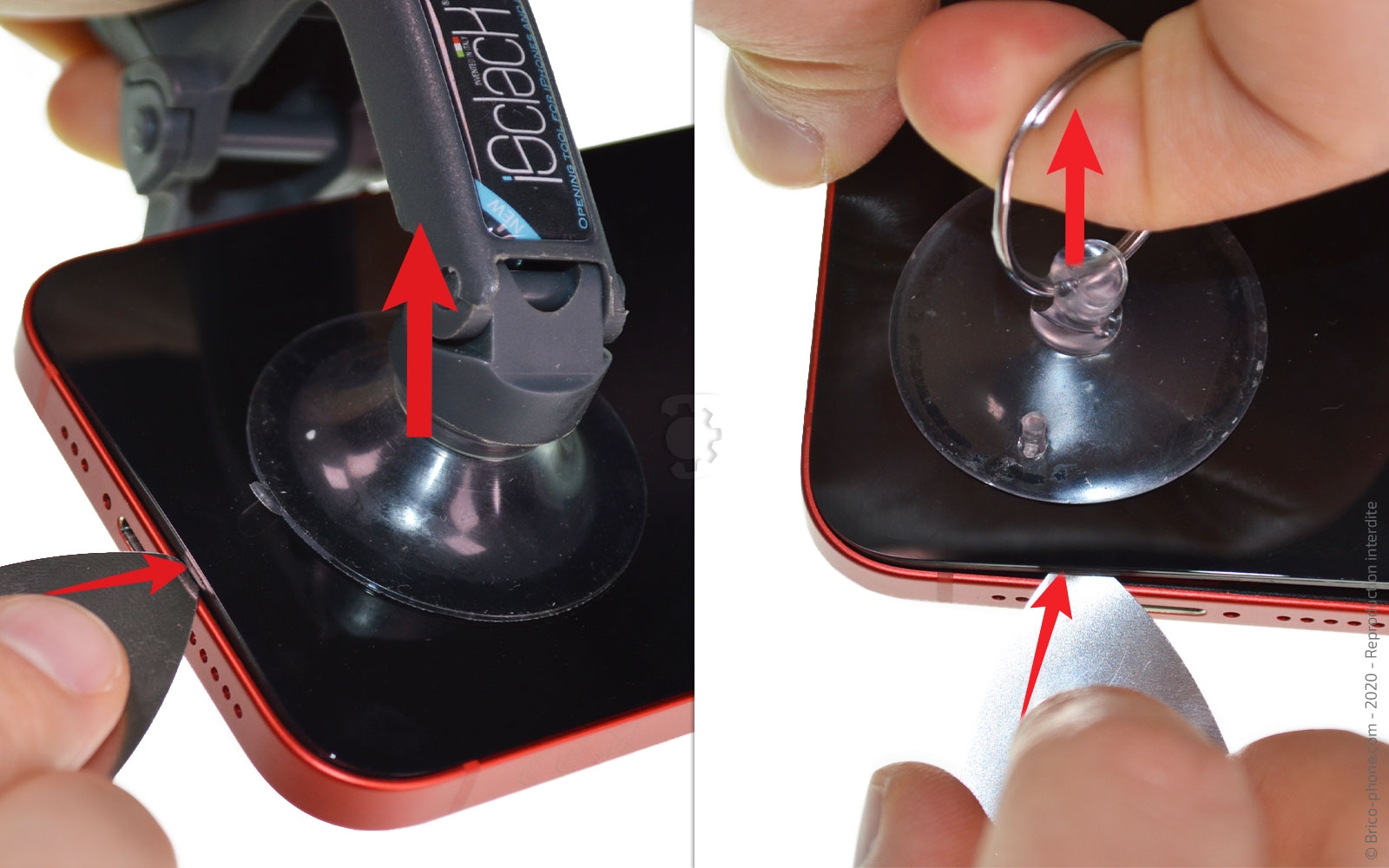

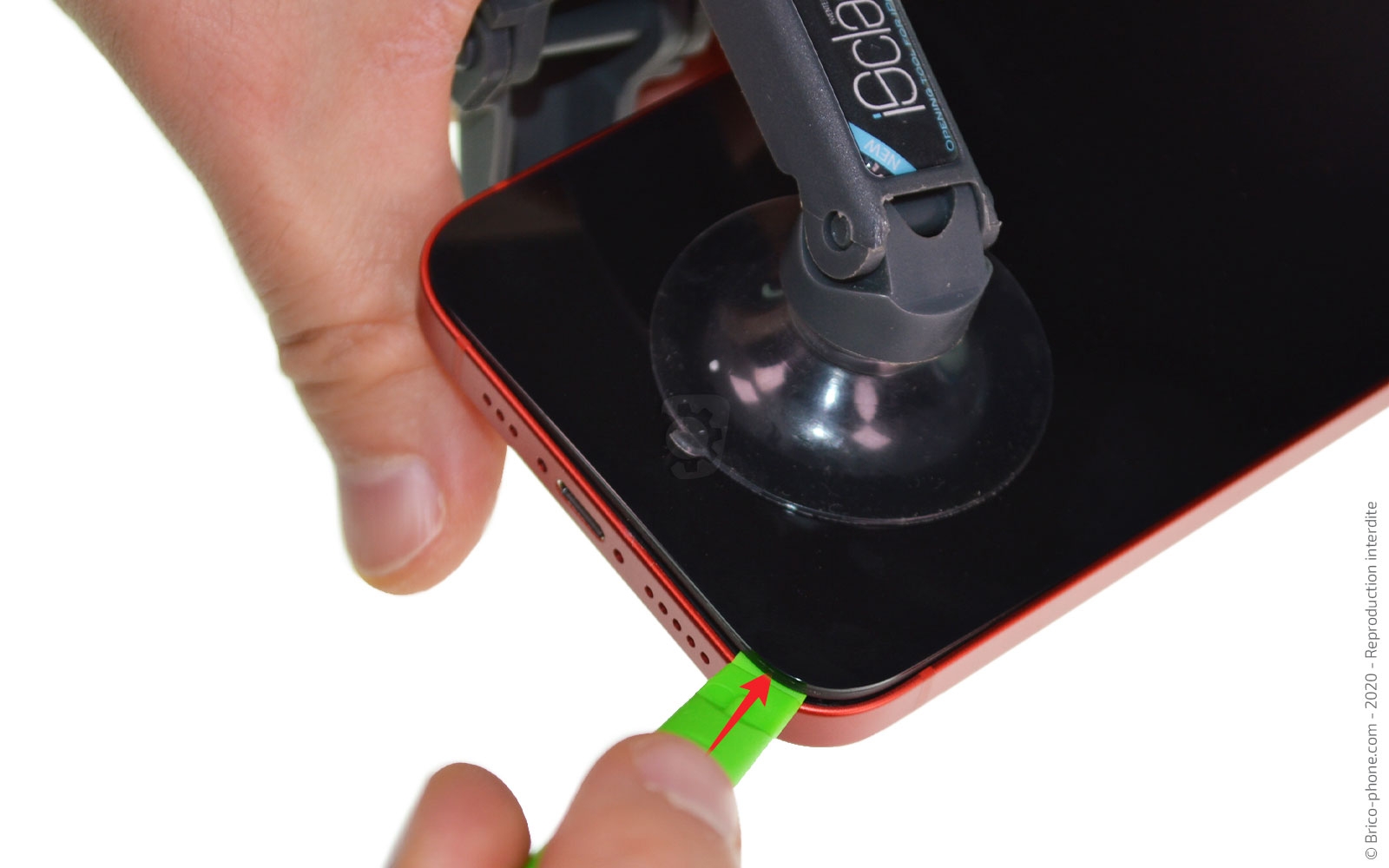

Etape 4 : Créer un interstice
Nous proposons deux outils pour ouvrir votre iPhone. La première étant d'utiliser la ventouse de votre kit d'outils en la positionnant sur l'écran du coté de la prise de charge.

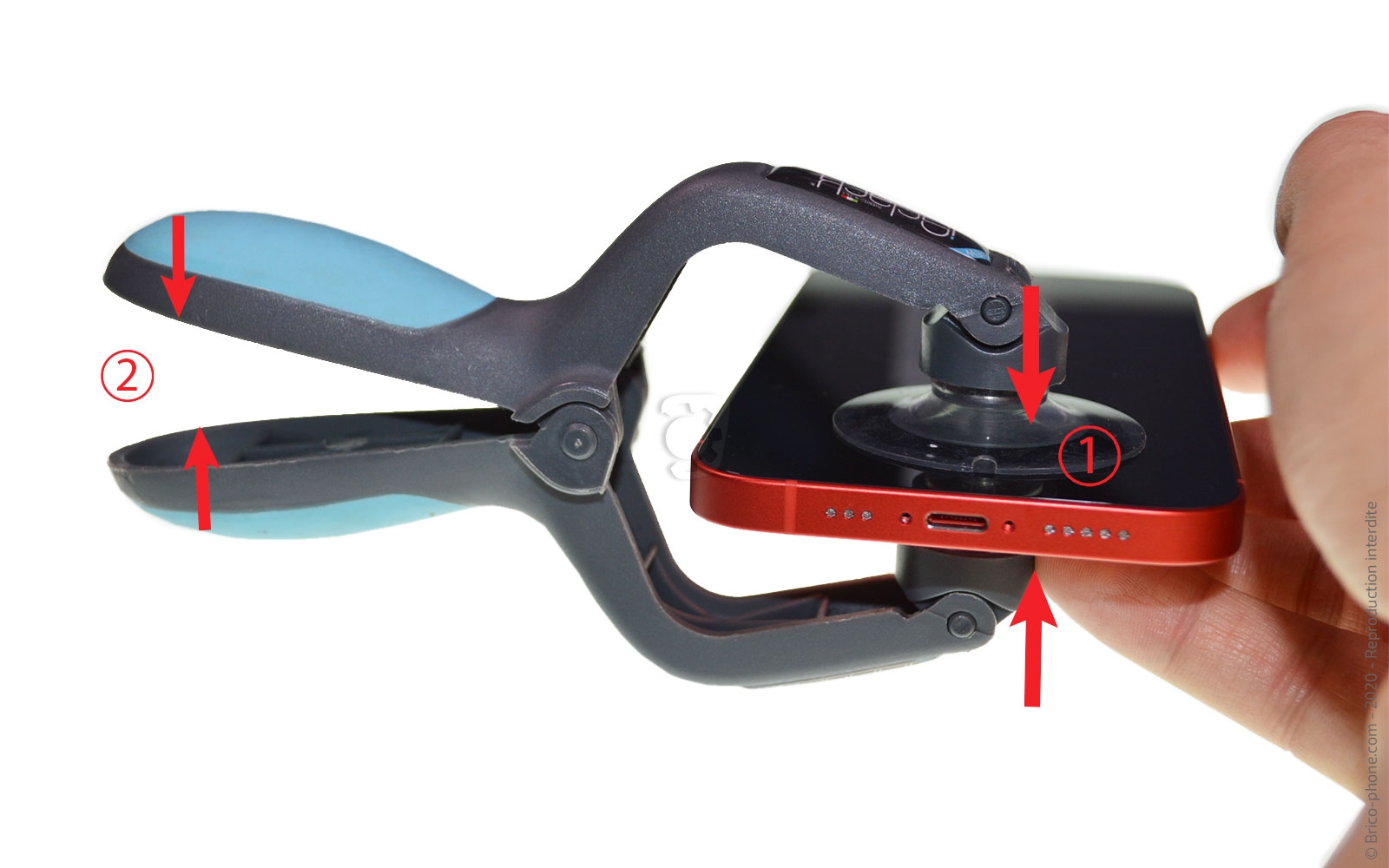

Autrement, l'outil iSclack disponible sur notre site est à employer comme la ventouse. Disposez la double ventouse de chaque coté du téléphone comme sur la photo 1.

En utilisant l'un des deux outils, vous devriez apercevoir un interstice dans le quel il vous faut insérer le médiator en métal.

Une fois le médiator inséré, glissez la spatule verte entre l'écran et le châssis de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

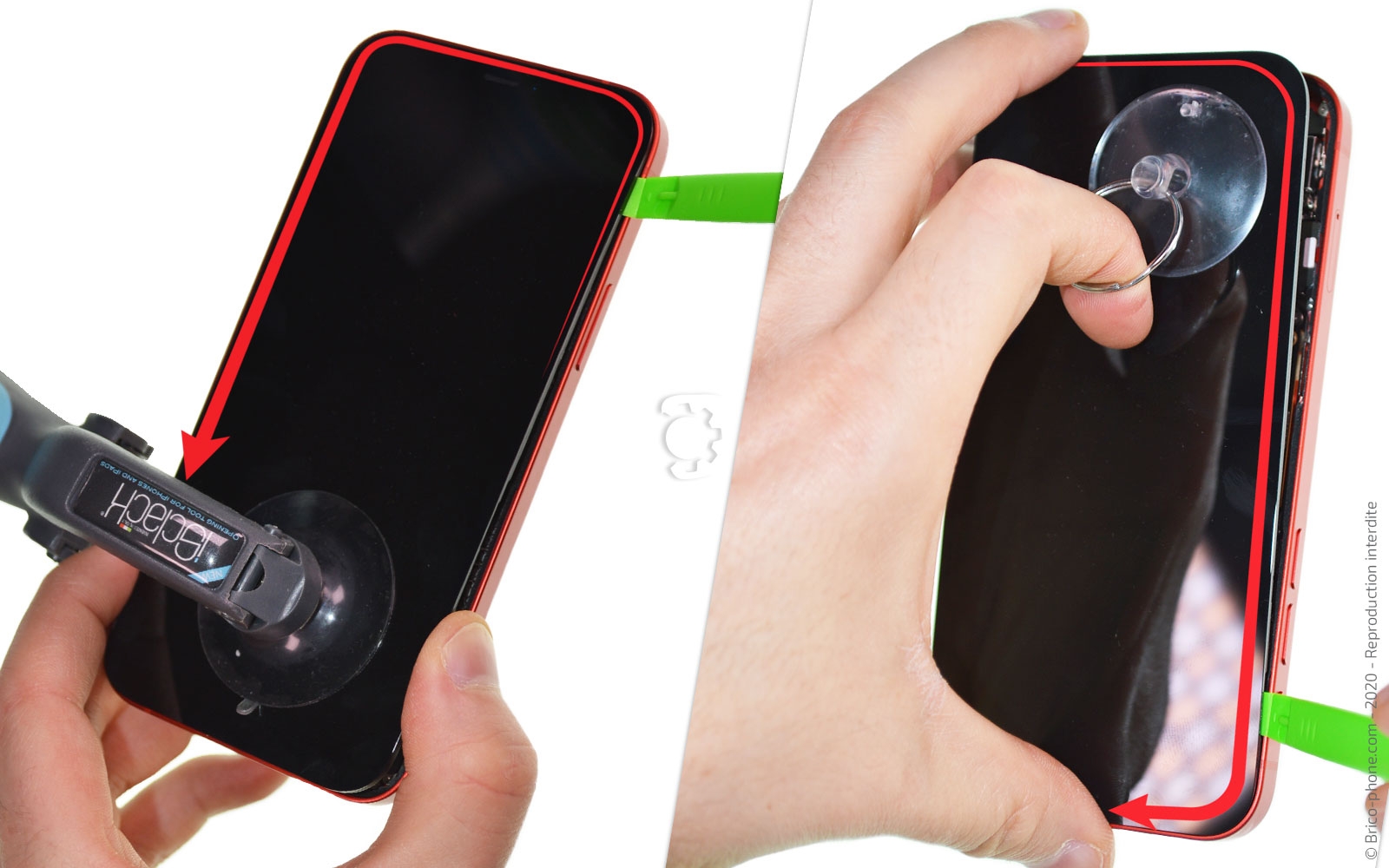

Etape 5 : Ouvrir le téléphone
Continuez à décoller l'écran en faisant glisser la spatule tout le long de la vitre avant.
Faites néanmoins attention aux nappes de cette dernière se trouvant sur la gauche.

Ouvrez ensuite votre appareil par la gauche en ne dépassant pas un angle de 90° car ceci pourrait endommager les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

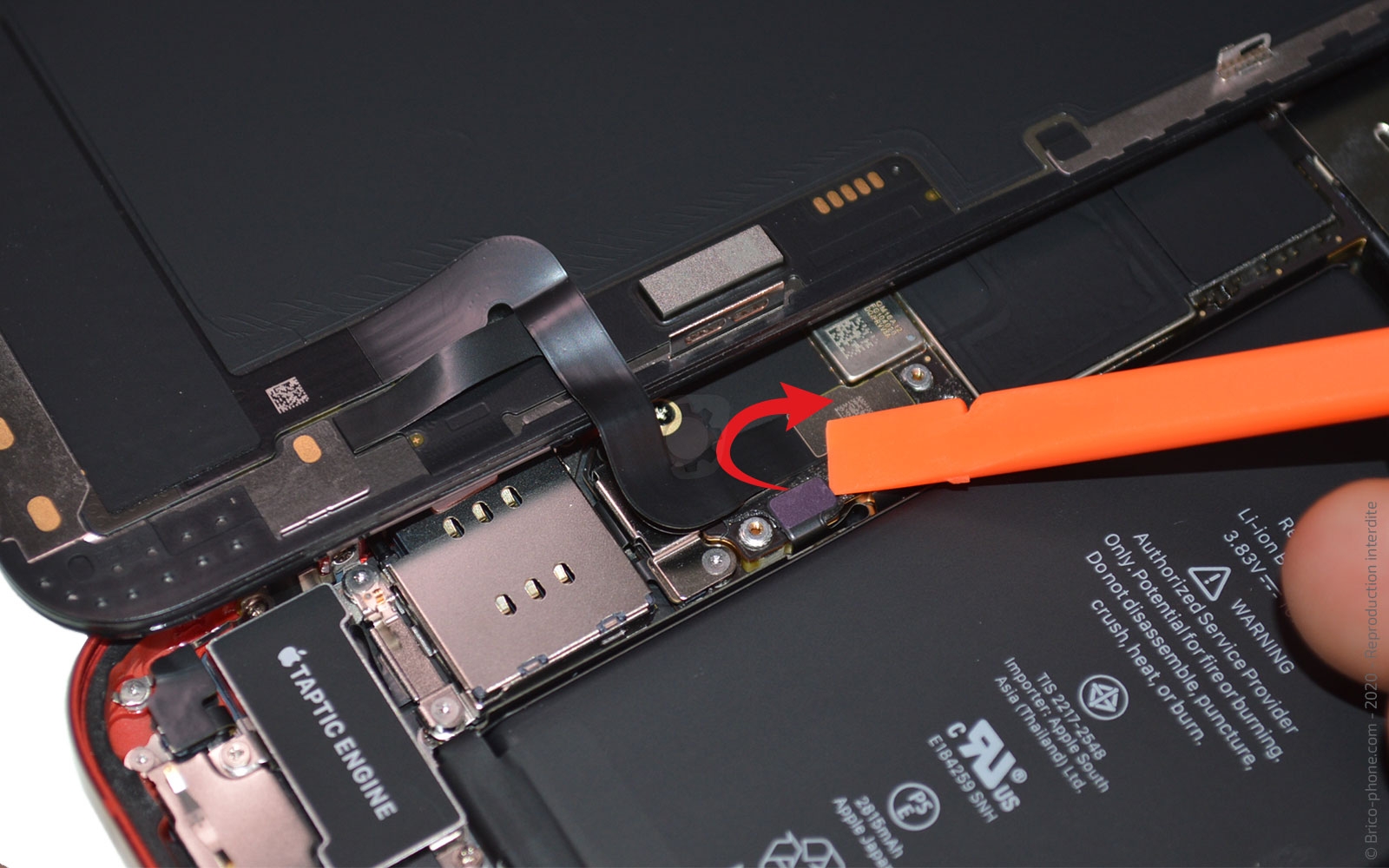

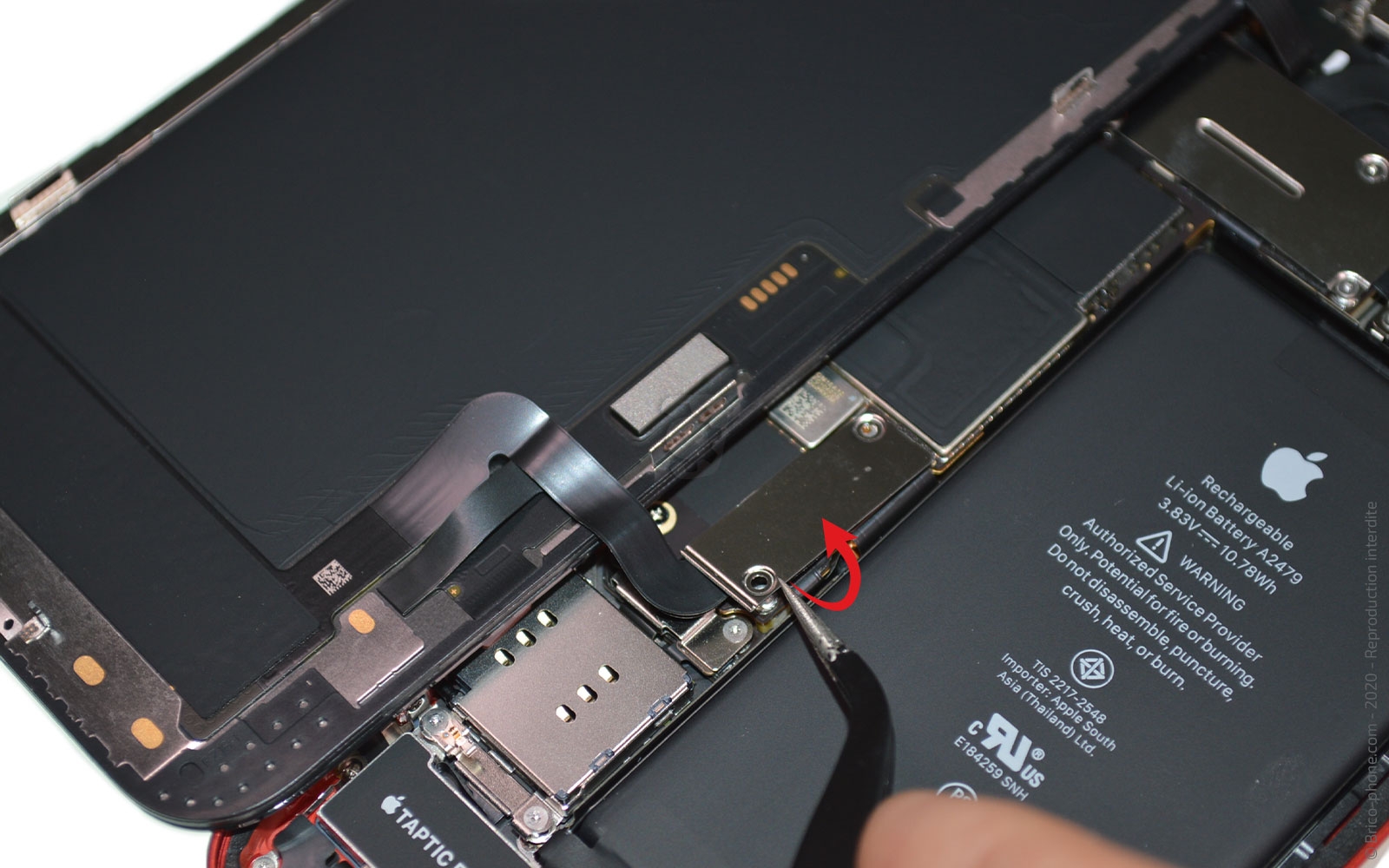

Etape 6 : Déconnecter la batterie

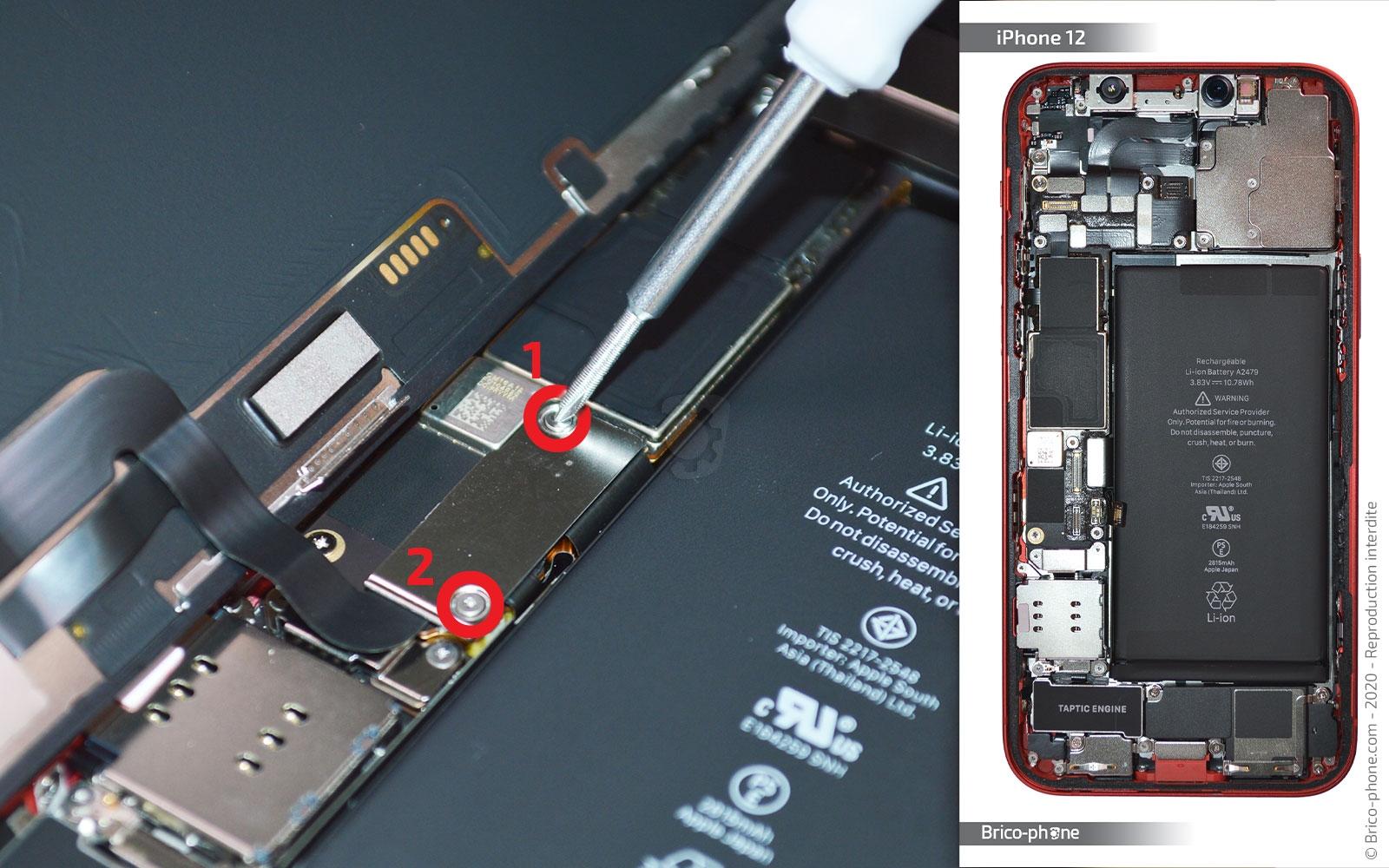

Pour accéder à la nappe de la batterie, il nous faut retirer les deux vis B1 et B2 à l'aide du tournevis triwing.

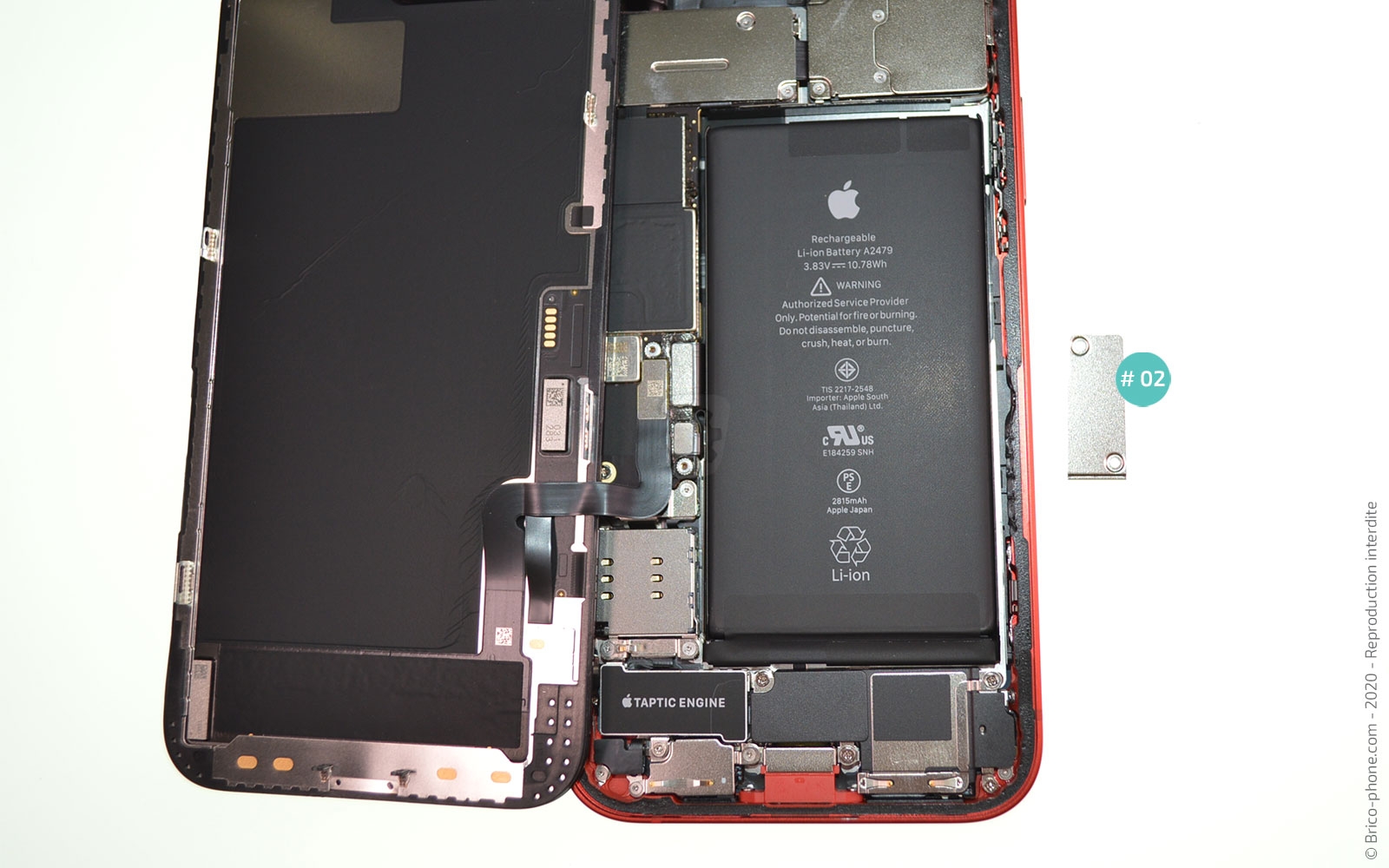

Une fois la plaquette #02 extraite, déconnectez la connectique de la batterie avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

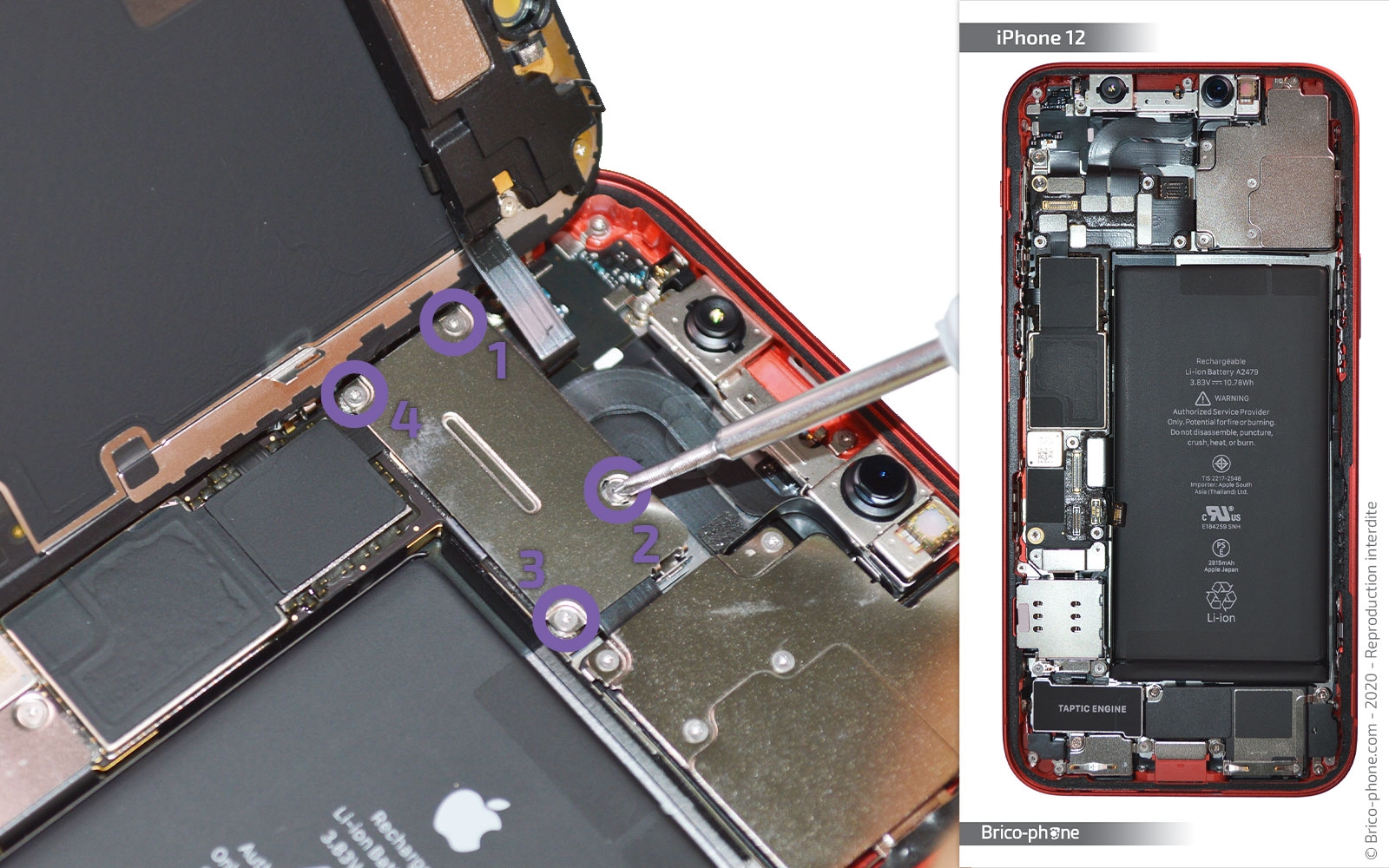

Etape 7 : Oter la plaquette 3
Retirez les 4 vis triwing C afin de libérer la plaquette #03 et de ce fait, les nappes des caméras ainsi que celle du haut-parleur interne.

Outils du kit utilisés
Outils du kit utilisés

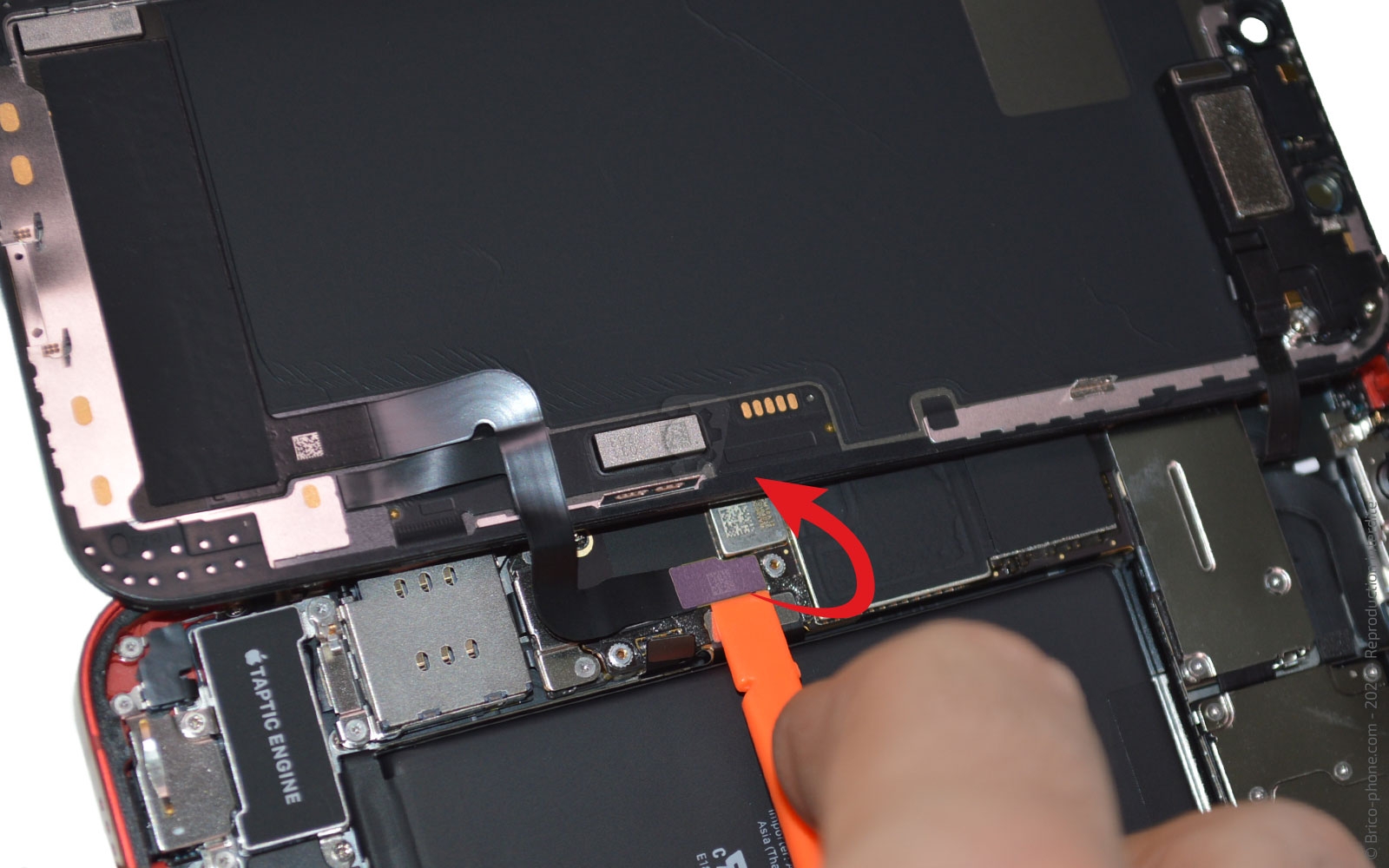

Etape 8 : Détacher l'écran
Toujours à l'aide du levier en nylon, débranchez les deux nappes de l'écran puis celle de l'écouteur de l'oreille connecté en haut de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

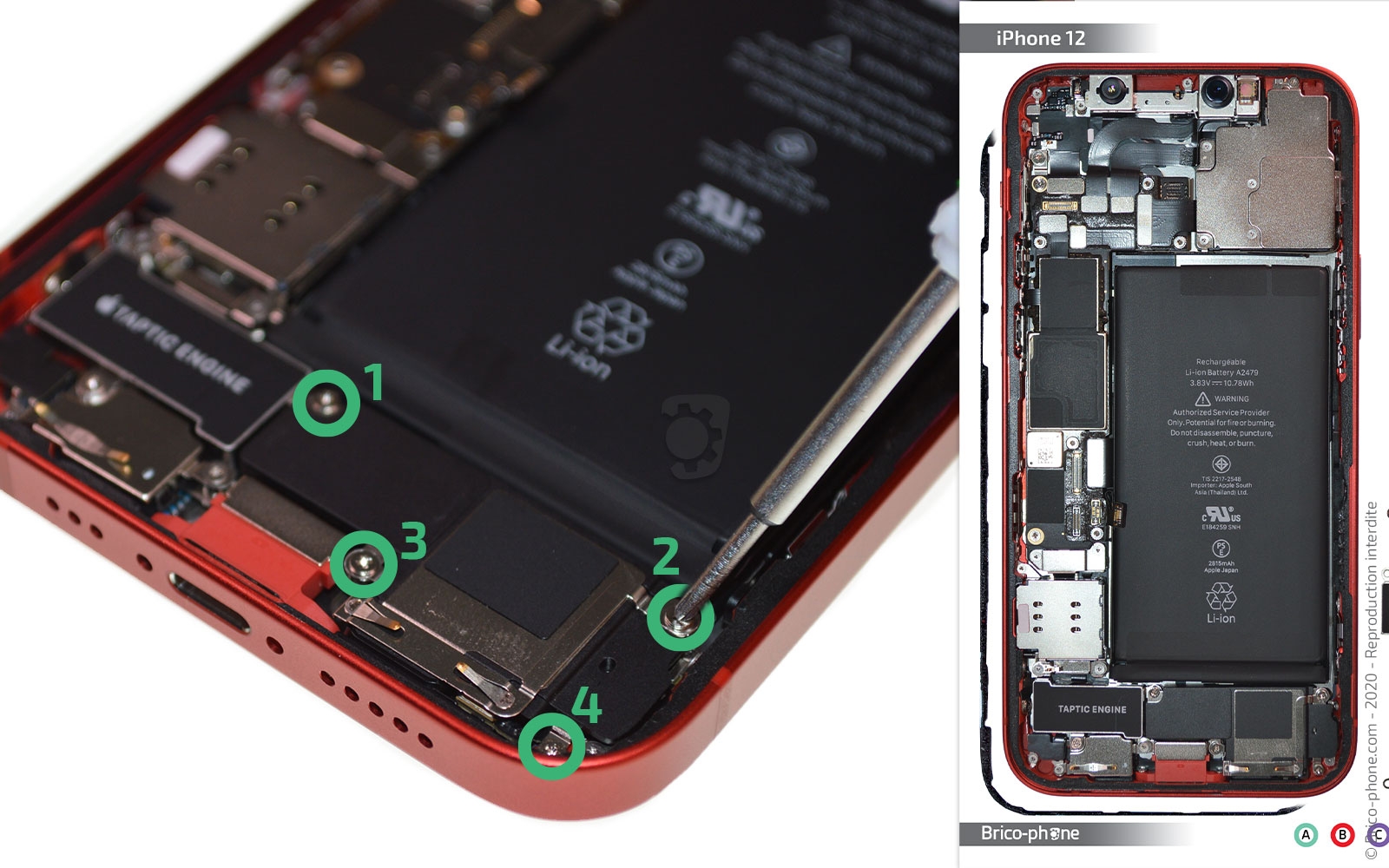

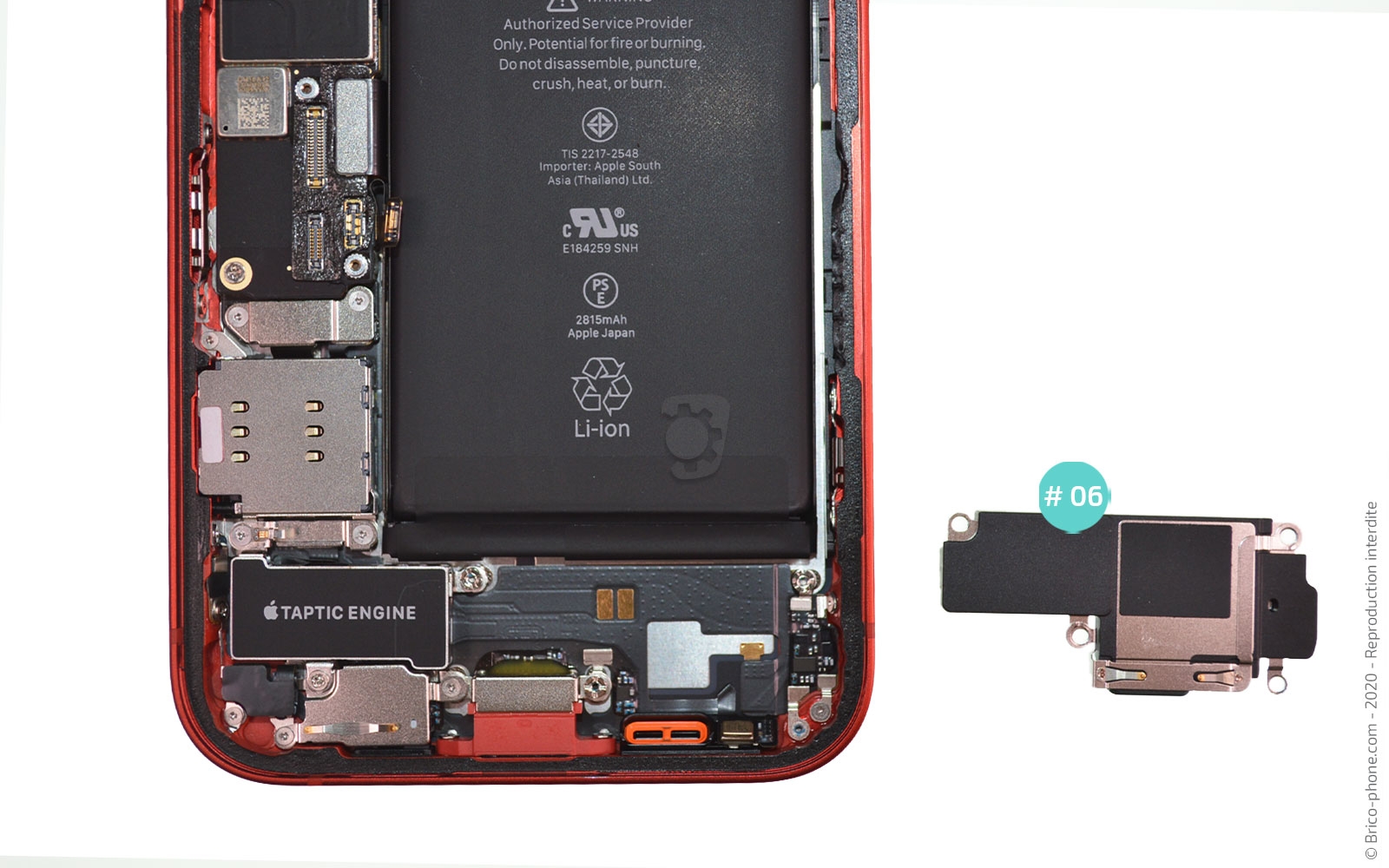

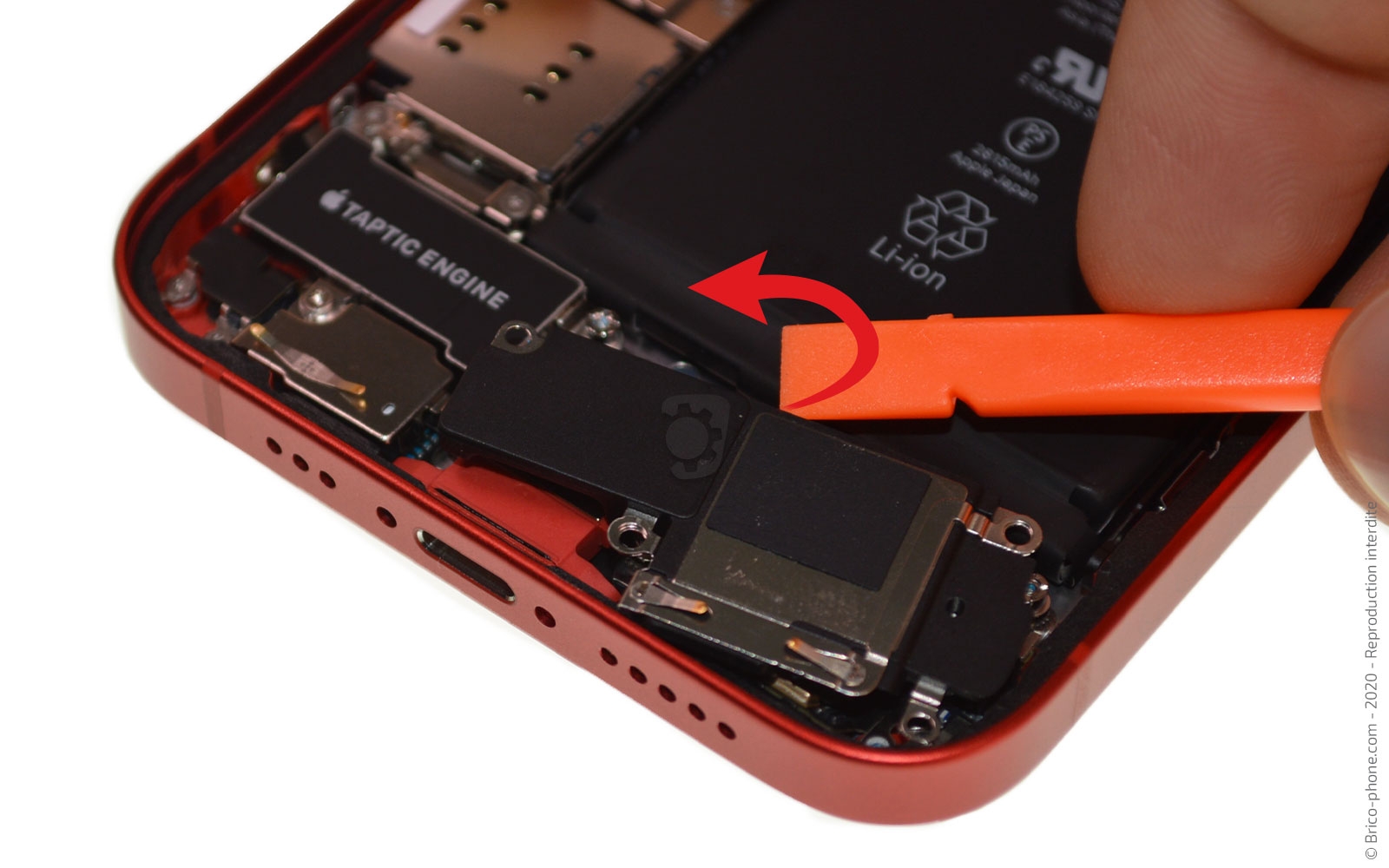

Etape 9 : Sortir le haut-parleur externe
Commençons sur la partie inférieur par enlever les 4 vis cruciformes retenant le haut-parleur externe au châssis de votre iPhone 12.

Sortez le composant en faisant levier à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

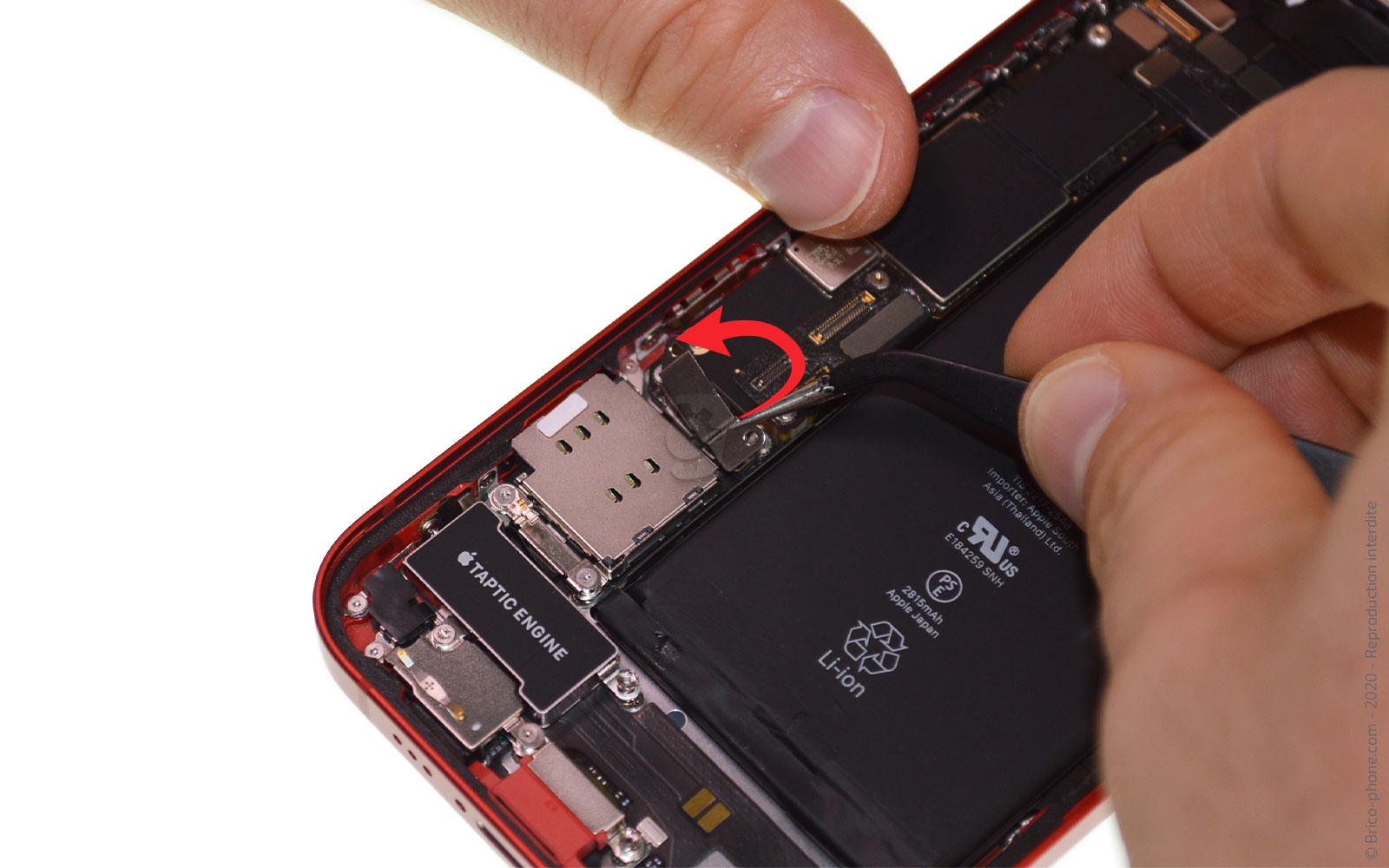

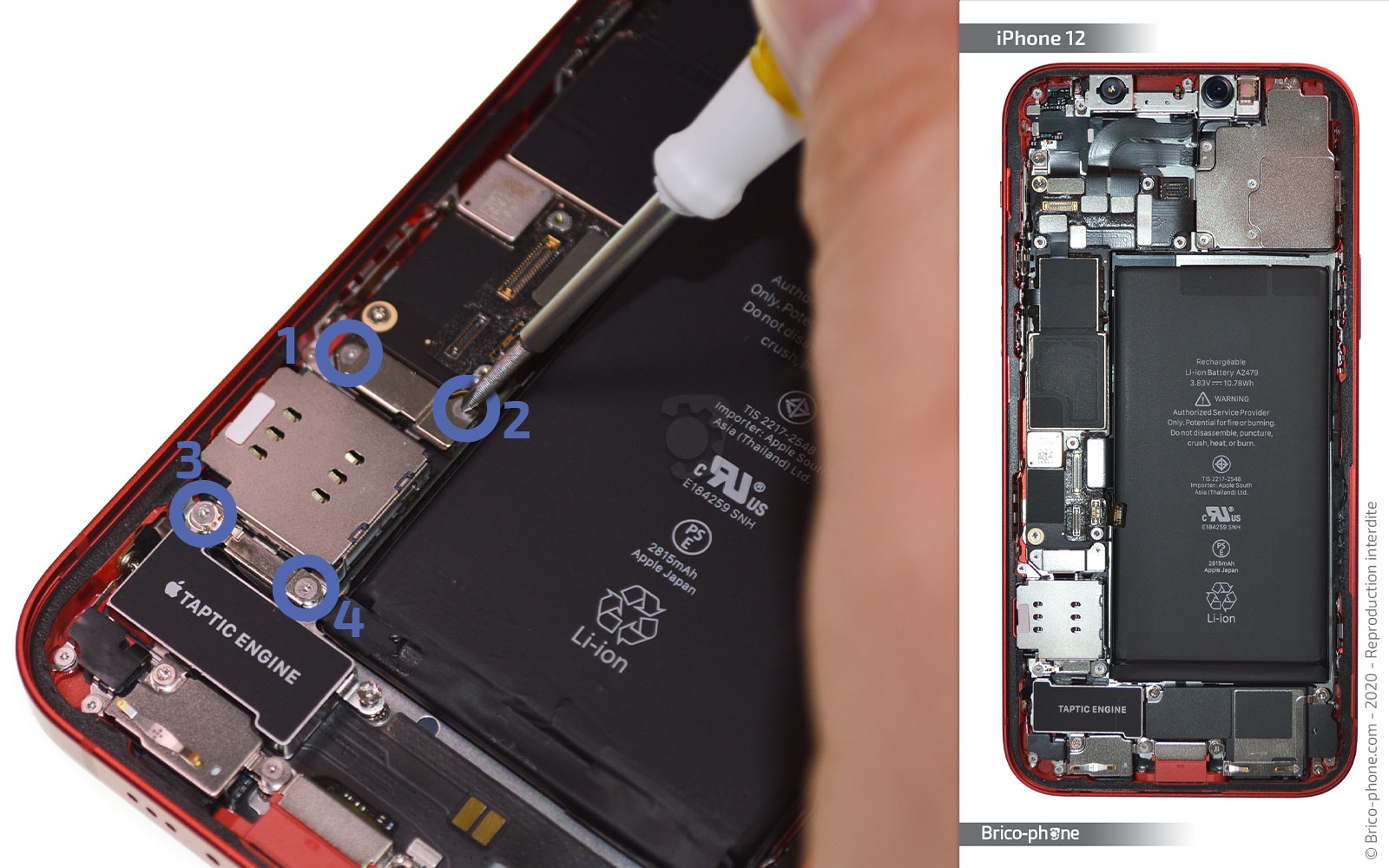

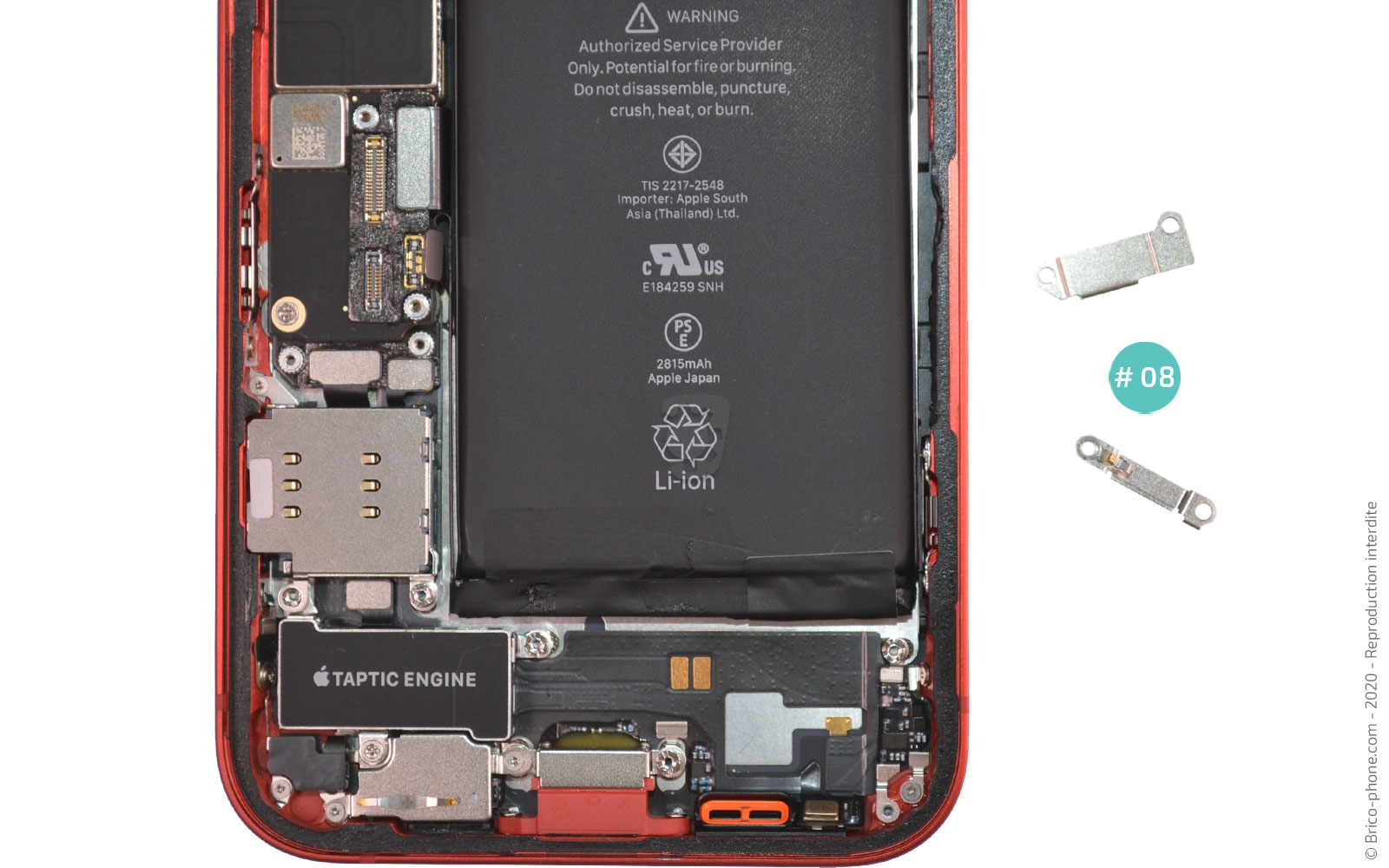

Etape 10 : Libérer le lecteur de carte Sim
A l'aide du tournevis triwing, ôtez les 4 vis placées atour du lecteur de carte Sim.

Dans un second temps, retirez les deux plaquettes de protection #08 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

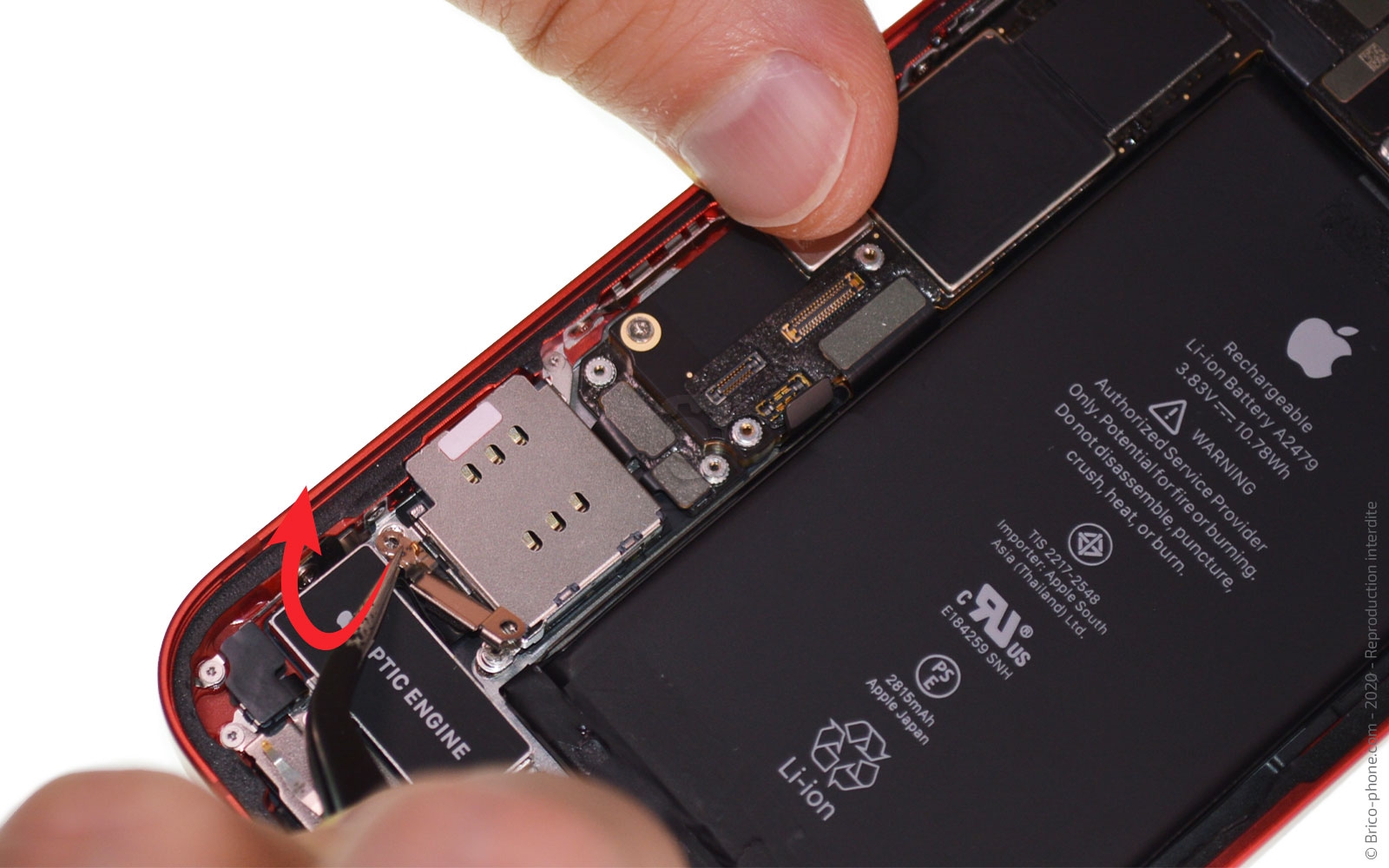

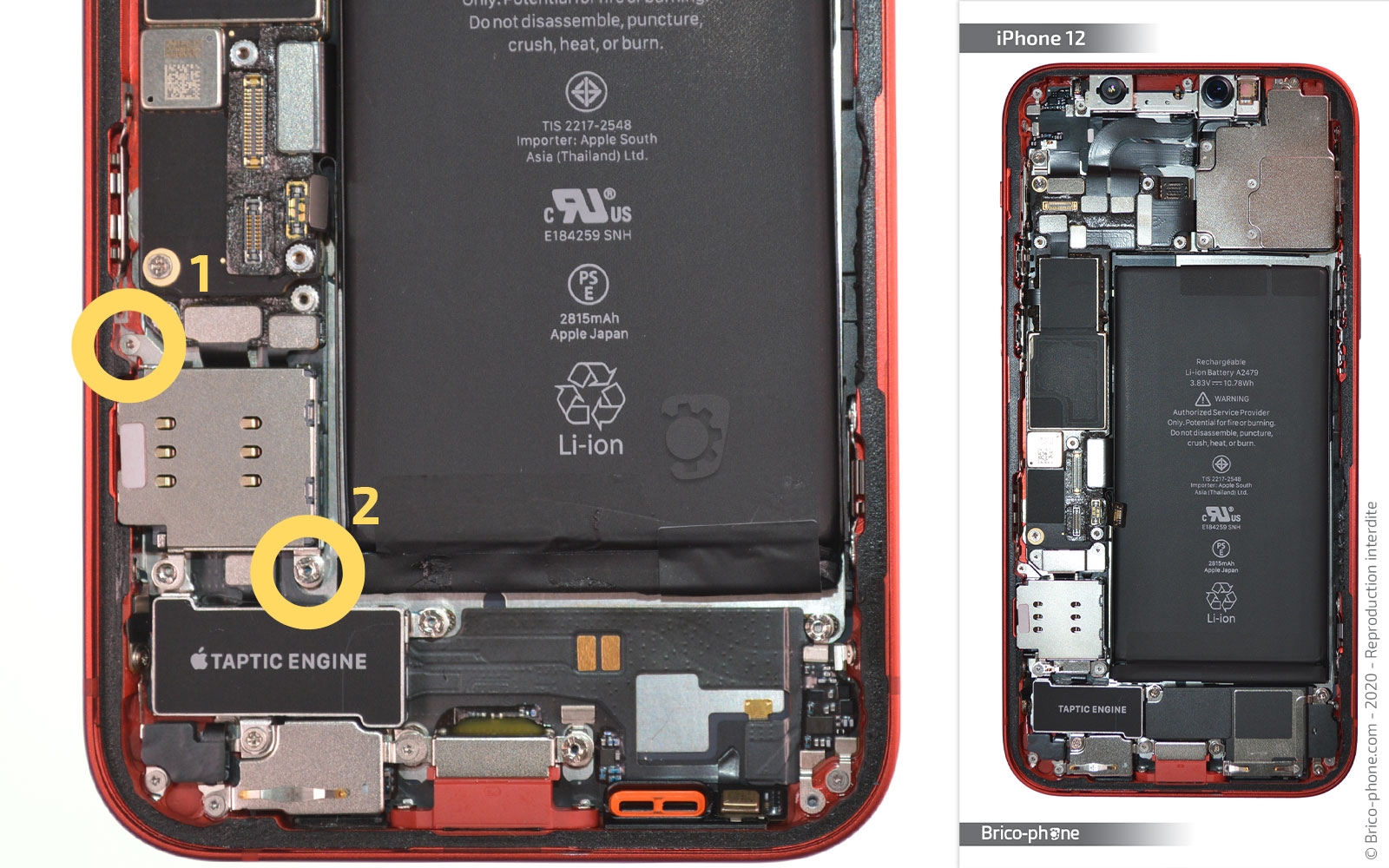

Etape 11 : Récupérer le lecteur Sim

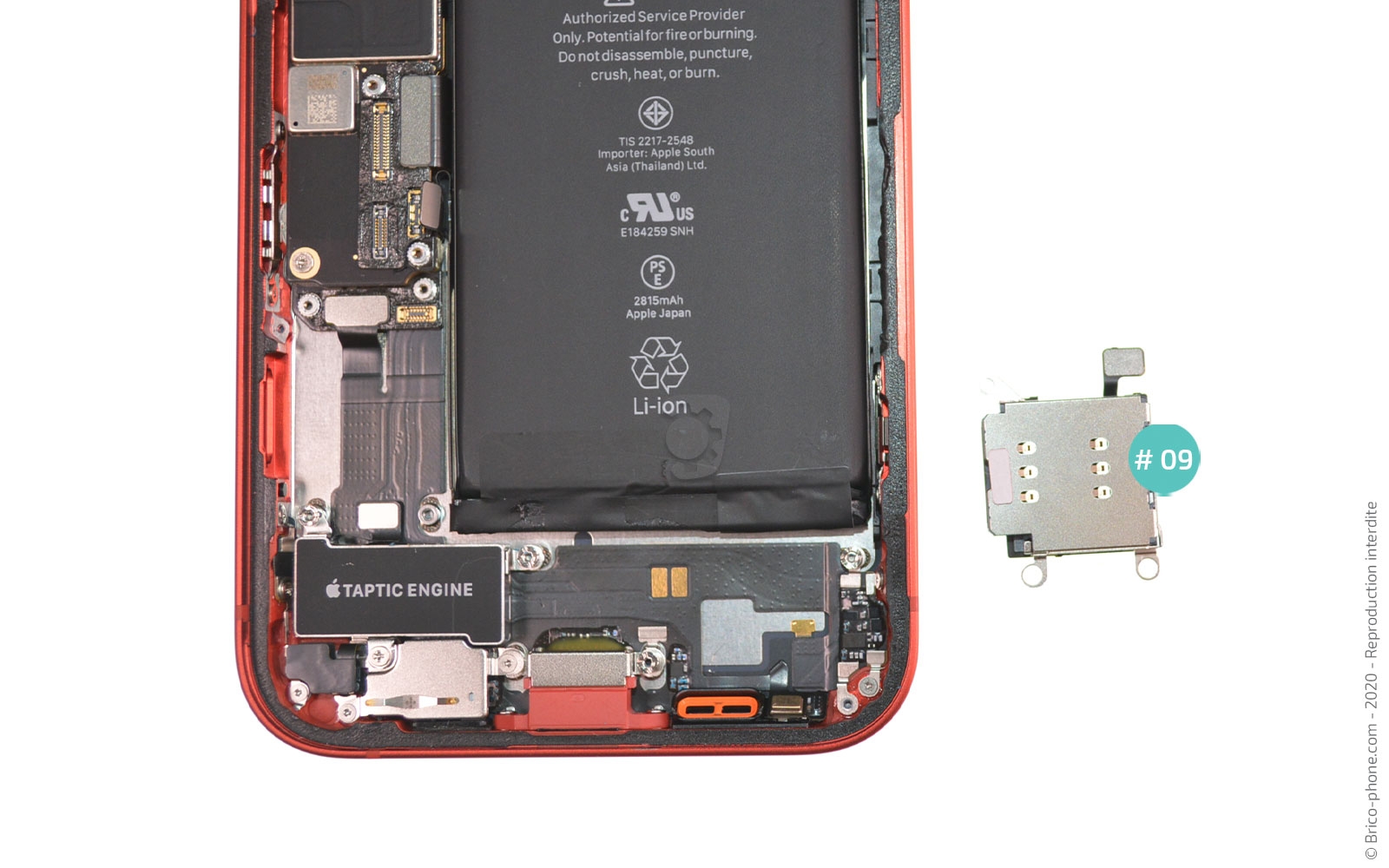

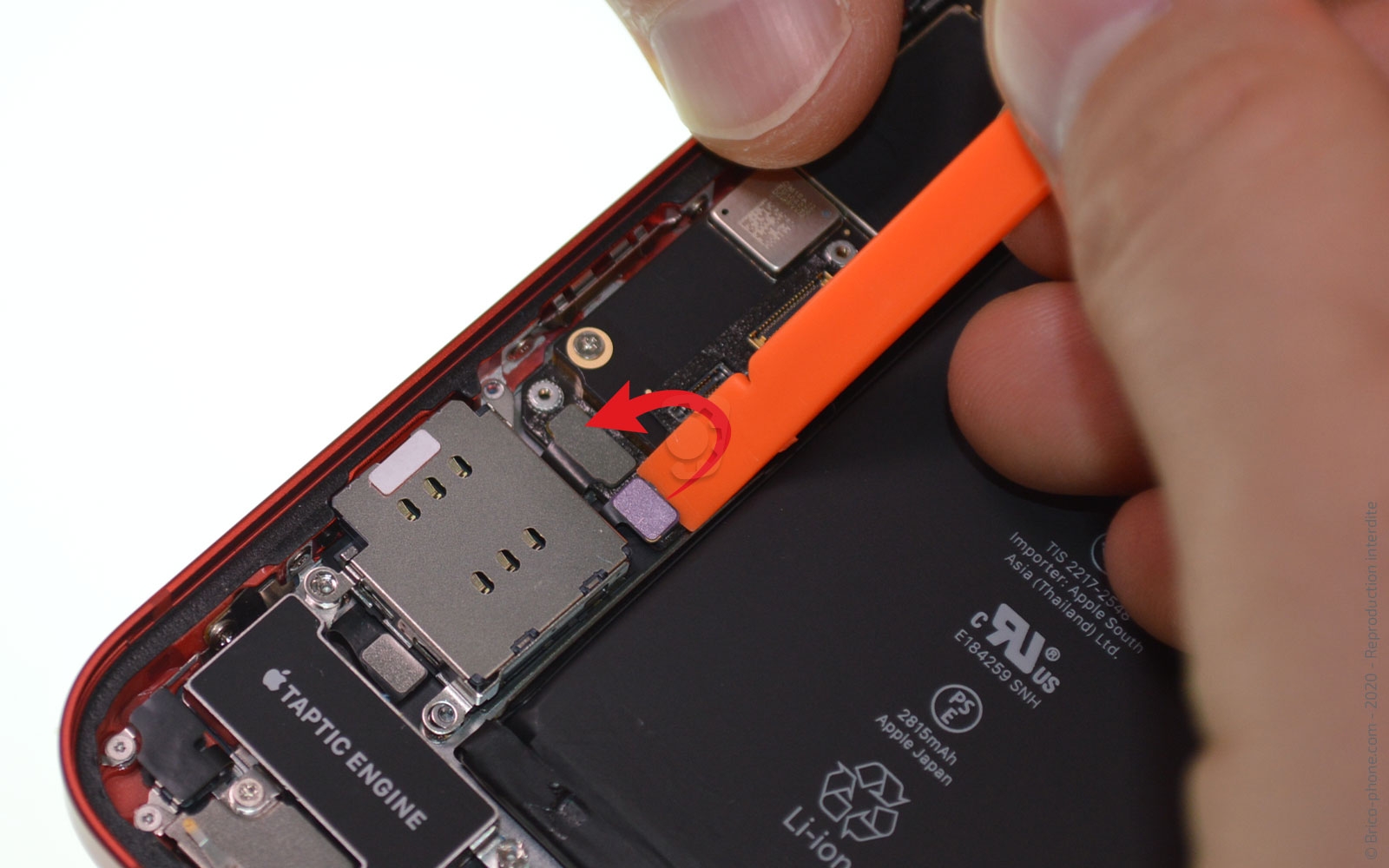

Débranchez la nappe du lecteur de Sim afin de pouvoir le sortir avec la pince ne métal.

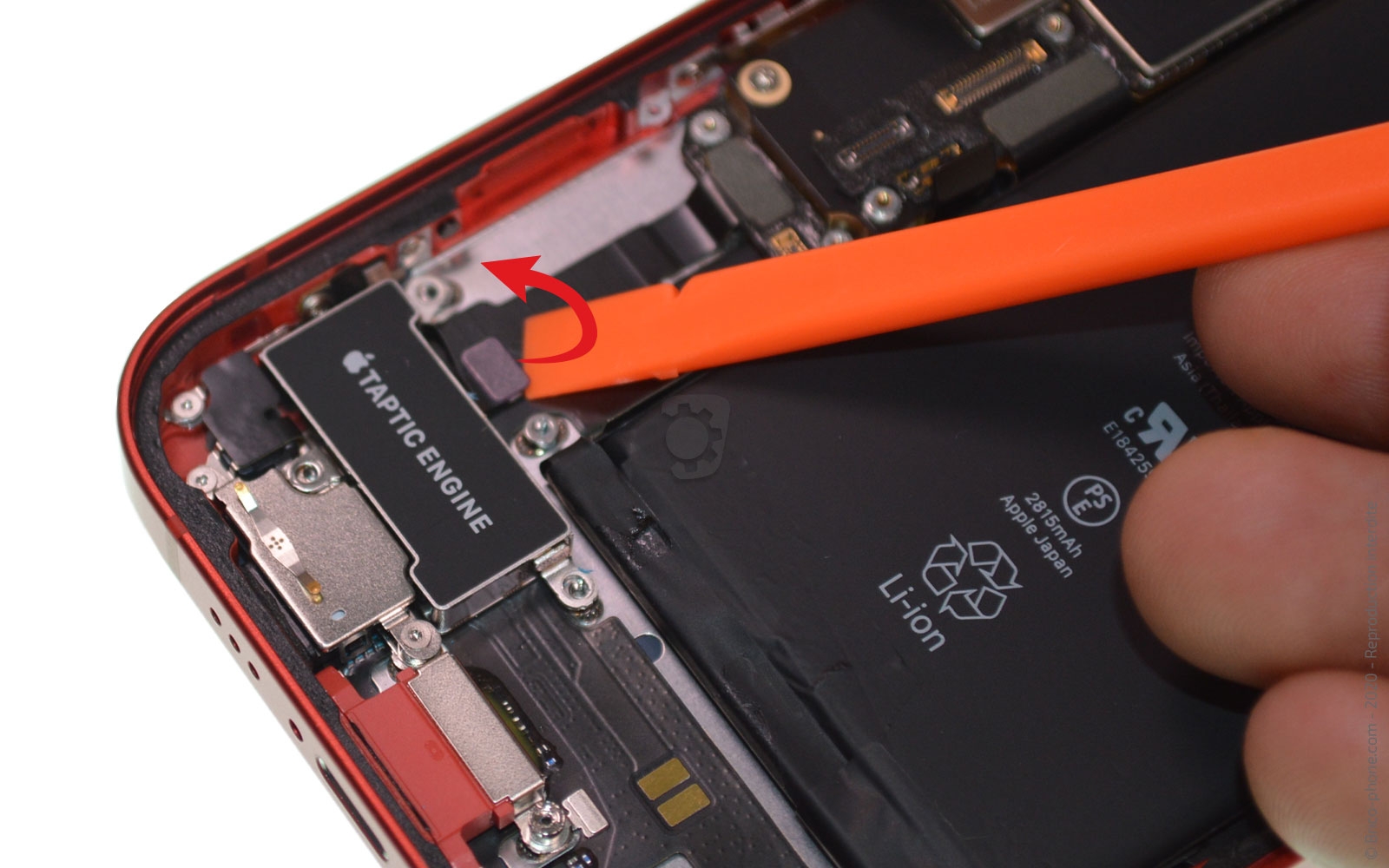

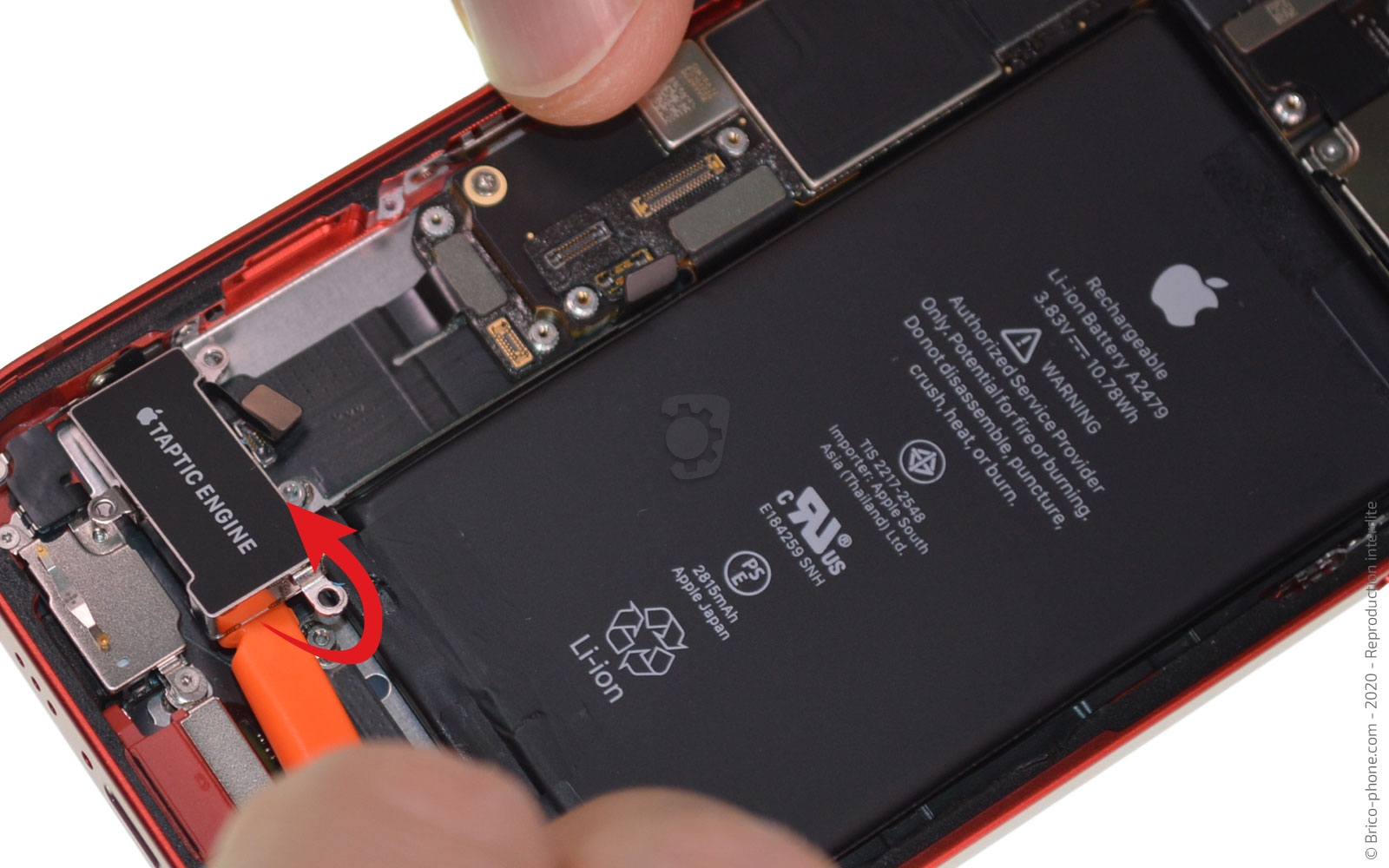

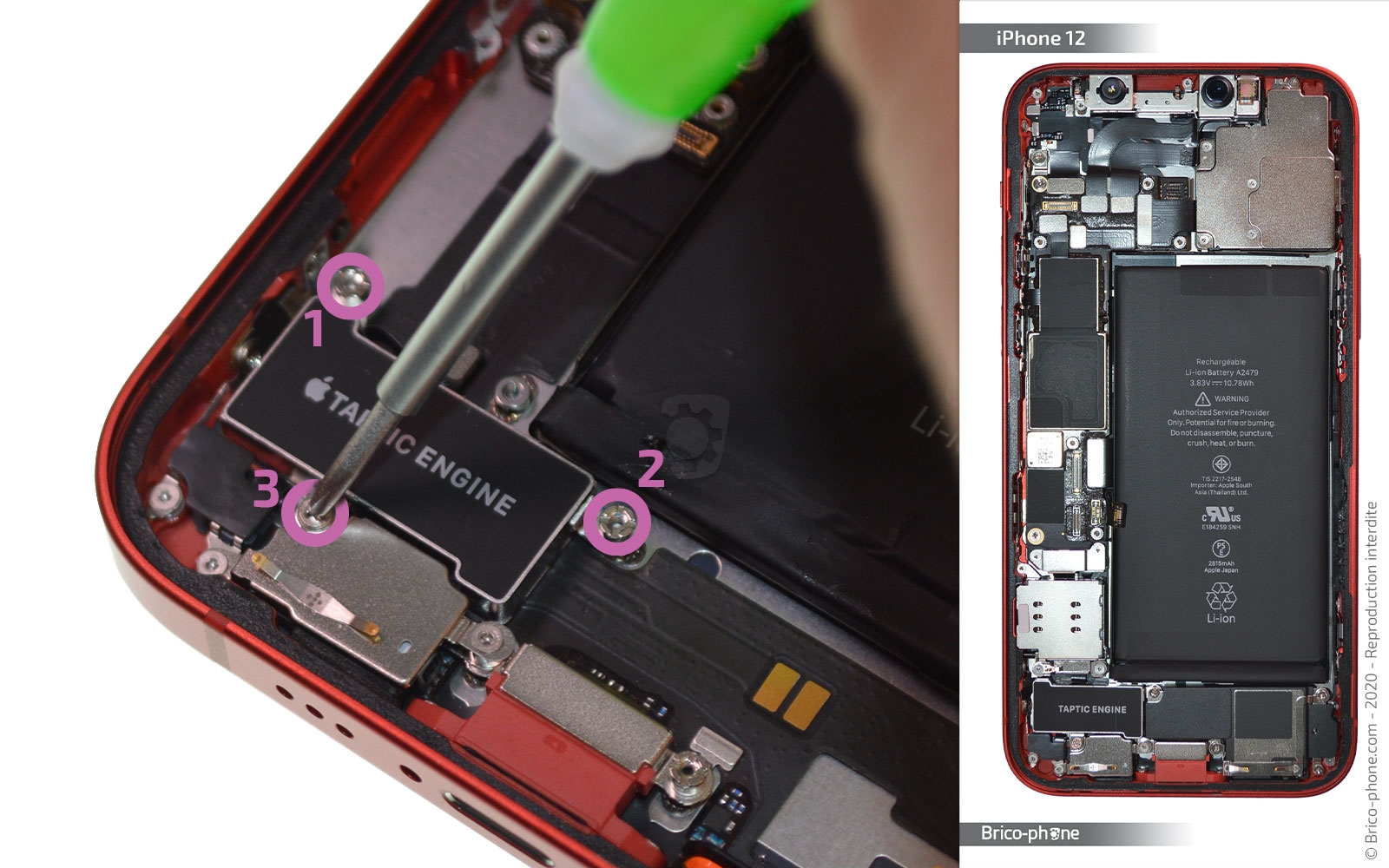

Etape 12 : Enlever le Taptic Engine
Retirez les deux vis plates ainsi que celle située sous le vibreur avec le tournevis cruciforme.

Par la suite, glissez la spatule sous la nappe afin de déconnecter le composant.

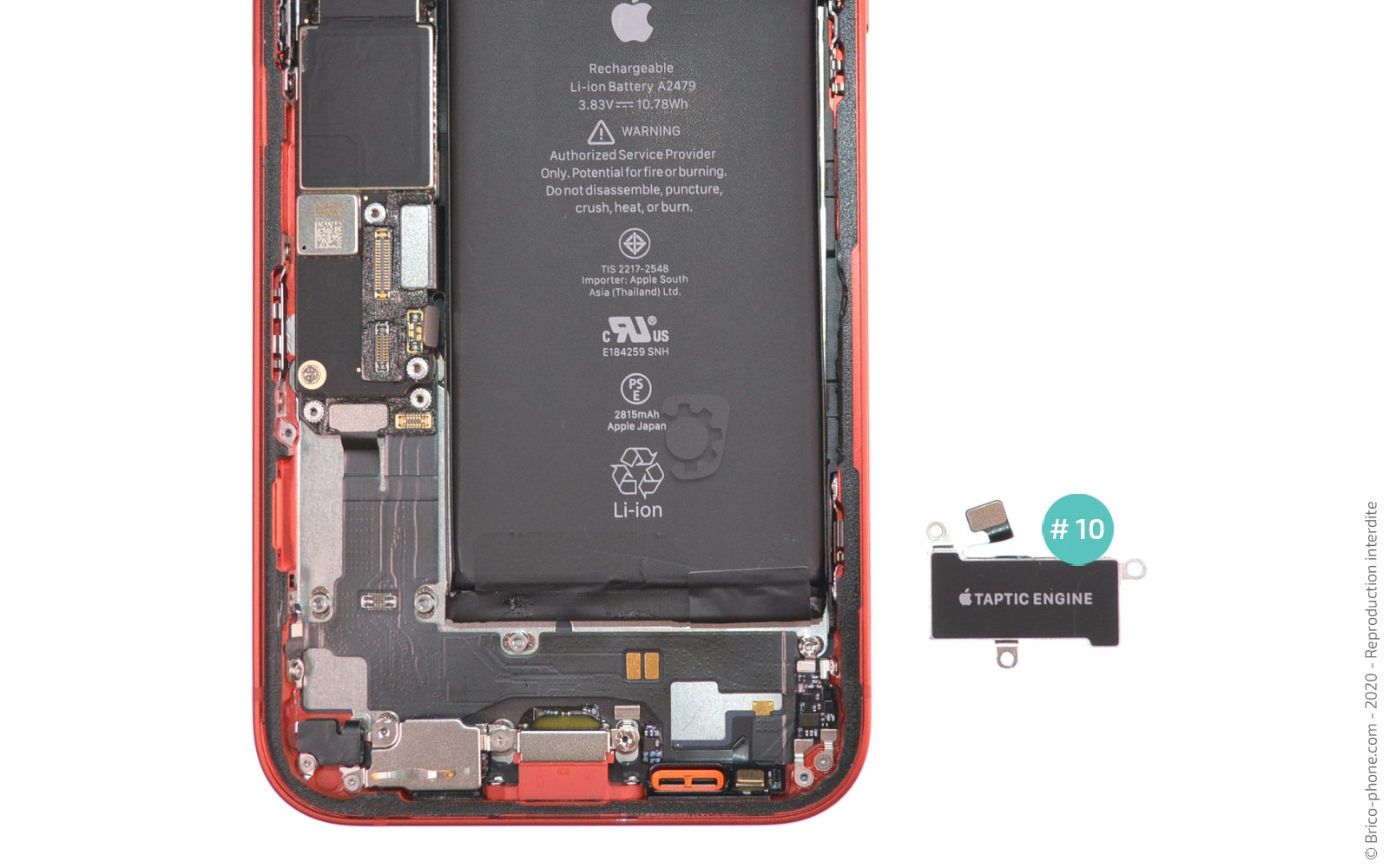

Récupérez le Taptic Engine.
Outils du kit utilisés
Outils du kit utilisés

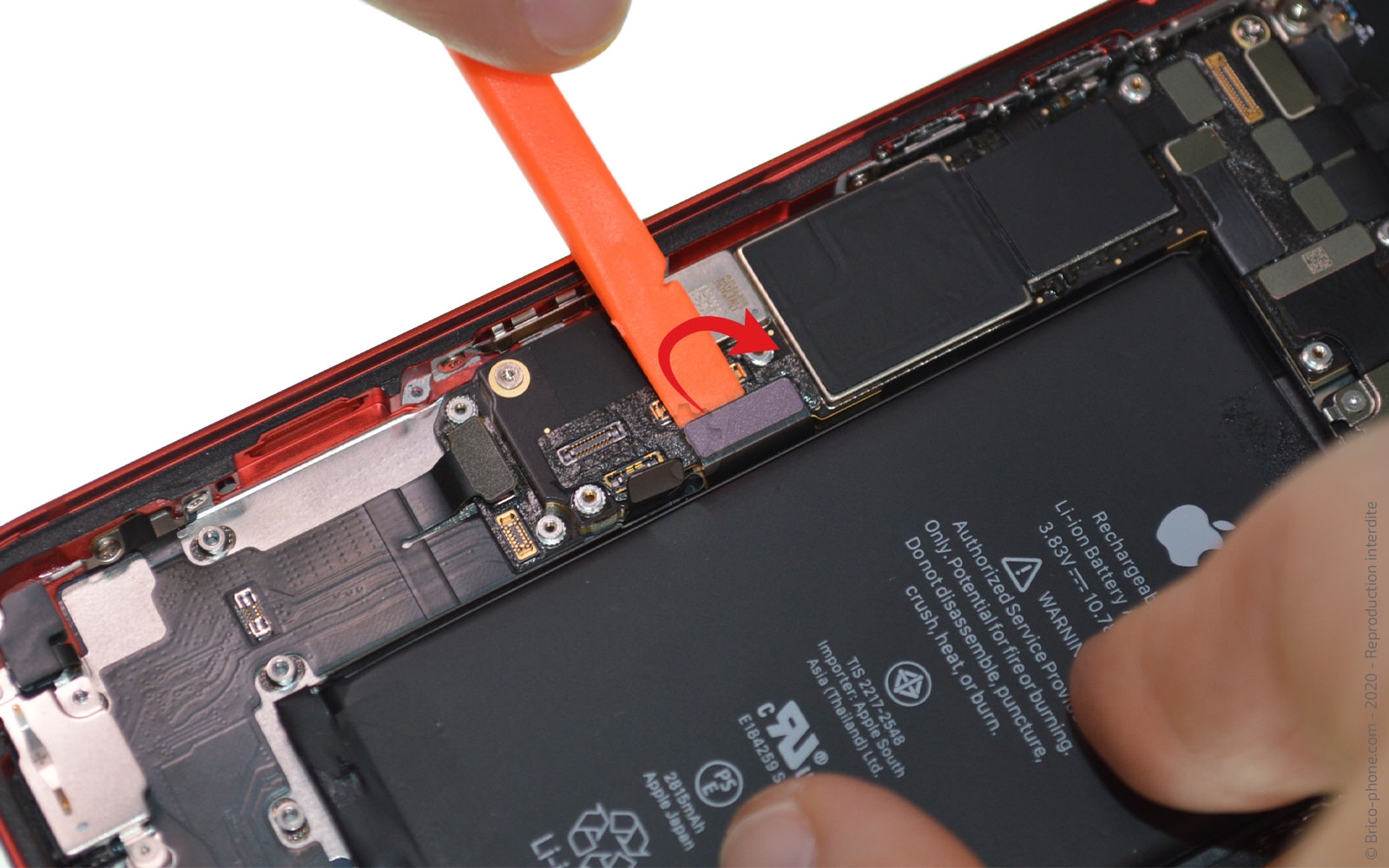

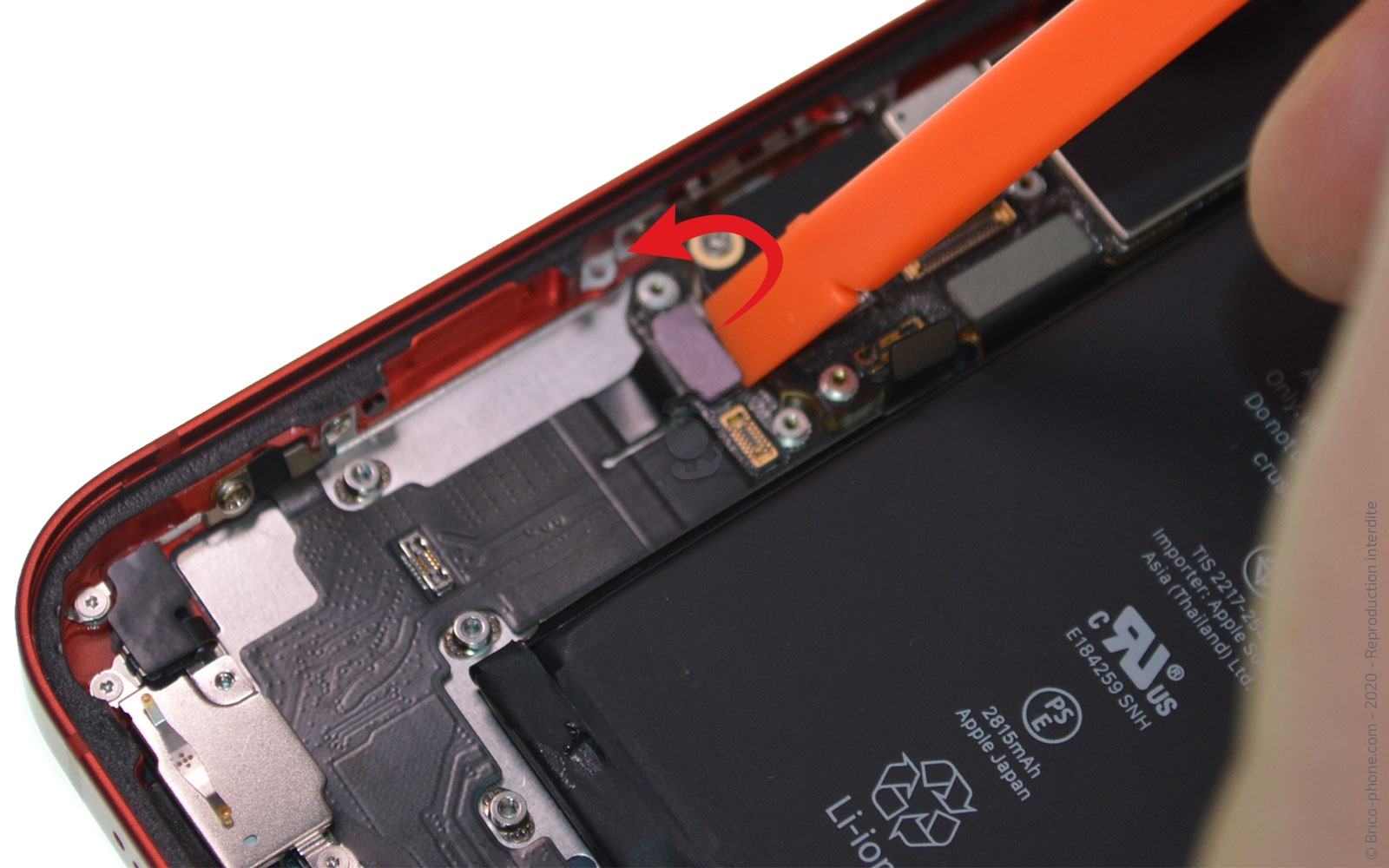

Etape 13 : Commencer à déconnecter les nappes de la carte mère

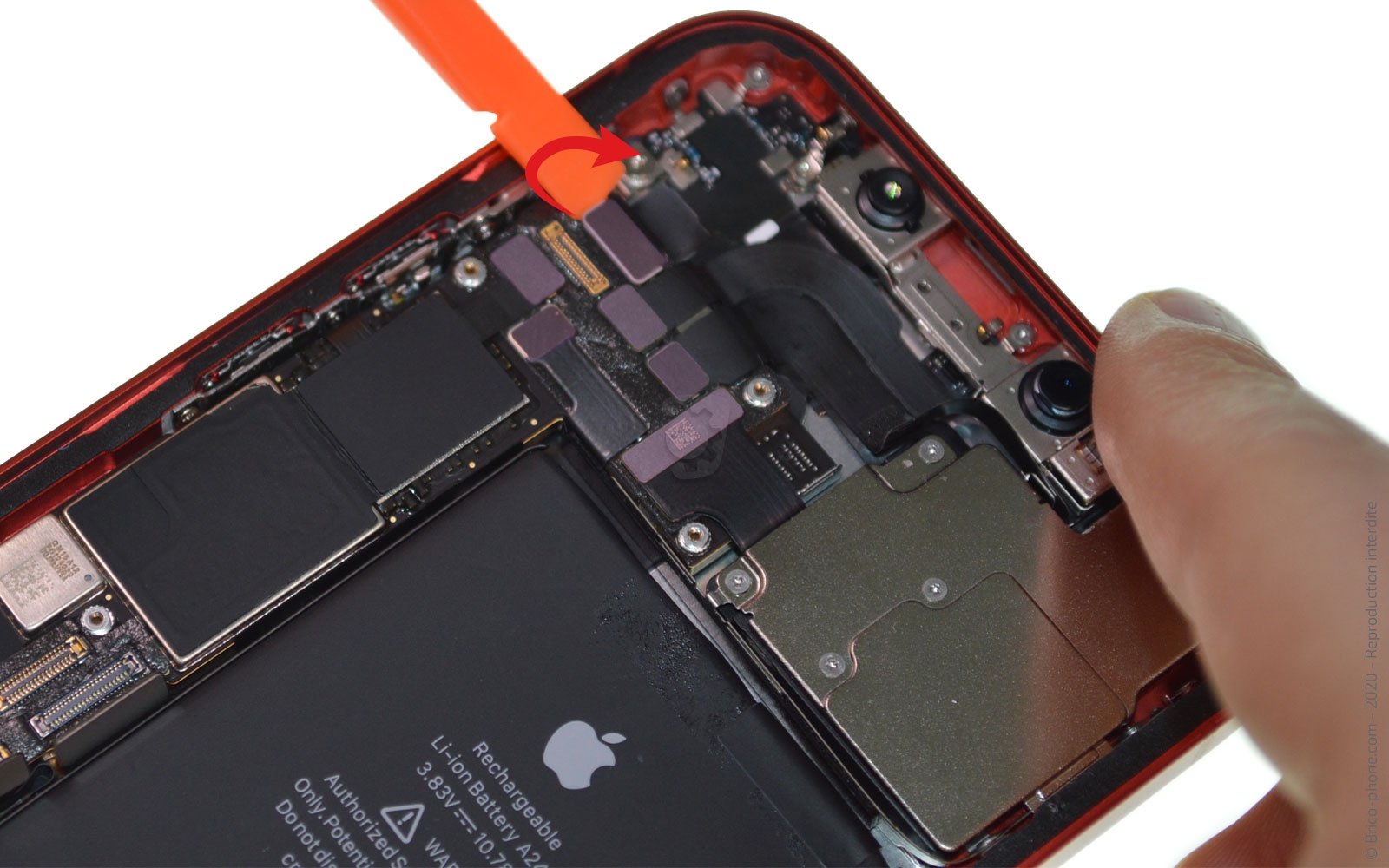

A l'aide du levier en nylon, déconnectez les nappes du connecteurs de charge situées en bas de la carte mère puis toutes les connectiques présentes sur la partie supérieure du composant.
Etape 14 : Terminer la déconnexion des nappes
Décollez l'adhésif présent sur la carte mère de la nappe afin de pouvoir faire passer ce dernier sous la nappe et faciliter le retrait de la carte mère.

Ensuite, terminez de déconnecter les nappes du flash et de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

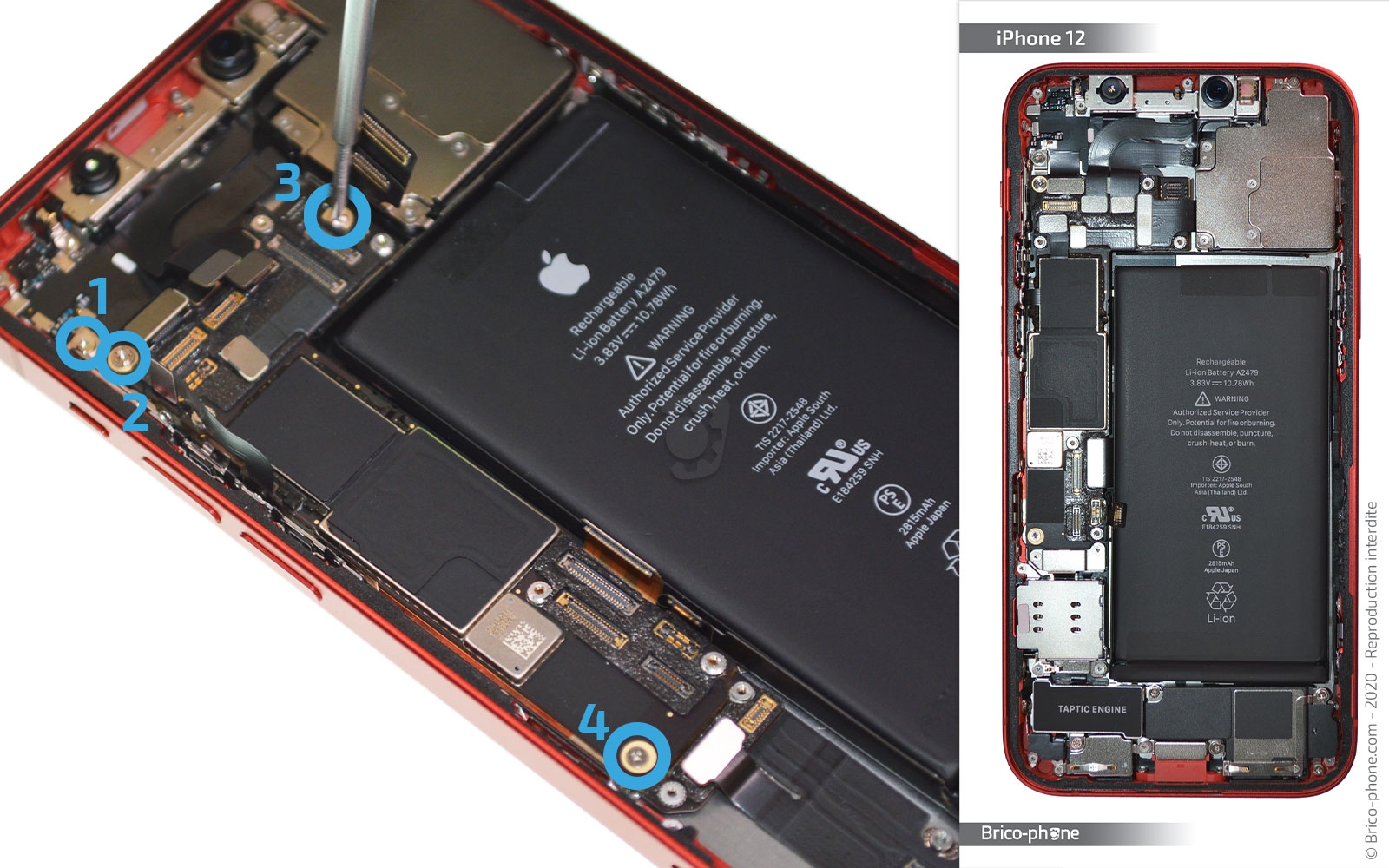

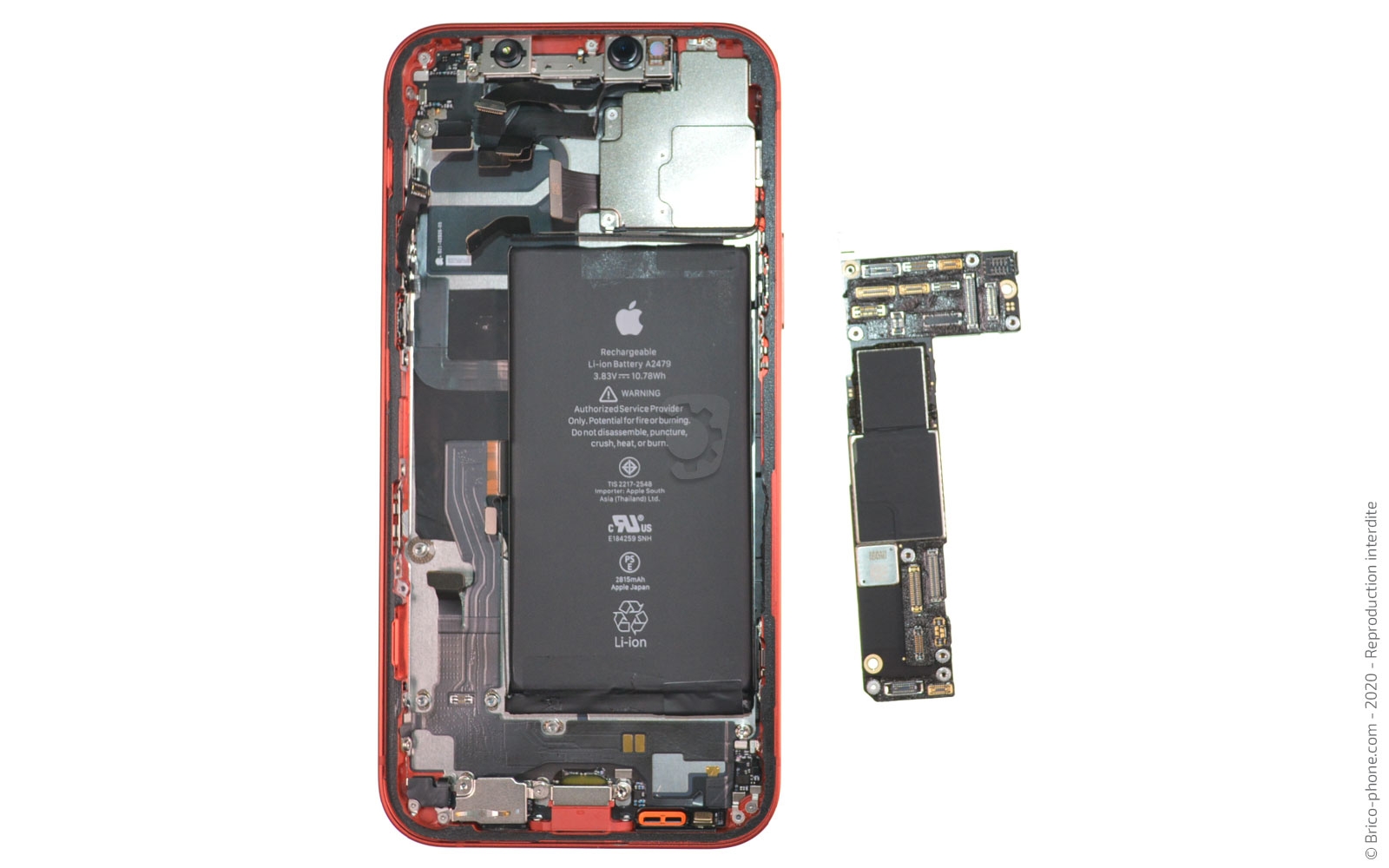

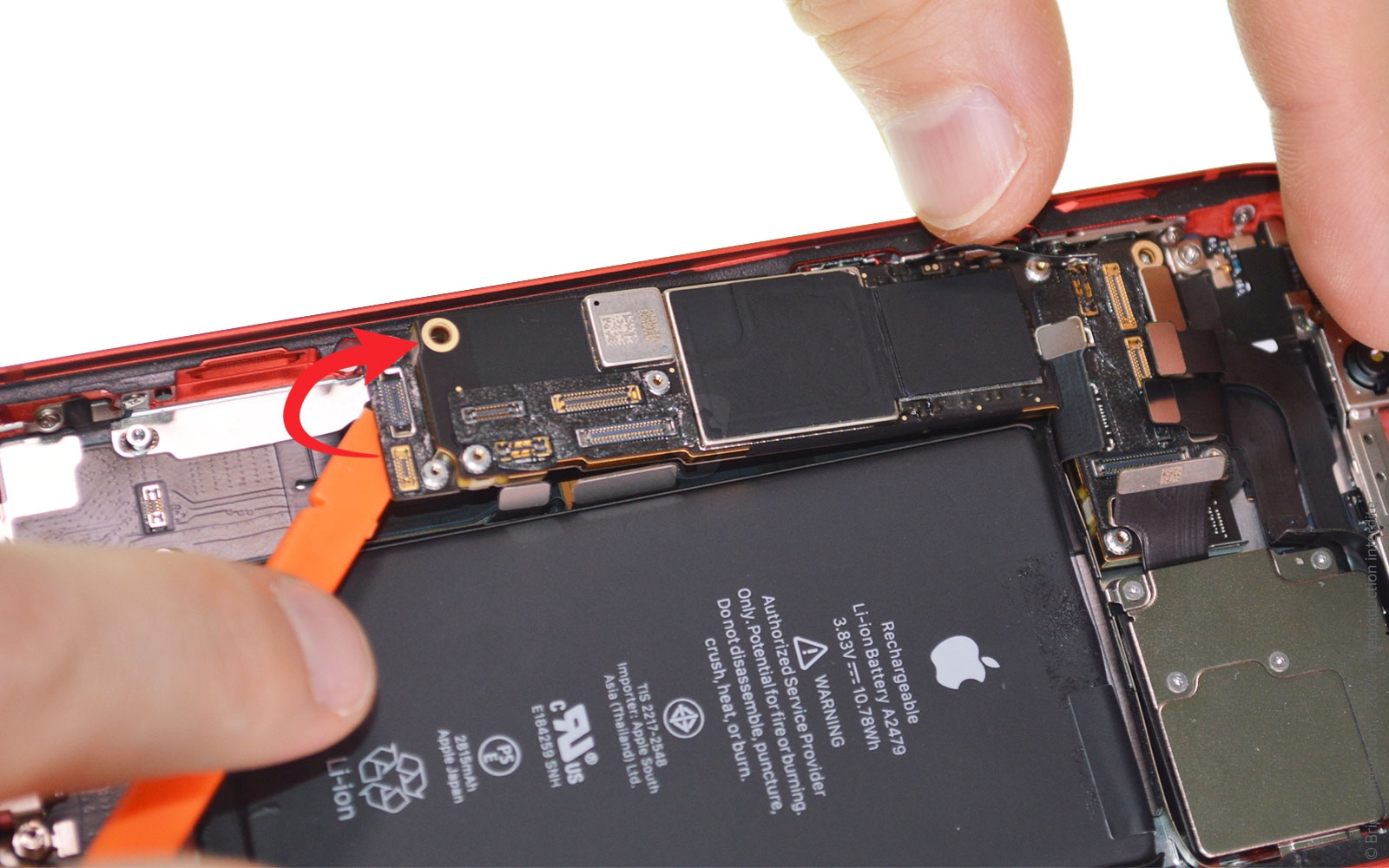

Etape 15 : Retirer la carte mère
Il nous faut encore ôter le 4 vis retenant la carte mère au châssis afin de pouvoir la soulever avec le spudger.
Outils du kit utilisés
Outils du kit utilisés



Etape 16 : Oter la plaquette de protection du micro

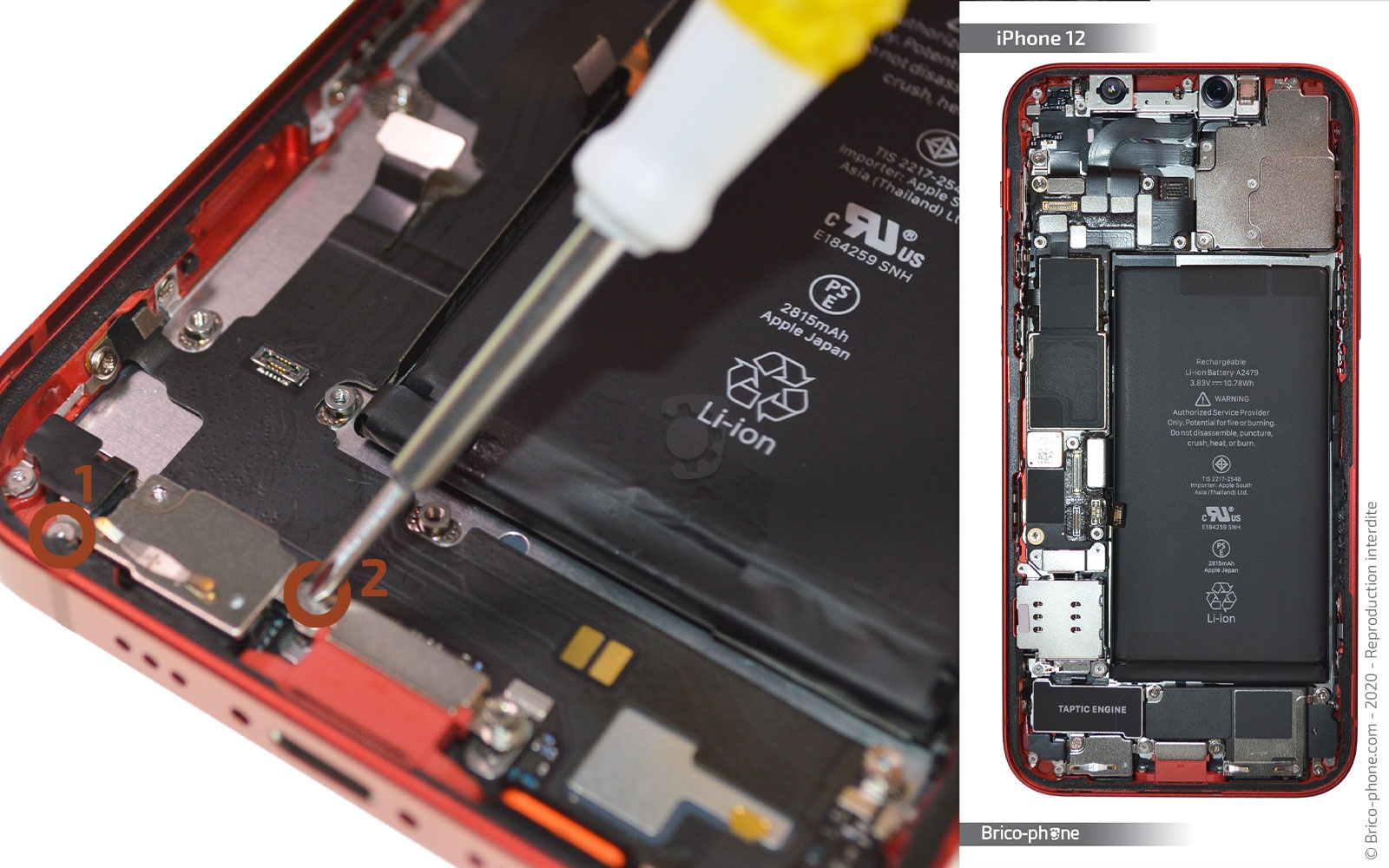

Sortez les deux vis K avec le tournevis triwing de votre kit d'outils.

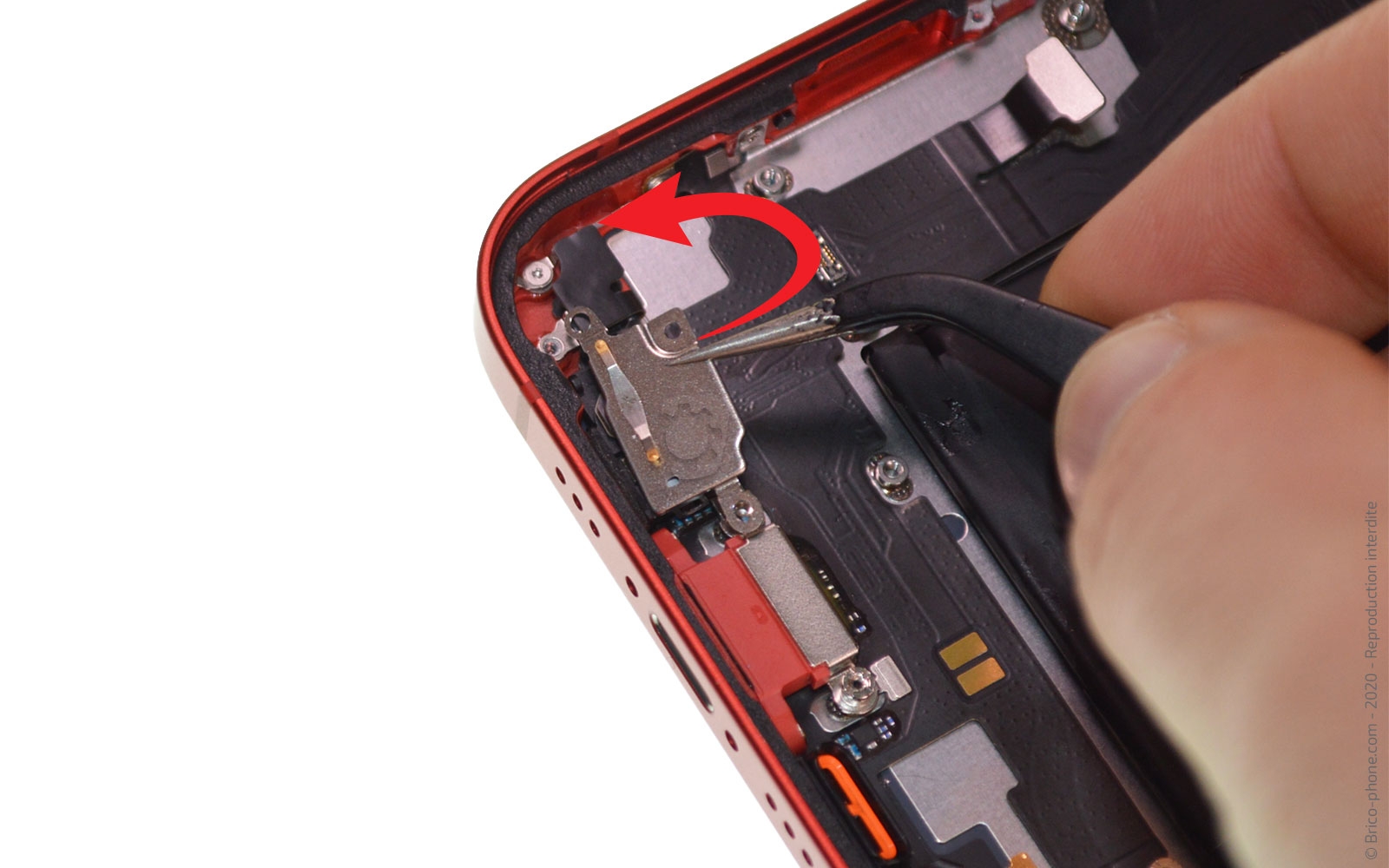

Ensuite, retirez la plaquette #14 avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

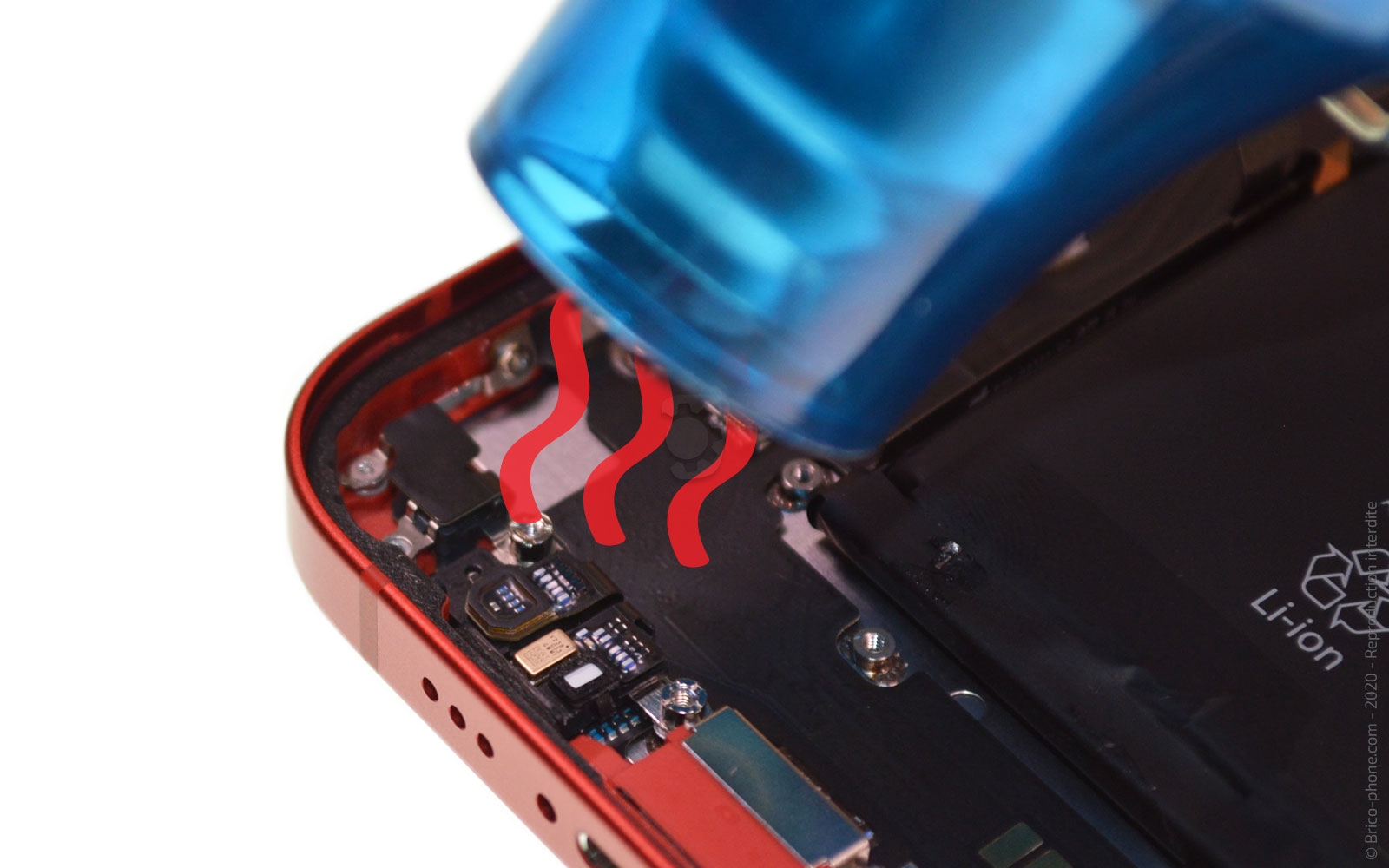

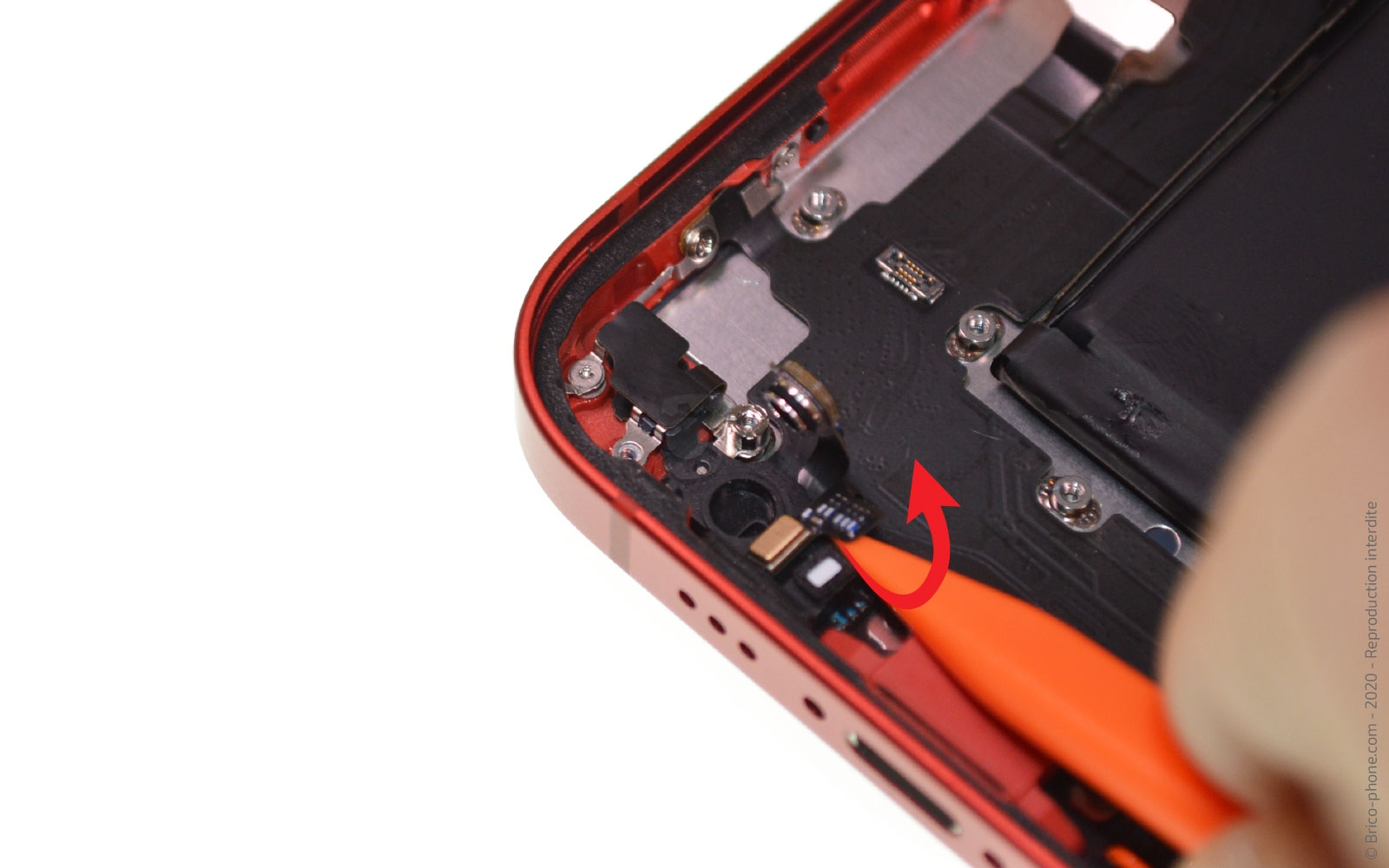

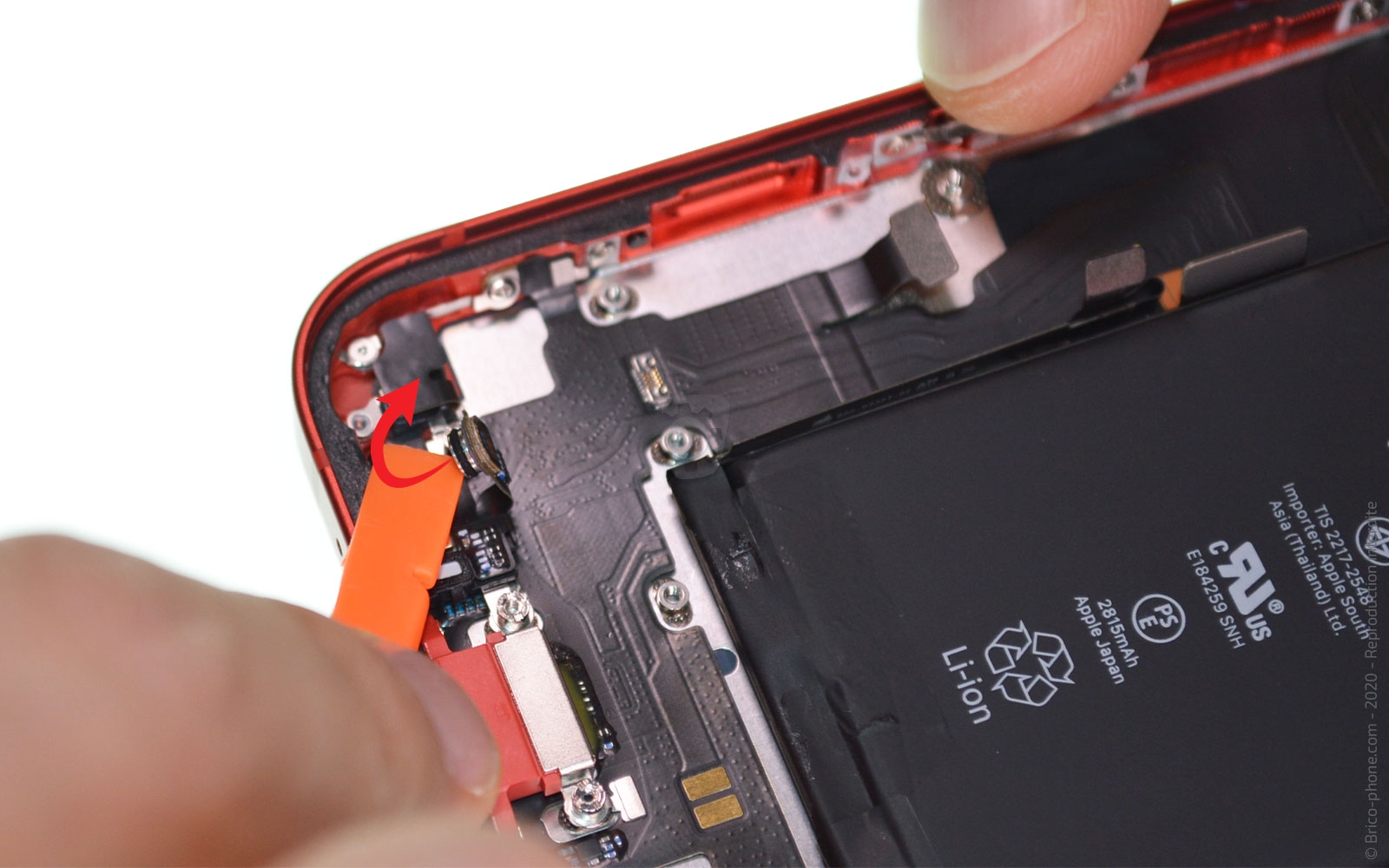

Etape 17 : Chauffer les éléments atour du micro
Chauffez légèrement la partie se trouvant sous la plaquette que vous venez d'extraire afin de pouvoir décoller délicatement les éléments du dock collés sur le micro.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

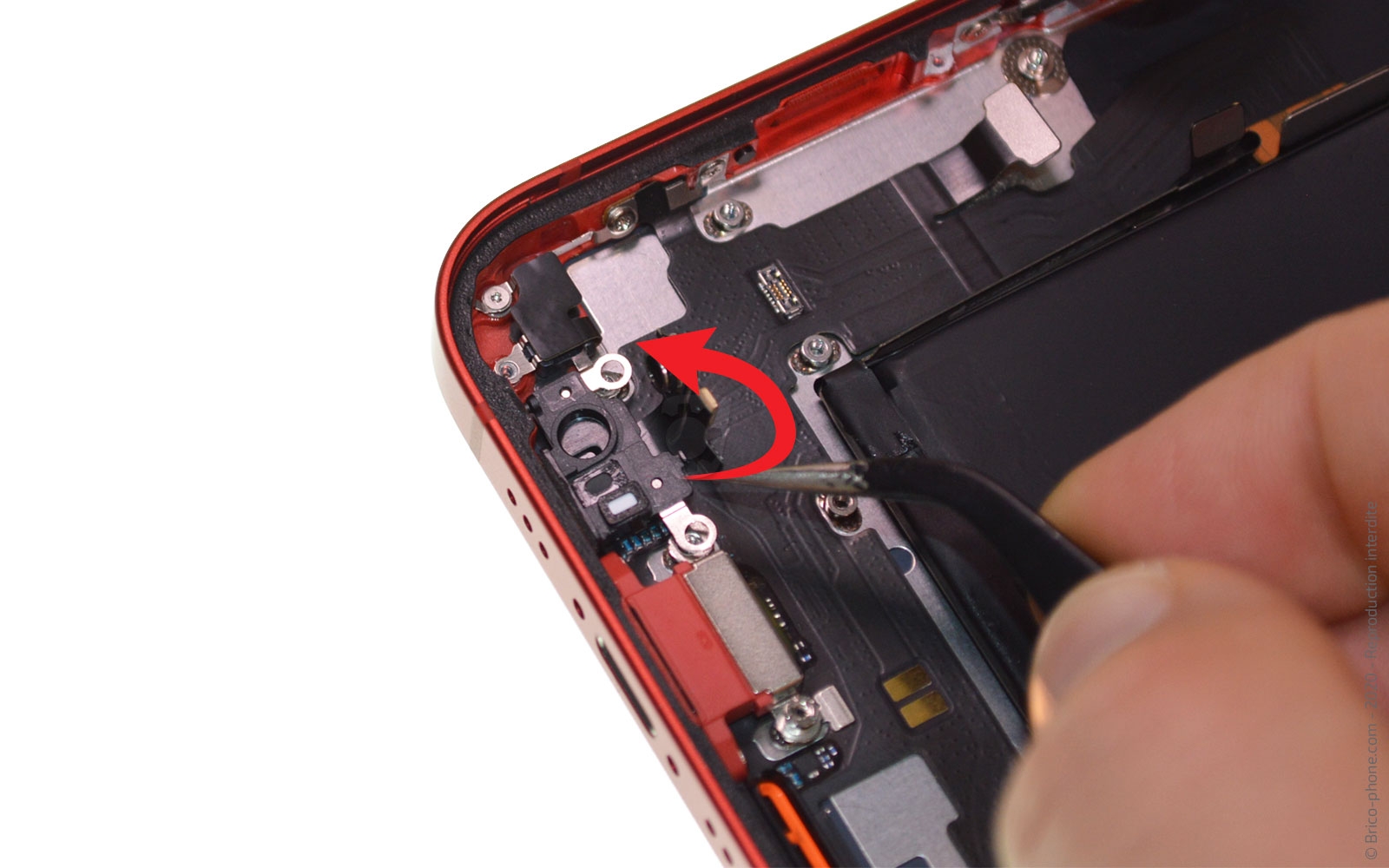

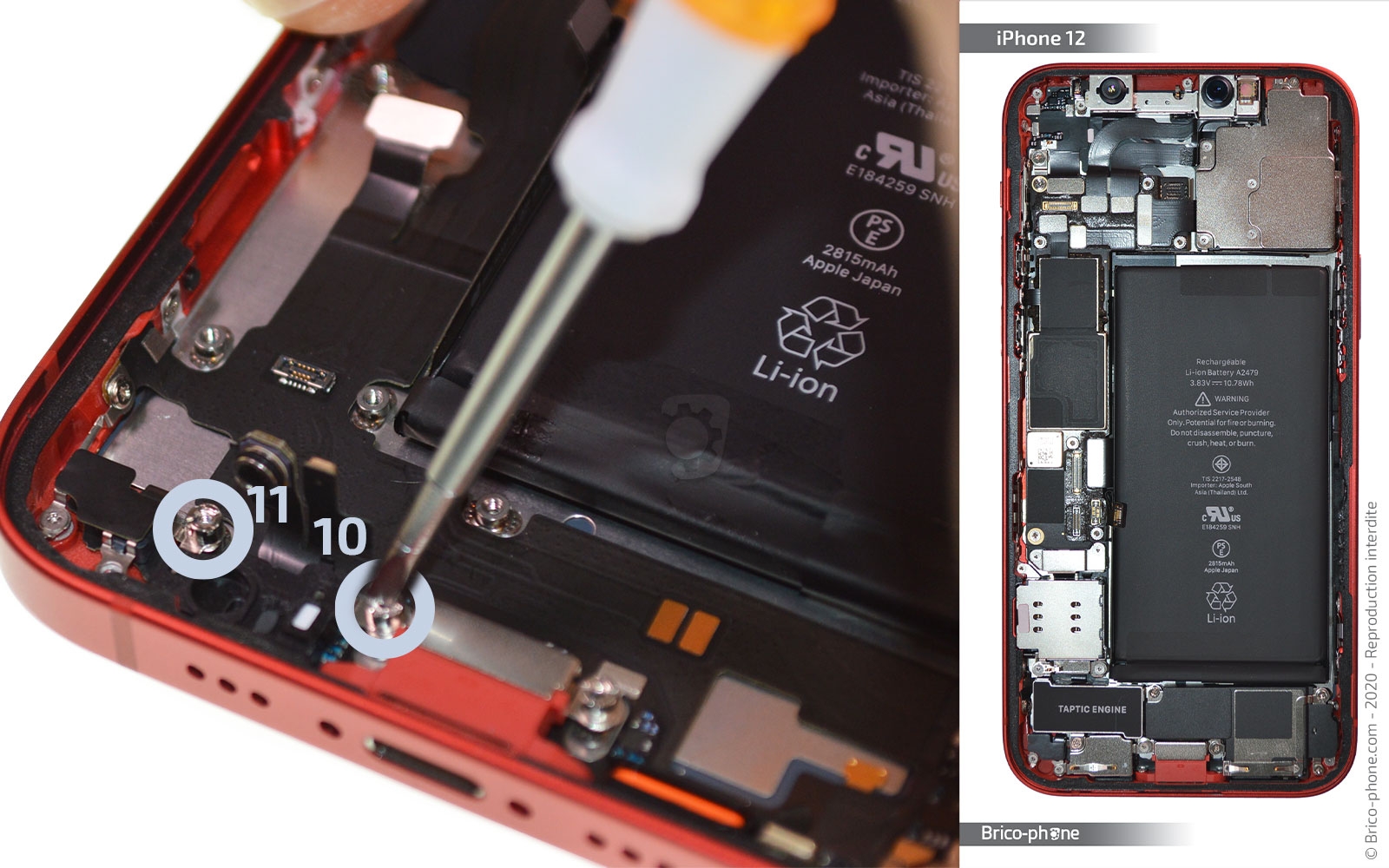

Etape 18 : Sortir le micro
En vous aidant du tournevis triwing, récupérez les deux vis l11 et l12 afin de libérer le micro avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

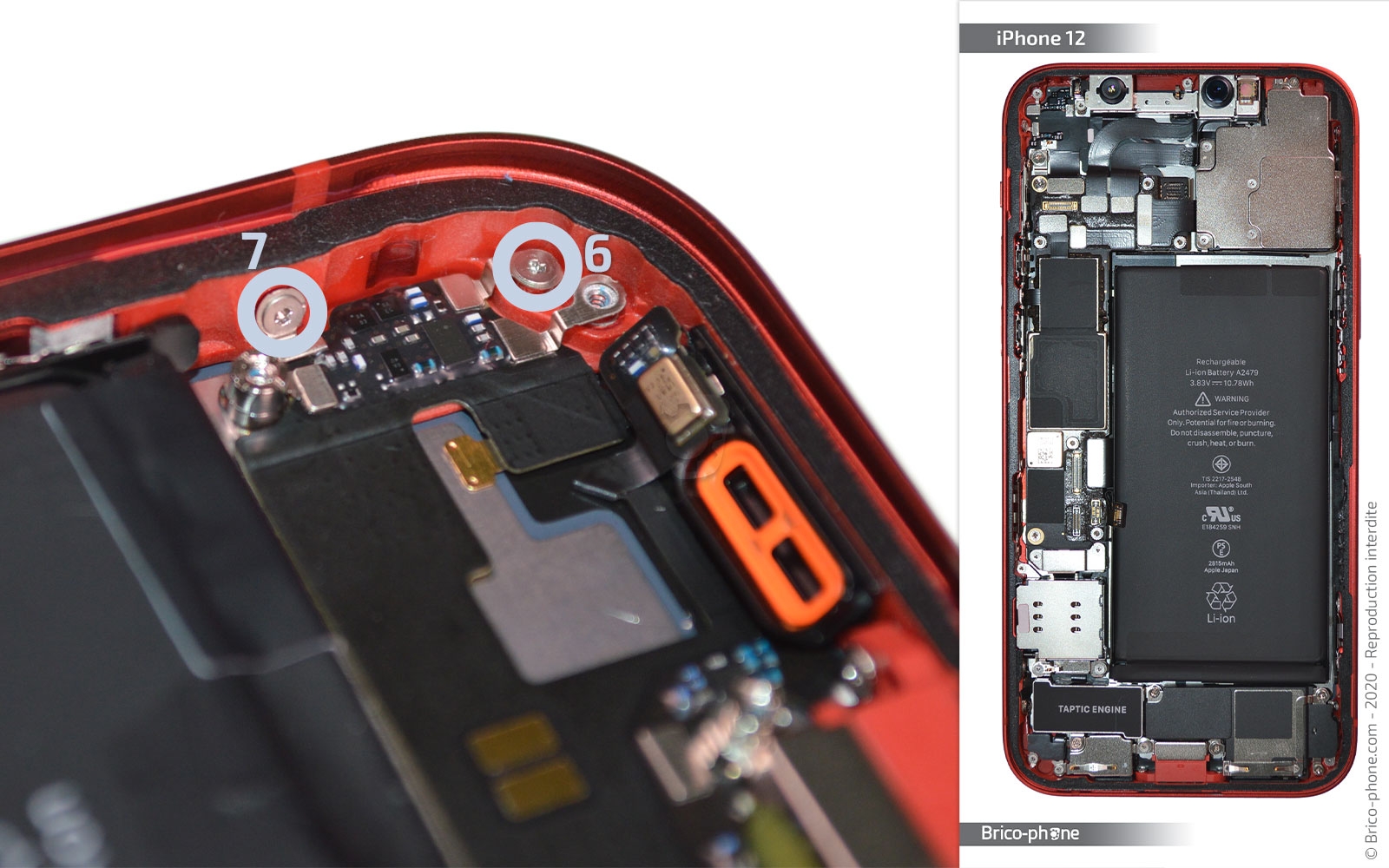

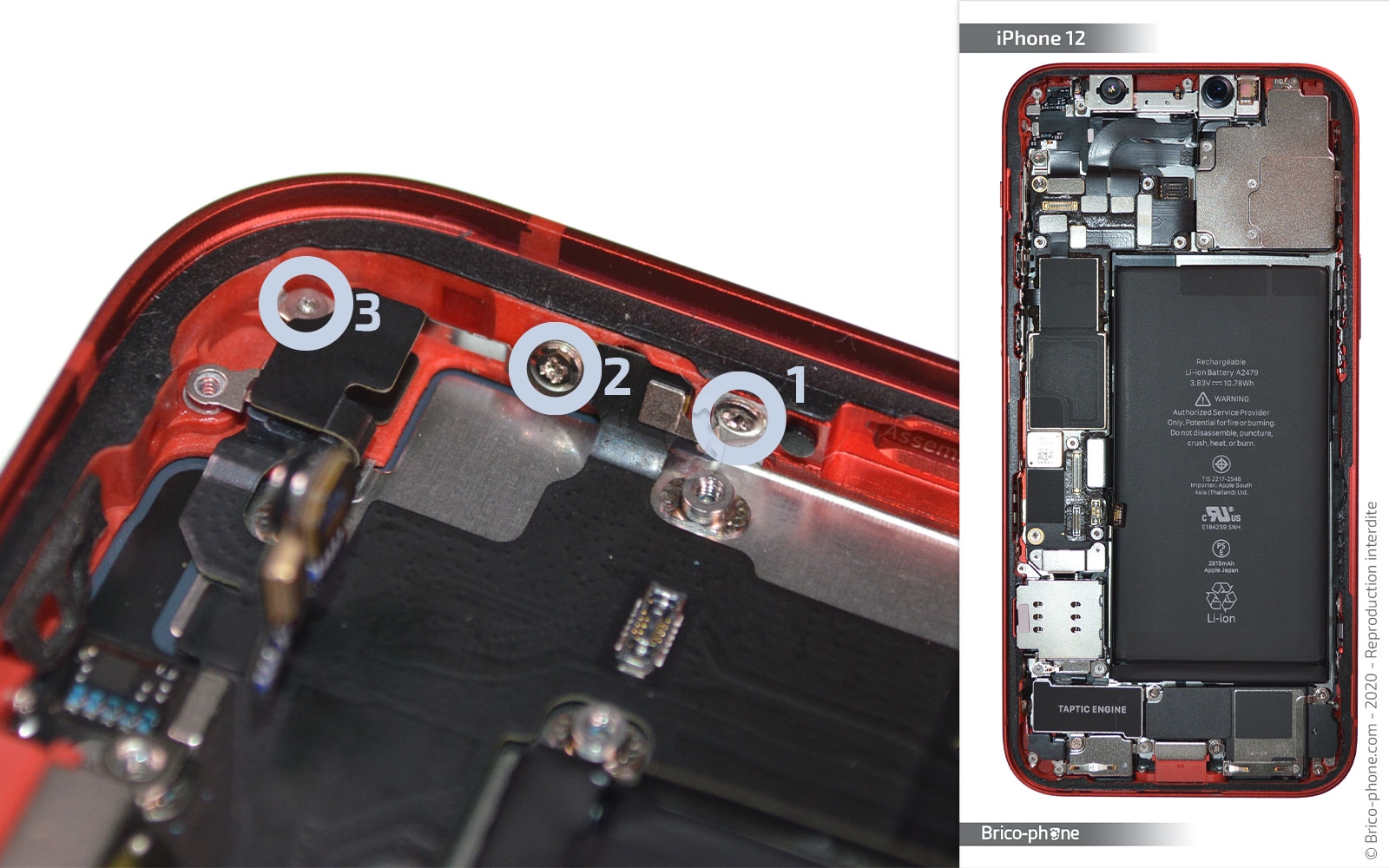

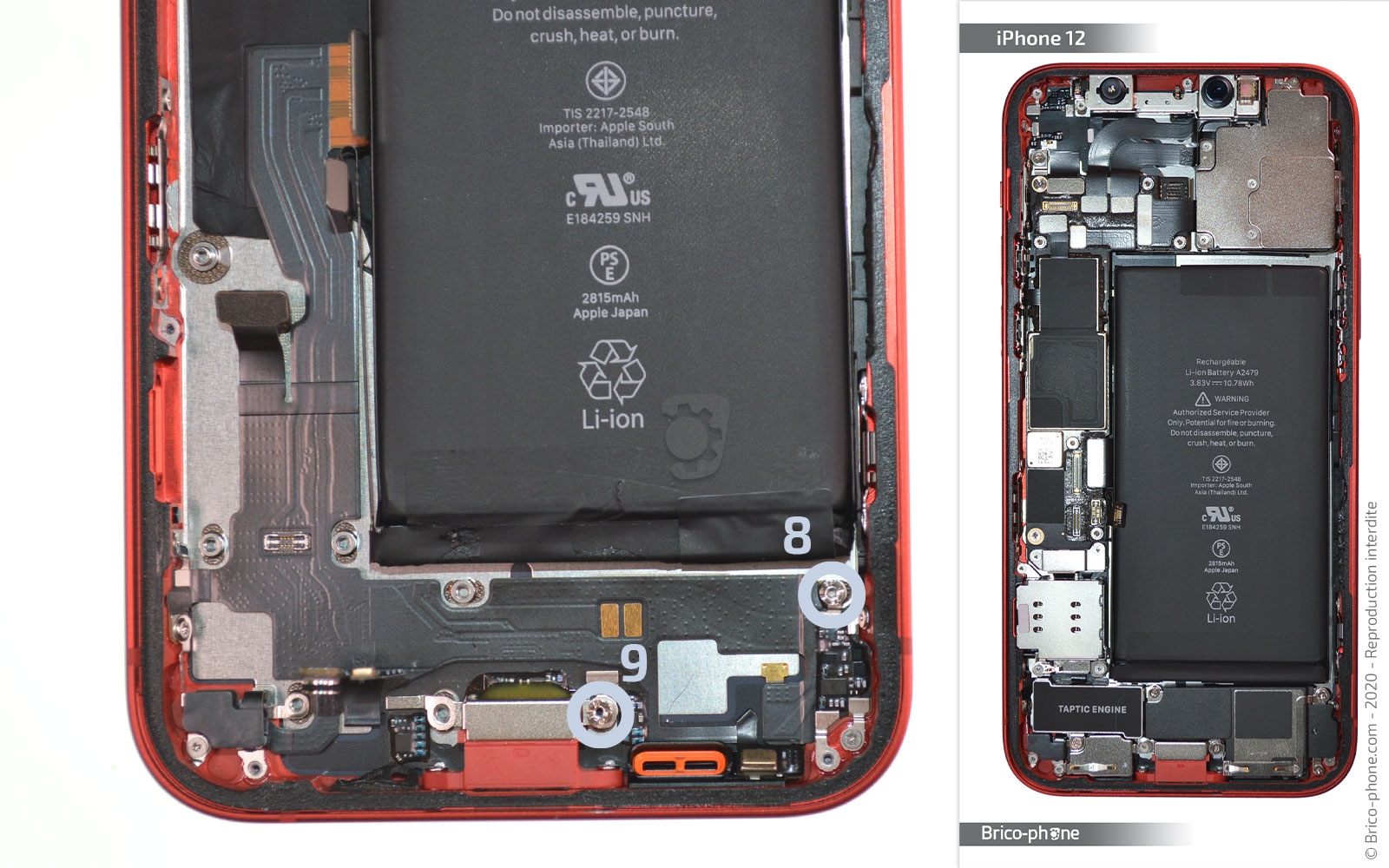

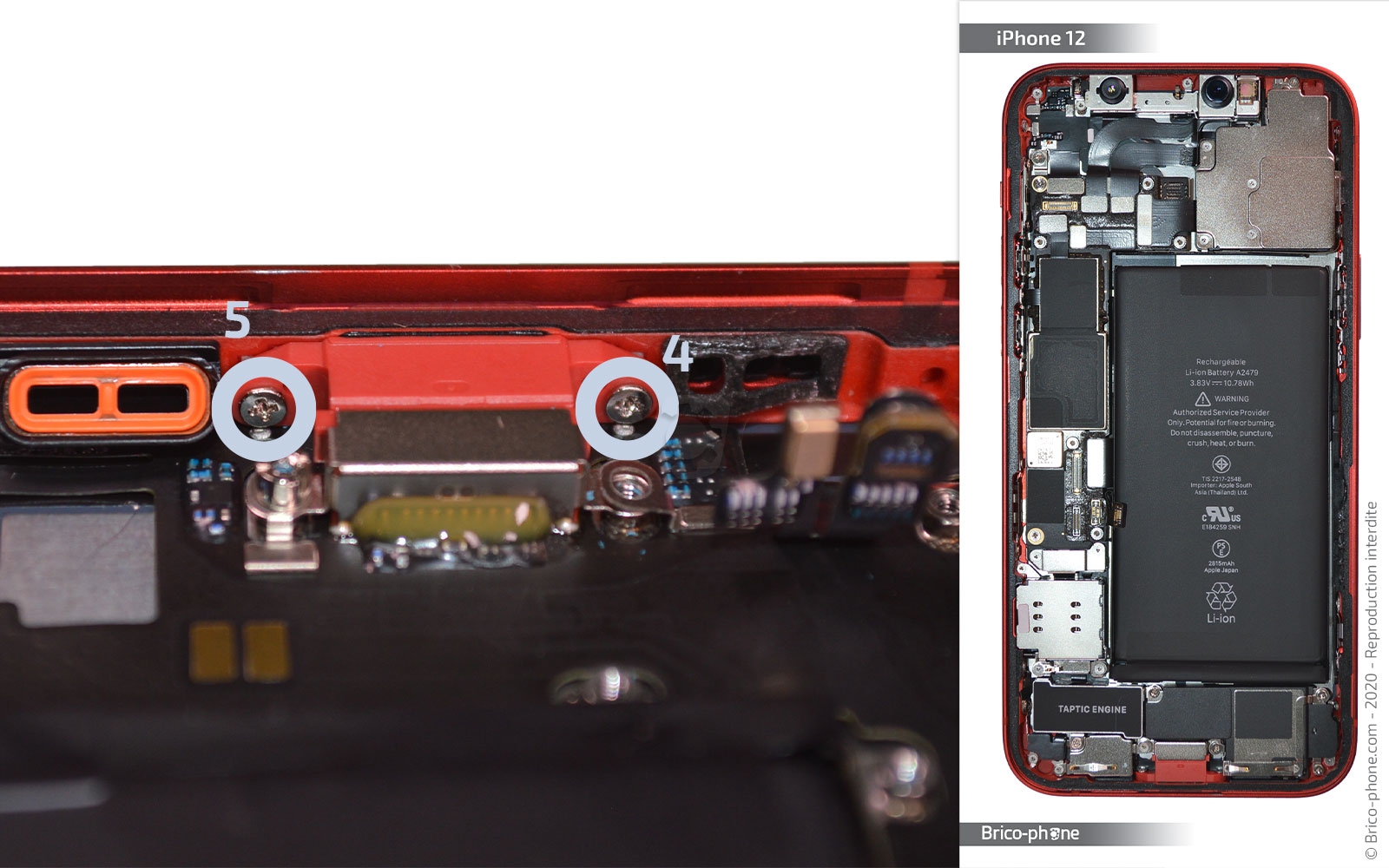

Etape 19 : Dévisser le connecteur de charge
Dévissez les 2 double vis à l'aide du tournevis plat.

Ensuite, ôtez les 4 vis cruciformes des tranches de votre appareil.

Enfin, retirez les deux vis sur la gauche ainsi que celle dans l'angle gauche de votre iPhone avec le tournevis triwing.
Outils du kit utilisés
Outils du kit utilisés

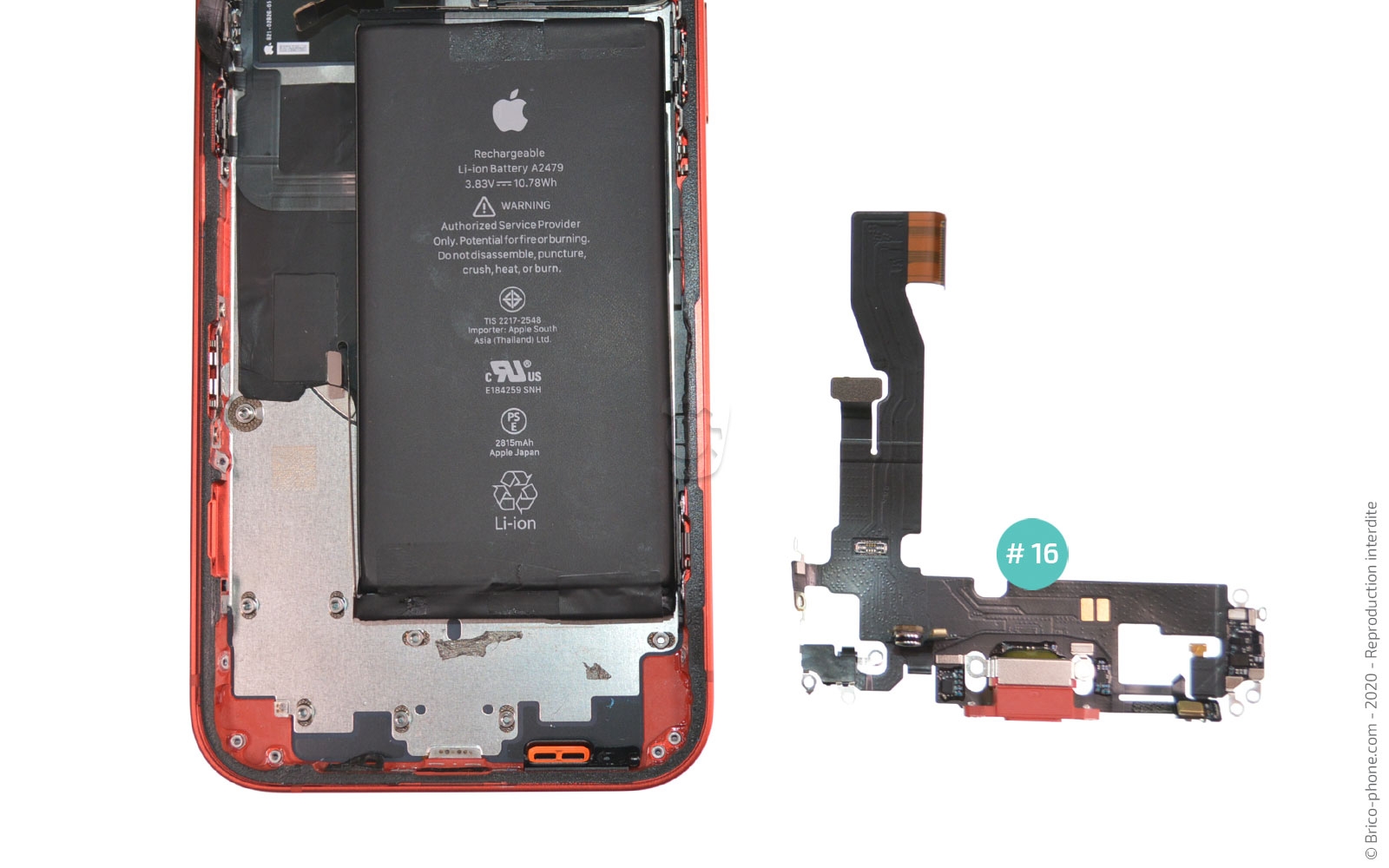

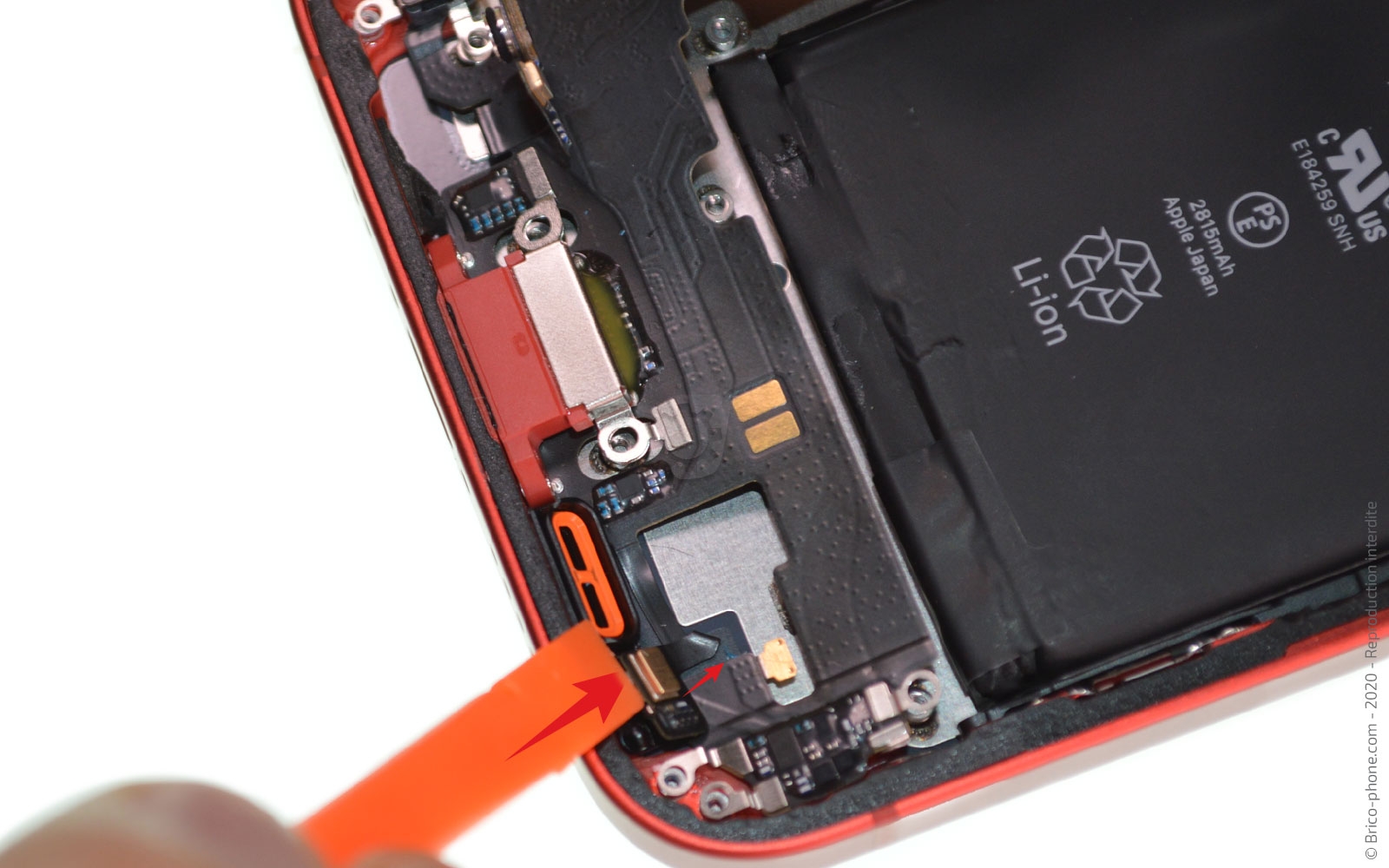

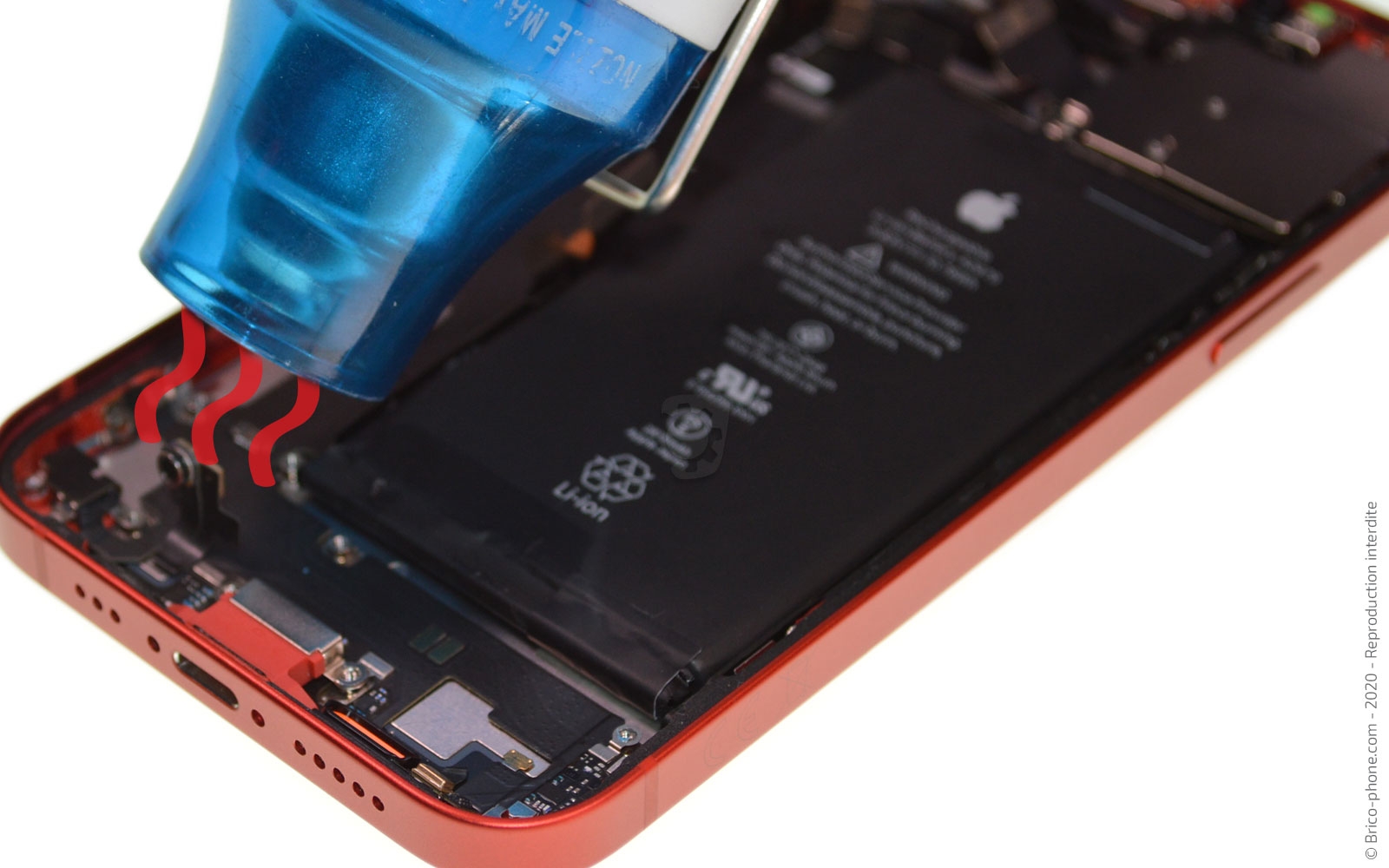

Etape 20 : Décoller le dock

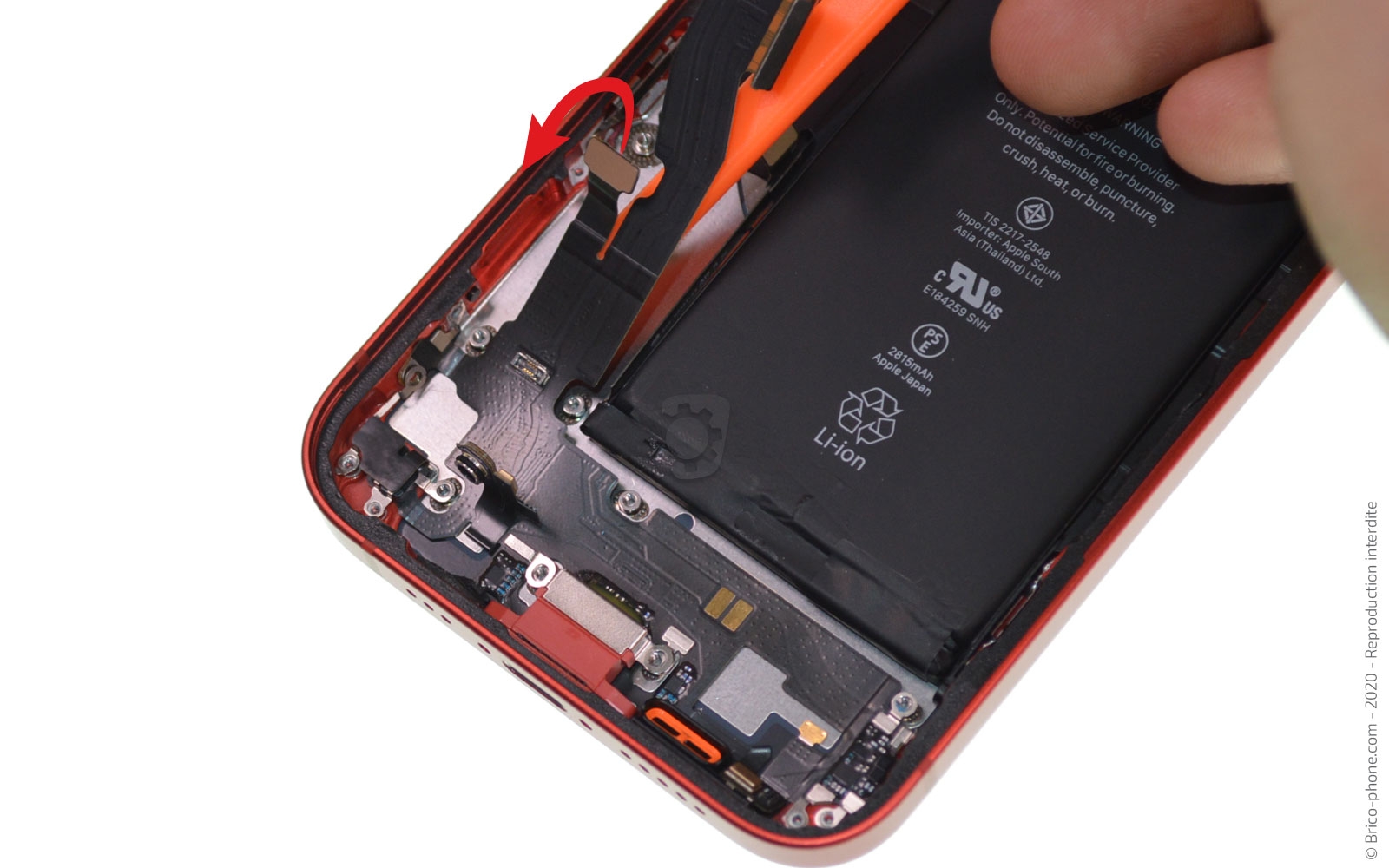

A l'aide du décapeur thermique ou votre propre sèche-cheveux, chauffez la nappe du connecteur de charge.

Puis commencez à décoller cette dernière ainsi que le petit micro situé à droite, avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

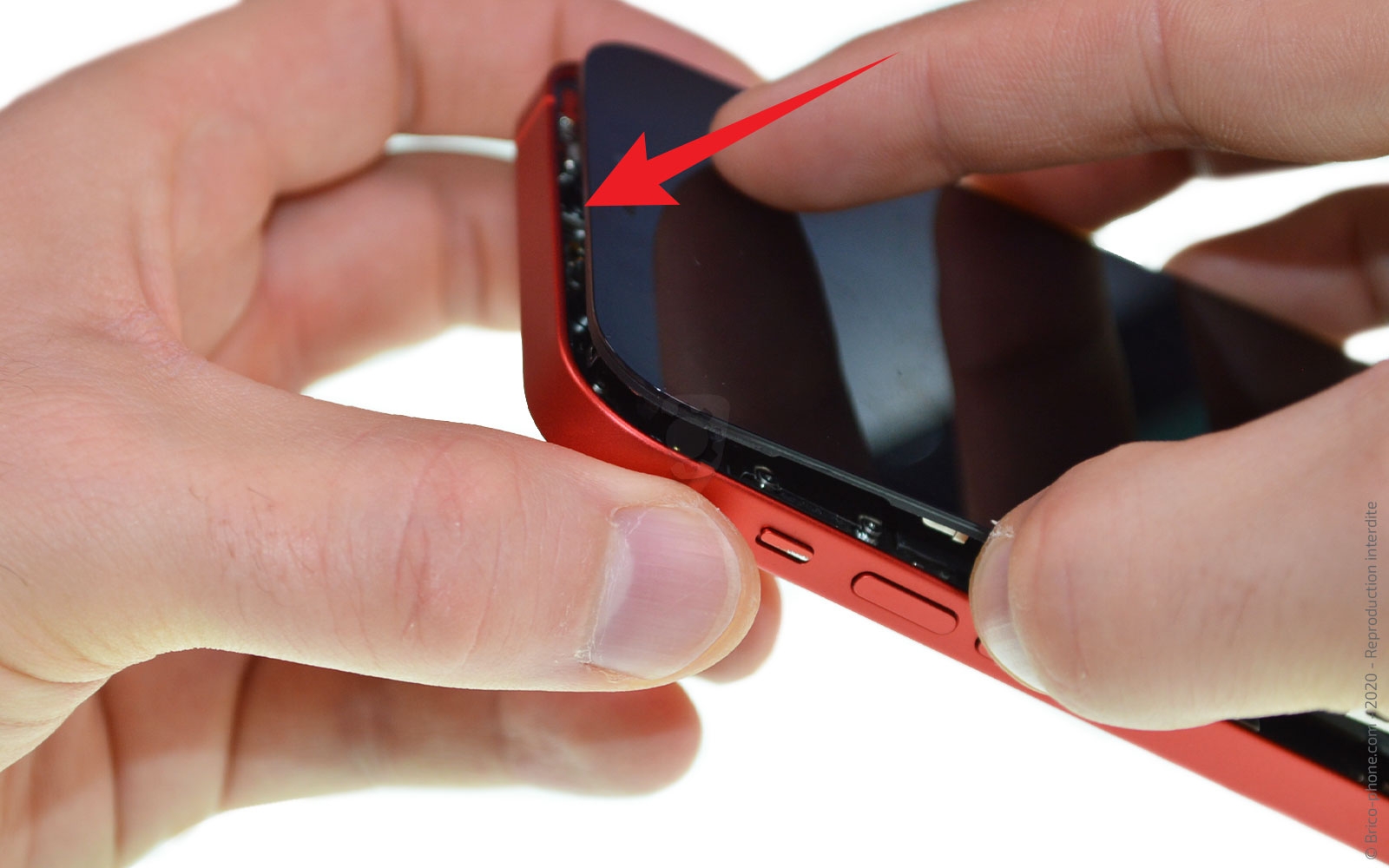

Conseils pour le remontage
Il est maintenant temps de remonter le nouveau connecteur de charge et de refermer votre iPhone 12. Pour cela, nous vous conseillons de reprendre une à une les étapes de ce tutoriel en commençant par la dernière.

Avant la fermeture de votre appareil, il est important d'ôter les restes de colle sur le bord du châssis afin de pouvoir par la suite disposer un joint d'étanchéité.

Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos

Reconnectez les nappes de l'écrans puis celle de la batterie puis refermez votre smartphone.

Félicitations votre iPhone 12 est maintenant comme neuf !
