Démontage complet sur iPhone 12

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 12
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 4/5 (Difficile)

Le Taptic Engine (vibreur) de votre iPhone 12 ne vibre plus ? Le flash de votre appareil ne fonctionne plus ? Pour remplacer ce composant endommagé ou simplement connaitre toutes les pièces qui composant votre téléphone, regardez étape par étape ce guide de démontage créé par nos techniciens et spécialement conçu pour vous accompagner et faire de cette réparation une réussite.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

Comme pour toute réparation, il est important de s'assurer de commander les bonnes pièces avant de débuter le dépannage.
Pour cela, il existe plusieurs manière de procéder.

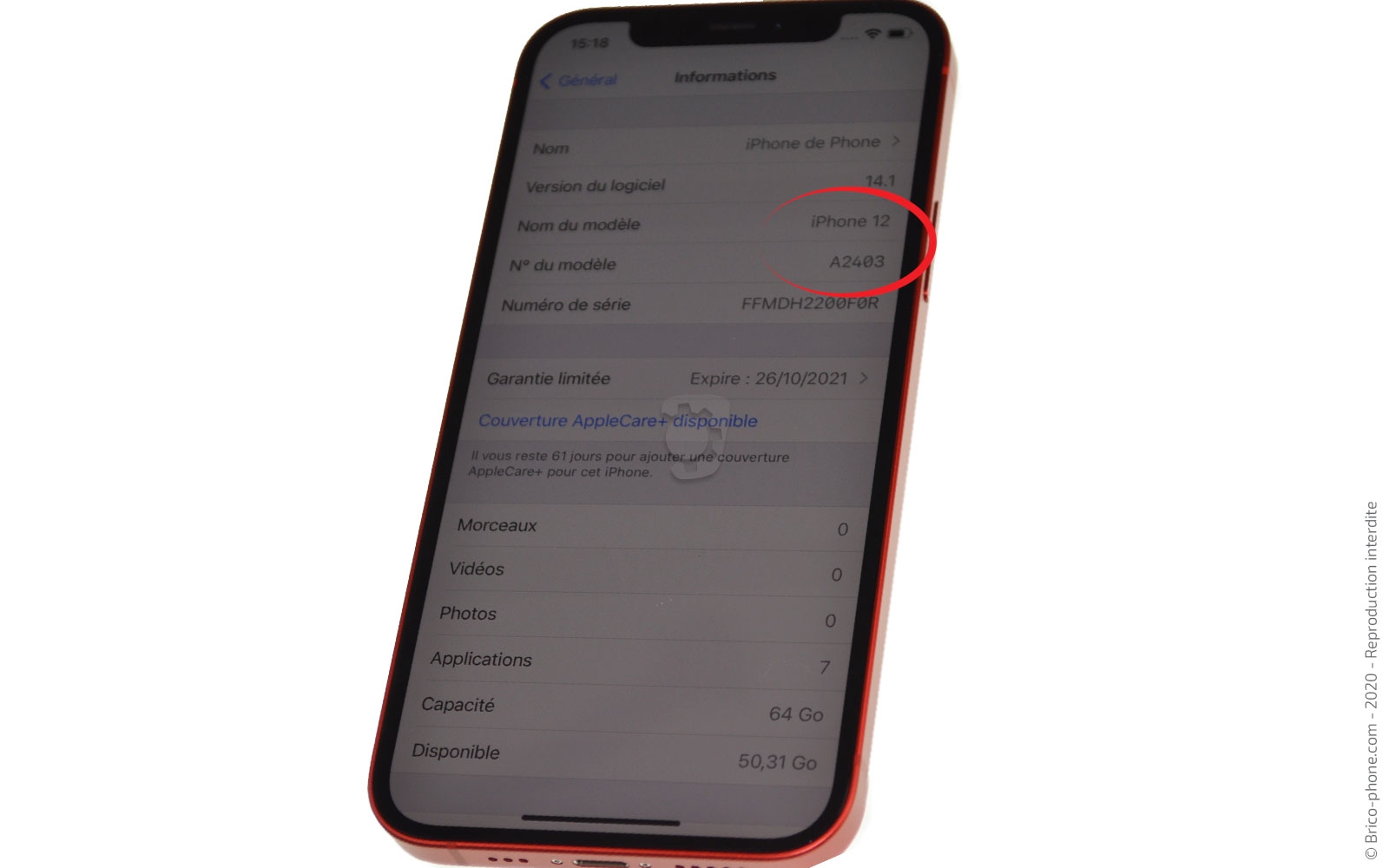

Pour la première, il vous faut vous rendre dans les informations générales de votre iPhone et appuyer sur la case contenant N° de modèle.
Ensuite, la référence A2403 devrait apparaitre.

L'autre possibilité est de composer le *#06# depuis le clavier de votre appareil afin d'obtenir un numéro IMEI qu'il vous faudra recopier au sein de la case dédiées de notre page d'accueil.
Vous serez alors dirigez vers les pièces détachées compatibles avec votre iPhone.

Une fois la pièce détachée reçue, préparez-vous un espace de travail propre avec à proximité le patron d'aide au montage et tous les outils nécessaires pour réussir cette réparation.
Etape 1

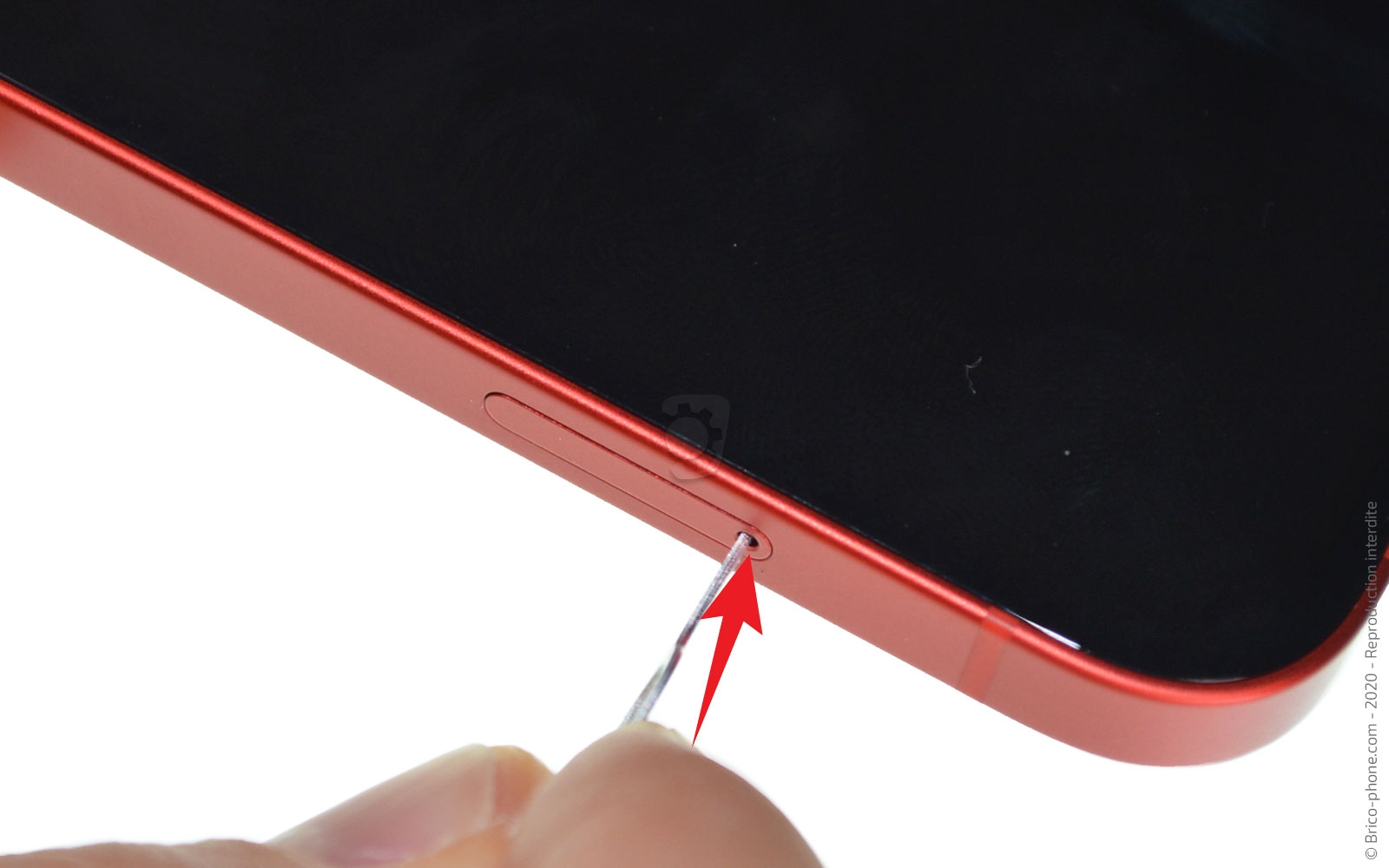

Etape 1 Retirer le tiroir Sim

Utilisez l'outil adéquat pour retirer le tiroir ainsi que la carte Sim du téléphone.

En regardant à l'intérieur du smartphone par l'emplacement du rack Sim, vous devriez apercevoir le numéro de modèle (A2403) de votre iPhone.
Outils
SIM
Etape 2

Etape 2 Sortir les vis Pentalobe

Munissez-vous du tournevis adéquat pour extraire les deux vis pentalobes de votre smartphone.
Vous les trouverez sur la tranche inférieure de votre appareil de chaque coté de la prise de charge.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer la vitre avant

Nous avons besoin de ramollir le joint se trouvant entre l'écran et le châssis de votre iPhone c'est pourquoi nous allons avoir besoin d'un décapeur thermique ou d'un coussin chauffant pour effectuer cette manipulation.

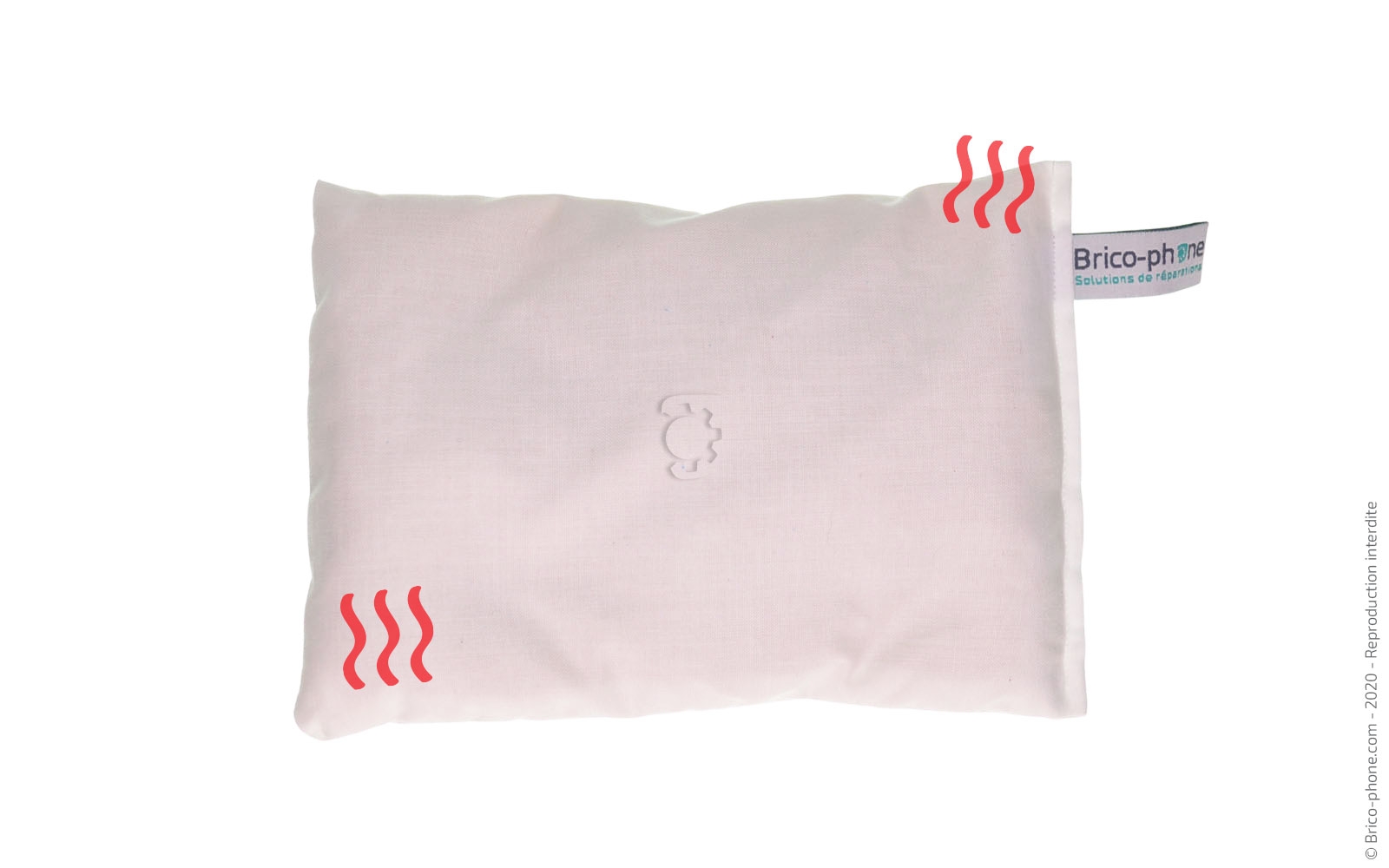

Passez le coussin chauffant au micro-ondes pendant environ 2 minutes avant de le déposer sur la façade de votre appareil une trentaine de secondes.
Autrement, chauffez le contour de la vitre avant avec le décapeur thermique ou votre sèche-cheveux en faisant attention à ne pas dépasser les 80°C.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

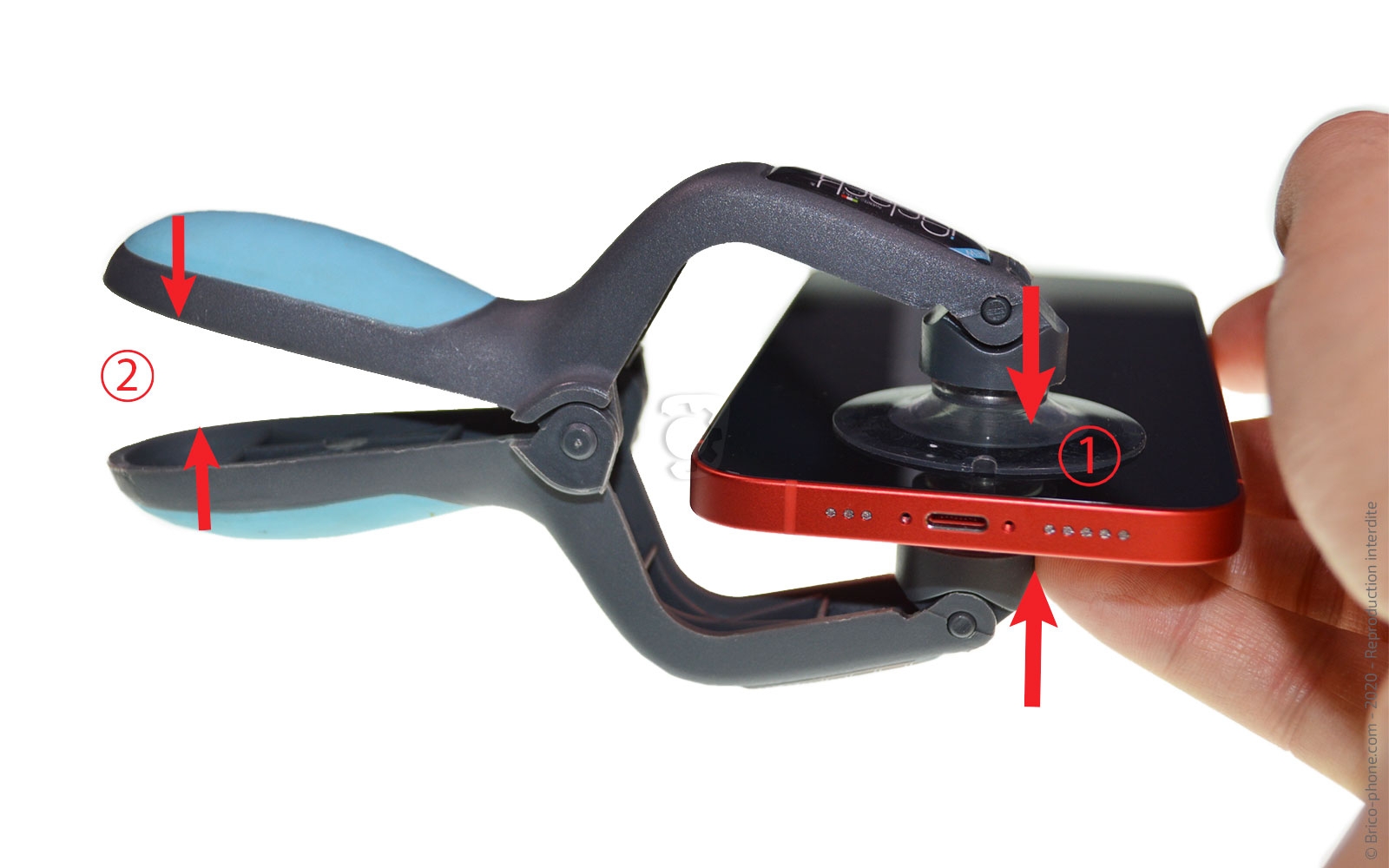

Etape 4 Créer un interstice

Pour cette étape, vous pouvez utiliser la ventouse de votre kit d'outils ou le produit iSclack disponible sur notre site internet.

Disposez le produit sur l'écran près de la prise de charge afin de pouvoir soulever légèrement l'écran est
Outils
Médiator
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 5

Etape 5 Ouvrir le téléphone

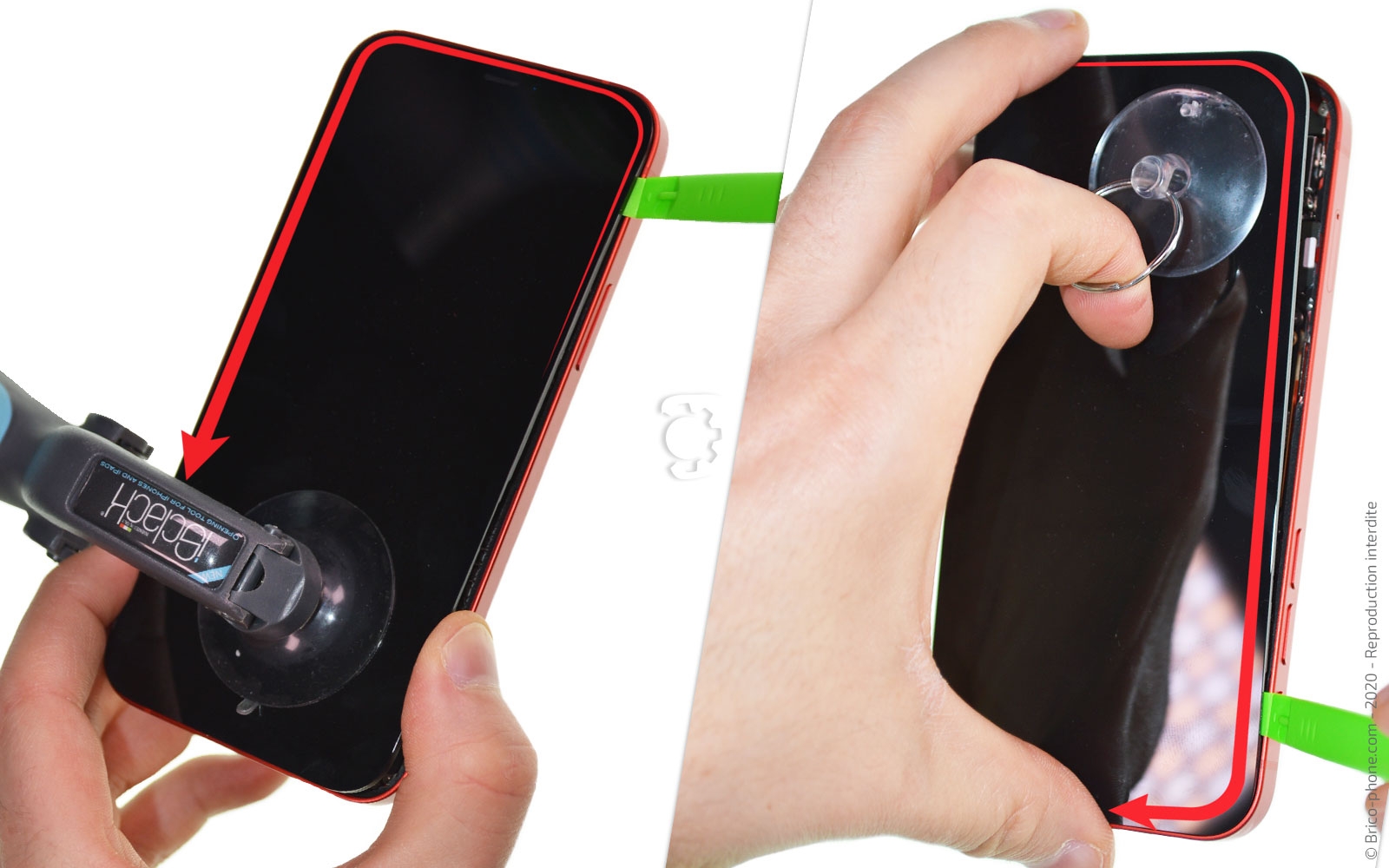

Continuez à décoller l'écran en vous aidant de la petite spatule mais faites attention aux nappes se trouvant sur la gauche du téléphone.

Privilégiez donc un passe à droite de l'écran pour ouvrir votre iPhone.
Outils
Spatule
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Etape 6

Etape 6 Déconnecter la batterie

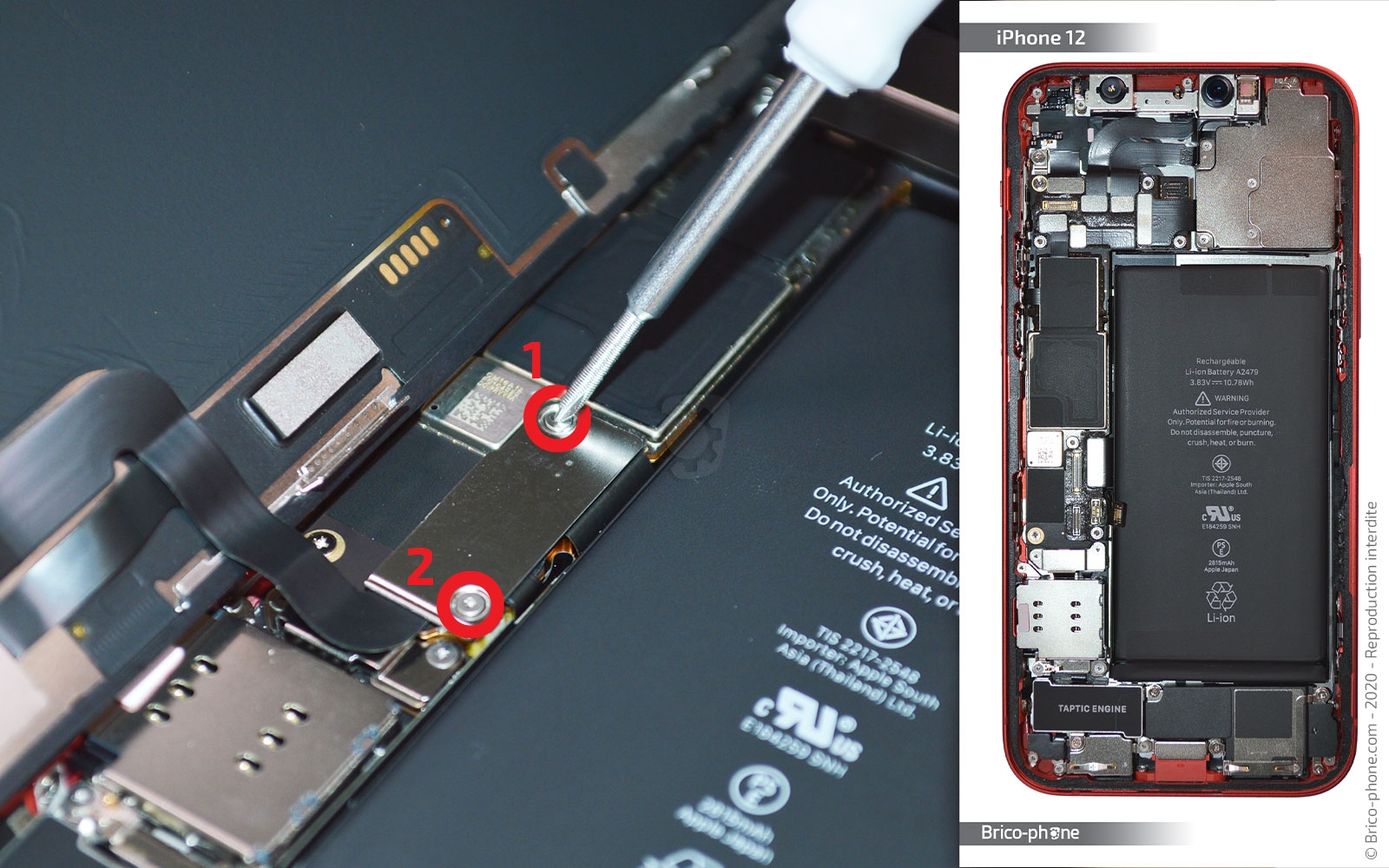

Sortez les deux vis triwing retenant la plaquette #02 afin de pouvoir libérer la nappe de la batterie que vous viendrez déconnecter avec le levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 7

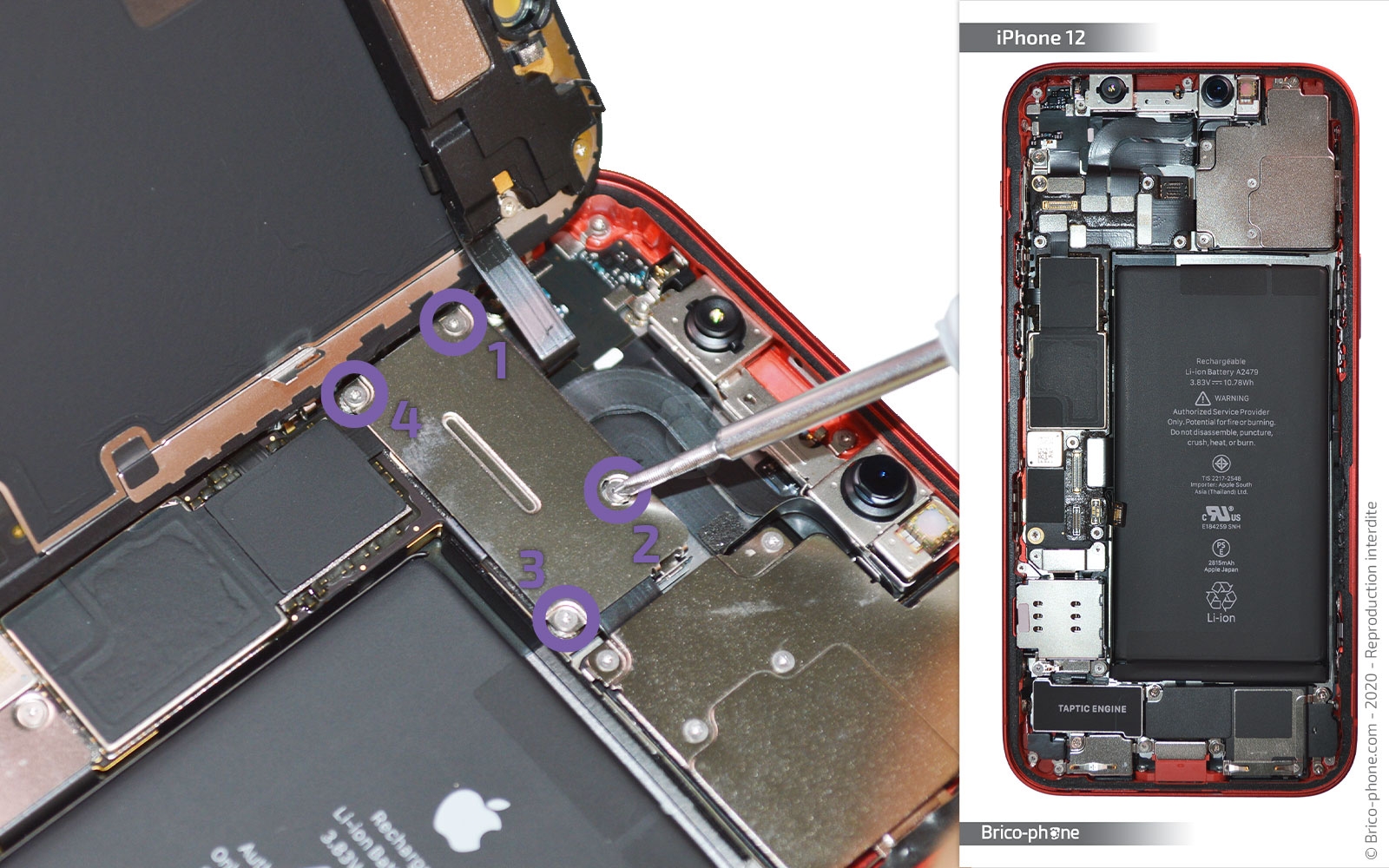

Etape 7 Oter la plaquette 3

Gardez le même tournevis pour ôter les 4 vis de la plaquette #03.

Ensuite, il vous suffit de la saisir à l'aide de la pincette en métal pour la mettre de coté.
Outils
Pince Brucelles
Tournevis Triwing
Etape 8

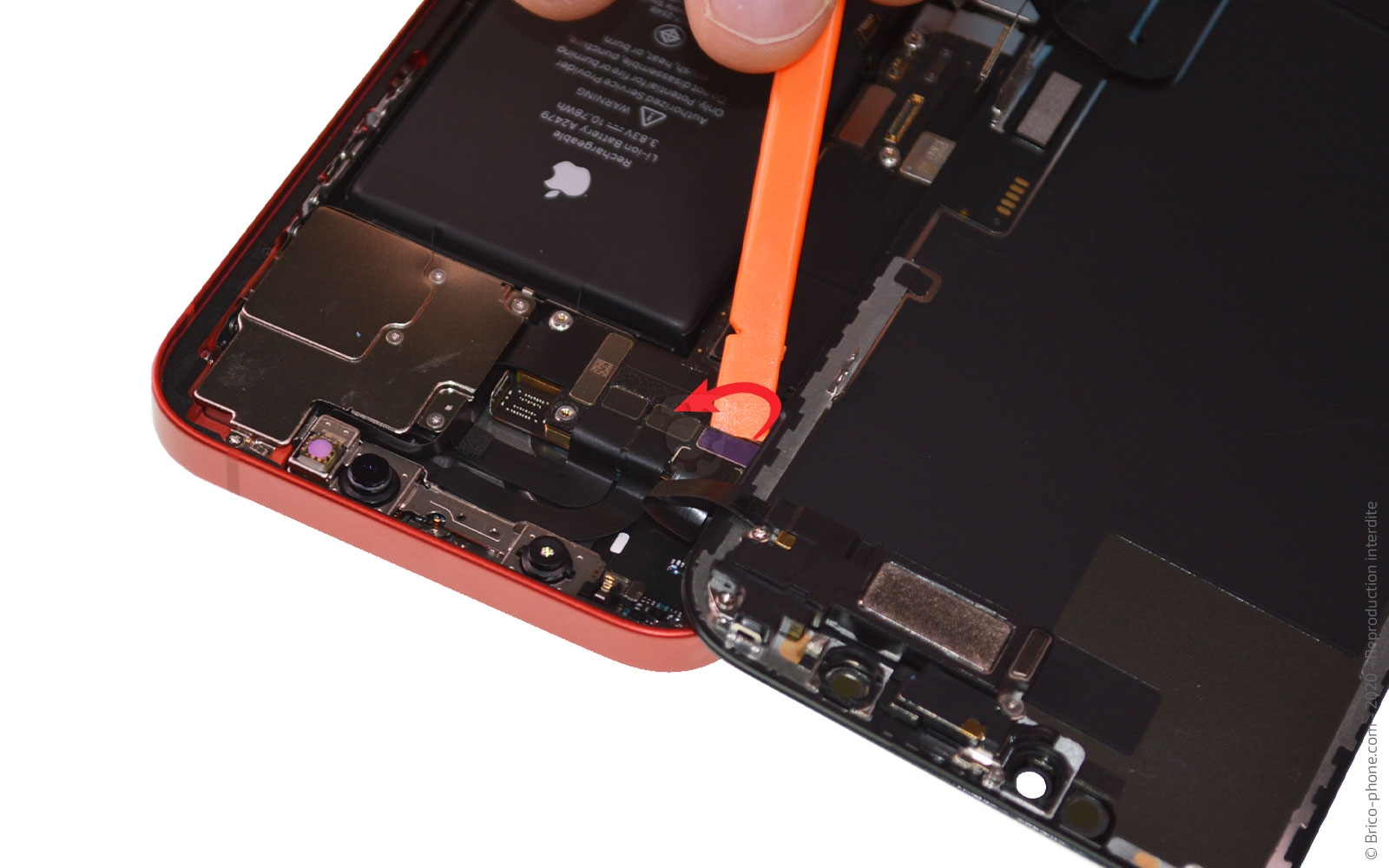

Etape 8 Détacher l'écran

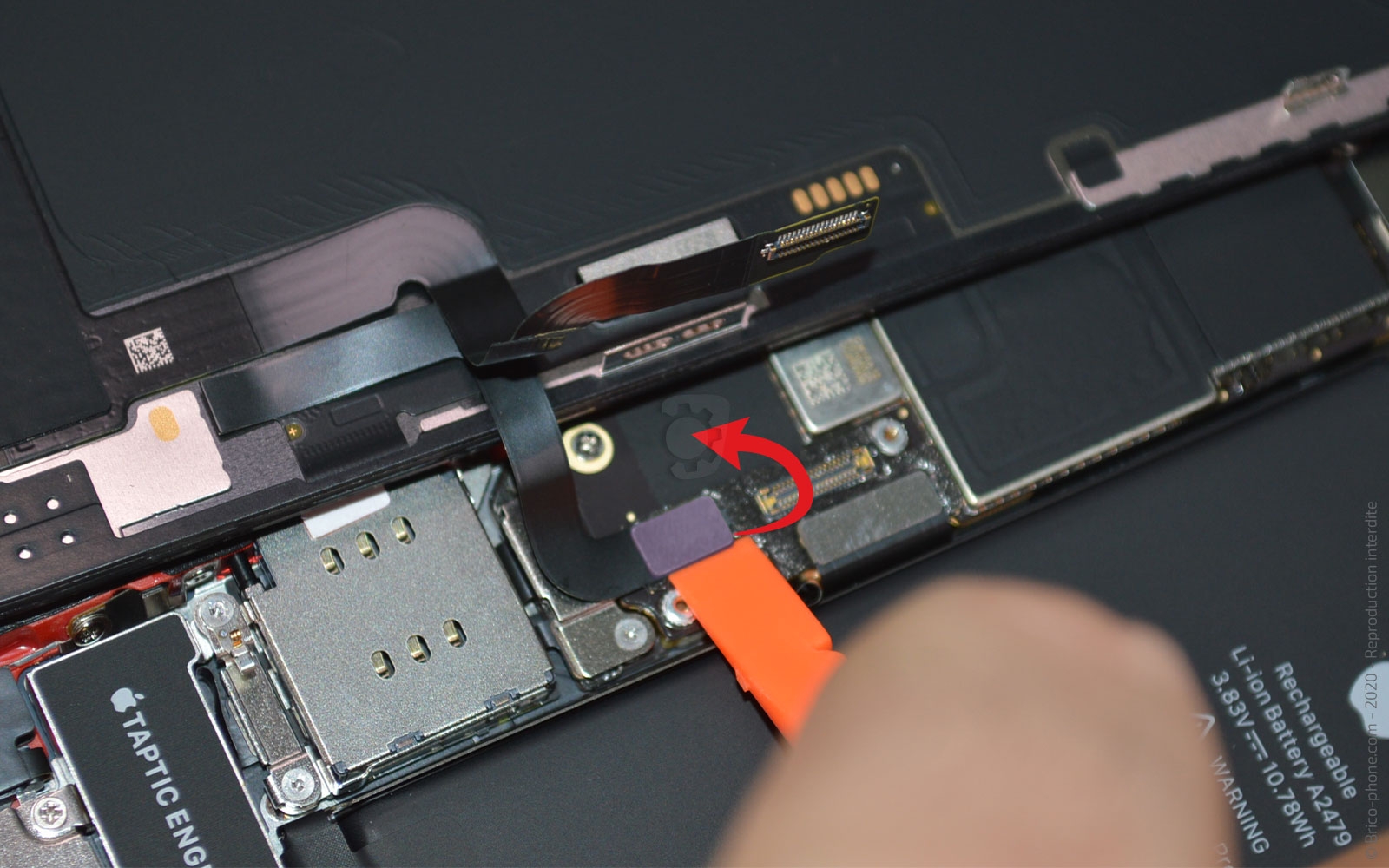

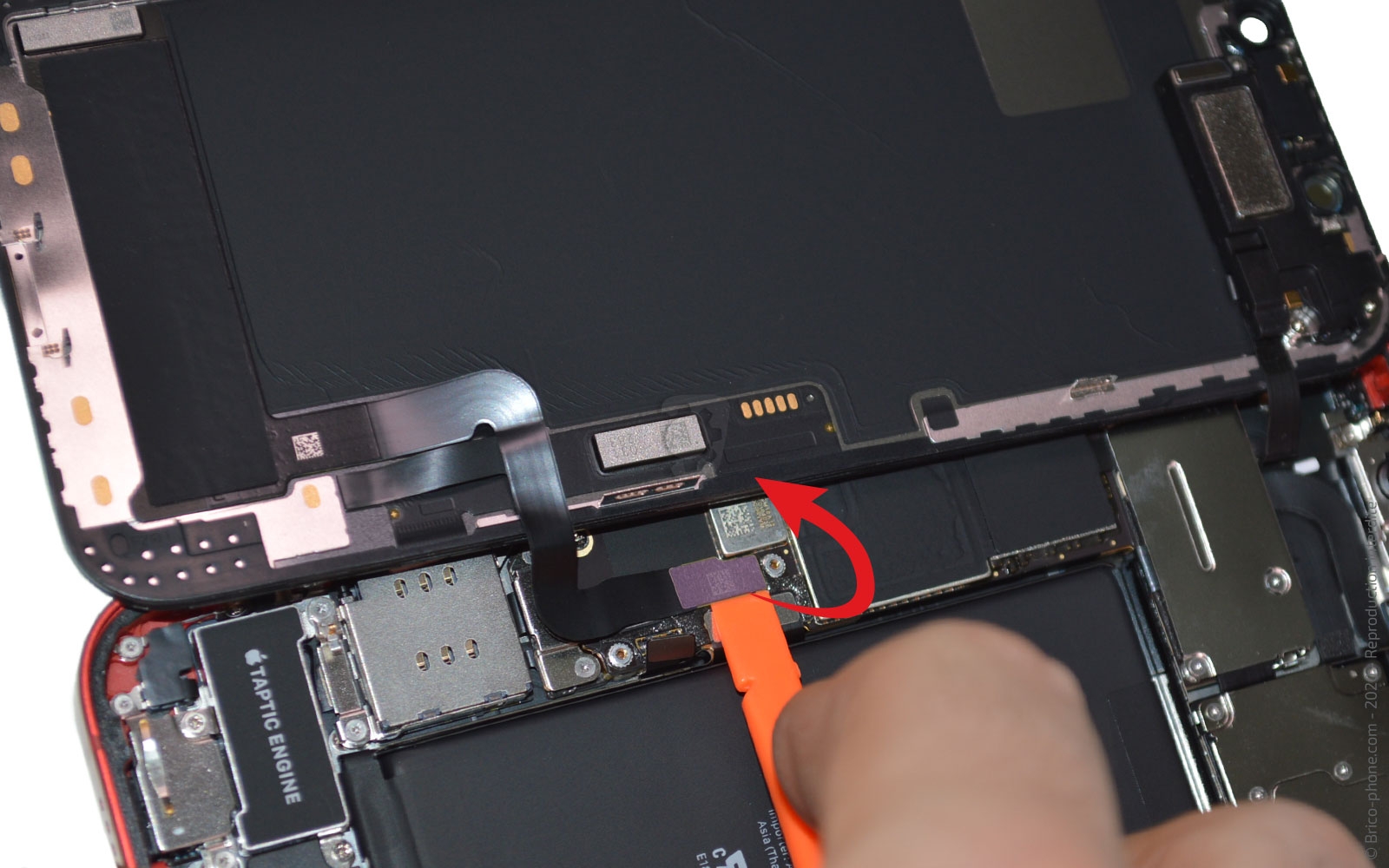

En utilisant le même ustensile que pour l'étape 6, déconnectez les différentes nappes de l'écran ainsi que celle du haut-parleur interne.
Outils
Levier Nylon
Etape 9

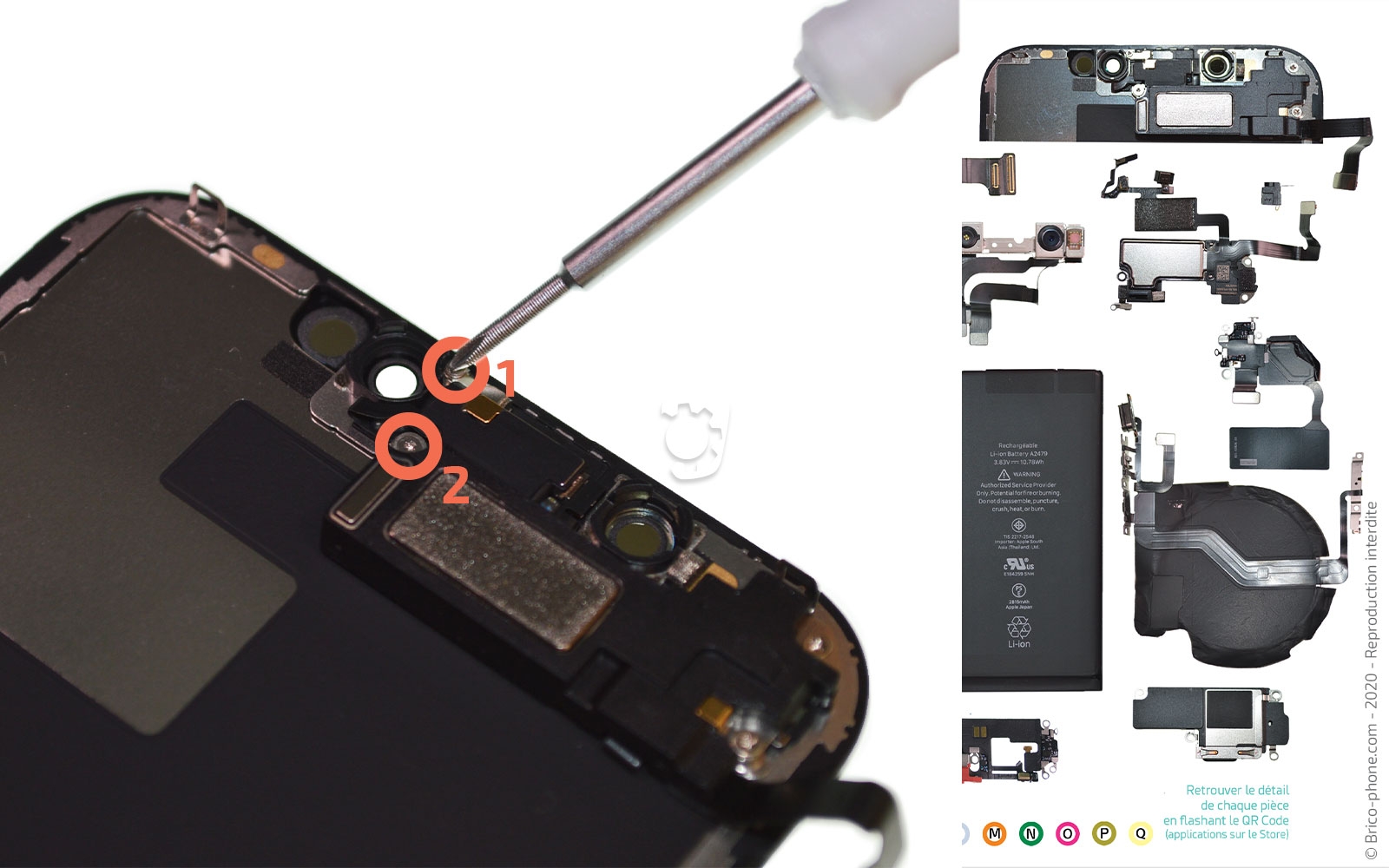

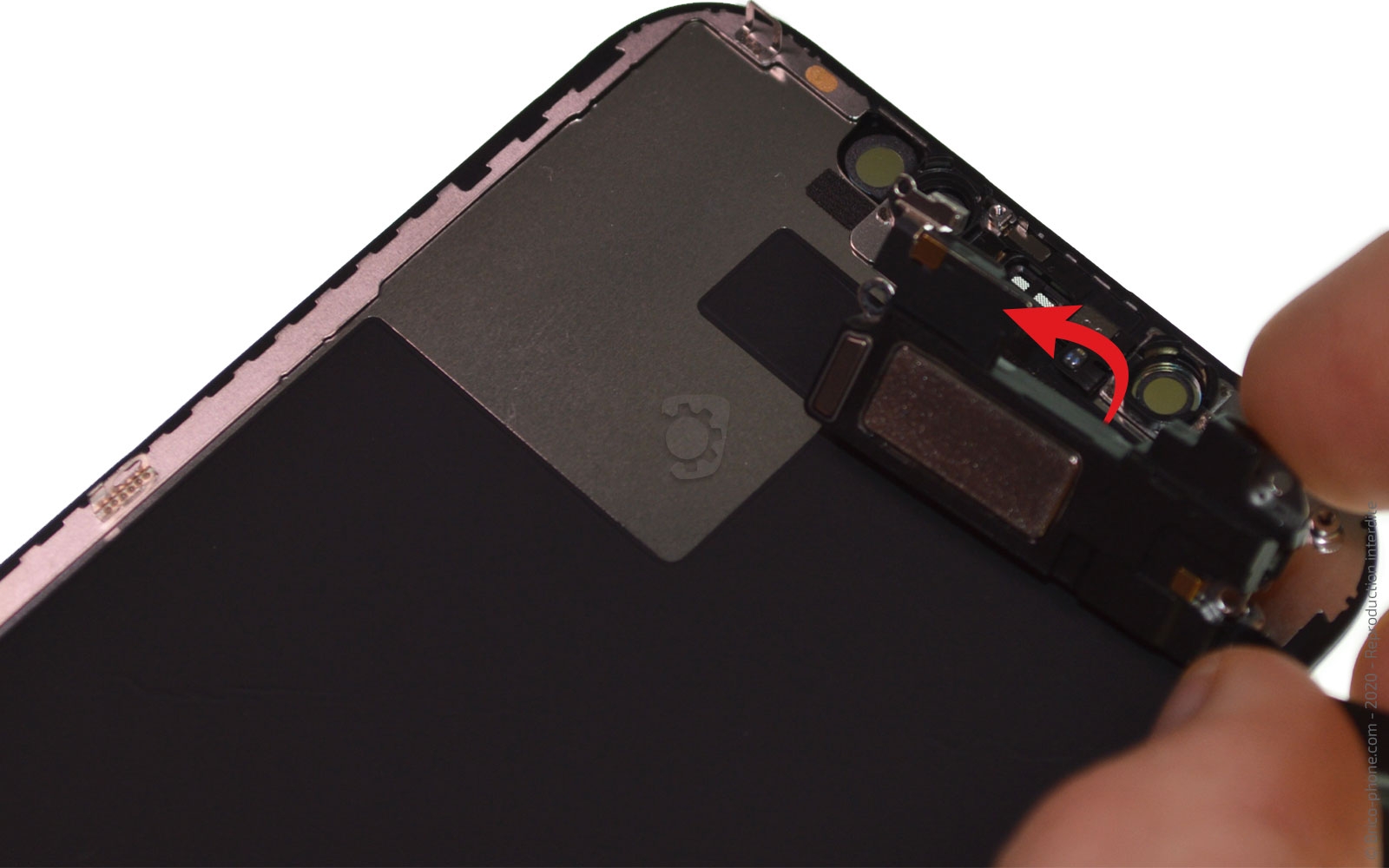

Etape 9 Retirer les vis D

Gardons l'écran de votre iPhone pour récupérer l'écouteur de l'oreille. Dévissez les D1 et D2 avec le tournevis triwing puis les vis D3 et D4 avec le cruciforme.

Par la suite, faites basculer le bloc vers le centre de l'écran avant de chauffer les composants du HP.
Outils
Tournevis Cruciforme
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 9.90€
Etape 10

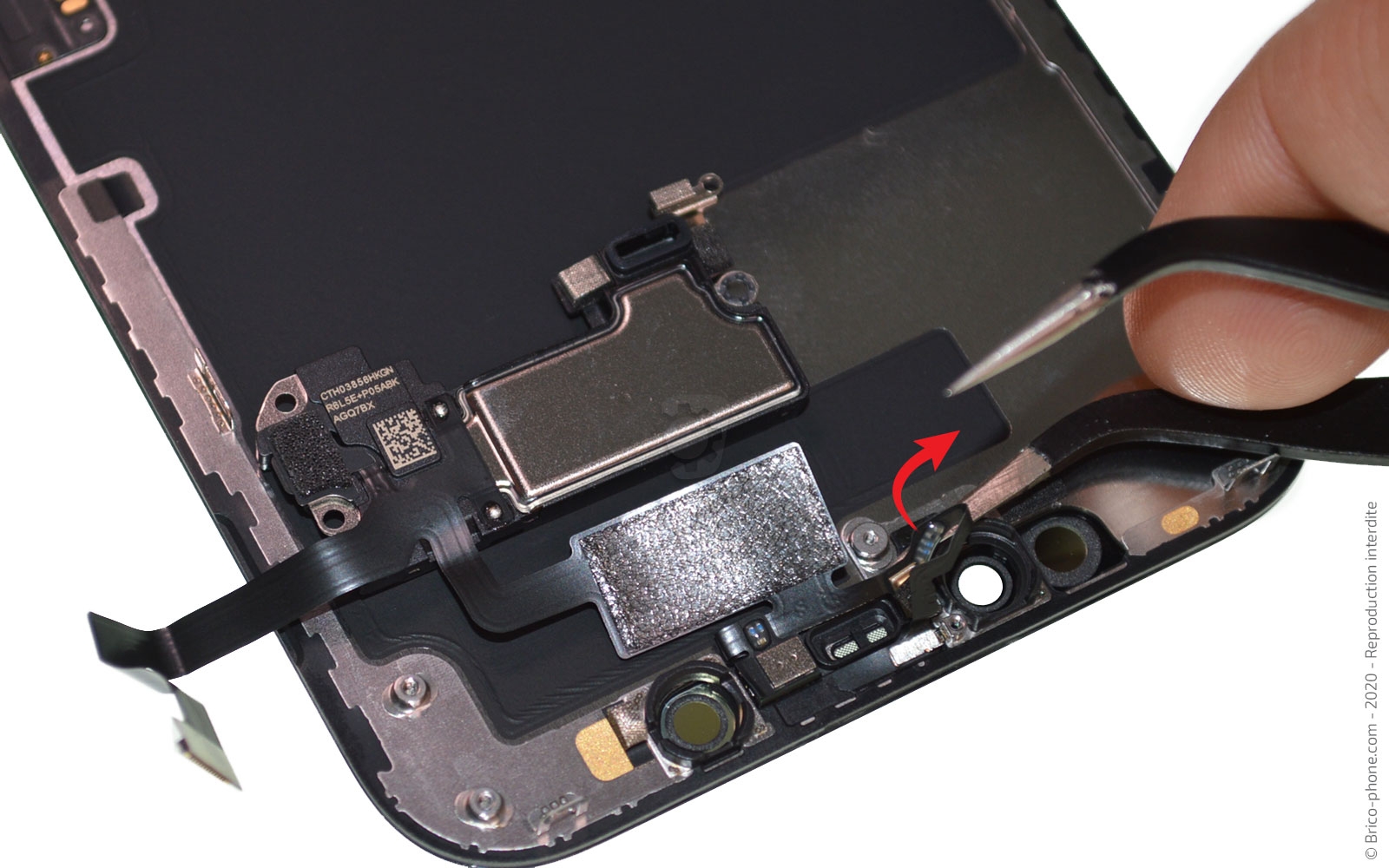

Etape 10 Décoller le module écouteur

C'est muni de la pincette en métal que vous allez devoir décoller délicatement les différents éléments du haut-parleur interne de votre iPhone 12.

Glissez l'ustensile sous le micro puis sous le capteur de luminosité et celui de proximité pour réussir le décollage du composant.
Outils
Pince Brucelles
Etape 11

Etape 11 Récupérer le haut-parleur externe

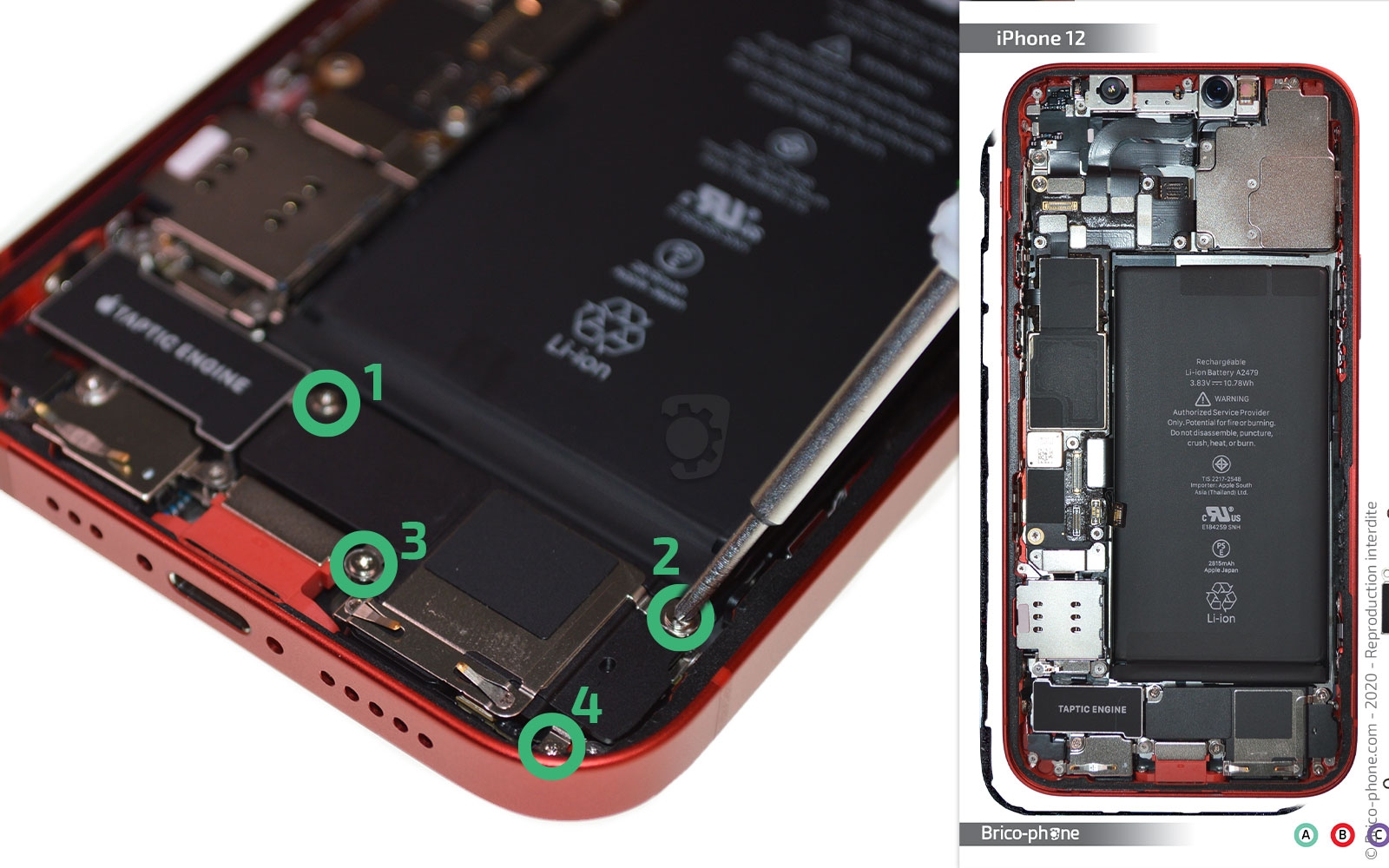

Reprenons le châssis de votre iPhone 12 pour dévisser les vis cruciformes e1, e2, e3 et e4 du haut-parleur externe.

A l'aide du spudger, basculez le composant vers l'extérieur.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Sortir les stickers de batterie

Quatre stickers retiennent la batterie au châssis de votre iPhone.

Décollez les parties noires à l'aide de la pincette ou du levier en nylon en faisant attention à ne pas endommager le composant car cela pourrait être dangereux.

Ensuite, tirez délicatement chaque languette avec la pince ou les doigts.
Si vous utilisez la brucelles, pensez à enrouler le sticker autour de sa pointe pour faciliter le retrait de l'adhésif.

Effectuez cette manipulation pour tous les stickers.
Outils
Levier Nylon
Pince Brucelles
Etape 13

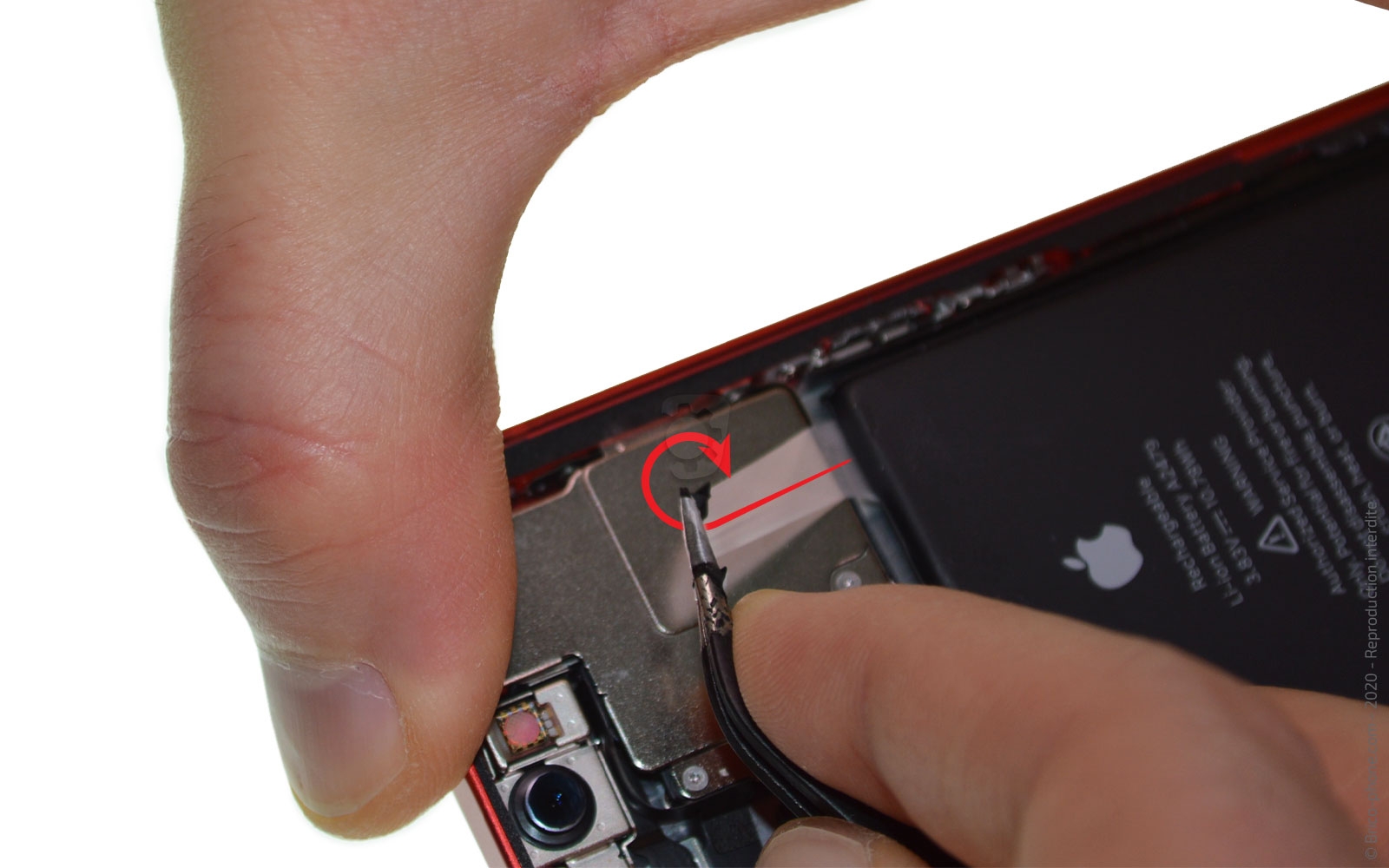

Etape 13 Extraire la batterie

Terminez le retrait des stickers avant de glisser le spudger sous le composant.
Ces derniers sont très fragiles, il est donc possible que certains aient cassé lors des manipulations.

Sortez la batterie puis retirez le surplus d'adhésif.
Outils
Levier Nylon
Pince Brucelles
Etape 14

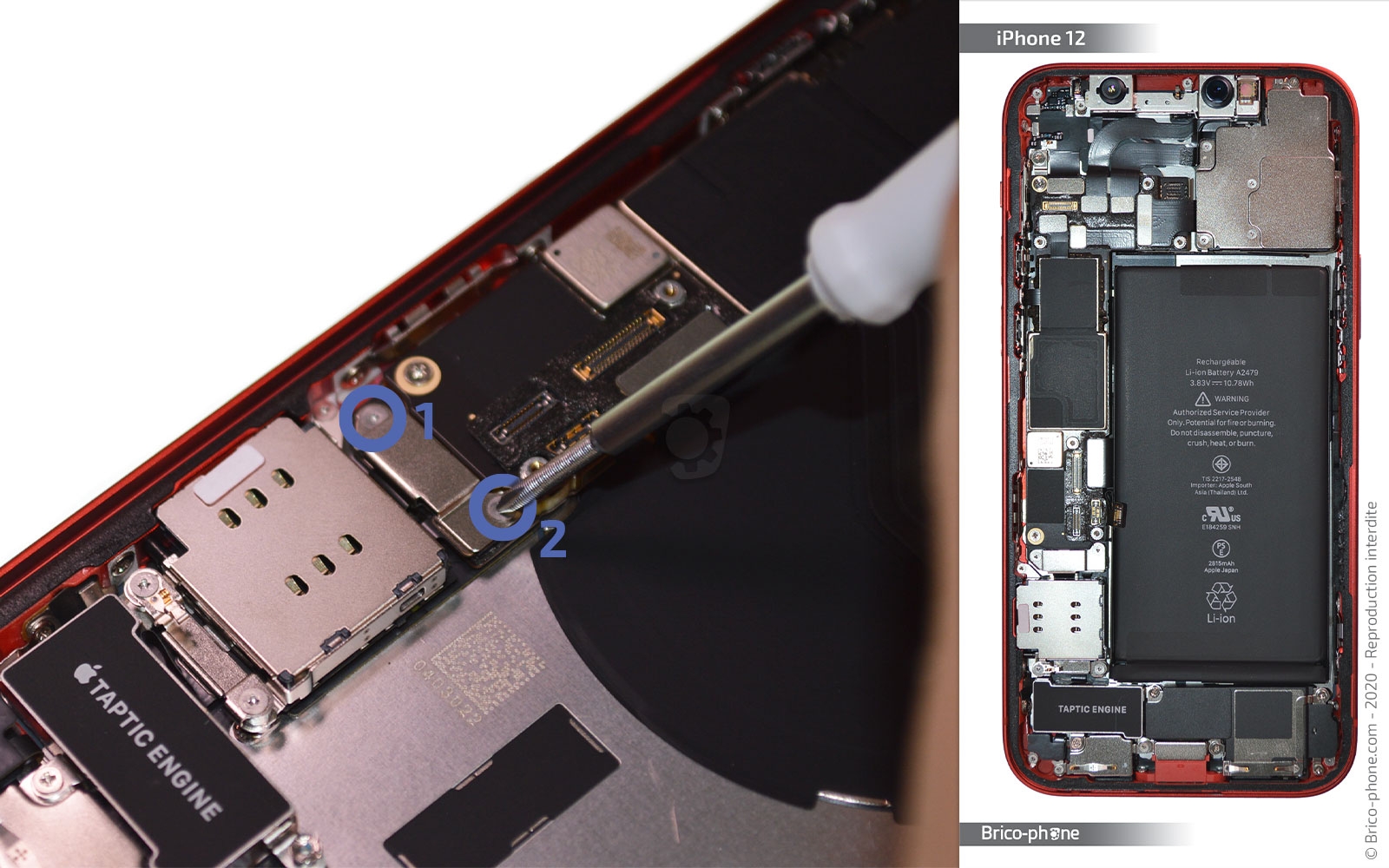

Etape 14 Libérer les plaquettes de protection du lecteur Sim

A l'aide du tournevis triwing, retirez les 4 vis nommées F des petites plaquettes métalliques situées au-dessus et en-dessous du lecteur de carte Sim.

Sortez ensuite les éléments #08 du châssis.
Outils
Pince Brucelles
Tournevis Triwing
Etape 15

Etape 15 Mettre de coté le lecteur Sim

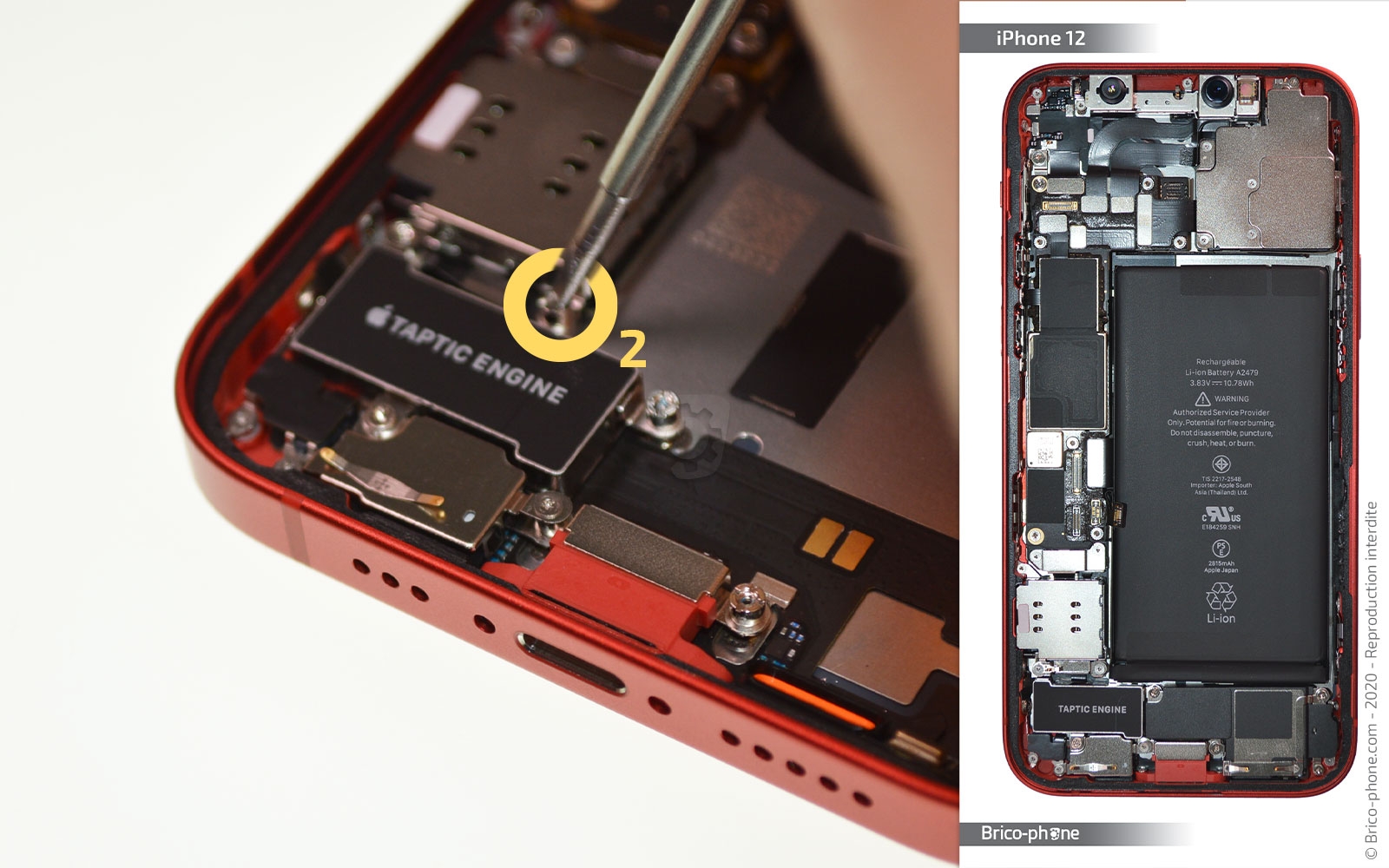

Attrapez le tournevis plat pour extraire la vis G2 puis le tournevis triwing pour ôter la vis G1.

Vous pouvez ensuite déconnecter la nappe du lecteur Sim afin de pouvoir le récupérer.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Etape 16

Etape 16 Oter le Taptic Engine

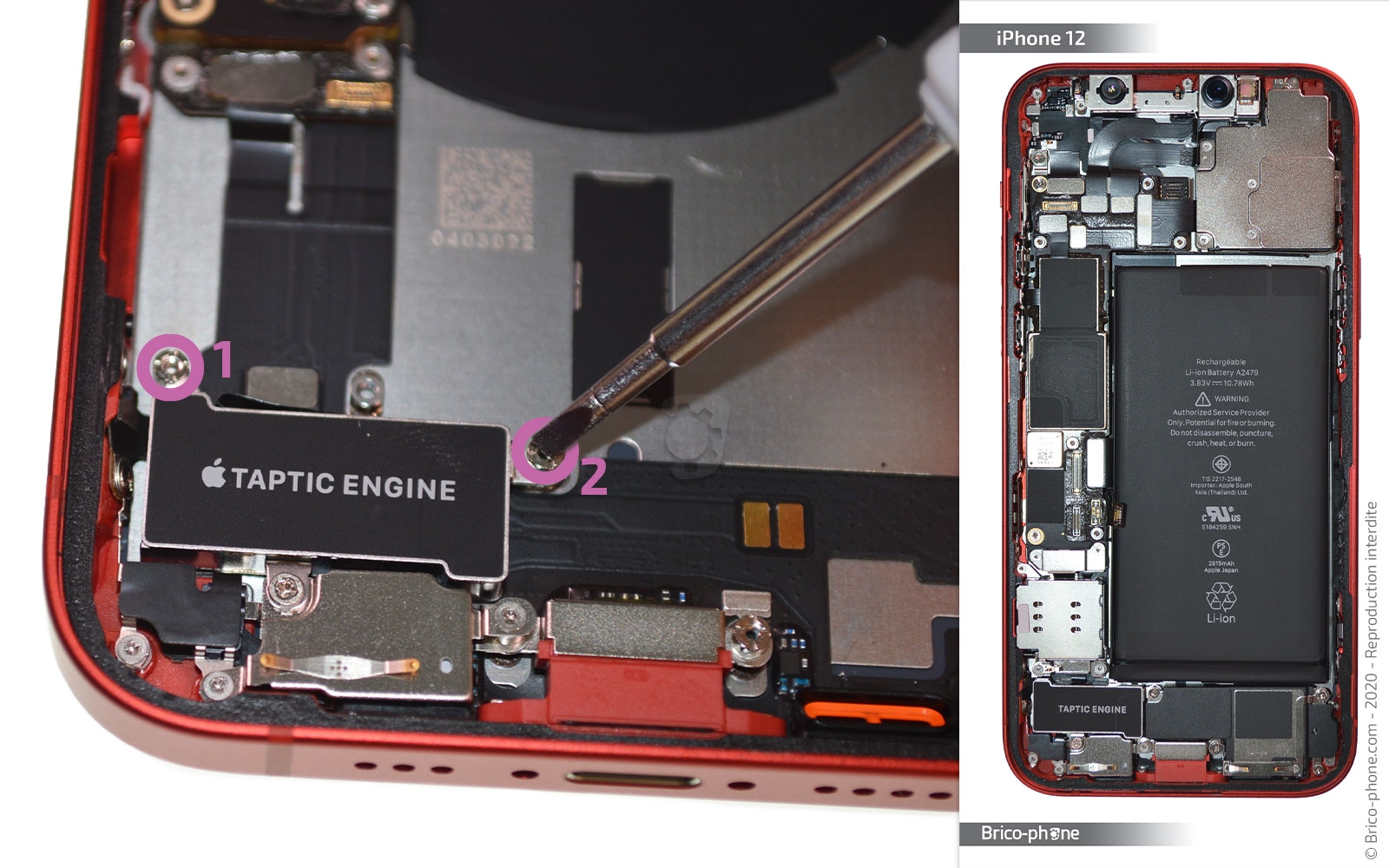

A l'aide du tournevis plat, ôtez les deux vis H1 et H2 puis retirez la vis cruciforme H3 du vibreur.

Débranchez la nappe du Taptic Engine afin de pouvoir l'extraire du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 17

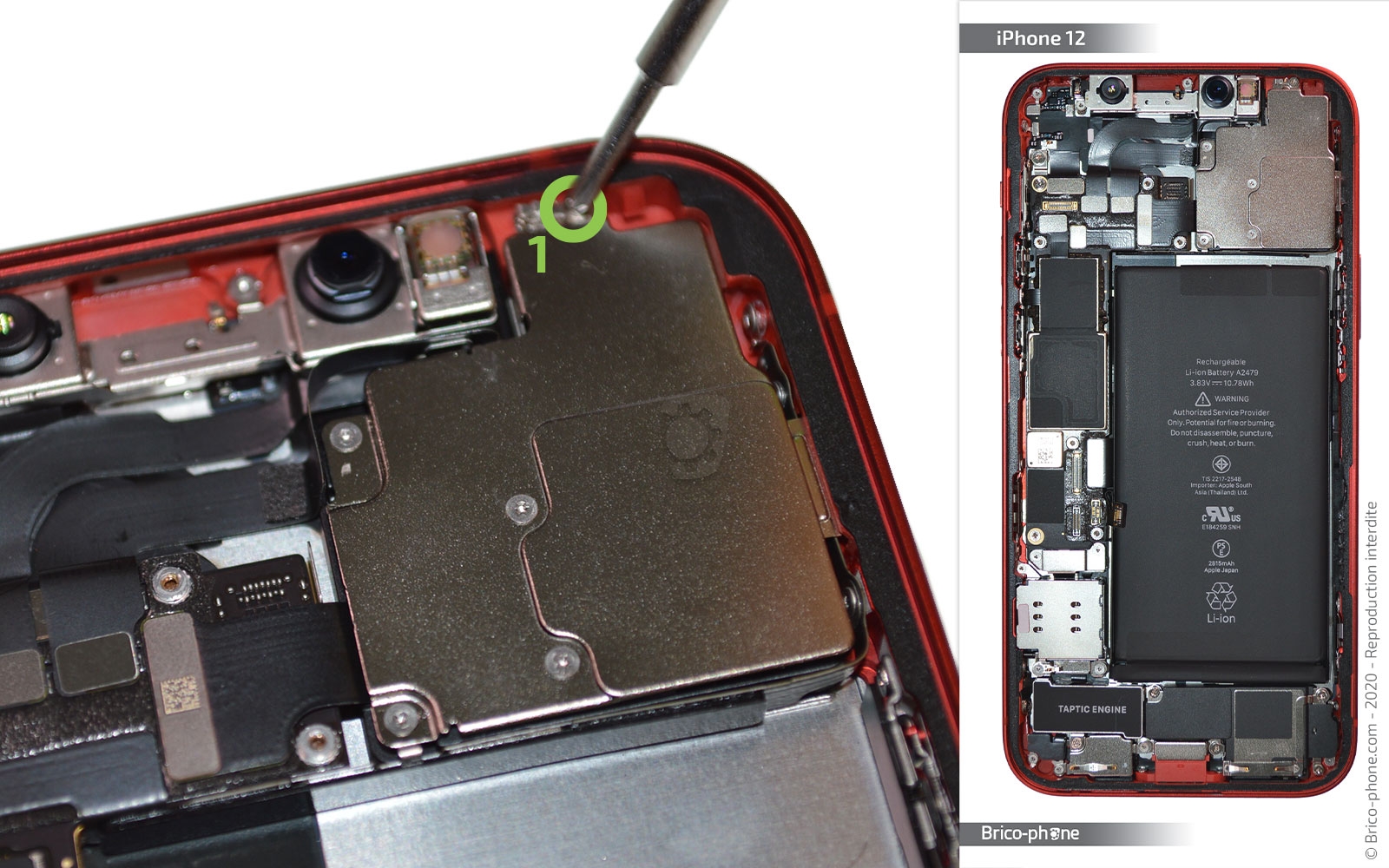

Etape 17 Soulever la plaquette de protection des caméras arrière

Reprenez le tournevis cruciforme pour enlever la première vis du cache de protection des caméras arrière.

Ensuite, dévissez les autres vis avec le tournevis triwing de votre kit d'outils.

Enfin, soulevez la plaquette #11 en utilisant la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 18

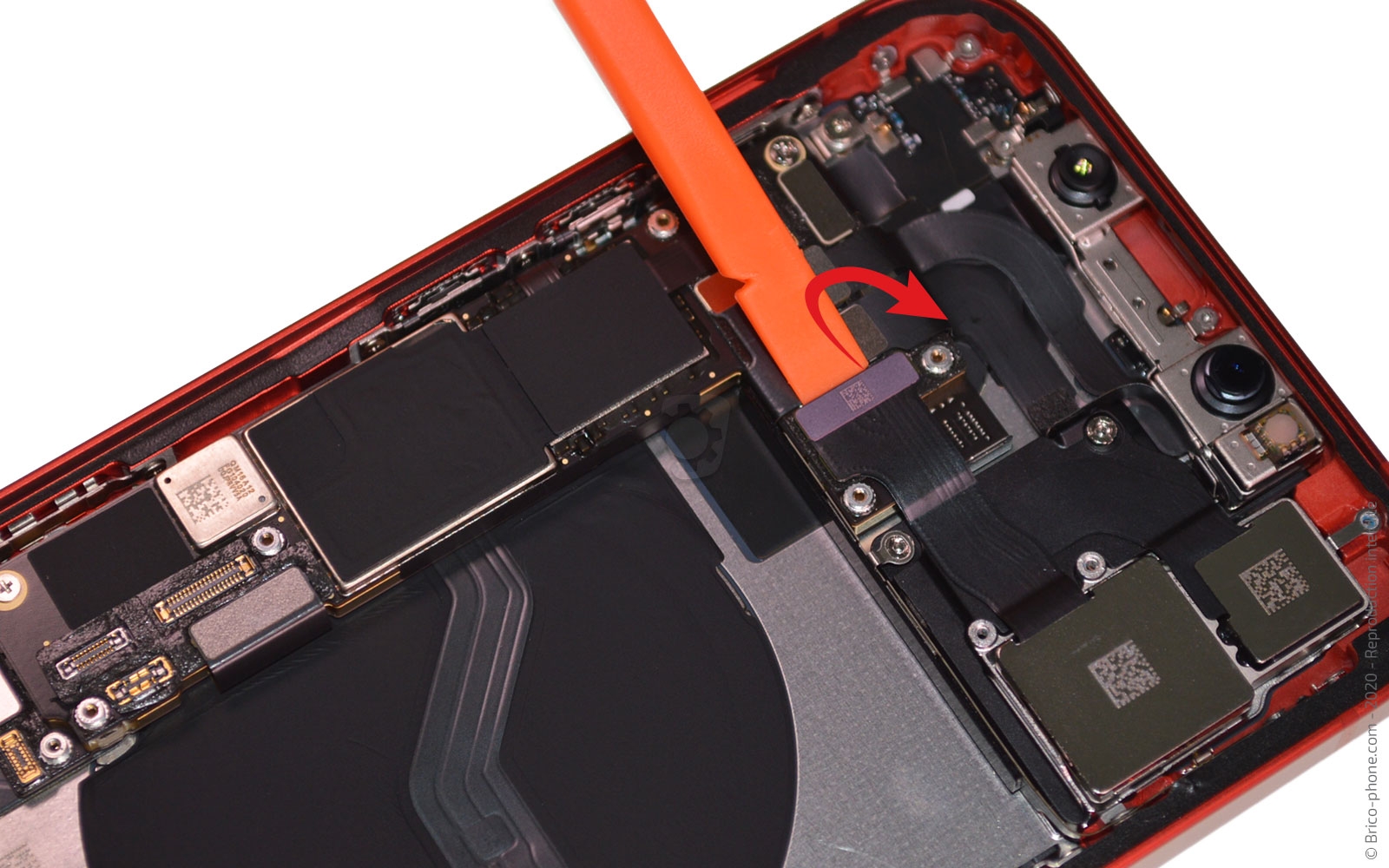

Etape 18 Récupérer le module photo arrière

Munissez-vous du spudger pour déconnecter les nappes du module de l'appareil photo arrière.

Dans un second temps, glissez l'outil entre la caméra et le châssis pour faire basculer le composant hors de votre smartphone.
Outils
Levier Nylon
Etape 19

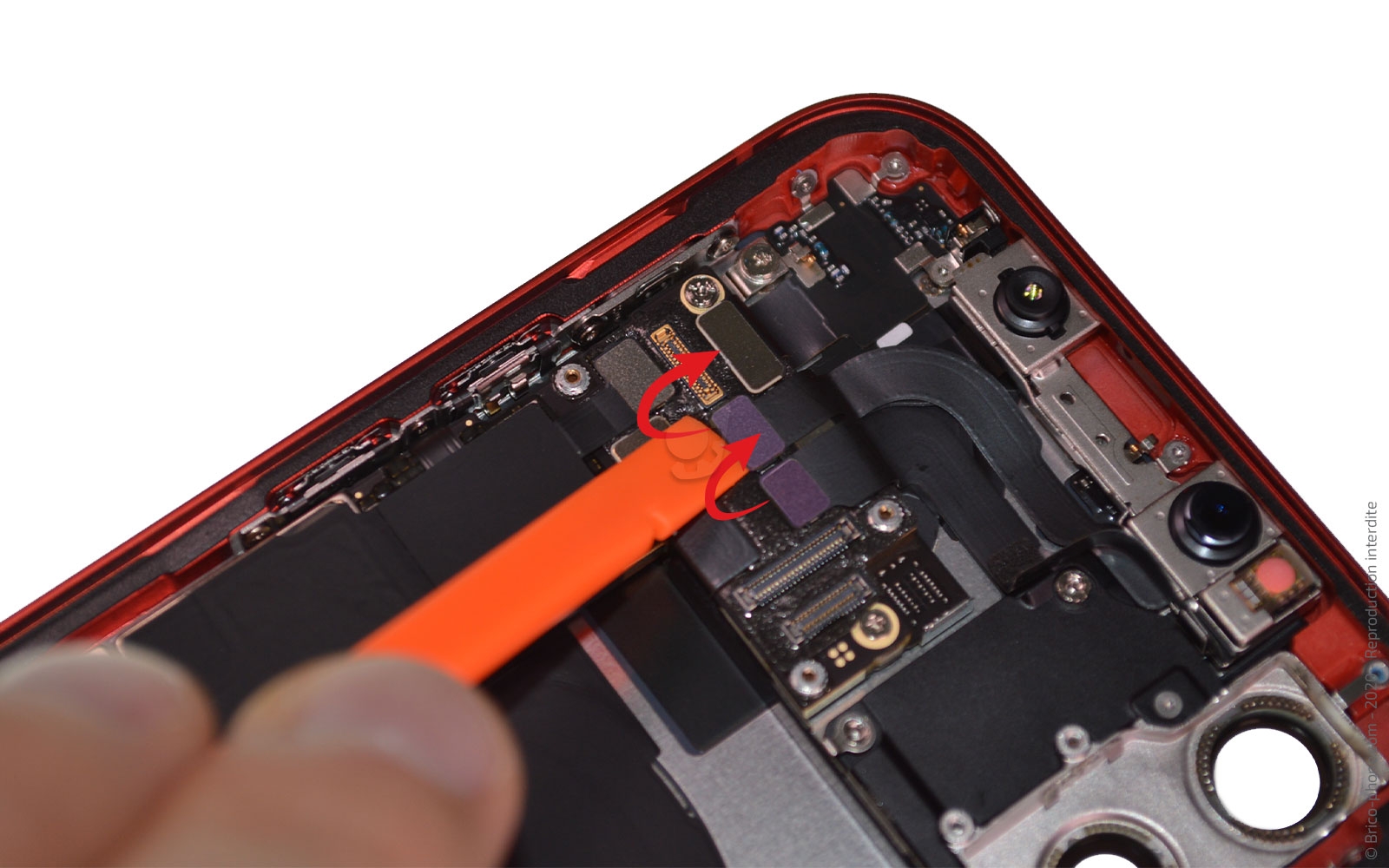

Etape 19 Déconnecter la caméra Facetime

Toujours avec le levier, débranchez les 3 connectiques de la nappe Facetime pour pouvoir mettre l'élément #13 de coté.

La troisième nappe est cachée par les deux autres.
Outils
Levier Nylon
Etape 20

Etape 20 Débrancher l'ensemble des nappes

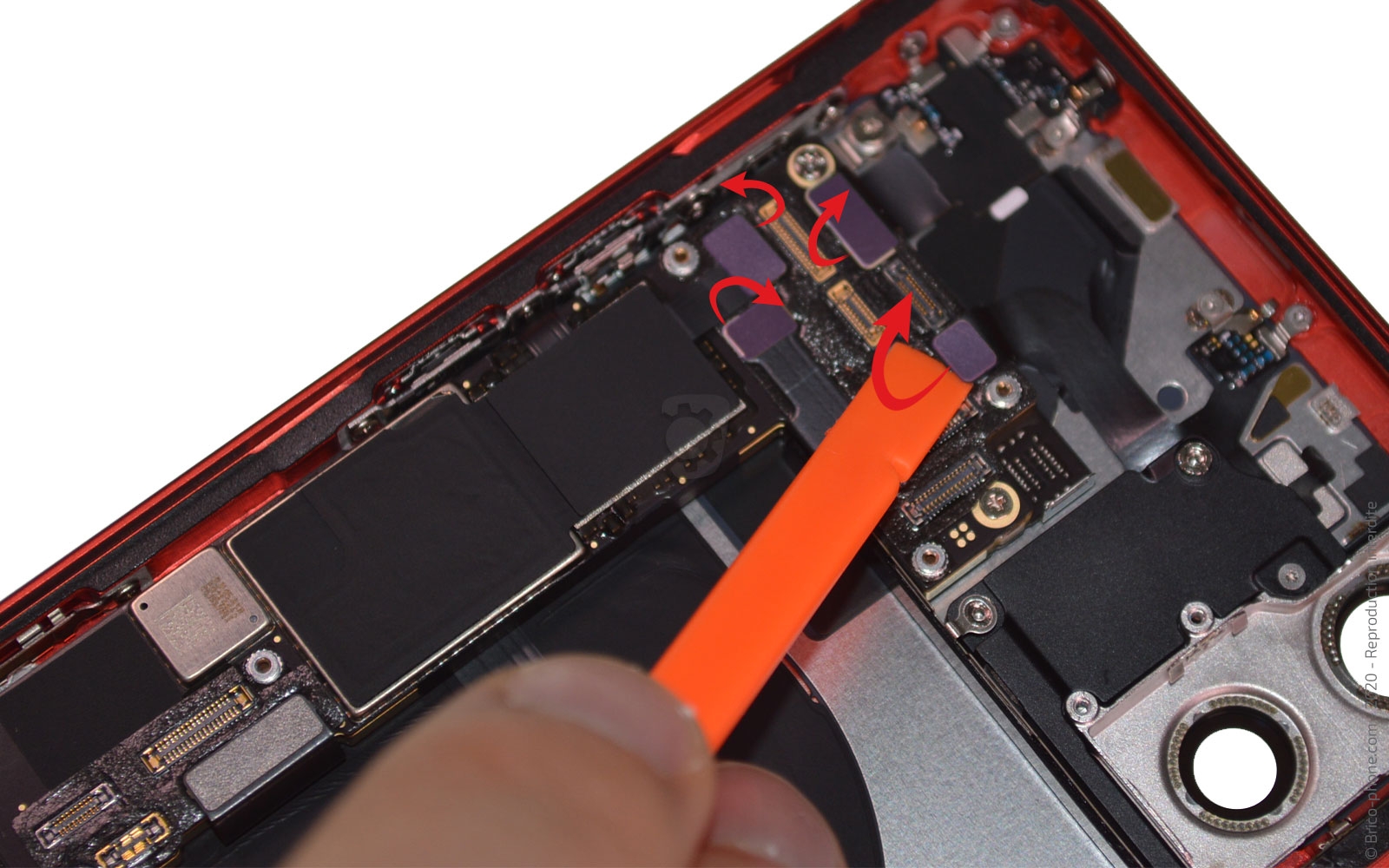

Libérons maintenant la carte mère en déconnectant toutes les nappes.
Outils
Levier Nylon
Etape 21

Etape 21 Sortir la carte mère

Dévissez les 3 vis cruciformes présentes sur la carte mère puis la vis plate présente en haut à gauche de cette dernière.

Ensuite, mettez de coté la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 22

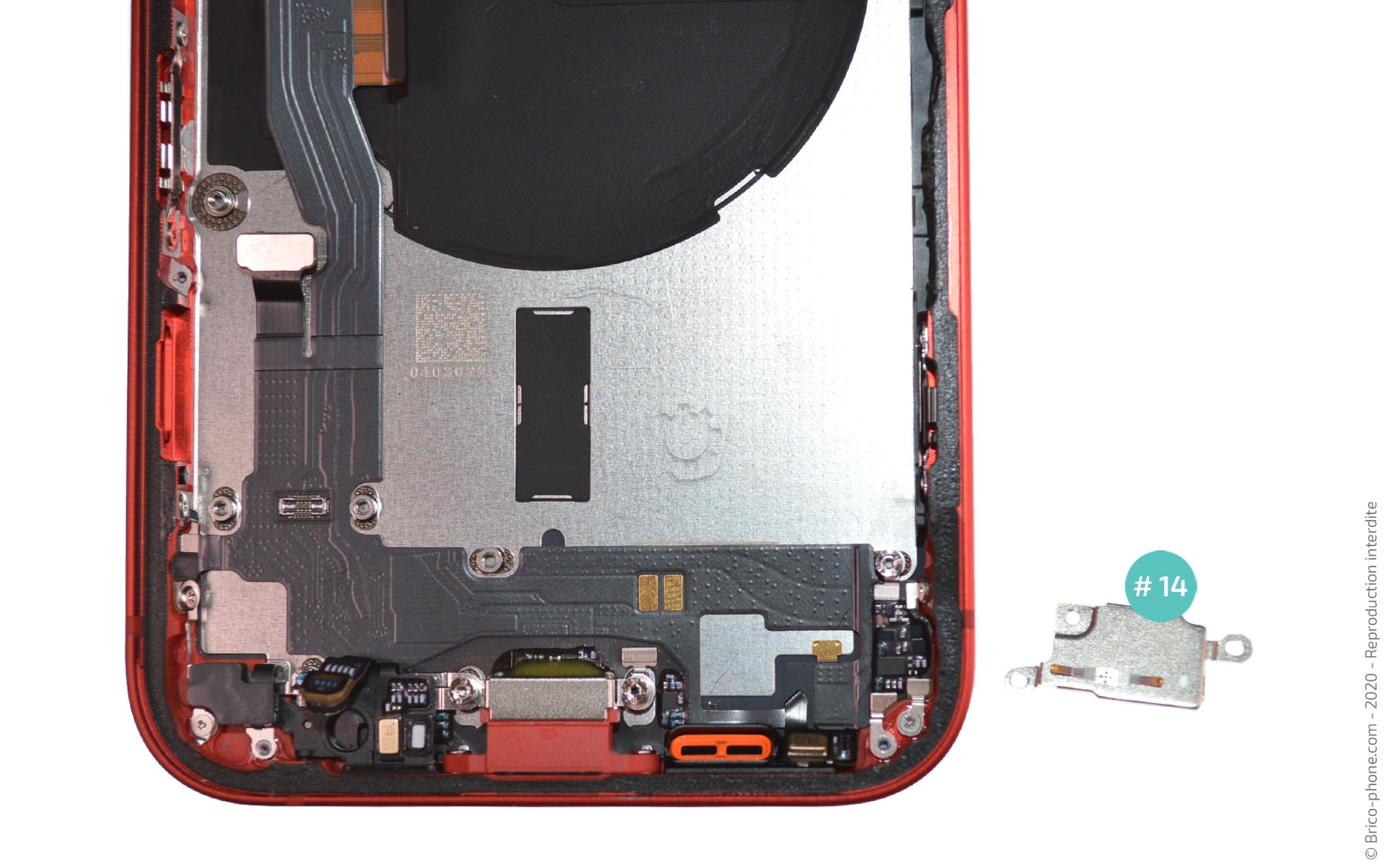

Etape 22 Retirer le cache micro

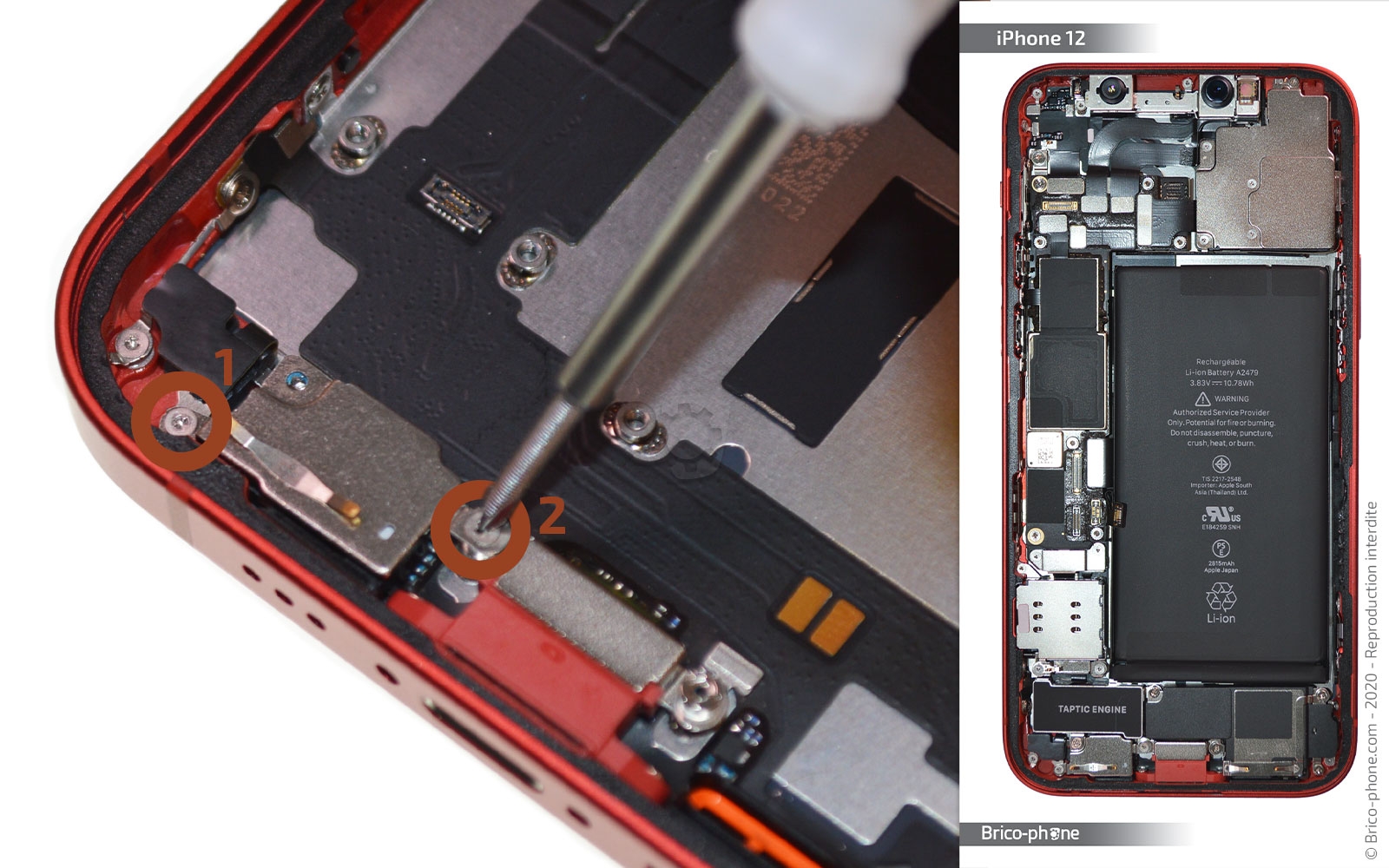

Au bas du téléphone, il vous faut encore retirer les vis k1 et k2 afin de pouvoir récupérer la plaquette de protection du micro nommée #14.
Outils
Pince Brucelles
Tournevis Triwing
Etape 23

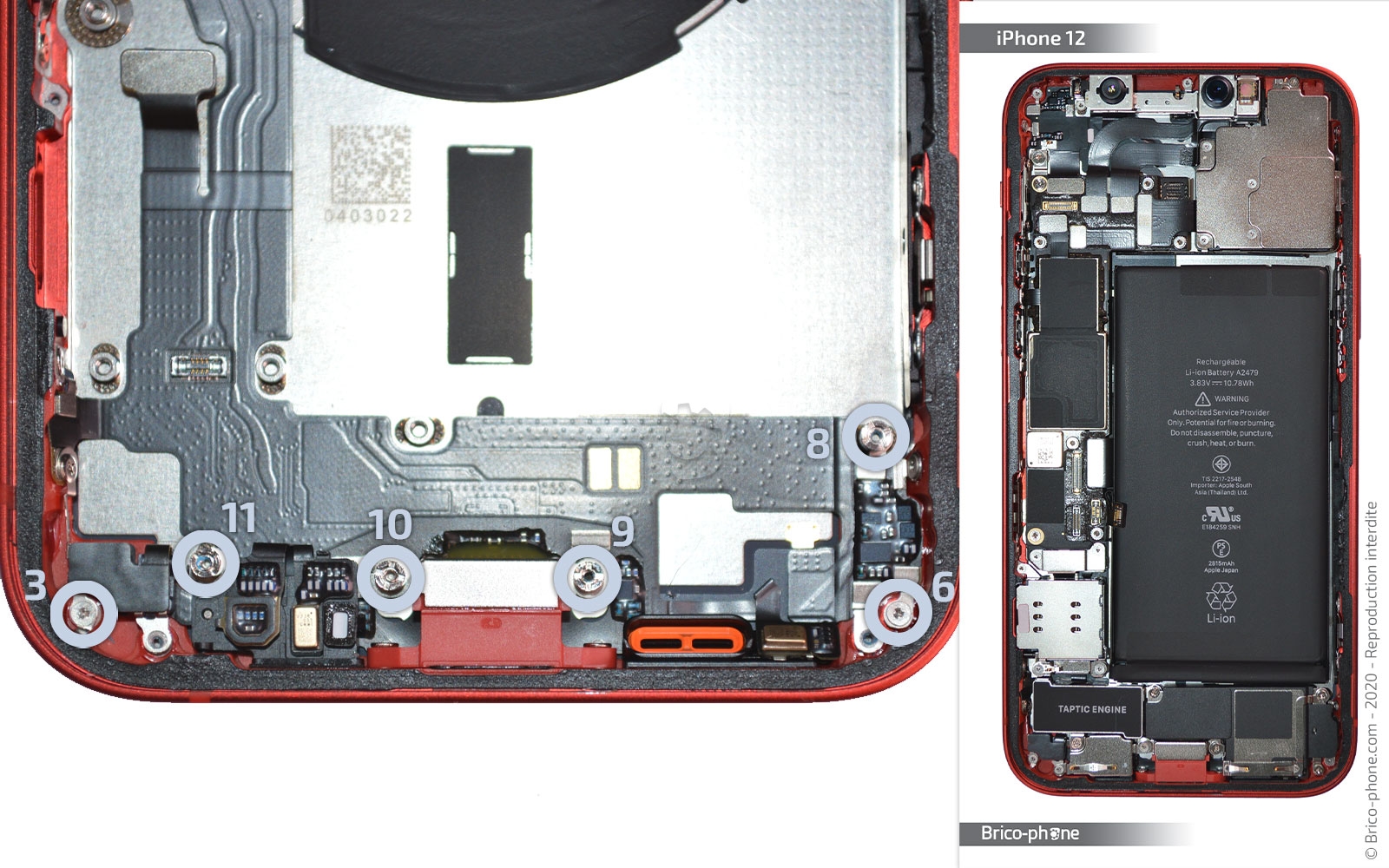

Etape 23 Dévisser le connecteur de charge

De nombreuses vis retiennent le connecteur de charge au châssis de votre iPhone 12.

Vous trouverez 4 vis (l8, l9, l10 et l11) à retirer avec le tournevis plat.

Puis dans chaque angle ainsi que sur la tranche droite de votre appareil, c'est avec le tournevis triwing que vous devrez retirer les vis.

Enfin, il ne vous reste plus que les 4 vis cruciformes à extraire du châssis.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 24

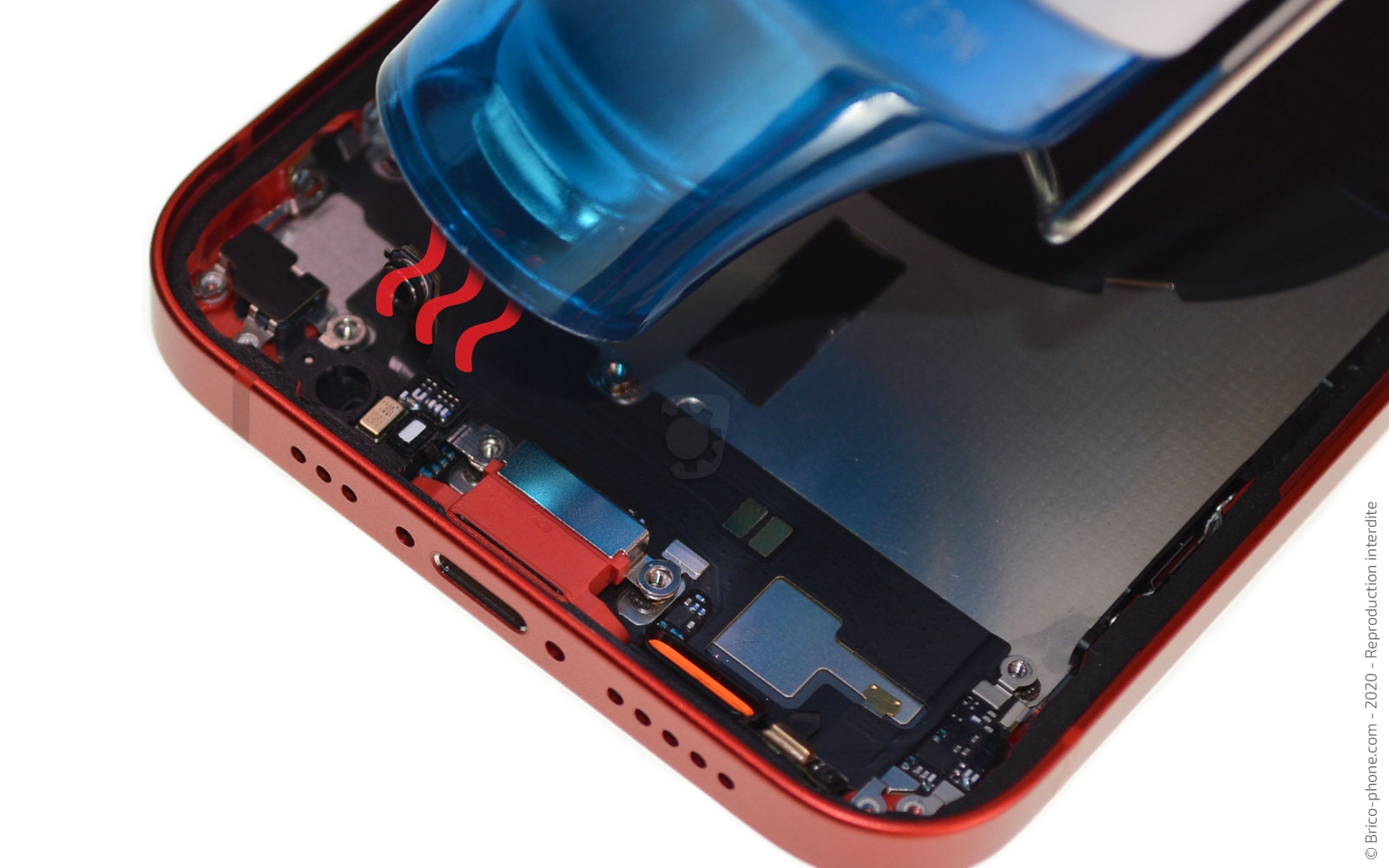

Etape 24 Décoller le dock

Chauffez légèrement la nappe du connecteur de charge afin de pouvoir le décoller délicatement.

Décollez les micros avant de pouvoir sortir entièrement le dock.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 25

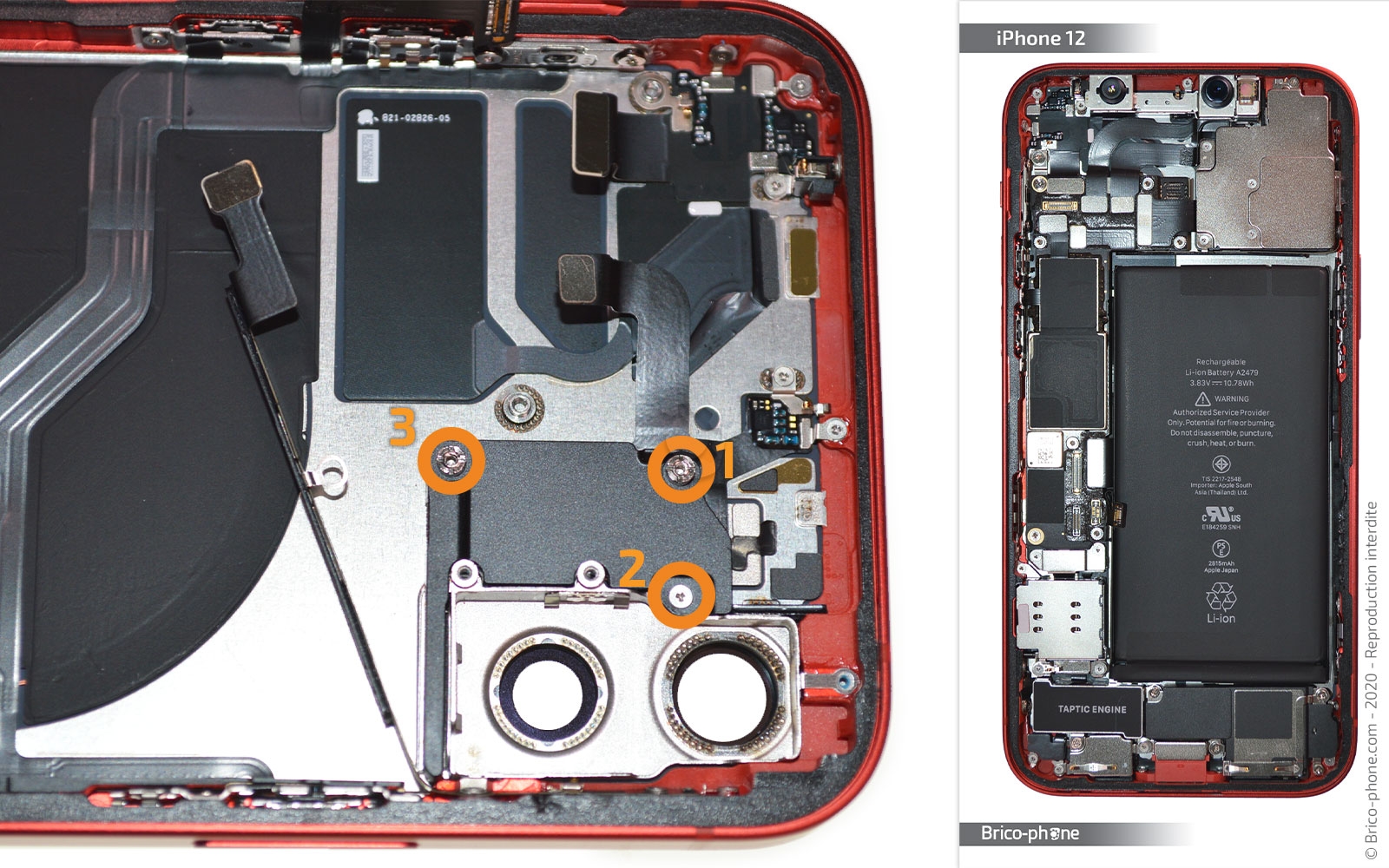

Etape 25 Oter le cache de protection du flash

Pour accéder au flash de votre iPhone 12, il vous faut extraire les deux vis plates ainsi que la vis triwing.

Après, glissez le levier sous la plaquette #17 our la mettre de coté sur votre patron d'aide au montage.
Outils
Levier Nylon
Tournevis Plat
Tournevis Triwing
Etape 26

Etape 26 Enlever la nappe flash

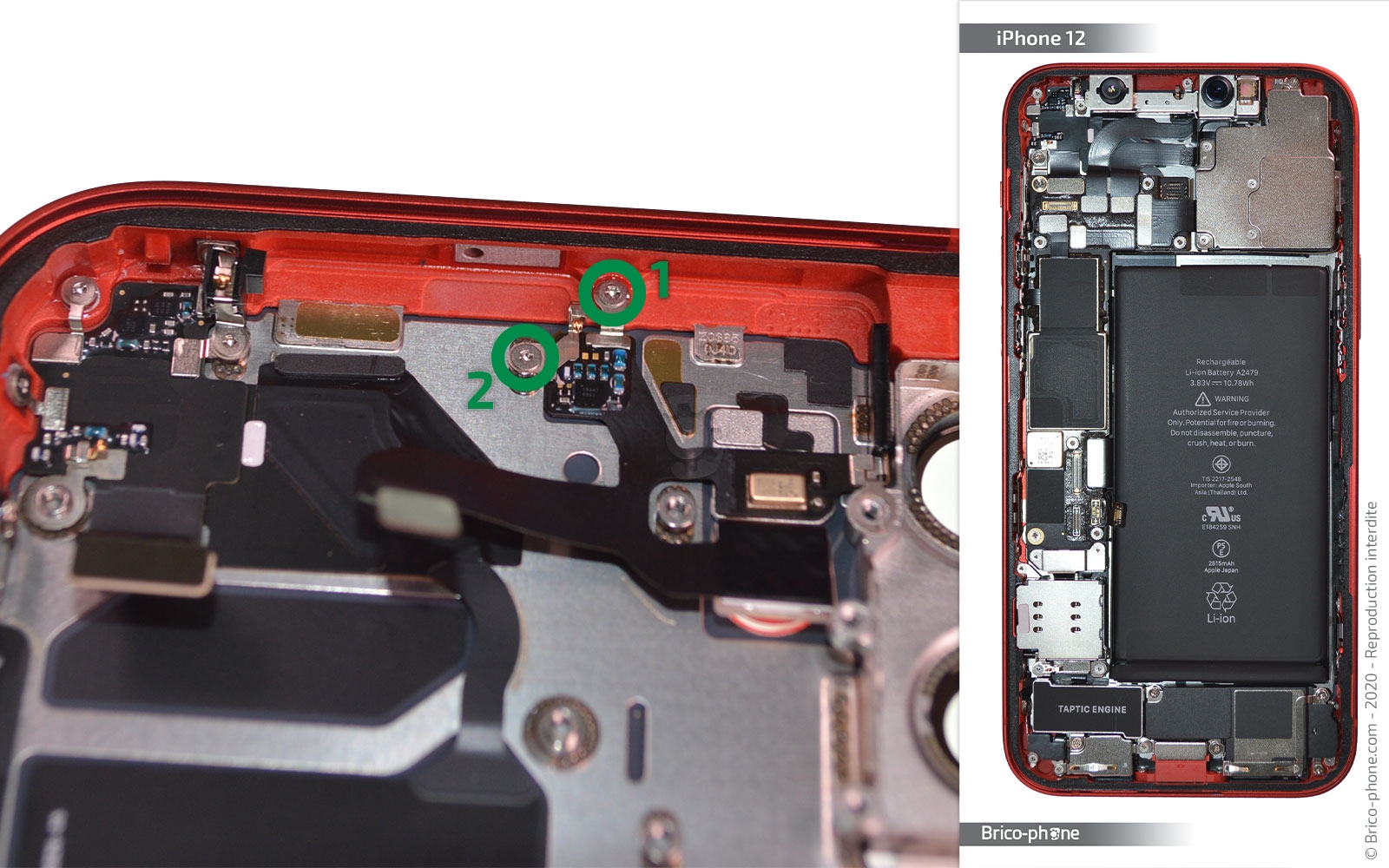

Les vis n1 et n2 retiennent encore la nappe du flash au châssis c'est pourquoi vous devez les retirer avec le tournevis triwing.

Ensuite, nous vous conseillons de chauffer légèrement la nappe pour faciliter son décollage avec le spudger.

Si vous changez ce composant, il est possible qu'elle soit livré avec un joint par défaut de couleur noir.
Si vous souhaitez conserver la couleur initiale du joint, récupérez votre joint d'origine sur la nappe défectueuse.
Puis, remplacez le joint de la nouvelle pièce par celui que vous venez de récupérer.
Outils
Levier Nylon
Tournevis Triwing
Etape 27

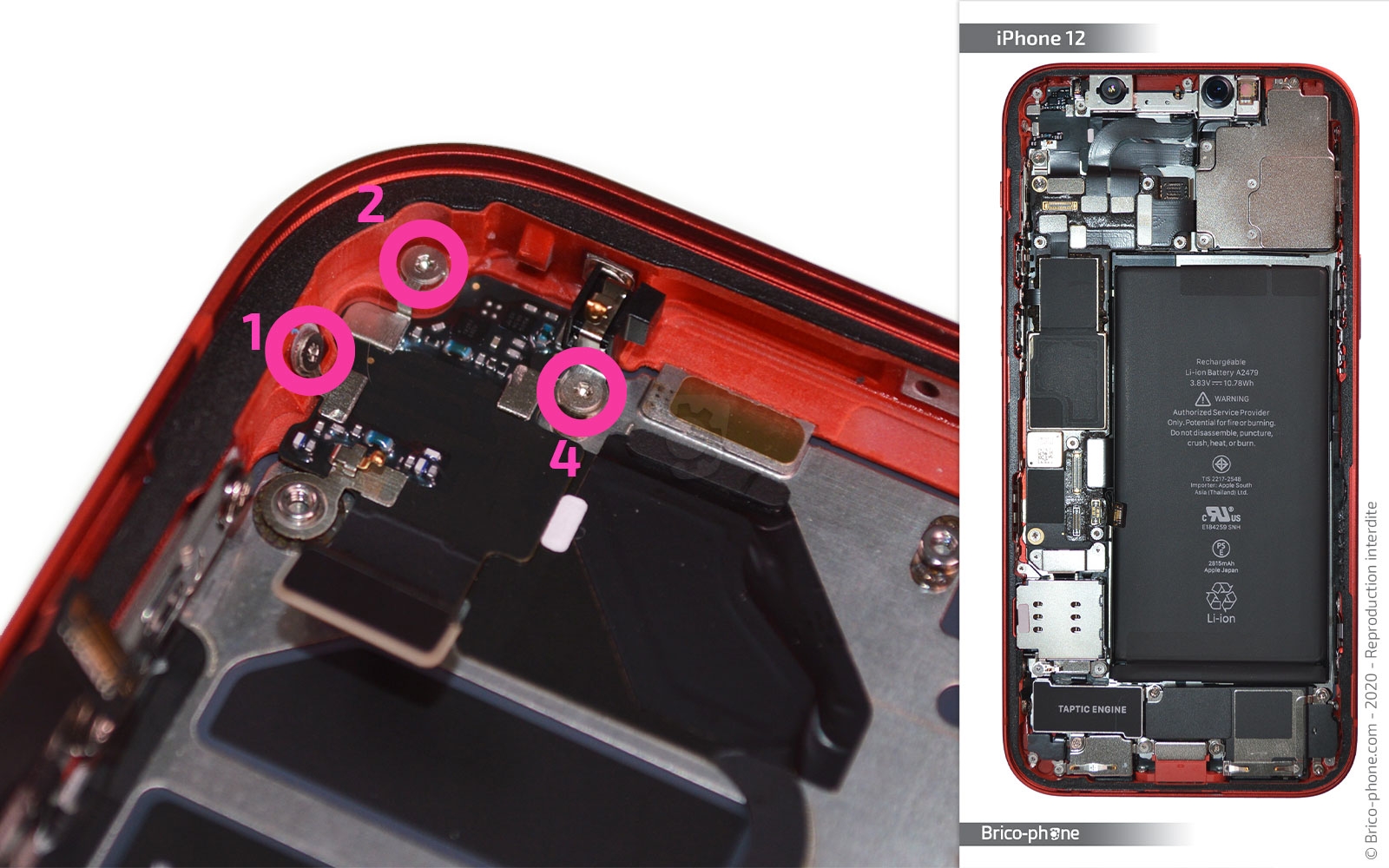

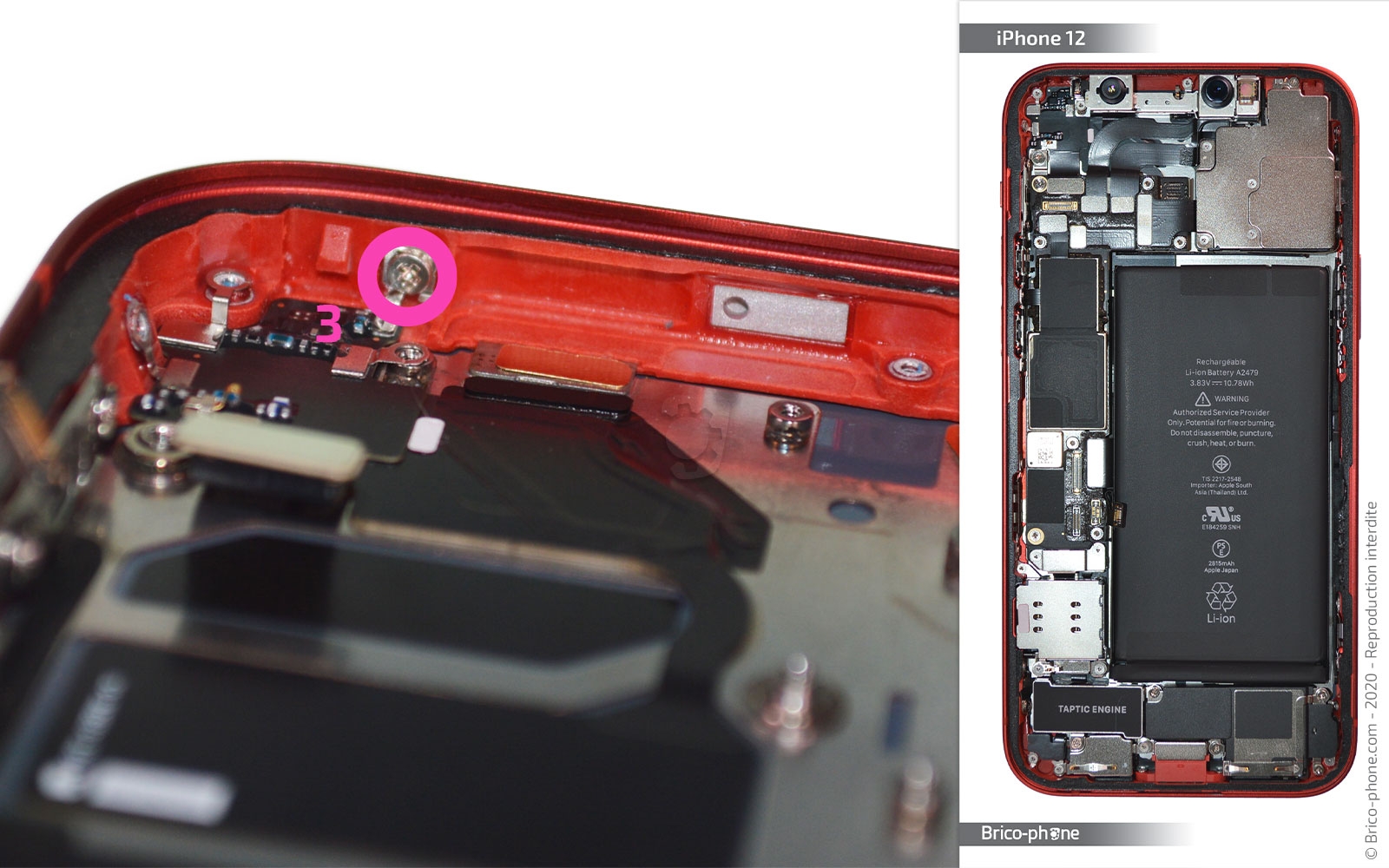

Etape 27 Libérer la nappe réseau

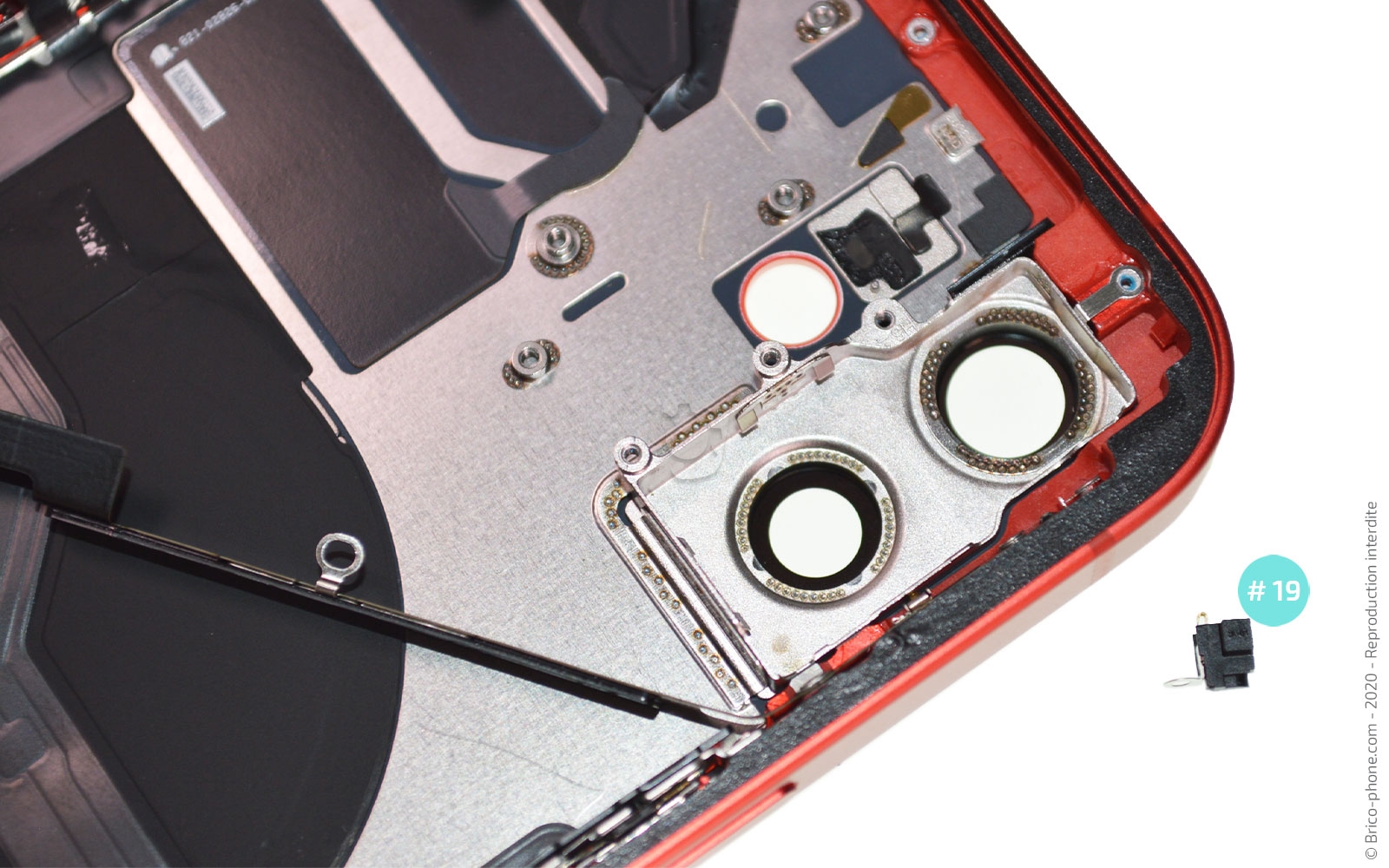

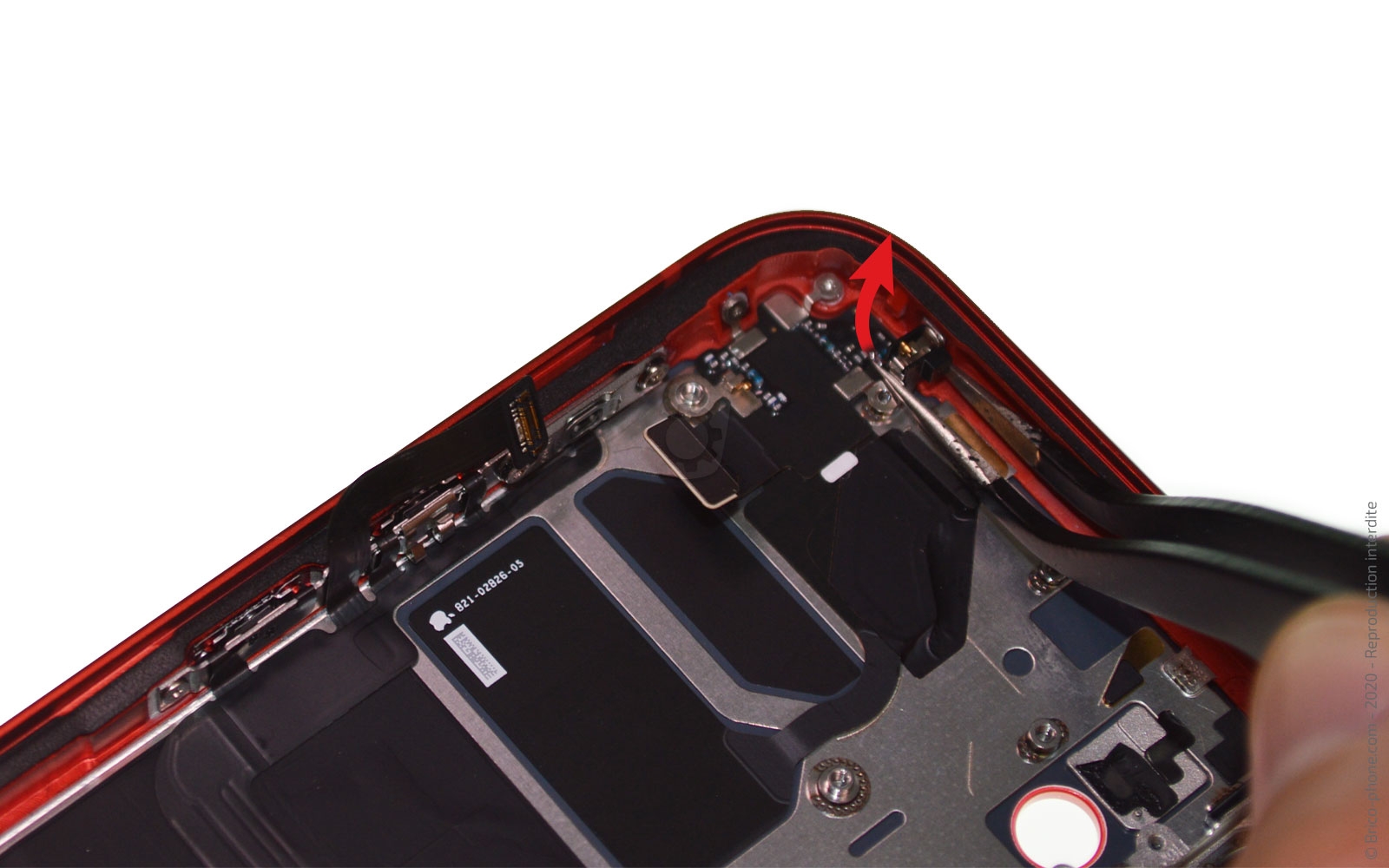

Dans l'angle supérieur gauche, dévissez les 3 vis triwing de la nappe réseau. Cette manipulation devrait vous permettre de récupérer le contact #19 .

Cet élément cache la vis cruciforme o3 qui vous faut retirer avec le tournevis adéquat de votre kit d'outils.
Outils
Pince Brucelles
Tournevis Triwing
Etape 28

Etape 28 Récupérer la nappe réseau

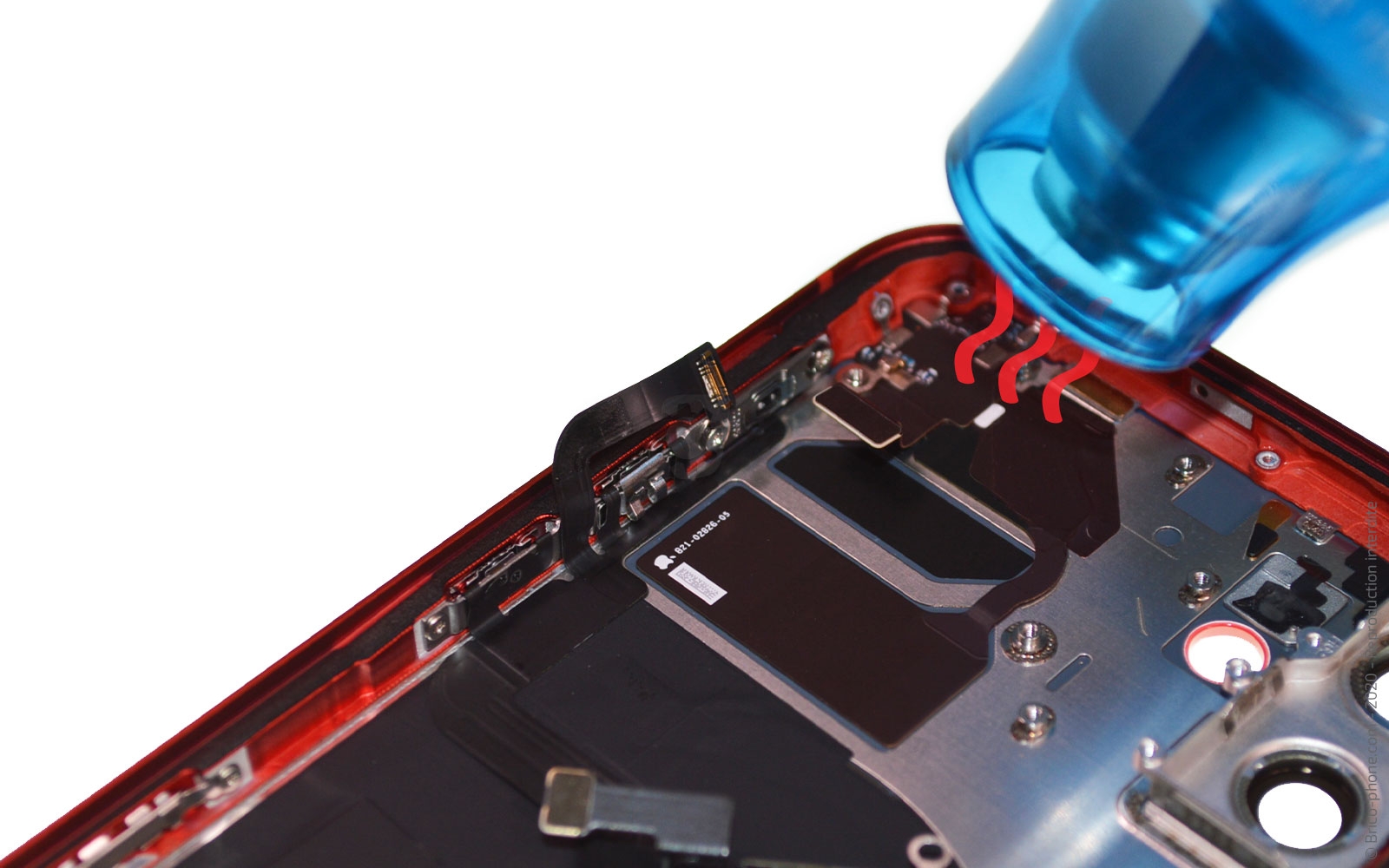

Reprenez votre décapeur thermique pour ramollir l'adhésif présent sous la nappe.

Insérez ensuite le levier en nylon sous la nappe pour commencer le décollage de cette dernière.

Décollez également la partie inférieur du composant en prenant toutes vos précautions puis que ce composant est fragile.

Si vous rencontrez des difficultés pour le décollage n'hésitez pas à re-chauffer légèrement la nappe.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 29

Etape 29 Sortie la nappe 21

A droite de l'emplacement des caméra arrière, vous devez récupérer la nappe #21 en enlevant dans un premier temps les 3 vis triwing.
Outils
Pince Brucelles
Tournevis Triwing
Etape 30

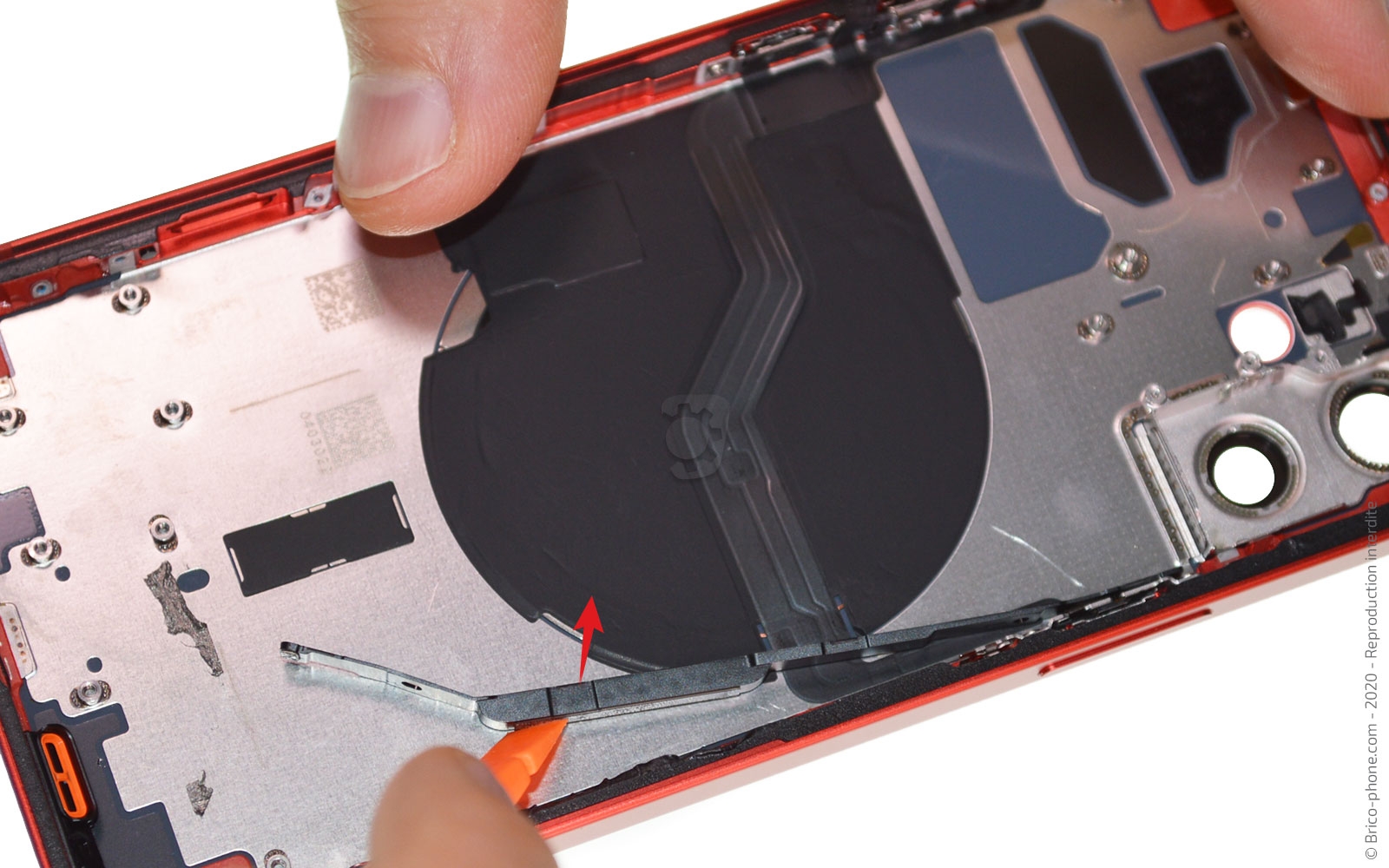

Etape 30 Dévisser la nappe induction - boutons volume et power

A l'aide du levier en nylon, décollez le composant #22 qui protège la nappe du bouton Power.

Ensuite, vous devriez apercevoir deux vis cruciformes qu'il vous faut retirer.

Du coté gauche, c'est 4 vis cruciformes qu'il faut extraire du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 31

Etape 31 Chauffer la nappe induction

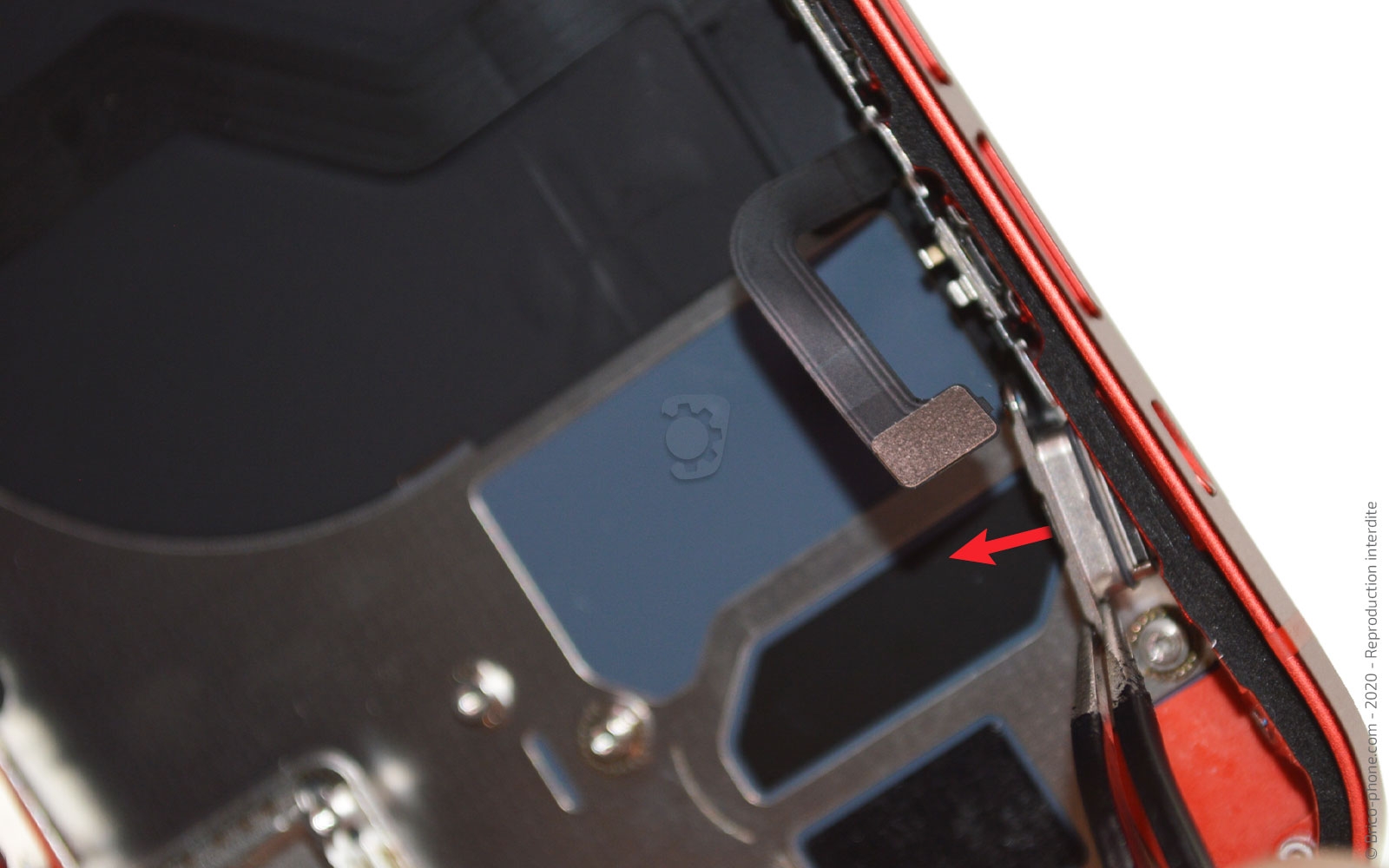

Chauffez l'intégralité de la nappe induction.

Puis, sortez le bouton vibreur de la tranche de votre appareil puis décollez la nappe avec le levier orange.
Réitérez la manipulation avec la nappe Power située à droite.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 32

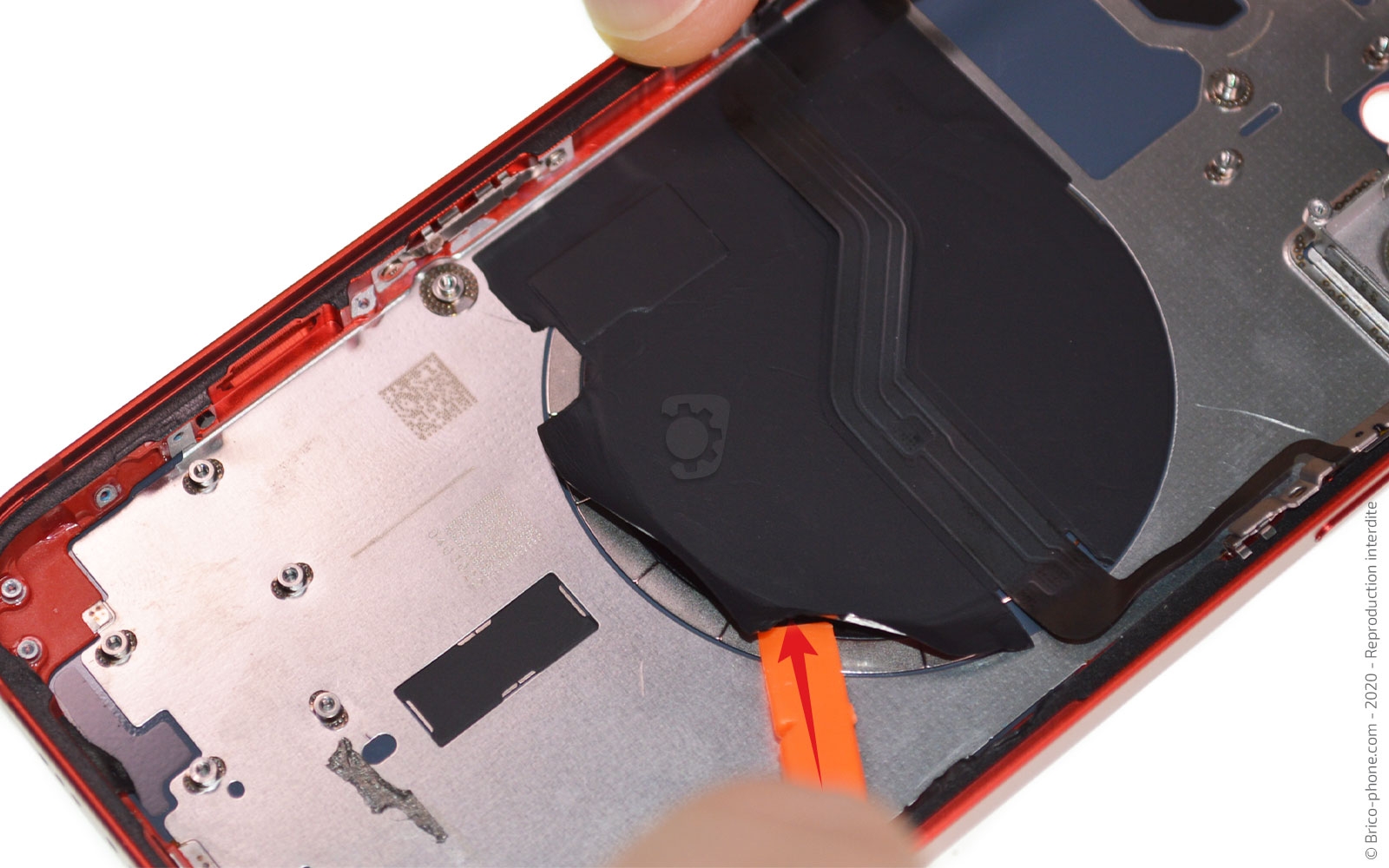

Etape 32 Retirer la nappe induction

Décollez délicatement le bord de la nappe induction en prenant soin de passer le levier en nylon sous le cercle en cuivre et sa protection noire.

Continuez le décollage avec patience afin de sortir le composant #23 indemne de votre téléphone.
Outils
Levier Nylon

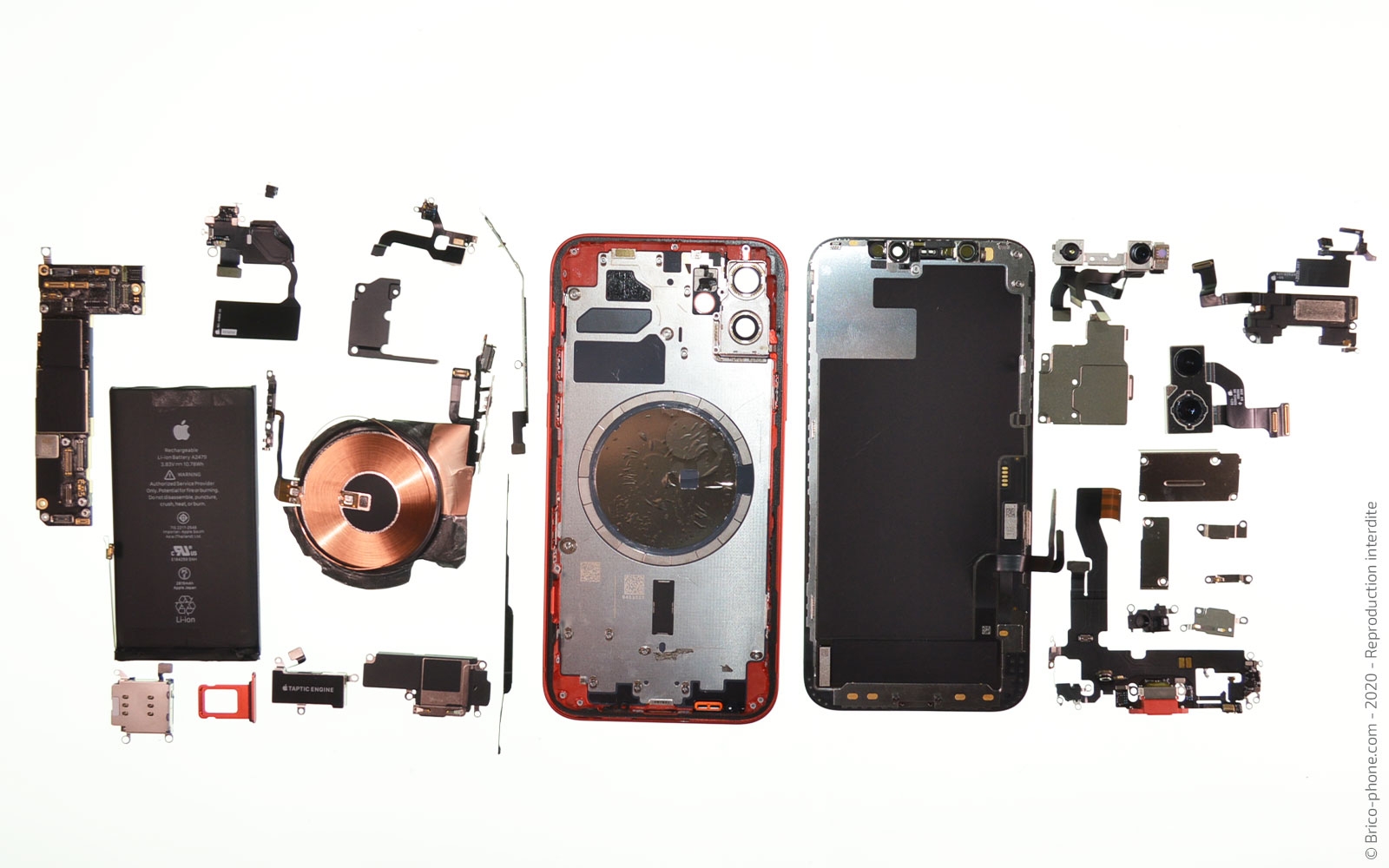

Vue éclatée

Cette photo vous présente tous les composants de votre iPhone 12.
