Changement du bloc écran sur Galaxy A31

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 12/20
Galaxy A31 | Temps estimé : 60 min | Difficulté : 3.5/5

L'écran de votre Samsung Galaxy A31 est brisé ? L'affichage présente des zones d'ombres ou simplement des tâches ? Pour remédier à l'une de ces pannes, Brico-phone vous propose de suivre ce tutoriel de réparation en images et en vidéo.

Diagnostic

›  L'écran est brisé, fissuré ou rayé.
›  L'affichage présente des traits ou des zones d'ombre.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super Amoled pré-monté sur châssis pour Samsung Galaxy A31
111,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

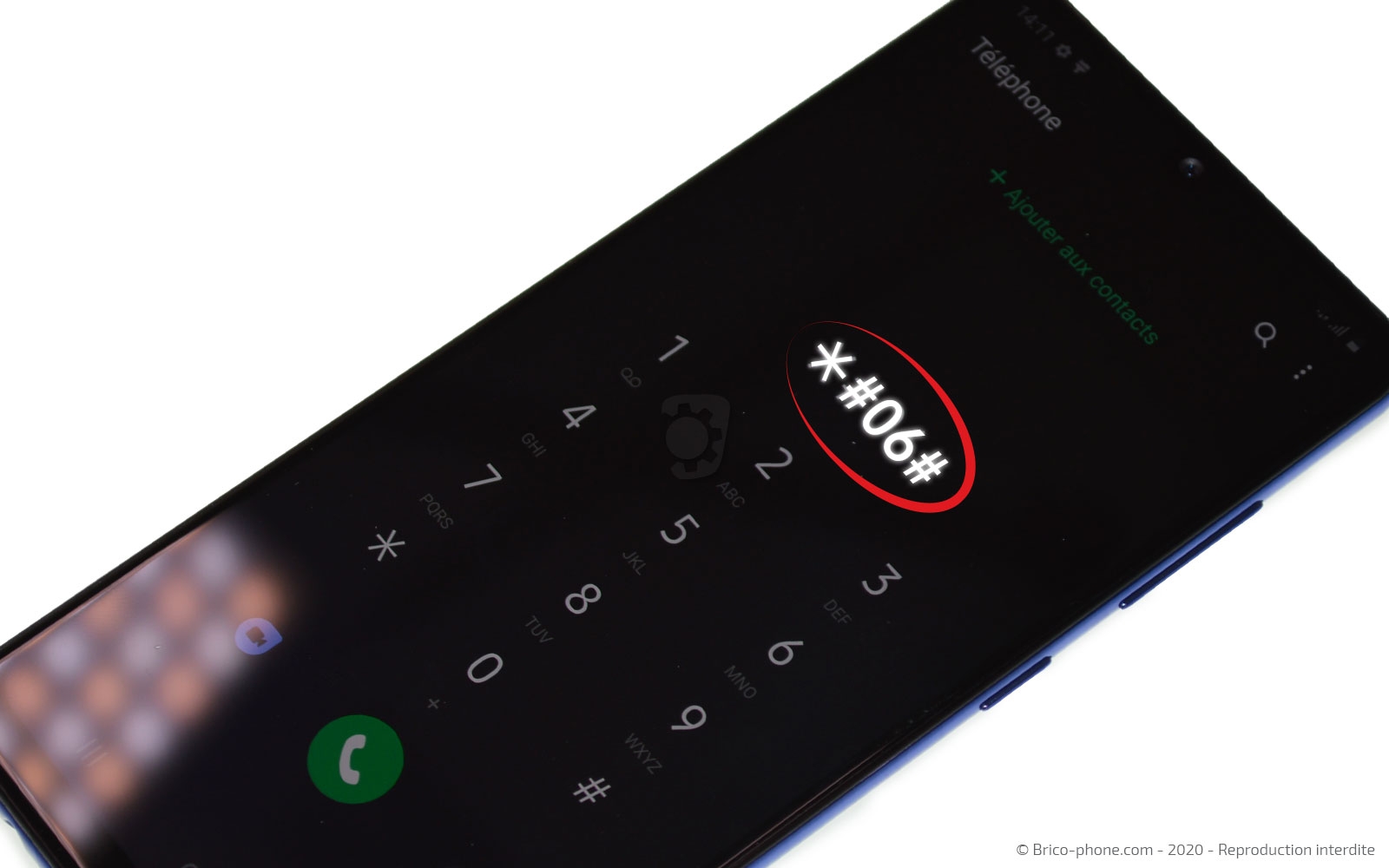

Avant de commencer
Comme pour toute réparation, nous conseillons de vérifier le numéro de modèle du smartphone afin de commander les pièces détachées compatibles.
Pour cela, composez le *#06# depuis le clavier de votre téléphone si ce dernier s'allume encore.
Ensuite, recopiez le numéro IMEI affiché dans la rubrique dédié de notre page d'accueil.

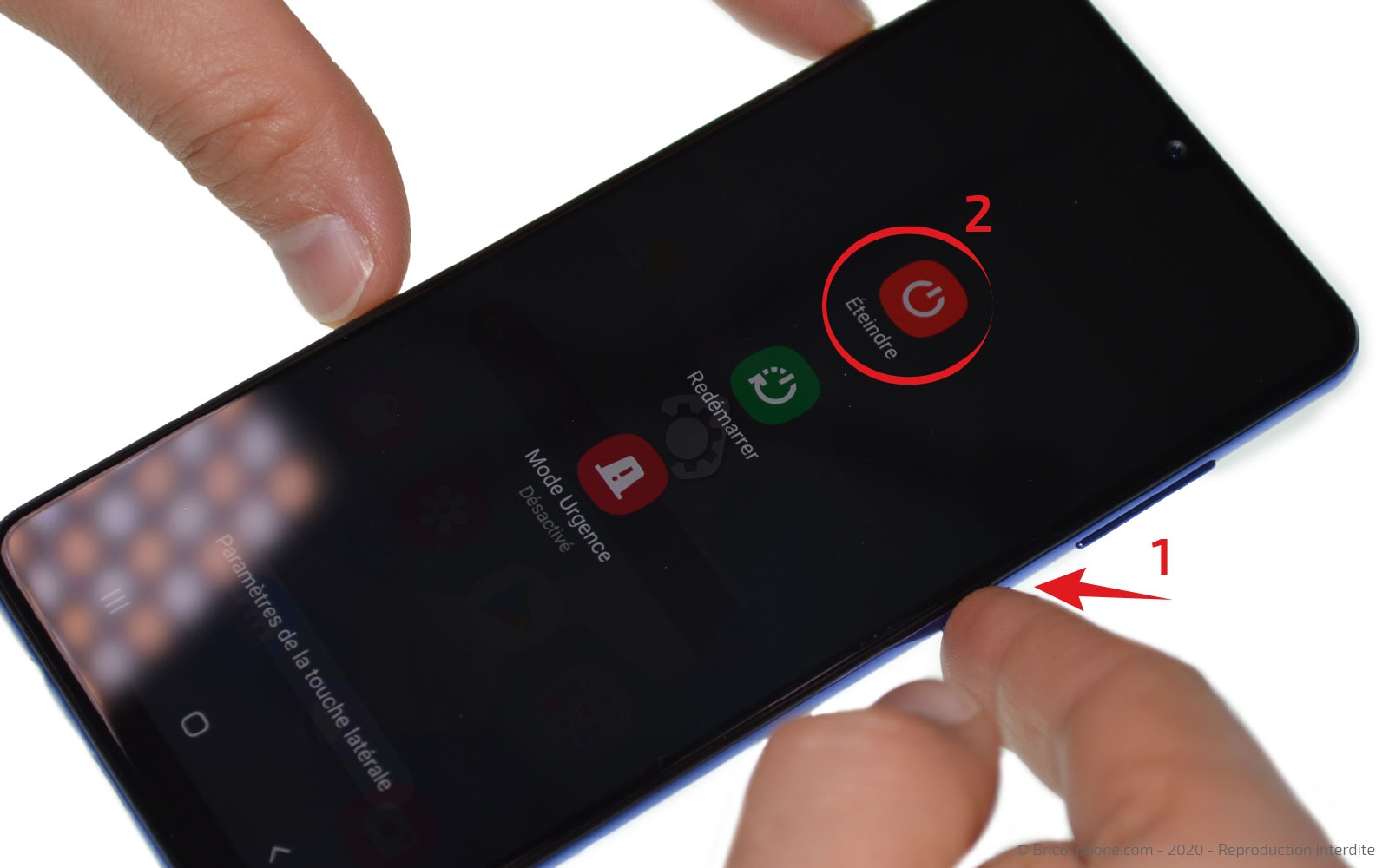

Vous venez de recevoir votre commande alors commencez par éteindre votre Samsung Galaxy A31.

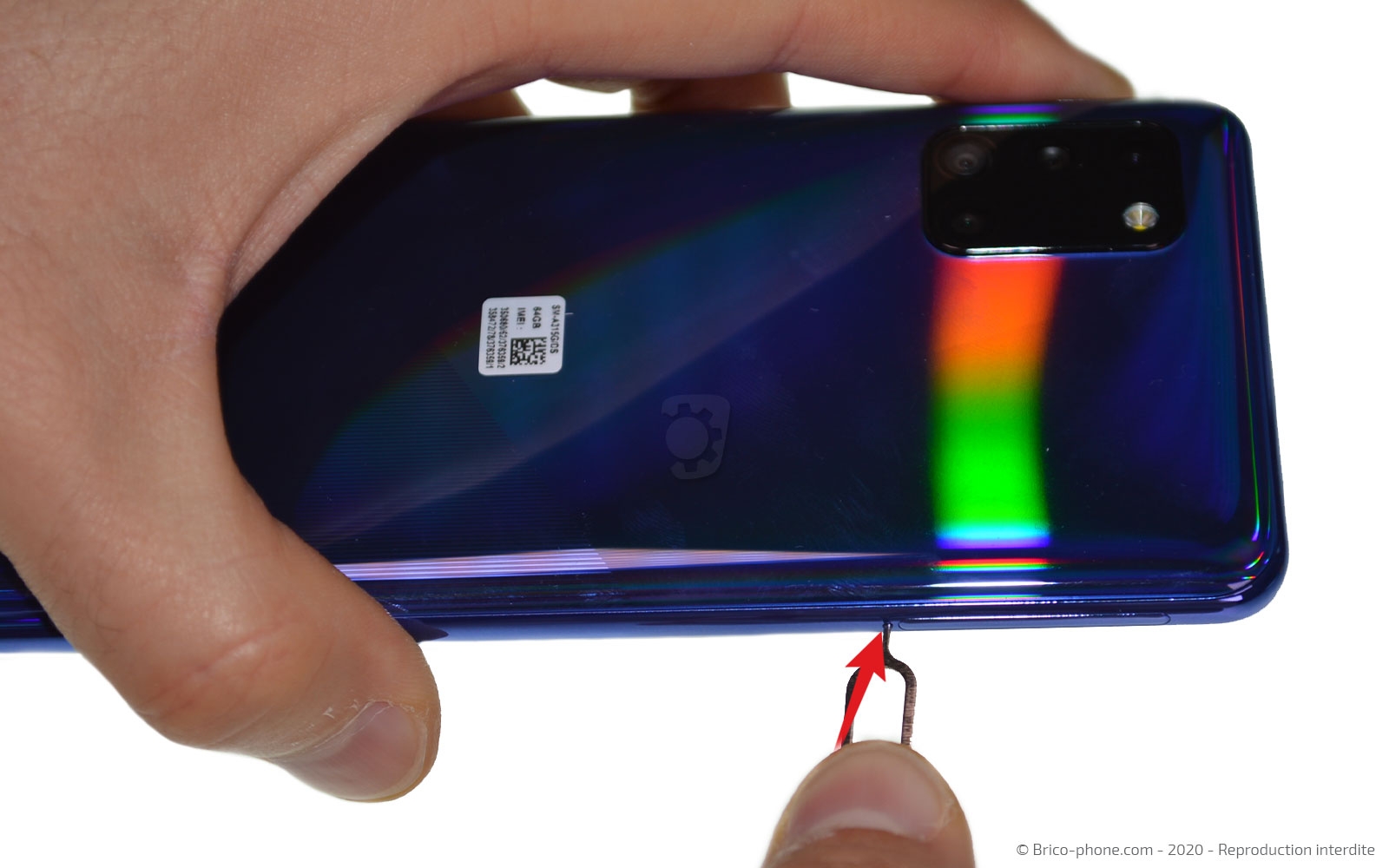

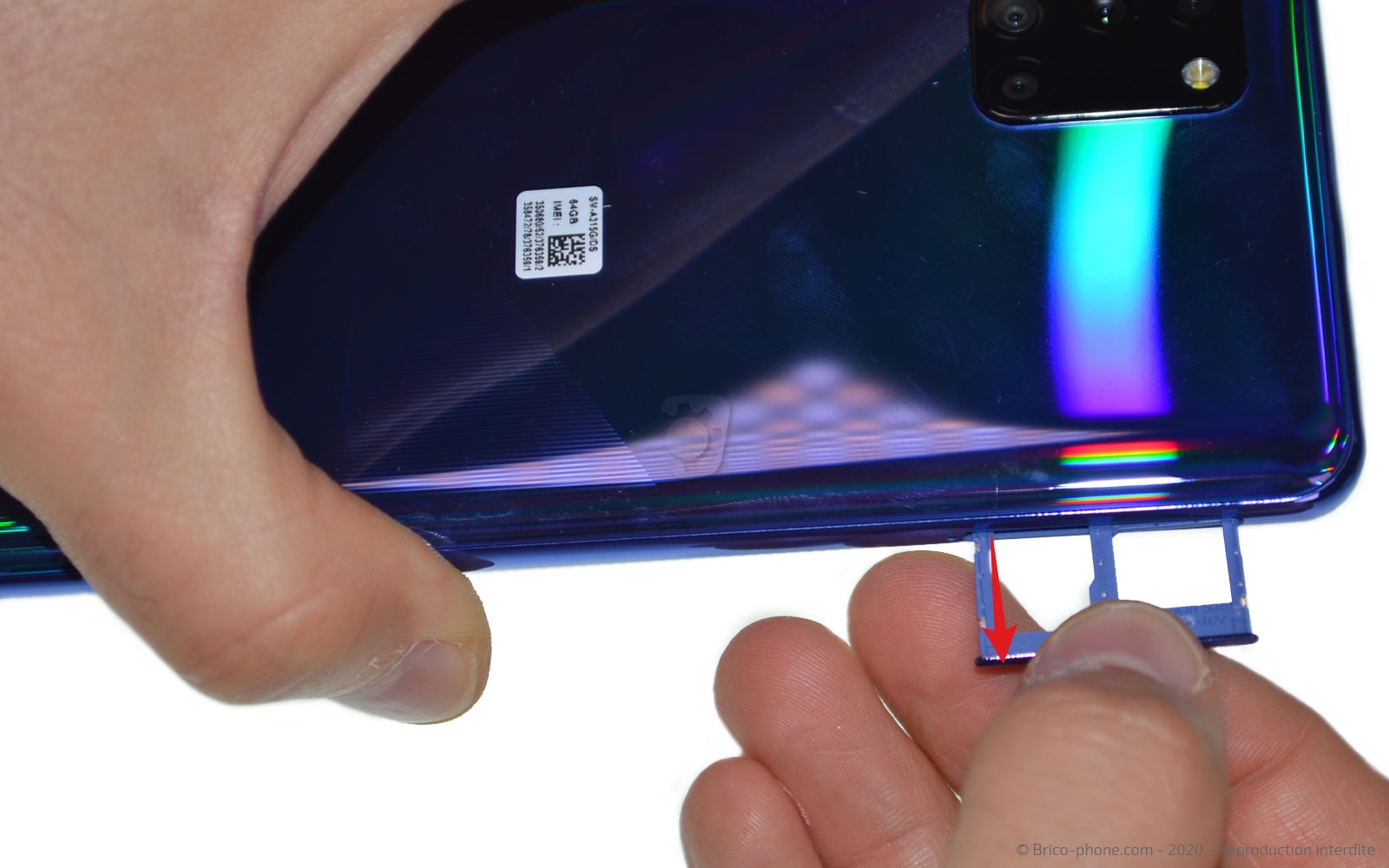

Etape 1 : Ejecter le tiroir Sim

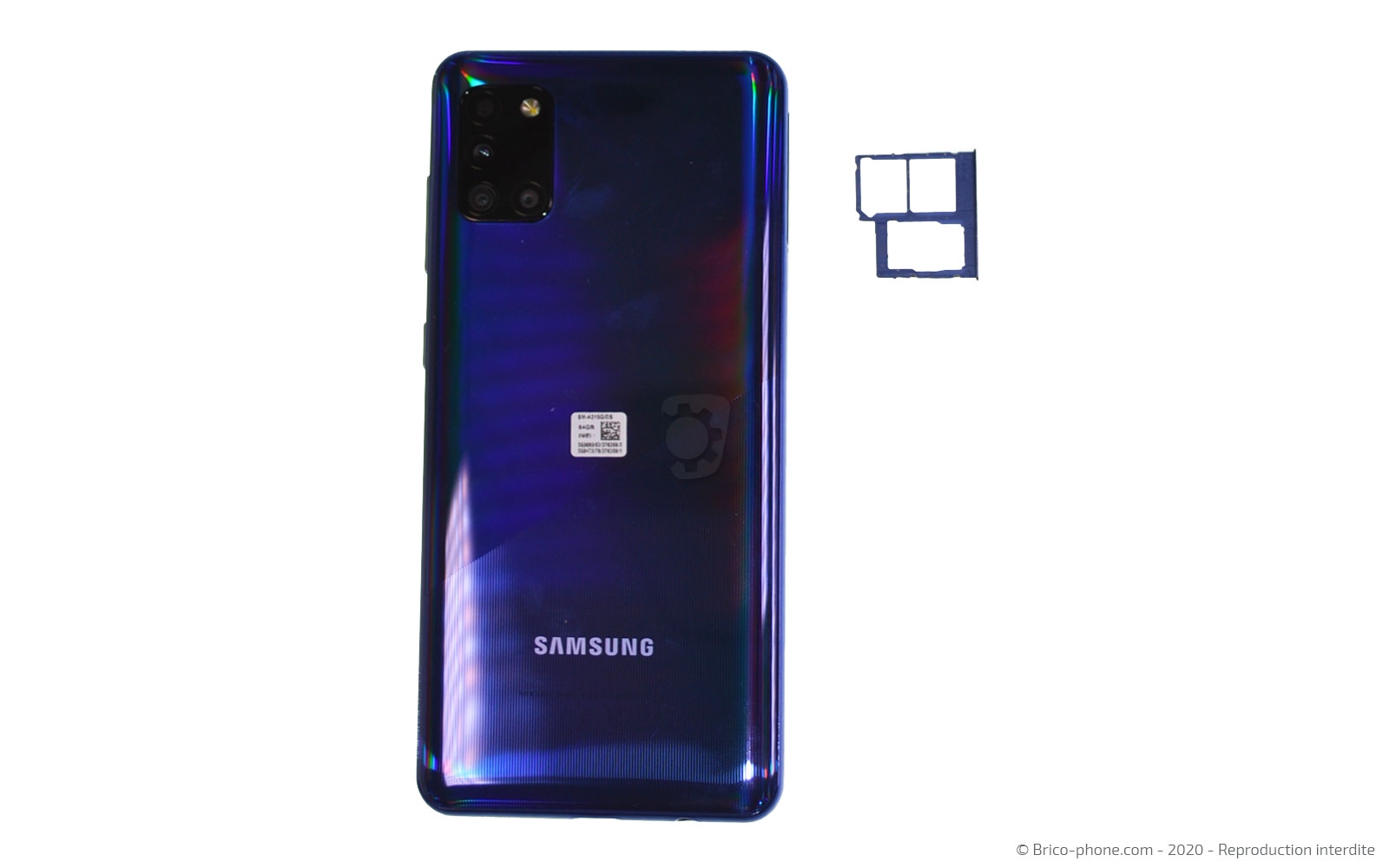

Ôtez la carte Sim et son support de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

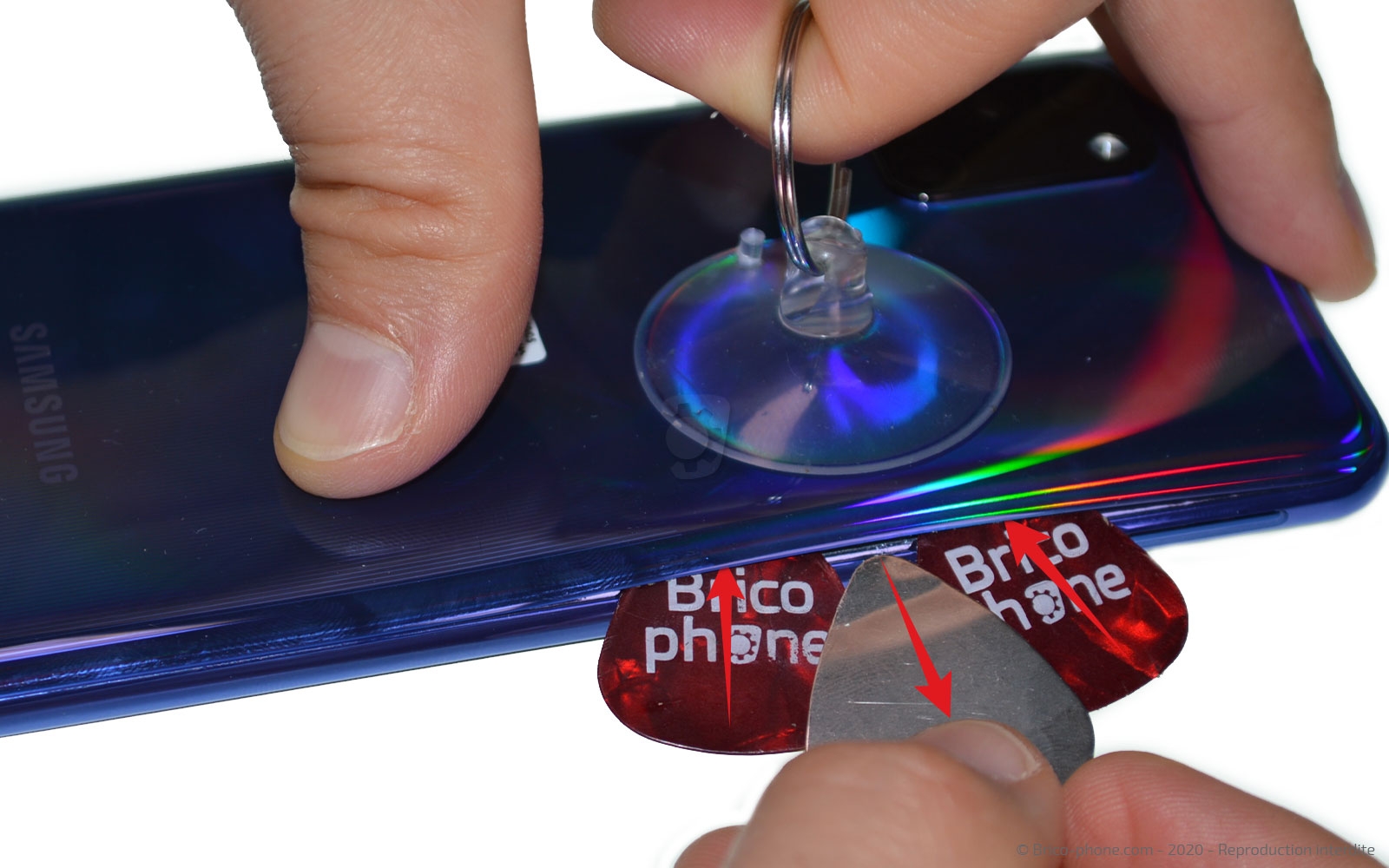

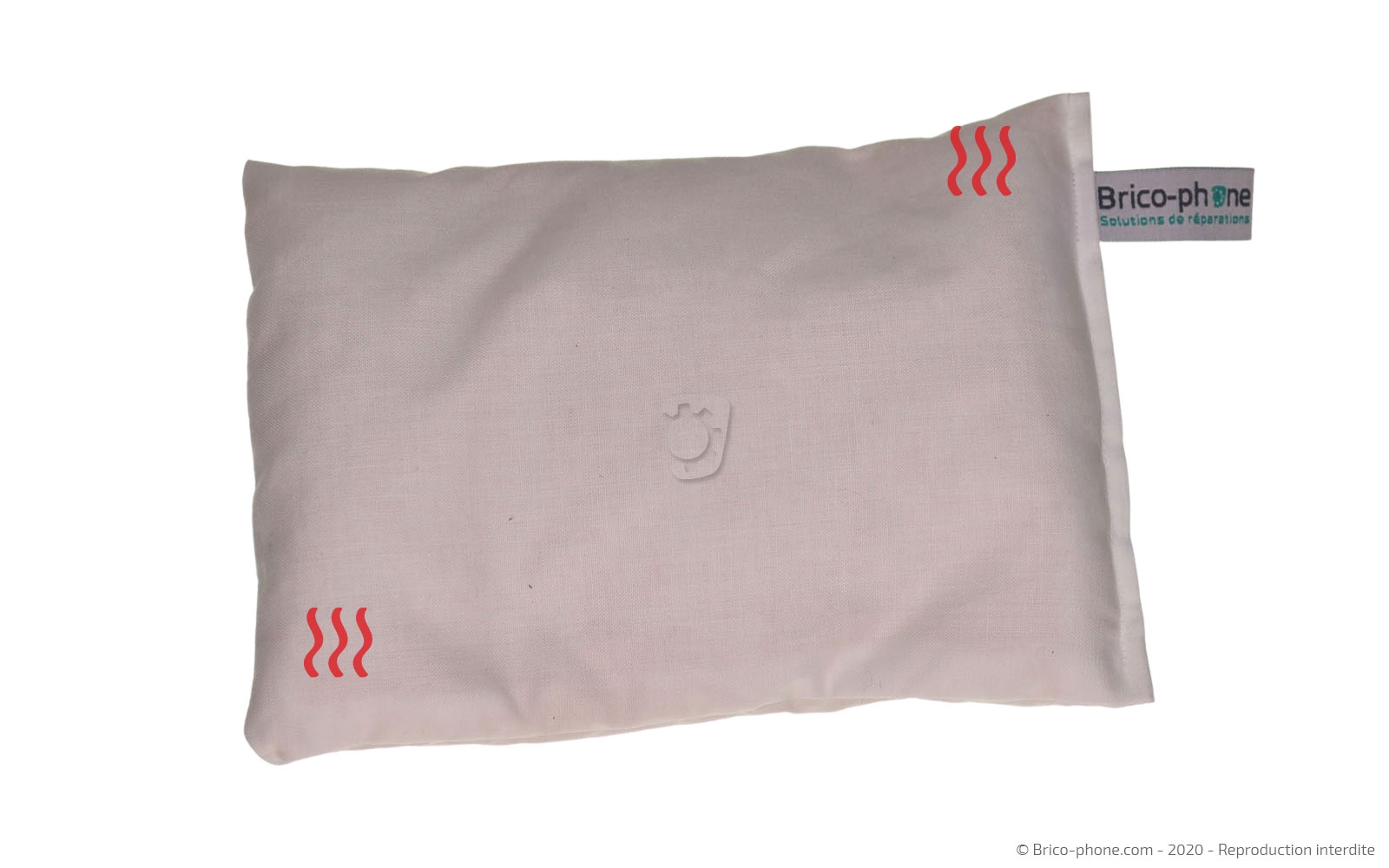

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'intérieur de votre appareil, nous allons avoir besoin de chauffer le composant arrière de ce dernier afin de ramollir les stickers qui le retiennent au châssis. Pour ce faire, utilisez un décapeur thermique ou un coussin chauffant.

En ce qui concerne le coussin, vous devrez le passer au micro-ondes 2 minutes avant de le poser sur le dos du téléphone une trentaine de secondes.

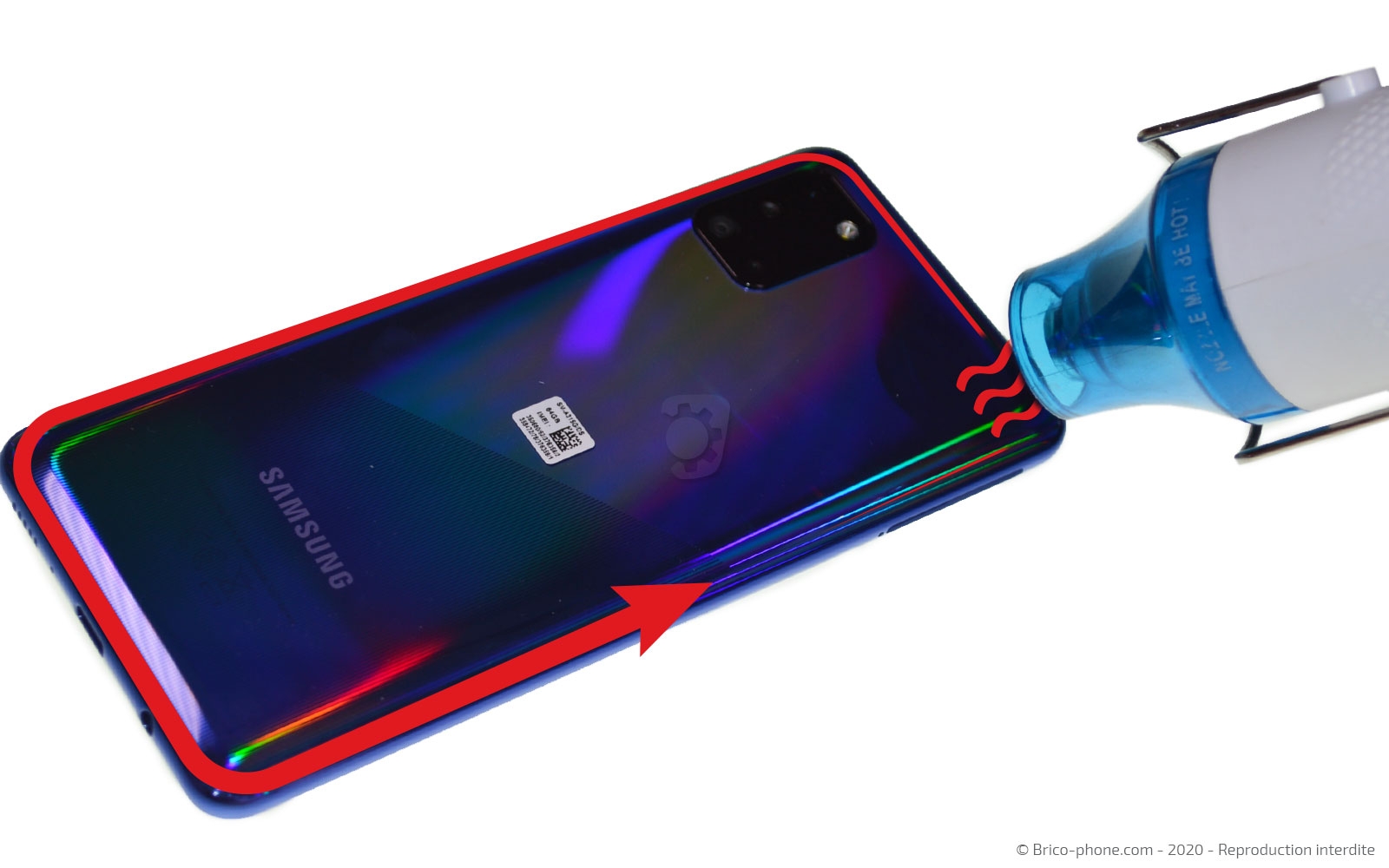

Pour le décapeur thermique ou un sèche-cheveux, il vous suffit de le passer sur tout le contour du téléphone.

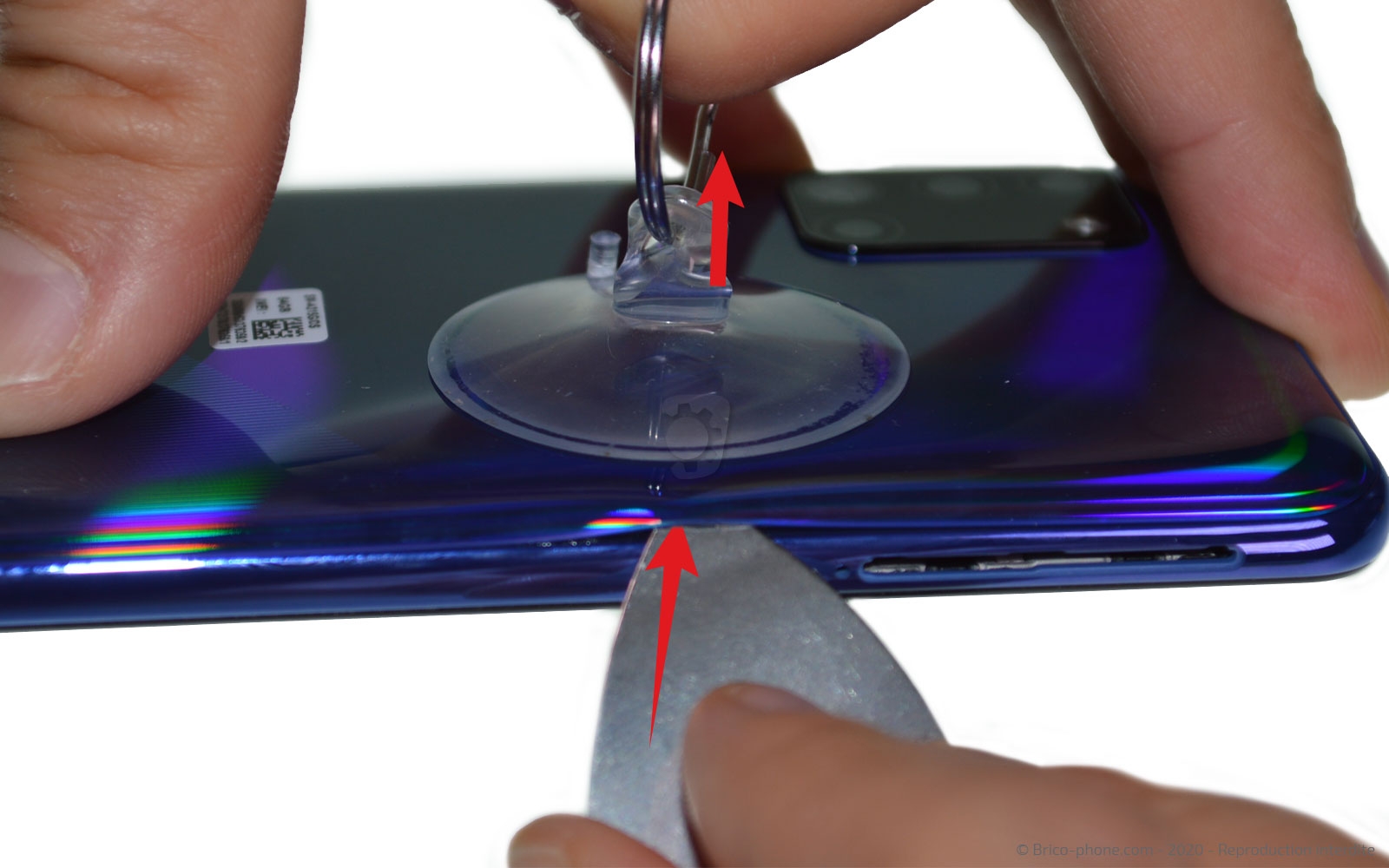

Il ne faut pas endommager les nappes réseaux situées en haut et en bas de votre appareil. C'est pourquoi il faut coller la ventouse sur le bord droit de votre appareil. Ensuite, tirez cette dernière afin de pouvoir soulever légèrement la vitre arrière pour glisser le médiator troué en métal entre la façade arrière et le châssis.

Par la suite, remplacez le médiator par leurs versions en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

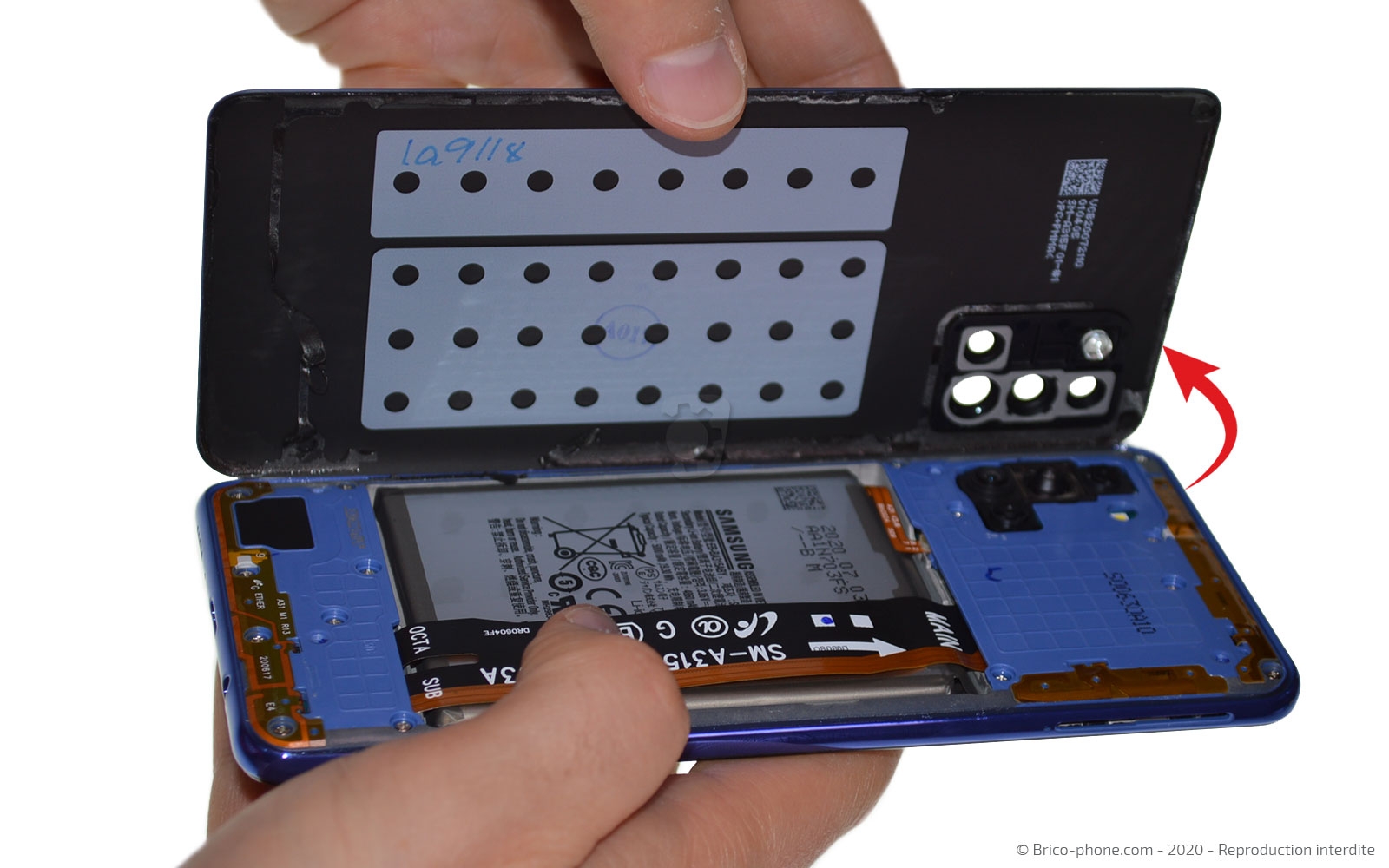

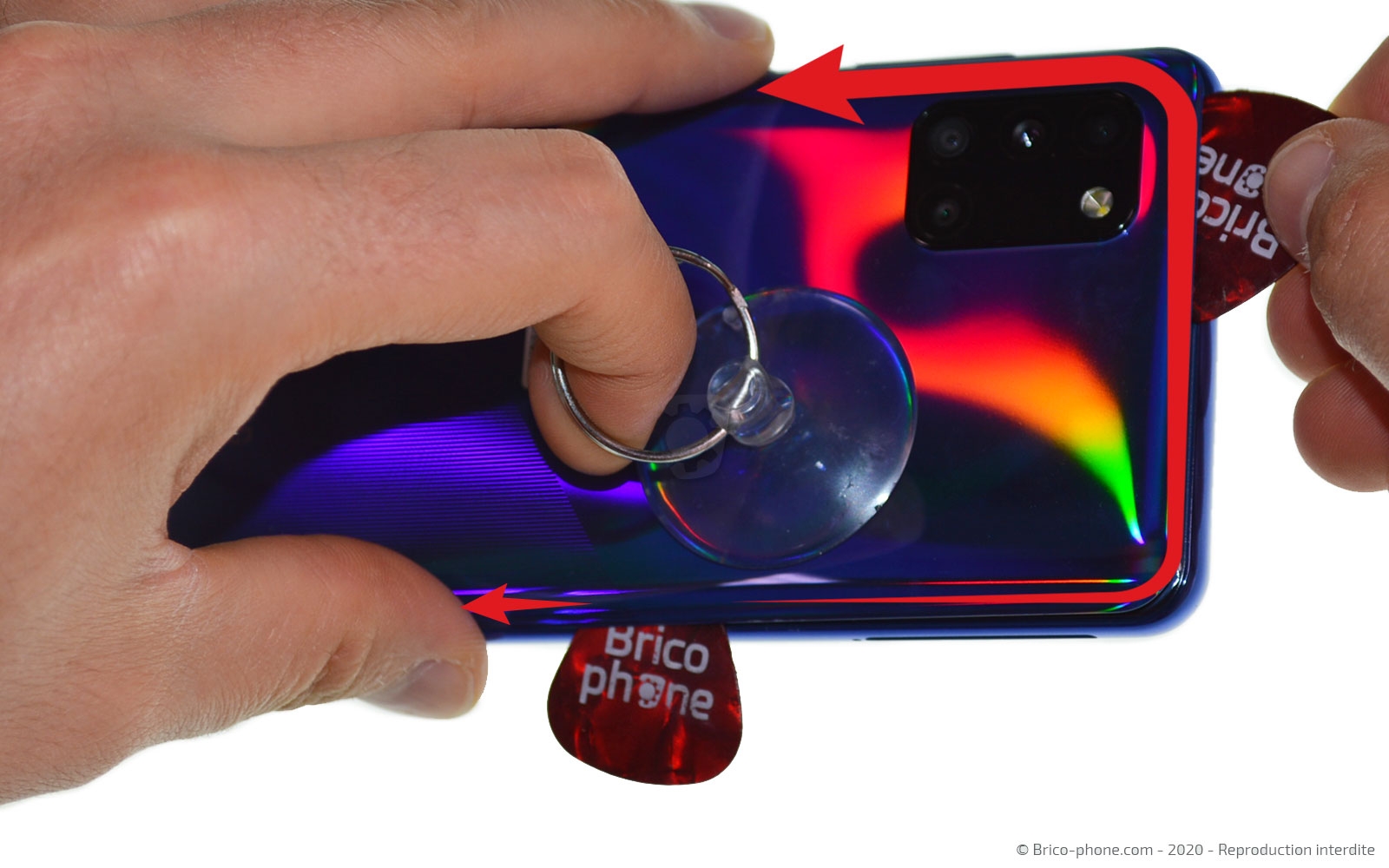

Etape 3 : Ouvrir le téléphone

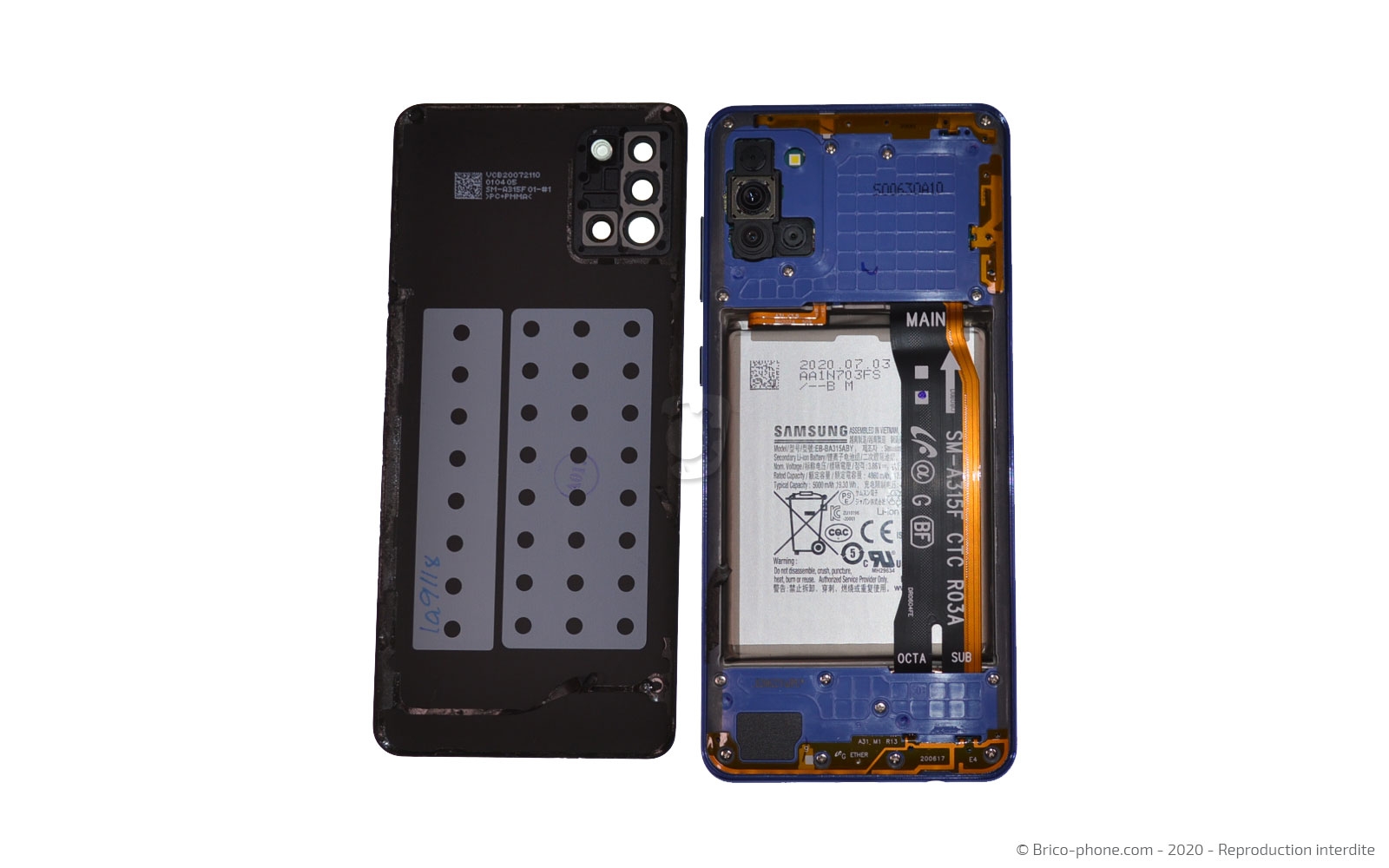

Faites circuler les médiators en plastique sur tout le contour de la vitre arrière afin de pouvoir la dissocier du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

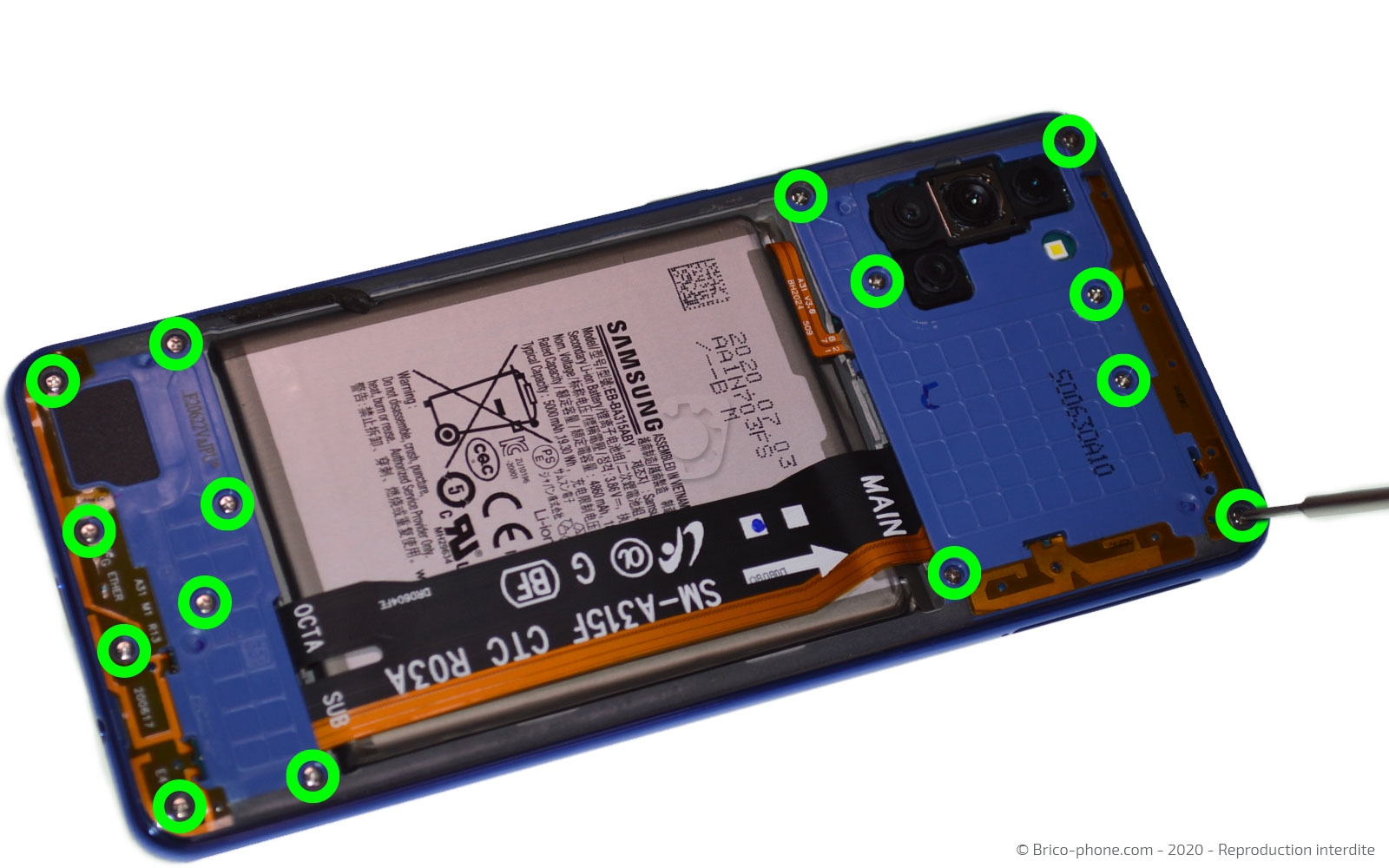

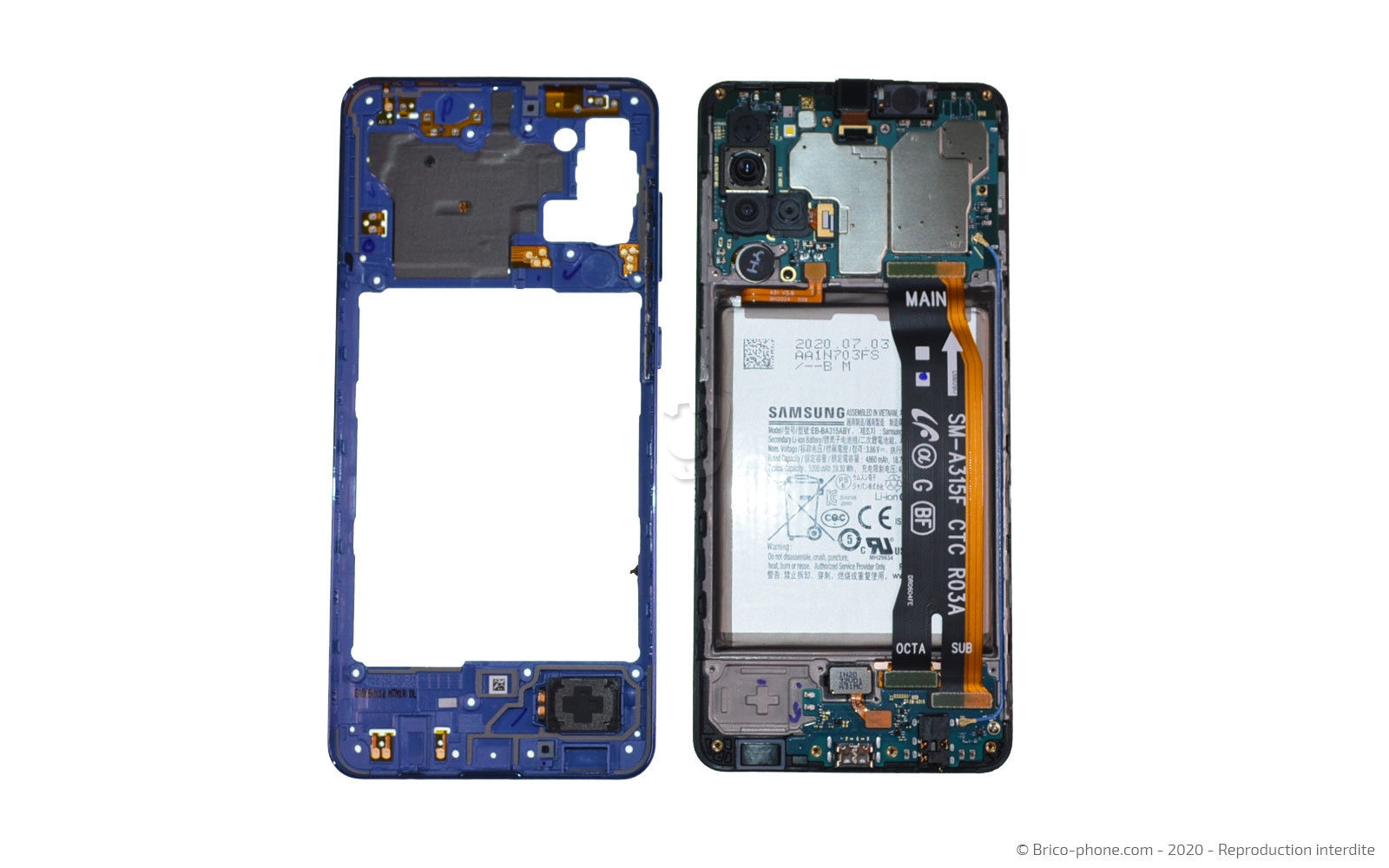

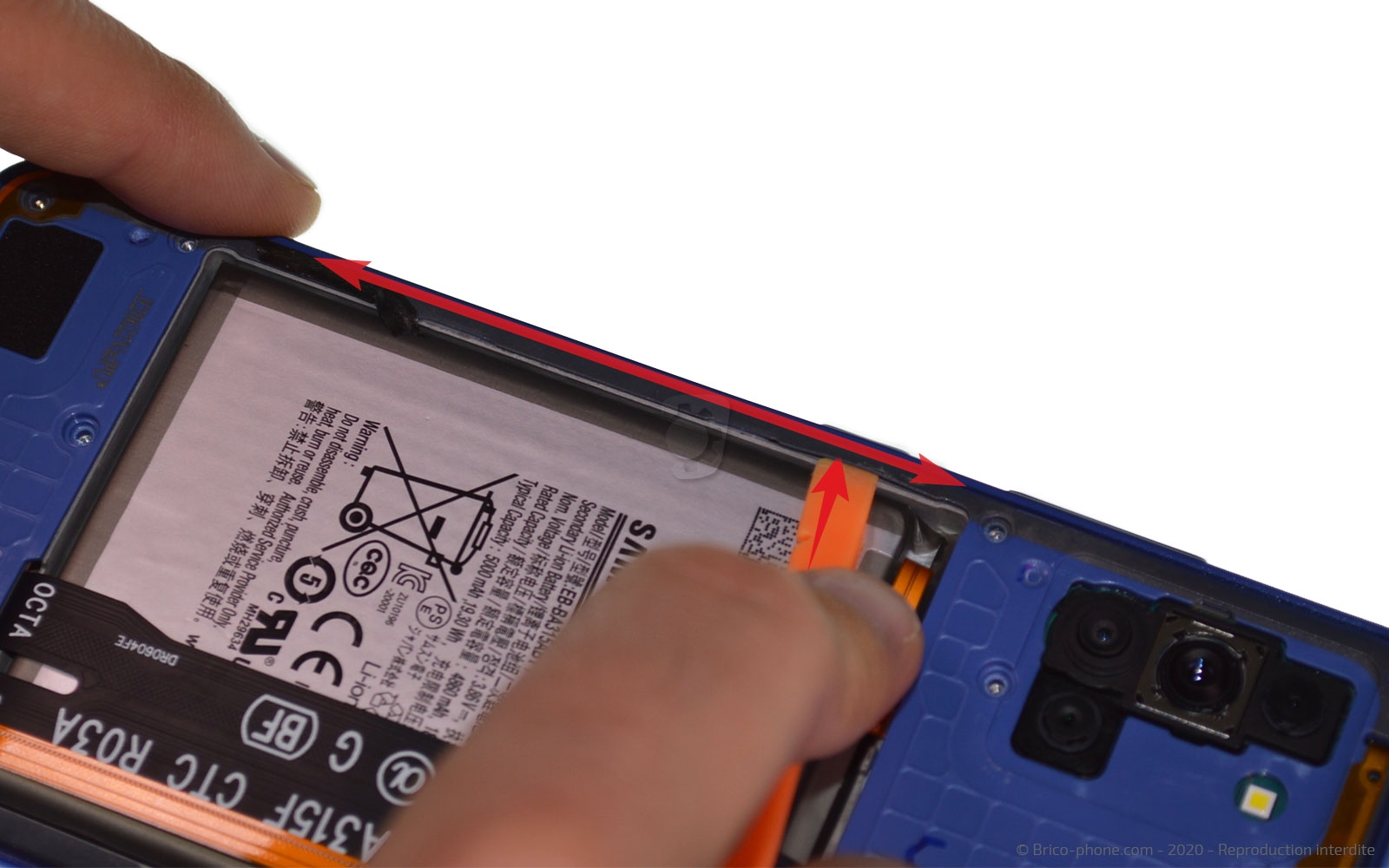

Etape 4 : Oter le châssis intermédiaire
Attrapez le tournevis cruciforme pour sortir les 15 vis de la plaquette intermédiaire.

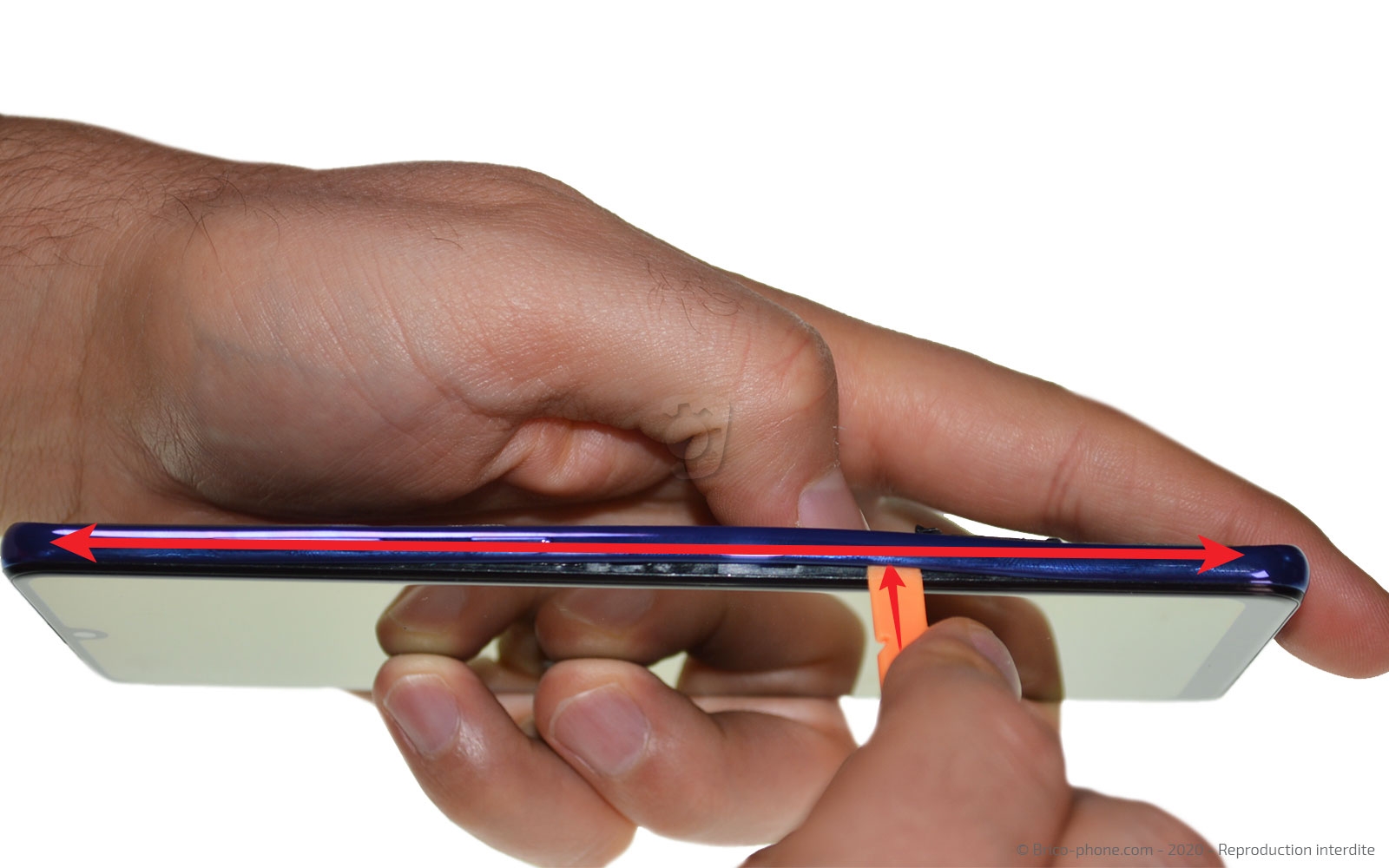

Ensuite, glissez le spudger sous cette dernière afin de pouvoir la déclipser et libérer les autres éléments de votre Samsung Galaxy A31.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie et la rallonge d'interconnexion
Gardez l'outil pour déconnecter la batterie puis les nappes de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Disposer le liquide iRemover
Pour faciliter le retrait de la batterie, nous vous conseillons d'utiliser le liquide iRemover.

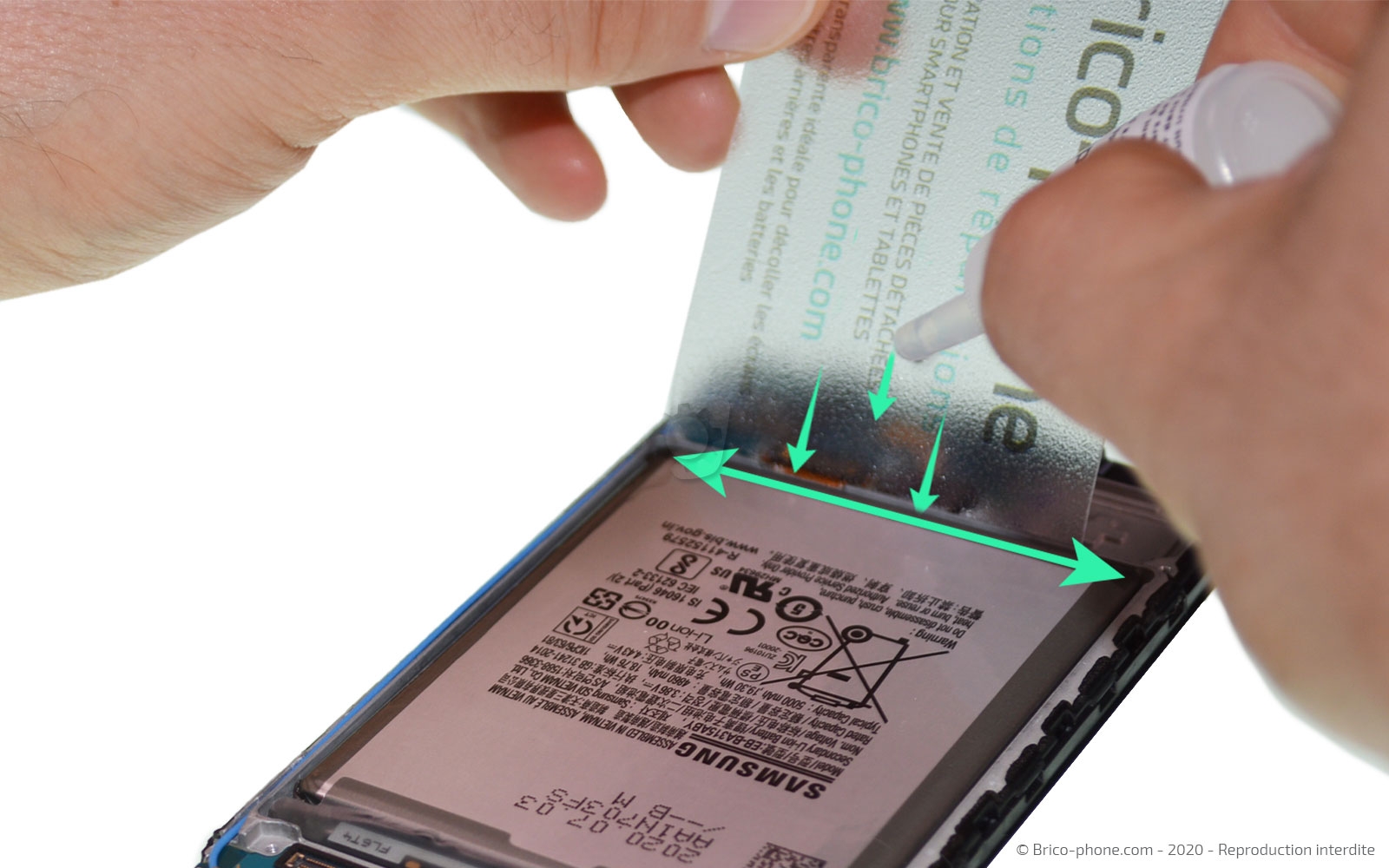

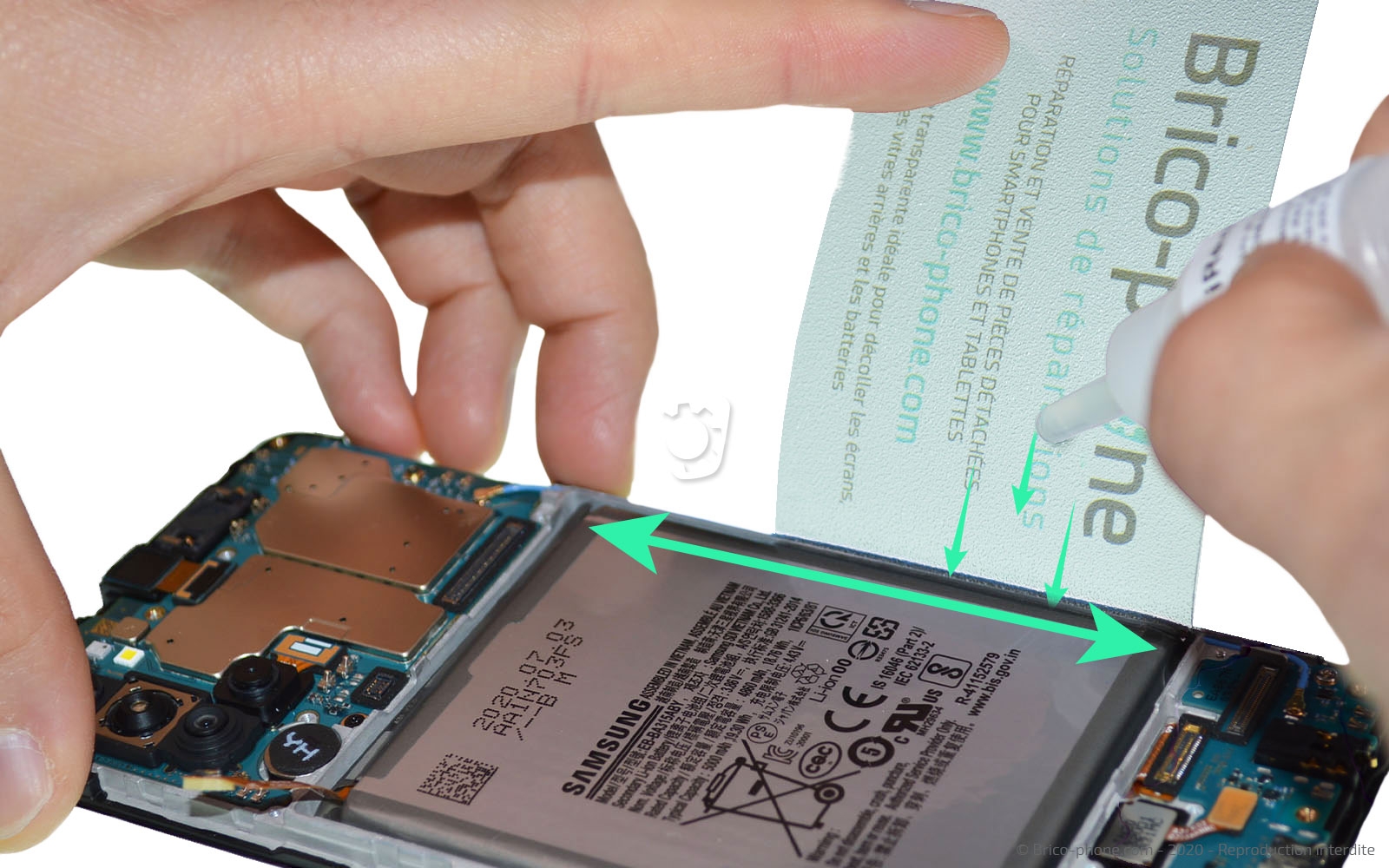

Il vous suffit de glisser la carte souple en PVC entre la batterie et le châssis afin de pouvoir faire couler le produit sous la batterie.

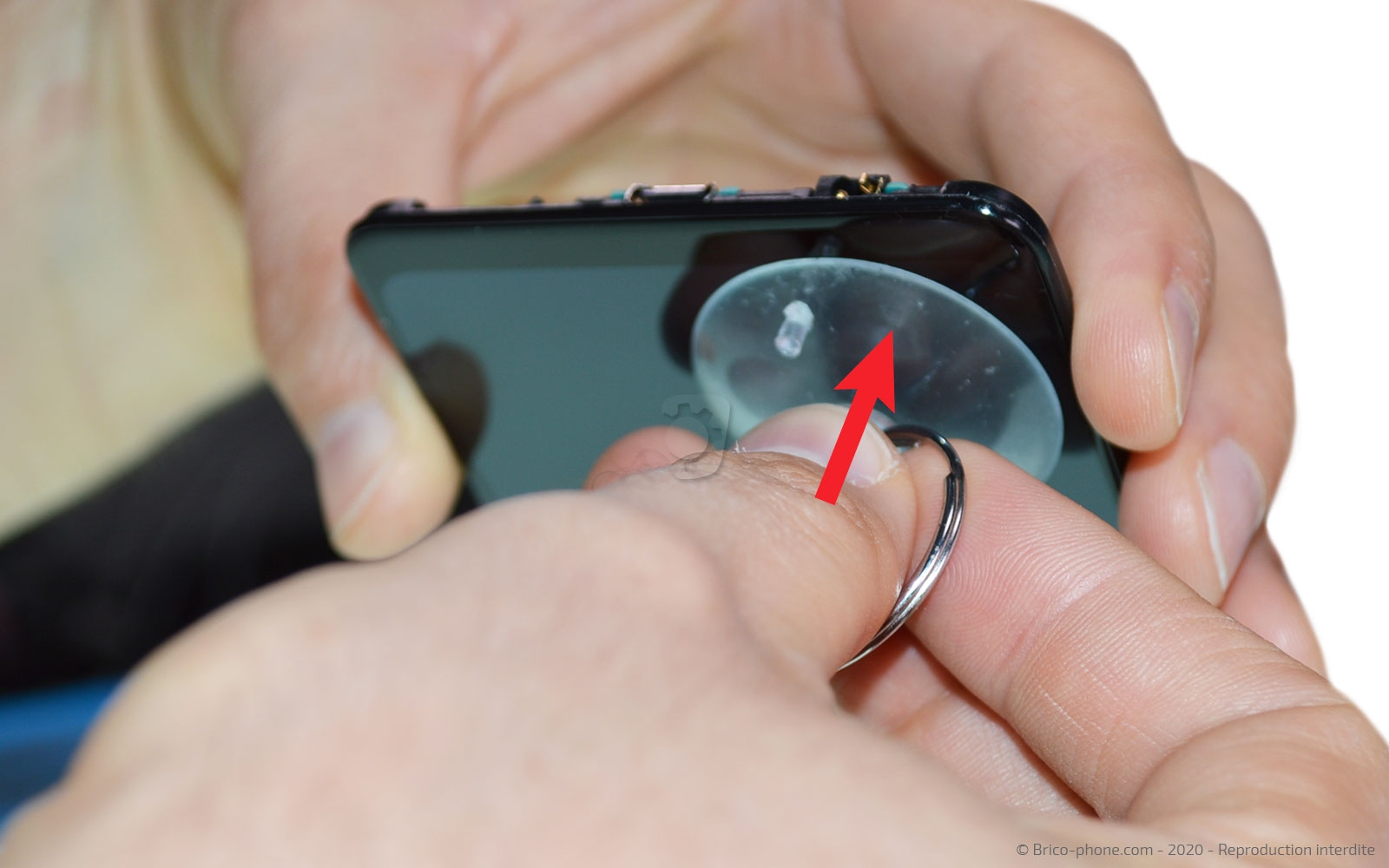

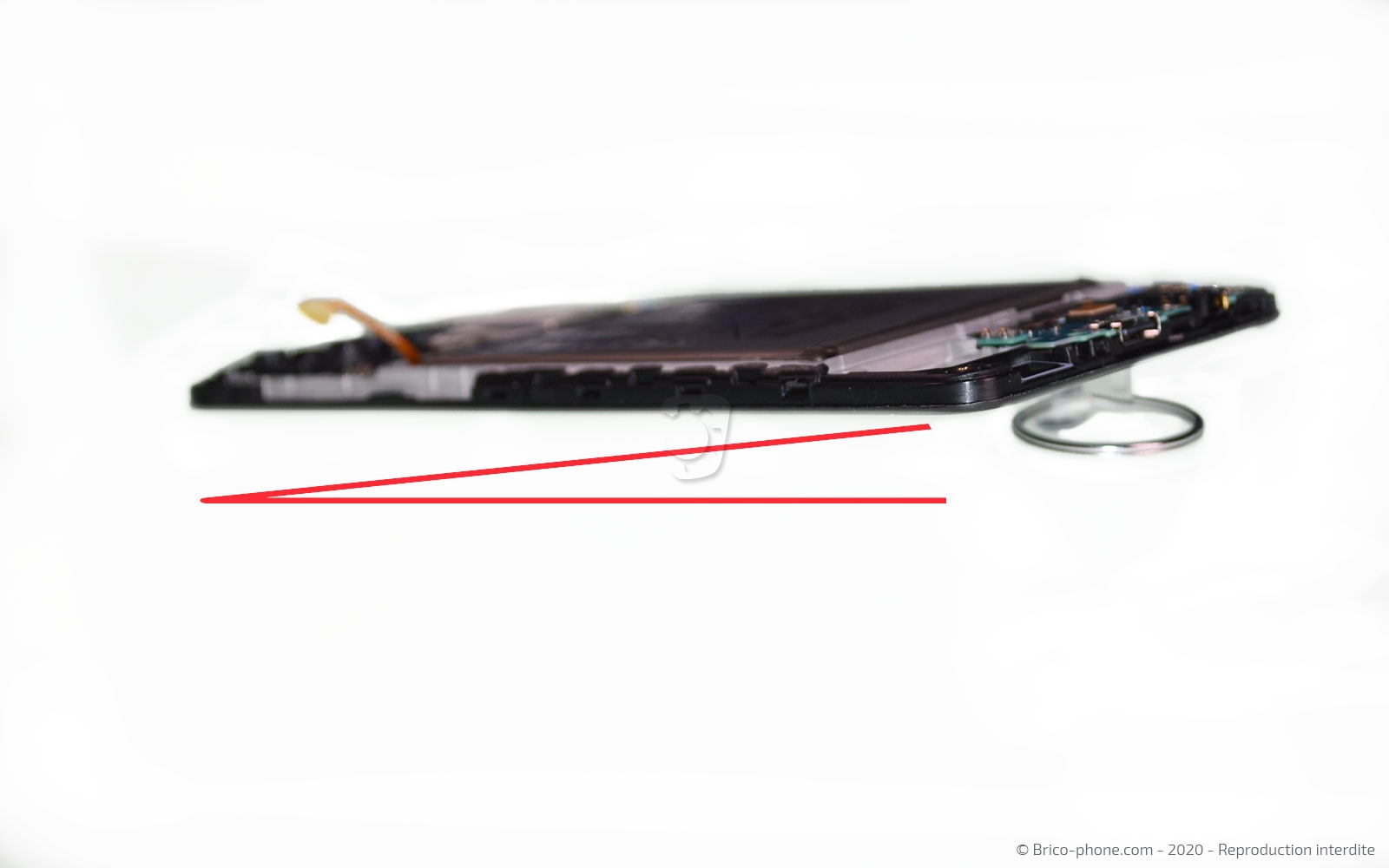

Collez la ventouse sur l'écran de votre appareil afin de permettre au téléphone d'être incliné pendant environ 45 minutes le temps de laisser agir le liquide.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

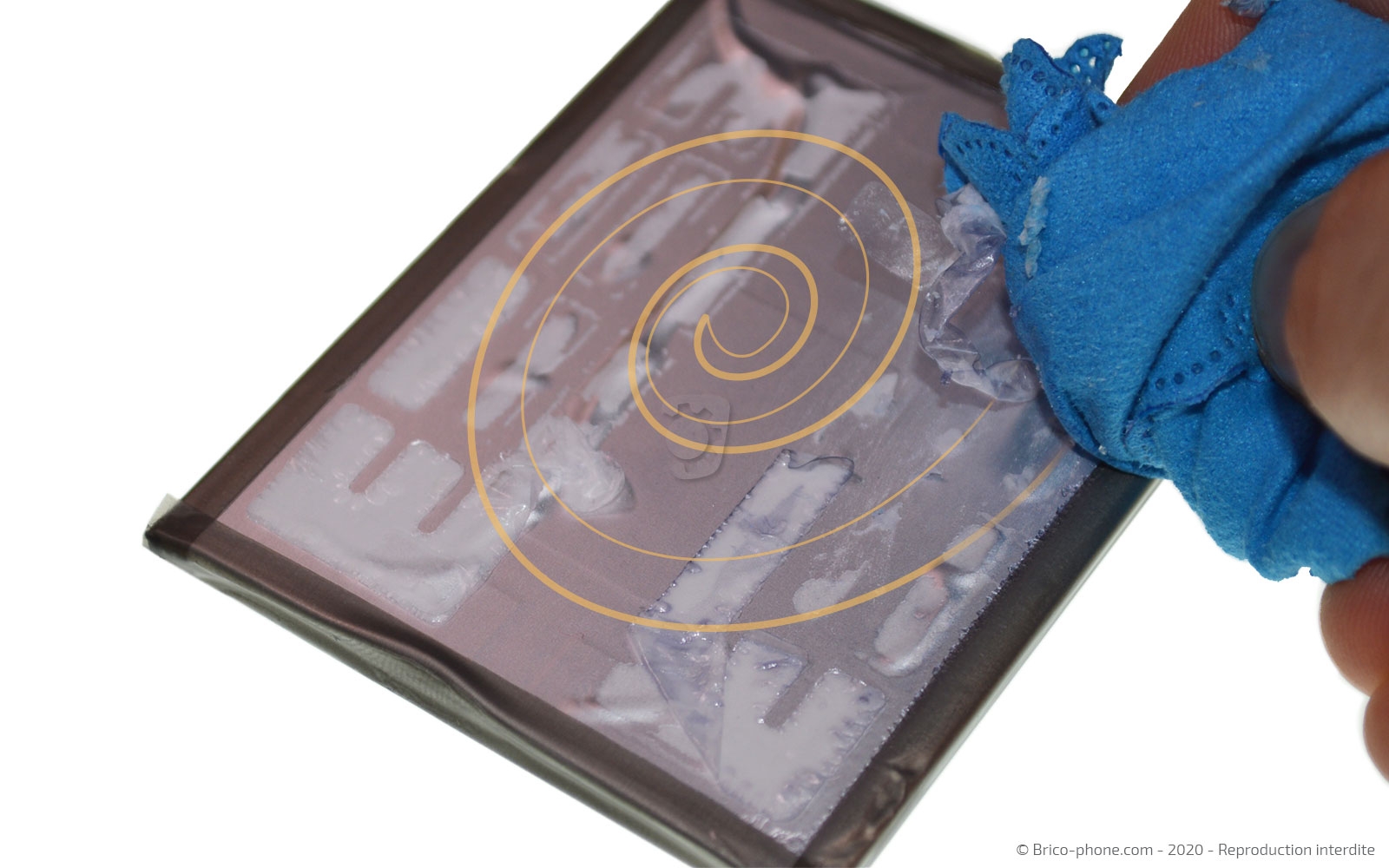

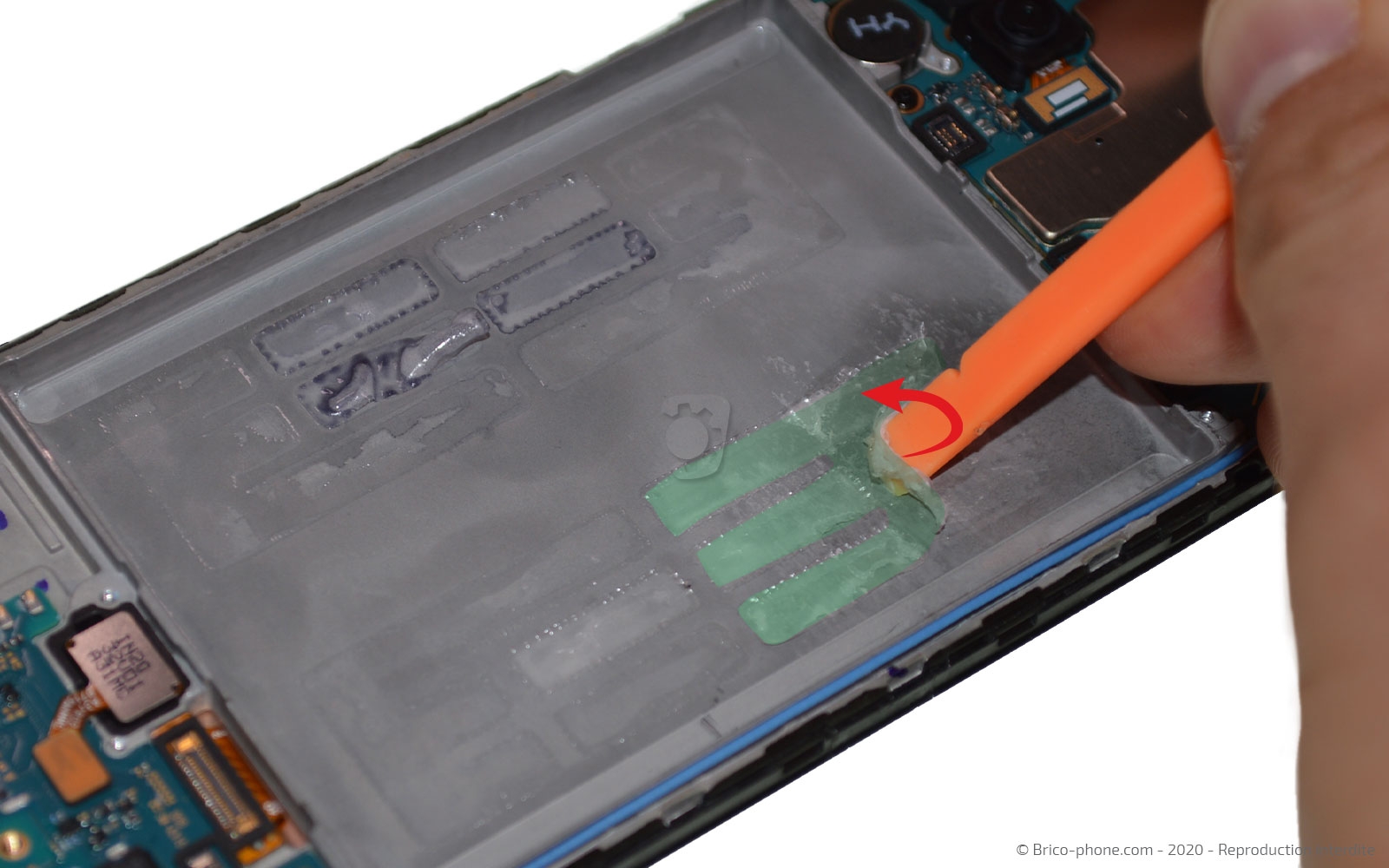

Etape 7 : Sortir la batterie

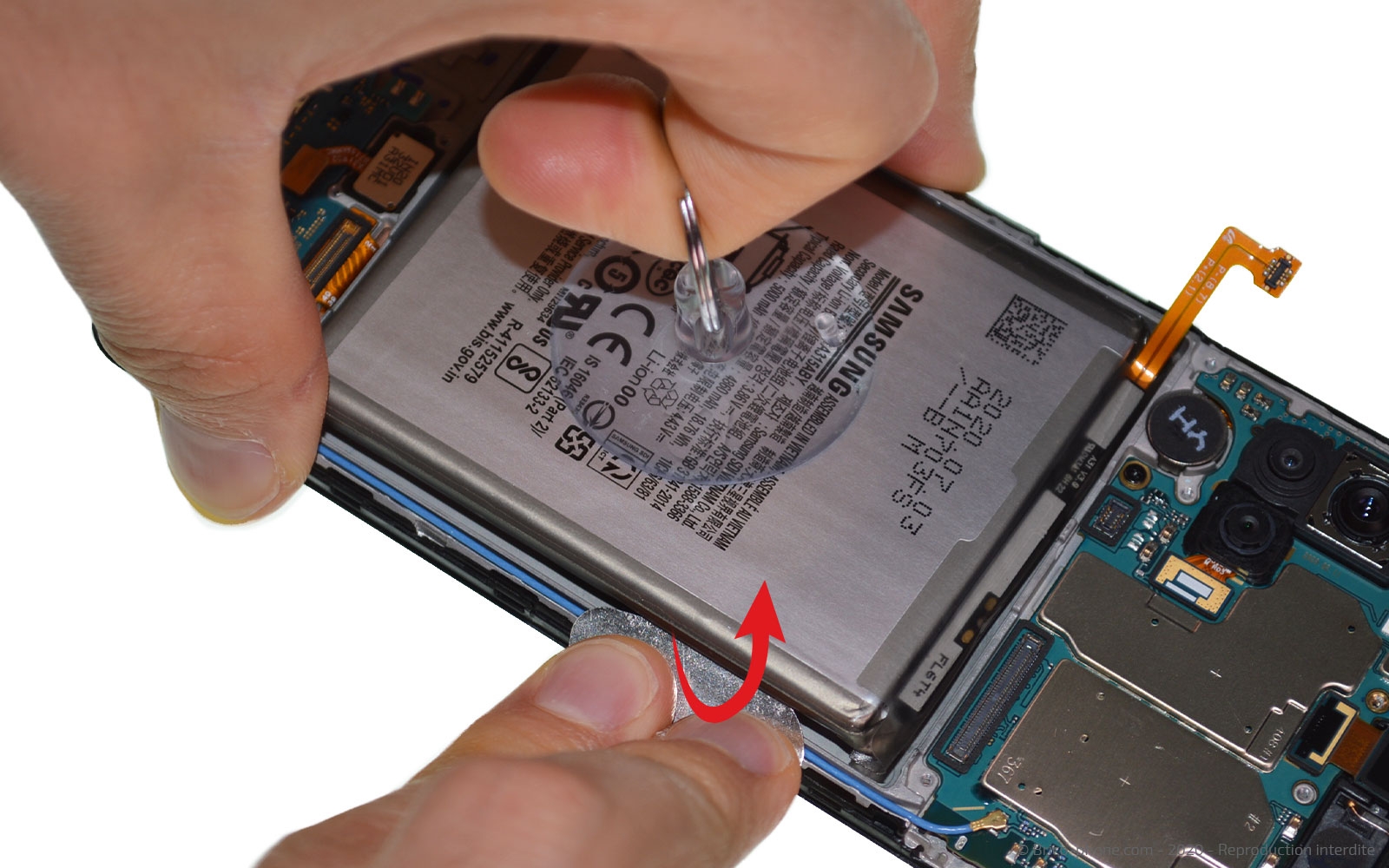

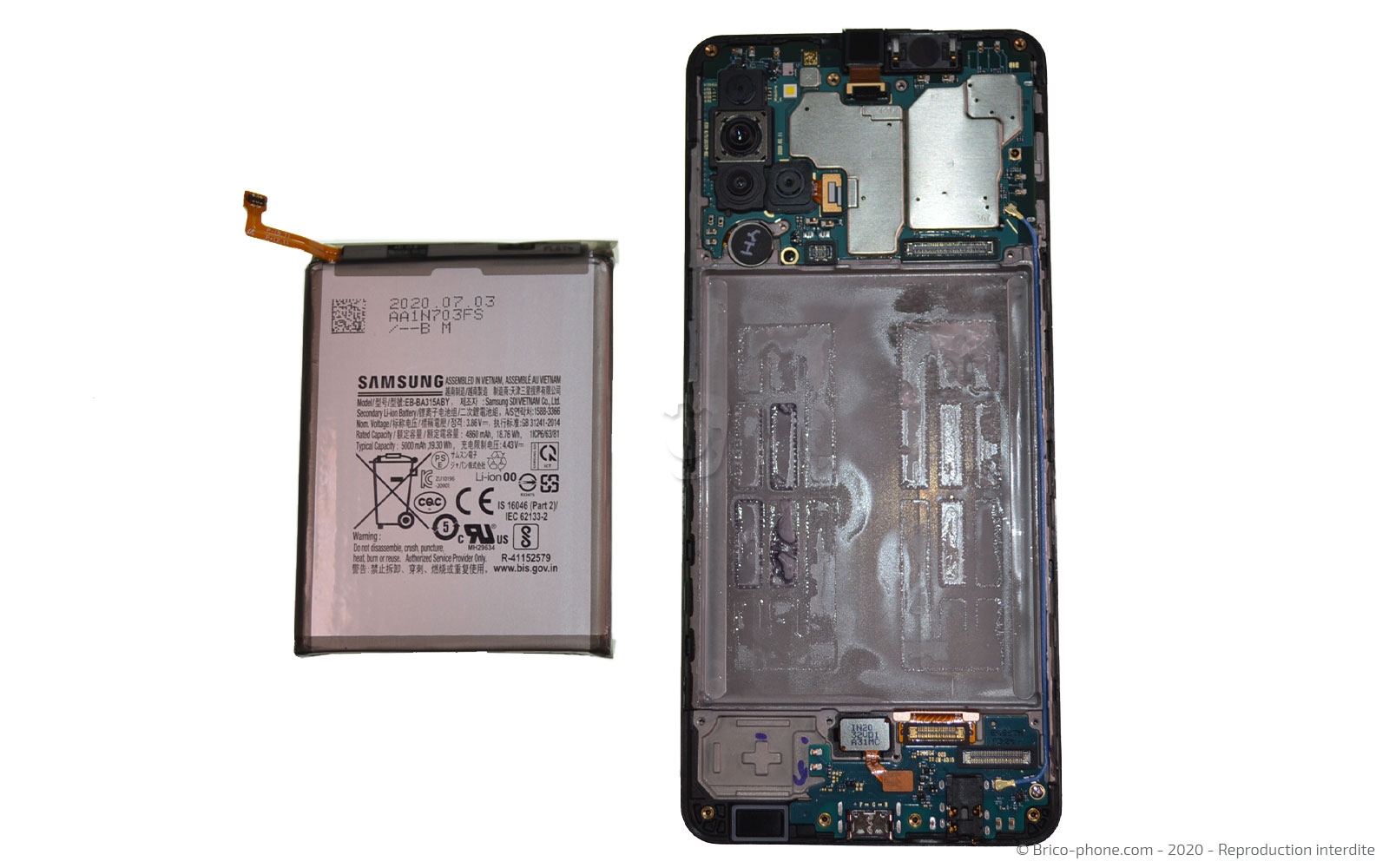

Positionnez la ventouse sur la batterie et à l'aide du médiator en métal faites la basculer vers l'extérieur du smartphone. N'hésitez pas à nettoyer les résidus sur le châssis et sur la batterie.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Lot de 3 lingettes microfibre
3,90 €

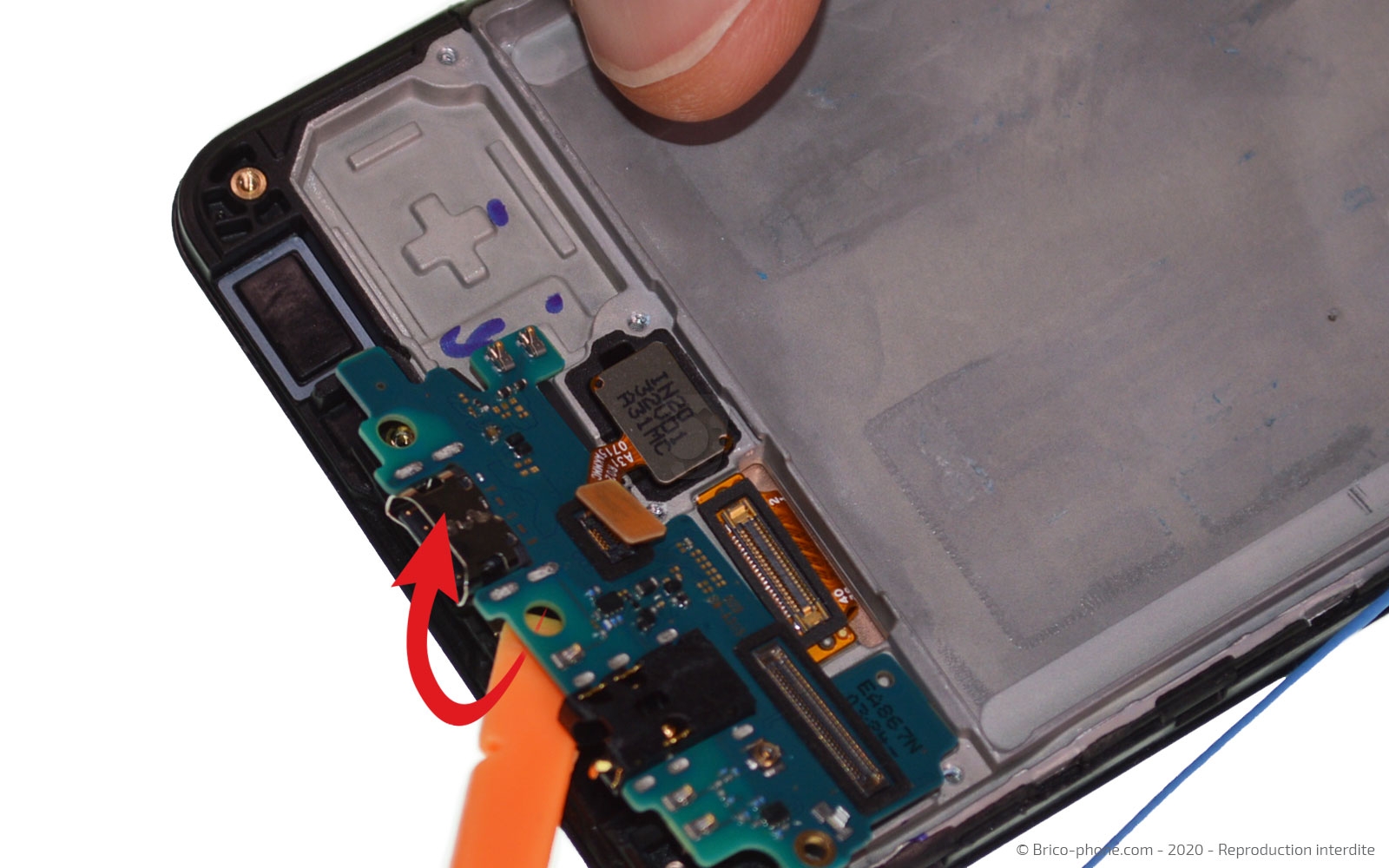

Etape 8 : Retirer le connecteur de charge

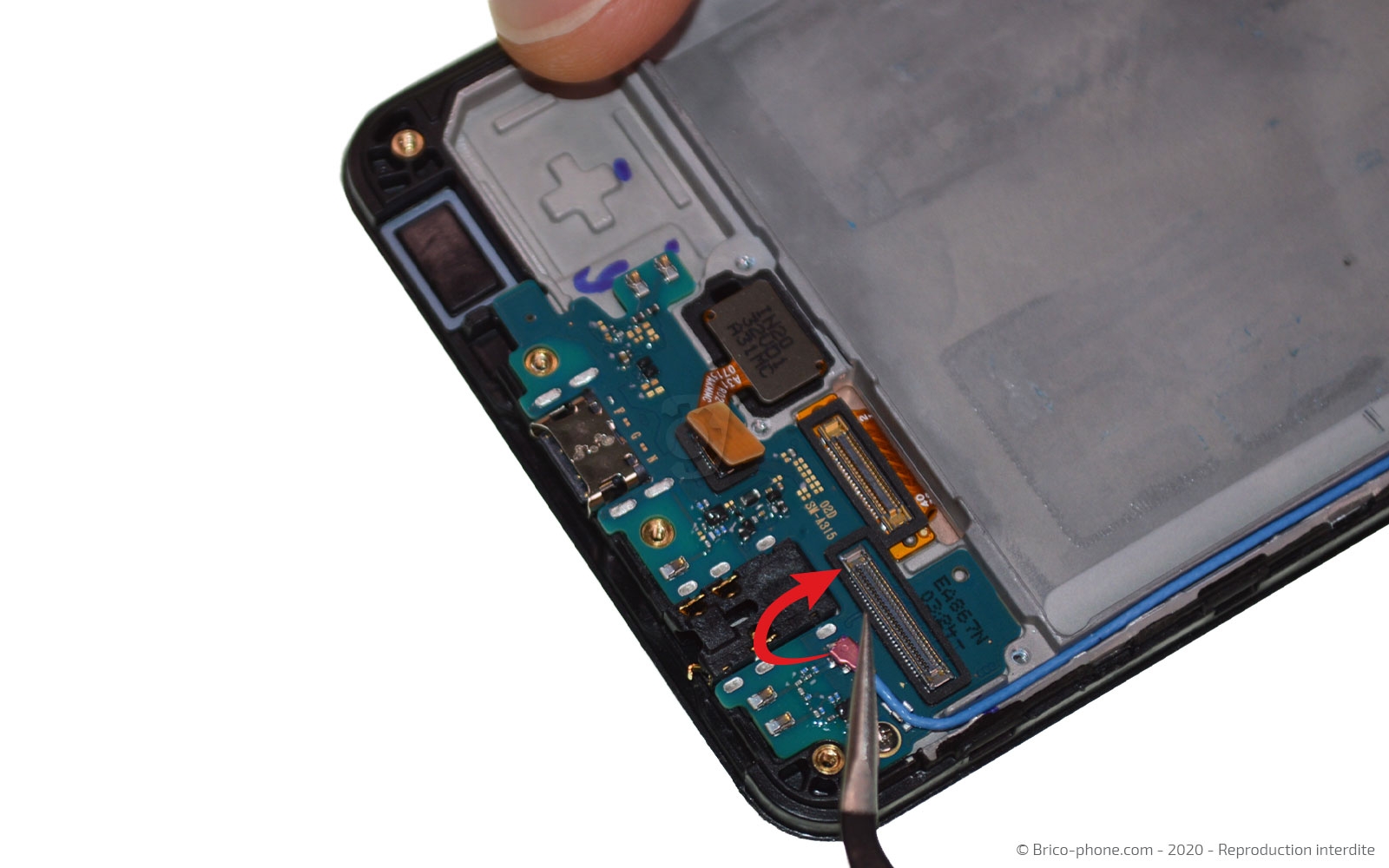

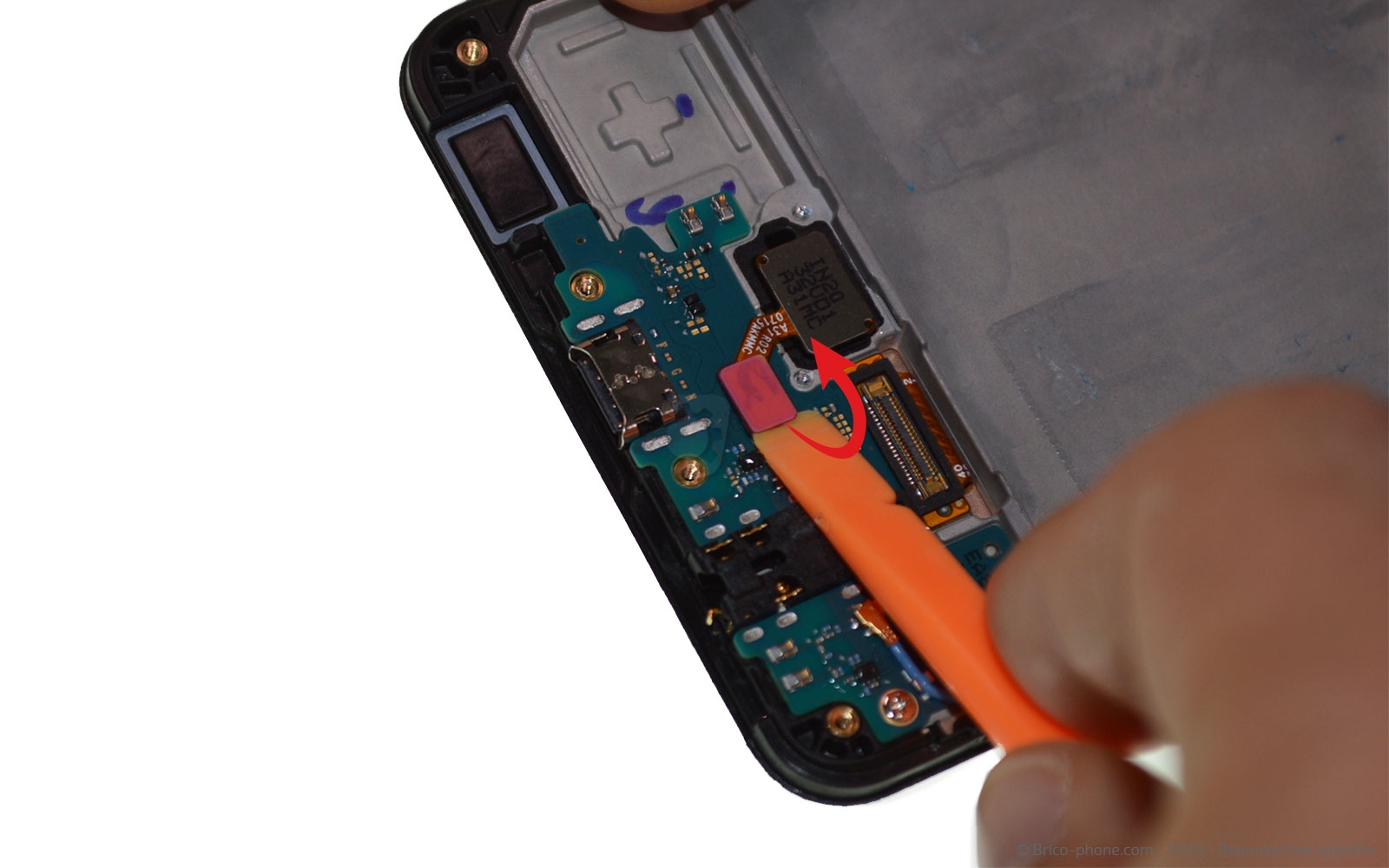

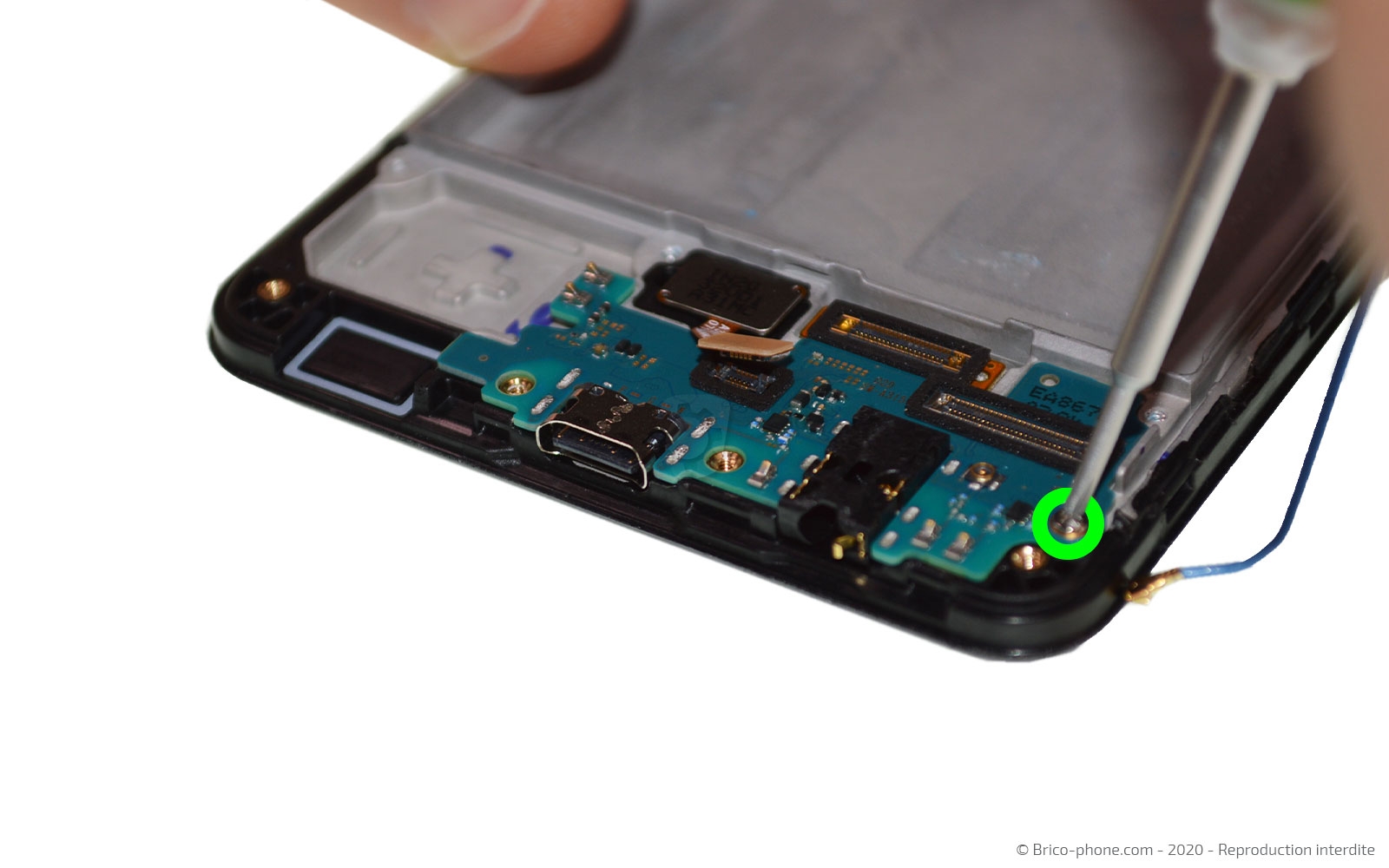

Munissez-vous du levier en nylon pour débrancher le lecteur d'empreinte avant de déconnecter le câble coaxial et de retirer la dernière vis cruciforme du dock.

Une fois le connecteur de charge libéré, glissez la spatule sous le composant pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

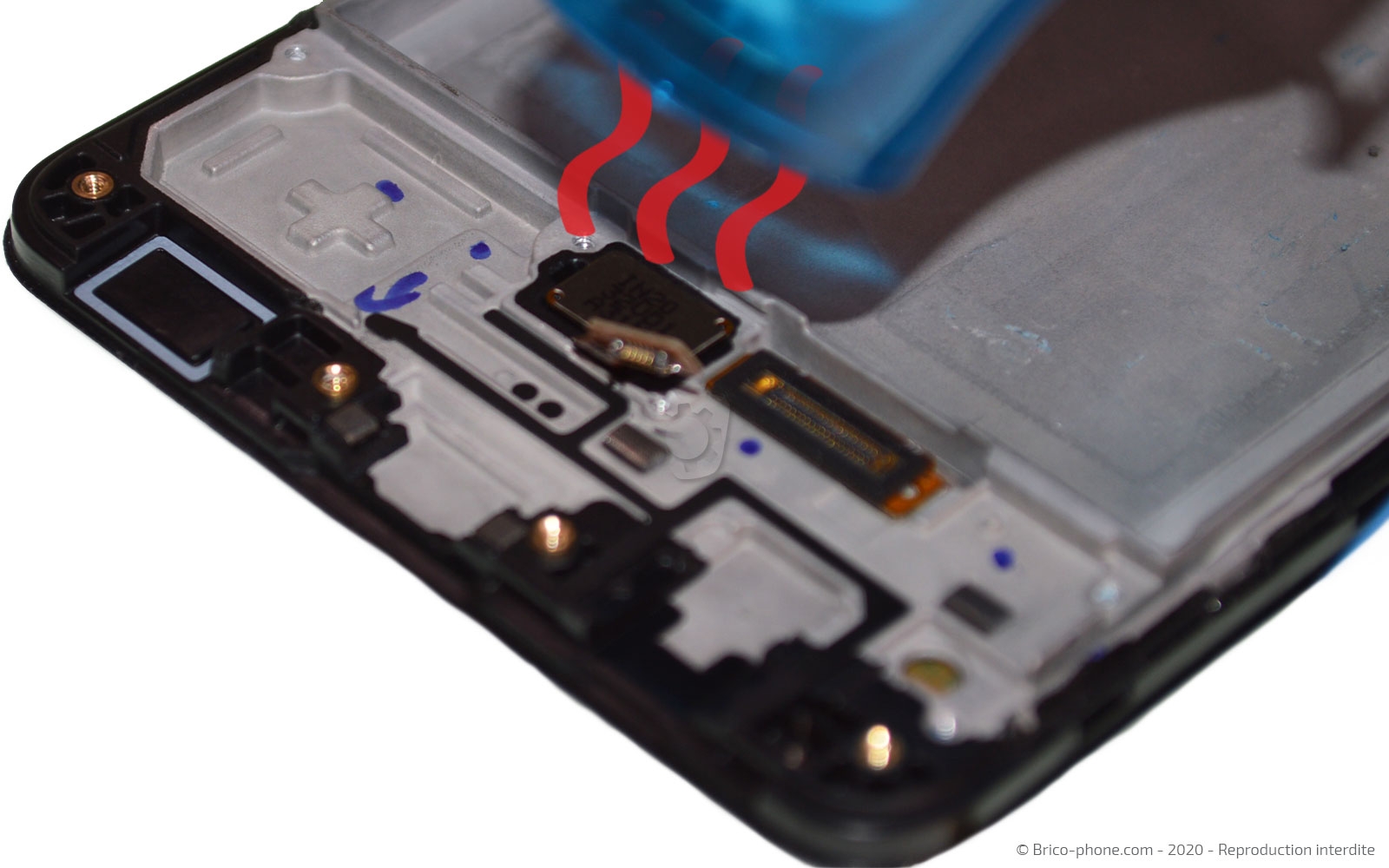

Etape 9 : Enlever le lecteur d'empreintes

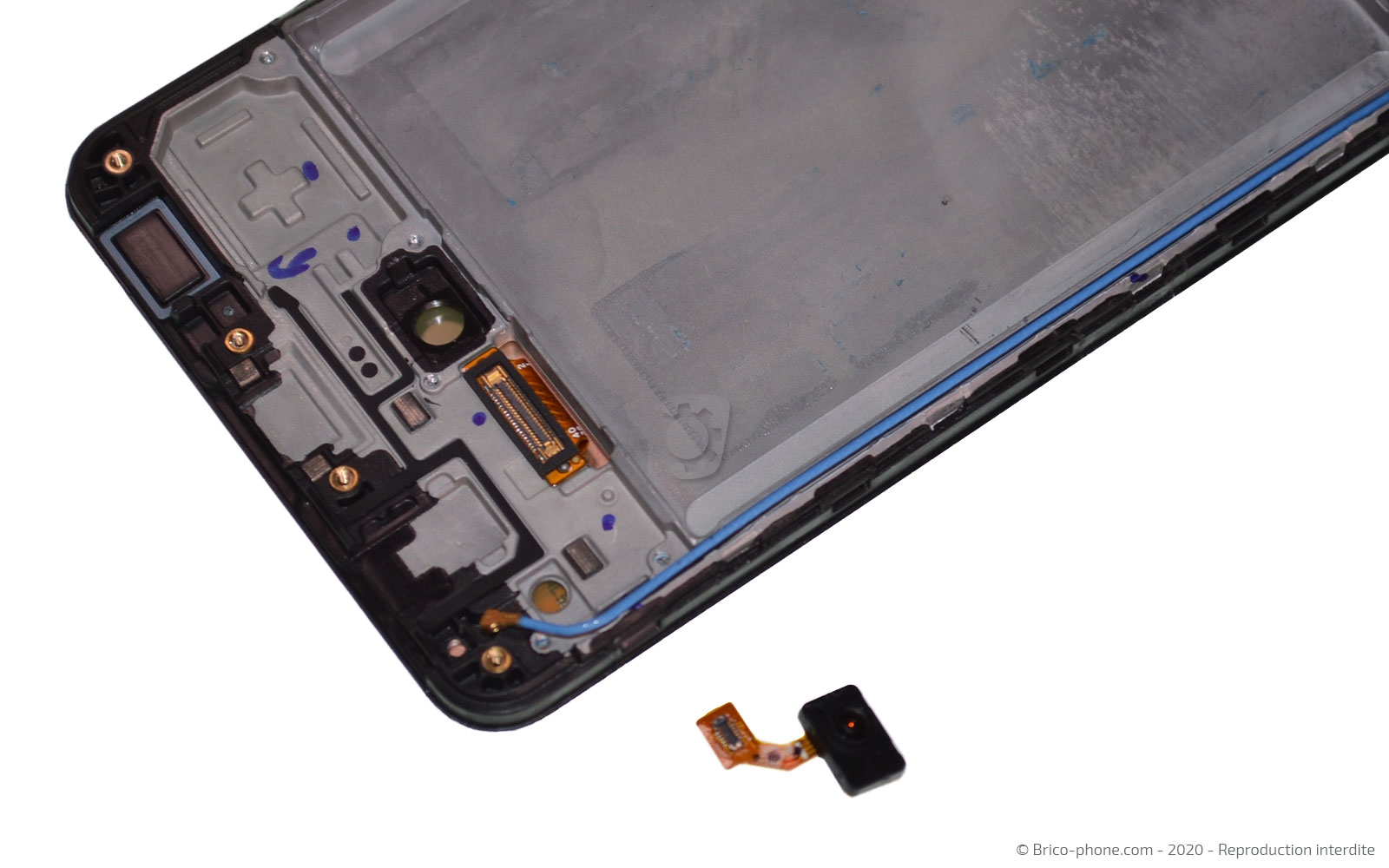

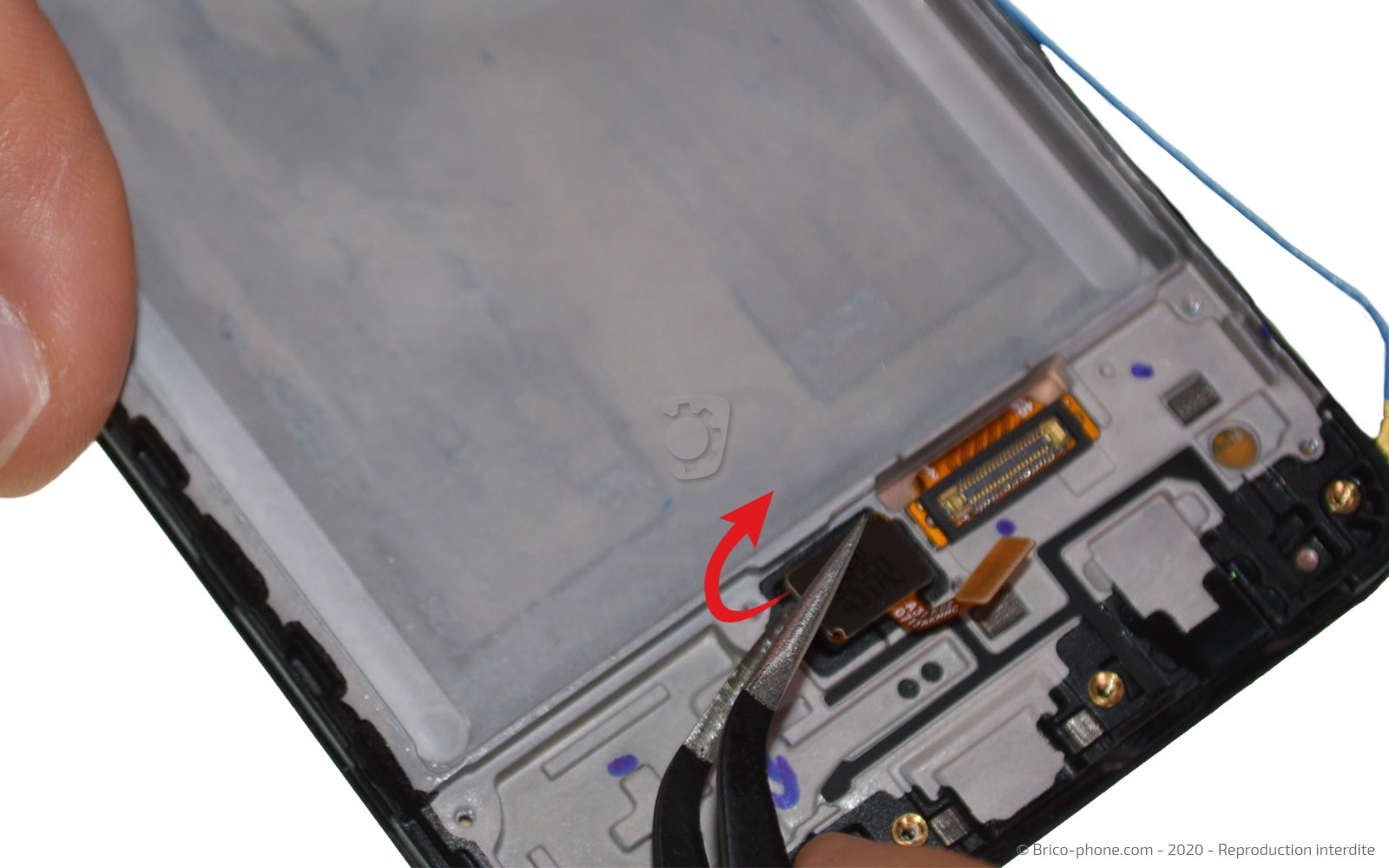

Maintenant, il vous faut chauffer le capteur d'empreintes afin de pouvoir le décoller avec la pincette et le récupérer pour le replacer dans le nouveau bloc écran.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

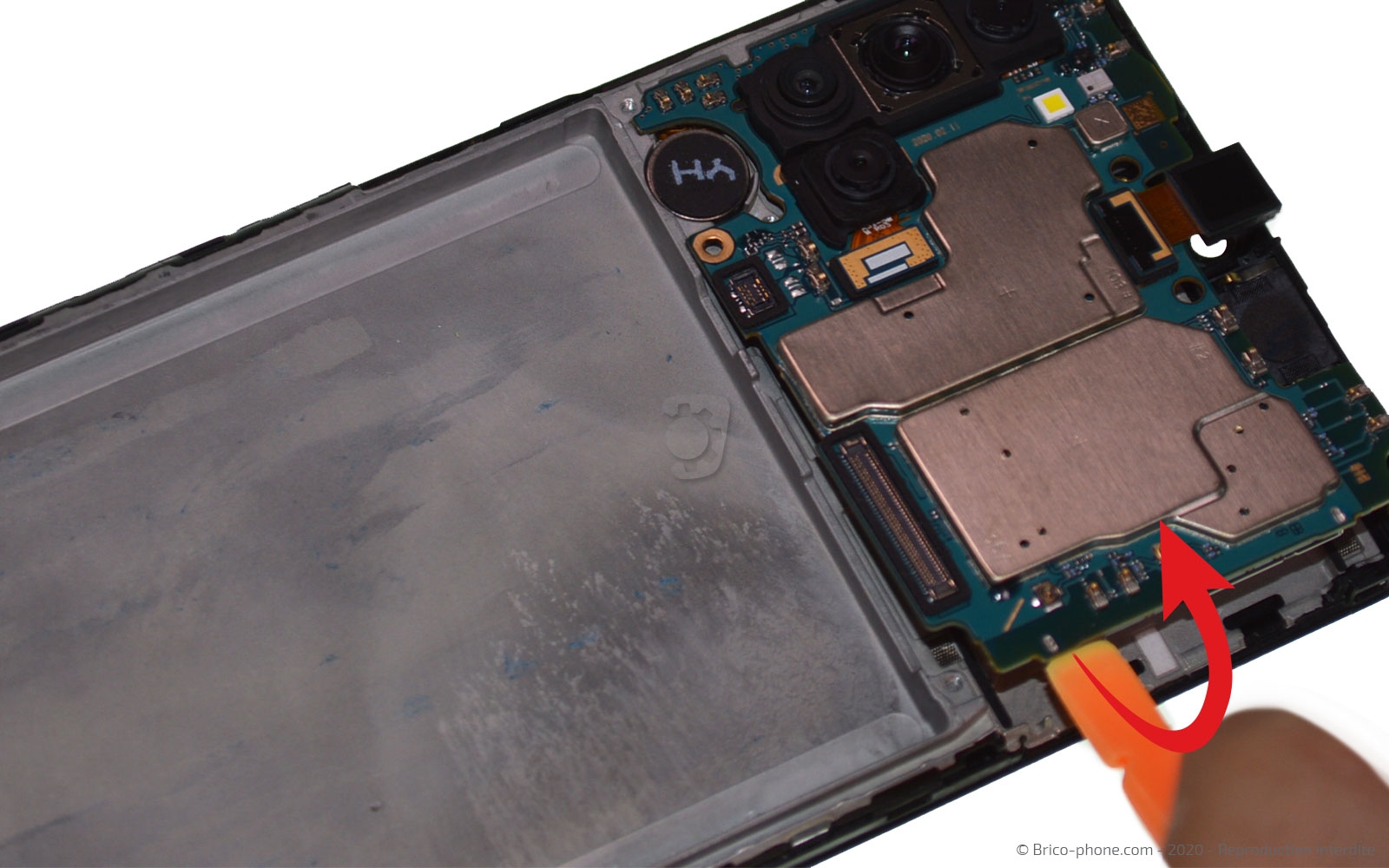

Etape 10 : Libérer la carte mère

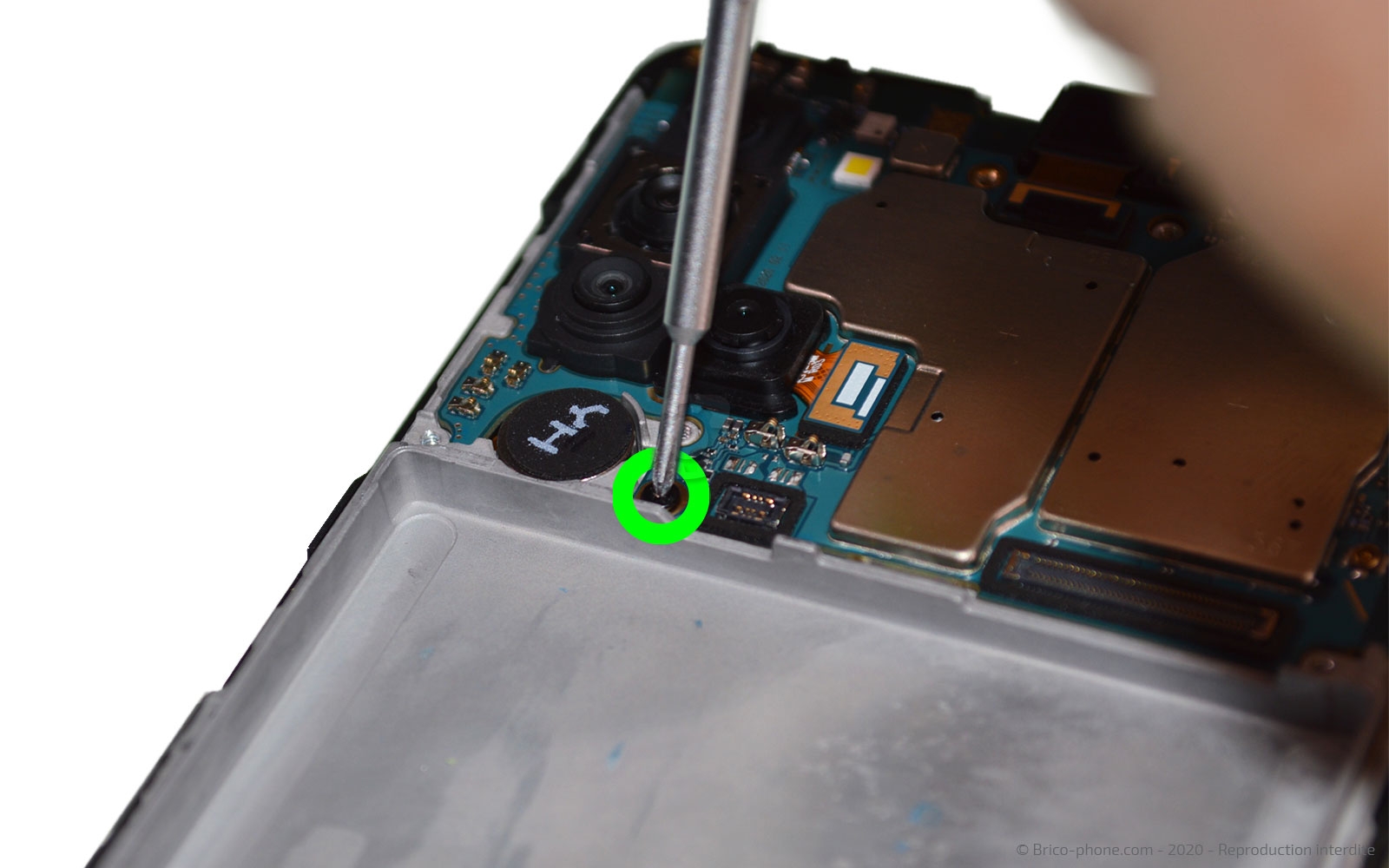

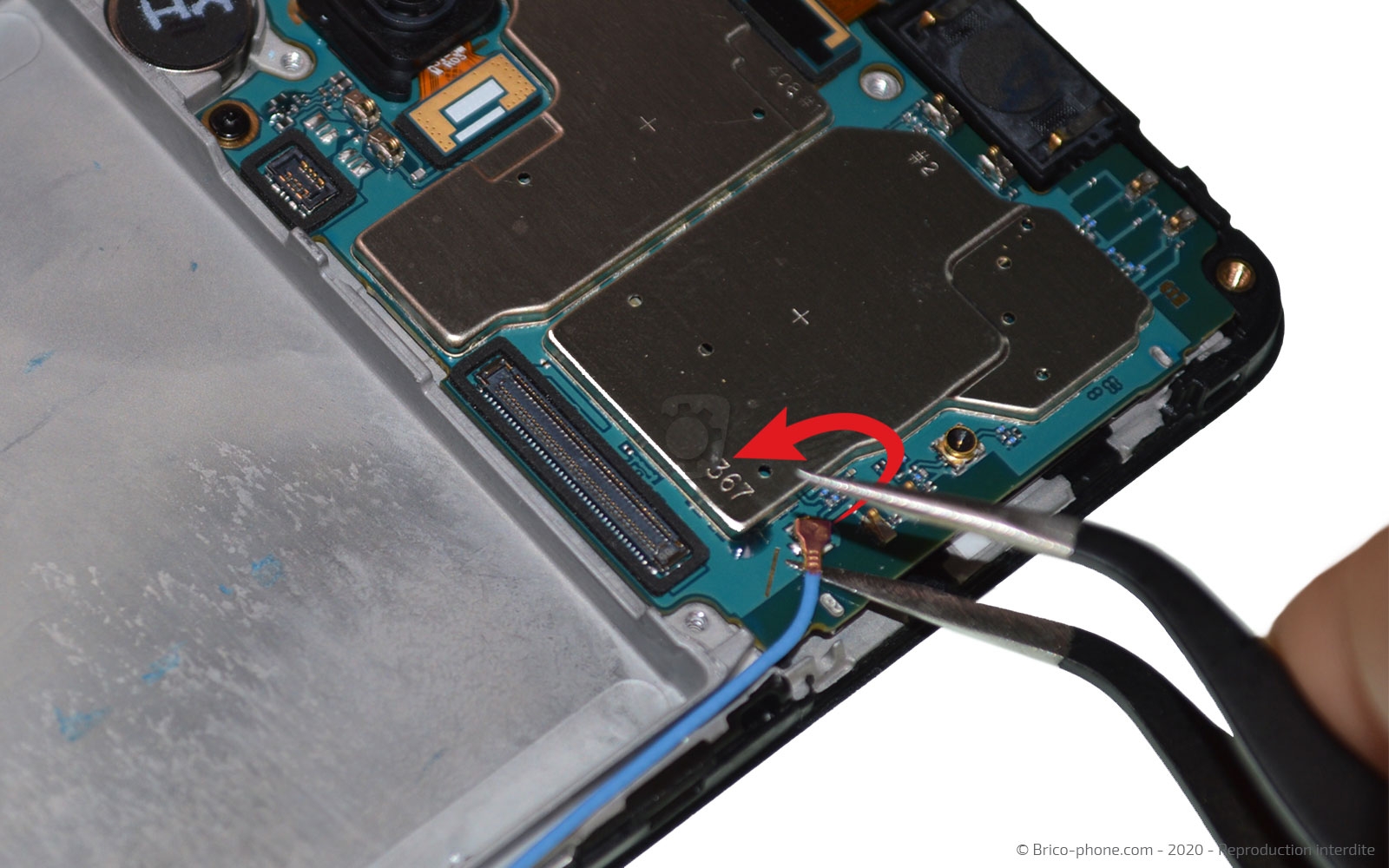

Débranchez la deuxième extrémité du câble coaxial puis ôtez la vis cruciforme de la carte mère.

Faites levier avec le levier en nylon pour récupérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

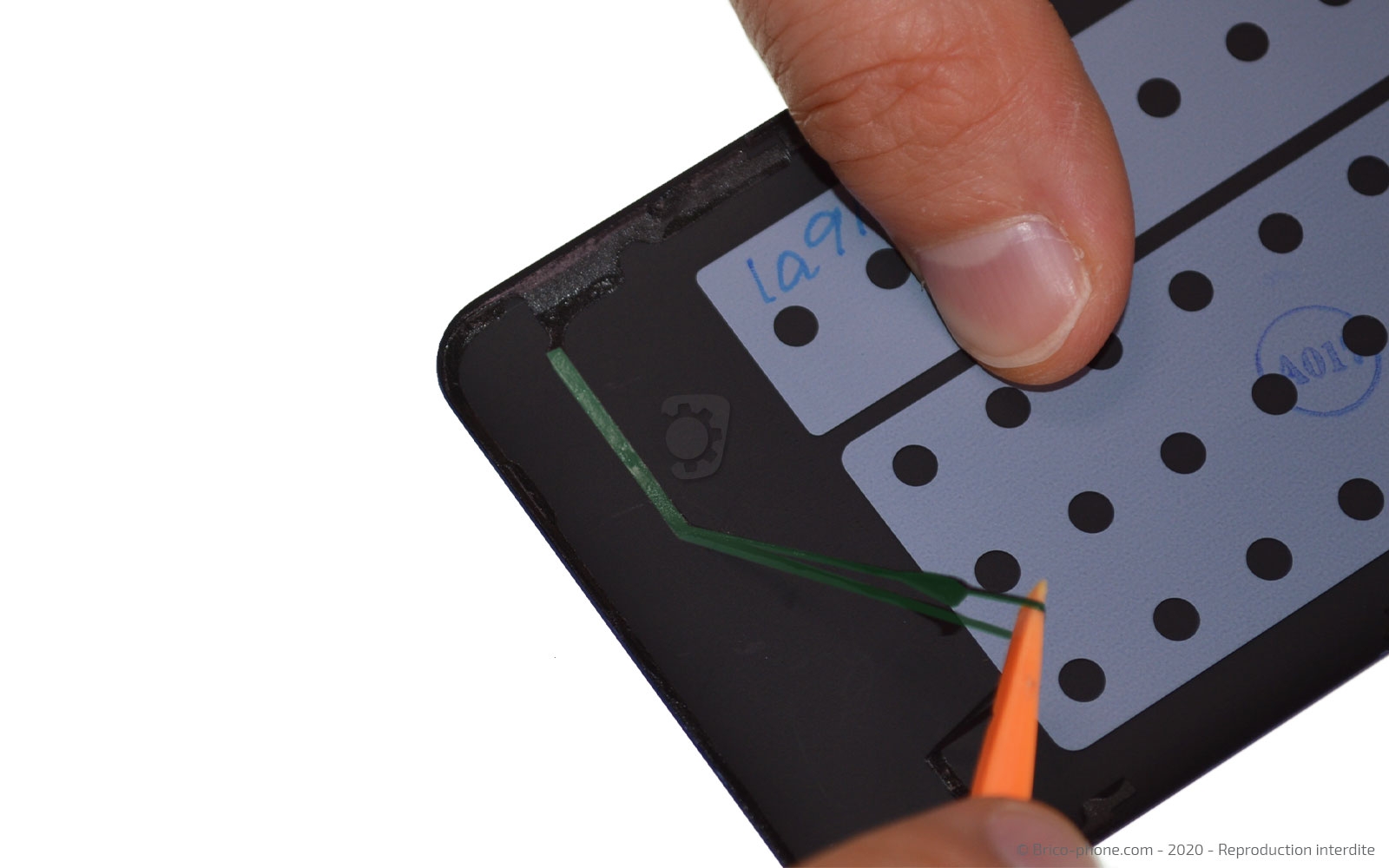

Conseils de remontage
Remontez tous les éléments retirés dans le nouveau bloc écran en suivant les étapes précédentes dans l'ordre décroissant.

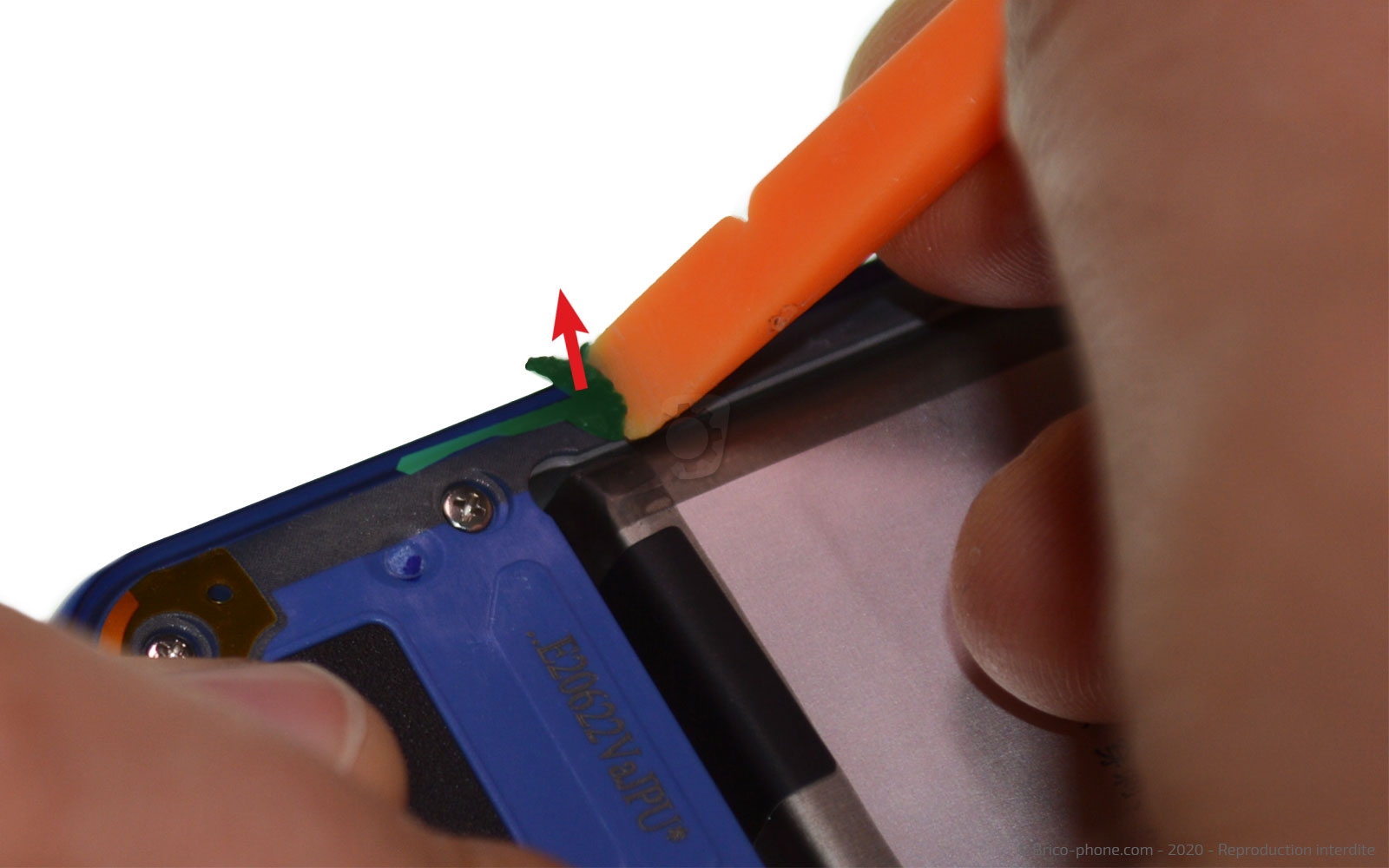

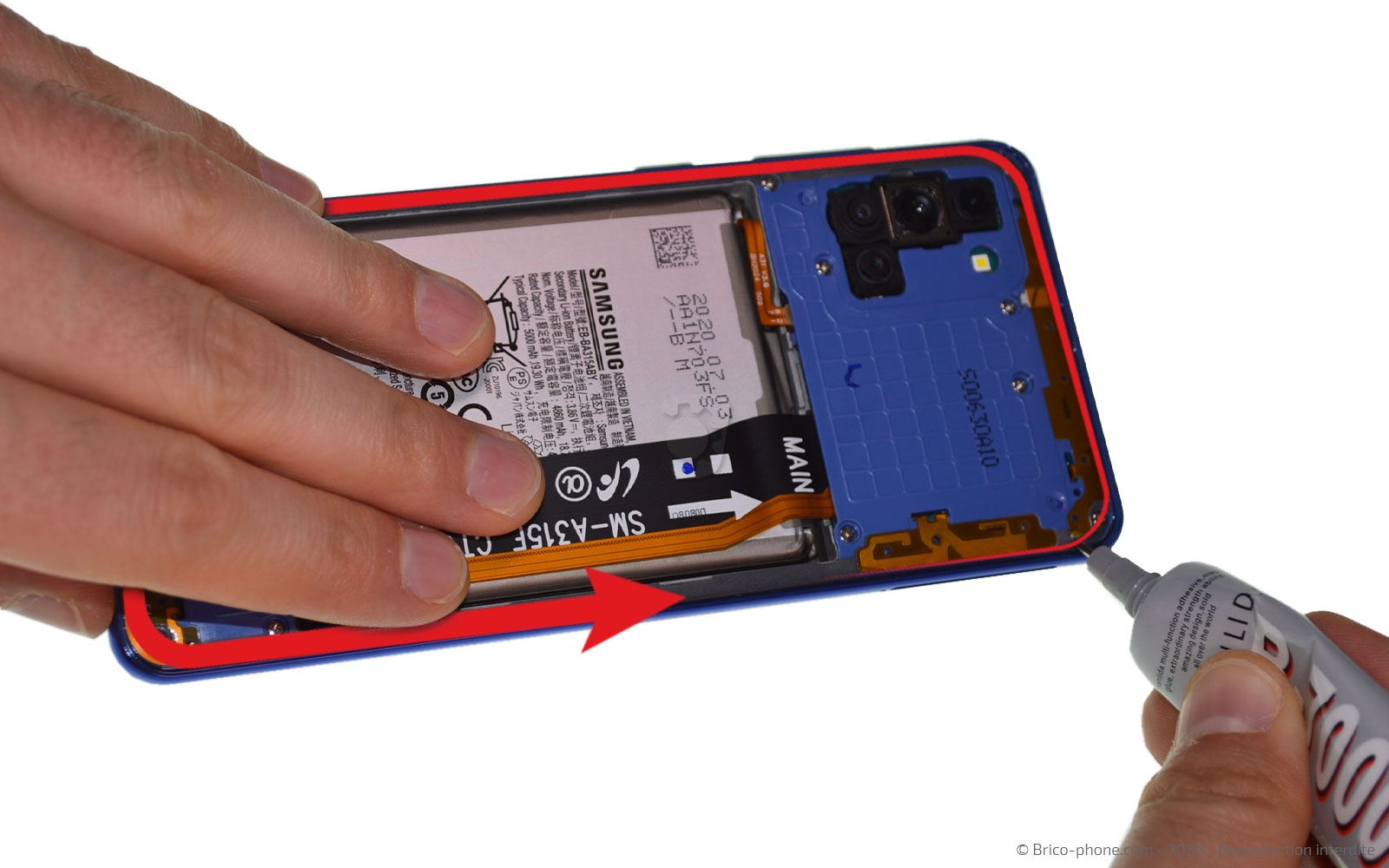

Ensuite, retirez les résidus de colle se trouvant sur la plaquette intermédiaire et la vitre arrière. Après, disposez la b-7000 sur le contour du châssis pour recoller la vitre arrière.

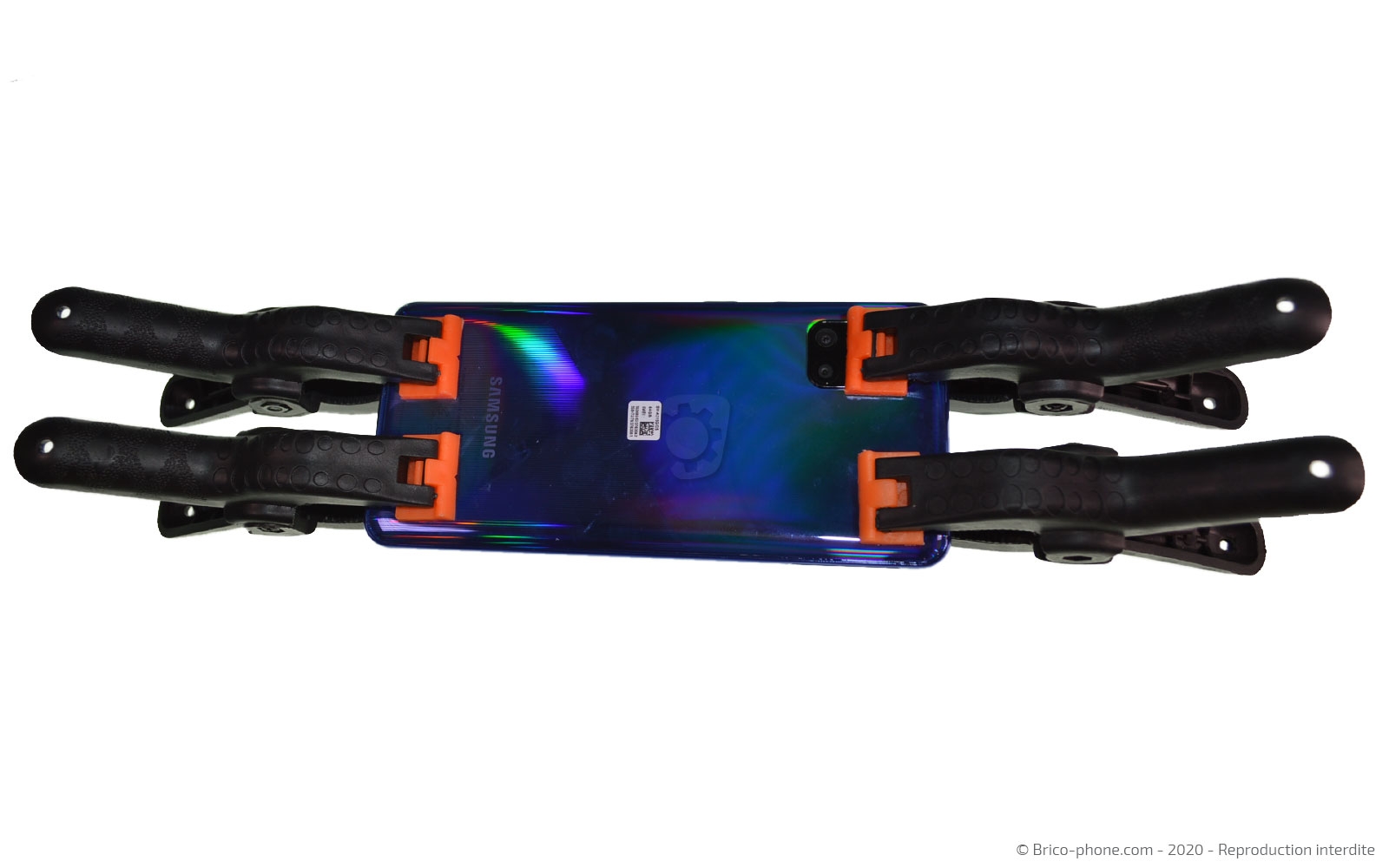

Laissez poser 30 minutes votre téléphone avec des pinces ou sous des gros livres.
