Changement de l'écran (vitre + Oled) sur iPhone 12 Pro

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone 12 Pro | Temps estimé : 30 min | Difficulté : 2.5/5

Brico-phone met à votre disposition ce guide détaillé en vidéo et en photos pour vous permettre de remplacer vous-même l'écran endommagé de votre iPhone 12 Pro et de faire de cette réparation une réussite.

Diagnostic

›  L'affichage présente des traits ou des tâches.
›  La vitre avant de votre smartphone est brisée.
›  Le tactile ne fonctionne plus sur une zone précise ou sur l'ensemble de l'écran.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Premium pour iPhone 12 Pro
399,00 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

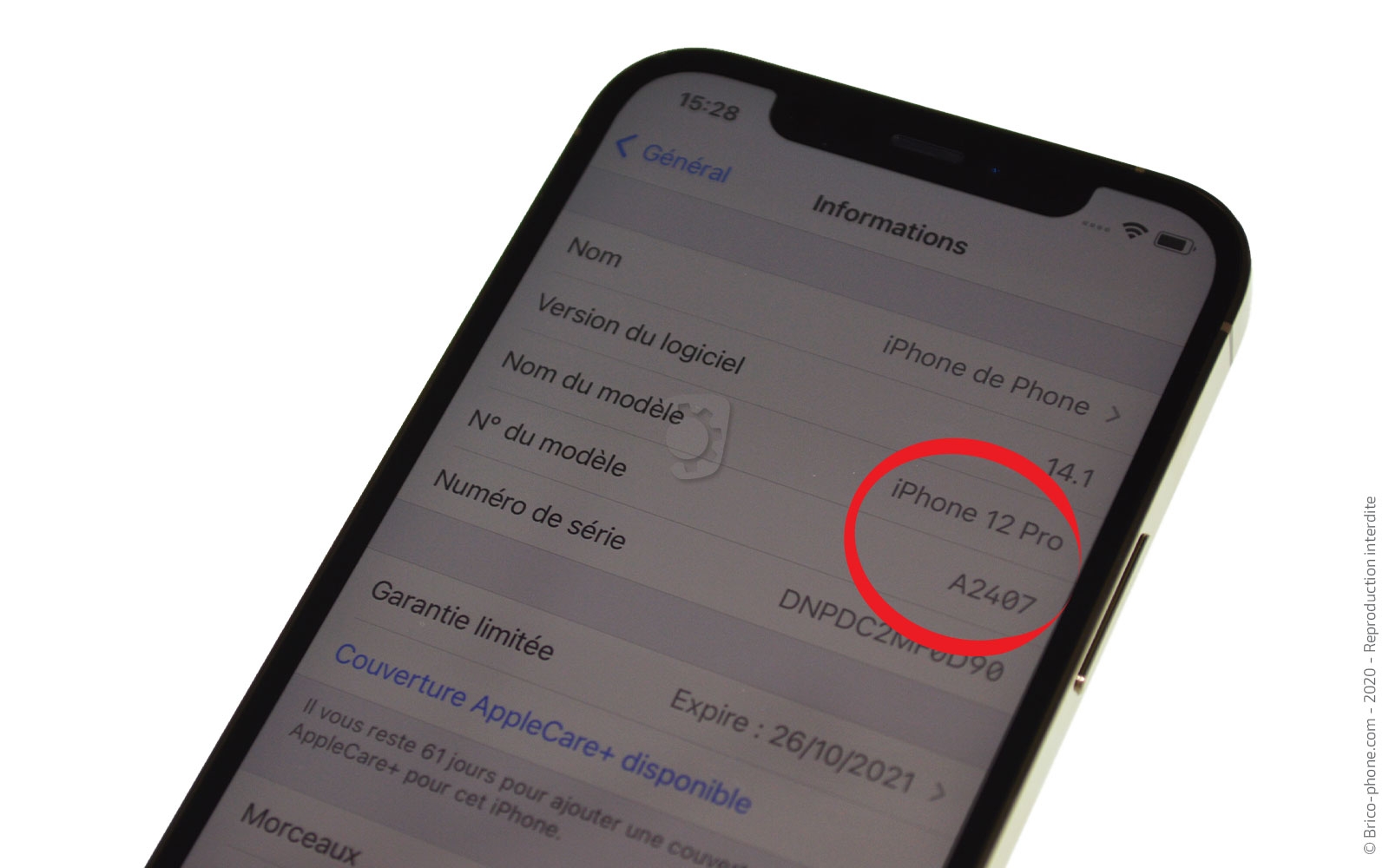

Avant toute chose, connaissez-vous votre modèle de téléphone ? Si votre écran fonctionne encore, vous pouvez aller dans réglage -> Général -> Informations.
Dans la case "Nom du modèle", vous devez retrouver "iPhone 12 Pro" et en cliquant sur "N° du modèle", vous devriez voir apparaître A2407".

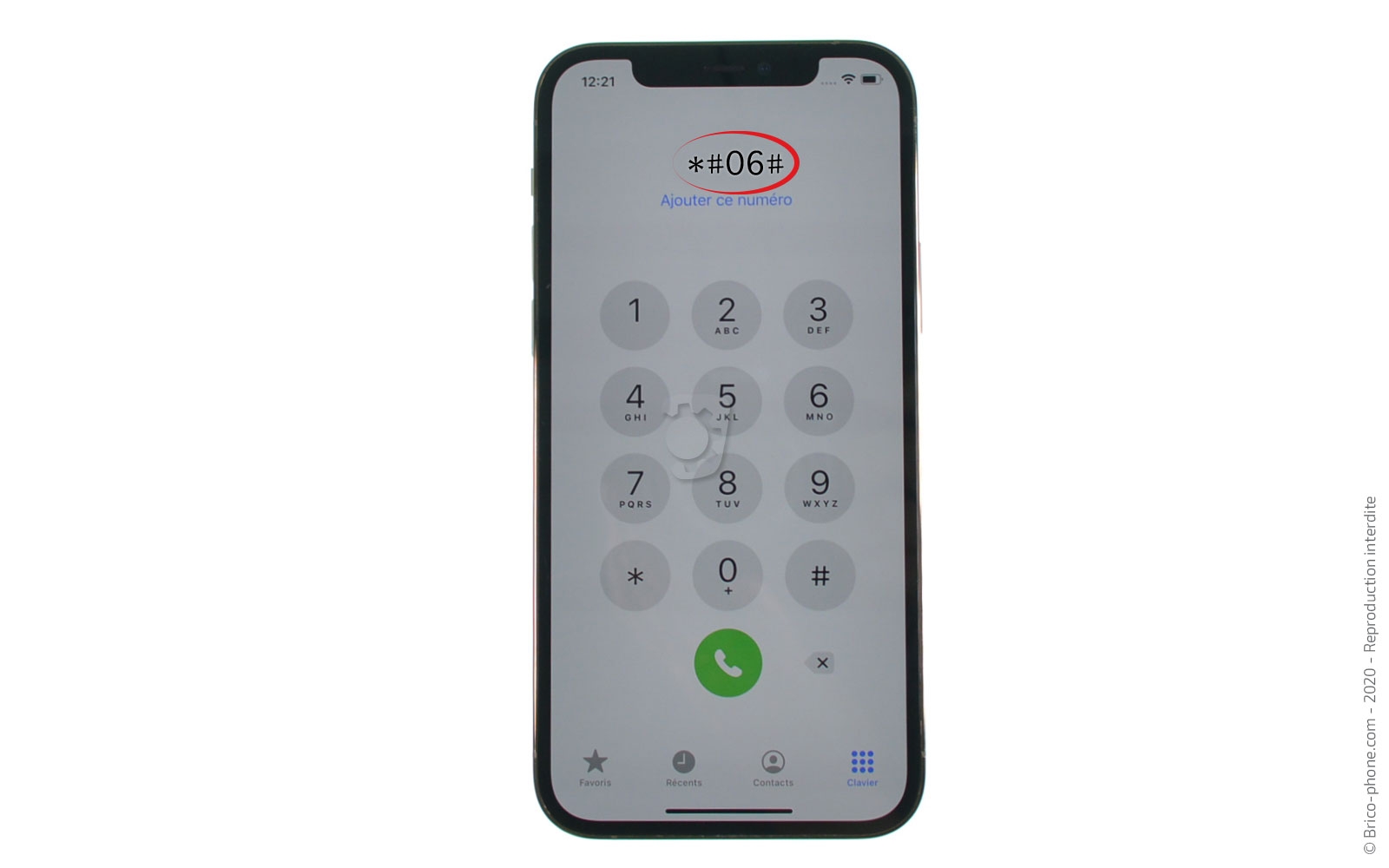

Seconde méthode, dans l'application téléphone, tapez *#06# qui vous donnera un ou plusieurs numéro IMEI, l'un d'entre eux est à retranscrire dans la rubrique de notre page d'accueil pour connaître votre téléphone.

Si vous n'avez plus d'écran, vous pouvez regarder le numéro de modèle gravé dans le châssis à l'endroit où vous mettez le racksim.
Cliquez sur "Recherche par modèle" sur notre page d'accueil pour retrouver le vôtre.

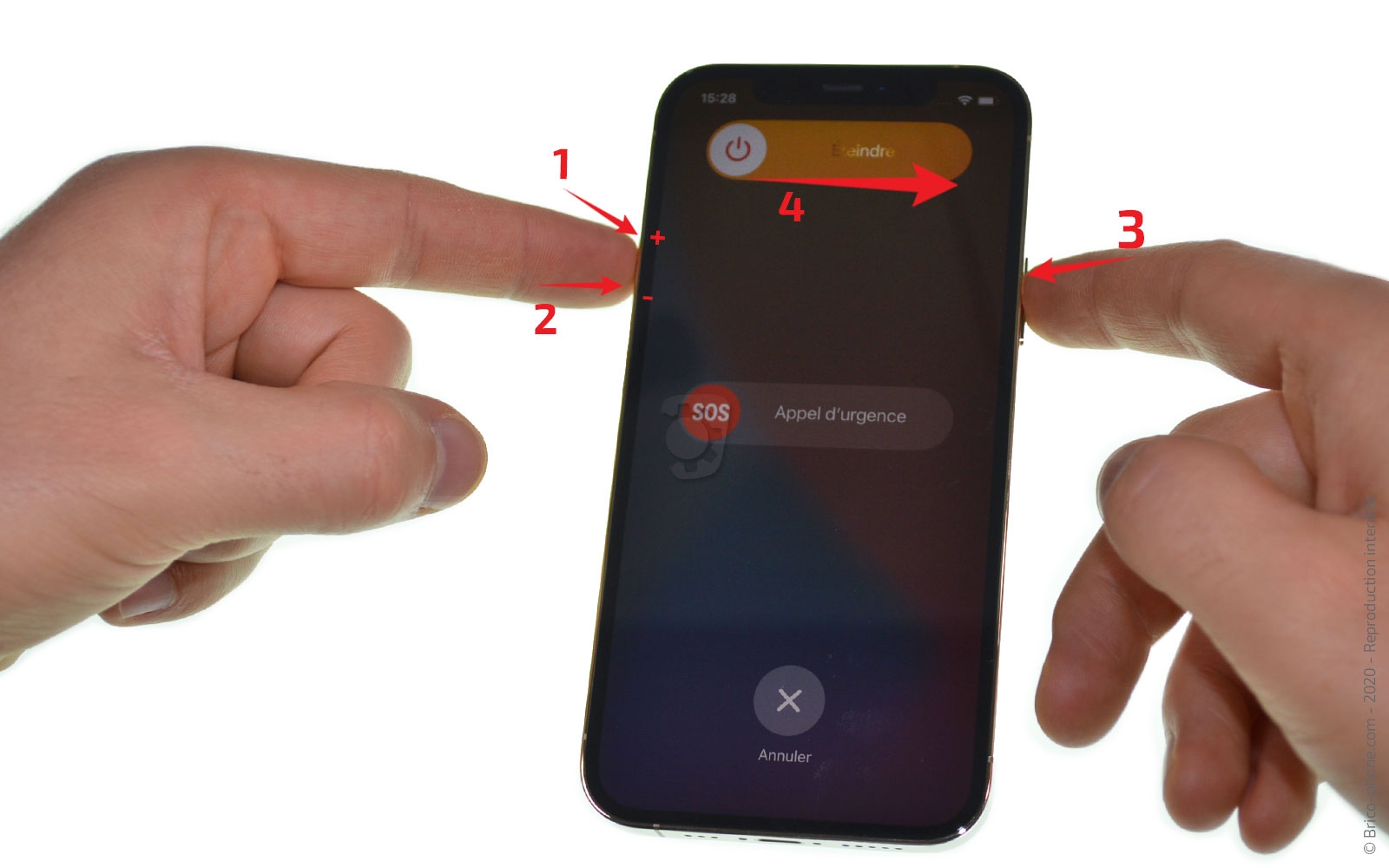

Il est nécessaire de travailler en toute sécurité, pour cela éteignez votre smartphone en pressant sur volume bas et power en même temps, puis slidez "éteindre".

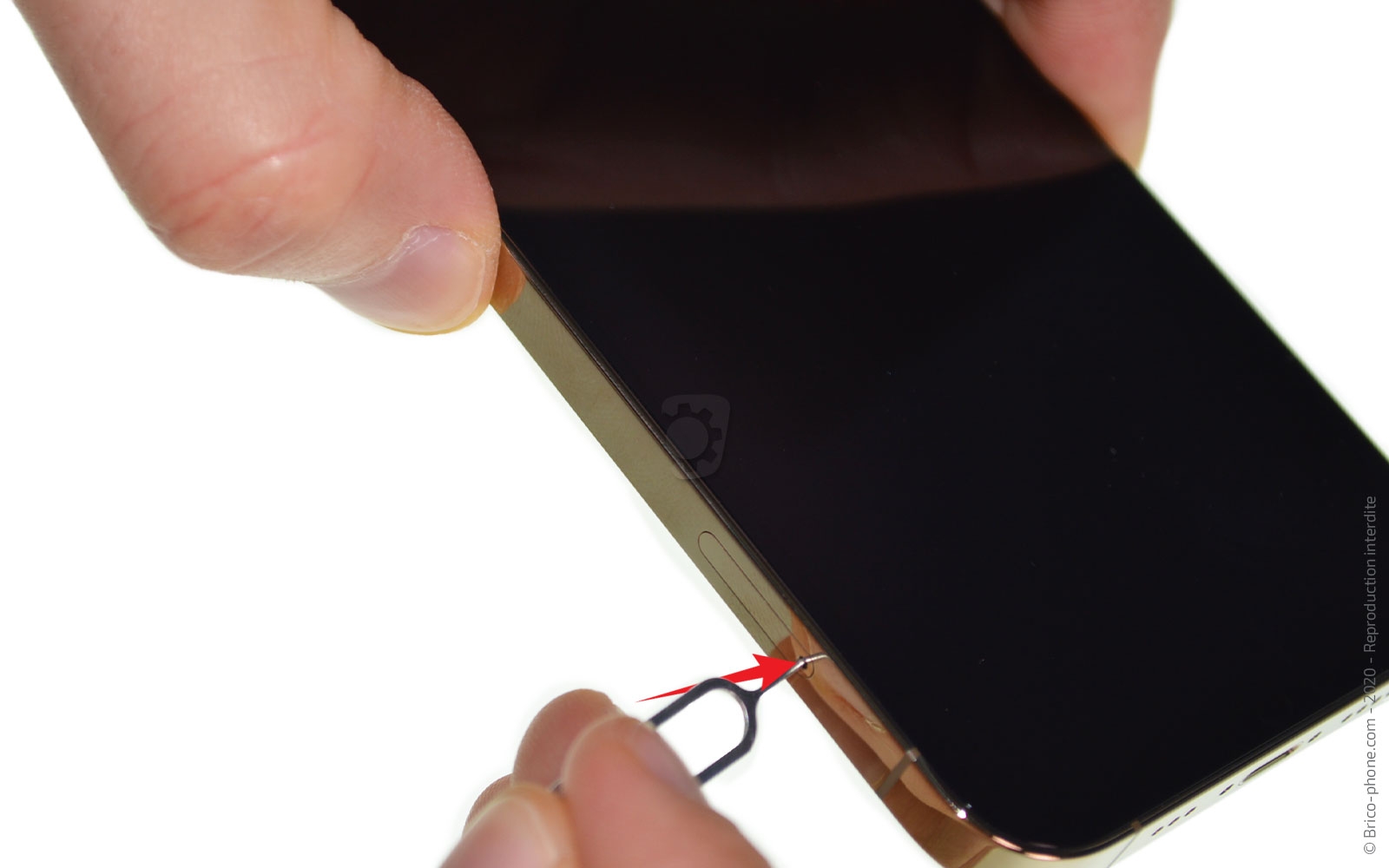

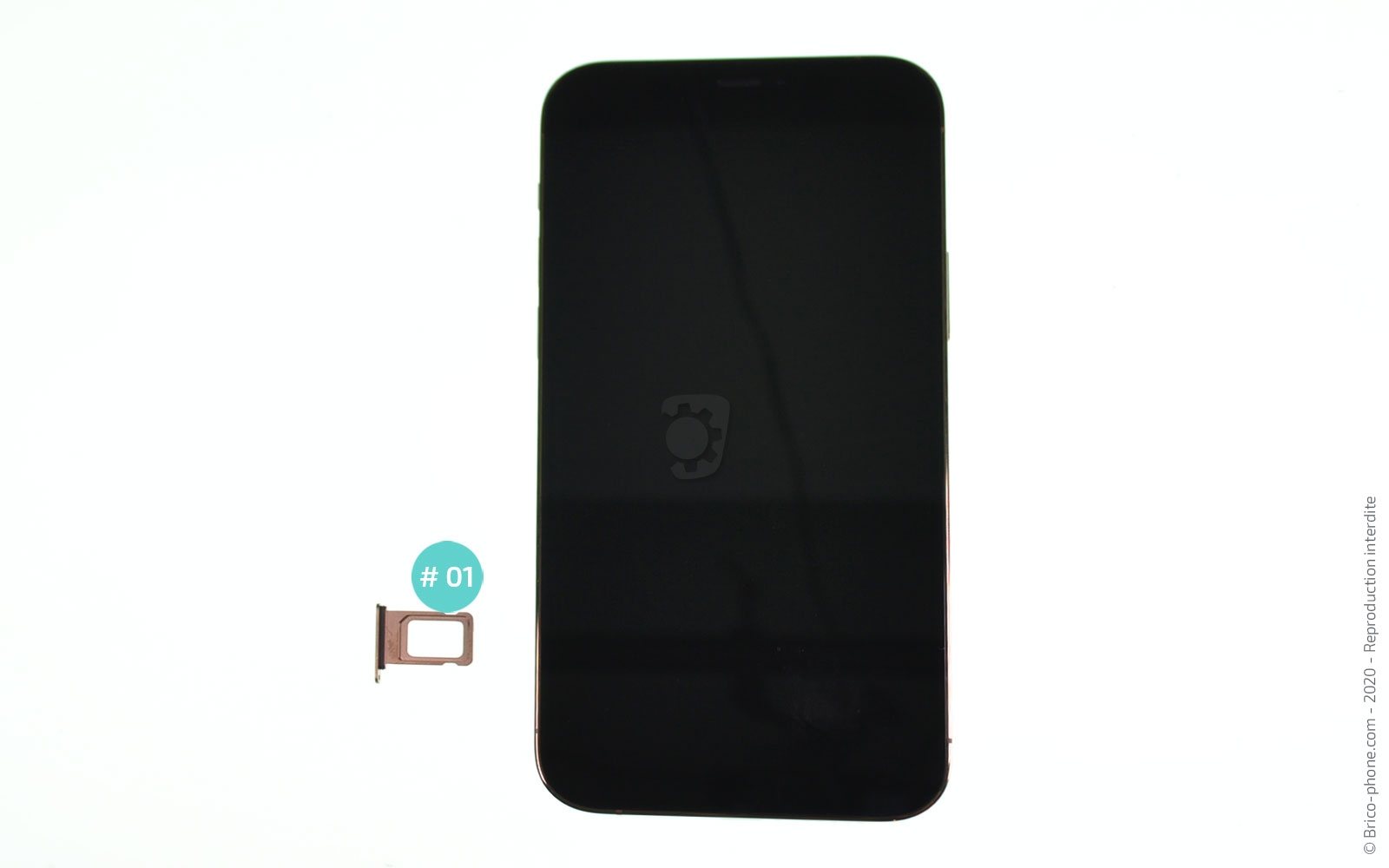

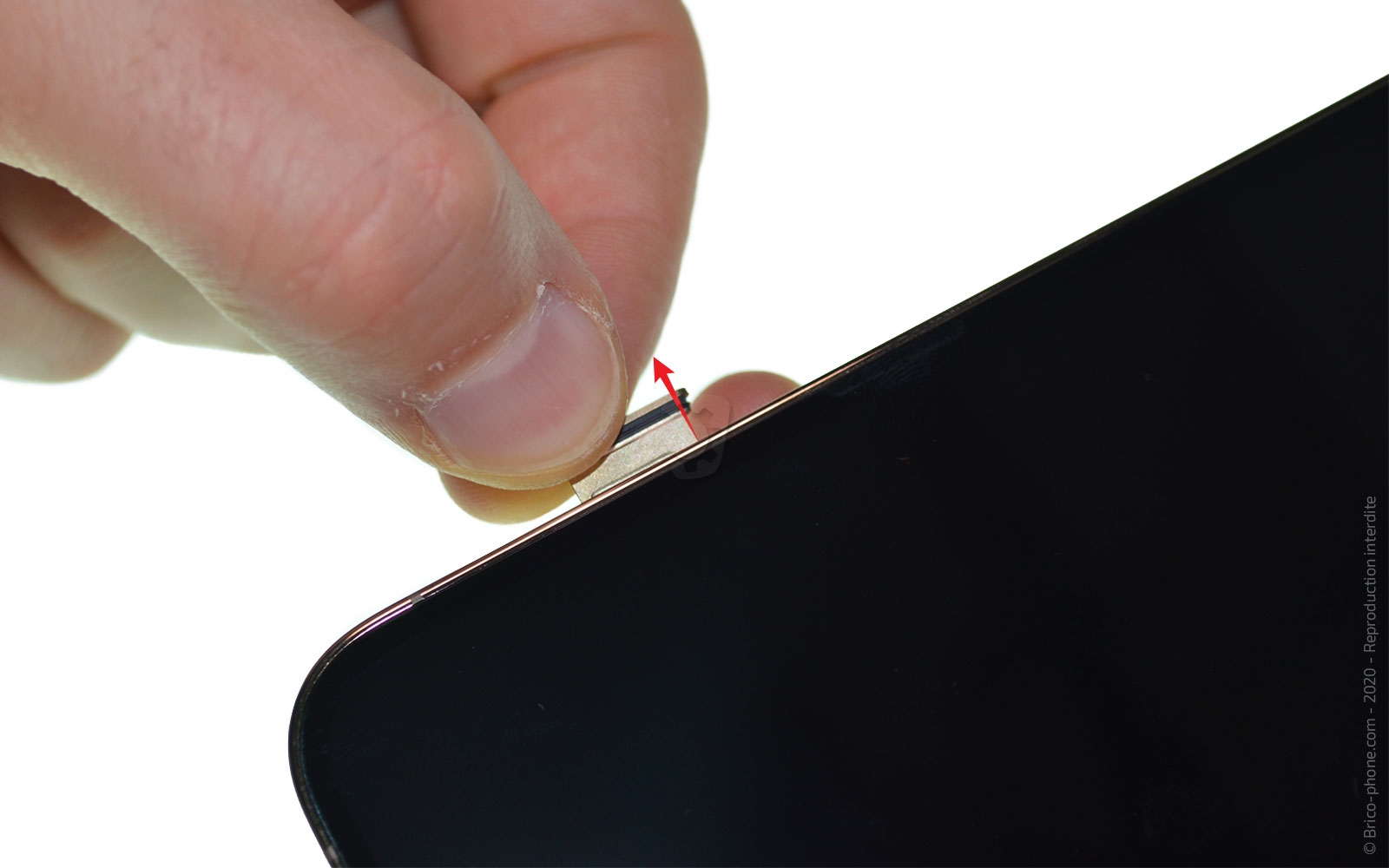

Etape 1 : Retirer le tiroir SIM
Vous pouvez éjecter le tiroir SIM (#01) à l'aide de l'outil adéquat en l'introduisant dans le petit trou à côté de celui-ci.
Outils du kit utilisés
Outils du kit utilisés

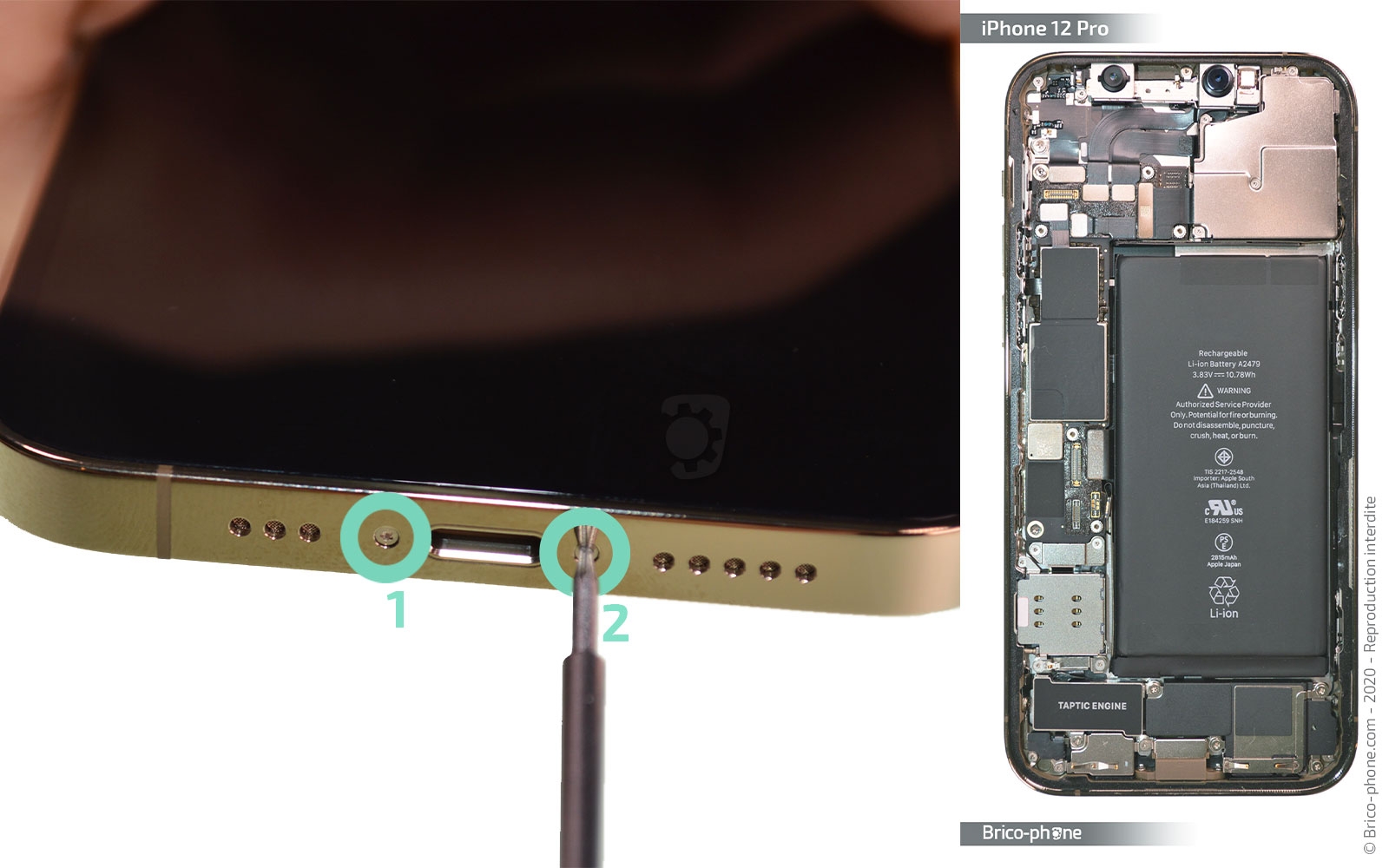

Etape 2 : Dévisser les vis de l'écran
Commencez par dévisser les deux vis pentalobe à l'aide du tournevis pour libérer l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

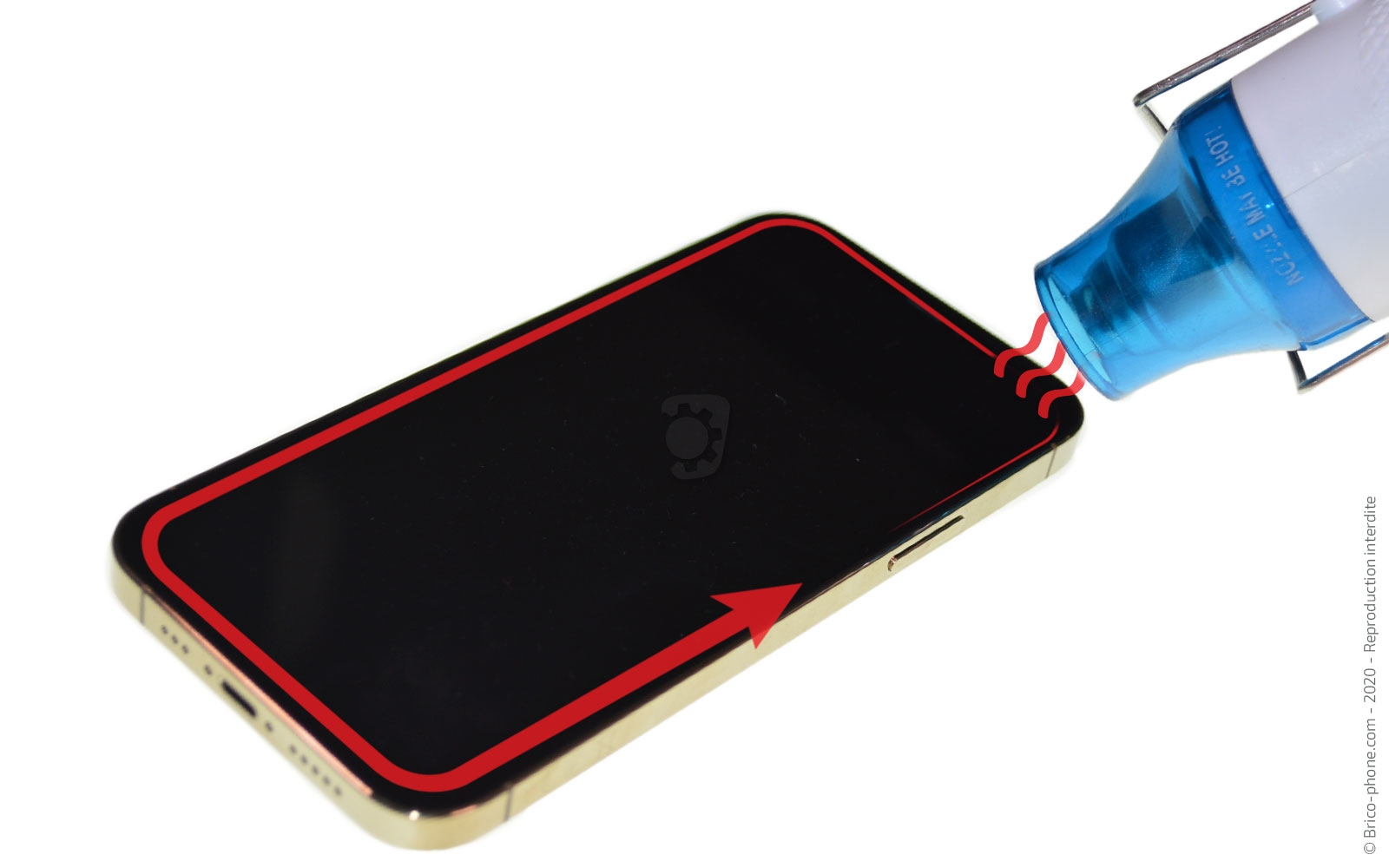

Etape 3 : Chauffer l'écran
Pour ouvrir ce téléphone, il faut chauffer le contour de l'écran afin de ramollir le joint qui le maintient au châssis.

Pour ce faire, vous pouvez utiliser votre sèche-cheveux ou un décapeur thermique en chauffant durant 20 à 30 secondes et en ne dépassant pas les 80 degrés.

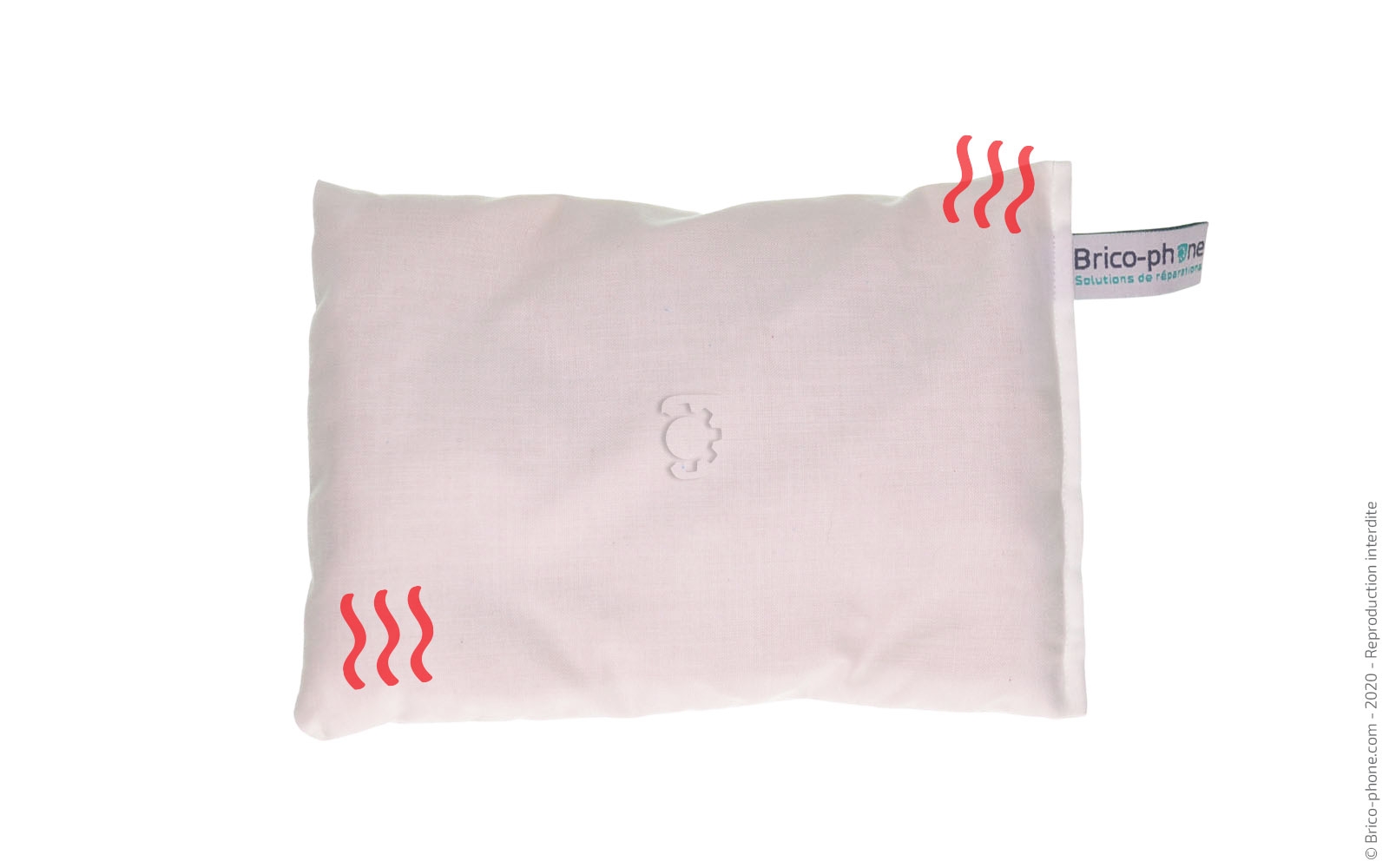

Si vous avez commandé le coussin chauffant, passez-le 1 à 2 minutes au micro-ondes puis laissez-le environ 30 à 40 secondes sur l'écran.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir le téléphone
Pour ouvrir ce mobile, vous pouvez utiliser la pince double ventouses en la positionnant sur le devant et l'arrière du téléphone, puis actionnez-la pour ouvrir l'écran.

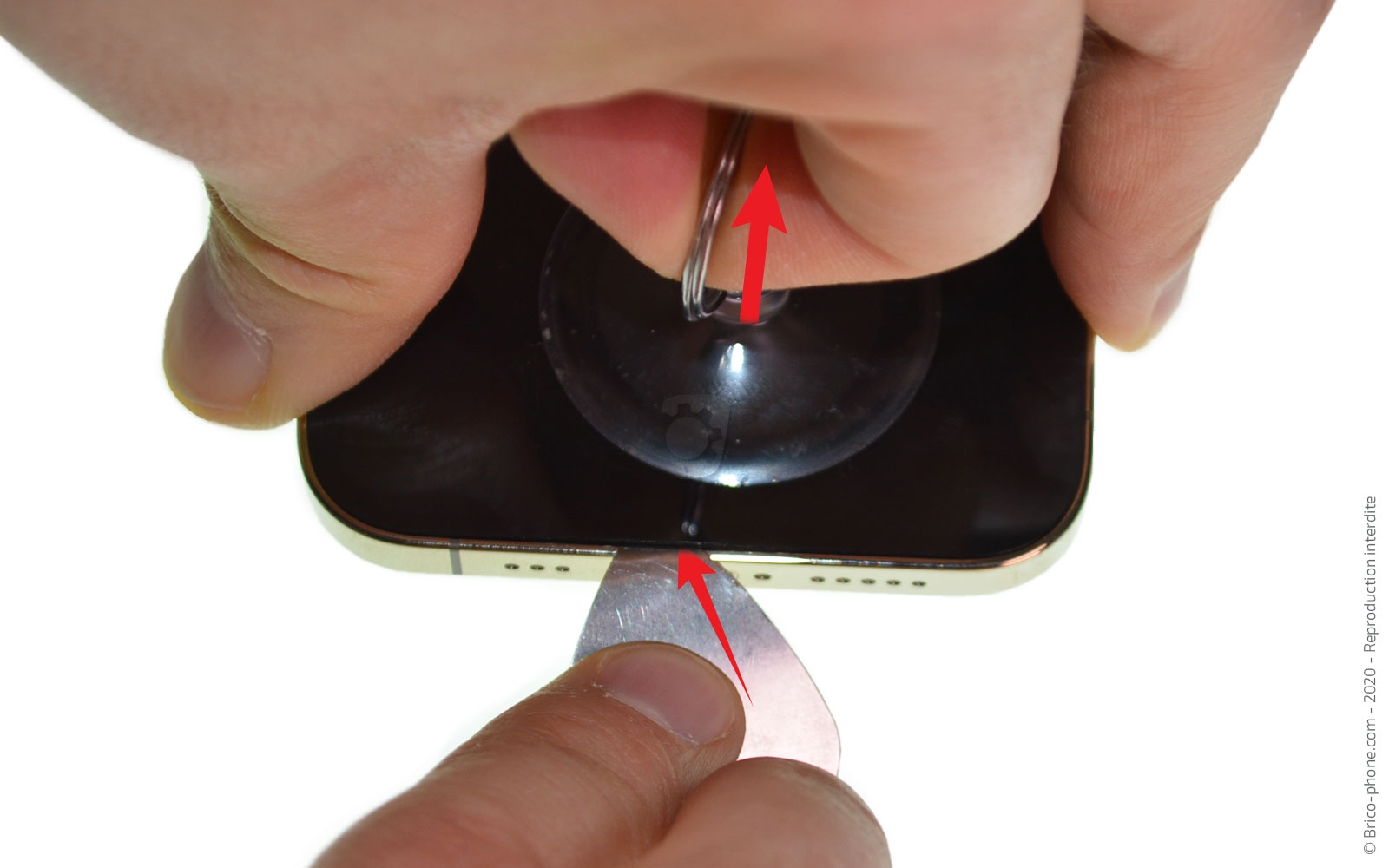

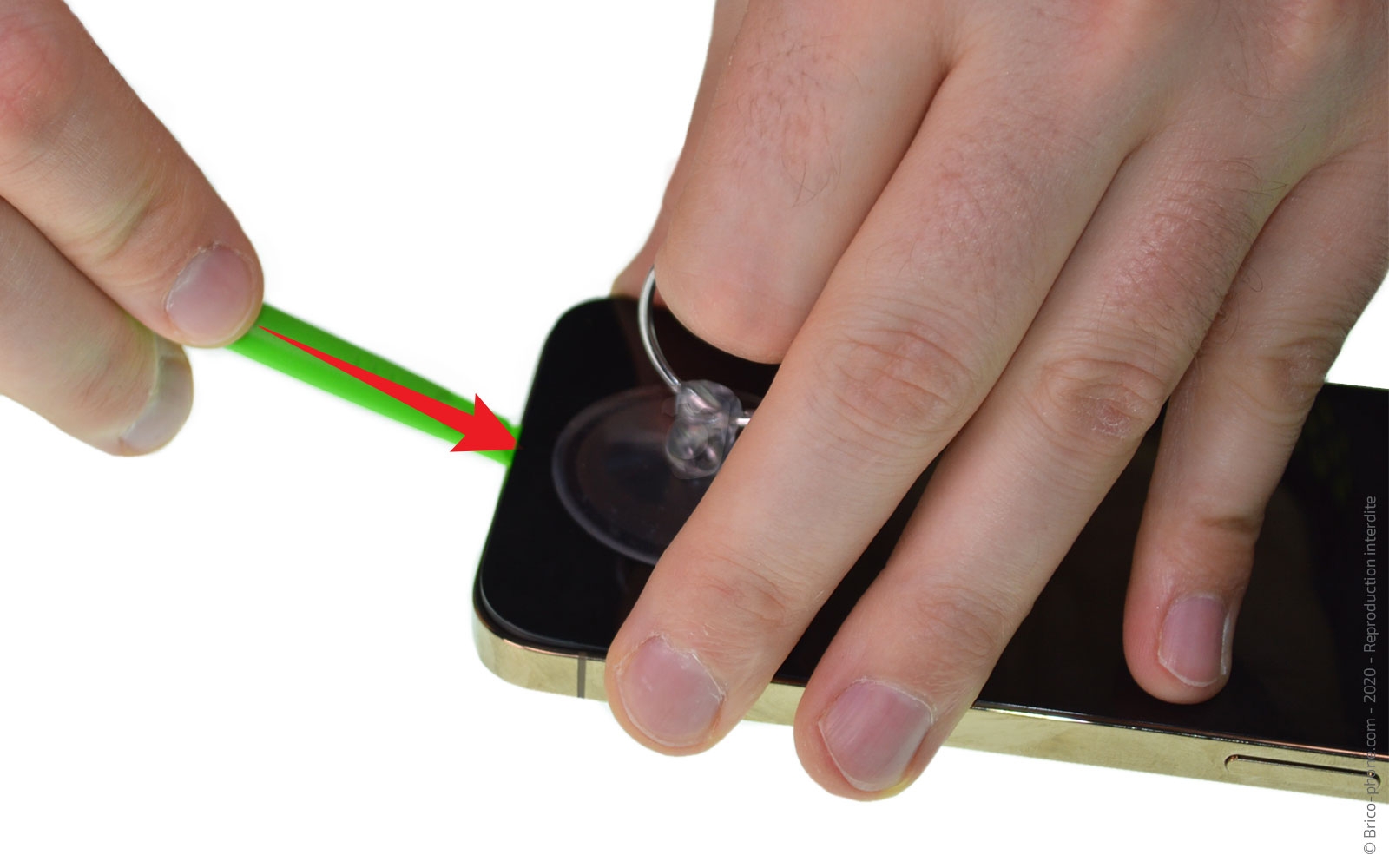

Seconde méthode, installez la ventouse sur le bas de la face avant, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre la vitre et le châssis pour créer un point d'insertion.

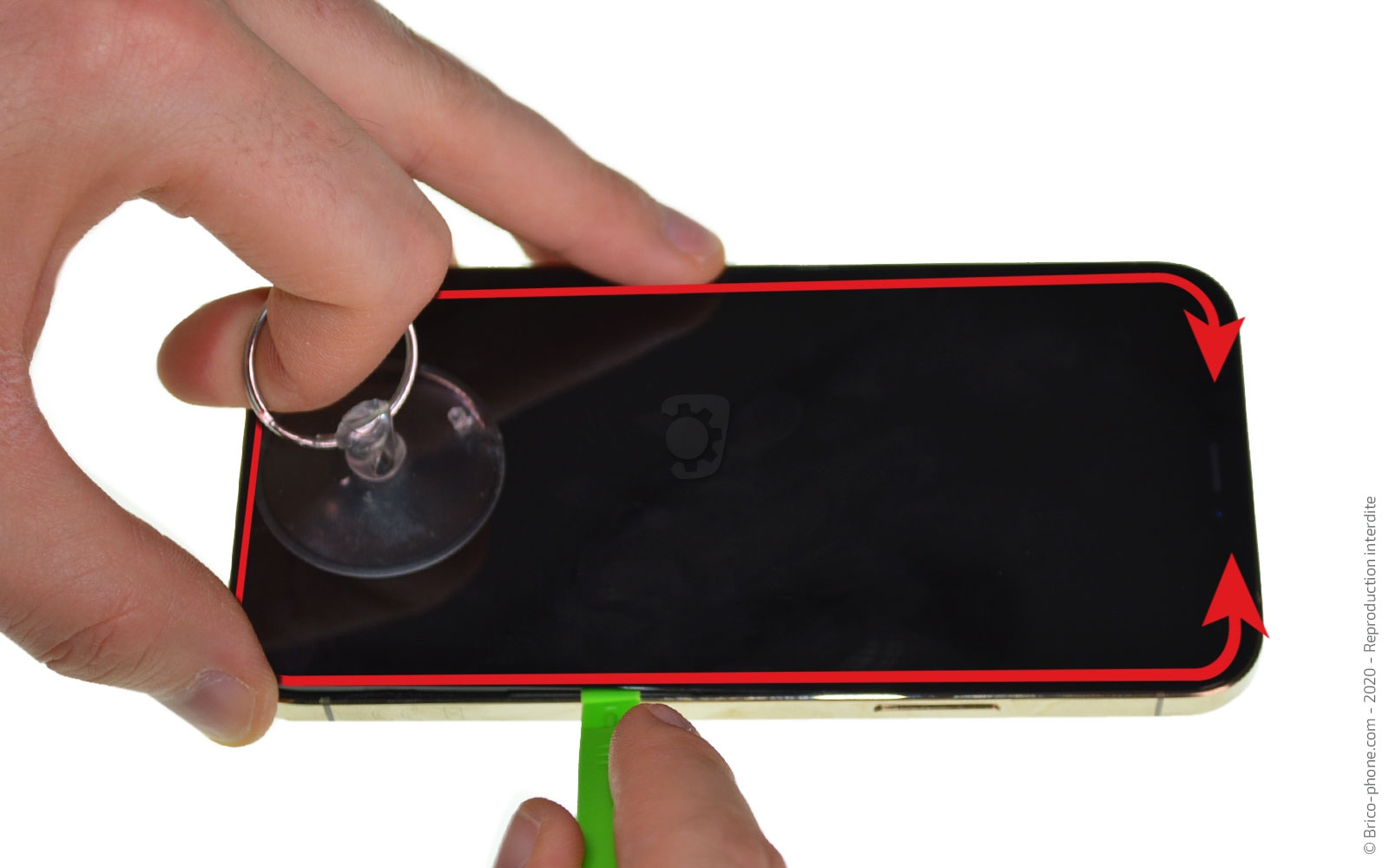

Insérez le levier vert à la place du médiator, puis faite le tour pour sortir l'écran, faites attention en passant sur la gauche car les nappes se trouvent de ce côté sur cette série.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

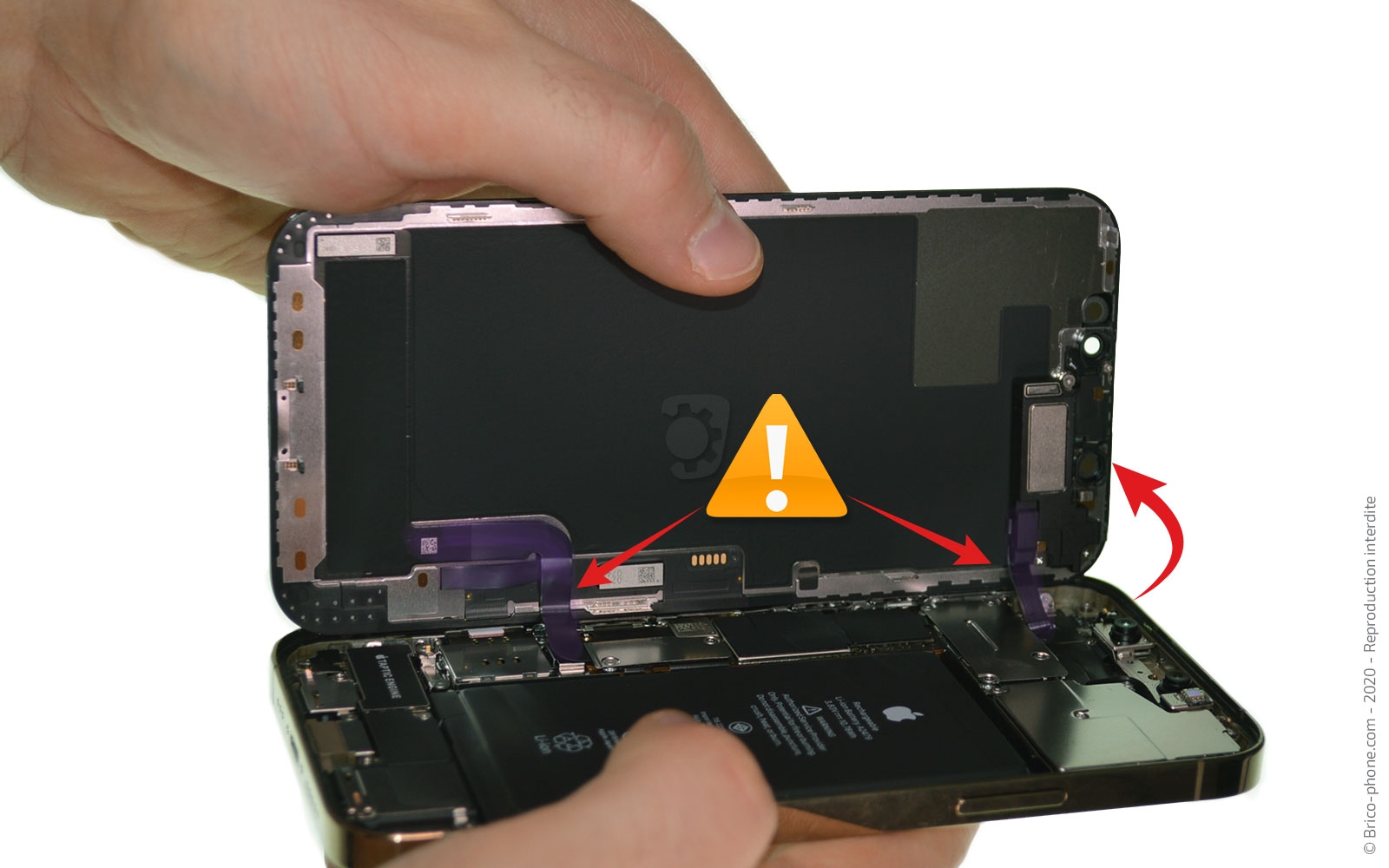

Etape 5 : Attention aux nappes de l'écran
Une fois, l'écran séparé du châssis, soulevez-le vers la gauche, faites bien attention aux nappes de celui-ci, ne l'ouvrez pas à plus de 90° pour le moment.

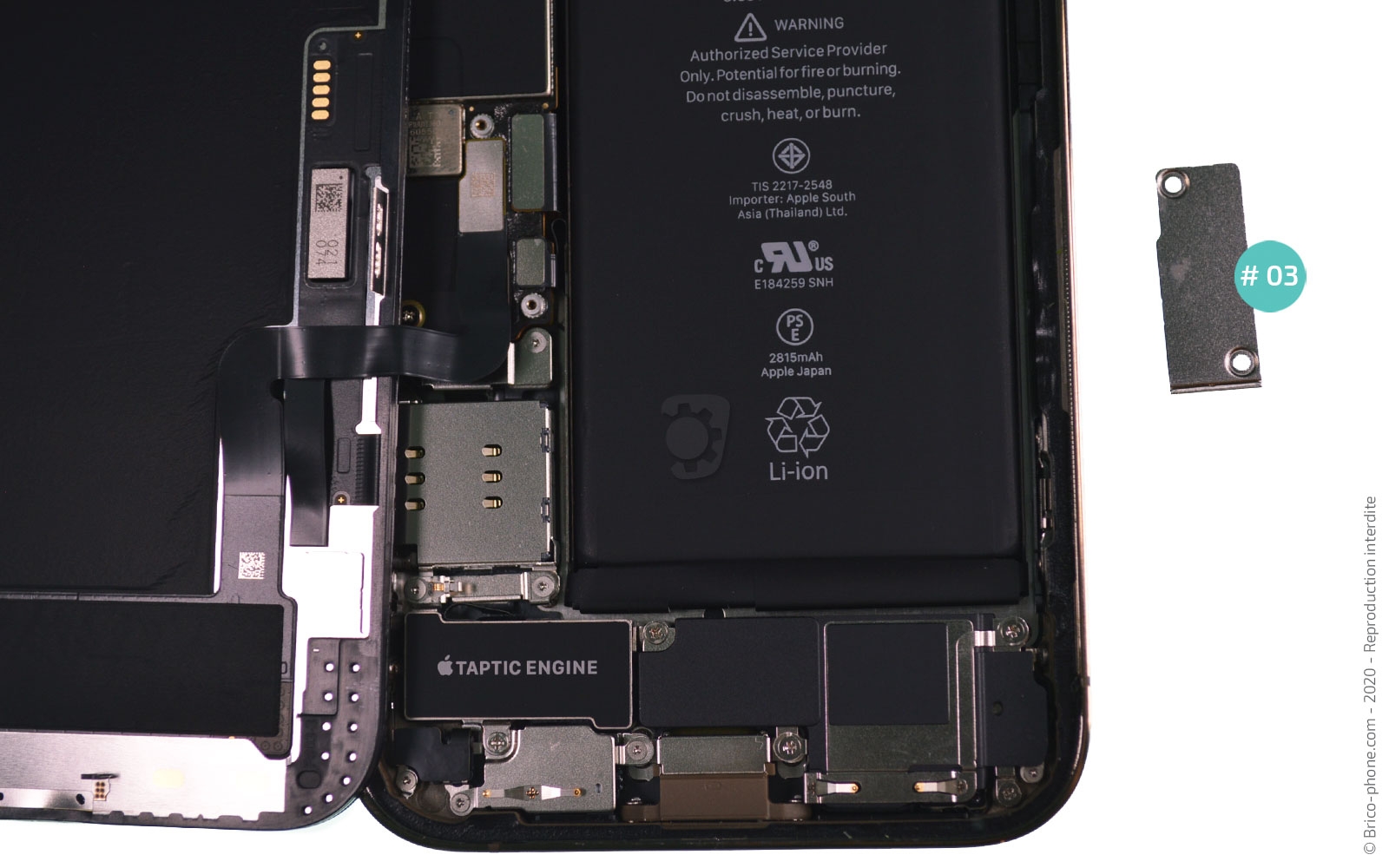

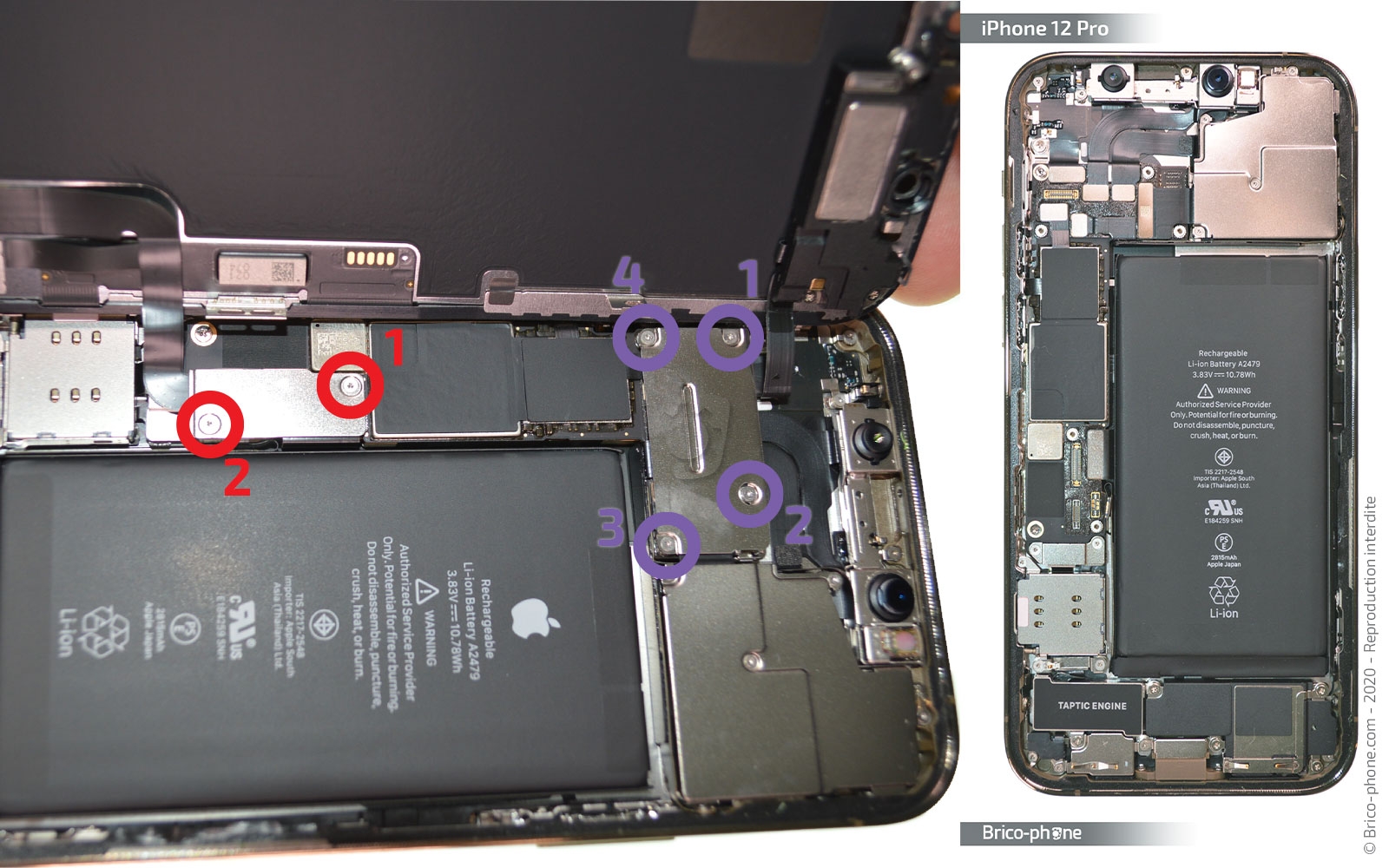

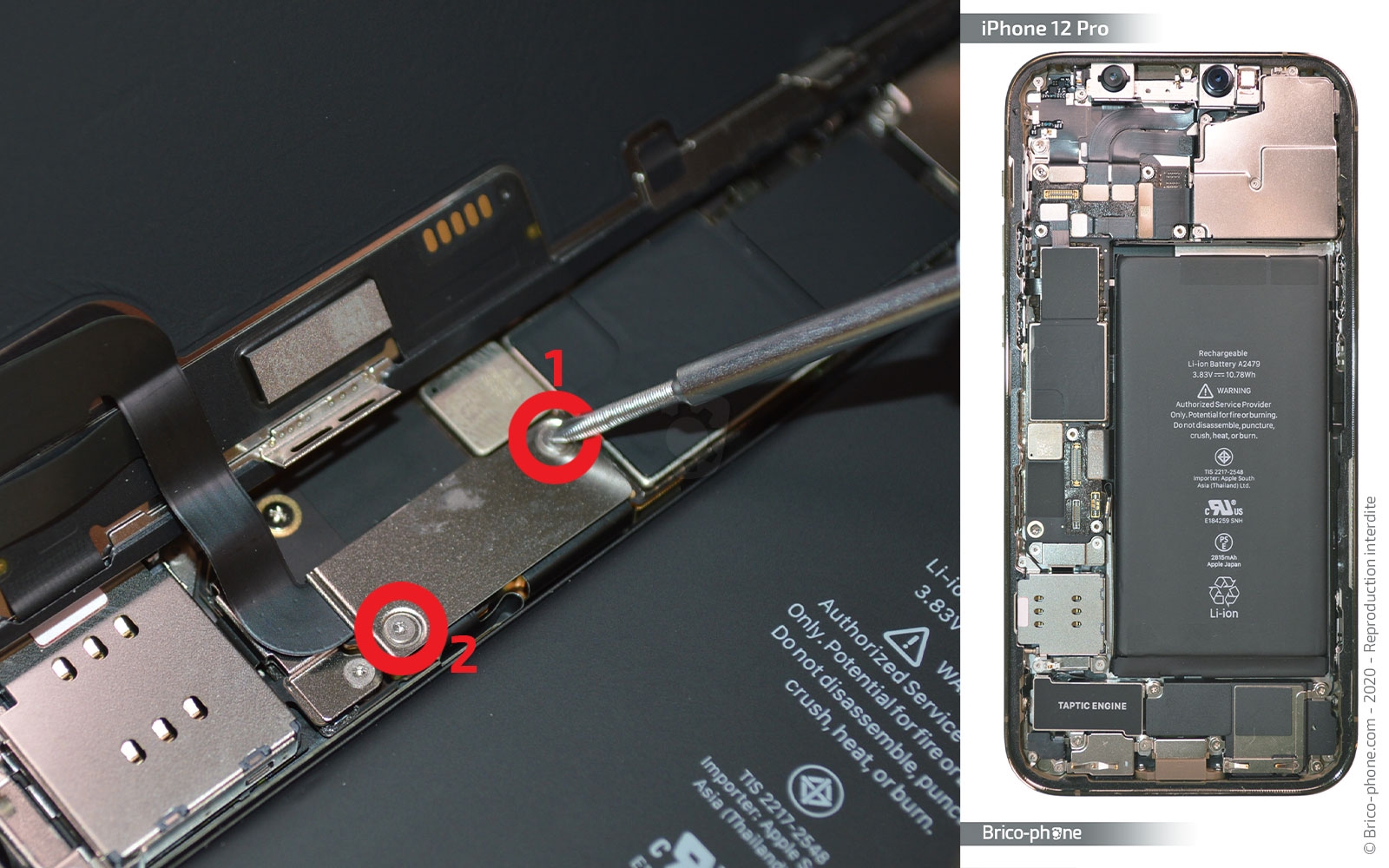

Etape 6 : Ôter la plaquette de la batterie
Sur la première photo, nous pouvons voir qu'il y aura 2 plaquettes pour retirer l'écran.

Commençons par déconnecter la batterie, pour cela munissez-vous du tournevis triwing pour retirer les 2 vis.

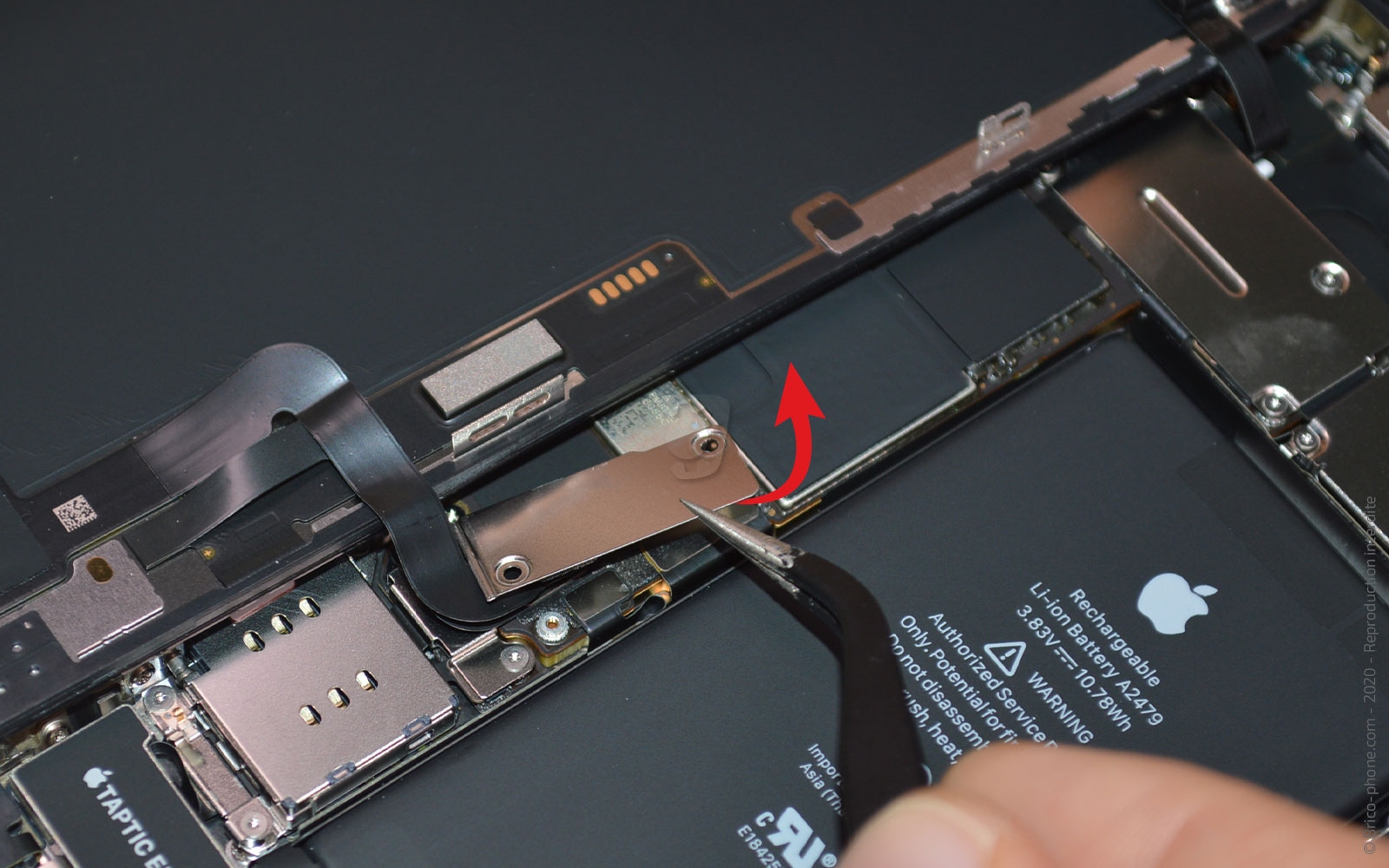

Avec la pincette, ôtez la plaquette #03.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

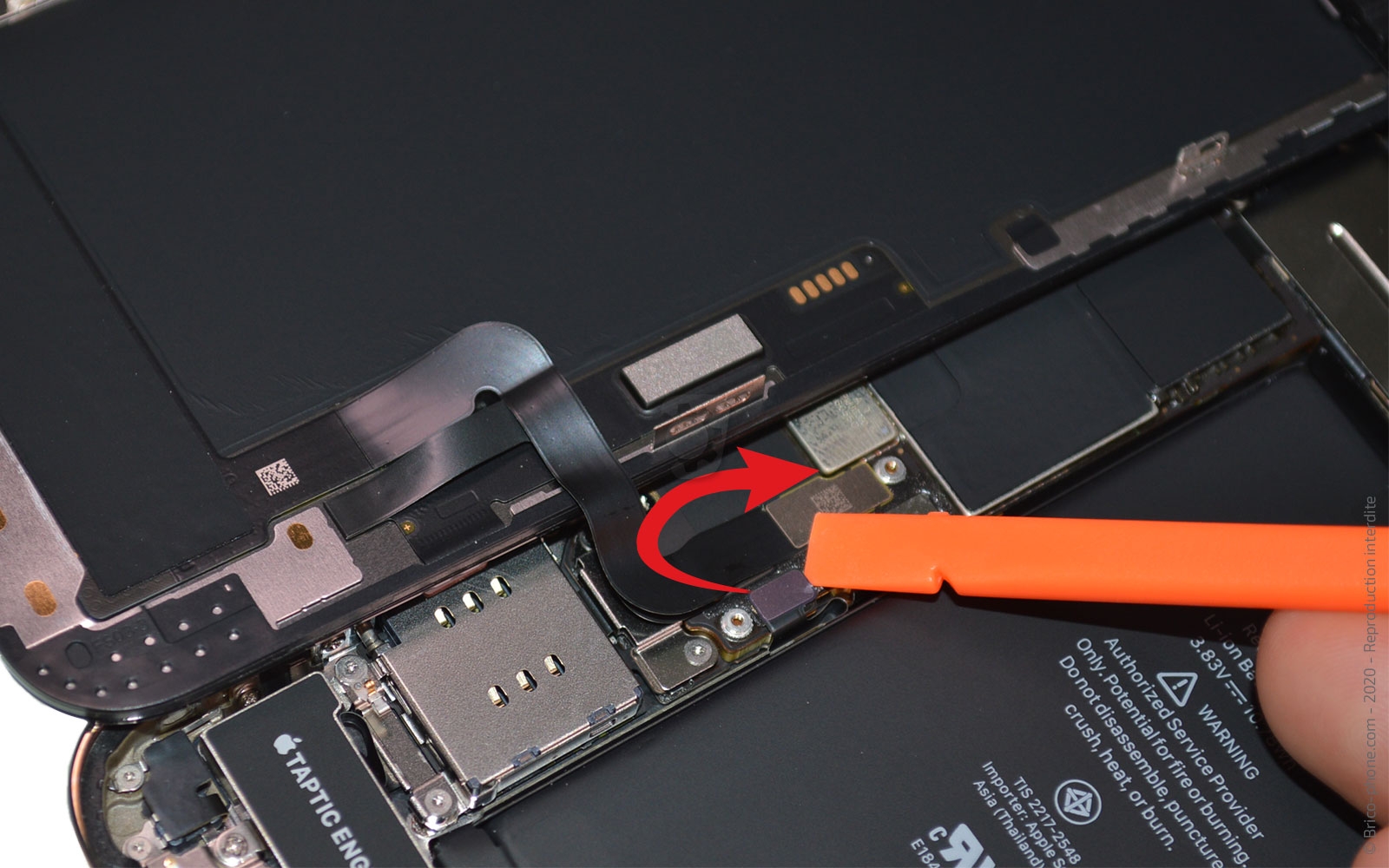

Etape 7 : Déconnecter la batterie
Déconnectez la nappe de la batterie avec le levier orange.
Outils du kit utilisés
Outils du kit utilisés

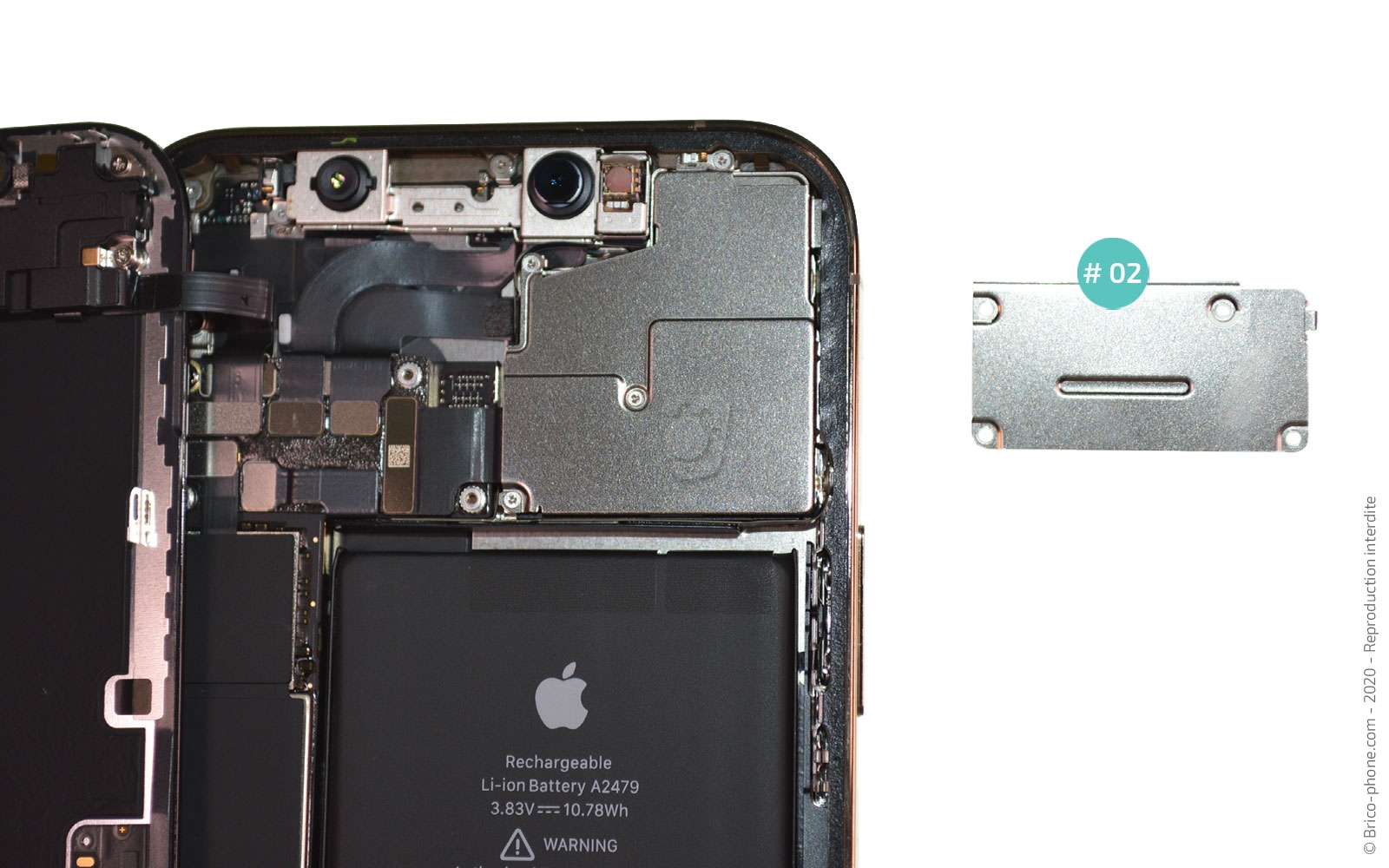

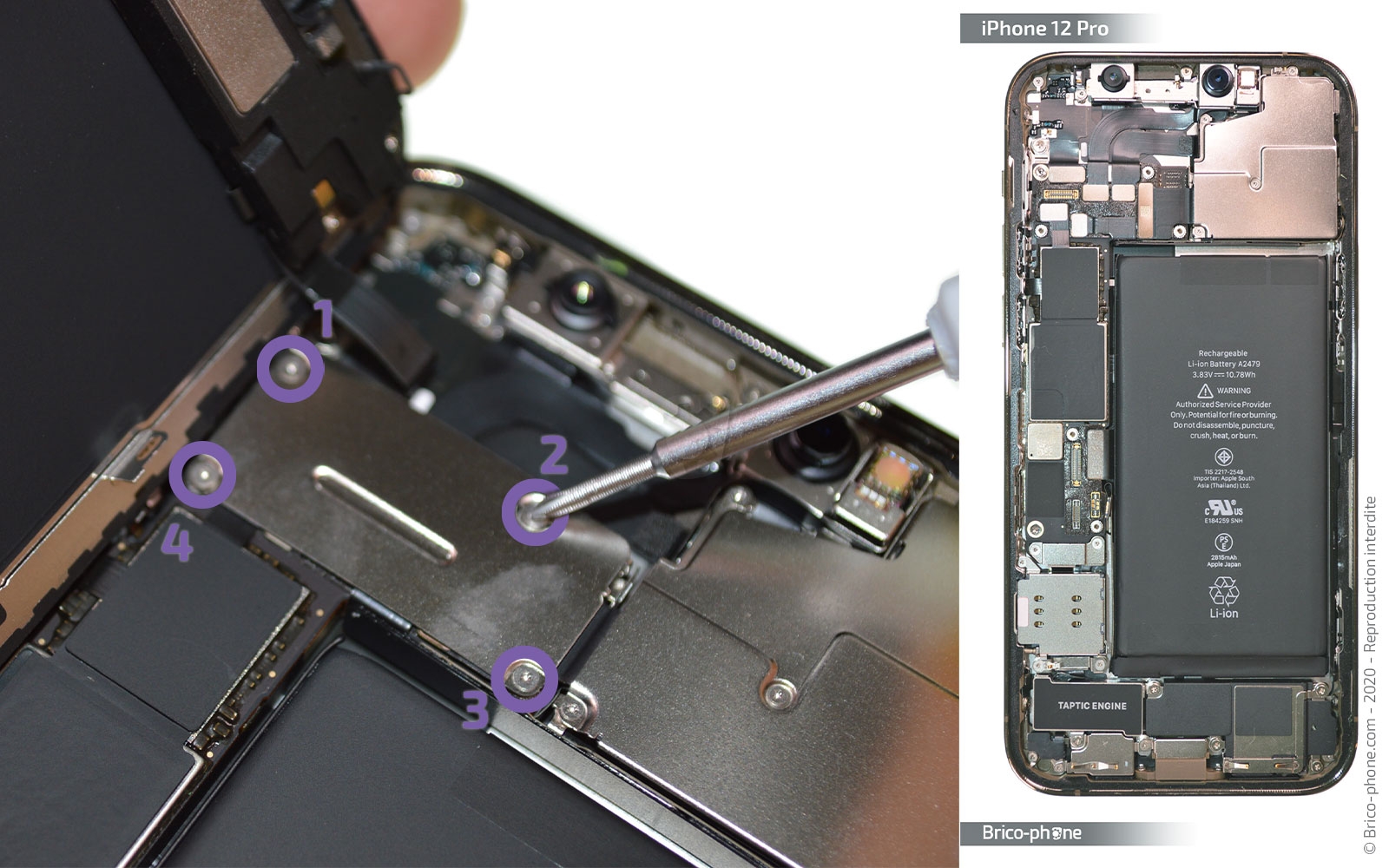

Etape 8 : Ôter la plaquette de l'écouteur interne
Passons à la nappe de l'écouteur interne de l'écran.

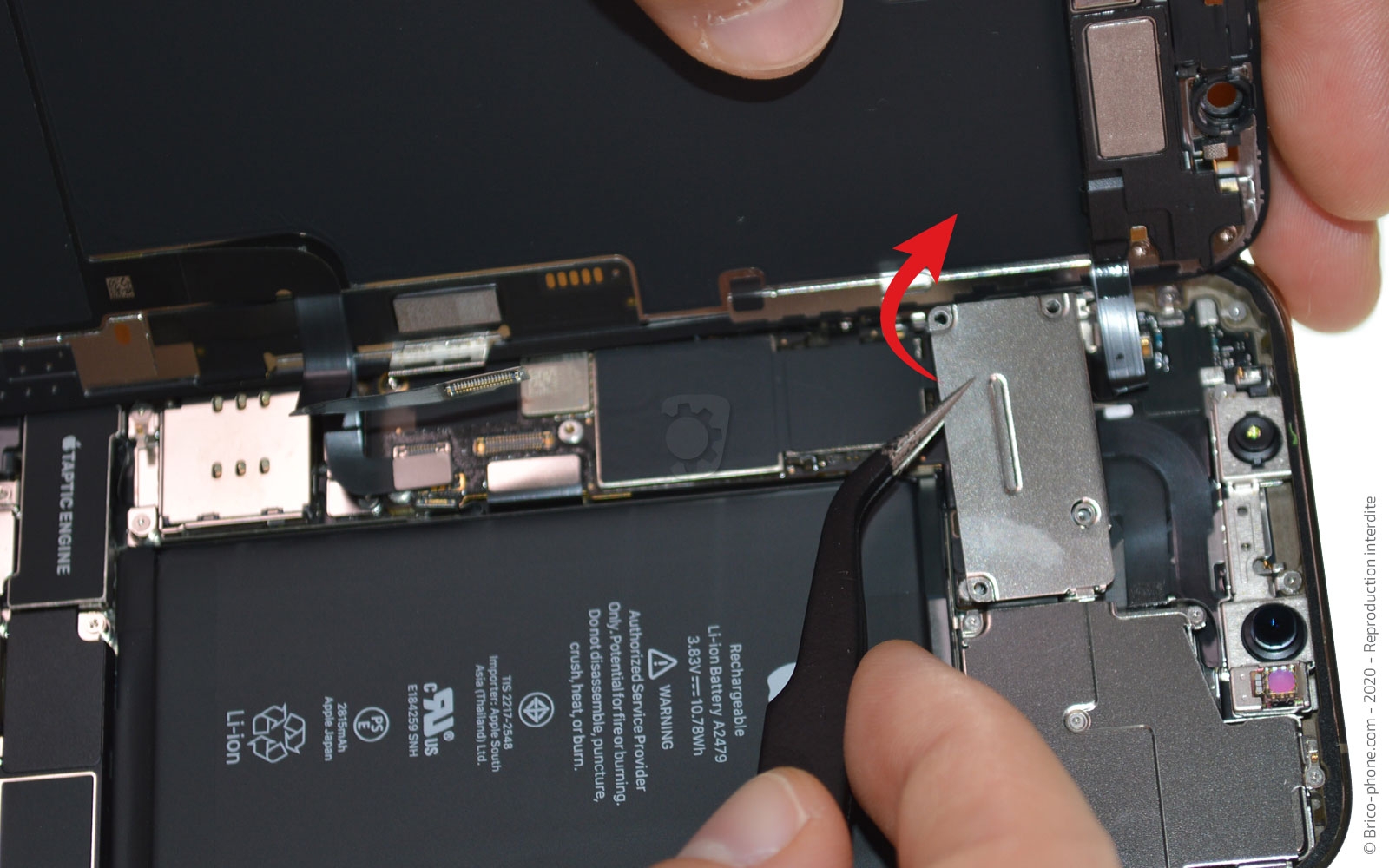

Toujours avec le tournevis triwing, dévissez les 4 vis, puis ôtez la plaquette #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

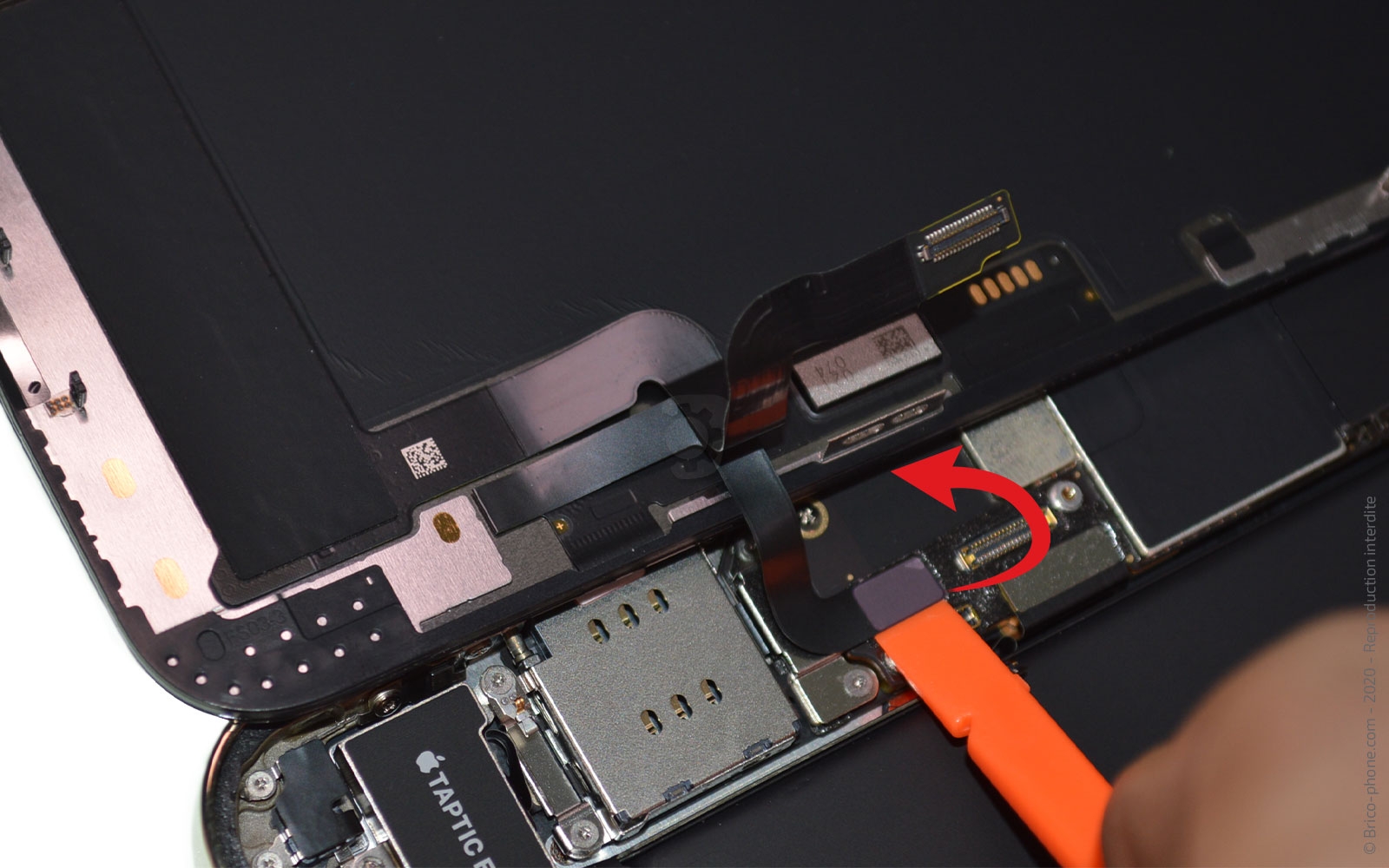

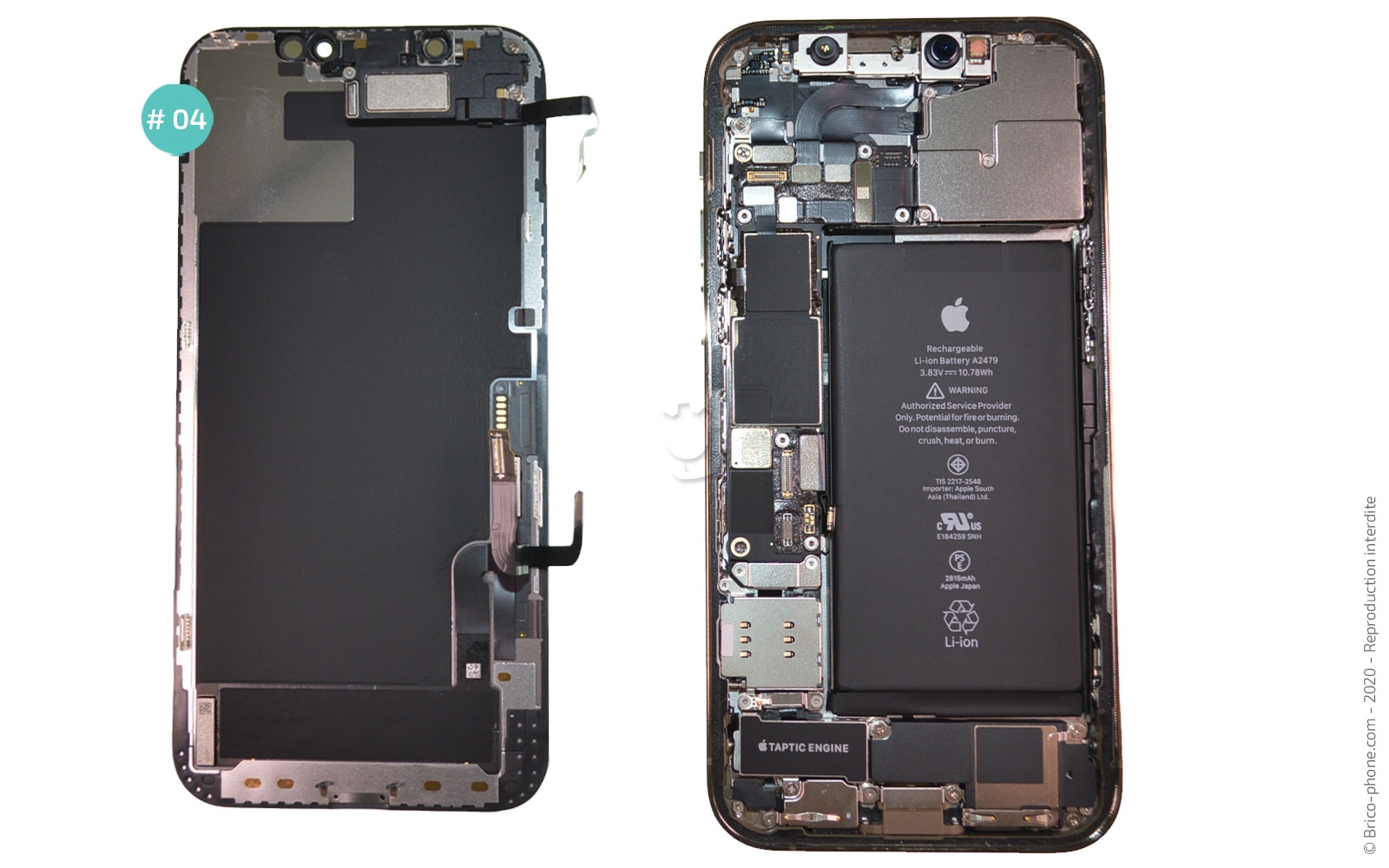

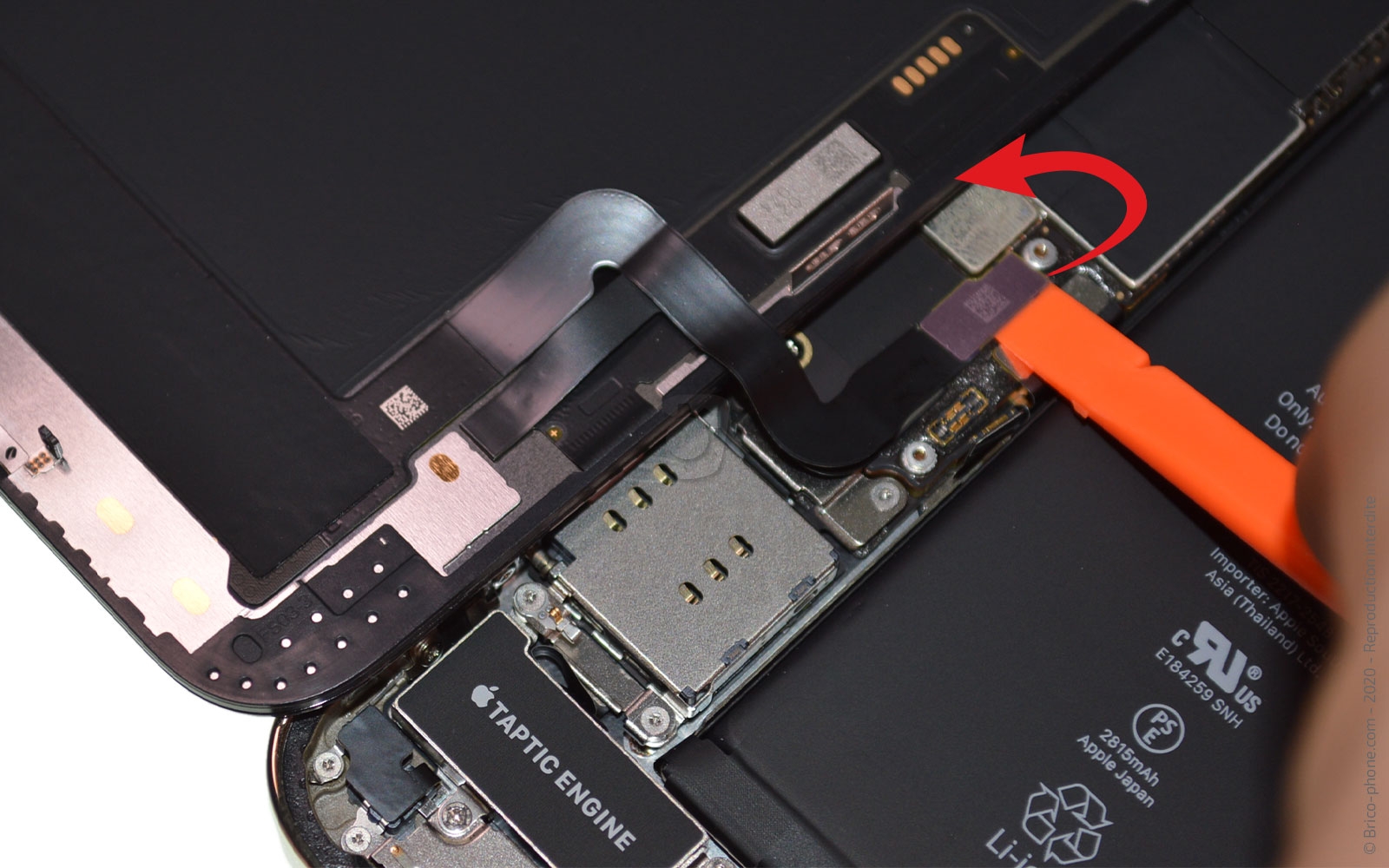

Etape 9 : Déconnecter l'écran

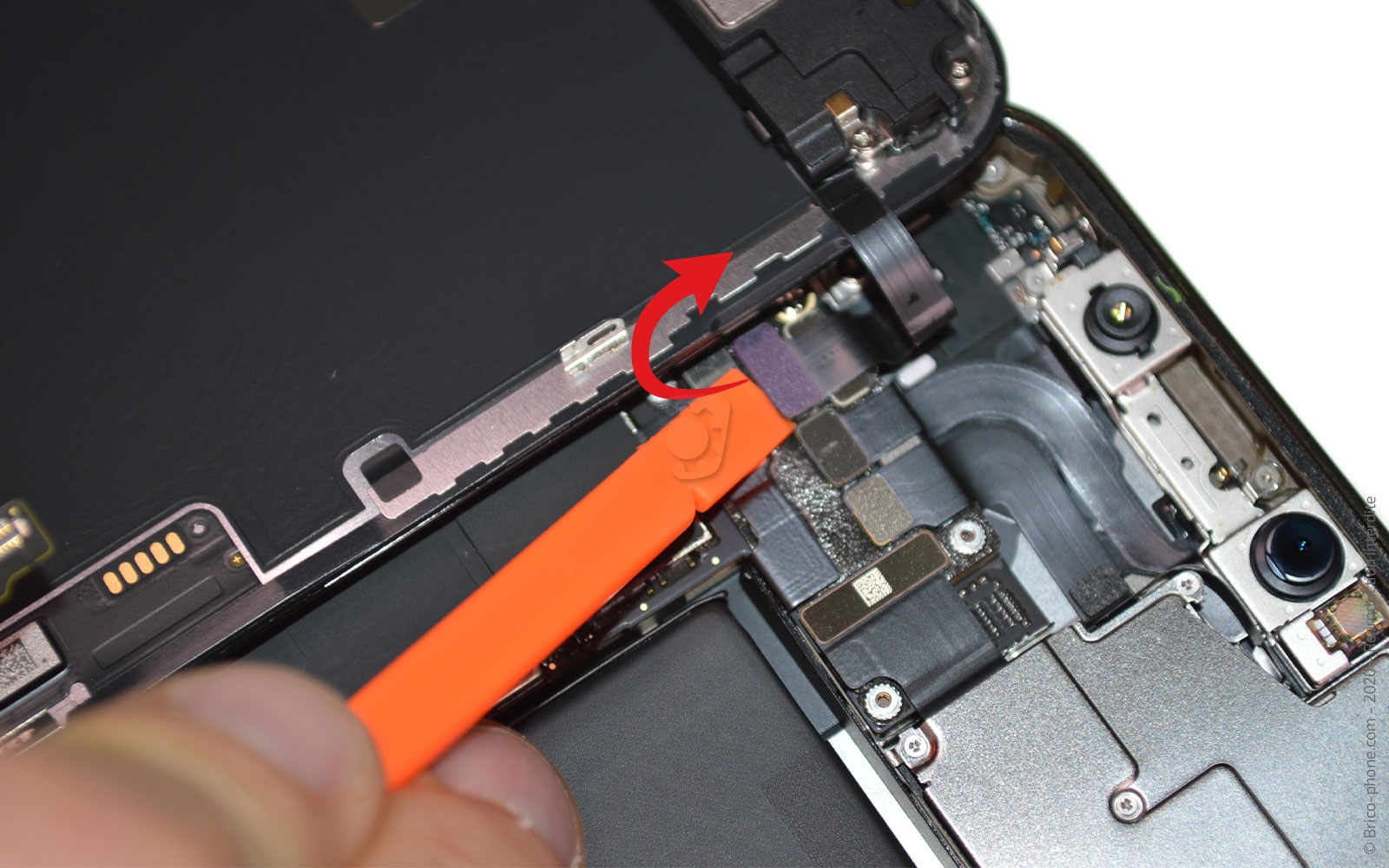

Il ne vous reste plus qu'à déconnecter les nappes de l'écran avec le spudger, les 2 du bas puis celle du haut.
Outils du kit utilisés
Outils du kit utilisés

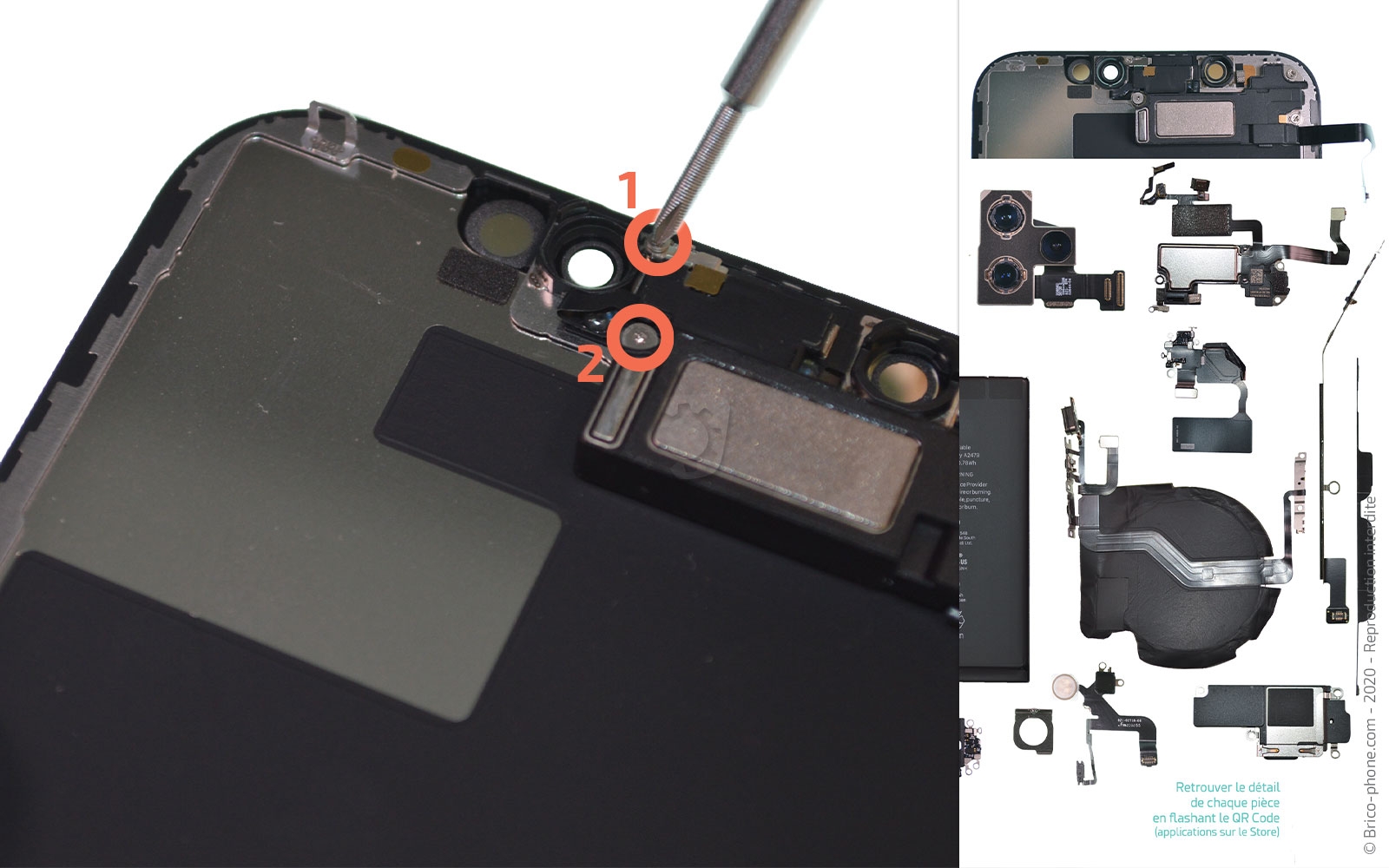

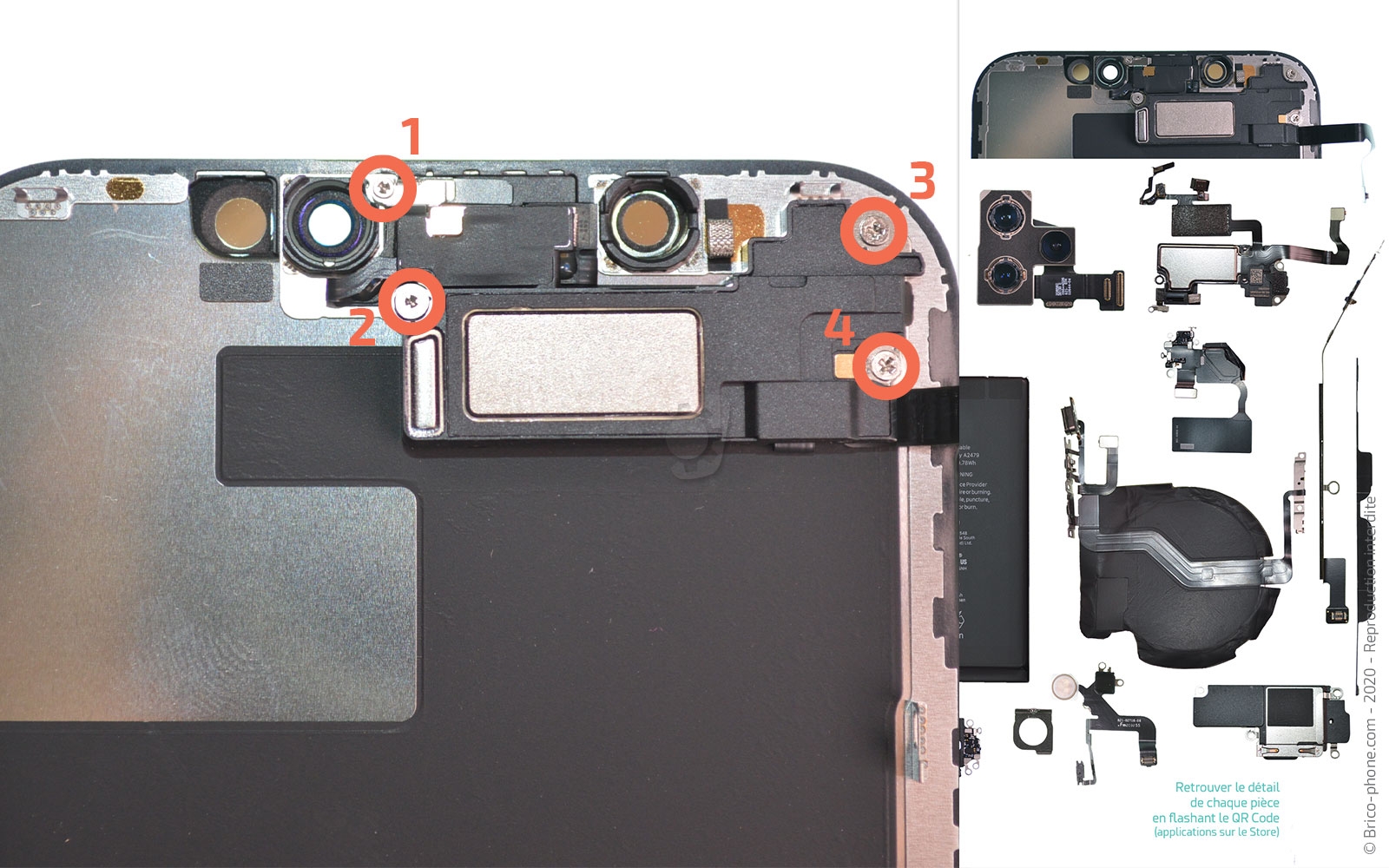

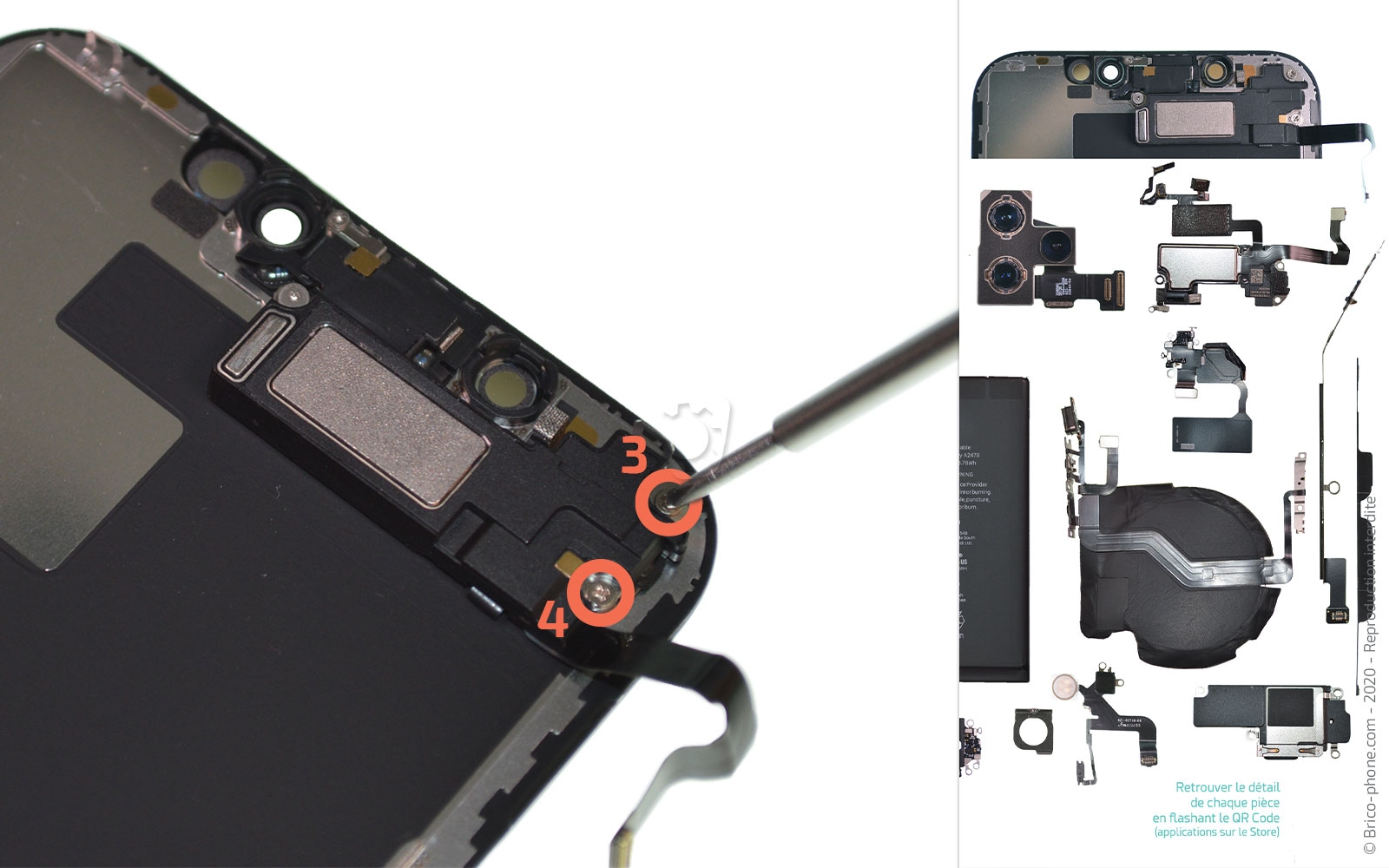

Etape 10 : Retirer les vis de l'écouteur
Il faut récupérer l'écouteur interne de votre ancien écran pour conserver la fonction Face ID.

Il y a 4 vis à retirer du bloc écouteur, à droite vous avez 2 vis cruciforme et à gauche 2 triwing.

Il ne vous reste plus qu'à prendre les tournevis adéquats pour les dévisser.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €
Tournevis Professionnel cruciforme 1.5
12,90 €

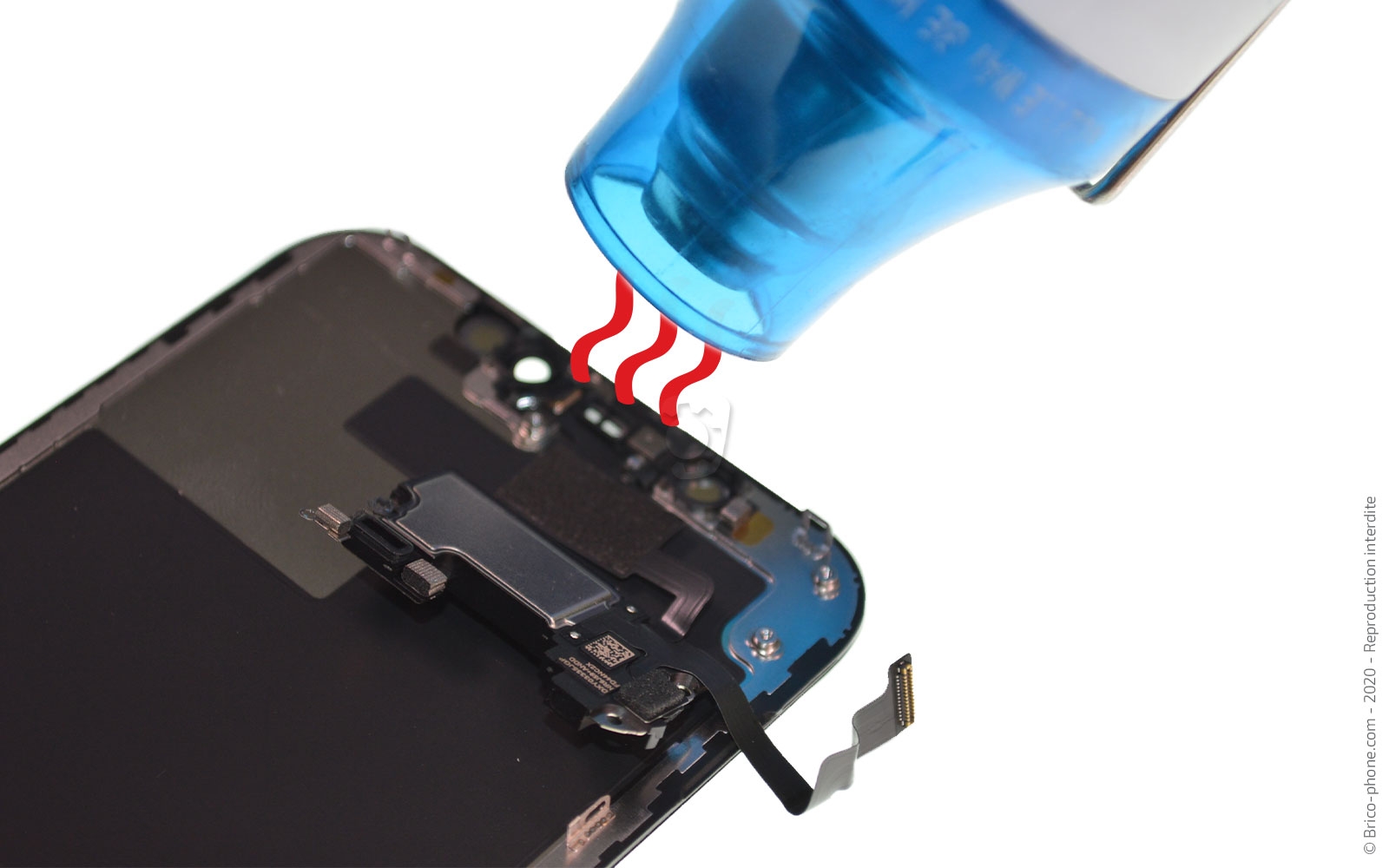

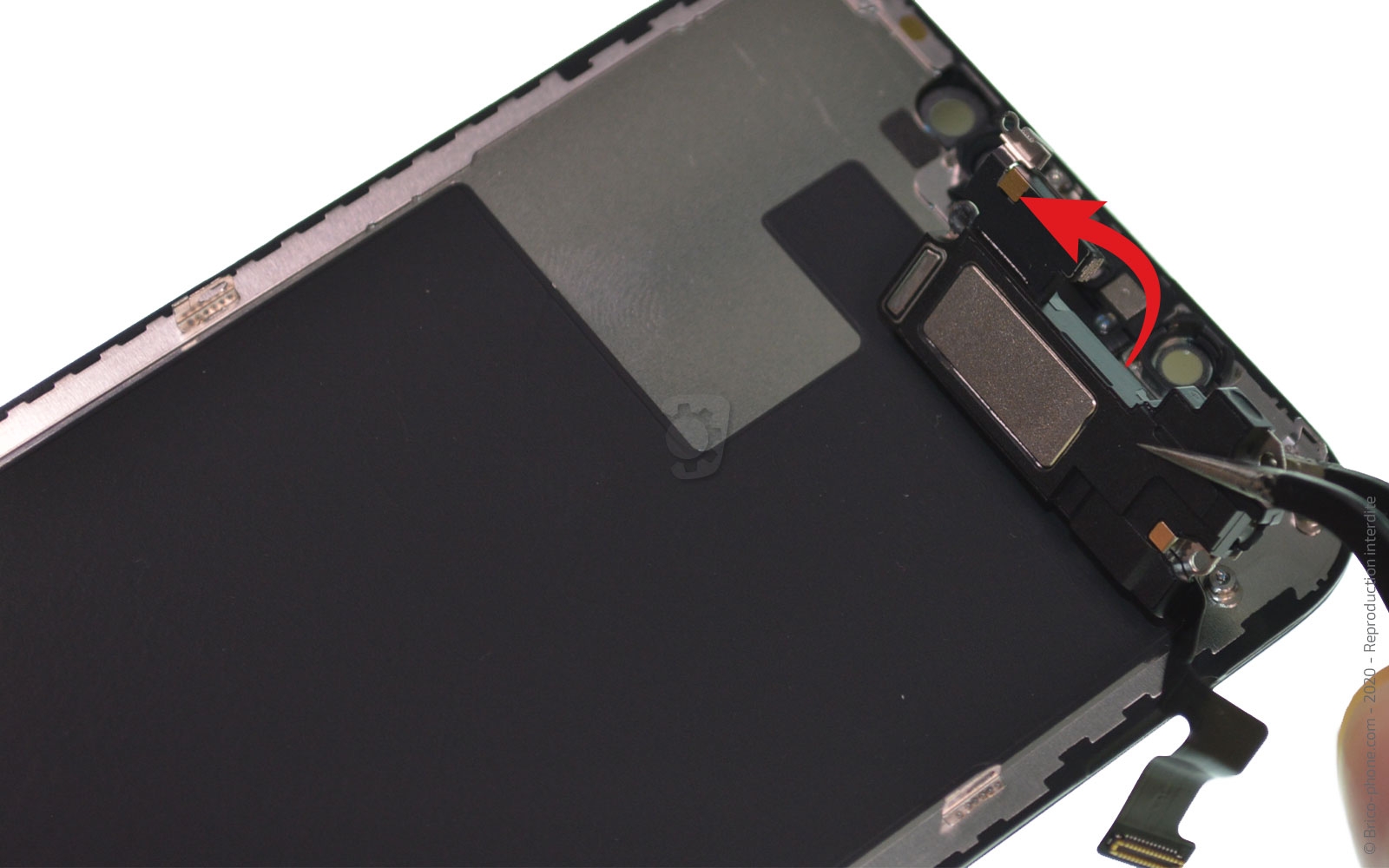

Etape 11 : Préparer l'écouteur
Soulevez l'écouteur avec la pincette pour le faire basculer sur l'écran, ensuite chauffez légèrement le haut de la nappe, car celle-ci est collée sur le haut de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

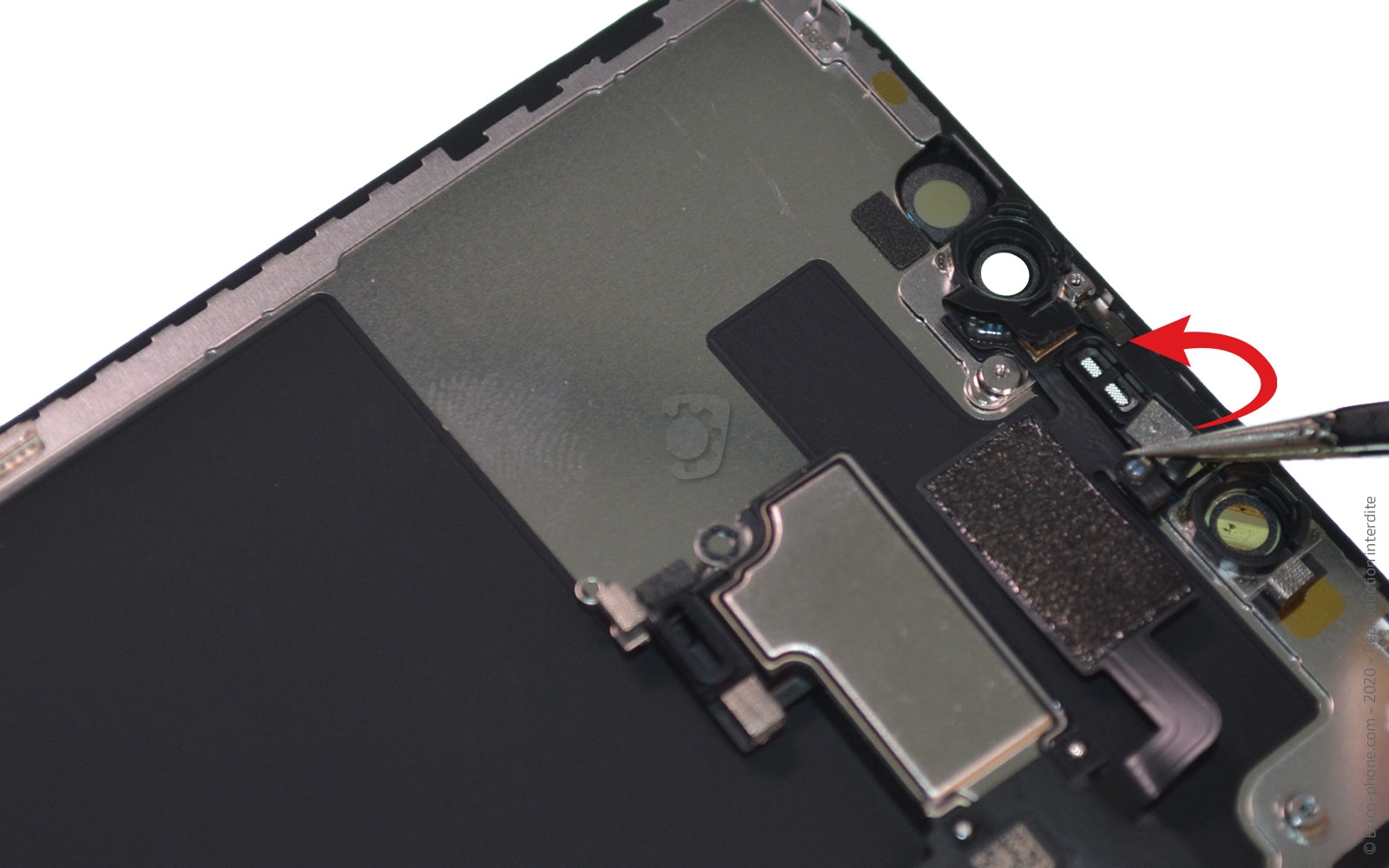

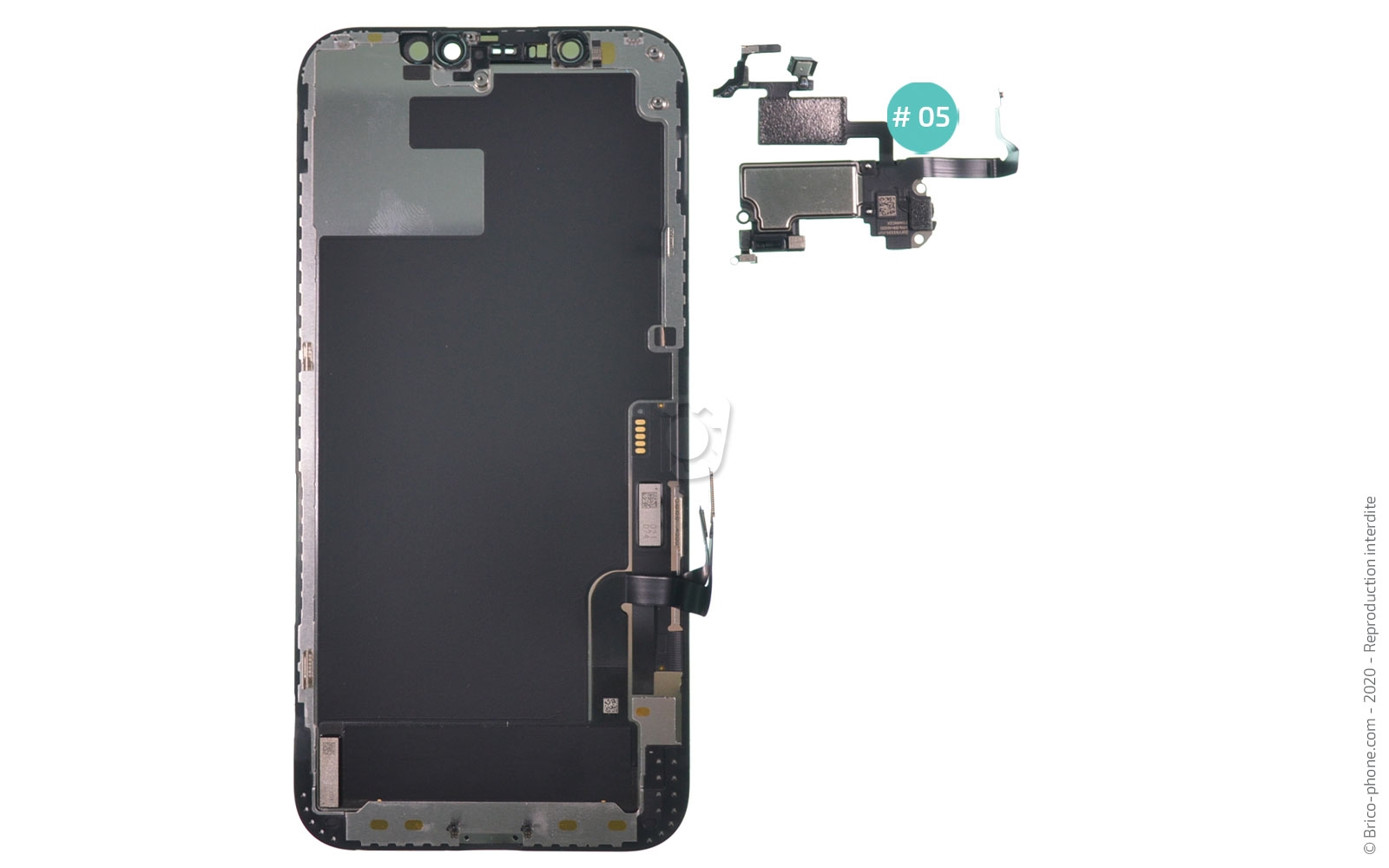

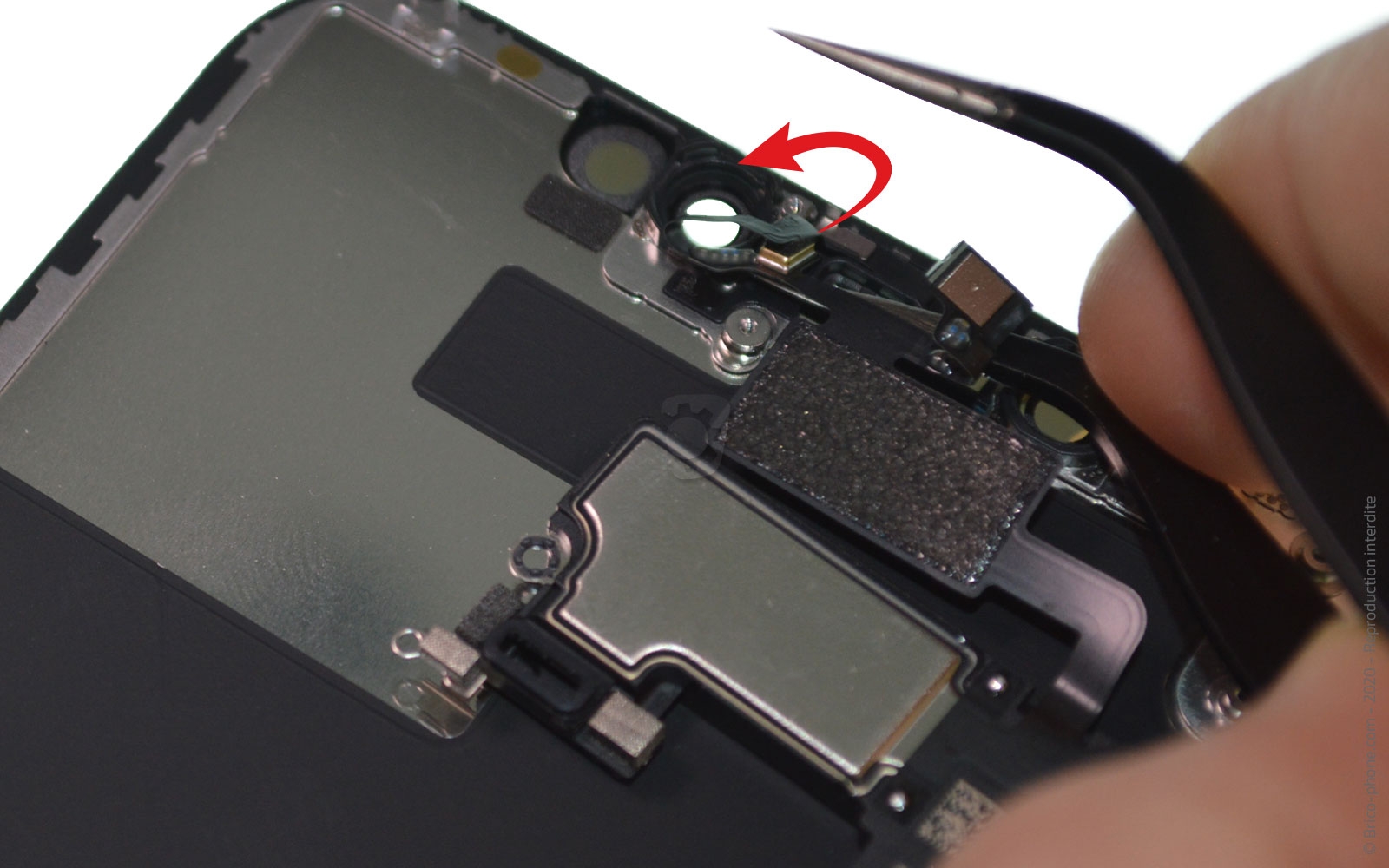

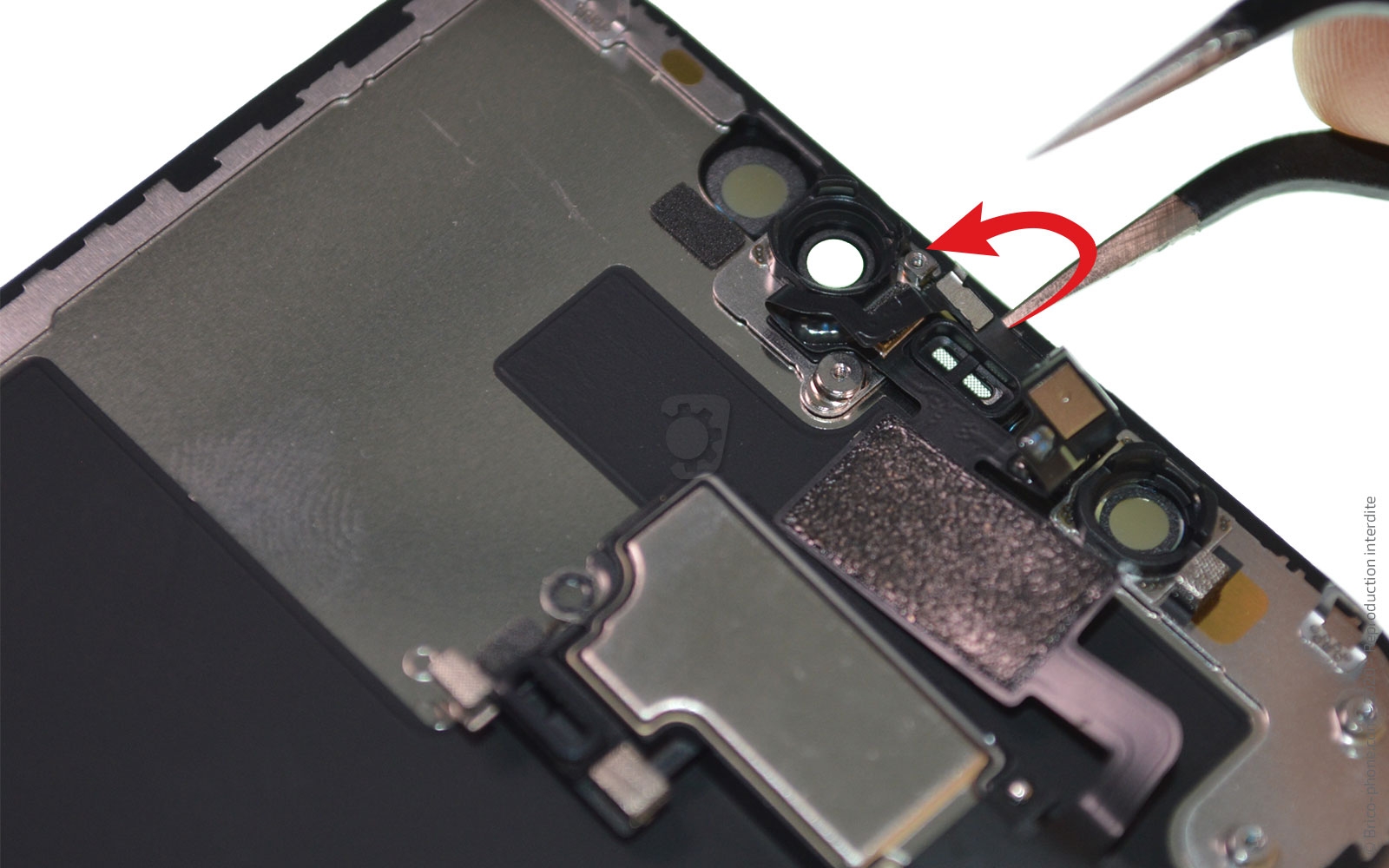

Etape 12 : Extraire l'écouteur
Avec la pincette en métal, décollez la partie droite, puis la gauche, finissez par le capteur en haut (faites attention à ce dernier capteur, car celui-ci sert pour le Face ID).
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse, avant de venir connecter le nouvel écran, n'oubliez pas de mettre un nouveau joint d'étanchéité en suivant l'un de nos tutoriels :
- Tuto vidéo
- Tuto photos
