Changement du bloc écran sur Mi 10

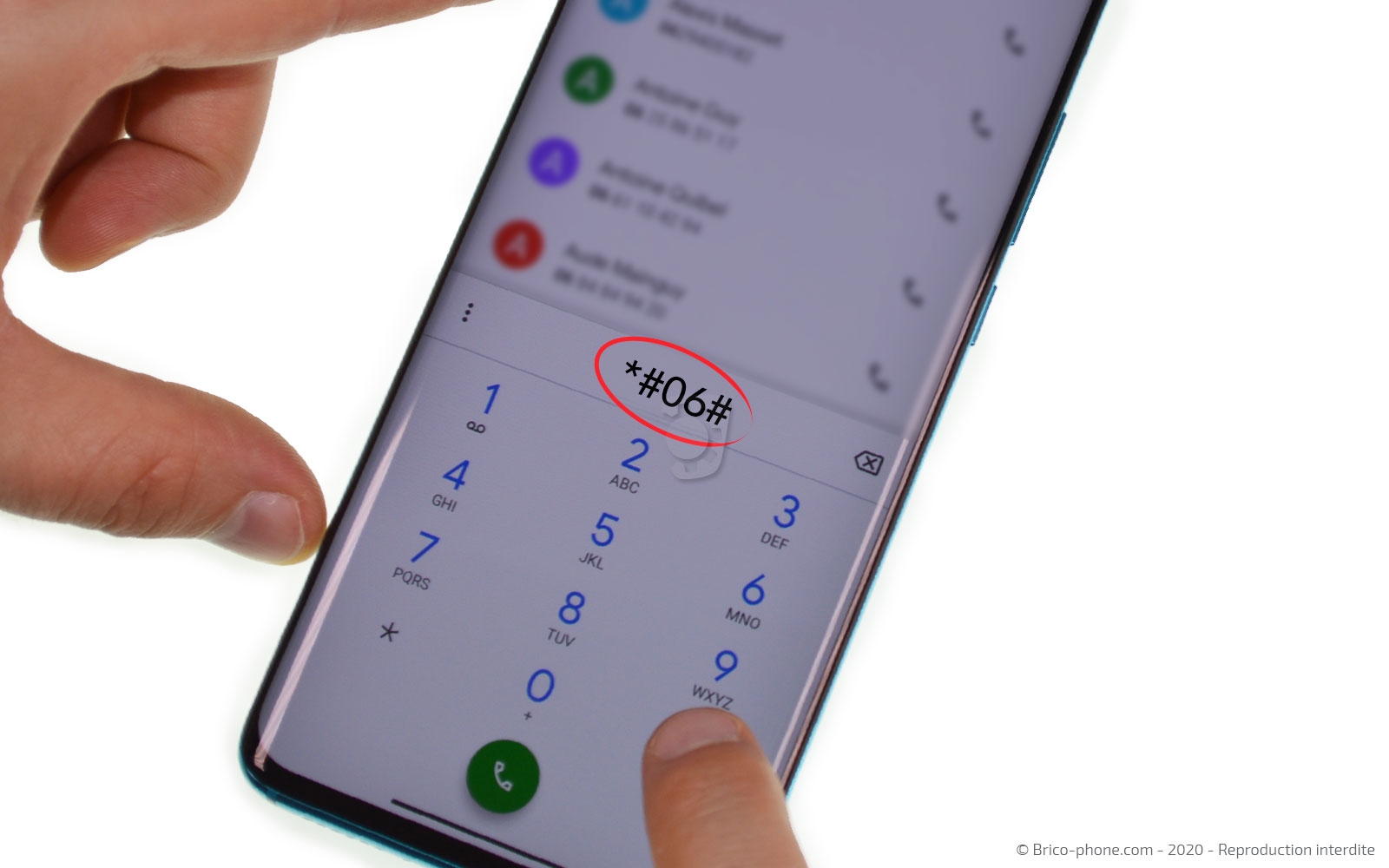

Avant toute chose, vérifiez le modèle qui se trouve entre vos mains en composant le *#06# depuis le clavier de l'appareil afin d'obtenir un numéro IMEI.
Recopiez sur notre site internet, le numéro IMEI qui apparait sur l'écran de votre téléphone.

Cette référence permet à Brico-phone de vous indiquer les pièces compatibles ainsi que le modèle de votre smartphone.

Maintenant que vous êtes prêt à commencer la réparation, éteignez votre Xiaomi Mi 10.

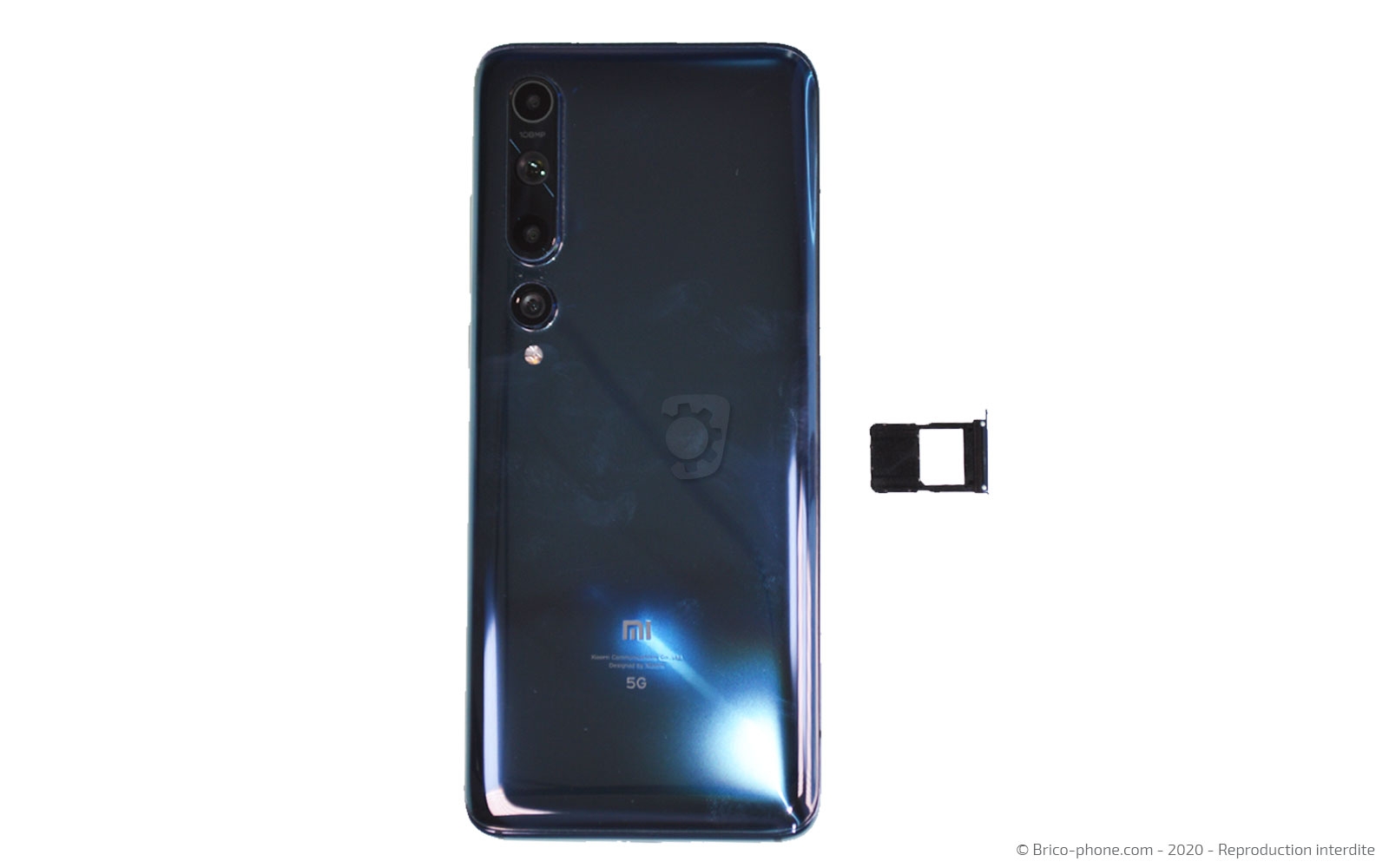

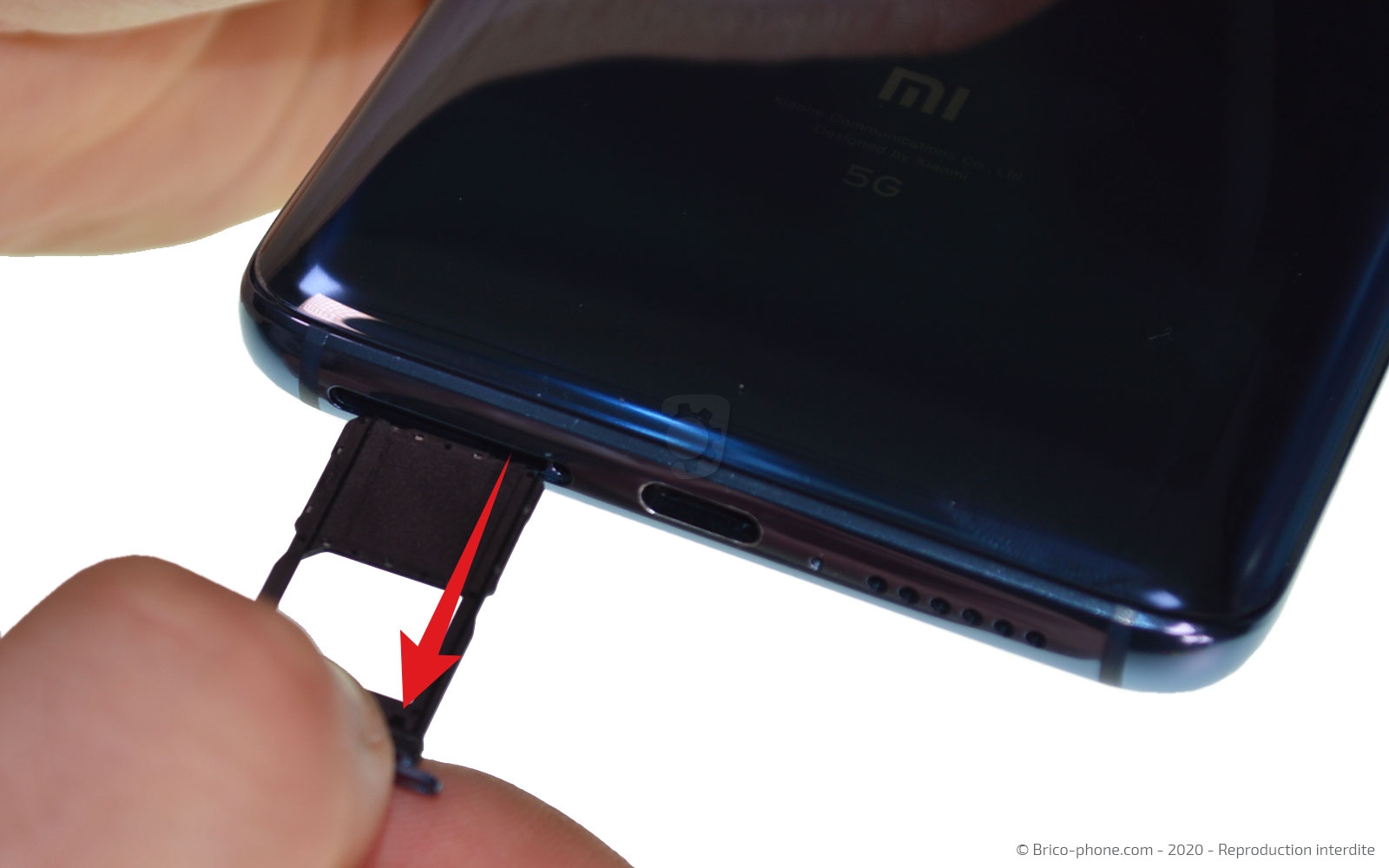

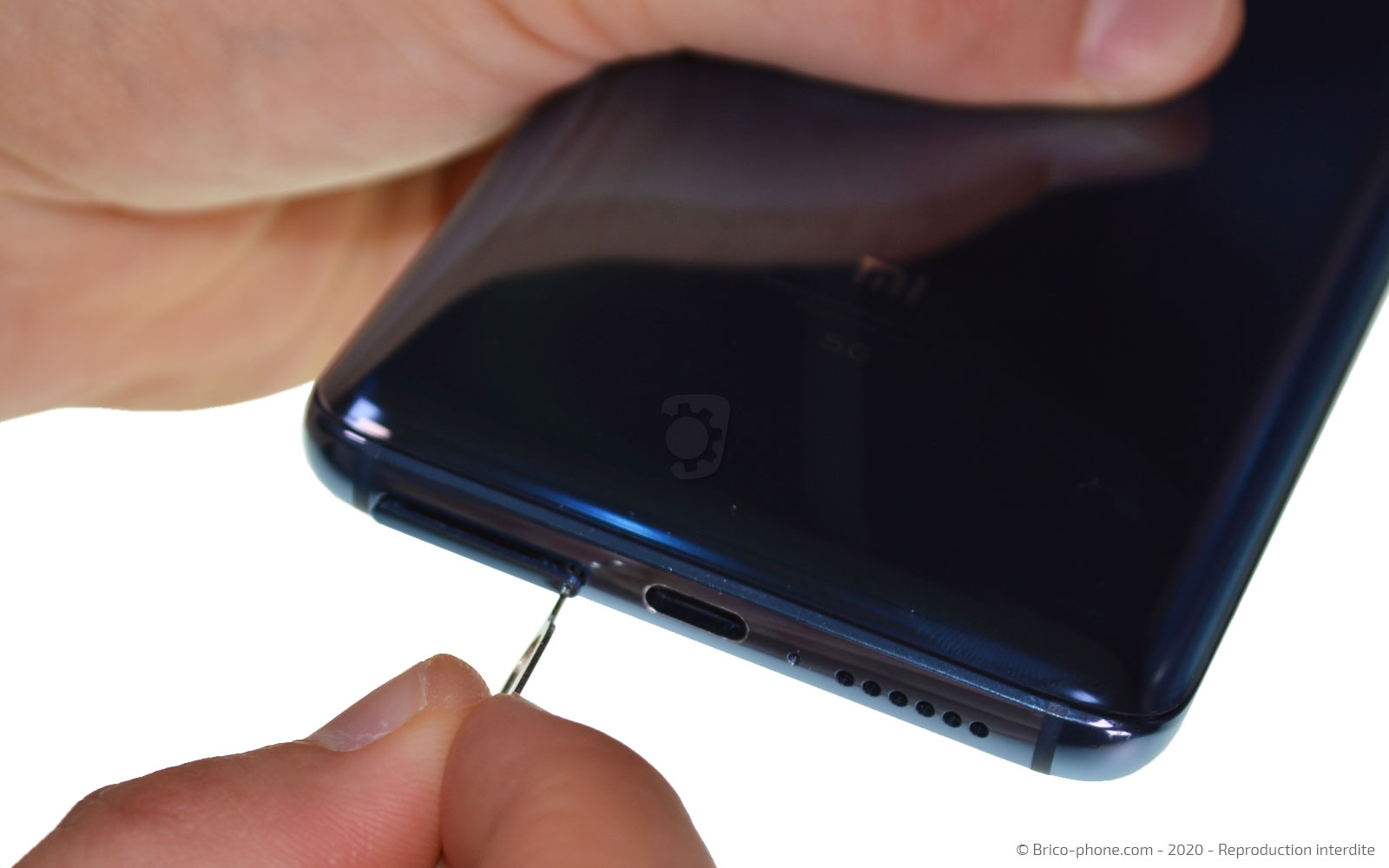

Utilisez l'outil adéquat pour sortir le tiroir de la carte Sim de son emplacement.

Pour procéder à l'ouverture du Xiaomi Mi 10, on va devoir chauffer tout le contour de la vitre arrière. Pour cela, il existe deux méthodes.

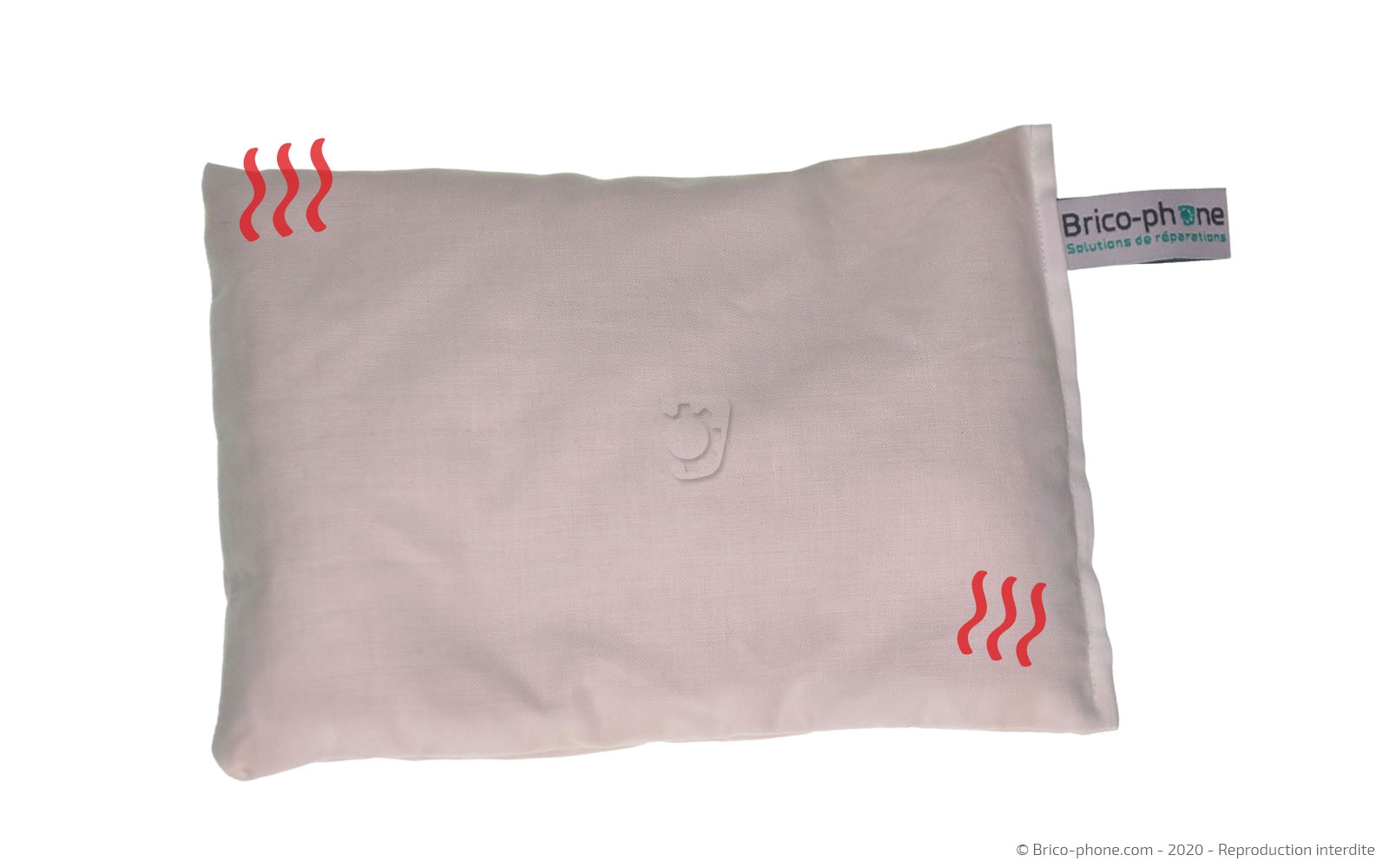

La première étant de passer le coussin chauffant au micro-ondes environs 2 minutes avant de le déposer sur le dos du téléphone.

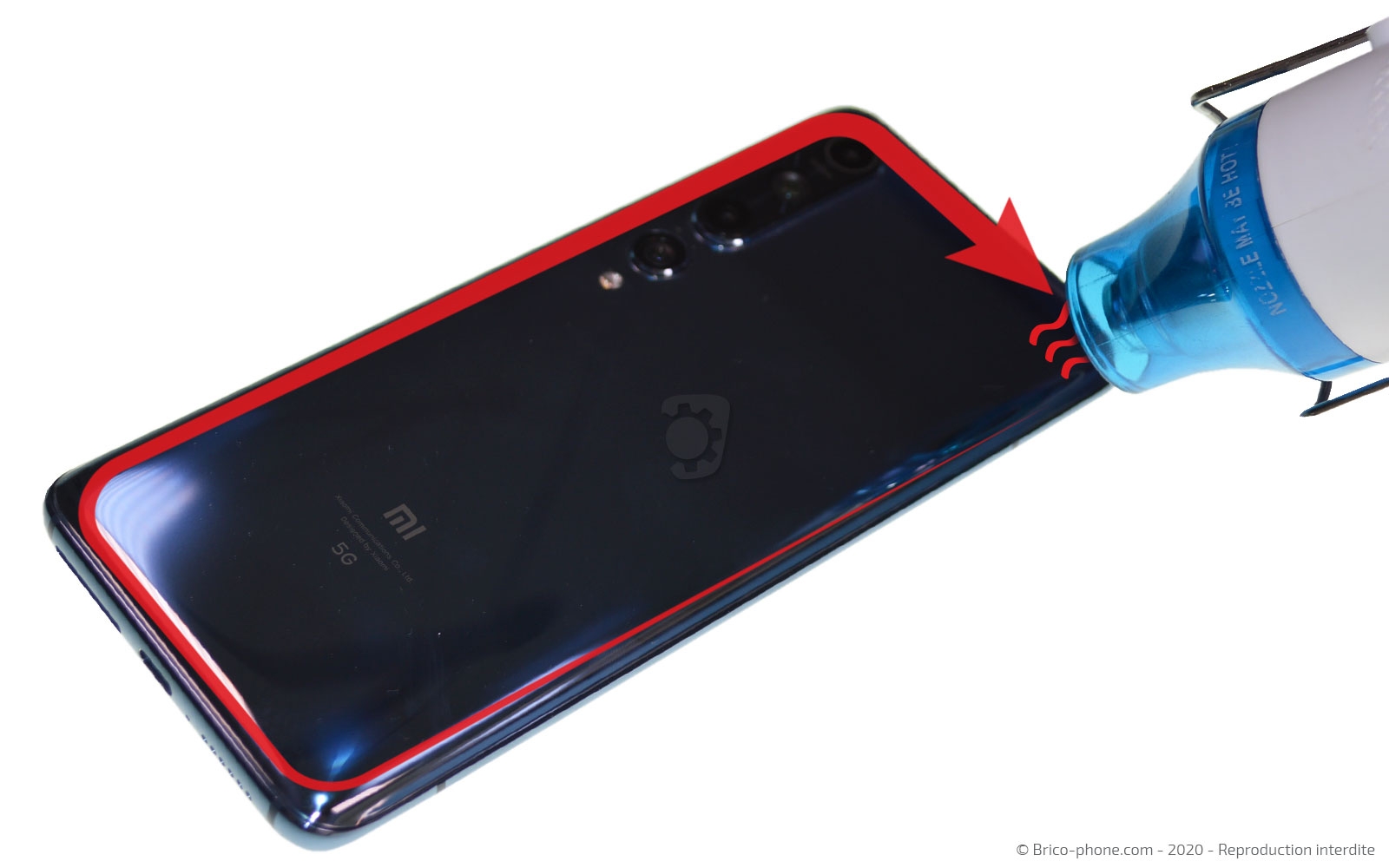

La deuxième consiste à passer le décapeur thermique ou votre sèche-cheveux sur tout le contour du composant pour ramollir le sticker se trouvant dessous.

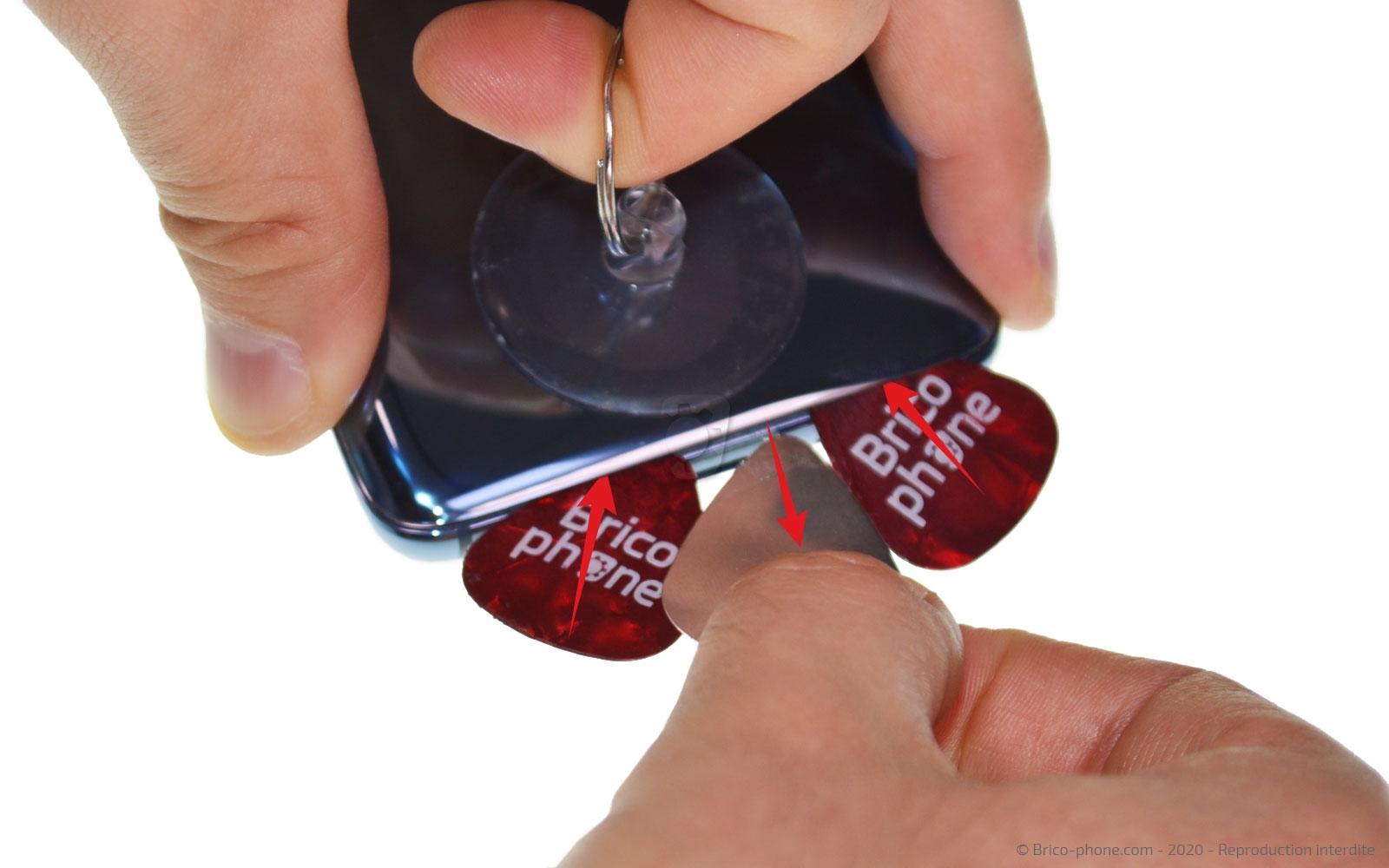

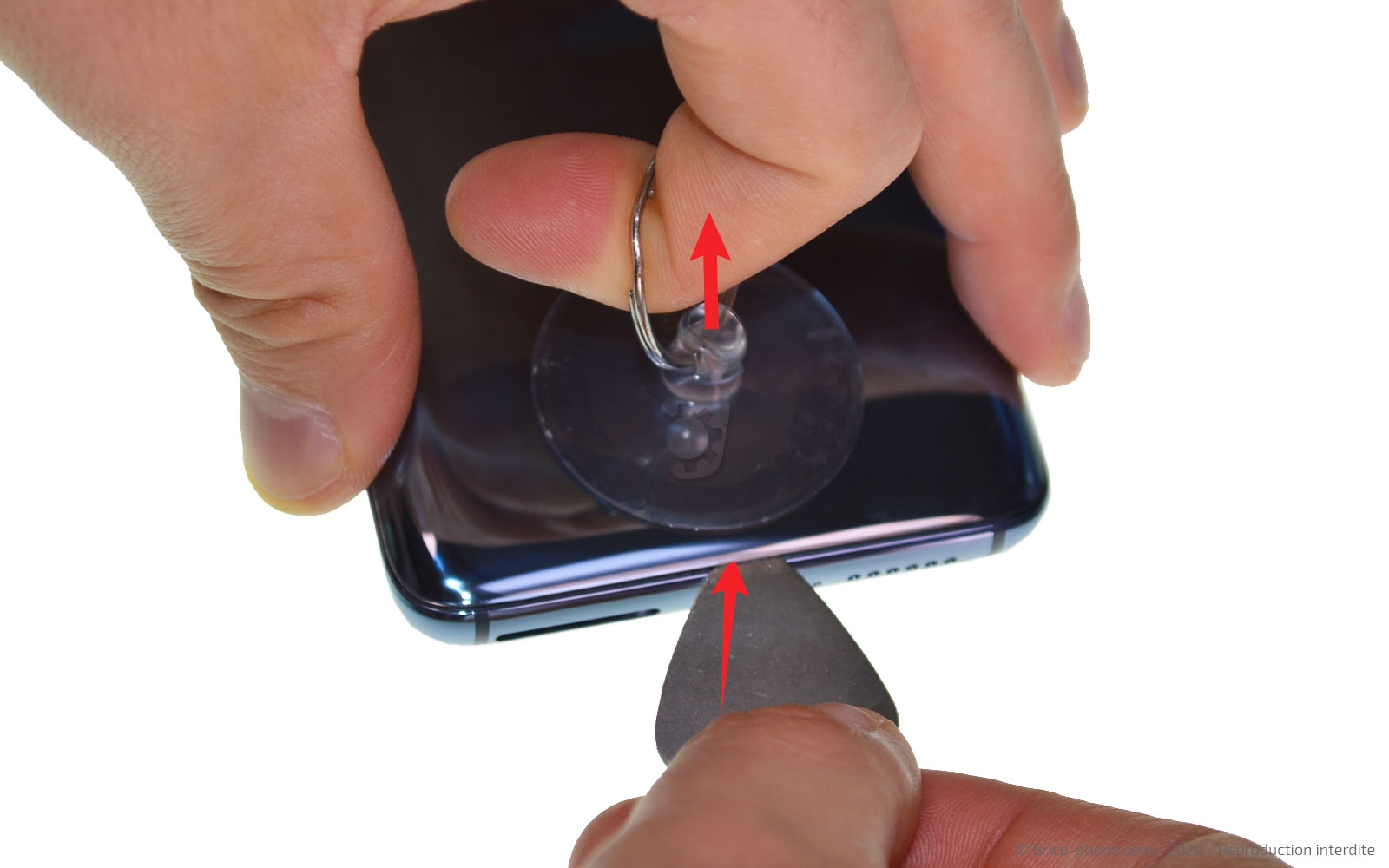

Ensuite, disposez la ventouse au bas de la façade arrière puis on va glisser le médiator en métal troué entre la vitre et le châssis afin de créer un point d'insertion.
Après on vient remplacer le médiator percé par ses versions plastique pour ne pas endommager la peinture de la vitre arrière.

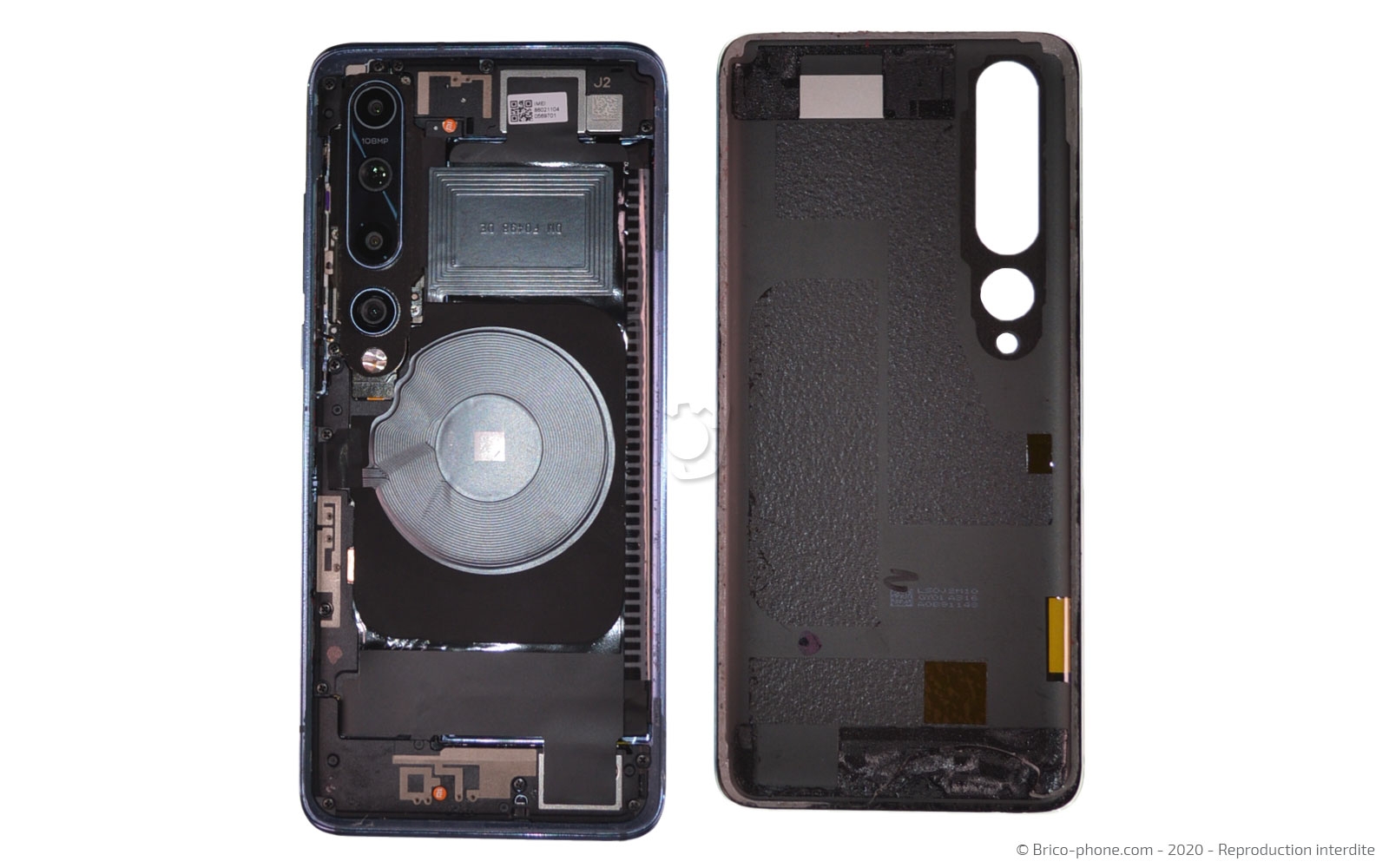

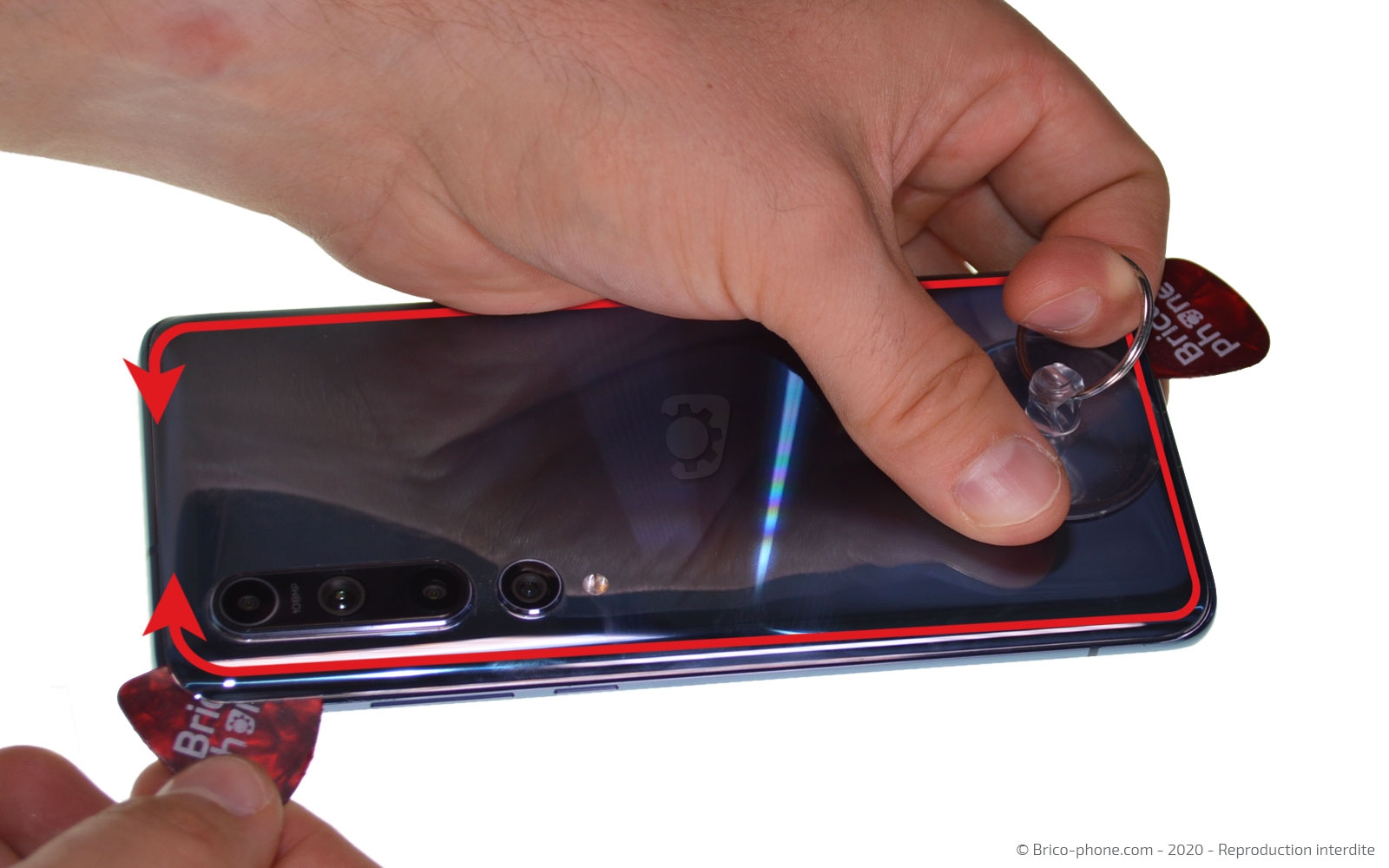

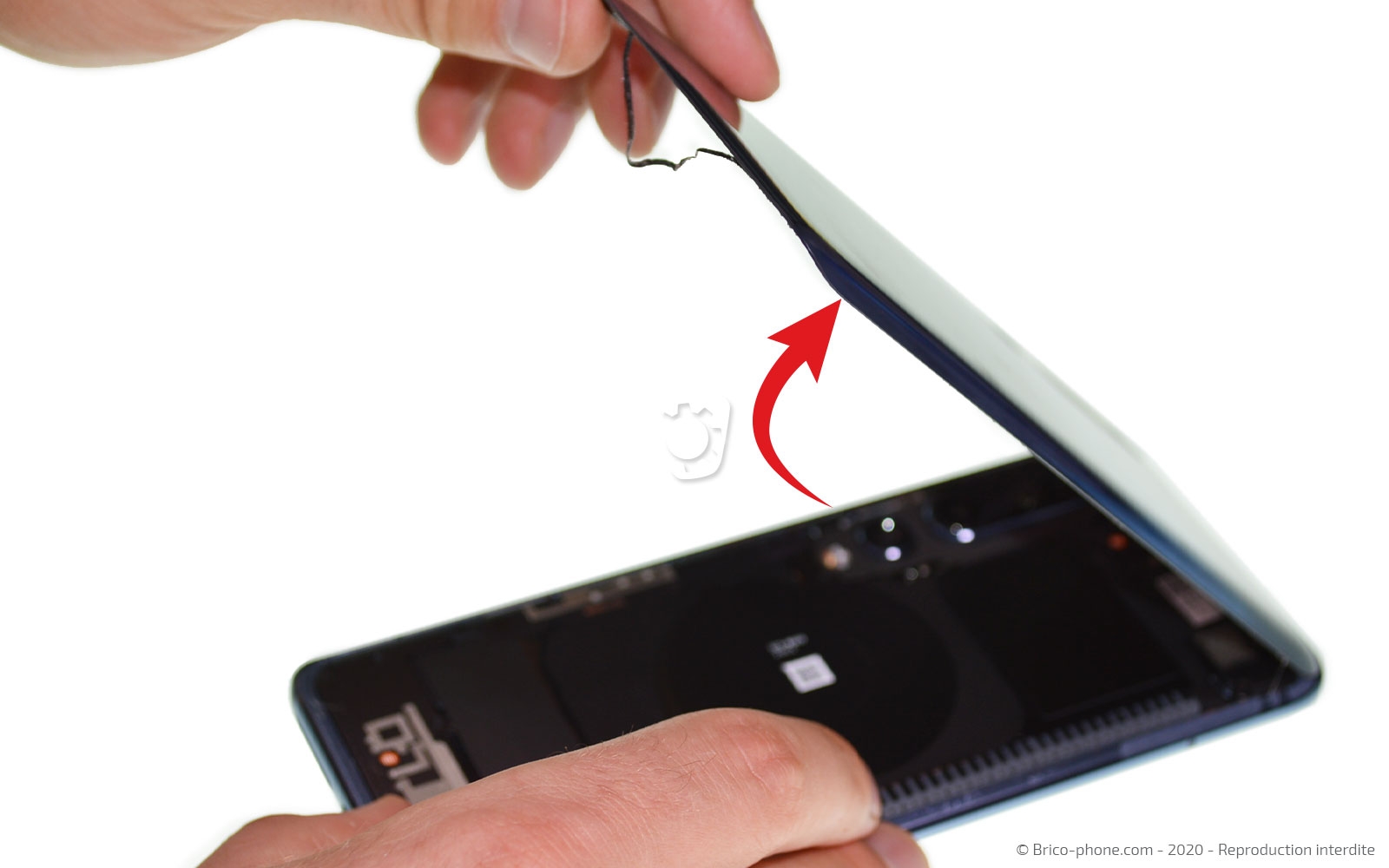

Faites rouler les médiator en plastique sur tout le pourtour de la vitre arrière afin de réussir à décoller le composant du reste du téléphone.

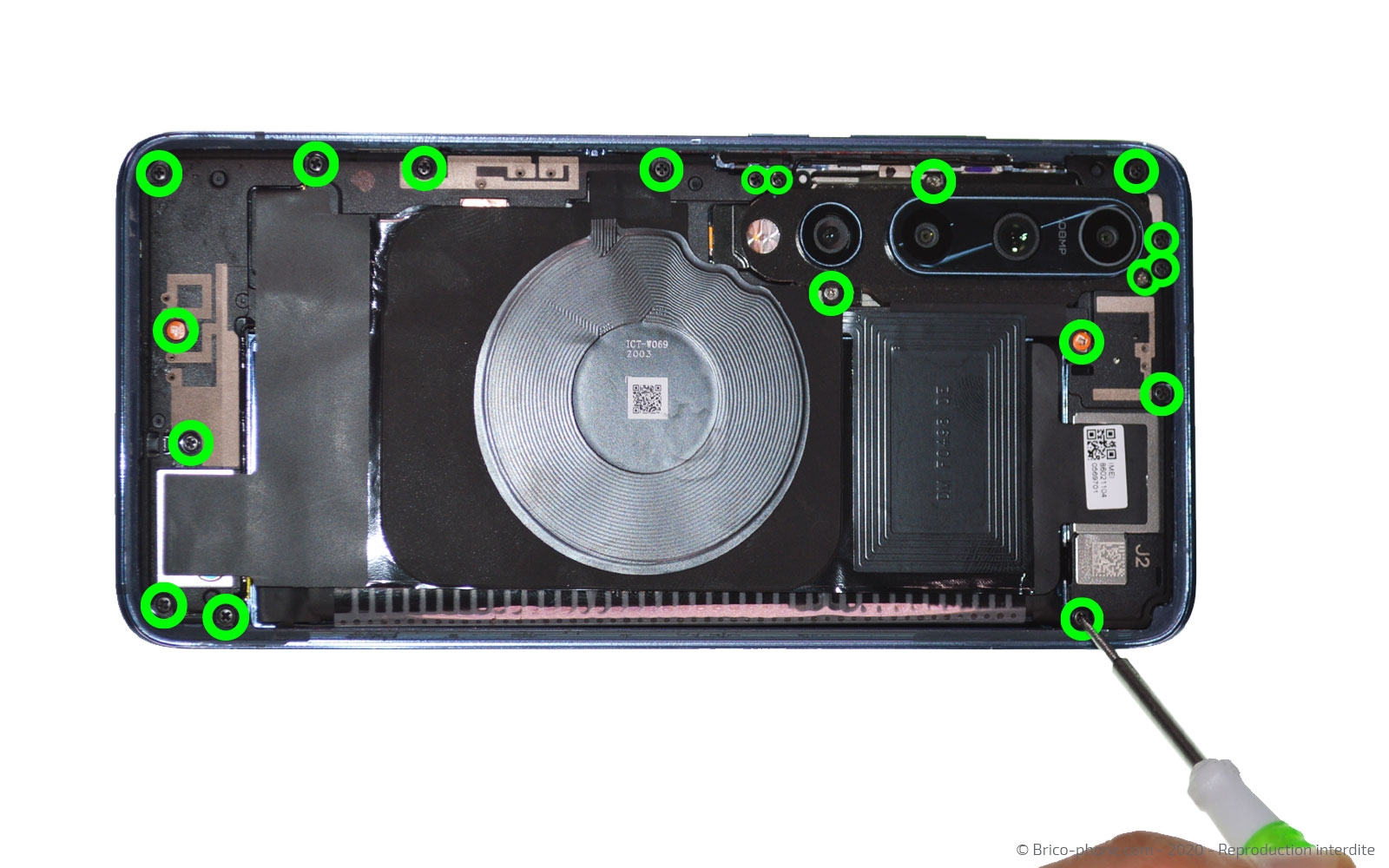

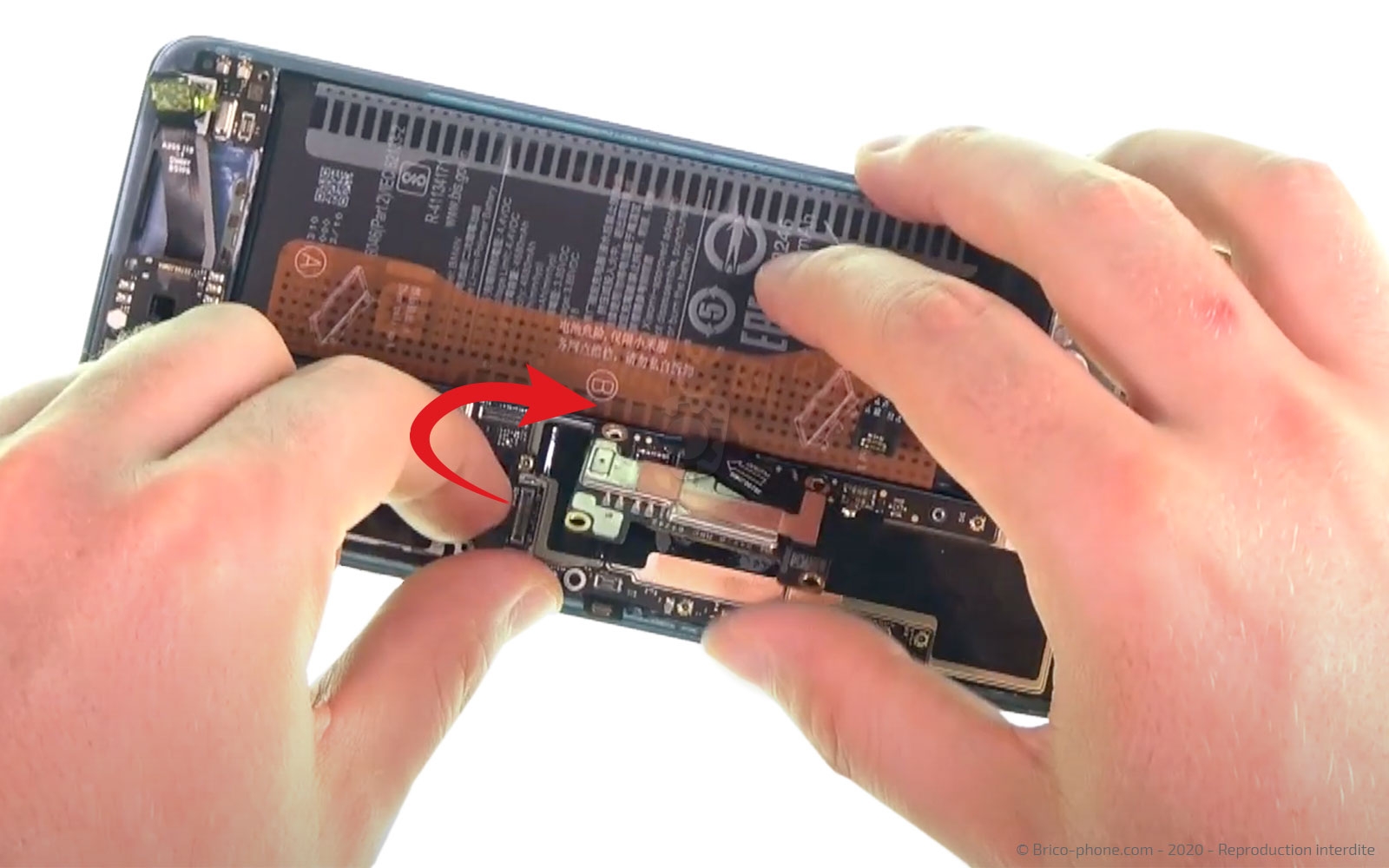

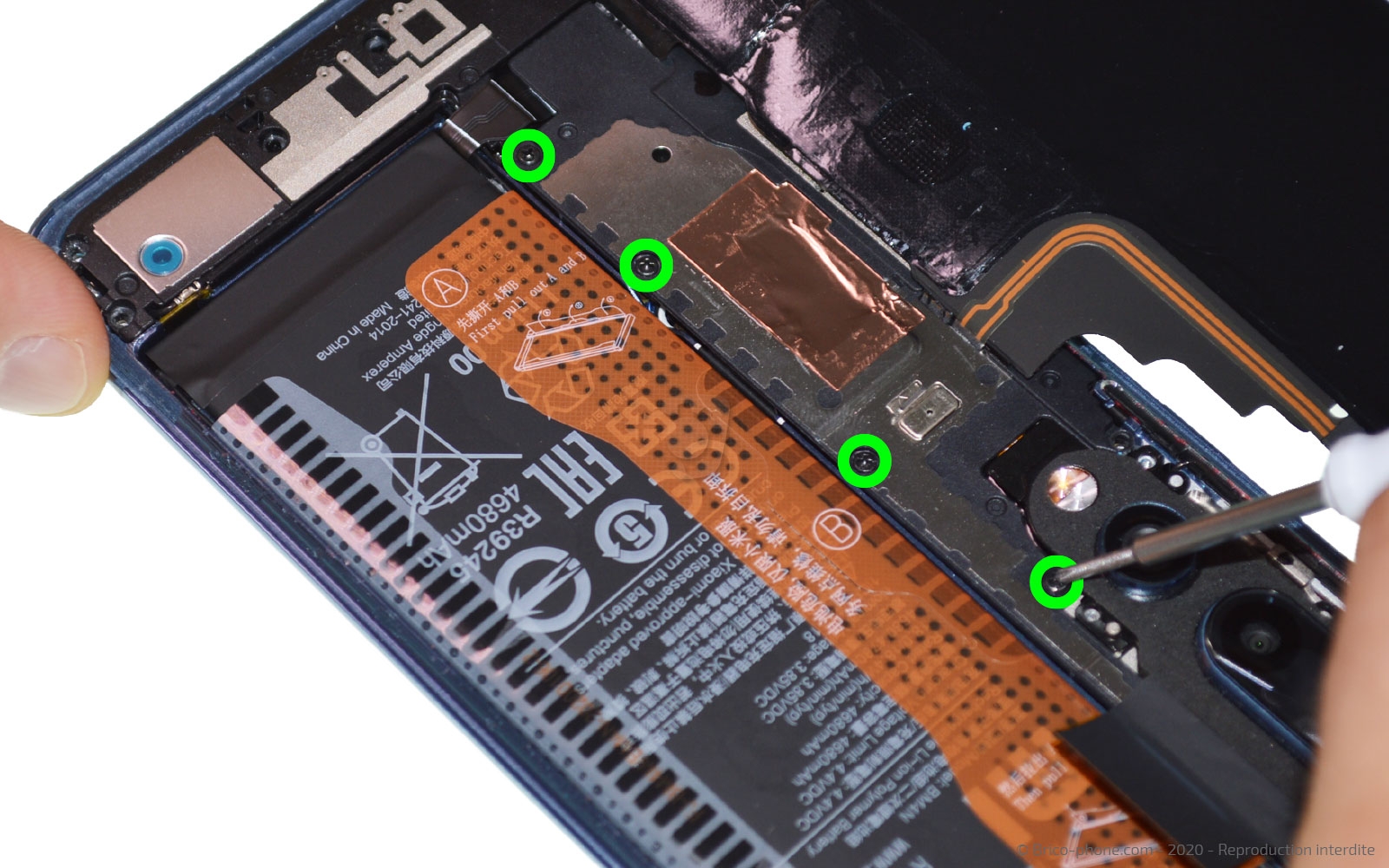

Il est important de couper le jus de l'appareil en déconnectant la batterie mais pour accéder à la nappe de cette dernière il est nécessaire de dévisser les 19 vis cruciformes de la plaquette intermédiaire.

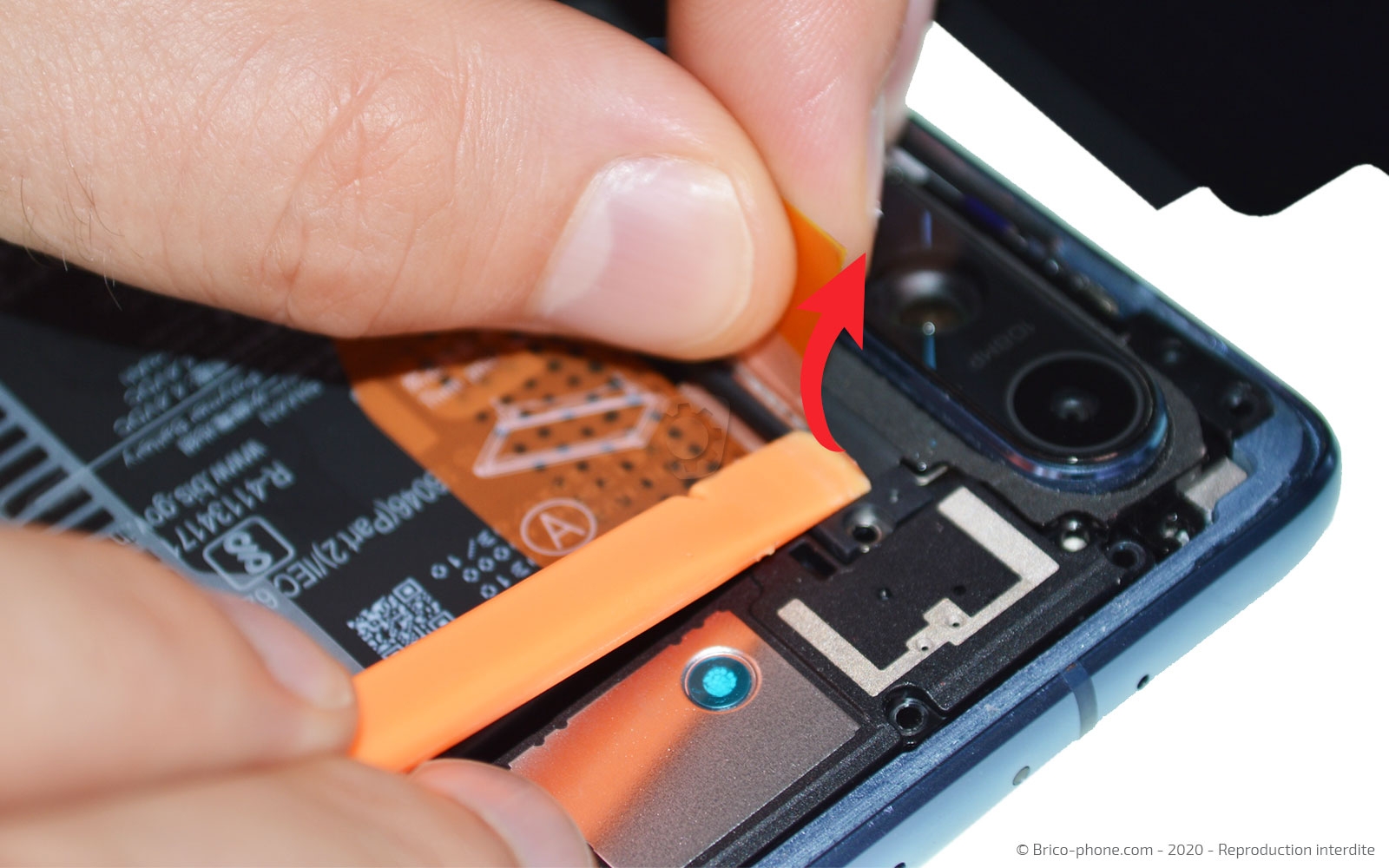

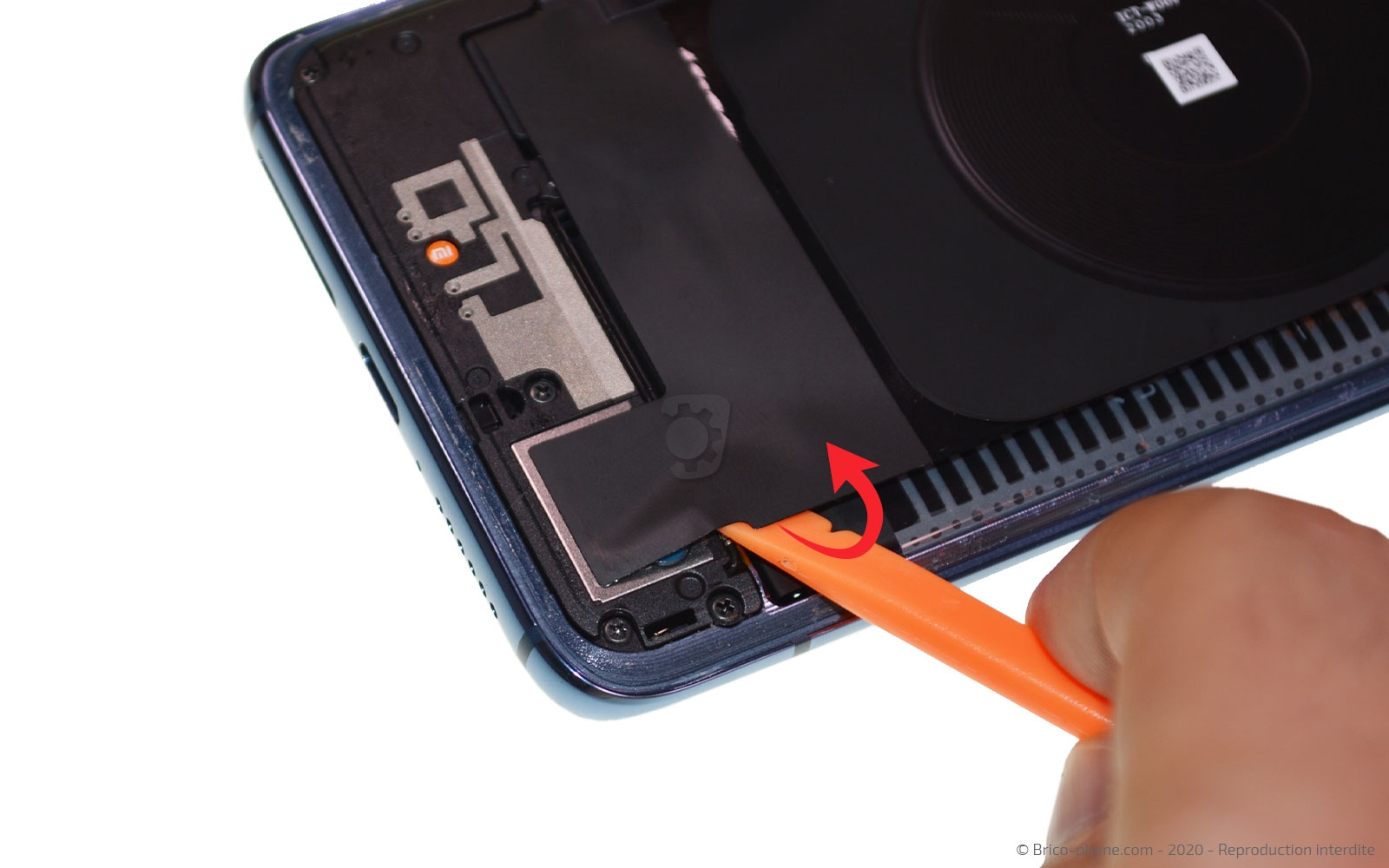

Par la suite, munissez-vous du levier en nylon pour décoller les adhésifs noirs de la nappe NFC.

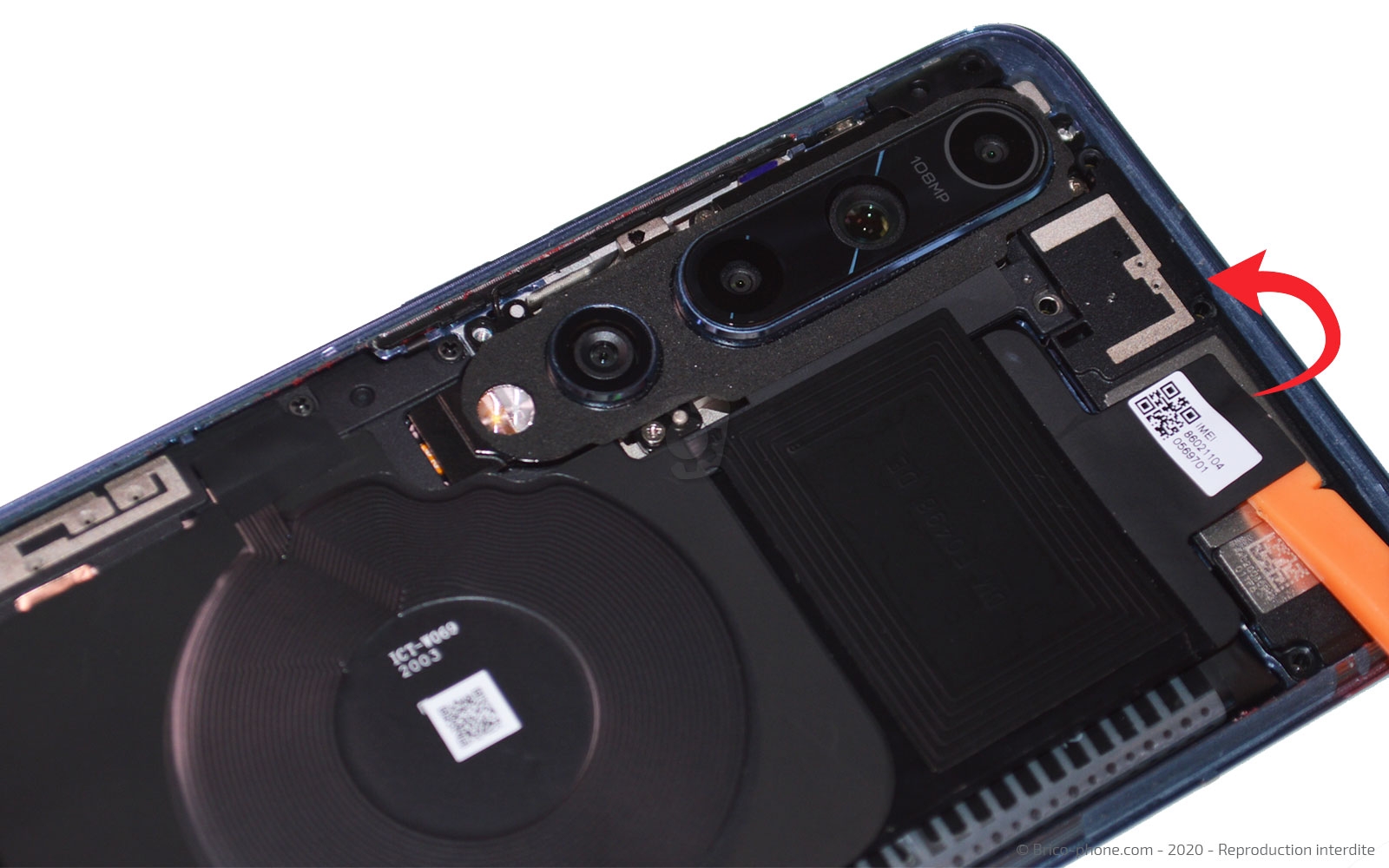

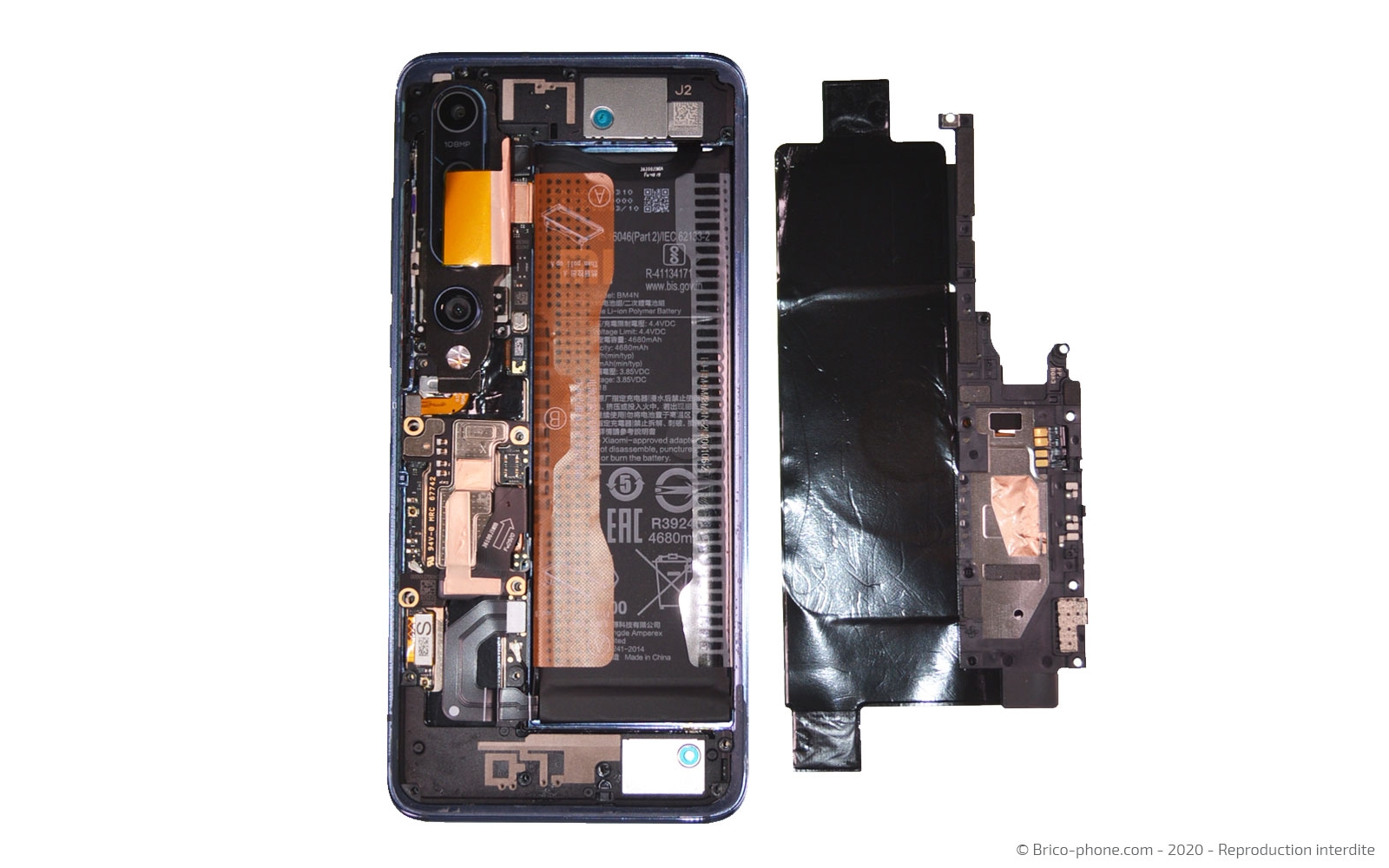

Soulevez la nappe NFC pour retirer les 4 dernières vis cruciformes puis déclipsez la plaquette avec le spudger.

Vérifiez que tous les adhésifs soient bien décollés comme par exemple celui près des lentilles de protection des caméras.

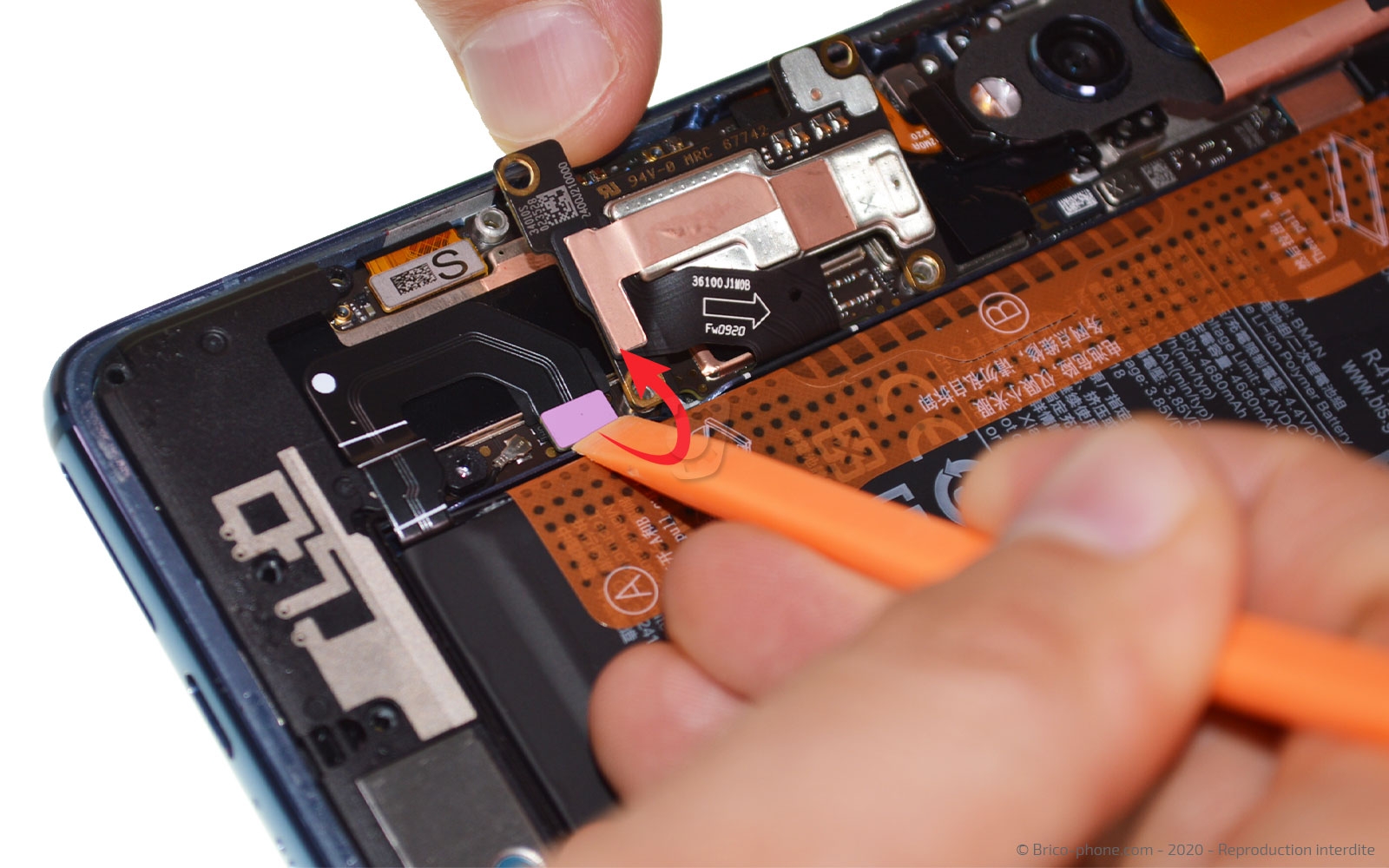

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

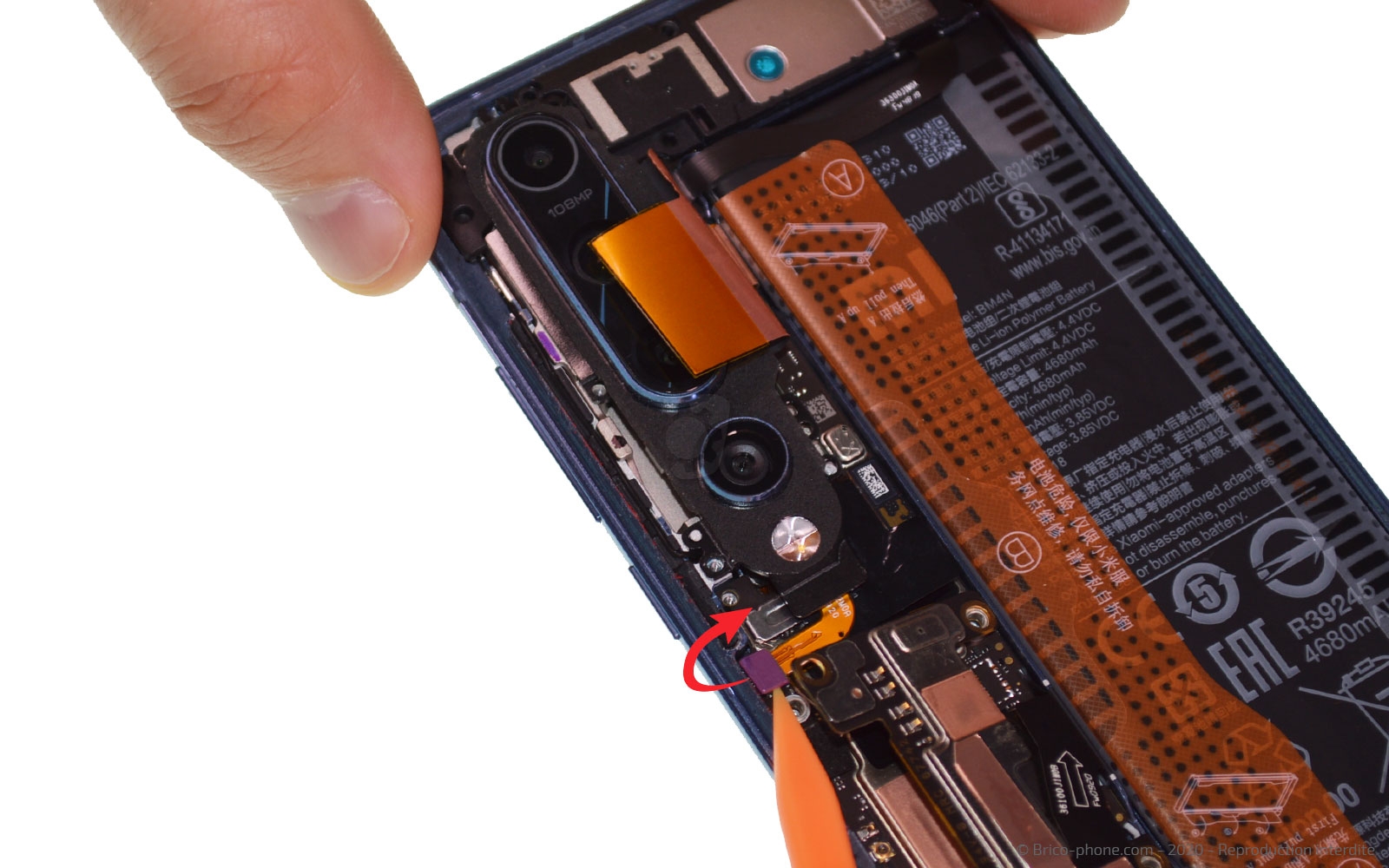

Déconnectez le module des lentilles pour pouvoir les sortir du téléphone.

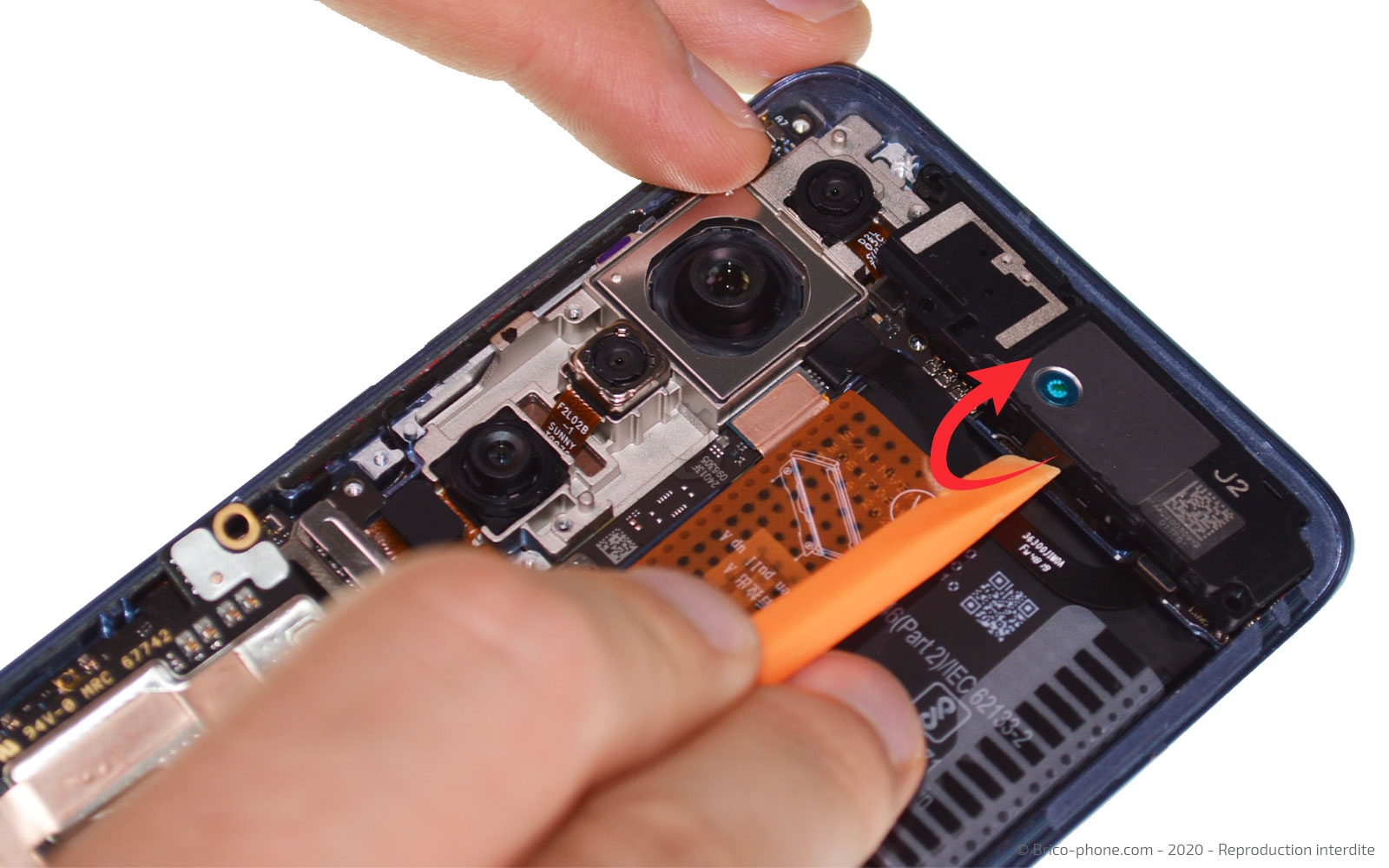

Glissez le levier en nylon sous le haut-parleur placé au dessus de la batterie pour faire basculer le composant hors du châssis de votre Xiaomi Mi 10.

Ensuite, attrapez la pincette en métal afin de débrancher le câble coaxial du second haut-parleur externe.
Réitérez la même manipulation pour extraire le composant du smartphone.

A l'aide de la pince métallique, retirez la plaquette de protection en la faisant glisser vers le haut.

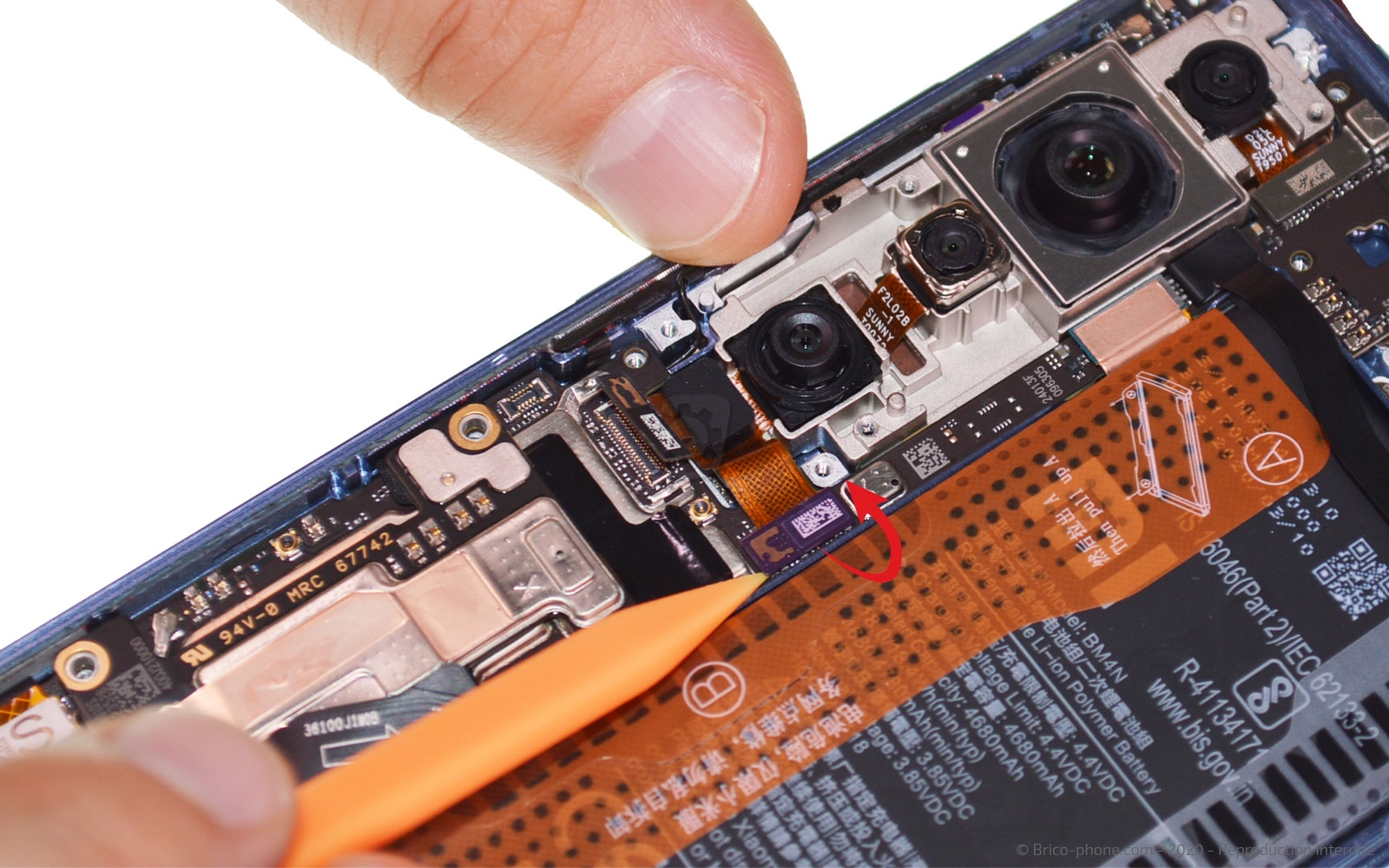

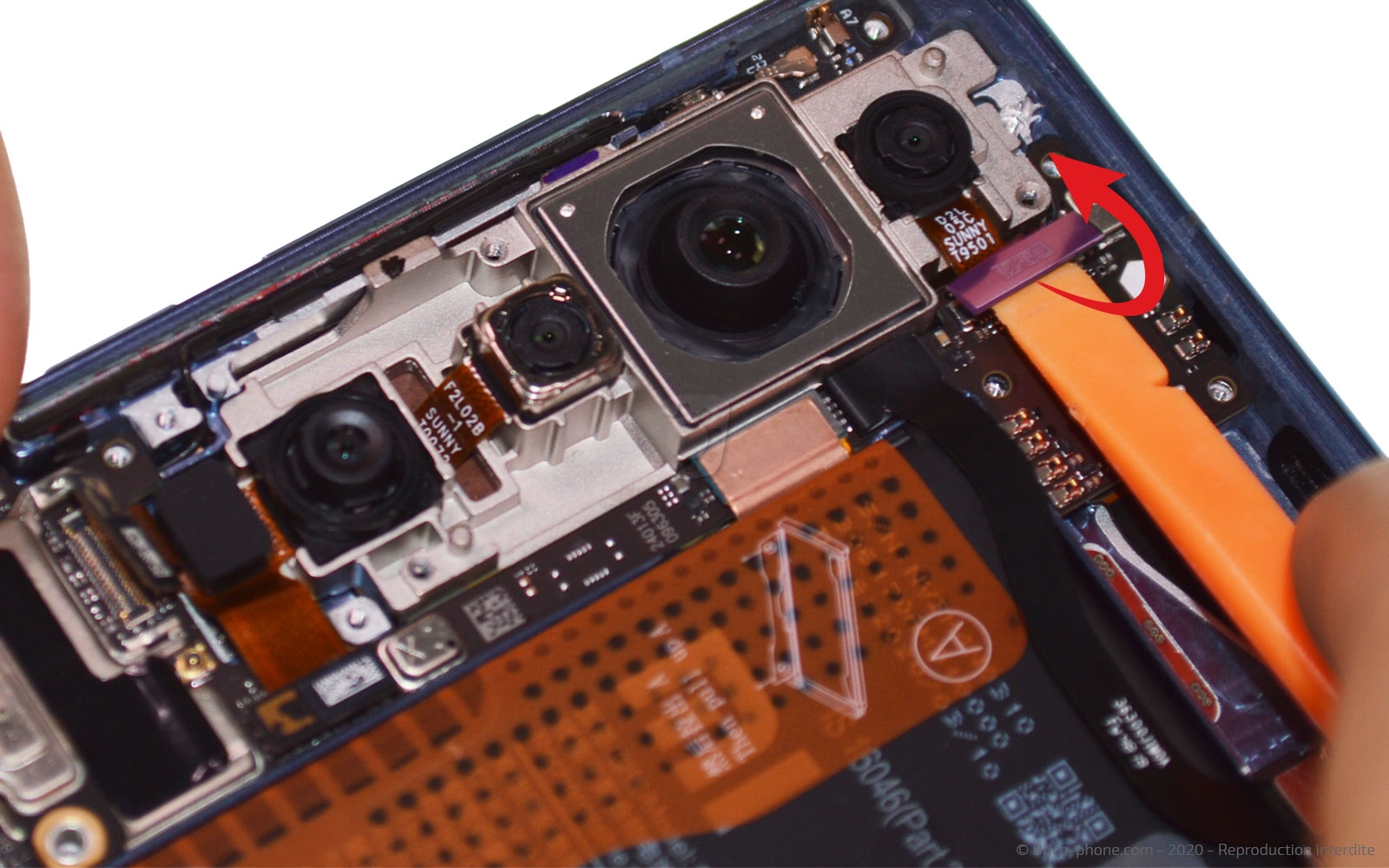

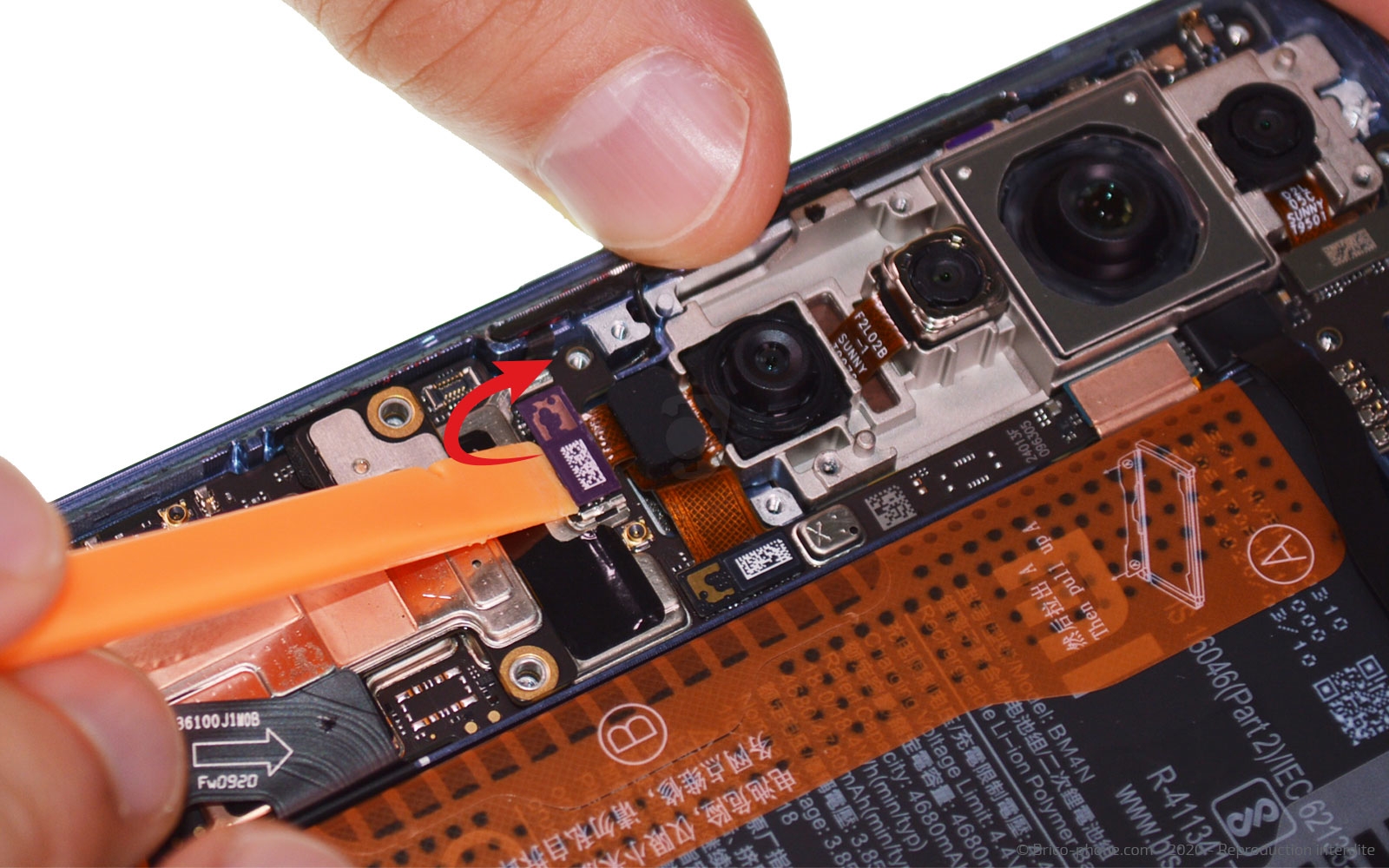

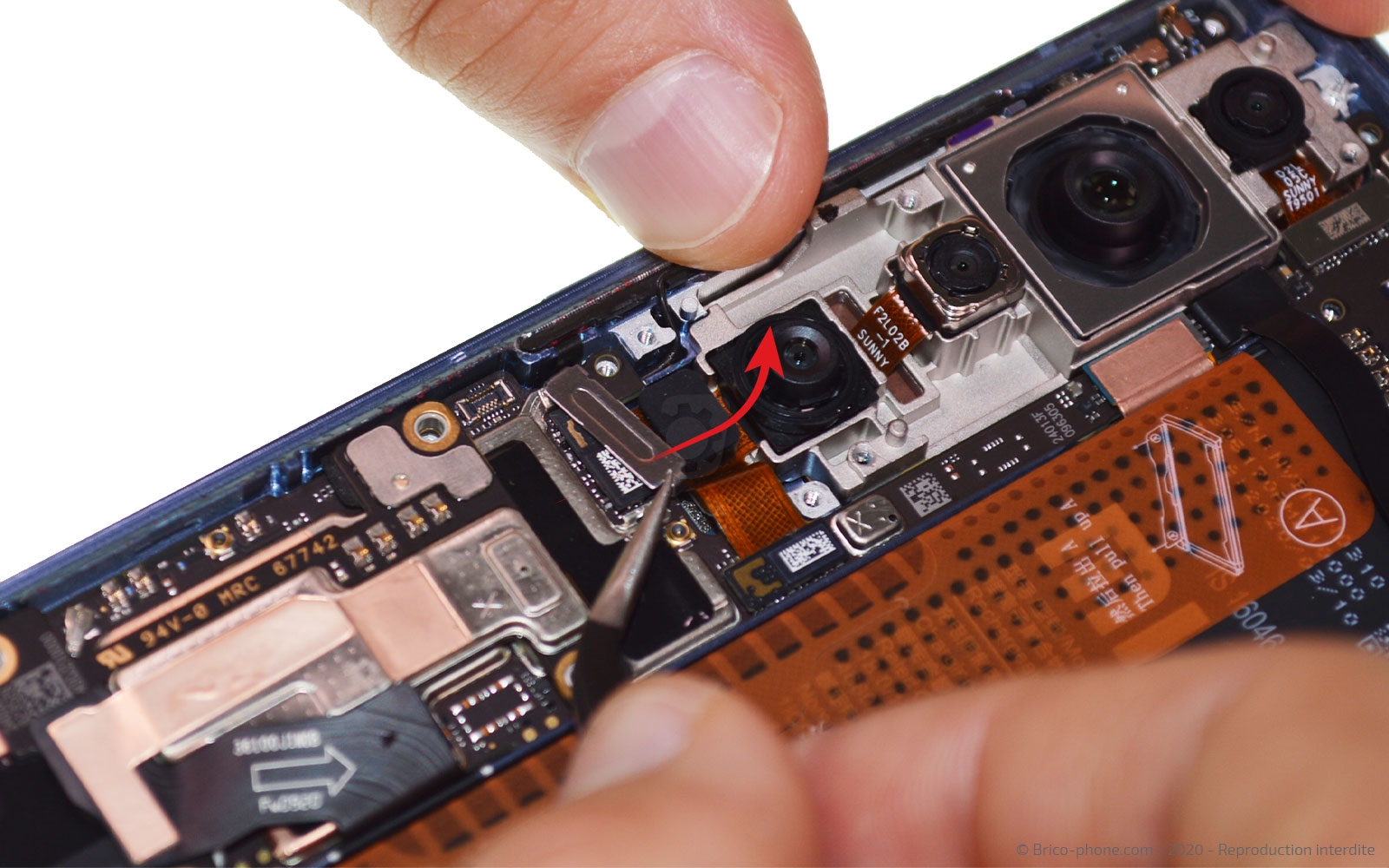

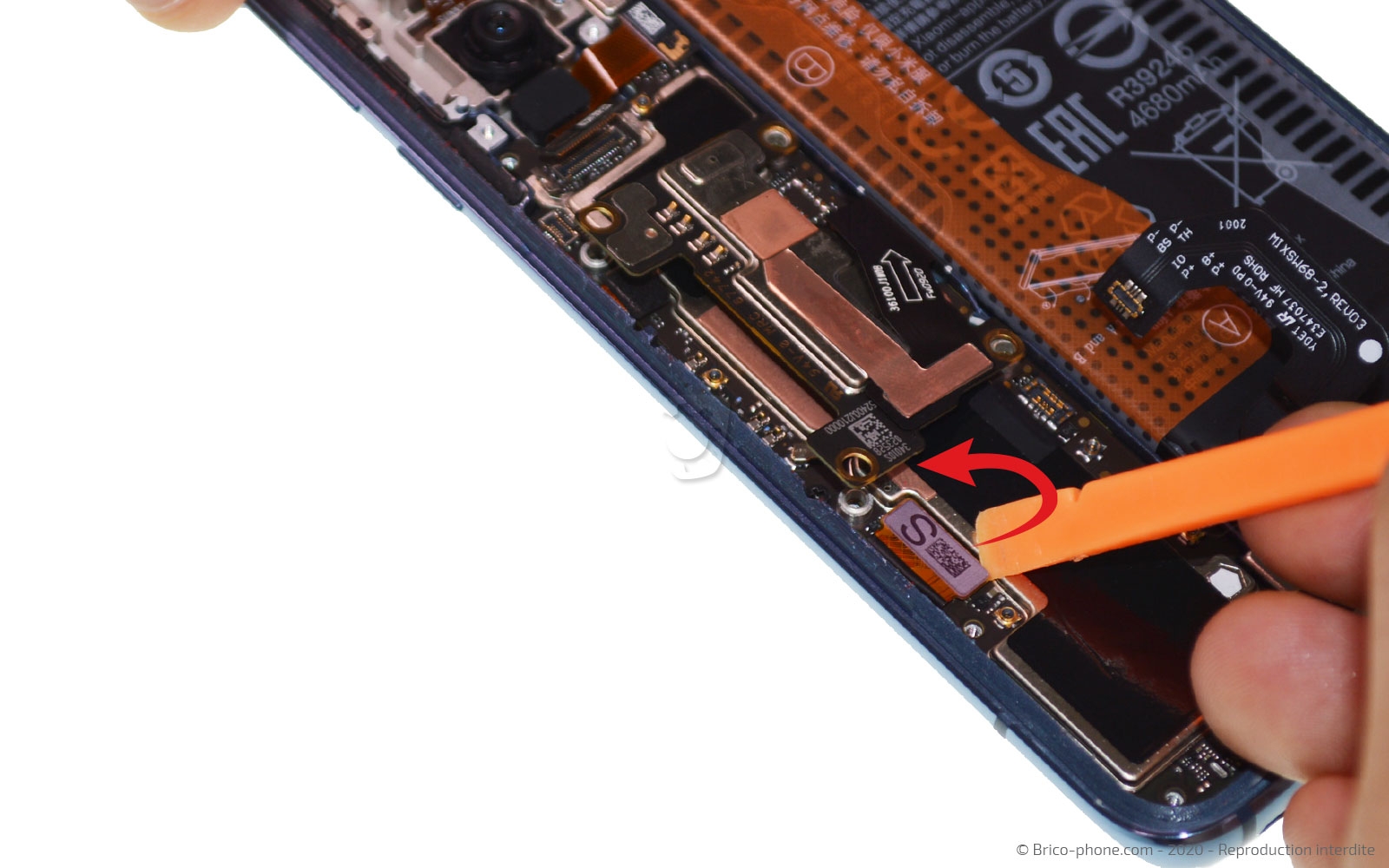

Puis muni du spudger, déconnectez les nappes des différentes caméras.

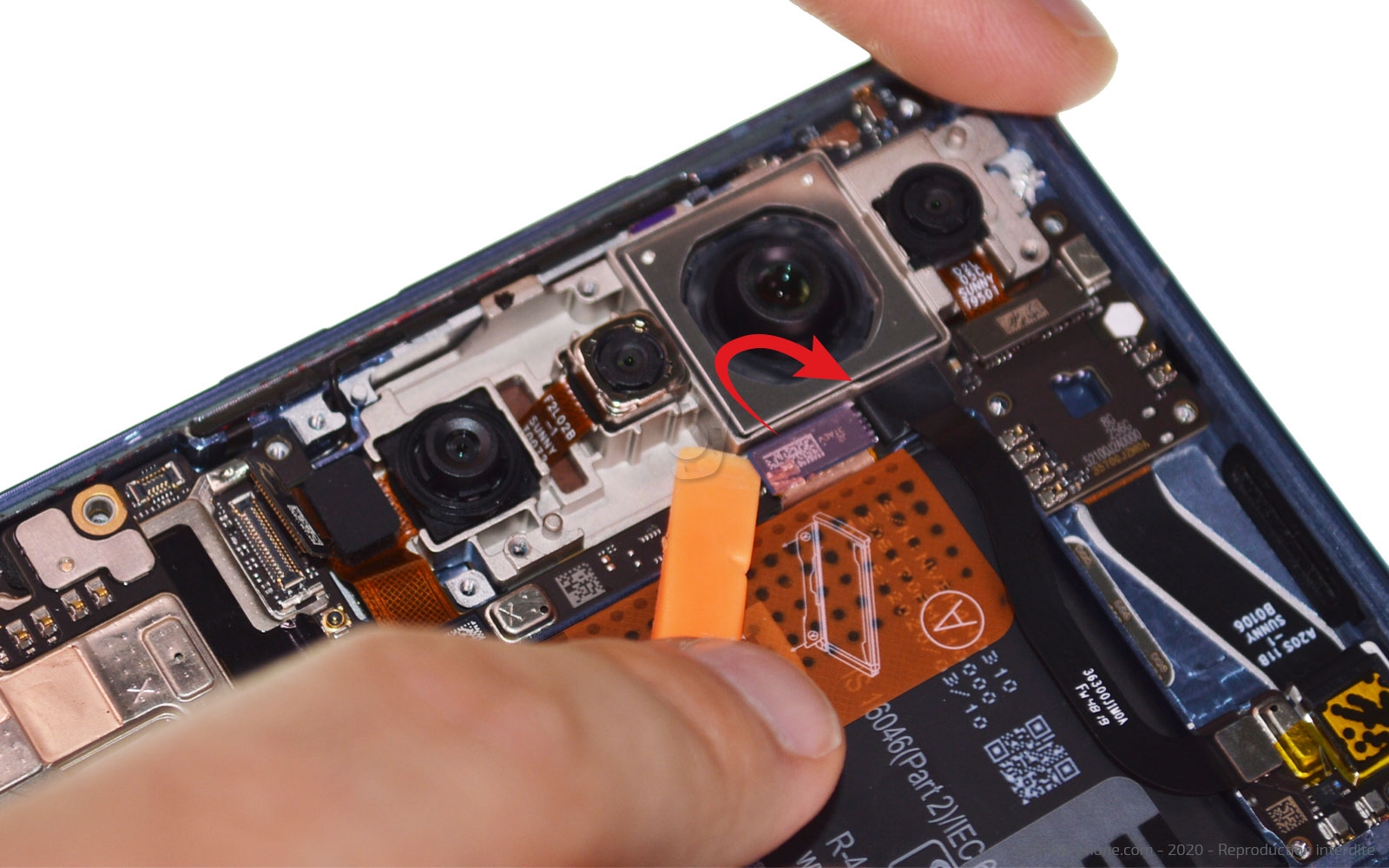

Déconnectez la nappe de l'objectif principal puis les deux connectiques de la petite rallonge d'interconnexion.

Chauffez légèrement la nappe de la caméra avant pour la décoller.

Otez la vis cruciforme avant de déconnecter la nappe de l'écran Amoled puis celle du lecteur d'empreintes.

Vous pouvez alors sortir le bloc appareil photos en soulevant légèrement la carte mère car la nappe du capteur principal passe sous cette dernière.

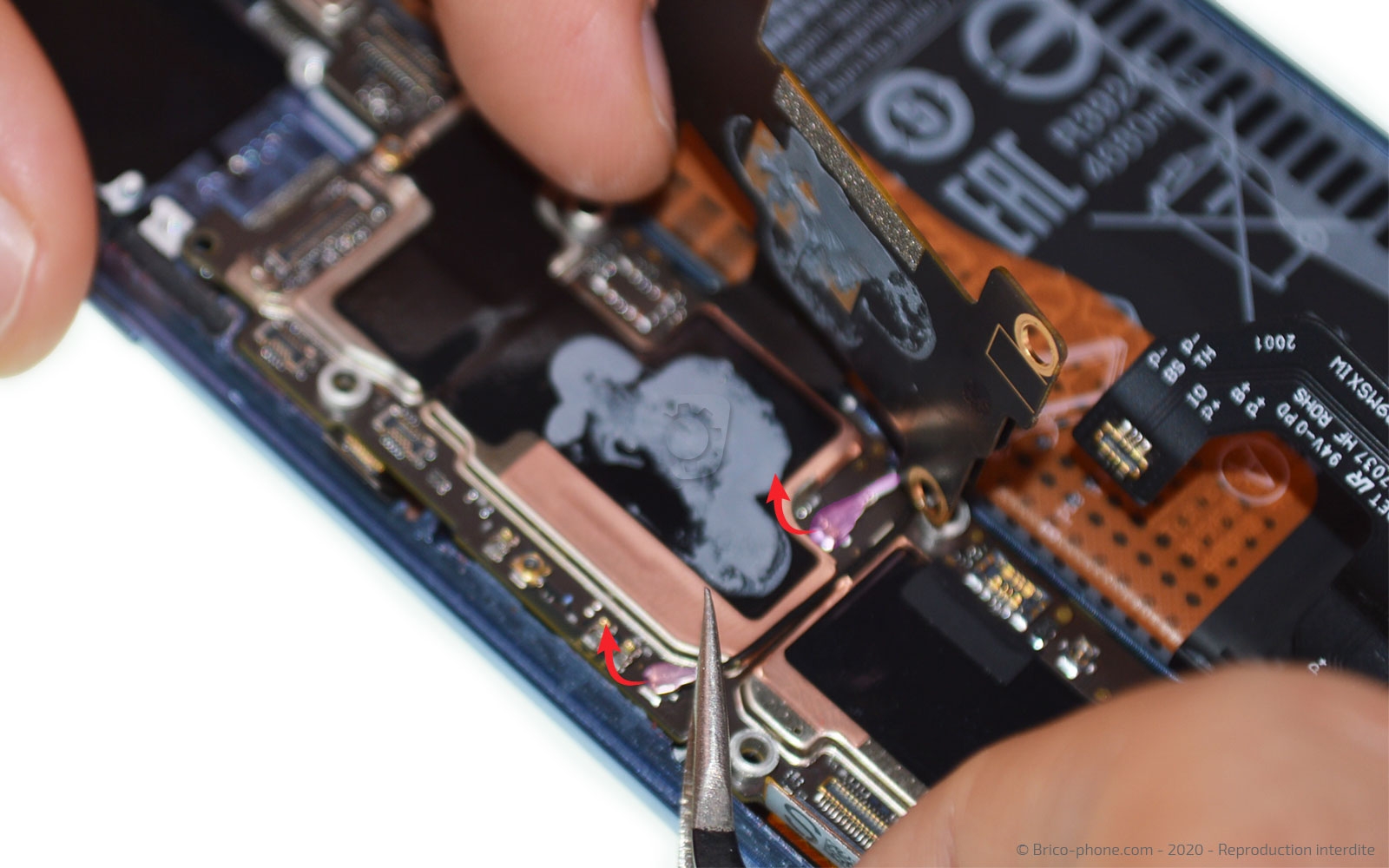

Débranchez les deux câbles coaxiaux afin de pouvoir sortir la carte mère du châssis de votre Xiaomi Mi 10.

Sur la carte mère, déconnectez avec le spudger la carte secondaire et la caméra avant.

Le connecteur de charge est soudé à la caret mère, sa réparation reste donc très difficile.

Décollez les différents adhésifs de la batterie (photo1 et 2).

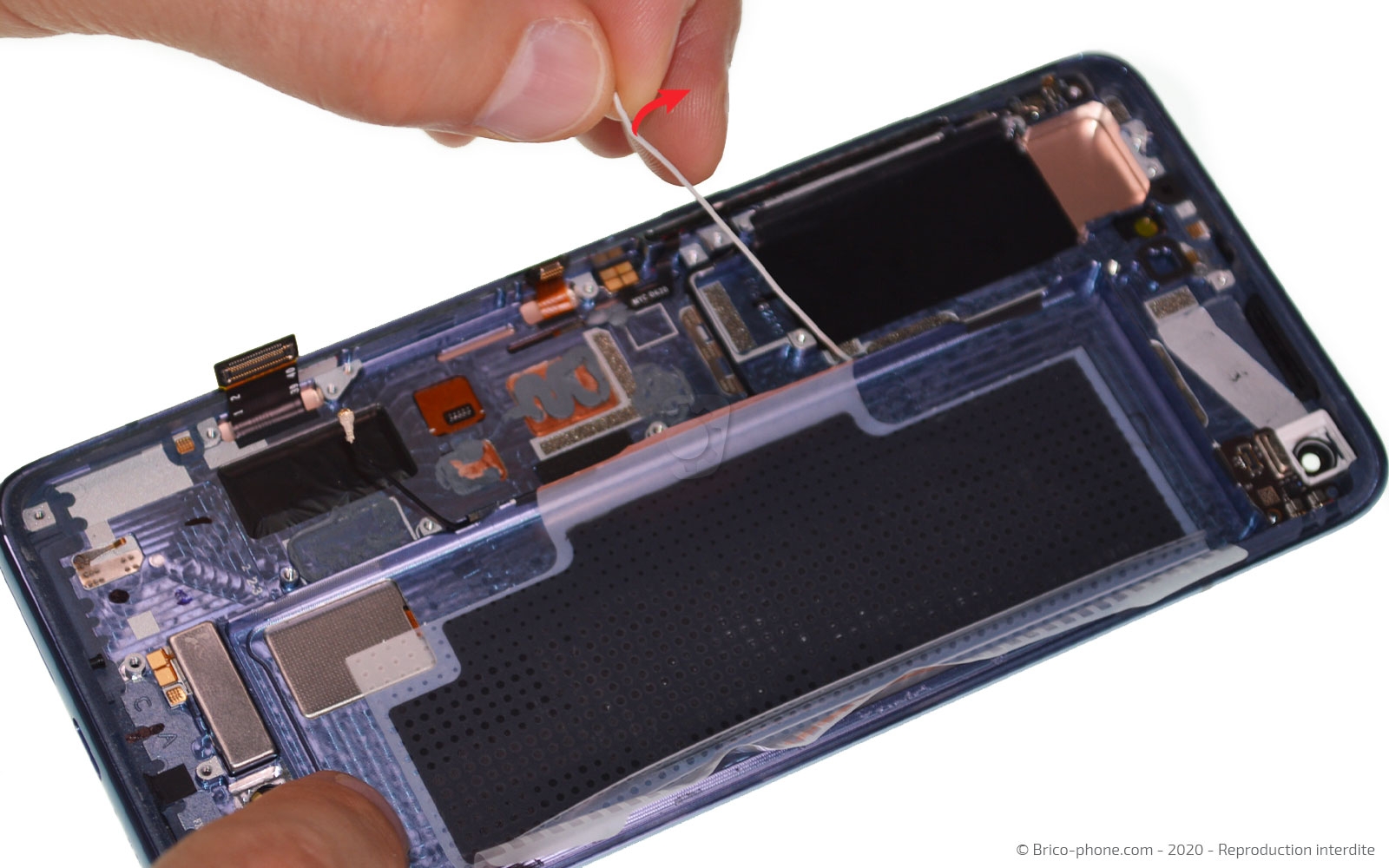

Ensuite, tirez la languette nommée A pour extraire la batterie du châssis.

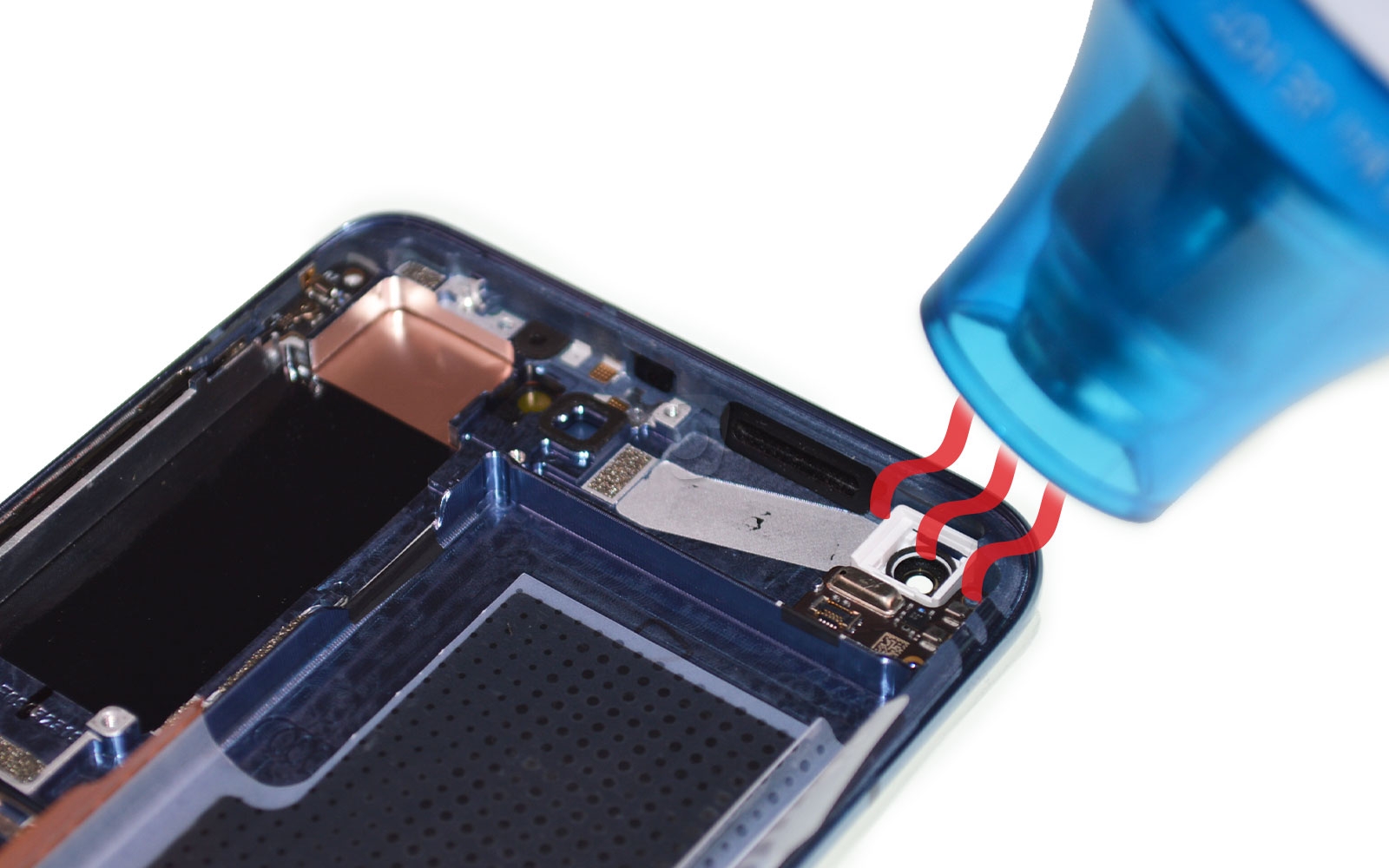

Chauffez le composant se trouvant en haut à droite du téléphone.

Puis, enlevez le câble coaxial du châssis afin de pouvoir le sortir en même temps que le module antenne avec la pincette.

Retirez également l'autre câble avec sa plaquette.

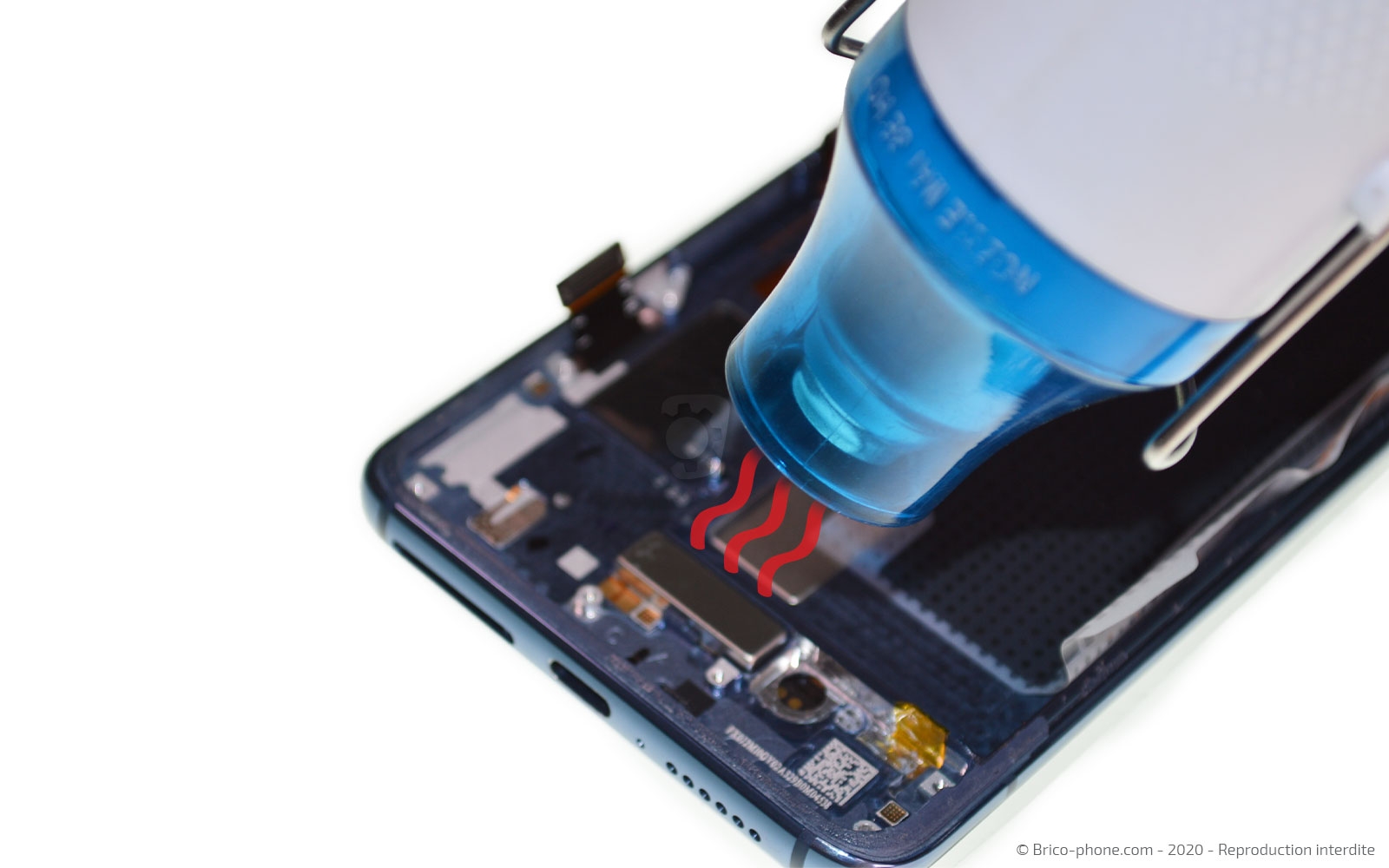

Il ne reste plus qu'à récupérer le vibreur en le chauffant légèrement puis en glissant la pincette sous ce dernier pour le faire basculer hors de l'appareil. Vous pouvez aussi récupérer le sticker de la batterie.

Pour remonter votre Xiaomi Mi 10, il vous faut retirer le sticker se trouvant au fond du châssis avant de placer la nouvelle batterie à cet emplacement.

Ensuite, suivez les étapes précédentes dans le sens inverse pour remonter votre téléphone.

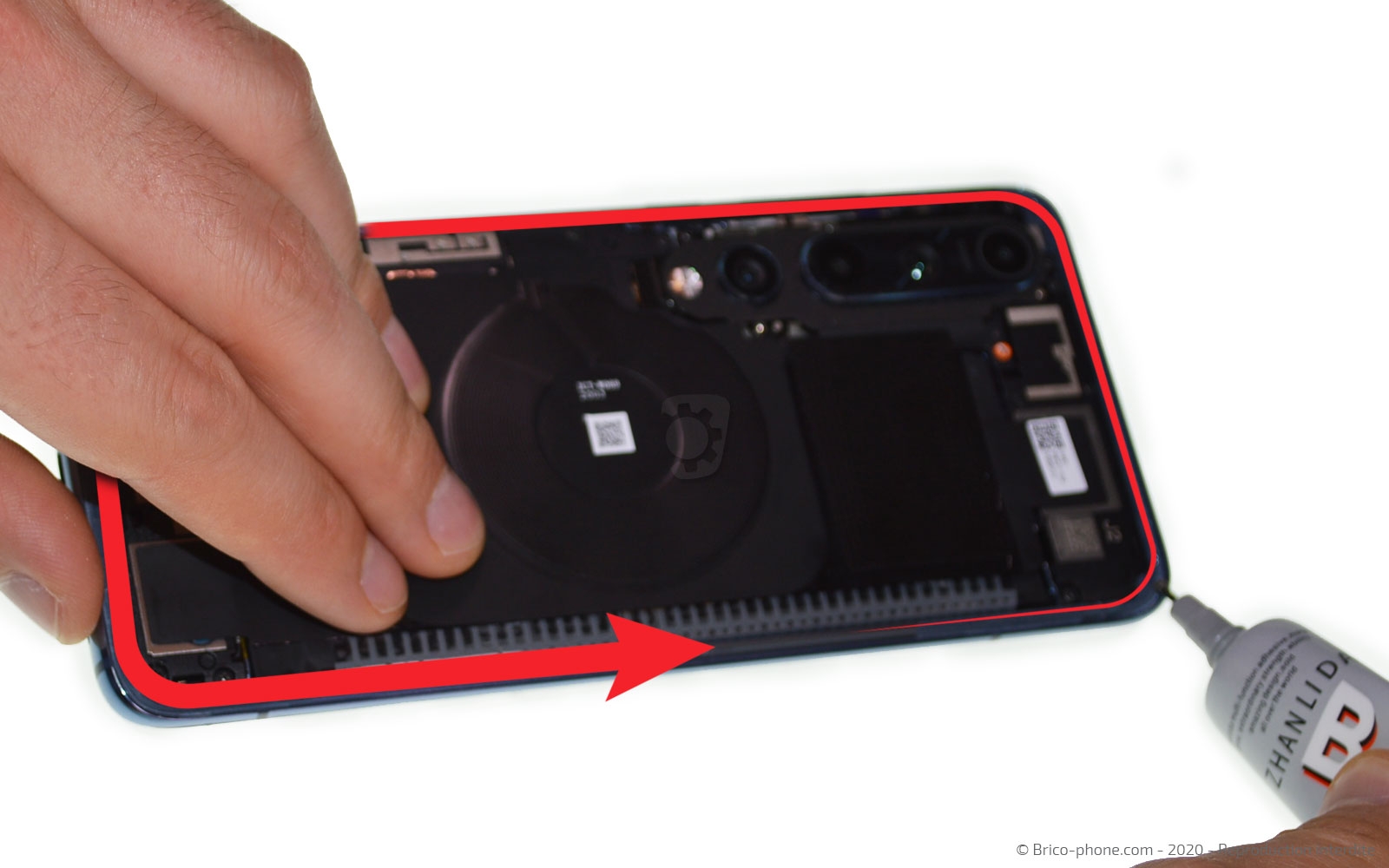

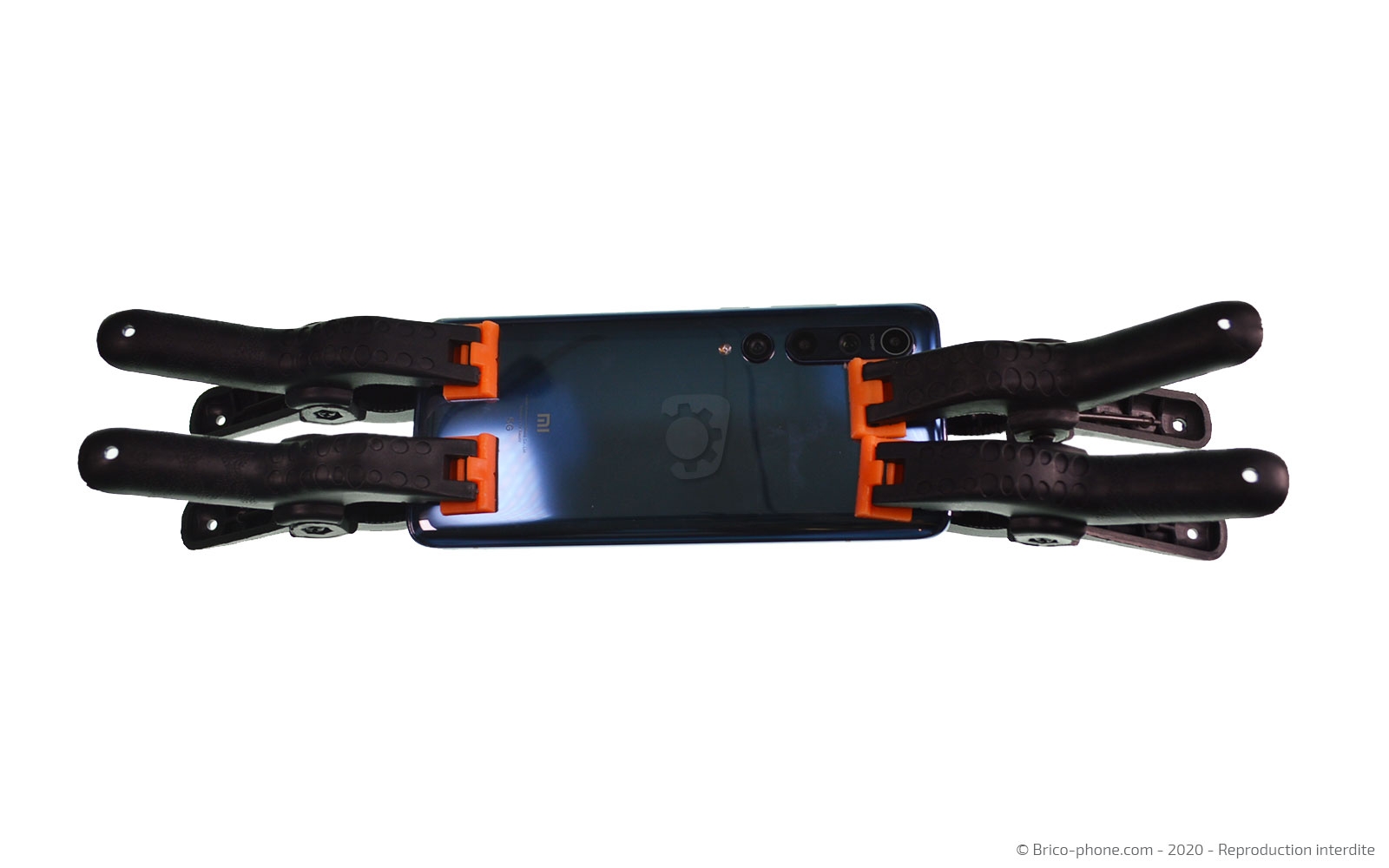

Terminez par disposer un filet de colle B-7000 sur toute la longueur du châssis avant de refermer l'appareil et de le mettre sous presse environ 30/45 minutes.
