Changement d'écran (vitre + LCD) sur Redmi 6

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
Redmi 6 | Temps estimé : 45 min | Difficulté : 3/5

L'affichage de l'écran de votre Xiaomi présente des traits ? Votre téléphone a chuté et la vitre avant s'est fissurée ? Suivez notre guide de réparation pour remplacer l'écran de votre appareil étape par étape.

Diagnostic

›  L'écran de votre smartphone est brisé, rayé...
›  Il présentes des tâches ou des traits.
›  L'appareil ne s'allume plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre et LCD pré-assemblé pour Xiaomi Redmi 6
39,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

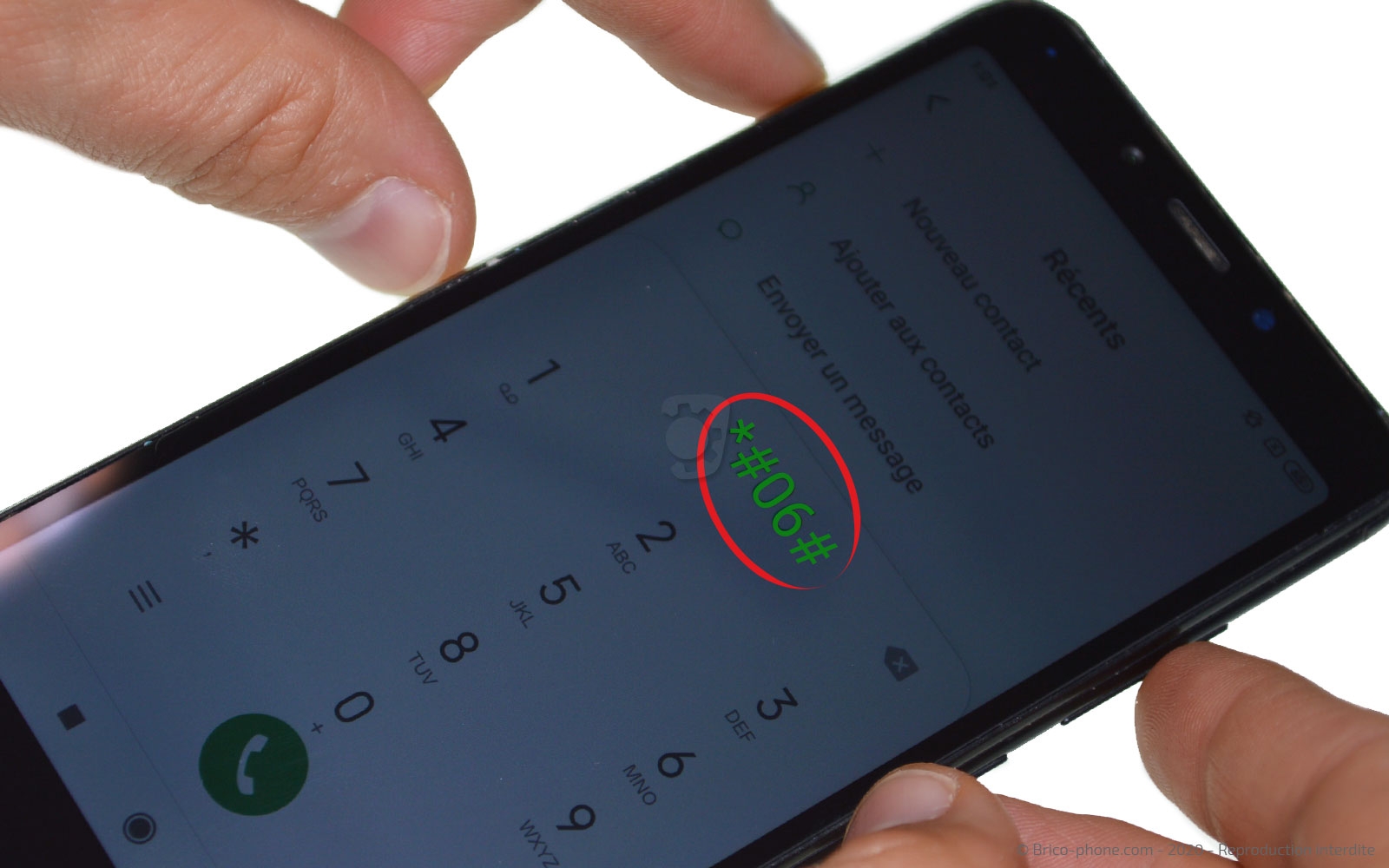

Dans un premier temps, il vous faut composer le *#06# afin de savoir le modèle de votre téléphone et de commander le bon composant pour la réparation.
Vous allez alors obtenir un numéro IMEI qu'il vous faut recopier sur la page d'accueil de notre site internet.

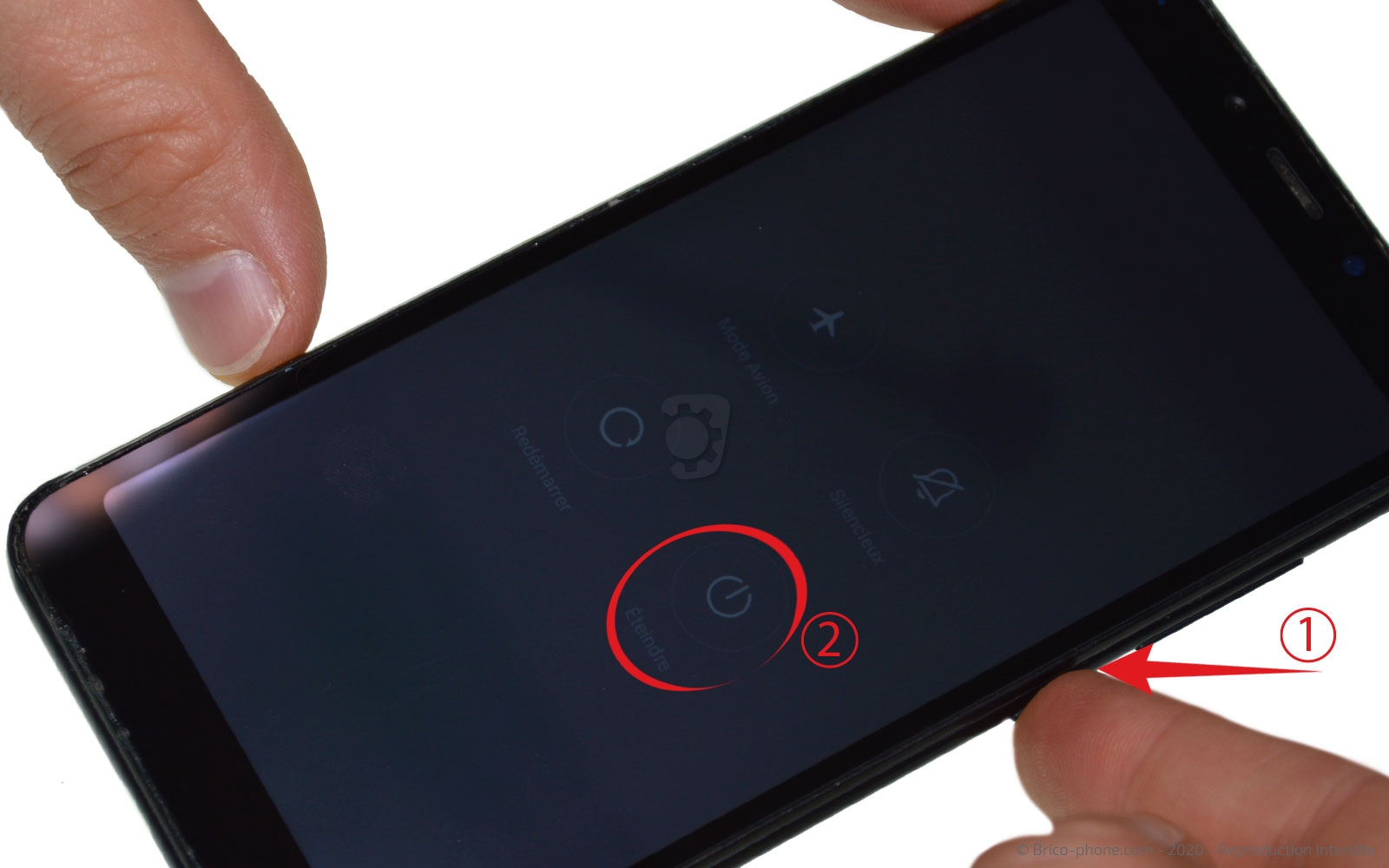

Vous êtes sur le point de commencer la réparation ?
Dans ce cas, pressez le bouton Power pour procéder à l'extinction de votre Xiaomi Redmi 6.

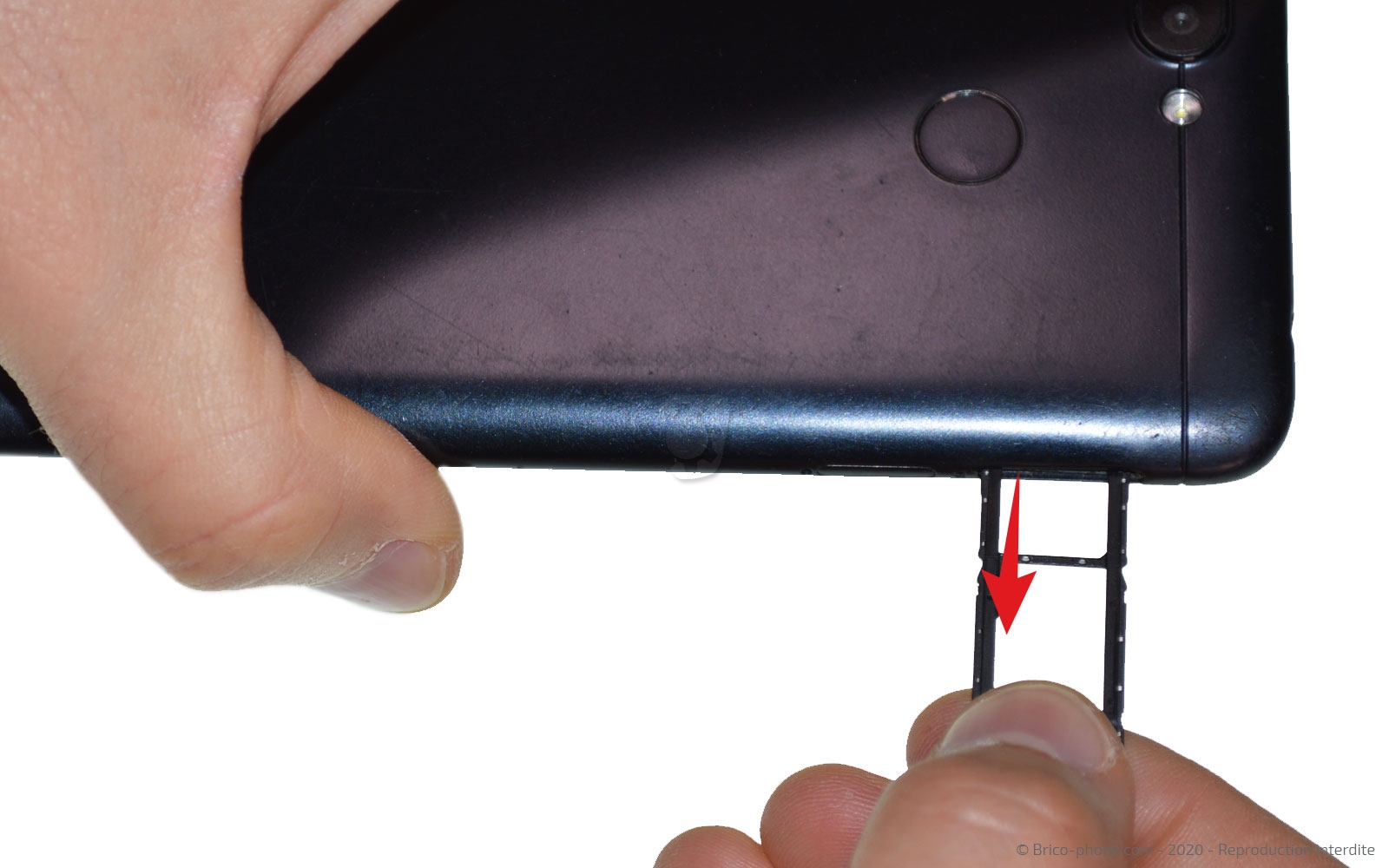

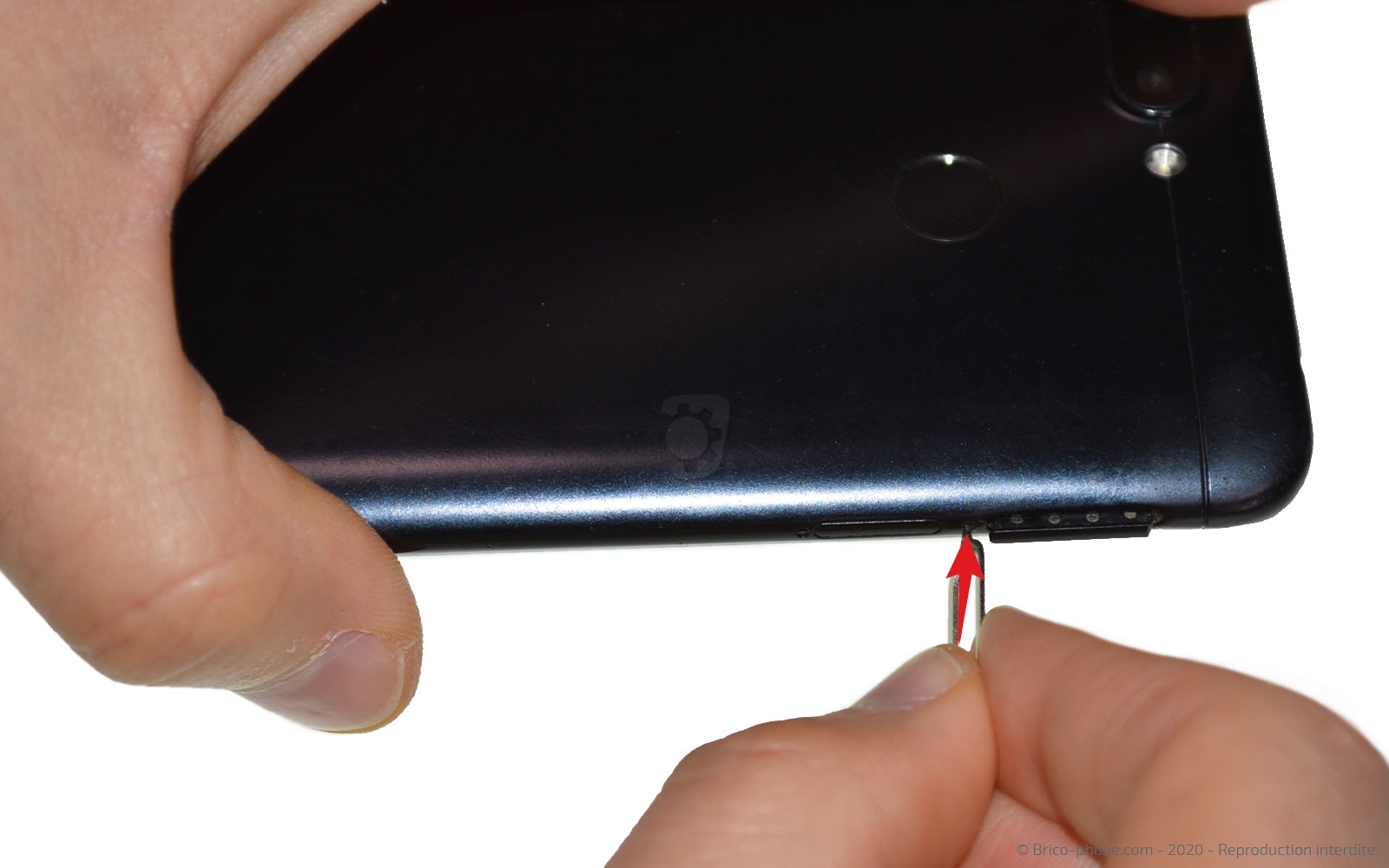

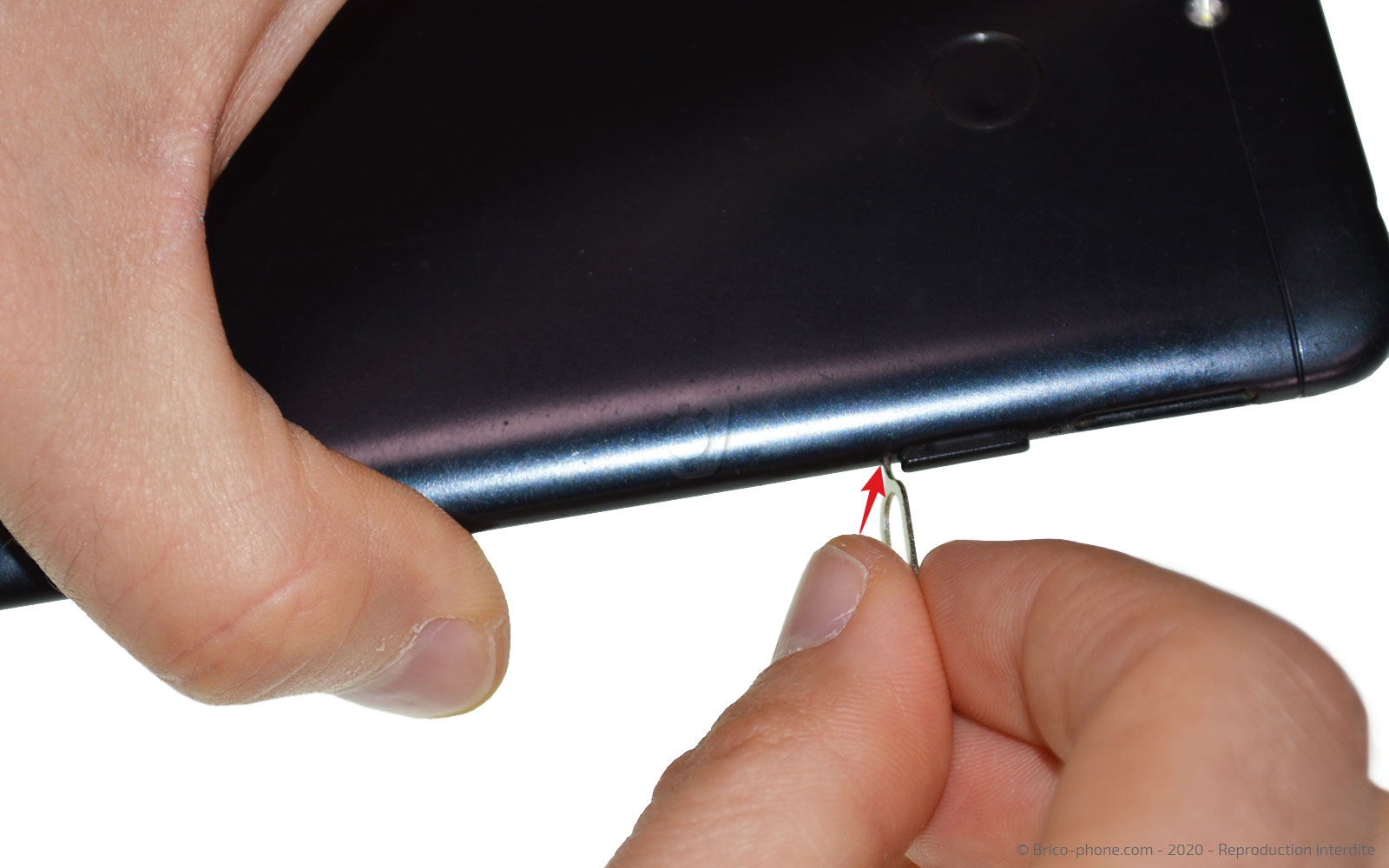

Etape 1 : Extraire le rack sim
Enlevez la carte Sim ainsi que son tiroir de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

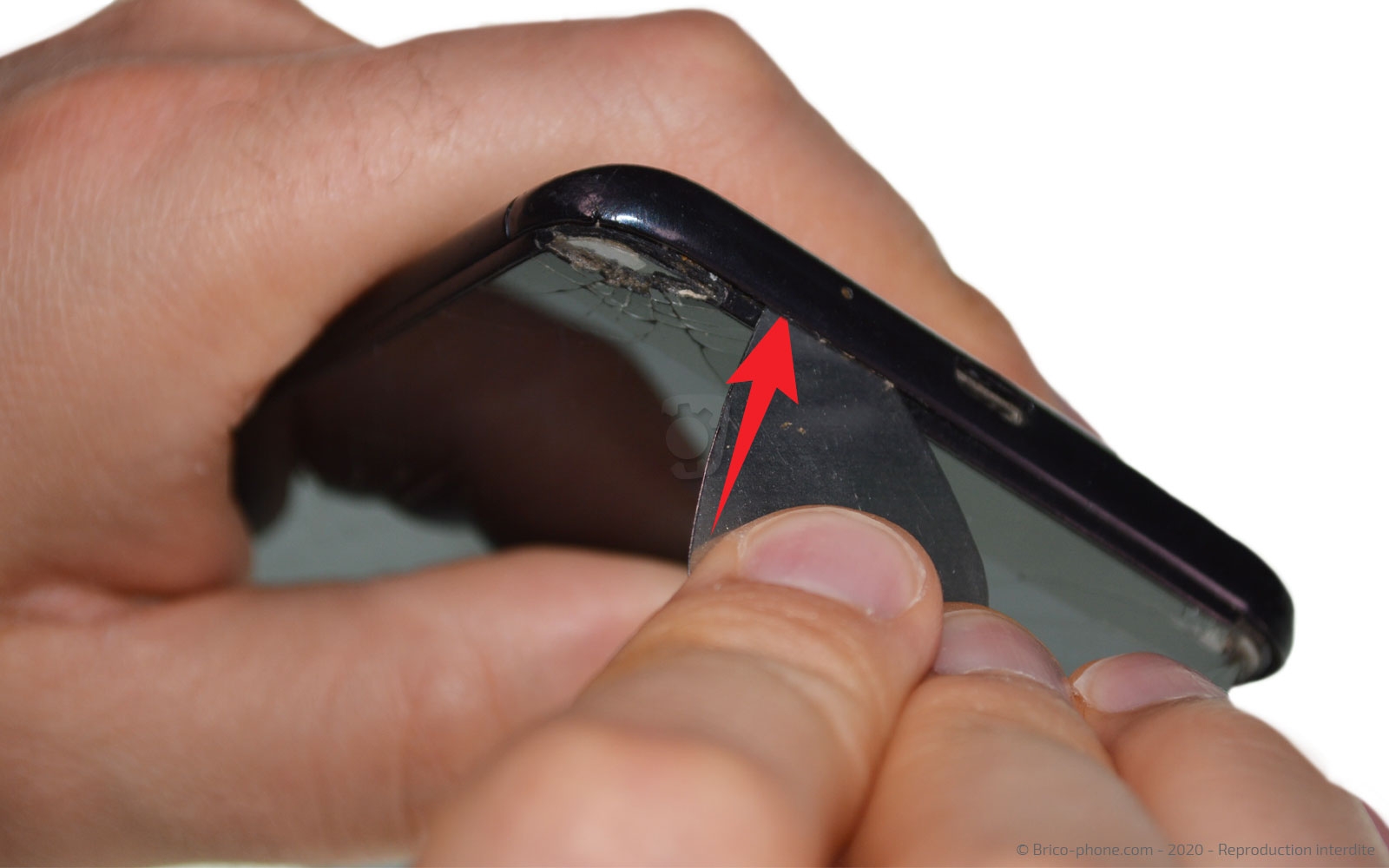

Etape 2 : Ouvrir l'appareil
Pour ouvrir votre smartphone, il n'est pas nécessaire de chauffer l'arrière du téléphone.

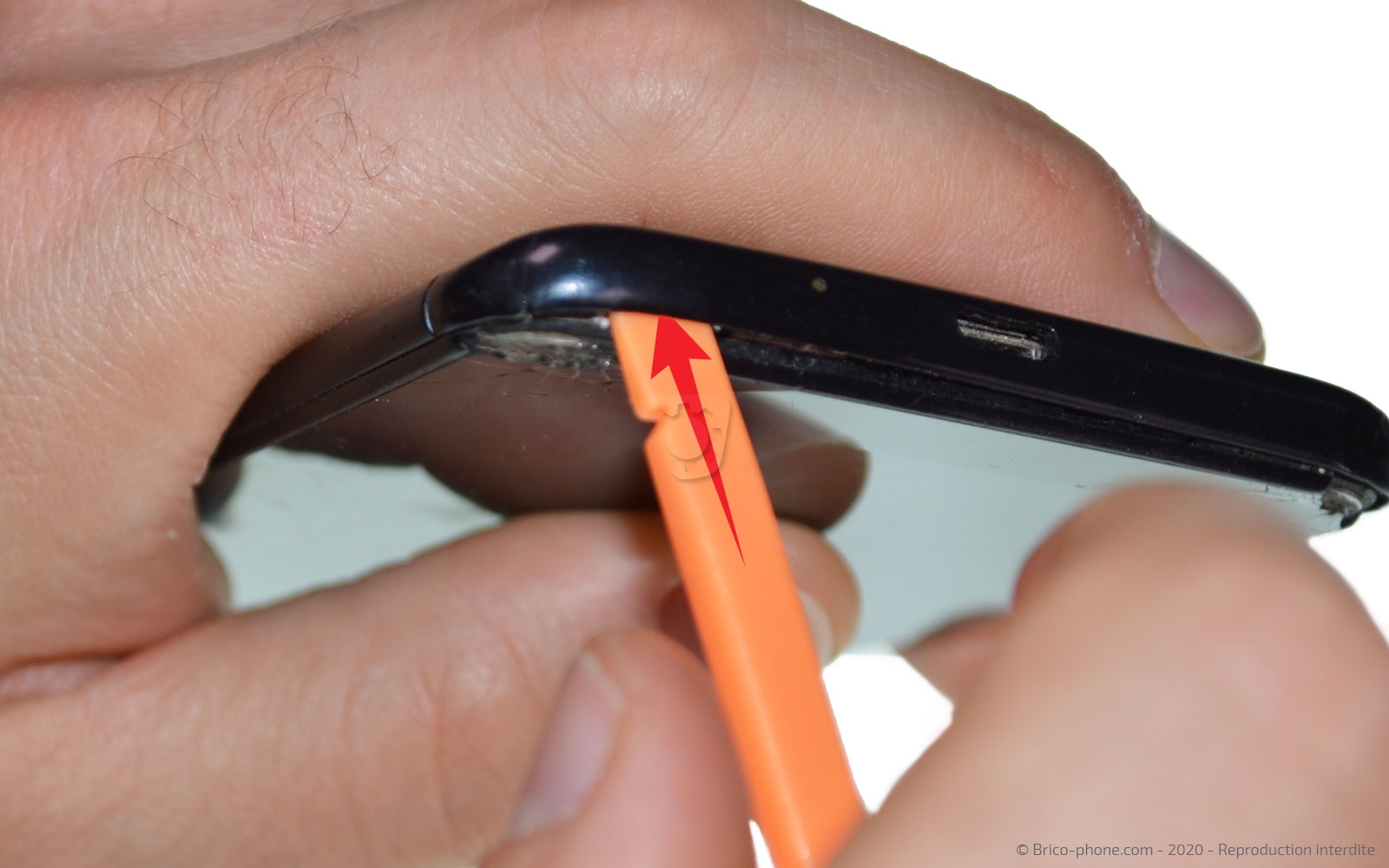

De ce fait, nous allons simplement utilisé un médiator en métal pour créer une légère ouverture entre la coque et le bloc écran.

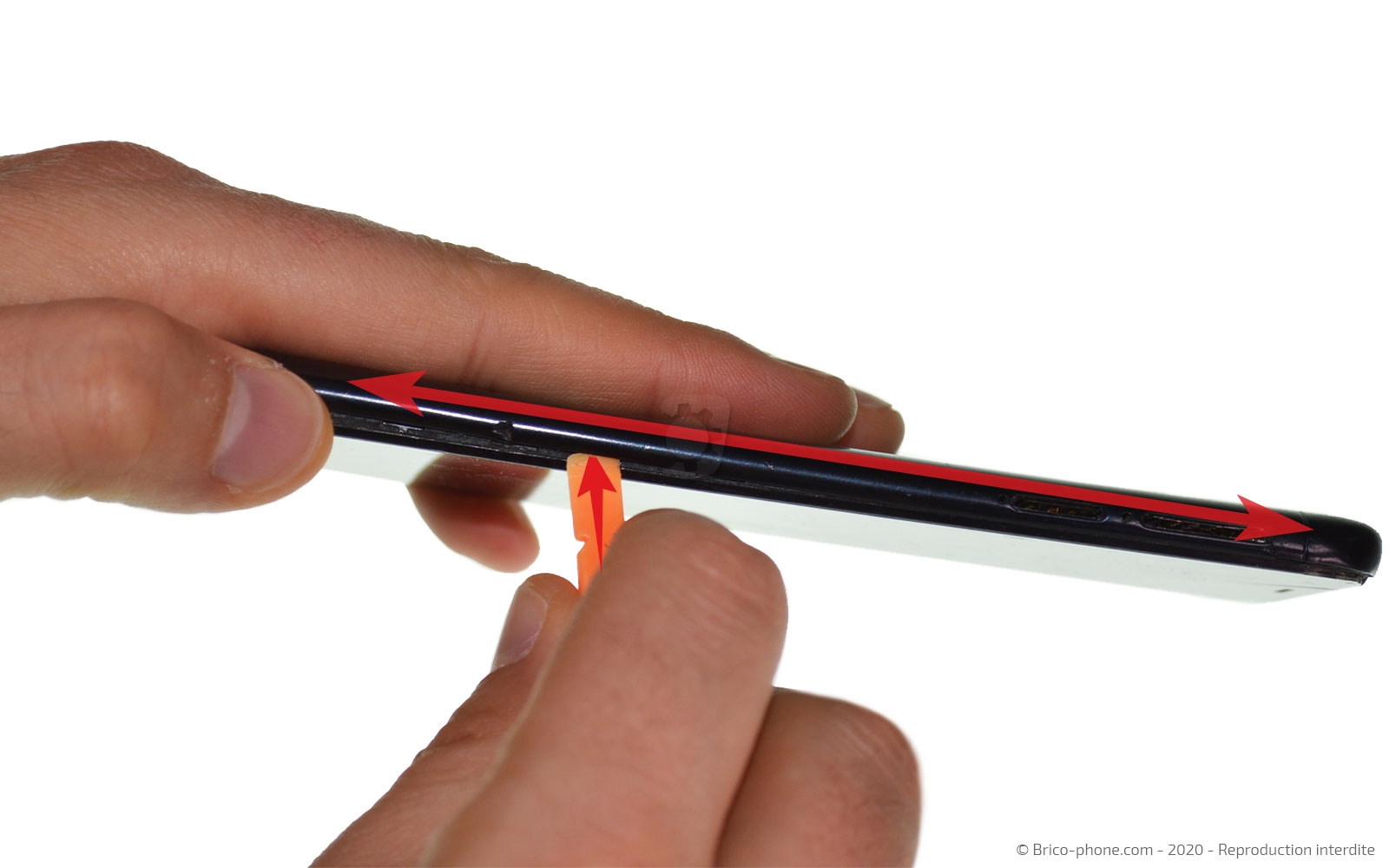

Remplacez ensuite, l'ustensile par la spatule orange avec laquelle il vous faut faire le tour du téléphone pour déclipser la coque arrière.

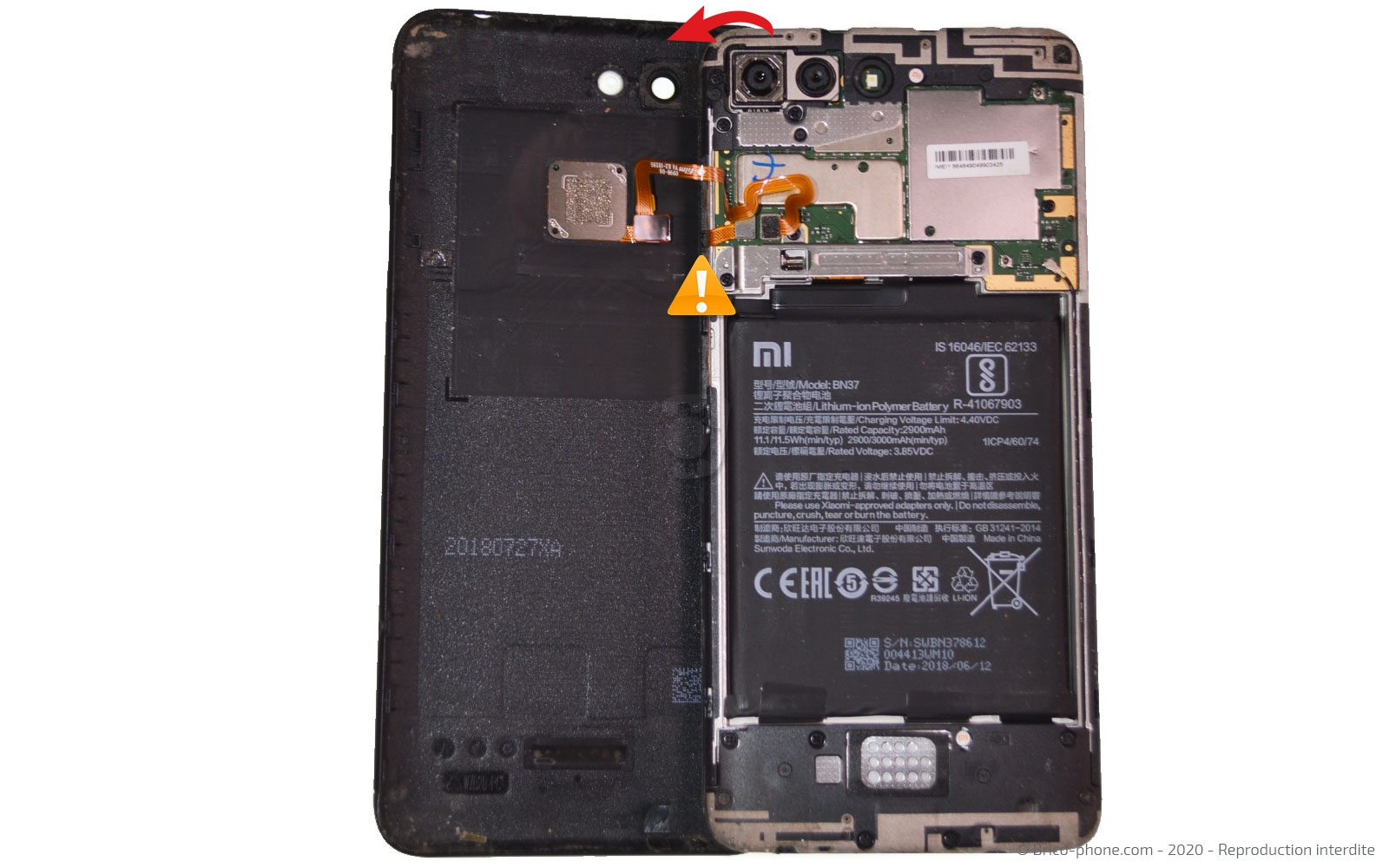

Attention, le lecteur d'empreintes est connecté à la carte mère. Préférez une ouverture vers la gauche.

Outils du kit utilisés
Outils du kit utilisés

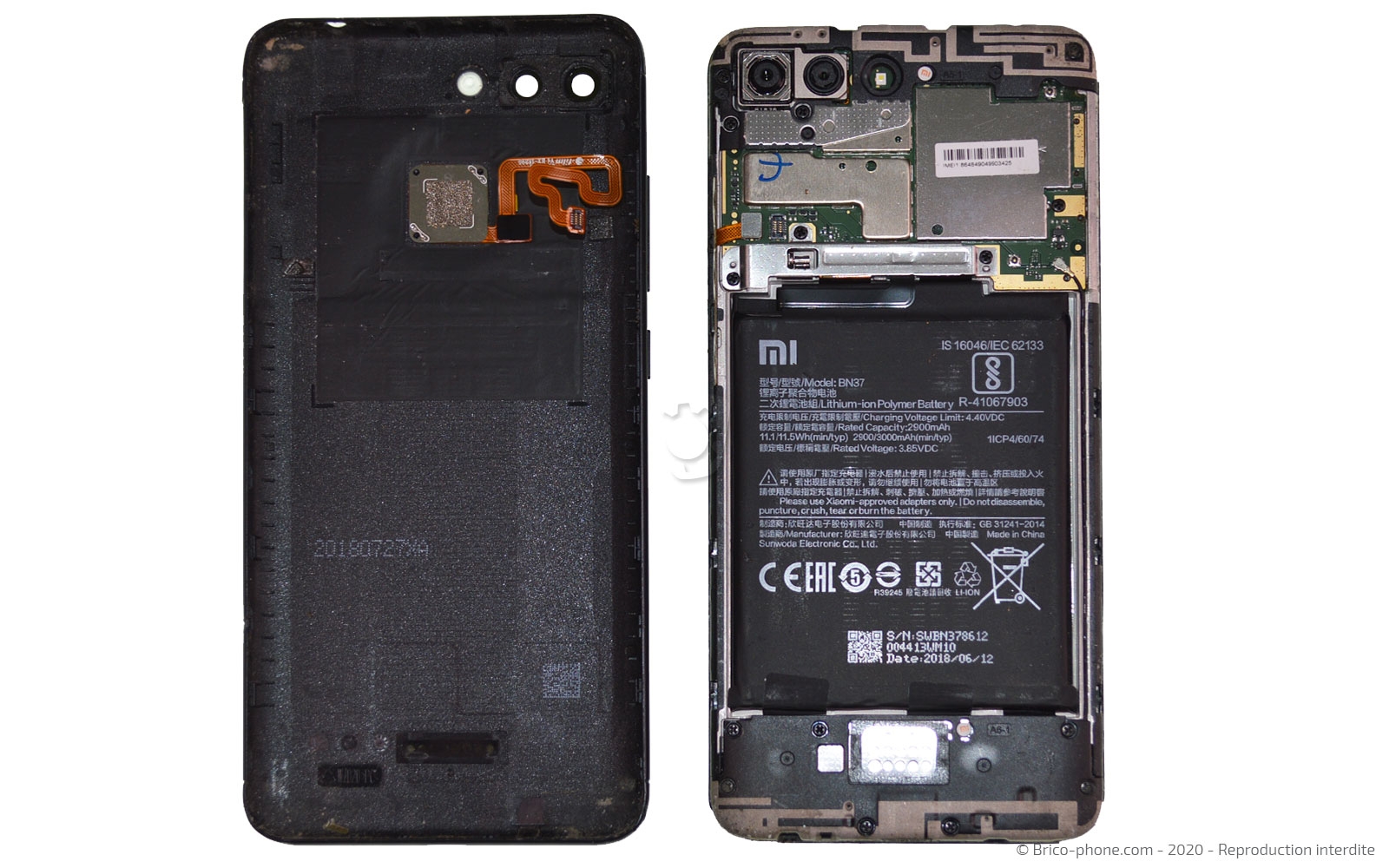

Etape 3 : Séparer la coque arrière du reste du téléphone

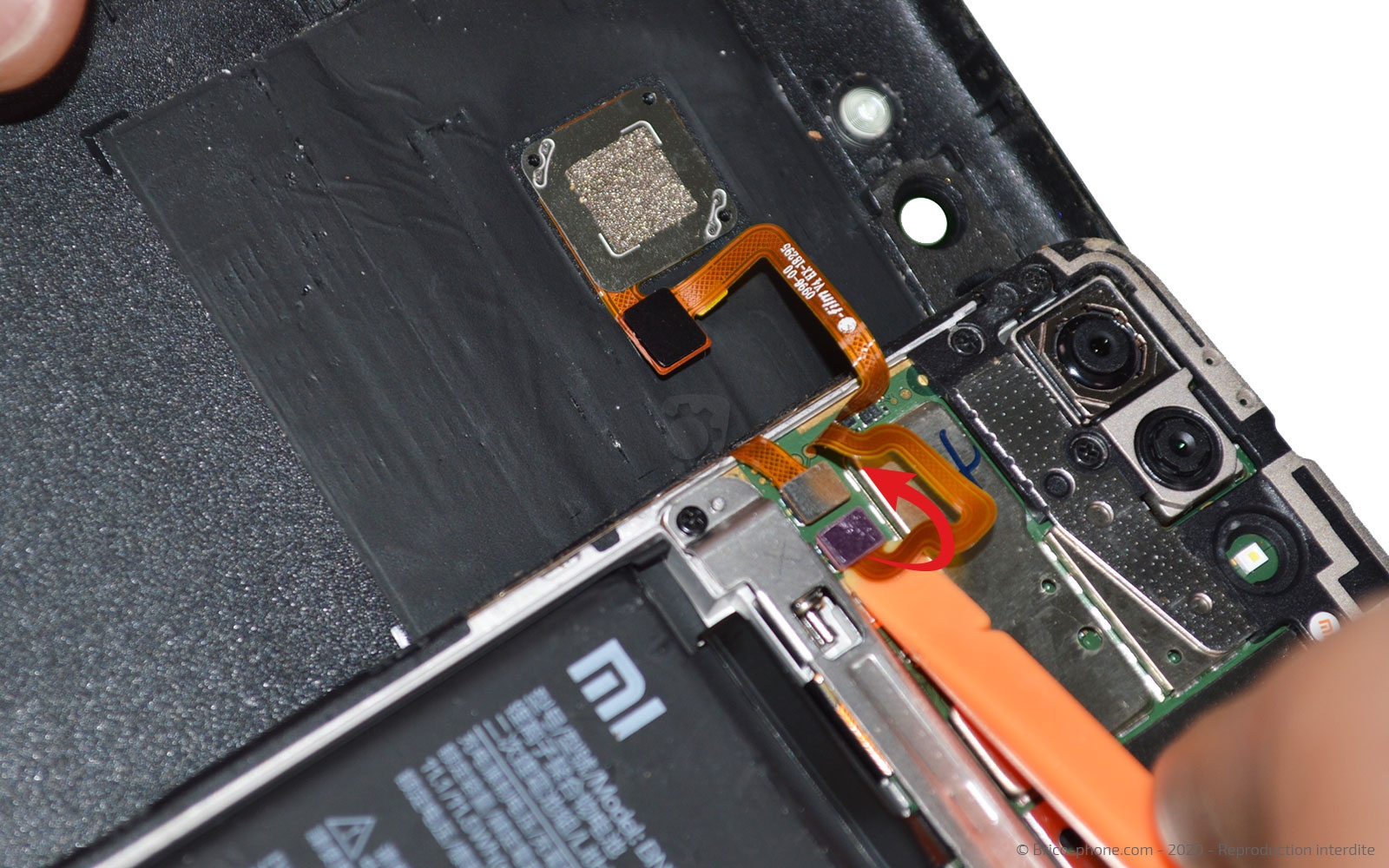

Toujours avec le même outil, débranchez le capteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

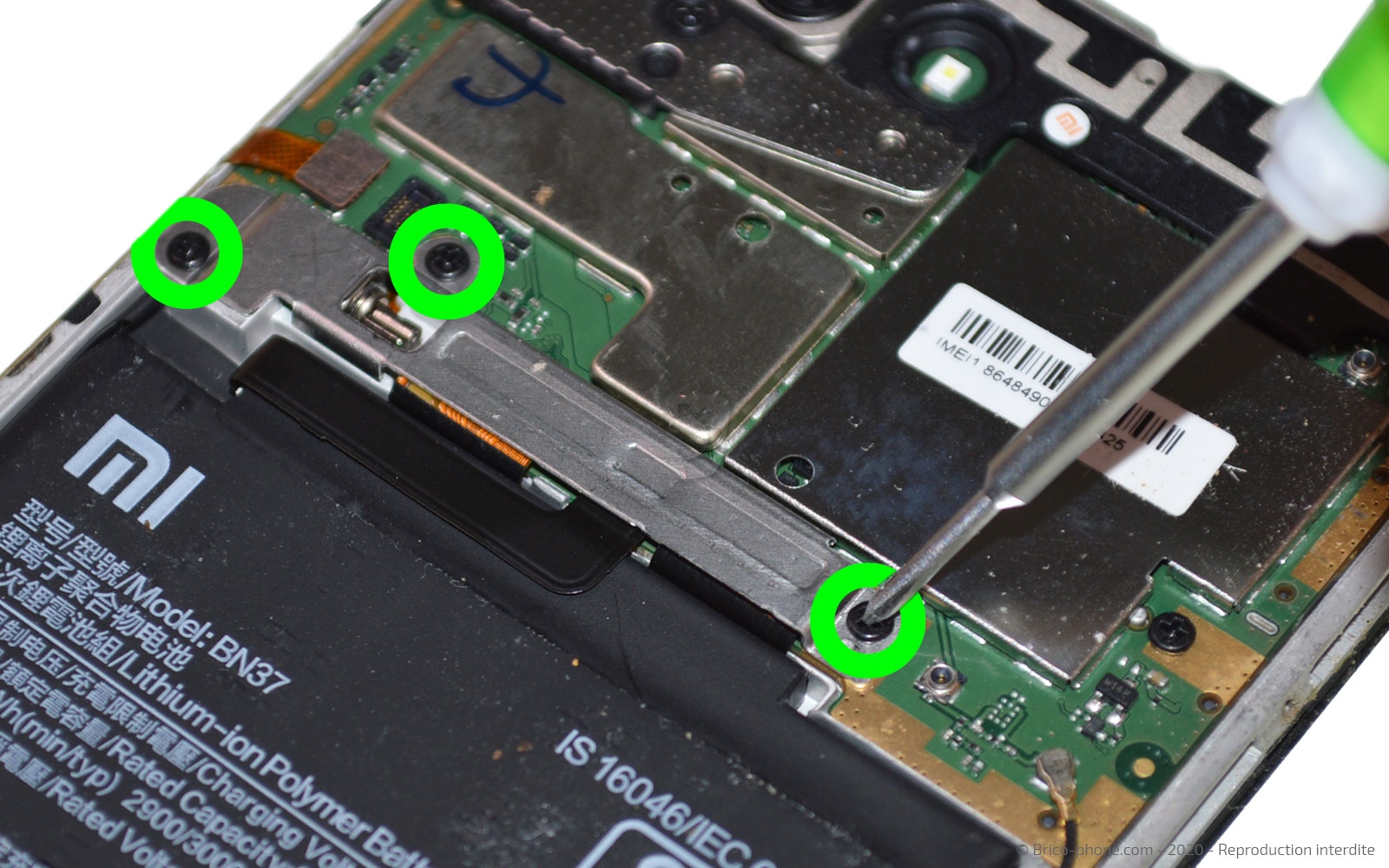

Etape 4 : Déconnecter la batterie

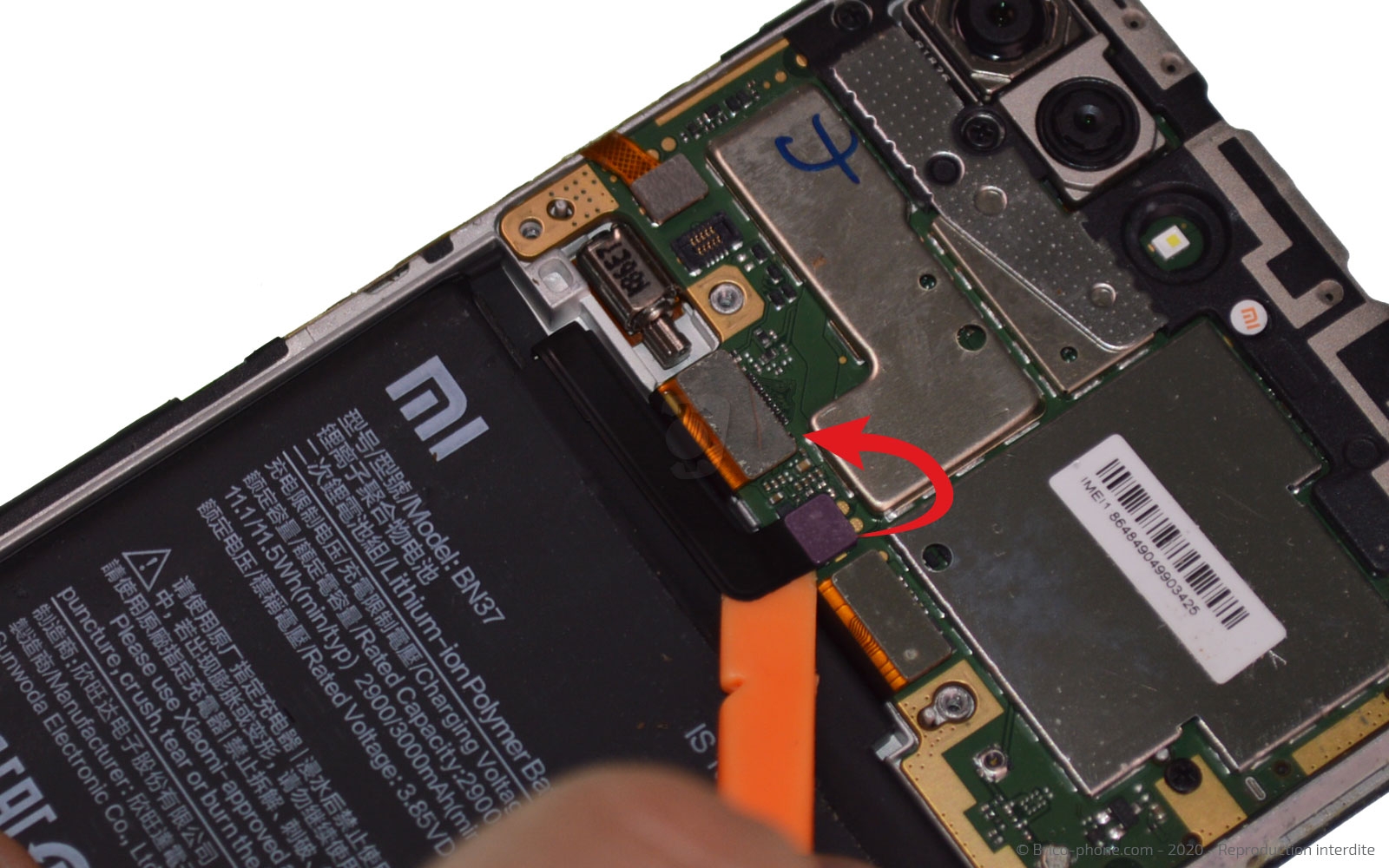

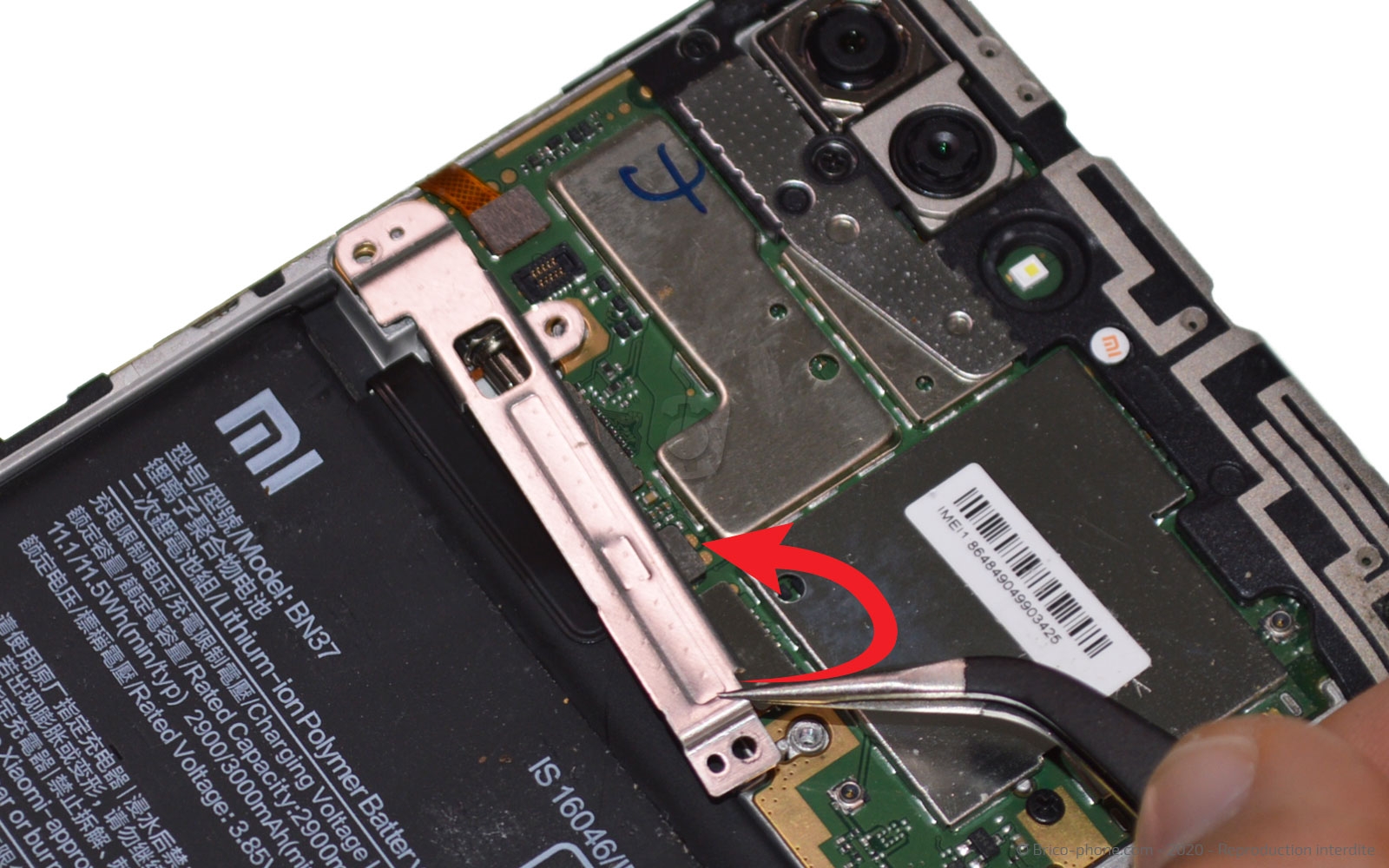

Retirez les 3 vis cruciformes de la plaquette en métal qui bloque l'accès à la nappe de la batterie.

Ensuite, déconnectez cette dernière avec la spatule.
Outils du kit utilisés
Outils du kit utilisés

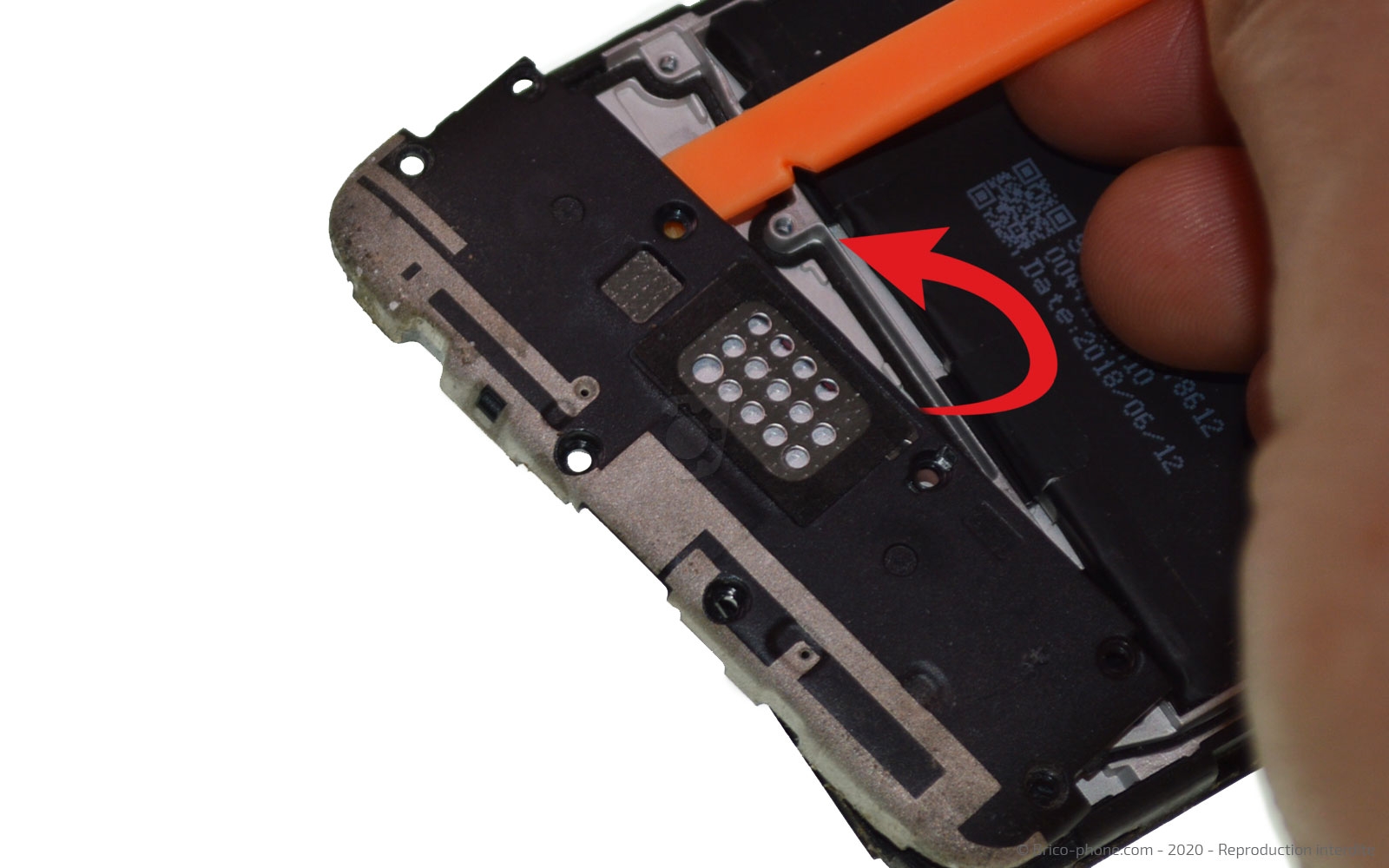

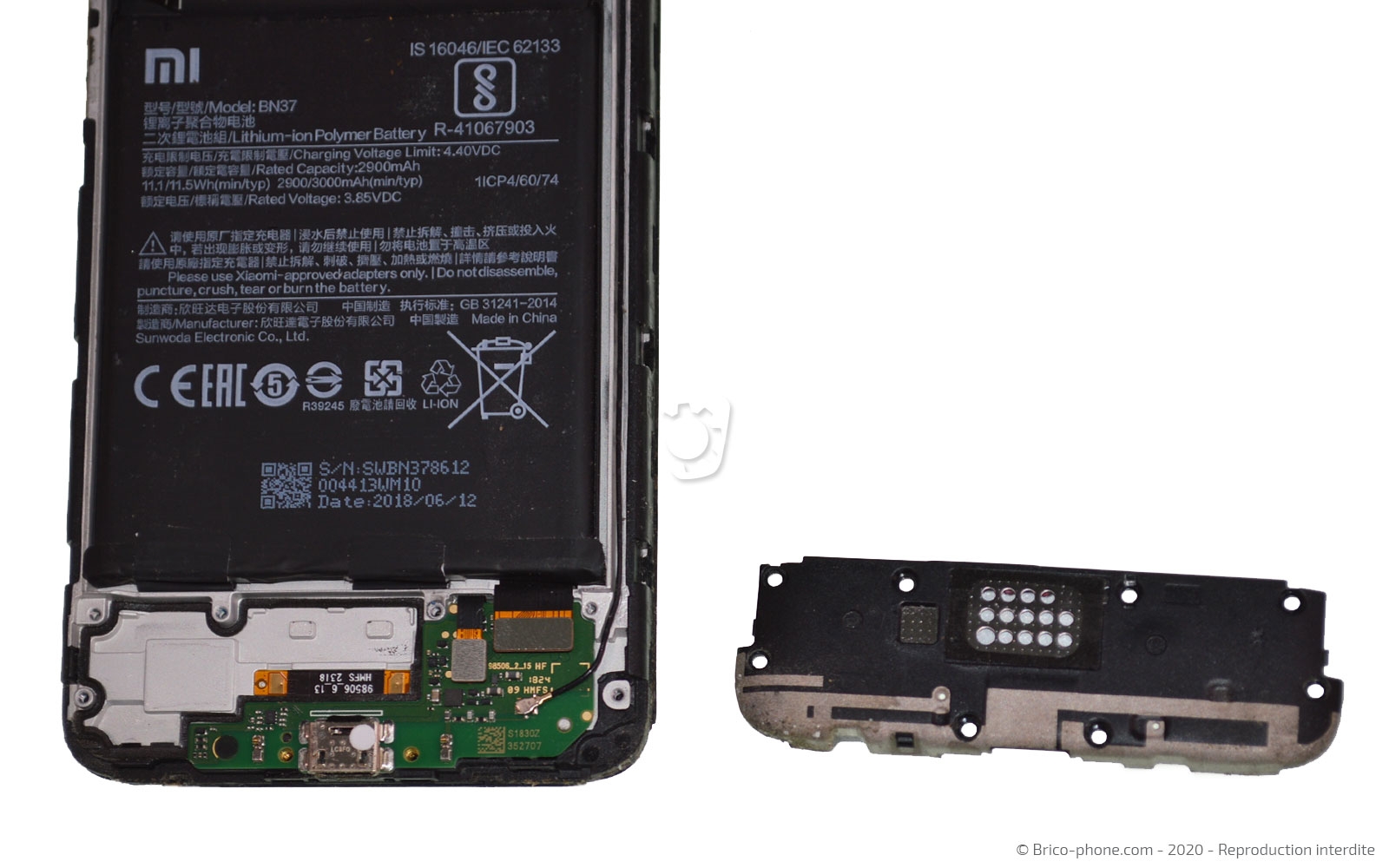

Etape 5 : Sortir le haut-parleur externe

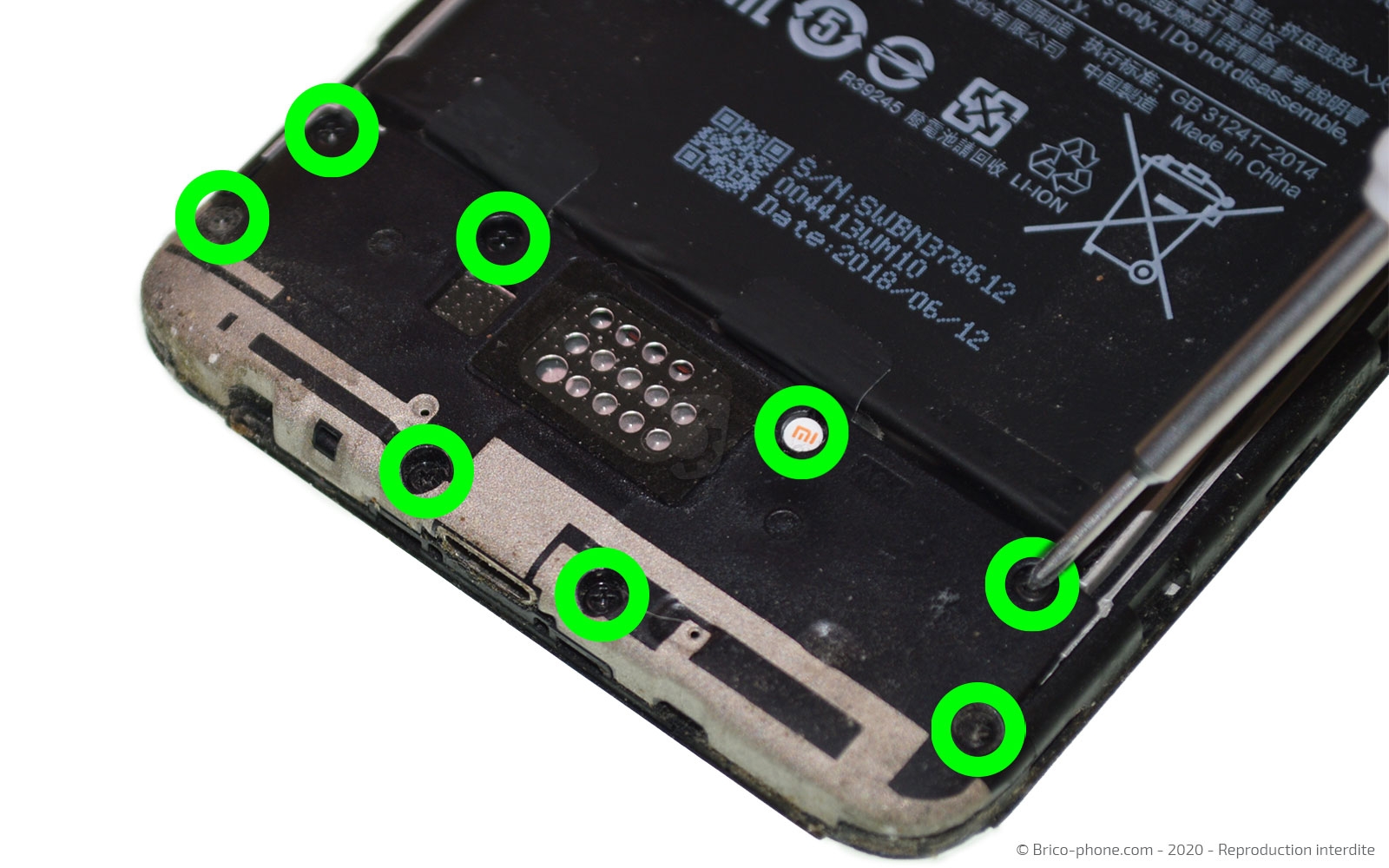

Passons sur la partie inférieure du téléphone pour ôter les 8 vis du haut-parleur externe avec le tournevis cruciforme.

Détachez-le ensuite, du châssis à l'aide du spudger.

Pour plus de confort, utilisez le patron d'aide au montage pour disposer les vis et composants. Cela vous aidera beaucoup lors du remontage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron adhésif d'aide au montage universel
1,17 €

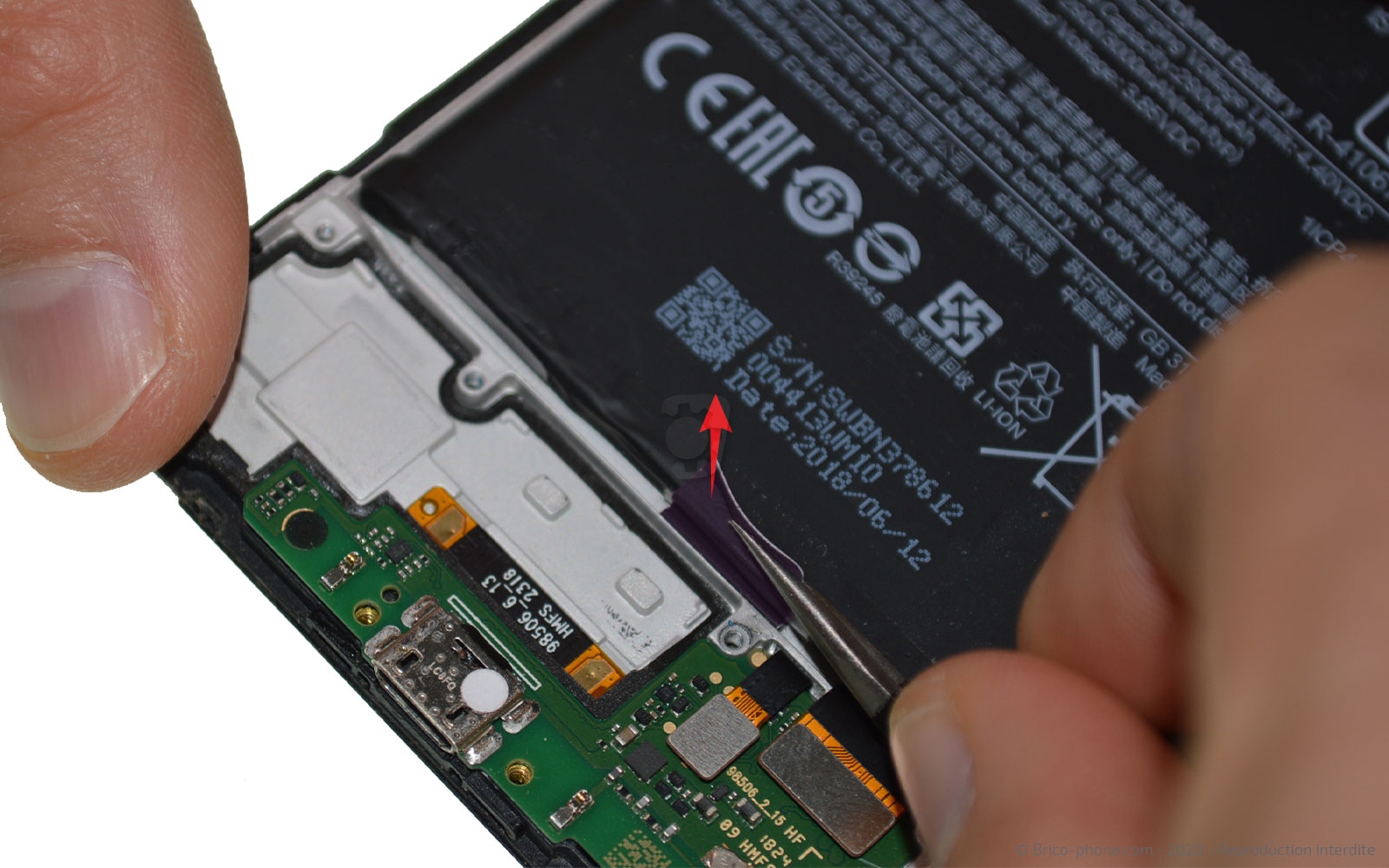

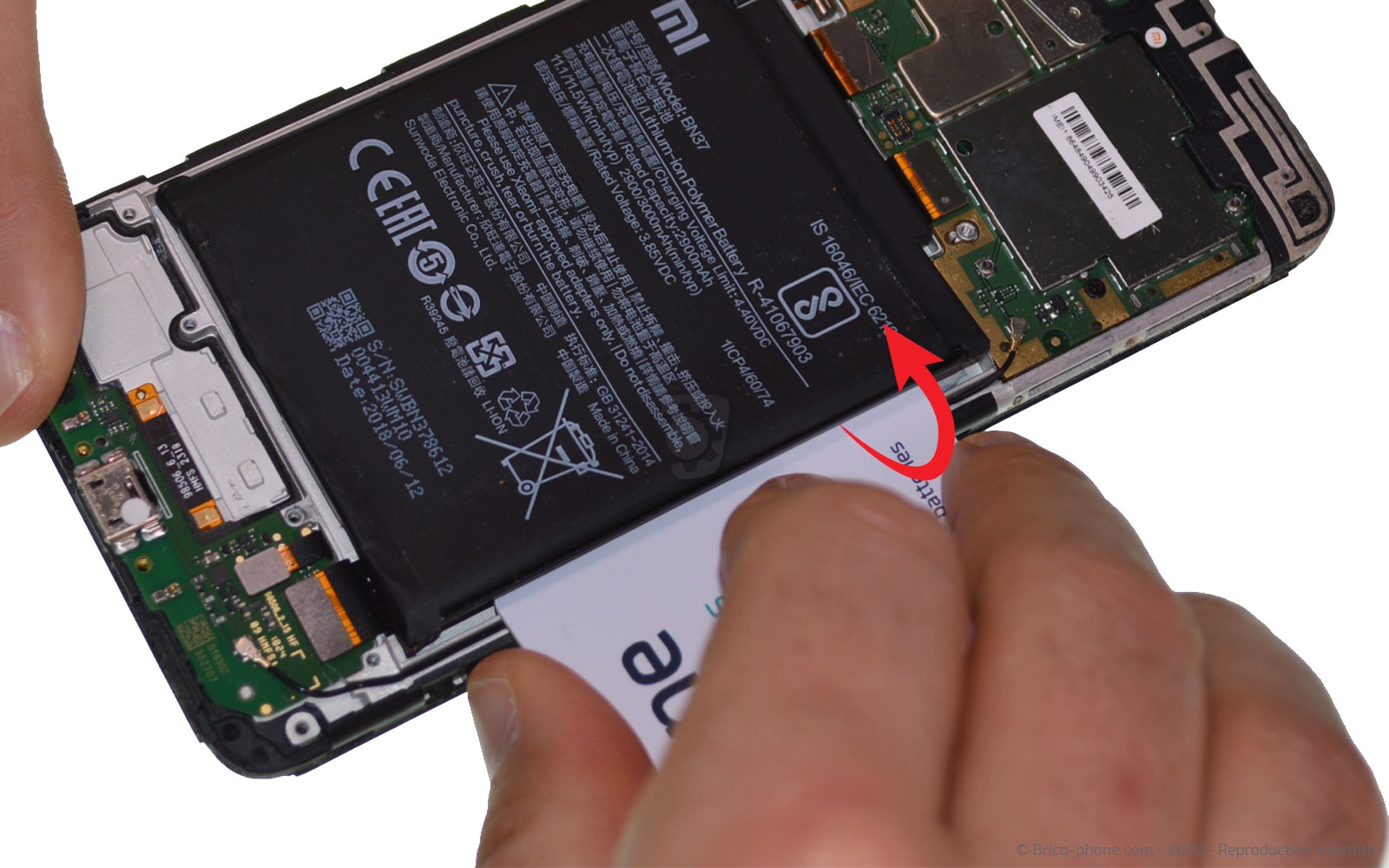

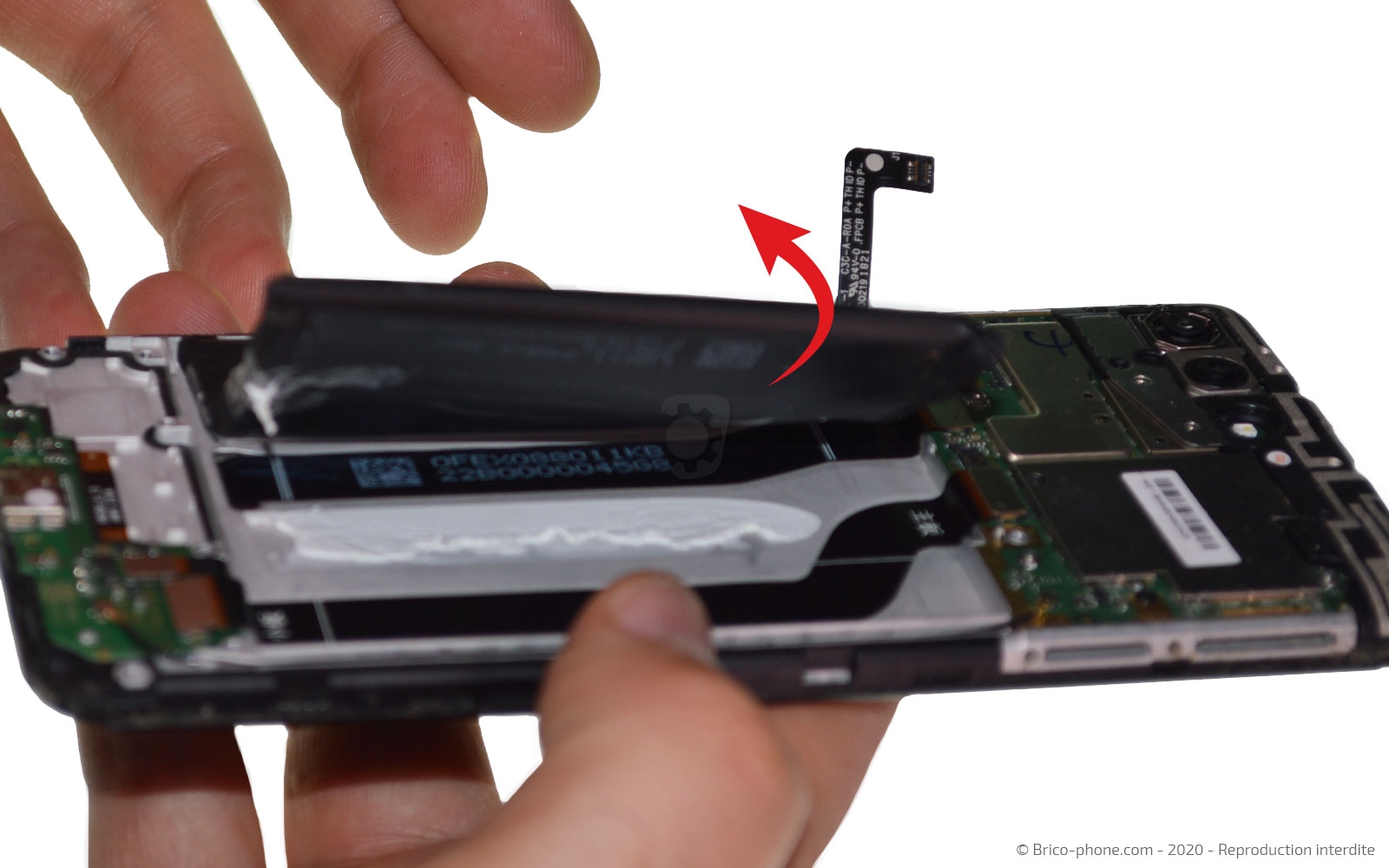

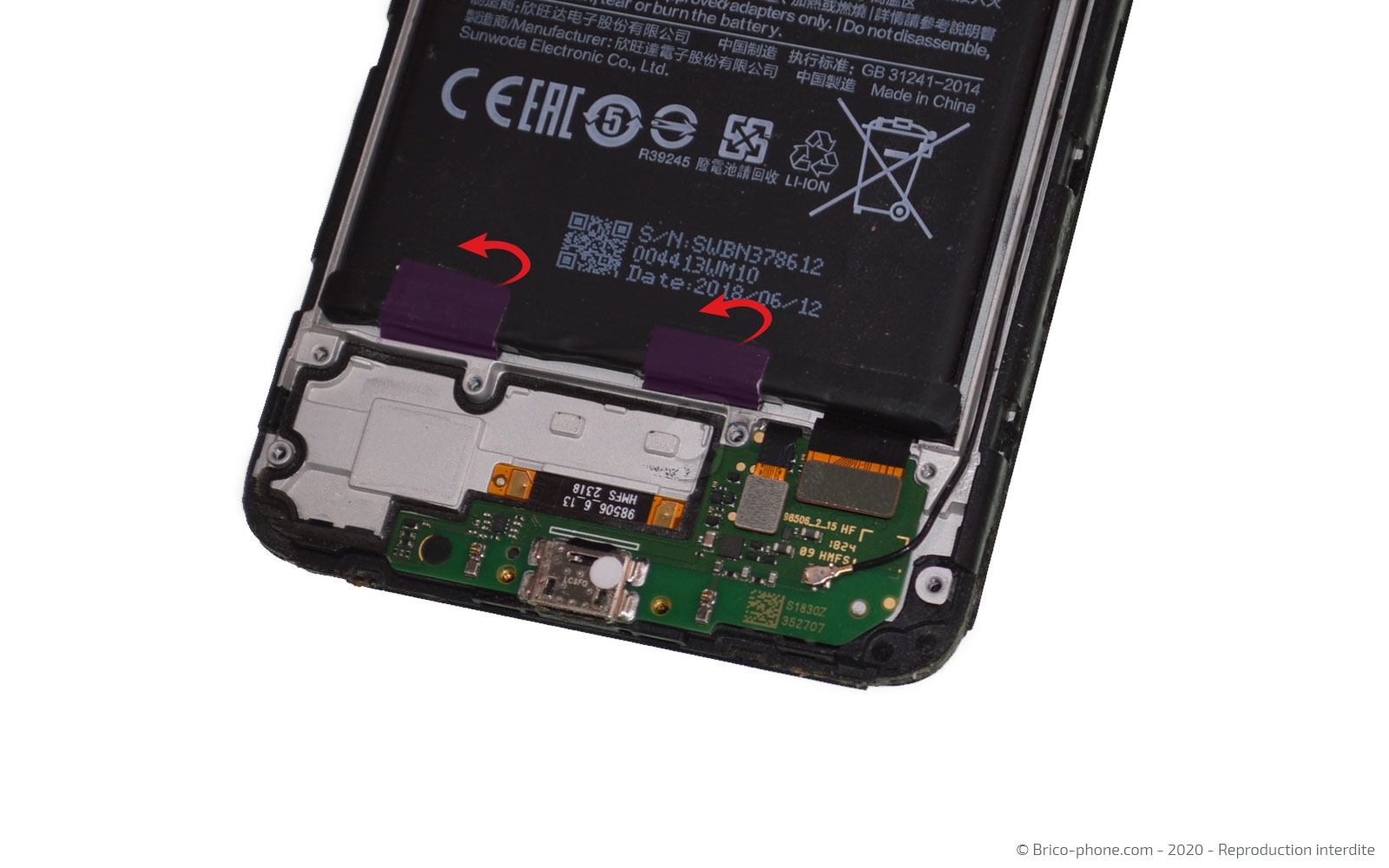

Etape 6 : Décoller la batterie
Nous devons maintenant récupérer la batterie de votre Xiaomi Redmi 6. Pour cela, munissez-vous de la pincette métallique et décollez une des deux languettes.

Saisissez-la afin de pouvoir tirer et enrouler l'adhésif autour de la pince. Réitérez la manipulation pour la seconde languette.

Il est possible que les stickers cassent lors de cette étape, c'est pourquoi vous pouvez utiliser la carte en PVC pour terminer le décollage petit à petit.
Outils du kit utilisés
Outils du kit utilisés

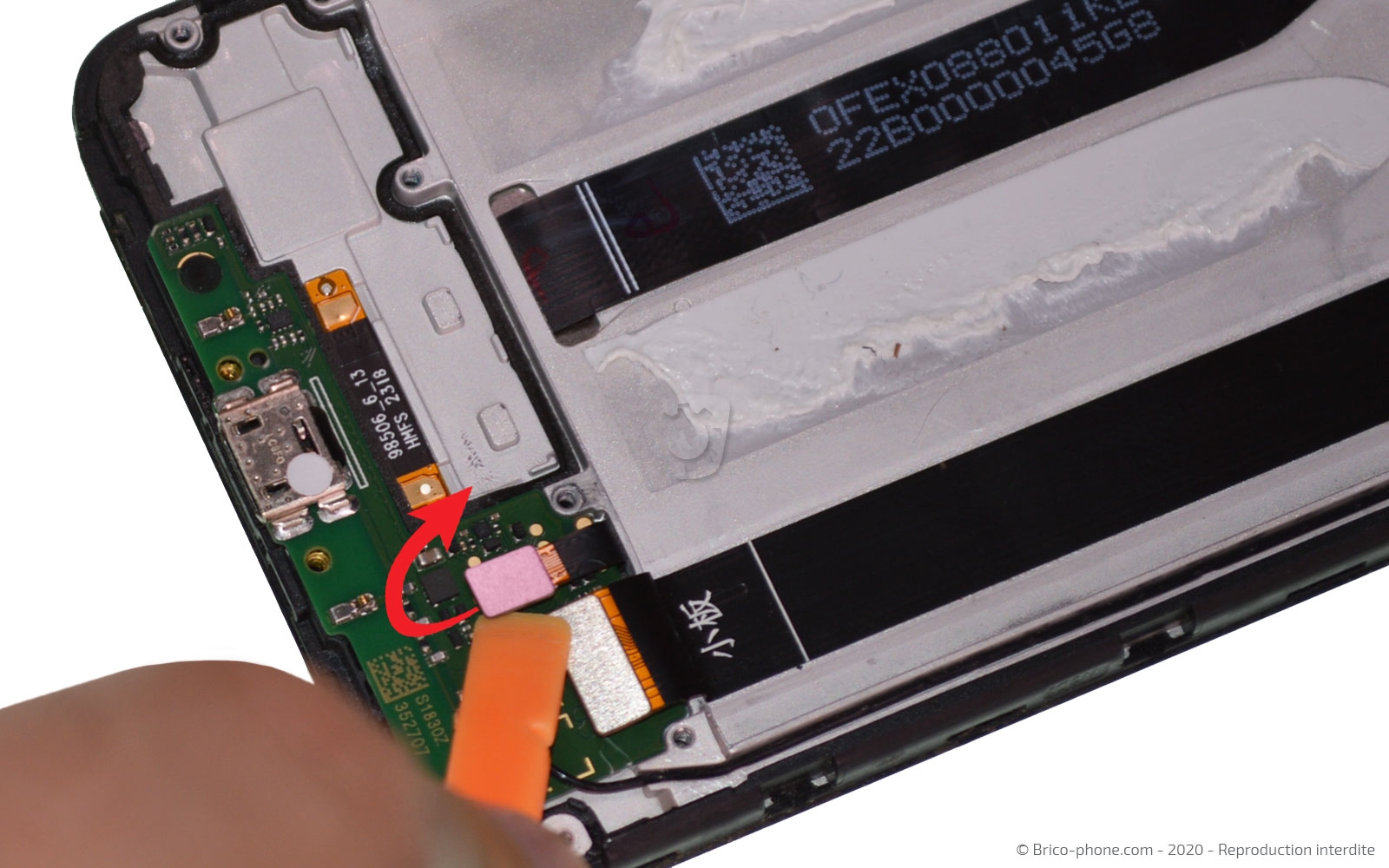

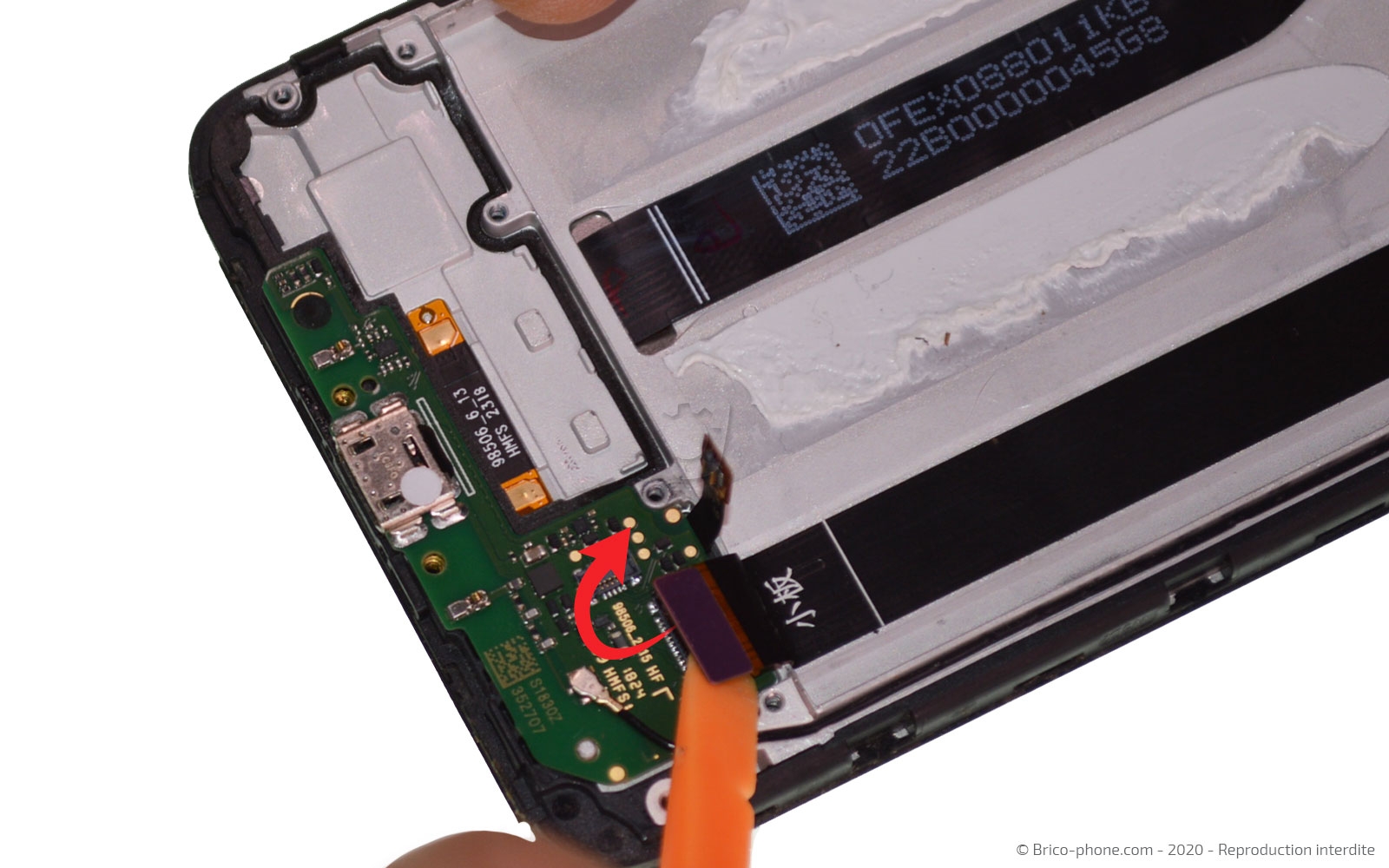

Etape 7 : Libérer le connecteur de charge

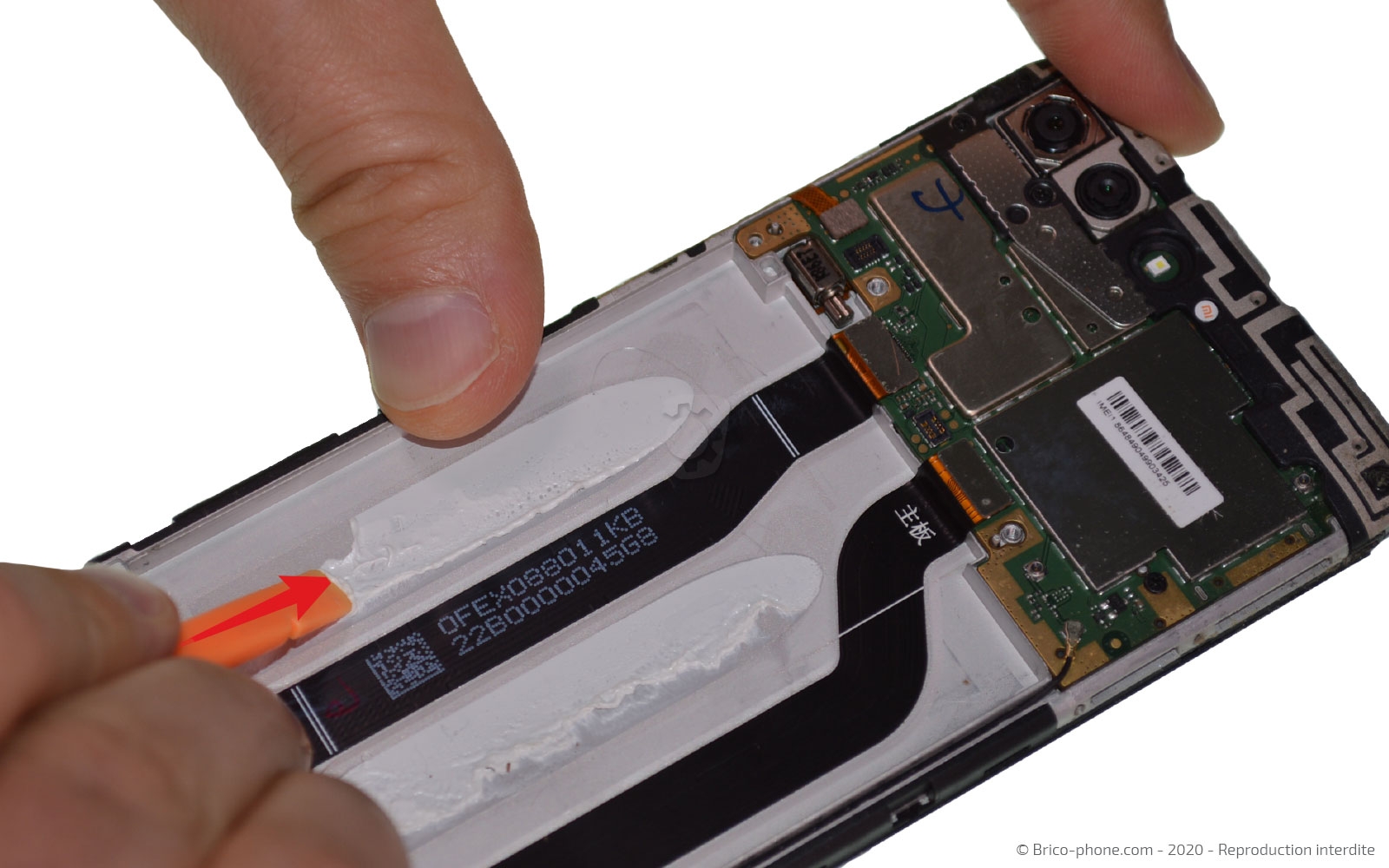

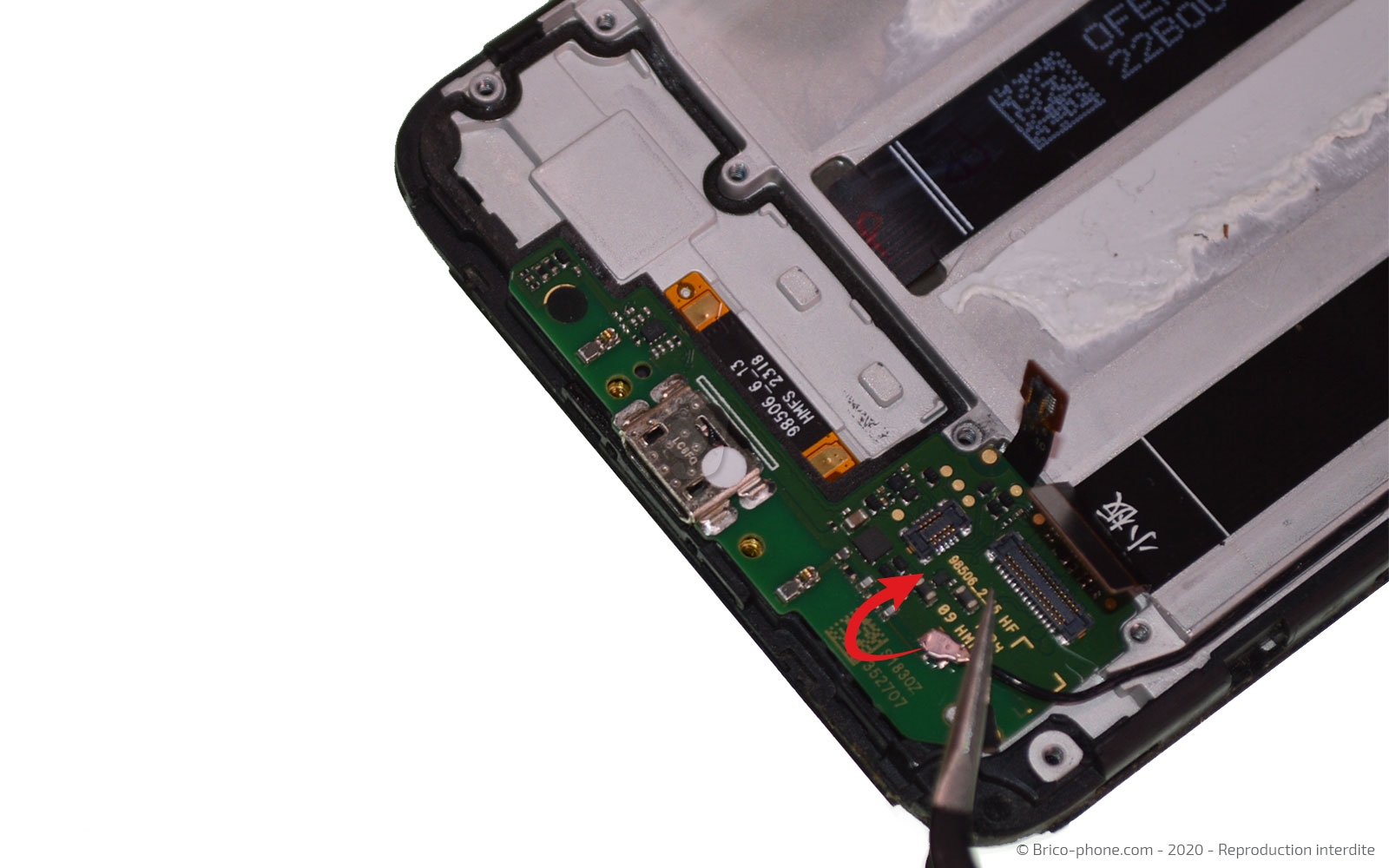

Une fois la batterie retirée, déconnectez les nappes de l'écran, de la rallonge d'interconnexion et le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer le dock

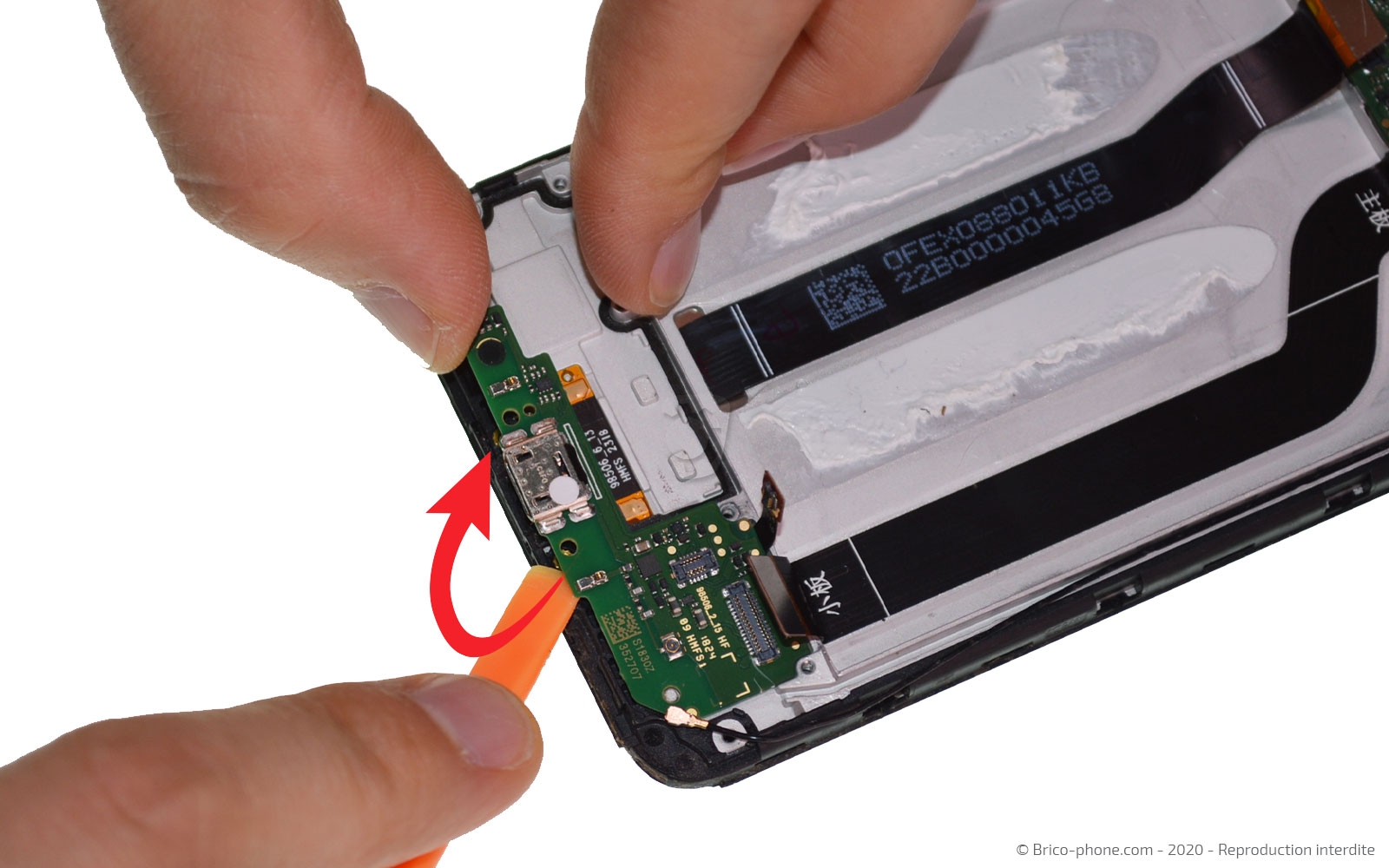

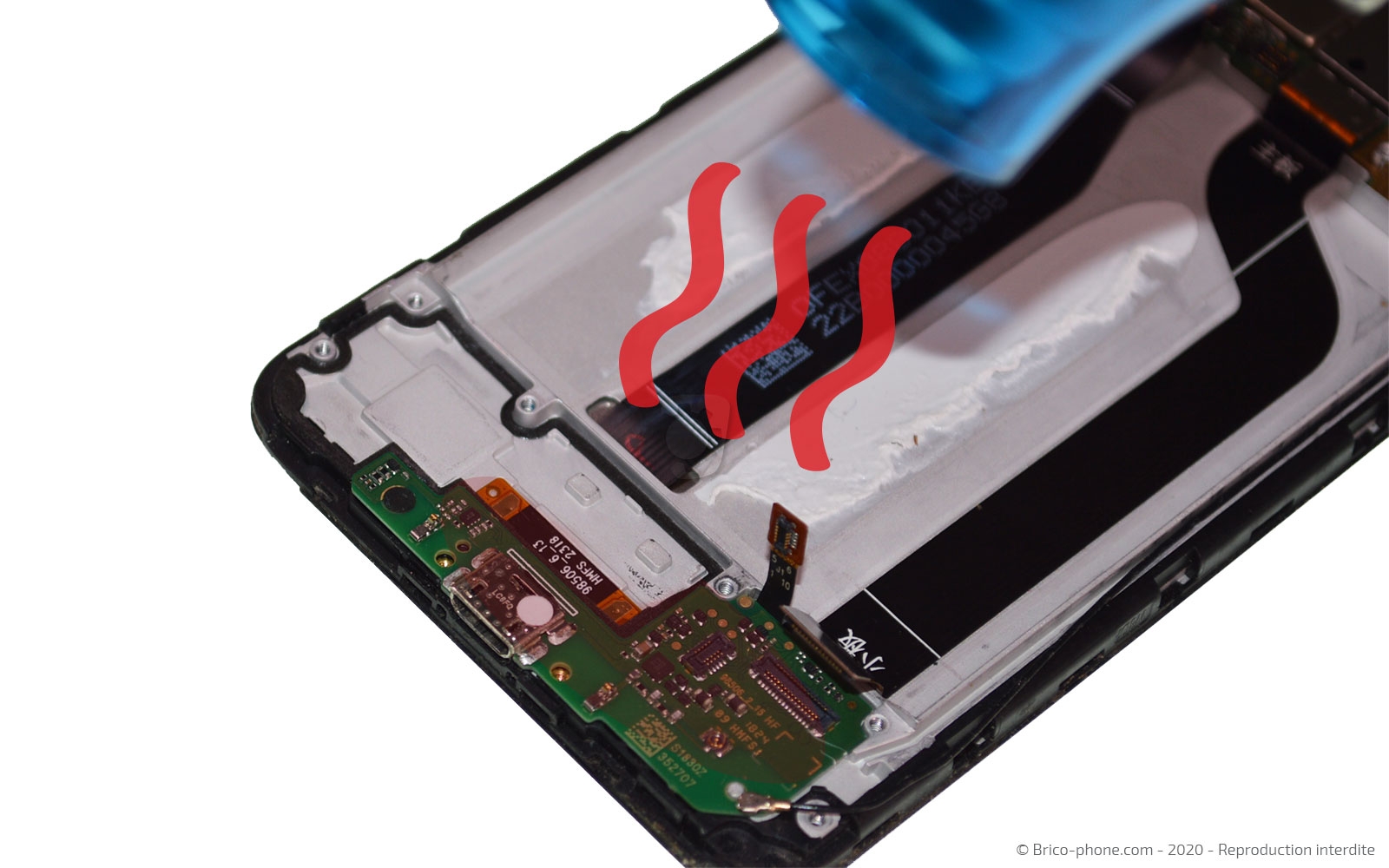

Il vous faut chauffer le dock afin de pouvoir sortir le connecteur de charge du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

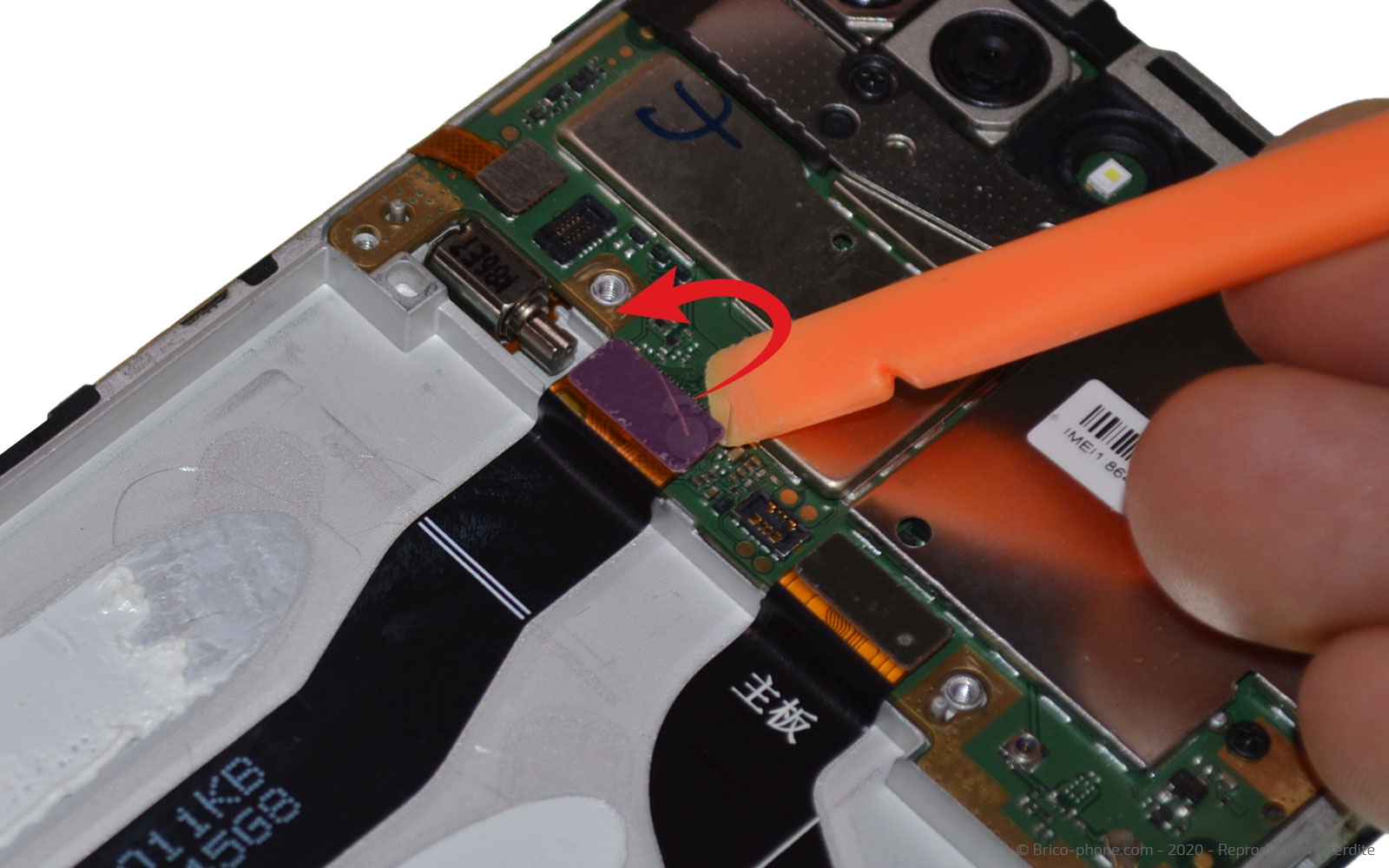

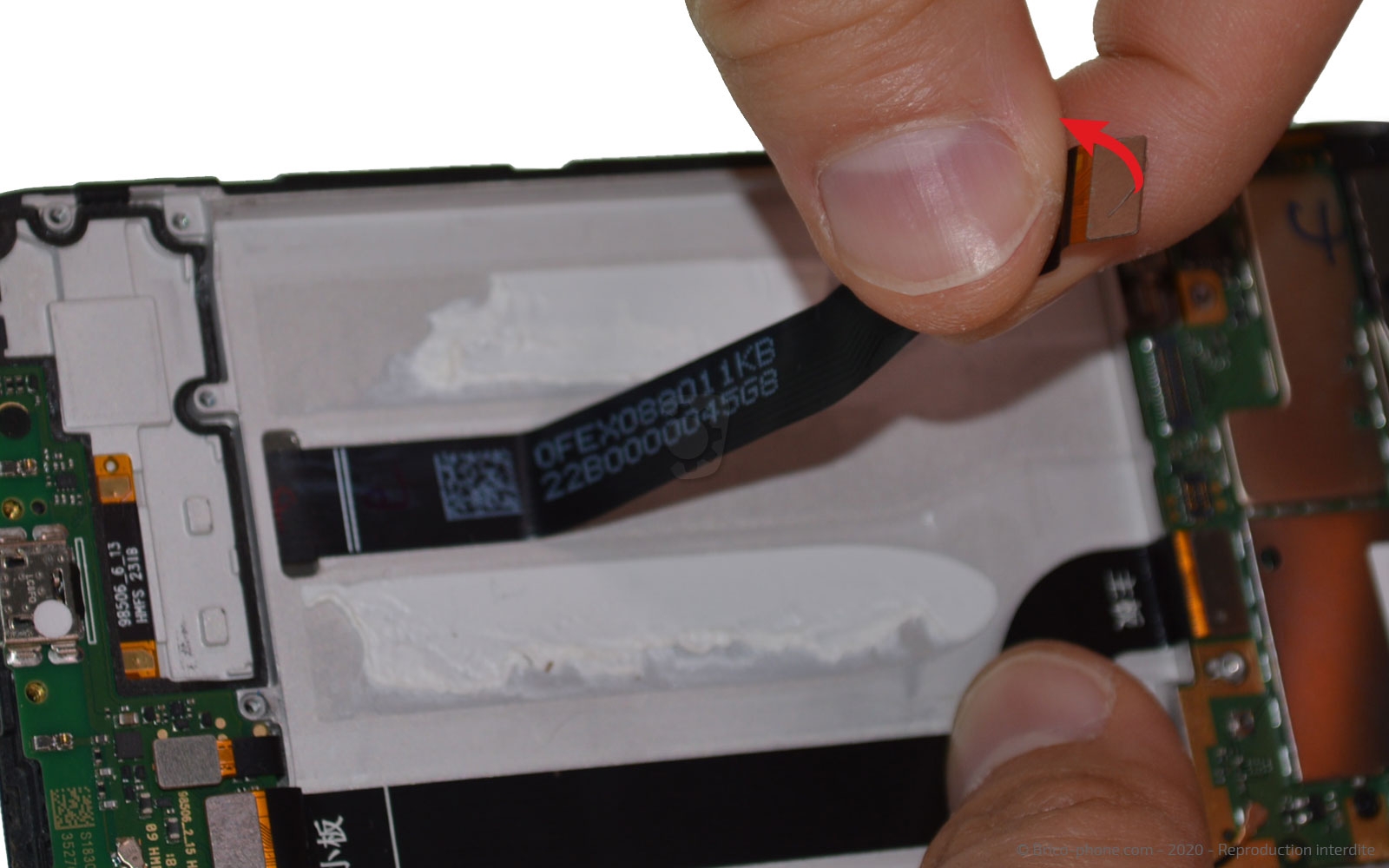

Etape 9 : Décoller la nappe de l'écran
Déconnectez la nappe de l'écran avant de la décoller.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Chauffer l'écran

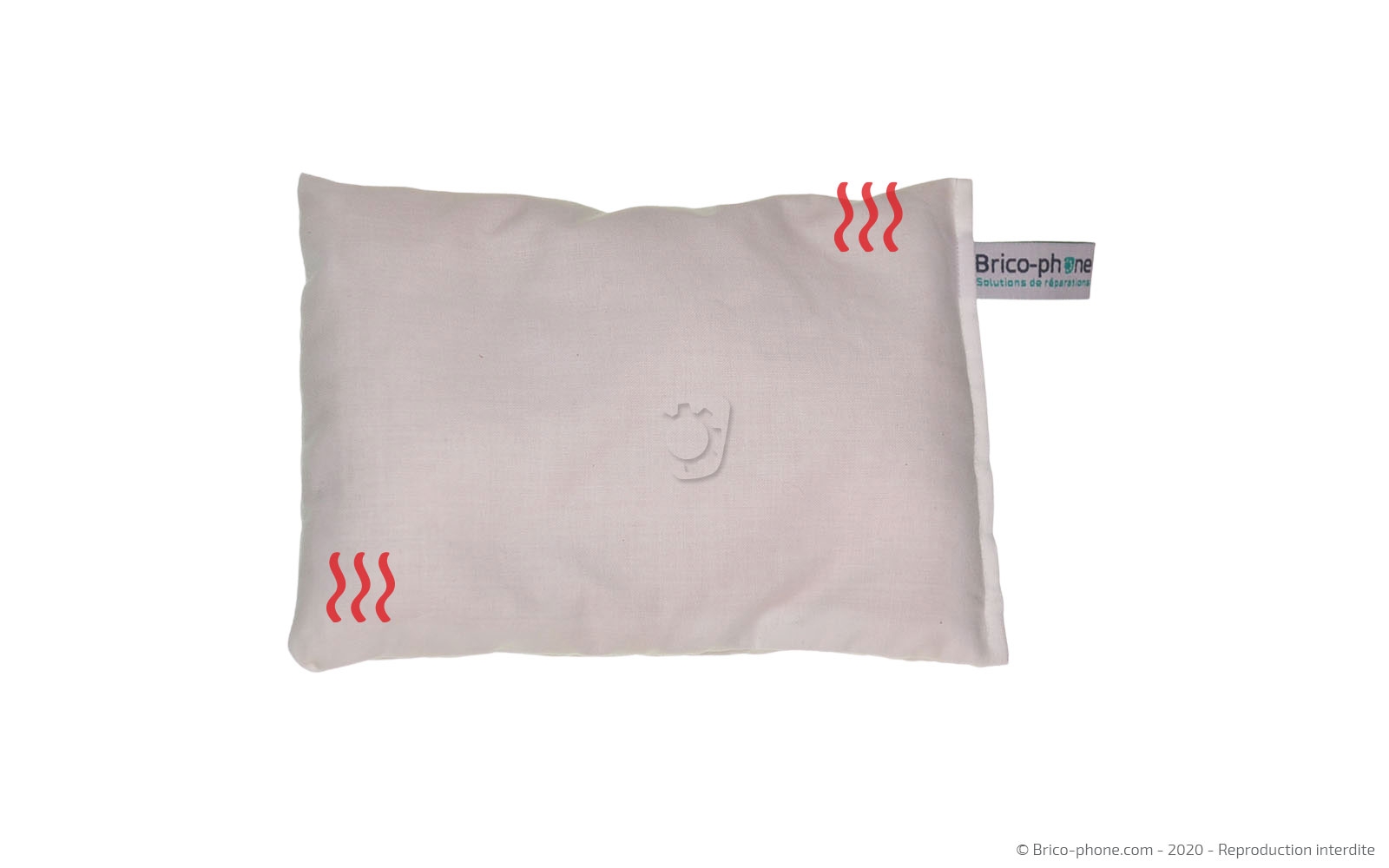

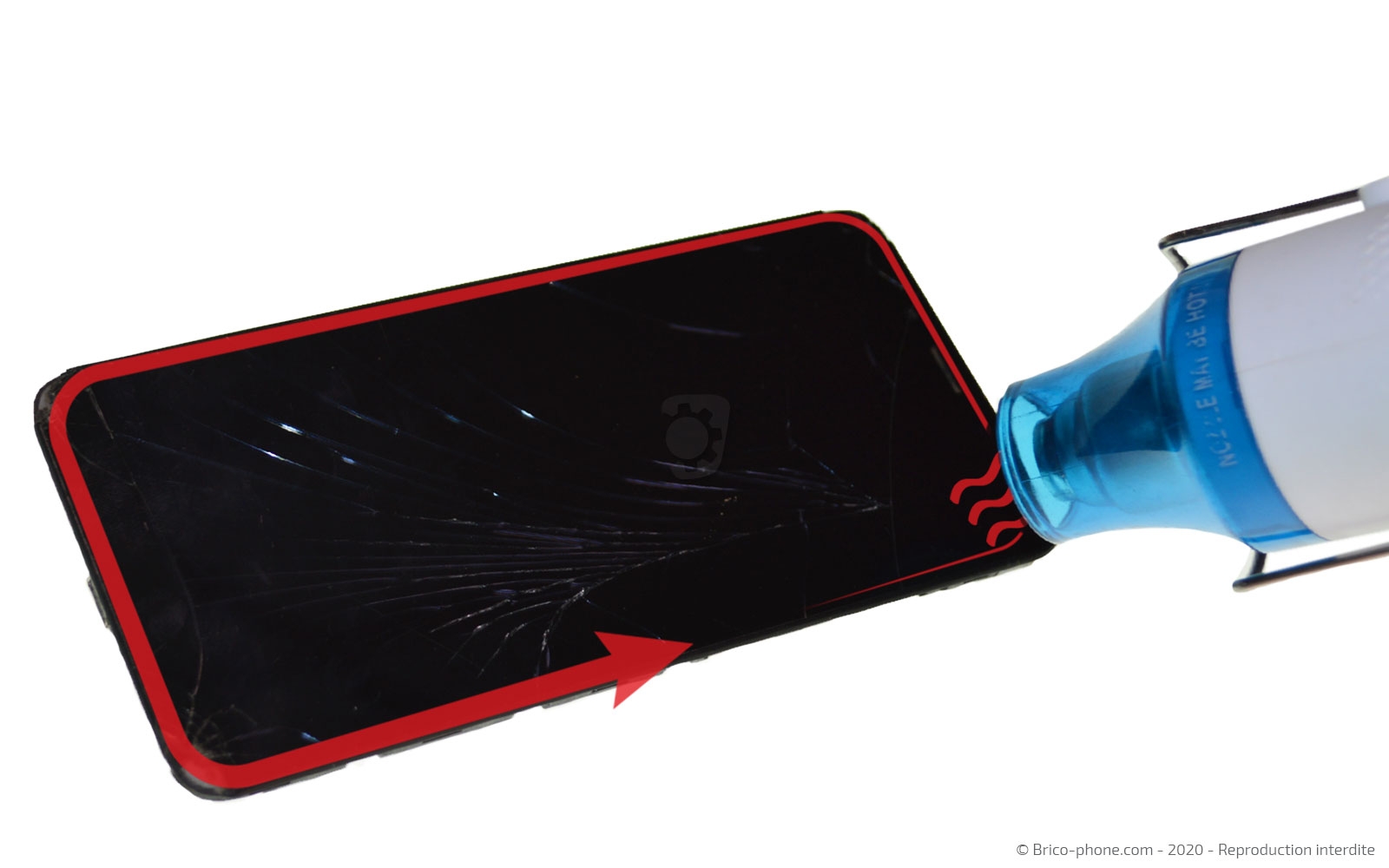

Chauffez l'écran à l'aide d'un décapeur thermique ou d'un coussin chauffant qu'il vous faudra passer au micro-ondes 2 minutes avant de le déposer sur le dos du téléphone.

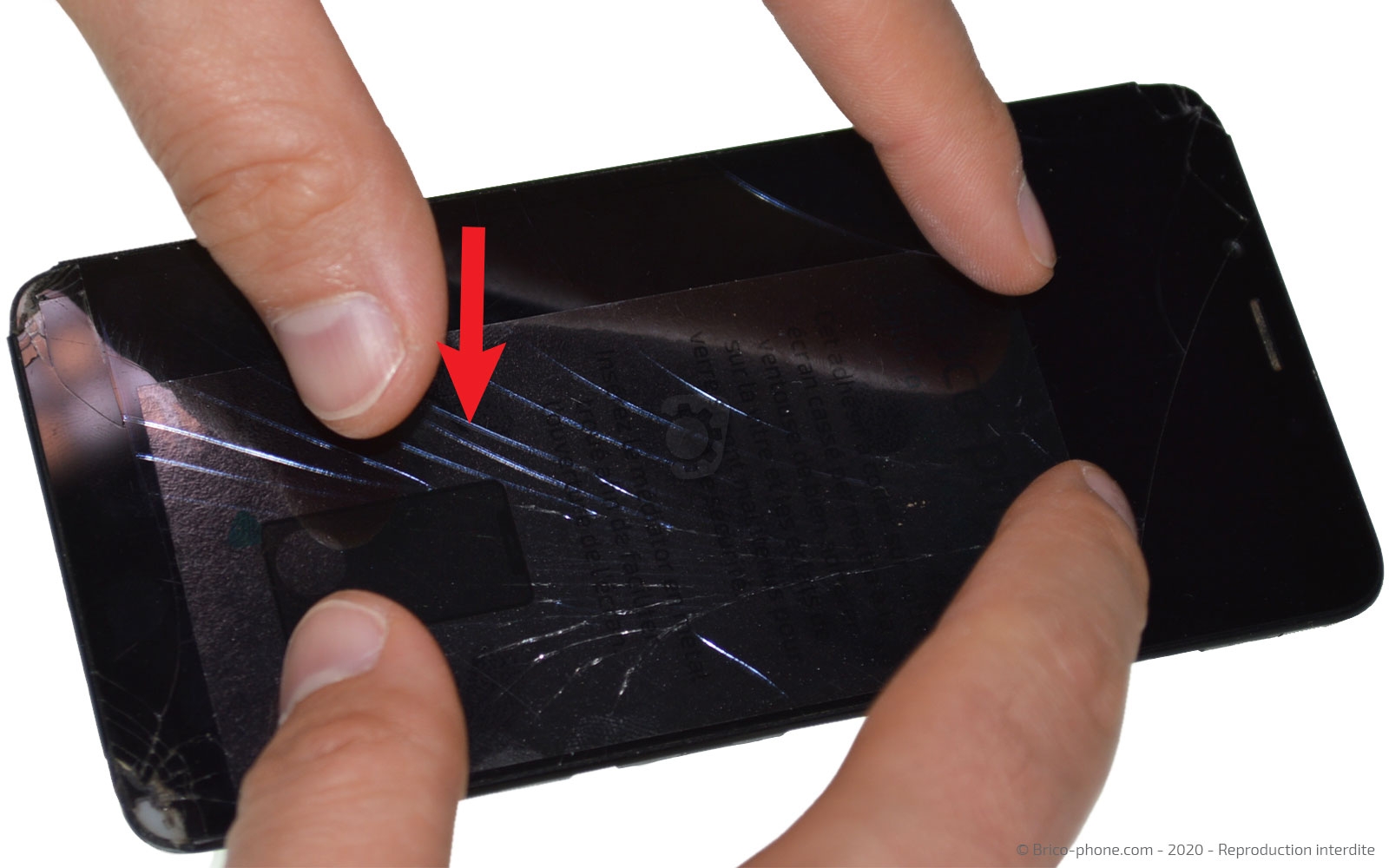

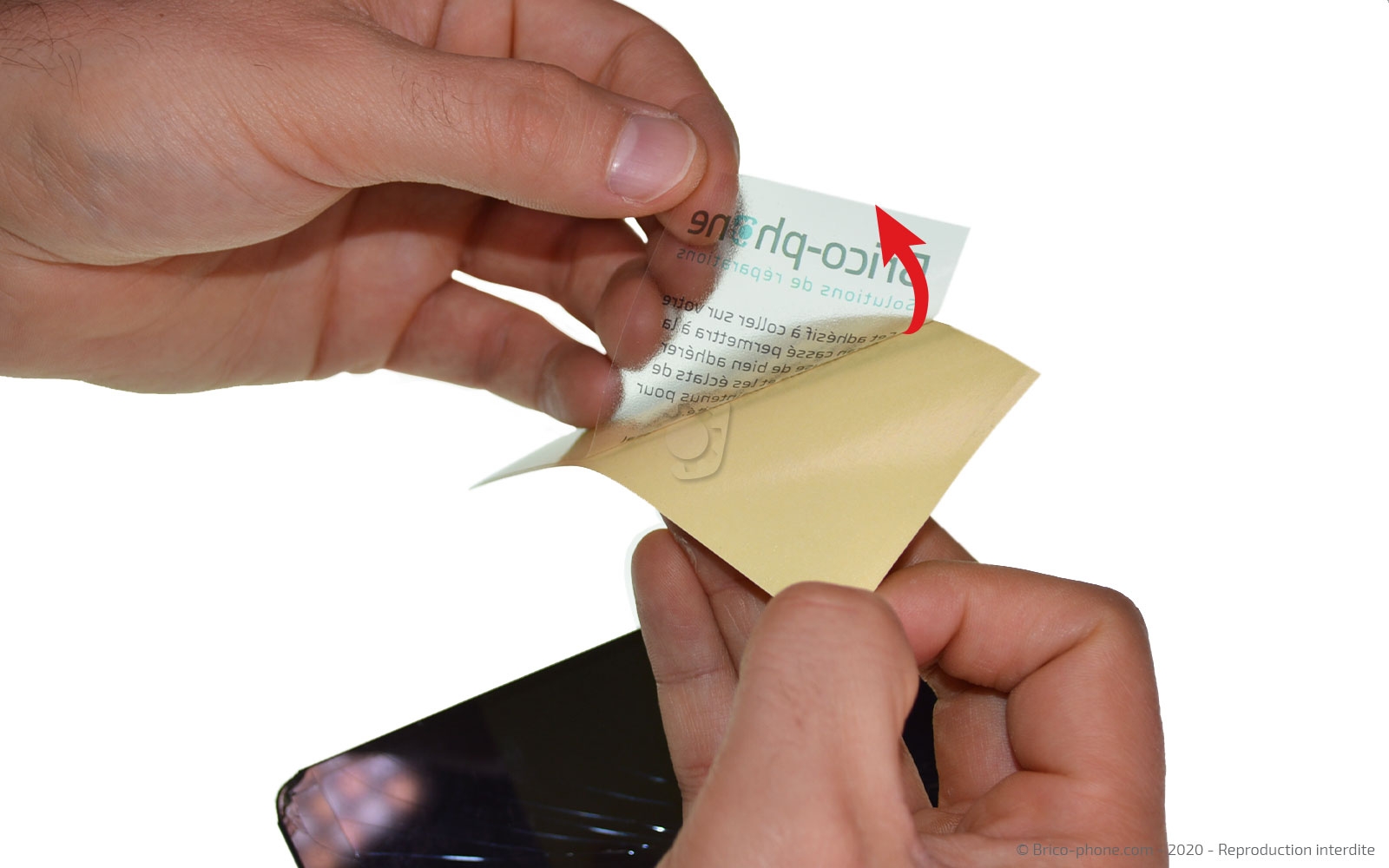

Si l'écran de votre Xiaomi Redmi 6 est très abîmé, collez l'adhésif prévu dans le kit d'outils pour vous éviter de recevoir des morceaux de verre lors du décollage de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

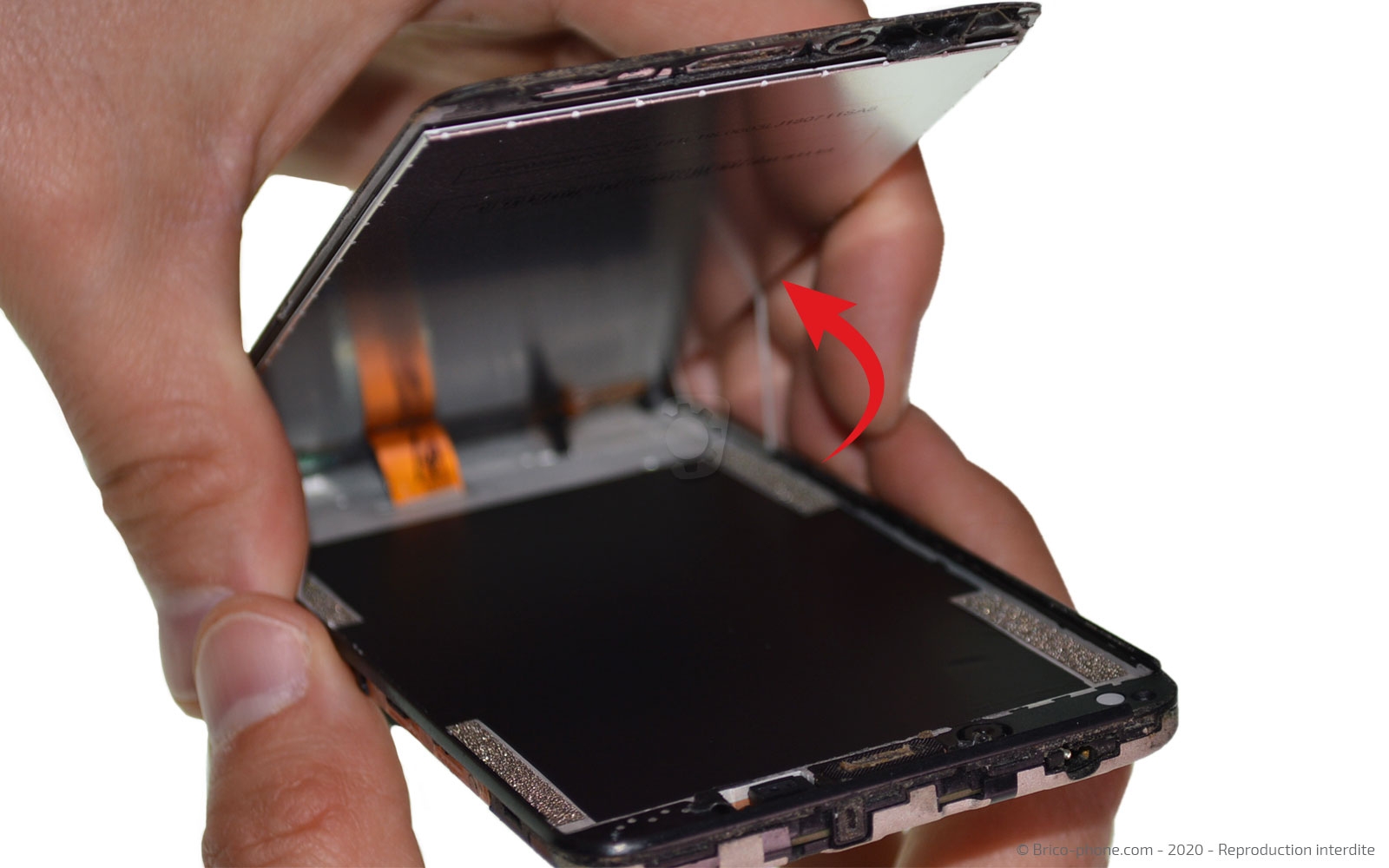

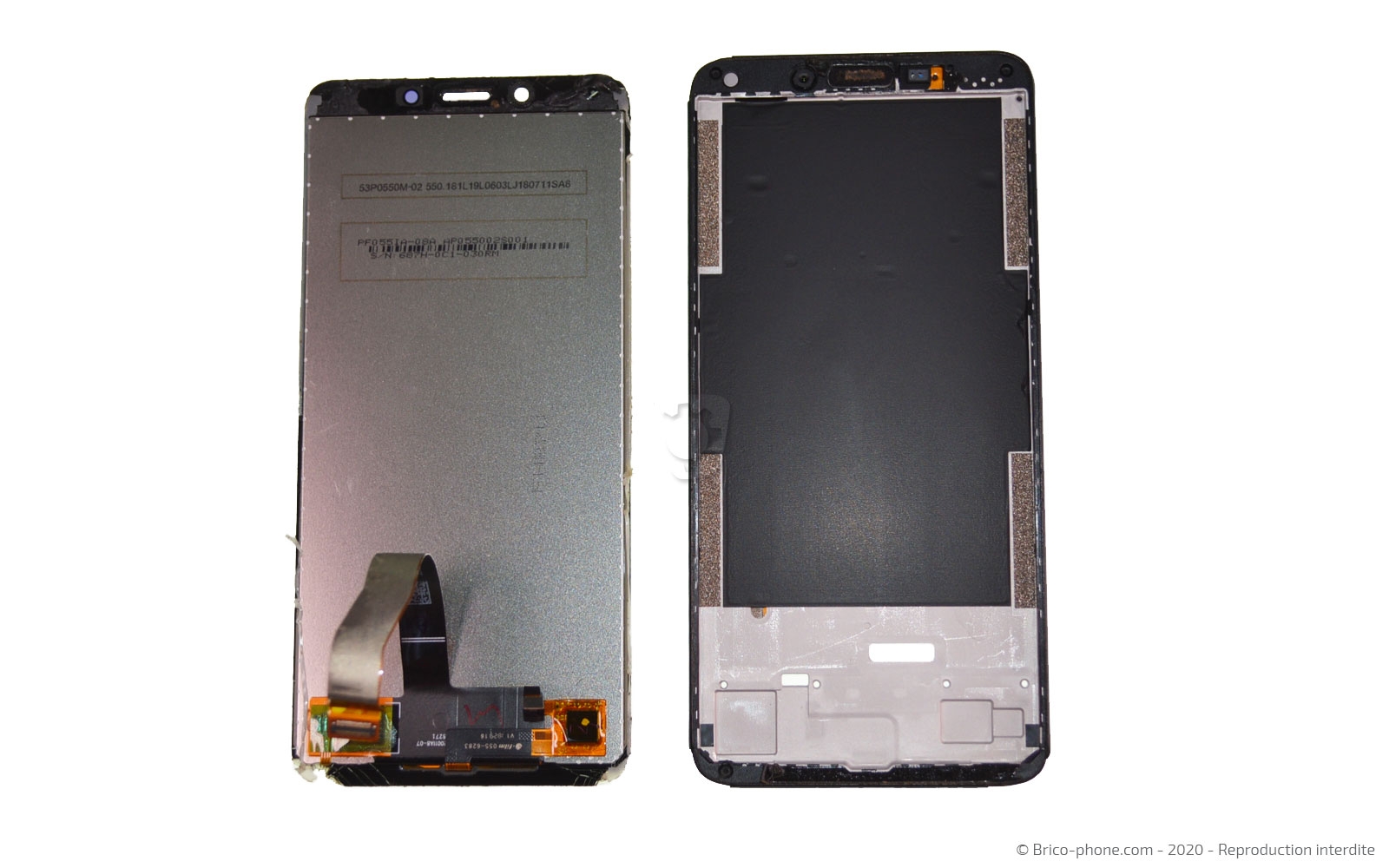

Etape 11 : Dissocier l'écran du châssis

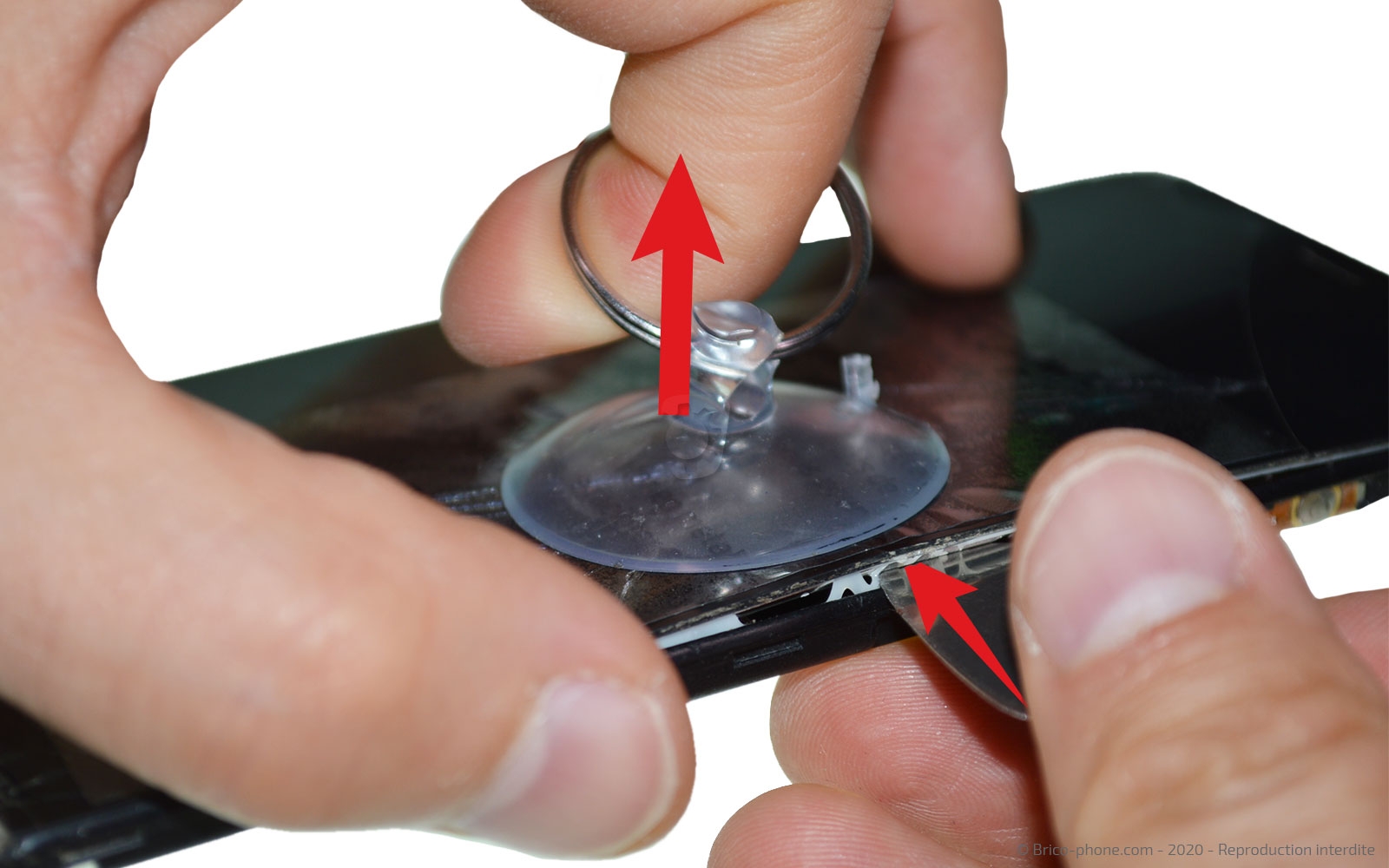

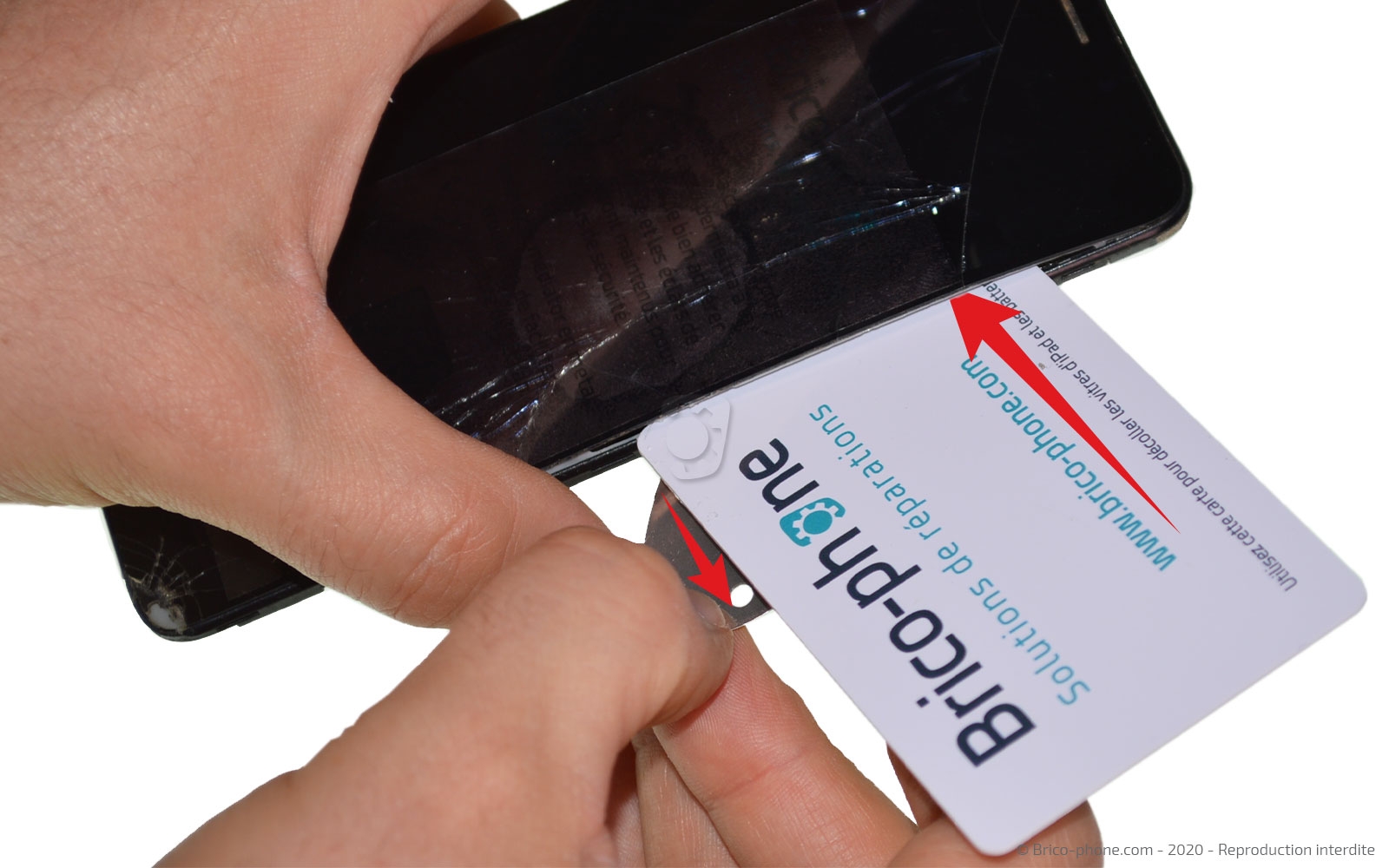

Positionnez la ventouse sur le bord de votre écran afin de pouvoir le soulever et insérez le médiator en métal sous la vitre.

Remplacez ensuite l'outil par la carte en PVC en vous assurant de la glisser sous la plaquette LCD (partie blanche/grise sous l'écran) afin de terminer le décollage du composant.
Outils du kit utilisés
Outils du kit utilisés

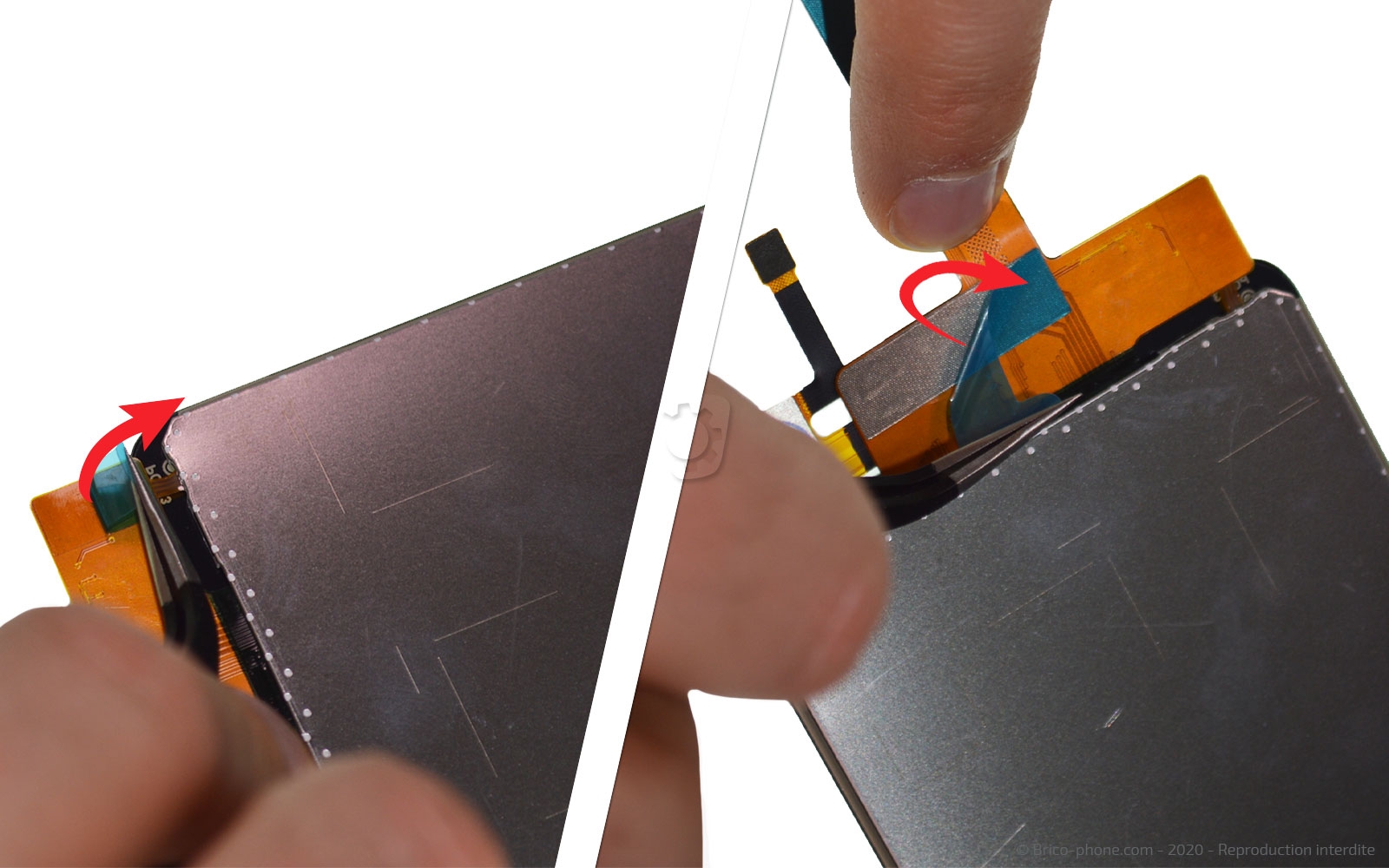

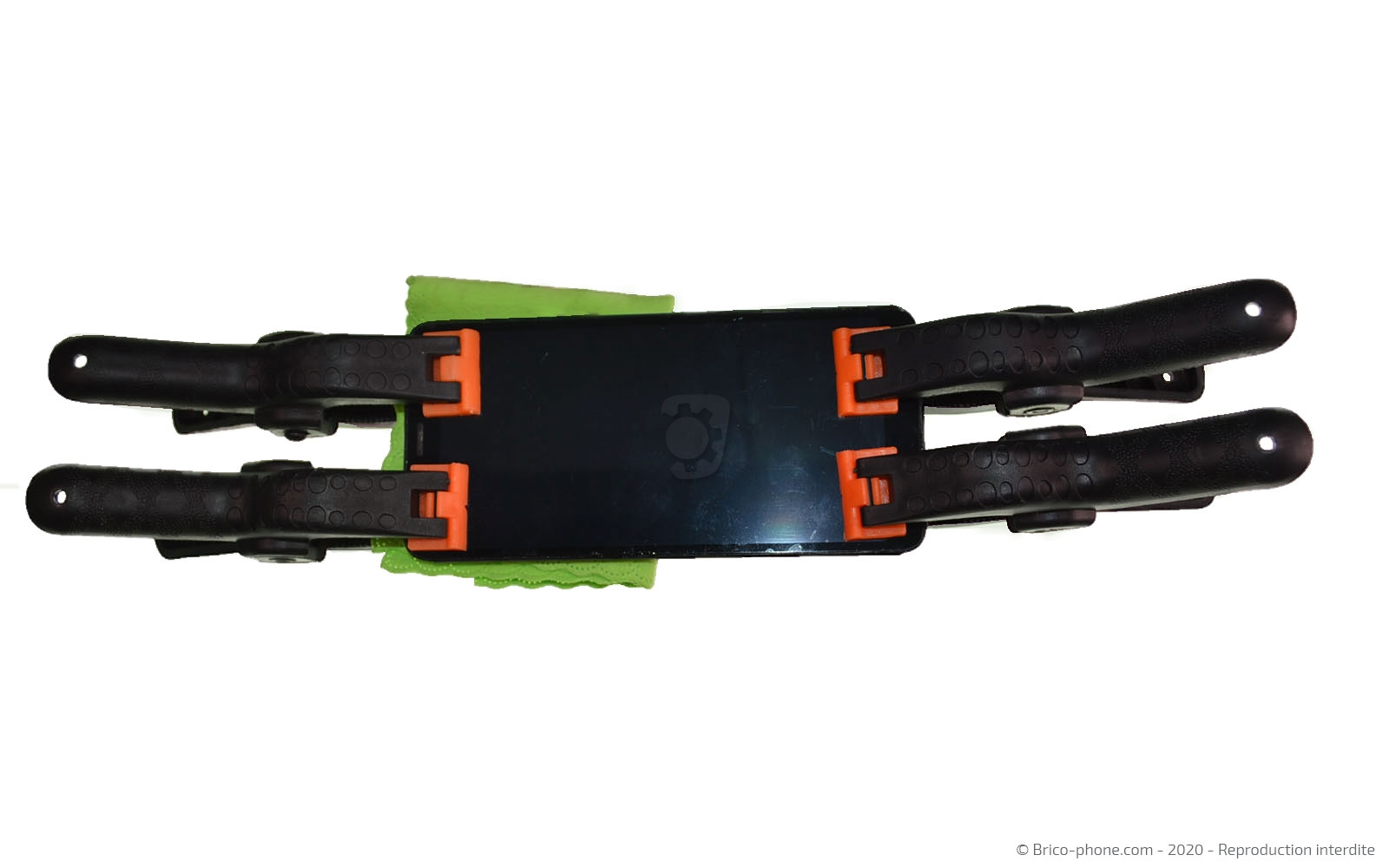

Etape 12 : Coller le nouvel écran

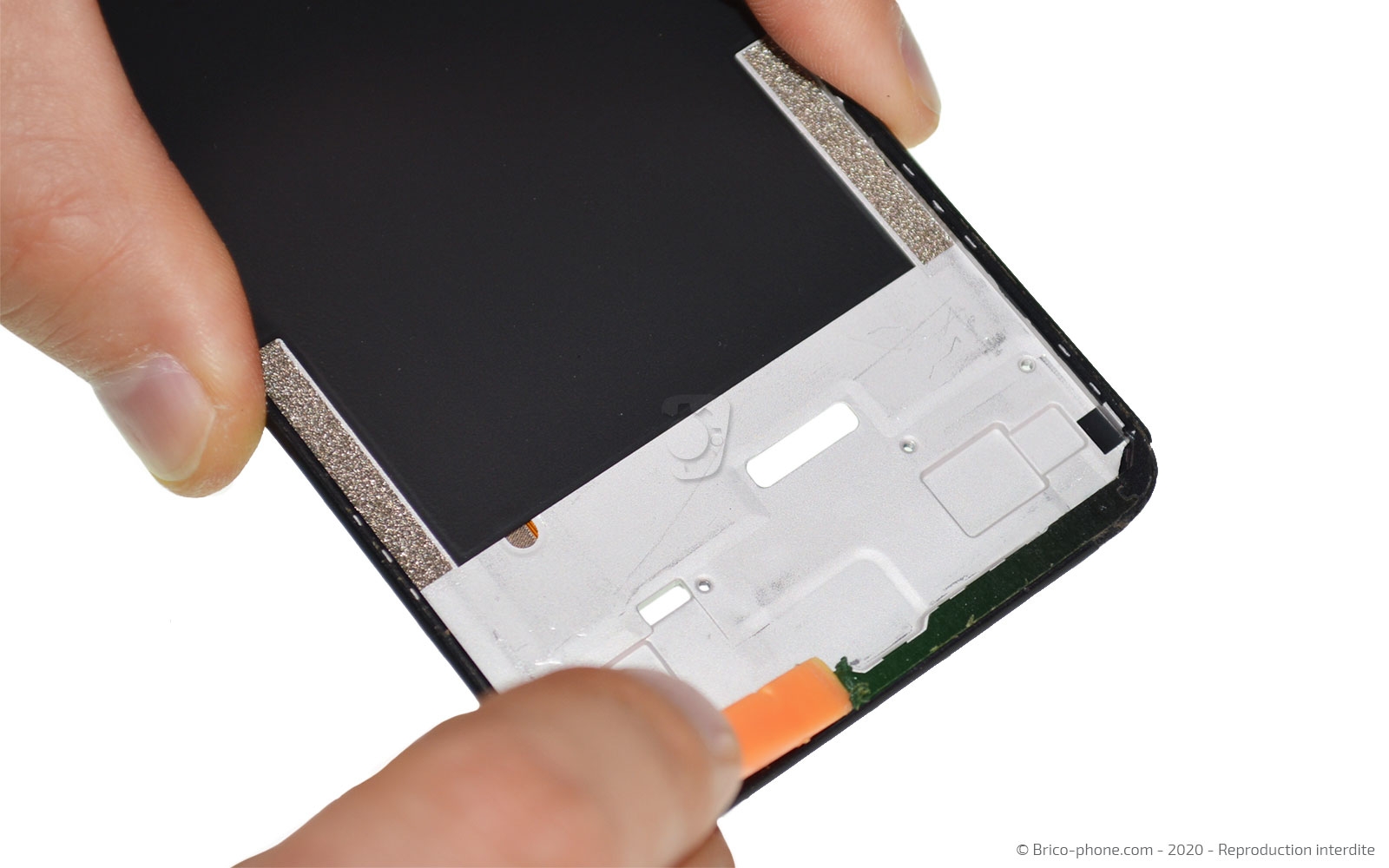

Retirez les protections des adhésifs.

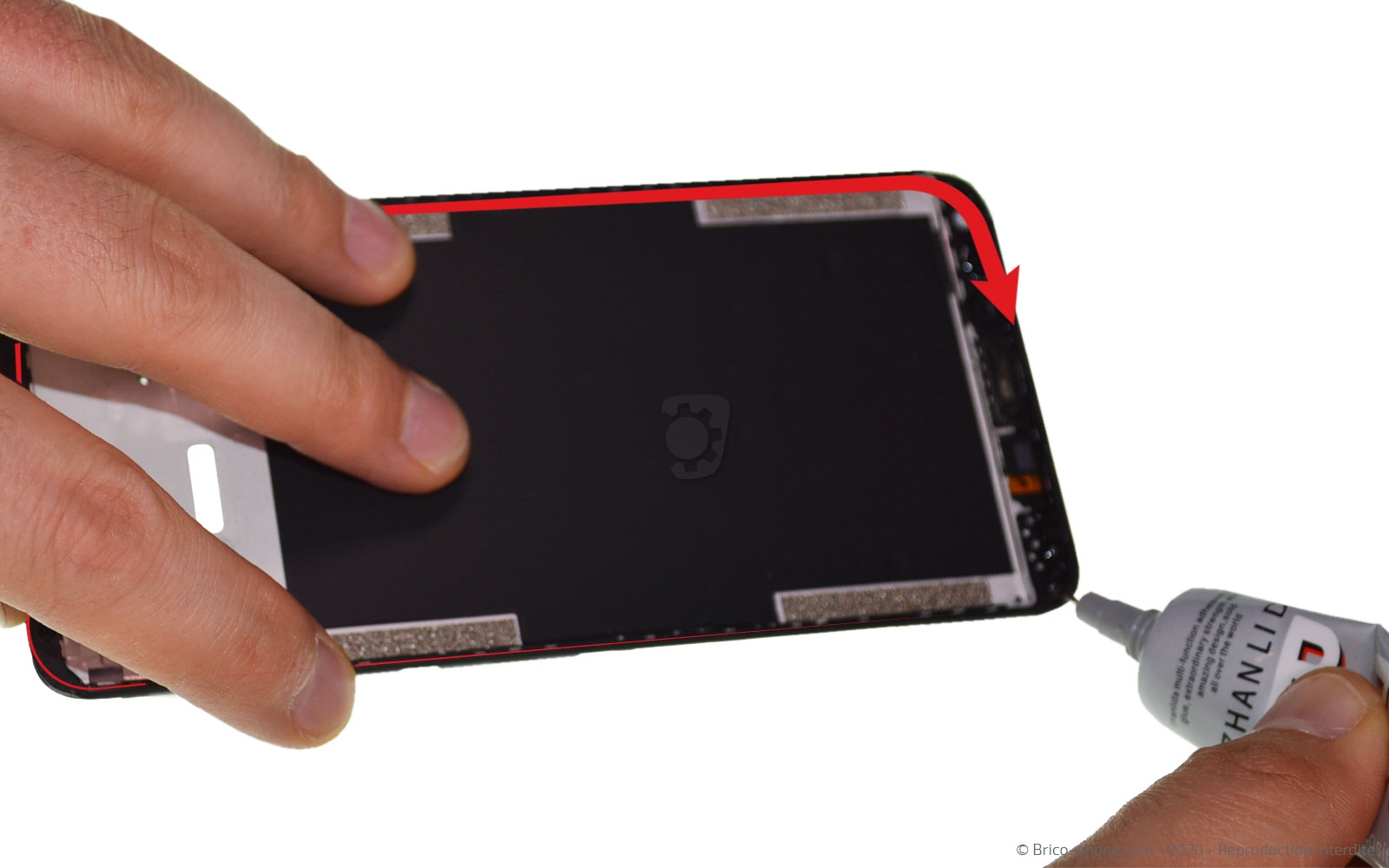

Nettoyez le châssis des résidus de stickers avant de disposer un filet de colle sur toute sa longueur.

Laissez poser sous des livres tels que des encyclopédies pendant 30 minutes minimum.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

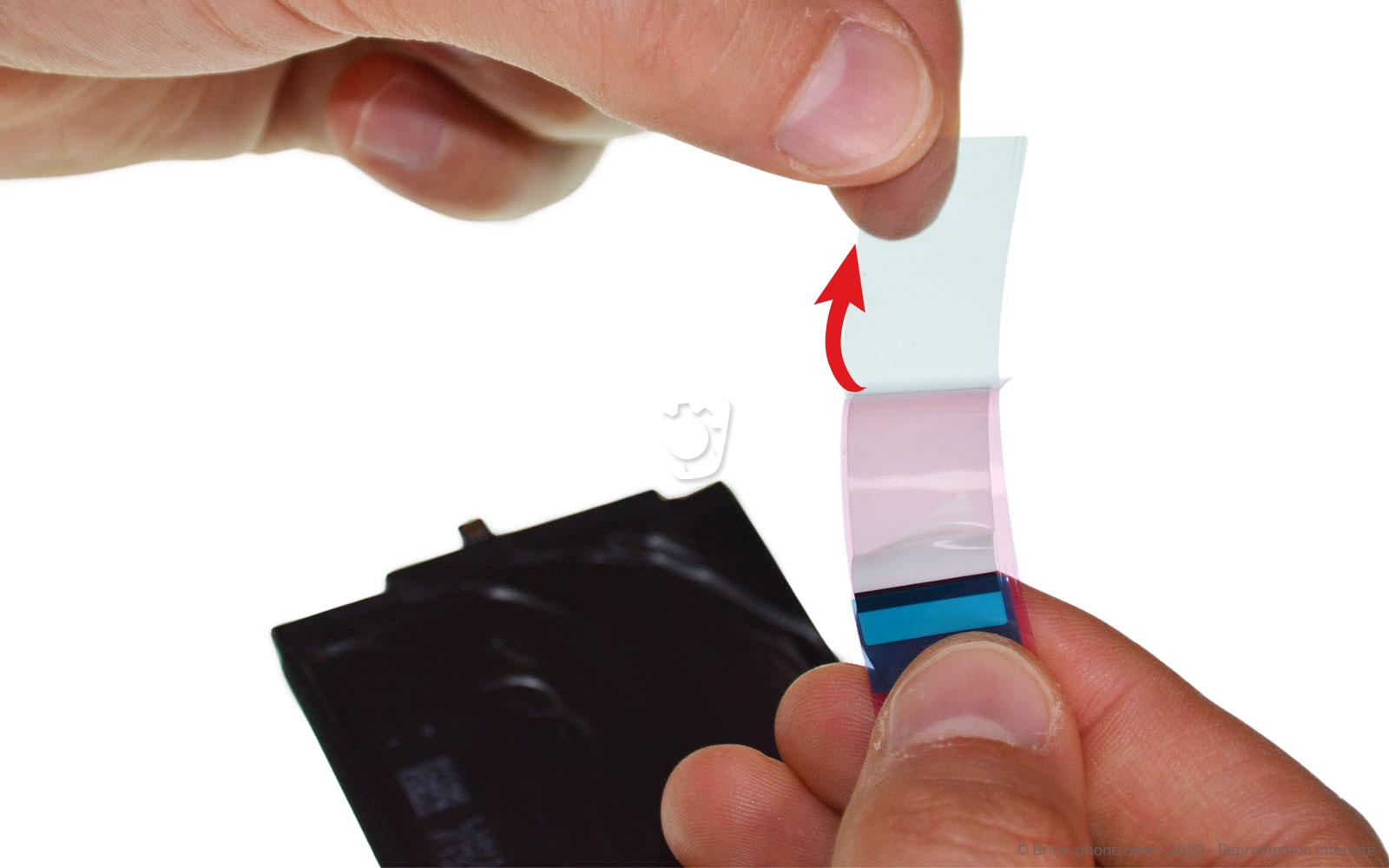

Etape 13 : Préparer les stickers de batterie

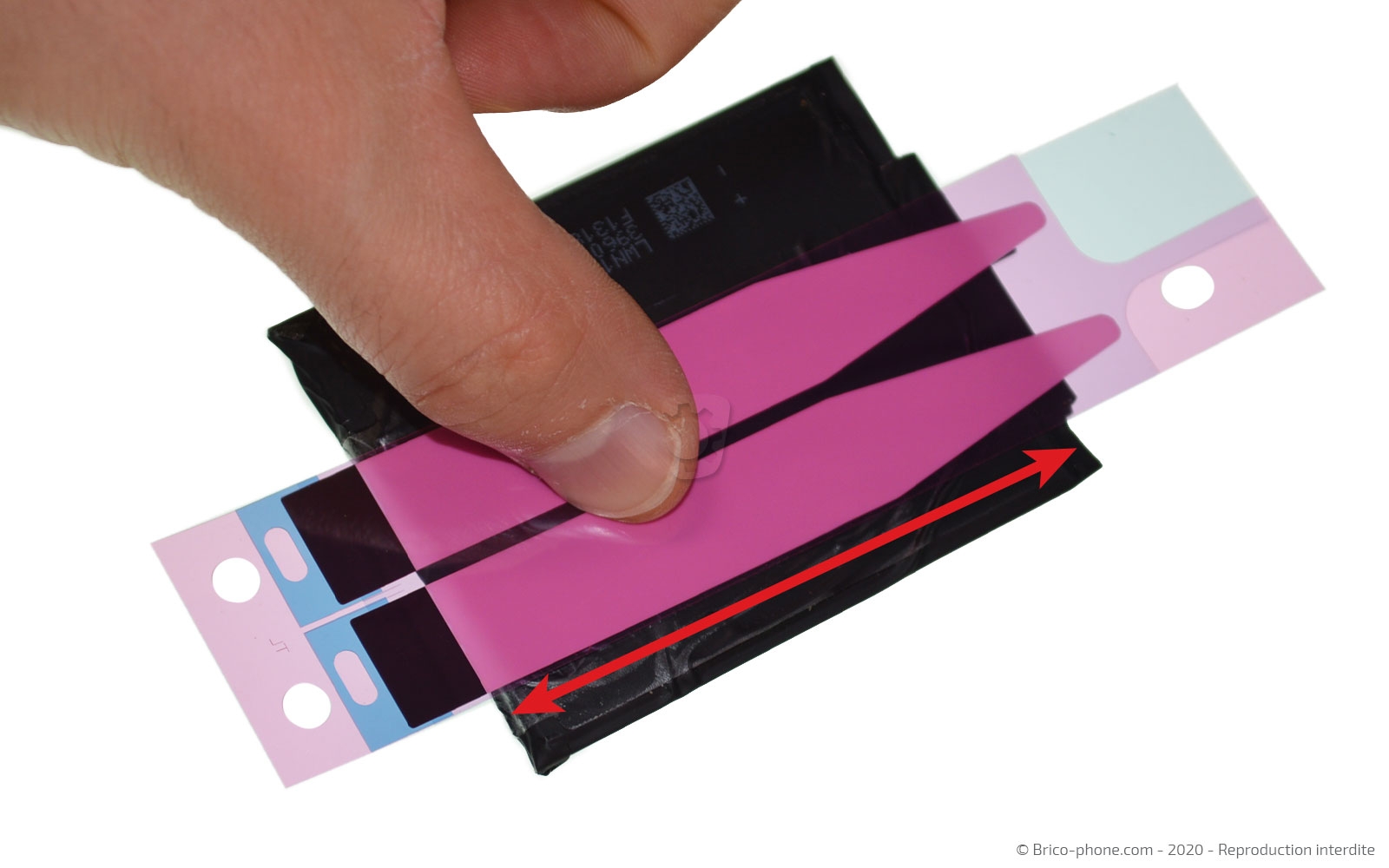

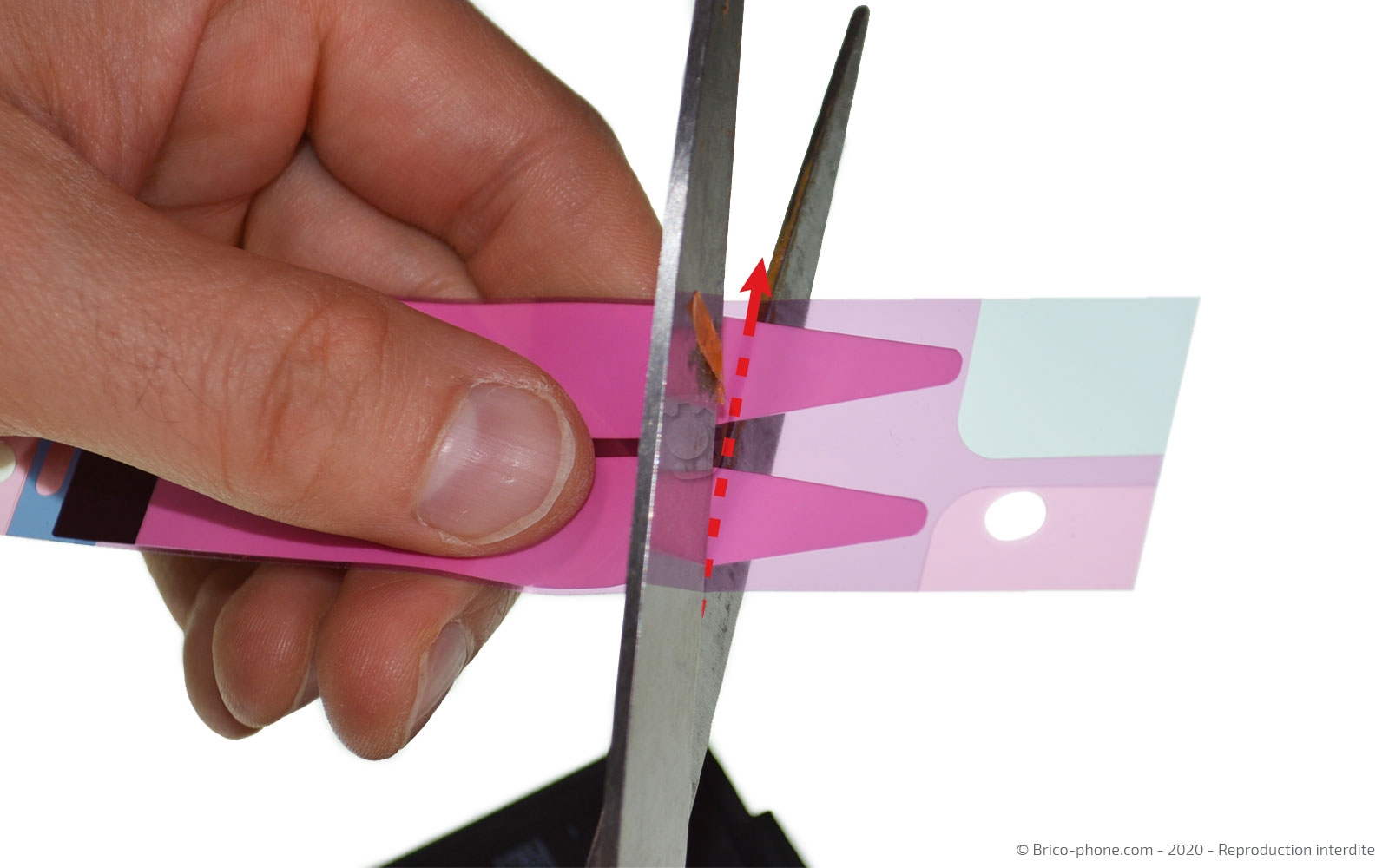

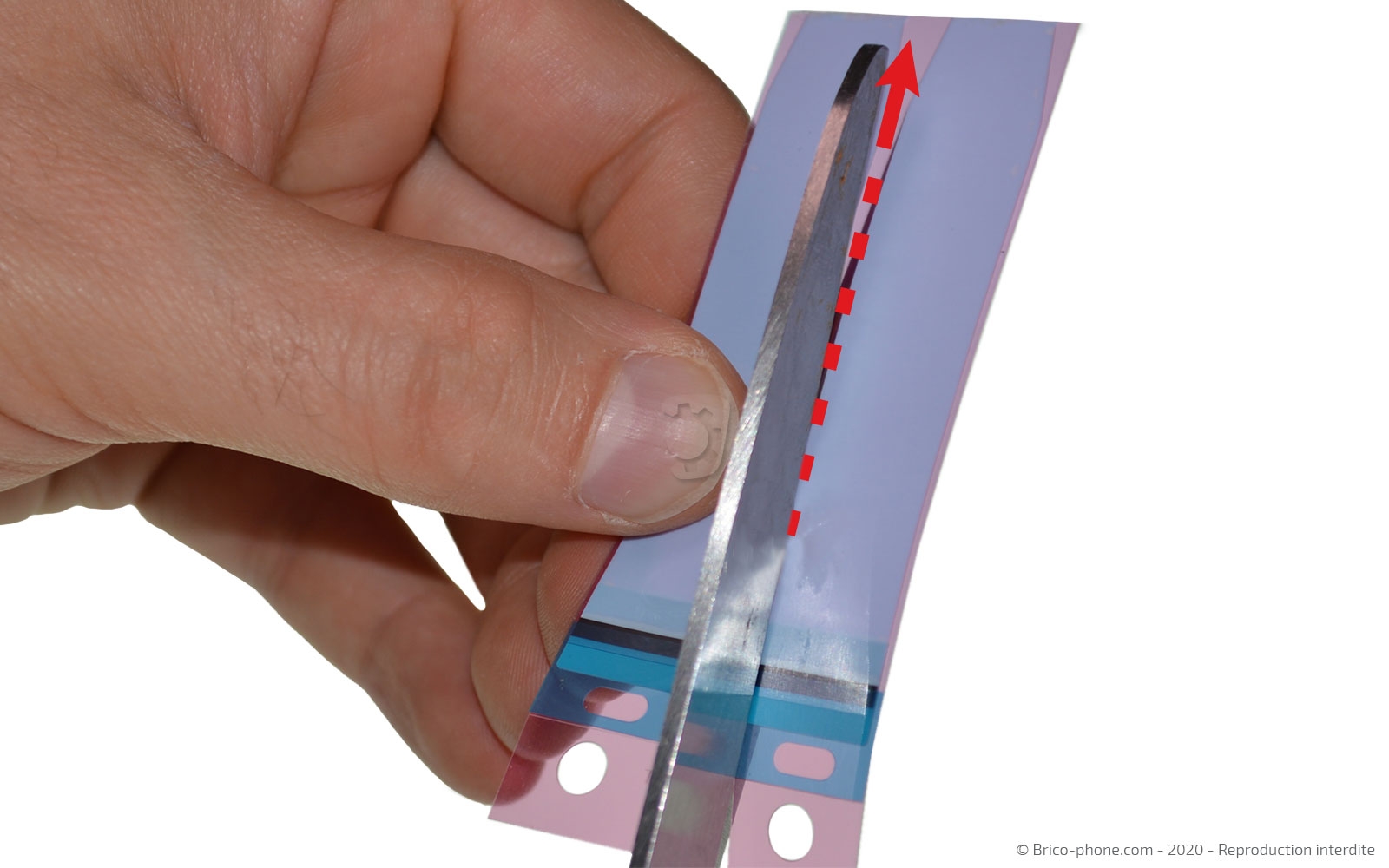

Prenez les mesures afin de découper les stickers universels à la bonne taille.

Enlevez ensuite la première protection afin de pouvoir les disposer sur le derrière de la batterie en laissant dépasser les languettes noires du composant.

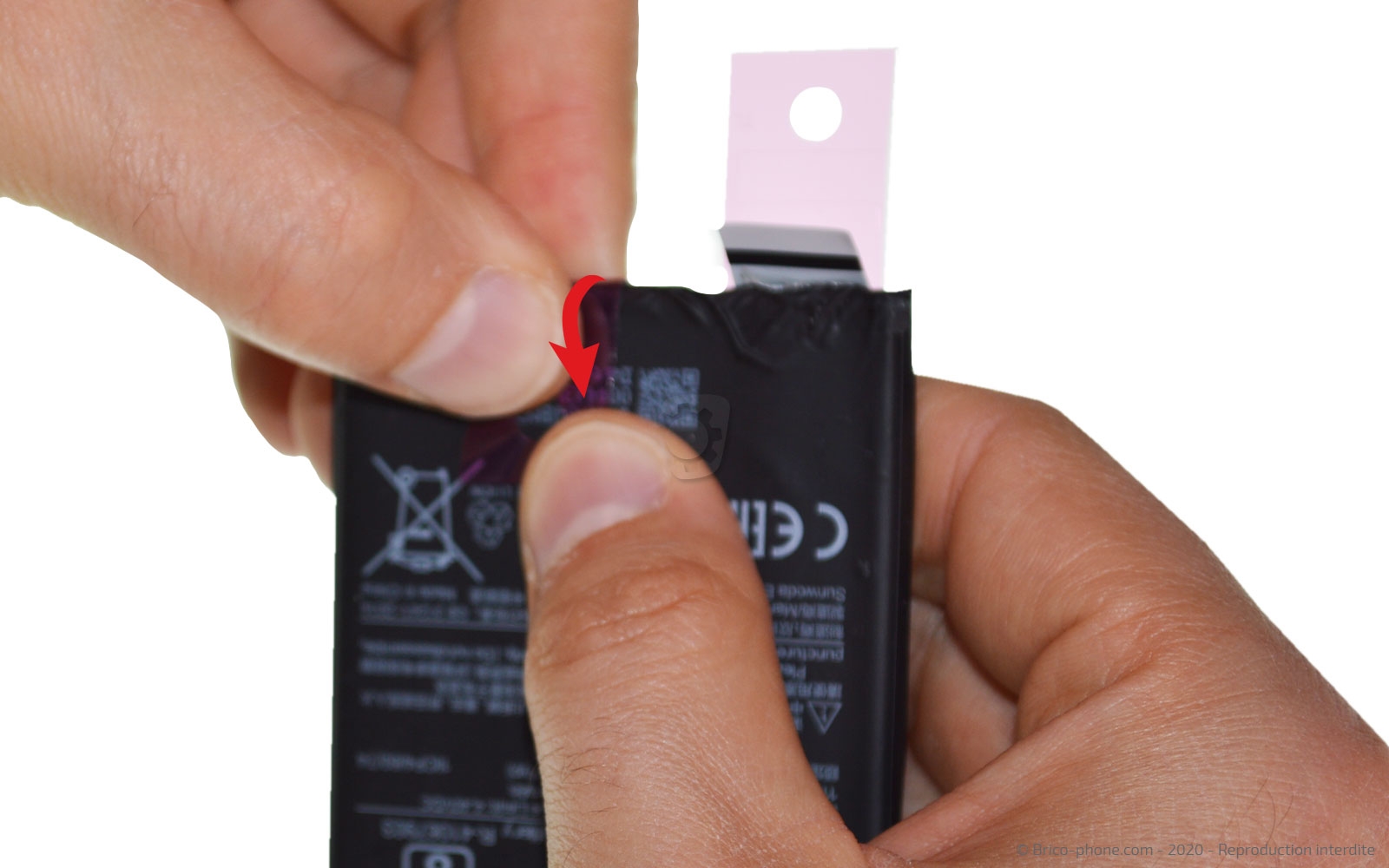

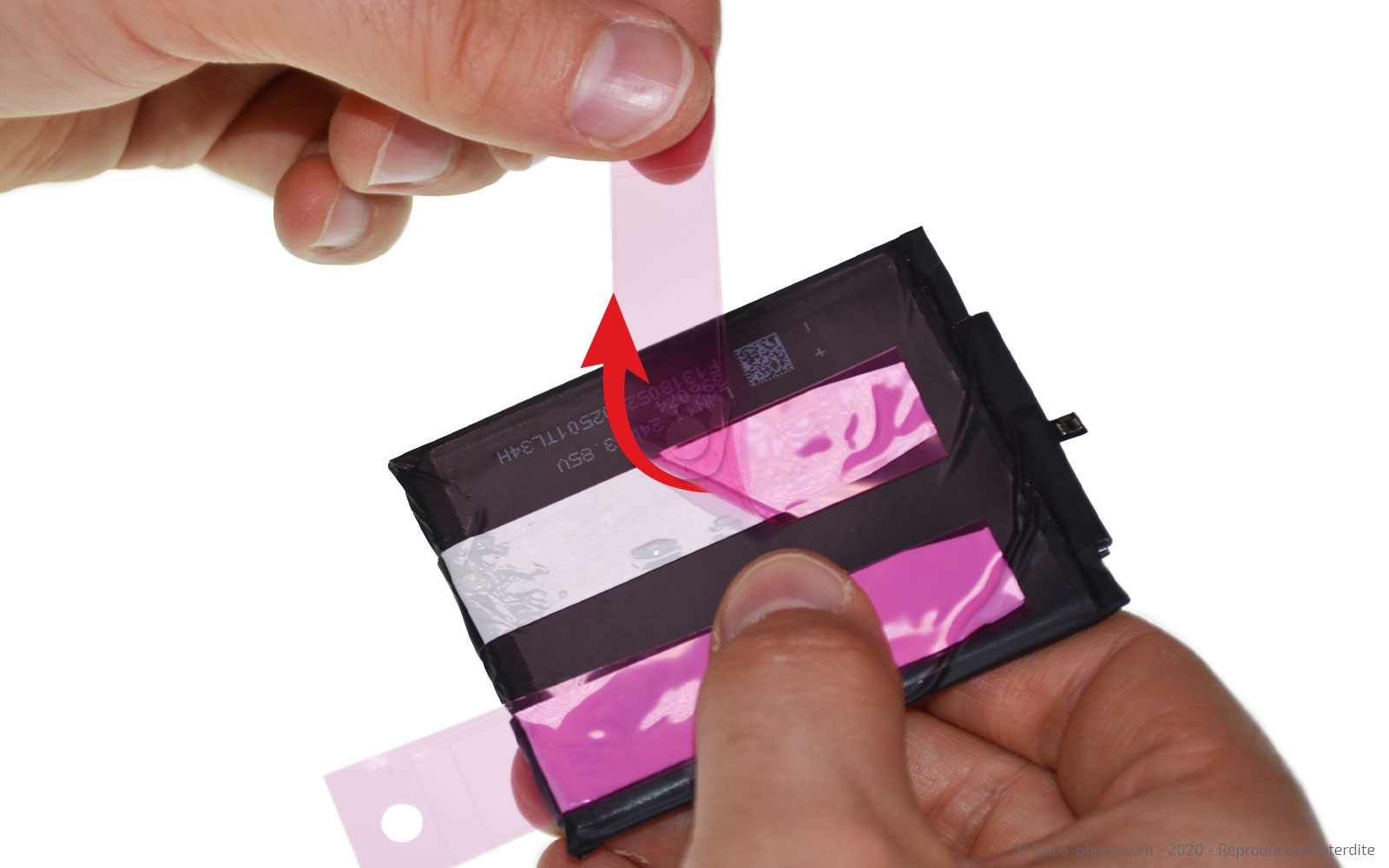

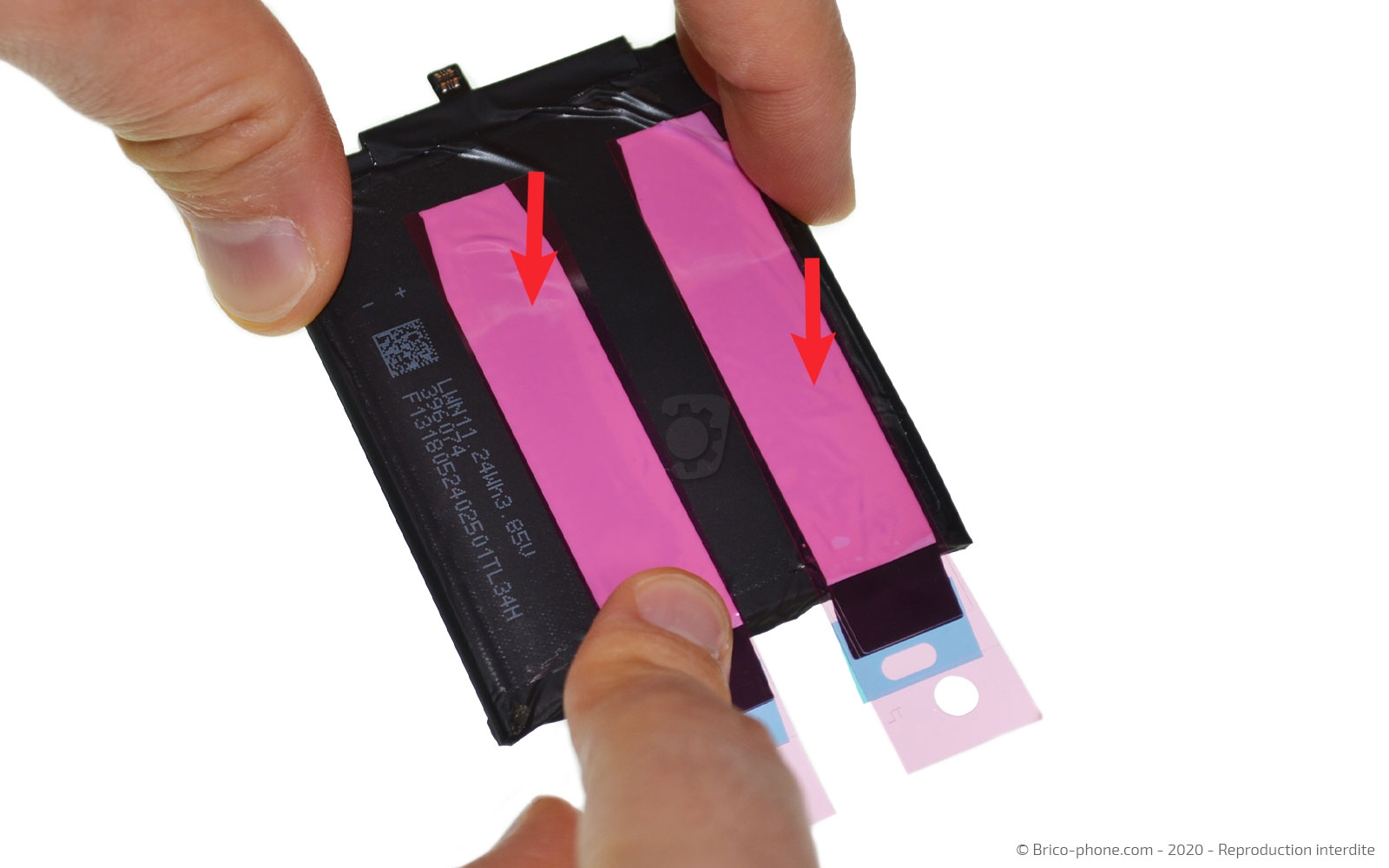

Etape 14 : Coller les stickers

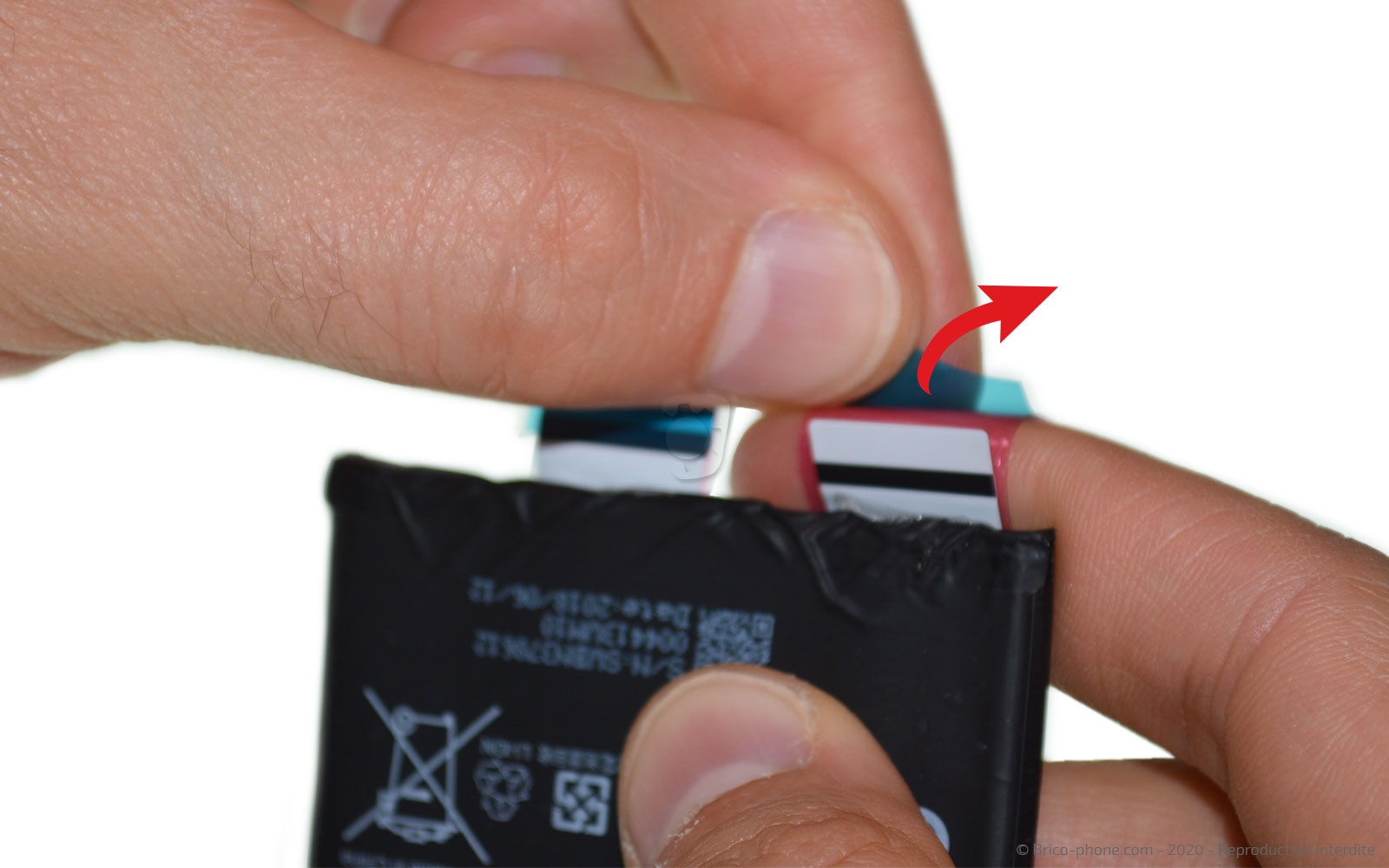

Rabattez les languettes sur la batterie après avoir retirer leur protection bleue.

Après, il ne vous reste plus qu'à retirer les dernières protection et à reposer la batterie dans le bloc écran de votre Xiaomi Redmi 6.
Conseils pour le remontage
Bravo !

La réparation touche à sa fin puisqu'il ne vous reste plus qu'à remonter ces étapes pour refermer votre Xiaomi Redmi 6.
