Démontage complet sur Mi 10

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 10
Réparation
Note de réparabilité 11/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Découvrir les pièces qui composent le Xiaomi Mi 10

Vous êtes désireux de connaître toutes les pièces qui composent votre Xiaomi Mi 10 ? Vous souhaitez remplacer le vibreur ou encore le haut-parleur ?
Suivez étape par étape ce guide qui vous permettra de réaliser les bonnes manipulations et de retrouver un téléphone comme neuf.

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

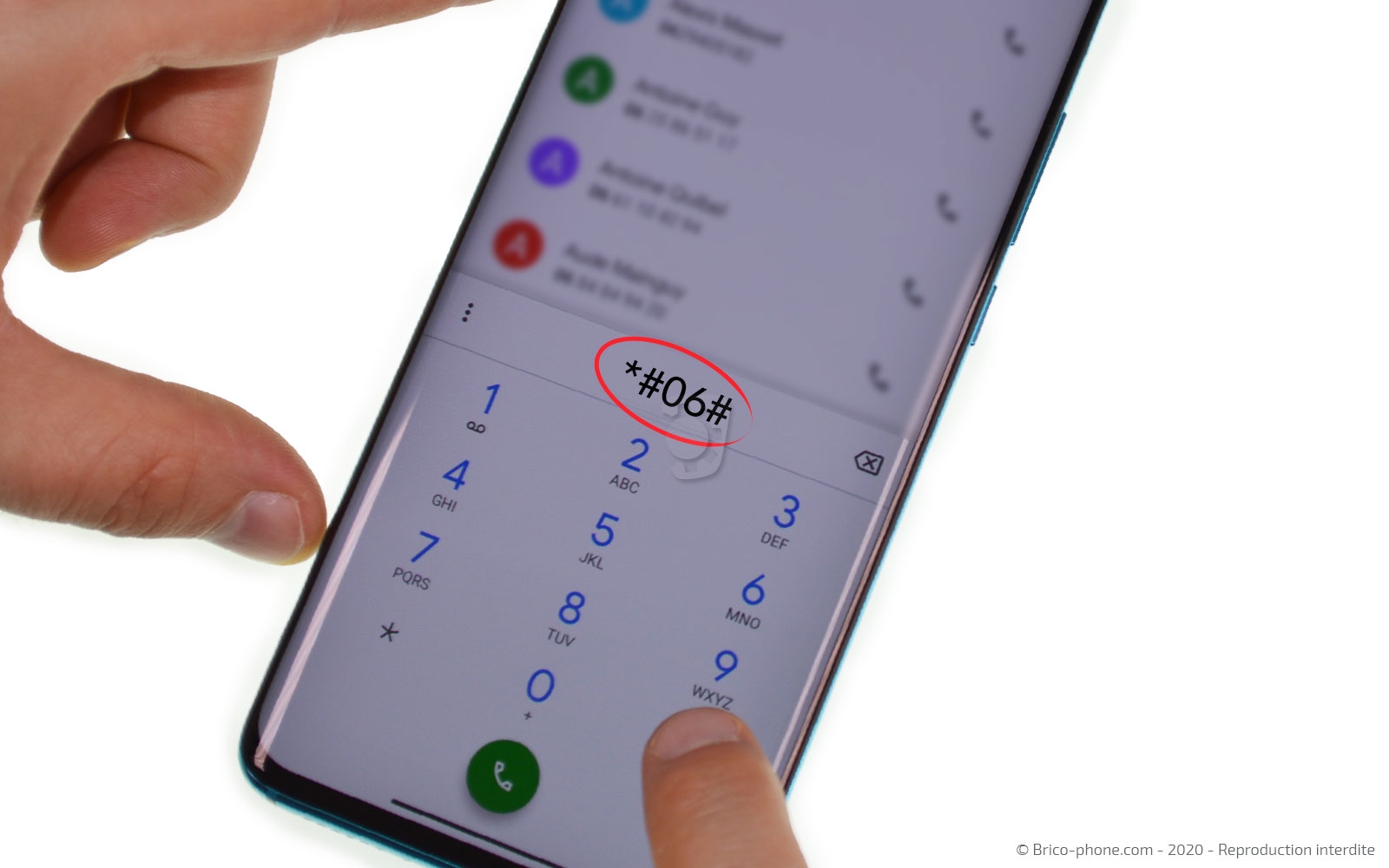

Avant toute chose, vérifiez le modèle qui se trouve entre vos mains en composant le *#06# depuis le clavier de l'appareil afin d'obtenir un numéro IMEI. Recopiez sur notre site internet, le numéro IMEI qui apparait sur l'écran de votre téléphone. Cette référence permet à Brico-phone de vous indiquer les pièces compatibles ainsi que le modèle de votre smartphone. Maintenant que vous êtes prêt à commencer la réparation, éteignez votre Xiaomi Mi 10.
Etape 1

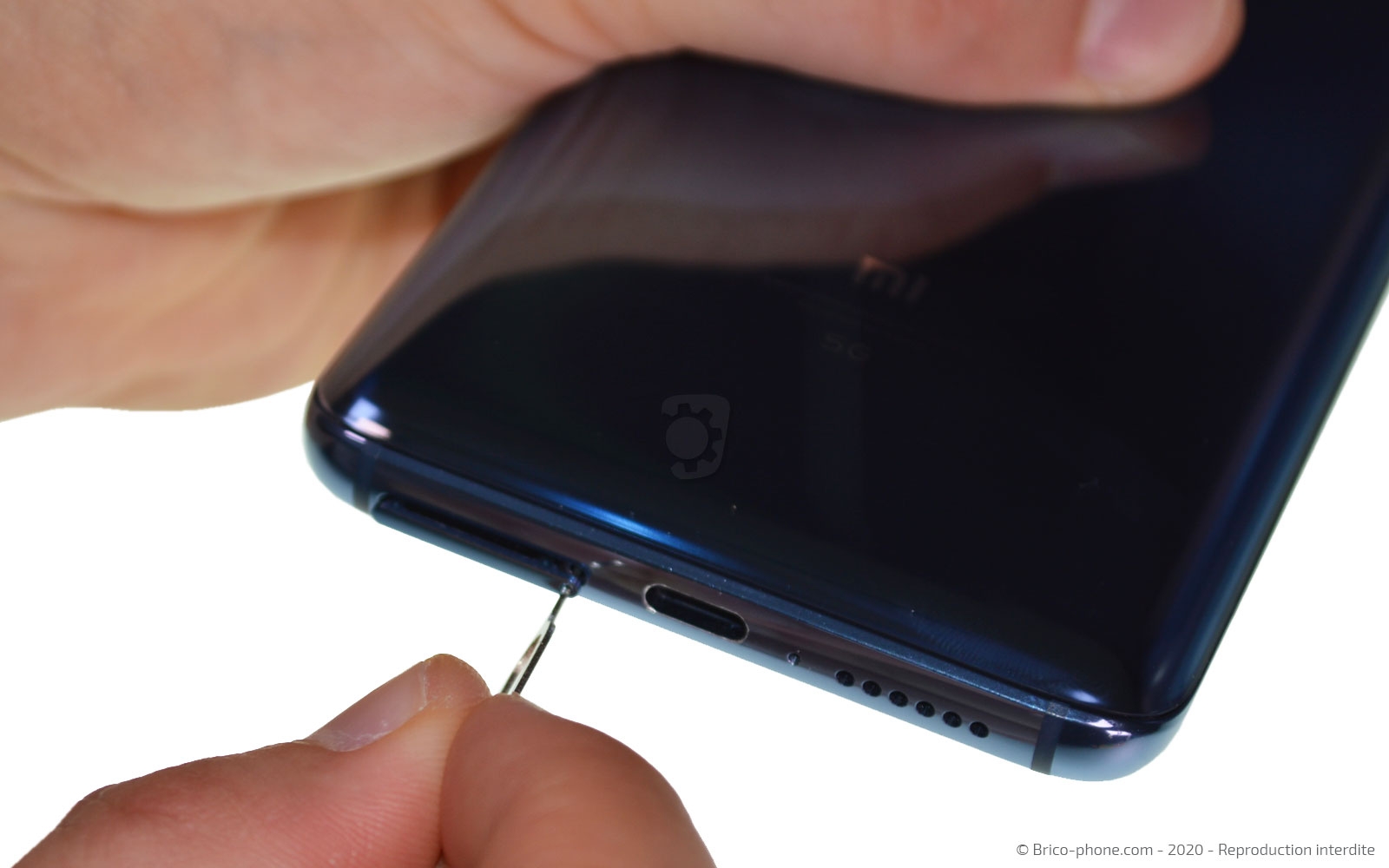

Etape 1 Ejecter le tiroir Sim

Utilisez l'outil adéquat pour sortir le tiroir de la carte Sim de son emplacement.
Outils
SIM
Pièces
0.00€
Etape 2

Etape 2 Chauffer la vitre arrière

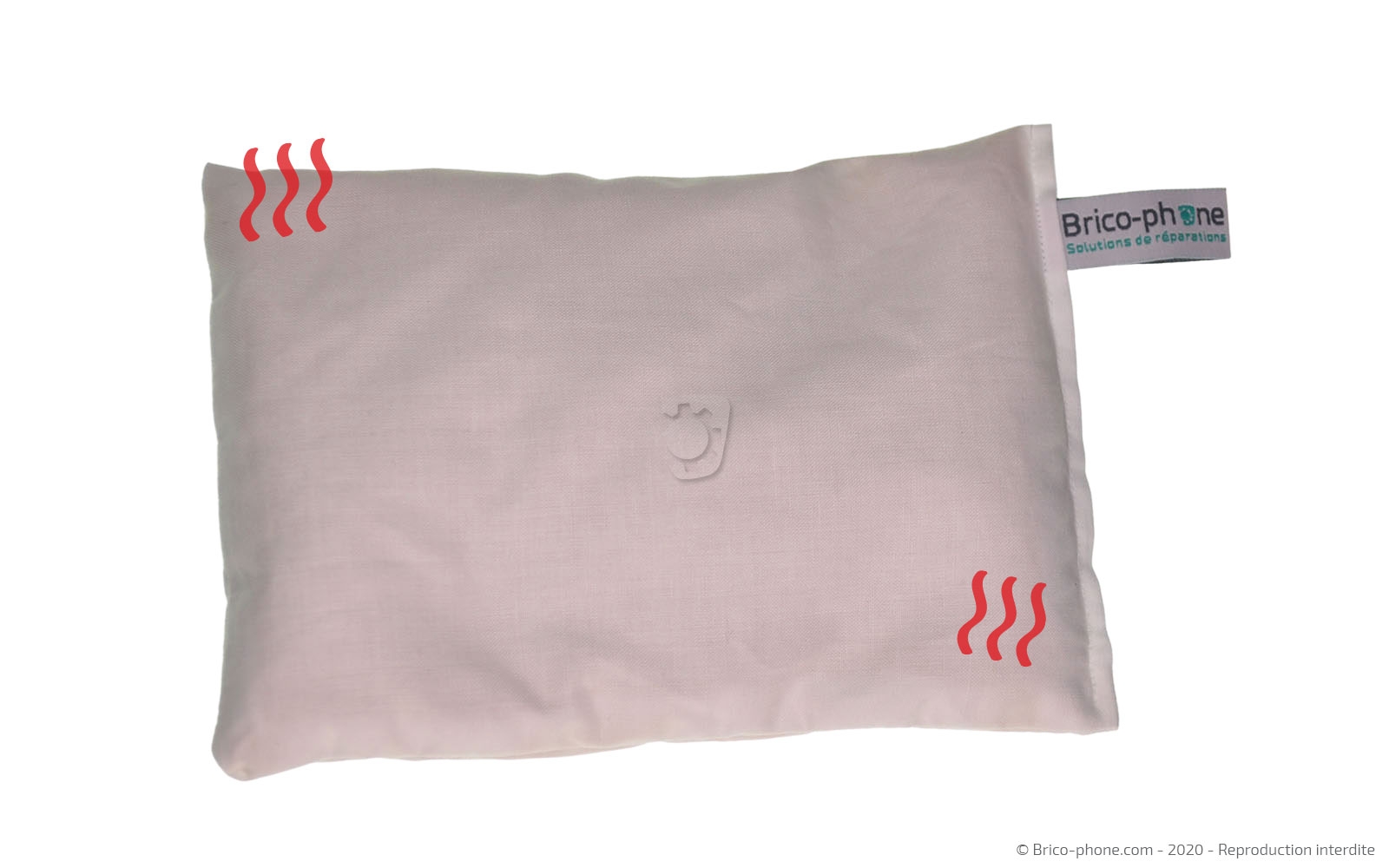

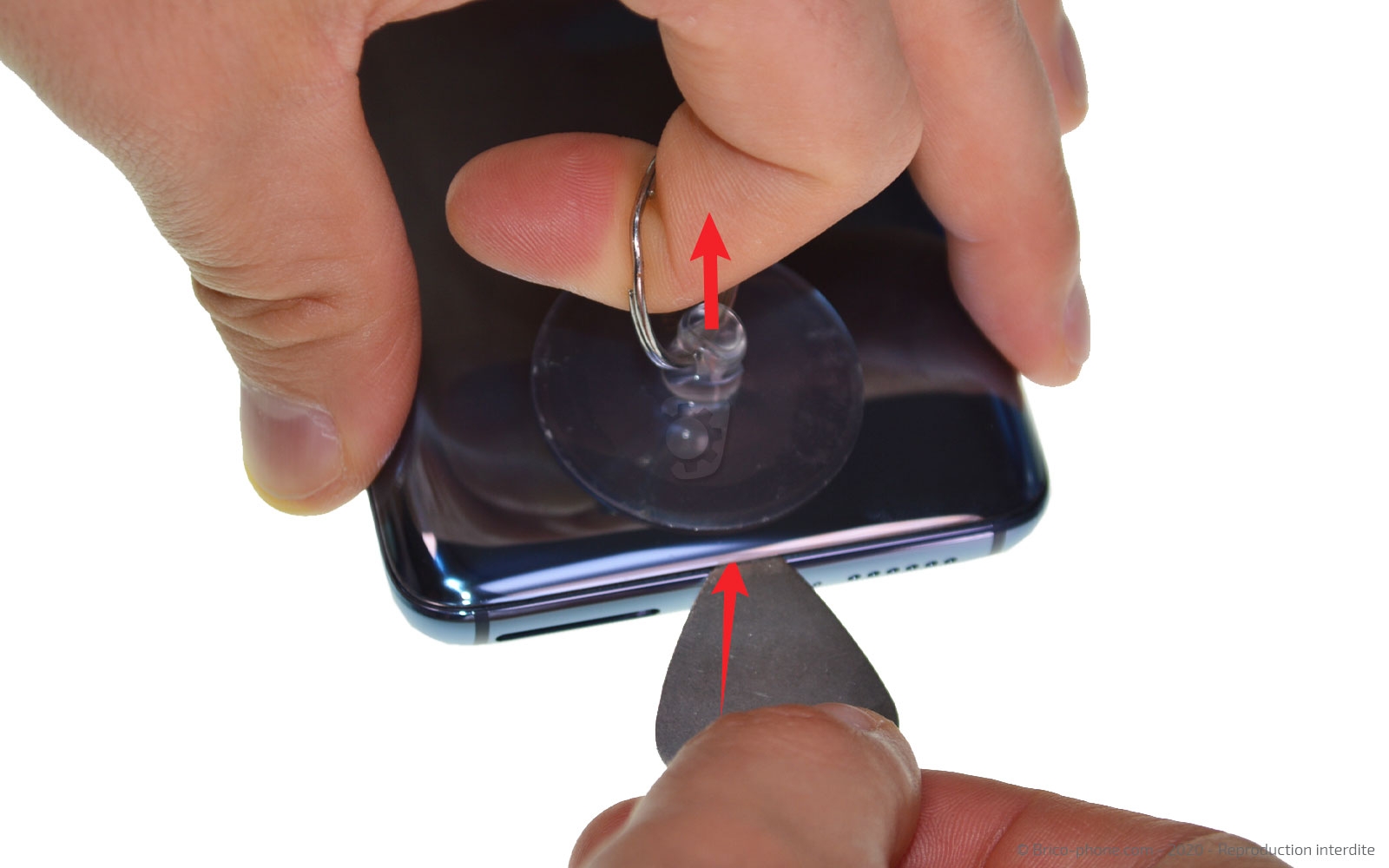

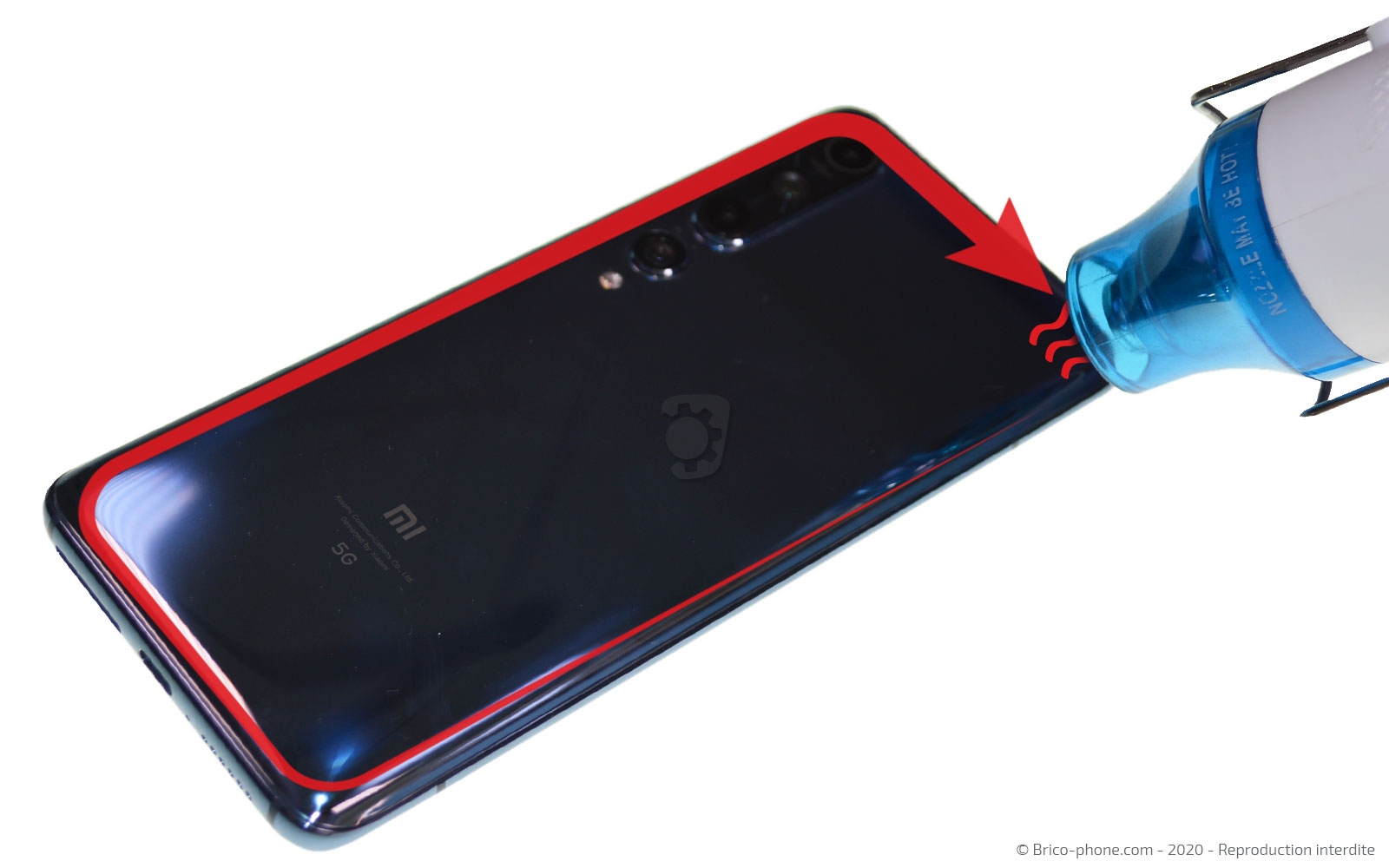

Pour procéder à l'ouverture du Xiaomi Mi 10, on va devoir chauffer tout le contour de la vitre arrière. Pour cela, il existe deux méthodes. La première étant de passer le coussin chauffant au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone. La deuxième consiste à passer le décapeur thermique ou votre sèche-cheveux sur tout le contour du composant pour ramollir le sticker se trouvant dessous. Ensuite, disposez la ventouse au bas de la façade arrière puis on va glisser le médiator en métal troué entre la vitre et le châssis afin de créer un point d'insertion. Après on vient remplacer le médiator percé par ses versions plastique pour ne pas endommager la peinture de la vitre arrière.

Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

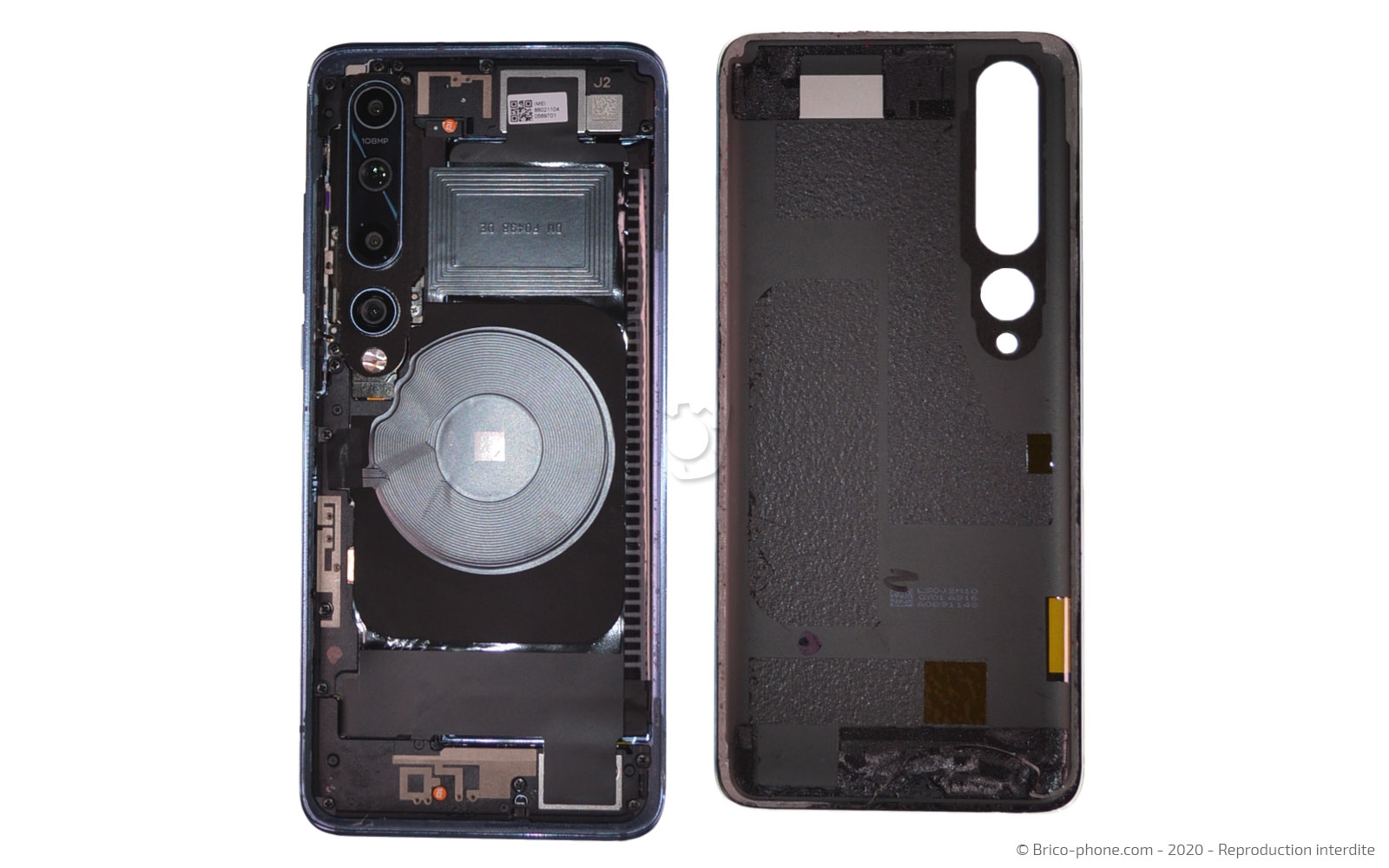

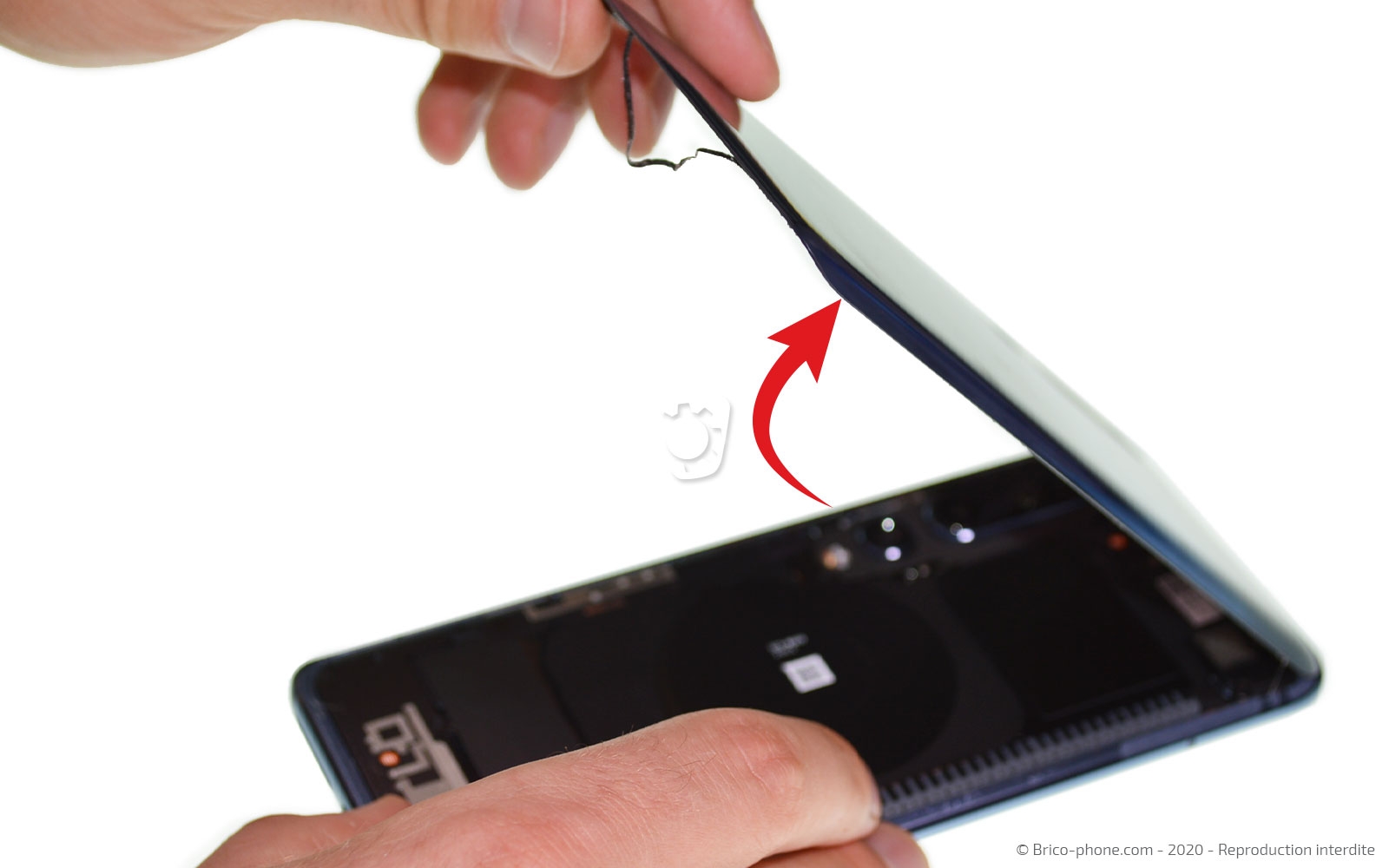

Etape 3 Ouvrir l'appareil

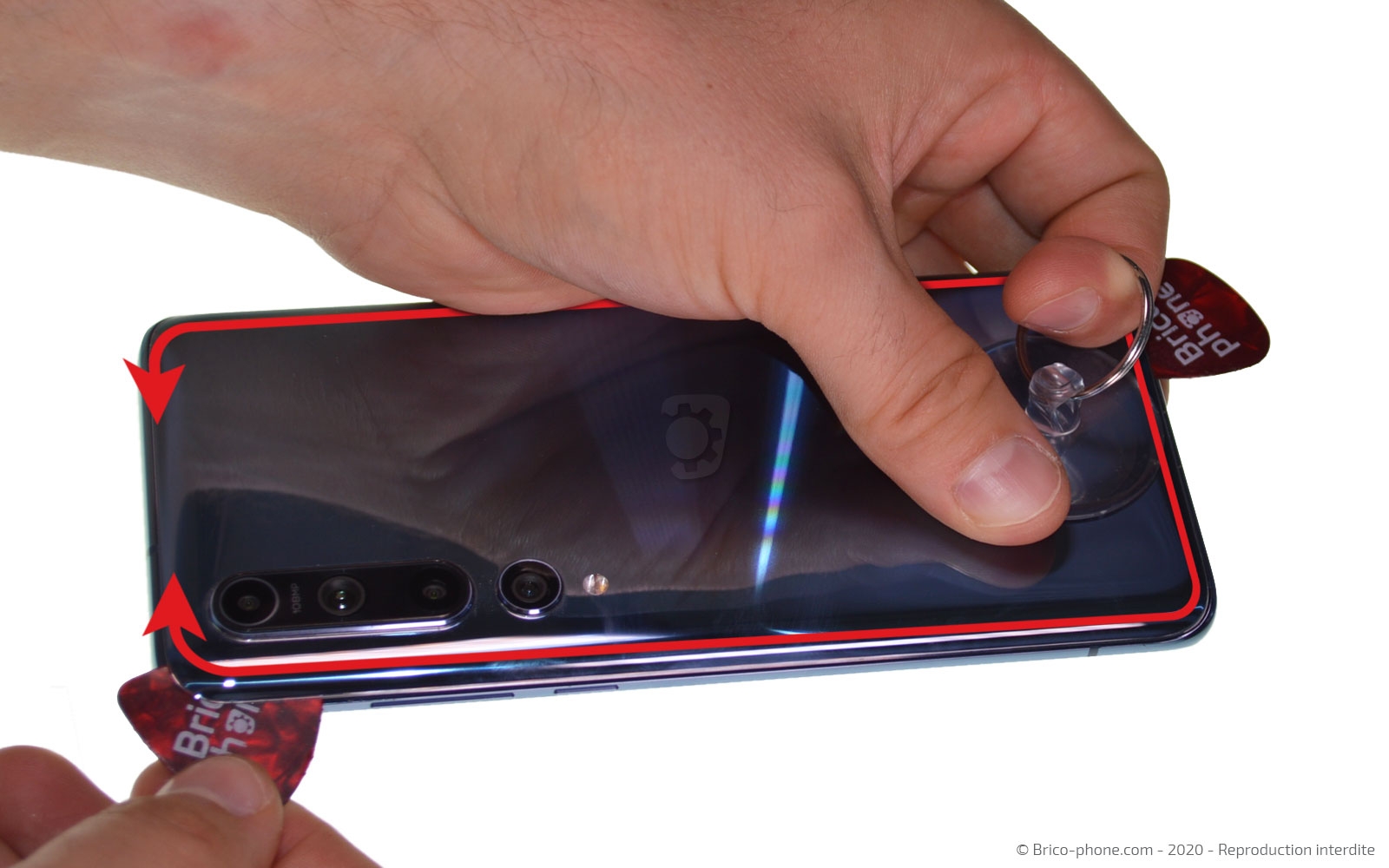

Faites rouler les médiator en plastique sur tout le pourtour de la vitre arrière afin de réussir à décoller le composant du reste du téléphone.
Outils
Médiator
Ventouse
Etape 4

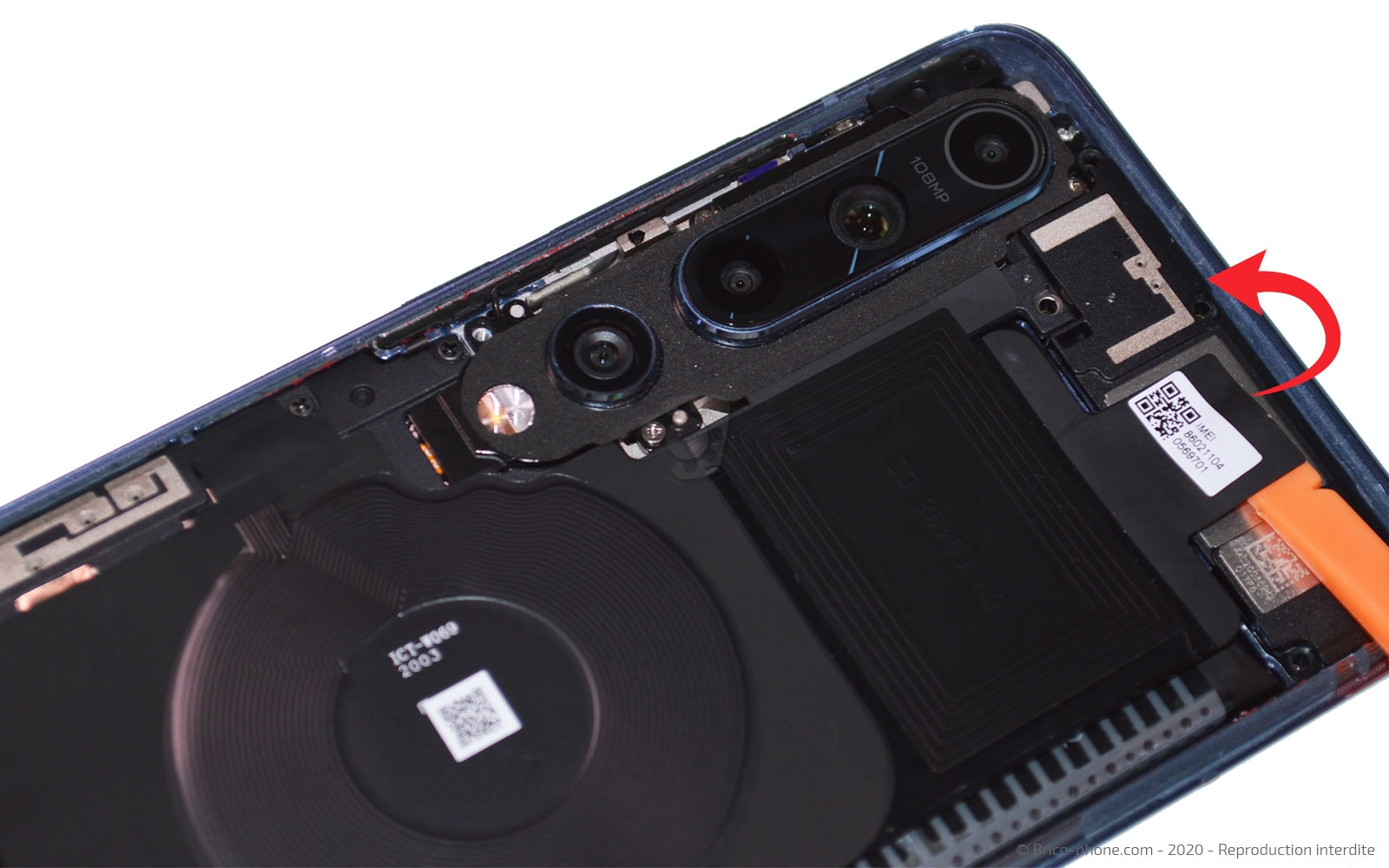

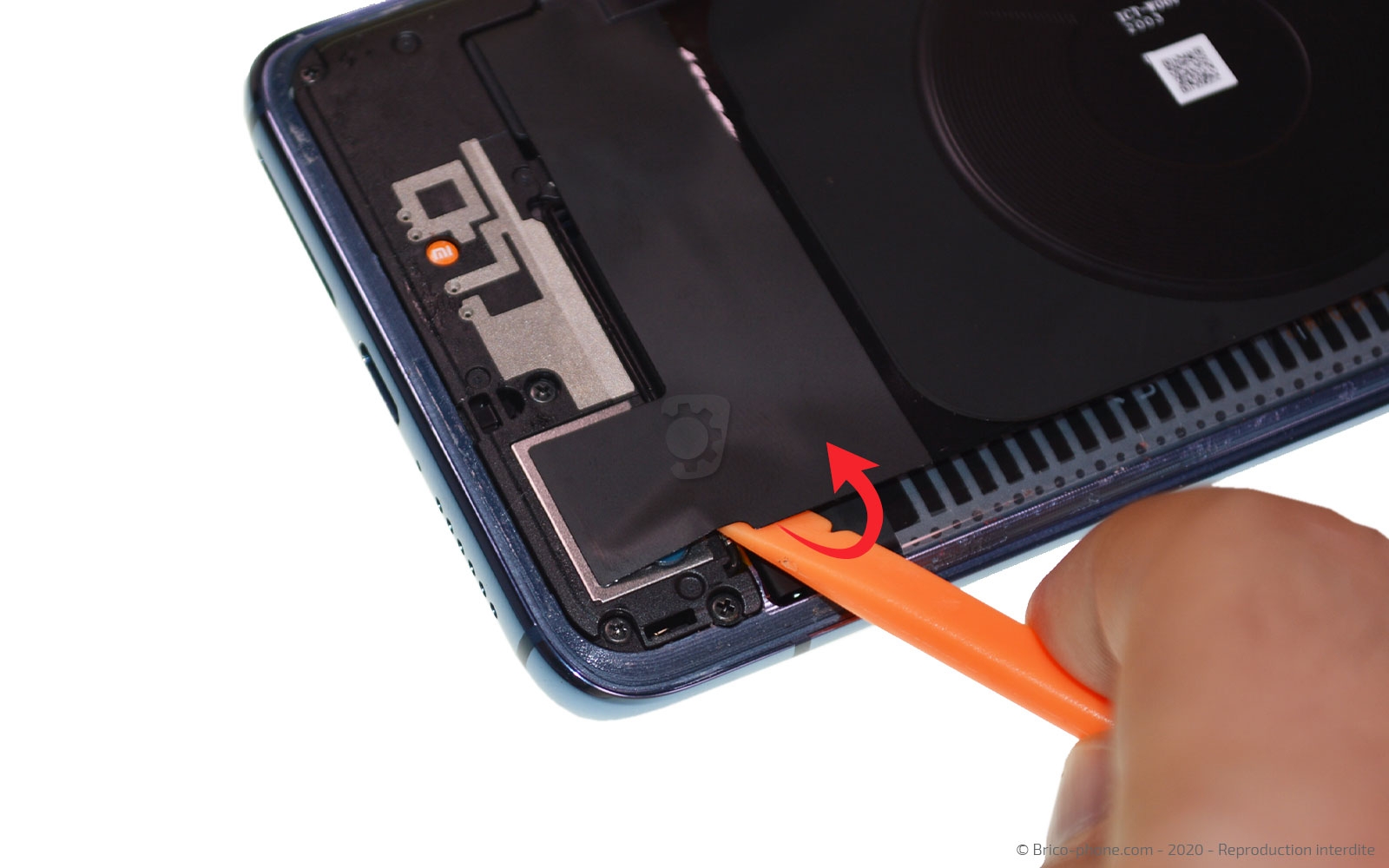

Etape 4 Dévisser la plaquette intermédiaire

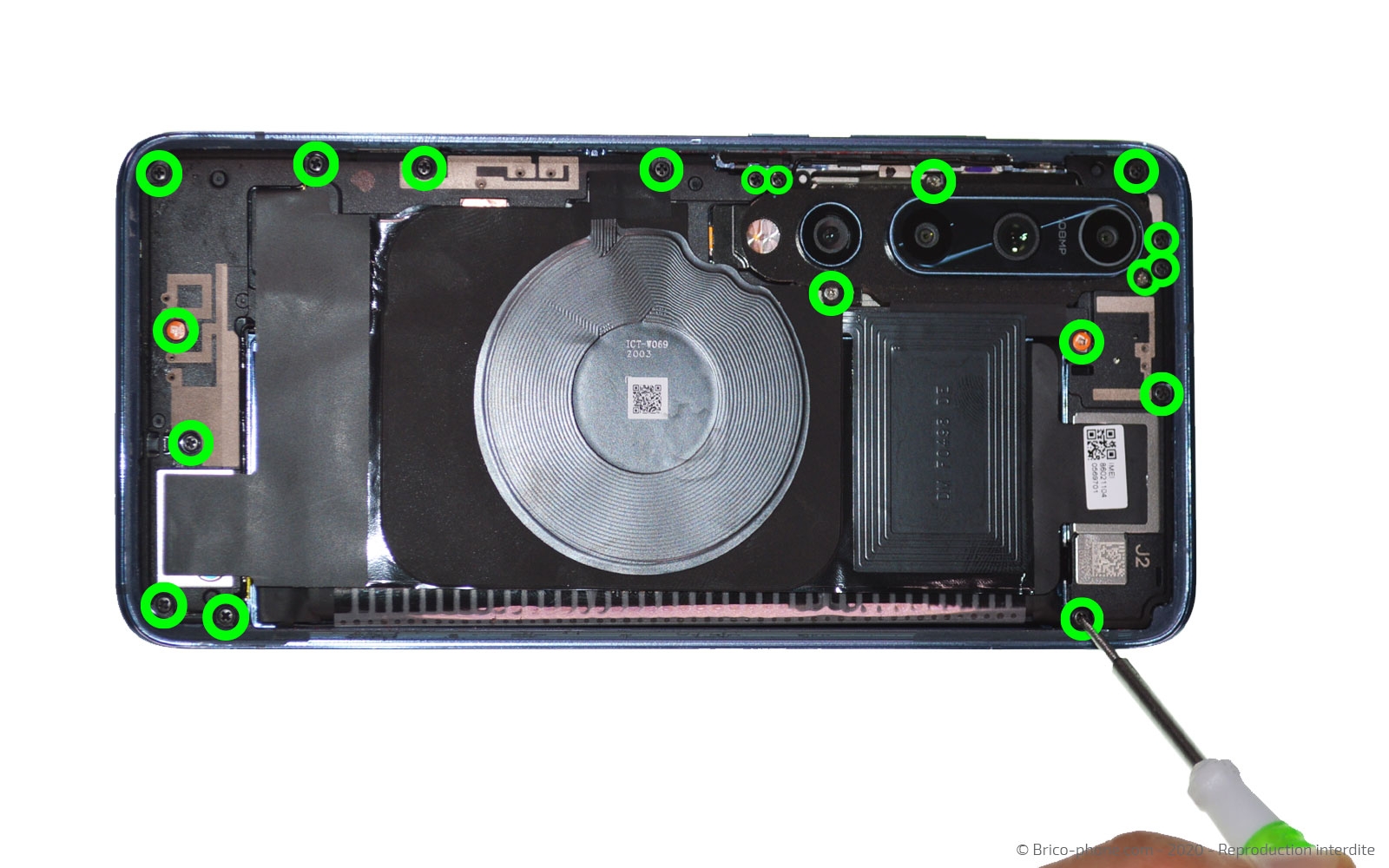

Il est important de couper le jus de l'appareil en déconnectant la batterie mais pour accéder à la nappe de cette dernière il est nécessaire de dévisser les 19 vis cruciformes de la plaquette intermédiaire. Par la suite, munissez-vous du levier en nylon pour décoller les adhésifs noirs de la nappe NFC.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Sortir la plaquette intermédiaire

Soulevez la nappe NFC pour retirer les 4 dernières vis cruciformes puis déclipsez la plaquette avec le spudger. Vérifiez que tous les adhésifs soient bien décollés comme par exemple celui près des lentilles de protection des caméras.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 6

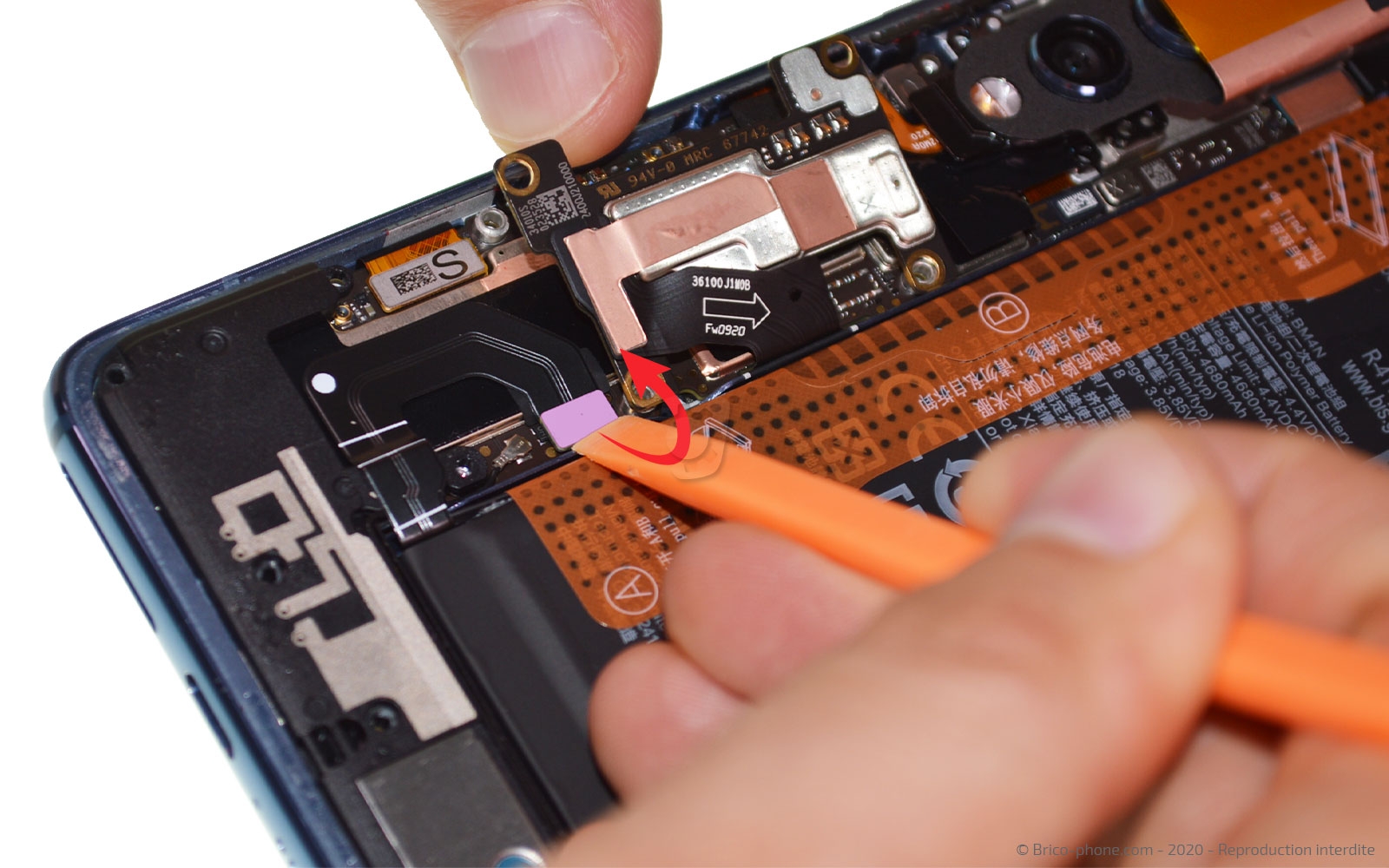

Etape 6 Débrancher la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

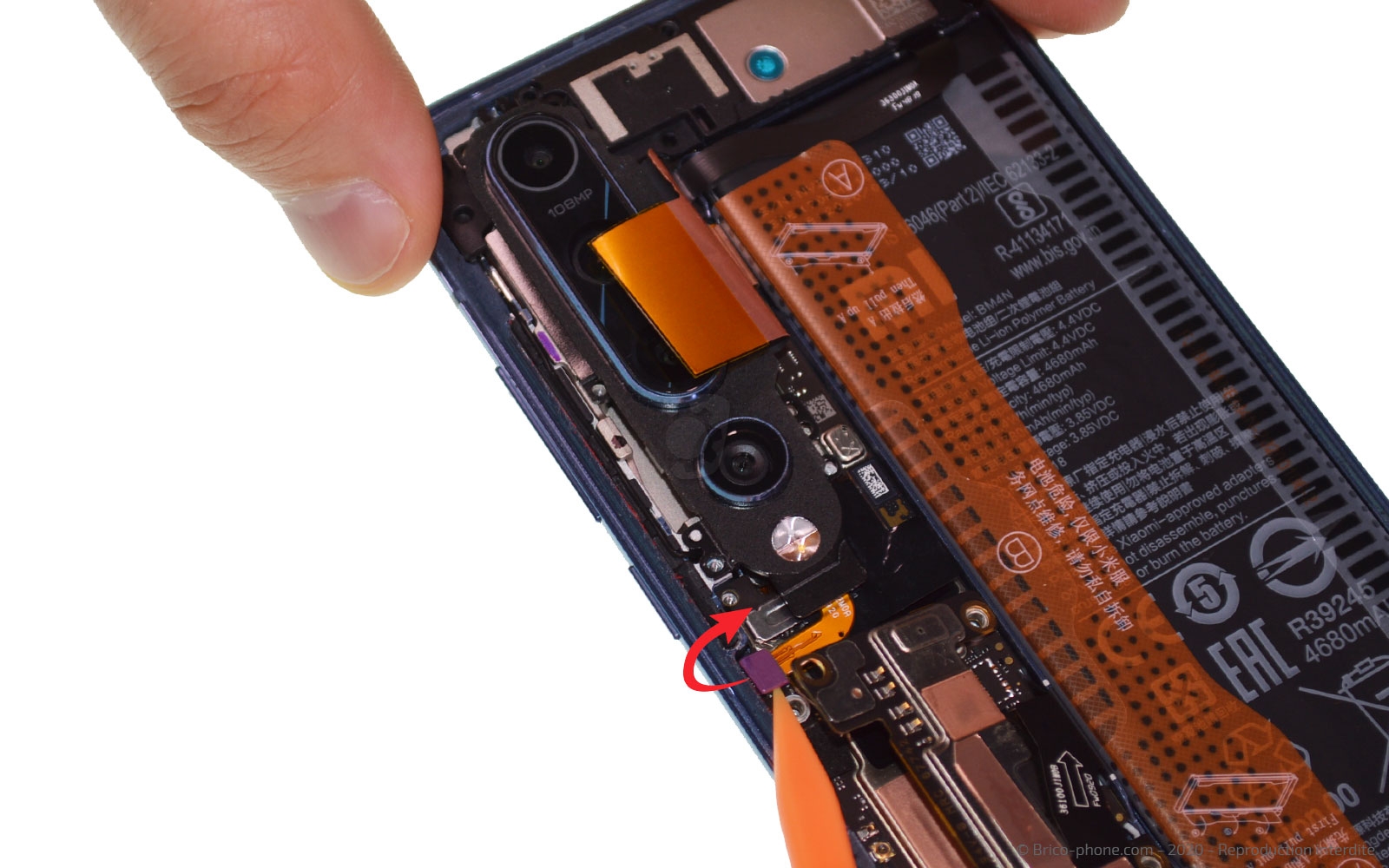

Etape 7 Ôter le module des lentilles de protection

Déconnectez le module des lentilles pour pouvoir les sortir du téléphone.
Outils
Levier Nylon
Pièces
Lentille de protection en verre pour caméra arrière de Xiaomi Mi 10 8.90€
Etape 8

Etape 8 Enlever les haut-parleurs

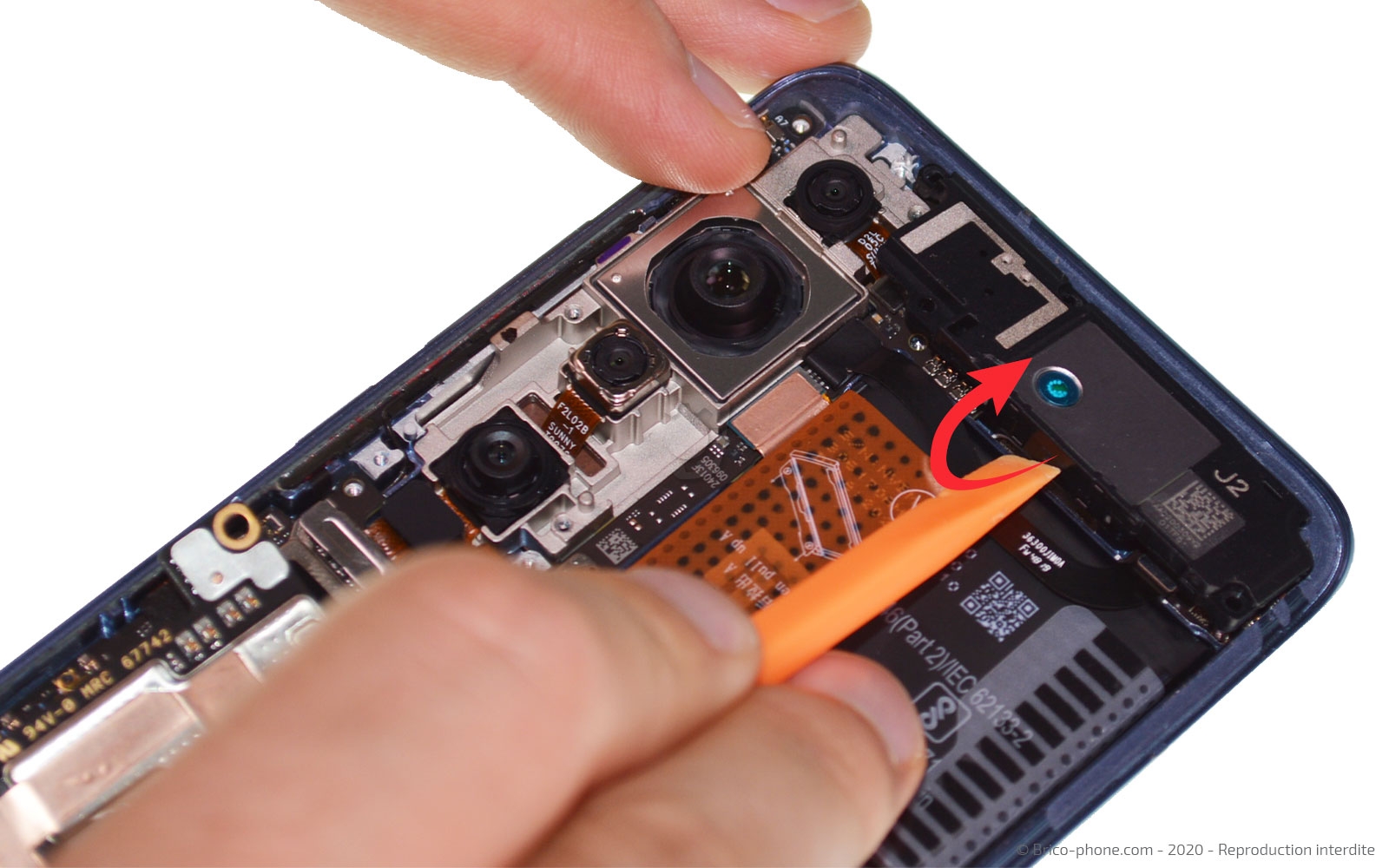

Glissez le levier en nylon sous le haut-parleur placé au dessus de la batterie pour faire basculer le composant hors du châssis de votre Xiaomi Mi 10. Ensuite, attrapez la pincette en métal afin de débrancher le câble coaxial du second haut-parleur externe. Réitérez la même manipulation pour extraire le composant du smartphone.
Etape 9

Etape 9 Déconnecter les caméras

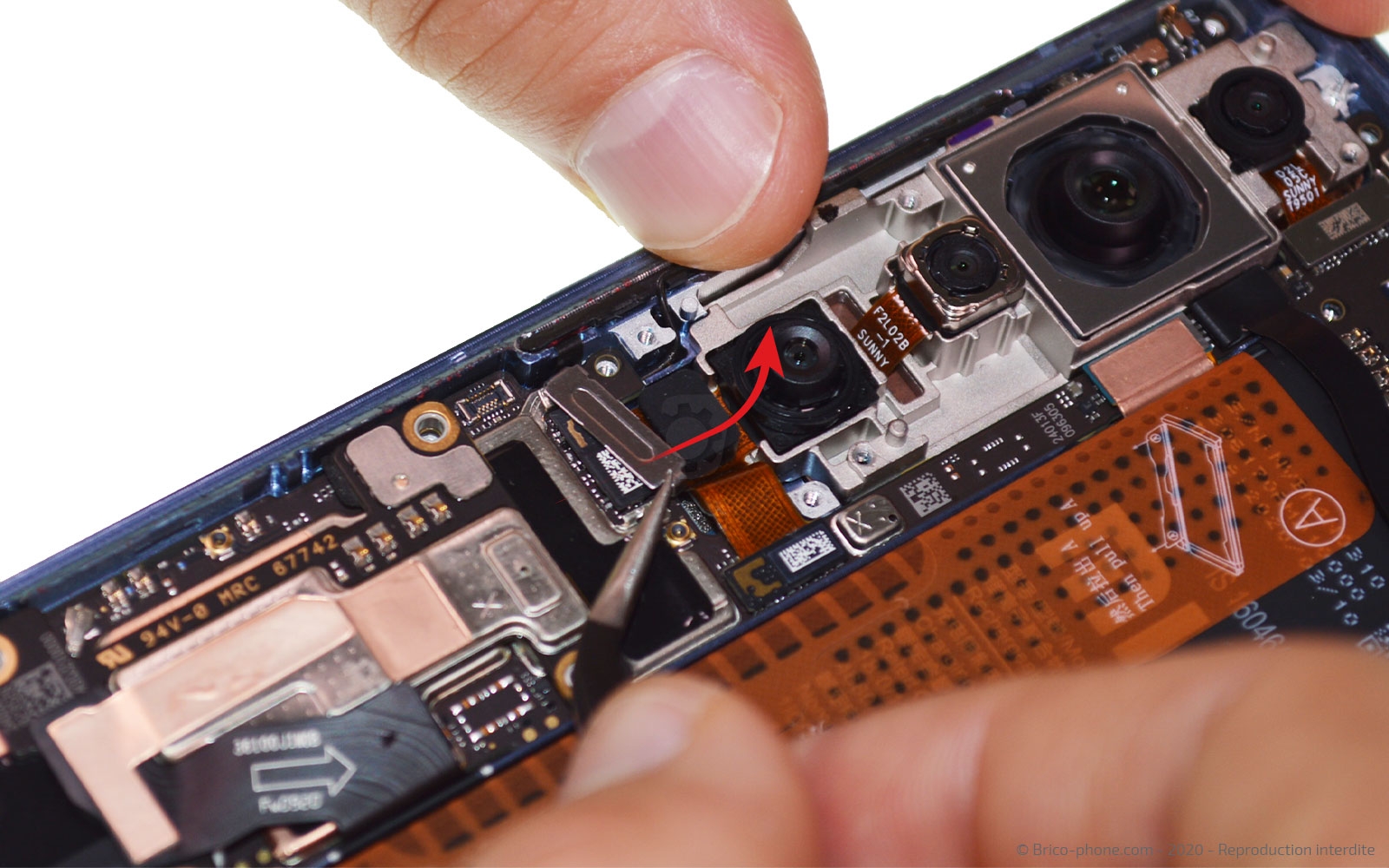

A l'aide de la pince métallique, retirez la plaquette de protection en la faisant glisser vers le haut. Puis muni du spudger, déconnectez les nappes des différentes caméras.
Outils
Levier Nylon
Pince Brucelles
Etape 10

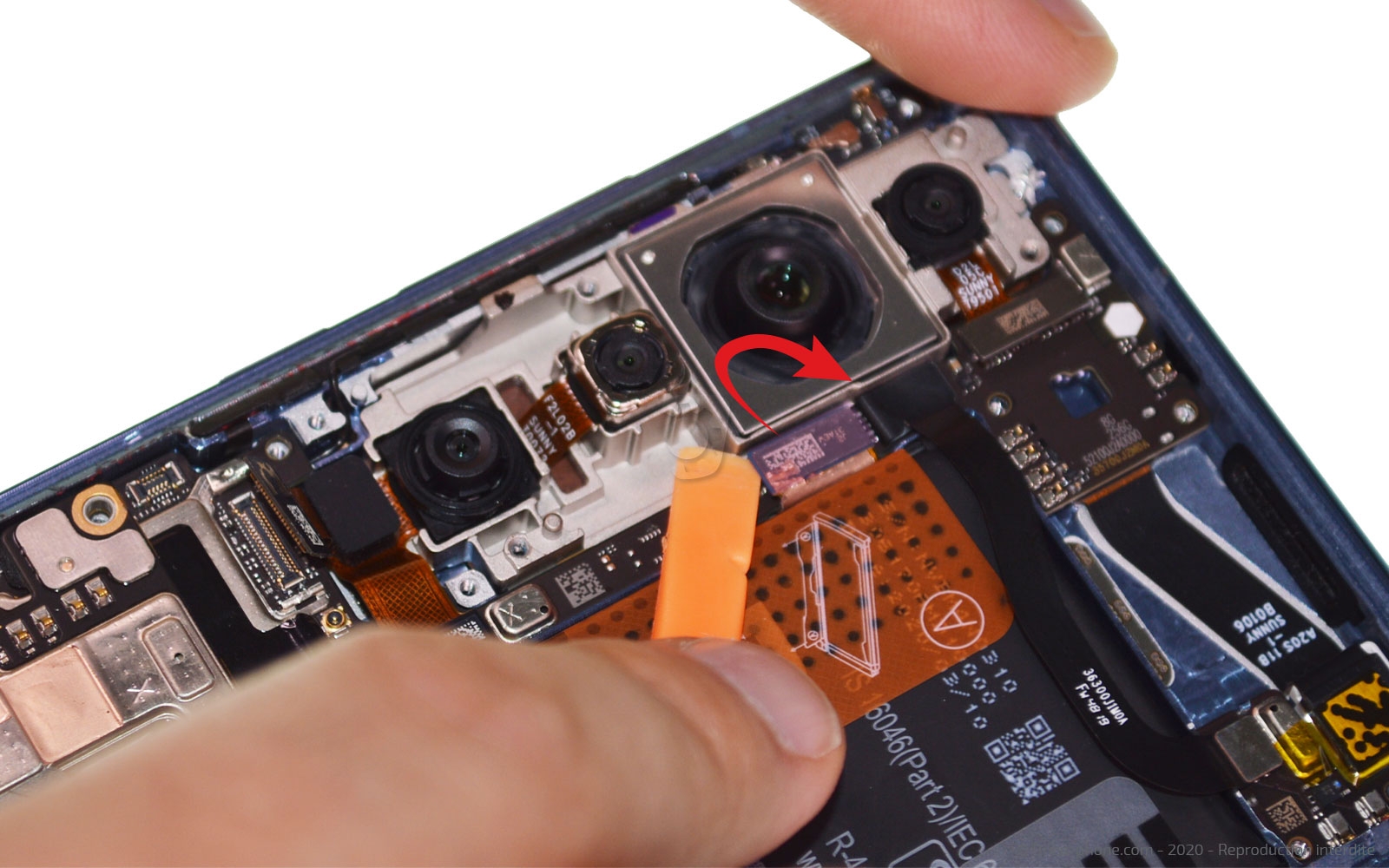

Etape 10 Retirer la nappe rallonge

Déconnectez la nappe de l'objectif principal puis les deux connectiques de la petite rallonge d'interconnexion. Chauffez légèrement la nappe de la caméra avant pour la décoller.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 11

Etape 11 Oter le bloc caméra

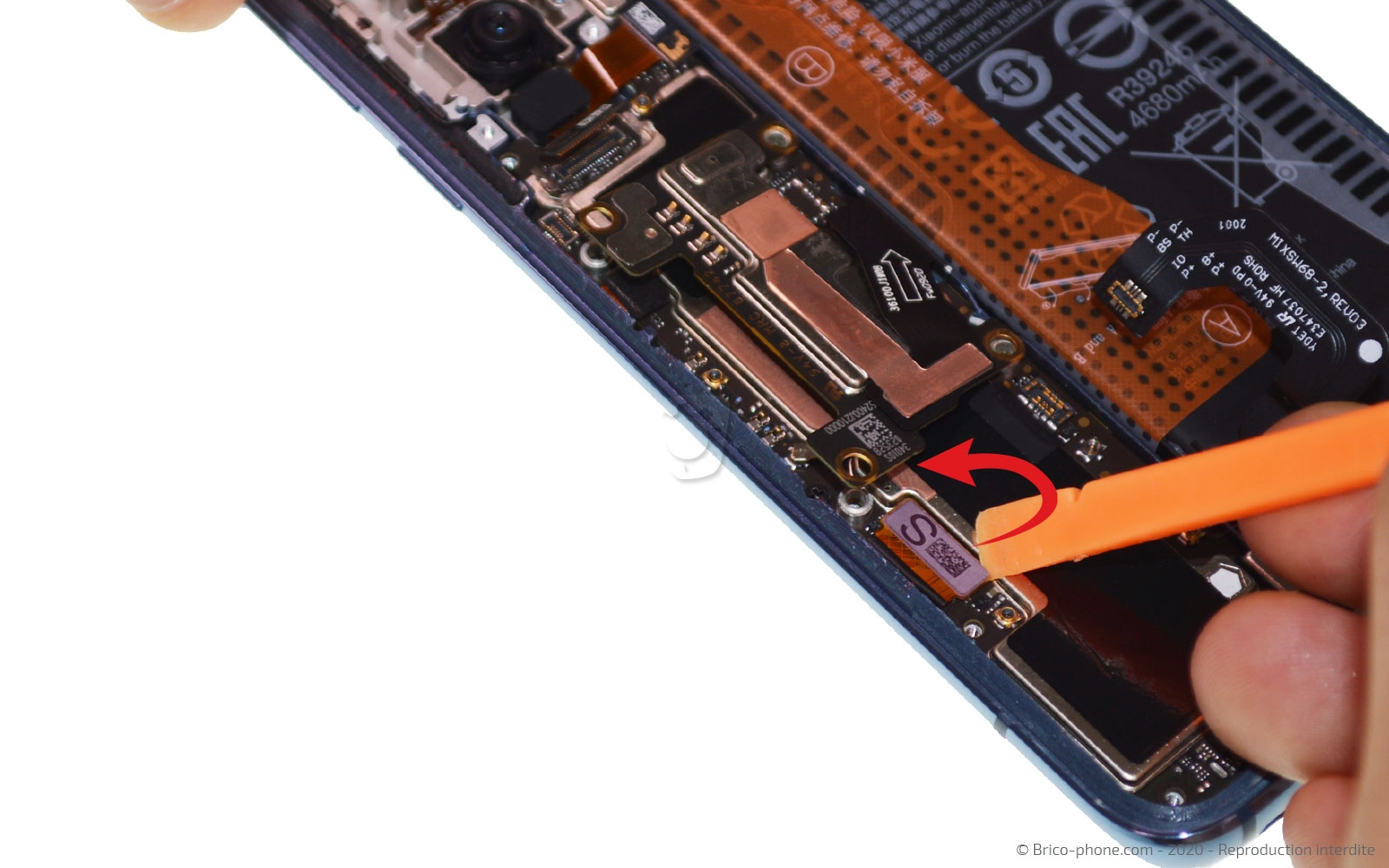

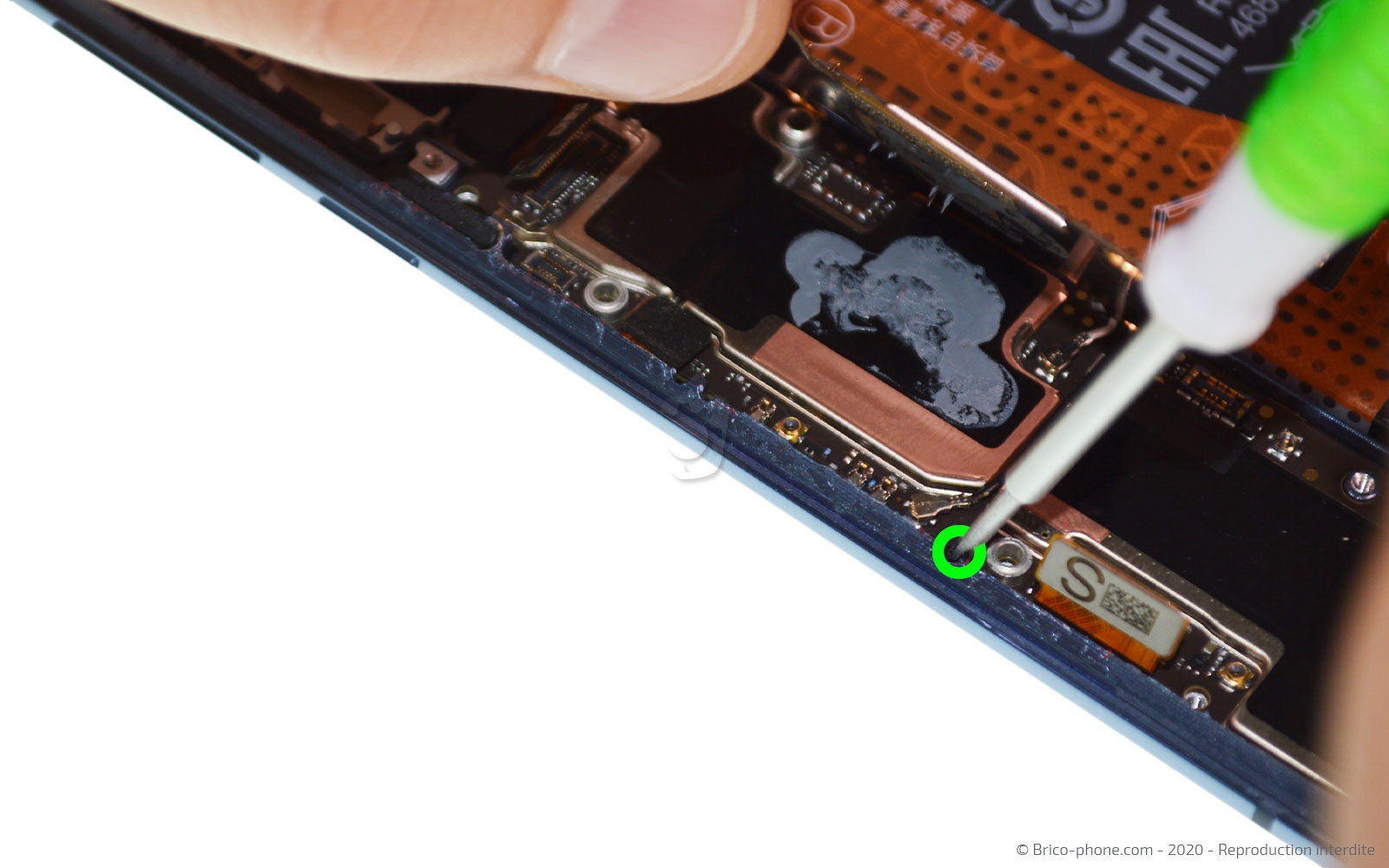

Otez la vis cruciforme avant de déconnecter la nappe de l'écran Amoled puis celle du lecteur d'empreintes. Vous pouvez alors sortir le bloc appareil photos en soulevant légèrement la carte mère car la nappe du capteur principal passe sous cette dernière.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Libérer la carte mère

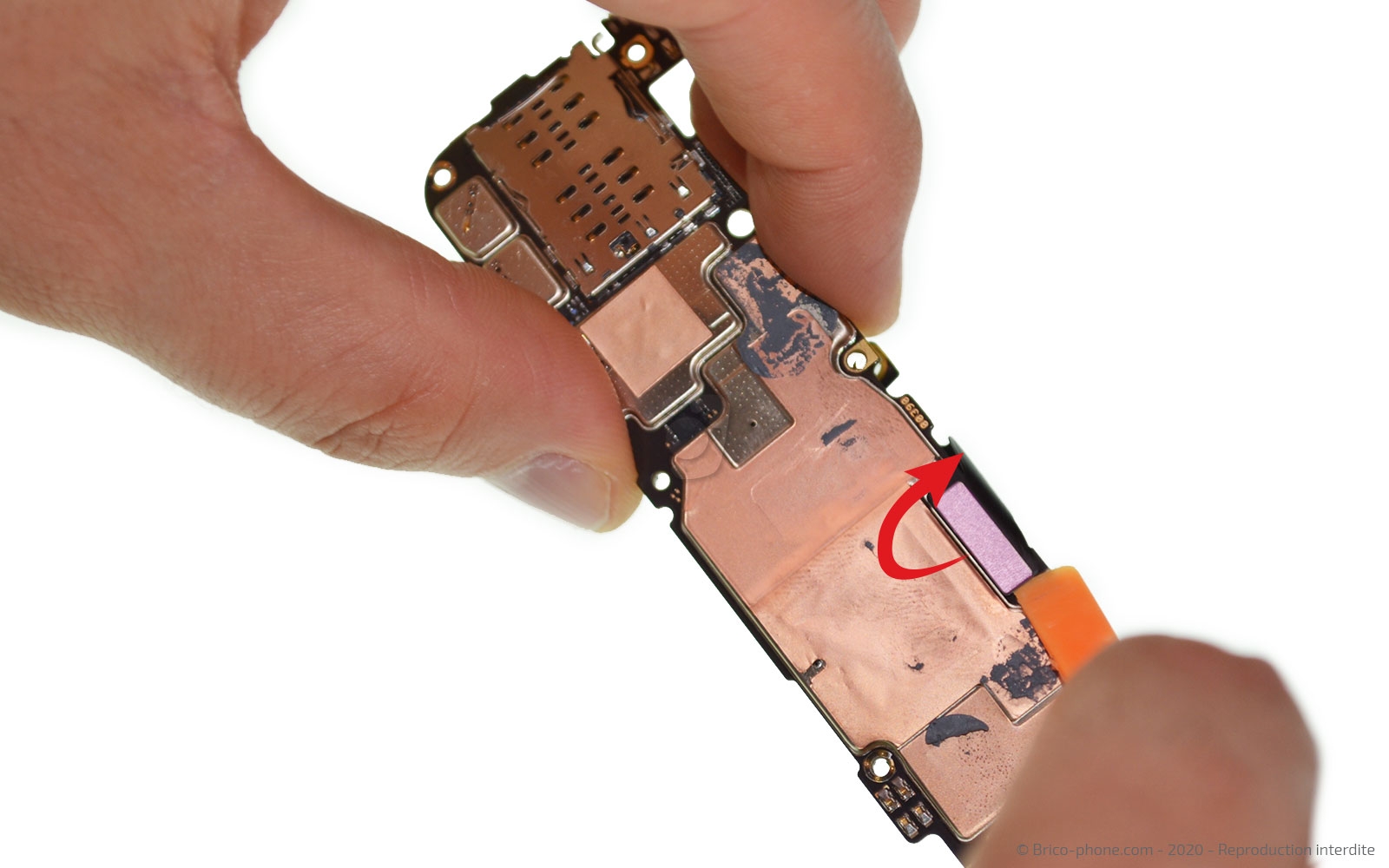

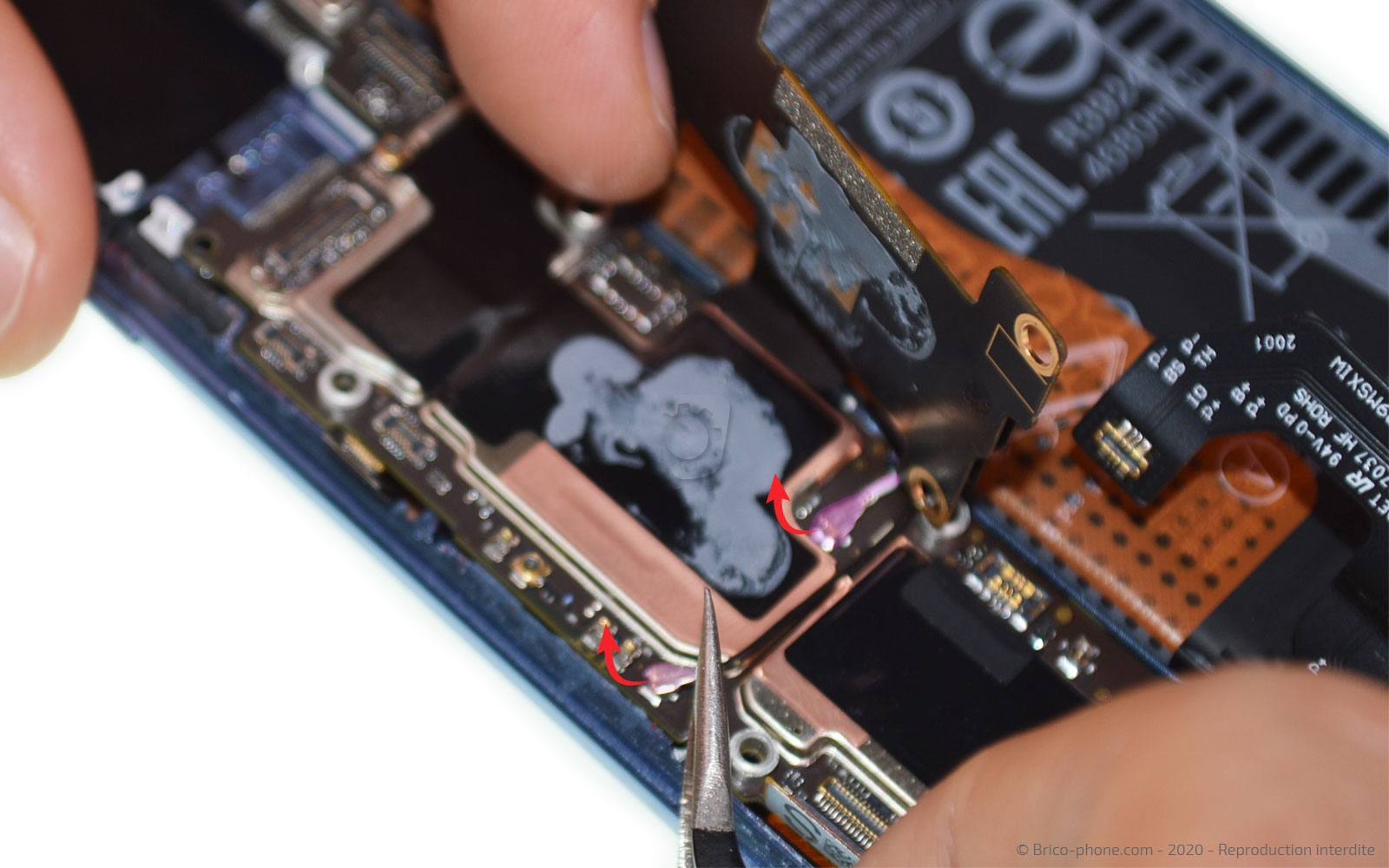

Débranchez les deux câbles coaxiaux afin de pouvoir sortir la carte mère du châssis de votre Xiaomi Mi 10. Sur la carte mère, déconnectez avec le spudger la carte secondaire et la caméra avant. Le connecteur de charge est soudé à la caret mère, sa réparation reste donc très difficile.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Dissocier l'écran du châssis

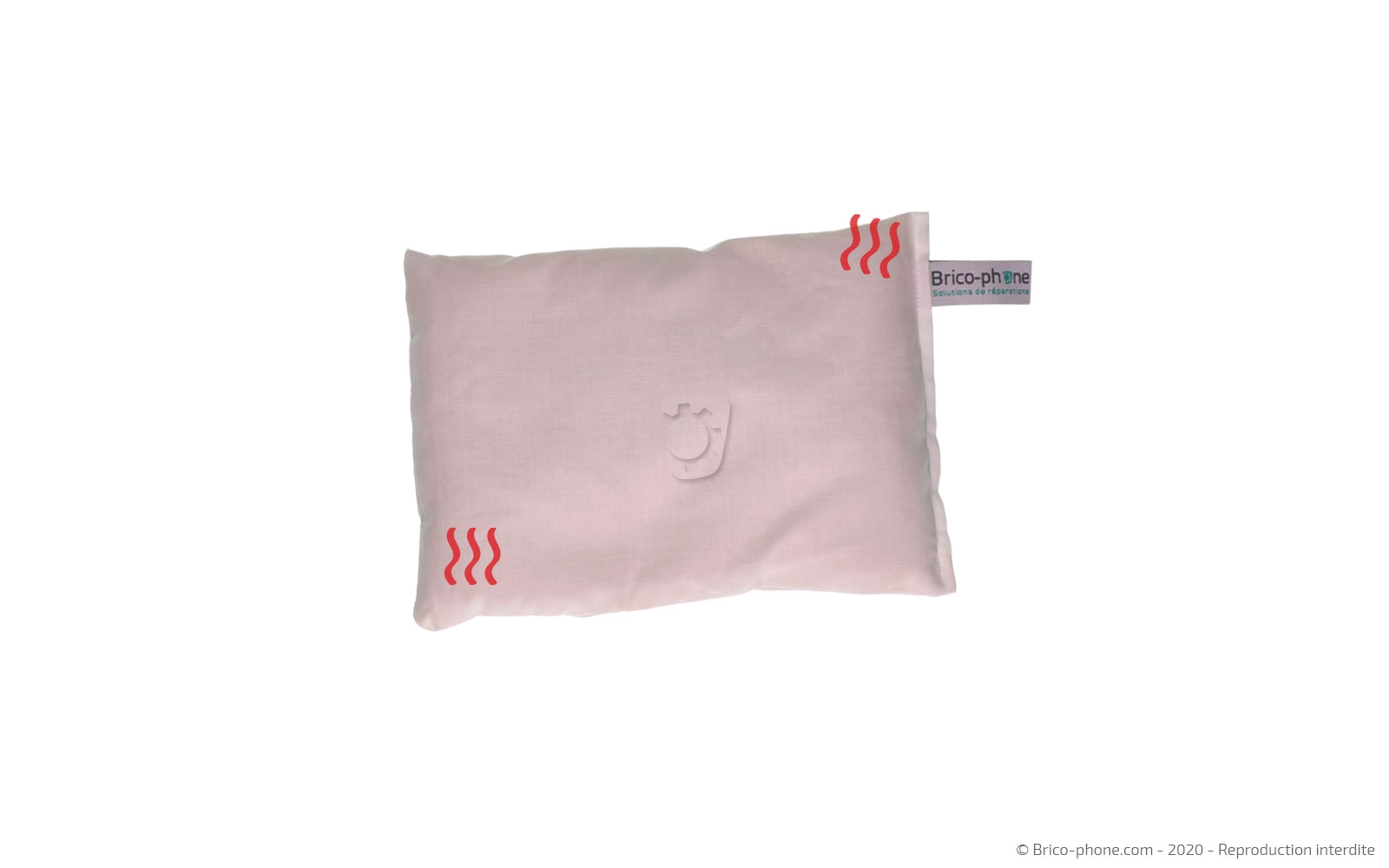

Chauffez l'écran à l'aide du coussin chauffant qu'il vous faut passer au micro-ondes environ 2 minutes avant de le placer sur la vitre une trentaine de secondes. Glissez le médiator en métal sous l'écran avant de le remplacer par la carte en PVC transparente pour terminer le décollage. Cet outil est plus souple et facilitera le décollage sur les bords incurvées de votre smartphone.
Outils
Carte PVC
Levier Nylon
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 14

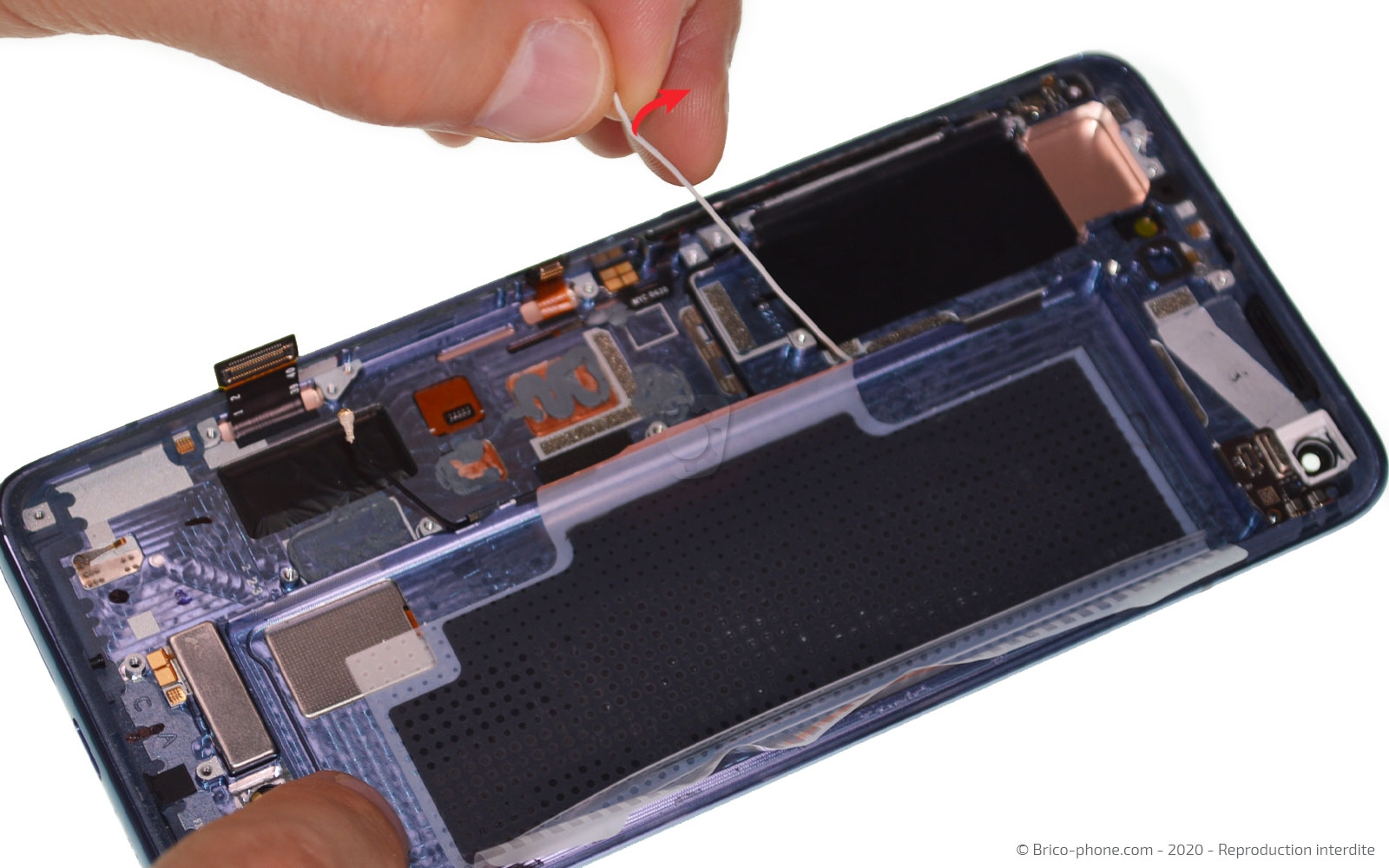

Etape 14 Sortir la batterie

Décollez les différents adhésifs de la batterie (photo1 et 2). Ensuite, tirez la languette nommée A pour extraire la batterie du châssis.
Outils
Levier Nylon
Pièces
Batterie d'origine pour Xiaomi Mi 10 34.90€
Etape 15

Etape 15 Enlever le module antenne

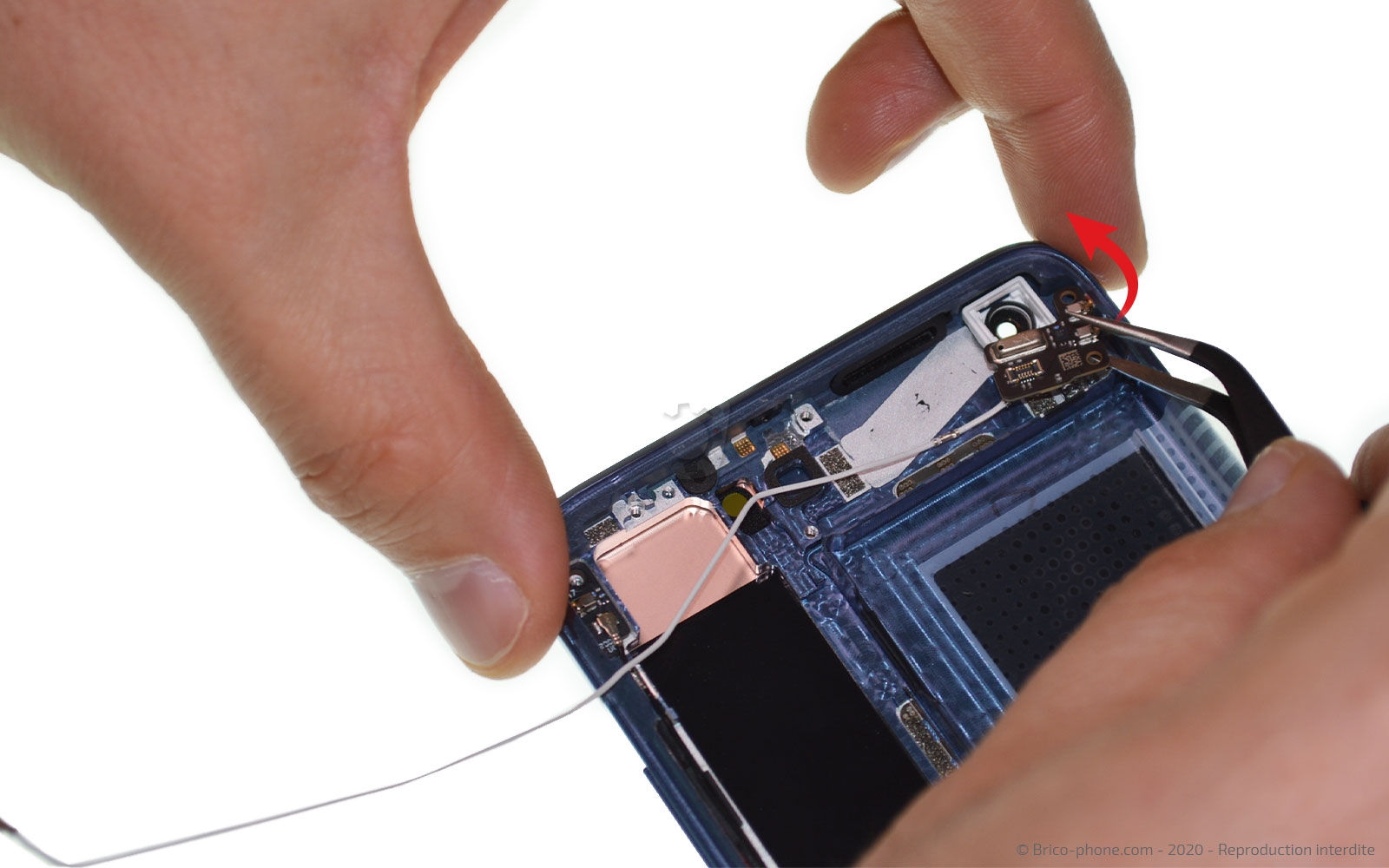

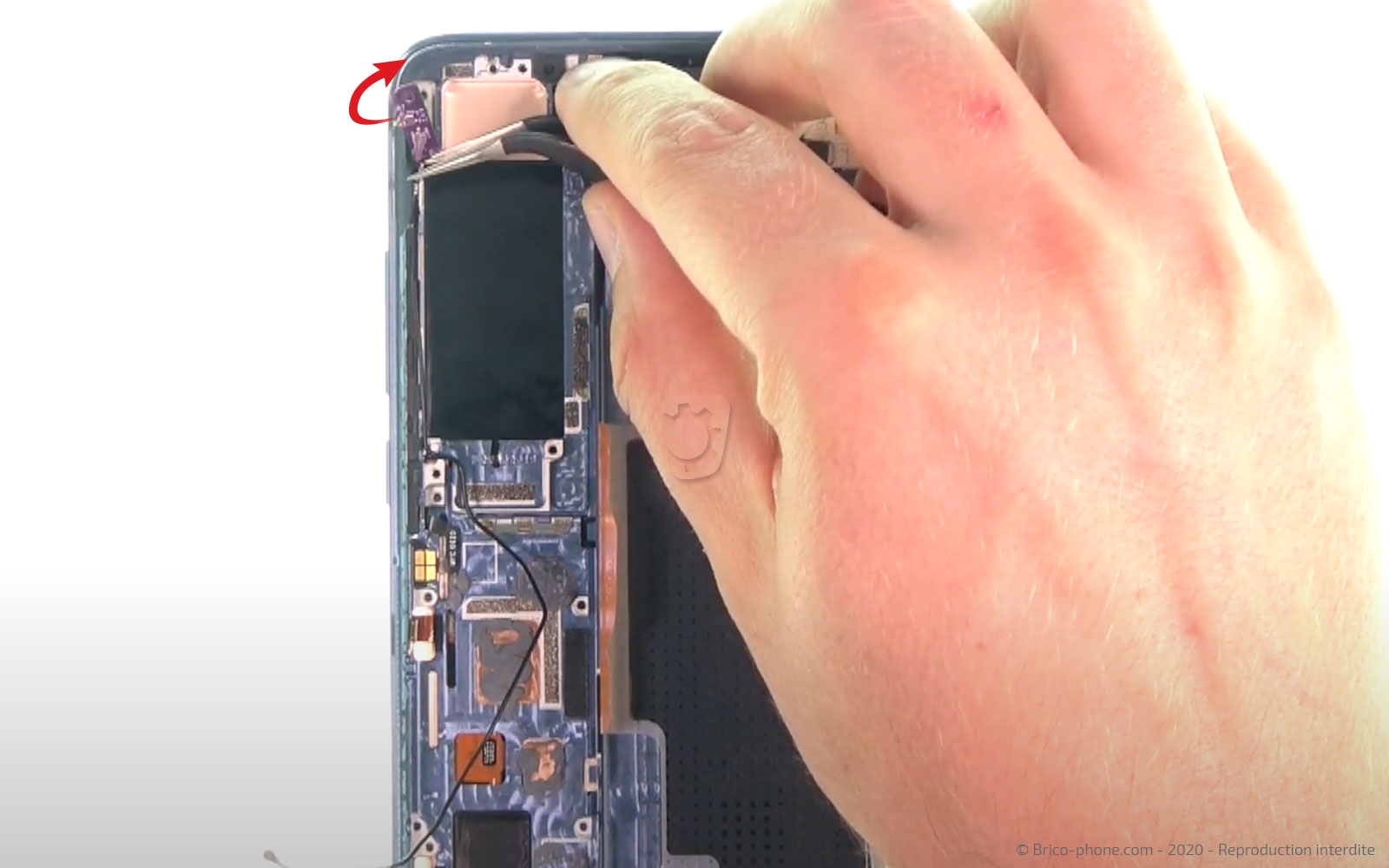

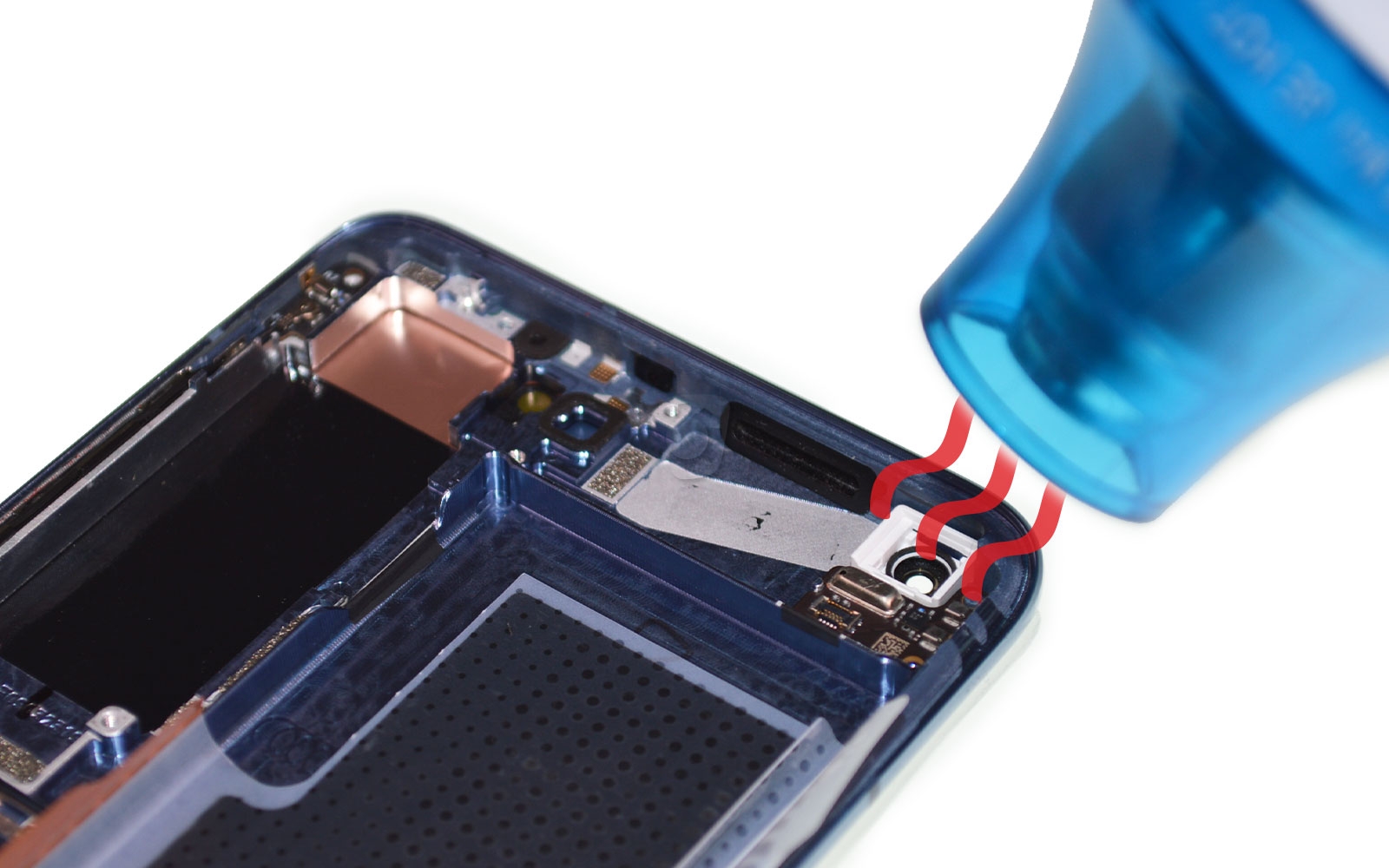

Chauffez le composant se trouvant en haut à droite du téléphone. Puis, enlevez le câble coaxial du châssis afin de pouvoir le sortir en même temps que le module antenne avec la pincette. Retirez également l'autre câble avec sa plaquette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 16

Etape 16 Récupérer le vibreur

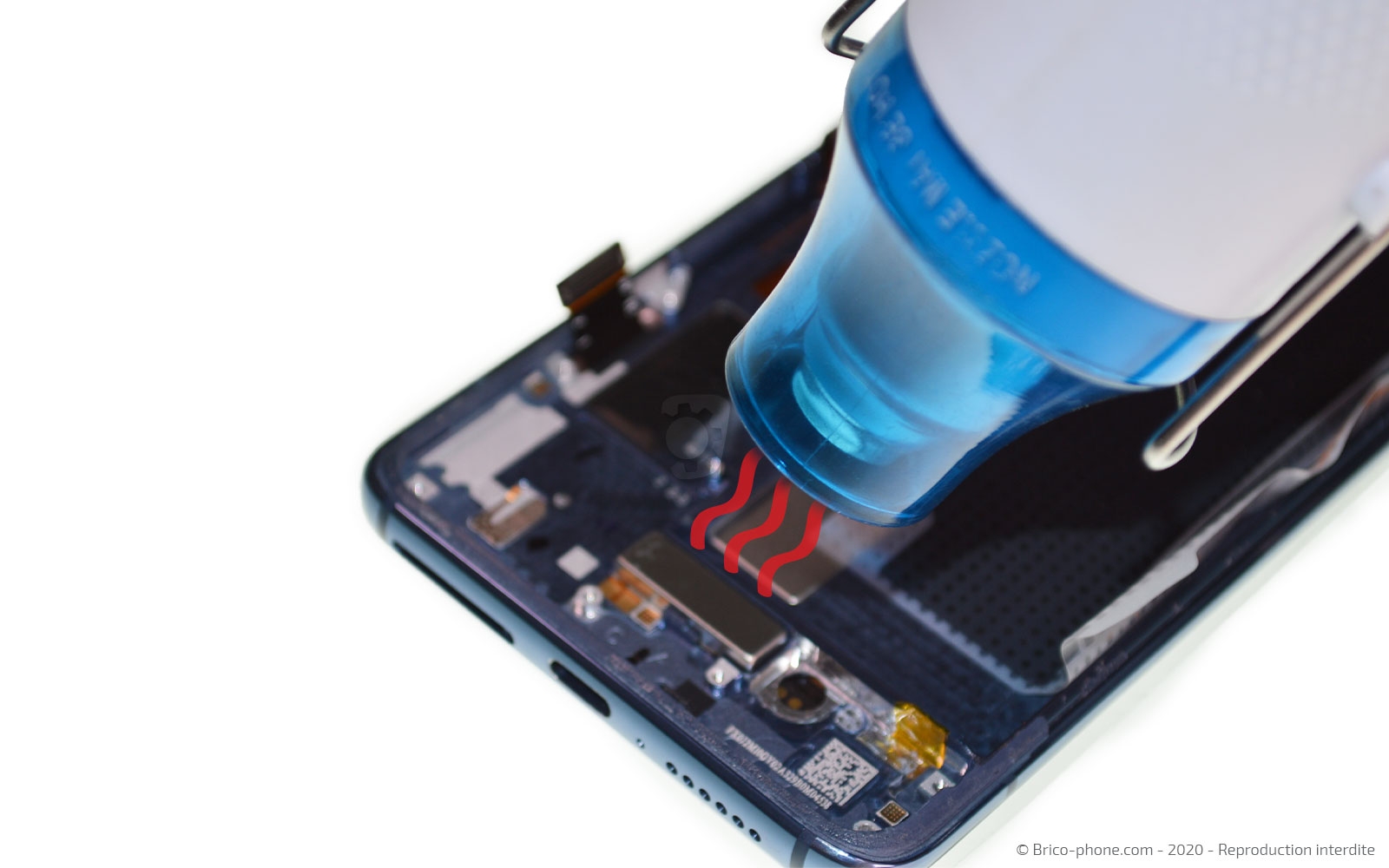

Il ne reste plus qu'à récupérer le vibreur en le chauffant légèrement puis en glissant la pincette sous ce dernier pour le faire basculer hors de l'appareil.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

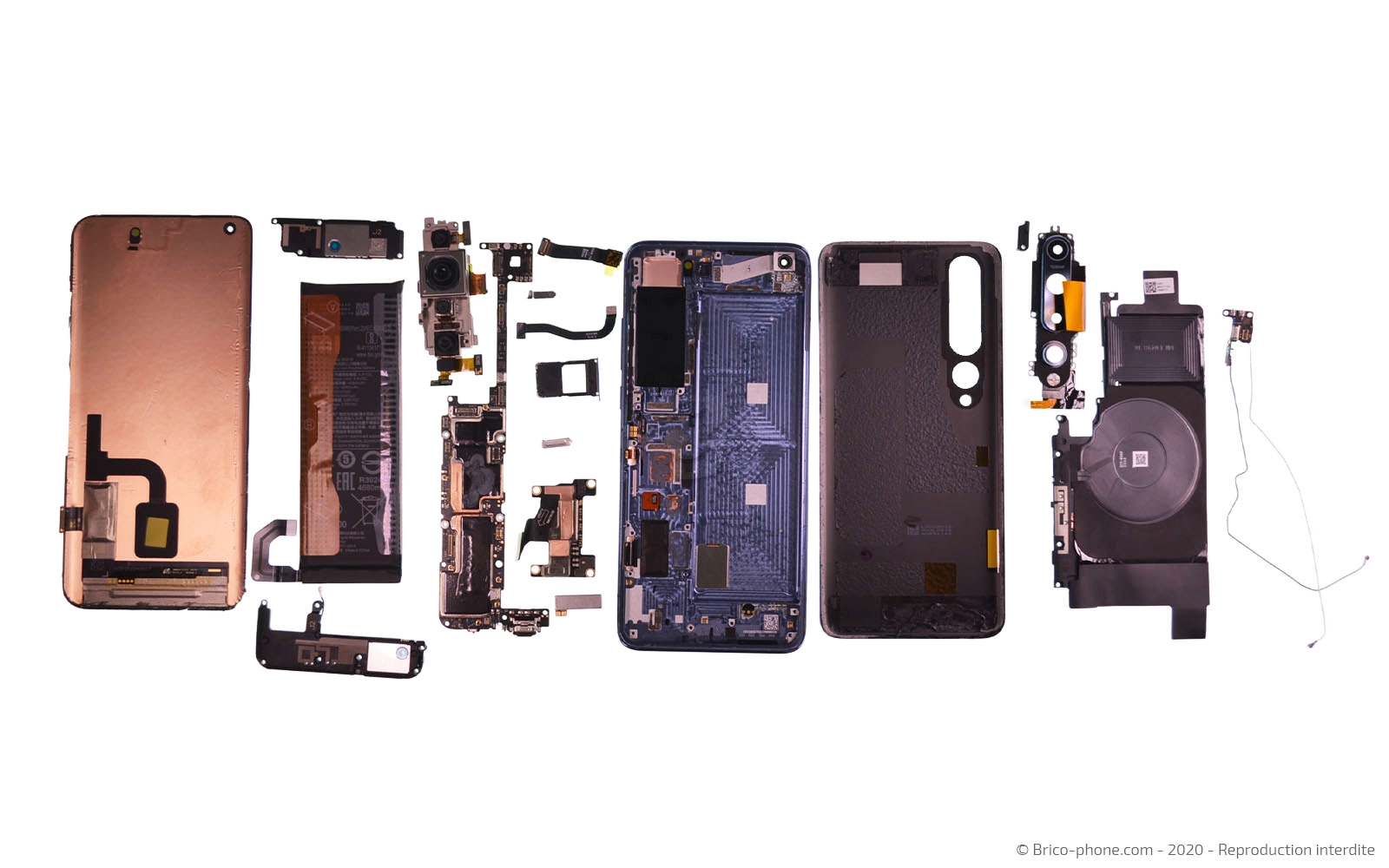

Vue éclatée

Le démontage du Xiaomi Mi 10 est maintenant terminé, voici une image de l'ensemble des ses composants.
