Changement du connecteur de charge sur Galaxy A41

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A41 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous rencontrez des difficultés avec le connecteur de charge de votre Samsung Galaxy A21 ? Brico-phone vous accompagne dans votre réparation en vous détaillant chaque manipulation.

N'hésitez plus, suivez étape par étape ce tutoriel vidéo et photos.

Diagnostic

›  Votre téléphone ne prend plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A41
21,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

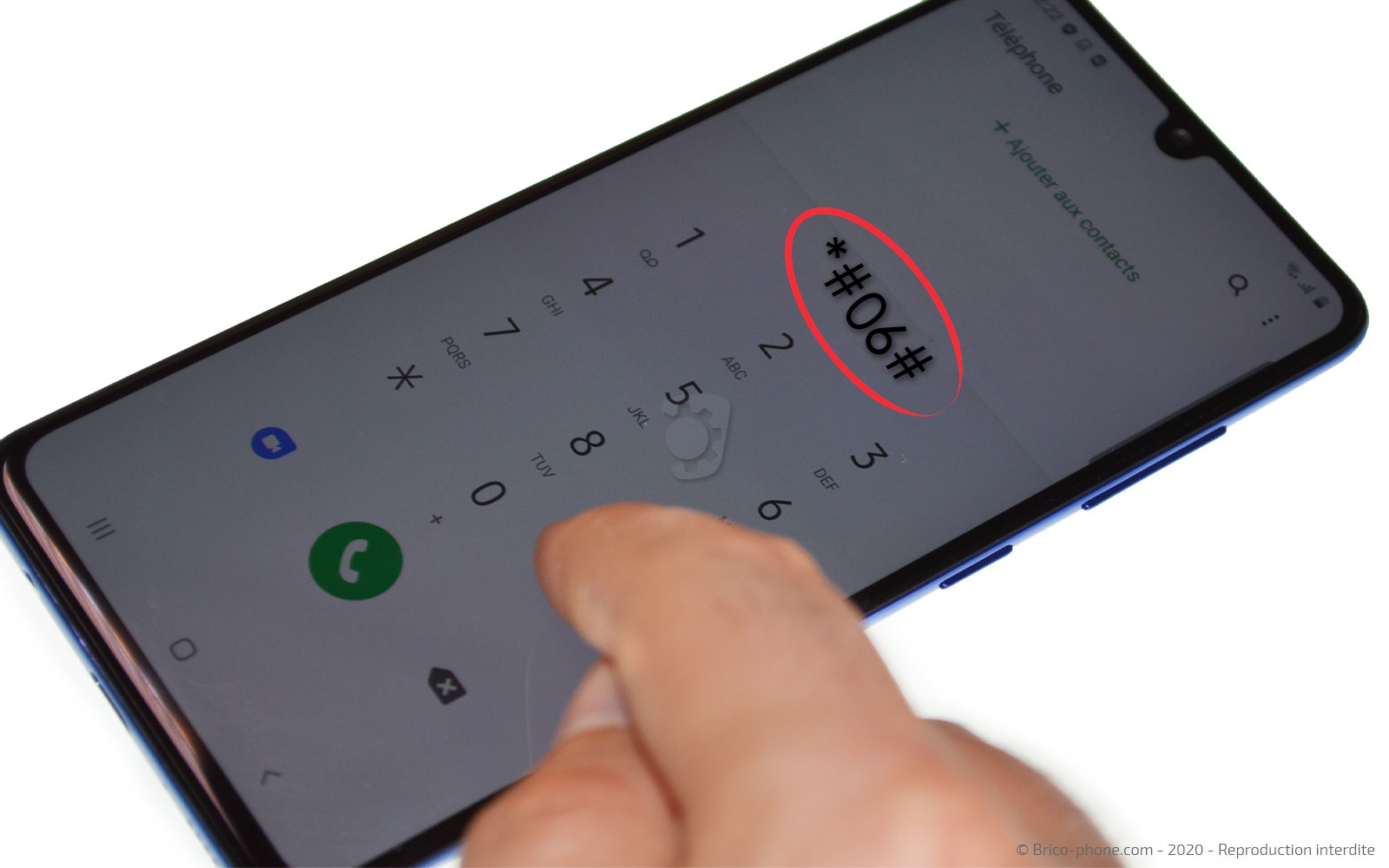

Assurez vous de connaître le modèle de votre téléphone avant de commander la nouvelle pièce détachée. Pour cela, tapez *#06# depuis l'application téléphone.
Inscrivez le numéro IMEI qui s'affiche sur notre page d'accueil et Brico-phone s'occupe de vous proposer les bons composants et les bons outils correspondants à votre Samsung Galaxy A41.

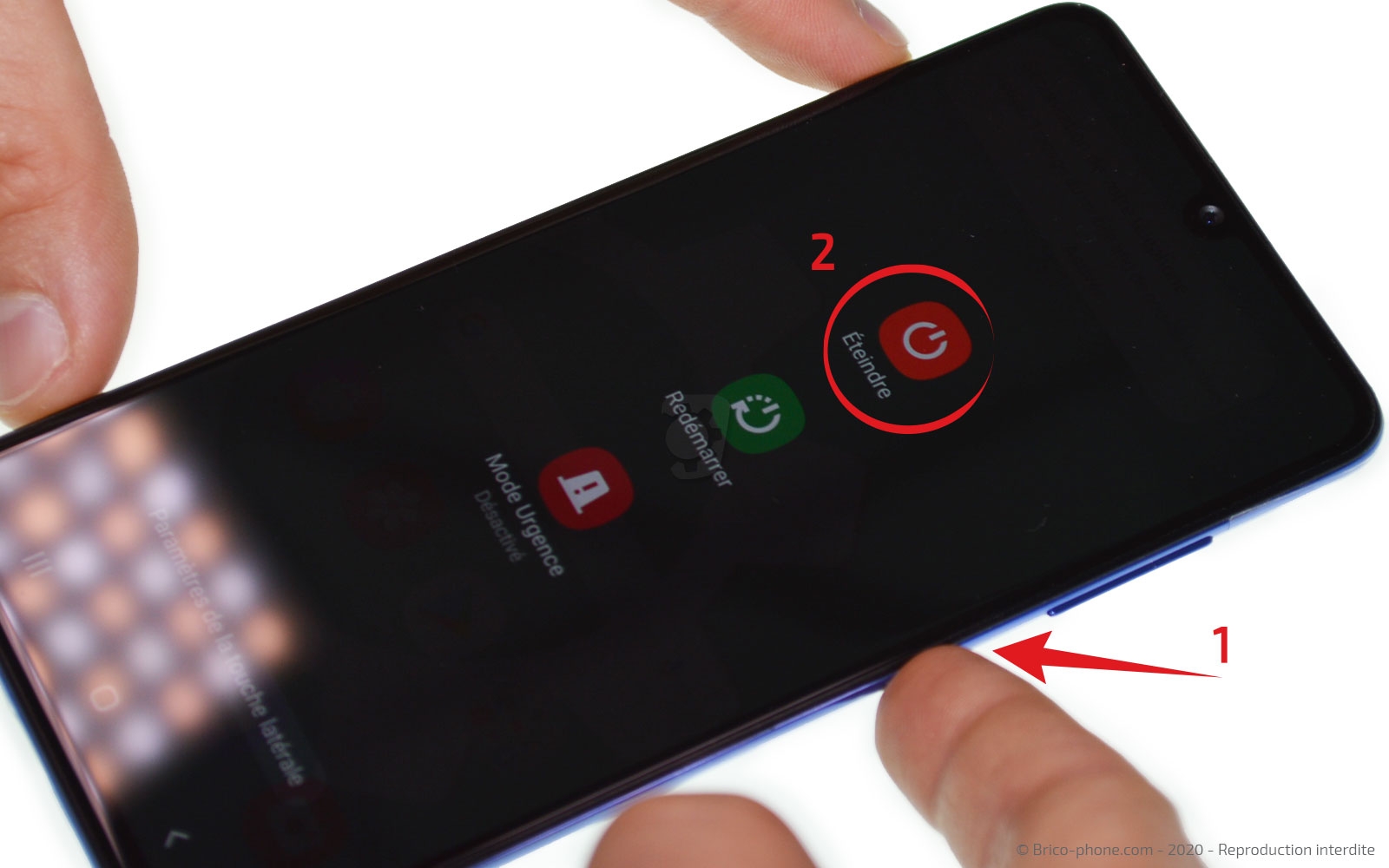

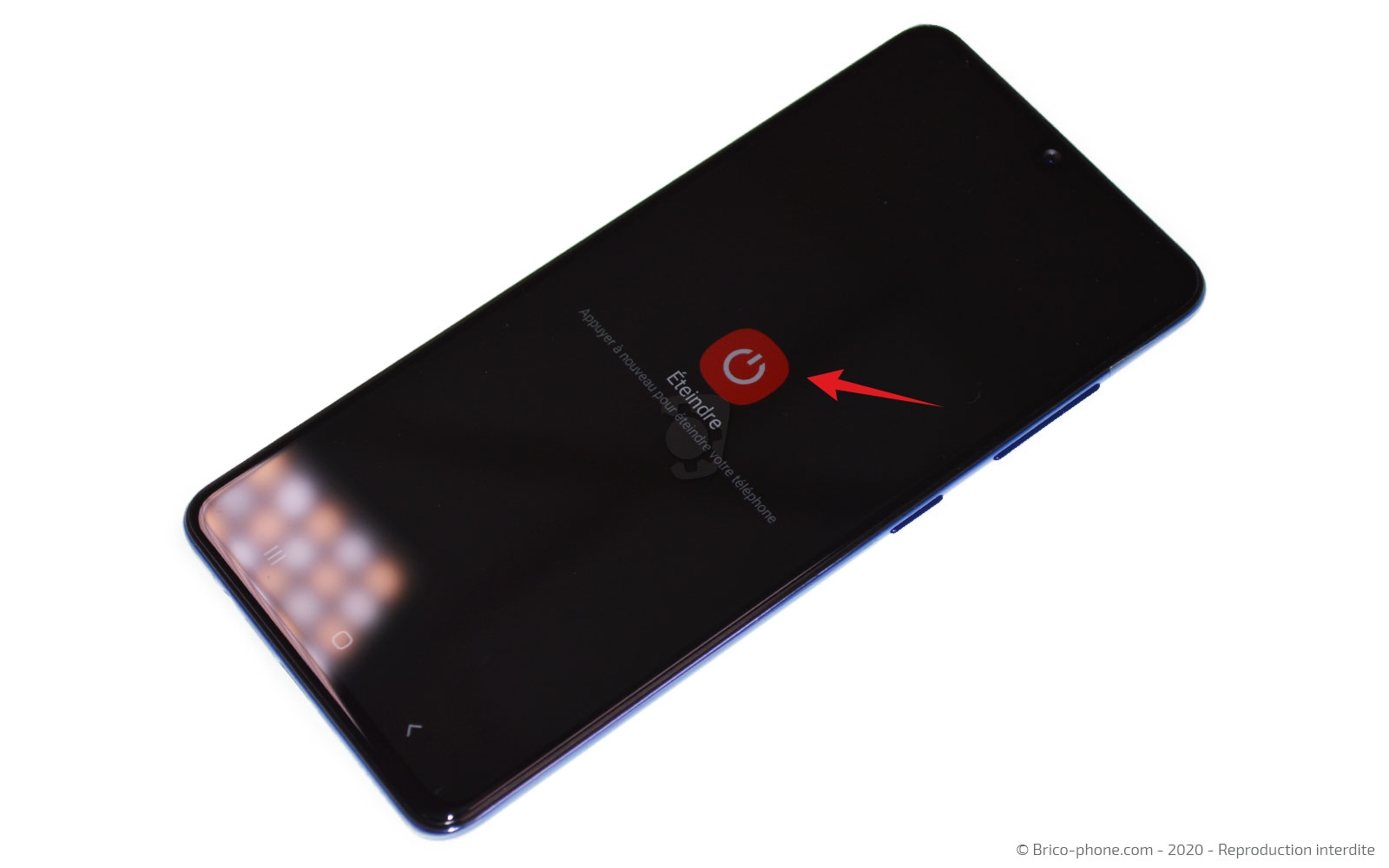

Pour débuter la réparation, pensez à éteindre votre smartphone.

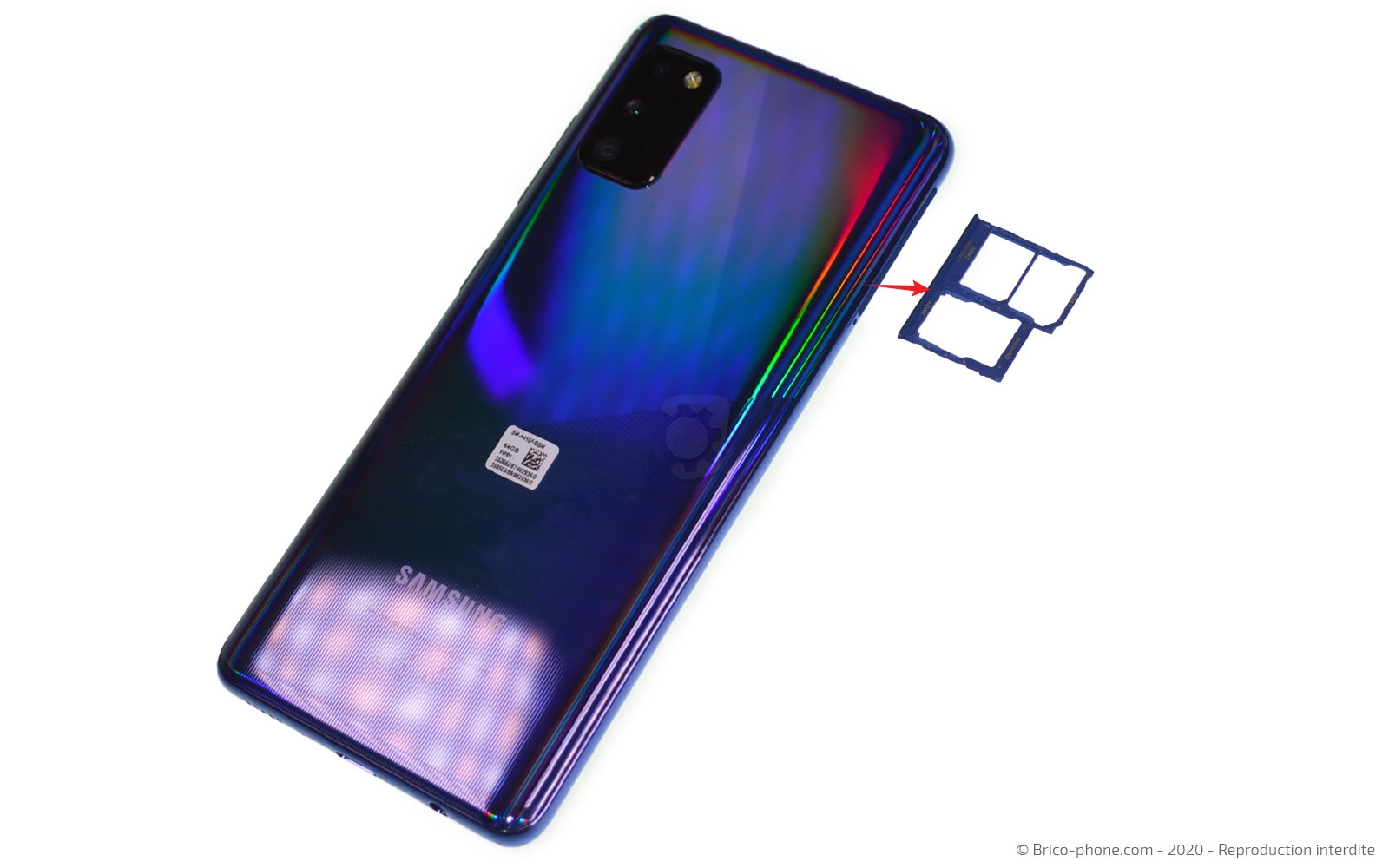

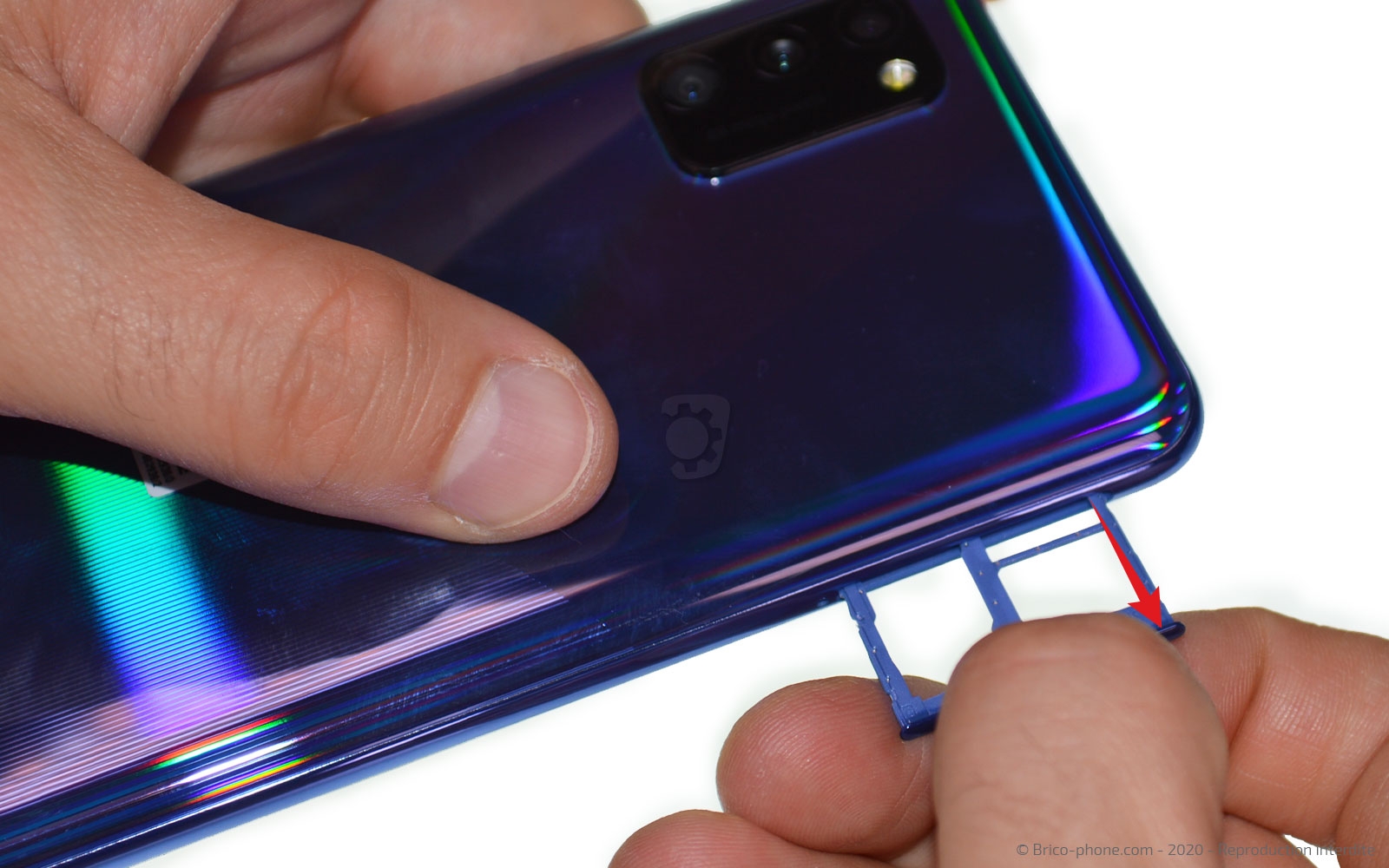

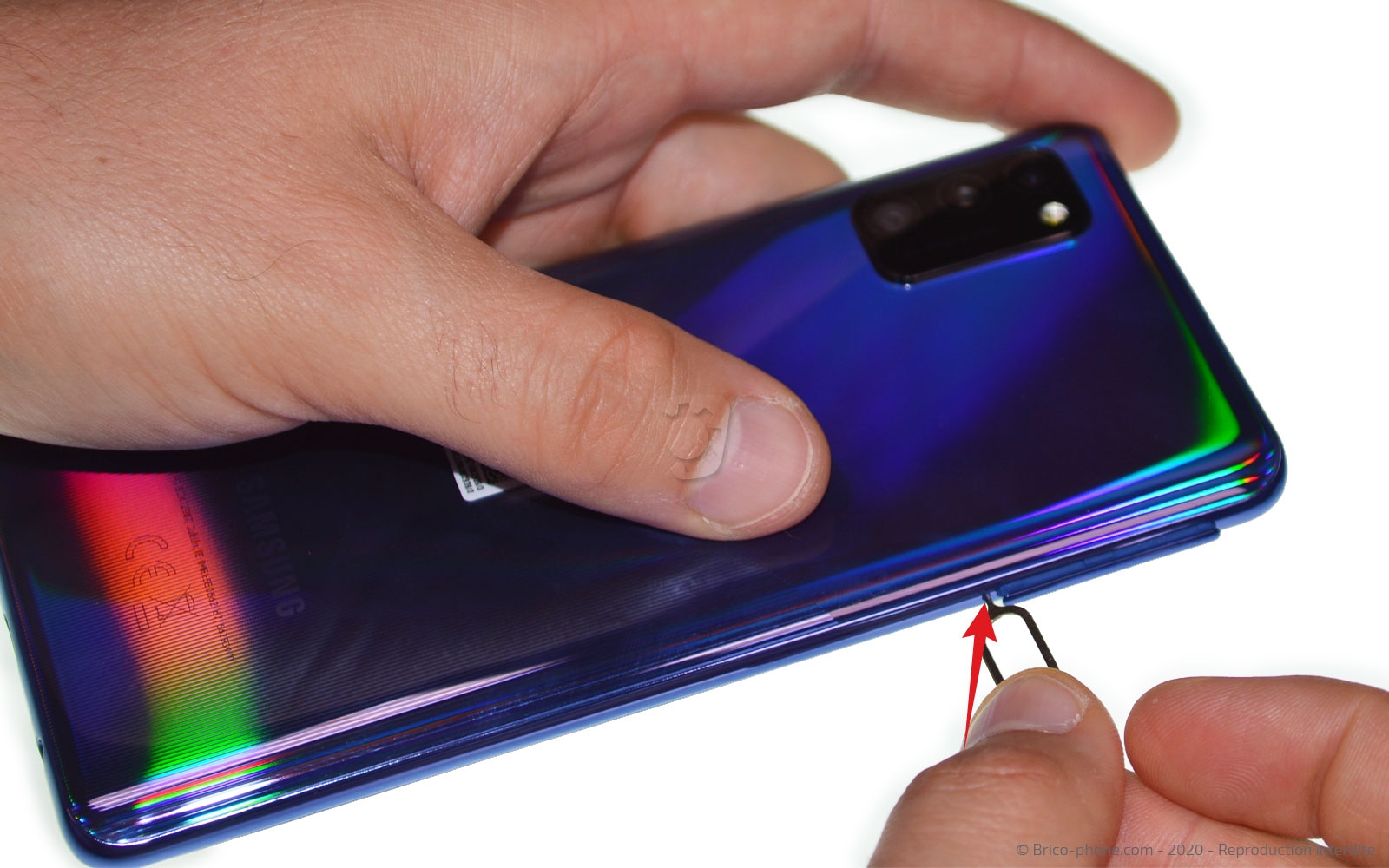

Etape 1 : Sortir le tiroir Sim
Il est maintenant temps d'introduire l'outil adéquat pour extraire le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

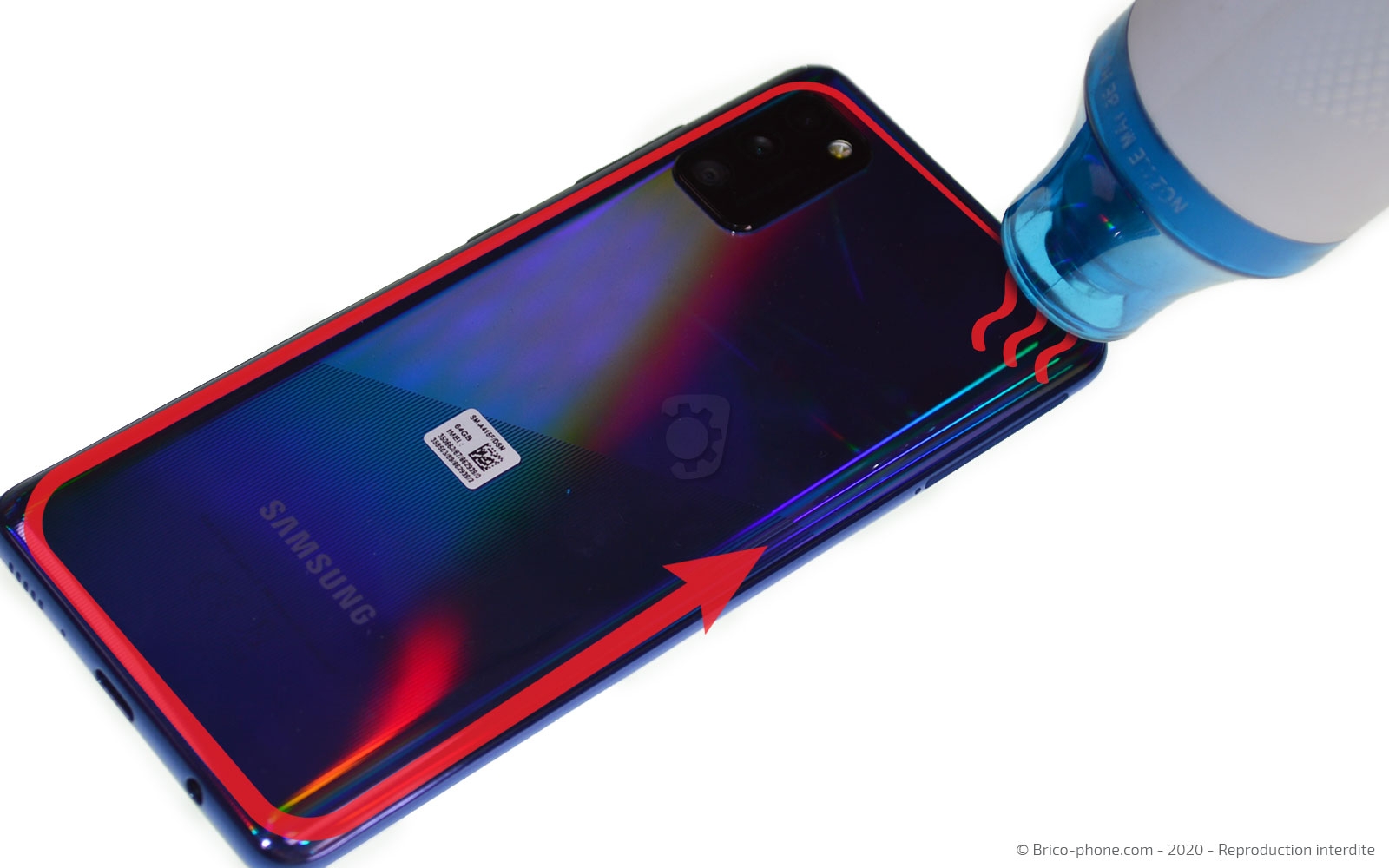

Etape 2 : Décoller la vitre arrière
Il est nécessaire de chauffer la vitre arrière à l'aide d'un décapeur thermique ou d 'un coussin chauffant.
Utilisez le décapeur thermique ou votre sèche-cheveux en chauffant les bords de la façade arrière.

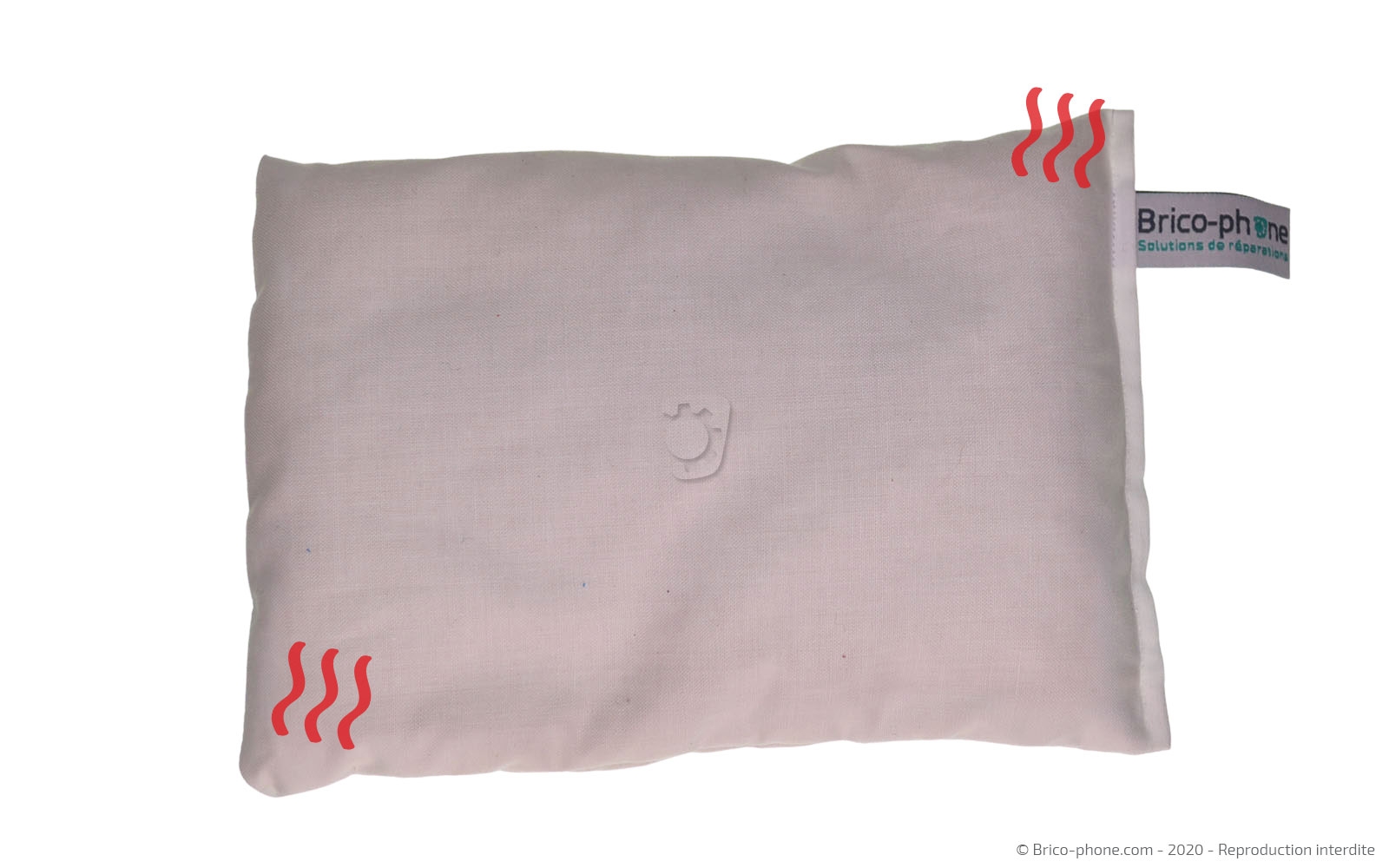

Pour le deuxième outil, il vous faut le passer au micro-ondes environ 2 minutes avant de le placer sur le dos de votre appareil.

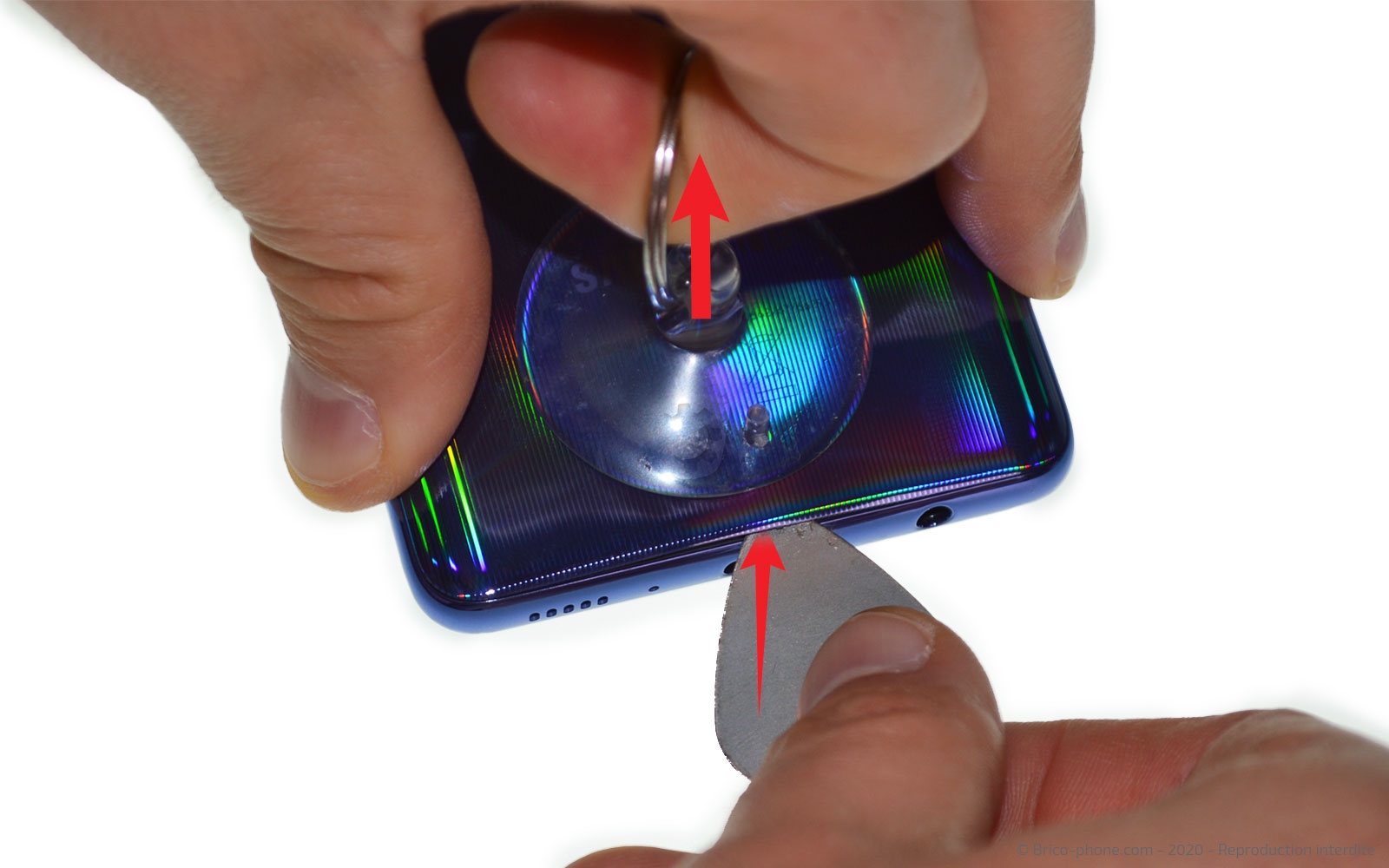

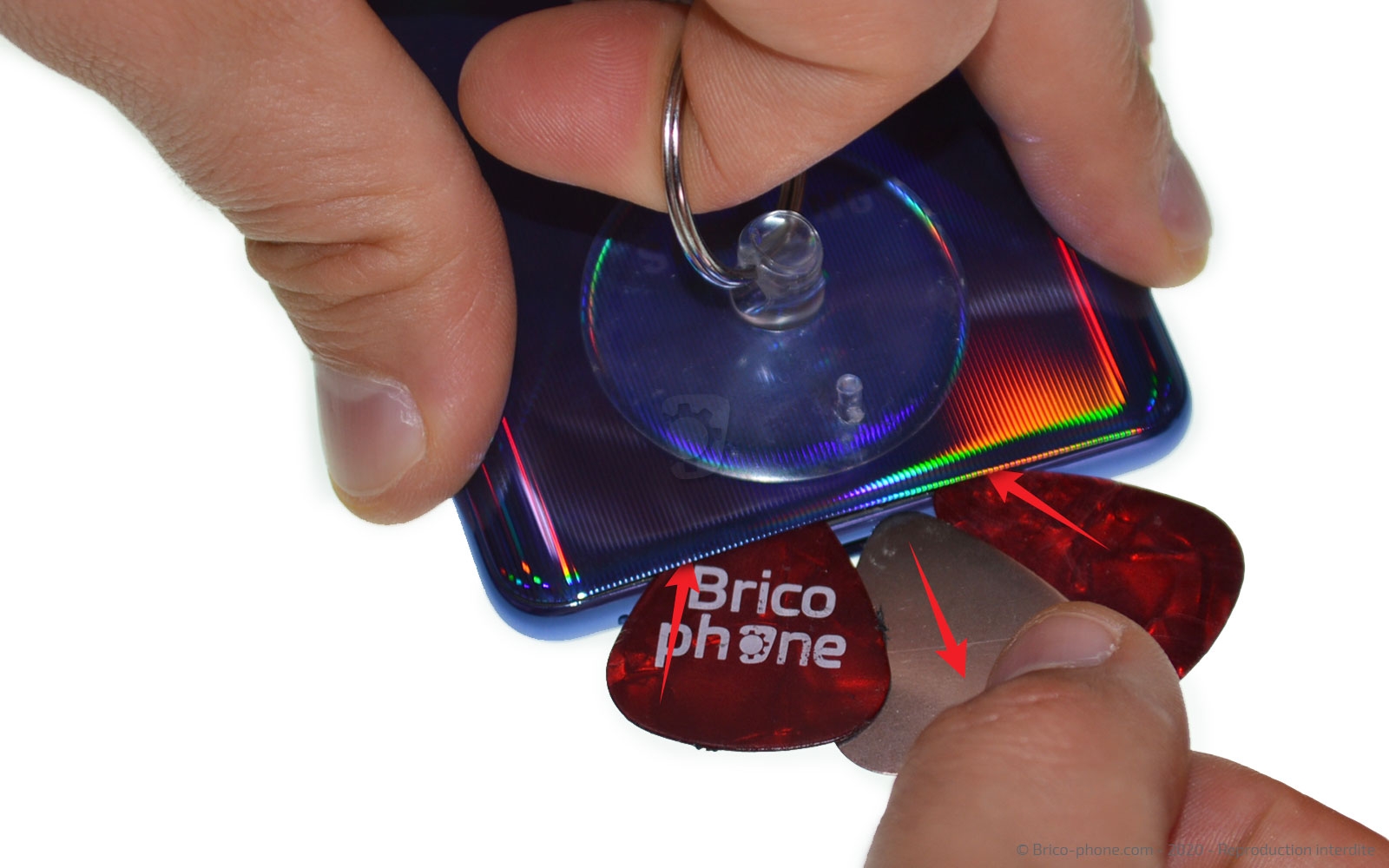

Après la chauffe, disposez la ventouse plutôt près un coté de la vitre arrière afin de pouvoir lever cette dernière et insérer le médiator fin entre les composants.
Attention, lorsque nous avons ouvert ce smartphone, nous ne savions pas que des nappes se trouvaient près du connecteur de charge.
Ensuite, vous devez remplacer le médiator troué par sa version en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone

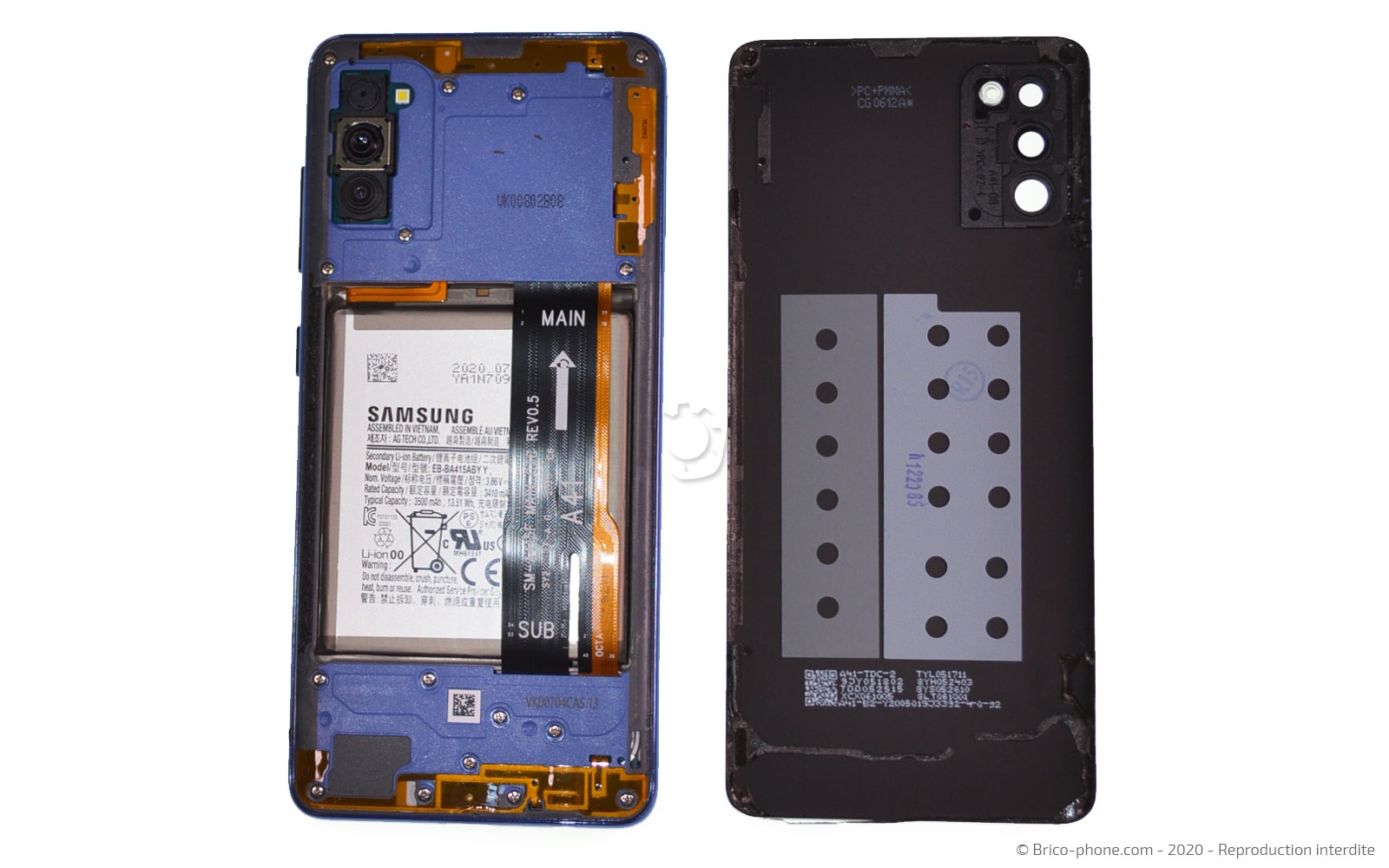

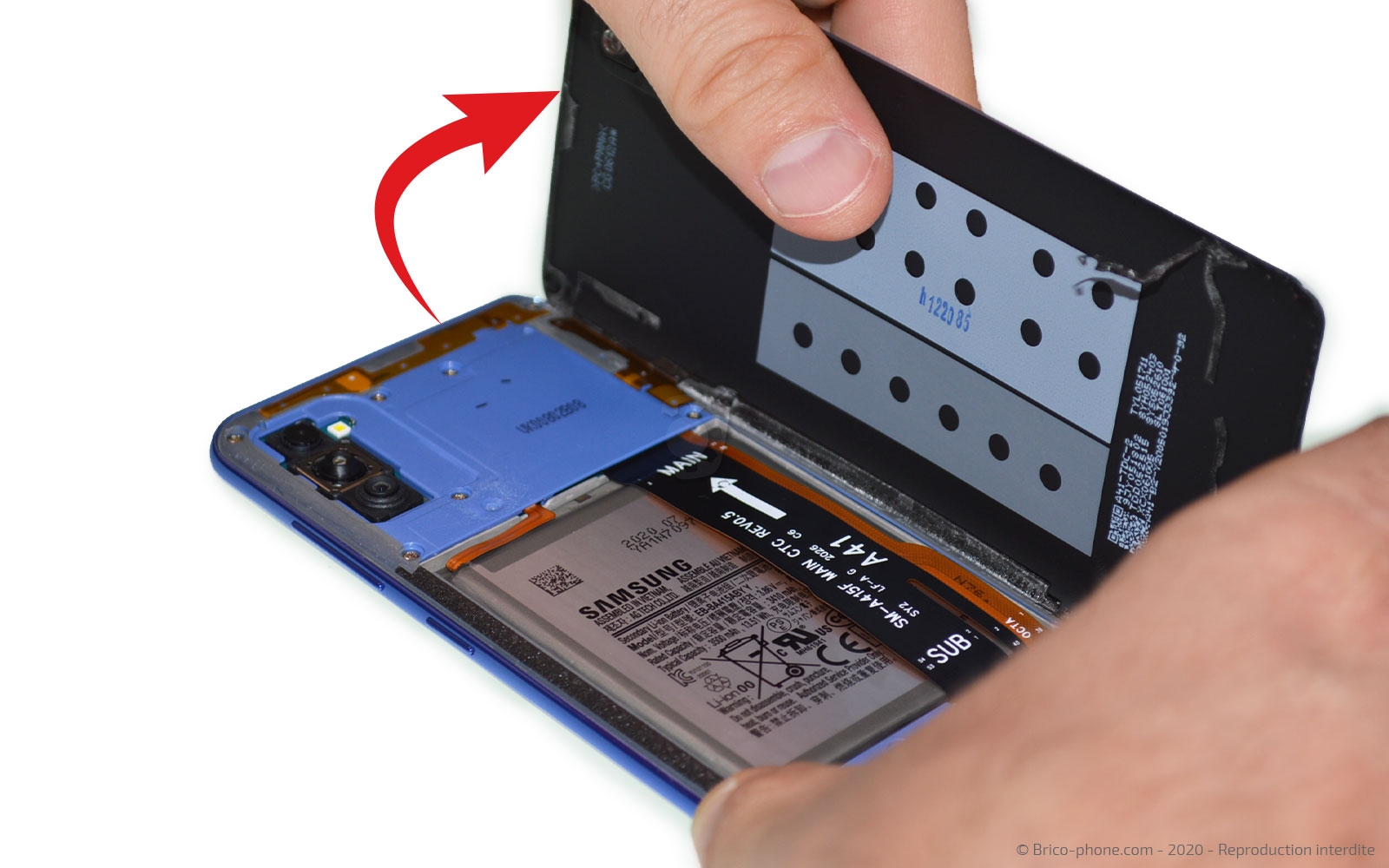

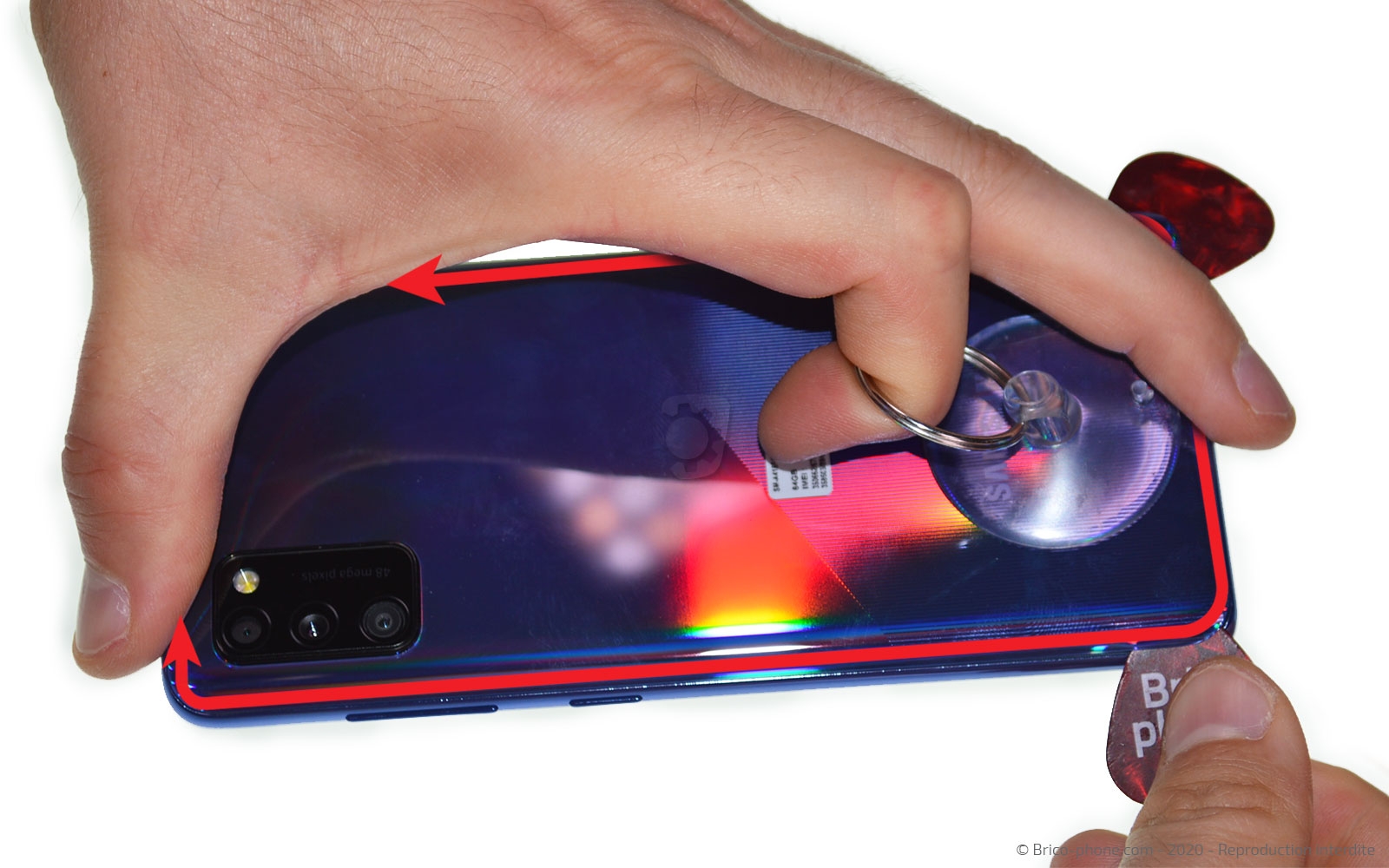

A l'aide des médiators en plastique, continuez à décoller la vitre arrière en les faisant glisser tout autour du produit.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A41 Bleu Prismatique
29,90 €

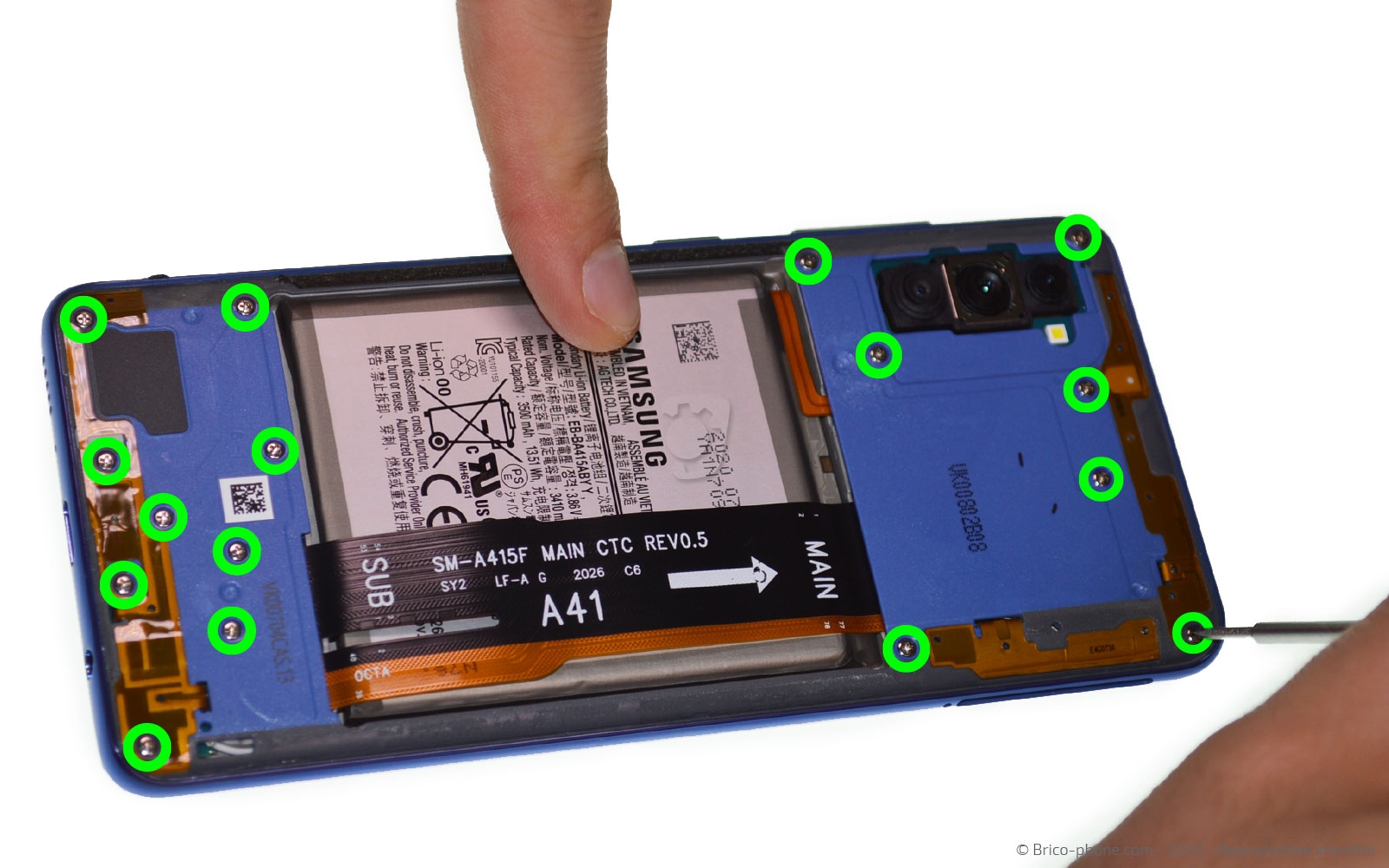

Etape 4 : Oter la plaquette intermédiaire
Ôtez les 16 vis avec le tournevis cruciforme du châssis intermédiaire.

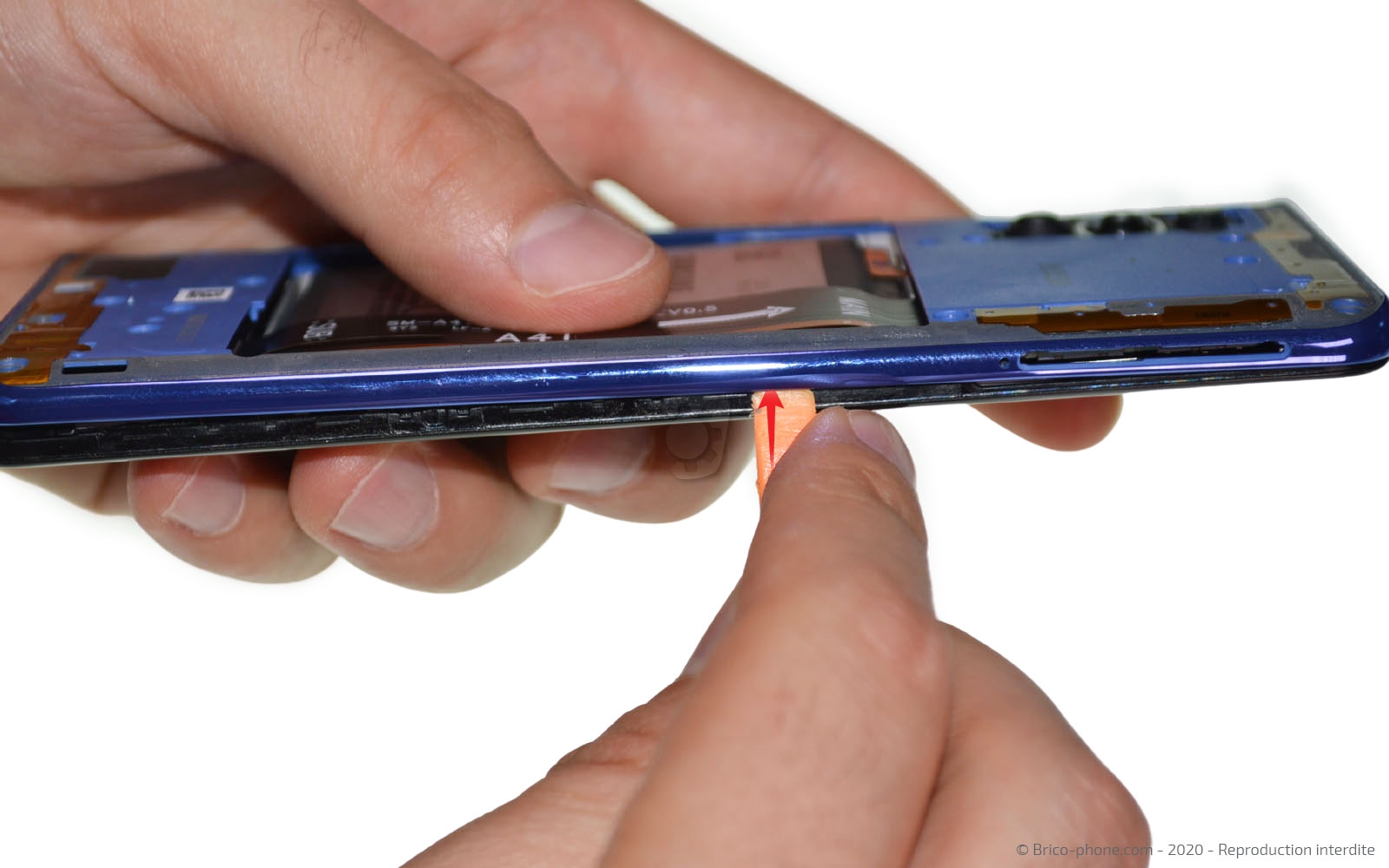

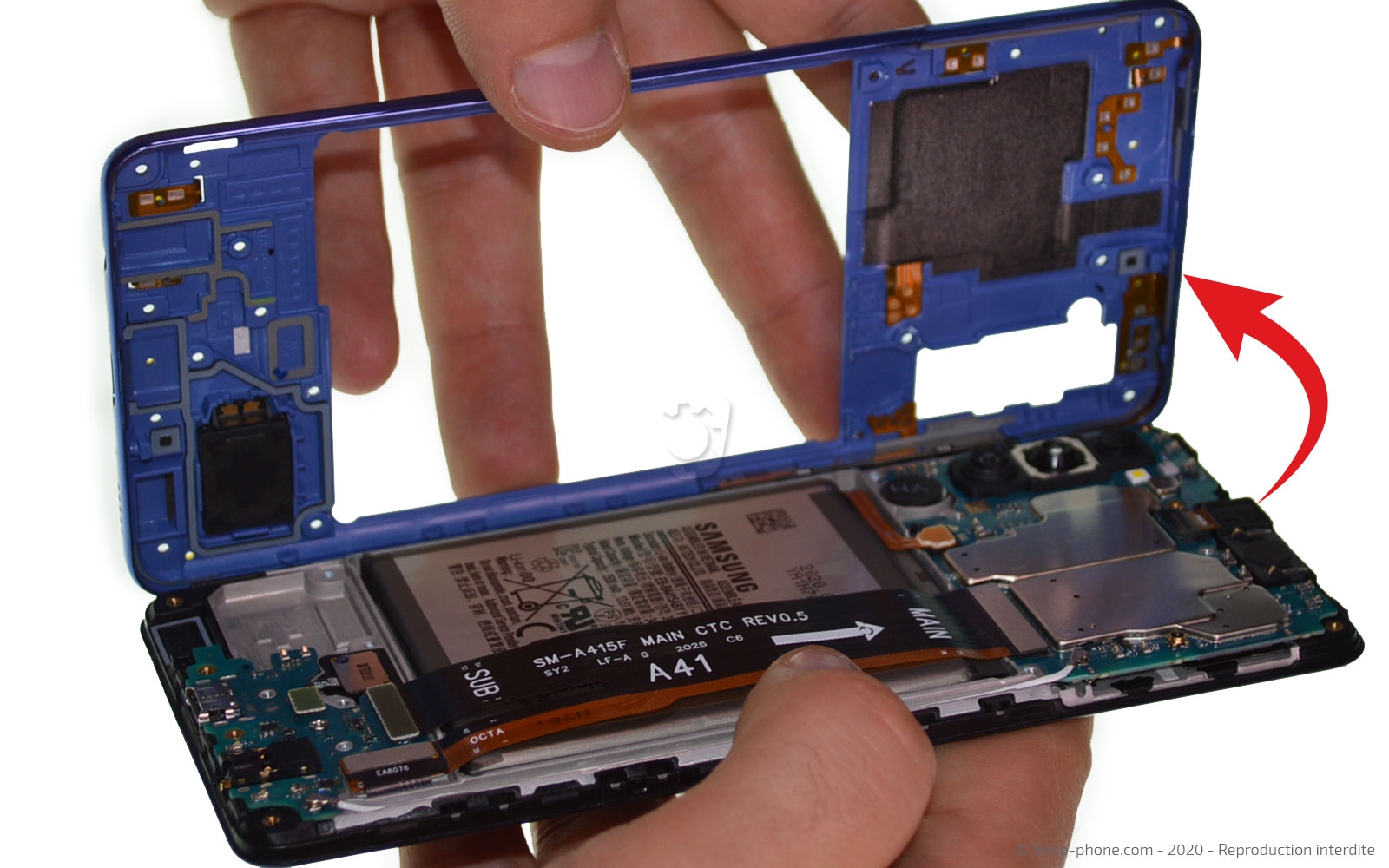

Décollez les bords de la plaquette afin de déclipser entièrement le composant.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

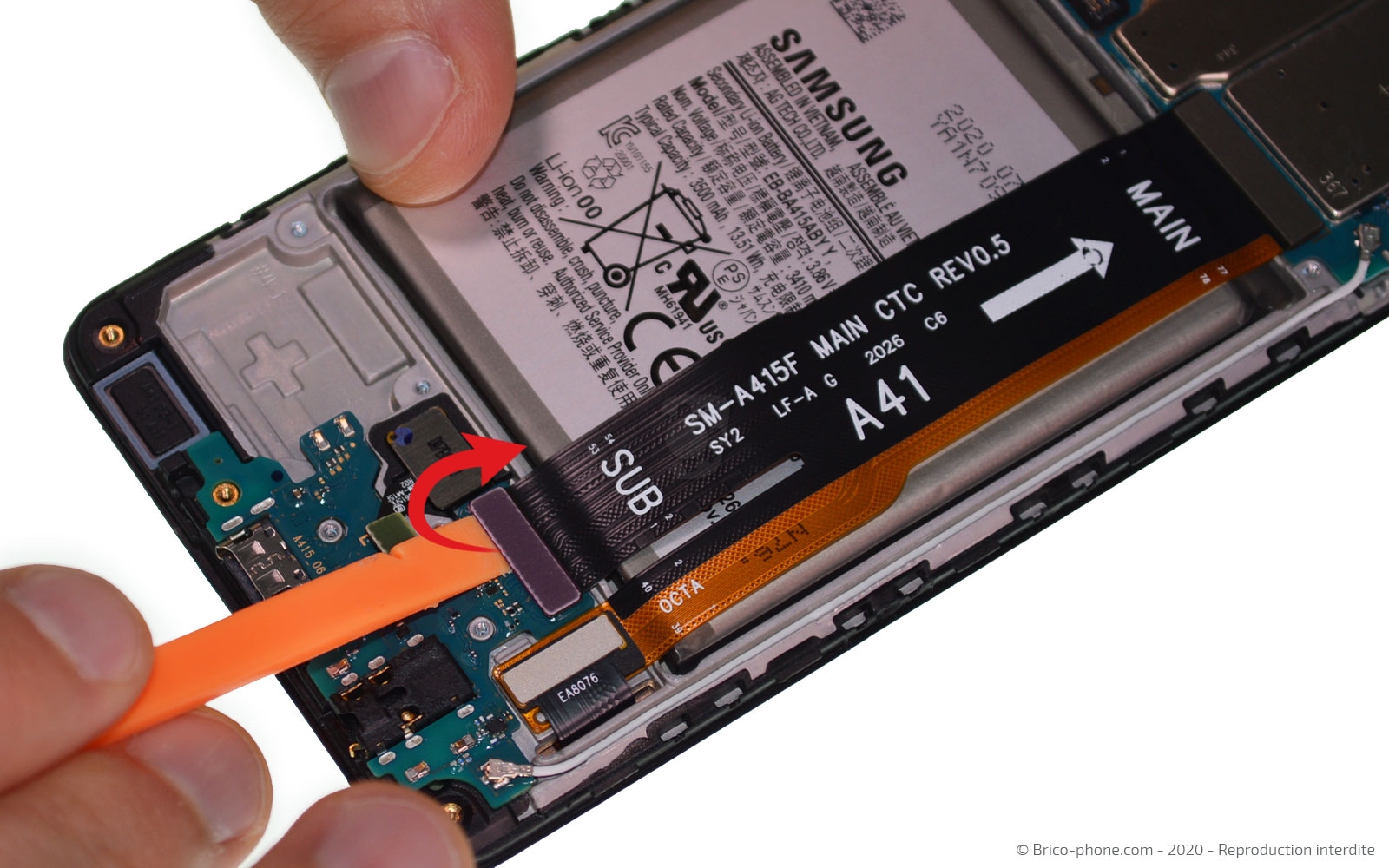

Etape 5 : Déconnecter les nappes

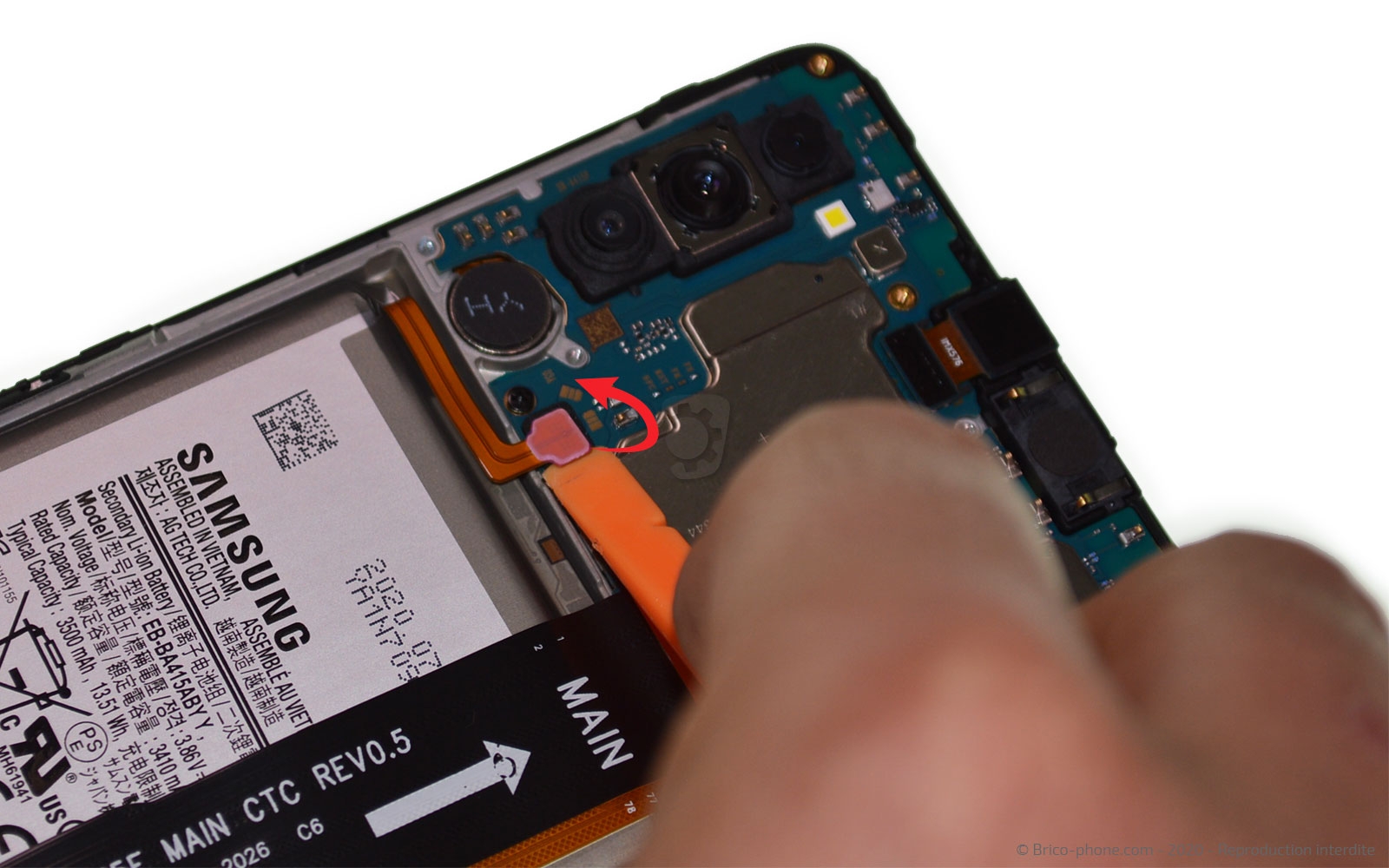

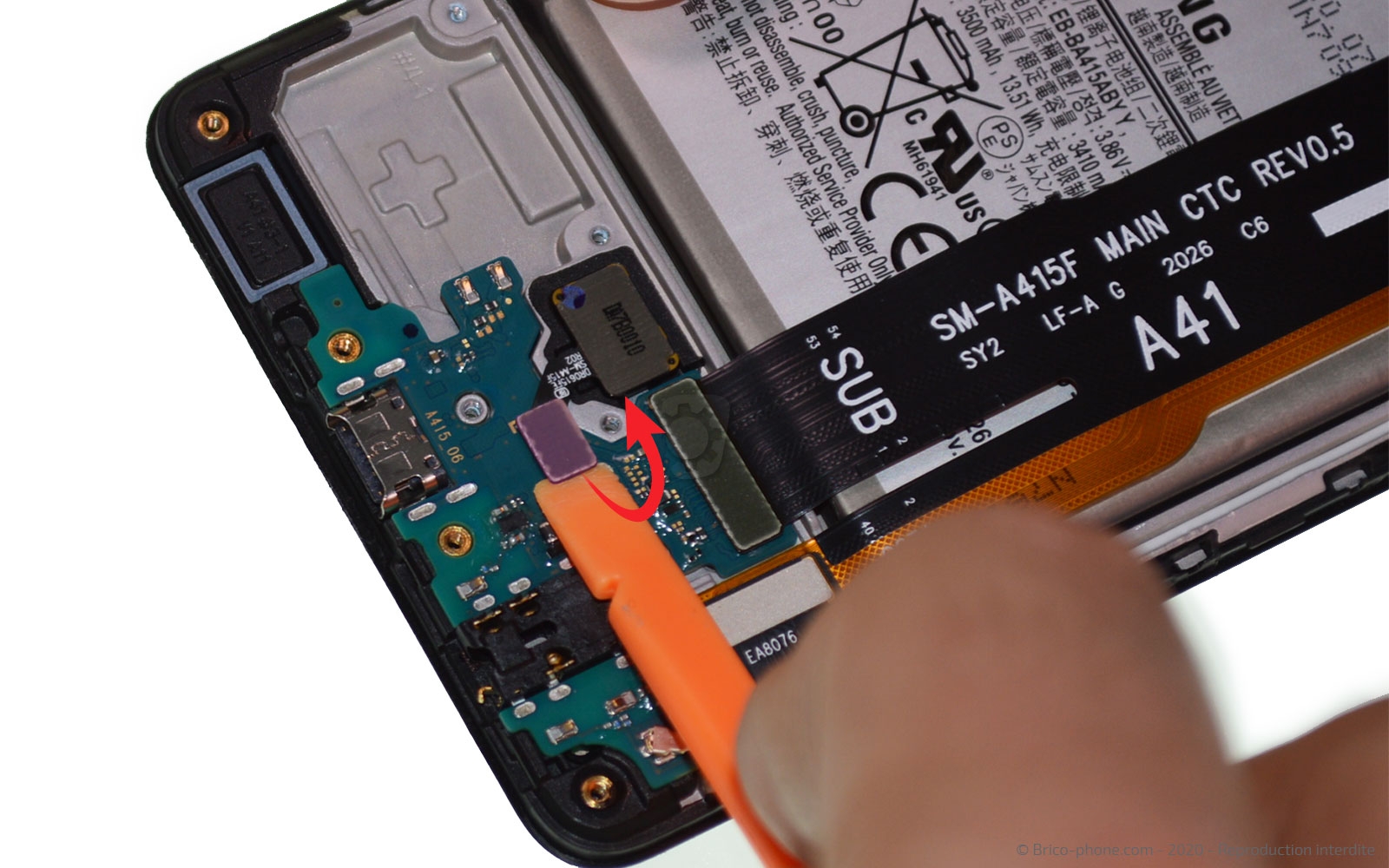

A l'aide du spudger, déconnectez la batterie, le lecteur d'empreintes digitales ainsi que la nappe de droite de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

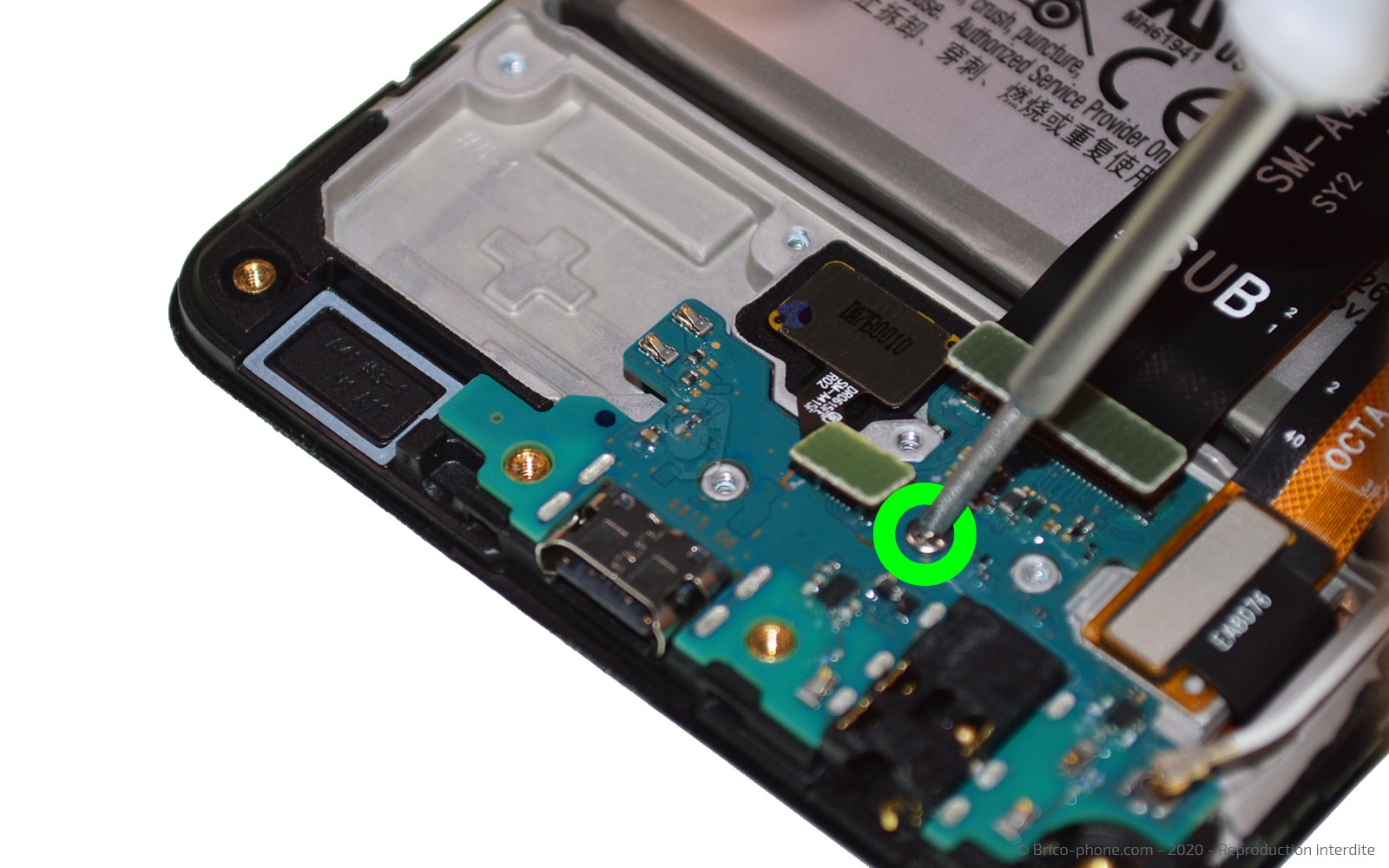

Etape 6 : Libérer le connecteur de charge

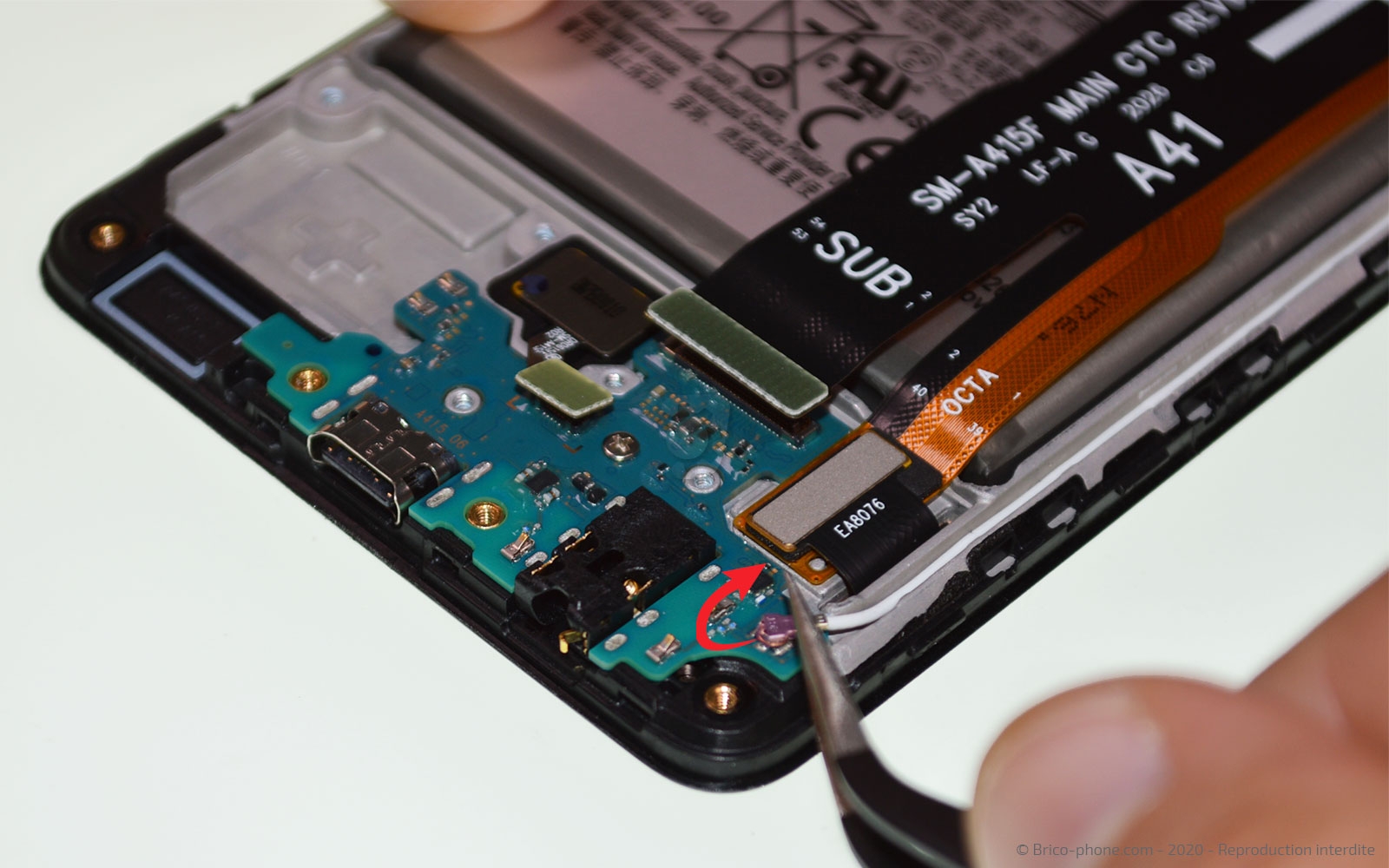

Détachez le câble coaxial puis retirez la vis cruciforme du dock.

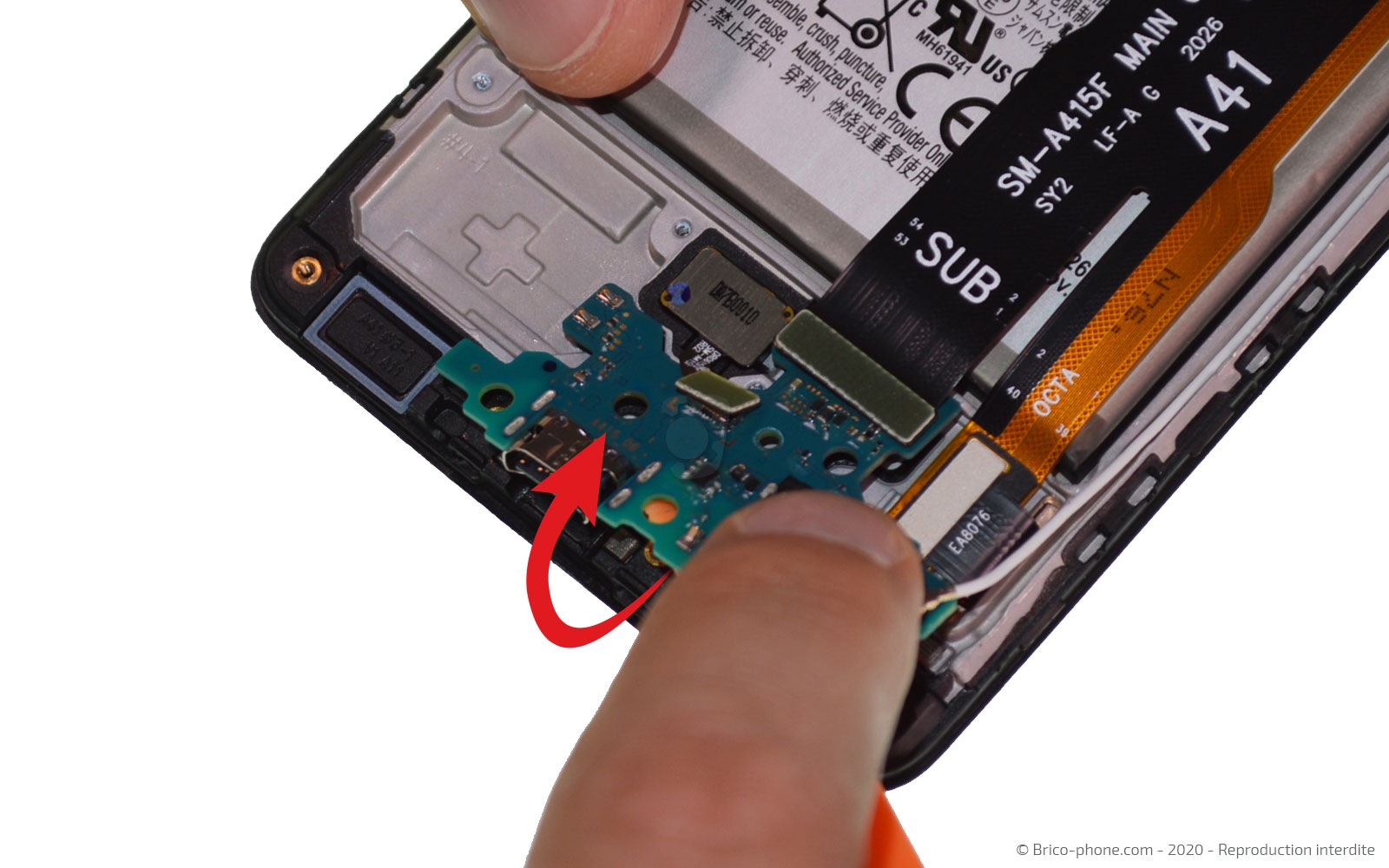

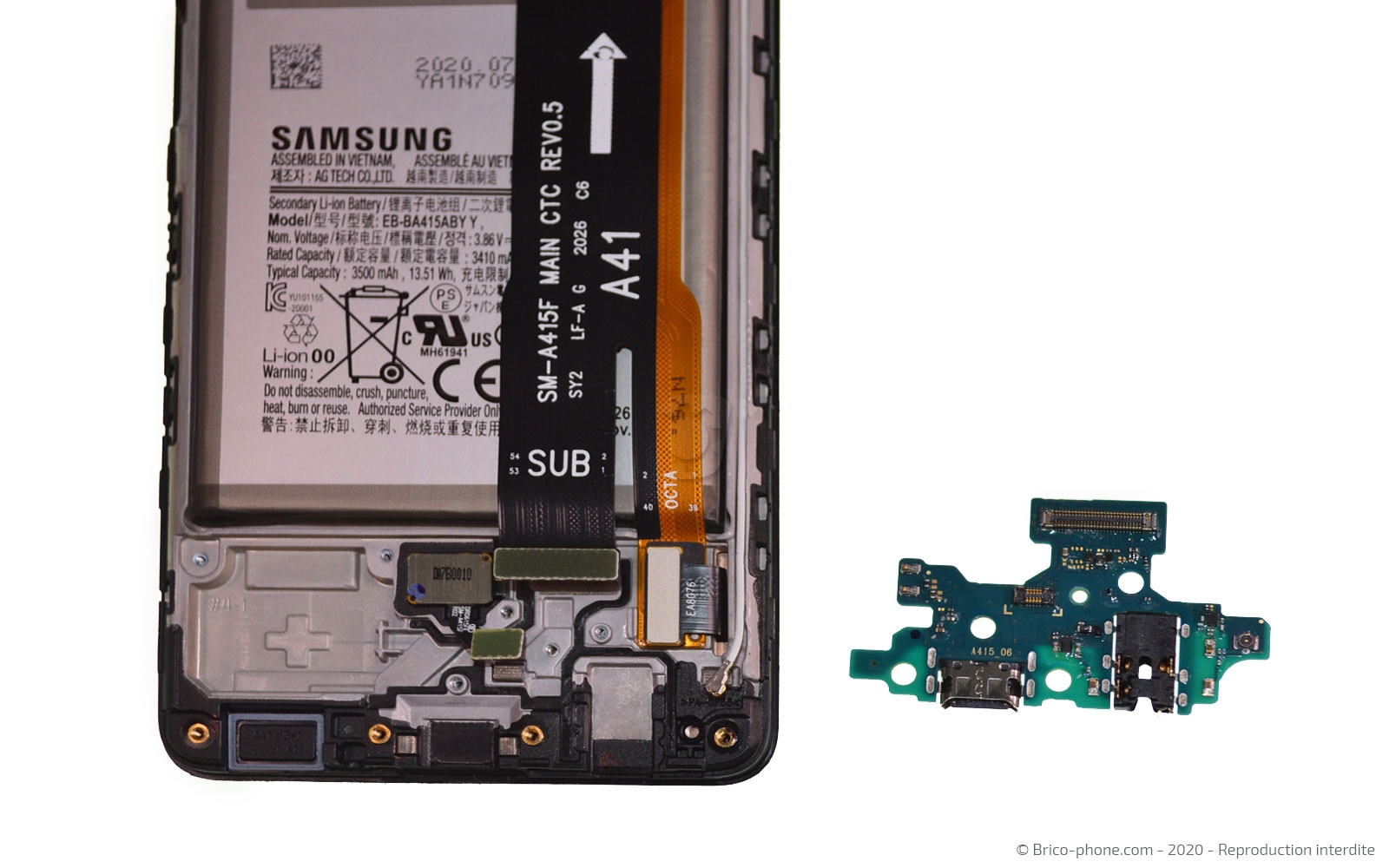

Glissez le levier en nylon sous le connecteur de charge afin de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés



Conseils pour le remontage
Il est maintenant temps de remonter votre Samsung Galaxy A41 en suivant les étapes précédentes dans l'ordre inverse.

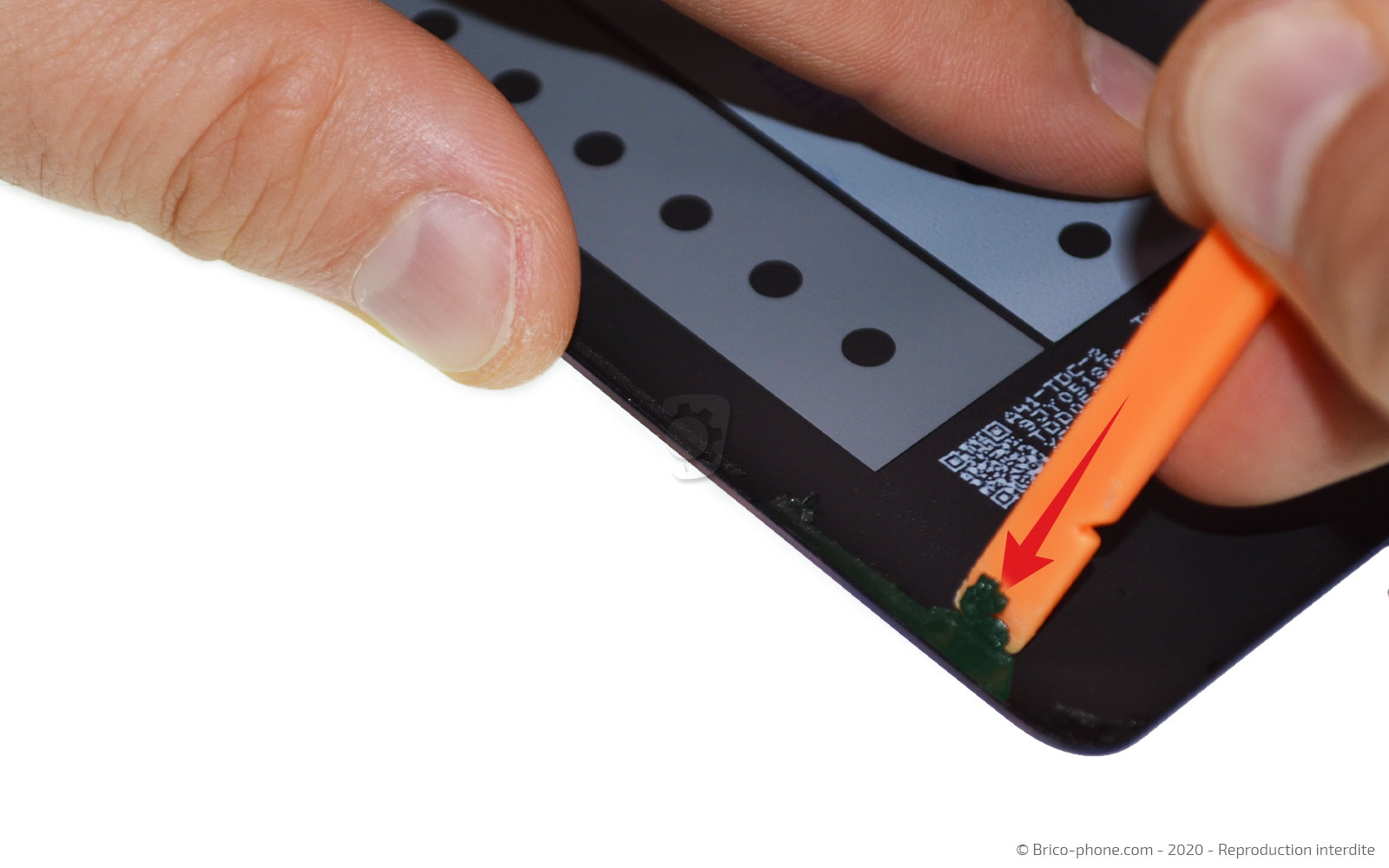

Avant de recoller, pensez à tester le nouveau composant et à nettoyer les résidus de stickers du châssis et de la vitre arrière.

Appliquez la colle B-7000 sur tout le contour du téléphone et laissez poser , 30 à 45 minutes avant de pouvoir utiliser votre appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
