Changement du bloc écran sur Galaxy A41

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 12/20
Galaxy A41 | Temps estimé : 60 min | Difficulté : 3.5/5

Vous prenez soin de votre Galaxy A41 mais il y a peu une mésaventure lui est arrivé et son écran s'est brisé.

Pas de panique, nos techniciens ont mis en place ce tutoriel pour vous accompagner étape par étape dans cette réparation.

Diagnostic

›  L'écran de votre téléphone est fissuré, cassé...
›  Il reste noir ou affiche des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super Amoled pré-monté sur châssis pour Samsung Galaxy A41 Noir Prismatique
119,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer
Il est important de connaitre le modèle de son smartphone avant de commander ou commencer une réparation.

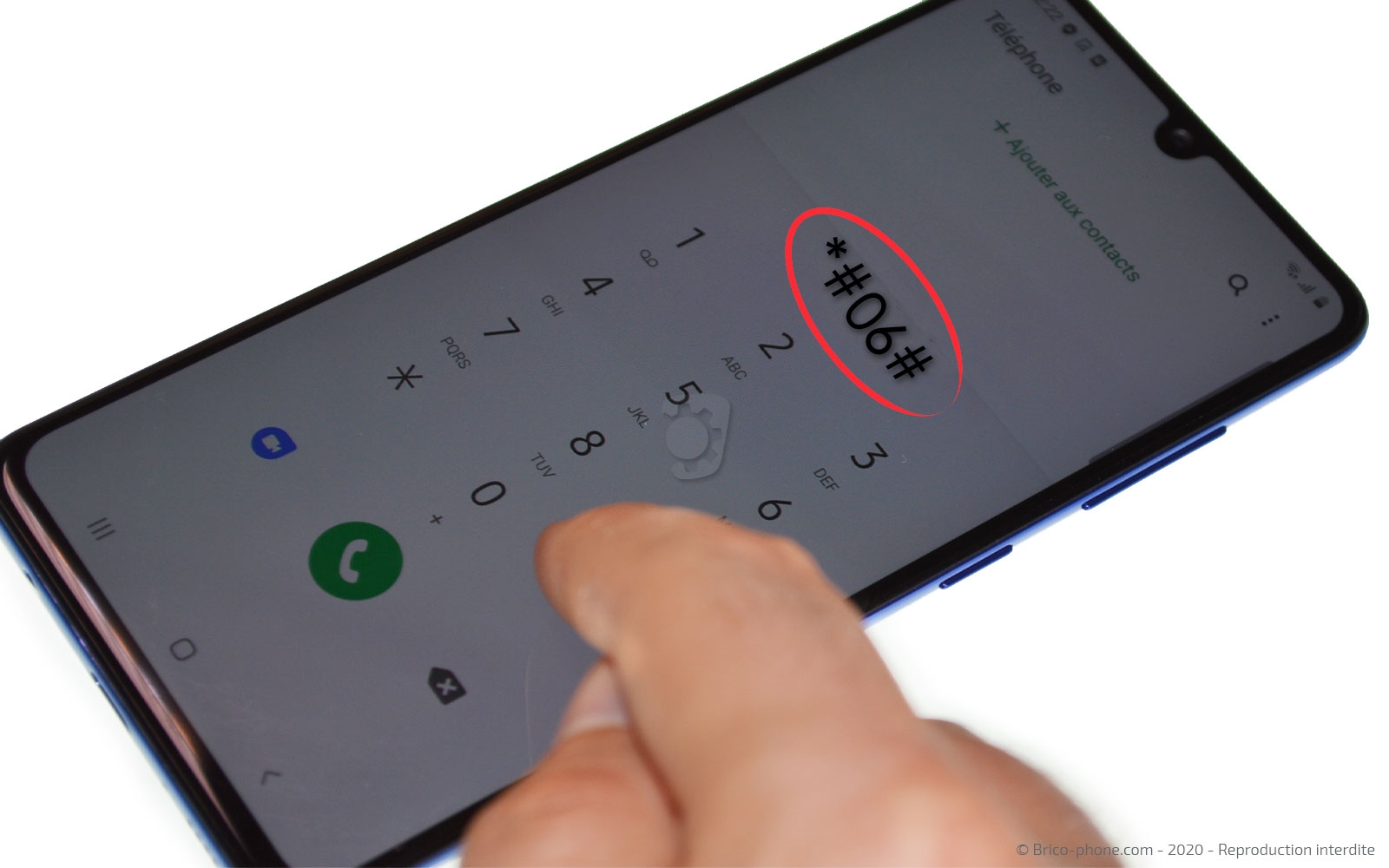

C'est pourquoi nous vous conseillons de composer le *#06# et de recopier le numéro IMEI qui s'affiche sur notre page d'accueil.
Vous serez alors directement informer sur le modèle et les pièces disponibles pour votre Samsung Galaxy A41.

Procédez ensuite à l'extinction de votre appareil pour débuter la réparation.
Etape 1 : Sortir le tiroir Sim

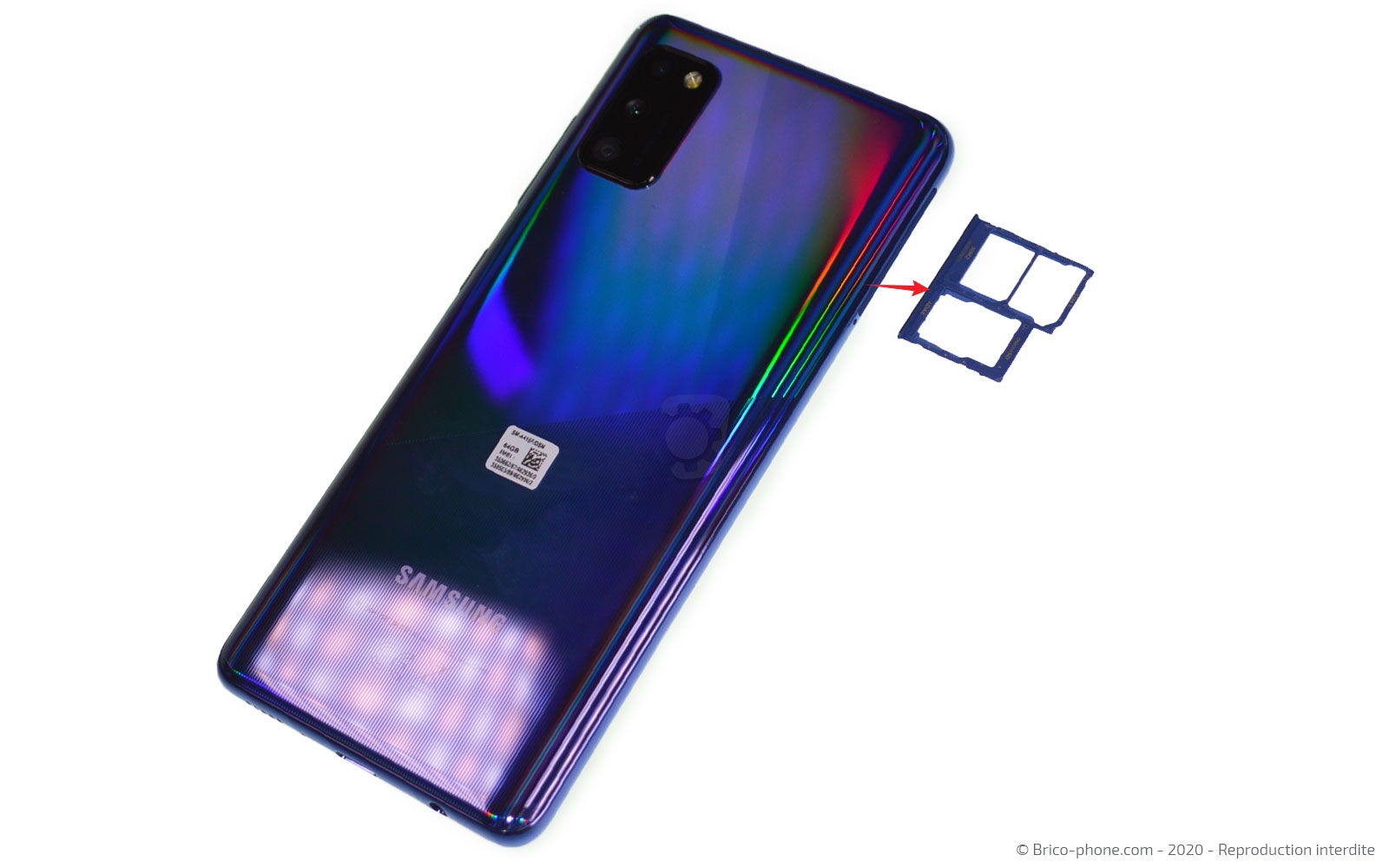

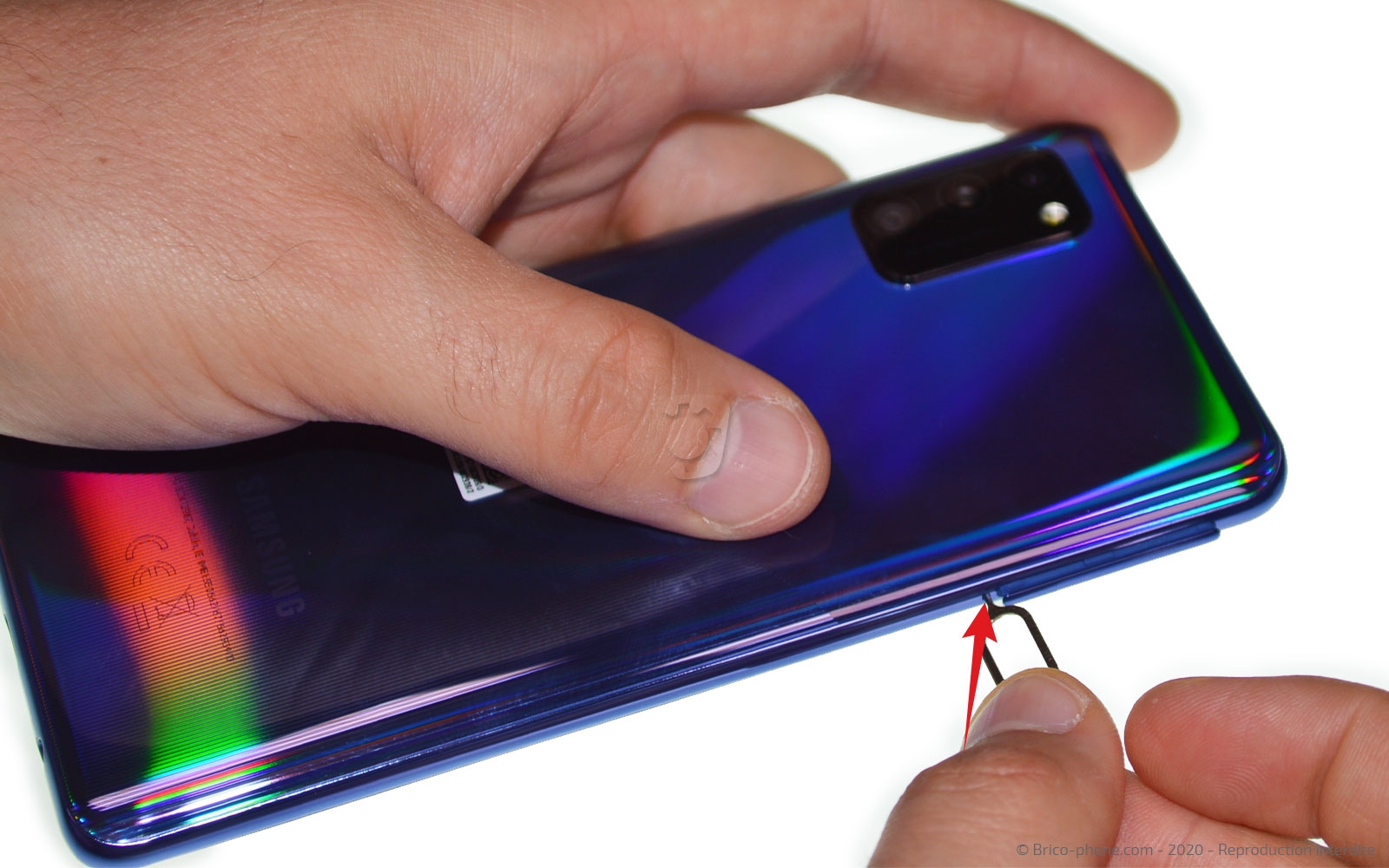

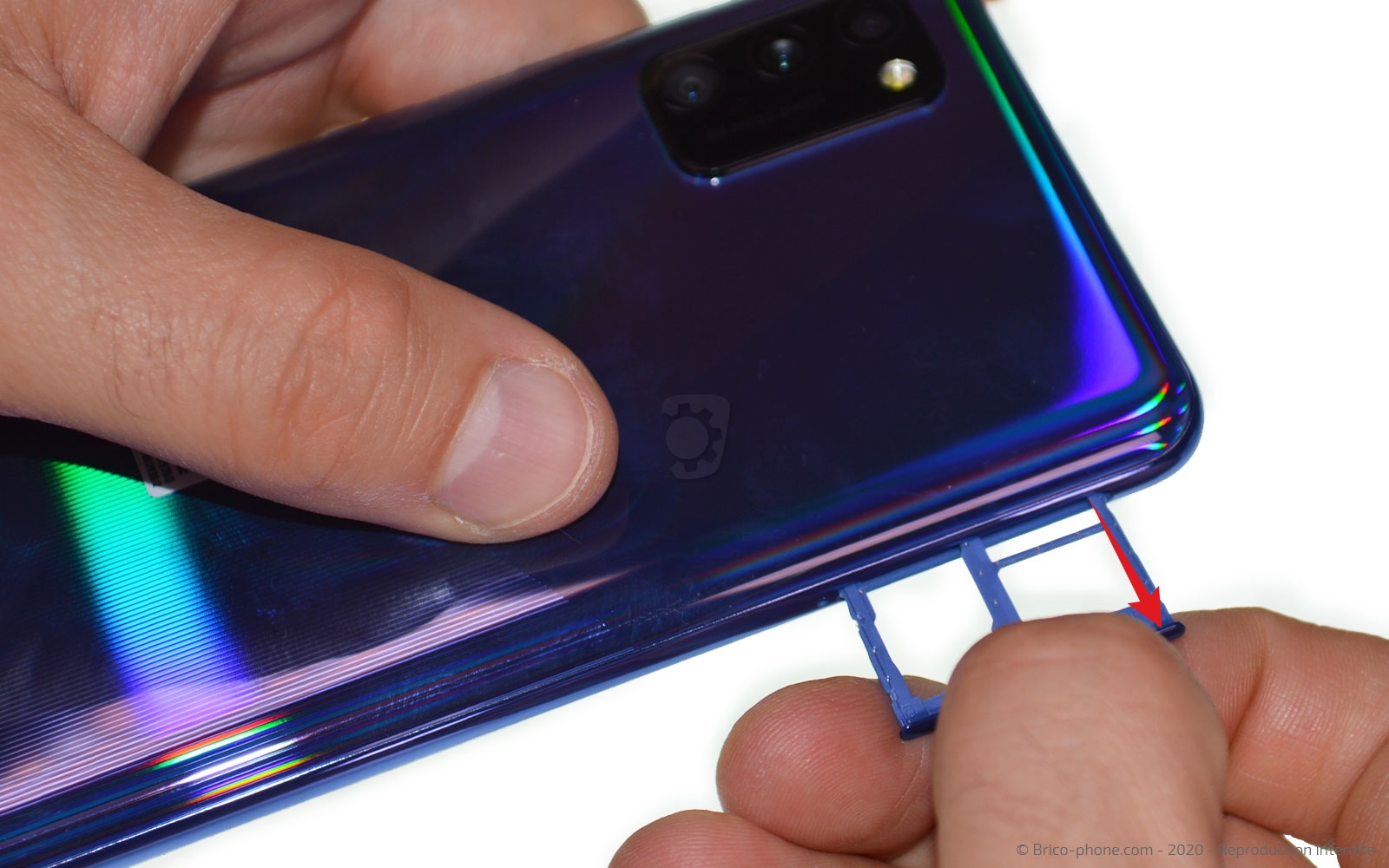

Sortez le rack de la carte Sim et SD.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller la vitre arrière

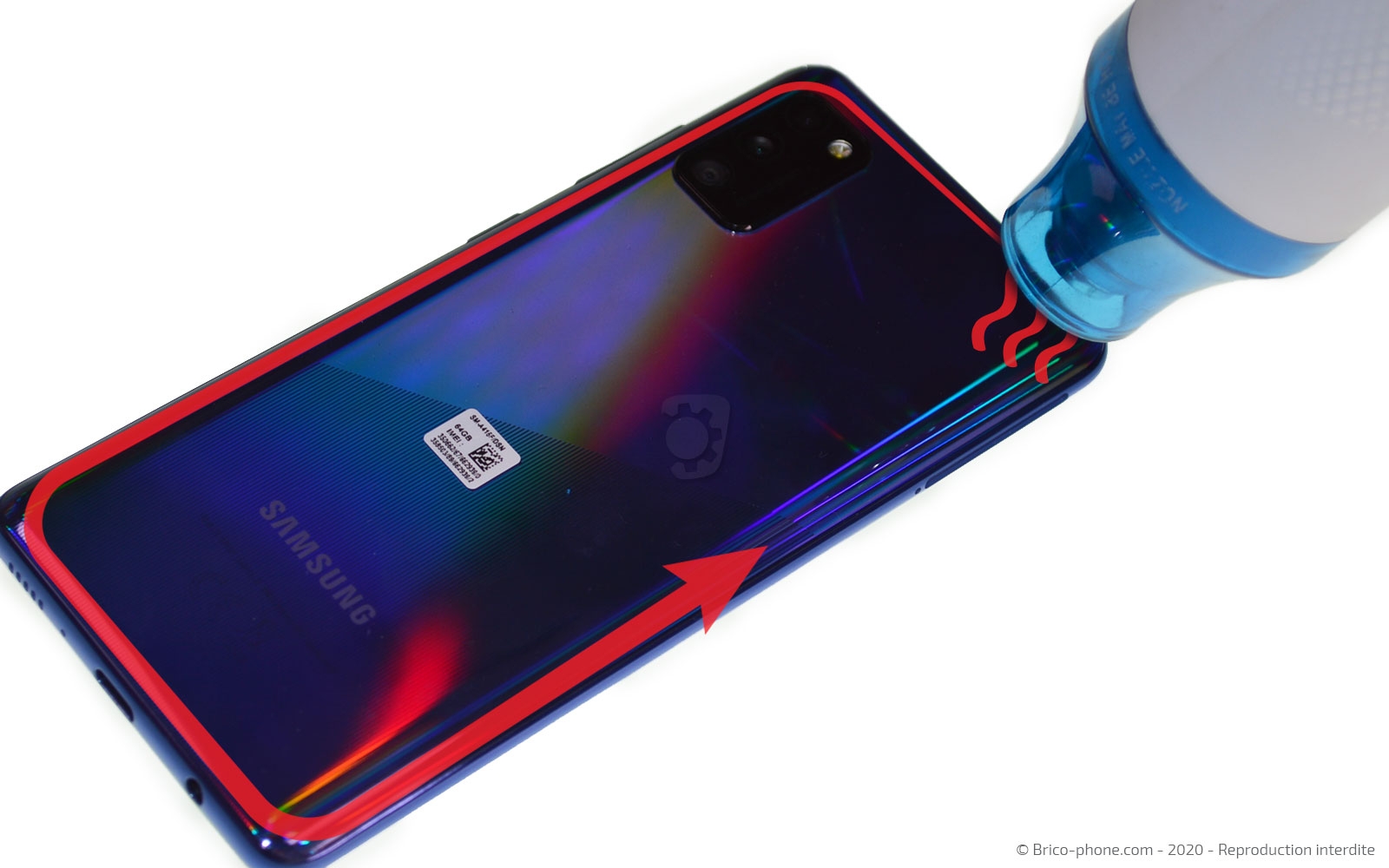

Chauffez le contour de la vitre arrière à l'aide d'un décapeur thermique, sèche-cheveux ou d'un coussin chauffant.

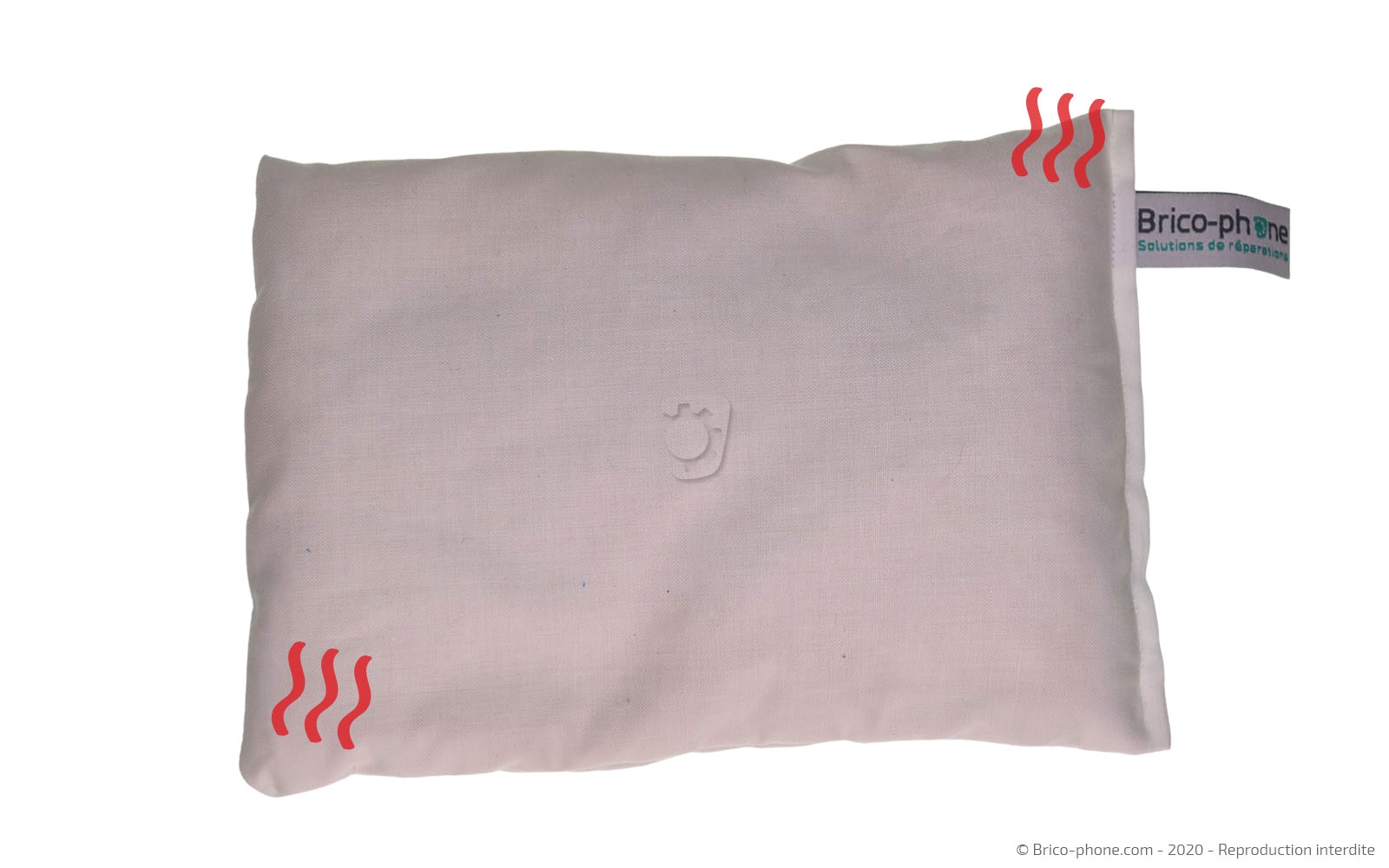

Petite précision en ce qui concerne le coussin, il vous faut d'abord le passer au micro-ondes 2 minutes avant de le placer sur le dos du téléphone.

Lors de la manipulation, nous avons découvert la présence de nappe sur le châssis intermédiaire près de la prise de charge.

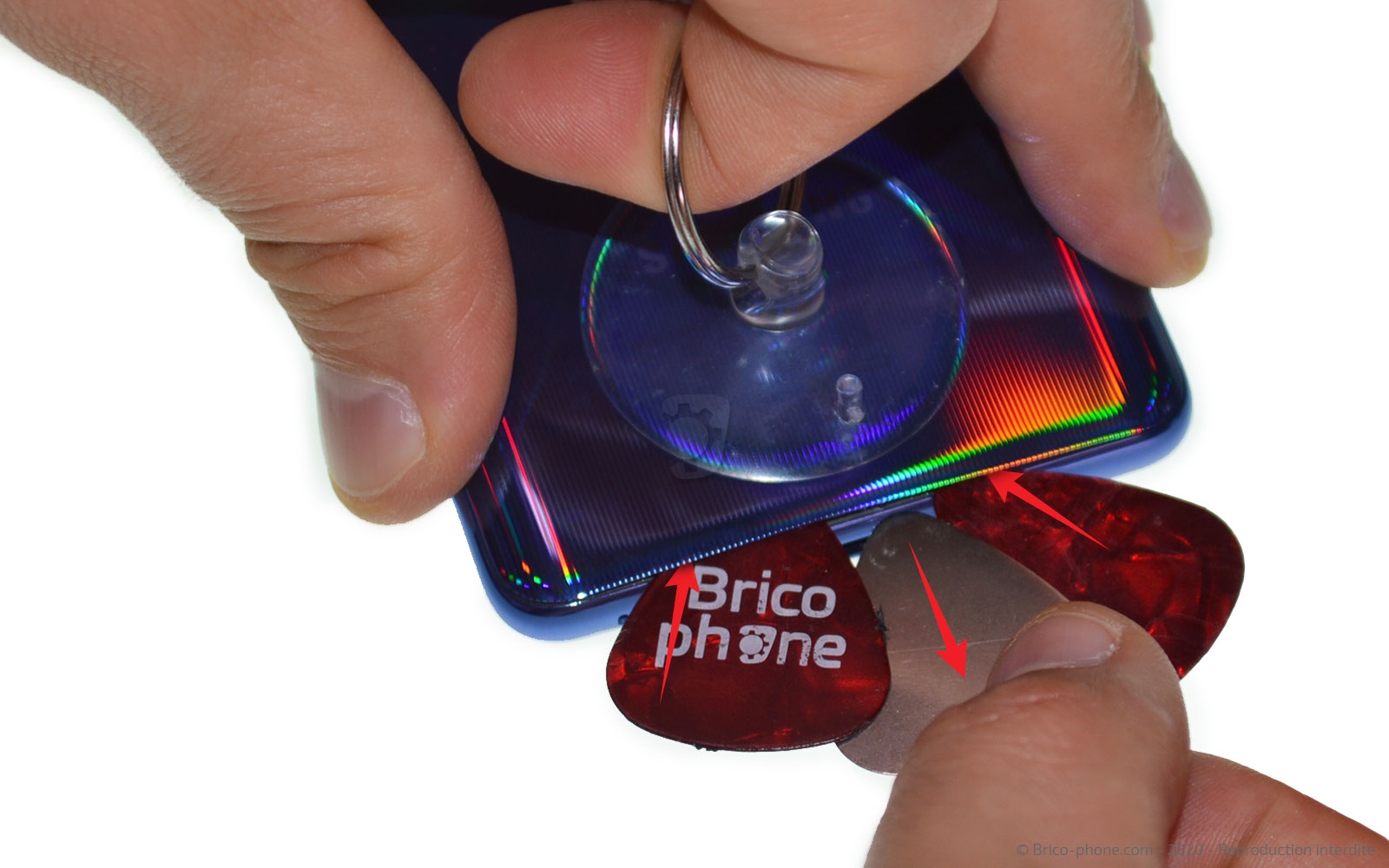

De ce fait, positionnez la ventouse au dos de votre appareil plutôt à droite de l'inscription SAMSUNG. Tirez la boucle de cette dernière, pour ouvrir légèrement et insérer le médiator en métal fin.

Une fois l'insertion faite, il vous faut remplacer le médiator par les versions en plastique pour ne pas endommager un des composants.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

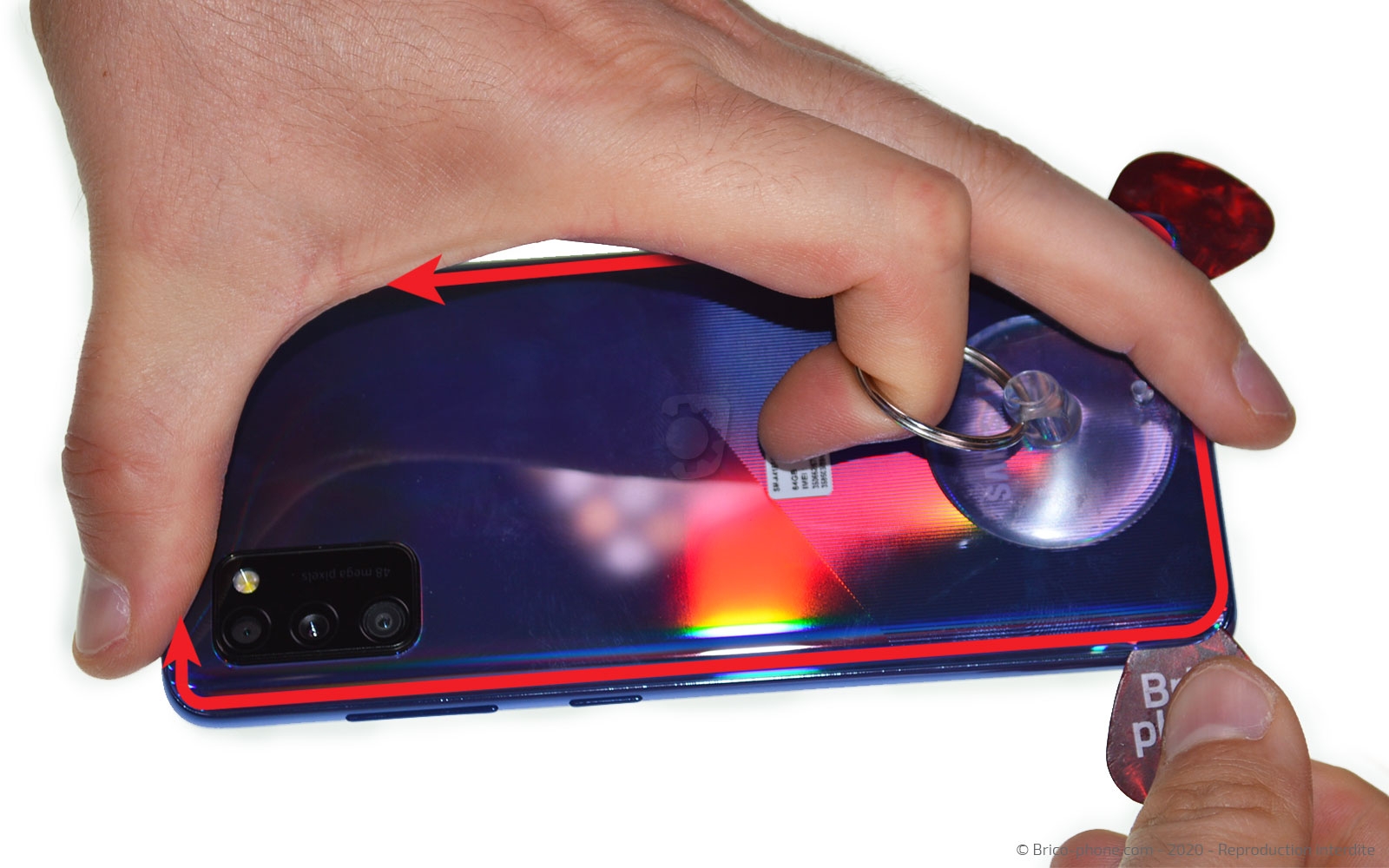

Etape 3 : Ouvrir le téléphone
Glissez les médiators en plastique tout autour de la vitre arrière afin de décoller les stickers.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A41 Bleu Prismatique
29,90 €

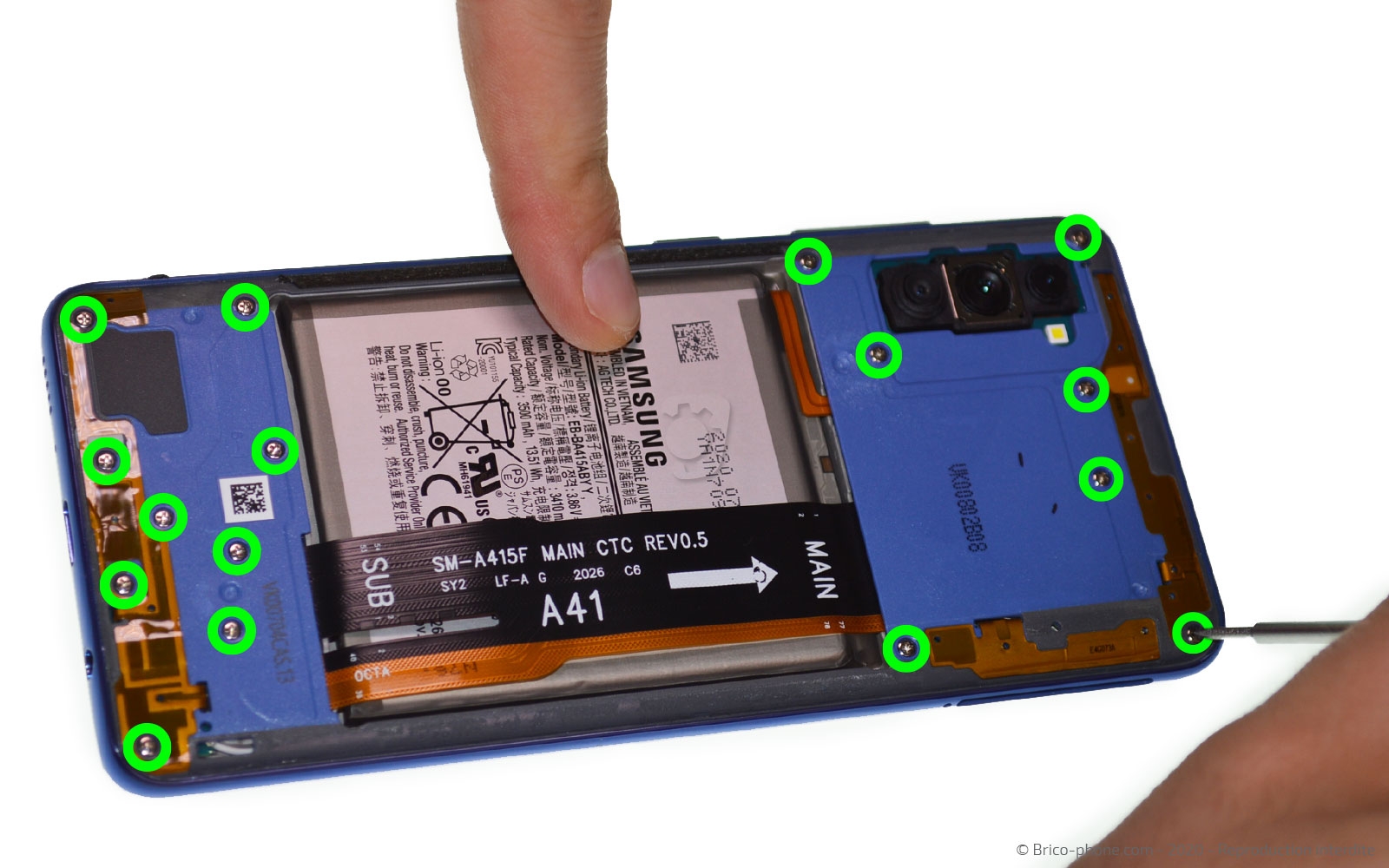

Etape 4 : Oter la plaquette intermédiaire
Sortez les 16 vis cruciformes de la plaquette de protection.

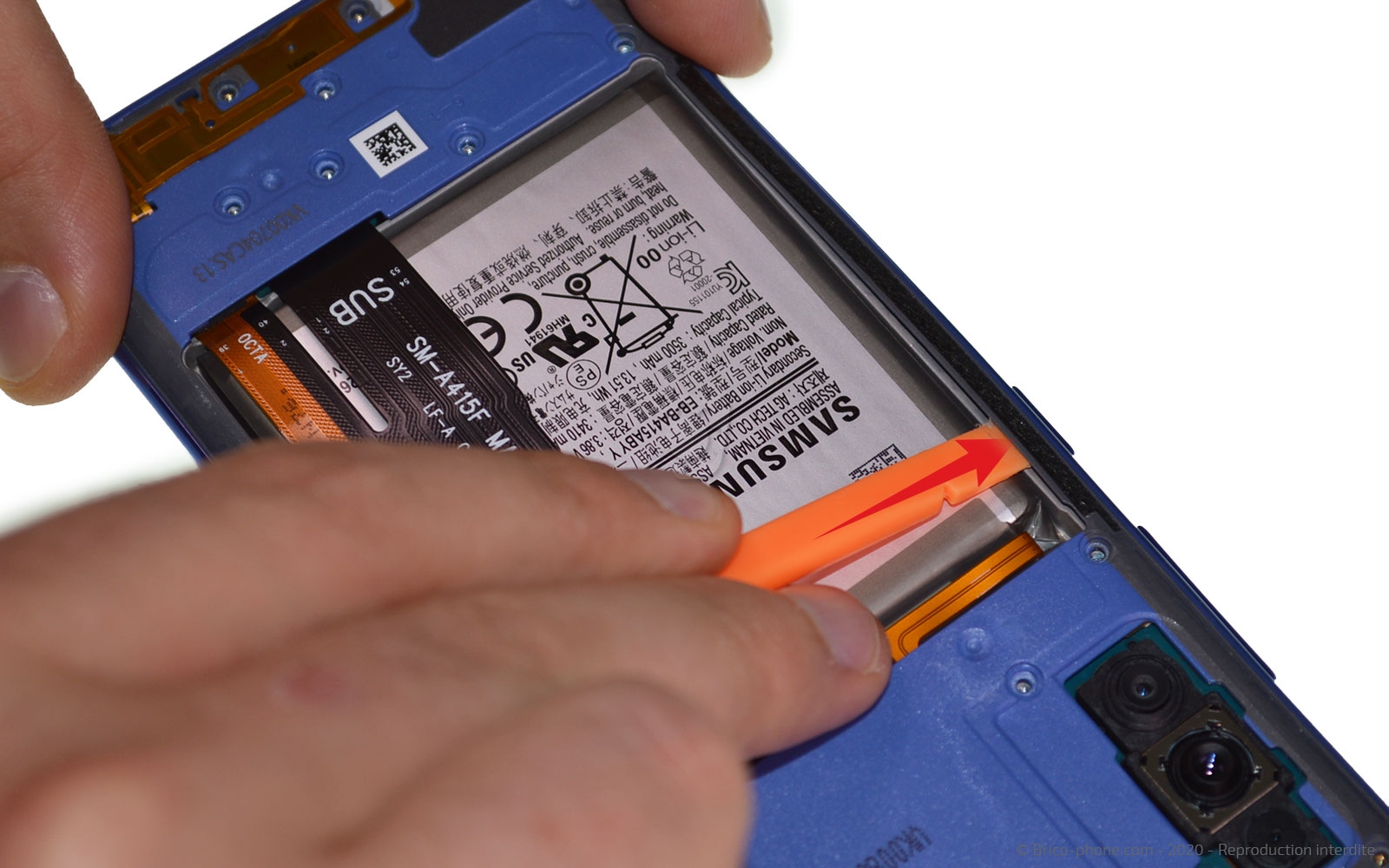

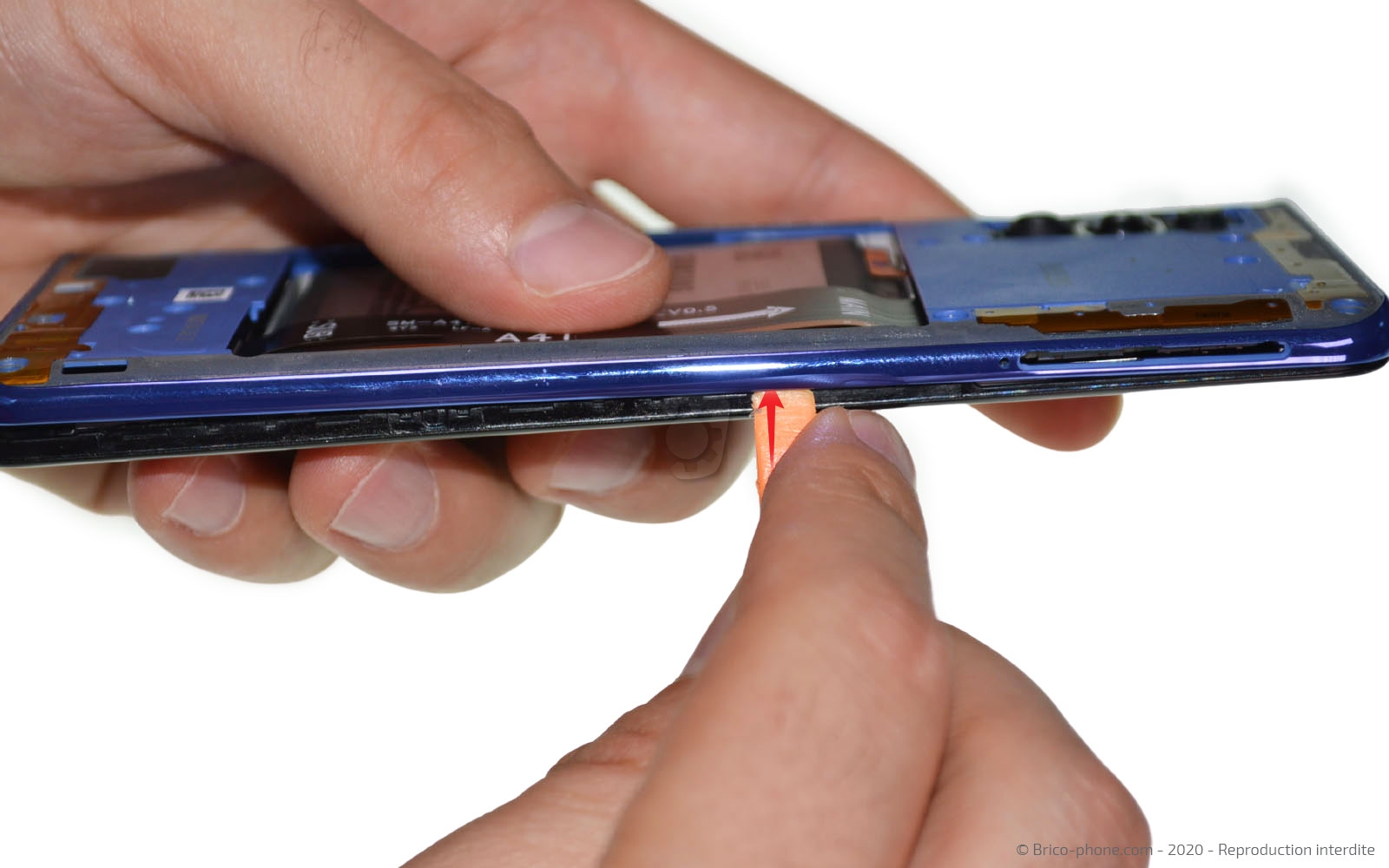

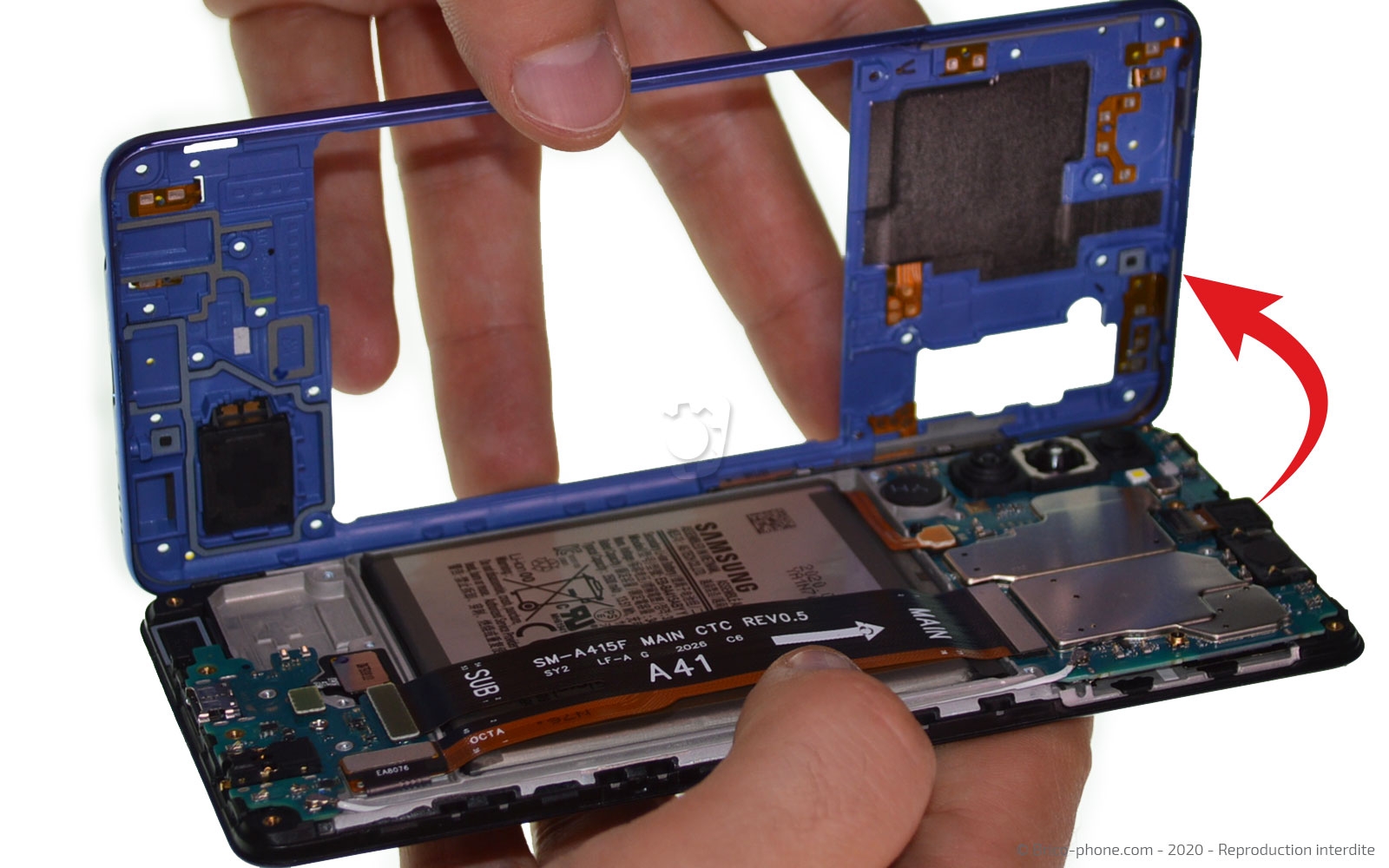

Ensuite, insérez le levier en nylon sous le cache près de la batterie afin de commencer à le déclipser.

Continuez le retrait du châssis intermédiaire en glissant l'ustensile sur toute la longueur du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

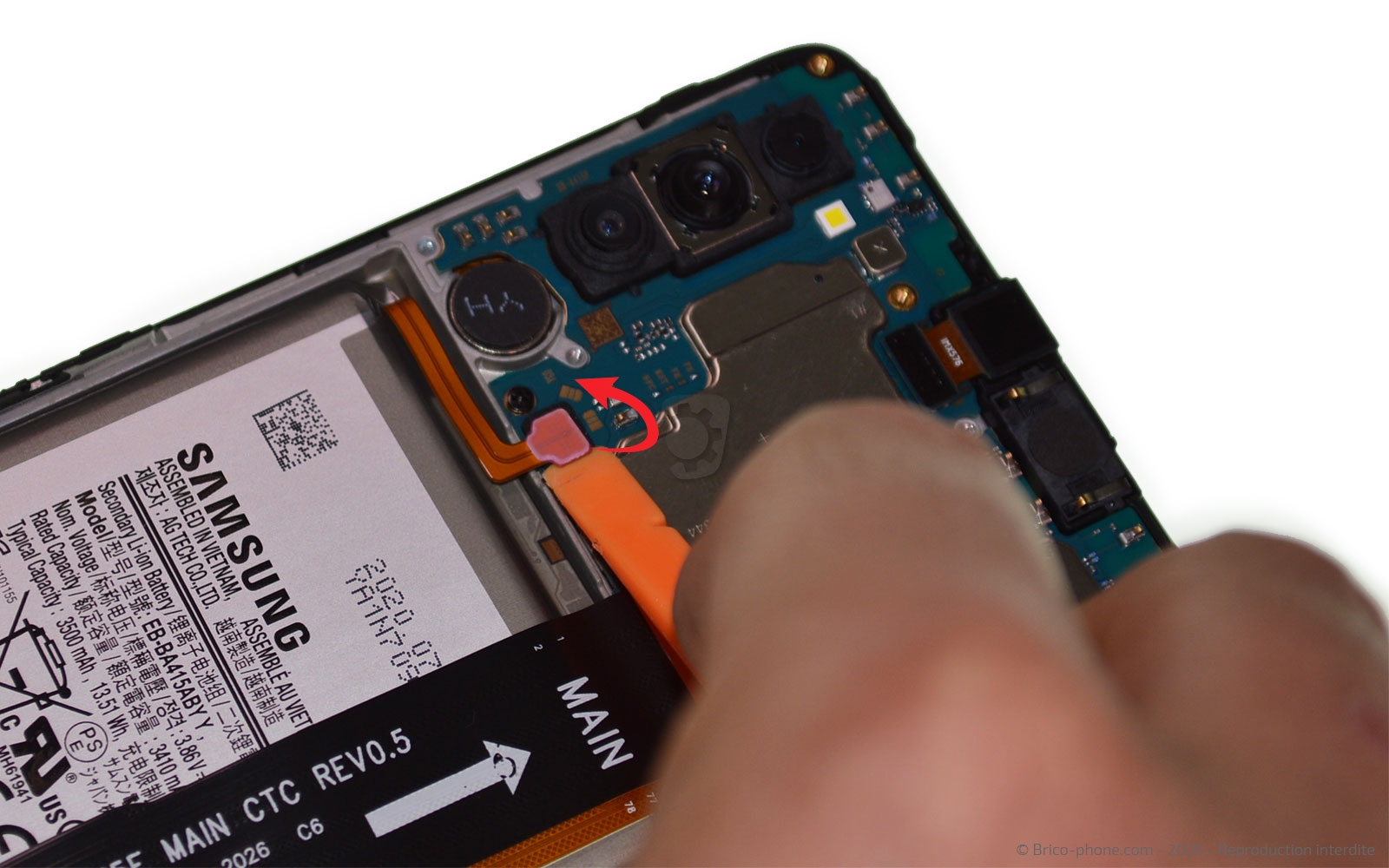

Etape 5 : Déconnecter la batterie
A l'aide du spudger, déconnectez la nappe de la batterie afin de travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer la rallonge d'interconnexion
Déconnectez les trois nappes de la rallonge d'interconnexion en faisant attention à celle du bas car la nappe de l'écran est connectée dessus.

De ce fait, commencez par débrancher la connectique de l'écran puis décollez la rallonge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A41
14,90 €

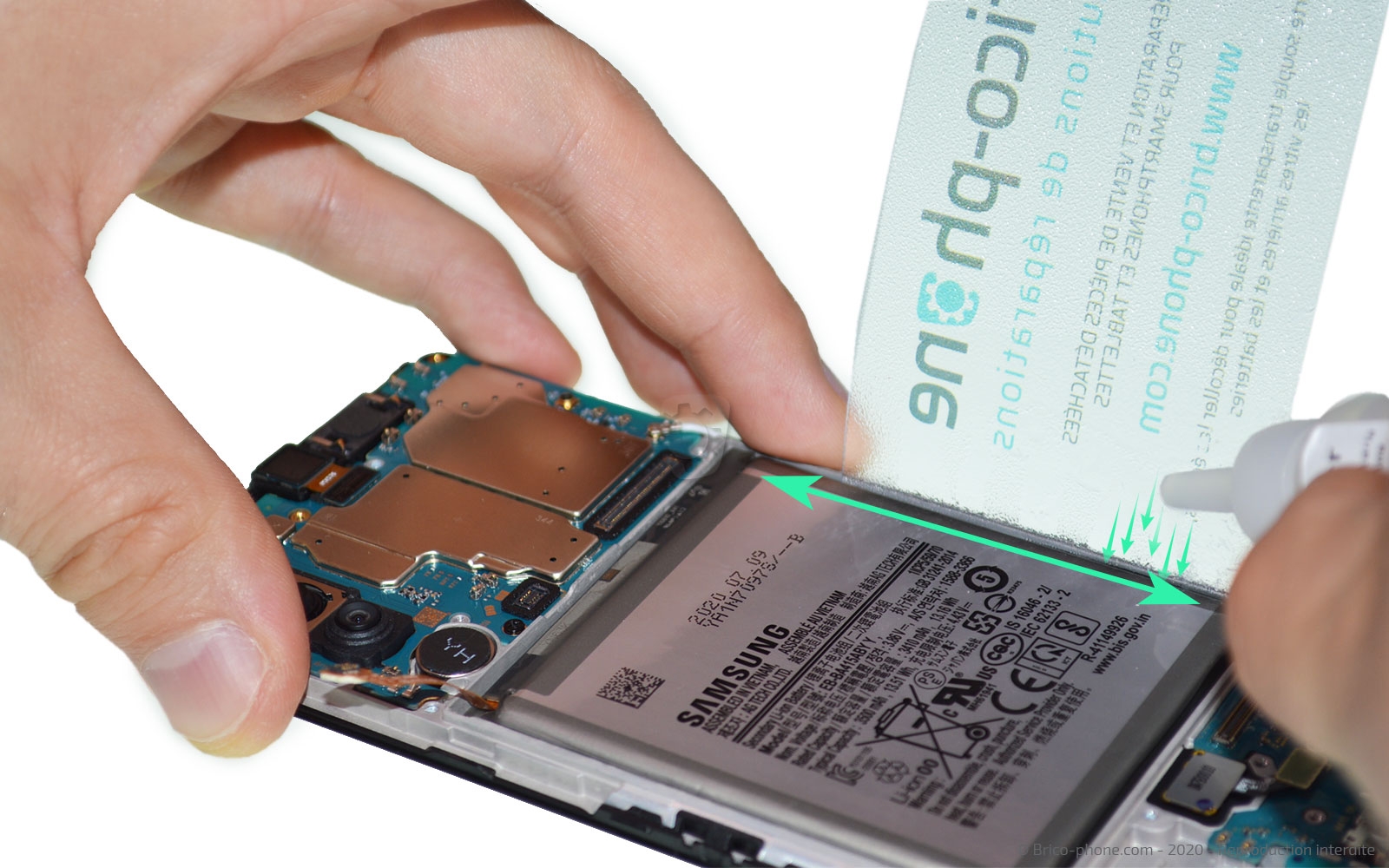

Etape 7 : Disposer le liquide iRemover
Ici, nous préférons utiliser le liquide iRemover qui est un puissant dissolvant permettant de ramollir les stickers se trouvant sous la batterie et de ce fait, faciliter son retrait.

Glissez la carte transparente entre la batterie et le châssis pour faire couler le produit.
Puis, collez la ventouse sur l'écran pour permettre une inclinaison du téléphone lors du temps de pose de 30 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

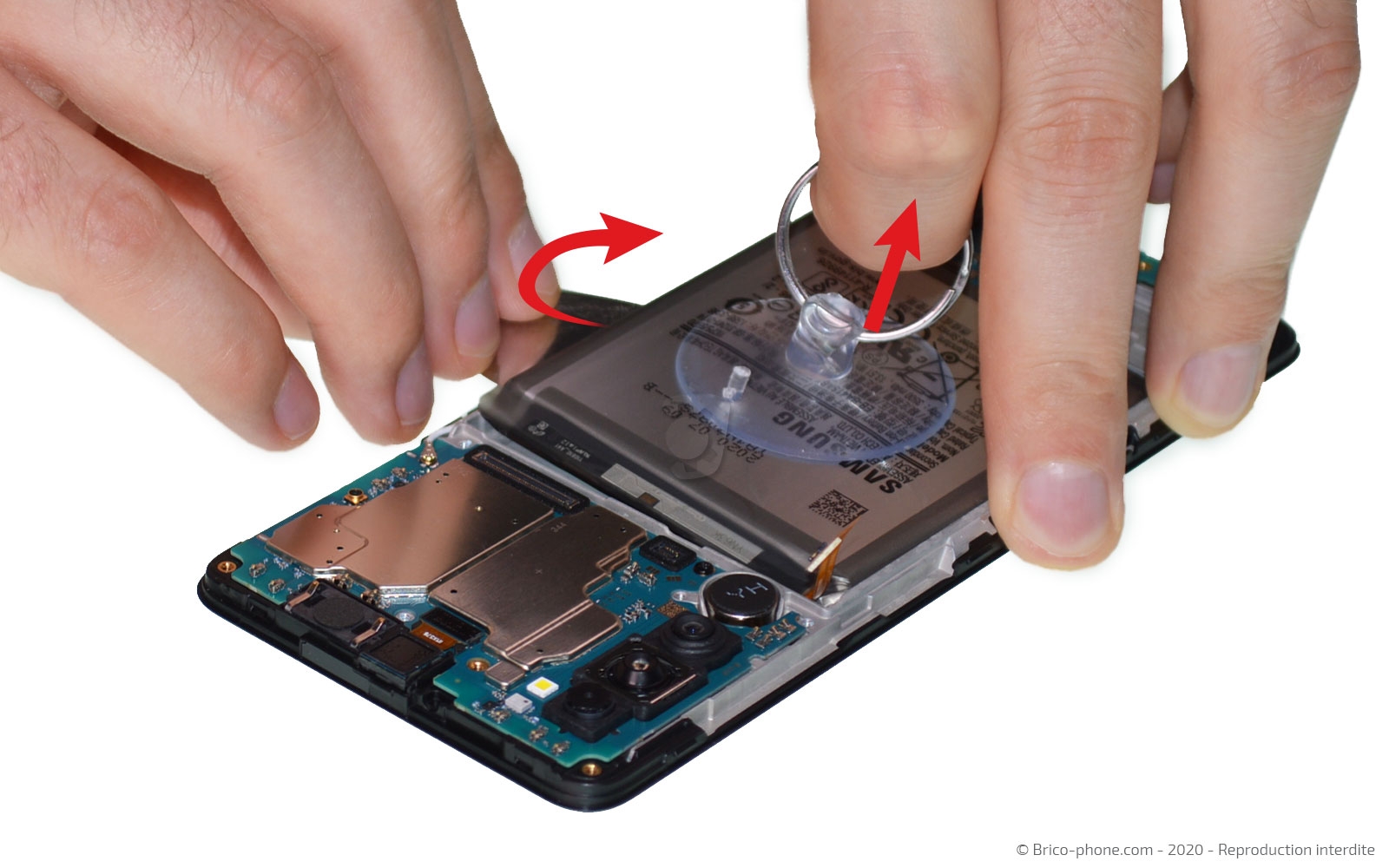

Etape 8 : Retirer la batterie
Collez la ventouse sur la batterie afin de pouvoir soulever le composant. Si besoin servez-vous du médiator en métal pour faire levier.

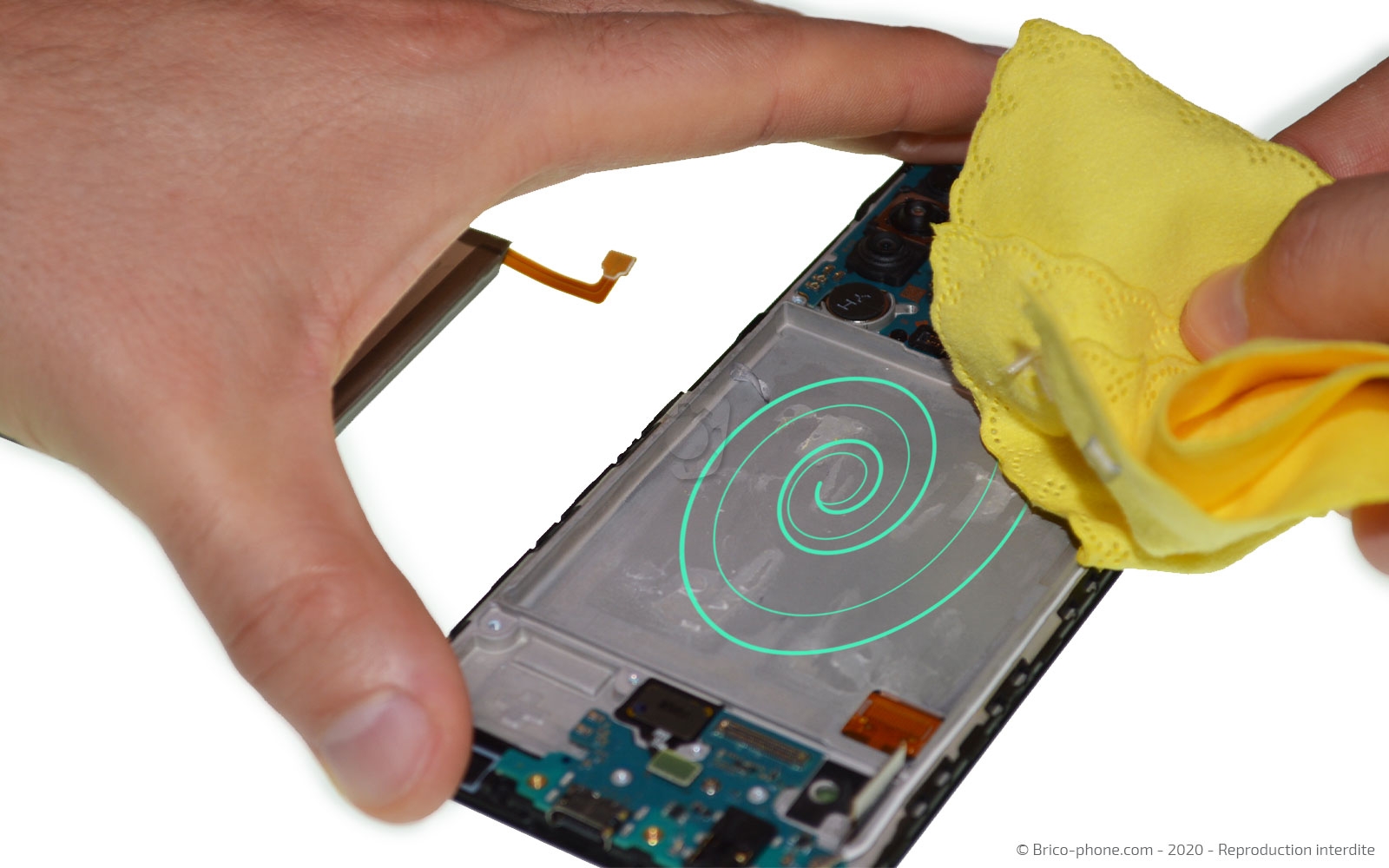

Munissez-vous d'un chiffon ou microfibre pour retirer les excédents de produit.
Outils du kit utilisés
Outils du kit utilisés

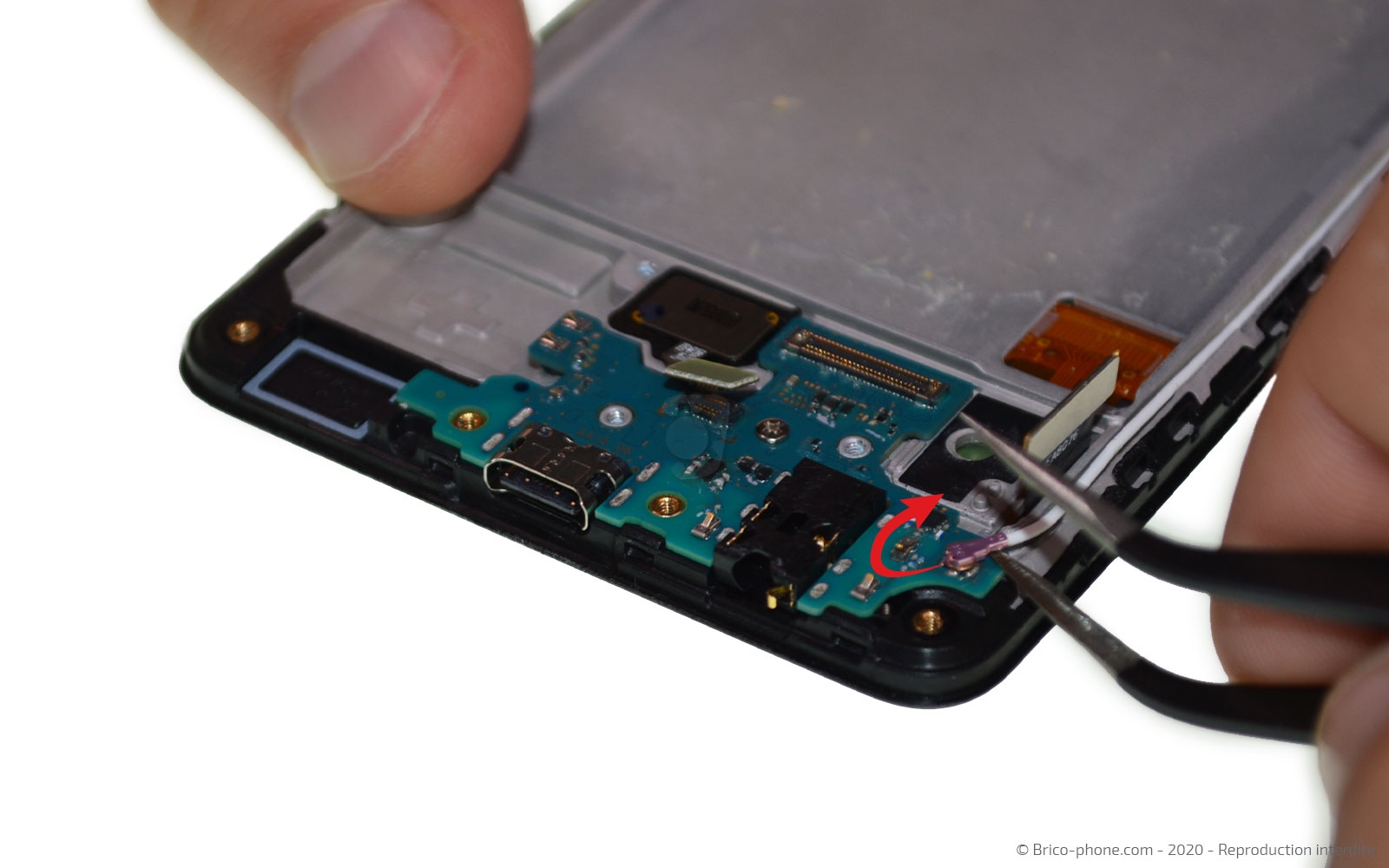

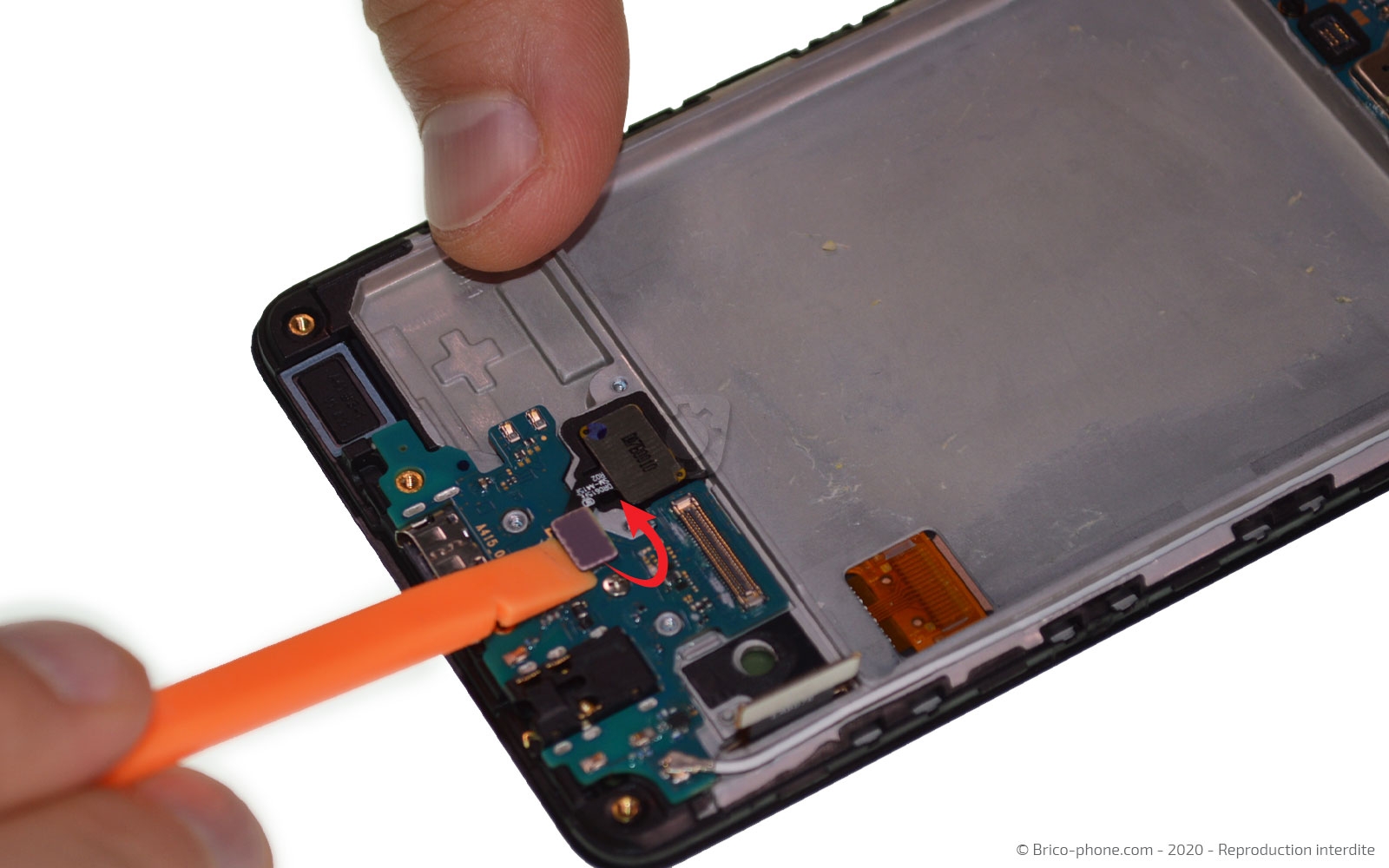

Etape 9 : Extraire le connecteur de charge
Muni du spudger, déconnectez le capteur d'empreintes digitales.

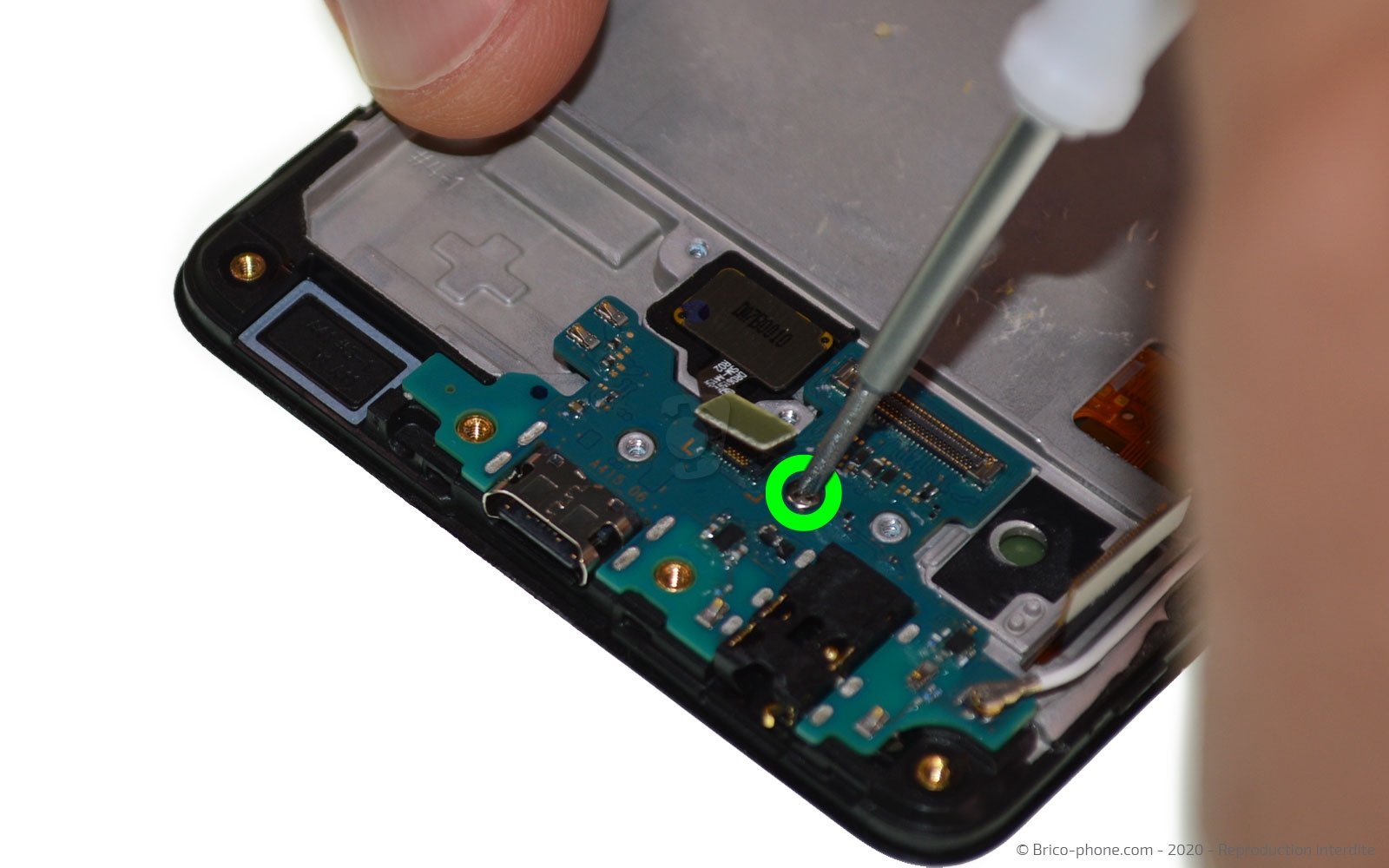

Sortez ensuite la vis cruciforme du dock et débranchez le câble coaxial.

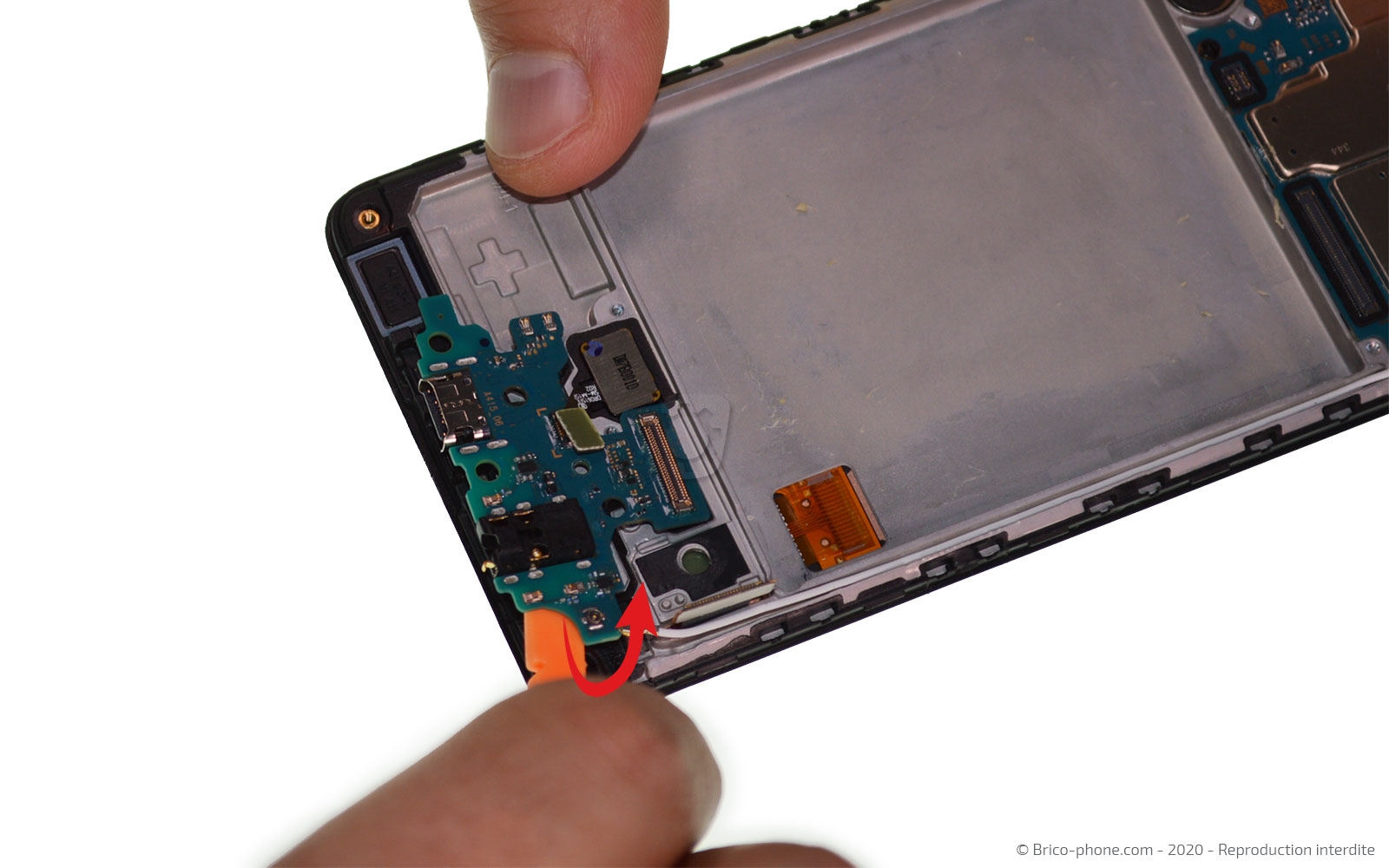

Retirez le connecteur de charge du smartphone.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A41
21,90 €
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 10 : Sortir le lecteur d'empreintes
Placez un des embouts de la pince sous le lecteur d'empreintes afin de pouvoir l'extraire du bloc écran.

Profitez-en pour déclipser le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

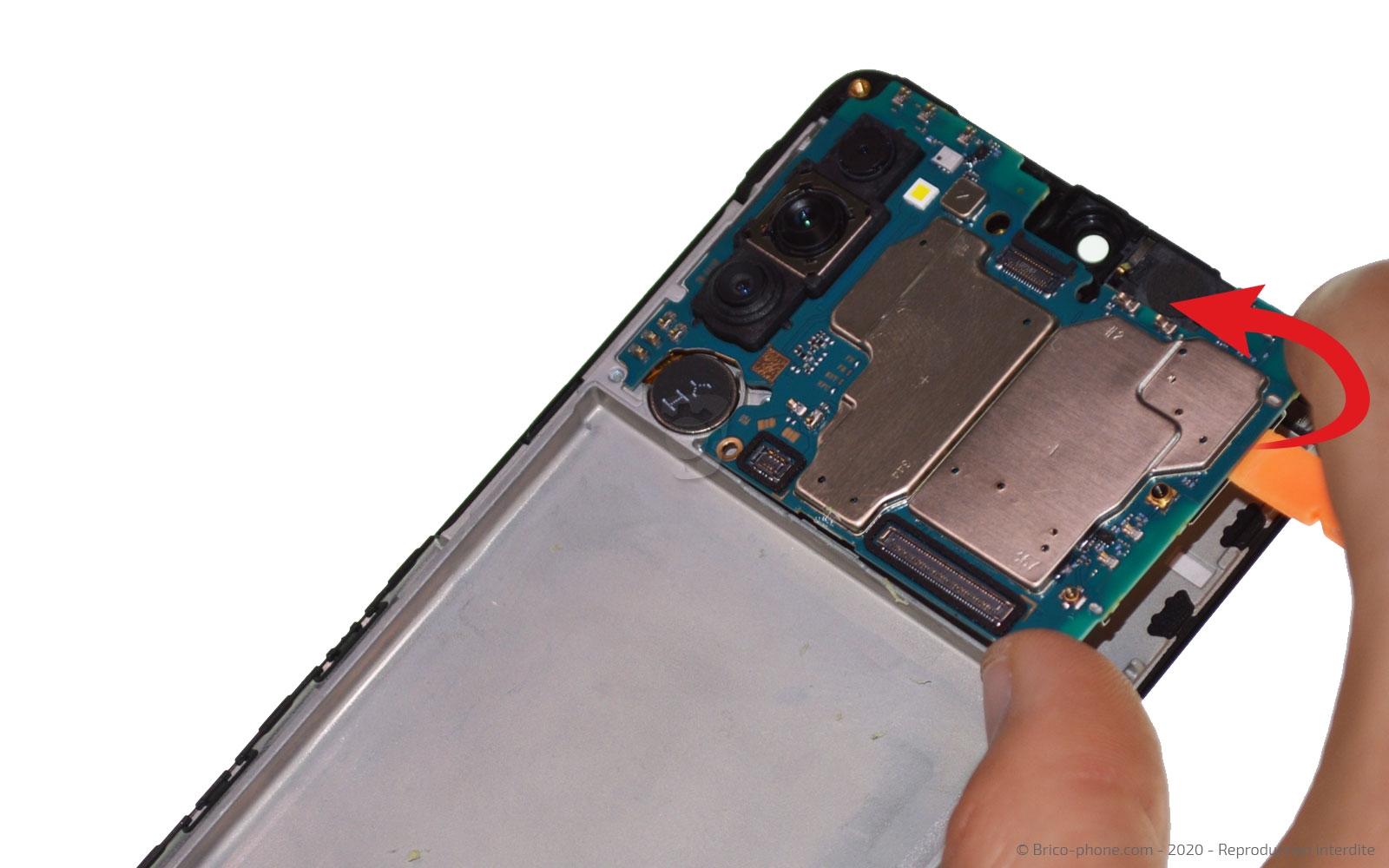

Etape 11 : Enlever la carte mère

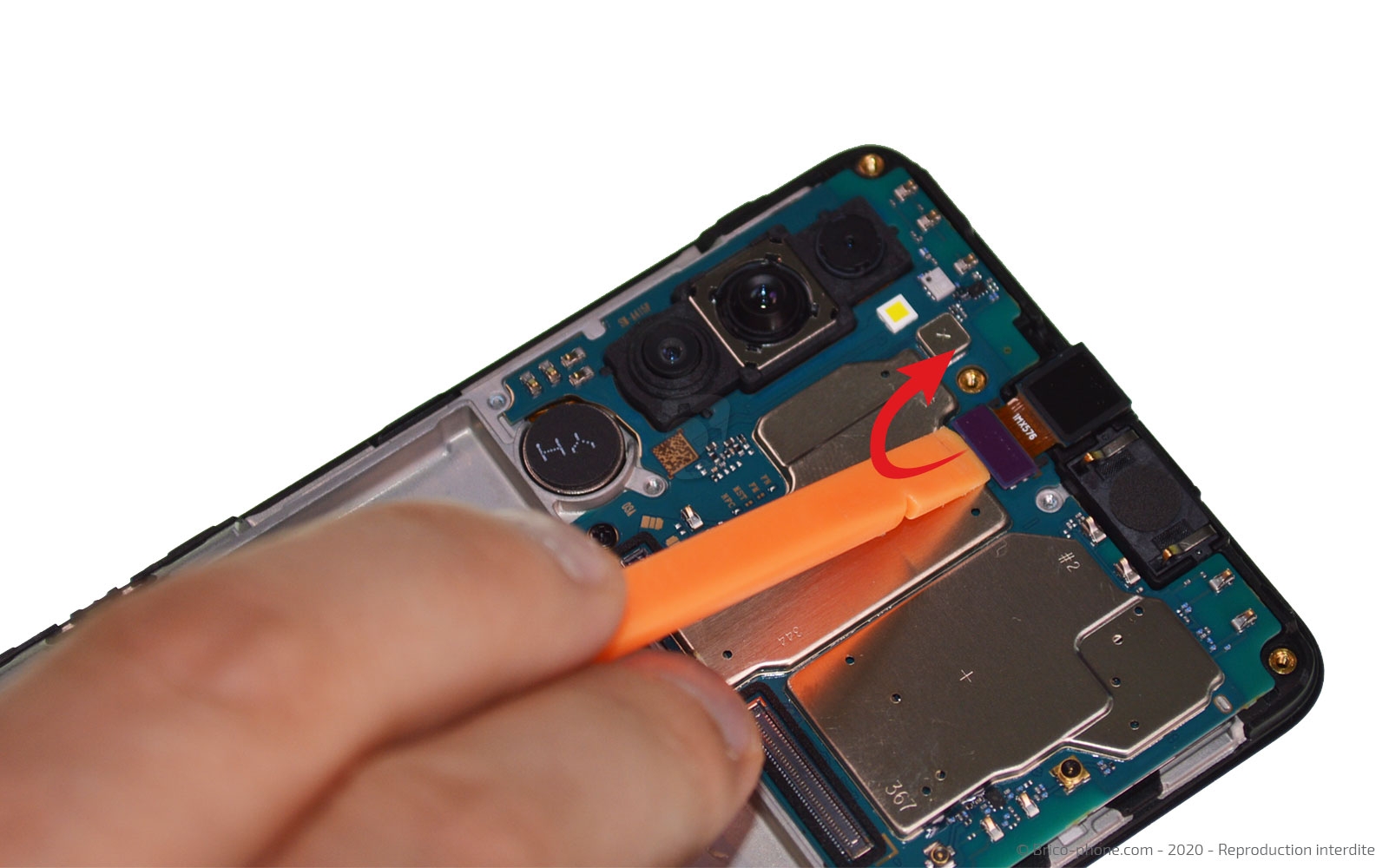

A l'aide du levier en nylon, déconnectez l'appareil photo avant.

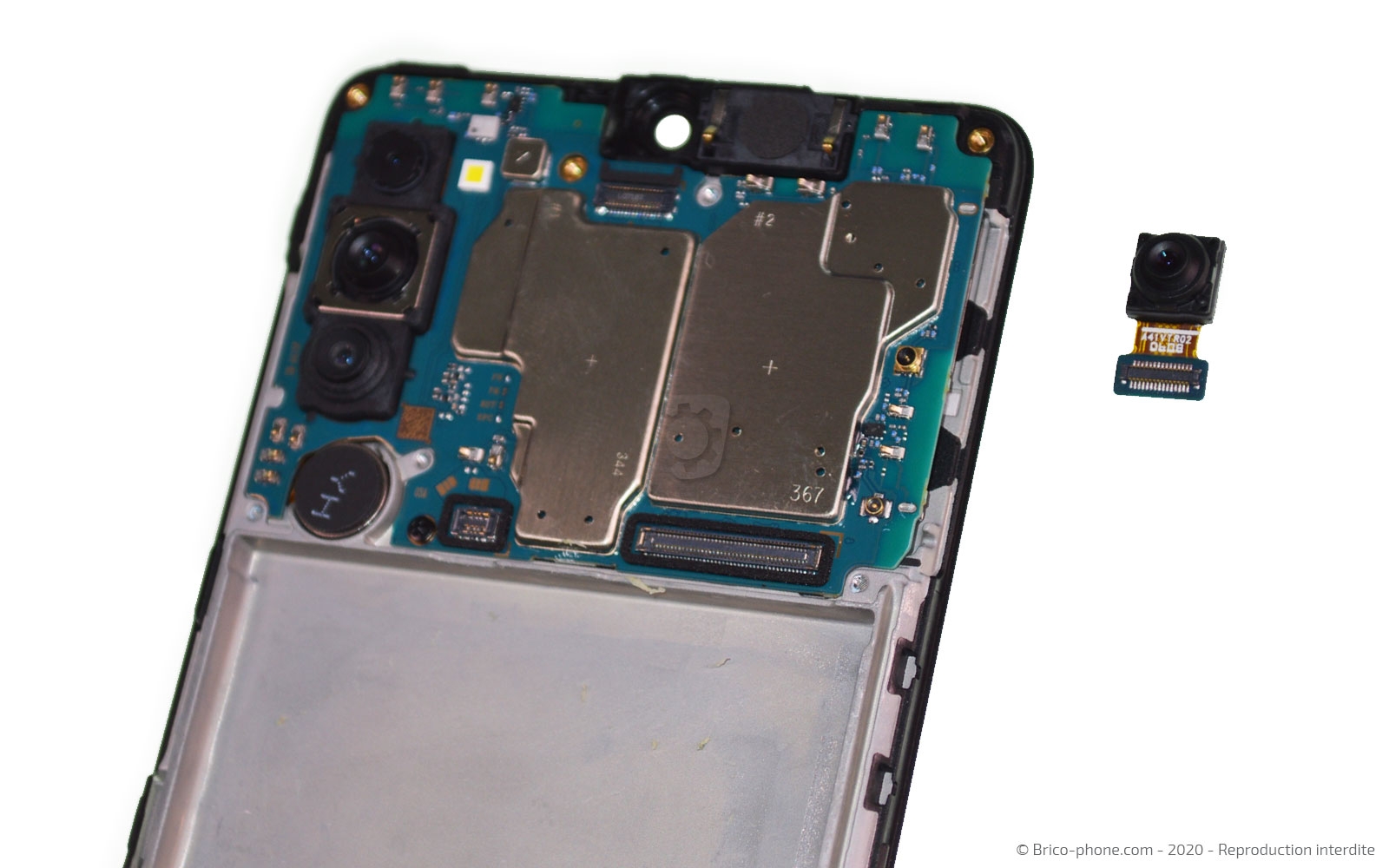

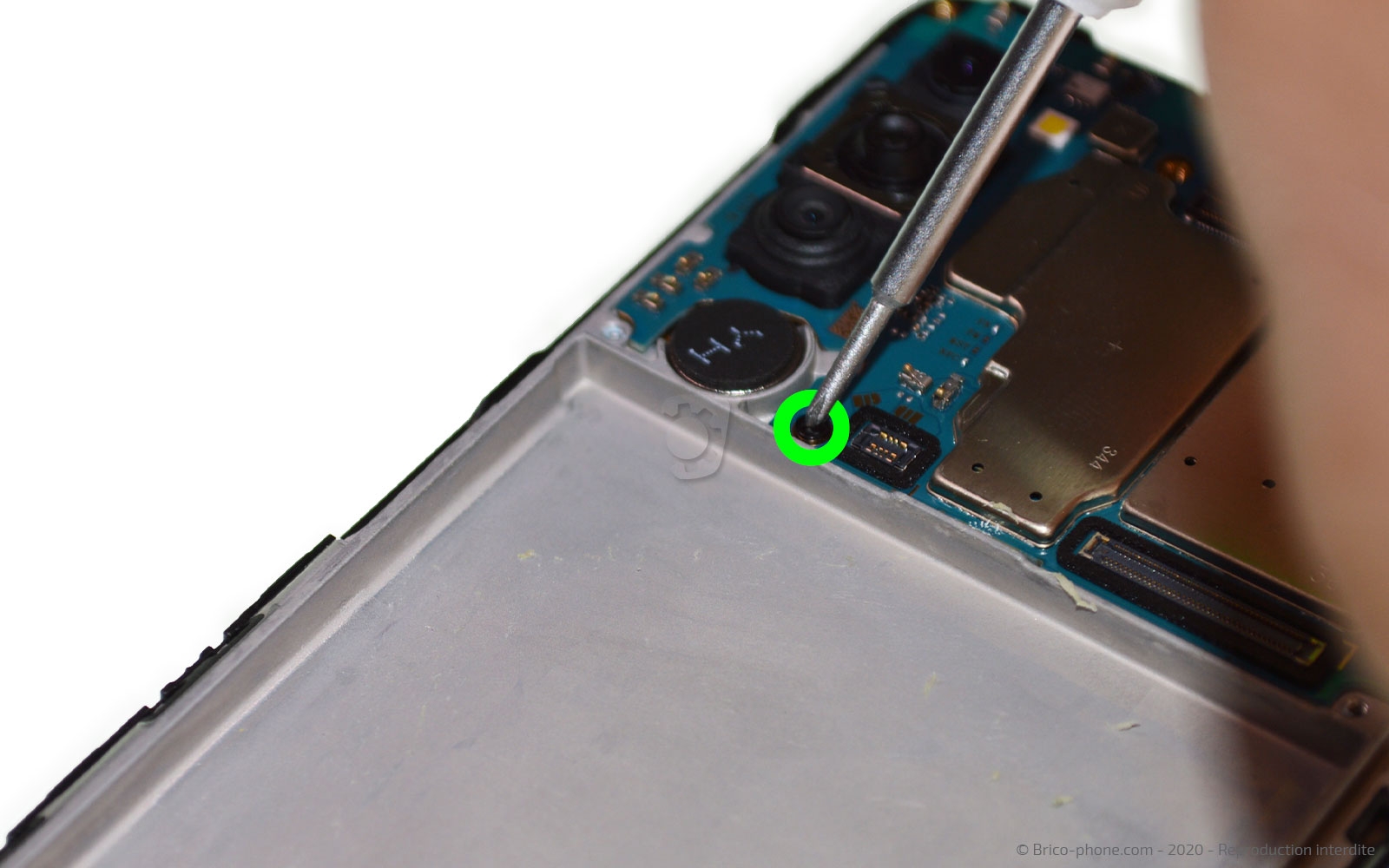

Ensuite, retirez la dernière vis cruciforme afin de pouvoir basculer la carte mère à l'extérieur du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 12 : Récupérer le vibreur

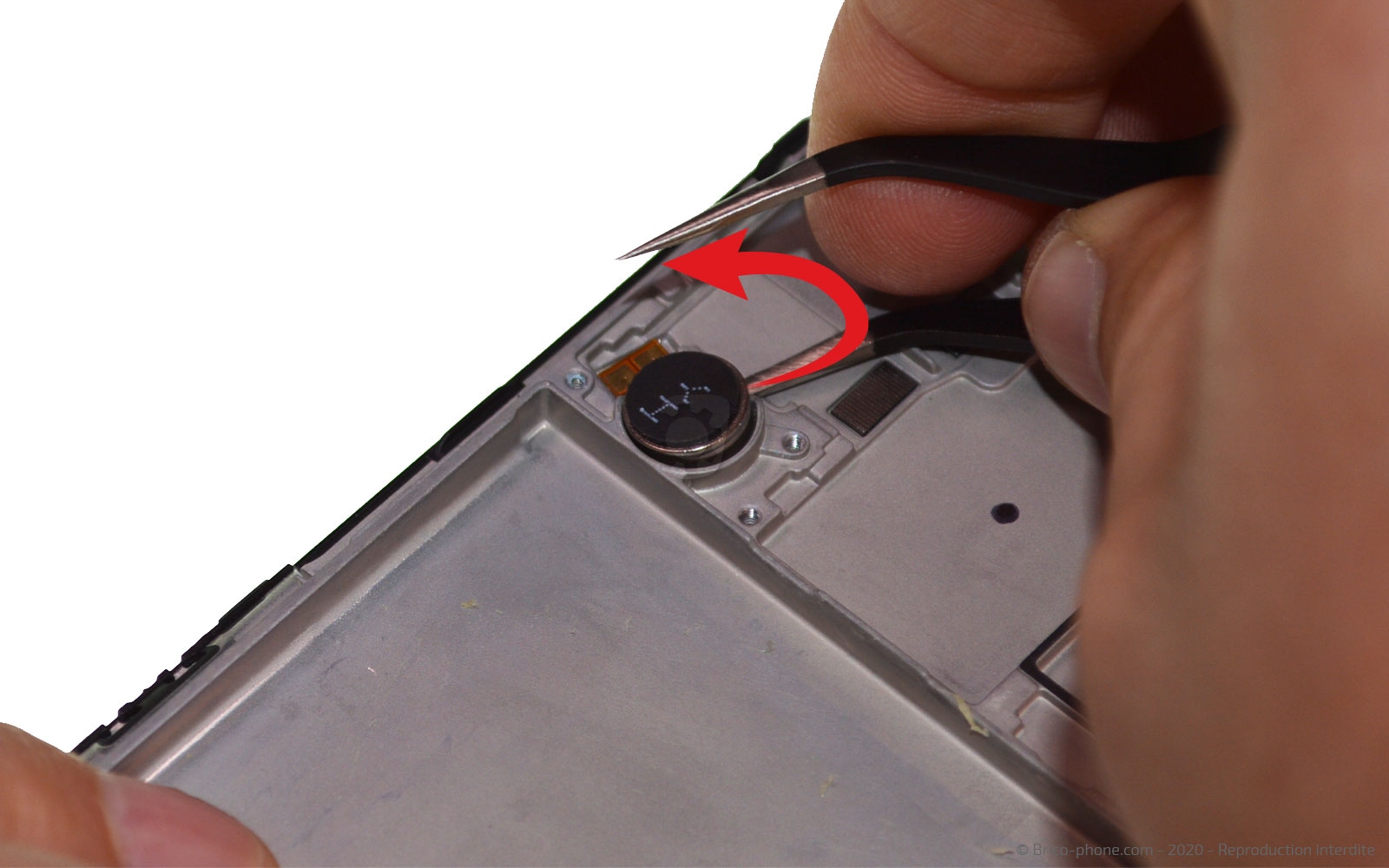

En vous aidant de la pincette ne métal, vous pourrez décoller le vibreur.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Préparer les stickers

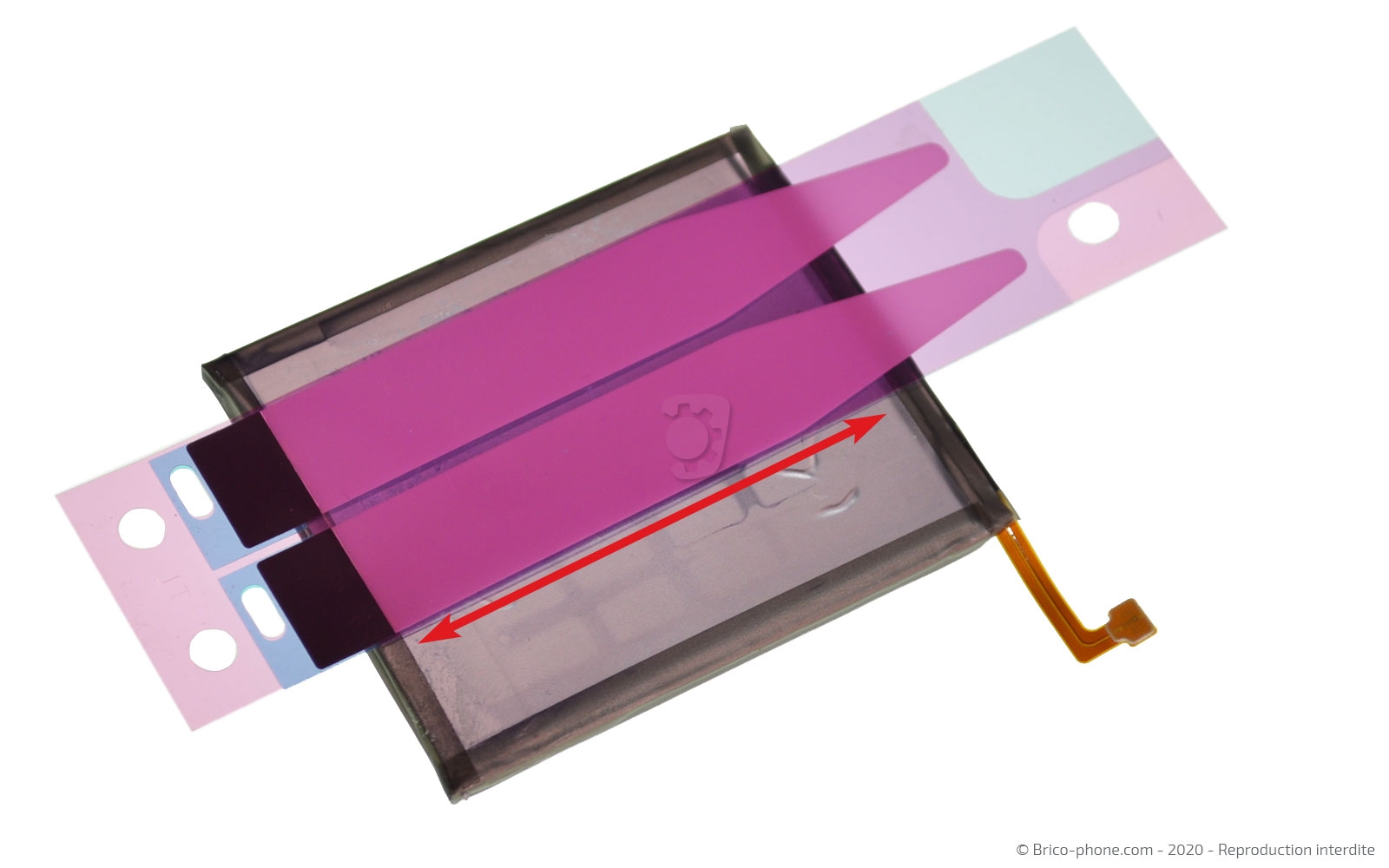

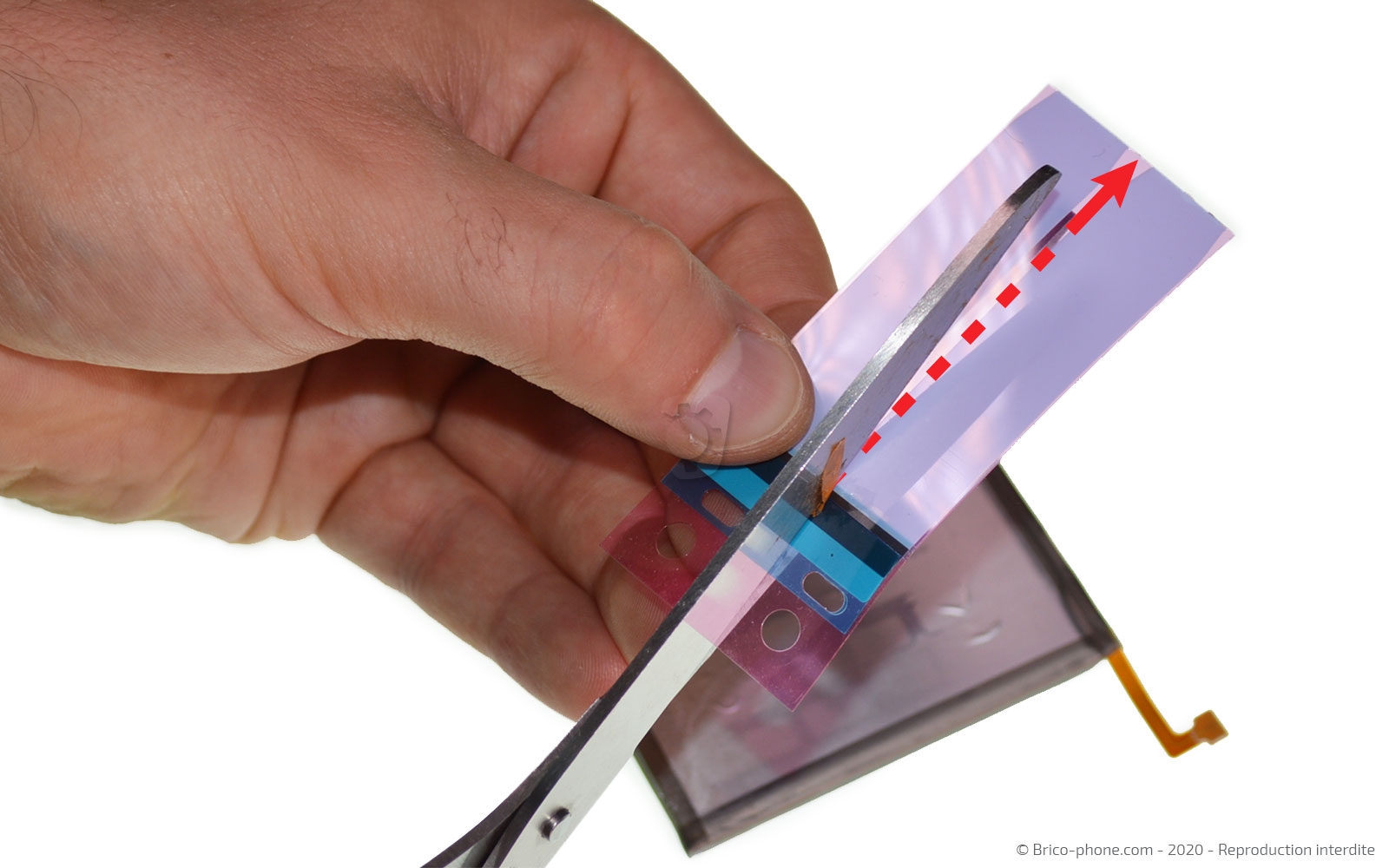

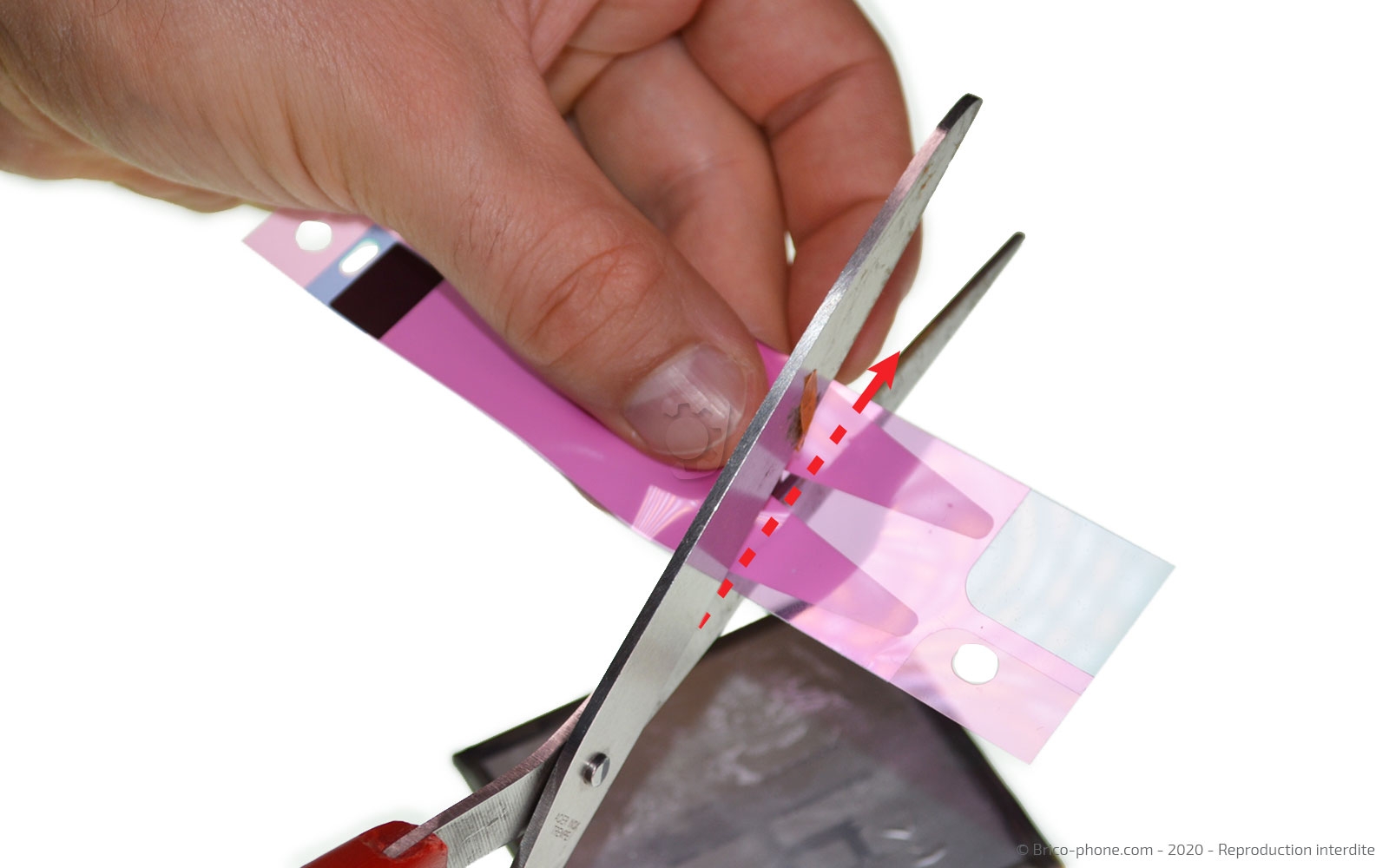

Munissez-vous des stickers universels afin de les mesurer pour ensuite les découper.

Une fois découpé, retirez la protection bleue de l'adhésif.

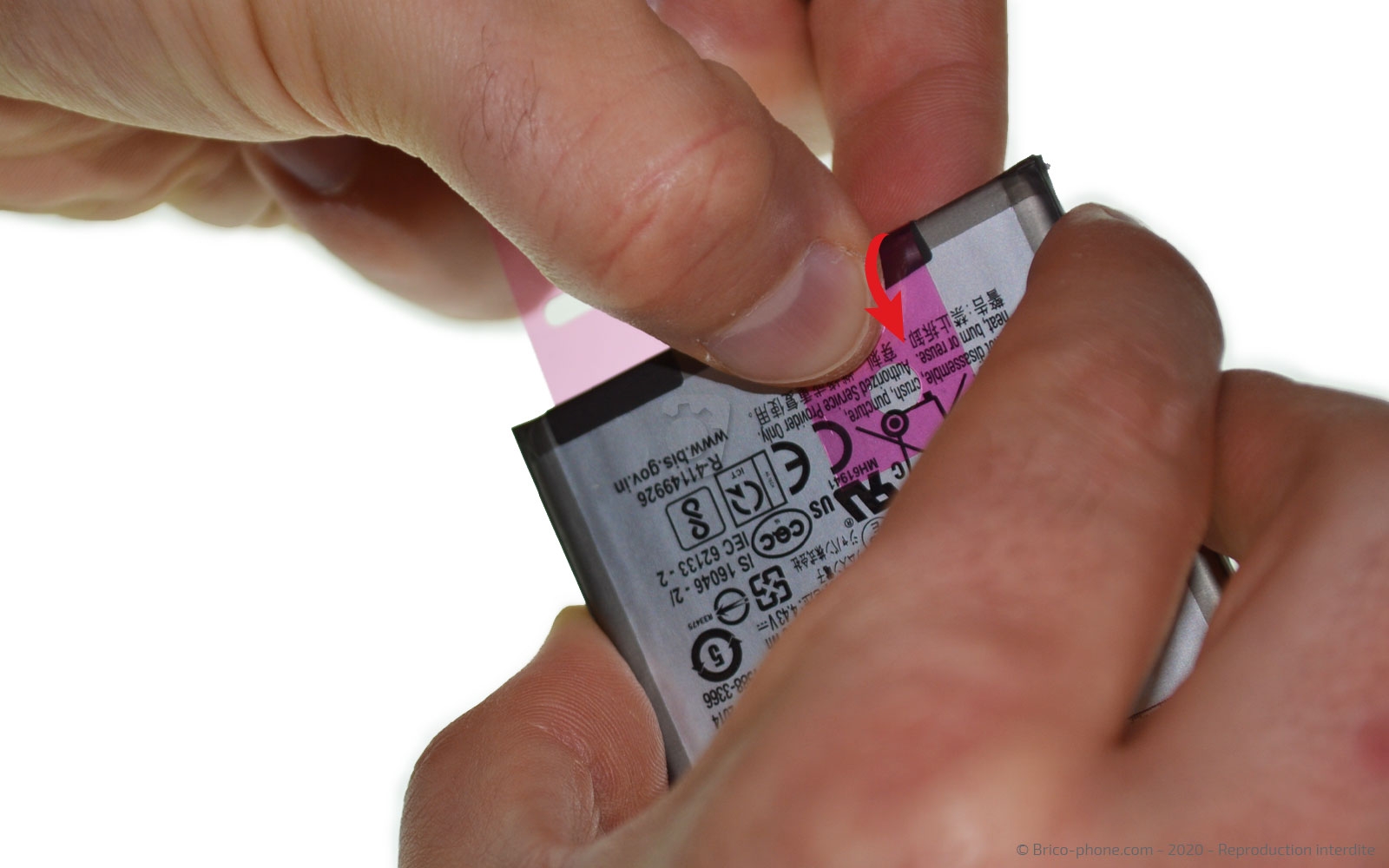

Etape 14 : Positionner les stickers

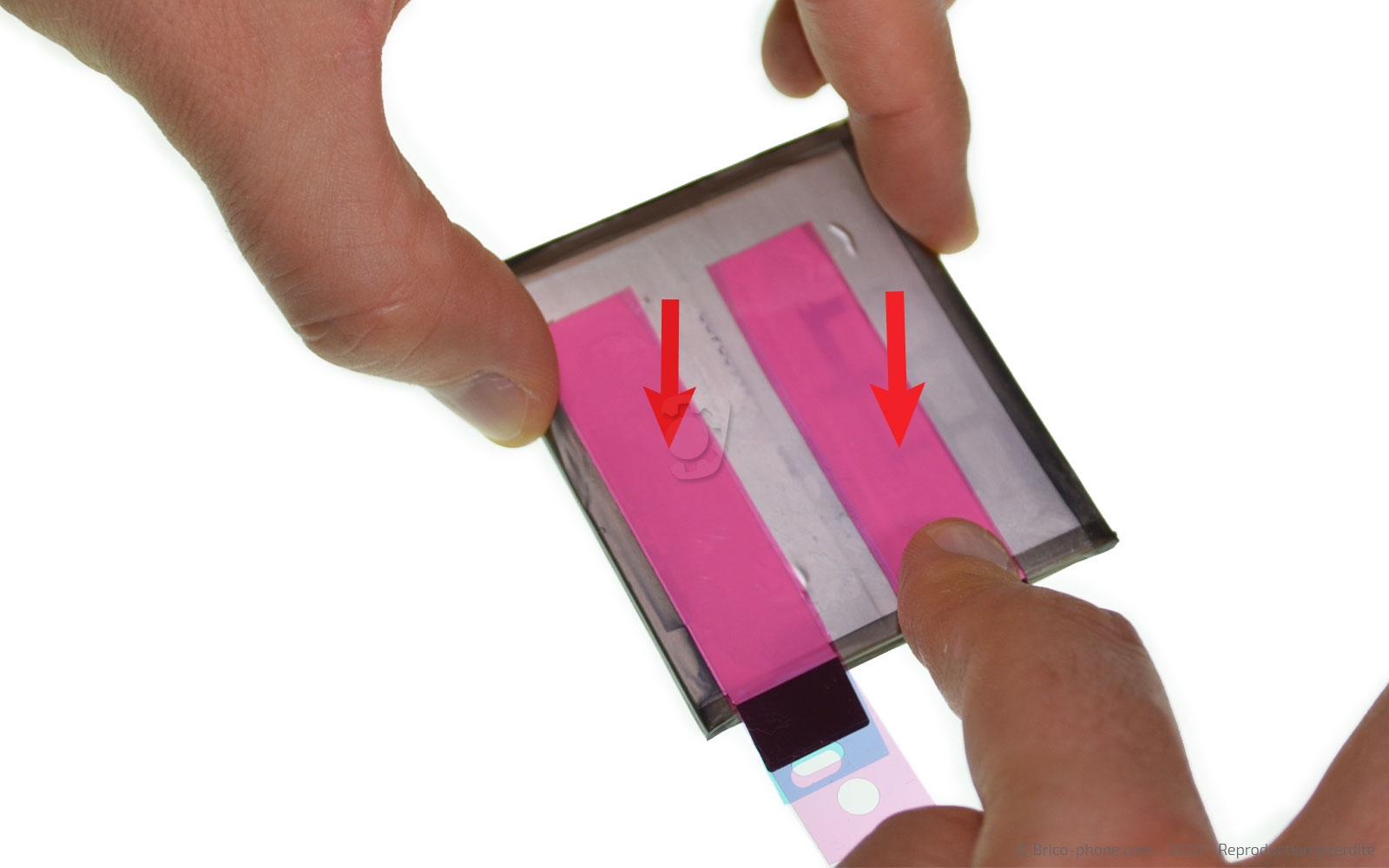

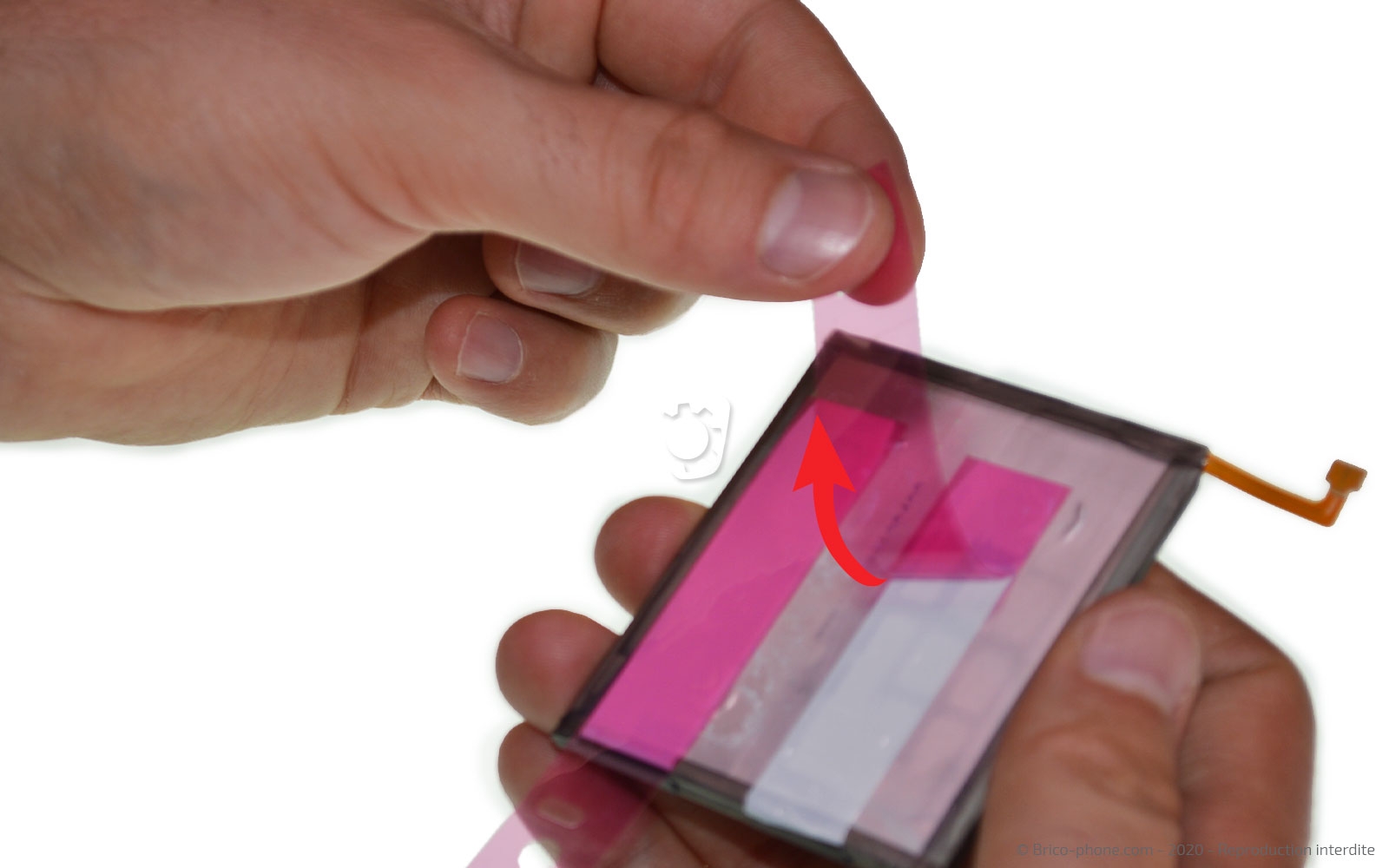

Placez les stickers au dos de la batterie en laissant bien dépasser la partie noire.

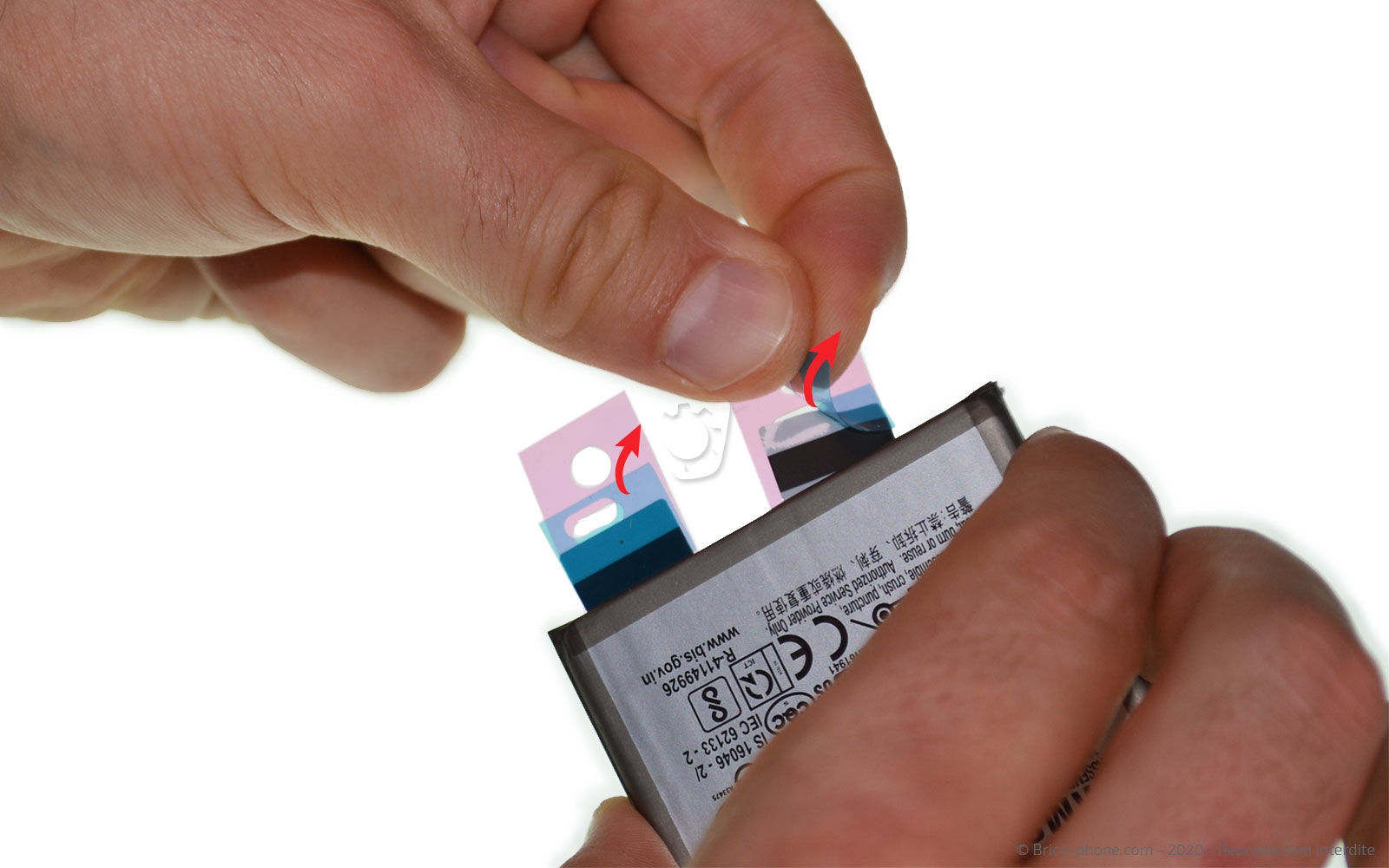

Retirez ensuite la protection bleue avant de replier la languette sur la batterie.

Pour finir, ôtez les protections roses des stickers.

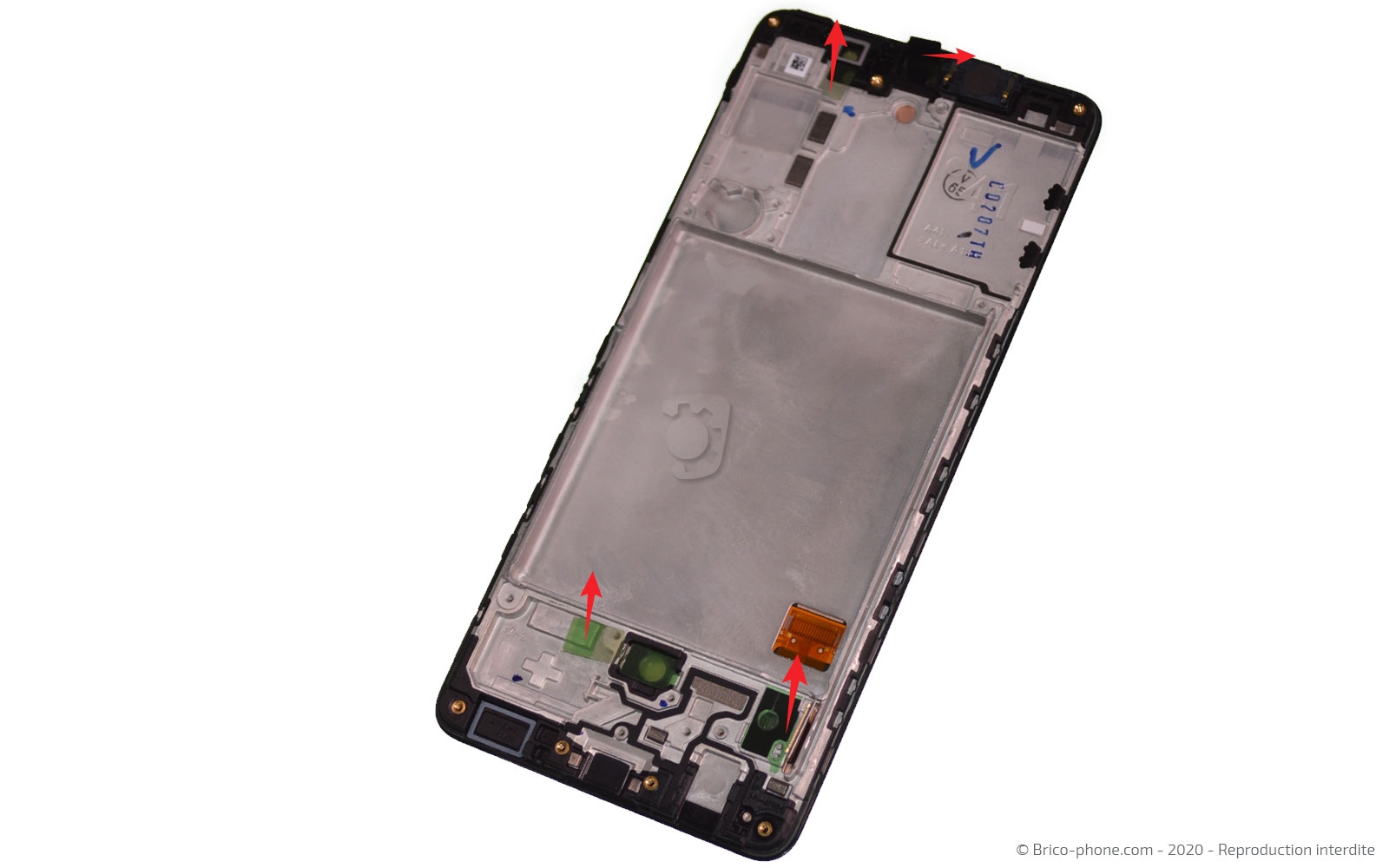

Etape 15 : Nettoyer le châssis
Retirez toutes les protections des stickers afin de pouvoir poser la batterie ainsi que tous les autres composants.

Suivez ce tutoriel dans le sens inverse pour remonter votre téléphone.

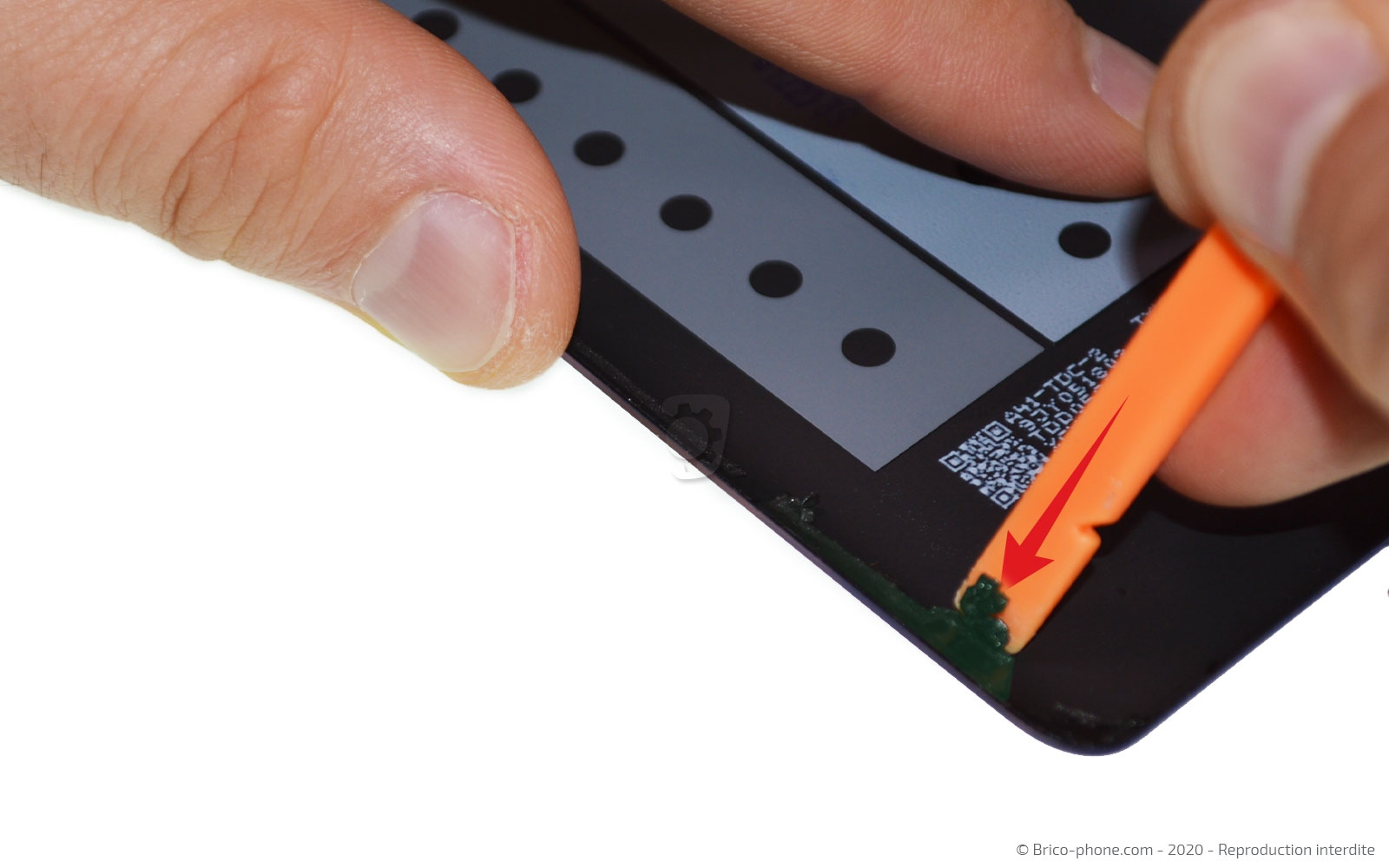

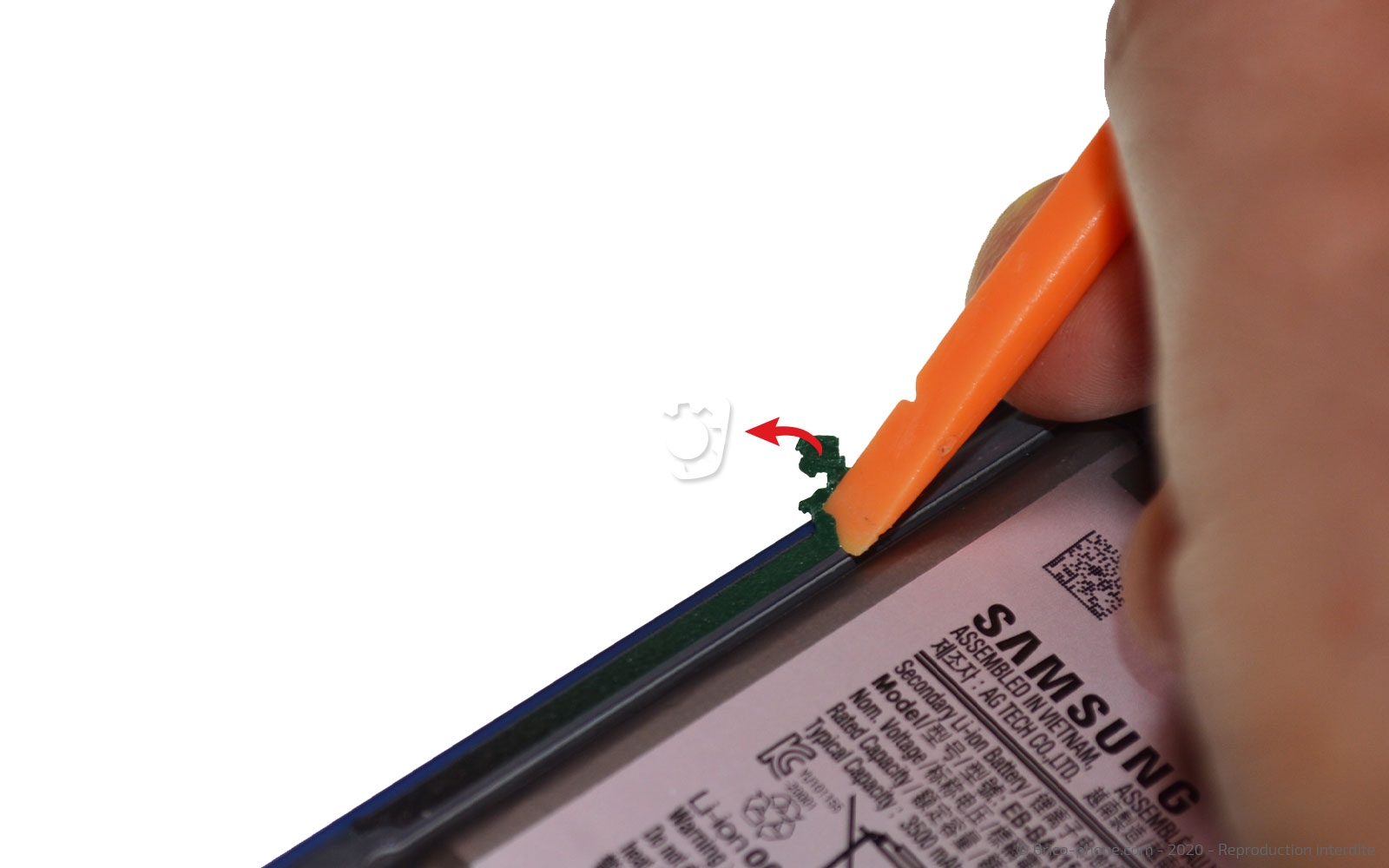

Avant de refermer totalement, enlevez les restes de colle présents sur le châssis intermédiaire et la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

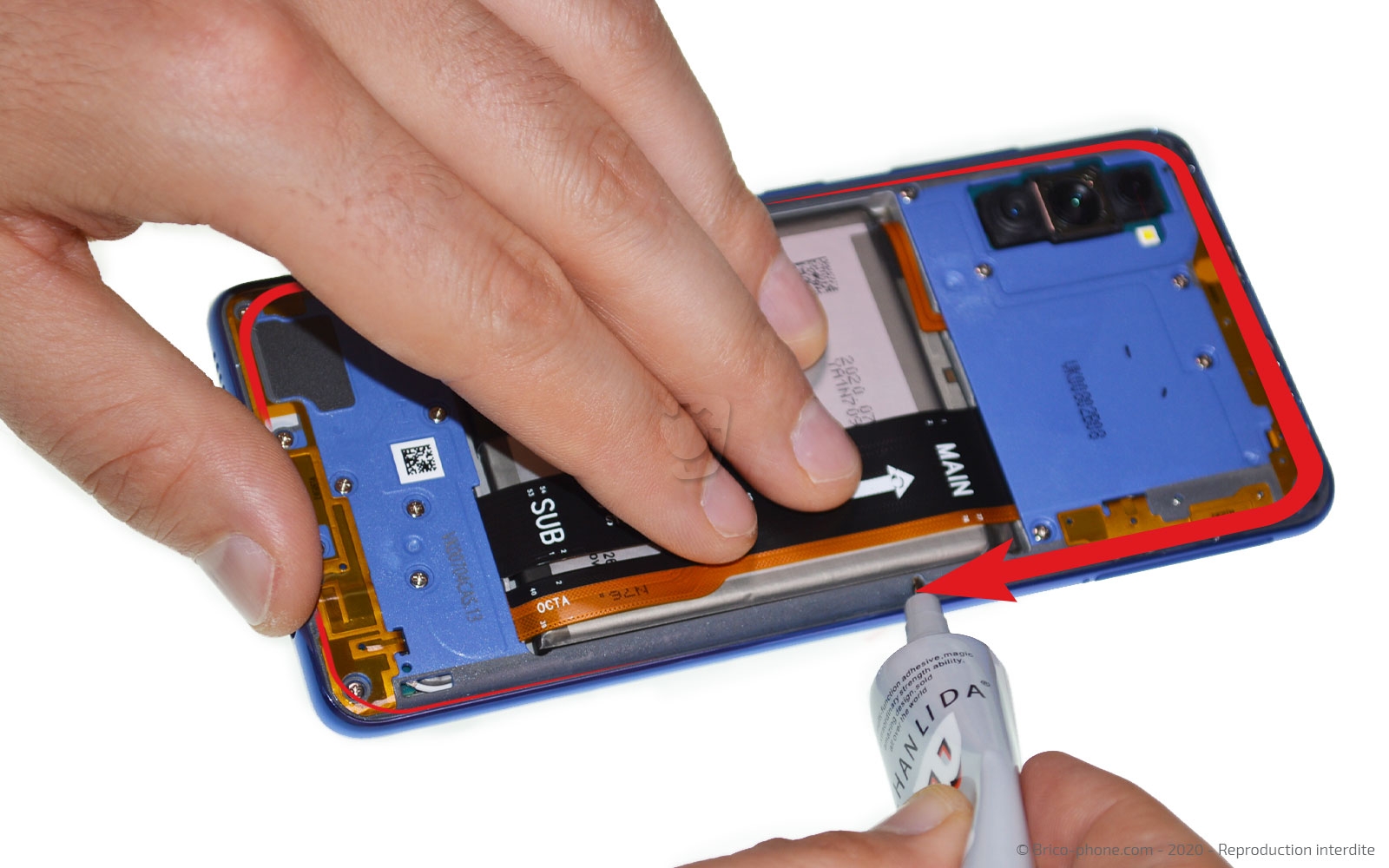

Disposez la colle B-7000 sur toute la bordure du châssis intermédiaire avant de refermer votre Samsung Galaxy A41.

Laissez le poser au minimum 30 minutes à l'aide de pinces ou de gros livres avant d'utiliser votre appareil.

Si des traces de colle persistent sur la vitre arrière de votre smartphone, utilisez les lingettes d'alcool imbibées.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
