Démontage complet sur Galaxy A41

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 13/20
Galaxy A41 | Temps estimé : 60 min | Difficulté : 3.5/5

Une petite pièce telle que le vibreur ou la rallonge d'interconnexion est endommagée ? Pour vous accompagner dans la réparation, notre équipe technique vous propose de suivre ce tutoriel détaillé étape par étape.

Regardez l'intégralité du guide avant de commencer afin de choisir les étapes nécessaires pour remplacer votre pièce abîmée.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant de débuter toute réparation, nous conseillons de vérifier la compatibilité de la nouvelle pièce avec votre smartphone.

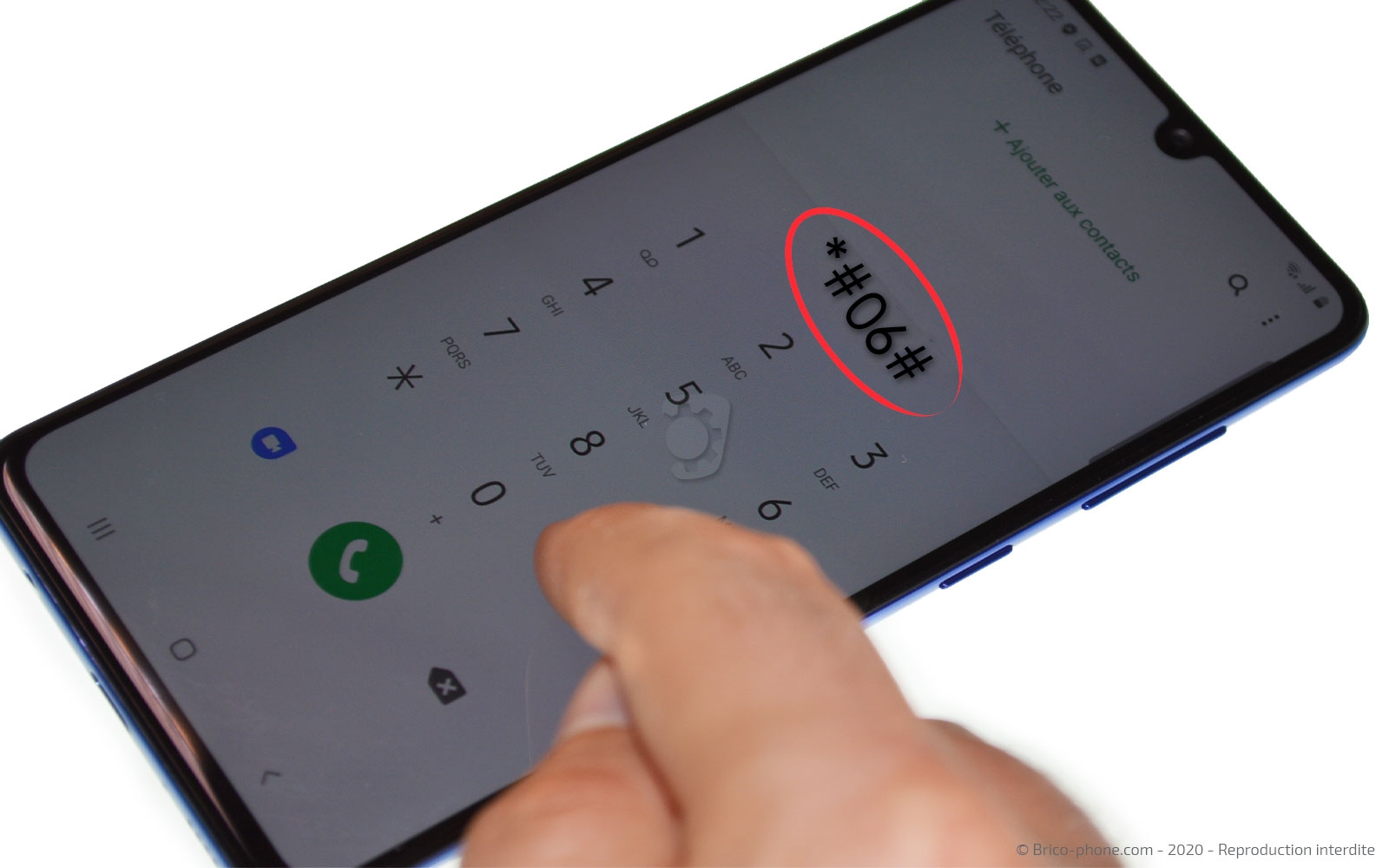

Découvrez quel modèle de téléphone est en votre possession en composant le *#06#.
Recopiez sur notre page d'accueil le numéro IMEI qui s'affiche sur l'écran de votre appareil.
Brico-phone vous informe du modèle et des composants correspondants à votre Samsung Galaxy A41.

Pensez également à éteindre votre mobile avant de commencer les manipulations.

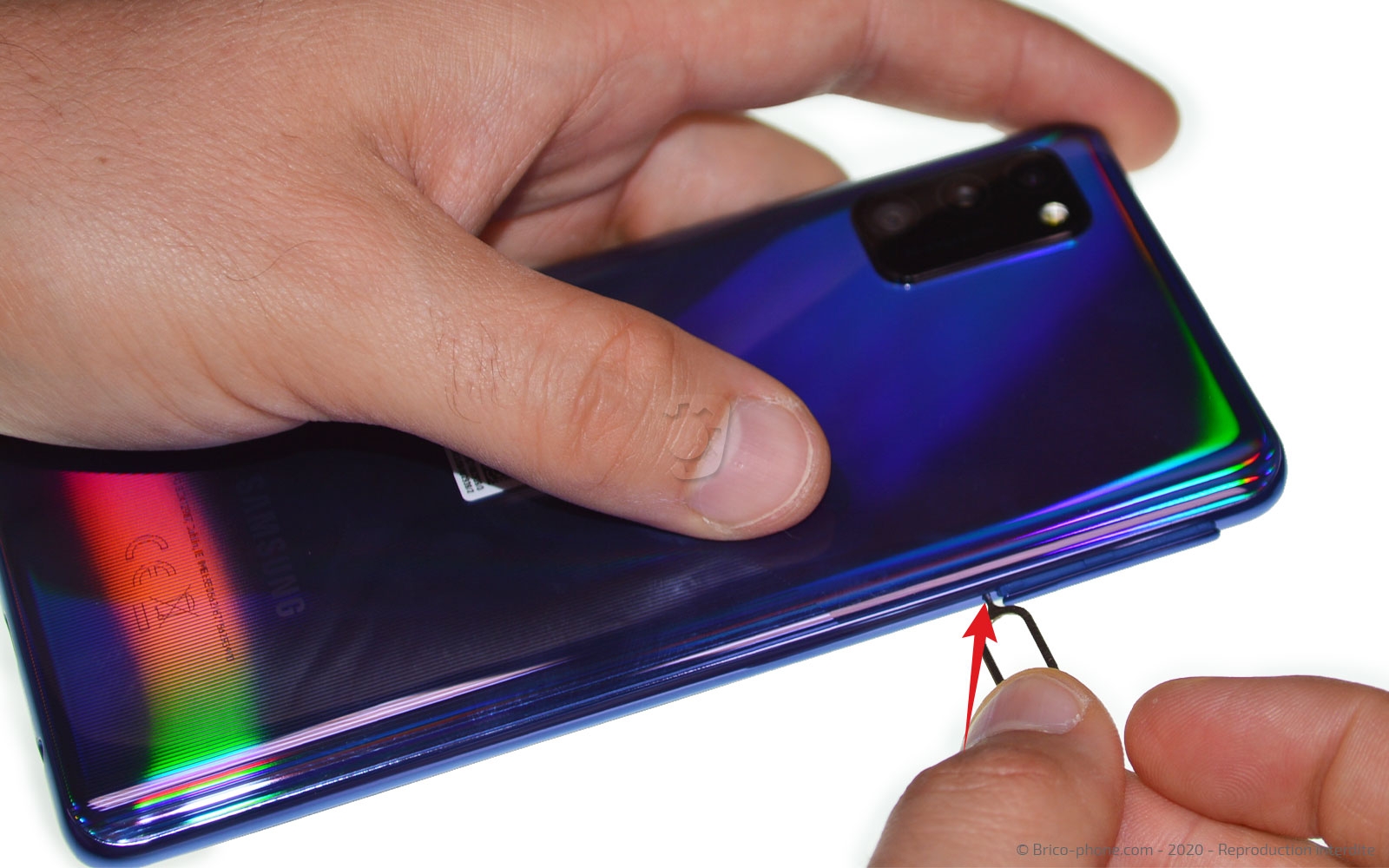

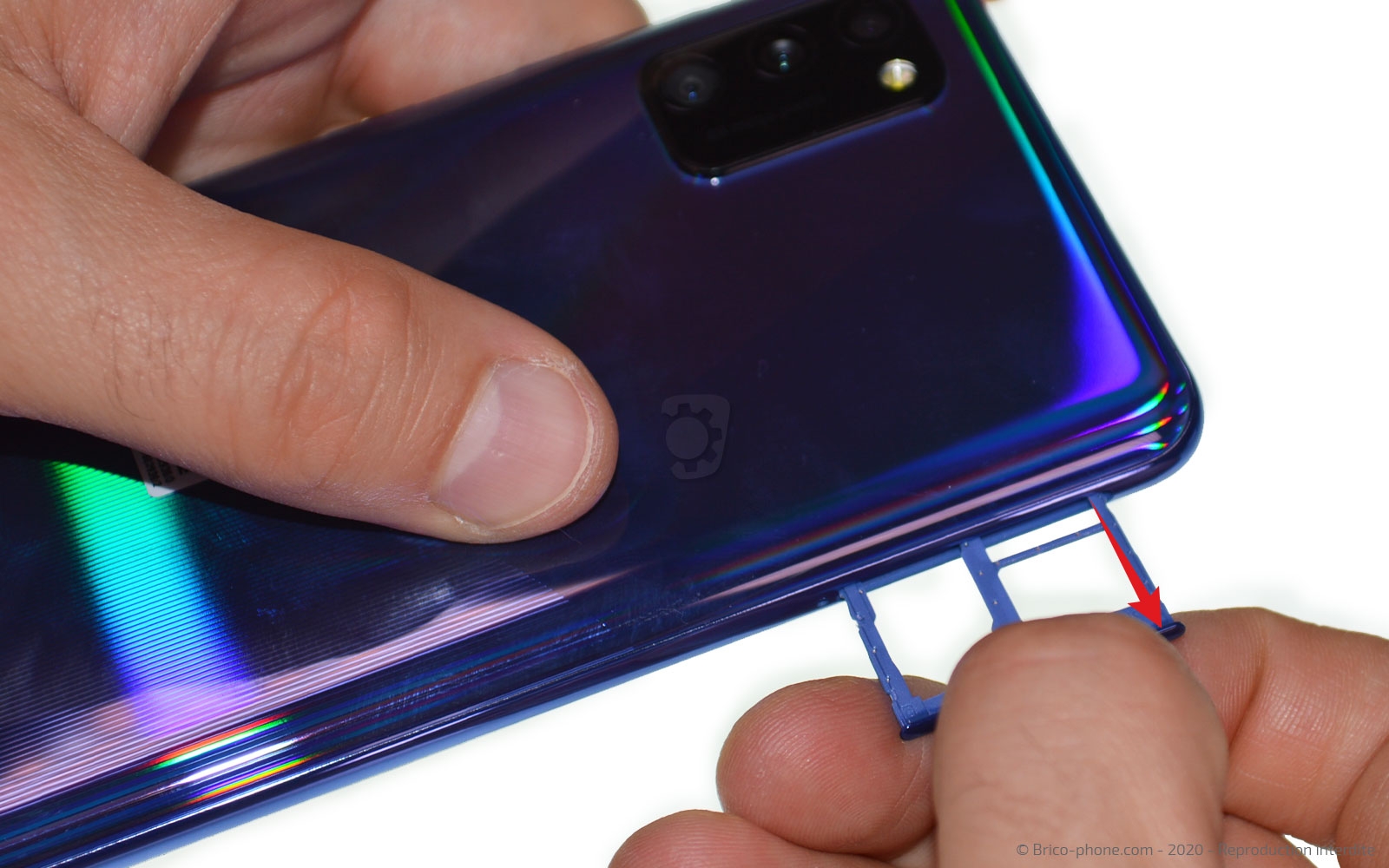

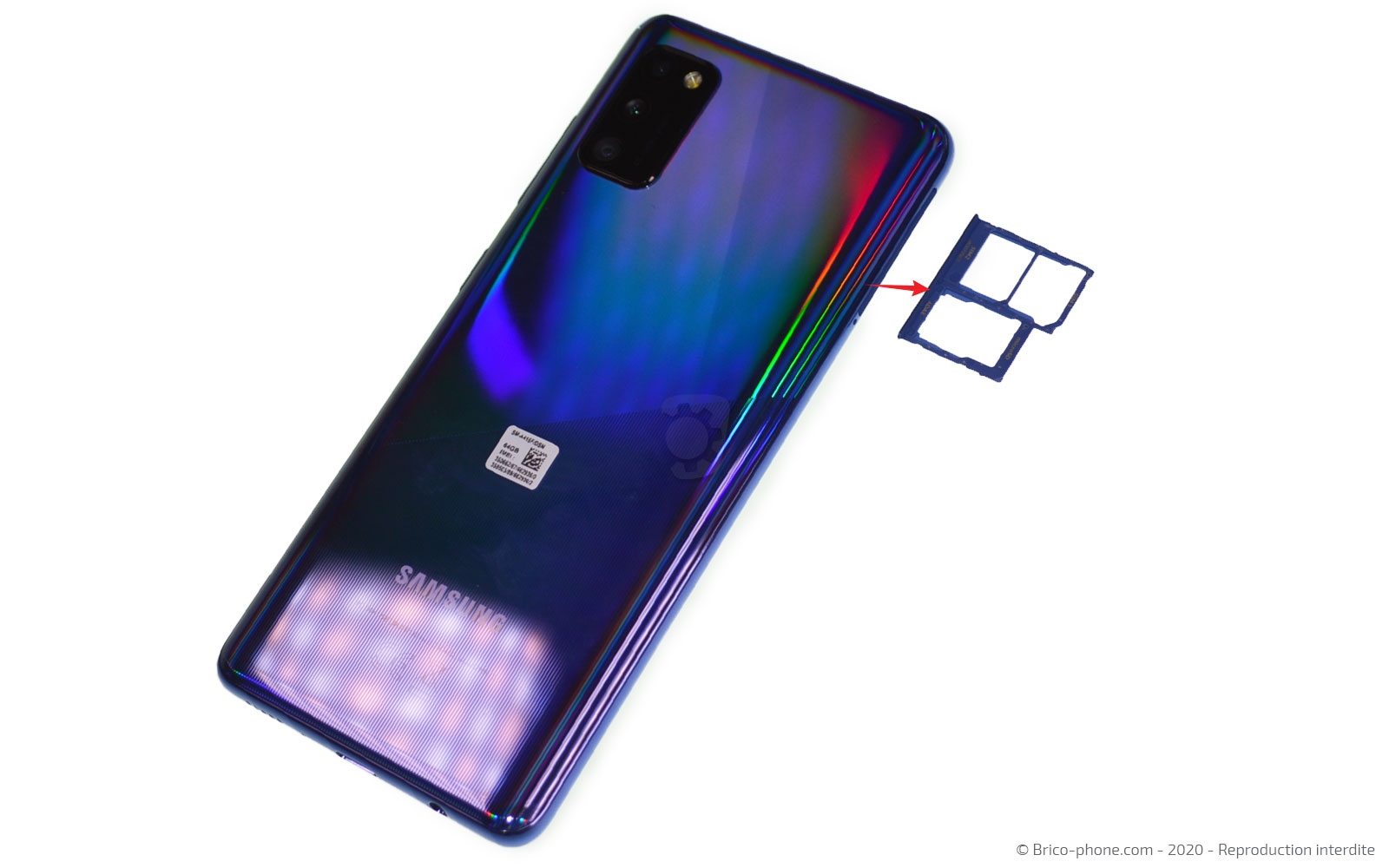

Etape 1 : Sortir le tiroir Sim
Insérez l'outil Sim dans la fente prévu à cet effet pour extraire le tiroir de la carte.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller la vitre arrière
Pour cette étape, vous aurez besoin d'un décapeur thermique ou d'un coussin chauffant afin de ramollir l'adhésif retenant la vitre arrière au châssis.

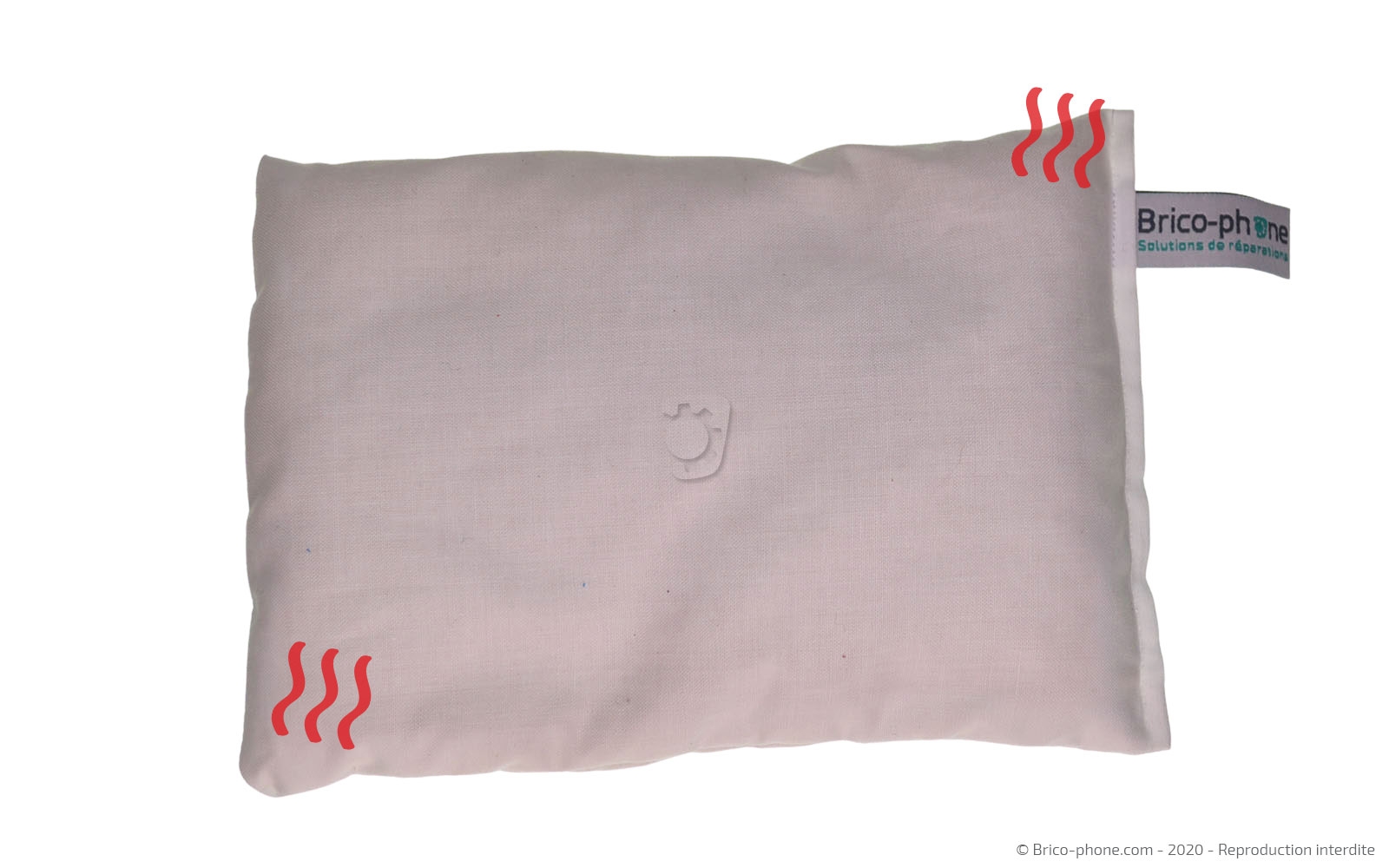

La première possibilité est la pose du coussin chauffant une trentaine de seconde sur le dos du smartphone. Au préalable, vous aurez passé le produit au micro-ondes environ 2 minutes.
Autrement, utilisez le décapeur thermique ou votre sèche-cheveux sur tout le contour de votre Samsung.

Ensuite, disposez la ventouse sur la vitre arrière pour réussir à soulever suffisamment le composant pour y glisser le médiator en métal troué.
Attention, nous préconisons une insertion sur le coté gauche du téléphone pour ne pas endommager les nappes se trouvant en haut et en bas de la plaquette intermédiaire.

Dans un second temps, remplacez le médiator par ses versions en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

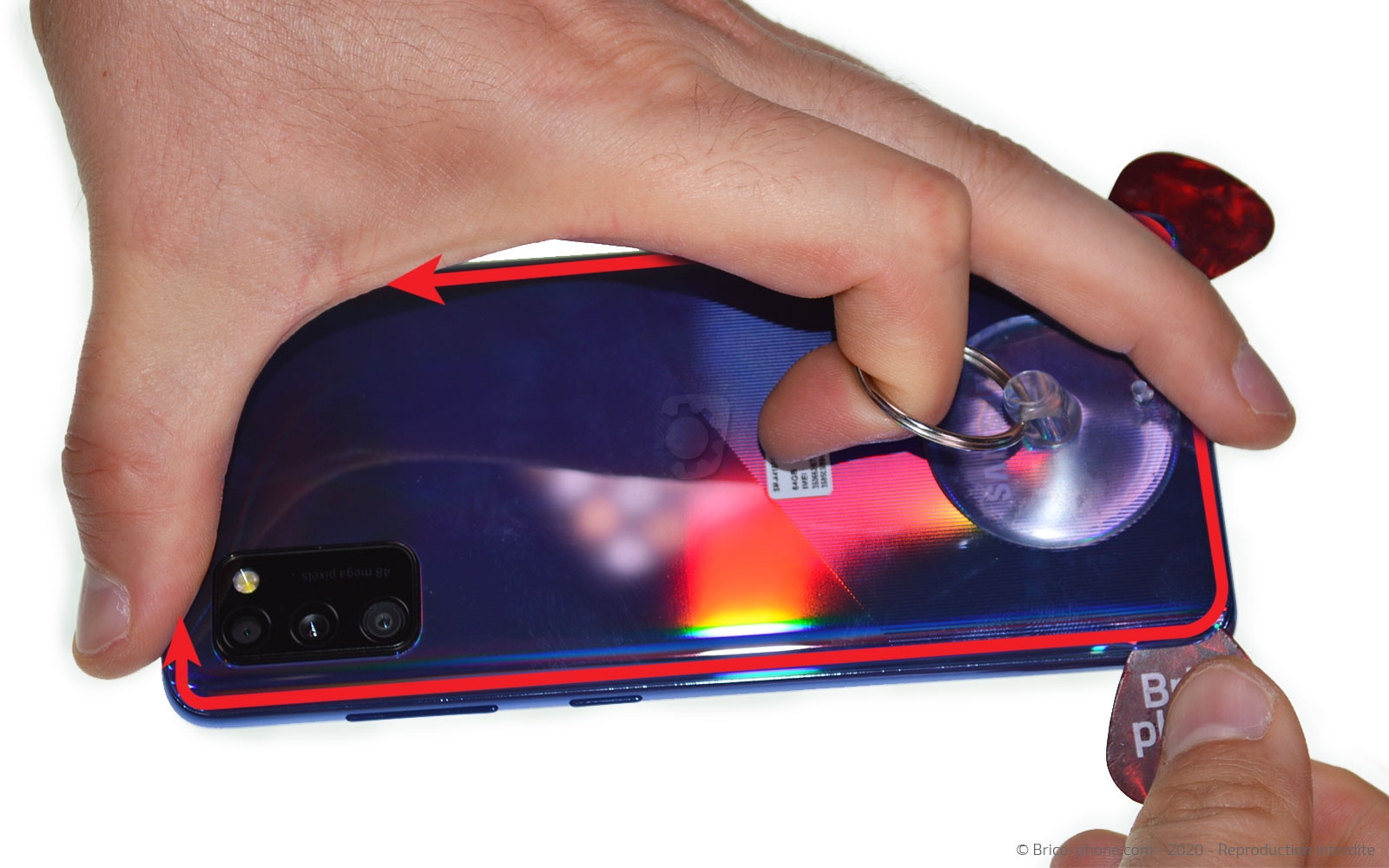

Etape 3 : Ouvrir le téléphone
Faites le tour de la vitre arrière à l'aide des deux médiators en plastique afin de terminer le décollage du sticker.

Vous pouvez ensuite la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A41 Bleu Prismatique
29,90 €

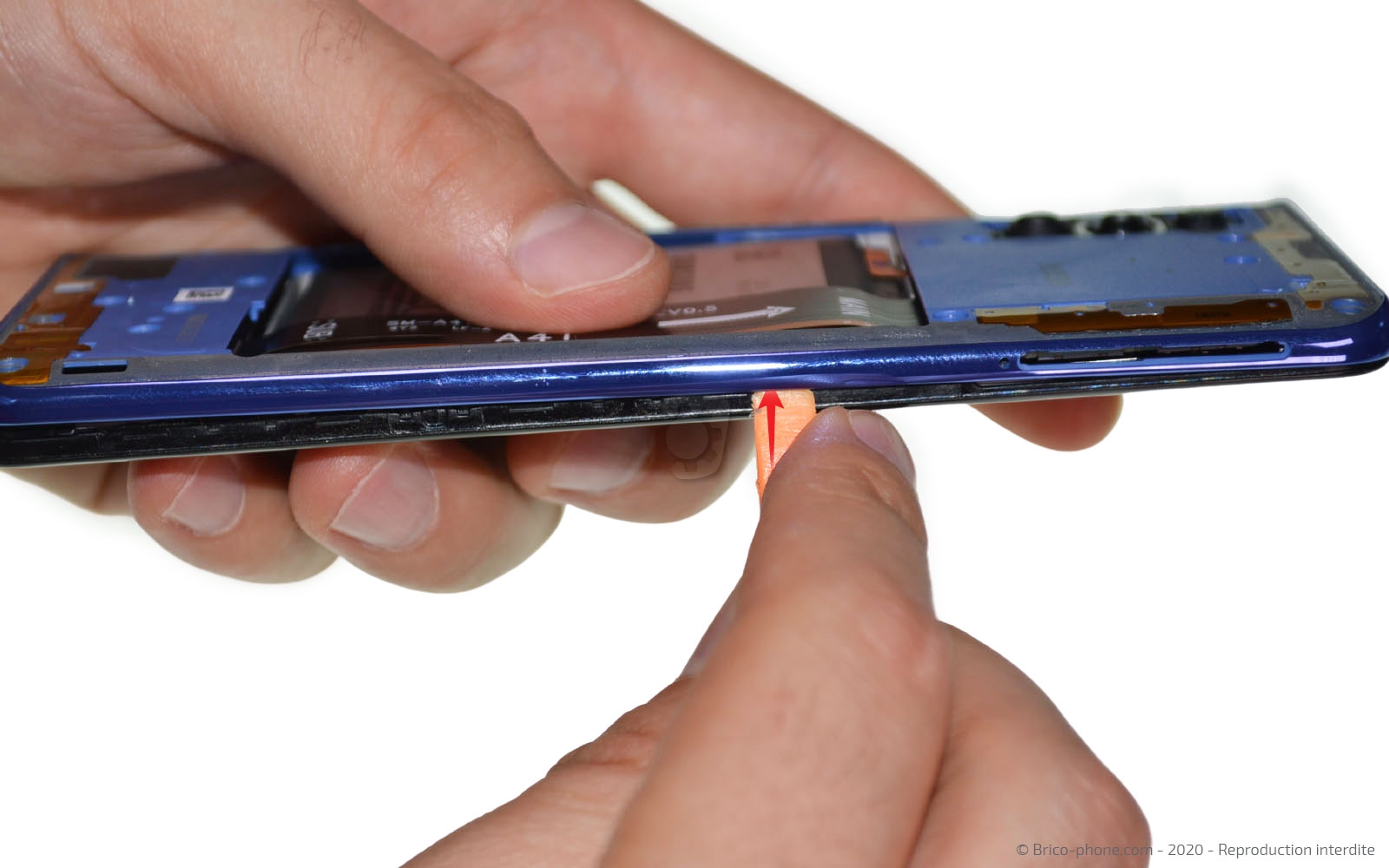

Etape 4 : Oter la plaquette intermédiaire

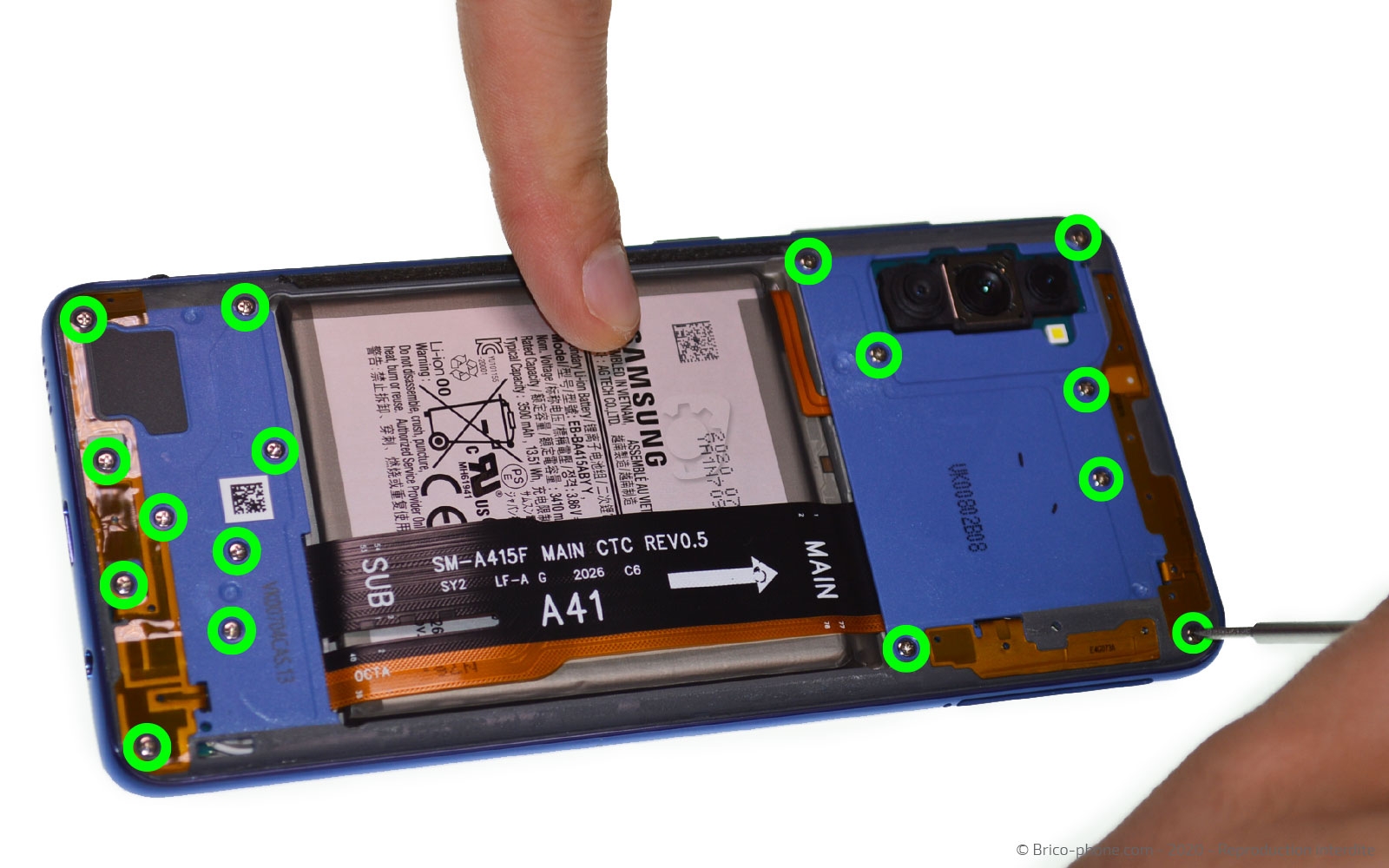

Pour accéder à toutes les pièces de votre Samsung Galaxy A41, nous sommes obligés de retirer le cache intermédiaire et de ce fait, les 16 vis cruciformes.

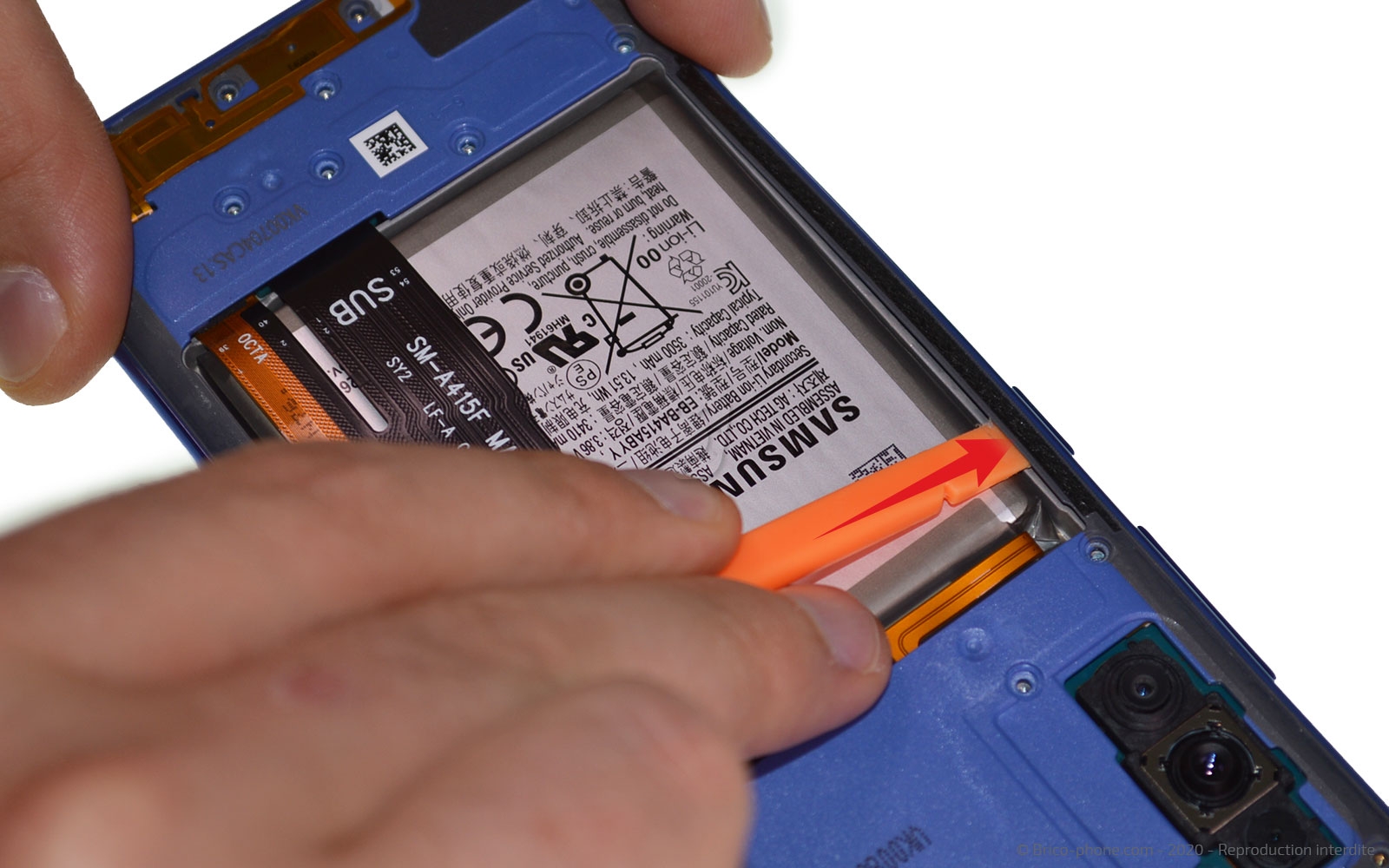

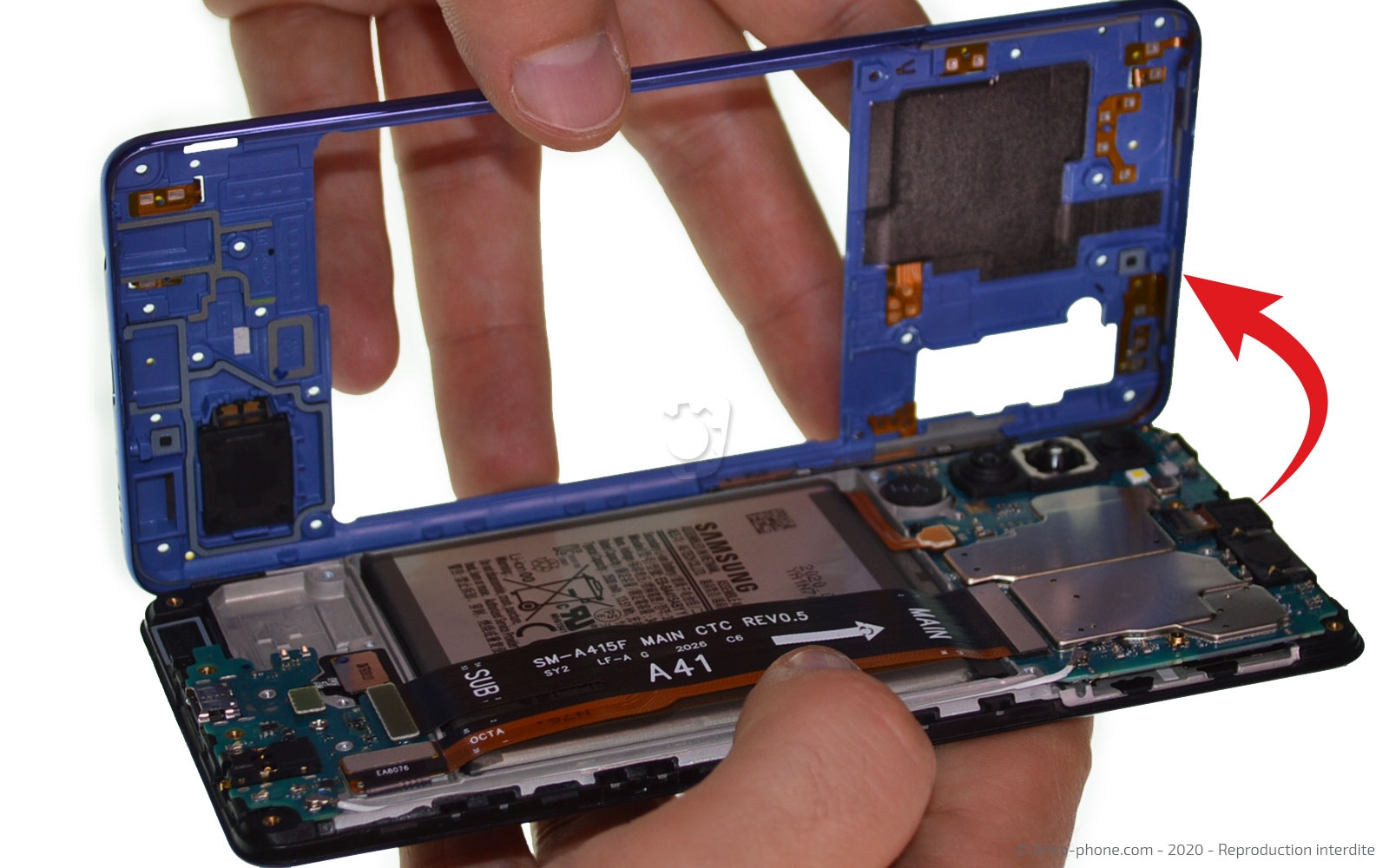

Après glissez le levier en nylon sous la plaquette du coté de la batterie pour la décoller. Continuez à déclipser le composant par l'extérieur afin de pouvoir mettre de coté le châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

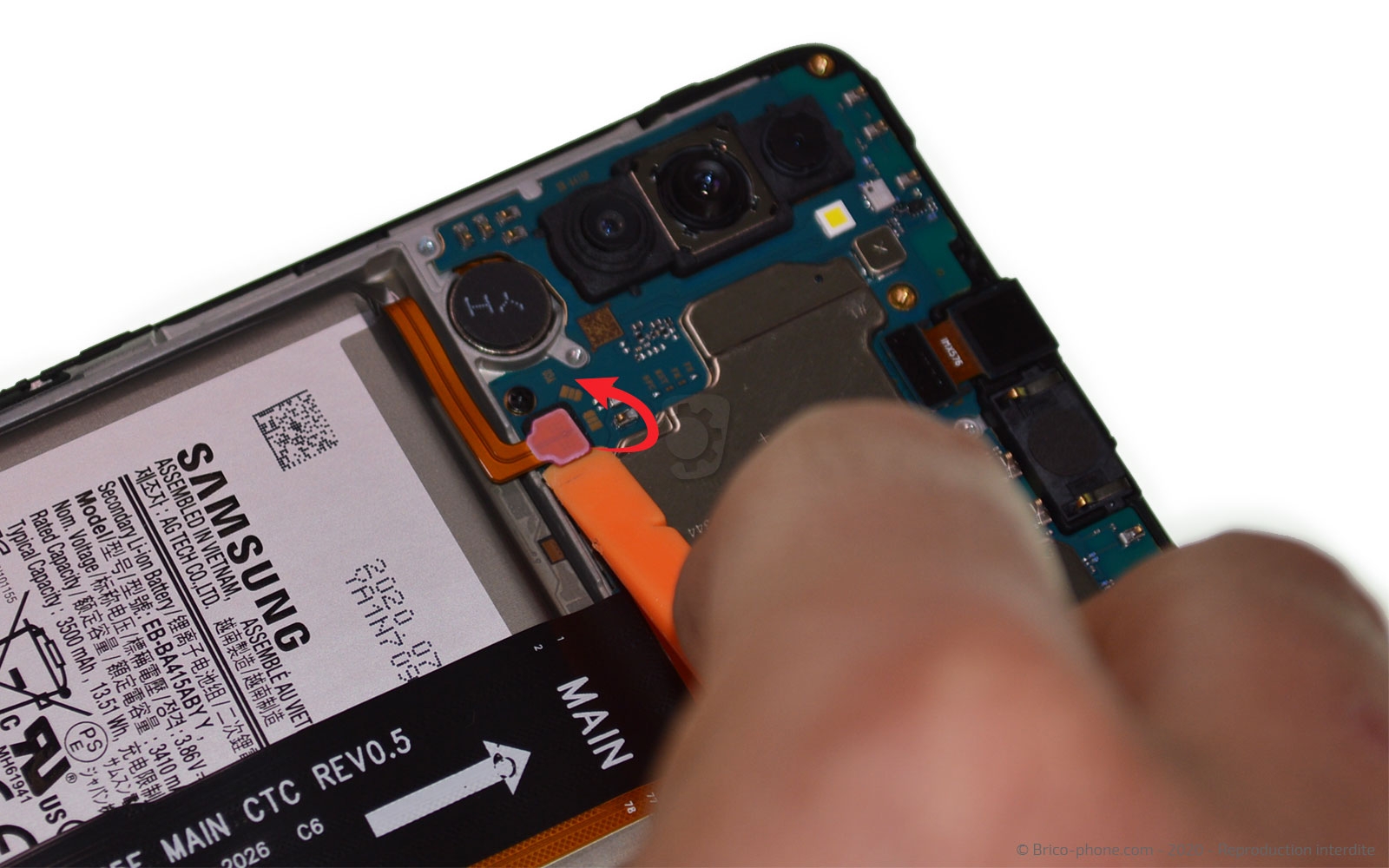

Etape 5 : Déconnecter la batterie
Reprenez le levier pour déconnecter la batterie de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer la rallonge d'interconnexion
Toujours avec le même ustensile, débranchez la rallonge d'interconnexion.

En bas vous trouverez deux nappes, faites attention la nappe de l'écran est connecté sur la connectique de la rallonge de droite.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A41
14,90 €

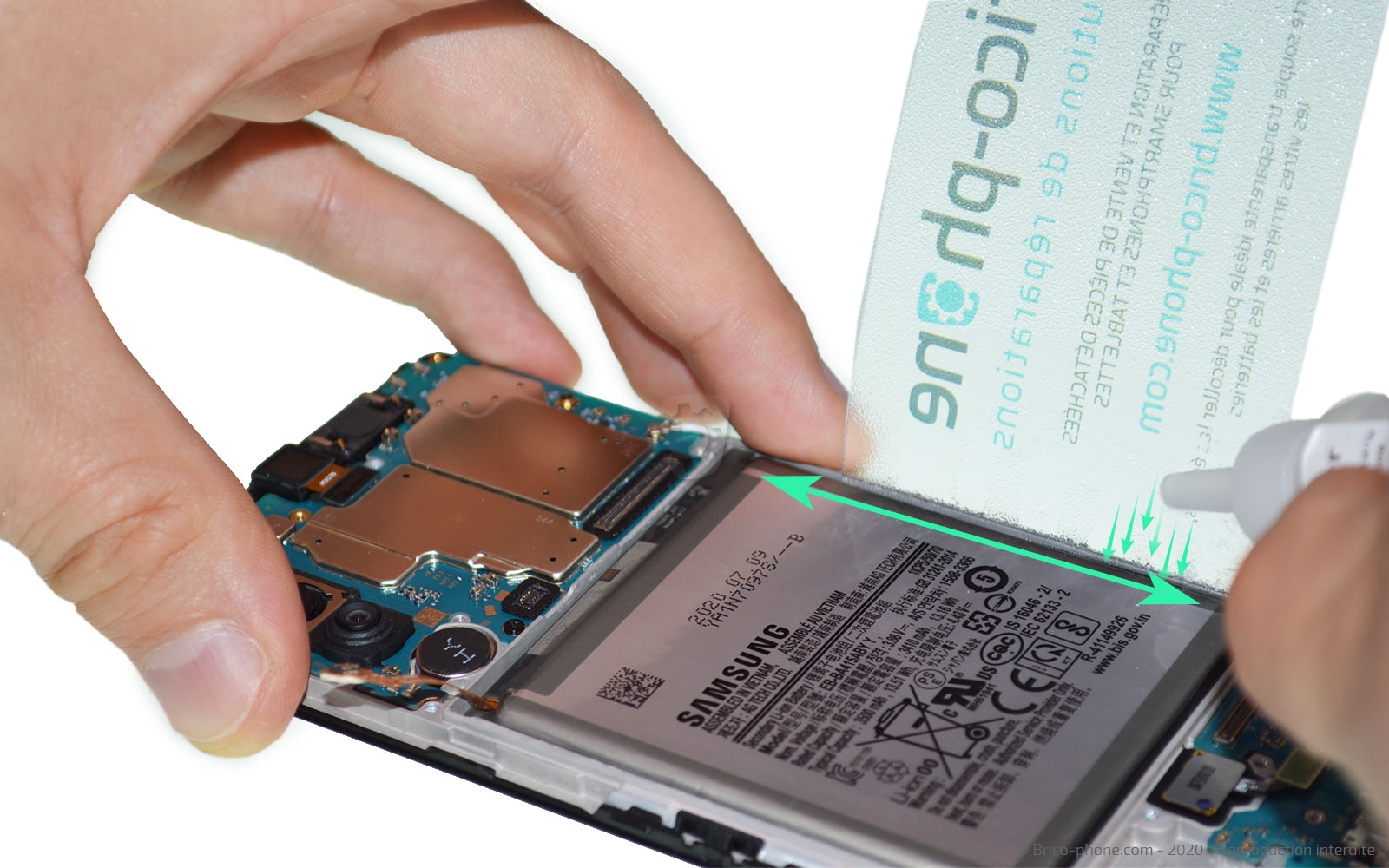

Etape 7 : Disposer le liquide iRemover
Munissez-vous de la carte fine en PVC et insérez-la entre la batterie et le rebord du châssis.

Faites couler le liquide iRemover que la carte. Ce produit est utilisé afin de ramollir les stickers se trouvant sous la batterie.

Collez la ventouse dans l'angle du bas droit de l'écran afin d'incliner le téléphone lors du temps de pose de 30 minutes sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 8 : Retirer la batterie

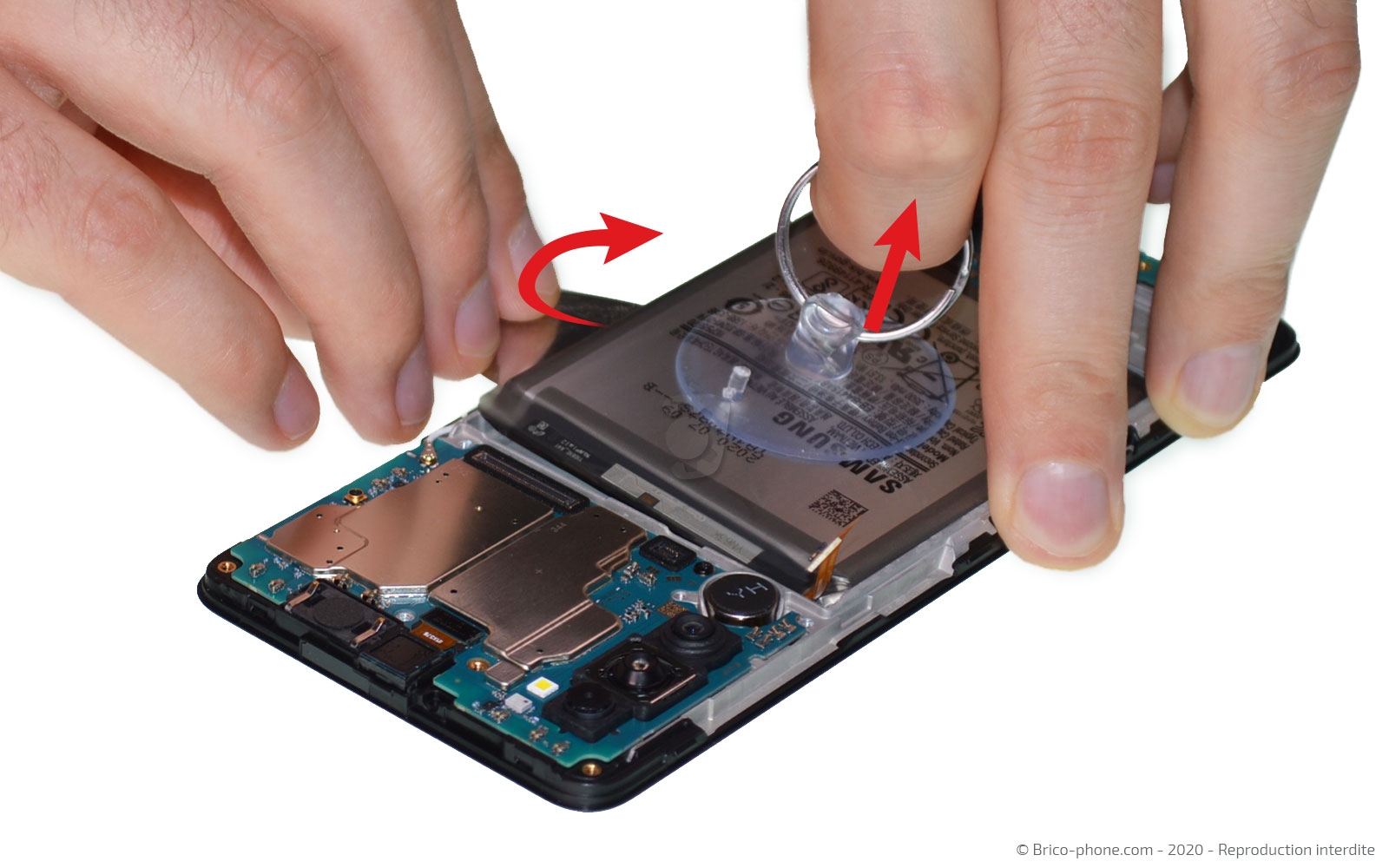

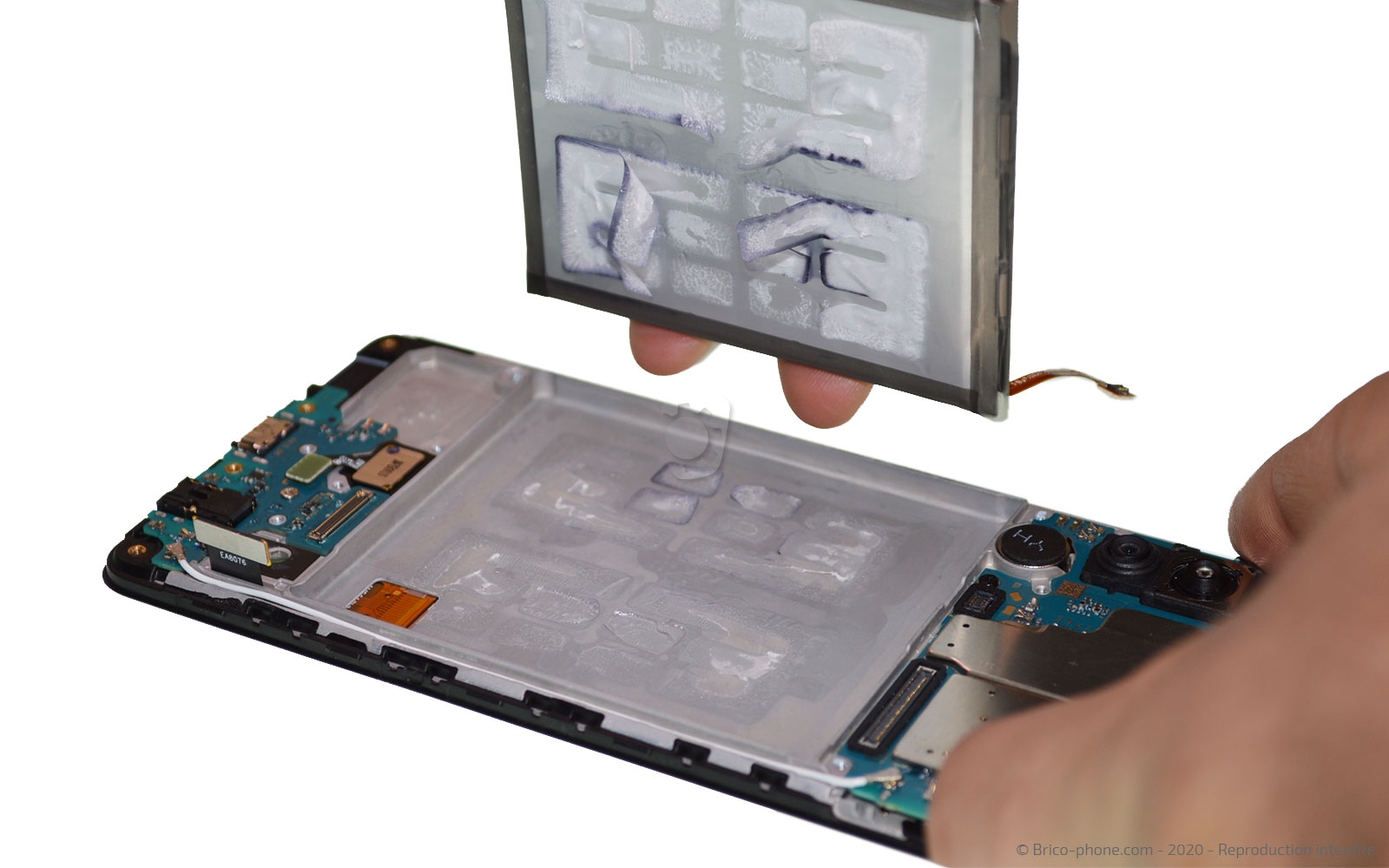

Reprenez la ventouse et placez-la sur la batterie.

A l'aide du médiator en métal, faites levier afin de faire basculer la batterie hors du châssis.

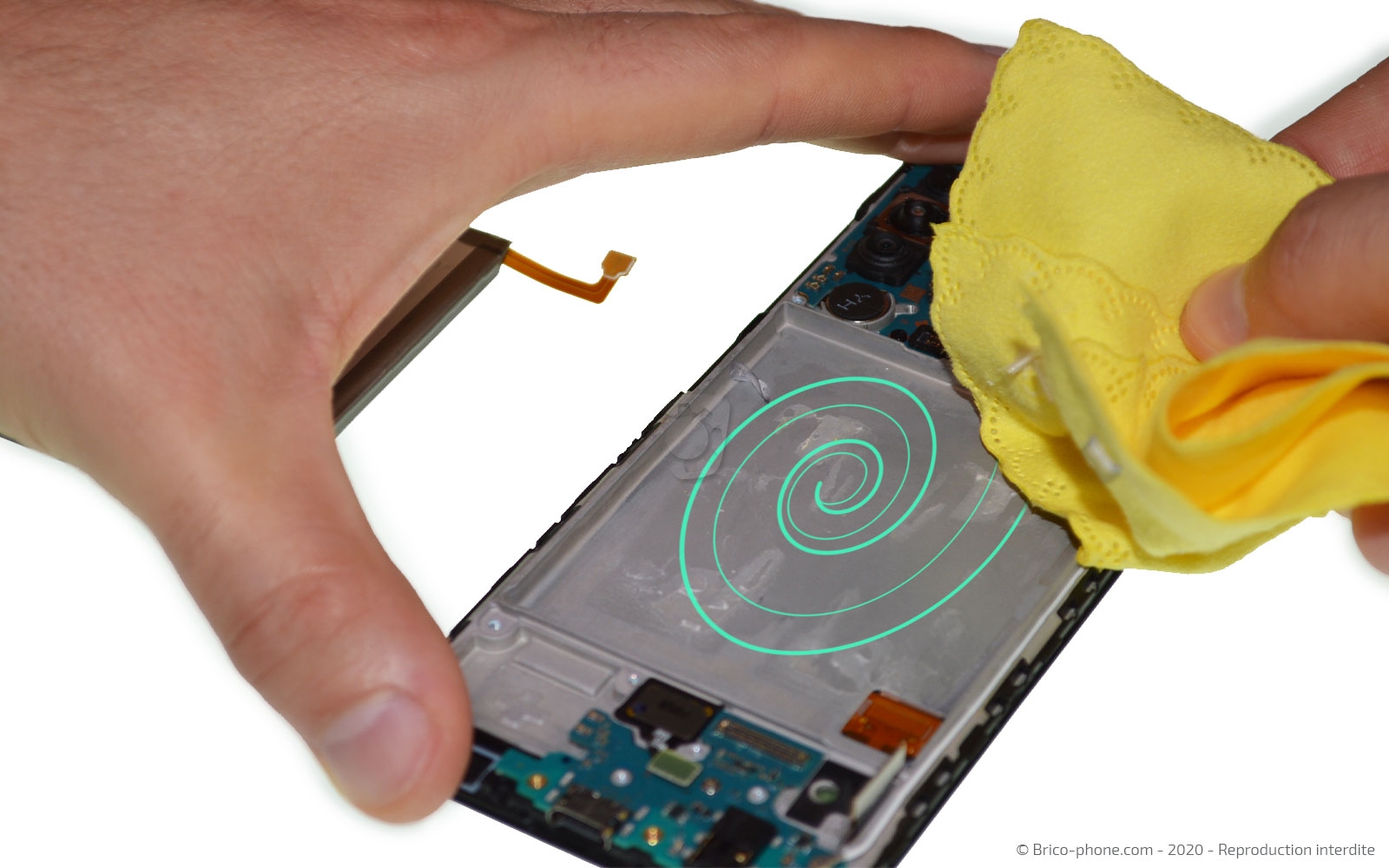

N'hésitez pas à essuyer le fond du bloc écran et le dos de la batterie pour retirer le surplus de liquide iRemover.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A41
29,90 €
Lot de 3 lingettes microfibre
3,90 €
Etape 9 : Extraire le connecteur de charge

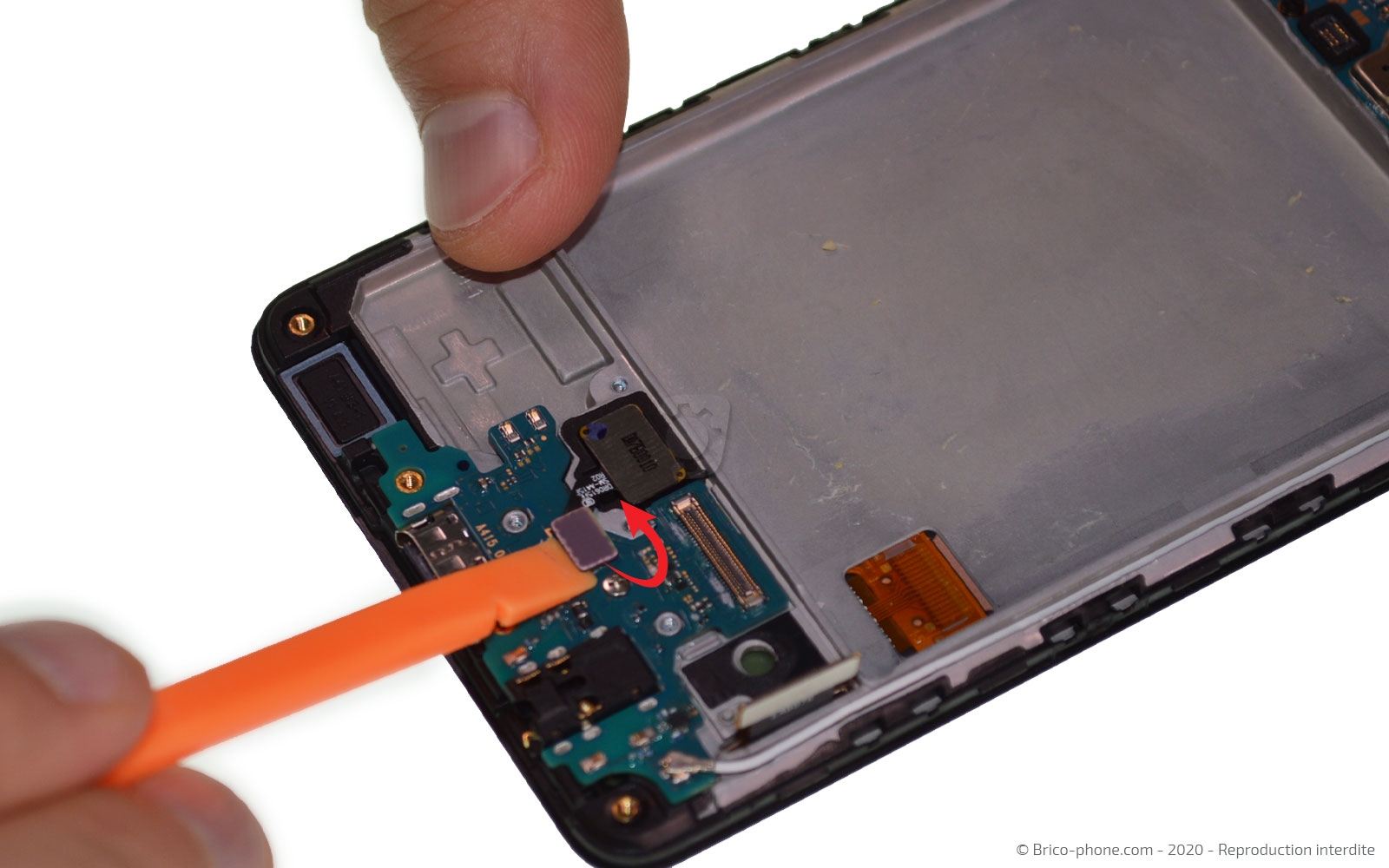

Sur la partie basse du téléphone, déconnectez la nappe du lecteur d'empreintes ainsi que le câble coaxial avec la pincette en métal.

Ensuite, retirez la dernière vis avec le tournevis cruciforme avant de soulever le connecteur de charge avec le spudger.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A41
21,90 €
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 10 : Sortir le lecteur d'empreintes
Glissez la pince métallique sous le capteur d'empreintes afin de le décoller et le sortir du téléphone.

Gardez l'outils pour déconnecter le câble coaxial de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

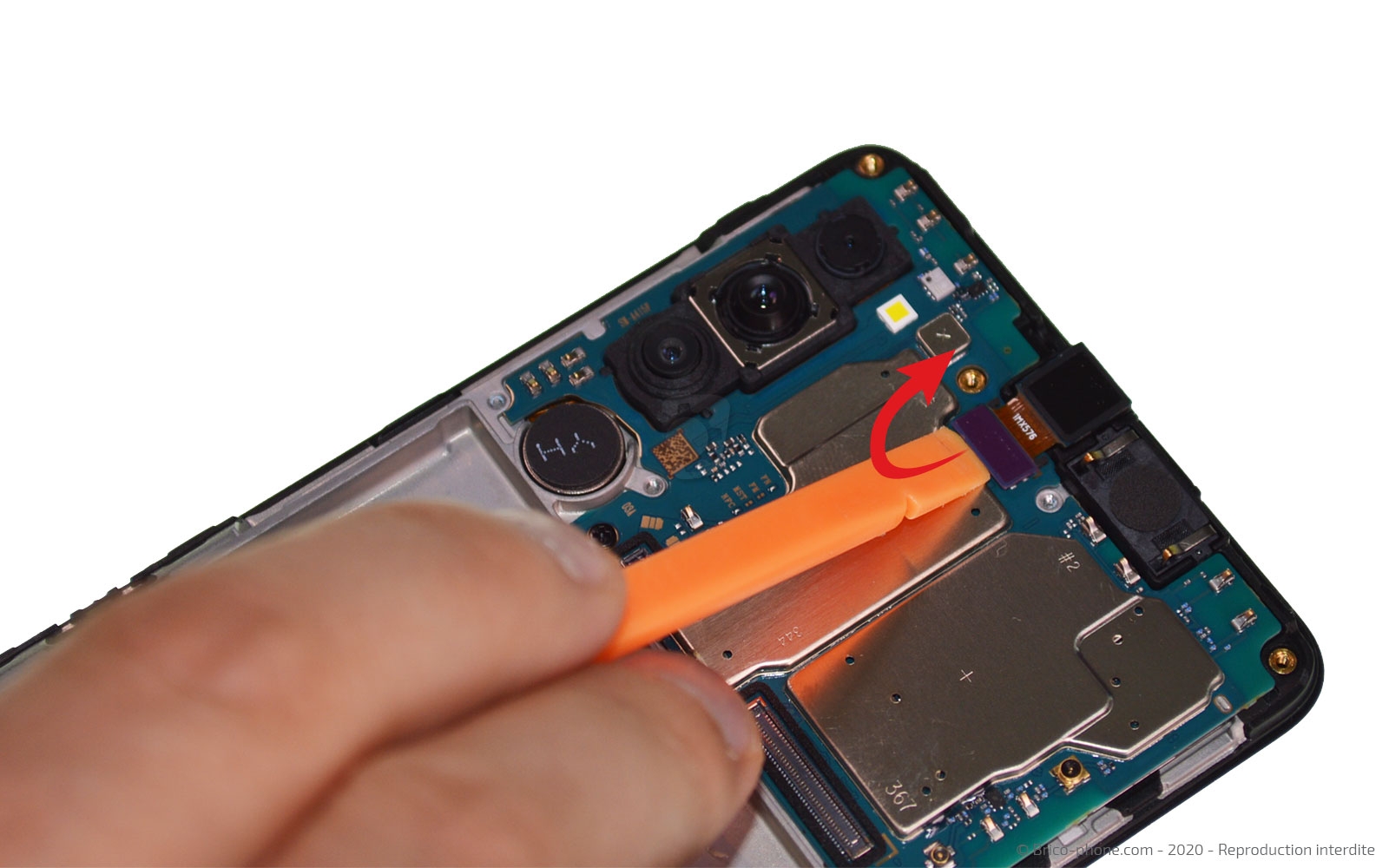

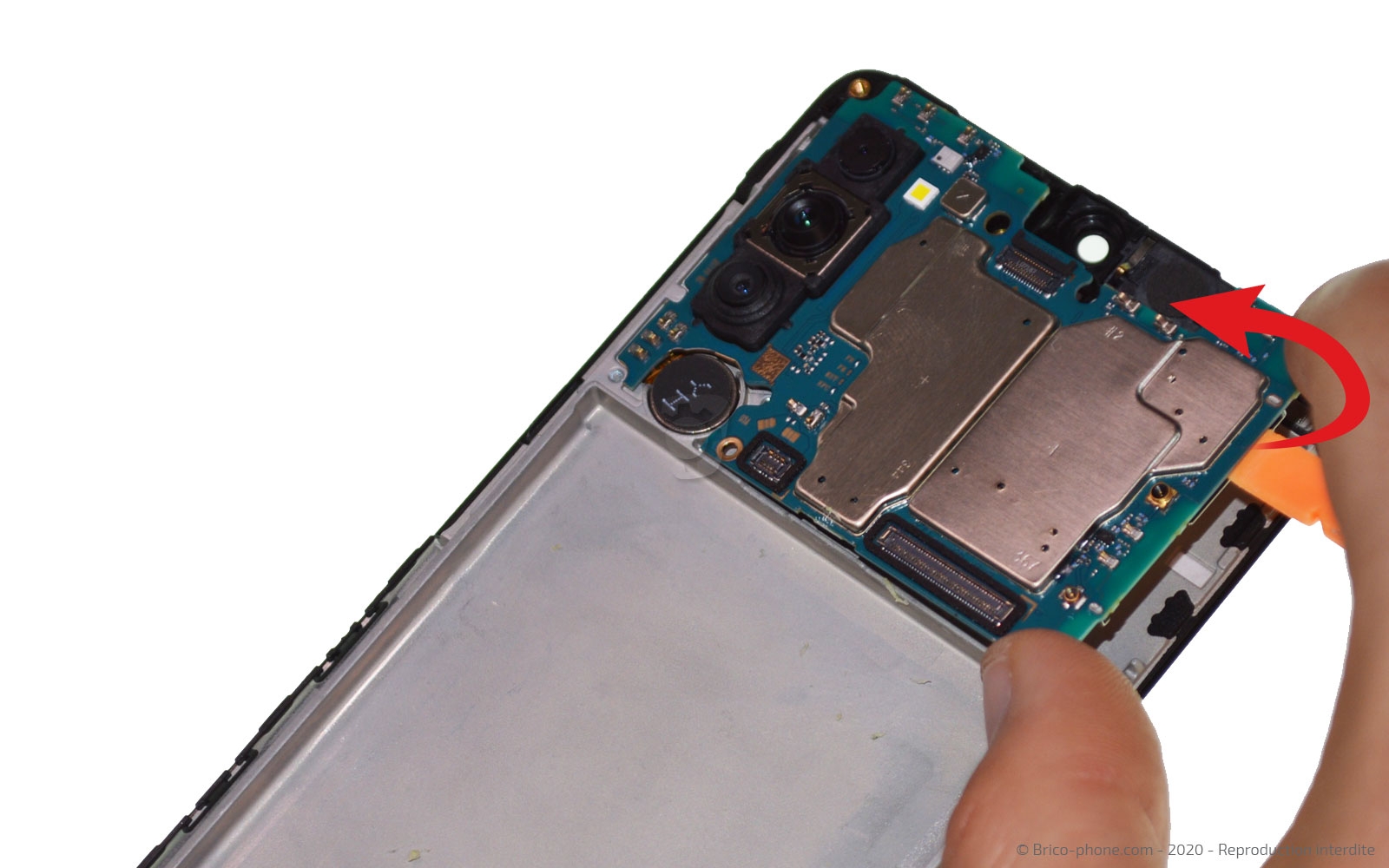

Etape 11 : Enlever la carte mère

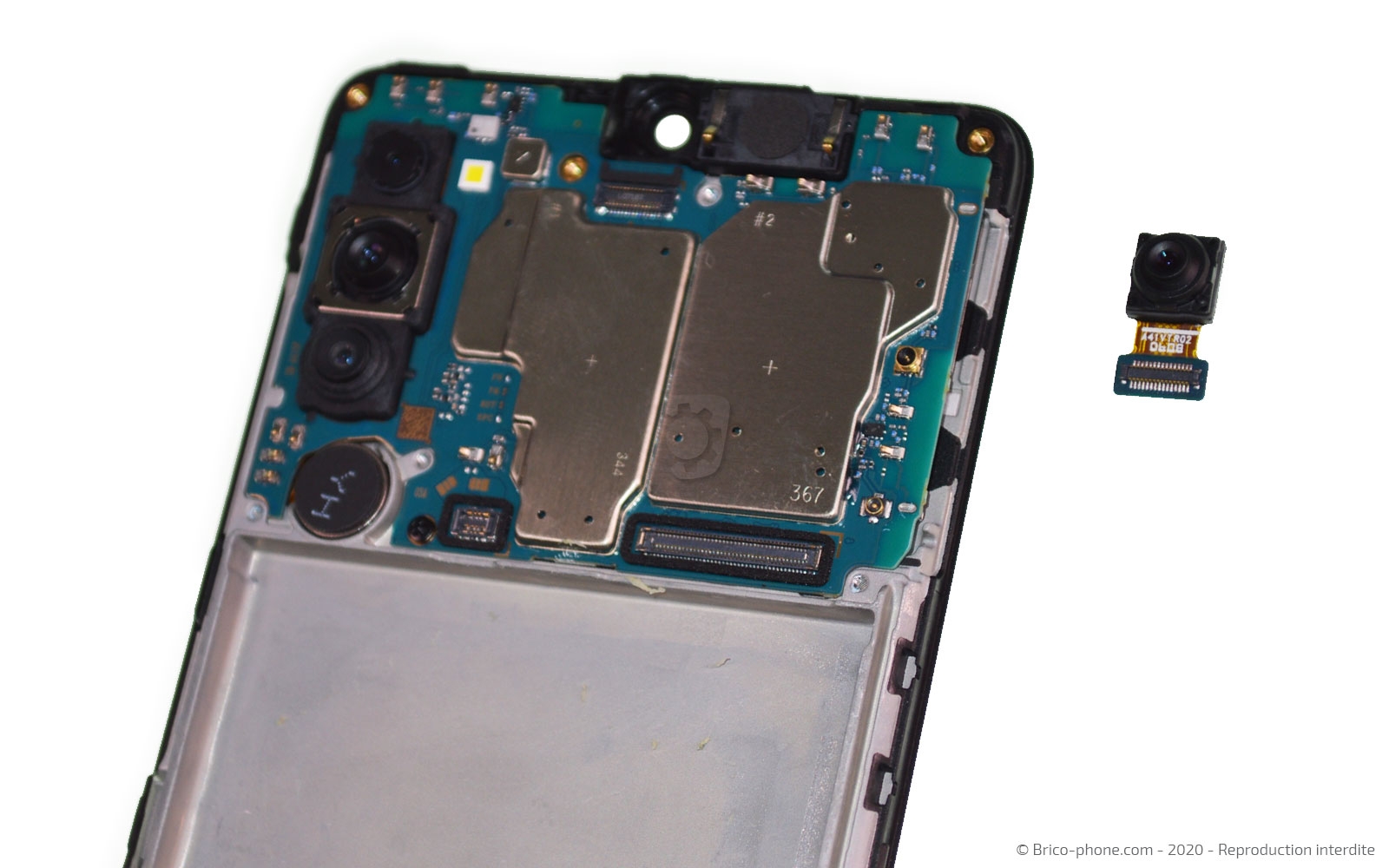

Passons à la partie supérieure de votre Samsung Galaxy A41 en déconnectant la caméra avant.

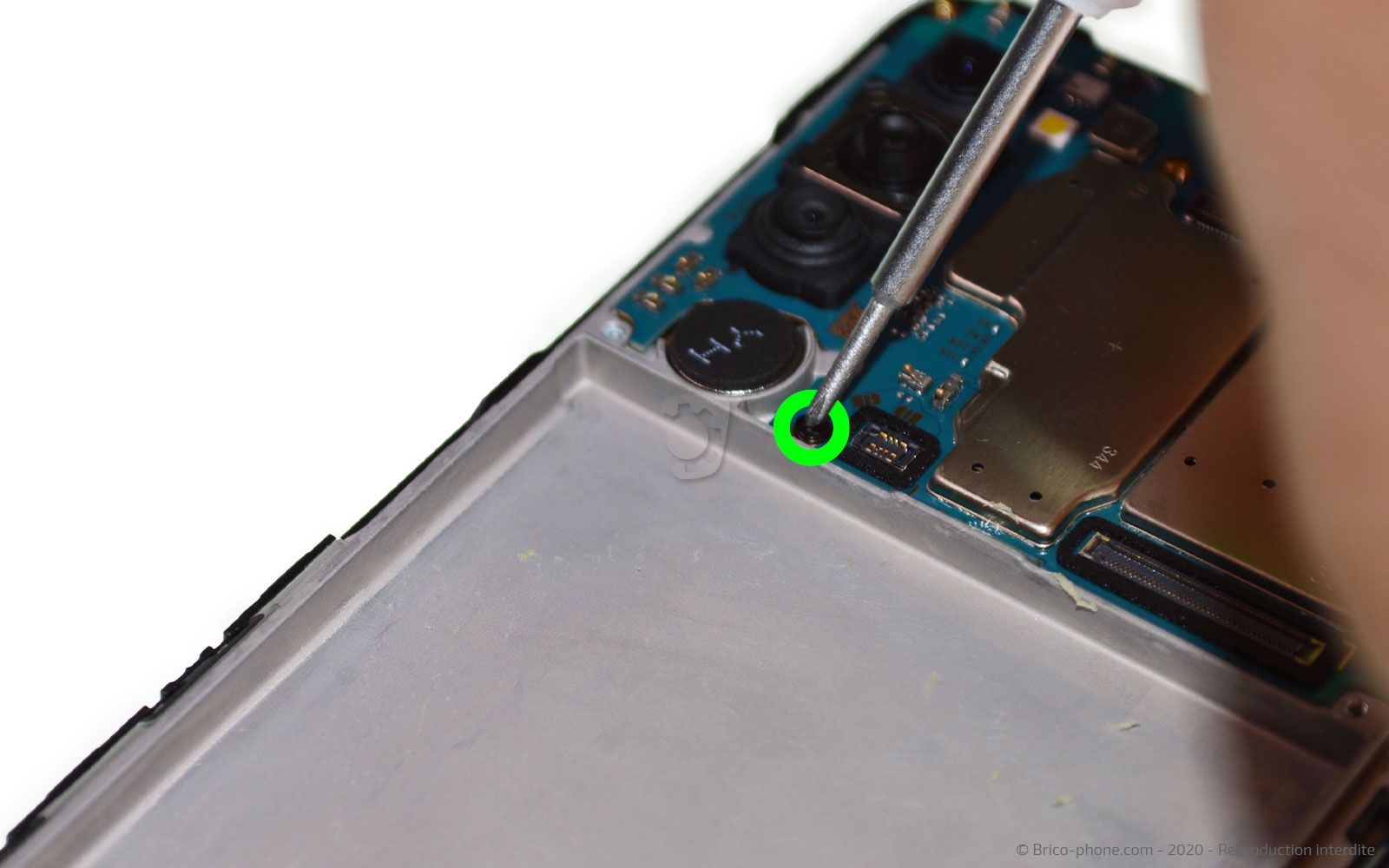

Otez la vis cruciforme avant de retirer la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

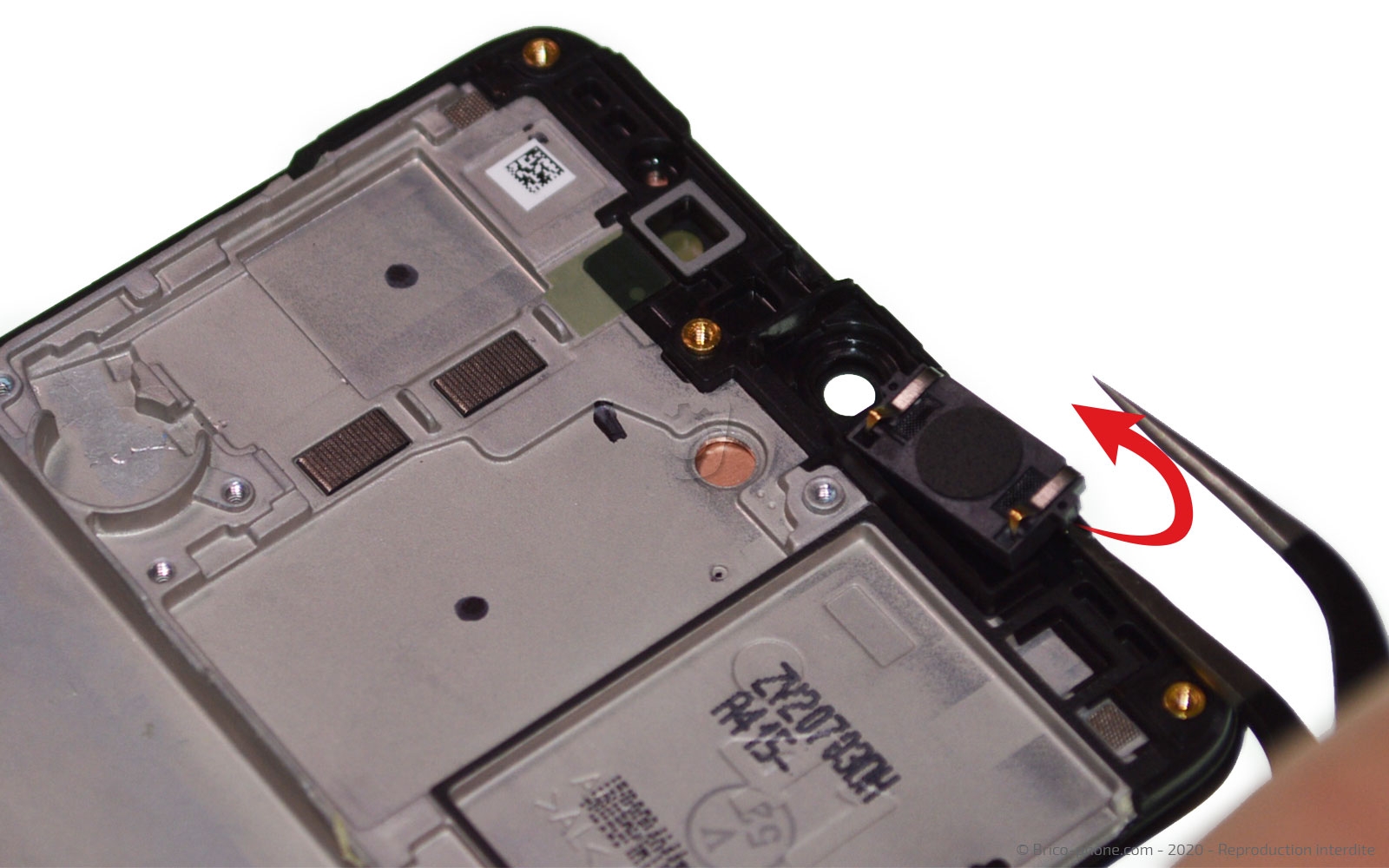

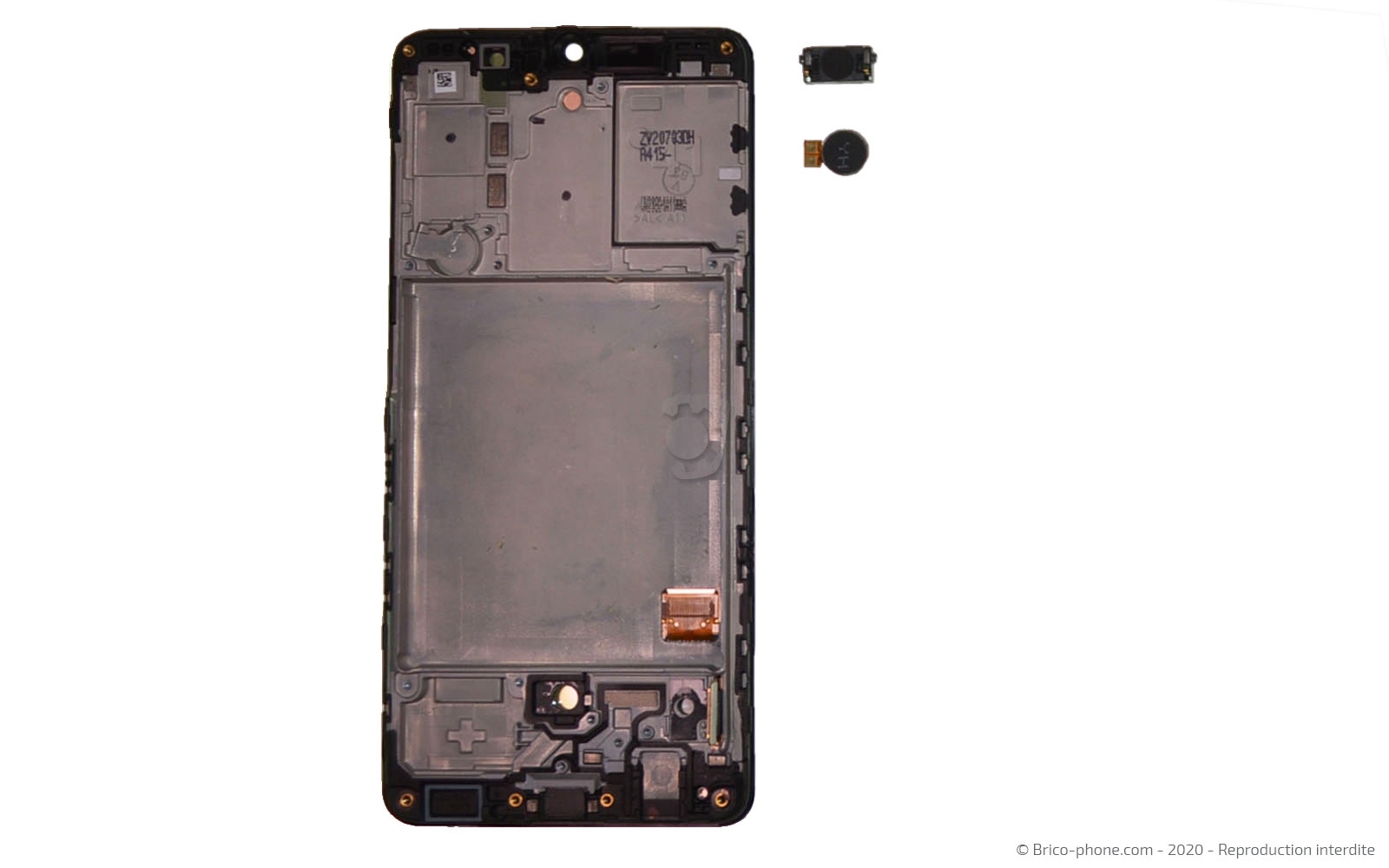

Etape 12 : Récupérer les petits éléments

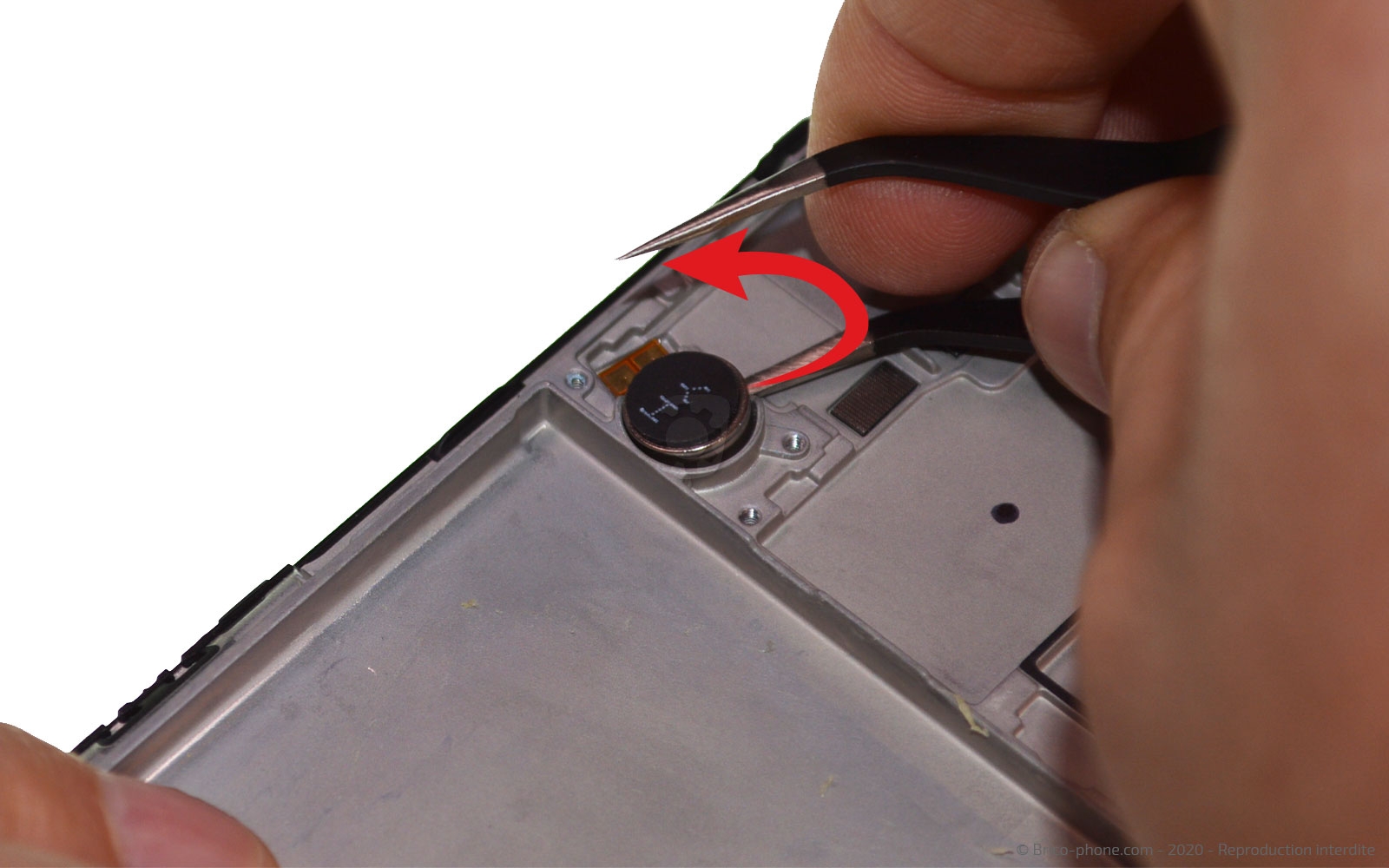

A l'aide de la pince, décollez le vibreur et le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

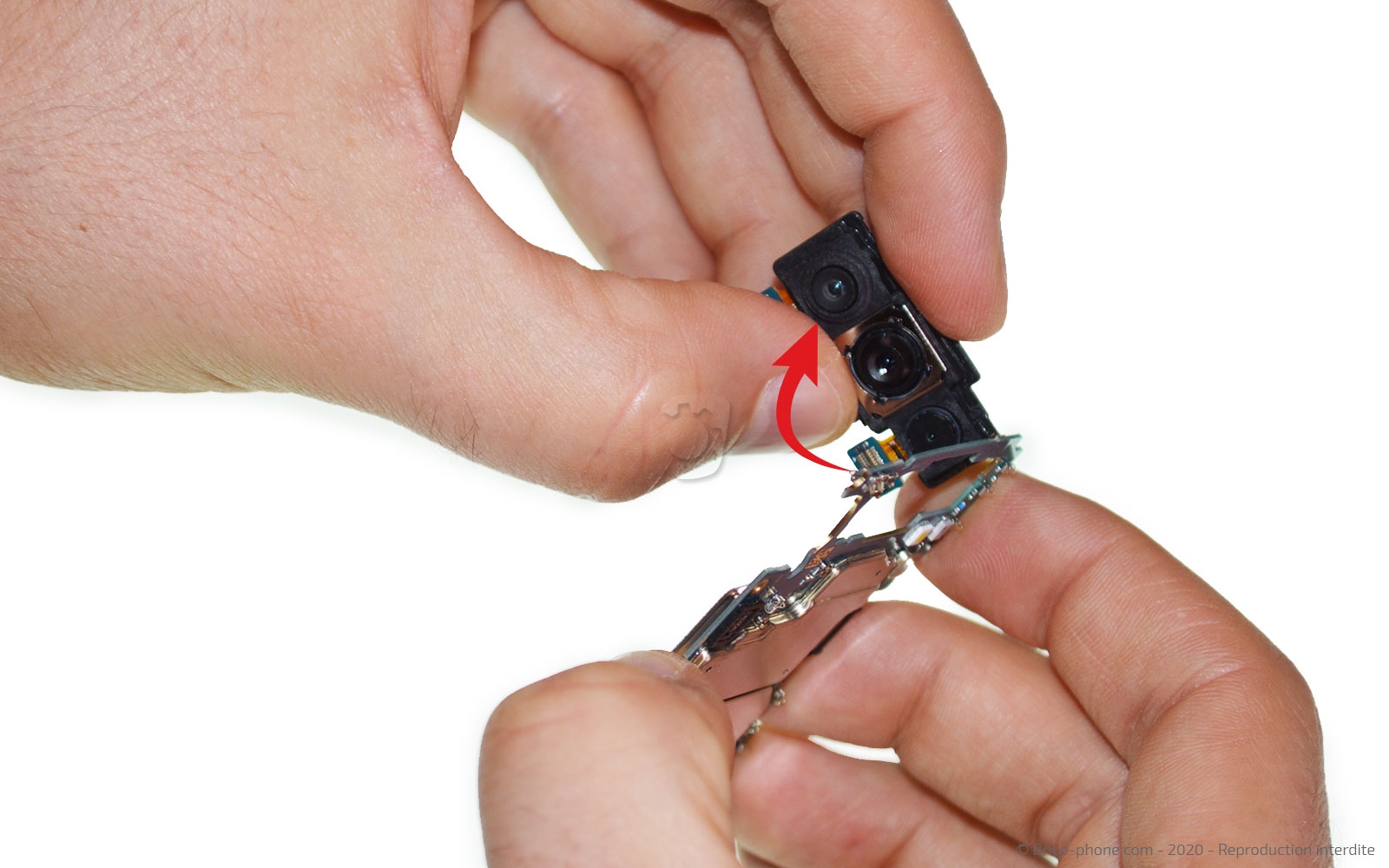

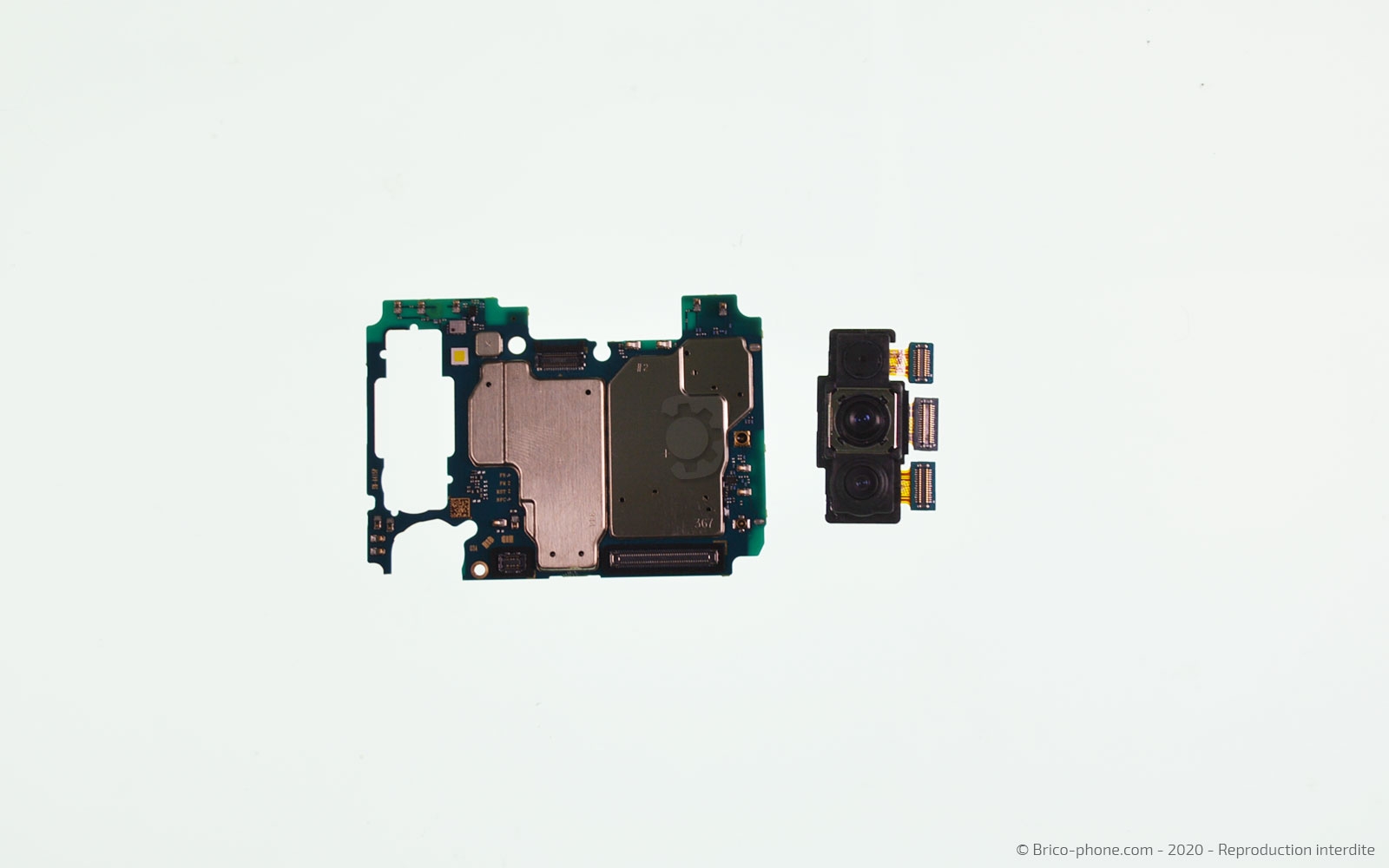

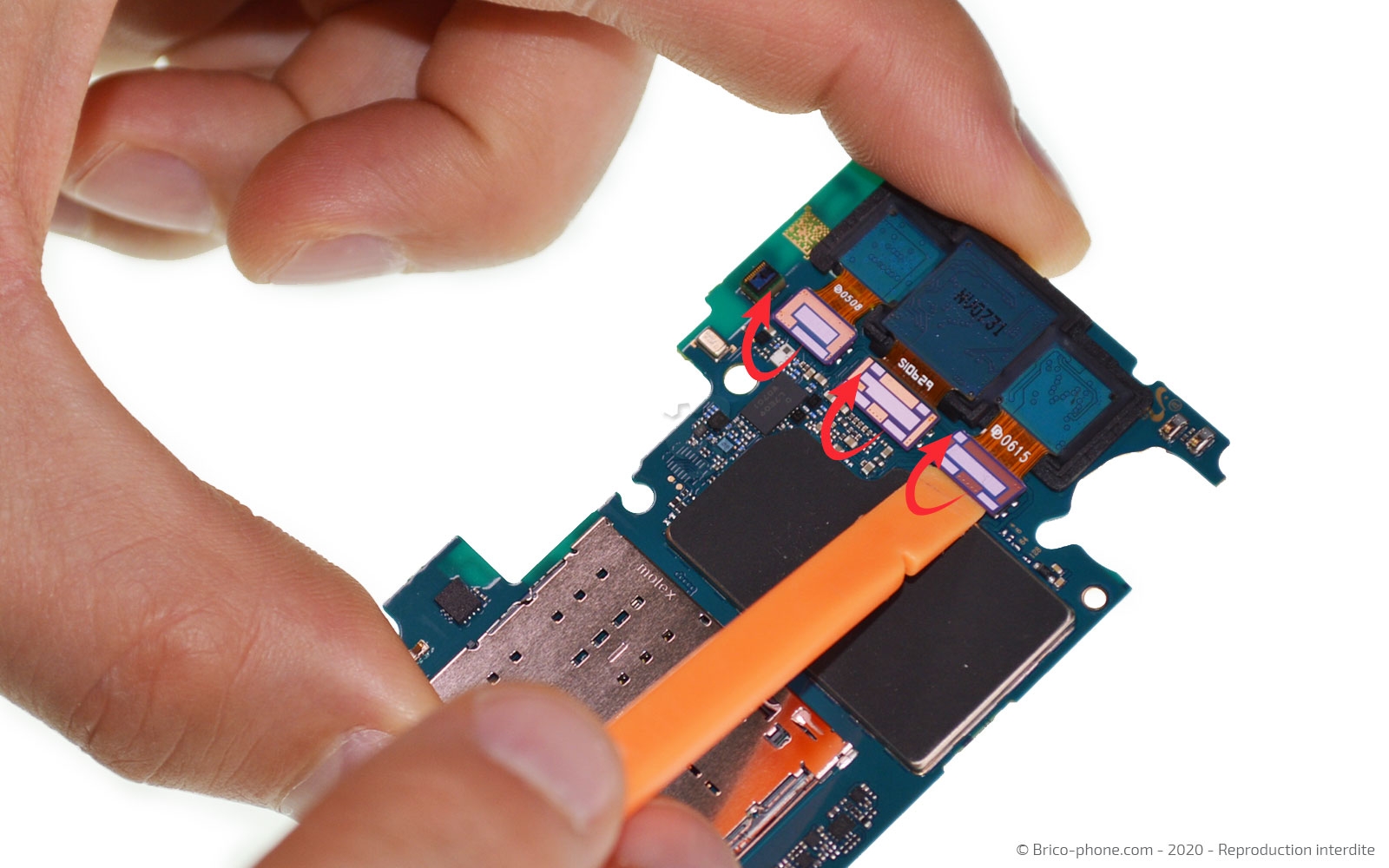

Etape 13 : Mettre de coté les caméras
Reprenons la carte mère afin de dissocier les caméras de cette dernière. Pour cela, déconnectez les 3 nappes des capteurs photos.

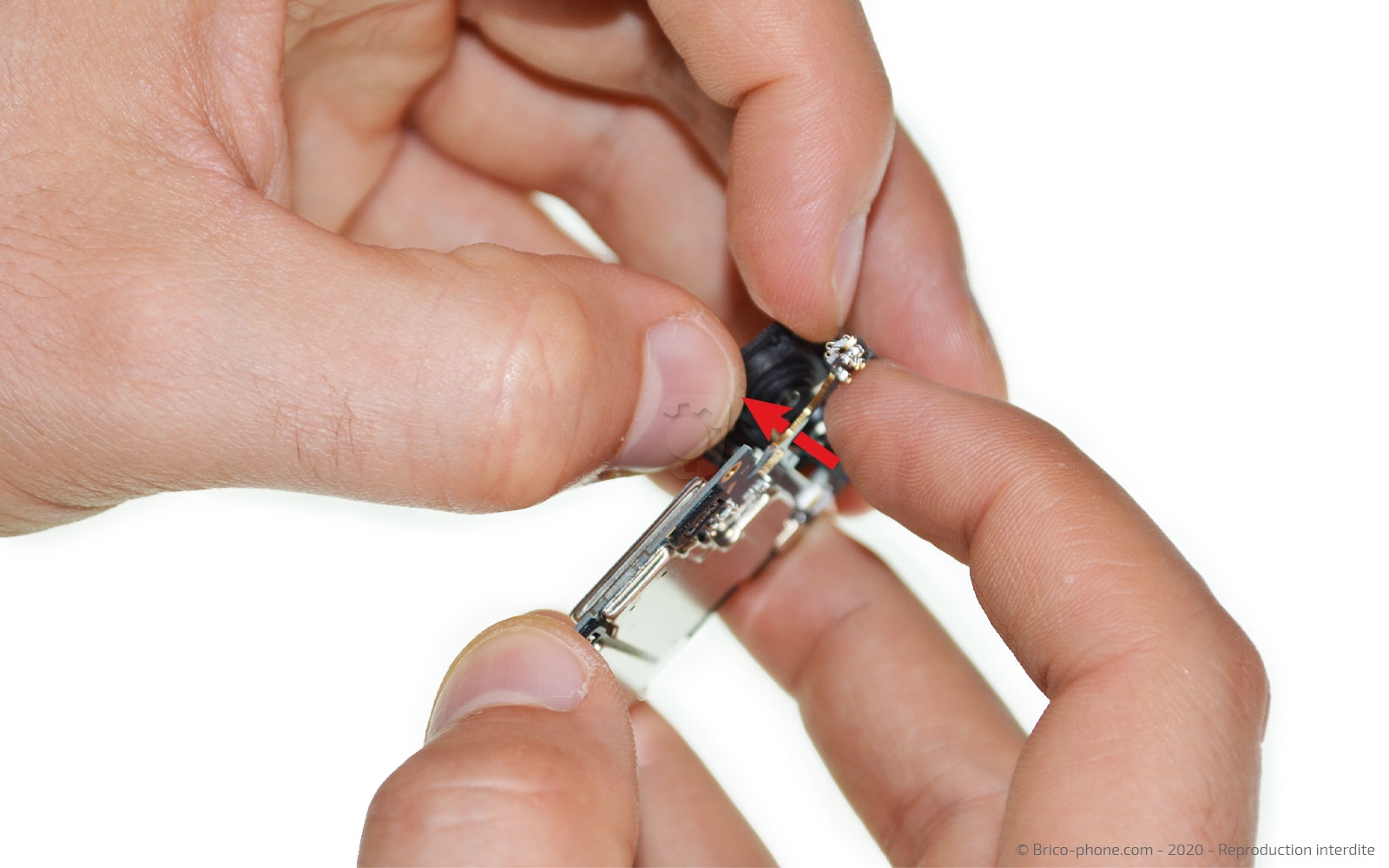

Placez vous de l'autre coté afin d'appuyer sur les objectifs pour sortir le module photos de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

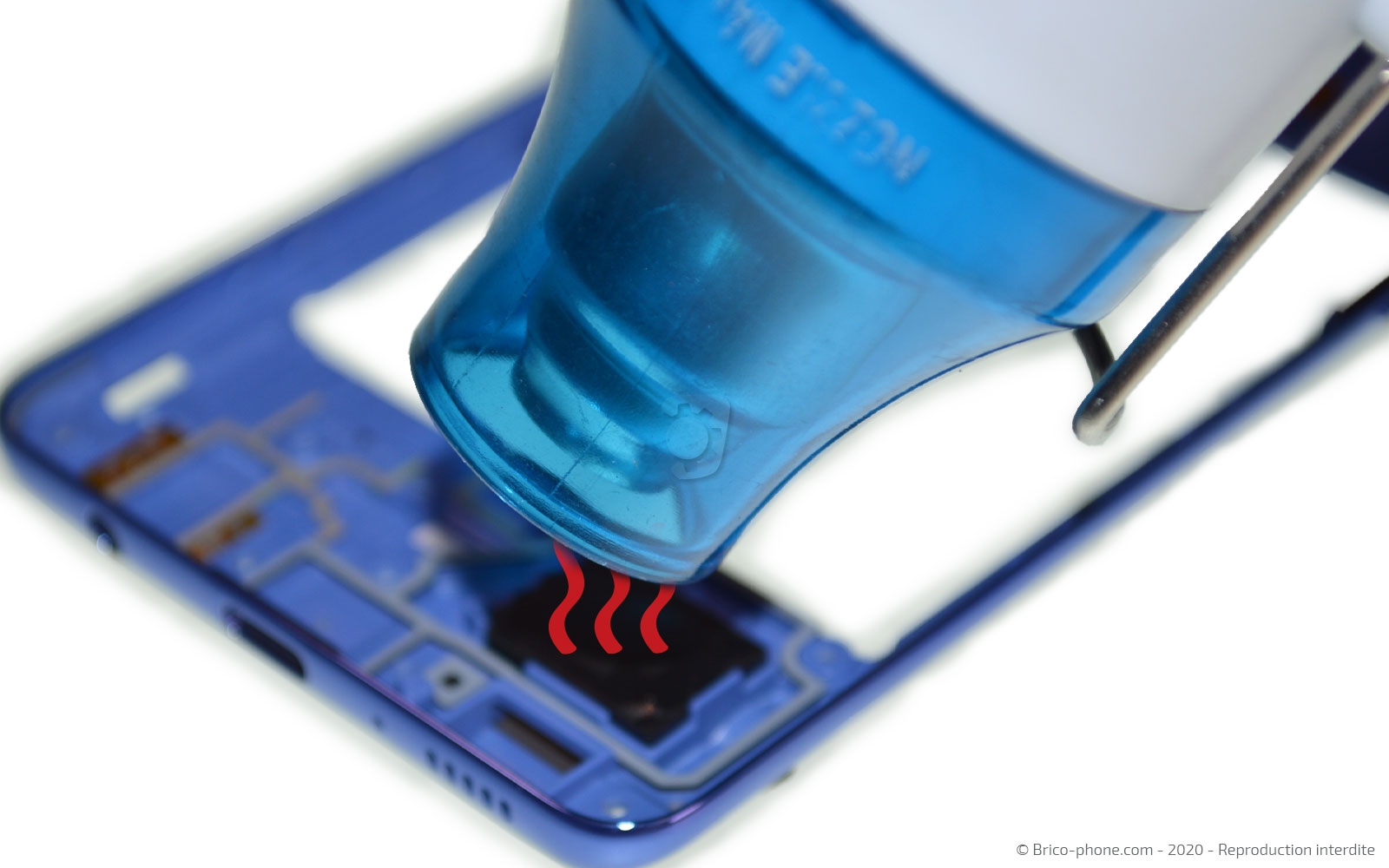

Etape 14 : Décoller le haut-parleur externe

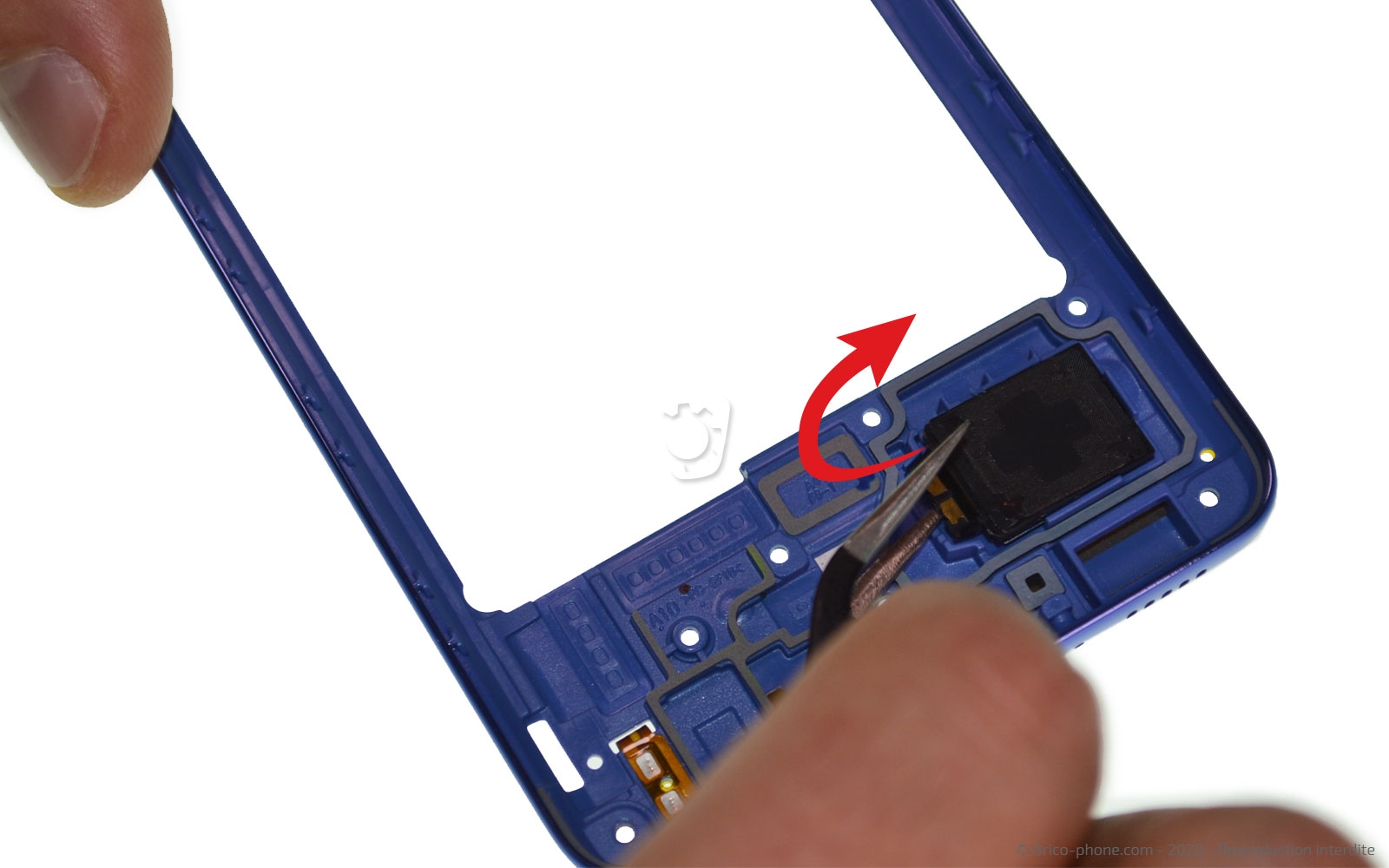

Sur la plaquette intermédiaire, il vous faut récupérer le haut-parleur externe.

Chauffez le composant avant de glisser le bout de la pincette sous le composant.
Attention, il est possible qu'un plaquette en métal se trouve sous le HP, vérifiez bien que l'extrémité de l'outil est sous cette dernière avant d'extraire le composant.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

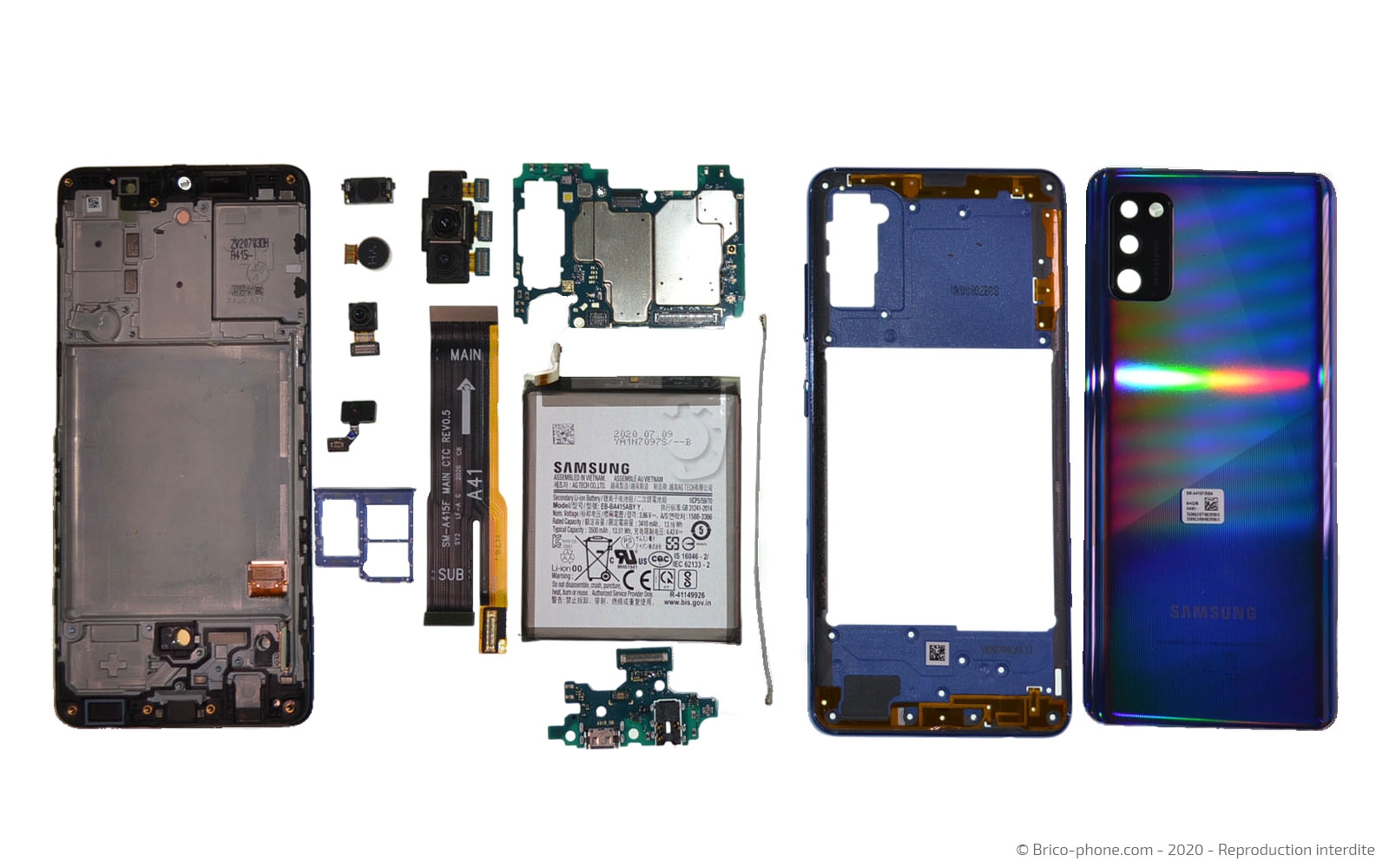

Vue éclatée
Votre Samsung Galaxy A41 regroupe tous les éléments suivants.

Si vous souhaitez le remonter, suivez les étapes précédentes dans l'ordre inverse.
