Changement du connecteur de charge sur Galaxy A21s

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A21s | Temps estimé : 30 min | Difficulté : 2.5/5

Suivez toutes les étapes de ce tutoriel de réparation afin de réussir à changer vous-même le connecteur de charge de votre smartphone.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  Votre appareil n'est plus reconnu par les périphériques extérieurs câblés.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A21s
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Il existe plusieurs manières de connaître le numéro de modèle de votre téléphone.

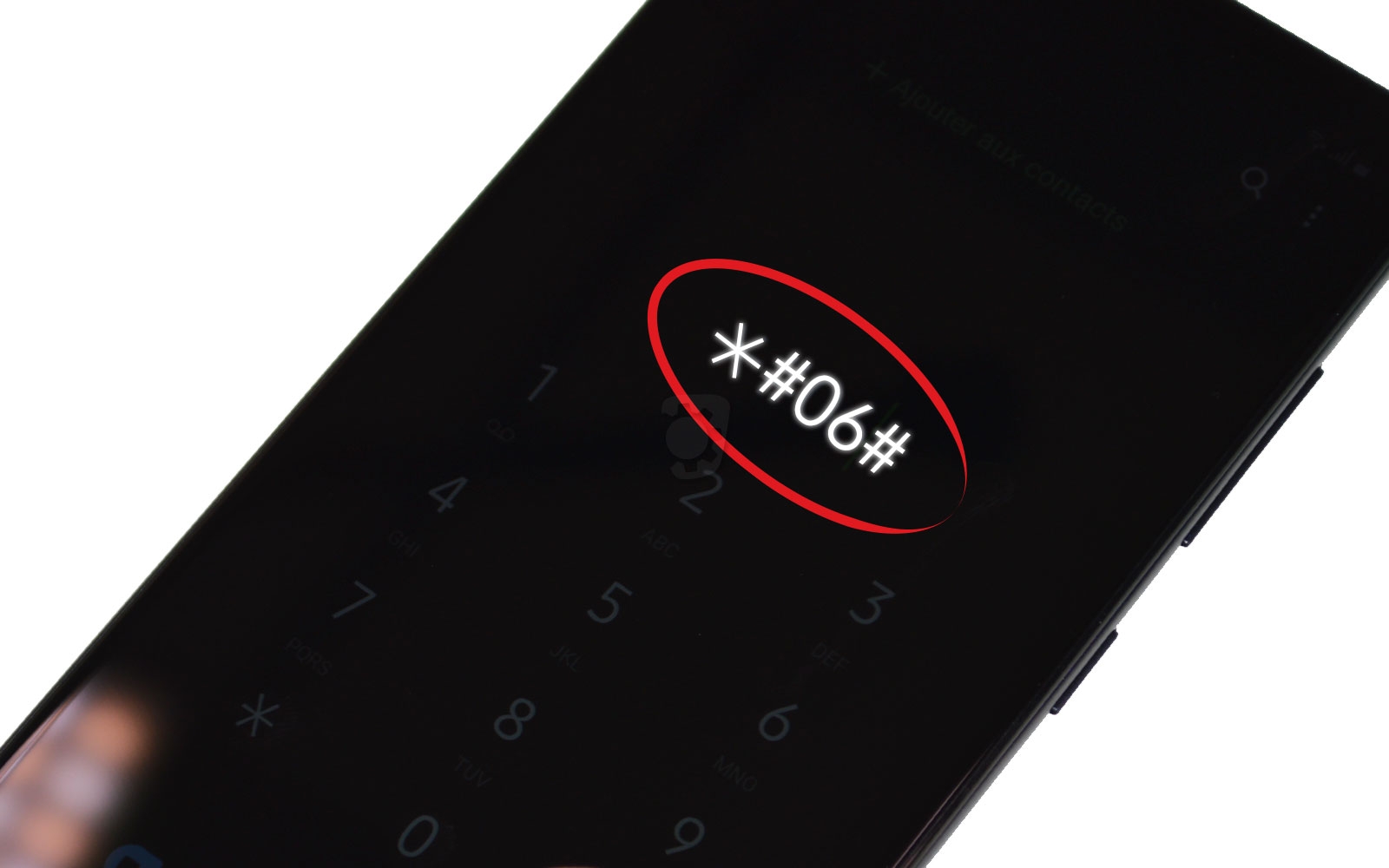

Soit votre écran s'allume encore et dans ce cas, il vous faut composer le *#06# ce qui vous permettra d'obtenir un numéro IMEI.

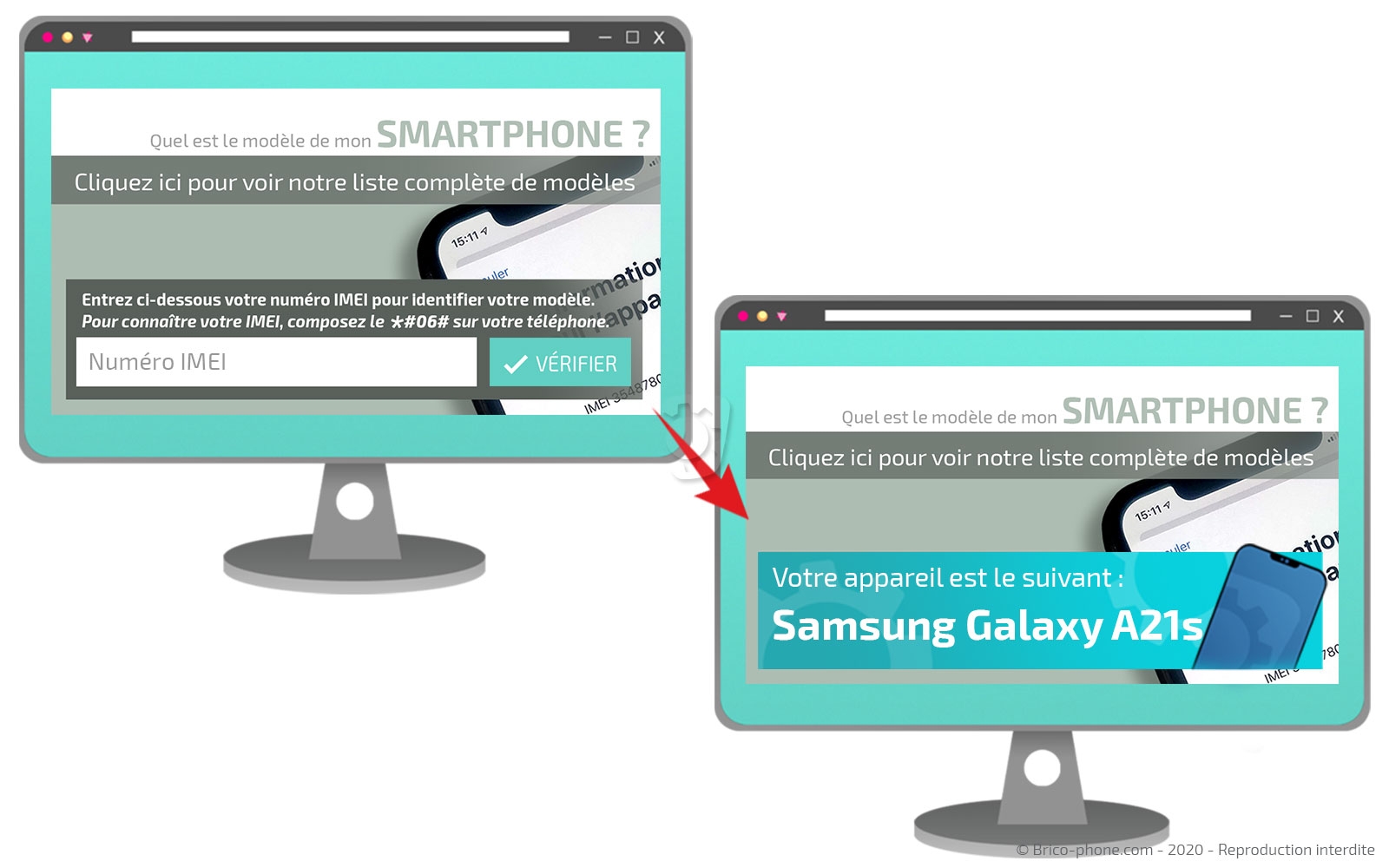

Copiez ce dernier dans la case correspondante de notre page d'accueil et vous serez directement dirigé vers les bons produits.

Soit votre smartphone ne s'allume plus et vous avez gardé l'étiquette centrale au dos de votre appareil qui vous affiche une référence telle que SM-A217.

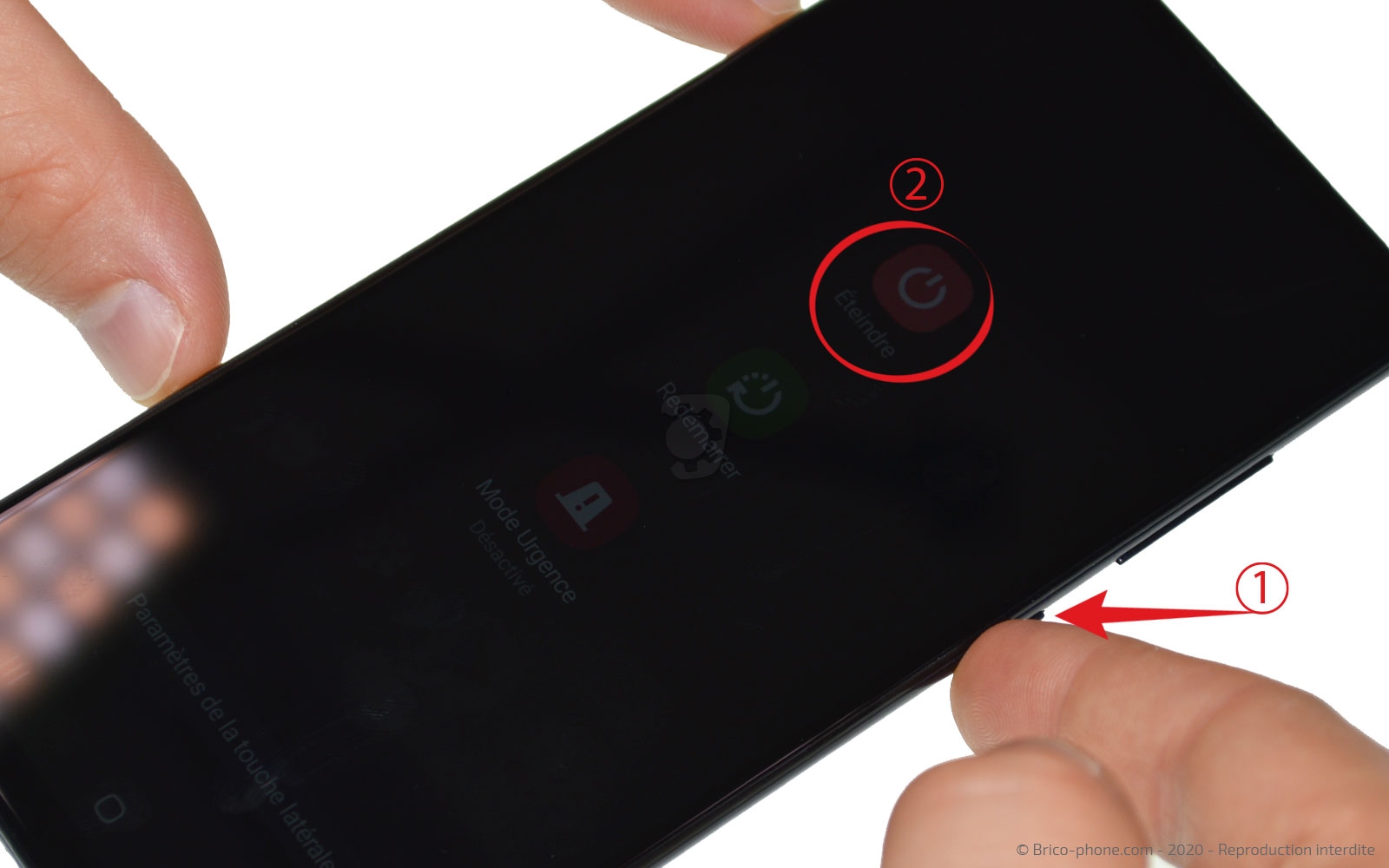

Dans un second temps, éteignez votre Samsung Galaxy A21S.
Etape 1 : Extraire le tiroir Sim

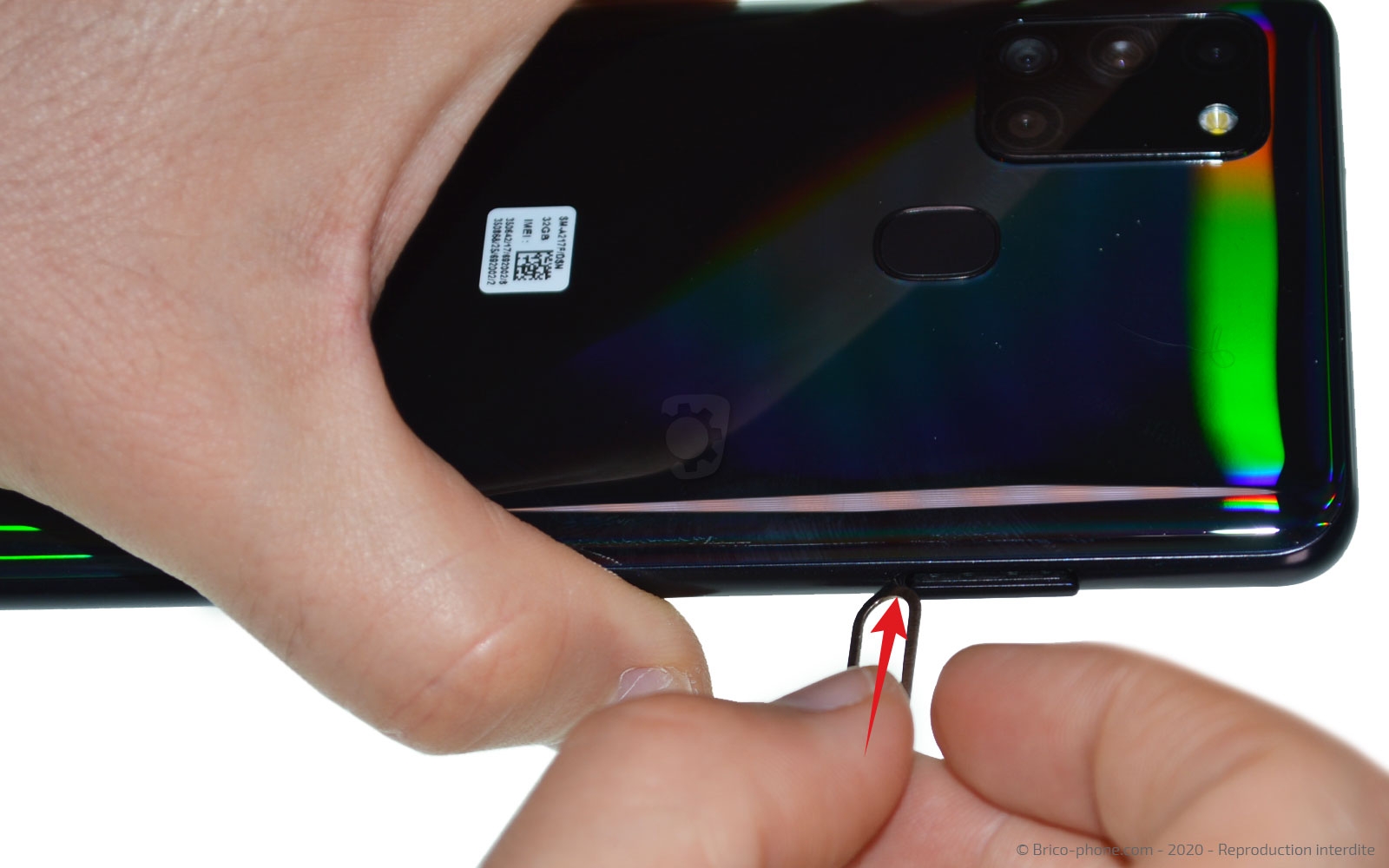

Otez le tiroir Sim de son emplacement en vous aidant de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

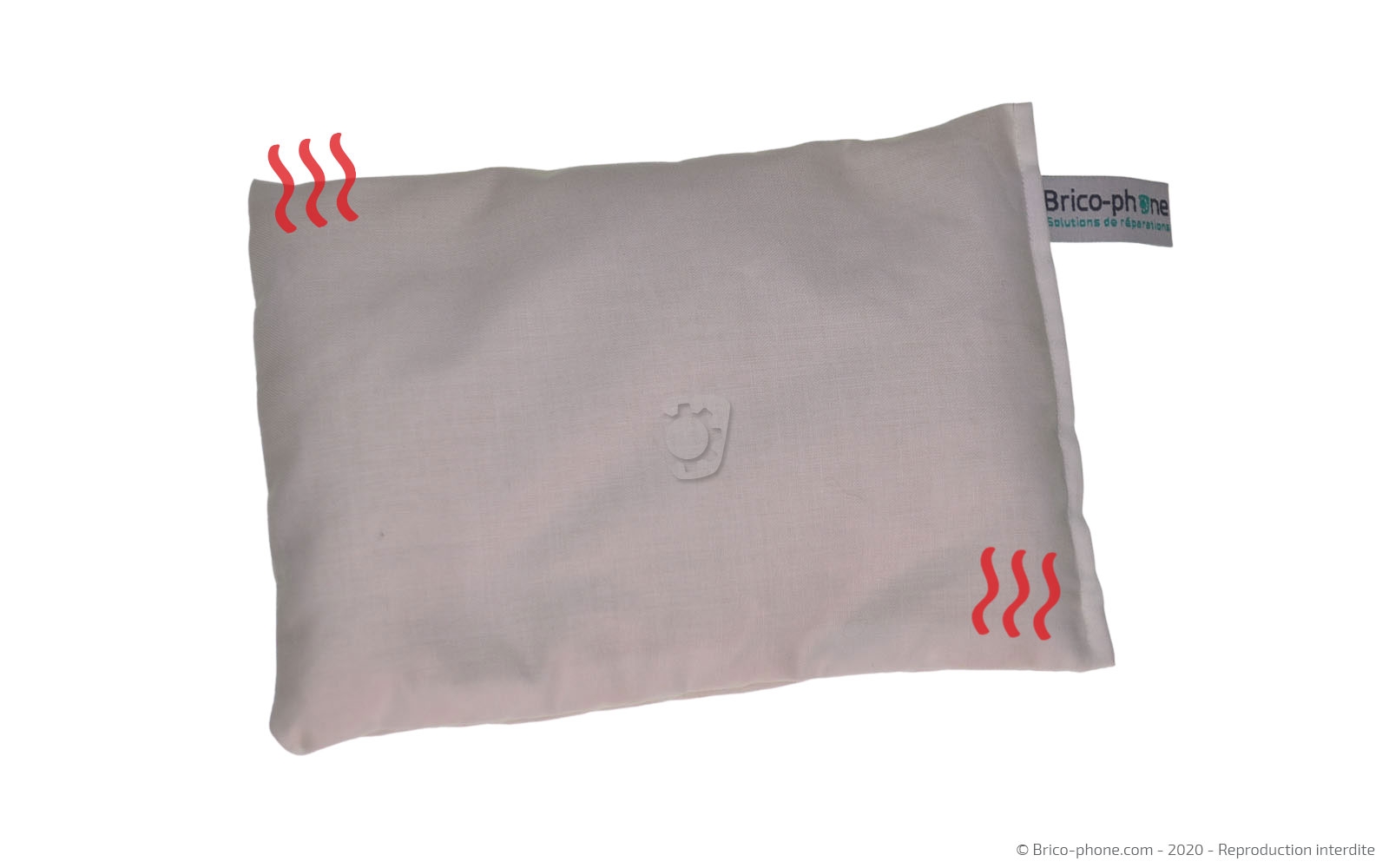

Chauffez la vitre arrière de votre téléphone en utilisant un coussin chauffant ou un décapeur thermique.

Passez le coussin micro-onde 2 minutes avant de le mettre sur le dos de votre téléphone une trentaine de secondes.
La deuxième possibilité est d'utiliser le décapeur thermique ou votre sèche-cheveux comme sur la photo n°2.

Dans un second temps, positionnez la ventouse au bord de la vitre arrière afin de pouvoir soulever cette dernière et insérez délicatement le médiator en métal.
Il est déconseillé de passer par le bas du smartphone car l'antenne réseaux est collée sur le haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Décoller la vitre arrière

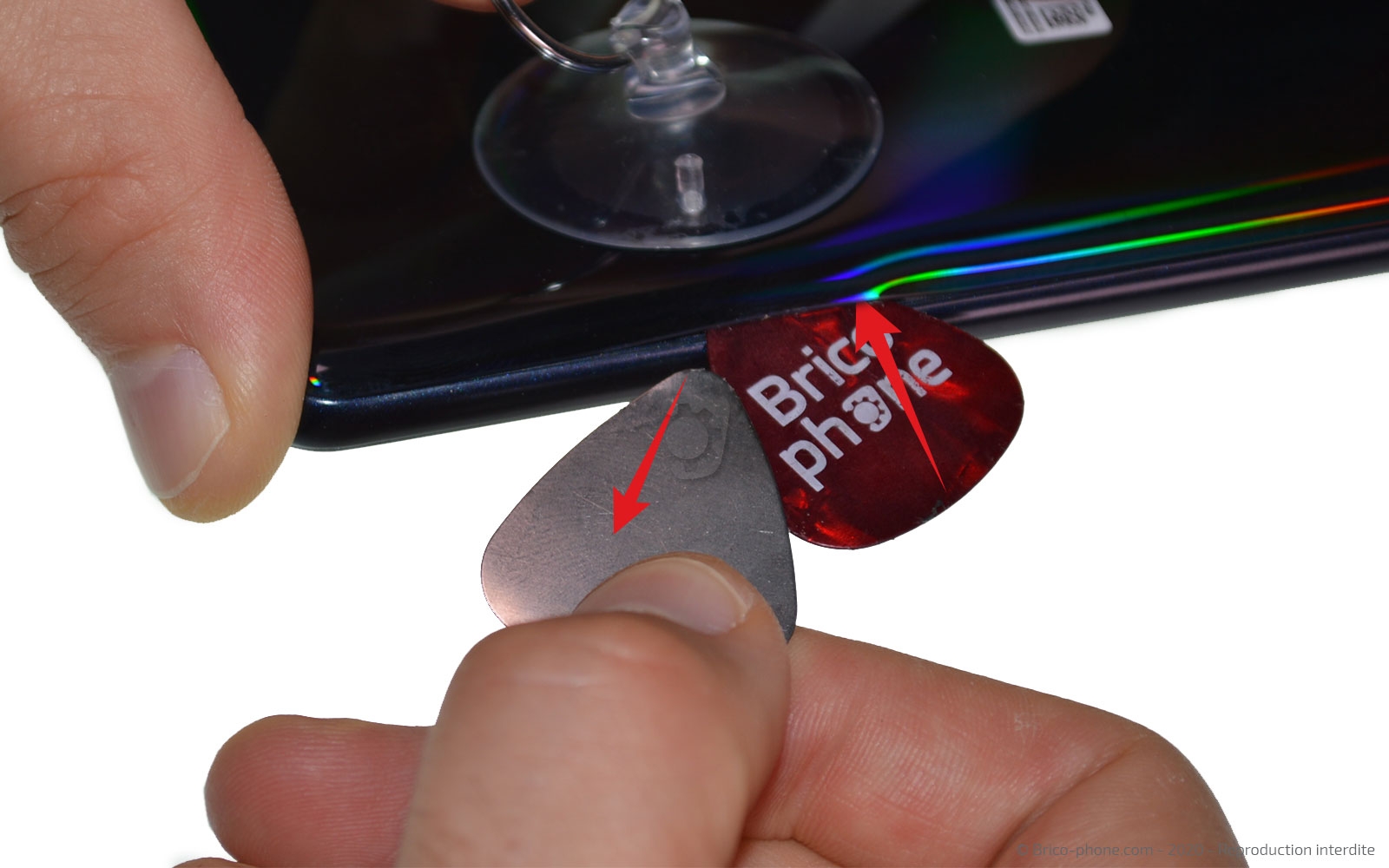

Insérez le médiator en plastique de façon à pouvoir retirer celui en métal.

Faites glisser ce dernier le long de la vitre arrière pour décoller le produit.
Vous pouvez utiliser la carte fine en PVC car cette dernière est plus souple pour les cotés légèrement incurvés.

Ouvrez le téléphone en faisant attention à la nappe du lecteur d'empreintes encore connectée sur la carte mère.
Pour nous, cette dernière s'est déconnectée toute seule lors de l'ouverture.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A21s Noir Prismatique
26,90 €

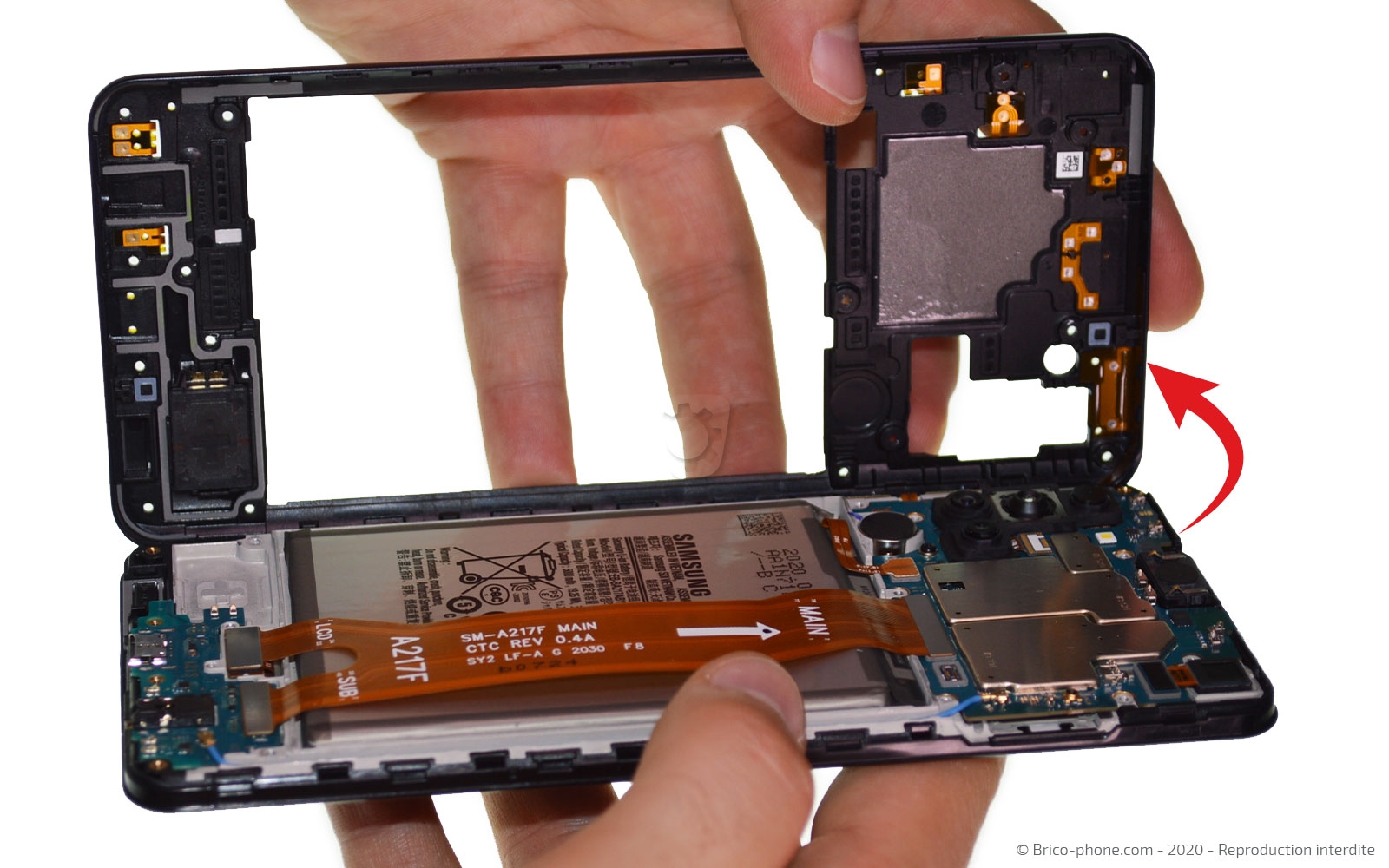

Etape 4 : Retirer la plaquette intermédiaire

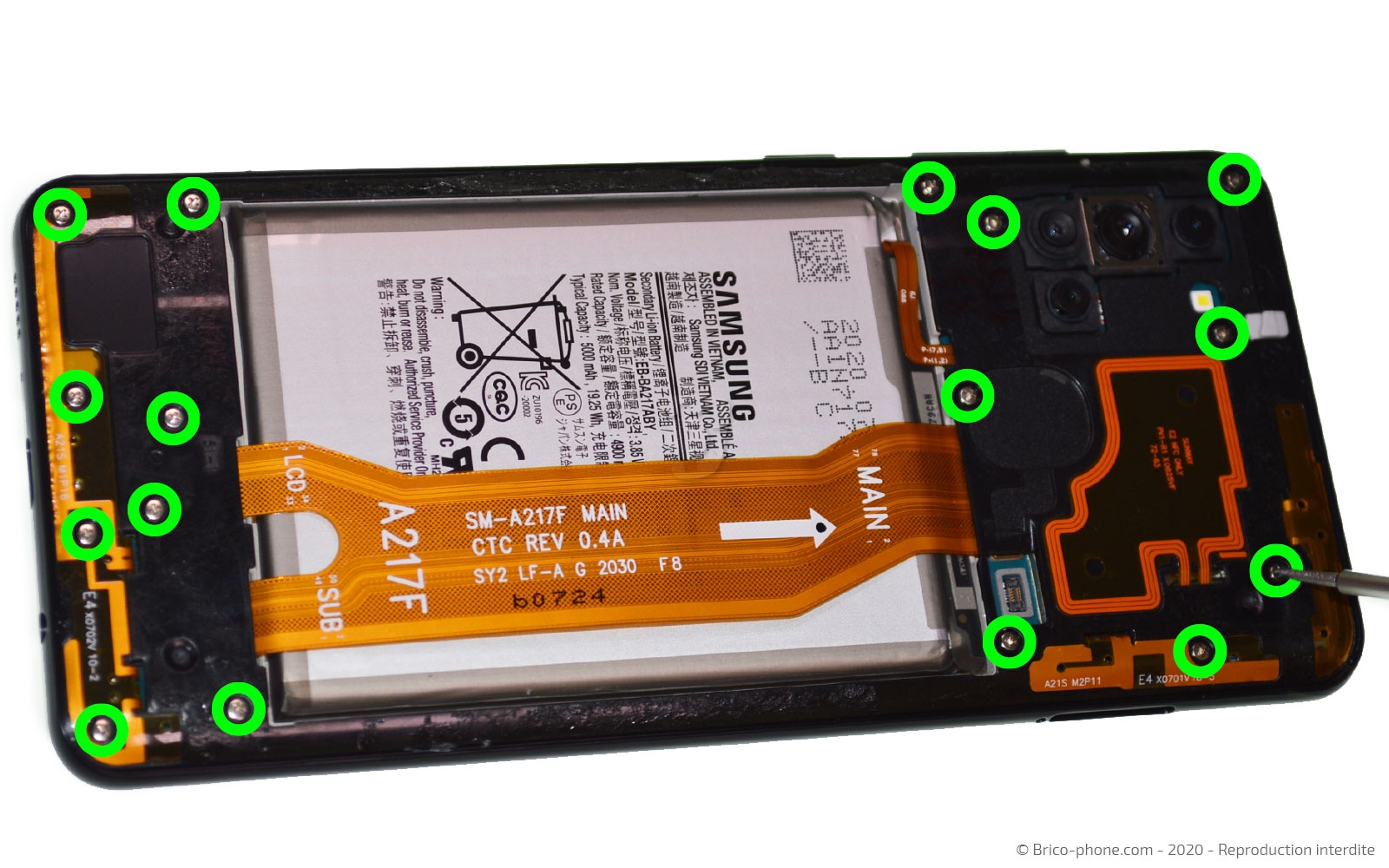

A l'aide du tournevis adéquat, sortez les 16 vis cruciformes du châssis intermédiaire.

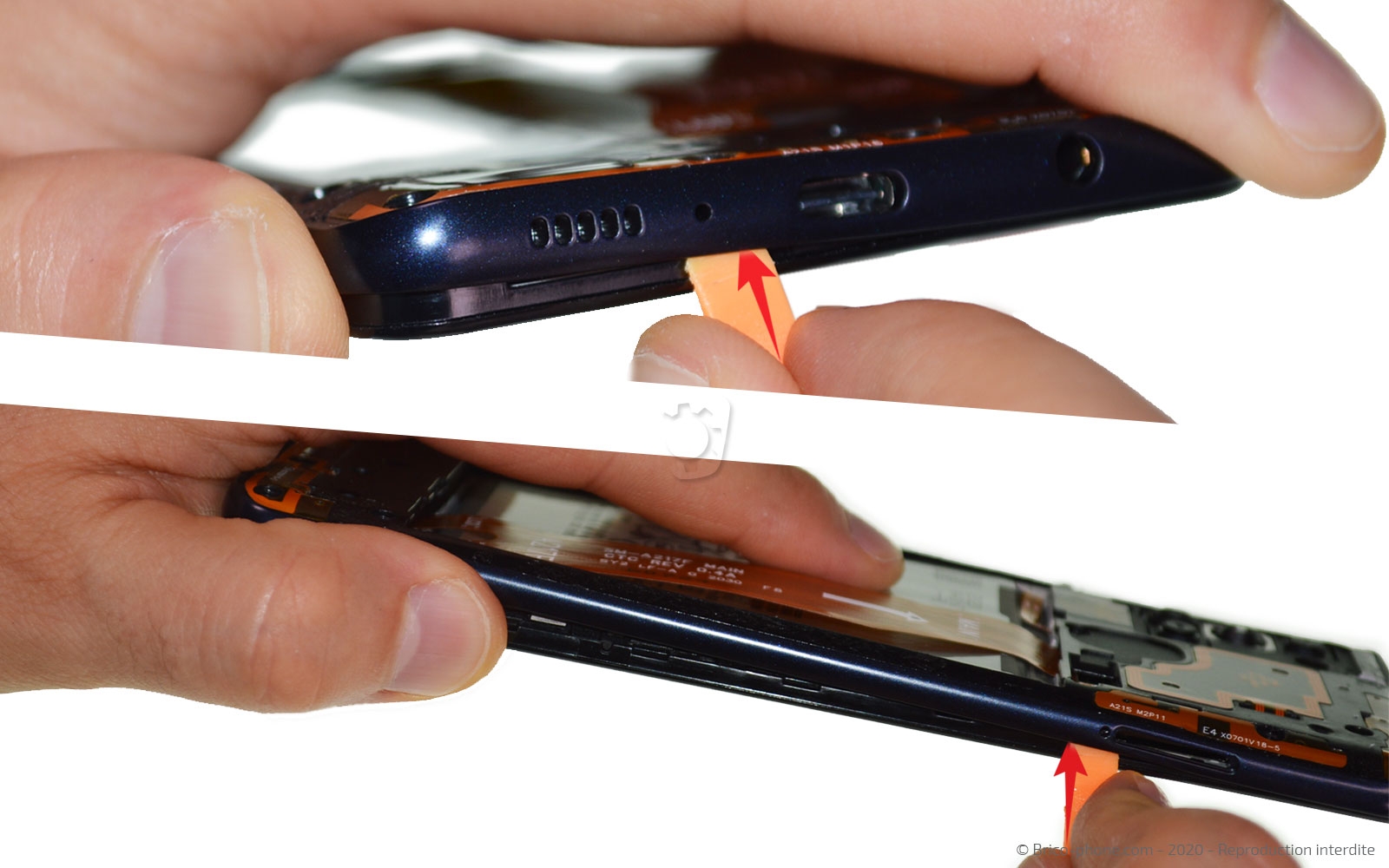

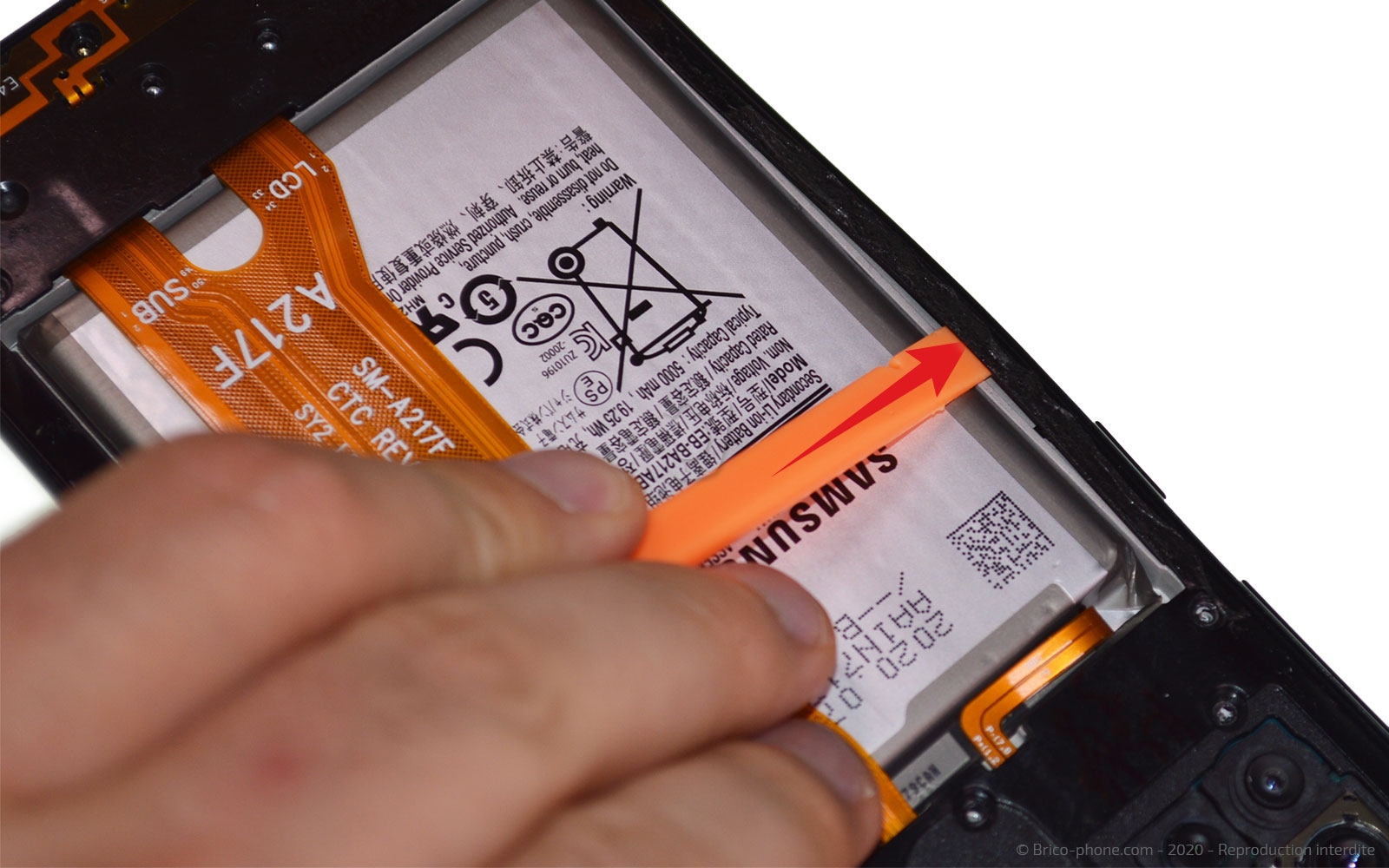

Glissez le spudger sous le cache présent de chaque coté de la batterie pour le décoller.
Puis réitérez la manipulation sur toute la longueur du châssis jusqu'à déclipser la totalité du composant.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

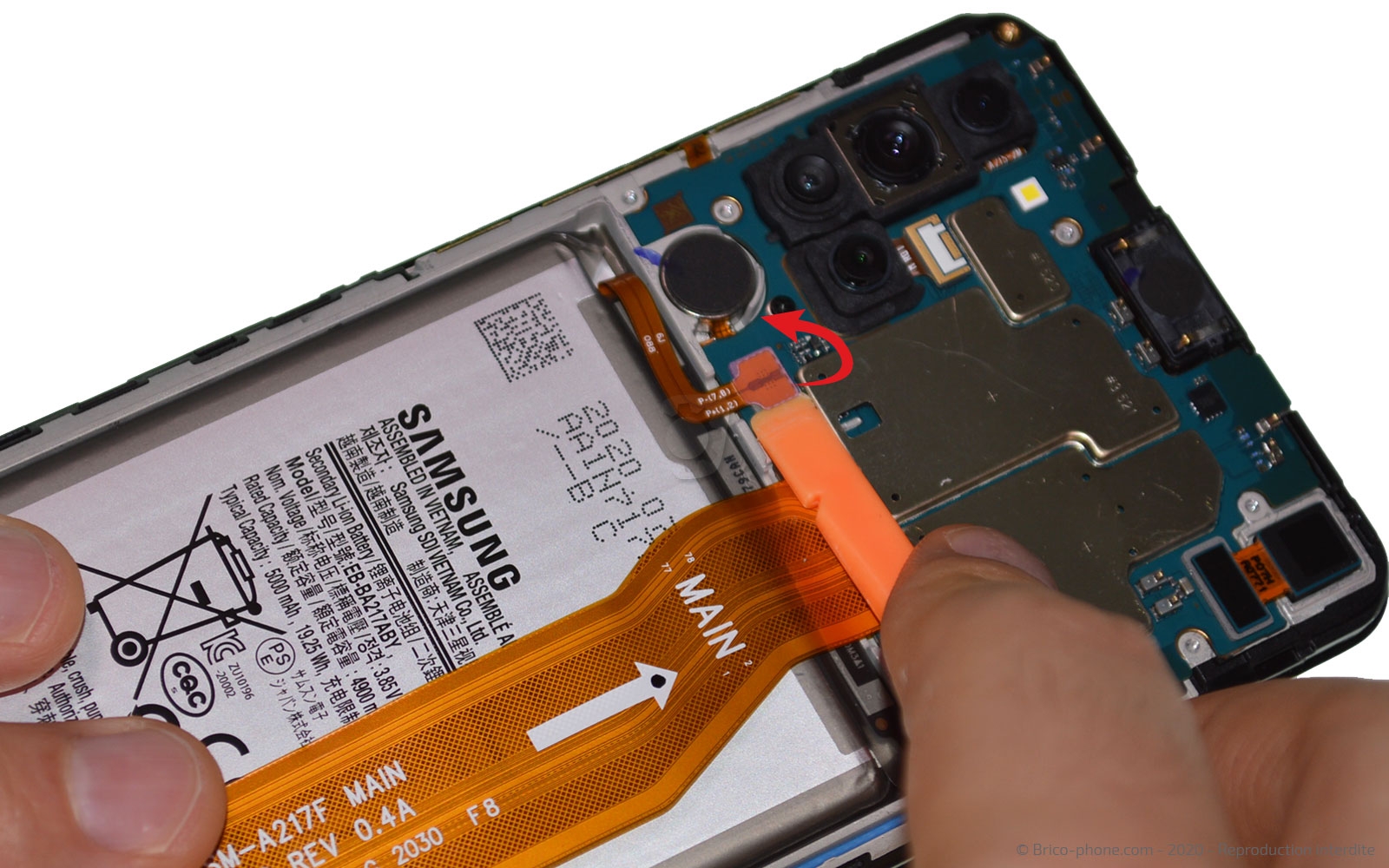

Avec le levier en nylon, vous devez déconnecter la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir le connecteur de charge

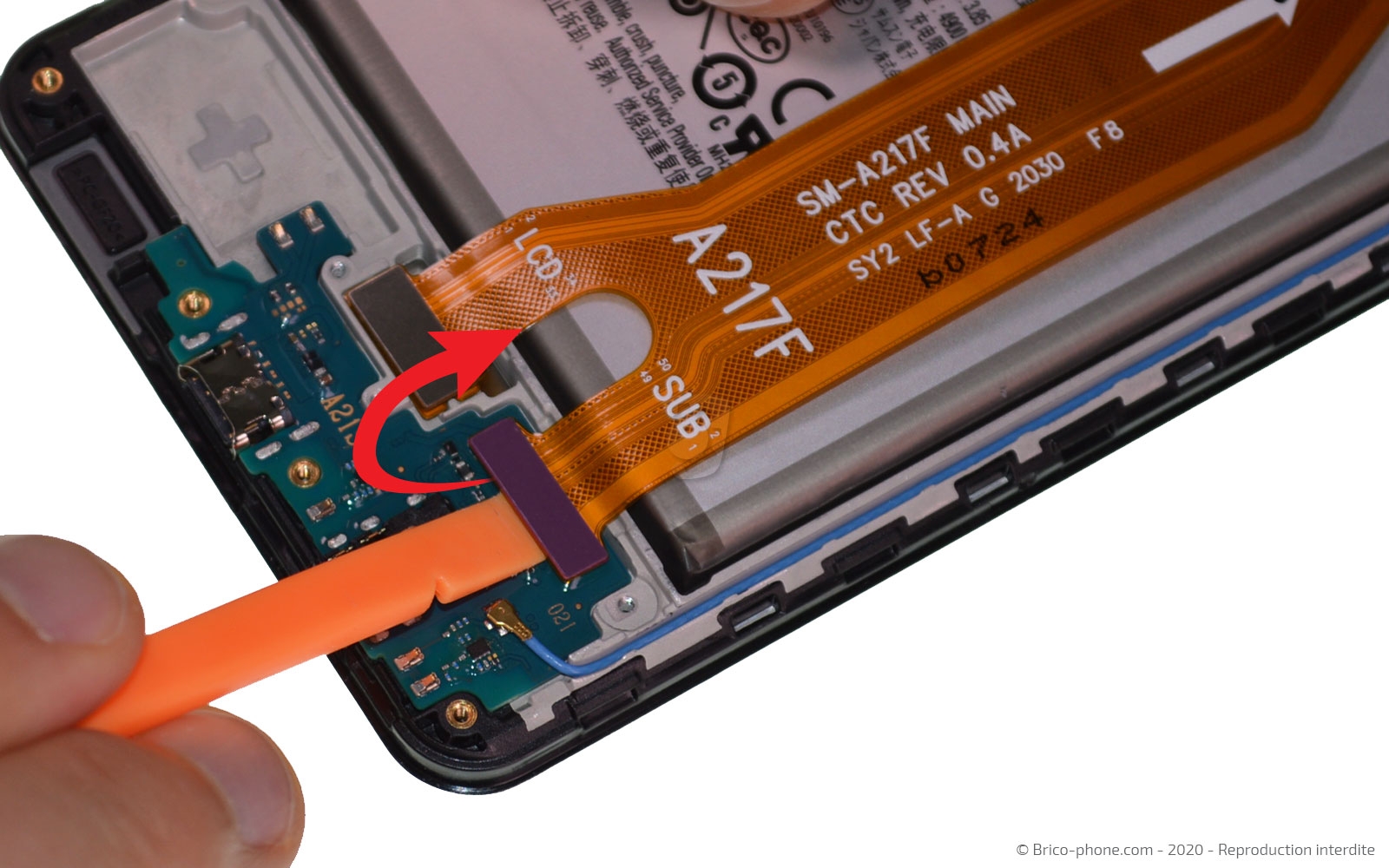

Toujours avec le même outil, débranchez la connectique de la rallonge d'interconnexion.

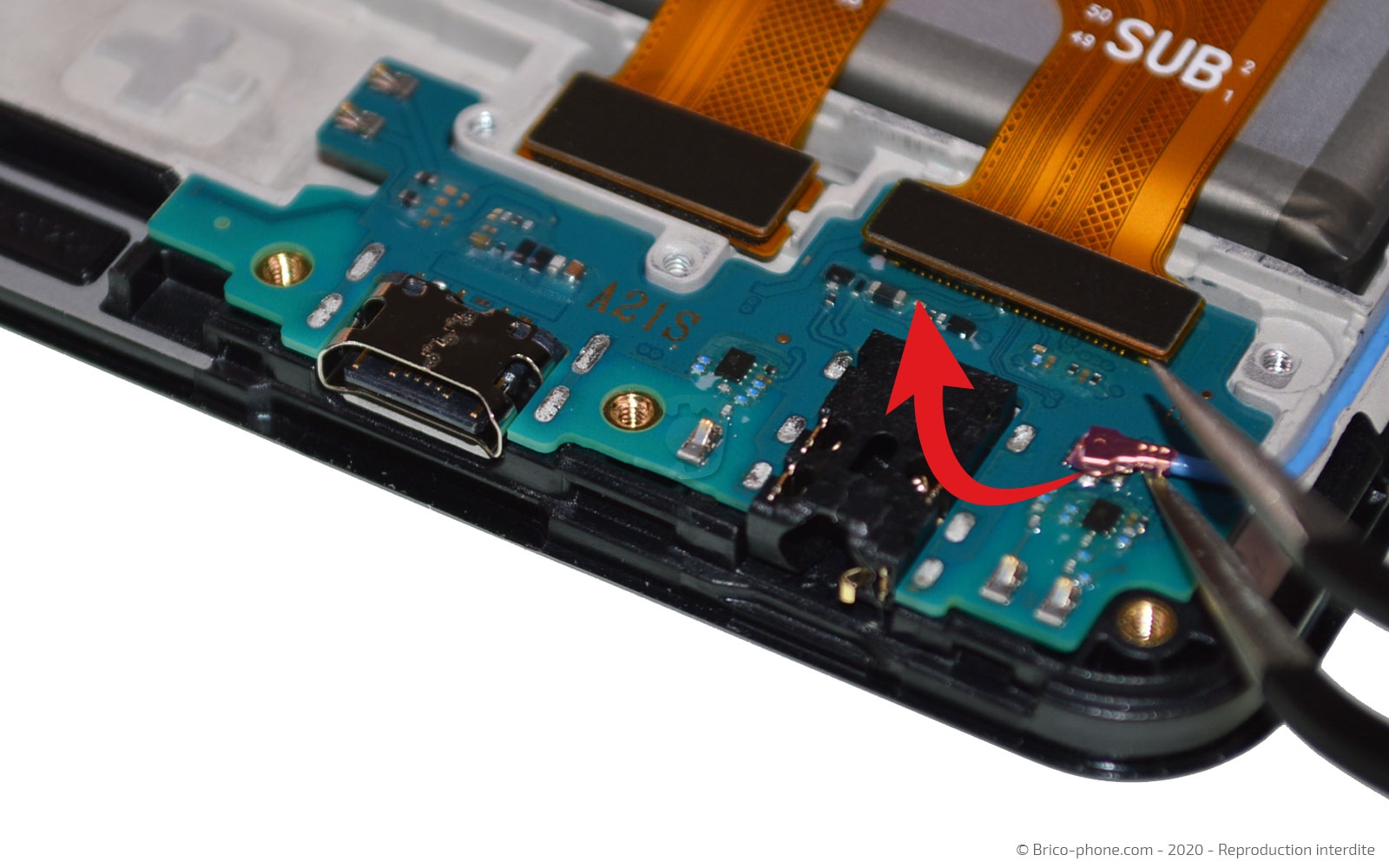

Puis, à l'aide de la pincette en métal c'est au tour du câble coaxial d'être déconnecté.

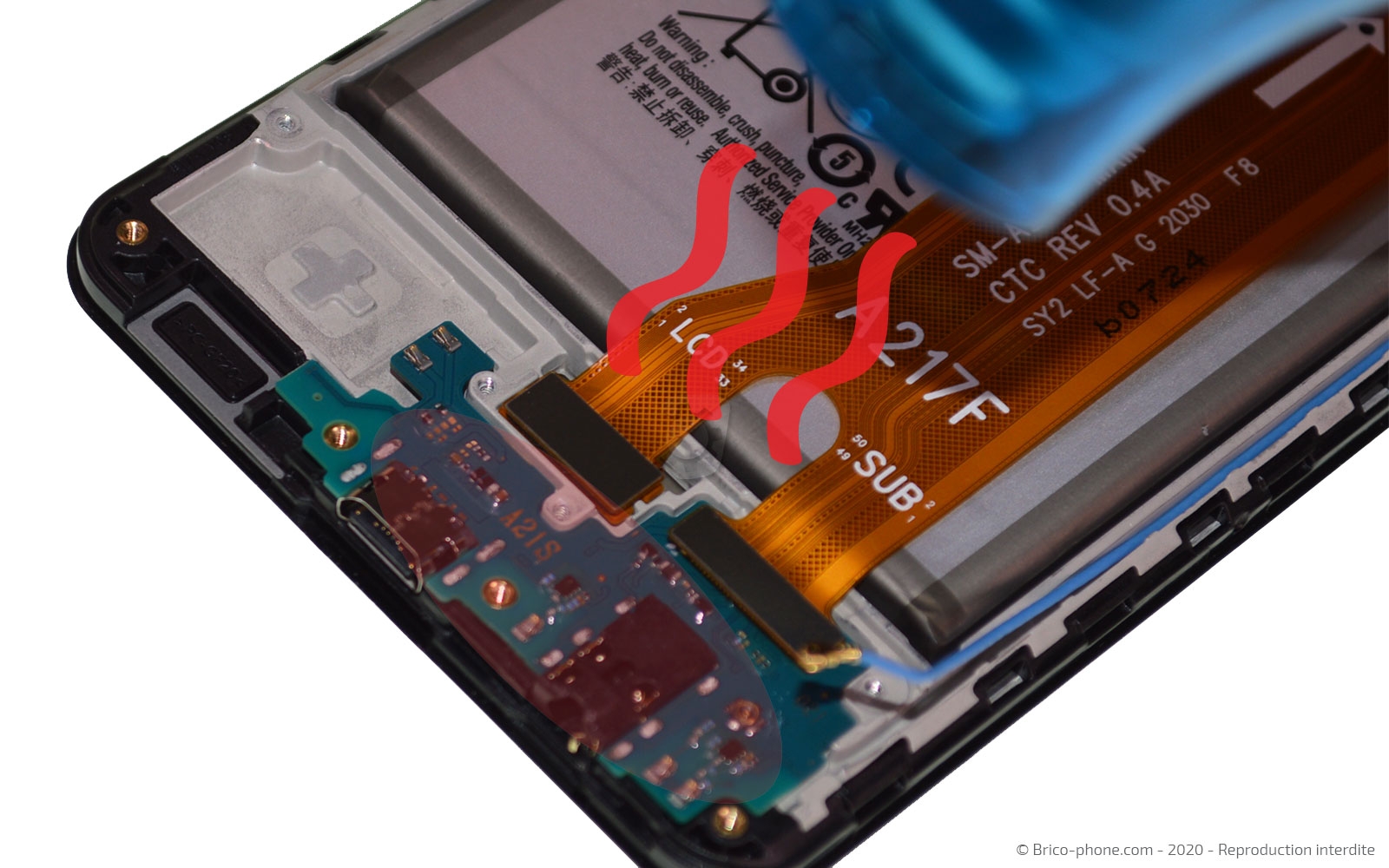

Chauffez légèrement le connecteur de charge afin de ramollir le sticker se trouvant dessous.

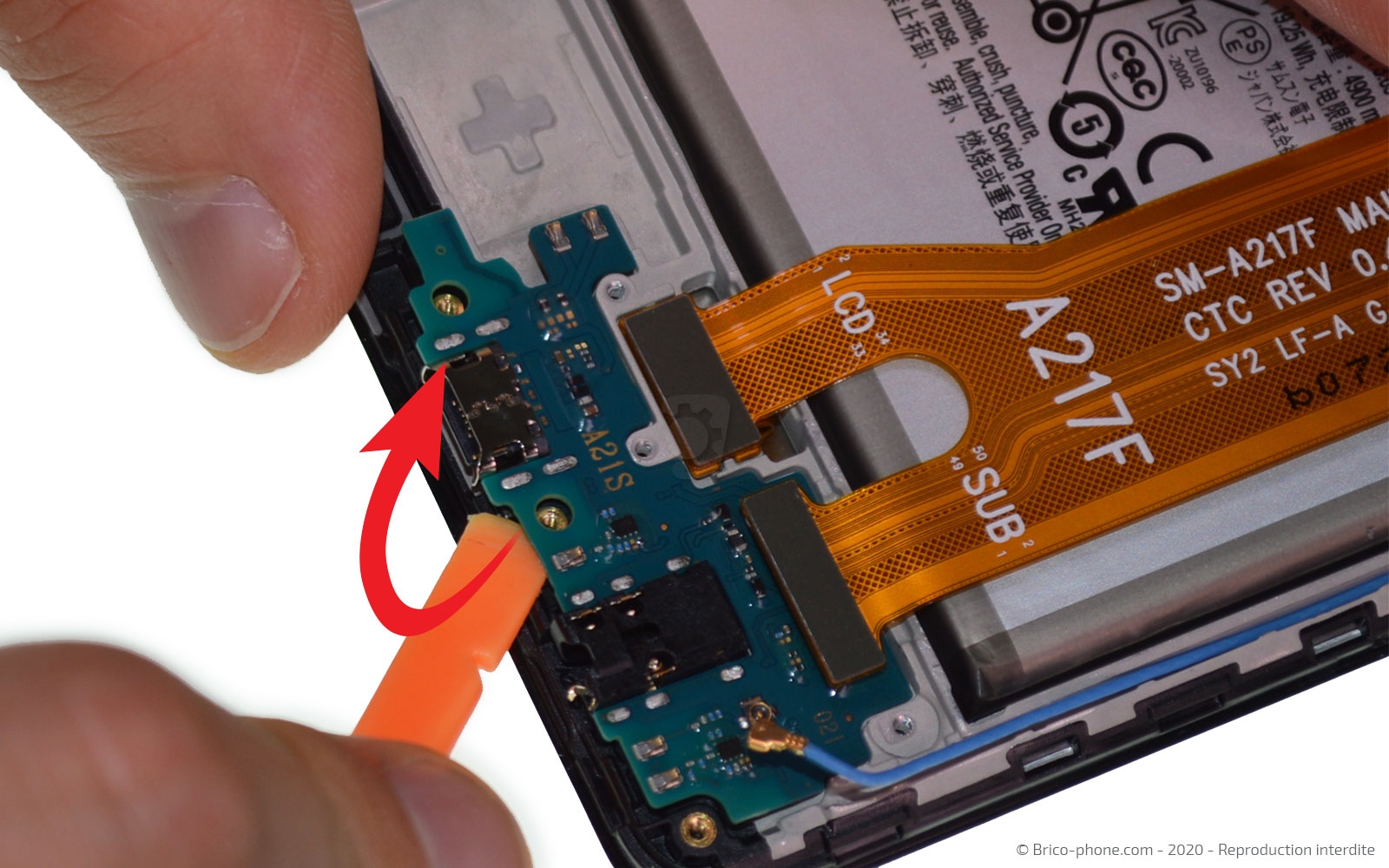

Par la suite, glissez le spudger sous le composant pour faire levier et extraire le dock du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Conseils pour le remontage

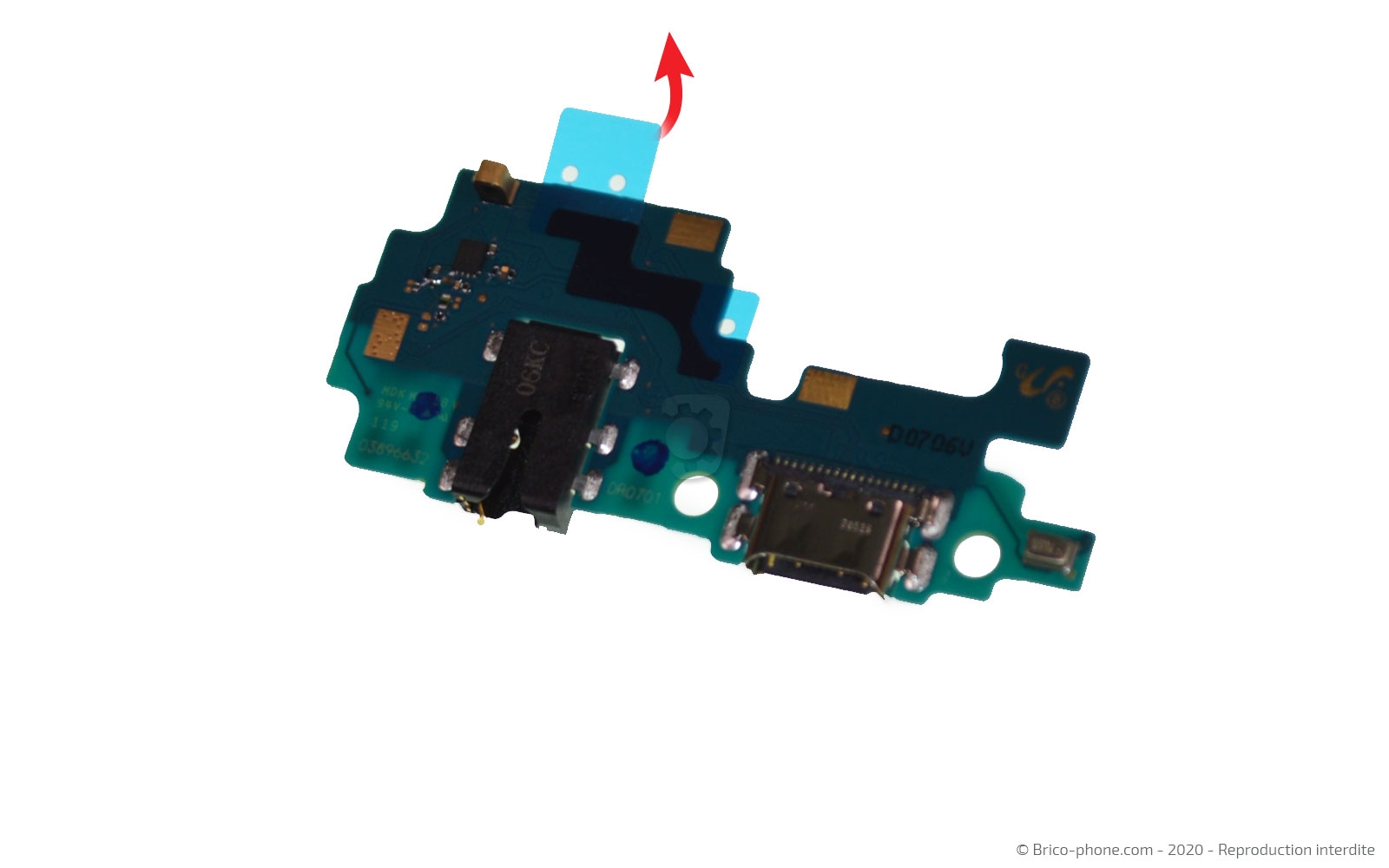

Retirez les protections des stickers présentes sur le nouveau connecteur de charge puis placez le dans le smartphone.

Suivez les étapes précédentes en remontant pour remonter correctement l'appareil.
Avant la fermeture, pensez à nettoyer le châssis des résidus d'adhésifs.

Déposez un filet de colle B-7000 sur toute la longueur de l'appareil, reconnectez le lecteur d'empreintes et refermez votre Samsung Galaxy A21s.

Laissez le poser environ 45 minutes à l'aide de pinces ou de gros livres pour permettre à la colle de sécher pour une utilisation quotidienne.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
