Changement du connecteur de charge sur Redmi Note 8

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 8
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre appareil n'est pas reconnu par votre ordinateur

Votre smartphone ne prend plus la charge.

Votre téléphone ne prend plus la charge ? Vous retirez les éventuelles peluches se trouvant dans la prise mais rien ne change ? Il est temps de procéder au changement du connecteur de charge de votre Xiaomi Redmi Note 8 et pour vous aider, Brico-phone vous propose  ce tutoriel de réparation, disponible en vidéo et en photos.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

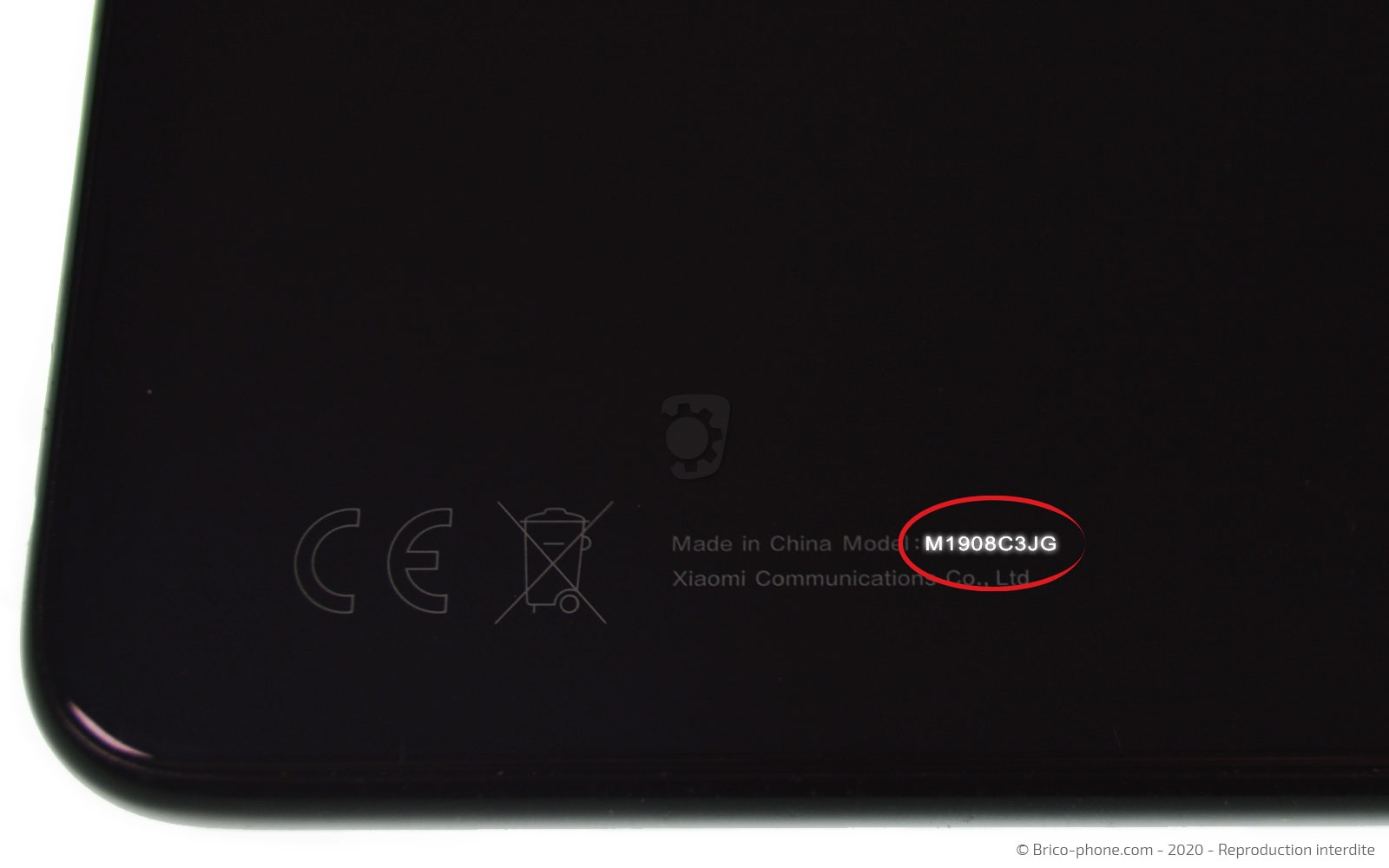

Avant toute réparation, nous vous conseillons de vérifier le modèle de votre smartphone en regardant au dos du téléphone l'inscription. Elle doit être M1908C3JG.

Si aucune inscription n'est lisible, composez le *#06# afin d'obtenir un numéro IMEI. Recopiez ce numéro auprès de la page d'accueil Brico-Phone et nous nous ferons un plaisir de vous aiguiller et de vous diriger vers la page des pièces détachées correspondantes.

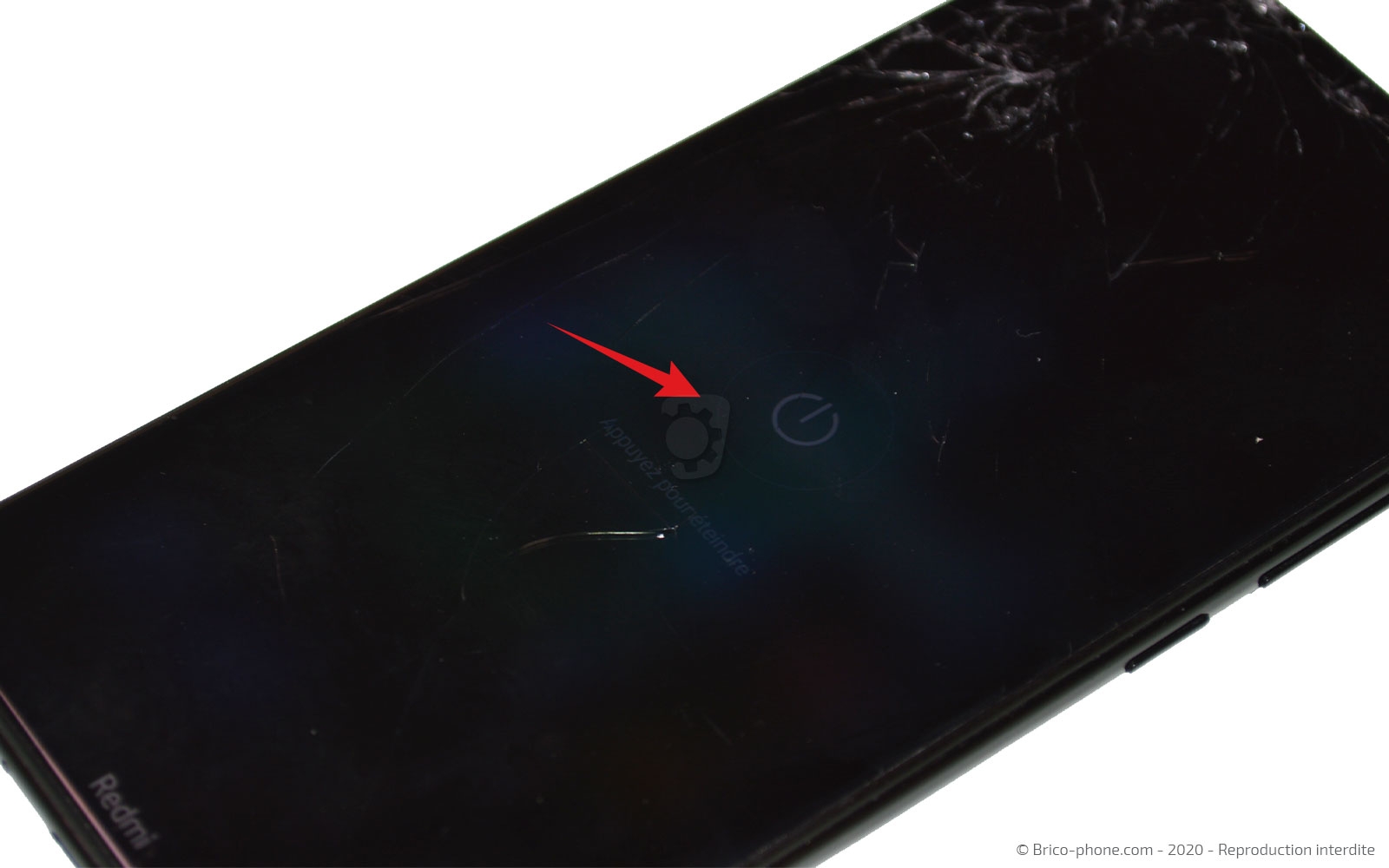

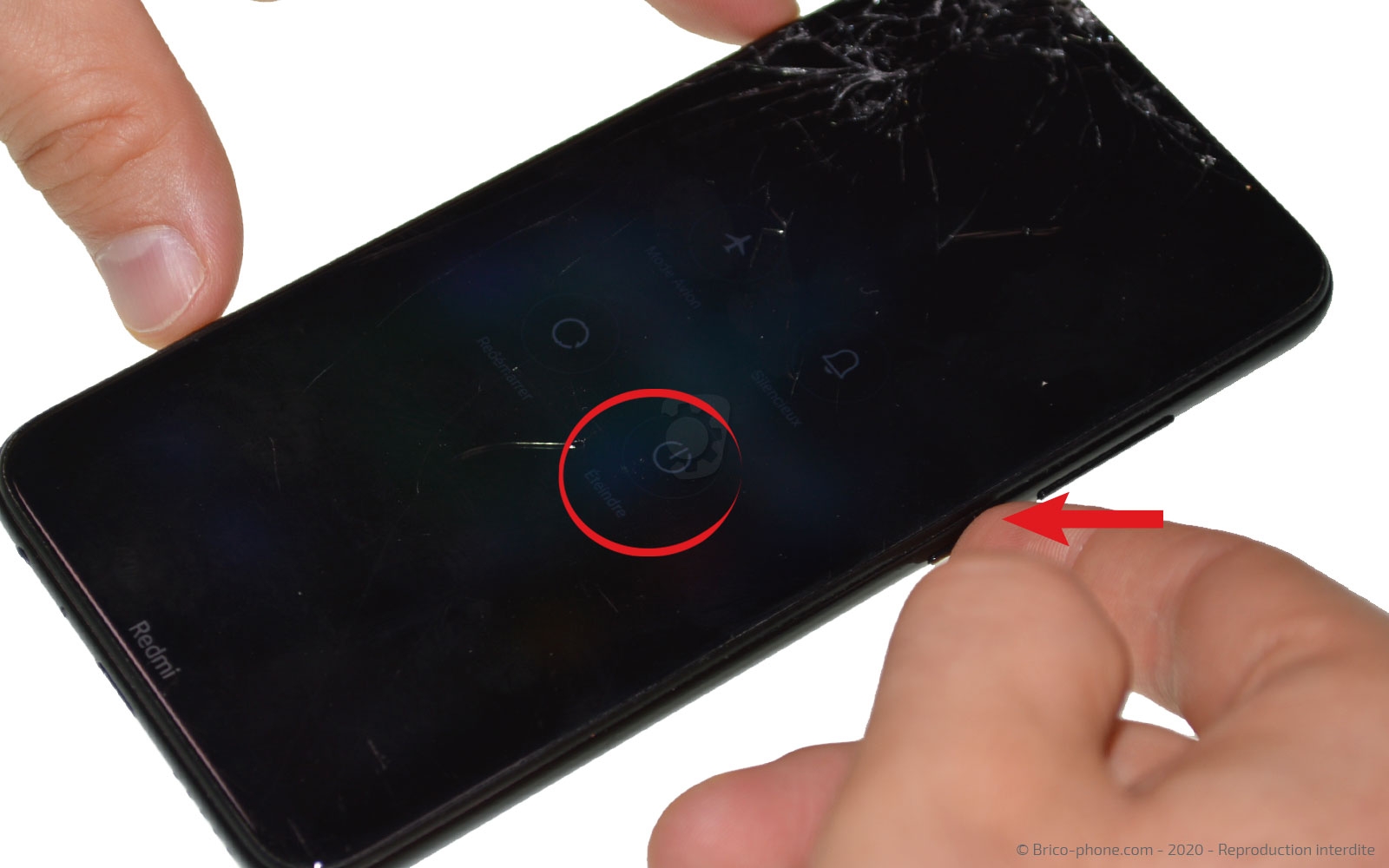

Pour commencer, éteignez votre smartphone.
Etape 1

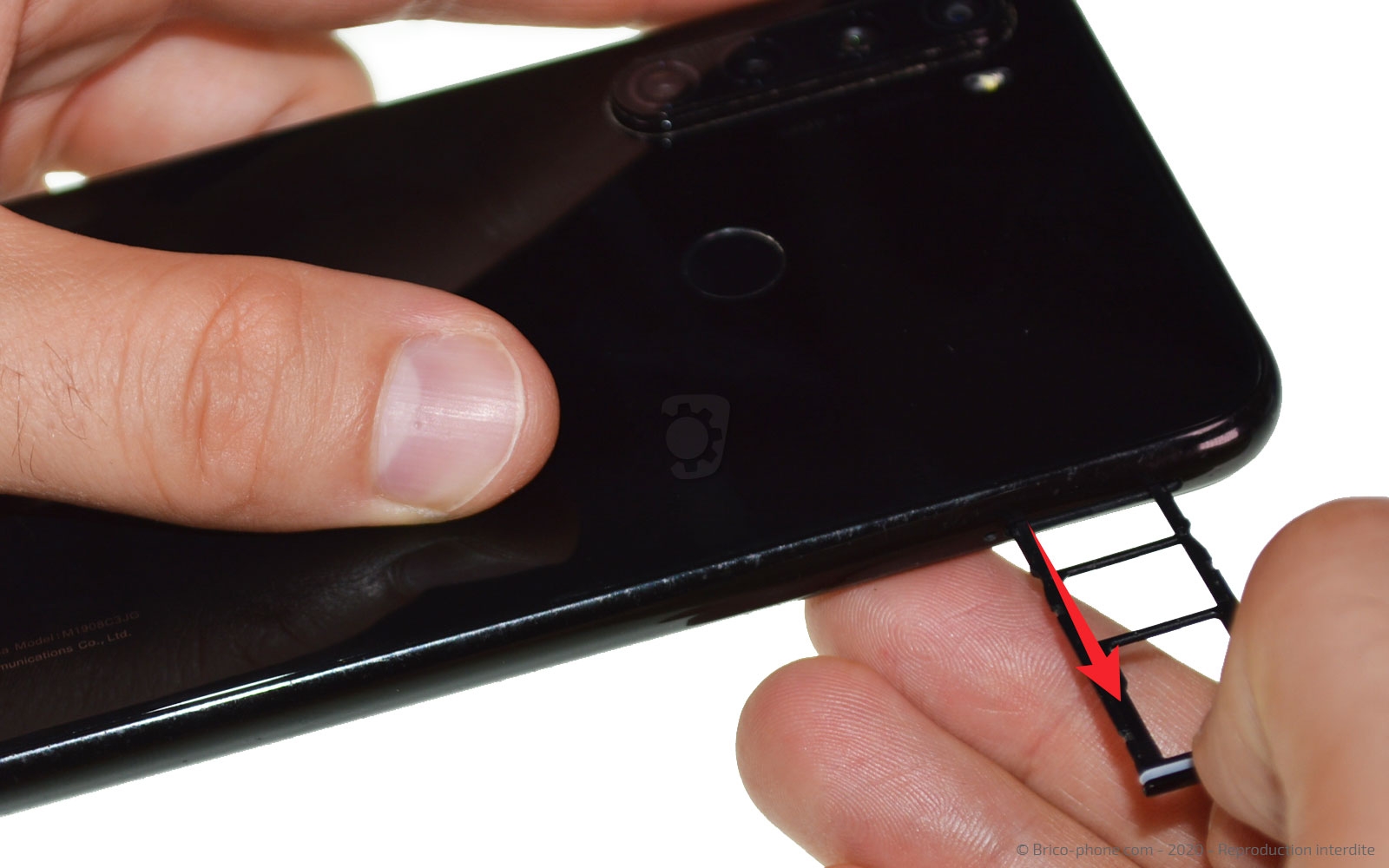

Etape 1 Retirer le tiroir Sim

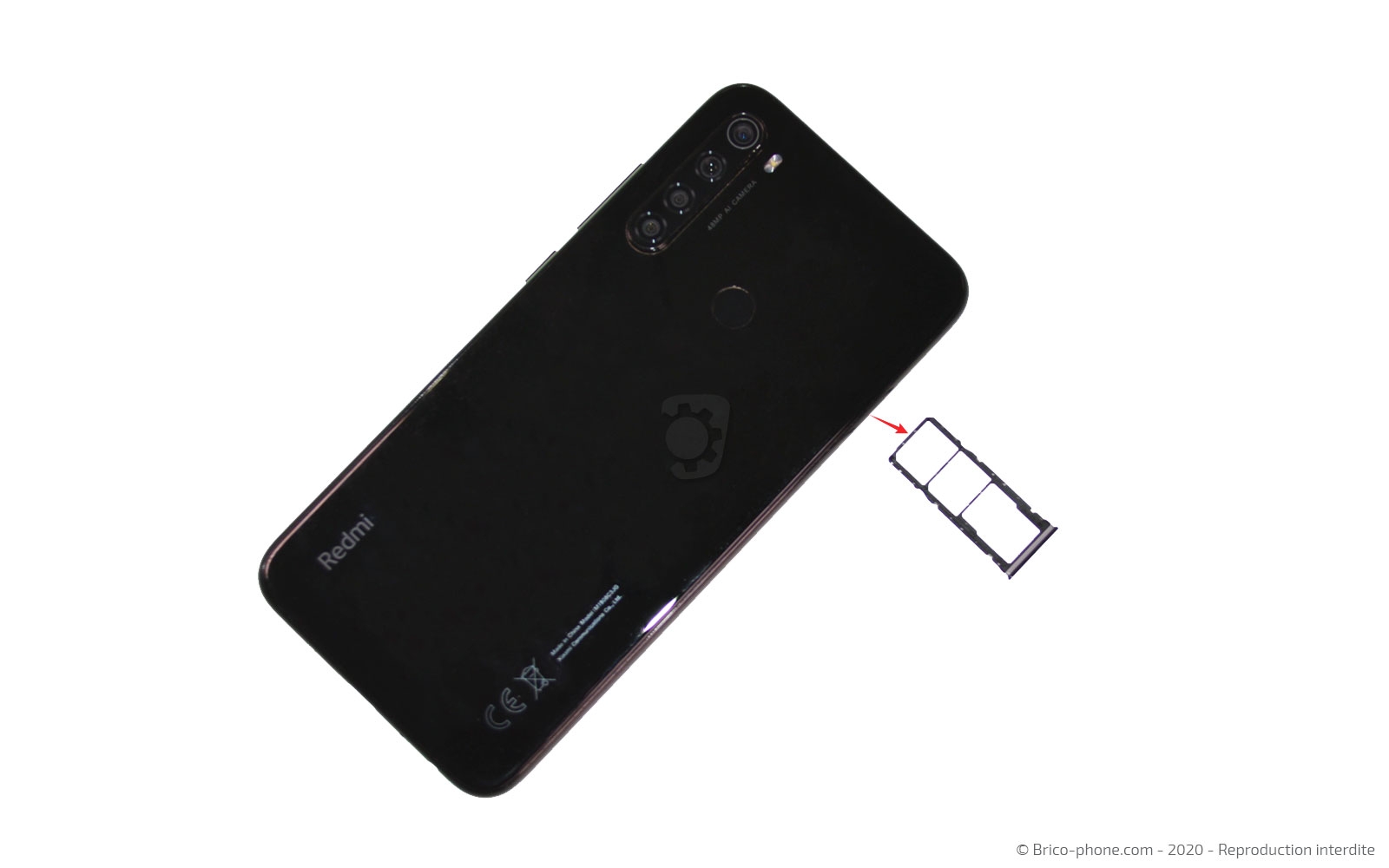

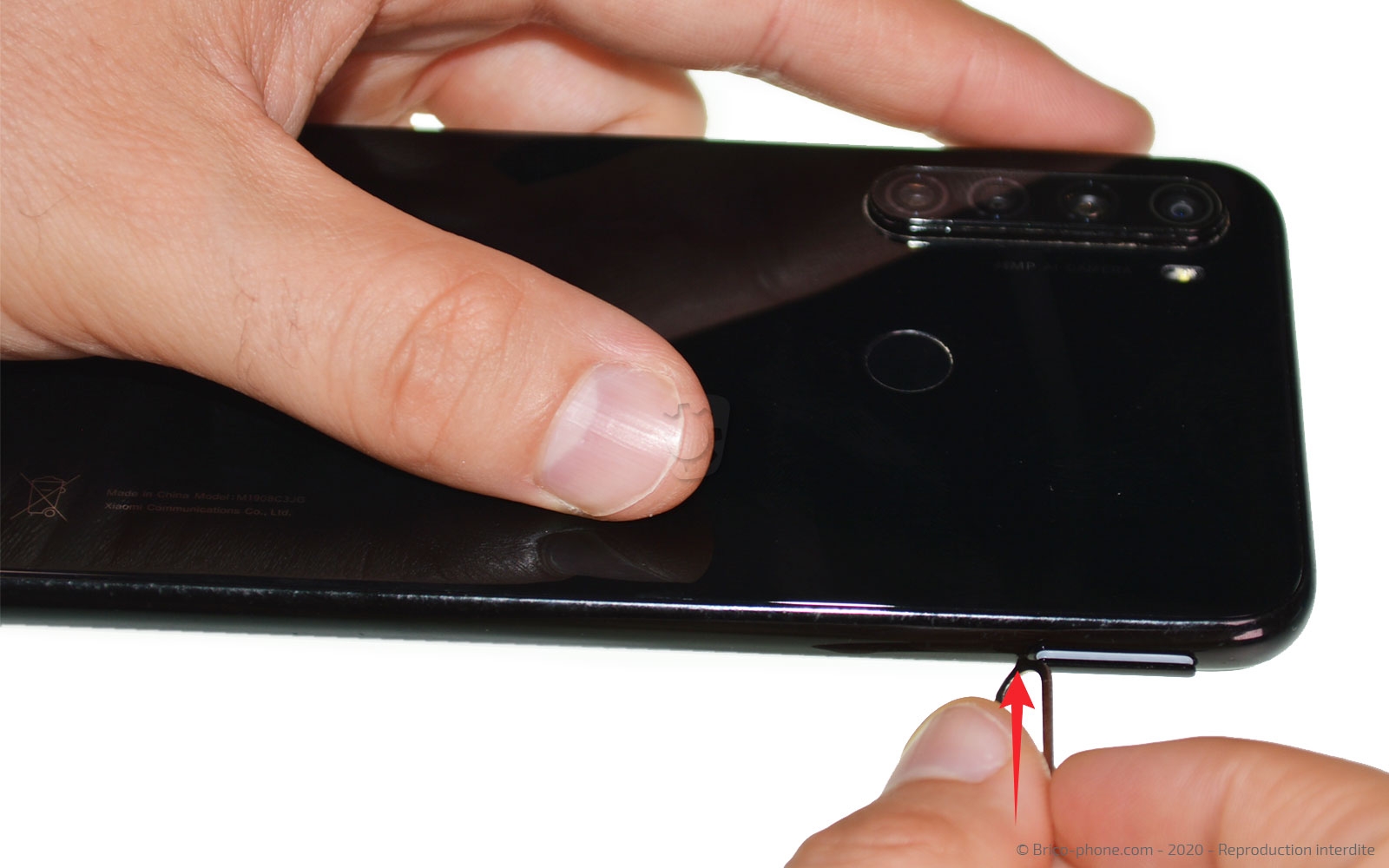

Sortez le tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

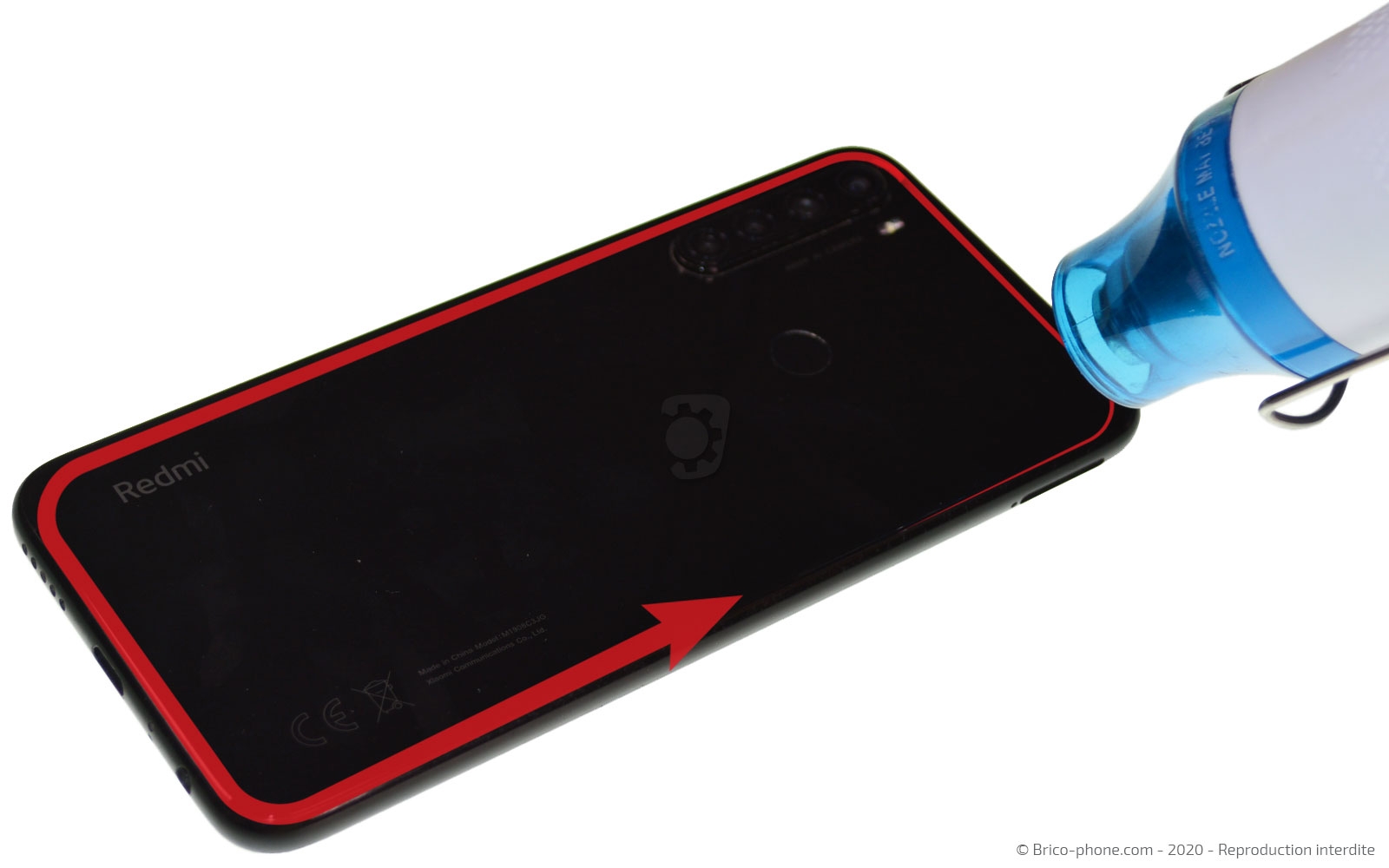

Pour accéder à l'interieur du smartphone, vous aurez besoin de chauffer la vitre arrière. Dans ce cas, utilisez un coussin chauffant ou un décapeur thermique.

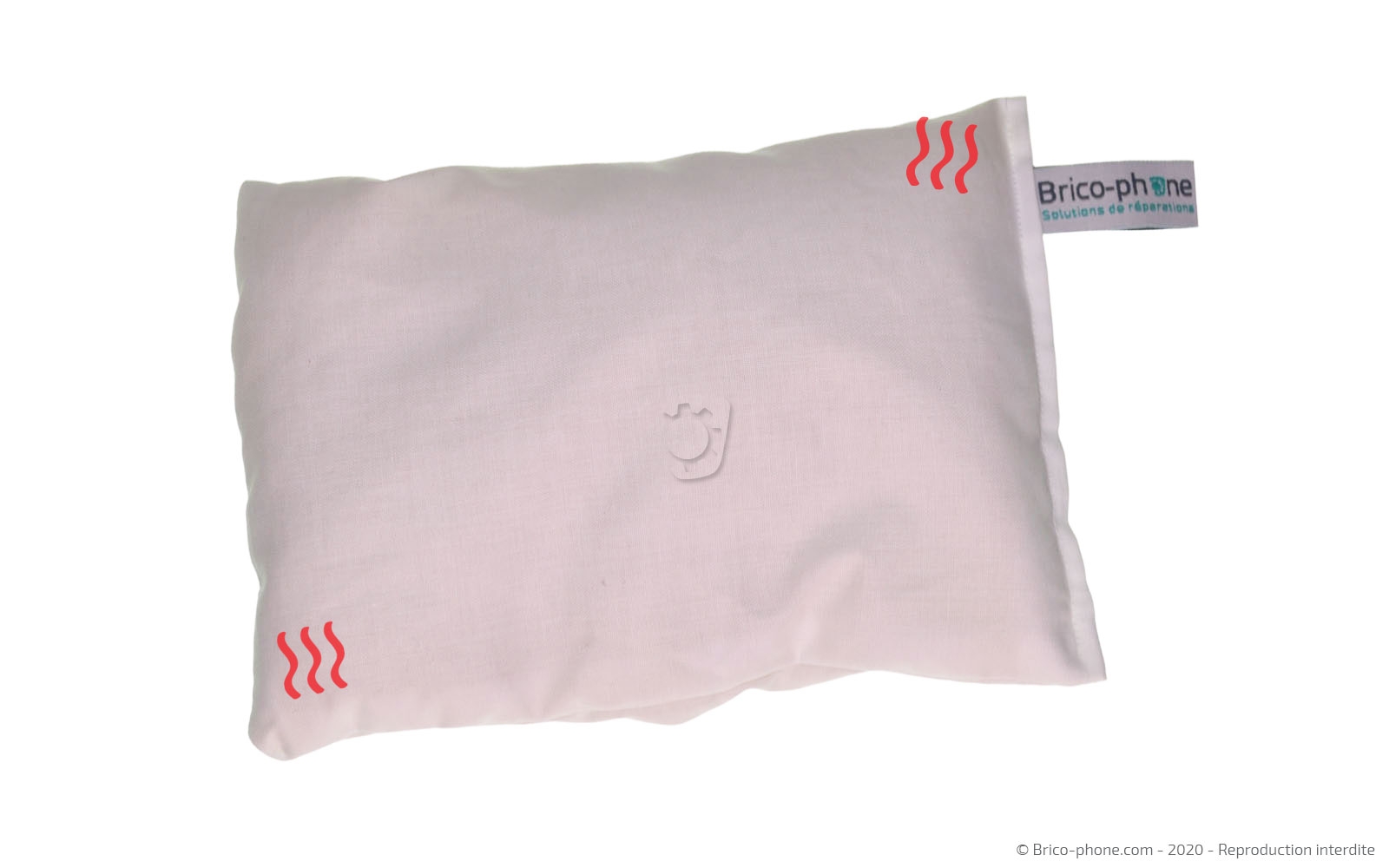

Déposez le coussin chauffant sur le dos de votre appareil pendant 30 secondes après l'avoir passé au micro-ondes environ 2 minutes.
Si vous possédez un décapeur thermique ou un sèche-cheveux, il vous suffit de chauffer le contour de la vitre arrière.

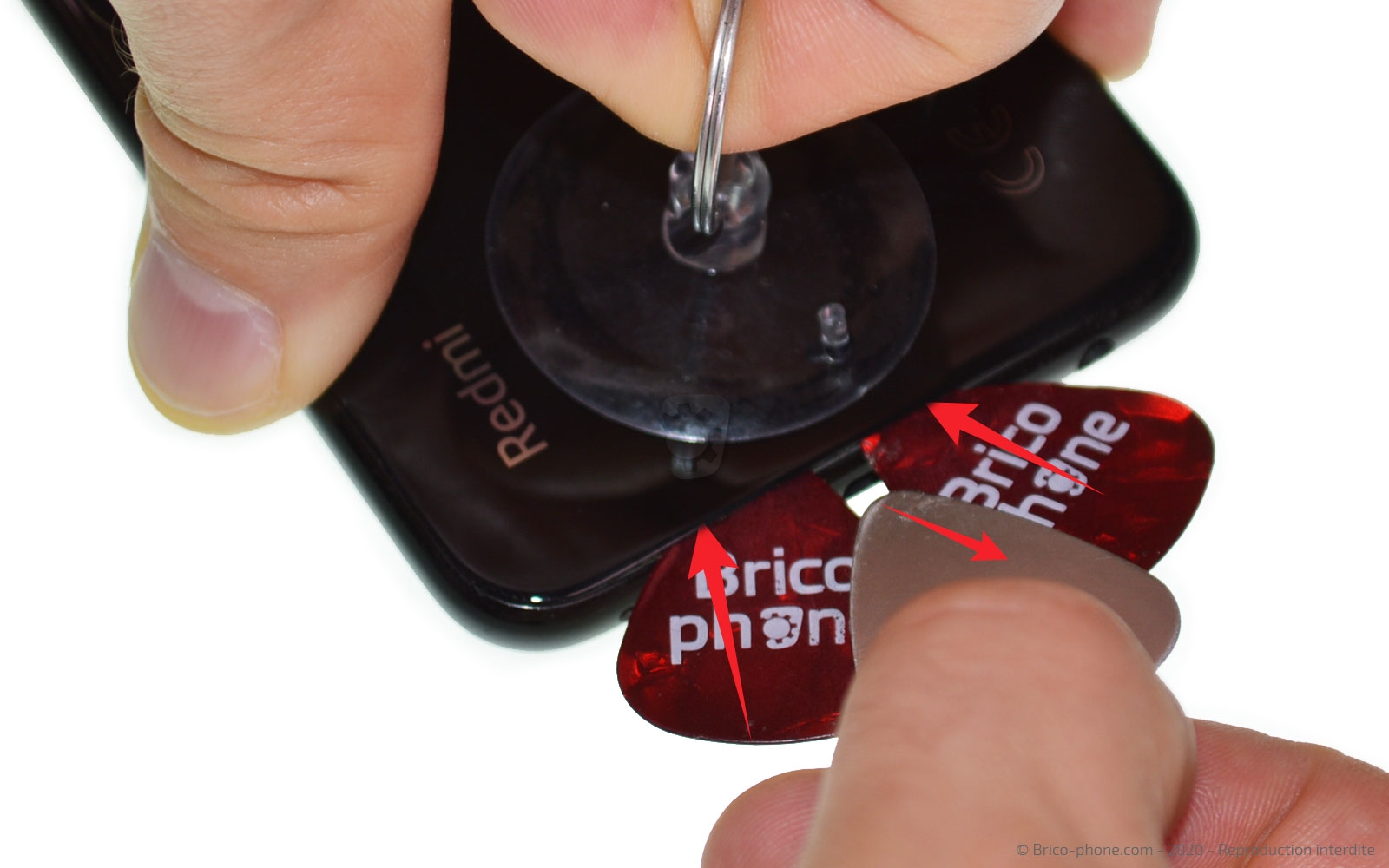

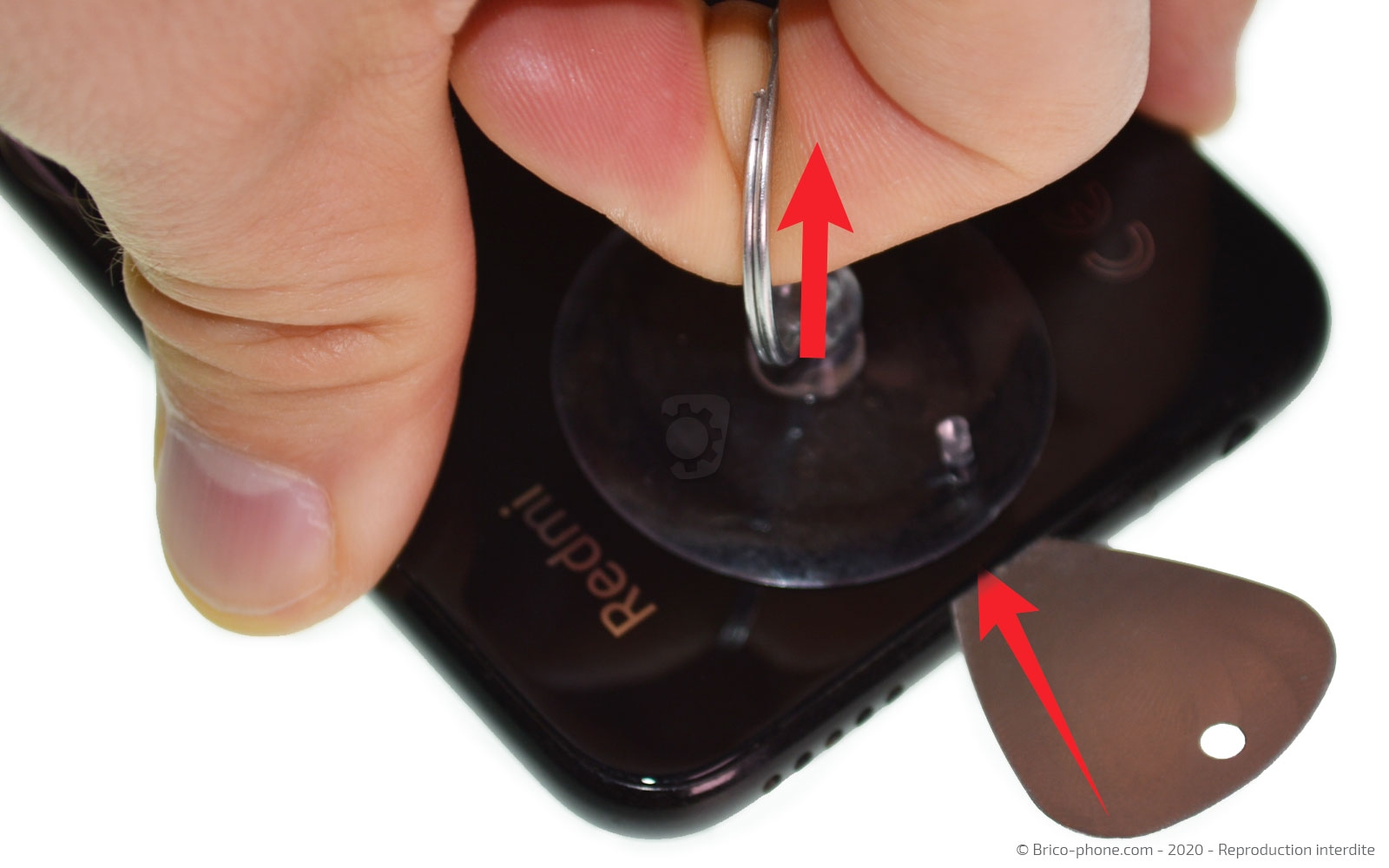

Placez la ventouse au dos de votre téléphone et soulevez-la afin de pouvoir insérer le médiator en métal percé. Ensuite, glissez les médiators en plastique pour remplacer la version métallique.
Outils
Levier Nylon
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 3

Etape 3 Ouvrir le smartphone

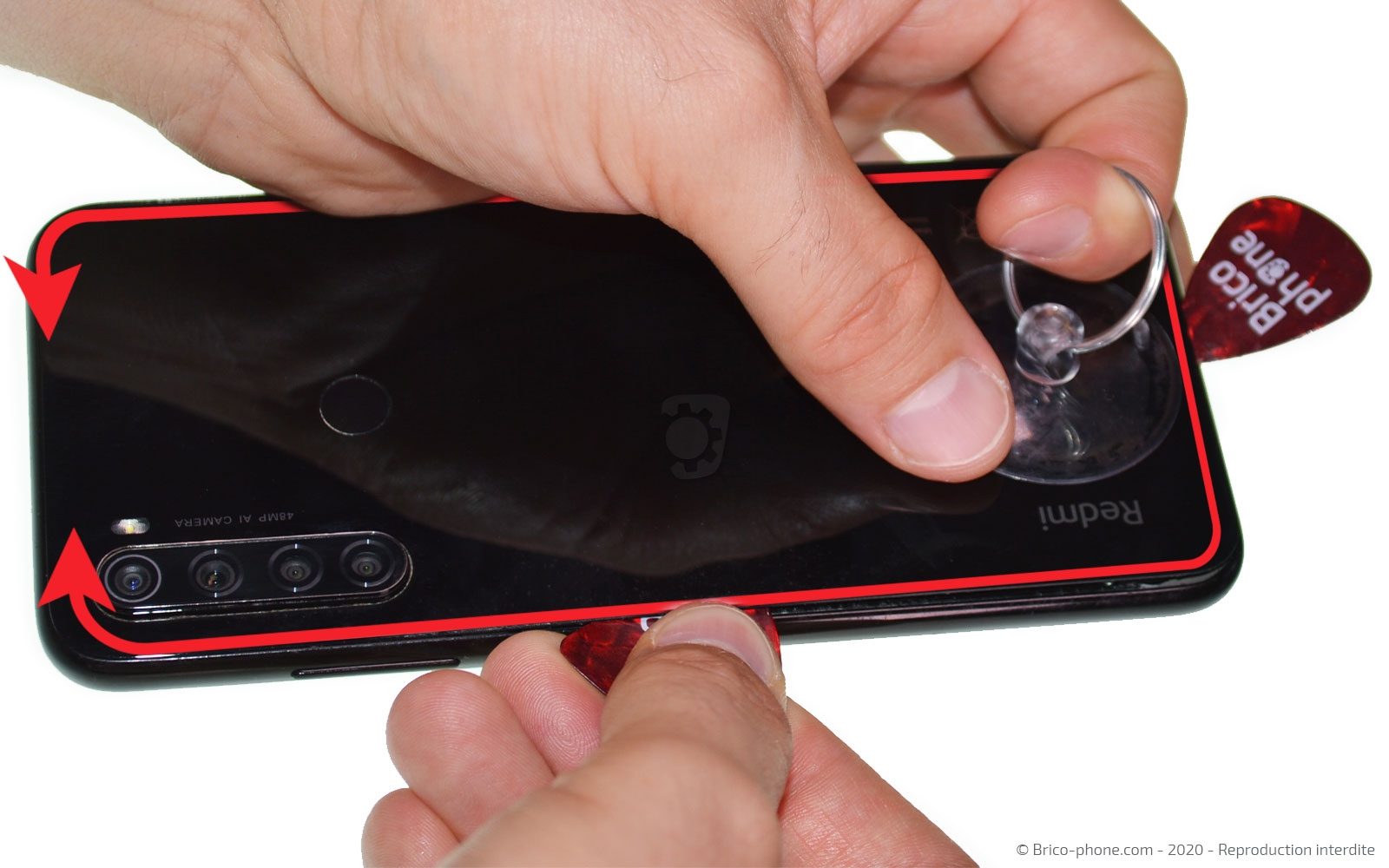

A l'aide des médiators en plastique, décollez les extrémités de la vitre arrière.

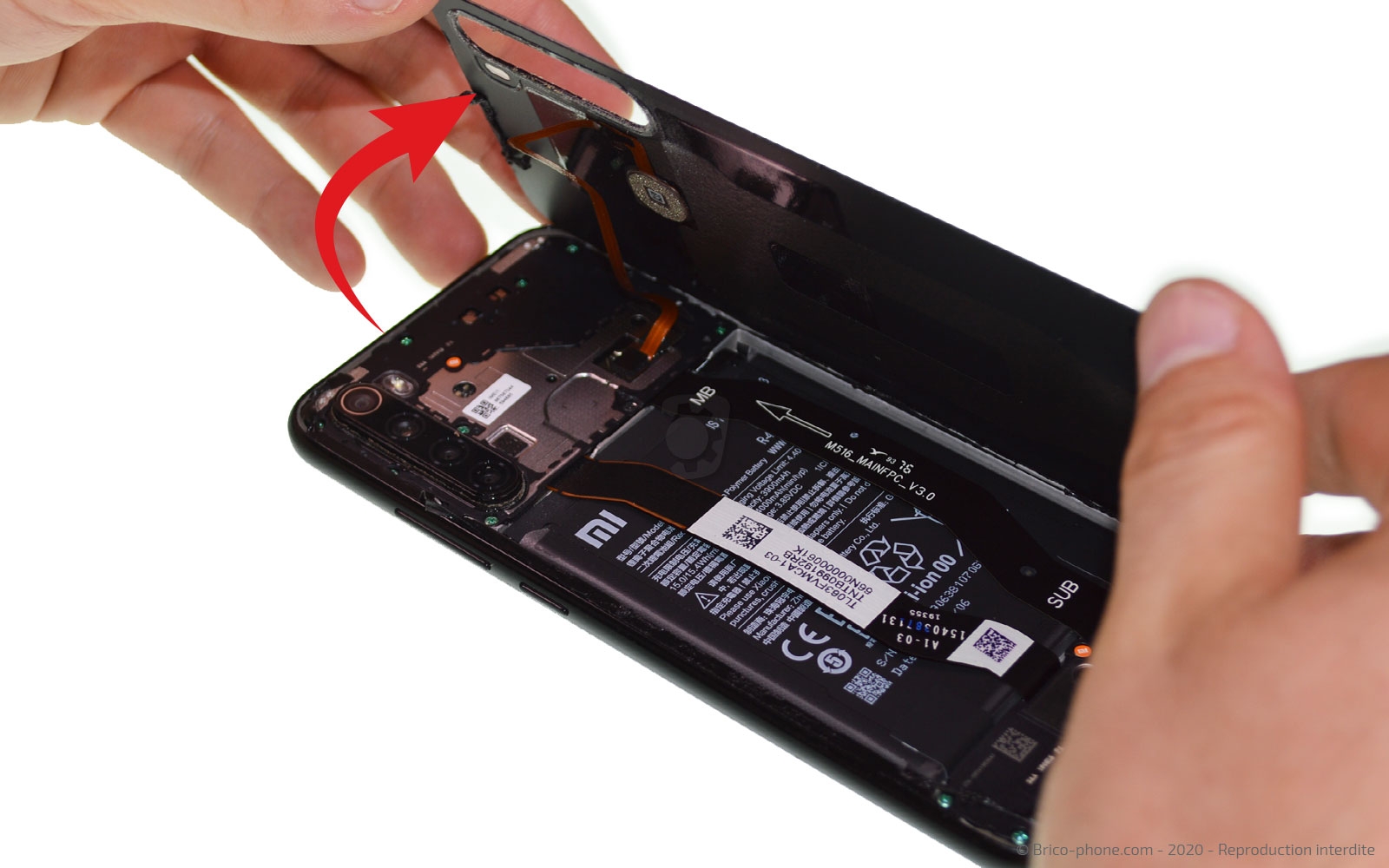

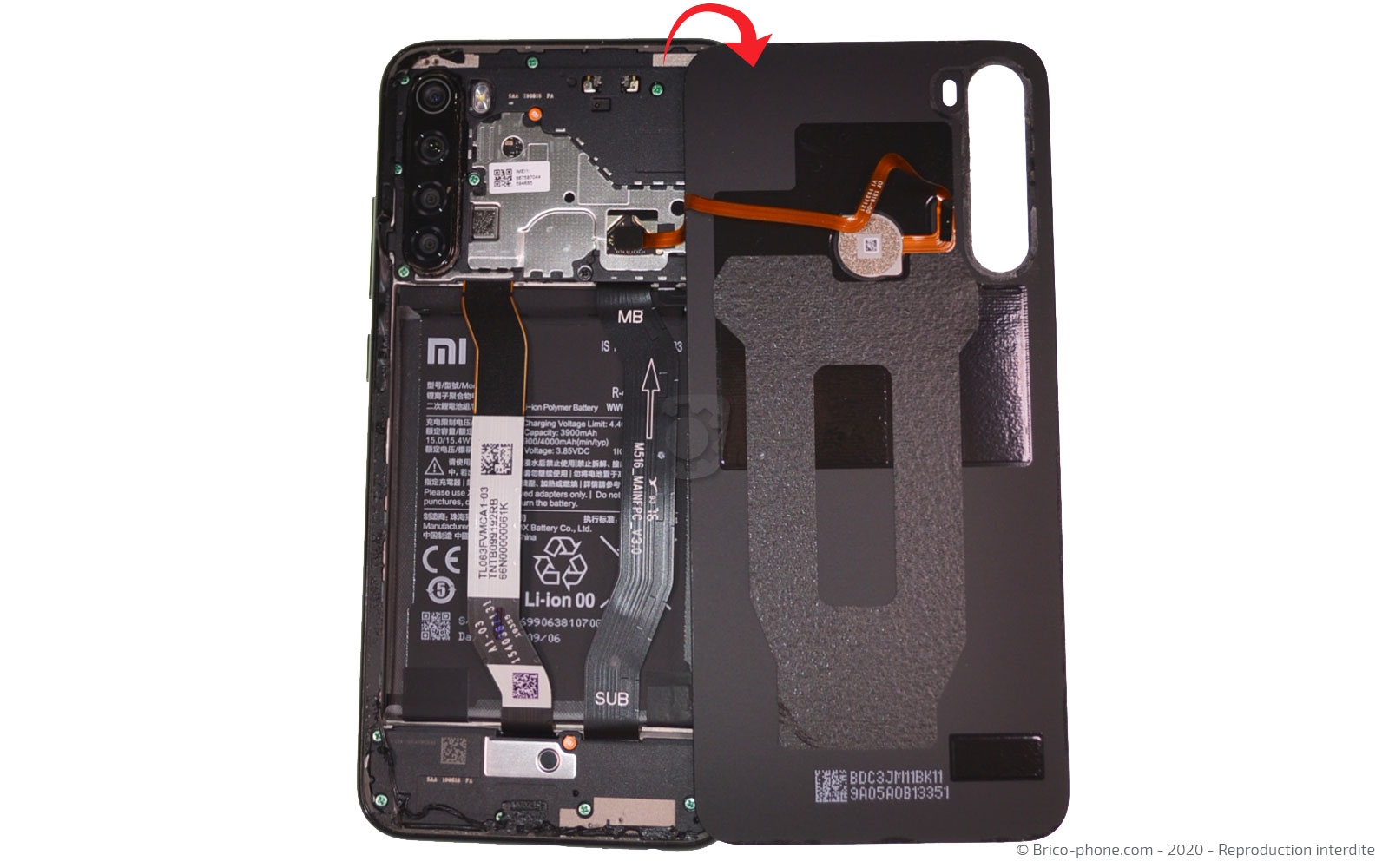

Dans un second temps, faites basculer la vitre vers la droite en faisant attention à la nappe du capteur d'empreintes.

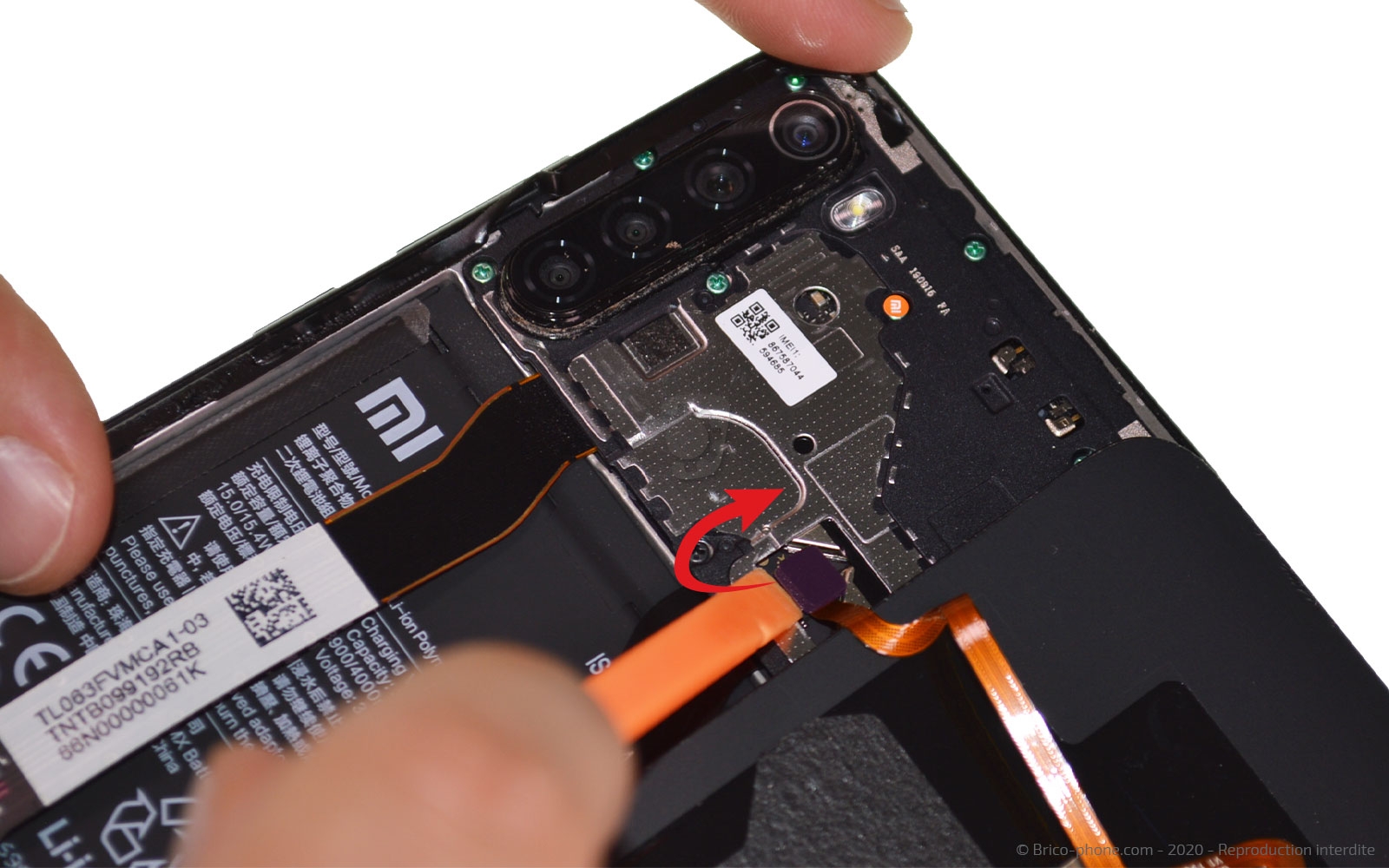

Une fois la façade posée, déconnectez la nappe du lecteur d'empreinte avec le spudger.
Outils
Levier Nylon
Médiator
Pièces
Vitre arrière pour Xiaomi Redmi Note 8 Noir 24.90€
Etape 4

Etape 4 Déconnecter la batterie

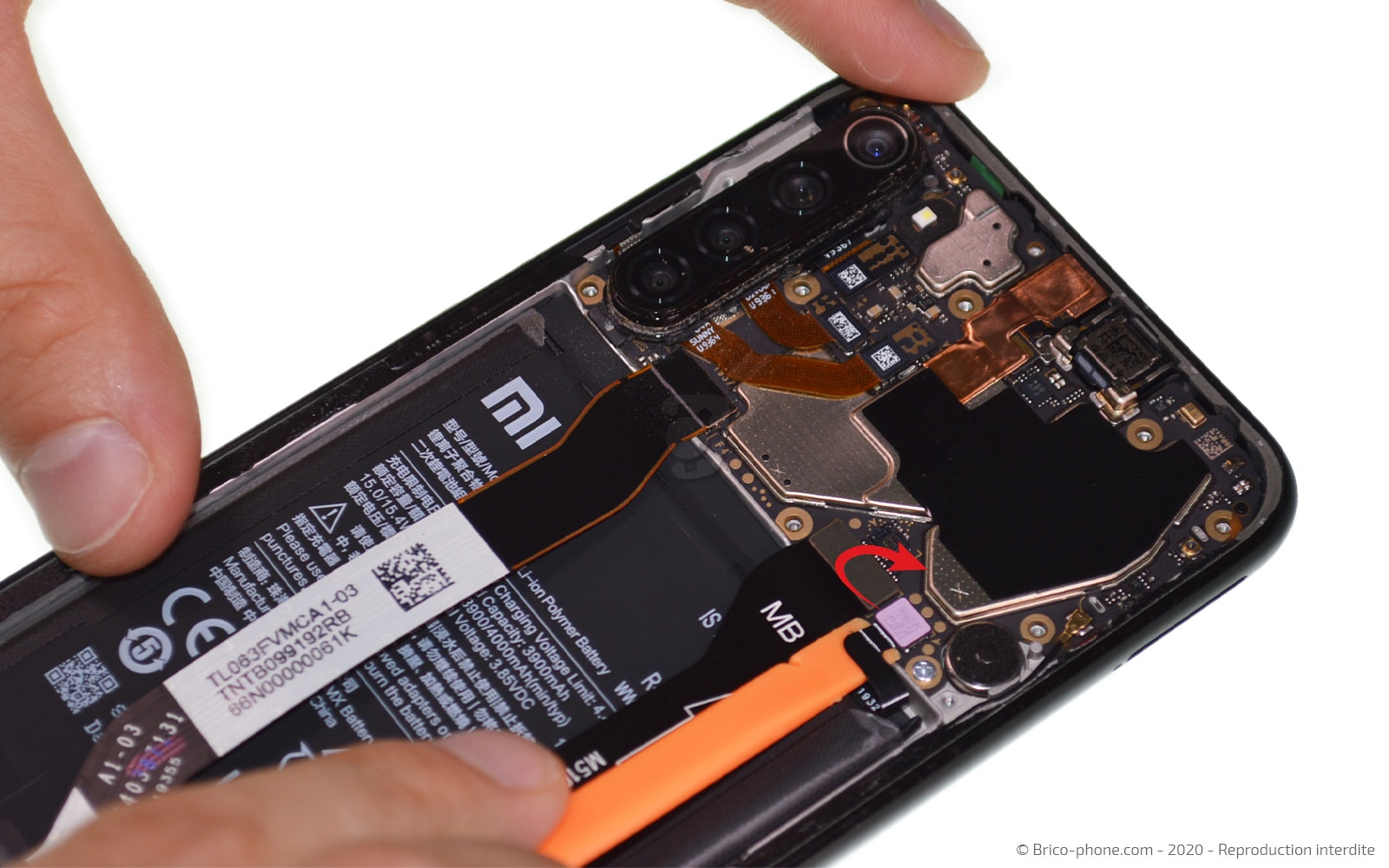

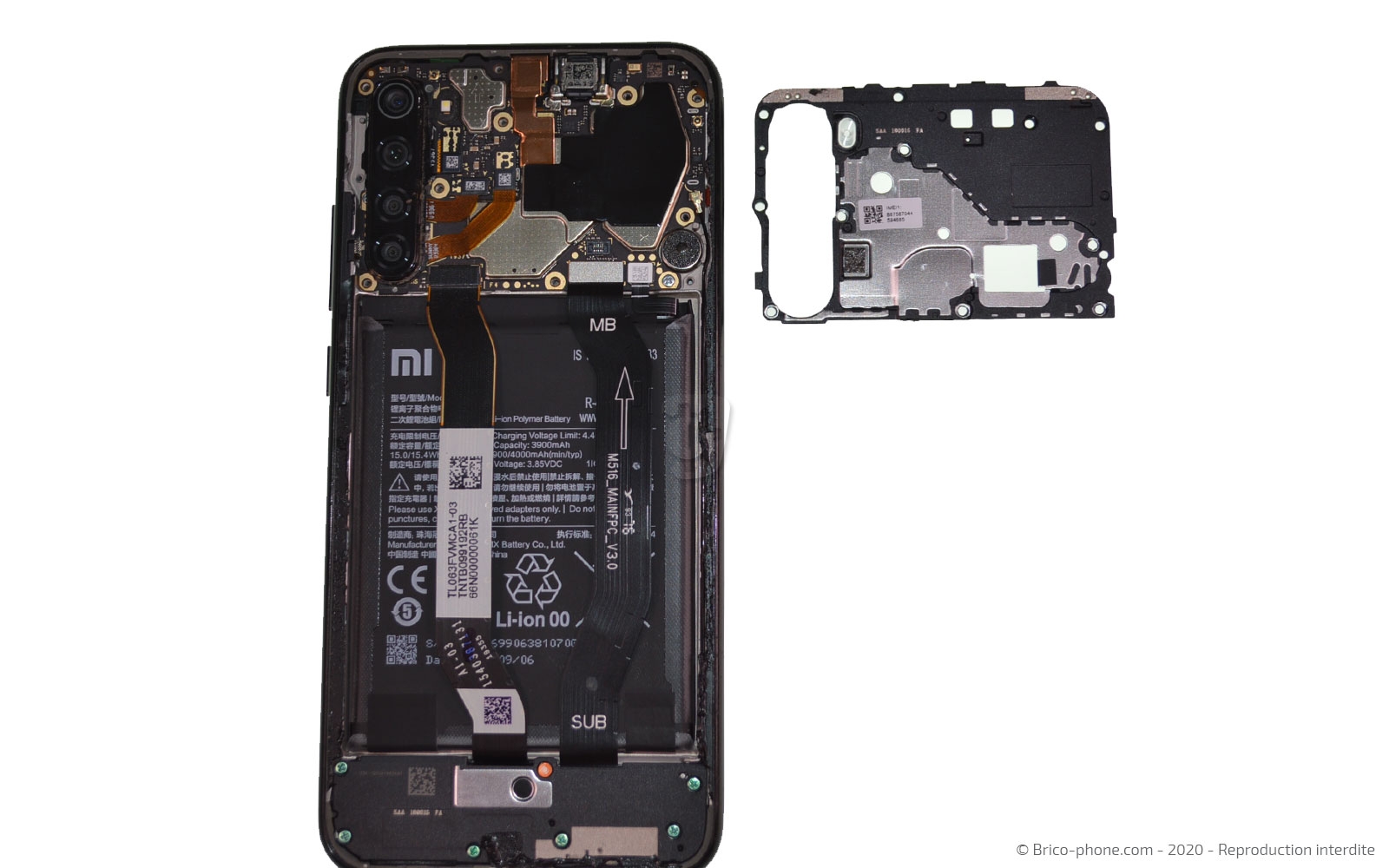

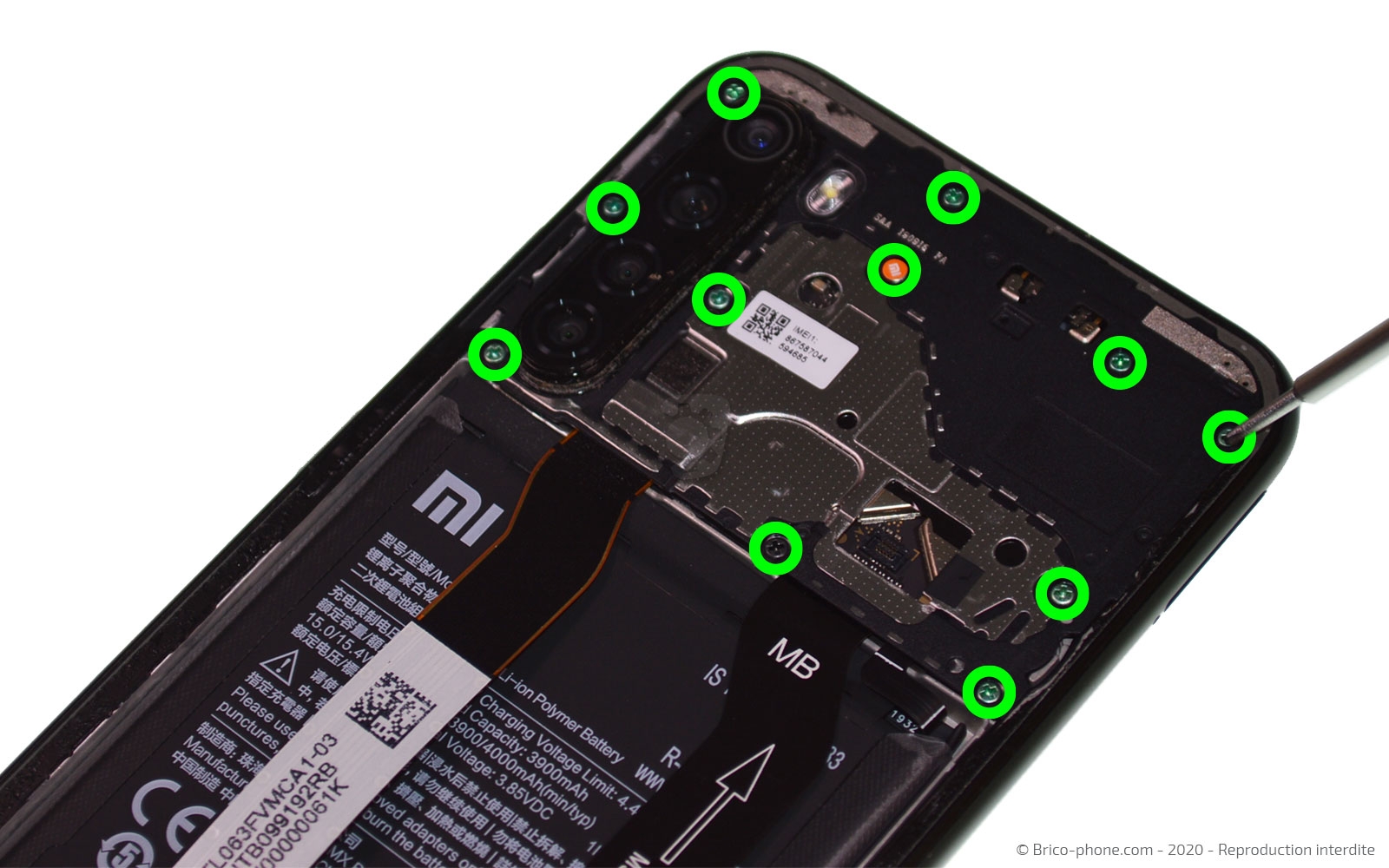

Pour continuer la réparation, il vous faut déconnecter la batterie. Pour y accéder, vous avez besoin de retirer la plaquette de protection en dévissant les 11 vis cruciformes.

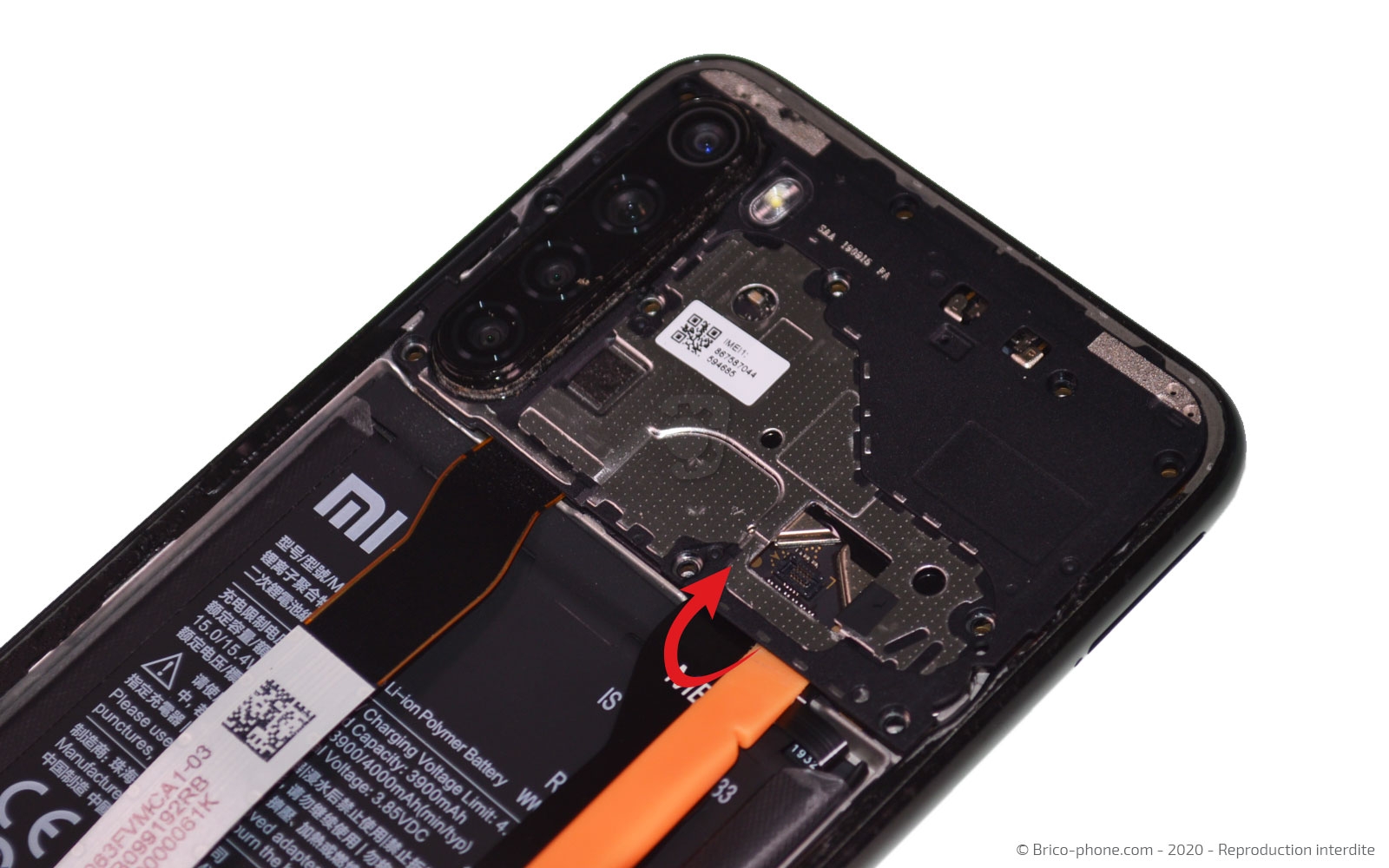

Soulevez la plaquette avec la spatule en nylon puis débranchez la nappe de la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Sortir le haut-parleur externe

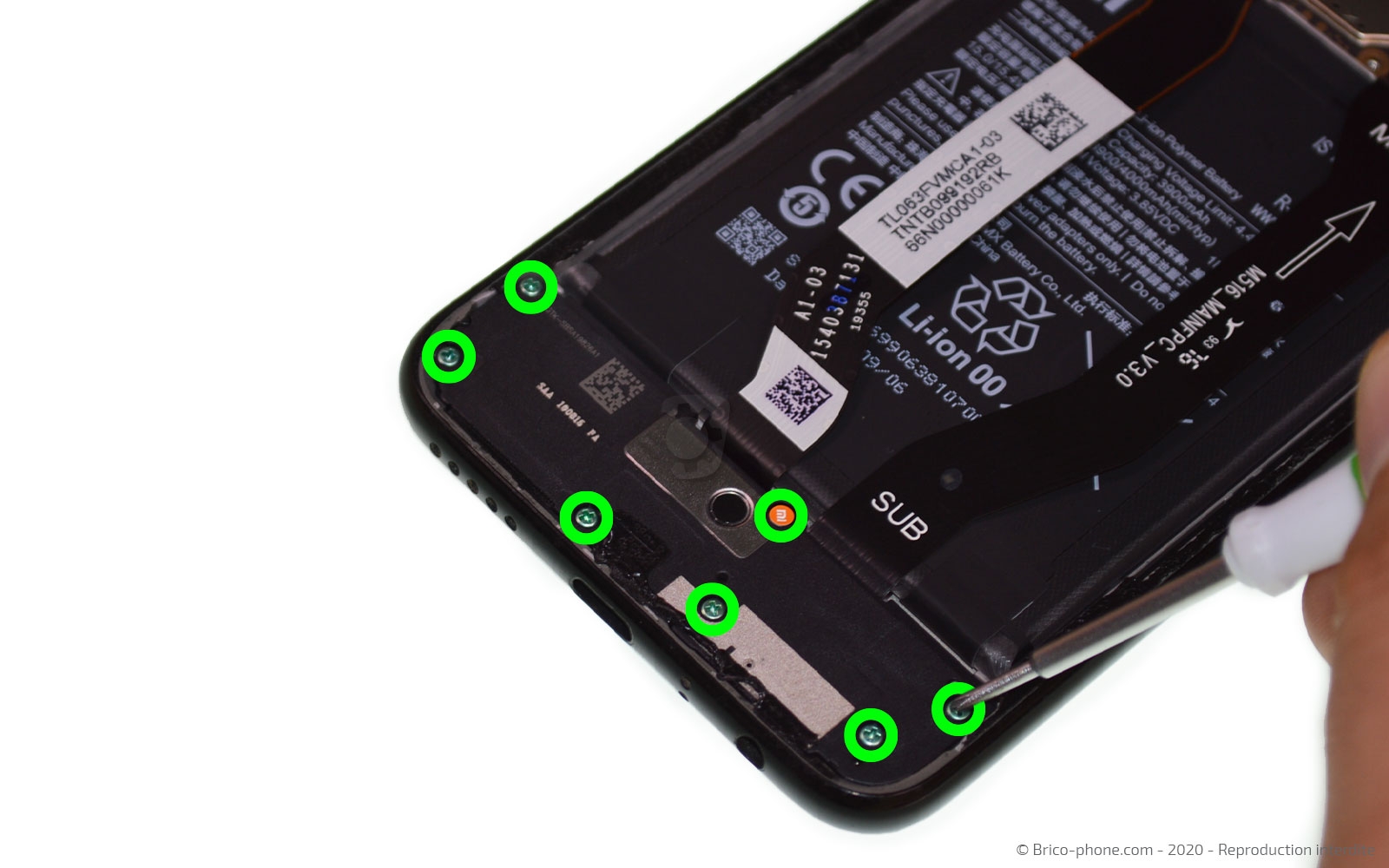

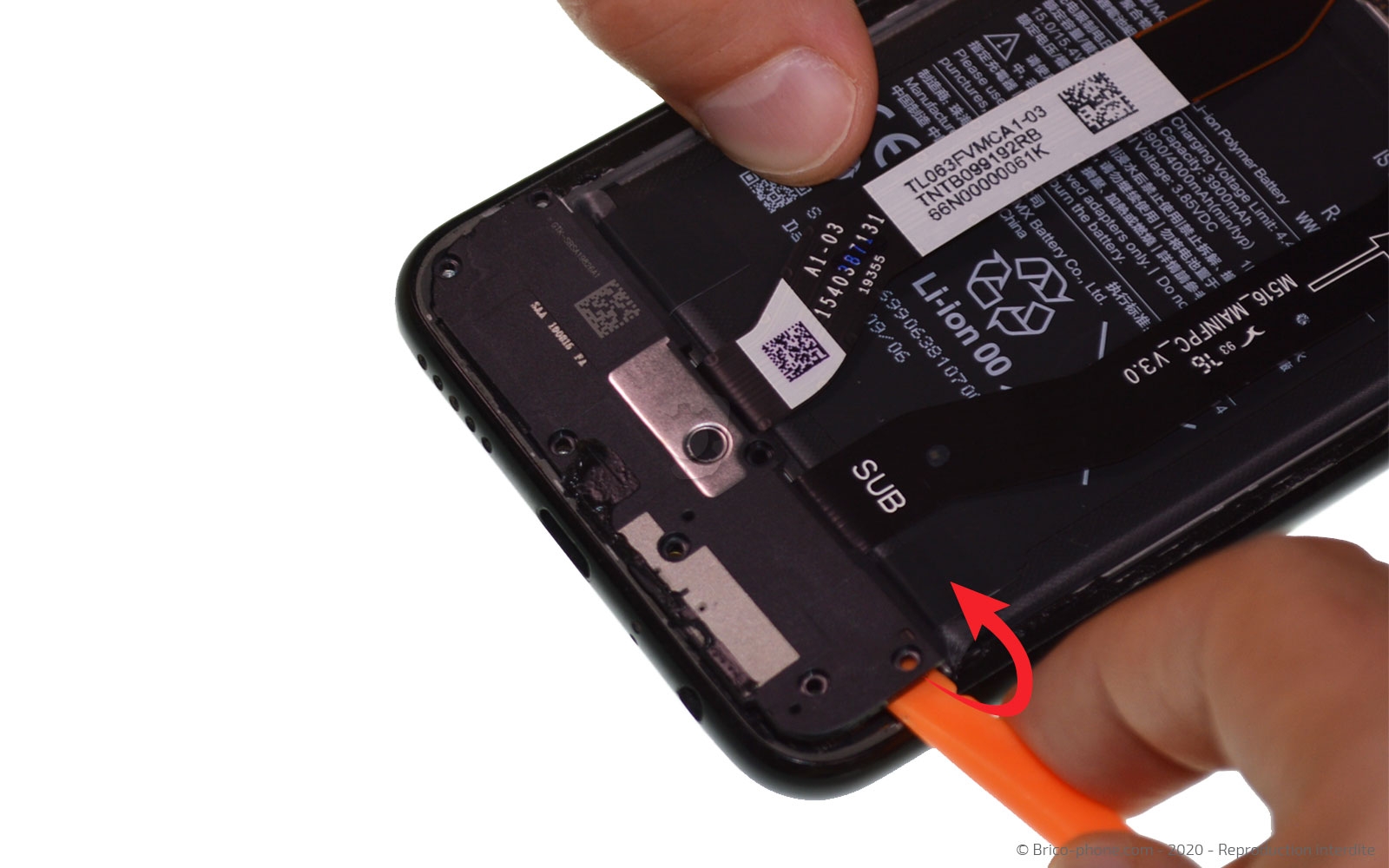

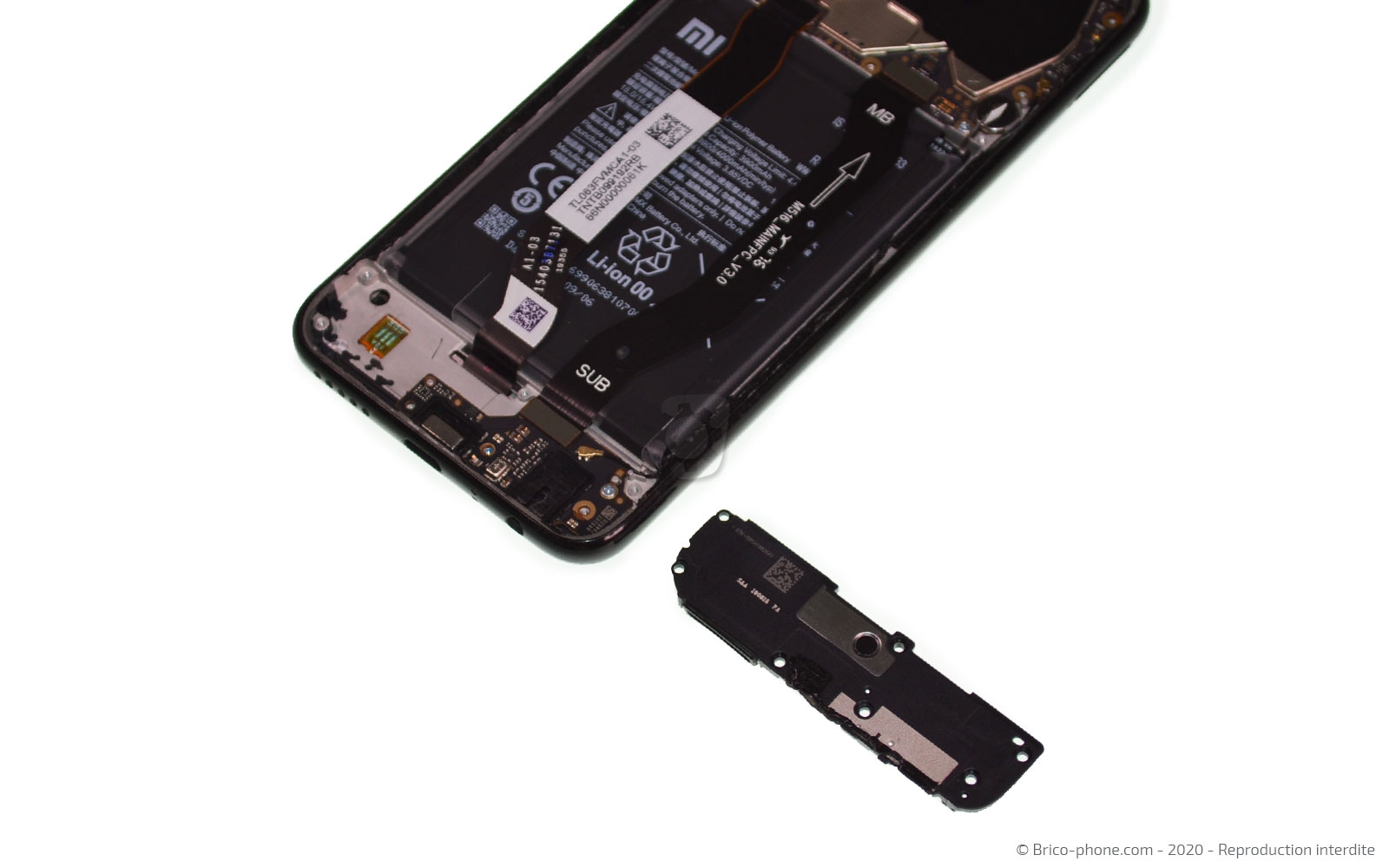

Munissez-vous du tournevis cruciforme présent dans le kit d'outils afin de retirer les 7 vis du haut-parleur externe.

Ensuite, il ne vous reste plus qu'à soulever le composant avec le levier.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Libérer le connecteur de charge

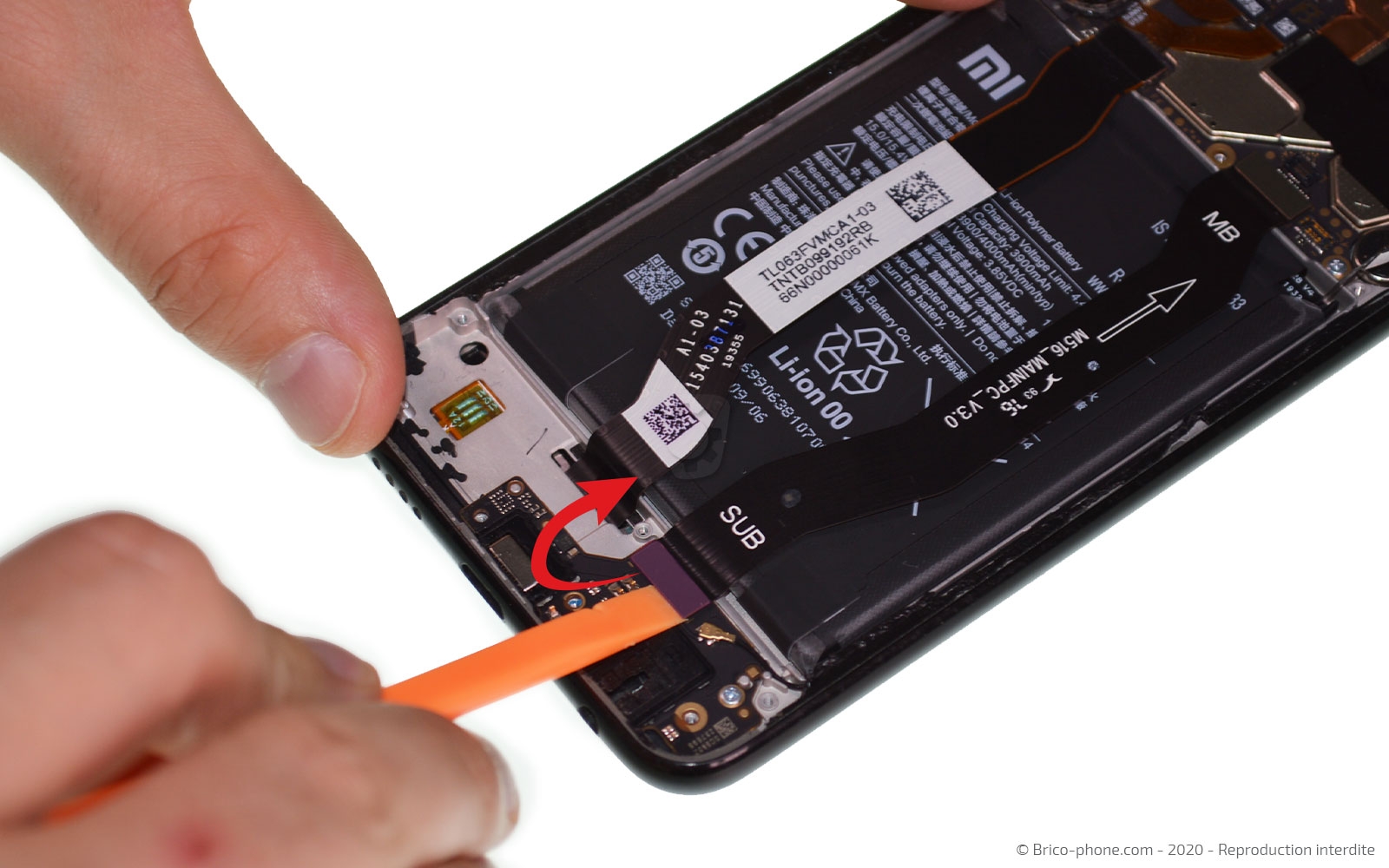

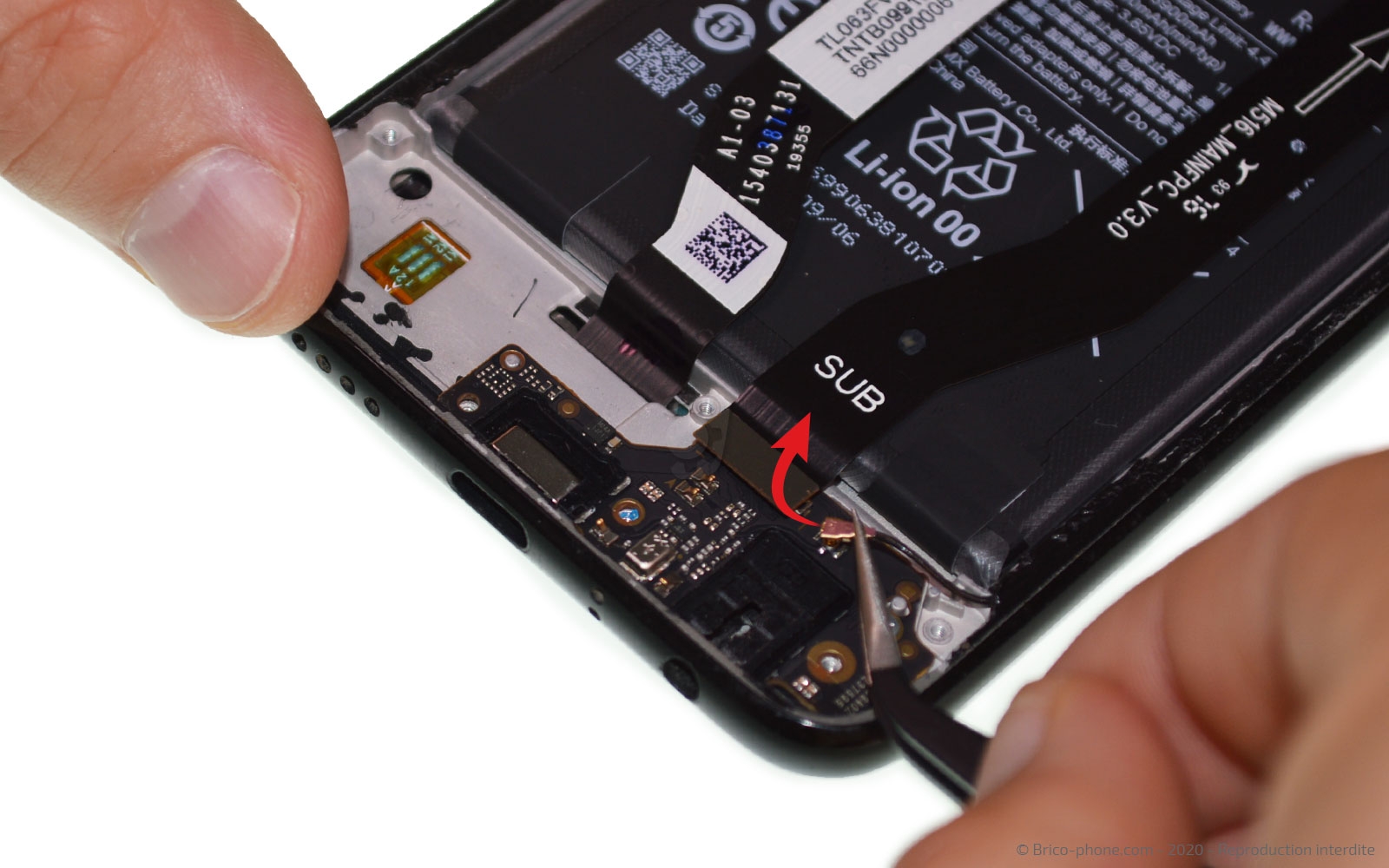

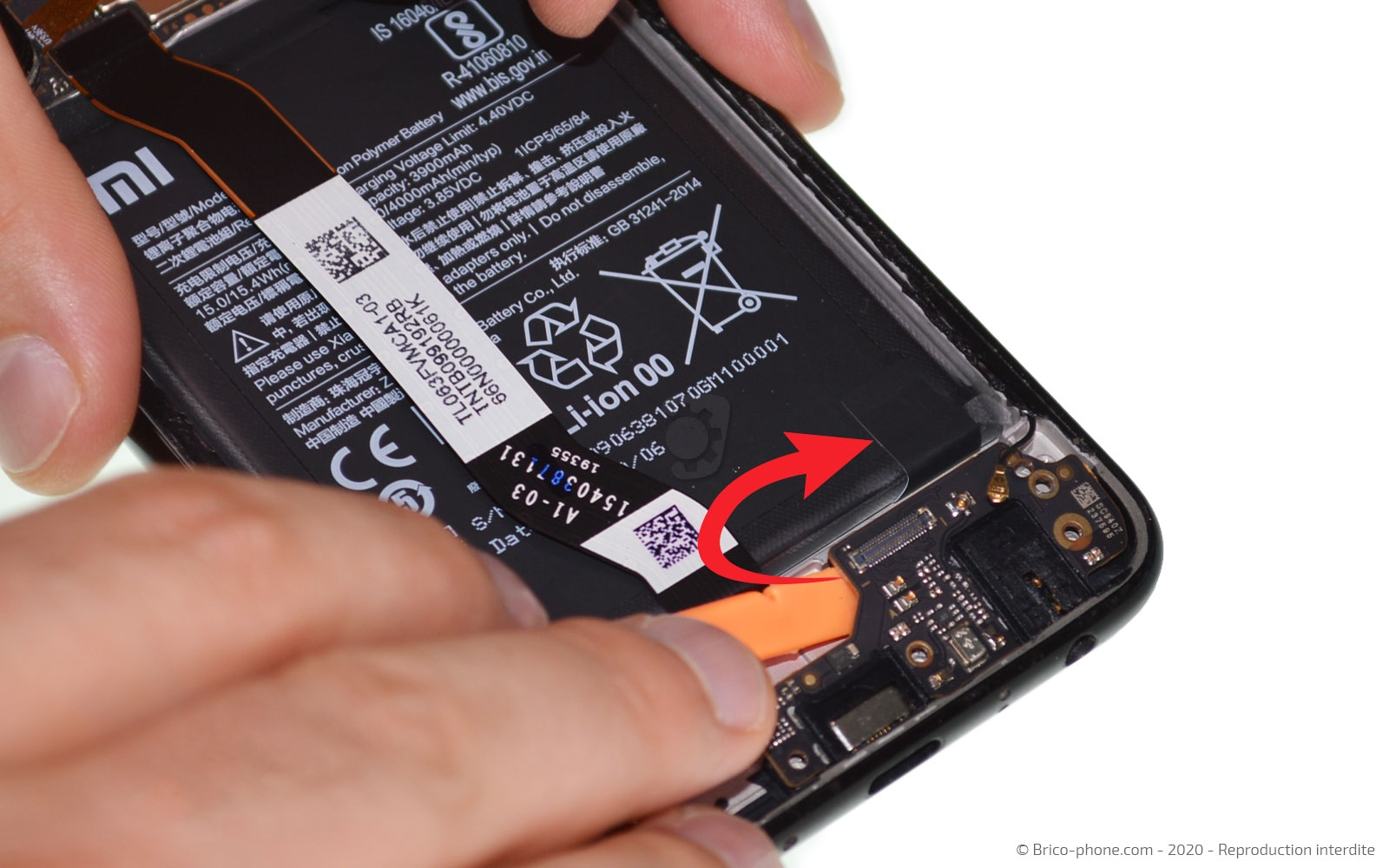

Déconnectez la nappe de la rallonge d'interconnexion à l'aide du spudger, puis déclipsez le câble coaxial avec la pince métallique.

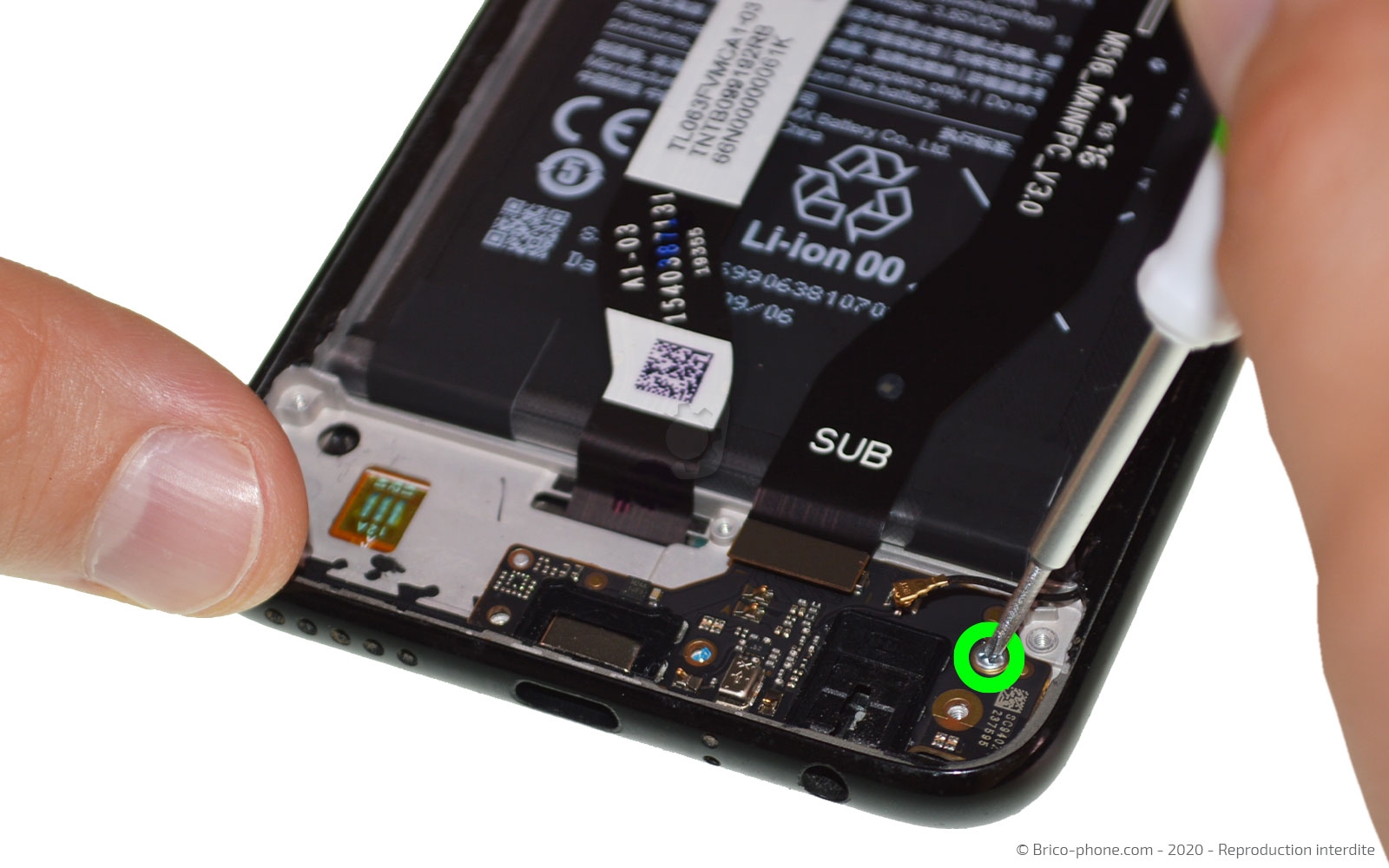

Avant de sortir le connecteur de charge, n'oubliez pas de retirer la vis cruciforme.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Récupérer le joint

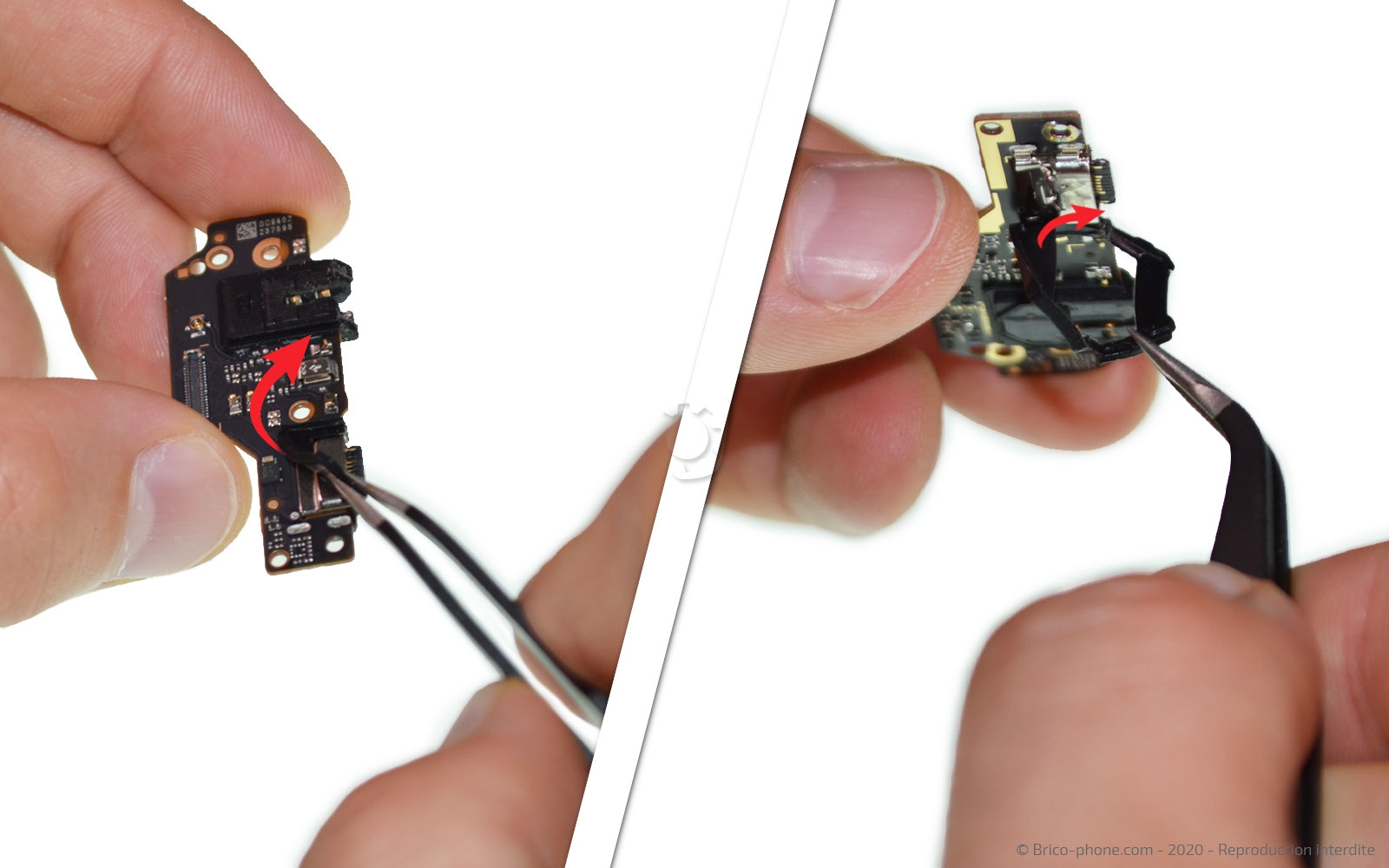

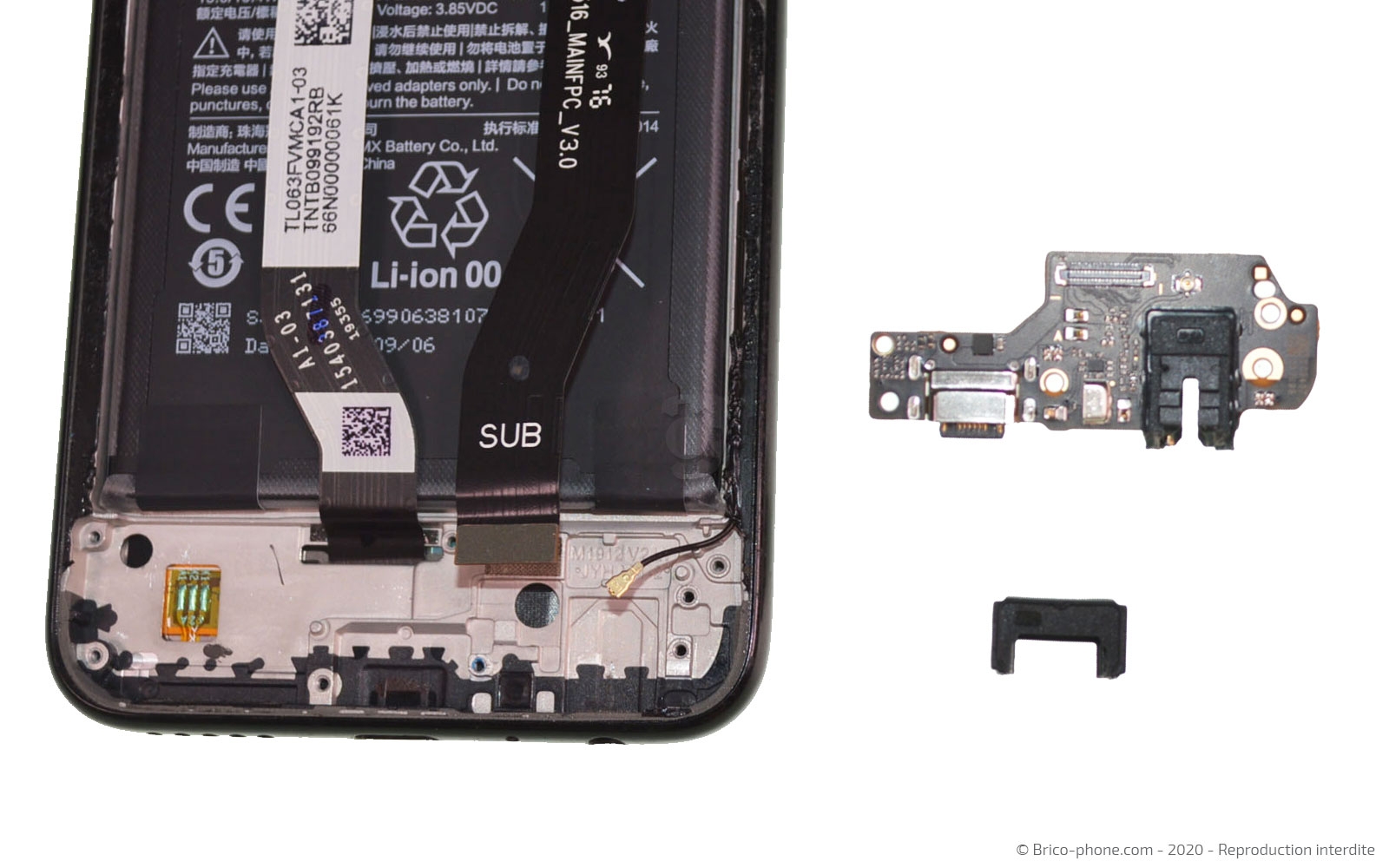

Votre nouveau connecteur de charge ne dispose pas d'un joint c'est pourquoi vous devez le récupérer sur l'ancien composant à l'aide de la pincette en métal.
Outils
Pince Brucelles

Conseils pour le remontage

Le démontage du connecteur de charge est maintenant terminé.

Repositionnez le nouveau dock et suivez les étapes précédentes dans l'ordre inverse pour refermer votre téléphone.
Avant de coller la vitre arrière, nous vous conseillons de procéder à un rallumage pour tester le composant.

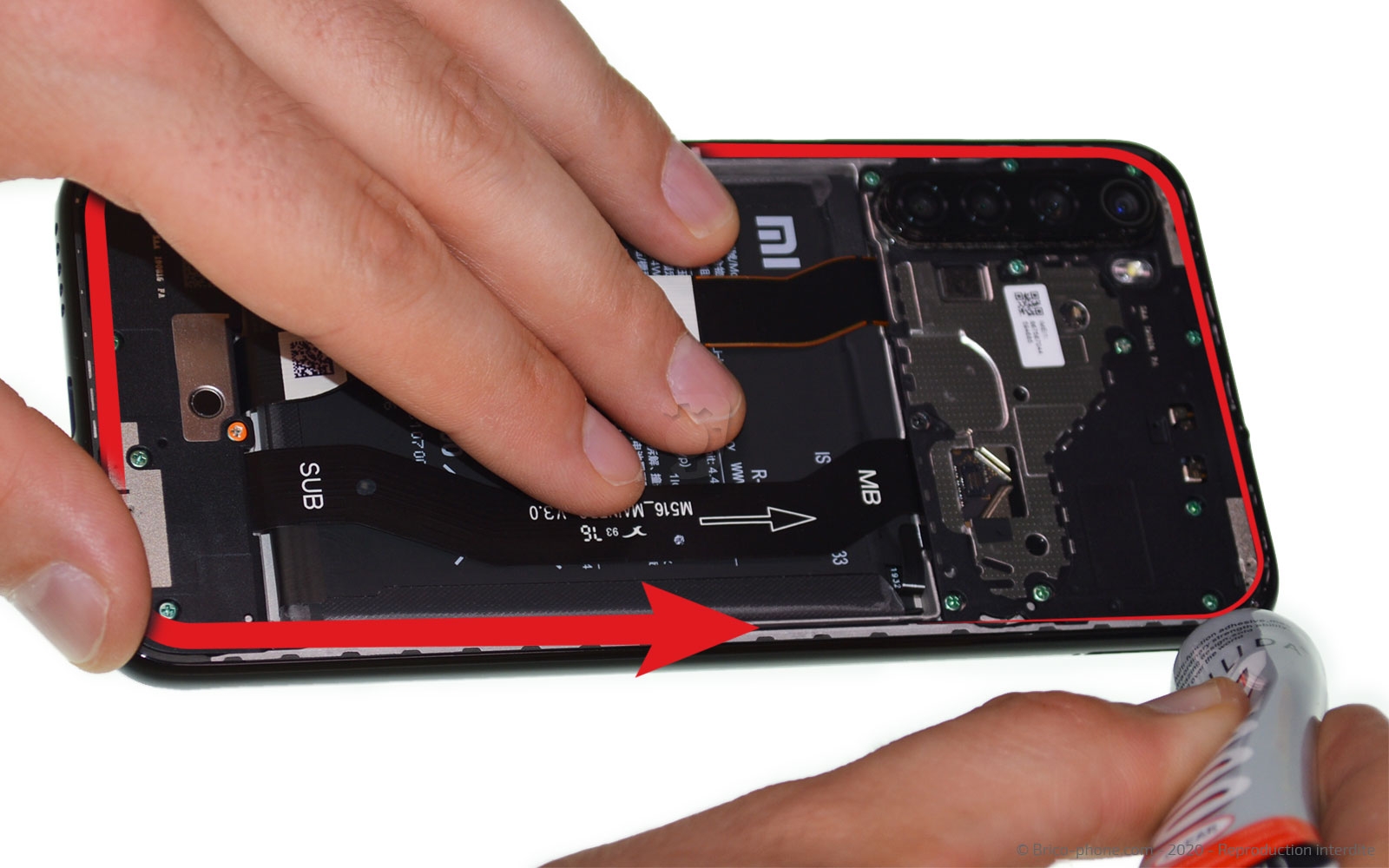

Ensuite, nettoyez le châssis et la vitre arrière des résidus de stickers afin de pouvoir apposer la colle B-7000 sur tout le contour du châssis.

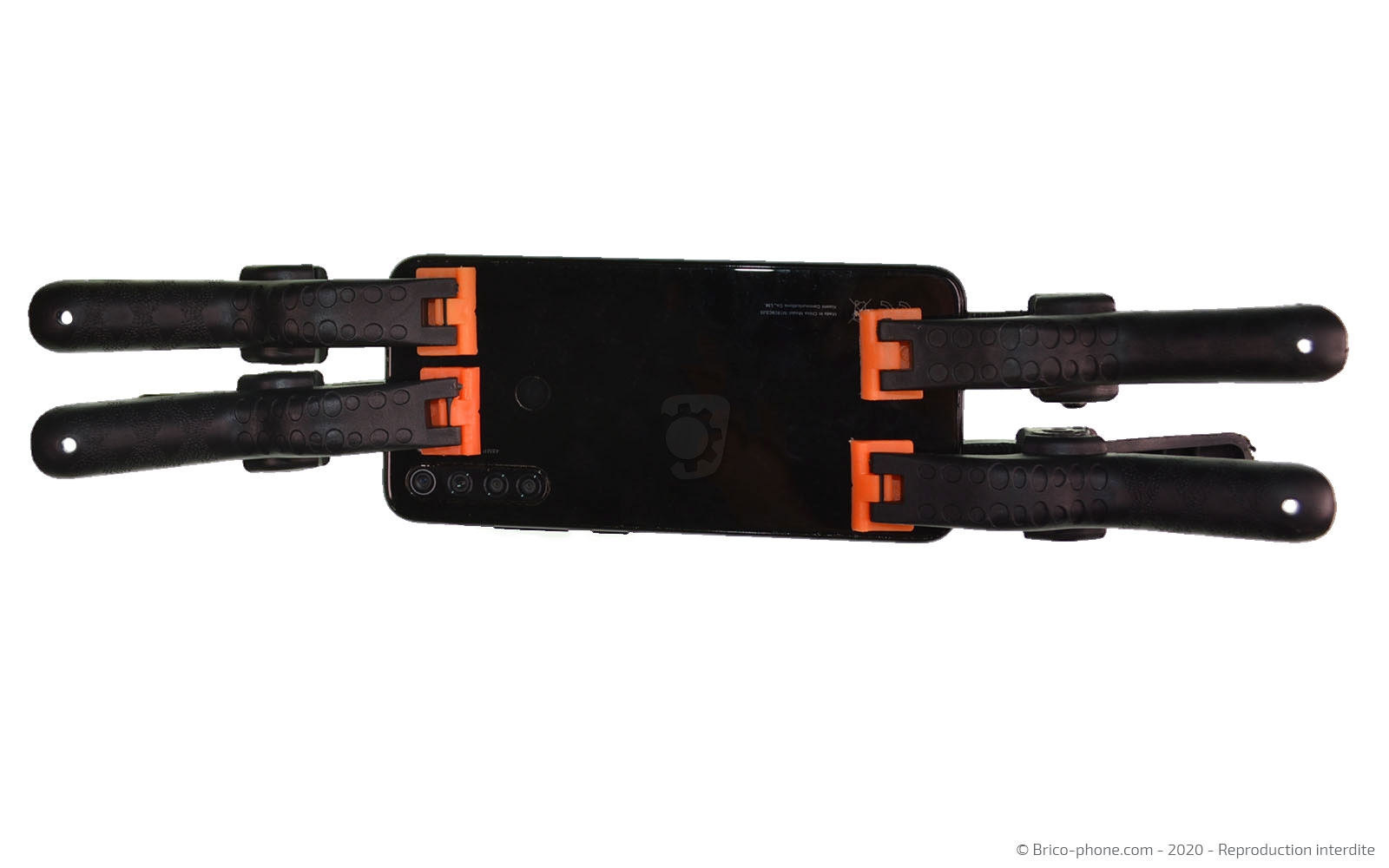

Refermez le téléphone et laissez-le sous presse à l'aide de gros livres comme une encyclopédie ou à l'aide de pinces pendant environ 45 minutes.

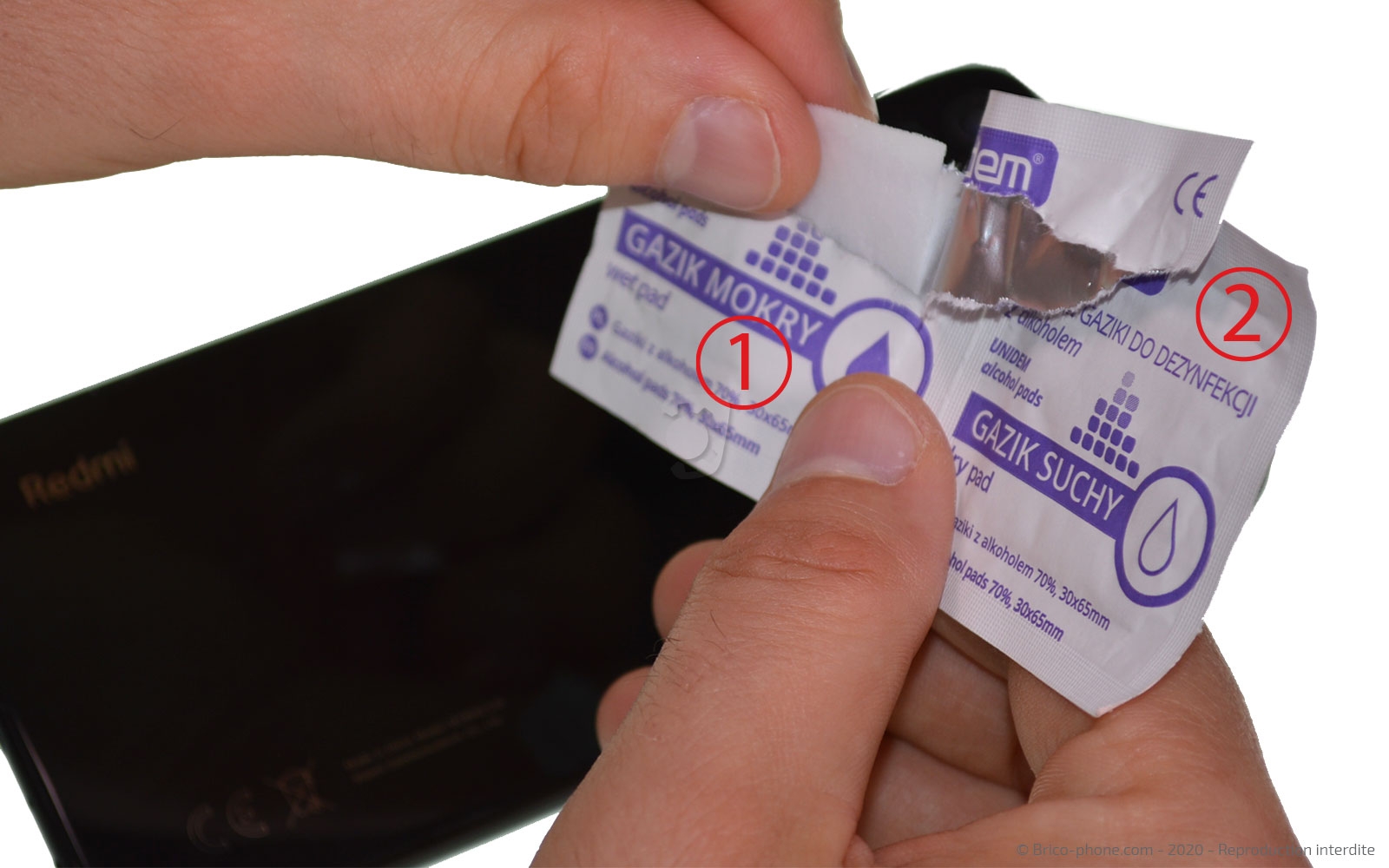

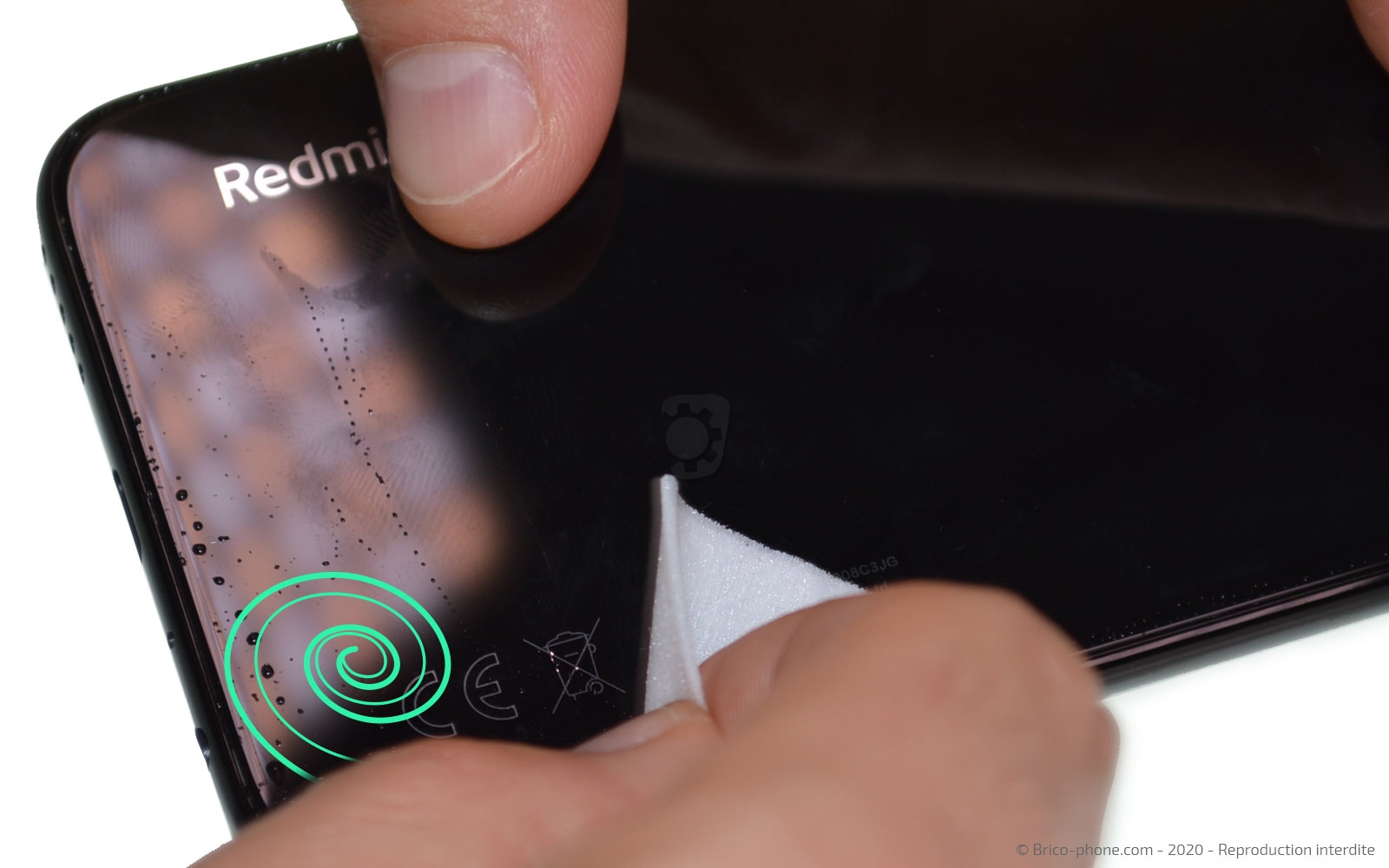

Vous apercevez des traces de colles sur la vitre arrière de votre Xiaomi Redmi Note 8 ? Pour les effacer, utilisez les lingettes imbibées.
Outils
Colle
Pièces
Pince à ressort 6.90€
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée) 0.49€
